Подключение Китайского вольтметра амперметра (измерителя тока и напряжения). _v_







Тема: как правильно подключить Китайский измеритель тока и напряжения.

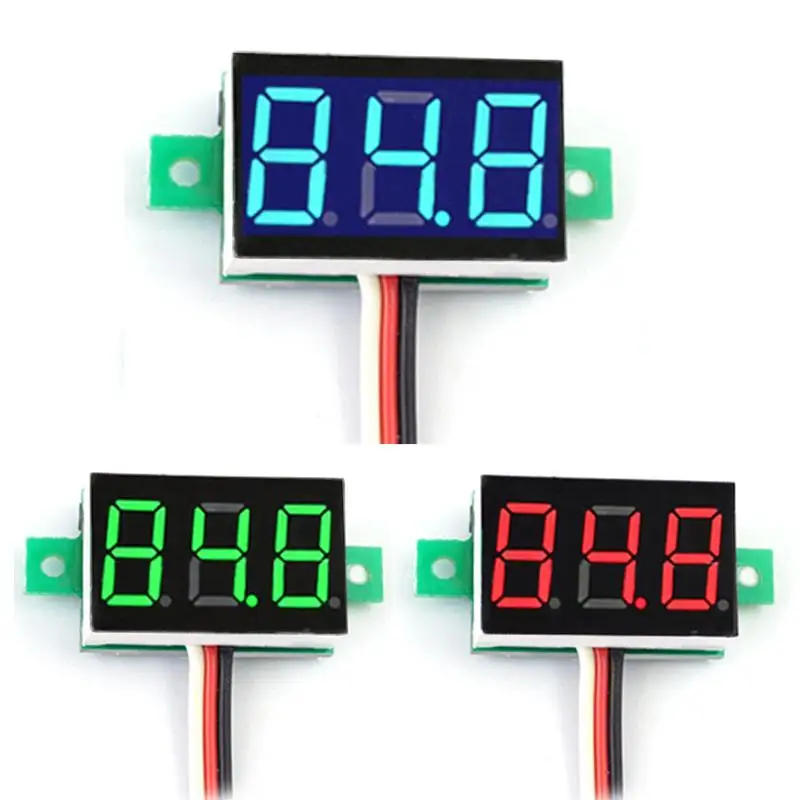

Очень полезной штукой является Китайский цифровой измеритель индикатор постоянного тока и напряжения, модуль вольтметра и амперметра. Это достаточно компактное устройство, которое питается от постоянного напряжения от 4 до 28 вольт. Имеет высокую точность измерения тока и напряжения 99%. На своей плате содержит два подстроечных резистора, которыми можно осуществлять коррекцию измеряемых величин. Сам модуль легко может быть вмонтирован в любой корпус (соответствующего размера). Стоимость этого измерителя около 3 баксов.



Этот Китайский вольтметр амперметр имеет 5 выводов. Два из которых нужды для непосредственного питания этого устройства, а три других нужны для измерений тока и напряжения. Не у всех есть понимание как правильно нужно подключать данный измерительный модуль. Какие провода к чему относятся. Хотя на самом деле всё достаточно просто. Есть три тонких провода: черный, красный и жёлтый. Питание прибора — это черный (минус) и красный (плюс). Измерение постоянного напряжения — жёлтый и любой черный (тонкий или толстый). Ну, и для измерения постоянного тока используются два толстых провода, тоже красный (плюс) и черный (минус).



Если этот модуль Китайского вольтметра амперметра использовать для измерения напряжения от 4 до 28 вольт, то выводы питания устройства можно совместить с выводом измерения напряжения. В итоге мы получим питание модуля от источника, который измеряем. Если же вам удобнее, чтобы питание модуля было отдельно от выводов измерения тока и напряжения, то выводы используем отдельно друг от друга (тонкие провода с красным и желтым цветом).









Также хочу заметить, что в этом модуле измерителе индикаторе постоянного тока и напряжения (Китайском вольтметре амперметре) имеет значение полюсов на выводах, измеряющих постоянный ток. То есть, если подключить черный толстый провод к выходу источника питания, а красный толстый провод ко входу нагрузки, модуль будет измерять силу тока нормально. Если же черный и красный поменять местами, то измерительный прибор будет показывать постоянно нули.





Если говорить о том, хороший или плохой этот Китайский модуль амперметра вольтметра, то на мой взгляд, это хорошее устройство (по крайней мере для своей цены). Как уже говорил, он достаточно компактный и небольшой. Он легко монтируется в корпуса различных устройств (нужно иметь соответствующее прямоугольное отверстие). Удобный экран, имеющий два цвета: напряжение отображается красным цветом, а ток синим. Высокая точность измерения 99%. Его питание потребляет мало электроэнергии. Модуль вполне надежен.



Видео по этой теме:





P.S. С моего опыта различных покупок из Китая данное устройство вполне достойно.

То есть, Китай отличается своей как дешевизной (это плюс), так и невысоким качеством (это большой минус). Хотя некоторые вещи всё же при своей цене вполне оправдывают себя. Этот модуль Китайского вольтметра амперметра и стоит около 3 баксов, и работает нормально. Так что кто ещё его не приобретал, советую.



Как подключить к блоку питания цифровой вольтметр, амперметр (Китайский модуль) своими руками.







Тема: как поставить измеритель тока и напряжения на источник питания.



Достаточно удобно, когда на блоке питания установлен индикатор, показывающий постоянное напряжение и ток. При питании нагрузки всегда можно видеть падение напряжения, величину потребляемого тока. Но не все источники питания оснащены амперметрами и вольтметрами. У покупных, более дорогостоящих блоков питания они имеются, а вот у дешевых моделях их нет. Да и в самодельных БП их не всегда ставят. Сегодня имеется возможность приобрести за небольшие деньги цифровой модуль измеритель индикатор постоянного тока и напряжения (Китайский вольтметр амперметр).

Стоит этот модуль в пределах 3х баксов. Купить его можно посылкой из Китая, на ближайшем радиорынке, магазине электронных компонентов.



Сам этот Китайский цифровой модуль вольтметра, амперметра измеряет постоянный ток (до 10, 20 ампер, в зависимости от модели) и напряжение (до 100, 200 вольт). Он имеет небольшие, компактные размеры. Легко может монтироваться в любые подходящие корпуса (нужно вырезать соответствующее отверстие и просто его туда вставить). На задней части, на плате имеются два подстроечных резистора, которыми можно производить коррекцию показаний измеряемых величин тока и напряжения. Точность у этого цифрового Китайского модуля вольтметра и амперметра достаточно высока — 99%. Экран имеет трехсимвольное табло красного (для напряжения) и синего (для тока) цвета. Этот блок питается от постоянного напряжения от 4 до 28 вольт. Потребляет мало тока.



Сама установка, электрическое подключение к схеме блока питания достаточно проста. На измерительном модуле тока и напряжения имеются такие провода: три тонких провода (черный минус и красный плюс питания модуля, жёлтый для измерения постоянного напряжения относительно любого черного), два толстых провода (черный минус и красный плюс для измерения силы постоянного тока).









Этот Китайский модуль амперметра, вольтметра можно питать как от самого источника, на котором измеряем электрические величины, так и независимым блоком питания. Итак, после монтажа в корпус измерителя мы спаиваем вместе два чёрных провода (тонкий и толстый), это будет общий минус, который мы и припаиваем к минусу блока питания. Спаиваем вместе тонкие провода красного и желтого цвета, подсоединяем их к выходу (плюса) источника питания. К толстому красному проводу, относительно спаянных чёрных проводов, подключаем саму электрическую нагрузку (это будут провода выхода блока питания).





Важно заметить, что для правильного измерения постоянного тока важна полярность токовых проводов. То есть, именно толстый красный провод должен быть выходом блока питания. В противном случае данный цифровой амперметр будет показывать нули на своем табло. На обычном блоке питания (без функции регулирования напряжения) на индикаторе можно отслеживать только падение напряжения.

А вот на регулируемом источнике питания будет хорошо видно, какое напряжение вы сейчас имеете при его выставлении.



Видео по этой теме:





P.S. В целом подключение этого цифрового Китайского модуля вольтметра, амперметра на должно составить труда. При последующем использовании вы оцените его работу, вам она понравится. Наиболее популярным считается трёхсимвольный измерительный блок, хотя немного подороже будет стоит четырехсимвольный, у которого точность измерения уже не 99%, а 99,9%. Данные цифровые модули, измеряющие постоянный ток и напряжение, бывают и отдельного типа, то есть один такой блок является либо амперметром или вольтметром. Экран у них побольше.



Вольтамперметр 100 Вольт 10 А

Возникла идея обзавестись лабораторным блоком питания. Цены на готовые кусаются, а вот собрать самому вполне по силам. Для визуализации выходных параметров задуманного блока питания был преобретен китайский готовый ампервольтметр постоянного тока.

Основные характеристики устройства как нельзя лучше подходят для отображения выходного напряжения и тока потребления БП, а именно:
— диапазон измерения: 0-100 В 0-10A
— рабочий ток: ≤20mA
— точность измерения: 1%
— дисплей: 0.28 » (Два цвета красный (напряжение) и синий (сила тока)
— минимальный шаг измерения напряжения: 0.1 В
— минимальный шаг измерения силы тока: 0.01A
— рабочая температура: от-15 до 70 ° c
— размер: 47 × 28 × 16 мм
ПРИМЕЧАНИЕ: рабочее напряжение, необходимое для работы электроники ампервольтметра: 4,5 – 30 В

Приезжает посылка в антистатическом пакет


В комплект входит сам ампервольтметр и два шлейфа


На плате присутствуют легкие следы флюса, токоизмерительный шунт присутствует, хотя на фотографиях на странице продавца его нет.

Шунт впаян с наклоном к разъему, что пришлось исправить отгибанием шунта


При подключении и сравнении показаний с показаниями мультиметра, расхождения составили 0,2 Вольта. Производитель предусмотрел подстроечные сопротивления на плате для калибровки показаний напряжения и тока, что является большим плюсом.

На мой взгляд, корпус устройства немного маловат – светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра.


Две светодиодных матрицы по высоте точно совпадают с высотой платы, видимо при установке модуля в лицевую панель фиксаторы придется «слегка обработать напильником»).

Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно. Не заметить их сигналов будет трудно, за что производителю большой плюс.


Отдельно хочу разъяснить способы подключения ампервольтметра. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем.
Поскольку электронная начинка ампервольтметра питается напряжением 4,5-30 вольт, то есть два способа подключения:
1.Если источник измеряего напряжения работает в диапазоне от 4,5 до 30 Вольт, то тогда схема подключения выглядит так:

2. Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой:

О проводах из комплекта:
— провода трехконтактного разъема тонкие и выполнены проводом 26AWG – толще тут и не нужно. Цветная изоляция интуитивно понятна – красный это питание электроники модуля, черный это масса, желтый — измерительный провод;
— провода двухконтрактного разъема – это провода токоизмерительные и выполнены толстым проводом 18AWG. Для подключения нагрузки рекомендую использовать такой же.
В целом, при цене в 2,5 $, описанный ампервольтметр, закрыв глаза на остатки флюса и возможные трудности с установкой в толстостенную лицевую панель, считаю весьма удачным приобретением.
Дополнительная информация!
Как стало ясно из комментариев к обзору, в некоторых экземплярах наблюдается отличные от нуля показания амперметра без нагрузки.
Оказалось, что решить проблему можно сбросом показаний амперметра как показано ниже:

Картинку стянул с другого ресурса — прошу сильно не пинать.

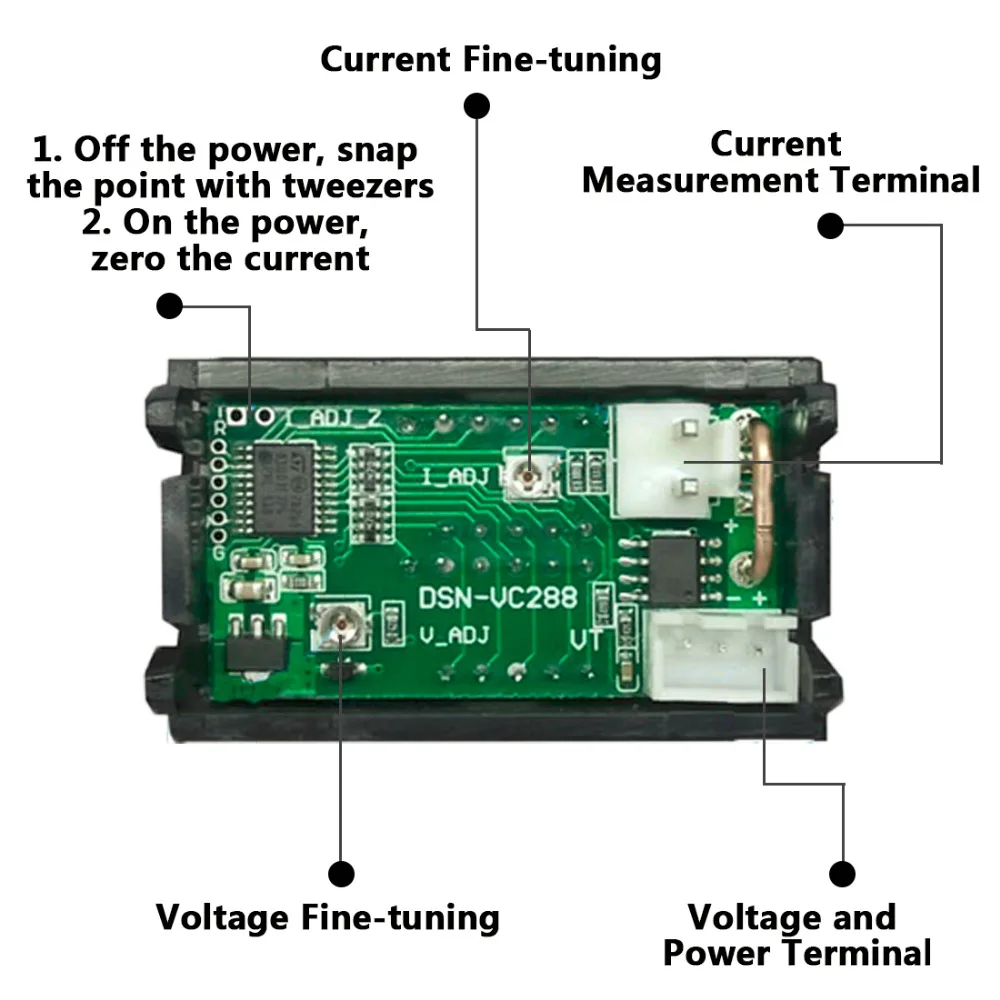

Обзор и доработка вольтамперметра dsn-vc288

Для многих целей часто нужно применять вольтамперметр. Будь то лабораторный блок питания или зарядное устройство. В этой статье речь пойдет о довольно дешевом, но очень распространенном китайском вольтамперметре с маркировкой dsn-vc288. Этот довольно миниатюрный прибор может измерять напряжение от 0 до 100 Вольт и ток в диапазоне от 0 до 10 Ампер. Разрешение (шаг) по напряжению составляет 0.1 Вольт по току — 0.01 Ампер.

Cхема подключения dsn vc288

Подключается прибор просто: трех контактный разъем — это подача питания и подача измеряемого напряжения. Питание в диапазоне от 5 до 36 Вольт, а измеряемое напряжение собственно это то, которое будем замерять. Второй двух контактный разъем — предназначен для измерения тока включается в разрыв измеряемой цепи. Также на плате находятся два переменных резистора с обозначениями I_ADJ и V_ADJ. Это калибровка тока и напряжения соответственно.

Первое включение вольтамперметра dsn-vc288 выявило некоторые проблемы. Напряжение он измеряет отлично, а вот ток не очень. Измерения нестабильны цифры постоянно скачут, и что самое плохое нелинейность (калибруем при токе 100 мА, а при токе 1 А показания уплывают и чем дальше тем больше). Первым делом подозрения упали на шунт. Вместо него я взял несколько резисторов типоразмера 2512 и сопротивлением 0.02 Ом, и начал поочередно параллельно их впаивать, для подбора нужного сопротивления (кстати этим способом можно уменьшить верхний предел измерения по току, но увеличить точность на малых токах).

Но такая замена шунта не дала нужного эффекта — нелинейность сохранялась. И тогда на просторах интернета я обнаружил еще одну доработку этого вольтамперметра, которая заключалась в установке дополнительной перемычки (на фото видно куда и откуда она идет). Делать ее нужно проводом потолще.

У меня это провод сечением 0.75 мм, сложенный вдвое и обтянут термоусадкой. После этого показания тока вольтамперметра стали стабильны и линейны. С помощью подстроечного резистора я откалибровал ток, затем измерил получившееся его сопротивление и заменил его на сборку из двух постоянных резисторов. Это было сделано для того чтобы в будущем не приходилось снова калибровать прибор если настройка поплывет.

После таких доработок собрал вольтамперметр dsn-vc288. Теперь прибор готов к применению.

Индикатор ТОКА ИТк5 (красного свечения) герметичный под защелку (Энергомаш)

Предназначен для цифрового отображения значения постоянного тока, протекающего через шунт, в одной полярности.
Индикатор имеет 8 режимов работы для шунтов различного номинала: 10А, 20А, 30А, 50А, 75А, 100А, 150А и 200А с падением напряжения 75мВ.
Измерение тока возможно только в разрыве плюсового провода.
Индикатор выполнен на трёхзначной светодиодной матрице красного свечения и поставляется в комплекте с соединительными проводами.
Шунт в комплект не входит.
Применяется на ТС с напряжением бортовой сети 12В и 24В.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Работы по установке индикатора производить при отключенной аккумуляторной батарее

1 Установка и подключение
1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1…4мм).
2. Просверлить отверстие диаметром 30. ..31 мм и зафиксировать в нем корпус индикатора.

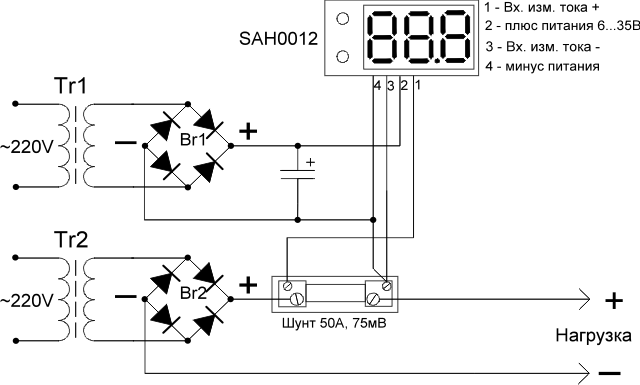

3. Подключить индикатор в соответствии со схемой:

Не допускается перепутывание проводов при подключении (провод шунт имеет маркировку)!
Подключение шунта к индикатору необходимо производить до подачи измеряемого тока и подачи питания!

4. Выбрать необходимый режим работы индикатора замыканием белого провода на “массу”. Выбранный режим отображается в течение 1с в соот- ветствии с номиналом шунта и сохраняется в памяти индикатора.
5. Заизолировать белый провод доступными средствами.

Внимание! Неправильное подключение или использование индикатора без шунта может вывести его из строя.

Индикатор высокого напряжения ИВА-02, контроль высокого напряжения и блокировка разъединителя

Патент на полезную модель №:124401

Техническое описание и назначение

Индикатор высокого напряжения «ИВА-02» предназначен для визуального и удаленного контроля наличия или отсутствия высокого напряжения на главных электрических цепях в электроустановках переменного тока напряжением от 6 до 35 кВ, частотой 50/60 Гц.

Индикатор имеет встроенное реле с настраиваемой функцией для сигнализации и управления и позволяет использовать электронную блокировку разъединителя при наличии напряжения на шинах распределительного устройства.

Датчики высокого напряжения имеют два варианта исполнения.

Выносные датчики высокого напряжения, устанавливаются напротив токоведущих частей распределительного устройства когда установка подизоляторных датчиков или емкостных делителей конструктивно невозможна, данное конструктивное исполнение является единым для класса напряжения от 6 до 35кВ.

Подизоляторные датчики высокого напряжения, устанавливаются непосредственно под опорными изоляторами распределительного устройства. С учетом различных конструктивных особенности опорных изоляторов на каждый класс напряжения устанавливается соответствующий датчик напряжения.

В индикаторе впервые применена встроенная система автокалибровки для адаптации к конструкции распределительного устройства, снижения различного рода помех и устойчивой работе при несимметричных режимах (перекосах фаз).

Для организации связи с системами верхнего уровня устройство имеет встроенный интерфейс RS-485 c поддержкой протокола Modbus RTU.

Технические характеристики

Параметр Значение
Количество каналов контроля напряжения 3
Напряжение питающей сети постоянное/переменное (под заказ), В 85—264 (24)
Номинальная потребляемая мощность по постоянному/переменному току, Вт 1/1
Тип канала связи интерфейс/протокол RS-485 /Modbus RTU
Количество выходных релейных каналов 1
Номинальное рабочее напряжение контактов реле выходных каналов пост/перем, В 220
Номинальный рабочий ток контактов релейных выходов, А 3
Диапазон рабочих температур, ºС -40…+60
Относительная влажность воздуха, % 30—80

Комплектность

Комплект индикатора высокого напряжения ИВА-02 включает в себя:

Наименование Количество
Модуль индикации 1 шт.
Датчик высокого напряжения 3 шт.
Паспорт 3ТЭ.372.003.10 ПС 1 шт.

Схема подключения

Х1 — разъем для подключения датчиков высокого напряжения.

Х2 — разъем RS-485.

Х3 — разъем для подачи напряжения питания, релейного выхода для подключения внешних устройств приема команд сигнализации и концевого выключателя положения двери.

— заземляющий провод.

Внешнюю цепь заземления обязательно подключать к контакту 1 разъема Х3.

Габаритные размеры

Миниатюрный вольтметр на семисегментном LED индикаторе и PIC16F684

Привет читателям Датагора! Мне удалось собрать вольтметр минимальных размеров с посегментной разверткой индикатора при довольно высокой функциональности, с автоматическим определением типа индикатора и выбором режимов.

Прочитав статьи Edward Ned’а, я собрал DIP-версию и проверил ее в работе. Действительно вольтметр работал, ток через вывод микросхемы к индикатору не превышал 16 миллиампер в импульсе, так что работа микросхемы без резисторов, ограничивающих токи сегментов, вполне допустима и не вызывает перегрузок элементов.
Не понравилось слишком частое обновление показаний на дисплее и предложенная шкала «999». Хотелось подправить программу, но исходных кодов автор не выкладывает.

В это же мне потребовались вольтметр и амперметр для небольшого блока питания. Можно было собрать на PIC16F690 совмещенный вариант, а можно было собрать два миниатюрных вольтметра, причем габариты двух вольтметров получались меньше совмещенного варианта.
Свой выбор я остановил на микросхеме PIC16F684 и написал исходный код для посегментной развертки индикатора.
В процессе написания кода возникла идея программируемого переключения шкал и положения запятой, что и удалось реализовать.

Содержание / Contents

• Автоматически определяется тип индикатора, поэтому в схеме будут работать как общий анод, так и общий катод.
• С помощью кнопки выставляется желаемая шкала измерений «1023», «511», «343», «256» или «204». Это означает, что при входном напряжении 5 Вольт будет, зажигается максимальное число из вышеуказанных. Поскольку число 10 зажечь на первом элементе индикатора невозможно, то вместо него зажигается верхний сегмент.
• Кнопкой выставляется желаемое место запятой – после первого, второго знака или без запятой.
• Можно запрограммировать сдвиг значений на постоянную величину – потребовался этот режим для правильного измерения тока (вычитается ток измерителя напряжения). Этот вариант и был применен, что и отображено на блок-схеме приложенном примере.

Питание измерителя осуществляется от источника 7,5 – 12 Вольт, при токе 15 – 25 мA, потребление тока зависит от индикатора. Более яркие индикаторы потребляют больший ток.

производится таким образом, чтобы можно было измерить наибольшее значение напряжения или тока. В этом случае будет наибольшая точность при минимальном воздействии помех.

В измерителе программно реализована посегментная развертка индикатора, поэтому в каждый момент времени зажигается только один из сегментов в каждом из знаков. Это приводит к снижению нагрузки на выводы микроконтроллера по сравнению с поразрядной индикацией.

Деталей в схеме очень мало, и все они расположены на плате между выводами индикатора 0,36″.

Кнопка используется только перед установкой в конечное устройство, при эксплуатации ей не пользуются. При включении происходит измерение падения напряжения на резисторе R4 и по результатам измерений происходит выбор примененного типа индикатора «Общий катод» или «Общий анод».

Для отображения запятой выводов микроконтроллера не хватило, и поэтому запятая формируется переключением катодов или анодов через резистор R5. Величина этого резистора влияет на яркость свечения запятой и подбирается по отсутствию паразитной засветки незажженных запятых.

Сдвиг шкалы вычисляется автоматически по результатам измерения паразитного тока, протекающего по шунту блока питания, если это необходимо.

После установки нужных значений шкалы, положения запятой и сдвига показаний производится запись установленных значений в EEPROM и в дальнейшем эти данные вызываются из памяти при включении.

Программа написана на «mikroC for PIC» и снабжена достаточным количеством комментариев для понимания ее работы.

• Короткое нажатие вызывает смену шкалы. Шкалы меняются по кругу («1023», «511», «343», «256» или «204»). На индикаторе загорается максимальное значение шкала на 0,5 секунды, а затем высвечивается значение входного напряжения.
• Длительное (0,5 – 1 сек) нажатие перемещает запятую вправо по кругу (после первого, второго знака или без запятой).
• Если кнопка удерживается при включении 0,5 — 2 сек, то измеритель ожидает 3 секунды, пока установятся режимы блока питания и записывает величину паразитного тока в память. При этом нагрузка от блока питания не должна быть подключена.
Если эту коррекцию надо изменить, то операцию можно повторить.
Если коррекцию надо убрать, то кнопку надо удерживать при включении более 3 секунд.
Был собран малогабаритный блок питания, у него получились следующие параметры:
Напряжение 0 – 31,2 Вольта.
Ток 0 – 2,2 Ампера.
Как видно из блок-схемы, через шунт протекает ток, потребляемый измерителем напряжения, который сдвигает показания измерителя тока в сторону увеличения. Этот ток имеет постоянную величину, поэтому этот сдвиг можно учесть в программе измерителя.

Для измерения напряжения в этом случае удобными оказались значения: шкала «343» и запятая после 2-го знака. При этом максимальное значение шкалы составит 34,3 Вольта, что вполне приемлемо.

Для измерения тока удобными оказались значения: шкала «255» и запятая после 1-го знака, соответственно максимальное значение шкалы составит 2,55 Ампера. В связи с тем, что по токоизмерительному шунту протекает ток, потребляемый измерителем, показания тока были завышены. После проведения коррекции этот паразитный ток стал вычитаться из общих показаний и показания стали правильными.

После установки шкал в блоке питания были подобраны значения резисторов делителя R2, R3 и коэффициент усиления OP1 так, чтобы показания соответствовали контрольным.

• Простейший вольтметр на PIC16F676.
• Суперпростой вольтметр стал ещё проще!
• Готовые миниатюрные вольтметры с доставкой, кому недосуг паять.
• Семисегментные LED индикаторы с Али.
• Чипы PIC16F684. ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Спасибо за внимание!

Камрад, рассмотри датагорские рекомендации

🌻 Купон до 1000₽ для новичка на Aliexpress

Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке. Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.

🌼 Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.



Сопротивление

— Индикатор тока — Обмен электротехнического стека

Я хочу включить светодиодный индикатор, когда ток течет по пути. Если нет тока, светодиод будет выключен, а когда есть ток, светодиод включится.

Я экспериментировал с включением шунтирующего резистора последовательно с измеряемой нагрузкой, и показания напряжения действительно относятся к токовой нагрузке на шкале мВ от 6 до 60 мВ. Я хотел бы включить светодиод, когда есть напряжение по обе стороны от шунтирующего резистора.Для этого я безуспешно пытался усилить напряжение с помощью операционного усилителя 741, «предположительно» измеряя разницу между напряжением и устанавливая коэффициент усиления в 1000, так что выход насыщает максимальное напряжение, доступное для операционного усилителя. Вот обзор того, что входит в операционный усилитель согласно распиновке:

  • В +: + 5 В
  • В-: -5 В
  • + op: одна сторона шунтирующего резистора
  • -op: Другая сторона шунтирующего резистора

Вывод: всегда 4.5v не имеет значения, какая нагрузка имеет шунтирующий резистор.

Итак, что мне нужно сделать, чтобы 741 вернул 4,5 В, когда контакты на шунтирующем резисторе измеряют «любое» напряжение, и 0 В, когда на шунтирующем резисторе нет напряжения. В стиле программирования:

  если (дифференциал шунта> 0)
    output = 4.5v (все, что будет излучать свет от светодиода)
еще
   output = 0v (что-либо меньшее, чем то, что будет излучать свет от светодиода)


Вопрос: как мне настроить усилитель на это? У меня +12, +5, 3.3, 0В -5В, -12В от моего блока питания доступны. Обратите внимание, что я хотел бы знать, можно ли считывать ток с любой шины от блока питания с той же схемой. Кроме того, возможно, я ищу какое-то странное решение, когда для моей цели может быть более простое решение, рекомендации?

Пожалуйста, не будьте суровы, если я делаю что-то не так, я прошу помощи потому, что хочу учиться. Спасибо за ваше время и помощь 🙂

Напряжение Индикатор измерителя тока Светодиодный цифровой дисплей Монитор для автомобиля Мотоцикл 22 мм 0-100A (красный): Amazon.com: Industrial & Scientific


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • Отображение напряжения в реальном времени❥ — Встроенный интеллектуальный вольтметр со светодиодным цифровым дисплеем позволяет узнать состояние напряжения аккумулятора или генератора в реальном времени.
  • Качество изготовления ❥ — Небольшие размеры, изысканное качество изготовления, длительный срок службы. Четкий дисплей, простота использования.
  • Широкий диапазон измерений ❥ — светодиодный индикатор имеет широкий диапазон измерений 60-500 В и 0-100 А.
  • Рабочие характеристики❥ — Высокая точность и стабильная работа.
  • Гарантия после продажи ❥ — Мы гарантируем, что у вас будет хороший опыт покупок.Пожалуйста, сначала свяжитесь с нами, если возникнут какие-либо проблемы, и мы всегда здесь, чтобы поддержать вас.
]]>
Технические характеристики изделия
Тип основы дефолт
Фирменное наименование Гароса
Ean 0724942183088
Вес изделия 1.76 унций
Номер детали Garosazsr0bav9nd-01
Код UNSPSC 32000000
UPC 724942183088

Индикаторы напряжения


Индикаторы напряжения
Индикаторы напряжения — это небольшие установочные устройства для измерения как переменного, так и постоянного напряжения. Индикаторы напряжения постоянно показывают текущее напряжение. Индикаторы напряжения используются для проверки аккумуляторов или сетевого напряжения. Поскольку электростанции в промышленности, а также измерительное оборудование в исследованиях очень важны, в большинстве случаев необходим мониторинг с помощью индикаторов напряжения. Кроме того, многие величины отображаются как напряжение. Масштабируемые индикаторы напряжения могут преобразовывать значение напряжения в соответствующую измеряемую величину. Наши индикаторы напряжения могут использоваться во многих различных областях.Помимо измерения переменного и постоянного напряжения, некоторые модели индикаторов напряжения позволяют измерять ток и температуру. Текущее напряжение отображается на светодиодном дисплее. Преобразователи напряжения серии PCE-N20 позволяют отображать измеренные значения разными цветами при превышении предельного значения. Контакты сигнализации также позволяют производить автоматические измерения при превышении предельного значения. Параметризация осуществляется через программный интерфейс с помощью адаптера, преобразующего программные команды для считывания индикаторами напряжения.Если у вас есть какие-либо вопросы относительно наших индикаторов напряжения, свяжитесь с нами: клиенты из Великобритании +44 (0) 23 809 870 30 / клиенты из США (561) 320-9162. А наш технический персонал будет рад помочь вам с индикаторами напряжения, а также с остальными измерительными приборами и шкалами , доступными в PCE-Instruments.

Техническую информацию об индикаторах напряжения можно найти по следующим ссылкам:

— Индикаторы напряжения серии PCE-N20Z
(измерение напряжения до 400 В AC, два выхода сигнализации, IP 65 на передней панели)

— Индикаторы напряжения серии PCE-N20U
(нормализованный сигнал 0-10 В, два выхода тревоги, трехцветный дисплей, программируемый)

— PCE-N30H Индикаторы напряжения
(с внутренним таймером, для постоянного тока и постоянного напряжения, дополнительный выход с открытым коллектором)

— Индикаторы напряжения серии PCE-NA 5
(гистограмма для нормированных сигналов, 4 сигнальных реле, аналоговый и цифровой выход)

— Индикаторы напряжения серии PCE-NA 6
(2-канальные гистограммы с универсальным входом, двойной дисплей с 7 сегментами)

— PCE-N24H индикаторы напряжения
(измеряет постоянное напряжение до 400 В, 4-х разрядный светодиод, IP65)

— PCE-N24Z индикаторы напряжения
(измерение напряжения до 400 В AC, масштабирование произвольное, IP 65, 4 цифры)

— Индикаторы напряжения серии PCE-N30U
(для нормированных сигналов и датчиков температуры, с тревожным выходом и RS-485)

— Индикаторы напряжения серии PAX-P
(для нормализованных сигналов, модуль платы для дополнительных принадлежностей, RS-232)

— Индикаторы напряжения (измерители)
(мультиметры и токоизмерительные клещи)

Часто необходимо контролировать напряжение на производстве и в лабораториях. Для этого используются индикаторы напряжения. Напряжение измеряется в вольтах [В]. Вольт — производная единица электродвижущей силы в системе СИ. Он назван в честь итальянского физика Алессандро Вольта. Один вольт определяется как значение напряжения между двумя точками, когда ток в один ампер рассеивает один ватт мощности. Общие префиксы СИ — микро [µ], мили [м], кило [k] и мег [M]. Измерительные линии подключаются параллельно к измеряемому объекту для определения разности потенциалов между двумя точками.Затем эта разница отображается. Индикаторы напряжения могут использоваться для проверки сетевого напряжения. Если сетевые кабели слишком длинные и имеют большую нагрузку, произойдет падение напряжения. Индикаторы напряжения также используются для оценки выходного сигнала датчиков. Для этого следует масштабировать индикаторы напряжения. Это означает, что необходимо указать напряжение, эквивалентное определенному значению. В индикаторах меньшего напряжения это выполняется установкой двух пар значений. Индикаторы напряжения должны рассчитывать средние значения.Индикаторы напряжения большего размера могут обрабатывать некоторые пары значений для оценки нелинейных сигналов. Затем отображается рассчитанное значение.

Если вы хотите просмотреть или распечатать набор индикаторов напряжения из нашего печатного каталога,
щелкните значок PDF.

Бесконтактный индикатор напряжения — Bevins Co.

Бесконтактный индикатор напряжения CHANCE® (модель # PSC403737) — это портативный инструмент, используемый в качестве вспомогательного средства для подтверждения состояния А.C. Высоковольтная цепь (переменного тока) после основных рабочих процедур, таких как видимые открытые промежутки, приказы диспетчера и маркировка аппаратуры, обесточила цепь.

Он демонстрирует практичность в полевых условиях по сравнению с вольтметром и очевидные преимущества перед традиционными методами без измерителя.

PSC403737 разработан для определения приблизительных классов межфазного напряжения до 500 кВ переменного тока в зависимости от расстояния от проводников под напряжением.

Это устройство представляет собой бесконтактный (бесконтактный) измеритель напряженности электрического поля для напряжений выше 480 вольт и датчик ближнего поля для напряжений ниже 480 вольт.

Тестер приближения реагирует на величину градиента поля переменного тока между его чувствительным элементом (расположенным на противоположном конце круглого держателя универсальной муфты) и противовесом внутри измерителя.

В нормальном режиме работы индикатор напряжения приближения откалиброван для реакции на обнаруживаемое поле тремя способами. Сначала светодиод «Sense» (расположенный слева от кнопки Power / PWR) перестанет мигать и станет гореть постоянно, когда будет обнаружено электрическое поле. Во-вторых, загорится один или несколько светодиодов (светоизлучающих диодов), представляющих класс напряжения, присутствующего на проводнике.

Примечание: когда два светодиода кВ горят одновременно, это означает, что напряженность электрического поля находится где-то между верхним и нижним диапазоном). Третий ответ — звуковой сигнал.

РАСШИРЕННАЯ ФУНКЦИЯ:

В расширенном режиме работы индикатор напряжения приближения временно отключает индикацию диапазона и звуковой сигнал для напряжений ниже выбранного пользователем диапазона.

В качестве меры безопасности светодиод SENSE будет продолжать нормально работать как в нормальном, так и в расширенном режиме (мигает светодиод SENSE, когда электрическое поле не обнаружено, и постоянно горит светодиод SENSE, когда обнаружено электрическое поле).

! ВНИМАНИЕ
! ПРЕДУПРЕЖДЕНИЕ

Инструмент должен использоваться с универсальной вехой для поддержания его калибровки. Всегда используйте палку подходящей длины, даже в резиновых перчатках.

Контакт с универсальным наконечником или другой деталью даже в резиновых перчатках приведет к ошибочной индикации напряжения.Всегда используйте универсальную веху для поддержания ее калибровки.

Это устройство является детектором только переменного тока (переменного тока / переменного напряжения); не используйте его для определения постоянного тока (постоянного тока / переменного напряжения).

! ВНИМАНИЕ
! ПРЕДУПРЕЖДЕНИЕ

Видео

Щелкните здесь, чтобы узнать больше об индикаторе напряжения приближения!

Зарядное устройство

с индикатором протекания тока



Во время зарядки гаджетов мы часто сталкиваемся с такими сценариями, когда пользователь подключает устройство, но забывает включить электричество.Хуже того, пользователь не подключает гаджет должным образом и оставляет его в надежде, что он быстро зарядится.

Решением этих немногих и многих других проблем является схема зарядного устройства, которая также имеет индикатор заряда батареи.

Если зарядное устройство , неправильно подсоединено к клеммам аккумулятора, зарядка не состоится. Если клеммы, соединительные зажимы и т. Д. Загрязнены или корродированы, ток не будет проходить в батарею. Таким образом, даже после продолжительной зарядки аккумулятор не будет полностью заряжен.Единственный способ подтвердить протекание тока — это подключить амперметр последовательно с плюсом, чтобы при прохождении тока стрелка отклонялась в зависимости от количества проходящего тока. Здесь светодиодная индикация используется для подтверждения протекания тока в батарею.

Схема включает в себя следующие компоненты:

1. Трансформатор

2. 1N4007 Диоды

3. Конденсатор

4. Регулятор напряжения 7815

5. Светодиоды

6.Транзистор BD139

7. Резисторы и

8. Аккумулятор 12 В

Схема зарядного устройства использует понижающий трансформатор 0–18 вольт 500 мА в качестве источника переменного тока низкого напряжения и диоды D1 – D4 в качестве двухполупериодного выпрямителя. Выпрямленный постоянный ток устраняет пульсации сглаживающим конденсатором C1. Стабилизатор положительного напряжения IC 7815 используется для обеспечения 15 В постоянного тока для зарядки. Регулируемое напряжение 15 В постоянного тока проходит через светодиод и R1 при включении, и светодиод светится на полную мощность.Светодиод, используемый в схеме, представляет собой новую версию слаботочного светодиода на 1 вольт. Когда T1 получает достаточное базовое смещение, он проводит и переключает напряжение на батарею, и яркость светодиода уменьшается. Светодиод загорается только тогда, когда зажимы правильно подключены к клеммам, а его яркость уменьшается, когда аккумулятор принимает ток. В процессе зарядки аккумулятор получает напряжение более 13 вольт, которого достаточно для зарядки свинцово-кислотного аккумулятора.

Схема


AC 60-500V Светодиодный вольтметр Вольтметр AD16-22DSV 22 мм Контрольный индикатор Красный Желтый Зеленый — купить по низким ценам на платформе электронной коммерции Joom

Вопрос: (1) В: как это можно подключить для измерения частоты трехфазного двигателя? A: Частотомер принимает переменное напряжение от 24 до 500 вольт, поэтому он может проходить напрямую через любую фазу трех выводов двигателя и показывать 60 Гц в США.(2) В: Будет ли этот элемент работать с входом 120 В и 240 В? О: Да, это будет работать в указанном диапазоне. (3) В: Есть ли здесь звуковой сигнал? A: Нет. Они просто загораются при показании напряжения.

Характеристики: 1. Выделите индикатор, его легко идентифицировать. 2. Длительный срок службы и низкое потребление энергии. 3. Отдельная изоляционная структура, огнестойкая и безопасная. 4. Предпочтительный огнестойкий кожух более безопасен в использовании. 5. Серебряные контакты, пружинный материал, высокая электропроводность, более длительный срок службы. 6. Высокопрочные винты, после термообработки, высокая твердость не изнашивается.

Описание: Индикаторы AD16-22DSV используют светодиодные светоизлучающие чипы в качестве источника света, обладают характеристиками длительного срока службы, низкого энергопотребления, небольшого размера, легкого веса, отличаются от ламп накаливания и продуктов для замены неоновых ламп. Абажур выполнен из высокопрочного поликарбоната, обладает хорошей ударопрочностью, встроенной винтовой разводкой, безопасным и удобным выводом. Индикатор серии подходит для индикации сигналов, предупреждающих сигналов, аварийных сигналов и других сигналов в линиях электроснабжения, телекоммуникаций, станков, кораблей, текстиля, полиграфического и горнодобывающего оборудования.

Спецификация: Материал линз: ПК; Источник освещения: светодиод; Цвет ламп: R-красный, Y-желтый, G-зеленый Напряжение: AC 60 В — 500 В; Диаметр отверстия: 22 мм / 0,87 дюйма Температура окружающей среды: от -25 до + 65 ° C; Относительная влажность воздуха: ≤98%; Напряжение рабочей частоты: 2,5кВ (действующее значение переменного тока), 1мин; Сопротивление изоляции: ≥2 мОм

В комплект входит: 1 * индикатор вольтметра (с сигнальной лампой)

Примечание: Допускается погрешность в 1-2 мм из-за ручного измерения. Из-за разницы между различными мониторами, есть различия в цвете, пожалуйста, выберите настоящий продукт в качестве стандарта.

Тип продукта: Световые индикаторы

Начало работы с мультиметром

Мультиметры — идеальный инструмент для поиска и устранения неисправностей в электрических устройствах, от промышленных до бытовых устройств. Существуют сотни различных типов мультиметров с разными возможностями и ценами, однако основы их использования должны быть одинаковыми. Мультиметры измеряют напряжение, ток и сопротивление с помощью аналоговых или цифровых схем.Самым распространенным измерителем является цифровой мультиметр (DMM) .

Функции мультиметра

Базовые счетчики обычно имеют три порта для измерения следующего:
1. COM
2. Вольт / Ом
3. Ампер

Некоторые цифровые мультиметры имеют только один порт для усилителя, в то время как некоторые имеют порты миллиампера и усилителя (показано ниже). Порт миллиампер используется для измерения токов менее 300 мА (типично) для более точного считывания.


Поворотный переключатель, показанный здесь выше, используется для выбора типа измерения, которое вы хотите выполнить.
  • Знак «V» с волнистой линией над ним предназначен для измерения напряжения переменного тока.
  • Буква «V» с пунктирной и сплошной линиями над ней предназначена для измерения постоянного напряжения.
  • Знак «мВ» с пунктирной и сплошной линиями над ним предназначен для измерения милливольт постоянного тока.
  • Позиция «Ω» предназначена для измерения сопротивления.
  • На следующей позиции отображается символ «диод». Эта позиция позволяет нам протестировать диодов .
  • Положение «mA / A» предназначено для измерения миллиампер и ампер.
  • Последняя позиция, «мкА», предназначена для измерения микроампер.

Выполнение простых измерений

Лучший способ понять, как пользоваться цифровым мультиметром, — это провести несколько простых измерений.

Проверка напряжения постоянного / переменного тока: аккумулятор

1. Подключите черный разъем к COM-порту мультиметра, а красный разъем к порту Voltage (часто обозначается как VΩmA).
2. Установите шкалу измерителя на постоянное напряжение (обозначается буквой В).
3. Поместите красный датчик на «+», а черный датчик на «-» на батарее.

Ваш измеритель должен отображать напряжение постоянного тока. Вы можете выполнить те же действия, чтобы измерить напряжение переменного тока, сопротивление и целостность цепи. Просто убедитесь, что шкала установлена ​​правильно, чтобы измерить соответствующие единицы (например, напряжение переменного тока, напряжение постоянного тока, Ом, диод и т. Д.)

Примечание. При измерении сопротивления обычно требуется измерять компонент вне цепи, как показано ниже, а не в цепи. Проведение внутрисхемных измерений создает риск неточности из-за сопротивления соседних компонентов.


Измерение сопротивления
Измерение целостности
Тест батареи

Измерение тока

Измерение тока немного отличается от простого размещения щупа на контакте с напряжением. Сначала подключите красный разъем к порту усилителя (обычно обозначается буквой A).

Для измерения тока необходимо замкнуть измеритель в цепь, как показано на изображении ниже. Цепь размыкается, и зонды вставляются в замкнутую цепь, так что ток проходит через счетчик, замыкая контур.Другой и, возможно, более точный метод заключается в измерении напряжения на резисторе и использовании закона Ома (V = IR) для расчета тока.


Схема измерения тока

Характеристики и типы мультиметра

Существует два основных типа мультиметров — аналоговый и цифровой.

Аналоговые мультиметры по-прежнему широко используются и стоят примерно столько же, сколько цифровой мультиметр (DMM), но не обеспечивают такой же точности, как DMM.Аналоговые измерители полезны при отображении показаний в реальном времени с падениями напряжения и тока, когда необходимо постоянно наблюдать за эффектами регулирования частей схемы, таких как нагрузка. Отличительной особенностью аналоговых счетчиков является дисплей с подпружиненным стрелочным указателем, покоящимся на проволочной катушке, окруженной магнитом. При протекании тока он создает силу, которая толкает магнит, чтобы скрутить катушку, вызывая ее вращение.

Цифровые мультиметры используются чаще из-за их точности и простоты использования.В отличие от аналоговых измерителей, цифровые мультиметры не имеют сопротивления внутри, обеспечивая точное считывание. Он также не ограничен размером шкалы считывания. Цифровые мультиметры легко калибруются и имеют автоматическую регулировку диапазона.


Velleman AVM460 Аналоговый мультиметр
Другие общие функции цифрового мультиметра:
  • Автоматический выбор диапазона для выбора определенного диапазона для тестируемого количества
  • Выборка и удержание для отображения последнего показания после того, как измеритель отключен от тестируемой цепи
  • Ограниченные по току испытания на падение напряжения на полупроводниковых переходах для проверки диодов и транзисторов
  • Отображение тестируемого количества в виде гистограммы, которое упрощает тестирование по принципу «годен / не годен», а также позволяет определять быстро меняющиеся тенденции.
  • Малополосный осциллограф Функциональность
  • Тестеры автомобильных цепей
  • Простой сбор данных для записи максимальных и минимальных показаний за определенный период или для отбора проб через фиксированные интервалы
  • Интеграция с пинцетом для использования с технологией SMD
  • Комбинированный измеритель LCR для малогабаритных компонентов SMD и сквозных отверстий
Цифровые мультиметры также могут быть напрямую подключены к компьютеру с помощью каналов IrDA , RS-232, соединений, USB или инструментальной шины, такой как IEEE-488 .Интерфейс позволяет компьютеру записывать измерения по мере их выполнения.

На что обращать внимание на базовый мультиметр?

• Проверка целостности цепи с помощью пьезозуммера
• Проверка сопротивления от 10 Ом (или ниже) до 1 Мегаом (или выше)
• Проверка постоянного напряжения от 100 мВ (или ниже) до 50 В
• Проверка напряжения переменного тока от 1 В и до 400 В (или 200 В в США / Канаде / Японии)

Если вы планируете достаточно продвинуться в области электроники и хотите измерить счетчик, который
не перерастет в ближайшее время, вот несколько других функций, которые вы захотите найти в счетчике:

  • Автоотключение: продлевает срок службы батарей
  • Испытание постоянного и переменного тока, от 10 мА до 10 А для некоторых моделей
  • Kick Stand: удерживает глюкометр в вертикальном положении и освобождает руки от работы на рабочих поверхностях
  • Кнопка удержания: сохраняет значение, отображаемое на дисплее, чтобы вы могли выполнять измерения, не глядя на счетчик
  • Обычная батарея: 9V или AA , карманные счетчики используют трудно заменяемые плоские элементы

Velleman DVM810 Mini 3-1 / 2 Цифровой мультиметр

Безопасность прежде всего: общие ошибки при использовании мультиметра

Помните, что вы имеете дело с электричеством, поэтому важно соблюдать осторожность при использовании мультиметра. Вот некоторые из наиболее распространенных ошибок, которые делают люди:
  • Не забывайте переключать измерительные провода (разъемы) при переключении между измерением тока и проверкой напряжения / сопротивления
  • Превышение максимального значения счетчика
  • Функциональный переключатель не работает при попытке измерения
  • Использование измерителя в зоне выше заявленного рейтинга
  • Во избежание ложных показаний, которые могут привести к поражению электрическим током или травмам, заменяйте батарею, как только появляется индикатор батареи
    .Кроме того, при проведении измерений держите пальцы за защитными кожухами на щупах.
  • Некоторые простые ошибки могут стать причиной серьезных травм и даже смерти. Обязательно всегда проверяйте провода и убедитесь, что шкала находится в правильном положении
    , и никогда не используйте измеритель, если провода были повреждены.
  • Никогда не используйте измеритель в цепях, мощность которых превышает 4800 Вт, и будьте осторожны при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока
    среднеквадратического значения, поскольку они могут представлять опасность поражения электрическим током.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
