Как определить место скрытого повреждения провода. — Радиомастер инфо

Не так давно мы рассматривали метод определения скрытого места обрыва провода с помощью индикаторной отвертки на светодиоде. Но, на практике попадаются случаи, когда рассмотренный ранее метод не работает. Об одном из простых вариантов решения такой проблемы рассказано в этой статье.

Это уже не первый случай, когда попадается такой дефект.

Щупы прибора не прозваниваются. Первое, что в таких случаях обычно делают, проверяют шнуры по одному. Я тоже так сделал. Легко выявил дефектный шнур. Как правило, дефекты шнуров (кабелей, проводов) которые при работе часто изгибают, появляются у одного из разъемов (штекеров). Теперь необходимо определить у какого именно. Я достаю чудо-отвертку, на светодиоде, заизолировав второй конец в целях безопасности, подключаю неисправный шнур к фазе в розетке. Провожу вдоль всего шнура, отвертка не показывает место обрыва. Удлиняю шнур. Место обрыва не обнаруживается.

Предполагаю, что обрыв не полный, а имеет место нарушение контакта в месте соединения провода с одним из штекеров. Измеряю сопротивление шнура на максимальном пределе 2 мОм. Не прозванивается. Показывает обрыв.

Ставлю прибор в режим измерения переменного напряжения и измеряю этими шнурами напряжение в розетке. Показывает 198 В. На самом деле в розетке 230В.

Теперь понятно. Сопротивление нарушенного контакта больше 2 мОм. Ясно, что этот шнур от мультиметра копеечный, штекера неразборные, купить новый и забыть. Но первый раз мне такой дефект попался на кабеле пылесоса. Хороший добротный кабель, метров 5 длиной, подобрать замену не просто, да и менять полностью хлопотно.

Какой же выход. Он давно известный, возможно кем-то забыт, а для кого-то новый. Обычной тонкой иголкой прокалываем обесточенный провод до появления контакта с жилой. Контакт обнаруживаем поочередно прозванивая от иголки в оба конца. В моем конкретном случае иголку целесообразно установить у одного из штекеров чтобы одним измерением установить место повреждения.

Таким образом можно со 100% уверенностью указать место плохого контакта. Далее по обстоятельствам, можно обрезать штекер с плохим контактом и припаять новый, разборный штекер. Прокол изоляции от иголки как правило затягивается сам. Можно дополнительно легонько заплавить паяльником.

Материал статьи продублирован на видео:

Поиск обрыва скрытой проводки разными методами

Большая часть жилого фонда в РФ была построена еще при советской власти. Электросети в этих зданиях уже приходят в негодность, создавая большие проблемы для жильцов. Решить эти проблемы можно собственными силами, безопасно и без больших затрат.

Какие могут быть причины обрыва проводки?

При нормативной эксплуатации схема электросетей исправно работает много лет. При завышенной токовой перегрузке или при подключении электроприборов защитная система не включается, схема не действует, как положено.

Причинами этого являются следующие факторы:

• Перебои в скрытой проводке бывают при подключении сразу несколько единиц домашней техники, особенно в одну точку питания (например, с помощью переноски).
• Долгая эксплуатация. При достижении предельного срока провода начинают выходить из строя и разрушаться.
• Повреждение от механического действия. При ремонте могут повредить провод, и от этого может резко ускорится его разрушение.
• Некачественный провод и монтаж электросетей. В этом случае они быстро нагреваются и выходят из строя.

Поиск электропроводки в профилактических целях

Во избежание проблем с проводкой необходимо:

1. Работы по монтажу должны проводить только грамотные работники.
2. Для лучшей безопасности надо установить выключатель на автомате, который станет срабатывать при перегрузках.

Обычно поиск сети начинается, когда уже есть нарушения с электричеством. Но на самом деле лучше, когда схема проводки составлена заранее, это может пригодиться как в экстренных ситуациях, так и в различных бытовых:

• Когда задумали сделать в квартире перепланировку. Надо тогда обязательно знать, где находятся электросети.
• Перед тем как установить осветительные приборы, повесить что-либо на стену, нужно знать, где безопасно это можно сделать.
• Перед ремонтом.

Во всех этих случаях можно воспользоваться методами, которые помогут найти сеть, составить ее схему и при необходимости пользоваться ей.

Общая инструкция поиска обрыва проводки

Для этого потребуются следующие инструменты: отвертка-индикатор, бесконтактный индикатор, тестер, пассатижи, ножик, изолента.

Для обнаружения повреждения используем индикаторную отвертку, проверяя ею розетку, в которой находится один контакт, в выключателе — второй. При наличии «фазы» оборван нулевой провод.

Провода отходят от коробки распределения определенным образом – только перпендикулярно или параллельно полу, повороты идут под углами 90°, так что найти их достаточно точно нетрудно. От начала разводки по стене перемещают индикатор, в точке дефекта он подает сигнал цветом или звуком, которые пропадают, как только устройство оказывается рядом с местом обрыва проводки.

Как обнаружить обрыв в открытой проводке

В этом случае не требуется вскрывать стены, поэтому найти проблему проще.

Алгоритм в этом случае следующий:

1. Проверяют розетки путем подключения нагрузок и проверки мультиметром.
2. Сначала определяют, в каком месте случился дефект. Делается это путем измерений мультиметром в контактах.
3. Точному розыску поможет индикатор — устройство, фиксирующее присутствие «фазы».
4. Определяют «фазу» после отключения электроэнергии. При ее отсутствии дефект находится в интервале от коробки до выключателя. Если она есть, проверяют ее на светильнике. Если ее нигде не определили, то дефект надо искать между коробкой и прибором освещения. Если она есть на светильнике, то «фаза» с «нулем» поменялись местами. Тогда надо найти, где это произошло, и соединить провода.
5. Автомат для «фазы» на розетке находим путем включения и выключения автоматов в щитке. Найденный кабель отключаем от щита.

Две рабочие розетки должны соединяться двужильными проводами. Когда они объединены лишь одножильным проводом, то, скорее всего, повреждение возникнет именно в нем.

Как обнаружить обрыв в кирпичной стене

Это делают трассоискателем состоящим из генератора и приемника. Генератор соединяется с кабелем так: провод со знаком плюс к испорченной жиле кабеля, а минусовой к его целой жиле.

Подключаем генератор. Трассоискателем перемещаем по стенке там, где предположительно идет кабель. Если он оказывается на пути скрытой проводки, он сигналит звуком. Возле обрыва проводки звук исчезает.

Как обнаружить обрыв в бетонной стене

Просто сделать это транзисторным датчиком. В зданиях из бетона электросеть идет исключительно горизонтально и вертикально с прямыми углами на поворотах, поэтому их расположение определить нетрудно.

Датчик перемещают по пути скрытой проводки, в это время датчик сигналит. В месте обнаружения повреждения сигнала не будет.

Старинные дедовские способы поиска проводов в стене методы

Помимо вышеуказанных, применять следующие проверенные временем методы:

• Визуальный метод — подходит многоквартирных домов, где прокладывают штробы. При снятии обоев по штробам возможно найти расположение сетей. Сети, расположенные под штукатуркой, таким методом не найдешь.
• С помощью радио и приемника. Это непрофессиональный метод, основан на возникновении треска рядом с местом повреждения.
• Аналогично действует обычный микрофон, присоединенный к проигрывателю или приемнику.

Поиск обрыва проводки в разных сетях с помощью тестера

Индикатор показывает место обрыва провода с максимальной точностью. Перемещая его по линии скрытой проводки, отмечают, где появляется максимальный свет или звук.

Как определить обрыв с помощью транзисторного приемника

Один из самых простых способов — транзисторный радиоприемник.

1. Подключить в сеть какой-либо электроинструмент.
2. Настроить приемное устройство на СВ.
3. Перемещать его по поверхности стены.
4. Место обрыва определяется по резкому треску и гулу в приемнике.

Поиск проводов компасом

Многие советуют пользоваться этим методом, так как при определенной нагрузке компас рядом с проводом реагирует на него, но с технической точки зрения такая нагрузка маловероятна, а при толстом слое штукатурки вообще невозможна.

Логический метод поиска

Чтобы отыскать их в стене, часто достаточно всего лишь подключить собственную логику, в 90% вариантах это помогает.

Использовать надо такие принципы:

• Провода располагаются параллельно и под прямым углом к полу.
• От розетки они идут только вверх. Поэтому проводить работы там воспрещается.
• Установку сети и устройств производят на 15 см от пола или потолка.
• Используя эти принципы, можно сделать план схемы сетей в квартире.

Проверка проводки самодельным устройством

Для создания подобного прибора нужен патрон, лампа, 2 одножильных провода, ножик, пассатижи и изолента.

1. К лампе с патроном подводятся провода с зачищенным на концах на 4-5 мм изоляционным слоем.
2. Включается электричество. Если лампа светится, значит, устройство работает. На участке, где есть неполадки, лампа устройства не светится. Участок с обрывом провода заменяется.

Подобное устройство не действуют, если сеть проходит на расстоянии более 5 см внутри стенки.

Поиск проводов в стене радиоприемником

Радиоприемник работает при настройке на частоту 100 кГц. В помещении должна быть абсолютная тишина. Прислонив устройство к стене, внутри которой проходит кабель под напряжением, можно услышать треск. Несмотря на популярность, особенной точностью данный метод не обладает.

Поиск с помощью профессионального оборудования

55555

Методы поиска повреждений с помощью профессионального оборудования – самые надежные и точные.

Специальные приборы бывают таких видов:

1. Электростатические – основаны на действии электромагнитного поля провода. Такие приборы точные и доступные по цене и потому наиболее распространенные.
2. Электромагнитные приборы действуют так же, но под нагрузкой проводов в 1 квт. Для этого надо к розетке подключить любое электроустройство.
3. Металлоискатели от других устройств отличаются тем, что они генерируют электромагнитное поле. Они фиксируют любые изменения в проводнике.

В реальной работе используются следующие приборы:

• «Поиск» базируется на электростатическом принципе. У него 4 режима различной чувствительности, с поддержкою каких возможно прозвонить сеть в стене до 7 см.
• Устройство «Дятел». Прозвонит стену до 8 см для обнаружения электросети.
• Тестер СЕМ может найти обесточенные кабели, а также отыскать сломанные и испорченные кабеля.
• Приборы Е-121 определяет состояние электросетей и место прорыва по особым сигналам.

Поиск проводки мультиметром

Поиск производится так:

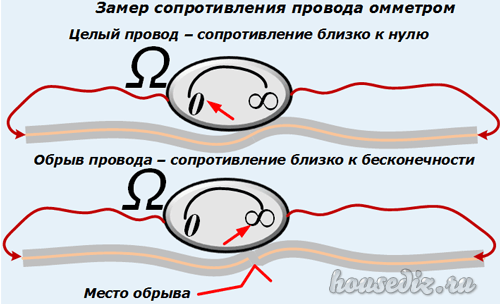

1. Мультиметр подключают в режим омметра. Стрелка ставится на ноль. Одна клемма подсоединяется к контакту, а другая — к проводу.
2. Далее нужно следить за стрелкой устройства. При показаниях от 2 по 3 Ом кабель не поврежден. При 10 Ом и более – существует повреждение.

Обрыв фазового провода

Находим автомат, к которому подходит поврежденный кабель.

• Отключаем электричество.
• Отсоединяем все кабели.
• Переключаем автомат и одновременно индикатором проверяем наличие «фазы».
• Мультиметром тестируем, начиная со щитка, все соединения, идущие от поврежденного источника.

Повреждение обычно находится без проблем на одном из проводов. Иначе необходимо проверить клеммные коробки – если есть свободный доступ к ним, именно там часто находятся повреждения. Если их нет и там, исследуем неработающие провода, клеммники, скрутки, для этого используется индикатор.

Обрыв нулевого провода

Подобное повреждение приводит к перекосу напряжений фаз, что представляет большую опасность не только для бытовой техники, но и для человека.

Найти проблему с «нулем» можно аналогично «фазе», однако с некоторыми особенностями.

Разрыв нуля ищут с помощью индикатора – он светится на «фазе» и показывает «ноль». Мультиметр тут не подходит, так как показывает большой разброс значений.

При обнаружении проблем с «нулем» требуется проверить все элементы сети. При использовании кабеля с тремя жилами можно взять «землю» для передачи «ноля», но с большой осторожностью. Во-первых, тогда в розетке не будет «земли», а это опасно для бытовых приборов с большой мощностью, во-вторых, работа с «нулем» в принципе чревата опасностью из-за того что ударить током может даже после отключения электричества, если есть «фаза».

Вскрытие стены при найденном обрыве

• Отключаем электросеть.
• Перфоратором очищаем от штукатурного слоя 20 см от середины обрыва.
• Сверлим углубление для коробки и производят ремонтные работы.

Рекомендуется на этом этапе обращаться к профессионалам.

Видео о детекторах и методах поиска скрытой проводки

Есть много видеороликов с подробными инструкциями на тему поиска дефектов электросети в стене. Они наглядно и подробно показывают по шагам, как можно дома решать данные проблемы своими силами и без больших затрат. В роликах можно узнать, как делать приспособление для этого, искать кабель и какими способами это сделать.

Как устранить обрыв в проводке

После отключения электроэнергии и фазного провода удаляем штукатурку, как было сказано выше, разводим в разные стороны концы поврежденного провода и готовим углубление под ответвительную коробку. Это делается перфоратором со специальной коронкой. Помещаем коробку в отверстие, закрепляем ее гипсом или алебастром. Внутрь помещаем провода, объединяем по цветам, обматываем места скруток изолентой. Коробку закрываем крышкой, проверяем работоспособность, и если она в порядке, маскируем под штукатуркой.

Если обрыв найден у нулевого провода, то принцип устранения обрыва такой же, только в начале работы «ноль» отсоединяют от шины и подсоединяют к нему «фазу».

Решить проблемы с электросетью дома возможно и своими силами. Главное, знать принципы безопасности для таких работ и неуклонно их придерживаться.

Повреждение кабеля, обрыв: поиск места повреждения кабеля, проверка на обрыв

Повреждение кабеля, кроме обрыва, часто проявляется в пробое изоляции и коротком замыкании. В любом случае понадобится поиск места повреждения кабеля, чтобы восстановить электроснабжение в сети. Явное место обрыва несложно найти даже человеку не имеющему специальных знаний. Но что делать, если кабель проложен в стене, полу или вообще под землей?

Определение обрыва кабеля стоит доверить профессионалам «ИНЖ Сервис». Мы владеем методиками, умеем устранять причину, а также располагаем всем необходимым для этого оборудованием. Многолетний опыт работы, регулярное совершенствование знаний позволяют специалистам выполнять работы качественно и в минимальные сроки.

Причины повреждения и обрыва кабеля

К сожалению, даже своевременная замена электрических сетей не гарантирует, что обрыв кабеля не произойдет и, уж тем более, не защищает от его повреждения. Причины, при этом, самые разнообразные: однофазное или двухфазное короткое замыкание, обрыв жилы или же короткое замыкание между фазами, механическая порча в ходе каких-либо строительно-монтажных работ и прочие негативные факторы.

Как производится поиск?

Для того чтобы найти обрыв или повреждение кабеля специалисты электролаборатории, занимающиеся решением таких вопросов, применяют различные приборы, например кабелеискатели, трассоискатели, металлоискатели, а также современные мультисканеры и прочие устройства. Это специальное оборудование выводит поиск обрыва или повреждения кабеля на качественно новый уровень.

Не стоит проводить поиск повреждения кабеля самостоятельно. Во-первых: это опасно. Во-вторых: даже если Вы и вычислите это место, все равно понадобиться специализированная помощь для устранения неполадки.

Специалисты проводят измерение сопротивления изоляции и выполняют анализ состояния изоляции. Затем можно будет сделать вывод о типе повреждения и при помощи прибора провести предварительное выявление расстояния до изъяна.   Обнаружение обрыва кабеля иногда требует дожига (прожига) с помощью специализированных установок.  После того, как повреждение найдено, Ваше присутствие необязательно — мы выполним оставшиеся работы под ключ, в том числе, оформим доступ в ТП.

Методы поиска

Определение места повреждения кабеля – вопрос, который интересует всех: владельцев обесточенных квартир, строителей, которые хотят заменить поврежденный кабель в стене. Поиск кабеля необходим и для того, чтобы не повредить его во время ремонтных работ, а также для соблюдения безопасности. Повреждение кабеля чревато серьезными последствиями, поэтому понимание того где именно проходит силовой кабель – полезное знание необходимое всем пользователем сети, в том числе и владельцу жилья.

Существуют различные методы поиска точного местонахождения повреждения в силовом кабеле. Из них следует выделить индукционный и акустический метод. Для определения глубины залегания существует отдельная методика. В любом случае, проверка кабеля на обрыв происходит на основании навыков и знаний, которыми владеют специалисты компаний занимающихся электрокоммуникациями. Без богатого опыта и знаний любые приборы и методики будут бессильны.

Профессиональные услуги поиска места повреждения кабеля позволяют максимально оперативно устранить неисправность и пустить подачу тока по сетям. А это значит, что можно будет продолжить ремонтно-строительные работы, возвратиться к нормальному ритму жизни и снова пользоваться всеми благами цивилизации.

Найти кабель в стене, найти обрыв кабеля в стене в Москве

Планируя практически любой ремонт в квартире или частном доме, важно знать, как располагаются элементы скрытой проводки, чтобы случайно их не повредить. Ведь ситуации, когда «шальной» дюбель входит именно в кабель, совсем не редкость.

Почему мы?

• Умеренные цены при высоком качестве
• Выезд в день обращения
• Работаем по всей России
• Полный цикл работ от поиска и определения места утечки до восстановительно строительно-монтажных работ «под ключ»
• Использование передовых технологий и оборудования
• Опыт работы специалистов больше 10 лет

Зачем еще нужен поиск кабелей?

• Вы решили, что для ощущения тотального комфорта необходимо перепланировать квартиру, например, перенести дверной межкомнатный проем в городской квартире или оконный проем на стене частного дома. Для этого обязательно нужно знать, где проходят токоведущие жилы.
• Возникла необходимость обустроить на стене глубокое крепление – например, для телевизора или солидного по весу бра.
• Вы приобрели новое жилье и хотите понимать, как проходят провода, где располагается распределительная коробка.
• Обрыв кабеля. Уже случившийся обрыв требует обнаружения места и устранения проблемы.

Наши преимущества

Демократичная цена

Оперативность

Использование передовых технологий и оборудования

Бесплатный выезд специалистов в день обращения

Расчет стоимости работ

Виды работ	Обследование трассоискателем или тепловизором до 15 м2	Обследование тепловизором или трассоискавтелем до 100 м2
Поиск кабеля в стене	от 3 500 руб	от 10 000 руб

Как найти кабель в стене?

Теоретически существуют «бескровный» способ обнаружения кабеля – сверка данных по плану. Однако план не всегда имеется под рукой, а даже если и есть в наличии, то не всегда 100% информативен (так например, в нем может оказаться устаревшая информация, без учета перенесенной на новое место проводки).

Представим информацию о том, как найти кабель в стене в табличной форме с описанием плюсов и минусов каждого способа.

Инструментарий и метод его применения	Плюс	Минус
Отвертка индикатор. Улавливает электромагнитное поле, которое излучает проводка.	Дешевый и несложный метод	Погрешность в 20-25 см Отвертка «не найдет» провода без напряжения, а значит, найти обрыв кабеля в стене не удастся.
Сигнализатор скрытой проводки	Недорогой прибор, позволяющий самостоятельно искать провода в стенах	Может давать ложноположительные сигналы. Не проходит сквозь экранированную защиту.
Тепловизор	Определит действующую или перебитую жилу, утечку тока	Высокая стоимость

Заказать услугу по поиску кабелей в стене

Специалисты ООО «Инженерные изыскания» предлагают свои услуги по поиску проводов действующих и перебитых – замурованных в стенах различных объектов. Пригласить специалистов с высокотехнологичным оборудованием вы можете, обратившись к ним по телефону +7 (965) 159-61-31, или продиктовав заявку нашему диспетчеру в офисе компании +7 (499) 722-65-94. Отправляемся на объекты круглосуточно!

Вас может заинтересовать

Как найти разрыв в проводе – АвтоТоп

ПРИБОРЫ КИП ДЛЯ АХУ ЭЛЕКТРОМОНТАЖ НАЛАДКА ОБСЛУЖИВАНИЕ СРАВНЕНИЯ

Как обнаружить место обрыва электрошнура? Чтобы не разрезать провод в разных местах, нужно поступить так: подключить через него исправный электроприбор (утюг, плитку и т. п.), а затем включить радиоприемник в средневолновом диапазоне, но не на станции. Теперь возьмите шнур в руки и перебирайте его от начала к концу. При прикосновении к месту обрыва из приемника послышится треск.

Как отыскать скрытую проводку в стене?

Похожие статьи:

как найти обрыв провода : 7 комментариев

Ну и ладно не очень то и хотел.

Анатолий, любой комментарий оставленный пользователем впервые, проверяется модератором.
Все дальнейшие комментарии публикуются без подтверждения модератором, т.е. моментально, но с обязательным его уведомлением.
И Вы ещё указали несуществующий электронный адрес, что повлияло на скорость одобрения в публикации комментария.
Приходится прибегать к таким мера из за большого количества «спам комментариев».
Всего Вам наилучшего.

Через автомат на 16 ампер подключал встречно фазу и ноль к оборванной жиле и шевелил кабель в месте обрыва происходил пробой за счет короткого замыкания.

Здравствуйте Анатолий.
Этот способ называется «прожечь кабель», мы так нелегально землю на тепловозах искали.
Но это очень опасно с точки зрения пожарной безопасности.
На тепловозах хоть система пожарной безопасности есть, да и огнетушителей немало.
В общем «не стоит играть с огнём«.

Этот способ хорош, только, к сожалению, в случае если обрыв «лохматый» и может дать искру, и если к проводам можно подключить достаточно мощную нагрузку. Для поиска, например, обрыва или сгоревшей лампы в новогодней гирлянде, или обрыва в кабеле зарядного устройства и т.п. он не подойдёт..
Я использую омметр или прозвонку, в которых один из щупов снабжён тонкой швейной иглой или иглой от шприца. Проводку (кабель, шнур) делю пополам, загоняю под изоляцию иглу щупа, до контакта с проводом, и определяю в какой половине обрыв. Далее так же поступаю с участком имеющим повреждение и повторяю прозвонку до определения места обрыва. Игла не нарушает изоляцию провода в месте прокола до опасного состояния при напряжении 220 В и ниже.
Приёмник я использовал так же для определения трассы прокладки проводов при скрытой проводке. К конечной точке подключал электробритву (не вибрационную) для создания помех от щёточного устройства (ещё лучше если удалить помехозащитные элементы из схемы бритвы), а приёмником «ловил» эти помехи и по максимальному их уровню излучения проводкой определяется трасса.

Интересная методика, не слышал о ней раньше, но следует попробовать. Обычно брал мультиметр и прозванивал, но это всё равно требует доступа к оголённому проводу, то есть надо как минимум надрезать изоляцию, а это не лучший способ. Думаю, что подобное можно сделать не только с приёмником, но и с обычными бытовыми колонками, фон которых отлично слышен в тишине.

Почему, я не узнал про этот метод на неделю раньше… Недавно у меня переломился провод в 100 метровом удлинителе, так я его 5 разрезал прежде чем нашел место перелома, к тому же пришлось выкинуть 3 метра провода, так как там много скруток получалось.
В общем большое спасибо возьму для себя на вооружение))

Нередко возникают ситуации, при которых электричество не поступает к приборам и устройствам. Основной причиной отсутствия электричества считается обрыв провода на каком-либо участке сети. Чтобы точно определить место, где находится неисправность, необходима обязательная прозвонка электропроводки. Данную операцию может легко выполнить любой квалифицированный электрик.

Способы прозвонки проводов

В домашних условиях существует два основных способа, позволяющих точно установить место обрыва провода. В первом случае используется мультиметр, а при его отсутствии можно обойтись обычной лампой накаливания с патроном.

Если применяется прибор, его нужно включить в режим омметра, при котором измеряется сопротивление. Стрелка индикатора устанавливается на нулевую отметку. После этого можно начинать проверку кабеля. Один из щупов подключается к контакту, а другим щупом проверяется сам кабель. Одновременно, нужно наблюдать за стрелкой прибора. Если показания составляют от 2 до 3 Ом, то это свидетельствует о полной исправности провода. Полученное значение более 10 Ом говорит о порыве проверяемой жилы. Во время проверки могут быть перепутаны контакты разъема и вилки, то есть подключение сделано к другой жиле одного и того же провода.

Данный способ применяется и для других видов кабелей, в том числе, компьютерных и телефонных. Точно так же проверка выполняется тестером, в котором имеется индикатор напряжения. Для того чтобы определить наличие разрыва, достаточно провести замер напряжения на каждой из жил. Отсутствие напряжения совершенно точно указывает на разрыв провода. Такую проверку можно проводить только при наличии напряжения в электрической сети.

Применение лампочки вместе с куском обычного провода позволяет тестировать только электрические кабели. Для проверки сети освещения достаточно использовать одножильный провод. Распределительная коробка содержит большое количество проводов, ведущих к потребителю. Чтобы выполнить проверку они по очереди отключаются от питания. Вместо них производится подключение целого рабочего провода напрямую к тому или иному потребителю. При нормальной работе временной цепи, неисправным считается провод, который был отсоединен. Эта операция повторяется до точного обнаружения неисправности.

Данный способ позволяет проверить всю сеть, имеющуюся в квартире. Для этого необходимо менять точки подключения, используя все имеющиеся распределительные коробки.

Как обнаружить место разрыва

Все способы, перечисленные выше, позволяют определить сам факт разрыва, но не его конкретное место. Здесь не годится обычная прозвонка электропроводки традиционными методами. При открытой кабельной линии, место повреждения устанавливается достаточно легко. Гораздо сложнее определить точку повреждения в скрытой проводке.

Современной промышленностью уже давно выпускаются приборы класса Е-121, позволяющие решить эту проблему. Он позволяет определять не только положение линий электрической сети, но и обнаружить место, где случился порыв. Этот прибор очень простой в эксплуатации. Его нужно просто вести вдоль кабеля, проложенного внутри стены, и следить за работой специального сигнализатора. Место разрыва определяется по особенным магнитным аномалиям. Прибор реагирует на них и подает звуковой сигнал.

Существует еще один старый и проверенный способ. Для этого нужен обычный радиоприемник, с частотой волны в 100 килогерц. При его продвижении вдоль линии будут возникать посторонний шум разных тонов. При интенсивном потрескивании, можно расковыривать стену и ремонтировать поврежденный провод.

Как быстро проверить электропроводку

Если в квартире потух свет или не работает розетка, это может возникнуть из-за обрыва электрического провода.

Для устранения неисправности нужно пригласить профессионального электрика или попробовать найти повреждение и устранить его самостоятельно.

Рассмотрим, как найти обрыв провода в стене, какие приборы понадобятся для диагностики и как устранить неисправность.

Причины повреждения проводки

Причиной повреждения электрического провода может быть использование тонких, некачественных кабелей, нарушение технологии монтажа, перегрузка сети, повреждение при выполнении строительных и ремонтных работ и т. д.

На неисправность в работе электросети указывает:

• частое срабатывание автомата на щитке;
• искрение;
• короткое замыкание;
• отсутствие фазы, нуля по отдельности или обеих одновременно.

Рассмотрим в таблице классы неисправностей и их характеристики:

№	Класс неисправности	Характеристика
1	Первый	Приходится более, чем на 50% от всех неисправностей. Происходит в местах соединения проводников, их подключения к контактам розеток, выключателей, электрощитов.
2	Второй	Если при выполнении ремонта забили гвоздь или просверлили провод перфоратором. Это может привести к короткому замыканию.
3	Третий	В 20% случаев происходит разрыв без постороннего вмешательства. Он может возникнуть вследствие износа кабеля, перегрузки сети или неисправности в работе устройства защитного отключения тока.

Наиболее часто обрыв происходит в местах соединения проводов и подключения проводников к контактам. Эти неполадки сравнительно легко обнаруживаются и ремонтируются. Небольшие повреждения могут дать о себе знать через длительное время.

Инструменты для обнаружения неисправности

Существуют инструменты, с помощью которых можно найти неисправность в электрической системе:

№	Вид инструмента	Характеристика
1	Отвертка с индикатором	Это самое простое и недорогое устройство. Индикатор способен указать на поврежденную зону, расположенную не более, чем в 30 см от места диагностики.
2	Трассоискатель	Разработан для нахождения скрытого или открытого кабеля, находящегося под напряжением, с целью устранения его обрыва без повреждения изоляции в токопроводящих коммуникациях.
3	Сигнализатор Е 121, называют его «дятлом»	С помощью этого простого прибора можно прозвонить наличие провода на глубине 7 см.
4	Сигнализатор MS	Одинаково реагирует на проводник тока и металлические элементы арматуры. Не показывает фольгированный кабель. За счет недорогой стоимости подходит для частного пользования.

Для устранения неполадок в электрической сети понадобится пассатижи, изоляционная лента и острый нож с изолированной ручкой.

Определяем неисправность тестером

Если в квартире пропало электричество, с помощью тестера определяем, подается ли напряжение на счетчик. Предварительно в щите выключаем автоматы. Если в щитке нет тока, значит обрыв произошел до счетчика. Если ток есть, значит обрыв в квартире.

Все токоведущие кабели располагаются в вертикальном и горизонтальном положении, их повороты выполняют под прямым углом. Такая схема монтажа проводов упрощает поиск проводников, ведущих от розетки к коробке.

Иногда для устранения поломки просто нужно заменить предохранители. Часто кабели перегорают в разводных коробках.

Ищем место обрыва

Прежде чем приступить к работе, нужно отключить питание на всех источниках тока. Чтобы понизить сопротивление, прожигают изоляцию на кабеле.

Чтобы найти, какой участок электрического провода поврежден, нужно знать все элементы проводки. Разрыв или повреждения может возникнуть на участке между:

• коробками;
• коробкой и розеткой;
• коробкой и выключателем;
• коробкой и осветительным прибором.

Чтобы найти место обрыва или повреждения электропроводки между выключателем и коробкой, понадобится однополюсный индикатор напряжения.

Для определения участка неисправности снимаем коробку с выключателя, ставим тумблер в включенное положение, проверяем присутствие фазы на контактах. Если фаза отсутствует, значит, поврежденный участок располагается между коробкой и выключателем.

Если прибор показывает наличие фазы, тогда проверяем контакты на включенном осветительном приборе. При отсутствии фазы на светильнике обрыв находится между светильником и распределительной коробкой.

Если света нет, фаза на выключателе есть, а на светильнике отсутствует, значит, при монтаже допущена ошибка, фаза и нуль поменяны местами.

Значит, неисправность нужно искать на участке между коробкой и выключателем. Диагностику проводим через контакты осветительного прибора.

Если фаза не доходит до выключателя, это говорит о том, что провода поменяны местами между выключателем и коробкой. Ищем неисправность, правильно соединяем провода. В этом случае выполнять замену лампочек даже при выключенном выключателе опасно.

Самый быстрый способ обнаружения неисправности

Если в доме имеется трассоискатель, с его помощью можно быстро выявить место повреждения.

Последовательность поиска поврежденного участка:

1. Генератор прибора присоединяем к проводу в такой последовательности: минусовую клемму к неповрежденному кабелю, плюсовую к поврежденному. Заземление подключаем к распределительному щиту.
2. Вдоль расположения кабеля прозваниваем приемником, над участком обрыва сигнал прервется. Для более точного определения места порыва проводим такую же операцию, начиная с другого конца поврежденного провода. Подробнеее о диагностике разрывов смотрите в этом видео:

При обрыве нулевого провода нужно быть осторожным, розетка может ударить током.

Дедовские способы

Раньше, когда не было под рукой приборов, умудрялись найти поврежденный участок с помощью приспособлений, рассмотренных в таблице:

№	Способ	Применение
1	Ищем место прохождения кабеля на глаз	Если поломка случилась во время проведения ремонта, когда со стены сняты старые обои, можно увидеть штробу для укладки кабеля, проходящую вдоль стены. Есть шанс найти место проводки под штукатуркой или шпаклевкой, если она идет полосой. Но если оштукатурена вся стена, визуально определить место расположения штробы не получится.
2	Приемник или радио	Настраиваем аппарат на среднюю волну. Водим им вблизи стены, прислушиваясь к искажению звука и потрескиваниям. Над поврежденным участком характер помех поменяется или они вообще исчезнут.
3	Микрофон, подключенный к проигрывателю	Водим им по стене по аналогии с приемником. В месте прохождения кабеля под напряжением, возникнут помехи. В месте обрыва они прекратятся или их характер изменится.

С помощью вышеописанных дедовских методов определить поврежденное место можно с погрешностью 150—200 мм.

Устранение неисправности

Ремонт проводки нужно проводить, соблюдая технику безопасности.

Пошаговая инструкция ремонта фазного кабеля:

1. Отключаем проводник с фазой.
2. Освобождаем от штукатурки на стене участок 150—200 мм от центра обрыва кабеля.
3. Перфоратором сверлим в стене отверстие по размеру ответвительной коробки, в которой будем соединять поврежденный участок.
4. Разводим концы оборванного проводника.
5. Закрепляем на алебастр коробку, вставляем в нее провода, правильно соединяем, фиксируем изоляционной лентой. Подробные ответы на вопрос смотрите в этом видео:

Если нужно заменить нулевой кабель, сначала отсоединяем нуль от шины, присоединяем к нему фазу. Затем устанавливаем разветвительную коробку и соединяем проводку.

Если кабели находятся в корпусе из трубок, их нужно вынуть и протянуть в корпус новые с помощью специального приспособления.

Как найти обрыв электропроводки.

   Как обнаружить обрыв проводки с помощью тестера. Как найти обрыв в скрытой проводке в кирпичной или в бетонной стене.

● Найти обрыв электропроводки несложно, если проводка открытая и место обрыва находится в визуальной доступности. Намного сложнее, если электрокабели проложены скрыто. Очень часто для обнаружения и устранения неисправностей в скрытой электропроводке приходится вызывать профессиональных электриков, но иногда можно найти скрытый обрыв и самостоятельно, используя специальный прибор трасса-искатель.

● Для начала необходимо разобраться, какой вид провода оборван — это может быть фаза или ноль. Для этого потребуется индикатор — с его помощью прощупывается каждый отказавший контакт электрообрудования. В случаях, когда на розетку поступает электроток, то в ней может находиться только один из контактов.

● Если отвёртка-индикатор определяет, что фаза есть, то обрыв находится на нулевом кабеле. Но если проводка скрытая, то самостоятельно обнаружить и устранить обрыв фазы практически невозможно и придётся воспользоваться услугами специалистов.

Как обнаружить обрыв проводки с помощью тестера

● При наличии открытой электропроводки и при условии, что провод по всей протяжённости от распределительного узла до зоны обрыва хорошо виден, то в целях определения точки неисправности можно воспользоваться электронным тестером. Перед использованием тестера отключается подача электротока на распределительный узел, а затем непосредственно на проводе. В месте вывода кабеля из распределительного узла необходимо сделать первый надрез на изоляции. Этот надрез необходим для того, чтобы была возможность добраться до металлической жилы. Примерно через один метр делается следующий надрез.

● Далее необходимо замерить сопротивление на этом участке провода. Если сопротивление на этом участке небольшое, то обрыв провода здесь с большой долей вероятности отсутствует. Ещё через один метр делается следующий надрез и аналогичным способом замеряется сопротивление. Такие надрезы производятся по всей длине провода до тех пор, пока не будет найдено полностью нулевое сопротивлление — на этом участке и будет находиться место обрыва проводки.

● Повреждённый участок проводки обследуется и для обнаружения точного места обрыва на нём производятся надрезы с меньшим шагом. Для начала участок визуально делится пополам и так далее до полного обнаружения место обрыва.

● Таким образом точка обрыва проводки определяется достаточно точно. Зачастую место обрыва обнаруживается раньше, чем придётся делать надрезы по всей длине кабеля. После устранения обрыва все сделанные надрезы необходимо тщательным образом изолировать.

Обрыв провода в кирпичной или в бетонной стене

● Для обнаружения обрыва проводки в кирпичной стене или в стене из бетона используется специальный бесконтактный прибор для работы со скрытой проводкой. В таких стенах скрытая проводка уложена в строго вертикальном или в горизонтальном положении и в процессе поиска её обрыва надо учитывать тот факт, что все изменения направления кабель-провода происходят под прямым углом.

● Поиск точки обрыва от распределительного узла до электрического устройства заключаются в том, чтобы перемещать прибор над проводкой по поверхности стены. При обнаружении места обрыва прибор издаст оповещение — чаще всего звуковое.

Рекомендации по ремонту теплого электрического пола своими руками

Профессионально установленный электрический теплый пол работает безотказно почти в 100% случаев. Чаще всего проблемы наблюдаются в тех случаях, когда кабель укладывался самостоятельно. Чтобы выполнить ремонт теплого электрического пола своими руками, потребуется найти место обрыва кабеля и устранить повреждения.

Как найти обрыв кабеля тёплого пола

Чтобы не пришлось срывать всю стяжку с неизбежным повторением процесса заливки полов, необходимо постараться определить, в каком месте перебит кабель. Найти обрыв достаточно сложно и не всегда удается даже профессиональным бригадам монтажников, но воспользовавшись некоторыми советами и рекомендациями, можно увеличит шансы на успех.

Поиск обрыва осуществляется следующим образом:

1. Неисправности электрического теплого пола связанные с механическими повреждениями во время сверления. После укладки финишного покрытия приходится крепить к полу некоторые виды мебели, устанавливать дверной упор или доводчик и т.д.
   Профессиональные монтажные бригады всегда оставляют хозяевам схему укладки, чтобы избежать при сверлении попадания в кабель. Если пол перестал работать сразу после монтажа мебели и ограничителей двери, найти место обрыва обычно не составит труда.
2. Установить место повреждения и самому отремонтировать кабель гораздо сложнее, если неизвестно, где именно находится разрыв. Для начала необходимо убедиться, что причина неработоспособности системы отопления кроется именно в греющих проводах. Для этого с помощью тестера проверяют показатели сопротивления. Отклонение в значениях свыше чем 5% говорит о том, что присутствует механическое повреждение, разрыв кабеля.
   Отремонтировать электрический теплый пол в таком случае сложнее, по причине того, что точно определить, где находится место разрыва, достаточно проблематично.

Прозвон кабеля при разрыве с помощью тестера помогает точно определить причину неработоспособности системы отопления. Точное место механических повреждений находят с помощью специальных инструментов.

В частности, используется следующее оборудование:

• Высоковольтный генератор – устройство определяет место обрыва кабеля с помощью создания дуги между незащищенной жилой или оплеткой провода. В месте возникновения разряда и находится повреждение.
• Аудио-детектор – принцип работы устройства схож с металлоискателем. Когда прибор находится над местом разрыва, издается соответствующий звук.
• Тестер напряжения или детектор скрытой проводки. Диагностику целостности кабеля легче всего выполнить этим прибором. Детектор проводки не только показывает наличие кабеля внутри стяжки, но и позволяет с большой долей вероятности определить место разрыва.

Прежде чем приступать к ремонту механических повреждений, следует убедиться, что причина отсутствия нагрева заключается не в поломке термодатчика или контроллера. Поэтому изначально измеряется сопротивление кабеля на обрыв.

Как отремонтировать греющий кабель пола

Сложнее всего выявить неисправности и место повреждения. Устранение обрыва, хотя и требует определенных навыков, может быть выполнено самостоятельно. Для этого потребуется:

1. Снять напольное покрытие в месте повреждения. Сложнее всего демонтировать плитку. Чтобы не повредить близлежащие плитки, выполняются следующие действия. Швы очищаются от затирки. Плитка поддевается шпателем и медленно подрывается. В месте упора следует проложить деревянный брусок, чтобы шпателем не повредить покрытие.
2. Разбить стяжку. Для проведения работ требуется терпение. Стяжка снимается осторожно, чтобы не повредить кабель еще в нескольких местах. Аварийный ремонт разрыва кабеля электрического тёплого пола, начинается только после того, как освобождено достаточное количество провода для проведения работ.
3. Ремонт жилы. Обычно, в компании занимающейся продажей теплых полов, сразу же предлагают ремкомплект для восстановления. В набор входят гильзы и термоусадочные муфты. Восстановить обрыв греющего кабеля можно следующим образом. В месте обрыва жила зачищается и соединяется посредством гильзы. Предварительно на провод одевается соединительная муфта для ремонта кабеля тёплого пола. Гильза обжимается специальными плоскогубцами. Устанавливается ремонтная муфта на кабель и прогревается строительным феном. По мере нагревания, пленка муфты уменьшается в размерах и изолирует поврежденный участок.
4. Проверка работоспособности. Сразу после восстановления повреждений в нагревательном кабеле, теплые полы могут функционировать в нормальном режиме. Включается терморегулятор. Спустя 30-40 минут провод набирает необходимую температуру.
5. Ремонтируется стяжка, плитка укладывается на место.

Самому отремонтировать кабель не так и сложно. Но чтобы выполнить работы самостоятельно, потребуется:

• Прибор для обнаружения обрыва кабельных полов.
• Ремкомплект.
• Инструмент для ремонта.

{banner_downtext}

Оборудование для ремонта электрических теплых полов

Можно соединить разрыв таким образом, что после ремонта полы совсем перестанут греть, либо станут причиной короткого замыкания и возгорания в квартире. По этой причине производитель строго регламентирует, какой инструмент и материалы для ремонта необходимо использовать.

Инструмент для ремонта:

• Стандартный набор электрика. Кусачки для снятия изоляции, плоскогубцы, тестер – все это понадобится в процессе диагностики и ремонта. Чтобы проверить повреждение кабеля, потребуется специализированное оборудование (тестер скрытой проводки, аудио – детектор и т.д.).
• Пресс-клещи – необходимы для обжима соединительных гильз. Зажать гильзу подручными средствами не удастся, поэтому потребуется приобрести или взять в аренду специализированные клещи.
• Строительный фен. Термоусадочная муфта при нагревании уменьшается в объеме и изолирует место разрыва. Некоторые мастера с этой целью используют открытый огонь зажигалки или спички, но в данном случае это малоэффективно.
• Перфоратор – нужен, чтобы сбить стяжку и высвободить провода. Во время работы потребуется насадка в виде лопатки.

Если хотя бы один из советов о том, как заменить повреждения электрического теплого пола, показался сложным или вызвал недоумение, лучше обратиться за помощью к специалистам. При выполнении работ следует соблюдать нормы безопасности, описанные в ПУЭ.

Советы, приемы, подсказки и многое другое по поиску обрыва кабеля

1 января 2009 г. 12:00, Автор Джон Лэндри, CSRE

Дайте мне перерыв

Иногда у сложной задачи есть легкое решение. Недавно один коллега часами работал над тем, что, по его мнению, было проблемой программного обеспечения, и обнаружил, что кабель для передачи данных неисправен. В этой установке кабель был довольно длинным и был протянут через потолок примерно на 70 футов за несколько витков и поворотов. Было поздно, и мы устали. А поскольку это были только последовательные данные, мы решили найти разрыв, сделать хороший стык и покончить с этим.Вопрос был в том, как найти перерыв.

Самый простой способ найти разрыв кабеля — использовать обычный телефонный тональный генератор и индуктивный усилитель (сниффер). При перемещении анализатора по кабелю звуковые сигналы должны быть наиболее громкими там, где есть разрыв. У этого метода есть некоторые недостатки: Иногда рассматриваемый кабель находится в кабелепроводе. Или это один из тысяч в кабельном лотке. В других случаях соседний кабель будет иметь сигнал, который подавляет сигнал генератора тона.

Некоторое время назад мы с коллегой-инженером из ABC Radio пытались найти кабель внутренней связи и столкнулись с той же проблемой.Мы обошли эту проблему, подключив тон-генератор к усилителю Crown D-75 и подключив неисправный кабель к клеммам динамиков. Мы снова попробовали этот трюк с усилителем, который был под рукой, и, конечно же, смогли найти обрыв в этом кабеле для передачи данных. Через пятнадцать минут (с добавлением двух разъемов DB-9) все заработало.

Посмотрите выше

Sencore Z-meter

Еще одним методом поиска и ремонта кабеля является замена звукового тонального генератора на генератор радиочастотных сигналов.Затем портативное AM-радио (FM не подходит для этого использования) позволяет вам найти перерыв. Этот метод особенно хорошо работает для длинных цепей данных и логических цепей, таких как сигнальная проводка или командная проводка на месте передатчика AM (пока передатчик выключен).

Доступны высокотехнологичные кабельные тестеры. Многие используют рефлектометрию во временной области и могут измерять общую длину кабеля, коэффициент скорости, давать значения импеданса и реактивного сопротивления, а также определять местонахождение перегибов, стыков и разрывов.Для некоторых приложений, таких как обнаружение обрыва линии передачи на вышке или под землей, тестер на основе TDR является единственным вариантом.

Anatek Blue

Еще один простой тестер, который очень ценен на рабочем столе, — это тестер электронного последовательного сопротивления (ESR). Многие отказы оборудования, произошедшие за последние 10 лет, можно связать с выходом из строя электролитических конденсаторов. Обычно по мере старения последовательное электронное сопротивление большого электролитического конденсатора изменяется, что приводит к нагреву и возможному выходу из строя (иногда катастрофическому).

Тестеры СОЭ были очень дорогими. Z-метр Sencore, один из первых, стоил несколько сотен долларов, но по-прежнему остается одним из лучших инструментов для оценки конденсаторов. У Sencore есть хороший PDF-файл на своем веб-сайте, демонстрирующий его возможности: www.sencore.com/uploads/files/LC103gold.pdf.

Однако Anatek представила удобный и доступный тестер. Anatek Blue будет тестировать широкий спектр конденсаторов и считывать ESR на дисплее. График зависимости ESR от емкости находится на передней панели для удобства.www.anatekcorp.com/blueesr.htm.

Лэндри — инженер по обслуживанию звука в CBS Radio / Westwood One, Нью-Йорк.

У вас есть технический совет? Отправьте его нам по адресу [электронная почта защищена]

Подписка

Чтобы получать больше подобных новостей и быть в курсе всех наших ведущих новостей, функций и аналитических материалов, подпишитесь на нашу рассылку новостей здесь.

In-Ground «У меня обрыв ограничительного провода, помогите!»

У меня обрыв ограничительного провода.

У вас может быть полный или частичный перерыв. Частичный обрыв происходит, когда провод не полностью разорван, что дает слабый сигнал через провод. Это может означать пятнистый или непоследовательный сигнал или стимуляцию. Полный обрыв не позволит передать сигнал по проводу. Это будет «мертвая зона» или зона, где приемник не будет работать, потому что он не принимает сигнал от провода и передатчика. Выполните следующие действия, чтобы определить место разрыва ограничительного провода:

• Найдите исходные соединения и убедитесь, что они имеют хорошее и надежное соединение.
• Проверьте свой сад, чтобы определить любые возможные повреждения ограничительного провода, такие как недавние рытье, проветривание, роение грызунов или любое другое заметное нарушение в вашем саду рядом с ограничительным проводом.

Часто встречаются обрывы проводов в витой паре:

• В точке выхода провода из дома
• В местах, где скрученная пара проводов входит в землю из дома, обычно вызывается триммером для струн
• Если провода пересекают тротуары или проезды из-за обрезков кромок и струнных триммеров
• Вокруг озеленения и клумб в результате перекопки или обработки почвы

Обычно встречаются обрывы проводов в ограничивающем проводе:

• На газонах
• Если провода пересекают тротуары или проезды из-за обрезков кромок и струнных триммеров
• Вокруг озеленения и клумб в результате перекопки или обработки почвы
• На стыках проводов, где не устанавливались гелевые капсулы
• При сращивании проволоки без узлов армирования

Если вы все еще не можете найти разрыв в ограничивающем проводе, есть два варианта его обнаружения:

Вариант 1: Свяжитесь с нами, чтобы приобрести локатор обрыва провода, который обнаружит обрыв ограничительного провода.Обратите внимание, что локатор обрыва провода обнаружит только полный обрыв; он не обнаруживает частичных разрывов.

Вариант 2: Выполните следующую процедуру. Чтобы предотвратить непреднамеренную стимуляцию, всегда снимайте ошейник-приемник вашей собаки перед выполнением любого тестирования передатчика.

1. Отключите передатчик забора.
2. Подключите оба конца скрученного ограничительного провода к одной клемме ограничительного провода.
3. Измерьте и отрежьте тестовый провод, который составляет половину длины всего отснятого вами отснятого материала с пограничным проводом.
4. Подключите один конец тестового провода к другой клемме ограничительного провода.
5. Найдите середину границы и перережьте ограничительный провод.
6. Присоедините другой конец тестового провода к любой стороне ограничительного провода, где вы разрезаете его пополам.
7. Подключите передатчик ограждения и проверьте световой индикатор контура. Если горит индикатор контура, можно предположить, что разрыв находится на другой половине ограничительного провода.
8. Если световой индикатор контура не загорелся, а вы слышите непрерывный звуковой сигнал, вы можете предположить, что в этой части ограничительного провода произошел обрыв.Однако есть небольшая вероятность того, что ваша система сломается больше одного раза. Обязательно проверьте обе половинки всей петли.
9. Замените поврежденный ограничительный провод новым ограничительным проводом.
10. Снова подключите ограничительный провод к передатчику ограждения.
11. Проверьте световой индикатор контура. Если горит индикатор шлейфа, проверьте систему с ошейником-приемником.

Продовольственные товары, соответствующие данному аргументу:

Устранение неисправностей в коаксиальном кабеле — Электроника безопасности и сети

Используйте цифровой мультиметр для проверки емкости кабеля.

Недавно я обнаружил, что работаю с коаксиальным кабелем — в системе есть несколько аналоговых камер, которые клиент хочет сохранить, — и у меня возникли проблемы с поиском способов устранения возможного обрыва кабеля. Есть ли простой способ справиться с этим?

A: Вы можете найти обрыв коаксиального кабеля с помощью простого теста емкости — мультиметр определяет емкость, заряжая конденсатор известным током, измеряя полученное напряжение, а затем вычисляя емкость.

Емкость — это свойство системы проводников и диэлектрика, которое позволяет накапливать электричество, когда между проводниками существует разность потенциалов.Его значение выражается как отношение количества электричества к разности потенциалов, а значение емкости всегда положительно. Проще говоря, емкость — это мера способности кабеля накапливать электрический заряд, выраженный в пикофарадах на фут (пФ / фут).

Для целей этого теста вам необходимо установить емкость коаксиального кабеля (в случае RG-59U это 53,1 пикофарад на метр) и умножить это значение на известную длину кабеля. Как только у вас будет номинальное значение pf для участка кабеля, прикрепите тестер емкости к концу коаксиального кабеля и затем разделите полученное значение на 53.1. Если показание отличается от полной емкости кабеля, то этот показатель дает вам точное расстояние в метрах от точки, которую вы проверили, до разрыва кабеля.

Другой метод, который вы можете использовать с тестом емкости, если вы считаете, что разрыв может быть на одном или другом конце, — это снятие показаний с каждого конца кабеля. Один конец может показывать большое значение pf, в то время как другой конец практически не имеет показаний. В этом случае обрыв кабеля происходит в конце с малым показанием.

# securityelectronicsandnetworks.com

Ремонт теплых полов | Как найти обрыв провода в теплом полу

Вещи ломаются. Это факт жизни, и, как и все остальное, с водяным теплым полом могут возникнуть проблемы. Плиткоукладчик по незнанию перерезает проволоку шпателем и продолжает укладывать плитку. Нож для затирки пробивает нагревательный кабель. Предыдущий ремонт, сделанный много лет назад, не работает. В полу просверливается отверстие для нового дверного упора, перерезая нагревательный провод где-то между концевой заглушкой кабеля и автоматическим выключателем.

Это все, что может привести к тому, что ваш электрический теплый пол не будет работать. Однако еще не все потеряно, потому что ремонт полов с подогревом и домашняя проводка, как правило, довольно простой процесс. Сложная часть — найти перерыв. К счастью, у WarmlyYours есть все необходимое для работы.

Теперь, если вы задаетесь вопросом: «Как мне найти под землей сломанный электрический провод?» Первый шаг — связаться с нами. Связавшись с представителем учетной записи WarmlyYours или членом нашей группы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепей или напряжения), рефлектометра с временной задержкой (Shortstop) и, конечно же, некоторых комплектов для сращивания для устранения разрыва после его обнаружения.Также понадобится тепловизионная камера (TIC), которая арендуется отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс диагностики электрического теплого пола довольно прост. Всегда начинайте со снятия показаний сопротивления с напольной цепи. Если показания разомкнуты или бесконечны от одного провода с сердечником к другому проводу с сердечником, у вас разрыв. Если у вас есть показания сопротивления между любым проводом с сердечником и оболочкой заземления, у вас короткое замыкание. В одной электрической цепи возможен как обрыв, так и короткое замыкание.Если сопротивление подтверждает разрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтверждают короткое замыкание (независимо от того, есть перерыв или нет), вы можете использовать Variac.

Шорт-стоп может пригодиться, помогая сузить область, в которой произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения и сообщает длину в футах провода. Например, если вы тестируете проект, в котором использовались гибкие ролики TempZone, а шорт-стоп дает вам значение 40 футов, мы будем знать, что повреждение будет в первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли легче видеть нагретый кабель через плитку с TIC. Обычно я беру с собой черные мешки для мусора, чтобы заклеить окна в комнате, если нет жалюзи или жалюзи. Это поможет ограничить воздействие солнечных лучей на пол.Фактически, все огни должны быть выключены, особенно верхнее освещение лампами накаливания, поскольку оно имеет тенденцию оставлять свой собственный тепловой след.

Hipot Process

Важно: Только лицензированный квалифицированный электрик должен выполнять этот процесс.

Этот процесс включает подачу от 400 до 600 вольт через провод с сердечником с намерением «перескочить» ток через заземляющий экран кабеля для покрытия пола, по существу дублируя поведение свечи зажигания.При выполнении этого процесса необходимо соблюдать осторожность из-за опасности поражения электрическим током.

Как только мы сможем перепрыгнуть через эти два компонента провода, мы повторяем процесс, отправляя напряжение через каждые 2 секунды с 2-секундными импульсами. Это утомительная работа. Обычно я использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм — 2 секунды включен, 2 секунды выключен, при этом постукивая по проводу датчиком одной рукой и удерживая поршень сброса другой. Я делаю это 10 минут.После 10 минут зарядки провода возьмите TIC и просканируйте пол в поисках горячей точки, созданной Hipot.

Тепловой сигнатурой обычно является оранжевая точка размером с десять центов, которая лишь на несколько градусов теплее остальной части пола. Если сигнатуры нет, снова снимите показания сопротивления. Иногда эта зарядка провода приводит к слиянию сердечника провода с экраном заземления, создавая короткое замыкание. Если на этом этапе у нас есть показания между сердечником и землей с помощью омметра, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще десять минут.Помните: каждые 2 секунды, в течение 2 секунд, в течение 10 минут. При необходимости повторите и снимайте показания сопротивления после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Подобная эксплуатация Hipot может серьезно повредить оборудование. Это может оказаться дорогостоящим и отсрочить ваши усилия.

Процесс Variac

По сравнению с процессом Hipot, процесс Variac — это прогулка по парку. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к сердечнику и заземляющему экрану, которые регистрируют значение сопротивления или короткое замыкание.

Короткое замыкание — это просто точка в цепи, где основной провод входит в контакт с экраном заземления. Поскольку этот заземляющий экран имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет направлено от цепи и безопасно к заземлению дома.Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подключив вариак и удлинительный шнур к сердечнику и заземляющему экрану, найдите мультиметр и настройте его на измерение силы тока. Поместите зажим вокруг оголенного участка провода на удлинителе. Установите циферблат в нулевое положение, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10% номинального напряжения цепи (12 В для нагревательных элементов на 120 В и 24 В для любой цепи на 240 В).Мультиметр должен начать регистрировать показания усилителя. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Старайтесь не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к разрыву короткого замыкания. Дайте системе «приготовиться» при 1,5–2 амперах примерно 10 минут. Подготовьте ТИЦ и начните сканировать пол. С этого момента мы должны увидеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в змеевидном узоре, плетущуюся взад и вперед по полу. Оранжевая линия заканчивается там, где находятся основной провод и экран заземления, и вы нашли короткое замыкание.

Теперь все, что осталось сделать, это сломать плитку и начать откалывать куски. Поднесите молоток к центру плитки и тупой отверткой начните поддевать детали. Действуйте медленно и осторожно, избегайте использования каких-либо острых инструментов, так как мы не хотим еще больше повредить систему отопления, которую мы так старались исправить.Затем, после того как вы обнажили поврежденный провод, вы можете использовать комплект для сращивания, чтобы отремонтировать его (не используйте изоленту). Как только это будет сделано и все ваши показания вернутся, вы можете заменить удаленную плитку.

Чтобы поговорить с представителем WarmlyYours по поводу аренды нашего набора для устранения неполадок, воспользуйтесь нашей страницей «Контакты». Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1-800-875-5285.

Использование устройства трассировки цепей для обнаружения обрыва электрического провода

»Проекты домашних электромонтажных работ
»Электропроводка в жилых помещениях: Руководство по электромонтажу
»Нужна электрическая помощь? Спросите у электрика

Как найти поврежденный или оборванный электрический провод внутри стены? Локаторы электрических проводов и трассировщики цепей, что делать, если электрическая проводка была повреждена внутри стены.

Измерители цепей можно использовать для обнаружения обрыва электрического провода
[ad # block] Электрический вопрос: Как я могу найти поврежденный или сломанный электрический провод внутри стены?
Мне нужно определить, где в стене находится поврежденный или оборванный электрический провод.

• Я ищу инструмент, который определит, где в стене находится поврежденный или оборванный электрический провод.
• Например, когда кто-то повесил картину и ударил по электрическому проводу, что, в свою очередь, привело бы к срабатыванию выключателя.
• Я знаю, что есть такой инструмент, потому что помню, как у одного из рабочих был такой инструмент, когда я работал в строительной компании.
• Где я могу его получить и как он называется?

Спасибо.

Этот вопрос для электрического тестера был задан: Дебра, разнорабочая из Нью-Порт-Ричи, Флорида.

Ответ Дэйва:
Спасибо за ваш вопрос об электрическом тестере, Дебра.

Локаторы электрических проводов и устройства для отслеживания цепей

Приложение: Электрооборудование Поиск и устранение неисправностей и ремонт поврежденной электрической цепи .
Уровень квалификации: Продвинутый — Лучше всего выполняется Лицензированным подрядчиком по электротехнике.
Необходимые инструменты: простые ручные инструменты для электрика, тестер напряжения или вольт-омметр и прибор для проверки цепей.
Расчетное время: зависит от типа и возраста дома, состояния электропроводки, а также доступа к цепям и проводке, которые необходимо оценить.
Меры предосторожности: Определите неисправную цепь, выключите ее, а затем пометьте ее примечанием, прежде чем выполнять какие-либо подключения, проверки или ремонт электрооборудования.Устранение неисправностей и ремонт электрооборудования требует специальных испытаний электрических цепей.
Примечание. Ремонт домашней электропроводки должен производиться в соответствии с местными и национальными электротехническими нормами. Для установки новой или замены электропроводки может потребоваться разрешение и осмотры.

Как найти поврежденную электропроводку

• Если провод закорочен или оборван внутри стены , и вам нужно найти его, то трассировщик электрических цепей должен помочь найти провод.
• Диапазон цен на устройство для трассировки цепей действительно различается, однако есть несколько прекрасных датчиков с шипами, которые имеют встроенную функцию, позволяющую обнаруживать электрические цепи под напряжением внутри стены за листовым камнем.
• Если ваш муж будет использовать тестер для обнаружения обесточенной проводки, то такой тестер будет немного дороже.
• Некоторые марки устройств для трассировки цепей — это Ideal, Greenlee и Amprobe, и это лишь некоторые из них.
• Эти типы тестеров цепей можно будет купить в Lowe’s, Home Depot или в местных оптовых магазинах.

Что делать, если электрическая проводка повреждена внутри стены

• Если вы подозреваете, что электропроводка была повреждена. стену можно открыть, чтобы можно было осмотреть и отремонтировать электропроводку при необходимости.
• Участки поврежденной проводки электрической цепи следует заменить или, если возможно, выполнить электрическое сращивание, установив доступную распределительную коробку и применив соответствующие материалы и методы для сращивания электрической цепи для конкретной цепи.

Подробнее о ремонте электропроводки

Знакомство с электрическими тестерами

При работе с домашней электропроводкой использование тестеров напряжения может сыграть важную роль в обеспечении электробезопасности. Электрические тестеры позволяют идентифицировать электрические цепи и помогают предотвратить случайное поражение электрическим током.
Типы электрических тестеров
Использование электрических тестеров

Ремонт домашней электрооборудования и устранение неисправностей в системе электрооборудования
Ремонт домашней электротехники — это просто! Легко понять поиск и устранение неисправностей электрооборудования с помощью электрических схем, пошаговых инструкций и электрических изображений.

Ремонт электропроводки

Устранение неисправностей и ремонт электропроводки Лицензированный электрик

раскрывает секреты успешных методов поиска и устранения неисправностей, связанных с электричеством, которые используются для решения большинства встречающихся домашних проблем с электричеством и неисправностей проводки.

Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки на 120 и 240 В Электропроводка выключателей освещения Электропроводка 3-проводного и 4-проводного электрических диапазонов Электропроводка 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Устранение неисправностей и ремонт электропроводки Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Как найти и отремонтировать провод по периметру вашей газонокосилки-робота

Я должен признать, что обрыв провода по периметру вашей газонокосилки-робота может быть неприятным.

Это случалось со мной несколько раз за эти годы. К счастью, я получил несколько замечательных советов, которые сделают поиск и ремонт поврежденного провода по периметру действительно легким и на самом деле немного забавным!

Несмотря на то, что провод по периметру газонокосилок-роботов довольно прочен, он не застрахован от повреждений. Обрывы контурного провода обычно возникают в результате непреднамеренного физического повреждения провода, например, при работе в саду. В странах с морозом на земле острые камни, которые двигаются в земле из-за условий замораживания-оттаивания, могут повредить провод, особенно если он был чрезмерно растянут во время установки.

Сама газонокосилка может повредить провод, если она установлена ​​неправильно, или домашние или роющие животные, такие как кролики и кроты, могут повредить ограничительный провод.

К счастью, обрывы ограничительного провода случаются не очень часто, но это проблема, которая действительно беспокоила меня, когда я впервые установил свою газонокосилку-робот, так как я думал, что это может привести к тому, что мне придется оторвать большие участки ограничительного провода до найти и устранить неисправность.

Хорошая новость: Существует несколько простых методов, которые помогут вам найти разрыв провода по периметру и легко его отремонтировать.Я собираюсь объяснить, как сделать поиск разрыва и ремонт провода безболезненным процессом.

Что делать в первую очередь

Если вы обнаружите, что газонокосилка не работает, и поймете, что проблема связана с сигналом провода по периметру, первое, что вам нужно сделать, это проверить соединение ограничительного провода с зарядной станцией. Возможно, один из них оторвался или был поврежден. Попробовав это, проверьте, решило ли это проблему.

Следующим шагом, независимо от того, решили ли вы закопать ограничительный провод или просто привязать его к траве, является прогулка по периметру травы в поисках любых признаков оголенного провода или нарушения травы или почвы. , что могло привести к повреждению провода.

У меня был один ранний обрыв ограничительного провода в то время, когда провод был привязан к земле. Я проложил ограничительный провод слишком близко к клумбе, и косилка упала на клумбу. Это привело к наклону режущих лезвий, которые соприкоснулись с землей и ограждающим проводом, что привело к обрыву.

К счастью, в этом случае провод был недавно проложен, трава еще не выросла поверх него, и найти разрыв было легко, так как два конца сломанного провода торчали из земли.

Однако, если вы сделали петлю своего сада и не можете найти перерыв, что вы будете делать дальше. Пришло время начать копать или тянуть провод вверх, начиная с зарядной станции.

Короткий ответ — нет! Есть несколько способов найти обрыв провода, но сначала я расскажу вам о лучшем.

Вариант первый — простой способ — этого метода нет ни в одном руководстве по роботизированной газонокосилке!

Я был поражен, обнаружив, что вы можете использовать портативное AM-радио для определения места разрыва провода по периметру. Причина этого в том, что работающий провод по периметру будет вызывать помехи на коротком расстоянии для радиосигнала AM, поэтому вы можете буквально ходить по саду с портативным AM-радио и следить за звуком помех, пока он не прекратится, обнаруживая разрыв.Если у вас его нет, вы можете купить его на Amazon практически бесплатно.

Для этого необходимо выполнить следующие шаги;

1. Настройте AM-радио примерно на 700 кГц, убедившись, что ни одна станция не настроена на эту частоту, а только статические.

2. Отсоедините один конец ограничительного провода от зарядной станции, чтобы ток проходил только через один его конец. Это будет означать, что часть провода после обрыва не будет создавать помех, а часть провода до обрыва будет издавать повторяющиеся звуковые сигналы.

3. Следуйте вдоль ограждающего провода по периметру лужайки, внимательно прислушиваясь к радиопомехам AM. Когда вы отойдете от провода, сигнал исчезнет или прекратится. Это поможет вам оставаться прямо там, где проходит провод по периметру.

4. Как только вы достигнете точки разрыва, сигнал исчезнет и очень быстро прекратится, что позволит вам точно определить положение разрыва. Если провод по периметру привязан к земле, вам просто нужно будет копать пальцами, пока вы не найдете провод и не найдете место разрыва.Если провод зарыт в землю, вам нужно будет выкопать только небольшой участок травы, чтобы найти обрыв провода.

Вариант 2 — Метод, рекомендуемый производителем

Этот вариант рекомендуется большинством производителей. Если это более сложно и требует много времени, но все будет хорошо.

Первым шагом является переключение соединений между направляющим проводом и ограничительным проводом на зарядной станции.

Это позволит вам увидеть, какой участок ограничительного провода содержит неисправность.

Если при переключении соединителя направляющего провода и ограничительного провода сообщение об ошибке для ограничительного провода исчезло, значит, вы знаете, что этот участок ограничительного провода не поврежден, и ошибка должна находиться в другом участке ограничительного провода. ограничительный провод.

Если подозреваемый ограничительный провод короткий, проще всего заменить весь ограничительный провод на указанном участке. Если неисправность находится в длинном участке ограничительного провода, то потенциально потребуется много времени, чтобы вытащить или выкопать весь этот провод, чтобы определить неисправность, а затем закрепить его или снова закопать.

Я не с нетерпением жду этой работы.

Один из способов немного облегчить эту задачу — проложить участок ограничительного провода от зарядной станции до средней точки участка ограничительного провода, где находится неисправность.

Это потребует использования нового отрезка ограничительного провода. Вы должны подсоединить один конец к клемме на зарядной станции того участка ограничительного провода, на котором вы определили проблему. Вам нужно будет прикрепить другой конец провода к ограничительному проводу примерно в средней точке проблемного участка.

Для этого вам необходимо перерезать ограничительный провод и использовать соединитель для соединения нового участка провода и существующего ограничительного провода.

Схема, приведенная ниже, взята из руководства по эксплуатации моей газонокосилки-робота и объясняет идею. По сути, он вдвое сокращает участок провода, на котором находится проблема.

После того, как вы подключили этот более короткий контур, вам следует проверить панель управления робот-косилки, чтобы увидеть, исчезла ли ошибка, связанная с отсутствием сигнала ограничительного провода. Если да, то вы знаете, что разрыв находится на другом участке провода.Если нет, то разрыв находится на участке провода, который вы проверяете.
Затем вы можете повторить этот процесс с новым более коротким отрезком провода, в котором была обнаружена неисправность.

Очевидно, что этот процесс занимает много времени и включает в себя преднамеренное перерезание ограничительного провода в нескольких точках.

К счастью, запасные разъемы можно использовать очень быстро и легко, а запчасти можно купить дешево. Разъем и оголенный ограничительный провод можно закопать, поэтому не будет никаких видимых свидетельств проделанной вами работы с ограничительным проводом.Процесс подключения ограничительного провода с помощью разъемов очень прост.

Есть некоторые различия между разъемами разных производителей, но принцип один и тот же. Вы просто берете новый соединитель и вставляете ограничительный провод в каждое из отверстий соединителя. Не имеет значения, какие отверстия используются для каждого конца ограничительного провода.

Убедитесь, что провода полностью вставлены в разъем так, чтобы их концы были видны через прозрачную область на другой стороне разъема.

Используйте универсальную ручку или плоскогубцы, чтобы полностью нажать кнопку на разъеме.

На мой взгляд, рекомендуемый производителем метод определения обрыва ограничительного провода чрезмерно сложен и требует много времени. Я настоятельно рекомендую использовать метод AM-радио. Вы можете купить портативное AM / FM-радио в Интернете или в местном магазине почти по той же цене, что и несколько запасных разъемов.

После быстрого поиска на Amazon я нашел подходящие радиоприемники менее чем за 10 фунтов стерлингов / 15 долларов, что позволило мне точно определить причину поломки.Это не только будет стоить немного дороже, чем официальный метод ремонта, но и сделать это очень быстро, так что, на мой взгляд, экономия времени того стоит. На Youtube есть несколько видеороликов, которые также могут показать вам точный метод использования метода AM-радио.

Предотвращение обрывов в первую очередь

Как бы вы ни смотрели на это, повреждение или обрыв провода по периметру раздражает, и в первую очередь избегать его — гораздо более предпочтительный вариант. Вы же не хотите оказаться в ситуации, когда ограничительный провод забит разъемами из-за ремонтных работ.

Каждый из этих разъемов потенциально может стать точкой отказа для проводов по периметру, что увеличивает риск проблем с проводами по периметру в будущем. Есть несколько простых мер, которые вы можете предпринять, чтобы снизить риск проблем с проводами по периметру.

Убедитесь, что в проводе осталось небольшое провисание при прокладке провода

Если провод по периметру находится под натяжением при установке или в нем возникает напряжение в результате движения в земле с течением времени, это увеличивает вероятность выход из строя любых слабых мест в проводе.

Острые камни или соединители могут стать точками выхода из строя провода. Замерзание-оттаивание зимой может привести к довольно сильному перемещению камней в почве, а если кто-то прижмет к периметру проволоки, это может со временем привести к поломке.

Чтобы исправить это, оставьте небольшую слабину при прокладке провода по периметру. Если вы закапываете провод по периметру, это сделать очень просто. Если вы привязываете провод к земле, вам все равно необходимо убедиться, что провод сидит заподлицо с землей, чтобы газонокосилка не порезала оголенный провод, но это также позволит траве расти поверх провода. быстрее.

Несмотря на то, что вы хотите немного провисать, вы не должны оставлять дублирующую петлю или катушку провода вдоль пути периметрального провода, так как это может помешать работе газонокосилки.

Сначала оставьте высоту стрижки высокой

После того, как вы впервые проложите периметр и запустите новую косилку, возникает соблазн установить режущие лезвия на желаемую высоту и начать наслаждаться идеально подстриженным газоном. Это не рекомендуется, поскольку в первые несколько недель эксплуатации очень часто бывает, что отрезок ограничительного провода выступает над травой или со временем отодвигается от растущей травы.

Установите косилку на максимальную настройку стрижки и медленно уменьшайте высоту до желаемого уровня в течение нескольких недель, периодически обходя траву по периметру, чтобы определить участки ограничительного провода, которые не остаются заподлицо. с землей.

Это более актуально для проводов по периметру, которые привязаны к земле, но даже неглубоко закопанный провод периметра может иногда выступать из-под почвы в первые несколько недель. Через несколько месяцев трава вырастет поверх проволоки по периметру, и вы ее совсем не увидите, и у вас не должно возникнуть никаких проблем.

Убедитесь, что вы проложили провод по периметру на рекомендованном расстоянии от края лужайки

Я внимательно прочитал инструкцию по эксплуатации своей газонокосилки-робота перед установкой, но потом подумал, что знаю лучше, и немного проложил провод по периметру ближе к краю клумбы в моем саду. Я сделал это, чтобы избежать того, чтобы газонокосилка-робот оставила не срезанные полосы травы.

К сожалению, это привело к тому, что при первой установке моя косилка регулярно падала на клумбы.Поскольку он наклонялся под небольшим углом при застревании на клумбе, режущие лезвия часто соприкасались с землей. Было два случая, когда лезвия касались моего ограничительного провода.

В одном случае провод был перерезан, а в другом случае он был слегка поврежден, но все равно работал без проблем.

Я усвоил урок и впоследствии переместил ограничительный провод на правильное расстояние от края лужайки.

На самом деле я сначала закрепил ограничительный провод, но после этих инцидентов я закопал ограничительный провод.На самом деле это заняло не так много времени, как привязка, так как я просто использовал инструмент для обрезки кромок, чтобы создать узкую щель в траве, в которую я вставил ограничительный провод.

К счастью, с тех пор у меня не было проблем. Я настоятельно рекомендую точно следовать инструкциям в руководстве вашей газонокосилки-робота, чтобы избежать подобных проблем.

Убедитесь, что у вас есть запасные провода по периметру и разъемы для вашей газонокосилки-робота

Если произойдет худшее, и ваш провод по периметру будет порезан или поврежден чем-то, очень неприятно ждать поставки новых провод по периметру или разъемы, чтобы устранить проблему.Большинство газонокосилок-роботов поставляются с небольшим количеством запасных соединителей для проводов, и производители обычно предоставляют достаточно проводов по периметру, чтобы их осталось немного.

Есть несколько исключений. Если ваш газон очень необычной формы или имеет много препятствий внутри газона, которые необходимо отметить, вам может потребоваться быстрая проверка, чтобы убедиться, что у вас достаточно провода, прежде чем вы начнете процесс установки.

Все производители газонокосилок-роботов предоставляют свои собственные провода и разъемы, но зачастую между ними нет никакой разницы, кроме упаковки.Запасные части под маркой производителя, как правило, намного дороже, чем вполне приемлемые универсальные альтернативы.

После того, как я получил свою текущую модель газонокосилки-робота, я купил на Amazon комплект совместимых разъемов и запасных ножей, а также запасной комплект проводов. Это сэкономило мне много денег по сравнению с официальными запчастями. Это означает, что если у меня перерыв или я хочу переместить границу для моей газонокосилки-робота, у меня есть много запчастей, чтобы упростить этот процесс.

Как насчет газонокосилки-робота, для которой не нужен провод по периметру?

Это было бы здорово, но, к сожалению, пока нет хороших вариантов для газонокосилок-роботов, для которых не требуется проводка по периметру.

Технология обнаружения кромок становится все лучше с каждой выпускаемой новой моделью, и я не сомневаюсь, что через несколько лет провод по периметру уйдет в прошлое, но на данный момент провод по периметру — лучший вариант. Я написал здесь статью о газонокосилках-роботах без проводов по периметру.

Надеюсь, вам не придется слишком часто беспокоиться о проблемах с ограничительным проводом при использовании газонокосилки-робота, но если вы это сделаете, я надеюсь, что эта информация была полезной. Сообщите мне в разделе комментариев о своем опыте с поврежденным проводом по периметру.Если у вас есть какие-либо вопросы о проводе по периметру газонокосилки-робота, я буду рад ответить на них.

Похожие сообщения:

сообщить об этом объявлении

Могу ли я проверить наличие сломанных нитей?

На протяжении многих лет многочисленные клиенты Cirris спрашивали нас, есть ли способ обнаружить обрыв в их кабелях с помощью стандартных кабельных тестеров Cirris? Если вы когда-либо видели кабельную сборку с обрывом жил или жил за пределами обжима, было бы разумно предположить, что обычное испытание на сопротивление выявит эти неисправности (или нет?).Разве ваш тестер кабелей / жгутов не должен легко находить такие проблемы при таких очевидных видимых дефектах? Результаты могут вас удивить!

Проверить это! Эмпирические результаты. 4-проводные измерения (Кельвина)

Цифровой микроскоп Dino-Lite

Мы измерили полное сопротивление 38-дюймового провода, чтобы установить базовое сопротивление.Затем мы разрезали одну прядь за раз и снимали полученные значения сопротивления после того, как каждая прядь была отрезана. После записи каждого показания мы перемещали цифровой микроскоп Dino-Lite по проводу и делали снимок (изображения в таблице ниже взяты с этого микроскопа).

Особо следует отметить эксперименты, которые мы провели после того, как пять проводов были отрезаны (мы слегка «нагрели» кабель) и после того, как все провода были отрезаны (мы «замяли» все провода вместе). Обратите внимание на эффекты ниже.

Что мы узнали? Наше базовое сопротивление (все провода исправны) равно 0.1290 Ом (129 милли Ом). Сопротивление, измеренное, когда были обрезаны все жилы, кроме одной, составило 0,1320 Ом (132 миллиОм) — разница всего в 3 миллиома! С чем мы можем сравнить это сопротивление для сравнения? Когда мы измерили сопротивление при разрезании 5 жил, мы получили 0,1297 Ом. Когда мы держали в руках около 8 дюймов провода, чтобы согреть его, мы получили измерение 0,1334 Ом — разница в 3,6 миллиом. На самом деле мы получили большее изменение сопротивления, когда держали небольшой участок кабеля, чем мы. это произошло, когда мы разрезали все, кроме одной жилы из 7 многожильных проводов! Замечательно!

Другое сравнение: Какой длины должен быть кабель, чтобы разница в 0.0030 Ом (без обрезки прядей по сравнению с обрезкой всех прядей, кроме одной), которое должно быть поглощено изменением длины? Вот расчеты: 0,0030 делить на 0,0034 (сопротивление 1 дюйма провода 26 калибра) = 0,882 дюйма или почти 0,9 дюйма. Таким образом, если бы ваш кабель был на 0,9 дюйма длиннее, вы легко поглотили бы разницу в 0,0030 Ом между «без обрезания жил». на «все пряди, кроме одной». Обратите внимание, какие вариации длины провода допускают ваши спецификации.

Еще одно сравнение: Спецификации производителя на изменение поперечного сечения в конструкции многожильного провода показывают нам, что плюс или минус 2% является номинальным допустимым отклонением.Итак, если вы возьмете 2% от 0,1290 Ом (которое, как вы помните, представляет собой сопротивление, измеренное со всеми неотрезанными жилами на нашем куске 38-дюймового провода), вы получите 0,00258 Ом или чуть меньше 0,003 Ом, что является таким же отклонением, как и наше «неразрезанные жилы и все жилы, кроме одной». Похоже, что это число 0,0030 Ом, о котором мы говорили, можно честно назвать «числом шума» для этого кабеля.

Стало очевидным, что попытка найти оборванные жилы проводов в вашем кабеле нецелесообразно даже при использовании 4-проводных измерений Кельвина на оборудовании, которое может измерять до 1/10 000 ома.Различия в длине проводов, размерах поперечного сечения и комнатной температуре снижают вариацию сопротивления, обнаруживаемую в обрывах жил проводов. Простите, это физика!

Хотите лучше понять теоретическую модель, лежащую в основе эмпирических данных? Читайте ниже.

Теоретический

Кабель состоит из ряда проводов меньшего калибра:

В этом примере длина нашего кабеля составляет 38 дюймов, и он состоит из 7 жил медного провода сечением примерно 34 AWG.

Сопротивление медного провода 34 AWG равно 0.2609 Ом / фут. при комнатной температуре.

Сопротивление каждой жилы параллельно сопротивлению всех других жил, или, другими словами, общее сопротивление кабеля — это параллельное сопротивление всех жил.

Параллельное сопротивление рассчитывается по следующей формуле:

В нашем теоретическом кабеле сопротивление составляет: 0,1180262 Ом.

Предположим, у нас есть оборванная нить, и зазор, образованный разорванной нитью, составляет 0,005 дюйма.

Теперь наш кабель состоит из 6 параллельных путей длиной 0,005 дюйма, соединенных последовательно с 7 параллельными путями длиной 37,995 дюйма.

Зазор 0,005 составляет 1/7600 длины кабеля.

Сопротивление 6 жил на длине 38 дюймов составляет 0,1376972 Ом. Разделите это на 7600, и вы получите сопротивление 6 параллельных жил на длине 0,005 дюйма или 0,0000181 Ом. Это небольшое сопротивление последовательно с нашими 7 параллельными путями, равными 37.995 дюймов в длину.

Эти 37,995 дюйма составляют 7599/7600 нашей длины или 0,999868 38 дюймов. Наше исходное сопротивление 0,1180262 Ом для 38 дюймов, умноженных на 7599/7600, дает 0,1180106 Ом для 37,995 дюймов.

Сопротивление серии

просто складывается так, что общее сопротивление нашего кабеля с разорванной жилой составляет: 0,0000181 Ом + 0,1180106 Ом, что в сумме дает 0,1180287 Ом.

No related posts.
