Одна из основных причин выхода из строя электроприборов дома – это проблемы с напряжением сети.

Оно может быть слишком низким, недостаточным для работы оборудования, либо наоборот слишком высоким, из-за чего бытовая техника сгорает. Нередко бывает, что напряжение то растёт, то падает, скачкообразно, что еще более губительно для любого электрического оборудования.

Именно поэтому, измерение напряжения в розетке в быту – это основной, главный этап диагностики электросети, если замечена её нестабильная работа.

Главным инструментом для измерения напряжения является мультиметр или тестер. Ведь для понимания причин проблемы, важно знать точные характеристики электрического тока, никакая индикаторная отвертка или контрольная лампочка вам такой информации не даст.

Абсолютно любой мультиметр имеет функцию измерения напряжения с диапазонами, которые позволят определить стандартные бытовые 220В и 380В.

Это его базовая, одна из самых важных функций. В ящике с инструментами абсолютно каждого домашнего мастера мультиметр должен быть обязательно. Тем более, что сейчас довольно просто купить качественные и недорогие модели, практически в любом уголке России.

Сама диагностика розетки, довольно проста, ниже она подробно описана.

Пошаговая инструкция: как измерить напряжение мультиметром самому

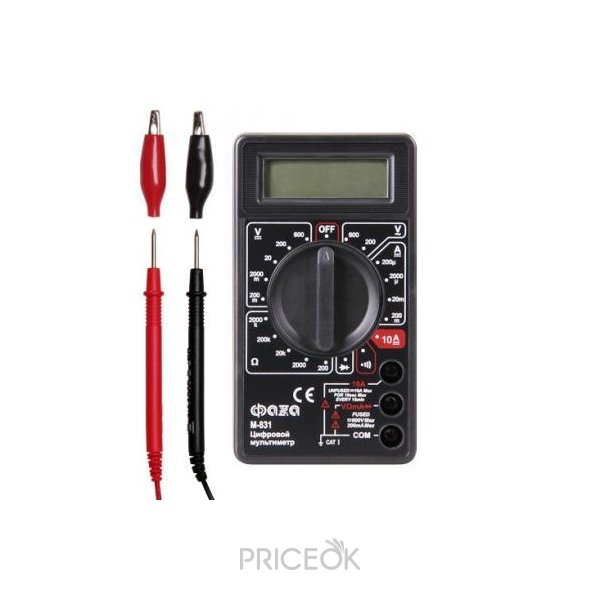

1. Подключаем измерительные щупы к мультиметру и выставляем режим определения напряжения переменного тока

В первую очередь необходимо правильно подключить щупы к мультиметру:

– Штекер красного щупа устанавливается в разъем «VΩmA»;

– Черный щуп подключается к разъему «COM»;

Затем выбирается режим работы и диапазон измерения:

В бытовых розетках наших домов и квартир протекает переменный электрический ток, стандартная его величина 220 – 230 Вольт.

Соответственно, колесо выбора режима работы необходимо перевести на:

– измерение напряжения переменного тока «AC –Alternating Current», которое маркируется как «~V»

– рабочий диапазон больший чем 230 Вольт, в нашем случае 500В

Теперь, когда подготовительные работы завершены, можно приступать непосредственно к замерам.

2. Измеряем величину напряжения в розетке

Держа щупы за изолированные, пластиковые ручки, не касаясь токопроводящих стержней-наконечников, помещаем их в гнезда розетки. Один щуп в левое, а другой в правое гнездо, как показано на изображении ниже. Порядок установки не важен, главное правило – наконечники щупов должны коснуться токопроводящих контактов розетки в гнездах.

Измерение проводится без отключения электрического тока. Для чистоты эксперимента, лучше всего тестировать в условиях, приближенных к тем, когда проявляются странности в работе электрооборудования.

3. Результаты измерения напряжения в розетке

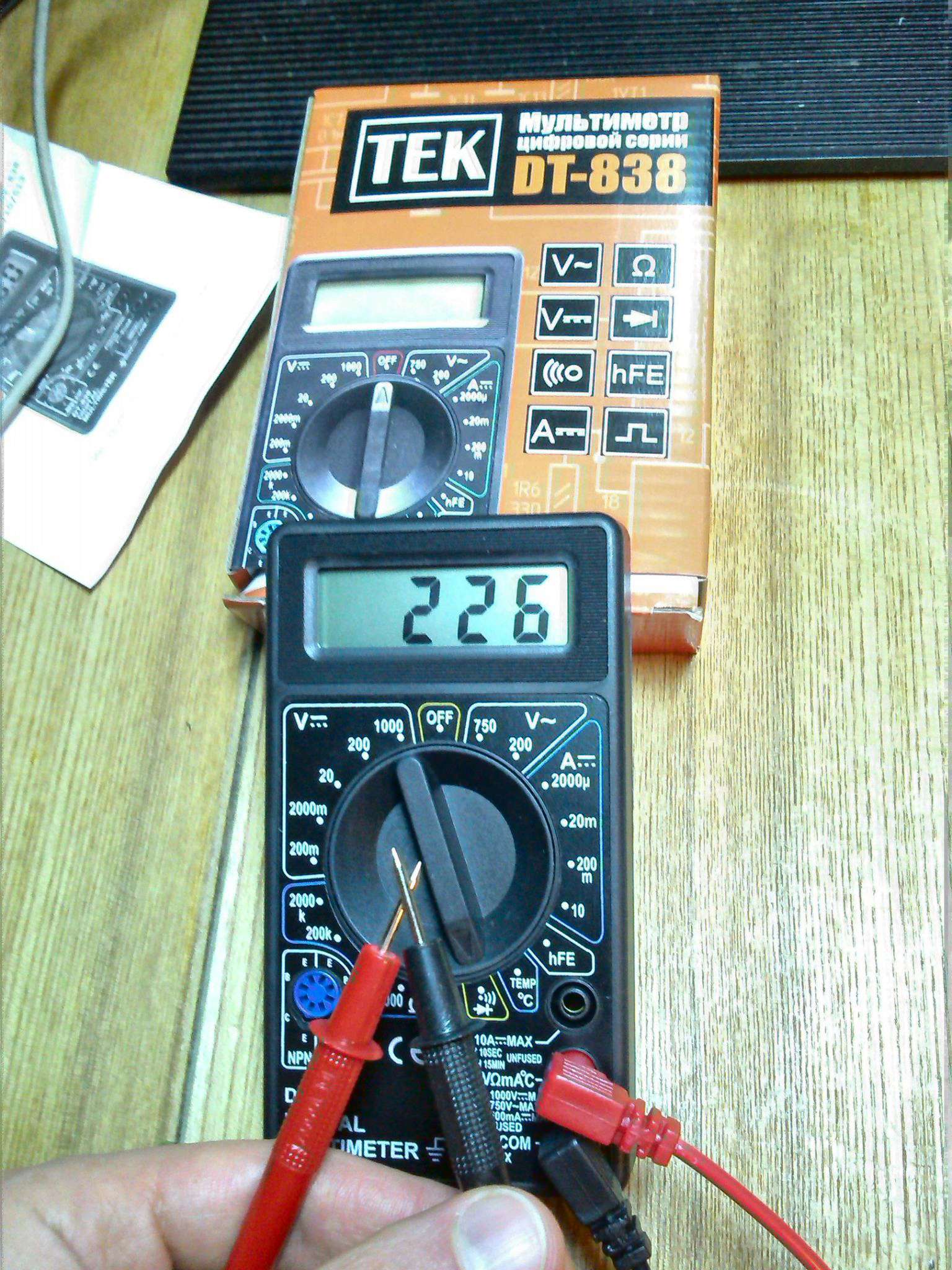

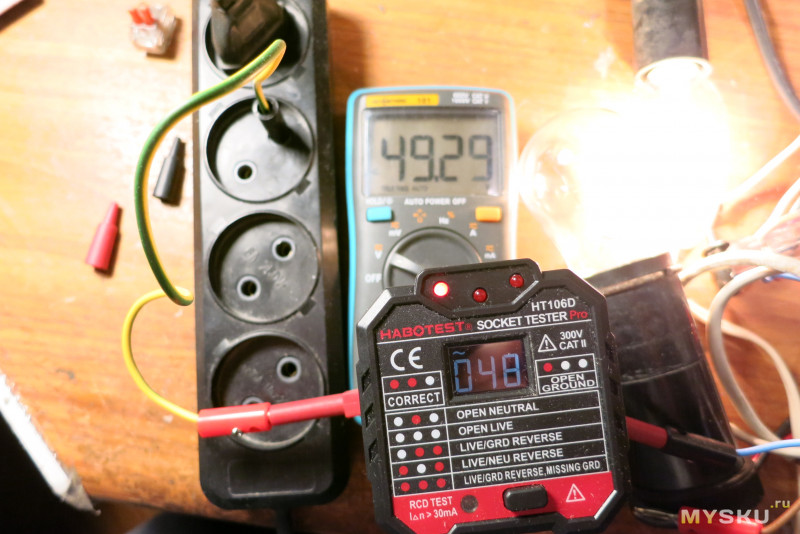

Как только щупы коснуться контактов розетки, на экране мультиметра сразу же покажется результат измерения напряжения, количество вольт.

Если вы всё правильно сделали, на дисплее отразится три возможных вида результатов измерения:

1. Нормальное напряжение

2. Слишком низкое, высокое или меняющееся

3. Отсутствие какого-либо сигнала

Давайте коротко рассмотрим каждый из этих пунктов. Какие должны быть показатели, что может их вызывать и главное, что дальше делать в той или иной ситуации:

1. Нормальное напряжение в розетке

По современным нормам, стандартное напряжение в сети 220 – 230В. Я не зря указываю такой диапазон, а не какую-то определенную, точную величину.

Всё дело в том, что долгое время стандарт напряжения бытовой электрической сети у нас в стране был 220 Вольт, именно под него выпускалось оборудование, прокладывались сети. Позже, стандартным стало напряжение 230 Вольт и во всех современных домах его величина в розетках скорее всего будет именно таким.

Для удобства, дальше, я буду указывать именно 230В, как основной показатель напряжения в электрической сети, но вы должны знать, что 220В также не является свидетельством неисправности.

Более того, современные стандарты допускают отклонения он номинальной величины напряжения на 10% в каждую сторону. Соответственно, при измерении напряжения в розетке мультиметром,

нормальным результатом будет являться любой в диапазоне от 207 до 253 Вольт.

Но я бы на вашем месте дополнительно проинспектировал все элементы электроустановки и сделал заявку в обслуживающую дом организацию, чтобы проверить, почему величина напряжения в розетках отличается от 220-230В.

2. Аварийная величина напряжения в бытовой сети

Как я уже сказал ранее, всё напряжение, что попадает в диапазон от 207 до 253 Вольт, условно считается нормальным. Соответственно, любой показатель за его пределами – это сигнал об аварийной ситуации в электросети. Опять же я говорю УСЛОВНО нормальным потому, что всё же любая величина напряжения, которая отличается от 220 или 230В, не мой взгляд уже не нормальная, где то есть потери, либо наоборот причины перенапряжения.

Причин, приводящих к слишком низкому или наоборот, чрезмерно высокому напряжению в сети довольно много. В условиях квартиры, обычно к этому приводят проблемы с контактами, особенно в местах соединения проводников, а также нередко ошибки при проектировании электросети, в частности неправильный выбор сечения проводов.

Но чаще всего, проблема с напряжением в розетках лежит вне ваших квартир и домов, она связана:

– с ветхостью наружных электросетей и оборудования;

– с неправильно подобранными характеристиками распределяющего или генерирующего электрооборудования, например, трансформатора;

– с перегрузкой электросети, при активном потреблении электроэнергии сразу многими потребителями;

В первую очередь, выявив проблемы с напряжением в вашей сети, необходимо:

– Узнать, проявляются ли они во всех помещениях или четко локализован;

– Принять меры к защите электрооборудования дома, отключив его от питающей сети;

– Приступить к диагностике;

И в первую очередь, по описанном в этой статье методике, замерьте напряжение на вводном автомате в квартиру.

Если в квартиру поступает стандартное напряжение, находящееся в условно нормальном диапазоне от 207 до 253В, то

проверяйте внутреннюю электросеть:

Если вы своими силами не способны провести комплексную диагностику вашей электроустановки – обязательно обратитесь к профессионалу, например, вызовете электрика. В одной из предыдущих статей я достаточно подробно описал все возможные способы вызова специалиста, их описания и недостатки. И это не реклама конкретной компании или специалиста, а простое перечисление доступных вам вариантов.

Если же проблемы с напряжением подтвердились и на вводном кабеле в квартиру или дом, то

необходимо обратится в вашу электроснабжающую, обслуживающую или управляющую компанию, для выяснения причин проблем.

До завершения проверки, выявления и устранения причин неисправности, не пользуйтесь электрооборудованием дома, либо подключайте его через стабилизатор. А что такое стабилизатор напряжения, зачем он нужен и когда используется простым и понятным языком я уже описал ЗДЕСЬ, на примере релейной и электромеханической модели.

Зная расторопность при выполнении заявок потребителей специалистами обслуживающих компаний, я рекомендую, в случае с внешними проблемами с напряжением, сразу купить стабилизатор. Тем более есть вполне недорогие, доступные модели, которые позволят вам, не теряя в комфорте, дождаться восстановления параметров сети, защитив ваше электрооборудование и в будущем.

3. Отсутствие напряжения в розетке

Если же мультиметр при измерении показал, что напряжение в розетке отсутствует, необходимо тщательно проверить всю электрическую цепь до неё. Особенно работу защитной автоматики.

Лучшим способом, найти причину неисправности и отсутствия напряжения в розетке – прозвонить её мультиметром. О том, как это сделать самому, в домашних условиях, используя возможности мультиметра – я подробно описал, в соответствующем цикле статей, доступных по ссылке.

Как видите, мультиметр незаменимый помощник любому домашнему мастеру. При этом не обязательно обладать какой-то особой квалификацией или большим опытом, чтобы эффективно работать с этим многофункциональным измерительным прибором.

Если же вы хотите замерить мультиметром еще какие-то параметры электрических приборов, оборудования, проводки и их компонентов, но не знаете, как это сделать – пишите об этом в комментариях к статье. На основе ваших запросов, мы подготовим и выпустим новую, наглядную инструкцию, со всеми необходимыми описаниями, схемами, рекомендациями, необходимыми для решения ВАШЕЙ задачи.

А для того, чтобы оперативно узнавать анонсы о выходе новых материалов, подписывайтесь на нашу группу вконтакте. Получайте первым информацию в ленту о выходе статей, без рекламы и флуда.

Как проверить напряжение в розетке мультиметром

Не каждый день пригодится такое умение, но как проверить напряжение в розетке мультиметром и что он должен при этом показывать, лучше узнать заранее. Кроме напряжения электронный тестер способен измерять силу тока и сопротивление проводов, для чего на приборе надо менять местами подключение штекеров. За их правильным подключением надо внимательно следить – если проводить измерения неправильно, то произойдет короткое замыкание.

Немного теории – как подключаются измерительные приборы

Электронный мультиметр объединяет в себе несколько различных устройств, которые по-разному подключаются к участку цепи. Чтобы им правильно пользоваться, надо знать чем измеряется напряжение, а чем сила тока и правильно производить подключение устройства.

Когда провода просто подключены к рабочему источнику питания, то на них появляется электрическое напряжение, которое можно померить между плюсом и минусом (фазой и нулем). Это значит, что напряжение можно измерить как при подключенной в сеть нагрузке (работающем приборе), так и без нее.

Электрический ток в проводах появляется только в том случае, когда цепь замкнута – только тогда он начинает течь от одного полюса к другому. При этом, измерения тока проводятся при подключении измерительного устройства последовательно. Это значит, что ток должен пройти через прибор и только в этом случае он сможет замерить его величину.

Разумеется, чтобы измерительный прибор не оказывал влияния на силу тока, которую он измеряет, сопротивление мультиметра должно быть как можно меньше. Соответственно, если прибор настроен на измерение силы тока, а по ошибке попробовать измерить им напряжение, то случится короткое замыкание. Правда и тут не все однозначно – измерение тока и напряжения современными электронными мультиметрами проводится с одинаковым подключением клемм к устройству.

Если вспоминать хотя бы поверхностные школьные знания про электрические цепи, то сформулировать правила измерения напряжения и силы тока можно следующим образом: напряжение одинаковое на параллельно подключенных участках цепи, а сила тока при последовательном соединении проводников.

Чтобы не было ошибок, перед измерениями надо обязательно сверяться с маркировкой, нанесенной возле контактов мультиметра и его переключателя режимов.

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.

Самые простые приборы могут измерять:

• ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
• DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
• 10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
• hFe – проверка транзисторов.
• >l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
• Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
• DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Измерение сопротивления провода

Это самый простой режим работы – по сути надо взять провод, для которого надо провести измерение сопротивления и прикоснуться щупами мультиметра к его концам.

Измерение сопротивления происходит благодаря источнику питания, который есть внутри мультиметра – прибор измеряет его напряжение и силу тока в цепи, а затем по закону Ома высчитывает сопротивление.

Нюансов при измерении сопротивления два:

1. Мультиметр показывает сумму сопротивлений измеряемого провода вместе с щупами, которыми к нему прикасаются. Если нужны точные значения, то изначально должны измеряться провода щупов и потом полученный результат вычитаться из общего.
2. Заранее сложно прикинуть примерное сопротивление провода, поэтому измерения желательно производить понижая чувствительность прибора.

Измерение напряжения

Обычно в таком случае стоит задача как измерить напряжение в розетке или просто проверить его наличие. Первым делам подготавливается сам тестер – черный провод вставляется в клемму в маркировкой COM – это минус или «земля». Красный вставляется в клемму, в обозначении которой есть буква «V»: зачастую она написана рядом с другими символами и выглядит это примерно так ֪– VΩmA. Возле колеса выбора режимов мультиметра показаны граничные значения – 750 и 200 Вольт (В разделе с маркировкой ACV). При измерении напряжения в розетке напряжение должно около 220 Вольт, поэтому переключатель ставится на деление 750.

Если в этом случае выставить предел измерения в 200 Вольт, то есть вероятность испортить прибор.

На экране устройства появятся нули – прибор готов к работе. Теперь надо вставить щупы в розетку и узнать какое в ней сейчас напряжение и есть ли оно вообще. Так как надо измерить напряжение в сети переменного тока, то нет никакой разницы каким щупом касаться фазы, а каким нуля – результат на экране будет неизменным – 220 (+/-) Вольт, если напряжение в розетке есть или ноль, если его там нет. Во втором случае надо быть осторожным – если в розетке нет ноля, то устройство просто покажет, что розетка нерабочая, поэтому чтобы не получить удар током, дополнительно не помешает проверить контакты пробником напряжения.

Точно так же проводится измерение постоянного напряжения – с той только разницей, что щупом с черным проводом надо касаться минуса, а красным – плюса (если они правильно подключены к клеммам прибора). Колесо выбора режимов, разумеется, надо перевести в область DCV.

Здесь есть такая же приятная особенность, как и при измерении переменного напряжения: на самом деле определяя напряжение можно черным щупом касаться как минуса, так и плюса – просто если перепутать полярность, то на экране устройства будет отображаться правильный результат, но со знаком минуса.

Это все особенности, которые надо знать перед тем как измерить напряжение мультиметром – в каком-либо устройстве или розетке.

Измерение силы тока

Хорошо если в хозяйстве есть сравнительно неплохой мультиметр, на котором есть метка A~ что показывает способность прибора измерять силу переменного тока. Если же используются бюджетные приборы для измерения, то, скорее всего, на его шкале будет только метка DCA (постоянный ток) и чтобы им воспользоваться нужно будет проводить дополнительные манипуляции, для которых придется вспоминать азы построения электроцепей.

Если прибор «умеет» мерять переменный ток «из коробки», то в целом все делается так же как и для измерения напряжения, но мультиметр подключается в цепь последовательно с нагрузкой, например, лампой накаливания. Т.е. от первого разъема розетки провод идет к первому щупу мультиметра – от второго щупа провод идет к первому контакту на цоколе лампы – от второго контакта цоколя провод идет ко второму разъему розетки. Когда цепь замкнута, то на экране мультиметра отобразится сила тока, которая протекает через лампу.

Подробно об измерении силы тока рассказано в этом видео:

Всегда надо хотя бы примерно представлять себе какую силу тока придется мерить, чтобы не испортить сам измеряющий прибор.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

1. От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
2. Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
3. От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Как итог

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования. Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу. Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.

Как проверить напряжение в розетке мультиметром и измерить

Безопасность при проведении монтажа и ремонта электроустановочных приборов нужно обеспечить всеми возможными способами. Необходимо исключить и легкие удары, и тяжелые поражения током. Согласны? Перед выполнением действий с электроточками требуется обязательно проверять напряжение, что осуществляется с помощью мультиметра.

Мы расскажем, что собой представляет и как действует этот портативный прибор, применяемый как домашним мастерам, так и профессиональным электрикам. У нас вы узнаете, как проверить напряжение в розетке мультиметром, а также есть ли само напряжение в сети. Разберем, как с его помощью производятся измерения силы тока.

Для вас мы подробно описали виды мультиметров, привели правила их использования. Для оптимизации восприятия непростой темы приложили фото-подборки, схемы, видео.

Содержание статьи:

Мультиметры, тестеры и их разновидности

Мультиметр, он же мультитестер, являет собой специальное устройство для измерения самых разнообразных характеристик и параметров электрической сети, а также питающихся от нее деталей и элементов.

Прибор предназначен для того, чтобы на объекте строительства или ремонта можно было с высокой точностью определить:

• постоянное и переменное напряжение;
• переменный и постоянный ток;
• сопротивление, емкость и многое другое.

Кроме вышеуказанных параметров, мультиметры оснащаются дополнительными функциями измерения, что позволяет также тестировать транзисторы, “прозванивать” до распределительной коробки и выходящие из нее провода, проверять работоспособность диодов и т.д.

Галерея изображений

Фото из

Мультиметр — портативный прибор, помогающий своевременно обнаружить обрыв электропроводки, проконтролировать работоспособность ТЭНа и прочих электрокомпонентов в цепи

Используя мультиметр, можно проверить напряжение на любом участке цепи, в подключении автоматов, розетках, а также проверить зарядку аккумулятора

Для бытового использования не обязательно покупать вариант с расширенным перечнем функций. Достаточно мультиметра, способного прозвонить цепь, измерить сопротивление и проверить напряжение

Все мультиметры, представленные в продаже, делятся на аналоговые (со стрелочной индикацией) и цифровые ( электронные варианты)

Цифровые мультиметры предпочитают профессиональные электрики, которым важно фиксировать скачки в электросети. Самостоятельным мастерам проще и удобнее работать с цифровыми тестерами

Во время выполнения любых операций по контролю и измерению показаний электросети расходуется заряд батареи. Все снятые данные считаются достоверными, пока батарея не разрядилась

Одной из решающих характеристик тестирующего устройства является погрешность. Для бытовых целей подойдут мультиметры с погрешностью до 3%

Значимой характеристикой мультиметра считается класс электробезопасности. Мультиметры САТ III подходят для контроля наружной проводки, тестеры САТ II используют для проверки бытовой электроцепи внутри кв./дома, приборы САТ I используют в контроле слаботочных сетей

Использование мультиметра для решения бытовых задач

Проверка напряжения и других характеристик сети мультиметром

Диапазон возможностей контрольного прибора

Стрелочное или аналоговое тестовое устройство

Внешние различия аналогового и цифрового устройств

Достоверность показаний цифрового прибора

Предельная погрешность контрольных устройств

Класс электробезопасности мультиметра

Метрические приборы бывают двух основных видов: аналоговые и цифровые. Эти устройства отличаются функционалом, точностью измерения, качеством сборки, комплектацией. В любом случае это очень полезные измерительные системы для каждого.

В аналоговом мультитестере результат измерений отображается с помощью обычной стрелки на шкале. Иногда эксплуатация такого аналогового прибора не совсем уместна – новичку или не специалисту в области электрики тяжело разобраться со всеми шкалами, “ценой деления” определённого параметра, вычислить итоговое значение электрической характеристики.

И ещё, аналоговый тестер не имеет фиксации стрелки на позиции, что затрудняет считывание результата и вообще работу с прибором.

Цифровой мультиметр представляет результаты измерений в виде цифровых значений на жидкокристаллическом экране. Он обеспечивает предельную простоту эксплуатации устройства, позволяет исключить любые ошибки связанные со снятием показаний и расчётом необходимого параметра, учитывая “цену деления” шкалы. Это одна из основных причин популярности цифровых мультитестеров у мастеров.

Галерея изображений

Фото из

Контрольно-измерительное устройство, выполненное в форме карандаша, удобней в работе

В комплектации приборчика кроме обычного щупа, есть еще щуп-крокодил

Для проведения измерений один из щупов выдвигается из самого устройства, второй подсоединяется проводом

Выполнять тестирование с использованием щупа с зажимом «крокодил» гораздо удобнее, чем прибором с двумя обычными щупами. Особенно, если измерения нужно произвести навесу

Для питания прибора применяются стандартные пальчиковые батарейки, которые периодически следует менять

Весомый минус прибора заключается в невозможности измерять силу тока. Тем, кому необходима эта характеристика, устройство не подойдет

Зато напряжение в электросети мультитестер-карандаш производит без прямого контакта, что часто необходимо для проверки скрытой проводки

Кроме вывода показаний о проверке характеристик на дисплей устройство сигнализирует звуком о наличии повреждений

Мультитестер в форме карандаша

Комплектация мультиметра-карандаша

Измерение напряжения карандашом

Применение зажима типа «крокодил»

Питание прибора от батареек

Минус устройства в виде карандаша

Бесконтактное определение

Наличие звукового сигнала

Стандартные мультиметры могут стоить более 5 у. е. Но одно остаётся всегда неизменным – центральное место на панели занимает поворотный триггер. Не меняется расположение остальных элементов управления по углам панели, наличие необходимых разъёмов внизу панели, разноцветные условные обозначения.

Если будете приобретать такое изделие, обязательно покупайте с внешним силиконовым чехлов, который защищает от пыли, влаги, падений с небольшой высоты, имеет специальные зажимы и подставку, что бывает очень полезным в самых неожиданных ситуациях эксплуатации мультитестера.

Галерея изображений

Фото из

Простейший вариант мультитестера

Вывод снятых показаний на дисплей

Особенности измерения

Электромагнитное излучение

Бытовая сеть электропитания

Учитывая тему и специфику статьи, речь идёт об метрическом измерении бытовой сети питания. Но для проведения работ по определению значений параметров необходимо иметь хотя бы приблизительное представление о характеристике

А розетка, в данном случае, выступает исключительно в роли “точки выхода” напряжения, поэтому резонно что нужно знать с каким напряжением в розетке будет “работать” потребитель.

Во всем мире существует несколько основных категорий электрических сетей питания для бытовых электроприборов, одной из которых есть “наша” 220 В с частотой 50 Гц. Она являет собой два провода («фаза» и «ноль»), напряжение между которыми составляет 220 В.

В последнее время, для систем обеспечения частных домов и квартир иногда подключают 3-фазную сеть напряжения 380 В с частотой 50 Гц, что бы “запитать” такие устройства, как насосная станция, компрессор, токарный станок и т.д.

Бытовая электрическая сеть “выдаёт” в розетках напряжения в 220 В (одна фаза) для нынешних бытовых приборов зарубежного и отечественного производства: от чайников и фенов до посудомоечных и стиральных машин

Возникает закономерный вопрос: для чего же необходимо измерять характеристики сети? С одной стороны ответ очевиден: если вы не знаете или не уверенны в своих убеждениях относительно той розетку, которую видите перед собой и Вам необходимо производить какие-либо работы с проводкой.

С иной стороны, большинство электрических приборов точно рассчитаны на определённую частоту и напряжение. Некоторые электрические устройства ориентированы на работу от сети питания с частотой 60 Гц.

Например, привезённая микроволновая печь производства Южной Кореи оснащена трансформатором, который от “наших” 50 Гц может легко “вздуться” и она (печь) быстро выйдет из строя.

Превышение или снижение частоты, напряжения и силы тока может существенно изменить КПД приборов, в результате электрическое устройство выходит их из строя и последующая эксплуатация невозможна. Мультиметры нужны для измерения и контроля таких параметров сети.

Техника безопасности перед работами

Мультитестер – это многофункциональный портативный прибор, который питается от батарейки (обычно “кроны”) и является удобным, а главное безопасным, инструментом для конечного пользователя. Но и для его эксплуатации существуют определённые правила использования.

“Крона” – батарея гальванических элементов питания, габаритные размеры 48,5Х26,5Х17,5 мм. Масса батарейки около 53-55 граммов. Выходное напряжение – 9 В, ёмкость в среднем – 600 мА*ч

Сам по себе тестер оснащен внутренней защитой от перегрузок и перенапряжений. Но без соблюдения ниже приведённых правил он тоже может легко “сгореть”, частично выйти из строя. Во избежании этого, существует ряд общих правил безопасной эксплуатации цифрового тестера.

При измерении входного переменного напряжения:

1. Если не определено предварительное значение измеряемого напряжения, переключатель ставим в наибольший диапазон.
2. Не подавать на вход напряжение более 750 В во избежании повреждения внутренней цепи.

Руками без диэлектрических перчаток прикасаться к компонентам электросети нельзя.

При измерении входного постоянного и переменного тока:

1. Если не определено предварительное значение измеряемого тока, переключатель ставим в наибольший диапазон.
2. Если на ЖК-дисплее установлен “1”, поставьте триггер на следующий диапазон в сторону увеличения максимального значения.
3. При работе с разъёмом “20А” время тестирования не должно превышать 15 сек, поскольку для этого режима плавкий предохранитель отсутствует.

При измерении внутреннего сопротивления цепи, нужно убедиться, что питание цепи отключено и все конденсаторы разряжены под “ноль”.

Плавкий предохранитель являет собой стеклянную колбу с внешними металлическими контактами в виде “колпачков”. Внутри колбы находится кусок проволоки, которая расплавляется в момент перегрузки, она размыкает цепь и сохраняет прибор от поломки

Кроме того, существуют особые правила ухода и хранения прибора, а именно не нужно подавать на вход напряжение если поворотный переключатель находится в позиции Ohm, работать с устройством если крышка корпуса не полностью закрыта. И последнее, замена гальванического элемента питания и предохранителя производится только при выключенном приборе и отсоединенных щупах.

Условные обозначения мультиметра

Фактически мультитестер состоит из нескольких стандартных частей: дисплея (в аналоговом – шкала с защитным стеклом), многопозиционного кругового переключателя, разъёмы для подключения щупов. В этой статье, в качестве мультиметрического прибора, рассматривается модель DT9205А.

Мультитестер цифровой DT9205А имеет широкие возможности, включая измерение переменного и постоянного напряжения и тока, сопротивление, ёмкость, исправность диодов. Размер – 186х86х41 мм, вес – 318 грамм

Кнопки:

• ON/OFF – включение/выключение устройства;
• HOLD – удержание отображаемого значения на ЖК-экране.

Сектора центрального переключателя:

• hFE – измерение параметров транзисторов;
• F, Ω- тестирование емкости конденсаторов и сопротивление;
• A-, A~ – постоянный и переменный ток;
• V-, V~ – постоянное и переменное напряжение.

Основные разъёмы:

• 20А – гнездо для измерения силы тока до 20A, красный щуп;
• А – гнездо для тестирования силы тока в пределах диапазонов;
• СОМ – гнездо для всех режимов, обычно подключается черный щуп;
• VΩ – гнездо для измерения сопротивлений и напряжений.

Разъёмы секций “pnp/npn” – тестирование полупроводников, “cx” – разъёмы для вставки проверяемого конденсатора. Обязательно необходимо соблюдать полярность иначе он “вздуется”.

Для того чтобы грамотно использовать мультитестер следует знать, какими функциями он наделен. Кнопки с обозначением функций расположены на лицевой панели (+)

Подключение щупов в мультиметр

Щупы – специальный вид коннекторов, которые помогают измерять характеристики электрических деталей и участков проводной цепи. Они легко соединяют необходимые разъёмы мультитестера с другими выходами.

Обычно являют собой металлический стержень и пластиковой изоляцией, на одном конце которого выход стержня с другого – провод с коннектором для вставки в разъёмы 20А, А, СОМ и VΩ прибора.

Кроме того, иногда в арсенале необходимо иметь дополнительный набор щупов, но вместо стержня используются металлические “крокодилы” – зубчатые зажимы.

“Крокодил” являет собой специальный вид насадок для щупов мультитестера, очень удобный при измерении электрических характеристик средних и больших деталей

Большинство приборов импортируются из Китая, где их изготавливают на заводах, цехах и мини-мастерских. В связи с этим производители экономят на всём, в том числе и материалах для щупов, которые быстро выходят из строя.

Рекомендуется щупы сделать самостоятельно, купив детали на радио-рынке или в радиомагазине. Вместо изоляционного пластика часто используют пустые ампулки и оболочки для шариковых ручек.

Разъёме СОМ является электрическим “минусом”, выполняет функцию заземления на всех режимах и диапазонах. Обычно сюда подключают черный щуп

Подключаем штекер черного щупа в разъём мультиметра с условным обозначением COM. А штекер красного щупа подключаем в разъём с обозначением VΩ, который предназначен для измерения постоянного и переменного напряжения.

Настоятельно не рекомендуем зажимать красный и чёрный щуп на контакт в любом режиме, исключение – круговой переключатель на позиции “►” (прозвон цепи).

Кроме напряжения мультитестером можно измерить величину силы тока и значение сопротивления. Важно помнить, что при измерении величины сопротивления необходимо отключать питание

Измерение переменного напряжения в розетке

Ознакомительные и подготовительные работы произведены. Переходим к фактическому выполнению задания. Первым делом отключаем мультитестер, если он включен. Нажимаем кнопку ON/OFF.

Переводим поворотный триггер мультиметра в позицию “750” (в других тестерах может быть 600, 1000) секции “V~”. Это означает, что устройство может измерять параметры переменного напряжения в пределах от 0 до 750 В.

Если поставить диапазон меньше номинального искомого напряжения (мене 200 В), то можем вывести прибор из строя, создав таким образом ситуацию перенапряжения. В лучшем случае, придётся менять предохранитель, в худшем – “пустить” мультитестер на запчасти

Включаем тестер, на жидкокристаллическом экране должен появиться минимум один “ноль” – прибор готов к работе. Заводим щупы в отверстия розетки поочерёдно, не имеет значения какой куда. Снимаем показания переменного тока бытовой сети электропитания.

Значения на экране скачут и не показывают точно 220В – это нормальное явление, ведь мы имеем дело с однофазной сетью с переменным напряжением

Работы по тестирования сети питания необходимо проводить достаточно аккуратно, не спеша и не прикасаться к оголённым частям щупов.

Измерение тока в розетке

Никогда и ни при каких ситуациях не измеряйте силу переменного тока розетки мультитестером напрямую, без подключённой нагрузки. Если просто всунуть два щупа от тестера в розетку, можно “попрощаться” с прибором. В результате получим “новогодний фейерверк” и сгоревший электроизмерительный девайс.

Сила тока в измеряется обязательно с последовательно подключённой нагрузкой в цепь “тестер-розетка”. В качестве элементарной нагрузки может выступать даже обычная лампочка с патроном (место вкручивания лампы).

Для правильного измерения силы тока в цепи, переключаем триггер на максимальную позицию секции “A~”, в представленном приборе это значение 20 Амперов. Красный щуп переставляем в разъём с надписью “20А” (UNFUSED – режим без предохранителя, FUSED – режим с плавким предохранителем)

Соединив последовательно тестер и лампочку, вставляем один из щупов в розетку, к другому щупу подключаем один провод от цоколя лампочки. Второй провод лампочки вставляем в свободное отверстие розетки. Снимаем значения силы тока. Не рекомендуется проводить измерение более 15 секунд по времени.

И всё же, силу тока не рекомендуется измерять в розетке. Это не несёт никакой смысловой нагрузки. имеет просто максимальный предел в Амперах, который необходимо соблюдать. Сила тока всегда существует только при наличии нагрузки, где и меряем ток.

Измерение напряжение и ток аккумулятора

Взамен измерения силы тока в розетке, лучше научиться измерять постоянный ток и напряжение в батарейках, аккумуляторах и блоках питания. Это намного интереснее и безопаснее. Кроме того, этих электрических элементов достаточно у каждого. Они обычно есть в таких вещах, как фотоаппараты, телефоны, планшеты, детские игрушки и т.д.

Батарейки и аккумуляторы легко отличить: все они имеют специальные надписи возле выходных контактов в виде значков “+” и “-“. Протестировать такие элементы не чуть ни сложнее, чем напряжение или ток в розетке.

Галерея изображений

Фото из

Для измерения показателей напряжения плюсовой щуп подключается к правому гнезду

Минусовой щуп тестирующего прибора подключается к центральному гнезду на лицевой панели

Для измерения постоянного напряжения источников питания переключатель устанавливается в соответствующий сегмент. Кроме того, выставляется предел измерений, например, для батарейки это 2 v

Для измерения напряжения в блоке питания, рабочий лимит которого составляет 18 v, переключатель следует установить в положение, указывающее на 20 v

Если в процессе проведения измерений прибор демонстрирует минусовые показатели, значит перепутан плюс с минусом, следовательно, щупы нужно приложить с другой стороны

Для того чтобы измерить переменное напряжение, переключатель переводится в соответствующий сегмент, расположенный в правой части прибора

Для того чтобы не сжечь тестер при снятии показаний переменного напряжения, лучше выставить самый верхний предел измерений

Измерения выполняются при погружении щупов в контактные отверстия розетки, при нормальной работе сети прибор покажет 220 — 230 v

Подключение плюсового щупа мультиметра

Подсоединение минусового щупа устройства

Установка предела постоянного напряжения

Установка пределов измерения для блока питания

Пример неправильного расположения щупов перед тестированием

Переключатель для теста переменного напряжения

Тонкости тестирования переменного напряжения

Стандартные показания переменного напряжения

Нужно отметить, что указанные элементы питания характеризуются обычно небольшими значениями напряжения и тока. Для измерения постоянного напряжения или тока на элементе питания необходимо переключить поворотный триггер мультитестера в соответствующий режим секций “V-” или “A-” который по значению больше чем указан на внешней оболочке элемента.

Включаем тестер. Чёрный щуп (ноль) соединяем с “-“, а красный щуп совмещаем с “+”. Снимаем зафиксированное постоянное значение. Таким способом можно измерить основные электрические параметры элементов питания, что поможет определить их рабочее состояние.

Выводы и полезное видео по теме

Ролик наглядно продемонстрирует последовательность действий при проведении измерения в динамике:

Статья доступно рассказывает о том, как измерить напряжение и ток в розетке всем знакомым и только знакомящимся с электроточками и . Использование мультиметра существенно снизит вероятность возникновения опасных ситуаций при устройстве и ремонте проводки, замене розеток и выключателей.

Хотите сообщить интересную информацию об использовании мультиметра? Появились вопросы в процессе ознакомления со статьей? Пишите, пожалуйста, комментарии в блоке, предназначенном для обратной связи.

Как проверить напряжение в розетке мультиметром

Для простого ремонта электропроводки достаточно обычного индикаторной отвертки (тестера), но во многих случаях этого недостаточно. Этот прибор показывает наличие или отсутствие напряжения, но при необходимости узнать его величину нужно использовать мультиметр.

Это многофункциональный измерительный прибор, измеряющий величину постоянного и переменного напряжения, а так же целостность цепи и сопротивление отдельных элементов. Более сложные и дорогие устройства могут измерять ёмкость конденсаторов, индуктивность катушек, частоту переменного напряжения, считать импульсы и мерять температуру. Питание прибора осуществляется от батареек типа АА или аккумуляторов, данные отображаются на цифровом табло.

Справка! Советские измерительные приборы серии «Ц» использовали батарейку только для измерения сопротивления и имели шкалу со стрелкой.

Если все эти функции нужны только специалистам, то знать, как проверить напряжение в розетке мультиметром должен каждый электрик и домашний мастер.

Пошаговая инструкция измерения напряжения

Если один из домашних электроприборов не работает, прежде всего, следует проверить работу других аппаратов. При неработающих лампах и других аппаратах следует проверить вводной автоматический выключатель, устройства защиты и наличие напряжения в сети.

Если другие домашние приборы работают нормально, то причина может быть в отсутствии или недостаточном питании в розетке. Некоторые электроприборы не работают также при слишком высоком напряжении. В этом случае необходимо выполнить измерение напряжения мультиметром.

Это устройство позволяет выполнить все необходимые измерения в розетке и поможет в ремонте электрической и электронной аппаратуры.

Пользоваться этим прибором может любой, даже начинающий электромонтёр. Желательно перед началом работ изучить прилагаемую инструкцию или прочитать эту статью, в которой рассказывается, как измерить напряжение мультиметром.

Большинство современных приборов имеют похожие переключатели на передней панели, гнёзда для щупов и цифровое табло, поэтому инструкция, приведённая в этой статье, подходит для всех измерительных устройств.

1. Правильно вставленные щупы

Проверка напряжения мультиметром начинается с подготовки аппарата к работе. Для этого необходимо вставить имеющиеся в комплекте щупы в гнёзда.

При проведении измерений постоянного напряжения или проверке диодов красный щуп является «+», черный «-«.

На передней панели есть три отверстия для щупов. Рядом с ними нанесены условные обозначения:

• COM — общий контакт. При проведении любых измерений в него вставляется чёрный провод.
• VΩCx — разъём для проверки напряжения, сопротивления и малых токов. В него вставляется красный щуп.
• 10А или 20А. Разъём для измерения больших токов.

Для измерения напряжения щупы вставляются в отверстия с маркировкой «COM» и «VΩCx». При работе в сети переменного тока цветовая маркировка проводов не имеет значения.

Важно! Напряжение в розетке является опасным для жизни, поэтому перед началом работ необходимо проверить изоляцию щупов и проводов.

2. Установка переключателя в нужный режим

Перед тем, как проверить напряжение в розетке мультиметром, необходимо установить переключатель на лицевой панели в правильное положение. Для этого на участке шкалы, имеющей маркировку «ACV» выбирается пункт «750». Этого достаточно для измерений в розетке 220В и даже, при наличии трёхфазного ввода, проверки на вводном автомате междуфазного напряжения 380В.

Справка! Положение «ACV» 200 используется в сетях 36В и 12В.

После установки переключателя в нужное положение и нажатия кнопки включения питания «on-off» или «power» включается табло и на нём появляются нули. На некоторых моделях эта кнопка отсутствует, и прибор отключается поворотов переключателя в положение «off», а включается выбором режима измерения.

Важно! При выборе неправильного диапазона измерений в устройстве может сгореть электронная плата. Особенно это опасно при измерении напряжения в розетке, если переключатель стоит в диапазоне «Ω» (измерение сопротивления).

3. Проверка напряжения мультиметром

После подготовки прибора к работе можно произвести измерение напряжения. Для этого щупы вставляются в розетку, а нули на табло меняются значением измеряемого параметра.

Внимание! При проведении измерений следует избегать прикосновений к металлической части щупов и замыкания их между собой. Это может привести к поражению электрическим током или короткому замыканию.

При необходимости провести мониторинг напряжения в сети и определить его колебания измерения периодически повторяют. Если суточные и недельные колебания будут значительными, то целесообразно использовать стабилизатор напряжения.

Если отсутствует возможность установить общий стабилизатор для всей квартиры, допускается монтаж отдельной линии розеток, подключённых к аппарату меньшей мощности или монтаж во вводном щитке реле напряжения.

Значение напряжения в розетке

На самом деле классических 220В в розетке не бывает даже после стабилизатора напряжения. Это связано с потерями в проводах и подключением потребителей на всём протяжении линии электропередач.

Для нормальной работы бытовых электроприборов достаточно, если параметры электросети будут поддерживаться на уровне ±10% или 198-242В при частоте 50Гц.

Выход параметров сети за допустимые пределы может привести к поломке электрооборудования ил его нестабильной работе. Поэтому знание того, как проверить напряжение в розетке мультиметром, поможет обеспечить его длительную безаварийную эксплуатацию.

На этом все друзья. Я как автор сайта «Электрик в доме» надеюсь, данная статья вам понравилась, информация была доступной и понятной. Если остались вопросы задавайте их в комментариях. До скорых встреч. Буду благодарен за репосты в соц.сетях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



как проверить сеть тестером-мультиметром, техника безопасности

Если необходимо узнать, есть ли ток в розетке, можно воспользоваться пробником, представляющим собой обычную отвертку, либо специальным прибором — мультиметром. По-другому он называется тестером. Оба варианта хороши, но пробник покажет только есть ток или нет. Для проверки наличия тока и напряжения в розетке нужно использовать специально предназначенный для этого мультиметр.

Разновидности электроизмерительных приборов

К электроизмерительным приборам относятся устройства, служащие для измерения различных характеристик тока. Это не только его напряжение, но также сопротивление и сила. Для каждой величины существует свой прибор.

Есть и универсальная техника — мультиметр, с помощью которой можно определять различные параметры электротока.

По типу исполнения эти устройства подразделяются на две разновидности:

1. Электронные. Отображают результат проведенных измерений на специальном дисплее.
2. Аналоговые. В них используется стрелка.

Также электроизмерительные приборы различаются по своей чувствительности и погрешности. Устройства, имеющие наибольшую чувствительность, но при этом отображающие результаты измерений с наименьшей погрешностью, причисляются к категории профессиональных.

Способы измерения напряжения

Если необходимо не только замерить напряжение мультиметром в розетке, но и проверить, есть ли ток, следует использовать профессиональный прибор. Определить наличие тока и напряжения посредством мультиметра может даже тот, кто не имеет никакого отношения к электрике.

Чтобы измерить напряжение в розетке мультиметром, необходимо лишь включить устройство, а затем настроить его:

1. Для электрической сети, применяемой в быту, переключатель должен быть установлен на отметку 750 В.
2. Сразу после этого на экране можно будет увидеть три нуля. Это означает, что прибор включен и готов к использованию.
3. Теперь можно брать черный и красный щупы и вставлять их в отверстия в розетке.
4. После того как оба щупа будут вставлены в розетку, на экране мультиметра отобразится число.

Конечно, практически любой человек, живущий в России, знает каким должно быть напряжение в электросети — 220 В. Однако мультиметр опровергнет это утверждение, показав иную цифру. В частности, на экране прибора может отобразиться число «218», «216», «223».

Дело в том, что 220 В — это среднее значение переменного тока в электросети. Согласно же ГОСТу, у него могут быть отклонения на несколько вольт. Максимально допустимый показатель отклонений — 10%, поэтому, даже если напряжение в розетке после измерения окажется на пару единиц меньше 200 В, не нужно переживать по этому поводу. Единственное, о чем важно позаботиться перед тем, как мультиметром проверить напряжение в сети 220 В — что оба щупа хорошо изолированы.

Если изоляция имеет какие-либо повреждения, то такой мультиметр непригоден к использованию. В этом случае велика вероятность получить удар током. Также нужно не торопиться, выбирая режим работы мультиметра. Если случайно установить прибор на замер другой характеристики тока, он может прийти в негодность.

Техника безопасности

Чтобы проверить розетку мультиметром, важно соблюдать технику безопасности, даже несмотря на то, что такой прибор относится к безопасным, так как источником питания зачастую являются обычные батарейки. Сам мультиметр имеет внутри себя защиту от перегрузок, которые могут возникать во время работы. Но все же если не соблюдать правила, он может быстро выйти из строя.

Работая с устройством, важно соблюдать следующие рекомендации:

1. Если не известно предварительное напряжение, переключатель необходимо устанавливать в максимальный диапазон.
2. Чтобы избежать повреждения цепи, находящейся внутри устройства, не стоит подавать ток, напряжение которого превышает 750 В.
3. Запрещено прикасаться к элементам электросети голыми руками. Перед работой необходимо надевать специальные перчатки.
4. Перед измерением внутреннего сопротивления цепи необходимо выключить питание и удостовериться в том, что конденсаторы полностью разряжены.
5. Если необходимо заменить батарейку, то прежде следует отключить прибор и отсоединить щупы. Аналогично происходит замена предохранителя.
6. Перед тем как начать работу с прибором, нужно убедиться, что крышка корпуса плотно закрыта.

Условные обозначения

Для маркировки положения переключателя используются специальные символы:

1. Если переключатель находится в положении «OFF», значит, прибор выключен.
2. Если нужно измерить значение напряжение в сети постоянного тока, необходимо переключить устройство в режим «DCV».
3. Перед проверкой транзисторов прибор должен быть переключен в режим «hFE».
4. Для измерения сопротивления тока используется символ, похожий на подкову.
5. Перед прозвоном переключатель должен быть установлен так, чтобы он указывал на символ в виде кружка, от которого как бы исходят три волны.
6. DCA — это измерение постоянного тока.
7. ACV — измерение переменного тока.

Такие электроизмерительные приборы, как мультиметры, хороши тем, что с их помощью можно определять не только напряжение, но и другие характеристики тока. Также они используются для «прозванивания» цепей, для проверки полупроводниковых приборов, для определения емкости конденсатора.

Чтобы измерить тот или иной параметр, достаточно лишь перевести мультиметр в соответствующий режим, а затем приложить щупы к нужному участку цепи. На аналоговых приборах, как правило, имеются три шкалы, каждая из которых соответствует определенному параметру. Электронные устройства просто выводят на экран результат измерений, поэтому с ними работать проще.

Померить напряжение мультиметром совсем несложно, ведь сам этот прибор очень прост в эксплуатации. Но если все же возникают какие-то проблемы, следует заглянуть в инструкцию по применению, где процесс измерения описан подробно.

Как проверить напряжение в сети

Для чего надо знать величину напряжения

Известно, что в сети централизованного электроснабжения должно быть напряжение в пределах от 198 до 242 Вольт при среднем значении 220 Вольт. Это напряжение обеспечивается отдельной обмоткой трёхфазного трансформатора, к которой подключено несколько потребителей. Так организовано электроснабжение и в многоквартирных домах, и в частном секторе. Квартиры и дома распределены на группы. Каждая группа подключается к одной фазе – обмотке трансформатора.

Но мощность этого трансформатора ограничена. Поэтому возможны такие случаи, когда подключенная суммарная нагрузка, слишком велика и напряжение в сети опускается ниже 198 Вольт. Такая ситуация обычна для частного сектора и дач. Например, в засушливую погоду на многих участках включаются насосы для полива, в холодную погоду включаются электрообогреватели, а у кого-то электрическая печь-каменка киловатт на десять круглый год периодически понижает напряжение в сети.

С правильными значениями напряжения связана эффективная работа многих бытовых электрических приборов, особенно мощных. Таковыми являются:

• электрические скважинные насосы со стабилизаторами водяного давления;
• большие холодильники;
• стиральные машины;
• нагревательные приборы;
• пылесосы.

Индикация и измерение

Хорошим визуальным индикатором напряжения является лампочка накаливания. Изменение яркости её света хорошо заметно, особенно при повторяющихся провалах напряжения сети. Современные цокольные люминесцентные и светодиодные лампы содержат инвертор, который стабилизирует напряжение на лампе. Поэтому свет этих ламп не может служить индикатором напряжения. И если свет лампочки накаливания заметно потускнел, а надо использовать какой-либо из перечисленных бытовых электроприборов самое время измерить напряжение в розетке.

Для этого используются либо стрелочные, либо цифровые приборы – мультиметры. Морально устаревшие стрелочные мультиметры называют также «тестерами». При измерении важно правильно настроить мультиметр, выбрав в нём соответствующий 220 Вольтам диапазон переменного напряжения. Обычно такой диапазон более 220 Вольт – 300 В или 600 В.

Кроме этого измерительные щупы с проводами должны иметь неповреждённую изоляцию. При касании клемм розетки необходимо исключить натяжение измерительных проводов и возможность выскакивания соединительного провода из клеммы измерительного прибора. Поэтому если длина измерительных проводов позволяет лучше всего прямо около розетки поставить табурет или стул и расположить на нём измерительный прибор.

• Если прибор покажет заниженное напряжение в сети стирку, глажку и уборку пылесосом лучше отложить. Дополнительное подключение мощной нагрузки понизит его ещё больше.

При частых понижениях напряжения лучше всего установить стабилизатор напряжения. Больше всего в нём нуждаются электрические скважинные насосы со стабилизаторами водяного давления и холодильники. Установив стабилизатор напряжения, в котором есть встроенный вольтметр, больше не потребуется измерять напряжение в сети.

Если при выполнении монтажных работ потребуется контроль напряжения можно воспользоваться индикаторной отверткой, которая светится от прикосновения к фазной клемме розетки или к такому же проводу. Однако существуют и более совершенные модели отвёрток со встроенным цифровым вольтметром. Это удобно, существенно дороже обычного индикатора, но не отменяет мультиметр, поскольку во многих случаях нужна пара измерительных щупов с проводами и различными диапазонами при показаниях на большом табло.

Наличие индикатора и измерителя напряжения в домашнем хозяйстве весьма желательно. Они позволяют контролировать напряжение сети и вместе с этим помогают выявить необходимость таких изменений в электрооборудовании, без которых возможны существенные финансовые потери из-за его порчи.

Как проверить напряжение в розетке мультиметром

Работать с электричеством приходится в условиях повышенной опасности. Уменьшить риск позволяет измерительное оборудование, с помощью которого можно проверить напряжение в сети. Существуют различные способы проверки напряжения, но самым удобным приспособлением зарекомендовал себя специальный прибор — мультиметр. О том, как проверить напряжение в розетке мультиметром, пойдет речь в этой статье.

Разновидности прибора

Мультиметр (мультитестер) представляет собой прибор для замеров самых разных параметров электросети, а также других питающихся от нее элементов.

Устройство позволяет с высокой точностью установить такие характеристики сети, как напряжение, ток, сопротивление и целый ряд других данных. Мультитестер дает возможность также проверять транзисторы, выполнять «прозвон» кабелей и проводов, тестировать диоды и т.п.

С точки зрения исполнения самого прибора выделяют аналоговые и цифровые мультиметры. Приборы отличаются по функциональным характеристикам, точности работы, качеству изготовления, комплектации.

Аналоговые тестеры нередко именуют вольтметрами или амперметрами, так как такие приборы обычно настроены на выполнение 2-3 функций и не более того. Аналоговые устройства показывают результаты измерений обычной стрелкой на шкале. Такая техника довольно сложна в эксплуатации, требует определенного опыта. Новичок далеко не сразу разберется со всеми имеющимися шкалами, чтобы определить конечное значение электрических данных. К тому же, аналоговое оборудование не способно фиксировать стрелку на позиции, что затрудняет работу с ним.

Цифровое устройство выдает результаты замеров в электронном виде (на жидкокристаллический монитор). Прибор прост в эксплуатации и резко уменьшает участие человеческого фактора, а значит и ошибки в измерениях. Простота и точность показаний сделали цифровые устройства самыми популярными на рынке.

Параметры для измерения

Мультитестер позволяет не только выяснить, какое напряжение в розетке, но и произвести следующие типы измерений:

• показатель переменного и постоянного напряжения и тока;
• электрическое сопротивление;
• емкость;
• температура;
• частота;
• характеристики диодов и транзисторов.

Измерения позволяют получить большой объем нужной информации. К примеру, проверив напряжение в батарейке, можно сделать вывод об остатке ее рабочего ресурса. Другой пример: новая лампа не горит, а после проверки напряжения оказывается, что проблема в электропроводке. Мультиметр поможет и в ситуации, когда нужно удостовериться, что электричество действительно отключено во всей квартире (при проведении электромонтажных работ).

Бытовая электросеть

Чтобы правильно выполнить измерения, нужно иметь хотя бы минимальные представления о параметрах сети электропитания. Розетка является точкой приема напряжения, поэтому полезно знать о величине этого параметра.

В мировой практике принято несколько категорий электросетей, которыми пользуются бытовые потребители. Сколько в розетке вольт знает каждый — 220. Частота составляет 50 герц. В системе имеются два провода (фазовый и нулевой).

Для энергообеспечения частных домов и современных квартир нередко подводят трехфазную сеть, где напряжение составляет 380 вольт, а частота — все те же 50 Герц. Трехфазные схемы рассчитаны на мощные бытовые приборы и оборудование.

Многие электроприборы рассчитаны на некую заданную частоту и напряжение. К примеру, азиатская техника часто предназначена для работы с 60 герцами. В условиях стандартных 50 герц оборудование просто выйдет из строя. Некорректная частота или напряжение по отношению к технике может значительно поменять коэффициент ее полезного действия, что также приведет к поломке.

Техника безопасности

Мультитестер представляет собой достаточно надежный прибор с точки зрения безопасности. Однако его использование все же требует соблюдения определенных правил. В тестере имеется внутренняя защита от чрезмерных нагрузок. Тем не менее, если с прибором обращаются безграмотно, он может быстро выйти из строя.

При замерах входного переменного напряжения рекомендуется придерживаться таких правил:

1. Если неизвестен примерный показатель замеряемого напряжения, переключатель нужно поставить на максимальный диапазон.
2. Нельзя подавать на вход напряжение, превышающее 750 вольт. В противном случае существует высокая вероятность разрушения внутренней цепи.

Важно! Нельзя касаться элементов электрической сети, не надев диэлектрические перчатки.

При замерах входного постоянного и переменного тока следует соблюдать следующие правила:

1. Если предварительные данные по величине измеряемого тока не предопределены, переключатель устанавливают на предельно возможный диапазон.
2. Если на жидкокристаллическом дисплее установлена единица, триггер следует поставить на соседний диапазон в направлении большего значения.
3. Время тестирования при работе с 20-амперным диапазоном должно быть не более 15 секунд. Дело в том, что для этого режима плавкий предохранитель не предусмотрен.

При замерах внутреннего сопротивления цепи необходимо удостовериться, что электропитание отключено, а конденсаторы полностью разряжены.

Также следует придерживаться правил хранения оборудования и ухода за ним. Нельзя подавать на вход напряжение, когда поворотный переключатель в позиции Ohm. Не рекомендуется эксплуатировать прибор при открытой или неполностью закрытой крышке.

Существует еще одно правило, касающееся правильной эксплуатации мультиметра. Недопустима замена гальванического элемента и предохранителя при работающем приборе. Необходимо выключить мультиметр и отсоединить все щупы.

Условные обозначения

Мультиметр включает несколько стандартных элементов, в том числе дисплей или стеклянную шкалу, круговой переключатель, розетки для присоединения щупов.

В качестве примера ниже показаны условные обозначения, применяемые для модели мультитестера DT9205A.

Подключение щупов в мультитестер

Щупы представляют собой коннекторы для измерения параметров электрических компонентов и участков электроцепи. Устройства помогают объединить разъемы мультиметра с другими выходами. Щупы выглядят как металлический стержень, изолированный пластиком. На одном из концов щупа имеется провод с коннектором для соединения с разъемами (20A, A, VΩ, COM).

Обратите внимание! Чтобы использовать все возможности мультитестера, нужно иметь дополнительный арсенал щупов, где вместо стержня применяются зубчатые зажимы.

Большая часть измерительного оборудования поставляется из Китая. Некоторые изделия вполне качественные, однако встречается и низкокачественная продукция. Как правило, производители дешевых изделий экономят на материалах для щупов, в результате чего те быстро становятся непригодными для использования.

Щупы при желании можно изготовить своими руками. Нужные детали несложно найти на местном радиорынке или в магазине радиотоваров. В качестве изоляции можно применить подручные материалы, например, пустые пластиковые ампулы или оболочки от шариковых ручек.

Измерение разных параметров

Измерение сопротивления провода

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Измерение напряжения

Прежде чем померить напряжение, подготавливают мультитестер: черный провод направляют в клемму, которая промаркирована как COM (земля). Красный провод вставляют в клемму с буквой V. Причем V обычно расположена рядом с прочими буквенными обозначениями (например, VΩmA). Рядом с колесиком подбора режимов указаны пограничные значения — 200 и 750 вольт. Для измерения нужно установить значение 750, а не 200 вольт, так как в противном случае можно вывести прибор из строя.

Когда на мониторе появятся нули, устройство готово к эксплуатации. Щупы направляют в розетку, чтобы получить информацию о наличии в сети напряжения как такового. Если замер осуществляется в электросети переменного тока, безразлично, каким щупом прикасаться к фазе, а каким — к нулю. Результатом будет 220 вольт, если напряжение имеется, или ноль, если оно отсутствует.

При постоянном напряжении замер производится практически так же, но есть и отличие: щуп с черным проводником подводят к минусу, а красный — к плюсу (при условии, что они корректно подключены к клеммам устройства). Колесико для выбора режимов должно быть установлено на DCV.

Обратите внимание! Измерить напряжение нужно так, чтобы не перепутать полярность. Если при измерении напряжения случайно перепутать полярность, на мониторе появится правильный результат, однако со знаком минуса.

Замер силы тока

Качественная техника позволяет измерять силу переменного тока. Об этом свидетельствует обозначение A~. На недорогих устройствах на шкале чаще всего имеется только аббревиатура DCA (постоянный ток). Пользоваться таким прибором сложнее: придется вспомнить основы построения электрических цепей.

Измерение силы тока осуществляется по тому же принципу, что и замер напряжения. Отличие в последовательном подключении мультиметра к цепи. Проводник от первого разъема стыкуют с первым щупом прибора (в случае с лампой контакт находится на цоколе). От второго контакта цоколя проводник направляют ко второму розеточному разъему. При замыкании электроцепи на мониторе прибора появляется результат измерений — сила тока, идущая через осветительное устройство.

Замер силы тока вольтметром

Иногда нужно срочно произвести замер переменного тока, но в наличии имеется лишь недорогой мультиметр, не обладающий широкой функциональностью. В такой ситуации подойдет замер при помощи метода шунтирования.

Способ описывается формулой:

Согласно формуле, если R равняется единице, сила тока в электроцепи соответствует напряжению. Чтобы осуществить замер, нужно подобрать проводник, сопротивление которого — 1 Ом. Подойдет длинный трансформаторный провод или спираль от электрической печки. Сопротивление проводника (то есть его длина) контролируется при помощи мультитестера в режиме теста.

В конечном счете получается такая схема (используется лампа накаливания):

1. От первого розеточного разъема проводник направляют к шунту. Тут же подключают щуп мультитестера.
2. Второй щуп прибора стыкуют с другим концом шунта. От места соприкосновения щупа и шунта провод идет к первому контакту цоколя прибора освещения.
3. От второго контакта лампы провод направляют ко второму розеточному разъему.

Чтобы замерить напряжение, мультитестер ставят в переменный режим. Прибор должен подключаться к шунту только параллельно (важное условие). Если включить питание, мультиметр определит напряжение, которое равняется силе тока, идущего по шунту. Этот показатель будет аналогичен напряжению при нагрузке.

Даже не очень дорогой мультитестер позволит произвести измерения, вполне достаточные для домашнего применения. Перед покупкой рекомендуется освоить или освежить в памяти основы построения электроцепей и работы в них измерительных устройств.

Как проверить напряжение в розетке мультиметром — правила и инструкция

Как использовать мультиметр для проверки розетки 220 В

В большинстве домов есть розетки на 220 вольт для мощных электрических устройств, таких как холодильник, сушилка и оконный кондиционер. Поэтому, если ваша сушилка, например, не сушит вашу одежду, это, скорее всего, может означать, что она не получает достаточного количества энергии для выполнения этой задачи. Из-за этого вы будете вынуждены тратить столько дополнительных денег на ежемесячные счета за электроэнергию, чем вы ожидали.

Итак, как узнать точную проблему с вашим оборудованием? Что ж, чтобы вы это узнали, вам нужен мультиметр, который является одним из лучших инструментов, используемых для тестирования розеток 220 В, чтобы проверить, есть ли у них неисправная розетка, а также для обнаружения любых других электрических проблем.

Итак, что определяет мультиметр?

Значение показания, отображаемое на экране мультиметра, играет очень важную роль, например:

• Это поможет вам определить, правильно ли заземлена ваша розетка.
• С помощью мультиметра вы сможете узнать, плохое ли соединение проводов или повреждена ли форма ваших проводов.
• Он также определяет, доходит ли поток мощности до розетки или нет.

Что это значит?

Это просто означает перед установкой новой сушилки или любого другого электрического устройства; сначала вам нужно убедиться, что вы провели тест на розетке 220 В. Это важно для проверки того, что он, без сомнения, работает эффективно и генерирует необходимое напряжение для более безопасной и правильной работы.Кроме того, мультиметр отображает точное значение напряжения в вашей розетке.

Вы также должны знать, что мощным электрическим устройствам для эффективной работы обычно требуется от 220 до 240 напряжения. Однако, если вы подключите это оборудование к розетке, не проверив предварительно, работает ли оно, вы, скорее всего, вызовете его дальнейшее повреждение. Кроме того, вы можете повредить электрическую цепь, потому что напряжение неправильное и не может выдержать количество энергии, протекающей в ней.

Шаги по тестированию розетки 220 В с помощью мультиметра.

1. При выполнении этого конкретного теста соблюдайте меры безопасности, потому что вы будете выполнять этот тест на находящейся под напряжением розетке. Поэтому вы должны держать оба мультиметра в одной руке, и тем самым обезопасить себя от поражения электрическим током. Кроме того, ни в коем случае нельзя допускать прикрепления металлических частей датчиков, так как это может привести к опасному короткому замыканию.
2. Узнайте географию вашей торговой точки. Обратите внимание, что розетка содержит три разъема: один нейтральный, один горячий и, наконец, третий для земли. Заземляющий провод имеет ½ круга заземления, нейтральный — имеет более длинную прорезь слева, а горячий — через короткую прорезь справа.
3. Убедитесь, что вы нашли точное расположение выключателя для розетки 220 В на главной панели цепи, и это обычно находится в подсобном помещении. На дверце вашей панели есть этикетка с вашим автоматическим выключателем; следовательно, розетка 220 В может работать как двухполюсный выключатель.
4. Включите мультиметр и настройте его на измерение напряжения. Затем переключите ручку переключателя мультиметра на стороне переменного тока и выберите приблизительно известные настройки напряжения, соответствующие выходному напряжению. В идеале вы выбираете значение от 220 до 240 В переменного тока, поэтому вы должны выбрать переменный ток в символах (АС), чтобы работать с вашим измерителем. Волновая линия обычно представляет это, в то время как функция постоянного тока в символах (DC) имеет пунктирную и сплошную линии.
5. Подключите два тестовых провода к мультиметру.В отрицательный блэкджек со знаком минус вставьте черный провод, а в красный положительный со знаком плюс вставьте красный провод. Эти разъемы окрашены в цвет для облегчения идентификации и обеспечения правильного подключения.
6. Вставьте два тестовых провода в два разъема розетки. Если у вас розетка с тремя удлинениями, ваши два слота, вероятно, будут наклонены, а что касается розетки с четырьмя удлинениями, хорошо известные два горячих разъема будут иметь два внешних слота, которые расположены вертикально.После правильного подключения значение напряжения должно быть в пределах 220–240 вольт.
7. Вставьте черный измерительный провод в нейтральный разъем, а красный измерительный провод — в горячий разъем. Это также относится к выходам 3 и 4 продления; нейтральный пролонг обычно имеет L-образную форму. Следовательно, прочтите отображаемое значение, и оно должно быть в пределах от 110 до 120 вольт. После этого вставьте красный измерительный провод в горячий слот, а черный измерительный провод в тот, который является нейтральным, отображаемое значение должно быть от 110 до 120 вольт.Когда вы закончите, не забудьте вынуть измерительные провода из розетки и выключить мультиметр.
8. После правильного ввода текста в розетку 220 В с помощью мультиметра и получения значимых результатов, которые дают вам уверенность, целесообразно подключить шнур сушилки к розетке, так как теперь он готов к эффективному функционированию. Если показания не соответствуют требуемому напряжению, не пытайтесь включить сушильную машину в розетку, так как вы можете получить удар электрическим током.

Заключение

Если вы хотели узнать, как проверить розетку 220 В с помощью мультиметра, чтение этой статьи предоставило вам всю необходимую информацию. Таким образом, вы можете успешно пройти этот тест, и все, что вам нужно, — это правильные знания, а также соответствующие навыки.

Благодаря шагам, упомянутым выше, теперь у вас есть руководство, которое поможет вам в течение всего периода тестирования, что позволит вам получить точные показания, соответствующие значениям вашей розетки.Если вам это сложно, вам следует обратиться к своему ручному сценарию или проконсультироваться с экспертом, который поможет вам.

Как проверить напряжение с помощью мультиметра

Мультиметр может помочь вам получить много информации о вашем электрическом оборудовании. Хотите проверить розетку и убедиться, что в ней правильное напряжение? Мультиметр — это то, что вам нужно.

Что такое напряжение?

Напряжение — это разность потенциалов между двумя точками в цепи.Названный в честь итальянского физика Алессандро Вольта, напряжение измеряется в вольтах. Если у вас аккумулятор 1,5 В, это означает, что разность потенциалов между двумя выводами аккумулятора составляет 1,5 В.

Поскольку по определению напряжение — это разность потенциалов, она всегда измеряется в двух точках. По сути, невозможно измерить потенциал одной точки в цепи, но вы можете легко измерить разницу между потенциалами двух точек.

Типы напряжения

Напряжение — это напряжение переменного или постоянного тока. AC означает , переменный ток, , а DC — , постоянный ток, . В то время как альтернативные токи текут синусоидальными волнами, постоянные токи распространяются по прямой линии и только в одном направлении. Вы можете прочитать наше руководство по переменному и постоянному току, чтобы более четко понять разницу между ними.

Что такое мультиметр?

Мультиметр — это инструмент, который измеряет множество электрических свойств, таких как ток, напряжение и сопротивление.Мультиметры различаются по внешнему виду и могут иметь разные второстепенные функции, но основное их назначение одинаково.

Все мультиметры измеряют ток, напряжение и сопротивление. Некоторые более продвинутые могут также измерять частоту, температуру и другие свойства.

Независимо от того, цифровой он или аналоговый, мультиметр состоит из корпуса и двух щупов. Один конец любого зонда вставляется в разъем на мультиметре, а другой конец подключается к цепи, которую вы хотите измерить.

По теме: Легкие и малобюджетные проекты DIY-электроники для начинающих

Как проверить напряжение 220 В с помощью мультиметра?

Одно из применений мультиметра — измерение разности потенциалов или напряжения электронной схемы. В этой статье мы собираемся измерить напряжение стандартной розетки 220В с помощью цифрового мультиметра.

1. Подключите датчики

Мультиметры поставляются с двумя щупами, красным и черным.Каждый мультиметр имеет как минимум три слота. Один из слотов — это COM или общий слот, в который вставляется черный щуп. Этот слот обычно находится посередине.

Следующий слот предназначен для напряжения, сопротивления и, как правило, малых токов. Это означает, что если вы хотите измерить любое из этих свойств, вы должны вставить красный зонд в этот слот. Мы собираемся использовать этот слот для измерения напряжения переменного тока.

Третий слот предназначен для сценариев, в которых вы хотите измерить большие токи.Обычно это означает токи выше 400 мА и менее 10 А. Хотя определение большого тока зависит от вашего мультиметра, поэтому обратите внимание на его надписи.

Мультиметр, изображенный ниже, имеет четвертый слот для очень низких значений тока и температуры.

Поскольку здесь вы собираетесь измерять напряжение, вам следует подключить щупы к слотам COM и слотам напряжения.

1. Вставьте черный зонд в слот COM .
2. Вставьте красный зонд в гнездо напряжения / сопротивления .

Красный и черный провода структурно не отличаются, и разница в цвете принята условно. Как общий код для всех производителей мультиметров, черный означает отрицательный, а красный — положительный.

2. Включите мультиметр

Следующим шагом будет включение мультиметра.Для этого просто найдите кнопку питания на мультиметре и включите его.

Связано: нужны ли устройства защиты от перенапряжения?

3. Переключите ручку и установите ее на напряжение

На вашем мультиметре есть ручка, с помощью которой вы можете выбрать то, что вы хотите измерить. Это дает мультиметру информацию о том, чего ожидать, и позволяет отображать соответствующую информацию. Чтобы измерить напряжение в розетке:

• Переключите ручку и вставьте ее в V .Символ V с символом ~ наверху означает напряжение переменного тока, а символ V с символом означает напряжение постоянного тока. Напряжение в ваших розетках является переменным током, поэтому вы должны установить ручку на напряжение AC .
• Если на вашем мультиметре есть разные диапазоны напряжения, установите ручку в ожидаемый диапазон. Мы ожидаем что-то около 220В для розетки.
• Если у вас нет приблизительного значения напряжения, которое вы можете получить, установите ручку в максимальное положение, чтобы можно было работать вниз для получения точного результата.

Как и на картинке ниже, некоторые мультиметры могут измерять как переменное, так и постоянное напряжение с одинаковыми настройками. Эти мультиметры имеют специальную кнопку, которая позволяет переключаться между переменным и постоянным напряжением.

4. Подключите выводы зонда к розетке питания

Теперь все на мультиметре настроено, и вы готовы измерить напряжение. Давайте проверим и посмотрим, действительно ли розетка 220В.В отличие от напряжения постоянного тока, напряжение переменного тока не имеет полярности, поэтому не имеет особого значения, в какое отверстие вы вставляете провода зонда.

1. Вставьте черный провод зонда в одно из отверстий розетки.
2. Вставьте красный провод щупа в другое отверстие розетки. Обратите внимание, что порядок важен как мера безопасности. Всегда сначала подключайте черный провод щупа.
3. Считайте и запишите напряжение с мультиметра.

Всегда беритесь за провода зонда с их пластиковым покрытием! Когда провода подключены к розетке, через них будет проходить электричество 220 В, прикосновение к которым может быть фатальным.

Соединение красного и черного ведет к противоположным отверстиям не влияет на ценность, которую вы собираетесь получить.Однако, если вы измеряете напряжение постоянного тока, замена узлов даст вам отрицательное значение, хотя число все равно останется прежним.

5. Отсоедините провода зонда от розетки питания

После того, как вы записали напряжение, пора отключить щупы от розетки. Делать это следует в обратном порядке.

1. Отсоедините красный провод зонда от розетки.
2. Отсоедините черный провод зонда от розетки.
3. Выключите мультиметр.
4. Отсоедините оба щупа от мультиметра.

Теперь вы можете измерить напряжение

Мультиметр — это удивительный инструмент, способный предоставить вам много информации о ваших электрических и электронных активах. Теперь вы знаете, как использовать его для проверки напряжения 220 В, а также можете использовать его для измерения напряжения для многих других вещей.Если вы измерили напряжение аккумулятора, и он разрядился, не выбрасывайте его! Вы еще многое можете с этим сделать.

Не выбрасывайте, не используйте повторно: 5 проектов «Сделай сам» с использованием старых или разряженных батарей

Не бросайте старые батарейки — используйте их повторно в этих удивительных проектах, сделанных своими руками.

Читать далее

Об авторе Амир М. Бохлооли (Опубликовано 31 статья)

Амир — студент фармацевтического факультета, увлекающийся технологиями и играми.Ему нравится играть музыку, водить машину и писать слова.

Более От Амира М. Бохлооли

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Нажмите здесь, чтобы подписаться

Как использовать цифровой мультиметр Cen-tech для проверки напряжения?

Измерение напряжения и тока

Чтобы измерить напряжение переменного тока, поверните переключатель так, чтобы он указывал на 750 в секции напряжения переменного тока (ACV) вверху.

Подключите красный провод к разъему с маркировкой VΩmA, а черный провод к разъему с маркировкой COM.

Коснитесь выводами оголенных проводов цепи, которую вы тестируете, и запишите показания.

Как проверить напряжение мультиметром?

Как проверить напряжение с помощью мультиметра? Вставьте черный щуп в COM, а красный щуп в гнездо с пометкой VΩ. Установите диапазон вольт постоянного или переменного тока и прикоснитесь наконечниками щупа к двум точкам, между которыми необходимо измерить напряжение.

Как проверить аккумулятор на 12 В с помощью цифрового мультиметра CEN tech?

Как использовать мультиметр для проверки напряжения автомобильного аккумулятора —

Как использовать цифровой мультиметр Tek?

Как использовать мультиметр, напряжение, ток и проверка целостности

Как использовать технический цифровой CEN?

Цифровой мультиметр Cen-Tech, 7 функций 90899 — Harbor Freight

Как проверить мультиметром 220 вольт?

Как проверить напряжение в розетках на 120 и 220 вольт —

Как проверить мультиметром 220?

Как проверить розетку осушителя 220 В

• Найдите автоматический выключатель для розетки сушилки 220 В на главной панели цепи, которая обычно находится в гараже или подсобном помещении.
• Включите мультиметр.
• Вставьте два провода тестера в мультиметр.
• Вставьте два измерительных провода (по одному на каждый) в два «горячих» паза розетки.

Как проверить аккумулятор автомобиля с помощью цифрового мультиметра CEN tech?

Как проверить аккумулятор с помощью мультиметра от Harbour Freight Cen Tech

Как проверить батарею мультиметром?

Первый тест с помощью мультиметра будет измерять напряжение постоянного тока, обозначенное сплошной линией и пунктирной линией над буквой V.Установите циферблат на 20, что позволит вам точно измерять в диапазоне 0-20 вольт. Коснитесь красным щупом к положительной клемме, а черным щупом — к отрицательной клемме.

Как вы читаете сопротивление на измерителе?

Как использовать мультиметр: показания омметра — Purkeys —

Статус HTTP 404 — страница не найдена

Тяга кабеля

Рыбные ленты

Рыбные палочки

Полилиния

Головки вытяжные

Принадлежности

Гибка трубопроводов и аксессуары Драйверы

Отвертки

Гайковерты

Отвертки с шестигранной головкой

Плоскогубцы

Бокорезы

Длинногубцы

Диагональная резка

Клещи для опрессовки

Разное.Инструменты

Испытания и измерения

Мультиметры

Токоизмерительные клещи

Детекторы и тестеры напряжения

Тестеры цепей

Изображения

Принадлежности

Комплекты

ИК-термометры

Изготовление отверстий

Шнековые буровые коронки

Короткие шнековые насадки

Гибкие биты

Кольцевые пилы

Фрезы для отверстий с твердосплавными напайками

Сверла ступенчатые

Пробойники

Свёрла / метчики

Голос, данные и видео

Тестирование

Прекращение действия

Раскрой

Зачистка

Разное

Освещение

Верхнее временное освещение

Рабочие фары

Постоянное освещение

Лампы и аксессуары

Струнные светильники

Персональное освещение

Шнуры

Внутренние шнуры

Уличные шнуры

Катушки для шнура

Временные решения для электроснабжения GFCI

Адаптеры

с возможностью подключения пользователем

Наборы линейных шнуров

Наборы прямоугольных шнуров

Дуплексные / четырехместные коробки

Панельные крепления

GFCI высокой мощности / ELCI

Как проверить мощность водонагревателя

Проверка мощности водонагревателя — это первое, что вы должны сделать, если у вас возникла проблема с электрическим водонагревателем.

Электричество может убить вас. Если вы не уверены в своей способности работать с напряжением, обратитесь к специалисту.

Большинство бытовых электрических водонагревателей используют 240 вольт. Это одноэлементные водонагреватели, которые работают от 120 вольт, и одноэлементные водонагреватели, которые работают от 240 вольт. Проверьте этикетку на вашем водонагревателе, чтобы узнать номинальное напряжение.

Выключатели обычно имеют маркировку, однако они могут быть маркированы неправильно. Перед снятием съемных панелей лучше всего отключить все выключатели.

Типичные ошибки

Выключение неправильного прерывателя — Выключите все прерыватели, пока не будете уверены, какой из них питает водонагреватель.

Использование неработающего мультиметра — Всегда проверяйте счетчик на розетке, которая, как вы знаете, работает.

Снятие контрольных панелей и изоляции при включенном питании. — Открытая проводка находится прямо под изоляцией.

Проверка отключения питания

Отключите питание водонагревателя.Снимите верхнюю (верхнюю) панель доступа, пластиковую защитную крышку и изоляцию.
Питание поступает на термостат чуть выше кнопки сброса. На этом рисунке вы можете видеть, что они пронумерованы 1 и 3.

Каждый провод составляет 120 вольт при включенном питании. Установите измеритель на 120 вольт или выше.

Поместите один датчик на одну из клемм, а другой датчик на резервуар водонагревателя (поцарапайте резервуар датчиком, чтобы получить хорошее заземление) и проверьте показания счетчика.У вас должно быть 0 вольт.

Если у вас есть напряжение, значит отключен не тот прерыватель.

Таким же образом проверьте другой терминал.
У вас не должно быть питания на эфирном терминале. Если вы сделали неправильный выключатель, отключился.

Если у вас 0 вольт с обеих сторон, питание отключено.

Проверить мощность водонагревателя на 240 В

Включите питание снова. Установите на мультиметре 240 вольт переменного тока или выше. Коснитесь каждой клеммы №1 и №3 измерительными щупами.

У вас должно быть показание 240 вольт. Если ваш счетчик показывает отсутствие питания, на одном из выводов все еще может быть 120 вольт
, поэтому ничего не трогайте.

Еще раз проверьте каждый терминал, как вы это делали выше, только на этот раз питание включено. Каждая клемма
должна показывать 120 вольт. Если вы отключили питание на стороне эфира, проблема может быть в выключателе или в том месте, где проводка подключается к водонагревателю, обычно в верхней части резервуара.

Боковое примечание
Если к 240-вольтовому соединению приложено только 120 вольт, на вашем счетчике будет 0 вольт, потому что он не имеет заземления.Вот почему вы должны проверять каждую сторону, используя танк как грунт.

Показания мощности водонагревателя могут варьироваться от 115 до 120 вольт и от 230 до 240 вольт.

К началу

1. Дом
›
2. Мощность водонагревателя

Как проверить трансформатор с помощью мультиметра [Руководство]

Начинающим радиолюбителям очень полезно знать, как проверить трансформатор мультиметром. Такие знания полезны по той причине, что экономят время и деньги.В большинстве линейных источников питания трансформатор составляет львиную долю стоимости. Поэтому, если у вас в руках трансформатор с неизвестными параметрами, не спешите его выбрасывать. Лучше взять в руки мультиметр. Для некоторых экспериментов нам также понадобится лампа накаливания с пулей.

Чтобы проводить дальнейшие эксперименты и эксперименты более осознанно, вы должны понимать, как устроен и работает трансформатор. Давайте рассмотрим это здесь в упрощенном виде.

Самый простой трансформатор — это две обмотки, намотанные на сердечник или магнитопровод.Каждая обмотка представляет собой изолированный от другой проводник. Сердечник изготовлен из тонких изолированных листов специальной электротехнической стали. Одна из обмоток, называемая первичной обмоткой, находится под напряжением, а другая, называемая вторичной обмоткой, снимается.

Когда к первичной обмотке прикладывается переменное напряжение, в первичной обмотке образуется пуля для протекания переменного тока, потому что электрическая цепь замкнута. Вокруг проводника с переменным током всегда образуется переменное магнитное поле.Магнитное поле замыкается накоротко и усиливается сердечником магнитопровода и вызывает переменную электродвижущую силу ЭДС во вторичной обмотке. При подключении нагрузки к вторичной обмотке в ней протекает переменный ток i2.

Этих знаний еще недостаточно, чтобы полностью понять, как проверить трансформатор мультиметром. Поэтому рассмотрим еще несколько полезных моментов.

Как правильно проверить трансформатор с помощью мультиметра

Не вдаваясь в подробности, которые здесь не нужны, отметим, что ЭДС и напряжение определяются количеством обмоток при прочих равных параметрах

E ~ w .

Чем больше обмоток, тем выше значение ЭДС (или напряжения на обмотке). В большинстве случаев мы имеем дело с понижающими трансформаторами. На их первичную обмотку подается высокое напряжение 220 В (230 В по новому ГОСТу), а на вторичную обмотку снято низкое напряжение: 9 В, 12 В, 24 В и т. Д. Соответственно количество обмоток тоже будет по другому. В первом случае он выше, а во втором — ниже.

до

E1> E2 ,

, затем

w1> w2 .

Также, не приводя никаких рассуждений, отметим, что мощность обеих обмоток всегда одинакова:

S1 = S2 .

А так как мощность является произведением тока i при напряжении u

S = u ∙ i ,

, затем

S1 = u1 ∙ i1; S2 = u2 ∙ i2 .

Отсюда получаем простое уравнение:

u1 ∙ i1 = u2 ∙ i2 .

Последнее выражение представляет для нас большой практический интерес, а именно:Чтобы сохранить баланс мощностей первичной и вторичной обмоток, нам нужно уменьшать ток при увеличении напряжения. Следовательно, в высоковольтной обмотке протекает меньший ток, и наоборот. Проще говоря, поскольку напряжение в первичной обмотке выше, чем во вторичной, ток в ней меньше, чем во второй. В этом случае пропорция сохраняется. Например, если напряжение в десять раз выше, ток в десять раз ниже, чем во втором.

Отношение количества обмоток или отношение первичной ЭДС к вторичной называется отношением трансформации:

kt = w1 / w2 = E1 / E2 .

Из вышесказанного можно сделать самый важный вывод, который поможет нам понять, как проверить трансформаторный мультиметр.

Вывод такой. Поскольку первичная обмотка трансформатора рассчитана на более высокое напряжение (220 В, 230 В), чем вторичная (12 В, 24 В и т. Д.), Она намотана с большим количеством обмоток. Но у него меньший ток, поэтому он использует более тонкий провод большей длины. Из этого следует, что первичная обмотка понижающего трансформатора имеет большее сопротивление, чем вторичная.

Таким образом, с помощью мультиметра уже можно определить, какие выводы являются первичными и вторичными, путем измерения и сравнения их сопротивлений.

Как определить обмотки трансформатора

После измерения сопротивления обмоток мы узнали, как они рассчитаны на более высокие напряжения. Но мы еще не знаем, можно ли питать его от 220 В. В конце концов, более высокое напряжение по-прежнему означает 220 В. Иногда вы получаете трансформаторы, рассчитанные на 110 В и 127 В переменного тока или меньше.Поэтому, если такой трансформатор включить в сеть 220 В, он просто сгорит.

В данном случае это делают опытные электрики. Берут лампу накаливания и последовательно подключают к предполагаемой первичной обмотке. Затем один вывод обмотки и вывод лампы подключают к сети 220 В. Если трансформатор рассчитан на 220 В, лампа не загорится, потому что приложенное напряжение 220 В полностью сбалансировано с ЭДС самоиндукции обмотки.ЭДС и приложенное напряжение направлены противоположно. Следовательно, через лампу накаливания будет протекать небольшой ток — ток холостого хода трансформатора. Величина этого тока недостаточна для нагрева нити в лампе накаливания. По этой причине лампа не горит.

Если лампа горит даже на полную мощность, на такой трансформатор нельзя подавать 220 В; он не рассчитан на такое напряжение.

Очень часто можно встретить трансформатор с большим количеством выводов.Это означает, что он имеет несколько вторичных обмоток. Узнать напряжение каждого из них можно следующим образом.

Ранее мы рассмотрели, как проверить трансформатор мультиметром и определить первичную обмотку по сопротивлению. Вы также можете использовать лампу накаливания, чтобы убедиться, что она рассчитана на 220 В (230 В).

Теперь это мелочь. Подайте напряжение на первичную обмотку 220 В и измерьте напряжение переменного тока на выходах остальных обмоток мультиметром.

Подключение обмоток трансформатора

Вторичные обмотки трансформатора включаются последовательно, реже — параллельно. В случае последовательного подключения обмотки могут включаться последовательно и вне очереди.

Согласование обмоток трансформатора используется для получения более высокого напряжения, чем одна из обмоток. В случае согласованного подключения начало одной обмотки, обозначенное точкой или крестиком на схемах подключения, подключается к концу предыдущей обмотки.Здесь помните, что максимальный ток всех подключенных обмоток не должен превышать значение, рассчитанное для наименьшего тока.

При встречном соединении начало или концы обмоток соединяются вместе. В случае перекрестного соединения ЭДС направляются противотоком. На выходах получается разница ЭДС: чем меньше берется значение, тем больше. Если к соединению счетчика подключить две обмотки с равными значениями ЭМУ, то на выходах будет ноль.

Теперь вы знаете, как проверить трансформатор с помощью мультиметра, а также можете найти первичную и вторичную обмотки.

Диагностика проблем с питанием на розетке

Когда клиенты звонят вам из-за того, что проблемы с работой частей их оборудования на 120 В заставляют их подозревать источник питания на их предприятии, вы должны решить, с чего начать расследование. Не переходите непосредственно к распределительному щиту, который сначала питает цепь. Вместо этого сначала посмотрите на розетку, ближайшую к проблемному оборудованию.

Следующий шаг — решить, какое измерение провести, но у вас есть только три варианта на выбор: напряжение фаза-нейтраль, напряжение нейтраль-земля и напряжение фаза-земля. С этими измерениями вы на правильном пути к ответу на следующие вопросы:

• Розетка подключена неправильно?
• Ответвленная цепь слишком нагружена?
• Имеют ли чувствительные электронные нагрузки необходимое напряжение?

Хотите верьте, хотите нет, но вы можете получить столько информации с помощью таких фундаментальных, но простых измерений.Три измерения, выполненные на одной розетке, могут дать вам четкое представление об электроснабжении объекта и помочь определить неправильно подключенные розетки.

Розетки с неправильным подключением

Вы можете подумать, что подавляющее большинство розеток на 120 В подключены правильно, но это не так. На самом деле, нередко можно встретить перевернутые или закороченные провода нейтрали и нейтрали или провода нейтрали и заземления.

Эти условия часто могут оставаться незамеченными в течение длительного времени.Поскольку многие нагрузки не чувствительны к полярности, они довольно хорошо работают с нейтралью и горячим переключением. Электронные нагрузки, например, обычно безразличны к полярности переменного тока, потому что их внутренние источники питания просто преобразуют переменный ток в постоянный.

С другой стороны, работа чувствительных электронных нагрузок, таких как компьютерное оборудование и контрольно-измерительные приборы, зависит от чистого заземления — заземления без тока нагрузки и напряжения. Однократное переключение нейтрали на землю может поставить под угрозу всю систему заземления.

Сценарий устранения неполадок в Office

Вы можете провести визуальный осмотр каждой розетки на предмет правильности подключения, но это займет много времени. Намного проще проводить измерения с помощью цифрового мультиметра (DMM) или токоизмерительных клещей с возможностью измерения напряжения.

Давайте рассмотрим сценарий устранения неполадок в офисе. Предположим, вы провели следующие измерения напряжения в рабочее время и при нормальной нагрузке:

Напряжение между фазой (горячим) и нейтралью. Это измерение представляет собой напряжение, которое будет видеть нагрузка. Обычно в цепи 120 В вы должны получить показание от 115 до 125 В. Предположим, вы измеряете 118,5 В.

Напряжение нейтрали относительно земли. Это измерение падения напряжения (также называемого падением ИК-излучения). Это вызвано током нагрузки, который протекает через полное сопротивление нейтрального провода. Предположим, вы измеряете 1,5 В.

Фаза (горячая) земля. Вы можете думать об этом как об источнике напряжения на розетке.Предположим, вы измеряете здесь 120 В.

Теперь начинается анализ.

Анализ измерений и обнаружение неправильного подключения

Ваш первый вывод заключается в том, что напряжение между фазой и нейтралью (118,5 В) выше, чем напряжение между нейтралью и землей (1,5 В), как и следовало ожидать. Но при дальнейшем анализе вы увидите, что напряжение между фазой и землей (120,0 В) равно сумме напряжения между фазой и нейтралью (118,5 В) и напряжения между нейтралью и землей (1,5 В). Возникает вопрос: нормальные ли эти показания? и правильно ли подключена розетка?

Как указывалось ранее, наиболее распространенными условиями неправильного подключения являются перепутанные полярные провода и нейтральный провод, а также перевернутые или закороченные нейтральный и заземляющий провода.Так как же определить эти условия?

Перепутаны местами нейтральный и нейтральный провода. Измерение напряжения между фазой и нейтралью само по себе не говорит вам, перепутаны ли эти провода. Вы должны измерить напряжение между нейтралью и заземлением. Если напряжение между нейтралью и землей составляет 120 В, а между фазой и землей несколько вольт или меньше, то полярный и нейтральный провода меняются местами (, рис. 1, ).

Подключение нейтрали к земле. В условиях нагрузки должно присутствовать некоторое напряжение между нейтралью и землей, обычно 2 В или меньше.Если напряжение равно нулю при нагрузке в цепи, проверьте, есть ли случайное или преднамеренное соединение нейтрали с землей в розетке.

Перепутаны местами нейтральный и заземляющий провода. Чтобы проверить, не перепутаны ли местами нейтральный и заземляющий провода, измерьте напряжение между фазой нейтрали и заземлением под нагрузкой. Показание от горячего к заземлению должно быть выше показания от горячего к нейтральному. Чем больше нагрузка, тем большую разницу вы увидите.

Если напряжение между фазой и нейтралью, измеренное под нагрузкой, больше, чем напряжение между фазой и землей, нейтраль и земля меняются местами.Это следует немедленно исправить.

Напряжение между фазой и землей. Это значение должно быть наивысшим из трех. В цепи заземления в нормальных, нормальных условиях не должно быть тока и, следовательно, на ней не должно быть падения ИК-излучения.

Думайте о заземлении как о проводе, идущем обратно к источнику (главной панели или трансформатору), где он подключается к нейтрали. На конце заземляющего контура, где вы проводите измерения, заземление не подключено ни к какому источнику напряжения.Таким образом, заземляющий провод похож на длинный тестовый провод, ведущий к источнику напряжения.

Когда вы подключаете нагрузку к розетке, напряжение источника розетки между фазой и землей должно быть суммой напряжения между фазой и нейтралью (напряжение на нагрузке) и напряжения между нейтралью и землей (падение напряжения на нулевом проводе до его соединения с цепью заземления) ( Рис. 2 на стр. 34).

Испытания на падение напряжения

В идеальной схеме не должно быть падения напряжения.Чем меньше падение напряжения, тем более «жесткий» или надежный источник. В действительности, однако, всегда есть некоторое падение напряжения в системе электропроводки, которое может быть вызвано одним из следующих факторов:

• Калибр провода повлияет на падение напряжения. Чем меньше калибр провода, тем выше его сопротивление.
• Длина пробега также является определяющим фактором. Чем длиннее провод в ответвленной цепи, тем больше импеданс и больше падение ИК-излучения.
• Величина нагрузки также влияет на падение напряжения.Чем сильнее нагружена схема, тем больше падение напряжения. (V = I × R, поэтому чем больше ток, тем больше падение напряжения.)

Поскольку первые два фактора обычно «фиксированы» в существующей цепи, это последний фактор, который вы можете легко решить. По сути, вы спрашиваете, не перегружена ли схема.

Для измерения падения напряжения необходимо использовать измерение напряжения нейтрали относительно земли. Чтобы объяснить это напряжение, давайте проведем «эксперимент».

Предположим, вы подключаете фен мощностью 1500 Вт к розетке на освещенной нагруженной цепи.Он должен потреблять около 12 А, что достаточно для заметного падения напряжения. Вы выполняете измерения между фазами «горячее напряжение», «нейтраль-земля» и «фаза-земля» (, таблица выше). Анализируя эти показания, вы можете увидеть, что напряжение между нейтралью и землей увеличивается с нагрузкой, как и падение напряжения (третий фактор, указанный выше).

Также обратите внимание на то, что падение напряжения между фазой и нейтралью (5,2 В) почти равно сумме изменений напряжения между нейтралью и землей (2,4 В + 2,7 В = 5,1 В). Комбинированные падения ИК-излучения черного и белого проводов вычитаются из напряжения, доступного для нагрузки (напряжение между фазой и нейтралью).Падение ИК-излучения на белом проводе так же легко измерить, как и напряжение между нейтралью и землей, но повышенный ток вызывает падение ИК-излучения как на черном, так и на белом проводе. Это падение ИК-сигнала на черном проводе (2,4 В) можно измерить, взяв разницу между напряжением холостого хода, нагретым до земли (121,6 В), и напряжением нагрузки, нагретым до земли (119,2 В).

На самом деле не так просто включать и выключать все нагрузки для выполнения этого измерения, поэтому измерение напряжения нейтрали относительно земли так полезно.

В большинстве офисных помещений типичное значение напряжения нейтрали относительно земли составляет около 1,5 В. Если показание высокое (от 2 до 3 В), возможно, ответвленная цепь перегружена. Другая возможность состоит в том, что нейтраль в панели перегружена. Для размещения ПК и других электронных нагрузок с импульсными источниками питания нейтральный фидер должен быть не меньше, чем фазные проводники, а желательно вдвое больше.

Измерение пикового напряжения

Розетка розетки — это точка в системе электропроводки, наиболее удаленная от источника.Это означает, что он наиболее уязвим для проблем с подачей напряжения. Для подключенной к нему однофазной нагрузки это единственное, что имеет значение в системе, независимо от того, надежна она или нет.

Все предыдущие измерения были в среднеквадратических значениях. Однако вам также необходимо измерить пиковое значение, потому что электронные нагрузки заботятся о пиковом значении, поскольку это то, что они используют для питания своих схем преобразования переменного тока в постоянный. Когда почти все нагрузки в цепи электронные, они все одновременно получают энергию от пика волны.В результате синусоида имеет тенденцию становиться «плоской». Это затрудняет зарядку электронных блоков питания. Само по себе среднеквадратичное значение не поможет решить эту проблему.

Нормальный пик, если предположить, что напряжение переменного тока представляет собой более или менее идеальную синусоидальную волну, в 1,4 раза больше среднеквадратичного напряжения. Итак, для цепи на 120 В это примерно 168 В.

Многие измерители определяют пиковое значение или удержание пика в течение 1 мс. Поскольку полупериод 60 Гц составляет около 8,3 мс, функция пика среднеквадратичного значения 1 мс должна улавливать пик полупериода.

Если при проверке розетки все в порядке, можно с уверенностью заключить, что проблемы с оборудованием возникли не из-за неправильной проводки розетки. Проблема может заключаться в колебаниях напряжения или переходных процессах, вызванных другими проблемами на объекте или в системе электроснабжения. Конечно, это может быть сама нагрузка.

Следующим шагом будет подключение устройства записи напряжения к розетке и проверка напряжения с течением времени.

Смит является специалистом по продукции Fluke Corp., Эверетт, Вашингтон,

Боковая панель: безопасная работа

Напряжение и ток, присутствующие в системах электроснабжения, могут привести к серьезным травмам или даже смерти. По крайней мере, следуйте этим рекомендациям при проведении измерений:

• Используйте средства защиты, такие как защитные очки, изолированные перчатки и изолирующие коврики.

• Убедитесь, что все питание отключено, заблокировано и помечено в любой ситуации, когда вы будете в прямом контакте с компонентами схемы.Также убедитесь, что питание не может быть включено никем, кроме вас.

• Прочтите и поймите все применимые руководства, прежде чем применять информацию, указанную в этой статье. Обратите особое внимание на все меры предосторожности и предупреждения в руководствах по эксплуатации.

  No related posts.
