Jack распиновка: универсальный штекер для проводных гарнитур

Содержание

Распиновка jack 3.5 | Windows коучинг

Здравствуйте! В сегодняшнем небольшом мини выпуске сделаем обзор штекера под названием jack 3.5. В частности мы с вами узнаем его назначения, разновидности и области применения.

К тому же я расскажу, как правильно выбрать такой штекер, ну и конечно же, вы узнаете, какая должна быть правильная распиновка jack 3.5.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Да-да это тот самый разъем, который вы подключаете к своему компьютеру, мобильному телефону. Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза).

Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Разновидности и области применения.

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.

2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.

3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.

2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.

3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.

4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Как правильно выбрать jack 3.5

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются.

Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

При отклонении замеров от номинального сечения хотя бы одного из кольца на 0,1 мм разъем лучше не использовать. На рисунке ниже я специально для вас представил способ проверки jack 3.5.

Далее я предлагаю вам рассмотреть, каким образом осуществляется распиновка jack 3.5 или, говоря простыми словами как самим выполнить распайку штекера наушников.

Распиновка jack 3.5

В представленном типе разъема, используемый для подключения наушников к устройству, очень часто, самым уязвимым местом является участок соединения провода с неразъемным корпусом штекера. В этом месте кабель работает на излом, что приводит к обрыву жилы и соответственно к отсутствию сигнала.

Для устранения поломки необходимо отрезать штекер, зачистить, залудить проводник и припаять их к контактной группе в соответствии с мировыми стандартами, если только ремонтируемый девайс относится к не самодельным устройствам. Для правильного соединения можно аккуратно разрезать корпус штекера, и при наличии цветовой индикации на изоляции провода составить схему их подключения к контактам. При отсутствии подсказок, соединение осуществляем по соответствующим схемам.

На рисунках 1 и 2 представлена распайка штекера наушников с разным количеством колец, а так же информация для подключения дополнительного оборудования.

Рисунок 1

Рисунок 2

Завершая сегодняшний материал, я надеюсь, что информация, представленная в этом выпуске была для вас интересная и вы извлекли из нее полезную для себя информацию.

Если у вас возникли какие-либо вопросы, предложения или пожелания относительно этой статьи или всего блога в целом, тогда жду ваших комментариев, уважаемые друзья!

Переходник для 2 наушников как называется

Разъём TRS (phone connector)по кличке «джек

„разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.

TRS значит Tip (наконечник), Ring (кольцо) и Sleeve (гильза).

Слово „jack“ в аудиотехнике значит „гнездо“, поэтому некорректно называть „джеком“ штекер, а то и целый класс коннекторов. Кроме жаргонизма „джек“ встречаются названия:

„аудио“, „стерео“ и даже „phono“.

Модификации разъёма TRS „джек“

Количество контактов ▼

• 5 контактов — TRRRS „jack 5-pole“. Применяется в гарнитурах с шумоподавлением. • 4 контакта — TRRS „jack 4-pole“. Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках. • 3 контакта — TRS „stereo“ или „jack 3-pole“. Применяется в шнурах наушников, колонок и микрофонов. • 2 контакта — TS „mono“ или „jack 2-pole“.

Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.

Типоразмеры ▼

• 2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников) • 3.5 mm — мини-джек или 1/8“ (смартфоны, плееры, аудиокарта ПК) •

6.35 mm — четверть дюйма — 1/4» (эстрадный микрофон, профессиональные наушники)

Если размер штекера не подходит под размер гнезда, нужен переходник ▼

Распиновки штекера TRS

Нумерация контактов штекера TRS начинается с наконечника. Назначение контактов TRS в наушниках и колонках задано чётко ▼

1 — Левый канал — L 2 — Правый канал — R 3 — Общий провод — G

По цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:

1 — Левый канал — Белый (или зелёный) 2 — Правый канал — Красный 3 — Общий провод — Медный (оплётка)

Кроме штекеров под пайку встречаются и штекеры под винт ▼

Распиновка штекера компьютерного монофонического микрофона ▼ Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте.

Распиновки штекера TRRS

Распиновка штекера TRRS зависит от области применения. На каждый случай написана отдельная статья ▼

• Гарнитуры мобильников и смартфонов. См. также все варианты распайки гарнитур ▼

• Балансные наушники ▼

• Переходники на RCA «тюльпаны» для ТВ-приставок ▼

• Дата-кабели для миниатюрных плееров и умных часов ▼ ⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.

Распиновка гнёзд TRS и TRRS

Обратите внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем самым отключая динамики.

Если это отключение вас не устраивает, необходимо впаять перемычки ▼

Переходник с «джека» на «колокольчики»

Все материалы по теме «Аудио» Все материалы по теме «Гарнитура»

Распиновка, распайка, pinout разъёмов. USB, аудио, питания.

Рассмотрим цоколёвку (pinout) разъёмов, которые используются при ремонте электронных устройств или при моделировании, как распаять те или иные штекеры и разъёмы. Здесь я опишу распиновку: USB, аудио разъёма mini jack 3.5 mm, штекера электропитания. Рассмотрю стандарты аудио разъёмов, почему некоторые гарнитуры не корректно работают на телефоне. Как определить полярность на блоке питания по маркировке.

Распиновка (pinout) USB разъёма и штекера

Данные по USB передаются по двум проводам Data+ и Data-. Еще по двум организовано электропитание.

Номер контакта		Обозначение и описание
		Vcc Питание +5В
		D- Передача данных
		D+ Передача данных

В micro USB используется 5 контактов.

Дополнительный пин необходим для того, чтобы была возможность реализовать и использовать функции OTG. Для штекера типа А (хост) 4-й контакт ID замыкают на Gnd для использования OTG. Для типа B (устройство) этот контакт не задействован.

Номер контакта		Обозначение и описание
		Vcc Питание +5В
		D- Передача данных
		D+ Передача данных
		ID Передача данных OTG

Pinout и распайка штекера mini jack 3.

5mm
TRS (Tip, Ring1, Sleeve) — остриё, кольцо, кольцо, втулка — он же mini jack используется для передачи звука в наушниках. Для гарнитур используется TRRS (Tip, Ring1, Ring2, Sleeve) штекер.

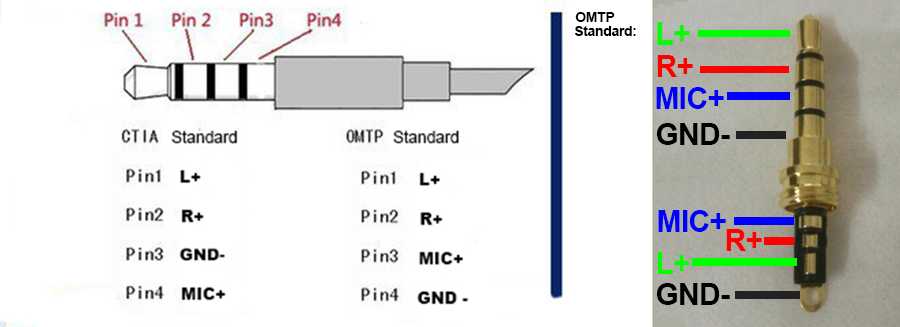

До 2012 года использовался стандарт OMTP.
После 2012 года производители электронной техники стали использовать стандарт CTIA.

Почему звук в наушниках (гарнитуре) искажённый

Если гарнитуру стандарта OMTP включить в телефон или другое устройство стандарта CTIA, то звук в наушниках будет искаженный, глухой, звуки будут передаваться неправильно. Всё от того, что в этой ситуации общий провод гарнитуры будет подключен к контакту микрофона, т.е. остается незадействованным. Если у вас звук искажен в наушниках гарнитуры, нажмите на кнопку – звук станет таким, как должен быть. Ведь кнопка, с помощью которой на гарнитуре осуществляется ответ, замыкает 3 и 4 контакт, соответственно, гарнитура стандарта OMTP при нажатой кнопке переходит в режим работы обычных стереонаушников.

Распайка штекера питания 2.1×5.5

Кстати, на блоках питания существует маркировка с информацией о том, где на разъёме плюс электропитания, где минус.

Распайка xlr разъема для микрофона

Перед тем как перейти к вопросу, что такое XLR разъем нужно коснуться понимания о причинах возникновения помех и классификации передачи аудиосигнала. С момента появления электричества, повседневная жизнь человека, его быт и развлечения кардинально изменилась. Появились устройства, без которых современный человек уже не может прожить и дня. Это всевозможные осветительные приборы, электродвигатели, участвующие в производстве и в быту, применение их влечёт за собой повышения жизненного уровня. Остаться сейчас без них кажется невозможным, однако, электричество как вид энергии считается загрязнителем и источником помех для любого аудиосигнала, передаваемого на расстояние. Бытовые приборы, интернет, стабилизаторы, холодильники, миксеры, выпрямители и т.

д. вызывает посторонние шумы в аудиоканале. Таким образом, появляется необходимость защиты, от внешнего негативного влияния, передаваемого по средствам шнуров и соединительных разъемов, звукового сигнала разной частоты и амплитуды.

Кабели симметричные или балансные

Балансный кабель XLR-XLR звуковой

Балансный кабель XLR-XLR микрофонный

Балансный кабель XLR — TRS (Jack)

Балансный кабель TRS (Jack) — TRS (Jack)

Внешний вид

Корпус наушников такой же, как и в других моделях.

Кабель как в обычной версии. Изменился только штекер 2,5 мм 4 контакта. Распиновка следующая.

Кабели-переходники балансные — не балансные

Кабель-переходник балансный XLR — не балансный TRS (Jack) / RCA

Кабель-переходник балансный TRS (jack) — не балансный TRS (Jack) / RCA

Особенности XLR разъемов серии AX

Кабельные XLR разъемы серии AX отражают современные задачи и тенденции развития профессионального аудио рынка.

Имеют следующие особенности:

Оригинальная конструкция корпуса
Одноконтактное заземление / пружинная защелка обеспечивают прямой контакт от корпуса к основанию
Эргономичный дизайн передней части корпуса, обеспечивающий плотное соединение
Цветовая кодировка хвостовика
Увеличенная кнопка замка-фиксатора для удобной и надежной состыковки разъемов
цанговый зажим, подходящий для 3-8 миллиметровых кабелей с продольным разрезом, позволяющим его присоединение после пайки и др.

Вид разъема XLR AC3FX (гнездо)

На всех XLR гнездах заземляющий контакт («первый пин») соединяется с ответной частью первым, а разъединяется в последнюю очередь.

Версия с автоматической зачисткой модификациях жил кабеля значительно экономит время. Монтаж таких разъемов серии AC производится в два раза быстрее, так как не требует пайки. Более того, не требуется полного набора инструмента. Окончательная сборка производится вручную или при помощи специального устройства для экспресс-монтажа.

Разъемы выпускаются в следующих по количеству контактов – 3, 4, 5, 6 и 7 пинов.

Удовлетворяют международному стандарту для разъемов XLR и совместимы с изделиями других производителей.

Кабели симметричные или балансные

Балансный кабель XLR-XLR звуковой

Балансный кабель XLR-XLR микрофонный

Балансный кабель XLR — TRS (Jack)

Балансный кабель TRS (Jack) — TRS (Jack)

Кабели-переходники балансные — не балансные

Кабель-переходник балансный XLR — не балансный TRS (Jack) / RCA

Кабель-переходник балансный TRS (jack) — не балансный TRS (Jack) / RCA

Балансная коммутация

Хорошо, конечно, если все приборы в студии имеют симметричные входы и выходы, но так бывает не всегда, да и само понятие симметричный или балансный интерфейс в последнее время как-то размылось.

В технической литературе используют однозначный термин «дифференциальный усилитель» – устройство, выходной сигнал которого Uвых пропорционален разности входных U+ и U-, то есть Uвых=kЧ(U+-U-). Дифференциальный усилитель легко превращается в обычный, если один из его входов соединить с общим проводом (рис.1).

Рис.1. Преобразование усилителя с дифференциальным входом (1) в обычный (2)

Собственно, отсутствие такого соединения как раз и отличает балансный вход от обычного.

В аудиоаппаратуре можно встретить два типа балансных входов – трансформаторный и электронный. Не вдаваясь в их различия, отметим важнейшее свойство – балансный вход охотно принимает сигнал с любого выхода.

В качестве разъема для балансного входа применяют обычно гнездо TRS (иногда его называют стереоджек) или гнездо XLR (оно же – Canon), в которых имеется три контакта: «+», «-» и «экран». У источника сигнала на выходе может стоять гнездо RCA (оно же cinch, а на языке продавцов радиорынков – «тюльпан»), гнездо «джек», а в стереоварианте – гнездо TRS.

Распайка кабелей для подачи сигнала с небалансного выхода на балансный вход для практически всех возможных вариантов показана на рис. 2.

Рис.2. Варианты распайки разъемов для подачи сигнала с небаласного выхода на балансный вход

И еще раз поглядите внимательно на схемы распайки кабелей: экранирующая оплетка присоединена только к корпусу приемника сигнала, а у источника – надежно изолирована.

Что будет, если оплетку соединить с корпусом источника сигнала с небалансным выходом? Весьма вероятно появление фона с частотой питающей сети, механизм его появления иллюстрирует рис.3.

Рис.3. Проникновение помех от сети питания в сигнальные цепи

По требованиям электробезопасности корпуса источника и приемника сигнала должны быть соединены с защитным проводником сети, то есть с РЕ-проводником. По современным техническим условиям этот проводник должен быть отдельным. Но в реальности он часто оказывается совмещен с нейтралью трехфазной сети, что и показано на рис.3.

В идеальном случае по N-проводнику трехфазной сети ток не течет, а в реальном… Предположим, что ток в нейтрали равен 1 А, то есть где-то подключена несбалансированная нагрузка 200 Вт, например обычная лампочка. Допустим, что длина провода между точками подключения приборов равна 1 м – тоже вполне вероятная величина. Если площадь его сечения равна 1 мм2, то модуль сопротивления |ZN| составит примерно 17 мОм, а реактивную составляющую пока во внимание не принимаем.

Падение напряжения на проводе нейтрали UN, в полном соответствии с законом Ома, будет равно 17 мВ – ничтожная для энергетиков величина. Но это напряжение оказывается приложенным к цепи, в которую входят корпус приемника сигнала – входной разъем – экранирующая оплетка кабеля – выходной разъем – корпус приемника сигнала (рис.4).

Рис.4. Эквивалентная схема сигнальной цепи с учетом влияния PE-N-провода

Теоретически эта цепь может шунтировать РЕ- N-проводник и уменьшить падение напряжения, но практически, поскольку ее сопротивление гораздо больше, чем у метра медного провода сечением 1 мм2, эти 17 мВ оказываются просто поделенными между перечисленными элементами.

Величина напряжения помехи в цепи сигнала UП зависит от сопротивлений в контуре, в реальных условиях в звуковую цепь попадет примерно треть, то есть около 5 мВ. При напряжении полезного сигнала, например, 1 В получим отношение 5/1000 = 0,005 или -46 дБ. Такой уровень фона явно неприемлем для студии.

Устранить причину появления помехи в сигнальной цепи можно несколькими способами:

уравнять потенциалы корпусов приборов, соединив их отдельным от силовых цепей контуром, и разделить сигнальные и силовые цепи, то есть исключить приборы, у которых корпус соединен с нулевым проводом сигнального тракта (рис.5).

Рис.5. Балансная линия хорошо защищена от помех при корректном соединении экранов и корпусов

Именно так решали вопрос с наводками от сети в студиях и домах радио в те далекие времена, когда и о цене особо не задумывались; в случае, когда нулевой провод сигнальной цепи источника соединен с корпусом, для снижения фона можно изолировать корпус от силовых и защитных цепей. Если требования безопасности не позволяют изолировать прибор полностью, можно использовать компромиссное решение, показанное на рис.6, – там корпус прибора соединен с PE-N-проводником через цепь защиты.

Рис.6. Разделение сигнальных и силовых цепей

До тех пор, пока разность потенциалов на выводах цепи защиты меньше ~1,5 В, диоды заперты, и мы видим резистор, шунтированный керамическим конденсатором. Для сигнала 50 Гц и гармоник сетевого напряжения цепь защиты представляет собой просто резистор, сопротивление которого существенно больше, чем сопротивление контакта выходного разъема источника сигнала (Z1 на рис.4), и помеха в сигнальной цепи ослабляется на 40…60 дБ пропорционально отношению сопротивлений.

Если же вдруг в результате случайной аварии или неправильных действий человека разность потенциалов между корпусом источника сигнала и PE-N-проводником возрастет, то откроются диоды моста VD1, а сначала конденсатор С1 поглотит фронт импульса. В аварийном режиме даже при токе 50 А напряжение на цепи защиты не превысит 3…5 В, то есть безопасно и для оборудования, и для человека.

Примененные диоды (2W01G) выдерживают такой ток в течение времени, достаточного для срабатывания общей защиты в цепях питания студии. К сожалению, нет простого и универсального решения для подачи сигнала с балансного выхода на небалансный вход. Балансный выход многих студийных приборов – это два операционных усилителя.

Так построены например, популярные микросхемы SSM2142 и DRV134. Красивое схемотехническое решение, использованное в обоих случаях, позволяет замыкать выход «-» на общий провод – так балансный выход превращается в небалансный. Если замыкать рядом с микросхемой, то она работает надежно и без дополнительных искажений Если выход «-» соединить с общим проводом на некотором расстоянии, например на входе приемника сигнала, то положительный результат не гарантируется. И перед замыканием неплохо убедиться, что выход устройства рассчитан на такую процедуру, а житейского опыта и знания музыкальной грамоты для оценки ситуации может оказаться недостаточно.

За примерами далеко ходить не надо. Казалось бы, что может быть проще и понятнее разъема типа «мини-джек стерео», который используют как выход в миллионах звуковых карт. Понятно, что «общий» провод в разъеме является общим для сигналов левого и правого каналов. Однако если входное сопротивление приемника сигнала невелико, например 600 Ом, влияние падения напряжения на этом контакте становится заметным. В частности, ухудшается разделение каналов, вероятны значения 60 дБ и менее, а при особо неудачном стечении обстоятельств – вплоть до 40 дБ в звуковом диапазоне частот. На качество звучания такое ухудшение едва ли может повлиять, но при сертификации студии будет обнаружено и отмечено как недостаток, подлежащий устранению. И замена всей звуковой карты не поможет…

Приведенные выше рецепты и схемы – проверенные временем решения, позволяющие получить лучшие результаты. Но не забывайте — дешевый кабель и разъем хорошим не бывает…

Приведенные выше рецепты и схемы – проверенные временем решения, позволяющие получить лучшие результаты. Есть в реальной жизни место и для компромисса – посмотрите на реальный провод (фото), специально для этого случая изъятый ненадолго из реальной студии и разобранный.

Фото

Этим кабелем сигнал с небалансного выхода (разъем RCA) по коаксиальному кабелю подан на разъем XLR. Обратите внимание, что контакт (экран) в разъеме XLR ни с чем не соединен – это позволило исключить влияние разности потенциалов источника и приемника сигналов, и фона не будет. Но если рядом окажется источник электромагнитного поля, то станут заметны недостатки коаксиального кабеля по сравнению с витой парой в экране – возможно появление заметных помех. Коаксиальный провод немного дешевле, потому и был выбран в данном случае. И обратите заодно внимание на потемневшую поверхность контактов – дешевый разъем хорошим не бывает…

20 октября 2015

Михаил Сергеев

Кабели инструментальные

Инструментальный кабель TRS (Jack) — TRS (Jack)

При выборе первого микрофонного или Jack-кабеля, наверное, каждый задавался вопросом: какой выбрать, балансный или небалансный, и в чем отличие? Начинающему музыканту не всегда понятна разница, принцип работы и преимущества того или иного кабеля. Попытаемся разобраться в этом вопросе и осветить тему максимально доступно и всесторонне.

Балансные и небалансные кабели отличаются строением. Но как распознать их, не вскрывая кабель? Если вы посмотрите на гитарный кабель с разъемом jack, то на штекере небалансного кабеля вы увидите кольцо, которое делит его на две секции, соответствующие двум проводам внутри.Балансный же гитарный кабель имеет дополнительное кольцо и соответственно три секции на штекере и три провода внутри.

В чем же принципиальное отличие в передаче сигнала?

XLR в ассортименте «Электромир»

В каталоге нашей компании Вы найдете разъемы XLR для любого оборудования. В ассортименте представлены стандартные модели, угловые, длинные и адаптированные под плату. Цвет корпуса позволяют легко найти нужные модели. У нас Вы также можете приобрести кабель микрофонный XLR jack и все необходимые компоненты сети для подключения сценического оборудования. Использование XLR-кабеля гарантирует стабильную передачу качественного звука. Минимальный уровень потерь, эффективное отсечение помех обеспечивают максимально чистое звучание микрофонов и другого аудио- и видеооборудования.

Наши сотрудники помогут Вам подобрать нужный XLR разъем. Распайка кабеля и другие работы могут выполнятся как самостоятельно, так и с помощью профессионалов. Менеджеры «Электромир» дадут Вам рекомендации по эксплуатации любой представленной в каталоге электротехнике. Мы предлагаем товары по выгодным ценам, предоставляем гибкие условия оптовых покупок. Доставка осуществляется во все регионы России любой транспортной компанией. Подробности сотрудничества можно уточнить по телефонам.

Небалансный кабель

Небалансный кабель имеет два провода: сигнал и «земля», он пропускает только одну копию сигнала. Из-за того что есть только одна копия сигнала, этот кабель легко подвержен наводкам. Обычно длина таких кабелей не превышает 6 метров, ими соединяют примочку, гитару и гитарный усилитель.

Взгляд изнутри: под прорезиненной внешней защитой небалансного кабеля находится экранирующая оплетка, представляющая собой сетку из тонких медных проволок, которой обернут основной сигнальный провод. Экранирующая оплетка может быть различных видов, у каждой их которых есть свои плюсы и минусы в способности оказывать различный эффект на шум и помехи.

Особенности XLR разъемов серии AC

Все разъемы серии AC являются собственной разработкой компании Amphenol. Существуют две версии с различными вариантами присоединения кабеля. Первый – это вариант со стандартной контактной площадкой, требующей горячей пайки контактов. Второй использует технологию автоматической зачистки проводов до полного электрического контакта во время процесса сборки разъема и, соответственно, пайки не требует. Во всех случаях используется запатентованный фиксатор оболочки кабеля конструкции «крокодил».
Фиксатор кабеля конструкции «крокодил» выдерживает усилие до 44 кг, что позволяет гарантировать надежность соединения практически в любых условиях эксплуатации.

Балансный кабель

Балансные кабели позволяют организовывать длинные пролёты с минимальным количеством наводок. Внутри такого кабеля три провода, один из которых земля. Два других провода(плюс, именуемый «Positive» и минус, именуемый «Negative») – это копии одного и того же сигнала.

На входе сигнал разделяется и копируется в два провода, при этом в одном из проводов сигнала идёт в перевёрнутой фазе. Получается, что один и тот же сигнал идёт параллельно по двум проводом в противофазе. Как только сигнал доходит до конца кабеля, фаза одного из проводов снова переворачивается, и сигналы соединяются в одной фазе, поступая на оборудование, которое будет с этим сигналом в дальнейшем работать. Зачем нужно переворачивать фразу? Идея, на самом деле, гениальная. Два сигнала идут в кабеле в противоположной фазе. Они оба подвержены внешним помехам: радиосигналам,различным наводкам и т.д. Когда повторно фаза сигнала переворачивается, результирующий сигнал получается одной фазы, а шумы обоих сигналов находятся в этот момент в противофазе и поэтому полностью гасят друг друга, шум исчезает.

Балансные кабели можно использовать для создания длинных пролётов по 50-60 м, при этом он практически не подвержен наводкам, однако стоит помнить, что длинный кабель сам способен «съедать» сигнал, особенно верхние частоты, что связано с его емкостью.

Что касается экранирования, то балансные кабели имеют экранирующую оплетку, как и балансные, а также дополнительный защитный слой фольги.

Экранирование позволяет защитить аудиосигнал от шумовых помех, которые бывают двух видов: радиочастотные помехи (RFI) и электромагнитные помехи (EMI). Их легко различить на слух: если шум состоит из высоких частот, то это радиочастотные помехи, если слышите низкочастотный гул, то это электромагнитные помехи.

Основные типы экранирования представлены в таблице

Фольга полностью защищает проводники, а также обеспечивает полное их покрытие. Недостаток: восприимчивость к механическим повреждениям, сгибам и поворотам. Идеальный вариант для постоянных инсталляций, то есть в случаях, где к гибкости кабеля не предъявляется повышенных требований. Отлично экранирует помехи, легко разрезается.

Медь, другие металлы

Самая надежная форма экранирования, но довольно сложная в производстве. Кабели с плетеным экраном («оплеткой») могут быть практически любой толщины и обеспечивают отличное экранирование в сочетании с достаточной гибкостью. Проводники покрываются не на 100 процентов, как у фольгированной защиты, а на 60-85 % (редко 95%). Трудно разрезаются, требуют больше времени для припаивания разъемов. Стоят значительно дороже

Медь, другие металлы

Обеспечивает более высокие показатели в плане гибкости, по сравнению с другими типами экранирования. Кабель с витым экраном стоит недорого, гибкий, легко разрезается и паяется. Покрывает до 80% площади проводников. Качество экранирования зависит от плотности витков, поэтому крутой изгиб такого провода может снизить его эффективность — витки экрана в месте изгиба отходят друг от друга. Такие кабели также плохо переносят скручивание.

Типы кабеля используемого для соединения XLR разъёмов

Для разъема XLR типа рекомендовано использовать специальный кабель, защищённый от внешнего электромагнитного воздействия. Одним из основных элементов которого является токопроводящая жила ведь именно по ней передаётся на расстояние аудиосигнал. Одним из самых востребованных, популярных, и что немаловажных недорогих и соответственно недрагоценных материалов является медь. Именно медь сочетает в себе такие качества как:

низкое сопротивление проходящему току;
высокую теплоотдачу;
пластичность;
устойчивость к воздействию коррозии;
гибкость.

Она легко паяется, лудится, особенно это касается её основного конкурента алюминия, что повышает её эксплуатационные характеристики. В одних из самых популярных для данного разъёма аудиокабелей от применяется бескислородная медь с высокой степенью очистки порядка 100%. Из неё изготавливается многожильный проводник, который не склонен к изломам во время изгибов и даже при переломе нескольких тонких проволочек не теряет свои проводящие сигнал свойства. Для использования в качестве аудиокабеля эта характеристика весьма важна, так как во время длительной эксплантации его приходится очень часто скручивать, изгибать и даже подвергать механическим ударам. Из недостатков такой продукции можно выделить:

вероятность окисления вследствие воздействия влаги;
недостаточно высокий процент скручивания при разделке.

Немного о разъемах

На концах балансного аналогового кабеля можно найти один из трёх разъемов:

XLR-“папа” (3 штыря) подключается к входу оборудования.

XLR-“мама” (3 гнезда) подключается к выходу оборудования и микрофону.

TRS (кончик, кольцо и гильза) подключается ко входу и выходу.

Каждый из разъемов имеет 3 точки контакта, которые передают сигналы с трёх проводов (плюс, минус и земля).

Небалансный кабель обычно имеет TS-коннектор, имеющий только две точки контакта и встречающийся на инструментальных/гитарных кабелях.

Балансная схема TRS:

Кончик — плюсовой сигнал

Кольцо — минусовой сигнал

Небалансная схема TS:

Кончик — плюсовой сигнал

RCA (называемый также композитный, «тюльпан» и т.д.) кабель применяется для несимметричной передачи аналоговых сигналов линейного уровня, в основном от различных записывающих устройств.

Распайка XLR разъема

Существует стандартизация во время распайки сигналов по трёхконктаной системе.

На разъёме видны цифры от одного до трёх, если произвести распайку правильно то проблем с коммутацией сигнала двух устройств, одно из которых является источником сигнала, а другое приёмником, не возникнет.

Вот стандартная распайка:

1 — общий провод, соединенный с оплёткой, землёй и соответственно корпусом оборудования для надёжного экранирования;
2 — к этому контакту подключается сигнал прямой полярности, и при использовании стандартных микрофонных кабелей жила имеет красный цвет;
3 — сигнал инверсный, то есть смещённый относительно прямого на 180 градусов, то есть обратную полярность. Цвет изоляции жилы синий.

Правильная стандартная распайка даёт возможность использовать XLR разъем при переключении новых видов аппаратуры.

Чем дороже – тем лучше?

Так как балансные кабели обычно применяют для подключения микрофонов, то логичным является вопрос: сколько стоит хороший балансный микрофонный кабель? Стоит ли переплачивать и как оценить целесообразность такой покупки?

Это как раз тот случай, когда сколько людей, столько и мнений. Но есть несколько универсальных советов относительности стоимости кабеля.

Избегайте самых дешёвых китайских кабелей noname. За их качество не отвечает никто, они могут не работать вообще или перестать работать через неделю. Пожалейте свои нервы. Также под видом балансных кабелей, вам могут продать небалансный. Очень низкая цена точно должна вас насторожить.

Самые дорогие кабели стоит купить, если вам просто некуда деть деньги или вы хотите приобрести коллекционный экземпляр. Они выглядят впечатляюще и дорого, но зачастую технологии, используемые при их изготовлении, обеспечивают такую ёмкость и индуктивность, которые отражаются на АЧХ передаваемого звука не лучшим образом. В лучшем случае, разницу в звучании вы либо не ощутите, либо поймете, что она не стоит столько нулей, сколько за нее просят.

Кабель средней ценовой категории — отличное соотношение цена/качество.

На цену и качество кабеля влияют следующие факторы:

Из чего состоит микрофонный кабель

Для защиты рожденного в микрофоне слабого низковольтного сигнала звука нужно, чтобы он передавался по специальному кабелю и подключался только через XLR разъём. Всё это в комплексе даёт возможность передачи чёткого аудиосигнала без искажения.

Микрофонный кабель состоит из трёх основных компонентов:

Медных токопроводящих проводников — жил, по которым будет проходить трансформированный в электрический импульс звук. Медь в данном случае является оптимальным проводником как в соотношении токопроводимости и цены, так и в отношении сопротивления и пластичности. Ещё одним из преимуществ меди используемой для кабелей такого типа является возможность её лёгкой пайки, как единственного способа соединения жилы и элементов разъёмов. Нужно помнить, что чем ниже его сопротивление и длина тем меньше будет потерь слабого импульса, идущего от микрофона к устройству приёма, это может быть микшер или предварительный усилитель. Проводники имеют многожильную конструкцию, так как именно она менее склонна к переломам вовремя изгибов.
Экрана. От его плотности и качества оплётки напрямую зависит защита от помех и прохождения сигнала по жилам без внешнего искажения. Экран может быть выполнен из лужёной меди и нелуженой.
Изоляции каждой жилы. Выполняется она из пластичного материала, обладающего диэлектрическими свойствами, чтобы медные токопроводящие жилы не касались друг друга и не влияли электрически. Чаще всего это ПВХ изоляция так как она обладает высокой стойкостью к изгибам, температурам и обладает отличными изолирующими свойствами.

Какой кабель выбрать?

Ориентируемся на цель и условия применения кабеля. Если вам необходимо подключить гитару, инструменты и другие устройства в линию и на небольшие расстояния (до 6 метров), то небалансные кабели вас вполне устроят. Помните главное правило: чем короче кабель – тем лучше, так как он менее подвержен наводкам. Но это не значит, что используя короткий кабель, вы можете играть рядом с радиоточкой и другими источниками электропиния, держитесь от них подальше, если хотите получить чистый сигнал на выходе.

Кабели длиной более 6 метров очень подвержены внешним наводкам, поэтому при такой длине используют только балансные кабели, которые обычно нужны для подключения микрофона. Именно микрофонный сигнал особо чувствителен к внешним помехам, поэтому сделайте свой выбор в пользу балансного подключения.

Нет универсального совета: балансный кабель лучше небалансного. Это не совсем так, и защищает не более эффективно от внешних помех. Просто всё зависит от задач подключения. Поэтому делать выбор в пользу того или иного типа кабеля нужно с учетом требований к предстоящей работе.

На что нужно обращать внимание при покупке

Обязательные семь критериев, которые должны быть учтены при покупке кабелей с разъёмом XLR разъёмов являются:

Использование кабеля, а также возможность работы его в среде с множеством помех формирует степень его защиты от них и как следствие его стоимость.
В среде большой насыщенностью помех, особенно, беспроводных коммуникаций необходимо использовать для чистоты прохождения сигнала максимальный уровень защиты со спиральной двойной оплёткой и проводящим ПВХ.
Если эксплуатация, возможно, будет требовать частых изгибов, то лучше использовать спиральный экран, нежели плетёный.
Экранирование и подключение этого защитного слоя к заземлению, должно быть выполнено, максимально надёжно.
Правильная коммутация и распайка, а также экранирование по всей длине кабеля являться залогом надёжной защиты от помех.
Позолоченные или же посеребрённые контакты не должны иметь механических повреждений и царапин.
Материал, из которого изготовлен XLR разъем влияет только на переходное сопротивление в контактной части, но не защищает от внешних помех и шумов генерируемых самим кабелем.

Нужно помнить, что плохо припаянный разъём и поврежденная изоляция, а также экран кабеля будут влиять на качество частоты передаваемого сигнала, особенно это касается при увеличении его длины. А также помните, что при увеличении длины соединительного кабеля возникает проблема с затуханием частотных характеристик, но зачастую это касается лишь чрезвычайно длинных расстояний между микрофоном и предварительным усилителем.

XLR

бывают в виде разъёмов, вилок и розеток. Используют балансное подключение. Применяются в основном в профессиональной аудио, видео и световой аппаратуре. Оригинальным производителем является Джеймс Канон, основатель Cannon Electric в Лос-Анджелесе, штат Калифорния (теперь часть ITT Corporation), разъём разговорно называют
Канон
(англ. «Cannon» ). Разъёмы XLR используются для симметричной передачи сигнала.

Буква «X» в аббревиатуре XLR определяет серию (до этого ITT Cannon выпустила серию разъёмов, названия которых начинались с буквы «U»), «L» означает «Latched» («с защёлкой»), «R» — Resilient polychloroprene («эластичная резина синтетического происхождения») — материал, из которого изготовлена защищающая соединение кольцевидная прокладка на коннекторе «мама». Выпускалась также серия XLP, где буква «P» означает «Plastic» («пластик»), ничем не отличающаяся от серии XLR кроме используемого материала защитной прокладки — твёрдого пластика.

Распайка аудио разъемов | Блог мастера

мая 17, 2017 Категория — Распайка разъемов | 0 комментариев

Распайка аудио разъемов

Распайка аудио разъемов.

Обязательно загляните сюда:

Басы — жемчужина Лиманского районаБасы Собираясь писать статью о своём родном селе Басы, я хотел показать всю красоту этого древнейшего населённого пункта Астраханской области. Но потом решил рассказать и о проблемах, […]
Android 5.0 — Грядет обновление популярной платформы.Android 5.0 Ближе к концу (конец октября 2013) года Google, возможно, выпустит крупное обновление фирменной мобильной платформы Android, она получит индекс 5. 0, а значит, обновленный […]
Виды сетевого оборудованияВсе сетевое оборудование можно классифицировать на две больших категории: пассивное и активное. К пассивному типу относятся все составляющие сети, не требующие электроэнергии: это […]
Проверка пульта без специальных средств.Проверка пульта без специальных средств Изящный и простой способ проверки работоспособности пульта от телевизора без осциллографа. Ситуация банальна — пришли ремонтировать телевизор, а […]
GTA V — PC-версия от Nvidia на подходеGTA V Компания Nvidia рассекретила PC-версию игры Grand Theft Auto V. Как пишет Forbes, выход криминального экшна на этой платформе упоминался во время последней встречи руководства […]
8 марта. Поздравления с 8 Марта.Поздравления с 8 Марта Перед Женским днем мужчины делятся на две категории. Первые предпочитают «не заморачиваться» и традиционно из года в год одаривают своих женщин мимозой, […]

Распиновка USB по цветам — 3 вида интерфейса, распайка и схемы

Разъем USB в ходу еще с 1997 года. Тогда его устанавливали в компьютерные материнки. Теперь же он получил повсеместную реализацию: его используют в смартфонах и плеерах, принтерах и куче других устройств. Выходят все новые и более совершенные версии USB. Статья расскажет, чем они отличаются друг от друга, а также об особенностях их распиновки.

Виды USB-разъемов

Прежде, чем перейти к рассказу о распиновке USB по цветам, сначала следует разобраться с видами такого интерфейса. Во-первых, они отличаются размерами. Сейчас в ходу стандартный, например, для компьютера, и микро — стоит в мобильниках и периферийных устройствах. Мини тоже встречается, однако такой вид разъема уже устаревает.
Также USB делят на 2 типа:

А — подключается в гнездо «маму» на компьютере или хабе;
Б — подсоединяется к гнезду «папе» — на периферийном устройстве.

А теперь давайте поговорим о видах и их отличиях.

1. v1 — модифицированный вариант версии 1.0, использование которой решили прекратить из-за многочисленных ошибок в протоколе передачи данных. У него был низкий показатель пропускной способности в сравнении с современными представителями.

Основные параметры:

Два режима, различающиеся быстротой, с которой передается информация: 12 и 1,5 Мб/с.
Шнур длиной максимум в три метра — для медленного инфообмена, и 5 метров — для быстрого.
Напряжение шины — 5В (номинал), что позволило использовать штекеры для зарядки смартфонов, а допустимая нагрузка подсоединяемых к разъему девайсов составляет 0,5 А.

2. USB 2.0, как у ADATA UV250 32GB — стандарт, который превосходит предыдущую версию по быстроте, обеспечивая максимальный показатель в 480 Мб/с.

3. ЮСБ 3.0, как в док-станции ThinkPad. Был разработан с целью решения проблем, связанных с медлительностью. Согласно спецификации, он способен обеспечить скорость в 5 Гб/с, номинальный ток увеличен до 0,9А. Штекеры и гнезда 3 версии маркированы синим, благодаря чему визуально отличить их от ранних модификаций довольно просто. Также выпускаются модели еще быстрее — 3.1.

Читайте также: Рейтинг мониторов для дизайнеров и фотографов — 10 моделей для работы с фото

Распиновка USB по цветам

Распиновка обозначается определенными цветами — это общепринятые стандарты, которые упрощают задачи, связанные с ремонтом. Да и в целом цветовая схема упрощает понимание того, какой кабель за что отвечает.
У первой и второй версии USB интерфейса обозначения и расположение идентичны. Поколение III имеет отличия, связанные с конструктивными и скоростными особенностями. Подробнее — в нижеследующих разделах.

Узнайте: Как открыть порты на роутере: инструкция и 3 способа решения возможных проблем

Распайка USB 2.

Нижеследующая таблица схематично поясняет, как выглядит цветовая распайка портов этого поколения.

Стоит отметить, что у типов А и В одинаковые схемы. Разница лишь в том, что в А расположение линейное, тогда как В отличается расположением сверху и снизу, как в таблице:

Интересно: Как подключить видеокарту к компьютеру: инструкция для чайников в 3 разделах

USB 3.0

В 3й ветви (этот кабель AM/Type-C принадлежит к такому) коннекторов 9, иногда 10. Все зависит от наличия или отсутствия экранирующей оплетки. Естественно, увеличилось и число контактов, но размещены они в шахматном порядке. Это нужно для совместимости с более старыми версиями.

Смотрите также: 10 лучших облачных сервисов хранения информации

Распиновка micro/mini USB

Уменьшенные порты — пятиконтактные. Микро — стандарт для большинства гаджетов. Они отличаются миниатюрными габаритами, мини — как уже говорилось выше, устаревает. Оба варианта имеют одинаковую распиновку, которая представлена в таблице ниже.

На заметку. Обозначение таких портов выглядит следующим образом: «мама» — micro-AF(BF), а «папа» — micro-АМ(ВМ).

Дополнительный коннектор для экранирования встречается не везде, и потому не имеет номера.

Примечание: контакт №4 в В типе не задействуют.

Полезно: Как можно соединить системный блок и телевизор — 6 вариантов подключения

Вывод и советы

Цветовая схема распайки позволяет решать задачи, которые связаны с ремонтом, быстрее, поскольку дает возможность быстро понять, какой провод за что отвечает. Она также позволяет на глаз определить, что перед пользователем: 2.0 или 3.0. Поскольку у более новых видов интерфейса растет и пропускная способность, стоит отдавать предпочтение именно им: стоят такие кабели не намного дороже, чем те, где разъем принадлежит к старшему поколению. К тому же, конфликта между поколениями нет: более скоростные модели работают с более медленными. Но стоит учитывать, что при подключении смартфона на 3.0 к компьютеру, в котором стоит 2.0, инфо будет передаваться с быстротой, присущей старой версии.

Распиновка разъемов

	2 контактный MONO разъемом
	2 контактный RCA разъемом
	3-контактный разъем стерео штекер
	3-контактный разъем IDC мужчин
	3-контактный мини-DIN гнездо
	3-контактный разъем Mini-Din разъемом
	3-контактный разъем Panasonic GD 55 сотовый телефон собственной разъем
	3-контактный XLR-разъемом
	3-контактный XLR-разъем
	3-контактный Neo Geo CD разъем питания
	3-контактный разъем N3 Canon разъем
	3-контактный Sub-D разъема 3W3
	3-контактный Sub-D разъем 3W3
	4-контактный разъем RJ11 разъемом
	4-контактный разъем RJ11
	4-контактный разъем USB / USB B / мини-USB разъем для подключения
	4-контактный мини-DIN гнездо
	4-контактный разъем DIN 270
	4-контактный разъем USB или USB B разъемом
	4-контактный разъем Lowrance собственности
	4-контактный разъем Nokia сотовый телефон собственной разъем
	4-контактный разъем Garmin собственности
	4-контактный разъем Garmin круглый разъем собственности
	4-контактный мини-DIN разъемом
	4-контактный разъем 3,5 мм (2,5 мм) разъемом
	4-контактный разъем MOLEX 39-29-9042
	4-контактный разъем MOLEX 39-01-2040
	4-контактный разъем Creative SB внутренний разъем
	4-контактный разъем Siemens SL 10 мобильный телефон собственной разъем
	4-контактный Philips 530 сотовый телефон собственной разъем
	4-контактный разъем HP видео разъем питания
	4-контактный мини-разъем Molex (Берг разъем) разъем
	4-контактный Molex разъем питания
	4-контактный разъем Magellan собственности
	4-контактный HP48 калькулятор собственности разъем
	4-контактный разъем Nokia внешнего мобильного телефона собственные разъем
	4-контактный XLR-разъемом
	4-контактный XLR-разъем
	4-контактный разъем Рино собственности
	4-контактный разъем, 6-контактный или 9-контактный разъем IEEE1394 (FireWire) разъемом
	4-контактный разъем Nokia 8270 сотовый телефон собственной разъем
	4-контактный разъем Nokia 1255 сотовый телефон собственной разъем
	4-контактный разъем UNIDEN
	4-контактный разъем UNIDEN bc246t
	4-контактный разъем Audi собственности
	4-контактный разъем Lowrance собственности
	4-контактный Nikon MC-DC1 собственности разъем
	4-контактный Nikon горячий башмак собственности разъем
	4-контактный разъем материнской плате для подключения вентилятора
	5-контактный разъем Конрад собственности
	5-контактный DIN-разъемом
	5-контактный разъем IDC мужчин
	5-контактный DIN-разъем
	5-контактный Nokia 2100 сотовый телефон собственной разъем
	5-контактный телефон Nokia 3650 сотовый телефон собственной разъем
	5-контактный Nokia 6100 сотовый телефон собственной разъем
	5-контактный Alcatel 311 сотовый телефон собственной разъем
	5-контактный разъем SQUARE
	5-контактный Alcatel BG сотовый телефон собственной разъем
	5-контактный мобильный телефон собственной разъем
	5-контактный Mini-Din разъем
	5-контактный Nokia 5140 сотовый телефон собственной разъем
	5-контактный Nokia 6255 сотовый телефон собственной разъем
	5-контактный Nokia 6060 сотовый телефон собственной разъем
	5-контактный XLR-разъем
	5-контактный XLR-разъемом
	5-контактный мини-USB разъем для подключения
	5-контактный мини-USB-разъемом
	5-контактный I-мобильный сотовый телефон собственной разъем
	5-контактный мобильный телефон Samsung собственности разъем
	5-контактный USB HDD случае собственной разъем
	5-контактный разъем питания Apple,
	5-контактный разъем Lowrance собственности
	5-контактный micro-USB Type A, Type B сосуд разъем
	5-контактный Micro USB, Micro USB B разъемом
	6-контактный DIN-разъем
	6-контактный разъем MOLEX 39-30-1060
	6-контактный мини-DIN женщины (PS / 2 STYLE) разъем
	6-контактный 2x MOLEX 90331-0001 разъем
	6-контактный разъем MOLEX 39-01-2060
	6-контактный мини-DIN мужчин (PS / 2 STYLE) разъем
	6-контактный DIN-разъемом
	6-контактный Lowrance однорядного собственности разъем
	6-контактный Lowrance (круглый) собственности разъем
	6-контактный разъем MMJ
	6-штырьковый штекер MMJ
	6-контактный разъем Nokia 3210 сотовый телефон собственной разъем
	6-контактный разъем Garmin собственности
	6-контактный RJ12 (6P6C) разъем
	6-контактный RJ12 (6P6C) разъемом
	6-контактный разъем Nokia 3510 сотовый телефон собственной разъем
	6-контактный разъем Nokia 6600 сотовый телефон собственной разъем
	6-контактный разъем Simcard собственности
	6-контактный мобильный телефон Samsung собственности разъем
	6-контактный Motorola T192 сотовый телефон собственной разъем
	6-контактный разъем Nokia 2-строк сотовый телефон собственной внутренней разъем
	6-контактный SENDO сотовый телефон собственной разъем
	6-контактный Sendo M550 сотовый телефон собственной разъем
	6-контактный разъем AUX разъем питания
	6-контактный Lowrance круглый разъем собственности
	6-контактный 4-полюсный 1 / 8 дюйма вилка + 2 кольца IPod собственности разъем
	6-контактный разъем Nokia 7610 сотовый телефон собственной разъем
	6-контактный мобильный телефон Kyocera собственности разъем
	6-контактный разъем Nokia 6111 сотовый телефон собственной разъем
	6-контактный XLR-разъем
	6-контактный XLR-разъемом
	6-контактный мобильный телефон ZTE собственности разъем
	6-контактный Форд MCU / EEC разъем
	6-контактный Форд Mazda СОВС собственности разъем
	7 контактный мини-DIN гнездо
	7 контактный мини-DIN женщины (ключ в центре) разъем
	7 контактный разъем EDGE
	7 контактный разъем Garmin собственности
	7 контактный SNES собственности разъем
	7 контактный мобильный телефон Panasonic собственности разъем
	7 контактный Serial ATA motheboard внутренний разъем
	7 контактный ММ-карты собственной разъем
	7 контактный Nokia 8800 сотовый телефон собственной разъем
	7 контактный Nokia E50 сотовый телефон собственной разъем
	7 контактный Nokia N70 сотовый телефон собственной разъем
	7 контактный Nokia 7370 сотовый телефон собственной разъем
	7 контактный Alcatel E256 сотовый телефон собственной разъем
	7 контактный Nokia E61 сотовый телефон собственной разъем
	7-контактный (16 пэдов, 7 показаны) Nokia E70 сотовый телефон собственной разъем
	7 контактный Nokia N73 сотовый телефон собственной разъем
	7 контактный Nokia 7390 сотовый телефон собственной разъем
	7 контактный Nokia 7500 сотовый телефон собственной разъем
	7 контактный Nokia 6500c мобильный телефон собственной разъем
	7 контактный разъем Lowrance собственности
	8-контактный разъем RJ45 (8P8C) разъемом
	8-контактный DIN-разъем
	8-контактный DIN-разъемом
	8-контактный мини-DIN гнездо
	8-контактный разъем RJ45 (8P8C) разъем
	8-контактный мини-DIN разъемом
	8-контактный TURBOVISION телевизора разъем
	8-контактный разъем MOLEX 39-29-9082
	8-контактный разъем MOLEX 39-01-2080
	8-контактный разъем SMARTCARD собственности
	8-контактный Nokia 8260 сотовый телефон собственной разъем
	8-контактный Nokia 8810 сотовый телефон собственной разъем
	8-контактный мобильный телефон Alcatel собственности разъем
	8-контактный мобильный телефон Motorola собственности разъем
	8-контактный мобильный телефон Motorola собственности 2 ряда разъем
	8-контактный Nokia 6260 сотовый телефон собственной разъем
	8-контактный разъем 4-полюсный + 4-контактный разъем IPod собственности
	8-контактный I-мобильный сотовый телефон собственной разъем
	8-контактный Motorola F3 сотовый телефон собственной разъем
	8-контактный китайский сотовый телефон собственной разъем
	8-контактный разъем Cowon D2
	8-контактный разъем Mercedes собственности
	8-контактный Nikon Coolpix USB + последовательный разъем
	8-контактный Sony Unilink собственности разъем
	8-контактный Nikon MC-DC2 собственности разъем
	9-контактный D-SUB разъем
	9-контактный D-Sub разъемом
	9-контактный разъем Nokia 5110 сотовый телефон собственной разъем
	9-контактный мини-DIN мужчин собственности разъем
	9-контактный мини-DIN разъем женщины собственности
	9-контактный Sony Playstation собственности разъем
	9-контактный телефон Nokia 7210 сотовый телефон собственной разъем
	9-контактный мобильный телефон Motorola собственности разъем
	9-контактный разъем Nokia 6820 сотовый телефон собственной разъем
	9-контактный разъем Nokia 6650 сотовый телефон собственной разъем
	9-контактный разъем Apple, Mini DIN разъем
	9-контактный разъем SD-карты собственной разъем
	9-контактный разъем Nokia 9500 сотовый телефон собственной разъем
	9-контактный разъем Nokia 7600 сотовый телефон собственной разъем
	9-контактный разъем Nokia 7650 сотовый телефон собственной разъем
	9-контактный разъем Mini-Din разъем
	9-контактный разъем J1930
	9-контактный разъем неопределенного
	9-контактный мини-DIN разъемом
	5 или 3-контактный разъем Форд собственности
	9-контактный разъем Mercedes собственности
	9-контактный разъем Subaru собственности
	9-контактный разъем USB 3. 0 Стандартный, Standard-B Вилки и 11 контактный USB 3.0 Powered-B Разъем
	10-контактный мини-DIN разъем женщины собственности
	10-контактным разъемом IDC
	10-контактный телефон Nokia 6800 сотовый телефон собственной разъем
	10-контактный Motorola 6200 сотовый телефон собственной разъем
	10-контактный Mini-Din разъем
	10-контактный Motorola D520 сотовый телефон собственной разъем
	10-контактный разъем PALM собственности
	10-контактный DIN-разъем
	10-контактный Память придерживаться собственной разъем
	10-контактный Creative SB 1394 проприетарный разъем
	10-контактный Nokia 7280 сотовый телефон собственной разъем
	10-контактный мобильный телефон собственной разъем
	10-контактный NEC N343i / Samsung D500 гарнитура сотовый телефон собственной разъем
	10-контактный мобильный телефон Benq собственности разъем
	10-контактный I-мобильный сотовый телефон собственной разъем
	10-контактный I-503 мобильный сотовый телефон собственной разъем
	10-контактный мобильный телефон ZTE собственности разъем
	10-контактный RJ50 (10P10C) разъемом
	10-контактный Alcatel E801 сотовый телефон собственной разъем
	10-контактный китайский сотовый телефон собственной разъем 5×2
	10-контактный разъем собственности Opel
	10-контактный разъем Lowrance собственности
	10-контактный Sony LANC разъем собственности
	10-контактный Nikon MC-22 proprieatry разъемом
	11 контактный Ericsson сотовый телефон собственной разъем
	11 контактный Nokia 9210 сотовый телефон собственной разъем
	11 контактный Alcatel Bh5 сотовый телефон собственной разъем
	11 контактный мобильный телефон Samsung собственности разъем
	11 контактный Расширенные Mini-USB (EMU) разъемом
	11 контактный разъем HTC ExtUSB разъем
	12-контактный 2x MOLEX 15-48-0106 разъем
	12-контактный разъем IDC мужчин
	12-контактный SNES / V женщина собственности разъем
	12-контактный SNES / V мужчин собственности разъем
	12-контактный Nokia 8110 сотовый телефон собственной разъем
	12-контактный мобильный телефон собственной разъем
	12-контактный мобильный телефон Nokia собственности разъем
	12-контактный Siemens Тонкий Lumberg сотовый телефон собственной разъем
	12-контактный Ericsson сотовый телефон собственной разъем
	12-ти контактный телефон Nokia 5100 сотовый телефон собственной разъем
	12-контактный Nokia 8310 сотовый телефон собственной разъем
	12-контактный Nokia 8910 сотовый телефон собственной разъем
	12-контактный простой сотовый телефон собственной разъем
	12-контактный мобильный телефон Alcatel собственности разъем
	12-контактный IPAQ мужчин собственности разъем
	12-контактный Sony Playstation собственности разъем
	12-контактный Siemens Lumberg сотовый телефон собственной разъем
	12-контактный SNES EDGE собственности разъем
	12-контактный Nokia 6620 сотовый телефон собственной разъем
	12-контактный SonyEricsson K750i сотовый телефон собственной разъем
	12-контактный XBox питания v1.0, v1.1 собственности разъем
	12-контактный Nokia 3250 сотовый телефон собственной разъем
	12-контактный LG громкой связи мобильного телефона собственные разъем
	12-контактный (2 ряда) Китайский сотовый телефон собственной разъем
	12-контактный китайский сотовый телефон собственной разъем
	12-контактный разъем Daewoo собственности
	12-контактный Hyundai автомобиль собственной разъем
	12-контактный разъем Renault собственности
	12-контактный разъем собственность Volvo
	12-контактный Olympus собственности разъем
	13 контактный разъем 13W3
	13 контактный Mitsubishi сотовых телефонов собственной разъем
	13 контактный разъем Garmin собственности
	13 контактный Mitsubishi Cosmo сотовый телефон собственной разъем
	13 контактный Nokia 5300 сотовый телефон собственной разъем
	13 контактный Kenwood e30-0825-05 проприетарный разъем
	13 контактный HP материнская плата собственной разъем
	14 контактный разъем CENTRONICS
	14 контактный DIN разъемом
	14 контактный телефон Sony CMD сотовый телефон собственной разъем
	14 контактный SONY BETAMAX разъем
	14 контактный SONY BETAMAX разъемом
	14 контактный разъем Ricoshet SE
	14 контактный неопределенный сотовый телефон собственной разъем
	14 контактный Siemens C30 сотовый телефон собственной разъем
	14 контактный Siemens S40 сотовый телефон собственной разъем
	14 контактный мобильный телефон Motorola собственности разъем
	14 контактный мобильный телефон Philips собственности разъем
	14 контактный Nokia поп-порту сотовый телефон собственной разъем
	14 контактный Яблоко AAUI разъем
	14 контактный Яблоко AAUI разъемом
	14 контактный Apple PowerBook видео разъем
	14 контактный разъем Apple, видео
	14 контактный Ericsson сотовый телефон собственной разъем
	14 контактный мобильный телефон Panasonic собственности разъем
	14 контактный Dancal сотовый телефон собственной разъем
	14 контактный HP Jornada собственности разъем
	14 контактный Panasonic X70 мобильный телефон собственной разъем
	14 контактный Nokia 9300 сотовый телефон собственной разъем
	14 контактный Nokia 5500 сотовый телефон собственной разъем
	14 контактный Омар сотовый телефон собственной разъем
	14-контактный (2 ряда) Китайский сотовый телефон собственной разъем
	14 контактный разъем Molex 39-01-2140
	14 контактный Nissan консультироваться ЭБУ разъем
	14 контактный мини-разъем VGA
	15-контактный D-SUB разъем
	15-контактный D-Sub разъемом
	15-контактный highdensity D-SUB разъем
	15-контактный highdensity D-SUB разъема
	15-контактный мобильный телефон Motorola собственности разъем
	15-контактный разъем DB Cisco
	15-контактный Amiga 3000D разъем питания
	15-контактный разъем Палм собственности
	15-контактный Molex 67582-0000 SATA разъем питания
	15-контактный разъем BMW собственности
	15-контактный Molex 67581-0000 SATA разъемом
	16-контактный мобильный телефон 2 ряда ж / антенна левый собственный разъем
	16-контактный мобильный телефон 2 ряда ж / антенна право собственности разъем
	16-контактный Psion II собственности разъем
	16-контактный мобильный телефон собственной разъем
	16-контактный мобильный телефон NEC собственности разъем
	16-контактный разъем PALM собственности
	16-контактный Sharp GX10 сотовый телефон собственной разъем
	16-контактный MIDI Творческий внутренний разъем
	16-контактный J1962 OBD-2 автомобиль собственной разъем
	16-контактный Bosch 509 сотовый телефон собственной разъем
	16-контактный PalmOne Treo 650 собственных разъем
	16-контактный мобильный телефон Qualcomm собственности разъем
	16-контактный блок питания Dell Dimension разъем разъем
	16-контактный разъем Mercedes собственности
	16-контактный разъем Pantech собственности
	17 контактов Motorola V60 сотовый телефон собственной разъем
	17 контактов Nokia 6630 сотовый телефон собственной разъем
	17 контактов Nokia N80 собственный разъем
	17 контактов Nokia E65 сотовый телефон собственной разъем
	17 контактный разъем Toyota собственности
	18-пиновый разъем MOLEX 39-29-9182
	18-пиновый сотовый телефон 2 ряда собственных разъем
	18-пиновый Sony сотовый телефон собственной разъем
	18-пиновый Samsung SGH-600 сотовый телефон собственной разъем
	18-пиновый Samsung мобильный телефон собственной разъем
	18-пиновый неопределенный сотовый телефон собственной разъем
	18-пиновый LG B1200 сотовый телефон собственной разъем
	18-пиновый Филлипс сотовый телефон собственной разъем
	18-пиновый LG простой сотовый телефон собственной разъем
	18-пиновый Sagem мобильного телефона собственные разъем
	18-пиновый Samsung право-налево нумерации сотовый телефон собственной разъем
	18-пиновый Philips 659 сотовый телефон собственной разъем
	18-пиновый NEC N610 сотовый телефон собственной разъем
	18-пиновый Vitelcom сотовый телефон собственной разъем
	18-пиновый XD карты собственной разъем
	19 контактный D-SUB разъем
	19 контактный D-Sub разъемом
	19-контактный (Cannon 19 контактный разъем?) Разъем
	19 контактный Philips 630 сотовый телефон собственной разъем
	19-контактная Samsung КПК собственности разъем
	19 контактный HDMI тип разъема
	20-контактный разъем MOLEX 39-29-9202
	20-контактный разъем IDC разъемом
	20-контактный разъем MOLEX 39-01-2200
	20-контактный разъем IDC
	20-контактный разъем MDR20
	20-контактный разъем Бош сотовый телефон собственной разъем
	20-контактный Philips / V разъем собственности
	20-контактный разъем Apple, HDI-20 разъем
	20-контактный разъем питания XBox v1.2, v1.3 собственности разъем
	20-контактный разъем OBD2 автомобиля собственной разъем
	20-контактный разъем Samsung мобильный телефон собственной разъем
	20-контактный разъем Samsung E910 сотовый телефон собственной разъем
	20-контактный разъем Kia диагностического разъема собственности
	21-контактный разъем SCART
	21-контактный SCART разъема
	22 контактный разъем MOLEX 39-29-9222
	22 контактный разъем MOLEX 39-01-2220
	22 контактный разъем SmartMedia собственности
	22 контактный мобильный телефон Audiovox собственности разъем
	22 контактный разъем Гималаи собственности разъем
	22 контактный мобильный телефон Maxon собственности разъем
	22 контактный разъем неопределенный собственности
	23 контактный D-SUB разъем
	23 контактный D-Sub разъемом
	23 контактный Samsung S100 сотовый телефон собственной разъем
	23 контактный разъем Toyota собственности
	24-контактный тахометр 12 DREH разъем
	24-контактный разъем CENTRONICS
	24-контактный разъем MOLEX 44206-0007
	24-контактный кабель с мужчинами
	24-контактный мобильный телефон неопределенный собственности разъем
	24-контактный разъем Amiga 3000T разъем питания
	24-контактный разъем AUX ВС разъем питания
	24-контактный мобильный телефон Pantech собственности разъем
	24-контактный разъем Samsung мобильный телефон собственной разъем
	24-контактный LG 7050 сотовый телефон имущественное право-налево нумерации разъем
	24-контактный LG 7050 сотовый телефон собственной разъем
	24-контактный разъем Samsung E530 сотовый телефон собственной разъем
	24-контактный DVI-D, разъем
	24-контактный разъем MOLEX 39-01-2240 или эквивалентный разъему
	24-контактный разъем Molex 43025-2400 Micro-Fit разъем
	25-контактный D-Sub разъемом
	25-контактный D-SUB разъем
	25-контактный разъем DB Cisco
	26 контактный разъем IDC мужчин
	26 контактный D-SUB разъем
	26 контактный мобильный телефон LG собственности разъем
	26 контактный разъем AUI ВС
	26 контактный Asus MyPal собственности разъем
	26 контактный разъем Toshiba собственности
	26 контактный привет плотности D-SUB разъем
	10 +8 +8 контактный Audi гамма автомобильных аудио разъем собственности
	29 контактный разъем DVI
	29 контактный разъем ATI собственности
	30 контактный Apple, HDI-30 разъем
	30 контактный разъем SIMM
	30 контактный MOLEX «MicroCross» гнездо
	30 контактный MOLEX «MicroCross» штекер
	30 контактный разъем IPOD собственности
	30 контактный PSA (Peugeot-Citroen) собственности разъем
	30 контактный Samsung Galaxy Tab собственности разъем
	32 контактный Mini-DVI разъема
	34 контактный разъем IDC
	34 контактный разъем IDC мужчин
	34 контактный разъем EDGE
	34 контактный разъем M/34
	34 контактный разъем M/34 мужчин
	34 контактный разъем V.35 Cisco
	35 контактный разъем EDGE
	35 контактный MOLEX «MicroCross» гнездо
	35 контактный MOLEX «MicroCross» штекер
	35 контактный Apple, ADC «MicroCross» гнездо
	35 контактный Apple, ADC «MicroCross» штекер
	36 контактный разъем CENTRONICS
	36 контактный разъем CENTRONICS мужчин
	36 контактный половину шага Centronics (HPCN36) МЛУ 36 штырьковый разъем
	36 контактный MDR36 SGI разъем
	36 контактный разъем MDR36
	36 контактный D-SUB? гнездовой разъем
	36 контактный Dell Axim собственности разъем
	20 +8 +8 контактный автомобильного аудио разъем ISO
	37 контактный D-Sub разъемом
	37 контактный D-SUB разъем
	37 контактный разъем DB Cisco
	38 контактный Mercedes X11 / 4 собственности разъем
	40-контактный разъем IDC мужчин
	40-контактный разъем IDC
	40-контактный привет плотности D-SUB разъем
	40-контактный привет плотности D-SUB разъема
	40-контактный разъем Toshiba собственности
	40-контактный Dell Axim собственности разъем
	44 контактный IDC (0,75 «) штекером
	44 контактный IDC (0,75 «) разъем
	45 контактный Apple, HDI-45 разъем
	48 контактный разъем ATA компании Apple
	50-контактный разъем IDC
	50-контактный привет плотности D-SUB разъем
	50-контактный кабель с мужчинами
	50-контактный разъем CompactFlash
	50-контактный разъем Amphenol
	50-контактный разъем IDC мужчин
	50-контактный привет плотности D-SUB разъема
	50-контактный D-Sub разъемом
	50-контактный D-SUB разъем
	50-контактный разъемом M/50
	50-контактный разъем M/50
	50-контактный Половина Шаг Centronics разъемом
	50-контактный Половина Шаг Centronics разъем
	56 контактный разъем Джамма собственности
	58 контактный разъем EDGE
	58 контактный разъем EDGE мужчин
	59 контактный DMS-59 разъем
	60 контактный Burndy (C-60) разъем
	60 контактный разъем CNR автобус
	60 контактный разъем DB Cisco
	60 контактный LFH-60 штырьковый разъем
	60 контактный Molex 70928 HD Sub-D разъем
	68 контактный разъем
	68 контактный разъем
	68-контактным разъемом привет плотности D-SUB разъем
	68-контактным разъемом привет плотности D-SUB разъема
	68 контактный разъем Slimline
	68-контактным разъемом Toshiba ss3380 репликатор разъем
	72 контактный разъем SO DIMM
	72 контактный разъем SIMM
	72 контактный 2×36 EDGE разъем
	80 контактный SCSI SCA-2 розетка
	90-контактный (36 +54) EDGE разъем
	96 контактный DIN 41612 (3×32) разъем
	96 контактный Евро-DIN разъем
	96 контактный мужчина или женщина (Fujitsu СКЛС 234P096-G / Y) разъем
	98-контактный (62 +36) ISA EDGE разъемом
	98-контактный (62 +36) ISA EDGE разъем
	100 контактный Mini-PCI Type I / II (Amp 353183-8) разъем
	116 контактный разъем шины MCA
	120 контактный Евро-DIN разъем
	124-контактный (98 +22) PCI 5 вольт EDGE разъем
	124 контактный Mini-PCI Type III (Amp 1318228-1) разъем
	132 контактный EDGE (AGP шины) разъем
	144 контактный разъем SO SIMM
	146 контактный PC/104 16 бит, разъем
	152 контактный Apple Powerbook PDS разъем
	160 контактный DIN 41612 (5×32) разъем
	168 контактный разъем DIMM
	168 SDRAM контактный разъем
	172 контактный разъем шины MCA
	184 контактный разъем DIMM
	198 контактный (62 +36 / 62 +38) EISA EDGE разъем
	240 контактный разъем DIMM DDR2
	7×47-контактный (IEC917 и IEC1076-4-101) разъем

Распиновка разъема USB

Распиновка разъема USB

USB — это последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5 В и GND) и два для дифференциальных сигналов данных (помечены как D + и D- в распиновке).
В USB-кабеле для передачи данных сигналы Data + и Data- передаются по витой паре без оконечной нагрузки. Полудуплексная дифференциальная сигнализация используется для уменьшения воздействия электромагнитного шума на более длинные линии. D + и D- действуют вместе; они не являются отдельными симплексными соединениями.

USB поддерживает четыре скорости передачи данных:

Низкая скорость (1,5 Мбит / с), которая в основном используется для устройств ввода человеком (HID), таких как клавиатуры, мыши, джойстики и часто кнопки на более высокоскоростных устройствах, таких как принтеры или сканеры;
Полная скорость (12 Мбит / с), которая широко поддерживается концентраторами USB.
Hi-Speed (480 Мбит / с) был добавлен в спецификацию USB 2.0. Не все устройства USB 2.0 являются высокоскоростными.
Скорость SuperSpeed (USB 3.0) 4800 Мбит / с (~ 572 МБ / с).

Устройство USB должно указывать свою скорость, подтягивая линию D + или D- к уровню 3,3 вольт. Эти подтягивающие резисторы на стороне устройства также будут использоваться хостом или концентратором для обнаружения присутствия устройства, подключенного к его порту. Без подтягивающего резистора USB предполагает, что к шине ничего не подключено.

Распиновка для различных разъемов показана ниже

Штифт	Имя	Цвет кабеля	Описание
1	VCC	Красный	+5 В постоянного тока
2	D-	Белый	Данные —
3	D +	Зеленый	Данные +
4	GND	Черный	Земля

Разъем USB Micro-B

Разъем Micro-B становится все более популярным на небольших устройствах.Вот распиновка с торца штекера

Штифт	Имя	Цвет кабеля	Описание
1	VCC	Красный	+5 В постоянного тока
2	D-	Белый	Данные —
3	D +	Зеленый	Данные +
4	ID	н / д	USB OTG ID
5	GND	Черный	Земля

Торцевой разъем и расположение выводов

Обзор

Краевой разъем на micro: bit используется для подключения к внешним цепям и компонентам.

Имеется 25 полосок / штифтов, включая 5 колец, для использования с 4-миллиметровыми банановыми заглушками или зажимами «крокодил». 3 из этих колец предназначены для ввода и вывода общего назначения (GPIO), а также могут работать в аналоговом режиме, ШИМ и сенсорном датчике, а два подключены к источнику питания micro: bit.

Полоски меньшего размера, расположенные на расстоянии 1,27 мм от краевого разъема, имеют дополнительные сигналы, некоторые из которых используются micro: bit, а другие можно использовать бесплатно. Есть несколько внешних разъемов для печатных плат с мощностью 80 Вт 1.Шаг 27 мм, который можно использовать для легкого доступа к этим дополнительным контактам.

Только контакты на передней панели подключены к сигналам. Задние кольца соединены с передними кольцами, а задние полоски не соединены.

Контакты краевого соединителя

На схемах ниже показано назначение выводов micro: bit. На ревизии платы V2 Контакт 9 больше не используется совместно со светодиодным дисплеем, но контакты 8 и 9 можно настроить для NFC (хотя по умолчанию это отключено).

В2	V1

микробита.распиновка.xyz

microbit.pinout.xyz — фантастический ресурс для получения дополнительной информации о выводах micro: bit и о том, как они используются в некоторых популярных аксессуарах.

Контакты и сигналы

В2 В1

В этой таблице показаны различные данные о каждом контакте краевого разъема micro: bit.

м: кольцо	мод	схема	MCU	серий	функций	реж.	тянуть?
	21	COLR3	P0.31 / AIN7	П3	(GPIO), (АНАЛОГОВЫЙ), LEDCOL (3) , (ШИМ), (UART)	O	–
		КОЛЬЦО		P0	}
		КОЛЬЦО		P0	}
0	18	КОЛЬЦО	P0.02 / AIN0	P0	} GPIO , АНАЛОГОВЫЙ, СЕНСОРНЫЙ, ШИМ, UART	I	e10Mu, i12Kd
		КОЛЬЦО		P0	}
	22	COLR1	P0.28 / AIN4	П4	(GPIO), (АНАЛОГОВЫЙ), LEDCOL (1) , (ШИМ), (UART)	O	–
	37	БТН_А	P0.14	P5	(GPIO), КНОПКА (A) , (PWM), (UART)	I	e10Ku, i12Kd?
	30	COLR4	п1.05	P6	(GPIO), LEDCOL (4) , (ШИМ), (UART)	O	–
	29	COLR2	P0.11 / TRACEDATA2	P7	(GPIO), LEDCOL (2) , (ШИМ), (UART)	O	–
		КОЛЬЦО1		П1	}
		КОЛЬЦО1		П1	}
1	19	КОЛЬЦО1	P0.03 / AIN1	П1	} GPIO , АНАЛОГОВЫЙ, СЕНСОРНЫЙ, ШИМ, UART	I	e10Mu, i12Kd
		КОЛЬЦО1		П1	}
	38	GPIO1	P0.10 / NFC2	П8	GPIO , ШИМ, UART (NFC2)	I	i12Kd
	28	GPIO2	P0.09 / NFC1	П9	(GPIO), (ШИМ), (UART), (NFC1)	O	–
	23	COL5R	P0.30 / AIN6	P10	(GPIO), LEDCOL (5) , (АНАЛОГОВЫЙ), (ШИМ), (UART)	O	–
	9	БТН_Б	-П0,23	P11	(GPIO), КНОПКА (B) , (ШИМ), (UART)	I	e10Ku, i12Kd?
	40	GPIO4	P0.12 / TRACEDATA1	P12	(GPIO), ДОСТУПНОСТЬ , (ШИМ), (UART)	I	i12Kd
		КОЛЬЦО2		P2	}
		КОЛЬЦО2		P2	}
2	20	КОЛЬЦО2	P0.04 / AIN2	P2	} GPIO , АНАЛОГОВЫЙ, СЕНСОРНЫЙ, ШИМ, UART	I	e10Mu, i12Kd
		КОЛЬЦО2		P2	}
	6	SCK ВНЕШНИЙ	P0.17	P13	GPIO , SPI (SCLK), ШИМ, UART	I	i12Kd
	5	MISO ВНЕШНИЙ	P0.01 / XL2	P14	GPIO , SPI (MISO), ШИМ, UART	I	i12Kd
	4	MOSI ВНЕШНИЙ	P0.13	P15	GPIO , SPI (MOSI), ШИМ, UART	I	i12Kd
	34	GPIO3	П1.02	P16	GPIO , ШИМ, UART	I	i12Kd
		+ V_TGT			БП (V_TGT)		–
		+ V_TGT			}		–
		+ V_TGT			}		–
3 В		+ V_TGT			} БП (V_TGT)		–
		+ V_TGT			}		–
		+ V_TGT			БП (V_TGT)		–
	17	I2C ВНЕШНИЙ SCL	P0.26	P19	(GPIO), I2C (SCL) , (ШИМ), (UART)	O	e4k7u
	16	I2C ВНЕШНИЙ SDA	P1.00 / TRACEDATA0	P20	(GPIO), I2C (SDA) , (ШИМ), (UART)	I	e4k7u
		ЗЕМЛЯ			БП (земля)		–
		GND			}		–
		GND			}		–
ЗЕМЛЯ		GND			} БП (GND)		–
		GND			}		–
		GND			БП (земля)		–

м: кольцо	мод	схема	MCU	серий	функций	реж.	тянуть?
	21	COL1R	P0.04	П3	(GPIO), (АНАЛОГОВЫЙ), LEDCOL (1) , (ШИМ), (UART)	O	–
		PAD1		P0	}
		PAD1		P0	}
0	18	PAD1	P0.03	P0	} GPIO , АНАЛОГОВЫЙ, СЕНСОРНЫЙ, ШИМ, UART	I	e10Mu, i12Kd
		PAD1		P0	}
	22	COL2R	п0.05	П4	(GPIO), (АНАЛОГОВЫЙ), LEDCOL (2) , (ШИМ), (UART)	O	–
	37	БТН_А	P0.17	P5	(GPIO), КНОПКА (A) , (PWM), (UART)	I	e10Ku, i12Kd?
	30	COL9R	П0,12	P6	(GPIO), LEDCOL (9) , (ШИМ), (UART)	O	–
	29	COL8R	П0.11	P7	(GPIO), LEDCOL (8) , (ШИМ), (UART)	O	–
		PAD2		П1	}
		PAD2		П1	}
1	19	PAD2	P0.02	П1	} GPIO , АНАЛОГОВЫЙ, СЕНСОРНЫЙ, ШИМ, UART	I	e10Mu, i12Kd
		PAD2		П1	}
	38	-P0.18	-П0.18	П8	GPIO , ШИМ, UART	I	i12Kd
	28	COL7R	P0.10	П9	(GPIO), LEDCOL (7) , (ШИМ), (UART)	O	–
	23	COL3R	п0.06	P10	(GPIO), LEDCOL (3) , (АНАЛОГОВЫЙ), (ШИМ), (UART)	O	–
	9	БТН_Б	-P0,26	P11	(GPIO), КНОПКА (B) , (ШИМ), (UART)	I	e10Ku, i12Kd?
	40	P0.20	П0,20	P12	(GPIO), ДОСТУПНОСТЬ , (ШИМ), (UART)	I	i12Kd
		PAD3		P2	}
		PAD3		P2	}
2	20	PAD3	P0.01	P2	} GPIO , АНАЛОГОВЫЙ, СЕНСОРНЫЙ, ШИМ, UART	I	e10Mu, i12Kd
		PAD3		P2	}
	6	SCK	-П0,23	P13	GPIO , SPI (SCLK), ШИМ, UART	I	i12Kd
	5	MISO	P0.22	P14	GPIO , SPI (MISO), ШИМ, UART	I	i12Kd
	4	MOSI	P0.21	P15	GPIO , SPI (MOSI), ШИМ, UART	I	i12Kd
	34	P0,16	P0,16	P16	GPIO , ШИМ, UART	I	i12Kd
		+ V_TGT			БП (V_TGT)		–
		+ V_TGT			}		–
		+ V_TGT			}		–
3 В		+ V_TGT			} БП (V_TGT)		–
		+ V_TGT			}		–
		+ V_TGT			БП (V_TGT)		–
	17	SCL	P0.00	P19	(GPIO), I2C (SCL) , (ШИМ), (UART)	O	e4k7u
	16	SDA	п0.30	P20	(GPIO), I2C (SDA) , (ШИМ), (UART)	I	e4k7u
		GND			БП (земля)		–
		GND			}		–
		GND			}		–
ЗЕМЛЯ		GND			} БП (GND)		–
		GND			}		–
		GND			БП (земля)		–

колонка	цель
м: резиновое кольцо	базовый интерфейс micro: bit (5 колец на передней панели)
мод	номер пина на модуле: бит
схема	имя символа в схеме micro: bit
МК	фактическое имя вывода микросхемы Nordic MCU
ш / ш	имя, которое используется в программном обеспечении среды выполнения DAL
функций	— все возможные функции, ЖИРНЫЙ, — по умолчанию.скобки указывают на использование с осторожностью
реж	условия запуска (направление) при загрузке micro: bit: вход или выход
тянуть?	резисторов подтягивания или понижения. e10Mu означает внешнюю подтяжку 10 МОм, i12Kd означает внутреннюю подтяжку 12 кОм.

Примечания

КОЛЬЦО для 0, 1, 2, 3 В и GND также подключены к соответствующим кольцам обратной стороны на краевом разъеме.
Кольца 3V и GND имеют защитные полосы по обе стороны от больших колец, чтобы избежать ухудшения характеристик устройства из-за проскальзывания соединений зажимов типа «крокодил». Следует проявлять осторожность с кольцами 0, 1 и 2, чтобы избежать короткого замыкания зажимов типа «крокодил» относительно соседних контактов, что может вызвать незначительные помехи в схеме, отображаемой в данный момент на светодиодной матрице, или внести некоторые неточности в показания светочувствительности.
Драйвер DAL DynamicPWM (и лежащие в его основе периферийные устройства таймера Nordic) диктуют, что ШИМ может быть активен только на 3 выводах одновременно.Любая попытка выделить 4-й контакт для использования ШИМ отключит один из существующих контактов ШИМ.
Контакты цифрового входа по умолчанию настроены с внутренними понижающими резисторами, когда контакты настроены DAL.
Функции, указанные в скобках, следует использовать с осторожностью, так как другие функции устройства могут стать нестабильными, ухудшенными или неработоспособными, если их нормальное использование сначала не отключено в программном обеспечении.
Исходный файл для таблицы распиновки хранится в формате CSV.Вы можете загрузить его в электронную таблицу и отсортировать и отфильтровать любым удобным для вас способом. В этой папке также есть заархивированный скрипт Python, который вы можете загрузить, чтобы повторно сгенерировать версию таблицы уценки для карты контактов, используемой на этой странице, из файла .csv.
Вывод с пометкой «ДОСТУПНОСТЬ» используется для включения / выключения встроенного режима доступности и не должен использоваться ни для чего другого (даже если он может использоваться как GPIO для тестирования). В будущих версиях официальных редакторов micro: bit может быть удалена возможность записи на этот вывод.

Отключение функции по умолчанию

Контакты, помеченные скобками вокруг функций, требуют, чтобы функциональность по умолчанию для этого контакта была отключена, прежде чем можно будет использовать другие функции.

контактов: P3, P4, P6, P7, P9, P10

Эти контакты подключены к светодиодному матричному дисплею, а также к соответствующему режиму определения внешнего освещения. Чтобы отключить функцию драйвера дисплея (которая автоматически отключит функцию светочувствительности), вызовите функцию DAL display.включить (ложь) . Чтобы позже снова включить драйвер дисплея, вызовите функцию DAL display.enable (true) .

Также обратите внимание, что матрица LED 3×9 соединяет светодиоды с соответствующими резисторами через эти контакты, поэтому вы должны учитывать это при разработке схем для использования этих контактов для других целей.

контактов: P5, P11

Эти контакты назначены двум кнопкам на плате. В их настройках по умолчанию со всеми стандартными языками высокого уровня есть глобальный экземпляр uBit, содержащий: uBit.buttonA , uBit.buttonB и uBit.buttonAB .

Кнопки подключаются к системному таймеру в их конструкторе для регулярного устранения ошибок. Однако, если вы хотите полностью удалить эту функцию и использовать физические контакты для других целей, вы можете удалить uBit.buttonA , он вызовет деструктор C ++ и отменит регистрацию экземпляра кнопки из системного таймера, эффективно отключив все DAL активность с этим булавкой. Затем можно использовать экземпляр MicroBitPin вокруг имени физического контакта, чтобы управлять им напрямую, без вмешательства со стороны DAL.

Однако имейте в виду, что на плату micro: bit установлены внешние подтягивающие резисторы 10 кОм.

пины: P19, P20

Эти контакты назначены шине I2C, которая используется обоими бортовыми датчиками движения. Настоятельно рекомендуется избегать использования этих контактов для каких-либо функций, кроме I2C.

Можно отключить службы DAL, которые используют эти контакты в качестве шины I2C, но устройство датчика движения по-прежнему будет подключено к шине и может пытаться интерпретировать сигналы как полезные данные, что может создать некоторые нежелательные побочные эффекты на контакты SDA и прерывания.На оба контакта на плате установлены подтяжки 4K7, поэтому лучше всего использовать эти два сигнала для добавления других устройств I2C.

Основная причина, по которой вы могли бы использовать эти контакты для других целей, была бы, если бы вы разрабатывали свой собственный вариант micro: bit без каких-либо устройств I2C, а затем он освободил бы еще два контакта для других целей.

Возможности источника питания

Существует специальная страница о возможностях и параметрах источника питания, которая лучше определяет, как вы можете использовать GND и кольца 3V

Возможности GPIO

NRF51

Эти ключевые параметры GPIO записаны непосредственно из разделов 6, 7 и 8 таблицы данных nRF51822 и представлены здесь в качестве удобной ссылки.

КЛЮЧ	Описание	раздел	мин.	Макс
ТОМ	Низкое выходное напряжение	8,23	VSS	0,3 В
VOH	Высокое выходное напряжение	8,23	ВДД-0,3	VDD
ВИЛ	Входное напряжение для низкого логического уровня	8.23	VSS	0,3 * VDD
VIH	Входное напряжение для высокого логического уровня	8,23	0,7 * VDD	VDD
ххх	Максимальный ток источника от вывода IO	8,23	–	5 мА
ххх	Максимальный ток потребления на выводе ввода-вывода	8,23	–	5 мА
VIO	Допустимые напряжения на контакте IO	6	-0.3В	VDD + 0,3
ххх	Сопротивление контакта при входе	?	TBC
VDD (о)	Диапазон рабочего напряжения (LDO)	9	1,8 В	3,6 В
VDD (а)	Диапазон абсолютного напряжения	9	-0,3 В	+ 3,9 В
VSS	Ссылка на землю	6	0 В	0 В
РПУ	Сопротивление подтягиванию	8.23	11 К	16K
РПД	Сопротивление прижатию	8,23	11 К	16K

ПРИМЕЧАНИЕ 1. Максимальное количество выводов, сконфигурированных как верхний привод (5 мА) одновременно, составляет 3 контакта.

ПРИМЕЧАНИЕ 2: Наиболее распространенным способом превышения максимального напряжения на выводах является подключение индуктивной нагрузки, такой как громкоговоритель, двигатель или пьезоизлучатель, непосредственно к выводу.Эти устройства часто имеют значительную обратную ЭДС при включении и будут генерировать напряжения, превышающие максимальные характеристики контактов GPIO, и могут вызвать преждевременный отказ устройства.

ПРИМЕЧАНИЕ 3: Вывод с пометкой «ДОСТУПНОСТЬ» используется для включения / выключения встроенного режима доступности и не должен использоваться ни для чего другого (даже если он может использоваться как GPIO для тестирования). В будущих версиях официальных редакторов micro: bit может быть удалена возможность записи на этот вывод.

ПРИМЕЧАНИЕ 4: BBC предлагает в руководстве по безопасности, что максимальный ток, который вы можете потреблять от всего краевого разъема в любой момент времени, составляет V190 мА.Это установлено на основе бюджета в 30 мА для встроенных периферийных устройств и того факта, что встроенный регулятор KL26 при питании от USB рассчитан максимум на 120 мА. На последней версии платы максимальный ток составляет V2270 мА, хотя возможно, что встроенный микрофон и динамик могут потреблять больше тока, поэтому это значение TBC.

NRF52

Эти ключевые параметры GPIO записаны непосредственно из разделов 6, 7 и 8 таблицы данных nRF52833 и представлены здесь в качестве удобной справочной информации.

КЛЮЧ	Описание	раздел	мин.	Макс
VOL, SD	Низкое выходное напряжение, стандартный привод, 0,5 мА, VDD ≥ 1,7	6.8.3	VSS	ВСС +0,4
ОБЪЕМ, HDH	Выходное напряжение Низкое, высокое напряжение, 5 мА, VDD ≥ 2,7	6.8.3	VSS	VSS +0.4
ОБЪЕМ, ЛПВП	Выходное напряжение Низкое, высокое напряжение, 3 мА, VDD ≥ 1,7	6.8.3	VSS	ВСС +0,4
VOH, SD	Высокое выходное напряжение, стандартный привод, 0,5 мА, VDD ≥ 1,7	6.8.3	ВДД -0,4	VDD
ОБЪЕМ, HDH	Высокое выходное напряжение, высокое напряжение, 5 мА, VDD ≥ 2,7	6.8,3	ВДД -0,4	VDD
ОБЪЕМ, ЛПВП	Высокое выходное напряжение, высокий привод, 3 мА, VDD ≥ 1,7	6.8.3	ВДД -0,4	VDD
ВИЛ	Входное напряжение для низкого логического уровня	6.8.3	VSS	0,3 * VDD
VIH	Входное напряжение для высокого логического уровня	6.8,3	0,7 * VDD	VDD
ИОЛ, SD	Ток при VSS + 0,4 В, низкий выход, стандартный привод, VDD ≥ 1,7	6.8.3	1 мА	4 мА
ИОЛ, HDH	Ток при VSS + 0,4 В, низкий выход, высокий привод, VDD ≥ 2,7	6.8.3	6 мА	15 мА
ИОЛ, ЛПВП	Ток при VSS + 0.4 В, низкий выход, высокий привод, VDD ≥ 1,7	6.8.3	3 мА	–
IOH, SD	Ток при VDD-0,4 В, высокий выход, стандартный привод, VDD ≥ 1,7	6.8.3	1 мА	4 мА
IOH, HDL	Ток при VDD-0,4 В, выходной сигнал высокий, высокий привод, VDD ≥ 2,7	6.8.3	6 мА	14 мА
IOH, HDH	Ток на ВДД-0.4 В, выходной сигнал высокий, высокий привод, VDD ≥ 1,7	6.8.3	3 мА	–
VIO≤3,6	Допустимые напряжения на выводах для вывода IO с VDD ≤3,6	9	-0,3 В	VDD + 0,3
VIO> 3,6	Допустимые напряжения на выводе IO с VDD> 3,6	9	-0,3 В	3,9
VDD	Диапазон рабочего напряжения (LDO)	7	-0.3В	3,9 В
VDDH	Диапазон абсолютного напряжения	6	-0,3 В	5,8 В
VSS	Ссылка на землю	9	0 В	0 В
РПУ	Сопротивление подтягиванию	6.8.3	11 К	16K
РПД	Сопротивление прижатию	6.8,3	11 К	16K

Разъемы и вставки

Существует ряд поставщиков краевых соединителей для BBC micro: bit в различных формах, таких как сквозное отверстие под прямым углом, сквозное отверстие для стойки и поверхностное крепление для стойки.

Существует 80-контактный двухсторонний разъем для печатной платы с шагом 1,27 мм, который можно купить в различных магазинах.

В крайнем случае, также можно использовать старый краевой разъем PCI от материнской платы ПК, так как шаг такой же (но он немного шире).

Есть также несколько хороших идей, которые всплыли в сообществе, например, использование болта с потайной головкой или цилиндрической головкой подходящего размера или даже вставок, напечатанных на 3D-принтере.

Можете ли вы помочь найти или спроектировать лучшее решение для подключения краевого разъема micro: bit? Делитесь с нами своими разработками и открытиями!

Edge Connectors для BBC micro: бит

Добавьте свой коннектор в наш список

Дополнительная информация

Распиновка разъема последовательного кабеля


Внутренний DB9	1/8 дюйма (3.5 мм) Стереоразъем. Щелкните для увеличения изображения.

Radio Shack Каталожные номера:
Гнездо DB9 276-1538 Кожух D-sub (крышка) 276-1539
Стереоразъем 1/8 «274-284
Wire (это только один вариант, подойдет любой трехжильный кабель)
20 футов т. 278-514 Вам понадобится всего около 6 футов.

Еще одна вещь, которую вы можете сделать, чтобы построить этот кабель, — это купить 6-футовый мини-стерео кабель. У него есть два 1/8-дюймовых мини-стереоразъема, отрезанные на одном конце и установить гнездо DB9 и капюшон. Используйте одно из следующих подключений.

Распиновка последовательного кабеля
Распиновка соединительного кабеля (9-контактная розетка RS-232 на 2,5 мм стереоштекер (или размер, который соответствует вашему camera))
Только несколько серийных цифровых камер используют это соединение.
Вывод 2 DB9 на наконечник
Вывод DB9 3 к базе
вывод DB9 От 5 до середины

Если вышеперечисленное не работает, используйте вместо этого:
Relisys Dimera 2000 и 3500 Использует это соединение.
Распиновка соединительного кабеля (9-контактный разъем RS-232 DB9, стереоразъем 3,5 мм (1/8 дюйма))
DB9-контактный 2 to tip Получение данных на конце компьютера
Вывод DB9 От 3 до среднего Передача данных на компьютерном конце
Вывод DB9 5 к заземлению Base Signal на компьютерном конце
У меня есть две камеры, которые используют это соединение.

Дополнительную информацию можно найти по адресу:
http://www.harbortronics.com/pinouts.pdf

Перейдите на http://www.harbortronics.com/ для контроллеров цифровых камер, информационные и некоторые последовательные кабели.

Распиновка последовательного разъема DB-9 (компьютер)

Штырь	Описание	Сигнал	Направление
1	Обнаружение несущей	CD	В
2 *	Получение данных	РД	В
3 *	Передача данных	TD	Вых
4	Терминал данных готов	DTR	Вых
5 *	Сигнальная земля	SG	—
6	Набор данных готов	DSR	В
7	Запрос на отправку	РТС	Вых
8	Очистить для отправки	CTS	В
9	Индикатор звонка	RI	В

* Используется с последовательной камерой

Приложение A — Информация о расположении выводов

Информация о расположении контактов OEM

J1-J5 — это места расположения штыревых контактов OEM, которые появляются сразу после разъемов DB37.Для этого места подходит 40-контактный (2×20) разъем с шагом 0,1 дюйма. Обозначения разъемов OEM показаны красным цветом.

X1 — это штекерный разъем DB37, который взаимодействует с LabJack.

X2-X5 обеспечивают доступ к 80 каналам мультиплексирования, а также к линиям FIO, DAC, VM +, VM- и MIO. Пожалуйста, обратитесь к таблицам ниже, чтобы узнать точное расположение контактов для каждого разъема J и разъема X.

Таблица A1.1 Распиновка OEM для разъема типа J (разъем 2×20 0,1 дюйма) J1

1	GND	2	GND	3	PIN20 (10 мкА)
4	PIN2 (200 мкА)	5	ФИО7	6	ФИО6
7	ФИО5	8	ФИО4	9	ФИО3
10	ФИО2	11	ФИО1	12	FIO0
13	MIO0 / CIO0	14	MIO1 / CIO1	15	MIO2 / CIO2
16	GND	17	против	18	Вм-
19	Вм +	20	GND	21	DAC1
22	DAC0	23	AGND	24	AIN13
25	AIN12	26	AIN11	27	AIN10
28	AIN9	29	AIN8	30	AIN7
31	AIN6	32	AIN5	33	AIN4
34	AIN3	35	AIN2	36	AIN1
37	AIN0	38	GND	39	GND
40	GND

Таблица A1.2 Распиновка OEM для разъема типа J (разъем 2×20 0,1 дюйма) J2

1	GND	2	GND	3	PIN20 (10 мкА)
4	PIN2 (200 мкА)	5	ФИО7	6	ФИО6
7	ФИО5	8	ФИО4	9	ФИО3
10	ФИО2	11	ФИО1	12	FIO0
13	MIO0 / CIO0	14	MIO1 / CIO1	15	MIO2 / CIO2
16	GND	17	против	18	Вмакс. —
19	Vmux +	20	GND	21	DAC1
22	DAC0	23	AGND	24	Н / К
25	Н / К	26	AIN127	27	AIN126
28	AIN125	29	AIN124	30	AIN123
31	AIN122	32	AIN121	33	AIN120
34	AIN3	35	AIN2	36	AIN1
37	AIN0	38	GND	39	GND
40	GND

Таблица A1.3 Распиновка OEM для разъема типа J (разъем 2×20 0,1 дюйма) J3

1	GND	2	GND	3	Н / К
4	Н / К	5	AIN71	6	AIN70
7	AIN69	8	AIN68	9	AIN67
10	AIN66	11	AIN65	12	AIN64
13	Н / К	14	Н / К	15	Н / К
16	GND	17	против	18	Вмакс. —
19	Vmux +	20	GND	21	AIN63
22	AIN62	23	AGND	24	AIN61
25	AIN60	26	AIN59	27	AIN58
28	AIN57	29	AIN56	30	AIN55
31	AIN54	32	AIN53	33	AIN52
34	AIN51	35	AIN50	36	AIN49
37	AIN48	38	GND	39	GND
40	GND

Таблица A1.4 Распиновка OEM для разъема типа J (разъем 2×20 0,1 дюйма) J4

1	GND	2	GND	3	Н / К
4	Н / К	5	AIN95	6	AIN94
7	AIN93	8	AIN92	9	AIN91
10	AIN90	11	AIN89	12	AIN88
13	Н / К	14	Н / К	15	Н / К
16	GND	17	против	18	Вмакс. —
19	Vmux +	20	GND	21	AIN87
22	AIN86	23	AGND	24	AIN85
25	AIN84	26	AIN83	27	AIN82
28	AIN81	29	AIN80	30	AIN79
31	AIN78	32	AIN77	33	AIN76
34	AIN75	35	AIN74	36	AIN73
37	AIN72	38	GND	39	GND
40	GND

Таблица A1.5 Распиновка OEM для разъема типа J (разъем 2×20 0,1 дюйма) J5

1	GND	2	GND	3	Н / К
4	Н / К	5	AIN119	6	AIN118
7	AIN117	8	AIN116	9	AIN115
10	AIN114	11	AIN113	12	AIN112
13	Н / К	14	Н / К	15	Н / К
16	GND	17	против	18	Вмакс. —
19	Vmux +	20	GND	21	AIN111
22	AIN110	23	AGND	24	AIN109
25	AIN108	26	AIN107	27	AIN106
28	AIN105	29	AIN104	30	AIN103
31	AIN102	32	AIN101	33	AIN100
34	AIN99	35	AIN98	36	AIN97
37	AIN96	38	GND	39	GND
40	GND

Таблица A2.1 Распиновка OEM для разъемов типа X (гнездо Dsub 37) X1

1	GND	14	AIN9	27	против
2	PIN2 (200 мкА)	15	AIN7	28	Вм +
3	ФИО6	16	AIN5	29	DAC1
4	ФИО4	17	AIN3	30	AGND
5	ФИО2	18	AIN1	31	AIN12
6	FIO0	19	GND	32	AIN10
7	MIO1 / CIO1	20	PIN20 (10 мкА)	33	AIN8
8	GND	21	ФИО7	34	AIN6
9	Вм-	22	ФИО5	35	AIN4
10	GND	23	ФИО3	36	AIN2
11	DAC0	24	ФИО1	37	AIN0
12	AIN13	25	MIO0 / CIO0
13	AIN11	26	MIO2 / CIO2

Таблица П2.2 Распиновка OEM для разъемов типа X (гнездо Dsub 37) X2

1	GND	14	AIN125	27	против
2	PIN2 (200 мкА)	15	AIN123	28	Vmux +
3	ФИО6	16	AIN121	29	DAC1
4	ФИО4	17	AIN3	30	AGND
5	ФИО2	18	AIN1	31	Н / К
6	FIO0	19	GND	32	AIN126
7	MIO1 / CIO1	20	PIN20 (10 мкА)	33	AIN124
8	GND	21	ФИО7	34	AIN122
9	Вмакс. —	22	ФИО5	35	AIN120
10	GND	23	ФИО3	36	AIN2
11	DAC0	24	ФИО1	37	AIN0
12	Н / К	25	MIO0 / CIO0
13	AIN127	26	MIO2 / CIO2

Таблица П2.3 Распиновка OEM для разъемов типа X (гнездо Dsub 37) X3

1	GND	14	AIN57	27	против
2	Н / К	15	AIN55	28	Vmux +
3	AIN70	16	AIN53	29	AIN63
4	AIN68	17	AIN51	30	AGND
5	AIN66	18	AIN49	31	AIN60
6	AIN64	19	GND	32	AIN58
7	Н / К	20	Н / К	33	AIN56
8	GND	21	AIN71	34	AIN54
9	Вмакс. —	22	AIN69	35	AIN52
10	GND	23	AIN67	36	AIN50
11	AIN62	24	AIN65	37	AIN48
12	AIN61	25	Н / К
13	AIN59	26	Н / К

Таблица П2.4 Распиновка OEM для разъемов типа X (гнездо Dsub 37) X4

1	GND	14	AIN81	27	против
2	Н / К	15	AIN79	28	Vmux +
3	AIN94	16	AIN77	29	AIN87
4	AIN92	17	AIN75	30	AGND
5	AIN90	18	AIN73	31	AIN84
6	AIN88	19	GND	32	AIN82
7	Н / К	20	Н / К	33	AIN80
8	GND	21	AIN95	34	AIN78
9	Вмакс. —	22	AIN93	35	AIN76
10	GND	23	AIN91	36	AIN74
11	AIN86	24	AIN89	37	AIN72
12	AIN85	25	Н / К
13	AIN83	26	Н / К

Таблица П2.5 Распиновка OEM для разъемов типа X (гнездо Dsub 37) X5

1	GND	14	AIN105	27	против
2	Н / К	15	AIN103	28	Vmux +
3	AIN118	16	AIN101	29	AIN111
4	AIN116	17	AIN99	30	AGND
5	AIN114	18	AIN97	31	AIN108
6	AIN112	19	GND	32	AIN106
7	Н / К	20	Н / К	33	AIN104
8	GND	21	AIN119	34	AIN102
9	Вмакс. —	22	AIN117	35	AIN100
10	GND	23	AIN115	36	AIN98
11	AIN110	24	AIN113	37	AIN96
12	AIN109	25	Н / К
13	AIN107	26	Н / К

Разное
