Инжектор питания 5-12 В для антенны

Инжектор 5-12 В для подачи питания на эфирную ТВ антенну.

  • 15 января 2021 15:47

    Внутри находится стабилизатор напряжения на TL7805. Поэтому для организации питания антенны нужны блоки питания от 7,5 до 15 вольт. При этом напряжение в антенну всегда будет только 5 вольт.

    Достоинства: Качество изготовления

    Недостатки: Не работает с блоками питания 5 вольт

  • 9 января 2021 00:54

    пробував інжектор з різним живлення: БЖ 12В — на виході стабільні 5В БЖ 5В (зарядка) — на виході 3,8-3,9В USB порт — на виході 3,8В і тут постає логічне питання чи 3,8В вистачить для живлення антенного підсилювача?

    Недостатки: при живленні 5В просажує напругу на виході до 3,8В

    • 11 января 2021 04:29

      Так. Виробником рекомендується використання USB-шнура для подачі живлення, який дає ті ж 5В на вхід порта живлення. Для роботи з антенами T2Wave i підсилювачами типу SWA з живленням 2-12В цього достатньо.

  • 7 января 2020 18:11

    Для приема Т2 подходит? Я перепробовал несколько инжекторов питания от «польских» антенн для питания усилителя для Т2 напряжением 5В, в результате питание подается, а вот сигнал почему-то резко садится. Так и не понял в чем причина. Может в самой схеме инжектора?

    • 8 января 2020 02:13

      Подходит.

      Возможно, в схеме инжектора, возможно, проблема в усилителе. Для «польськой» как правило используются SWA-усилители, они есть как на 5 так и на 12 В, либо же от 5 до 12В.

      • 11 января 2020 17:27

        У меня подключено три телевизора через разветвитель и усилитель SWA с питанием 5в. При питании от тюнера напрямую работают все 32 канала на всех телевизорах — при этом тюнер постоянно включен, чего не хотелось бы. Подключил данный девайс перед тюнером Т2 (питание антенны в тюнере отключил и подал питание через инжектор) и, как результат, та же проблема — сигнал на тюнере резко падает, картинка пропадает либо нет сигнала, при этом два других телевизора показывают все 32 канала.

        Т.е. инжектор питание на усилитель подает и он работает, а вот сигнал на инжекторе падает и тюнер не видит антенну. Перепробовал подавать питание на инжектор и 5в и 12в, в обоих случаях идет питание 5в на усилитель, но сигнала нет. Как решить проблему?

        • 12 января 2020 23:01

          Инжектор подключаете между разветвителем и антенной? как вариант, можно попробовать сменить разветвитель, возможно, проблема в нем.

          • 15 января 2020 12:56

            Подлючаю между тюнером (питание антенны отключено) и разветвителем (с передачей питания). Все телевизоры подключенные напрямую к разветвителю работают, а до тюнера после разветвителя и инжектора сигнал не доходит и садится в инжекторе. Поэтому разветвитель рабочий, т.к. при питании от тюнера без инжектора работают все три потребителя сигнала.

            • 30 октября 2020 18:36

              Здравствуйте, Вы случайно не нашли решение проблемы ? у меня такая же проблема (

  • 19 октября 2019 23:05

    Пропадает подача питания (выключается зеленая лампочка) после присоединения коаксиального кабеля.

    • 21 октября 2019 13:59

      Вероятнее всего, присутствует КЗ в кабеле или ресивере. Проверьте при возможности, либо обратитесь в сервис для проверки.

  • В описании устройства присутствует некорректная информация. На выходе инжектора, (питание на антенный усилитель) имеем 5 вольт, при этом не имеет значения какой адаптер питания подключается к самому инжектору 5 или 12 вольт.

    Достоинства: Дает возможность подключить несколько приемных устройств к одной антенне, если используется усилитель на 5в.

    Недостатки: Не выявлено.

    • Спасибо за информацию, исправим.

      • 4 января 2020 14:12

        Так и не исправили! В реальности мы имеем инжектор питания для антенны с усилителем (напряжение питания DC 5В) В середине расположен линейный стабилизатор питания на 5 В. То есть входное напряжение ( от адаптера питания, не стабилизированное) 6-12 В. Выходное напряжение ( для питания усилителя в антенне) 5 В.

Усилители и разветвители : Инжектор …

Инжектор питания USB — 5 вольт

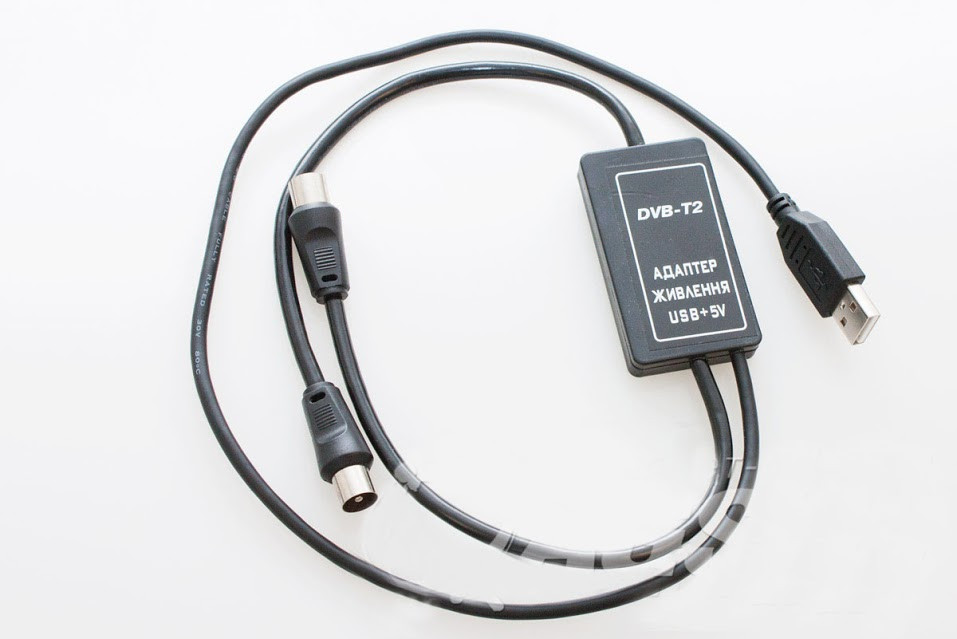

Инжектор питания Usb-5V — Usb адаптер, который позволяет обеспечить активную антенну дополнительным питанием. Устройство предназначено для подачи питания 5 Вольт на усилитель антенны непосредственно по антенному кабелю. Является идеальным вариантом, если в Вашем Т2 приемнике отсутствует функция «Питание антенны», а для уверенного приема цифрового сигнала нужно использовать наружную или внутреннюю активную антенну. Также является выгодным альтернативным решением для внешних антенн с более дорогими инжекторами.

Подключение инжектора питания: разъем типа “папа” от инжектора вставить в антенный вход телевизора; в блок инжектора вставить кабель от Т2 антенны; а Usb кабель вставить в свободный Usb порт телевизора (либо Usb зарядного устройства, либо компьютера).

Разъемы:

  • — TV-in («мама»)
  • — TV-out («папа»)
  • — Usb2.0 (питание)
org/PropertyValue»> org/PropertyValue»>
Расходные материалы
Шнуры
Патч-корд
ПереходникИнжектор питания USB
Конвертер
Коннектор
Разъем
Удлинитель сетевой
Зарядное устройство
Крепеж
Стяжки
Изолента
Клипсы
IR приемник

Как разделить телевизионный кабель на два телевизора: питание активной антенны

Антенна на два телевизора

Как подключить два-три СОВРЕМЕННЫХ телевизора к одной активной антенне

Наш эксперт Станислав Боуш Рассказывает:

Для того, чтобы подключить два и более телевизоров (то есть в телевизорах уже есть встроенный тюнер для приема 20 бесплатных цифровых каналов) к одной активной антенне необходимо понимать ():

1. Какая у вас антенна — активная, или пасивная.

В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится.

Если антенна пассивная, то есть не требует питания, потому что в ней нет усилителя, то все более менее просто.

Для разделения сигнала попалам придуман специальный делитель. Нельзя просто скручивать звездочкой три пары телевизионного кабеля, потому что весь сигнал в такой скрутке пропадет. Законы электрических соединений на высоких частотах действуют по другому. Вот специальный делитель, позволяющий подать сигнал от одной антенны на два телевизора. На делителе всегда указывается вход (IN от антенны) и два выхода (OUT к телевизорам).

На кабель накручиваются специальные разъемы F-коннекторы и ими ТВ кабель подсоединяется к резьбовым разъемам делителя. Все очень удобно и просто .

Итак, если антенна без усилителя, все понятно, а если необходимо усилить сигнал еще больше, потому что пассивная антенна слабовата? Тогда антенна должна иметь встроенный усилитель.

ВИДЕОРОЛИК НА YOUTUBE КАК К ОДНОЙ АНТЕННЕ ПОДКЛЮЧИТЬ ДВА ТЕЛЕВИЗОРА

2. Активная телевизионная антенна.

Надо принимать во внимание, что сигнал для двух телевизоров будет делиться попалам по мощности, те есть на каждый телевизор идет только половина принятого сигнала. Именно поэтому применение активной антенны рекомендуется для двух и более телевизионных приемников.

Активная ТВ антенна отличается от пассивной тем, что внутри нее есть усилитель телевизионного сигнала. например, вот такой:

Для того, чтобы усилитель работал, надо на него подать напряжение питания. В современные антенны питание подается по центральной жиле кабеля. Чаще всего напряжение питания 5 Вольт. Но это всегда желательно уточнять заранее. А как подать питание 5 Вольт на антенну по антенному кабелю? И еще разделить сигнал на два телевизора?

Для современных СМАРТ телевизоров самое простое решение — приобрести инжектор питания. Именно этот инжектор подаст +5вольт питания на центральную жилу кабеля. Инжектор устанавливается рядом с телевизором в разрыв антенного кабеля.

Инжектор питания без светодиодного индикатора индикатора это крайне загадочная вещь — абсолютно непонятно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну — без индикатора все это тайна покрытая мраком. Именно поэтому я рекомендую инжектор питания Триада-311 (ссылка на него есть в конце статьи).

USB инжектора подключаем в любой USB на телевизоре, но лучше в блок зарядки мобильного телефона. На USB телевизора иногда питание не подается (в некоторых тв питание подается на USB ТОЛЬКО ЕСЛИ ВЫБРАТЬ В МЕНЮ ТЕЛЕВИЗОРА СМОТРЕТЬ ФИЛЬМ ИЛИ СЛУШАТЬ МУЗЫКУ С ФЛЕШКИ), поэтому лучше в блок зарядки мобильного телефона.

Инжектор питания без светодиодного индикатора индикатора это крайне загадочная вещь — абсолютно непонятно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну — без индикатора все это тайна покрытая мраком. Именно поэтому я рекомендую инжектор питания Триада-311 (ссылка на него есть в конце статьи).

Кабель от антенны подключается в штекер инжектора МАМА, Штекер инжектора ПАПА подключается во входное гнездо делителя сигнала. При этом лучше использовать делитель без резьбы, а с телевизионным разъемами. Выходы делителя подключаются к двум телевизорам.

Понадобятся переходники с F-разъема на штекера ТВ-Папа и ТВ-Мама по 3-5 шт, в зависимости от того, какие разъемы на делителе — гладкие или резьбовые.

В инжекторе питания Триада Т-311/antenna.ru при правильном подключении инжектора светится индикаторный светодиод. Это огромное преимущество! На инжекторах остальных производителей индикатора нет. Поэтому понять, правильно вы подключили инжектор или нет, невозможно. Используйте именно Триада Т-311/antenna.ru и у Вас все получится!.

3. Два телевизора, но есть ресивер для приема цифрового ТВ.

Современный приемник цифрового телевидения позволяет без труда подключить два телевизора к одной антенне.

С задней стороны у любого DVB-T2 ресивера находится куча нужных разъемов. Используем Их!

Активную антенну подключим во входное гнездо антенного входа (самое левое). Правее него находится антенный выход. Именно этот выход мы используем для подключения второго телевизора. При помощи антенного удлинителя нужной длины (до 20 метров). Первый телевизор подключаем к ресиверу через AV или HDMI соединительные кабели. AV входит в комплект любого тюнера, HDMI кабель покупается отдельно.

Ну и теперь самое главное:

Включаем в меню первого тюнера питание активной антенны. Для этого нажимаем кнопку МЕНЮ

на пульте тюнера и ищем Питание Антенны. Переключаем с ОТКЛ на ВКЛ и теперь антенна работает!

Конечно, на второй телевизор придет уже ослабленный сигнал, но обычно этого достаточно. Так же можно организовать прием сигнала на 3-4 телевизора. Особенно, если телевизоры устаревшие и ТВ приемники для них все равно купить необходимо.

Так что все очень просто. Все товары, описанные в статье, можно приобрести на сайте antenna.ru по ссылкам ниже. Жмите на картинки товара и покупайте!

Вот как это будеть выглядеть — все очень просто и никаких дополнительных устройств для подключения второго ресивера не требуется — только удлинитель.

Итак, если телевизор новый, то от ресивера можно просто взять сигнал с выхода, а если телевизоры не новые, от одного из них питаем антенну, а остальные выстраиваем последовательно.Точно так же поступим с третьим ресивером. С четвертым, с…. а вот сколько ресиверов можно так последовательно подсоединить, зависит от уровня сингнала от антенны, качества и длины кабеля. Кроме того, на каждом ресивере сигнал делится попалам по мощности. Таким образом, данный способ можно использовать не до бесконечности.

4. Подключение нескольких телевизоров блоков ресиверов с применением проходных делителей.

Проходной делитель это такой, который пропускает ток для питания активной антенны. Есть два вида делителей — обычные (они не пропускают ток) и вот эти самые проходные. Разница в цене чаще всего несущественна.

Проходные делители отличаются от обычных цветом этикетки. Обычные — черная этикетка. Проходные — красная или с красными стрелками, показывающими как сигнал может пройти. Но лучше на всякий случай уточнить у продавца. На фото слева обычный делитель на три, с права проходной делитель на два. Надпись Power pass — тоже помогает понять что это проходной делитель и показывает, как можно подать питание.

То есть вы подаете питание на центральную жилу кабеля у себя в квартире (включая питание в меню ресивера или при помощи инжектора питания), а ток идет по этой самой центральной жиле сквозь все проходные делители сигнала до антенны, которая расположена, например, на улице. Зачем это нужно? Иногда невозможно последовательно довести сигнал до каждого телевизора или ресивера цифрового ТВ. Например, в доме два этажа, мы делим сигнал и потом последовательно идете от ресивера к ресиверу отдельно по первому и второму этажам, как в первой части.

Вот как это может выглядеть:

Такая схема подключения позволяет включать питание антенны ближайшим к антенне ресивером или на первом, или на втором этаже. Если включить оба — ничего не произойдет, должна сработать диодная защита ресивера. Но, как говориться, лучше проверить. Это очень удобно — выключил ресивер на первом этаже — а антенна работает, тк питание подается от ресивера второго этажа.

Вопросы, которые мы обсудим в следующих выпусках:

-активная или пассивная антенна;
-где удобно ставить разветвитель;
-какой должен быть разветвитель — обычный или проходной.

Итак, Проходной делитель это такой, который пропускает ток для питания активной антенны. То есть вы подаете питание на центральную жилу кабеля у себя в квартире, а ток идет по этой самой центральной жиле до антенны, которая расположена, например, на улице. Именно так сделано в спутниковой антенне, так же можно сделать и с ТВ антенной.

Источник: https://www.antenna.ru/blogs/blog/kak-podklyuchit-dva-televizora-k-odnoy-aktivnoy-antenne

Что нужно для подключения

Чтобы подключить одну антенну на два телевизора, потребуется наличие нескольких деталей:

  1. Специальный сплиттер или разветвитель на несколько выходов. Используя это устройство, получится разделить сигнал таким образом, чтобы получилось несколько стабильных потоков. В магазинах есть несколько разновидностей устройства, и выбирать следует в зависимости от параметров принимаемого сигнала. Оборудование оснащено несколькими входами. Один предназначен для соединения с антенной, два других – с ТВ.
  2. 5 разъемов, которые будут присоединяться к сплиттеру. Они должны быть совместимы с разветвителем.
  3. Несколько переходников-штекеров.
  4. Антенный кабель.

Придя в магазин за покупкой оборудования, чтобы соединить два телевизора, нельзя путать количество выходов на сплиттере. В продаже можно найти трехполосный агрегат, который применяют для соединения больше двух ТВ приемников.

Он не подходит для связи пары ТВ. В том случае, если придётся использовать тройной сплиттер, то в свободное отверстие нужно подсоединить балластный резистор, с сопротивлением в 75 Ом.

Выбор тюнера

Если пользователь хочет просматривать цифровое ТВ, ему необходимо подключиться к одному тюнеру, который принимает видеосигнал. В современных телевизорах оборудование установлено производителями заранее и цифровая приставка не понадобится.

В магазинах можно найти разнообразные модели.

Среди них следует выбрать подходящий вариант в зависимости от конкретных условий:

  1. Спутниковый тюнер подключают напрямую к «тарелке».
  2. Кабельный ресивер принимает сигнал по телевизионному проводу.
  3. Тюнер для эфирного телевизора получает сигнал от близкорасположенных телецентров через компактные аппаратуры.
  4. Wi-Fi ресивер предназначен для подключения по беспроводной сети к интерактивному цифровому телевидению посредством интернета.

При покупке тюнера, следует обращать внимание на:

  1. Применяемый вид вещания в зависимости от месторасположения дома.
  2. Стандарт телевизионного сигнала.
  3. Количество телевизоров, которые может поддерживать ресивер.
  4. Дополнительные возможности оборудования.
  5. Наличие ПДУ.
  6. Органы управления на корпусе. Они пригодятся, если пульт дистанционного управления выйдет из строя.
  7. Наличие интуитивного меню для простого управления устройством.
  8. Необходимые разъёмы для подключения, в том числе HDMI.

Кстати, присмотритесь к Билайн ТВ (не реклама). Я пользуюсь и всем доволен. При покупке всегда нужно спрашивать у продавца наличие гарантии и обслуживания, а также сведения о компании изготовителе. Так можно рассчитывать на качество продукции, через которое получится соединить с антенной два телевизора.

Выбор сплиттера

Сплиттер необходим, если возникло желание к одной антенне подключить два телевизора. Устройство состоит из металлического корпуса с несколькими разъемами. Внутри установлена микросхема.

Чтобы подобрать подходящую модель, необходимо:

  1. Подобрать канал с наибольшей частотой и выбрать такой разделитель, чтобы верхняя граница частотного диапазона у него была больше полученного показателя.
  2. Определить, сколько телевизоров нужно подключить к одной антенне.
  3. Выяснить величину затухания сигнала телевизора. Чем меньше будет показатель, тем стабильнее пользователь получит качество передачи изображения.

Делители сигнала

Сплиттер или делитель сигнала может разделяться на несколько разновидностей. Функциональные особенности устройства зависят от необходимых для подключения параметров.

Пассивный

Пассивный делитель имеет веское преимущество перед второй моделью: не придется использовать дополнительный источник питания.
Входящий сигнал на устройстве достаточно сильной, а потому оборудование качественно справляется с разделением входящей частоты.

Активный делитель

Активный вариант внешне похож на предыдущий вариант, но в него встроен дополнительный усилитель, чтобы компенсировать потерю качества из-за «разделения» антенны.
Такой вариант рекомендуют покупать, если на телевизор поступает слабый входящий сигнал.

Как подсоединить:

  1. Антенный кабель необходимо обрезать так, чтобы убрать старый штекер.
  2. Придется использовать паяльник. Конец провода разрезать, зачистить, поставить оплетку. Средняя жила должна выступать примерно на 5 мм. Чтобы снять изоляцию, можно использовать обычный кухонный нож или специальное оборудование.
  3. Монтаж F-разъема. Его часто называют накруткой из-за соответствующего движения для фиксации на мягком проводе. Разъём для соединения сплиттера и кабеля готов.
  4. Далее следует подготовить два куска проводка с таким расчётом, чтобы длины хватило для каждого телевизора.
  5. Монтаж F разъема. В итоге должны быть задействованы 5 разъёмов: один от антенны, по несколько телевизионных и свободных.
  6. Разветвитель с разъемами соединяются.
  7. Свободные разъемы монтируют к переходникам (устройство, где крепится f-разъем с одной стороны, а на другой – коаксиальный штекер).

После совершения операции нужно подключить оборудование к сети и проверить работоспособность.

Ход работ

Мы постараемся рассказать о подключении так, чтобы справиться с задачей смог даже тот, кто совсем не разбирается в радиотехнике. Пошагово это делается так:

  • Выбираем детали. Первым делом нужно купить сплиттер. Они бывают разными, в том числе такими, которые нуждаются в пайке, и такими, которым она не требуется. Если вы умеете паять, то лучше взять те, которые предполагают пайку. Это соединение всегда надежнее любого другого, оно дает меньшие потери сигнала, сохраняет его качество.

Если же вы не обладаете навыками пайки, то разветвитель выбирать надо соответствующий, а также подходящий для определенного типа кабеля. Беспроигрышным вариантом будет сплиттер со встроенными гнездами для коаксиальных кабелей.

Выбрав разветвитель, подберите соответствующие разъемы. Сейчас большой популярностью пользуются F-разъемы в связи с тем, что они надежны, просты в установке.

  • Выбираем место для сплиттера. Оптимально так расположить устройство, чтобы к нему свободно доходил антенный кабель и по возможности было кратчайшее расстояние до обоих телевизоров.
  • Обрезаем существующий кабель антенны. Резать надо так, чтобы кабель свободно доставал до разветвителя. Вместе с куском кабеля отрезается старый штекер.
  • Разделка кабеля и установка F–разъема.

Для тех, кто умеет паять, нет смысла рассказывать, как разделать кабель и припаять его к сплиттеру, — они это сами знают. Дальнейшее написано для среднестатистического пользователя, не знакомого с радиоделом.

Итак, обрезанный конец провода разделываем, как показано на рисунке: зачищаем край, заворачиваем оплетку. Изолятор средней жилы должен немного выступать, а сама средняя жила выступать должна не менее чем на 5 мм. Инструментом для демонтажа изоляции с коаксиального кабеля в домашних условиях служит обычный кухонный нож.

Важно: Кабель должен быть стандартным, чаще применяют марки DG 113 или SAT 703B. Оплетка кабеля ни в коем случае не должна соединяться с центральной жилой, в противном случае сигнал не будет проходить вообще.

Устанавливаем F-разъем. Его еще называют накруткой, потому что разъем накручивается на мягкий провод. Разъем для соединения кабеля и сплиттера готов.

  • Отрезаем два куска провода с расчетом, чтобы длины хватило до каждого телевизора.
  • Монтируем F-разъемы аналогичным образом для соединения телевизионных кабелей и выходов разветвителя. На других концах кабелей делаем то же самое.

В итоге у нас задействованы все пять разъемов, в том числе:

  1. один от антенны, для входа в разветвитель;
  2. два телевизионных, для выходов из него;
  3. два телевизионных свободных.
  • Соединяем разъемы с разветвителем.

  • Соединяем два свободных разъема с переходниками. Переходник — это устройство, на одном конце которого крепится F-разъем, а на другом — коаксиальный штекер для подключения к телеприемникам. Обычно это устройство называют в целом штекером.
  • Включаем телеприемники. Проверяем, как работают оба приемника. Если все сделано правильно, то изображение должно быть нормальным. Теперь можно без проблем наслаждаться отличной картинкой сразу на двух приемниках, не мешая друг другу.

По приведенной ниже схеме можно посмотреть путь, по которому нужно подсоединить 2 телевизора к одной антенне:

Поступление новых антенн и усилителей LOCUS

На наш склад в Уссурийске поступила новая партия эфирных антенн LOCUS. Среди прежних, хорошо себя зарекомендовавших моделей, появились абсолютно новые антенны, усилители и блоки питания на 5 вольт.

Антенна эфирная LOCUS 35.

18D-F (с усилителем)

Технические характеристики
Коэффициент усиления, не менее, дБ 28-33 ( супер усиление)
Габаритные размеры (ДхШхВ) — 1026х330х300 мм
Подключение под F-коннектор
Волновое сопротивление — 75 Ом
Напряжение питания усилителя — 5±0.3 В
Ток потребления усилителя — 70 мА
Количество элементов — 18 шт.
Масса — 0,95 кг





Антенна эфирная LOCUS 010.20D( без усилителя)

Технические характеристики
Подключение под F-коннектор
Коэффициент усиления, не менее — 7,7-8,5 дБ
Габаритные размеры (ДхШхВ) — 625х300х39мм
Волновое сопротивление — 75 Ом
Количество элементов — 20шт
Масса — 0,85кг
Количество в упаковке — 20шт




Антенна эфирная LOCUS 011.20D-F ( с усилителем)

Коэффициент усиления, не менее 18-20 дБ
Габаритные размеры (ДхШхВ): 625х300х39 мм
Подключение под F-коннектор
Волновое сопротивление — 75 Ом
Напряжение питания усилителя — 5±0. 3 В
Ток потребления усилителя — 25мА
Количество элементов, шт. 20
Масса, кг 1,00
Количество в упаковке, шт. 20



Усилитель антенный LA-32U

Диапазон рабочих частот, МГц 470-862 (21-69канал)
Коэффициент усиления (Ку), дБ 20±2
Коэффициент шума (Кш), дБ 2,5
Максимальный выходной уровень (Uвых), дБ/мкВ 109
Напряжение питания (Uп), В 5±0.6
Ток потребления (Iпотр),мА65
Входное сопротивление (R вх),Ом75
Выходное сопротивление (R вых)-75 Ом
Габариты — 76х17х13 мм






Блок питания ЛОКУС IPS-7 с Li-102

Инжектор предназначен для электропитания постоянным, стабилизированным напряжением по антенному кабелю телевизионных антенн, с встроенным усилителем. Напряжение питания 5 вольт.









OTA Низкий уровень сигнала антенны.

Могу ли я использовать более мощное устройство для вставки Hi,
Ниже моя установка. Это насчет усиления сигнала.

DTV Box: конвертер DTV Pal
Антенна: Phillips MANT940 антенна

Для антенны есть «Power Inserter», который я решил разместить рядом с телевизором, просто потому, что я не хочу прокладывать линию питания снаружи на балкон.

Эта настройка работает нормально, однако некоторые каналы слабые. Мощность вставного устройства составляет «6 вольт и 100 мА».

Мой вопрос:
Я нашел устройство вставки питания с номиналом 12 В и 250 мА. Помогает ли поднять сигнал?

Я понимаю концепцию предусилителя и отношения сигнал / шум. Однако для моей установки, где я не могу выполнить предварительное усиление, улучшит ли сигнал увеличение технических характеристик устройства вставки мощности? Если да, то насколько. Прямо сейчас у меня есть несколько каналов с уровнем сигнала 40-45%. Я бы хотел, чтобы их было как минимум 70%, для удобного просмотра.

Ниже представлен рассматриваемый мной блок вставки.Какие-либо предложения.

Спасибо.

Антенная антенна Блок питания PS10 12 В 12 В с диплексером 12 В постоянного тока Встроенный инжектор Воздушный усилитель Коаксиальный кабель Видеосигнал, 250 мА, электрический трансформатор класса 2, PS10, номер детали DV-12225S
[AMPS10] $ 12,95

Антенна

Блок питания PS10, 12 В, 12 В с диплексером, 12 В постоянного тока, встроенный инжектор, антенный усилитель, коаксиальный кабель, видеосигнал, 250 мА, электрический трансформатор класса 2, PS10, номер детали DV-12225S
Арт.: AMPS10
Antennacraft Antenna Блок питания PS10 12 В 12 В с диплексером 12 В постоянного тока Встроенный инжектор Воздушный усилитель Коаксиальный кабель Видеосигнал, 250 мА, электрический трансформатор класса 2, PS10, номер детали DV-12225S
Этот блок питания позволяет добавлять питание текущей видеолинии от усилителя к телевизору.
Технические характеристики:

* Подключаемый трансформатор класса 2
* Вход: 120 В переменного тока, 60 Гц, 8,4 Вт
* Выход: 12 В постоянного тока, 250 мА
* Коаксиальный кабель, встроенный в линию инжектор питания

Источник: антенная антенна PS10 Блок питания вставки 12 В, 12 В с диплексером 12 Входной сигнал постоянного тока с инжектором, антенный усилитель, коаксиальный кабель, видеосигнал, 250 мА, электрический трансформатор класса 2, PS10, деталь № DV-12225S: Дубовые развлекательные центры и мебель для дома

Не удалось включить ссылку.

Выбор точки доступа или шлюза

Power Over Ethernet (PoE)

Вот проблема, с которой вы можете столкнуться при настройке системы Wi-Fi: у вас есть точка доступа, которую вы хотите установить в открытом виде и в воздух. Возможно, вы хотите, чтобы точка доступа действовала как беспроводной мост к другой аналогичной точке доступа на некотором расстоянии, на вершине следующего здания или в следующем городе. Подача питания на точку доступа может стать реальной проблемой и потребовать значительных затрат.К счастью, поможет новый технический стандарт для передачи энергии по кабелям Ethernet. Стандарт IEEE для Power Over Ethernet (PoE) уменьшит количество проводов, необходимых для выполнения работы. Рабочая группа IEEE — 802.3af, и за этим номером стоит следить в ближайшие месяцы. Этот новый стандарт позволит вам протянуть один кабель Ethernet к точке доступа и обеспечить передачу данных и питания по одному и тому же кабелю.

Короче говоря, PoE позволяет одному и тому же кабелю Ethernet категории 5 (CAT 5) передавать как данные, так и электроэнергию к точке доступа или другому устройству Ethernet. В этом нет ничего волшебного. Кабели CAT5 имеют больше проводников, чем необходимо для передачи данных Ethernet, поэтому PoE использует два из неиспользуемых в противном случае проводов для передачи мощности постоянного тока по кабелю.

Уловка, конечно же, заключается в знании , который два холостых проводника. Есть четыре возможности, и основным преимуществом стандарта будет общеотраслевое соглашение о проводниках, по которым подается питание. Некоторые поставщики уже предлагают адаптеры PoE, но в отсутствие стандарта они определили свои собственные схемы.Если вы решите использовать предварительный стандарт PoE, имейте в виду, что вам, возможно, придется отказаться от существующих адаптеров после принятия стандарта IEEE 802.3af. Кроме того, после выбора поставщика PoE используйте только адаптеры от этого поставщика. Адаптеры других производителей могут использовать другие пары проводов и просто не работать вместе.

Почему PoE?

Почему PoE важен в мире 802. 11b? Просто: необходимо держать точки доступа как можно ближе к антеннам. Если вы хотите, чтобы антенна располагалась высоко, вам необходимо установить точку доступа также высоко, или вы просто рассеиваете сигналы точки доступа (как передаваемые, так и принимаемые) по коаксиальному кабелю между точкой доступа и антенной.

Это важно при создании моста «точка-точка» (см. Главу 16), потому что такие мосты часто бывают «с крыши на крышу» с максимально высокими конечными точками, чтобы избежать препятствий. Людям, реализующим общественные точки доступа, может потребоваться точка доступа в водонепроницаемом корпусе на 30-футовой опоре с всенаправленной антенной, прикрепленной непосредственно к точке доступа.

Ключевым моментом является минимизация длины кабеля между точкой доступа и ее антенной. По моему опыту, коаксиальные антенные кабели длиной более трех или четырех футов — это отравляет , в отсутствие очень дорогих кабелей с низкими потерями.(См. Подробное обсуждение этой проблемы в главе 8. ) Легче и дешевле отправлять данные Ethernet по длинным кабелям, чем микроволновые сигналы. PoE позволяет передавать питание на точку доступа прямо по тому же кабелю CAT 5, по которому данные Ethernet передаются на точку доступа.

Как работает PoE

Питание подается на участок кабеля CAT 5 через небольшое устройство, называемое инжектором . На другом конце кабеля CAT 5 питание снимается с кабеля с помощью другого небольшого устройства, называемого отводом .(Иногда кран называют разветвителем , но я считаю этот термин сбивающим с толку по разным причинам и не буду использовать его здесь.) Инжектор обычно находится в серверном шкафу или в любом другом месте, где данные Ethernet должны быть отправлены на устройство, такое как беспроводная точка доступа. Кран находится рядом с устройством, на которое подается питание. На ответвителе есть разъем питания, и точка доступа (или другое устройство) подключает кабель питания к ответвителю (см. Рисунок 6.7).


Рисунок 6.7: Принцип работы Power over Ethernet (PoE).

Обратите внимание, что инжектор и ответвитель пропускают провода Ethernet без каких-либо перерывов.

Пассивные и активные устройства

Инжекторы и краны бывают двух видов: пассивные и активные. Пассивные инжекторы и ответвители просто обеспечивают подключение питания к выбранной паре «запасных» проводов внутри кабеля CAT 5. Пассивные инжекторы и ответвители можно сделать из небольших сетевых распределительных коробок, если у вас есть навыки и опыт работы с проводом и простыми ручными инструментами.

Активные форсунки и ответвители предоставляют дополнительные электрические услуги:

  • Активный инжектор обычно обеспечивает защиту от короткого замыкания, которая чем-то похожа на автоматический выключатель: он останавливает ток, если где-то в силовой цепи происходит короткое замыкание .Это предотвращает перегрев кабеля и возможное возгорание и повреждение удаленного устройства или устройств, на которые подается питание.

  • Активная форсунка также может обеспечивать защиту от сверхтока. Это ограничивает ток от источника питания в случае, если устройство на другом конце кабеля CAT 5 по какой-либо причине пытается потреблять чрезмерный ток. (Это часто случается, когда несколько устройств получают питание по одному и тому же кабелю CAT5. Слишком много устройств могут потреблять больше тока, чем блок питания может обеспечить без повреждений.)

  • Активный ответвитель обычно включает в себя регулятор напряжения, который принимает питание постоянного тока от кабеля CAT 5 и преобразует его в определенное напряжение, необходимое для устройства, на которое подается питание. Таким образом, изменения напряжения в кабеле не повлияют на питание устройства.

Коммерческие активные форсунки обычно подключают 24 В или 48 В постоянного тока к кабелю CAT 5. Для каждого устройства, питаемого по кабелю, выбирается активный ответвитель с соответствующим регулятором напряжения внутри. Например, для точки доступа LinkSys может потребоваться 5 В постоянного тока. Активный ответвитель с регулятором 5 В будет использоваться для преобразования 24 В в кабеле до 5 В.

Проблема падения напряжения

Почему бы просто не подключить к кабелю 5 В и избежать затрат на активные устройства? Следует учитывать неизбежное падение напряжения на значительных длинах кабеля (более двадцати футов или около того). Это падение напряжения зависит от двух факторов, в соответствии с принципом физики, называемым законом Ома:

  1. Электрическое сопротивление на длине кабеля между источником питания и устройствами, использующими питание

  2. Общий ток, протекающий через кабель

Если один из факторов (или, что еще хуже, оба) повышается, напряжение на другом конце кабеля падает.В какой-то момент напряжение упадет настолько, что устройства, питающиеся от кабеля, перестанут работать.

Каждый проводник кабеля CAT 5 имеет сопротивление около трех Ом на 100 футов кабеля. Если вы используете достаточно длинный кабель (и через него питаете достаточно устройств), напряжение, доступное для устройств, находящихся под напряжением, упадет настолько низко, что устройства больше не будут работать. На самом деле одного устройства может хватить. Основное уравнение:

Падение напряжения на кабеле = ток в амперах X сопротивление в омах

ПРИМЕР: Работа с падениями напряжения

Допустим, вы подключаете точку беспроводного доступа ) через сто двадцать футов кабеля CAT5.При 3 Ом на 100 футов кабеля сопротивление на этой длине кабеля будет 1,2 х 3 Ом, или 3,6 Ом. Если точка доступа потребляет 1,4 ампера через кабель, у вас есть:

Падение напряжения = 1,4 ампера x 3,6 Ом = 5,04 вольт

Насколько это плохо? Ну, это зависит от того, какое напряжение требует ваша точка доступа. Линия точек доступа LinkSys использует источник питания на 5 вольт, поэтому, если вы пропустите 5,04 вольт через кабель, подавая только 5 вольт на противоположный конец, у вас . .. вообще нет напряжения.

Не хорошо. К счастью, есть два выхода:

  • Используйте активные форсунки и ответвители, которые обеспечивают достаточно высокий уровень напряжения по кабелю, чтобы можно было без проблем поглощать небольшие падения напряжения. Даже если ваш кабель упадет на 5 В, если вы начнете с 24 В, у вас все равно будет 19 В на другом конце кабеля, который активный ответвитель может регулировать до 12 В или 5 В по мере необходимости.

  • Используйте пассивные форсунки и ответвители и рассчитайте (или измерьте) падение напряжения в кабеле и выберите источник питания, который обеспечивает точное напряжение, достаточное для компенсации измеренных потерь в кабеле.В показанном выше примере вам потребуется источник питания 10 В, чтобы при потере 5 В в кабеле оставалось 5 В для питания точки доступа.

Использование пассивных инжекторов и ответвителей менее затратно, но сложно, и, если у вас нет навыков в области электрических расчетов и тестирования оборудования, вам следует придерживаться коммерческих активных продуктов PoE. Недавние представления продуктов PoE от таких компаний, как D-Link, снизили стоимость инжекторов и активных ответвителей до 39 долларов за комплект, содержащий один из них, поэтому со временем становится все меньше и меньше причин для того, чтобы делать свои собственные.

Если вы решите, что хотите и можете создавать PoE-инжекторы и ответвители самостоятельно, выполните поиск в Интернете, чтобы увидеть некоторые сайты, опубликованные другими, которые это сделали. Этот процесс включает в себя математику, основанную на законе Ома, и некоторые лабораторные электромонтажные работы, а также некоторое тестовое оборудование. Блок питания с переменным напряжением чрезвычайно полезен — и, например, паяльник!

Проблема с разъемом питания

Еще одна неожиданная проблема при использовании PoE с некоторыми устройствами Wi-Fi заключается в том, что некоторые устройства получают питание через нестандартные разъемы питания на задней панели. Точка доступа Cisco Aironet 340 работает от 5 В, но в ней используется разъем, который вы не найдете на стойке в Radio Shack или где-либо еще, кроме, возможно, непосредственно от Cisco. С другой стороны, во многих продуктах Linksys используется стандартный «коаксиальный» или «цилиндрический» разъем питания постоянного тока, который можно купить практически в любом магазине электронных компонентов. Если вы разрабатываете систему, для которой требуется PoE, обратите внимание на разъемы питания на устройствах, которые должны будут получать питание через кабель Ethernet. Убедитесь, что вы можете купить или собрать соединительный кабель для подключения от ответвителя к устройству Ethernet.

Коммерческие продукты PoE

Вы можете купить готовые инжекторы и ответвители PoE у ряда компаний. До недавнего времени они были чрезмерно дорогими, что побудило многих людей построить свои собственные. Мой собственный опыт заставляет меня рекомендовать последний продукт D-Link PoE, DWL-P100, который стоит около 40 долларов (см. Рисунок 6.8).


Рисунок 6.8: D-Link DWL-P100: система Power over Ethernet.

DWL-P100 — это комплект, содержащий инжектор, кран и довольно смелый блок питания, а также все соответствующие кабели, которые могут потребоваться для дистанционного питания одной из точек доступа D-Link через кабель категории 5.На рисунке 6.8 инжектор находится внизу, а кран — вверху. Модули имеют длину 3 дюйма, ширину 1 3/4 фута и толщину 1/2 дюйма.

Одно предупреждение: система D-Link PoE прекрасно работает с продуктами D-Link. Я до сих пор не видел много 802.3af На рынке представлены продукты PoE, а система D-Link остается запатентованной.Для использования устройств D-Link PoE с точками доступа других производителей необходимо, чтобы вы знали об электричестве достаточно, чтобы знать, соответствуют ли напряжение и доступный ток в ответвлении для устройство, которое вы хотите запитать.Действуйте осторожно: сжигание точки доступа путем подачи на нее чрезмерного напряжения аннулирует гарантию.

KING Jack PB1001 Плата переключателя питания телевизионной антенны

Пожалуйста, включите поддержку джаваскрипта в вашем браузере В настоящее время в вашем браузере не включен JavaScript, и из-за этого наш сайт не будет работать должным образом.Пока JavaScript отключен, вы не сможете добавлять товары в корзину или просматривать все варианты продуктов. Наш сайт соответствует ведущим отраслевым стандартам безопасности для вашей защиты.
Если возможно, включите JavaScript в своем браузере для наилучшего взаимодействия. Если вы не можете включить JavaScript или у вас возникли технические проблемы, мы всегда готовы помочь! Пожалуйста, включите функцию cookie вашего браузера В настоящее время в вашем браузере не разрешены файлы cookie, и в связи с этим функциональность нашего сайта будет строго ограничена. Файлы cookie на основе веб-браузера позволяют нам настраивать наш сайт для вас, сохранять товары в вашей корзине, и сделайте покупки в OpticsPlanet незабываемыми. Ваша конфиденциальность важна для нас, и любая личная информация, которую вы нам предоставляете , остается строго конфиденциальной.
Если вы не можете включить файлы cookie в своем браузере, пожалуйста — мы всегда готовы помочь!

JavaScript заблокирован AdBlocker или ScriptBlocker К сожалению, похоже, что некоторые элементы OpticsPlanet отключаются вашим AdBlocker.К сожалению, мы не можем предложить отличный опыт покупок без JavaScript. Добавьте « opticsplanet.com » и « https://opl.0ps.us/assets-bf6c67b50a8/ » в белый список, или отключите AdBlocker для этого сайта (обратите внимание, что мы НЕ показываем на этом сайте раздражающую рекламу). Спасибо!

Exploring Bias Tee Power Injection

Использование подвода мощности через тройник смещения — это простой способ передать питание удаленному устройству на другом конце радиокабеля.

Рамочная приемная антенна с дистанционным управлением требует подключения радиосигналов с помощью коаксиального кабеля RF. Также требуется питание для удаленной электроники. Простой способ одновременной передачи радиосигналов power и по коаксиальному кабелю устраняет необходимость в отдельном источнике питания. Этот метод называется подачей мощности через тройник смещения.

Как описано в Википедии, «тройник смещения — это трехпортовая сеть, используемая для установки точки смещения постоянного тока некоторых электронных компонентов без нарушения работы других компонентов.Тройник смещения — диплексер. Низкочастотный порт используется для установки смещения; высокочастотный порт пропускает радиочастотные сигналы, но блокирует уровни смещения; комбинированный порт подключается к устройству, которое видит как смещение, так и RF. Он называется тройником, потому что три порта часто имеют форму буквы T. »

Вот как это работает. Помните две вещи. Конденсатор пропускает радиосигналы, но блокирует питание постоянного тока. В качестве альтернативы катушка индуктивности пропускает мощность постоянного тока, но может блокировать радиосигналы при правильной конструкции.

Схема форсунки с тройником смещения показана выше в правом нижнем углу. На радиостанции системы вы подключаете радиоприемник к разъему с надписью «RF». Вы подключаете источник питания к разъему с надписью «5 Volts». Это смешивает их вместе для отправки на удаленное устройство по коаксиальному кабелю, подключенному к разъему с пометкой «RF + DC».

На другом конце вашей системы (в моем случае это удаленная приемная антенна) вы также подключаете дальний конец кабеля к разъему с пометкой «RF + DC» на второй силовой цепи тройника смещения.Это дает пять вольт для питания вашего устройства, выходящего из гнезда «5V». Он также обеспечивает подключение антенны на «RF».

Тройник смещения Power Experiment

Я сделал на макетной плате две тройниковые форсунки. Я подключил их коаксиальным кабелем длиной 25 футов. Со стороны источника я подавал пять вольт постоянного тока (при 5 В) и генератор прямоугольных сигналов с частотой 1 МГц (при ВЧ). На другом конце я подключил канал 1 своего осциллографа к разъему RF (желтая кривая.) Канал 2 показывает выход на разъеме 5 В (синяя кривая).

Сработало. Синяя линия показывает пять вольт в основном без какого-либо смешанного радиосигнала. Желтая линия показывает радиосигнал 1 МГц без какого-либо смещения постоянного тока.

На две вещи следует обратить внимание. Во-первых, это небольшой перем. рябь на синей линии, указывающая на то, что пять вольт постоянного тока не совсем чистые. Требуется дополнительная или лучшая фильтрация. Во-вторых, квадратная радиоволна 1 МГц искажается; это вызвано емкостью и индуктивностью в цепи.

Мне нужно поработать, выбрав значения конденсатора и индуктивности для интересующих частот, которые в моем случае составляют от 0,5 до 2,0 МГц. Но в остальном я сделал свою первую схему питания тройника смещения, и она работает.

Связанные

Аксессуары

, гигабитный внутренний инжектор PoE (вставка источника питания), соответствие 802.

3at, вход 90-264 В переменного тока, выходное напряжение 56 В постоянного тока, POE-55IG-ATI ]>

« CARRIER CLASS » СИСТЕМА ПИТАНИЯ ПО ETHERNET

POE-55iG-ATI — это усовершенствованный модуль 802.Блок питания / инжектор, соответствующий требованиям 3at. Источник питания автоматически выбирает диапазон на входе и имеет регулируемое выходное напряжение с защитой от перегрузки и короткого замыкания. Он работает с любым оборудованием, совместимым со стандартами IEEE 802.3at POE. POE-55iG-ATI включает интеллектуальные алгоритмы обнаружения, подробно описанные в спецификации 802.3at, что означает, что он будет включать любое подключенное к нему устройство. Питание подается на контакты Ethernet 4/5 (V +) и 7/8 (V-) и идет в комплекте со стандартным шнуром питания 115 В переменного тока для Северной Америки.Международные шнуры доступны по запросу.

Использование Power over Ethernet для питания удаленных устройств имеет ряд преимуществ, в том числе:

* Источник питания может быть расположен в центре, где его можно подключить к источнику бесперебойного питания.

* Пользователь может легко включить и перезагрузить подключенное оборудование из удаленного места.

* Нет необходимости прокладывать дополнительные кабели питания к устройству, так как питание может подаваться по кабелю CAT5 Ethernet.

* Источник питания может обеспечивать питание удаленного устройства на расстоянии до 300 футов, что ограничено только стандартом Ethernet.

РЫНКИ

* Удаленные маршрутизаторы, точки доступа и мосты

* Удаленное сетевое оборудование

* Системы удаленных камер

* Системы от 400 МГц до 10 ГГц

* Оборудование SOHO

* IP телефонные системы

* WiMAX

ОСОБЕННОСТИ

* Система Power over Ethernet « операторского класса »

* Автоматический выбор диапазона питания / форсунки

* Встроенная защита от перенапряжения Ethernet для предотвращения повреждения оборудования

* Защита от перегрузки и короткого замыкания

* Минимальные перекрестные помехи и вносимые потери

* Усовершенствованная технология коммутации — работает без проблем

* Обеспечивает питание клиентов, которые принимают питание на неиспользуемые контакты Ethernet 4, 5, 7, 8

* Утверждено FCC и CE

* Доступна опция индикатора тока (CI)

Информация для заказа
Деталь # Рекомендуемое количество Кол-во на полке
Кол-во на заказ на поставку
Прейскурантная цена
Ваша цена

Если вы хотите разместить заказ по телефону, позвоните по номеру 1-888-WINNCOM (946-6266) (или +1 440 498 9510 для международных звонков)

% PDF-1. 4 % 13536 0 объект > endobj xref 13536 104 0000000016 00000 н. 0000004830 00000 н. 0000004994 00000 н. 0000008695 00000 н. 0000009154 00000 н. 0000009760 00000 н. 0000010184 00000 п. 0000010624 00000 п. 0000010665 00000 п. 0000010706 00000 п. 0000010747 00000 п. 0000011225 00000 п. 0000011341 00000 п. 0000011455 00000 п. 0000011549 00000 п. 0000012074 00000 п. 0000012680 00000 п. 0000012766 00000 п. 0000013145 00000 п. 0000013988 00000 п. 0000014852 00000 п. 0000015840 00000 п. 0000016747 00000 п. 0000017233 00000 п. 0000017783 00000 п. 0000018264 00000 п. 0000018381 00000 п. 0000019284 00000 п. 0000020027 00000 н. 0000020619 00000 п. 0000084704 00000 п. 0000085357 00000 п. 0000475194 00000 н. 0000475295 00000 н. 0000475448 00000 н. 0000475525 00000 н. 0000475626 00000 н. 0000475779 00000 н. 0000475922 00000 н. 0000476023 00000 н. 0000476175 00000 н. 0000476533 00000 н. 0000479172 00000 н. 0000482975 00000 н. 0000487317 00000 н. 0000489969 00000 н. 0000491640 00000 н. 0000492002 00000 н. 0000492335 00000 н. 0000493971 00000 н. 0000495607 00000 н. 0000516879 00000 н. 0000516956 00000 н. 0000518257 00000 н. 0000518585 00000 н. 0000518946 00000 н. 0000521286 00000 н. 0000521646 00000 н. 0000522086 00000 н. 0000525572 00000 н. 0000525615 00000 н. 0000530782 00000 н. 0000530825 00000 н. 0000535987 00000 н. 0000536030 00000 н. 0000536055 00000 н. 0000536135 00000 п. 0000536514 00000 н. 0000536586 00000 н. 0000536706 00000 н. 0000536731 00000 н. 0000536811 00000 н. 0000537191 00000 п. 0000537263 00000 п. 0000537383 00000 п. 0000537408 00000 п. 0000537488 00000 н. 0000537868 00000 н. 0000537940 00000 н. 0000538060 00000 н. 0000538085 00000 н. 0000538165 00000 п. 0000538543 00000 п. 0000538615 00000 н. 0000538735 00000 н. 0000538760 00000 н. 0000538840 00000 н. 0000539219 00000 н. 0000539291 00000 н. 0000539411 00000 н. 0000539720 00000 н. 0000546803 00000 н. 0000546846 00000 н. 0000562630 00000 н. mME |? 3fsq-۲sU # Dz = w> {)

Mimosa Networks

Окружающая среда
Степень защиты от внешних воздействий IP67
Рабочая температура от -40 ° C до + 55 ° C (от -40 ° F до 131 ° F)
Рабочая влажность от 5 до 100% с конденсацией
Рабочая высота 4420 м (14500 футов) максимум
Удары и вибрация ETS 300-019-2-4 класс 4M5
Характеристики
Gigabit Ethernet 10/100/1000-BASE-T
Работа по двойному каналу 2 независимых двухпотоковых радиомодуля, работающих на несмежных частотах Автоматическая балансировка нагрузки трафика по 4 общим потокам MIMO с кодированием отдельных потоков до 256 QAM
Управленческие услуги Мониторинг и управление облаком Mimosa Мониторинг устаревших SNMPv2 и системного журнала HTTPS Веб-интерфейс на основе HTML 5
2. Радиомодуль 802.11b / g / n, 4 ГГц, для локального управления
Настройка интеллектуальной антенны Радиомодуль управления Wi-Fi с функцией громкой связи 2,4 ГГц
Интеллектуальное управление спектром Активное сканирование отслеживает / регистрирует текущие радиочастотные помехи по каналам (без влияния на сервис)
Динамическая автоматическая оптимизация использования канала и полосы пропускания
Безопасность 128-битный AES PSK с аппаратным ускорением
QoS Поддерживает 4 предварительно настроенных уровня QoS
Местоположение по GPS ГНСС-1 (GPS + ГЛОНАСС)
Синхронизация совместного использования 1PPS GPS TX / RX синхронизация для совместно размещенных радиостанций в совмещенном канале Регулируемое соотношение пропускной способности восходящего и нисходящего каналов
Нормативные документы и соответствие
Допуски FCC, часть 15. Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
