Сварочный инвертор не включается.Ремонт своими руками. схема

Всем привет!!! На днях  в ремонт приносили сварочный инвертор, возможно моя заметка об этом ремонте кому то будет полезной.

Это уже не первый сварочный аппарат который пришлось делать, но если в одном случае неисправность проявилась так: Включил инвертор в сеть… и бабах,  выбило автоматы защиты в электро щитке. Как показало вскрытие в сварочнике пробило выходные транзисторы, после замены всё заработало.

Но в этом случае всё было несколько иначе, со слов хозяина аппарат временами  переставал варить хотя индикатор включения светился. Эти ребята сами вскрыли корпус — пытались определить неисправность и заметили, что инвертор  реагировал на  изгибание платы т.е. при её изгибе мог заработать. Но когда сварочный инвертор попал ко мне, он уже не включался вообще, даже индикатор включения не светился.

Сварочный инвертор не включается



«Титан — БИС — 2300»- именно эта модель инвертора поступила в ремонт, схемотехника повторяет сварочный аппарат аналогичной мощности «Ресанта» и как я предполагаю ещё многие другие инверторы.

 Посмотреть и скачать схему можно здесь.

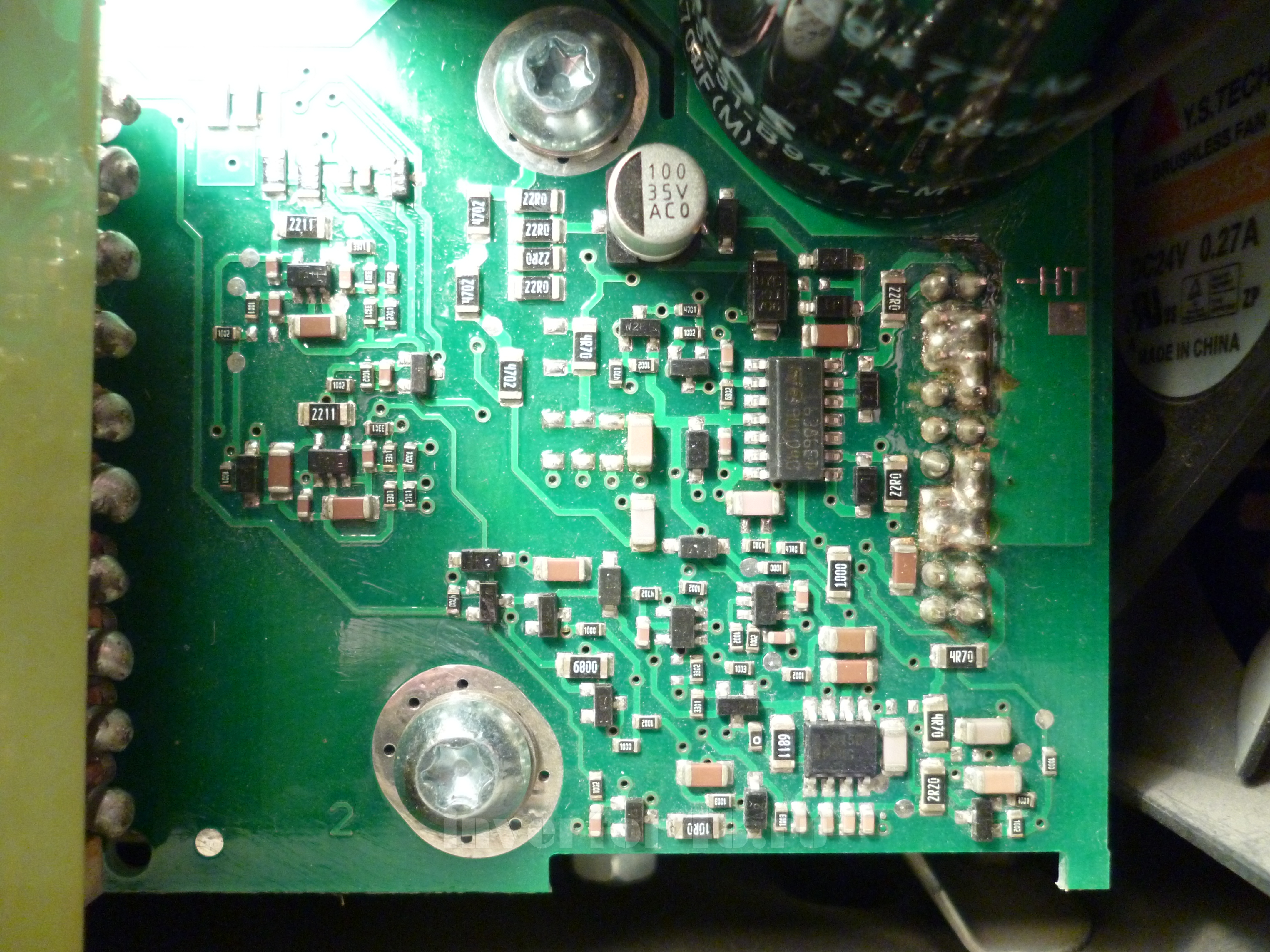

В этом сварочном аппарате для питания  низковольтных цепей  применяется импульсный блок питания, как раз он и был неисправен. ИБП выполнен на ШИМ контролере UC 3842BN. Аналоги — отечественный 1114ЕУ7, Импортные  UC3842AN отличается от BN только меньшим потребляемым током, и  КА3842BN (AN). Схема ИБП ниже. (Кликните по ней для увеличения)  Красным отмечены напряжения которые выдавал уже рабочий ИБП. Обратите внимание на то, что измерять напряжения 25V  нужно не относительно общего минуса, а именно с точек V1+,V1-  и также V2+,V2-  они не связанны с общей шиной.

Ключ ИБП  выполнен на транзисторе, полевик 4N90C. В моём случае транзистор остался целым, а вот микросхема потребовала замены. Также был в обрыве резистор R 010 — 22 Om/1Wt. После этого блок питания заработал.

Однако радоваться было рано, замерив напряжение на выходе сварочника, оказалось что его нет, а в режиме холостого хода должно быть примерно 85 вольт. Попробовал пошевелить плату, помните со слов хозяина это влияло, но ничего.

Дальнейшие поиски выявили отсутствие одного из напряжений 25 вольт в точках  V2-,V2+. Причина, обрыв в трансформаторе обмотки 1-2. Пришлось выпаивать транс, использовал медицинскую иглу для освобождения выводов.

В трансформаторе один из концов обмотки был оборван от вывода.

Аккуратно восстанавливаем соединение используя подходящий проводок, восстановленное соединение не будет лишним зафиксировать капелькой клея или герметика. У меня под руками оказался полиуретановый клей им и воспользовался, делаем ревизию других выводов, если необходимо пропаиваем.

Перед установкой трансформатора следует подготовить плату, чтобы он без усилий вошёл в своё место. Для этого нужно очистить от остатков припоя отверстия, сделать это можно так же иглой от шприца подходящего диаметра.

После установки трансформатора сварочный инвертор заработал.

Как проверить микросхему

Как проверить микросхему не выпаивая её из платы и на что ещё обратить внимание.

Частично проверить микросхему можно при наличии вольтметра и регулируемого  стабилизированного источника постоянного напряжения.    Для полной проверки нужны  генератор сигналов и осциллограф.

Поговорим о том, что проще. Перед проверкой обязательно выключите инвертор от сети питания.  Далее — от внешнего регулируемого блока питания на вывод 7 микросхемы подаём напряжение 16 — 17 вольт, это напряжение запуска МС. При этом на выводе 8 должно быть 5 В. это опорное напряжение  от внутреннего стабилизатора микросхемы.

Оно должно оставаться стабильным при изменении напряжения на 7 выводе. Если это не так МС неисправна.

Изменяя напряжение  на микросхеме имейте в виду, что ниже  10 В микросхема отключается, и включится при 15-17 вольт. Не следует повышать напряжение питания МС выше 34 В  Внутри микросхемы стоит защитный стабилитрон и при сильно завышенном напряжении его просто пробьёт.

Ниже приведена структурная схема UC3842.

Дополнение к этой статье: Через некоторое время принесли ещё один аппарат.

Вышел из строя из за падения  на бок. Это произошло потому, что за время работы винты скрепляющие  корпус разболтались, а некоторые просто потерялись, поэтому при падении плата сыграла и коснулась корпуса монтажной стороной В результате замыкания вышли из строя все 4 выходных транзистора  K 30N60HS  Аналоги G30N60A4D, G40N60UFD. После замены всё заработало.

На этом всё!  Если нашли полезной эту статью, оставляйте Ваши комментарии, делитесь с друзьями нажав на кнопки соцсетей.

Страница не найдена — steelfactoryrus.com

Алюминий

Содержание1 Художественное литье из алюминия1. 1 Как отлить алюминий1.2 Литье алюминия: выбор источника тепла1.3 Подготовка

Сварка

Содержание1 Аргонная сварка для начинающих1.1 Преимущества и особенности сварки аргоном1.2 Особенности сварки алюминия аргоном1.3

Металл

Содержание1 Обзор станков для ленточнопильной резки металла1. 1 Производители1.2 Конструкция1.3 Принцип действия ленточнопильного станка и

Алюминий

Содержание1 Покраска алюминия — подготовка и методы нанесения1.1 Способы окрашивания1.2 Анодирование своими руками1.3 Альтернативная

Своими руками

Содержание1 Как сделать индукционный нагреватель своими руками по схеме1.

1 Сила индукции1.2 Сборка по схемам1.3

Изготовление

Содержание1 Фермы из профильной трубы: эффективные системы, требующие точных расчетов1.1 Конструктивные особенности1.2 Типы ферм1.3

Страница не найдена — steelfactoryrus.com

Сталь

Содержание1 Нержавеющая сталь 12Х18Н10Т1. 1 Расшифровка и состав1.2 Особенности и преимущества металла1.3 Область применения1.4 Технические

Своими руками

Содержание1 Как сделать гидроизоляцию фундамента своими руками1.1 Определение уровня грунтовых вод (УГВ) при гидроизоляции

Своими руками

Содержание1 Изготовление кромкооблицовочного станка своими руками1. 1 Принцип работы кромкооблицовочного станка и некоторые варианты устройства1.2

Своими руками

Содержание1 Как сделать гидравлику на минитрактор своими руками?1.1 Преимущества устройства1.2 Начало работ1.3 Закупка и

Металл

Содержание1 Холодная сварка для металла инструкция1. 1 Преимущества холодной сварки для металла1.2 : холодная сварка

Сварка

Содержание1 Сварная балка — технология, изготовление1.1 Что это такое1.2 Процесс изготовления1.3 Дефекты, которые могут

Страница не найдена — steelfactoryrus.com

Своими руками

Содержание1 Водородная сварка1. 1 Применение водородной сварки1.2 Водородная сварка своими руками2 Мини газосварка своими руками

Своими руками

Содержание1 Изготовление тороидального трансформатора своими руками1.1 Виды трансформаторов1.2 Материалы пластин1.3 Тороидальный трансформатор своими руками1.4

Нержавейка

Содержание1 Пайка нержавейки с медью1. 1 Можно ли спаять нержавеющую сталь с помощью меди?1.2 Способы

Дерево

Содержание1 Лазерная гравировка по дереву — украсит ваши изделия1.1 Ищите исполнителей услуг1.2 Теперь решите,

Своими руками

Содержание1 Понижающий редуктор для мотоблока своими руками1. 1 Как сделать редуктор для мотоблока своими руками1.2

Алюминий

Содержание1 Литье алюминия в домашних условиях1.1 Алюминий: основные характеристики1.2 Отливка алюминия на дому1.3 Технологический

Основные неисправности инверторов и методы их устранения

Сварочный аппарат часто встречается в домашних мастерских — для личного использования его приобретают даже новички: этот вид техники удобнее, чем трансформатор или выпрямитель.

Пользователи сварочного оборудования отмечают следующие преимущества:

  • доступность — приобрести инвертор можно в каждом магазине строительной техники;
  • мобильность — самый тяжелый агрегат весит не более 10 килограммов, что упрощает транспортировку инвертора;
  • универсальность — подходит для обработки любых металлов;
  • малотребовательность — для сварки электродом 3 мм достаточно напряжения 170 В;
  • простота эксплуатации — новички предпочитают работать с инвертором благодаря устойчивой рабочей дуге: сварочный шов получается ровным и аккуратным.

Причины поломок

Инверторы, как и любое оборудование, могут выйти из строя. Большинство поломок происходят из-за неправильно выбранного сварочного режима, выхода из строя некоторых электронных элементов или попадания пыли и посторонних частиц в корпус блока питания.

Зная типовые поломки, вы легко определите и устраните неисправность — чаще всего диагностика и домашний ремонт сварочного оборудования не вызывают трудностей.

Основные неисправности и пути их решения:

  • Дуга горит нестабильно, материал электрода неконтролируемо разбрызгивается. Скорее всего вы выбрали неподходящую силу тока: на каждый миллиметр электрода должно приходиться от 20 до 40 ампер.
  • Сварка прилипает к металлу — недостаточно напряжения. Замерьте напряжение в сети и не забудьте очистить клеммы инвертора.
  • Нет дуги при включенной аппаратуре — силовые кабели повреждены или перегреты.
  • Аварийное отключение — скорее всего сработала защита от короткого замыкания. Проверьте элементы силовой цепи сварочного оборудования — скорее всего, какой-то из них вышел из строя и требует замены.
  • Большое энергопотребление при холостом ходе — возникает из-за замыкания витков на токопроводящих катушках. Проблема устраняется полной перемоткой катушек и наложением дополнительных слоев изоляции.
  • Отключение аппарата через одинаковые промежутки времени характерно для чрезмерно перегревающихся моделей. Если инвертор внезапно выключился, дайте ему остыть в течение 30–40 минут, прежде чем продолжать работу.
  • Блок питания при работе издает посторонние звуки. Необходимо проверить и затянуть в случае ослабления болты, которые стягивают элементы магнитопровода. Если проблема заключается не в этом — проверьте крепеж сердечника или замыкание между кабелями.

Важно! Если из корпуса инвертора идет густой белый дым — не пытайтесь выполнить самостоятельный ремонт, сразу несите оборудование в сервисный центр.

Ремонт в домашних условиях

Чтобы установить причину поломки, проведите визуальный осмотр всех узлов сварочного аппарата, тщательно зачистите окислившиеся контакты с помощью щетки и растворителя. Внимательно изучите инструкцию: возможно, там уже указана типовая неисправность этой модели.

В первую очередь, выходят из строя:

  • транзисторы;
  • диодный мост;
  • система охлаждения.

Их неисправность устанавливается по существенному изменению геометрии.

В таком случае весь ремонт сводится к замене элементов с помощью паяльника. В работе вам также пригодится дополнительное оборудование — мультиметр, вольтметр и осциллограф.

Если по окончании первичных ремонтных работ сварочный инвертор не включается, переходите к более глубокой диагностике — проверьте блоки питания, управления а также силовой блок.

  • При возникновении неисправности необходимо немедленно отключить прибор от электросети, дать ему остыть и только после этого снимать кожух.
  • Диагностику начинайте с малого — нередки случаи, когда ремонт инвертора заключается в простейшей замене деталей или пропайке контактов.
  • Для проверки транзисторов используйте мультиметры, вольтметры и осциллографы.
  • Заменив электротехнические элементы, проверьте печатные проводники.
  • Не забудьте об обслуживании разъемов после работы с дорожками.
  • Проверяйте диодные мосты: они нечасто выходят из строя, но это лишним не будет.
  • Если в процессе поиска неисправностей вы дошли до проверки плат и пультов управления, обязательно используйте высокоразрешающий осциллограф.

Если вы провели все диагностики и проверки, но обнаружить поломку так и не удалось — рекомендуем прекратить поиски проблемы и обратиться специализированные мастерские по ремонту сварочного оборудования.

не работает, отключается, перегревается полуавтомат или инвертор

Сварочные аппараты – оборудование, востребованное (в зависимости от модели) для проведения строительно-монтажных, ремонтных и других работ в быту, мастерских, на строительной площадке или производственных предприятиях. Как и любое другое, это оборудование выходит из строя по разным причинам – из-за некачественной сборки, недоработок конструкции, несоблюдения правил эксплуатации или естественного износа.

Основные неисправности сварочных аппаратов – трансформаторов и инверторов

Сварочные трансформаторы более просты, по сравнению с инверторами, обеспечивающими двойное преобразование тока питания, поэтому определить причину их поломки проще.

Основные проявления неполадок:

  • Сварочный трансформатор или инвертор не работает при подсоединении к сети электропитания. В этом случае проверяют наличие напряжения в сети, целостность предохранителей, вероятность обрыва токовых обмоток, работоспособность выпрямительных диодов.
  • Электрод залипает на обрабатываемой детали, в месте нахождения преобразователя появляется гул. Причиной этой проблемы могут быть: замыкание в обмотках трансформатора, неисправность диодов, ослабление контактов, низкое напряжение питающей сети, ошибка в выборе режима работы сварочного аппарата.
  • Сварочный трансформатор или инвертор перегревается, включается лампочка перегрева и аппарат самопроизвольно отключается. Причиной этого может быть слишком длительная работа (предельная продолжительность включения указывается в техническом паспорте) или неэффективная работа встроенного вентилятора. Вторая причина характерна для недорогих агрегатов. К перегреву может привести эксплуатация оборудования в слишком запыленных помещениях. Если запыленность на объекте снизить нельзя, то необходимо периодически разбирать аппарат и очищать его основные узлы.
  • Сварочный аппарат работает, но не варит. Причиной этой проблемы могут быть: слишком длинный удлинитель, подгорание контактов, обрыв кабелей.
  • Почему сварочный аппарат – трансформатор или инвертор – сам отключается? Самопроизвольное выключение может быть вызвано замыканием проводов на корпус или неправильным выбором защитного элемента в электрощитке.

Определить, почему не работает сварочный трансформатор, инвертор, полуавтомат, помогут специалисты сервисного центра, имеющие в распоряжении современное диагностическое оборудование и инструмент. Только мастера с большим опытом смогут полностью восстановить работоспособность аппаратов и значительно продлить их рабочий период.

Нет напряжения на выходе сварочного инвертора

Как отремонтировать сварочный инвертор своими руками

Все большую популярность среди мастеров сварщиков завоевывают инверторные сварочные аппараты благодаря своим компактным размерам, небольшой массе и приемлемым ценам. Как и любое другое оборудование, данные аппараты могут выходить из строя по причине неправильной эксплуатации или из-за конструктивных недоработок. В некоторых случаях ремонт инверторных сварочных аппаратов можно провести самостоятельно, изучив устройство инвертора, но существуют поломки, которые устраняются только в сервисном центре.

Устройство сварочного инвертора

Сварочные инверторы в зависимости от моделей работают как от бытовой электрической сети (220 В), так и от трехфазной (380 В). Единственное, что нужно учитывать при подключении аппарата к бытовой сети – это его потребляемая мощность. Если она превышает возможности электропроводки, то работать агрегат при просаженной сети не будет.

Итак, в устройство инверторного сварочного аппарата входят следующие основные модули.

  1. Первичный выпрямительный блок. Этот блок, состоящий из диодного моста, размещен на входе всей электрической цепи аппарата. Именно на него подается переменное напряжение из электросети. Чтобы снизить нагревание выпрямителя, к нему прикреплен радиатор. Последний охлаждается вентилятором (приточным), установленным внутри корпуса агрегата. Также диодный мост имеет защиту от перегрева. Реализована она с помощью термодатчика, который при достижении диодами температуры 90° разрывает цепь.
  2. Конденсаторный фильтр. Подсоединяется параллельно к диодному мосту для сглаживания пульсаций переменного тока и содержит 2 конденсатора. Каждый электролит имеет запас по напряжению не менее 400 В, и по емкости от 470 мкФ для каждого конденсатора.
  3. Фильтр для подавления помех. Во время процессов преобразования тока в инверторе возникают электромагнитные помехи, которые могут нарушать работу других приборов, подключенных к данной электрической сети. Чтобы убрать помехи, перед выпрямителем устанавливают фильтр.
  4. Инвертор. Отвечает за преобразование переменного напряжения в постоянное. Преобразователи, работающие в инверторах, могут быть двух типов: двухтактные полумостовые и полные мостовые. Ниже приведена схема полумостового преобразователя, имеющего 2 транзисторных ключа, на основе устройств серий MOSFET или IGBT, которые чаще всего можно увидеть на инверторных аппаратах средней ценовой категории.Схема же полного мостового преобразователя является более сложной и включает в себя уже 4 транзистора. Данные типы преобразователей устанавливают на самых мощных аппаратах для сварки и соответственно — на самых дорогостоящих.

    Так же, как и диоды, транзисторы устанавливаются на радиаторы для лучшего отвода от них тепла. Чтобы защитить транзисторный блок от всплесков напряжения, перед ним устанавливается RC-фильтр.

  5. Высокочастотный трансформатор. Устанавливается после инвертора и понижает высокочастотное напряжение до 60-70 В. Благодаря включению в конструкцию данного модуля ферритового магнитопровода, появилась возможность снизить вес и уменьшить габариты трансформатора, а также уменьшить потери мощности и повысить КПД оборудования в целом. К примеру, вес трансформатора, имеющего железный магнитопровод и способного обеспечивать ток в 160 А, будет около 18 кг. Но трансформатор с ферритовым магнитопроводом при тех же характеристиках тока будет иметь массу около 0,3 кг.
  6. Вторичный выходной выпрямитель. Состоит из моста, в составе которого находятся специальные диоды, с большой скоростью реагирующие на высокочастотный ток (открытие, закрытие и восстановление занимает около 50 наносекунд), на что не способны обычные диоды. Мост оборудован радиаторами, предотвращающими его перегрев. Также выпрямитель имеет защиту от скачков напряжения, реализованную в виде RC-фильтра. На выходе модуля размещаются две медных клеммы, обеспечивающих надежное подключение к ним силового кабеля и кабеля массы.
  7. Плата управления. Управлением всеми операциями инвертора занимается микропроцессор, который получает информацию и контролирует работу аппарата с помощью различных датчиков, расположенных практически во всех узлах агрегата. Благодаря микропроцессорному управлению, подбираются идеальные параметры тока для сварки разного рода металлов. Также электронное управление позволяет экономить электроэнергию за счет подачи точно рассчитанных и дозированных нагрузок.
  8. Реле плавного пуска. Чтобы во время пуска инвертора не перегорели диоды выпрямителя от высокого тока заряженных конденсаторов, применяется реле плавного пуска.

Как работает инвертор

Ниже приведена схема, которая наглядно показывает принцип работы сварочного инвертора.

Итак, принцип действия данного модуля сварочного аппарата заключается в следующем. На первичный выпрямитель инвертора поступает напряжение из бытовой электрической сети или от генераторов, бензиновых или дизельных. Входящий ток является переменным, но, проходя через диодный блок, становится постоянным. Выпрямленный ток поступает на инвертор, где проходит обратное преобразование в переменный, но уже с измененными характеристиками по частоте, то есть становится высокочастотным. Далее, высокочастотное напряжение понижается трансформатором до 60-70 В с одновременным повышением силы тока. На следующем этапе ток снова попадает в выпрямитель, где преобразуется в постоянный, после чего подается на выходные клеммы агрегата. Все преобразования тока контролируются микропроцессорным блоком управления.

Причины поломок инверторов

Современные инверторы, особенно сделанные на основе IGBT-модуля, достаточно требовательны к правилам эксплуатации. Объясняется это тем, что при работе агрегата его внутренние модули выделяют много тепла. Хотя для отвода тепла от силовых узлов и электронных плат используются и радиаторы, и вентилятор, этих мер порой бывает недостаточно, особенно в недорогих агрегатах. Поэтому нужно четко следовать правилам, которые указаны в инструкции к аппарату, подразумевающие периодическое выключение установки для остывания.

Обычно это правило называется “Продолжительность включения” (ПВ), которая измеряется в процентах. Не соблюдая ПВ, происходит перегрев основных узлов аппарата и выход их из строя. Если это произойдет с новым агрегатом, то данная поломка не подлежит гарантийному ремонту.

Также, если инверторный сварочный аппарат работает в запыленных помещениях, на его радиаторах оседает пыль и мешает нормальной теплоотдаче, что неизбежно приводит к перегреву и поломке электрических узлов. Если от присутствия пыли в воздухе избавиться нельзя, требуется почаще открывать корпус инвертора и очищать все узлы аппарата от накопившихся загрязнений.

Но чаще всего инверторы выходят из строя, когда они работают при низких температурах. Поломки случаются по причине появления конденсата на разогретой плате управления, в результате чего происходит замыкание между деталями данного электронного модуля.

Особенности ремонта

Отличительной особенностью инверторов является наличие электронной платы управления, поэтому диагностировать и устранить неисправность в данном блоке может только квалифицированный специалист. К тому же, из строя могут выходить диодные мосты, транзисторные блоки, трансформаторы и другие детали электрической схемы аппарата. Чтобы провести диагностику своими руками, требуется иметь определенные знания и навыки работы с такими измерительными приборами, как осциллограф и мультиметр.

Из вышесказанного становится понятно, что, не имея необходимых навыков и знаний, приступать к ремонту аппарата, особенно электроники, не рекомендуется. В противном случае ее можно полностью вывести из строя, и ремонт сварочного инвертора обойдется в половину стоимости нового агрегата.

Основные неисправности агрегата и их диагностика

Как уже говорилось, инверторы выходят из строя из-за воздействия на “жизненно” важные блоки аппарата внешних факторов. Также неисправности сварочного инвертора могут происходить из-за неправильной эксплуатации оборудования или ошибок в его настройках. Чаще всего встречаются следующие неисправности или перебои в работе инверторов.

Аппарат не включается

Очень часто данная поломка вызывается неисправностью сетевого кабеля аппарата. Поэтому сначала нужно снять кожух с агрегата и прозвонить каждый провод кабеля тестером. Но если с кабелем все в порядке, то потребуется более серьезная диагностика инвертора. Возможно, проблема кроется в дежурном источнике питания аппарата. Методика ремонта “дежурки” на примере инвертора марки Ресанта показана в этом видео.

Нестабильность сварочной дуги или разбрызгивание металла

Данная неисправность может вызываться неправильной настройкой силы тока для определенного диаметра электрода.

Совет! Если на упаковке к электродам нет рекомендованных значений силы тока, то ее можно рассчитать по такой формуле: на каждый миллиметр оснастки должно приходиться сварочного тока в пределах 20-40 А.

Также следует учитывать и скорость сварки. Чем она меньше, теме меньшее значение силы тока нужно выставлять на панели управления агрегата. Кроме всего, чтобы сила тока соответствовала диаметру присадки, можно пользоваться таблицей, приведенной ниже.

Сварочный ток не регулируется

Если не регулируется сварочный ток, причиной может стать поломка регулятора либо нарушение контактов подсоединенных к нему проводов. Необходимо снять кожух агрегата и проверить надежность подсоединения проводников, а также, при необходимости, прозвонить регулятор мультиметром. Если с ним все в порядке, то данную поломку могут вызвать замыкание в дросселе либо неисправность вторичного трансформатора, которые потребуется проверить мультиметром. В случае обнаружения неисправности в данных модулях их необходимо заменить либо отдать в перемотку специалисту.

Большое энергопотребление

Чрезмерное потребление электроэнергии, даже если аппарат находится без нагрузки, вызывает, чаще всего, межвитковое замыкание в одном из трансформаторов. В таком случае самостоятельно отремонтировать их не получится. Нужно отнести трансформатор мастеру на перемотку.

Электрод прикипает к металлу

Такое происходит, если в сети понижается напряжение. Чтобы избавиться от прилипания электрода к свариваемым деталям, потребуется правильно выбрать и настроить режим сварки (согласно инструкции к аппарату). Также напряжение в сети может проседать, если аппарат подключен к удлинителю с малым сечением провода (меньше 2,5 мм2).

Нередко падение напряжения, вызывающего прилипание электрода, происходит при использовании слишком длинного сетевого удлинителя. В таком случае проблема решается подключением инвертора к генератору.

Горит перегрев

Если горит индикатор, это свидетельствует о перегреве основных модулей агрегата. Также аппарат может самопроизвольно отключаться, что говорит о срабатывании термозащиты. Чтобы данные перебои в работе агрегата не случались в дальнейшем, опять же требуется придерживаться правильного режима продолжительности включения (ПВ). Например, если ПВ = 70%, то аппарат должен работать в следующем режиме: после 7 минут работы, агрегату выделятся 3 минуты, на остывание.

На самом деле, различных поломок и причин, вызывающих их, может быть достаточно много, и перечислить их все сложно. Поэтому лучше сразу понять, по какому алгоритму проводится диагностика сварочного инвертора в поисках неисправностей. Как проводится диагностика аппарата, можно узнать, посмотрев следующее обучающее видео.

Время чтения: 8 минут

За последние 20 лет инверторная сварка стала самой популярной сварочной технологией из всех существующих. Это не удивительно, ведь в продаже можно найти недорогие модели инверторов, которые, тем не менее, способны обучить вас азам сварки. Инверторы технологичны и современны, они дают вам больше возможностей по сравнению с классическим сварочным трансформатором или выпрямителем.

Микросхемы — сердце любого инвертора. Именно благодаря микросхемам производители смогли внедрить в сварочный аппарат множество новых функций, а также существенно уменьшить его габариты и вес. Но мы все прекрасно знаем, что чем сложнее прибор, тем чаще он выходит из строя. В этой статье мы перечислим основные неисправности сварочных инверторов и подскажем, как можно отремонтировать сварочный аппарат самостоятельно.

Часто встречающиеся поломки

Инвертор искрит

Одна из самых часто встречающихся неисправностей в бюджетном инверторе. Зачастую при таких обстоятельствах аппарат искрит но не варит. Т.е., дуга поджигается на долю секунды, а затем снова гаснет. Причин возникновения этой поломки может быть много. Но, обо всем по порядку.

Начните с тщательного осмотра сварочных кабелей, используемых вами при сварке. Зачастую проблема именно в них. Даже если вы не увидели заметных дефектов, подключите другие (желательно новые) кабели к держаку и массе, и попробуйте снова зажечь дугу. Также проверьте надежность всех разъемов.

Если инвертор продолжает искрить, то возможно проблема кроется в электролитических конденсаторах в преобразователе. Замените их, если обладаете достаточными навыками. Если и это не помогло то посмотрите на провода на пакетнике. Возможно, они обгорели и нуждаются в замене.

В случае неудачи лучше отнесите аппарат в сервисный центр. Потому что может быть десяток причин возникновения этой неполадки. В сервисном центре вам проведут полную диагностику и смогут узнать истинную причину.

Инвертор не варит

Инверторный сварочный аппарат может быть включен, все световые индикаторы могут быть в норме, но при этом сварка не осуществляется. Самая частая причина такой поломки — это перегрев аппарата. О том как устранить перегрев мы рассказываем далее.

Также проверьте состояние сварочных кабелей, они могут быть повреждены или просто нуждаться в замене. Подключите новые сварочные кабели и попробуйте заново проверить работоспособность аппарата.

Инвертор перегревается

Одна из основных причин, почему плохо варит сварочный аппарат или не варит вовсе. Если вы без перерыва варите более 10 минут, аппарат может перегреться. Многие инверторы оснащены защитой от перегрева, но порой она не срабатывает. Тогда инвертор просто прекращает свою работу, при этом остается включенным.

Проблема решается очень просто. Прекратите сварочные работы на полчаса. Оставьте инвертор отдыхать. Через полчаса он придет в норму и вы сможете продолжить работу.

Инвертор не работает, не включается

Еще одна из самых часто встречающихся проблем. Вы включаете аппарат в розетку, а он не подает признаков жизни. Причин может быть несколько. Обычно все дело в напряжении вашей электросети. Его может быть недостаточно для включения сварочного аппарата. Если вы варите на даче, то вероятность низкого напряжения на выходе очень высока. Проблема решается путем покупки стабилизатора напряжения и подключения его к аппарату.

Еще одна причина — неполадки с сетевым кабелем, с помощью которого аппарат подключается к розетке. Проверьте целостность кабеля и вилки. Можете снять корпус аппарата и посмотреть, все ли в порядке с остальной частью сетевого кабеля, скрытой от глаз.

Если с кабелем все хорошо, а стабилизатор не помог, то вероятно причина неисправности в источнике питания самого инвертора. В таком случае рекомендуем обратиться в сервисный центр. Велика вероятность, что вы не сможете отремонтировать сварочный инвертор дома без посторонней помощи.

Не регулируется ток

Вы крутите регулятор силы тока, но ничего не происходит. Скорее всего, проблема кроется в самом регуляторе. Нужно заменить либо регулятор, либо проверить надежность его соединения с проводами. Снимите корпус аппарата и тщательно все проверьте. Воспользуйтесь мультиметром, чтобы выполнить диагностику регулятора.

Если регулятор исправен, но ток не регулируется, то причина может быть в замыкании дросселя или неисправности вторичного трансформатора. Замените эти компоненты или отдайте аппарат специалисту. Он знает, что с этим делать.

Электрод прилипает к металлу

Многие современные инверторы оснащены функцией «антизалипание», которая предотвращает прилипание электрода к металлу. Но порой эта функция работает некорректно либо вовсе не срабатывает из-за других поломок аппарата.

Первая причина прилипания электрода к металлу — неверно выбранный режим сварки. О том, как настроить режим сварки мы подробно рассказывали в этой статье.

Вторая причина — все то же низкое напряжение вашей электросети. Существуют инверторы способные работать и при пониженном напряжении. Но в некоторых местах напряжение настолько низкое, что даже такие аппараты не справляются с работой. Проблема решается покупкой стабилизатора напряжения.

Третья причина — применение сварочных удлинителей. Иногда длины сварочного кабеля просто недостаточно для выполнения сварочных работ. В таком случае можно воспользоваться специальным удлинителем. Но учтите, что если его длина превышает 40 метров, а сечение составляет менее 2.5 мм2, то велика вероятность снижения напряжения при сварке. А вслед за этим и прилипание электрода к металлу.

Четвертая причина — некачественная подготовка детали перед сваркой. Например, вы варите металл с окисной пленкой на поверхности, но недостаточно тщательно зачистили деталь перед выполнением работ. В итоге пленка образовалась снова и ухудшила контакт электрода с металлом, вызвав прилипание

Диагностика неисправностей

Добавим пару слов о том, как диагностировать неисправности в аппарате.

Если вы чувствуете запах гари или дыма из корпуса инвертора, то это сигнал об очень серьезной поломке. Мы не рекомендуем самостоятельно диагностировать аппарат в такой ситуации, лучше отнесите его в сервисный центр. Устранение подобных неисправностей требует многолетнего опыта и понимания всею нюансов функционирования аппарата.

Если поломки менее критичны, диагностику можно произвести своими руками. Для этого снимите корпус и визуально осмотрите все компоненты аппарата. Порой производители выпускают модели с некачественной пайкой или некачественными проводами. В таких случаях можно просто перепаять отдельные участки и аппарат будет исправно работать.

Читайте также: Выбор сварочного инвертора

Определить неисправную деталь очень просто. Она будет либо с трещинами, либо с потемневшими участками либо перегоревшей. В таком случае детали просто заменяются на новые. Чтобы подобрать нужную деталь посмотрите на маркировку.

Визуальный осмотр окончен, приступаем к более глубокой диагностике. Для этого вам понадобится мультиметр. С помощью мультиметра проверьте транзисторы и остальные компоненты платы.

Обязательно проверьте на плате все печатные проводники Не должно быть никаких обрывов или подгоревших участков. Если вы все же обнаружили подгары, то удалите их и напаяйте перемычки с помощью провода ПЭЛ. Его сечение должно соответствовать проводнику платы. Заодно проверьте все контакты разъемов в аппарате и зачистите их с помощью белого канцелярского ластика.

В качестве выпрямителя у инвертора используются диодные мосты. Они закреплены на радиаторе. Диодные мосты достаточно надежны и крайне редко выходят из строя, но порой это случается. Чтобы узнать работоспособность диодного моста отпаяйте от него все провода и снимите с платы. Пройдитесь мультиметром. Так можно выявить неисправный диод.

Если после выполнения всех манипуляций инвертор остается неисправным, то отнесите его к специалисту. Мы не рекомендуем самостоятельно производить дальнейший ремонт сварочного аппарата своими руками. Тем более, если вы недавно купили аппарат и он находится на гарантии.

Вместо заключения

Теперь вы знаете, как отремонтировать сварочные аппараты своими руками. Мы перечислили наиболее часто встречающиеся поломки, которые можно устранить своими силами в домашним условиях. Если вы столкнулись с более серьезной проблемой, то рекомендуем отнести аппарат в сервисный центр. Там специалисты проведут полную диагностику вашего аппарата и смогут выявить истинные причины возникновения поломок.

Также соблюдайте технику безопасности, выполняя ремонт инверторных сварочных аппаратов своими руками. Помните, что инвертор — это сложный электроприбор, который при неумелом использовании может быть опасен для вашего здоровья. Если вы купили инвертор менее чем за 50$, то подумайте, насколько целесообразен ремонт сварочного аппарата инверторного типа. Возможно, проще купить новый сварочный аппарат. Желаем удачи в работе!

Основные неисправности сварочных инверторов и методы их устранения


Множество домашних мастерских укомплектовано сварочным оборудованием на основе инверторного блока питания. Такие изделия обладают множеством преимуществ. Однако, время от времени любая техника ломается и может потребоваться ремонт сварочных инверторов.

Подобная операция легко выполнима в домашних условиях, поскольку внутренняя компоновка инверторной установки для розжига дуги хорошо поддается диагностике и обслуживанию. Успешность исправления неисправностей инверторной сварки зависит, прежде всего, от навыков и знаний мастера-ремонтника.

Особенности сварочных инверторов и их ремонт

Сварочный полуавтомат инверторного типа обладает рядом особенностей и преимуществ.

Большинство пользователей подобных сварочных устройств отмечают:

  • высокую мощность установки;
  • мобильность аппарата;
  • простоту обслуживания;
  • надежность конструкции инвертора;
  • минимальное потребление электрической энергии при выполнении работ по свариванию металлических изделий.

Характерной особенностью инверторных устройств для сварки служит более сложная электротехническая схема, по сравнению с трансформаторными или выпрямительными сварками.

Инвертор для сварочных работ.

Ремонт инверторных сварочных аппаратов следует начинать с проверки следующих элементов:

  • транзисторы;
  • диодный мост;
  • система охлаждения.

Перед тем, как отремонтировать сварочные аппараты своими руками необходимо провести диагностику основных компонентов. Как правило, неисправные детали, например, транзисторы или диоды, можно легко определить по существенном изменении геометрии.

Если такие детали удается выявить визуально, то восстановление аппарата для сварки своими руками сведется к банальной замене неисправных электротехнических элементов при помощи паяльника и припоя.

Ремонт сварочных полуавтоматов своими руками должен производится мастерами, имеющими хотя бы базовые познания в электронике и умеющими пользоваться такими устройствами, как мультиметр, вольтметр и осциллограф.

Большинство моделей инверторных аппаратов для сварки комплектуются инструкциями. Проводить обслуживание данных устройств проще по схемам, имеющимся в соответствующем разделе документации.

Диагностика неисправностей инверторов

Непосредственно перед выполнением восстановления работоспособности инверторного оборудования для сварки следует ознакомиться с типовыми неисправностями и наиболее эффективными методами диагностики.

В большинстве случаев, ремонт полуавтоматов для сварки следует производить по такому алгоритму:

  1. Визуальный осмотр всех узлов инвертора.
  2. Зачистка окислившихся контактов при помощи растворителя и щетки.
  3. Изучение конструкции инвертора по идущей в комплекте документации.
  4. Диагностика неисправности.
  5. Замена нерабочих электронных компонентов.
  6. Пробный запуск.

Функциональная схема сварочного инвертора.

Все неисправности, при которых может потребоваться ремонт своими руками сварочных аппаратов делятся на три вида:

  • возникшие из-за неправильного выбора режима сварки;
  • возникшие из-за нарушения в работе одного из элементов электронной схемы прибора;
  • возникшие из-за попадания пыли или сторонних предметов в корпус инверторного блока питания.

Перед тем, как проверить сварочный аппарат на предмет неисправных радиодеталей, следует провести полную чистку от пыли и грязи. Засорение элементов охлаждения системы поддержания дуги может пагубно сказаться на работоспособности многих электронных компонентов.

Если при предварительной визуальной проверке не выявлены неисправности, то следует переходить к более глубокой диагностике.

Типичные причины выхода из строя инвертора представлены:

  • попаданием жидкости внутрь корпуса инвертора, повлекшим за собой окисление токопроводящих дорожек и коррозию основных радиоэлементов;
  • обилием пыли и грязи внутри корпуса, вследствие которых существенно ухудшилось охлаждение и произошел перегрев силовых микросхем;
  • перегревом работы инвертора из-за выбора неправильного режима работы, вследствие которого может потребоваться ремонт сварочных выпрямителей.

Ремонт сварочного трансформатора, в отличие от инвертора, может выполняться без существенных навыков и умений. В трансформаторных сборках используются радиоэлементы, которые обладают невероятно длительным жизненным циклом.

Методика ремонта преобразователя и других ключевых узлов инверторного источника тока будут показаны в следующем разделе.

Основные виды поломок и их устранение

Прежде чем рассмотреть основные виды неисправностей инверторных устройств следует ознакомиться с устройством инвертора.

Электрическая схема сварочного инвертора.

Большинство популярных моделей состоит из:

  • блока питания;
  • блока управления;
  • силового блока.

Неисправности и ремонт сварочных аппаратов в большинстве случаев связаны с поломкой силового блока, состоящего из:

  1. Первичного и вторичного выпрямителей.
    В состав блока входят два диодных моста различной мощности. Первый мост способен выдерживать до 40 ампер ток и до 250 вольт напряжение. Второй диодный мост собран из более мощных элементов и способен поддерживать силу тока 250 ампер при напряжении порядка 100 вольт. Возможные ошибки данного модуля связаны с аварией диодов первичного или вторичного моста.
  2. Инверторного преобразователя.
    Поломка силового транзистора инверторного преобразователя часто является ответом на вопрос почему сварочный аппарат не варит. Ремонт инвертора можно произвести путем замены транзистора на аналог с параметрами силы тока 32 ампера и напряжением 400 вольт.
  3. Высокочастотного трансформатора.
    Как правило, трансформатор состоит из нескольких обмоток, повышающих силу тока до 250 ампер при напряжении до 40 вольт. Большинство инверторного оборудования имеет две обмотки, выполненные при помощи медной проволоки или ленты.

Перед тем, как отремонтировать сварочные аппараты своими руками следует внимательно продиагностировать прибор и четко определить, какой из элементов неисправен.

Не стоит даже пытаться самостоятельно отремонтировать инвертор из корпуса которого повалил плотный белый дым. В таких случаях самым правильным решением будет обращение в квалифицированный ремонтный центр.

Компоновка деталей сварочного инвертора.

Ремонт сварочного полуавтомата с инверторным источником может понадобиться при возникновении следующих неисправностей:

  1. Нестабильное горение раскаленной дуги или сильное разбрызгивание материала электрода.
    Неисправность в большинстве случаев связана с неправильным выбором рабочего тока. В инструкции по эксплуатации сказано, что на 1 миллиметр диаметра электрода должна приходится сила тока от 20 до 40 ампер.
  2. Прилипания сварки к металлу.
    Такое поведение характерно для устройств, работающих при недостаточном напряжении. Подобные неисправности и способы их устранения четко описаны в сопроводительной документации. При прилипании электрода к свариваемому материалу следует очистить контакты клемм, к которым подключаются модули инверторного устройства. Кроме этого, не лишним будет замерить напряжение в электрической сети.
  3. Отсутствие дуги при включении аппаратуры.
    Дефект зачастую связан с банальным перегревом устройства или повреждением силовых кабелей кабелей в процессе длительной эксплуатации при повышенных температурах.
  4. Аварийное отключение инвертора.
    Если в процессе проведения работ аппарат внезапно отключился, то наверняка сработала защита от короткого замыкания между проводами и корпусом. Ремонт устройства в случае возникновения подобного дефекта состоит в нахождении и замене поврежденных элементов силовой цепи инвертора.
  5. Огромное потребление электрического тока при холостой работе.
    Типичная неисправность, возникающая вследствие замыкания витков на токопроводящих катушках. Восстановление работоспособности устройства после такой неисправности состоит в полной перемотке катушек и наложении слоя дополнительной изоляции.
  6. Отключение сварочного оборудования через определенный промежуток времени.
    Подобное поведение характерно для перегревающихся инверторных электроприборов. Если сварка внезапно выключилась, то нужно дать ей остыть и через 30-40 минут можно продолжить работу.
  7. Посторонние звуки при работе блока питания.
    Устранение дефекта заключается в затягивании болтов, стягивающих элементы магниторовода. Помимо этого, неисправность может быть связана с дефектом в крепеже сердечника или замыканием между кабелями.

Важно отметить, что большинство видов работ следует выполнять с использованием паяльника, укомплектованного специальным отсосом. Такой инструмент существенно облегчает работу по нанесению и удалению припоя на посадочные места радиотехнических элементов.

Рекомендации по самостоятельному ремонту

Электрическая схема сварочного аппарата.

Выполняя ремонт сварочных аппаратов инверторного типа следует придерживаться определенного алгоритма:

  1. При возникновении неисправности, нужно немедленно отключить электрический прибор от сети, дать ему остыть и лишь после этого следует открывать металлических кожух.
  2. Диагностику необходимо начинать с визуального осмотра электротехнических компонентов инвертора.
    Нередки случаи, когда ремонт инверторного сварочного аппарата заключается в простейшей замене поврежденных деталей или пропайке токопроводящих контактов. Визуально увеличившиеся конденсаторы или треснувшие транзисторы нужно заменять в первую очередь.
  3. Если при визуальном осмотре не удалось определить причину неисправности сварочного аппарата, необходимо перейти к проверке параметров деталей при помощи мультиметра, вольтметра и осциллографа.
    Наиболее частые поломки силовых блоков связаны с нарушением работы транзисторов.
  4. После замены электротехнических элементов стоит перейти к проверке печатных проводников, расположенных на плате инвертора.
    При обнаружении оторванных или поврежденных дорожек на печатной плате сварочного инструмента нужно немедленно устранить дефект путем запаивания перемычек или восстановления дорожек при помощи медной проволоки необходимого сечения.
  5. По завершению работы с дорожками имеет смысл перейти к обслуживанию разъемов.
    Если инверторный прибор переставал работать постепенно, то возможно имеет место быть плохой контакт в соединительных разъемах. В таком случае достаточно промерять все контакты при помощи мультиметра и зачистить разъемы обыкновенным бытовым ластиком.
  6. Несмотря на то, что неисправности сварочного инвертора редко бывают связаны с диодными мостами, будет не лишним проверить и их работоспособность.
    Проводить диагностику данного электротехнического элемента лучше в выпаянном виде. Если все ножки моста прозваниваются накоротко, то следует выполнить поиск неисправного диода и произвести его замену.
  7. Последним этапом в ремонте инвертора служит проверка платы и пультов управления.
    Диагностика всех компонентов платы должна производиться при помощи высокоразрешающего осциллографа.

Если диагностика проведена, но обнаружить что сломалось в сварочном аппарате не удалось, следует прекратить самостоятельный ремонт и обратиться в специализированные мастерские.

При выполнении самостоятельных ремонтных работ следует не забывать о правилах безопасности:

  • нельзя использовать электрические приборы без защитного верхнего кожуха;
  • проведение всех диагностических и ремонтных работ следует осуществлять на полностью обесточенном оборудовании;
  • удаление скопившейся пыли и грязи безопаснее всего проводить при помощи воздушного потока, формируемого компрессором или баллоном с сжатым газом;
  • очистку печатных плат необходимо производить с использованием нейтральных растворителей, нанесенных на специальную кисточку;
  • длительное хранение электрических приборов нужно производить в сухих помещениях в полностью выключенном состоянии.

Большинство инверторных электроприборов поставляется в комплекте с сопроводительной документацией. В этих бумагах можно отыскать описание наиболее типичных неисправностей и методов ремонта. Поэтому, при возникновении неисправностей следует внимательно изучить документацию и лишь потом приступать к ремонтным работам.

Самостоятельный ремонт может производится в домашних условиях. Основные неисправности инверторов связаны с выбором неправильного режима работы или выходом из строя радиоэлементов.

Некоторые неисправности сварочного полуавтомата можно определить визуально. Существует всего несколько причин из-за которых не включается сварочный инвертор. Большинство причин поломки работающего инвертора связаны с сгоревшими конденсаторами или пробитыми сварочными транзисторами.

Нет регулировки тока в сварочном аппарате.

Нет регулировки тока.

Наиболее часто встречающаяся проблема, с которой сталкиваются сварщики, работающие с аппаратами бытового типа.

Для этого есть ряд причин, которые мы рассмотрим ниже.

Давайте разберемся, о какой регулировке идет речь: аппарат искрит и не дает дугу или варит только на максимальном токе.

Существует ряд причины данной неисправности.

1. Первая из них, не самая распространенная, которую легко найти, не разбирая аппарата. Это механическое повреждение регулятора тока. Это будет сразу заметно при визуальном осмотре внешнего вида аппарата – отломана ручка, большой люфт между ручкой потенциометра и передней панелью аппарата, а также проскакивание, либо слишком легкое прокручивание ручки потенциометра, чего раньше не было.

2. При искрении аппарата, возможно, что причина неисправности — нарушение работы или повреждение функции AntiStick (залипание электрода).

Вероятно причина неисправности — нарушение работы обратной связи регулировки тока.

3. Самая распространенная причина – это нарушение схемы питания аппарата. Где система зарядки конденсаторов целая, а реле, замыкающее систему зарядки внутренней цепи, повреждено или по какой-то причине не сработало.

4. Если аппарат работает только на максимальном токе, то это, как правило, серьезная неисправность, которая может привести к более серьезной поломке аппарата.

Если причина отсутствия регулировки тока заключается не в механическом повреждении потенциометра, то советуем не эксплуатировать аппарат и обратиться в сервисный центр. Основная причина данной неисправности – потеря обратной связи по току. Это свидетельствует о нарушении внутренней схемы аппарата. Это может быть поврежденный операционный усилитель, вышедший из строя по причине пыли или конденсата; нарушение работы шим-контролера; в старых аппаратах – нарушение соединения проводов обратной связи к шумту; нарушение соединения проводов датчика тока в следствие плохой установки внутри аппарата.

Распространенные проблемы инверторов и их решения

Инвертор — очень важное устройство, которым должен владеть каждый как дома, так и в офисе. Это устройство помогает получать электричество от наиболее важных электроприборов, когда в противном случае нет электричества. Но что, если ваш инвертор столкнется с некоторыми проблемами и, следовательно, не будет работать должным образом? Что ж, это может привести к нескольким проблемам, таким как отсутствие света, отсутствие микроволновой мощности и ряд других. Таким образом, лучше всего знать общие проблемы инвертора вместе с их решениями, чтобы вы могли решать проблемы самостоятельно.Они даются следующим образом:

1. Инвертор не включается

Инвертор не включается — одна из наиболее частых проблем инвертора. Некоторые возможные причины этого включают отключение инвертора, отсоединение аккумулятора, ослабление контактов аккумулятора, слабый заряд аккумулятора, разряд аккумулятора или неправильное положение клемм аккумулятора и т. Д. В случае неисправности переключателя питания необходимо отнести его в сервисный центр для ремонта. В случае неисправной батареи замените ее, однако, если инвертор отключился, вам может потребоваться нажать кнопку сброса отключения, указанную на устройстве, чтобы сбросить его.Если аккумулятор разряжен, рекомендуется зарядить его в течение нескольких часов. В противном случае, если он старый, рекомендуется полностью заменить его. если клеммы аккумулятора ослабли, проверьте их на предмет коррозии и тщательно очистите перед тем, как крепко зажать.

Кредит изображения: mrright.in

2. Аккумулятор не заряжается

Еще одна распространенная проблема инвертора — не заряжается аккумулятор. Одной из причин этого может быть разряженная батарея, и в этом случае батарею необходимо заменить.Другими возможными причинами этого могут быть перегоревшие выпрямители, плавкие предохранители и неплотное соединение аккумулятора. В этих случаях необходимо либо обратиться за профессиональной помощью, либо проверить клеммы аккумулятора на предмет коррозии.

Кредиты изображений: Wikimedia Commons

Если вы с нетерпением ждете замены батарей, у нас есть для вас несколько рекомендаций: —

  1. СВЕТИЛЬНИК RC 25000 ТРУБЧАТЫЙ АККУМУЛЯТОР 200 А-ЧАС
  2. LUMINOUS RC 18000 Высокая трубчатая батарея на 150 Ач
  3. V-Guard VJ145 135AH Плоская трубчатая инверторная батарея
  4. Exide Powersafe 65AH SMF Аккумулятор
  5. Amaron Inverter 150 Ач длинная трубчатая батарея
  6. EXIDE INDUSTRIES Батарея инвертора Insta Brite на 150 Ач
  7. OKAYA HT 7048 (150AH) Высокая трубчатая инверторная батарея

3.

Сокращенное время резервного копирования

Другая проблема, с которой может столкнуться инвертор, — это сокращение времени поддержки. Это могло произойти из-за слишком большого энергопотребления, и в таком случае вам необходимо снять дополнительную нагрузку. Если аккумулятор не заряжен должным образом, проблема может возникнуть даже в этом случае. Кроме того, если в аккумуляторе разряжен электролит, время поддержки может сократиться. В этом случае регулярно доливайте дистиллированную воду в аккумулятор. помните, что уровень воды должен поддерживаться между максимальным и минимальным пределом воды.

4. Силовой инвертор, работающий только в инверторном режиме

Если эта проблема возникает, значит, либо вход не подключен, либо плавкий предохранитель должен быть расплавлен. Проверьте силовой кабель и замените предохранитель соответственно по указанным выше причинам для силового инвертора, работающего только в режиме инвертора. Однако, если причина в том, что предохранитель входа работает, вы должны его сбросить. Устройство защиты входа — это, по сути, схема защиты, которая спасает инвертор в случае высокого напряжения.Некоторые другие причины этой распространенной проблемы инвертора включают низкий входной и высокий входной сигнал и т. Д. Что происходит, так это то, что в случае низкого входного сигнала инвертор не переключается на основной источник питания и, следовательно, работает только в режиме инвертора. вам может потребоваться выбрать широкий диапазон ИБП, если по этой причине устройство работает только в инверторном режиме. Вы также можете установить стабилизатор, чтобы решить проблему напряжения.

5. Непрерывный звуковой сигнал

Часто аварийный сигнал инвертора может звучать непрерывно.В таком случае возможной причиной может быть либо перегрузка инвертора, либо остановка охлаждающего вентилятора. Отключите всю дополнительную нагрузку в случае перегрузки. Если проблема все еще не решена, возможно, вам придется отнести инвертор в сервисный центр или обратиться за помощью к профессионалу. У каждого инвертора есть охлаждающий вентилятор, который должен работать, пока работает агрегат. если охлаждающий вентилятор не может поддерживать температуру, достаточно низкую для безопасной работы, инвертор автоматически отключится или подаст звуковой сигнал, информирующий вас о том, что устройство необходимо выключить.Точно так же, если вентилятор по какой-то причине застревает и не может охладить инвертор, устройство выдаст сигнал тревоги, чтобы вы его выключили.

6. ЖК-дисплей инвертора мощности отображает ложные коды

Другая распространенная проблема, связанная с инверторами, с которой вы можете столкнуться, — это отображение ложных кодов на ЖК-дисплее. В этом случае либо есть какая-то внутренняя проблема, при которой может потребоваться замена цепи инвертора, либо есть внешняя проблема. Если проблема внешняя, вам может потребоваться проверить кабели аккумулятора, выходные и входные провода, нагрузку и т. Д.

Кредиты изображений: DIYtrade.com

Вот несколько кабелей аккумулятора, на случай, если вы ищете замену: —

  1. Пара красно-черных кабелей батареи, 16 кв. Мм (4 фута каждый)
  2. Кабели для подключения аккумулятора 25 кв. Мм (красный и черный, 1 фут)
  3. Кабели для подключения батарей 35 кв. Мм (1 фут каждый)
  4. Пара красно-черных кабелей батареи, 16 кв. Мм (3 фута каждый)
  5. Кабель для подключения ИБП и инверторной батареи 25 кв. Мм (красный, 18 дюймов)
  6. Соединительные кабели Соединительные кабели для батарей (16 кв. Мм, 4 фута)

7.Шум, исходящий от преобразователя мощности

Иногда вы также можете услышать шумы, исходящие от инвертора мощности. Важно знать, что каждый инвертор издает некоторый шум ветра, что является нормальным явлением. Однако, если вы слышите шум вентилятора, возможно, ваш вентилятор нуждается в профессиональной чистке. В некоторых из этих случаев для решения проблемы может потребоваться замена вентилятора.

Кредиты изображений: Aliexpress.com

Теперь, когда вы знаете различные распространенные проблемы инвертора и способы их решения, вы можете решить их самостоятельно, не выходя из дома. Однако, если проблема выходит за рамки вашего понимания, вы можете связаться с профессионалом через г-на Райт, если инвертор не работает.

Если вы ищете новый инвертор, некоторые из самых продаваемых инверторов, доступных в Интернете, являются: —

  1. Luminous Инвертор Cruze 2KVA с батареей RC 18000 (2 батареи)
  2. Luminous Inverter Zelio 1700 с красным зарядом 18000 Трубчатая батарея 150 Ач
  3. Luminous Zolt 1100 Inverter + RC 25000 Высокая трубчатая батарея 200 Ач + тележка

Рекомендации по загрузке…

Наиболее частые причины, по которым инвертор не работает

Инвертор оказался чрезвычайно важным и полезным устройством для дома и офиса. Что он делает, так это то, что он обеспечивает нас электрическим током и энергией во время отключения электроэнергии, чтобы наша повседневная деятельность не была затруднена. Однако бывают случаи, когда инвертор не работает или неожиданно прекращает работу. В таких ситуациях мы не получаем никакой выходной мощности и, следовательно, можем столкнуться с проблемами. Вот почему важно знать причину, по которой инвертор не работает, а также соответствующее решение.Ниже приводится список причин, по которым инвертор не работает:

1. Неисправен выключатель питания

ПРИЧИНА: Одной из наиболее частых причин, по которой инвертор не работает или не включается, является неисправный выключатель питания.

РЕШЕНИЕ: Для этого вам может потребоваться отключить инвертор от источника питания и подключить к нему какое-либо другое устройство. Включите прибор и посмотрите, работает ли он. Если нет, значит, ваш выключатель питания неисправен. В этом случае вам может потребоваться заменить выключатель питания профессионалом.Если прибор все-таки включается, значит, проблема в самом инверторе.

Кредиты изображений: moonshotcentral.com

2. Сработал инвертор

ПРИЧИНА: Другой причиной того, что инвертор не работает, может быть отключение.

РЕШЕНИЕ: Чтобы решить эту проблему, вам может потребоваться нажать кнопку сброса отключения, которая находится на самом инверторе. Это поможет его сбросить и, следовательно, включить. Посмотрите, работает ли это, а если нет, то ваш инвертор может столкнуться с другой проблемой.

Кредиты изображений: conzumr.com

3. Батарея не подключена

ПРИЧИНА: Вы проверили, подключен ли ваш аккумулятор к инвертору или нет? Потому что одна из других распространенных причин неработающего инвертора — это отключение батареи.

РЕШЕНИЕ: Если нет, то проверьте, есть ли это. Если он не подключен, подключите аккумулятор и попробуйте снова включить инвертор.

Кредиты изображений: Wikimedia Commons

4. Клеммы аккумулятора ржавые или корродированные

ПРИЧИНА: Еще одна распространенная причина того, что инвертор не работает, — это ржавые или корродированные клеммы аккумулятора.

РЕШЕНИЕ: Для этого вам может потребоваться проверить клеммы. Если они заржавели, попробуйте очистить их сухой тканью. Снова вставьте их и попробуйте включить прибор. Если он работает, значит проблема решена, а если нет, то вам нужно проверить наличие другой проблемы.

Кредиты изображений: ktcables.wordpress.com

5. Батарея разряжена или неисправна

ПРИЧИНА: Если ваш инвертор все еще не работает после попытки всех вышеперечисленных решений, то возможной причиной может быть слабый или неисправный аккумулятор.

РЕШЕНИЕ: Если батарея разряжена, одной из причин этого может быть то, что она устарела и может нуждаться в замене. Однако, если он не старый, возможно, вам придется зарядить его. В случае неисправного аккумулятора может потребоваться его замена.

Если вы с нетерпением ждете замены батарей, у нас есть для вас несколько рекомендаций: —

  1. СВЕТИЛЬНИК RC 25000 ТРУБЧАТЫЙ АККУМУЛЯТОР 200 А-ЧАС
  2. LUMINOUS RC 18000 Высокая трубчатая батарея на 150 Ач
  3. V-Guard VJ145 135AH Плоская трубчатая инверторная батарея
  4. Exide Powersafe 65AH SMF Аккумулятор
  5. Amaron Inverter 150 Ач длинная трубчатая батарея
  6. EXIDE INDUSTRIES Батарея инвертора Insta Brite на 150 Ач
  7. OKAYA HT 7048 (150AH) Высокая трубчатая инверторная батарея

Кредиты изображений: agnesbattery.com

6. Разрядился аккумулятор

ПРИЧИНА: Другой причиной того, что инвертор не работает, может быть разряженная батарея.

РЕШЕНИЕ: Если аккумулятор разряжен, вам может потребоваться зарядить его в течение нескольких часов, прежде чем снова включить в работу.

Теперь, когда вы знаете наиболее распространенные причины, по которым инвертор не работает, вы можете легко решить проблему и снова заставить инвертор работать. Если инвертор не работает или возникнут другие проблемы, вы можете связаться с профессионалом через г-на Райт.

Рекомендации по загрузке …

Как починить силовой инвертор? — Устранение основных неисправностей

Если вы живете в отдаленном месте, где для питания используется только постоянный ток, вам понадобится инвертор мощности. То же самое применимо, если вы собираетесь в поход на автофургоне или у вас есть только внедорожник. Инверторы мощности или цифровые инверторы необычайно эффективны, когда дело доходит до использования батарей в качестве более мощного источника энергии. Они помогут вам превратить постоянный ток автомобильного аккумулятора в переменный ток и позволят заряжать устройства, запускать ноутбук или что-то в этом роде.

Однако, если вы в конечном итоге получите неисправный силовой инвертор , и у вас нет другого выхода, кроме как отремонтировать его самостоятельно, эта статья для вас. Я расскажу обо всем, что вам нужно знать о силовых инверторах, о том, что это такое и как они работают. Как только вы узнаете , как работает ваш инвертор , вы пройдете через процессы, которым вы должны следовать, чтобы отремонтировать его. Оставайтесь в процессе и отремонтируйте инвертор самостоятельно.

Что такое инвертор мощности?

Инвертор мощности — это устройство преобразователя мощности, которое может преобразовывать постоянный ток от батареи в переменный ток.Это генератор, который может быстро переключать настройки полярности с постоянного тока на переменный и генерировать прямоугольную волну. С помощью инвертора мощности вы можете использовать устройства, которые требуют переменного тока, вместо того, чтобы потреблять постоянный ток. Вы можете получить как выходной ток 220 В, так и 240 В с помощью инвертора, который поможет вам запустить любой тип устройства. Существует три наиболее популярных типа для инверторов : инверторы с синусоидальной волной, прямоугольные и модифицированные синусоидальные инверторы. Вы также найдете инверторы с разными типами фаз, однофазные и трехфазные инверторы для различных типов работ.

Почему мой инвертор не работает?

Знание всех причин, по которым ваш инвертор может выйти из строя, поможет вам выбрать правильные методы поиска и устранения неисправностей. Вот наиболее частые причины, по которым ваш инвертор мог перестать работать или работать неправильно:

  • Неисправное соединение батареи: Батарея, которую вы подключаете к инвертору, может иметь ненадежный контакт или вообще не подключаться.
  • Корродированные клеммы аккумулятора: Если вы используете инвертор в течение длительного времени, клеммы аккумулятора могут корродировать из-за влажности или выделения водорода.
  • Неисправен выключатель питания: Если ваш инвертор вообще не включается, неисправность может быть связана с выключателем питания на инверторе.
  • Разрядился аккумулятор: Может быть, проблема вовсе не в инверторе; вместо этого ваша батарея может быть недостаточно заряжена.
  • Перегоревший предохранитель: Если вы используете его с постоянным контактом, и генератор внезапно выходит из строя, причиной может быть перегоревший предохранитель!

Как отремонтировать силовой инвертор

Если вы в конечном итоге получите неисправный инвертор, который, возможно, вы считаете мертвым, возможно, он не полностью вышел из строя! Если проблему можно устранить в домашних условиях, вы можете сделать это самостоятельно, проверив инвертор.Вот что можно сделать, если в последнее время вы столкнулись с неисправным преобразователем мощности:

1. Найдите и устраните неисправность выключателя питания

Если инвертор мощности не включается после нажатия переключателя питания, проблема может быть в переключателе! Сначала вы должны проверить, все ли в порядке, и процесс прост. Отключите инвертор от источника питания, подключите к нему другой прибор и включите его. Если он не включается, вам необходимо заменить выключатель питания.Вызовите профессионального электрика и получите замену переключателю, чтобы заменить его. Если вы не против сделать это самостоятельно, вы также можете заменить его самостоятельно.

2. Проверьте соединения аккумулятора

Если вы используете установку в течение длительного времени, а инвертор не работает или не включается, неисправность может быть связана с аккумулятором. В большинстве случаев проблема заключается в слабом соединении с аккумулятором, поэтому вам необходимо очистить и подтянуть его. Если проблема не в разъеме, возможно, батарея заржавела или корродировала.Осмотрите аккумулятор и проверьте на предмет коррозии, если таковая имеется, отсоедините, выньте аккумулятор и очистите его. Чтобы очистить его, возьмите немного пищевой соды, смешанной с горячей водой, возьмите жесткую зубную щетку и потрите ею терминал после того, как окунетесь в смесь. После удаления коррозии очистите разъемы и вытрите их бумажным полотенцем. Подключите их снова и попробуйте снова повернуть инвертор.

3. Разряженный или неисправный аккумулятор

Ошибка может быть вообще не в инверторе, в первую очередь, когда ваш силовой инвертор не работает.Проблема также может быть в аккумуляторе, особенно если вы используете его в течение длительного времени. Батарея могла быть изношена и быстро разряжена, или у нее может быть внутренняя неисправность. Если ваша батарея разряжена, возможно, вам придется заменить или отремонтировать ее, если это возможно. Если батарея свинцово-кислотная и у нее заканчивается кислота, вам нужно заменить ее кислотой, и этого будет достаточно.

4. Диагностика инвертора

Если проблема не в выключателе питания или аккумуляторе, возможно, проблема в самом инверторе, и для ее решения необходимо выполнить диагностику.Лучший способ сделать это, узнав, как работает система, получить схему инвертора. Когда у вас есть схема, самое время проверить точки контакта одну за другой после вскрытия корпуса. Если вы обнаружите, что точки контакта кажутся хорошими, переходите к остальным компонентам. Вы должны проверить вольтметр, а затем другие компоненты. Примите дополнительные меры безопасности, чтобы быть в безопасности, сначала отключите его от всего.

5. Закажите и замените детали

Если вы обнаружили неисправные детали, самое время заказать их замену и установить их.По возможности приобретайте запасные части от того же производителя, чтобы обеспечить лучшее качество. Когда у вас есть компоненты, удалите старые части из инвертора и осторожно установите новые. В процессе снятия помните, как вы его снимали и в какую сторону уходит деталь. Это поможет вам правильно поставить новую деталь на место.

6. Проверить инвертор

После того, как вы установили новые детали на старые неисправные и при необходимости установили их на места, теперь самое время для тестирования.Подключите инвертор к батарее и подключите его к регулируемой и ограниченной мощности, например, к лампе низкого напряжения. Теперь используйте вольтметр, чтобы получить показания на выходе инвертора и посмотреть, работает ли он нормально. Если все в порядке, машина должна работать исправно, и лампа должна загореться.

FAQ

Вот наиболее распространенных вопросов об инверторах мощности, которые задают люди, которые могут вас заинтересовать:

Как сбросить инвертор?
Нажмите и удерживайте кнопку ВКЛ / ВЫКЛ в течение 15 секунд и подождите, пока светодиод зарядки не начнет быстро мигать.
Сколько ватт потребляет инвертор?
Обычная инверторная батарея заряжается от 10 ампер и 12 вольт, что в сумме составляет 120 кВт.
Будет ли инвертор на 2000 ватт работать с холодильником?
Да, инвертор мощностью 2000 Вт может включить морозильную камеру на 500 Вт, включая дополнительные фонари.

Заключительные слова

Инвертор мощности — действительно отличный инструмент, поскольку он может помочь вам запускать устройства с постоянным током, даже если они работают с переменным током. Он будет поддерживать вас, если у вас нет подключения к электросети после отключения электроэнергии или во время кемпинга.Однако, если он выходит из строя, вы можете исправить это самостоятельно, если проблема связана с теми, которые я упомянул выше. Не оставляйте его подключенным к адаптеру переменного тока, когда вы работаете внутри инвертора. Отключите его перед началом работы, иначе может возникнуть проблема, так как он работает с электричеством.

Автор: Джонатан Роос — владелец yorator.com, где он пишет обо всех новейших инструментах резервного питания, таких как различные типы и генераторы с питанием, инверторы и связанные с ними аксессуары, а также информацию об использовании и обслуживании.

Почему мой инвертор мощности не работает?

Проблема:

Нет выходного переменного тока

Возможные причины:

1. Плохой контакт с розеткой постоянного тока.

2. Электрическая система автомобиля требует включения зажигания.

3. Перегорел предохранитель розетки постоянного тока автомобиля.

4. Перегрев силового инвертора.

5. Напряжение аккумуляторной батареи автомобиля ниже 11 вольт.

6.Входное напряжение аккумуляторной батареи автомобиля превышает 15 вольт.

7. Вы перегрузили свой инвертор.

Предлагаемые решения:

  1. Плохой контакт с розеткой постоянного тока.
  • Убедитесь, что инвертор питания надежно подключен к розетке постоянного тока вашего автомобиля. Если нет, при необходимости замените розетку постоянного тока.
  1. Электрическая система автомобиля требует включения зажигания.
  • Поверните зажигание автомобиля в положение «Аксессуар».
  1. Перегорел предохранитель розетки постоянного тока автомобиля.
  • Проверьте панель предохранителей автомобиля и замените поврежденный предохранитель.
  1. Перегрев силового инвертора.
  • Дайте инвертору остыть. Убедитесь, что вокруг устройства имеется соответствующая вентиляция и что нагрузка не превышает номинальную длительную мощность устройства (см. Технические характеристики).
  1. Напряжение аккумуляторной батареи автомобиля ниже 11 В.
  • Сначала отключите инвертор от сети.
  • Во-вторых, заведите автомобиль, чтобы зарядить аккумулятор.
  1. Входное напряжение аккумуляторной батареи автомобиля больше 15 В.
  • Проверьте руководство вашего автомобиля для поиска неисправностей.
  1. Вы перегрузили свой инвертор.
  • Убедитесь, что нагрузка не превышает номинальную длительную мощность устройства (см. Технические характеристики).

Пожалуйста, свяжитесь с нашим отделом технической поддержки, если у вас возникнут вопросы по установке, устранению неисправностей или общие вопросы по продукту.

Часы работы: понедельник — пятница с 7:00 до 18:00 CST


  • Было ли это полезно?
  • Да Нет

8 общих проблем инверторов и их решения

Большинство домохозяйств к настоящему времени хорошо осведомлены об инверторах и их неизбежном вкладе в обеспечение бесперебойного электропитания в наших домах. Инвертор — незаменимое устройство, когда дело доходит до непрерывного энергоснабжения домов и офисов в Индии. Он обеспечивает питание во время отключения электроэнергии для бесперебойной и бесперебойной работы наших приборов и оборудования.

Но представьте, что если ваш инвертор столкнется с проблемой? Инвертор может столкнуться с различными проблемами, которые могут повлиять на его работу и производительность. Вот 8 распространенных проблем, связанных с инверторами, и способы их решения.

  • Неисправность переключателя питания: Это одна из наиболее распространенных проблем инвертора, связанная с его неработоспособностью. В случае неисправности выключателя питания необходимо отнести его в сервисный центр для ремонта или вы можете обратиться в сервисный центр.
  • Батарея не подключена: Одна из других распространенных проблем инвертора, не работающего, — неплотное соединение батареи или отсутствие соединений. Подключить к инвертору, а затем включить.
  • Сокращенное время резервного копирования: Сокращение времени резервного копирования может быть вызвано либо слишком большим энергопотреблением, либо неполностью заряженной батареи. При избыточном потреблении энергии уменьшите нагрузку. Если в аккумуляторе разряжен электролит, регулярно доливайте дистиллированную воду.Просто небольшой наконечник, который всегда поддерживает уровень воды между максимальной и минимальной отметкой. Или, в случае разряженной батареи, для эффективной работы потребуется несколько часов зарядки.
  • Инвертор отключился: Чтобы решить эту проблему, нажмите кнопку сброса. Если он не работает, попробуйте заменить его батареями Livfast, поскольку мы предоставляем не только прочные батареи, но также предлагаем большой гарантийный срок и послепродажное обслуживание.
  • Ржавые или корродированные клеммы аккумулятора: Это может привести к сокращению времени поддержки.Если клеммы заржавели, попробуйте очистить их сухой тканью. Если это проблема с корродированным терминалом, он начнет работать после очистки.
  • Силовой инвертор просто работает в режиме инвертора: Либо вход не подключен, либо плавкий предохранитель должен быть расплавлен. Однако иногда может сработать входная защита, благодаря которой силовой инвертор переключается в инверторный режим.
  • Непрерывный звуковой сигнал: Сигнал тревоги инвертора из-за перегрузки или остановки охлаждающего вентилятора.В случае проблемы с перегрузкой снимите всю лишнюю нагрузку или обратитесь за профессиональной помощью.
  • Батарея разряжена или неисправна: Если батарея не работает, то она либо неисправна, либо вот-вот разрядится. Оба случая означают замену аккумулятора.

Это одни из наиболее распространенных проблем, с которыми сталкивается большинство домашних хозяйств с инверторами. Livfast, будучи лидером в производстве прочных, эффективных и долговечных инверторов, понимает тяжелое положение обычного человека и, таким образом, предлагает лучшие инверторы и инверторные батареи для жилых и коммерческих помещений.

Livfast — один из лидеров по производству лучших, надежных, долговечных и эффективных инверторов. Мы являемся пионерами в области производства надежных инверторных и инверторных батарей, и наши продукты имеют хороший гарантийный срок и непревзойденные результаты. Итак, если вы обнаружите, что пришло время заменить инвертор или аккумулятор, сделайте правильный выбор и посетите наш веб-сайт.

Читайте также : Как ухаживать за аккумулятором инвертора

Как работает инвертор, как ремонтировать инверторы — общие советы

В этом посте мы попытаемся узнать, как диагностировать и ремонтировать инвертор, всесторонне изучив различные этапы инвертора и как работает базовый инвертор.

Прежде чем мы обсудим, как отремонтировать инвертор, было бы важно, чтобы вы сначала получили полную информацию об основных функциях инвертора и его этапах. Следующее содержание объясняет важные аспекты инвертора.

Этапы инвертора

Как следует из названия, преобразователь постоянного тока в переменный — это электронное устройство, которое способно «инвертировать» постоянный потенциал, обычно получаемый от свинцово-кислотной батареи, в повышенный потенциал переменного тока. Выходной сигнал инвертора обычно вполне сопоставим с напряжением, которое есть в наших домашних розетках сети переменного тока.

Ремонт сложных инверторов — непростая задача из-за большого количества сложных этапов, требующих наличия специальных знаний в данной области. Инверторы, обеспечивающие выходы синусоидальной волны или инверторы, использующие технологию ШИМ для генерации модифицированной синусоидальной волны, могут быть трудными для диагностики и устранения неисправностей для людей, которые относительно плохо знакомы с электроникой.

Тем не менее, более простые конструкции инверторов, основанные на основных принципах работы, могут быть отремонтированы даже человеком, который не является специалистом в области электроники.

Прежде чем мы перейдем к деталям поиска неисправностей, было бы важно обсудить, как работает инвертор, и различные ступени, которые обычно может включать инвертор:

Инвертор в его самой основной форме можно разделить на три основных этапа, а именно. генератор, драйвер и выходной каскад трансформатора.

Генератор:

Этот каскад в основном отвечает за генерацию колебательных импульсов через микросхему или транзисторную схему.

Эти колебания в основном являются производством чередующихся положительных и отрицательных (заземляющих) пиков напряжения аккумуляторной батареи с определенной заданной частотой (числом положительных пиков в секунду). Такие колебания обычно имеют форму квадратных столбов и называются прямоугольными волнами. и инверторы, работающие с такими генераторами, называются преобразователями прямоугольной формы.

Вышеупомянутые генерируемые прямоугольные импульсы слишком слабы и никогда не могут использоваться для управления силовыми выходными трансформаторами.Поэтому эти импульсы подаются на следующий каскад усилителя для выполнения требуемой задачи.

Для получения информации об генераторах инвертора вы также можете обратиться к полному руководству, в котором объясняется, как спроектировать инвертор с нуля.

Бустер или усилитель (драйвер):

Здесь принятая частота колебаний соответствующим образом усиливается до высоких уровней тока, используя либо силовые транзисторы или МОП-транзисторы.

Хотя усиленный отклик является переменным током, он все еще находится на уровне напряжения питания батареи и, следовательно, не может использоваться для управления электрическими приборами, которые работают с более высокими потенциалами переменного тока.

Таким образом, усиленное напряжение подается на вторичную обмотку выходного трансформатора.

Выходной силовой трансформатор:

Все мы знаем, как работает трансформатор; в источниках питания переменного / постоянного тока он обычно используется для понижения подаваемого входного переменного тока сети до более низких заданных уровней переменного тока за счет магнитной индукции двух его обмоток.

В инверторах трансформатор используется для аналогичной цели, но с прямо противоположной ориентацией, то есть здесь переменный ток низкого уровня от вышеупомянутых электронных каскадов подается на вторичные обмотки, что приводит к индуцированному повышенному напряжению на первичной обмотке трансформатора.

Это напряжение, наконец, используется для питания различных бытовых электрических устройств, таких как фонари, вентиляторы, миксеры, паяльники и т. Д. Принцип становится основой всех традиционных конструкций инверторов, от самых простых до самых сложных.

Функционирование показанной конструкции можно понять из следующих пунктов:

1) Плюс батареи питает микросхему генератора (вывод Vcc), а также центральный отвод трансформатора.

2) Микросхема генератора при включении начинает производить поочередно переключающиеся импульсы Hi / Lo на своих выходных контактах PinA и PinB с некоторой заданной частотой, в основном 50 Гц или 60 Гц, в зависимости от спецификаций страны.

3) Эти распиновки можно увидеть подключенными к соответствующим силовым устройствам №1 и №2, которые могут быть МОП-транзисторами или силовыми BJT.

3) В любой момент, когда на PinA высокий уровень, а на PinB низкий, устройство питания №1 находится в проводящем режиме, а устройство питания №2 остается выключенным.

4) В этой ситуации верхний отвод трансформатора соединяется с землей через силовое устройство №1, которое, в свою очередь, заставляет положительный полюс батареи проходить через верхнюю половину трансформатора, запитывая эту секцию трансформатора.

5) Аналогично, в следующий момент, когда на контакте B высокий уровень, а на контакте A низкий, активируется нижняя первичная обмотка трансформатора.

6) Этот цикл непрерывно повторяется, вызывая двухтактную проводимость высокого тока через две половины обмотки трансформатора.

7) Вышеупомянутое действие во вторичной обмотке трансформатора вызывает переключение эквивалентной величины напряжения и тока через вторичную обмотку посредством магнитной индукции, что приводит к выработке необходимых 220 В или 120 В переменного тока на вторичной обмотке трансформатора, как показано на схеме.

Преобразователь постоянного тока в переменный, советы по ремонту

В приведенном выше объяснении несколько моментов становятся очень важными для получения правильных результатов от преобразователя.

1) Во-первых, генерация колебаний, из-за которых силовые полевые МОП-транзисторы включаются / выключаются, инициируя процесс индукции электромагнитного напряжения на первичной / вторичной обмотке трансформатора.Поскольку полевые МОП-транзисторы переключают первичную обмотку трансформатора двухтактным образом, это индуцирует переменное напряжение 220 В или 120 В переменного тока на вторичной обмотке трансформатора.

2) Вторым важным фактором является частота колебаний, которая фиксируется в соответствии со спецификациями страны, например, страны, которые поставляют 230 В, обычно имеют рабочую частоту 50 Гц, в других странах, где обычно указывается 120 В. работают на частоте 60 Гц.

3) Сложные электронные устройства, такие как телевизоры, DVD-плееры, компьютеры и т. Д.никогда не рекомендуется использовать с преобразователями прямоугольной формы. Резкий подъем и спад прямоугольных волн просто не подходят для таких приложений.

4) Однако есть способы с помощью более сложных электронных схем для изменения прямоугольных волн так, чтобы они стали более подходящими с вышеупомянутым электронным оборудованием.

Инверторы, использующие дополнительные сложные схемы, могут генерировать сигналы, почти идентичные сигналам, имеющимся в наших домашних розетках переменного тока.

Как отремонтировать инвертор

Если вы хорошо разбираетесь в различных ступенях, обычно встроенных в инверторный блок, как описано выше, устранение неисправностей становится относительно простым. Следующие советы проиллюстрируют, как отремонтировать преобразователь постоянного тока в переменный:

Инвертор «не работает»:

Если ваш инвертор вышел из строя, выполните предварительные исследования, такие как проверка напряжения аккумулятора и соединений, проверка на перегоревший предохранитель , потеря связи и т. д.Если все в порядке, откройте внешнюю крышку инвертора и выполните следующие действия:

1) Найдите секцию генератора; отключите его выход от каскада MOSFET и с помощью частотомера проверьте, генерирует ли он требуемую частоту. Обычно для инвертора 220 В эта частота составляет 50 Гц, а для инвертора 120 В — 60 Гц. Если ваш измеритель не показывает частоту или стабильный постоянный ток, это может указывать на возможную неисправность этого каскада генератора. Проверьте его интегральную схему и связанные с ней компоненты на предмет исправления.

2) Если вы обнаружите, что каскад генератора работает нормально, переходите к следующему каскаду, то есть каскаду усилителя тока (силовой полевой МОП-транзистор). Изолируйте МОП-транзисторы от трансформатора и проверьте каждое устройство с помощью цифрового мультиметра. Помните, что вам, возможно, придется полностью удалить MOSFET или BJT с платы во время их тестирования с помощью цифрового мультиметра. Если вы обнаружите, что какое-то устройство неисправно, замените его новым и проверьте реакцию, включив инвертор. Предпочтительно подключать лампу постоянного тока высокой мощности последовательно с батареей во время тестирования реакции, чтобы быть в большей безопасности и предотвратить любое чрезмерное повреждение батареи

3) Иногда трансформаторы также могут стать основной причиной неисправности.Вы можете проверить наличие обрыва обмотки или ненадежного внутреннего соединения в соответствующем трансформаторе. Если вы сочтете это подозрительным, немедленно замените его новым.

Хотя не так-то просто узнать все о том, как отремонтировать преобразователь постоянного тока в переменный, из самой этой главы, но определенно все начнет «готовиться», когда вы углубитесь в процедуру через неустанную практику, а также некоторые методы проб и ошибок.

Все еще есть сомнения … не стесняйтесь задавать здесь свои конкретные вопросы.

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Автомобильный инвертор питания внезапно перестал работать

Инверторы, как и большая часть электроники, обычно находятся в двух состояниях: работают нормально и внезапно перестают работать.Какой-то внутренний компонент выходит из строя по какой-либо причине, а затем ничего не происходит, когда вы его подключаете. Итак, плохая новость заключается в том, что если ваш автомобильный инвертор внезапно перестал работать, есть довольно хороший шанс, что он просто сломан, и, вероятно, будет больше. рентабельно просто купить новый. Хорошая новость заключается в том, что есть несколько вещей, которые вы можете проверить, прежде чем выбросить полотенце.

На инвертор подается питание?

Поскольку инверторы работают, преобразуя входное напряжение ~ 12 В постоянного тока в 120 В переменного тока, само собой разумеется, что ваш инвертор не будет работать, если он не имеет хорошего соединения с электрической системой вашего автомобиля.Итак, самое первое, что вам нужно сделать, если вы еще этого не сделали, — это убедиться, что соединение между инвертором и электрической системой или вспомогательной батареей надежно и что электрическая система находится в хорошем рабочем состоянии.

  • Для инверторов прикуривателя:
  1. Проверьте розетку на предмет препятствий.

  2. Проверьте розетку на предмет возможных коротких замыканий, например, скрепок или мелких монет.

  3. Если розетка свободна, подключите другое устройство и проверьте его.

  • Для инверторов с подключением к батарее:
  1. Проверьте питание и землю на инверторе.

  2. Если инвертор не имеет питания или заземления:

  3. Проверьте провода питания и заземления на предмет коррозии и коротких замыканий. Затем проверьте все линейные предохранители или предохранители блока предохранителей, если они есть.

Даже если у инвертора есть питание и заземление, он может не работать, если аккумулятор и электрическая система не в хорошем рабочем состоянии.Некоторые инверторы выдают предупреждение с помощью светового индикатора или предупреждающего сигнала, если входное напряжение слишком низкое, но это может быть не так с вашим конкретным устройством. Конечно, если ваша батарея почти разряжена или ваш генератор не заряжается должным образом, это определенно то, о чем вы все равно захотите позаботиться, прежде чем отправиться в поездку.

Использовался ли инвертор с устройством с высоким током?

Каждый инвертор рассчитан на постоянное обеспечение определенного уровня мощности и короткими импульсами разного уровня.Поэтому, если ваш инвертор рассчитан только на питание устройств бытовой электроники, таких как ноутбуки, портативные игровые системы и зарядные устройства для сотовых телефонов, но кто-то подключил фен или портативный холодильник, инвертор мог быть перенапряжен.

Некоторые инверторы включают в себя встроенные предохранители или автоматические выключатели, которые в этом случае лопнут, и в этом случае вам нужно будет осмотреть инвертор, чтобы найти кнопку сброса или держатель предохранителя. Если вы его обнаружите, сброс выключателя или замена предохранителя могут вернуть инвертор в нормальное рабочее состояние, хотя вам следует убедиться, что мощность не превышает номинальной мощности устройства.

В других случаях инвертор может быть безвозвратно поврежден из-за подключения особо тяжелой нагрузки или устройства, такого как холодильник, которое потребляет большую силу тока при срабатывании компрессора. Если ваш инвертор был поврежден таким образом, это может быть возможно. отремонтировать, заменив любые внутренние компоненты, вышедшие из строя, но, вероятно, будет лучше просто заменить блок.

Инвертор подключен в обратном направлении?

Если у вас есть небольшой инвертор прикуривателя, то его подключение надежно.Вы вставляете его в гнездо прикуривателя, и все готово. Однако подключение инвертора с подключением к батарее назад может привести к необратимому повреждению устройства. Если вы подозреваете, что кто-то подключил ваш инвертор в обратном направлении, вы можете поискать встроенный предохранитель или автоматический выключатель для замены или сброса, но есть довольно высокая вероятность того, что устройство получит непоправимый ущерб, если он больше не работает.

Замена инвертора, который перестал работать

Хотя вы можете обнаружить, что ваш инвертор перестал работать из-за перегоревшего предохранителя, корродированных силовых кабелей или другой относительно простой проблемы, вам, вероятно, придется заменить ваш блок, если он перестал работать из-за внутренней неисправности или неправильного использования.В этом случае вам нужно будет убедиться, что вы найдете инвертор на замену, который будет соответствовать потребностям вашего конкретного приложения. Например, если ваши потребности относительно невелики, и ваш инвертор вышел из строя из-за того, что кто-то неправильно его подключил, вы можете подумать о покупке инвертора прикуривателя. Эти устройства не способны работать с нагрузками большой мощности, но их также невозможно подключить задним ходом.

Если ваши потребности в энергии более сильные, чем может выдержать инвертор прикуривателя, то есть относительно простое уравнение, которое вы можете использовать, чтобы определить, насколько большим должен быть ваш инвертор.Конечно, правильная установка нового инвертора также гарантирует, что он обеспечит вам долгие годы безотказной работы.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно деталей Сложно понять .
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
