Как сделать простой преобразователь с 12 на 220 из компьютерного БП

Привет всем, в этой статье подробно расскажу, как можно сделать простейшей преобразователь с 12 вольт на 220 вольт с использованием доступных компонентов. Мощные, хорошие схемы, как право сложны даже для профи, а для начинающих вообще не достижимы, поэтому сегодня будет рассмотрен вариант конструкции повышающего преобразователя напряжения, который можно сделать из деталей не рабочего блока питания от компьютера.

Схема выбрана специально самая простая, чтобы повторить её могли все. Наша схема не нуждается в дополнительной настройки, я также решил отказаться от стандартных вариантов на базе шим контроллера, это бы усложняло задачу и сделало бы настройку сложной.

Внимание — схема представлена только для ознакомительных целей, она не имеет стабилизацию, поэтому выходное напряжение будет отклоняться от заявленной 220 вольт. Не имеет также никаких защит, а на выходе постоянный ток, это значит, что таким инвертором нельзя питать двигатели переменного тока и сетевые трансформаторы.

Подключать паяльник, небольшие лампы накаливания, эконом лампы, но опять же использовать такую схему в бытовых целях не совсем хорошая идея.

В качестве донора у нас обычный? нерабочий, компьютерный блок питания, из этого блока нам потребуется: —Силовой, импульсный трансформатор, —Конденсатор, —Дроссель групповой стабилизации и ещё несколько компонентов, о которых будем говорить по ходу дела.Для того, чтобы изъять указанные компоненты нам нужно убрать плату, то есть отделить плату от корпуса, делается это достаточно простым образом, откручиваем винты, перекусываем проводу, которые идут на вентилятор и вытаскиваем плату.

Для того, чтобы отпаять трансформатор я воспользуюсь естественно паяльником и оловоотсосом, нам нужно также отпаять, помимо указанных компонентов, ещё и радиатор на котором стоят основные, силовые транзисторы, плюс изолирующие прокладки и шайбы для них.

Помимо основных запчастей, которые мы изъяли с компьютерного блока питания, нам понадобиться два резистора с мощностью 1-2 ватта, с сопротивлением от 270 до 470 Ом.
Далее нам понадобятся два диода типа UF5408, можно в принципе любой ультро-фаз с током не менее 1 ампера и напряжением 400 вольт и выше.

Два стабилитрона с напряжением стабилизации от 5.1 до 6.8 вольт, желательно на 1 и 2 ватт. Полевые транзисторы N-канальные можно использовать как вариант IRF840, но я бы посоветовал более мощные IRFP460 либо 250 из той же линейки, я же в своём варианте буду использовать на 18 ампер 600 вольт, типа 18N60.

Следующий ингредиент это у нас дроссель, в принципе на дросселе от групповой стабилизации несколько независимых обмоток, их можно в принципе смотать, я откусил, оставив только силовую обмотку. Если же дроссель мотается с нуля, то обмотка состоит из провода 1.2-1.5 мм и содержит от 7 до 15 витков.

Итак трансформатор, у нас есть вторичная, выходная обмотка и первичная, обратите внимание на отдельный отвод (провод) и два правых контакта, возле них мы ставим метку, то есть к этим контактам подключаются силовые выводы с транзисторов, дальше к этим же контактам с трансформатора параллельно подключаем наш конденсатор на 1 мКф. Потом начинается монтаж, собственно устанавливаются транзисторы на теплоотвод, я не буду использовать никакой изоляции, поскольку корпуса транзисторов у меня уже заранее изолированы с завода.

Я решил в принципе не травить, ни каких плат, а просто собрать всё навесным монтажом для максимальной простоты сборки.
Собранная монтажом схема выглядит примерно таким образом, сейчас нам нужно всего лишь подключить к выходной обмотке лампу накаливания небольшой мощности, падать питание, чтобы проверить схему на работоспособность. Теперь нам нужно отпаять два больших электролитических конденсатора с компьютерного БП, они стоят в абсолютно любом блоке питания от компьютера, ёмкость бывает разная, напряжение 200 вольт.

На базе этих конденсаторов и диодов мы создадим симметричный умножитель напряжения или просто удвоитель напряжения, поскольку выходное напряжение со вторичной обмотке трансформатора в районе 100 вольт и его нужно поднять.

Для этого мы использовать будем именно умножитель, который поднимет его в два раза.

Помимо этих конденсаторов нам также понадобиться два диода, в моём варианте UF5408, в принципе можно использовать любые диоды на 400-600, а ещё лучше 1000 вольт с током выше 2-3 ампер.

Небольшая лампа накаливания с мощностью 60 ватт горит полным накалом. Ну вот вроде и всё, на этой ноте наш преобразователь готов к работе )))В заключении хочу сказать, что схема работает в широком диапазоне питающих напряжений, в принципе от 6 вольт начинается работа, простота и доступность основное достоинство схемы, советуется подавать питание через предохранитель на 15-20 ампер.В схеме я также нарисовал резисторы, которые конденсаторы зашунтированы этими резисторами, в своём проекте я их не поставил, но вам обязательно советую это сделать.

Автор; Ака Касьян

Радиосхемы. — Простой преобразователь 12

категория

Радиосхемы начинающим для самостоятельной сборки

материалы в категории

В настоящее время интернет пестрит всевозможными схемами инверторов 12-220 Вольт, которые построены на микросхемах серии TL и полевых транзисторах и нет ни одной схемы максимально простой, на отечественной элементной базе. Я решил заполнить этот пробел.

Предлагаю для повторения очень простую и надежную схему инвертора (преобразователя) напряжения из 12В в 220вольт, для энергосберегающей лампы. Схема до безобразия проста и вместе с тем очень надежна, запускается без каких либо проблем сразу, содержит всего два транзистора и три детальки в обвязке — проще не бывает.



Рис. 1. Принципиальная схема простого инвертора напряжения 12В — 220В на двух транзисторах.

В качестве трансформатора использовал ферритовые чашки с такимим размерами: диаметр — 35 мм, высота — 20мм. Намотка данного трансформатора не имеет никаких особенностей. Фото феррита, катушки и собранного трансформатора для инвертора напряжения прикладываю ниже.

Рис. 2. Ферритовые чашки для изготовления трансформатора к инвертору напряжения.

Сперва мотается первичная обмотка, она содержит 14 витков провода диаметром 0,5 мм, после намотки ее нужно обернуть изолентой в один слой. Вторичная обмотка трансформатора мотается проводом диаметром 0.2мм и содержит 220 витков, поверх ее также обматываем изолентой в один слой. Все, трансформатор готов, осталось только собрать половинки и посадить на болтик.

Рис. 3. Каркас трансформатора с намотанными катушками индуктивности.

Рис. 4. Готовый трансформатор для схемы простого инвертора напряжения 12В — 220В.

Методом проб и ошибок подобрал для схемы транзисторы, ориентируясь на минимальный ток потребления схемы. Получилась пара КТ814 и КТ940, затем были подобраны сопротивления и емкость. В результате моих опытов получилась вот такая схема с указанными номиналами, она приведена выше.

Данная конструкция простого инвертора напряжения отлично подходит для питания энергосберегающей лампы мощностью в 8,9,11 Ватт. Лампы мощностью в 20 ватт не хотят работать, скорее всего вторичка слабовата — переделывать я не стал. Лампа мощностью в 9 ватт светит так же ярко как и при питании напрямую от сети переменного тока 220В.

Потребляемый ток схемы преобразователя напряжения колеблется в пределах 0.5 — 0.54 Ампера.

Рис. 5. Внешний вид готового устройства в сборе.

Рис. 6. Размеры конструкции в сравнении.

Примечание: пачка сигарет указана здесь лишь только с одной целью- показать сравнительные размеры устройства.
Курить вредно!!

Если использовать вместо транзистора КТ940 транзистор КТ817 и аналогичные то ток, потребляемый схемой инвертора напряжения и лампой, возрастает до величины 0,86 Ампера. Данная конструкция простого инвертора напряжения доступна к изготовлению всем радиолюбителям и начинающим. Преимущества данной конструкции очевидны: простота изготовления и надежность в работе.

Нужно отметить что очень много радиолюбителей проживает в сельской местности и не имеют возможности приобрести импортные детали, к тому же хоть и недорого но стоят денег те же полевые транзисторы, которые при ошибке тут же могут сгореть или выйти из строя, не говоря уже о микросхемах.

Рис. 7. Подключение инвертора напряжения к батарее и энергосберегающей лампе.

Рис. 8. Самодельный инвертор напряжения в работе — ярко горит энергосберегающая лампа.

А чаще всего у сельского радиолюбителя запасы радиодеталей ограничены старым советским телевизором. Вот так и появился простой инвертор напряжения, собранный из деталей, полученых из советского хлама. Имея в распоряжении аккумулятор емкостью в 7 Ампер-Часов нетрудно подсчитать на сколько времени его хватит — проверял лично.

От гелевого китайского аккумулятора эмкостью в 7 Ампер-Часов лампа горит на полной яркости в течении 6 часов, и горит практически до полного разряда аккумуляторной батареи (падение напряжения до 5.5 вольт). Схема надежно запускается и при питании от 9 Вольт. Применение в быту данной конструкции каждый найдет сам для себя.

Автор статьи и конструкции: Сэм ( dimka853[собачка]rambler.ru ).
Источник: http://radiostorage.net/

Самостоятельное изготовление мощного инвертора 12-220 на 500 Ватт

Когда в автомобиле нужно создать сетевое напряжение, то обычно используют специальные преобразователи 12-220. В продаже есть недорогие штатные инверторы со стоимость около 20-30 долларов. Однако максимальная мощность таких устройства составляет в лучшем случае около 300 Ватт. В некоторых случаях такой мощности бывает недостаточно.

Получить питание для мощного усилителя можно путем небольших преобразований. Достаточно всего лишь заменить вторичную обмотку на стандартном инверторе. После этого можно получить любое значение входного напряжения. К примеру, мощность инвертора в 400 Ватт возрастет до 600 Ватт.

Для повышения мощности в домашних условиях специалисты рекомендую воспользоваться простым способом. Потребуется заменить мощные биполярные ключи на IRF 3205.

Для работы взят инвертор, к которому допустимо подключить 4 пары выходных транзисторов. Поэтому устройство, после проведения необходимых работ, сможет выдать мощность около 1300 Ватт. Если покупать готовый инвертор с такими параметрами, то стоимость его возрастет до 100-130 долларов.

Стоит обратить внимание, что традиционная двухтактная схема устройства не содержит в себе защиту от перегрева, КЗ и перегрузок на выходе.

Основу генератора составляет микрочип ТЛ 494, у которого есть дополнительный драйвер. Необходимо провести замену маломощных биполярных транзисторов на отечественные аналоги (КТ 3107).

Для того чтобы не использовать в работе мощные переключатели для подачи питания, инвертор оснащается схемой ремоут контроля.

В задающей части устройства использованы диоды специальные ШОТТКИ типа 4148 (подойдет и отечественный КД 522). Транзистор в схеме ремоут контроля заменяют на КТ 3102.

После этого можно переходить к самой ответственной части проекта – трансформатору. Этот элемент намотан на пару склеенных колец 3000 НМ. При этом размер каждого из них: 45х28х8. Для более плотной фиксации кольца можно обмотать скотчем.

Затем кольца обматывают сверху стекловолокном (стоимость его в магазине не более 1 доллара). Вполне допустимо заменить этот материала тканевой изолентой.

Стекловолокно нарезают на небольшие полоски шириной около 2 см и длинной не более 50 см. Материал для работы имеет высокую термостойкость, а благодаря тонкому основанию изоляция выглядит аккуратно.

Для первичной обмотки нужно 2х5 витков проволоки, то есть 10 витков с отводом от середины. Работы выполняются проводом диаметром 0,7-0,8 мм, и на каждое плечо уходит 12 жил. Более наглядно процесс представлен на следующих фотографиях.

Жгут растягивают, и на оба плеча равномерно наматывают 5 витков, растягивая их по всему кольцу. Обмотки должны быть одинаковые.

Получившиеся элементы имеют четыре вывода. Начало первой обмотки нужно припаять концу второй. Место припоя будет случить отводом для силового напряжения в 12 В.

На следующем этапе работ кольцо необходимо изолировать с помощью стекловолокна и покрыть вторичной обмоткой.

Вторичная обмотка повышает выходное напряжение. Поэтому при проведении работ нужно быть максимально аккуратным и соблюдать все меры предосторожности. Стоит помнить, что высокое напряжение опасно. Монтаж устройства осуществляется только с отключенным питанием.

Обмотку колец проводят с помощью пары параллельных жил провода 0,7-0,8 мм. Количество витков составляет порядка 80 штук. Провод равномерно распределяют по всему кольцу. На финальном этапе проводят дополнительную изоляцию изделия стекловолокном.

Когда сборка инвертора завершена, то можно приступать к его тестированию. Устройство подключают к аккумулятору, для начала подойдет батарея с напряжением 12 В от бесперебойника. При этом «плюс» питания будет идти на схему через галогенную лампу мощностью 100 Ватт. Стоит обратить внимание, что эта лампа не должна светиться перед проведением работ и во время них.

После этого можно переходить к проверке полевых ключей на предмет тепловыделения. При правильно собранной схеме оно должно быть практически нулевым. Если входной нагрузки нет, а транзисторы перегреваются, то нужно искать неработающий компонент в устройстве.

В случае, если тестирование прошло успешно, то можно установить транзисторы на один общий теплоотвод. Для этого используют специальные изоляционные прокладки.

Принципиальная электрическая схема в формате *.lay находится в архивном файле и станет доступна после скачивания:

СКАЧАТЬ АРХИВ











Как своими руками получить из 220 — 12 вольт без трансформатора | Андрей Швадронов

Очень часто пользователей световых электроприборов и СБТ интересует: «Как без трансформатора из 220 вольт получить 12в или другое низкое напряжение?». Обычно этим вопросом задаются владельцы электронной техники и аппаратуры, работающей от источников питания на понижающем сетевом трансформаторе. Это тем более актуально, поскольку весогабаритные показатели блока питания (БП) нередко превосходят аналогичные параметры запитываемого гаджета или стационарного устройства.

1.Основные способы понижения

Например, «ходовой» трансформатор частоты 50 Гц с относительно небольшой мощностью 200 Вт, выполненный на трансформаторном железе, весит более 1 килограмма и стоит от 9–18 $. Это не только делает блок питания громоздким, но и значительно удорожает стоимость девайса.

На трансформаторах реализована классическая схема понижения и последующего преобразования переменного напряжения (АС) в постоянное (DС) по цепи «трансформатор → выпрямитель → стабилизатор».

Существует более сложная схема построения «выпрямитель → импульсный генератор → трансформатор → выпрямитель → стабилизатор» импульсного блока питания, обладающая меньшими габаритами.

Преимуществом приведенных схем является гальваническая развязка. При замыкании цепи нагрузки на «ноль» она предотвращает выход из строя аппаратуры и снижает опасность поражения человека электрическим током.

Однако самыми миниатюрными источниками питания 12 В являются бестрансформаторные блоки питания, в которых производится:

1. С помощью балластного конденсатора понижение напряжения.

2. При помощи балластного резистора гасится избыточное напряжение.

3. Нерегулируемым автотрансформатором снимается требуемое напряжение и сглаживается дросселем.

1.1 Балластный конденсатор

Сегодня весьма популярным среди радиолюбителей средством снижения напряжения стала установка гасящего конденсатора. Этот универсальный способ повсеместно используется для питания светодиодных ламп и в зарядных устройствах маломощных аккумуляторных батарей. Установка радиоэлемента в разрыв сети питания диодного моста позволяет получить требуемый ток в электрической цепи без рассеивания значительной мощности на тепло.

Схема простого конденсаторного (бестрансформаторного) блока питания с минимальным количеством радиоэлементов и напряжением 12 В мощностью 0,18 Вт выглядит следующим образом:

В качестве Р1 используется любое устройство, рассчитанное на постоянное напряжение 12 В с рабочим амперажом ≤ 0,15А. Конденсатор С1 – балластный, зашунтирован резистором R1. Он предназначен для предотвращения поражения электрическим током от накопленного на пластинах конденсатора С1 заряда. Со своим большим сопротивлением в сотни кОм резистор R1 не влияет на прохождение тока через емкость во время рабочей сессии. Однако после завершения работы блока питания в течение времени , измеряемого несколькими секундами, через резистор проходит ток разряда обкладок конденсатора. Электролитический конденсатор С2, включенный параллельно нагрузке после диодного моста, сглаживает пульсации выпрямленного тока.

Заметно снизит зависимость выходного напряжения от сопротивления нагрузки БП симбиоз выпрямителя и параметрического стабилизатора с регулирующим элементом. Осуществляется такая доработка впаиванием параллельно P1 стабилитрона на 12 вольт.

1.2 При помощи резистора

Способ подходит для запитки слаботочной нагрузки, например, светодиода или маломощного LED-светильника. Основной недостаток резистивной схемы – низкий КПД по причине рассеивания большого количества активной мощности, затрачиваемой на нагрев резистора. В самом простом варианте БП представляет собой делитель напряжения на резисторах, установленный после диодного выпрямителя, с нижнего плеча которого снимается напряжение. Стабилизация осуществляется посредством изменения сопротивления одного из плеч делителя: номиналы резисторов подбираются таким образом, чтобы понизить выходное напряжение до приемлемых значений.

1.3 Автотрансформатор или дроссель с подобной логикой намотки

В автотрансформаторе отсутствует вторичная обмотка: выходное напряжение снимается с одной единственной обмотки на тороидальном магнитопроводе, которая одновременно используется для подачи сетевого напряжения 220 В, 50 Гц. Принцип действия аналогичен ЛАТР, только снимаемое с витков напряжение имеет определенную фиксированную величину. Поэтому замена силового трансформатора на автотрансформатор повышает КПД блока питания, заметно снижает размеры и вес девайса (при прочих равных условиях весогабаритные характеристики трансформатора в 1,5 раза больше заменяющего изделия).


Схема автотрансформатора с фиксированным напряжением U2.

Однако нерегулируемый автотрансформатор имеет существенный недостаток: он не защищает от бросков напряжения и наведенных в сети импульсов. Низкочастотные (НЧ) и высокочастотные (ВЧ) пульсации, сетевые помехи и паразитные гармоники значительно снизятся, если в выходную цепь установить дроссель. В тандеме с автотрансформатором используют дроссель с высокой индуктивностью ≤ 0,5–1,0 ГН, устанавливаемый последовательно с нагрузкой.

Индуктивный элемент накапливает в магнитном поле катушки энергию питающей сети, а затем отдает в нагрузку. Дроссель в электрической цепи противодействует изменению тока в электрической цепи. При резком падении катушка поддерживает протекающий ток, а при резком повышении ограничивает, не давая быстро возрасти. Компактные дроссели переменного тока применяются в бустерах энергосберегающих ламп и LED-драйверах, питающих светодиодные светильники.

2. Технические требования к конденсатору

Для бестрансформаторного БП подойдет конденсатор, рассчитанный на амплитудное (или большее) значение переменного напряжения. Если действующее значение напряжения равно 220 В, то амплитудное рассчитывается по формуле 220 * = 311 В (номинальное 400 В). Конденсаторы лучше выбрать плёночные, оптимально подходят емкостные элементы серии К73-17.

3. Бестрансформаторное электропитание: возможные схематические решения

1. Можно своими руками собрать простой драйвер (источник стабилизированного тока) на недорогой (0,3 $) микросхеме линейного стабилизатора LM317АMDT. На вход преобразователя DС-AC подается напряжение сети 220 В, 50 Гц. Стабилизированное напряжение 12 В получается на ИМС с минимальным набором элементов в обвязке (в самом простом варианте используется только R1 и R2). Подбирая номинал резисторов, можно регулировать ток в нагрузке, при суммарном токе светодиодов до 0,3 А микросхема отлично работает без радиатора. Ниже приведена типовая схема устройства на микросхеме LM317:

2. Самым бюджетным вариантом, безусловно, считается использование зарядного устройства (ЗУ) от сотового телефона. Плата зарядника имеет совсем небольшие габариты и подойдет для питания 12 В гаджета с мощностью ≤ P ном. блока питания. Необходимо только заменить в ней однополупериодный выпрямитель на выпрямитель с удвоенным напряжением (добавляется по одному диоду и конденсатору). После модернизации получаем искомые 12 вольт с током 0.5А и полноценной развязкой от сети. В качестве альтернативы, не требующей вмешательства в конструкцию, можно к выходу ЗУ через переходник подключается повышающий DС-DС преобразователь напряжения (например, 2-х амперный, размером 30мм х 17мм х 14мм, стоимостью 1$) с USB-разъемом. Требуется только выставить подстроечным резистором требуемое напряжение 12 В и подключить преобразователь к гаджету или стационарному электроприемному устройству.

4. Для чего может использоваться напряжение 12 или 24 вольт в быту

В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

· аккумуляторные электродрели, шуруповерты и электропилы;

· стационарные насосы для полива огородов;

· аудио-видеотехника и радиоэлектронная аппаратура;

· системы видеонаблюдения и сигнализации;

· батареечные радиоприемники и плееры;

· ноутбуки (нетбуки) и планшеты;

· галогенные и LED-лампы, светодиодные ленты;

· портативные ультрафиолетовые облучатели и портативное медицинское оборудование;

· паяльные станции и электропаяльники;

· зарядные устройства мобильных телефонов и повербанков;

· слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;

· детские игрушки, елочные гирлянды, помпы аквариумов;

· различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Большинство устройств работает от батареек и Li-ion аккумуляторов, но использование товарных позиций не всегда оправдано с точки зрения эксплуатационных затрат. Заряжать аккумуляторные батареи можно 300–1500 раз, но гальванические элементы с большой энергоемкостью и низким током саморазряда стоят дорого. Заметно дешевле обойдется приобретение батареек, особенно солевых и щелочных, но такие элементы придётся часто менять. Тем более, что для обеспечения подающего напряжения 12 В понадобится 8 последовательно соединенных пальчиковых батареек (типа АА или ААА) или 1,5-вольтовых «таблеток» в корпусе типа 27А.

Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

Простой преобразователь с 12 на 220 В своими руками

Сделать своими руками преобразователь 12-220 В для питания приборов мощностью до 1000 Вт и выше можно разными методами. Наиболее доступный вариант – поместить приобретенный блок инвертора в корпус с теплоотводом.

Немного сложнее собрать такой блок из печатной платы и дополнительных компонентов. Для этого нужно уметь паять и пользоваться мультиметром, знать разводки выводов активных элементов или уметь их находить. Также необходимо уметь рассчитывать подходящее сечение провода с учетом силы тока и знать правила добавления в схему электролитических конденсаторов, диодов и других полярных компонентов.

Еще один способ создания инвертора 12-220 В – использовать для этих целей UPS от компьютера. К нему подключается автоаккумулятор. Заряжается он отдельно. И последний, самый сложный метод – выбрать вариант преобразования и схему в соответствии с имеющимися потребностями и деталями, выполнить расчет и собрать ее самостоятельно. Для решения этой задачи элементарных электронных навыков недостаточно. Необходимо еще уметь пользоваться разнообразными приборами для измерений и выполнять расчеты.

Как сделать преобразователь с 12 на 220 В из готового модуля

Корпуса инверторов дополнительно выполняют функции теплоотводов для находящихся в них транзисторных ключей высокой мощности. При самостоятельной сборке преобразователя необходимо найти подходящий радиатор или сделать его самостоятельно. Он должен иметь толщину от 4 мм в области размещения ключей и достаточную площадь, чтобы на 1 кВт отдаваемой мощности каждого из ключей обеспечивалось минимум 50 см2 радиатора.

Если требуется обдув от кулера на 12 В 110-130 мА, то дополнительно нужно от 30 см

2 на 1 кВт каждого ключа. Кроме радиатора понадобятся теплопроводящие прокладки для изоляции, чашечки и шайбы под винты, провода, для модуля с тепловой защитой – термопаста для его крепления.

Как сделать простой преобразователь с 12 на 220 В из UPS

Чтобы сделать из UPS от компьютера инвертор 12-220 В для подключения всевозможных устройств в рамках допустимой мощности, следует заменить имеющиеся провода, идущие к «родной» батарее, длинными проводами с зажимами под клеммы автоаккумулятора. Их сечение подбирается с учетом допустимых значений плотности тока 20–25 А/мм2.

UPS обычно содержат свинцово-кислотные батареи. Их разряд контролируется по напряжению, и контроллер ИБП не допустит чрезмерного разряда используемой батареи. Но в штатных батареях UPS находится гелевый электролит, а в авто АКБ – жидкий. Принципы восполнения заряда у них отличаются, поэтому в дополнение к инвертору на UPS необходимо соответствующее зарядное устройство.

Алгоритм создания инвертора 12-220 В

Для создания преобразователя с выходными параметрами 220 В, 50 Гц необходим частотомер. Подойдет простейшая модель – электромеханический резонансный прибор или стрелочный вариант произвольного типа. Он обеспечит контроль частоты, колебания которой в электросети допускаются в диапазоне 48–53 Гц. К отклонениям от нормы частоты напряжения питания наиболее чувствительны электродвигатели переменного тока. В таких ситуациях они нагреваются и отклоняются от номинальных оборотов, что особенно рискованно для кондиционеров и холодильников (риск разгерметизации).

Как правило, питание 220 В, 50 Гц необходимо потребителям небольшой мощности – в пределах 350 Вт. В подобных случаях можно создать преобразователь на базе ИБП от компьютера. Отдаваемая в нагрузку мощность примерно будет составлять 0,7 от номинала мощности ИБП.

Читайте в нашей предыдущей статье о видах АКБ для систем видеоконтроля.

Простой преобразователь своими руками 12-220 Вольт

Преобразователь своими руками 12-220V

В последнее время все больше людей увлекается сборкой

инвертеров (преобразователей) своими руками. Предложенная сборка способна выдать мощность до 300Вт.

В качестве задающего генератора задействован старый и добрый мультивибратор. Разумеется, такое решение многим уступает современным высокоточным генераторам на микросхемах, но давайте не забудем, что я стремился максимально упростить схему так, чтобы в итоге получился инвертор, который будет доступен широкой публике. Мультивибратор — не есть плохо, он работает более надежно, чем некоторые микросхемы, не так критичен к входным напряжениям, работает при суровых погодных условиях (вспомним TL494, которую нужно подогревать, при минусовых температурах).

Трансформатор использован готовый, от UPS, габариты сердечника позволяют снять 300 ватт выходной мощности. Трансформатор имеет две первичные обмотки на 7 Вольт (каждое плечо) и сетевую обмотку на 220 Вольт. По идее, подойдут любые трансформаторы от бесперебойников.

Диаметр провода первичной обмотки где-то 2,5мм, как раз то, что нужно.





Схема устройства:

Основные характеристики схемы

Номинал входного напряжения — 3,5-18 Вольт
Выходное напряжение 220Вольт +/-10%
Частота на выходе — 57 Гц
Форма выходных импульсов — Прямоугольная
Максимальная мощность — 250-300 Ватт.

Недостатки

Долго думал какие у схемы недостатки, на счет КПД, оно на 5-10% ниже аналогичных промышленных устройств.
Схема не имеет никаких защит на входе и на выходе, при КЗ и перегрузке полевые ключи будут перегреваться до тех пор, пока не выйдут из строя.
Из за формы импульсов, трансформатор издает некий шум, но это вполне нормально для таких схем.

Достоинства

Простота, доступность, затраты, 50 Гц на выходе, компактные размеры платы, легкий ремонт, возможность работы в суровых погодных условиях, широкий допуск используемых компонентов — все эти достоинства делают схему универсальной и доступной для самостоятельного повторения.

Китайский инвертор на 250-300 ватт, можно купить где-то за 30-40$, на этот инвертор я потратил 5$ — купил только полевые транзисторы, все остальное найдется на чердаке думаю у каждого.

Элементная база

В обвязке минимальное количество компонентов. Транзисторы IRFZ44 можно с успехом заменить на IRFZ40/46/48 или на более мощные — IRF3205/IRL3705, они не критичны.

Транзисторы мультивибратора TIP41 (КТ819) можно заменить на КТ805, КТ815, КТ817 и т.п.

С успехом подключал к этому инвертору телевизор, пылесос и другие бытовые устройства, работает неплохо, если устройство имеет встроенный импульсный БП, то вы не заметите разницы в работе от сети и от преобразователя, в случае запитки дрели — запускается с неким звуком, но работает довольно хорошо.

Плата была нарисована вручную обыкновенным маникюрным лаком.

В итоге инвертор понравился на столько, что решил поместить в корпус от компьютерного блока питания.
Реализована также функция REM, для включения схемы нужно всего лишь подключить провод REM на плюсовую шину, тогда поступит питание на генератор и схема начнет работать.

Скачать печатную плату.

ПРЕОБРАЗОВАТЕЛЬ 12 ВОЛЬТ В 220

   Понадобился мне для некоторых целей повышающий преобразователь с 12В на стандартное сетевое напряжение 220 вольт. Поискав на форуме решил сделать из запчастей блока питания компьютера. Сразу замечу, что трансформатор лучше брать побольше — маленький может своеобразно мигать и обычно тянет в нормальном режиме порядка 20 ватт, а то и меньше. Радиаторы ставятся при нагрузке более 50 ватт, когда транзисторы нагреваются выше нормы.


Схема электрическая преобразователя 12-220 вольт

   Конструктивно плата устройства может крепится в любом корпусе, обеспечивающим защиту от прикосновения человеком. Рисунок смотрите на фото или ищите файл на форуме.

   Если питать будем телевизор или лампочку, то можно вообще не использовать выпрямитель Кстати, компактную люминисцентную лампу КЛЛ, этот преобразователь также запускает — пробовал с лампой на 15 Вт. Все детали, кроме трансформатора, брались новыми — поэтому особых проблем не наблюдалось. В будущем планируется сделать еще два экземпляра, с учетом выявленных осбенностей по деталям и схематически.


   Небольшое описание схемы и ее работы от уважаемого пользователя форума ear: Схема представляет собой двухтактный импульсный преобразователь, собранный на ШИМ-контроллере TL494 (и ее аналогов), что позволяет сделать её довольно простой. На выходе стоят высокоэффективные выпрямительные диоды удваивающие напряжение. Также можно использовать его и без диодов, получая переменное напряжение. Для электронных балластов постоянное напряжение и полярность включения не актуальна, так как в схеме балласта на входе стоит диодный мост (правда диоды там не такие «шустрые» как в нашем преобразователе).


   В преобразователе 12 вольт в 220 используется готовый высокочастотный понижающий трансформатор из блока питания (БП) компьютера, но в нашем преобразователе он станет наоборот повышающим. Понижающий трансформатор можно взять как из AT так и из ATX БП. Из практики трансформаторы отличаются только габаритами, а расположение выводов идентично. Убитый БП (или трансформатор из него) можно найти в любой мастерской по ремонту компьютеров.

 C1 – это 1 нанофарад, на корпусе кодировка 102;
 R1 – задает ширину импульсов на выходе.
 R2 (совместно с C1) задаёт рабочую частоту.

   Уменьшаем сопротивление R1 – увеличиваем частоту. Увеличиваем емкость C1 – уменьшаем частоту. И наоборот.


   Транзисторы – мощные МОП (металл-окисел-полупроводник) полевые транзисторы, которые характеризуются меньшим временем срабатывания и более простыми схемами управления. Одинаково хорошо работают IRFZ44N, IRFZ46N, IRFZ48N. Радиатор не нужен, так как продолжительная работа не вызывает ощутимый нагрев транзисторов. А если возникнет желание поставить на радиатор, то, внимание, фланцы корпусов транзисторов не закорачивать через радиатор! Используйте изоляционные прокладки и шайбы втулки от компьютерного БП.


   Тем не менее, для первого запуска радиатор не помешает; по крайней мере транзисторы сразу не сгорят от перегрева в случае ошибок монтажа или КЗ на выходе. Защиту схемы от перегрузки и переполюсовки можно реализовать через предохранитель и диод на входе.


   У меня в качестве ключей например были применены популярные полевые irf540n. В конференции ведется обсуждение схемы преобразователя и там вы можете задавать возникающие по ходу сборки вопросы. Сборка и испытания: redmoon.

   Форум по инверторным источникам питания

   Форум по обсуждению материала ПРЕОБРАЗОВАТЕЛЬ 12 ВОЛЬТ В 220

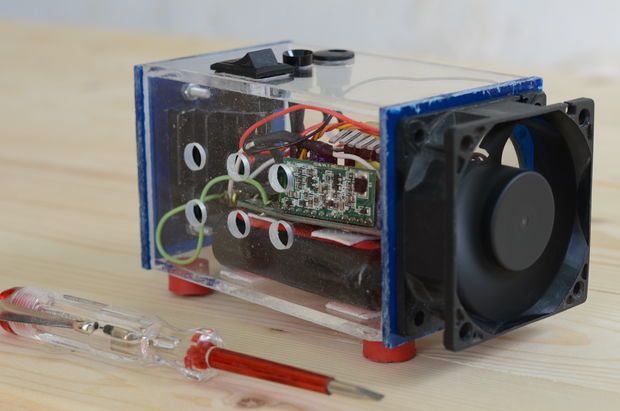

DIY дешевый чистый синусоидальный инвертор 1000 Вт (от 12 В до 110 В / 220 В): 26 шагов (с изображениями)

Введение: DIY дешевый чистый синусоидальный инвертор мощностью 1000 Вт (от 12 В до 110 В / 220 В)

Автомобильные аккумуляторы для питания вашего дома? Создайте недорогой инвертор с чистой синусоидой от 12 В до 220 В (DC-AC) с нуля! В основе проекта лежит недорогой модуль платы драйвера EGS002 SPWM. Плата инвертора DIY может обрабатывать до 1 кВт (в зависимости от размера трансформатора). На создание этого проекта из местных деталей было потрачено около 30 долларов.

Посмотреть мой полный учебник на YouTube:

Особенности этого проекта:

  • Трансформатор можно заменить для работы с выходами 110/220/230 В
  • Имеет обратную связь по выходному напряжению (постоянное выходное напряжение переменного тока)
  • Неискаженный чистый синусоидальный выход (с нагрузкой)
  • Выбираемая выходная частота (60 Гц / 50 Гц)
  • Защита по току
  • Защита по напряжению
  • Температурная защита
  • Выход охлаждающего вентилятора
  • ЖК-экран (V, I, Freq, Temp)
  • Модульная конструкция с возможностью замены

Ключевые моменты:

  • В электростанциях используются генераторы, которые генерируют чистый синусоидальный сигнал.Это то, что вы найдете в сетке. Все наши приборы переменного тока изначально были разработаны для работы с этой формой волны.
  • Несколько лет назад синусоидальные инверторы были чрезвычайно дорогими (200–1000 долларов).
  • В результате прямоугольная волна и модифицированная прямоугольная волна стали обычными и доступными вариантами.
  • Преобразователи прямоугольной формы менее эффективны и могут повредить чувствительные приборы.
  • Помимо того, что инверторы прямоугольной формы являются дешевыми и распространенными, они создают неприятный гудящий шум в двигателях, трансформаторах, в основном во всем, что вы к ним подключаете.
  • Теоретически синусоидальные инверторы более эффективны, чем прямоугольные, в зависимости от качества реализации.

Что нужно улучшить:

  • Часть 2 видео покажет, как реализовать катушку индуктивности с одной катушкой для быстрого переключения, заменяя конструкцию сердечника EI, используемую в этом проекте. Я посмотрю, даст ли он более высокую эффективность, чем дизайн ядра EI из этого руководства.
  • Обновит это руководство для более подробного стендового тестирования.В настоящее время я создаю регистратор данных DC & AC Wattmeter SD для мониторинга данных для этого проекта и моего будущего проекта силовой электроники.
  • Будет реализовывать компоненты SMT, чтобы уменьшить размер платы.
  • Ожидается, что следующая конструкция индуктора с одной катушкой даст меньший форм-фактор, более высокую эффективность преобразования и более низкое энергопотребление в режиме ожидания. Плата в этом проекте потребляет 12 Вт мощности без нагрузки (немного, ххх).
  • Текущая плата на этой плате ограничена входом 20 В постоянного тока из-за того, что источник управления затвором драйвера MOSFET привязан к Vcc и ограничению входного напряжения регулятора 7805. .Я перенастрою плату и заменю регулятор 7805 на импульсный регулятор XL7005A и несколько линейных регуляторов на разные шины для платы инвертора для работы с источниками питания 80 В (12 В / 24 В / 48 В / 72 В).

Заявление об отказе от ответственности:

Будьте особенно осторожны с этим проектом, так как он обеспечивает выход высокого напряжения — высокого тока. Плата была разработана для трансформатора мощностью 1 кВт. Из-за отсутствия я смог приобрести только лишний трансформатор ИБП мощностью 500 Вт 12 В — 220 В.Насколько мне известно, я смог достичь только 400 Вт с минимальным искажением синусоидальной волны. Во второй части видеоурока будет показан процесс устранения неполадок и подключения к большему трансформатору. В части 3 будет показан процесс разработки инвертора для конкретного пользователя с использованием модуля EGS002, а в части 4 — о создании лучшего инвертора с входом 48 В для моей автономной солнечной панели.

Добавить TipAsk QuestionDownload

Шаг 1: НЕОБХОДИМЫЕ ЧАСТИ:

НЕОБХОДИМЫЕ ЧАСТИ:

— Модуль драйвера инвертора EGS002 SPWM

— IRF3205 или IRLB4132 MOSFETS (9000 В / 16x)

— Комплект изоляции TO-220 (16 шт.)

— Транзистор TIP31C NPN

-7805 Регулятор

— Диод 1N4007 (8 шт.)

— Термистор NTC 10 кОм 10 0005

— Многооборотный подстроечный резистор 10 кОм

Ом резистор (4 шт.)

-2.Резистор 2 кОм

— Резистор 10 кОм (4x)

— Резистор 100 кОм (2x)

— 470 нФ Конденсатор 25 В

— 2,2 мкФ + Конденсатор 350 В

— Конденсатор 25 В 2,2 мкФ

— 10 мкФ — Конденсатор 100 мкФ, 25 В,

ДЛЯ HOMEBREW PCB:
— Фотопозитивная пресенсибилизированная печатная плата

— Проявление раствора (гидроксид натрия)

— Травление (хлорид железа)

— Hacksaw

плата EGS002

EGS002 — это универсальное комплексное решение за 3 доллара для создания инверторов с чистой синусоидой.Вы можете построить из него инверторные блоки малой мощности и высокой мощности! Прямо из коробки, это еще не инвертор. Вам нужно будет построить вокруг него несколько компонентов, чтобы превратить его в функциональный инверторный блок.

Почему это так хорошо?

Коммерческие чистые синусоидальные инверторы приличной высокой мощности очень дороги! Они варьируются от 120 до 400 долларов. С EGS002 вы можете проектировать всевозможные инверторы с входным напряжением, выходным напряжением и номинальной мощностью по вашему выбору! Всего за 20 долларов, в зависимости от ваших спецификаций и источника ваших компонентов.

Что на плате EGS002?

  • Микроконтроллер SOIC EG8010 — EGS002 использует микросхему микроконтроллера EG8010 ASIC (специализированная интегральная схема), предназначенная для вывода логических сигналов SPWM для управления инверторами H-Bridge. Микросхема также оснащена входами / выходами, специально разработанными для контроля напряжения замкнутого контура, контроля тока отключения, контроля температуры и вывода привода вентилятора. В отличие от проекта инвертора на базе Arduino, чип предварительно запрограммирован и готов к использованию.
  • Драйвер MOSFET / IGBT со стороны высокого и низкого уровня — Плата также содержит два драйвера MOSFET IR2110S для управления N-канальным H-мостовым MOSFET для SPWM и переключения полярности на трансформатор или катушку индуктивности. Эта микросхема гарантирует, что полевые МОП-транзисторы с низкой и высокой стороны (в частности) полностью насыщены. Это предотвращает потери мощности из-за сопротивления в открытом состоянии за счет подачи на затворы соответствующих напряжений затвора, чтобы обеспечить наименьшее сопротивление в открытом состоянии по сравнению со спецификациями.
  • OP-AMP для измерения тока — На плате есть OP-AMP LM393 для усиления напряжения от шунтирующего резистора. Усиленное напряжение возвращается на аналоговый вход EG8010, поскольку микросхема использует его для защиты от перегрузки по току.
  • Выход на ЖК-дисплей — Микроконтроллер EG8010 уже был предварительно запрограммирован для работы с собственным ЖК-дисплеем. Вы можете добавить доллар к EGS002 за 3 доллара, чтобы получить дополнительный ЖК-экран. Отображает выходное напряжение, ток, температуру и частотный режим.
  • Индикация ошибок с одним светодиодом — На плате есть один красный светодиод, который будет мигать определенное количество раз, отображая ошибки для устранения неполадок.

Следите за обновлениями для следующего видео и обучающего руководства, так как я не буду подробно останавливаться на обратном проектировании и процессе проектирования построения пользовательской инверторной платы с EGS002 в этом руководстве.

Добавить TipAsk QuestionDownload

Шаг 3: EGS002 & EG8010 Datasheet Details

Будет загружено отдельное руководство для подробностей EGS002.Оставайтесь в курсе!

Добавить TipAsk QuestionDownload

Шаг 4: Настройка EGS002 (выбор 60 Гц и 50 Гц)

На задней верхней левой стороне EGS002 есть несколько перемычек для настройки определенных параметров платы. Вы можете обратиться к фотографии выше для получения таблицы возможных настроек. Для начинающих любителей, которые находят инструкции в таблице данных запутанными, вот упрощенная инструкция ниже

Установка перемычки Подробные инструкции:

  • Установить частоту переменного тока — В зависимости от страны или континента, в котором вы живете, частота переменного тока устройства будет варьироваться.Например: на Филиппинах и в Америке это 60 Гц, в Индии, Китае и Европе это 50 Гц. Прежде чем устанавливать эту настройку, попробуйте изучить частоту использования бытовой техники в вашей стране. По умолчанию установлено значение 50 Гц.
    1. Установить на 60 Гц — Припаять JP1 и удалить JP5.
    2. Установить на 50 Гц — Припаять JP5 и удалить JP1.
  • Подсветка ЖК-дисплея — Если у вас есть комбинированный пакет EGS002 + ЖК-дисплей, вы можете отключить светодиодную подсветку ЖК-экрана, если хотите сэкономить дополнительную энергию.Вы также можете припаять переключатель к JP9, если хотите иметь возможность включать и выключать его в любое время. По умолчанию он включен.
    1. Включение подсветки ЖК-дисплея — Припой JP9.
    2. Отключить подсветку ЖК-дисплея — демонтаж JP9.
  • Режим плавного пуска — Режим плавного пуска — полезная функция, позволяющая предотвратить скачок потребляемой мощности после подключения источника постоянного тока к инвертору при подключенной нагрузке. В режиме плавного пуска напряжение будет медленно увеличиваться до установленного вами выходного напряжения в течение 3 секунд (например: 0-220 В за 3 секунды).Это также предотвращает появление огромных искр при подключении инвертора к батарее. Если вы планируете построить схему ИБП, вам придется отключить ее.
    1. Включение плавного пуска в течение 3 с — припаяйте JP2 вместе и снимите JP6.
    2. Отключить плавный пуск — припаяйте JP6 вместе и снимите JP2.
  • Deadtime — Deadtime — это время в секундах, в течение которого полевые МОП-транзисторы выключаются перед переключением фаз. Это сделано для предотвращения перекрестной проводимости (быстрого короткого замыкания) через полумостовой МОП-транзистор (пара вертикальных МОП-транзисторов) во время высокоскоростного переключения установки Н-моста.300 нс кажется приемлемым для большинства настроек, более медленное мертвое время 1,5 мкс необходимо использовать для полевых МОП-транзисторов с высокой емкостью затвора. Предлагаю оставить эти перемычки по умолчанию.
    1. Мертвое время 300 нс — Отпаяйте JP3 и JP4, затем припаяйте JP7 и JP8.
    2. Мертвое время 500 нс — Отпаяйте JP4 и JP7, затем припаяйте JP3 и JP8.
    3. 1.0us Deadtime — Снимите JP3 и JP8, затем припаяйте JP4 и JP7.
    4. 1,5 мкс Мертвое время — распаковать JP7 и JP8, затем припаять JP3 и JP4

Добавить TipAsk QuestionDownload

Шаг 5: Схема

Как обсуждалось на видео, левый блок схемы относится к тому, что находится на плате EGS002, а справа — схема, которую мы должны были бы построить, чтобы построить полностью функциональный инвертор.Я почти не вносил коррективы в этот вариант, так как схема образца таблицы данных также хорошо подойдет для конфигурации 16 MOSFET.

Мои настройки из таблицы Пример схемы:

Я связал контакты стока MOSFET, охлаждающий вентилятор 12 В и контакт 12 В EGS002 в качестве своего Vcc (источника входного питания). Обратите внимание, что вывод 12 В EGS002 — это то, что обеспечивает управляемые выходы драйвера IR2110S для затворов ваших полевых МОП-транзисторов. Это означает, что максимальное входное напряжение для инвертора ограничено максимальным напряжением затвора вашего MOSFET (обычно 20 В) и максимальным входным напряжением регулятора 5 В (35 В для 7805).Я скоро опубликую еще одно руководство для систем инверторов с более высоким входным напряжением (24 В / 48 В / 72 В). Я также подключил 4 полевых МОП-транзистора параллельно для каждого из 4-х полевых МОП-транзисторов, используемых в установке H-Bridge, что в сумме дало 16 МОП-транзисторов. Это было сделано для уменьшения сопротивления системы в открытом состоянии для установки более мощных трансформаторов (+1 кВт при 12 В). Вы можете оставить некоторые слоты MOSFET пустыми для схем 4/8/12 MOSFET. С другой стороны, регулятор 7805 был подключен к линии 12 В постоянного тока для подачи постоянного напряжения 5–5 В на вывод EGS002 (используемый для логических компонентов).

Добавить TipAsk QuestionDownload

Шаг 6: Проектирование печатной платы (сборка или покупка)

Вы можете изготовить собственную самодельную печатную плату или сделать это профессионально в службе изготовления печатных плат, такой как PCBway.

Домашняя печатная плата:

Для этого проекта я решил сделать домашнюю двустороннюю печатную плату, чтобы любители старой школы могли наслаждаться утомительным процессом (LOL). Вместо переноса тонера я использовал метод изготовления светочувствительной печатной платы, аналогичный тому, что используют фабрики.Он удобен для струйной печати, в отличие от изготовления тонера. Если вы новичок в фоточувствительных печатных платах, вы можете посмотреть мой другой подробный видеоурок выше. Вы можете скачать PDF-файлы для печати визуализированного изображения печатной платы ниже. Вы можете использовать его для всех методов доморощенных печатных плат.

Заказать мой загруженный дизайн печатной платы с PCBway:

Вы можете выбрать, чтобы ваши печатные платы были профессионально изготовлены службой изготовления печатных плат. Это сэкономит вам время от долгого процесса изготовления печатной платы в домашних условиях.Файлы gerber также были включены в мой zip-архив. Вы можете легко заказать печатные платы на PCBway, не выполняя процесс загрузки gerber, просто щелкнув ссылки ниже. Сообщите мне, если есть проблемы с дизайном. Я тестировал его только на своей доморощенной печатной плате.

  1. Основная плата инвертора (https://bit.ly/3mBFWTv)
  2. Отводная плата фильтра (https://bit.ly/31QBJU2)

Пакет файлов: Схема, печатная плата и документация Files Zip Download

Добавить TipAsk QuestionDownload

Шаг 7: Резка печатной платы

Используйте распечатки печатной платы в качестве трафарета и с помощью ножовки разрежьте печатную плату в соответствии с границами распечатки.

Добавить TipAsk QuestionDownload

Шаг 8: Фотоэкспозиция

Снимите светозащитную пленку с фоточувствительной печатной платы. Если вы не используете прозрачную пленку для макета печатной платы, вы можете использовать немного детского масла, чтобы сделать распечатку на бумаге полупрозрачной, это позволит свету сквозь бумагу проходить. Затем я поместил его в свой самодельный ящик для УФ-экспонирования на 7 минут для фото-проявки. Я сделал туториал по его версии с белой светодиодной лентой. Не стесняйтесь смотреть видео ниже.Если вы используете светодиодные ленты или люминесцентные лампы, это займет около 10-15 минут.


После процесса фотоэкспозиции я погрузил мою экспонированную печатную плату в свой проявочный раствор (поставляемый с пакетами фоточувствительных печатных плат). Используемое химическое вещество — щелочь или гидроксид натрия, смешанные с водой. В конечном итоге появятся следы линейной маски.

Добавить TipAsk QuestionDownload

Шаг 9: Травление

Я схватил свою бутылку с травителем с хлоридом железа и погрузил фото проявленную печатную плату на моем самодельном травильном станке, заполненную хлоридом железа.

Вот руководство по созданию машины для травления:

Это сэкономит вам время от встряхивания емкости с травителем. Это делает процесс травления менее утомительным и намного более быстрым.

Добавить TipAsk QuestionDownload

Шаг 10: Удаление краски

Важно удалить оставшуюся краску. Если оставить его на плате, в дальнейшем вам будет очень сложно паять.

Добавить TipAsk QuestionDownload

Шаг 11: Сверление

Я использовал свою мини-дрель и 0.Бита 8 мм для компонентов. С другой стороны, я использовал аккумуляторную дрель и сверло на 3 мм для мощных переходных отверстий, сквозных отверстий и креплений для винтов.

Добавить TipAsk QuestionDownload

Шаг 12: Пайка самодельных сквозных отверстий

Одним из ограничений самодельных печатных плат является отсутствие проводящих сквозных отверстий и переходных отверстий. Я разработал печатную плату для работы с импровизированными сквозными отверстиями. Просто зачистите сплошной провод Guage 12 и припаяйте его, чтобы соединить сильноточные линии с каждой стороны.

Добавить TipAsk QuestionDownload

Шаг 13: Линии лужения для дополнительной мощности

Вы можете залудить следы припоем, чтобы обеспечить больший ток и предотвратить окисление меди в будущем.

Добавить TipAsk QuestionDownload

Шаг 14: Припаяйте обе стороны

Как было сказано в предыдущем шаге, домашние печатные платы не имеют сквозных отверстий. Обязательно припаяйте ножки компонента к верхней и нижней медным площадкам.

Добавьте TipAsk QuestionDownload

Шаг 15: Отметьте и просверлите отверстия радиатора

Совместите радиатор с полевыми МОП-транзисторами и используйте маркер.Используйте сверло и сверло 3 мм, чтобы просверлить в нем отверстия.

Добавить TipAsk QuestionDownload

Шаг 16: Добавить изоляцию полевого МОП-транзистора

Полевые МОП-транзисторы, которые я использую, входят в комплект TO-220. Металлический язычок полевого МОП-транзистора технически привязан к его сливному штифту. Необходимо обеспечить электрическую изоляцию, чтобы избежать проводимости между другими наборами полевых МОП-транзисторов. Я обычно оставляю верхние полевые МОП-транзисторы H-образного моста неизолированными, поскольку они имеют общий вывод стока (Vcc).

  1. Добавьте немного термопасты
  2. Нанесите изоляционную прокладку (слюда / стекловолокно)
  3. Добавьте термопасту
  4. Добавьте пластиковую втулку (винтовая изоляция)
  5. С силой прикрутите болты к радиатору

Добавьте TipAsk QuestionDownload

Шаг 17: Изоляция воздуховодов радиатора

Домашние печатные платы также не имеют паяльной маски.Возьмите клейкую ленту и изолируйте нижнюю часть радиатора, чтобы он не закоротил медные дорожки на верхнем слое вашей печатной платы.

Добавить TipAsk QuestionDownload

Шаг 18: Импульсный шунтирующий резистор

Шунтирующий резистор используется в цепи для измерения тока и защиты от перегрузки по току. Вместо громоздких резисторов большой мощности вы можете использовать сплошной медный провод в качестве импровизированного низкопрофильного шунтирующего резистора. Я зачистил сплошной провод Guage 12, отрезал его до 60 мм, согнул и припаял к плате.

Добавить TipAsk QuestionDownload

Шаг 19: Добавление конденсатора емкости к VCC

Я добавил емкостной конденсатор емкостью 3300 мкФ 25 В через землю и вход питания +12 В постоянного тока для повышения стабильности.

Добавьте TipAsk QuestionDownload

Шаг 20: Добавьте датчик температуры и вентилятор

Датчик NTC 10 кОм должен быть подключен к контактным площадкам на плате для контроля температуры. Я не пробовал исключать NTC, но если вы планируете не использовать датчик температуры из-за его недоступности, просто подключите к нему резистор 10 кОм.С другой стороны, инвертор все равно будет работать с охлаждающим вентилятором 12 В или без него.

Добавить TipAsk QuestionDownload

Шаг 21: Подключите ЖК-дисплей

Когда вы покупаете комбо EGS002 + LCD, вы получаете 7-контактный межфланцевый соединитель. Просто подключите контакты ЖК-дисплея к выходу на ЖК-дисплее EGS002 соответственно. Как на ЖК-дисплее, так и на плате EGS002 есть ярлыки о том, где его подключать.

Добавьте TipAsk QuestionDownload

Шаг 22: Припаяйте входные провода и провода трансформатора

Припаяйте провода трансформатора к плате, а также некоторые провода Guage 8-12 ко входу питания.Вы можете добавить несколько разъемов XT60 или XT90 для отсоединения.

Добавить TipAsk QuestionDownload

Шаг 23: Подключите схему фильтра

Конденсатор фильтра должен быть добавлен для сглаживания грубого и остроконечного выхода SPWM от трансформатора. Исходя из таблицы данных, должен работать простой конденсатор 2,2 мкФ + 350 В (неполяризованный). Я сделал для него простую коммутационную плату, подключив к ней параллельно три винтовых клеммы. Пара проводов идет к высоковольтному выходу трансформатора, другая пара — к розетке, а другая пара — обратно к входу обратной связи основной платы инвертора.

Добавить TipAsk QuestionDownload

Шаг 24: С Vs. Без фильтра

Вот как выглядят осциллограммы с конденсатором и без него.

Добавить TipAsk QuestionDownload

Шаг 25: Калибровка выходного напряжения

Перед использованием инвертора с приборами обязательно откалибруйте выходное напряжение. В собранном проекте инвертора предусмотрена регулировка с обратной связью по выходному напряжению. Это означает, что пользователь может установить конкретное выходное напряжение, и инвертор будет стараться поддерживать это установленное выходное напряжение, даже когда напряжение падает, когда батарея (источник питания) начинает разряжаться.Для этого есть предел: если ваш инвертор больше не может поддерживать установленное выходное напряжение, светодиод ошибки будет мигать, и инвертор автоматически отключится.

  1. Подключите вольтметр к фильтруемому выходу переменного тока
  2. Установите вольтметр на диапазон переменного тока
  3. Включите инвертор
  4. Поворачивайте многооборотный подстроечный резистор, пока не достигнете желаемого напряжения (220 В / 230 В)

Добавить вопрос с TipAsk Загрузить

Шаг 26: Тестирование под нагрузкой

Литий-ионный аккумулятор 3S6P 18650 был подключен в качестве источника питания во время тестирования под нагрузкой.Я выбрал для теста литий-ионный аккумулятор, так как каждая ячейка может сбросить 20 А или ток (всего 120 А). Что касается выходного сигнала, мне удалось получить только около 400 Вт на выходе с чистой формой выходного сигнала. Инвертор отключается сам по себе, когда я иду выше.

Часть 2 видео покажет процесс устранения неполадок.

Добавить Тип Задать вопросЗагрузить

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Самодельный инвертор DIY Arduino 555 схема таймера

0.0 Базовое вступление

Как дела, друзья, добро пожаловать обратно. Сегодня мы рассмотрим очень простую схему, но тоже довольно интересную. Если вы увлекаетесь электроникой, держу пари, что вы слышали об инверторах. У нас есть выпрямители, которые передают напряжение переменного тока в напряжение постоянного тока, а затем у нас есть инверторы, которые передают напряжение постоянного тока в переменный. Силовой инвертор или инвертор — это электронное устройство или схема, которая преобразует постоянный ток (DC) в переменный (AC). Входное напряжение, выходное напряжение и частота, а также общая мощность зависят от конструкции конкретного устройства или схемы.Инвертор не производит никакой энергии; питание обеспечивается источником постоянного тока. Силовой инвертор может быть полностью электронным или может представлять собой комбинацию механических эффектов (например, вращающееся устройство) и электронной схемы. Статические инверторы не используют движущиеся части в процессе преобразования.

Итак, сегодня мы увидим, как работает инвертор и как получить выходное напряжение переменного тока от батареи 12 В. Так, например, если вы находитесь в машине и вам нужно 220 В для зарядки ноутбука, это будет очень полезная схема, так как она даст вам 220 В переменного тока от 12 В постоянного тока.Итак, приступим.

1.0 Что нам нужно?

Я немного расскажу обо всех компонентах. Ниже представлены фотографии некоторых компонентов. Для получения более подробной информации перейдите на страницу с полным списком деталей. Там вы найдете все компоненты, цены и различные варианты.


Смотрите полный список деталей здесь:

Как дела, друзья, добро пожаловать обратно. Несколько месяцев назад я купил инвертор, указанный ниже, в местном магазине. Давайте откроем и посмотрим, что внутри.Как я уже догадалась, у нас есть трансформатор и несколько полевых МОП-транзисторов. Я подаю на вход 12 В в качестве напряжения автомобильного аккумулятора и подключаю осциллограф к выходу. Как и ожидалось, у меня есть выход переменного тока 220 В и 60 Гц, а также, как и ожидалось, это не идеальная синусоидальная волна, которую вам даст обычная домашняя розетка. Это означает, что здесь происходит некое прямоугольное переключение, поэтому я решил попробовать свой собственный проект инвертора, поэтому я попробовал некоторые схемы, которые я нашел в Интернете. Давайте отложим это в сторону и начнем обучение.


1.0 Инвертор Arduino

Сначала я объясню вам, как работает простой инвертор. Затем мы смоделируем схему с помощью Arduino и, наконец, сделаем ее постоянной с помощью схемы таймера 555.
Предупреждаем, прежде чем мы начнем. Даже эта схема будет иметь низкую мощность, но высокое напряжение может повредить вам. Так что, если вы в чем-то не уверены или не используете подходящие инструменты, не включайте схему. Дважды проверьте соединения перед подачей питания и никогда, никогда не прикасайтесь к выходу переменного тока.Я уже сделал это для вас, поэтому вам не нужно этого делать. Боль безумная.

Итак, давайте посмотрим, как работает инвертор. Мы рассмотрим базовую схему инвертора только с двумя переключателями, в данном случае с двумя N-канальными МОП-транзисторами, поэтому на выходе будет не идеальное синусоидальное напряжение переменного тока, как в домашней розетке, а скорее прямоугольная волна. Поэтому не используйте этот инвертор с высокотехнологичной электроникой, для которой нужна идеальная синусоида. Эта схема полезна для зарядных устройств мобильных устройств и ноутбуков, лампочек с низким энергопотреблением и т. Д. Как потому, что это малая мощность, так и из-за отсутствия идеального синусоидального выхода.


Итак, у нас есть напряжение 12 В постоянного тока с одной стороны, и нам нужны колеблющиеся 220 вольт, а также 60 герц на выходе. Для этого мы будем использовать трансформатор, подобный приведенному выше, с одной катушкой на выходе и другой на входе, но катушка на входе разделена пополам таким образом, что средний контакт будет основным входом, а затем мы имеют два выхода.
Итак, давайте теперь представим, что на каждом выходе мы добавляем переключатель в качестве кнопки, подключенной к заземлению, а средний контакт подключен к 12 В.Если мы замкнем верхний переключатель, ток будет проходить только через первую первичную катушку. Таким образом, магнитный поток индуцируется в одном направлении. Сердечник трансформатора будет передавать этот магнитный поток на вторичную катушку, и, как мы все знаем, выходное напряжение трансформатора будет определяться следующей формулой, где N — количество витков каждой катушки.


Но мы также знаем, что трансформаторы не работают с постоянным напряжением, поэтому ток на выходе будет индуцироваться только при изменении магнитного потока.
Статический магнитный поток, подобный этому, который мы применяем прямо сейчас, не будет индуцировать ток в катушке. Только вначале, когда кнопка нажата, в катушке будет индуцироваться ток в течение короткого периода времени. Итак, нам обязательно нужно будет замкнуть и разомкнуть переключатель, чтобы получить напряжение переменного тока на выходе. Таким образом, включение и выключение этих двух переключателей, один перевернутый в другой, создаст хороший колеблющийся магнитный поток внутри сердечника трансформатора. Этот магнитный поток вызовет ток во вторичной катушке, как гласит закон Фарадея.Итак, если у нас есть ток, у нас есть падение напряжения.
Используя приведенную выше формулу, мы можем узнать количество витков для каждой катушки. Мы знаем, что на входе будет 12 В от батареи, и давайте сделаем первичную катушку на 100 витков. Если мы хотим 220 на выходе, нам понадобится вторичная обмотка на 1833 витка.

1.1 Схема

И это все. Все, что нам нужно сделать, это быстро переключить эти два переключателя, чтобы получить переменное напряжение с помощью трансформатора. Как быстро ты говоришь? Обычно напряжение домашней розетки составляет от 50 до 60 герц.Это означает, что мы должны включать и выключать каждый переключатель примерно 120 раз в секунду и получать частоту 60 герц.
Хорошо, разумеется, в схеме не будет таких переключателей. Вместо этого мы будем использовать полевые МОП-транзисторы. Подайте напряжение на его затвор, и он будет активирован как переключатель, позволяющий току проходить от стока к истоку, в случае этого полевого МОП-транзистора IRFZ44 N.


Для первого теста мы будем использовать Arduino, чтобы подать сигнал квадрата на затвор каждого полевого МОП-транзистора.Мы знаем, что два сигнала должны быть инвертированы друг относительно друга, поэтому, когда один высокий, другой низкий и наоборот.
Мы также знаем, что полевые МОП-транзисторы будут работать при напряжении 12 вольт, а Arduino — при напряжении 5 В. Итак, если мы хотим также подать 12 В на затвор MOSFET, нам придется использовать драйвер MOSFET. Самым основным драйвером полевого МОП-транзистора в этом случае будет транзистор BJT NPN, подобный тому, который показан на схеме на затворе каждого полевого МОП-транзистора. Подтягивающий резистор подключен к 12 В, поэтому, когда транзистор NPN (BC547) выключен, напряжение на затворе будет 12 В.Но когда мы активируем транзистор NPN, напряжение упадет на землю. Таким образом, мы могли получить прямоугольную волну со значениями от 0 до 12 вольт и применить ее к затвору MOSFET.

1.2 Тест

Я смонтирую эту следующую схему на один из моих макетов для тестов. Подключите базу двух NPN-транзисторов к контактам 3 и 5 Arduino с резистором 100 Ом к каждому. Не забудьте разделить заземление между Arduino и схемой.


Вот и все.Два полевых МОП-транзистора IRFz44 N, драйверы BJT с подтяжками на 12 В, трансформатор, большая входная емкость, чтобы обеспечить стабильный вход, Arduino здесь и конденсатор 400 В на выходе для сглаживания прямоугольного сигнала. Я загружаю следующий небольшой код в Arduino. Как мы видим, у нас есть два контакта, цифровые контакты 3 и 5, определенные как выходы. Я установил высокий уровень для одного вывода и низкий для другого, а через 8 мс я делаю обратное и добавляю еще 8 мс задержки. Это даст мне квадратный сигнал 62 Гц на этих контактах, как мы можем видеть здесь, на моем осциллографе.

См. Пример кода здесь:

Я получил свой трансформатор от старых зарядных устройств на 12 В, которые были у меня в мастерской. Если хотите, можете намотать собственный трансформатор. Поскольку вы, вероятно, захотите носить эту схему в своей машине, вам следует использовать небольшие трансформаторы, но в моем случае, для этого примера, у меня есть большой, также с металлическим сердечником. Для большей эффективности попробуйте использовать ферритовый сердечник.


В любом случае, я сделал все подключения, загрузил код и подключил люминесцентную лампу мощностью 15 Вт на выходе.Для этой лампочки требуется напряжение 220 В и 60 Гц, так что давайте посмотрим, работает ли наша схема. Я подаю 12В на вход и готово. Свет включается без проблем. Я подключу осциллограф к выходу, и мы увидим размах напряжения 220 В на выходе. Итак, инвертор работает.

Кстати, это инвертор очень малой мощности. Я пробовал лампочки большей мощности, но ничего не вышло. Я измерил сопротивление первичной обмотки трансформатора, и оно составляет около 6 Ом, поэтому, приложив к этой катушке 12 В, будет проходить ток около 2 ампер.Таким образом, 12 В умножить на 2 А равно входной мощности около 24 Вт. Конечно, это идеальная мощность. Я не рассчитал реальную мощность для этой цепи.

Итак, использование Arduino не будет таким эффективным. В этом примере я запитал Arduino с помощью USB-кабеля, но в реальном инверторе я должен также питать его от батареи. А при этом батарея разряжается еще быстрее, поскольку Arduino использует линейный стабилизатор напряжения на 5 и 3,3 вольт, что совершенно неэффективно. Итак, как создать наш квадратный сигнал без Arduino?

См. Схему 555:

Как сделать самодельный инвертор мощности »Invertpro

Изготовление инвертора мощности в домашних условиях может показаться трудным, но это не так! Несколько простых (и доступных) вещей, около часа вашего времени, и ваш инвертор будут готовы.

Небольшой инвертор мощностью 150–200 Вт можно подключить к автомобильному аккумулятору и питать или заряжать ноутбук, смартфоны, светодиодные фонари и другие небольшие гаджеты. Силовые инверторы — дорогие устройства, но построить их дома довольно просто и легко с точки зрения бюджета.

Если вы впервые делаете самодельный силовой инвертор, не волнуйтесь, конструкция схемы очень проста, и для ее изготовления вам потребуется не более трех компонентов.

Готовы ли вы сделать собственный инвертор мощности?

В этом посте мы обсудим пошаговый процесс создания самодельного инвертора мощности с использованием всего трех компонентов: реле, трансформатора и входной силовой батареи.Это прямоугольный инвертор 220 вольт, 50 Гц, который питает светодиодную лампу или заряжает небольшие гаджеты, например смартфоны.

Перейти к интересующему вас разделу

Как работает инвертор мощности?

Силовые инверторы преобразуют постоянный ток, поступающий от входного источника питания (обычно автомобильного аккумулятора), в переменный ток (переменный ток), который используется для питания электронных устройств. Инверторы

Power предлагают отличную альтернативу типичным генераторам энергии. Им не требуется топливо для выработки электроэнергии, и они являются отличным резервным источником энергии.

Компоненты, необходимые для создания инвертора мощности:

Схема, используемая в нашем инверторе мощности, очень проста. Для этого требуется всего несколько компонентов, и даже тот, кто не имеет опыта работы в электронике, легко сможет это сделать.

  1. Перезаряжаемая батарея 12 В x1

  2. Провода для соединения компонентов между собой

  3. 5-контактное реле 12 В x1

  4. Трансформатор 12-0-12 (240-12 В и 5 А) x1

  5. Светодиодная лампа (220 В) для нагрузочного тестирования x1

Схема самодельного инвертора мощности

Источник изображения: https: // www.Instructables.com/id/How-to-Make-Inverter-Using-Relay/

Как построить силовой инвертор:

Сделать силовой инвертор непросто. Обычно это сложная схема и несколько компонентов. Если вы хотите сделать недорогой самодельный инвертор мощности для домашних нужд, то вы попали в нужное место.

ПРЕДУПРЕЖДЕНИЕ: В цепи используется опасный переменный ток, будьте предельно осторожны при обращении с ним.

Мы сделаем самодельный инвертор мощности, используя три компонента: i.е. реле, трансформатор и входной источник питания.

Шаг 1. Понимание компонентов

Понимание компонентов, используемых в нашем инверторе мощности, является ключом к пониманию того, как работают инверторы мощности.

Реле

Мы будем использовать простое 5-контактное реле, чтобы сделать этот инвертор мощности. Реле будет работать как генератор для обеспечения стабильного выхода переменного тока при включении.

Реле работает как переключатель для размыкания и замыкания цепи электромагнитным или электронным способом.Реле используется в цепях для управления протеканием тока, замыкая контакт в одной цепи и размыкая другой.

В 5-контактном реле будут использоваться только четыре из пяти клемм. Одна из клемм останется отключенной от цепей, потому что в ней нет необходимости. Мы будем использовать другие четыре клеммы реле для подключения к трансформатору и батарее (по две клеммы на каждую).

Контакт реле либо нормально разомкнут (NO), либо нормально замкнут (NC). Когда контакт реле нормально разомкнут, это означает, что катушка находится под напряжением, а нормально замкнутый означает, что она обесточена.Подача электрического тока на реле изменяет его состояние.

Вам может быть интересно, почему мы используем 5-контактное реле, если будут использоваться только четыре контакта. Разница между 4-контактным реле и 5-контактным реле заключается в том, что 4-контактное реле используется для управления одной цепью, тогда как 5-контактное реле переключает питание между двумя цепями.

Трансформатор будет подключен параллельно к батарее и реле. Он работает по принципу магнитной индукции и преобразует переменный ток из одного напряжения в другое.Это в основном увеличивает игру напряжения (12 В постоянного тока — 240 В переменного тока)!

Шаг 2: Проектирование схемы

Проектирование схемы — самый сложный и ответственный шаг. Обратите особое внимание на схему и инструкции.

  1. Начните сборку силового инвертора, соединив все компоненты, используя принципиальную схему.

  2. Следующий шаг — замкнуть два контакта реле. Припаяйте нормально замкнутый (NC) контакт реле к контакту катушки 1 реле.

  3. Припаяйте провод 0 трансформатора к контакту катушки 2 реле.

  4. Припаяйте первый 12-проводной трансформатор к нормально разомкнутому (NO) контакту реле, а другой 12-проводный провод трансформатора — к NC-катушке реле.

  5. Припаять светодиодную лампу к выходным проводам трансформатора.

  6. Последним шагом является подключение входного источника питания к цепи, подключение положительного провода входного источника питания к общему контакту реле и отрицательного входа к нормально разомкнутому контакту реле.

Шаг 3. Тестирование инвертора питания

После подключения отрицательного и положительного проводов источника питания светодиод должен начать светиться. Это значит, что ваш силовой инвертор готов! Вы можете использовать его для питания светодиодной лампы или зарядки небольших гаджетов.

Если светодиод не светится, повторите действия еще раз, чтобы убедиться, что вы все делаете правильно.

Какова максимальная выходная мощность инвертора?

Максимальная выходная мощность нашего самодельного силового инвертора зависит от размера трансформатора и входного источника питания.Это прямоугольный инвертор с частотой около 70 Гц и КПД почти 65%.

И последнее, но не менее важное!
Меры предосторожности лучше лечения. Обращайтесь с электрооборудованием с особой осторожностью, чтобы избежать неприятных происшествий.

Инвертор 12 на 220 чистый синус своими руками

Самодельный миниатюрный инвертор 12-220 вольт, который легко спрятать в патроне, автор (Ака Касьян) использовал для розыгрыша, в котором был продемонстрирован «генератор бесплатного электричества».

Для начала само видео с фокусом.

Использовалась электрическая лампочка мощностью 40 Вт.

Эта лампочка не совсем простая, в маленькое пространство можно было засунуть настоящий повышающий инвертор на 12-220 вольт, который может запитать эту лампочку при полном нагреве.

Вы видите 2 полевых транзистора. Это довольно мощные 20 ампер. полевой транзистор, взятый из инвертора. Конденсатор с первичной обмоткой силового трансформатора образуют колебательный контур.Из плюсов — намотка дросселя на кольца от энергосберегающей лампочки. Также видны два базовых ограничивающих резистора на 240 Ом и два сверхбыстрых диода.

Дроссель один 7 витков двойным проводом 0,8 миллиметра на кольце от лампы эконом. Сердечник китайского электронного трансформатора мощностью 80 Вт, первичная обмотка имеет 2 витка по 6 витков, четырехжильный вывод — 0,8, вторичная обмотка — 0,3 миллиметра 130-150 витков.

Схема и сборка преобразователя 12 в 220 вольт.

Рассмотрим 12-вольтную схему инвертора постоянного тока 220 переменного тока, которая получила название Enigma. Мы видим на дисплее три разные схемы. То есть это основные компоненты, которые были в конструкции. Первый внизу — это аккумулятор, то есть то, что было в зарядном устройстве. Это две последовательно соединенные литий-ионные батареи и линейный стабилизатор типа 7805, который понадобился для зарядки мобильного телефона. Его установили на небольшой радиатор. Положительный и отрицательный отводы аккумуляторной батареи выходили прямо на вилку.Выход со стабилизатора пошел на разъем USB. При подключении к удлинителю был постоянный ток. 12 вольт от АКБ.

Сверху слева изображена схема, встроенная в LDS. Это простой двухтактный повышающий преобразователь напряжения, собранный на базе простого мультивибратора. Транзисторы irf 630.

Из плюса также был включен последовательно резистор 2 Вт на 10 Ом, чтобы транзисторы не перегревались.

Два ограничивающих резистора затвора на R1, R2 на 1 кОм.Трансформатор высокого напряжения Трансформатор подсветки ЖК-мониторов. На выходе они образуют напряжение около 3 киловольт. При прямой подаче в ЛДС, то есть в колбу, лампа горит. Вы можете полностью осветить эту маленькую схему.

Схема третья — это то, что было в базе. Есть ввод питания — плюс. Плюс идет к средней точке трансформатора. Минус, общая земля идет на транзисторы. Плюс через небольшую индуктивность L1 подводится к средней точке трансформатора.Он предназначен для двухтактного инвертора.

Инвертор построен по принципу резонансного преобразователя. Параллельно силовой цепи подключается конденсатор на 1 мкФ. Желательно использовать пленочные полипропиленовые конденсаторы на 160, 250 или 400 вольт. Конденсатор и первичная обмотка трансформатора образуют колебательный контур.

Применяются транзисторы

типа 20n60, настоятельно рекомендуется использовать высоковольтные транзисторы с напряжением выше 100 вольт. Сила тока чем выше, тем лучше.Это полевые n-канальные транзисторы.

Масса обычная, то есть идет на транзисторы. Далее идут два диода d1 и d2 Ultra Fast, например UF 4001 с током 1 ампер с обратным напряжением 1 киловольт. Аналогично 2 резистора затвора R3, R4 номиналом 1 кОм. Мощность всех этих резисторов составляет 0,25 Вт. Желательно брать их поменьше.

Трансформатор намотан на кольцо от монитора. Первичная обмотка состоит из двух по семь. Вторичная обмотка 140-150 витков.Диаметр первичного провода 0,5 миллиметра параллельно 5 жилам. Вторичная обмотка была намотана одинарной проволокой диаметром 0,3 мм.

Готовый преобразователь не требует настройки. Трансформатор может быть намотан на другой сердечник. Вы можете рассчитать трансформатор. Также можно использовать доспехи и т.д.

Несмотря на простоту схемы, мощность может достигать 500 Вт при соответствующем трансформаторе, конденсаторе и транзисторе в схеме. В конце видео-фотоархив с демонстрацией схемы сборки данного инвертора.

Насчет инвертора на киловатт.

Инверторы 12-220 Вольт нужны для питания оборудования, если нет возможности сделать питание бытовой сети. Особенность устройства в том, что его можно преобразовать постоянное напряжение 12 В в переменное 220 В. Еще несколько десятилетий назад это казалось практически немыслимым, но сегодня, когда есть огромная элементная база, сделать такое не сложно. конвертер.

Инвертор питания

Использовать автомобильный инвертор 12-220 можно во время путешествий.Любая бытовая техника может работать даже в полевых условиях. Вот только максимальная нагрузка небольшая — несколько сотен ватт. Самые мощные устройства позволяют подключать нагрузку мощностью 2-3 кВт, но аккумуляторная батарея садится быстро. Виды нагрузок по потреблению тока:

  1. Реактивная — частично потребленная энергия, полученная от источника питания.
  2. Активный — энергия расходуется по максимуму.

Если вы точно знаете, какую нагрузку вы будете подключать к инвертору, то рассчитать максимальную мощность не составит большого труда.Допустим, вы планируете подключить к устройству нагрузку максимальной мощностью 300 Вт. Мощность самого инвертора должна быть примерно на 25% больше — такого блока хватит. Поэтому для полного удовлетворения потребностей нужен инвертор мощностью 375 Вт. Но такого в продаже не найдешь. Поэтому нужно выбирать устройство мощностью 400 Вт — наиболее близкое по стоимости.

Где я могу использовать эти устройства?

Самый простой тип инвертора напряжения 12–220 вольт — это источник, используемый в компьютерной технике.Но у них есть один большой недостаток — малая мощность, батареи хватает на некоторое время. А если в быту устройство используется в паре с мини-электростанцией (даже ветряной), то обеспечивается стабильное питание. Обычно инверторы встречаются в таких структурах:

  1. Охранная сигнализация.
  2. Котлы отопительные.
  3. Насосные станции.
  4. Компьютерные серверы и прочие системы.


Другими словами, они используются везде, где требуется источник питания 220 В.Стабилизаторы напряжения бытовые — это не что иное, как инверторы. Только в них преобразуется переменное напряжение в постоянное, стабилизированное, после чего снова повышается до 220 вольт. А с помощью электрических полупроводниковых переключателей и ШИМ-модулятора получается практически идеальная синусоида.

Особенности конструкции

Инверторы на 12-220 вольт используются достаточно широко. Обычные автомобилисты используют их как источник энергии для дальних поездок. Элементарно можно включить электробритву, фен, телевизор, даже чайник вскипятить.Правда аккум быстро поставят. Поэтому лучше использовать устройство для питания основных приборов и освещения.


Простейшие самодельные инверторы 12-220 В могут состоять из нескольких силовых транзисторов и мультивибратора. Работа устройства может происходить даже в сильный мороз. Но для нагрева необходимо обеспечить дополнительное охлаждение, иначе транзисторы выйдут из строя. Для охлаждения силовых полупроводниковых транзисторов достаточно установить на радиатор простого кулера от персонального компьютера.

Самый простой самодельный инвертор

Практически все инверторы, которые имеются в продаже, работают с использованием тока высокой частоты. Классические схемы, которые делались на основе трансформаторов, полностью забыты, их заменили импульсными структурами.

На базе одной микросхемы К561ТМ2, состоящей из двух D-триггеров, можно сделать простейшую схему драйвера для инвертора. Схема состоит из задающего генератора, роль которого выполняет DD1, а также делителя частоты, изготовленного на DD1.2 триггера.


Силовые транзисторы, такие как KT827 или KT819, используются для преобразования напряжения. Очень хорошие результаты показывают полевые транзисторы IRFZ44. С помощью задающего генератора генерируется синусоида, необходимая для нормальной работы конструкции.

Характеристики инвертора

Чтобы получить схему на 50 Гц, необходимо использовать вторичную обмотку и параллельно ей подключенные электролитические конденсаторы и тензодатчик. Когда к выходу не подключена нагрузка, схема не работает.Как только вы подключите какой-либо потребитель, инвертор начнет преобразовывать напряжение 12 в 220 вольт.

Выходной сигнал синусоиды далек от идеала. Это огромный недостаток такой схемы. Для увеличения мощности необходимо использовать более дорогие и эффективные типы транзисторов. Обратите внимание на электролитический конденсатор, который подключен к выходу. Он должен быть рассчитан на минимальное напряжение 250 В. Лучше, если это значение будет выше 300 В.

Устройства на современной элементной базе

Такие схемы можно использовать для питания бытовой техники, люминесцентных ламп и т. Д.В конструкции силовые транзисторы типа КТ819ГМ установлены на радиаторе большой площади для улучшения охлаждения. Схема содержит задающий генератор на логическом элементе КР121ЕУ1 по аналогии, как в рассмотренном выше случае, а также каскад усилителя. Неплохо работают полевые транзисторы IRL2505.

Выбор микросхемы КР12116У1 был не случаен — она ​​имеет двухканальную регулировку переключателей питания. Поэтому для простых дизайнов он подходит как нельзя лучше. Частота задающего генератора зависит от пассивных элементов, используемых в схеме.По сигналу от генератора полупроводники открываются и запираются.


Когда каналы в транзисторах открыты, то сопротивление всего 0,008 Ом в нем очень мало. Следовательно, можно использовать транзисторы малой мощности. Например, если на выходе установлен трансформатор мощностью 100 Вт, то в штатном режиме через транзисторы будет протекать ток порядка 104 А. В импульсном режиме пиковое значение может составлять 350-360 Ампер.

Готовые платы для сборки инверторов

В продаже можно найти готовые модули.Это платы, на которых установлены:

  1. Трансформатор.
  2. Силовые переключатели полупроводниковые.
  3. Радиатор.
  4. Пассивные элементы.
  5. Устройства защитного отключения, автоматические выключатели.

Такой инвертор 12 на 220 выдаст на выходе чистый синус, так как он выполнен на современной элементной базе. Стоимость готовых блоков немаленькая. Самый маломощный будет стоить не менее 300-350 рублей, и тогда это оптовая цена. Чем выше мощность устройства, тем больше его стоимость.


Но перед использованием таких устройств необходимо найти подходящий чехол. Монтаж доски нужно производить таким образом, чтобы она хорошо остыла. Дополнительное принудительное охлаждение желательно производить с помощью кулера от персонального компьютера. Инвертор 12-220, схема которого приведена выше, также необходимо монтировать в прочном корпусе. Главное — случайно не задеть высоковольтные провода.

Бесперебойник вторую жизнь!

Если у вас есть «лишний» бесперебойник, у которого полностью сел аккумулятор, его еще можно оживить.Для этого потребуются небольшие изменения:

  1. Удалите старую батарею.
  2. Припаять новые провода для подключения к аккумулятору на 12 вольт.
  3. По краям проводов установите клеммы для подключения к автомобильному аккумулятору. Если вы используете устройство в машине, вы можете получить питание от прикуривателя. Но делать это нежелательно — большая мощность устройства вызывает чрезмерный нагрев проводов.

Для подключения к источнику бесперебойного питания бытовой техники необходимо сделать розетки.Проще всего из старого сетевого фильтра и отрезка провода с вилкой сделать переноску, в которую войдет все оборудование.

Конструктивные особенности на основе бесперебойника

При мощности 55 А / ч данная конструкция может поддерживать нормальную температуру в инкубаторе на 100 яиц, например, до суток. Любой фермер знает, насколько страшно переохлаждение инкубаторов. Правда мощность такого устройства невелика, кондиционер или холодильник нормально работать не будут.


Один из недостатков такой конструкции — штатная схема не сможет полностью зарядить автомобильный аккумулятор.Поэтому, когда аккумулятор полностью сядет, необходимо поставить его на зарядку от обычного устройства, выдающего ток более 5-6 Ампер.

Самодельный инвертор мощности

Чтобы сделать инвертор 12 на 220 3000Вт своими руками, необходимо знать основы электротехники, навыки монтажа. Необходимо сделать несколько специфических элементов. Один из них — импульсный трансформатор. Используется для повышения напряжения с 12 до 220 вольт. Также нужно приобрести несколько дорогих вещей.Они перечислены ниже:

  1. ШИМ-модулятор. Требуется для работы полупроводниковых ключей. С его помощью задает частоту всей цепи. Следует отметить, что частота переключений силовых ключей составляет несколько десятков тысяч раз в секунду.
  2. Полупроводниковые транзисторы, работающие в качестве переключателей мощности, позволяют не только усиливать сигнал, но и выполнять переключение. Они открываются и закрываются и вместе с модулятором ШИМ создают почти чистую синусоиду.
  3. Алюминиевые радиаторы с большой площадью поверхности. Чем выше мощность устройства, тем больше необходим квадратный радиатор.
  4. Фольгированный материал, на который производится установка всех элементов. При желании, конечно, можно произвести и навесную установку, но это займет слишком много места. Такой самодельный инвертор 12-220 своими руками можно сделать за несколько минут, но пользоваться им будет небезопасно, если не принять меры.
  5. Пассивные элементы — резисторы, конденсаторы.
  6. Соединительные провода


При изготовлении устройства также может потребоваться несколько электромагнитных реле для осуществления коммутации.Кстати, можно решить, что вместо выключателей питания допустимо использование простых электромагнитных реле. Есть только одно но — скорость переключения очень высока (40-60 тысяч операций в секунду). Поэтому электромеханические устройства с этой задачей не справляются.

Готовые инверторы

Если вы не хотите делать инвертор 12 на 220 3000Вт своими руками, вы можете приобрести готовое изделие в красивом корпусе, с массой разъемов для подключения устройств.Но уж больно кусается цена. Самый дешевый, мощность которого едва достигает 50 Вт, можно купить за 800-1000 рублей. А его максимума хватит для зарядки аккумулятора ноутбука или для питания нескольких светодиодных лампочек. Электрический фен или бигуди к такому устройству уже не подключаются.

Более мощные устройства (более 2000 Вт) имеют соответствующую цену. Самый дешевый инвертор на 12-220 В обойдется в 3000-5000 рублей. Но все зависит от производителя. Качественные многофункциональные устройства известных компаний могут стоить более 20 000 рублей.Именно поэтому люди, более-менее разбирающиеся в электротехнике, предпочитают делать инвертор 12-220 своими руками. Преимущества для изготовления элементов можно найти в простом блоке питания персонального компьютера.

В наше время у всех в доме или вообще есть легкий доступ, иногда от компьютера бывает несколько блоков питания, которые не нужны, они просто лежат, пылятся и занимают ценное место. А может они вообще сгорели, но это не важно, ведь оттуда нужно взять какие-то элементы.Собрал как-то плату такого конвертера (). И я решил сделать еще один, так как были радиодетали, а печатная плата уже была когда-то сделана лишней. В микросхеме использована новая — из магазина, но иногда именно они или аналогичные аналоги устанавливаются в сами блоки питания ATX.

Трансформатор небольшой — с блоком 250 Вт. Транзисторы решили брать с запасом — поле 44Н, тоже совершенно новые.



Нашел алюминиевый радиатор, прикрутил транзисторы через заглушки и подложки, всю термопасту как следует промазал.



Схема преобразователя напряжения 12-220 запустилась сразу, питание было от аккумулятора 12 вольт 7 а / ч ёмкостью, на выводах которого при свежей зарядке было около 13 вольт. В качестве нагрузки (речь шла о такой мощности) — лампочка на 60 ватт на 220 вольт, не горит на полную силу, но все же хорошо.



Радиатор взял очень с запасом — толщина алюминия 2 мм, тепло отводит хорошо. После получаса работы под нагрузкой полевые транзисторы прогреваются только до 40 градусов! Текущее потребление около 2.7 ампер от АКБ, работа стабильная без сбоев и перегрева, но трансформатор маловат и горячий (правда выдерживает и не горит) температура трансформатора примерно 5-60 градусов при работе на той же нагрузке, Думаю, больше 80 ватт из такого преобразователя не потянет, либо придется устанавливать активное охлаждение в виде вентилятора, потому что транзисторы выдержат гораздо большие нагрузки и более чем уверены, что с таким радиатором все Растягивается 200 ватт.



Цепь преобразователя 12-220 легко повторить; при сборке точно по номиналу обе платы сразу заработали.

Тестовое видео преобразователя


На видео, показывающем работу схемы, четко виден ток, протекающий в цепи, и работа лампы на 60 Вт. Кстати, провода у мультиметра D832 при таком токе за полчаса изрядно прогрелись. Из доработок, если поставить трансформатор побольше, то печатку разложить, иначе трансформатор побольше по размеру не влезет, да и с маленьким все получается.



Для любителей миниатюризации это конечно хорошо, но на практике расстояние от трансформатора до транзисторов оказывается меньше 1 см, а нагревают теплый трансформатор с небольшим нагревом, было бы Хорошо взять ключи на пару сантиметров и проделать в плате пару отверстий для вентиляции снизу вверх. Автор материала — Redmoon.

Как собрать самодельный инвертор мощности

Принцип работы инвертора

Инвертор можно рассматривать как грубую форму ИБП.Очевидно, что в основном инвертор используется только для питания обычных электроприборов, таких как освещение и вентиляторы, во время сбоя питания.

Как следует из названия, основная функция инвертора — преобразовывать входное постоянное напряжение (12 В постоянного тока) в переменное напряжение гораздо большей величины (обычно 110 или 220 В переменного тока).

Прежде чем научиться создавать инвертор, давайте сначала разберемся со следующими основными элементами инвертора и принципом его работы:

Oscillato r: Генератор преобразует входной постоянный ток (постоянный ток) от свинцово-кислотной батареи в колебательный ток или прямоугольная волна, которая подается на вторичную обмотку силового трансформатора.В данной схеме для секции генератора используется IC 4049.

Трансформатор : здесь приложенное колебательное напряжение повышается в соответствии с соотношением обмоток трансформатора, и переменный ток, намного превышающий входной источник постоянного тока, становится доступным на первичной обмотке или на выходе инвертора.

Зарядное устройство: Во время резервного питания, когда батарея сильно разряжается, секция зарядного устройства используется для зарядки батареи после восстановления сети переменного тока.

* Заявление об ограничении ответственности: Этот проект следует выполнять на свой страх и риск и рекомендуется тем, у кого есть опыт построения собственных схем. Ни автор статьи, ни Bright Hub Engineering не несут ответственности за негативные последствия этого руководства.

Как собрать инвертор

Чтобы четко понять, как построить инвертор, давайте рассмотрим следующие простые детали конструкции:

  • Согласно принципиальной схеме сначала завершите сборку секции генератора, состоящей из более мелких деталей и IC.Лучше всего это сделать, соединив вместе выводы компонентов и припаяв стыки.

  • Затем установите силовые транзисторы в алюминиевые радиаторы с просверленными отверстиями. Они изготавливаются путем разрезания алюминиевого листа на заданные размеры и сгибания их по краям, чтобы его можно было зажать.

  • Не устанавливайте транзисторы непосредственно на радиаторы. Используйте слюдяную изоляцию, чтобы избежать прямого контакта и короткого замыкания транзисторов друг с другом и с землей.

  • Прикрепите радиатор в сборе к основанию хорошо вентилируемого прочного толстого металлического корпуса.

  • Также закрепите силовой трансформатор рядом с радиаторами с помощью гаек и болтов.

  • Теперь подключите соответствующие точки собранной печатной платы к силовым транзисторам на радиаторах.

  • Наконец, подключите выходы силового транзистора ко вторичной обмотке силового трансформатора.

  • Завершите строительство, установив и соединив внешнюю электрическую «арматуру», такую ​​как предохранители, розетки, переключатели, сетевой шнур и батарейные входы.

  • Дополнительная отдельная цепь питания с 12В / 3А. При необходимости внутри можно добавить трансформатор для зарядки аккумулятора (см. схему).

Описание схемы

Чтобы лучше понять, как построить инвертор, важно узнать, как работает схема, выполнив следующие шаги:

  • Ворота N1 и N2 IC 4049 настроены как генератор. Он выполняет основную функцию подачи прямоугольных импульсов в секцию инвертора.

  • Шлюзы N3… N6 используются в качестве буферов, так что схема не зависит от нагрузки.

  • Переменное напряжение от буферного каскада подается на базу транзисторов усилителя тока Т1 и Т2. Эти транзисторы проводят в соответствии с приложенным переменным напряжением и усиливают его до базы выходных транзисторов T3 и T4.

  • Эти транзисторы выходной мощности колеблются на полную мощность, поочередно передавая все напряжение батареи на каждую половину вторичной обмотки.

  • Это вторичное напряжение индуцируется в первичной обмотке трансформатора и повышается до мощного 230 вольт (переменного тока). Это напряжение используется для питания выходной нагрузки.

Процедура тестирования

Вы можете дополнительно понять, как построить инвертор, сконцентрировавшись на следующей процедуре тестирования, пошагово описанной ниже:

  • Начните процедуру тестирования, подключив Лампочка на 100 ватт на выходе инвертора

  • Вставьте 15 ампер./ Предохранитель 12 В внутри держателя предохранителя

  • Наконец, подключите автомобильный аккумулятор 12 В к входам аккумулятора инвертора.

  • Если все соединения выполнены правильно, лампочка мощностью 100 Вт должна сразу же ярко загореться.

  • Оставьте инвертор включенным в течение часа и дайте аккумулятору разрядиться через лампочку

  • Затем переведите данный тумблер в режим зарядки, проверьте показания счетчика,

  • Измеритель должен показывать ток зарядки батареи.

  • Показания счетчика должны постепенно снизиться до нуля по прошествии некоторого времени, подтверждая, что аккумулятор полностью заряжен и готов к следующему циклу.

Четыре различных способа избавиться от электросети своими руками

Надеюсь, вы прочитали мой предыдущий пост « Как выбрать лучший инвертор для автофургонов », что означает, что вы провели исследование, оценили свои требования к мощности и, наконец, пришли к решению.

Вы заказали инвертор и сегодня он прибыл! Теперь вы готовы приступить к установке инвертора DoItYourselfRV.

Если вы выбрали небольшой инвертор (около 75 Вт), то его можно подключить к розетке прикуривателя.

Все, что больше, необходимо подключить напрямую к батареям.

Чтобы снизить потери напряжения, вам необходимо установить инвертор как можно ближе к батареям.

В руководстве к инвертору, вероятно, будет предложен размер провода. Используйте рекомендуемый размер или больше . Помните, что чем больше размер провода, тем меньше калибр.

Что бы вы ни делали, вы хотите максимально ограничить падение напряжения.

Следует приложить все усилия, чтобы потери не превышали 0,075 В. В таблице ниже указано падение напряжения на фут провода для инверторов различных размеров. Это важно учитывать при установке инвертора на автофургоне. Для инверторов других размеров падение будет пропорциональным.

Как долго в проводах может падать напряжение инвертора

В качестве примера, используя приведенную ниже таблицу, предположим, что вы будете устанавливать инвертор на 2000 Вт (прокрутите сверху вниз и найдите 2000 Вт).

Он будет подключен к батареям с помощью 5 футов кабеля # 4 AWG (прокрутите вправо налево от нагрузки 2000 Вт, пока не найдете столбец 4).

Потеря напряжения составит 0,0420 x 5 (длина провода между батареей и инвертором RV) = 0,210 вольт.

Это означает, что если ваши батареи заряжены до 13 вольт, инвертор будет видеть только 12,79 вольт (13 вольт ,210 потери). Может показаться, что это сработает, но результаты вам не понравятся.

Было бы гораздо лучше перейти на кабель # 00 AWG, у которого в общей сложности будет.Потеря 066 вольт, что значительно ниже рекомендуемого порога потери 0,075 В.

Лучший подход — просто использовать самый большой размер, который подходит для клемм инвертора.

Установка инвертора

RV: потеря напряжения на фут провода

Калибр провода (AWG) # 0000 # 000 # 00 # 0 # 2 # 4 # 6 # 8
Для нагрузки 100 Вт 0.0004 0,0005 0,0007 0,0008 0,0013 0,0021 0,0033 0,0052
Для нагрузки 500 Вт 0,0021 0,0056 0,0033 0,0041 0,0065 0,011 0,0165 0,026
Для нагрузки 1000 Вт 0,0041 0,0051 0,0065 0,0081 0.013 0,021 0,033 0,052
Для нагрузки 1500 Вт 0,0062 0,0083 0,0098 0,0122 0,0195 0,0315 0,0495 0,078
Для нагрузки 2000 Вт 0,0082 0,0102 0,0132 0,0162 0,026 0,042 0,066 0,104
Для нагрузки 3000 Вт 0.0123 0,0153 0,0195 0,0243 0,039 0,063 0,066 0,156

[asa] B000GASX9O [/ asa]

Если у вас возникли проблемы с поиском подходящего провода для установки инвертора RV, можно легко приобрести кабель автомобильного аккумулятора или соединительные кабели сечением 4, 6 и 8 AWG (американский калибр проводов).

Сварочный кабель бывает большего размера, но стоит дорого, так как во многих случаях вам придется покупать целую катушку.Если рядом с вами есть поставщик, посмотрите, будут ли они продавать короткие отрезки, которые вам нужны. Возможно, вам повезет в вашем местном сварочном цехе.

Подключение инвертора

Сторона переменного тока (подключение инвертора к электрической системе жилого дома) установки инвертора жилого дома может быть более сложной. Но в любом случае вам необходимо убедиться, что к выходу инвертора не подключено ни береговое питание, ни мощность генератора.

Есть несколько возможных способов подключения инвертора.Какой бы вариант вы ни выбрали, вы можете выполнить электромонтаж с помощью стандартного неметаллического кабеля 14 AWG бытового типа.

Как бы вы это ни делали, вы обязательно должны убедиться, что у вас не включен преобразователь, когда он включен. Проблема с одновременным включением обоих заключается в том, что вы снимаете ток из своих батарей с помощью инвертора, в то время как ток обратно в них подается с помощью преобразователя.

Поскольку ни инвертор, ни преобразователь не являются эффективными на 100%, каждое отключение тока по контуру будет тратить часть энергии в виде тепла.Вы очень быстро разрядите батареи, пока инвертор не отключится из-за низкого напряжения. Это произойдет, даже если к инвертору не подключена нагрузка.

Инвертор RV Способ установки 1.

Самое элегантное (и, конечно, самое дорогое) решение — подключить инвертор RV напрямую к распределительной коробке переменного тока RV через переключатель (имейте в виду, что тип используемого переключателя зависит от мощности RV. инвертор и если у вас есть генератор).Коммутатор автоматически выберет береговую мощность, если она доступна, и мощность инвертора, если она отсутствует. Если вы пойдете по этому пути, вам все равно придется избегать питания преобразователя от инвертора. Наиболее распространенный метод достижения этого — использование разделенной распределительной панели с преобразователем на той части панели, которая не подключена к инвертору. Если это кажется более сложной установкой инвертора RV, чем вы хотите попробовать, прочитайте, как использовать реле.

Инвертор

RV Способ установки 2.

С другой стороны, вы можете протянуть удлинитель от инвертора к любому устройству, которое вы хотите запитать в данный момент. Моя первая инверторная установка работала именно так. Он выполняет свою работу, но очень скоро мы устали подключать и отключать различные устройства к расширению. Несмотря на простую установку инвертора на колесах, я постоянно спотыкался о шнур.

Инвертор RV Способ установки 3.

Немного менее грубый — подключить к инвертору одну или несколько выделенных розеток.Вы можете установить новые розетки или отключить существующие розетки от распределительной коробки. Сложность выполнения этого типа установки будет зависеть от того, где расположены розетки и насколько сложно подвести к ним провод. Этот метод установки инвертора в жилом доме означает наличие некоторых розеток, которые не работают, когда вы находитесь на берегу, что может привести к некоторому разочарованию.

Инвертор

RV Метод установки 4.

Хорошим компромиссом является установка розетки на 30 ампер снаружи вашего дома на колесах, а затем подключение ее к выходу инвертора дома на колесах.Если вам требуется инверторное питание, вы просто отключите RV от берегового источника питания и подключите его к новой розетке на 30 ампер. С одной модификацией так устроен мой нынешний дом на колесах.

Вы помните, что преобразователь и инвертор никогда не должны быть включены одновременно? Без проблем. Я просто перевернул автоматический выключатель преобразователя перед включением преобразователя. То есть до тех пор, пока я не забыл его перевернуть и лег спать. Я торопливо встал, когда у меня загудел сигнал о низком заряде батареи на детекторе дыма.

На самом деле это должно было быть доказательством идиота. Решение состоит в том, чтобы получить реле (переключатель с электрическим приводом) с катушкой 120 В переменного тока и нормально замкнутыми (н.з.) контактами, которые рассчитаны как минимум на 10 А постоянного тока. На рисунке ниже показано, как его подключить. Подключите катушку реле к выходу инвертора. Затем отсоедините линию горячего питания от преобразователя и снова подключите ее через сетевой шнур. контакты реле. Теперь, когда инвертор включается или выключается, реле автоматически включает или выключает преобразователь.

Удобнее всего установить реле на преобразователе или рядом с ним. Поскольку катушка реле потребляет очень небольшой ток, вы можете использовать 18 AWG (шнур лампы) или отрезать прочный удлинитель для наружного применения, если он нуждается в физической защите. Если у вашего реле есть дополнительные контакты, просто игнорируйте их.

Установка инвертора

RV — дистанционный переключатель

Если вы купили дистанционный переключатель для вашего инвертора, вам необходимо его подключить. Обычно они подключаются стандартным телефонным кабелем.Если вам нужен кабель длиннее, чем тот, который был в комплекте с переключателем, он может иметь слишком большое сопротивление для работы. Если ваш более длинный кабель не работает, вам придется заменить кабель на провод большего сечения. Купите 4-жильный кабель , кабель 18 AWG . Отрежьте примерно 1 фут от каждого конца прилагаемого телефонного кабеля и вставьте новый провод.

Для справки вы можете посмотреть видео об установке инвертора на автофургоне в прицепе Keystone Cougar 276RLSWE с пятым колесом для жилых автофургонов.

Теперь, если повезет, установка инвертора для дома на колесах должна быть завершена:

1.Вы позаботились о том, чтобы не разрушить его, подавая в него береговую энергию.

2. Вы уверены, что преобразователь никогда не будет питаться от преобразователя.

3. Поздравляю. Включите его, отправляйтесь в путь и выходите из сети!

Любите RVing? Вы полюбите RV LIFE Pro

Это страсть к путешествиям, свобода открытых дорог. Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома.Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на автофургоне довольно сложно. В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVer путешествовать с уверенностью и воплотить в жизнь их мечты о путешествиях.

Мастер

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно. У вас есть вопросы по ВСЕМУ, касающемуся RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
Шаг 2: Спланируйте поездку на автофургоне своей мечты.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

Как починить силовой инвертор? — Устранение основных неисправностей

Если вы живете в отдаленном месте, где для питания используется только постоянный ток, вам понадобится инвертор мощности. То же самое применимо, если вы собираетесь в поход на автофургоне или у вас есть только внедорожник. Инверторы мощности или цифровые инверторы необычайно эффективны, когда дело доходит до использования батарей в качестве более мощного источника энергии.Они помогут вам превратить постоянный ток автомобильного аккумулятора в переменный ток и позволят заряжать устройства, запускать ноутбук или что-то в этом роде.

Однако, если вы в конечном итоге получите неисправный преобразователь мощности , и у вас нет другого выхода, кроме как отремонтировать его самостоятельно, эта статья для вас. Я расскажу обо всем, что вам следует знать о силовых инверторах, о том, что это такое и как они работают. Как только вы узнаете , как работает ваш инвертор , вы пройдете через процессы, которым вы должны следовать, чтобы отремонтировать его.Придерживайтесь процесса и самостоятельно отремонтируйте инвертор.

Что такое инвертор мощности?

Инвертор мощности — это устройство преобразователя мощности, которое может преобразовывать постоянный ток батареи в переменный ток. Это генератор, который может быстро переключать настройки полярности с постоянного тока на переменный и генерировать прямоугольную волну. С помощью инвертора мощности вы можете использовать устройства, которым требуется переменный ток, а не постоянный ток. Вы можете получить как выходной ток 220 В, так и 240 В с помощью инвертора, который поможет вам запустить любой тип устройства.Существует три наиболее популярных типа для инверторов : инверторы с синусоидальной волной, прямоугольные и модифицированные синусоидальные инверторы. Вы также найдете инверторы с разными типами фаз, однофазные и трехфазные инверторы для различных типов работ.

Почему мой инвертор не работает?

Знание всех причин, по которым ваш инвертор может выйти из строя, поможет вам выбрать правильные методы поиска и устранения неисправностей. Вот наиболее частые причины, по которым ваш инвертор мог перестать работать или работать некорректно:

  • Неправильное подключение аккумулятора: Аккумулятор, который вы подключаете к инвертору, может иметь ненадежный контакт или вообще не подключаться.
  • Корродированные клеммы аккумулятора: Если вы используете инвертор в течение длительного времени, клеммы аккумулятора могут корродировать из-за влажности или выделения водорода.
  • Неисправный выключатель питания: Если инвертор вообще не включается, неисправность может быть в выключателе питания на инверторе.
  • Разрядился аккумулятор: Может проблема вовсе не в инверторе; вместо этого ваша батарея может быть недостаточно заряжена.
  • Перегоревший предохранитель: Если вы используете его с постоянным контактом, и генератор внезапно выходит из строя, причиной может быть перегоревший предохранитель!

Как починить силовой инвертор

Если вы в конечном итоге получите неисправный инвертор, который, возможно, вы считаете мертвым, возможно, он не полностью вышел из строя! Если проблему можно устранить в домашних условиях, вы можете сделать это самостоятельно, проверив инвертор. Вот что можно сделать, если в последнее время вы столкнулись с неисправным преобразователем мощности:

1.Поиск и устранение неисправностей выключателя питания

Если инвертор мощности не включается после нажатия переключателя питания, проблема может быть в переключателе! Сначала вы должны проверить, хорошо это или нет, и процесс прост. Отключите инвертор от источника питания, подключите к нему другой прибор и включите его. Если он не включается, вам необходимо заменить выключатель питания. Вызовите профессионального электрика и получите замену переключателю, чтобы заменить его.Если вы не против сделать это самостоятельно, вы также можете заменить его самостоятельно.

2. Проверьте соединения аккумулятора

Если вы используете установку в течение длительного времени, а инвертор не работает или не включается, возможно, неисправность связана с аккумулятором. В большинстве случаев проблема заключается в слабом соединении с аккумулятором, поэтому вам необходимо очистить и подтянуть его. Если проблема не в разъеме, возможно, батарея заржавела или корродировала. Осмотрите аккумулятор и проверьте, нет ли на нем коррозии, отсоедините, выньте аккумулятор и очистите его.Чтобы очистить его, возьмите немного пищевой соды, смешанной с горячей водой, возьмите жесткую зубную щетку и потрите ею терминал после того, как окунетесь в смесь. После удаления коррозии очистите разъемы и вытрите их бумажным полотенцем. Подключите их снова и попробуйте снова повернуть инвертор.

3. Разряженный или неисправный аккумулятор

Ошибка может быть вообще не в инверторе, в первую очередь, когда ваш силовой инвертор не работает. Проблема также может быть в аккумуляторе, особенно если вы используете его в течение длительного времени.Батарея могла быть изношена и быстро разряжена, или у нее может быть неисправность внутри. Если ваша батарея разряжена, вам, возможно, придется заменить или отремонтировать ее, если это возможно. Если батарея свинцово-кислотная и у нее заканчивается кислота, вам нужно заменить ее кислотой, и этого будет достаточно.

4. Диагностика инвертора

Если проблема не в выключателе питания или аккумуляторе, возможно, проблема в самом инверторе, и для ее решения необходимо выполнить диагностику. Лучший способ сделать это, узнав, как работает система, получить схему инвертора.Когда у вас есть схема, самое время проверить точки контакта одну за другой после вскрытия корпуса. Если вы обнаружите, что точки контакта кажутся хорошими, переходите к остальным компонентам. Вы должны проверить вольтметр, а затем другие компоненты. Примите дополнительные меры предосторожности, чтобы быть в безопасности, сначала отключите его от всего.

5. Закажите и замените детали

Если вы обнаружили неисправные детали, самое время заказать их замену и установить их.По возможности приобретайте запасные части от того же производителя, чтобы обеспечить лучшее качество. Когда у вас есть компоненты, удалите старые части из инвертора и осторожно установите новые. В процессе снятия помните, как вы его снимали и в какую сторону уходит деталь. Это поможет вам правильно поставить новую деталь на место.

6. Проверить инвертор

После того, как вы установили новые детали на старые неисправные детали и при необходимости установили их на места, настало время тестирования.Подключите инвертор к аккумулятору и подключите его к регулируемому и ограниченному источнику питания, например к лампе низкого напряжения. Теперь используйте вольтметр, чтобы получить показания на выходе инвертора и посмотреть, работает ли он нормально. Если все в порядке, машина должна работать исправно, и лампа тоже должна загореться.

FAQ

Вот наиболее распространенных вопросов об инверторах питания, которые задают люди, которые могут вас заинтересовать:

Как сбросить инвертор?
Нажмите и удерживайте кнопку ВКЛ / ВЫКЛ в течение 15 секунд и подождите, пока светодиод зарядки не начнет быстро мигать.
Сколько ватт потребляет инвертор?
Обычная инверторная батарея заряжается от 10 ампер и 12 вольт, что в сумме составляет 120 кВт.
Будет ли инвертор на 2000 ватт работать с холодильником?
Да, инвертор мощностью 2000 Вт может включить морозильную камеру на 500 Вт, включая некоторые дополнительные лампы.

Заключительные слова

Инвертор мощности действительно отличный инструмент, поскольку он может помочь вам запустить устройства с постоянным током, даже если они работают с переменным током. Он будет поддерживать вас, если у вас нет подключения к электросети после отключения электроэнергии или во время кемпинга.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован.
