Инструменты для витой пары — инструмент для сетевого кабеля, обжимки, тестеры кабеля
В работе с кабельными системами и сетевым оборудованием чрезвычайно важную роль играют инструменты для кабеля и проверки качества сигнала на линии. Практически всегда инструмент для сетевого оборудования приобретается не для одноразового использования – периодически его нужно будет задействовать снова и снова. И чем качественнее будут приборы, тем дольше они прослужат и избавят вас от возможных проблем, причиной которых может стать неправильный монтаж кабелей.
В данном разделе вашему вниманию представлена продукция ведущих производителей, прекрасно зарекомендовавшая себя в среде специалистов интернет-провайдеров и сетевых администраторов. Здесь вы найдете широкий ассортимент продукции для работы с витой парой и оптическим кабелем, инструменты для зачистки, заделки и обжима кабелей.
Какие бывают устройства для работы с кабелем?
Многие кабельные системы строятся на популярном типе кабелей витая пара.
Стриппер
Одним из самых простых инструментов для работы с кабелем является стриппер – приспособление для снятия внешней оболочки. Стриппер может быть выполнен в форме кусачек или ножа. Если он применяется для работы с витой парой, то необходимо учитывать, что это может быть только неэкранированный UTP кабель. Стриппер позволяет аккуратно снять верхний слой изоляции, не повредив проводники.
Кримпер
Если существует необходимость часто подключать и коммутировать сетевое оборудование, инструмент под названием кримпер станет незаменимым помощником в работе. Его чаще называют просто клещами, щипцами или обжимкой. Основной элемент кримпера – гнездо, в которое вставляется коннектор с кабелем внутри. Зажим ручек приводит к тому, что кабель надежно закрепляется в коннекторе.
Тестер
Свежепроложенный участок сети в любом случае необходимо протестировать на чистоту передаваемого сигнала, исправность линии, целостность кабеля и т. д. Для этого используются специализированные кабельные тестеры. Возможности простых моделей включают обнаружение коротких замыканий, перекрещиваний жил, разрывов внутри кабелей. А если необходимо замерить скорость, уровень угасания сигнала и выявить пропускную способность линии, понадобятся более дорогие и сложные приспособления для тестирования.
Инструмент для заделки
Еще один вид инструментов, представленный в данном разделе, используется не для обжима витой пары, а для заделки кабелей в патч панели, сетевые розетки, телефонные плинты и другие устройства. С помощью подобных приспособлений проводники вдавливаются в контактные разъемы устройств, при этом обрезаются лишние куски жил.
Наборы инструментов для витой пары
Для бригад, профессионально занимающихся монтажом кабельных систем, самым оптимальным решением является универсальный набор инструментов для сетевого оборудования. Эти комплекты включают в себя основные приспособления, без которых работа с кабельными системами немыслима. В зависимости от стоимости комплектация наборов может отличаться. Самые простые из них состоят из инструментов для очистки, обжима и заделки кабеля, а также из тестеров сети с наиболее востребованными функциями. В состав дорогих наборов входят уже упомянутые инструменты с более широким набором функций, а также отвертки, ключи и разнообразные приспособления для работы с кабелями различных типов.
Инструмент для кабеля предназначен для зачистки, обрезки и других работ в сетях. Инструментам данного типа посвящен отдельный раздел интернет-магазина EServer.
Инструменты и тестеры: ответы на часто задаваемые вопросы:
✔️ Что нужно знать перед покупкой?
Если Вы столкнулись с трудностями, на помощь придет статья о выборе правильного инструмента для витого кабеля! ✔️ Какие инструменты наиболее востребованы?
✔️ Что покупают вместе с инструментами?
✔️ Как осуществляется оплата и доставка?
Самовывоз из магазина из точек выдачи бесплатно. Больше информации об оплате и доставке курьерскими службами здесь. Оплата производится наличными, банковской картой, или же банковским переводомУстройства для заделки кабеля — что это такое и для чего нужны
Отредактировано: 05.
08.2019
Инструмент для заделки кабеля – устройство, необходимое для заделки проводника в модули, розетки или патч-панели. Как правило, такая потребность возникает в результате монтажа локальных сетей, объединяющих между собой компьютеры, чтобы все они получили доступ к интернету через одну точку доступа.
Кроссировщик, прибор для расшивки (punch down tool), забивка кабеля – все это специализированный инструмент для заделки витой пары в коннекторы, а также в коммутационные панели. Для обывателей, не посвященных в тонкости структурированной кабельной системы, может быть неясен сам термин «забивка». Так вот, под этим понятием подразумевается процесс, при котором кабельные проводники помещаются в определенной последовательности между контактами панели либо модуля.
Для чего нужна заделка?
От выбранного инструмента для монтажа напрямую зависит качество и быстрота монтажных работ, связанных с формированием СКС.
Именно поэтому рекомендуется использовать профессиональный инструмент для выполнения той или иной задачи.
Как может показаться на первый взгляд, в заделке проводов абсолютно нет ничего, что могло бы вызвать определенные трудности, однако это не совсем так. В действительности существует масса нюансов и деталей, которые следует учитывать при расшивке витой пары. В связи с этим существует даже несколько видов инструмента для кроссировки сетевого кабеля. Они различаются между собой в зависимости от конструкционного исполнения:
- инструмент для заделки витой пары со сменными ножами считается лучшим вариантом благодаря своей долговечности. Это обусловлено тем, что при выходе из строя нож, не поддающийся восстановлению, можно просто заменить новым;
- инструмент для расшивки кабеля с бессменными ножами является бюджетным вариантом. При износе режущей кромки нож приходит в негодность. Единственный выход в этой ситуации – приобретение нового устройства, так как само лезвие не подлежит правке.
Кроссировщики могут также отличаться по типу ножей:
- Krone – нож удлиненной формы, характерен для подключений телефонных сетей;
- 110 – небольшой нож, применяется в коммутации компьютерных сетей.
Бюджетные модели punch down tool подойдет для тех, кто не занимается прокладкой локальных сетей постоянно, если же это является вашей специализацией, лучше обратить внимание на более профессиональные приборы.
Универсальные наборы для заделки
Системным администраторам, выполняющим ремонтно-монтажные работы, как нельзя кстати придется универсальный набор инструментов. В него входят необходимые устройства для создания локальных систем:
- обжимной инструмент;
- приспособление для снятия изоляции и оболочки кабеля
- кусачки, предназначенные для обрезки проводов;
- устройство для заделки проводников.
К тому же, в зависимости от стоимости такого набора, могут прилагаться разнообразные коннекторы, сменные ножи для кроссировщика.
От цены будет зависеть и сама упаковка: она может представлять собой удобный чемоданчик, в котором удачно разместится весь инструмент.
Среди предлагаемых различными фирмами комплектов наиболее выгодно выделяется продукция Cabeus. Она завоевала доверие потребителей по всему миру благодаря великолепному соотношению цены и качества. По этой торговой маркой выпускаются наборы и для витой пары, и для коаксиальных линий, и для волоконно-оптических проводников. Приобретая целый набор инструментов, можно существенно сэкономить, поскольку отдельная покупка приспособлений, входящих в комплект, обойдется значительно дороже.
Если стоит выбор, где купить инструмент для заделки, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.
Какими инструментами можно выполнить обжимку витой пары
Просмотров: 328
Тип кабеля «витая пара» на сегодняшний день является надежным способом передачи информации. Обжим витой пары – это подсоединение коннектора к концу провода данного типа.
Коннектор для витой пары
Коннектор – это такая специальная вилка для подключения. Проводить обжимку необходимо строго по стандарту, не путая цвета проводов.
От того, как была проведена обжимка витой пары зависит качество передачи сигнала. Так что, эту работу необходимо выполнять качественно и внимательно, желательно специальным инструментом.
Как осуществляется обжимка витой пары
Для обжимки витой пары нужно засунуть в бороздки коннектора контактные провода. Внутри коннектора также еще находятся специальная пластина с прорезями – ножи.
Эти ножи прорезают защитную оболочку проводов в процессе обжима и еще при этом прижимаются к проводнику. В результате такой процедуры осуществляется очень надежный контакт, который ничем не уступает пайке.
Схема обжима витой пары
Изоляция кабеля в процессе скрепления с коннектором не повреждается. Для такого прорезания изоляции ножами, с целью добраться до проводника, нужны специальные клещи.
Хотя эту операцию можно проделать и с помощью других подручных инструментов, например отверткой. Но с клещами эта процедура будет сделана гораздо быстрее и удобнее.
В коннекторе провода размещать нужно с соблюдением специальных распиновок. Существует два варианта распиновки прямая и перекрестная, этой информации много в интернете, можно загуглить как обжать кросс-кабель.
Какими инструментами можно осуществить обжимку витой пары
Ближе к сути, рассмотрим какой же есть инструментарий для обжима…
Инструменты для обжима витой пары
При проведении обжимки витой пары применяются следующие инструменты:
- Клещи;
- Стриппер;
- Инструмент для заделки и обрезки витой пары;
- Универсальный обжимной инструмент;
- Тестер для витой пары;
- Комбинированные устройства.
Кстати, тут неплохой ассортимент обжимного инструмента – мы подбираем именно в этом интернет магазине!

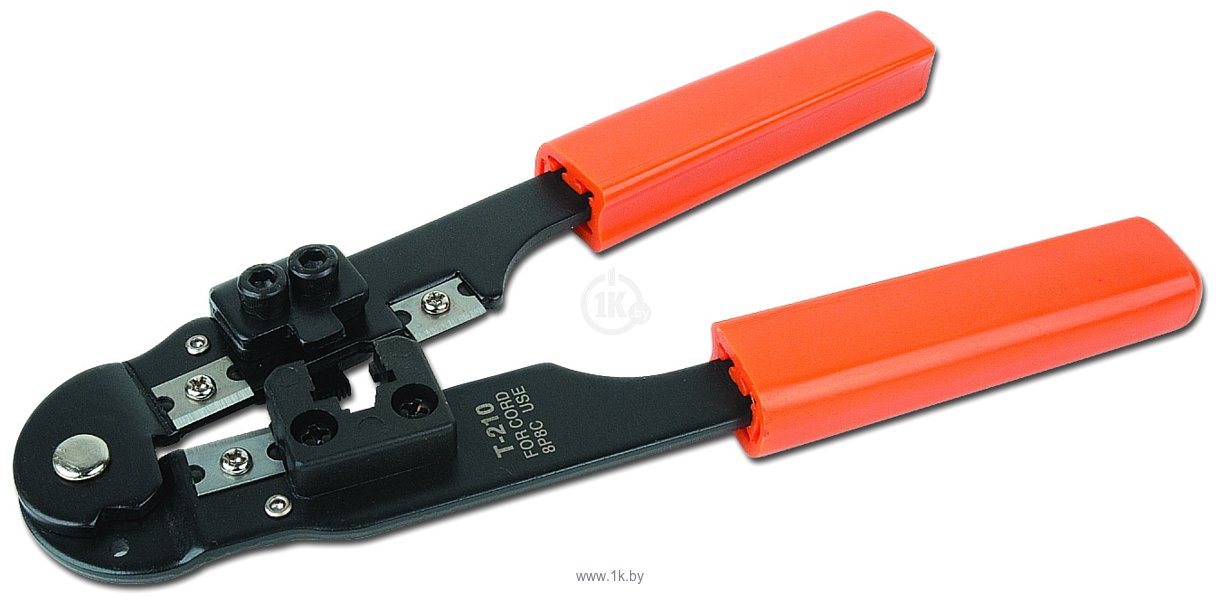

Клещи для обжима витой пары
Данный инструмент также еще носит названия кримпер или щипцы. Он применяется для обжимки витой пары следующим образом: защищенный конец кабеля нужно вставить в коннектор, а сам коннектор в гнездо нужной формы.
Конструкция клещей для обжима ВП
Разместив все эти детали, клещи необходимо крепко сжать. Сегодня уже существуют многопозиционные кримперы у которых имеется 2-3 гнезда для разъемов разных форм.
Также их можно применять для нескольких типов коннекторов (RJ11, RJ12 и RJ45). На некоторых клещах даже рядом с прессом имеется лезвия, для того чтобы сразу очистить изоляцию.
Стриппер
Этот инструмент применяется для снятия общей изоляции для того, чтобы получить доступ к отдельным жилам. Защитный слой изоляции стриппер срезает аккуратно, не повреждая при этом сами жилы.
Стриппер
Для оголения провода от изоляции нужно поместить его конец в отверстие и прокрутить инструмент вокруг своей оси.
Стриппер нельзя использовать для фольгированной витой пары.
Инструмент для заделки и обрезки ВП
Он также еще носит название кроссировочный инструмент. С помощью этого инструментария производится подключение кабеля к кроссам, патч-панелям, сетевым розеткам, плинтам.
Конструкция инструмента для заделки витой пары
Такие подключения осуществляются в основном на распределительных щитах, серверных, телекоммуникационных и телефонных коробах. С помощью инструмента для заделки можно закрепить витую пару в специальных коммутационных разъемах. Данное приспособление бывает двух типов – со сменной насадкой и с нажимным механизмом.
Универсальный обжимной инструмент
С таким многофункциональным инструментарием можно будет сразу: и разделить и зачистить и обжать кабель.
Универсальный обжимной инструмент KWik Cycle-9
Помимо витой пары его можно использовать и для других типов кабелей.
Кабельный тестер
Для того чтобы убедиться правильно ли была выполнена обжимка кабеля понадобится тестер.
Это прибор поможет выявить: повреждения изоляции, разрывы центрального провода, перекресты проводников, короткие замыкания, экранировки.
Применять его можно на кабели различных видов. Такой тестер также еще диагностирует локальные сети и патч-корды.
Кабельный тестер FZone FCT04
Состоит это устройство из двух модулей: основного (master) и удаленного (remote). Эти модули имеют световые индикаторы, и если с кабелем все в порядке, то они светятся зеленым светом.
Проверить кабель с помощью тестера можно подключив каждый из двух концов в разъемы или грамотно говоря модули. Тестируемый в длину должен быть не больше 300 метров.
Комбинированные устройства
Данный инструмент представляет клещи со встроенным тестером. Выполнив обжимку кабеля, можно сразу же убедиться, работает он или нет.
Комбинированное устройство кримпер с тестером
Для того чтобы проверить работоспособность кабеля нужно нажать на кнопку «Test». Этот инструмент хорош тем, что очень компактный.
Заключение
Сегодня обжимные инструменты очень необходимы для тех, кто регулярно сталкивается с прикреплением коннектора к витой паре. Если вы постоянно имеете дело со сложными кабельными системами, то покупать инструмент следует в специализированном магазине.
А в случае необходимости прикрепить обычный компьютерный кабель витой пары, клещи и прочий инвентарь можно купить в каждом компьютерном магазине. Конечно же, помимо самых клещей в комплект также еще не помешает добавить и тестер, чтобы сразу проверить работоспособность сети.
Видео: Как обжать сетевой кабель (витую пару)
Обжим витой пары 8 жил, кримпером (обжимкой) или отверткой
И так, в сегодняшней статье мы покажем вам, как выполнить обжим витой пары из 8 жил. Рассмотрим два варианта: первый, когда у вас есть необходимый инструмент для обжатия интернет кабеля. Второй, когда у вас нет необходимого инструмента и просить это сделать некого.
Если с первым вариантом более-менее все понятно, будем использовать предусмотренный для этого инструмент, то во втором придется задействовать кухонный нож или отвертку. Как это все будет выглядеть, далее в статье мы все подробно покажем.
Определяемся со схемой обжима сетевого кабеля
Практически весь мир при построении из витой пары LAN сети, использует два способа опрессовки. Первый называется – прямой, а второй – перекрестный.
Отличаются они тем, что при первом способе (прямом) оба конца патч-корда обжимаются идентично. А во втором способе (перекрестном) обжим концов патч-корда делается иначе. Некоторые провода перекрещивают во время обжатия, из-за этого коннекторы RG 45 получаются несимметричные. На картинке ниже, можно посмотреть пример таких обжатий.
При прямом обжиме витой пары 8 жил обычно используют схему распиновки Т568А или Т586В. В нашей стране практически все интернет провайдеры используют тип Т586В. А вот в Европе или Соединенных Штатах Америки пользуются типом Т568А.
Смотрите нашу статью: порядок обжима витой пары, все возможные схемы. Здесь вы подробнее сможете почитать обо всех схемах обжатия.
Как можно обжать сетевой кабель, состоящий из 8 жил при помощи инструмента
Этот способ по нраву будет не всем. Потому что ради одного обжатия не каждый захочет тратить немалую сумму денег на покупку инструмента. Но, тем не менее, найдутся люди, готовые на это.
Необходимые материалы и инструменты
Прежде чем приступать к рассмотрению вопроса, как обжать витую пару из 8 жил, давайте сперва посмотрим, какой инструмент нам для этого понадобиться.
- Витая пара (интернет кабель). Здесь выбор большой, выбирайте в зависимости от места прокладки. Если кабель будет проходить по улице, тогда берите для наружных работ. Если внутри помещения тогда берите внутреннюю витую пару.
Если внутри помещения тогда берите внутреннюю витую пару.- Как минимум два штекера RG-45, чтобы обжать провод с двух сторон. Но советуем вам взять с запасом 4-6 штук. Так как не всегда, получается, обжать с первого раза.
- Кримпер (обжимка). Здесь думаем все понятно, для чего он необходим.
- Канцелярский нож, ну или обычный кухонный острый, тоже подойдет.
- Мини кусачки для проволоки.
- Кабельный тестер (по возможности, но необязательно). Он необходим для проверки выполненного вами обжатия.
Детальная инструкция по обжатию 8 жильной витой пары
- Берем один конец интернет кабеля и срезаем 2-3 см внешней оплетки. Делаем это аккуратно, чтобы не повредить внутренние жилы.
- Сплетённые все жили, расплетаем, что бы они были по одной. После этого располагаем их в нужном вам порядке, как на картинке Т568А или Т586В.
- Далее возьмите мини кусачки и ровно откусить пару миллиметров всех жил, одновременно одним укусом.
- Теперь равномерно засуньте до упора все жилы в коннектор RG45.
После этого располагаем их в нужном вам порядке, как на картинке Т568А или Т586В.- Аккуратно вставьте данный штекер в обжимку (кримпер) и сжимайте его, пока не услышите небольшой щелчок.
- Разожмите кримпер, вытащите обжатый штекер с кабелем.
Со вторым концом витой пары проделайте все тоже самое, тогда у вас получиться обжатый с двух сторон патч-корд. Его можно при наличии кабельного тестера проверить. Или для проверки, просто воткнуть интернет кабель напрямую в компьютер, чтобы посмотреть будет работать интернет или нет. Вам поможет правильно это сделать статья: как подключить свой ноутбук к интернету через кабель.
Обжатие витой пары 8 жил в домашних условиях
Если вы не хотите покупать инструмент, тогда мы сейчас покажем, какими инструментами в доме вы сможете воспользоватся для обжатия сетевого кабеля.
- Кабель (витая пара).
- Штекер RG-45.
- Плоская отвертка.
- Обычный острый нож.
- Кусачки или плоскогубцы.
Принцип обжатия кабеля точно такой же, как мы описывали выше в статье. Только вместо Кримпера (обжимка) будем использовать плоскую отвертку. На видео ниже можно посмотреть, как это сделать.
Если данная статья вам не помогла, тогда смотрите нашу другую статью: Обжим витой пары самостоятельно, с инструментом и без него.
Заключение
В данной статье мы показали вам, как можно обжать витую пару 8 жил. Рассмотрели два варианта обжатия, с инструментом и без него. Надеемся теперь у вас получится правильно, выполнить обжим сетевого кабеля. Все вопросы, которые у вас возникли, пишите ниже нашей статьи.
Вы также можете почитать:
Какой и как выбрать недорогой инструмент для работы с витой парой
Работая периодически или постоянно с витой парой, нередко возникает задача по выбору инструмента.
Так как экономическая ситуация в целом по Украине немного сложная, да и постоянные скачки курса $ (+р) дают свое, то начинающим мастерам сложно выбрать хороший но недорогой инструмент для витой пары.
К примеру, всего лишь 3 года стоимость обжимного инструмента Hanlong была доступна почти каждому. На данный же момент цена всего оборудования и, конечно же, инструментов увеличилась в ряде случаев в 3 раза и больше.
В результате затраты в 1600-1800 гривен за тот же кримпер Hanlong HT-2008 под силу далеко не каждому монтажнику. Ведь еще нужен кабельный тестер за 900-1200 гривен, а в ряде случаев и прочий инструмент для диагностики. Большие компании в лице провайдеров и тому подобных могут себе это позволить. Но рядовой гражданин как правило желает сэкономить на таких покупках и не прогадать, так как бюджет зачастую весьма ограничен.
Как выбрать обжимной инструмент (кримпер)
Многие монтажники считают эталоном профессиональный кримпер GreenLee GT-45575 за 118$.
Сегодня на рынке обжимного инструмента присутствует огромное количество обжимного инструмента, что выпускают и другие производители. Среди них NEO Tools, ATcom, Evromedia, Hypernet, Cablexpert, TOPEX, Digitus и прочие. Нередко это один и тот же инструмент только в разных упаковках. Так как может производиться на одном и том же заводе по заказу определённой компании.
Перед тем, как выбрать кримпер, сначала ознакомьтесь с типами кримперов. Существует 2 основных их вида и отличаются они принципом заделки контактов.
Первый тип – это ножничный. Часто его еще называют просто «Western». К представителям такого типа кримперов относят Pro’sKit 820000, Pro’sKit CP-373, Hanlong HT-210C, Hanlong HT-N5684, Hanlong HT-568, Hypernet HT-568, Hypernet HT-210, Hypernet HT-568/2, Digitus DN-94007, LogicPower LPT-13, TOPEX 32D408 и Pro’sKit CP-376TR.
Изучив их, Вы сами увидите, в чем их идентичность.
Принцип работы напоминает ручной пресс, что приводится в действие двумя рычагами. Основной недостаток этой конструкции заключается в повышенному требованию к точности подгонки деталей. Если будут присутствовать неравномерные нагрузки, то такой кримпер подвергается ускоренному износу, а со временем и к некачественному обжиму. Дешевые кримперы такого типа из-за конструкции нередко заделывают контакты так называемой «лесенкой»(+р), что ведет к ненужным монтажнику последствиям.
Пластиковые кримперы относятся к любительскому инструменту. Варианты из металла по цене нередко превосходят инструмент другого типа.
Второй тип кримпера – это выдвижной. С ним происходит одновременная заделка всех без исключения контактов с полностью одинаковым усилием. Список таких инструментов возглавляют модели Pro’sKit CP-200, HT-2008, HT-500 и Hanlong HT-200. В магазинах присутствуют и их весьма качественные аналоги.
HT-200 почти аналогичный с HT-2008. По своей сути этот инструмент является следующей модификацией, что делает возможным произвести обжим коннекторами на 10 жил, то есть сразу 5 пар. Но в локальных сетях используется LAN кабель на 4 пары, так что модификация не особо популярна.
HT-2008, наверное, наиболее удобный в работе. В продаже присутствуют модификации такого инструмента, где есть специальный желоб для зачистки кабеля и с храповым механизмом.
Профессиональный инструмент зачастую весьма тяжел. Длительная работа с ним сказывается на усталости в мышцах кисти. Инструмент с храповым механизмом компенсирует такой фактор. Механизм представляет из себя трещотку, которая блокирует обратный ход ручек.
Многие монтажники наоборот демонтируют храповой механизм, так как без него кримпер лучше ощущается и дает куда больший уровень контроля приложенных усилий. Храповой механизм удерживается шпильками, то есть может быть снят просто руками без использования ручного инструмента.
И точно так же может быть возвращен на место.
Во время выбора старайтесь смотреть в сторону инструмента с двухкомпонентными рукоятками. Так резина сможет обеспечить уверенный охват, а пластик придаст жесткости. Не нужно стесняться проверить в действии, а точнее перед покупкой обжать пару коннекторов. К тому же закон о защите прав потребителя предусмотрел возможность возврата товара в течении 14 дней. Но, главное не повредить саму упаковку и инструмент. К тому же на последнем не должно быть следов использования. Брак бывает на каждом заводе. Некачественные поделки иногда даже крошат коннекторы, а хороший профессиональный инструмент сможет обеспечить идеальный обжим со сквозным врезом зубцов в жилу.
Как выбрать стриппер для витой пары
Многие монтажники привыкают к использованию штатных лезвий в кримпере, другие используют канцелярские ножи, а третьи используют стриппер.
Это такой инструмент, который был специально создан для зачистки витой пары.
Своей функциональностью славится стриппер NETS 501A. Удобен в работе и прост. Присутствует возможность обрезки кабеля, то есть покупатель получает 2 в 1.
К недостаткам относят размещение одного из блоков лезвий рядом с рукояткой. При работе можно зазеваться или при спешке и засунуть туда палец, что в последствии гарантирует сильный порез. Многие просто снимают лишние лезвия.
А так модель стриппера NETS-501A очень удобна в работе. При работе с кабелями разных марок и типов можно легко подстраивать глубину резки для того, чтобы избежать повреждений изоляции внутренних жил.
Цена стрипперов NETS-501A составляет 4$. На рынке присутствуют стрипперы других видов и другого производства с ценой от 10$. А есть и куда более дешевые стрипперы, тот же Pro’sKit 8PK-CT001, который совмещает в себе еще и функции заделывателя.
Какой выбрать инструмент для заделки плинтов
Чтобы заделать плинты, панели, кроссы и модули необходимо использовать специальный инструмент для заделки.
Заделыватели делятся на 2 вида с отличием в принципе работы.
Ярким представителем первого типа является NETS HT-3240, что представляет из себя простую рукоятку адаптер с продуманной сменной насадкой. Насадки бывают односторонние и двусторонние. Так мастер может выбрать инструмент просто для заделки кабеля или же пара заделка и обрезка.
Преимуществом этого вида инструмента является его долговечность даже при весьма интенсивных нагрузках. Только вот качество обрезки лишнего провода у него далеко от идеала. Одни мастера с этим смиряются, а другие используют насадку без ножа и лишние куски обрезают вручную бокорезами.
Ко второму типу инструментов для заделки относятся более сложные. Такой инструмент предусматривает заделку, а после и обрезку жилы при помощи специального ножничного механизма, что срабатывает именно в крайнем положении самого механизма. Наиболее популярным среди такого типа в нашем магазине является NETS 344KR. Другие же предпочитают KD-1.
Их цена составляет 3-5$.
Такие заделыватели плинтов просты и удобны в работе. Дополнительно они содержат 2 выдвижные пластины и одна из них снабжена крючком для демонтажа кабеля. Что относится к недостаткам, так это недолгая долговечность. Все заключается в том, что лезвия по прохождению некоторого времени в эксплуатации начинают тупиться. Также механизм снабжен ослабленными пластиковыми элементами.
Какой выбрать тестер для проверки витой пары и проверки правильности произведенного обжима
В нашем магазине в наличии много тестеров для проверки витой пары. Есть как самые простые карманные, так и профессиональные тестеры со своими операционными системами. Простые тестеры опускаем, так как они не обладают никаким полезным функционалом. Внимание заслуживают тестеры RX-1000 и SC-8108.
Есть и тестеры, что оборудованы тон-генераторами. Только их цена в 2 и больше раз выше, так как стартует с 50$.
Именно тон-генератор предоставляет возможность найти нужный кабель в пучке из множества кабелей. Особенно это очень удобно при работе с большими сетями.
Тестеры по типу SC-8108 оснащены информативным экраном. Из дополнительных заложенных в них возможностей стоит отметить проверку примерной длины кабеля и поиск приблизительного расстояния до обрыва. Цена таких тестеров сети составляет в среднем 35$.
Многие мастера используют аналоги тестеров RX-1000 по цене 15$. Даже такие тестеры позволяют провести тестирование лишь одним нажатием. Так мастер экономит множество времени. Еще обращаем внимание на модель тестера Pro’s Kit – MT-7057.
При помощи индикаторов на рабочей зоне отображается целостность пинов 1-8, а еще целостность и наличие экрана. За счет дополнительных индикаторов можно сразу увидеть результат проверки по параметрам перекрестный обжим (так называемый кроссовер(+р)), короткое замыкание с демонстрацией замкнутых пинов, подключено или же нет соединения.
Индикацию сопровождают звуковые уведомления.
Как видите, при правильном и продуманном выборе профессионального инструмента для работы с витой парой, можно весь комплект купить за 40-50$.
Набор инструментов для сетей с витой парой
Мы разработали этот набор с использованием базового набора из 45 ручных инструментов с пожизненной гарантией от американских и европейских брендов в наборе 80110 Basic Network / LAN и добавили некоторые специализированные инструменты для сетей с витой парой. Этот комплект также доступен в версиях для коаксиальной сети и базовой сети / LAN.
Эти наборы сетевых инструментов были специально разработаны для установки и ремонта сетей Ethernet и Fast Ethernet по кабелю UTP или STP. Набор инструментов для сетей с витой парой / LAN включает 49 наиболее востребованных сетевых инструментов, а также еще четыре инструмента, специально предназначенных для снятия изоляции, согласования (RJ11 / RJ45) и пробивки (66 и 110 блоков) неэкранированных (UTP) и экранированных витых пар (STP) кабели.
Этот прекрасный набор инструментов доступен в 23 различных конфигурациях чемоданов, поэтому вы можете выбрать футляр, который лучше всего подходит для вас. Если у вас уже есть чемодан с инструментами, мы также предлагаем версию этого сетевого комплекта для витой пары только для инструментов.
Если вы не можете найти точный набор инструментов, соответствующий вашим потребностям, непременно создайте свой собственный в Custom Tool Kits.
- В комплект входят все 45 инструментов из набора Basic 80110, а также специализированные инструменты для сетей на витой паре.
- Пожизненная гарантия Инструменты ведущих марок USA и European , таких как Klein, Wiha, Wera, Ideal, Crescent, Allen, Weller и другие !
- Wera стальные отвертки с эргономичной ручкой и лазерной гравировкой
- Инструмент для обжима / снятия изоляции модульных разъемов RJ11 и RJ45.
- Инструмент для перфорации с лезвиями типа 66 и 110.
- Инструмент для зачистки кабелей UTP и STP.
- Плоскогубцы с длинным носом, 6 дюймов, с вырезом
- Резак для заподлицо 5 дюймов.
- Длинногубцы 5 дюймов ESD
- Обычная ручка для удерживания лезвия Rapidaptor, 4 дюйма
- Лезвие с гайковертом 3/16 «
- Лезвие с гайковертом 1/4 «
- Нож с гайковертом 5/16 «
- Удлинитель лезвия Rapidaptor 1/4 «Dr 4»
- Набор для бессвинцового припоя
- Паяльник 25 Вт
- Фитиль для припоя № 3 G 80-3-10
- Лопатка для проволоки
- Электр.Ножницы 100C
- Отвертка Phillips # 1×3 «
- Отвертка Phillips # 2×4 «
- Отвертка шлицевая 1/8 «x6»
- Отвертка шлицевая 3/32 «x2»
- Отвертка Phillips # 0x2 «
- Отвертка шлицевая 5/16 «x6»
- T8 Отвертка Torx®
- T10 Отвертка Torx®
- T15 Отвертка Torx®
- Дбл. Законченный нейлоновый винт стартера
- Набор складных шестигранников, 9 шт.
- Adj. Гаечный ключ 6 «Полумесяц
- Плоскогубцы с тисками 6 дюймов, длинный нос
- Светодиодный алюминиевый фонарик
- Lt.вес. Нож
- Инструмент для извлечения штифта, D-Sub
- Переключить стриппер UTP
- 16-26 AWG Устройство для снятия изоляции
- Коробка для запчастей Система IDS
- Тестер телефонной линии IT
- Смена пола
- Смена пола
- RJ45 / RJ11 Обжимной инструмент
- Adj. Антистатический браслет
- Штекер заземления и тестер розеток ESD Набор для тестирования тонов
- , 701K-G
- Инструмент для перфорации
Platinum Tools® | Продукты | Комплекты | Комплекты для витой пары
Platinum Tools® | Продукты | Комплекты | Комплекты витой пары |P / N кратный
Печать:
В этот комплект входят все необходимые инструменты для подключения витой пары и коаксиального кабеля.
Он оснащен запатентованным обжимным инструментом EZRJ45® и обжимным инструментом для обжимных коннекторов SealSmart. Обрежьте, зачистите и заделайте витую пару и коаксиальные кабели. Используется для установки телефона и передачи данных (Cat 5, 5e и Cat 6), CATV, спутникового телевидения, HDTV, домашнего кинотеатра и безопасности. Идеально подходит для профессионалов по установке структурированной проводки в жилых и коммерческих помещениях.
- Инструмент для обжима компрессии SealSmart.
- Обжимной инструмент EZ-RJ45®.
- Punchdown Tool с лезвием в стиле 110 и нейлоновым кейсом на молнии.
- F Инструмент для сборки / снятия соединителя и резак для коаксиального и круглого кабеля.
- Инструмент для зачистки оболочки кабеля категории 5 и универсальный инструмент для зачистки коаксиального кабеля.
Номера деталей
- PRO Набор инструментов для витой пары и коаксиального кабеля
- 4001NPT
- Усиленный нейлоновый чехол на молнии для тяжелых условий эксплуатации
Спасибо!
Ваша загрузка должна начаться через несколько секунд.
Если это не так, НАЖМИТЕ ЗДЕСЬ.
КУПИТЬ СЕЙЧАС
Введите свое местоположение, чтобы найти ближайшего к вам продавца!
Где купить
Введите свой почтовый индекс, чтобы найти ближайшего к вам продавца!
Где купить
Введите свой почтовый индекс, чтобы найти ближайшего к вам продавца!
Где купить
Введите свой почтовый индекс, чтобы найти ближайшего к вам продавца!
Где купить
Введите свой почтовый индекс, чтобы найти ближайшего к вам продавца!
ПРЕДУПРЕЖДЕНИЕ. Разъемы и обжимные инструменты Platinum EZ-RJ45 предназначены для работы как единая система.Продукты Platinum Tools НЕ предназначены для совместимости с продуктами других производителей, и такое непреднамеренное использование может привести к плохим соединениям, поломкам и угрозам безопасности человека, а также приведет к аннулированию гарантии. Platinum не несет ответственности за любое непреднамеренное использование своих продуктов.
Инструменты для обжима и тестирования сетевого кабеля
В этом руководстве подробно описаны наиболее распространенные инструменты для тестирования и обжима сетевых кабелей витой пары. Изучите инструменты, которые можно использовать для обжима и тестирования сетевых кабелей с витой парой.
Кабели являются основой проводной сети. Стабильность, надежность и производительность проводной сети зависят от кабелей. Установка и обслуживание кабелей в проводной сети — сложная задача.
Чтобы облегчить эту задачу, доступны различные инструменты для опрессовки и тестирования сетевых кабелей. В этом руководстве мы не только обсудим некоторые из наиболее распространенных инструментов для обжима и тестирования сетевых кабелей, но также разберемся с их функциями и функциями.
Инструмент для обжима сетевого кабеля витой пары (STP и UTP)
Обжимные инструменты используются для следующих целей.
- Отрезать сетевой кабель необходимой длины из жгута.
- Для снятия внешней и внутренней оболочки сетевого кабеля.
- Для крепления разъемов на обоих концах кабеля.
Некоторые обжимные инструменты обеспечивают все функциональные возможности, в то время как другие предоставляют одну или две функции. Наиболее распространенные инструменты для обжима сетевого кабеля витой пары описаны ниже.
Устройство для резки проволоки : — Чтобы отрезать сетевой кабель необходимой длины из жгута, вы можете использовать любой стандартный инструмент для резки проволоки или инструмент для резки проволоки, специально разработанный для кабеля витой пары.Кусачки для витой пары обычно включают в себя дополнительные лезвия для снятия изоляции с провода.
Инструмент для зачистки проводов : — Этот инструмент используется для удаления внешней и внутренней оболочки сетевого кабеля. Как правило, вам не нужно покупать этот инструмент отдельно, так как все стандартные кусачки для витой пары оснащены устройствами для зачистки проводов.
На следующем изображении показаны два инструмента для резки проволоки для витой пары, оснащенные устройством для зачистки проводов.
Обжимной инструмент : — Этот инструмент используется для прикрепления разъемов к кабелю.Обычно этот инструмент также включает в себя кусачки и инструмент для зачистки проводов. Поэтому, если вы покупаете инструмент для обжима, вам не нужно покупать кусачки и инструмент для снятия изоляции отдельно.
На следующем изображении показано обжимное устройство, оснащенное устройством для зачистки проводов и кусачками.
Какой инструмент вам следует купить, зависит от ваших требований и бюджета. Например, если вы хотите установить дюжину сетевых кабелей, вы можете купить менее дорогие инструменты, такие как недорогой инструмент для зачистки проводов и дешевое устройство для обжима.Но если вы занимаетесь настройкой сетевого кабеля или имеете сеть среднего или крупного размера, вам следует купить инструмент для обжима со встроенным устройством для зачистки проводов и кусачком.
Высококачественный инструмент для обжима витой пары обойдется вам примерно в 100 долларов, но в долгосрочной перспективе избавит вас от многих головных болей.
Инструменты для тестирования и устранения неисправностей сетевого кабеля
Инструмент для тестирования и устранения неисправностей сетевого кабеля используется для следующих целей.
- Для измерения длины сегмента или сетевого кабеля.
- Для обнаружения ослабленных разъемов.
- Для идентификации немаркированного сетевого кабеля от всех сетевых кабелей.
- Найти обрыв сетевого кабеля.
- Сертифицировать установку кабеля.
В следующем разделе описаны наиболее распространенные инструменты для тестирования и устранения неисправностей сетевого кабеля.
Сертификат кабеля
Это устройство тщательно проверяет сетевой кабель и удостоверяет, что установка кабеля соответствует специальным стандартам проводки, таким как Cat 5e, Cat 6, Cat 6a и т.
Д.Это устройство может проверять и тестировать общую длину сегмента, перекрестные помехи, шум, схему разводки, сопротивление, импеданс и возможность передачи данных с максимальной номинальной частотой для кабеля.
На следующем изображении показан центр сертификации сетевого кабеля.
Поскольку это устройство выполняет полное тестирование и сертифицирует установку кабеля, оно будет стоить вам больше, чем все другие тестовые устройства, перечисленные в этом разделе. Если у вас сеть среднего размера или вы можете купить это устройство, вам всегда следует покупать и использовать это устройство для управления сетевыми кабелями.
Базовый тестер кабеля
Если вы не можете позволить себе сертификат сетевого кабеля, вы можете купить это устройство и использовать его для управления сетевыми кабелями. Помимо сертификации прокладки кабеля, это устройство обеспечивает все остальные функции сертифицирующего устройства сетевого кабеля. Он может проверить длину кабеля, перекрестные наводки и обрывы в кабеле.
Он также может проверить, правильно ли подключены разъемы на обоих концах сетевого кабеля.
На следующем изображении показан базовый тестер сетевого кабеля.
Тональный генератор и зонд
Это устройство используется для отслеживания немаркированных сетевых кабелей. Это устройство состоит из двух частей: тонального генератора и пробника. Тональный генератор генерирует тональные сигналы или сигналы и помещает их в сетевой кабель. Зонд обнаруживает эти сигналы на другом конце кабеля.
Этот инструмент можно использовать для идентификации сетевых кабелей, идущих от центра к удаленным местам. Например, если вы работаете с патч-панелью или коммутатором и пытаетесь выяснить, какой сетевой кабель подключается обратно к конечному устройству (например, ПК), то вы можете использовать это устройство.
Разместите тон-генератор на одном конце соединения (оконечное устройство) и используйте пробник на другом конце (переключателе или коммутационной панели), чтобы определить, к какому сетевому кабелю подключен тон-генератор.
На следующем изображении показан пример тонального генератора и пробника.
Рефлектометр
Это устройство используется для измерения длины сетевого кабеля, а также его разрывов. Это устройство передает сигнал на одном конце и измеряет время, за которое сигнал достигает конца кабеля.Вы также можете использовать это устройство для поиска обрывов кабеля. Например, это устройство может приблизительно сказать, как далеко находится разрыв кабеля.
На следующем изображении показан рефлектометр во временной области.
Это все для этого руководства. Если вам нравится этот учебник, не забудьте поделиться им с друзьями через свою любимую социальную сеть.
| WB3175A | Кабельная катушка — 1000 футов.Инфраструктурный кабель CAT5e с объемной оболочкой (BBDGe — стальная броня с медным покрытием) | Кабели и кабельные сборки | Логин | $ 1350. 00 Логин | |
| WB3176A | Кабельная катушка — 100 метров (328 футов) инфраструктурный кабель CAT5e в объемной оболочке (BBDGe — стальная броня с медным покрытием) | Кабели и кабельные сборки | На складе | 495 долларов.00 Логин | |
| CE-1024 | GLC FTP CAT5E Cable, CCA, PVC + PE Jacket, 305m деревянная катушка | Кабели и кабельные сборки | Логин | Войти Войти | |
| CE-1025 | GLC FTP CAT5 Cable, CU 24AWG, Outdoor, Single PE Jacket, Black, 305-метровая деревянная катушка | Кабели и кабельные сборки | Логин | Войти Войти | |
| CE-1103 | Кабель GLC UTP CAT5E, CCA, оболочка из ПВХ + ПЭ, 305 м | Кабели и кабельные сборки | Логин | Войти Войти | |
| 949-00125 | ETH-STP-25-CAP, 25 м для установки вне помещений, с заделкой RJ45, с защитой от УФ-излучения, экранированный STP кабель CAT5e с кабельным вводом M20 и M25 | Беспроводная сеть WAN и LAN точка-многоточечная система | На складе | 121 доллар. 00 Логин | |
| 949-00150 | ETH-STP-50-CAP, 50 м для установки вне помещений, с заделкой RJ45, с защитой от УФ-излучения, экранированный кабель CAT5e по стандарту STP с кабельным вводом M20 и M25. Цена продажи при наличии последних | Беспроводная сеть WAN и LAN точка-многоточечная система | Логин | 165 долларов.00 Цена продажи: Логин | |
| 949-00175 | ETH-STP-75-CAP, 75 м для установки вне помещений, с заделкой RJ45, с защитой от УФ-излучения, экранированный кабель CAT5e по стандарту STP с кабельным вводом M20 и M25. Цена продажи при наличии последних | Беспроводная сеть WAN и LAN точка-многоточечная система | На складе | 242 доллара.00 Цена продажи: Логин | |
| AT0040101 | Cbl / 25 в сборе, кабель CAT5e ODU-IDU, 25 м, в сборе с разъемами RJ45 | Кабели и кабельные сборки | На складе | $ 75. 00 Логин | |
| AT0040103 | Cbl / 50 Assy, кабель CAT5e ODU-IDU, 50 м, в сборе с разъемами RJ45 | Кабели и кабельные сборки | Логин | 125 долларов.00 Логин | |
| AT0040104 | Cbl / 75 в сборе, кабель CAT5e ODU-IDU, 75 м, в сборе с разъемами RJ45 | Кабели и кабельные сборки | Логин | $ 170.00 Логин | |
| AT0040106 | Cbl / 100 в сборе, кабель CAT5e ODU-IDU, 100 м, в сборе с разъемами RJ45 | Кабели и кабельные сборки | Логин | 217 долларов.00 Логин | |
| AT0060871 | HSS-Cbl / 5 в сборе, кабель синхронизации узловой площадки (HSS), 5 м, в сборе с разъемами RJ45 | Кабели и кабельные сборки | Логин | $ 47. 00 Логин | |
| AT0060872 | HSS-Cbl / 15 в сборе, кабель синхронизации узловой площадки (HSS), 15 м, в сборе с разъемами RJ45 | Кабели и кабельные сборки | Логин | 66 долларов.00 Логин | |
| AT0060873 | HSS-Cbl / 50 в сборе, кабель синхронизации узловой площадки (HSS), 50 м, в сборе с разъемами RJ45 | Кабели и кабельные сборки | На складе | $ 170.00 Логин | |
| RW-9911-0005 | Cbl / 5 Assy, Кабель CAT5e ODU-IDU, 5 м, в сборе с разъемами RJ45 | Кабели и кабельные сборки | На складе | $ 47.00 Логин | |
| 80i-CAT5-100 | Ethernet CAT5 одинарный экранированный кабель для наружной установки с заземлением с разъемами типа RJ-45, 100 футов (~ 30 м) | Кабели и кабельные сборки | На складе | $ 35. 00 Логин | |
| 80i-CAT5-300 | Ethernet CAT5 одинарный экранированный кабель для наружной установки с заземлением с разъемами типа RJ-45, 300 футов (~ 91 м) | Кабели и кабельные сборки | На складе | 275 долларов.00 Логин | |
| 04-001-55 | Superior Essex EnduraGain (ранее BBDG) OSP Армированный широкополосный медный кабель витой пары CAT5E, черный, цена за фут, SOI | Кабели и кабельные сборки | На складе | $ 0.96 Логин | |
| 04-001-55-328 | Superior Essex EnduraGain (ранее BBDG) OSP Армированный широкополосный медный кабель витая пара CAT5E, черный, катушка 328 футов (100 метров), SOI | Кабели и кабельные сборки | На складе | 264 доллара.00 Логин | |
| 04-001-58 | Superior Essex EnduraGain (ранее BBD) OSP Неэкранированный широкополосный кабель витой пары CAT5E, черный, цена за фут, SOI. Цена продажи при наличии последних | Кабели и кабельные сборки | На складе | $ 0,40 Цена продажи: Вход | |
| 361-00115-050м | 164 ‘CAT5e-4x2x24, устойчивый к ультрафиолетовому излучению, FR-PVC, экранированный кабель с разъемами RJ45-to-RJ45, корпус WYLTW со специальной крышкой для базовых станций PureWave, SOI | Кабели и кабельные сборки | На складе | 235 долларов.00 Логин | |
| 361-00115-075м | 246 ‘CAT5e-4x2x24, устойчивый к ультрафиолетовому излучению, FR-PVC Экранированный кабель с разъемами RJ45-to-RJ45, специальный защитный кожух WYLTW для базовых станций PureWave, SOI | Кабели и кабельные сборки | На складе | $ 331.00 Логин | |
| 361-00115-100м | 328 ‘CAT5e-4x2x24, устойчивый к ультрафиолетовому излучению, FR-PVC Экранированный кабель с разъемами RJ45-to-RJ45, корпус WYLTW со специальной крышкой для базовых станций PureWave, SOI | Кабели и кабельные сборки | На складе | 424 доллара.50 Войти | |
| 8393204 | Teldor CAT5e-4x2x24 Устойчивый к ультрафиолетовому излучению FR-PVC Экранированный кабель витой пары, цена за фут, SOI | Кабели и кабельные сборки | Логин | $ 1.03 Логин | |
| 935026 | Alvarion XTRM-CBL-BS-POE-50, BreezeMAX Extreme Power over Ethernet кабель для подключения между источником питания Extreme PoE и базовой станцией Extreme, длина 50 м.Цена продажи при наличии последних | Кабели и кабельные сборки | На складе | $ 150.00 Цена со скидкой: Войти | |
| C5CMX-414BK | Кабель UTP CAT5E для наружной установки, 24AWG, 4 пары, 8 сплошных неизолированных медных проводников, черная УФ-оболочка CMX из ПВХ (UL / ETL), цена за фут, SOI | Кабели и кабельные сборки | На складе | 0 руб.19 Войти | |
| C5CMXD-4706BK | Кабель CAT5E для наружного монтажа с двойным экранированием, 24AWG, 4 пары, 8 сплошных неизолированных медных проводников, алюминиевая фольга с экранированием оплеткой TC, оболочка из полиэтилена низкой плотности, черный, цена за катушку 1000 футов, SOI | Кабели и кабельные сборки | Логин | 440 долларов.00 Логин | |
| C5CMXT-2152BKWS | Высококачественный экранированный кабель CAT5E, наружная куртка UV / LSZH, прямое закапывание, водоблокирующая лента, дренажный провод, 24AWG 8 / C Solid BC, черный, цена за фут, SOI | Кабели и кабельные сборки | На складе | $ 0.30 Войти | |
| КАБИНА-CAT5E-SH-BK WRCCAT5E-UVS-BLK-DB | Winncom Высококачественный экранированный кабель витой пары CAT5E с защитой от УФ излучения, черный, цена за 1000 футов вытяжной коробки, только для заказа 1000 футов, количество на складе в футах, SOI.Акционная цена продажи | Кабели и кабельные сборки | На складе | $ 260.00 Цена продажи: Логин | |
| CAM-CMM5-SYNC-CBL | Кабель CAT5e длиной 20 м для CMM5 компании Cambium — cnPulse с разъемами RJ45 и RJ12, SOI. Цена продажи при наличии последних | Кабели и кабельные сборки | На складе | 69 долларов.00 Цена продажи: Логин | |
| CN1-3002-Z5 | Разъем EZ-RJ45 для круглого одножильного и многожильного кабеля CAT5E | Кабели и кабельные сборки | На складе | $ 0.90 Логин | |
| CW-CAT5E-RJ45-ST-10FT | Кабель 10 ‘CAT5e для использования внутри помещений с ботинками и разъемами RJ45 | Кабели и кабельные сборки | На складе | $ 3.00 Логин | |
| TL1-4591 | Инструмент для обжима кабеля CAT6 / CAT6A, с храповым механизмом, для модульных вилок RJ45 | Принадлежности | На складе | $ 145.00 Логин | |
| TL1-6201 | Инструмент для обжима рамы EXO ™ с матрицей EZ-RJ45 для кабелей CAT5e / CAT6 | Принадлежности | Логин | 164 доллара.00 Логин | |
| WC-STK-25 | 25 ‘экранированный кабель CAT5e, оканчивающийся разъемом RJ45 только на одном конце, цена продажи при наличии последних | Кабели и кабельные сборки | На складе | $ 18.00 Цена продажи: Логин | |
| WRCCAT5-7919A | Экранированный кабель Belden с защитой от УФ-излучения CAT5 7919A витая пара, CAT5E, цена за фут, черный, SOI | Кабели и кабельные сборки | На складе | 0 руб.94 Войти | |
| WRCCAT5-CRIMP | Инструмент для обжима с храповым механизмом для сетевого кабеля CAT5 | Принадлежности | Логин | $ 139.00 Логин | |
| WRCCAT5E-UVS-BLK-DB-10 | 10-футовый высококачественный экранированный кабель CAT5E Winncom с защитой от ультрафиолетового излучения с разъемами RJ45, черный, SOI | Кабели и кабельные сборки | Логин | 19 долларов.00 Логин | |
| WRCCAT5E-UVS-BLK-DB-100 | 100-футовый высококачественный экранированный кабель CAT5E от Winncom с защитой от ультрафиолетового излучения, оконцованный разъемами RJ45, черный, SOI | Кабели и кабельные сборки | Логин | $ 56.00 Логин | |
| WRCCAT5E-UVS-BLK-DB-150 | Высококачественный экранированный кабель CAT5E с защитой от ультрафиолетового излучения, 150 дюймов Winncom, оконцованный разъемами RJ45, черный, SOI | Кабели и кабельные сборки | Логин | 76 долларов.00 Логин | |
| WRCCAT5E-UVS-BLK-DB-200 | 200-футовый высококачественный экранированный кабель CAT5E Winncom с защитой от ультрафиолетового излучения с разъемами RJ45, черный, SOI | Кабели и кабельные сборки | Логин | $ 97.00 Логин | |
| WRCCAT5E-UVS-BLK-DB-250 | 250-дюймовый высококачественный экранированный кабель CAT5E Winncom с защитой от ультрафиолетового излучения, оконцованный разъемами RJ45, черный, SOI | Кабели и кабельные сборки | Логин | 117 долларов.00 Логин | |
| WRCCAT5E-UVS-BLK-DB-300 | 300-дюймовый высококачественный экранированный кабель CAT5E от Winncom с защитой от ультрафиолетового излучения с разъемами RJ45, черный, SOI | Кабели и кабельные сборки | Логин | $ 139.00 Логин | |
| WRCCAT5E-UVS-BLK-DB-50 | 50-дюймовый высококачественный экранированный кабель CAT5E Winncom с защитой от ультрафиолетового излучения, оконцованный разъемами RJ45, черный, SOI | Кабели и кабельные сборки | Логин | 35 долларов.00 Логин | |
| WRCCAT5E-UVS-CONN | Экранированный разъемWinncom RJ45 для кабеля витой пары CAT5E, CN1-011-8C5SH | Кабели и кабельные сборки | На складе | $ 0,65 Войти |
Platinum Tools
Platinum Tools
В комплект входят нож для обрезки коаксиальных и круглых проводов 10500C, устройство для зачистки коаксиальных кабелей 15028C ProStrip 25R, устройство для зачистки оболочки кабеля Cat 5/6 15015C, обжимной инструмент 16201C SealSmart, обжимной инструмент 100054C EZ-RJPRO HD, инструмент для перфорации 13100C PRO, 13002C 110 Нож для перфорации, инструмент для сборки и снятия разъема 11021 8 дюймов F и нейлоновый чехол на молнии 4002PT с ручками.
Резак для коаксиальных и круглых проводов 10500C предназначен для резки одножильных и многожильных проводов до 8 AWG, многожильных и коаксиальных кабелей. до 1/2 дюйма в диаметре.Он оснащен изогнутым ножом с точным заземлением, который не деформирует проводники или диэлектрик. Штампован из высокоуглеродистой инструментальной стали и подвергнут термообработке для увеличения срока службы.
Устройство для удаления коаксиального кабеля 15028C ProStrip 25R разработано для профессиональных подрядчиков. Заводская предварительная настройка для стандартной подготовки кабеля 1/4 дюйма, устраняющая необходимость в трудоемкой регулировке глубины лезвия. Ролики из нержавеющей стали обеспечивают более плавное, концентрическое, не связывающее вращение на широком диапазоне кабелей для быстрых профессиональных результатов.Никаких настроек не требуется.
Инструмент для зачистки оболочки кабеля Cat 5/6 15015C оснащен лезвием с длительным сроком службы, специально разработанным для саморегулирования для предотвращения зазубрин на внутренних проводниках. Его прочный, ударопрочный пластиковый корпус имеет желтый цвет, чтобы его было легко найти.
Инструмент для обжима компрессоров SealSmart 16201C обеспечивает простые, быстрые и надежные заделки для коннекторов F, RCA и BNC компрессионного типа — отличное решение для систем кабельного телевидения, DSS, систем безопасности и структурированной проводки в жилых помещениях.Адаптеры соединителей устанавливаются в ручку для удобного хранения. Механизм прямого действия обеспечивает равномерное сжатие.
Обжимной инструмент 100054C EZ-RJPRO HD разработан для профессиональных установщиков, которым всегда требуются постоянные, надежные и повторяемые заделки. Этот сверхмощный инструмент — отличное решение для работы с высокопроизводительными кабелями с большим наружным диаметром, которые труднее заделать из-за большего диаметра проводов, более толстой и жесткой изоляции и разделительных шлицевых пар. Преодолейте эти препятствия для подключения и будьте уверены, что каждое оконечное устройство будет соответствовать спецификациям FCC.
Инструмент для перфорации 13100C PRO сочетает в себе прочную конструкцию с эргономичной функцией. Он изготовлен для обеспечения точной, воспроизводимой и надежной заделки каждый раз. он предлагает точно контролируемые настройки силы удара для оптимального завершения чувствительных схем, имеющихся в кросс-соединениях Cat 5e и 6.
Инструмент для сборки и снятия 8-дюймового разъема F 8 дюймов 11021 оснащен шестигранным гнездом 7/16 дюйма на одном конце и резьбой 3 / 8-32 на другом конце. Шестигранное гнездо скользит по кабелю и задней части разъема. для легкого подсоединения и отсоединения труднодоступных F-соединителей.Резьбовой конец обеспечивает стабильную поверхность для ввода кабеля при подготовке разъемов к заделке, а также может использоваться в качестве нарезчика резьбы.
Greenlee PA1923 НЕПРЯМАЯ ИНСТРУМЕНТАЛЬНАЯ ПАРКА — Telecom Creations
Быстрый просмотр {«id»: 659604832319, «title»: «НАБОР ГОЛОВКИ Greenlee, ТЕРМИНАТОР ДЖЕКА, MGS400 ~ Cat #: PA3712», «handle»: «greenlee-head-set-jack-terminator-mgs400-cat-pa3712″, » description «:» \ u003ch3 \ u003eProduct Features \ u003c \ / h3 \ u003e \ n \ u003cdiv style = \ «text-align: justify; \» \ u003e \ n \ u003cbr \ u003eGreenlee HEAD SET, JACK TERMINATOR, MGS400 \ u003 / div> \ n \ u003cdiv style = \ «text-align: justify; \»> НАБОР ГОЛОВКИ ДЛЯ ЗАМЕНЫ ИНСТРУМЕНТА, Набор ударных головок для модульных домкратов, совместимых с PA8100 и PA8106 \ u003c \ / div> \ n \ u003cbr > Greenlee «,» published_at «:» 2018-05-01T23: 24: 50-04: 00 «,» created_at «:» 2018-05-01T23: 24: 50-04: 00 «,» vendor «:» vendor -unknown »,« type »:« GREENLEE »,« tags »: [« GREENLEE »,« GREENLEE-1 »,« ИНСТРУМЕНТЫ УСТАНОВКИ »,« Tempo Communications »],« price »: 4015,« price_min »: 4015, «price_max»: 4015, «available»: true, «price_varies»: false, «compare_at_price»: 4739, «compare_at_price_min»: 4739, «compare_at_price_max»: 4739, «compare_at_price_varies»: false, «options»: [{«id «: 7517062103103,» title «:» Заголовок по умолчанию «,» option1 «:» D efault Title «,» option2 «: null,» option3 «: null,» sku «:» PA3712 «,» requires_shipping «: true,» taxable «: true,» Feature_image «: null,» available «: true,» name «:» Greenlee HEAD SET, JACK TERMINATOR, MGS400 ~ Cat #: PA3712 «,» public_title «: null,» options «: [» Название по умолчанию «],» price «: 4015,» weight «: 104,» compare_at_price » : 4739, «inventory_management»: «shopify», «barcode»: «769328122626», «requires_selling_plan»: false, «sales_plan_allocations»: []}], «images»: [«\ / \ / cdn.shopify.com \ / s \ / files \ / 1 \ / 0005 \ / 3310 \ / 2655 \ / products \ /bed3f36719dbf7d558193d577f7277c0.jpg? v = 1571724361 «],» Feature_image «:» \ / \ / cdn.shopify.com \ / s \ / files \ / 1 \ / 0005 \ / 3310 \ / 2655 \ / products \ /bed3f36719dbf7d558193d577f7277c0.jpg? v = 1571724361 «,» параметры «: [» Название «],» медиа «: [{» alt «:» НАБОР ГОЛОВКИ Greenlee, ТЕРМИНАТОР ДЖЕКА, MGS400 ~ Cat #: PA3712 «,» id «: 2975253135423,» position «: 1,» preview_image «: {» aspect_ratio «: 1.127,» height «: 284,» width » : 320, «src»: «https: \ / \ / cdn.shopify.com \ / s \ / files \ / 1 \ / 0005 \ / 3310 \ / 2655 \ / products \ / bed3f36719dbf7d558193d577f7277c0.jpg? v = 1570320339 «},» ratio_ratio «: 1.127,» height «: 284,» media_type «:» image «,» src «:» https: \ / \ / cdn.shopify.com \ / s \ / files \ / 1 \ / 0005 \ / 3310 \ / 2655 \ / products \ /bed3f36719dbf7d558193d577f7277c0.jpg? V = 1570320339 «,» width «: 320}],» requires_selling_plan «: false,» sales_plan_groups «: [],» content » : «\ u003ch3 \ u003eProduct features \ u003c \ / h3 \ u003e \ n \ u003cdiv style = \» text-align: justify; \ «\ u003e \ n \ u003cbr \ u003eGreenlee HEAD SET, JACK TERMINATOR, MGS400 \ u003c \ u003e \ n \ u003cdiv style = \ «text-align: justify; \»> НАБОР ГОЛОВКИ ДЛЯ ЗАМЕНЫ ИНСТРУМЕНТА, Набор ударных головок для модульных домкратов, совместимых с PA8100 и PA8106 \ u003c \ / div> \ n \ u003cbr \ u003eGreenlee «}
Знай изюминку | Fluke Networks
The Old Reliable One
Одним из наиболее распространенных и универсальных инструментов для перфорации является стандартный ударный инструмент.Эти инструменты имеют лезвие на одном конце и используются для вдавливания отдельных проводников в их перспективный паз IDC для установления контакта.
Эти инструменты, разработанные для обеспечения правильного усилия, необходимого для заделки проводов, обычно доступны с лезвиями 66 и 110 для размещения различных типов разъемов — 66 блоков используются для прокалывания проводов сечением от 22 до 26 AWG, используемых в традиционных телефонных системах и более обновлено 110 блоков типовых для патч-панелей и разъемов категорий 5е и 6.
Этот инструмент понадобится вам, если вы пробиваете отдельные проводники. Поскольку давно известно, что они вызывают утомление рук, особенно при работе с сотнями (или тысячами) соединений, выбор инструмента с автоматической пружинной ручкой и резиновой эргономичной ручкой может помочь.
И хотя они просты по своей природе, есть дополнительные функции, которые могут упростить работу. Например, всемирно признанный инструмент D914 Impact Tool от Fluke Networks включает в себя встроенный крючок и лопатку для помощи в удалении проводов из любого стилевого блока и удалении модулей кросс-коммутации с монтажных кронштейнов.Он также включает в себя дополнительное место для хранения лезвий в рукоятке, поэтому вы можете легко разместить на стройплощадке блоки 66 и 110.
Экономия труда с несколькими парами
Когда дело доходит до пробивки, не имеет смысла пробивать каждый провод отдельно, когда вы пробиваете все 4 пары кабеля витой пары к нескольким блокам и / или гнездам. Поговорим об усталости рук! Вот здесь и пригодятся многопарные инструменты для перфорации.
Идеально подходит для оконечной нагрузки с несколькими парами категории 5e для голосовых систем. Инструменты для оконечной нагрузки на 110 блоков и нескольких пар соединяют и разрезают до 5 пар проводов одновременно, чтобы сэкономить время и трудозатраты.Когда вы заделываете стену из 110 блоков, этот инструмент, безусловно, пригодится — на 25-парном кабеле это всего 5 ударов по сравнению с 50 при использовании инструмента для пробивки одного провода!
Когда дело доходит до заделки разъемов RJ-45 на коммутационной панели или в рабочей зоне, вам всегда придется пробивать 8 проводов, поэтому многопарные инструменты имеют большой смысл. Кроме того, когда дело доходит до оконечных разъемов в таких приложениях, как Gigabit и Ethernet выше, в которых используются все 4 пары, согласованность оконечной нагрузки для всех пар имеет жизненно важное значение для производительности.Наилучший способ обеспечить согласованность — это одновременная обработка всех пар.
Проблема с подключением кабеля витой пары к гнездам заключается в том, что каждый производитель имеет свою собственную конструкцию гнезда, поэтому большинство производителей предлагают свои собственные запатентованные инструменты для перфорации многопарных гнезд.
Для размещения некоторых из представленных на рынке типов домкратов с большим объемом, Fluke Networks также предлагает инструмент для установки многопарных домкратов. Одним нажатием на эргономичную ручку JackRapid ™ Jack Termination Tool закрепляет и заделывает все провода одновременно с использованием различных лезвийных головок для ряда типов разъемов, включая разъемы от Leviton, Panduit и CommScope — и это лишь некоторые из них.
