Инструмент для обжима контактных гильз (ИНСТРУМЕНТ для опрессовки кабельных наконечников) KNIPEX 97 68 145 A

Инструмент для обжима контактных гильз (ИНСТРУМЕНТ для опрессовки кабельных наконечников) KNIPEX 97 68 145 A

Полированная головка, изолированные ручки из многокомпонентного материала, испытаны на соответствие нормам VDE



Применение / Специализация:

для опрессовки контактных гильз (по стандарту DIN 46 228 часть 1 + 4) в диапазоне сечений от 0,5 до 2,5 мм²

Преимущества:

oпрессовка в маркированных трапециидальных профилях для надежного соединения гильзы и проводника
ванадиевая электросталь, кованая, закалённая в масле



Технические характеристики:

Диапазон                  0,25-2,5 мм²
AWG                         23-13
Количество гнезд     4
Длина                       145 мм
Масса                        175 г

Производитель Knipex (Германия).

Более 130 лет предприятием Knipex (Книпекс) управляет одна немецкая семья, уже в четвертом поколении, и вся продукция производится — от ковки заготовок до упаковки инструмента — исключительно в Вуппертале, Германия. Сосредоточившись на узкой группе изделий и добившись значительных результатов в качестве, KNIPEX считается сегодня ведущей маркой в мире шарнирно-губцевых инструментов. KNIPEX производит профессиональный ручной инструмент: пассатижи, клещи, кусачки, болторезы, тросокусы, разводные трубные ключи, инструменты для электриков (до 1000V), для зачистки изоляции и снятия оболочки кабеля, для работ в области электроники, всего более 1000 артикулов. В мире инструментом KNIPEX работают специалисты из более 100 стран.  KNIPEX непрерывно реализует инновации для экономии усилий в работе и снижения нагрузки на кисти и руки Мастера. Инструменты KNIPEX служат действительно долго, легкие, удобные и безопасные.



Рекомендация «Арсенал Мастера»:

Рекомендуем к покупке, доставим в любой город России.
Как купить: нажмите кнопку «добавить в корзину». В корзине нажмите «оформить заказ» и заполните Ваши контактные данные, Ваш вариант оплаты и доставки. В течение рабочего дня после получения Вашего заказа, Вам позвонит менеджер «Арсенал Мастера», утвердит и согласует все детали исполнения заказа.

Также Вы можете оформить заказ по телефону 8 (800) 7000-462 (звонок по России бесплатный) или по емайл [email protected]

Инструмент обжимной для конечных гильз 0,25-6

Технические характеристики Пресс-клещей 0.25-6мм (концев. гильз) HAUPA 210841

Поперечное сечение с — 0.25 квадратных миллиметров.
Поперечное сечение по — 6 квадратных миллиметров.
Со сменными вставками — Нет.
С автоматическим возвратом — Нет.
Прессформа — Трапециевидная.
С фиксацией (для механических инструментов) — Да.
Применимо для — Кабельный наконечник

• Цвет Черный
• Ширина 0. 085 м.
• Высота 0.016 м.
• Глубина 0.25 м.
• Подходит для: Кабельные концевые гильзы
• Вес 0.3818 кг.
• Поперечное сечение 0.25..6 мм²
• Исполнение/управление Гидравлический пресс с агрегатом
• Форма опрессовки Трапецевидный обжим
• Сфера применения Работа с кабелем
• Тип изделия Инструмент обжимной для контактов
• Материал изделия Сталь, пластик
• Дополнительная информация изогнутая на 20% форма, размыкающаяся трапецеидальная опрессовка
• Диапазон сечений 0. 25-6
• Вид привода Механический
• Применимо для Кабельные наконечники и соединители
• Поперечное сечение с 0.25 кв.мм
• Поперечное сечение по 6 кв.мм
• Прессформа Трапецевидный обжим

Сертификаты товара

• Отказное письмо

КВТ Выбор инструмента для опрессовки силовых наконечников и гильз

Весь инструмент «КВТ» для опрессовки силовых наконечников и гильз можно разделить на 3 основные группы по принципу действия:

• механика,
• гидравлика,
• аккумуляторный инструмент.

В зависимости от формы опрессовочного профиля различают также клиновидную и шестигранную опрессовку.

Принцип клиновидной опрессовки (вдавливание) наиболее часто реализован в механических пресс-клещах. Помимо ручного инструмента для обжима наконечников на проводах мелких сечений (от 1,5 мм² до 10 мм² или максимально 35 мм²) клиновидная опрессовка востребована при монтаже кабелей и проводов с цельнотянутыми моножилами. Клиновидная опрессовка считается надежной альтернативой пайке, но, как и пайка, постепенно выходит из обращения. Тем не менее, у этого метода есть свой плюс – чаще всего такие пресса оснащены встроенным пуансоном и одной матрицей, так что при их использовании не требуется постоянная смена матриц и они могут обжимать наконечники любого стандарта, не превышающие возможности инструмента.

Гексагональная (шестигранная) опрессовка на сегодняшний день является наиболее востребованной и популярной техникой монтажа кабельных гильз и наконечников. Гексагональная опрессовка обладает целым рядом преимуществ:

1. Шестигранный профиль матриц обеспечивает равномерное обжатие хвостовика наконечника на кабельной жиле по всему периметру. За счет этого достигается максимальная площадь контактного соединения и высокая степень герметизации.
2. Ввиду равномерного обжима стенок хвостовика наконечника снижается вероятность образования микротрещин и дефектных разломов материала наконечника.
3. Отсутствует вероятность пережима и повреждения самой токонесущей жилы кабеля. Щадящий обжим и цельность кабельной жилы приобретают особое значение при опресовке многопроволочных жил 2-6 классов гибкости
4. При правильном подборе матриц гексагональный метод опрессовки обеспечивает значительно более прочное механическое соединение наконечника и проводника, а также гарантирует надежный электрический контакт.

---

По принципу действия прессы «КВТ» подразделяются на:

По производительности механические прессы уступают гидравлическим и аккумуляторным инструментам. Однако механические инструменты имеют свои плюсы:

1. Они не чувствительны к температуре, при которой происходит монтаж, отличаются надежной конструкцией и не требуют специального обслуживания.
2. При работе с наконечниками небольших сечений (от 1,5 до 10 мм²), работать ручным, компактным механическим инструментом удобнее и быстрее. Однако не стоит забывать, что опрессовка механическими прессами происходит исключительно за счет физической силы оператора, что делает их неконкурентоспособными при проведении большого объема работ, требующего значительного количества опрессовок.
3. Отсутствие сменных матриц и съемных деталей.

Популярность гидравлического инструмента обусловлена высоким усилием опрессовки от 5 до 100 тонн, относительно низкой ценой и высокой эксплуатационной надежностью. Гидравлические инструменты «КВТ» можно разделить на 4 основные группы:

— ручные гидравлические прессы моделей ПГР серии «Мастер» без клапана АСД,

— ручные гидравлические прессы моделей ПГРс серии «Профи» с клапаном АСД,

— ручные гидравлические прессы моделей ПГРс серии «Профи» с клапаном АСД и

   автоматическим возвратом штока,

— помповые гидравлические головы моделей ПГ с выносным насосом.

Преимущества гидравлических прессов КВТ:

1. Все гидравлические ручные прессы КВТ кроме 70й серии, оснащены двухступенчатым механизмом ускоренного нагнетания давления, что уменьшает количество «холостых качков» до смыкания матриц и значительно экономит время монтажа.
2. Прессы профессиональной серии ПГРс оснащены клапаном АСД (автоматического сброса давления) – при достижении максимального рабочего давления срабатывает клапан, не позволяющий дальше нагнетать давление в рабочую полость инструмента. Данное решение значительно увеличивает рабочий ресурс инструмента, и предохраняет его от возможных поломок.
3. В соответствие с требованиями эргономики ряд моделей или элементов гидравлических прессов «КВТ» выполнен из высокопрочного алюминиевого сплава, что значительно снижает их вес.
4. Широчайший диапазон опрессовки : медные и алюминиевые наконечники сечением от 4 до 1000 мм²
5. Для моделей 300-й серии прессов «КВТ» в ассортименте представлены наборы прецизионных матриц для опрессовки наконечников и гильз наиболее популярных в России стандартов (ГОСТ, стандарт КВТ, DIN и др. )
6. Все гидравлические прессы имеют поворотную голову, что облегчает работу и увеличивает производительность труда

Аккумуляторный инструмент для опрессовки бесспорно является инструментом ближайшего будущего. Единственное, что ограничивает его широкое и повсеместное использование на сегодня — относительно высокая цена, обусловленная стоимостью мотора с электронной платой управления и аккумуляторных батарей.

При этом аккумуляторный инструмент обладает практически всеми преимуществами классической гидравлики, что не удивительно, поскольку использует тот же принцип нагнетания давления плюс, имеет свои «фишки»:

1. Высокая скорость работы.
2. Полное отсутствие физических усилий при работе – достаточно нажать на кнопку.
3. Все модели аккумуляторных прессов КВТ оснащены системой АСД и продвинутым механизмом автоматического возврата штока, что гарантирует полный цикл опрессовки и целостность инструмента.

Таблица опрессовки силовых наконечников механическими пресс-клещами и гидравлическими прессами КВТ

Инструмент для опрессовки неизолированных наконечников и гильз ПК-16

Инструмент для опрессовки неизолированных наконечников и гильз ПК-16 в наличии на складе

Пресс-клещи ПК-16 – популярный инструмент, предназначенный для обжима (опрессовки) неизолированных медных наконечников и гильз. Диапазон сечений  инструмента ПК-16 от 1,5 до 16 кв.мм. В данный промежуток входят самые популярные сечения наконечников в бытовых условиях и на небольших производствах. Опрессовка инструментом ПК-16 выполняется точечным вдавливанием материала наконечника или гильзы в материал провода до необходимой глубины и по нужному профилю. Пресс-клещи ПК-16 оборудованы храповым механизмом. Этот механизм не разжимает рукоятки до полного завершения цикла опрессовки.

По окончании цикла опрессовки срабатывает собачка, в это время храповый механизм  переключается  в инвентированный режим работы, т.е. запрещает сжимать рукоятки до полного раскрытия губок. На инструменте ПК-16 предусмотрено боковое колесико, поворотного типа. С помощью этого колесика можно отключить блокировку в любой момент при ошибочном выборе гильзы. Губки пресс-клещей ПК-16 имеют рабочую зону для каждого из стандартных сечений гильзы или наконечника. На инструменте ПК-16 рядом с каждой рабочей зоной имеется маркировка сечения, обозначенная желтым цветом. Для дополнительного контроля выбора рабочей зоны на корпусе гильзы после опрессовки инструментом ПК-16 остается клеймо.

Основные преимущества при использовании инструмента ПК-16

• Рукоятки инструмента ПК-16 изготовлены из 2 миллиметровой стали, они обладают достаточно большой длиной, что позволяет прилагать меньшее усилие в процессе обжима;
• Губки пресс-клещей ПК-16 для обжатия на инструменте литые, профилированные с переменной толщиной от 3 до 6 мм;
• Между собой губки соединяются стальными пластинами, скрепленными между собой клепкой;
• Диапазон сечений для медных наконечников 1.5–16 мм²;
• Инструмент ПК-16 имеет клиновидный обжим;
• Благодаря храповому механизму полный цикл опрессовки наконечников обеспечен;
• Инструмент ПК-16 оснащен поворотным кольцом для экстренной разблокировки матриц;
• Рукоятки пресс-клещей ПК-16 обработаны воронением;
• Вес инструмента ПК-16: 470 г;
• Длина инстрвмента: 280 мм.

Инструмент для обжима контактных гильз KNIPEX 97 78 180T KN-9778180T

Использование гибкого многожильного медного провода предполагает обязательную установку специальных гильз на оголенные участки провода. Размеры гильз могут быть в диапазоне от 0,75 мм² до 40 мм². Также установка гильз незаменима в отдельных местах соединения проводов, где присутствует сильная вибрация, либо если длина проводов не позволяет провести сварку или пайку.

Гильза эффективно защищает медь от воздействия окружающей среды, влаги и кислорода. В результате концы проводов не окисляются и не темнеют, остаются воздухонепроницаемыми. Таким образом, опрессовка проводов гильзами в несколько раз увеличивает надежность электрических соединений.

Для обжима контактных гильз, как правило, используется специальный инструмент.

Одними из них являются профессиональные электроизолированные пресс-клещи серии KN-9778180T от компании Knipex с креплением для страховки от падения с высоты.

Технические особенности модели:

• Изготовлены из специальной инструментальной стали особого качества, кованой и многократно закаленной в масле — имеют повышенный срок эксплуатации;
• Используются для максимально точной, качественной и быстрой опрессовки контактных гильз по стандарту DIN 46 228 часть 1 + 4;
• 9 глубоких гнезд с коническими гранями для обжима гильз в диапазоне площадей поперечного сечения от 0,25 мм² до 16 мм² или американских стандартов AWG от 23 до 5;
• Оптимальная передача мышечных усилий для легкой и быстрой работы;
• Обжим в маркированных полукруглых профилях для максимально надежного соединения гильзы и провода.

Покрытие черненое, отполированное, надолго сохраняющее изначальный внешний вид.

Общая длина составляет 180 мм, вес без упаковки — 254 гр.

Чехлы проходят особое техническое испытание на соответствие стандарту IEC 60900 «Работа под напряжением» и нормативам надежности VDE. Выдерживают электрическое напряжение до 1000 В переменного тока и до 1500 В постоянного тока, устойчивы к температурным перепадам и различному химическому воздействию.

С внутренней стороны чехлов встроено надежное крепление для страховки инструмента от падения с высоты.

Модели Knipex сочетают в себе новейшие технологии, многолетний опыт слесарного и кузнечного дела, высочайшее качество сборки, надежность и повышенный срок гарантийной эксплуатации.

Все инструменты компании изготавливаются исключительно на специализированных предприятиях Knipex в Германии и существенно превосходят многие аналоги.

пресс-клещи, кримперы, прессы ПГР. Основные типы и разновидности клещей

Для качественной коммутации электрической проводки и кабельных трасс с вводно-распределительными, заземляющими и другими устройствами важно использовать кабельные наконечники. Ими обжимают концы проводов. Делается это не голыми руками, а при помощи специального инструмента.

Кримперы, или клещи для обжима наконечников проводов, гарантируют качественный контакт и надежное соединение. Их можно применять для опрессовки наконечников различного типа — изолированных и неизолированных, втулочных и гильзовых. Также прибор позволяет обжать автомобильные клеммы.

Особенности обжимных клещей

Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.

Зачастую необходимость опрессовки возникает при коммутации кабелей, состоящих из нескольких жил. Их нельзя помещать в клеммы без должной подготовки, поскольку из-за малых вибраций при движении электрического тока произойдет уплотнение некоторых жил. Это приведет к появлению свободного пространства и, соответственно, ослаблению контакта.

Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.

Несмотря на рекомендацию по применению одножильного кабеля в силовой проводке, многожильные провода эксплуатировали и опрессовывали. Вместо клещей тогда (и сейчас) операция осуществлялась при помощи мощного пресса, создающего требуемое усилие. Принцип действия пресса напоминает автомобильный домкрат, а большинство моделей оборудования оснащено гидравлическим приводом. Сегодня громоздкие устройства применяют для качественной опрессовки толстого силового кабеля.

Процесс опрессовки до банальности прост: на конец зачищенного кабеля надевают специальную втулку, которая помещается в клещи для обжима с последующей фиксацией. Вспомните сетевой кабель, который вставляют в заднее гнездо системного блока: его обжимают при помощи пресс-клещей, а в роли втулки выступает прозрачный наконечник RJ45. Это не единственный возможный вариант: существуют двусторонние втулки, с обеих сторон которых вставляют концы разных кабелей. В результате имеем более качественную и надежную альтернативу обычным скруткам или пайке проводов.

Основные типы и разновидности клещей

Конструктивно обжимные клещи можно разделить на две основные разновидности — диафрагменные и те, что работают по принципу пассатижей.

Второй вариант считается более распространенным: при нажатии на рукоятки инструмент сдавливает втулку двумя рабочими плоскостями, но, в отличие от плоскогубцев, на краях имеются вырезы нужной формы, которые выполняют функцию направляющих. Данный прибор подходит для обжима наконечников П-образной формы.

Главное достоинство инструмента — универсальность, поскольку обжимать наконечники можно с любой стороны. Универсальность заканчивается тогда, когда речь заходит о размерах гильз: конкретные пресс-клещи предназначены для небольшого габаритного диапазона втулок.

Если вы часто выполняете опрессовку либо в настоящий момент работаете над крупным проектом по электропроводке, то с большей долей вероятности придется обжимать провода кабельными наконечниками и больших, и малых размеров. Таким образом, под рукой нужно держать несколько кримперов под разные втулки.

Есть отличная альтернатива: кримперы с набором съемных матриц, устанавливаемых на кассету. Для смены рабочую часть инструмента вставляют в отверстие кассеты, затем тянут «на себя», и матрица оказывается внутри. Остается вставить основание в отверстие с матрицей нужной формы. Вспомните качественные бритвенные станки со съемными лезвиями — срабатывает аналогичный принцип.

Что касается диафрагменных пресс-клещей, то они позволяют выполнять обжим с четырех или шести сторон. Точное количество зависит от механизма диафрагмы. Полный обхват втулки повышает качество соединения, обеспечивает максимальную плотность обжима. Кроме того, данный прибор в автоматическом режиме подстраивается под толщину используемой втулки, поэтому нет необходимости менять матрицы.

Но даже у такого инструмента есть недостаток — опрессовывать можно конец одного провода, поскольку с другой стороны находится замкнутая «рабочая головка». При помощи диафрагменных клещей нельзя создать обжим двух проводов вместо их скрутки.

Область применения

А теперь рассмотрим основные сферы использования пресс-клещей для оконцовки проводов. В зависимости от конкретной ситуации выбирают инструмент нужной формы и конструкции.

Для многожильных проводов и тонкостенных наконечников

Данные кримперы используют для обжима проводов малого сечения (начиная от 0,5 мм) со штыревыми втулочными кабельными наконечниками. Качественное оборудование производит компания IEK. Обжимка электрического кабеля выполняется до максимального усилия, чтобы сработал пружинный механизм.

Необходимость опрессовки многожильного кабеля возникает, когда его подключают в клеммы на автоматических выключателях, распределительных щитах, коробках и других устройствах. Наличие качественных втулок и инструмента исключает растрепывание жилок кабеля, поскольку происходит надежный обжим, обеспечивающий при коммутации непрерывную электрическую связь.

Без кабельных наконечников и последующего обжима останется либо скручивать, либо припаивать провода к клеммам распределительных и щитовых устройств. В таком случае будьте готовы к частым поломкам жилок, нарушению связи с последующими короткими замыканиями и перегревом оборудования. К слову, такой вариант все-таки допустим, но для кабеля с одной жилой.

Для многожильных проводов и толстостенных наконечников

Для качественного обжима силовых многожильных кабелей с толстыми наконечниками используют пресс-клещи других размеров. Каждый отдельный инструмент характеризуется уникальной рабочей зоной. Например, для пресс-клещей ПК-16 от КВТ их пять. Зоны обозначают специальными отметками на губках кримпера. К примеру, диапазон обжима может составлять 1,5-16 мм. После опрессовки на тыльной части втулки остается специальное клеймо.

Важно! Многие инструменты, включая ПК-16, используют для обжима исключительно многожильного кабеля. Если пытаться сделать это с одножильным проводом, то из-за чрезмерного усилия жила может преломиться.

Опрессовка начинается с подготовительного этапа. Для начала нужно зачистить концы кабеля, после чего вставить его до упора в гильзу, исключая свободное пространство внутри. Именно поэтому гильзы нужно подбирать под диаметр кабеля так, чтобы он свободно входил внутрь, но и не болтался там, как провалившаяся пробка в стеклянной бутылке. Это очень важно, поскольку от данного критерия зависит качество будущего обжима.

Все торчащие проводки нужно откусить. После выполняют изоляцию: для этого применяют термоусадочные трубки с феном. Для повышения надежности верхнюю часть обматывают изолентой. Но это совершенно необязательно: трубки будет достаточно.

Обратите внимание на то, что инструменты могут маркироваться с буквой «У» и без нее. Например, в случае с ПК-16-У храповый механизм размещен внутри рукоятки. Также будут разными усилия, прилагаемые при опрессовке с помощью ПК-16 и ПК-16-У. Во втором случае сил требуется меньше.

Для кабеля большого сечения

В случае с силовым проводом крупного сечения вместо пресс-клещей следует использовать большой гидравлический пресс. Такой обжимник появился намного раньше кримперов, но, как и в случае с ними, от его габаритов зависит то, какой высоковольтный кабель можно обжать. В бытовой сфере инструмент не применяют, поскольку обжимаемые втулки, наконечники и гильзы имеют немалые габариты. Такой вариант, к примеру, подходит при прокладке и коммутации силовых проводов в электрических щитах в подъездах домов и т. д.

Для сжатия матрицы нужно приложить большое усилие на рычаг. Если клапан немного приоткрыт, то шток начинает медленно отдаляться. Полностью открытый клапан обеспечивает быстрое удаление штока до самого упора. Во время полного сжатия матриц происходит блокировка. При этом нет вероятности образования избыточного давления, которое могло бы повредить механизм.

Поскольку матрицы подбирают в зависимости от габаритных размеров, то гидравлический пресс выпускают вместе с кассетой из нескольких матриц. Верхняя часть намагничена, поэтому автоматически возвращается в исходное положение. Меняется только нижний элемент пресса. Независимо от положения оборудования части не вылетают. На инструменте имеется прорезиненная рукоятка, повышающая электрическую безопасность.

Обжим двух проводов при помощи двусторонней втулки необходим в тех случаях, когда демонтируют электрический щит с последующим переносом в другое место. Возникает необходимость наращивания медных проводов сечением 6-12 кв. мм.

Для последовательного обжатия проводов

Данный вариант прекрасен тем, что исключает попадание воздуха внутрь гильзы. Это очень важно, если требуется последовательно соединить медный и алюминиевый провода, которые могут окисляться при воздействии кислорода.

Для обжимки компьютерных кабелей

Кримперы для обжима витой пары, используемой в качестве компьютерного LAN-кабеля, относятся к отдельной категории. Они работают аналогично клещам с двумя губками: вместо металлической втулки применяют матрицу специальной формы, позволяющую устанавливать на компьютерный или телефонный провод штекер RJ 45. Вместо обжима такой инструмент смещает контакты, прорезая изоляцию на отдельных проводках и плотно прижимая к жилам.

Как правильно работать обжимными клещами

Процесс опрессовки кабеля при помощи гильзы или наконечника интуитивно прост. Провод помещают внутрь одного из перечисленных элементов, к которым подводят матрицу клещей, сжимают рукояти и формируют качественный контакт. На практике все намного сложнее, чем кажется. Если вы впервые выполняете обжим проводов, то наверняка соединения будут далеки от идеала. Нередки случаи, когда, казалось, внешне хорошо сделанный контакт со временем ухудшался.

Если не выдерживается форма клемм

Причиной этого могут быть неправильные настройки при сдавливании двух губок матрицы. Прилагаемые усилия и форма подбираются в зависимости от обжимаемого провода и наконечников. Именно поэтому, как писалось выше, под рукой должно быть два и более инструмента, чтобы не иметь необходимости постоянно изменять настройки пружины под разные кабели и гильзы.

Качество выполняемых работ зависит от материала, используемого для производства гильзы, и толщины втулок и наконечников. Плотные клеммы намного проще обжать: они способны выдерживать форму лучше, чем при эксплуатации изделий из мягкого материала.

Также обратите внимание на важное требование, в соответствии с которым нужно правильно разместить наконечники П-образного сечения. Определенный перекос детали может выходить за пределы зоны погрешности.

Скручивание многопроволочных жил перед обжимкой

Опытные электрики, часто выполнявшие пайку и скрутку проводов, могут иметь привычку делать это даже перед процессом опрессовки. Это действие категорически запрещено при обжиме многопроволочных наконечников. Справедливость данного условия проверить очень просто: перекрестите друг с другом два многожильных провода, затем сожмите их плоскогубцами. Вы заметите, как деформируется проволока, будет перебита, поэтому электрическая связь на токоведущей жиле уменьшится.

Без скрутки проволока будет расположена параллельно, а в случае деформации жилы заполнят пустоты, при этом не произойдет передавливание.

Подводя итог, хочется вспомнить простое правило: для каждой работы необходим свой инструмент. Это обобщенное понятие, но в случае с пресс-клещами все намного сложнее. Если нет желания постоянно перенастраивать пружину, что делать очень непросто, то отдельный прибор подбирается в зависимости от типа обжимаемого провода. Окончательный выбор, какой инструмент покупать и сколько разновидностей использовать, сделайте в зависимости от количества ежедневной работы, связанной с опрессовкой.

При работе с проводами различного назначения постоянно возникает необходимость делать их подключение к электронике или другим бытовым приборам. Для выполнения такой задачи принято использовать специальный инструмент – клещи для обжима наконечников конкретного кабеля. В данной статье будет предоставлена общая информация об этом виде пресса, на какие типы они условно разделены и как же их использовать во время проведения монтажных или ремонтных работ.

В связи с тем, что при развитии техники были изобретены новые типы соединения кабелей для разного назначения, с разной мощностью и проводимостью, то их конструкция также менялась. Для того чтобы приготовить контакты ведущих жил, их наконечники следует обжать соответствующим способом. Решением такой проблемы стало применение клещей для обжима.

Очень часто их используют радиолюбители, автомеханики и электрики. Такой инструмент может использоваться для пресса контактов как обычных кабелей, так и специфических коннекторов для нестандартных разъемов (сетевой кабель для компьютера), разнообразных клемм. На сегодняшний день клещи для обжимания наконечников считается одним из самых распространенных инструментов для такой работы. Он дешевый в производстве, доступный и эффективный.

Его конструкция позволяет без особых усилий сделать прессование наконечников. Принцип пресса способен надежно и качественно провести обжимание кабелей. В результате чего возникает очень сильная связь между всеми проводниками и самой соединительной конструкцией. На стоимость обжимного инструмента обычно может повлиять несколько факторов – производитель, тип конструкции, качество и материал конечной продукции.

Типы инструментов

В первую очередь нужно отметить, что сейчас существует множество производителей клещей для обжимания, которые изготавливают их по различным стандартам. В конечном итоге должен получиться инструмент, который может иметь узкое назначение (прессовка только определенного вида проводов), так и более широкое (универсальные клещи для бытовых конструкций и производства). По этой причине потребитель сразу должен иметь представление о том, какой тип инструмента для прессовки жил ему понадобится.

В бытовых условиях такой инструмент для обжима наконечников может подходить для работы с многожильными проводами электрической сети: розетки, выключатели, осветительные приборы, счетчики энергоснабжения и другое.

Прессовочные клещи обеспечивают качественное и безопасное соединение электрического и механического характера. Обычно разделение на типы данного инструмента делается исходя из их. Клещи для обжимания наконечников относятся к категории прессовочного оборудования. Зачастую они необходимы для работы с системами слабого тока для закрепления контактов.

Так сам инструмент можно разделить на несколько видов в зависимости от его назначения. Для снятия оболочки с кабеля и его изоляции. Такой тип клещей позволяет быстро и точно отрезать необходимый участок изоляции на проводе, не повредив при этом саму жилу. Их можно настраивать на определенный диаметр, который следует удалить с жилы. Настройку можно сделать вручную или же выбрать автоматическую.

При ручной настройке все таки будет существовать вероятность повредить сам провод, а автоматическая позволит сделать удаление оплетки под последствий для сечения шнура. Зачастую такой тип используется при работе с распределительными и ответвительными коробками. Режущая кромка всегда должна быть острой, чтобы срезание внешней изоляции делалось за одно действие, не «зажевывая» провод в инструменте.

Для пресса конечных гильз. Для такого типа клещей также существует несколько видов, в зависимости от формы их гнезд и формы. Гнезда могут иметь пластиковые фланцы, а также изготавливаться без них. Способны быть трапециевидной формы или же предназначаться для квадратной прессовки. Те, которые имеют в своей конструкции гнезда с пластиковыми фланцами, позволяют эффективно обжимать наконечники многожильного провода, а их квадратная форма способна обеспечить надежный контакт всех жил. С такими клещами очень удобно делать монтаж или центрирование для любого типа сечения. Для более надежного и точного пресса контактов клещи должны подбираться по соответствующему диаметру (для них есть цветовая маркировка).

Для изолированных наконечников кабеля. Работа с изолированными контактами должна проходить с инструментом овальной формы. Обычно в их матрице должны быть расположены 3 стандартные формы для пресса, которые можно отличить по цветам – красный, синий и желтый. Соответственно для каждого из этих цветов выпускают наконечник, гильзы и другие разъемы с таким же цветовым индикатором.

Применяя во время работ с изолированными проводами такие клещи, обязательно нужно следить за тем, чтобы положение стыковой кромки было правильным. Стыковая кромка располагается посередине верхнего профиля клещей. Такая конструкция продиктована тем, что при ее боковом размещении, кромка способна будет нарушать надежность и герметичность закрепления самого кабеля.

Для пресса неизолированных наконечников кабеля. Используются для неизолированного типа провода, а также для открытых, сделанных из латуни. Для пресса в таких клещах сделан специальный стержень. Поэтому саму гильзу обжимают по центру, а стержень нужно посадить на разделительный шов. Клещи для пресса открытых наконечников, которые изготовлены из латуни, могут иметь для отдельных вида зажимов. Один из них для провода, а другой для изоляции. Чтобы пресс открытых контактов был надежным, стоит прикрепить к ним локатор. Такое приспособление позволит обеспечить точное позиционирование. При необходимости обжать клеммы лучше использовать подходящие клещи для пресса штекеров.

Видео “Обжимка и изоляция: основы электрики”

Принцип использования

Принцип применения клещей для пресса контактов в проводке можно понять исходя из рабочего процесса, в котором потребуется их использование. Для работы необходим определенный провод, сам инструмент для обжимания и сам соединительный элемент, который следует разместить на конце контактов. В первую очередь с конца провода необходимо снять внешнюю изоляцию. Для этого нужно использовать клещи. На них должна быть полукруглая ложбинка, а сверху нее режущая кромка. В эту выемку нужно положить провод, затем прижать лезвием верхнюю сторону. Сделав пару оборотов вокруг кабеля, изоляция будет надрезана. Теперь ее можно снять без усилий. Для правильного пресса с надежным контактом достаточно будет зачистить 4 сантиметра шнура.

Следующий шаг заключается в выравнивании и размещении всех жил в нужной последовательности, как того требует определенный вид коннектора. Когда провода будут расправлены, их следует тесно прижать между собой и обрезать, оставляя 1-1,5 см контактов для соединения. Затем все контакты необходимо поместить в само соединительное устройство, и при этом нужно сохранить их последовательность. Заведение жил нужно сделать на такую глубину, чтобы нижняя выемка коннектора доставала до изоляции кабеля. Это нужно для того, чтобы не повредить его при обжимании, так как сама выемка очень плотно вдавливается, закрепляя устройство на шнуре.

После этого в посадочное место клещей следует поместить устройство. Обязательно нужно проверить соответствие цветов всех жил. Когда они будут находиться в правильном положении, то можно произвести прессовку. Последний этап требует проверки подсоединения на прочность, а также цел ли сам коннектор. Так как существует большое множество рабочего инструмента для таких целей, то можно подобрать именно те, которые лучше подойдут для конкретного типа соединения.

Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?

Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.

Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата.

После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.

Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.

Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.

Запрессовка кернером

Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:

Процесс очень прост и незамысловат:

При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае.
Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.

При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.

Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.

В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго.

Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.

Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.

Соединение провода и наконечника пайкой

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения без использования специального опрессовочного инструмента.

• Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.

• Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.

• Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.

• При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.

Некоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.

Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:

Опрессовка винтом и тисками

Если у вас нет паяльных принадлежностей, а обжим точкой с помощью кернера вы считаете не достаточно надежным, то остается третий способ.

Подбираете достаточно длинный винт с резьбой, чтобы он перекрывал прессуемую часть гильзы. Диаметр винта должен быть не большим, дабы не продавить и не смять сам наконечник.

Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки.

Если одного винта не достаточно, поверх вдавленного накладывается второй и сжимается еще раз.
Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.

Чтобы винт не смещался его можно зафиксировать изолентой.

В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.

Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки и он не будет вас тревожить в течение всего периода работы.

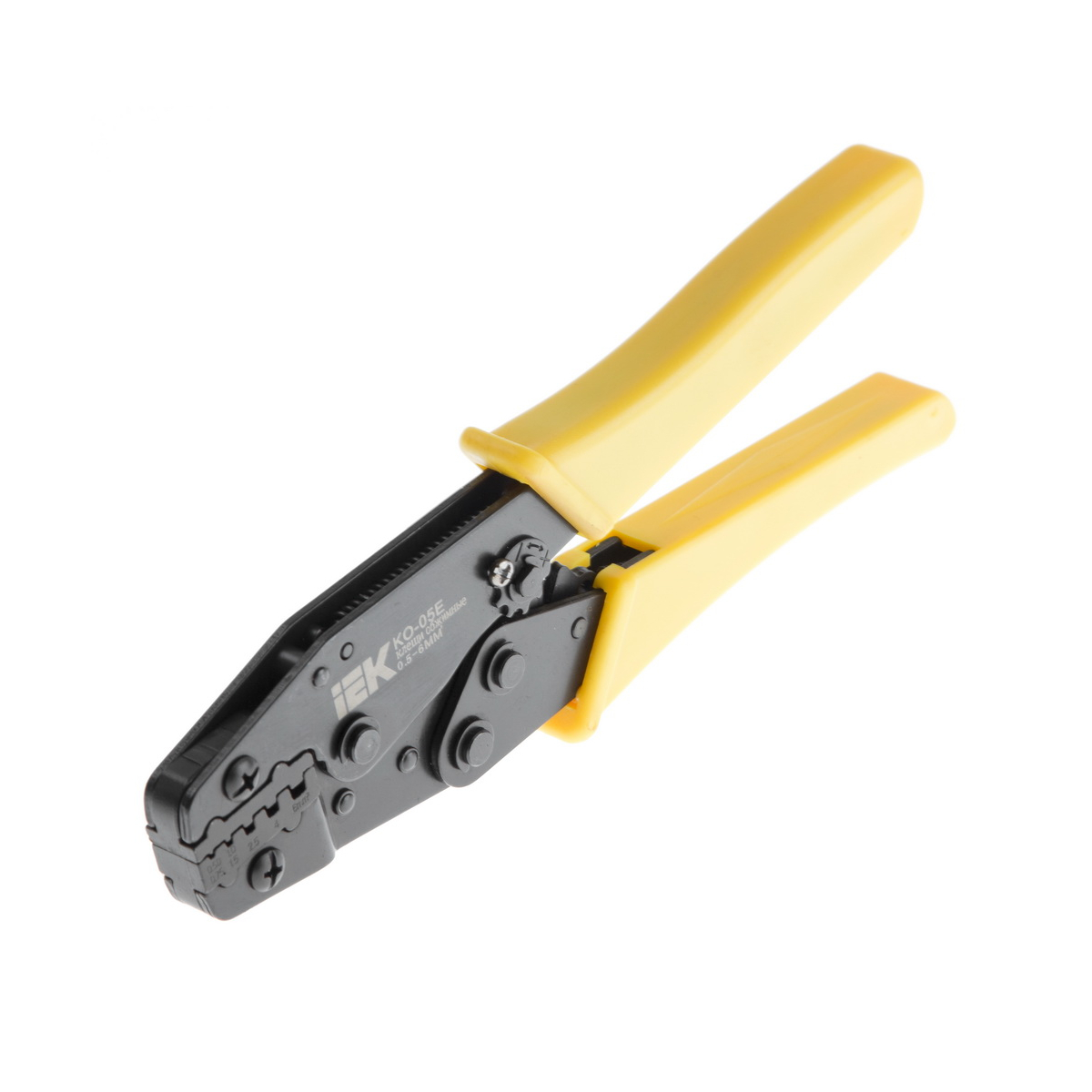

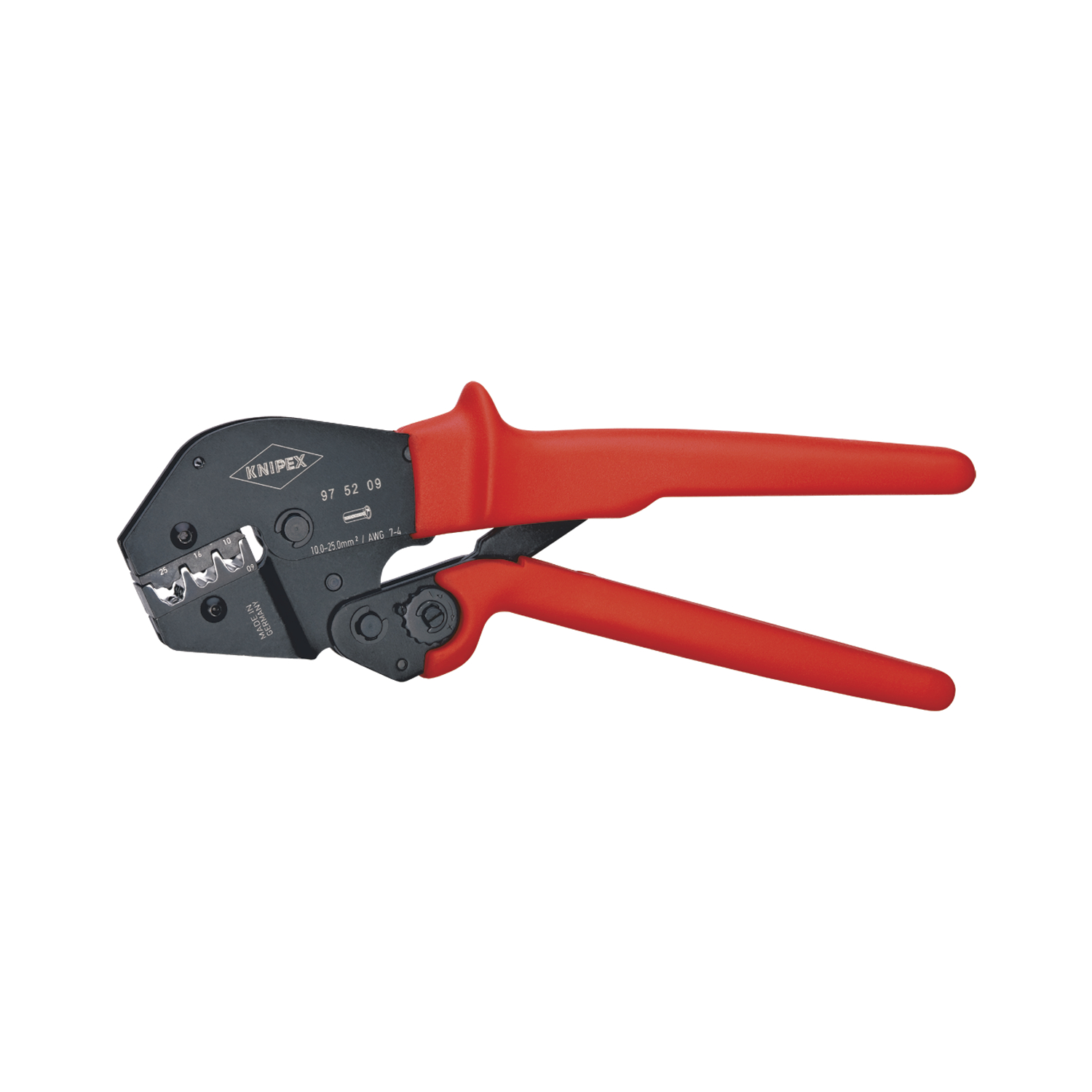

Профессиональные пресс-клещи для наконечников представлены в виде механического инструмента, который позволяет обеспечить надёжное соединение двух элементов. Внешне их конструкция больше всего напоминает обычные плоскогубцы, но вместо ровных губок используются специфические рельефные матрицы. Их функциональные возможности рассчитаны под разные формы и диаметры обжимных деталей.

Краткое описание

Длительная эксплуатация электрических сетей во многом зависит от того, насколько качественно были сделаны все соединения между проводниками. Именно поэтому широкое распространение получили изделия опрессовки, с помощью которых можно добиться наиболее надёжных соединений неразъёмного типа. Во время этой процедуры жилы подготовленных проводов аккуратно сжимаются в специальных гильзах из алюминия или же меди. Чтобы результат был качественным, мастер должен приложить большое усилие на сжатие, обеспечиваемое опрессовочными клещами.

Такой инструмент ещё часто называют кримпером, так как многие производители укомплектовывают агрегат сменными матрицами с профилями, сочетающимися как с жилами, так и с изоляцией. В продаже можно встретить довольно большие наборы таких приспособлений, где каждый мастер найдёт всё необходимое для качественной работы.

Чаще всего современные профессионалы используют опрессовочный инструмент с механическим приводом. Такие агрегаты одинаково эффективны как в промышленных, так и в бытовых отраслях. Конечно, в случае необходимости можно приобрести и более мощные пресс-клещи, где основную работу выполняет гидравлический привод. С их помощью можно обрабатывать кабели с большим диаметром и площадью сечения от 120 мм².

Универсальные пресс-клещи для опрессовки гильз и наконечников состоят из двух базовых частей:

1. Неподвижный элемент — это матрица, которая представлена в виде фигурной скобки, обеспечивающей необходимую деформацию материала.
2. Подвижная деталь — специфический пуансон, без которого не может произойти качественное выдавливание на гильзе.

Матрицы подбираются в строгом соответствии с диаметром наконечника. В зависимости от используемой модели, все настройки происходят через точную регулировку или же замену самой детали. Стандартная бытовая установка такого инструмента выполнена в виде несъёмных фигурных губок, которые предназначены для быстрого обжимания разнокалиберных гильз.

В съёмных моделях клещей огромное значение имеет именно правильный выбор рабочей зоны, в которую обязательно входит матрица, а также пуансон. Если же мастер допустил какую-либо ошибку, то итоговое соединение получится крайне низким, а нормальный контакт будет просто недоступен. Помимо этого, усилие на сжатие тоже нужно уметь соизмерять. Ведь чрезмерное давление порвёт гильзу, что сделает её непригодной для дальнейшей эксплуатации. А вот слабый обжим, наоборот, не сможет обеспечить качественного соприкосновения, итоговый контакт будет крайне ненадёжным.

Стоит отметить, что в последнее время мастера активно используют ручные пресс-клещи марки ПК-16, которые изготовляются компанией КВТ. Всё дело в том, что такие приспособления имеют самую простую конструкцию, высокую степень выносливости, а также они очень удобны в использовании. В инструменте полностью отсутствуют ненужные вспомогательные функции, за счёт чего он входит в список самых востребованных бюджетных вариантов.

Сферы применения

Обжимные клещи активно используются как начинающими, так и более опытными радиолюбителями, а также электриками и автомеханиками. Такие агрегаты являются просто незаменимыми в тех ситуациях, когда нужно обработать контакты стандартных кабелей и профессиональных коннекторов с необычным разъёмом (в эту категорию входит сетевой провод для ПК).

Лёгкая и простая конструкция таких кримперов даёт каждому мастеру возможность выполнить поставленную задачу максимально быстро и качественно. Устройство гарантированно обеспечивает надёжное и плотное обжимание заготовки, благодаря чему достигается наивысшая степень контакта между соединительным элементом и проводником. Цена агрегата напрямую зависит от фирмы производителя, разновидности конструкции и качества.

Стоит отметить, что пресс-клещи отлично справляются с опрессовкой изолированных проводов:

• НШКИ — штыревые круглые наконечники.
• ГСИ — соединительные гильзы.
• НКИ — наконечники кольцевого типа.
• РПИ-П, РШИ-П, РПИ-М, РШИ-М — плоские и штекерные разъёмы.
• ОВ — ответвители прокалывающего типа.

Обжимные агрегаты активно используются для гибких жил проводов в процессе подключения автоматических выключателей, люстр, розеток и светильников. Профессиональная опрессовка соединительных гильз в промышленной отрасли осуществляется при помощи универсальных клещей гидравлического типа. Такие агрегаты рассчитаны на жилы кабелей с сечением от 16 до 240 кв. мм.

Конструктивные отличия

Универсальные пресс-клещи предназначены для работы с гильзами и наконечниками, сечение которых может варьироваться в большом диапазоне. В бытовой и промышленной отраслях наиболее распространёнными считаются детали с показателем от 1.5 до 16 мм² . Специальная конструкция позволяет точно вдавливать металл наконечника (гильзы) в токопроводящие жилы проводника. Итоговый результат зависит от требуемой глубины и профиля применения.

Некоторые модели оборудованы храповым механизмом, благодаря чему рукоятка агрегата находится в сжатом состоянии до полного завершения обжима. На финальном этапе срабатывает собачка и выключается инверторный режим. В такой ситуации мастер просто не сможет сжать рукоятку, так как губки инструмента не раскрыты до конца. Помимо этого, агрегат может быть оснащён боковым поворотным колесиком, которое отключает блокировку в случае необходимости.

Каждая губка инструмента оснащена рабочими зонами с самыми разными профилями. Такое техническое решение позволяет мастерам обжимать любые виды наконечников и гильз со стандартным сечением. Для более комфортной работы каждая зона помечена своим номером либо специальным клеймом, за счёт чего предотвращаются ошибки, связанные с неправильным выбором размера.

Изделия ПК-16 совершенно не отличается от своих аналогов какими-либо конструктивными особенностями. Но вот наличие более длинных рукояток позволяет комфортно работать в течение длительного промежутка времени, не прилагая больших усилий.

Если мастер решит задействовать производственную зону с номерами 1.5 и 6.0, то ему понадобится небольшой натиск одной руки, чтобы результат получился максимально качественным. А вот для зон 10 и 16 необходимо использовать силу двух рук. Стоит отметить, что если специалист чаще всего работает с крупными наконечниками и гильзами, то ему лучше купить более мощный и крупный агрегат.

Разновидности опрессовочных агрегатов

Многие современные производители занимаются изготовлением пресс-клещей для обжима на основе различных стандартов. Покупатель всегда может приобрести доступный инструмент с узкой сферой применения (прессовка определённого типа кабелей) либо универсальные модели. Именно поэтому ещё перед покупкой необходимо определиться с тем, какую работу будет выполнять агрегат .

Правила использования инструмента

Несмотря на тот факт, что многие начинающие мастера считают опрессовку довольно простым видом работы, но даже в этом деле существуют свои технические условия, от которых зависит качественное выполненные этой процедуры. Огромное значение имеет правильный выбор агрегата, так как он должен обладать оптимальной силой сжатия, которой будет вполне достаточно для используемой гильзы.

Между теми проводами, которые соединены между собой благодаря опрессовке, создаётся наиболее качественный и надёжный контакт. Чтобы результат соответствовал всем требованиям, необходимо придерживаться определённых правил:

Более крупные гильзы с сечением 10 или 16 мм² можно обжимать только с определённой периодичностью. В противном случае частое воздействие избыточных нагрузок может деформировать инструмент, из-за чего он станет непригодным для дальнейшей эксплуатации.

Основные преимущества

Многие считают, что для соединения наконечников и проводов небольшого сечения обжимные клещи вовсе не нужны, ведь их можно заменить обычными плоскогубцами. Конечно, такой выход из ситуации вполне доступен, но достичь столь высокого качества как с клещами уже не получится. А всё потому, что матрицы клещей обеспечивают слишком плотное прилегание наконечника к жиле, благодаря чему предотвращается проникновение воды и воздуха. За счёт этого можно исключить окисление металла, что особенно важно в работе с медными деталями.

Во время использования плоскогубцев образуются зазоры, куда легко попадает пыль, влага и любой мусор. Качество контакта будет снижено в несколько раз, а это чревато увеличением сопротивления тока. Жилы получают слишком большой пережим, что нарушает их сечение. Со временем некоторые из них утончатся или просто отпадут, что снизит проводимость сигнала.

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

В сегодняшней статье я поделюсь с Вами информацией об инструменте для опрессовки изолированных наконечников — это ручные пресс-клещи EGI-60 производства Италии. Еще их называют «кримперами». В конце статьи покажу на конкретном примере, как ими работать.

Немного истории. Итальянская фирма EGI начала свою деятельность еще в далеком 1973 году и по сей день занимается выпуском и производством профессионального инструмента для электромонтажа. Если честно, то сомнений в качестве этого инструмента у меня нет. Может кто и опровергнет мои мысли.

Вот упаковка.

Внешний вид.

EGI-60 предназначены для опрессовки изолированных:

• кольцевых наконечников НКИ
• вилочных наконечников НВИ
• штыревых круглых наконечников НШКИ
• плоских и штекерных разъемов РПИ-П, РПИ-М, РШИ-П, РШИ-М (мама и папа)
• ответвителей прокалывающего типа ОВ
• соединительных гильз ГСИ

Матрица (губки) у клещей EGI-60 позволяет опрессовать жилы сечением от 0,25 до 6 (кв.мм). Эти клещи в самый раз подходят для бытового применения, например, для опрессовки гибких многопроволочных жил проводов и кабелей при , УЗО, розеток, выключателей, люстр, светильников, счетчиков электрической энергии и т. п.

Для производственных целей у нас имеется гидравлический пресс, которым можно опрессовать жилы проводов и кабелей сечением от 16 до 240 (кв.мм). О нем я подробнее расскажу в своих следующих статьях. Подписывайтесь на рассылку.

Устройство и параметры пресс-клещей EGI-60

Клещи имеют усиленный трехшарнирный рычажный механизм.

Рукоятки выполнены из качественного пластика, а материал корпуса — из стали.

Длина рукояток составляет 15 (см), что позволяет опрессовывать двумя руками. Хотя и одной рукой не сложно справляться.

Рукоятки соединяются с губками с помощью штифтов со стопорными кольцами.

У EGI-60 имеется храповой механизм, который механическим путем блокирует разжимание рукояток до полного завершения цикла опрессовки.

Таким образом снижается риск «недопрессовки» по вине человека.

Если, вдруг, Вы выбрали наконечник или жилу не соответствующего сечения и уже начали опрессовку, то храповой механизм можно в любой момент разблокировать с помощью «собачки».

Регулятор усилия прижима матриц у данной модели отсутствует.

Вес этих клещей составляет порядка 500-600 (г).

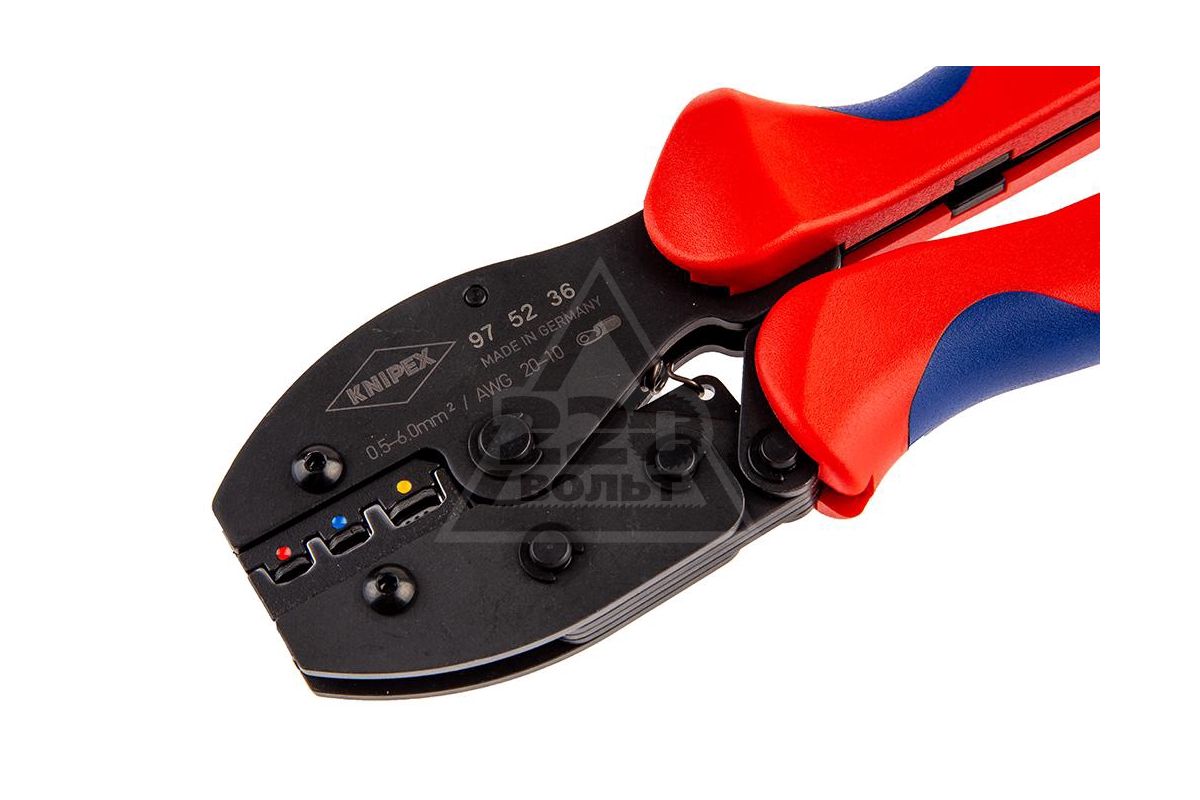

На клещах установлена несъемная литая трехпозиционная матрица (или простыми словами «губки»).

В матрице расположены три стандартных обжима. Каждый обжим для наглядности выкрашен в соответствующий цвет:

• красный — 0,25 — 1,5 (кв.мм)
• синий — 1,5 — 2,5 (кв.мм)
• желтый — 4 — 6 (кв.мм)

Производители изолированных наконечников, гильз, разъемов и ответвителей специально производят их в соответствии с этими цветами (покрашены изолирующие манжеты), потому что это очень удобно при монтаже и ускоряет процесс опрессовки.

При опрессовке каждый обжим наносит на корпус наконечника или гильзы клеймо со следующей буквой:

• красный — I (1)
• синий — G (2)
• желтый — E (6)

Эти буквы настолько маленькие, что я с трудом их разглядел. И даже фотоаппарат не мог четко сфокусироваться на них. Так что не судите строго за фото.

Как пользоваться пресс-клещами при опрессовке изолированных наконечников

Опрессовка — это один из надежных способов контактных соединений. Про достоинства этого метода я подробно рассказывал в статье про — переходите по ссылке и читайте.

А теперь перейдем к примеру.

Запомните самые основные правила опрессовки!!!

1. Как выбрать марку провода?

Опрессовка изолированных наконечников и гильз возможна ТОЛЬКО на многопроволочных (гибких) медных проводах. Для однопроволочных (жестких) проводов нужно применять неизолированные наконечники.

В качестве примера рассмотрим опрессовку медного провода ПВ-3 1х2,5 кв.мм (новое обозначение у этого провода ПуГВ).

2. Какой тип и сечение наконечника выбрать?

Наконечники рассчитаны не на одно конкретное сечение провода, а сразу на несколько диапазонов. Согласитесь, очень удобно.

Таким образом, для рассматриваемого провода ПВ-3 1х2,5 кв.мм я выбрал кольцевой наконечник НКИ 2-6, предназначенный под сечение провода от 1,5 до 2,5 (кв.мм).

Наконечник можно было выбрать не только кольцевой НКИ, но вилочный — НВИ или штыревой — НШКИ. Это все зависит от условий эксплуатации и метода соединения.

3. Снятие изоляции

Снимаем изоляцию с жилы провода на длину, равную трубчатой части наконечника. Для снятии изоляции в последнее время я пользуюсь .

Именно трубчатая часть является местом контакта провода с наконечником — ее же можно назвать контактной частью.

Трубчатую (контактную) часть наконечника можно определить визуально. Ее диаметр несколько меньше, чем диаметр изолирующей манжеты.

После снятия изоляции, жилу провода необходимо немного скрутить, чтобы избежать возникновения загибов и сплетений отдельных ее проводников.

4. Одеваем наконечник на провод

Зачищенный провод должен выступать за изолирующую манжету не более, чем на 1 (мм), а лучше быть вровень с ее краем.

Изоляция провода ПВ-3 должна заходить внутрь изолирующей манжеты до упора с трубчатой частью.

Выбираем соответствующий обжим на матрице (в моем примере — это синий) и заводим провод с наконечником вот таким образом.

Т.к. обжим является двухконтурным (об этом я говорил в начале статьи), то следите за тем, чтобы один контур обжимал трубчатую (контактную) часть наконечника, а второй — изолированную манжету по изоляции провода.

6. Опрессовка наконечника

Придерживаем провод от выпадения из наконечника и начинаем сдавливать рукоятки клещей до тех пор, пока не разблокируется храповой механизм.

Опрессовка происходит путем вдавливания до определенной глубины медного наконечника НКИ в медный гибкий многопроволочный провод ПВ-3 по выбранному профилю обжима.

После опрессовки в обязательном порядке проверяем механическую прочность полученного соединения и целостность изолирующей манжеты.

На поверхности изолированной манжеты видно отпечатавшееся клеймо в виде буквы «G».

Вот, что получилось.

А это вид с обратной стороны.

P.S. Теперь Вы представляете себе, как производить опрессовку изолированных наконечников с помощью пресс-клещей EGI-60 и их аналогов. Спасибо за внимание.

IWISS SN-28B Обжимной инструмент для штифтов AWG28-18 Dupont —

5.0 из 5 звезд Верна старая пословица — используйте правильный инструмент для работы.
Написано AmazonFox, 4 января, 2016 г.

Есть старая пословица: «Используйте правильный инструмент для работы»; это однозначно актуально при работе с проводкой / электроникой! Мне нужно было заменить контакты разъема на некоторых твердотельных платах в автомате для игры в пинбол 1977 года, и я подумал, что смогу сделать это осторожно с помощью плоскогубцев. Хотя мне удалось обжать провод одним или двумя штырями, это было немного неудобно (ну ладно, мягко говоря), это заняло довольно много времени, и я не был уверен в неряшливости готового продукта. Когда меня осенило, что мне нужно сделать еще как минимум 30 таких вещей, я решил укусить пулю и найти правильный инструмент — и все.

Некоторые из этих штырьков разъема маленькие, и с ними сложно работать, особенно с большими пальцами. Кроме того, если у вас нет трех рук, это непростой процесс, поскольку вам нужно будет держать штифт, проволоку и инструмент одновременно.Не так с этим инструментом! Он работает с храповым механизмом, что означает, что вы можете вставить штифт в зажимы и сжать рукоятку до первого шага храпового механизма, чтобы зажимы захватили и удерживали штифт соединителя на месте. Это позволяет вам подавать / позиционировать проволоку одной рукой, а другой сжимать ручки, чтобы завершить обжим. И да, это можно сделать — или, по крайней мере, начать — одной рукой. Как только начнется обжим (который удерживает провод на месте), вы можете двумя руками завершить обжим инструмента. Когда обжим завершен, инструмент автоматически отпускает.

Также стоит отметить: инструмент имеет три разных размера, встроенных в челюсти, для размещения проводов / штифтов разных размеров. На каждой губке есть небольшая ступенька, которая поможет вам правильно выровнять провод и оболочку для идеального обжима.

Я закончил все контакты разъема за очень короткое время, и все обжимы выглядели красиво. Все обновленные разъемы функционировали безупречно. Я НАСТОЯТЕЛЬНО рекомендую этот инструмент. Избавьте себя от головной боли, времени и разочарований при обжиме контактов разъема, получив подходящий инструмент для работы: [[ASIN: B00OMM4YUY IWISS Dupont Professional Pin Compression Ratcheting Модульный изолированный терминальный инструмент для обжима штифтов 2.54 мм 3,96 мм 28-18AWG 0,1-1,0 мм2 с режущей матрицей проволочно-электродный]]

Обжимной инструмент: 0,08-0,5 мм² Емкость, 20-28 AWG

Примечание: Этот обжимной инструмент на 3 мм уже, чем наш более универсальный обжимной пресс с емкостью 0,1–1,0 мм², и он не обжимает всю проволочную гильзу на обжимных штифтах корпуса JR, Futaba J и 0,1 дюйма. (см. картинку внизу этой страницы).Тем не менее, он по-прежнему обеспечивает достаточное электрическое соединение между обжимным штифтом и проводниками, и неизжатая часть проволочной гильзы будет полностью скрыта корпусом разъема.

Выбор правильного инструмента

У нас также есть более универсальный, более широкий (7 мм) обжимной инструмент, который может дополнительно обжимать обжимные штыри разъемов Tamiya и mini Tamiya. Поскольку более универсальный инструмент шире, он может обжимать всю проволочную гильзу на обжимных штифтах 0,1 дюйма корпуса, а не только часть проволочной гильзы.Вы можете использовать следующую таблицу, чтобы решить, какая полость какого обжимного инструмента вам понадобится:

Использование обжимного инструмента

Подготовьте провод, сняв изоляцию с конца примерно на 3 мм (1/8 дюйма). Поместите провод в зажимной штифт, выровняв его так, чтобы очищенная часть находилась между внутренним набором выступов на зажимном штифте, в то время как изолированный провод лежит между наружным набором выступов.

Поместите провод и обжимной штифт на соответствующий зуб матрицы инструмента, убедившись, что изолированный конец находится на выступающей и более широкой половине зуба.Язычки должны указывать на полость на другой стороне матрицы, чтобы инструмент загибал их внутрь вокруг проволоки, когда она закрывается. На рисунке ниже показан наш более универсальный обжимной инструмент, но процедура для этого обжимного устройства такая же.

Медленно и полностью закройте губки инструмента, пока они не освободятся. Выступы на правильно обжатом штифте должны образовывать одну втулку вокруг проводников, а другую втулку для снятия натяжения вокруг изоляции провода.При использовании этого более узкого обжимного устройства на обжимных штифтах корпуса JR, Futaba J и 0,1 дюйма обжимается только часть корпуса провода, но этого все же достаточно, чтобы выполнить достаточное электрическое соединение с проводниками и незажатой частью Цилиндр из проволоки будет закрыт корпусом обжимного штифта. Этот инструмент достаточно широк, чтобы обжать всю проволочную гильзу обжимных штифтов JST RCY.

Наконечник: Цилиндр снятия натяжения иногда оказывается немного излишне сплющенным, что делает его слишком широким для удобного размещения в корпусе обжимного штифта.В таких ситуациях вы можете использовать плоскогубцы, чтобы аккуратно сжать более широкую ось ствола, придав ему более цилиндрическую форму, которая легко войдет в корпус.

Один из наших клиентов сделал очень хорошее видео-руководство, в котором рассказывается о том, как делать нестандартные кабели с нашими предварительно обжатыми проводами и с самозажимыми проводами. Раздел об использовании нашего обжимного инструмента начинается примерно в 4:15 и подробно описывает процесс. Один из наших дистрибьюторов также сделал короткое видео-руководство, в котором показано, как использовать наш обжимной инструмент.Оба видео демонстрируют, как использовать наш более широкий обжимной инструмент, но техника для этого более узкого обжима одинакова.

Эта полезная таблица проверок (pdf) от JST показывает свойства хороших и плохих обжимных соединений, на которые следует обращать внимание при проверке ваших собственных соединений.

Люди часто покупают этот товар вместе с:

Как использовать обжимной инструмент

Выберите ювелирную проволоку, подходящую для материалов, с которыми вы работаете. Отверстия в жемчуге, которые мы используем, маленькие, поэтому для этого украшения мы будем использовать более тонкую ювелирную проволоку.Чтобы придать вашим украшениям более профессиональный вид, ознакомьтесь с нашим руководством по использованию обжимной крышки.

Если вы не уверены в прочности своего обжима, вы можете подумать о том, чтобы сделать два обжима рядом. Если вы планируете использовать обжимную крышку, чтобы скрыть обжим, убедитесь, что между обжимом и застежкой есть свободное пространство. В противном случае, закрывая крышку обжима, вы можете обжать и застежку.

Примечание: Важно, чтобы вы использовали инструмент подходящего размера для ваших обжимных трубок. Для обжимных трубок диаметром 1 мм мы рекомендуем Micro Crimper. Для обжимных трубок диаметром 2 мм мы рекомендуем Bead Crimper Tool. Для обжимных трубок диаметром 3 и 4 мм мы рекомендуем использовать щипцы для обжима Mighty Crimper или плоскогубцы с загнутыми концами. Наконец, для круглых обжимных трубок и витых обжимных трубок мы рекомендуем плоскогубцы с загнутыми концами.

Шаг 1

Клещи для опрессовки имеют две выемки или позиции. Первая станция, которая находится дальше всего от кончика плоскогубцев, имеет углубление посередине и используется для сжатия обжима в форме восьмерки.Вторая станция, которая находится ближе всего к кончику плоскогубцев, используется для складывания обжима и придания ему красивой формы трубки.

Шаг 2

Возьмите трубку обжима и наденьте ее на один конец провода, а затем добавьте перемычку. Возьмите конец провода и проденьте его через обжим.

Шаг 3

Протолкните обжим до переходного кольца, но не затягивайте его настолько, чтобы переходное кольцо не могло двигаться.

Шаг 4

Удерживая обжим в первой станции обжимных клещей, пальцами отделите провода так, чтобы они лежали на каждой стороне трубки.

Шаг 5

Затем сожмите клещи для обжима, опустив углубление между двумя проводами так, чтобы жилы оказались зажаты на противоположных сторонах обжима. Важно, чтобы при обжиме у вас не было мертвой хватки, потому что это ослабит обжим. Тем не менее, вы действительно хотите хорошенько сжать его. Теперь у вас должна получиться U-образная обжимная трубка.

Шаг 6

Затем вы переместите обжим на вторую станцию ​​обжимных клещей, поместив его так, чтобы при сжатии две стороны U сошлись.Сильно сожмите. Обрежьте излишки проволоки кусачками.

Step 7

Теперь вы можете нанизать бусинки на проволоку для украшений. Как только вы это сделаете, обожмите другой конец ювелирной проволоки. Сделайте это, повторив шаги 1-6. При обжиме на этот раз вам нужно, чтобы обжим был близко к бортам, но не настолько близко, чтобы у бусинок не было места для движения. Опять же, отрежьте излишки проволоки кусачками.

Deluxe Обжимной инструмент

• 1 за 39 долларов.95

• 2 за 74,95 доллара США

• 4 за 129,95 долларов США

Это лучший обжимной инструмент, который мы когда-либо использовали для изготовления серворазъемов. Он также хорошо работает с балансировочными штекерными разъемами 2,5 мм (такими как разъемы JST-XH и JST-EH), красными разъемами JST / BEC, разъемами Tamiya (RC car) и Molex Micro-Fit 3.0 разъемов. Петля с храповым механизмом позволяет сначала зафиксировать клемму, а затем вставить провод. Этот инструмент имеет усовершенствованный механизм рычага, который обеспечивает большое усилие обжима и при этом очень удобен в использовании. Если вы собираетесь делать много соединителей, то этот инструмент стоит вложений — прочтите комментарии ниже. Инструменты такого качества обычно стоят более ста долларов, и мы очень рады, что можем продавать такой полезный предмет гораздо дешевле. Мы также продаем здесь футляр, который идеально подходит для хранения этого обжимного инструмента и разъемов.

Этот инструмент имеет два набора зубцов разного размера, каждый из которых имеет многоуровневую конструкцию, которая одновременно обжимает клемму вокруг меди и изоляции. Для контактов серворазъема вы всегда будете использовать меньший набор зубцов, а больший набор можно использовать для клемм разъема BEC / JST и клемм разъема Tamiya. Инструмент также имеет регулировку, которая позволяет вам изменять силу обжима, чтобы вы могли получить идеальные результаты при использовании проволоки от 20 до 32AWG.

Купи любой кримпер и получи дюжину женских золотых клемм в подарок! Используйте их, чтобы попрактиковаться в обжиме, не беспокоясь о потере клемм.Или добавьте их в свою коллекцию, если вы уже являетесь экспертом!

Обратите внимание, что все заказы через Интернет будут отправляться с чистым инструментом (без упаковки) — это помогает нам уменьшить размер и вес, а значит, и наши сборы за доставку. Если вы хотите, чтобы инструмент был в упаковке (для подарка, перепродажи и т. Д.), Как показано ниже, обратитесь к нам, и мы сможем это сделать, но мы можем попросить дополнительные средства.

Коннекторы (PDF)

Комментарии Технические характеристики часто задаваемые вопросы сборка Упаковка и доставка Дилеры

Как правильно выбрать обжимной инструмент

Правильный обжим необходим для надежной заделки, а для правильного обжима требуется правильный инструмент. Хотя это может показаться достаточно простым, есть несколько важных моментов, о которых следует помнить при выборе из бесчисленного множества инструментов для обжима, имеющихся на рынке.

Объем

Первый фактор, который следует учитывать, — это объем вашей операции. В то время как при больших объемах операций обычно используется автоматическая оснастка, такая как гидравлический или пневматический пресс, на многих производственных линиях по-прежнему используется ручная обжимка.

Стандартные обжимные прессы

для ремонта на месте идеально подходят для цехов, которые выполняют обжим от небольших до средних объемов и имеют более простые потребности.Для таких магазинов доступны доступные многоцелевые модели со сменными матрицами, такие как Mobile Crimping Tool Kit от Waytek (рама обжимного инструмента и набор из 7 матриц), устраняют необходимость в нескольких ручных обжимах.

Слева: набор мобильных обжимных инструментов от Waytek. Каждая матрица взаимозаменяема с инструментальной рамой и может использоваться для конкретных нужд, от изолированных до неизолированных клемм, термоусадочных клемм и стандартных клемм для многополюсных разъемов.

Среди других хороших вариантов универсального обжимного инструмента — универсальный обжимной инструмент от Eclipse Tools, ручной обжимной инструмент TH-440 от 3M и универсальный инструмент для электриков от Klein Tools.Эти относительно недорогие инструменты хорошо подходят для использования и ремонта в полевых условиях, могут использоваться в ограниченном пространстве и позволяют разрезать и зачищать провода, а также обжимать клеммы.

Вверху слева: универсальный обжимной инструмент от Eclipse Tools. Вверху справа: универсальный инструмент для электриков от Klein Tools.

Компании со средней производительностью захотят найти более эргономичные и прочные модели, часто с более длинными ручками и храповым механизмом для улучшенного контроля качества и простоты использования, такие как инструмент для обжима служебного класса от Molex.

Вверху: Инструмент для обжима служебного класса от Molex оснащен храповым механизмом для обеспечения равномерного давления и полного диапазона движения для правильного обжима.

Калибр проводов, материал клемм и профиль обжима

Калибр провода — еще одно важное соображение. Обжимные инструменты имеют размер в соответствии с калибром проводов, который они могут использовать с американским калибром проводов (AWG). Также важен тип зажима, который обжимается, потому что каждый тип зажима имеет определенный профиль обжима.

Изолированный или неизолированный

Убедитесь, что вы выбрали правильный обжимной пресс для использования с изолированным или неизолированным зажимом. Обжимные клещи для изолированных клемм имеют закругленные губки, предназначенные для предотвращения повреждения изоляции клемм. Использование неизолированного обжима на изолированном выводе может повредить изоляционную втулку или привести к недостаточному или чрезмерному обжиму.

Открытый или закрытый ствол

Терминалы

обычно бывают двух основных типов — с открытым или закрытым корпусом. Закрытые бочки являются наиболее распространенным типом на рынке клеммных колодок для проводов. Они бывают изолированными и неизолированными, быстроразъемными, разных форм и размеров. Обжимной элемент овальной или шестигранной формы обычно используется для закрытых клемм.

Напротив, типы

с открытым стволом обеспечивают лучшую устойчивость к вибрации и коррозии и обычно используются в автомобильных жгутах проводов и в больших объемах. Наиболее распространенный тип обжима открытого ствола — обжим «F» (см. Таблицу ниже).

Характеристики производителя

Большинство производителей клемм указывают, какой тип обжима необходимо использовать, поэтому обязательно обращайтесь к техническим характеристикам производителя. Если вы должны соответствовать требованиям UL или другим требованиям, особенно важно соблюдать спецификации производителя обжимного инструмента. Многоцелевой обжимной аппарат обычно неприемлем.

Более пристальный взгляд на обжимные профили

Ниже приведена справочная таблица, в которой показаны некоторые из наиболее распространенных профилей обжима для различных типов клемм: симметричный обжим для изолированных клемм, обжим с одним выступом для неизолированных клемм, обжим «F» или «B» для клемм с открытым корпусом. , а также обжим с шестигранной или одинарной выемкой для наконечников из медных трубок.

Требования к гарантии и сертификации

Важно проверить гарантийные требования вашего терминала. В то время как многие бренды просто перечисляют спецификации обжимного инструмента, некоторые гарантии могут доходить до того, что предписывают использовать только их марку обжимного инструмента с их фирменным терминалом. Несоблюдение этих требований может привести к аннулированию гарантии, поэтому стоит убедиться, что вы соблюдаете их правила.

Как упоминалось ранее, соответствие рекомендациям производителя также является важным аспектом для получения общих сертификатов качества, таких как UL, SAE или MIL.Обязательно используйте обжимные клещи, указанные производителем, если вам необходимо поддерживать такие сертификаты.

Как видите, существует удивительное разнообразие обжимов, и хороший подход — иметь под рукой несколько наборов обжимных устройств для выполнения различных работ. Чтобы получить необходимое оборудование для идеального обжима, просмотрите наши инструменты для обжима и продукцию для проводов и кабелей.

---

СВЯЗАННЫЕ ЗАПИСИ:

Как обжимать провода

Методы и инструменты для обжима проволоки от Molex

Что нужно и что нельзя выбирать при выборе клемм и соединителей для проводов

Инструменты для обжима Ethernet и телефона со встроенными функциями

Различные устройства для обжима предлагают множество функций

Модульный обжимной инструмент

При опрессовке концевых гильз различают гильзы с пластиковыми манжетами и без них, а также трапециевидные и квадратные гильзы.Рукава с пластиковым воротником упрощают ввод отдельных многожильных проводов. Цветная маркировка на гильзах для концов проводов используется для классификации поперечного сечения. Модульный обжимной инструмент обеспечивает лучший контакт в клеммной колодке. Обжимной инструмент также облегчает выравнивание и сборку, поскольку зажимы могут быть прикреплены к каждой из поверхностей.

С помощью этого инструмента вы сможете отремонтировать телефонный шнур, соединяющий ваш телефон с телефонной розеткой, если телефонный шнур каким-то образом частично или полностью отсоединился от модульного разъема на любом конце кабеля.Этот инструмент в основном сжимает (обжимает) новую модульную вилку на конце телефонного кабеля. Таким образом вы также можете создавать собственные кабели телефонной линии нестандартной длины. Некоторые модели модульных обжимных инструментов позволяют делать то же самое и со шнурами телефонных трубок. Кроме того, некоторые модели модульных обжимных инструментов позволяют обжимать модульные штекерные разъемы RJ45 (4 линии) на кабелях телефонной линии RJ45. (Штекеры / гнезда RJ45 немного шире, чем модульные штекеры / гнезда на 1, 2 или 3 линии). 1- или 2-линейные телефоны могут быть подключены к 4-линейному разъему только через 8-проводные (RJ45) разъемы для двойных 4-проводных (RJ14) разъемов.Один валет — это линии 1/2, другой — линии 3/4. Ознакомьтесь с инструкциями, прилагаемыми к модульному обжимному инструменту, чтобы узнать, как его использовать. Модульные обжимные инструменты можно купить в Radio Shack, Home Depot и во многих других местах, где продаются телефоны и аксессуары для телефонов.

Модульный обжимной инструмент с трещоткой

Модульный обжимной инструмент с храповым механизмом — это профессиональный инструмент для передачи данных и телефона с храповым механизмом. Предназначен для точного завершения телефонных кабелей и кабелей данных (Категория 5).

Функция
Нарежьте, зачистите и обожмите плоский телефонный и круглый кабель UTP / STP (включая 4-парный кабель категории 3, 5, 5e). Используется со стандартными вилками RJ11 / 12 и RJ45 WE / SS.

Характеристики
Что делает этот инструмент лучше, так это его полностью храповой механизм и специальный инструмент для зачистки круглых проводов. Большинство недорогих инструментов не имеют трещотки, что приводит к плохим соединениям и кабелям, которые могут выйти из строя. И большинство других инструментов было разработано только для работы с плоским сатиновым телефонным кабелем. Paladin 1545 оснащен круглым устройством для зачистки проводов, позволяющим легко снять внешнюю оболочку с кабелей категории 5, не задевая проводники.

Найти высококачественный модульный обжимной инструмент по доступной цене стало проще с модульным обжимным инструментом с трещоткой. Этот инструмент имеет два набора встроенных штампов для модульных вилок RJ11 / 12 и RJ45, с ключом или без ключа. Благодаря полностью стальной конструкции и пластиковым рукояткам этот инструмент рассчитан на длительный срок службы. Встроенный инструмент для резки и зачистки проводов позволяет ускорить подготовку кабеля с помощью всего одного инструмента.Прекратите повторно заделывать вилки из-за плохого обжимного инструмента; возьмите модульный обжимной инструмент с трещоткой, чтобы начать экономить время и деньги.

Комбинированный модульный обжимной инструмент с трещоткой

Обжимной инструмент Combo Ratchet Crimp используется для обжима разъемов RJ11, RJ12 и RJ45. Этот прочный, сверхпрочный инструмент используется для обжима, зачистки и резки UTP или модульного кабеля с числом пар от 2 до 10 контактов.

CRIMP-DEL подходит для модульных разъемов RJ11 6P4C, RJ12 6P6C и RJ45 8P8C, а также разъемов для телефонных трубок 4P2C / 4P4C и т. Д.Прямое действие обеспечивает равномерный обжим. Маленький и компактный инструмент с трещоткой полного цикла, а также со встроенным устройством для обрезки проволоки и устройством для снятия изоляции. Цельностальная рама имеет антикоррозионное покрытие с черным оксидом.

Эти храповые инструменты Soft-Touch обеспечивают максимальную эффективность и удобство при использовании в труднодоступных местах или на соединениях коллектора. Механизм полного цикла обеспечивает постоянную обжимку A.S.T.M. технические характеристики. Компактный дизайн и легкий вес делают эти инструменты чрезвычайно универсальными.Ratchet обеспечивает полную и последовательную обжимку.

Инструменты для снятия изоляции с неэкранированной витой пары (UTP)

Специально разработан для простого измерения, снятия изоляции и резки кабелей UTP. Этот удобный и экономичный инструмент для зачистки включает наконечник пуансона в стиле 110 и направляющую для определения правильной длины полосы. Для неэкранированной витой пары RJ11 и RJ45.

Этот инструмент подготовки обеспечивает простой и эффективный метод подготовки коаксиального кабеля и кабеля витой пары к заделке.Инструмент оснащен двумя надежными матрицами с цветовой кодировкой, которые взаимозаменяемы для каждого типа носителя. Коаксиальные матрицы для коаксиального кабеля RG59 и RG6 и матрицы для витой пары служат для защиты широкого спектра кабелей UTP, ScTP и волоконно-оптических кабелей.

Deutsch Crimpers — WireCare.com

HDT-48-00R — АРЕНДА — Ручной обжимной инструмент — 8 отступов — Размер 12-20 AWG

Стоимость аренды 29,00 в неделю

При оформлении заказа

С вашей кредитной карты будет снята полная сумма Стоимость инструмента $ 299.00 сразу при оформлении заказа.Это будет действовать в качестве залога и предоплаты арендной платы. Вы можете хранить инструмент сколь угодно долго за предоплату в неделю.

После возврата инструмента

Wirecare кредитует вашу карту в день возврата инструмента на сумму 299,00 долларов за вычетом общего количества недель, в течение которых инструмент находился в вашем распоряжении, умноженное на 29,00. Недели исчисляются со дня доставки инструмента до дня его получения на нашем предприятии. По истечении 11-й недели инструмент остается в вашем распоряжении или возвращается в любое время в обмен на кредит, определяемый состоянием инструмента.

Состояние инструмента

Все арендованные инструменты проверяются перед отправкой и подтверждается правильность их работы.

В случае возврата инструмента сломанным или уничтоженным, арендатор несет полную ответственность за его ремонт в размере полной стоимости инструмента. Эти инструменты прочны, но требуют осторожного обращения, чтобы не повредить их.

Внутренний возврат в США

Внутренние клиенты получат этикетку возврата UPS для использования при отправке инструмента обратно на наш объект.
