Индикаторная отвёртка: устройство, виды, выбор

Индикаторная отвёртка – это многофункциональный прибор, главным назначением устройства становится оценка наличия фазы напряжения на данном токонесущем участке. Согласно законам физики один провод в бытовой сети является нейтралью и не представляет опасности. Электрику важно знать, где находится фаза, чтобы избежать несчастного случая.

Как работает индикаторная отвёртка

О работе индикаторной отвертки ходит немало легенд. Самая распространённая: при прикосновении щупа к токонесущей части оголённого провода образуется цепь, состоящая из элементов:

Фаза.
Внутренние цепи отвёртки.
Человек.
Земля.

Отвёртка-индикатор

Любой несведущий в электротехнике человек легко убедится в маразматичности подобной трактовки принципа действия индикаторной отвёртки, происходящего от элементарного нежелания думать и анализировать. Современные изделия не нуждаются в контакте с рукой, чтоб показать близость опасного напряжения. Но! Если притронуться, светодиод светится ярче. Аналогичное видно, если прикоснуться обычной отвёрткой под крест к металлической кнопке на ручке. Наденьте резиновую обувь, если остались сомнения: изделие продолжит работать.

Не чудеса, а законы физики. Индикаторная отвёртка работает на единственном принципе, открытом в XIX веке Генрихом Герцем. Уже догадались, что речь идёт о радио. Частота 50 Гц активно излучается в пространство, если дотронуться до контактной кнопки шлицевой (впрочем, любой) отвёрткой, увеличивается размер передающей антенны, что вызывает повышения яркости горения светодиода.

Напряжение переменное, образуется ток, пусть в качестве индикатора служит разрядная лампочка с разрывом между электродами. Между ними, как между обкладками конденсатора, возникает ток, причина горения. Сопротивление излучения контактной кнопки велико, потока электронов не хватает, чтобы ионизировать промежуток в лампочке. Стоит лишь мастеру дотронуться пальцем, как носители заряда устремляются на тело.

Многие гаснут в толще плоти и крови, кожи, вызывая едва заметный нагрев данных участков, но значительная часть излучается в пространство. Поверхность туловища немаленькая, потому отдача мощности в эфир повышенная. Явление вызывает увеличение тока через разрядную лампочку. Та загорается. В чем причина?

Как известно (см. обзор по теме Газоразрядные лампы), начальный розжиг искрового промежутка происходит за счёт разности потенциалов. Предположим, читателей хоть раз в жизни било током от антенны. Проводка имеет некий потенциал, его разницы с телом человека хватает для розжига дуги. Что касается современных индикаторных отвёрток, здесь взамен газоразрядных ламп применяются светодиоды. Устраняется необходимость браться рукой за контактную кнопку – энергия уже излучается через голую площадку.

Современное устройство

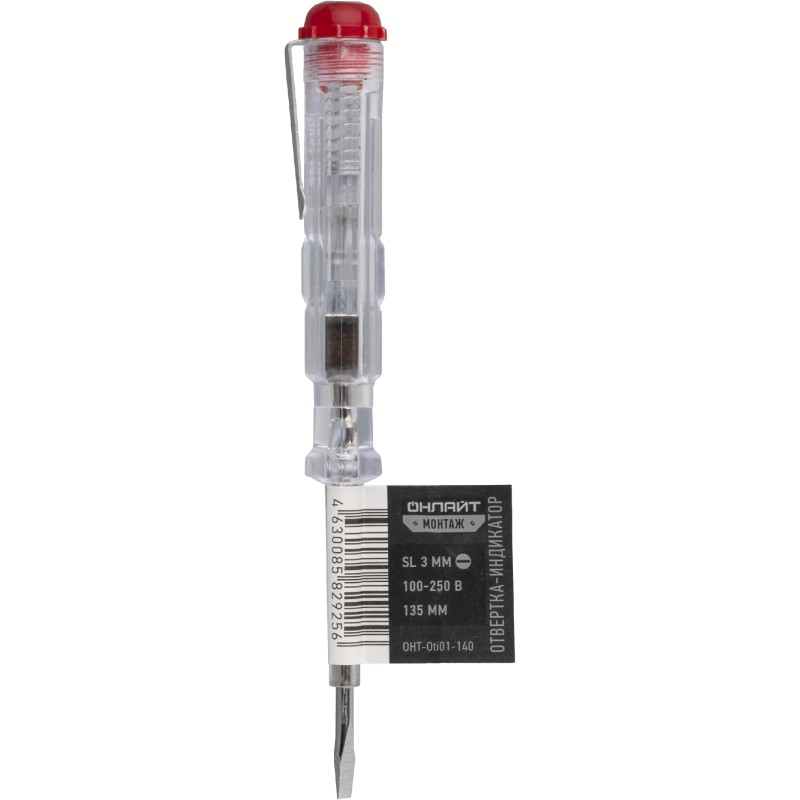

Устройство индикаторной отвёртки

На форумах идут споры находится внутри индикаторной отвёртки светодиод либо стоит газоразрядная лампочка. Прежде в индикаторных отвёртках использовались газоразрядные лампочки по простой причине отсутствия светодиодов, получивших развитие лишь в конце XX века (см. соответствующие обзор про Светодиодные лампы, Светодиодное освещение и пр.).

Ранее за щупом ставилась лампочка, перед выходом на контактную копку цепь защищало сопротивление из графита (или подобного материала). Назначение сопротивления очевидно: чтобы электрик не взялся голой рукой (через искровой промежуток) за 50 Гц. И учитывая факт, что сопротивление тела составляет единицу кОм, убийственных последствий не наступало, если даже второй рукой незадачливый мастер брался за заземлённый токопроводящий предмет.

Как справедливо говорили экспериментаторы: напрямую зануление контактной площадки вероятно приведёт к взрыву. Отвёртка немедленно выйдет из строя, ток окажется слишком велик. Уязвимое место – газоразрядная лампочка, первой выйдет из строя. Впрочем, скептики не без оснований заявляли, что индикаторные отвёртки изготавливаются под разное напряжение.

Автомобильные пробники на 24 или 12 В снабжаются в районе ручки зажимом, надевающимся на массу (корпус). Несложно догадаться, что постоянное напряжение не способно излучается в эфир, здесь уже нужно создать путь току, описанный выше: аккумулятор, щуп, отвод с «крокодилом», земля. В противном случае индикатор не загорится. Если включить автомобильный индикатор в сеть переменного тока 220 В, ток превысит номинальный раз в 20. Все зависит от предусмотрительности конструкторов.

Отдельные автомобильные щупы снабжаются съёмным зажимом (крокодилом). Тогда прибор превращается в обычную отвёртку-индикатор для 220 В. Заземлять зажим категорически не рекомендуется. Его нужно снять, как предписывает инструкция по эксплуатации.

Бесконтактная модель

Бесконтактные отвёртки-индикаторы

Сегодня не редкость в магазине – увидеть бесконтактный индикатор напряжения. Внутри стоит каскадный усилитель на транзисторах, за счёт чего ток утечки (излучения в эфир) умножается многократно. Пара батареек служит источником питания простейшей конструкции. В результате становится возможным режим, запускаемый особым положением выключателя, когда отвёртка показывает наличие напряжения на расстоянии, плюс способна это делать через нетолстую стену (перегородку).

Любой провод, находящийся под напряжением 220 В (50 Гц) излучает. Щупом улавливается слабенькая волна, причём система настроена в резонанс с ней. Индикаторная отвёртка не сработает от обычного радио (или сети сотовой связи). Волна усиливается на транзисторах, потом переизлучается через контактную кнопку. Эффект увеличивается, если дотронуться пальцем.

Результатом такого мощного взаимодействия науки и техники становится возможность отследить траекторию прохождению проводки в стене. Обычный шнур (ПВ и др.) не экранированный, перегородки в квартире активно излучают энергию. В отдельных случаях ретранслятором становится арматура железобетонной плиты. И отвёртка-индикатор покажет место залегания металлической части стены, а не проводки.

Понятно, что электромагнитное излучение (включая частоты 50 Гц) вредно для человека. Вызывает безмерную усталость, ощущение потери сил, нагревает органы и ткани, усиливает воспаления. Вредный эффект многократно усиливается, если рядом находится провод под током (розетка с включенными потребителями и пр.). Тогда волна излучения в эфир сильнее, здесь не рекомендуется обустраивать места отдыха, спать, ставить кровать.

Найти безопасное место поможет… бесконтактная отвёртка-индикатор. Следует включить её на высокую чувствительность и отыскать надёжное место в доме.

Что такое сопротивление излучения

Выше указано, что современные индикаторные отвёртки способны работать и без прикосновения. Если дотронуться металлическим предметом либо рукой, яркость усиливается. Это связано напрямую с понятием сопротивление излучения. В радиотехнике термином характеризуют границу раздела двух сред – проводников и эфира. Типичные антенны изготавливаются на сопротивления 75 и 50 Гц. Диаграммы направленности и эффективность (КПД) указанных вибраторов Герца (излучателей) оптимальны при удовлетворительных размерах изделий.

Волновое сопротивление экранированных кабелей соответствует озвученным значениям. Это стандартные значения для телевидения и радиоприёма, соответственно. На подобные шаги идут, чтобы назад (к передатчику) отражался минимум мощности. Аналогичным образом работает отвёртка. Но здесь сопротивление излучения выбирается не по диаграмме направленности. Мастер мало влияет на параметр. Чем сопротивление излучения ниже, тем выше ток, тем ярче горит светодиод.

Бесполезно искать определение сопротивления излучения. В нашем случае важно, что сопротивление излучению снижается при росте поверхности антенны, что приводит к усилению яркости горения индикатора простым прикосновением. Человек, как и металл, становится проводником, что обусловливает столь специфические свойства тела. Одежда на излучение влияет мало, волна легко проходит синтетические и натуральные ткани.

Как выбрать индикаторную отвёртку

Бесконтактные отвёртки чувствительны. Изготовитель обещает дать возможность при помощи них обнаружить наличие заземления, но это не всегда удаётся. В дело вступают паразитные факторы. В первую очередь – наличие наводок в нейтрали от фазного провода. Индикаторная отвёртка настолько мощная, что в чувствительном режиме станет реагировать на провода. Несмотря на то, что реально фазное напряжение присутствует в единственном.

Следовательно, для нужд обычного электрика бесконтактная отвёртка, как правило, не требуется. Зато окажет большую помощь в проверке качества экранирования кабелей, отсутствии излучения. Не следует забывать, что изделие бурно реагирует лишь на частоту 50 Гц. Сеть сотовой связи отвёртка вряд ли сумеет обнаружить, как и переносимую операторами энергию. В этом деле больше сгодится телефон. Не секрет, что в трюме стального корабля связь не работает. Стены корпуса, переборки надёжно заземлены через водную гладь.

Проверить изделие при покупке легко простым способом. Для активных моделей (с батарейкой): закоротить щуп через собственное тело, взявшись рукой за шлиц, а второй прикоснувшись к контактной кнопке. Светодиод зажигается.

Бесконтактные отвёртки проверяются близ токонесущих проводников. Способ проверки прописывается в инструкции. Есть некая предельная дистанция, на которой изделие действует. У большинства отвёрток три положения переключателя. Два предназначены для дистанционного действия. Если в этих режимах дотронуться до токонесущей части провода, возможно выгорание электронной части, состоящей из транзисторов и светодиода. Обе части негативно реагируют на любые флуктуации напряжения.

Профессионалам связистам (электрикам) не лишне отыскать в продаже трассоискатель. Это устройство работает по-иному. В составе уже имеет передатчик, излучающий сигнал. Отражённый от экрана (или другой металлической части кабеля) отзвук ловится приёмником. В составе профессионального трассоискателя может идти много добавочных полезных опций:

Наушники для работы на шумных улицах города. Звук обнаружения сигнала отчётливо слышен.
Возможность определения состояния телефонной линии (занято, свободно и пр.).
Удобный чехол, защищающий изделие в процессе транспортировки и эксплуатации.

Индикаторная отвертка и ее применение – Мои инструменты

Проблемы в доме или квартире с электричеством не являются редкостными. Вызов электрика при каждой неисправности вскоре приведет к разорению, поэтому если в доме имеется мастер, то для него не составит проблем определить неисправность, а также ее устранить. Перед тем, как начинать поиски неисправности, понадобится отвертка индикатор. При помощи такого инструмента можно не просто выкручивать и закручивать крепежные элементы, но еще и определять различные повреждения электрических цепей.

Зачем нужна индикаторная отвертка

Индикаторная отвертка показывает различные повреждения в электрических цепях переменного тока. В зависимости от конструктивных особенностей такого инструмента, можно выполнять различные задачи:

Определять фазу
Выявлять обрывы в цепи
Обнаруживать места повреждения проводника
Уточнять полярность источников постоянного напряжения
Бесконтактным способом определять места расположения проводки в стене

Отвертка индикаторная представляет собой обыкновенный инструмент, который оснащен лампочкой для определения наличия фазы в цепи. Основными составляющими устройства являются такие элементы:

Рукоятка. Она изготовлена из диэлектрических материалов
Жало. Конструкция жала имеет плоскую форму, что позволяет вывинчивать крепёжные элементы соответствующего типа
Стержень в изолированной оболочке. При прикосновении к оголенным проводам по металлическому стержню начинает протекать ток, поэтому во избежание поражения человека электрическим током, данная часть изделия изолируется

Резистор. Этот элемент располагается во внутренней полости рукоятки, и служит для снижения величины тока до безопасного значения
Индикаторная лампочка. Это световой индикатор, который показывает наличие фазы в цепи. При измерении фазного провода индикатор начинает светиться
Пружинка. Располагается внутри рукоятки, и служит одновременно прижимным устройством и контактом, соединяющий индикатор и контактную пластину
Контактная пластина. Находится на торцевой части рукоятки. При прикосновении рукой к пластине проверяется наличие фазы в цепи

Конструктивные элементы пробника

Это интересно! Чтобы проверить наличие фазы или нуля в цепи, нужно прикоснуться жалом отвертки к оголенному проводнику или контакту в розетке, а к контактной пластине дотронуться пальцем. Именно так проводится правильное измерение наличия фазы в цепи обычными пробниками.

Рассматриваемые изделия применяются при проведении электромонтажных работ, но больше всего они популярны среди электриков, занимающихся ремонтными работами в доме или квартире. Благодаря этому инструменту можно не только проверить напряжение, но еще и определить место повреждения проводки. Однако для этого понадобится воспользоваться более совершенной моделью индикатора.

Особенности функционирования инструмента

Для чего и зачем нужны индикаторные отвертки, знают не многие. Мало кому также известно о том, что такие инструменты бывают различных видов и конструкций. Зная устройство рассматриваемого изделия, нужно определиться с принципом его функционирования. Это особенно важный момент для юных и неопытных мастеров, которые собрались самостоятельно починить проводку в доме.

Перед тем, как приступить к определению повреждения цепи, нужно проверить инструмент. Это важный момент, так как речь идет об опасном напряжении 220В. Определить неисправность пробника можно путем визуального осмотра. Если внутри рукоятки видны такие элементы, как резистор, лампочка и пружинка, то изделие находится в рабочем состоянии. Не помешает убедиться в исправности прибора путем установки его в рабочую розетку. Свечение индикатора свидетельствует об исправности прибора.

При прикосновении жалом к токопроводящему проводнику или контакту, происходит протекание тока через резистор, номинал которого равен 0,5 МОм. Этот параметр резистора позволяет ограничить ток до безопасного значения. Пониженный номинал тока передантся на лампочку, которая загорается, но только при прикосновении человека пальцем к контактной пластине.

При прикосновении пальцем к пластине происходит замыкание цепи, поэтому при наличии тока в проводнике, к которому прикасается жало, будет светиться индикатор. Схема определения фазы в розетке изображена на фото.

Как пользоваться индикаторной отверткой

Это интересно! Индикаторные отвертки простого типа имеет высокий порог срабатывания по напряжению, который составляет 60 В. При снижении напряжения в цепи ниже этого значения, этот прибор функционировать не будет.

Широкое применение индикаторов напряжения в электроснабжении позволило ускорить процесс определения неисправностей. Знать устройство пробника вовсе не обязательно, чтобы определить неисправность электрической цепи. Однако эти знания никогда не будут лишними, если деятельность связана с электричеством.

Обыкновенный пробник имеет мало функций, в отличие от своих собратьев на батарейках. Это уже более совершенные изделия, которые способны выполнять несколько функций.

Отвертки индикаторы с батарейками называются электронными пробниками. Они могут иметь дисплей, на котором отображается величина напряжения, а также звуковую и световую сигнализацию.

Особенности правильного применения пробника с батарейкой

Обычные пробники уже не столь популярны, в отличие от своих собратьев со встроенными батарейками. Помимо наличия автономного источника питания, изделия также оснащается биполярным транзистором. Это позволяет расширить функциональность инструмента до выполнения 5 опций, которые были указаны выше.

Индикаторная отвертка на батарейке

Проверка таким инструментом упрощается, так как для определения фазы нет необходимости прикасаться пальцем к торцевой части – контактной пластине. Роль замыкающего цепь контакта играет транзистор. При помощи такого инструмента можно определить исправность не только фазного провода, но и нулевого, только для этого понадобится прикоснуться пальцем к контактной пластине для замыкания цепи.

Это интересно! При помощи индикаторных отверток со встроенными автономными источниками питания можно проводить проверку исправности ламп накаливания и предохранителей. Для этого нужно прикоснуться жалом к контакту лампы накаливания или предохранителю.

При использовании индикаторов нужно соблюдать технику безопасности, так как не исключено поражение человека электрическим током. Рассматриваемые изделия применяются исключительно для бытового напряжения 220В.

Виды индикаторных отверток

Различают три разновидности рассматриваемых инструментов:

Обычные или пассивные, конструкция которых рассматривалась выше
Со встроенными автономными источниками питания, которые получили широкую популярность
Электронные

О возможностях первых двух видов устройств уже известно.

Электронный вариант отверток индикаторов отличается от предыдущих вариантов тем, что оснащается встроенным ЖК-дисплеем. Это отражается на стоимости изделия, которая в два раза выше аналога на батарейках. Электронные пробники еще имеет название многофункциональных. Она выполняет аналогичные функции, как и вышеперечисленные изделия, а также:

Указывает величину напряжения в диапазоне от 12В до 220В
Указывает наличие нулевого проводника
Определяет силу тока в цепи
Выявляет значение активной мощности
Имеют меньшую погрешность при обнаружении скрытой проводки, а также мест ее повреждения

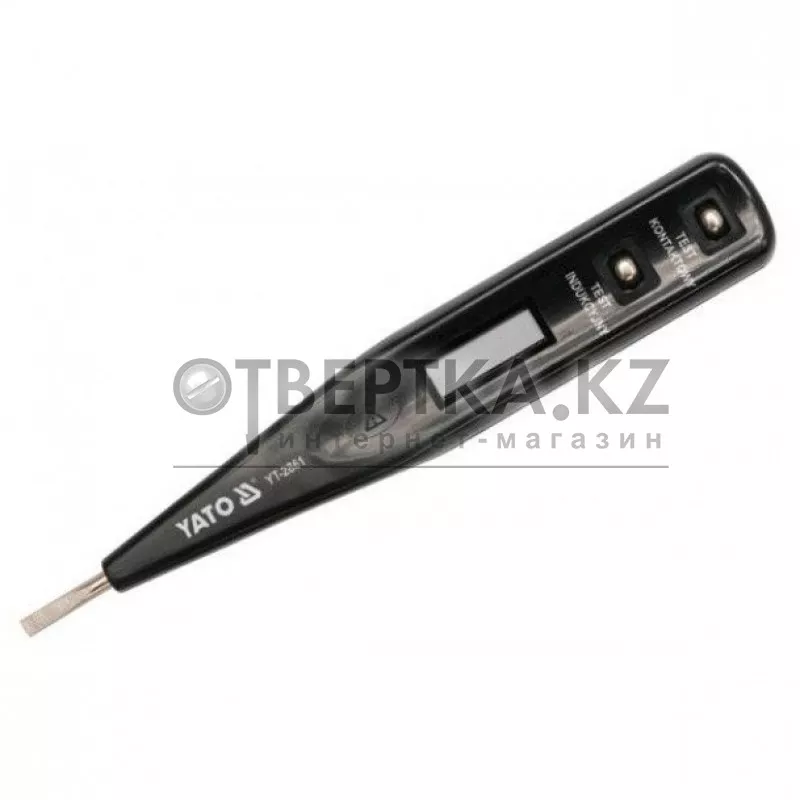

Электронные индикаторные отвертки

С таким индикатором напряжения отыскать повреждения электрической цепи можно быстро и эффективно. Особенно ценится в инструменте способность бесконтактным способом выявлять скрытую проводку, что ускоряет процесс проведения ремонта при обрыве кабеля. К дополнительным функциям электронных индикаторов относят также наличие звуковой и световой сигнализации, а также мини-фонирика.

Это интересно! Недостатком электронных устройств является их высокая стоимость. Именно поэтому они не получили широкого применения среди электриков. Рассматриваемый универсальный вид прибора является аналогом мультиметра.

Если нужно определить параметр напряжения в цепи или прозвонить проводку, то отвертка с индикатором способна заменить мультиметр. Только важно понимать отличие такого прибора от мультиметра: электронная отвертка показывает величину измеряемого напряжения, в отличие от мультиметра, который отображает соответствующее значение.

Проверка прибора на исправность

Зная основные виды и особенности применения индикаторных устройств, остается определиться с вопросом о том, как проверить прибор на работоспособность. Первоначальная проверка основывается на проведении визуального осмотра прибора, ведь не исключено, что изделие могло выйти из строя при последней его эксплуатации.

Обнаружение фазы индикаторным пробником

Проверка изделия на работоспособность выполняется следующими способами:

Установка прибора в заведомо исправную цепь. Исправность определяется посредством свечения индикатора
Изделия с автономным источником питания можно проверить путем прикосновения к жалу и контактной пластине пальцами. Свечение индикатора свидетельствует об исправности устройства
Чтобы проверить исправность электронного прибора, нужно прикоснуться одним пальцем к жалу, а вторым к соответствующей кнопке на корпусе. Эта кнопка выступает в роли контактной пластины

Проверку исправности электронных изделий можно произвести путем прикосновения жалом к изоляции проводника любого бытового прибора, включенного в сеть 220В. Только после проверки изделия на исправность, можно использовать его для выявления неисправностей цепи.

Чтобы исключить возникновение летальных исходов при проведении ремонта электроприборов или цепи электроснабжения, нужно предварительно обесточивать цепь, после обнаружения поломки. Никогда не ремонтируйте и не заменяйте составные элементы рассматриваемых изделий, так как это небезопасно, и может привести к фатальному исходу.

Публикации по теме

Что такое индикаторная отвертка и как ей пользоваться?

Если вы хоть раз в жизни не занимались электрикой, или как минимум не видели, как это делают другие, более опытные люди или даже профессиональные мастера, то такой термин, как индикаторная отвертка, для вас будет выглядеть более, чем непонятно. Но на самом деле все предельно просто и понятно. Главное один раз увидеть и сразу понять, чем сто раз слышать, но так и не иметь возможности представить, что это именно такое.

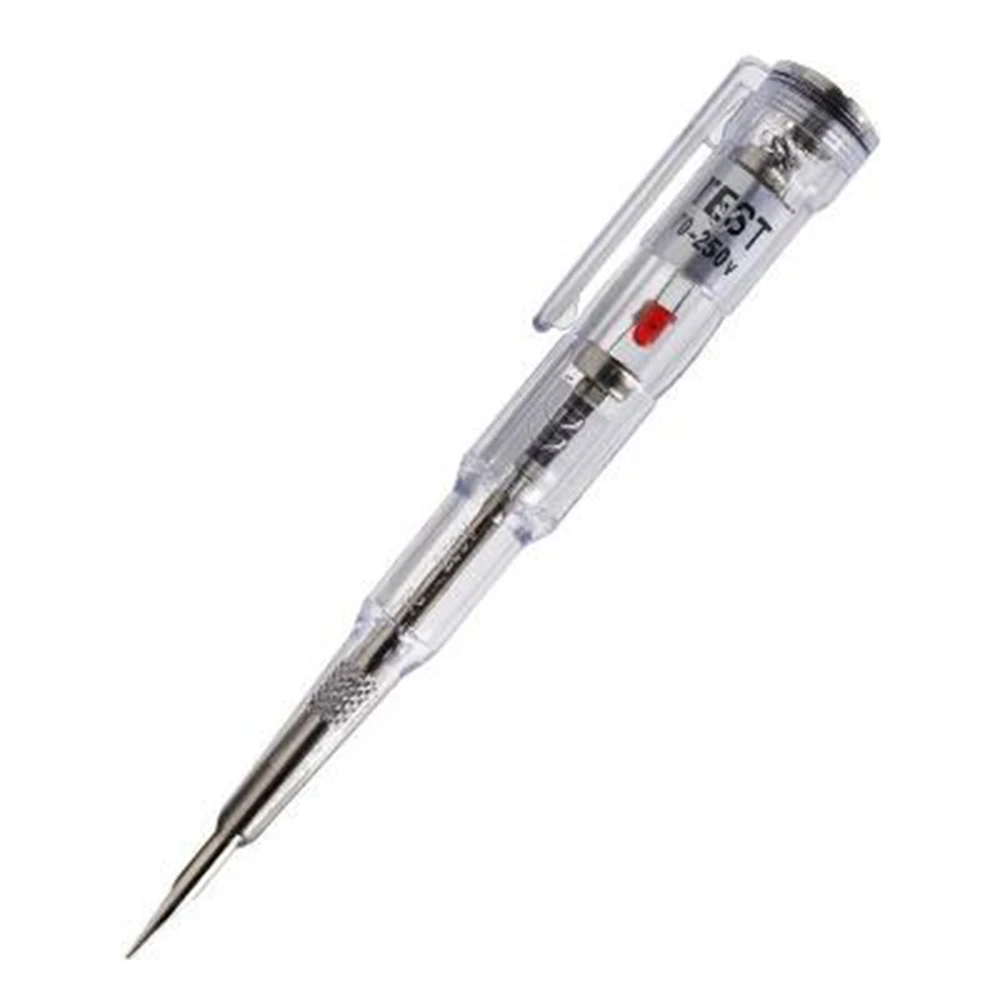

Как выглядит индикаторная отвертка?

По своей сути – это самая обыкновенная отвертка, в которой также есть рукоятка и наконечник, на котором, как правило плоская отвертка. Ей можно легко работать, выкручивать или закручивать любые болты. Но вся прелесть в том, что такую отвертку можно легко отличить от самых простых моделей.

Нужно только взглянуть на рукоятку такой отвертки и все сразу станет понятно. Она должна быть прозрачной. Это может быть орг стекло или пластик с прозрачной основной. Как бы там ни было, рукоять должна просвечиваться. Внутри нее можно увидеть небольшой светодиод, который, как раз и расскажет вам о том, что это та самая индикаторная отвертка.

Как она работает?

Используют индикаторную отвертку электрики только для того, чтобы понять, есть ли напряжение в сети или нет. Это очень важный аспект, который часто нужен только для того, чтобы начать работу.

Если в сети есть напряжение и к одному из проводов поднести отвертку и прикоснуться самым кончиком, лампочка, которая предусмотрена в рукояти, начнет светиться. Если же напряжения в сети нет, то лампочка светиться не будет. Лучше всего перестраховаться, и попробовать проверить оба проводка, чтобы точно понять, что напряжение отключено. Только после этого, можно приниматься за работу. Также можно просто вставить кончик отвертки в розетку и проверить, будет ли она гореть.

Звуковой индикатор

Есть более современный и удобный способ определить, есть ли напряжение в сети или его нет. Нужно только поднести кончик устройства к проводам. Если ток есть в сети, то отвертка начнет издавать определенный сигнал, который вы точно услышите. Если же нет, то и сигнала тоже не будет, даже если вы поднесете устройство просто вплотную к проводу.

Кстати, такой индикатор будет очень уместен в тех случаях, когда вы работаете на солнце. Ведь именно во время сильного солнечного свечения, можно попросту не заметить, как индикатор загорится. Как правило, там стоят самые простые лампочки, которые не ярко светятся. Поэтому лучше всего иметь в комплекте и такое устройство, чтобы точно быть уверенным в том, что все было проверено должным образом.

Принципы безопасности

Всегда нужно помнить в первую очередь о безопасности, как собственной, так и окружающих вас людей, поэтому просто ткнуть отверткой в розетку перед началом работы, будет недостаточно!

Перед тем, как начать проверку, вы должны точно заведомо знать, что все ваши индикаторные отвертки работают. Нужно проверить на устройствах, которые точно подключены к электричеству, и вы об этом точно знаете. Только в том случае, если там отвертка сработала и показала, что ток есть, можно проверять ее на устройствах или электрических сетях, на которых будет запланирована работа.

Лично я не знаю случаев, когда индикатор в индикаторной отвертке мог не сработать или выйти из рабочего строя, но даже при таком раскладе, я ношу в инструментах две разные отвертки, чтобы можно было точно убедиться в том, что моей жизни ничего не угрожает. Только когда я проверил и точно удостоверился, что сеть не подключена к электричеству, я могу приниматься за работу.

AlinaАвтор статьи Понравилась статья? Поделитесь с друзьями:

назначение, виды и инструкция использования

Очень часто в доме или квартире возникают проблемы с электричеством, что особенно актуально для помещений с устаревшей проводкой. Для устранения неисправностей владельцам квартиры приходится вызывать электрика. Недостатком такой истории является тот факт, что за незначительную поломку потребуется заплатить немалые деньги. Для разрешения сложившейся проблемы необходимо воспользоваться индикаторной отверткой, которая является находкой не только для электрика.

Предназначение

Для чего же нужна индикаторная отвертка, и каким образом она может помочь в устранение неисправностей электрической цепи? Для ответа на данный вопрос необходимо понимать, что электрический ток протекает от фазного проводника к нулевому. Ток в цепи возникает только при ее замыкании, то есть, при подключении бытового прибора в сеть. Из этого следует, что при повреждении цепи исчезнет напряжение. Для обнаружения его повреждений поможет электронная индикаторная отвертка.

К ряду основных задач, которые способна выполнять индикаторная отвертка, относятся:

Обнаружение и определение фазы.
Обнаружение скрытой проводки в стене.
Определение обрыва кабеля.

Функциональность инструмента зависит от вида изделия. На сегодня выпускаются такие отвертки, которые способны на выполнение следующих функций:

Проверка ламп накаливания на исправность.
Проверка нагревательных тэнов.
Определение правильного положения выключателя.
Проверять наличие напряжения на изолированных проводах.
Определять полярность элементов питания.
Определять нулевой проводник.

Такой инструмент, как индикаторная отвертка, является незаменимым помощником в любом доме. С его помощью можно проверить напряжение в сети, после чего делать соответствующие выводы. Для проверки напряжения в сети, необходимо взять индикаторную отвертку (не путать с обыкновенной), после чего ввести щуп в розетку. Современные инструменты позволяют также определять обрывы нулевых проводников.

Применение индикаторов напряжения довольно распространено, так как их можно использовать не только в домашних условиях, но и на производстве. Каждый электрик в обязательном порядке должен иметь в своем арсенале инструментов отвертку-щуп, при помощи которой можно обнаружить поломку в электрической цепи.

Принцип работы индикаторной отвертки

Устройство обычной индикаторной отвертки достаточно простое, что делает инструмент дешевым, но при этом достаточно эффективным. Устройство пробника состоит из таких частей:

Щуп или жало.
Элемент сопротивления.
Лампочка.
Контактная пластина.

Зная, как устроена индикаторная отвертка, можно рассмотреть особенности ее функционирования. Схема функционирования выглядит следующим образом:

Щуп прикладывается к фазному проводнику или контакту в розетке, в результате чего по нему начинают протекать заряженные частицы.
Когда эти частицы достигают элемента сопротивления, то количество заряженных частиц снижается до безопасного для человека значения. В электротехнике это называется понижением электрического тока.
Чтобы лампочка загорелась, необходимо замкнуть цепь, для чего человеку нужно прикоснуться к контактной пластине на торцевой части инструмента. Если лампочка не горит, значит это «ноль», а если она не горит в обоих отверстиях розетки, то фазный провод поврежден.

На сегодня известны следующие виды индикаторных отверток:

обычные или классические;
со светодиодным индикатором;
на батарейках;
с ЖК-дисплеем;
автомобильные;
звуковая индикаторная отвертка.

На сегодня наиболее популярными являются варианты: классический и с жк-дисплеем, который являются многофункциональным.

Как пользоваться отверткой с индикатором

Зная, какие виды пробников существуют, необходимо рассмотреть особенности их функционирования. При использовании индикаторов необходимо обязательно соблюдать технику безопасности.

Важно знать! Несмотря на безопасность инструмента, нельзя его давать детям.

Техника безопасности предусматривает проведение ремонтных работ с электрическими сетями только при условии отсутствия напряжения. Это касается проведения ремонтных работ после обнаружения причины поломки.

Проверка напряжения при помощи индикаторной отвертки осуществляется путем вставления щупа поочередно в оба отверстия розетки. Если лампочка горит на приборе – это «фаза», и она исправна, если не горит в одном отверстии, то это «ноль», а если в обоих, то «фаза» имеет обрыв. При проведении таких работ, обязательно убедитесь, что включен общий автоматический выключатель, который подает питание на дом.

Важно знать! Когда щуп будет введен в отверстие розетки, обязательно нужно дотронуться пальцем до торцевой части индикатора, иначе данные способ тестирования не позволят получить результат. Отвертки со светодиодом уже не требуют прикосновения к контактной пластине.

Если в обоих отверстиях розетки отсутствует фаза, то нужно прозвонить проводку. Сделать это можно при помощи тестера.

Как проверить индикаторную отвертку

Перед применением индикаторной отвертки, необходимо проверить ее работоспособность. Первым делом необходимо произвести внешний осмотр. Недопустимо использовать инструмент, на котором имеются повреждения, трещины сколы. Прикосновение человека к внутренним частям изделия является смертельно опасным.

Для проверки инструмента на исправность достаточно прикоснуться жалом к фазному проводу, а пальцем к пятачку изделия. Если лампочка не загорится, то это говорит, что отвертка не работает, и должна быть заменена на рабочую.

Самое главное при работе с электричеством – это безопасность человека, поэтому при малейших подозрениях на неисправность инструмента, лучше заменить его на другой.

Модели и их способности

Разнообразие индикаторных отверток на сегодня достаточно велико. Рассмотрим несколько видов индикаторных отверток:

Энергия 6878-28NS. Многофункциональный инструмент с ЖК-дисплеем, позволяющий определять напряжение от 12В до 220В. Преимущество данной модели заключается в отсутствии батареек, но все функции при этом остаются доступными.
SafeLine MS-18
SafeLine MS-18. Еще один многофункциональный прибор, позволяющий определять напряжение контактным методом от 70В до 220В, а также бесконтактным методом до 1000 Вольт. Предназначается для поиска электропроводки и обрыва кабеля, для чего необходимо взяться рукой за щуп, а торцевой частью инструмента вести по предполагаемому месту прохождения проводки. Видео обзор инструмента SafeLine MS-18 представлен ниже
Светозар MS-48S SV-45203-48. Электронный индикатор напряжения, который выполняет 4 значимые функции. Прибор оснащен также индикатором напряжения в виде зеленого светодиода, и обладает такой функцией, как звуковая индикация.

Универсальные приборы благодаря своему многообразию функций уже давно перешагнули классические варианты. Тем не менее, классическая отвертка-индикатор все еще имеется в наборе у каждого электрика. При выборе инструмента обращайте внимание не только на функциональность изделия, но и на качество, так как этот параметр напрямую связан с вашей безопасностью.

Отвертка-индикатор — Электросистемы

Описание

Принцип работы индикаторной отвертки

Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

определитель фазы;
определять обрыв цепи;
позволяет найти место повреждения в проводнике;
определять полярность источников постоянного тока;
при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

Индикаторные отвертки с дисплеем. Эти отвертки оснащены ЖК-дисплеем, показывающим величину напряжения в сети. На корпусе прибора имеется кнопка переключения режимов работы. Повышенная функциональность позволяет использовать прибор в качестве простейшего тестера, но для полноценной работы нужен настоящий тестер, а отвертка с функциями тестера не совсем удобна для полноценных измерений.

См. также мультиметр, клещи токоизмерительные, указатель высокого напряжения

Индикаторная отвертка пробник: виды, принцип работы, модели

19.11.2016

Правильный выбор автоматического выключателя гарантирует надежную защиту не только бытовых приборов, но и вашей жизни в случае аварии на линии электропередач. Если вы не уверены в том, какой нужен аппарат для вашего дома или квартиры, узнайте, по каким критериям нужно подбирать автоматический выключатель.

Каждый хозяин квартиры или собственного дома знает, как важно иметь под рукой набор самых необходимых инструментов, чтобы самостоятельно устранить возникшую неполадку. Одним из таких нужных приборов является индикаторная отвертка-пробник.

Пользоваться индикаторной отверткой можно, даже обладая минимальным количеством навыков в области электрики. Таким образом, вы сэкономите не только время, но и деньги на вызов специалиста. Наиболее часто индикаторная отвертка-пробник применяется при: потере контакта в проводке, неисправности выключателей, появлении искр при включении электробытовых приборов в розетку. Используя пробник напряжения, вы сделаете свой дом максимально безопасным.

Виды индикаторных отверток

Индикаторная отвертка-пробник представляет собой довольно простой прибор, состоящий из корпуса и жала. Однако существует несколько разновидностей этого устройства, которые мы рассмотрим подробнее:

Простая индикаторная отвертка.
Это самый упрощенный вид устройства, отличающийся невысокой стоимостью. Корпус изделия состоит из прозрачного пластика, сквозь который можно видеть, как загорается светодиод, расположенный внутри. Жало является проводником. С помощью этого прибора определяется только рабочая фаза, следовательно, ноль выявляется методом исключения.

Индикаторная отвертка с батарейкой.
Это функциональное устройство, которое может работать не только от сети, но и автономно, с помощью устанавливаемых батареек типа «таблетка». Хотя внешне этот прибор ничем не отличается от простой индикаторной отвертки, он пользуется большей популярностью из-за своей универсальности. С помощью такого прибора можно не только определить фазу и ноль, но и найти обрыв в обесточенной цепи. Особенно важно использовать индикаторную отвертку с батарейкой перед началом сверления отверстий в стене, чтобы не повредить скрытую электропроводку.

Универсальная индикаторная отвертка.
Это наиболее современный и максимально усовершенствованный вид устройства. Как и предыдущая версия отверток, данное изделие работает на батарейках, но при этом значительно отличается внешне. Впереди на панели располагаются два светодиода (красный и зеленый). Дополнительно устройство может быть снабжено жидкокристаллическим экраном, показывающим уровень напряжения сети, а также иметь возможность звукового оповещения. Функциональность такого прибора позволяет сравнивать его с тестером. Такая отвертка может выполнять множество важных опций: обнаружить разрыв цепи, определить напряжение в скрытой проводке, найти фазу и ноль, проверить работоспособность нагревательных устройств и некоторых электрических приборов с замкнутой цепью (чайник, лампочка и т.д.).

Принципы работы индикаторной отвертки-пробника

При использовании индикаторной отвертки важно помнить о безопасности, ведь, прежде всего, это электрический прибор, работающий с напряжением, опасным для жизни человека. Независимо от того, новая ли у вас отвертка-пробник, или уже не раз испытанная, необходимо каждый раз проверять ее на работоспособность.

Для проверки работоспособности индикаторной отвертки необходимо поочередно вставлять кончик жала в отверстия розетки, находящейся под напряжением. Во время этого не убирайте палец с индикатора, иначе тестер не среагирует на напряжение и даст основание полагать, что его нет. Если при ощупывании первого контакта индикатор загорается (определяет фазу), а на втором контакте не загорается (определяет ноль), значит пробник исправен, и можно смело им пользоваться.

Как же пользоваться индикаторной отверткой-пробником, и по какому принципу она работает. При прикосновении кончика жала (щупа) к фазному проводу, ток пропускается через резистор, после чего попадает на лампу (которая начинает светиться) и уходит в землю через тело человека, благодаря сенсорному контакту. Встроенный резистор имеет большой номинал сопротивления, что делает проходящий ток абсолютно безопасным для человека.

Использование отвертки-пробника для разных целей:

Проверка напряжения. Необходимо включить удлинитель-тройник и проверить все розетки. Также прикасаемся жалом устройства к контакту заземления на сетевом фильтре. Индикатор не должен загораться.
Определение фазы на патроне люстры. Осторожно дотрагиваемся щупом отвертки до контактов. При этом необходимо соблюдать предельную осторожность, чтобы не допустить короткого замыкания, которое может привести к ожогам кожи.
Определение фазного зажима на выключателе. Снимаем корпус выключателя и дотрагиваемся щупом до контактов. Загоревшийся индикатор свидетельствует о неправильном подключении, когда фаза вначале попадает на лампочку люстры, а затем попадает на нуль выключателя.
Определение утечки напряжения на корпус. Если электробытовой прибор, например, стиральная машина, во время включения в сеть начинает бить человека током при прикосновении к металлической части корпуса, можно проверить напряжение. Дотрагиваемся концом индикаторной отвертки-пробника до неокрашенной части металлической поверхности включенной машинки. Загоревшийся индикатор будет означать, что есть утечка напряжения на корпус. Необходимо срочно отключить машинку от сети и обнаружить место плохой изоляции проводов.

Современные модели индикаторных отверток-пробников

Отвертка-пробник — предмет, который должен быть в арсенале не только профессионального электрика, но и любого мужчины, владельца квартиры или дома. При наличии небольшого набора инструментов в сочетании с этим прибором, можно быстро устранить возникшую неисправность самостоятельно.

Если вы хотите приобрести индикаторную отвертку-пробник, лучше выбирать модели, предлагаемые известными производителями, зарекомендовавшими себя у потребителей. Одной из таких компанией является российский торговый бренд IEK («ИЭК»), представляющий индикаторные отвертки ОП-1 и ОП-2э.

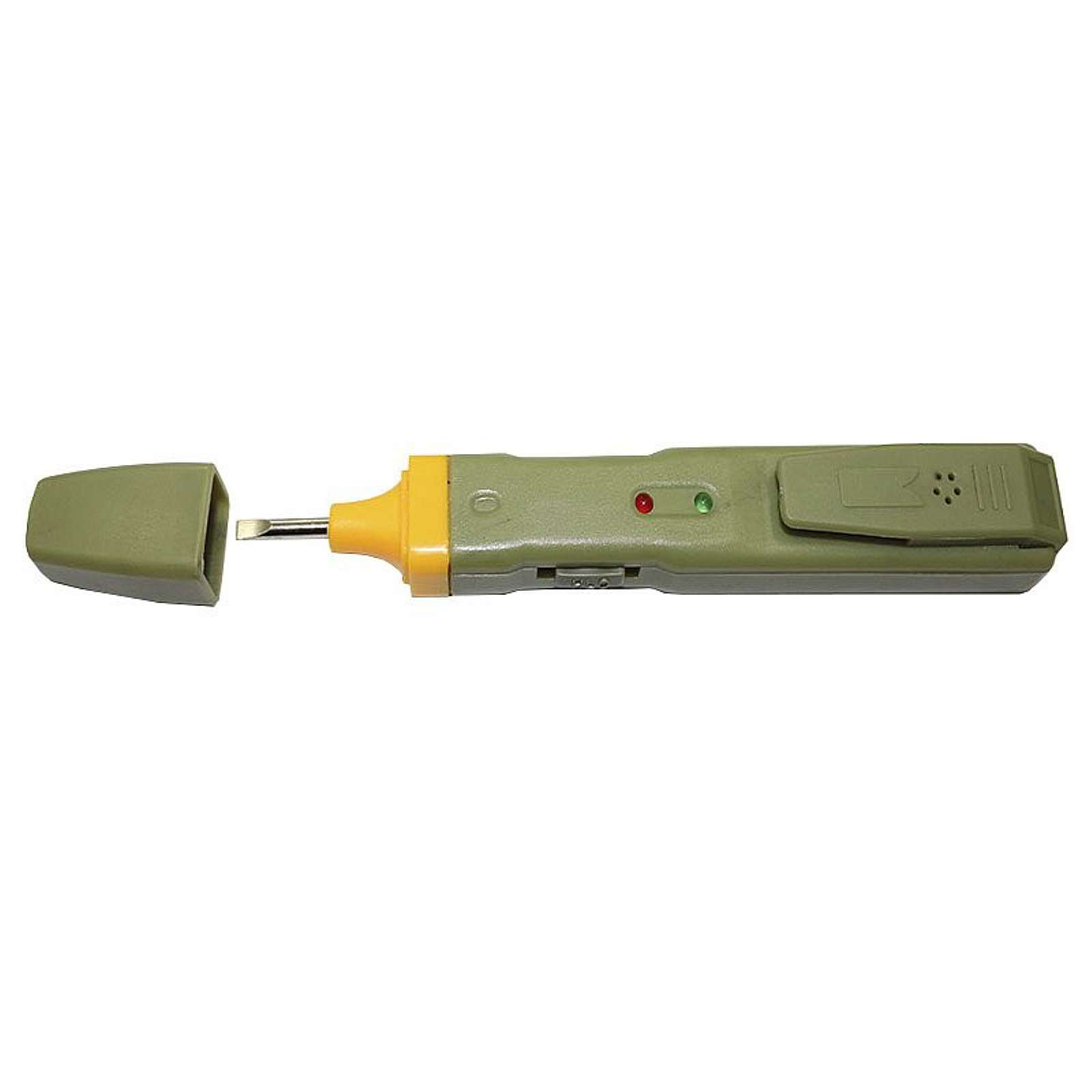

Отвертки-пробники IEK ОП-1 и ОП-2э отличаются высокой степенью безопасности и позволяют быстро и точно определить полярность, напряжение постоянного и переменного тока, место разрыва цепи.

Данные модели отверток пробников представляют собой:

крепкий корпус из высококачественного пластика;
стержень из прочной стали;
световой индикатор.

Отвертка-пробник ОП-1 фирмы «ИЭК» имеет следующие характеристики:

рабочий диапазон определения напряжения в сети — 70–600 Вольт;
определение отсутствия разрывов сети при сопротивлении до 50 Мом;
определение фазы и нуля под напряжением до 36 вольт.

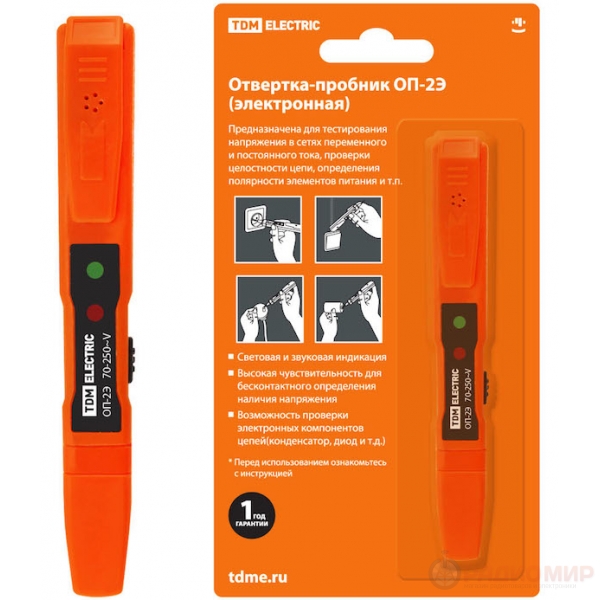

Отличительной особенностью индикаторной отвертки IEK ОП-2э является наличие дополнительно звукового индикатора. Кроме того, эта модель устройства имеет возможность проверки электронных компонентов, таких как конденсаторы. Определение напряжения в сети производит бесконтактным способом, при этом степень чувствительности значительно выше, чем у аналогичных устройств.

Современные индикаторы IEK работают при температурах от -10°С до +50°С и влажности не более 90%. Согласно отзывам покупателей, прибор максимально прост в эксплуатации и может использоваться даже непрофессионалам.

Компания «ГринЭнергоСнаб» является официальным представителем фирмы IEK и предлагает приобрести функциональные и надежные отвертки пробники ОП-1 и ОП-2э по максимально выгодным ценам. Также в каталоге вы найдете надежные инструменты от других известных брендов, таких как российская торговая марка TDM ЕLECTRIC. Сделать заказ можно прямо на сайте.

Как проверять напряжение индикаторной отвёрткой

Индикаторная отвёртка – это многофункциональный прибор, главным назначением устройства становится оценка наличия фазы напряжения на данном токонесущем участке.

В арсенале любого электрика и уважающего себя домашнего мастера обязана присутствовать простейшая индикаторная отвертка, позволяющая очень просто определить наличие и место положения фазного контакта в розетке, на том или ином проводе проводки, на контакте автомата в квартирном электрощите, или даже на корпусе какого-нибудь бытового прибора.

Такое бывает необходимо, если в жилище, например, внезапно погас свет, и вы хотите убедиться в причине случившегося: является ли это результатом неисправности отдельного выключателя, а может быть просто перегорела лампа, или вся бытовая сеть квартиры почему-то оказалась обесточена. ..

Кроме того, полезно уметь идентифицировать фазный провод в вашей проводке при монтаже выключателя, ведь выключатель должен замыкать или размыкать именно фазный проводник от остальной цепи потребителя, а не нулевой проводник. Об этом, кстати, написана отдельная статья.

А в некоторых случаях индикаторная отвертка способна защитить человека от поражения электрическим током и даже спасти ему жизнь. Представьте себе, стиральная машина или водонагреватель подозрительно заискрили в том месте, где этого в принципе не должно быть. С чего начать диагностику? А если в помещении находятся дети?

Просто прикоснувшись индикаторной отверткой к корпусу подозрительного устройства, вы сможете наверняка убедиться, попала ли фаза на корпус или нет. После этого можно будет спокойно принять решение о том, какие меры предпринять, и как выдернуть вилку прибора из розетки, избежав при этом поражения током.

Короче говоря, такое простое устройство — «индикаторная отвертка» — должно быть под рукой любого домашнего мастера. И давайте все-таки рассмотрим сначала его конструкцию, чтобы понимать, почему им пользуются именно так как пользуются (голой рукой!), и почему это совершенно безопасно.

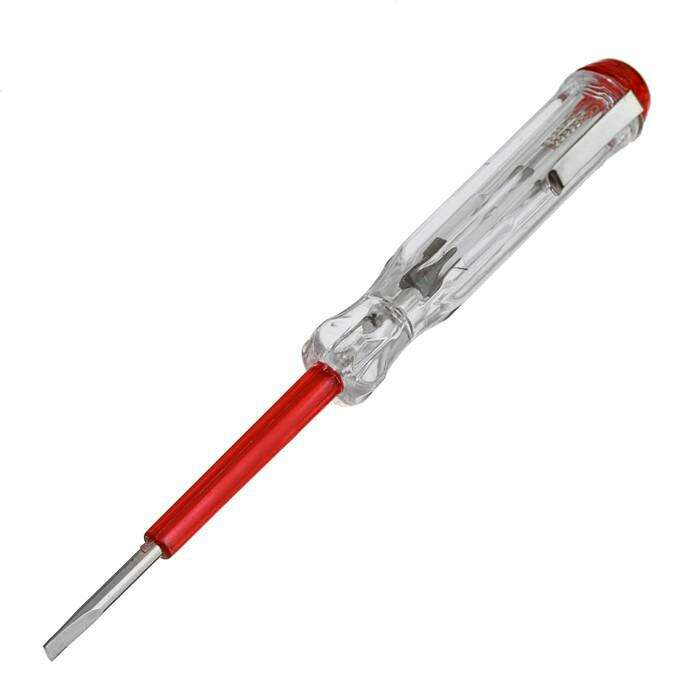

Классическая индикаторная отвертка изначально не предназначена для монтажа винтов. Ее назначение — при необходимости быть воткнутой в любое из отверстий розетки, в которые обычно втыкаются штырьки вилки какого-нибудь бытового прибора, рассчитанного на напряжение 220-240 вольт переменного тока (максимум 380 вольт).

Жало индикаторной отвертки является в данном случае проводящим контактным электродом, который может быть воткнут в любое из отверстий розетки на стене. Внутри корпуса отвертки, к ее жалу присоединен резистор номиналом порядка 1 МОм, рассчитанный на мощность не менее 0,25 Вт.

Далее внутри прозрачного корпуса можно увидеть неоновую лампочку, которая одним из своих выводов соединена с данным резистором, тогда как второй вывод неоновой лампочки соединен через пружину с внешним контактным электродом отвертки, который доступен снаружи на ее рукояти, выполнен в форме проводящей площадки, и предназначен для прикосновения голой рукой.

Желая обнаружить наличие или отсутствие напряжения в том или ином отверстии розетки, (индикаторную!) отвертку берут в руку так, чтобы конец рукояти отвертки контактировал с рукой. Другой конец отвертки втыкают в розетку. Если в данном месте «фаза» есть — неоновая лампочка внутри отвертки засветится.

Ток через отвертку (через резистор, неоновую лампу и тело человека) не превысит нескольких сотен микроампер, что безопасно для здоровья человека. Именно для этого внутри отвертки и установлен резистор номиналом минимум 1 МОм. Однако этого тока достаточно для того чтобы газ внутри неоновой лампочки начал светиться. Именно так принято пользоваться классической индикаторной отверткой.

Ранее ЭлектроВести писали, что существующие электронные устройства, представленные на рынке, состоят из неорганических, неодушевленных материалов. Однако в лабораториях готовятся «микробы-киборги», которые скоро начнут производить электричество.

По материалам: electrik.info.

Лучшая электрическая индикаторная отвертка — отличные предложения на электрические индикаторные отвертки от глобальных продавцов электрических индикаторных отверток

Отличные новости !!! Вы попали в нужное место, чтобы купить электрическую индикаторную отвертку. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта отвертка с электрическим индикатором должна в кратчайшие сроки стать одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели электрическую индикаторную отвертку на AliExpress. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.

Если вы все еще не уверены в отвертке для электрического индикатора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести электрическую отвертку для индикаторов по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Wera Tools 027931 T7, 0,9 Нм Отвертка с индикатором крутящего момента Torx

Отвертка с индикатором крутящего момента Wera Kraftform 300 TX, вал TORX TX 7 x 65 мм

Отвертки с индикатором крутящего момента Wera Kraftform предназначены для затяжки с контролем крутящего момента, чтобы гарантировать надежность резьбового соединения. Индикаторы крутящего момента предварительно настроены на заводе на значения крутящего момента, рекомендованные ведущими производителями твердосплавных инструментов.Динамометрические инструменты Wera имеют неограниченный крутящий момент для ослабления заедания винтов. Все ручные инструменты Wera оснащены эргономичной ручкой Kraftform с твердыми и мягкими зонами, которая соответствует форме руки, обеспечивая максимальный комфорт и передачу крутящего момента на высокой скорости. Сертификат калибровки прилагается.

Характеристики Ручка Wera Kraftform для винтов с головкой под торцевой ключ TORX, вал TX 7 x 65 мм

Заводская предварительная установка значений крутящего момента, рекомендованных ведущими производителями твердосплавных инструментов

Неограниченный крутящий момент для ослабления заедания винтов

Многокомпонентная ручка Kraftform соответствует форме в руку для максимального комфорта и передачи крутящего момента на высокой скорости

Ограниченная пожизненная гарантия, German Engineered

Номер детали производителя: 05027931001

На все профессиональные ручные инструменты Wera распространяется пожизненная гарантия от поломки из-за дефектов материалов или изготовления в течение обычного срока службы продукта.Эта политика не распространяется на продукты, в которые были внесены какие-либо изменения, а также на продукты, которые подвергались злоупотреблениям, неправильному использованию, небрежности или ненадлежащему хранению.

Биты, битодержатели и L-образные ключи также не подпадают под действие данной гарантии, поскольку они считаются расходными материалами. Wera Tools оставляет за собой право проверять претензии по гарантии до выдачи замены. Затраты на обратную транспортировку не включены, однако Wera бесплатно отправит инструменты для замены. Любые претензии по причинам, отличным от указанных здесь, должны быть одобрены Wera Tools Inc., или его уполномоченных представителей.

Верните инструменты для замены по гарантии непосредственно в KC Tool. Все возвраты подлежат проверке перед заменой.

Тип стиля:

Торкс

Типоразмер:

Торкс Т7

Материал ручки:

Многокомпонентный материал

Индиустановка:

Индивидуальные инструменты

Отделка:

Черная отделка

ОАЛ:

150-174 мм (6.

0-6,9 дюйма)

Страна происхождения:

Сделано в Чехии

UPC / EAN:

4013288131850

Wera Tools 028044 IP10, 2 Нм TorxPlus Отвертка с индикатором крутящего момента

Отвертка с индикатором крутящего момента Wera Kraftform 300 IP, TORX PLUS 10 IP x 65 мм, вал

Отвертки Wera Kraftform с индикатором крутящего момента предназначены для затяжки с контролем крутящего момента, чтобы гарантировать надежность резьбового соединения.Индикаторы крутящего момента предварительно настроены на заводе на значения крутящего момента, рекомендованные ведущими производителями твердосплавных инструментов. Динамометрические инструменты Wera имеют неограниченный крутящий момент для ослабления заедания винтов. Все ручные инструменты Wera оснащены эргономичной ручкой Kraftform с твердыми и мягкими зонами, которая соответствует форме руки, обеспечивая максимальный комфорт и передачу крутящего момента на высокой скорости. Сертификат калибровки прилагается.

Характеристики Рукоятка Wera Kraftform для винтов с головкой под торцевой ключ TORX PLUS, стержень 10 IP x 65 мм
