Индикатор напряжения двухполюсный — Всё о электрике

Указатель напряжения. Виды и применение. Работа и применения

Указатель напряжения называются переносные устройства, которые предназначены для выявления отсутствия или наличия напряжения в сети или на токоведущих элементах электрических установок. Такую проверку производят перед подключением переносного заземления или включением заземляющих ножей, а также перед началом электромонтажных работ. В этих случаях не обязательно определять значение напряжения, требуется знать только его наличие или отсутствие.

От указателя напряжения зависит жизнь электромонтера, так как по его показаниям определяют наличие напряжения. Только убедившись, что на токоведущих частях устройства нет напряжения, можно приступать к работе по ремонту светильника, выключателя или розетки.

Разновидности

Существующие виды указателей напряжения, и как они разделяются.

По напряжению:

До 1 кВ.
Свыше 1 кВ.

Указатели напряжения до 1 кВ делятся по числу полюсов:

Однополюсные.
Двухполюсные.

Универсальные указатели делятся по виду измеряемого тока:

Для переменного тока.
Для постоянного тока.

По виду индикатора:

Светодиодные.
Цифровые.

Также, существуют бесконтактные указатели.

Устройство и принцип действия

Конструктивные особенности всех перечисленных видов указателей, и их принцип работы.

Однополюсный указатель напряжения

Такие указатели имеют один полюс. Для определения наличия напряжения достаточно прикоснуться этим полюсом к токоведущему элементу. Соединение с заземлением создается по телу человека, когда он пальцем руки касается контакта на указателе. При этом возникает очень малый ток, не более 0,3 миллиампера, лампа начинает светиться.

Чаще всего однополюсный указатель изготавливается в виде отвертки или авторучки из диэлектрического прозрачного материала, или со смотровым окошком. В корпусе расположен резистор и неоновая лампочка. Внизу корпуса находится пружина и щуп, а вверху контактная площадка для касания пальцем.

Указатель с одним полюсом используется только для проверки переменного тока, так как при постоянном токе неоновая лампа не будет гореть, даже если есть напряжение. Его целесообразно использовать для контроля фазных проводников, фазы в выключателе, розетке или патроне и в других аналогичных местах.

Допускается использование указателя до 1000 вольт без резиновых перчаток и других средств защиты. Согласно правилам безопасности, нельзя использовать в качестве указателя напряжения контрольную лампу («контрольку»), установленную в патрон, с подключенными двумя небольшими кусками провода. При случайной подаче большого напряжения на эту лампу, или при ее механическом повреждении, колба лампы может лопнуть и нанести травму электромонтеру.

Из недостатков однополюсных указателей можно отметить их малую чувствительность. Они показывают наличие напряжения только от 90 В.

Двухполюсный указатель напряжения

Состоит из 2-х отдельных частей, выполненных из диэлектрического материала и медного гибкого изолированного проводника, соединяющего эти части.

На этом рисунке показано устройство двухполюсного указателя. Неоновая лампа зашунтирована сопротивлением. Это снижает чувствительность указателя к воздействию наведенного напряжения.

Чтобы определить отсутствие или наличие напряжения с помощью двухполюсного указателя, необходимо прикосновение к двум элементам устройства, между которыми может быть напряжение. Если напряжение присутствует, то неоновая лампа будет светиться при протекании через нее тока, который зависит от разности потенциалов между элементами устройства, к которым выполнено прикосновение указателем.

Ток, протекающий через лампу, имеет очень малую величину (несколько миллиампер). Это достаточно, чтобы лампа выдавала устойчивый сигнал света. Чтобы ограничить увеличивающийся ток в лампе, последовательно к ней подключен резистор.

В этом указателе применяется специальная светодиодная шкала на корпусе, имеющая градуировку на конкретные значения напряжения: 12 … 750 В.

Указатели напряжения свыше 1 кВ

Работают за счет эффекта свечения неоновой лампы во время прохождения по ней зарядного тока конденсатора (емкостного тока). Конденсатор подключается по последовательной схеме с неоновой лампой. Такой указатель напряжения еще называют высоковольтным. Он годится только для контроля переменного напряжения, им касаются только к фазе. Никаких контактных площадок для пальцев на них нет.

Различные варианты указателей имеют свои особенности конструкции, но все они состоят из основных общих для любых указателей элементов:

Согласно правилам безопасности, при работе с таким указателем необходимо использовать резиновые перчатки. Всегда перед использованием указателя необходимо произвести его внешний осмотр на предмет отсутствия повреждений, а также проверить его работоспособность и подачу сигнала.

Такой контроль выполняется путем подноса щупа к токоведущим элементам устройства, которые точно находятся под напряжением. Также проверку работоспособности иногда проводят с использованием источников повышенного напряжения, либо мегомметром. Высоковольтный указатель в условиях гаража можно проверить следующим образом: приблизить указатель к работающему двигателю мотоцикла или автомобиля, а именно, к одной из свеч зажигания.

Согласно правилам безопасности указатель напряжения запрещается заземлять, так как провод заземления может случайно прикоснуться к частям, находящимся под напряжением, вследствие чего произойдет поражение электромонтера электрическим током. Высоковольтный указатель напряжения и без подключения заземления образует четкий сигнал работы.

Заземление указателя напряжения допускается заземлять только в случае, когда емкость указателя относительно земли очень незначительная, и ее не достаточно для контроля наличия напряжения. Это бывает при работах с воздушными линиями, находясь на деревянных опорах.

Универсальные указатели

Используются для контроля нуля и фазы, а также проверки напряжения и его значения в интервале 12-750 вольт для переменного тока, и до 0,5 кВ для постоянного тока.

Такие указатели применяют также для прозвонки соединений различных электрических цепей.

В этих устройствах в качестве индикаторов применяют светодиоды, а вместо источника напряжения – конденсатор повышенной емкости.

Указатель напряжения может оснащаться цифровым ЖК дисплеем с выводом напряжения в вольтах. При наибольшем значении напряжения 220 В на дисплее отображаются все значения от наименьшего до наибольшего. Этот прибор отображает ориентировочное значение, и имеет низкую точность показаний. Преимуществом такого устройства является отсутствие источника питания.

Бесконтактный указатель напряжения служит для выявления проводов, находящихся под действием напряжения. Они могут быть скрыты в стеновых панелях или стенах.

Устройство такого прибора реагирует на электромагнитное переменное поле. Имеется звуковая и световая индикация.

Правила применения

Перед применением указателя нужно убедиться в его работоспособности и правильных показаниях. Чтобы это проверить, необходимо произвести контроль напряжения в сети, которая точно находится под напряжением, и убедиться в том, что прибор работает. Только после этого допускается его применение в работе.

Запрещается применять лампу накаливания вместо индикатора в указателе напряжения. Эта лампа является травмоопасной и ненадежной.

Чтобы найти фазу на токоведущих элементах или проводах с помощью однополюсного указателя, необходимо взять указатель в правую руку за диэлектрическую рукоятку, прикоснуться щупом к проверяемому проводнику или токоведущему элементу. При этом левую руку нужно отвести за спину, чтобы ей случайно не прикоснуться к токоведущим элементам или заземлению. Пальцем правой руки коснуться металлического контакта однополюсного указателя. Прикасаться удобнее большим пальцем.

Если неоновая лампочка при этом светится, это значит, что проверяемый вами токоведущий элемент находится под напряжением фазы. Если лампа не горит, значит это ноль, либо напряжение отсутствует вовсе.

В случае с двухполюсным указателем, щуп того корпуса указателя, где есть индикатор, устанавливают на проверяемый элемент. Вторым щупом касаются другой фазы или ноля. По свечению лампы также определяют отсутствие или наличие питания. Пользование таким прибором не составляет никакой трудности.

При проверке напряжения необходимо работать аккуратно и осторожно, соблюдая правила безопасности, так как это очень опасно для жизни человека.

Виды однополюсных и двухполюсных указателей напряжения до 1000 В

Проведение электромонтажа невозможно без использования небольшого переносного прибора — указателя напряжения. Его чаще задействуют для сетей потенциалом до 1000 В. Существует несколько видов искателей, каждый из них применяется только в условиях, определённых его предназначением.

Принцип действия и конструктивное исполнение индикаторов различаются. Разнятся и методы работы с приборами, но правила обращения с контрольными устройствами общие.

Общие сведения об индикаторах

Устройства обнаружения потенциала на токонесущих элементах сети работают по различным принципам, связанным со свойствами электричества. Сообразно действию определённого качественного показателя изготавливают указатели низкого напряжения. Существуют нормативы, определяющие требования к приборам контроля.

Принцип действия

Внутри всякого предмета находятся электрические заряды: катионы, анионы, электроны. Их число определяет величину положительного или отрицательного потенциала. Разница значений этого показателя — это напряжение, при образовании которого в замкнутом контуре возникает движение зарядов — электрический ток. Это свойство используется при создании приборов для обнаружения потенциала:

на пути частиц устанавливают сопротивление, снижающее их концентрацию до безопасного для человека минимума;
остаток электричества преобразовывают в магнитную, световую, звуковую энергию;
по интенсивности полученного сигнала судят о наличии или отсутствии на проводнике потенциала.

Контакт или две клеммы прибора подключают к элементам сети и убеждаются в наличии или отсутствии тока. Об имеющемся напряжении известят звук встроенного микродинамика, светодиодная лампочка или стрелка измерительного прибора.

Классификация изделий

Подобрать наиболее подходящий к условиям индикатор низкого напряжения поможет знание ассортимента выпускаемых промышленностью приборов. Разделение модификаций происходит по разным признакам. Производителями предлагаются конструкции по следующим категориям:

В зависимости от вида измеряемого тока — для работы в схемах постоянного или переменного напряжения.
По количеству операционных контактов — одно- и двухполюсные. Последние универсальны, ими пользуются для определения потенциала в любых цепях. Принцип их действия основан на прохождении активных электронов. Другое устройство у первого типа указателей — однополюсных: в них применяют свойства ёмкостного тока, и пользуются приборами только в переменных сетях.
По связи с токоведущими частями — контактные и бесконтактные, позволяющие обнаружить напряжение косвенным способом, не прикасаясь к элементу сети. Примером последнего типа приборов являются индикаторы китайского производства: MS-8 и 58. Состоят они из светодиода, радиодеталей и питаются от миниатюрных батареек, диапазон измерений бесконтактным способом 70―600 В, определение полярности — 1,5―36 В. Неопытным мастерам таким указателем лучше не пользоваться: он реагирует все окружающие предметы.
В зависимости от типа индикатора — цифровые и светодиодные.

Различия приборов имеются по диапазону измерений, внешнему виду. Величина разрешённого для работы напряжения наносится на корпус прибора. Пользование указателем на 220 Вольт в сети 0,4 кВ опасно для жизни.

Требования к изготовлению

К индикаторам напряжения до 1000 В предъявляются определённые условия, которые обязательны для производителей приборов. Полный список требований излагается в государственном стандарте. Наиболее важные условия следующие:

световой и звуковой сигналы отчётливо распознаются, интервал между импульсами длится не больше секунды, нагрузка на индикаторе — до 50 В;
однополюсный указатель заключён в 1 корпус, на котором есть электрод-наконечник, а на ручке — контакт для пальца руки оператора;
у приборов двухполюсных имеется 2 отдельные оболочки, соединённые проводом длиной метр и оснащённые каждый рабочим электродом с открытым жалом до 7 мм.

Указатели напряжения могут совмещать другие функции — поиск фазной жилы, проверка целостности сети, установление полярности. Условие расширения возможностей прибора — сохранение безопасности использования по основному назначению. До начала работы указатель проверяют потенциалом 2 кВ, включённым в течение минуты.

В ряде случаев предпочтение отдают двухполюсным индикаторам напряжения, а самым безопасным считается бесконтактный — он снимает информацию посредством магнитного поля. Проверяя наличие потенциала, связь указателя с токоведущим элементом удерживают не меньше 5 секунд.

Описание однополюсных приборов

Индикаторная отвёртка — простой и популярный среди домашних мастеров инструмент. Ещё он напоминает школьную ручку из прозрачного диэлектрика, оснащённую добавочным сопротивлением и неоновой лампочкой. Определяемое напряжение 100―500 В с частотой переменного тока в сети 50 Гц. Сфера применения прибора — проверка вторичных цепей, фаз патронов, розеток и выключателей. Остриё указателя упирают в проверяемый проводник, а другой контакт индикатора замыкают касанием пальца, организуя электрическую цепь:

потенциал фазы;
проверяемый элемент;
внутренняя схема прибора до клеммной площадки;
рука и остальные части тела человека;
земля.

Сила протекающего тока безопасная и не превышает 0,3 мА, но её достаточно для свечения неона. Названий у индикаторов этого типа много: ИН-91, ИНО-70, УНН-90, УНН-1М. Диапазон определяемых потенциалов прибором УН-453М — от 24 до 1200 В.

Двухполюсные указатели

Принцип действия индикаторов этого типа основан на сравнивании потенциалов в 2 токоведущих частях проверяемого оборудования: нуля и фазы. В отличие от указателей однополюсных, эти приборы оснащены двумя щупами. Человек в контакт с контролируемым напряжением не вступает и отделён от его воздействия слоем изоляции. В состав индикатора входят сигнальная лампа и 2 резистора: шунтирующий и токоограничивающий. Связь между щупами выполнена обрезиненным гибким проводом.

Из старых моделей двухполюсных указателей напряжения до 1000 В до сей поры применяются МИН 1 и УНН-10 с диапазоном рабочего потенциала 70―660 вольт. Сигнальная лампа этих приборов загорается при 60―65 В. С помощью означенных изделий проводят проверку цепи на целостность. К простым исполнениям относятся индикаторы серий ПИН-90, УН-500, УННУ-1 — они определяют только присутствие напряжения. Более совершенные модели ЭЛИН-1, ИПМ указывают также номинал и полярность потенциала.

В качестве сигнала используются светодиоды всех цветов, неоновые лампочки и цифровые показатели. Существуют также комбинированные индикаторы — к свечению добавляется звуковое сопровождение, что повышает безопасность обращения с прибором. Самый известный дигитальный двухполюсный указатель напряжения — мультиметр. Он способен определить величину потенциала переменного и постоянного тока, силу и частоту. Прибор нередко используют для решения бытовых задач.

Пользование контрольными устройствами

Перед каждым применением указатель осматривают, нет ли повреждений корпуса, изоляции, после чего проверяют работоспособность индикатора, прикоснувшись к фазе, заведомо находящейся под напряжением. Дефектный прибор приведёт к ошибке, влекущей короткое замыкание, или травме человека. При выполнении замеров надо быть внимательным и соблюдать основные правила:

индикатор должен соответствовать параметрам сети — будет нелишним убедиться в этом, взглянув на маркировку, нанесённую на корпусе устройства;
во время проверки принять устойчивую позу, исключая неожиданное падение и касание с заземлёнными проводниками;
один из способов избежать нежелательного контакта — держать свободную руку в кармане, чтобы случайно не создать замкнутого контура для электрического заряда.

При работе однополюсным указателем запрещается пользоваться диэлектрическими перчатками: должен быть обеспечен контакт пластины на ручке индикатора с пальцем оператора. Надо помнить, что электричество опасно — от ошибок гибнут не только новички, но и опытные монтёры.

Низковольтные указатели напряжения (до 1000в)

Компания «ЛАБСИЗ» реализует указатели напряжения до 1000В. В наличии имеются различные модификации товара.

Важно: при необходимости вы можете заказать испытание товара в лаборатории «ЛАБСИЗ», после которой будет выдан протокол по установленному образцу.

Указатель напряжения ПИН-90Э

Указатель напряжения ПИН-90-2М

Индикатор напряжения MEET MS-48M

Указатель напряжения Контакт 55

Указатель напряжения Контакт 55 СЗ

Указатель напряжения Контакт 57 С

Указатель напряжения Контакт 55ЭМ

Указатель напряжения типа УННУ-1Э

Указатель напряжения УННУ-1Н

Указатель напряжения УННУ-1Э Ф

Указатель напряжения УН-500И

Указатель напряжения УНК (12-380)

Указатель напряжения УННКОМБИ (12-380)

Указатель низкого напряжения УНН ДП-Э 12-380

Указатель напряжения универсальный ЭЛИН-1 СЗ П 12-380

Указатель напряжения ЭЛИН-1 СЗ М

Указатель напряжения УННЗП (12-380)

Указатель напряжения ЭЛИН-1 СЗ П 12-660

Указатель напряжения УНК 12-660

Указатель напряжения универсальный УННДП-Э 12-660

Указатель напряжения УННКОМБИ (12-660)

Указатель напряжения УННЗП 12-660

Указатель напряжения универсальный ЭЛИН-1Э СЗ ИП

Указатель напряжения УН-453Э

Указатель напряжения УН-1Э 12-660

Указатель напряжения УН-1 М 12-660

Указатель напряжения ЭЛИН-1СЗ

Указатель напряжения УННДП

Указатель напряжения УНН-1Э СЗ ИП

Индикатор напряжения UT15B

Цифровой указатель напряжения УН – 1Ц-12-999В

Указателя напряжения УНН-1Э СЗ-ВЛ

Указатель напряжения УНН-1 СЗ ВЛ Т

Индикатор напряжения Fluke LVD2

Индикатор порядка чередования фаз CEM DT-901

Двухполюсный индикатор напряжения Fluke T-90

Двухполюсный индикатор напряжения Fluke T150

Оплата и доставка

Чтобы заказать выбранный вами указатель напряжения до 1000В добавьте его в корзину и заполните контактные данные, также мы можете отправить заявку на электронную почту или обратится к менеджеру по телефону 8-495-220-25-06. Обязательно укажите ваши контактные данные, чтобы менеджеры компании «ЛАБСИЗ» могли связаться с вами для уточнения условий покупки.

Внимание: некоторые модели продаются только при предварительном заказе.

Назначение указателей напряжения:

указатель напряжения до 1000В предназначен для контроля наличия переменного и постоянного тока;
возможность измерения приблизительной величины напряжения;
прибор определяет полярность постоянного тока;
устройство используется для проверки целостности электрических цепей, обмоток электродвигателей, трансформаторов, диодов и др.

Определение наличия постоянного или переменного тока осуществляется во время кратковременного прикосновения щупов к токоведущим частям.

Современные указатели делятся на два типа: однополюсные приборы и двухполюсные. Первые предназначены для работы с электроустановками переменного тока, вторые – для установок и с переменным и постоянным током. Указатель напряжения до 1000В подходит для использования как в промышленных целях, так и в быту.

Особенности хранения и эксплуатации товара

Указатель напряжения до 1000В можно использовать при температуре от -45 до +40 градусов Цельсия и относительной влажности воздуха до 80%. Окружающая среда не должна быть взрывоопасной, содержать токопроводящую пыль или быть насыщенной щелочными или кислотными парами. Также не рекомендуется использовать прибор на высоте свыше 1000 метров над уровнем моря.

{SOURCE}

ДВУХПОЛЮСНЫЙ УКАЗАТЕЛЬ НАПРЯЖЕНИЯ

Двухполюсный тестер напряжения Testboy Profi III LED

Новый тестер Testboy Profi III LED является последовательной модификацией нашего известного прибора Testboy Profi LED Plus. Он отличается простотой в обращении, прочностью и надежностью конструкции, соответствует всем требованиям, которые профессионалы предъявляют к современным тестерам напряжения. Благодаря наивысшей категории безопасности CAT IV 1000 V он подходит также для измерений на гибридных и электромобилях, а также на фотогальванических установках.

Отличительные особенности прибора

Высшая категория безопасности CAT IV 1000 V;
Удобная работа одной рукой;
Прочная, надежная конструкция;
Проверка без пальцевого контакта;
Индикация напряжения также без питания.

Технические характеристики

Индикация	визуальная, LEDs
Выбор диапазона измерений	автоматический
Диапазон напряжения	6–1000 V AC 6–1400 V DC
Категория перенапряжения	CAT IV 1000 V
Проверка электропроводности	0–50 k визуальная/звуковая
Индикация фазы	> 100 V AC
Однополюсная проверка фазы	да
Двухполюсная проверка вращающегося поля	да
Тестирование УЗО	30 mA при 230 V AC двумя кнопками
Тестирование диодов	да
Полярность	да (+,- LED)
Индикация безопасного сверхнизкого напряжения	визуальная, звуковая и с вибрацией
Подсветка участка измерения	белый светодиод
Автоотключение питания	да
4-мм адаптер контрольного щупа	прикручивается
Класс защиты	IP 65
Стандарт	EN 61243-3:2010
Размеры	3007520 мм
Вес	270 г
Источник питания	2 батареи 1,5 V AAA (возможна индикация напряжения без батарей)
Цвет	красный/черный
Комплект поставки	с батареями
Аксессуары (опция)	защитный чехол

Электрические испытательные приборы и приборы для контроля целостности цепей, индикатор напряжения

Talk to a Fluke sales expert

Связаться с Fluke по вопросам обслуживания, технической поддержки и другим вопросам»

Имя *

Фамилия *

Электронная почта *

Компания *

Номер телефона *

Страна * — Select -United States (Estados Unidos)CanadaAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAzerbaijanBahamasBahrainBangladeshBarbadosБеларусь (Belarus)Belgien/Belgique (Belgium)BelizeBeninBermudaBhutanBoliviaBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBouvet IslandBotswanaBrasil (Brazil)British Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral African RepublicČeská republika (Czech Republic)ChadChile中国 (China)Christmas IslandCittà Di VaticanCocos (Keeling) IslandsCook IslandsColombiaComorosCongoThe Democratic Republic of CongoCosta RicaCroatiaCyprusCôte D’IvoireDanmark (Denmark)Deutschland (Germany)DjiboutiDominicaEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEspaña (Spain)EstoniaEthiopiaFaroese FøroyarFijiFranceFrench Southern TerritoriesFrench GuianaGabonGambiaGeorgiaGhanaGilbralterGreeceGreenlandGrenadaGuatemalaGuadeloupeGuam (USA)GuineaGuinea-BissauGuyanaHaitiHeard Island and McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsraelIslas MalvinasItalia (Italy)Jamaica日本 (Japan)JordanKazakhstanKenyaKiribati대한민국 (Korea, Republic of)KuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMéxico (Mexico)MicronesiaMoldovaMonacoMongoliaMontenegroMonserratMoroccoMozambiqueMyanmarNamibiaNauruNederland (Netherlands)Netherlands AntillesNepalNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorge (Norway)Norfolk IslandNorthern Mariana IslandsOmanÖsterreich (Austria)PakistanPalauPalestinePanamaPapua New GuineaParaguayPerú (Peru)PhilippinesPitcairn IslandPuerto RicoРоссия (Russia)Polska (Poland)Polynesia (French)PortugalQatarRepública Dominicana (Dominican Republic)RéunionRomânia (Romania)RwandaSaint HelenaSaint Pierre and MiquelonSaint Kitts and NevisSaint LuciaSaint Vincent and The GrenadinesSan MarinoSao Tome and PrincipeSaudi ArabiaSchweiz (Switzerland)SenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and The South Sandwich IslandsSouth SudanSri LankaSudanSuomi (Finland)SurinameSvalbard and Jan MayenSverige (Sweden)SwazilandTaiwanTajikistanTanzaniaThailandTimor-LesteTokelauTogoTongaTrinidad and TobagoTunisiaTürkiye (Turkey)TurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVirgin Islands (British)Virgin Islands (USA)VenezuelaVietnamWallis and FutunaWestern SaharaWestern SamoaYemenZambiaZimbabwe

Почтовый индекс *

Интересующие приборы

Consent Check

?Отмечая галочкой этот пункт, я даю свое согласие на получение маркетинговых материалов и специальных предложений по электронной почте от Fluke Electronics Corporation, действующей от лица компании Fluke Industrial или ее партнеров в соответствии с политикой конфиденциальности.

Политика конфиденциальности

Leave this field blank

разновидности устройств и правила их использования

Даже при простейших работах в электрических цепях в хозяйстве пригодится индикатор напряжения – устройство показывающее наличие или отсутствие электрического тока и напряжения в сетях от 220 до 1000в (в зависимости от прибора). Целесообразность его использования продиктована в первую очередь тем, что электрический ток не получится увидеть глазами – о его наличии можно судить только по тому, работает включенное в розетку устройство или нет.

Разновидности индикаторов

Главная функция, которую должен выполнять указатель напряжения, это проверка целостности электрической цепи – именно от этого зависит, будет работать включенный в розетку прибор или нет. Различные устройства справляются с этой задачей по-разному – стандартная отвертка индикатор напряжения использует для проверки ток, который уже есть в сети (пассивная), а внутри многофункционального тестера-пробника напряжения есть целая схема с отдельным питанием (активный), что позволяет прозванивать даже обесточенные электрические цепи. Все эти устройства работают по схожему принципу, но имеют некоторые различия в правилах применения.

Пассивная отвертка индикатор

Это однополюсный бытовой индикатор фазы, выполняющий одну-единственную задачу – показать наличие или отсутствие напряжения в определенной точке электрической цепи. Профессиональными электриками не используется, ввиду крайне ограниченного функционала, но дома среди набора инструментов «на всякий случай» она может пригодиться.

Бесспорное преимущество устройства в том, что наличие напряжения однополюсный индикатор показывает после прикосновения к любому токоведущему контакту. Нулевой провод не нужен – его роль выполняет тело человека, что держит в руках отвертку. Наличие или отсутствие фазы показывает неоновая лампа внутри устройства – чтобы проверить напряжение надо жалом отвертки коснуться проводника, а рукой дотронуться до контактной пластины на ручке.

Для защиты пользователя от высокого напряжения между жалом и лампой установлен резистор, но из-за этого индикатор не реагирует на напряжение ниже чем 50-60 вольт.

Активная отвертка индикатор

Внутри корпуса прибора собрана схема, запитанная от собственного источника питания (батарейки), поэтому это более чувствительный детектор напряжения. Вместо неоновой лампы здесь используется светодиод, который реагирует не только на прикосновение к проводнику, но и если жало просто попадает в электромагнитное поле, которое есть вокруг любого проводника под напряжением. Это его свойство с успехом используется для поиска проводки в стенах или мест ее обрыва. Нужно взять отвертку за жало и провести ее вдоль провода – если в каком-то месте лампа перестала светить, значит там (+/- 15 см) повреждена проводка.

Также светодиодный индикатор будет срабатывать если одной рукой дотронуться до жала, а другой до контактной платины в рукоятке. Это свойство широко используется для прозвонки проводов (определения их целостности). Надо просто взять один конец провода в руку, а до другого дотронуться жалом отвертки – если нет обрыва, значит индикатор засветится.

Высокая чувствительность устройства является и его недостатком – так как индикатор может показать наличие напряжения и там, где его никогда не было и наоборот – он не отреагирует на обрыв нулевого провода (разве что поменять фазу и ноль местами).

Многофункциональная активная отвертка индикатор

Этот тестер напряжения является улучшенным вариантом предыдущего инструмента – отличается наличием переключателя, которым можно регулировать чувствительность прибора, а также использовать его в контактном и бесконтактном режиме.

Зачастую такая многофункциональная индикаторная отвертка оснащена жидкокристаллическим мини дисплеем, на котором показывается не только наличие напряжения, но и его вольтаж. Это позволяет определять паразитные токи наводки, которые трудно распознать пользуясь обычным индикатором наличия напряжения в цепи.

Кроме дисплея такие устройства комплектуются зуммером, позволяющим без помех использовать прибор в условиях, когда цифровой индикатор не видно. По сути, ТОПовые модели электронных индикаторных отверток это упрощенные мультиметры, но с одним жалом вместо двух щупов. Некоторые электронные индикаторные отвертки даже способны измерить температуру поверхности, к которой прикасается жало устройства.

Самодельный пробник (контролька)

В сумке электрика зачастую есть самодельный пробник напряжения с обыкновенной лампочкой на 220 вольт – на профессиональном жаргоне получивший название «контролька». Несмотря на размеры, он зачастую бывает более удобным, хотя все его достоинства в полной мере раскрываются при проверке трехфазных сетей.

По сути это обычная лампочка, вкрученная в патрон, а провода исполняют роль щупов, которыми касаются контактов, на которых надо проверить наличие напряжения. По сравнению с другими простейшими пробниками индикаторами, контролька не просто показывает наличие электрического тока – по яркости ее свечения можно понять, нормальное ли в цепи напряжение.

К дополнительным преимуществам относится возможность проверить наличие всех трех фаз. К примеру, если есть три провода и два из них «посажены» на одну фазу, то любой другой указатель напряжения на другом конце провода просто покажет что на каждую жилу приходит фаза, а электродвигатель при этом запускаться не будет. В таком случае берется две контрольки, соединенные последовательно, и свободными щупами проверяются фазы между собой – на проводах с одной фазой лампочки гореть не будут. Плюс ко всему, контрольку всегда можно использовать как дополнительное освещение.

Из минусов устройства выделяется только то, что одну фазу можно проверить только если рядом есть нулевой провод, хотя сложно представить ситуацию с его отсутствием.

Универсальный пробник

Наиболее распространенный указатель напряжения среди инструментов профессионального электрика, совмещающий в себе функциональность и удобство использования. Универсальный прибор, который умеет все: определяет фазу и ноль в сети переменного тока, плюс и минус при постоянном, прозванивает проводку, показывает какое напряжение в цепи, имеет звуковую и визуальную индикацию.

Не все подобные устройства умеют находить проводку сквозь стены, но остальных функций более чем достаточно для ежедневных работ, с которыми сталкивается электрик.

Границы измерений определены качеством изоляции и моделью прибора – 220-380 или указатели напряжения до 1000 в и выше.

Мультиметр – все и сразу

Электрический универсальный тестер, объединяющий в одном корпусе все основные приборы, которыми пользуются электрики и радиолюбители – вольтметр, амперметр и омметр. Кроме того устройство может проверять диоды и транзисторы, а также измерять емкость конденсаторов.

Указатель напряжения отличается высокой точностью измерений – в зависимости от выставленного режима, определяет силу тока, сопротивление проводников и прочие значения до сотых и тысячных долей единиц. Для вывода результатов измерений оснащен жидкокристаллическим индикатором.

Что лучше выбрать

Все устройства имеют свои плюсы и минусы, которые надо учитывать при их покупке. Кроме того, надо понимать, зачем оно будет нужно – к примеру, если контролька отлично себя зарекомендовала в трехфазных цепях, то делать ее для домашнего использования особого смысла нет.

Как ни странно, но если человек не разбирается в электрике, то ему лучше купить все таки полупрофессиональное устройство – хотя бы универсальный пробник на 220-380в. Кроме того, что это просто надежное и нужное устройство, если придется приглашать электрика или просить знакомых посмотреть проводку, то лучше если под рукой окажется хороший прибор.

Индикатор напряжения: виды, функции, применение

В каждом доме имеется определенный набор инструментов, с помощью которых можно решать неотложные задачи по ремонту бытовой техники, электропроводки, осветительных приборов и других объектов. Среди них следует особо отметить индикатор напряжения, позволяющий точно установить наличие или отсутствие электричества на том или ином участке. Этот прибор становится актуальным при внезапном исчезновении света, поскольку именно индикатор напряжения используется во время первичных мероприятий.

Классификация указателей напряжения

Индикаторы или указатели напряжения, применяемые в бытовых условиях, представляют собой компактные переносные устройства. Сюда же входит и мультиметр. Их основная функция заключается в определении наличия или отсутствия разности потенциалов на участках токоведущих элементов и частей. Все они оборудованы световыми сигналами – индикаторами, которые загораются в случае обнаружения напряжения на проверяемом участке и рассчитаны на разный вольтаж.

Индикаторы разделяются на устройства замеров напряжения до 1000 В и свыше 1000 вольт. Конструктивно они бывают одно- или двухполюсными.

Однополюсный индикатор напряжения касается только одной токоведущей части. Замыкание на землю происходит непосредственно сквозь человеческое тело при замыкании пальцем специального контакта указателя. Электрический ток, протекающий в этот момент, составляет не более 30 мА и совершенно безопасен для человека.

Данные индикаторы изготавливаются в виде отверток или авторучек. Все конструктивные элементы размещаются в диэлектрическом корпусе со смотровым отверстием. В первую очередь, это сам индикатор и резистор. Вверху расположен металлический контакт для касания, а снизу – щуп, соприкасающийся с токоведущими частями. С помощью этих приборов совершаются: определяется фаза и ноль, наличие напряжения на контактах автоматов и других предохранительных устройств.

Значительно больше функций у двухполюсных индикаторов напряжения. При совершении проверочных действий соприкосновение прибора происходит сразу с двумя точками участка или электроустановки. В результате, по устройству начинает протекать электрический ток и загорается индикаторная лампочка, мощностью не выше 10 Вт. Она потребляет очень малое количество тока, что совершенно не влияет на четкость и устойчивость сигнала. В качестве ограничителя тока в цепи устанавливается резистор, соединяемый последовательно с лампой.

Двухполюсный указатель используется при диагностике оборудования постоянного и переменного тока. Приборы этого типа могут выполнять более широкий диапазон мероприятий по сравнению с обычными индикаторами.

Пассивная отвертка – индикатор напряжения

Единственной функцией такого индикатора является определение напряжения на участке электропроводки или контактах оборудования. Стандартный указатель состоит из двух рабочих частей. Одна из них представляет собой плоскую отвертку, осуществляющую непосредственный контакт с деталями, находящимися под напряжением. Вторая часть вмонтирована в ручку отвертки и создает необходимое сопротивление.

Понять как пользоваться индикатором, можно на примере обычной электрической розетки, к которой подключены фазный и нулевой проводники. Чтобы определить принадлежность, нужно зажать большим пальцем контакт, находящийся вверху рукоятки. После этого по очереди нужно коснуться рабочей частью отвертки контактов розетки. На одном из них присутствует напряжение, о чем сразу же просигнализирует индикатор, загораясь внутри отвертки оранжевым или красным светом. На прикосновение к нулевому проводу никакой реакции не последует.

Положительными качествами такого индикатора являются следующие:

Работа прибора осуществляется непосредственно от фазы и не требует дополнительных источников питания.
Простая конструкция обеспечивает высокую точность показаний.
Возможность функционирования в широком температурном диапазоне.
Не требует специальных знаний и навыков при использовании. Пользоваться индикаторной отверткой очень просто. При необходимости может применяться как обычная плоская отвертка.
Срок эксплуатации практически не ограничен.

К минусам можно отнести необходимость снятия защитных перчаток во время работы с прибором, а также слабое свечение лампочки, плохо различимое при солнечной погоде. В целом же индикатор наличия напряжения идеально подходит для тестирования внутри помещений.

Индикаторная отвертка с расширенными функциями

Данное устройство также оборудовано световой индикацией и может использоваться в контактном и бесконтактном вариантах. Оба метода позволяют установить наличие или отсутствие обычного или низкого напряжения на проверяемом участке. Кроме того, прибор дает возможность проверить состояние цепи и ее отдельных элементов – предохранителей, кабелей и проводов.

Указатель разделяется на две основных составляющих. Одна из них выполнена в виде плоской отвертки, непосредственно контактирующей с проверяемыми элементами. С помощью второй детали осуществляется бесконтактная проверка напряжения. Обе части, дополняя друг друга, позволяют определить целостность электрической цепи.

Светодиодный электронный индикатор расположен в рукоятке, изготовленной из прозрачного диэлектрического материала. При наличии фазы подается световой сигнал. Здесь же размещаются и батарейки, которые служат источником питания.

Определение фазы и нуля осуществляется по такой же схеме, как и с обычной индикаторной отверткой. То есть жало инструмента поочередно касается контактов. Наличие фазного провода подтверждается загоревшимся индикатором. Бесконтактная проверка выполняется с помощью верхней рабочей части. В этом случае инструмент необходимо правильно удерживать в руке за середину рукоятки и не касаться, при этом, нижней рабочей части. Несоблюдение этого правила приведет к переходу в режим прозвонки и сигнал о наличии фазного провода будет ложным.

Верхняя часть индикаторной отвертки подносится к изоляционному покрытию проводника, не касаясь его поверхности. Наличие фазы начнет определяться в момент приближения указателя к проверяемому участку, а индикатор подаст световой сигнал. Целостность проводников определяется путем прозвонки. Данная операция выполняется при полном отсутствии напряжения в сети.

Сама проверка выполняется в следующем порядке:

Защитные перчатки нужно снять и пальцем одной руки зажать верхнюю рабочую часть устройства.
Жалом индикатора коснуться жилы провода на одном из концов. Другой рукой нужно дотронуться до второго конца проводника.
Срабатывание индикаторной лампочки указывает на целостность проверяемой жилы. Если же пробник не сработал, следовательно у жилы имеется повреждение, скорее всего полный обрыв. Данный способ может использоваться не только в отношении проводов, но и предохранителей.

Несомненными плюсами подобных индикаторов является хорошо различимая световая сигнализация, возможность определения напряжения контактным и бесконтактным способами. Можно прозвонить цепь и проверить ее целостность, а сам указатель использовать как обычную плоскую отвертку. Незначительные минусы связаны с регулярной заменой батареек и ограниченным температурным диапазоном в пределах от минус 10 до плюс 50 градусов.

В целом устройство считается простым и надежным и вполне может использоваться не только в быту, но и в профессиональной деятельности.

Цифровой индикаторный указатель с расширенными функциями

В указателях этого типа отсутствуют какие-либо источники питания. Примерно по середине корпуса расположен жидкокристаллический дисплей в форме прямоугольного окошка. На этом экране высвечивается установленный цифровой ряд значений напряжения – 12, 36, 55, 110 и 220 В.

Цифровой индикатор напряжения оборудован двумя полюсными кнопками. Одна из них используется при бесконтактных измерениях, другая – при контактных. Рабочая часть выполнена в стандартном варианте и представляет собой плоскую отвертку.

Результаты тестирование цифрового индикатора проводимые на отключенном автоматическом выключателе

По результатам проверки работоспособности было выявлено следующее:

Вначале рабочая часть соприкоснулась с нулевым контактом. На экране высветился незначительный показатель напряжения, хотя такое возможно только при включенной нагрузке. В данном случае дисплей должен был оставаться чистым.
При контакте с фазным проводом тестер выдал два значения. Первое в количестве 110 вольт отобразилось четко, а второе – 220 В было едва различимо на экране, хотя оно как раз и является реальным показателем.
Заявленный бесконтактный режим не сработал, хотя без нажатия соответствующей кнопки на экране отобразился плохо видимый значок в виде молнии. Таким образом, напряжение все-таки удалось определить бесконтактным способом, не отраженным в паспорте изделия.

Несмотря на большое количество заявленных функций, в целом указатель проявил себя, как не вполне надежный в эксплуатации. Полученные значения отображаются лишь приблизительно, а бесконтактный способ практически не работает. Возможно все дело в отсутствии собственных источников питания, которые могли бы поддерживать на должном уровне работоспособность устройства. К недостаткам также можно отнести ограниченный температурный диапазон и верхний предел измеряемого напряжения, составляющего 250 В.

Индикатор со звуковыми сигналами

Данная модификация индикатора напряжения, помимо вышеперечисленных функций, оборудована звуковой сигнализацией. За счет этого существенно повышается электробезопасность при выполнении проверочных мероприятий.

Звуковой сигнал подается только в бесконтактном режиме в случае обнаружения напряжения. Одновременно загорается зеленая лампочка светового индикатора. При работе устройства в контактном режиме звук не подается, а обозначается лишь индикацией красного цвета. Следовательно, в приборе установлены две разноцветные сигнальные лампочки.

Звуковые сигналы подаются через динамик, установленный в верхней части индикатора. Неподалеку от него в торце располагается переключатель, изменяющий рабочие режимы. Он может устанавливаться в следующие положения:

Позиция «О». Включает контактное световое оповещение. Напряжение возможно определить лишь напрямую контактируя с фазой.
Позиция «L». Активирует среднюю чувствительность при бесконтактном звуковом оповещении. Сопровождается индикацией зеленого цвета. Напряжение определяется с небольших расстояний, даже, если проводники покрыты двойной изоляцией. Такая позиция превращает прибор в бесконтактный индикатор напряжения.
Позиция «Н». Приводит в действие максимальную чувствительность бесконтактного звукового оповещения. Напряжение в этом случае возможно определить даже с больших расстояний через изоляционный слой. При положительном результате загорается зеленая лампочка.

Рабочее жало индикатора представляет собой плоскую отвертку, защищаемую колпачком. В торце прибора имеется контакт, с помощью которого выполняется прозвонка, то есть определяется целостность участка цепи. Если включен бесконтактный режим максимальной чувствительности защитный колпачок можно не снимать.

В целом, в ходе проверок, указатель зарекомендовал себя как надежный и качественный прибор. Световая и звуковая индикация дублируют друг друга. Определенным минусом является быстрая разрядка батареек, в связи с чем прибор приходится проверять на работоспособность перед каждым использованием.

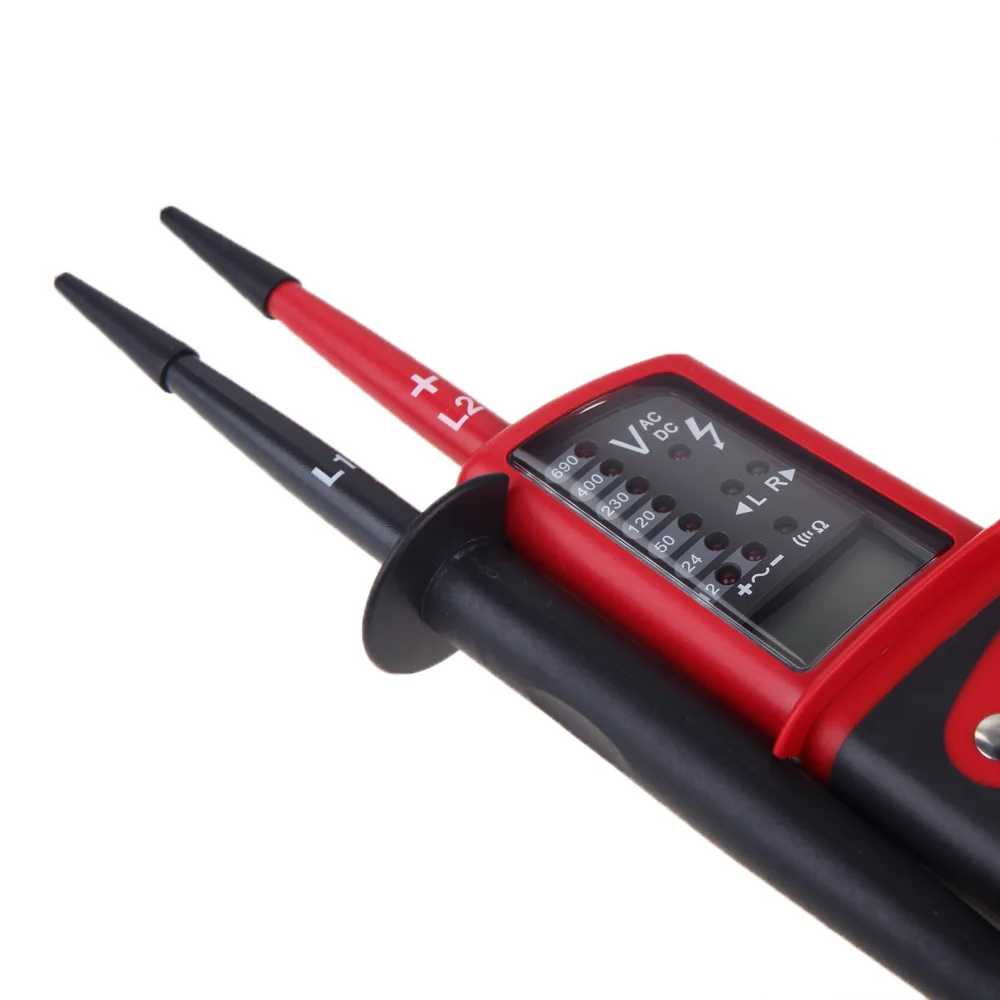

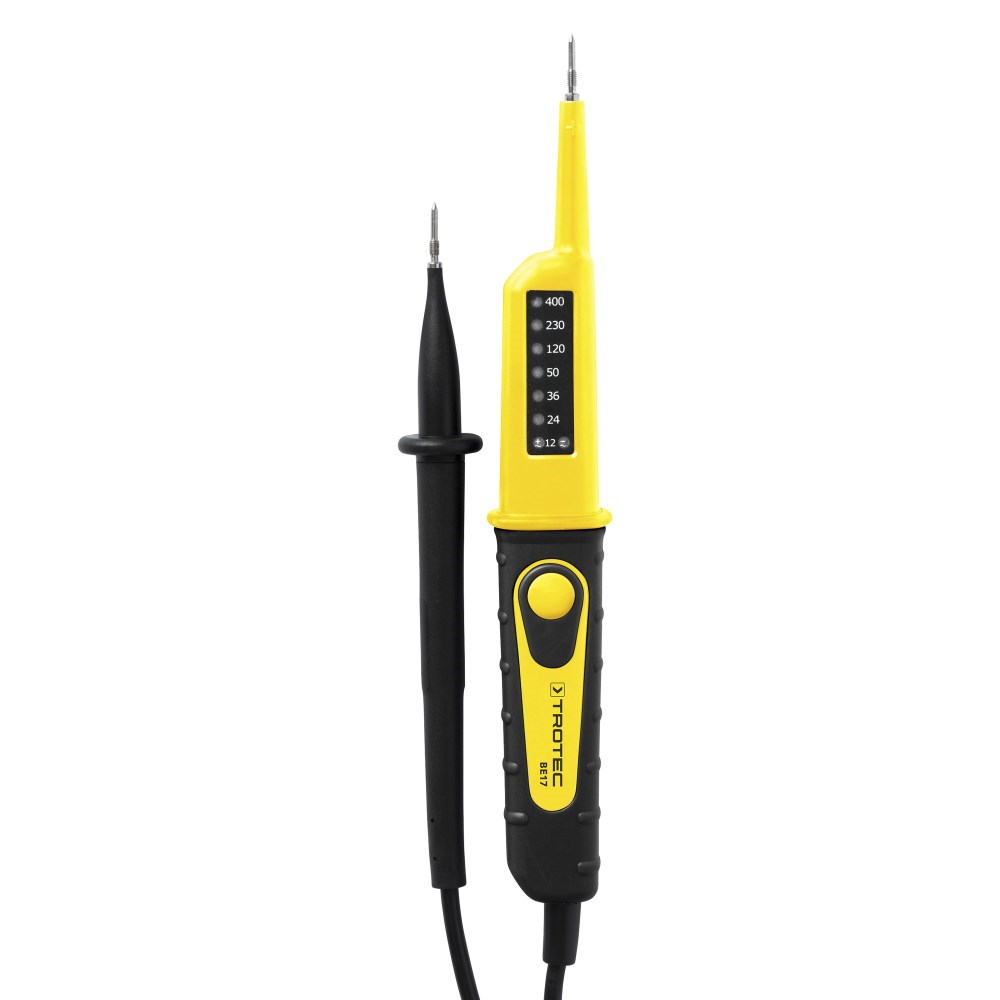

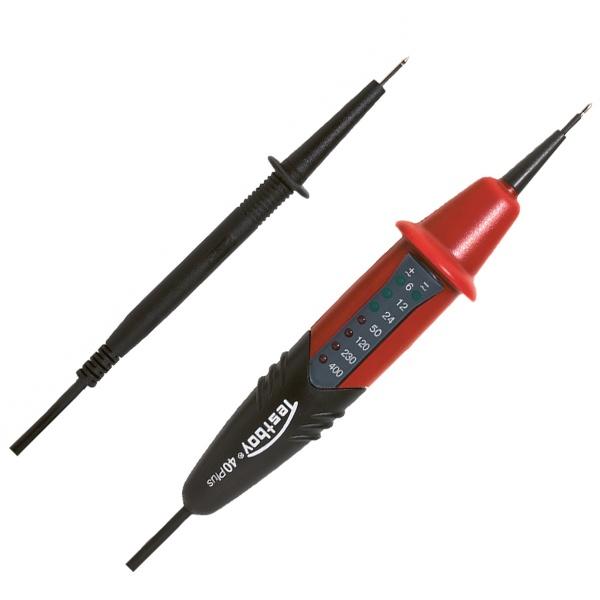

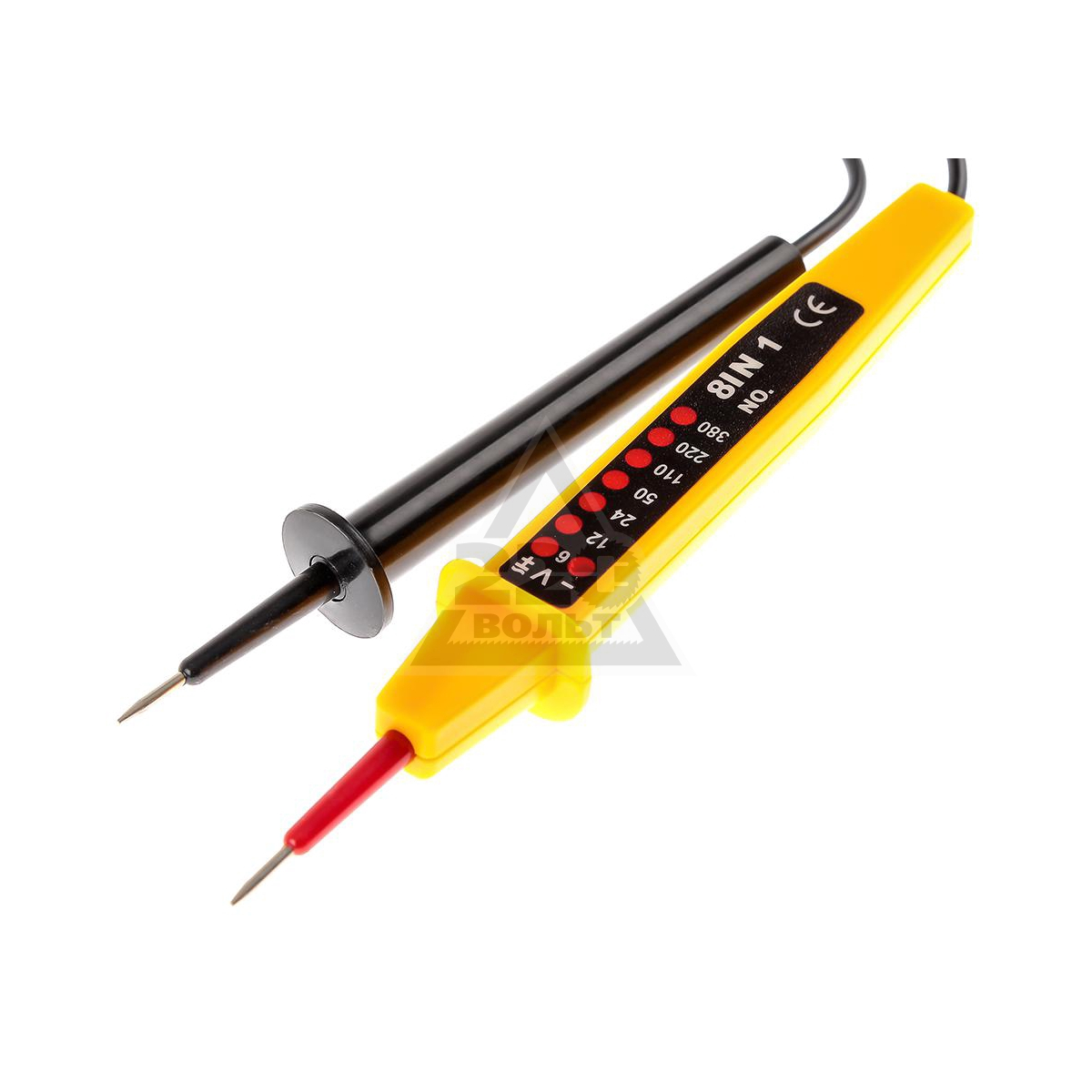

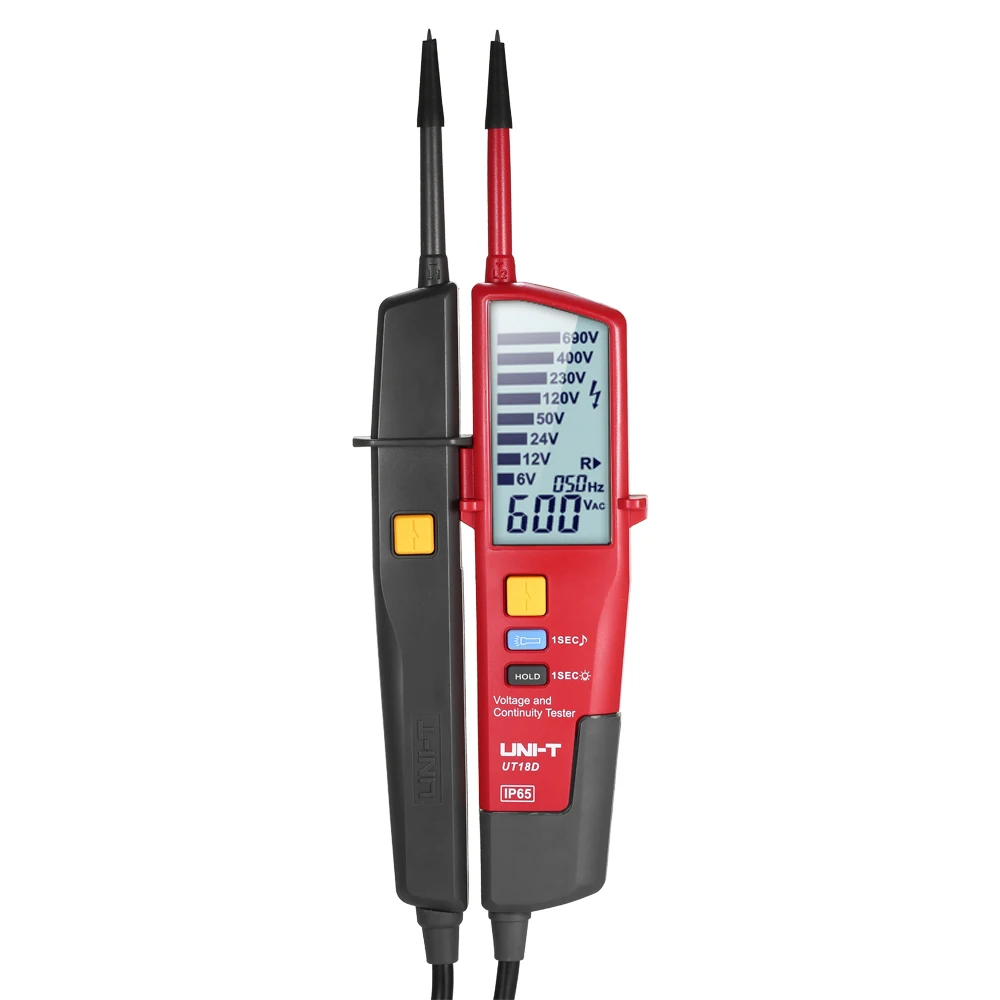

Особенности двухполюсного индикатора

Двухполюсный или двухконтактный индикатор напряжения относится к категории профессиональных устройств. Функционально он существенно отличается от однополюсного прибора, поскольку не может определить наличие фазы и нуля в проводниках или контактах устройств. Двухполюсные индикаторы способны лишь в целом установить, имеется ли в данной сети напряжение, или нет.

В конструкцию входят два щупа, на концах у которых находятся заостренные штыри, являющиеся рабочими частями. Соединение их между собой с помощью гибкого медного провода.

Основная часть прибора оборудована экраном, отображающим измеряемое напряжение по установленной шкале значений. Индикатор может применяться и в сетях на 380 В. Данное устройство устанавливает не только точное значение напряжения, но и выявляет наличие пониженного напряжения и перенапряжений в сетях 220 В.

Проверка осуществляется через два контакта – фазу-ноль или фазу-землю. Один щуп касается фазы, а другой – нуля или заземления. При наличии напряжения на дисплее отобразятся данные, равные напряжению электрической сети. Если указатель покажет 220 В, это и будет реальным напряжением на данный момент. В бытовых условиях его использование ограничено, поскольку отсутствует возможность определения фазы и нуля. В дополнение к этому прибору потребуется обычная индикаторная отвертка.

Для чего нужен двухполюсный индикатор напряжения. Какие бывают указатели напряжения

2.4.23. Общие технические требования к указателям напряжения до 1000 В изложены в государственном стандарте.

2.4.24. В электроустановках напряжением до 1000 В применяются указатели двух типов: двухполюсные и однополюсные.

Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

Применение двухполюсных указателей является предпочтительным.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

2.4.25. Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.

Размеры корпусов не нормируются, определяются удобством пользования.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов-наконечников определяется техническими условиями.

2.4.26. Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не нормируются, определяются удобством пользования.

Индикация наличия напряжения может быть ступенчатой, подаваться в виде цифрового сигнала и т. п.

Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

Для указателей с импульсным сигналом напряжением индикации является напряжение, при котором интервал между импульсами не превышает 1,0 с.

2.4.28. Указатели напряжения до 1000 В могут выполнять также дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационных элементов, предназначенных для переключения режимов работы.

Расширение функциональных возможностей указателя не должно снижать безопасности проведения операций по определению наличия или отсутствия напряжения.

2.4.34. При проверке отсутствия напряжения время непосредственного контакта указателя с контролируемыми токоведущими частями должно быть не менее 5 с.

Некоторые работы в доме могут выполнять люди без специальной подготовки, не прибегая к услугам профессиональных электриков. Замена розеток, выключателей, ремонт настольных и потолочных светильников не требуют высокой квалификации.

Но, выполняя эти работы, нужно соблюдать правила безопасности, которые требуют проверять отсутствие напряжения на контактах электроприборов перед началом работ.

Однополюсный указатель напряжения – самый простой и доступный каждому прибор, показывающий наличие или отсутствие «фазы». Некоторые модели применяются и для поиска мет обрывов в проводах, шнурах и кабелях. Так как некоторые однополюсные указатели совмещают в себе функцию простенькой отвертки, их называют «индикаторными отвертками», а иногда – просто «индикаторами».

Достоинство индикаторов – для их работы не требуется второго провода. Они используют ток, проходящий от «фазы» к «земле» через указатель и тело человека, соединенные последовательно. Для человека этот ток не представляет опасности. Ему не препятствуют ни сопротивление обуви, ни материал пола, но пользоваться указателем в диэлектрических перчатках нельзя, работать он не будет. На практике были единичные случаи, когда индикаторная отвертка не определила наличие «фазы» в светильнике, если электрик стоял на сухой деревянной стремянке.

Виды указателей напряжения

Индикаторы напряжения бывают:

с неоновой лампой;
со светодиодами, работающие от батареек;
с жидкокристаллическим дисплеем;
бесконтактные;
многофункциональные.

Указатели с неоновыми лампами – самые дешевые . Их недостатки – малое напряжение зажигания и недостаточная яркость свечения. При ярком освещении их приходится прикрывать рукой, чтобы увидеть, светится ли лампа.

У светодиодных индикаторов порог зажигания меньше. Наличие батарейки позволяет выполнять с их помощью «прозвонку» цепей и использовать указатель, как бесконтактный. Если взяться за жало индикаторной отвертки и поднести ее торец с проводу, находящемуся под напряжением, лампочка загорится. Но, если она не загорится, это не будет доказательством отсутствия напряжения.

Недостаток светодиодных указателей – они светятся от наводок в проверяемой цепи, показывая «фазу» там, где ее нет.

Общий недостаток неоновых и светодиодных указателей – наличие пружинки, которая со временем ослабевает. Контакт внутри индикатора нарушается, и он перестает работать.

Этого недостатка лишены индикаторы с дисплеями и бесконтактные указатели напряжения. У индикаторов с дисплеями та же чувствительность, что и у светодиодных. Но они распознают наводки в цепях, указывая на дисплее значение напряжения ниже, чем 220В. Зато их показания не видно в темноте.

Бесконтактные указатели работают от батареек. Если их включить и поднести к фазному проводнику, они издают световой и звуковой сигналы. Это удобно при проверке полного отсутствия напряжения, но неприменимо в случаях определения «фазы» на проводниках, находящихся близко друг к другу. Для этого нужен контактный указатель.

Многофункциональные индикаторы представляют собой мультиметр, совмещающий функции омметра, вольтметра и бесконтактного указателя.

Каждый из указателей имеет недостатки и достоинства. Выбирая индикатор напряжения для собственных нужд, помните: хороший указатель – это тот, которым Вы. Главное – научиться верно понимать сигналы указателя.

Как пользоваться указателем напряжения?

Каждый раз перед началом работы с индикатором напряжения надо:

осмотреть прибор, убедиться в целостности корпуса;
прикоснуться к «фазе» и удостовериться, что прибор показывает ее наличие.
после проверки отсутствия напряжения в месте работы нужно повторить проверку исправности .

Такая последовательность действий указателя в ходе проверки. Ее придерживаются и профессиональные электрики при работе в промышленных электроустановках.

Не забывайте специального контакта на корпусе прибора при проверке. Иначе указатель работать не будет.

Разновидности

Рассмотрим существующие виды указателей напряжения, и как они разделяются.

По напряжению:

До 1 кВ.
Свыше 1 кВ.

Указатели напряжения до 1 кВ делятся по числу полюсов:

Однополюсные.
Двухполюсные.

Универсальные указатели делятся по виду измеряемого тока:

Для переменного тока.
Для постоянного тока.

По виду индикатора:

Светодиодные.
Цифровые.

Также, существуют бесконтактные указатели.

Устройство и принцип действия

Рассмотрим подробнее конструктивные особенности всех перечисленных видов указателей, и их принцип работы.

Однополюсный указатель напряжения

Допускается использование указателя до 1000 вольт без резиновых перчаток и других средств защиты. Согласно правилам безопасности, нельзя использовать в качестве указателя напряжения контрольную лампу («контрольку» ), установленную в патрон, с подключенными двумя небольшими кусками провода. При случайной подаче большого напряжения на эту лампу, или при ее механическом повреждении, колба лампы может лопнуть и нанести травму электромонтеру.

Двухполюсный указатель напряжения

На основе вышеописанного указателя производятся индикаторы, которые определяют значение напряжения.

Указатели напряжения свыше 1 кВ

Различные модели указателей имеют свои особенности конструкции, но все они состоят из основных общих для любых указателей элементов:

Согласно правилам безопасности, при работе с таким указателем необходимо использовать . Всегда перед использованием указателя необходимо произвести его внешний осмотр на предмет отсутствия повреждений, а также проверить его работоспособность и подачу сигнала.

Универсальные указатели

Такие указатели применяют также для прозвонки соединений различных электрических цепей.

В этих устройствах в качестве индикаторов применяют , а вместо источника напряжения – конденсатор повышенной емкости.

Бесконтактный указатель напряжения служит для выявления проводов, находящихся под действием напряжения. Они могут быть скрыты в стеновых панелях или стенах. Устройство такого прибора реагирует на электромагнитное переменное поле. Имеется звуковая и световая индикация.

Правила применения

Запрещается применять лампу накаливания вместо индикатора в указателе напряжения. Эта лампа является травмоопасной и ненадежной.

В случае с двухполюсным указателем, щуп того корпуса указателя, где есть индикатор, устанавливают на проверяемый элемент. Вторым щупом касаются другой . По свечению лампы также определяют отсутствие или наличие питания. Пользование таким прибором не составляет никакой трудности.

Для начала монтажных или ремонтных работ на электрических станциях и проводах нужно обязательно проверить показатели сети, отсутствие тока или его параметры. Для этого используется указатель напряжения, который может определить наличие вольтажа и его совпадения до 1000в.

Описание и принцип работы

Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).

Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.

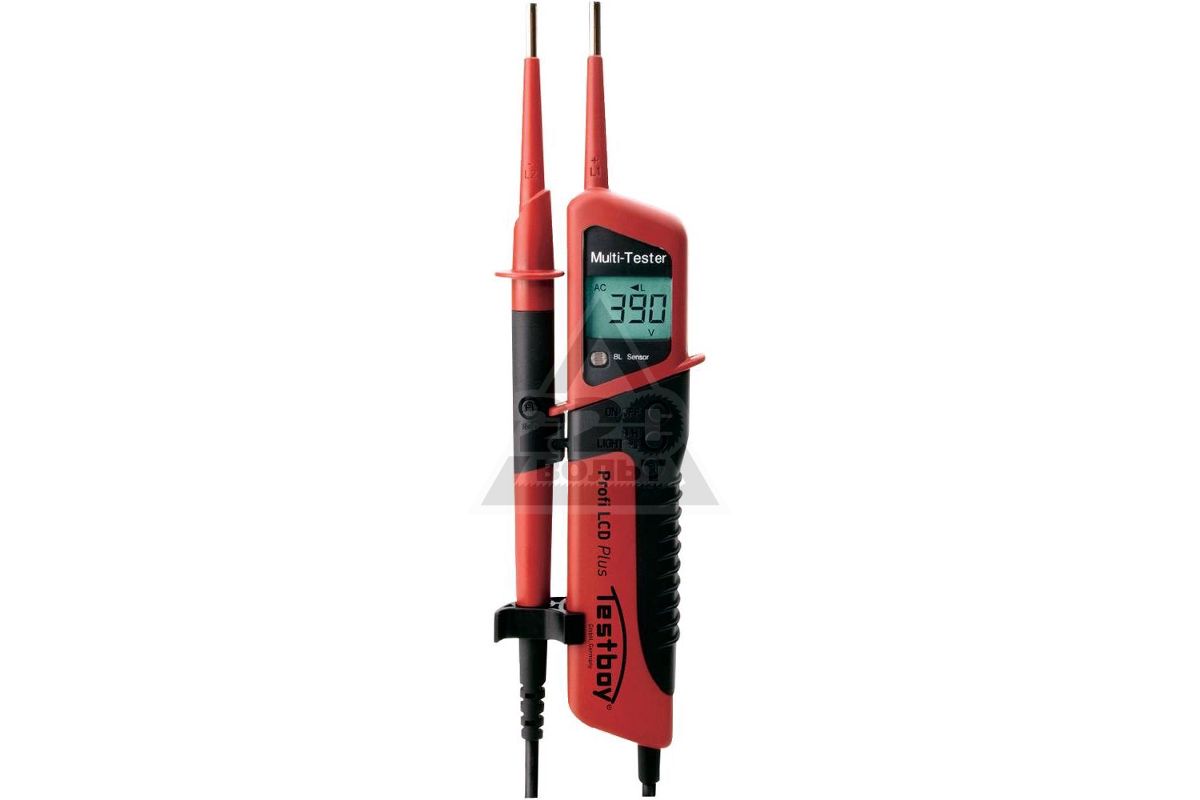

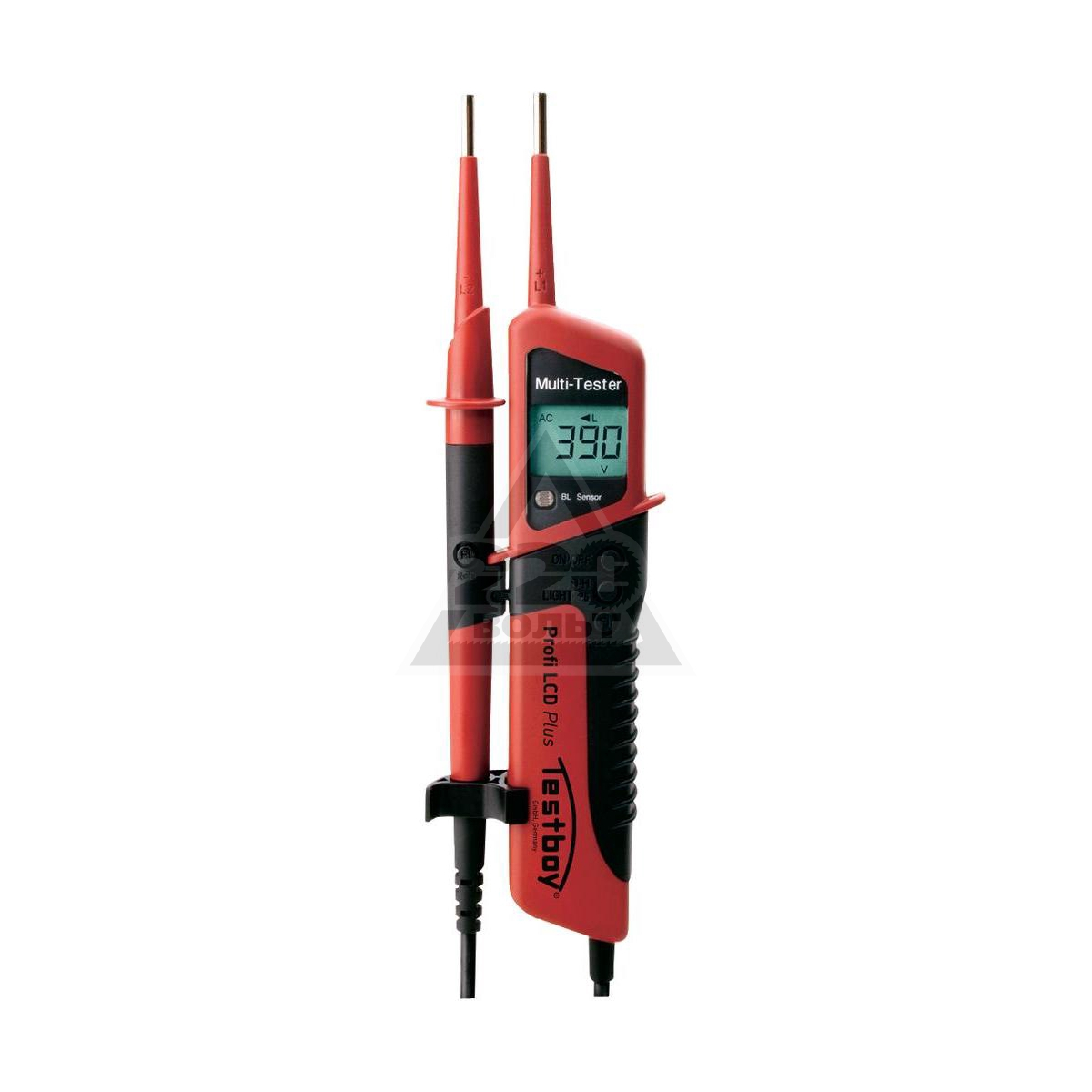

Фото – индикатор с цифровым дисплеем

В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.

Фото – УН ПИН-90

Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения. Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.

Фото – однополюсная модель

Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.

Фото – импортный УН DT-9902

Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал. Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
В отдельных моделях рабочая часть соединяется с индикатором;
Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.

Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.

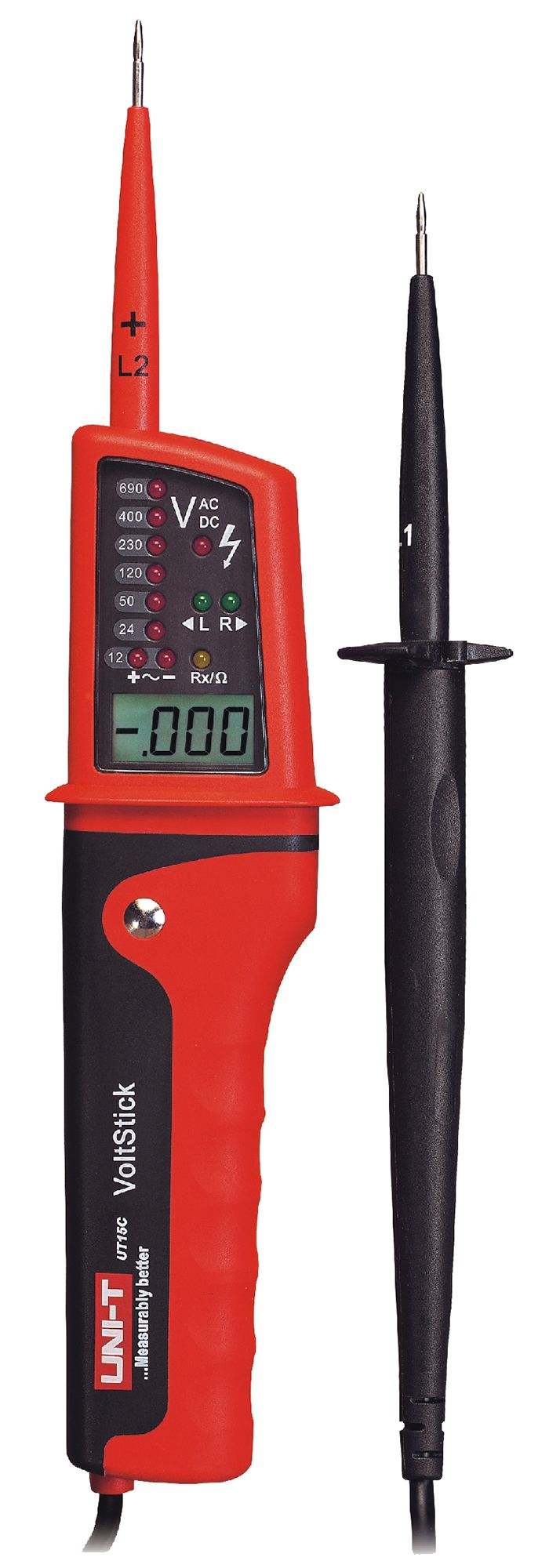

Видео: UT 15В индикатор напряжения

Технические характеристики

Указатели напряжения для фазировки обязательно имеют сертифицированные параметры качества. Они зависят от конкретной модели прибора, рассмотрим данные на примере УННУ-40-1000:

Двухполюсный указатель рабочего напряжения типа УНН Комби имеет параметры аналогичные УННДП 12 660 (кроме максимального напряжения 660 В и рабочих температур до +35):

Фото – УНН Комби

Схожие технические характеристики имеет двухполюсный указатель напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2 и УВНИ 150 А. Их паспорт качества отличается лишь по данным нагрузки и сроку эксплуатации.

Фото – УН Лоцман-2

Параметры однополюсного УВН 80:

Технические данные однополюсного УВНБУ 6–35:

Очень интересная модель УНВЛ-0,4 используется в основном на воздушных линиях электропередач. У него следующие параметры:

Помимо этого, все модели имеют гарантию год, но только при условии регулярной проверки перед началом работы. При покупке всегда обращайте внимание на наличие данных ГОСТ, сертификата и соответствия качества и возможности проверку перед приобретением. Каждые полгода нужно производить калибровку датчика на специальном оборудовании.

Его особенностью является то, что рабочий контакт выполнен в виде крюка, который цепляется на провод независимо от высоты. Сейчас в продаже есть более новая модель для определения напряжения – это указатель УВНУ-10ФБ Поиск 1, где за крепление контактов на токоведущих частях проводов или машин отвечает штанга. Пользоваться прибором этого типа очень просто – высота регулируется при помощи ручных манипуляций, кроме того, можно зафиксировать длину выдвигающейся части.

Фото – УВНУ-10ФБ Поиск 1

Купить указатель напряжения можно в любом городе в специализированных электрических магазинах, но цена будет зависеть от того, кто производитель и типа прибора. Двухполюсные устройства дороже, чем однополюсники. Стоимость также варьируется от города покупки. Например, в Москве определенный УН может стоить выше, чем в Екатеринбурге или Новосибирске.

Определить есть или нет электричество в сети или токопроводящих частях электроустановок помогут мобильные устройства, которые называются указателями напряжения. Обычно такие проверки выполняют в случаях подключения мобильных заземлений либо ножей для заземления, или для выполнения работ по электромонтажу. При этом особо важным является определение именно наличия или отсутствия электричества в сети, а не его цифрового значения.

Указатель напряжения имеет большое значение, особенно в работе электромонтера, можно даже сказать, что его жизнь зависит от его показаний. Ведь начинать работы можно лишь в тех случаях, когда прибор показывает полное отсутствие электрического напряжения в токопроводящих элементах источника освещения, розетки или обычного выключателя.

Виды указателей для определения напряжения

В настоящее время существует несколько видов указателей напряжения, изображенных на фото, которые разделяются по следующим категориям:

по мощности напряжения: до 1 кВ и свыше 1 кВ;
по количеству полюсов: одно- и двухполюсные;
по типу индикатора: с использованием светодиодов и цифровые;
по виду тока для измерения: для переменного и постоянного тока.

К тому же можно использовать бесконтактные указатели напряжения.

Конструкция и способ применения

Особенности конструкции и механизм действия стоит рассмотреть более детально для некоторых видов.

Однополюсные указатели оснащены соответственно одним полюсом, при помощи которого и узнают показатели напряжение в электросети. Как проверить это напряжение? Для этого нужно полюсом коснуться токоведущей части устройства.

При этом процесс замыкания с заземлением происходит непосредственно через человеческое тело в момент его прикосновения к контакту, расположенному на указателе, пальцем. Ток в этот момент возникает не значительный, практически минимальный около 0,3 миллиампера, но лампочка однако, включается.

Внешне данный указатель низкого напряжения напоминает отвертку либо школьную ручку, которая изготавливается из бесцветного материала-диэлектрика или оснащается небольшим смотровым оконцем.

Внутри корпуса располагается резистор и неоновая лампочка, а нижняя его часть оборудована пружинкой и щупом, при этом верхняя имеет площадку для контакта с пальцем при соприкосновении.

Однополюсный прибор предназначен проверять исключительно переменный ток, потому что при токе постоянном неоновый свет не появиться (лампа не включиться), несмотря на наличие напряжения. Чаще всего такой прибор применяют для проверки фаз патронов, выключателей, розеток и пр.

Без средств индивидуальной защиты, в частности без защиты рук резиновыми перчатками, можно применять указатель при напряжении до 1000 вольт. В соответствии с правилами электробезопасности запрещается применять контрольную лампу, которая вставляется в патрон с присоединенными к ней отрезками провода. В результате внезапного увеличения напряжения в электросети, колба лампы разорвется, что может привести к травматизму работника электросети.

Недостатком однополюсного прибора является малая чувствительность и определение напряжения лишь до 90 В.

Указатель напряжения двухполюсный

Этот вид указателя имеет две части, отдельные друг от друга. Для их изготовления используется материал-диэлектрик и изолированный гибкий проводник из меди, который соединяет две отдельные части.

Принцип работы двухполюсного указателя совершенно несложный, необходимо слегка коснуться к токопроводящим частям полюсами и устройство покажет есть напряжение или нет.

Если результат положительный и ток в сети присутствует, значит лампа загорится неоновым светом, при этом разность потенциалов, возникающая между этими токопроводящими элементами, оказывает значительное влияние на сам ток.

Значение тока, протекающего через лампу, составляет всего несколько миллиампер, но этого вполне достаточно для устойчивого светового сигнала. Для предотвращения увеличения напряжения в лампе необходимо подключить к ней обычный резистор.

Кроме выпускаемых указателей, можно использовать схожие с ними приборы – индикаторы, служащие также для определения показателя напряжения в электросети и оснащенных специальной шкалой с подсветкой светодиодами на корпусе и градуировкой определенных показаний напряжения от 12 до 750 В.

Прибор высокого напряжения (более 1 кВ)

Указатели высокого напряжения функционируют благодаря возникающему эффекту от свечения неона при протекании по лампе емкостного тока конденсатора, который подключается последовательно с ней.

Указатель такого плана называется высоковольтным и подходит он для проверки напряжения переменного, при этом касание происходит только к фазе, место для контакта с пальцем отсутствует.

Все модели обладают разными конструкционными особенностями, но имеют общие для всех элементы.

В соответствии с требованиями правил электробезопасности:

работы необходимо выполнять в резиновых защитных средствах для рук, указатель должен быть в технически исправном состоянии, что необходимо заранее проверить;
запрещается заземлять указатель, чтобы не допустить возможное соприкосновение с частями под напряжением, что может привести к травмированию электромонтера.

Фото указателей напряжения

Индикаторы напряжения | Electricdom.ru

Индикаторы (указатели) напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электрооборудования до 1000 В. Указатели напряжения бывают двух типов — однополюсные и двухполюсные.

Однополюсные индикаторы

Однополюсный индикатор напряжения имеет электрическую схему, состоящую из
газоразрядной индикаторной лампы с добавочным резистором контакта —
наконечника и контакта на торцевой части указателя. Корпус индикатора сделан
из изоляционного материала и имеет упорное кольцо.

При проверке наличия напряжения касаются пальцем контакта на торцевой части индикатора. При
наличии напряжения через индикатор проходит емкостной ток, обусловленный
емкостью человек-земля. Недостатком таких индикаторов являются возможность
свечения лампы от наведенного напряжения.

С помощью такого индикатора можно определить наличие или отсутствие напряжения на отсоединенных проводах, контактных колодках, при проверке патронов ламп, подключении выключателей, предохранителей. Нельзя определить скрытую проводку и порядок подключения фаз в сетях 380В, может использоваться только в сети переменного тока.

Двухполюсные индикаторы

Двухполюсный индикатор напряжения состоит из двух корпусов, выполненных из изолирующего материала.
Корпуса соединены между собой гибким изолированным проводом.
Электрическая схема такого индикатора состоит из газоразрядной индикаторной
лампы, которую шунтирует резистор, добавочного резистора и контактов — наконечников.
Шунтирование резистором индикаторной лампы делает индикатор
нечувствительным к наводкам напряжения. При наличии напряжения через
индикатор пойдет ток и индикаторная лампа будет светиться.

Бывают такие ситуации, когда пропадает или уменьшается напряжение на одной из фаз сети 380В. Может неустойчиво работать или остановиться электродвигатель. В таком случае лучше пользоваться двухполюсным индикатором, проверить наличие напряжения между фазами или между фазой и корпусом двигателя. Однополюсный индикатор будет показывать наличие напряжения в трех фазах.

Можно выполнять те же действия, что и с однополюсным индикатором, также нельзя определить скрытую проводку,
но этот индикатор позволяет определить порядок подключения фаз в сетях 380В, может использоваться в сетях как переменного так и постоянного тока.

Биполярный датчик напряжения постоянного тока предлагает Sensit

Резюме: Состоящая из двух прецизионных операционных усилителей (MAX4236), опорного напряжения (MAX6143), логический элемента, и связанных с ними компонентов, эта схема детектора постоянного напряжения утверждает, цифровой выходной сигнал, когда вход находится в пределах окна ± 100 мВ, с центром в точке 0V.

Аналогичная версия этой статьи появилась в номере журнала Power Electronics Technology от 1 июня 2007 года.

Важной функцией в промышленных и научных приложениях является обнаружение наличия (или отсутствия) постоянного напряжения в предохранительных блокировках, автоматических секвенсорах и т. Д.Чтобы обнаружить отсутствие больших биполярных уровней постоянного тока, детектор должен выдавать сигнал, когда его вход находится в пределах стабильного и точно определенного окна около нуля вольт. Ширина окна должна быть в два раза больше максимально допустимого напряжения ошибки и центрирована на нулевом вольт.

Схема обнаружения должна иметь вход с высоким сопротивлением, чтобы не повлиять на систему, в которую она вставлена. Он также должен выдерживать входной уровень, равный максимальному контролируемому напряжению плюс амплитуда любого переходного процесса, который может возникнуть.Одна схема, отвечающая этим требованиям (, рис. 1 ), выдает цифровой выходной сигнал, когда входное напряжение находится в пределах диапазона ± 100 мВ.

Рис. 1. Этот детектор биполярных напряжений постоянного тока выдает цифровой выходной сигнал, когда входной сигнал находится в пределах окна ± 100 мВ с центром в 0 В.

Его входное сопротивление составляет 22 МОм, а его максимальное входное напряжение определяется характеристиками дуги входного резистора серии 22,1 МОм. Его четко определенные края окна имеют гистерезис около 10 мВ, что устраняет любые вызванные шумом колебания выходного сигнала (, рис. 2, ).Скорость отклика определяется постоянной времени 10 мс, образованной входным конденсатором 10 нФ (пленочного типа с малой утечкой) и параллельной комбинацией (около 11 МОм) двух резисторов делителя / сдвига входного напряжения 22,1 МОм.

Рис. 2. Эти формы сигналов из схемы на Рис. 1 показывают реакцию выхода детектора на изменение входного напряжения.

Схема работает от одного источника питания +5 В благодаря способности операционного усилителя (MAX4236) работать с низким напряжением смещения, низкой температурой смещения, низким током смещения и входными напряжениями, включая отрицательную шину. Температурная зависимость порогов срабатывания составляет менее 1 мВ (всего) в диапазоне от 0 ° C до + 85 ° C. Чтобы гарантировать стабильность этих триггерных напряжений при повышении температуры, значения температуры двух резисторов 22,1 МОм должны быть низкими и как можно точнее согласованными.

Очень высокий входной импеданс делает эту схему чувствительной к токам утечки. Отрицательный вход каждого операционного усилителя должен поддерживаться тефлоновой стойкой, а на всю сборку должна быть нанесена высококачественная изоляция с конформным покрытием.Если цепь извещателя должна быть гальванически изолирована от цепи управления системой, рассмотрите схему , рисунок 3 . Таблицы данных и другую информацию об ИС, показанных на этих рисунках, можно найти на сайте www.maximintegrated.com/.

Рисунок 3. Измененный, как показано, выходной сигнал на Рисунке 1 гальванически изолирован от контролируемого напряжения.

©, Maxim Integrated Products, Inc.

Содержимое этой веб-страницы защищено законами об авторском праве США и других стран.Для запросов на копирование этого контента свяжитесь с нами.

ПРИЛОЖЕНИЕ 4568:
ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ 4568, г. AN4568, AN 4568, APP4568, Appnote4568, Appnote 4568

maxim_web: en / products / analog / amps, maxim_web: en / products / interface / signal-line-protection-ics, maxim_web: en / products / power / supervisors-Voltage-monitors-sequencers, maxim_web: en / products / analog / vrefs, maxim_web: ru / products / power / supervisors-Voltage-monitors-секвенсоры / детекторы напряжения и батареи, maxim_web: en / products / power / supervisors-Voltage-monitors-секвенсоры / секвенсоры-трекеры напряжения

Биполярный датчик напряжения 400-3600В

Подробнее

Для определения постоянного напряжения (наличие или отсутствие напряжения), остаточного постоянного напряжения (измерение разгрузки линии) и фактического / индуктивного переменного напряжения (наличие или отсутствие напряжения).

— Визуальная индикация: зеленый свет — активное состояние, синий свет — номинальное напряжение обнаружено, красный свет — наличие постоянного напряжения, оранжевый свет — падение постоянного напряжения, предупреждение о перенапряжении — до 3600 В
— Прочный корпус с гибкой переходной муфтой (AFLEX) .
-Полное автоматическое управление с кнопкой самотестирования.
— Отсутствует напряжение, сигнализируется зеленым светом высокой яркости.
— Доступны переходники для обычных типов стиков.
-Поставляется в металлическом футляре или мягком футляре.

Дополнительные сведения см. В таблице данных в формате pdf.

Краткий обзор

FAMECA.

FAMECA — крупный мировой игрок в области исследований, проектирования и производства оборудования для предотвращения электрического риска.
С 1949 года бренд полагается на ноу-хау своих заводов, чтобы предложить своим клиентам высокопроизводительные решения в области низкого, среднего и высокого напряжения.
Задачи, выполняемые FAMECA с момента ее создания:
— Защита людей от поражения электрическим током.
— Обеспечение продуктов, гарантирующих максимальный уровень безопасности, в соответствии со стандартами и методами работы.
— Разработка профилактических мер с помощью конструкции и использования каждого устройства
Диапазон оборудования, производимого на нашем заводе:
— Портативное заземление
— Обнаружение напряжения
— Изоляционные стержни
Он также включает ряд решений для улучшения знаний о сети и облегчения переход на интеллектуальные сети:
— Управление схемами сети
— Идентификация фазы
— Идентификация кабеля
Наш бренд делает ставку на инновации, а также на надежную конструкцию, предлагая решения, адаптированные к технологической эволюции сетей по всему миру.
Таким образом, он позволяет эффективно оптимизировать производство, передачу, распределение, эксплуатацию и техническое обслуживание электрических сетей.
Все наши продукты соответствуют нашей политике защиты окружающей среды при производстве и послепродажном обслуживании.

TAG DC3600BPM Детектор биполярного напряжения постоянного тока

TAG DC3600BPM Детектор биполярного напряжения постоянного тока

DC3600BPM Биполярный датчик напряжения постоянного тока с выносным индикатором напряжения.

Использование

Устройство используется для испытания без напряжения воздушных линий постоянного тока (в основном транспортных воздушных линий: трамваи, метро, поезда).

Обнаружение постоянного напряжения (наличие или отсутствие напряжения)
Обнаружение остаточного постоянного напряжения (измерение разгрузки линии)
Обнаружение фактического и индуцированного переменного напряжения (наличие или отсутствие напряжения).
Индикация уровня переменного или постоянного напряжения на приемнике (± 3%) 50–3600 В переменного тока /
120–3600 В постоянного тока

Преимущества

Установка порога путем самообучения по реальному напряжению (MCU)
Прочный корпус с гибкой переходной муфтой (AFLEX).
Полное автоматическое управление с кнопкой самотестирования (кабель также протестирован)
Специальный дисплей для каждой функции ⇒ очистить информацию
Предупреждение о превышении диапазона напряжения (> 4000 В): визуальная и непрерывная звуковая индикация.
Ограничение тока в кабеле ниже <3,5 мА.
Устойчивость к скачкам напряжения до 36 кВ
Пользовательское дистанционное отображение постоянного и переменного напряжения

Технические характеристики

Диапазон номинального напряжения: Un = от 500 В до 3600 В
Двойная индикация напряжения, мощный звук и мигающая световая индикация.
Наличие реального напряжения постоянного тока отображается звуковым и мигающим красным светом высокой яркости
Наличие остаточного напряжения (зарядного напряжения постоянного тока) сигнализируется звуковым и ярким оранжевым светом
Наличие наведенного переменного напряжения, обозначенного синим светом высокой яркости.
Отсутствует напряжение, обозначенное зеленым светом высокой яркости.
Встроенная функция самоконтроля для обеспечения правильной работы устройства в полевых условиях до и после использования.
Рабочая температура: от -25 ° до + 55 ° C, влажность от 20% до 96%.
Батарея: щелочная 9 В — CEI / IEC 6LR61
Примерный размер: металлический корпус 450 x 475 x 130 мм
Примерная высота устройства в сборе: 2150 кг

Каталожный номер DC3600BPMU, Номинальное напряжение 500 — 3600 В постоянного тока, Концевой фитинг AFLEX U.

Каталожный номер DC3600BPMAPV, Номинальное напряжение 50 — 3600 В переменного тока, Концевой фитинг AFLEX APV.

Каталожный номер DC3600BPMB, Номинальное напряжение 120 — 3600 В постоянного тока, Концевой фитинг AFLEX B.

Свяжитесь с нами для получения полной технической информации, используя кнопку ниже.

PBwel — ведущий разработчик, производитель и поставщик качественной продукции для электробезопасности.

PBwel — всемирно признанный разработчик, производитель и поставщик временного переносного заземления, датчиков напряжения, реле Бухгольца и изделий для электробезопасности.

Благодаря более чем восьмидесятилетнему наследию и опыту мирового класса в области оборудования, предназначенного для безопасного обслуживания энергосистем, PBwel предоставляет клиентам высококачественное обслуживание, надежные решения и технические знания.

Биполярные блоки питания

работают в широком диапазоне напряжений

Что вы узнаете:

В следующем году количество различных грузовых автомобилей с нулевым уровнем выбросов значительно увеличится.
Какие производители инвестируют в полностью электрические грузовики?
Какие производители грузовиков работают над автомобилями на топливных элементах?

Около 3,7 миллиона грузовиков большой грузоподъемности используются в США, доставляя товары по всей стране. Обычно они приводятся в действие дизельными двигателями, которые шумят и выделяют загрязнения. По данным IDTechEx, несмотря на то, что на эти большие дизельные двигатели грузовых автомобилей приходится всего 9% мирового парка автомобилей, они составляют 39% выбросов парниковых газов в транспортном секторе и около 5% выбросов CO ₂ от ископаемого топлива.

Но это может скоро измениться. Для тех, кто в автомобильном мире пытается убедить босса в том, что изменение климата является важным стратегическим вопросом для бизнеса, происходит нечто важное: компании стремятся к зеленым долларам, деньгам, потраченным на сокращение загрязнения и отходов, и при этом они также демонстрируя хорошее корпоративное гражданство.

В следующем году количество различных грузовых автомобилей с нулевым уровнем выбросов значительно увеличится. Такие производители, как Ford, GM, Peterbilt, Tesla и Volvo, инвестируют в полностью электрические грузовики, а Daimler, Hyundai и Toyota работают над автомобилями на топливных элементах.

Tesla

Например, производитель электромобилей Tesla планирует производить полуприцепы и имеет предварительные заказы от таких гигантов, как Anheuser-Busch, DHL, FedEx, JB Hunt Transport Services, PepsiCo, UPS и Walmart ( Инжир.1) . Электрический полуприцеп Tesla класса 8 будет выпускаться с пробегом на 300 и 500 миль. По заявлению компании, Semi будет разгоняться от 0 до 60 миль в час за 20 секунд при полной нагрузке в 40 тонн. Он сможет поддерживать эту скорость при подъеме на 5% уклон.

1. Ожидается, что к концу августа Tesla произведет около 350 автомобилей Semi. Затем, согласно отчетам автомобильной промышленности, его производительность увеличится до 100 в неделю к концу 2021 года и до 500 в неделю к концу 2022 года.

В последнем отчете о прибылях и убытках Tesla генеральный директор Tesla Илон Маск сказал, что Semi готов к производству — все инженерные работы уже завершены, — но автопроизводитель не сможет достичь массового производства, пока компания не нарастит производство аккумуляторных элементов на 4680 единиц. Компания рассчитывает начать поставки Tesla Semi где-то в этом году.

Kenworth

Новый Kenworth T680E с нулевым уровнем выбросов является первой аккумуляторно-электрической моделью класса 8 производителя грузовиков за его 97-летнюю историю.Расчетная дальность действия T680E составляет 150 миль, в зависимости от приложения. В нем используется быстрое зарядное устройство постоянного тока CCS1 с максимальной мощностью 120 кВтч, а время зарядки составляет 3,3 часа. Kenworth T680E обеспечивает непрерывную мощность в 536 л.с. и максимальную мощность до 670 л.с. плюс крутящий момент в 1623 фунт-фут.

Peterbilt

Модель 579EV компании Peterbilt теперь доступна для заказов клиентов, производство ожидается во втором квартале 2021 года (Рис. 2) . Полностью интегрированная, полностью электрическая трансмиссия в модели 579EV использует литий-железо-фосфатные аккумуляторные батареи с терморегулятором, чтобы обеспечить запас хода до 150 миль.При использовании в сочетании с рекомендованным быстрым зарядным устройством постоянного тока аккумуляторные батареи заряжаются за 3-4 часа, что делает 579EV хорошо подходящим для региональных перевозок и операций на последней миле.

2. Peterbilt Model 579EV доступен в конфигурации с тандемным приводом, с двигателями Meritor 14Xe, обеспечивающими питание через приводные инверторы. Рекуперативное торможение улавливает энергию от остановок и остановок, чтобы помочь зарядить аккумуляторы и увеличить запас хода автомобиля. (Источник: Peterbilt)

Volvo

Volvo Trucks вывела на рынок свой грузовик с нулевым уровнем выбросов VNR Electric в конце 2020 года.VNR Electric имеет запас хода 150 миль со скоростью до 65 миль в час по шоссе. Он разработан для клиентских приложений и ездовых циклов с местным и региональным распределением, включая продукты питания и напитки, а также маршруты получения и доставки. Грузовик выпускается в трех моделях: прямая тележка; трактор 4х2; и трактор 6х2. По данным компании, в нем используются литий-ионные батареи емкостью 264 кВтч, которые могут заряжаться до 80% за 70 минут.

Daimler

Компания Daimler, крупнейший производитель грузовиков в мире, теперь поставляет грузовик Freightliner eCascadia Class 8. В eCascadia, когда водитель нажимает педаль акселератора примерно на половину (50%), контроллер трансмиссии сначала проверяет другие компоненты, чтобы определить, является ли передача 50% крутящего момента на электродвигатель безопасной и эффективной для системы.

Если все требования соблюдены, контроллер трансмиссии позволяет инвертору извлекать энергию из батареи и передавать ее электронным двигателям, чтобы удовлетворить потребность водителя в 50% крутящем моменте. Если контроллер трансмиссии определяет, что передача 50% крутящего момента не рекомендуется (если грузовик неподвижен или движется медленно), он снизит крутящий момент до идеального уровня, например, 30%.

Разработанный для eCascadia, полностью электрический Detroit ePowertrain использует электрическую трансмиссию eAxle. Благодаря интеграции электродвигателя, трансмиссии и специальной электроники в компактный блок, eAxle может напрямую приводить в действие колеса грузовика.

Detroit ePowertrain предлагает две модели Detroit eAxle. Установка с двумя двигателями имеет максимальный крутящий момент 23000 фунт-футов и максимальную мощность 360 л.с. Конструкция с одним двигателем обеспечивает максимальный крутящий момент 11500 фунт-футов и максимальную мощность 180 л.с.

GM входит в игру по доставке электричества через новое бизнес-подразделение под названием BrightDrop, чей электрический фургон EV600 появится на дорогах в конце 2021 года для его первого клиента, FedEx.

BrightDrop EV600 — это легкий электрический грузовой автомобиль, специально созданный для доставки товаров и услуг на большие расстояния. Характеристики EV600 включают в себя:

При работе от аккумуляторной системы Ultium от GM, EV600 рассчитан на пробег до 250 миль при полной зарядке.
Пиковая скорость зарядки до 170 миль пробега электромобиля в час за счет быстрой зарядки постоянного тока мощностью 120 кВт.
Грузовое пространство более 600 кубических футов.
Предлагается для полной массы автомобиля (GVWR) менее 10 000 фунтов.

Стандартные функции безопасности включают в себя: систему помощи при парковке спереди и сзади, автоматическое экстренное торможение, предупреждение о прямом столкновении, индикатор расстояния следования, торможение передним пешеходом, систему помощи при удержании полосы движения с предупреждением о выезде с полосы движения, автоматический дальний свет IntelliBeam и камеру заднего вида HD.Дополнительные доступные функции безопасности и помощи водителю включают в себя: торможение при перекрестном движении сзади, помощь при рулевом управлении в слепой зоне, автоматическое торможение задним ходом, HD Surround Vision, предупреждение пешеходов сзади и улучшенное автоматическое экстренное торможение, среди прочего.

BrightDrop рассчитывает сделать EV600 доступными большему количеству клиентов, начиная с начала 2022 года.

Ford

Автогигант Ford вышел в новый сектор рынка электромобилей с планами разработать полностью электрическую версию своего автомобиля. Транзитный грузовой фургон будет доступен с конца 2021 года.Ожидается, что автомобиль будет иметь запас хода в 126 миль. Исследования, основанные на внутренних данных компании, показывают, что средний пользователь общественного транспорта проезжает 74 мили в день, что находится в пределах прогнозируемой дальности действия электрической версии транспортного средства.

Rivian

Rivian в прошлом году получила огромный заказ на 100 000 полностью электрических автофургонов от гиганта электронной коммерции Amazon. Пока вы читаете это, Amazon начала тестирование первой партии своих электрических автофургонов Rivian Automotive в Лос-Анджелесе.Rivian ожидает, что первые фургоны будут доставлены для Amazon во второй половине 2021 года, в общей сложности 10 000 фургонов будут введены в эксплуатацию к концу 2022 года, а полные 100 000 — к 2030 году.

Fuel-Cell Electric

Заправка топливом время и пробег являются важными факторами при эксплуатации большегрузных автомобилей. В этом отношении водород является подходящим топливом для грузовиков большой грузоподъемности, так как обеспечивает короткое время дозаправки и поездки на большие расстояния, одновременно предлагая решение с нулевым уровнем выбросов.

Компания Daimler представила концептуальный автомобиль на водородных топливных элементах под названием грузовик Mercedes-Benz Genh3, заявив, что он сможет проехать до 621 мили на одном баке. Серийная версия Genh3 Truck имеет полную массу 40 тонн и полезную нагрузку 25 тонн. Два бака с жидким водородом и система топливных элементов сделают эту полезную нагрузку возможной и увеличивают дальность полета и, следовательно, составляют основу концепции Genh3 Truck.

Daimler Trucks предпочитает использовать жидкий водород (Lh3), потому что в этом состоянии энергоноситель имеет более высокую плотность энергии по отношению к объему, чем газообразный водород.В результате баки грузовика на топливных элементах, в котором используется жидкий водород, намного меньше и из-за более низкого давления значительно легче. Это дает грузовикам больше грузового пространства и большую массу полезной нагрузки. В то же время можно перевозить больше водорода, что значительно увеличивает дальность полета грузовиков.

Грузовики

Genh3 начнут испытывать заказчики в 2023 году, а серийное производство — во второй половине этого десятилетия.

General Motors присоединяется к другим автопроизводителям, таким как Toyota, в разработке технологии водородных топливных элементов для грузовых перевозок на дальние расстояния.GM сотрудничает с производителем грузовых автомобилей Navistar и поставщиком водорода Oneh3 для разработки полной системы дальних перевозок с нулевым уровнем выбросов в США.

Грузовики будут работать на водороде, а не на аккумуляторах, что устранит необходимость в зарядных станциях на длинных маршрутах грузовиков.

Navistar International Corp будет использовать два блока питания на топливных элементах GM Hydrotec для питания своего грузового электромобиля на топливных элементах серии International RH. Каждый блок питания Hydrotec содержит более 300 водородных топливных элементов, а также системы управления теплом и энергопотреблением (рис.3) .

3. Блоки питания на топливных элементах Hydrotec компании General Motors обеспечивают мощность более 80 кВт и могут быть размещены по 2-3 единицы на автомобиль для достижения более высоких номинальных мощностей. (Источник: General Motors)

Водородные грузовики будут запущены в производство в конце 2023 года как модель 2024 года. Целевая дальность полета составляет более 500 миль, при этом время заправки водородом менее 15 минут.

В конце прошлого года Toyota объявила о сделке с производителем грузовиков Hino о совместной разработке грузовиков на водородных топливных элементах для Северной Америки.Ожидается, что первый демонстрационный автомобиль появится в первой половине 2021 года. Компании будут использовать недавно разработанное шасси серии Hino XL с технологией топливных элементов Toyota.

Корейская компания Hyundai работает над своим водородным топливным элементом Xcient, который может быть заряжен в течение 8-20 минут на одной зарядке при давлении в баке 350 бар. По данным компании, грузовики Xcient имеют аккумуляторную батарею емкостью 73,2 кВтч (24,4 кВтч × 3) и запас хода около 400 км на одной зарядке (в конфигурации 4 x 2 при буксировке 18-тонного прицепа).Электродвигатель (максимальная мощность 350 кВт) генерирует движущую силу за счет электроэнергии, подаваемой от батареи и батареи.

Государственная поддержка

Совет по воздушным ресурсам Калифорнии (CARB) в прошлом году принял постановление о Advanced Clean Trucks, обязывающее производителей грузовиков переходить с дизельных грузовиков и фургонов на электрические грузовики с нулевым уровнем выбросов, начиная с 2024 года. в Калифорнии будет с нулевым уровнем выбросов. Начиная с 2024 года производители коммерческих грузовиков должны продавать грузовики с нулевым уровнем выбросов в качестве растущего процента от своих годовых продаж в масштабах штата.

Президент Байден объявил, что его администрация планирует заменить парк автомобилей с двигателями внутреннего сгорания, принадлежащий федеральному правительству, электромобилями, произведенными в США. По данным Управления общего обслуживания США (GSA), федеральный парк насчитывает около 650 000 автомобилей, из которых около 100 000 средних -грузовых и 40 000 большегрузных автомобилей на складе.

KIA7036 datasheet — Биполярная линейная интегральная схема (детектор напряжения

BSP742RI : переключатель высокого напряжения Smart Power.Защита от перегрузки Ограничение тока Защита от короткого замыкания Тепловое отключение с перезапуском Быстрое размагничивание индуктивных нагрузок Обратная защита аккумулятора с помощью внешнего резистора Диагностический выход с открытым стоком КМОП-совместимый вход Потеря заземления и потеря Vbb Защита ESD — Защита Очень низкий ток в режиме ожидания Описание продукта Защита от перенапряжения.

CK2540-7R : преобразователи постоянного тока в постоянный на 150 Вт. Диапазон входного напряжения от 1 до 2 выходов кВ переменного тока I / O испытательное напряжение на электрическую прочность Прочная электрическая и механическая конструкция Полностью изолированные выходы Диапазон рабочих температур окружающей среды 4071 C с конвекционным охлаждением Выход 1 Uo nom Io nom [В DC] [A] Выход 1 Uo nom Io nom [В DC] [A] Выход 2 Uo nom Io nom [В DC] [A] Выход 2 Uo nom Io nom [В DC] [A] Тип.

KA1H0265R : Off-Line. СПС. Прецизионная фиксированная рабочая частота KA1H0265R (100 кГц) Импульс за импульсом Ограничение превышения тока Защита от перегрузки Защита от перенапряжения (мин. 23 В) Функция внутреннего теплового отключения Блокировка при пониженном напряжении Внутренний датчик высокого напряжения FET Автоматический перезапуск Семейство продуктов Fairchild Power Switch (FPS) специально рассчитан на работу в автономном режиме SMPS с минимальным.

KA78M15 : 3-контактный стабилизатор положительного напряжения 0,5 А. Выходной ток до 0.Выходное напряжение 5 А для защиты от тепловой перегрузки 24 В Защита от короткого замыкания Защита выходной зоны транзистора в безопасной рабочей зоне (SOA) Серия KA78MXX с тремя клеммами положительного регулятора доступна в корпусе TO-220 / D-PAK с несколькими фиксированными выходными напряжениями, что делает его полезным в широкий спектр применения. Ввод параметров.

MM1257 : высокоточный трехконтактный регулятор. Это высокоточный стабилизированный высоковольтный источник питания, который выгодно отличается от обычных трехконтактных стабилизаторов с низким уровнем насыщения.Он может использоваться в широком диапазоне выходных напряжений, от до 12 В, обеспечивая выходные токи. Это одно из серии устройств, доступных по более низким ценам, чем предыдущие регуляторы. Входной ток Выходное шумовое напряжение Максимум.

NJM3517 : Контроллер / драйвер шагового двигателя. s GENERAL — это контроллер / драйвер шагового двигателя, для которого требуются минимум внешних компонентов и приводные токи до 500 мА. NJM3517 подходит для приложений, требующих минимально возможных радиопомех. Работа в двухуровневом режиме привода может повысить производительность двигателя; Импульс высокого напряжения подается на обмотку двигателя в начале шага, чтобы подавать.

PBU1008 : 10a Кремниевые мостовые выпрямители. Низкое падение напряжения в прямом направлении, стойкость к высокотоку при импульсной перегрузке до пика 300 А Идеально подходит для приложений с печатной платой Напряжение изоляции от корпуса до клеммы 1500 В Пластик Материал: Класс воспламеняемости UL 94V-0 Внесен в список UL в списке признанных компонентов, номер файла E95060 Корпус: литой пластик Клеммы: посеребренные выводы для пайки.

PT3302A : Plug-in Power Solutions-> Неизолированный-> Single Posi.ti PT3302, 5Vout 30W Вход от 20 до 60V Неизолированный понижающий Isr.

SI-3157B : ИС линейного регулятора, 5 клемм и напряжение с малым падением напряжения. 5-контактный, многофункциональный, цельнолитой, с низким падением напряжения капельного типа Компактный полностью отформованный корпус (эквивалент TO220) Выходной ток: 0,27 А Низкое падение напряжения: VDIF0,5 В (при IO = 0,27 А) Выход ВКЛ / ВЫКЛ Терминал управления совместим с LS-TTL. (Он может напрямую управляться LS-TTL или стандартной логикой CMOS.) Встроенная максимальная токовая защита с обратной связью, тепловая защита.

TPDV625—1225 : Генераторы переменного тока. Высокая коммутация: 88 А / мс (400 Гц) Изоляционное напряжение = 2500 В (среднеквадратичное) (Признано UL: EB81734) Допустимое высокое напряжение: VDRM = 1200 В В TPDV625 TPDV1225 используется высокоэффективная технология пассивированного переменного тока на стекле. Обладая очень высокими уровнями коммутации и высокой стойкостью к импульсным токам, это семейство хорошо адаптировано для управления мощностью при индуктивной нагрузке (двигатель,

DC700 : DC-DC преобразователи мощностью 15-75 Вт До 12 Вт кубический дюйм o КПД до 9070 o Сверхширокий диапазон входного напряжения o Защита от тепловой перегрузки r Шестистороннее экранирование, медный корпус с низким температурным градиентом o Защита от обратной полярности.

MCP1624 : Низковольтный входной повышающий стабилизатор для микроконтроллеров PIC MCP1624 / 3 — это компактные, высокоэффективные синхронные повышающие преобразователи постоянного тока с фиксированной частотой. Оба представляют собой простой в использовании источник питания для приложений, работающих от одно-, двух- или трехэлементных щелочных, никель-кадмиевых, никель-металлгидридных, одноэлементных литий-ионных или литий-полимерных батарей. MCP1624 / 3 может быть сопряжен с любым PIC.

VO3120 : 2,5 A Драйвер IGBT и MOSFET выходного тока 2,5 A Драйвер IGBT и MOSFET выходного тока.

PT7M7803TT : P Supervisor Circuits Контурные схемы микропроцессора (P) семейства PT7M7xxx предназначены для повышения надежности и точности схем питания в P-системах. Эти устройства уменьшают сложность и уменьшают количество компонентов, необходимых для контроля работы источника питания и батарей.

US2075A : ДВУХКАНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ ДЛЯ USB. UTC US2075A — двухканальный переключатель питания с независимыми функциями включения и флага, оптимизированный для универсальной последовательной шины (USB) с питанием от шины и приложений с автономным питанием.Этот продукт удовлетворяет требованиям к падению напряжения USB с плавным запуском, который устраняет мгновенное падение напряжения на восходящей линии.

-метровая проверка транзистора (BJT) | Биполярные переходные транзисторы

Биполярные транзисторы построены из трехслойного полупроводникового «сэндвича» PNP или NPN. Таким образом, транзисторы регистрируются как два диода, подключенных друг к другу при тестировании с помощью функции «сопротивления» или «проверки диода» мультиметра, как показано на рисунке ниже. Показания низкого сопротивления на базе с черными отрицательными (-) выводами соответствуют материалу N-типа в базе транзистора PNP.На символе на материал N-типа «указывает» стрелка перехода база-эмиттер, которая является базой для этого примера. Эмиттер P-типа соответствует другому концу стрелки перехода база-эмиттер, эмиттеру. Коллектор очень похож на эмиттер, а также является материалом P-типа PN перехода.

Проверка счетчика транзисторов PNP: (a) прямые B-E, B-C, сопротивление низкое; (б) обратные B-E, B-C, сопротивление ∞.

Здесь я предполагаю использовать мультиметр с функцией только одного диапазона (сопротивления) для проверки PN-переходов.Некоторые мультиметры оснащены двумя отдельными функциями проверки целостности цепи: сопротивлением и «проверкой диодов», каждая из которых имеет свое предназначение. Если ваш измеритель имеет назначенную функцию «проверки диодов», используйте ее, а не диапазон «сопротивления», и измеритель будет отображать фактическое прямое напряжение PN-перехода, а не только то, проводит ли он ток.

Показания счетчика

, конечно, будут прямо противоположными для NPN-транзистора, с обоими PN-переходами, обращенными в другую сторону. Показания низкого сопротивления с красным (+) выводом на базе являются «противоположным» состоянием для NPN-транзистора.

Если в этом тесте используется мультиметр с функцией «проверки диодов», будет обнаружено, что переход эмиттер-база имеет немного большее прямое падение напряжения, чем переход коллектор-база. Эта прямая разница напряжений возникает из-за несоответствия в концентрации легирования между эмиттерной и коллекторной областями транзистора: эмиттер представляет собой гораздо более легированный кусок полупроводникового материала, чем коллектор, в результате его соединение с базой создает более высокое прямое напряжение. уронить.

Зная это, становится возможным определить, какой провод какой на немаркированном транзисторе. Это важно, потому что упаковка транзисторов, к сожалению, не стандартизирована. Конечно, все биполярные транзисторы имеют три провода, но расположение трех проводов на физическом корпусе не организовано в каком-либо универсальном стандартизированном порядке.

Предположим, технический специалист находит биполярный транзистор и приступает к измерению целостности цепи с помощью мультиметра, установленного в режиме «проверки диодов».Измеряя между парами проводов и записывая значения, отображаемые измерителем, технический специалист получает данные, показанные на рисунке ниже.

Касательный провод счетчика 1 (+) и 2 (-): «OL»
Касательный провод счетчика 1 (-) и 2 (+): «OL»
Касательный провод измерителя 1 (+) и 3 (-): 0,655 В
Касательный провод счетчика 1 (-) и 3 (+): «OL»
Касательный провод счетчика 2 (+) и 3 (-): 0,621 В <
Касательный провод счетчика 2 (-) и 3 (+): «OL»

Неизвестный биполярный транзистор. Какие терминалы являются эмиттерным, базовым и коллекторным? Показания омметра между клеммами.

Единственными комбинациями контрольных точек, дающими показания измерителя, являются провода 1 и 3 (красный измерительный провод на 1 и черный измерительный провод на 3) и провода 2 и 3 (красный измерительный провод на 2 и черный измерительный провод на 3). Эти два показания должны указывать на прямое смещение перехода эмиттер-база (0,655 В) и перехода коллектор-база (0,621 В).

Теперь мы ищем один провод, общий для обоих наборов показаний проводимости.Это должно быть базовое соединение транзистора, потому что база является единственным слоем трехслойного устройства, общим для обоих наборов PN-переходов (эмиттер-база и коллектор-база). В этом примере этот провод имеет номер 3 и является общим для комбинаций контрольных точек 1-3 и 2-3. В обоих этих наборах показаний измерителя тестовый провод черный (-) касался провода 3, что говорит нам о том, что база этого транзистора сделана из полупроводникового материала N-типа (черный = отрицательный). Таким образом, транзистор представляет собой PNP с базой на проводе 3, эмиттером на проводе 1 и коллектором на проводе 2, как показано на рисунке ниже.

E и C высокий R: 1 (+) и 2 (-): «OL»
C и E высокий R: 1 (-) и 2 (+): «OL»
E и B вперед: 1 (+) и 3 (-): 0,655 В
E и B реверс: 1 (-) и 3 (+): «OL»
C и B вперед: 2 (+) и 3 (-): 0,621 В
C и B реверс: 2 (-) и 3 (+): «OL»

Клеммы BJT, идентифицированные омметром.

Обратите внимание, что базовый провод в этом примере — это , а не — средний вывод транзистора, как можно было бы ожидать от трехслойной «сэндвич-модели» биполярного транзистора.Это довольно частый случай, который сбивает с толку новичков, изучающих электронику. Единственный способ узнать, какой именно провод — это проверить счетчик или обратиться к документации производителя на этот конкретный номер детали транзистора.

Знание того, что биполярный транзистор ведет себя как два встречных диода при тестировании с помощью измерителя проводимости, полезно для идентификации неизвестного транзистора исключительно по показаниям измерителя. Это также полезно для быстрой функциональной проверки транзистора.Если бы техник должен был измерить непрерывность в более чем двух или любых менее чем двух из шести комбинаций измерительных выводов, он или она немедленно узнал бы, что транзистор неисправен (или что это не биполярный транзистор, а скорее что-то еще — отличная возможность, если для точной идентификации нельзя сослаться на номера деталей!). Однако модель транзистора «два диода» не может объяснить, как и почему он действует как усилительное устройство.

Чтобы лучше проиллюстрировать это, давайте рассмотрим одну из схем транзисторного переключателя, используя физическую схему на рисунке ниже, а не схематический символ, представляющий транзистор.Так будет легче увидеть два PN-перехода.

Небольшой ток базы, протекающий в переходе база-эмиттер с прямым смещением, позволяет протекать большому току через переход база-коллектор с обратным смещением.

Диагональная стрелка серого цвета показывает направление тока через переход эмиттер-база. Эта часть имеет смысл, поскольку ток течет от базы P-типа к эмиттеру N-типа: переход явно смещен в прямом направлении.А вот переход база-коллектор — совсем другое дело. Обратите внимание на то, как толстая стрелка серого цвета указывает направление тока (вниз) от коллектора к базе. С основанием из материала P-типа и коллектором из материала N-типа. База и коллектор находятся на обратном смещении, которое препятствует прохождению тока. Однако насыщенный транзистор очень мало противодействует току на всем пути от коллектора до эмиттера, о чем свидетельствует свечение лампы!

Очевидно, что здесь происходит что-то, что противоречит простой объяснительной модели «двух диодов» биполярного транзистора. Когда я впервые узнал о работе транзисторов, я попытался сконструировать свой собственный транзистор из двух последовательно соединенных диодов, как показано на рисунке ниже.

Пара встречных диодов не работает как транзистор, и ток не может протекать через лампу!

В транзисторе обратное смещение перехода база-коллектор предотвращает ток коллектора, когда транзистор находится в режиме отсечки (то есть, когда ток базы отсутствует). Если соединение база-эмиттер смещено в прямом направлении управляющим сигналом, обычно блокирующее действие перехода база-коллектор отменяется, и ток разрешается через коллектор, несмотря на тот факт, что ток идет «неправильным путем» через этот PN соединение.Это действие зависит от квантовой физики полупроводниковых переходов и может иметь место только тогда, когда два перехода правильно разнесены и концентрации легирования трех слоев правильно пропорциональны. Два диода, соединенные последовательно, не соответствуют этим критериям; верхний диод никогда не может «включиться», когда он смещен в обратном направлении, независимо от того, сколько тока проходит через нижний диод в контуре базового провода. См. Биполярные переходные транзисторы, Раздел 2 для получения более подробной информации.

То, что концентрации легирования играют решающую роль в особых возможностях транзистора, также подтверждается тем фактом, что коллектор и эмиттер не взаимозаменяемы.Если рассматривать транзистор просто как два соединенных друг с другом PN перехода или просто как простой сэндвич из материалов N-P-N или P-N-P, может показаться, что любой конец транзистора может служить коллектором или эмиттером. Однако это не так. При подключении «в обратном направлении» в цепи ток база-коллектор не сможет управлять током между коллектором и эмиттером. Несмотря на то, что и эмиттерный, и коллекторный слои биполярного транзистора имеют одинаковое легирование типа (либо N, либо P), коллектор и эмиттер определенно не идентичны!

Переход база-эмиттер допускает ток, поскольку он смещен в прямом направлении, в то время как переход база-коллектор имеет обратное смещение.Действие базового тока можно рассматривать как «открытие затвора» для тока через коллектор. Более конкретно, любая заданная величина тока база-эмиттер допускает ограниченную величину тока база-коллектор.

В следующем разделе это ограничение тока транзистора будет исследовано более подробно.

ОБЗОР:

При тестировании мультиметром в режимах «сопротивление» или «проверка диодов» транзистор ведет себя как два встречных PN (диодных) перехода.
PN-переход эмиттер-база имеет немного большее прямое падение напряжения, чем PN-переход коллектор-база, из-за более сильного легирования полупроводникового слоя эмиттера.
Переход база-коллектор с обратным смещением обычно блокирует прохождение любого тока через транзистор между эмиттером и коллектором. Однако этот переход начинает проводить, если ток проходит через базовый провод. Базовый ток можно рассматривать как «открытие затвора» для определенного ограниченного количества тока через коллектор.

СВЯЗАННЫЙ РАБОЧИЙ ЛИСТ:

ИС биполярного детектора напряжения

— ИС детектора биполярного напряжения серии IC Детектор серии BD47 xx Общее описание Серия BD47 xx представляет собой ИС детектора напряжения, разработанную для предотвращения

Структура продукта Кремниевая монолитная интегральная схема Этот продукт не предназначен для защиты от радиоактивных лучей.

21. июн.2016 Ред.007 TSZ2211114001

www.rohm.com

ИС биполярного детектора напряжения серии IC Серия BD47xx

Общее описание

Серия BD47xx представляет собой ИС детектора напряжения,

, разработанную для предотвращения системных ошибок в переходном состоянии,

при включении питания ЦП или логической схемы

ВКЛ / ВЫКЛ или в случае кратковременного отключения. Эти микросхемы

состоят из трех клемм (источник питания, заземление и выход сброса

) для определения напряжений источника питания и выходы

сигналов сброса различных систем.Эти микросхемы

сверхкомпактны и имеют низкое потребление тока,

, что делает их идеальными для портативных устройств.

Характеристики

Высокая точность обнаружения

Низкое потребление тока

Очень маленький корпус

L-выход сброса с открытым коллектором

Корпус SSOP5 аналогичен SOT-23-5 (JEDEC)

Основные характеристики

Диапазон напряжения обнаружения: От 1,9 В до 4,6 В (тип. )

с шагом 0,1 В

Высокая точность обнаружения напряжения: 1%

Низкое потребление тока: 1.6A (тип.)

Диапазон рабочих температур: от -40 ° C до + 75 ° C

Упаковка

SSOP5 2,90 мм x 2,80 мм x 1,25 мм

Приложения

Схемы с микроконтроллерами или логическими схемами, требующими сброса

Типовая прикладная схема

Схема подключения

SSOP5

TOP VIEW

Описание контактов

№ PIN Обозначение Функция

1 NC Unconnected Terminal

2 SUB Substrate *

3 GND Reset GND 40003 VND Reset GND 40003

5 VDD Напряжение источника питания

* Вывод подложки должен быть подключен к GND

GND

BD47xx series RESET

GND

VOUT

VDD VDD

000 R0003

ЦП Микроконтроллер CL

.C. SUB GND

VOUT VDD

Лот. Без маркировки

Лист данных

http://www.rohm.com/

2/10

Серия BD47xx

www.rohm.com

TSZ2211115001

Информация для заказа

Модельный ряд

Обнаружение маркировки

Маркировка номера детали напряжения

Обнаружение

Обозначение номера детали напряжения

Обнаружение напряжения 2 Каталожный номер

B2 4.6 В BD4746 BR 3,6 В BD4736 BH 2,6 В BD4726

B1 4,5 В BD4745 BQ 3,5 В BD4735 BG 2,5 В BD4725

BZ 4,4 В BD4744 BP 3,4 В BD4734 BF 2,4 В BD4724

BY 4,3 В BD4743 B4 V BD4723

BX 4,2 В BD4742 BN 3,2 В BD4732 BD 2,2 В BD4722

BW 4,1 В BD4741 BM 3,1 В BD4731 BC 2,1 В BD4721

BV 4,0 В BD4740 BL 3,0 В BD4730 BB 2,0 В BD4720

V 9000 BK 2,9 В BD4729 BA 1,9 В BD4719

BT 3,8 В BD4738 BJ 2,8 В BD4728

BS 3.7V BD4737 B3 2,7V BD4727

(SOT-23-5)

BD 4 7 xx G — TR

Комплектация значения напряжения сброса детали и номер 19: 1,9VG: Спецификация формирования SSOP5

Шаг 0,1 В TR: тиснение лента 46: 4,6 В и катушка

http://www. rohm.com/

3/10

Серия BD47xx

www.rohm.com

TSZ2211115001

Абсолютные максимальные значения

Параметр Обозначение Ограничение Единица

Напряжение источника питания VDD -0.От 3 до +10 В

Выходное напряжение VOUT -0,3 до +10 В

Выходной ток Io 60 мА

Рассеиваемая мощность * 1 * 2

Pd 540 мВт

Диапазон рабочих температур Topt -40 до +75 C

Температура окружающей среды при хранении Tstg от -55 до +125 C * 1 Снижается на 5,4 мВт / C при использовании выше 25 ° C. * 2 При установке на стандартную печатную плату ROHM (70 мм 70 мм 1,6 мм, стеклянная эпоксидная плата).

Электрические характеристики (если не указано иное Ta = 25C)

Параметр Обозначение Условие Предел

Единица Мин.Тип. Максимум.

Напряжение обнаружения VDET

VDD = HL RL = 4,7k VDET (T)

0,99 VDET (T)

VDET (T)

1,01

2,5 VDET = 2,5 В Ta = + 25 C 2,475

Ta = от -40 ° C до 75 ° C 2,418 — 2,584

VDET = 3,0 В Ta = + 25 ° C 2,970 3,0 3,030

Ta = от -40 ° C до 75 ° C 2,901 — 3,100

VDET = 3,3 В Ta = + 25 ° C 3,267 3,3 3,333

Ta = от -40 ° C до 75 ° C 3,191 — 3,410

VDET = 4,2 В Ta = + 25 ° C 4,158 4,2 4,242

Ta = -40 ° C до 75 ° C 4. 061 — 4,341

Температурный коэффициент

Напряжение обнаружения VDET / T RL = 4,7 кТа = от -20 до + 75 ° C Расчетная гарантия — 0,01 -% / C

Напряжение гистерезиса обнаружения VDET RL = 4,7k, VDD = LHL 30 50100 мВ

Время задержки передачи H tPLH CL = 100pFRL = 4,7k * 1

-20 50 с

Время задержки передачи L tPHL CL = 100pFRL = 4,7k * 2

-60120 с

Сброс выходного напряжения L VOL VDD = VDET (мин.) — 0,05 В, RL = 4,7 кОм — 0,1 0,4 В

Ток цепи ВКЛ Icc1 VDD = VDET (мин.) -0,05 В, RL = — 1,5 3,0 A

Ток цепи ВЫКЛ. Icc2 VDD = VDET (тип.) / 0,85 В, RL = — 1,6 3,2 A

Диапазон рабочего напряжения VOPL RL = 4,7 кВOL 0,4 В — 0,65 0,85 В

Выходной ток утечки Ileak VDD = VOUT = 10 В — — 0,1 A

Выходной ток сброса L IOL Vo = 0,4 В, VDD = VDET (мин.) — 0,05 В 3,0 15,0 — мА VDET (T): стандартное напряжение обнаружения ( От 1,9 В до 4,6 В, шаг 0,1 В R: Подтягивающий резистор, подключаемый между VOUT и источником питания. CL: Конденсатор, подключаемый между VOUT и GND. * 1 tPLH: VDD = (VDET (тип.) -0,4 В) (VDET (тип.) + 0,4 В) * 2 tPHL: VDD = (VDET (тип.) + 0,4 В) (VDET (тип.) — 0,4 В) Гарантия конструкции. (Исходящий осмотр проводится не для всех продуктов)

http://www.rohm.com/

4/10

Серия BD47xx

www.rohm.com

TSZ2211115001

Блок-схема

Рис.1 Серия BD47xx

Vref

V OUT

V DD

GND

http: // www.rohm.com/

5/10

Серия BD47xx

www.rohm.com

TSZ2211115001

Типичные кривые рабочих характеристик

Рис.2 Ток цепи

5 6

0 1 2 3 4 5 6 7 8 9 10

НАПРЯЖЕНИЕ ПИТАНИЯ VDD VDD [В]

CIR

IT C

CC [A] BD4729G

Icc1 = 1. 34A

Icc2 = 1,46A 0

100

200

300

400

500

600

700

800

0 5 10 15 20 25 30

ВЫХОД НАПР.

«LO

W»

L [м

A] 4GG

000 IOL 4

мА Vo = 400 мВ

Рис.3 Низкий выходной ток

Рис.4 Характеристики входов / выходов

0 1 2 3 4 5 6

НАПРЯЖЕНИЕ НАПРЯЖЕНИЯ VDD [НАПР. V]

UT [V

] BD4729G

VDET =

VDET = 2,95 2,90 В

100

200

300

400

500

600

700

800

900

1000

0 0.5 1 1,5 2 2,5

VDD НАПРЯЖЕНИЕ ПИТАНИЯ VDD [В]

UT [ VOPL = 0,675 В

Рис. 5 Рабочее предельное напряжение

BD4729 BD4729

http://www.rohm.com/

6/10

BD47xx000 серия

9200002-0207-1 TS207-1 TS
9200002 TS207 -2 2016 ROHM Co., Ltd.Все права защищены. 21.Jun.2016 Rev.007
www.rohm.com
TSZ2211115001
Продолжение типичных кривых рабочих характеристик
Рис.7 Ток цепи при включении
0,0
0,5
1,0
1,5
2,0
2,5
-20-10 0 10 20 30 40 50 60 70 80
ТЕМПЕРАТУРА Ta [] C
IRC
UIT
CU
RR
EN
TW
HE
NO
NO 9
IC
C1 [м
A]
BD4729G
Рис.8 Ток цепи в выключенном состоянии
0,0
0,5
1,0
1,5
2,0
2,5
-20-10 0 10 20 30 40 50 60 70 80
ТЕМПЕРАТУРА Ta []
CIR
CU
IT C
UR
RE
NT
WH
EN
OF
F
IC
C2 [м
A]
BD472GG 9000.
Рабочее напряжение 0.4
0,5
0,6
0,7
0,8
0,9
-20-10 0 10 20 30 40 50 60 70 80
ТЕМПЕРАТУРА Ta []
МИН.
IMU
PE
RA
TIO
NV
OL
TA
GE
V
OPL [V
]
BD4729G
Рис.6 Напряжение обнаружения
2,5
.9
3,1
3,3
3,5
-20-10 0 10 20 30 40 50 60 70 80
ТЕМПЕРАТУРА Ta []
DE
TE
CT
ION
VO
AG
E
VD
ET [V
] BD4729G
-0,007% /
~
BD4729 BD4729
BD4729 BD4729
910hm 9011/90/11/2003
7/10
Серия BD47xx
TSZ02201-0R7R0G300020-1-2 2016 ROHM Co., Ltd. Все права защищены. 21.Jun.2016 Rev.007
www.rohm.com
TSZ2211115001
Продолжение типичных кривых рабочих характеристик
0
100
200
300
400
500
0 1 2 3 4 4
«НИЗКИЙ» ВЫХОДНОЙ ТОК IOL [мА]
OU
TP
UT
VO
LT
AG
E
VO
UT
G
Ta
[м
] Ta = 75
Ta = -20
Рис.
No related posts.

Разное
