In4001 характеристики: Характеристика и свойства выпрямительного диода 1n4001: аналоги

In4001 характеристики: Характеристика и свойства выпрямительного диода 1n4001: аналоги

Содержание

Диоды 1N4000 и 1N5400 серии. Характеристики

Диоды 1N400x (или 1N4000) — тип выпрямительных диодов для общего применения на 1А, широко используется в электронике из-за универсальности и низкой цены. В эту серию входят модели 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006 и 1N4007 . Единственное различие между ними — это максимальное обратное напряжение, которое они выдерживают. В остальном они похожи и взаимозаменяемы друг с другом.

Блок питания 0…30 В / 3A

Набор для сборки регулируемого блока питания…

Серия 1N4000 на 1 ампера

Диоды серии 1N4000 допускают максимальный ток в 1А и обычно используются в качестве выпрямителей в блоках питания и адаптерах переменного тока. Они также могут использоваться в качестве супрессоров в индуктивных нагрузках, например реле или двигателях, но поскольку они относительно медленные, они не совсем подходят для этой цели.

Серия 1N5400 на 3 ампера

Диоды серии 1N5400 аналогичны 1N4000, но выдерживают ток до 3 ампер.

Эти диоды больше по размеру, чем 1N4000 (для лучшей теплоотдачи). На следующем рисунке мы видим разницу в размерах между обеими моделями.

Скорость переключения диодов 1N4000 и 1N5400

Как упоминалось выше, скорость переключения всех этих диодов относительно медленная из-за внутренней емкости полупроводника (между 10пф и 15пф), поэтому они не подходят для работы с высокими частотами.

Лучшее их применение — использование в качестве сетевых выпрямителей ( 50Гц/60Гц ) или для работы с частотами не более 1000 Гц.

А в качестве супрессоров в индуктивных нагрузках лучше, чтобы диод был как можно быстрее, для подавления ЭДС самоиндукции, которая создает помехи и может повредить силовые транзисторы, которые управляют индуктивной нагрузкой. В этих случаях лучше использовать быстрые диоды типа Шоттки.

В любом случае, с небольшими моторами или реле, диоды, такие как 1N4006 или 1N4007, работают правильно и являются практичным и экономичным решением.

Характеристика

Когда диод из этой серии находится в состоянии проводимости, то на его выводах будет напряжение (напряжение падения), которое может варьироваться от 0,7 до 1,2 В, в зависимости от величины проходящего через него тока.

Если через диод будет протекать значительный ток, то корпус диода нагреется из-за рассеивания им мощности, которая может доходить до 1 Вт (P = V * I ).

Как бы то ни было, эти диоды достаточно надежны и могут работать при высоких температурах.

Эквиваленты диодов 1N4000 и 1N5400 для поверхностного монтажа (SMD)

Версия для поверхностного монтажа для диодов серии 1N4000 маркируется символом S1 плюс буква, указывающая максимальное рабочее напряжение. Его корпус — DO-214AC. Например, диод 1N4001 маркируется как S1A , а 1N4002 обозначается как S1B и так далее.

Также имеется версия диодов 1N5400 для поверхностного монтажа на 3A . В этом случае диоды 1N5400 маркируются как S3 плюс буква, указывающая напряжение: S3A, S3B, S3D и т.

д. Его корпус — DO-214AB.

В следующей таблице показаны все диоды (обычные и SMD) с соответствующими максимальными рабочими напряжениями.

источник

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

Характеристика и свойства выпрямительного диода 1N4001: аналоги

В электронике есть негласный список деталей, которые завоевали особую симпатию среди радиолюбителей. К одному из наиболее распространённых примеров таких элементов относится 1N-4007. Он встречается в большинстве любительских самоделок, а также широком перечне бытовых приборов.

Диоды

Описание и применение 1N-4007

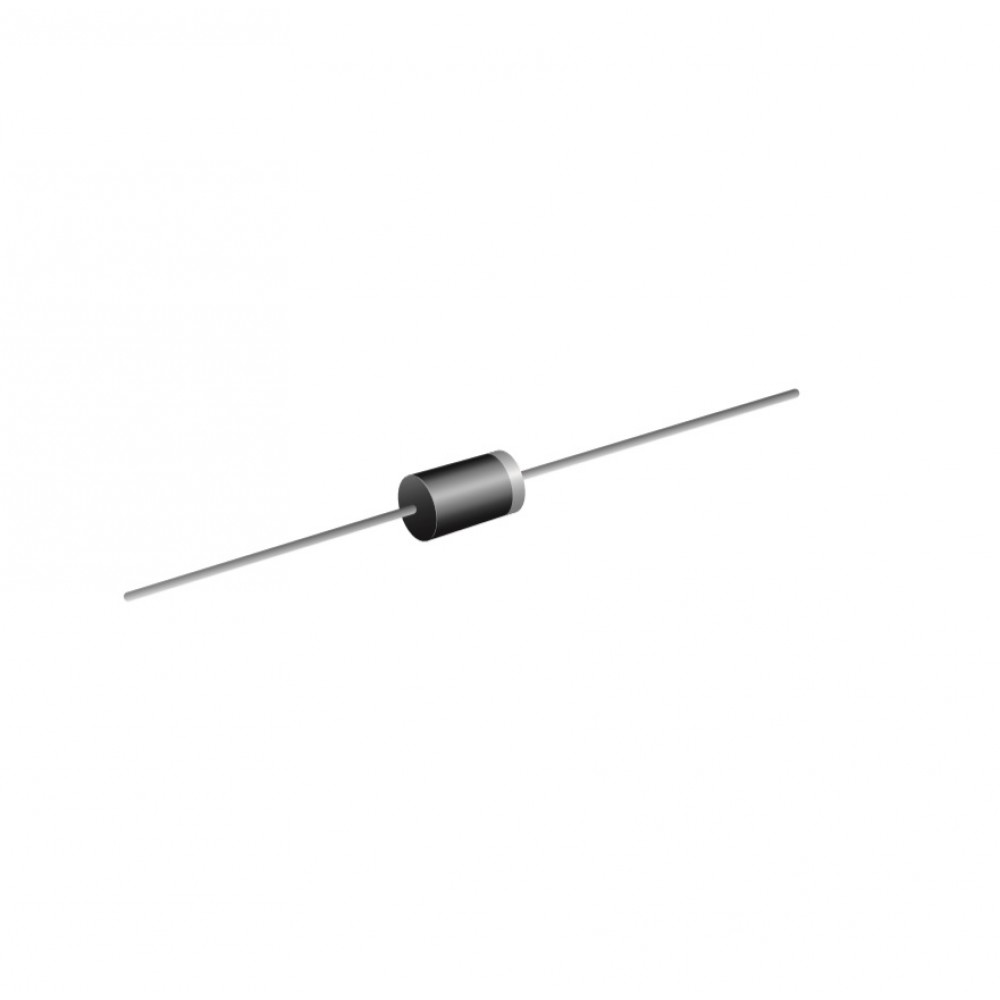

Внешне 1N-4007 представляет собой небольшой цилиндр чёрного цвета. Он состоит из полимерной смолы, применяемой при изготовлении большинства подобных элементов. Внутри скрыт кристалл полупроводника. Его основа – монокристаллический кремний, получаемый из песка путём крайне наукоёмких технических процессов.

По бокам диода имеются два электрических вывода. Их задача – проводить ток от кристалла к плате, в которую впаяна эта деталь. Выводы изготавливаются из меди и покрываются тонким слоем припоя, т.е. лудятся.

Дополнительная информация. Диоды предназначены для пропускания электрического тока в одном направлении, т.е. от анода (+) к катоду (-). Их гидравлический аналог – клапан. Такое свойство заложено в эту деталь на уровне кристаллической решётки кремния, из которого её производят. Также диоды бывают на основе германия, но на данный момент их практически не применяют.

Монтаж 1N-4007

Деталь устанавливается на плату точно так же, как и любые другие двухвыводные элементы. Алгоритм действий следующий:

  1. С помощью специальных игл и паяльника прочищаются от старого припоя монтажные отверстия для детали. Ещё удобнее применять оловоотсос.
  2. Выводы диода вставляются в отверстия согласно полярности. Она указана как на плате, так и на самой детали.
  3. Диод вплотную прижимается к плате. С другой её стороны выводы загибаются. Это необходимо, чтобы зафиксировать деталь перед пайкой.
  4. Выводы припаиваются к контактным площадкам. Лишние отрезки укорачиваются до минимальной длины.

Технические характеристики 1N-4007

Параметры любой детали лучше всего искать в её datasheet-е. Несмотря на низкую стоимость, рабочие свойства элемента весьма достойны. К основным характеристикам диода In4007 относятся следующие:

  • пиковое обратное периодическое напряжение – 1000 В;
  • максимальное среднеквадратичное напряжение – 700 В;
  • допустимый ток в прямом направлении – 1 А;
  • пиковый прямой ток (один импульс 8,3 мс) – до 30 А.

Диод 1n4007 характеристики

Из даташита видно, что у всех диодов этой линейки одинаковый ток, но разные напряжения. Например, у диода 1N4001 характеристики таковы: 35 В / 1 А.

Важно! Подбирая диод (а ещё конденсатор), следует учитывать не действующее, а пиковое напряжение. Вольтметр, подключенный в розетку, показывает 220 В. Это действующее значение. Пиковое – примерно равно 310 В. Uпик = 1,41*Uдей = 1,41*220 = 310,2.

Цоколевка 1N-4007

Она же – распиновка. Указывает на расположение выводов. У любого диода их два. Они именуются анодом и катодом. Грубо говоря, их можно назвать соответственно плюсом и минусом. На корпусе данного электронного компонента имеется полоса-кольцо. Располагается она со стороны катодного вывода.

На плате встречаются два типа обозначения диода. Они также содержат в себе полосы. Их задача состоит в том, чтобы показать, как правильно установить элемент. Соответствия между полосами на реальной детали и на плате легко запомнить по картинке, приведённой ниже.

Полоска на диоде

Размеры диода

Габариты деталей особенно важны для проектировщиков и ремонтников, ведь под каждый элемент существует своё стандартизированное посадочное место на плате. 1N-4007 выпускается в корпусе DO-41. Его размеры можно узнать из даташита на эту деталь.

При этом завод-изготовитель не знает заранее, в какой именно стране будет реализована его продукция. Поэтому габариты прописываются как в дюймах, так и в миллиметрах (мм в скобках). Некоторые размеры представлены двумя числами, записанными в виде дроби. Они указывают на верхний и нижний пределы допуска.

Размеры диода

Маркировка диода

Одного корпуса недостаточно для того, чтобы идентифицировать деталь. Поэтому принято использовать краткую маркировку. В случае с диодами из линейки 1

N400Х обозначения на корпусе говорят о следующем:

  1. название серии от 1N-001 до самого мощного из линейки 1N-4007;
  2. код завода-изготовителя электронного компонента;
  3. дата выпуска детали с указанием месяца и года.

Буквы на диоде

Рассматриваемый диод выпускается и в корпусе для поверхностного монтажа (SMD). Такие детали получаются ещё меньше по размерам, поэтому их маркировка упрощена до двух символов.

Соответствия обычных и SMD диодов

Замена компонента 4007

Любые детали лучше менять на такие же. Если под рукой нет нужных диодов, то их можно поискать в зарядных устройствах от телефонов, различных блоках питания, энергосберегающих и светодиодных лампочках, детских игрушках или блоках управления от новогодних гирлянд. Аналоги диода 1N4007 подбираются с учётом характеристик.

Отечественные аналоги

Один из наиболее подходящих вариантов для замены – это русский компонент КД258Д. Он имеет такое же, как у 4007, обратное напряжение в 1000 В. При этом его прямой ток составляет 3 А, что троекратно превосходит заменяемый компонент. Внимание стоит обратить на температуру. 1N-4007 способен работать при 150 C, а КД258Д выдерживает всего 85.

Зарубежные аналоги 1N-4007

Импортные производители могут похвастаться более широким перечнем деталей, пригодных для замены неисправного диода. К примеру, схожими характеристиками обладает 1N-1236. Его максимальное напряжение несколько уступает 4007 и составляет 800 В, а прямой ток превосходит 1,6 А.

Гораздо мощнее будет 1N-1925 – 800 В / 4 А. Если принципиально рабочее напряжение, то сгодится 1N-2193 – 1000 В / 3 А.

Достоинства

4007 славятся своей распространённостью и универсальностью. Из-за этого люди хорошо знакомы с этими элементами и часто предпочитают в своих самоделках и для ремонтов именно их.

Однако основным плюсом служит цена. На конец 2019 года они стоят всего 4 цента/за штуку. В известном китайском интернет-магазине и того меньше – 58 центов/100 штук. Несмотря на такую цену, рассматриваемые диоды обладают достойными параметрами в 1000 В / 1 А, что не под силу многим конкурентам, которые в десятки раз дороже.

Как проверить 1N-4007

Проще всего этот компонент проверить с помощью мультиметра в режиме диодной прозвонки. На галетном переключателе (барабане) он обозначается символом этого электронного компонента. Тест выполняется в 2 этапа. В одном случае красный щуп прибора подключается к аноду, а чёрный – к катоду диода. Мультиметр должен показать падение напряжения в 600-700 мВ. Во втором случае полярность подключения меняется, т.е. красный – на катод, чёрный – на анод. Прибор покажет «1». Это означает, что в таком направлении диод не проводит ток. Если оба этих условия выполняются, то деталь считается исправной.

Обратите внимание! Существует такое понятие, как плавающая неисправность. При этой проблеме деталь может то работать, то не работать без ведомых причин. Т.е. при тесте диод покажет себя как исправный, но на деле он будет сгоревшим. К счастью, такие неисправности случаются крайне редко.

Особенности применения

Модель 1N-4007 относится к выпрямительным приборам. Максимальное рабочее напряжение в 1кВ позволяет легко использовать ее в бытовой сети 220 вольт. Два этих фактора обуславливают ее применение. 4007 используется в составе входных диодных мостов для устройств мощностью ниже пары сотен ватт. Как правило, это дешёвые лампочки, зарядные устройства и прочая мелкая электроника.

Элементы из линейки 1N400Х зарекомендовали себя как надёжный спутник радиолюбителя. Не брезгуют ими и профессионалы. Объясняется это их ценой и распространённостью в современной технике, а также впечатляющими электрическими характеристиками.

Видео

Диод 1N4007 характеристики | Практическая электроника

Диод 1N4007 наверное самый популярный из всех диодов, так как он устанавливается в подавляющем большинстве зарядок телефонов, смартфонов и планшетов. Даже если вы держите в руках зарядное за доллар и внутри нет стабилизации и фильтров помех, без диода она не сможет обойтись.

И в одном адаптере таких диодов четыре и на них собран диодный мост , он служит для получения из переменного напряжения постоянного. Диод пропускает через себя ток только в одном направлении, отсекая одну из полярностей напряжения.

Кстати в особо дешевых зарядных устройствах используют однополупериодное выпрямление и экономят три из 4-х диодов. Но если мощность блока питания больше одного Ватта, то все таки лучше использовать диодный мост, так как однополярное выпрямление дает намного большие пульсации, такой режим намного более тяжелый для фильтрующих конденсаторов.

Цветным кольцом на корпусе 1N4007 обозначается вывод катода.

Размеры корпуса и выводов 1N4007 приведены на следующем рисунке.

Так как 1N4007 производиться с выводами достаточной длинны, то диод может устанавливаться как вертикально, так и горизонтально.

Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение.

1N40011N40021N40031N40041N40051N40061N4007
максимально допустимое обратное напряжение, В501002004006008001000
максимальное напряжение переменного тока (действующее значение), В3570140280420560700

Так как стоимость диодов из всей серии 1N4001-1N4007 очень низка, а разницы в стоимости между типами практически нет, то особого смысла использовать в разработках разные типы и плодить номенклатуру нет. Можно везде ставить 1N4007, даже если при ремонте нужно заменить диод из этой серии на меньшее напряжение.

Диод 1N4007 характеристики:

  • максимальный долговременный прямой ток при 75°С — 1.0 А;
  • максимальный импульсный ток при длительности импульса 3.8 мс — 30 А;
  • падение напряжения на диоде при токе 1.0А — 1.1 В;
  • интервал рабочих температур — -65…+175°С;
  • максимальная рабочая частота — 1 МГц;

Кроме обратного напряжения существенной характеристикой является прямой ток, для 1N4007 он достигает 1 А. Теоретически эти диоды можно было бы использовать в импульсном блоке питания на 220 Вт, если обеспечить хороший теплоотвод от диодов (например, залив их компаундом), но не стоит так экстремально подходить к этим диодам и во входном выпрямителе блока питания на 220 В не стоит превышать мощности 50 – 100 Вт в зависимости от эффективности системы охлаждения.

Аналоги 1N4007

Конечно такой популярный диод не могли оставить без внимания мировые производители полупроводниковых приборов и выпустили свои полные аналоги:

  • Motorola — HEPR0056RT;
  • Philips — BYW43;
  • Diotec Semiconductor — 10D4, 1N2070, 1N3549;
  • Thomson — BY156, BYW27-1000;
  • отечественный аналог — КД258Д.

В чем разница между 1N4001 и 1N4007, кроме максимального обратного напряжения?

Из-за технологических изменений, изготовленные полупроводниковые приборы могут иметь разные характеристики. Многие производители используют стратегию « объединения » для изготовленных деталей: они проверяют детали и делят их на несколько «корзин» в зависимости от производительности устройств. Как только они это сделают, они могут продавать устройства с лучшими характеристиками за больше денег.

Я полностью уверен, что стратегия биннинга используется для 1N400x, но я не могу сказать, сколько пулов было произведено изначально. Я предполагаю, что 2 пула, из которых 7 бинов были получены. Это предположение основано на том факте, что данные для типичной емкости соединения в таблице имеют две области. Даже если я прав насчет этого производителя, количество пулов может зависеть от производителя.

Разница между этими диодами состоит в основном в их обратном напряжении пробоя. Есть много других параметров, которые отличаются; часть различий упомянута в техническом описании (как вышеупомянутая емкость перехода), другие нет. В целом, отношение x20 в напряжениях обратного пробоя (между 1N4001 и 1N4007) отражает существенные различия в свойствах соединений. Эти свойства должны влиять практически на любые электрические параметры диода.

Производители склонны представлять эти диоды как имеющие точно такие же свойства, потому что очень мелкие различия не важны для основных областей применения этих диодов. Есть приложения, которые требуют большей точности, хотя.

Люди говорят, что есть также приложения, которые используют преимущества обратного пробоя диодов. В этих приложениях вы можете выбрать подходящее напряжение пробоя. Я не знаю специфику, хотя.

Я предполагаю, что несколько лет назад, когда эти диоды были только введены, а полупроводниковые процессы не были зрелыми, различия между различными диодами были более заметными.

Резюме:

Если цена одинакова, и вы используете эти диоды в «стандартных» приложениях (например, низкочастотном выпрямлении), вы можете использовать любой из них, если он удовлетворяет вашим требованиям для напряжения обратного пробоя. Если вы планируете использовать их для чего-то более чувствительного, вы можете протестировать их все, чтобы увидеть, какой из них лучше.

Аналоги для 1n4001 — Аналоги

1N4001 10D05

Возможный аналог

1N4001 1N4001

Возможный аналог

1N4001 1N4001A

Полный аналог

1N4001 1SR35-050A

Полный аналог

1N4001 1SR35-050A

Полный аналог

1N4001

1SR35-50A

Полный аналог

1N4001

1SR35-50A

Полный аналог

1N4001

AA50

Возможный аналог

1N4001 B50

Возможный аналог

1N4001

D1201F

Возможный аналог

1N4001

ED3100

Возможный аналог

1N4001 HGR-5

Возможный аналог

1N4001 M100A

Возможный аналог

1N4001 M100A

Возможный аналог

1N4001A 1N4001

Полный аналог

1N4001F 1N4001G

Полный аналог

1N4001G 1N4001F

Полный аналог

1N4001G 1N4001F

Полный аналог

1N4001G 1N4001G

Возможный аналог

1N4001G 1N4001GP

Полный аналог

1N4001G 1N4001GPP

Полный аналог

1N4001G 1N4001ID

Ближайший аналог

1N4001G BYW27-50

Возможный аналог

1N4001G BYW37

Возможный аналог

1N4001G GP10A

Полный аналог

1N4001G GP10A

Возможный аналог

1N4001G HEPR0050RT

Возможный аналог

1N4001G HEPR0600RT

Возможный аналог

1N4001G M100A

Ближайший аналог

1N4001G MB269

Возможный аналог

1N4001GL MPG06A

Ближайший аналог

1N4001GP 1N4001G

Возможный аналог

1N4001GP 1N4001G

Полный аналог

1N4001GP 1N4001G

Возможный аналог

1N4001GPP 1N4001G

Полный аналог

1N4001ID 1N4001G

Ближайший аналог

1N4001L 1N4001S

Полный аналог

1N4001L RL101

Полный аналог

1N4001L RL101

Полный аналог

1N4001L RL1N4001

Полный аналог

1N4001S 1N4001L

Полный аналог

RL1N4001 1N4001L

Полный аналог

RL1N4001 Eh2Z

Полный аналог

RL1N4001 Rh2Z

Возможный аналог

Выпрямительный диод 1n4001

29 августа 2021 — Admin

Диод 1n4001 относится к классу выпрямительных. Основа кристалла полупроводника — кремний.

Вся серия диодов 1n400x имеет аналогичные характеристики, отличается у них только допустимое обратное напряжение. 1n4001  — младший в этой серии, поэтому допустимое напряжение у него всего 50 В.

Характеристики диода 1n4001

Параметр Обозн. Величина Ед.изм.
Максимальное импульсное  обратное напряжение VRPM 50 В
Максимальное переменное напряжение (действующее значение) VRMS 35 В
Максимальный средний прямой ток при 75°C IAV 1 А
Максимальный прямой ток импульса в течение 8. 3 мсек., одиночная полусинусоидальная волна на ном.нагрузку IFSM 30 А
Макс. падение напряжение на диоде при прямом токе 1 А VF 1.1 В
Макс. постоянный обратный ток, при температуре 25°C IR 5 / 50 мкА
Емкость p-n перехода CJ 15 пФ

Корпус, размеры

Диод 1n4001 производится в корпусе из негорючего пластика, тип DO-41:

Также возможен SMD-вариант исполнения.

Аналоги диода 1n4001

В качестве замены 1n4001 подойдёт любой другой диод из серии 1n400x. Из отечественных аналогов можно посмотреть КД258 и КД212. Но их характеристи не полностью аналогичны характеристикам 1n4001, т.е. нужно тщательно сверить параметры диодов с требованиями схемы. Кроме того, у перечисленных приборов различаются габаритные размеры корпусов.

Также в качестве замены могут подойти следующие модели других производителей:

  • Rectron RL1N4001
  • General Semiconductor GP10A
  • Diotec Semiconductor 10D05

См. также

Более подробную информацию (на английском языке) можно найти здесь: скачать параметры (datashit) диод 1n4001. Кроме того, Вас, возможно, заинтересуют теоретические материалы по теме «диоды»:

назначение, характеристики данного полупроводникового элемента, достоинства и аналоги

Диод IN4007 является очень мощным полупроводниковым устройством , которое чаще всего используется в блоках питания, а именно в их выпрямительной части, то есть в диодном мосту. Основная задача таких полупроводниковых элементов заключается в том, что они участвуют в преобразовании переменного напряжения в постоянное, так как именно на этом напряжении сейчас работают почти все микроэлектронные компоненты.

Принцип работы такого диода довольно прост и заключается в следующем: он открыт в одном направлении, что позволяет сигналу проходить по нему, но в случае смены полярности диод закрывается, что делает невозможным прохождение через него любого импульса.

Такой диод производится компаниями, которые базируются на Тайване. При производстве задействуют производственные мощности таких компаний, как Rectron Semicondactor и Diodes. Конечно же, можно встретить на рынке диоды, которые были произведены и другими компаниями, но они встречаются уж очень редко.

Характеристики диода IN4007

После того как были замолвлены пару словечек о назначении и о самом предмете, который может быть интересен пользователю, можно перейти непосредственно к самим характеристикам вышеназванного диода. Знание его характеристик поможет любому мастеру грамотнее и продуктивнее использовать диод по его прямому назначению.

Итак, диод IN4007 обладает следующими характеристиками:

  • вес этого элемента, используемого в блоках питания, составляет всего 0,35 грамма;
  • 250 градусов по Цельсию — такова температура пайки устройства и это при условии, что не будет превышен временной лимит в 10 секунд;
  • катод на данных элементах обозначается специальным кольцом, которое можно наблюдать на корпусе;
  • напряжение, максимальное для элемента (также называемое «пиковым»), не может превышать значение более 1000 В;
  • элемент имеет свой диапазон рабочих температур, который заключается между следующими температурными показателями: от -55 до 125 градусов по Цельсию;
  • также требуется следить за максимальным значением тока, которое может проходить через данное устройство. Данный показатель не должен превышать 1 А;
  • при открытом p-n переходе максимальное падение напряжения не может равняться более 1 В при силе тока в 1 А.

При более внимательном рассмотрении приложенных характеристик этого диода, можно заметить, тот факт, что это довольно мощный элемент, который будет способен осуществлять работу с 220 В и с 380 В. Поэтому анализируя именно эти показатели, можно понять, что данные диоды создавались именно для блоков питания. Наиболее часто эту деталь можно встретить в выпрямительной части схемы.

Видео: Диоды IN4007 1.0A 1000V с Aliexpress

Назначение

После рассмотрения основных характеристик этого диода, можно подробнее обозначить назначения данного элемента, чтобы пользователь, ещё не знакомый с ним, смог лучше разобраться, как применять его в будущем.

Основная сфера, в которой применяются указанные устройства — это, конечно же, диодные мосты. Это было указано ещё в начале статьи. Далее, в качестве другой сферы их применения, но уже менее востребованной, можно указать силовую электронику. В данной сфере они используются в качестве различных аналоговых усилителей. В случае внедрения таких диодов в определённое устройство, можно значительно улучшить имеющиеся характеристики.

Также диоды IN4007 отлично себя зарекомендовали в случае их встраивания в регулируемые источники питания. По свидетельству специалистов, именно данные диоды являются наиболее предпочтительным вариантом для устройств такого типа, поэтому рекомендуется использовать именно их.





Серия устройств IN4001-IN4007

Следует помнить, что представленный элемент IN4007 является лишь одним из представителей довольно большого семейства устройств такого класса. Кроме этой модели, существуют и другие, наименования которых варьируются от модели IN4001 до IN4006. Какие ещё модели находятся в представленном диапазоне можно легко догадаться, так как во всей этой серии меняется только последний индекс. По нему, кстати, можно узнать больше и о самом устройстве. Дело в том, что чем меньше последний индекс в названии диода, тем меньше полупроводниковый элемент, использующийся в устройстве.

Представители этого семейства устройств, в процессе их эксплуатации продемонстрировали интересное свойство, которое заключается в том, что они способны изменять свою ёмкость. Данный показатель напрямую зависит от величины обратного напряжения, которое было приложено к устройству. Исходя из этого интересного качества, мастера пришли к выводу, что данные элементы можно применять в качестве временных заменителей варикапов.

Кстати, между прочим, IN4007 может быть использован в качестве заменителя всех предыдущих устройств данной серии, так как является самым мощным из них, что можно определить по самому высокому последнему индексу. Поэтому в случае отсутствия диодов этой серии, но с другим индексом, можно с лёгкостью выйти из ситуации, заменив их диодом IN4007, который является наиболее универсальным.



Аналоги диода IN4007

Можно, кстати, упомянуть и об аналогах, которые существуют на рынке и которые способны заменить данный элемент в случае необходимости, и в случае его отсутствия под рукой.

Если пользователю чужды все иностранные разработки и сердцем он с отечественным производителем, то у него есть повод для радости, так как существует отечественный аналог диоду IN4007, который полностью соответствует ему по всем характеристикам — модель КД258Д. Они ничем не уступает иностранному аналогу, так что в случае приобретения, пользователь не рискует потерять в производительности.

Кроме этого, похожими характеристиками обладают следующие модели различных производителей:

  • Diotec Semiconductor — модели IN3549, IN2070 и 10D4;
  • Thomson — BYW27-1000, BY156;
  • Philips — BYW43;
  • Motorola — HEPR0056RT.

Тут следует указать тот факт, что это далеко не все существующие аналоги рассматриваемого устройства, но они уж точно являются самыми популярными.

Видео: Питание светодиода от 220 вольт

Выводы

Диод IN4007 очень часто используется для различных версий блоков питания. Этот полупроводниковый элемент можно назвать просто незаменимым, если требуется создание или ремонт таких устройств. К тому же в силу своей универсальности, IN4007 может заменить собой любую модель из своего семейства.

Диод IN4007 зарекомендовал себя устройством весьма надёжным, универсальным, да и стоит он относительно недорого, что делает его довольно доступным для любого пользователя. При учёте всех вышеуказанных достоинств, неудивительно почему данный полупроводниковый элемент столь популярен.

Видео: Диоды 1N4007 из Китая



1N4001 Диод: распиновка, детали, аналоги, лист данных

Контакт Конфигурация

Контактный №

Имя контакта

Описание

1

Анод

Ток всегда проходит через анод

2

Катод

Ток всегда выходит через катод

1N4001 Характеристики диода
  • Средний прямой ток 1А
  • Неповторяющийся Пиковый ток 30А
  • Обратный ток 5uA.
  • RMS обратное напряжение 35V
  • Пиковое повторяющееся Обратное напряжение 50 В
  • Доступен в пакете DO-41

Примечание: Полную техническую информацию можно найти в таблице данных 1N4001 в конце этой страницы.

1N4001 Эквивалентные диоды

1N4148, 1N4733A, 1N5408, 1N5822, стабилитроны.

Описание

Диод — это устройство, пропускающее ток только в одном направлении.То есть ток всегда должен течь от анода к катоду. Катодный вывод можно определить по серой полосе, как показано на рисунке выше.

Для диода 1N4001 максимальная допустимая токовая нагрузка составляет 1А, он выдерживает пики до 30А. Следовательно, мы можем использовать это в схемах, рассчитанных на ток менее 1 А. Обратный ток составляет 5 мкА, что незначительно. Он может выдерживать пики обратного напряжения до 50 В.

Применение диода
  • Может использоваться для предотвращения проблем с обратной полярностью
  • Полупериодные и полноволновые выпрямители
  • Используется как устройство защиты
  • Регуляторы тока

2D-представление (DO-41)

1N4001.datasheet — Технические характеристики: Тип диода: Стандартный Recovery; Повторяющийся

B508F303-FEC: ДЕРЖАТЕЛЬ, 25WAY Технические характеристики: Серия: -; Тип аксессуара: Устройство снятия напряжения; Для использования с: миниатюрными разъемами IDC D Sub; Кол-во позиций: 25; Материал для снятия напряжения: —

SPC14922: ДЕФЕКТИВНЫЙ ГОМОПОЛИМЕР ПОЛИПРОПИЛЕНА Технические характеристики: Серия: -; Тип аксессуара: Ботинки для снятия натяжения; Для использования с: RJ-45; Кол-во позиций: -; Материал снятия напряжения: полипропилен

MH-10176: ДЕРЖАТЕЛЬ, 15WAY Технические характеристики: Серия: Mh205; Для использования с: разъемами IDC D Sub серии Mh205; Размер D Sub Shell: DA; Материал снятия напряжения: -; Максимальный диаметр кабеля: —

MC25115: АВТОМОБИЛЬНОЕ РЕЛЕ, SPDT, 12 В постоянного тока, 40 А Технические характеристики: Напряжение катушки постоянного тока Номинальное: 12 В; Максимальный контактный ток: 40А; Контактное напряжение переменного тока номинальное: -; Номинальное контактное напряжение постоянного тока: 14 В; Сопротивление катушки: 90 Ом; Конфигурация контактов: SPDT; Монтаж реле: Вставной; Внешняя высота: 24. 6мм; Внешняя ширина: 27,8 мм; Внешняя глубина: 27,6 мм

KTL-RAB: Крышка переключателя Характеристики: Для использования с: Тактильными клавишными переключателями Multicomp; Цвет привода / крышки: Синий

50-003-05: ОБЪЕКТИВ, БЕЛЫЙ, 18X18MM, ДЛЯ D16 Технические характеристики: Диаметр монтажного отверстия: -; Для использования с: 16-й серией; Ширина линз: 18 мм; Цвет линз: белый; Высота линз: 18 мм; Диаметр линз: —

MCLTL-613R: ПЕРЕКЛЮЧАТЕЛЬ, ТАКТИЛЬНЫЙ, SPST, 50 мА, ПОД ПАЙКУ

SPC20034: КАБЕЛЬ МОНИТОРА, RGB, 10 ФУТОВ, ЧЕРНЫЙ Спецификации: Тип кабельной сборки: Монитор; Тип разъема A: прямой штекер BNC; Тип разъема B: штекер HD-15; Длина кабеля — английская система мер: 10 футов; Длина кабеля — метрическая система: 3.05м; Цвет куртки: черный; Тип штекера: —

SPC21923: Технические характеристики кабельной сборки Ethernet: Тип кабельной сборки: Ethernet; Тип разъема A: Штекер RJ45; Тип разъема B: Штекер RJ45; Длина кабеля — английская система мер: 7 футов; Длина кабеля — метрическая система: 2,13 м; Цвет куртки: Синий

MCV820K05DS: VARISTOR, 135, 5mm DISC Технические характеристики: Серия: -; Тип варистора: Металлооксидный варистор (MOV); Пиковый импульсный ток при 8 / 20с: 400А; Корпус варистора: 5мм ДИСК; Максимальное напряжение зажима Vc: 135 В; Пиковая энергия (10/1000 мкс): 3Дж; Номинальное напряжение постоянного тока: 66 В; Номинальное напряжение переменного тока: 50 В; Диапазон рабочих температур: — ; MSL: —

SPC21836: Винты, машина

MCTA500 / 35: ТОРОИДАЛЬНЫЙ ТРАНСФОРМАТОР Технические характеристики: Номинальная мощность: 500 ВА; Вторичные напряжения: 1 x 35 В; Номинальный вторичный ток: 7. 14А; Монтаж трансформатора: Панель

1N4001 Распиновка диода, эквивалент, техническое описание, спецификации и другая полезная информация

В этом посте мы собираемся обсудить распиновку диода 1N4001, эквивалент, техническое описание, технические характеристики, особенности и другую полезную информацию об этом диоде.

Характеристики / технические характеристики:
  • Тип упаковки: Доступен в пакетах DO-41 и SMD
  • Тип диода: Кремниевый выпрямительный диод общего назначения
  • Максимальное повторяющееся обратное напряжение: 50 В
  • Средний ток в прямом направлении: 1000 мА
  • Неповторяющийся макс. Ток в прямом направлении: 30A
  • Макс.рассеиваемая мощность: 3 Вт
  • Максимальная температура хранения и эксплуатации должна быть: от -55 до +175 градусов по Цельсию

1N4001 Аналог:

1N4001 можно легко заменить на диоды с другими номерами в серии 1N400x. Все характеристики диодов этой серии одинаковы, за исключением максимального повторяющегося резервного напряжения или напряжения, на котором они работают. Вы можете легко заменить диод другим эквивалентным диодом с более высоким повторяющимся обратным напряжением, но вы не можете заменить диод с повторяющимся обратным напряжением ниже, чем ваш реальный диод. Другие возможные эквиваленты: SF11, RL201, RL202, HER201, HER202, HER102, HER101, FR202, FR201, 1N5392, 1N5391.

1N4001 Описание диода / Описание:

А 1N4001 — диод серии 1N400x, все диоды этой серии широко используются в электронной технике.Эти диоды предназначены для выпрямления и других задач общего назначения в электронных схемах. В основном он используется в блоке питания электронных устройств для преобразования переменного напряжения в постоянное, блокировки напряжения в нужных местах в цепи и т. Д. Этот диод производится с довольно хорошими характеристиками, например, ток 1 А в прямом направлении, рассеиваемая мощность 3 Вт, небольшие размеры. а низкая цена делает его идеальным для использования в широком спектре электронных приложений.

Где мы можем его использовать:

Как уже говорилось выше, 1N4001 может использоваться в широком спектре электронных приложений, в основном он используется для выпрямления в источниках питания, зарядных устройствах и во многих электронных приборах.Но помимо вышеперечисленных применений его также можно использовать для любых общих требований, например, для блокировки тока, скачков напряжения, повышения напряжения и т. Д.

Приложения:

Цепи питания

Схемы зарядных устройств для аккумуляторов

Удвоители напряжения

Адаптеры для цепей

Цели исправления

Защита компонентов

Блокировка входящего напряжения там, где не требуется

Как безопасно долго работать в цепи:

Для безопасной работы диода не рекомендуется использовать его в цепях выше 50 В. Всегда подключайте анод и катод диода с правильной полярностью, не управляйте нагрузкой более 1000 мА и всегда храните и используйте при температуре ниже -55 по Цельсию и выше +175 по Цельсию.

1N4001 Лист данных:

Чтобы загрузить техническое описание, просто скопируйте и вставьте приведенную ниже ссылку в свой браузер.

http://pdf.datasheetcatalog.com/datasheet/fairchild/1N4001.pdf

1N4001 Диод: распиновка, аналог, характеристики [Видео]

A 1N4001 — диод серии 1N400x, все диоды этой серии широко используются в электронных устройствах.

Диод 1N4001 изготавливается с хорошими характеристиками, такими как входной ток 1 А, рассеиваемая мощность 3 Вт, небольшой размер и низкая цена, что делает его идеальным для широкого спектра электронных приложений.

Как использовать диод (пример 1N4001)?

Каталог

1N4001 Распиновка

1N4001 Диод имеет катод (-) и анод (+). На схематическом изображении вершина треугольника с линией наверху является катодом.


Полярность диода. Ток может течь только от анода к катоду, а не от катода к аноду — диод 1N4001 похож на односторонний клапан.

Контактный №

Имя контакта

Описание

1

Анод

Ток всегда проходит через анод

2

Катод

Ток всегда выходит через катод

1N4001 Модель CAD

1N4001 Обозначение

1N4001 Площадь основания

1N4001 3D Модель

1N4001 Параметры

Средний выпрямленный ток

1A

Марка

ON Полупроводник

Емкость

15 пФ

Конфигурация

Одноместный

Контактное покрытие

Олово, матовое

Текущий рейтинг

1A

Диаметр

2. 72 мм

Конфигурация элементов

Одноместный

Прямой ток

1A

прямое напряжение

1,1 В

Высота

5,2 мм

If — прямой ток

1 А

Ir — обратный ток

10 мкА

Без свинца

Без свинца

Длина

5.2 мм

Производитель

ON Полупроводник

Максимальная рабочая температура

175 ° С

Максимальный обратный ток

5 мкА

Максимальное обратное напряжение (постоянный ток)

50 В

Максимальный импульсный ток

30A

Максимальная рабочая температура

+ 175 К

Крепление

Сквозное отверстие

Количество контактов

2

Выходной ток

1A

Упаковка / коробка

ДО-41-2

Полярность

Стандартный

Рассеиваемая мощность

3 Вт

REACH SVHC

Нет SVHC

обратное напряжение

50 В

RoHS

N

Подкатегория

Диоды и выпрямители

Тип завершения

Сквозное отверстие

Тип

Стандартные выпрямители с восстановлением

Масса устройства

0. 010935 унция

Vf — прямое напряжение

1,1 В

Номинальное напряжение (постоянный ток)

50 В

Vr — обратное напряжение

50 В

Масса

0.245 г

1N4001 Альтернативы

Производитель

Номер по каталогу производителя

Диоды

1Н4002-Т

Диоды

1N4002G-T

ON Полупроводник

1N4002G

Диоды Zetex

1N4002-Б

Vishay Semiconductors

1N4002E-E3 / 73

Vishay Semiconductors

1N4002-E3 / 54

Vishay Semiconductors

1N4002-E3 / 73

Vishay Semiconductors

1N4002E-E3 / 54

Vishay Semiconductors

1N4002E-E3 / 53

Vishay Semiconductors

1N4002-E3 / 53

1N4001 Преимущество

1N4001 Диод

Диод — это устройство, пропускающее ток только в одном направлении. То есть ток всегда должен течь от анода к катоду. Катодный вывод можно определить по серой полосе, как показано на рисунке выше.

Для диода 1N4001 максимальная допустимая токовая нагрузка составляет 1А, он выдерживает пики до 30А. Следовательно, мы можем использовать это в схемах, рассчитанных на ток менее 1 А. Обратный ток составляет 5 мкА, что незначительно. Он может выдерживать пики обратного напряжения до 50 В.

1N4001 Характеристики

  • Средний прямой ток 1 А
  • Неповторяющийся пиковый ток 30А
  • Обратный ток 5uA.
  • RMS обратное напряжение 35V
  • Пиковое повторяющееся Обратное напряжение 50 В
  • Доступен в пакете DO-41

1N4001 Приложение

  • Может использоваться для предотвращения проблем с обратной полярностью
  • Полупериодные и полноволновые выпрямители
  • Используется как устройство защиты
  • Регуляторы тока

1N4001 Механические характеристики

  • Корпус: эпоксидный, литой
  • Вес: 0. 4 грамма (приблизительно)
  • Отделка: все внешние поверхности устойчивы к коррозии, выводы легко паяются
  • Температура выводов и монтажной поверхности для пайки: 260 ° C Макс. на 10 секунд, 1/16 дюйма от корпуса
  • Полярность: катод обозначен полосой полярности

1N4001 Экологическая и экспортная классификации

Атрибут

Описание

Уровень чувствительности к влаге (MSL)

1 (без ограничений)

1N4001 Данные для монтажа в окружающей среде

Данные, показанные для теплового сопротивления, соединение-окружающая среда (RJA) для показанных креплений, должны использоваться в качестве типичных ориентировочных значений для предварительного проектирования или в случае, если невозможно измерить температуру связующей точки .

1N4001 Упаковка

1N4001 Значение

1N4001 Диоды серии — это выпрямительный диод общего назначения с регулированием тока 1 ампер. 1N означает американский стандартный полупроводник (общее название) с ОДНИМ СОЕДИНЕНИЕМ.

Серия

400X, например от 4001, 4002 до 4007, указывает напряжение, ток и номинальную мощность диодов.

  • 1N = означает одно соединение между типом P и типом N.
  • 400 = означает серийный номер выпрямителя.
  • 1 = Средство Определяет номинальный ток (1 А).

Производитель продукции

ON Semiconductor (Nasdaq: ON) — компания из списка Fortune 500, продвигающая энергоэффективные инновации, позволяющие клиентам сократить глобальное потребление энергии. Компания является ведущим поставщиком решений на основе полупроводников, предлагая полный портфель энергоэффективных устройств управления питанием и сигналами, логических, стандартных и нестандартных устройств. Продукция компании помогает инженерам решать уникальные задачи проектирования в автомобильной, коммуникационной, вычислительной, потребительской, промышленной, медицинской и военной / аэрокосмической областях.

ON Semiconductor управляет быстрой и надежной цепочкой поставок и программой обеспечения качества мирового класса, а также сетью производственных предприятий, офисов продаж и дизайнерских центров на ключевых рынках по всей Северной Америке, Европе и Азиатско-Тихоокеанскому региону. Ns.

Лист данных на компоненты

1N4001 Лист данных

FAQ

  • Для чего используется диод 1N4001?

Серия 1N400x (или 1N4001 или 1N4000) — это семейство популярных одноамперных кремниевых выпрямительных диодов общего назначения, обычно используемых в адаптерах переменного тока для обычных бытовых приборов.Его напряжение блокировки варьируется от 50 вольт (1N4001) до 1000 вольт (1N4007).

  • Чем отличаются диоды 1N4001 и 1N4007?

Различия: Пиковое повторяющееся обратное напряжение 1N4001 составляет 50 В, а 1N4007 — 1000 В. Среднеквадратичное обратное напряжение 1N4001 составляет 35 В, а 1N4007 — 700 В. Типичная емкость перехода 1N4001 составляет 15 пФ, а у 1N4007 — 8 пФ.

  • Для чего нужен диод?

Он позволяет току легко течь в одном направлении, но сильно ограничивает протекание тока в противоположном направлении.Диоды также известны как выпрямители, потому что они преобразуют переменный ток (ac) в пульсирующий постоянный ток (dc). Диоды классифицируются в соответствии с их типом, напряжением и допустимым током.

1N4001 Спецификация диода эквивалентная замена, распиновка, размеры, характеристики

Характеристики диода 1N4001

  • Максимальное рекуррентное пиковое обратное напряжение — 50 В
  • Максимальный средний прямой выходной ток — 1 A
  • Максимальное падение напряжения в прямом направлении на элемент при 1. 0A DC — 1,1 V
  • Типовая емкость перехода 15 пФ
  • Упаковка — DO-41
  • Вес 0,33 граммов
  • Диапазон рабочих температур и температур хранения -65 … + 175 ° C

Полярность и расположение выводов

Диод 1N4001 имеет катод (-) и анод (+). На схематическом изображении вершина треугольника с линией наверху является катодом. Катод обозначен на корпусе диода полосой, как показано ниже.Ток может течь только от анода к катоду и никогда от катода к аноду — диод 1N4001 похож на односторонний электрический клапан.

Размеры диода 1N4001

Замена и эквивалент

Вы можете заменить 1N4001 на SF14, SF13, SF12, SF11, RL207, RL206, RL205, RL204, RL203, RL202, RL201, HER7208, HER7208 , HER205, HER204, HER203, HER202, HER201, HER158, HER157, HER156, HER155, HER154, HER153, HER152, HER151, HER108, HER107, HER106, HER105, HER104, FR206204, FR206, FR204, FR204, FR204, FR204, FR204 , FR203, FR202, FR201, FR157, FR156, FR155, FR154, FR153, FR152, FR151, FR107, FR106, FR105, FR104, FR103, FR102, FR101, EM520, EM516, EM513, BY133, 1U8, 1U 1U5, 1U6 , 1U4, 1U3, 1U2, 1U1, 1N5399, 1N5398, 1N5397, 1N5395, 1N5393, 1N5392, 1N5391, 1N4937, 1N4936, 1N4935, 1N4934, 1N4933, 1N4007, 1N40024003, 1N4007, 1N4002400, 1N4007, 1N4002400, 1N4003 , 1A4, 1A3, 1A2, 1A1, SF15, SF16, SF18, SF21, SF22, SF23, SF24, SF25, SF26, SF28, UF4001, UF4002, UF4003, UF4004, UF4005, UF4006, UF4007, 1N4001G, 1N44002G, 1N4002G, 1N4002G , 1N4005G, 1N4006G, 1N4007G, 1N4933G, 1N4934 Г, 1Н4935Г, 1Н4936Г, 1Н4937Г

кремний% 20 диод% 201n4001% 20 технические характеристики и примечания по применению

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>
макс. 14574

Аннотация: MAX1786 MAX1788 MAX8899 DS1849 MAX16908 MAX4967 DS3610 max17018 max13487
Текст: нет текста в файле
Оригинал		 PDF
варикап диоды

Аннотация: БИПОЛЯРНЫЙ ТРАНЗИСТОР GSM-модуль с микроконтроллером МОП-транзистор с p-каналом Hitachi SAW-фильтр с двойным затвором МОП-транзистор в УКВ-усилителе Транзисторы МОП-транзистор с p-каналом Mosfet-транзистор Hitachi VHF fet lna Низкочастотный силовой транзистор
Текст: нет текста в файле
Сканирование OCR		 PDF PF0032 PF0040 PF0042 PF0045A PF0065 PF0065A HWCA602 HWCB602 HWCA606 HWCB606 варикап диоды БИПОЛЯРНЫЙ ТРАНЗИСТОР модуль gsm с микроконтроллером P-канал MOSFET Hitachi SAW фильтр МОП-транзистор с двойным затвором в УКВ-усилителе Транзисторы mosfet p channel Мосфет-транзистор Hitachi vhf fet lna Низкочастотный силовой транзистор
1997 — HP MMIC INA

Аннотация: INA-10386 mmic распределенный усилитель mps 0736 mmic ina MSA-0404 малошумящий усилитель ghz MSA-0520 усилитель TRANSISTOR 12 GHZ Gaas малошумящий усилитель
Текст: нет текста в файле
Оригинал		 PDF 20 ноября 1997 г. документы \ усилители \ 00 документы \ amps \ 01 документы \ усилители \ 06 MGA-87563 документы \ усилители \ 10 документы \ усилители \ 11 HP MMIC INA INA-10386 распределенный усилитель mmic mps 0736 MMIC INA MSA-0404 малошумящий усилитель ггц MSA-0520 усилитель TRANSISTOR 12 GHZ Усилитель с низким уровнем шума GAAS
MRF947T1 эквивалент

Аннотация: MRF947T1 эквивалентный транзистор NJ1006 BFP320 fll120mk FLL101ME MGF4919G fujitsu gaas fet fhx76lp HPMA-2086 MMBR521L
Текст: нет текста в файле
Оригинал		 PDF 2SA1977 2SA1978 2SC2351 2SC3355 2SC3357 2SC3545 2SC3583 2SC3585 2SC4093 2SC4094 MRF947T1 эквивалент Эквивалентный транзистор MRF947T1 NJ1006 BFP320 fll120mk FLL101ME MGF4919G fujitsu gaas fet fhx76lp HPMA-2086 MMBR521L
6953-Б

Абстракция: 7812A Ah513 CV2154 700201 Ah470 DH 408 диод dmf 612 ML40150 14094 b
Текст: нет текста в файле
сканирование OCR		 PDF ML40464 ML40462 ML40461 ML4649-30 ML4650-30 ML4649-56 ML4650-56 6953-Б 7812A Ah513 CV2154 700201 Ач470 Диод DH 408 dmf 612 ML40150 14094 б
Германиевый диод

Аннотация: 5-амперные диодные выпрямители Germanium Diode OA91 aa117 diode 2 Amp rectifier diode diode 2 Amp стабилитрон DIODE 1N649 германиевый выпрямительный диод OA95 диод
Текст: нет текста в файле
сканирование OCR		 PDF 1N34A 1Н38А 1N60A 1N100A 1N270 1N276 1N277 1N456 1N459 1N456A Германиевый диод Диодные выпрямители на 5 ампер Германиевый диод OA91 aa117 диод Выпрямительный диод на 2 А диод 2-амперный стабилитрон ДИОД 1Н649 германиевый выпрямительный диод Диод OA95
Диод Ганна

Аннотация: Кремниевый СВЧ-детектор диод DW9248 СВЧ-волновод Кремниевый детектор Маркони Ганна УВЧ диод варактор диодный фильтр варактор
Текст: нет текста в файле
Сканирование OCR		 PDF DA1304 DA1307 DA1321 DA1321-1 DA1338 DA1338-1 DA1338-2 DA1338-3 DA1349-2 DA1349-4 Диод Ганна Кремниевый детекторный диод СВЧ DW9248 СВЧ волновод Маркони Гунн Кремниевый детектор УВЧ диод варакторный диодный фильтр варактор
2004 — mj150 * дарлингтон

Аннотация: BJT BD139 TIP102 транзистор Дарлингтона MJ31193 MJ11029 npn транзистор Дарлингтона 200 Вт npn транзистор Дарлингтона 150 Вт 300 вольт 16 ампер транзистор BJT транзистор 400 вольт.100 ампер mj15004 pnp
Текст: нет текста в файле
Оригинал		 PDF 2Н3055А, г. MJ15015, MJ15016 2N3055, г. MJ2955 2N3442 2N3771, г. 2N3772 2N3773 * 2N6609 mj150 * Дарлингтон BJT BD139 TIP102 транзистор Дарлингтона MJ31193 MJ11029 npn транзистор дарлингтона 200 ватт npn транзистор дарлингтона 150 ватт Транзистор на 300 вольт 16 ампер Биполярный транзистор 400 вольт 100 ампер mj15004 pnp
2008 — КРЕМНИЕВЫЕ ЛАБОРАТОРИИ

Аннотация: Примеры программ UART C8051F AN136 AN127 AN124 AN117 AN112 AN105 C8051FXXX
Текст: нет текста в файле
Оригинал		 PDF AN136 C8051Fxxx КРЕМНИЕВЫЕ ЛАБОРАТОРИИ Примеры программ UART C8051F AN136 AN127 AN124 AN117 AN112 AN105
2001 — XDVC5410GGW

Аннотация: PGE100 TMS320VC5410
Текст: нет текста в файле
Оригинал		 PDF TMS320VC5410 SPRZ177A TMS320VC5410 XDVC5410GGW PGE100
транзистор ВС 245

Аннотация: транзистор bc 241 транзистор BC 56 транзистор BF 245 транзистор bc 33 транзистор bf 179 BC 114 транзистор транзистор BC-245 транзистор BC 181 транзистор bc 162
Текст: нет текста в файле
Сканирование OCR		 PDF 6130-5X4 6140-5X 6142-5X 6160-2S 6160-2X 6170X 6180X BCX51 транзистор BC 245 транзистор bc 241 транзистор BC 56 транзистор BF 245 транзистор bc 33 транзистор bf 179 BC 114 транзистор транзистор БЦ-245 ТРАНЗИСТОР BC 181 bc 162 транзистор
2013 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF AN136 C8051Fxxx / Txxx
2003 — Cqfp256

Аннотация: RQFP240 SI-EX-TCA RQFP208 Act2 FPGA CQFP 172 A1280A SDO PQFP208 CPGA176 8250 uart пример c программ Actel PQFP208
Текст: нет текста в файле
Оригинал		 PDF ACT1 / 40MX Cqfp256 RQFP240 SI-EX-TCA RQFP208 Act2 ПЛИС CQFP 172 A1280A SDO PQFP208 CPGA176 8250 uart примеры программ c Actel PQFP208
2003 — утилиты целевой платы c8051fxxx dll

Аннотация: Примеры программ UART SILICON Silicon Lab C8051F AN136 AN027 AN024 AN017 AN012 AN005
Текст: нет текста в файле
Оригинал		 PDF AN136 C8051Fxxx c8051fxxx целевая плата утилиты dll Примеры программ UART КРЕМНИЙ Силиконовая лаборатория C8051F AN136 AN027 AN024 AN017 AN012 AN005
2006 — SM208CQSX-ACTEL

Аннотация: RTSX32SU Silicon Sculptor II AC255 RTSX-SU SM208CQSX RTSX32 Silicon Sculptor AFM n V4491
Текст: нет текста в файле
Оригинал		 PDF AC255 RT54SX32S RTSX32SU SM208CQSX-ACTEL Кремний Скульптор II AC255 RTSX-SU SM208CQSX RTSX32 кремниевый скульптор AFM n V4491
2001-Rh2280

Аннотация: конструктор сигнального тракта a40mx f
Текст: нет текста в файле
Оригинал		 PDF 888-99-ACTEL 888-99-ACTEL ACT1 / A40MX Rh2280 a40mx f проектировщик пути сигнала
73412

Аннотация: ЧИП-транзистор 348 NE64535 npn кремниевый малошумящий СВЧ-транзистор NE24318 NE64500 NE02135 NE889 NE68039 p08c
Текст: нет текста в файле
Сканирование OCR		 PDF NE46134 NE85634 NE46734 NE85634 NE46134 NE85619 NE68119 73412 ЧИП транзистор 348 NE64535 npn кремниевый малошумящий микроволновый транзистор NE24318 NE64500 NE02135 NE889 NE68039 p08c
2008 — SiI9287

Аннотация: Silicon Image MHL Silicon Image SiI9251 DTVS MHL-приемник AN 7108 hdmi MHL-передатчик MHL HDMI-приемник MHL — HDMI
Текст: нет текста в файле
Оригинал		 PDF SiI-TB-1000 SiI9287 Силиконовое изображение MHL Кремниевое изображение SiI9251 DTVS Приемник MHL AN 7108 hdmi mhl передатчик Ресивер MHL HDMI MHL в HDMI
2004 — BC237

Аннотация: BC847BPDW1T1 серии NSDEMN11XV6T1 BSR58LT1 BC212 2N5550 * поверхностный монтаж BC307 cbc550c малошумящие транзисторы bc638 BC548
Текст: нет текста в файле
Оригинал		 PDF 1SS383T1 2N3819 2N3903, г. 2N3904 2N3906 2N4401 2N4403 2N5087 2N5088, г. 2N5089 BC237 BC847BPDW1T1 серии NSDEMN11XV6T1 BSR58LT1 BC212 2N5550 * поверхностный монтаж BC307 cbc550c малошумящие транзисторы bc638 BC548
2014 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF PIC32MX1XX / 2XX PIC32MX1XX / 2XX DS60001168F)
2006 — Инселек

Аннотация: Boeing NOW ДЖЕРСИ ФИЗИКА ПОЛУПРОВОДНИКОВ Mueller Electric Company Soi Switch 2003 Soi Switches CMOS Transistor 1972
Текст: нет текста в файле
Оригинал		 PDF
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле
Оригинал		 PDF 300oC,
2004 — TMS320F280x

Аннотация: транзистор c2802 C2802 320F2808 F2801 sprs230 320F280 F2808
Текст: нет текста в файле
Оригинал		 PDF TMS320F280x, TMS320C280x, TMS320F2801x SPRZ171J TMS320F280x c2802 транзистор C2802 320F2808 F2801 sprs230 320F280 F2808
2000 — TMS320VC5402

Аннотация: загрузчик SPRU179 TMS320 TMS320VC5402 загрузчик SPRS079 SPRU307 PGE100
Текст: нет текста в файле
Оригинал		 PDF TMS320UC5402 / TMS320VC5402 SPRZ155B TMS320UC5402 / TMS320VC5402 SPRU307 TMS320C54xt СПРУ210, СПРУ131 СПРУ172 SPRU179 TMS320VC5402 SPRU179 загрузчик TMS320 Загрузочная загрузка TMS320VC5402 SPRS079 SPRU307 PGE100
CP2102

Аннотация: CP2101EK «Silicon Laboratories» si3014 si3021 CP2102EK ПИД-контроллер CP2101 28-контактный CP2102 дизайн UART Silicon Laboratories
Текст: нет текста в файле
Оригинал		 PDF —CP2102 CP2102 RS232 CP2102 CP2101EK «Кремниевые лаборатории» si3014 si3021 CP2102EK ПИД-регулятор CP2101 28-контактный CP2102 дизайн UART Кремниевые лаборатории

диод% 201n4001% 20 Таблица сопротивления и примечания по применению

Разное

Похожие записи

Как правильно промывать нос при насморке: эффективные методы и растворы

18.11.2024

Питание кормящей мамы: что можно есть при грудном вскармливании

17.11.2024

Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели

16.11.2024

Детская комната для новорожденного: оформление, дизайн и планировка

15.11.2024

Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей

14.11.2024

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

+7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected]
Карта сайта

fgt313

Реферат: транзистор fgt313 SLA4052 RG-2A Diode SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096, диод ry2a
Текст: нет текста в файле
Оригинал		 PDF 2SA1186 2SC4024 2SA1215 2SC4131 2SA1216 2SC4138 100 В переменного тока 2SA1294 2SC4140 fgt313 транзистор fgt313 SLA4052 Диод РГ-2А SLA5222 fgt412 РБВ-3006 FMN-1106S SLA5096 диод ry2a
перекрестная ссылка диода

Аннотация: перекрестная ссылка на диод Шоттки MV3110 AH513 AH512 AH761 Диод Ганна Ah470 импатт-диод DMK-6606
Текст: нет текста в файле
Сканирование OCR		 PDF MA40401 MA40402 MA40404 MA40405 MA40406 MA40408 перекрестная ссылка диода перекрестная ссылка на диод Шоттки MV3110 AH513 AH512 AH761 Диод Ганна Ач470 импат-диод DMK-6606
2002 — SE012

Аннотация: sta474a SE140N диод SE115N 2SC5487 SE090 sanken SE140N STA474 UX-F5B
Текст: нет текста в файле
Оригинал		 PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 SE012 sta474a SE140N диод SE115N 2SC5487 SE090 Санкен SE140N STA474 UX-F5B
Антенна GPS AT65

Резюме: MA4EX580L1-1225T MA4ST1081CK-287 ELDC-17LITR MA4ST1081 MA4P789ST-287T etc1-1-13tr MAALSS0042 MAAVSS0007 MADRCC0013
Текст: нет текста в файле
Оригинал		 PDF AM50-0002 AM50-0003 AM50-0004 AM50-0006 AT10-0009 AT10-0017 AT10-0019 AT-108 АТ-110-2 AT-113 Антенна GPS AT65 MA4EX580L1-1225T MA4ST1081CK-287 ELDC-17LITR MA4ST1081 MA4P789ST-287T etc1-1-13tr MAALSS0042 MAAVSS0007 MADRCC0013
диод

Аннотация: стабилитрон 1N4148 «высокочастотный диод» стабилитрон A 36 кодовый диод 1n4148 стабилитрон диод Шоттки стабилитрон частотный высокочастотный диод 8889
Текст: нет текста в файле
Сканирование OCR		 PDF 1N4148 1N4148W 1N4150 1N4150W 1N914 1N4151 1N4151W 1N4448 1N4448W 1N4731 диод стабилитрон диодный 1Н4148 «высокочастотный диод» стабилитрон A 36 коде диод 1n4148 стабилитрон Диод Шоттки Частота стабилитрона высокочастотный диод 8889
KIA78 * pI

Реферат: транзистор КИА78 * п ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П хб9д0н90н КИД65004АФ МОП-транзистор хб * 2Д0Н60П KIA7812API
Текст: нет текста в файле
Оригинал		 PDF 2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E KIA78 * pI транзистор KIA78 * р ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П khb9d0n90n KID65004AF Транзистор MOSFET хб * 2Д0Н60П KIA7812API
CTX12S

Аннотация: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N ​​2SC5586 2SK1343 CTPG2F
Текст: нет текста в файле
Оригинал		 PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 CTX12S SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N 2SC5586 2SK1343 CTPG2F
2SC5586

Реферат: транзистор 2SC5586 диод RU 3AM 2SA2003 СВЧ диод 2SC5487 однофазный мостовой выпрямитель ИМС с выходом 1A RG-2A Diode Dual MOSFET 606 2sc5287
Текст: нет текста в файле
Оригинал		 PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 2SC5586 транзистор 2SC5586 диод РУ 3АМ 2SA2003 диод СВЧ 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A Диод РГ-2А Двойной полевой МОП-транзистор 606 2sc5287
2001 — диод РУ 3АМ

Аннотация: диод RU 4B RG-2A Диод MN638S диод RU 4AM FMM-32 SPF0001 красный зеленый зеленый стабилитрон sta464c Diode RJ 4B
Текст: нет текста в файле
Оригинал		 PDF
Варистор RU

Аннотация: Транзистор SE110N 2SC5487 SE090N 2SA2003 Транзистор высокого напряжения 2SC5586 SE090 RBV-406
Текст: нет текста в файле
Оригинал		 PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 Варистор РУ SE110N транзистор 2SC5487 SE090N 2SA2003 транзистор высокого напряжения 2SC5586 SE090 РБВ-406
fn651

Абстракция: CTB-34D 2SC5586 hvr-1×7 STR20012 sap17n 2sd2619 RBV-4156B SLA4037 2sk1343
Текст: нет текста в файле
Оригинал		 PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 fn651 CTB-34D 2SC5586 hvr-1×7 STR20012 sap17n 2sd2619 РБВ-4156Б SLA4037 2sk1343
1N4007 ЗЕНЕР ДИОД

Аннотация: диод A14A диод st4 diac diode a15a стабилитрон db3 стабилитрон 1n4744 диод стабилитрон 1n4002 стабилитрон 5A стабилитрон 400в
Текст: нет текста в файле
Сканирование OCR		 PDF 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 1N5400 1N5401 1N5402 1N4007 ЗЕНЕР ДИОД диод A14A диод st4 diac диод a15a стабилитрон db3 стабилитрон 1n4744 стабилитрон диодный 1н4002 стабилитрон 5А стабилитрон 400 в
кб * 9Д5Н20П

Аннотация: Стабилитрон khb9d0n90n 6v транзистор khb * 2D0N60P KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема транзистора ktd998
Текст: нет текста в файле
Оригинал		 PDF 2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E хб * 9Д5Н20П khb9d0n90n Стабилитрон 6в хб * 2Д0Н60П транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI Схема КХБ9Д0Н90Н ktd998 транзистор
Q2N4401

Аннотация: D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
Текст: нет текста в файле
Оригинал		 PDF RD91EB Q2N4401 D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
2012 — SR506 Диод

Аннотация: диод 6А 1000в SM4007 Diode Diode SR360 diode her307
Текст: нет текста в файле
Оригинал		 PDF SMD4001-4007) SR560 DO-27 UF4004 DO-41 UF4007 10A10 LL4148 FR101-FR107 SR506 Диод диод 6А 1000в SM4007 Диод Диод SR360 диод her307
2006 — термодиод

Аннотация: Тепловой диод PowerPC970MP CY8C27243 PPC970MP PowerPC970MPTM PowerPC970MP PowerPC 970 PowerPC-970mp Использование тепловых диодов в процессоре PowerPC 970MP
Текст: нет текста в файле
Оригинал		 PDF PowerPC970MP® 64-битный PowerPC970MPTM 970 МП) 970 МП термодиод Тепловой диод PowerPC970MP CY8C27243 PPC970MP PowerPC970MPTM PowerPC970MP PowerPC 970 PowerPC-970mp Использование тепловых диодов в процессоре PowerPC 970MP
OZ Optics Волоконно-оптическое покрытие AR-покрытие

Аннотация: Лазерный диод 1550нм 1300нм 1550нм лазерный диод Радиальный sma ОПТИЧЕСКОЕ ВОЛОКНО LDC-21A ЛАЗЕРНЫЙ ИЗМЕРИТЕЛЬ РАССТОЯНИЯ лазерный соединитель SMA 905 размеры волокна линза лазерный диод НАКЛОН ВРАЩАТЕЛЬ
Текст: нет текста в файле
Оригинал		 PDF -40 дБ OZ Optics Fiber пигтейл AR покрытие Лазерный диод 1550нм 1300нм Лазерный диод 1550 нм Радиальное sma ОПТИЧЕСКОЕ ВОЛОКНО LDC-21A ЛАЗЕРНЫЙ ИЗМЕРИТЕЛЬ РАССТОЯНИЯ лазерный соединитель Размеры волокна SMA 905 линза лазерный диод НАКЛОН ВРАТОРА
Германиевый диод

Аннотация: 5-амперные диодные выпрямители Germanium Diode OA91 aa117 diode 2 Amp rectifier diode diode 2 Amp стабилитрон DIODE 1N649 германиевый выпрямительный диод OA95 диод
Текст: нет текста в файле
Сканирование OCR		 PDF 1N34A 1Н38А 1N60A 1N100A 1N270 1N276 1N277 1N456 1N459 1N456A Германиевый диод Диодные выпрямители на 5 ампер Германиевый диод OA91 aa117 диод Выпрямительный диод на 2 А диод 2-амперный стабилитрон ДИОД 1Н649 германиевый выпрямительный диод Диод OA95
диод Шоттки 60V 5A

Аннотация: Высокоскоростной диод 30A Диод Шоттки 20V 5A Диод Шоттки высокого обратного напряжения маркировка код 1A диод Schottky Diode 40V 2A диод Шоттки код 10 Барьер Шоттки 3A БАРЬЕРНЫЙ ДИОД ШОТТКИ ERG81-004
Текст: нет текста в файле
Оригинал		 PDF 5 В / 10 А) 500нс, диод шоттки 60V 5A 30А быстродействующий диод Диод Шоттки 20V 5A Диод Шоттки, высокое обратное напряжение код маркировки 1А диод Диод Шоттки 40V 2A диод шоттки код 10 Барьер Шоттки 3A БАРЬЕРНЫЙ ДИОД ШОТТКИ ERG81-004
Диод Ганна

Аннотация: Кремниевый СВЧ-детектор диод DW9248 СВЧ-волновод Кремниевый детектор Маркони Ганна УВЧ диод варактор диодный фильтр варактор
Текст: нет текста в файле
Сканирование OCR		 PDF DA1304 DA1307 DA1321 DA1321-1 DA1338 DA1338-1 DA1338-2 DA1338-3 DA1349-2 DA1349-4 Диод Ганна Кремниевый детекторный диод СВЧ DW9248 СВЧ волновод Маркони Гунн Кремниевый детектор УВЧ диод варакторный диодный фильтр варактор
pm2222a

Аннотация: BCB47B SOD80C PHILIPS BF960 PMBTA64 1N4148 SOD80C PXTA14 BCB47BW pzt222a BF606A
Текст: нет текста в файле
Сканирование OCR		 PDF BA582 OD123 BA482 BA682 BA683 BA483 BAL74 BAW62, 1N4148 pm2222a BCB47B SOD80C ФИЛИПС BF960 PMBTA64 1N4148 SOD80C PXTA14 BCB47BW pzt222a BF606A
схемы сварки

Реферат: многопереходный «солнечный элемент» EMCORE CIC Emcore солнечный дуговой реактор на солнечной батарее Многопереходный диодный элемент Шоттки «солнечный элемент»
Текст: нет текста в файле
Оригинал		 PDF
2009-2850КТ

Аннотация: 2850MT 1200 RTV 2850FT RTV-615 1N6515 1N5550 диод из литого эпоксидного герметика с piv 40v
Текст: нет текста в файле
Оригинал		 PDF 1N6515 1N5550 2850КТ 2850МТ 1200 RTV 2850 футов РТВ-615 1N6515 1N5550 шотландская эпоксидная смола заливочный материал диод с шипом 40в
