Описание параметра «Характеристика срабатывания электромагнитного расцепителя»
Тип мгновенного расцепления модульных автоматических выключателей указывается одной или двумя латинскими буквами. Данные символы определяют кратность номинального тока, при которой сработает электромагнитный расцепитель.
Согласно ГОСТ Р 50345-2010 существуют следующие значения:
- В (3-5In) — защита электронной аппаратуры, систем освещения с лампами накаливания, ТЭНов;
- С (5-10In) — защита распределительных сетей, систем освещения с газоразрядными лампами, бытовой техники;
- D (10-20In) — защита трансформаторов и электродвигателей.
Также существуют типы мгновенного расцепления не предусмотренные стандартом — их устанавливают сами производители автоматических выключателей.
- А (2-3In) — защита от сверхтока электрических цепей с полупроводниковыми приборами, измерительных цепей с преобразователями, а также электропроводок большой протяженности при необходимости их отключения за время не более 0,2с — являются разработкой фирмы SIEMENS.
- Z (3,2-4,8In) — защита полупроводников и измерительных цепей трансформаторов
- L (6,4-9,6In) — защита распределительных сетей
- K (9,6-14,4In) — защита электродвигателей
В случае наличия обозначения MA следует, что данный автоматический выключатель не имеет теплового расцепителя. И следовательно невозможно задать кратность относительно номинального тока. В таких случаях у автоматических выключателей указывается непосредственно значение тока короткого замыкания при превышении, которого сработает электромагнитный расцепитель
| B (3-5In) | C (5-10In) | D (10-20In) |
|---|---|---|
| A (2-3In) – разработка SIEMENS |
|---|
Характеристики автоматов В, С, D | Электро С
Сверхток (overcurrent): Любой ток, превышающий номинальный (ГОСТ IEC 61009-1-2014)
Источник Яндекс картинкиЧтобы понять, что же кроется под этими буквами, необходимо представлять логику работы автоматического выключателя в целом, и тогда станет ясно, когда и где стоит применить выключатель с определенной характеристикой.
Понятно, что при токах протекающих через автоматический выключатель меньших или равных номинальному, он должен вести себя просто — не отключаться. Если же через него протекают сверхтоки (т.е. токи превышающий номинальный), то в зависимости от величины тока логика работы автомата разная.
Сверхтоки при этом можно разделить на два диапазона — первый в котором токи можно назвать токами перегрузки, во втором — токи короткого замыкания. За работу в этих диапазонах отвечают два разных расцепителя автоматического выключателя.
В первом работает тепловой расцепитель, который представляет собой биметилическую пластинку, изменяющую свою форму при нагреве. Чем больше ток, тем больше нагрев и при определенной температуре происходит расцепление контакта.
Во втором диапазоне вместе с тепловым работает электромагнитный расцепитель, который призван моментально отключать цепь, втягивая сердечник. Характеристики B, C, D как раз и говорят при каких значениях сверхтоков срабатывает электромагнитный расцепитель. К тепловому это не относится, он всегда работает одинаково во всех автоматах, даже с разными характеристиками.
Вот картинка, которая есть в паспорте на любой автоматический выключатель.

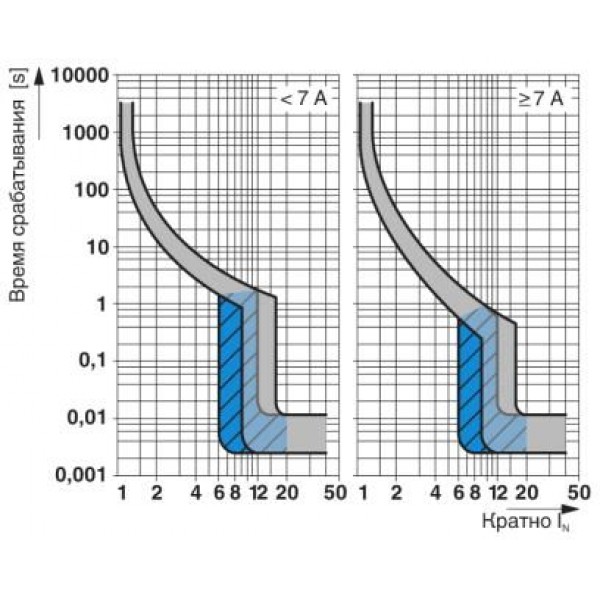

Характеристика времени срабатывания автоматического выключателя в зависимости от значения сверхтока. По оси Х значение равное сверхтоку деленному на номинальный ток автомата с характеристикой типа В. Здесь и далее источник iek.ruХарактеристика С.Характеристика D. Обрыв графика и ест момент срабатывания электромагнитного расцеителя. До него кривая соответствует времени срабатывания теплового расцепителя, хорошо видно, что на всех трех графиках она одинаковая.Здесь хорошо проиллюстрировано, какими являются диапазоны сверхтоков для автоматических выключателей с разными характеристиками. Момент когда график «падает» и есть момент срабатывания электромагнитного расцепителя. Хорошо видно, что для характеристики В отношение тока к номинальному I/Iном наименьшее и составляет 3.
..5, для характеристик С и D это соотношение сдвинуто в большую сторону и составляет 5…10 и 10…20 соответственно.
Пусть номинальный ток автоматического выключателя равен 10А.
Тогда для токов меньше или равных 1,13*10А =11,3А расцепления не происходит.
Для тока равного 1,45*10А = 14,5А среднее время отключения может составлять от примерно 1 минуты до часа, но не более.
Для тока равного 2,55*10А = 25,5А — от 4 до 100 секунд примерно.
Надо отметить, что для автоматов с номинальным током более 32 А это время больше.
Все выше сказанное равносильно для автоматов с любой из характеристик.
Начиная с значений тока равных 3*Iном, т.е для нашего примера 30А, их поведение различается, у автомата с характеристикой В, по истечении 0,1 секунды, должен сработать электромагнитный расцепитель, причем порог его срабатывания может быть сдвинут вплоть аж до 5* Iном(50А).
Т.е чисто теоретически, ток в цепи равный 45А может существовать до 15 секунд пока не будет отключен тепловым расцепителем.
Для характеристик C и D и того выше. Для того же автомата на 10А, но с характеристикой D ток величиной 19*10А =190А может не отключаться в течение 4-х секунд.
Из всего выше сказанного, следует, что для различных областей применения, даже при одинаковом требуемом номинальном токе, следует выбирать автоматических выключатели с различными характеристиками.
Для защиты непосредственно групповых цепей имеющих нагрузку без больших пусковых токов (практически все бытовые потребители) стоит применять автоматы с характеристикой В, для защиты небольших моторов, линий с большим количеством светильников и другой индуктивной нагрузкой, в качестве вводных и селективных — с характеристикой С.
Автоматические выключатели с характеристикой D в бытовых цепях практически не находят применения. Их используют для защиты цепей с включенными потребителями, имеющими большие пусковые токи, таких как, например, большие электродвигатели.
Если понравилась статья, пожалуйста, оцените ее — поставьте лайк.
Возможно, Вы сталкивались с подобной ситуацией, и Вам есть что добавить, по поводу применения автоматических выключателей, напишите об этом в комментариях.
Характеристики срабатывания автомата ABB | Voltline
Для удобства мы разбили эту статью на четыре главы:Глава 2. Характеристики срабатывания.
2.2. Способы чтения диаграммы импульсного срабатывания.
2.3. Различия между характеристиками срабатывания.
2.4. Стандарты для характеристик срабатывания.
Когда мы говорим о характеристиках срабатывания или, лучше сказать, их визуальном представлении, речь идет о кривых времени срабатывания как функции коэффициента (кратности) номинального тока. На рисунке 13 для визуализации используется характеристика В. Посмотрим сначала на характеристики биметаллической пластины. Зона отключения ограничена двумя кривыми – условного тока не расцепления и условного тока расцепления. Область слева от тока не расцепления называется безопасной зоной не расцепления. В этой области не должно происходить срабатывание автоматического выключателя. Справа от кривой отключающего тока находится зона безопасного расцепления. В этой области автоматический выключатель должен прерывать всякий ток. Вы видите две отмеченные точки – это выбранные значения отключающего и не отключающего тока. Они используются в качестве опорных точек для защиты от перегрузок. В соответствии со стандартами МЭК, ток в 1,45 раза превосходящий In и подаваемый на протяжении не менее 60 мин. Должен вызвать отключение автоматического выключателя, а токи от 1,13 до 1,45 In, длительностью менее 60 мин. и токи менее 1,13 In любой продолжительности не должны вызывать срабатывание.
Давайте рассмотрим пример возникновения аварийной ситуации (рис. 14).
Вследствие непредвиденной нагрузки, сила тока стала в 3,1 раза выше In.
Когда сработает автоматический выключатель?
Чтобы выяснить это, необходимо провести линию через точку тройного значения In. Вначале мы достигаем точки пересечения с кривой условного не отключающего тока на отметке 2,1с. Это означает, что не должно происходить срабатывание автоматического выключателя в течение первых 2,1с в условиях перегрузки. В следующей точке происходит пересечение с кривой условного отключающего тока на отметке 40 с. Это означает ,что должно происходить срабатывание автоматического выключателя в течение первых 40с в условиях перегрузки. Другими словами, срабатывание автоматического выключателя не должно происходить в течение первых 2,1с и срабатывание должно произойти не позднее 40 с в условиях перегрузки.
Как мы видим, тепловой расцепитель дает хорошую защиту от перегрузок. Однако в случае более высоких токов перегрузки, возникающих при коротком замыкании, чувствительность биметалла снижается. Как упоминалось ранее, только электромагнитые расцепители обеспечивают хорошую защиту от короткого замыкания. Точка отключения электромагнитных устройств зависит только от величины, но не от продолжительности тока короткого замыкания. Этим объясняется ортогональность кривой характеристик срабатывания. Вернемся к нашему примеру. Что произойдет в случае подачи тока перегрузки 3,1 In?
Точка пересечения с кривой условного не отключающего тока находится на отметке 0,01с, а точка пересечения с кривой условно отключающего тока по прежнему на отметке 40с. Таким образом, при коротком замыкании, при помощи электромагнитного расцепителя, цепь можно разомкнуть в 400 раз быстрее, чем при помощи обычного теплового расцепителя. Если ток короткого замыкания в 6 и более раз превосходит In, в соответствии со стандартом он будет отключен за время менее 0,1с.
Теперь сравним характеристики выключателя с характеристиками обычного провода. В показанном на картинке случае видно, что тепловой расцепитель может защищать от токов перегрузки до 5 In. Но если ток перегрузки будет выше, тепловой расцепитель не сможет обеспечить достаточную защиту.
В МЭК имеется два основных стандарта для автоматических выключателей. АББ предлагает характеристики B, C, В в соответствии МЭК 50345 и характеристики K и Z в соответствии с МЭК 50030-2 (рис. 15). Характеристики B, C и D имеют одинаковую тепловую характеристику срабатывания, но отличаются по магнитным характеристикам. По стандарту МЭК 50345 срабатывание не должно происходить при значении тока не более 1,13 In. Время срабатывания должно быть более 60 минут при токе от 1,13 до 1,45 In и менее 60 минут, если номинальный ток превышает номинальное значение более, чем в 1,45 раза. Зона электромагнитного срабатывания для характеристики В находится в диапазоне от 3 до 5 In. Для С зона срабатывания лежит в диапазоне между 5 и 10 In, а для D, соответственно, в интервале 10 -20 In.
Что же касается характеристик K и Z, в соответствии с МЭК 50030-2, у производителя автоматических выключателей значительно больше свободы при определении кривой. Без срабатывания – ток до 1,05 от номинального значения, время срабатывания более 2х часов – от 1,05 до 1,2 In; время срабатывания менее 60 мин – в 1,2 раза выше In; время срабатывания менее 2х минут – в 1,5 раза, время срабатывания менее 2х секунд – в 6 раз. Также как и с описанными ранее характеристиками B,C и D, отличия имеются только в электромагнитных характеристиках срабатывания. Диапазон мгновенного срабатывания находится между 2 и 3 In для характеристики Z и между 10 и 14 In для характеристики K.
На одном рисунке (рис. 15) приведено пять характеристик срабатывания. Видно, что К и Z обеспечивают лучшую защиту от сверхтока, благодаря тому, что эти кривые лучше спозиционированы. В частности это интересно в случае характеристики K. Она сочетает в себе стабильность при пиковых токах с хорошей защитой кабелей, благодаря низкому выбранному току.
Теперь мы можем сравнить основные отличия и преимущества различных характеристик срабатывания.
Начнем с характеристик срабатывания B и Z. Во- первых диапазон магнитного срабатывания у характеристики Z находится ниже, чем для В. Точнее, кривая условного тока нерасцепления для В совпадает с кривой условного нерасцепления Z.
Следующее, что мы заметим, это то, что токи для Z ниже, чем для В. Эти два свойства приводять к тому, что для Z, по сравнению с В когут использоваться кабели на 67% длиннее, без изменения русловий срабатывания и без увеличения поперечного сечения. АББ обеспечивает характеристику Z для токов начиная с 0,5А, в то время, как характеристика B доступна с 6А.
Рассмотрим области применения этих двух характеристик. Характеристику В можно рассматривать как стандартную характеристику. Она используется в частном и коммерческом строительстве, а также в других случаях, когда нет особых требований по условиям эксплуатации.
Z ориентирована на специальные применения, когда требуется наиболее быстрое отключение и отсутствуют пусковые токи. К специальным применениям можно отнести:
- цепи управления с высоким сопротивлением и отсутствием пиковых токов;
- цепи трансформаторов напряжения;
- измерительные цепи с датчиками;
- защита полупроводников для специальных задач.
Теперь сравним характеристики С, D и K. Интересно рассмотреть поведение трех характеристик срабатывания при пусковом токе:
Характеристика С с 5-ти кратным номинальным током чувствительна к пусковым токам.
Характеристика D с 20-ти кратным номинальным током имеет большую устойчивость к пусковым токам. Однако отключающий ток в 20 раз превосходящий номинальный может вызвать проблемы, связанные с несрабатыванием из-за большого сопротивления контура к.з. Кроме того, чувствительность теплового расцепителя не достаточно высока, чтобы сработать вместо электромагнитного расцепителя при 20-ти кратном номинальном токе. По этим причинам требуются кабели с бОльшим поперечным сечением.
Характеристика К решает эту проблему и обеспечивает безопасность эксплуатации даже при пусковых токах.
Благодаря пониженному верхнему порогу электромагнитного срабатывания при 14-ти кратном номинальном токе обеспечивается быстрое срабатывание при аварии. В то же время обеспечивается хорошая защита от перегрузок благодаря низкому значению тока срабатывания – 1,2 In.
Как мы увидели, три характеристики отличаются по своим свойствам и областям применения. Характеристика С, как и В, предназначены от перегрузок по току в стандартных применениях. С другой стороны, К и D используются для защиты от повышенных токов в цепях с большими пусковыми токами, таких как:
- электродвигатели,
- зарядные устройства,
- сварочные трансформаторы.
С момента разработки характеристики К на заводе АББ STOZ KONTAKT в 1928 году, она показала свою надежность для применения в условиях, описанных выше.
Рассмотрим импульсное срабатывание (рис. 16). Выбирая автоматический выключатель, следует учитывать импульсы тока менее 10мс, которые вызваны коммутацией конденсаторов и индуктивностей.
Для анализа поведения на коротких промежутках времени мы используем кривую импульсного срабатывания. Показанная зависимость коэффициент безопасности как функции длительности импульса основана на математической модели.
Чтобы узнать, при каких значениях тока сработает автоматический выключатель, следует, прежде всего оценить продолжительность пикового тока. Затем, мы используем диаграмму, чтобы определить соответствующий коэффициент безопасности.
Проиллюстрируем небольшим примером: мы используем автоматический выключатель S201 B16, производства ABB, предполагая, что длительность импульса составит 600 мкс (0,6мс).
Ток удержания равен произведению коэффициента безопасности, электромагнитного тока нерасцепления и номинального тока автоматического выключателя:
Iудерж=4,2×3×16
По графику получаем импульсный коэффициент 4,2. При не отключающем токе в 3 In и номинальном токе 16А, ток удержания будет 201,6А.
Автомат ВА47-29 (D) 3Р 40А 4,5кА х-ка D TDM*
Автомат ВА47-29 (D) 3Р 40А 4,5кА х-ка D TDM*
Маркировка
Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
·
Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.·
Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.·
– автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.BКривая ·
Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.·
– ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.DКривая ·
Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.·
Времятоковые характеристики отключения
Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
электроприборы, освещение – выключатели с характеристикой В,·
,Cдвигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой ·
.Dдвигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой ·
Материалы
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Конструкция
Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий. ·
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
·
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери. ·
На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено). ·
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев. ·
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы. ·
Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке. ·
Удобство монтажа
· Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
· Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
· Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
· В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
· Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
· Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
· Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
Кривая С – ток в цепи в 5-10 раз больше номинального (т.
е.
автомат на 16 А отключит цепь при токе 80-160 А). Используют
в современном жилом строительстве и в офисных помещениях.
Преимущества
· Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
· Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
· Штрихкоды и артикулы на всех видах упаковки делают продукт максимально приспособленным к требованиям автоматизированного складского хранения и розничной торговли.
· Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
· Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
Конструкция
· Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.
· Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
· Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях.
· Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
· Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости. Это уменьшает переходное сопротивление и тепловые потери.
· На лицевой панели реализован механический индикатор положения контактов (включено/отключено).
· Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов
· Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
· Ширина модуля составляет 17,5 мм. Это позволяет устанавливать автоматы в щитки, рассчитанные как на ширину модуля 18 мм, так и на 17,5 мм.
· Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
· Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
· Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
Наименование параметра |
Значение |
Соответствуют стандартам |
ГОСТ Р 50345¬99 |
Номинальное напряжение частотой 50 Гц, В |
230/400 |
Номинальный ток, А |
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63 |
Номинальная отключающая способность, А |
4 500 |
Напряжение постоянного тока, В/полюс |
48 |
Характеристики срабатывания электромагнитного расцепителя |
В, С, D |
Число полюсов |
1, 2, 3, 4 |
Условия эксплуатации |
УХл4 |
Степень защиты выключателя |
IP 20 |
Электрическая износостойкость, циклов В¬О, не менее |
6 000 |
Механическая износостойкость, циклов В¬О, не менее |
20 000 |
Максимальное сечение присоединяемых проводов, мм2 |
25 |
Наличие драгоценных металлов (серебро), г/полюс |
|
Типы автоматических выключателейАвтоматический выключатель – защитный прибор, срабатывающий от короткого замыкания или тепловой перегрузки линии к которой подключен.Типы: Основные типы или виды автоматических выключателей: – Модульный автоматический выключатель. Устройство стандартного, модульного типа с установкой в электрический щиток на din-рейку. Применяется для защиты в бытовых целях, а так же в коммерческих и промышленных сетях энергораспределения. – Промышленные автоматические выключатели в корпусе. Предназначены для защиты распределительных сетей 50/60 Гц с напряжением до 660 В, рабочим током до 1600 А. Применяется в больших щитовых подстанциях и на производстве используются для подключения мощного оборудования или как главный вводной автоматический выключатель. – Автоматические выключатели для защиты электрических двигателей. Все вышеперечисленные типы автоматических выключателей имеют свои характеристики для определенных параметров срабатывания. Остановимся более подробнее на модульном автоматическом выключателе. Это основной элемент защиты в электрораспределении для жилищных, коммерческих помещений. Сразу обозначим, что внешний вид модульных автоматических выключателей одного и того же производителя будет одинаков, характеристики срабатывания на внешний вид не влияют. Различают автоматические выключатели по характеристике срабатывания: Характеристика срабатывания это настройка магнитного расцепителя, более простыми словами – настройка чувствительности на ток короткого замыкания. Токи автоматических выключателейДля бытовых условий электрораспределения (в жилом доме, квартире) применяются номинальные токи автоматических выключателей от 0,5 до 63 Ампер. Такие параметры автоматических выключателей являются достаточными для обеспечения защиты и правильного распределения электрических линий. Если, в жилом доме, возникает потребность установки автоматического выключателя на токи выше 63 Ампера, то такие приборы так же существует, но уже в промышленных сериях. Устанавливая в доме такой мощный автомат, убедитесь что сечение вводного кабеля позволяет устанавливать автоматический выключатель на такой ток. К примеру, для автоматического выключателя на ток 100 Ампер сечение кабеля, которого он защищает должно быть не менее 16 mm² медного проводника или же 25 mm² алюминиевого. Более точное определение номинального тока автомата защиты к сечению кабеля зависит от ряда таких факторов, как длина токоведущей линии, количество жил в проводнике (одножильный, двухжильный, трехжильный провод и т.д) и способ прокладки кабеля. Приняв во внимание потерю мощности, от длины линии, и условие охлаждения от способа прокладки кабеля вы сможете правильно подобрать номинальный ток автоматического выключателя для надежной и безопасной работы.Технические характеристики автоматического выключателя:Рассмотрим самые востребованные время-токовые характеристики автоматических выключателей в бытовых сериях:Классификация автоматических выключателей: | |
| Итак, время-токовая характеристика автоматических выключателей, такая характеристика дает возможность индивидуального подбора защиты к каждому прибору или линии. – Кривая «B». В автоматическом выключатели такого типа срабатывания настройка магнитного расцепителя установлена в пределах 3÷5 Iноминального значения автомата. Автоматические выключатели с характеристикой отключения B, способны защищать от тока короткого замыкания с малым значением и подойдут для установки практически во всех случаях, где на линии нет устройств с большими пусковыми токами. Защита освещения, бойлеров, нагревательных приборов, электрочайника, тостера, бытовых электрических плит и других электроприборов за исключением электроприборов где присутствуют электродвигатели, насосы. – Кривая «C». Автоматический выключатель характеристики отключения у которого тип С — настройка 5÷10 от Iноминального значения.  В современных квартирах и домах, практически везде стоят автоматические выключатели с такой характеристикой. Это обусловлено тем, что автомат с такими настройками способен надежно защищать линии практически со всеми электроприборами, включая те приборы, где при старте включения появляются большие пусковые токи (приборы в конструкции которых есть электродвигатели, большое количество дросселей и пр.). Например, бытовые электроприборы с большими пусковыми токами: стиральная машина, пылесос, холодильник, блендер и т.п. | |
| – Кривая «D». Категория автоматических выключателей с характеристикой D предназначена для защиты электрических двигателей в однофазной и трёхфазной сети. Это устройства защиты с более грубыми настройками чувствительности к токам короткого замыкания: в пределах от 10 до 20 Iноминального значения. Автоматические выключатели характеристики которых мы не упомянули в этой статье («MA», «A», «K», «Z») относятся к промышленным сериям и о них мы расскажем в отдельной статье. Напишем немного о том, зачем такая градация по типам срабатывания. В электрораспределительных щитах, при распределении с большого количества потребителей, для правильной работы системы, необходимо соблюдение селективности. Селективность автоматического выключателя — можно назвать словом «избирательность». Селективность — согласование работы установленных последовательно защитных аппаратов, таким образом, чтобы в случае перегрузки или короткого замыкания (к.з.) отключалась только та часть установки, где возникла неисправность. Маркировка автоматических выключателей– Расшифруем основные показатели бытового, модульного автоматического выключателя по маркировке. Обращаем ваше внимание на то, что у фирменных, оригинальных устройств защиты, маркировка выполнена четко и нестирающейся краской. Бывают случаи когда вам предлагают автоматический выключатель маркировка которого не четкая, цифры напечатаны расплывчатой краской или вовсе стертые, знайте это подделка! На корпусе изделия должно быть все обозначение автоматических выключателей, даже такие технические характеристики, как отключающая способность автоматического выключателя и характеристика отключения. Например, напечатанный символ «C», рядом с номиналом, указывает на то, что автоматический выключатель С типа.Каталог автоматических выключателейИнтернет-магазин «Электрика-Шоп» — это специализированный магазин электрики. В каталоге наших товаров вы найдете самые популярные, надежные, проверенные временем и практикой, автоматические выключатели европейских брендов. Например, автоматические выключатели Schneider Electric, считаются одними из самых лучших средств защиты от короткого замыкания и тепловой перегрузки. В каждой карточке товара автомата защиты Шнайдер Электрик можно скачать каталог автоматических выключателей Schneider Electric.Автоматические выключатели Moeller / Eaton – еще один качественный, надежный, а главное доступный по цене бренд автоматов защиты. Производитель Moeller / Eaton предлагает несколько серий для бытового и коммерческого сектора, подробнее о продуктах можно ознакомиться перейдя по ссылке – Автоматические выключатели Moeller | |
Устройство автоматического выключателяМало кому приходилось разбирать автомат и исследовать устройство автоматических выключателей. Для общей информативности, мы решили показать вам, как должно выглядеть это защитное устройство изнутри, и как на практике выглядят разобранные автоматы оригинального фирменного бренда и обычный китайский (из дешевого ценового сегмента).Предлагаем фото и схему этих автоматических выключателей в разрезе с краткими комментариями. | |
Клеммы подключения у фирменного автоматического выключателя это два полноценных винтовых зажима, а у китайского одна верхняя клемма для подключения провода с нормальным креплением и одна нижняя с явной халтурой, зачем делать экономию на зажимах проводов мы не знаем, но даже такой ньюанс может повлиять на продолжительность работы автомата.
Не будем подробно описывать достоинства и недостатки конкретно этих автоматических выключателей, но в результате увиденного, сделаем такое описательное заключение, что при разборке двух автоматов защиты (фирменного и с категории «подешевле») механические части, такие как подвижный и неподвижный силовой контакт, крепление гибкого проводника, плавность хода ручки управления и клеммы подключения даже визуально имеют явное отличие качества. Мы не тестировали тепловой и электромагнитный расцепитель автомата китайского, дешевого образца, но не идеальное качество применяемых деталей показал даже визуальный осмотр устройства этого автоматического выключателя. | |
Устройство автоматического выключателя: маркировка, токи, обозначение
Последние отзывы 04. 05.2020В каталоге WURTH нет такого инструмента. 11.03.2020Отличная цена, европейское качество с учетом того что дешевле чем ИЭК !!! 20.04.2018Хороший щит с нормальной толщиной металла, только не забывайте что к нему необходимо до заказывать направляющие… |
/постоян. (AC/DC)Каталог продукции
|
ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003 Автоматические выключатели серии ВА 47-29 рекомендуется к применению в вводно-распределительных устройствах для желтых и общественных зданий Предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
Автоматические выключатели ВА47-29 имеют 200 типоисполнений на 18 номинальных токов от 0.5 до 63А.
ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003 Автоматические выключатели ВА47-29М предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку. Рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий и на производстве.
ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003 Автоматические выключатели ВА47-100 предназначены для защитыраспределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок. Имеют 80 типоисполнений на 10 номинальных токов.
Стандарт — ГОСТ Р 50030.2-99 Контакты состояния КС47 и КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов. Контакт КС47 выполняет функцию контакта состояния автоматического выключателя: включен — выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении. Контакт КСВ47 выполняет функцию сигнализации положения механизма взвода выключателя ВА47. После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверх токов (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.
Стандарт: ТУ 3428-025-18461115-04, ТУ 3429-023-18461115-2008, ГОСТ Р 50030. Расцепитель минимального напряжения РМ47 предназначен для отключения одно-, двух-, трех-, или четырехполюсного автоматического выключателя серии ВА47 при недопустимом снижении напряжения. Расцепитель минимального/максимального напряжения РММ47 предназначен для отключения одно-, двух-, или трехполюсного автоматического выключателя ВА47 при недопустимом снижении или повышении напряжения сети. Расцепитель независимый РН47 предназначен для дистанционного отключения одно-, двух-, трех-, или четырехполюсного автоматического выключателя серии ВА47. Переходник с АЕ1031 — служит для монтажа автоматических выключателей модульной серии в распределительные щиты старого образца.
|
