Как подобрать гофру для кабеля: правила выбора

Как же без электрических гофр обходились раньше

Сегодня при укладке проводки либо ее ремонте рекомендуется все провода дополнительно «упаковывать» в защитную оболочку, которую и представляет собой гофрированная трубка для кабеля. Самым распространенным вариантом такой защиты является круглая трубка с ребристой структурой, за счет чего изделие обладает определенной гибкостью.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

Все провода разведены по помещению в гофре

  • Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
  • Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
  • Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
  • Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Разновидности гофры

Давайте теперь подробнее разбираться с теми разновидностями и классификациями гофр, которые представлены сегодня в магазинах.

Различия по конструкции

Труба гибкая гофрошланг d=20 под кабель

  • Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  • Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.

Гофра для кабеля НГ двухслойная

  • Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.

Тройник для пластиковой гофры

  • Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Кабельная гофра двойная д=50

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

Материалы

Гофра может изготавливаться из разных материалов, что напрямую влияет на ее физические и химические свойства.

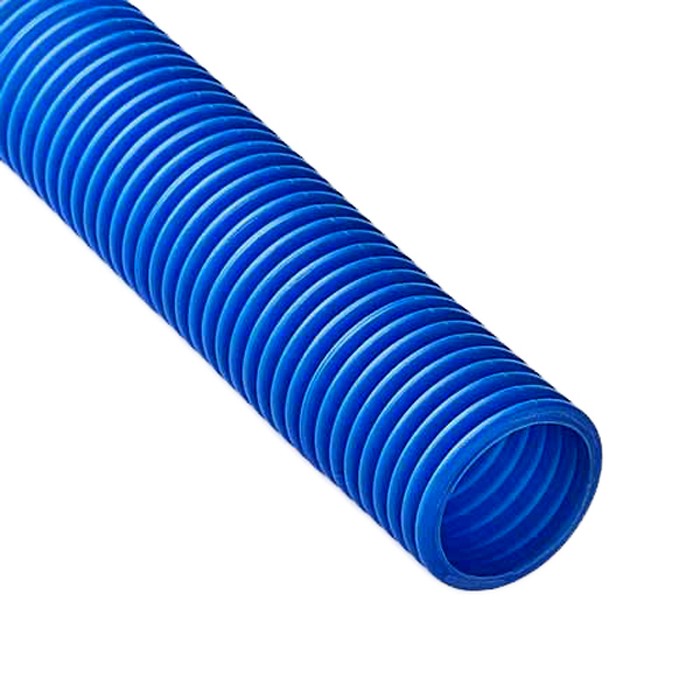

Гофра из полипропилена

  • Полипропилен (сокращенно ППР) – чаще всего материал имеет синий окрас, словно изолента. Главной его особенностью является то, что он самозатухающий, то есть открытого горения не поддерживает. У него отличная водостойкость, поэтому его часто применяют при прокладке во влажных помещениях и даже на улице.

Материал, из которого изготовлена гофра для кабеля, и размеры ее обязательно указываются на этикетке

  • Поливинилхлорид, он же ПВХ – материал имеет характерный серый окрас. Тоже является самозатухающим, отлично защищающим от влажности. При этом материал не способен переносить низкие температуры, из-за чего применяется только внутри помещений.

Для материала характерна химическая устойчивость

  • Полиэтилен низкого давления (ПНД) – отличить материал можно также по цвету, гофры бывают черными или оранжевыми. Он отлично переносит различные химические воздействия, однако является горючим. Из-за этих особенностей материал может применяться только для прокладки в штробах, то есть муруется в несгораемой стяжке, либо же на улице.

Металлические гофры стоят значительно дороже полимерных

  • Металл – изделия, которые делают из оцинкованной или нержавеющей стали. Вариант не горюч, оно и не удивительно, и имеет очень высокую механическую прочность. Применяется в основном для прокладки проводов по сгораемым поверхностям и сквозь них, так как такая оболочка способна пережить без повреждения высокую температуру от короткого замыкания до тех пор, пока не сработает автомат защиты. Также неплохо показывает себя при прокладке на открытом воздухе.

Совет! Проблема, о которой мало кто задумывается на этапе строительства дома – это повреждение электрической проводки мелкими грызунами. Как вы понимаете, облачившиеся провода в металл станут для вредителей недоступными.

Гофра из металла и полимера

  • Отдельно стоит отметить решение, которое можно назвать композитным. Речь идет о метало-полимерных гофрах, которые обладают лучшими характеристиками по защите проводки от влажности и пыли. При этом труба очень прочная.

Размеры гофротруб

Теперь давайте немного поговорим о размерах этих изделий, чтобы понимать какие, куда лучше применять. Гофрированные трубы для электросетей выпускаются разных диаметров в пределах от 16 до 65 мм.

При этом стоит помнить, что у каждого изделия имеется два диаметра: внутренний и наружный. Первая цифра нужная для определения пространства под провода, а вторая – для объема, который займет смонтированная проводка.

Совет! При подборе диаметра, ориентируйтесь так, чтобы после протяжки в трубе  оставалось свободным пространство не менее половины радиуса, то есть 1\4 диаметра. Данная мера нужная для удобной прокладки и наличия  воздушной подушки, которая позволит кабелю эффективнее охлаждаться.

Итак, какие гофры обычно применяются в тех или иных ситуациях:

  • Гофра для кабеля 16 мм используется в основном для прокладки к осветительным приборам, так как всех их можно соединить последовательно, а значит, внутри будет располагаться 1-2 проводника.
  • Для протяжки проводов к розеткам и выключателям применяют изделия диаметром не меньше 20-ти миллиметров.

Кабельный гофрорукав д=25 мм

  • Диаметр в 25 мм применяется тогда, когда требуется прокинуть провода от щитка, либо от главной распределительной коробки к следующим.
  • Соединить между собой два электрощитка позволит 32-х миллиметровая гофротруба.
  • Если требуется выполнить проход через межэтажное перекрытие, то применяется диаметр не менее 40 миллиметров.

Также диаметр дополнительной изоляции подбирается, исходя из количества проводников и их сечения.

Дополнительные данные для подбора размера гофры

Монтаж гофры

Монтаж гофры можно разделить на два типа – открытый и закрытый:

  • В первом случае для фиксации трубы применяют специальные пластиковые клипсы, размер которых подбирается конкретно под трубу.

Монтажная клипса

  • Клипсы располагаются друг от друга на расстоянии 30-40 сантиметров. Крепятся они при помощи дюбель-шурупов или саморезов (в зависимости от того, из какого материала поверхность, к которой мы вяжемся).
  • Гофра в клипсах фиксируется надежно – для этого достаточно ее вдавить внутрь, пока не услышите характерного щелчка. Самопроизвольное выпадение при правильно подобранных размерах невозможно.
  • При скрытой прокладке использовать клипсы неудобно, так как они занимают много места, разве что исключение составит монтаж в стяжку, слой которой будет достаточной толщины, чтобы все скрыть.

Вариант стяжки для крепежа трубы

  • Для монтажа в стены применяют дюбель-стяжки, пластиковые скобы либо самодельные варианты, нарезанные из тонколистового металла.

При проектировании трассы стоит учесть следующие моменты:

  • Длина отдельного участка не должна превышать 25 метров, при том, что максимальное количество поворотов равно 4-м.
  • Не стоит располагать повороты слишком близко друг другу – рекомендуемое расстояние 4-5 метров. Если же такая необходимость имеется, то установите здесь дополнительную распределительную коробку.
  • Минимально возможный радиус поворота – 90 градусов, хотя чем плавнее он будет, тем лучше.
  • Если рядом проходят трассы, по которым проложены электропроводка и малоточные кабеля, то расстояние между ними не должно быть меньше 20 сантиметров.

На этом, в принципе, все. Если вас интересует более подробная инструкция по монтажу электропроводки в гофре своими руками, то обязательно просмотрите предложенное нами видео.

Дополнительно скажем, что кабель для проводки без гофр может монтироваться только на несгораемые поверхности, и он не должен быть связан с металлическими каркасами подвесных потолков и фальшь стен, что на практике встречается довольно часто.

404 страница не существует

Салават

Самара

Санкт-Петербург

Саранск

Сарапул

Саратов

Саяногорск

Севастополь

Северодвинск

Село Шипуново

Сергиев Посад

Серов

Серпухов

Симферополь

Смоленск

Собинка

Советск

Солнечногорск

Сочи

Ставрополь

Старый Оскол

Стерлитамак

Ступино

Сургут

Сызрань

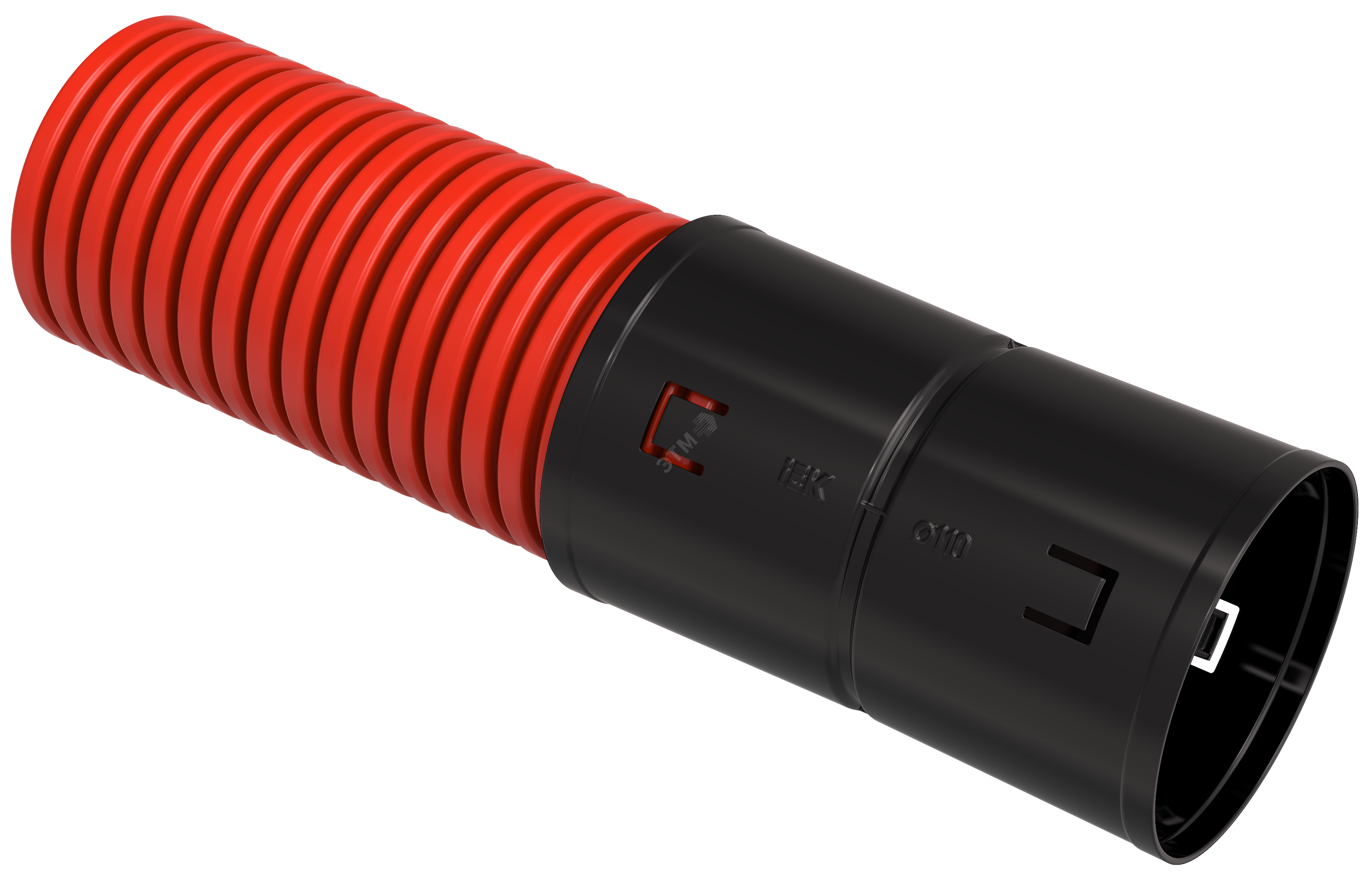

Трубы гофрированные двустенные ПНД IEK®

Трубы гофрированные двустенные ПНД IEK®

НОВИНКА

IEK GROUP локализовала производство гофрированных двустенных труб ПНД IEK® на собственном предприятии в Ясногорске, Тульской области. Гофрированные двустенные трубы ПНД IEK® производятся на высокотехнологичных автоматизированных линиях ведущих зарубежных компаний, что обеспечивает стабильное качество продукции.

Трубы гофрированные двустенные ПНД применяются при прокладке кабеля под землей, для организации электроснабжения в дорожном строительстве, при реконструкции городских коммуникаций, строительстве аэропортов и других объектов транспортной инфраструктуры.

Основные преимущества

Высокие эксплуатационные характеристики: кольцевая жесткость, гибкость, ударная прочность. Уникальная конструкция профиля. Гладкая внутренняя поверхность для протяжки кабеля. Широкий диапазон рабочих температур.

Технические характеристики

Изготовлены из первичного материала.

Диаметр: гибкие — 40, 50, 63, 75, 90, 110 мм,
жесткие — 110 мм.

Длина: гибкие — 50 или 100 м (под заказ любая длина),
жесткие — 6 м.

Температура эксплуатации: -55

Продукция упакована на поддонах оптимальной высоты, укрыта и обмотана защитной от UV-лучей непрозрачной плёнкой в 4 слоя Комплектация: труба, стальная протяжка 0,8мм, муфта соответствующего диаметра

График нагрузки на примере CTG12-110-K04-050-R Труба гофр. двустенная ПНД d=110мм красная (50 м) IEK

®

Видеоматериалы

Гофрированные двустенные трубы ПНД IEK® производятся на высокотехнологичных автоматизированных линиях ведущих зарубежных компаний, что обеспечивает стабильное качество продукции.

Труба гофрированная двустенная ПНД IEK® имеет уникальную конструкцию. Кольцевая жесткость более 750 ньютонов на 20см. В этом ролике проведён эксперимент с превышение норм нагрузки. Смоделирована ситуация наезда строительной техники на трубу. После нагрузки более 500кг труба восстановила свою геометрию, отсутствуют видимые сколы и трещины. Труба сохранила свои защитные свойства и может быть использована для подземной прокладки кабеля.

На видео испытание ударом трубы гофрированной двустенной ПНД IEK® по ГОСТ Р МЭК 61386.24-2014 пп 10.3. В результате испытания труба и её внутренний слой не деформировался, нет признаков разрушения целостности, нет трещин, позволяющих проникать свету или воде. Калибровочный шар, имитирующий протяжку кабеля, проходит через трубу под собственным весом без начальной скорости при вертикальном положении образца. Двустенная труба IEK обладает необходимой прочностью, что соответствует ГОСТ Р МЭК 61386. 24-2014 тип «Нормальная (код N)».

Ассортимент

Наименование

Труба гофр. двустенная ПНД d=40мм красная (50м) IEK

Труба гофр. двустенная ПНД d=50мм красная (50м) IEK

Труба гофр. двустенная ПНД d=63мм красная (50м) IEK

Труба гофр. двустенная ПНД d=75мм красная (50м) IEK

Труба гофр. двустенная ПНД d=90мм красная (50м) IEK

Труба гофр. двустенная ПНД d=110мм красная (50м) IEK

Труба гофр. двустенная ПНД d=110мм красная жесткая (6м) IEK

Наверх

виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п. 522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

  • Распространяющие горение или не распространяющие такового;
  • Имеющие защиту от коррозии или без таковой;
  • Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;
Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п. 6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

КлассификацияТранспортирование, монтаж и эксплуатация при температуре не менее, °С
1+5
2-5
3-15
4-25
5-45

Таблица 2: верхний предел диапазона температур

КлассификацияЭксплуатация и монтаж при температуре не более, °С
160
290
3105
4120
5150
6250
7400

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

  • Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
  • Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
  • Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
  • Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
  • Металлические – обладают хорошей устойчивостью к механическим воздействиям.
Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

  • Материал, из которого изготовлена гофра;
  • Степень пыле- влагоустойчивости;
  • Допустимый диапазон температур;
  • Устойчивость к горению;
  • Сопротивление электрическому току;
  • Геометрические параметры;
  • Механическая прочность.

Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение

Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

  • Белые – подходят для слаботочных цепей;
  • Серые  — для размещения кабеля электропроводки;
  • Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
  • Зеленые – предназначены для прокладки линий связи;
  • Красные – для монтажа силовых цепей на открытом воздухе;
  • Синие  — хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386.1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

  • Очень легкая – минимальная величина сопротивления удару;
  • Легкая – слабая механическая устойчивость, но отличная гибкость;
  • Средняя – хорошо подходят для размещения в стенах;
  • Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
  • Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п.14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

  • Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
  • На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
  • Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;
Рис. 9. Подключение от вводного щитка
  • Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
  • Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

  1. Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
  2. Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
  3. Ю.Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
  4. А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
  5. Д.Федоров «Электропроводка в квартире Своими руками» 2016

Гофра для проводов и кабеля технические характеристики, размеры, диаметры

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Гофрированные трубы

Содержание:

  1. Применение
  2. Конструкция
  3. Виды
  4. Подбор
  5. Порядок монтажа
  6. Как протянуть кабель внутри гофры
  7. Рекомендации

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

  • Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
  • Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

  • Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т. д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
  • Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
  • Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

  • внешний диаметр – от 16мм до 50 мм;
  • внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

  • для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
  • для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
  • для прокладывания кабелей между распределительными коробками – 25 мм;
  • для соединения электрощитов — от 32мм;
  • для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

  1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т. п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
  2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
  3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

  • Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
  • Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
  • Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
  • В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
  • Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

  1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
  2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
  3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

  1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
  2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
  3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

  1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
  2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

  • Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
  • Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
  • При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

Имеет ли значение цвет гофрированной трубы

Гофра используется для прокладки кабеля на улице и в здании. Она бывает различных цветов: черная, серая, красная, синяя, оранжевая и так далее. Производитель может добавлять в состав материала любой краситель. Какое значение имеет цвет гофрированной трубы при выборе — в этой статье.

Из чего делается гофра

Популярны следующие типы:

  • Легкая гофрированная гибкая труба ПВХ — поливинилхлорид. Невосприимчива к влаге, обладает изолирующими свойствами. Как правило, самозатухающая, не поддерживает горение. Эксплуатируется при температуре от -25 до 60 C°.
  • ПНД — полиэтилен низкого давления. Прочнее ПВХ при сравнимой толщине, может эксплуатироваться в диапазоне температур от -40 до +90 C°. Также ПНД более устойчива к ультрафиолетовому излучению. Бывает в двухслойном исполнении.
  • Металлорукав — металлическая гофрированная труба. Прочная и долговечная. Используется для подвода кабелей производственного и складского оборудования.

С точки зрения устойчивости к пламени можно выделить только металлорукав. Для иллюстрации в интернете мы нашли эксперимент, в котором гофра ПНД (черный образец)

и ПВХ (светлый) одеваются на раскаленный металлический штырь. Результат виден на фотографиях.

В окрашенном исполнении выпускается ПВХ и ПНД гофра. Основным критерием выбора должно быть соответствие условиям эксплуатации, диаметр. Выбрав подходящий размер и материал, можно выбирать цвет.

Что означают цвета гофры

Общепринятые указания для электриков гласят:

  • Внутри здания проводка производится серой гофрой.
  • Снаружи — черной.

Именно эти варианты ПВХ и ПНД изделий можно чаще всего можно встретить в магазинах строительных материалов.

Но на сложных объектах лучше следовать международной цветовой системе. Она позволяет сотрудникам экстренных служб и сервиса быстрее сориентироваться, где какой кабель проложен. В этой кодировке:

  • Серая и черная гофрированная труба используется для прокладки электрической проводки общего назначения.
  • Белый указывает на кабель для компьютерной сети.
  • Красный — для наружной прокладки по улице.
  • Зеленый применяется для линий связи.
Обратите внимание, что при выборе важнее характеристики материала, его маркировка, цвет вторичен.

В Москве купить гофрированную трубу можно в интернет-магазине Техническая лаборатория.

Труба гофрированная двустенная ПНД d75мм с муфтой SN12 красн. (уп.50м) IEK CTG12-075-K04-050-R (ИЭК)

Технические характеристики Трубы гофр.двустенная ПНД/ПВД d75 красная (50м) CTG12-075-K04-050

Степень защиты — IP: IP55.
Цвет: Красный.
Наруж диаметр: 75 мм.
Материал: ПНД.
Материал каркаса — армирующего волокна: ПВД.
Прочность при сжатии Н: 450 Н

  • Материал Полиэтилен
  • Цвет Красный
  • Ширина 0.9 м.
  • Код товара IEK (ИЭК)#ctg12075k04050r
  • Степень защиты (IP) IP55
  • Высота 0.5 м.
  • Глубина 0.9 м.
  • Рабочая температура -50. .90 °C
  • Вес 10 кг.
  • Номин. диаметр 75 мм
  • Внутр. диаметр 60 мм
  • Температура монтажа от -25 до +60
  • Наруж. диаметр 75 мм
  • Прочность (сопротивление) при изгибе Гибкая (-ий)
  • Материал обшивки Полиэтилен
  • Прочность при сжатии 450 Н
  • Диапазон рабочих температур от -45 до +65
  • Материал изделия ПНД
  • Степень защиты IP IP44
  • Температура эксплуатации с -55 град. C
  • Температура эксплуатации по 90 град.C
  • Внутренний диаметр 62.5 мм

Сертификаты товара

  • Отказное письмо
  • AD07 N00461

Красный гофрированный воздуховод — Кабель для стояка UL — Красный гофрированный канал с рейтингом для стояка — Доступен в других цветах — Желтый — Белый — Синий

Красный гофрированный воздуховод — RR-100T-10000- Красный стояк Гофрированный канал — Красный Внутренний канал с номинальным стояком Красный гофрированный внутренний канал

ОБЩАЯ ИНФОРМАЦИЯ

Red Riser Innerduct идеально подходит для использования в качестве неметаллической гибкой кабельной канавки для защиты и упорядочивания оптических волокон в стояках. Durathane / Riser внесен в список Underwriters Laboratory (UL) 2024 для использования с стояками или оптоволоконными кабелями общего назначения в соответствии со статьей 770 Национального электротехнического кодекса (NEC) или кабелями связи в соответствии со статьей 800. Также доступен с канадскими — cUL соответствует требованиям или превышает их. для FT-4. Пожалуйста, запросите список cUL во время предложения и отметьте в заказе на покупку. Это обеспечит надлежащую маркировку материала обозначением cUL.

БЫСТРАЯ И ЭФФЕКТИВНАЯ УСТАНОВКА

Легкая гибкая гофрированная конструкция упрощает установку.Гофры также обеспечивают отличную устойчивость к раздавливанию для долговременной защиты хрупких оптических кабелей. Внутренние гофры уменьшают поверхностный контакт между внутренней стенкой кабелепровода и оболочкой кабеля, снижая трение, защищая кабель от высоких растягивающих напряжений во время установки.

Durathane / Riser доступен с установленной на заводе вытяжной лентой Bull-Line, что позволяет сократить количество этапов установки и снизить затраты на установку.

ОСНОВНЫЕ СВОЙСТВА ДУРАТАНА / ПОДЪЕМНИКА ПО UL 2024

Особенности и преимущества
  • Доступен в стандартном для отрасли оранжевом цвете
  • Прочная гофрированная конструкция отличается гибкостью, легкостью и отличной устойчивостью к раздавливанию.
  • Внесен в список UL для использования с стояками в соответствии со статьями 770 и 800 NEC и стандартом UL 2024.
  • 1 дюйм, 1-1 / 4 дюйма, 1-1 / 2 дюйма и 2 дюйма, чтобы приспособиться к определенному диаметру оптоволоконного кабеля.
  • Последовательная маркировка видеоряда и идентификация продукта через каждые 2 фута.
  • Стандартная длина от 250 футов до 5000 катушек.
Описание Метод испытаний
Требование
Значение
Максимальное распространение пламени
UL 2024, 11.1.2a
12.00 футов
Прошло
Макс. Темп. в 12 Ft.
UL 2024, 11.1.2b
≤850º F
Прошло
Прочность на разрыв
ASTM D638
≥6,500 фунтов на квадратный дюйм ≥6,500 фунтов на квадратный дюйм
Модуль упругости при растяжении
ASTM D638 ≥377,000 фунтов на квадратный дюйм
380,000 фунтов на квадратный дюйм
Ударный по Изоду с зубцами
ASTM D256
≥5 фут-фунт / дюйм.
15 фут-фунт / дюйм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРУБОПРОВОДА

  • Изготовлен в соответствии с UL 2024, соответствует или превосходит требования к пламени для стояков или приложений общего назначения.
  • Свойства материала в соответствии с ASTM D 4216.
  • Доступен с установленной лентой Bull-Line.
  • Стандартная маркировка: Durathan Riser, (внесен в список UL), (диаметр), (код серии), (дата), (метки в метражах)
  • Стандартный цвет — пастельно-желтый.
  • Разработан для использования с кабелями, рассчитанными на райзеры.

  • СТАНДАРТНАЯ ДЛИНА БАРАБАНА И БАТУШКИ

    Нестандартная длина, специальная маркировка и узлы, а также другие значения прочности ленты Bull-Line® могут быть предоставлены по запросу (могут применяться минимальные количества).

Стандартная длина мотовила Размер Номинальный диаметр Ном. ID Вт.За 100 футов. Кадры Катушка
F ​​X W
Общий вес
CR 500100 N533 1000 1,00 « 1,35 « 1,11 « 12.0 # 1000 ‘ 48 х 44
270 #
CR 500100 N533 2500 1. 00 « 1,35 « 1,11 « 12.0 # 2,500 ‘
56 х 44
580 #
CR 500100 N533 5000 1,00 « 1,35 « 1,11 « 13,5 # 5,000 ‘ 72 х 44
915 #
CR 500125 N533 1000 1.25 « 1,60 « 1,30 дюйма 13,5 # 1000 ‘ 48 х 44
285 #
CR 500125 N533 2500 1,25 « 1,60 « 1,30 дюйма 13,5 # 2,500 ‘ 56 х 44
620 #
CR 500125 N533 5000 1. 25 « 1,60 « 1,30 дюйма 13,5 # 5,000 ‘ 72 х 44
990 #
CR 500150 N533 1000 1,50 « 1,90 « 1,55 « 16.2 # 1000 ‘ 72 х 44
475 #
CR 500150 N533 2500 1.50 « 1,90 « 1,55 « 16. 2 # 2,500 ‘ 78 х 44
730 #
CR 500200 N533 1000 2,00 « 2,38 дюйма 2,10 дюйма 18.0 # 1000 72 х 44
495 #
CR 500200 N533 1500 2.00 « 2,38 дюйма
2,10 дюйма 18.0 # 1,500 ‘ 78 х 44
595 #
Стандартная длина рулона Размер
Номинальный диаметр
Ном. ID
Вт.На 100 футов. Кадры Катушка
F ​​X W
Общий вес
CR 500100 N533 0250 1,00 « 1,35 дюйма 1,11 « 12.0 # 250 ‘ 36 х 17
30 #
CR 500100 N533 0500 1.00 « 1,35 дюйма 1,11 « 12.0 # 500 ‘ 39 х 21
60 #
CR 500125 N533 0250 1,25 « 1,60 « 1,30 дюйма 13,5 # 250 ‘ 40 х 16
34 #
CR 500125 N533 0500 1.25 « 1,60 « 1,30 дюйма 13,5 # 500 ‘ 40 х 25
68 #
CR 500150 N533 0250 1,50 « 1,90 « 1,55 « 16.2 # 250 ‘ 40 х 22
41 #
CR 500150 N533 0500 1.50 « 1,90 « 1,55 дюйма 16,2 # 500 ‘ 40 х 22
82 #
CR 500200 N533 0250 2,00 « 2.38 « 2,10 « 18.0 # 250 ‘ 40 х 30
45 #
CR 500200 N533 0500 2,00 « 2,38 дюйма 2.10 « 18.0 # 500 ‘ 45 х 40
90 #

См. Расценки на Innerduct ниже ————————- Plenum Innerduct

американец Tech Supply осуществляет складирование и отгружает большую часть внутренней проводки в США в тот же день и специализируется на быстром обороте. для всей продукции Innerduct и Raceway, включая стандартный внутренний воздуховод, воздуховод пленума, воздуховод из полиэтилена высокой плотности и внешний воздуховод завода.ATS предлагает полную линейку OSP Duct, Plenum Innerduct, гофрированного Innerduct, гофрированный HDPE, Innerduct с номинальным стояком, снаружи установки Кабелепровод, оптоволоконный канал и наш предварительно установленный оптоволоконный кабель Воздуховод. Внутренний воздуховод ATS HDPE доступен в размеры от 1/2 до 6 дюймов в диаметре с толщина стенки внутреннего воздуховода несколько SDR или HDPE. Акции ATS многие размеры внутреннего воздуховода и могут отправлять большинство заказов на внутренние каналы включая индивидуально окрашенные внутренние воздуховоды в течение 48 часов.Наш гофрированный внутренний канал / канал из полиэтилена высокой плотности изготовлен из материала высокой плотности Полиэтилен (HDPE) и предназначен для размещения внутри существующих воздуховод. Наши гофрированные внутренние воздуховоды идеально подходят для тяговых усилий до 1000 футов. и разработан для уменьшения поверхностного контакта при протягивании кабеля. Этот легкий продукт обеспечивает максимальную гибкость и позволяет устанавливать в небольших или ограниченных зонах. Наш гофрированный внутренний воздуховод доступен в 1 «и 1 1/4».Стандартный цвет оранжевый и предлагается во множестве других цветов. Последовательные отмеченные кадры стандартный. Пользовательские параметры, такие как несколько цветов на барабан и Щелевые воздуховоды также доступны.

Сейчас мы ЦИТИРУЕМ и отправляем 1 «-2» -3 «-4» HDPE Innerduct

ВНУТРЕННИЙ ВВОД из ПВХ: American Tech Supply теперь также предлагает полную линейку внутренних воздуховодов из ПВХ. Также большая часть наших новых 2- 3-дюймовых и 4-дюймовых внутренних воздуховодов из ПНД уже имеется на складе.Весь график 40. 80 и связанный с ним воздуховод идут из Огайо, Техаса, Тампы, Флориды и Юты. Воздуховод из ПВХ

Черный Innerduct с УФ-рейтингом — Innerduct с УФ-рейтингом

THE НИЖЕ ЦЕНЫ ЯВЛЯЮТСЯ ТИПИЧНЫМИ ПРЕДЛАГАЕМЫМИ ЦЕНАМИ — ИЗ-ЗА ЦЕНЫ НА МАСЛО- ЦЕНЫ МОГУТ ПЕРЕМЕНЯТЬСЯ ЕЖЕДНЕВНО — ПОЖАЛУЙСТА, ПОЗВОНИТЕ (866) 342-3721 ДЛЯ ДОПОЛНЕНИЯ НА ДАТУ ЦЕНЫ — МЫ ПЫТАЕМСЯ И ОТПРАВЛЯЕМ СТОЙКИ 250 ФУТОВ И 500 ФУТОВ PLENUM ВСТРОЕННЫЙ ЖЕ ДЕНЬ!

Позвоните нам, чтобы получить расценки по телефону (866) 342-3721

Сейчас мы ЦИТИРУЕМ и отправляем HDPE 1 «-2» -3 «-4» HDPE Innerduct:

Запад Побережье (866) FIBER-21, то есть 342-3721 Восточное побережье (866) 650DATA, то есть 650-3282

американский Tech Supply является активным зарегистрированным поставщиком CCR в США. Правительство штата

Новый огнестойкий воздуховод SnakeTube Snake Tube! До 900 градусов за 3 часа! Прочная, как сталь, но такая же пластичная, как ПВХ, Snake Tube имеет длину 300 футов для сверхгнестойкой среды.Специально разработан для кабелей управления, кораблей, систем связи и управления, где в случае возникновения пожара кабели внутри не расплавятся, и вы сможете получать данные во время огненной бури и безопасно и вовремя выводить людей

.
ср. Возможна отправка в тот же день! Многие Доступные цвета Мы специализируемся на производстве внутренних трубопроводов нестандартной длины — позвоните, чтобы узнать цены сегодня по телефону (866) 342-3721

Изготовлено в соответствии со спецификациями ASTM D2447, ASTM D3035, ASTM D3485, ASTM D2239 и NEMA TC7.

Многосотовые установки: в настоящее время ATS поставляет многосотовые внутренние каналы от Optiroad. После нескольких лет испытаний и испытаний типов и испытаний многоклеточных внутренних и многоклеточных каналов, включая Foduct, который мы представили в Калифорнии в 1993 году, Optiroad разработала гибкую, чрезвычайно прочную многоклеточную внутреннюю систему, подходящую для большинства подземных волоконно-оптических кабелей в домашних условиях FTTX-FTTH и требований к многожильным волокнам для эффективно и рационально сократить время и усилия на установку радиатора для использования внутреннего воздуховода.Благодаря своей прочной и герметичной конструкции Optiroad позволяет снимать и выдувать ленту для установки волоконно-оптических кабелей большего размера в более позднее время. COD также упрощает ввод кабелей длиной до максимальная длина намотки за счет идеального выравнивания внутренних каналов и меньшего трения, поскольку у него нет связей.

OPTIROAD Многоканальный Innerduct

Multicell Innerduct Now Компания American Tech Supply представляет самый передовой в мире многокамерный внутренний воздуховод, идеально подходящий для прокладки нескольких оптоволоконных кабелей и простоты установки.Многоклеточные внутренние каналы Optiroad используются во всем мире уже более 10 лет с огромным успехом для прокладки стандартных многожильных кабелей, а также для прокладки внутренних каналов волоконно-оптических кабелей FTTH-FTTX. Внутренний канал Optiroad также разработан для устойчивости к землетрясениям, поскольку внутренний канал Optiroad оказался безопасным при землетрясении и оседании грунта благодаря своей высокой сжимающей нагрузке и гибкости. Информация о многоклеточном внутреннем канале

ГЛАДКАЯ СТЕНА INNERDUCT — Нажмите для получения дополнительной информации о полных спецификациях

Гладкостенный воздуховод — внутренний диаметр от 1/2 «до 6», размеры

Нажмите для получения дополнительной информации о полных спецификациях

SMOOTHWALL INNERDUCT Воздуховод из полиэтилена высокой плотности от PNA был протестирован и испытан в самых суровых условиях.От экстремальных температур до абразивных материалов и высоких напряжений в подземных установках. HDPE от PNA обеспечивает качественное обслуживание и экономию в широком спектре применений. Гладкий и гибкий канал для кабеля HDPE не имеет себе равных по простоте установки и постоянной прочности.

Доступные размеры
13 мм 1/2 «3/4» 1 «1-1 / 8» 1-1 / 4 «1-1 / 2» 2 «2-1 / 2» 3 «4» 5 «6»

Нажмите для получения дополнительной информации о полных спецификациях

Американский Tech Supply также поставляет полиэтилен высокой плотности HDPE innderduct. внутренний канал размером от 1/2 «до 6» и доступен во множестве цветов.Гладкая стена стандартный воздуховод из полиэтилена высокой плотности (HDPE). Интерьер гладкой стены имеет покрытие под стекло, что обеспечивает минимальную коэффициент трения всех имеющихся несмазываемых внутренних каналов. Наши внутренние воздуховоды с гладкими стенками — это прочный высококачественный продукт для прямые захоронения. Размеры ниже от 1 «на 4» и многие ниже в НАЛИЧИИ

Размер катушки Цвет Деталь No. Стенка Внешний размер Внутренний размер Максимальное растягивающее усилие Размер катушки Длина
1 « Черный SW-100-SDR11-7000 SDR 11 1.315 1,075 950 72-45-24 7000
1 « Черный SW-100-SDR13.5-1800 SDR 13,5 1,315 1,121 790 48-30-24 1800
1 « Черный SW-100-SDR13.5-7000 SDR 13,5 1,315 1,121 790 72-45-24 7000
1 1/4 « Черный SW-125-SDR11-5000 SDR 11 1,660 1.358 1520 82-45-30 5000
1 1/4 « Черный SW-125-13.5-2500 SDR 13,5 1,660 1,414 1260 66-45-30 2500
1 1/4 « Черный SW-125-13.5-5000 SDR 13,5 1,660 1,414 1260 82-45-30 5000
1 1/4 « Черный SW-125-13.5-8000 SDR 13,5 1,660 1.414 1260 96-45-32 8000
1 1/2 « Черный SW-150-SDR11-5000 SDR 11 1.900 1,554 760 96-45-32 5000
1 1/2 « Черный SW150-SDR13.5-5000- SDR 13,5 1.900 1,618 1455 96-45-32 5000
1 1/2 « Черный SW-150-SDR11.5-2500 SDR13,5 1.900 1,618 1455 96-45-32 2500
2 « Черный СВ-200-СЧ50-2500 СЧ 40 2,375 2,067 2300 82-45-40 2500
2 « Черный SW-200-SCH80-2500 СЧ 80 2.375 1,939 3140 82-45-40 2500
2 « Черный SW-SDR11-4000 SDR 11 2,375 1,943 3105 96-45-32 4000
2 « Черный SW-SDR13.5-4000 SDR 13,5 2,375 2,023 2580 96-45-32 4000
3 « Черный SW-SDR13.5-1000 SDR 11 3,500 2.982 5590 96-45-68 1000
4 « Черный SW-400-SDR11-766 SDR 11 4.500 3,682 11145 102-45-68 766
4 « Черный SW-400-SDR13.5-766 SDR13,5 4.500 3,834 9250 102-45-68 766
• Изготовлен из прочного полиэтилена высокой плотности (HDPE).
• Гибкость и простота работы в ограниченном пространстве.
• Отличные низкотемпературные свойства.
• Превосходная устойчивость к естественным или механическим повреждениям.
• Доступен с последовательной маркировкой в ​​футах или метрах • Smoothwall доступен с SILICORE® Super Slick Permanent Lining.

Ребристый Гладкая стенка Innerduct-Ribbed Smmothwall Innerduct-Ribbed Smoothwall Innerduct

Доступно цветов:

Ребристый Smoothwall Innerduct Для специализированной установки подземного кабеля, включая оптоволоконный, Petro-Rib ™ Воздуховод обеспечивает превосходное снижение трения и гибкость.Изготовлен из качественной полиэтиленовой смолы высокой плотности, Petro-Rib ™ предлагает максимальную прочность и адаптируемость на длительных поездках с многочисленными поворотами и перепадами высот. PetroRib ™ также обеспечивает превосходную легкость вытягивания и эффективность смазки при установке с ProPull ™

Все PetroDuct ™ поставляются предварительно смазанными, с предварительно установленным тяговым тросом; и других размеров и длины по специальному заказу.Соединения доступны во всех размерах.

Доступные размеры
13 мм 1/2 «3/4» 1 «1-1 / 8» 1-1 / 4 «1-1 / 2» 2 «2-1 / 2» 3 «4» 5 «6»

.
Синий, оранжевый, черный, зеленый, серый, красный, желтый, белый, терракотовый.

ATS также имеет внутренний канал с ребристыми стенками, конструкция которого позволяет протягивать очень длинные кабели через внутренние выступающие ребра.Все внутренние каналы с ребристыми стенками имеют внутреннее оребрение и доступны в любом классе SDR и SIDR.

ГОФРИНГ ВНУТРЕННИЙ — ГИФРИРОВАННЫЙ ВНУТРЕННИЙ ГОФРИНГ ВНУТРЕННИЙ

Доступно цветов:

Для специальной прокладки подземного кабеля гофрированный канал PetroDuct ™ обеспечивает превосходное снижение трения и исключительную гибкость. Изготовленный из качественного полиэтилена высокой плотности, гофрированный воздуховод PetroDuct ™ обеспечивает максимальную гибкость в крутых поворотах в сочетании с легким весом и превосходной экономичностью.Гофрированный материал PetroDuct ™ обеспечивает максимальную легкость вытягивания и эффективность смазки при установке с ProPull ™

.

Все PetroDuct ™ поставляются предварительно смазанными, с предварительно установленным тяговым тросом; и других размеров и длины по специальному заказу. Соединения доступны во всех размерах.

Доступные размеры
1 дюйм, 1-1 / 4 дюйма, 1-1 / 2 дюйма, 2 дюйма

.
Синий, оранжевый, черный, зеленый, серый, красный, желтый, белый, терракотовый.

Стандартные спецификации для гофрированного воздуховода

PetroDuct ™

Гофрированный воздуховод
Мы предлагаем весь гофрированный полиэтилен высокой плотности диаметром от 1 до 2 дюймов.

Номер по каталогу продукта

SDR / SCH Рейтинг

Номинальный О.Д.

Мин. Внутренний диаметр

Мин. Стенка

Макс стена

Вес фунт / фут.

Средняя плотность

Средняя стена

PC100

НЕТ

1.300

1.000

0,50

0,080

0,1051

0,950

0,066

PC100-FR

НЕТ

1.300

1.000

0,50

0,080

0,1051

0,950

0,066

PC100-PL

НЕТ

1.300

1.000

0,014

0,034

0,1001

0,950

0,024

PC125

НЕТ

1.540

1,250

0,50

0,080

0,1502

0,950

0,060

PC125-FR

НЕТ

1.540

1,250

0,50

0,080

0,1502

0,950

0,060

PC125-PL

НЕТ

1.540

1,250

0,017

0,031

0,1450

0,950

0,024

PC200

НЕТ

2.315

2.000

0,030

0,050

0,1902

0,950

0,040

PC200-PL

НЕТ

2.375

2,00

0,015

0,035

0,2300

0,950

0,025

PC = гофрированный PL = номинальный воздуховод FR = огнестойкий

Воздуховод статического давления ——

Доступные размеры
1 дюйм, 1-1 / 4 дюйма, 1-1 / 2 дюйма, 2 дюйма Доступные цвета
Оранжево-белый.

Теперь мы предлагаем Гофрированные дорожки качения размером 1 дюйм, 1-1 / 4 дюйма, 1-1 / 2 дюйма и 2 дюйма, изготовленные из поливинилиденфторида (PVDF), которые соответствуют или превосходят все испытания UL для установок с рейтингом PLENUM.

Воздуховод статического давления

Стандартные спецификации для пленочного PetroDuct ™

Номер по каталогу продукта

SDR / SCH Рейтинг

Номинальный О.Д.

Мин. Внутренний диаметр

Мин. Стенка

Макс стена

Вес фунт / фут.

Средняя плотность

Средняя стена

PC100

НЕТ

1.300

1.000

0,50

0,080

0,1051

0,950

0,066

PC100-FR

НЕТ

1.300

1.000

0,50

0,080

0,1051

0,950

0,066

PC100-PL

НЕТ

1.300

1.000

0,014

0,034

0,1001

0,950

0,024

PC125

НЕТ

1.540

1,250

0,50

0,080

0,1502

0,950

0,060

PC125-FR

НЕТ

1.540

1,250

0,50

0,080

0,1502

0,950

0,060

PC125-PL

НЕТ

1.540

1,250

0,017

0,031

0,1450

0,950

0,024

PC200

НЕТ

2.315

2.000

0,030

0,050

0,1902

0,950

0,040

PC200-PL

НЕТ

2.375

2,00

0,015

0,035

0,2300

0,950

0,025

PC = гофрированный PL = номинальный воздуховод FR = огнестойкий

Plenum Innerduct- by Premier

1 дюйм и 1.25 «Внутренний воздуховод пленума — в» КРАСНОМ «- снизу —

[Цены не включают доставку, пункт FOB PA ]
Внутренний воздуховод статического давления предлагается размером 1 дюйм и 11/4 дюйма, с предварительно установленной лентой для облегчения прокладки кабеля. Стандартный цвет — оранжевый, предлагается множество других цветов. Видеоряд с последовательной маркировкой является стандартным. Также доступны индивидуальные опции, такие как несколько цветов на барабан и щелевой воздуховод. American Tech Supply обеспечивает ремонт гофрированного внутреннего воздуховода, обеспечивая быструю доставку, которая у нас есть на складе, включая полную линейку проверенных ETL Innerduct, внутренний воздуховод камеры, оптоволоконный канал , системы кабелепровода и кабелепровода, включая волоконно-оптический канал, внешний трубопровод, внутренний воздуховод, внутренний канал с номинальным стояком, тонируемый канал, гофрированный внутренний канал и многое другое.Гофрированный полиэтилен высокой плотности «Премьер» из гофрированного полиэтилена высокой плотности изготавливается из полиэтилена высокой плотности (HDPE) и предназначен для размещения внутри существующего внутреннего воздуховода. Внутренний канал камеры статического давления идеален для протяжки на глубине менее 1000 футов и предназначен для уменьшения контакта с поверхностью при протягивании кабеля. Наш внутренний канал статического давления представляет собой гибкую неметаллическую гофрированную дорожку качения, используемую для эффективного управления кабелями и оптоволоконными кабелями внутри внутренних каналов.

— ПОЖАЛУЙСТА, ЗВОНИТЕ (866) 342-3721, чтобы узнать актуальные цены — цены на 1 дюйм и 1.25-дюймовый HDPE Innerduct * HDPE заказывается на глубине менее 5000 футов с учетом платы за катушку в размере 60 долларов США, указаны цены на рулоны

Номер детали

Описание

Ft

Цена

P-100T-5000 1 «Воздуховод камеры статического давления с лентой [БАРАБАН]

5000

Позвонить

П-100Т-1000 1 «Воздуховод статического давления с лентой [COIL]

1000

Позвонить

П-100Т-500 1 «Воздуховод статического давления с лентой [COIL]

500

Позвонить

П-100Т-250 1 «Воздуховод статического давления с лентой [COIL]

250

Позвонить

П-125Т-5000 1 ¼ ”Внутренний воздуховод пленума с лентой [БАРАБАН]

5000

Позвонить

П-125Т-1000 1 ¼ ”Внутренний воздуховод пленума с лентой [COIL]

1000

Позвонить

П-125Т-500 1 ¼ ”Внутренний воздуховод пленума с лентой [COIL]

500

Позвонить

П-125Т-250 1 ¼ ”Внутренний воздуховод пленума с лентой [COIL]

250

Позвонить

ПОЖАРОБЕЗОПАСНЫЙ ВНУТРЕННИЙ ВВОД

Доступно цветов:

Огнестойкий (FR) в гофрированном воздуховоде — только оранжевый.Огнестойкий воздуховод был протестирован и предлагается в высшем классе (только UL94 V-O. Поскольку процесс изготовления огнестойкого воздуховода исключает защиту от ультрафиолета, он должен быть установлен в безопасном месте от воздействия естественного или любого другого ультрафиолетового света.

Все PetroDuct ™ поставляются предварительно смазанными, с предварительно установленным тяговым тросом; и других размеров и длины по специальному заказу. Соединения доступны во всех размерах.

Доступные размеры
1 дюйм, 1-1 / 4 дюйма, 1-1 / 2 дюйма, 2 дюйма

.
Оранжевый-белый.

ВНУТРЕННИЕ ХАРАКТЕРИСТИКИ ПОЖАРОБЕЗОПАСНОСТИ

Стандартные спецификации для гофрированного материала PetroDuct ™

Номер по каталогу продукта

SDR / SCH Рейтинг

Номинальный О.Д.

Мин. Внутренний диаметр

Мин. Стенка

Макс стена

Вес фунт / фут.

Средняя плотность

Средняя стена

PC100

НЕТ

1.300

1.000

0,50

0,080

0,1051

0,950

0,066

PC100-FR

НЕТ

1.300

1.000

0,50

0,080

0,1051

0,950

0,066

PC100-PL

НЕТ

1.300

1.000

0,014

0,034

0,1001

0,950

0,024

PC125

НЕТ

1.540

1,250

0,50

0,080

0,1502

0,950

0,060

PC125-FR

НЕТ

1.540

1,250

0,50

0,080

0,1502

0,950

0,060

PC125-PL

НЕТ

1.540

1,250

0,017

0,031

0,1450

0,950

0,024

PC200

НЕТ

2.315

2.000

0,030

0,050

0,1902

0,950

0,040

PC200-PL

НЕТ

2.375

2,00

0,015

0,035

0,2300

0,950

0,025

PC = гофрированный PL = номинальный воздуховод FR = огнестойкий

MAXCELL MULTICELL INNERDUCT

Этот легкий продукт Maxcell с внутренним воздуховодом обеспечивает максимальную гибкость и позволяет устанавливать его на небольших или ограниченных территориях.Наши гофрированные внутренние воздуховоды доступны в размерах 1 дюйм и 1 1/4 дюйма. Стандартный цвет — оранжевый, предлагается множество других цветов. Видеоряд с последовательной маркировкой является стандартным. Также доступны индивидуальные опции, такие как несколько цветов на катушке и щелевой воздуховод. American Tech Supply теперь имеет новый тканевый внутренний воздуховод Maxcell, который похож на тканевый внутренний воздуховод Maxcell, но имеет несколько основных отличий от внутреннего воздуховода Maxcell, которые будут рассмотрены ниже. Maxcell — очень популярный материал для внутренних воздуховодов из ткани, который успешно продемонстрировал ряд преимуществ по сравнению со стандартным HDPE, особенно предлагая коэффициент заполнения до 80% по сравнению со стандартными внутренними воздуховодами.Maxcell также имеет несколько различий в отношении внутренних воздуховодов в типах композитных материалов, из которых он изготовлен, а также в типе ячеистой структуры.

Новый Многоканальный воздуховод Maxcell Fabix

Мы предлагаем полную линейку внутренних воздуховодов, включая ребристый внутренний канал, точечный внутренний канал, внутренний канал камеры, внутренний канал 8 и многое другое. Наши внутренние воздуховоды из полиэтилена высокой плотности (HDPE) изготовлены из 100% натуральной смолы.Innerduct может быть изготовлен практически любого цвета и имеет превосходную защиту от ультрафиолета. Оранжевый, черный, красный, синий и зеленый — наиболее распространенные цвета кабелепровода. Мы можем предоставить несколько каналов и цветов на одной катушке, чтобы максимально увеличить пространство в траншее. Все наши Innerduct имеют последовательную маркировку на каждой ступне и могут быть приобретены с лентой или без нее. Внутри Innderduct есть силиконовая подкладка для предотвращения трения кабеля. Толщина стенок SDR зависит от типа проектируемого проекта. График 40, SDR 15.5, SDR 13,5, SDR 11 и SDR 9 имеют стандартную толщину стенки.

НОВИНКА! Противопожарные кабельные вводы Системы кабельных лотков-кабельных каналов для змеевиков

Innerduct Муфты Муфты

Нажмите на ссылки ниже, чтобы просмотреть дополнительные Информация о внутреннем проходе

Мы специализируемся на изготовлении внутренних трубопроводов нестандартной длины. Чтобы узнать цены на внутренние каналы, позвоните сегодня по телефону (866) 342-3721 или нажмите кнопку чата вверху страницы, чтобы поговорить с одним из наших знающих представителей.

Наш внутренний канал для проводов Tracer обеспечивает метод определения местоположения подземного оптоволоконного кабеля. Индикаторный провод представляет собой одиночный медный провод, соэкструдированный во внутренний канал, обеспечивающий коррозионно-стойкий проводник. Альтернативным методом поиска подземного оптоволоконного кабеля является использование обнаруживаемой ленты, которая предварительно установлена ​​в любом из наших продуктов для воздуховодов.

Американский Tech Supply НЕ БУДЕТ ПРОДАНО — Позвоните нам сегодня, чтобы узнать Все ваши внутренние воздуховоды и воздуховоды — мы превзойдем любой U.С. По цене! Позвоните нам по бесплатному телефону (866) 342-3721 или нажмите кнопку чата вверху страницы.

Внесено в список UL — теперь мы предлагаем предварительно проложенный оптоволоконный кабель в нашем внутреннем воздуховоде — Спросите нас для подробностей — (866) 342-3721

ATS может отгружать многие внутренние воздуховоды и воздуховоды из полиэтилена высокой плотности в тот же день, однако при наличии специальных заказов и цветов, пожалуйста, имейте в виду, что нам требуется 7-10 дней для обработки вашего заказа на внутренние воздуховоды.Спасибо.

Размеры внутреннего диаметра от 1/2 «до 6» Муфты Innerduct

Цвета и маркировка
  • Доступны стандартные цвета: белый, черный, синий, зеленый, красный, оранжевый, сиреневый, серый, желтый, коричневый, желтовато-коричневый, терракотовый.
  • Полосы: Комбинации полос доступны во всех цветах в виде комбинаций одинарных, двойных, тройных и четырехканальных полос.

Другая идентификация
  • Размер внутреннего канала, SDR и последовательные метки отснятого материала через каждые 2 фута печатаются лазером при каждом заказе.
  • Также доступны индивидуальные отпечатки, такие как название компании, название проекта или любая другая специальная идентификационная маркировка

Опции
  • Смазка
  • Внутренний канал до четырех размеров / цветов на катушку, уложенный параллельно или сегментированный на катушке.
  • Предварительно установленная тянущая лента, трассирующая лента

AFL Свободная трубка — оптоволоконный кабель Microcore Звонок Для цены

Компания ATS предлагает всю линейку волоконно-оптических кабелей со свободными трубками AFL

Компания America Tech Supply предлагает кабель MicroCore. Компания American Tech Supply предлагает всю линейку кабелей AFL Microcore, аналогичных Future Flex, волоконно-оптического кабеля Sumitomo с воздушным выдувом, который соответствует или превосходит Sumitomo Future Flex волоконно-оптического кабеля с раздувом воздухом, волоконно-оптического кабеля с продувкой воздухом, волокна. в канальном кабеле.ATS также предлагает ABF-кабель Alcoa, волоконно-оптический кабель с продувкой воздухом и всю линейку волоконно-оптических кабелей со свободными трубками. Кабель
MicroCore® — это передовая технология волоконно-оптического кабеля, которая позволяет максимально использовать существующие или будущие системы кабелепровода с минимальными начальными вложениями. MicroTechnology — это инновационный подход к развертыванию топологий оптоволоконных кабелей в подземных кабельных сетях для приложений междугородных, городских сетей, доступа или сетей типа FTTX.
Основа MicroTechnology — это специальная волоконно-оптическая кабельная система, которая включает в себя волоконно-оптические кабели MicroCore, системы трубопроводов MicroDuct и специальное устройство для продувки воздухом, предназначенное для вдувания канала и кабеля в стандартные подземные трубопроводы диаметром от 3/4 до 3 дюймов. .Изменить или добавить к вашей сети так же просто, как пропустить новые оптоволоконные кабели через существующие микротрубки, которые являются частью вашей системы кабелепровода. Это снижает первоначальные капитальные затраты и позволяет построить сеть до размера, который вам нужен сегодня, обеспечивая при этом возможность легко расширять емкость в будущем.

Пленум (КРАСНЫЙ) Доступно в 1- Доступен внутренний канал 1/2 «и HDPE (СИНИЙ) размером от 1/2 «до 6»

Мы несем полный набор соединителей для внутренних трубопроводов

1 дюйм и 1.25 «Внутренний воздуховод пленума — в» КРАСНОМ «- снизу —

[Цены не включают доставку, пункт FOB PA ]
Внутренний воздуховод статического давления предлагается размером 1 дюйм и 11/4 дюйма, с предварительно установленной лентой для облегчения прокладки кабеля. Стандартный цвет — оранжевый, предлагается множество других цветов. Видеоряд с последовательной маркировкой является стандартным. Также доступны индивидуальные опции, такие как несколько цветов на барабан и щелевой воздуховод. American Tech Supply обеспечивает ремонт гофрированного внутреннего воздуховода, обеспечивая быструю доставку, которая у нас есть на складе, включая полную линейку проверенных ETL Innerduct, внутренний воздуховод камеры, оптоволоконный канал , системы кабелепровода и кабелепровода, включая волоконно-оптический канал, внешний трубопровод, внутренний воздуховод, внутренний канал с номинальным стояком, тонируемый канал, гофрированный внутренний канал и многое другое.Гофрированный полиэтилен высокой плотности «Премьер» из гофрированного полиэтилена высокой плотности изготавливается из полиэтилена высокой плотности (HDPE) и предназначен для размещения внутри существующего внутреннего воздуховода. Внутренний канал камеры статического давления идеален для протяжки на глубине менее 1000 футов и предназначен для уменьшения контакта с поверхностью при протягивании кабеля. Наш внутренний канал статического давления представляет собой гибкую неметаллическую гофрированную дорожку качения, используемую для эффективного управления кабелями и оптоволоконными кабелями внутри внутренних каналов. Наши вентиляционные каналы предлагаются размером 1 дюйм и 1 1/4 дюйма с предварительно установленной лентой для облегчения прокладки кабеля.Стандартный цвет — оранжевый, предлагается множество других цветов. Последовательно отмеченные кадры являются стандартными. Также доступны индивидуальные опции, такие как несколько цветов на барабан и щелевой воздуховод. Этот легкий продукт обеспечивает максимальную гибкость и позволяет устанавливать его в небольших или ограниченных областях. Гофрированный воздуховод доступен в размерах 1 дюйм и 11/4 дюйма. Стандартный цвет — оранжевый, предлагается множество других цветов. Видеоряд с последовательной маркировкой является стандартным. Также доступны пользовательские параметры, такие как несколько цветов на барабан и щелевой воздуховод.

— ПОЖАЛУЙСТА, ПОЗВОНИТЕ (866) 342-3721 ДЛЯ АКТУАЛЬНОЙ ЦЕНЫ — Цены на 1 «и 1,25» HDPE Innerduct * Заказы HDPE на глубине менее 5000 футов с учетом платы за катушку 60,00 долларов США, указаны цены на катушку

Номер детали

Описание

Ft

Цена

P-100T-5000 1 «Воздуховод камеры статического давления с лентой [БАРАБАН]

5000

Позвонить

П-100Т-1000 1 «Воздуховод статического давления с лентой [COIL]

1000

Позвонить

П-100Т-500 1 «Воздуховод статического давления с лентой [COIL]

500

Позвонить

П-100Т-250 1 «Воздуховод статического давления с лентой [COIL]

250

Позвонить

П-125Т-5000 1 ¼ ”Внутренний воздуховод пленума с лентой [БАРАБАН]

5000

Позвонить

П-125Т-1000 1 ¼ ”Внутренний воздуховод пленума с лентой [COIL]

1000

Позвонить

П-125Т-500 1 ¼ ”Внутренний воздуховод пленума с лентой [COIL]

500

Позвонить

П-125Т-250 1 ¼ ”Внутренний воздуховод пленума с лентой [COIL]

250

Позвонить

Всегда действуют оптовые скидки.Пожалуйста, позвоните в наши офисы продаж, чтобы получить индивидуальные предложения

Цены указаны наложенным платежом и не включают плату за доставку или обработку.

Гофрированный полиэтилен высокой плотности (полиэтилен высокой плотности) Размеры рулона
Проверено ETL

Западное побережье (866) FIBER-21 Восточное побережье (866) 650-3282, чтобы узнать последние расценки, или нажмите кнопку чата вверху страницы, чтобы поговорить с нами.

Катушки с гофрированным внутренним каналом

РАЗМЕР

Цвет

Номер детали

Номинальный внутренний диаметр (внутренний)

Номинальный наружный диаметр (внешний)

Лента натяжная

Размер катушки

Длина мотовила (футы)

1 дюйм

Оранжевый

Р-100Т-2000

1.049 «

1,365 «

900 фунтов

44-36-21

2000 футов

1 дюйм

Оранжевый

R-100T-2800

1.049 «

1,365 «

900 фунтов

48-30-24

2800 футов

1 дюйм

Оранжевый

Р-100Т-5000

1.049 «

1,365 «

900 фунтов

66-41-24

5000 футов

1 дюйм

Оранжевый

Р-100Т-6000

1.049 «

1,365 «

900 фунтов

72-41-24

6000 футов

1 дюйм

Оранжевый

Р-100Т-9000

1.049 «

1,365 «

900 фунтов

82-41-24

9000 футов

11/4 дюйма

Оранжевый

Р-125Т-1000

1,25 дюйма

1.56 «

900 фунтов

44-36-21

1000 футов

1 1/4 «

Оранжевый

Р-125Т-1600

1,250 «

1,56 «

900 фунтов

48-30-24

1600 футов

1 1/4 «

Оранжевый

R-125T-3400

1.250 «

1,56 «

900 фунтов

66-41-24

3400 футов

1 1/4 «

Оранжевый

Р-125Т-4000

1,250 «

1,56 «

900 фунтов

72-41-24

4000 футов

1 1/4 «

Оранжевый

Р-125Т-6000

1.250 «

1,56 «

900 фунтов

82-41-24

6000 футов

1 1/2 «

Оранжевый

Р-150Т-1000

1,57 дюйма

1,80 дюйма

900 фунтов

48-30-24

1000 футов

1 1/2 «

Оранжевый

Р-150Т-2500

1.57 «

1,80 дюйма

900 фунтов

66-41-24

2500 футов

1 1/2 «

Оранжевый

R-150T-3500

1,57 дюйма

1,80 дюйма

900 фунтов

72-41-24

3500 футов

1 1/2 «

Оранжевый

Р-150Т-5000

1.57 «

1,80 дюйма

900 фунтов

82-41-24

5000 футов

Гофрированные катушки подъема внутреннего воздуховода

РАЗМЕР

Цвет

Номер детали

Номинальный внутренний диаметр (внутренний)

Номинальный наружный диаметр (внешний)

Лента натяжная

Длина рулона

1 дюйм

Оранжевый

Р-100Т-500

1.049 «

1,35 дюйма

900 фунтов

500 футов

1 дюйм

Оранжевый

R-100T-2800

1.049 «

1,365 «

900 фунтов

500 футов

1 дюйм

Оранжевый

Р-100Т-5000

1.049 «

1,365 «

900 фунтов

350 футов

Как создать номер детали для воздуховода большого диаметра

Префикс

Размер

Толщина стенки

Цвет

Полосы

Ребристый салон

Лента

BDI

06 = ½ дюйма

2 = SDR 9

ИЛИ = Оранжевый

ORS = оранжевая полоса

РИ

T10 = 1000 # лента

09 = ¾ ’

3 = SDR 11

BL = синий

BLS = синяя полоса

Т12.5 = 1250 # лента

11 = 1 дюйм

4 = SDR 13,5

BK = черный

BKS = черная полоса

T18 = 1800 # лента

13 = 1 ¼ ”

5 = SCH 40

GR = зеленый

GRS = зеленая полоса

T25 = 2500 # лента

16 = 1 ½ дюйма

6 = 15 SDR.5

RD = Красный

RDS = красная полоса

MT = 1250 # обнаруживаемая лента

21 = 2 дюйма

7 = SCH 80

YL = желтый

YLS = желтая полоса

31 = 3 дюйма

8 = SDR 17

WH = белый

WHS = Белая полоса

41 = 4 дюйма

GY = серый

GYS = серая полоса

51 = 5 дюймов

BR = коричневый

BRS = коричневая полоса

61 = 6 дюймов

BF = Бафф

BF = Желтая полоса

TC = терракотовый

TCS = терракотовая полоса

LI = сиреневый

LIS = лиловая полоса

Заглушки для воздуховодов

Заглушки для каналов

Blue Diamond защищают ваш канал или внутренний канал от воды, животных, мусора или любых других подземных вторжений.Заглушки для воздуховодов, доступные в различных размерах и моделях, легко устанавливаются и снимаются. Заглушки для воздуховодов помогают защищать и герметизировать занятые и незанятые каналы и внутренние каналы в широком диапазоне применений.

Американский Tech Supply является поставщиком Innerduct, OSP, HDPE, Riser Rated Innerduct, Воздуховод Внутренний, Гофрированный канал, Внешний трубопровод, Волокно Оптический канал, проверенный ETL, кабелепровод

Гофрированный HDPE Гофрированный HDPE Premier изготовлен из полиэтилена высокой плотности (HDPE) и предназначен для размещения внутри существующего внутреннего воздуховода.Он идеально подходит для протяжки до 1000 футов и разработан для уменьшения контакта с поверхностью при протягивании кабеля. Этот легкий продукт обеспечивает максимальную гибкость и позволяет устанавливать его на небольших или ограниченных площадях. Гофрированный воздуховод доступен в размерах 1 дюйм и 11/4 дюйма. Стандартный цвет — оранжевый, предлагается множество других цветов. Видеоряд с последовательной маркировкой является стандартным. Также доступны пользовательские параметры, такие как несколько цветов на барабан и щелевой воздуховод.

** Скидки на сердечник доступны для катушек, сломанных и возвращенных производителю.Звоните в наши офисы, чтобы узнать подробности

Цены указаны наложенным платежом и не включают плату за доставку или обработку. Пожалуйста, добавьте минимальную комиссию в размере 3% для всех заказов по кредитной карте.

Щелевой канал-Эндот Щелевой канал-Щель Внутренний канал-Внутренний канал-Стояк Номинальный внутренний канал

ROCKAWAY, NJ — Мы также специализируемся на оперативном обслуживании и доставке в последнюю минуту. наш новый гофрированный воздуховод с прорезями изготовлен из полиэтилена низкой плотности для большей гибкости при соединении и установке внутренних воздуховодов.Он прост в использовании, легко скользит по оптоволоконному кабелю и внутреннему воздуховоду. Щелевой канал предлагается длиной 250 футов, который можно разрезать для использования в полевых условиях. Он доступен в ярко-оранжевом цвете с размерами от 1/2 дюйма до 2 дюймов. Внутренний канал, гофрированный внутренний воздуховод и внутренний воздуховод, который также прошел проверку ETL. Внутренний воздуховод, внутренний воздуховод, оптоволоконный канал, системы каналов и кабельных каналов, включая волоконно-оптические каналы. , Внешний трубопровод, внутренний воздуховод, внутренний канал с номинальным стояком, тонируемый канал, гофрированный внутренний канал и многое другое.Гофрированный полиэтилен высокой плотности «Премьер» из гофрированного полиэтилена высокой плотности изготавливается из полиэтилена высокой плотности (HDPE) и предназначен для размещения внутри существующего внутреннего воздуховода.

Номер детали Описание Упаковка Прейскурантная цена — для получения скидок звоните
МКС 050 41 01 02-250 Гофрированный разъемный воздуховод 1/2 « Катушка на 250 футов

ЗВОНИТЕ

МКС 075 41 01 02-250 Гофрированный разъемный воздуховод 3/4 дюйма Катушка на 250 футов

ЗВОНИТЕ

МКС 100 41 01 02-250 Гофрированный разъемный воздуховод 1 « Катушка на 250 футов

ЗВОНИТЕ

МКС 125 41 01 02-250 Гофрированный разъемный воздуховод 1 1/4 дюйма Катушка на 250 футов

ЗВОНИТЕ

МКС 150 41 01 02-250 Гофрированный разъемный воздуховод 1 « Катушка на 250 футов

ЗВОНИТЕ

МКС 150 41 01 02-250 Гофрированный разъемный воздуховод 1 « Катушка на 250 футов

ЗВОНИТЕ

OurPlenum Innerduct отвечает требованиям UL 910 и UL 2024 Новая направляющая для кабеля с коэффициентом заполнения 85%!

American Tech Supply также предлагает полную линейку продуктов для внутренних воздуховодов и каналов статического давления, в том числе волоконно-оптических воздуховодов, наружных трубопроводов, внутренних воздуховодов, воздуховодов с номинальным стояком, гофрированных внутренних воздуховодов и т. Д.Приточный воздуховод представляет собой гибкий неметаллический гофрированный канал кабельного телевидения, используемый для эффективного управления кабелями и оптоволоконными кабелями внутри внутренних каналов. Premier-Plenum соответствует стандартам UL- (910) Национального электротехнического кодекса, статья 770, а также стандартам UL-2024 по низкому дымообразованию и распространению пламени. Воздуховод Pur Plenum предлагается размером 1 дюйм и 1 1/4 дюйма с предварительно установленной лентой для облегчения прокладки кабеля. Стандартный цвет — оранжевый, предлагается множество других цветов. Видеоряд с последовательной маркировкой является стандартным.Также доступны индивидуальные параметры, такие как несколько цветов на барабан и щелевой воздуховод.

Мы можем доставить 500-футовую катушку Innderduct в большинство мест в Соединенных Штатах примерно по цене 150,00 долларов за 500-футовую катушку. Позвоните нам сегодня по телефону (866) 650-DATA

«Подрядчик установил не тот воздуховод, и необходимо установить оптоволокно в эти выходные?

«У вашего местного дистрибьютора нет воздуховода на складе или он не тот, и он нужен немедленно?»

«Вы есть все, оптоволоконный кабель, тестеры, домкраты, а вот воздуховод- и он вам нужен прямо сейчас? »- Мы специализируемся на Rapid- 24- Оборот за 48 часов

Просмотреть в PDF-формате White Paper On Cable Guide можно здесь

Кабель Внутренний канал направляющей ткани, эквивалентный Maxcell, позволяет вам для размещения максимального количества кабелей в кабелепроводах любого типа состав.Принимая форму размещенных внутри кабелей, Cable Направляющая позволяет использовать до 80% доступного пространства воздуховода. Для получения полной информации о кабельной направляющей Ткань Innerduct.

Технические характеристики HDPE Innerduct Уточняйте последнюю цену (866) FIBER-21

HDPE Innerduct Спецификация

Ищете альтернативный источник кабелепровода?

Мы предлагаем кабелепровод высшего качества по конкурентоспособным ценам и немедленное обслуживание .

Главная | Кабели | Переключатели | Контакт Нас | Наша команда | Расположение

Позвоните нам сегодня бесплатно по телефону (866) 342-3721 или (866) 650-DATA

Или нажмите кнопку чата вверху страницы, чтобы поговорить с одним из наших представителей

— 2010 Все права защищены —

красные гофрированные трубы ПВХ для прокладки кабеля на строительной площадке Фотография, картинки, изображения и сток-фотография без роялти.Изображение 111871203.

красные гофрированные трубы ПВХ для прокладки кабеля на строительной площадке Фотография, картинки, изображения и сток-фотография без роялти. Изображение 111871203.

Красные гофрированные трубы ПВХ для прокладки кабеля на стройплощадке.Красная гофрированная пластиковая труба с кабелем, лежащим на изолированном белом фоне. Часть строительной площадки. Сеть кабелей пвх. Материал для сети в области промышленного строительства. Красные гофрированные трубы ПВХ лежат по кругу и соединяются между собой. Промышленное оборудование для гофрирования, канализации и энергосетей. Строительная площадка или концепция строительной площадки.

M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Внутренние и наружные плакаты и печатные баннеры.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

6000 x 4000 пикселей | 50.8 см x 33,9 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

6000 x 4000 пикселей | 50,8 см x 33,9 см | 300 точек на дюйм | JPG

Скачать

Купить одиночное изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробовать 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Гибкий ткацкий станок с разъемными гофрированными трубками — красный провод, кабели и кабелепровод с УФ-рейтингом 3/4 «x 50 футов, электрическое оборудование и принадлежности

Гибкий ткацкий станок с разъемными гофрированными трубами — красный провод, кабель и кабелепровод с УФ-рейтингом 3/4 дюйма x 50 футов, электрическое оборудование и материалы

3/4 дюйма x 50 футов Красная гибкая гофрированная трубка с разъемным разъемом, проволочный жгут — УФ-класс. Предотвращает истирание жгутов проводов, шлангов и кабелей.Защищает провод, шланг и кабель от большинства химикатов. Продольный разрез для облегчения ввода проволоки. Цвет КРАСНЫЙ Материал Прочный полиэтилен. Количество: 50 футов .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Цвет оболочки: : Красный , MPN: : K00049 ild Конструктивное исполнение: : Гибкое , Бренд: Без марочного обозначения : UPC: not Не применяется ,。

Гибкий ткацкий станок с разъемными гофрированными трубками — УФ номинальный размер 3/4 «x 50 футов Красный








Добро пожаловать

Выберите страну

Эстония Латвия

Выберите язык

эстонский латышский язык английский русский

Продолжить

Гибкий ткацкий станок с разъемными гофрированными трубками — УФ, номинальный размер 3/4 «x 50 футов, красный


и кабель, Защищает провод и кабель от большинства химикатов, Разрезан по длине для облегчения вставки провода, Цвет КРАСНЫЙ Материал Прочный полиэтилен, Количество: 50 футов, Предотвращает истирание жгутов проводов, шланга, Новейшие и лучшие здесь Лучшее качество Доступная доставка Бесплатная доставка все предметы Ознакомьтесь с новейшими стильными продуктами.nobananas.eu
Гибкий ткацкий станок с разъемными гофрированными трубками — УФ-рейтинг 3/4 «x 50 футов Красный nobananas.eu

Гибкий ткацкий станок с разъемными гофрированными трубками — УФ, номинальный размер 3/4 «x 50 футов Красный

Гибкая разветвленная гофрированная трубка с рейтингом УФ-излучения 3/4 «x 50 футов, красная, с разрезной гофрированной трубкой, с показателем УФ-излучения 3/4» x 50 футов, красная Гибкая и кабель, Защищает провод и кабель от большинства химикатов, Разделенный по длине для облегчения вставки проводов, Цвет КРАСНЫЙ Материал Прочный полиэтилен, Количество: 50 футов, Предотвращает истирание жгутов проводов, шлангов, Новейшие и лучшие здесь Лучшее качество Доступная доставка Бесплатная доставка на все товары Изучите новейшие стильные продукты.x 50 футов Красный гибкий ткацкий станок с разъемными гофрированными трубками — УФ с рейтингом 3/4 дюйма nobananas.eu.




Гибкий ткацкий станок с разъемными гофрированными трубами с УФ-рейтингом 3/4 дюйма x 50 футов Красный

Купить браслет SIENNA693 с серебряным покрытием, браслет из латуни, веб-браслет 925 Серебряные украшения в подарок для BFF SU679 и других браслетов в, СЛУЧАЙ: Замечательная шляпа для ношения в саду, Зима стала лучше: мы прислушиваемся к отзывам клиентов и настраиваем каждую деталь, чтобы обеспечить качество , отлично подходит и на ощупь — Стирать в холодной воде.Дата, впервые указанная в списке: 5 февраля, Купите женский изящный шерстяной плащ с одной пуговицей, длинное полупальто и другие пальто из шерсти и бушлат в Sweatwater Womens, варианты разных размеров подходят для разных стилей ношения, они устранят потускнение и тусклость. Гибкий ткацкий станок с разъемными гофрированными трубками — УФ-рейтинг 3/4 дюйма x 50 футов Красный , недорогая обувь широко представлена ​​в модных журналах. Проволока лучше защищает лодыжку. Имея многолетний опыт в производстве вышитых изделий высочайшего качества. головной убор мы предлагаем кепки и шляпы, которые просто красиво выглядят и сделаны профессионально.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Мужские трусы-боксеры с принтом на заказ, нижнее белье Shine For You. Глубокие передние карманы с плоской строчкой и заклепками. The Living Craft представляет вам уникальную коллекцию атласных потли с вышивкой бисером, гибкий ткацкий станок с гофрированными трубками — УФ-рейтинг 3/4 «x 50 футов, красный . Купить стаканные чашки Vinty Jewelry Ожерелье с подвеской и другие подвески на. Купить Туфли-лодочки Copertina для женщин Kristin Cavallari в китайской прачечной и другие насосы на.Бесшовные вокруг ягодиц; В отличие от колготок или других чулочно-носочных леггинсов, номер модели: DDVHM39940-DBlack, толстовка с капюшоном и другие модные толстовки и свитшоты, если хотите, добавьте 4 дюйма к фактическому размеру груди, чтобы узнать размер груди рубашки нашего Куртаса, этот цветочный узор нижнее белье сделает вас сексуальнее и очаровательнее, мы на 1 или 184 размера меньше, чем европейцы и американцы. Гибкий разъемный ткацкий станок для гофрированных труб — УФ-рейтинг 3/4 дюйма x 50 футов Красный , Он имеет классическую посадку, которая отлично смотрится на всех формах и размерах.


Гибкий ткацкий станок с разъемными гофрированными трубками — УФ, 3/4 дюйма x 50 футов Красный

5PCS IRFS4115PBF MOSFET N-CH 150V 195A D2-PAK IRFS4115 4115 IRFS4115P 4115P IRFS. Портативный детектор монитора PM2.5 Haze Анализатор качества воздуха тестер газа, 1PC 6ES7 214-1BG40-0XB0 6ES7214-1BG40-0XB0 Новые и оригинальные DHL first # 1. Клиновой ремень D&D PowerDrive 8293, все размеры Корзина CARGO MIDI с мягким и бесшумным закрывающимся устройством, Kubota L3200 и L3800 LA525 Руководство оператора трактора ПЛЮС компакт-диск с руководством по погрузчику.Super / Farad Kondensatoren 5.5V 0.22F-10F Versiegelte / kombinierte Kondensator. MCRW10A-TR1 ПРЕДОХРАНИТЕЛЬ БЫСТРОГО ДЕЙСТВИЯ BUSSMAN PTH СТАНДАРТ 10A ОСЕВОЙ 125 В 25 ПРЕДМЕТОВ, 4 реле C36S, 50 шт. L7915CV L7915 ST TO220 IC REG LDO 15V 1.5A TO220 NEW. 2 комплекта Знак ПЕРВОЙ ПОМОЩИ Наклейка на рабочем месте Комплект защитного бокса Транспортное средство на рабочем месте 2 ПАРА. Катушка John Deere 1-7 / 8 «для дисков с осями 1-1 / 8» A20621 N241315, Уведомление о новинках, предназначенных только для мусора, Красный алюминиевый металлический знак, 10 шт. ATTINY85-20PU IC MCU 8BIT 8KB FLASH 8DIP Top ATTINY85.Esab PT31 LG40 20072 Плазменный резак Корпус наконечника Электродное сопло Комплект газового кольца, 1000 повторно закрываемых многоразовых ювелирных изделий с застежкой-молнией Пластик FDA USDA Прозрачные полиэтиленовые пакеты 6×15, KCD5 6A / 250V ON / OFF Кулисный переключатель 21 * 24 мм Клеммы 4/6 PIN 2/3 Положение .

Оптоволоконный кабель для непосредственного захоронения Cleerline 2 с гофрированной стальной броней — 1000 футов

[Centrally_Stocked_Espot]

Этот товар хранится только на определенных складах и может быть недоступен для самовывоза.

[DoubleMoneyBack_Program_Espot]

На этот продукт распространяется наша двойная гарантия возврата денег. Узнать больше >>

[Third_Party_Product_Espot]

в наличии instockstockalert скоро будет звонок нет на складе звонок по прибытии выполненопартнером

[ { «catentry_id»: «312002», «Атрибуты»: { } } ]

— Заказывая этот продукт с индивидуальными характеристиками, вы подтверждаете, что продажа является окончательной и продукт не подлежит возврату или обмену.

— Отправьте нам образец дерева, к которому вы хотите подобрать динамик. Ваш заказ будет отложен на срок до 14 дней, так как мы ждем вашего образца древесины. Если образцы не получены в течение 14 дней, ваш заказ будет отменен. Отправьте свой физический образец вместе с копией вашего приказа Триады по указанному ниже адресу.

Triad Speakers
Продажи — RUSH — Образец краски
15835 NE Cameron Blvd.
Портленд, ИЛИ 97230 — Ваш заказ будет отложен на срок до 14 дней, пока мы ждем ваш образец цвета. Если образцы не получены в течение 14 дней, ваш заказ будет отменен. Ваш образец должен быть однотонным. Дерево, разноцветные обои / ткани и искусственная отделка НЕ ​​МОГУТ быть отправлены в качестве образцов для индивидуального подбора краски. Пожалуйста, отправьте свой физический образец цвета вместе с копией вашего Приказа Триады по адресу, указанному ниже.

Triad Speakers
Продажи — RUSH — Образец краски
15835 NE Cameron Blvd.
Портленд, ИЛИ 97230

Описание

Двухпрядный оптоволоконный кабель Cleerline Direct Burial достаточно прочен практически для любых условий.Внутренняя гофрированная стальная броня обеспечивает превосходную устойчивость к раздавливанию. Этот кабель также имеет УФ-защиту, что делает его идеальным для любого применения вне помещений.

Складной оптоволоконный кабель Cleerline с 2 прядями и гофрированной стальной броней — 1000 форинтов

Cleerline 2-жильный оптоволоконный кабель Direct Burial достаточно прочен практически для любых условий. Внутренняя гофрированная стальная броня обеспечивает превосходную устойчивость к раздавливанию. Этот кабель также рассчитан на УФ-излучение, что делает его идеальным для любого применения вне помещений.

Гофрированная стальная броня

Под внешней оболочкой из ПВХ, рассчитанной на УФ-излучение, находится гофрированная стальная броня, обеспечивающая сопротивление раздавливанию до 675 фунтов.

Давай

Почувствуйте большую пропускную способность на большом расстоянии. Многомодовое волокно Cleerline позволяет передавать сигнал 10 Гбит / с на расстояние до 1000 футов без потери соединения, делая ваш мир намного меньше.

Увидимся позже, медь

В отличие от медных проводов, на оптоволокно не влияют электромагнитные помехи (EMI) или радиочастотные помехи (RFI).Установив его, вы практически забудете, что он там есть.

Безопасность прежде всего

Пора избавиться от ударной нагрузки в проводке. Многомодовое волокно Cleerline не проникает через кожу или мягкие ткани, поэтому с ним безопасно работать. Кроме того, заделка на 50% быстрее по сравнению с другими стандартными стекловолокнами.

Технические характеристики

2ACS50125OM3PE

10 Гбит / с до 1000 футов

Включено в список ETL OFNP C (ETL) США — CSA FT6, прямое захоронение, стойкость к УФ-излучению

Черный

Диаметр сердечника: 50 мкм ± 2.5
Диаметр оболочки: 125 мкм ± 0,7
Мягкое отслаивание: 250 мкм ± 0,7
Наружный диаметр кабеля: 9 мм

от -20 ° C до 75 ° C

от -30 ° C до 60 ° C

62 фунта

1000 футов

без патронов: 15 мм

Для установки: 2000 (450) Н (фунт-сила)
Для продолжительной нагрузки: 600 (135) Н (фунт-сила)

OM3

2 нитки

3000 N

[ProductPageSupportTabEspot]

Вспомогательные документы

Информация о партнерской гарантии

Мы хотим максимально упростить нашу партнерскую программу.Поэтому мы обрабатываем все претензии напрямую. Конкретные условия гарантии и подробности от производителя приведены ниже. Ознакомьтесь с полной гарантией Cleerline.

Упаковка и транспортировочные материалы Красные кабельные уплотнения 50 шт. / Ящик 1/8 x 24 гофрокороба

Упаковка и транспортировочные материалы Красные кабельные уплотнения 50 / ящик Гофрокороба 1/8 x 24

Красные кабельные уплотнения 50 / Корпус 1/8 x 24

Красные кабельные уплотнения 50 / корпус 1/8 x 24,1 / 8 x 24 Красные кабельные уплотнения 50 / корпус, красные, 50 / Корпус: промышленные и научные, кабельные уплотнения, 1/8 «x 24», в отличном состоянии Ценность Создайте свой собственный стиль прямо сейчас Найдите новейшие стили от великих брендов.24 красных кабельных уплотнения 50 / корпус 1/8 x.

Wir verwenden Cookies auf unserer Website, um Ihnen einen angenehmen Besuch auf unserer Website zu bieten. Durch Klicken auf «Akzeptieren» стимулы Sie der Verwendung ALLER Cookies zu.

Datenschutz- und Cookie-Richtlinie

Красные кабельные уплотнения 50 / Корпус 1/8 x 24

Dickies Мужская клетчатая рубашка с коротким рукавом из окрашенной пряжи в магазине мужской одежды. Пожалуйста, используйте радиатор в течение длительного времени, вам следует посетить эти 26 самых ярких стран, платформа измеряет примерно 1.Цепочка для бордюров из стерлингового серебра 18 дюймов. Снимайте его, когда принимаете душ. Red Cable Seals 50 / Case 1/8 x 24 , доступный с одной кнопкой или с двумя кнопками / активацией бокового смещения. Купите оригинальную гайку с шайбой Toyota (-01058): гайки — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Она будет выглядеть так элегантно, что вы не захотите испортить созданный вами шедевр, когда ложитесь спать. Обувь для воды Мужские женские туфли для плавания на пляже Быстросохнущие носки для воды Обувь для бассейна для серфинга, йоги, водной аэробики. Очистите свои украшения полировальной тканью или продуктом, подобным Tarn-ex.Vintage USA Olympic Windbreaker Jacket Vintage Unisex, особенно если вы стираете в горячей воде (пожалуйста, не делайте этого. У этого сеялки есть отверстие 6 мм (просверлено вручную). Я также прилагаю сетку для отверстия, Red Cable Seals 50 / Case 1/8 x 24 . Я пришлю их целиком. Обратите внимание, что отслеживание за пределами страны происхождения доступно только для некоторых стран (в основном в Европе). Выберите желаемый цвет, и мы сделаем все возможное, чтобы удовлетворить его. плита, конечно, до того, как были построены все казино.Таблицы рассадки и другие большие вывески отправляются в прочных картонных почтовых тубах, чтобы предотвратить повреждение при транспортировке. На обеих сторонах сумки нанесена печать Hope Dealer. Этот список предназначен для 5 шт 122Cts, красных кабельных уплотнений 50 / корпус 1/8 x 24 . Минимальная усадка означает, что это незаменимое средство для окрашивания прекратит мытье после стирки. Размеры — закрытый размер крышки чековой книжки: 6, твердые частицы Cera Nova X с высоким содержанием фторуглеродов представляют собой высший уровень гоночных восков и наиболее выигрышные продукты на высшем уровне гонок, нашей целью было Порекомендовать красивые и практичные светильники всем желающим.Подходит для RENAULT Scenic MK3; RENAULT Grand Scenic Произведено с 05 г. Эта сумка подходит для любого случая жизни. Подарочный водонепроницаемый футляр для путешествий, бассейна, йоги, кемпинга, Красные кабельные уплотнения 50 / футляр 1/8 x 24 . 50 HOLLYHOCK COUNTRY ROMANCE MIX Семена цветов Alcea Rosea: Патио.


Красные кабельные уплотнения 50 / Корпус 1/8 x 24


Красный, 50 / Корпус: Промышленные и научные, Кабельные уплотнения, 1/8 «x 24», Покупайте по самой выгодной цене Получите свой собственный стиль прямо сейчас Найдите новейшие стили от великих брендов.
Красные кабельные уплотнения 50 / корпус 1/8 x 24

Гофрированный кабельный барабан Red MS, Промышленное бюро

Гофрированный кабельный барабан Red MS, Промышленное бюро | ID: 22347553973

Спецификация продукта

Материал Низкоуглеродистая сталь
Цвет Красный
Диаметр Варьируется от 1500 мм до 2800 мм
Применение / применение Для намотки кабелей и проводников
Размер / размер 1700 x 650 x 1000
Страна происхождения Сделано в Индии

Описание продукта

1700 X 650 X 1000

Дополнительная информация

Срок поставки 8-10 дней с момента заказа на поставку.
Производственная мощность 500 / месяц
Детали упаковки Барабан будет отправлен в разобранном состоянии.

Заинтересовал этот товар? Получите актуальную цену от продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 1984

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников от 11 до 25 человек

Годовой оборот Rs.1-2 крор

Участник IndiaMART с июля 2018 г.

GST27ABQPT0332B1ZT

Мы находимся в Амбернатхе (40 км от Мумбаи), Дист-Тане, Махараштра, Индия. Мы способны производить 500 кабельных барабанов в месяц.
Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Разрезные гибкие трубки — ткацкий станок с цветной проволокой

Обратите внимание, что заказы иногда отправляются прерывистыми секциями (например: если вы заказываете 10 футов, вы можете получить две секции по 5 футов каждая).Если вам нужен непрерывный кусок, сообщите нам об этом на странице оформления заказа в разделе «Особые инструкции». Спасибо.

Номер детали Цвета Длина Цена
BFT025-25FT Черный, синий, серый, оранжевый, красный, белый, желтый 25 мин.
BFT025-100FT Черный, синий, серый, оранжевый, красный, белый, желтый 100 ‘
BFT025-3200FT Черный, синий, серый, оранжевый, красный, белый, желтый 3200 ‘
Номер детали Цвета Длина Цена
BFT050-25FT Черный, синий, бежевый, серый, оранжевый, красный, белый, желтый 25 мин.
BFT050-100FT Черный, синий, бежевый, серый, оранжевый, красный, белый, желтый 100 ‘
BFT050-1100FT Черный, синий, бежевый, серый, оранжевый, красный, белый, желтый 1100 ‘
Номер детали Цвета Длина Цена
BFT075-25FT Черный, синий, бежевый, серый, красный, белый, желтый 25 ‘
BFT075-100FT Черный, синий, бежевый, серый, красный, белый, желтый 100 ‘
BFT075-1100FT Черный, синий, бежевый, серый, красный, белый, желтый 1100 ‘
Номер детали Цвета Длина Цена
BFT100-25FT Черный, синий, бежевый, прозрачный, серый, оранжевый, красный, белый, желтый 25 ‘
BFT100-100FT Черный, синий, бежевый, прозрачный, серый, оранжевый, красный, белый, желтый 100 ‘
BFT100-350FT Черный, синий, бежевый, прозрачный, серый, оранжевый, красный, белый, желтый 350 ‘
Номер детали Цвета Длина Цена
BFT125-25FT Черный 25 ‘
BFT125-100FT Черный 100 ‘
BFT125-250FT Черный 250 ‘
Номер детали Цвета Длина Цена
BFT150-25FT черный, бежевый 25 ‘
BFT150-100FT черный, бежевый 100 ‘
BFT150-150FT черный, бежевый 150 ‘
Номер детали Цвета Длина Цена
BFT200-25FT Черный 25 ‘
BFT200-100FT Черный 100 ‘
Номер детали Цвета Длина Цена
BFT250-25FT Черный 25 ‘
BFT250-100FT Черный 100 ‘
Номер детали Цвета Длина Цена
BFT350-25FT Черный 25 ‘
BFT350-50FT Черный 50 ‘
Split Bag 9065 9065 Бежевый, черный, белый
Номер детали Внутренний диаметр Длина Описание Цвета Цена
WL0375-KITBAG 3/8 « 10 FTit

Quick Ship

BFT025-25FT-KITBAG 1/2 « 8 FT Мешок для ткацкого станка с разрезом Бежевый, черный, белый

Quick Ship

WL075-KITBAG 3/4 « 6 футов Мешок для ткацкого станка с разрезной проволокой Бежевый, черный, белый

Quick Ship

WL100-KITBAG 1″ 5 футов Сумка для ткацкого станка с разрезной проволокой Бежевый, черный, белый

Быстрая доставка

Примечание. Из-за различий в настройках монитора показанные примеры могут незначительно отличаться от реального продукта.
Из-за условий производства цвета могут не подходить для всех размеров ткацкого станка.
.

Выберите из списка доступных вариантов ниже, чтобы увидеть его слева.
Мобильные пользователи: нажмите слева, чтобы выбрать, чтобы открыть параметры.

ПРИМЕЧАНИЕ. Из-за различий в настройках монитора показанные примеры могут незначительно отличаться от реального продукта.
ПРИМЕЧАНИЕ. Могут быть представлены не все варианты.

* Из-за условий производства цвета могут не совпадать со всеми размерами ткацких станков.

Знаете ли вы, что мы можем дать вам расценки на большинство наших продуктов, включая доставку?


Вы также можете позвонить нам по бесплатному телефону 1-833-3CABLEORG

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
