ПНД труба для прокладки кабеля в земле: виды, характеристики, монтаж

Прокладка коммуникационного кабеля в помещениях или земле не исключает вероятность его повреждения во время эксплуатации. В качестве защиты широко применяется труба из полиэтилена низкого давления (ПНД ). Она также используется в случаях прокладки силовых линий. Такие трубы надежно предохраняют коммуникации от механических повреждений, блуждающих токов и воздействия грунта. Выбор технологии монтажа зависит от назначения инженерной сети и ее расположения.

Полиэтиленовые трубы — одно из лучших средств для защиты кабелей при прокладке подземных электрических сетей

Производство ПНД труб

Основным сырьем для производства защитного гофрированного трубопровода является полиэтилен Low Density Polyethylene (LDPE) и Medium-density polyethylene (МDPE). Негорючие или трудногорючие ПНД трубы изготавливаются из смеси антипирена и полиэтилена.

В основу получения изделий положен метод экструзии.

Производство выполняется на высокотехнологичном оборудовании с автоматизированным контролем качества. Оптимизация расхода сырья, минимизация количества брака и снижение цены достигается благодаря постоянному мониторингу и возможности корректировки показателей на любом этапе производства.

Технический трубопровод имеет однослойную гладкую структуру. Он обладает всеми требуемыми характеристиками по диэлектрической и механической прочности, а также химической стойкости. Поскольку такие трубы применяются не только в целях защиты кабелей, то они поставляются без установленного зонда.

Цвет изделий обычно черный. Для прокладки электропроводки внутри сооружений применяется гибкая полиэтиленовая труба.

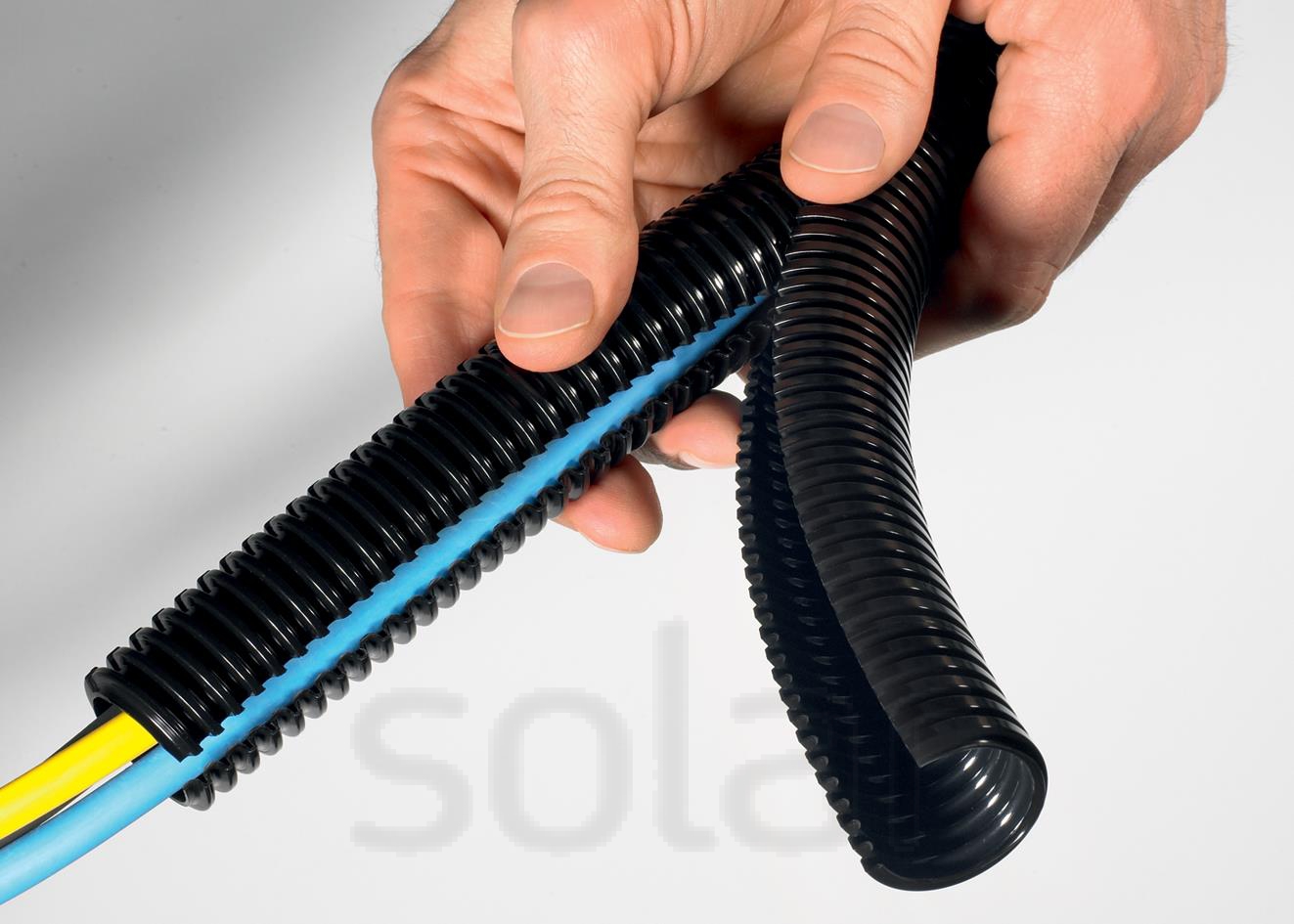

Гибкая труба из ПНД отличается небольшим диаметром и ее удобно использовать для монтажа сети внутри помещения

Особенности ПНД изделий для прокладки в земле электрических кабелей

Для подземной прокладки кабеля используются такие типы ПНД труб:

• легкая гофрированная;
• тяжелая гофрированная;
• безгалогеновая;
• гладкостенная жесткая;
• двустенная.

Гофрированная труба может быть армирована стальной проволокой, которая придает ей дополнительную прочность. Двустенные изделия имеют гладкую внутреннюю оболочку, которая произведена из ПВД, и гофрированную оболочку из ПНД. Такая конструкция имеет высокую кольцевую жесткость, позволяющую трубе выдерживать значительные нагрузки.

Гладкая внутренняя поверхность максимально упрощает монтаж кабеля. Кроме того, двустенные трубы имеют небольшой вес, а это облегчает их укладку в траншеи и транспортировку.

Обратите внимание! Монтажные работы могут проводиться в достаточно широком температурном диапазоне (даже в морозы).

Отрезки труб соединяют между собой посредством горячей сварки

Двухслойная гофрированная труба проявляет высокую стойкость к ультрафиолетовому излучению, агрессивным веществам. Для стыковки применяются безраструбные муфты. Срок эксплуатации не меньше 50 лет.

Виды защитных труб ПНД для кабелей

Прокладка силовых линий либо иных инженерных коммуникаций предполагает применение разных труб ПНД. Они различаются по конструктивным особенностям и техническим параметрам. Принято деление защитных изделий на электротехнические (обычно это гофрированные двустенные трубы) и технические (обычно гладкие одностенные).

Для монтажа электропроводки в кирпичной стене либо стяжке пола используется гладкая труба черного цвета.

Изделия, имеющие гофрированную поверхность, применимы для прокладки телефонных, телевизионных, компьютерных и электрических сетей, которые функционируют при напряжении переменного тока или постоянного до 1 кВ.

Различают открытый, полускрытый и скрытый способы ведения кабеля. Электрические установки такого типа могут работать в условиях открытого воздуха или в помещениях.

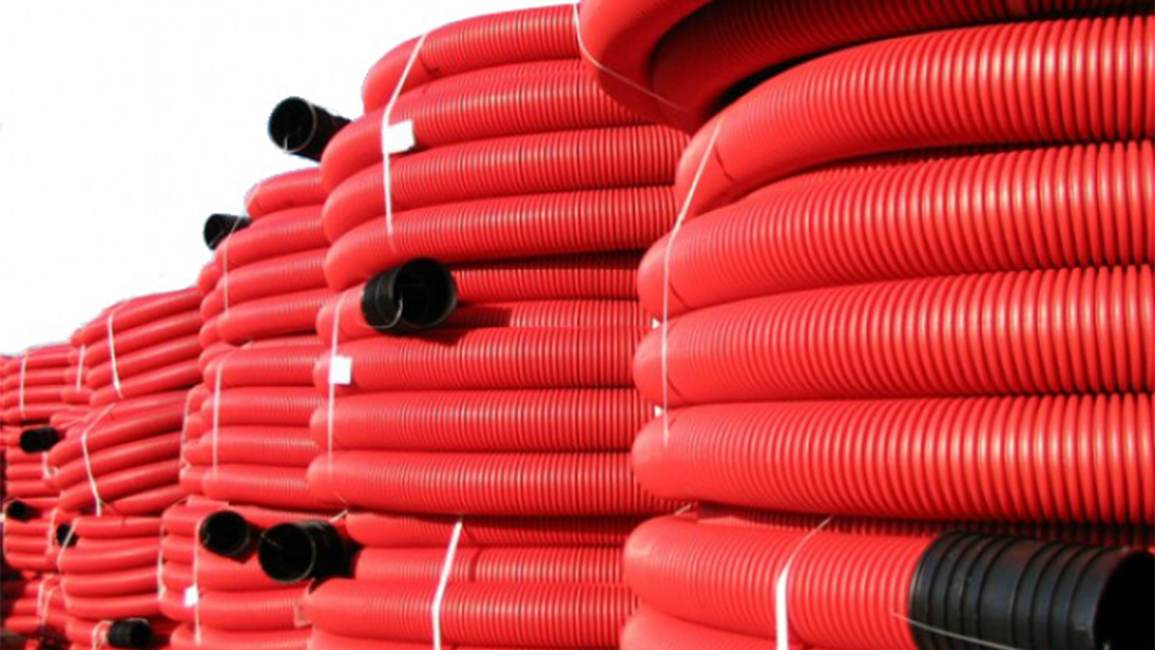

Гофрированные ПНД трубы для прокладки в земле кабеля отличаются повышенной прочностью и эластичностью, простотой установки и способностью к восстановлению своих линейных размеров.

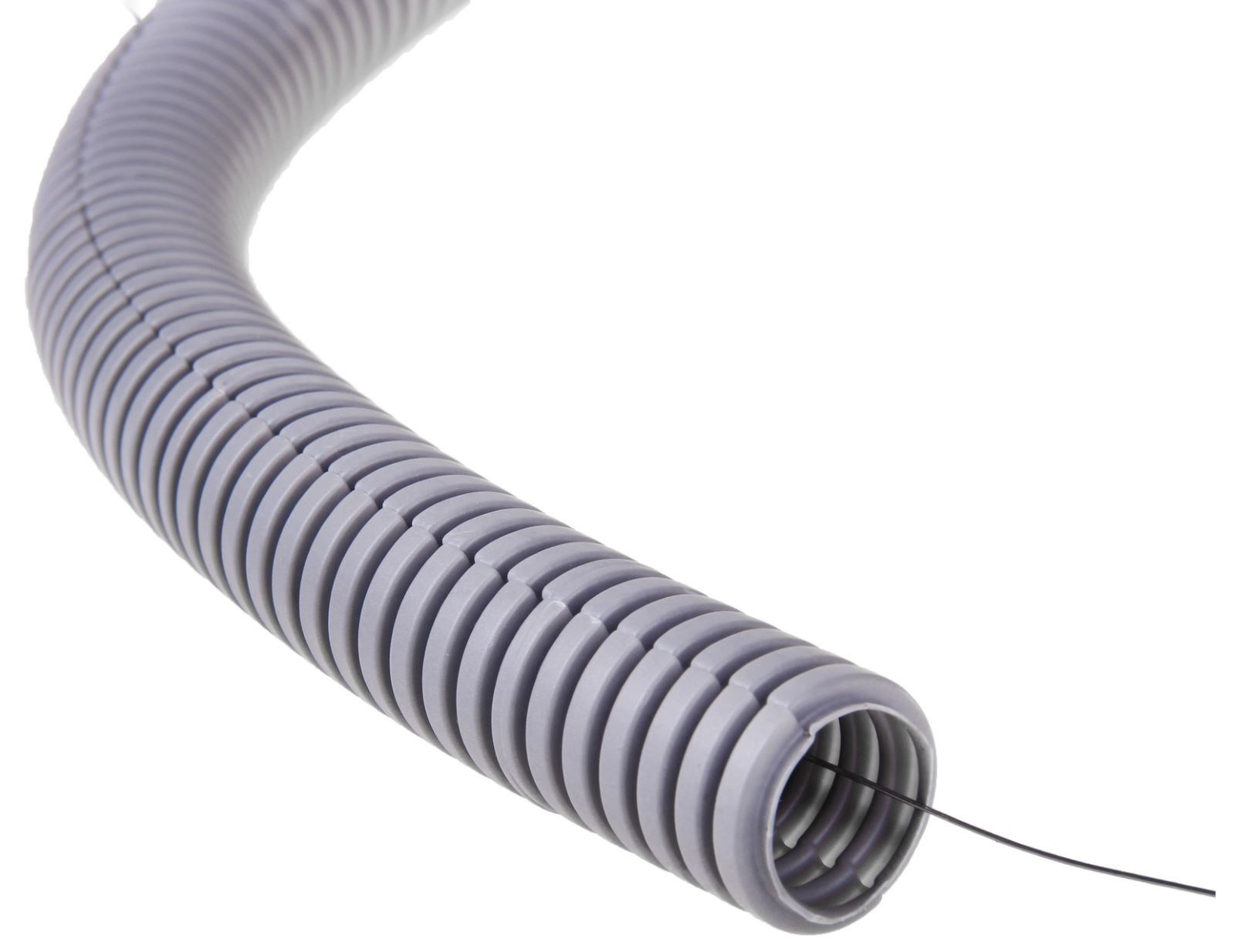

Тип конструкции изделия определяет выпуск изделий с зондом (протяжкой) или без зонда. Протяжка – специальное приспособление, предназначенное для введения кабеля внутрь трубы. Наличие зонда ускоряет процесс прокладки коммуникаций и силовых сетей.

Выбирая изделие, оснащенное зондом для протяжки кабеля, можно значительно облегчить размещение проводов внутри трубы

Протяжку также можно выполнить с помощью приспособления многоразового использования. Однако этот процесс отличается трудоемкостью и необходимостью наличия специального технического обеспечения. ПНД труба без протяжки может использоваться неоднократно.

Технические параметры труб

Для любого вида труб обязательным является соблюдение всех технических характеристик и требований, которые установлены в стандартах. ГОСТ 16338 определяет изготовление ПНД маркировки 286, 277, 276, 273 и 271. ГОСТ 16337 – маркировки 16803-170, 15803-020, 15303-003, 10803-020.

На изделии не должно иметь вздутий материала, трещин, а также других внешних повреждений. Расслоение стенок недопустимо.

Обратите внимание! Внутренняя поверхность труб как жестких, так и гофрированных, должна быть гладкой, а внешняя – однородной.

Сортамент технических труб ПНД приведен в таблице.

Таблица 1

	SDR 9	SDR 11	SDR 13,6	SDR 17	SDR 17,6	SDR 21	SDR 26
Наружный диаметр в мм	Толщина стенки в мм
16	2,0
20	2,3	2,0
25	2,8	2,3	2,0
32	3,6	3	2,4	2,0
40	4,5	3,7	3	2,4		2,0
50	5,6	4,6	3,7	3		2,4	2
63	7,1	5,8	4,7	3,8	3,6	3	2,5
75	8,4	6,8	5,6	4,5	4,3	3,6	2,9
90	10,1	8,2	6,7	5,4	5,2	4,3	3,5
110	12,3	10	8,1	6,6	6,3	5,3	4,2
125	14	11,4	9,2	7,4	7,1	6	4,8
140	15,7	12,7	10,3	8,3	8,0	6,7	5,4
160	17,9	14,6	11,8	9,5	9,1	7,7	6,2
180	20,1	16,4	13,3	10,7	10,2	8,6	6,9
200	22,4	18,2	14,7	11,9	11,4	9,6	7,7
225	25,2	20,5	16,6	13,4	12,8	10,8	8,6
250	27,9	22,7	18,4	14,8	14,2	11,9	9,6



Такие изделия имеют высокий уровень износостойкости. Они отличаются пределом прочности при разрыве, составляющем 20-38 МПа и коэффициентом линейного расширения равном 140 Па.

Если прокладка электросети осуществляется очень глубоко под землей, лучше выбрать для этого тяжелые ПНД трубы

Номинальное давление легких электротехнических труб – 0,25 МПа, среднелегких – 0,4 МПа, средних – 0,6 МПа, тяжелых – 1 МПа. Нестандартные трубы производятся с номинальным давлением, требуемым заказчиком.

Преимущества использования ПНД труб

Полиэтиленовые трубы для кабельной прокладки стоят значительно дешевле защитных конструкций из металла. Допускается также использование изделий, изготовленных из вторичного сырья. Технические трубы ПНД в своей основе имеют производственные отходы, смешанные с полиэтиленовыми добавками различного типа. Такая технология некоторым образом меняет действующие характеристики, а также цветность готовой продукции, однако, позволяет сократить расходы и стоимость.

ПНД трубы для прокладки кабелей в помещениях или земле отличаются длительным сроком эксплуатации, который составляет 50 лет при нормальных условиях. Соединение отрезков изделий малого диаметра не требует применения аппаратов для сварки. Благодаря хорошим электроизоляционным свойствам ПНД труб нет необходимости в их заземлении.

Они значительно легче металлических аналогов и не подвергаются разрушению под действием коррозии и агрессивной среды. Труба ПНД для прокладки кабеля в земле или помещениях выдерживает температурные перепады от -25 до +70 °С с сохранением своих параметров. Эти изделия также не аккумулируют на поверхности конденсат и не выделяют вредных веществ.

Полиэтилен — сравнительно дешевое сырье, поэтому трубы из него более доступны, чем металлические

Поскольку трубы (особенно малого диаметра) поддаются изгибу, прокладка кабеля в земле возможна по любой траектории без использования соединительных элементов. Однако, слишком сильно сгибать ПНД изделие нельзя.  При возникновении короткого замыкания изделия препятствуют горению.

Маркировка изделий из полиэтилена

Маркировка труб – один из методов контроля соответствия качества изделия и его рабочих характеристик данным, которые приведены в документации. На трубу из полиэтилена должен быть нанесен знак качества. Он показывает, что выполнены все требования стандартов. Кроме того, указывается товарный знак либо полное наименование производителя.

На трубу наносится код и номер национального или международного стандарта, по которому она изготовлена. Далее приводятся данные о материале изделия. Маркировку труб из ПЭ 63; ПЭ 80 и ПЭ 100 проводят как MRS 6,3; 8 и 10.

Обратите внимание! Обязательными параметрами маркировки являются минимальная толщина стенок и размер наружного диаметра. Также на трубе указывается номинальное давление, которое выражается в барах. Номинальным называется такое давление среды, которое способно выдержать изделие при +20 °С длительной работы.

В маркировке может отдельно указываться возможность использования трубы для газа и трубы, предназначенные для переноса питьевой воды. Отдельно приводится номер партии и дата выпуска изделия.

Согласно стандартам труба может относиться к одному из шести классов: тяжелая (Т), среднетяжелая (СТ), среднеоблегченная (ОС), средняя (С), среднелегкая (СЛ), легкая (Л).

На каждую трубу наносится маркировка, которая указывает назначение изделия и прочие важные его параметры

Основы выбора ПНД труб

Выбор гофрированной ПНД трубы зависит от количества и размера проводов, которые используются для электропроводки. Необходимые данные приведены в таблице.

Таблица 2

Площадь поперечного сечения кабеля (мм2)	Диаметр трубы (мм)	Количество проводов (шт.)
95 и больше	63/63	3/2
70	63/50/63	3/2/4
50	50/50/63/63	3/2/5/4
35	50/40/63/50	3/2/5/4
25	40/32/50/50	3/2/5/4
16	32/32/40/40	3/2/5/4
10	32/25/40/32	3/2/5/4
6	25/20/32/32	3/2/5/4
4	20/20/25/25	3/2/5/4
2,5	16/16/25/20	3/2/5/4
1,5	16/16/20/20	3/2/5/4



Наиболее востребованные типоразмеры гофрированных ПНД труб сведены в таблицу.

Таблица 3

Внешний диаметр, приведенный в мм	Внутренний диаметр, приведенный в мм	Длина в бухте (м)
63	50,6	15
50	39,6	15
40	31,2	15
32	24,3	25
25	18,3	50
20	14,1	100
16	10,7	100



Разные производители выпускают ПНД трубы, диаметр которых меняется в пределах 16-225 мм (некоторые даже 250 мм). Стенки изделий бывают тонкие, средине и толстые. Если сечение трубы невелико (до 9 см), то она поставляется в бухтах с общей длиной 200 либо 100 метров. Изделия с другим сечением выпускаются в отрезках длиной 12 м.

Трубы диаметром больше 9 см поставляются отрезками длиной 12 м и для их перевозки понадобится транспорт

Основной критерий оценки геометрии ПНД труб – показатель SDR. Он представляет собой частное от деления внешнего диаметра и толщины стенки. Чем ниже значение этого показателя, тем выше параметры прочности имеет труба.

Технические ПНД трубы могут применяться не только при прокладке силовых линий, но и в сантехнике, безнапорной канализации, а также для защиты металлических трубопроводов.

Тонкости прокладки технических труб

В зависимости от вида трубы прокладка кабелей может осуществляться наземно, подземно и в помещениях. При последнем варианте защитная конструкция помещается в бетонные, кирпичные или гипсокартонные стены. Выполнение работ требует учета некоторых нюансов, среди которых выделяют такие:

1. Допускается работа ПНД труб при температурах до -30 °С.
2. При канальной траншейной прокладке, глубина залегания которой больше 2 метров, необходимо предусмотреть слой защиты — бетонный канал толщиной 80-100 мм.
3. Горизонтально расположенные изделия допускается бетонировать в фундаментную конструкцию.
4. Важно обеспечить при монтаже герметичность точек соединения.
5. Если эксплуатация трубы предполагает возможное образование конденсата, то обязательной является установка протяжной трубки для его сбора.

Герметичность соединений обеспечивает защищенность кабеля от попадания влаги, масла, пыли и других загрязнений внутрь трубы. Места стыковок должны быть надежно уплотнены.

Обратите внимание! Наиболее герметичными методами соединения считаются использование компрессионных муфт и стыковая сварка.

Благодаря использованию фитингов ПНД можно без труда создать трубопровод, имеющий любую конфигурацию. Во время монтажа нет необходимости в устройстве катодной защиты.

При укладке на небольшую глубину трубы не требуют дополнительной защиты в виде бетонного канала

Прокладка электрического кабеля в конструкциях

Действующие нормы не запрещают использование гладких или гофрированных ПНД изделий для монтажа скрытой проводки. Прокладку кабеля в ПНД трубах в помещении выполняют в такой последовательности:

• намечается расположение кабеля;
• фиксируется труба;
• выполняется протяжка кабеля;
• конструкция на полу заливается бетонной стяжкой, в потолке либо стене заделывается штукатуркой или иными материалами.

Крепление к полу может осуществляться с помощью скоб из металла, а к стенам либо потолку – специальными держателями, имеющими защелку. При протяжке кабеля необходимо обеспечить его свободное расположение без натяжения.

Использование ПНД труб позволяет выполнять ремонтные работы, а также перетяжку проводов без повреждений поверхностей стен и потолков. Кроме того, значительно сокращается протяженность электропроводки.

Если коммуникации монтируются внутри помещений, то возможно применение разных соединительных элементов для фиксации отдельно взятых участков защитного трубопровода: муфт, отводов и др. Однако, зачастую для осуществления перехода со стены на пол или в точках вхождения труб в плиту используются гофрированные изделия. Поскольку требуемый угол изгиба равен 90°, то возможна деформация и смятие гладкой ПНД трубы.

Если стены или потолок выполнены из горючих материалов, то в такой трубе по ним можно проложить только слаботочную сеть

Прокладка кабелей в ПНД трубах в земле

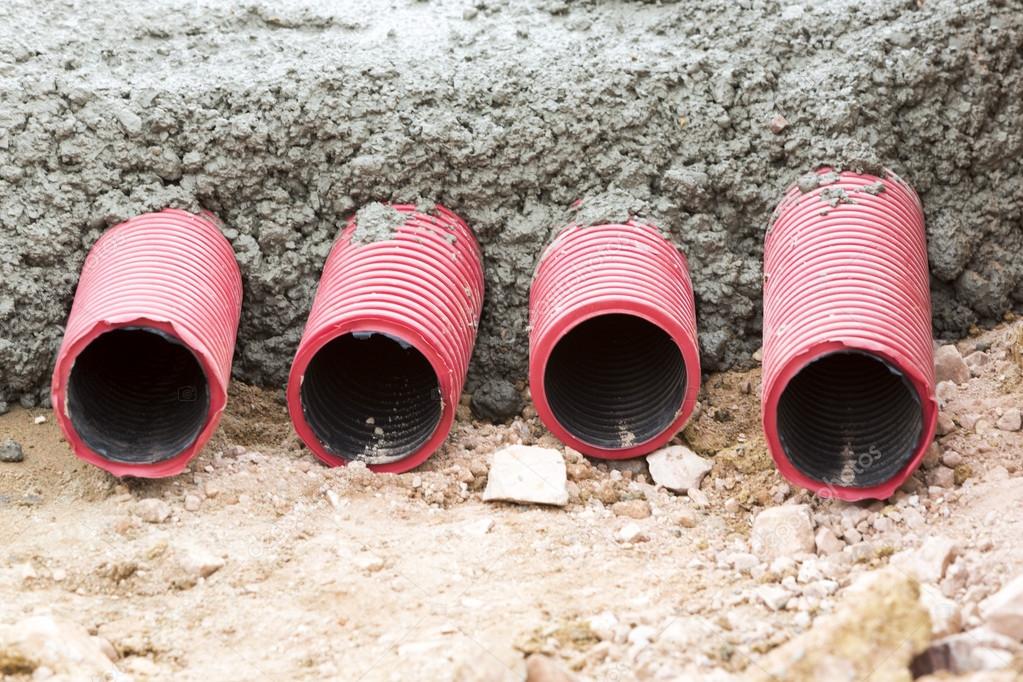

Технология прокладки ПНД трубы в земле востребована при ведении коммуникаций в частный дом или на дачном участке. Перед началом работ необходим осмотр кабеля на предмет целостности его оболочки. Процесс прокладки в земле выглядит следующим образом:

• выполняется разметка и выкапывается траншея нужной глубины;
• в нее помещается ПНД труба (с протяжкой или без) подходящего диаметра;
• протягивается и укладывается без натяжения кабель;
• труба засыпается 10-тисантиметровым слоем песка, а потом грунтом около 15 см.

Для обнаружения места расположения кабеля над ним можно уложить сигнальную ленту.

Обратите внимание! Применяя ПНД изделия для прокладки силовых линий в земле, желательно исключить использование соединительных элементов и муфт, поскольку это может нарушить герметизацию.

При выводе кабелей в строение необходимы фитинги.

На прямолинейных отрезках прокладки кабеля в земле необходимо применять цельные отрезки сечением не меньше 4 мм. Для затягивания электропроводки в трубу на больших расстояниях берется металлическая проволока либо специальная протяжка из капрона.

При траншейной прокладке кабеля в подготовленную канаву укладывают сигнальную ленту для обозначения элекросети

Бестраншейная технология прокладки кабеля в земле

Бестраншейная технология прокладки коммуникаций в земле используется при их расположении в труднодоступных местах. Она требует привлечения специальной техники и оснащения. При этом в земле выполняется горизонтальное бурение. Оно позволяет прокладывать коммуникации без особого нарушения верхнего слоя грунта.

Для проведения работ предварительно получается разрешение и изучается состав почвы. Прокладка кабеля в ПНД трубе происходит поэтапно:

• выполняется бурение пилотной скважины;
• скважина расширяется;
• устанавливается ПНД труба с кабелем внутри.

Во время бурения пилотной скважины выполняется прокол грунта буровой головкой, имеющей встроенное излучение и скос в передней ее части. При ее прохождении в земле через отверстия подается раствор, который заполняет скважину. Он охлаждает инструмент и снижает риск обвалов.

Расширение скважины производится триммером, заменяющим буровую головку. Затягивание ПНД труб в скважину выполняется с помощью буровой установки.

Наиболее существенным недостатком подобной технологии является ее сложность. По этой причине такие работы выполняются специализированными организациями, имеющими необходимое оборудование.

Особенности укладки ПНД труб зависят от расположения кабеля, а также условий его использования. Защитные изделия из полиэтилена низкого давления отлично подходят для подземного ведения силовых линий. Высокие показатели качества и устойчивости к внешним воздействиям определяют их все большую популярность в сравнении с аналогами из других материалов.

виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

• Распространяющие горение или не распространяющие такового;
• Имеющие защиту от коррозии или без таковой;
• Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл. 5 и 6 ГОСТ 14254-2015;

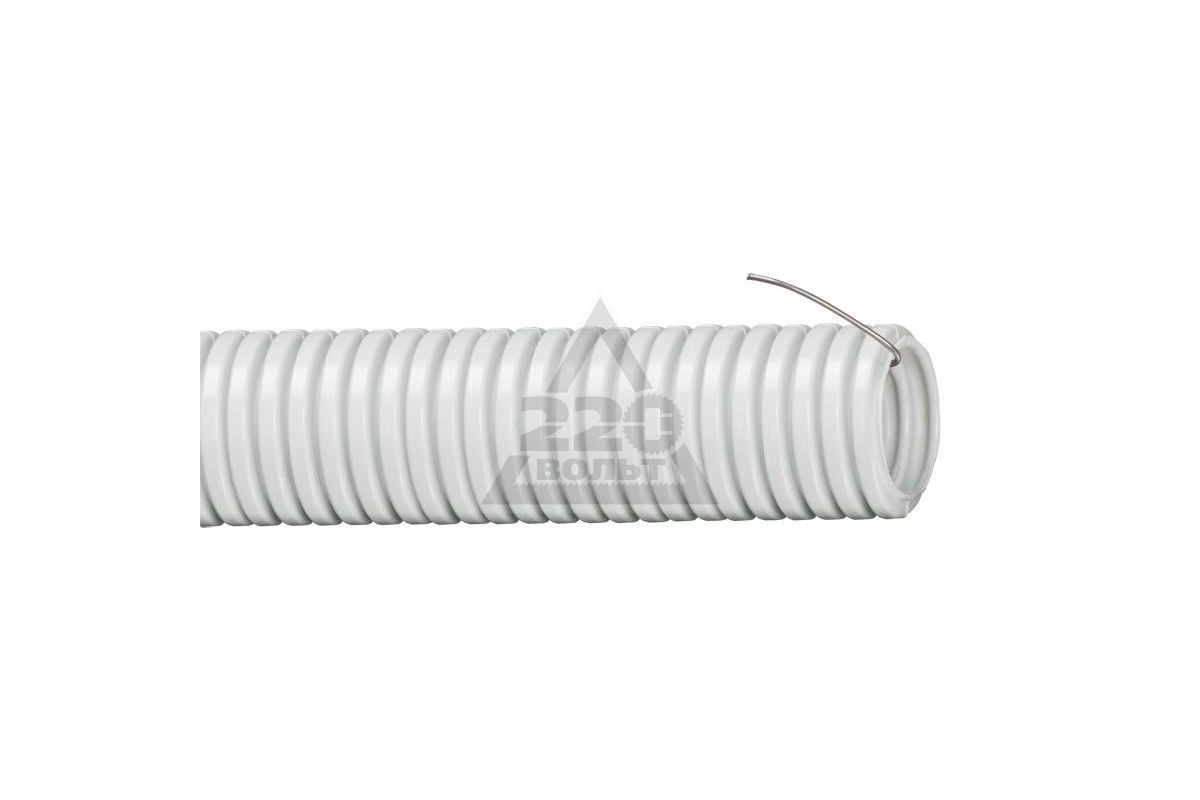

Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

Классификация	Транспортирование, монтаж и эксплуатация при температуре не менее, °С
1	+5
2	-5
3	-15
4	-25
5	-45

Таблица 2: верхний предел диапазона температур

Классификация	Эксплуатация и монтаж при температуре не более, °С
1	60
2	90
3	105
4	120
5	150
6	250
7	400

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

• Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
• Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
• Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
• Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
• Металлические – обладают хорошей устойчивостью к механическим воздействиям.

Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

• Материал, из которого изготовлена гофра;
• Степень пыле- влагоустойчивости;
• Допустимый диапазон температур;
• Устойчивость к горению;
• Сопротивление электрическому току;
• Геометрические параметры;
• Механическая прочность.

Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение

Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

• Белые – подходят для слаботочных цепей;
• Серые  — для размещения кабеля электропроводки;
• Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
• Зеленые – предназначены для прокладки линий связи;
• Красные – для монтажа силовых цепей на открытом воздухе;
• Синие  — хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386. 1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

• Очень легкая – минимальная величина сопротивления удару;
• Легкая – слабая механическая устойчивость, но отличная гибкость;
• Средняя – хорошо подходят для размещения в стенах;
• Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
• Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п. 14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

• Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
• На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
• Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;

Рис. 9. Подключение от вводного щитка

• Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
• Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

1. Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
2. Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
3. Ю.Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
4. А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
5. Д.Федоров «Электропроводка в квартире Своими руками» 2016

нужна ли она и чем отличаются разные типы

Для монтажа электропроводки обычно используется кабель, не поддерживающий горение, например, ВВГнг или NYM. Тогда зачем дополнительно применять гофрированную трубу? От чего она может защитить и в каких случаях применяется? Мы расскажем, какие виды гофры бывают и для каких работ используются.

Для чего нужна гофрированная труба?

Гофрированная труба обеспечивает защиту электрокабеля от механических воздействий, осадков и ультрафиолета. Обратите внимание на таблицу в ПУЭ 2.1.3:

В ней указано, что при открытой и закрытой проводке провода и кабели в оболочке из сгораемых материалов нужно защищать трубами и коробами. Помимо этого, укладка гофрированной трубы может потребоваться в следующих случаях:

• Для прокладки проводки по горючим поверхностям, например, по древесине или пластику.
• Для укладки проводки в бетонную заливку.
• Для монтажа наружных сетей по фасаду здания или по воздуху.
• Для монтажа кабеля под землей.
• Для простоты демонтажа и ремонта кабельных сетей в будущем. Если провод спрятан в гофре, которая имеет протяжку, то его потом проще будет вытянуть, не разрушая штукатурку.

Обратите внимание, что ПУЭ не обязывает использовать гофру — можно применять и литую трубу. Однако гофрированная труба более удобна в монтаже, так как ей проще проходить углы, она легче по весу и более гибкая.

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

• DKC;
• IEK;
• EKF;
• KOPOS;
• ЭРА;
• Экопласт;
• РУВИНИЛ;
• NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

Теги кабели электропроводка

Труба для прокладки кабеля в земле.

КОПОФЛЕКС (KOPOFLEX) и КОПОДУР (KOPODUR).

  Труба для прокладки кабеля в земле. Двустенные трубы KOPOFLEX и KOPODUR.





Используете асбестоцементные трубы? Мы идём к Вам…



Еще не так давно при прокладывании подземных кабельных сетей было не обойтись без асбестовой трубы. Но в наши времена есть двухстенная труба КОПОФЛЕКС (KOPOFLEX) ― это то, о чем мечтали в 20 веке. Высокая гибкость и прочность двустенной трубы КОПОФЛЕКС (KOPOFLEX) при малом радиусе изгиба дают возможность с легкостью осуществить ввод и протяжку кабелей. При необходимости, возможно легко заменить провод не проводя при этом земляных работ. Вот что делает двустенную защитную трубу для прокладки кабеля в земле все более популярной и востребованной.





Ведь какая асбоцементная или гладкая пластиковая труба выдержит сейсмические колебания?



А эластичная структура двустенных труб для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) или КОПОДУР дает им уникальную возможность выдерживать высочайшие нагрузки и деформацию.  Полиэтилен, как основной материал для изготовления защитных двухстенных труб, в разы устойчивей к коррозии, старению и воздействию окружающей среды, что позволяет продлить эксплуатационный период и использовать двустенные трубы КОПОФЛЕКС (KOPOFLEX) в самых жестких условиях.





Особенности. Технология производства.



Защитная труба для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) изготовлена из двух видов полиэтилена, откуда и само название ― двустенная. Полиэтилен низкого давления (ПНД), из которого создана внешняя гофрированная обойма трубы КОПОФЛЕКС (KOPOFLEX), и полиэтилен высокого давления (ПВД), из которого сделан внутренний слой трубы. Двустенные трубы для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) обеспечивают высокую гибкость при минимальном радиусе изгиба и повышенную прочность.









Полиэтилен низкого давления (ПНД) обладает кристаллической структурой, что делает его невесомым и в то же время гибким, упругим материалом, обладающим устойчивостью к растворам солей, щелочам, кислотам, а также растительным и минеральным маслам при высоких температурах. Материал этот биологически совершенно инертен.



Полиэтилен низкого давления (ПНД) имеет отличные электроизоляционные свойства, обладает высокой прочностью и при этом удароустойчив, что является еще одним плюсом двустенной трубы КОПОФЛЕКС (KOPOFLEX) и KOPODUR.





Отличия труб KOPOFLEX и KOPODUR.



KOPOFLEX — гибкая двустенная гофрированная труба, поставляемая в бухтах по 25-50 метров с зондом-протяжкой и соединительными муфтами. Наружный диаметр от 40 до 200 мм. Радиусом изгиба от 230 до 850 мм соответственно.



KOPODUR — жесткая двустенная гофрированная труба, поставляемая отрезками по 6 метров в комплекте с соединительными муфтами. Наружный диаметр от 40 до 200 мм.



В остальном, труба для прокладки кабеля в земле KOPOFLEX и труба KOPODUR не имеет отличий. Обеспечивается одинаковая степень механической устойчивости 450 Н/20 см.





Важные преимущества труб KOPOFLEX и KOPODUR.



1) Защитные трубы для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) и KOPODUR обладают длительным сроком службы ― более 60 лет.



2) Трубы КОПОФЛЕКС (KOPOFLEX) и KOPODUR прошли стандартизацию и сертификацию в Украине.



3) Изготавливаются двустенные трубы КОПОФЛЕКС (KOPOFLEX) и KOPODUR из материалов без присутствия галогена и асбеста ― т.е. экологически чистых материалов.





Простота монтажа. Как сэкономить на работах.



При монтаже двухслойных труб для прокладки кабеля в земле нет необходимости использовать дополнительные средства защиты кабеля. Гибкие трубы для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) легко укладываются в траншеи без задействования подъемно-транспортных средств.



Благодаря наличию дополнительных принадлежностей (соединительные муфты, уплотнительные кольца) возникает возможность герметизировать соединительные швы двухслойных труб для прокладки кабеля в земле и тем самым защитить кабель от попадания воды, песка и пыли до IP67.  Совершенно спокойно можно укладывать двухстенную трубу для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) или коподур в жидкий бетон.



Если при кладке использовать дистанционные распорки, то можно укладывать двухстенные трубы копофлекс КОПОФЛЕКС (KOPOFLEX) в несколько рядов многослойно. Возможно в качестве запаса проложить несколько пустых защитных двухстенных труб в качестве будущих трасс для укладки кабеля.



Внутренняя обойма двустенной трубы для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) исполнена с легкой волнистостью, что на треть уменьшает трение и дает возможность легко и без повреждений (в отличии от бетонных труб) протягивать кабель внутри защитной двустенной трубы.



Основная функция двустенных труб КОПОФЛЕКС (KOPOFLEX) для прокладки кабеля в земле это максимальная защита кабеля от механических повреждений. Благодаря этому можно использовать более облегченный  и соответственно менее дорогостоящий, нежели бронированный, кабель. Это интересно, не так ли?



Обслуживание самой кабельной линии становится значительно проще и дешевле за счет продолжительного срока службы двустенной трубы для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX). Труба для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) может успешно применяться в газотранспортной отрасли, создавая дополнительный слой защиты для газопроводных линий.



Линейка поставляемых двухстенных труб включает также трубы, устойчивые к ультрафиолетовому излучению. По умолчанию, поставка гибких двустенных труб для прокладки кабеля в земле КОПОФЛЕКС (KOPOFLEX) производится в красном или синем цвете. Двустенную трубу КОПОФЛЕКС (KOPOFLEX) можно маркировать под личный заказ.





Итоги. Цена KOPOFLEX и KOPODUR. Почему у нас дешевле?



Компания «ОЛ Электро» является многолетним и одним из самых успешных дилеров в Украине завода-производителя двустенных труб для прокладки кабеля в земле КОПОДУР и КОПОФЛЕКС (KOPOFLEX) ― чешской компании Копос колин (Kopos Kolin). Для наших постоянных клиентов, а также тех предприятий Укрианы, которые еще не успели стать нашими клиентами, мы приготовили ряд приятных новостей:



 Труба для прокладки кабеля в земле KOPOFLEX и KOPODUR часто соизмерима или даже дешевле по цене асбестоцементной трубы. В особенности при заказе от 1000 м и предоставлении максимально возможной скидки.



 Двустенные трубы KOPOFLEX и KOPODUR всегда есть в наличии и наша компания обеспечивает оперативную доставку по срочным заявкам в такие города: Киев, Одесса, Тернополь, Хмельницкий, Полтава, Кировоград, Симферополь, Ровно, Донецк, Николаев, Днепропетровск, Луганск, Запорожье, Винница, Чернигов, Черновцы, Львов, Ивано-Франковск, Луцк, Херсон, Ужгород, Сумы, Белая Церковь, Кременчуг, Горловка, Краматорск и другие города Украины.



 Мы гарантируем самую низкую цену в Украине.











Смотрите полный каталог двустенных труб на нашем специализированном сайте FLEXITECH.COM.UA













Сообщите нам, если нашли дешевле — мы обязательно сделаем Вам скидку!

Цены на двустенные защитные трубы для кабеля

Наименование товара	Производитель	Артикул	Диаметр	Цена
Труба двустенная 40 мм	ДКС	121940A 121940	40 мм	от 13,10 грн. до 16,50 грн.
Труба ПНД двустенная 40 мм	KOPOS	KF 09040 FA KF 09040 UVFA KF 09040	40 мм	от 14,00 грн. до 17,00 грн.
Двустенная гофрированная труба 50 мм	ДКС	121950A 121950	50 мм	от 15,85 грн. до 18,40 грн.
Двустенная защитная труба 50 мм	KOPOS	KF 09050 FA KF 09050 UVFA KF 09050 КD 09050	50 мм	от 18,00 грн. до 29,00 грн.
Труба двустенная 63 мм	ДКС	121963A 121963	63 мм	от 19,95 грн. до 23,20 грн.
Двустенная труба ПНД 63 мм	KOPOS	KF 09063 FA KF 09063 UVFA KF 09063 КD 09063	63 мм	от 22,00 грн. до 37,00 грн.
Двустенная труба, гофрированная 75 мм	ДКС	121975	75 мм	28,93 грн. за 1 метр
Двустенная защитная труба 75 мм	KOPOS	KF 09075 FA KF 09075 UVFA KF 09075 КD 09075	75 мм	от 29,00 грн. до 46,00 грн.
Труба двустенная для кабеля 90 мм	ДКС	121990А 121990	90 мм	от 29,00 грн. до 32,50 грн.
Труба ПНД двустенная 90 мм	KOPOS	KF 09090 FA KF 09090 UVFA KF 09090 КD 09090	90 мм	от 34,00 грн. до 57,00 грн.
Двустенная труба для кабеля 110 мм	ДКС	121911А 121911 160911-8K	110 мм	от 39,20 грн. до 55,25 грн.
Двустенная гофрированная труба 110 мм	KOPOS	KF 09110 FA KF 09110 UVFA KF 09110 КD 09110	110 мм	от 44,00 грн. до 77,00 грн.
Труба ПНД двустенная 160 мм	ДКС	121916A 121916 160916-8K	160 мм	от 77,45 грн. до 94,05 грн.
Труба двустенная, защитная 160 мм	KOPOS	KF 09160 FA KF 09160 UVFA КD 09160	160 мм	от 88,00 грн. до 140,00 грн.
Купить двустенную трубу для кабеля:				от 13,10 грн. до 140,00 грн.

При построении кабельной канализации и строительстве инженерных сетей закрытой конструкции, а также защиты или изоляции прокладываемого кабеля, применяется труба двустенная гофриированная электротехническая из полиэтиленового композита – стойкого материала к химическим средам, влаге, перепаду температур и сейсмическим нагрузкам. На гофру для прокладки в земле цена зависит от наружного диаметра, типа трубопровода и кольцевой жесткости.

Купить гофрированные трубы для прокладки кабеля в земле, которые обеспечивают применение менее дорогостоящей кабельной продукции при проектировании инженерных сетей, а в процессе эксплуатации сократит время на ревизионные работы в случае замены кабельной линии. Также, гибкие двухслойные гофрированные изделия из ПНД и ПВД полиэтилена являются самыми оптимальными пластиковыми трубопроводом для систем кабельной канализации для линий электропередачи напряжение до 1 кВ, согласно введенного в действие ДСТУ 4549-1, ДСТУ EN-500086-1 и ДСТУ EN-500086-2-4.

Купить защитные двустенные гофрированные трубы с доставкой в Киев, Харьков, Львов и по всей Украине, опираясь на характерные особенности:

• Длительный эксплуатационный срок.
• Устойчивость к коррозии.
• Облегченный монтаж.
• Широкий комплектующий ассортимент.

Гибкие и жесткие ПНД двустенные электротехнические трубы

Купить трубу гибкую гофрированную двустенную на All Electro, если необходимо проложить и защитить от внешних воздействий сети электрического, телекоммуникационного, телевизионного и компьютерного типа. Провода, кабели или шнуры должны быть изолированы между собой. Цена на жесткую двустенную трубу ПНД, зависит от кольцевой жесткости и производителя. Труба ПНД жесткая двустенная гофрированная прочная с внутренней стороны, а прочность сохраняется за счет прочностных характеристик, которая достигает 12 кПа. Применимы для укладки кабельной магистрали блочного типа, протяжки тяжелого кабеля, под железнодорожными и автодорогами.

Трасса должна быть защищена и отмечена на территории при помощи, проложенной сигнальной ленты либо другими опознавательными знаками.

Преимущества подземной кабельной канализации пластиковыми гофрированными двустенными трубами

• Исключается обрыв проводов
• Эстетичность визуальной архитектуры города.
• Отсутствие поражения электрическим зарядом.
• Свободное передвижение транспорта.

Сфера применения

Городское электро- и телекоммуникационное снабжение. Построение кабельной подземной магистрали для защиты электрокабеля от механических повреждений.

Монолитное бетоностроение. Организации электрического питания здания, путем образования кабельных вводов, а наличие специального зонда и гладкой внутренней поверхности трубопровода обеспечат беспрепятственный ввод силовых и информационных проводов.

Транспортная инфраструктура. Трубы гофрированные двустенные из ПНД ПВД сейсмостойкие к колебательным и вибрационным нагрузкам, которые присутствуют в грунтах под инженерными сооружениями путей сообщения.

Труба двухслойная подбирается под сечение прокладываемого кабеля или кабельных пучков. Согласно ISO 9969:1994 указывается прочность по наружному диаметру двустенной гофры для проводки, купить которую можно на Ол Электро с доставкой по Украине.

Диаметр наружный, мм	Максимальный диаметр пучка, мм
50	24,7
63	31,3
75	37,3
90	44,7
110	54,7
125	62,7
140	70,7
160	80,0
200	100,0



Защитные двустенные гофрированные трубы KOPOS

Компания КОПОС выпускает двустенные гофрированные трубы KOPOFLEX и KOPODUR из безгалогенного полиэтилена для формирования подземной кабельной канализации, основной задачей которых является защита силового и информационного кабеля. Гибкая труба красного цвета Копофлекс имеет единую длину равную 50 м не зависимо от типоразмера, и поставляется бухтами. Укомплектована зондом и муфтой для упрощения электромонтажных работ. Коподур – красная, синяя и черная трубы жесткой конфигурации, купить которые можно отрезками по 6 метров. Механическая прочность маркируется в N.

Трубы пластиковые гофрированные двустенные «OCTOPUS» ДКС

Для прокладки кабеля под землей или бетонирующий раствор при монолитном строительстве зданий и сооружений, компания DKC производит двухслойные трубы для кабеля (Украина), цена на которые зависит от вида: гибкая, жесткая и типоразмера. По цвету красная труба комплектуется нейлоновой протяжкой, а для дополнительной герметизации подбираются муфты и уплотняющие кольца.

Двустенные трубы для прокладки кабелей TEHNOWORLD ТМ ELCOR

Румынский производитель полимерных труб двухслойной конструкции производит гофры для защиты телекоммуникационных трасс – гибкие 450 Н/ м2 и жесткие 750 Н/ м2 серийной цветностью: красны/черный, серый, черный. Промаркированы кодом, который указывает на производителя, сечение, прочность и марку.

Электрический кабель для прокладки в земле

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

Какой электрический кабель выбрать для прокладки в земле

Если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки ВБбШВ или с алюминиевыми жилами АВБбШВ, потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. При этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых, нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых, нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих, нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых, нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых, нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых, нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых, нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых, кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых, нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых, поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых, нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

виды, как выбирать и укладывать

При прокладке электрического кабеля обязательно стоит подумать о его защите. Защита требуется для наружных коммуникаций, для электропроводки внутри здания, для кабеля, проходящего под землей. В последнем случае наилучшим решением будет использование полых труб из полиэтилена низкого давления (далее – ПНД).

Технические характеристики труб ПНД

ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:

• Материал трубы представляет собой диэлектрик (не требует заземления).
• Изделие обладает хорошей прочностью.
• Имеет устойчивость к разрушительному воздействию многих химических соединений.

Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.

Прочие эксплуатационные характеристики:

• Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
• Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
• Диапазон температур от -25 до 70°С.
• ПНД трубы экологичны, не выделяют вредных веществ.
• Трубы легко гнутся без потери эксплуатационных качеств.
• Обладают высокой эластичностью, способны восстанавливать линейный размер.
• Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.

Это важно! ПНД трубу нельзя сгибать слишком сильно. Это может привести к образованию изломов, протянуть кабель сквозь которые окажется весьма проблематично.

Применение ПНД для прокладки кабеля в земле

Прокладка электрических коммуникаций под землей оправдана в первую очередь в регионах с частыми проявлениями неблагоприятных погодных условий: сильных порывов ветра, грозовых разрядов и т.п. В холодное время года подземная прокладка поможет защитить кабель от обледенения и возможного порыва.

Помимо этого такой способ прокладки обеспечивает неплохую защиту от вандалов. Срезание кабеля, висящего в воздухе, и выкапывание его из под земли – несопоставимые по сложности задачи.

Еще один несомненный плюс – противопожарная защита. Даже если в кабеле случится короткое замыкание, возгорание не произойдет.

Классификация ПНД труб для укладки кабеля

Для подземной прокладки кабеля подойдут такие разновидности труб ПНД:

• Легкие гофрированные. Прекрасно гнутся, обладают высокой упругостью. Идеально подходят для монтажа электросетей, по мощности не более 1 кВт – телевизионных и телефонных сетей, бытовой электрики.
• Тяжелые гофрированные. Стенки трубы дополнительно оснащаются армирующей сеткой. Имеют больший вес и обладают меньшей гибкостью.
• Безгалогеновые. Обладают повышенной защитой от пожара. При продолжительном воздействии открытого огня не выделяют опасных для здоровья соединений. Кроме того, такие трубы являются самозатухающими. Чаще применяются для прокладки кабеля внутри зданий.
• Двустенные. Оболочка трубы имеет дополнительный слой из полиэтилена высокого давления. Обеспечивают дополнительную защиту от любых внешних воздействий.
• Жесткие гладкостенные.

По способу прокладки кабеля внутри трубы, изделия можно разделить на два типа:

• Без зонда. При большой протяженности трубы придется дополнительно приобрести механизм для протягивания кабеля.
• С зондом. Более дорогой вариант, позволяющий протягивать кабель внутри трубопровода максимально легко и быстро.

Как выбрать трубы ПНД для прокладки кабеля?

Пожалуй, одним из определяющих критериев при выборе трубы, будет соответствие ее пропускной способности суммарному количеству кабелей, которые предполагается в эту трубу поместить.

Стандартные ПНД трубы могут иметь диаметр от 16 до 225 мм (толщина стенки – от 2 до 30 мм). Изделия малого сечения (менее 90 мм) производятся бухтами по 100 или 200 метров. Более габаритные изделия поставляются отрезками по 12 метров.

В одной ПНД трубе, если позволяет диаметр, можно одновременно разместить несколько кабелей (но не более 4). Так, для кабеля сечением 6-8 кв.мм наилучшим образом подойдет ПНД труба диаметром 20-40 мм.

Не менее важно правильно подобрать ПНД трубы по показателям прочности. Для прокладки внутри помещений используют изделия меньшей прочности, для прокладки под землей – большей.

Обратите внимание! Оценить показатели прочности трубы можно самостоятельно, рассчитав параметр SDR (Standard Dimension Ratio), представляющий отношение внешнего диаметра изделия к толщине стенки. Соответственно, чем меньше величина SDR, тем прочнее ПНД труба.

Каждое изделие имеет маркировку, по которой можно однозначно определить его характеристики:

• Наименование производителя (торговая марка).
• Материал. Чаще всего используется ПЭ-80 и ПЭ-100.
• Показатель SDR.
• Диаметр изделия.
• Толщина стенки.
• Рабочее давление.
• Стандарт производства. Номер ГОСТ, либо ТУ.
• Назначение изделия. ПНД трубы могут применяться не только для прокладки кабеля. Эти изделия часто применяются для водопроводных сетей, газоснабжения, канализации.
• Дата производства.

Типичный пример маркировки: труба ПЭ 80 SDR 17,6 – 160х9,1 техническая ГОСТ 16338.

Способы и правила укладки труб ПНД

Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.

При проведении работ необходимо учитывать ряд важных моментов:

• Монтаж можно производить при температурах не ниже -30°С.
• При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.
• Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.

Укладка труб внутри зданий

Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.

Обратите внимание! Фиксацию на полу удобнее производить металлическими скобами, на стене и потолке – держателями с защелкой.

Укладка на улице в траншею

Здесь последовательность действий несколько иная:

• Производится разметка будущей трассы прокладки.
• Осуществляется выемка грунта на необходимую глубину.
• На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
• На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
• В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
• Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.

Это важно! Чтобы впоследствии была возможность легко определять место трубопровода под землей, путь его прохождения желательно отметить сигнальной лентой или подобными приспособлениями.

При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.

Бестраншейный способ укладки в земле

Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.

Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.

Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.

Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.

Жесткий канал или гибкий гофрированный канал? который вы используете …

Выбор типа кабелепровода, который будет использоваться для безопасной и аккуратной кабельной разводки, является фундаментальным: мы сравниваем здесь жесткий кабелепровод и гофрированный гибкий трубопровод , выделяя его характеристики и наиболее рекомендуемые применения для каждого.

использования

Как правило, трубопроводы, используемые в машиностроении, предназначены для прокладки электрических кабелей. Чаще всего используются жесткие трубы и гибкие гофрированные трубы.

Очевидно, что различные материалы и характеристики кабелепровода можно объяснить различным способом их размещения, поскольку окружающая среда, в которой они будут установлены, будет влиять на их долговечность из-за условий и сопротивления.
Тип трубопровода для выбора будет меняться в зависимости от пункта назначения.

Как правило, при работе в помещении гофрированный картон может быть предпочтительнее, если установка выполняется на стене, на полу или внутри земли; наоборот, жесткая трубка более совместима, если существует риск контакта с летучими жидкостями.
Если, с другой стороны, прокладка кабелей должна производиться на открытом воздухе , жесткую трубу и кабелепровод можно использовать только в том случае, если они водонепроницаемы, где гофрированный материал предпочтительнее для работы на земле, на стене или на этажах.

Далее мы подробно опишем технические характеристики двух основных типов труб, проиллюстрировав их использование и способы установки.

Характеристики и применение гибкой гофрированной трубы

Гофрированная труба, также известная как , гибкая труба , как уже было замечено, наиболее подходит для прокладки кабелей на стене и на полу. Причина заключается не в меньшей сложности монтажа, а в меньшем размере: на самом деле, для прокладки гофрированного трубопровода все равно необходимо будет проследить кладку и последующие строительные работы. Положительным моментом, однако, является лучшая безопасность самого трубопровода (а также лучшая эстетика) у .

Основными характеристиками гофрированного картона является его поверхность, которая обеспечивает большую гибкость. , следовательно, идеальное использование для прокладки кабелей, которые должны проходить под стенами и полами, где также есть конструкционные препятствия, или из-за дополнительных неэлектрических труб. .

На рынке представлены гибкие кабелепроводы разных классов диаметров, выбор подходящего диаметра существенно зависит от толщины кабелей, которые они должны будут содержать. С этой точки зрения необходимо будет оценить легкость прохождения устанавливаемых электрических кабелей, а также возможность вставки других кабелей в будущем; поэтому рекомендуется не заполнять всю трубу электрическими кабелями по всему диаметру, а оставить пустое место для будущих вставок.

Еще один элемент, который следует учитывать при выборе диаметра кабелепровода, — это перегрев кабелей из-за эффекта Джоуля: здесь также необходимо выбрать диаметр, который позволяет создать воздушную камеру, достаточную для рассеивания тепла. развитый.
Это все элементы, которые знает хороший профессиональный монтажник, прежде чем выбирать диаметр трубы для электрической системы.

Еще одна мера предосторожности при установке гофрированного или гибкого кабелепровода — это их цвет.Существует различных цветов , которые в соответствии с техническим регламентом характеризуют тип кабеля, который должна содержать трубка.

Детально:

• коричневые трубы предназначены для подключения к сигнализации;
• : синих трубок проложены кабели для передачи аудио / видеоданных, такие как, например, домашние телефоны;
• зеленые трубы предназначены для кабелей, передающих телефонные данные;
• — белых трубок — для кабелей передачи данных телевизора;
• черный и серый трубы должны использоваться для прохождения электрических сетей;
• наконец, трубы purple обычно предназначены для прохождения аудио и видео сигналов.

Воздуховод

Воздуховод можно использовать для аналогичных работ, даже если он предпочтителен для наружной установки и при условии, что труба водонепроницаема. Кроме того, воздуховод можно установить без каменных работ, поэтому он намного дешевле, но, возможно, немного пострадает эстетика. Предел в этих случаях трубы лежит именно в уменьшенном радиусе кривизны по сравнению с возможностями гофрированной трубы, хотя на рынке ее также можно найти в форме спиральной оболочки для использования в поворотах на пути. , или в арматуре системы.Он определенно более громоздкий и, как видно, может привести к не вторичному эстетическому дефекту (учитывая тот факт, что он остается видимым), в отличие от гофрированного материала, который не вызывает этих ограничений.

Характеристики и применение жесткого кабелепровода

В отличие от гофрированных труб, жесткие трубы используются в основном для наружных работ, так как их главная особенность — водонепроницаемое уплотнение, препятствующее проникновению дождя, жидкостей и газов.
Та же функция, в соответствии с правилами безопасности, требует ее использования в помещениях, где существует опасность загрязнения электрических кабелей летучими газами или жидкостями: это может произойти, например, на домашних кухнях или в определенных рабочих средах, которые иметь такую ​​степень риска.

Другая важная особенность жесткого кабелепровода обусловлена ​​тем фактом, что его установка видна, путем крепления к вставкам, которые, в свою очередь, крепятся к стене, на которую проводится установка. Следовательно, строительные работы не потребуются, что значительно удешевит использование труб этого типа.

Тем не менее, как следует из названия, жесткий кабелепровод нельзя использовать каждый раз, когда требуются кривые. Или, скорее, если его использование будет выбрано в этих обстоятельствах, необходимо будет объединить эту трубку со спиральными каналами, которые могут действовать как фитинг для соединения нескольких жестких трубок с основанием.
Кроме того, при установке жесткого кабелепровода можно использовать жесткие изгибы, которые имеют фиксированный угол в 90 градусов (с очевидным и неявным пределом, представленным тем фактом, что невозможно изменить направление другим способом).
В качестве альтернативы будет уместно использовать гибкие изгибы спиральной оболочки, но и здесь есть предел, заключающийся в том, что фитинги предварительно собраны.

Следовательно, необходимо будет провести профилактическое изучение возможных комбинаций, чтобы найти ту, которая лучше всего соответствует характеристикам участка.

Таким образом, мы увидели, как выбрать, использовать ли гибкий гофрированный трубопровод или жесткую трубу. Необходимо учитывать как внутреннее, так и внешнее место, где будет размещено растение, а также тип материалов, с которыми это растение будет контактировать или может контактировать. Конечно, при техническом проектировании системы необходимо также учитывать внутренние характеристики двух типов труб.
В дополнение к этим элементам, установщик также должен уметь рассмотреть возможные будущие разработки, которые могут поддерживаться этими трубами, возможно, предусматривая дальнейшие вставки кабелей.
Возможность рассмотреть все элементы перед проектированием электрической системы, а также предусмотреть возможные варианты реализации, находится в компетенции монтажной компании.

Трубы для прокладки кабеля и электропроводки

Компания «Экопласт» предлагает: широкая труба для кабеля различного назначения. Мы предлагаем следующие виды пластиковых труб:

Трубы гофрированные легкие (гофрированные), Серии FL — Профессиональная кабельная система для скрытой / открытой проводки в стенах (стены), потолки (потолок), пол жилых, офисных и производственных зданий из ПВХ.

Гофрированные трубы тяжелые (с канавкой) Серия FH — Системы кабельных опор для профессиональной / скрытой проводки в стенах (стенах), потолки (потолок), полы жилых, офисных и производственных зданий из ПВХ.

Трубы гофрированные легкие Серия BL — Системы кабельных опор для профессиональной / скрытой проводки в стенах (стенах), потолки (потолок), пол жилых, офисных и производственных помещений из МПА.

Гофрированные трубы тяжелые серии HV — Профессионал для кабельной системы / скрытой проводки в стенах (стенах), потолки (потолок), пол жилых, офисных и производственных помещений из МПА.

Трубы гибкие, армированные правой спиралью из ПВХ Серия SPIR , применяется для защиты канатных дорог, станков, промышленных оборудование и др.

Гладкостенная жесткая труба серии RIG — а профессиональная система разводки кабелей и проводов для скрытой / открытой проводки в стенах или стены жилых, офисных и производственных помещений.

Трубы двустенные из ПНД серии NOVO , гладкая внутри, гофрированная снаружи, используется для преодоления препятствий в почве и воде в прокладке силовых кабелей большого сечения, волоконно-оптических сетей.

Прокладка подземных кабелей: руководство для новичков

1.

Замечания при прокладке подземных кабелей Замечания при прокладке подземных кабелей

♦ Избегайте большого количества участков, содержащих сильную кислотную или щелочную коррозию или электрохимическую коррозию паразитного тока.

♦ При отсутствии защитных мер рекомендуется избегать зон поражения термитами, воздействия источников тепла и участков, которые легко повреждаются внешними силами.

♦ Кабели следует прокладывать в траншеях, а по верхним и нижним смежным сторонам по всей длине кабелей укладывать слои мягкого грунта или песка толщиной не менее 100 мм.

♦ Защитная пластина шириной не менее 50 мм с обеих сторон кабеля должна быть закрыта по всей длине кабеля.Для защитной плиты следует использовать бетон.

♦ При прямой прокладке кабеля рекомендуется проложить целевую полосу пробуждения на защитной плате.

♦ В пригородах или на открытой местности следует устанавливать явные азимутальные знаки или столбики вдоль прямой линии длиной 100 м вдоль трассы кабеля, в точках поворота или на стыках.

♦ При укладке кабельной гофрированной трубы в траншею грунтовочный бетон толщиной не менее 100 мм следует заливать по всей длине гофрированной трубы, ширина не должна быть небольшой.

На внешней стороне трубы 50 мм кабель не может содержать броню.

2. Глубина прокладки кабеля должна соответствовать следующим требованиям.

♦ Основание оболочки кабеля для подземных сооружений должно быть не менее 0,3 м.

♦ Глубина кабельной оболочки до земли должна быть не менее 0,7 м; когда он расположен на проезжей части или под обрабатываемой землей, он должен быть надлежащим образом углублен и должен быть не менее 1,0 м.

♦ 3.При закапывании непосредственно в районах вечной мерзлоты их следует закапывать ниже уровня вечной мерзлоты. Когда они не могут быть заглублены глубоко, их можно закопать в сухой вечной мерзлоте, где почва хорошо дренирована, или в грунте обратной засыпки, можно также принять другие меры для предотвращения повреждения кабеля.

3.

При прокладке подземных кабелей обратите внимание на следующее.

♦ При прокладке пластиковых пластиковых кабелей с большим логарифмом установите тяговую головку на конце кабеля. Тяговая головка должна быть хорошо герметизирована, чтобы вода не попала на конец кабеля.Концы тягового кабеля должны быть плотно связаны, а соединительное устройство, например, железный вертлюг, должно быть установлено между крышкой кабельной сетки и тяговым тросом так, чтобы полностью пластиковый кабель оставался прямым во время протягивания отверстия для трубы, а не скручивание приведет к повреждению кабеля. Крышка.

♦ При прокладке трубопроводных кабелей в парке, поскольку количество кабелей невелико, а участок трубопровода длинный, по возможности следует применять метод строительства тягового кабеля с механическим приводом.В крайнем случае (например, дорога слишком узкая, рабочее пространство очень мало) Тяга. Сила тяги тягового троса должна быть равномерной, и ее нельзя сильно дергать. Сила тяги пластикового кабеля должна быть менее 80% допустимой тягового усилия пластикового кабеля.

♦ Смазочные материалы, такие как тальк и парафиновое масло, необходимо наносить на внешнюю оболочку кабеля в отверстии для трубы, чтобы снизить сопротивление трения. Однако использование органических смазок строго запрещено, чтобы повредить пластиковую оболочку.При прокладке кабелей могут быть участки, где кабели могут быть поцарапаны, волочены, разбиты или заземлены. Для защиты следует использовать стальную плитку, разные ткани или гнутые утюги. Специальный персонал должен в любое время проверить внешнюю поверхность кабелей. Повреждений и царапин нет, в изгибе кабеля нет складок.

♦ При прокладке кабелей обращайте внимание на предотвращение попадания влаги и примите соответствующие меры, например, сохраняйте воду в колодце или люке сухой.

♦ Если кабели должны быть проложены непрерывно через несколько секций отверстий для рук или люков, кабели нельзя подвешивать в середине отверстий для рук или люков, или их необходимо протянуть через отверстия для рук или люки. Кабели должны быть в каждом отверстии для рук или в каждом человеке. Оставьте достаточно места в отверстии, поместите кабель на лоток держателя кабеля и закрепите его кабельной стяжкой. Длину кабеля в месте соединения между отверстием для руки и люком следует оставить.

4. Ситуации, в которых требуются подземные кабели.

Линии связи, электричества и транспорта часто требуют прокладки подземных кабелей, чтобы обеспечить высокую производительность и снизить воздействие на окружающую среду.Подземные кабели нуждаются в натяжном оборудовании, способном работать в любых условиях, всегда обеспечивая хорошие характеристики, высокую мощность и точность работы. Для прокладки подземных кабелей спроектированы и построены так, чтобы обеспечить высочайшие характеристики с точки зрения качества и сопротивления.

Подземные кабели означают, что штанга должна быть установлена ​​или проложена под землей. Важно, чтобы правильная прокладка кабелей, качество кабельных соединений и ответвлений напрямую влияли на надежность подземной кабельной сети.

5. Прокладка основных подземных кабелей

Прямая прокладка подземных кабелей

Этот метод является наиболее популярным, поскольку он прост и недорог. Кабели, проложенные с использованием этого метода, должны иметь кусок битумной бумаги и ленту из мешковины для предотвращения коррозии и электролиза. Порядок прямой укладки следующий.

Сначала установит траншею глубиной примерно 1,5 метра и шириной 45 см.

Затем, траншея покрывает слой мелкого песка толщиной 10 см.Кабель укладывается на песчаную подушку, которая может защитить кабель от влаги на полу.

Наконец, покрывает слой песка толщиной около 10 см над кабелем.

Когда несколько кабелей необходимо уложить в одну и ту же канавку, необходимо предусмотреть горизонтальное или вертикальное расстояние около 30 см, чтобы уменьшить эффект взаимного нагрева. Пространство между кабелями также гарантирует, что отказ кабеля не повредит соседние кабели.

Канавки засыпаны кирпичом и землей для защиты кабелей от механических повреждений.

Система протяжки

Таким образом, чугунные или бетонные трубы или каналы укладываются под землю с помощью кабельных роликов в соответствующих местах вдоль кабельной трассы.Затем кабели вводятся в трубы колодцев. Как правило, вместе с тремя кабельными каналами также предоставляется дополнительная труба / канал для подключения релейной защиты и контрольных кабелей. Расстояние между люками должно быть таким, чтобы было легче протянуть кабели. На поворотах или при изменении направления трассы радиус углов должен быть больше. Кабели, которые должны быть проложены таким образом, не нуждаются в экранировании, но должны быть снабжены частью мешковины и джута, чтобы защитить их при протягивании.

Solid System

В этом методе кабель помещается в желоб из чугуна, камня, асфальта или обработанной древесины. Когда кабель на месте, канал заполняется асфальтеном, а затем засыпается. Уложенные таким образом кабели можно просто покрыть свинцом, потому что каналы обеспечивают хорошую механическую защиту.

Этот метод используется редко, поскольку он дорогостоящий, требует квалифицированного труда и хороших погодных условий.

Трубы для защиты подземных кабелей, ТРУБЫ ИЗ ПВХ ДЛЯ КАБЕЛЬНЫХ СИСТЕМ, Гибкая гофрированная труба для защиты кабелей из ПВХ

ПРЕДПОЧТЕНИЯ

Они очень легкие, что упрощает их сборку и транспортировку.
• Их гладкая внутренняя поверхность позволяет легко вставлять кабели внутри труб.
• Обладают отличными механическими и физическими характеристиками
• Они устойчивы к ударам, а также непроницаемы для воды и пыли
• Они долговечны и не требуют обслуживания
• гибкие трубы делают возможным непрерывное размещение и легко адаптируются к требованиям местности; также эти трубы очень экономичны.
• эксплуатируются в диапазоне температур от -40 ° C до + 80 ° C
• обладают высокой устойчивостью к коррозии
• Легкий материал, легко и быстро хранить и использовать
• Легкость транспортировки, простой и дешевый процесс сборки
• Процесс соединения двух труб из ПВХ длится не более 1 минуты, так как перебои в движении транспорта не длится очень долго
• У них тонкие стенки, поэтому прокладка кабелей внутри труб выполняется очень быстро и просто
• В одной траншее можно уложить большое количество труб рядом друг с другом
• Соединения непроницаемы для воды и любых других жидкостей
• Они устойчивы к коррозии в щелочной, кислотной и любой другой агрессивной среде
• Они являются прекрасными электрическими изоляторами, а также устойчивы к блуждающим токам
• Они устойчивы к ударам
• Устойчивы к старению (срок службы более 50 лет)

Применение:

Они используются для силовых и РТТ установок в промышленных и строительных зданиях. Их кладут в раствор и бетонный слой. Кабели можно быстро и легко вставить внутрь труб, даже на изогнутой поверхности. Благодаря способности изгибаться они удобны для кондиционирования залов, мастерских, ресторанов и других помещений。
Кабелепровод может быть проложен под землей между зданиями, сооружениями или устройствами, чтобы обеспечить возможность прокладки силовых и коммуникационных кабелей. Сборка этих трубопроводов, часто называемая блоком каналов, может быть либо непосредственно закопана в землю, либо заключена в бетон (иногда с арматурной арматурой для защиты от сил сдвига).В качестве альтернативы можно установить блок воздуховодов в туннеле инженерных сетей. Блок воздуховодов позволит заменить поврежденные кабели между зданиями или добавить дополнительные силовые и коммуникационные цепи без затрат на повторное копание траншеи. В то время как металлические трубы иногда используются для захоронения, обычно в настоящее время используются ПВХ, полиэтилен или полистирол из-за более низкой стоимости, более простой установки и лучшей устойчивости к коррозии.
Раньше для некоторых подземных сооружений использовалось сжатое асбестовое волокно, смешанное с цементом (например, транзит).Телефонные и коммуникационные цепи обычно прокладывались в трубах из обожженной глины.

Защита кабелей под землей Трубопроводы, кабелепроводы оптических кабелей При строительстве подземных оптических кабелей и систем связи лучшим решением для обеспечения долговременной защиты кабелей являются жесткие пластиковые трубы. Трубы могут быть проложены прямо в почве, в бетоне или через водные преграды, в бетонных трубах, каналах и блоках, вдоль мостов и эстакад. Трубы используются для прокладки волоконно-оптических кабелей традиционными методами — протягиванием за шнур или продувкой.Функциональность кабелепроводов: • Более быстрое, удобное и экономичное строительство кабельных сетей и подготовка к протяжке кабеля (с помощью шнура или продувки) • Долгосрочная защита проложенных кабелей • Быстрая замена кабеля без дополнительных земляных работ Преимущества использование трубопроводов: • Высокая прочность • Простое соединение трубопроводов с помощью муфт • Метки длины на трубах позволяют определить длину установки • Высокая устойчивость к внешнему и внутреннему давлению • Термическое сопротивление (от -25ºC до + 90ºC) • Используемые материалы гарантируют, что трубопроводы безопасны для окружающей среды и обладают долгосрочным сопротивлением воздействию агрессивных веществ, присутствующих в почве.

Типы

Системы кабелепровода классифицируются по толщине стенки, механической жесткости и материалу, из которого изготовлены трубки. Материалы могут быть выбраны с учетом механической защиты, коррозионной стойкости и общей стоимости установки (труд плюс стоимость материала). Правила электромонтажа для электрического оборудования во взрывоопасных зонах могут потребовать использования определенных типов кабелепровода для обеспечения утвержденной установки.

ПВХ гибкий гофрированный шланг для защиты кабеля
Гибкая гофрированная трубка из ПВХ для защиты кабеля
Гофрированная защитная труба из ПВХ
Гофрированная труба для защиты электрического кабеля
Трубы гофрированные «горловины» однослойные электроизоляционные для кабельной системы
Гофрированные безгалогенные трубы для электроустановок
Защитные трубы для подземных кабелей
ТРУБЫ ПВХ ДЛЯ КАБЕЛЬНЫХ СИСТЕМ
ГИБКИЕ ВЕНТИЛЯЦИОННЫЕ ТРУБЫ

HDPE Innerduct | Внутренний канал.

com

ТРУБОПРОВОД СТАЛЬНОЙ БРОНИ HDPE

Особенности и преимущества

• Гибкий слой стальной брони с покрытием
• Ребристый внутренний вкладыш из полиэтилена высокой плотности — снижает трение при натяжении кабеля
• Износостойкая и водостойкая внешняя оболочка из полиэтилена высокой плотности
• Доступен с предварительно установленной лентой
• Превосходная механическая защита от:
  — грызунов
  — баллистики
  — раздавливания
  — химикатов
  — проникновения влаги
• Доступен для потолочного монтажа с черной защитной оболочкой от УФ-излучения

ОБЩАЯ ИНФОРМАЦИЯ

Armor-Guard ™ — это армированный воздуховод, предназначенный для обеспечения максимальной защиты при непосредственном захоронении или в воздухе.Гофрированная стальная броня с обеих сторон покрыта коррозионно-стойким сополимером. Броня с покрытием интегрально соединена с оболочкой из полиэтилена высокой плотности для превосходной защиты кабеля в суровых условиях. Запатентованная внутренняя облицовка Wave RibTM значительно снижает коэффициент трения более чем на 75%, значительно снижая нагрузку при прокладке кабеля. Доступен только диаметром 1-1 / 4 дюйма.

ARMOR-GUARD ™ TOUGH – FLEXIBLE – ПРЕВОСХОДНАЯ ЗАЩИТА КАБЕЛЯ

Superior Long Term Protection — Гибкость Armor-Guard с низкой температурой хрупкости -75 ° F защищает кабели от движения грунта, например, скрытых объектов в почве от морозного пучения, которые могут вызвать точки давления кабеля, влажность и химические вещества.

Rodent Resistant — Armor-Guard — самая надежная защита от сусликов и грызунов. Его стальная броня значительно препятствует проникновению грызущих животных во внутреннюю оболочку, обеспечивая целостность трубопровода для защиты внутренних кабелей.

Ударопрочность — Кабель защищен от случайного повреждения лопатой и обеспечивает гораздо большую защиту от ударов, чем одна оболочка кабеля.

Перманентная смазка нанесена — Специально разработанная силиконовая эмульсия смазки может быть добавлена ​​на внутреннюю стенку во время производства.Смазка снижает коэффициент трения до 0,10 или меньше, что значительно упрощает установку кабеля и снижает нагрузку на кабель. Будучи инертным, он поможет удалить кабель, когда потребуется его замена в будущем.

Быстрая и простая установка — Специальный процесс отжига на каждом этапе производства обеспечивает гибкость для создания прямой выплаты с катушки или рулона. Он имеет большую длину, что требует меньшего количества соединителей и ускоряет установку, экономя время и деньги.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНИРОВАНИЯ

Armor-Guard доступен со стандартной оранжевой рубашкой или сплошным черным цветом с цветными полосами для облегчения идентификации. Могут быть доступны другие цвета, но могут применяться минимальные количества. Armor-Guard может быть изготовлен с внутренней смазкой, с натяжной лентой или с предварительно установленными кабелями.

Заливные и подземные кабели: миф или реальность?

Southwire недавно внесла взнос в размере 10 000 долларов США на мероприятие The Ray for Georgia Gives Day, положив начало более широкому постоянному сотрудничеству между двумя базирующимися в Джорджии организациями.Партнерство направлено на содействие достижению целей компаний в области устойчивого развития и поиск инновационных решений для электроснабжения национальной сети электропередач и распределения возобновляемой энергии.

К 2030 году на дорогах США будет находиться 18,7 миллиона электромобилей (EV), а существующая электросеть будет недостаточно мощной для удовлетворения будущих потребностей в энергии. Расширять сетку сложно. Однако есть две возможности оптимизировать использование государственной полосы отчуждения (ROW) с установкой инфраструктуры возобновляемых источников энергии.Это следующие:

1. Высокоэффективные микросети с использованием возобновляемых источников энергии для зарядки электромобилей могут подключать придорожные солнечные панели напрямую к зарядным станциям для электромобилей и будущим беспроводным линиям зарядки электромобилей. Это уменьшит расстояние, на которое энергия должна пройти, и исключит потери при преобразовании электроэнергии между существующей сетью переменного тока (ac) и источниками постоянного тока (dc) генерации (солнечная энергия) и нагрузки (EV).

2. Закладка линий электропередачи постоянного тока высокого напряжения (HVDC) вдоль межштатных автомагистралей повышает безопасность и отказоустойчивость сети.Он создает динамично развивающийся рынок от побережья до побережья для балансирования и поставки возобновляемых источников энергии с экономией средств. По данным Национальной лаборатории возобновляемых источников энергии (NREL), каждый доллар, вложенный в национальную сетевую инфраструктуру HVDC, приносит американцам чистую прибыль от одного до двух долларов за счет снижения затрат на энергию.

«Земля под автомагистралью между штатами — это актив с недостаточным кредитным плечом», — сказала Харриет Андерсон Лэнгфорд, основатель и президент The Ray. «Мы считаем, что полоса отвода может найти более широкое применение, и это ключ к модернизации нашей энергосистемы, ускорению выработки возобновляемой энергии и транспирационной электрификации. Мы рады сотрудничать с Southwire, чтобы начать исследование, которое нам необходимо, чтобы использовать каждый наш опыт в производстве чистой энергии для экологически чистых транспортных средств, используя инфраструктуру, которой уже владеют наши DOT ».

« Мы рады сотрудничать с The Ray в вопросах будущего электроэнергетика и транспорт », — сказал Аксель Шлюмберже, старший вице-президент Southwire по исследованиям и разработкам (R&D).« Возможности, которые мы видим в разработке устойчивых концепций и проектов в этих областях, напрямую связаны с нашим техническим опытом и приверженностью Southwire к устойчивой энергетике. разработка.Совместная работа с The Ray и отраслевыми партнерами поможет нам усилить приверженность и возможности, которые мы разделяем «.

Скрытые линии создают устойчивость к экстремальным погодным условиям и сетевому терроризму, используя землю, уже принадлежащую населению, и создавая стратегию расширения для сетевой емкости. Дальнейшее изучение планирования и реализации проекта, Southwire будет поставлять The Ray с помощью экспертов по руководству и экологических групп.

Гофрированный сварной армированный силовой кабель, изоляция FR-XLP (XHHW-2), 600 В / 1 кВ, тип MC-HL, CWCMC, VFD 3 / C на American Wire Group

Приложение

Все кабели, произведенные в соответствии с этой спецификацией, признаны NEC как 600-вольтные типа MC-HL и подходят для использования, как описано в коде.Температуры проводов рассчитаны на непрерывную работу 90 ° C, аварийную перегрузку 130 ° C и 250 ° C при коротком замыкании. Кабели соответствуют требованиям для использования в опасных зонах NEC Класс I, Класс II и Класс III, Раздел 1 и 2, подпадающих под действие статей 501, 502 и 503 NEC. Кабели предназначены для использования в промышленных приложениях, где необходима защита алюминиевой броней. . Непрерывно сваренная оболочка служит для создания полностью непроницаемого для влаги барьера для сердечника, а также для обеспечения превосходных характеристик электростатической защиты.Кабели могут использоваться во влажных или сухих условиях, устанавливаться в стойках, лотках или по воздуху.

Эти кабели имеют общую оболочку, их можно закапывать в землю или закапывать в бетон.

Трехжильные кабели производятся в соответствии с принятой в отрасли практикой использования трех симметрично расположенных заземлений, что делает их предпочтительными для использования в кабелях с широтно-импульсной модуляцией и в приводах с регулируемой частотой.

Строительство

Настоящая спецификация распространяется на одножильные и многожильные силовые кабели с изоляцией из негорючего сшитого полиэтилена (XLP).Изолированные жилы, соединенные с заземляющим проводом или проводами, и сборка заключены в непроницаемую для влаги гофрированную алюминиевую броню, сваренную непрерывно, и покрыт комбинезон защитной оболочкой. Кабели трехжильного типа предназначены для применения с частотно-регулируемым приводом.

Проводники — Проводники состоят из мягких медных жил без покрытия, соответствующих требованиям ASTM B3. Если не указано иное, проводники поставляются компактными круглыми в соответствии с ASTM B496.

Изоляция — Изоляция представляет собой негорючий сшитый полиэтилен (XHHW-2), экструдируемый концентрически по проводнику до толщины стенки для типа XHHW-2, как указано в соответствующих нормативных требованиях.

Кодирование проводов — Идентификация фаз обеспечивается числовым кодом на каждом изолированном проводе.

Заземляющий провод — Три многожильных неизолированных медных заземляющих провода, расположенные в каждом из внешних промежутков для трехжильных кабелей, один в одном из промежутков для двух- или четырехжильных кабелей или спирально наложенные концентрические провода для одножильных кабелей. Общее сечение заземляющего провода во всех случаях соответствует минимальным требованиям UL к размеру заземления.

Сборка — Проводники и заземляющий провод прокладываются вместе с левой прокладкой, а подходящие наполнители делают кабель круглым. Накладывается связующая лента.

Броня — Поверх ленточной сборки находится сплошная гофрированная алюминиевая броня.

Куртка — Защитная куртка из поливинилхлорида, устойчивого к солнечному свету и озону, или полиолефина с низким содержанием дыма, не содержащего галогенов (LSHF), экструдируется для плотного прилегания к сблокированной броне.

Технические характеристики

• Национальная ассоциация противопожарной защиты (NFPA 70) Национальный электротехнический кодекс (NEC)
• Кабели в металлической оболочке UL 1569
• UL 44 Провода и кабели с термоизоляцией
• ICEA S-95-658 / NEMA WC70 Неэкранированные кабели 0–2 кВ
• IEEE 1202 — Испытание на огнестойкость кабеля для использования в кабельном лотке на промышленных и коммерческих объектах (70 000 БТЕ)
• ICEA T-29-520 Испытания на огнестойкость вертикального кабельного лотка (210 000 БТЕ)
• Соответствует стандарту ICEA S-95-658 / NEMA WC70 Неэкранированные кабели 0–2 кВ на напряжение 600 В.
Проводники
• соответствуют стандарту UL 44 для проводов и кабелей с термоусадочной изоляцией на напряжение 600 В.
• Внесен в список UL как тип MC-HL согласно стандарту UL 1569 для кабелей с металлической оболочкой на 600 вольт.
• Внесен в список UL согласно стандарту UL 1309 для морского судового кабеля как CWCMC 600/1000 Вольт.
• Внесен в список UL как устойчивый к солнечному свету, для непосредственного захоронения, для использования с трансформаторами тока и IEEE 1202.

Опции

• Нестандартный размер грунта
Куртка
• CPE.

Примечания:
* Сжатые проводники
** На основе кабелей, установленных в открытом кабельном лотке при температуре окружающей среды 30 ° C согласно NEC.

.

No related posts.
