Фотореле фр 2э: Фотореле ФР-2Э с задержкой выключения! Стоимость 900 руб с НДС!

Содержание

Фотореле ФР-2Э с задержкой выключения! Стоимость 900 руб с НДС!

Используется для управления магнитным пускателем в сумеречное время. Модель 2017 года.

ОБЩИЕ СВЕДЕНИЯ

1. Фотореле предназначено для автоматического включения и выключения освещения в зависимости от освещенности окружающей среды.
2. Область применения; управление контактором или магнитным пускателем. Включение ламп накаливания не рекомендуется. У светодиодных источников возможно моргание (следует удалить RC цепочку установленную на печатной плате по выходу прибора, откусить конденсатор!)
3. Реле не создает электромагнитных помех.
4. Реле устанавливается на din ― рейку.
5. Регулятор порога срабатывания независимый от включенной нагрузки (диод настройка).
6. Индикатор нагрузки и настройки.
7. Гермосенсор с проводом 2 метра.
8. Для управления магнитным пускателем с катушкой 380 В. не требуется промежуточное реле.
9. Длительный срок службы за счет бесконтактного включения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети ― от 100 до 380 В.
2. Номинальная частота ― 50 Гц.
3. Коммутируемый ток не более ― 3 А (660 Вт).
4. Задержка включения/выключения ― 5/30 сек.
5. Диапазон срабатывания ― от захода солнца до окончания сумерек.
6. Мощность, потребляемая от сети не более ― 0.1 Вт.
7. Максимальное сечение присоединяемых проводников ― 2.5 кв.мм.
8. Габаритные размеры ― 68 х 37 х 38 мм.
9. Степень защиты реле ― IP 30, сенсора ― IP 68.
10. Климатическое исполнение ― УХЛ-3.
11. Масса ― 0.045 кг.
12. Условия эксплуатации:
― Колебания электросети +/- 15% от номинала;

― Интервал рабочих температур от ― 40 до + 40 С. Для сенсора ― 55 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

Фотореле выпускается в пластиковом корпусе с присоединением проводов питания, коммутируемых электрических цепей и гермосенсора на клеммы прибора.
На лицевой панели расположен регулятор порога срабатывания и два светодиода.
Настройку реле производить в сумеречное время.
Поверните регулятор в крайнее положение «» и вращайте плавно в направлении «» до включения двух светодиодов. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.

При повороте регулятора в сторону «», освещение включится в более светлое время, в сторону «», в более темное.

ПОДКЛЮЧЕНИЕ ПРИБОРА

Для установки прибора на дин-рейку, сначала опустите на верхнюю часть рейки, затем нижнюю защелкните. Снятие осуществляйте с нажимом на прибор вниз.
― Зачистить провода и подключить согласно схемы в паспорте изделия.
― Удлинить сенсор на необходимое расстояние (до 100 метров) любым проводом.
— Не допускать прямого попадания управляемого освещения и прочих источников света на фотосенсор.

Пример, как увеличить нагрузку на реле, на выходе фр-2Э всего 3 ампера, управляет ПР-16А и коммутирует до 16 ампер!

— Для принудительного включения освещения подключите обычный выключатель последовательно сенсору, а параллельное подсоединение будет отключать освещение не затрагивая высоковольтную сеть. Для более раннего включения ― затемните фотодатчик шторкой, пластиной или установите в место где падает меньше солнечного света.

КОМПЛЕКТ ПОСТАВКИ

1. Фотореле ― 1 шт.
2. Гермосенсор с проводом 2 метра (МС-21-12 2Х0.35) ― 1 шт.
3. Паспорт ― 1 шт.

4. Упаковка ― 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 3 Ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.

2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
— При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

Предыдущая модель здесь

НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

25 штук в гофрокоробке 24х13х33

Фотореле ФР-2, ФР-2Б, ФР-2М, ФР-2МТ, ФР-2 У3, ФР-2Э

Сумеречное реле для районов крайнего севера. Условия эксплуатации от — 50 до + 40°С.

Фотореле (сумеречный выключатель) предназначено для автоматического включения и выключения наружного освещения в зависимости от освещенности окружающей среды.

Для защиты от кратковременной посторонней засветки, отключение светильников происходит, когда уровень освещенности, превышающий заданный длится более 20 с.

Регулятор порога срабатывания, независимаый от включенной нагрузки.

Индикатор нагрузки.

Выносной герметичный сенсор.

Серия фотореле ФР-2 выпускается в щитовом исполнении (ФР-2 DIN, ФР-2Б) и в уличном исполнении (ФР-2, ФР-2М, ФР-2У3).

Технические характеристики фотореле ФР-2

Технические характеристики фотореле ФР-2 привдены в таблице 1.

*Таблица 1 Технические характеристики фотореле ФР-2*
Номинальное напряжение сети, В		220
Потребляемая мощность, Вт		5
Напряжение коммутируемой цепи, В	постоянный ток	12…30
	переменный ток 50Гц	12…220
Коммутируемый ток, А		0. 01…10
Диапазон освещенности, при котором происходит срабатывание, Лк		1…200
Задержка от кратковременного затемнения (освещения), с		5…20
Климматическое исполенпие		УХЛ-1
Габаритные размеры, мм/для реле на din-рейку		100х100х50
Масса, кг		0,1

Подготовка фотореле ФР-2 к работе

Установить фотореле ФР-2 и фотоэлемент, чтобы он по возможности не попадал в зону искусственного освещения светильника. Снять крышку фотореле и подключить:

провода питания электронной платы через колодку «Сеть ~220 В»;

питание нагрузки через колодку «Нагрузка»;
провод от фотоэлемента через колодку «фотоэлемент».

Возможно, изменить настройку уровня естественной освещенности, при которой фотореле включает освещение. Для ручной настройки служит подстроечный резистор. Если повернуть резистор по часовой стрелке, то фотореле включится при большей естественной освещенности, а если против часовой стрелки — при меньшей.

Закрыть крышку прибора и установить его на поверхность.

Фотореле ФР-2 8А с выносным фотоэлементом

Купить Фотореле ФР-2 8А с выносным фотоэлементом

1. Общие указания.
1.1. Электронное фотореле предназначено для работы в комплекте со светильниками наружного освещения, который последовательно включен в цепь питания светильника. ФР-2 обеспечивает включение, выключение нагрузки в зависимости от уровня естественной освещенности.
1.2. Работа ФР-2 осуществляется при различных уровнях естественной освещенности:
— при уровне меньше 1 лк (+/- 0,5 лк) происходит включение ламы светильника,
— при уровне 4 лк (+/- 0,5 лк) – выключение.
Если после включения освещения происходит небольшая подсветка фотодатчика, фотореле самостоятельно её компенсирует.

Выключение нагрузки происходит тогда, когда уровень естественной освещенности датчика больше уровня искусственной освещенности.
1.3. Для защиты от кратковременной посторонней засветки, отключение светильников происходит, когда уровень освещенности, превышающий заданный длится более 5 минут.
1.4. При покупке изделия с ФР-2 требуйте проверки его работоспособности.
2. Устройство фотореле ФР-2.
2.1. Конструктивно электронное фотореле смонтировано на текстолитовой печатной плате. Печатная плата устанавливается внутри пластмассового корпуса с соблюдением требований электробезопасности. Подключение нагрузки и напряжения питания электронной платы производится через присоединительные колодки.
3. Технические данные фотореле ФР-2 .

3.1.	Номинальное напряжение	В	220
3. 2.	Номинальная частота	Гц	50
3.3.	Максимальный ток нагрузки	А	8
3.4.	Напряжение нагрузки	В	220
3.5.	Мощность потребляемая регулятором от сети, не более	Вт	3,5
3.6.	Уровень освещеннности (при включении)	Лк	1 (+/-0,5)
3.7.	Уровень освещенности (при выключении)	Лк	4 (+/-0,5)
3.8.	Габаритные размеры, не более	мм	90х78х41
3. 9.	Масса, не более	Кг	0,15
3.10.	Допустимые колебания напряжения электросети	%	+/- 10
3.11.	Температура окружающей среды	°С	-40..+60

4. Комплектность .
4.1. В комплект поставки электронного фотореле входит
— фотореле ФР2 с выносным фотоэлементом, длина провода 1 м — 1 штука,
— руководство по эксплуатации – 1 штука.
5. Требования по технике безопасности .
5.1. Отключение светильника от ФР-2 замену лампы в светильнике, замену предохранителя, перенастройку платы производить только после отключения фотореле от электросети.
5.2. Во избежание выхода ФР2 из строя запрещается использовать самодельные предохранители в электронной плате и подключать нагрузку с током потребления превышающим номинальный ток фотореле.

6. Подготовка фотореле ФР-2 к работе и порядок работы .
6.1. Установить фотореле ФР-2 так, чтобы фотоэлемент по возможности не попадал в зону искусственного освещения светильника. Подключить:
— провода питания электронной платы через колодку «Сеть ~ 220 В.»
— питание нагрузки через колодку «Нагрузка».
7. Настройка фотореле .
7.1. Можно изменить настройку уровня естественной освещенности, при которой фотореле включает освещение. Для ручной настройки служит подстроечный резистор R6 («Ручная установка момента включения фотореле»). Если повернуть резистор по часовой стрелке, то фотореле включится при большей естественной освещенности, а если против часовой стрелки – при меньшей. Для автоматической настройки: в момент, когда естественная освещенность соответствует выбранному уровню, нажмите кнопку и удерживайте ее до тех пор, пока мигание индикатора не сменится на постоянное горение и далее на двойное мигание (примерно через 8 … 12 сек), тогда отпустите кнопку. Фотореле будет включаться при вновь заданном уровне освещенности.
7.2. Если необходимо вернуться к заводским настройкам необходимо подстроечный резистор R6 («Ручная установка момента включения фотореле») поставить в среднее положение (направление стрелки как на рисунке). Далее нажмите кнопку и удерживайте ее до тех пор, пока мигание индикатора не сменится на постоянное горение, далее на двойное мигание, и до тех пор, пока индикатор не погаснет совсем (примерно через 12 сек), тогда отпустите кнопку.
7.3. Если необходимо проверить исправность ламп накаливания в светильниках, необходимо нажать кнопку программирования примерно на 4…8 секунд, дожидаясь полного горения индикатора, и отпустить кнопку. Для выключения ламп -кратковременно (от 0 до 4 сек) нажмите на кнопку.
7.4. После замены фотоэлемента необходимо настроить ФР-2 на включение при заданном уровне освещенности 1лк при этом уровень освещенности при отключении устанавливается автоматически 4 лк. Для настройки необходимо подстроечный резистор R6 («Ручная установка момента включения фотореле») поставить в среднее положение (направление стрелки как на рисунке). Подстроечный резистор R2 («Калибровка нового фотодатчика») повернуть влево до упора, подать питание на фотореле, и медленно вращая резистор R2 по часовой стрелке при уровне освещенности 1лк (уровень освещенности контролировать люксметром Ю-116 с фотоэлементом Ф55С или аналогичным) добиться включения реле. В момент щелчка реле прекратить вращение резистора R2 – фотореле настроено.
7.5. Для замены предохранителя необходимо отключить ФР-2 от сети, вынуть плату заменить предохранитель на исправный.

Режимы программирования фоторелемногофункциональной кнопкой	Время удержания кнопки	Состояние индикатора
Перезапуск фотореле	От 0 до 4 сек	Индикатор мигает
Режим проверки ламп	От 4 до 8 сек	Индикатор горит
Программирование нового уровня освещенности для включения фотореле	От 8 до 12 сек	Двойное мигание индикатора
Возвращение заводских настроек уровня освещенности для включения фотореле	Свыше 12 сек	Индикатор не горит

8. Правила хранения .
8.1. Электронное фотореле необходимо хранить в сухом отапливаемом помещении при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей при температуре от 5 до 40 °С и относительной влажности воздуха не более 80%.
9. Гарантийные обязательства .
9.1. Срок гарантии электронного фотореле ФР2 – 12 месяцев с момента приобретения, или 18 месяцев со дня выпуска.
9.2. Предприятие-изготовитель обязуется в течение гарантийного срока производить безвозмездный ремонт при соблюдении потребителем требований по эксплуатации, изложенных в настоящем руководстве.
9.3. Гарантийному ремонту не подлежат фотореле ФР-2 имеющие механические повреждения.
9.4. Гарантийный и послегарантийный ремонт производится по адресу:
620100, г. Екатеринбург, ул. Сибирский тракт, 9/11, ООО ”Элпро“

Информация относится к следующим наименованиям каталога

Фотореле фр 2 м схема.

Схема фотореле и правила подключения

Да, иногда намного проще купить датчик света в магазине. Но, если этих датчиков нужно, к примеру, 20 штук. То о рентабельности такой покупки я бы поспорил.

Выкладываю, по моему мнению, простую и легко повторяемую схему фотореле из тех, что выпускаются в массовое производство.

Подстроечным резистором WL регулируется порог срабатывания реле при уровне освещенности от 5 до 50 лк.

ZD1- стабилитрон 24 Вольта.

PH- фоторезистор, подойдет любой с разностью около 10 — 70 кОм.

В качестве корпуса отлично подойдет баночка из под крема или любая другая емкость с полу или прозрачными стенками.

Ноль и фаза при подключении не имеют значения. От них зависит будет ли на цоколе лампы напряжение при выключенном реле или нет.

На рис. 1 выше указана типовая схема подключения лампы или нагрузки. На рис. 2 предложен вариант с выключателем. Так как иногда при выключенном реле нужно принудительно включить лампу.

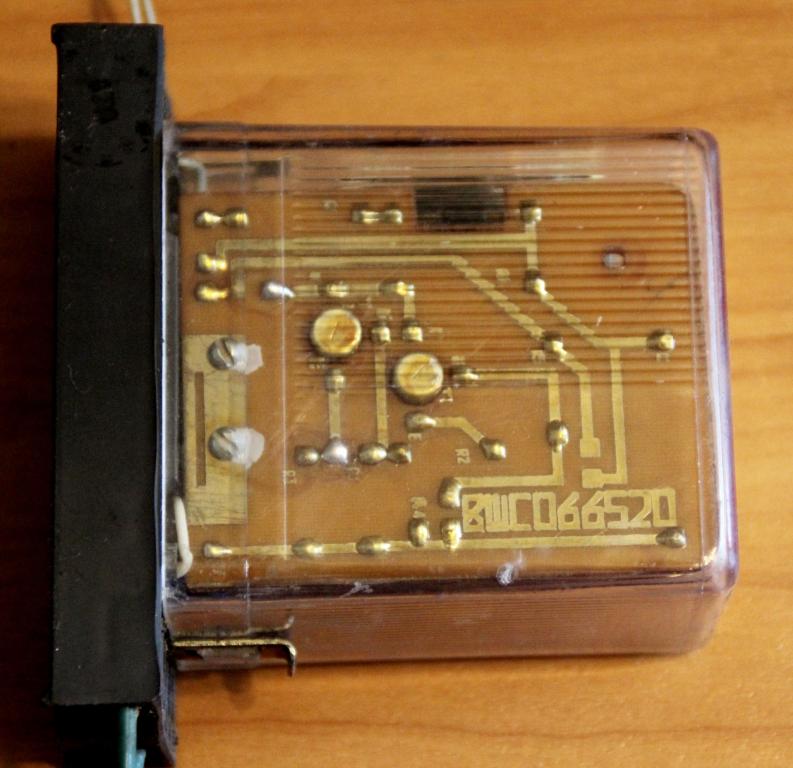

Плата фотореле, вид сверху.

Рисунок прозрачной печатной платы. Вид сверху. Черные полосы- это «окна». Нужны для предотвращения КЗ и искрения между проводниками. Они не обязательны, но желательны.

Плата разведена для 2-х видов реле. Но, ее можно легко перерисовать под реле, имеющиеся у Вас.

На фотографии нижней стороны платы, эти «окна» хорошо видны.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Мой блокнот
Q1-Q2	Биполярный транзистор	BC857A	2		В блокнот
D1-D5	Выпрямительный диод	1N4007	5		В блокнот
VD1	Выпрямительный диод	1N4148	1		В блокнот
ZD1	Стабилитрон	1N4749	1		В блокнот
R2	Резистор	1 МОм	1	0. 125 Вт	В блокнот
R3	Резистор	220 Ом	1	2 Вт	В блокнот
R4	Резистор	560 кОм	1	0.125 Вт	В блокнот
R5	Резистор	1.5 МОм	1	0.125 Вт	В блокнот
R6	Резистор	75 кОм	1	0.125 Вт	В блокнот
R7	Резистор	33 кОм	1	0.125 Вт	В блокнот
R8	Резистор	100 кОм	1	0. 125 Вт	В блокнот
R9	Резистор	200 кОм	1	0.125 Вт	В блокнот
PH	Фоторезистор	0-100 кОм	1		В блокнот
WL	Подстроечный резистор	2.2 МОм	1		В блокнот
C2	Конденсатор	0.68мкФ 400В	1

1.Общие указания.
1.1. Электронное фотореле ФР-2 предназначено для работы в комплекте со светильника ми наружного освещения, который последовательно включен в цепь питания светильника. Фотореле ФР2 обеспечивает включение, выключение нагрузки в зависимости от уровня естественной освещенности.
1.2. Работа фотореле ФР-2 осуществляется при различных уровнях естественной освещенности: при уровне меньше 1 лк (+/- 0,5 лк) происходит включение ламы светильника, при уровне 4 лк (+/- 0,5 лк) – выключение. Если после включения освещения происходит небольшая подсветка фотодатчика, фотореле самостоятельно её компенсирует. Выключение нагрузки происходит тогда, когда уровень естественной освещенности датчика больше уровня искусственной освещенности.
1.3. Для защиты от кратковременной посторонней засветки, отключение светильников происходит, когда уровень освещенности, превышающий заданный длится более 5 минут.
1.4. В случае необходимости астрономический тамер фотореле позволяет отключать светильники в ночное время на период заданный пользователем между 22 часами вечера и 7 часами утра.
1.5. Фотореле ФР2 выполнено в пластмассовом корпусе со степенью защиты IP54 и выносным фотодатчиком длиной провода 1м со степенью защиты IP68.
2. Технические данные.
2.1. Номинальное напряжение, В (±10%) – 220
2. 2. Номинальная частота, Гц – 50
2.3. Максимальный ток нагрузки, А – 8
2.4. Напряжение нагрузки, В – 220
2.5. Мощность, потребляемая регулятором от сети, Вт, не более – 5,5
2.6. Уровень освещенности, лк
— при включении 1(+/-0,5)
— при выключении 4(+/-0,5)
2.7. Период времени, когда возможно отключение светильников, ч, с 22 до 7
2.8. Габаритные размеры, мм, не более – 90×78×41
2.9. Масса, кг, не более – 0,15
2.10. Температура окружающей среды, °С от – 45 …+ 40
3. Комплектность.
3.1. В комплект поставки электронного фотореле входит
— фотореле ФР-2 – 1 штука,
— руководство по эксплуатации – 1 штука.
4. Требования по технике безопасности.
4.1. Отключение светильника от фотореле ФР2 замену лампы в светильнике, замену предохранителя, перенастройку платы производить только после отключения фотореле от электросети.
4.2. Во избежание выхода фотореле ФР-2 из строя запрещается использовать самодельные предохранители в электронной плате и подключать нагрузку с током потребления превышающим номинальный ток фотореле.
5. Устройство и работа фотореле ФР-2

5.1. Конструктивно электронное фотореле смонтировано на текстолитовой печатной плате. Печатная плата устанавливается внутри пластмассового корпуса с соблюдением требований электробезопасности. Подключение нагрузки и напряжения питания электронной платы производится через присоединительные колодки.
5.2. Работа фотореле. Когда уровень освещенности уменьшается до 1 лк контакты реле К1 замыкаются и включают светильники наружного освещения. Далее в течение 10 мин фотореле находится в режиме ожидания и не реагирует на изменение освещенности (например, для разогрева ламп ДРЛ). Затем измеряется реальный уровень освещенности (учитывающий и возможную подсветку от включенных светильников) и запоминается. В дальнейшем относительно этого уровня освещенности определяется уровень освещенности отключения светильников и когда он превышен – фотореле отключает светильники, но только по истечении 5 минут. Выдержка в 5 мин служит для того, чтобы фотореле не отключилось от кратковременной посторонней засветки (например, от фар проезжающего автомобиля).
5.3. В целях экономии электроэнергии имеется возможность отключать светильники в ночное время. Время отключения и последующего включения задается пользователем (см. диаграмму программирования ночного отключения). Алгоритм ночного отключения основан на измерении длины темного времени суток и его согласования с реальным временем, поэтому в первые сутки после программирования или отключения питания фотореле режим ночного отключения не сработает.
6. Подготовка фотореле ФР2 к работе.
6.1. Установить фотореле ФР-2 так, чтобы фотоэлемент по возможности не попадал в зону искусственного освещения светильника. Подключить:
— провода питания электронной платы через колодку « Сеть ~ 220 В.»
— питание нагрузки через колодку « Нагрузка».
7. Настройка фотореле ФР-2 .
7.1. Можно изменить настройку уровня естественной освещенности, при которой фотореле включает освещение. Для ручной настройки служит подстроечный резистор R6 («Ручная установка момента включения фотореле»). Если повернуть резистор по часовой стрелке, то фотореле включится при большей естественной освещенности, а если против часовой стрелки – при меньшей. Для автоматической настройки: в момент, когда естественная освещенность соответствует выбранному уровню, нажмите кнопку SB2 и удерживайте ее до тех пор, пока мигание индикатора не сменится на постоянное горение и далее на двойное мигание (примерно через 8-12 сек), тогда отпустите кнопку SB2. Фотореле будет включаться при вновь заданном уровне освещенности.
7.2. Если необходимо вернуться к заводским настройкам необходимо подстроечный резистор R6 («Ручная установка момента включения фотореле») поставить в среднее положение (направление стрелки как на рисунке). Далее нажмите кнопку SB2 и удерживайте ее до тех пор, пока мигание индикатора не сменится на постоянное горение, далее на двойное мигание, и до тех пор, пока индикатор не погаснет совсем (примерно через 12 сек), тогда отпустите кнопку SB2.
7.3. Если необходимо проверить исправность ламп накаливания в светильниках, необходимо нажать кнопку SB2 программирования примерно на 4…8 секунд, дожидаясь полного горения индикатора, и отпустить кнопку SB2. Для выключения ламп – кратковременно (от 0 до 4 сек) нажмите на кнопку SB2.
7.4. После замены фотоэлемента необходимо настроить ФР-2 У2 на включение при заданном уровне освещенности 1лк при этом уровень освещенности при отключении устанавливается автоматически 4 лк. Для настройки необходимо подстроечный резистор R6 («Ручная установка момента включения фотореле») поставить в среднее положение (направление стрелки как на рисунке). Подстроечный резистор R2 («Калибровка нового фотодатчика») повернуть влево до упора, подать питание на фотореле, и медленно вращая резистор R2 по часовой стрелке при уровне освещенности 1лк (уровень освещенности контролировать люксметром Ю-116 с фотоэлементом Ф55С или аналогичным) добиться включения реле. В момент щелчка реле прекратить вращение резистора R2 – фотореле настроено.
7.5. Для замены предохранителя необходимо отключить фотореле ФР-2 У2 от сети, вынуть плату заменить предохранитель на исправный.

Режимы программирования фоторелемногофункциональной кнопкой SB2	Время удержания кнопки SB2	Состояние индикатора
Перезапуск фотореле	От 0 до 4 сек	Индикатор мигает
Режим проверки ламп	От 4 до 8 сек	Индикатор горит
Программирование нового уровня освещенности для включения фотореле	От 8 до 12 сек	Двойное мигание индикатора
Возвращение заводских настроек уровня освещенности для включения фотореле	Свыше 12 сек	Индикатор не горит

Диаграмма программирования времени ночного отключения.

Перед программированием выбрать время ночного отключения и включения фотореле между 22 часами вечера и 7 часами утра по внутренней шкале диаграммы. По наружной шкале диаграммы определить соответствующий данному времени код. Например, времени отключения светильника в 1 час ночи, и включения в 5 часов утра соответствуют значения кода 7 и 15 (см. диаграмму).Для программирования нажать кнопку SB1, при этом начинает мигать индикатор. Отсчитать количество миганий, соответствующе первому значению кода (в примере 7) и нажать кратковременно кнопку SB1. Далее, продолжить считать мигания индикатора оставшиеся до второго значения кода (в примере до 15) и вновь нажать кнопку SB1. Если программирование прошло успешно, то в течение 5 секунд будет гореть индикатор. Если индикатор продолжает мигать, то значит, не корректно была нажата кнопка SB1. Дождаться пока индикатор закончит мигать и повторить процедуру. Алгоритм ночного отключения основан на измерении длины темного времени суток и его согласования с реальным временем, поэтому в первые сутки после программирования режим ночного отключения не сработает. Для того, чтобы выключить режим ночного отключения светильника, нужно один раз нажать кнопку SB1 и дождаться пока, индикатор закончит мигать.8. Правила хранения.
8.1. Электронное фотореле ФР-2 необходимо хранить в сухом отапливаемом помещении при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей при температуре от 5 до 40 °С и относительной влажности воздуха не более 80%.

Мы рады сообщить вам, что электротехническая компания «Меандр» приступила к серийному выпуску фотореле ФР-2М . Отличительной особенностью данных реле является включение нагрузки при нулевом напряжении сети (в момент перехода синусоиды через ноль — zero crossing). Таким образом, изделие может работать со светильниками, имеющими большие пусковые токи при включении. А уменьшение пусковых токов при включении позволит применять автоматические выключатели меньшего номинала. Также имеется возможность дистанционной настройки с помощью выносной кнопки.

Кроме того, фотореле ФР-2М имеет режим «умного отключения» (smart off). В этом режиме потребитель может сам задать время включённого освещения. Не менее важной особенностью этих фотореле является его габариты. Эти реле изготавливаются в корпусе шириной всего 13 миллиметров.

Фотореле ФР-2М предназначено для автоматического включения и отключения освещения. Однако, этим его возможности не ограничиваются. Также можно осуществлять управление системой автоматического полива. С помощью данного режима можно включать насосы и через заданное время выключать их без участия человека. Имеется возможность настройки порога освещенности. При поступлении команды по каналу управления, реле «запомнит» уровень освещённости в данный момент и в последующем, все включения будут происходить именно при такой освещённости.

Технические характеристики фотореле ФР-2М

Напряжение питание, В: ФР-2М DC24В: DC24 ± 10%; ФР-2М AC230В: АC230 ± 10%
Потребляемая мощность, не более ВА: 2
Уровень освещённости — настраиваемый методом обучения, лк: 0.1-500
Длительность задержки на включение: 5с, 10с, 15с, 20с, 30с, 40с, 1мин, 3мин, 5мин, 10мин
Длительность задержки отключения встроенного таймера, ч: ∞, 0. 5, 1, 1.5, 2, 2.5, 3, 5, 7
Максимальное коммутируемое напряжение, В: 400 (AC1/5А)
Максимальный коммутируемый ток АС250В 50Гц (АС1)/DC30В (DC1), А: 16
Количество и тип контактов: 1 переключающая группа
Степень защиты реле (по корпусу/по клеммам/по датчику): IP40/IP20/IP65
Диапазон рабочих температур, °C: -25…+55 (УХЛ4), -40…+55 (УХЛ2)
Режим работы: круглосуточный
Тип выносного фотодатчика (поставляется отдельно) ФД-3-1
Рабочая температура фотодатчика, °C: -40…+60
Длина провода к внешнему фотодатчику, м: до 30
Сечение подключаемого провода, мм²: 0.75

Фотореле промышленного исполнения типа ФР-2 предназначено для использования в устройствах автоматики, где необходимо включать/отключать нагрузку в зависимости от освещенности. Устанавливается в шкафах управления, например управления уличным освещением, с подключением внешнего фотодатчика типа ФСК-Г1. Внешний вид фотореле ФР-2 представлен на рисунке 1.

Технические данные

Фотореле ФР-2 может питается однофазным переменным напряжением 220 вольт, частотой 50 герц, так и постоянным ± 220 вольт с отклонением ± 10%.
Фотореле ФР-2 обеспечивает включение нагрузки при снижении освещенности ниже установленного и отключение при увеличении освещенности выше установленного порога.
Установку порога срабатывания в широком диапазоне при помощи регулятора уровня, расположенного внутри корпуса устройства.
Исполнительные контакты фотореле ФР-2 рассчитаны на управление пускателями или контакторами и др., с рабочим напряжением 220 вольт и током до 2 ампер.

Принципиальная фотореле ФР-2 представлена на рисунке 2.

Схема фотореле ФР-2 выполнена с бестрансформаторным питанием от однофазной сети переменного тока 220 ±10% вольт. При подключении устройства важно соблюсти полярность нулевого и фазных проводов , т.е. контакт 5 — ноль («земля»), а контакт 10 – фаза. В схеме фотореле применены два транзистора типа МП26Б, а коммутационным элементом служит электромагнитное К1. На транзисторе VT1 выполнен пороговый элемент, в базовую цепь которого включены фоторезистор ФСК-Г1 и резисторы R4, R5. Резистор R4 подстроечный, который установливает необходимый порог переключения, в зависимости от освещенности на фоторезисторе ФСК-Г1. На VT2 собран каскад, являющийся транзисторным ключем.

Работает фотореле ФР-2 следующим образом. При малой освещенности фоторезистора, т. е. в темное время суток, внутреннее сопротивление ФСК-Г1 велико, а напряжение смещения в базе транзистора VT1 недостаточно для его открывания, транзистор закрыт. Транзистор VT2 так же закрыт. К1 находится под током, т.к. включено в цепь R3, R6, VD1, R7. Исполнительные контакты К1 замкнуты.

При увеличении освещенности, внутреннее сопровивление фоторезистра уменьшается и при достижении порога открывания транзистора VT1, вызывает открывание последнего. За счет открывания VT1 открываеся и транзистор VT2, шунтируя обмотку К1. Напряжение на обмотке

Автоматизация подачи освещения в квартире, в доме или на улице достигается за счет применения фотореле. При правильной настройке оно будет включать свет при наступлении темноты и отключать в светлое время суток. Современные устройства содержат настройку, за счет которой можно устанавливать срабатывание в зависимости от освещенности. Они являются составной частью системы «умного дома», берущей на себя значительную часть обязанностей хозяев. Схема фотореле, прежде всего, содержит резистор, изменяющий сопротивление под действием света. Ее легко собрать и настроить своими руками.

Принцип действия

Схема подключения фотореле для включает датчик, усилитель и Фотопроводник PR1 под действием света изменяет сопротивление. При этом изменяется величина проходящего через него электрического тока. Сигнал усиливается составным транзистором VT1, VT2 (схема Дарлингтона), а с него поступает на исполнительный механизм, которым является K1.

В темноте сопротивление фотодатчика составляет несколько мОм. Под действием света оно снижается до нескольких кОм. При этом открываются транзисторы VT1, VT2, включающие реле K1, управляющим цепью нагрузки через контакт K1.1. Диод VD1 не пропускает ток самоиндукции при выключении реле.

Несмотря на простоту, схема фотореле обладает высокой чувствительностью. Чтобы ее выставить на необходимый уровень, используется резистор R1.

Напряжение питания подбирается по параметрам реле и составляет 5-15 В. Ток обмотки не превышает 50 мА. Если необходимо его увеличить, можно применить более мощные транзисторы и реле. Чувствительность фотореле повышается с увеличением напряжения питания.

Вместо фоторезистора можно установить фотодиод. Если необходим датчик с повышенной чувствительностью, используются схемы с фототранзисторами. Их применение целесообразно с целью экономии электричества, поскольку минимальный предел срабатывания обычного прибора составляет 5 лк, когда окружающие предметы еще различимы. Порог 2 лк соответствует глубоким сумеркам, после которых через 10 мин наступает темнота.

Фотореле целесообразно применять даже при ручном управлении освещением, поскольку можно забыть выключить свет, а датчик самостоятельно «позаботится» об этом. Установить его несложно, а цена вполне доступна.

Характеристики фотоэлементов

Выбор фотореле определяют следующие факторы:

чувствительность фотоэлемента;
напряжение питания;
коммутируемая мощность;
внешняя среда.

Чувствительность характеризуется как отношение образующегося фототока к величине внешнего потока света и измеряется в мкА/лм. Она зависит от частоты (спектральная) и интенсивности света (интегральная). Для управления освещением в быту важна последняя характеристика, зависящая от суммарного светового потока.

Величину номинального напряжения можно найти на корпусе прибора или в сопроводительном документе. Устройства зарубежного производства могут иметь другие стандарты напряжения питания.

От мощности светильников, к которым подключено фотореле, зависит нагрузка на его контакты. Схемы фотореле освещения могут предусматривать прямое включение ламп через контакты датчика или через пускатели, когда нагрузка велика.

На открытом воздухе сумеречный выключатель помещается под герметичной прозрачной крышкой. Она является защитой от влаги и осадков. При работе в холодный период применяется подогрев.

Модели заводского изготовления

Раньше схема фотореле собиралась своими руками. Сейчас в этом нет необходимости, так как устройства стали дешевле, а функциональность расширилась. Их применяют не только для внешнего или внутреннего освещения, но также для управлением поливом растений, системой вентиляции и др.

1. Фотореле ФР-2

Модели заводского изготовления широко используются в устройствах автоматики, например, для управления уличным освещением. Часто можно видеть днем горящие фонари, которые забыли выключить. При наличии фотодатчиков нет необходимости в ручном управлении освещением.

Схема фотореле фр-2 промышленного изготовления применяется для автоматического управления уличным освещением. Здесь также является реле К1. К базе транзистора VT1 подключены фоторезистор ФСК-Г1 с резисторами R4 и R5.

Питание производится от однофазной сети 220 В. Когда освещенность мала, сопротивление ФСК-Г1 имеет большую величину и сигнала на базе VT1 недостаточно для его открывания. Соответственно закрыт и транзистор VT2. Реле K1 включено, и его рабочие контакты замкнуты, поддерживая лампы освещения горящими.

Когда освещенность увеличивается до порога срабатывания, снижается сопротивление фоторезистора и открывается после чего реле K1 отключается, размыкая цепь питания ламп.

2. Виды фотореле

Выбор моделей достаточно велик, чтобы можно было выбрать подходящую:

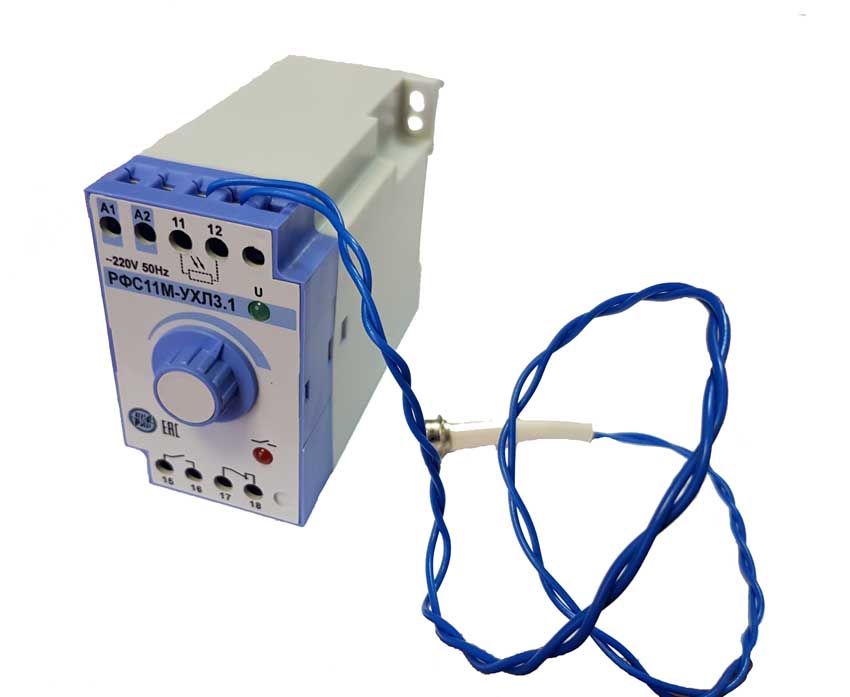

с выносным датчиком, расположенным вне корпуса изделия, к которому подводятся 2 провода;
люкс 2 — устройство с высокой надежностью и уровнем качества;
фотореле с питанием 12 В и нагрузкой не выше ;

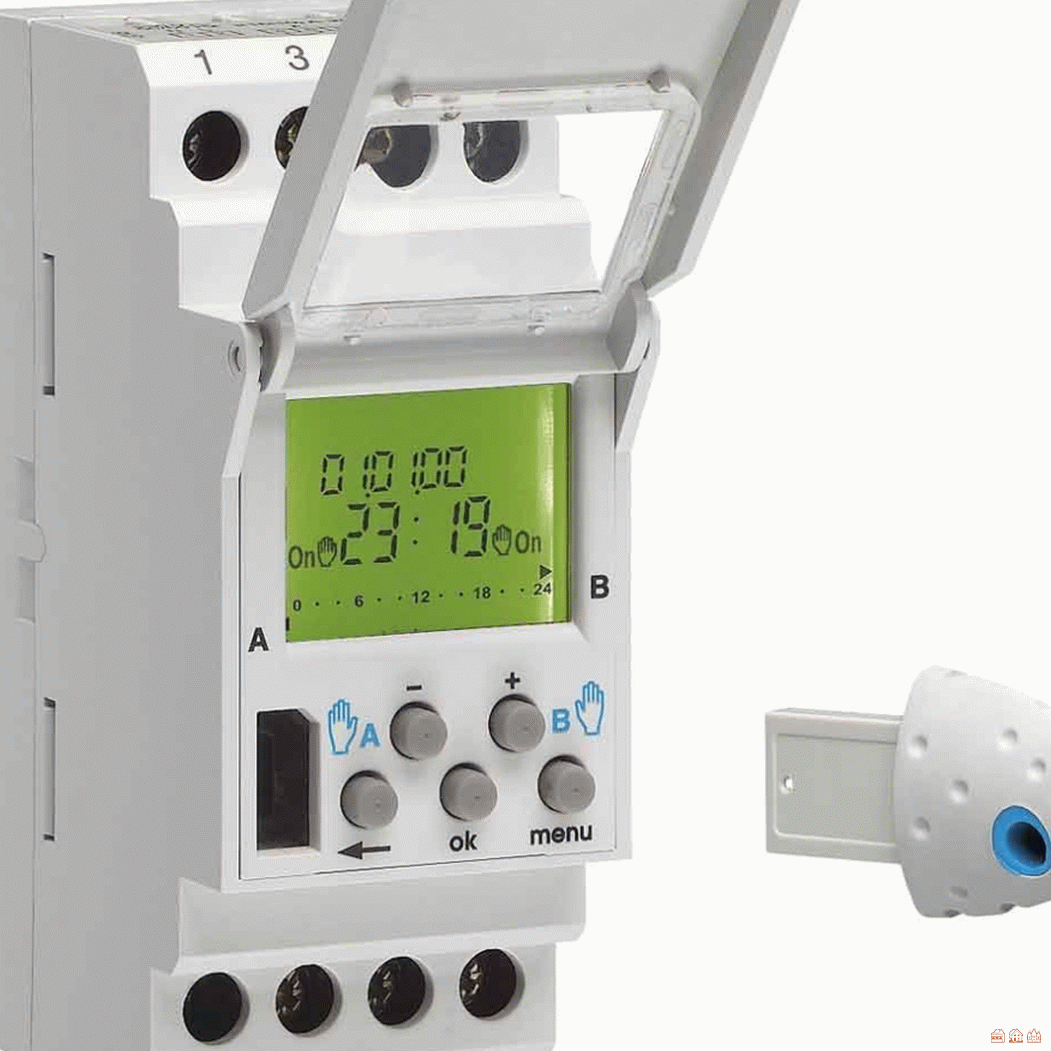

модуль с таймером, монтирующийся на ДИН-рейку;
устройства ИЭК отечественного производителя с высоким качеством и функциональностью;
AZ 112 — автомат с высокой чувствительностью;
ABB, LPX — надежные производители устройств европейского качества.

Способы подключения фотореле

Перед приобретением датчика необходимо подсчитать потребляемую светильниками мощность и взять с запасом 20 %. При значительной нагрузке схема уличного фотореле предусматривает дополнительную установку электромагнитного пускателя, обмотка которого должна включаться через контакты фотореле, а силовыми контактами коммутировать нагрузку.

Для дома такой способ применяется редко.

Перед установкой проверяется напряжение сети питания ~220 В. Подключение производится от автоматического выключателя. Фотодатчик устанавливается таким образом, чтобы свет от фонаря не попадал на него.

На приборе применяются клеммы для подключения проводов, что делает монтаж проще. Если они отсутствуют, применяется распределительная коробка.

За счет применения микропроцессоров схема подключения фотореле с другими элементами приобрела новые функции. В алгоритм действий внесли таймер и датчик движения.

Удобно, когда светильники автоматически включаются при прохождении человека по лестничной площадке или по дорожке сада. Причем срабатывание происходит только в темное время суток. За счет применения таймера фотореле не реагирует на свет фар от проезжающих автомобилей.

Простейшая схема подключения таймера с датчиком движения — последовательная. Для дорогих моделей разработаны специальные программируемые схемы, учитывающие различные условия эксплуатации.

Фотореле для уличного освещения

Для подключения фотореле схема наносится на его корпус. Ее можно найти в документации на прибор.

Из прибора выходят три провода.

Нулевой проводник — общий для светильников и фотореле (красный).
Фаза — подключается на вход прибора (коричневый).
Потенциальный проводник для подачи напряжения от фотореле на светильники (синий).

Устройство работает по принципу прерывания или включения фазы. Цветовая маркировка у разных производителей может отличаться. Если в сети есть проводник «земля», его к прибору не подключают.

В моделях со встроенным датчиком, который находится внутри прозрачного корпуса, работа уличного освещения автономна. К нему нужно только подвести питание.

Варианты с выносом датчика применяются в случае, когда электронную начинку фотореле удобно разместить в щите управления с другими приборами. Тогда нет необходимости в автономной установке, протягивании электропроводки питания и обслуживании на высоте. Электронный блок размещается внутри помещения, а датчик выносится наружу.

Особенности фотореле для уличного освещения: схема

При установке фотореле на улице надо учитывать некоторые факторы.

Наличие питающего напряжения и соответствие мощностей контактов и нагрузки.
Не допускается установка приборов рядом с легко воспламеняющимися материалами и в агрессивной среде.
Основание прибора размещается внизу.
Перед датчиком не должны находиться качающиеся предметы, например, ветви деревьев.

Подсоединение проводов выполняется через распределительную коробку для улицы. Она закрепляется рядом с фотореле.

Выбор фотореле

Возможность регулирования порога срабатывания позволяет производить подстройку чувствительности датчика в зависимости от времени года или при пасмурной погоде. В результате обеспечивается экономия электричества.
Минимум трудозатрат требуется при монтаже фотореле со встроенным чувствительным элементом. При этом не требуются особые навыки.
Реле с таймером хорошо программируется для своих потребностей и работы в установленном режиме. Можно настроить прибор для отключения в ночное время. Индикация на корпусе прибора и кнопочное управление позволяют легко производить настройку.

Заключение

Применение фотореле позволяет автоматически контролировать период включения ламп. Теперь уже отпала необходимость в профессии фонарщика. Схема фотореле без участия человека по вечерам зажигает свет на улицах и выключает его утром. Устройства могут управлять системой освещения, что повышает ее ресурс и делает эксплуатацию проще.

Фотореле ФР-2М

29.08.2017

Мы рады сообщить вам, что электротехническая компания «Меандр» приступила к серийному выпуску фотореле ФР-2М. Отличительной особенностью данных реле является включение нагрузки при нулевом напряжении сети (в момент перехода синусоиды через ноль — zero crossing). Таким образом, изделие может работать со светильниками, имеющими большие пусковые токи при включении. А уменьшение пусковых токов при включении позволит применять автоматические выключатели меньшего номинала. Также имеется возможность дистанционной настройки с помощью выносной кнопки.

Технические характеристики фотореле ФР-2М

Напряжение питание, В: ФР-2М DC24В: DC24 ± 10%; ФР-2М AC230В: АC230 ± 10%
Потребляемая мощность, не более ВА: 2
Уровень освещённости — настраиваемый методом обучения, лк: 0.1-500
Длительность задержки на включение: 5с, 10с, 15с, 20с, 30с, 40с, 1мин, 3мин, 5мин, 10мин
Длительность задержки отключения встроенного таймера, ч: ∞, 0.5, 1, 1.5, 2, 2.5, 3, 5, 7
Максимальное коммутируемое напряжение, В: 400 (AC1/5А)
Максимальный коммутируемый ток АС250В 50Гц (АС1)/DC30В (DC1), А: 16
Количество и тип контактов: 1 переключающая группа
Степень защиты реле (по корпусу/по клеммам/по датчику): IP40/IP20/IP65
Диапазон рабочих температур, °C: -25…+55 (УХЛ4), -40…+55 (УХЛ2)
Режим работы: круглосуточный
Тип выносного фотодатчика (поставляется отдельно) ФД-3-1
Рабочая температура фотодатчика, °C: -40…+60
Длина провода к внешнему фотодатчику, м: до 30
Сечение подключаемого провода, мм²: 0. 75

По вопросам приобретения, просьба обращаться в отдел продаж по телефону единой справочной +7 495 544-00-08 или по запросу на электронную почту: [email protected]

МЭМС-переключатели для маломощной логики

Изображения: вверху: Реза Натанаэль / Калифорнийский университет в Беркли; Внизу: SEMATECH

Mechanical Logic: Это шестиконтактное реле [внизу], которое может похвастаться затвором размером 7,5 квадратных микрометра, и более крупное четырехконтактное реле [вверху] построено таким образом, что их затворы и каналы находятся над остальной частью переключателя. Щелкните любое изображение для увеличения.

Интегральная схема за последние 40 лет добилась таких устойчивых успехов, что легко поверить в своего рода «явную судьбу» электроники. Как мог пройти год без появления новых крутых гаджетов, которые могут похвастаться невиданными ранее возможностями по удивительно доступным ценам?

Но индустрия микросхем приближается к кризису. После десятилетий прогресса непрерывное улучшение энергоэффективности начало замедляться. Если мы хотим продолжить распространение более дешевой электроники меньшего размера и открыть то, что многие в индустрии микросхем называют Интернетом вещей — будущее, полное миллиардов постоянно включенных, всегда подключенных устройств и датчиков, — нам придется выйти за рамки CMOS транзистор, чтобы найти менее энергоемкую технологию.

Будущее может лежать в прошлом: оглядываясь на самые ранние дни электрических вычислений, мы обнаружили удивительно привлекательную альтернативу. Это электромеханическое реле. В качестве переключателя, реле является настолько фундаментальным, насколько это возможно — оно использует напряжение для физического размыкания и замыкания цепи. Ранние реле были слишком медленными и требовательными к мощности, чтобы конкурировать с электронными лампами, не говоря уже о транзисторах. Но мы думаем, что, используя современные процессы производства КМОП, реле может получить микроскопический вид.

Иллюстрация: Джордж Рецек

Сила пружины: Пружинные витки подвески используются для закрепления затвора и канала нанореле. Достаточно сильная разница напряжений опускает стек затвора и позволяет току течь. Щелкните изображение для увеличения.

Эти миниатюрные подвижные переключатели — или нанорелеи — не так быстры, как твердотельные устройства на современных микросхемах. Но недостаток скорости крошечным механическим переключателям компенсируется энергоэффективностью.Нанорелеи не пропускают ток, когда они выключены, и они могут изменять состояние с помощью лишь части энергии, необходимой для включения или выключения транзистора. Эти качества делают микроскопические переключатели идеальными для сверхмалых микросхем, которые могут отводить энергию, собранную из акустических колебаний, света или окружающих радиосигналов. С помощью некоторой умной инженерии, возможно, даже удастся сделать нанорелеи достаточно быстрыми, чтобы управлять основной логикой в мобильных телефонах, планшетах и других портативных электронных устройствах.

Серийные микросхемы, заполненные движущимися частями, не так уж и далеки, как может показаться. После нескольких лет мелкомасштабных экспериментов мы сейчас находимся на пороге демонстрации полностью функциональных, сложных интегральных схем, которые являются полностью механическими. Эстафета, давно вышедшая на пенсию, может вскоре возродиться.

На протяжении десятилетий инженеры каждый раз уменьшали размер транзистора, они получали более быстрый и энергоэффективный переключатель. Но чуть более десяти лет назад производители микросхем поняли, что простое сокращение транзисторов не улучшит их энергоэффективность, как это было раньше.

Проблема в том, что транзисторы — несовершенные переключатели; они пропускают ток, даже если они должны быть отключены. Эта утечка имеет фундаментальное значение для работы транзистора, поэтому нет простого способа устранить ее последствия. Если уменьшить рабочее напряжение транзистора, для переключения устройства потребуется меньше энергии. Но время, необходимое для переключения этого транзистора с меньшей мощностью, будет увеличиваться, а в то же время другие транзисторы в цепи будут пропускать больше тока, пока они ждут завершения операции.В результате существует фундаментальный предел энергоэффективности схемы CMOS, и мы быстро приближаемся к точке, когда мы не сможем продолжать повышать производительность микросхемы без увеличения энергопотребления.

Хорошая новость заключается в том, что вы можете полностью избежать утечки, если используете выключатель, у которого просто нет пути для прохождения электричества, когда он выключен. Ранняя модель такого переключателя — реле — была изобретена в 1835 году американским ученым Джозефом Генри, примерно в то же время, когда Чарльз Бэббидж разрабатывал паровые калькуляторы. Первое реле Генри использовало индукцию для включения электромагнита, который тянул за якорь, который механически замыкал зазор между двумя электродами.

Реле открыло дорогу первым сложным программируемым компьютерам — машинам, которые могли вычислять логарифмические таблицы или анализировать аэродинамические силы — в конце 19-го и начале 20-го веков. Самый первый цифровой компьютер общего назначения с электрическим приводом, немецкий Zuse Z3, представленный в 1941 году, использовал около 2000 реле для выполнения расчетов при проектировании самолетов.

Но роль реле в вычислениях была недолгой. Z3, который имел тактовую частоту менее дюжины герц, был быстро вытеснен компьютерами, основанными на электронной лампе, а затем и на транзисторе. Тем не менее, реле вот-вот совершит полный круг: десятилетия достижений в литографии, травлении и других технологиях, используемых для изготовления КМОП-чипов, теперь предлагают нам средства для возрождения реле в более компактной и более энергоэффективной форме.

Как вы могли догадаться, для существует множество способов создания миниатюрного механического переключателя.Вы можете, например, воспроизвести классическое реле в гораздо меньшем масштабе, используя ток, чтобы физически толкать или тянуть крошечный кусок магнитного материала. И действительно, исследователи именно это и сделали. В 2001 году группа из Университета штата Аризона показала, что консоль, сделанная из сплава железа и никеля, может быть потянута вниз, чтобы замкнуть цепь, пропуская ток через соседнюю катушку. Это устройство не было достаточно компактным и энергоэффективным, чтобы его можно было использовать для крупномасштабной интеграции, но оно вызвало такой интерес у исследователей, что они начали изучать другие способы уменьшения размера реле.

С тех пор другие разработали реле, которые получают свое механическое движение от теплового расширения или пьезоэлектричества, свойства некоторых материалов расширяться или сжиматься под действием электрического поля. Эти конструкции оказались многообещающими, но подход, который кажется наиболее совместимым с существующими процессами производства микросхем и наиболее способным к уменьшению до размеров, сопоставимых с размерами современных транзисторов, — это электростатический переключатель.

В Калифорнийском университете в Беркли мы работали над таким переключателем: реле с микрометровой шкалой, вдохновленное транзистором CMOS.Подобно транзистору, реле содержит исток, сток и канал, по которому протекает ток, а также электроды затвора и корпуса, которые контролируют состояние устройства. Но реле может похвастаться ключевым конструктивным отличием: затвор и канал подвешены над истоком и стоком, а не построены рядом с ними.

Мы достигли этой конфигурации путем травления затвора, который состоит из квадрата и четырех подпружиненных катушек, прикрепленных по углам, из проводящего сплава кремния и германия.Поскольку мы удалили часть промежуточного материала в процессе изготовления устройства, затвор находится на высоте менее 100 нанометров над «основанием» переключателя. Это основание разделено на три части: «основной» электрод, который служит опорным потенциалом для затвора, и электроды истока и стока, расположенные по обе стороны от основного электрода. К изолированной нижней части ворот прикреплен слой проводящего материала, который образует канал.

Если разность напряжений между электродом затвора и электродом тела достаточно велика, то электростатическое притяжение между противоположными зарядами затвора и тела создает силу, которая тянет затвор вниз.Это растягивает пружинящие катушки и приводит канал в контакт с электродами истока и стока, так что он образует проводящий мост для протекания тока. Когда прикладываемое напряжение между затвором и корпусом уменьшается, электростатическая сила уменьшается и в конечном итоге становится ниже, чем восстанавливающая сила катушек. Затем ворота возвращаются в нейтральное положение, так что они снова подвешиваются над корпусом переключателя. В этом состоянии воздушный зазор отделяет канал от электродов истока и стока, предотвращая протекание тока.

Изображение: Калифорнийский университет в Беркли

Click, Clack: Этот тестовый чип реле размером 9 на 9 миллиметров, созданный в Калифорнийском университете в Беркли, содержит умножитель на 100 реле [четвертый ряд снизу], разработанный исследователями Массачусетского технологического института, который является самым большим интегрированным реле. Схема продемонстрирована на сегодняшний день. Щелкните изображение для увеличения.

Полученные в результате реле не особенно быстродействующие по сравнению с современными транзисторами.Реле размером с современное КМОП-устройство может механически переключаться от 1 до 10 наносекунд — в 100-1000 раз больше, чем типичный ограничивающий фактор скорости транзисторной схемы, время, необходимое для электрического заряда. или разрядить выходной сигнал. Из-за этого, если вы возьмете оптимально спроектированную схему CMOS и просто замените реле для каждого транзистора, вы получите идеально работающую схему реле, но такую, которая будет меньше, чем в сотую раз быстрее, чем ваша исходная схема.

К счастью, наша исследовательская группа, в которую входят сотрудники из Беркли, Калифорнийского университета в Лос-Анджелесе и Массачусетского технологического института, продемонстрировала, что влияние этой длительной механической задержки можно минимизировать путем оптимизации конструкции схемы. В схеме КМОП, такой как сумматор или умножитель, транзисторы обычно располагаются небольшими группами для создания довольно простых логических вентилей. Каждый из этих затворов содержит несколько транзисторов и работает в последовательном порядке — выход одного затвора используется для влияния на состояние следующего затвора.Этот подход оказывается более быстрым, чем создание более сложных логических вентилей из больших наборов транзисторов, соединенных последовательно или параллельно.

Оказывается, лучший способ разработать блок схемы цифрового реле — это взять страницу из первой половины 20-го века, когда большие дискретные реле все еще использовались для создания компьютеров. Вместо того, чтобы сгруппировать нанорелеи в отдельные простые вентили, как в случае с транзисторами, лучший подход состоит в том, чтобы расположить многие из них последовательно и параллельно, чтобы сделать как можно меньше вентилей.Если все устройства могут быть объединены в один затвор, все нанорелеи можно переключать одновременно, и время, необходимое для выполнения любой функции, сокращается до одной механической задержки.

Этот подход работает, потому что дополнительная задержка, связанная с перемещением электрических сигналов через более сложные схемы, остается незначительной по сравнению с механической задержкой, связанной с размыканием или замыканием одного переключателя. В сочетании с другими функциями реле построенные таким образом логические схемы требуют меньшего количества устройств, что позволяет сэкономить место и, следовательно, стоимость микросхемы.Хотя для КМОП-сумматора может потребоваться около 25 транзисторов, мы создали сумматоры с нанореле, которым требуется всего 12 переключателей. Механические схемы, которые были изготовлены на сегодняшний день, содержат реле микрометрового размера, в десятки раз больше, чем современные транзисторы с самыми высокими характеристиками. Но наши исследования, а также исследования групп из Стэнфорда и Калифорнийского технологического института показывают, что реле можно уменьшить таким же образом, как это было сделано для КМОП-транзисторов, и с аналогичным увеличением производительности.

Экстраполируя наши токовые реле, результаты нашего моделирования показывают, что для тех же литографических размеров схема с нанореле может потреблять всего сотую часть энергии, занимая ту же площадь кристалла, что и эквивалентная схема CMOS.По нашим оценкам, схемы нанореле, созданные с использованием зрелой технологии 90-нм чипов, могут работать на скоростях примерно до 100 мегагерц.

В наши дни процессоров с частотой несколько гигагерц может показаться странным рассматривать совершенно новую технологию, способную работать только с одной десятой скорости. Но этого количества вычислительной мощности более чем достаточно для управления логикой различных датчиков, камер, имплантированной электроники и устройств связи, которые сформируют Интернет вещей будущего.

И по мере того, как нанорелеи становятся меньше, их энергоэффективность и скорость будут продолжать улучшаться, возможно, до скоростей гигагерца или около того. Лучший способ увеличить скорость — уменьшить механическую задержку реле. Мы могли бы, например, сделать затвор и канал реле из более легких материалов, чтобы переключатель ускорялся быстрее при заданной силе. Мы также могли бы построить реле так, чтобы затвор был подвешен ближе к корпусу переключателя, уменьшая расстояние, которое затвор нанореле должен проходить между его включенным и выключенным состояниями, и увеличивая силу притяжения между электродами.

Звучит просто , но было бы упущением, если бы мы не упомянули пару предостережений. Нам часто задают вопрос: что произойдет с микросхемой реле, если вы ее уроните? Наверное, ничего. Оказывается, масса подвижного электрода в нанореле была бы настолько мала — порядка одной миллиардной грамма, — что для преодоления восстанавливающей силы, действующей на поверхность, потребовались бы ускорения, превышающие 100 000 g. подвижные электродные пружины и вызывают случайный контакт канала с истоком и стоком.Чтобы поместить это число в контекст, бросая ваш мобильный телефон на землю, вы обычно получаете ускорение менее 1000 g в момент удара. Таким образом, крайне маловероятно, что вибрация и механический удар могут вызвать отказ микросхемы реле, не говоря уже о ее повреждении — если только ваш телефон не взорвется на куски.

Еще одна проблема — надежность. Любое механическое устройство со временем изнашивается или ломается при многократном использовании. В случае нанореле наиболее вероятный путь выхода устройства из строя — через контакты — места, где канал соприкасается с истоком и стоком.Тепло, создаваемое этими контактами, проводит ток для зарядки или разрядки выхода реле, в конечном итоге может привести к свариванию контактов или даже к испарению.

Удобно, но относительная медлительность нанореле позволяет нам использовать материалы, более устойчивые к износу. Электрическая задержка, связанная с зарядкой и разрядкой переключателя, когда канал входит в контакт или поднимается над истоком и стоком, мала по сравнению с временем механического переключения.В результате мы можем использовать больше износостойких и жаропрочных материалов, таких как вольфрам, для контактов. Такие твердые материалы не имеют хороших электрических контактов — они не деформируются при нажатии друг на друга, поэтому фактический контакт обычно осуществляется только в нескольких точках. В результате небольшая площадь контакта увеличивает электрическую задержку, но эта задержка все еще мала по сравнению с механической задержкой.

Экстраполируя степень износа, наблюдаемую в наших экспериментах, мы оцениваем, что нанорелеи могут быть использованы для создания практического микроконтроллера для встроенного датчика, который без сбоев переключает квадриллион (10 ¹⁵) раз. Такой уровень активности соответствует работе 1 процент времени на скорости 100 МГц в течение 10 лет.

Кроме того, мы ожидаем, что по мере уменьшения размера реле они, вероятно, станут еще более надежными. Одна из основных причин заключается в том, что реле меньшего размера будут иметь меньшую емкость, а это означает, что для зарядки или разрядки компонентов потребуется меньше времени. Это уменьшит количество тепла, рассеиваемого через контакты.

Прежде чем реле смогут стать следующей основной технологией интегральных схем, еще должны произойти две важные вещи: реле нужно сделать меньше и их нужно изготавливать в более сложные схемы.Несколько команд работают над обеими задачами. Мы уже показали, что память, а также базовые логические схемы, такие как сумматоры и умножители, могут быть построены с помощью нанорелеев. Следующим шагом будет создание полноценных микросхем, таких как микроконтроллеры, которые легко могли бы содержать тысячи или даже миллионы переключателей. В процессе мы будем разрабатывать методы для оптимизации конструкции очень крупномасштабных интегральных схем, а также подготовить цепочку изготовления пластин для этих больших конструкций микросхем.

К счастью, создание интегральных схем, содержащих миллионы или даже миллиарды этих нанорелеев, должно быть относительно несложным.Помимо некоторых специфических для реле правил проектирования, проверок и моделей устройств, мы смогли использовать те же автоматизированные инструменты проектирования, разработанные для индустрии кремниевых КМОП, для размещения и маршрутизации реле и моделирования поведения схемы. Возможность повторного использования этого программного обеспечения имеет решающее значение, потому что восстановление этой инфраструктуры с нуля будет очень дорогостоящим.

Конечно, еще предстоит проделать большую работу, но технология нанореле, похоже, имеет потенциал преодолеть препятствие на пути к энергоэффективности КМОП и восстановить явную судьбу электроники. Вскоре мы можем увидеть новые крутые устройства, которые будут работать недели или годы от одной зарядки аккумулятора. Все, что нужно, — это установить несколько миллионов вещей.

Об авторах

Для Цу-Чже Кинга Лю, Деян Марковича, Владимира Стояновича и Элада Алона эта эстафета — больше, чем просто взрыв из прошлого. Сотрудник IEEE Лю, профессор электротехники и компьютерных наук Калифорнийского университета в Беркли, подозревала, что миниатюрные версии механических переключателей могут быть привлекательной маломощной альтернативой кремниевым транзисторам, но ей требовались разработчики схем, чтобы доказать это. .Маркович, профессор электротехники Калифорнийского университета в Лос-Анджелесе; Стоянович, профессор Массачусетского технологического института; и Алон, такой же профессор из Беркли, с энтузиазмом присоединились к этой работе.

Твердотельное реле
(МОП-транзистор с оптической связью) Структура и характеристики
МОП-транзистор с оптической связью — это полностью твердотельное реле, которое состоит из светодиода (СИД) для входной стороны и МОП-транзисторов для точки контакта. Поэтому его обычно называют твердотельным реле (SSR).По сравнению с традиционным механическим реле, полевой МОП-транзистор с оптической связью не только меньше и легче, но и легче в управлении и имеет высокую скорость. Кроме того, он производит мало шума. Эти особенности делают его идеальным реле.
Структура и функции описаны ниже.
Структура
Как показано на рисунке 1, полевой МОП-транзистор с оптической связью состоит из светоизлучающего диода (СИД) на входной стороне, фотоэлектрического диода (PVD), обращенного к светодиоду, и полевых МОП-транзисторов, которые служат контактом.
Рис. 1. Схема внутренней перспективы (Цвета приведены для облегчения понимания и не имеют отношения к реальным цветам.)
Входной светодиод (LED) излучает инфракрасный свет, когда через него проходит прямой ток. Когда этот свет падает на фотоэлектрический диод (PVD), в PVD генерируется напряжение. Когда это напряжение подается на затворы полевых МОП-транзисторов, они включают и выключают ток стока. Два полевых МОП-транзистора соединены последовательно в обратном порядке, поэтому они также могут переключать переменный ток.
Кроме того, поскольку существует два типа полевых МОП-транзисторов, нормально выключенный (тип расширения) и нормально включенный (тип истощения), можно сделать первое реле типа контакта A (замыкающий контакт), используя соединение, которое дает положительное напряжение затвора, и сделайте последнее реле типа контакта B (размыкающий контакт), используя соединение, которое дает отрицательное напряжение затвора.
Более того, наш MOSFET с оптической связью имеет внутри оригинальный контроллер привода. Контроллер ускоряет разряд из затвора полевого МОП-транзистора, когда светодиод перестает излучать свет.Таким образом, обеспечивается плавное высокоскоростное переключение. Благодаря такой конструкции вход и выход полностью электрически изолированы, а контакт выходной стороны обеспечивает проводимость с хорошей линейностью и высокими характеристиками отсечки как в прямом, так и в обратном направлениях.
Как показано на следующем рисунке, в нашем MOSFET с оптической связью входной светодиод и PVD на выходной стороне изолированы друг от друга изолирующей смолой с высокой прозрачностью, а внешняя поверхность дополнительно покрыта черным смола с высокой темнотой.Таким образом, он работает строго и стабильно независимо от внешней яркости.
Рис. 2. Формовочная конструкция
Существует два типа формованных конструкций: стандартный тип базовой конструкции (рисунок слева) и тип с высокой изоляцией и большим изоляционным расстоянием (рисунок справа).
Характеристики
Как описано выше, полевые МОП-транзисторы с оптической связью представляют собой полностью твердотельные реле, состоящие из полупроводников, и имеют следующие особенности по сравнению с обычными механическими реле или оптопарами.
Компактный размер и легкий вес
Ультракомпактные продукты, которых нет среди механических реле, такие как небольшой корпус (SOP) и сверхмалые полевые МОП-транзисторы с плоскими выводами, разрабатываются один за другим и идеально подходят для оборудования, для которого размещается на компактных размерах и малом весе, таких как портативные компьютеры, мобильные информационные терминалы и различные адаптерные карты, а также оборудование для тестирования полупроводников, которое требует монтажа с высокой плотностью.
Рис. 3. Фотография внешнего вида (размер каждого квадрата примерно 1 см x 1 см)
Превосходная устойчивость к ударам и вибрации
Поскольку полевые МОП-транзисторы с оптической связью не имеют металлических контактов и движущихся частей, которые подвергаются воздействию физических вибраций и ударов, они особенно подходят для портативных информационных терминалов, таких как портативные аудиоустройства и портативные компьютеры, станки и автоматические тестеры, которые требуется устойчивость к ударам и вибрации.
Бесшумный
МОП-транзисторы с оптической связью не создают шума при работе, в отличие от механических реле, и поэтому очень эффективны для снижения уровня шума в таких местах, как офисы, заводы и дома.
Кроме того, полевые МОП-транзисторы с оптической связью не вызывают контактных искр, в отличие от механических реле. Таким образом, они не вызывают радиочастотных помех в окружающем аудиовизуальном оборудовании, и не стоит беспокоиться о дополнительных нагрузках на детали, подвергаемые тестированию.
Высокоскоростной режим
Поскольку полевые МОП-транзисторы с оптической связью работают со светом и электронами, их рабочая скорость более чем в 10 раз выше, чем у механических реле. Поэтому они подходят для оборудования для тестирования полупроводников и других продуктов, требующих высокоскоростной работы.
Чрезвычайно низкий уровень неисправностей
МОП-транзисторы с оптической связью не подвержены вибрации, возникающей в механических реле, и по сравнению с обычными оптопарами имеют большую устойчивость к колебаниям электрического потенциала между входной и выходной сторонами.В результате неисправности из-за этих факторов крайне редки.
Высокая изоляция, высокая надежность
Поскольку полевые МОП-транзисторы с оптической связью используют оптическое соединение между входом и выходом, они полностью электрически изолированы.
Более того, будучи реле, полевые МОП-транзисторы с оптической связью являются полупроводниковыми устройствами, такими как микропроцессоры или запоминающие устройства, и, таким образом, не подвержены механическому износу и ухудшению качества контактов, вызванным операциями переключения. Это делает их подходящими для приложений непрерывного высокоскоростного переключения, таких как оборудование для тестирования полупроводников.
Высокая чувствительность и низкое энергопотребление
Поскольку полевой МОП-транзистор с оптической связью обычно имеет чрезвычайно низкий управляющий ток, составляющий всего несколько мА, и не имеет индукции на входе, в отличие от катушек, они могут напрямую управляться логическими вентилями КМОП. В результате внешняя схема очень проста, а поскольку полевые МОП-транзисторы с оптической связью имеют низкое энергопотребление, они эффективны для снижения теплового излучения и экономии энергии в портативных компьютерах с батарейным питанием и портативных информационных терминалах, а также в оборудовании для тестирования полупроводников. где они используются в большом количестве.
Возможность работы с высоким напряжением, большим током и переменным током по сравнению с оптопарами
Оптопара состоит из фотодетектора и контактного элемента на микросхеме. С другой стороны, полевой МОП-транзистор с оптической связью имеет фотодетектор и МОП-транзисторы для контакта различных микросхем друг с другом. Следовательно, легко создавать полевые МОП-транзисторы с оптической связью, которые могут управлять высоким напряжением или большим током, выбирая микросхему полевого МОП-транзистора.
Кроме того, поскольку два полевых МОП-транзистора последовательно соединены в обратном порядке для контакта, можно включать и выключать не только постоянный, но и переменный ток.
Малая температурная зависимость и высокая линейность характеристик
МОП-транзисторы, используемые для контакта на выходной стороне, имеют хорошую линейность как в прямом, так и в обратном направлениях, что делает их идеальными для управления мельчайшими аналоговыми сигналами.
Поскольку сопротивление полевого МОП-транзистора в открытом состоянии мало колеблется в широком диапазоне температур, необходимом для портативных компьютеров, КПК и т. Д. , Можно получить стабильные характеристики.
Рисунок 4 Примеры характеристик
На основе этих различных функций мы предлагаем богатые линейки полевых МОП-транзисторов с оптической связью, которые поддерживают от минутных сигналов до управления большим током, что позволяет пользователям выбирать идеальный МОП-транзистор для каждого из своих приложений.
Релейный контакт
— обзор
3.3 Отключение с электрической сигнализацией
Схема электрического отключения также показана в общих чертах на Рис. 2.41. Любая электрическая функция отключения передается на передний и задний соленоиды отключения через дублированные системы контактов реле. Эти реле разделены на расцепители категории A и категории B . Отдельные контактные группы на одних и тех же реле отключают автоматические выключатели напрямую в случае срабатывания категории A и через реле малой мощности в случае срабатывания категории B. Для включения механических отключений, например отключения при превышении скорости, чтобы сигнализировать об отключении автоматических выключателей, потеря давления защитной жидкости регистрируется наборами реле давления, которые обеспечивают дополнительные входы для инициирования отключений категории B через низкий реле прямого действия. Реле давления также могут использоваться для отключения котла и вспомогательных устройств, например, обратных клапанов стравливаемого пара, в зависимости от области применения.
Реле с малой прямой мощностью используют измерение мощности через трансформаторы напряжения и тока, чтобы определить, когда вырабатываемая мощность составляет менее 1%.Это обеспечивает почти полное закрытие паровых клапанов и недопустимость превышения скорости при размыкании автоматических выключателей, даже если в дальнейшем закрытие паровых клапанов не происходит.
Вышеупомянутые общие принципы могут быть реализованы различными способами с резервированием «1 из 2» или «2 из 3». Хотя ранее описанная гидравлическая система отключения представляет собой систему «1 из 2», будет видно, что совместимость с трехканальной электрической системой все еще возможна. Теперь подробно описывается каждая из двух систем.
Резервирование системы «1 из 2» является более сложным, чем предполагает простая интерпретация этого названия. В каждый из двух каналов встроены дополнительные преобразователи, так что можно использовать не менее двух преобразователей на канал или всего четыре преобразователя. Последовательное соединение двух контактов инициирования отключения в каждом канале позволяет любому отдельному преобразователю выйти из строя, не вызывая отключения турбины. Однако ни один единичный отказ электрического компонента не предотвратит истинного отключения.Идентификация неисправных компонентов осуществляется либо схемами контроля, либо рутинными испытаниями под нагрузкой датчиков, инициирующих срабатывание «передней» и «задней» систем, по очереди. На Рис. 2.42 показана упрощенная схема отключения для одного отключения категории A , одного отключения категории B и аварийных кнопок оператора. «Передняя» и «задняя» цепи полностью независимы и питаются от двух разных источников питания постоянного тока. Необходимо подать питание на соленоид отключения турбины SOL, чтобы инициировать отключение турбины через клапан аварийного отключения (контур 2). В качестве резерва на схеме 3 показан дублированный набор контактов, управляющих вспомогательным реле OP. Отдельные наборы контактов в этом реле затем приводят в действие электромагнитные клапаны сброса давления каждого реле парового клапана, они относятся к типу 2.
РИС. 2.42. Упрощенная схема отключения с резервированием «1 из 2» с дополнительным резервированием датчиков
Цепь 1 показывает типичную функцию отключения категории A , высокое давление выхлопных газов турбины низкого давления, измеряемое реле давления PS6 и 7.Они показаны в нормальном рабочем положении; при возникновении условия отключения PS6 замыкается и активирует реле флага AXR1.1. Если PS7 также замыкается, TR3 запитывается через контакты AXR1.1 и AXR1.2. Если «передняя» система проверяется, переключатель проверки будет в положении T1, и вместо инициирования отключения лампа LP1 загорится при замыкании PS6 и PS7. Контрольно-измерительные приборы, связанные с контрольным переключателем, позволяют подавать атмосферное давление на реле давления PS6 и PS7, тем самым всесторонне проверяя функционирование всех компонентов вплоть до лампы.
Контур 4 очень похож, в этом случае PS1 и PS2 обеспечивают отключение реле низкого давления жидкости категории B , показанное на рис. 2.41. Вспомогательное реле TPR2.1 используется для обеспечения других блокировок, а также отключений. Один контакт TPR2.1 подключен параллельно с другими отключающими контактами категории B для включения реле отключения TR7. В свою очередь, контакты этого реле, которые не показаны, инициируют отключение автоматического выключателя через реле малой прямой мощности.
Концепция отключения «1 из 2» обеспечивается дублированием в цепи заднего канала, где полностью независимые наборы датчиков инициируют отключение.Из-за конфигурации гидравлической системы отключения турбины отключение происходит, как только подается питание на любой из соленоидов отключения турбины.
В примерах, выбранных для иллюстрации типичных отключений категорий A и B , использовалось по два реле давления в каждом канале. Для других функций отключения может подойти другая форма резервирования. Таким образом, в некоторых приложениях для отключения используется высокая температура выхлопных газов низкого давления, при этом измерение выполняется в каждом потоке каждого выхлопа.Для машины с шестью выхлопными трубами будет использоваться 12 преобразователей, по шесть в каждом канале, объединенных в три пары, чтобы обеспечить защиту от ложных срабатываний.
На рисунке 2.43 показан второй способ реализации схемы электрического отключения турбогенератора с использованием системы большинства голосов «2 из 3». Используя эту технику, практически невозможно, чтобы какой-либо отдельный компонент или отказ датчика вызвал ложное срабатывание. Точно так же единичный отказ не предотвратит отключение. Вспомогательные контакты, не показанные на рисунке, выдают оператору сигнал тревоги в случае отказа и запрещают тестирование под нагрузкой до тех пор, пока неисправность не будет устранена.
РИС. 2.43. Упрощенная схема отключения с использованием резервирования «2 из 3»
Схема очень проста, основные функциональные блоки дублируются или дублируются по мере необходимости. Преобразователи подключены к трем аналогичным вспомогательным цепям отключения. Во вспомогательной цепи отключения 1 PS7 обеспечивает типичную функцию отключения категории A , такую как высокое давление выхлопных газов турбины низкого давления. Он управляет вспомогательным реле RL7 через флаговое реле. Эквивалентными вспомогательными реле в каналах 2 и 3 являются реле RL8 и RL9.В правой части диаграммы показаны четыре цепи, каждая из которых использует набор контактов от реле RL7, RL8 и RL9, подключенных по схеме голосования «2 из 3». Первые два набора управляют передними и задними соленоидами отключения турбины, в то время как вторые два набора управляют реле отключения TR3 и TR4, чтобы обеспечить прямое отключение выключателя.
Особенностью этой системы является то, что испытание под нагрузкой может проводиться на каждом датчике по очереди, а работа цепи проверяется вплоть до работы соленоида отключения турбины.Таким образом, если передний соленоид гидравлически изолирован и контакты контрольного переключателя TF замкнуты, датчик PS7 может быть сброшен в атмосферу, что приведет к замыканию контактов, включив RL7 и соленоид отключения передней турбины.
Фактическое функционирование этого может быть показано оператору с помощью реле давления жидкости, контролирующего давление жидкости защиты в соответствующей точке на переднем аварийном отключающем клапане. Во время тестирования задние соленоиды отключения турбины обеспечивают защиту в случае реального отключения.Аналогичные средства тестирования предусмотрены для большинства датчиков, причем входные сигналы для тестирования применяются с помощью электромагнитного клапана, расположенного рядом с каждым датчиком. Это позволяет проводить все испытания под нагрузкой из ячеек расцепителя с полным набором показаний для тестера, чтобы можно было легко отслеживать и устранять неисправности.
Схема категории B очень похожа на схему, описанную для категории A. Здесь отключающие контакты всех параметров отключения подключены параллельно.Таким образом, несколько подобных наборов в канале 1 работают параллельно с PS1 и RL11, и все они управляют реле RL1, которое является одним из вспомогательных реле отключения, образующих группы контактов «2 из 3» для управления соленоидами отключения турбины и категории B. реле отключения TR7 и TR8.
Типы реле — Руководство по покупке Thomas
Реле представляют собой переключатели с электрическим управлением. Они используются для управления цепью отдельным сигналом малой мощности или для управления несколькими цепями одним сигналом.Реле впервые были использованы в сетях дальнего телеграфа в качестве усилителей. Они воспроизвели сигнал, поступающий из одной цепи, и повторно передали его в другую цепь. Простое электромагнитное реле состоит из соленоида, который представляет собой проволоку, намотанную на сердечник из мягкого железа, железного ярма, которое обеспечивает путь с низким сопротивлением для магнитного потока, подвижной железной рамы и одного или нескольких наборов контактов. Три основных типа реле: электромеханические, твердотельные и герконовые.
Это реле защиты от перегрузки реагирует на перегрев.
Изображение предоставлено: U.S. Tsubaki Power Transmission, LLC
Реле электромеханические
Электромеханические реле имеют электромагнитную катушку и механический подвижный контакт. Когда катушка получает ток, она создает магнитное поле, которое притягивает подвижный контакт или якорь. Когда катушка теряет мощность, она теряет свое магнитное поле, и пружина втягивает контакт. Механические реле могут выдерживать большие токи, но не так быстро переключаются, как другие типы реле.Их можно использовать с переменным или постоянным током, в зависимости от применения и конструкции.
Твердотельные реле
Твердотельные реле — это твердотельные электронные компоненты, не имеющие движущихся компонентов, что увеличивает их долговременную надежность. Требуемая энергия управления намного ниже выходной мощности, в результате чего коэффициент усиления мощности выше, чем у большинства других реле. Как правило, это самые маленькие реле, а также они быстрее переключаются, чем другие реле, поэтому они используются в таких приложениях, как компьютерные транзисторы.Компьютеры выполняют миллионы инструкций в секунду и нуждаются в высокоскоростных транзисторных переключателях.
Герконовые реле
Реле
имеют герконовый переключатель и электромагнитную катушку. Переключатель состоит из двух металлических пластин, также называемых язычками, запечатанных в стеклянной трубке, заполненной инертным газом. Когда катушка получает ток, лезвия притягиваются друг к другу и образуют замкнутый путь. Поскольку подвижный якорь отсутствует, износ контактов не является проблемой. Они могут переключаться быстрее, чем более крупные реле, и для их работы требуется низкое напряжение от цепи управления.
Дополнительные типы реле
Коаксиальные реле
Коаксиальные реле используются, когда радиопередатчики и приемники используют одну антенну. Они переключают радиочастотный сигнал с приемника на передатчик. Это действие защищает приемник от высокой мощности передатчика. Контакты не отражают радиочастоту обратно к источнику и изолируют клеммы приемника и передатчика. Они часто используются в трансиверах, которые объединяют передатчик и приемник в одном устройстве.
Реле с выдержкой времени
Реле с выдержкой времени создают преднамеренную задержку срабатывания своих контактов. Очень короткая задержка вызвана медным диском между каркасом и подвижным узлом лезвия. Ток, протекающий через медный диск, сохраняет магнитное поле на короткое время, что увеличивает время восстановления. Для более длительной задержки в реле с временной задержкой используется дроссельная заслонка — поршень, наполненный жидкостью или воздухом, который медленно выходит. Увеличение или уменьшение скорости потока изменяет продолжительность задержки.Для более длительных задержек можно установить механический часовой таймер.
Реле защиты от перегрузки
Реле защиты от перегрузки защищают электродвигатели от сверхтоков. Датчики перегрузки представляют собой тепловые реле. При слишком большом нагреве катушка нагревает биметаллическую ленту или расплавляет ванну с припоем для срабатывания вспомогательных контактов. Вспомогательные контакты установлены последовательно с катушкой контактора двигателя, поэтому они отключают двигатель при его перегреве.
Сводка
В этой статье представлено понимание типов реле.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.
Прочие «виды» статей
Больше от компании Electric & Power Generation
3 проекта с использованием реле и Arduino для домашней автоматизации
Мы иногда используем партнерские ссылки в нашем контенте. Это вам ничего не будет стоить, но поможет нам компенсировать расходы на оплату труда наших писателей.Вы можете поддержать нас прямо на BuyMeACoffee. Спасибо!
В воздухе витает весна, и что может быть лучше, чем провести выходные, чем работа над проектом домашней автоматизации ?! Я поискал в Интернете и нашел трех проектов, использующих реле и Arduino для домашней автоматизации . Я планирую сам завершить некоторые из этих проектов в ближайшем будущем, так что ждите обновления этой статьи в ближайшее время!
Да, и все эти проекты включают реле Arduino ESP8266 и 5V.Итак, если вы искали приложения, использующие РЕЛЕ, то готово! 🙂
Вот что готово для проектов на этой неделе:
1. Создайте розетку, управляемую Arduino,
2. Контролируйте и контролируйте дверь гаража с помощью Arduino и реле
3. Создайте систему орошения с помощью реле Arduino +
Пора заняться этим!
Проект № 1: Построение розетки, управляемой Arduino, по основам схемотехники
Сложность: ★★★ ☆☆
Это проект, который я давно хотел завершить — и, честно говоря, я, вероятно, когда-нибудь добавлю этот проект в блог.
Фото: Основы схемы
Но для тех из вас, кто спрашивал меня о проектах реле 5 В, я бы порекомендовал взглянуть на это. Вся заслуга в этом проекте принадлежит Circuit Basics. Не стесняйтесь ознакомиться с полным руководством в их блоге здесь.
Цель: Используйте реле + Arduino для управления лампой, подключенной к розетке.
В этом проекте вместо модификации лампы или кабеля устройства мы собираемся создать универсальную настенную розетку, управляемую реле 5 В и Arduino.Практичнее подойти на шаг ближе к источнику и переключить питание на розетке.
Таким образом, вы можете использовать его для нескольких устройств без необходимости повторно подключать реле или отключать источник питания устройства. Если вы ищете такой проект, то я рекомендую ознакомиться с полным руководством на веб-сайте Circuit Basics!
Осторожно! Не рекомендуется использовать этот проект с приборами, потребляющими большой ток, такими как пылесосы.
Список материалов
Используйте этот список, чтобы собрать материалы для вашего проекта!
Дополнительные ресурсы
Я также собрал несколько похожих проектов по следующим ссылкам.Не стесняйтесь использовать эти сайты также для получения дополнительных ресурсов и информации!
Управляемая розетка Arduino от Electronics Hub
Управляемая розетка от SparkFun
Проект № 2: Контроль и мониторинг ворот гаража с помощью Arduino и реле
Сложность: ★★★★ ☆
Этот проект представлен вам Майком Маккесом и Ноа Маккесом из Hackster.io. Если вы искали способ обновить устройство открывания гаражных ворот, то это руководство для вас!
Цель: Контроль и мониторинг ворот гаража с помощью ESP8266, openHAB и реле 5 В
Проект состоит из ESP8266, реле 5В, блока питания, резисторов и светодиодов.ESP8266 подключается к вашему локальному Wi-Fi и запускает небольшой веб-сервер, который отвечает на простые HTTP-запросы GET / POST, которые будут отправлены ему через openHAB.
Реле работает так же, как ваш существующий проводной выключатель гаражных ворот, чтобы активировать устройство открывания, за исключением того, что оно управляется через WIFI через ESP8266. Светодиоды служат для отображения информации о состоянии. Вы также можете напечатать на 3D-принтере футляр для хранения электроники для открывания гаражных ворот. Более подробную информацию можно найти в полном обзоре Hackster.io.
Проект № 3: Создание системы орошения с помощью реле Arduino +
Сложность: ★★ ☆☆☆
Если вы увлекаетесь садоводством или любите строить устройства для всего и вся, вот классический пример использования реле для создания автоматической системы полива или полива растений. Вы можете масштабировать эту систему для полива газонов, садов или отдельных растений в зависимости от вашего варианта использования.
Я нахожу этот пример довольно увлекательным, поэтому, если вы ищете прикладное применение для использования Arduino и реле, то это определенно проект, который вы обязательно захотите проверить!

Подписаться на YouTube
В этом примере проекта мы собираемся создать автоматическую систему полива, которая будет определять влажность почвы и открывать или закрывать клапан в соответствии с ней.Прочтите полное руководство на веб-сайте Maker Pro здесь.
Вы успешно подписались!
Дополнительные проекты Plant можно найти на Arduino Project Hub.
Какой из этих проектов домашней автоматизации вы собираетесь попробовать в следующий раз? Оставьте комментарий ниже!
Support Content Like This
IDEC SmartRelay FL1F
IDEC SmartRelay FL1F
Новое реле IDEC FL1F SmartRelay

обеспечивает высокую производительность
и простоту управления.
Благодаря расширенным функциональным возможностям и простому программированию

, реле IDEC SmartRelays значительно упростят вашу работу!
Интеллектуальный дизайн
За прошедшие годы IDEC FL1F SmartRelay зарекомендовал себя как надежный и надежный контроллер для многих приложений управления, требующих ограниченного ввода-вывода. Помимо универсального напряжения, встроенных аналоговых входов, релейных выходов на 10 ампер и функций веб-сервера, мы расширили его, добавив в него больше функций, подходящих для сегодняшних требовательных сред IIoT, как сейчас, так и в будущем.Система управления станет еще умнее и эффективнее с этими новыми функциями FL1F SmartRelay!

Новый и улучшенный ЖК-дисплей

Кнопки оперативного управления (модель с ЖК-дисплеем)
Можно зарегистрировать и сохранить до 20 000 наборов данных на карту Micro SD. Эта карта также может использоваться для хранения программ и для передачи данных программы от одного контроллера к другому.
До 4 входов могут быть сконфигурированы как высокоскоростные входы 5 кГц.
12-24 В постоянного тока
24 В постоянного тока
24VAC / DC
и модели 100-240VAC / DC
Можно настроить до четырех аналоговых входов 0–10 В постоянного тока с разрешением 0–1000.
Удаленная загрузка / выгрузка программ / мониторинг
Встроенный веб-сервер для удаленного мониторинга и управления
Простое создание веб-страниц без знания HTML
Подключение к панели дисплея
Добавить модули расширения для дополнительных входов / выходов
Можно добавить до 12 модулей расширения
Всего входов / выходов: 24 цифровых входа, 20 цифровых выходов,
8 аналоговых входов, 8 аналоговых выходов

Новый и улучшенный ЖК-дисплей
FL1F SmartRelay имеет новый и улучшенный интерфейс оператора с ЖК-дисплеем, который может отображать 6 строк, каждая из которых может содержать до 20 символов.Выбираемая белая, желтая или красная подсветка позволяет операторам легко различать состояние тревоги и тревоги на расстоянии.
Каждое реле SmartRelay оснащено 4 релейными или транзисторными выходами. Каждое реле рассчитано на 10 А на точку. В результате интерфейсное реле не требуется. Экономьте время и деньги на электромонтаж. Можно настроить максимум 20 выходов.

Кнопки оперативного управления (модель с ЖК-дисплеем)
Блоки со встроенным ЖК-дисплеем / клавиатурой, программы можно писать без программного обеспечения.Пользователи могут легко настроить заданное значение, заданное значение, а также таймеры и счетчики.
Для загрузки пробной версии программного обеспечения требуется регистрация пользователя / вход в систему.
Базовый модуль
Номер детали Дисплей Напряжение питания Тип входа Встроенный аналоговый вход Тип выхода
FL1F-B12RCA – 24 В переменного / постоянного тока 24 В переменного / постоянного тока – Реле
FL1F-B12RCC 100-240 В переменного / постоянного тока 100-240 В переменного / постоянного тока
FL1F-B12RCE 12-24 В постоянного тока 12-24 В постоянного тока 4 (I1, I2, I7, I8), 0-10 В постоянного тока
FL1F-h22RCA Есть 24 В переменного / постоянного тока 24 В переменного / постоянного тока –
FL1F-h22RCC 100-240 В переменного / постоянного тока 100-240 В переменного / постоянного тока
FL1F-h22RCE 12-24 В постоянного тока 12-24 В постоянного тока 4 (I1, I2, I7, I8), 0-10 В постоянного тока
FL1F-h22SCD 24 В постоянного тока 24 В постоянного тока Источник транзистора
Номер детали FL1F-B12RCA
Дисплей –
Напряжение питания 24 В переменного / постоянного тока
Тип входа 24 В переменного / постоянного тока
Встроенный аналоговый вход –
Тип выхода Реле
Номер детали FL1F-B12RCC
Дисплей –
Напряжение питания 100-240 В переменного / постоянного тока
Тип входа 100-240 В переменного / постоянного тока
Встроенный аналоговый вход –
Тип выхода Реле
Номер детали FL1F-B12RCE
Дисплей –
Напряжение питания 12-24 В постоянного тока
Тип входа 12-24 В постоянного тока
Встроенный аналоговый вход 4 (I1, I2, I7, I8), 0-10 В постоянного тока
Тип выхода Реле
Номер детали FL1F-h22RCA
Дисплей Есть
Напряжение питания 24 В переменного / постоянного тока
Тип входа 24 В переменного / постоянного тока
Встроенный аналоговый вход –
Тип выхода Реле
Номер детали FL1F-h22RCC
Дисплей Есть
Напряжение питания 100-240 В переменного / постоянного тока
Тип входа 100-240 В переменного / постоянного тока
Встроенный аналоговый вход –
Тип выхода Реле
Номер детали FL1F-h22RCE
Дисплей Есть
Напряжение питания 12-24 В постоянного тока
Тип ввода 12-24 В постоянного тока
Встроенный аналоговый вход 4 (I1, I2, I7, I8), 0-10 В постоянного тока
Тип выхода Реле
Номер детали FL1F-h22SCD
Дисплей Есть
Напряжение питания 24 В постоянного тока
Тип входа 24 В постоянного тока
Встроенный аналоговый вход 4 (I1, I2, I7, I8), 0-10 В постоянного тока
Тип выхода Источник транзистора

Модуль расширения
Номер детали Модуль Питание / входное напряжение Тип входа Всего вводов / выводов Тип выхода
FL1F-J2B2 Аналоговый вход 12/24 В постоянного тока Аналоговый, 0-10 В постоянного тока 2 аналоговых входа –
FL1F-K2BM2 Аналоговый выход 24 В постоянного тока – 2 аналоговых выхода 0-10 В постоянного тока, 4-20 / 0-20 мА
FL1F-M08B1S2 Комбинированный ввод / вывод 24 В постоянного тока 24 В постоянного тока 8 (4 входа / 4 выхода) Источник транзистора
FL1F-M08B2R2 12/24 В постоянного тока 12/24 В постоянного тока Реле
FL1F-M08C2R2 100-240 В переменного / постоянного тока 100-240 В переменного / постоянного тока
FL1F-M08D2R2 24 В переменного / постоянного тока 24 В переменного / постоянного тока
Номер детали FL1F-J2B2
Модуль Аналоговый вход
Питание / входное напряжение 12/24 В постоянного тока
Тип входа Аналоговый, 0-10 В постоянного тока
Всего вводов / выводов 2 аналоговых входа
Тип выхода –
Номер детали FL1F-K2BM2
Модуль Аналоговый выход
Питание / входное напряжение 24 В постоянного тока
Тип входа –
Всего вводов / выводов 2 аналоговых выхода
Тип выхода 0-10 В постоянного тока, 4-20 / 0-20 мА
Номер детали FL1F-M08B1S2
Модуль Комбинированный ввод / вывод
Питание / входное напряжение 24 В постоянного тока
Тип ввода 24 В постоянного тока
Всего вводов / выводов 8 (4 входа / 4 выхода)
Тип выхода Источник транзистора
Номер детали FL1F-M08B2R2
Модуль Комбинированный ввод / вывод
Питание / входное напряжение 12/24 В постоянного тока
Тип ввода 12/24 В постоянного тока
Всего вводов / выводов 8 (4 входа / 4 выхода)
Тип выхода Реле
Номер детали FL1F-M08C2R2
Модуль Комбинированный ввод / вывод
Питание / входное напряжение 100-240 В переменного / постоянного тока
Тип ввода 100-240 В переменного / постоянного тока
Всего вводов / выводов 8 (4 входа / 4 выхода)
Тип выхода Реле
Номер детали FL1F-M08D2R2
Модуль Комбинированный ввод / вывод
Питание / входное напряжение 24 В переменного / постоянного тока
Тип ввода 24 В переменного / постоянного тока
Всего вводов / выводов 8 (4 входа / 4 выхода)
Тип выхода Реле

Дисплей текстовой панели
Номер детали Напряжение питания Описание
FL1F-RD1 12 В постоянного тока, 24 В переменного / постоянного тока Панель текстового дисплея FL1F SmartRelay, 6 строк по 20 символов
Номер детали FL1F-RD1
Напряжение питания 12 В постоянного тока, 24 В переменного / постоянного тока
Описание Панель текстового дисплея FL1F SmartRelay, 6 строк по 20 символов

Стартовые комплекты
Номер детали КОМПЛЕКТ-SMARTRELAY-BAF
Базовый модуль FL1F-B12RCA
Программное обеспечение Есть
Блок питания 30 Вт PS
Переключатель имитатора –
Номер детали КОМПЛЕКТ-SMARTRELAY-BCF
Базовый модуль FL1F-B12RCC
Программное обеспечение Есть
Блок питания –
Переключатель имитатора –
Номер детали КОМПЛЕКТ-SMARTRELAY-BEF
Базовый модуль FL1F-B12RCE
Программное обеспечение Есть
Блок питания 30 Вт PS
Переключатель имитатора Есть
Номер детали КОМПЛЕКТ-SMARTRELAY-HAF
Базовый модуль FL1F-h22RCA
Программное обеспечение Есть
Блок питания 30 Вт PS
Переключатель имитатора –
Номер детали КОМПЛЕКТ-SMARTRELAY-HCF
Базовый модуль FL1F-h22RCC
Программное обеспечение Есть
Блок питания –
Переключатель имитатора –
Номер детали КОМПЛЕКТ-SMARTRELAY-HEF
Базовый модуль FL1F-h22RCE
Программное обеспечение Есть
Блок питания 30 Вт PS
Переключатель имитатора Есть
Номер детали КОМПЛЕКТ-SMARTRELAY-HDF
Базовый модуль FL1F-h22SCD
Программное обеспечение Есть
Блок питания 30 Вт PS
Переключатель имитатора Есть

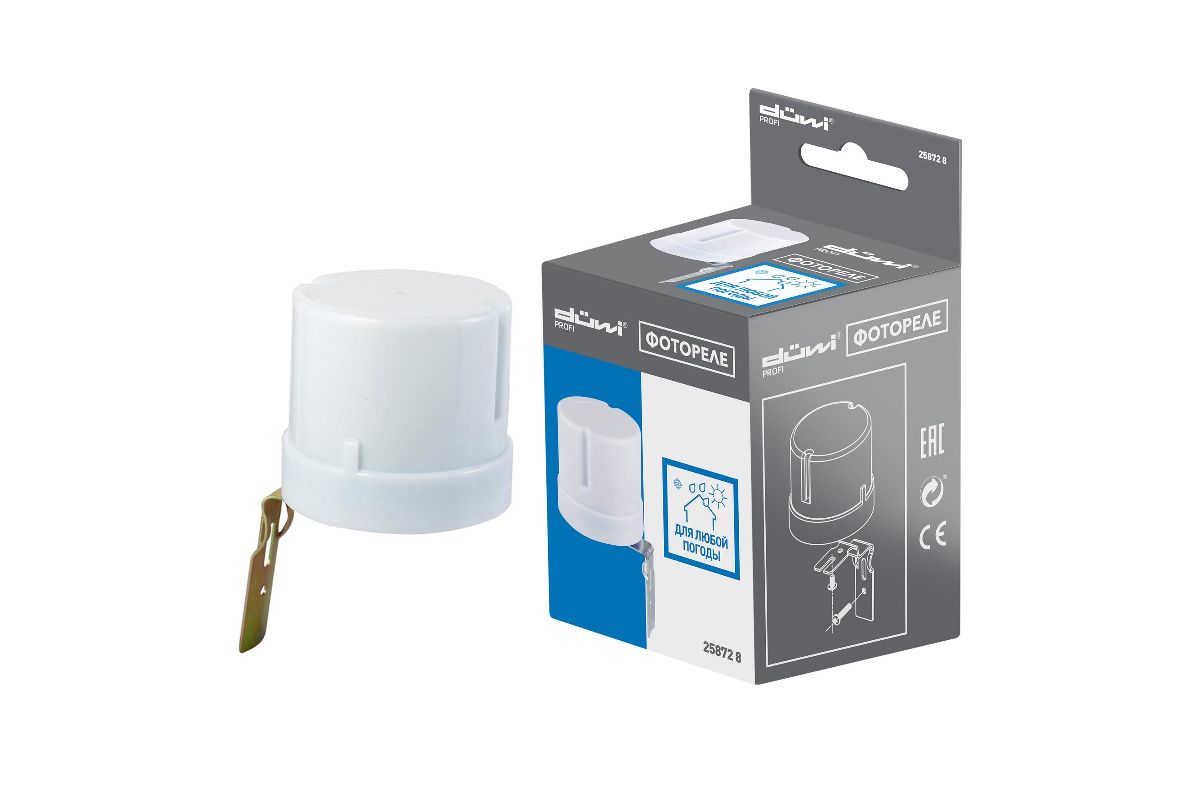

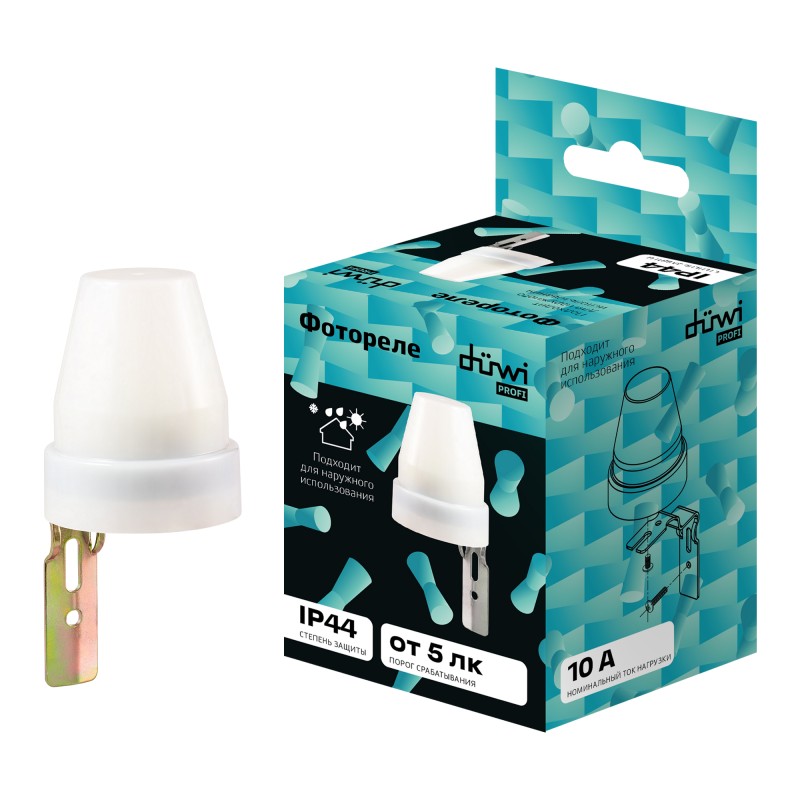

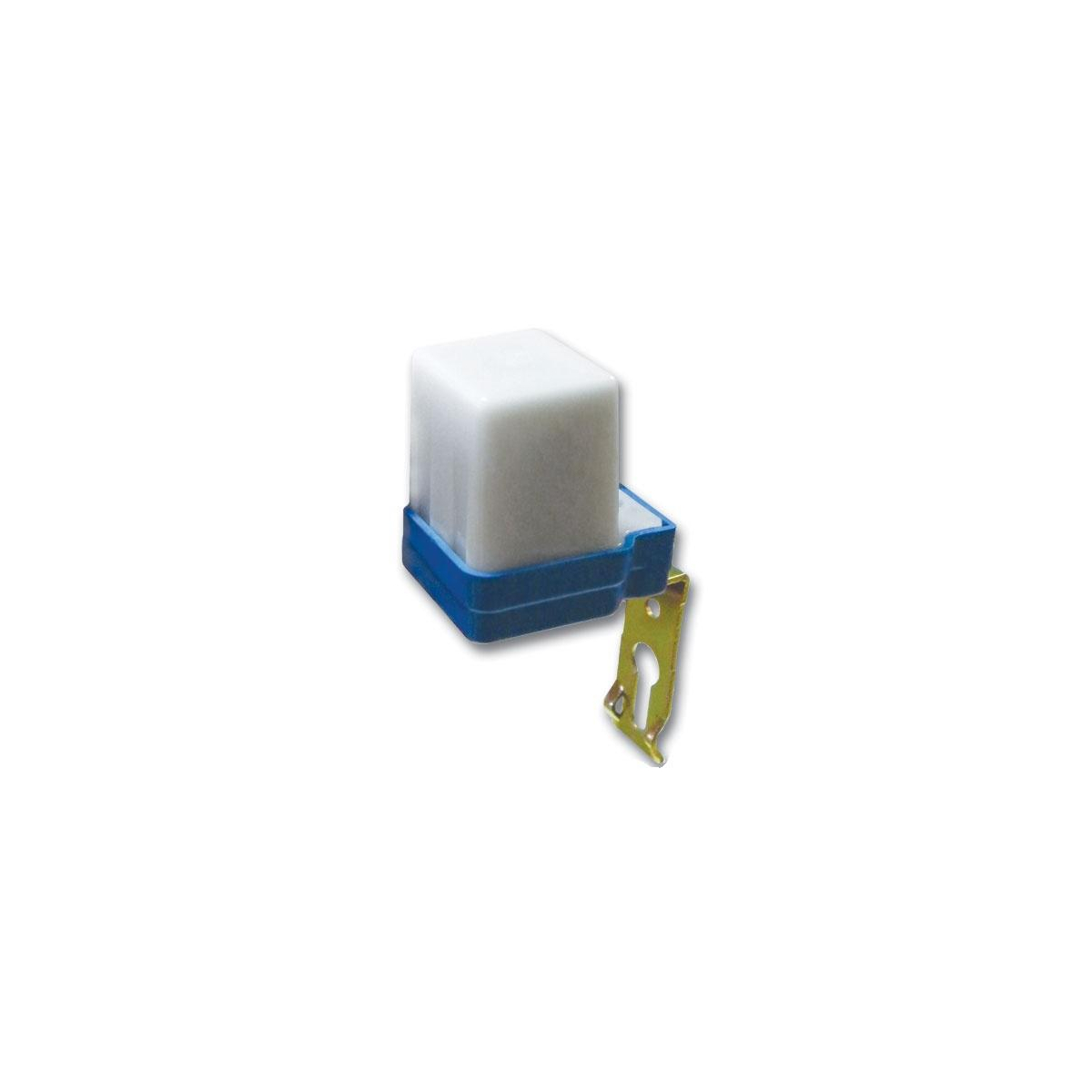

Электронное предохранительное реле с фиксацией фотореле, переменного тока, 1485 рупий / шт. Электронное предохранительное устройство
О компании
Год основания 1979
Юридический статус Фирмы Физическое лицо — Собственник
Характер бизнеса Производитель
Количество сотрудников от 11 до 25 человек
Годовой оборот50 лакх — 1 крор
IndiaMART Участник с октября 2009 г.
GST07AAFPD5187L1ZG
Мы являемся ведущим производителем и поставщиком электронных управляющих реле и реле напряжения в Северной Индии. У нас есть история производства электронных реле управления гарантированного качества в течение последних 30 лет. Наша организация, возглавляемая технократом г-ном Премом Дуа (IIT, Дели) -1966 Batch), который лично участвует в разработке инновационных продуктов и улучшении качества продуктов, и ему умело помогает его сын, г-н.Бхану Дуа, который технически здоров и имеет степень бакалавра технических наук в области электроники Университета Западного Сиднея, Австралия. Мы обладаем необходимыми знаниями и техническими знаниями, как разрабатывать и производить реле в соответствии с конкретными требованиями клиентов, то есть для индивидуального применения. Мы уделяем особое внимание качеству и используем лучшие доступные компоненты, соответствующие международным стандартам качества, чтобы гарантировать нашим продуктам весь срок службы компонентов, используемых при производстве реле PIC. Наши проверки качества на всех этапах производства находятся под непосредственным контролем и надзором наших директоров.У нас есть два действующих производственных подразделения в промышленной зоне Охла, Дели, с маркетинговым офисом для удовлетворения и обслуживания постоянно растущих требований наших уважаемых клиентов.
Видео компании
.
No related posts.

Разное

Номер детали	Дисплей	Напряжение питания	Тип входа	Встроенный аналоговый вход	Тип выхода
FL1F-B12RCA	–	24 В переменного / постоянного тока	24 В переменного / постоянного тока	–	Реле
FL1F-B12RCC		100-240 В переменного / постоянного тока	100-240 В переменного / постоянного тока	–
FL1F-B12RCE		12-24 В постоянного тока	12-24 В постоянного тока	4 (I1, I2, I7, I8), 0-10 В постоянного тока
FL1F-h22RCA	Есть	24 В переменного / постоянного тока	24 В переменного / постоянного тока	–
FL1F-h22RCC		100-240 В переменного / постоянного тока	100-240 В переменного / постоянного тока	–
FL1F-h22RCE		12-24 В постоянного тока	12-24 В постоянного тока	4 (I1, I2, I7, I8), 0-10 В постоянного тока
FL1F-h22SCD		24 В постоянного тока	24 В постоянного тока	4 (I1, I2, I7, I8), 0-10 В постоянного тока	Источник транзистора

Номер детали	Модуль	Питание / входное напряжение	Тип входа	Всего вводов / выводов	Тип выхода
FL1F-J2B2	Аналоговый вход	12/24 В постоянного тока	Аналоговый, 0-10 В постоянного тока	2 аналоговых входа	–
FL1F-K2BM2	Аналоговый выход	24 В постоянного тока	–	2 аналоговых выхода	0-10 В постоянного тока, 4-20 / 0-20 мА
FL1F-M08B1S2	Комбинированный ввод / вывод	24 В постоянного тока	24 В постоянного тока	8 (4 входа / 4 выхода)	Источник транзистора
FL1F-M08B2R2		12/24 В постоянного тока	12/24 В постоянного тока		Реле
FL1F-M08C2R2		100-240 В переменного / постоянного тока	100-240 В переменного / постоянного тока
FL1F-M08D2R2		24 В переменного / постоянного тока	24 В переменного / постоянного тока

	Номер детали	Напряжение питания	Описание
	FL1F-RD1	12 В постоянного тока, 24 В переменного / постоянного тока	Панель текстового дисплея FL1F SmartRelay, 6 строк по 20 символов

Номер детали	КОМПЛЕКТ-SMARTRELAY-BAF
Базовый модуль	FL1F-B12RCA
Программное обеспечение	Есть
Блок питания	30 Вт PS
Переключатель имитатора	–

Номер детали	КОМПЛЕКТ-SMARTRELAY-BCF
Базовый модуль	FL1F-B12RCC
Программное обеспечение	Есть
Блок питания	–
Переключатель имитатора	–

Номер детали	КОМПЛЕКТ-SMARTRELAY-BEF
Базовый модуль	FL1F-B12RCE
Программное обеспечение	Есть
Блок питания	30 Вт PS
Переключатель имитатора	Есть

Номер детали	КОМПЛЕКТ-SMARTRELAY-HAF
Базовый модуль	FL1F-h22RCA
Программное обеспечение	Есть
Блок питания	30 Вт PS
Переключатель имитатора	–

Номер детали	КОМПЛЕКТ-SMARTRELAY-HCF
Базовый модуль	FL1F-h22RCC
Программное обеспечение	Есть
Блок питания	–
Переключатель имитатора	–

Номер детали	КОМПЛЕКТ-SMARTRELAY-HEF
Базовый модуль	FL1F-h22RCE
Программное обеспечение	Есть
Блок питания	30 Вт PS
Переключатель имитатора	Есть

Номер детали	КОМПЛЕКТ-SMARTRELAY-HDF
Базовый модуль	FL1F-h22SCD
Программное обеспечение	Есть
Блок питания	30 Вт PS
Переключатель имитатора	Есть
