Виды монтажа щитков

Сегодня можно встретить разные типы и размеры электрических щитков. Главным образом они отличаются по способу крепления:

• Навесной щит;
• Встраиваемый щит.

Способ монтажа первого типа осуществляется на дюбели или шурупы. Навесной корпус прикрепить можно самостоятельно. Открытый тип проводки в доме, является главным фактором для щита с навесным монтажом.

Встраиваемые щитки устанавливаются в нишу стены, когда проводка в доме сделана скрытой. Такой монтаж сложнее в разы по сравнению с предыдущим типом крепления. При этой работе появится строительный мусор и много пыли.

Необходимо иметь строительные инструменты:

• Болгарка;
• Перфоратор;
• Зубило.

Такой корпус можно крепить несколькими способами. В первом случае имеется крепежный каркас, входящий в комплект щита, он крепится дюбелями к стене. При отсутствии креплений применяется гипсовый раствор.

Корпуса распределительных щитков

Чтобы понять, как выбрать электрический щиток правильно, рассмотрим различные модели корпусов. По требованию ГОСТа они должны быть изготовлены из металла или пластика.

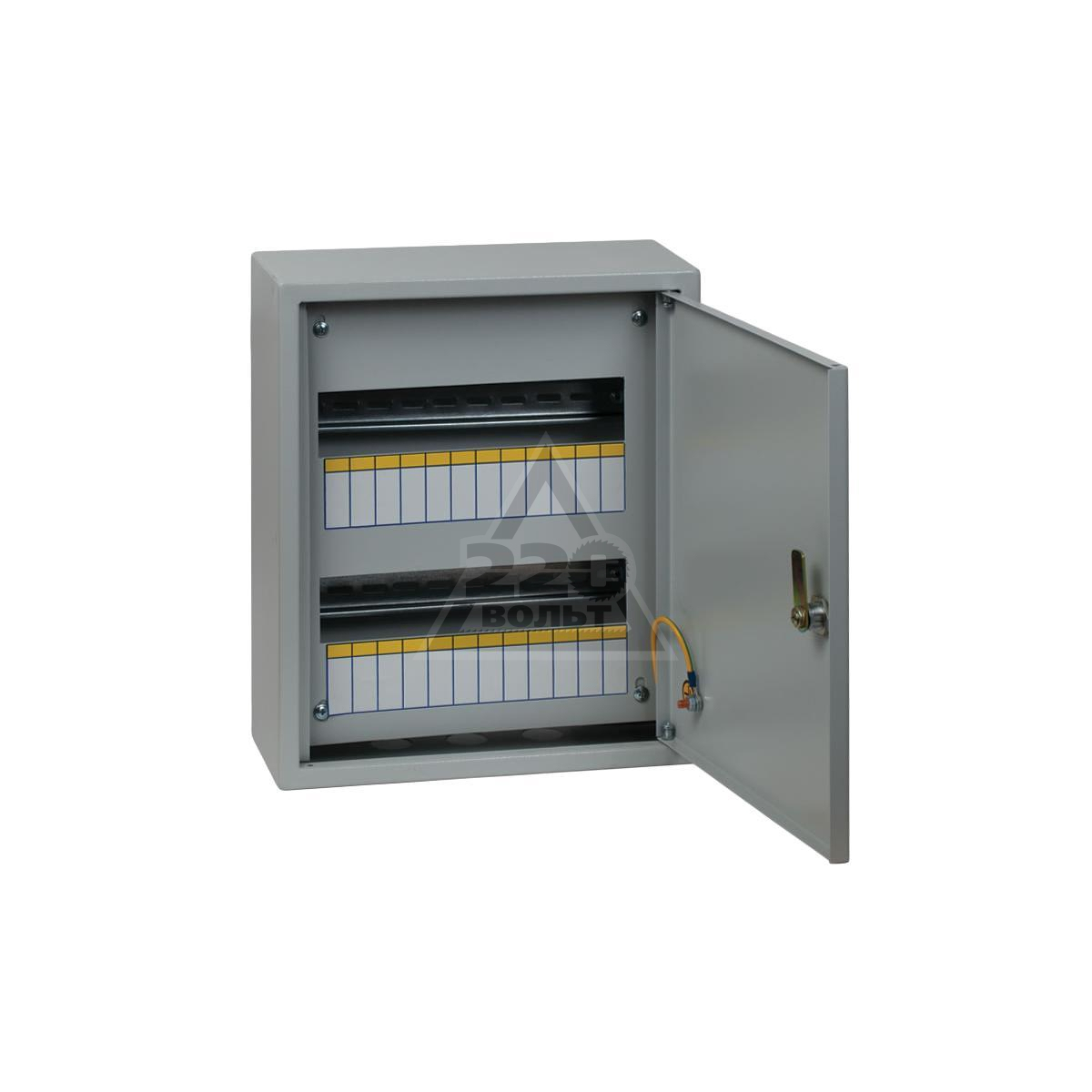

Металлические щитки обладают прочностью и надежностью. Они используются, когда нужно установить много модулей. Корпус изготавливается в трех комплектациях:

• Цельнометаллический;
• Разборный;
• Каркасного исполнения.

Для уличного монтажа применяется герметичный бокс, он не пропускает влагу. А в помещениях используется обычный корпус.

Пластиковые электрические щитки удобнее применять в помещении. Они могут быть навесного, а также встроенного монтажа.

Пластиковые боксы могут быть разных размеров. В помещении они смотрятся более эстетично, чем металлические. Прочностные характеристики нового пластика на высоком уровне, но со временем они ухудшаются.

Габариты распределительного щитка

Прежде чем выбрать размеры электрощитка, нужно посчитать количество модульных устройств, которые следует в него установить. К этому набору прибавится и счетчик, который по размерам сопоставим с восьмью модулями.

Когда монтажный план готов, можно выбирать габариты бокса. Всегда нужно брать размер про запас, так как иногда нужно дополнить щиток модулями, или заменить существующие устройства.

Пучки кабельных жил тоже нужно учитывать. Не рекомендуется утрамбовывать в бокс модули и провода, всегда должно быть свободное расстояние между ними.

Монтажная схема

Опытные электрики могут собрать щиток без схемы, так как помнят ее наизусть. Тем, кто решился сделать это в первый раз, необходимо подробно изучить все соединения и элементы. Каждый модуль имеет свое обозначение, наминал и класс защиты.

Если планируется подключить электрощиток в старых домах без заземления, то нужно заметить, что на схеме будет отсутствовать РЕ шина.

Из-за перепадов напряжения может возникнуть пробой изоляции. Чтобы бытовые приборы не повреждались, следует вовремя разорвать цепь. Это делается с помощью реле контроля напряжения. Его так же указывают на схеме.

Двухполюсные УЗО помогают избежать удара током от утечек напряжения, даже при отсутствующем заземлении. Особенно это касается комнат с повышенной влажностью.

Щитки для многоквартирных домов имеют более сложную схему. В каждой квартире есть не только однофазные, но и трехфазные приборы.

На схеме трехфазного питания, в сеть поступает 380 в. Под нее делается соответствующая проводка. Счетчик света устанавливается вместе с рубильником отдельно.

Благодаря схеме собрать щиток становится проще, и быстрее. В некоторых случаях делают расшифровку и пояснения к ее элементам. Она приклеивается на внутреннюю сторону крышки корпуса. И если схема не пригодилась, то в последующем поможет другому мастеру обслуживать щиток.

Набор модулей для щитка

Количество устройств в щите зависит от площади помещения. Чем больше квартира, тем большее число выключателей и розеток. Для этого потребуется много автоматов.

Электрический щиток для частных домов по стандарту содержит 12 модульных элементов. Если корпус качественный, в нем обязательно будет DIN рейка. Это металлическая направляющая планка, на которую монтируется все приборы.

В распределительном щитке, она имеет жесткую фиксацию, ее длину можно уменьшить с помощью ножовки. Встраиваемые приборы имеют защелки, которыми закрепляются на DIN рейке.

Количество бытовых приборов определяет нагрузку на сеть. Чтобы не произошло короткого замыкания или перегрузки, в электрощитке используют автоматы.

Для заземления и коммутации нулевых выходов применяются две распределительные шины. Есть и соединительная проводка, включающая в себя различные шнуры, переходники и удлинители. Ее сечение зависит от количества потребителей.

Никакая квартира не обходится без электросчетчика. Он считает потраченную электроэнергию, поэтому также крепится в боксе.

Подключение электрощитка

Изоляционная оболочка проводов снимается. DIN рейка устанавливается в распределительный щиток. Сборку модулей начинают с вводного автомата, который должен располагаться с правой стороны. В след за ним монтируются устройства защитного отключения. Остальные приборы крепятся по схеме в удобном порядке.

После сборки всех устройств на DIN рейке, приступают к подключению кабельных жил. Этот процесс может затянуться надолго, если каждый провод не пометить меткой в соответствии с монтажной схемой щитка.

Устанавливаем нулевую планку, и коммутируем к ней концы нулевых жил. Подключаем питание к автоматам на их верхние клеммы. Потом подключаются автоматы дифференциации, они необходимы для проводки ванной комнаты.

Самой последней подключается питающая жила. Этот кабель состоит из 3 проводов: фаза, ноль, защита. Каждый из них отличается по цвету изоляции.

Те, кто хотел бы провести монтажные работы самостоятельно, могут посмотреть фото электрического щитка в интернете., с однофазной или трехфазной сетью. Вводить в эксплуатацию электрощиток может только работник энергосбыта.

Фото электрических щитков

Сборка электрощитов

[Кликните на картинке для увеличения]

Сборка электрощита для частного дома в мастерской и подключение на объекте

Сборка электрощита в мастерской

Маркировка проводов в щите

Маркировка элементов щита

Подготовка проводов

Подключение щита на объекте по схеме

Готовый щит

Электрощит для частного дома:

Электрический щит для частного дома (на 2-м этаже)

Электрический щит для частного дома (на 2-м этаже)_Фото 2

Электрический щит для частного дома (на 2-м этаже)_Фото 3

Электрощит для однокомнатной квартиры (бюджетная схема):

Электрический щит для трехкомнатной квартиры [замена старой проводки]:

Электрический щит для трехкомнатной квартиры [замена старой проводки]:

Электрический щит для трехкомнатной квартиры [новостройка]:

Электрический щит для двухкомнатной квартиры [новостройка, трехфазное питание]:

Электрический щит для двухкомнатной квартиры [новостройка]:

Электрощит для двухкомнатной квартиры:

Электрощит собранный для 2-х комнатной квартиры

Электрический щит для трехкомнатной квартиры [новостройка, трехфазное питание]:

Общий вид квартирного электрощита с трехфазным питанием и пояснительными наклейками

В комплекте исполнительная документация на щит

Пояснительные наклейки на элементы электрощита

Электрический щит для однокомнатной квартиры [новостройка]:

Сборка электрических щитов для частных домов [новые дома]:

Электрический щит для двухэтажного частного дома с подвалом

Электрощит для двухэтажного частного дома

Электрический щит для однокомнатной квартиры [замена старой проводки]

Электрощит для однокомнатной квартиры (общий вид)

Электрощит для однокомнатной квартиры (вблизи)

Сборка электрических щитов ЭлектроЦентр

ВРУ на 2500 А торгового центра в г. Калининград	«EATON”, “ETI”, “APATOR”, счётчики энергии ЭЛЬСТЕР МЕТРОНИКА, трансформаторы «FRER”, АВР типа MAX-3 «EATON” на 6 выключателей (изменённая схема согласно требованию заказчика). Вводные выключатели типа IZMX40, NZMN4. Оболочка типа “xENERGY” (EATON). На видео представлена проверка сработки выключателей в зависимости от присутствия напряжения на вводах.	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть видео
Распредщиты медицинского центра	Оборудование: EATON, ЭКФ, ЭНЕРГОМЕРА. Оболочки: BP-O (EATON), RH (SABAJ)	Посмотреть фото Посмотреть фото
ВРУ ФОК	Описание: ВРУ физкультурно-оздоровительного центра. Оборудование: ИЭК, ЭКФ, F&F, WAGO. Оболочки: ВРУ-1 TITAN (ИЭК).	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Распредщиты торгового центра	Описание: Распределительные щиты торгового центра. Оборудование: EATON, ЭКФ. Оболочки: ВРУ-1 TITAN (ИЭК), NRP-Z (SABAJ), BF-O (EATON).	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
ВРУ жилого дома	ВРУ жилого дома. Оборудование: ИЭК, ЭКФ. Оболочка ВРУ-1 TITAN (ИЭК).	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит управления наружным освещением склада	Щит управления наружным освещением склада. Щит предусматривает местное управление освещением с переключателей на дверце шкафа. Оборудование: EATON, ETI. Оболочка ETI (Словения).	Посмотреть фото Посмотреть фото Посмотреть фото
Щит управления ЭП вент.	Щит управления электроприводами вентиляторов. Щит предусматривает местное управление пуском вентиляторов (прямой пуск, пуск и реверс, пуск со звезды на треугольник. EATON, ETI. Оболочка ETI (Словения).	Посмотреть фото Посмотреть фото Посмотреть фото
ВРУ гостиницы в г. Зеленоградске.	ИЭК, АВР типа NZ7 «CHINT” Оболочка типа “ТИТАН” ИЭК.	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит аварийного освещения гостиницы в г. Балтийске	EATON, ИЭК. Оболочка ELEKTROPLAST (Польша).	Посмотреть фото Посмотреть фото
Щит ГРЩ с АВР в медицинское амбулаторно-поликлиническое учреждение	EATON, модули АВР типа NZ7 (CHINT). Оболочка типа TITAN (ИЭК).	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
ВРУ многоквартирного дома с функцией АВР на вводе	ИЭК. Оболочка типа “ТИТАН” ИЭК.	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит управления вентиляцией	EATON. Оболочка типа “RH” SABAJ.	Посмотреть фото Посмотреть фото Посмотреть фото
ГРЩ банковского учреждения г. Калининграда.	EATON. Оболочка типа “ТИТАН»ИЭК. Модуль АВР типа MAX-3 (изменённая диаграмма 2B1(генератор работает на обе секции шин)). Выключатели типа LZMC3-400-I, ограничители перенапряжения тип V50 (OBO).	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Распред. щит встраиваемого исполнения медицинского учреждения г. Калининграда.	Распред. щит встраиваемого исполнения медицинского учреждения г. Калининграда.	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит обогрева газовых трубопроводов ТЭС	EATON. Оболочка типа XVTL MP-BF 8/6/20 IP55 EATON.	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит РЩ 250A	EATON. Оболочка типа «ТИТАН» ИЭК.	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
щит ВРУ 630A	EATON. Оболочка типа «ТИТАН» ИЭК.	Посмотреть фото Посмотреть фото Посмотреть фото
Щит АВР	АВР	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит учета	ИЭК, рубильник APATOR. Оболочка типа RKT3 (SAKSPOL).	Посмотреть фото Посмотреть фото Посмотреть фото
Щит учета абонентов	ИЭК, рубильник APATOR. Оболочка типа RKT3 (SAKSPOL).	Посмотреть фото
Щиты распределительные	EATON, распределительные блоки и перекидные рубильники ИЭК. Оболочка типа ВРУ-1(ТИТАН) и инсталяция производителя EATON.	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит питания вентиляции	EATON, распределительные блоки ИЭК. Оболочка типа BP-O производителя EATON.	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит ВРУ жилого дома с АВР 250А	ИЭК,F&F. Оболочка типа ВРУ-1 ТИТАН IP54(ИЭК).	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит и пульты управления фризеров	EATON, WAGO, оболочки ELEKTRO-PLAST(Польша).	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит распределительный	EATON, APATOR. Оболочка RH6103 производителя SABAJ(Польша) .	Посмотреть фото Посмотреть фото
Щит стройплощадки	ИЭК. Оболочка и разъёмы производителя PCE(Австрия) .	Посмотреть фото Посмотреть фото
Щит распределительный	EATON, клеммные блоки ИЭК. Оболочка типа BF-O производителя EATON.	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
ВРУ жилого дома	ИЭК. Оболочка типа: ТИТАН (ИЭК), силовые автоматы типа ВА44-33.	Посмотреть фото Посмотреть фото Посмотреть фото
Щит контроля и управления обогрева	EATON, RAYCHEM, ОВЕН, WAGO. Оболочка типа XVTL (EATON) .	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит учёта индивидуального жилого дома (ИЖД)	EATON. Оболочка типа RKT (Sakspol)	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит стройплощадки	ИЭК. Оболочка типа ЩМП-5 IP54(ИЭК).	Посмотреть фото Посмотреть фото
Щит учета	ИЭК. Оболочка типа ЩМП-5 IP54(ИЭК).	Посмотреть фото
Щит ВРУ	ИЭК, APATOR. Оболочка типа ЩМП-6 IP54(ИЭК).	Посмотреть фото Посмотреть фото
Щит управления электродвигателем	ИЭК. Оболочка типа ЩМП-1 IP54(ИЭК).	Посмотреть фото Посмотреть фото Посмотреть фото
Щиты пищевое пр-во (Вичюнай)	“EATON”. Оболочки типа: Xenergy (“EATON”), силовой автомат типа IZMX выкатного исполнения, кассеты под выкатные автоматы 3 и 4 габарита тип NZM.	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щиты управления вент. установками(гостиница)	“ИЭК». Оболочки типа: RH (Sabaj).	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит производственного цеха	Chint. Оболочки типа: ВРУ-1 (ТИТАН) «ИЭК», силовой автомат и выключатель нагрузки Chint.	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит ввода и учета	Sassin. Оболочки типа: RKT (Sakspol), силовые автоматы Sassin.	Посмотреть фото Посмотреть фото Посмотреть фото
Распредщит бытовых нагрузок гостиницы	ИЭК, EATON. Оболочка типа ВРУ-1 Титан (ИЭК)	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Щит наружного освещения	EATON, ИЭК ,CHINT, ETI, F&F. Оболочка типа NRP70 (SABAJ- Польша)	Посмотреть фото
РЩ Санатория	EATON, ИЭК. Оболочки типа ВРУ-1Титан(ИЭК), силовые автоматы LZMN.	Посмотреть фото
Щиты освещения торгового центра	EATON. Оболочки типа BF-O, диф.автоматы CKN6, модульные контакторы Z-SCh330, Z-SB230.	Посмотреть фото Посмотреть фото Посмотреть фото
Щиты диспетчеризации	EATON, FINDER, WAGO, MOXA. Модульные ПЛК серии Xcontrol.	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
щит дымоудаления	EATON, FINDER. Оболочка типа BP-O (EATON), автоматы защиты э/двигателей PKZM4, контакторы DILM, клеммные колодки WAGO.	Посмотреть фото Посмотреть фото
ВРУ торгового центра	EATON, APATOR. Оболочка типа XVTL(EATON), силовые выключатели типа LZMN, разрядники перенапряжения SPBT12, анализатор сети CIRCUTOR	Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото Посмотреть фото
Проверка АВР (AVR-01-S) на электроприводах ЭКФ ТВК ЭлектроЦентр	. ….	Посмотреть видео
Щит управления пожарными насосами и задвижкой	автоматика ИЭК, реле времени F&F, клеммные колодки WAGO.	Посмотреть фото Посмотреть фото
ВРУ с АВР(250А)многоквартирного дома	оболочка- ВРУ-1ТИТАН (ИЭК), вводные выключатели с приводами EKF, модульное оборудование ИЭК, счетчик НЕВА303, контроллер АВР F&F AVR-01-S .	Посмотреть фото Посмотреть фото Посмотреть фото
РЩ (пищевое производство)	оболочка- нержавеющая сталь индивидуального исполнения, выключатели типа LZMC, CLS6, инсталляция EATON	Посмотреть фото Посмотреть фото
ВРУ с АВР(200А)многоквартирного дома	оболочка- ВРУ-1ТИТАН (ИЭК), вводные выключатели с приводами CHINT, модульное оборудование ИЭК, счетчик НЕВА303, контроллер АВР F&F AVR-01-S.	Посмотреть фото Посмотреть фото Посмотреть фото
Щит освещения	оболочка типа BF-O (EATON), автоматы CLS6 (EATON)	Посмотреть фото

виды электрических щитков — Информационный портал

Чтобы гарантировать надежное и безопасное функционирование системы электроснабжения, в жилых домах и на предприятиях используют распределительные щиты, в которых находится защитное и распределительное оборудование. Такие приборы должны отвечать самым строгим требованиям к безопасности и отличаться высокой механической прочностью, поэтому покупать их лучше в проверенном месте. Специализированный интернет-магазин «Электрика Дешево» предлагает большой выбор качественных распределительных щитов от лучших производителей мира, которые вы можете приобрести по самым выгодным ценам. Ассортимент представлен здесь: https://elektrikadeshevo.ru/catalog/shchity-raspredelitelnye/. Наш материал поможет сориентироваться в большом разнообразии подобного оборудования и правильно выбрать распределительный щит.

№1. Зачем нужен распределительный щиток?

Электромонтажные работы в квартирах, офисах, гаражах и на производстве не обходятся без установки распределительного щита. Зачем он нужен, ведь ранее многие довольствовались одними только распределительными коробками? Все дело в удобстве и безопасности. Если использовать по-прежнему только распределительные коробки, то, например, при замене розетки придется обесточить всю квартиру, а при подключении некоторых мощных электроприборов придется оснащать их собственными защитными устройствами, а для них также необходимо место.

Установка распределительных щитов предотвращает риск сгорания электроприборов. Благодаря щиту электроэнергия распределяется равномерно по всем каналам, исключая избыточное поступление тока по одному из них. Особенно важно это устройство для крупных помещений, где возникают огромные нагрузки, да и для жилых домов распределительные щиты также необходимы, учитывая то, сколько сегодня электрических приборов люди используют в домашних условиях.

Распределительный щит срабатывает не только при возникновении излишнего напряжения, но и спасает человека от поражения током.

№2. Основные виды распределительных щитов

Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:

• главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
• вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
• аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
• щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
• щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.

Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.

№3. Виды электрических щитков по способу установки

По способу установки распределительные щитки можно поделить на такие виды:

• накладные, или наружные. Это самый распространенный вариант, прост в установке, но будет несколько выпирать вперед по отношению к стене, что необходимо учесть при выборе места. Такие щитки используют при организации проводки скрытого и наружного типа, они могут быть выполнены из металла или пластмассы. Электрики советуют в деревянных домах и банях ставить щитки именно накладного типа;
• встраиваемый щиток выглядит более эстетично, устанавливается вровень со стеной, но работы по его монтажу выполняются сложнее. На лицевой панели обязательно имеет отбортовку, которая закрывает технологический стык. Специалисты рекомендуют выбирать подобный вариант в тех случаях, когда число отходящих линий значительно меньше числа модулей щитка. В противном случае кипу проводов будет весьма затруднительно провести сквозь боковые стенки;
• напольные щитки отличаются настолько большими размерами, что на стену их повесить нельзя. В быту они не используются.

Для электрического щита важно выбрать правильное место, ведь на кону наша безопасность. К месту установки выдвигают такие требования:

• достаточная удаленность от пожаро- и взрывоопасных веществ;
• хорошая естественная вентиляция;
• легкая доступность. Электрик в случае чего должен приложить минимум усилий, чтобы добраться к щитку;
• желателен достаточный уровень естественной освещенности.

№4. Материал изготовления

Распределительный щит может быть выполнен из металла или пластика. Металлический щиток более устойчив к механическим повреждениям, отличается высокой долговечностью и надежностью, а вместе с тем и приличным весом. Внешний вид таких изделий не самый плохой, но все же не идеальный, поэтому металлические щитки больше подойдут для установки в гаражах и производственных помещениях.

Для квартиры лучше подобрать аккуратный пластиковый щиток. Это легкие и эстетичные устройства, а ответственные производители выпускают вполне прочные изделия, которые по уровню долговечности не уступают металлическим и не требуют обязательного заземления. Дешевые пластиковые щитки от малоизвестных китайских компаний имеют свойство со временем желтеть.

В продаже также встречаются щитки, выполненные из комбинации пластика и металла.

№5. Защита щитка от пыли и влаги

Степень влаго- и пылезащиты выбирается в зависимости от условий эксплуатации оборудования:

• для установки в помещениях подойдут щитки с защитой по стандарту IP21, IP31 и IP32;
• для установки на улице щиток должен иметь защиту не менее IP54, а также уплотненные двери и герметичные вводы для кабелей.

№6. Виды распределительных щитов по конструкции

По типу конструкции и назначению электрические щитки делятся на такие типы:

• модульные предназначены сугубо для установки модульного оборудования, состоят из реек и площадок для установки шин, снаружи все закрывается металлической или пластиковой панелью;

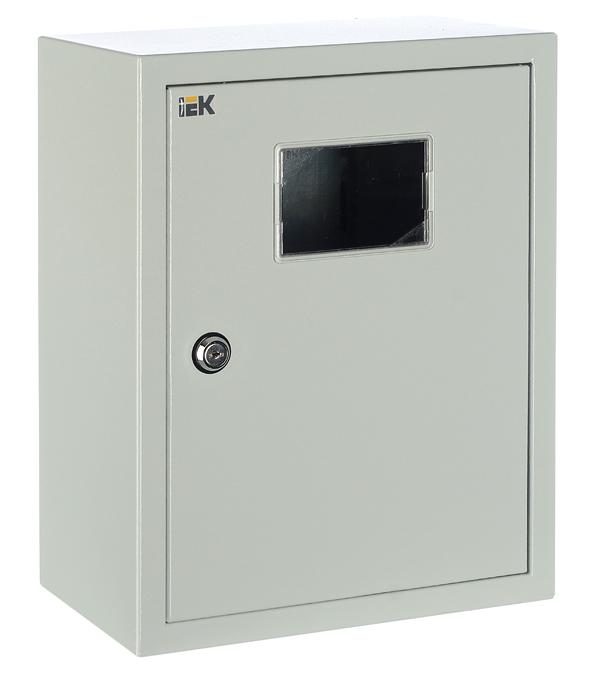

• учетные щитки обязательно имеют площадку для установки учетного оборудования, которое крепится на рейки или винты. Также конструкция предусматривает наличие модульных автоматических выключателей;
• учетно-распределительные щитки отличаются от устройств предыдущего типа наличием рейки для монтажа защитных устройств на отходящие линии. В них также есть отсек для вводного коммутационного аппарата, который закрывается крышкой и может быть опломбирован.

№7. Количество модулей в распределительном щитке

Принципиальное отличие всех щитков – количество модулей. Некоторые ошибочно считают, что их число должно быть кратным 12, но это не всегда так: используются щитки, рассчитанные на 16 и 18 модулей, есть даже компактные модели, в которых число модулей не превышает 10.

Чтобы определиться с тем, какое количество модулей необходимо в вашем случае, для начала лучше всего составить схему электропроводки с указанием всех точек потребления, сюда входят розетки, осветительные приборы, отдельно выделяют электроприборы, которые потребляют много энергии (кондиционер, стиральная машина, бойлер). Далее определяются группы. Для осветительной проводки используют автоматические выключатели на ток 10 А, для розеточной – 16 А. В качестве коммутационно-защитных устройств можно использовать не только автоматические выключатели, но и УЗО, или же заменить эти два устройства на дифференциальный автомат. Количество УЗО, автоматов и дифавтоматов необходимо знать для правильного выбора количество модулей. Также стоит учитывать наличие счетчика и его размеры.

Ширина одного модуля – 18 мм, она равняется ширине однополюсного выключателя. Для подключения двухполюсного автомата понадобиться 2 модуля, трехфазного автоматического выключателя – 3, однофазного УЗО – 3, трехфазного УЗО – 5, электросчетчика – от 6 до 8 в зависимости от его размеров (ширину прибора можно просто поделить на 18 мм).

Для квартиры в ряде случаев достаточно щитка на 12-16 модулей. Если счетчик будет располагаться в щитке, то придется брать устройство на 16-24 модуля. Для большого частного дома может потребоваться щиток на более чем 24 модуля. В больших коттеджах иногда ставят два щитка, так как из-за большой протяженности проводки один в случае аварии не всегда может оперативно сработать, а может и не сработать вовсе.

Кроме того, в щитке могут располагаться устройства защиты от перенапряжений, фотореле или пускатели автоматического включения света. Если нет уверенности в том, что вы сможете сделать правильный выбор распределительного щитка, то лучше доверьтесь специалистам. Помощь, скорее всего, понадобится и при сборке, установке щита и подключении к нему всех групп электроприборов – с электричеством лучше не шутить.

№8. Производители распределительных щитков

Бракованные щитки не смогут выполнять свои функции в полной мере, будучи неспособными к равномерному распределению электрического тока по всем помещениям. Еще такие щиты, в случае необходимости, с большой вероятностью не отключат поврежденную группу цепей автоматически, поэтому лучше доверять свою безопасность проверенным производителям. Лидер в плане качества – компания ABB, но ее продукция стоит дорого. Щитки Makel и IEK стоят немного дешевле, но по качеству очень даже неплохи. В плане дизайна выделяются щиты FOTKA греческого производства. Безымянные изделия китайского и турецкого производства лучше обходить стороной – это не тот случай, когда можно сэкономить.

Напоследок отметим, что при прочих равных условиях предпочтение лучше отдать щиткам с прозрачной дверцей, которые обеспечивают более простой контроль над состоянием автоматов.

Распределительные щиты

Распределительный щит — комплектное устройство, предназначенное для приема и распределения электрической энергии при напряжении менее 1000 В одно- и трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

Электричество необходимо для работы подавляющего большинства бытовых устройств.
Чтобы принимать и распределять энергию, используется навесной или встраиваемый учетно-распределительный щит (ЩУР).

Электрический распределительный силовой щит (СЩ) – это электрическое вводное устройство (ВРУ), при помощи которого осуществляется распределение энергии по помещению либо его отдельной части.
Его часто называют распределительным пунктом (ПР). Он используется при напряжении сети менее 1000 Вольт и частоте до 60 Герц.

Вводно распределительные щиты могут использоваться в частном доме, квартире, в административных и производственных помещениях.

Посмотрев несколько фото распределительного щита легко понять, что это не высокотехнологичный прибор и должен использоваться он для максимально удобного процесса установки, а также последующего применения оборудования.
Никаких особенных требований относительно характеристик нет, и все что необходимо – это, чтобы в нем было необходимое число приборов и, чтобы он сам был подходящего размера.

Чтобы получить подробную консультацию специалиста или заказать оборудование — свяжитесь с нашим менеджером по телефону

Существуют такие виды ЩР:

1. Главный;
2. Групповой;
3. Квартирный;
4. Этажный.

Для чего устанавливаются щитки?

Ни в одной квартире или самом простом офисе никакие работы электромонтажного характера не осуществляются без обязательной установки какого-либо распределительного щита.

Еще некоторое время назад у всех были исключительно распределительные коробки, однако сейчас их уже недостаточно.
Причина кроется в безопасности и комфорте.

Техника безопасности

В случае проведения регламентных работ по обслуживанию щитка они выполняются уполномоченным квалифицированным обслуживающим персоналом — специально подготовленными работниками, прошедшими проверку знаний в объеме, обязательном для данной работы (должности), и имеющими группу по электробезопасности, предусмотренную действующими правилами охраны труда при эксплуатации электроустановок.

Аварийно-восстановительные работы выполняются исключительно выездной оперативной бригадой.

Навесной или встроенный щит? Классификация по способу и месту установки

Если вас интересует инструкция для сборки распределительного щита, то стоит лучше всего в первую очередь выбрать щит встроенного типа, поскольку во время ремонта навесной щит очень легко можно зацепить.

По способу монтажа распределительные щиты бывают трех видов: накладные, встраиваемые и напольные.

Накладные щитки монтируются непосредственно на стену, опору либо другое строительное сооружение. Основная отличительная особенность щитов данного типа в том, что весь его корпус располагается снаружи.

Встраиваемые щитки монтируются в предварительно подготовленное углубление в стене. Таким образом, снаружи видна только крышка, а весь корпус ЩРВ утоплен в стене.

Напольный щиток устанавливается непосредственно на поверхность пола либо монтируется на специальной подставке.

Что касается места установки, то в данном случае электрические щитки бывают наружной или внутренней установки. Возможность установки щитка вне помещения определяется по его конструктивным особенностям, а именно наличию соответствующей защиты корпуса.

Разновидности и виды распределительных щитов

На сайте нашей компании вы можете найти любые виды распределительных щитов. Модели, которых нет на сайте — вы можете запросить у менеджера по заявке или телефону!

ГРЩ — главный распределительный щит, по сути, является тем же ВРУ и выполняет те же функции — прием и распределение электроэнергии для подачи питания на щиты другого назначения, которые рассмотрены в следующих пунктах.

В крупных распределительных щитах предприятий, различных электроустановок устанавливаются измерительные приборы и приборы учета для контроля над режимом работы оборудования щита, а также учета потребляемой электроэнергии, как в целом, так и на отдельных отходящих линиях, питающих щиты другого назначения.

ВРУ — вводное распределительное устройство. Шкафы ВРУ данного типа устанавливают для приема электроэнергии от источника – силовых трансформаторов либо от питающих линий электрической сети.

В данном щите монтируются коммутационные и защитные аппараты, а также могут быть дополнительно монтированы различные устройства защиты и автоматики, приборы учета. Данный щит осуществляет распределение электроэнергии на другие щитки, расположенные в здании. Сборка ВРУ осуществляется компанией Декада в самые короткие сроки.

АВР (автоматический ввод резерва) — подобные устройства отлично справляются с передачей питания с основного на дополнительный источник, если возникает аварийная ситуация или падает напряжение. Также защищает помещение от перегрузок.

ЩО – щит освещения либо обогрева. В данных шкафах устанавливаются электрические аппараты и другие элементы, предназначенные для управления осветительной аппаратурой либо обогревом помещения, оборудования, требующего обеспечения обогрева.

ЩУ и ЩА (щиты управления и щиты автоматики) — нужно для автоматизированных систем. Зачастую устанавливаются для системы освещения, вентиляции и работы пожарной системы.

ЩС – щит силовой распределительный, предназначен для питания силовых потребителей на объекте, где есть разделение цепей и электроприемников по назначению. Также данная маркировка может означать, что это щит связи.

В корпусе щита связи монтируется различное телекоммуникационное оборудование, средства связи, сбора информации с различных оборудования и объектов на предприятии.

ЩЭ – щит этажный. Устанавливается на этажах многоквартирных домов в специальной нише либо непосредственно на стене многоквартирных домов, служат для приема электроэнергии от ГРЩ (ВРУ) и распределения ее на несколько квартирных щитков.

ЩК – щит квартирный. Устанавливается на этаже либо непосредственно в квартире. В данном щитке ШК устанавливается прибор учета данной квартиры, а также защитные аппараты.

Может быть установлено два щитка – один на этаже, в нем монтируются вводные защитные аппараты и прибор учета, второй щиток устанавливается непосредственно в квартире, в нем осуществлено распределение электроэнергии на несколько линий электропроводки и установлены защитные аппараты.

ЩСН — щит собственных нужд. Является, по сути, главным распределительным щитом, только этот щит служит исключительно для питания устройств, расположенных на объекте — так называемых собственных нужд. Такие щиты устанавливают в электроустановках электрических стаций, распределительных подстанций.

Что относится к щиту собственных нужд?

К собственным нуждам можно отнести: системы обогрева и охлаждения оборудования, питание устройств РПН силовых трансформаторов, цепи управления оборудованием, освещение, обогрев помещений и др.

ЩПТ — щит постоянного тока. Используется в электроустановках станций, подстанций, предприятий для приема и распределения цепей постоянного тока. Прием электрической энергии постоянного тока осуществляется от аккумуляторных батарей, специальных зарядных агрегатов, выпрямительных установок.

Щиты типа ЩМП-01 – это модели с монтажной панелью. Благодаря небольшим габаритным размерам их можно установить в нишу на этаже или в квартире, также его применяют как уличный для дачи или частного дома. Такой настенный электрощит имеет очень высокий класс защиты от негативного воздействия внешней среды. Дополнительная комплектация включает в себя специальный почтовый замок, который защитит прибор от проникновения.

Их аналогом является ЩРНМ-2 – это навесной (наружный, уличный) щит с монтажной панелью. Ключевым отличием от модели выше является возможность убрать монтажные панели для установки другой автоматики. Высокий класс защиты IP-54 позволяет устанавливать их на стенах здания. Дверца защищена замком.

Если требуется установка распределительного щита для монтажа компонентов «умного дома», то рекомендуется использовать пластиковый слаботочный щит типа Volta. Он рассчитан на 17 модулей, у модели есть встроенный 4-рядный щиток, оснащенный выключателями для управления система «smart house».

ЩРН-12 – щит распределительный навесной ЩРН12 (внутренний), оснащенный 12 модулями. В продаже есть модели с количеством модулей от 9. Это идеальный вариант для защиты гаража или дачи от перепадов напряжения. Тип – трехфазный, номинальные показатели напряжения и частоты тока – 380/70.

Щит распределения. Степень защиты распределительных щитов

Существует несколько степеней защиты корпуса, которые показывают, где может быть установлен щит распределения. Наиболее распространенные степени защиты корпуса электрических щитов:

IP20, IP30 – щитки, устанавливаемые внутри помещений без повышенной влажности, так как они не имеют защиты от влаги, отличаются степенью защиты от посторонних предметов;

IP44, IP54 – щитки имеют более высокую степень защиты от посторонних предметов, имеют защиту от влаги, устанавливаются в помещениях с повышенной влажностью, а также вне помещений, но при условии защиты от попадания струи воды;

IP55, 65 – щитки, устанавливаемые в помещениях с агрессивными условиями окружающей среды, а также вне помещений. Имеют достаточную защиту от влаги, дождя и могут устанавливаться вне помещений без дополнительной защиты. Данные корпуса щитов имеют полную защиту от контакта, отличаются степенью защиты от пыли – первый имеет частичную защиту от пыли, второй – полную пыленепроницаемость корпуса.

Основные технические характеристики РЩ

По техническим характеристикам, каждый из видов электрощитов должен соответствовать определенным общим параметрам.

Во-первых, конструкция должна отвечать всем правилам электробезопасности. То есть, иметь дополнительную изоляцию выдерживать высокие токи в течение определенного времени, а также не поддаваться горению и расплавке.

Во-вторых, все щитовые панели имеют конкретный вес для каждых условий.

Размер распределительного щита зависит строго от того на сколько групп разделена ваша сеть, и сколько будет монтироваться автоматических выключателей и других защитных устройств. Обязательно наличие во всех щитках планок для крепления устройств, нельзя исключать наличие заземляющей рейки.

Чтобы купить распределительный щит в сборе — свяжитесь со специалистом электрощитового предприятия ООО Декада Электрощит!

Щиты распределительные фото

Щит электрический распределительный от компании «Э-Щит»

Тех. характеристики

К функциям электрических распределительных щитов относится прием электрической энергии от источника питания с последующим ее распределением. Немаловажное значение имеет также защитная функция щитов, позволяющая обеспечивать безопасность электрических сетей при возникновении короткого замыкания, падении напряжения, отключениях и т.д.

Где можно монтировать оборудование?

Распределительные электрические щиты применяются в осветительных и силовых установках промышленных, торговых, административных и жилых объектов.

Существует целый ряд требований, которые важно выполнять при выборе места установки оборудования:

• Удаленность от горючих материалов. Электрический шкаф запрещено монтировать в помещениях с легко воспламеняющимися и взрывоопасными жидкостями и газами (например, в котельных).
• Отсутствие токопроводящей пыли. Помещение, в котором установлен распределительный щит, должно быть хорошо вентилируемым.
• Легкая доступность для обслуживания и ремонта. Подход к электрооборудованию не должен быть затруднен.

В случае с установкой щитов снаружи помещения, важно обеспечить корпусу необходимый уровень защиты, который обязательно должен соответствовать требованиям государственных стандартов. Существует несколько степеней защиты, каждый из которых отвечает определенным условиям эксплуатации.

Разновидности распределительных шкафов

По способу монтажа щитки распределения можно разделить на 3 большие группы:

• Накладные или навесные. Корпус электрошкафа полностью размещается снаружи стены или опоры.
• Встраиваемые. Монтаж осуществляется в предварительно подготовленное углубление (специальную нишу). Корпус шкафа при этом полностью утоплен, а с лицевой части видна только дверца.
• Напольные. Устанавливаются либо непосредственно на поверхность пола, либо на подставку.

ООО «Э-щит» предлагает заказать распределительные щиты различных серий и модификаций, способных взять на себя различную функциональную нагрузку. Обратитесь к нашим специалистам по номеру +7 (495) 363-10-93 или с помощью формы обратной связи, чтобы получить консультацию и помощь в подборе оборудования. Комплектация распределительного щита будет осуществляться в индивидуальном порядке в соответствии с потребностями заказчика.

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или кого-то, кто пользуется вашей интернет-сетью. Подождите, пока мы убедимся, что вы настоящий человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet. Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne.Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind. Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt. Een momentje geduld totdat, мы узнали, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real.Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede.Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade. Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet. Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini visualizzare questo messaggio, invia un’e-mail all’indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

Заводское обозначение: CF-102 / 6485323dad7c75bb.

Span: существенное обновление для вашего дома на солнечной энергии

Как и следовало ожидать, модернизация электрической панели вашего дома — это не совсем то, что нужно делать своими руками.Span начинается с того, что вы фотографируете все свое электрическое оборудование, а затем обсуждаете процесс установки с представителем в видеочате. Оттуда выполняется посещение объекта и, если все в порядке, планируется установка. Мне сказали, что установка займет от пяти до семи часов; мой дом большой, но с электрикой довольно просто. Когда наступил назначенный день, монтажная бригада прибыла вовремя, готовая к работе. Естественно, в течение дня в моем доме не было электричества, но команда Спана купила большие портативные аккумуляторы, чтобы я мог использовать свой маршрутизатор, холодильник и другие предметы первой необходимости.Они даже предложили купить мне обед, так как мне нужно было находиться на месте большую часть процесса, чтобы ответить на вопросы о различных схемах и о том, как их настроить. Хотя установка заняла около девяти часов, команда была профессиональна и явно знала, и несколько дней спустя Спэн направил мастера на все руки, чтобы залатать дыры в гипсокартоне, которые остались позади.

После быстрого обучения мне осталось начать работать с системой напрямую. Мне не потребовалось много времени, чтобы понять, сколько именно я упустил.На основном экране приложения в режиме реального времени отображается источник энергии (солнечная батарея, батарея или сеть) и куда она направляется (в дом, обратно в аккумулятор или обратно в сеть). Отсюда можно легко углубиться и получить представление о (почти) каждой цепи в моем доме, подробно описав текущее энергопотребление каждой цепи и, с течением времени, сколько энергии потребляет каждая цепь.

Но такая информация — это только начало. Span также разработан, чтобы дать вам невероятный контроль над тем, как используется ваша батарея, позволяя вам распределить каждую цепь по трем уровням приоритета: Должен иметь, Приятно иметь и Не обязательно.При отключении питания несущественные цепи гаснут, полезные элементы работают, пока емкость аккумулятора не достигнет 50 процентов, а обязательные остаются включенными до тех пор, пока батарея не разрядится. В моей старой схеме схемы были либо обязательными, либо несущественными — и, что критично, не было возможности их изменить. Теперь переключение схем между этими тремя группами — это буквально операция перетаскивания в приложении.

Личный кабинет авторского приложения.

Почему это важно? Во время первоначальной установки батареи мой установщик посоветовал нам подключить вентилятор печи к резервной цепи, чтобы мы могли продолжать нагреваться, если электричество отключится.Это была хорошая идея, но вскоре я обнаружил, что эта одна схема потребляет столько энергии, что разряжает батарею менее чем за два часа — большая проблема, если питание отключается, когда солнце не выходит для ее подзарядки. Но исправить это было невозможно. Если отключалось питание и я просыпался, я начинал вручную отключать эту цепь, чтобы батарея не разряжалась слишком быстро. Без Span мне пришлось бы нанять электрика, чтобы решить эту проблему. С Span исправить эту ошибку было тривиально.Еще одна приятная функция: приложение предлагает оперативные оценки того, как долго батарея прослужит в случае сбоя, так что вы можете увидеть вероятный эффект от изменений ваших уровней приоритета.

Европейская панель электрического выключателя Стоковые Фото

• 700-02080375

  Блок предохранителей, Эссен, Северный Рейн-Вестфалия, Германия

  Права управляемого

• 400-07092740

  Молодая женщина переписывает показания электросчетчика дома в России

  Бюджет без лицензионных отчислений и подписка

• 400-04561866

  Деталь европейского автоматического выключателя.

  Бюджет без лицензионных отчислений и подписка

• 400-04061382

  Деталь европейского автоматического выключателя.

  Бюджет без лицензионных отчислений и подписка

• 400-04561865

  Деталь европейского автоматического выключателя.

  Бюджет без лицензионных отчислений и подписка

Электрические панели Майами | Электрические панели в Майами

Если вам нужно поработать с автоматическим выключателем в жилом помещении, позвоните в компанию Miami Electric Masters самым надежным электрикам. Если вам нужно обновить электрические панели в Майами, переместить коробку или требуется ремонт и замена, наши лицензированные электрики справятся с этой задачей! Мы отличаемся от конкурентов своей непоколебимой приверженностью обслуживанию, ориентированному на клиента.Мы прибываем вовремя с полностью укомплектованным грузовиком, поэтому у нас есть все необходимое, чтобы быстро завершить работу. Предлагаем:

• Монтаж электрической панели
• Ремонт электрощита
• Перемещение электрического щита
• Замена электрической панели

Монтаж электрощита

Какой бы ни была причина необходимости установки новой коробки выключателя, мы можем быстро завершить установку вашей электрической панели в Майами. Наша команда прибудет к вам домой со всеми необходимыми инструментами и запчастями, поэтому, оказавшись у вас дома, мы закончим работу быстро и эффективно!

Ремонт электрощита

Когда бытовые электрические панели нуждаются в ремонте, это не то, что нужно откладывать.Вот почему мы предлагаем экстренные службы 24/7 — мы доступны в любое время, когда мы вам понадобимся! Поскольку мы можем выполнить ремонт вашей электрической панели за один день, вам не придется назначать несколько встреч. Кроме того, мы отремонтируем ваши автоматические выключатели и панели по очень доступной цене, поэтому вам не нужно беспокоиться о том, чтобы ваш дом снова заработал и работал безопасно!

Перемещение электрического щита

Возможно, вам потребуется переместить электрическую панель, если вы проводите реконструкцию, или вы можете просто переместить коробку в более безопасное место.Мы поможем вам спланировать наиболее удобное место для вашей панели, а затем завершить перенос в обещанные сроки. Кроме того, вы получите душевное спокойствие, зная, что мы обеспечиваем свою работу двухлетней гарантией.

Замена электрической панели

Иногда имеет смысл заменить панель, а не ремонтировать ее. Мы предлагаем услуги по ремонту и замене, и мы обсудим плюсы и минусы каждого варианта, чтобы помочь вам принять решение, которое лучше всего подходит для вашей ситуации.Что бы вы ни выбрали, наши электрики выполнят любую часть работы — от получения разрешений до окончательной проверки.

Узнайте больше о наших услугах по обслуживанию электрических панелей в Майами

Если вам нужен ремонт, замена или переезд, наша команда электриков, имеющих лицензию и сертификацию в Майами, может выполнить свою работу правильно! Позвоните в Miami Electric Masters или заполните нашу онлайн-форму, чтобы связаться с местным электриком и начать свой проект!

Span привлекает 10 миллионов долларов для расширения масштабов развертывания интеллектуальных электрических панелей

Пролет.IO, стартап из Сан-Франциско, который производит электрическую панель для умного дома, которая может отслеживать и контролировать расположенные за счетчиком батареи, солнечные инверторы на крышах, зарядные устройства для электромобилей и другие ключевые бытовые нагрузки через смартфон, получил раунд серии A за 10,2 миллиона долларов для расширить масштабы развертывания на ключевых рынках, включая Калифорнию, подверженную лесным пожарам.

Генеральный директор Span Арч Рао, бывший глава подразделения хранения энергии Tesla, сказал, что раунд финансирования поможет ускорить развертывание и наладить отношения с поставщиками солнечной энергии и систем хранения, такими как LG Chem, которые интегрировали панели Span в свое «настраиваемое резервное» хранилище солнечных батарей предложение в начале этого года.Позднее в этом квартале Span планирует объявить о новом партнерстве, чтобы «предоставить клиентам более интегрированные возможности».

Span также получил сертификат UL в последние недели, что стало важным шагом в расширении от клиентских установок с ранним доступом, которые были сделаны до сих пор, к более широкому внедрению на целевых рынках Гавайев и Калифорнии, где батареи, устанавливаемые за счетчиком, становятся все более популярными. частое дополнение к солнечным системам жилых домов.

На Гавайях структура государственных тарифов на солнечную батарею на крышах делает самостоятельное хранение более выгодным с экономической точки зрения, чем экспорт в энергосистему.В Калифорнии, на сегодняшний день крупнейшем рынке солнечной энергии в стране, внедрение обусловлено сочетанием сдвига тарифов на время использования и государственной программы стимулирования самопроизводства (SGIP), которая предлагает значительные скидки на батареи, устанавливаемые за счетчиком, особенно для клиентов, наиболее уязвимых к отключению электроэнергии из-за коммунальных служб, пытающихся предотвратить возникновение лесных пожаров в своих сетях.

«Мы будем активно работать над развертыванием как можно большего количества систем хранения до начала пожарного сезона», — сказал Рао.

Ведущая компания по установке солнечных батарей в США Sunrun, которая продала более 10 000 своих аккумуляторных систем Brightbox, сообщает о 35-процентной «скорости подключения» батарей, добавленных к солнечной батарее в Калифорнии. Этот показатель увеличивается до 60 процентов в районе залива Сан-Франциско, обслуживаемом обанкротившимся коммунальным предприятием Pacific Gas & Electric, которое отключило прошлой осенью миллионы клиентов и может быть вынуждено обесточить большое количество клиентов по мере приближения пожарного сезона в этом году.

Бывший работодатель Рао, компания Tesla, которая в первом квартале установила более 100 000 аккумуляторных батарей Powerwall, также отмечает значительный рост использования хранилищ в штате.Компании по производству солнечных инверторов SolarEdge и Enphase также нацелены на Калифорнию для своих будущих предложений по аккумуляторным батареям для жилых домов.

Эти поставщики были «очень сосредоточены на снижении затрат на эти базовые технологии, но меньше на системной интеграции и еще меньше на контроле нагрузки», — сказал Рао. По его словам, способность Span

отслеживать и анализировать, сколько энергии потребляется различными бытовыми нагрузками, а также предварительно настраивать и регулировать, какие нагрузки получают питание во время отключения электроэнергии.

Под капотом домашней системы управления питанием Span

Первоначальная стоимость панели Span равна или дешевле, чем стоимость модернизации типичной бытовой панели и интеграции автоматических переключателей и изолирующих трансформаторов, необходимых с аккумулятором или зарядным устройством для электромобилей устанавливает, — сказал Рао. Компания также утверждает, что ее продукт предлагает «значительно больше функциональных возможностей», — сказал он.

Основные производители электрических панелей, такие как Eaton и Schneider Electric, еще не реализовали такую ​​расширенную функциональность, скорее всего, потому, что они продают на глобальных рынках с высокой конкуренцией по стоимости.До эры бытовых аккумуляторов и зарядных устройств для электромобилей не было особой необходимости менять надежные продукты.

Но клиенты с этими устройствами хотят большего контроля над тем, как они взаимодействуют с домашним энергопотреблением, сказал Рао. Даже в отсутствие угрозы отключения электроэнергии клиенты хотят управлять нагрузками, чтобы максимизировать ценность самогенерируемой солнечной энергии по сравнению со временем использования или, например, чтобы их электромобили заряжались в непиковые часы.

Span возглавил новый инвестор ArcTern Ventures (ранее MaRS Cleantech Fund), к которому присоединились Capricorn Investment Group и Incite Ventures, инвестиционная платформа, основанная соучредителем Nest Мэттом Роджерсом.Некоторые из его предыдущих инвесторов в начальном раунде на $ 3,5 млн в 2018 году, в том числе Wireframe Ventures, Congruent Ventures, Energy Foundry, Ulu Ventures, Hardware Club, 1/0 Capital и Wells Fargo Strategic Capital, также присоединились к новому раунду.

Роджерс, консультирующий Span, сказал в интервью, что инвестиции Incite были основаны на его опыте работы с технологиями управления энергией всего дома, которые сейчас присутствуют на рынке. «Есть много компаний, которые предоставляют вам диаграммы и графики» использования энергии в доме посредством измерения контуров или дезагрегирования энергии, — сказал он.Но, по его мнению, «должна быть некоторая автоматизация и контроль с данными, которые выполняются за кулисами, чтобы пользователь не беспокоился об этом».

Роджерс также установил резервную батарею в своем доме в Сан-Франциско и говорит, что он «в конечном итоге потратил намного больше», чем эквивалентная стоимость панели Span для подключения основных нагрузок, «особенно на время электриков, нанимая людей для выяснения ситуации. ”

Мэри Пауэлл, которая вошла в совет директоров Span в качестве независимого члена, описала аналогичные проблемы при объединении нескольких жилых систем во время ее работы в качестве генерального директора Вермонтского коммунального предприятия Green Mountain Power, которое развернуло батареи Tesla Powerwall для клиентов для обслуживания обоих резервных источников питания. и потребности в управлении сетью.

«Устройство хранения взаимодействовало с коммунальным предприятием, и коммунальное предприятие использовало его с точки зрения энергосистемы», — сказал Пауэлл, который сейчас является членом совета директоров Sunrun и коммунального предприятия Hawaiian Electric. «Тем не менее, это огромный шаг вперед — перейти от этого к наличию настоящей умной панели в моем доме, где она использует не только мое запоминающее устройство, но и два электромобиля, которые у меня есть, солнечную батарею в моем доме и, в конечном итоге, более умную. и более умную технику — и все это я могу увидеть в приложении на моем телефоне.Это то, что многие из нас, работающих в этой отрасли, пытались создать вместе ».

Почему некоторые электрические панели не имеют права на страхование

Вам отказали в страховом покрытии… все из-за вашей электрической панели.

Узнайте, почему выключатели Federal Pacific (и другие панели) не имеют права на страхование.

Вы полагаетесь на электричество для питания ваших любимых устройств, но оно также может быть опасным без надлежащих мер безопасности.Фактически, большинство домовладельцев не знают, что происходит с проводами за их стенами.

Если есть проблема с электропроводкой, многие люди не узнают об этом, пока не станет слишком поздно… или пока домашний осмотр не обнаружит потенциальную проблему.

Мы готовы поспорить, что вы читаете эту статью прямо сейчас, потому что недавно вам сообщили, что электрическая панель в вашем доме не подлежит страхованию. Мы страховые агенты, а не электрики, поэтому мы не можем судить о безопасности вашей электропроводки.Но многие страховые компании откажутся оформлять полисы для домов, в которых есть определенные типы или модели автоматических выключателей (например, выключатели Federal Pacific и Zinsco).

Почему? И что с этим делать?

Как работает электрическая панель?

Вы знаете, что такое электрическая панель, и (надеюсь) знаете, где находится ваша, но знаете ли вы, почему они так важны?

Электрические панели, также известные как панели выключателей, центры нагрузки, сервисные панели или коробки выключателей, являются корпусом для автоматических выключателей в вашем доме.В случае скачка напряжения, короткого замыкания или перегрузки цепи автоматические выключатели предназначены для «срабатывания», что является еще одним способом сказать, что они отключают электричество в этой конкретной цепи.

Хотя отключение электроэнергии в момент, когда вы пытаетесь заварить утреннюю чашку кофе, может раздражать, автоматические выключатели являются жизненно важной функцией безопасности, предотвращающей электрические возгорания.

Если выключатель не сработает, большое количество электричества может расплавить пластиковое покрытие проводов и вызвать возгорание.Вся электрическая панель также может перегреться, что может стать причиной ее возгорания.

Таким образом, легко понять, почему так важно иметь качественную и надежную электрическую панель.

Почему некоторые электрические панели (например, выключатели Federal Pacific) не подлежат страхованию

Если вам интересно: «Пройдет ли проверка комиссия Federal Pacific?» ответ — нет.

Электрические пожары являются одной из основных причин пожаров в жилых домах и вызывают около 500 смертей и 1 доллар США.3 миллиарда единиц материального ущерба каждый год. Большинство страховых компаний не хотят брать на себя этот риск.

В нашей недавней статье «Как работает страхование?» Мы объяснили, как большие расходы на страховые выплаты означают, что страховая компания должна собирать больше страховых взносов. Если ваш дом расположен в определенном районе или имеет определенные особенности, которые страховая компания сочла более рискованными, вы будете платить более высокие страховые взносы, чем домовладельцы без этих функций.

Однако есть некоторые особенности, которые более чем «опасны».«И брейкеры Federal Pacific (среди прочих) — одни из них.

Как и печально известная водопроводная система из полибутилена, некоторые электрические панели стоили страховым компаниям столько денег, что они просто отказываются их страховать. Для них это по сути проигрышная ставка.

Какие электрические панели опасны?

Несмотря на их важность, за последние несколько десятилетий произошло удивительное количество «отказов» электрических панелей. В большинстве случаев панели отлично работают годами, создавая у многих домовладельцев впечатление, что все в порядке.Фактически, большинство не знает, какой у них тип электрической панели, пока они не пройдут четырехточечный осмотр.

Итак, какие из них ваша страховая компания не коснется с 10-футовым. столб?

Выключатели Federal Pacific (также известные как панели выключателей Stab-Lok) были одними из наиболее широко используемых электрических панелей с 1950-х по 1980-е годы. Но в наши дни они популярны совсем по другой причине.

Панели Stab-Lok не только не срабатывают во время скачка напряжения (частота отказов составляет от 25 до 65%), они могут не отключать питание, когда переключатель находится в положении «выключено», что приводит к поражению электрическим током.

Несмотря на известные опасности, электрические панели Federal Pacific не были отозваны до 2002 года, и, по оценкам, 28 миллионов таких панелей до сих пор используются в домах.

Еще одна печально известная модель, на которую стоит обратить внимание, — это Zinsco и Challenger с электроприводом с панелями , обе производимые GTE-Sylvania.

Однако, глядя на безопасность вашей электрической панели, важно смотреть не только на торговую марку, но и на функции самой панели.

Строительные нормы и правила изменились с 1970-х годов, и многие старые электрические панели просто не соответствуют современным стандартам.

Подумайте, на сколько больше электроэнергии потребляет ваша семья по сравнению, скажем, с днем ​​вашей бабушки. Ваш WiFi-роутер, Alexa, ноутбуки, зарядные устройства для сотовых телефонов и игровая консоль имеют гораздо больший аппетит, чем блендер 1950-х годов.

Замена электрического щита

Хотя есть некоторые страховые компании, которые будут обеспечивать покрытие домов с этими типами электрических панелей, большинство домовладельцев предпочитают их заменять.

В конце концов, средняя стоимость замены электрической панели составляет около 1100 долларов США, и у вас будет дополнительное преимущество в виде большего выбора, когда придет время продлить ваш полис.

Если вы подозреваете, что в вашем доме может быть отозванная или устаревшая электрическая панель, не пытайтесь заменить ее самостоятельно в рамках проекта на выходные! Вместо этого обратитесь к квалифицированному электрику для проверки и замены.

Заключение

Электричество — это часть того, что делает возможным наш современный образ жизни.Но наличие хорошей страховки так же важно, как и безопасная электрическая проводка.

Если вам нужно найти страховую компанию, которая примет вашу текущую электрическую панель, или вы просто хотите узнать, сможете ли вы получить более выгодную выгоду от своей страховки домовладельцев, позвольте дружелюбным агентам Harry Levine Insurance помочь!

Поделиться этой записью: в Твиттере на Фейсбуке в Google+

Безопасна ли моя электрическая панель? Zinsco-Sylvania Panels

Безопасна ли моя электрическая панель?

Вы когда-нибудь задавали вопрос: «Безопасна ли моя панель»? Если вы задали этот вопрос, вероятно, у вас есть более старый дом.Вы даже можете спросить себя, что делает электрическая панель. Электрические панели похожи на сердце для вашего тела, но для всей вашей электрической системы в доме. Точно так же, как ваше сердце перекачивает вашу кровь ко всему вашему телу, ваша электрическая панель является отправной точкой для всей электроэнергии в вашем доме. Ваша электрическая панель играет важнейшую роль в безопасности вашей электрической системы. Мы предоставим вам более конкретную информацию о панелях Zinsco / Sylvania в этом информационном бюллетене.

История электрических панелей Zinsco и Sylvania

Вот что нужно знать об электрических панелях Zinsco / Sylvania.Согласно отчетам, более 2 миллионов из них были установлены в домах по всей Америке. Zinsco был первоначальным производителем, начиная с 1950 года. Sylvania выкупила Zinsco в 1973 году. Sylvania продолжала производить их до 1981 года, когда их выкупил Challenger. К счастью, Челленджер остановил создание этой панели. Эти панели когда-то были чрезвычайно популярны. Если ваш дом был построен между 1950 и 1981 годами, возможно, он у вас есть. Подумайте о том, чтобы вызвать местного электрика, чтобы он осмотрел его, если вы не уверены, есть он у вас или нет.

Вот что делает электрические панели Zinsco и Sylvania опасными

С этими электрическими панелями связаны две основные проблемы, которые возникают обычно. Одна из проблем связана с выключателями. Другая проблема связана с материалом, из которого изготовлены эти панели. Эти панели даже были обнаружены с выключателями, которые были достаточно горячими, чтобы расплавить металлические части и навсегда привариться к панели. К счастью, Challenger остановил производство этой панели в 1981 году.

Проблема № 1 — Выключатели

Выключатели сконструированы так, чтобы пропускать через них только определенное количество тока.Чтобы не усложнять задачу, давайте рассмотрим выключатель на 20 ампер. Выключатель на 20 ампер должен пропускать через него только 20 ампер. Выключатели предназначены для срабатывания, когда они измеряют ток, превышающий 20 ампер. Известно, что автоматические выключатели Zinsco допускают намного больше, чем допустимая сила тока для выключателя на 20 ампер. Отказ выключателя — это термин, обозначающий, когда это происходит. Известно, что у них частота отказов до 25%. По сравнению со стандартами для современных выключателей это очень высокая частота отказов. Производимые сегодня выключатели имеют частоту отказов менее 1% — 4%.Это означает, что электрическая панель Zinsco с 20 выключателями имеет как минимум 5, которые не подходят по этому стандарту! На фотографиях ниже показано, что происходит, когда эти гидромолоты не срабатывают должным образом.

Этот фотоколлаж представляет собой панель Sylvania / Zinsco, с которой мы столкнулись не так давно. Прерыватель должен был сработать, но этого не произошло. Это позволяло розетке и проводам гореть, пока они не разорвали контакт.

Проблема № 2 — Пластмасса ломается

Вторая проблема с прерывателями связана с пластиком.Пластик в выключателе часто ломается. Это заставляет выключатель оставаться включенным даже в выключенном положении. Когда это происходит, выключатель оставляет цепь под напряжением, даже если кажется, что она отключена. Это может оставить опасные ситуации, когда вам нужно отключить цепь. Особенно, когда возникла чрезвычайная ситуация, и вы не можете отключить его должным образом. Эти выключатели также стали достаточно горячими, чтобы привариться к самой панели, откуда ее нельзя было снять.

Как определить, какая у вас электрическая панель — Zinsco или Sylvania

Панели Zinsco и Sylvania на самом деле легко определить.Большинство этих панелей имеют этикетку Zinsco или Sylvania, как показано на фотографиях ниже. Яркие цвета на ручках облегчают их идентификацию. Эти цвета включают зеленый, голубой, белый и красный прерыватели. Старые по своей конструкции имеют черный цвет, а серые — новые заменяющие выключатели. Я обвел еще один способ идентифицировать панели, если они не имеют четкой маркировки на рисунках ниже.

Обратите внимание на яркие цвета выключателей.

Посмотрите на этикетку, есть ли на панели какие-либо наклейки Zinsco или Sylvania Label

Как вы думаете, у вас есть одна из этих панелей? Вы все еще спрашиваете себя: «Безопасна ли моя панель»? Вы можете позвонить своему местному электрику.Хороший электрик может оценить вашу панель и оценить ее для ремонта или замены.
