Принцип работы электросчетчика | Заметки электрика

Здравствуйте, дорогие гости сайта «Заметки электрика».

Теме учета электроэнергии мы уже посвятили множество статей, а вот разобраться с устройством и принципом работы электросчетчика не хватало времени.

Поэтому сегодняшняя статья посвящается принципу работы однофазных и трехфазных счетчиков электрической энергии.

Как Вы уже знаете, электросчётчики по принципу работы делятся на 2 вида:

  • индукционные
  • электронные

Рассмотрим более подробно принцип работы каждого типа счетчиков.

Принцип работы индукционного электросчетчика

  • 1 — токовая или последовательная  обмотка (катушка)

  • 2 — параллельная катушка (обмотка) или катушка напряжения

  • 3 — счетный механизм в виде червячной передачи

  • 4 — постоянный магнит для создания торможения и плавности хода диска

  • 5 — алюминиевый диск

  • Фi — магнитный поток, который создается током нагрузки

  • Фu — магнитный поток, который создается током в катушке напряжения

Электросчетчик состоит из 2 катушек (обмоток): катушка напряжения и токовая катушка, электромагниты которых расположены под углом 90° относительно друг друга в пространстве. В зазоре между этими электромагнитами находится алюминиевый диск, который с нижней и верхней стороны крепится на подшипниках и подпятниках. На оси диска установлен червяк, который через зубчатые колеса передает вращение счетному механизму (барабану).

Токовая катушка включается в цепь последовательно и состоит из небольшого количества витков. Наматывается такая катушка толстым проводом, соответственно, прямому номинальному току электросчетчика.

Катушка напряжения включается в цепь параллельно и состоит из большого количества витков. Наматывается тонким проводом с диаметром примерно от 0,06 -до 0,12 (мм).

При подачи переменного напряжения на катушку напряжения и при протекании через токовую катушку тока нагрузки, в зазоре  наводятся переменные магнитные потоки Фi и Фu, которые наводят в алюминиевом диске вихревые токи. При взаимодействии этих потоков и вихревых токов в диске, возникает вращающий момент — диск начинает вращаться.

Количество оборотов алюминиевого диска за определенное время — это и будет наша потребляемая электроэнергия.

При увеличении тока нагрузки (например, мы включили в сеть дополнительную нагрузку) в токовой катушке будет возникать больший вращающий момент и диск будет вращаться быстрее.

Для учета электроэнергии в трехфазных сетях переменного тока используют трехфазные индукционные электросчетчики, принцип работы которых аналогичен однофазным.

Принцип работы электронного электросчетчика

На смену индукционным электросчетчикам пришли электронные электросчетчики, например ЦЭ6803В, СЕ 102, СОЭ-55 и другие. Они обладают рядом достоинств, о которых мы поговорим в этой статье.

В электронном электросчетчике преобразователь преобразует входные аналоговые сигналы с датчиков тока и напряжения в цифровой импульсный код. Этот код подается на микроконтроллер, где расшифровывается и рассчитывается, а далее выдает количество потребляемой электроэнергии на дисплей электросчетчика.

P. S. Спасибо за внимание. Автор сайта «Заметки электрика».

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как выбрать счетчик электроэнергии | Строительный портал

Необходимость замены электрических счетчиков возникает не очень часто. Большинство производителей гарантирует до 16 лет работы прибора без отклонений от точности показаний. Но когда возникает необходимость купить счетчик электроэнергии, вместе с ней возникает множество вопросов о том, как сделать правильный выбор. Для того чтобы лучше ориентироваться во всех предложенных вариантах, необходимо понимать саму суть работы электросчетчика и все возможные модификации этого прибора.

Оглавление:

  1. Индукционный счетчик
  2. Электронный счетчик
  3. Технические характеристики счетчиков
  4. Критерии выбора электросчетчика
  5. Признанные торговые марки электросчетчиков

Индукционный счетчик

  • Первая характеристика приборов учета электроэнергии, которая делит их на две группы – это принцип работы. По данному признаку счетчики электроэнергии делятся на механические (индукционные) и электронные. Работа индукционного электросчетчика базируется на механике. В его конструкции есть две основные катушки – напряжения и тока. Обе эти детали излучают магнитное поле, которое воздействует на металлический диск и крутит его. Скорость вращения этого диска находится в прямой зависимости от интенсивности напряжения катушек. Вращаясь, диск крутит колесики с цифрами, которые и указывают количество израсходованной электроэнергии.

  • Индукционные приборы учета расхода электроэнергии имеют как недостатки, так и преимущества, но все же используются очень широко. Возможно причина этому возраст самой конструкции – электронные приборы появились относительно недавно. А возможно то, что на индукционный счетчик электроэнергии цена значительно ниже, чем на электронный.
  • Преимущества механических приборов – невысокая цена и длительный срок службы. Даже спустя 50 лет после установки, устройство зачастую продолжает функционировать в рамках заданного класса точности.
    Недостаток в том, что изначально класс точности не опускается ниже показателя в 2%.

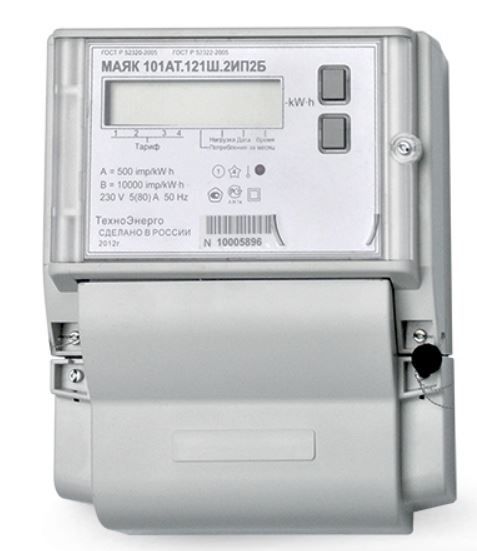

Электронный счетчик

Электронный счетчик по электроэнергии работает совершенно по другому принципу. В его конструкции совершенно нет механических составляющих, ток напрямую поступает на полупроводники и микросхемы, которые и ведут учет израсходованной электроэнергии. Вся информация в устройстве содержится исключительно в цифровом виде и также поступает на электронное табло, которым он снабжен.

Преимуществ у электронного прибора гораздо больше, чем у механического. Они составляют целый список:

  • Небольшие размеры устройства.
  • Возможность многотарифного учета показаний.
  • Простой переход на более высокий класс точности.
  • Наличие интерфейса, который позволяет встроить счетчик в автоматизированную систему контроля расхода электроэнергии.
  • Простое снятие показаний со счетчика.

Недостатков у электронных устройств подсчитывания расхода энергии всего два – более высокая цена и низкий уровень надежности. Объясняется это так – чем проще механизм, чем меньше в нем сложных микросхем, тем проще его эксплуатация и ремонт.

Технические характеристики счетчиков

Приведенная ниже схема наглядно демонстрирует классификацию приборов учета электроэнергии разных типов. Первое разделение счетчиков проходит по типу сети, к которой они подключаются. Здесь выделяют однофазные устройства и трехфазные.

  • Счетчик электроэнергии однофазный применяется в сетях, которые имеют только два провода и одну фазу. В данном случае учитывается не только количество проводов, но и общая нагрузка на сеть. Однофазное устройство справляется с потреблением тока до 10 кВ и выдает напряжение в стандартные 220 В. Потому именно такие счетчики используют в обычный частных домовладениях и квартирах. Однофазный счетчик применяется в трехфазной сети только в том варианте, когда на каждую фазу установлено отдельное устройство, то есть в таком случае счетчиков должно быть 3.
  • Счетчик электроэнергии трехфазный устанавливают, соответственно, на трехфазную сеть. Необходимость в таком оборудовании возникает на предприятиях с большим потреблением электроэнергии, в общих щитовых на многоквартирный дом и т.д. В частных домах устанавливается только в том случае, если есть в наличии приборы с большим потреблением энергии, например, регулярно используется сварочный аппарат. Трехфазная система дает на выходе 380 В и предохраняет помещение от перепадов напряжения.
  • Следующий фактор, по которому классифицируют приборы измерения уровня энергопотребления – тарифность. Производители предлагают приобрести как однотарифный так и двухтарифный счетчик электроэнергии. Существуют также многотарифные модификации. Суть данного устройства в том, что оно позволяет измерять количество потребленного тока по заданным тарифам в разное время суток. Такой подход к подсчетам позволяет значительно сократить расходы.
  • Еще одна характеристика электросчетчиков – тип энергии, замеры которой производятся. Приборы с одной фазой измеряют только количество проходящей через устройство активной энергии. Трехфазные работают по нескольким направлениям, они измеряют активную энергию, реактивную, а также направление потоков. Данные измерения помогают уменьшить затраты на электроэнергию, а также повысить ее качество, так как происходит компенсация количества реактивной энергии. Особенно полезно данное дополнение для промышленных зданий, в которых подключение электросчетчика проходит через трансформатор.
  • Если говорить об экономии электроэнергии, то сократить ее расход позволяет не только правильно подобранное и установленное оборудование, но и устанавливаемый на счетчик электроэнергии магнит. Данное устройство подходит для индикаторных приборов, оно просто замедляет или полностью останавливает движение вращающихся металлических частей. То есть ток продолжает поступать через счетчик в помещение, но учет его не ведется. Используя это, или другие подобные средства, следует помнить, что данный способ не является законным и облагается штрафами.

Критерии выбора электросчетчика

Разобравшись с основами устройства и классификацией электросчетчиков, приступают к изучению параметров их выбора. Чтобы приобрести оптимальный вариант прибора, необходимо знать некоторые данные об электрической сети в помещении, для которого он покупается, а также параметры самого прибора.

  • Приобрести счетчик на одну фазу или на три. Необходимая фазность прибора напрямую зависит от типа электрической сети в помещении. Чтобы получить эту информацию, не нужно обращаться в органы энергонадзора, достаточно внимательно изучить панель старого счетчика. Если на ней указаны цифры 220/230 В, то необходим однофазный прибор. Если же на ней стоит отметка 220/380 или 230/400 В, то необходим прибор для трех фаз. Для изменения фазности сети обращаются в отвечающую за энергоснабжение организацию и оформляют необходимые документы.
  • Номинальный ток прибора. В основном все посчитывающие расход электрического тока устройства функционируют в интервале нагрузки не более 50-60 А и мощности 15 кВт. Стандартные счетчики для частных домов имеют именно такой показатель номинального тока. Но если же характеристики электрической сети превышают потребление в 15 кВт, то необходим прибор с максимальной нагрузкой в 100 А. Эти данные указываются на вводном автомате помещения. Если на панели указана цифра до 40 А, то необходим счетчик с показателем 60 А. Если же данная цифра превышает значение в 40, то и прибор приобрести необходимо на 100 А. Не стоит устанавливать устройство с большим показателем, чем того требует электрическая сеть, так как это вызовет подозрения у отвечающей за энергоснабжение организации и счетчик придется заменить.
  • Прибор с одним тарифом или с несколькими. Данный критерий рассматривается в индивидуальном порядке. Зачастую поставляющие энергию компании предоставляют разную цену на ночной и дневной тариф. Необходимо узнать, есть ли возможность рассчитываться таким образом, а затем уже принимать решение об установке многотарифного счетчика. Если тарификация в ночное и дневное время одинакова, то многотарифный счетчик за электроэнергию расходы не сократит и будет попросту бесполезен.
  • Устройство с разными способами крепления. Данный показатель не влияет на работоспособность самого устройства, но поможет сделать процедуру его монтажа более простой. Два самых распространенных способа крепления – три винта или дин-рейка. Первый способ используется в обычных электрических щитах и встречается на всех индикаторных счетчиках и на некоторых электронных. Крепление с помощью дин-рейки используется только в электронных механизмах. Если приобретен прибор под рейку, то для нее необходимо купить и сам крепежный механизм, так как в стандартных щитовых его наличие не предусмотрено.
  • Наличие дополнительных функций. Некоторые модели электронных счетчиков имеют различные дополнительные функции. Среди них значится вывод на экран информации о токе, напряжении и частоте. Учет показаний счетчика в момент отсутствия в сети напряжения, подсветка и многое другое. Данные функции не сказываются на работоспособности прибора, но делают его эксплуатацию более удобной. Потому при покупке электрического счетчика на их наличие стоит обратить внимание.
  • Класс точности прибора. Также следует обратить внимание на класс точности счетчика, так как возможные погрешности не играют на руку потребителю. Бытовые приборы данный показатель имеют на уровне 2,0, что является для них наиболее оптимальным. Счетчики с классом от 0,5 подходят для быстропеременных нагрузок и устанавливаются в основном в промышленных зданиях.

Признанные торговые марки электросчетчиков

Бытовые счетчики электроэнергии – это один из тех приборов, за который не стоит переплачивать, покупая импортный товар. Зарубежные производители предлагают продукцию высокого качества, однако существуют российские торговые марки, которые предлагают приборы такого же класса, но за более умеренную цену. Российские счетчики сертифицированы и соответствуют всем стандартам качества, а точнее ГОСТам. Среди множества наименований выделяется несколько торговых марок, которые неоднократно тестировались различными компаниями и широко применяются на промышленных предприятиях и в частных домах.

  • Энергомера. Основана компания была в Ставрополе, сейчас же изготовление продукции проходит на семи заводах, расположенных на территории России, Белоруссии и Украины. Основная специализация компании – приборы для учета расхода энергопотребления. Компания предлагает широкий ассортимент механических и электронных приборов. Цена на продукцию варьирует от 13 до 330 EUR. Особо выделяются такие серии:
    • Прибор с одной фазой и одним тарифом. Марка СЕ101, СЕ200, ЦЭ6807.
    • Прибор с одной фазой и несколькими тарифами. Марка СЕ102, СЕ201, СЕ205, СЕ208

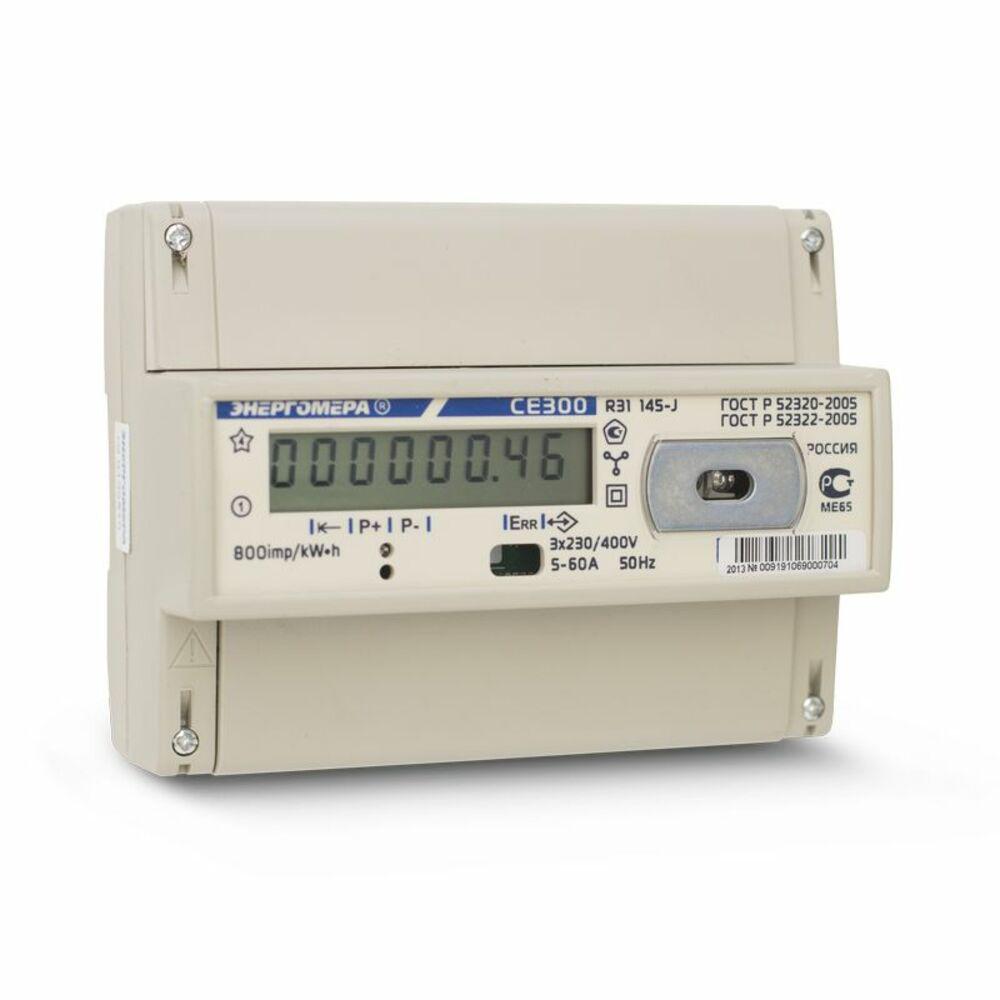

    • Прибор с тремя фазами и одним тарифом. Марка СЕ300, СЕ302, ЦЭ6803, ЦЭ6804.
    • Прибор с тремя фазами и несколькими тарифами. Марка СЕ301, СЕ303, СЕ304, СЕ305, СЕ306, ЦЭ6850.

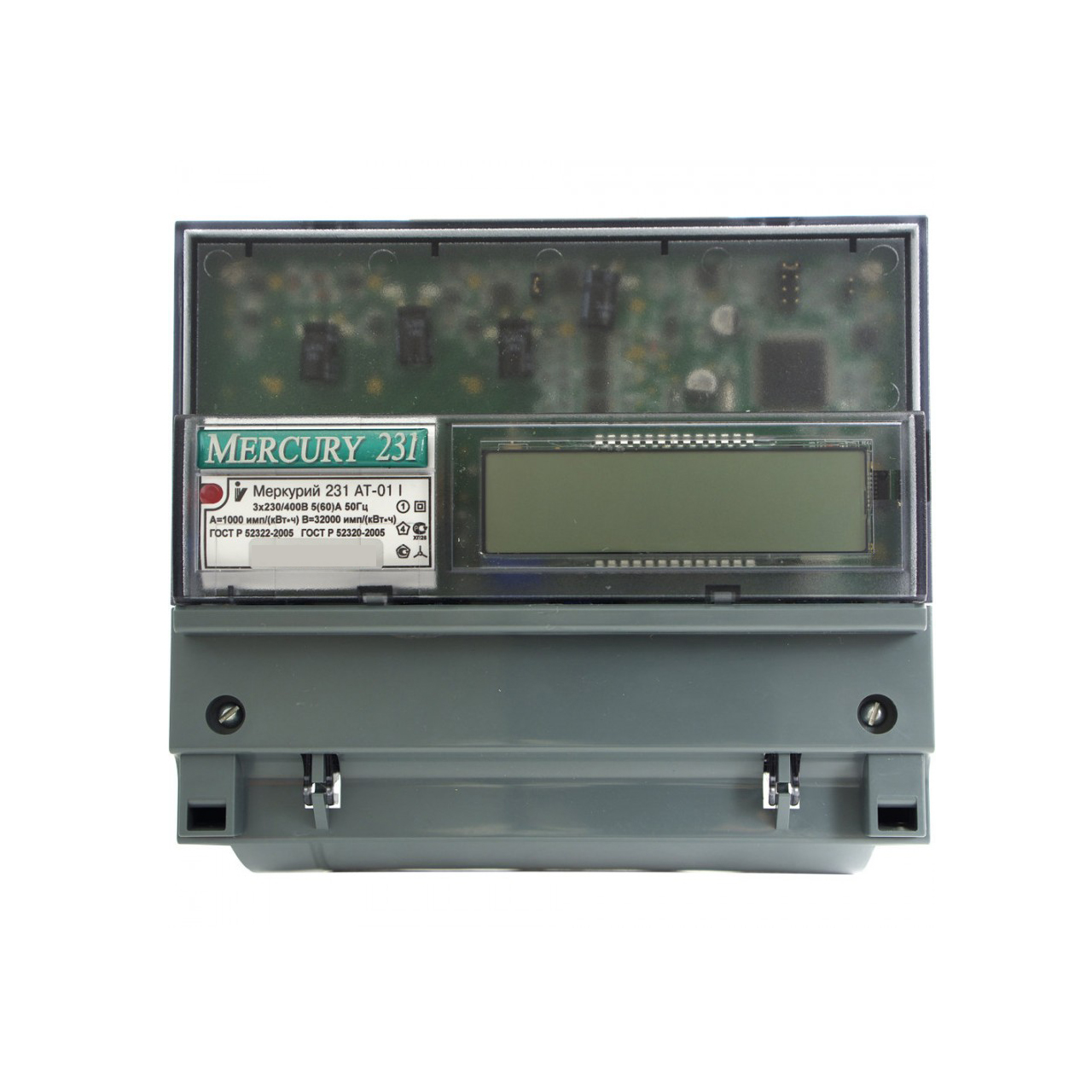

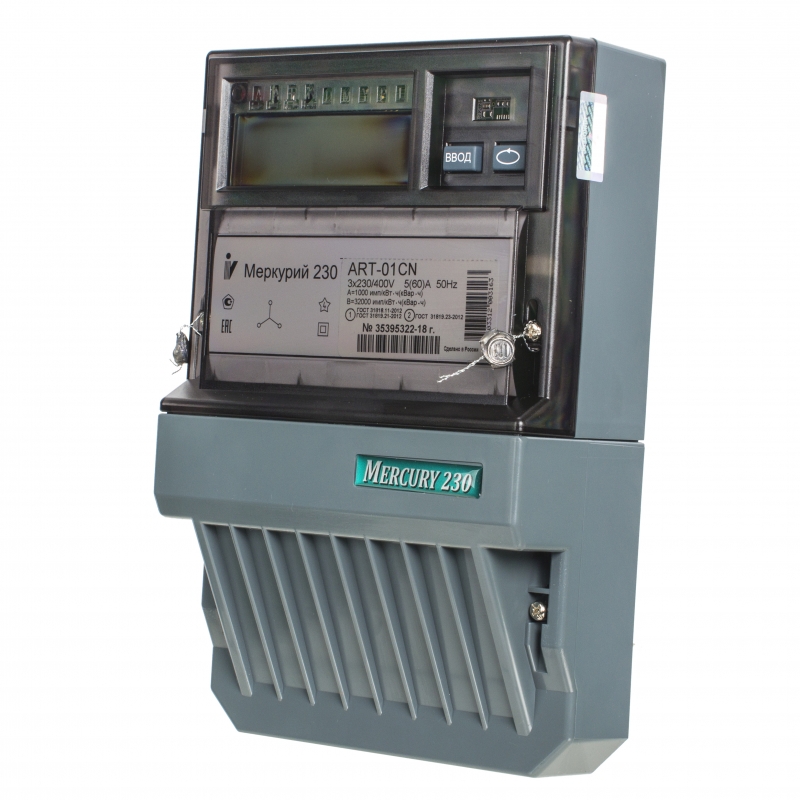

  • Счетчики «Меркурий» от компании Инкотекс. Первый завод был основан в Москве, сейчас же мощности распределены на 7 заводов, 3 из которых находятся за границей Российской Федерации. Компания занимается разработкой и производством различного электронного оборудования, представлены в ассортименте и счетчики электроэнергии. Основная направленность работы – высокотехнологическое наукоемкое оборудование. Под торговой маркой «Меркурий» представлены все возможные классы электросчетчиков.

  • Московский завод измерительных приборов – МЗЭП. Основан в середине прошлого столетия. В ассортименте представлены не только электросчетчики, но и различная специфическая радиоаппаратура. Под торговой маркой выпускаются как электронные, так и механические счетчики электроэнергии. Индукционные счетчики представлены моделью СО-505, которая имеет одну фазу и один тариф. Цены на продукцию данной компании варьируют в диапазоне от 13 до 85 EUR. Электронные модели представлены следующими марками:
    • Одна фаза, один тариф – СОЭ-52.
    • Одна фаза, несколько тарифов – СОЭ-55.
    • Три фазы, несколько тарифов – СОЭ-561, 565.

Ориентируясь на зарекомендовавших себя на рынке производителей, стоит также обратить внимание на производственные компании, которые работают неподалеку. Цены на их продукцию, как правило, оказываются гораздо ниже, а качество на том же уровне, что и у проверенных торговых марок. Также стоит поинтересоваться ценами на счетчики в организации, которая занимается поставками электроэнергии. Зачастую такие учреждения закупают оборудование оптом и предлагают своим потребителям весьма приятные цены на него.

Информация о приборах учета электроэнергии

Счетчик электрической энергии – это электроизмерительный прибор, предназначенный для учета потребленной электроэнергии, переменного или постоянного тока (измеряется в кВт*ч).
Электросчетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.
Электросчетчики, учитывающие интегрированную реактивную мощность за учетный период, называются счетчиками реактивной энергии.

Единицы измерения электрической энергии:
— активной электрической энергии – 1 кВт*ч (киловатт в час),
— реактивной электрической энергии – 1 кВАр*ч (киловар в час).
Электросчётчик должен быть внесён в Единый государственный реестр средств измерений. На кожухе электросчётчика должны быть пломбы государственной поверки – для вновь устанавливаемых 1-фазных электросчетчиков – давностью не более 2-х лет, 3-фазных электросчетчиков – не более 12 месяцев (Требование ПУЭ п.1.5.13).
Для электросчётчиков должен соблюдаться температурный режим в соответствии с данными в паспорте завода-изготовителя.

Технические характеристики электросчетчиков
Технические характеристики электросчетчиков определяются следующими основными параметрами:
— номинальным напряжением,
— номинальным током,
— классом точности электросчетчика.
Различают электросчетчики непосредственного включения в сеть и электросчетчики, предназначенные для подключения к измерительным трансформаторам тока и трансформаторам напряжения. Также электросчетчики подразделяются на однофазные и трехфазные двух типов: индукционные и статические счетчики ватт-часов (электронные).

Номинальное напряжение и номинальный ток электросчетчиков – указываются в виде произведения числа фаз на номинальные значения тока и напряжения. Например: 10-50А; 3X380/220В. Это означает, что электросчетчик предназначен для непосредственного включения в трехфазную сеть с номинальным напряжением 380/220В и с номинальным током 10-50А.

Класс точности электросчетчика – это его наибольшая допустимая относительная погрешность измерения, выраженная в процентах. Индукционные электросчетчики активной энергии изготавливаются классов точности 0,5; 1,0; 2,0; статические счетчики ватт-часов (электронные) – классов точности 1,0; 2,0; 0,5 и 0,2. Класс точности электросчетчиков реактивной энергии может быть на одну ступень ниже класса точности соответствующих электросчетчиков активной энергии.

Индукционным (электромеханическим электросчетчиком) называется электросчетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Подвижный элемент представляет собой диск, по которому протекают токи, индуцированные магнитным полем катушек. Количество потребленной электроэнергии в этом случае прямо пропорционально числу оборотов диска.

Электронным (статическим электросчетчиком) называется электросчетчик, в котором переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. То есть измерения активной энергии такими электросчетчиками основаны на преобразовании аналоговых входных сигналов тока и напряжения в счетный импульс. Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Счетный механизм представляет собой электромеханическое или электронное устройство, содержащее как запоминающее устройство, так и дисплей.
Одним из основных достоинств электронных электросчетчиков является возможность учета электроэнергии по дифференцированным тарифам (одно-, двух- и более тарифный), которая обеспечивается с помощью устройства переключения тарифов. Многотарифный электронный электросчетчик представляет собой прибор учета электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Выбор электросчетчика
В настоящее время в России производится довольно большая гамма электросчетчиков. Они могут быть одно- или многофункциональными, позволяют работать с одним или сразу несколькими тарифами, дифференцируя их по времени или другим показателям. Как правило, основной выбор потребителю приходится делать между индукционными и электронными электросчетчиками, которые могут быть с механическим или жидкокристаллическим отсчетным механизмом. Электронные электросчетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками.
При выборе электросчетчика наиболее важно обратить внимание на тарифность электросчетчика и класс точности. Электросчетчик может быть однотарифным, двухтарифным и многотарифным. Двухтарифные электросчетчики дают возможность экономить при оплате за электроэнергию, так как в установленное время они автоматически переключаются на ночной тариф, который ниже дневного. Двухтарифная система расчетов предполагает отдельные тарифы для дня (с 7:00 до 23:00 час.) и ночи (с 23:00 до 7:00 час.). Поскольку ночной тариф значительно ниже дневного, это дает возможность существенно сократить расходы на оплату электроэнергии (особенно при переводе на ночной режим таких энергоемких приборов, как стиральные машины или электрообогреватели).

Неисправности электросчетчиков
При осмотре квартирных щитков необходимо обращать внимание на состояние контактов в местах присоединений электрооборудования (выключателей, электросчетчиков и так далее). Ненадежное соединение приводит к нагреву и обгоранию контактов, разрушению изоляции, образованию искрения и отгоранию проводов, на это тратится дополнительное количество электричества. Такие контакты очищают от копоти и туго затягивают. Автоматические выключатели и плавкие вставки предохранителей должны соответствовать нагрузкам и сечениям проводов и кабелей. Аппараты с поврежденными корпусами не подлежат ремонту и заменяются новыми. Электросчетчики не должны иметь повреждений корпуса, смотровых стекол и клеммных крышек.
Исправность индукционного электросчетчика можно определить по вращению диска. При отключении нагрузки диск электросчетчика должен останавливаться, совершая не более одного оборота. Внешними признаками перегрузки электросчетчика являются специфический запах подгоревшей изоляции, ненормальное гудение счетчика, пожелтение стекла смотрового окошка. Жужжание счетчика, если оно не сопровождается самоходом, не является признаком неисправности. Исправность электронного электросчетчика определяется по миганию светодиода. При отключении нагрузки мигание светодиода должно прекратиться.
Электросчетчик может показывать повышенный расход электроэнергии при повышенной влажности. Изоляция проводки со временем разрушается, и на ней образуется множество микротрещин, сквозь которые происходит утечка электричества по влажной стене. Чем больше влаги осаждается на поверхности стены, тем выше напряжение утечки, а возможность короткого замыкания становится вполне реальной.
Перед включением в сеть любого бытового прибора необходимо убедиться, что напряжение, на которое рассчитан электроприбор, соответствует напряжению электросети. Нельзя включать в сеть электроприборы, не соответствующие напряжению сети.
В современных условиях эксплуатации энергоёмкого оборудования необходимо использование стабилизаторов напряжения, которые предотвращают перепады при включении большого количества бытовой аппаратуры.

Проверка показаний электросчетчика
Учет электроэнергии, потребляемой всеми электроприборами, имеющимися в квартире, производится электросчетчиком. По показанию электросчетчика и вычисляется оплата за пользование электроэнергией.
Если возникнут сомнения в правильности показаний электросчетчика, его можно легко проверить.
Для этого надо, прежде всего, отключить от сети все имеющиеся в квартире лампы, приборы, радиоприемники и убедиться в том, что диск индукционного электросчетчика, который виден в смотровом окне, не вращается или у электронного электросчетчика не горит светодиод. Если диск продолжает вращаться (а светодиод электронного электросчетчика моргать), то это означает, что где-то остался не выключенный электроприбор. Его надо выключить, иначе электросчетчик не проверить.
На 10-15 минут включают один электроприбор с заведомо известной мощностью, например электролампу, и определяют фактический расход электроэнергии, который должен совпадать с показаниями счетчика с учетом погрешности последнего.

Установка электросчетчика
Устанавливать счетчик электрической энергии необходимо только с согласия Гарантирующего поставщика и Сетевой организации и только представителю организации, имеющей лицензию на право проведения данных работ. Самостоятельно устанавливать электросчетчик не рекомендуется. Если у Вас уже был установлен электросчетчик, и Вы просто хотите его заменить, то помните, что самовольный демонтаж старого электросчетчика является нарушением договора с Гарантирующим поставщиком, и сорванная на старом электросчетчике пломба влечет за собой изменение порядка расчетов.
После установки электросчетчика его необходимо поставить на учет, для чего нужно пригласить представителя Сетевой организации, который убедившись, что все сделано правильно, примет его в эксплуатацию и опломбирует, снимет начальные показания электросчетчика и даст разрешение на его использование. С данного времени расчеты за электроэнергию будут осуществляться в соответствии с показаниями нового прибора учета.

Какими законами определены требования к классу точности индивидуального прибора учета?
Пунктом 138 Постановления Правительства РФ от 04.05.2012г. №442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии» определено, что «учет потребляемой гражданами электрической энергии должен производиться только эл. счетчиками класса точности 2.0 и выше».

Подпункт «г» пункта 34 «Правил предоставления коммунальных услуг (КУ) собственникам и пользователям помещений в многоквартирных домах и жилых домов» от 06. 05.2011г. №354 обязывает Потребителя «использовать индивидуальные приборы учета (ИПУ), соответствующие требованиям законодательства Российской Федерации об обеспечении единства измерений и прошедшие поверку».

Часть 5 статьи 13 Федерального закона от 23.11.2009г. №261-ФЗ (в ред. от 18.07.2011г.) «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» определяет, что «до 1 июля 2012 года собственники помещений в многоквартирных домах обязаны обеспечить установку приборов учета электрической энергии».
В жилых помещениях, в которых не установлены индивидуальные приборы учета, или приборы учета неисправны, или имеют истекший срок госповерки, расчет платы за электрическую энергию производится в соответствии с нормативами, утвержденными Постановлением Региональной Энергетической Комиссии (РЭК) Свердловской области от 27.08.2012г. №130-ПК.

Внимание: в случае отсутствия индивидуальных приборов учета, наличия неисправных приборов учета либо с истекшим сроком госповерки, фактический расход потребления электроэнергии не может быть расчитан правильно, что влияет на величину платы за ОДН для каждого собственника жилого помещения в таком многоквартирном доме.

Счетчики на проводах? СЕ 208 типа СПЛИТ, ответы на вопросы в фотографиях — Тверь | Фотограф

Несколько дней назад я выложил несколько фотографий со странными устройствами на электрических проводах которые «подходят» к частным домам и которые недавно начали устанавливать энергетики Твери. Как позже выяснилось, это выносные приборы учета СЕ-208 типа СПЛИТ, которые войдут в систему АСКУЭ (автоматизированная система контроля учета электроэнергии) МУП «Тверьгорэлектро. Очень много вопросов от моих друзей в соц сетях я получил с вопросами что и как и зачем, оно и не случайно, в Тверском интернете по этому поводу нет никакой информации, да и во всемирной паутине не густо. Посему я решил разобраться и написать этот подробный пост о том, что мне удалось узнать про это нововведение от МУП «Тверьгорэлектро».


Буквально по крохам удалось собрать кое какую информацию (то телефонам энергетиков толком никто не мог сказать ничего, хотя кое кто и говорил что была рассылка по почтовым ящикам). И вот я написал им запрос на сайт Тверьгорэлектро и получил ответ —
МУП «Тверьгорэлектро на Ваше обращение с вопросами по установленным выносным приборам учёта сообщает, что в рамках действующей программы по автоматизации учета электроэнергии на Вашей улице были установлены выносные приборы учета СЕ-208 типа СПЛИТ, которые войдут в систему АСКУЭ (автоматизированная система контроля учета электроэнергии) МУП «Тверьгорэлектро».
При проведении процедуры допуска данных приборов учета всем потребителям будут выданы устройства для считывания показаний, а так же подробная инструкция по их эксплуатации. О дате и времени проведения процедуры допуска в эксплуатацию установленных приборов учета Вам будет сообщено письменно.

Кстати, эти приборы учета устанавливают бесплатно!

Тоесть сейчас они их устанавливают, потом будут тестировать, ну а затем должны всем раздать домашние дисплее и инструкции..
вот тока когда? люди не в курсе..

Вот так выглядит данный девайс разработанный специалистами компании «Энергомера»
комплекс технических средств для АСКУЭ: счетчики электроэнергии, устройства сбора и передачи данных, оборудование связи, а также специализированное программное обеспечение.

Благодаря своим техническим особенностям АСКУЭ на базе продукции «Энергомера» позволяет не только установить общий объем отпущенной электроэнергии, но и контролировать ее потребление абонентами, а значит свести до минимума факты хищений электроэнергии.

На просторах интеренета некоторые люди жалуются что новые счетчики считают больше чем старые.. Вполне возможно.. дело новое, тут вот нужно как то сравнивать будет.. а то и правда, а вдруг неправельно будут сщитать.. настроют не так или еще что

Вот один из таких вопросов на просторах сети —
«Примерно месяц назад сетевая организация установила у меня свой новый счетчик СЕ208
на опоре ЛЭП и выдала мне индикаторное устр-во. Старый счетчик Меркурий 201.5 остался
у меня в щитке не тронутым, я решил оставить его для контроля.
Спустя месяц, я решил сверить расход, оказалось что СЕ208 намотал примерно на 40% больше,
я обратился в сетевую организацию за разъеснениями, они говорят что Энергомеры считают более точно ))
хотя класс точности по активной энергии у обоих первый.
Я подключил еще один меркурий, свеженький, только что купленный дата проиизовдства июнь 2016, все
пломбы на месте, и оказалось что картина не изменилась. Мои два меркурия считают одинаково, а
СЕ208 примерно на 40% больше. В чём может быть проблема??»

Электросчетчик СЕ 208 используется для фиксации показаний по трате электроэнергии. Особенностью данного устройства является его способность работать по четырем тарифам. Это однофазное устройство, чаще всего оно применяется для расчета абон. платы по дневному и ночному тарифу. Для того чтобы получить информацию, нужно воспользоваться жидкокристаллическим дисплеем, на который она выводится.

Прибор учета электрической энергии обладает долгосрочной памятью, он сохраняет данные в течение 36 месяцев: даже если его полностью лишить питания, данные сохраняются за последние 180 дней. Модель имеет два компонента:

Измерительный блок. Его закрепляют, как правило, в недоступном для людей месте, например, на столбе, на довольно большой высоте. Это делается в антивандальных целях, помогает бороться с воровством электроэнергии.
Пульт. Он находится в доступном для абонента месте, например, в его доме. На эту часть прибора выводятся показания, которые и требуется подавать при оплате по счетам.

Счетчик электроэнергии СЕ 208 полезен не только при необходимости высчитать, сколько нужно платить по тарифам, но и позволяет узнать следующее:

Затраченную за определенный промежуток времени электроэнергию.
Напряжение в электросети на данный момент.
Какая нагрузка на данный момент в нулевом и фазном проводе.
Мощность нагрузки.
Активность сетевой энергии.
Частота сети.
Иные полезные параметры, которые нужны чаще электрику, чем пользователю.

Новые приборы в перспективе будут внедрены в единую автоматизированную информационно–измерительную систему коммерческого учета электроэнергии (АИИС КУЭ). С помощью этой системы энергетики будут дистанционно снимать показания потребленной электроэнергии для их учета и автоматической обработки. После внедрения АИИС КУЭ такая процедура, как снятие показаний счетчиков потребителями, уйдет в прошлое. Более того, система позволит видеть в реальном времени загрузку отдельных участков сети и оптимизировать ее работу, снижать по конкретным линиям пиковые нагрузки, а значит предупреждать аварийные отключения электроэнергии.

Ну собственно схема как это все работает — тоесть, показания передаются по беспроводной сети от счетчика пользователю и одновременно на трансформаторную подстанцию, откуда уже (насколько я правильно понял по каналам сотовой связи) оператору в центр сбора информации

АСКУЭ на базе SPLIT-счетчика

Отличительной особенностью СЕ208 является его состав. Конструктивно счетчик делится на две части:

Измерительная (измерительный блок) выполняет всю функциональность многотарифного счетчика. Эта часть счетчика устанавливаются в недоступном для потребителя месте, обычно вблизи опоры линии электропередачи на отводящих к потребителю силовых проводах. К тому же, измерительный блок счетчика не требует дополнительной защиты от влияния окружающей среды.
Потребительская (индикаторное устройство) устанавливается в любом удобном для потребителя месте и выполняет функции индикации показаний.
Таким образом, расположение измерительного блока в недоступном для потребителя месте, поможет в борьбе с хищением электроэнергии.

Кроме того СЕ208 обладает важными функциональными особенностями:

измерение активной и реактивной электроэнергии в прямом направлении;
встроенное реле управления нагрузкой на 80 А;
контроль лимитов потребления с возможностью отключения встроенного реле при превышении;
возможность как локального учета так и работы в составе АСКУЭ;
наличие радио и PLC-интерфейса.
Характеристики радиоканала:

Частота сети: 433 Мгц.
Выходная мощность: 10 мВт.
Организация сети: самоорганизующаяся Mesh-сеть.
Количество устройств в сети: 1024.
Количество уровней ретрансляции: 10.

Ну вот собственно такая новая фишка учета электроэнергии в Твери будет внедрятся постепенно. Так что если вы не платите за ток, то вам его могут запросто отключить дистанционно простым нажатие мышки)) Да и для любителей халявного электричества (магниты и прочии подключения в обход счетчика..) лафа закончится скоро. Скоро придут и к вам!
 Но выход всегда есть! Покупаем большой аккумулятор и идем скачивать халявное электричество куданибудь… например в библиотеку))) Помните те времена когда ходили и искали бесплатный вай фай по городу.. ну вот, теперь будем бегать с аккумуляторами в рюкзаках и искать где бы найти халявную розетку)) Будущее все ближе и ближе! не спрятаться не скрыться…

Ну а в ближайшее время я вам расскажу про автоматизированную систему «Лед-9» которая позволяет передавать информацию удаленному оператору по электрическим проводам электропитания (например от вашего компьютера, телефона и прочих девайсов..

Как создают электросчетчики — Турбоблог Нау — LiveJournal

В начале этого месяца я задался вопросом по замене электросчетчика со старого на современный. Спрашивал у друзей что к чему, какой лучше, чем и все такое. Но дело дошло до того, что мне предложили посетить производство, которое занимается созданием этих самых электросчетчиков, отказаться от подобной экскурсии я не мог, поэтому договорившись о времени, я отправился изучать вопрос изнутри!

1. Поверочный стенд электронных счетчиков.


Предложение поступило от компании «Энергоучет», которая была основана в 2003 году в Санкт-Петербурге. До этого она находилась под крылом «Ленэнерго», но вот уже 11 лет компания выступает как самостоятельное предприятие.
Экскурсию по производству мне провел заместитель генерального директора «Энергоучет».

Компания занимается производством различной продукции: однофазные и трехфазные счетчики электроэнергии, а также щитовая продукция.
Производство небольшое и размещено на Выборгской стороне на улице Жукова, куда меня и пригласили.
Порадовало то, что сборка ручная — приятно видеть, когда работает человек, а не робот, как зачастую бывает. Что еще удивило — большинство сотрудников это женщины, довольно приветливые и не скрывающиеся от камер. В Санкт-Петербурге работает около 50 сотрудников, также есть представители компании в регионах.

От слов перейдем, непосредственно, к электросчетчикам.

2. Начинка однофазного многотарифного электронного счетчика электроэнергии «ЭУ20M-33». Элементы и запчасти покупаются у проверенных поставщиков, с которыми компания работает уже многие годы. Пайка и сборка этой начинки происходит на производстве.

3. Подготовка пластикового корпуса электросчетчика к дальнейшей сборке. Корпус изготавливается из качественного пластика, при производстве верхней прозрачной крышки используется IMD технология, которая позволяет исключить подделку.

4. Корпуса счетчиков «Энергоучет».

5. Щитки от электросчетчиков в классическом круглом исполнении для электронных электросчетчиков.

6. Программирование электросчетчика к будущей поверке на стенде.

7. Сборка начинки и корпуса в единое целое.

8.

9. Поверочный стенд, на котором в данный момент находятся однофазные индукционные электросчетчики «ЭУ10». Эти электросчетчики пользуются спросом в странах СНГ, например в Казахстане и Узбекистане. В России чаще используют более современные электронные счетчики, у которых выше класс точности.

10. Сейчас стенд не работает, когда будет запущена поверка, то на электронных табло начнут изменяться значения цифр в зависимости от точности конкретного прибора. Класс точности у собираемых «Энергоучетом» счетчиков: у индукционных электросчетчиков – 2.0, у электронных электросчетчиков — от 1 до 0,5S. 0,5S — самый высший класс точности из возможных.

11. Данный прибор по скорости вращения диска позволяет проверить, соответствуют ли показания счетчика потребляемой электроэнергии.

12. Все должно быть точно!)

13. А вот, сотрудницы запускают поверку самого современного электронного электросчётчика — «ЭУ20M-33».

14. Во время тестирования обязательно проверяют, работает ли подсветка дисплея.

15. На табло счетчиков высвечивается погрешность в процентах. Допускается ±1 %. У них отличный запас по точности. А «штучка с шаром» — рычаг для крепления счетчиков в круглых корпусах (смотри «ЭУ10», фото №9).

16. Готовые «опломбированные» счетчики, уже готовы отправиться к вам в дом! Несколько раз в неделю цех приглашают госповерителя, который отвечает за то, что счетчик соответствует необходимым ГОСТам.

17. Те самые пломбочки, сделанные из пломбировочной пластики.

18. Поверочный стенд для трехфазных электронных электросчетчиков.

19. Радиола — огонь!

20. Это пробойная установка, то есть ящик для проверки счетчиков на пробой. Туда помещают счетчики, на каждый надевают заземленный металлический кожух и подают на его контакты 4000 Вольт. Испытание длится всего одну минуту, но если за это время возникнет искра пробоя, счетчик отбракуют – изоляция ненадежна. Такие требования безопасности!

21. К каждому счетчику паспорт с печатью, по которому гарантия. Срок службы счетчика – 32 года, межпроверочный интервал – 16 лет, гарантия – 4 года.

22. Счетчики собраны, поверены, упакованы и готовы отправиться к будущим клиентам. И напоследок добавлю, что «Энергоучет» — не только производит счетчики, но и осуществляет ремонт любых отечественных электросчетчиков, а также перепрограммирование и коррекцию часов в любых отечественных электронных электросчетчиках.

Подписывайтесь на мой Инстаграм, чтобы быть в курсе событий online.

Минэнерго ответило, когда АСКУЭ сможет включать подачу энергии автоматически – Газета.uz

Фото: «Газета.uz»

Сейчас к системе биллинга, позволяющей автоматически включать электроэнергию после оплаты задолженности, подключено только 54% потребителей, имеющих «умные» счётчики.
У других потребителей включать подачу энергии приходится вручную.

23 декабря 2020, 16:08   Общество

Министерство энергетики ответило на вопрос, почему у многих абонентов после оплаты долга за потребление электроэнергии её подача не включается автоматически.

Система АСКУЭ (автоматизированная система учета и контроля электроэнергии), для которой по всей стране идет установка «умных» счётчиков, начнет полноценную работу после 100-процентного охвата абонентов, отметили в министерстве. Это ожидается в апреле 2021 года. Сегодня такие счётчики установлены у 72% потребителей (5 миллионов 307 тысяч 346 абонентов).

При этом к системе биллинга, позволяющей осуществлять автоматическое включение электроэнергии, сейчас подключено только около 2,9 миллиона, или 54% потребителей, имеющих новые счётчики, пояснили в Минэнерго.

В конце ноября в Ташкентском районе Ташкентской области порядка 17 тысяч потребителей, подключённых к АСКУЭ, были отключены от электроэнергии за долги. Поставка электричества не возобновилась после погашения задолженностей. Похожие ситуации случаются и в других районах.

Подпишитесь на наш Telegram «Газета.uz»
