Применение распределительных коробок

Прежде всего давайте определимся с понятиями. Монтажные коробки делятся на распаечные и установочные.

Распаечные (распределительные, разветвительные) коробки — это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.

Электрическая распределительная коробка представляет собой контейнер для электрических соединений, основной целью которого является сокрытие разветвлений проводов. Обычно эти изделия выполняются из стали, алюминия, пластика или стеклопластика и имеют круглую, квадратную или прямоугольную форму. Крышка или передняя панель позволяет получить доступ к содержимому. Она может быть утоплена в переднюю часть коробки и сниматься полностью или открываться как дверца, или вся облицовка может скользить вверх и вниз, чтобы открыть доступ к стыкам проводов внутри устройства.

В себе такие коробки иногда содержат встроенные клеммы для присоединения проводов. Во многих домах коробка утоплена в стену, оставляя видимой только переднюю панель, открывающуюся для просмотра. Над ней можно повесить картину и полностью скрыть из поля зрения. Если она выполнена для поверхностного монтажа, то устанавливается в основном на потолках, стенах, у пола или под ним, а также на кабельных лотках, особенно в муниципальных, промышленных и коммерческих зданиях.

У каждого материала есть свои плюсы и минусы: например, металлические коробки стойки к механическим повреждениям, температурным перепадам и атмосферным воздействиям, а пластиковые изделия не нужно заземлять, так как они сделаны из непроводящего материала, который не сможет замкнуть провода, если те коснутся сторон коробки. Выбор типа и габаритов электрических коробок будет зависеть от схемы электропроводки и места её расположения.

Распредкоробка для наружной проводки называется ещё накладной. Такие изделия используются для построения силовых или слаботочных линий, сочетая корпус круглой или прямоугольной формы с гладкими или гофрированными пластиковыми или металлическими трубками. Обычно выпускаются со степенью защиты IP44 или IP55, имеют крышку и уплотнения в местах входа кабелей, а их корпус выполняется из оцинкованного металла или непроводящего материала (плексигласа, полистирола, гетинакса, АБС-пластика и др.). Уровень защиты IP65 и выше позволяет использовать изделия во влажных и пыльных помещениях.

Иногда распаечная коробка требуется на внешней стороне вашего дома, гаража или здания, в таком случае необходимо использовать её специальный тип с соответствующими уплотнениями и характеристиками. Атмосферостойкие изделия являются идеальным решением для наружного подключения: когда установлены правильно, они не боятся плохой погоды, влаги и пыли, защищая содержимое (стыки проводов и кабелей) от повреждения и короткого замыкания.

Коробки распределения для внутренней проводки обычно выпускаются с уровнем защиты IP20-30, изготавливаются из полистирола и/или полипропилена, оснащаются крышками, могут быть двойными, тройными, соединенными последовательно и имеющими выходы для соединения коробок между собой.

Другой вид монтажных коробок — подрозетники — используется в основном для размещения и удержания выключателей или розеток. Эти конструкции открыты, им не нужны лицевые панели или крышки, потому как их предназначение — фиксировать электроустановочные изделия в стене. Корпуса выполняются из огнестойкого пластика или металла и имеют, как правило, круглую форму диаметром 76 мм. Места входа кабелей могут быть выполнены в виде отверстий или ответвлений. Такие коробки устанавливаются внутрь, заподлицо с поверхностью стены, и должны быть достаточно велики, чтобы вместить провода с расстоянием между ними. Коробка должна быть надежно закреплена внутри стены при помощи отвердителей наподобие алебастра.

Советы и рекомендации

Жизнь типичной электрической монтажной коробки может измеряться десятилетиями. Время от времени обновления в проводке внутри здания могут диктовать установку большей коробки для размещения дополнительных электрических развязок или толстых электрических кабелей. В зависимости от толщины и количества проводов, предназначенных для сращивания или подключения, возможно, потребуется немного больше места, чем может предложить стандартное изделие, и тогда придется заменить существующую конструкцию, сделав выбор в пользу более глубокого или широкого варианта. Надо запомнить, что ни одно силовое соединение не должно происходить вне коробки — как в целях безопасности, так и из соображений удобства обслуживания.

Исключите возможность защемления провода между коробкой и крышкой. Хорошее правило заключается в том, чтобы никогда не заполнять внутреннее пространство полностью. Оставьте себе достаточно места для работы с проводами и их свободного размещения, и не режьте свой провод слишком коротко, чтобы потом не растягивать его.

Кроме толщины и количества самих проводов в коробке надо учесть и их соединения, будь то пропаянные скрутки с колпаками, клеммники или зажимы, которые также потребуют дополнительного места в коробке, так что имейте это ввиду при планировании проекта.

Ваши распределительные коробки могут также потребовать размещения заземляющих проводов в дополнение к «горячим» и «нейтральным» кабелям.

Вне зависимости от выбранного типа изделия и места, где выполняются электроустановочные работы, такие операции имеют множество особенностей, в связи с чем должны проводиться исключительно профессионалами. Если поменять смеситель или поклеить обои может любой, то ответственную и небезопасную работу с электропроводкой лучше оставить специалистам, обладающим необходимыми инструментами и знаниями.

С ассортиментом распределительных коробок торговой сети «Планета Электрика» Вы можете ознакомиться  в каталоге.

Монтажные коробки (подрозетники) для кирпичных стен

Подрозетник — монтажная коробка под механизмы электроустановочных изделий

Подрозетники являются очень важной деталью в процессе устройства и монтажа электрической проводки. И гражданские здания, и промышленные не могут обойтись без этого элемента. Подрозетник можно назвать «тенью» розетки, а розетки самая важная деталь, благодаря которой и функционируют все электрические приборы. Подрозетник представляет собой короб, который вставляют в углубление в стене, а следом за ним и непосредственно на него крепят и розетку. В корпусе подрозетника есть отверстия для введения проводов и отдельные — для закрепления самой розетки.

Ещё одно название подрозетника — «монтажная коробка». Некоторые разделяют это два понятия. Существует мнение, что монтажной коробкой называется навесные выступающие детали, а подрозетники — исключительно утопленные. Это неверно.

Зачастую подрозетники плохого качества приводят к выпаданию розеток, а это напрямую отразится на здоровье людей, в особенности маленьких детей. При замене электрооборудования и розеток в частности настоятельно рекомендуется использовать подрозетники. В некоторых случаях они даже необходимы для того, что розетка смогла упереться в них своими распорками. Сейчас для изготовления этого вида изделий используется пластик (полипропилен) или же металл. В первом случае, подрозетник будет дешевле, но в металлическом исполнении — надёжнее и долговечнее. Усы розетки могут продавиться через пластиковые стенки, что повлечёт за собой выпадение самой розетки.

Три вида монтажа подрозетников. Первый — » в короб», когда изделие устраивается непосредственно в стену. Второй — навесной. И третий — специальный для гипсокартонных стен.

Два главных размера по ширине — 60 и 75 миллиметров. Глубина заделки определяет соответствующий габаритный размер подрозетника (25, 32, 44 миллиметров и другой). Форма бывает круглой, квадратной, прямоугольной и так далее. Круглые подрозетники встречаются чаще всего, так как являются более универсальными.

При монтаже подрозетника выступающие части по бокам следует расположить в горизонтальном положении, так изделие будет зафиксировано. Но прежде всё-таки рекомендуется немного расширить отверстие в стене, если это возможно. После пространство до стены следует залить строительной смесью, обычно используют гипс или алебастр. Монтировать нужно «заподлицо» со стенкой. Чтобы повысить звукоизоляционные свойства, лучше подложить под заднюю стенку самой коробки полоску любого звукоизоляционного материала.

Подрозетники для гисокартонных стен

Подрозетники для гисокартонных стен служат для монтажа в них механизмов, которые относятся к электрическим установкам (розеткам, выключателям, димерам, датчикам, термостатам). При создании проекта электроточек подбирается подрозетник исходя из конструктивных особенностей и типа используемого механизма.

Отличительная деталь данного вида подрозетников — регулируемые лапки, выполненные из пластика, которые держат сам подрозетник. Применяются такие подрозетники в пустотелых стенах и перегородках из гипсокартона. Глубина подрозетников быват сорок, сорок пять и пятьдесят миллиметров. Строение подрозетника позволяют закрепить их в одну линию. В интернет-магазине представлены товары российских и европейских производителей, подрозетники могут монтироваться в одно-, двух-, трёх-, четырёх- и пятипостовые.

Существует возможность использования специальных монтажных колец, которые используется в случае, если толщина стены не позволяет закрепить подрозетник. С помощью крышки и специального клеммника подрозетник может быть использован в качестве ответвительной коробки.

Распределительная коробка — назначение, установка. Соединение проводов в распределительной коробке

Распределительная коробка представляет собой пластиковую коробку с крышкой, по торцам которой имеются отверстия для ввода провода. По типу, распределительные коробки выполняются для открытой и скрытой проводки.

При монтаже открытой электропроводки, коробки устанавливают поверх стен, для скрытой — утапливаются в стене и закрепляются там с помощью штукатурных смесей.

Устанавливают распределительные коробки в стене таким образом, чтобы крышка была видна снаружи с возможность доступа к проводам.

Это необходимо, во-первых, для первичного соединения проводов, во-вторых, если в будущем в процессе эксплуатации электропроводки возникнут неисправности, связанные с исчезновением напряжения (такое бывает из-за потери контакта соединения), ремонт электропроводки начинается именно с распределительной коробки.

Назначение распределительной коробки

Для обеспечения надежного и равномерного распределения электроэнергии в доме, электропроводку разделяют на несколько отдельных магистралей.

Так для каждого помещения прокладывается отдельный питающий провод к которому подключаются все штепсельные розетки, выключатели освещения, люстры и прочие потребители этого помещения.

Концы питающих и потребляющих проводов сводятся в одну точку и соединяются между собой в распределительной коробке. Это основное назначение распределительной коробки.

Устанавливаются распределительные коробки в угловых косяках помещения на высоте 20-30 см от потолка (в зависимости от высоты помещения). Чтобы распределительная коробка не портила внутренний дизайн помещения ее можно заклеить обоями или скрыть под легким слоем шпаклевки, обязательно запомнив предварительно место ее расположения.

Соединения проводов в распределительной коробке.

Соединяются провода в распределительной коробке обычной скруткой или пайкой.

Можно соединять провода с помощью специальных сжимов или пластиковых колодок. Оголенные части провода после этого обматываются изолентой.

На рисунке представлена схема соединения распределительных коробок в двухкомнатной квартире.

Как видно из рисунка в каждой комнате устанавливается отдельная коробка, от которой разводятся предварительно рассчитанные по сечению питающие провода на розетки, выключатели освещения и люстры.

Распределительная коробка №4, питающая электроприемники ванной комнаты, преднамеренно в ней не установлена. Это сделано потому, что по правилам безопасности запрещено устанавливать в помещениях с повышенной влажностью такие устройства.

Правила ПУЭ 7.1.47. — в ванных комнатах, душевых и санузлах в зонах 0, 1 и 2 не допускается установка распределительных и соединительных коробок.

Понравилась статья — поделись с друзьями!



Распределительная коробка.Виды и устройство.

Применение и монтаж

Распределительная коробка представляет собой компактный бокс для соединения электрических проводов. Она обеспечивает эффективное и безопасное подсоединение разводки к основному кабелю питания. Ее применение решает проблему отсутствия изоляции в местах скрутки. Благодаря съемной крышке она позволяет с легкостью добраться к монтажной точке и провести ее ремонт или замену отдельных участков кабеля.

Виды и устройство коробок

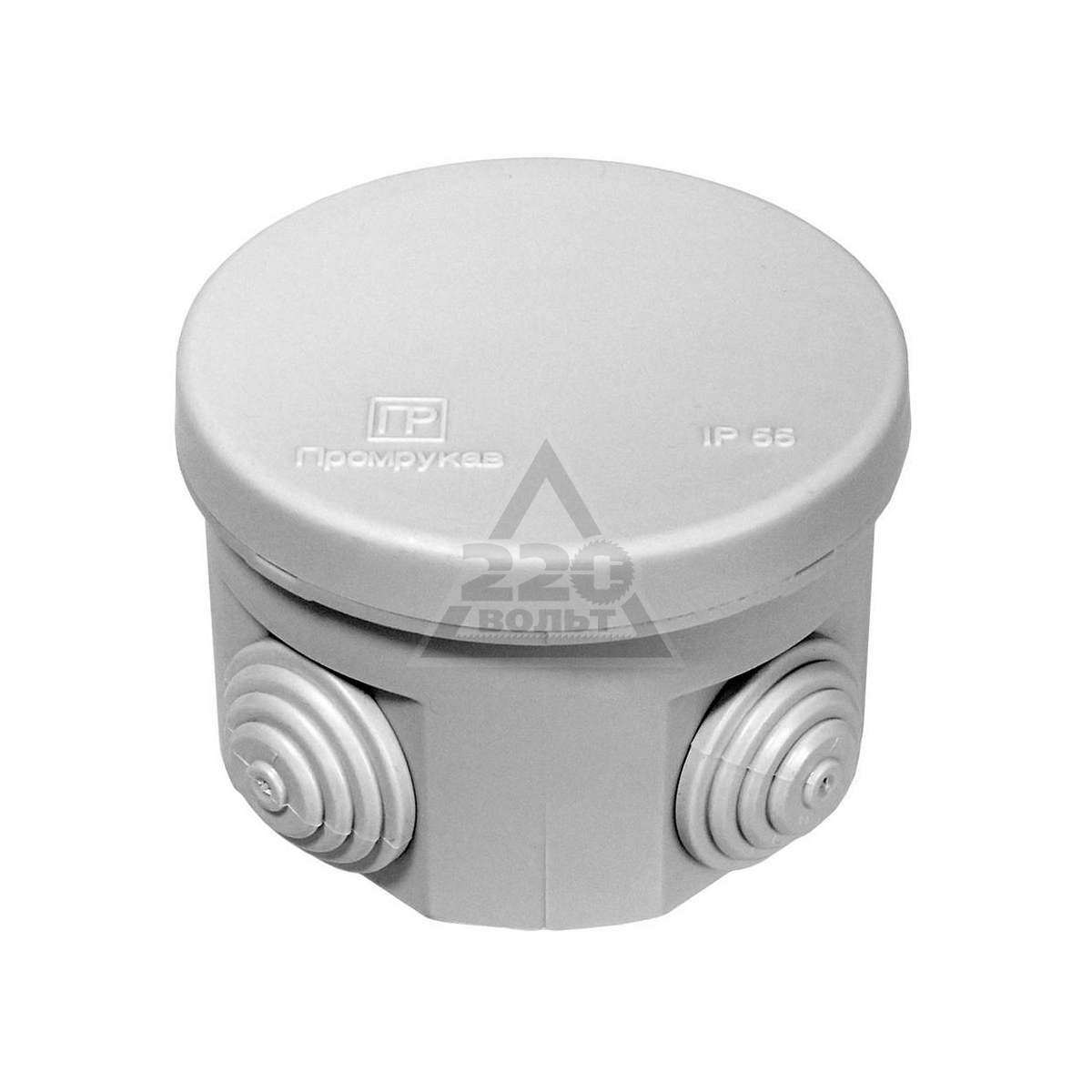

Распредкоробка представляет собой круглую или прямоугольную коробку с боковыми отверстиями для ввода проводов. По способу монтажа ее конструкция бывает закрытой или открытой. Первая имеет особое строение, которое позволяет проводить установку в специально подготовленное углубление в стене. Таким образом, скрытый бокс заштукатуривается, что делает конструкцию максимально незаметной, но в то же время обеспечивает свободный доступ для проведения обслуживания проводки.

Открытая распределительная коробка монтируется на ровную поверхность стены. В нее заводятся провода, которые не прокладываются по предварительно подготовленным штробам. Такой бокс выглядит менее аккуратным, но позволяет провести более легкую разводку от основного кабеля к требуемым потребителям. Открытые боксы позволяют легко менять провода, в случае их непригодности. При этом отпадает необходимость в их вырыванию со стеной, в отличии от скрытых распредкоробок.

По степени безопасности распределительная коробка разделяется на следующие виды:

• Обычные.
• Пылезащищенные.
• Брызгозащищенные.
• Пожаростойкие.

Обычная распределительная коробка применяется для прокладки кабеля в электрических сетях на 220В. Ее использование допускается как в домашних, так и в промышленных помещениях. В таких коробках крышки не имеют уплотнительных резинок, как и боковые вводы для кабеля. Стандартные отверстия не позволяют добиться достаточной герметичности, что позволяет использовать боксы только в совершенно сухих помещениях, не контактирующих с сыростью.

Пылезащищенные боксы представляют собой более совершенную конструкцию, которые имеют уплотнительные резинки, блокирующие попадание внутрь коробки пыли. Такой тип применяется на особых объектах, где происходит образование большого количества грязи. Их часто можно встретить в производственных помещениях мельниц и на деревообрабатывающих предприятиях, где осуществляется распиловка древесины.

Брызгозащищенные коробки имеют уплотнительные резинки как на крышке, так и во вводных отверстиях для кабеля. Они создают высокую герметичность, что препятствует проникновению сырости внутрь бокса. Такой тип конструкции практически не используется в домашних помещениях, поскольку обеспечивает излишнюю защиту. Их можно встретить на пищевых предприятиях и заводах химической промышленности, где образовывается высокая концентрация пара.

Жаропрочная или как их еще называют взрывозащищенная – это распределительная коробка, которая обеспечивает не только герметизацию соединения, но и имеют в своей конструкции специальные зажимы. Использование последних обеспечивает надежное прилегание жил проводов, что препятствует образованию искры в контактах. Такие коробки применяются на промышленных объектах, которые работают с взрывоопасными веществами. Благодаря использованию пожаробезопасных боксов искра не создается, что исключает вероятность взрыва в случае увеличения опасной концентрации горючих газов, которые могли бы проникнуть внутрь коробки.

Строение

Распределительные коробки имеют различную внутреннюю конструкцию. Одни предусматривают соединение проводов путем скрутки или спайки, после чего открытые участки без изоляции защищаются специальными колпачками или изолентой. Также производители предлагают более совершенные конструкции со специальными клеммами.

Коробки с клеммами следует выбирать в тех случаях, когда необходимо проводить разводку электрической сети с использованием алюминиевых и медных проводов. Как известно, в результате скрутки этих двух металлов происходит окисление, от которого контакт между двумя жилами исчезает. Клеммы в таком случае выступают в качестве посредника. С одной стороны она контактирует с медью, а с другой с алюминием. Цветные металлы не окисляются при касании к стали, что полностью исключает подобные затруднения.

Материал коробок

Коробки изготовляются из пластика или металла. Самыми популярными являются пластиковые боксы. Из них сделаны практически все конструкции, предлагаемые сейчас на рынке. К их преимуществам можно отнести:

• Невысокая стоимость.
• Диэлектрические свойства.
• Возможность изготовления в сложных формах.
• Невысокая масса.
• Стойкость к коррозии.

Металлические коробки применяются для установки в промышленных помещениях, таких как мастерские, ангары и склады. Они обеспечивают не только надежное соединение, но и обладают высокой механической стойкостью в случае нанесения физического удара, который может произойти в результате проведения различных производственных работ. В тех случаях, когда пластиковая коробка выйдет из строя, металлическая продолжает служить без изменения характеристик соединения и уровня их защиты.

Коробка из металла имеет заводскую покраску, которая защищает ее от коррозии. Несмотря на это, краска и грунтовка не является вечной, поэтому в результате эксплуатации защитное покрытие может сойти, что приведет к появлению ржавчины. Бокс из металла оснащается герметичными резиновыми уплотнителями, препятствующими проникновению влажного воздуха, который способен привести к окислению соединений, а также разрушению корпуса бокса изнутри. Также бывают модели со специальными резьбовыми входами, для особых линий.

Важные правила при установке монтажного бокса

Перед тем, как проводить покупку распределительных коробок для проведения разводки электрических проводов следует ознакомиться с правилами монтажа. Их знание позволит оценить специфику будущей работы. К главным рекомендациям можно отнести:

• Расстояние между коробкой и потолком не должно превышать 10-30 см.
• При проведении скрытого монтажа требуется подготовить нишу в стене под форму каждой коробки
• Распределительная коробка должна соответствовать по форме и цвету общему дизайну помещения.
• Если распредкоробка окажется закрытой, в случае использования фальшстены или навесного потолка, то требуется создать ревизионный люк для их обслуживания.

При покупке распредкоробки важно отталкиваться от толщины используемого кабеля. Она должна быть точно подобрана под боковые отверстия в коробке. Для скрытого бокса самой удачной конструкцией является скругленная, поскольку она позволяет проводить установку в круглую нишу, подготовленную корончатым сверлом с помощью ударной дрели или перфоратора. Пробить квадратное отверстие будет гораздо сложнее и потребует больше времени. Также не стоит забывать, что выбрав форму круглого бокса, следует позаботиться о наличии корончатого сверла соответствующего диаметра.

Недостатки использования распредкоробок при монтаже электрической проводки

Распределительная коробка дает не только преимущества, но и недостатки. Во время прокладки электрических сетей следует учитывать, что данная конструкция не всегда может выдержать большие нагрузки. Конечно, она очень удобная и позволяет проводить безопасное соединение проводов различного сечения и исключает перерасход кабеля, но бывают исключения, когда распредкоробка будет неуместной.

Многие электрики рекомендуют избегать подобной технологии и проводить автономную линию от щитка к каждой розетке. При таком монтаже действительно обеспечивается максимальная безопасность, но получается огромный расход кабеля. В квартирах дешевле проложить один толстый провод в каждую комнату до коробки, а от нее подключать розетки и выключатели, поскольку особо мощные потребители в таком жилье не устанавливаются. Исключением может быть бойлер или котел.

Фактический отказ от коробок требует создания широкой штробы под потолком для горизонтальной прокладки большого количества кабелей, каждый из которых будет расходиться к нужной розетке или выключателю. В таком случае монтажные работы будут сопровождаться огромным количеством пыли и потребуют больше времени, не говоря уже о финансовых затратах.

Каждое из мнений имеет место для существования. Действительно, если розетка будет питать мощное устройство, то все дополнительные соединения, которые образовывает распределительная коробка, будут существенно нагревателя, что повышает риск короткого замыкания. Чтобы минимизировать все опасности, рекомендовано для действительно мощных потребителей прокладывать отдельный провод. Использовать коробки только от проверенного производителя.

Похожие темы:

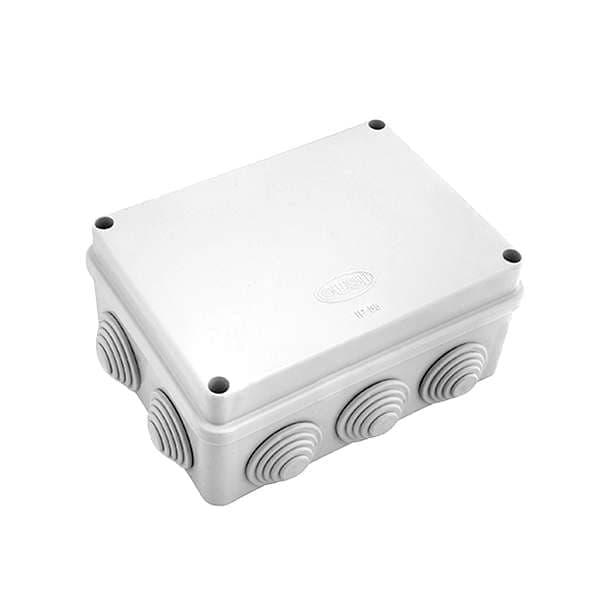

Коробка распределительная (распаячная) 120х120х50 (9 вводов, наружный монтаж) IP54 PE (42) PE 120 015

Коробка распаечная, влагозащищенная, для наружного монтажа. 9 вводов.

Распаечнае коробка предназначена для подсоединения электрических проводников к электрической сети помещения. Можно использовать для распределения сигнала в слаботочных сетях. Для использования разветвительной коробки ПЛАСТЭЛЕКТРО в качестве коробки выравнивания потенциалов, достаточно установить в нее нулевую шину нужного типо-размера.

Особенности конструкции: Распаечная коробка PE 120 015 пригодна для установки на улице. Продуманная конструкция обеспечивает надежную защиту от попадания влаги (IP54). Мембранные эластичные гермовводы, входящие в комплект каждой влагозащищенной коробки, позволяют использовать кабель различных сечений и ПВХ трубы, обеспечивая при этом должный уровень влагозащиты. Коробка снабжается защелкивающейся крышкой. Монтажные выступы на дне коробки, позволяют устанавливать в ней необходимые устройства (нулевые шины, телевизионные сумматоры, клеммные блоки, дин-рейки и пр.) без повреждения корпуса. Распределительная коробка имеет надежную конструкцию и длительный срок службы. Квадратная форма дает дополнительное пространство для размещения проводов, и упрощает процесс монтажа.

• Габаритные размеры:  125х125х50.
• Защита: IP54

Распределительные коробки ПластЭлектро производятся на одноименном московском заводе. Компания ПластЭлектро самая первая в стране наладила производство данной продукции. На сегодняшний день предлагаемый ассортимент насчитывает более 40 видов распределительных коробок различных типов.

Продукция ПластЭлектро имеет все необходимые сертификаты, отличается высоким качеством и надежностью.

Коробка распределительная (распаячная) 120х120х50 (9 вводов, наружный монтаж) IP54 PE (42)
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Коробка распределительная (распаячная) 120х120х50 (9 вводов, наружный монтаж) IP54 PE (42) — цена, фото, технические характеристики. Для того, чтобы купить Коробка распределительная (распаячная) 120х120х50 (9 вводов, наружный монтаж) IP54 PE (42) в интернет-магазине prestig. ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Коробка распределительная (распаячная) 120х120х50 (9 вводов, наружный монтаж) IP54 PE (42) оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

Распределительная коробка: назначение, классификация, установка

Еще с советских времен неотъемлемой частью электропроводки стали распределительные коробки, выполняемые изначально в виде металлических стаканов. Сегодня  распределительная коробка не утратила своей актуальности, но их конструкция и функционал претерпели определенные изменения. Поэтому в данной статье мы рассмотрим особенности таких монтажных элементов электрической сети.

Назначение

Распределительные коробки предназначены для устройства мест электрического соединения проводки. Так, в соответствии с п. 3.101.1 и 3.101.2 ГОСТ 31195. 2.5-2012 под распределительной или соединительной коробкой следует понимать такую комбинацию деталей, которая позволяет осуществлять одно или несколько соединений или ответвлений от главной электрической цепи.

Внутри выделяемого пространства производится пайка, обжимка или затяжка жил проводов электрической распределительной сети. В целом распределительные коробки предназначены для реализации нескольких функций:

• Защита контактных соединений от воздействия внешних факторов: скопления пыли, влаги, воздействие пара и агрессивных химических элементов, возможного механического воздействия.
•  Предотвращение перехода электрического потенциала с токоведущих частей на стены или другие конструктивные элементы. Большинство моделей выполнены из пластика, а металлические, в соответствии с п.7.4.42 ПУЭ, должны иметь изоляционное покрытие.
• Обеспечение беспрепятственного доступа к электрическим соединениям в любое удобное время.
• Изоляция потенциально опасного узла электрической проводки в пожароопасных помещениях. Где предъявляются жесткие требования к защите от искрообразования, повышенному нагреву или задымлению.
• Гармоничное обустройство дизайна интерьера.

Вышеперечисленные функции могут реализоваться как все в одной распределительной коробке, так и разделятся по типам.

Классификация

Следует отметить, что  в распределительных элементах происходит ответвление линий, благодаря чему существует еще одно название данного приспособления – ответвительная коробка.  Также, в связи с тем, что внутри коробок электрические соединения производились пайкой, их также называют распаечными.  Однако на практике эти названия относятся к распределительным коробкам, которые разделяются на несколько классов, в зависимости от рассматриваемого критерия в соответствии с р.7 ГОСТ 31195.2.5-2012.

Разновидности распределительных коробок

Так, в зависимости от материала, все распределительные коробки можно разделить на:

• Изоляционные – изготавливаются из диэлектрика, пластика или другого прочного полимера;
• Металлические – чаще всего нержавеющая или луженая сталь, в специализированных сферах применяются модели из цветных металлов;
• Композитные – получаются путем объединения нескольких негорючих структур.

В зависимости от способа установки все распределительные коробки подразделяются на три категории:

Открытые и скрытые распределительные коробки

• Открытые – располагаются на наружной части стены или несущей конструкции, соединяемые провода, также имеют наружную прокладку;
• Полускрытые – частично находятся в стене, провода имеют скрытую прокладку, но доступ к крышке обеспечивается постоянно;
• Скрытые – и коробка, и соединяемы в ней провода располагаются внутри стены.

По типу ввода проводов различают:

• Без вводов – отверстия разрабатываются в ходе монтажных работ по мере необходимости;
• Для гибкого кабеля или провода;
• Защищенных марок кабельно-проводниковой продукции;
• Гладких или гофрированных изделий;
• Для проводников со специальными соединительными муфтами.

Коробка со специальными соединительными вводами

По типу поверхности, в которую будет осуществляться установка соединительной арматуры:

• Коробки для сплошных стен или потолков – монтируются на раствор в разработанное отверстие;
• Для полых стен – актуально для гипсокартонных конструкций, крепление выполняется путем прижимания винтами к листу гипсокартона;
• В конструкции из сгораемых или из несгораемых материалов;
• В напольные покрытия, подвергаемые механической нагрузке;
• Коробки для полов, подвергаемых влажной уборке.

Также все устройства подразделяются по диапазону допустимых монтажных и рабочих температур, наличию или отсутствию средств подвески. По форме распределительные коробки можно разделить на устройства круглой, прямоугольной или квадратной формы.

Степень защиты

В соответствии с п.3.4 ГОСТ 14254-2015 степень защиты распределительных коробок обозначается индексом IP на самом оборудовании и обозначает его устойчивость к пагубному воздействию влаги и пыли. Которые способны нарушить нормальную работу оборудования. За индексом следует двухзначное цифровое значение, указующее степень устойчивости оборудования. Где первая цифра указывает на сопротивление проникновению твердых частиц, а вторая на устойчивость к влаге.

Согласно п.5.1 ГОСТ 14254-2015 первая цифра может варьироваться в пределах от 0 до 6, где каждая из них обозначает:

• 0 – отсутствие защиты;
• 1 – препятствует касанию к токоведущим элементам более 50 мм;
• 2 – не допускает проникновения пальцем или предметам более 12,5 мм;
• 3 – защищает от проникновения рабочего инструмента 2,5 мм;
• 4 – не допускает проникновения в коробку частиц боле 1мм ;
• 5 – пылезащита достаточная для полноценной работы оборудования;
• 6 – пыленепроницаемая конструкция.

В соответствии с гл.6. ГОСТ 14254-2015 вторая цифра варьируется в диапазоне от 0 до 9, где каждая степень обозначает:

• 0 – отсутствие защиты;
• 1 – не боится вертикально падающих капель;
• 2 – предотвращает попадание капель под углом до 15°;
• 3 – допускается при установке под дождем;
• 4 – может подвергаться сплошному обрызгиванию;
• 5 – допускается попадание струй воды;
• 6 – имеете защиту от мощного напора;
• 7 – герметичность допускает временное погружение;
• 8 – допускает длительное погружение;
• 9 – обладает устойчивостью к высокотемпературным жидкостям под давлением.

Установка

При установке распределительных коробок важно подбирать модель устройства в соответствии с климатическими условиями эксплуатационной среды. В комнате количество монтажных элементов выбирается в соответствии со схемой. Как правило, используют 2 – 3 распределительные коробки на помещение, но это не обязательно, их число может варьироваться в индивидуальном порядке.

Место установки выбирается вдоль или в непосредственной близи от главной линии, с которой будет производиться отпайка. Чаще всего это припотолочное пространство, где проложен кабель, что позволяет сэкономить лишние метры проводниковой продукции. Тем не менее, в соответствии с п.2.1.23 ПУЭ место установки должно обеспечивать возможность осмотра контактных соединений.

Размер отверстия разрабатывается под коробку

Размер отверстия разрабатывается под конкретную коробку – сначала снимается диаметр и глубина изделия, затем для них высверливается нужное пространство. Заметьте, для стен из гипсокартона, отверстие высверливается впритык без запаса. А вот в сплошных конструкциях лишнее пространство  будет заполняться раствором шпаклевки, цемента или алебастра.

Обеспечьте запас длины жил, соединяемых в коробке

В посадочное пространство выводятся жилы соединяемых проводов. Для подключения и удобства работы в дальнейшем, делается запас, хотя бы в 10 см. Если в коробке планируется несколько ответвлений от разных линий, жилы следует промаркировать, чтобы не запутаться.

Промаркируйте провода для соединения в коробке

При отсутствии заводских отверстий, в распределительной коробке формируются отверткой или другим инструментов. Место ввода и диаметр подбирается индивидуально.

После установки распределительная коробка выравнивается по уровню стены. Если по краям выступает раствор, его нужно убрать шпателем, чтобы не занимать лишнего пространства.

Коробка устанавливается вровень со стенкой

Заметьте, внутри коробки провода должны иметь как запас длины, так и запас пространства. По завершению установки крышка распределительной фурнитуры должна плотно закрыться и стать на место.

При установке крышка плотно прилегает к стене

Выбор для домашней проводки

В зависимости от типа проводки домашней распределительной сети – скрытой или наружной, коробка выбирается соответствующего вида. Таким образом, вам будет удобнее организовать ввод проводов в корпус распределительного оборудования.

Степень защиты от пыли и влаги подбирается в соответствии с интенсивностью воздействующих факторов. К примеру, распределительная коробка с классом защиты IP44 отлично подходит для сухих помещений. А вот для уличного монтажа подойдет модель с классом IP57 или IP68. Поэтому не спешите тратить деньги на полностью герметичные коробки, возможно, вы обойдетесь более дешевым вариантом.

В зависимости от типа поверхности, в которую будет производиться монтаж, подбирается распределительная коробка соответствующей конфигурации. К примеру, для гипсокартонной поверхности, модель оснащается винтовым креплением. А в бетонную стену используется  гладкий элемент, так как он фиксируется раствором.

Количество отверстий и их диаметр подбирается в зависимости от габаритных размеров кабеля, который вы собираетесь продеть в них. К примеру, в таблице ниже приведен размерный ряд некоторых моделей распределительных коробок:

Таблица: габаритные размеры и рабочие параметры некоторых распределительных коробок

Артикул	Тип	Размер, мм	Выходы	Степень защиты
44070	Ecoplast JBR060	Ø60 х 40	4 по 20 мм	IP 44
44004	Ecoplast JBR065	Ø65 х 35	4 по 20 мм	IP 44
44071	Ecoplast JBR070	Ø70 х 40	4 по 20 мм	IP 44
44005	Ecoplast JBR080	Ø80 х 40	4 по 20 мм	IP 44
44072	Ecoplast JBS065	65 х 65 х 40	7 по 20 мм	IP 44
44056	Ecoplast JBS070	70 х 70 х 40	6 по 20 мм	IP 44
44006	Ecoplast JBS080	85 х 85 х 40	6 по 20 мм	IP 44
44007	Ecoplast JBS100	100 х 100 х 55	6 по 25 мм	IP 55
44008	Ecoplast JBS120	120 х 80 х 50	6 по 25 мм	IP 55
44009	Ecoplast JBS150	150 х 110 х 70	10 по 25 мм	IP 55
44010	Ecoplast JBS190	190 х 140 х 70	10 по 32 мм	IP 55
44017	Ecoplast JBS190	200 х 155 х 80	10 по 32 мм	IP 55
44018	Ecoplast JBS200	200 х 200 х 80	12 по 32 мм	IP 55
44030	Ecoplast JBS300	300 х 250 х 120	12 по 32 мм	IP 65
44011	Famatel 3011	100 х 100 х 55	7	IP 55
44012	Famatel 3012	153 х 110 х 63	8	IP 55
44013	Famatel 3013	160 х 135 х 83	8	IP 55
44014	Famatel 3014	220 х 170 х 85	10	IP 55

Список использованной литературы

• А. П.Кашкаров «Электрика своими руками» 2017
• В.М. Жабцев «Главная книга электрика» 2014
• Пестриков В.М. «Домашний электрик и не только» 2006
• В. Новак «Справочник мастера-электрика. Проводка, розетки, техника безопасности, инструмент» 2017
• Черничкин М. Ю.,  «Большая энциклопедия электрика» 2011

Распределительная коробка — ОБО Беттерман

Распределительные коробки

Распределительная коробка – элемент, необходимый для создания защищенных от внешних факторов точек коммутации (разветвления, отвода и пр.) различных кабельных систем. Эти изделия позволяют защитить соединения от воздействий различного характера. Использоваться они могут, как внутри помещений, так и снаружи.

С помощью распределительных коробок создаются защищенные точки коммутации в следующих типах сетей:

• ЛВС (домашние или офисные).
• Сети электроснабжения.
• Телефонные линии.
• Системы охранной и пожарной сигнализации, видеонаблюдения, оповещения и пр.

Виды коробок распределительных

Классификация этих изделий осуществляется по различным признакам. Среди них:

• Тип установки. Исходя из этого, различают распределительные коробки для открытого (накладываются на поверхность) или скрытого монтажа.
• Назначение (условия применения). Исходя из данного признака, такие изделия могут быть ориентированы на установку в помещениях с нормальной влажностью, либо в условиях повышенной влажности (в т.ч. и как составная часть системы уравнивание потенциалов).
• Количество вводов-выводов, способы соединения кабелей и пр.

Распределительные коробки ОБО Беттерманн

Компания выпускает эти изделия в широком ассортименте. Одна из их главных особенностей – используемые материалы. Коробки распределительные от ОБО Беттерманн изготавливаются из специального термопласта, устойчивого к воспламенению, полипропилена, а также полипропилена особой прочности, армированного стекловолокном. Кроме того, этот материал не содержит галогенов. Некоторые серии изделий производятся с использованием дюропласта.

Почему важно использовать материалы без содержания галогенов?

• Пластик, не содержащий в своем составе галогенов, оптимален для монтажа в помещениях общественного назначения, т. к. он выделяет минимальное количество ядовитых газов при горении, а значит, безопасен для людей.
• Высококачественный АБС-пластик, использующийся для производства распределительных коробок ОБО, является самозатухающим, и поэтому при горении практически не выделяет дыма.
• Применение решений из безгалогенового пластика рекомендовано ГОСТ МЭК 60754-2-2011.

Ознакомьтесь со всеми преимуществами и особенностями безгалогеновых распределительных коробок ОБО Беттерманн. Выбирайте безопасность!

10 лучших электрических коробок, рассмотренные и оцененные в 2021 году

На рынке доступно несколько видов электрических коробок. Одни изготавливаются для розеток и выключателей, другие — для подвесных светильников. Некоторые из них стратегически разработаны для установки на открытом воздухе и для защиты от атмосферных воздействий.

Укладываете ли вы кирпич или бетон, очень важно найти лучшие электрические коробки, соответствующие конкретным потребностям вашего дома. Если вы планируете выполнить установку самостоятельно, у меня есть несколько отличных рекомендаций, на которые стоит потратить время.Вы должны быть знакомы с несколькими жизненно важными факторами, включая типы, установку, функции и многое другое.

Лучшие обзоры электрических коробок

1. Регулируемые электрические коробки Madison MSB1G

Электротехническая продукция

Madison разработана специально для электриков. Эта электрическая коробка имеет регулируемую глубину, чтобы удовлетворить различные домашние электрические потребности. Гарантированно прочный, изготовленный из твердых материалов с непревзойденной универсальностью, он идеально подходит для гипсокартона любой толщины, будь то деревянная или металлическая поверхность.

Примечательно, что эти прочные электрические коробки из ПВХ имеют большую емкость проводки, подходящую для различных требований к электричеству и проводке.

Он имеет сверхпрочный корпус весом 42 фунта и запатентованный крепежный винт, который позволяет тщательно отрегулировать интеллектуальную коробку и проникать в различные шпильки. Этот длинный винт позволяет установить его в любом удобном месте, поскольку он обеспечивает стабильность и безопасность.

Мне нравится эта распределительная коробка из-за того, что в ней есть неметаллические отверстия для зажима кабеля, что очень эстетично.Слоты должным образом промаркированы, чтобы помочь вам определить, какое пространство идеально подходит для проводки разного размера.

Для вашего спокойствия этот электрический шкаф внесен в список UL, который соответствует всем стандартам безопасности для источников питания и устройств для вашего следующего домашнего проекта.

Стоит отметить некоторые недостатки: приводные винты требуют дополнительного давления для их установки из-за сопротивления. Кроме того, с помощью кабельных зажимов для шланга сложно отсоединить провода на случай, если вы потеряете их при установке.

Плюсы

• Регулируемая глубина для правильного монтажа на стене любой толщины
• Поставляется в прочных коробках из ПВХ для большой проводки
• Запатентованный сверхпрочный крепежный винт 42 фунта для безопасности и устойчивости
• Неметаллические отверстия для кабельных зажимов с резьбой и размером с маркировкой
• Внесен в список UL и соответствует стандартам безопасности

Минусы

• Приводной винт требует давления для установки
• Проблема с удалением проводов из отверстий для кабелей

Эти электрические коробки были опробованы, протестированы и получили высший балл от различных профессионалов и электротехников.Он идеально подходит для вашего следующего домашнего проекта, будь то дерево или металл, и надежно крепится на стене любой толщины.

2. Carlon B114R-UPC Lamson Номер продукта

B114R-UPC от Carlon — продукт с лучшими рекомендациями для домашнего проекта благодаря удобству и простоте установки. Независимо от того, являетесь ли вы экспертом или новичком в ремонте проводов и кабелей в своем доме, этот вариант — верный спаситель. Благодаря просторному внутреннему пространству вы можете быстро закрепить свисающие кабели в одном месте.

Он поставляется с четырьмя крепежными винтами в нижнем левом и верхнем правом углу с зажимными ушками, которые могут лежать ровно, как только вы начнете закреплять их через стены. Вы можете подогнать его под гипсокартон любой толщины, запомнив его размер. Если кажется, что коробки стали теснее, не заставляйте коробки работать, вместо этого отрегулируйте отверстие, чтобы закрепить их.

В случае, если вы устанавливаете в дерево, вы можете изменить его, сняв крылья зажима и винты и прикрепив коробку на место, используя процедуру прямого монтажа.

Что мне нравится в этом продукте, так это то, что он позволяет вам модифицировать его в соответствии с вашими строгими требованиями. Он прекрасно сочетается с любыми стенами, включая гипсокартон, дерево и даже старые конструкции. Все материалы, используемые при производстве этого электрического шкафа, изготовлены из высококачественных материалов, что обеспечивает долговечность и долговечность продукта.

Одна вещь, на которую стоит обратить внимание, это проверка крыльев зажима, все ли они в комплекте. Вы можете столкнуться с одним отсутствующим креплением, которое вам может быть сложно установить на стене, если вы не прикрепите его к дереву и не прикрутите напрямую.

Плюсы

• Обеспечивает простой процесс установки
• Обеспечивает просторную электрическую коробку для кабелей или проводов
• Монтажный винт с зажимами для крепления к гипсокартону любой толщины
• Допускается модификация под любые типы стен или старые конструкции
• Гарантированно высокое качество и долговечность использования

Минусы

• Требуется проверка на предмет отсутствия вложения в комплекте

Если вы ищете электрическую коробку, которая идеально работает, вписывается в вашу стену, надежно герметична и невероятно просторна, эта электрическая коробка — отличная покупка за ее цену.

3. Hubbell Raco 127 Octagon Box

Чего ожидать от распределительной коробки из тянутой стали? По правде говоря, коробка Hubbell Raco настоятельно рекомендуется для ремонта дома и улучшений, связанных с фиксацией проводки электрической системы. Планируете ли вы улучшить чердак или переделать гараж, этот продукт идеально подходит для настенных и потолочных светильников.

Мне нравится, как вы можете мгновенно установить его в том месте, где вы хотите добавить розетку или увеличить электрическую мощность.Благодаря простой установке с использованием стандартной комбинации головок винтов, ваша работа будет завершена в несколько движений. Если вы планируете использовать винт со шлицевой головкой или головкой Phillips, вы получите гладкий и цельный результат.

Что касается надежности, эта распределительная коробка, несомненно, выдержит испытание временем. Поскольку он изготовлен из прочных материалов, долговечность гарантируется вместе с надежным результатом. Металлические распределительные коробки — это первоклассный материал для ремонта и ремонта дома, излюбленный большинством профессиональных электриков.

Кстати, эта распределительная коробка не идеальна для использования, если вы планируете устанавливать потолочные вентиляторы. Распределительная коробка предназначена только для настенных или потолочных светильников и других электрических удлинителей или звеньев. Он не устоит с потолочными вентиляторами.

Плюсы

• Идеально для настенных и потолочных светильников
• Удобство благодаря простой установке
• Стандартная комбинация головок винтов для быстрого закрытия
• Изготовлен из сверхпрочной, прочной и долговечной стали

Минусы

• Не подходит для крепления потолочных вентиляторов

В целом, эта коробка соответствует тому, из чего она сделана, и может упростить ваши рабочие нагрузки для вашего следующего домашнего проекта. Хотя он не предназначен для крепления ваших потолочных вентиляторов, он лучше всего подходит для соединения стен и потолка, а также если вы планируете расширить или отремонтировать электрическую систему чердака или гаража.

4. Регулируемые электрические коробки Madison MSB2G

Одна из многих причин, по которым мне нравится эта электрическая коробка, заключается в ее непревзойденной и выдающейся стабильности как при работе со старыми, так и новыми конструкциями. Для информации, старые рабочие конструкции — это стены, у которых уже есть стойки и гипсокартон, которые скрыты. В то же время новые рабочие конструкции — это конструкции с открытыми шпильками или гипсокартоном.

Эта коробка представляет собой идеальную электрическую коробку для настенного бра благодаря своей универсальности и многофункциональности. Вы можете установить его практически на любую стену; Планируете ли вы разместить его на деревянной или металлической стойке, он идеально подходит для ваших предпочтений.

Для оптимального удобства и бесшовной проводки отверстия для кабелей тщательно промаркированы. Он включает в себя проволочные зажимы, чтобы закрепить вашу распределительную коробку в гипсокартоне, предназначенном при установке.

Кроме того, в комплект входят два крепежных винта длиной 42 фунта, которые помогают закрепить вашу электрическую коробку на месте независимо от толщины ваших стен.Независимо от того, нужно ли вам разместить его на деревянной или металлической стойке, этот крепежный винт обеспечивает отличный захват и удерживает корпус на своем месте.

Поскольку он изготовлен из высококачественного и прочного ПВХ, вы ожидаете, что он прослужит долгие годы, не беспокоясь о его повторной замене.

Примечательно, что электротехническая продукция Madison внесена в список UL и соответствует стандартам безопасности при ремонте и строительстве жилых и коммерческих помещений.

Стоит отметить одну неудачу, чтобы вы могли оправдать свои ожидания, — это то, что отверстие кабеля может быть более узким для проводов нескольких размеров. Вы можете столкнуться с трудностями, если вставите провода не в то отверстие вместо обозначенного входа.

Плюсы

• Превосходная и непревзойденная регулируемость
• Многофункциональный и универсальный, идеально подходит для металлических и деревянных каркасов
• Кабельные отверстия имеют маркировку для бесшовной прокладки
• Проволочные зажимы в комплекте с отверстием для проводки понижения
• 42 фунта Более длинный крепежный винт в комплекте
• Внесены в список UL, прочные и высококачественные ПВХ-материалы

Минусы

• Кабельный ввод может быть более узким для проводов нескольких размеров

С учетом стандартов безопасности и электриков, этот электрический шкаф станет незаменимым помощником для вашего следующего домашнего проекта.Каждая функция полезна и соответствует всем требованиям, необходимым при повторном выполнении или улучшении дома.

5.

Розетка Lamson B120R Carlon для ПВХ

Розетка Lamson B120R Carlon PVC — одна из тех распределительных коробок, которые очень эффективны и практичны в использовании. Он хорошо продуман, чтобы ваши домашние проекты, старые или новые работы были удобными.

Изготовлен таким образом, чтобы идеально подходить к гипсокартону любой толщины. Вы можете очертить коробку на желаемой станции из гипсокартона или заменить текущую электрическую коробку, потому что она сломана или нуждается в модификации.Если вы хотите добавить схему для недавно приобретенных устройств или удлинителей в гараже или на чердаке, это отличный продукт для начала.

Мне понравилось, насколько эта коробка просторная и достаточно глубокая, чтобы разместить провода в одном месте. Захваты для гипсокартона разумно включены в конструкцию, чтобы закрепить электрическую коробку на месте через гипсокартон.

Лучше всего то, что его термопластические материалы безопасны и долговечны. Для защиты лучшие пластиковые электрические коробки должны быть сделаны из материалов, не проводящих электричество.

Тем не менее, чтобы ласты гипсокартона не сломались или не вышли из строя, нужно не допускать чрезмерной затяжки винтов при их установке. Чрезмерная затяжка может повредить резьбовую часть, что приведет к поломке или ослаблению винтов.

Плюсы

• Специально разработан для гипсокартона любой толщины
• Многофункциональные, глубокие и вместительные коробки, идеально подходящие для вилок и выключателей
• Зажим для гипсокартона / захватные рычаги фиксируют коробку на месте
• Гарантированно прочный и безопасный из термопластичных материалов

Минусы

• Язычки перегиба гипсокартона сломаются, если затянуть винты в
слишком сильно.

В целом, это отличный продукт для любых домашних проектов, ремонта и расширения вилок или выключателей.Он гарантированно долговечный и надежный, а процедура установки не требует усилий.

6. Hubbell Bell 5320-0 Одинарные розетки

Этот электрический шкаф Hubbell Bell поставляется с порошковым покрытием, что делает его устойчивым к царапинам и атмосферным воздействиям, что делает его отличным выбором для ремонта, переделки или ремонта домашних электрических систем.

Продукт защищает розетку и электропроводку от влаги и других факторов, влияющих на долговечность и безопасность домашней электрической системы.Независимо от времени года или того, как часто меняется погода в вашем районе, вам никогда не придется беспокоиться о сбоях в электроснабжении.

Он многофункциональный, благодаря восьми вариантам крепления, которые вы можете отрегулировать в соответствии с вашими конкретными требованиями с помощью съемных проушин на розетке.

Розетка сертифицирована NEMA (Национальная ассоциация производителей электрооборудования) для безопасного использования. Он также может принимать все стандартные резьбовые кабелепроводы и фитинги.

Примечательно, что эта электрическая распределительная коробка изготовлена ​​из литого под давлением алюминия премиум-класса.Этот материал легкий, но достаточно прочный, чтобы выдерживать высокие температуры. Кроме того, с ограниченной гарантией сроком на один год, которую предлагает лишь небольшое количество электрического оборудования, вы будете знать, что это высококачественный корпус, в который стоит инвестировать.

Продуманный подход бренда также проявляется в подробных инструкциях по установке, написанных на нескольких языках.

Однако вы можете обнаружить коробку неглубокой, чтобы в ней можно было разместить проводку. Если вы используете кабели большого размера для следующих установок, вы можете обнаружить, что проводка сжимается в ограниченном пространстве.Тем не менее, если вы используете линии меньшего размера, это может сработать.

Плюсы

• Порошковое покрытие, устойчивое к атмосферным воздействиям и царапинам, выпускная коробка
• Изготовлен из легкого, но очень прочного литого под давлением алюминия премиум-класса
• Восемь многофункциональных вариантов монтажа со съемными проушинами
• Ступицы с внутренней резьбой, соответствующие требованиям NEMA
• Один год гарантии на продукцию
• Поставляется с подробными многоязычными руководствами по установке

Минусы

• Не слишком глубоко для размещения больших проводов в

Тем не менее, это достойный электрический шкаф для вашего следующего домашнего проекта. Всепогодные, термостойкие и варианты монтажа могут упростить ваш следующий домашний проект.

7. Розетка коммутатора Thomas And Betts B225R-UPC

Мне нравится, как этот электрический шкаф Thomas And Betts обеспечивает удобство при установке его в гипсокартон. Он предлагает надежную и постоянную установку розеток для вашего гаража, чердака, распределительной коробки потолочного освещения или переделку старой вилки или выключателя.

Этот старый рабочий электрический шкаф предназначен для конструкций со скрытыми стойками и гипсокартоном.Независимо от того, есть ли у вас гипсокартон ½ дюйма или ¾ дюйма, вам не нужно устанавливать его на кронштейн или стойку, чтобы закрепить его на месте. Он будет полностью оставаться на месте и не будет скользить или двигаться, когда вы держите уши в нужном положении.

Эти электрические шкафы изготовлены из высококачественного ПВХ, что обеспечивает долговечность и долговечность. Эта переключаемая розетка гарантированно прочна и идеально впишется в пространство стены в соответствии с вашими размерами.

Его размер составляет 2,75 дюйма в глубину и 3,125 дюйма в ширину, что идеально подходит для установки двух розеток.Кроме того, коробка имеет высоту 4 дюйма; вы можете измерить свой проект и убедиться, что он имеет правильный размер.

Это довольно простой продукт, который позволяет вам ремонтировать, переделывать, ремонтировать или реконструировать свой дом с использованием подходящих материалов.

Один недостаток, который я вижу в этом продукте, заключается в том, что у него есть только два зажима для гипсокартона, чтобы вы могли закрепить свою розетку. Это означает, что если толщина гипсокартона непропорциональна, вы можете столкнуться с проблемой при работе с конструкциями розеток. Затянуть и закрепить фиксатор настенной пластины в стене будет непросто, так как у него будут незакрепленные углы.

Плюсы

• Идеально подходит для старых строительных работ со скрытыми шпильками и гипсокартоном
• Изготовлен из высококачественного ПВХ для повышения прочности
• Глубина 2,75 дюйма и ширина 3,125 дюйма, идеально подходит для двух розеток
• Безопасный простой и надежный

Минусы

• Зажимы для гипсокартона закрепляются только на двух углах.

Этот корпус для розеток лучше всего подходит для старых строительных конструкций, и следует учитывать, является ли ваш домашний проект новой работой или старой работой.Это поможет вам легко взвесить варианты и найти наилучшие и наиболее удобные способы удовлетворить ваши потребности.

8. Распределительная коробка LeMotech

Прежде всего, эта распределительная коробка Lemotech имеет гарантированную водонепроницаемость IP65. Таким образом, это может гарантировать, что ваши провода будут защищены от любого проникновения влаги, которое может угрожать электрической безопасности.

Помимо воды, вы будете спокойны, зная, что в ваших внешних электрических коробках нет жутких злоумышленников, скрывающихся внутри электрического шкафа.Поскольку он идеально подходит для использования как в помещении, так и на открытом воздухе, он также устойчив к атмосферным воздействиям и может выдерживать суровые погодные условия, если вы планируете разместить его вне помещения.

Внутренний размер продукта составляет 5,87 дюйма в длину, 4,25 дюйма в ширину и 2,56 дюйма в высоту, что обеспечивает просторное внутреннее пространство для размещения нескольких проводов.

Вы можете использовать его в качестве навигационного блока питания для наружного освещения или распределительной коробки для смарт-телевизора или домашних сетевых кабелей и проводов. Он правильно выполняет свою задачу в качестве многофункционального корпуса для любых проводов, розеток, вилок, удлинителей и других требований к системе электропроводки.

Предварительно нарезанные отверстия для шурупов идеально подходят для вашего следующего домашнего проекта, чтобы помочь вам быстро закрепить его в определенном месте, которое вы собираетесь закрепить. Эти отверстия поставляются с резиновыми втулками, чтобы влага не попала в вашу проводку независимо от каких-либо элементов, присутствующих в этой области.

Если вас интересует его долговечность, LeMotech производит корпуса для электрических систем из высококачественных материалов АБС.

Одним из недостатков этих реконструируемых электрических коробок являются включения ходового винта.Они меньше, чем вы ожидаете, и их легко потерять или потерять во время установки. Лучше всего следить за этими предметами, особенно если вы будете работать со своей электрической системой в одиночку.

Плюсы

• IP65 Водонепроницаемость и защита от атмосферных воздействий
• Просторный салон, вмещающий всю проводку
• Многофункциональная и простая в установке и использовании распределительная коробка
• С предварительно вырезанными отверстиями с резиновыми втулками
• Высококачественные и прочные материалы АБС для гарантированной долговечности

Минусы

• Маленькие ходовые винты, которые можно легко потерять или потерять во время установки

Эта распределительная коробка незаменима для наружного электрического расширения, переделки или модернизации. Благодаря своим характеристикам и преимуществам, подходящим для использования на открытом воздухе, получить такой прибор, который выполняет свою работу, — большое облегчение.

9. Распределительная коробка на два устройства Hubbell-Raco 683

Hubbell Raco известен своими многофункциональными электрическими коробками, которые идеально подходят для своих целей. Как и ожидалось, эта электрическая настенная коробка поставляется с запасной коробкой, распределительной коробкой и вытяжкой, обеспечивающей простую процедуру установки как для специалистов, так и для компетентных электриков.

Предварительно оцинкованная металлическая конструкция гарантирует, что устройство может выдерживать суровые погодные условия и воздействие в течение всего года.Он также внесен в список UL, что делает его самыми популярными стальными электрическими коробками для следующего ремонта, ремонта или переделки. Продукты, внесенные в список UL, соответствуют стандартам безопасности и гарантируют отличное качество, на которое вы можете положиться.

Что касается технических характеристик продукта, он имеет квадрат 4 дюйма и глубину 2,125 дюйма, а объем — 30,3 кубических дюйма. Кроме того, он рассчитан на установку стены глубиной 3,2 дюйма.

Изделие включает заглушки для кабелей, которые частично выбиты в распределительной коробке, которая обслуживает переключатели и розетки.Независимо от того, понадобится ли вам заглушка на или дюйма, этот корпус предлагает то, что требуется для вашего домашнего проекта. Это доступный по цене металлический корпус, совместимый со всеми устройствами электропроводки, с которыми вы работаете.

Стоит отметить, что в этой электрической коробке нет вариантов крепления для гипсокартона. Нет зажимов, которые помогли бы закрепить электрические коробки на месте. Если у вас есть планы построить новую розетку или включить гипсокартон, вам может быть сложно работать с этим корпусом.

Плюсы

• Прочные и сверхпрочные металлические конструкции из оцинкованной стали
• Гарантировано внесено в список UL по стандартам безопасности
• Допускается использование для стен глубиной 3,2 дюйма
• Включает заглушки для кабеля 3/4 ″ (6 шт. ) И 1/4 ″ (11 шт.).
• Экономичный и совместимый с различным домашним электрооборудованием

Минусы

• Нет вариантов крепления для гипсокартона

Этот электрический шкаф настоятельно рекомендуется из-за его удобства и простоты при ремонте домашней электрической системы.

10. Герметичная внешняя электрическая розеточная коробка

Герметизируемая прямоугольная выходная коробка идеально подходит как для внутреннего, так и для наружного использования благодаря порошковому покрытию, которое делает его устойчивым к атмосферным воздействиям. Если вы будете использовать металлический корпус для электрических цепей, он идеально подойдет для вашего домашнего проекта.

В частности, электрическая коробка сделана из прочного литого под давлением алюминия. Такая прочная конструкция может выдерживать высокую температуру и значительное давление, не повреждая ее слишком быстро.

Он предлагает отличные отдельно стоящие установки, которые улучшают структурную целостность ваших задач повторного выполнения, ремонта и модернизации. При покупке этого продукта вы будете иметь в наличии проушины для ручного монтажа, самонарезающие винты заземления и, конечно же, заглушки.

Такой полный пакет обеспечивает быструю и простую установку. Следовательно, вам никогда не придется сомневаться в том, потребуется ли вам покупать еще один винт в соответствии с вашими электрическими и настенными потребностями и требованиями.

Планируете ли вы расширить электрическую систему на чердак, отремонтировать гараж или добавить электрическую коробку для настенного светильника, этот корпус идеально соответствует вашим требованиям. Поскольку эта металлическая коробка имеет глубину 2 дюйма, в нее можно вставить несколько проводов для обеспечения безопасности.

Один недостаток, который вы, возможно, захотите принять во внимание, заключается в том, что в этой коробке нет отверстия. Возможно, вам придется просверлить несколько отверстий, чтобы удовлетворить ваши потребности. Однако, если вы хотите настроить свой материал, это не должно вызывать серьезных затруднений.

Плюсы

• Прочная, стойкая к атмосферным воздействиям металлическая электрическая коробка с порошковым покрытием
• Прочный литой под давлением алюминий, выдерживающий высокие температуры и давление
• Просторная глубина 2 дюйма для подключения нескольких проводов для обеспечения безопасности
• Поставляется с монтажными проушинами, самонарезающими винтами и заглушками.
• Гибкий и универсальный бокс для домашних мастеров и квалифицированных электриков

Минусы

• Требуется сверление отверстий в стене

В целом, по качеству и надежности этот продукт входит в число лучших металлических электрических коробок.Если вы ищете большую коробку, это конкурентоспособный продукт с гарантированным удобством и простыми вариантами установки для всех.

На что обращать внимание при покупке электрических коробок

Электрические шкафы

должны быть надежными, прочными и прочными, поскольку они отвечают за общую систему электропитания вашего дома за правильное функционирование устройства и бытовой техники. Перед установкой или заменой нового или старого рабочего светового короба необходимо учесть несколько важных факторов, в том числе код распределительной коробки, чтобы убедиться, что вы получите то, что нужно вашей системе.

Тип установки или сборки

Тип систем, необходимых для вашего дома, очень важен для того, чтобы вы могли найти лучший продукт для своих нужд. В основном есть два типа конструкций для большинства электрических ограждений: старые и новые. Определите, какой из них вам нужен, и оттуда вы легко найдете идеальный предмет.

Банды, недостаток и объем

При проверке электрического шкафа вам необходимо определить следующие требования: группы, количество групп в коробке определяет ширину, количество устройств, которые могут поместиться, например, диммеры, переключатели и розетки.

Откат определяет расстояние от поверхности вашей стены до станции вашего бокса. Очень важно учитывать этот фактор, особенно если вы устанавливаете коробку в толстую стену или плиточное покрытие.

Наконец, объем коробки — это объем пространства, в котором вы поместите проводку и проводники. Это определяется кубическими дюймами. Убедитесь, что вы вкладываете деньги в коробку, размер которой превышает или близок к общему объему предметов, которые вы поместите внутрь.

Материалы продукта

Материалы, из которых изготовлены электрические шкафы, определяют их долговечность.Большинство распределительных коробок изготовлено из литого алюминия, металла или стали, стекловолокна или ПВХ. Тип материала для вашего шкафа зависит от среды, в которой вы планируете его разместить. Для наружной установки лучше всего использовать погодоустойчивые элементы для обеспечения безопасности.

Типы распределительных коробок

Очень важно определить типы электрических распределительных коробок, которые вы будете использовать; поскольку существуют разные варианты, лучше изучить каждый из них, чтобы выбрать лучшие предложения. Независимо от того, выберете ли вы квадратные, переносные, переключающие, потолочные, водонепроницаемые или напольные коробки, все они имеют идеальные варианты, соответствующие индивидуальным требованиям и предпочтениям дома.

Имейте в виду, что если вы используете электрические коробки в жилых помещениях или планируете модернизировать домашнюю электрическую систему, вам необходимо вложить средства в сверхпрочные и долговечные контейнеры. В этих корпусах размещаются все проводные соединения вашего дома, которые обеспечивают электроснабжение ваших устройств и бытовой техники.

Какие бывают типы электрических ящиков

В настоящее время на рынке доступны различные типы электрических коробок.Все они имеют множество функций для удовлетворения индивидуальных проектов и потребностей. Вот полный список различных типов вольеров, с которыми вы можете столкнуться.

Как правило, большинство электрических шкафов изготавливаются из пластика или металла. Металлические корпуса изготавливаются из стали, а пластмассы — из стекловолокна или ПВХ. Ваш выбор между пластмассовыми и металлическими электрическими коробками будет основываться на деталях, упомянутых выше. При использовании на открытом воздухе лучше всего работать с водонепроницаемым материалом, чтобы гарантировать безопасность и защиту.

Если вы собираетесь работать с розетками или одинарными осветительными приборами, выбирайте одноблочные или одинарные коробки.

Ящики для блинов имеют внутреннюю глубину 1/2 или 3/4 дюйма — идеально подходят для настенных или потолочных светильников.

Эти коробки работают, удерживая домашние электрические розетки и выключатели. Однако они достаточно большие, чтобы вместить от пары до четырех устройств в одном. Они поставляются либо со старой работой, либо с новой конструкцией, и имеют встроенные захваты для фиксации коробки на месте.

Эти типы коробок имеют глубину от 1 1/2 до 3 дюймов и идеально подходят для настенных и осветительных приборов. Предлагает просторный интерьер для вашей электропроводки

Квадратные корпуса имеют стандартные размеры от 1 1/4 ″ до 2 1/8 ″. Они используются для нескольких проводников в различных направлениях и обычно используются в качестве распределительных коробок, а также для крепления на стенах или потолке домашних выключателей и светильников.

Размеры распределительной коробки потолочного вентилятора зависят от дома и индивидуальных требований.Он должен быть внесен в список UL и должен быть отмечен как идеальный для потолочных вентиляторов. Корпуса потолочных вентиляторов требуют специальной затяжки, чтобы выдерживать динамические нагрузки от вращающихся вентиляторов.

Что мне следует использовать — пластиковые или металлические электрические коробки?

Ваши электрические шкафы служат «рабочей лошадкой» для модернизации и ремонта, обеспечивая переходные точки для домашней электросистемы. Выключатели света, потолочные вентиляторы или светильники, переходы и розетки — это несколько элементов, установленных в этих коробках.

Проверяя рынок, вы можете быть поражены разнообразием доступных типов, форм и размеров. Но среди этих вариантов есть металл и пластик, которые чаще всего используются и устанавливаются как в жилых, так и в коммерческих помещениях.

Чтобы дать вам четкое представление о том, какой из них выбрать между металлической или пластиковой выпускной коробкой, вам необходимо определить несколько факторов, включая требования к установке.

Металлические электрические шкафы

Когда дело доходит до более высокого уровня безопасности: неспособность плавиться, огнестойкость, сверхмощность и долговечность, они являются лучшими для электромонтажных работ.Для домашних мастеров металлические коробки могут оказаться проблемой по сравнению с пластиковыми. Если вы ищете простую сборку и установку между соединительной коробкой из пластика и металла, рекомендуется использовать первую в качестве металлической коробки для безопасности рук.

Металлические коробки настоятельно рекомендуются для прокладки проводов в металлической оболочке и стальных кабелепроводов, ведущих в корпус или из него. Его также лучше всего использовать для наружной установки. Их лучше всего использовать для кабелей NM и Romex с дополнительными мерами предосторожности для надлежащего заземления.

Пластиковые электрические шкафы

Электрические коробки

из ПВХ становятся стандартным материалом для электрических шкафов и идеально подходят для домашних мастеров. Они простые, доступные и легкие. Предварительно вырезанные отверстия легко использовать в домашних проектах. Хотя ПВХ могут плавиться при более высоких температурах, они не проводят электричество. Большинство коробок из ПВХ имеют встроенные зажимы для кабелей.

Они настоятельно рекомендуются и применимы для кабелей NM и Romex, но все равно будут зависеть от ваших личных предпочтений.Пластиковые корпуса идеально подходят для домашнего ремонта, ремонта и быстрого ремонта. Пластиковые коробки высокого класса поставляются с предварительно установленными винтами, чтобы быстро закрепить их на шпильках.

Следует ли устанавливать электрические коробки заподлицо с гипсокартоном

Как компетентный домашний мастер или даже лицензированный электрик, при ремонте или быстром ремонте вашего дома, вы можете обнаружить, что ремонтируете свою электрическую коробку. Эти материалы позволяют вашим электрическим устройствам и светильникам сиять после завершения всего процесса.

Электрические шкафы

должны быть установлены на расстоянии не более четверти дюйма или 6 мм от поверхности гипсокартона, это касается не только дизайна, но и повышения безопасности и предотвращения электрических пожаров.

Электрические шкафы

разработаны так, чтобы надежно удерживать домашнюю проводку для различных вещей, включая выключатели и розетки. Этот элемент различается по размеру и форме, но, как правило, это одно- или двухблочные соединения.

Согласно NEC (Национальный электротехнический кодекс), статья 314.20, все электрические шкафы, которые вы устанавливаете на потолках и стенах, должны соответствовать стандартам безопасности. Для поверхностей, которые сделаны из негорючих смесей, гипс, штукатурка или бетон должны быть размещены на внешнем (переднем) крае шкафа, который не превышает 1/4 дюйма.

В случае, если ваша стена состоит из горючих элементов, таких как деревянная панель, край или угол вашей распределительной коробки должны в конечном итоге примыкать к поверхности потолка или стены.

Очень важно промыть электрические коробки в гипсокартоне, чтобы предотвратить неисправные электрические установки, которые могут вызвать пожары в доме, которые ежегодно приводят к миллиардам убытков и материальному ущербу и гибели людей.

Строгое соблюдение и жесткие стандарты электрических стандартов имеют решающее значение для электрических норм. Когда ваш электрический шкаф правильно промывают через гипсокартон, это сводит к минимуму основание стены; это снижает риск поражения электрическим током.

Очень важно соблюдать эту меру предосторожности в основном, если материалы ваших стен сделаны из легковоспламеняющихся компонентов, таких как деревянные панели, синтетические материалы, в том числе наклейки для искусственной плитки, нанесенные на поверхности гипсокартона.

Заключение

Жизненно важно найти лучшие электрические коробки для ремонта или переделки дома. Правильный материал, тип и размер могут повысить безопасность, исключая риск, связанный с домашним пожаром из-за проблем с коротким замыканием.

Приведенный выше список предоставляет вам лучший выбор среди наиболее популярных и рекомендуемых продуктов, используемых лицензированными электриками и компетентными домашними мастерами. Учитывая жизненно важные факторы при покупке электрического шкафа, вы избавитесь от сомнений и в кратчайшие сроки найдете идеальный вариант.

Выбор распределительной коробки для розетки или выключателя

Добавить электрическую розетку не так уж и сложно.Люди, занимающиеся самоделкой, которые устанавливают свой собственный телевизор, возможно, захотят добавить электрическую розетку перед установкой телевизора, чтобы сделать очистку вашего телевизионного крепления в современном стиле.

Для этого вам нужно учесть несколько вещей при выборе правильной электрической коробки и провода. Вот краткое руководство по различным электрическим коробкам для розеток и выключателей.

Типы электрических коробок

Сначала мы начнем с типа коробки. Есть несколько разных типов электрических коробок.

Металл или пластик, размеры и новая работа по сравнению со старой.

New Work: Это относится к новой конструкции, это обычно означает, что гипсокартон еще не был повешен, и вы можете установить коробку непосредственно на стойку с помощью гвоздя снаружи коробки.

Старая работа: относится к строительному дому, старая рабочая коробка предназначена для крепления к гипсокартону либо с помощью бабочки с винтом, который затягивается к гипсокартону, либо с помощью шурупов для гипсокартона.

Существует также Old Work Box с деревянной резьбой изнутри, на тот случай, если вы устанавливаете коробку с помощью шпильки. Это лучший и более безопасный способ крепления коробки к стойке, если это возможно.

Металл против пластиковой электрической коробки

В зависимости от того, какой провод вы собираетесь использовать, вы выбираете нужную электрическую коробку. Неметаллический провод, то есть провод Romex или NM (2 проводящих провода и заземление), используйте пластиковую электрическую коробку.

Металлический кабель, то есть проложенный в металлическом кожухе кабелепровода, использует металлическую электрическую коробку.Металлический ящик имеет внешний зажим, это помогает в тех случаях, когда через коробку проходит много проводов, и вам нужно место, чтобы не выходить за рамки кода. Это также более распространено в коммерческих условиях, поскольку защищает провод внутри.

Какой код для расчета размера коробки?

314,16 (В)

• Одноканальные коробки: общая емкость 18 кубических дюймов позволяет использовать провода калибра 9 # 14, провода калибра 8 # 12 или провода калибра 7 # 10. Это емкость только для проводов.С одним устройством, добавленным в коробку, вычтите два провода в каждой категории.
Коробки с двойным зазором
• : общая емкость 34,3 кубических дюйма позволяет использовать провода калибра 16 # 14, провода калибра 15 # 12 или провода калибра 13 # 10. Когда два устройства добавлены в коробку, вычтите по три провода в каждой категории.

Если вы просто добавляете розетку за телевизором или выполняете другую простую задачу, вам не нужно беспокоиться о таком расчете. Просто убедитесь, что у вас идет только входящий провод, а новый выходит, вы также можете запустить 2 выхода, если вы добавляете более одной розетки.Убедитесь, что ваш провод прикреплен к электрической коробке.

Один блок для 1 розетки или выключателя. Коробка Double Gang Box для 2 розеток, выключателей или смеси.

У вас также есть возможность купить коробку, стороны которой можно снимать, что позволяет добавлять коробки по ходу движения, превращая двойную в тройную или больше.

В этой статье я имею в виду розетку или коробку выключателя света. Есть еще много типов коробок, некоторые из которых предназначены для потолочных вентиляторов или осветительных приборов.Часть этой информации может быть полезной, а другая — нет для таких типов ящиков.

Я выбрал свою электрическую коробку и провод.

После того, как вы определились, какой тип провода и какой тип коробки вам нужен, следующим шагом будет выбор места, куда он будет проходить, обозначить размер коробки, разрезать гипсокартон, провести проволоку, выловить проволоку и установить новую розетку . Я рекомендую сделать все это и на последнем этапе подключить новый провод к источнику питания.

В видео я демонстрирую небольшую работу, которую мы проделали в коммерческом здании. Как всегда, если вы находитесь в районе метро Phoenix и хотите, чтобы специалист Response Crew Handyman помогал в выполнении этого или любого другого проекта, отправьте нам сообщение или позвоните по телефону 480-525-9825

Электрические коробки, розетки, пластины и монтажные кронштейны

Мы предлагаем широкий ассортимент низковольтных монтажных кронштейнов и пластин , а также коробки для электрических устройств, средств массовой информации и приспособлений. Встраиваемые коробки и розетки идеально подходят для установки за телевизорами, мониторами или развлекательными центрами. В этом разделе вы также найдете монтажные аксессуары, опоры для кабелей и зажимы-стабилизаторы.

Все необходимые электрические коробки, крепления, кронштейны и аксессуары

Для каждого ввода кабеля в стену требуется коробка, крепление или кронштейн, а CableOrganizer.com — это место, где можно найти широкий выбор высококачественной продукции. От электрических и мультимедийных ящиков до приспособлений — у нас есть все, что вам нужно, чтобы обеспечить доступ к стене для ваших кабелей, одновременно улучшая внешний вид вашего жилого пространства.

Первый шаг в выборе правильного оборудования для ваших кабелей — это осознание того, что небо — это предел. Конечно, у нас есть множество стандартных монтажных кронштейнов, которые являются идеальными и недорогими вариантами для низковольтных настенных панелей A / V и кабельных желобов. Однако у нас также есть уникальные предметы, такие как комплект боллардов Arlington, который позволяет подвести силовую и низковольтную проводку для телефона, безопасности и освещения на любую открытую площадку. Он идеально подходит для открытых палуб, лодочных причалов или пешеходных дорожек.

У нас есть все необходимое электрическое оборудование для подключения профессиональных домашних кинотеатров высшего уровня. У нас есть продукты, которые буквально приближают вас к опыту домашнего кинотеатра, обеспечивая отличное качество, сохраняя при этом организованность и скрытность ваших аудио, видео, кабелей управления и питания. Если вы делаете покупки для коммерческих помещений, у нас есть настенные боксы, которые удобны и просты в использовании, сохраняя при этом отличную связь и сотрудничество в таких помещениях, как конференц-залы и залы.Вы можете легко настроить свой опыт в соответствии с вашими потребностями, комбинируя совместимые лицевые панели и соединительные пластины для бесконечного количества возможностей.

Независимо от того, какое использование вы собираетесь использовать из коробки, крепления или кронштейна — наши продукты гарантируют, что ваш проект будет выполнен профессионально, как с точки зрения качества, так и с точки зрения внешнего вида. Просмотрите наш ассортимент продуктов и позвоните нам по телефону 866-222-0030, если у вас возникнут дополнительные вопросы. Не забудьте купить подходящие аксессуары для работы, чтобы сэкономить время и нервы.Мы — ваш универсальный магазин для всех ваших проектов — больших или малых!

Q&A: Определение размеров электрических коробок | JLC Онлайн

Q: Я видел, как электрики запихивали удивительное количество проводов и переключателей в настенные коробки — особенно для групп из трех или четырех переключателей. Каковы правила определения размера коробки и как предотвратить переполнение коробки?

A: Дэвид Херрес, лицензированный электрик из Кларксвилля, штат Нью-Хэмпшир, отвечает: Когда ящик переполнен до точки, когда требуется чрезмерное усилие, чтобы вставить устройства (переключатели или розетки) на место, вы просите беда. Провода могут ослабнуть или освободиться от пружинных гаек, что приведет к выходу из строя цепи или повреждению изоляции проводов. В последнем случае, если вам повезет, выключатель сработает; в противном случае может произойти частичное дуговое замыкание, создающее опасность пожара. Кроме того, переполненная коробка может не отводить тепло должным образом, что сокращает срок службы устройств.

Большинство электриков по опыту знают, какой размер коробки выбрать для каждого приложения, но с более крупными устройствами с большим количеством проводов или в пограничных случаях может потребоваться выполнить расчеты заполнения коробки.Они описаны в разделах 314.16 (A) и 314.16 (B) Национального электротехнического кодекса (NEC) 2014 года. Это двухэтапный процесс, в котором сначала определяется объем коробки, а затем объем содержимого или расчет заполнения. (В этих разделах также указан требуемый объем для кабелепровода.) В коде указано, что объем коробки ни в коем случае не должен быть меньше расчетного объема. Объем коробки часто указывается на коробке; в противном случае это можно определить, измерив внутреннюю часть коробки. Процесс определения требуемого объема включает сложение проводов и устройств в коробке и обращение к таблице размеров коробки.

Вот несколько способов избежать переполнения электрических коробок. При необходимости используйте ящики с глубокими стенками. Используйте гильзы обжимных соединителей для заземления вместо гаек для проводов, которые занимают больше места, для соединений заземления. В критических ситуациях выбирайте проволочную гайку правильного размера — например, желтая или красная проволочная гайка может вместить два проводника 12-AWG или три проводника 14-AWG, но желтая гайка занимает меньше места. Прерыватели цепи замыкания на землю более громоздкие, чем стандартные розетки, поэтому по возможности устанавливайте их в глубокие стенные коробки.Вместо восьмиугольных распределительных коробок используйте глубокие квадратные коробки 4х4, в которых больше места. «Упакуйте» коробку с умом. Например, если в одной коробке есть две или более гаек для проводов вместе с устройством для проводки, например выключателем, аккуратно сложите гайки рядом в коробке — если они сложены друг на друга, они могут помешать размещению устройства.

Корпус коробки

— уплотнение вокруг розетки / приемника / переключателя / распределительной коробки — ОБОЛОЧКА КОРОБКИ

---

Box Shell делает ваши распределительные коробки герметичными.

______________________________________________________________________

Мы только что добавили БЕСПЛАТНУЮ ДОСТАВКУ к заказам на сумму более 75,00 $

Просто потому, что МЫ ТЕБЯ ЛЮБИМ !!!!

_______________________________________________________________________

________________________________________________________________________

Независимо от того, являетесь ли вы коммерческим подрядчиком, домашним подрядчиком или просто делаете ремонт дома, изоляторы для электрических распределительных коробок BOX SHELL обеспечат правильную изоляцию ваших стен.

Наш продукт, BOX SHELL, представляет собой недорогое и простое изобретение, подана заявка на патент, которое легко создает герметичный изоляционный барьер вокруг электрических распределительных коробок, устраняя проникновение воздуха и шума через стены. Посмотрите наши обучающие видеоролики, наше практическое руководство или нашу страницу «О нас», чтобы узнать о нас больше, и обязательно ознакомьтесь с нашей коллекцией BOX SHELL.

Благодарим вас за посещение нашего сайта и надеемся, что вам понравился наш продукт!

• Быстрая установка

• Сделано в США

• Не требует ли электрика для установки?

• Устанавливается после того, как электрическая коробка была смонтирована и подключена грубая проводка

• Уплотнения вокруг проводов, идущих в распределительную коробку

• ИЗОЛЯЦИЯ обычно пустое пространство за ящиком

• Герметизирует щель между коробкой и готовым стеновым материалом

• полностью устраняет проникновение воздуха вокруг электрических распределительных коробок для уплотнения AIRTIGHT

• Быстрое и безболезненное проведение испытаний дверцы воздуходувки

• Улучшает работу и укладку окружающей стекловолоконной изоляции

• NO герметик требуется для установки

• NO лента, необходимая для герметизации пароизоляции стены или готового материала стены

• Изготовлен из натуральных переработанных материалов

• ПРОСТО, ДОСТУПНО, И РАБОТАЕТ.



_______________________________________________________________________

АРХИТЕКТУРНЫЙ ЧЕРТЕЖ И СПЕЦИФИКАЦИЯ:

Щелкните здесь, чтобы загрузить 3 части спецификации CSI в формате .DOC для BOX SHELL

Щелкните здесь, чтобы загрузить .DWG BOX SHELL для использования в ваших архитектурных чертежах

Щелкните здесь, чтобы загрузить чертеж BOX SHELL

в формате PDF

_______________________________________________________________________

КОРОНАВИРУС — COVID 19 — ФАЙЛЫ 3D-ПЕЧАТНОЙ МАСКИ ДЛЯ ЛИЦА:

Все файлы America Face Mask бесплатны для использования и модификации! Пожалуйста, передайте видео и файлы всем, кто в этом нуждается и может помочь.

Посмотрите видео ниже:

_______________________________________________________________________

Электрические шкафы — корпуса, стойки и шкафы от Allied Electronics & Automation

1 Дверь (30)

От 1 до 3 полюсов (1)

2 двери (6)

От 2 до 3 полюсов (2)

От 2 до 4 полюсов (1)

20-40 А (1)

20-50 А (1)

60 А (1)

75-90 А (1)

Открытие двери 105 градусов (23)

120 град. Дверной проем (3)

Открытие двери на 180 градусов (5)

200 град. Дверной проем (5)

Цельносварной основной корпус (1)

Для дополнительной жесткости предусмотрены ребра жесткости (11)

Место для приклеивания на двери (17)

Встроенный обогреватель или вентилятор (1)

Прозрачная дверь (5)

Прозрачная дверь (5)

Прозрачная крышка (4)

Прозрачная дверь (1)

Прозрачная крышка (18)

Clmaped (1)

Шпильки воротника предусмотрены для внутренней панели (11).

Создание беспроводной системы для промышленного применения (2)

Петля неразрезная (33)

Непрерывная петля (57)

Панель управления закреплена на непрерывных петлях по нижнему краю (7)

Стальные штифты с медным покрытием для крепления дополнительных панелей (11)

Угловые защелки (1)

Антикоррозийные петли (1)

Шпилька для приклеивания крышки (24)

Карман для данных (92)

Дверь и шасси (3)

Края дверцы имеют наклон 20 градусов по верхнему и нижнему краям для облегчения стекания воды (18)

Дверь имеет замок с замком на четверть оборота (4)

Дверная защелка с инструментом (1)

Двойные края губ (5)

Шпильки заземления на теле (3)

Легко реверсивные двери на однодверных моделях (2)

Шкафы с тремя-пятью дверьми имеют три ребра жесткости в задней части кузова (1).

Усиленный УФ-ингибитор (8)

Усиленные ингибиторы УФ-излучения (2)

Улучшенные ингибиторы УФ-излучения защищают от атмосферных воздействий на открытом воздухе (4)

Уплотнение входа (6)

Директива FDA 21 CFR 177.2600 Прокладка (23)

Только XTPR и XTPAXFAEM20 кадра B или с: XTPAXFA, XTPAXSA, XTPAXSATR, XTPAXUVR, XTPAXSR, XTPAXCL (2)

Только XTPR и XTPAXFAEM20 кадра B или с: XTPAXFA, XTPAXUVR, XTPAXSR, XTPAXCL (1)

Только XTPR кадра B или с: XTPAXFA, XTPAXSA, XTPAXSATR, XTPAXUVR, XTPAXSR, XTPAXCL (1)

Только XTPR кадра B или с: XTPAXFA, XTPAXSA, XTPAXUVR, XTPAXSR, XTPAXCL (4)

Только XTPR кадра B или с: XTPAXSA и XTPAXFA, XTPAXUVR и XTPAXFA, XTPAXSR и XTPAXFA, XTPAXCL (2)

Только XTPR кадра B или с: XTPAXSA, XTPAXUVR, XTPAXCL (1)

Только XTPR кадра B или с: XTPAXSA, XTPAXUVR, XTPAXSR, XTPAXFA, XTPAXCL (2)

Только кадр D XTPR или с: XTPAXFA, XTPAXFAEM20, XTPAXSA, XTPAXSATR, XTPAXUVR, XTPAXSR, XTPAXCL (2)

Полноэкранное окно из поликорбоната, устойчивого к ультрафиолетовому излучению (1)

Полностью закрытая приподнятая крышка (1)

Серое порошковое покрытие (1)

Заземление (28)

Шпилька заземления (24)

Ручка (9)

Застежка (14)

Петли сплошные толстые (6)

Скрытые петли (6)

Высокий индекс IP, достигнутый за счет универсальных режущих кромок, на которые прижимается расширенное полиуретановое уплотнение (1)

Петля (7)

Навесной (485)

Фланец с защелкой на шарнире (8)

Человеко-машинный интерфейс (2)

Гигиенический дизайн (5)

Идеально подходят для работы в условиях высоких температур или агрессивных сред. (4)

IK10 от механических воздействий (46)

Включает съемную серую перфорированную панель 16 калибра (4)

Внутренняя версия (6)

внутренняя панель (1)

Внутренняя панель (11)

Внутренняя панель (150)

Встроенные петли (3)

Внутренняя панель (26)

Петли внутренние (23)

Ручка ключевого замка (24)

Нокауты (34)

LAN Wi-Fi (14)

Ролики штанги защелки (24)

Крышки с черной неопреновой прокладкой и 4 невыпадающих винта M6 с шестигранной головкой (9)

снять крышку (1)

Снимите крышку (1)

Подъемные глаза (24)

Карман для литературы (24)

M5 (9)

Механическая блокировка, активируемая главной дверью, предотвращает открытие дверей ведомых в первую очередь.Двери можно закрывать в любом порядке (1)

Механическая блокировка, активируемая главной дверью, предотвращает открытие дверей ведомых в первую очередь. Двери можно закрывать в любом порядке. (5)

Несколько точек крепления на DIN-рейку (9)

Без проушин (1)

Без вентиляции (1)

Нет (33)

Маслостойкая прокладка (17)

Маслостойкие прокладки (24)

Маслостойкая прокладка (27)

Маслостойкая прокладка (2)

Маслостойкая прокладка и клей (7)

Наружная версия (3)

Дизайн дверей внахлест (1)

Двери внахлест без центральной стойки на двухдверных моделях (2)

Место для навесного замка в ручке (4)

Положения для навесного замка включены в каждую защелку (14)

Панельный измеритель (2)

Крепление на панель или на стену (1)

Смесь PBT (3)

PoE интерфейс (1)

Предварительно формованная непрерывная силиконовая прокладка (25)

Защищает от случайного контакта (1)

защищает от случайного контакта (1)

Возможность блокировки навесным замком (2)

Защелка быстрого выпуска (4)

Быстроразъемные защелки (1)

Поднятая крышка (1)

Съемные шарнирные пальцы (5)

Съемный шарнирный палец (78)

Винтовые дверные зажимы (1)

Бесшовная прокладка из вспененного материала (18)

Самозаземление (5)

Самозаземляющаяся защелка с двойным уплотнением (18)

Силиконовая прокладка (15)

Склонная вершина (1)

Скошенный топ (3)

Винты для крепления дверей из полиэстера со шлицем (3)

защелка четверть оборота с прорезью (5)

Твердая крышка (1)

Твердая крышка с монтажными ножками (1)

Сплошная дверь (8)

Твердая дверь (1)

Петля из нержавеющей стали (2)

Клеммная колодка (6)

Фильтр вентилятора с термостатическим управлением (115 В перем. Тока) (6)

Прозрачная крышка (69)

в комплекте два ключа (4)

Уникальная конструкция петель позволяет открывать дверь в стандартном режиме на 180 градусов до максимального открытия на 270 градусов с максимальным открыванием на 270 градусов (9)

Используется с 8910DP / DPA (1)

Используется с 8910DPA (3)

Используется со всеми нереверсивными контакторами типоразмера 00-1 (1)

Используется со всеми нереверсивными пускателями типоразмера 00-1 (1)

Используется с MMP (1)

Крепление на стену или на панель (2)

Всепогодный (1)

Белый интерьер (24)

Оконная дверь (1)

Защелка оконная (1)

Проводка сквозная (2)

С монтажными кронштейнами (2)

Только XTPB MMP или с: XTPAXFA, XTPAXUVR, XTPAXSR, XTPAXCL (2)

Только XTPB MMP или с: XTPAXFA, XTPBXFAEM20, XTPAXSA, XTPAXUVR, XTPAXSR (1)

Только XTPB MMP или с: XTPAXFA, XTPBXFAEM20, XTPAXSA, XTPAXUVR, XTPAXSR (4)

Только XTPB MMP или с: XTPAXFA, XTPBXFAEM20, XTPAXUVR, XTPAXSR, XTPAXCL (2)

Распределительные коробки для электропроводки

Дэйв Ронги Краткое описание: Общие сведения о распределительных коробках и для чего они используются.Домашняя электропроводка — это процесс прокладки электрического провода к месту, которое будет обслуживать электрические устройства или бытовой прибор.

Электрические распределительные коробки, монтажные коробки, розеточные коробки, соединительные коробки

Один очень важный компонент — это коробка, в которую будет проложен провод. Тип и размер электрических коробок домашней электропроводки будет зависеть от размера схемы, области применения и ее расположения.

Box Fill — Сколько проводов можно поместить в коробку? Кодекс NEC требует подключения быть защищенным и закрытым, когда такие устройства, как розетки, приспособления и переключатели устанавливаются. Иногда необходимо примыкание или сращивайте провода в электрических коробках домашней проводки.

При сращивании проводов доступный электрический переход Коробка необходима для размещения сращиваемых проводов, поэтому торговая марка — электрическая оболочка.
Этот список показывает различные электрические коробки и отображает название коробки и описывает типичное приложение.

Наиболее распространенными типами материалов, из которых изготавливаются электрические коробки для домашней электропроводки, являются: пластик, стекловолокно, сталь, алюминий и антибликовое покрытие. Металлические коробки поставляются с заглушками для использования таких кабелепроводов, как EMT (электрические металлические трубы), гибкой стали или алюминия.

Почему вы не видите точно такую ​​же электрическую коробку у своего поставщика? Доступность типов ящиков будет зависеть от того, с каким производителем электротехники или с каким каналом закупок заключен контракт с вашим поставщиком.

style = «clear: left»>

Ящики и наполнитель
Сколько проводов можно проложить в электрическую коробку, будет зависеть на сколько кубических дюймов в коробке и какого размера провода установлены.

Ниже приведена схема нескольких распространенных электрических коробок для домашней электропроводки. и фактическая информация, которая должна быть отпечатана или отформована в каждый корпус.

Хорошее практическое правило — никогда не переполнять коробку, оставьте себе достаточно места и не перерезайте провод слишком коротко — всегда можно немного обрезать, но нельзя растягивать. Хранить помните, что заземляющие провода не учитываются.

style = «clear: left»>

ПРИМЕРЫ ЭЛЕКТРИЧЕСКОЙ КОРОБКИ	Коробка CU.В.	# 14 Провода	# 12 Провода	# 10 Провода
БЛИН 3-ДЮЙМОВЫЙ МЕТАЛЛИЧЕСКИЙ	4.5	2	2	0
3-ДЮЙМОВОЕ СТЕКЛО ДЛЯ ВРЕЗКИ	14,0	7	6	5
СТЕКЛО FIBERGLASS, ВРЕЗНОЕ, 1 ГЕНЕРАТОР	16.0	8	7	6
СТЕКЛО FIBERGLASS, ВРЕЗНОЕ, 1 ГЕНЕРАТОР	18,0	9	8	7
ГВОЗДЬ 1 ГВОЗДЬ ПЛАСТИК	20.5	10	9	8
СТЕКЛО 2 ГЕНЕРАЛЬНОЙ ВРЕЗКИ	28,0	14	12	11
2-СТЕКЛЯННЫЙ ЛИЦЕВОЙ НОГТЕЙ	32.0	16	14	12
СТЕКЛО СТЕКЛО С ВРЕЗКОЙ, 3 ГЛАЗА	42,5	21	18	17
ГВОЗДИ 2-ГВОЗДНИЧНЫЕ	43.5	21	19	17

Общие бытовые электрические коробки и способы их использования

Не забудьте получить свою копию моей BIG New eBook: Полное руководство по домашней электропроводке Подключите правильно с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Посмотрите, как правильно подключить! Подробнее о проводке в жилом доме Идеально для домовладельцев, студентов и электриков Включает: Электропроводка дома — Комната за комнатой Цепи 120 В Цепи 240 В Многопроволочные схемы Способы электромонтажа для установки домашней электрической цепи Электропроводка Электрические коды для домашней электропроводки . No related posts. Разное Похожие записи Как правильно промывать нос при насморке: эффективные методы и растворы 18.11.2024 Питание кормящей мамы: что можно есть при грудном вскармливании 17.11.2024 Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели 16.11.2024 Детская комната для новорожденного: оформление, дизайн и планировка 15.11.2024 Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей 14.11.2024 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
