Конструкция и принцип действия дюбель-хомута

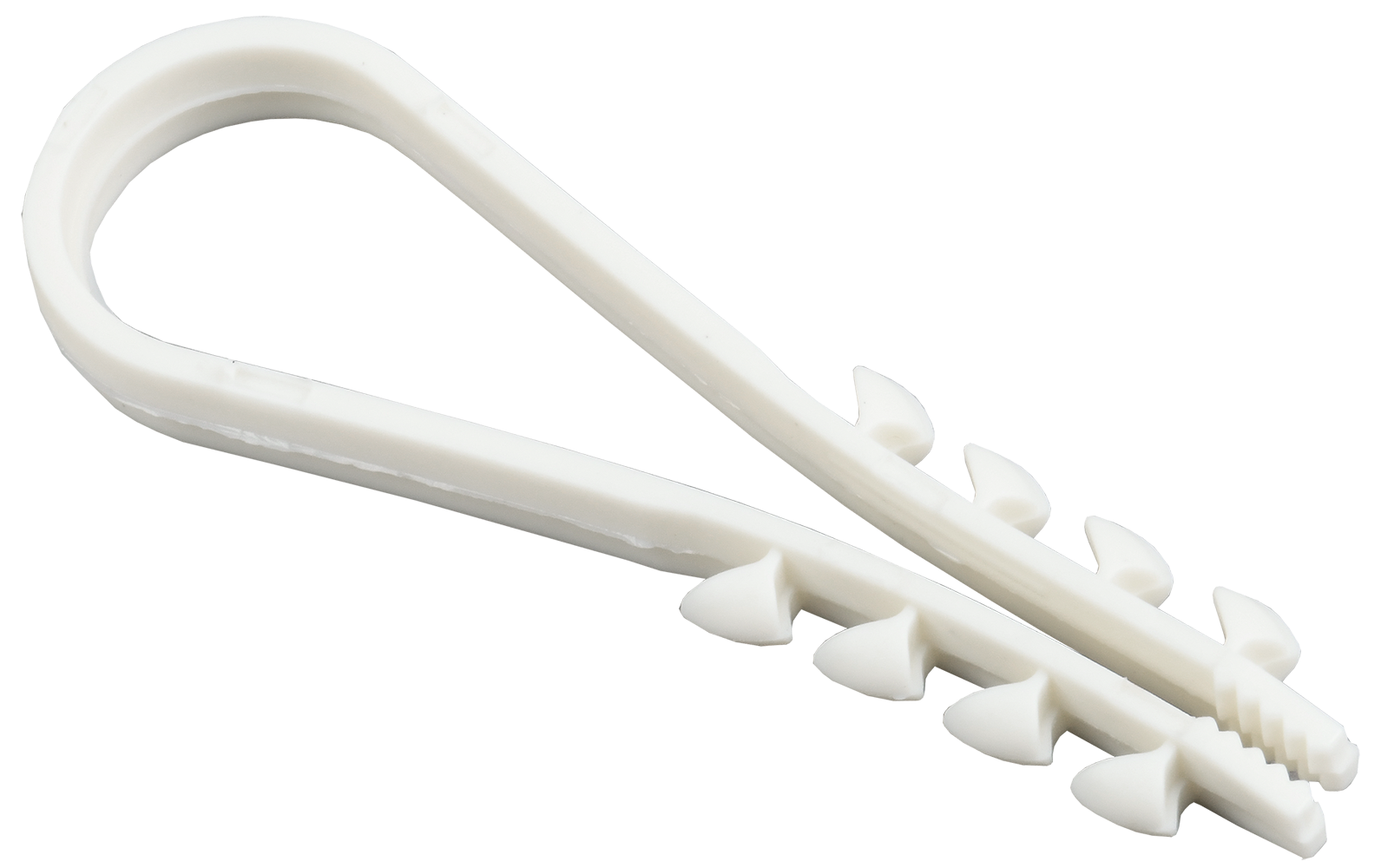

В самом простом виде это скоба из пластика, с одного конца оснащенная распорными зубцами, удерживающими ее в отверстии в стене, а с другого конца хомутом, держащим кабель.

Плюсы и минусы дюбель-хомута

Плюсами этой простой, но полезной детали крепежа являются:

• возможность сэкономить на крепеже за счет применения одной детали – дюбеля, вместо комплекта дюбель-гвоздь;
• простой и быстрый монтаж, опять же из-за малого количества крепежных элементов;
• широкий диапазон рабочих температур – от -40 до +85 градусов, что позволяет эксплуатировать крепеж как внутри, так и снаружи помещений;
• невосприимчивость материала, из которого изготовлен дюбель-хомут, к ультрафиолетовому излучению;
• быстрая замена вышедших из строя элементов крепежа;
• достаточно большая удерживаемая масса.

К минусам можно отнести следующие свойства данного крепежа:

• деформация при воздействии высоких температур;
• не очень эстетичный внешний вид дюбель-хомута, поэтому его стараются не располагать на виду.

Критерии выбора

Первое, на что следует обратить внимание – толщина удерживаемого кабеля. Размер хомута имеет определенные ограничения по диаметру удерживаемого кабеля, например, 11-18 мм. На упаковке компании-производители указывают рабочие диаметры кабеля для того или иного крепежа.

Также стоит при выборе крепежа учесть следующие нюансы:

Поскольку заводы-изготовители выпускают как плоские, так и круглые кабеля, то аналогичной формы бывают и дюбель-хомуты.

Дата выпуска – нейлон через полтора-два года с момента изготовления теряет эластичные свойства и растягивается. Поэтому есть смысл приобретать крепеж, произведенный не ранее чем за год до его монтажа.

Цена крепежа – нейлон в чистом виде как материал стоит копейки, изделия из него также дешевые, но недолговечные. Добавление в нейлон галогенов значительно продлевает срок его службы, однако изделия из этого гибридного материала стоят дороже.

Что выгодней – дешевый крепеж или дрогой, однозначно сказать нельзя. Все зависит от того, сколько в данном случае отслужил крепеж без потребности в замене.

Виды изделия

Поскольку данный крепеж применяется в специфических целях, то выбор невелик. Производят его как из пластика, так и из металла.

Пластиковые дюбель-хомуты

Выпускаются в вариантах хомута под провод плоского и круглого сечения. Наиболее распространенным на отечественном рынке является крепеж с круглым хомутом.

Круглые хомуты выпускаются с разжимным колышком, в виде обычной скобы либо скобы с зубцами. Плоские дюбель-хомуты выпускают в виде скобы с зубцами со специфической формой хомута.

Для производства пластикового крепежа применяются нейлон, полипропилен и полиэтилен. Нейлоновые изделия обладают хорошей механической прочностью, но минус нейлона в том, что он теряет эластичность и первоначальную форму при воздействии температур выше +85 с.

Полиэтилен боится ультрафиолетовых лучей, поэтому  его применение ограничено внутренними помещениями. Полипропилен – самый твердый  и прочный из этих трех материалов, но также боится уф-лучей.

Металлические дюбель-хомуты

Различают три вида металлического крепежа данного типа:

• «Клоп» – дюбель-саморез с пресс-шайбой и металлической скобой. При монтаже следует контролировать целостность изоляции провода, а в месте стыка обматывать кабель термостойкой изолентой.
• Дюбель-хомут с лентой – оснащается армированной пластиковой лентой для удержания пучков кабеля.
• Дюбель-хомут с проволочной лентой – хомут изготавливают из жаростойкой проволоки с полимерным покрытием. Для удобства к хомуту в комплекте идет пряжка.

Монтаж

Дюбель-хомуты монтируются в стену так же, как и обычные дюбеля, за исключением того, что в хомут перед монтажом вставляют кабель, а потом его уже аккуратно вбивают молотком в подготовленное отверстие соответствующего диаметра и глубины на 10 мм больше длины дюбеля.

Расстояние между соседними крепежами должно составлять не более 25 см, а в местах разворота кабеля – 10 см.

Фото дюбель-хомутов для крепления кабеля

Также рекомендуем просмотреть:

Вам понравилась статья?

Дюбель-хомут из нейлона для крепления электрических кабелей и кабель каналов

Дюбель-хомут для крепления электрических кабелей — простое и чрезвычайно удобное приспособление для быстрого закрепления круглых и плоских кабелей, гофры, металлорукава на вертикальных и горизонтальных поверхностях из различных материалов. Дюбель-хомут просто незаменим для быстрой прокладки кабельных линий  по стенам или потолку, может использоваться в кирпичных, гипсовых, гипсокартонных, деревянных стенах, а наиболее эффективен в бетонных конструкциях из-за серьёзной экономии времени монтажа. Данное решение не только экономит время на закрепление кабелей, пластиковых кабельных каналов, гофры и т.д., но и средства, заменяя одним изделием сразу несколько (дюбель, саморез, стяжку-хомут, площадку для монтажа хомута и т.д.).

Дюбель-хомут представляет из себя гибкую пластиковую скобу определённой формы, по краям которой размещены зубцы — зацепы. Дюбель-хомут вставляется в заранее подготовленное отверстие, после чего под действием сил упругости концы дюбеля упираются в края отверстия изнутри и практически намертво фиксируют его. Прочность зацепа такова, что при правильно подготовленном отверстии вытащить Дюбель-хомут из бетонной стены руками не представляется возможным. И даже если диаметр просверленного отверстия получился нескольк больше 6,0 мм (как требует инструкция по установке), то для того, чтобы вытащить дюбель хомут из бетонного потолка требуется усилие в 20-40 кг. Иногда единственным вариантом демонтажа такого Дюбель-хомута является его перекусывание или разрезание. По этой причине Дюбель-хомуты, как и пластиковые стяжки, относятся к одноразовому крепежу. Будучи установленным один раз, Дюбель хомут не предусматривает демонтажа и повторного применения.

Для изготовления Дюбель-хомутов, как правило, используют нейлон — прочный, устойчивый к ультрафиолету и бытовой химии, малогорючий материал, который хорошо проявляет себя при температурах от -40°С до +80°С. Однако, при температурах свыше +80°С крепость материала существенно падает, а само изделие может деформироваться. По этой причине Дюбель-хомутами не закрепляют греющие кабели, трубы горячего водоснабжения, ТЭНы, иные нагревающиеся конструкции. Иногда Дюбель-хомуты производят из полиэтилена или полипропилена, но такие изделия имеют более низкую устойчивость к УФ-излучению и могут применяться только внутри помещений.

Процедура монтажа Дюбель-хомутов очень проста. Для правильного монтажа Дюбель-хомута необходимо сначала выбрать его размер в соответствии с размерами закрепляемых изделий. После этого необходимо просверлить в поверхности отверстие диаметром 6,0 мм на глубину порядка 30 мм. Затем необходимо обернуть хомутом закрепляемое изделие, сжать концы хомута пальцами и вставить их в подготовленное отверстие до упора, прижав кабель плотно к поверхности.

Изначально Дюбель-хомуты производились только для кабелей и кабельных каналов круглой формы. Но сейчас на рынке появились модификации Дюбель-хомутов для крепления плоских кабель-каналов и кабелей, таких как ВВГ-Пнг. Также дюбель-хомутами можно закреплять не один кабель, а сразу пучок из нескольких кабелей, но в этом случае нужно учитывать, что при необходимости внести изменения в проводку придётся демонтировать сразу все кабельные линии.

Кроме, собственно электрики, дюбель хомуты могут быть полезны для постоянноги и временного закрепления разнообразных предметов не очень большого веса. Дюбель хомуты можно использовать, например, для временного размещения подвесных светильников при проведении ремонтных работ в помещениях, или закреплении на потолке каких-нибудь декоративных объектов, временного крепления баннеров, растяжек и другой рекламной продукции.

Мы поставляем Дюбель-хомуты разных производителей как из Европы, так и из Азии. Принципиальных отличий между этими производителями нет. Если Вы хотите быть уверены в точности размеров и высоком качестве, выбирайте крепеж польской компании MakrPlast. Если хотите немного сэкономить, выбирайте крепеж китайских производителей. И тот и другой крепеж хорошо показали себя в практической работе.

ИНСТРКЦИЯ ПО МОНТАЖУ Дюбель-хомутов

Дюбель хомуты MakrPlast:

UW 05/10 — для закрепления круглых объектов диаметром от 5 до 10 мм (100 шт/уп.)

UW 11/19 — для закрепления круглых объектов диаметром от 11 до 18 мм (100 шт/уп.)

UW 19/25 — для закрепления круглых объектов диаметром от 19 до 25 мм (100 шт/уп.)

UWP 8/5 — для закрепления прямоугольных объектов сечением до 5 х 8 мм (100 шт/уп.)

UWP 10/5 — для закрепления прямоугольных объектов сечением до 5 х 10 мм (100 шт/уп. )

UWP 12/6 — для закрепления прямоугольных объектов сечением до 6 х 10 мм (100 шт/уп.)

UWP 14/6 — для закрепления прямоугольных объектов сечением до 6 х 14 мм (100 шт/уп.)

Дюбель хомуты Китай:
