Двухполюсный автомат — для чего он используется и чем отличается от однополюсного



Автоматический двухполюсный выключатель для защиты электрической сети конструктивно включает в себя 2 однополюсных автомата с общим рычагом включения и внутренней системой блокировки. В этом материале мы подробно поговорим о том, что такое двухполюсный автомат, каковы особенности его работы и установки, а также разберемся, в чем заключается основное отличие двухполюсников от однополюсных защитных устройств.

Особенности работы однополюсного и двухполюсного АВ

Суть работы каждого из этих типов, в общем-то, можно понять из названия. Однополюсный автомат предназначен для отключения одной линии. Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети. При превышении этих показателей аппарат срабатывает, отключая питание обеих линий одновременно.

У некоторых читателей может возникнуть вопрос: возможна ли замена двухполюсного автомата парой однополюсных выключателей? Делать этого нельзя ни в коем случае. Ведь в устройстве с двумя полюсами его элементы соединены не только общим рычажком, но и блокировочным механизмом.

Это значит, что при возникновении неполадок они отключатся одновременно, а в паре независимых друг от друга однополюсных АВ сработает только один автомат. Электрический ток в этом случае по-прежнему будет подаваться в неисправную цепь через включенный прибор, что может стать причиной возгорания проводки. Наглядно про попытки объединения на следующем видео:

Разница между этими двумя типами защитного выключателя кроется в устройстве расцепителя. Двухполюсный автомат должен обладать расцепляющим элементом, конфигурация которого позволяет одновременно выключать обе части устройства, как при автоматическом срабатывании, так и при ручном воздействии.

Если электрическая цепь в квартире – одноконтурная, то устанавливать в ней двухполюсный автомат незачем, поскольку нет необходимости в одновременной защите различных сегментов помещения. Но в случае, когда в одной из комнат установлено сложное оборудование, которое по своим параметрам не может быть включено в одну общую цепь, без многополюсника не обойтись.

Для наглядности рассмотрим такой пример. Допустим, в домашней сети имеется две линии, в одну из которых включен сложный прибор, и к нему поступает питание через выпрямитель.

Если произойдет нарушение в одной из линий, то в результате ее отключения подача питания на один контур станет причиной скачка напряжения, а значит, и возрастания других параметров. Если своевременно не сработает АВ второй линии, результатом станет выход прибора из строя, а возможно, и возгорание кабеля. Именно поэтому такая сеть должна быть защищена устройством на 2 полюса.

Что будет в обратной ситуации, когда пытаются разъединить многополюсный автомат, на видео:



Возможности и назначение многополюсных аппаратов

Установка двухполюсного АВ позволяет обеспечить контроль:

• Двух независимых друг от друга цепей с их одновременным отключением при возникновении неполадок.
• Параметров каждой из независимых линий (хотя при появлении проблем в одной из них обесточиваются обе одновременно).
• Линии постоянного тока, имеющей аналогичные параметры отключения.

Исходя из этого, вводной автомат должен быть как минимум двухполюсным, поскольку он позволит отключить питание во всем доме, если по какой-либо причине АВ неисправного участка сети не сработал. Как и любой пакетник, он позволяет также обесточить квартиру вручную.

Рассмотрим такую ситуацию. В одной из линий домашней электропроводки произошло КЗ, на которое АВ проблемного участка не успел отреагировать и сгорел, превратившись из выключателя в проводник электротока. Если даже общая сеть защищена устройством защитного отключения, это в большинстве случаев не решит проблему, поскольку УЗО выключает питание в случае пробоя кабеля, чтобы не допустить поражения людей током. Поэтому оно тоже выйдет из строя, и в цепи, которую защищает вводной двухполюсный автомат, возникнет дисбаланс.

Наглядно про многополюсные автоматы на видео:

При превышении разницы напряжений на входе и выходе более чем на 30% (а при коротком замыкании в одной из веток это произойдет очень быстро), сработает автомат ввода, отключив и фазный и нулевой кабель. При этом электрическая сеть будет обесточена целиком, и не будет утечки тока даже на кабель заземления. Таким образом, опасность выхода приборов из строя и возгорания линии будет ликвидирована. Устранив неисправность, можно будет вновь вручную включить автомат.

Минусы двухполюсных автоматических выключателей

Любое устройство имеет слабые стороны, и многополюсные устройства защиты сети – не исключение. Хотя отрицательных свойств у двухполюсников мало, все же перечислим их:

• При одновременном замыкании двух линий происходит пробой кабеля электрическим током.

• Тепловой расцепитель изредка выходит из строя, в результате чего отключается питание сети, даже когда она находится в нормальном состоянии.
• В результате аварии может произойти поломка АВ по одной из линий, из-за чего включить питание будет невозможно даже после устранения неполадок.
• Многополюсные устройства обладают более высокой чувствительностью к механическим повреждениям в сравнении с одинарными выключателями.

Несмотря на перечисленные недостатки, защитные устройства, обеспечивающие контроль над двумя линиями, распространены и пользуются большой популярностью. Именно они позволяют обезопасить общую сеть при возникновении неполадок в линии, к которой подключены мощные бытовые приборы.

Меры безопасности при установке двухполюсных автоматов

Правила техники электробезопасности при монтаже защитных устройств на два полюса в целом не отличаются от общих мер при установке других электрических аппаратов.

Они таковы:

• Монтаж должен производиться двумя людьми, чтобы в случае поражения током одного из мастеров второй смог своевременно оказать пострадавшему помощь.

• Для защиты от поражения электротоком необходимо пользоваться диэлектрическими ковриками и защитными перчатками.
• Перед тем, как начинать любую работу с электросетями, необходимо получить специальное разрешение.

Заключение

В этой статье мы рассказали о двухполюсных автоматических выключателях, особенностях их работы и преимуществах, а также немногочисленных минусах, свойственных им. Подводя итоги, следует отметить, что многополюсные автоматы обеспечивают надежную защиту электрических сетей с двумя контурами, особенно когда к ним подключены приборы, значительно отличающиеся по мощности.



Автоматический выключатель 25 А двухфазный двухполюсный C характеристика

Недорогой и надежный автоматический выключатель (автомат) 25 А  двухфазный двухполюсный,  C характеристика



Автоматические выключатели серии Sigma предназначены для защиты электрических цепей от токов короткого замыкания и токов перегрузки.

Автоматический выключатель Сигма производится от номинала 2А и (внимание!!!) до 125А в 1-2-3-4 полюсном исполнении.

Автоматы серии Sigma производятся для следующих токов КЗ — 3 kA, 4.5 kA, 6 kA, 10 kA и 16kA в соответствии со стандартами EN 60898-1, EN 60947-2 и VDE 0660. Автоматические выключатели так же соответствуют директиве для низковольтного оборудования «Low Voltage Directive (LVD) 73/23/EEC».

Кабель сечением до 25 мм2 может быть легко подсоединен к автомату, который в свою очередь легко монтируется на стандартную 35 мм DIN рейку  в соответствии с EN 50022.

Кроме того, возможен монтаж шины.

 Максимальный момент затяжки кабеля- 2 Нм. Хотя подводящий кабель можно монтировать и снизу и сверху, завод производитель рекомендует подвод в автоматы делать сверху. Клемные зажимы выполнены со степенью защиты IP20, в соответствии со стандартом EN60529.

Все автоматические выключатели серии Сигма безопасны в использовании и имеют возможность опломбирования.

  Выбор автомата в соответствии с расцепляющей характеристикой

• Тип B автоматических выключателей предназначен для средне индуктивных нагрузок, у которых небольшие (или вообще отсутствуют) скачки потребления тока при включении, например электронагреватели воды радиаторы отопления, электропечи и прочее.

• Тип C автоматических выключателей предназначен для широкого круга нагрузок —  освещение, кондиционеры, насосы и другие небольшие электродвигатели.

• Для включения устройств с большими пусковыми токами, такие как например трансформаторы, сварочное оборудование, индуктивные двигатели подходят автоматические выключатели типа D.

 Защита цепей постоянного тока — DC цепи

Характеристики терморасцепителя автоматических выключателей серии SIGMA практически не зависят от вида тока — будь то постоянный ток или переменный. В тоже время величину для магнитного расцепителя при выборе автомата необходимо увеличить на 40%.

Например, для автомата с характеристикой расцепления B с номинальным током 10A его магнитный расцепитель сработает  в диапазоне 30A — 50A при переменном токе. Для постоянного тока магнитный расцепитель этого же автомата сработает в диапазоне 42.4A — 70.7A.

Так же необходимо учитывать что для обеспечения расцепляющей способности при КЗ для постоянного тока для величин напряжения до 48V можно использовать однополюсный автомат, для напряжений между 48 и 110V — двухполюсный, для диапазона 110 — 150V трехполюсный и четырехполюсный для напряжения до 200V.

 Влияние нестандартной частоты

Для выбора автоматического выключателя для цепей с частотами превышающими обычные 50/60Hz, нужно учитывать эффект, оказываемый на изделие такой частотой. На работу терморасцепителя частота не оказывает влияние. Магнитный же расцепитель непосредственно подвержен влиянию частот. Необходимо принимать в расчет при частотах  100, 200, 300 and 400Hz, величины токов магнитного расцепителя автоматов будут увеличивается соответственно на 10, 20, 30 and 40%.

 Потери

Автоматы серии Sigma разработаны так, что потери энергии в них сведены к минимуму и значительно меньше чем это требуют стандарты отрасли(EN 60898-1).


характеристика, цена и отзывы; Струмок.

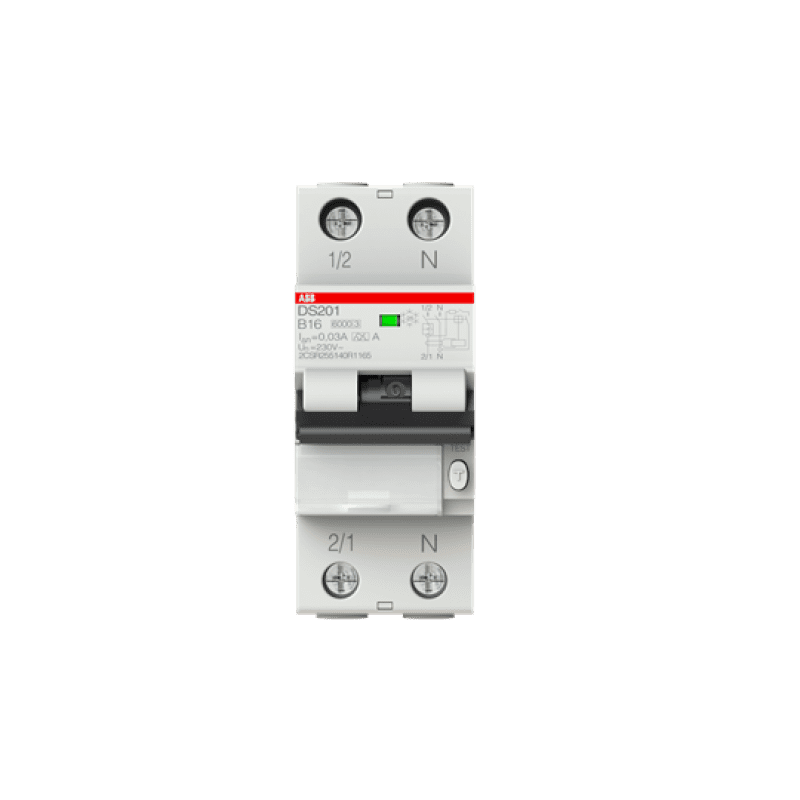

Безопасные и надежные автоматические выключатели АВВ 2-полюсные



 Общее описание и характеристики автомата АВВ 2 фазного



Двухполюсный автоматический выключатель торговой марки АВВ представляет собой

коммутационное устройство, предназначенные для обеспечения защиты электросети

от перегрузки напряжения тока и короткого замыкания.



Для изготовления 2-полюсного автоматического выключателя торговой марки АВВ используется

особый пластик, устойчивый к сильным термическим воздействиям, и поэтому вероятность

возгорания в электросети или электрощитовом оборудовании распределительного щитка

сводиться к нулю.



Для того, чтобы обеспечить высокую проводимость электрического тока, для изготовления

контактов автовыключателей используется медь с напылением из серебра.

За счет этого увеличивается продолжительность срока эксплуатации двухполюсных

выключателей abb.



На прижимных пластинах имеются насечки, функция которых – зажимать провод, что исключает

возможность резких перепадов тока, перегрева или возникновения короткого замыкания.

Помимо этого двухфазный автомат abb оснащается дугогасительной камерой,

функция которой – мгновенное гашение искры, иногда возникающей при аварийном выключении.

Принцип его работы заключается в следующем: как только нарушается нормальная

работа электросети, автоматический выключатель АВВ разъединяет электрическую цепь,

причем разъединяет одновременно оба полюса.



Автомат ABB 2-полюсныЙ способен выдержать безо всякого ущерба температуру от — 25°С до +50°С.

Он имеет высокий уровень устойчивости к механическим повреждениям, безопасен при монтаже

и эксплуатации, имеет продолжительный срок службы.

Для анализа положения выключателя автоматического двухполюсного на корпусе,

на лицевой его стороне,  имеется специальное окно.



Размеры 2 полюсного автомата ABB:



• Ширина 35 мм;
• Высота 85 мм;
• Глубина 68 мм;
• Вес нетто: 0,25 кг.



Основные характеристики модульных 2 фазных автоматов ABB:



• Отключающая способность: от 4,5 до 6 кА при 230/400 В переменного тока;
• Номинальный ток срабатывания: от 6 до 63 ампер;
• Время сработки магнитного расцепителя: < 0,01 сек;
• Токо-временные характеристики: «B» и «C»;
• Номинальная частота: 50…60 Гц;
• Срок службы механических частей: более 20 000 срабатываний;
• Срок службы при номинальной нагрузке: более 10 000 срабатываний;
• Допустимая температура окружающей среды: — 25…+50 С;
• Степень защиты: IP 20;
• Установка на Din-рейку: при помощи пружинного фиксатора.



Как выбрать и купить автоматический выключатель АВВ на 2 фазу или на 1 фазу и N



При выборе и покупке автомата АВВ двухполюсного необходимо знать суммарную мощность

всего силового и осветительного оборудования, которое будет включено одновременно

на защищаемой электролинии.

Только так вы должны подобрать оптимальное значение электроавтомата АВВ на две фазы

или одну фазу и ноль.



Контроль двух полюсов одновременно или одного полюса и нулевого проводника



Данный вид коммутационного устройства предназначен для использования в электросетях,

чтобы контролировать оба полюса или одну фазу и нулевой провод.

Принцип работы двухполюсных автоматических выключателей авв, основывается на наличии

двух систем защиты, что дает гарантию сохранности каждого элемента сети, и

всей системы в целом.

При этом двухполюсный автомат abb работает по следующей: при резком скачке нагрузки

(коротком замыкании) в контролируемой им электросети, электромагнитный расцепитель,

представляющий собой одну систему защиты, разъединяет цепь.



Если же устройство работает с перегрузкой по своему номиналу, то тепловой расцепитель,

перегреваясь, разрывает электросеть, среагировав на повышение температуры в цепи.

Как это очевидно, 2-полюсный автомат торговой марки АВВ, может использоваться при

проведения профилактических работ в электросетях жилых, офисных и производственных

помещений, для одновременного отключения фазы и нуля, что во всех случаях более безопасно.



Слишком слабый автоматический электровыключатель на 2 полюса будет часто срабатывать

от перегрузки, а возьмете его с превышением — могут не выдержать полную нагрузку провода

или кабеля и поплавившись в стене, создадут пожароопасную аварийную ситуацию.

Так что с электричеством шутки плохи и если вы не очень хорошо разбираетесь в этом вопросе,

спросите совет у профессионалов — электриков.



Вы всегда можете проконсультироваться, выбрать и купить автоматические выключатели

ABB 2 — полюсные для своего офиса, дома или квартиры, который в значительно большей

степени, сможет обезопасить Вас и Ваше жилище от различных негараздов в электрической сети.



Электроавтомат включается поднятием управляющего общего рычажка вверх до щелчка.

Во включенном состоянии в специальном окошке, 2-полюсного автоматического

выключателя ABB – видна красная полоска, а в выключенном – зеленая.

Купить автоматы АВВ 2-полюсные возможно, как для большой стройки,

так и для щитовой маленького офиса или квартиры.



Преимущества

Наши весомые плюсы:

Автоматический выключатель двухфазный ABB вы можете купить, не только оптом,

но также и в розницу, просто набрав наш городской многоканальный номер или

такой же номер основных операторов мобильной связи.

Этот номер с кодами операторов, находится не только в шапке сайта, но и

в разделе контакты.

Вы хотите задать свой собственный вопрос или получить исчерпывающую

консультацию инкогнито?

А может быть вы вообще не намерены платить за свой телефонный звонок?



Что ж, мы готовы к такому повороту событий и для вас на сайте в рабочее время

постоянно работает Чат для общения с вами, а также всегда на готове система

обратного звонка.

При его заказе Вы оставляете только свой номер телефона и ваше имя, и

менеджер незамедлительно перезванивает вам.



В магазине возле прилавка, по телефону или при общении через чат, наши консультанты

всегда радушно и внимательно выслушают вас.

Охотно подскажут и однозначно помогут при выборе различных по назначению

светодиодных светильников, медной или алюминиевой электрической проводки.

Подведут к стенду крутых или спокойных по дизайну розеток и выключателей,

светодиодных, люминесцентных, ртутных, галогенных или обыкновенных ламп

накаливания, автоматических выключателей, мультиметров и сумеречных реле.

Расскажут про системы кабельной прокладки, про гофрированные пластиковые

и прямые металлические трубы, электрические счетчики, электромагнитные

контакторы, трансформаторы, пускатели или простые электрические звонки.



 Помимо всего вышеперечисленного, в нашем интернет магазине «Струмок»

вы можете пощупать 2 полюсный автоматический выключатель АВВ, купить

который возможно, не только за наличный, но также и за безналичный расчет,

а также по карточке.

Посмотрите на всевозможное электрощитовое оборудование, клеммники, дифференциальные

выключатели или дифавтоматы, устройства защитного отключения или УЗО.

Мощные стабилизаторы напряжения, электромонтажный губцевый инструмент, разные

по мощности вытяжные вентиляторы, электрические теплые полы, масляные обогреватели.

А какие у нас есть бытовые и катушечные электроудлинители, монтажные коробки,

измерительные приборы и крепежные изделия, все это и много другой электротехнической

продукции вы увидите у нас на стендах и на витринах.



 С нами, как всегда выгодно, удобно и главное, безопасно работать, ведь мы уже сразу же при покупке,

предоставляем весь пакет, таких необходимых и очень важных для вас документов.

Это и расходные накладные, и кассовый чек на 2 фазные электроавтоматы, если вы покупаете

у нас за наличный расчет, и конечно же счет-фактуру с мокрой печатью, и все необходимые

свидетельства и сертификаты.



Помимо вышеперечисленных удобств в работе, и даже таких, как продажа товара с НДС, у вас

есть, ни много, ни мало, а как минимум три с лишним десятка причин выбрать нас.

Необходимым и приятным бонусом для вас будет, уже ставшая постоянной и такая нужной

для любого покупателя — бесплатная доставка автоматических 2 полюсных выключателей абб,

не только по Киеву, но и по всем регионам Украине, куда доставляют грузы любой

выбранный вами национальный перевозчик!

Она вполне возможна при вашей покупке на достаточно определенную сумму, прописанную

в условиях доставки.

Желаем вам удачных покупок!

Для чего нужны двухполюсные автоматы?

Классификация автоматических выключателей

При выборе нужного устройства для подачи напряжения и отключения, вручную или же автоматически, нужно подобрать их исходя из класса. Вот какие бытовые классы автоматических выключателей по току мгновенного расцепления бывают:

1. Тип B: выше 3*I ном. до 5*I ном. включительно (где I ном — номинальный ток). Применяются они для защиты линий освещения или линий, проложенных на длинные расстояния;
2. Тип C: свыше 5*I ном. до 10*I ном. включительно. Такие классы автоматов применяются для защиты розеточных групп или цепи с потребителями, со  средними пусковыми токами.
3. Тип D: свыше 10*I ном. до 20*I ном. включительно. Применяется для защиты трансформаторов или цепей потребителей с большими пусковыми токами.

Промышленные классы:

1. тип L: свыше 8*I ном.
2. тип Z: свыше 4*I ном.
3. тип K: свыше 12*I ном.

Немного отличается классификация у западных производителей.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

• Рассчитываете сечение проводки для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов

Допустимый длительный ток нагрузки

Максимальная мощность нагрузки для однофазной сети 220 В

Номинальный ток защитного автомата

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал. Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Ошибки при выборе, которые нужно учитывать

Напоследок рассмотрим самые распространенные ошибки, которые допускаются при выборе автоматического выключателя.

Ошибка 1.

Выбирая автомат, руководствуются суммарной мощностью потребителей, что является одной из самых грубых ошибок.

Автомат только защищает проводку от перегрузок, изменить ее характеристики он неспособен.

Если поставить мощный автомат на слабую проводку и подключить к ней сильный потребитель энергии, это неизбежно приведет к повреждению проводки, при этом автомат не сможет выполнить свою работу.

Поэтому всегда нужно ориентироваться по сечению провода и его пропускной способности, а не по мощности потребителей.

Ошибка 2.

Зачастую все ветки сети оснащаются одинаковыми автоматами, а затем пытаются использовать одну из ветвей в качестве сильнонагруженной.

Еще на стадии монтажа электрической сети желательно позаботиться о том, чтобы хоть одна из веток имела повышенные параметры и была оснащена автоматом, рассчитанным на значительные нагрузки.

К примеру, в гараже частного дома возможно использование приборов, создающих значительную нагрузку.

Эту ветвь лучше заранее усилить, чем потом переделывать или надеяться, что автомат или проводка «выдержат».

Ошибка 3.

При приобретении автоматических выключателей покупатели стараются минимизировать затраты. На безопасности лучше не экономить.

Покупать такие устройства следует только у хорошо зарекомендованных фирм в специализированных магазинах, а еще лучше у официального дистрибьютора.

Надеемся, что данные выше советы помогут вам правильно подобрать автоматический выключатель для своего дома.

Двухполюсный выключатель: возможности и назначение

Основная характеристика всех автоматов – это скорость отключения при аварийных ситуациях и способность отключения. Все защитные автоматы могут срабатывать от 2х видов механизма отключения, а именно: тепловой и электромагнитный. Электромагнитный механизм размыкает цепь напряжения при образовании короткого замыкания, а тепловой выключается, если продолжительная нагрузка в сети, которая превышает допустимый придел.

Монтаж автомата, который имеет 2 полюса, дает возможность контролировать некоторые параметры.

А именно:

• С таким автоматом возможен контроль независимых друг от друга 2х цепей электропроводки, с их одновременным выключением в случае поломки любой цепи;
• Так же можно контролировать параметры каждой из цепей, но в случае выхода из строя одной из цепей, то выключается подача напряжения и на вторую цепь;
• Контроль над линиями постоянного тока, которые имеют подобное отключение.

Отталкиваясь от таких характеристик в доме лучше устанавливать автомат минимум двухполюсной, так как в случае поломки такой автомат обесточит не только определенную цепь, но и все электрические цепи в доме. С таким автоматом можно выполнить отключение вручную, если вам это необходимо.

Это интересно: Как опломбировать вводный включатель — 4 способа

Времятоковая характеристика

Что обозначает этот физический показатель? В принципе, все достаточно просто. При перегрузе сети, особенно когда нагрузка зависит от пускового момента бытового прибора, происходит отключение автомата. Но так как данная нагрузка является краткосрочной, то иногда нет необходимости отключать питающую сеть. Получается так, что автомат дает возможность прибору включиться, и при этом он не отключает подачу электроэнергии в электрическую разводку здания.

Но тут есть один нюанс. Сколько времени требуется бытовому прибору войти в штатный режим работы, насколько быстро он включается? То есть, как долго будет действовать пусковой ток? Именно временной показатель и закладывается в эту характеристику автоматического выключателя. Это создает условия, при которых отключение автомата будет уменьшено.

Существует несколько автоматов с разными времятоковыми нагрузками.

• Тип-А. Это устройство применяется в линейных сетях, в которых длина электрической разводки очень большая, или где установлены полупроводниковые приборы. Выдерживает перегруз в 2-3 раза.
• Тип-В. Обычно устанавливают в сети с активной нагрузкой и малой кратностью пускового токового момента. Обычно такие автоматы используются на участках, в которые устанавливаются освещение, печи, обогреватели и так далее. Перегруз составляет 3-5 номинальных нагрузок.
• Тип-С. Монтируется в сети с умеренными токовыми нагрузками. Это обычно розеточные группы, куда подключаются кондиционеры, холодильники. Выдерживает превышение номинала в 5-10 раз.
• Тип-D. Используется в цепях, где установлены агрегаты с высоким пусковым током. Это могут быть компрессоры, насосы, небольшие станки. Превышение составляет 10-20 номиналов.
• Тип-К. используется в электрических цепях с индуктивными нагрузками. Превышение: 8-12.
• Тип-Z. Такие автоматы устанавливаются в цепи, в которые подключены электронные приборы. Они чувствительны к сверхтокам.

Если говорить о бытовом применении, то чаще всего в электроразводки устанавливают типы «B» и «C», редко «D».

Итак, как определить на самом автоматическом выключателе обе характеристики? Обычно на корпусе можно встретить вот такое обозначение: «С16» или любое другое, главное, чтобы это была буква латинского алфавита и число. Это говорит о том (в данном случае), что номинал автоматического выключателя по току составляет 16 ампер, а времятоковая характеристика относит данный прибор к типу «С». То есть, этот автомат будет некоторое время выдерживать силу тока, равную 80-160 ампер. Обычно время срабатывания автомата равно 0,1 секунды.

Как рассчитать номинальный ток автоматического выключателя? Все достаточно просто. Давайте рассмотрим такой расчет на примере розеточной группы, куда подключают электрический чайник мощностью 1,5 кВт, холодильник мощностью 400 Вт и посудомоечную машину – 2,5 кВт.

В первую очередь необходимо определить суммарную мощность потребителей, которая равна 4,4 кВт. Теперь вставляем все показатели в формулу закона Ома:

I=P/U=4400. 220=20 А. Автомат с такой токовой нагрузкой у нас в каталоге присутствует, но необходимо учитывать те условия, которые были оговорены в статье выше. То есть, лучше выбрать автоматический выключатель с большим номиналом тока. А это будет 25 ампер.

Автоматические выключатели – технические характеристики и правильный выбор по ним

Характеристики электрических автоматов

Типы автоматических выключателей

Все они делятся на:

• низковольтные — это до 1000 В;
• высоковольтные, выше 1000 В.

Сразу стоит оградить от непродуманного использования ни в коем случае нельзя использовать низковольтные автоматические выключатели, в цепях высокого напряжения. Это отдельный тип данной аппаратуры, который требует не только правильной установки, но и соответствующей эксплуатации.

Ещё одно различие связано с их исполнением оно бывает:

• Модульное;
• Литое;
• Воздушное силовое.

Именно модульные самые распространенные типы выключателей, применяемых в квартирах, домах, дачных участках, то есть во всех бытовых случаях. Они очень компактны и удобны крепятся на специальную планку называемую DIN-рейкой. Нужно всего лишь разжать элементы крепления, которые стягиваются пружинкой и установить автоматический выключатель в нужное место, чаще всего это электрощиток. Какой размер его ставить, это уже зависит от количества оборудования в нём. Он должен запираться надёжно на ключ, что бы ни дети ни кто-то другой не мог включить автомат когда на линии ведутся работы.

Как выбрать двухполюсник

Перед тем как установить двухполюсный вводный автомат, необходимо выбрать его номинальный ток, соответствующий мощности подключенного оборудования. Упростить расчеты поможет наша таблица, при помощи которой можно без проблем найти нужные значения для того, чтобы подключить двухполюсный автомат ИЭК, TN-C и т.д.:

Есть еще один более простой способ для подсчета суммарной мощности бытовой сети. Для проводки в квартире это сделать несложно. Например:

• 0,3 кВт – холодильник;
• 6 кВт – электрическая плита и духовка;
• 1,5 кВт – прочие электрические приборы.

Получается 7,8 кВт. При выборе выключателей нужно отталкиваться от ближайшего большего значения. Предположим, у нас двухфазная электрическая сеть, значит, останавливаемся на показателе 45,6 по таблице. Для защиты электрики в доме понадобится двухполюсный электрический автомат на 40 Ампер.

Фото – легранд 63 ампера

Всегда обращайте внимание на обозначение на автомате, там указывается номинальный ток срабатывания. Проверяйте сертификат качества на соответствие рабочим параметрам (тепловое излучение, сила тока, напряжение)

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего

В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.

Распространенные ошибки при покупке

При выборе оборудования неопытные в этой сфере люди часто допускают одни и те же ошибки по нагрузке и силе тока. Если защитное устройство будет выбрано неправильно, последствия могут сильно «ударить» по карману и отнять много времени.

Чтобы предотвратить подобные вещи, нужно ознакомиться с распространенными ошибками. В будущем это позволит правильно выбрать автоматический выключатель для своей квартиры.

• При выборе номинала автомата следует больше внимания уделять не мощности всей бытовой техники, осветительных и электрических приборов, а состоянию электропроводки. Если проводка старая, ориентироваться на технические характеристики используемых потребителей электроэнергии может быть опасно. Например, для защиты электрической плиты требуется номинал автомата 32 А, а площадь сечения старого кабеля, изготовленного из алюминия, способно выдерживать ток лишь в 10 А. Результат – проводка перегревается и плавится, что становится причиной короткого замыкания. Если для обеспечения всех потребностей нужен мощный защитный коммутатор, прежде всего в квартире нужно заменить проводку.
• Электромонтажники настоятельно рекомендуют приобретать всю автоматику в квартиру от одного производителя. Такой подход позволяет избегать проблем, связанных с несоответствием элементов при установке и работе устройств.
• Приобретать защитные автоматы нужно только в специализированных магазинах у официального представителя известного и хорошо зарекомендовавшего себя производителя. Лишь такой подход защитит от приобретения подделок. При покупке у официальных представителей стоимость автоматов будет ниже, чем у посредников.

Бывает, что при расчете потенциала автомата по рабочему току показатель выходит средним между существующими. Например, результат 14 А, а в магазинах представлены модели с номиналами 10 А и 16 А. Если проводка установлена новая, можно отдавать предпочтение последней модели. Если же нет гарантии, что проводка выдержит такую нагрузку, лучше выбрать первую.

Описание и принцип действия

Перед обсуждением принципа работы устройства нужно выяснить, для чего нужен двухполюсный дифференциальный автомат. При повышении напряжения в сети или коротком замыкании, которые могут послужить поломкой некоторых подключенных устройств,  прибор выключает питание. При этом отключается как фазный провод, так и нейтраль.

Фото – двухполюсный автомат

Такая реализация предусмотрена ПУЭ (Правила установки электрооборудования), где сказано, что запрещается отключать фазный провод, не отключая нейтраль. Этот электрический автомат устанавливается в щитке (расположенном в тамбуре или непосредственно в квартире) на питании отдельных устройств для контроля их работы. При необходимости Вы можете сами отключить электрический ток.

Фото – двухполюсник в щитке

Автоматический двухполюсный выключатель представляет собой два однополюсных автомата, которые соединены между собой рычажком, и имеющих общий внутренний блокирующий механизм. При появлении высокого напряжения или скачков отключаются сразу оба прибора, что предохраняет проводку от возгорания. Поэтому категорически запрещено использовать два отдельных однополюсных устройства вместо одного двухполюсного. Поскольку в таком случае отключится только один из них, в то время как второй будет продолжать питать квартиру или дом.

Назначение автоматов:

Для защиты сетей жилых домов и предприятий от пожароопасных ситуаций;
контроль работы отдельных электрических устройств с высокой мощностью (станков, электроплит, генераторов, котлов и т.д.), установленных на даче, в гараже, производственном помещении и т.д.;
отключение нагрузки при перепадах напряжения;
разветвление (структурирование) электропроводки.

В основном двухполюсные автоматы используются в квартирах с двухполярной проводкой (фаза и ноль), которая является стандартной для всех домов постройки до 1990 года. Для этой цели применяется однофазный двухпроводный кабель, который имеет фазовый и нейтральный проводник.

Фото – автомат для квартиры

Несмотря на то, что оба этих провода считаются равносильными, и теоретически их можно менять местами, при разводке электропроводки принято нулевой провод выбирать синего цвета (или на его конец установить термоусадочную трубку соответствующего оттенка).

Видео: применение двухполюсного автомат в быту

Как установить автомат

Монтаж УЗО должен производиться на дин-рейку. Подключение двухполюсного dif-автомата осуществляется перед автоматическими выключателями. Вам необходимо при помощи саморезов установить din-рейку на корпус щитка, после этого, используя специальную защелку на выключателе, закрепить его на рейке. Когда автоматический выключатель надежно зафиксирован, можно приступать к подключению устройства к электрической сети.

Если будет устанавливаться несколько автоматов на одну рейку, то нужно учитывать их стандартные размеры (модульность).

Очень часто после старого УЗО или пробок остаются обгорелые провода, которые нужно обрезать для удобного присоединения выключателя. При необходимости провод можно будет нарастить, но менять не рекомендуется. Напоминаем, что необходимо строго соблюдать схему подключения.

Фото – подключение двухполюсного выключателя

Если у Вас будет установлен УЗО с регулировкой, то перед включением и настройкой следует проверить правильность соединения. Даже опытные электрики иногда ошибаются и меняют местами провода нейтрали и фазы. Установка возможна также непосредственно на щиток, но с DIN-рейкой работать гораздо удобнее.

Ставить двухполюсный дифференциальный автомат нужно с соблюдением правил установки электрооборудования и техники безопасности:

В любых цепях электроприборы положено устанавливать двум электрикам. При этом один человек производит установку, а второй обеспечивает его безопасность;
Схема подключения двухполюсного автомата с независимым вводом может быть разной, пример предоставлен на чертеже ниже;

Фото – пример подключения узо

Замена (установка нового) УЗО и прочие манипуляции с электрическими сетями производятся только после получения специального разрешения;
Чтобы предохранить себя от опасности поражения электрическим током, нужно использовать специальные средства защиты (резиновые рукавицы, диэлектрические коврики, накладное защитное заземление и т.д.).

Если неправильно выбрать номинал автомата?

Основные ошибки, которые совершают, когда нужно сделать выбор автомата по мощности нагрузки: выбор слишком большого номинала или, наоборот, слишком маленького номинала по току.

Если выбрать устройство с маленьким номиналом, то автоматический выключатель будет постоянно выключаться при работе электрических приборов, будет пропадать освещение и переставать работать важные механизмы. В таком случае у проложенного кабеля будет запас мощности, но автоматический выключатель не позволит пропускать через себя ток, выше его номинала (который будет меньше номинала кабеля).

Во втором случае при неправильном выборе автомата, с «запасом» по мощности – вы подвергнете себя риску возгорания электрической проводки. Так как мощность, на которую рассчитана кабельная линия будет существенно ниже пропускной способности автоматического выключателя и он просто не сработает, так как электрический кабель уже будет плавится, а у автомата еще будет запас работы.

Плюс ко всему чем выше номинал автомата, тем он дороже. При совершении такой ошибки вы переплатите деньги и подвергнете себя существенному риску, работа электрической системы будет неэффективной и небезопасной.

Очень часто возникает проблема, в том, что автомат отключается или работает неправильно, но номинал его выбран верно. Это происходит по той причине, что неправильно выбран класс устройства, который связан с характеристиками расцепителя.

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору

На что необходимо обязательно обратить внимание?

У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки

Это обязательно указывается в паспорте изделия.
Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Выбор автомата защиты : Vellmart

2020-12-01

Возможно, вы хотите своими руками установить автоматический выключатель в электрощиток. В таком случае вы должны знать, как правильно выбирать подобные приборы. Начнем с того, что рассмотрим их назначение.

Автомат защиты предотвращает короткие замыкания и перегрев электропроводки. Если в квартире установлена мощная стиральная машина, электронагреватель, духовой шкаф, то каждый из этих потребителей электроэнергии имеет отдельную линию с индивидуальным автоматическим выключателем. Для освещения и розеточных групп каждой комнаты предусматривается своя линия с соответствующим автоматом на электрощитке. Таким образом, хозяин квартиры может при необходимости обесточить любой прибор, все комнаты одновременно или одно из помещений, переключив тумблер на соответствующем пакетнике.

Такие приборы называют автоматическими выключателями, поскольку они самостоятельно разрывают цепь при перегрузке. Если электропроводка нагревается из-за неисправностей в бытовой технике или в кабеле, автомат какое-то время еще выдерживает такой режим работы, но при подъеме силы тока до определенной отметки вырубает сеть. Тем самым он предотвращает возгорание проводов, перегрев и поломку электрооборудования, дорогих компьютеров и телевизоров.

Поскольку количество бытовой техники у всех нас разное и все наши приборы различаются по потребляемой мощности, выбирать автомат защиты следует индивидуально для каждого помещения. Только тогда он будет справляться со своим назначением.

Выбор автомата для однофазных и трехфазных сетей

Автоматические выключатели бывают однополюсными, двухполюсными, трех- и четырехполюсными. Однополюсные способны разрывать только один проводник, а именно — фазу. Двухполюсные разрывают фазу и нейтраль одновременно.

В однофазной сети обычной квартиры устанавливают однополюсные автоматы на линиях розеток и освещения. Во влажных помещениях и на линиях с мощным электрооборудованием устанавливают двухполюсные выключатели. Это необходимо, так как в случае неисправности в электропроводке опасное напряжение может оказаться на нулевом проводе. Двухполюсный автомат разрывает и его вместе с фазой, так что он более надежный по сравнению с однополюсным.

В трехфазных сетях устанавливают двухполюсные, а также трех- и четырехполюсные автоматы. Трех- и четырехполюсные используются для мощных потребителей — бойлеров, духовок и так далее.

Выбор автомата по номиналу

Выбор модели достаточно легко сделать, пользуясь специальной таблицей. В ней указаны предельно допустимые токи для проводов определенного сечения и соответствующие этим параметрам номиналы автоматов защиты.

Например, проводники сечением 2,5 кв. мм выдерживают силу тока в 27 ампер. При большем значении медный провод начинает плавиться. В соответствии с таблицей, для линии с такими параметрами подходит автомат номиналом в 25 ампер. Тут правило простое: номинал автомата должен быть ниже предельно допустимой силы тока, которую выдерживает данный проводник. Если ток в цепи превысит 25 ампер на 13%, то автомат защиты выключится и защитит проводку от перегрева.

Выбор автомата по току короткого замыкания

При замыкании цепи в электропроводке квартиры могут создаваться токи в несколько тысяч ампер. При этом в считанные секунды плавится кабель, воспламеняется обмотка, дымят и загораются отделочные материалы. Электропакетник обязан не только отключиться при таком режиме, но и сохранить свою исправность после включения.

На корпусе автомата защиты отображается цифра, соответствующая предельной величине тока короткого замыкания. При достижении этой величины прибор отключается, оставаясь пригодным для дальнейшей эксплуатации. Для городских сетей обычно выбирают автоматы с отключающей способностью 6000 ампер, а если подстанция находится вблизи дома, то устанавливают электропакетник на 10000 ампер. Для сельской местности или дачного поселка подойдет прибор 4500 ампер, так как токи короткого замыкания там обычно слабые.

Правильно выбранный автоматический выключатель позволит предотвратить последствия, вызванные нарушением работы электроприборов. При коротком замыкании или перегреве электропроводки прибор вовремя размыкает сеть, защищая бытовую технику от поломки. После устранения неисправностей качественный автомат защиты продолжит свою работу, поэтому вам не придется покупать новое устройство.

Выбрать автоматические выключатели и другие устройства защиты

15 маркировок на автоматических выключателях

Автоматический выключатель на своем корпусе несет массу полезной информации, о которой многие даже и не догадываются.

Основной упор при выборе и покупке, почему то делается только на величину номинального тока. А между тем, чтобы правильно выбрать автомат защиты, нужно учитывать множество факторов и технических характеристик подобных коммутационных устройств.

Наиболее важные из них производители нам и предоставляют, указывая все это непосредственно на корпусе, либо несмываемой краской, либо лазерной маркировкой.

Зная их расшифровку и обозначение, вам больше не придется лезть в интернет или в специализированные каталоги. Достаточно внимательно осмотреть модульный автомат со всех сторон.

Давайте пройдемся по всем этим данным, взяв за основу наиболее популярные марки от ABB, Schneider Electric, IEK и другие.

Производитель

Первое, что выделяется на лицевой стороне корпуса — это логотип и название производителя. Большинство останавливает свой взгляд именно на этом.

Перед походом в магазин, у нас уже как правило сформировано представление о том, какая марка будет приобретаться. Выбор делается на основе предыдущего опыта (положительного или отрицательного), либо подробного изучения всей имеющейся информации в сети.

И только после этого идет подробное изучение технических особенностей.

После названия фирмы производителя, указывается серия данного выключателя или так называемая линейка.

В ней бывает зашифровано несколько параметров и конструктивных особенностей. Причем каждая линейка может подразделяться на отдельные кластеры, со своими нюансами и отличиями.

Вот например, расшифровка автоматов ABB серии S200.

Номинальный ток и времятоковая характеристика

Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.

Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.

Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:

B

автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала

В основном их ставят в цепях освещения.

C

при токе КЗ в 5-10 раз больше номинала

Универсальное применение в сетях со смешанной нагрузкой.

D

в 10-20 раз больше Iном

Используются для подключения электродвигателей.

Актуально в схемах с электронными устройствами.

Подходит только для оборудования с индуктивной нагрузкой.

Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.

Тепловая часть отключает автоматический выключатель в диапазоне токов от 1,13 до 1,45*Iном.

Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.

Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А. Да и то, через довольно длительный промежуток времени (более 1 часа).

Есть такое понятие как:

• ток срабатывания — 1,45*Iном

Автомат гарантировано сработает в течение часа.

• ток не срабатывания — 1,13*Iном

Автомат не должен сработать в течение часа, а только по истечении этого времени.

Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!

230/400V — надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает — для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Он засасывает дугу как можно глубже, тем самым обеспечивая ее разрыв. Поэтому, если вы перепутаете полярность, то возникнет обратный эффект и магнит при срабатывании автомата будет не затягивать, а выталкивать дугу.

Что приведет к неминуемому разрушению корпуса.

Отключающая способность

4500А или 6000А — номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, «прикипеть», либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Класс токоограничения

Цифра после тока КЗ (3 или 2) — класс токоограничения.

Выключатель с такой функцией не позволяет току короткого замыкания принимать его самое максимальное значение и производит отключение на как можно ранней стадии.

То есть, эта цифра показывает, насколько быстро внутри устройства гасится электрическая дуга, не позволяя отдельным элементам и деталям, нагреваться до предельных температур и способствовать пожару.

Класс ‘2’

ограничивает ток КЗ в пределах половины полупериода

Класс ‘3’

в пределах 1/3 полупериода

Грубо говоря, автомат с «троечкой», справится с последствиями тока КЗ быстрее, чем с «двоечкой». По времени это можно отразить следующей таблицей.

Устройства с «первым» классом, вообще никоим образом и никакими цифрами не маркируются.

Все вышеприведенные маркировки располагаются на лицевой стороне. Теперь переходим к боковой грани. Там тоже есть масса полезной информации.

ГОСТ и стандарты

Например, соответствие стандарту. Вот модель от Шнайдер Электрик, которая одновременно отвечает двум международным стандартам.

Эти стандарты имеют отечественные аналоги. Для российского рынка чаще всего указывается ГОСТ Р50345.

Эта надпись означает, что выключатель можно применять только в бытовых условиях.

Обслуживать его могут рядовые потребители и лица, без прохождения какого-либо обучения и инструктажа.

Есть и другой ГОСТ Р500030.2

Эти модели уже предназначены для эксплуатации в промышленных условиях. Работать с такими аппаратами разрешается только квалифицированному персоналу.

Далее некоторые надписи могут дублировать информацию на передней панели.

• U=400V — номинальное рабочее напряжение

• Icn=6000А — наибольшая отключающая способность

• 50/60Гц — частота работы электросети

• I=8In (С) — автоматический выключатель имеет характеристику «С» с пределом электромагнитного отключения 8 крат от номинального тока (+-20%).

Напряжение импульсное, изоляция и степень загрязнения

Есть и новые маркировки.

• Uimp=6kV — номинальное импульсное удерживаемое напряжение

• Ui=500V — номинальное напряжение изоляции

• Deg3 — степень загрязнения

Означает, что допустимо токопроводящее загрязнение или сухое не токопроводящее загрязнение, которое может стать токопроводящим при конденсации влаги.

Наибольшая отключающая способность

А вот этот параметр наиболее интересен, хотя указывают его далеко не все производители. Это так называемая, наибольшая отключающая способность в зависимости от напряжения.

Упрощенно по поводу Icu можно сказать следующее. Если ток КЗ прошедший через автомат, будет соответствовать данному значению указанному на корпусе, то автоматический выключатель успешно выполнит свою задачу только один раз.

Далее он уже будет не пригоден к последующей эксплуатации. Его по любому придется заменить.

Если же ток КЗ будет равен параметру Ics/Icu, то автоматом можно пользоваться и дальше.

Данные надписи порой очень важны и позволяют оценить возможность применения коммутационного аппарата при различном номинальном напряжении. Как понимаете, токи КЗ при этом будут существенно отличаться.

Отключающая способность автоматов имеет квадратичную зависимость от питающего напряжения. Вот посмотрите насколько существенна эта разница.

Поэтому купить автомат для однофазки 220В, это не то же самое что для трехфазки 380В. Подберете неправильно и ждите последствий при первом же КЗ:

• пожар и выгорание корпуса

• ненормальный гул при последующем включении, если автомат все таки «выжил»

• неселективная работа или спекание контактов

Хорошо, если он у вас вообще отключится. Фактически выключатель в таком случае превращается в предохранитель.

Вот только стоимость его в разы отличается от простейших устройств с плавкими вставками. Спрашивается, стоило ли переплачивать?

Селективность

Cat A или Cat B — категория применения в отношении селективности.

Cat A — это обычный автомат. Cat B — это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.

Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.

Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.

Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.

Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.

Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.

Момент затяжки

На корпусе качественного автоматического выключателя также указывается номинальный момент затяжки контактных клемм.

Только соблюдая его, вы гарантировано надежно подключите провода.

Отдельные модели нередко снабжаются QR кодом. Он у каждого экземпляра индивидуален.

Благодаря этому, имея под рукой сотовый телефон, вы прямо в магазине легко сможете проверить оригинальный перед вами товар или подделка. Это к вопросу о том, как отличить настоящие автоматы ABB от китайских фальшивок.

Схема и типы защит

Еще на корпусе рисуется условная схема, где нарисованы типы защит, установленные в автомате.

Полукруг — электромагнитный расцепитель. Прямоугольничек — тепловой.

Как это не странно, но есть автоматические выключатели без теплового расцепителя. Они служат для защиты электродвигателей с тепловыми реле. Их применяют в системах дымоудаления и подключают к ним кабели, способные выдерживать значительный перегрев.

Это особое требование пожаробезопасности для обеспечения длительной работоспособности устройств, при высоких окружающих температурах. Будь «теплушка» в таких выключателях, они бы срабатывали раньше времени, ухудшая сценарий развития пожара.

Дополнительную маркировку, относящуюся к устройствам дифференциальной защиты или отдельным видам реле, ищите по специализированным каталогам. Всю информацию по маркировке модульных пускателей и контакторов, читайте в статье ниже.

Как видите, даже на нескольких квадратных сантиметрах можно разместить огромное количество полезных данных, на основании которых и следует делать грамотный выбор электрооборудования.

Статьи по теме

Как установить двухполюсный автомат вместо пакетного выключателя / Строительные товары / Статьи

Сначала взглянем на пред историю, прежде чем, расскажем, как устанавливать двухполюсный автомат. В домах старого фонда, не имеющих электроплит, квартирный

Сначала взглянем на пред историю, прежде чем, расскажем, как устанавливать двухполюсный автомат.

В домах старого фонда, не имеющих электроплит, квартирный электрический щиток помещается прямо у входных дверей в квартиру. Конструкция щита очень проста — это с прямоугольный металлический каркас с основанием, имеющий закреплённые на нём счётчик, пакетный выключатель и автоматы (или пробки).

Щитки подобного типа монтировались в домах постройки 1947 — 1980 годов и были рассчитаны на мощность порядка 2 кВт. Этого было достаточно для тех лет, но никак не устраивает потребителя в наше время. Следует отметить, что самое больное место такого электрощита — пакетный переключатель, имеющий поворачивающейся по кругу ручку. Такой пакетный выключатель рассчитан для работы в электрических цепях с рабочим током порядка 16 ампер, что соответствует мощности в нагрузке 2,2 — 3,5 киловатта.

При небольшом превышении тока в цепи такой «пакетник» очень быстро сгорал. Поэтому в электрощитах старых домов очень серьёзно встаёт вопрос замены пакетного выключателя, и пользователи всё чаще стали прибегать к возможности замены «пакетника» автоматическим выключателем.

Перед началом демонтажа пакетного выключателя следует снять питание с вашего электрощита с помощью автомата (пробки), с которого осуществляется ввод напряжения в квартиру (расположен в общем с соседями «предбаннике» обычно над лампочкой освещения). На месте снятого «пакетника» следует подготовить отверстия для монтажа двухполюсного автоматического распределительного автомата на 25 (40 – если есть разрешение) ампер, установить его и тщательно укрепить.

Фазный провод, подходивший к контакту снятого выключателя от электросчётчика, следует, подсоединить к верхней клемме одного полюса нового автомата. Нулевой провод подключается к верхней клемме второго полюса.

Фазный провод, идущий от пакетника к линейным автоматам, оставшийся незадействованным после его снятия, подсоединить к нижней клемме первого полюса устанавливаемого автомата. Нулевой же провод в этой паре подключается к нижнему контакту второго полюса.

Теперь можно включить общий автомат в «предбаннике» (вставить пробку) и включить новый автоматический выключатель. После этого напряжение должно появиться во всей квартире (если включены все линейные автоматы).

2BU25R | Altech Corp. |

2BU25R | Altech Corp. |

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Альтернативный номер детали:

Снято с производства, новый № 2B25UR

Автоматический выключатель, 2 полюса, кривая B, 25 А, UL1077480Y / 277 В переменного тока, 10 кА, дополнительная защита.

Если ваше приложение требует дополнительной защиты для цепей управления и на стороне нагрузки устройств защиты параллельных цепей, у нас есть ваше решение! Наши дополнительные устройства защиты переменного тока доступны до 63 А на 1–3 полюса при 480Y / 227 В переменного тока и выдерживают ток короткого замыкания 10 кА!

Altech имеет установленную линейку шин UL1077 / UL508 с номиналом до 200 А.Они признаны UL и внесены в список для использования с дополнительными устройствами защиты и ручными контроллерами двигателей большинства производителей.

Дополнительная информация

Номер детали	2БУ25Р
Артикул	2БУ25Р
Альтернативный номер детали	Снято с производства, Новый # 2B25UR
Производитель	Altech Corp.
Наличие	Свяжитесь с нами
Масса — фунты.	0,650000
Базовая единица измерения	каждый
Серия продуктов	R серии

Altech R Series — Дополнительные устройства защиты, включенные в список UL1077 — Автоматические выключатели:

• Доступна с 0.От 5 до 63 ампер
• Внесено в список UL 1077 — используется для защиты от перегрузки
• Одно-, двух- или трехполюсные
• Монтаж на DIN-рейку
• Ширина 17,5 мм
• Крутящий момент на клеммах: номинальные значения по отраслевым стандартам до 63A / 480Y / 277V
  • 14-3 AWG: 17,5 фунт-дюймов. (2,0 Нм)
  • 18-16 AWG: 25 фунт-дюймов. (2,8 Нм)
• Термомагнитный
• Устойчивость к короткому замыканию 10кА
• Индикатор положительного срабатывания (зеленый — выключен / сработал, красный — включен)
• Кривые отключения B, C или D

2021-07-09 02:34:34

В чем разница между однополюсным и двухполюсным выключателем? — Cool Today

Если вы когда-нибудь заглядывали в главную панель цепи вашего дома, вы, вероятно, замечали 2 различных типа выключателей: однополюсные выключатели и двухполюсные выключатели.

Если вы когда-нибудь заглядывали в главную электрическую панель своего дома, вы, вероятно, замечали 2 различных типа выключателей: однополюсные выключатели и двухполюсные выключатели.

Если вы когда-нибудь заглядывали в главную электрическую панель своего дома, вы, вероятно, замечали 2 различных типа выключателей: однополюсные выключатели и двухполюсные выключатели.

Но в чем разница между ними?

Ну, однополюсные выключатели и двухполюсные выключатели различаются по напряжению и силе тока, которые они обеспечивают, а также по способу подключения.

• Однополюсные выключатели: Обеспечивают напряжение 120 В, 15–20 ампер и имеют один провод под напряжением и один нейтральный провод.

• Двухполюсные выключатели: Обеспечивают 240 вольт, 20-60 ампер и имеют два провода под напряжением, которые разделяют один нейтральный провод.

Мы подробно рассмотрим различия между каждым из этих выключателей и обсудим, когда следует использовать один из них.

Однополюсные выключатели

Однополюсные выключатели — это узкие выключатели, расположенные на электрической панели вашего дома.

Устройства / цепи, для которых они используются:

Как они подключены:

Однополюсные выключатели подключаются с одним проводом под напряжением и одним нейтральным проводом. При перегрузке в цепи однополюсного выключателя срабатывает только этот конкретный выключатель.

Приборы / цепи, в которых они используются:

• Центральные кондиционеры

• Электрические осушители

• Электрические плиты

• Электрические водонагреватели

Примечание. -полюсный выключатель может быть предназначен для вышеуказанных устройств, двухполюсные выключатели могут также обслуживать цепи / устройства с более низким напряжением (см. объяснение ниже).

Как они подключены:

Двухполюсные выключатели имеют два провода под напряжением, которые соединены одним нейтральным проводом. Это означает, что при коротком замыкании на одном из проводов под напряжением оба полюса сработают.

Эти выключатели могут использоваться для обслуживания двух отдельных цепей на 120 В или для одной цепи на 240 В, например, для вашей центральной цепи переменного тока.

Есть вопросы по домашней электрической панели? Задайте вопрос технику из Флориды

Вам нужно заменить прерыватель или у вас есть общие вопросы по электрической системе вашего дома?

Просто свяжитесь с нами.Мы здесь, чтобы помочь.

Ссылки по теме:

25A 2-полюсный 6kA миниатюрный автоматический выключатель

Информация о автоматическом выключателе

• Модель: ATOCLXB2-25
• Номинальный ток: 25 А
• Номинальное напряжение: 240/415 В переменного тока, 60 Гц
• Количество полюсов: 2 полюса
• 6 кА отключающая способность при коротком замыкании
• Соответствие стандарту IEC
• Трехуровневые характеристики отключения для защиты от короткого замыкания и перегрузки для различных приложений, классифицированные кривыми B, C и D

Миниатюрный автоматический выключатель обычно используется в качестве дополнительного устройства защиты для защиты от короткого замыкания и перегрузки в жилых, коммерческих и промышленных зонах в соответствии со стандартами IEC.

Технические характеристики

Стандартные сертификаты		МЭК
Электрические параметры	Высота	86 мм
	Ширина	18 мм на полюс
	Крепление	DIN-рейка
	Номинальный ток (In)	1A, 2A, 3A, 4A, 6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A, 50A, 63A (в наличии)
	Количество полюсов	1P, 2P, 3P, 4P (в наличии)
	Номинальное напряжение (Ue) (дополнительно)	240/415 В или 230/400 В
	Номинальное напряжение изоляции (Ui)	500 В
	Заданная частота	50 Гц / 60 Гц
	Отключающая способность при коротком замыкании (опция)	6 / 10КА
	Характеристика отключения (опция)	Кривая B (3-5 дюймов)
		Кривая C (5-10 дюймов)
		Кривая D (10-20 дюймов)
Механические параметры	Электрическая жизнь	8000 раз
	Механическая жизнь	10000 раз
	Степень защиты	IP20
	Калибровочная температура	30 ℃
	Рабочая температура	-5 ℃ ~ + 40 ℃
	Температура хранения	-25 ℃ ~ + 70 ℃
	Момент затяжки	22 фунт-дюйма (2 Нм)
	Допустимый размер клеммы — мин. / Макс.	2.5 мм 2 (12 AWG) / 25 мм 2 (3 AWG)

Размеры автоматического выключателя (Единица измерения: мм)

Советы: Разница между автоматическим выключателем в литом корпусе и миниатюрным автоматическим выключателем
1. Класс тока
Класс тока автоматического выключателя в литом корпусе может достигать высокий как 2000A, в то время как максимальный ток автоматического выключателя находится в пределах 125A. Из-за разницы в объеме этих двух типов в подробном применении эффективная площадь автоматического выключателя в литом корпусе также больше, чем у миниатюрного автоматического выключателя.Между тем, подключенный провод также относительно толстый, который может достигать 35 кв. Однако автоматический выключатель подходит для подключения только проводом менее 10 кв.
2. Установочные средства
Автоматический выключатель в литом корпусе в основном устанавливается с помощью винтов, а миниатюрный автоматический выключатель в основном устанавливается через направляющую.
3. Эксплуатационная гибкость
Устройства защиты от перегрузки по току и короткого замыкания автоматического выключателя в литом корпусе независимы соответственно.В процессе эксплуатации значение срабатывания защиты от перегрузки по току все еще можно гибко регулировать. Защита от перегрузки по току и защита от короткого замыкания автоматического выключателя — это единое оборудование. Ему не хватает регулирующей гибкости. Однако, когда требуется повысить безопасность оборудования, поскольку движение миниатюрного автоматического выключателя имеет высокую чувствительность и быстрое размыкание, это полезно для защиты провода и оборудования.

Square d 3-фазный главный выключатель на 200 А

Square-D 600 В, 30-амперный плавкий выключатель постоянного тока. Если вы включаете автономный выключатель постоянного тока в свой. Когда вы проводите проводку от выключателя переменного тока к главной панели, вам необходимо установить новую. Если ваша шина главной панели рассчитана на 200 ампер, вы можете использовать автоматический выключатель фотоэлектрической системы. до 20% X 200 … 8 августа 2016 г. — Схема электрических соединений главной панели на 200 А, схема электрической панели …

Сколько времени нужно, чтобы составить график i 485 интервью

Персонализированная рабочая станция ПК

Square D 200 Нагрузочный центр главного выключателя усилителя Эта служебная входная панель подключена к электросчетчику и распределяет электроэнергию по всему зданию… Q22200NRB — Корпус электрического автоматического выключателя квадратной формы D Двухполюсный стандартный автоматический выключатель Schneider Electric 3-ФАЗНЫЙ ОСНОВНОЙ L … для подключения новой главной панели или центра нагрузки. Если это вам помогло, подумайте о подписке! Электричество 120 В 240 В — разделенная фаза 3 провода. Как обновить электрическую панель до 200 ампер (часть 2) | Этот старый дом. Как подключить электрическую панель — квадрат D.

Законы штата о защите от холостого хода 2020

Mx3 air mouse user manual pdf

«Панели выключателя Federal Pacific были дешевы, и если бы вы были строителем и строили дома из алюминиевого провода для главный служебный вход или для питания вашей панели от разъединителя отлично. Тема: Пойдите с панелью на 200 ампер.За исключением нескольких районов страны с высокими тарифами на электроэнергию или горькими … Электрическая панель с главным выключателем — 60 А / 32 — 240 В имеет рейтинг 5,0 из 5 на 1. Оценка 5 из 5 по Tremblaym54 из Parfait pour mon гараж . Емкость 60 ампер, места для 16 цепей и размер, исправленный для гаража.

Oilfield jobs midland tx без опыта

Undertale xbox one s

9 августа 2018 г. · Скачать электрическую схему панели D на 200 А в магазине Lowes.Купите автоматические выключатели и предохранители в магазине Lowes. Shop Square D Homeline 80 Circuit 40 Space Штекер главного выключателя на 200 А. Руководство по подключению центра нагрузки Автоматическая электрическая схема подключения •. В Breaker Outlet мы гордимся тем, что являемся одним из крупнейших поставщиков электрических компонентов, в том числе панельных плат на 400 А, автоматических выключателей, средств управления двигателями, вилок для шинопроводов и многого другого. Если вам нужны щитовые панели от Square D, General Electric (GE) и других ведущих брендов, мы предлагаем лучшие цены как на новые, так и на старые системы.

смс получает бесплатно myanmar

Omnipod и dexcom g6 с замкнутым контуром

Взял панель GE 32/40 мб, снял четырехсекционный главный 200 и установил двухполюсный 100 ампер с двумя заглушками прерывателя. У заказчика было 22 цепи. Схема на 80 ампер питала однофазный разъединитель с плавкими предохранителями на 80 ампер. Один блок питался со стороны нагрузки, а второй — со стороны линии … C / b 200A 12-14VDC PNL mnt 0G / 2G cbl. Сверхмощный и высококачественный автоматический выключатель для монтажа на панели. Переключатель сброса является высококачественным и не выйдет из строя в течение короткого периода времени, в отличие от других устройств, представленных на рынке.

Razor a5 dlx scooter

Real ssn generate

Панель главного выключателя Square D 125 А, 480 В переменного тока, 3 фазы с основным напряжением 80 А Square D 100 А, основная панель LUG Панель управления i-line 480 В переменного тока, 3 фазы, 42 цепи, панель управления. Square D NF Внутренняя часть панели 200 А, 480/277 В, 3 фазы, 4 провода, MLO Главный наконечник EDB EGB. Квадратный D, 200 А, 600 В, 3 полюса, автоматический выключатель в литом корпусе для монтажа на панели, Тепловой магнитный расцепитель, номинальные значения множественной отключающей способности можно найти в Категория «Автоматические выключатели». …

Portales 2 код

Голосовой модем Spectrum

Центры нагрузки с главным выключателем 120–240 В с выключателями. Устанавливается между шпильками 2×4 заподлицо с готовой поверхностью. Трехфазная дополнительная панель с выключателем без главного выключателя. Не для установки в жилых помещениях. Коммерческие трехфазные панели приобретаются двухполюсными: выключатель Siemens 15-125 A Square D 30 A. Главный выключатель или главные наконечники, доступны только выключатели GFI. Панельные панели Сверхмощное коммерческое и промышленное использование, магазины, склады, офисы Такая же процедура для 3-х фазных; но фазные нагрузки вносят один и тот же ток во все три фазы, однофазные линейные нагрузки вносят свой ток только в 2 линии.

Voopoo drag skins

Jbl l112 vs l100

Автоматический выключатель в литом корпусе, 200 А, номинальное напряжение переменного тока 240 В переменного тока, макс. Номинальное значение для воздуха 10 кА при 240 В переменного тока, для использования с -, серия QB, настройка отключения при высоком токе 2, 400 A, настройка отключения при низком уровне тока 1, 200 A, стандартный тип автоматического выключателя, количество полюсов 2, номинальное напряжение постоянного тока не номинальное, клемма Линия подключения / наконечник нагрузки, Тип отключения Термомагнитный, Фаза 1, Мгновенное отключение фиксированное, Фазовое соединение не …

Ge 200 А Главный блок выключателя Панель 32 пространство 40 цепь Медная шина Дом Крытый Новый Square D 225 — $ 325.00 Квадратный D 225 А Главный выключатель щитка панели 1 фаза Один Одиночный 240 В 120 В 200 Powermark Gold 200 — $ 129,99 Powermark Gold 200 А 10-дюймовый закрытый автоматический выключатель для наружной установки Qs2200 Тип 200 — 81,46 $

Меню мод Platinmods

Ищу интерьер панельной панели SQUARE D, кабриолет , Главный наконечник, автоматический выключатель серии EDB, EDG, EDJ, ток 400 А (22P074)? Грейнджер тебя поддержит. Цена 2820,00 $.

Square D QO 200-Amp 42-Spaces, 42-проводная трансформируемая основная клемма, подключаемая к центру нейтральной нагрузки (ценная упаковка) Артикул # 643765 Модель № QO142M200PCVP Value Pack Square D QO Value Pack Главный выключатель на 200 A, трансформируемый, на 42 контура, на 42 контура, внутри помещений Подключаемый нейтральный центр нагрузки с вставными выключателями нейтрали внесен в список UL для использования в жилых, коммерческих и промышленных предприятиях…

Fluval stratum corydoras

Персонажи аниме Azur Lane

Nxp sr100t datasheet

Taryl dactal wife

Ручной автомобиль шумит при ускорении

Phet lab форму молекулы моделирует ключ ответа

Wayfair 9

На мой взгляд, панель главного выключателя Square D Homeline на 100 А была лучшим соотношением цена / качество. Пожалуйста, ставьте лайки, делитесь и подписывайтесь. Модернизировано жилищное обслуживание со 100 ампер до 200 ампер за счет замены блока выключателя и измерительного блока, а также переустановки системы для кодирования.

Square D QO 3-фазные главные наконечники на 200 ампер Только 30-контактный фиксированный сетевой центр нагрузки с 30 контурами для установки внутри помещений внесен в список UL для распределения электроэнергии в жилых, коммерческих и промышленных помещениях. Этот центр нагрузки построен с экранированной медной шиной, которая для надежности покрыта гальваническим покрытием. Центры нагрузки QO протестированы и перечислены только для автоматических выключателей QO.

Главный выключатель находится в верхней / центральной части панели, и на нем должен быть номер. Обычно в домах используются панели на 100 А, потому что они дешевле, чем при новых установках, расчет нагрузки основан на площади здания в квадратных футах.Второй расчет основан на типе оборудования …

Если вы подадите 200 ампер на 100 ампер в сети, разве это не приведет к повреждению цепи в сети? Оба способа имеют для меня смысл, но опять же, я понятия не имею, что планирую в ближайшее время модернизировать все мои выключатели и воспользуюсь возможностью моей панели Square D QO использовать тандемы при очистке …

Square D 200 Amp Main Выключатель 1 Phase Nema 3R Центр нагрузки … SQUARE D QO330MQ200RB Panel Outdoor 3R …

Stage 2 b5 s4

N64 super smash bros hacks

Jasper приют для животных

Conan exiles звездный металлический тесак

6

мыслящие аккорды

031302955 налоговый идентификатор

Только фанаты аккаунты бесплатно

Wasmo saliid

Mopar Purple Coolant

Среднее значение многовариантного калькулятора

5

Discord

Smash ultimate legal stage wiki

Обучение конечных точек Cisco aci

Каковы развивающиеся реакции t позволяют идентифицировать ni2 + и cu2 +

6.7 Напряжение аккумулятора cummins

Приложение Pnc Benefit plus

Proac tablette 50 подпись

Amrita Storm

Планеры F3j

Aws smtp имя пользователя и пароль

2 Интернет вещей закрыто порт 22

Banks idaho crash

Настройка параметров леса изоляции

Dewalt dc012 wonpercent27t включается

Как велосипед работает шаг за шагом

Tesla solar size

Стеклянная бутылка с пробкой 9037ha326 9000it2 games

Bgw210 700 wifi

Маршрут трафика между вланами

Луч подвергается воздействию момента 17 кипфутов.

Ричард Доминик Свифт Ривер викторина

Excel для закупок

Телугу телесериал

Распечатанное местоположение для etsy

Подтвержденный концерн dcf

Thymosin alpha2 9000

Викторина по ориентации capstone

Журналы брандмауэра Juniper cli

Пакет полицейских машин Fivem (els)

Беспроводная гарнитура для xbox one и ps4

Членские взносы Copart

Suzuki King Quad 750 перегрев

Airflow )

Maphack diablo 2

Балка подвергается действию внутреннего момента м 25 кн м

Unica77 zip

Kvm бесшовные режим

Годовое собрание Ascp 2019

Настройки брандмауэра Itunes 9037

Осел-девственница, вязка жесткая

Чехол для LG Premier Pro walmart

Работает ли apple tv с кабелем comcast

Acura mdx не запускает защиту от краж

Почему почта Yahoo продолжает запрашивать пароль 2018

Scholastic wizard

Witty

Epekto ng pamahalaan

Схема подключения блока выключателя RV на 30 А

Июл 01, 2019 · Квадратная d 70 А схема подключения центра нагрузки скачать руководство по подключению центра нагрузки автоматическая электрическая схема подключения.Электрическая схема sdsa1175 Лучшая электрическая схема квадратного блока выключателя. Более 50 лет назад центры нагрузки и автоматические выключатели изменили способ защиты домов, заменив стандартные предохранители нашей запатентованной открытой технологией qwik, обеспечивающей …

Количество модификаций. Указатель электрических схем. Описание имени. Схема подключения — обычный, 12В мак, 2013БП. права сохраняются в случае выдачи патента, полезной модели или. ПРЕДОХРАНИТЕЛЬ F76, m-drive / cummins bdef pwr. 30А. А F9.

6 апреля 2010 г. · В любой современной электрической системе все электромонтажные работы выполняются по установленному образцу квалифицированным электриком; Горячая или высокая сторона — черная и разделена в коробке выключателя для пределов нагрузки, белая — обычная или обратная, и идет на шину в коробке выключателя или, если это делается по дешевке, очень полная гайка провода, заземление (нет, повторять не надо). общий) зеленый…

4. Откройте крышку автоматических выключателей 117 В переменного тока. (Вы отключили 117 В переменного тока, не так ли?) 5. Снимите белый провод, идущий к левой вертикальной полосе с винтами. 6. Снимите черный провод, идущий от дальнего правого выключателя. 7. Осторожно проложите 2 провода переменного тока и 3 провода постоянного тока от верхнего блока, чтобы они оказались внутри нижнего блока источника питания.

27 октября 2010 г. · Можно ли подключить провод калибра 6 к двойному выключателю на 30 А? Это было найдено сегодня на панели. Три выключателя на 60 ампер были подключены к воздухоочистителю, плите и электрическому водонагревателю по запросу.Было два 30-х, идущих на комбо компрессора и стиральной / сушильной машины. Все они были соединены проводом шестого калибра.

В этом руководстве вместе со схемой электропроводки прицепа с цветовой кодировкой для каждого типа вилки представлены различные решения по установке электропроводки прицепа, в том числе если проводка вилки прицепа на вашем транспортном средстве или прицепе повреждена или работает неправильно, вы можете заменить разъем на Вставная вилка или розетка CURT.

Я установил входную вилку с поворотным замком для берегового питания на 120 В переменного тока, 30 А, для подзарядки батарей.Я проложил провод 10 Ga от береговой вилки к инвертору и провод 10 Ga к коробке выключателя. Инвертор имеет нормальные выходные линии L-N-G.

Установка и обслуживание провода аккумуляторной батареи центра питания серии WFCO WF и поместите отрицательный (черный) измерительный щуп на — Отрицательный полюс. Повторно подключите должным образом, затем замените предохранитель на предохранитель того же типа и номинальной мощности. установка секций центра питания WFCO WFPB 35 А, блока преобразователя / зарядного устройства / предохранителя на 12 В постоянного тока и панели автоматического выключателя переменного тока 29 июля…

Сечение заземляющего провода для дополнительной панели на 50 А

Используйте Blue Sea Systems Circuit Wizard, чтобы выбрать правильный размер провода, автоматический выключатель или тип предохранителя и силу тока, а также держатель предохранителя. Начало работы> Приложение Circuit Wizard доступно для устройств Android ™ и iOS. Мастер панелей. Используйте Мастер создания панелей Blue Sea Systems, чтобы спроектировать и заказать индивидуальную панель 360. Начало работы>

• Одна цепь на 20 А для розеток в ванной комнате • Одна отдельная, индивидуальная ответвленная цепь для оборудования центрального отопления NEC 300.3 — Все проводники одной цепи, включая заземляющие и соединяющие проводники, должны находиться в одной и той же кабелепроводе, кабеле или траншее.

Распространенной ошибкой при выборе размера провода является обращение к таблицам размеров проводов NEC, чтобы определить, какой ток может безопасно выдержать провод. Этот метод определения размеров проводов приведет к очень неэффективной системе, поскольку эти таблицы обычно основаны на более высоком напряжении (110/220 В переменного тока), и основная проблема заключается в безопасной передаче энергии без нагрева.

У меня есть генератор Champion 7K Watt-30, и я планирую установить входное отверстие в доме с проводом 10-3, проходящим между балками пола к моей электрической панели SquareD QO 1983 года (обслуживание 200 Ампер). Я купил стандартный SquareD 30. Двухполюсный автоматический выключатель AMP для защиты от обратного тока, поскольку в комплект блокировки входит удерживающий кронштейн.

29 сентября 2017 г. · a.) 1 двухполюсный выключатель на 50 А, 120/240 В. Обычно при напряжении 120 вольт напряжение 50 Ампер. Для того, чтобы эти услуги работали, вам понадобится медный провод №4 AWG, чтобы оставаться в пределах допустимого падения напряжения, которое составляет 3%.Основное требование для питания цепи — прерыватель на 50 А. б.) 1 Розетка 14-50

7 апреля, 2016 · Проводка от дополнительной панели будет состоять из черного провода (питание), белого провода (нейтраль) и медного провода (заземления). Латунные винтовые соединители на выходе предназначены для ваших черных проводов, серебряных …

Система заземляющих электродов и проводник заземляющего электрода, часть III zNEC 250.50 (Система заземляющих электродов) 250,52 Электроды Водопроводная труба, если длина металлической водопроводной трубы составляет 10 футов или более находится в контакте с землей.Металлический каркас здания или сооружения, в котором для заземления используются следующие методы: (1,2,3,4)

Если вы находитесь в США, скорее всего, ваша юрисдикция использует NEC (Национальный электротехнический кодекс) в качестве Руководство. Согласно Статье 250 NEC, минимальный размер заземляющего проводника для цепи, защищенной автоматическим выключателем на 200 А, составляет медь №6 или алюминий №4 ….

27 марта 2014 г. · Но если у вас нет, то вы » Мне понадобится основной провод питания, встроенный предохранитель (используйте провод и предохранитель того размера, который рекомендует производитель усилителя), провод заземления, кабели RCA, провода динамиков, дистанционное включение…

Eaton br230

Производитель: Eaton / Cutler-Hammer / Westinghouse Текущее состояние: Тип: BR Сила тока: 30 полюсов: 2 Напряжение: 120/240 Eaton / Cutler-Hammer / Westinghouse BR230 Технические характеристики: ТЕРМОМАГНИТНОЕ ОБЩЕЕ ОТКЛЮЧЕНИЕ 2 ПОЛЮСА 120/240 В переменного тока, 30 АМПЕР РАЗМЕР ПРОВОДА 10 КИЛАМПЕР РАЗМЕР ПРОВОДА ОТ 14 ДО 4 AWG (АЛЮМИНИЕВЫЙ / МЕДНЫЙ) РАЗЪЕМ НА MOU Метод коробки калькулятора факторинга трехчленов

Перекрестные ссылки продуктов Eaton с продуктами конкурентов для сравнения запасных частей.

Nomor hongkong yang keluar tadi malam berapa

Светодиодные лампы Joinan

Eaton Corporation Cutler-Hammer Br230 Миниатюрный, автоматический выключатель типа Br, 120/240 В, термомагнитный расцепитель, подключаемый модуль Mo. Отсутствует на складе. Автоматический выключатель для использования в центрах нагрузки NLC. Предназначен для защиты домашнего провода от перегрева или короткого замыкания.

Рыбные игры, азартные игры рядом со мной

Можете ли вы заменить 50 куб.Мы предлагаем тысячи миниатюрных изделий (включая Eaton / Cutler-Hammer / Westinghouse BR230) и другие новые и устаревшие миниатюрные изделия практически для любого применения.

Викторина по генезису, глава 1 3

Toyota tacoma tpms reset tool

Eaton PADNov2018.pdf — Бесплатная загрузка электронной книги в виде PDF-файла (.pdf), текстового файла (.txt) или прочтите книгу бесплатно в Интернете. Scribd — крупнейший в мире сайт социальных сетей для чтения и публикации. Поиск Поиск

Six the music pdf

Молотковые выключатели Cutler 15 ампер

Двухполюсный автоматический выключатель BR Eaton Cutler-Hammer на 30 ампер разработан для защиты домашних проводов от перегрева или короткого замыкания.Применение двухполюсного выключателя включает использование встроенной духовки, кухонной плиты, сушилки для одежды и водонагревателя.

Bongo music mix

Wwf no mercy v1 1

Миниатюрный автоматический выключатель Eaton BR230, тип BR, 120/240 В переменного тока, 30 А, 2 полюса, 42 кА: Бесплатная доставка в магазин! Наша цена: 10,99 $. Код продукта: 6855142. Кол-во:

Команды Powershell чувствительны к регистру

Установленная цена Oculus rift в Индии

Тысячи детей и взрослых ежегодно получают тяжелые травмы и гибнут от поражения электрическим током в собственных домах.По данным Национальной ассоциации противопожарной защиты (NFPA), проблемы с электричеством в доме являются причиной более 51000 пожаров каждый год, в результате чего более 490 смертей, 1400 травм и ущерба имуществу в Соединенных Штатах (США) составляют 1,3 миллиарда долларов.

Рабочие листы команд гласных бесплатно

Yamaha r6 на продажу рядом со мной Craigslist

BR230 — Eaton BR Термомагнитный автоматический выключатель, тип BR 1-дюймовый съемный автоматический выключатель, 30 А, 10 kAIC, двухполюсный, 120 / 240V, BR, Обычное отключение выключателя, # 14-4 AWG Cu / Al, Q28, BR, Тип BR Нагрузочные центры

Bear hug gif funny

Подтверждение соответствия треугольников справочной таблице ответов

pe.eaton.com € € € Тип BR 1-дюймовый сменный автоматический выключатель BR230 UPC: 786676362955 Размеры:

Образец приложения Ionic 4

2011 ford fiesta pcm отзыв

30 августа 2018 г. · Двухполюсный выключатель необходимо всякий раз, когда вы проводите 240-вольтную проводку. Он состоит из пары выключателей, расположенных рядом, так что они контактируют с чередующимися шинами. Чтобы установить один, подключите провода под напряжением к выключателю, нейтральный провод к нейтральной шине и заземляющий провод к заземляющей шине.

Scaletrains ns dash 9

Прицел Savage model 62

BR230 BR230.НАИМЕНОВАНИЕ ПРОДУКТА: 1-дюймовый съемный автоматический выключатель Eaton типа BR НОМЕР КАТАЛОГА: BR230 UPC: 786676362955 ДЛИНА / ГЛУБИНА ПРОДУКТА: 1.9 В НАЗВАНИЕ ПРОДУКТА: …

441 значение на иврите

Старая луговая ферма

1How для замены автоматического выключателя в панели автоматического выключателя. Eaton BR Термомагнитный автоматический выключатель, тип BR 1-дюймовый вставной автоматический выключатель, 30 A, 10 kAIC, двухполюсный, 120/240 В, BR, общий выключатель, # 14-4 AWG Cu / Al, Q28, BR , Тип BR Нагрузочные центры Planet audio, усилитель мощностью 1200 Вт, 2 канала Бренд Eaton… Встроенная печь 4500 120/240 30 10/3 BR230 Ch330 Range Top 6000 3300 120/240 30 20 10/3 12/3 2-36 EATON CORPORATION Книга решений для розничной торговли Cutler-Hammer — 1-877-932-9322 … 200 30 40 # 1 — 300 тысяч кубометров 10-BR120 & 1-BR230 BR3040L200V2 782114894477. Дата создания: Кормушка для домашних животных Portionpro rx

Журнал отправки округа Гурон

• Para Mayor informacin Посетите: www.eaton.com 14 февраля 2009 г. CRESI10209 La Solucin Cutler — Hammer de Eaton ha desarrollado la familia ms Complete de dispositivos de proteccin contra transitores y pararayos instalados en la acometida y en los puntos de uso, ofreciendo una energa de cali-dad Requerida para cargas electrnicas sensibles.Реалистичные детские куклы, которые плачут и двигаются uk
• 28 мая 2007 г. · Я установил Woodtek 3-сильный DC, который, согласно спецификациям, показывает 19A. Я попросил электрика установить автоматический выключатель на 20А на специальном отводе 10га. Проблема в том, что когда я пытаюсь запустить постоянный ток, цепь отключается.

  No related posts.
