Автомобильный генератор – устройство и принцип работы генератора двигателя автомобиля

к списку всех статей

22.08.2014

Автомобильный генератор – это источник электроэнергии и неотъемлемая часть устройства автомобиля. Принцип действия электрогенератора состоит в преобразовании механической энергии в электрическую. Генератор автомобиля является основной частью генераторной установки, которая также включает в себя регулятор напряжения.
Исправные автогенераторы осуществляют бесперебойную подачу тока, который необходим для работы большинства автомобильных компонентов-электропотребителей: системы зажигания, бортового компьютера и других. Одновременно с этим автомобильный генератор поддерживает заряд аккумуляторной батареи. Состояние и мощность генератора напрямую влияют на надежность автомобиля и его и эксплуатационные характеристики.

Устройство и принцип работы генератора
Автомобильный генератор работает по принципу преобразования механической энергии в электрическую: вращение коленчатого вала двигателя генератор преобразует в электрический ток.Это происходит благодаря явлению электромагнитной индукции, т.е. возникновению переменного электрического напряжения при изменении магнитного потока, протекающего сквозь замкнутый контур. В случае с автогенератором таким контуром выступает статор с медной обмоткой, внутри которого вращается ротор, представляющий собой магнит или совокупность магнитов.
Таким образом, основные элементы автогенератора – это статор, ротор и регулятор напряжения. В конструкции также присутствуют корпус из двух крышек, шкив для передачи энергии от двигателя посредством ремня генератора, диоды-выпрямители для преобразования переменного тока в постоянный,щеточный узел и другие вспомогательные элементы.

Статор -статичный элемент генератора, состоящий из замкнутого железного магнитопровода с пазами, внутри которых находится медная обмотка. Именно эта обмотка накапливает мощность автогенератора при вращении ротора.Ротор же представляет собой стальной вал с обмоткой возбуждения, в которой образуется магнитный поток, и двумя стальными втулками, которые подводят поток к обмотке статора.
При повороте ключа в замке зажигания к обмотке возбуждения подводится ток, который обеспечивает первоначальное возбуждение и приводит к образованию электромагнитного поля.Ротор вращается, получив привод от коленчатого вала двигателя с помощью ремня генератора, вращающего шкив. При вращении ротора магнитный поток в катушке попеременно меняет свое направление, так как напротив катушек оказываются то южный, то северный полюсы ротора. Вследствие этого внутри катушки возникает переменное напряжение, частота которого напрямую зависит от частоты вращения ротора и количества пар полюсов. Переменное напряжение с помощью выпрямителя преобразуется в постоянное, которое и подается к бортовой сети автомобиля.

Рекомендации по эксплуатации автогенератора
1. Устанавливая в свой автомобиль АКБ, или запуская двигатель от другого источника, убедитесь в том, что соблюдаете правильную полярность. В противном случае выйдет из строя выпрямитель автогенератора и возникнет угроза возгорания.
2. Необходимо отслеживать состояние электропроводки и состоянием контактов проводов, которые подходят к генератору автомобиля и регулятору напряжения. Слабый контакт может привести к образованию избыточного напряжения.
3. Стоит также следить за состоянием ремня генератора, так как в случае слабого натяжения генератор работает менее эффективно, в случае слишком тугого натяжения возможно разрушение подшипников.
4. Рекомендуем доверить установку генератора профессионалам из СТО во избежание возникновения непредвиденных проблем

Не упускайте важные события

к списку всех статей

Подключение генератора ваз 2109 описано на нашем сайте торгового дома «БАТЭ».

Хотите изучить правила подключения генератора ваз 2109 и приобрести соответствующий товар оптом

ВАЗ-2109 — отечественный заднеприводный автомобиль малого класса с типом кузова хэтчбек, с 1987 до 2004 года серийно выпускался на Волжском автомобильном заводе. В 1991 году был разработан новый дизайн, через 3 года на смену двигателю карбюраторного типа пришел бензиновый с инжекторной системой подачи топлива. Среди ценителей отечественного автопрома ВАЗ-2109 востребован и сегодня благодаря устойчивости на дорожном покрытии, динамике и скоростным характеристикам.

На автомобили ВАЗ-2109 устанавливают два вида генераторов: 94.3701 и 37.3701. Разница между ними заключается в роторе. В первом случае используется поликлиновый ремень, во втором — клиновый ремень от шкива коленвала.

Технические характеристики и схема подключения генераторов

Основные технические характеристики генераторов ВАЗ-2109:

• наибольшая сила тока отдачи при 13В — 55 А у генератора 37. 3701 и 80 А у 94.3701,
• предельное регулируемое напряжение — 13,6-14,6 В и 13,2-14,7 В,
• передаточное отношение двигатель-генератор — 1:2,04 и 1:2,4 соответственно.

У разных моделей генераторов есть отличия и в размере контактных колец. В модификации 94.3701 кольца имеют меньший диаметр. Это позволяет продлить срок службы устройства.

Подключение генератора ВАЗ-2109 зависит от модели устройства. При повороте ключа зажигания напряжение подключается через контрольную лампочку на приборной панели и резисторы. Когда двигатель запущен, напряжение поступает в обмотку возбуждения от вентилей на выпрямительном блоке. Контрольная лампа при этом не горит, поскольку через нее не проходит ток. Основное напряжение подается на вывод регулятора. С 1996 года в конструкцию генератора 37.3701 внесли изменения: регулятор напряжения поместили в металлический корпус и соединили с щеткодержателем.

Подключение генератора ВАЗ-2109 94. 3701 проводится по аналогичной схеме. После включения зажигания напряжение через контрольную лампочку поступает к выводу регулятора. При исправной работе устройства в момент поворота ключа лампа загорается, после запуска двигателя — сразу гаснет. Если сигнал горит дольше положенного, возможны сбои в работе генератора.

Где купить генераторы по доступным ценам?

Приобрести генератор на ВАЗ-2109 по выгодным ценам предлагает «ТД «БАТЭ». Реализуем новые оригинальные запчасти для автомобилей и спецтехники от ведущих производителей. На весь ассортимент действует гарантия завода-изготовителя.

Оформить заявку легко по телефону, указанному на сайте. Менеджер подробно расскажет об условиях сотрудничества, доступных вариантах оплаты и сроках доставки в Ваш регион.

Тест автомобильных генераторов КЗАТЭ, LKD, Fenox, «Прамо» и «СтартВОЛЬТ»

Каждому автомобилисту, который интересуется устройством своего железного коня, известно, что основным источником электроэнергии в электрооборудовании любого автомобиля является энергетическая установка, в которую входит аккумуляторная батарея, генератор и реле-регулятор.

Аккумулятор является основным в этой тройке. Он питает всю бортовую сеть автомобиля, а генератор с реле-регулятором, по мере своей возможности и необходимости, подпитывают АКБ и следят за тем, чтобы бортовая сеть автомобиля не превышала заданного напряжения (для автомобилей с 12-вольтовым оборудованием это напряжение составляет 14—14,6 В, а для 24-вольтового — 27—28,8 В). И хотя генераторы в автомобиле являются предметами «долгоиграющими», все же и они порой выходят из строя. Давайте посмотрим, что предлагает нам российский рынок для замены вышедшего из строя генератора, а заодно протестируем предложенные модели в нашей испытательной лаборатории.



Для начала небольшой ликбез. Генератор необходим для бесперебойного заряда постоянно разряжаемой АКБ электроприборами, включенными в бортовую сеть автомобиля. На современные машины устанавливаются генераторы переменного тока. Они в наибольшей степени отвечают требованиям, которые предъявляются для одного из важнейших энергоузлов автомобиля.

Генератор преобразует механическую энергию, получаемую от двигателя, в электрическую. Регулятор напряжения (в подавляющем большинстве современных автомобилей — составная часть генератора, за редким исключением, когда регулятор является «выносным», то есть выносится в моторный отсек, отдельно от генератора) поддерживает напряжение бортовой сети автомобиля в заданных пределах при изменении электрической нагрузки, частоты вращения ротора генератора и температуры окружающей среды.

Автомобильный генератор должен обеспечивать бесперебойную подачу тока и обладать достаточной мощностью, чтобы:

• снабжать электроэнергией АКБ, которая постоянно разряжается работающими потребителями бортовой;
• при включении всех штатных потребителей электроэнергии на малых оборотах двигателя не происходил разряд аккумуляторной батареи.

Ко всему прочему, генератор должен иметь достаточную прочность, большой ресурс, небольшие массу и габариты, невысокий уровень шума и радиопомех.

Подытожив все вышесказанное, можно сделать вывод, что генератор — это сердце электрики автомобиля, которое всегда должно «биться» и выдавать ток для заряда, чтобы машина «жила».

Понимая всю важность данного автомобильного узла, мы обратили свой взор на рынок генераторов для отечественных автомобилей.

Для сравнительного теста нами были приобретены пять автомобильных генераторов в обычном магазине запасных частей. Это генераторы марок КЗАТЭ, LKD, Fenox, «Прамо» и «СтартВОЛЬТ». Все они предназначены для установки на двигатели автомобилей ВАЗ.



Генератор переменного тока 9402.3701-01 со встроенным выпрямительным блоком и аналоговым регулятором напряжения (14 В; 80 А; 1,12 кВт; 1200/6000 мин^-1; 4,9 кг) — ОАО «Завод им. А. М. Тарасова» (ОАО «ЗиТ») — марка КЗАТЭ (Россия)



Данный генератор считается штатным, поскольку именно генераторы данного завода поставляются на конвейер АвтоВАЗа.

Оценка качества сборки нареканий не вызвала. Генератор ремонтопригоден.

Немного о методике оценки: для снятия вольт-амперной характеристики генераторы устанавливались на специализированный стенд. Максимальное значение силы тока генераторы должны обеспечивать при значении оборотов коленчатого вала от 1500 до 2500.

На 700 оборотах коленвала в минуту данный генератор показал значение силы тока в пределах 40 А с предрасположенностью к «затуханию». При выходе на номинальные обороты генератор КЗАТЭ подтвердил заявленные 80 А и даже вышел на показатель 90 А. Оценивая отзывы автомобилистов, можно с уверенностью сказать: данный генератор является вариантом классического надежного исполнения без претензии на выдающиеся показатели, однако гарантирующий беспроблемную эксплуатацию.



Испытания генератора КЗАТЭ при 700 об/мин коленвала двигателя



Испытания генератора КЗАТЭ при 2000—2500 об/мин коленвала двигателя



Генератор переменного тока 9402.3701 P со встроенным выпрямительным блоком и аналоговым регулятором напряжения (14 В; 100 А; 1,4 кВт; 1200/6000 мин^-1; 4,85 кг) — LKD Electrical (Китай)

Генератор LKD практически полностью повторяет конструкцию описанного выше генератора КЗАТЭ. Для него характерны те же особенности по качеству исполнения и ремонтопригодности.

Однако уже при установке на стенд генератор LKD показал свою полную неработоспособность. При выявлении причины отказа было обнаружено отсутствие пайки на питающем проводе реле регулятора. При обдумывании дальнейшей судьбы генератора мы решили исключить его из испытаний. Несмотря на то, что устранение неисправности могло занять несколько минут, мы решили занять позицию потребителя. Заплатив деньги, потребитель не должен самостоятельно устранять брак производителя и проводить доработку собственными силами.



Отсутствие заряда генератора LKD



Впоследствии мы поинтересовались отзывами потребителей в Интернете по данному генератору и обнаружили другие негативные отклики в адрес этого испытуемого, с той лишь разницей, что кому-то пришлось выложить чуть больше за него.



Генератор переменного тока AL 21305 со встроенным выпрямительным блоком и аналоговым регулятором напряжения (14 В; 80 А; 1,12 кВт; 1200/5500 мин^-1; 5,6 кг) — Fenox Global Group (Беларусь)

Генератор марки Fenox по конструкции идентичен двум описанным ранее. Однако при осмотре этого генератора было обнаружено более высокое качество исполнения. Ремонтопригодность на том же уровне — требует вмешательства подготовленного специалиста. Зная «болячки» подобных генераторов, нами была проверена затяжка контактов. Как оказалось, не напрасно. Не затяни их — последствия были бы печальными, хотя и в обозримом будущем: оплавление контактов за счет образующихся переходных сопротивлений при прохождении больших токов, последующий выход агрегата из строя. На самом деле это скорее профилактика, нежели криминал. Данной процедуре подвергались все генераторы.

Стендовые испытания генератора Fenox показали следующие результаты. При работе на 700 оборотах коленвала в минуту удалось достичь значений на уровне 45—50 А с явными признаками «затухания». При увеличении оборотов коленвала до 2500 генератор выдал 90 А под нагрузкой, однако на этом все и закончилось.



Испытания генератора Fenox при 700 об/мин коленвала двигателя



Испытания генератора Fenox при 2000—2500 об/мин коленвала двигателя



Генератор переменного тока 5102. 3771 со встроенным выпрямительным блоком и аналоговым регулятором напряжения (14 В; 100 А; 1,4 кВт; 1200/5500 мин^-1; 5,4 кг) — ЗАО «Концерн „Прамо“» (Россия)



По конструкции генератор марки «Прамо» несколько отличается от трех предыдущих: используется иное литье, применена иная конструкция подшипниковых опор. Закрепление подшипников с помощью фланцев, ко всему прочему, позволило значительно поднять ремонтопригодность агрегата. Для ремонта подшипникового узла данного генератора можно привлекать специалистов с меньшей квалификацией.

Отличается по конструкции и диодный мост генератора. Исполнение в точности копирует конструкцию, применяемую в генераторах фирмы Bosch. Зато сам диодный мост не ремонтопригоден. Запайка выводов со статорной обмотки произведена на диодном мосту. В общем, ремонтопригодность принесена в жертву стабильному контакту.

Стендовые испытания генератора «Прамо» показали следующие результаты. При работе на 700 оборотах коленвала в минуту под нагрузкой удалось достичь значения 50 А. При увеличении оборотов коленвала до 2500 генератор достиг значения 100 А под нагрузкой.





Испытания генератора «Прамо» при 700 об/мин коленвала двигателя





Испытания генератора «Прамо» при 2000—2500 об/мин коленвала двигателя



Генератор переменного тока «СтартВОЛЬТ» LG 0110 со встроенным выпрямительным блоком и цифровым регулятором напряжения (14,6 В; 120 А; 1,9 кВт; 1200/5500 мин^-1; 5,3 кг) — ООО «Карвиль» (Санкт-Петербург)

По конструкции генератор марки «СтартВОЛЬТ» весьма близок таким представителям, как КЗАТЭ, LKD и Fenox. Схож с ними и его диодный мост, за исключением наличия двух дополнительных силовых диодов, призванных производить дополнительный отбор мощности, как заявляет разработчик. Это так называемое использование третьей гармоники, которая в других генераторах попросту не задействуется.

Выводы обмотки статора не имеют механических контактов. Запайка выводов статорной обмотки произведена на диодном мосту. Реле-регулятор, в отличие от всех вышеописанных, является цифровым, а не аналоговым, опять же по заявлению производителя, и также предполагается, что, ко всему прочему, «на выходном ключе установлен полевой транзистор, имеющий при открытии нулевое сопротивление, что обеспечивает уменьшение потерь».

Подшипниковые узлы также аналогичны конструкциям генераторов КЗАТЭ, LKD и Fenox.

И самое главное значимое отличие от всех предыдущих моделей — заявленный ток в 120 А!

Мы не поверили на слово производителю, однако стендовые испытания генератора «СтартВОЛЬТ» показали следующие результаты: при работе на 700 оборотах коленвала в минуту под нагрузкой удалось достичь значения 60 А. Поразительно, но при увеличении оборотов коленвала до 2500 генератор достиг заявленного значения 120 А под нагрузкой! Де-факто это практически на 50 % больше, чем у штатного генератора КЗАТЭ.





Испытания генератора «СтартВОЛЬТ» при 700 об/мин коленвала двигателя



Испытания генератора «СтартВОЛЬТ» при 2000—2500 об/мин коленвала двигателя



Итак, подведем промежуточные итоги. При практически одинаковых конструкциях «изюминка» генератора «СтартВОЛЬТ» позволила добиться на 30—50 % лучших показателей, чем у потенциальных конкурентов. Нам остается свести данные замеров в таблицу, проставить цены и экспертные оценки.



ВЫВОДЫ

Классическая модель штатного генератора фирмы КЗАТЭ пользуется спросом у автомобилистов, хотя нельзя не сказать, что возросшая потребность в более мощных генераторах — это требование времени. Поэтому данная модель, несмотря на свое качество и уровень самого производителя, является морально устаревшей. Поэтому наш выбор пал на генератор фирмы «СтартВОЛЬТ» как более интересный по реальным характеристикам.

Вопрос\Ответ по генераторам

Вопрос: Если загорелась лампа аккумулятора на панели приборов, то это точно нет зарядки и сгорел генератор?



В большинстве случаев это именно так. Индикатор также будет светиться, если напряжение от исправного генератора «не доходит» до аккумуляторной батареи по причине, например, сильной коррозии, перегорания или обрыва силового провода от генератора или отсутствия контакта в месте сопряжения силовых проводов. Часто такое соединение клемм силовых проводов от генератора и аккумулятора происходит на одном из болтов втягивающего реле либо непосредственно на «плюсовой» клемме аккумулятора, которые могут подвергнуться сильной коррозии.

Вопрос: Из генератора слышен тонкий свист, подшипники недавно менял. Что может «свистеть» в генераторе?

Тонкий «электрический» свист может появиться при нарушении соосности ротора относительно статора генератора при его разборке-сборке, как результат недостаточного или чрезмерного стягивания передней и задней крышек генератора стяжными шпильками. Также свист может появиться при определенном износе щеток и коллектора генератора. Наконец, не исключена механическая природа такого «свиста», например, при расслоении изоляционных кембриков, входящих в конструкцию ротора и статора, или же банальное попадание внутрь генератора каких-либо посторонних частиц. Кроме того, часто источником «свиста» оказывается не генератор, а старый приводной ремень. В любом случае, на наших сервисных центрах могут определить и устранить источник подобных звуков.

Вопрос: При запуске мотора контрольная лампа на панели приборов вообще не горит, зарядки на «холостых» нет. Зарядка появляется, если только как следует «газануть». В чем проблема?

Проблема, скорее всего, в цепи возбуждения генератора, точнее-в её отсутствии. На больших же оборотах многие генераторы способны самовозбуждаться, поскольку магнитопровод ротора, так называемые «клювы», всегда имеет некоторую остаточную намагниченность (даже при неисправной цепи возбуждения). Схемотехника таких генераторов должна содержать дополнительные выпрямительные диоды, которые самостоятельно питают цепь реле-регулятора после запуска двигателя. Поскольку контрольная лампа является элементом первичной цепи возбуждения генератора, то зачастую банальное перегорание этой лампы может привести к подобному эффекту. Либо находится в обрыве провод от этой лампы с панели приборов до клеммы возбуждения генератора. Такая простейшая схемотехника была характерна для большинства европейских машин вплоть до начала 2000-х.

Вопрос: При замене АКБ перепутали клеммы. Из генератора пошел дым. Заводить теперь боимся. Что делать?

Знакомая история. Надо снимать генератор и нести в диагностику в любой наш сервисный центр. Крайне вероятно, что сгорел диодный мост или статорная обмотка генератора. Все «лечится», как обычно, за час-полтора. В любом их наших сервисных центров Вам оперативно заменят вышедшую из строя деталь и выдадут гарантию на произведенный ремонт.

Вопрос: Какой толк от модного шкива на моем генераторе, который ещё крутится только в одну сторону, если он уже третий раз за 7 лет накрывается и стоит мама не горюй? Можно ли его заменить на обычный?





Установка шкивов с обгонной муфтой на современные генераторы — это не дань моде, а вынужденная мера. Подобные шкивы позволяют сглаживать влияние неравномерности вращения приводного ремня при разных режимах работы двигателя, особенно дизельного, и особенно при резком торможении двигателя, или же при резком изменении нагрузки в электроцепи автомобиля, например, включении/выключении кондиционера, дальнего света и т. д., что также приводит к достаточно резкому изменению нагрузки на двигатель, и, соответственно, на приводной ремень генератора. Обычный шкив при этом может «пробуксовывать», резко увеличивая износ ремня и уменьшая его срок службы. Нередки при этом и случаи обрыва ремня со всеми вытекающими последствиями. К сожалению, конструкция подобных шкивов, как правило, с многорядными роликами, достаточно технологически сложна, что сказывается на их цене, а надежность, как показывает практика, недостаточна. Средний срок службы таких шкивов — 60-100 тыс. км, что уже в разы меньше срока службы тех же подшипников генератора. Ставить обычные шкивы вместо шкивов с обгонной муфтой теоретически можно, но только на собственный страх и риск, учитывая возможные последствия, поскольку ни один автопроизводитель никогда официально не даст согласия на такую замену! На наших сервисных центрах мы можем предложить как оригинальные шкивы с обгонной муфтой, так и более дешевые шкивы альтернативных производителей, которые всегда находятся в наличии.

Вопрос: В каком диапазоне должно быть выходное напряжение генератора во время работы?

При всей простоте вопроса ответ на него не столь очевиден и однозначен. Производители применяют в большинстве автомобильных генераторов реле-регуляторы с напряжением отсечки от 13.9 до 15.1 Вольт. Но при максимальной нагрузке выходное напряжение генератора, скажем, с отсечкой в 13,9 Вольт может «провалиться» и до 13,0-13,2 Вольт. Для большинства электрооборудования автомобиля эта разница выходного напряжения генератора не столь критична, но вот для зарядки аккумулятора она весьма существенна. Но ещё более существенной при эксплуатации аккумулятора является температура окружающей среды, от которой зависит плотность электролита батареи. В идеале определенному типу батареи при определенной температуре должно соответствовать своё напряжение зарядки. Поэтому рекомендация, что напряжение зарядки должно быть не меньше, скажем 13,6 Вольт, возможно, будет оптимальной для африканского региона, либо для ОАЭ, но будет явно безграмотной например для Якутии или для Магаданской области. И опять-таки 14,8 Вольт в качестве эталона для автомобилей регионов как например Якутия либо Магаданская область окажутся губительными для аккумуляторов в Африканских странах или ОАЭ («закипят»). Так что, с одной стороны, технически грамотно было бы искать ответ на этот вопрос у конкретного производителя автомобиля, произведенного им именно для вашего региона! И всё же, с другой стороны, на основании многолетней практики ремонта генераторов и с вышеупомянутой оговоркой считаем, что для Средней полосы России выходное напряжение генератора при его номинальной отдаваемой мощности должно быть не менее 13.8 Вольт, а при минимальной нагрузке не должно превышать 14,8-14,9 Вольт. На некоторых автомобилях американского производства допустимо выходное напряжение генератора и 15,1 Вольт. К слову сказать, уже появились автомобили с «умной» системой зарядки аккумулятора, учитывающей режим его эксплуатации, степень разрядки, температуру окружающей среды и т. д., обеспечивающей оптимальное напряжение зарядки вне зависимости от выходного напряжения генератора.

Вопрос: Как измерить ток, который выдает генератор в сеть автомобиля? Вроде амперметр надо ставить в разрыв цепи, но не резать же автомобильные провода ради этого?



Действительно, обычный тестер здесь не подойдет, но провода резать нет необходимости, поскольку давно существуют приборы под названием «токосъемные клещи», позволяющие производить замеры постоянного тока, протекающего в электропроводке, без разрыва электроцепи. К сожалению, по нашим наблюдениям на многих крупных автосервисах и даже дилерских центрах автоэлектрики зачастую не имеют понятия о существовании подобных весьма полезных приборов. Все сервисные центры Компании Вольтаж оснащены токосъемными клещами.

Вопрос: В генераторе, похоже, загремели (зашумели) подшипники. Сколько так ещё можно ездить?

Можно, конечно, ездить до тех пор, пока подшипники вообще не развалятся и генератор не заклинит. Правда, при этом возможен обрыв приводного ремня со всеми вытекающими последствиями, да и при таком варианте есть большая вероятность, что генератор станет вовсе неремонтопригоден, поскольку разбитые подшипники могут привести в негодность их посадочные места в крышках генератора, а ротор из-за большого поперечного люфта просто-напросто «затрёт» статор. Короче, вместо сравнительно дешевого ремонта по замене подшипников может возникнуть необходимость покупки нового генератора. Замена подшипников является самым популярным видом ремонта генераторов на всех наших сервисных центрах.

Вопрос: Есть подозрение, что у меня на машине периодически появляется перезаряд аккумулятора. Может ли генератор давать перезаряд?

К сожалению, в простейших схемотехнических решениях, до сих пор применяемых в подавляющем числе популярных автомобилей, индикатор заряда АКБ на панели приборов не будет гореть при перезаряде аккумулятора. Если контрольная панель автомобиля не оснащена вольтметром бортовой сети, то о неприятности с перезарядом аккумулятора можно узнать слишком поздно, а именно, по кислотному запаху из батареи, поскольку при перезаряде происходит активное выкипание электролита. Неисправный генератор с «пробитым» реле-регулятором или диодным мостом, как правило, и является источником такой проблемы, но в этом случае перезаряд будет постоянным и никак не периодическим. Однако достаточно часто, особенно на генераторах японских и корейских производителей, применяют схемные решения с обратной связью от АКБ, т..е., с дополнительным проводом от батареи к реле-регулятору генератора, что позволяет более точно поддерживать требуемое напряжение зарядки АКБ. Но вот в случае обрыва этого провода или плохого его контакта в соединительной фишке вполне исправный генератор автоматически «уходит в перезаряд». Скорее всего, именно отсутствие надежного контакта может быть причиной периодического перезаряда АКБ. На любом нашем сервисном центре достаточно квалифицированных мастеров, которые могут выявить и устранить причину перезаряда на любом автомобиле.

Вопрос: Заметил, что генератор на моей машине сильно греется, рукой не дотронуться. Не опасно ли это? Может ли генератор воспламениться?

Любой генератор на любой машине должен нагревается при работе. Наибольшему нагреву подвергается диодный мост, реле-регулятор, статор генератора. Рабочая температура полностью нагруженного генератора может достигать +90 С, а на автомобилях с дизельным двигателем и того больше. Так что «щупать» генератор голыми руками не только бесполезное занятие, но и опасное. На нагрев генератора влияют его месторасположение на двигателе, суммарная мощность подключенных потребителей, особенности вентиляции подкапотного пространства, а также температура окружающей среды. Известные случаи воспламенения генераторов на автомобиле обычно связаны с перегревом места присоединения клеммы силового провода к плюсовому болту генератора из-за плохого контакта — не затянутой гайки, сильным окислением или коррозией и т. д. Как раз в этом месте и может произойти локальный разогрев выше всех допустимых пределов. Причем воспламениться в первую очередь может именно сам силовой провод, и только во-вторую очередь возможно воспламенение пластиковой задней крышки генератора, которые, кстати, встречаются далеко не на всех автомобильных генераторах. Также существует опасность воспламенения генератора в случаях нарушения правил его эксплуатации «переплюсовка» АКБ, короткое замыкание в электроцепи автомобиля, работа генератора сверх номинальной нагрузки и т.д.

Щётки генератора, двигателя печки(втулки)

Щётки генератора, двигателя печки(втулки)

Сортировать по

Втулка двиг.печки ВАЗ 01-07д.6х16h21мм (c/у)

03000063

Втулка двиг. печки ВАЗ 08-09д.8х16h21мм (с/у)

03000064

Втулка двиг.печки Волга и др.8х18хh22мм (с/у)

03000065

Втулка двиг.ст-очист. д10х18хh22мм (с/у)

03000066

Щётка (уголёк) генератора ВАЗ 2101-07 (5х8х18мм)

27000001

Щётка (уголёк) генератора ВАЗ 2101-07 (5х8х18мм)(к-т 2шт, с/у)

27000038

Щётка (уголёк) генератора ВАЗ 2110 (4х6х18мм)

27000032

Щётка (уголёк) генератора ВАЗ 2110 (4х6х18мм)(к-т 2шт, с/у)

27000039

Щётка (уголёк) генератора ГАЗ, ЗИЛ, Камаз (6х6. 5х18мм)

27000003

Щётка (уголёк) генератора ГАЗ, ЗИЛ, Камаз (6х6.5х18мм)(к-т 2шт, с/у)

27000040

Щётка (уголёк) генератора на иномарки 8х9х20мм (провод в бок)(к-т 2шт, с/у)

33000089

Щётка (уголёк) генератора на иномарки 8х9х20мм (провод вверх)(к-т 2шт, с/у)

27000050

Щётка (уголёк) двигателя охлаждения радиатора (7х8L18мм)

27000036

Щётка (уголёк) двигателя охлаждения радиатора (7х8L18мм)(к-т 2шт, с/у)

27000043

Щётка (уголёк) двигателя печки ВАЗ 2101-07 (6,5х6,5L11мм)

27000006

Щётка (уголёк) двигателя печки ВАЗ 2101-07 (6,5х6,5L11мм)

27000041

Щётка (уголёк) двигателя печки ВАЗ 2108, Волга (7х8L11мм)

27000005

Щётка (уголёк) двигателя печки ВАЗ 2108, Волга (7х8L11мм)(к-т 2шт, с/у)

27000042

Щётка генератора в щёткодержателе (1контакт) ЗИЛ,М,ГАЗ-53

27000002

Щётка генератора в щёткодержателе (2контакта) Волга

27000004

Щётка генератора в щёткодержателе ВАЗ 2101-07

27000031

Щётка генератора с регулятором напряжения 12V ЗИЛ, ГАЗ

27000025

Щётка генератора с регулятором напряжения 24V МАЗ, КАМАЗ

27000026

снятие и установка.

Возможные негативные последствия

При снятии генератора 37.3701 с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 выполните следующие действия:
1. Отсоедините провод от вывода «-» аккумуляторной батареи.
2. Снимите защиту двигателя (см. Раздел 4 «Двигатель» — «Снятие и установка двигателя»).

ПРИМЕЧАНИЕ
Генератор от автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 необходимо снимать вместе с кронштейном, так как лонжерон кузова мешает снятию болта крепления генератора к кронштейну.

3. Отсоедините разъем с проводом от провода генератора.

4. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы «30» генератора.

5. Ослабьте регулировочную гайку и нижнюю гайку крепления генератора.

6. Подвиньте генератор к двигателю и снимите ремень генератора.

7. Выкрутите болт крепления регулировочной пластины генератора.

8.Снизу моторного отсека откручиваем два болта крепления кронштейна, удерживая генератор.

9. Снимите генератор вниз с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

10. Установите генератор на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в обратной последовательности.
A ПРЕДУПРЕЖДЕНИЕ
При креплении кронштейна генератора более длинный болт устанавливается ближе к приводу генератора!
11. После установки отрегулируйте натяжение ремня (см. «Замена и регулировка натяжения ремня привода генератора 37.3701 «).

Поломка может произойти через несколько лет после покупки. Чаще всего автовладельцы сталкиваются с проблемой в работе генератора. Для того, чтобы избавиться от проблемы вам понадобится:

• снимите прибор;
• разобрать, выявить ошибку, починить или купить новый генератор;
• установить исправное устройство.

Генератор

Чтобы самостоятельно разобрать детали машины, необходимо знать, для чего они предназначены.Итак, генератор — это конструкция, которая предназначена для обеспечения электричеством всех частей путем преобразования механической энергии в ток. То есть аккумулятор заряжается при работающем моторе.

Краткая информация:

• генератор расположен в передней части двигателя;
• с помощью коленвала начинается работа.

Сегодня есть два типа устройств: компактные и традиционные. Между ними есть существенные различия, например, разная компоновка вентилятора, дизайн корпуса и так далее.Но основные детали остались прежними. Поэтому, если владелец автомобиля хоть раз самостоятельно разобрался в деталях, то при разборке устройств другого типа он легко сможет работать. Составные части — ротор, щеточный узел, статор, выпрямительный блок.

Крепление генератора к ваз 2112

Ваз 2112, крепление генератора не должно вызвать затруднений, так как практически во всех марках отечественных автомобилей установка аналогична. Но для того, чтобы проделанная своими руками работа не вызывала недовольства, необходимо помнить все нюансы.

1. Перед тем, как монтировать генератор, на ВАЗ 21124 необходимо убедиться, что минусовая клемма АКБ отключена. Это один из важных моментов в работе, так как иначе может произойти короткое замыкание.
2. Далее необходимо правильно расположить генератор, при этом постоянно удерживая его. Затяните болты с помощью ключа №13, как показано на фото ниже.
3. Установить натяжную планку.
4. С помощью специального накидного ключа №10 затяните регулировочный болт в верхнем кронштейне.
5. Правильно натянуть ремень генератора, чтобы в дальнейшем не было поломок.
6. Гаечным ключом №10 навинтить гайку крепления проводов к приводу генератора с положительной полярностью. Таким образом, оба провода установлены.
7. Подключите провод возбуждения устройства.
8. Установить брызговик двигателя.
9. Включите отрицательную клемму, чтобы возобновить работу. После полной установки лучше проверить ремень привода генератора, нужно отрегулировать натяжение.

Процессу крепления предшествует снятие устройства, определение поломки и последующий ремонт. Для того, чтобы убрать конструкцию, нужно выполнить действия в обратном порядке.

Работа машины не может быть продолжена, если есть проблема с генератором. Проверять прибор необходимо после 15000 км пробега. Диагностика определяет состояние и в случае возникновения неисправностей необходимо срочно исправить ситуацию, не откладывая на потом.Ремонт всегда включает анализ детали. Для этого используются ключи № 10, 13. Чаще всего причина определяется на этапе демонстрации основного болта выпрямительного блока. Если же определить поломку не удалось, нужно продолжить анализ до конца.

Возможные негативные последствия

Есть ряд последствий, которые могут возникнуть при установке генератора в каретку. Например, из-за втулки сложно уместить всю конструкцию, натяжение ремня происходит только после затяжки специального натяжного болта с помощью ключа №10.Гайки (№ 13) следует затягивать после проверки ремня, и его следует затягивать, затягивая гайки сверху.

В том случае, если конструкция была затянута намного сильнее, чем положено, произойдет быстрый износ деталей (например, ремень, шкив, подшипники), а, следовательно, и быстрый выход из строя. Слабое натяжение приведет к поломке запчастей, своеобразному свисту при работе, к невозможности зарядить аккумулятор и впоследствии к его замене.

Правильная регулировка ремня

Чтобы генератор прослужил долго, необходимо определиться с положением ремня.

1. Деталь должна немного прогнуться — примерно на 10 мм, под действием силы 10 кгс между устройством и шкивами коленчатого вала. Если цифра другая, то корректировку лучше произвести сразу. Прежде всего, вам нужно ослабить гайки как верхнего, так и нижнего генератора.
2. Затем определить всю конструкцию на блок цилиндров, поворачивая справа налево (для ощутимого освобождения ремня). Поэтому для того, чтобы затянуть, нужно делать шаги в обратном направлении — отвести устройство от цилиндра, повернуть болт слева направо, то есть по часовой стрелке.
3. Используя гаечный ключ, дважды поверните коленчатый вал по часовой стрелке с помощью болта шкива.
4. Далее нужно снова сделать проверку крепления. Если результат плохой, лучше сразу повторить действия.
5. Затяните две оставшиеся гайки.

Есть еще второй вариант проверки. Удобнее и лучше работать внизу станка, но для этого нужно снять правое переднее колесо. При замене, снятии ремня ослабьте натяжение гаек в нижней, верхней части.Предназначенный для регулировки болт выворачивают на максимальное значение, генератор прижимают к блоку цилиндров и снимают ремень. Осмотрев имеющийся ремень, можно приступать к установке нового. Вначале лучше надеть его шкив коленвала, а потом и сам генератор.

Кронштейн

Чаще всего причина плохих характеристик автомобилей кроется не в самой конструкции, а в ее кронштейне. Кронштейн крепления генератора ВАЗ 2112 хрупкий, так как он не металлический.При неправильной установке деталей происходит перекос крепления всех соседних устройств, что, в свою очередь, дает трещину на кронштейне.

Многие автовладельцы жалуются, что автозапчасти нужно менять каждые три месяца. Так, например, из всех автомобилей чаще всего ломается крепление генератора ВАЗ 21124. В этом случае лучше проконсультироваться со специалистами и по возможности изготовить металлический кронштейн самостоятельно или заказать его у мастера.

Необходимо помнить, что сломанный кронштейн является своеобразным индикатором, указывающим на наличие перекоса, неправильную установку генератора, чрезмерное натяжение или ослабление ремня.Только после выявления и устранения причины детали прослужат долго.

Приведенная выше инструкция позволяет разобраться в конструкции и этапах установки деталей. Но чтобы лучше понимать последовательность действий, необходимо ознакомиться с информацией, представленной в прикрепленном видео. Исходя из того, что работу нужно делать самостоятельно, то цена ее будет невысокой.

Последовательные действия по снятию и установке позволят новичкам лучше понять внутреннюю организацию автомобилей.Главный девиз в такой работе — внимательность, так как при неправильном креплении или небольшом скосе, отклонении в будущем многие запчасти могут выйти из строя, что приведет к расходам.

В автомобиле ВАЗ 2112 генератор предназначен для питания электрооборудования при работающем двигателе. При выходе из строя данного агрегата полноценная работа автомобиля будет невозможна, поэтому водитель может столкнуться с определенными трудностями во время движения. Подробнее о принципе работы, а также о замене некоторых элементов этого агрегата вы можете прочитать ниже.

[Скрыть]

Технические характеристики и принцип работы генераторной установки на «Двенашке»

Для начала рассмотрим принцип работы генератора 2112. Одним из основных конструктивных элементов является ротор, выполняющий функцию создания магнитного поля. Этот компонент представляет собой вал, на котором установлена ​​обмотка возбуждения. Половина этой обмотки установлена ​​в специальных полюсных частях, а ток на обмотку подается благодаря контактным кольцам.Вращение ротора осуществляется за счет ременной передачи от привода.

Другой не менее важный компонент — статор, состоящий из сердечника и обмотки. В этом механизме генерируется переменный ток, который течет по электрической сети через контактные кольца. Для подачи тока на кольца конструкция сборки дополняется специальными щетками. После них по схеме устанавливается выпрямительный блок, который используется для преобразования напряжения, которое генерирует устройство.В зависимости от модели устройства и его технических особенностей могут применяться различные схемы подключения обмоток.

Реле генераторной установки используется для поддержания напряжения в указанных пределах. Этот элемент при необходимости изменяет частоту, а также длительность электрических импульсов. По своей конструкции реле представляют собой несколько контроллеров, а также исполнительные компоненты. Назначение этих составных частей — определить время, в течение которого обмотка возбуждения должна быть подключена к сети.В случае выхода реле из строя, на аккумулятор будет подано нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то в обмотке формируются пределы напряжения 13,2-14,7 вольт. Сам узел позволяет генерировать ток до 80 ампер. Важно, чтобы ремень генератора ВАЗ был правильно натянут, иначе работа устройства в целом может быть некорректной. Если вы хотите проверить натяжение ремня своими руками, то учтите, что при давлении на него около 10 килограммов прогиб ремня должен быть не менее 8 мм (автор видео — канал В гараже Сандро) .

Сервисные особенности

Необходимость ремонта генераторного устройства на ВАЗ 2112 16 клапанов возникает нечасто, но для того, чтобы агрегат не пришлось ремонтировать, его нужно правильно обслуживать. В целом у данного агрегата достаточно высокий запас прочности.

Какие меры обслуживания необходимо соблюдать, чтобы предотвратить ремонт:

1. Следует помнить, что внешние поверхности агрегата всегда должны быть чистыми.
2. При проведении технического обслуживания также необходимо проверить качество крепления узла — он должен быть надежно закреплен в месте установки.
3. Не лишним будет проверить работоспособность регулятора напряжения; для этого используется мультиметр.
4. То же самое и с диагностикой ремня. Как было сказано выше, в первую очередь нужно проверить его натяжение — ремень не должен быть слишком тугим, но и его ослабление не допускается. Кроме того, диагностику состояния ремня нужно проводить каждые 10 тысяч км пробега — на нем не должно быть признаков повреждений, трещин, а также ремень не должен расслаиваться.
5. Еще один пункт обслуживания — проверка состояния подшипников.Для диагностики нужно демонтировать планку, а ротор агрегата нужно провернуть вручную. Если при вращении чувствуется зазор или даже небольшой заедание, то подшипниковые устройства необходимо заменить. То же самое касается появления звуков, нехарактерных для их нормальной работы.

Фотогалерея «Основные неисправности устройства»

Возможные неисправности и способы их устранения

Необходимость ремонта агрегата может возникнуть по разным причинам.Как показывает практика, самые распространенные из них — сломанные щетки или подшипники. О ремонте этих компонентов читайте ниже.

Порядок замены щеток

ВАЗ выпускается следующим образом:

1. В первую очередь необходимо выдавить три защелки на корпусе прибора, по бокам. Эти защелки крепят крышку к механизму.
2. Сама крышка снимается и убирается. Это позволит вам получить доступ к регулятору.
3. На регуляторе есть два винта, которые фиксируют устройство — их нужно открутить.Затем потяните за регулятор и снимите его.
4. Оцените состояние щеток — если они рабочие, то длина этих элементов должна быть не менее 0,5 см. В случае, если их размер меньше, то у вас есть два варианта — либо отремонтировать, заменив щетки , или для замены всего устройства. При ремонте вам понадобится паяльник, так как щеточный узел припаивается к реле. Для начала нужно распаять провода, подключенные к щеткам, а затем демонтировать блок, заменив его новым и надежно припаяв к контактам реле.Или вы просто меняете реле, а потом собираете прибор в обратной последовательности (автор видео — канал ИЗО))) ЛЕНТА).

Как самостоятельно поменять подшипники?

Для замены подшипников действуйте следующим образом:

1. На разобранном генераторе необходимо заблокировать ротор, для этого использовать отвертку, а затем открутить шкив.
2. Далее, оттягивая защелки, нужно снять крышку устройства. На двух половинках корпуса нужно сделать отметки, а затем с помощью отвертки нужно будет демонтировать переднюю крышку.
3. Тогда вам нужно будет выбить подшипник из гнезда, для этого нужно будет навести его на более подходящий предмет. Как вариант, можно использовать головку 27.
4. После этого можно взять новое подшипниковое устройство и заполнить его смазкой. Этот элемент следует прогнать через старый. Чтобы устройство более надежно закрепилось в месте установки, можно расширить края стамеской.
5. А теперь перейдем к заднему подшипнику. Для этого нужно подставить под нее либо толстую отвертку, либо тонкую стамеску, и несколько раз ударить по ней сверху молотком, параллельно перемещая отвертку в обратном направлении. Устройство можно демонтировать с помощью рожкового ключа.

Видео «Как поменять ремень генератора?»

Визуальная инструкция по замене представлена ​​на видео ниже (автор — канал В гараже у Сандро).

Идея замены генератора на классику древняя, как и сама история автомобиля, потому что каждый, кто ставит на свою машинку больше наворотов, чем слабая китайская магнитола, родной 42А G-221 , уже недостаточно для всех.

Правда, даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккумулятора.
Однажды знакомый надел мне на шар генератор на 55А и возникла идея рассказать, как его установить в нашей классике. Полазав по просторам интернета в поисках хоть чего-то по поводу его установки и подключения, на машине ничего путного не нашел, кучу комментариев типа «Застрял и забыл» или долгих дискуссий профессиональных электриков, но они заговорили на таком языке, что простому русскому человеку, это как китайская песня, ничего не понятно. ..))

В связи с этим было решено написать понятную для простых людей статью, чтобы помочь своими руками, без особых хлопот и особых навыков в работе с электриком, но руками проделать эту несложную процедуру по замене генератора.
Итак, приступим:
У штатного генератора много альтернатив, так как он позволяет установить любой генератор при наличии навыков, средств и желания. В предоставленной статье я рассматриваю только «экономичные» генераторы ВАЗ от других моделей, т.к.:
а) Они дешевле.
б) Они более распространены, поэтому у вас не будет проблем с их заменой, поиском компонентов для их исправления и их поиском.
c) Их легче заменить — вам не нужно искать или производить какие-либо специальные крепления и глобально менять электрическую систему.

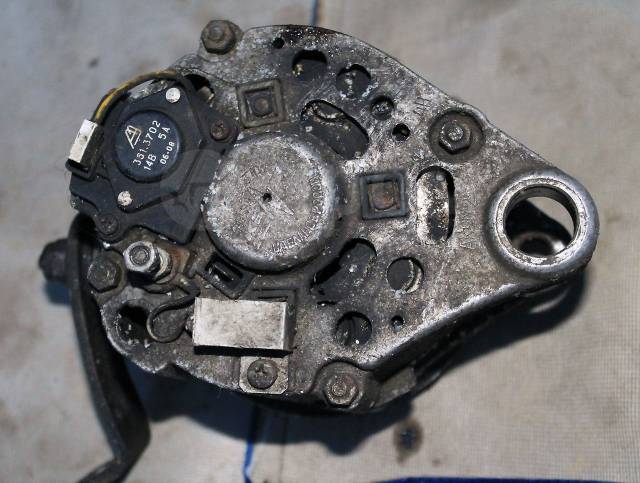

Ознакомиться с особенностями генераторов ВАЗ можно по схемам ниже:
42А:

Теоретически видно, что даже более мощный генератор на 47А G222 из рода ВАЗ-2105 уже намного лучше штатного. Хотя на практике, если честно, особой разницы между ними нет. По креплению и включению вполне подходит для 42A-mu G-221.
Генератора на 55А будет более чем достаточно для человека, который в основном использует стандартное электрооборудование автомобиля. Это не генератор на 80 А, поэтому, если вы предпочитаете использовать много дополнительного оборудования, я бы не рекомендовал его вам для установки и направил ваш интерес на более новые модели. Хотя, если использовать чисто «Магнитофон плюс противотуманные фары», вполне достаточно.По креплению 55А генератор от ВАЗ-2108 ничем не отличается от штатного г-221, так что проблем тут возникнуть не должно — снимите старую 42-ю и поставьте новую, главное не забыть сбросить клемму с АКБ и натянуть ремень перед этим после установки.

Сложности начинаются с включения — как видно из рисунка, к штатному генератору идет 4 провода — 2 на шпильке и 2 вставляются отдельно, а один провод вставляется в 55А.Это объясняется уже встроенным в генератор реле напряжения, так называемой плиткой шоколада. Следовательно, темную проводку от реле (B) нужно изолировать, они нам больше не понадобятся. Два провода от контакта A должны быть прикручены к контакту 1, а оставшийся желтоватый провод B должен быть подключен к разъему 2.

Часто многие автовладельцы ВАЗ 2110-2112 слишком торопятся с первой неисправностью генератора и предпочитают заменить его на новый, вместо того чтобы просто выяснить причину поломки и устранить ее.В этом случае мы не будем рассматривать ремонт данного устройства, а только рассмотрим процедуру, которую необходимо выполнить для снятия и установки устройства.

Итак, чтобы без проблем его разобрать, нам понадобится инструмент типа:

1. Головки торцевые на 10 и 13
2. Рукоятки с храповым механизмом или рукоятки

Перед тем, как приступить к ремонту, необходимо в обязательном порядке отсоединить автомобильный аккумулятор, сняв минусовую клемму. В противном случае вы рискуете получить короткое замыкание при отсоединении плюсовых проводов генератора.

Видео по замене

Специально для этого поста решил сделать видеоинструкцию, чтобы все понятно и понятно объяснил.

Если у вас есть вопросы по видео-обзору, вы можете задать их на моем канале YouTube. Ниже все будет представлено в обычном формате.

Фотоотчет по ремонту

Сразу хочу предупредить, что на данном примере мой ВАЗ 2110, генератор слегка зажат монтажным кронштейном, так как он был отломан при ДТП, поэтому во всех тонкостях показать процедуру снятия не могу.Но все же основные моменты будут достаточно наглядно показаны на фото.

Откручиваем гайку натяжителя, что показано стрелкой внизу:

После этого отодвигаем генератор назад (в сторону салона), и снимаем ремень со шкивов. Теперь вы можете отключить все провода питания. Один «жгут» крепится шпилькой и гайкой, а другой штекер просто фиксируется коннектором:

Затем можно открутить нижнюю гайку крепления генератора, залезть сначала под машину и снять защиту двигателя (если установлена):

Обычно болт сидит плотно, поэтому его можно аккуратно и без чрезмерных усилий выбить рукояткой молотка:

После этого с тыльной стороны пытаемся снять этот самый болт до конца:

Если менять собранное устройство, то установка производится в обратной последовательности. Но учтите, что модель генератора по возможности должна быть такой же, как и установленная на заводе. То есть в первую очередь посмотрите на применимость конкретно к вашей машине, а потом на показатель силы тока в Амперах.

Что касается цены на генераторы для ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. Но если взять модель КЗАТЭ, которая в большинстве случаев устанавливается на заводе, то стоимость может составлять порядка 3500 рублей.Хотя, китайские варианты можно получить почти за полцены. Правда, не стоит гнаться за низкой стоимостью, так как срок службы этих деталей может быть довольно низким.

Схема двигателя ВАЗ 2114

с описанием. Какой двигатель ваз лучше. Трудные роды, долгое прощание

Выбирая автомобиль для себя, каждый покупатель в первую очередь изучает технические характеристики потенциально привлекательных для него моделей.

Нельзя сказать, что ВАЗ 2114 имеет образцовые технические характеристики, однако его мощность, расход и другие параметры неплохие, учитывая стоимость самого автомобиля и стоимость его ремонта. Добавьте к этому хорошо продуманный внешний вид, и вы получите солидный молодежный автомобиль, который дает много, но мало требует от владельца.

Немного истории

В период с 1980 по 1984 год АвтоВАЗ достаточно плотно сотрудничал с гигантом современного автомобилестроения — Porsche.

На тот момент велась совместная работа над моделью ВАЗ 2108. Уже в период с 1987 по 1991 годы компании начали работу над новым автомобилем — ВАЗ 2110 с двигателем 1,5 л.

Несмотря на договор о сотрудничестве только по этим двум моделям, специалисты не упустили возможность поработать над всей разрабатываемой на тот момент линейкой.Это коснулось и модели ВАЗ 2109, ставшей наследницей современной четырнадцатой.

Не все знают об этом факте сотрудничества с немецкой компанией, которая уже считалась образцом автомобилестроения. Но именно это послужило плацдармом для создания надежных и очень интересных отечественных автомобилей.

Массовое производство преемника российско-немецкой «девятки» в лице ВАЗ 2114 началось в 2003 году. Примечательно, что сначала в 2001 году появился ВАЗ 2115, а в 2004 году — ВАЗ 2113.

По результатам исследований ВАЗ 2114 входит в список самых распространенных моделей в России.

Отличия от «девятки»

Отличий ВАЗ 2114 от ВАЗ 2109 в плане кузова не так уж и много. Обновленный автомобиль получил новых:

• Передняя часть кузова;
• Новая форма линз;
• Новый капот;
• Еще одна решетка радиатора;
• Улучшено качество пластика на бамперах;
• Спойлер;
• Молдинги;
• Накладки на пороги.

Внутри изменений было намного больше. Но во многом разница определяется классом автомобиля, то есть его комплектацией. Для ВАЗ 2114 было предусмотрено три варианта оснащения — Стандарт, Норма и Люкс.

Так что же изменилось внутри?

1. Появилась новая панель приборов с панелью приборов без верхнего бардачка. В номере есть утопленная часть. На крышке нижнего бардачка есть пара подстаканников.
2. В комплектациях Стандарт и Люкс предусмотрено наличие электростеклоподъемников.
3. Рулевое колесо регулируется по углу наклона. Примечательно, но рулевое колесо от ВАЗ 2114 и рулевая колонка взяты из десятков.
4. Застежки ремней безопасности тоже взяты из десятка.
5. Приборная панель использована от пятнадцатой модели ВАЗ.
6. На потолке расположен регулируемый фонарик внутреннего освещения.
7. В максимальной комплектации имеет полноценный бортовой компьютер.
8. Печка стала мощнее, но при этом повысился уровень шума.

Ключевые преимущества

Очевидно, что четырнадцатая модель от АвтоВАЗа не так проста, как многим кажется на первый взгляд. В противном случае он просто не оказался бы таким популярным и востребованным.

Вот некоторые из наиболее значительных преимуществ.

1. Отличная аэродинамика. Учитывая мощность двигателей и аэродинамические возможности кузова, это одна из лучших моделей, предназначенных для скоростной езды. Сделайте настройку микросхемы, чтобы увеличить мощность двигателя или организовать более серьезные модификации двигателя, и вы можете извлечь приличную мощность.В этом случае ресурс мотора особо не пострадает.
2. Отлично выглядит. Очевидно, ВАЗ 2114 выглядит намного интереснее и привлекательнее девятки. В данном случае модель буквально создана для тюнинга. Увеличивать мощность не нужно. Оригинальный обвес — и ты звезда дороги. Только во всем нужно знать, когда остановиться, чтобы не превратить настоящий тюнинг в колхоз.
3. Молодежное ориентирование. Молодое поколение водителей вряд ли очень интересовали семерки, десятки, шестерки от АвтоВАЗа.Да, они были дешевыми и покупались чаще всего из-за отсутствия альтернатив. Но с появлением ВАЗ 2114 многие поняли, что наконец-то вышел красивый, отечественный автомобиль, который выглядит не хуже импортных аналогов спортивного вида. При этом по цене они даже не могли конкурировать с четырнадцатым.
4. Возможность доработок. До сих пор для ВАЗ 2114, несмотря на снятие модели с производства, доступно множество элементов для внешнего и внутреннего тюнинга.Обвесы, накладки, молдинги, спойлеры, сиденья, оптика — все на ваш вкус и кошелек. Что самое интересное, за небольшие деньги можно организовать масштабную доработку, изменив штатный ВАЗ 2114 до неузнаваемости.

Параметры

А теперь поговорим об основных параметрах модели ВАЗ 2114.

Скажем прямо, четырнадцатому повезло из-за политики производителя. Дело в том, что первенцем в серии стала модель ВАЗ 2115, которая оказалась самым первым блинным комком.

Опираясь на ошибки, допущенные для пятнадцатой новинки и используя проверенные временем особенности девятки, удалось создать законченный и один из самых успешных автомобилей в истории АвтоВАЗа — ВАЗ 2114.

Параметры	Описание
Габаритные размеры	Четырнадцатая модель — пятидверный хэтчбек на 5 мест и вместительный багажник — 330 м3. Габариты автомобиля — 4122 на 1650 на 1402 мм (длина, ширина и высота). Масса 970 килограммов, а грузоподъемность 425 килограммов
Подвеска	Спереди — стойки МакФерсон, сзади — продольные рычаги или винтовые пружины. Колесная база — 2460 мм, колея передняя — 1400 мм, задняя — 1370 мм. Автомобиль переднеприводный с дисковыми тормозами спереди и барабанными механизмами сзади. При средней скорости 80 км / ч тормозной путь с учетом присутствия пассажиров составляет 40 метров.Дорожный просвет, то есть клиренс, составляет 160 миллиметров.
	Электростеклоподъемники на передних дверях, обогрев заднего стекла, электровентилятор, подогрев передних сидений, электрозамки, бортовой компьютер, качественные материалы отделки, подголовники на заднем диване. В свое время салон отличался приличным уровнем шума, который на скорости 100 километров в час составлял всего 74 децибела. Сегодня салоны стали намного лучше, но для своих лет это прорыв в отечественном автопроме.
Двигатель	Какие двигатели ставятся на эту модель? Изначально машина выпускалась с 1,5-литровым 8-клапанным двигателем. В 2007 году модель перешла на 1,6-литровый двигатель с 16 клапанами. Увеличили мощность только в 2009 году — с 77 до 89 л.с. Коробка передач пятиступенчатая, ее доработали. В 2010 году ВАЗ 2114 получил двигатель от Приоры мощностью 98 лошадиных сил и это была последняя значительная доработка двигателей для модели.Что касается расхода топлива, то по трассе он составляет 7 литров на 100 километров, а по городу примерно 8-9 литров на 100 километров.

Насколько хороша по техническим характеристикам эта машина, судите сами. У каждого свои представления о хорошей машине. Мы постарались подробно рассказать о том, что такое ВАЗ 2114.

Многие считают, что время четырнадцатой модели уже прошло, и ее преемница в лице Priora наглядно это доказывает.Но так ли это на самом деле? Если сравнить эти две модели, действительно ли Priora сможет превзойти предшественницу? Большое количество экспертов объективно докажут, что это не так.

Да, Приора — более современный, улучшенный автомобиль. Но достаточно ли этого? Мы считаем, что отечественному автопрому есть к чему стремиться.

Датчик температуры представляет собой небольшой термостат в патрубке ГБЦ, с его помощью контролируется показатель температуры антифриза.

Датчик детонации ввинчивается в блок цилиндров и обнаруживает явления детонации, возникающие в двигателе. В случае малейшей вибрации в двигателе на него передается импульс. После этого по сигналу блока управления производится коррекция зажигания, во время которой устраняются нежелательные вспышки топлива, приводящие к появлению детонации.

Датчик уровня кислорода установлен в замкнутой системе. Его точка крепления находится перед глушителем.Нормальный показатель температуры достигает 360 градусов, а для активного нагрева мотора предусмотрен специальный нагревательный элемент.

Датчик расхода воздуха установлен рядом с воздушным фильтром. Он состоит из трех элементов, один из которых определяет температуру окружающей среды, остальные нужны для поддержания определенного уровня температуры выше первого. Воздушный поток охлаждает все нагревательные элементы, и ЭБУ использует эту информацию для определения расхода воздуха и устанавливает время открытия или закрытия форсунок.

Местом расположения CO-потенциометра является моторный отсек (стенка короба воздухозаборника). Этот элемент отправляет сигнал в ЭБУ, используемый для регулировки требуемой пропорции воздуха и топлива.

Датчик скорости автомобиля находится возле щупа моторного масла … Через него в ЭБУ отправляется сигнал, аналогичный скорости ведущих колес.

Датчик синхронизации — расположен на крышке масляного насоса рядом со шкивом привода генератора. По информации, поступающей от него, блок управления рассчитывает частоту вращения коленчатого вала, а затем отправляет характеристический сигнал на форсунки.

Система снабжения

Воздушный фильтр расположен в передней части мотора и снабжен резиновыми фиксирующими элементами. Если возникнет необходимость их замены, гофра располагается на одной параллели с центральной линией автомобиля. Основная функция дроссельной заслонки определяется измерением расхода воздуха, поступающего во впускной патрубок. Воздух, поступающий в двигатель, корректируется дроссельной заслонкой, которая соединена с педалью акселератора. Корпус дроссельной заслонки состоит из двух частей: датчика положения дроссельной заслонки и регулятора холостого хода.

13.04.2017

Автомобиль ВАЗ 2114 в народе просто четверка, популярный переднеприводный пятидверный хэтчбек, выпущенный на замену ВАЗ 2109. Автомобиль выпущен в 2001 году. Является представителем серии Самара 2, наряду с трехдверный ВАЗ 2113 и седан ВАЗ 2115. По сути ВАЗ 2114 — это рестайлинг старой девятки. Экстерьер стал более современным, обновился и интерьер. ВАЗ 2114 можно назвать своеобразным «народным» автомобилем, так как популярность его среди населения была огромной.В статье мы рассмотрим двигатели, которые устанавливались на ВАЗ 2114, коснемся их характеристик и недостатков.

ДВИГАТЕЛЬ 2114/2111

Двигатель ВАЗ 2111, который в народе называют 2114, вообще восемьдесят третий двигатель. Однако, в отличие от 21083, в 2114 используется инжектор, а не карбюратор. Кроме того, 2114 отличается плавающим пальцем шатуна и другим распределительным валом. Наконец, у 2114 больше мощности. Двигатель ВАЗ 2114 1.5 литров. рядный, инжекторный, с четырьмя цилиндрами, имеет верхний распредвал, в приводе ГРМ используется ремень. В этом случае при обрыве ремня клапанный двигатель не прогибается.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Из недостатков отметим следующее. Клапаны требуют регулировки, детали системы охлаждения быстро изнашиваются, требуется частая замена масляного фильтра, проблемы с уплотнением клапанной крышки, топливного насоса и датчика распределителя. Крепления для приема могут сломать выхлопные трубы, поскольку используются стальные гайки, а не латунные.

К тому же обороты часто начинают плавать. Двигатель может быть тройным. Двигатель часто не прогревается до правильной рабочей температуры. Проблема скорее всего в термостате. Кроме того, двигатель может стучать и издавать шум, обычно из-за нерегулируемых клапанов.

ДВИГАТЕЛЬ ВАЗ 11183/21114

Двигатель 21114 со вторым индексом 11183 является развитием идей, заложенных в силовой агрегат 2111 объемом 1,5 л. и прямо, мотор 083. Двигатель имеет более высокий блок цилиндров, более длинный ход поршня и рабочий объем 1.6 литров. Двигатель имеет улучшенные экологические характеристики и большую надежность.

По сравнению с двигателями ВАЗ 2111 агрегат ВАЗ 11183 менее капризен, более эластичен и тяговит. Если сравнивать эти два двигателя, то следует отметить, что они собираются даже на одном заводе, но на разных линиях. Это рядный четырехцилиндровый двигатель инжекторного типа с верхним распределительным валом. Ремень ГРМ использует ремень. При его поломке клапанный двигатель не гнется, однако при наличии злого спортивного распредвала возможен риск проблемного исхода.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Двигатель имеет следующие слабые места … Необходимость своевременной регулировки клапана. Шумить двигатель может и дизель, в целом следует отметить, что двигатель довольно шумный, для него множество посторонних звуков и стуков, это норма. Наконец, двигатель характеризуется отключением, перегревом или, наоборот, проблемами с прогревом до рабочего состояния.

ДВИГАТЕЛЬ ВАЗ 21124

АвтоВАЗ в рамках разработки 16-клапанных двигателей в 2004 году заменил двигатель ВАЗ 2112 на 124 силовой агрегат.На нем был использован более высокий блок от Калины, так же увеличен ход поршня, получив рабочий объем 1,6 л. Адаптировав двигатель 124 к нормам Евро-3, мы повысили его экологические показатели. Кроме того, снизу появилась тяга, и отмечается более тихая работа двигателя.

Двигатель 21124 объемом 1,6 л представляет собой рядный четырехцилиндровый двигатель с верхним расположением распредвала. Ремень ГРМ использует ремень. При поломке двигатель не гнет клапан, благодаря специальным отверстиям.По официальным данным ресурс двигателя 21124 составляет 150 тысяч км, а на практике он достигает 200-250 тысяч км.

НЕДОСТАТКИ ДВИГАТЕЛЯ

В первую очередь необходимо отметить требование регулярно подтягивать ремень ГРМ. Кроме того, для двигателя характерны срабатывания, стук и шум при работе. Также двигатель склонен к перегреву. Несмотря на эти недостатки, по мнению владельцев, двигатель ВАЗ 21124 можно назвать одним из лучших силовых агрегатов от ВАЗа.

ДВИГАТЕЛЬ ВАЗ21126

Двигатель 21126 является продолжением силового агрегата ВАЗ 21124, у которого на 39% легче ШПГ от Federal Mogul. Это двигатель с уменьшенными отверстиями для клапанов и ремнем ГРМ с автоматическим натяжителем. Благодаря этому исчезла проблема своевременного натяжения ремня.

В части блока улучшенная обработка поверхности, высокие требования к хонингованию цилиндров по стандартам Federal Mogul. ВАЗ 21126 1.6 л. представляет собой рядный двигатель с впрыском, имеет четыре цилиндра и верхний распределительный вал.В целом двигатель считается хорошим, особенно для города.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Владельцы сообщают о неравномерной работе, потере мощности двигателя. К тому же ремень ГРМ не отличается особой надежностью. Неравномерная работа двигателя может быть вызвана проблемами с давлением топлива, неисправностью ремня ГРМ, неисправными датчиками, утечками воздуха по шлангам, неисправной дроссельной заслонкой. В случае потери мощности причину следует искать в низкой компрессии цилиндров, износе цилиндров, поршневых колец и выгорании поршней.При обрыве ремня ГРМ двигатель может погнуть клапаны. Проблема решается заменой штатных поршней на бесстыковые.

Двигатель	ВАЗ 2114/2111	ВАЗ 11183/21114
Года выпуска	1994 — сегодня	2004 — сегодня	2004 — сегодня	2007 — сегодня
Материал блока цилиндров
Система снабжения	инжектор	инжектор	инжектор	инжектор
Количество цилиндров
Клапаны на цилиндр
Ход поршня
Диаметр цилиндра
Степень сжатия
Объем двигателя	1499 куб. См	1596 куб. См	1599 см куб	1597 см куб
Мощность двигателя	78 ч.п. / 5400 об / мин	81 л.с. / 5200 об / мин	89 л.с. / 5000 об / мин	98 л.с. / 5600 об / мин
Момент	116 Нм / 3000 об / мин	125 Нм / 3000 об / мин	131 Нм / 3700 об / мин	145 Нм / 4000 об / мин
Расход топлива
Расход масла
Моторное масло	5W-30 5W-40 10W-40 15W40	5W-30 5W-40 10W-40 15W40	5W-30 5W-40 10W-40 15W40	5W-30 5W-40 10W-40 15W40
Сколько масла в двигателе
При замене литья
по данным завода		150 тыс. Км	150 тыс. Км
на практике	до 250 тыс. Км	до 250-300 тыс. Км	до 200-250 тыс. Км
потенциал
без потери ресурса
Установлен двигатель	ВАЗ 21083 ВАЗ 21093 ВАЗ 21099 ВАЗ 21102 ВАЗ 2111 ВАЗ 21122 ВАЗ 2113 ВАЗ 2114 ВАЗ 2115	ВАЗ 21101 ВАЗ 21112 ВАЗ 21121 ВАЗ 2113 ВАЗ 2114 ВАЗ 2115 Lada Granta Lada Kalina	ВАЗ 21104 ВАЗ 21114 ВАЗ 21123 «Купе» ВАЗ 21124 ВАЗ 2114 Супер Авто (211440-24)	Лада Приора Лада Калина Лада Гранта Лада Калина 2 ВАЗ 2114 Супер Авто (211440-26)

Сообщить об ошибке

Выберите ее и нажмите Ctrl + Enter

В США масштабные проблемы начались с кроссоверов Nissan Rogue и Rogue Sport, в которых ложно срабатывает система аварийной остановки.

Национальное управление автомобильных дорог США сообщило, что за последний месяц приняло 88 жалоб на автомобили Nissan. В период с начала января по август этого года зарегистрировано 844 случая необоснованного срабатывания аварийной системы. 14 происшествий привели к серьезным авариям, в ходе которых пострадали более 5 человек.

Проблемными автомобилями являются Nissan Rogue и Rogue Sport с 2017 по 2018 год, оснащенные системой аварийной остановки.Тех, кто обращается в дорожную службу, просят заставить Nissan отозвать неисправные автомобили из США, количество которых составляет 554 673 человека, и они считаются потенциально опасными.

В свою очередь Nissan предлагает провести обновление прошивки в сервисных центрах США, но нет гарантии, что это поможет решить проблему. Годом ранее из-за аналогичной ситуации в Канаде бренд проводил масштабный сервисный ремонт Rogue и Rogue Sport. Аналогичная проблема затронула 76 341 автомобиль.

Поможет ли обновление ПО — покажет время.

Производство минивэна Mitsubishi Xpander будет организовано на одном из предприятий, расположенных во Вьетнаме. В настоящее время на этом заводе производится Mitsubishi Outlander.

Xpander в настоящее время производится на единственном предприятии. Автозавод находится в Индонезии. Производственные мощности Вьетнама смогут выпустить первый минивэн в 2020 году. Решение об открытии производства таких автомобилей во Вьетнаме во многом связано с повышенным спросом на Xpander в этой стране.В прошлом году было закуплено около 14 тысяч Mitsubishi Xpander. Рынок легковых автомобилей во Вьетнаме насчитывает всего около 600 тысяч машин. На этом фоне спрос на минивэны выглядит обнадеживающим.

Автомобиль появился на мировом рынке в 2017 году. Это минивэн с элементами кроссовера. В машине могут разместиться 7 человек, включая водителя. Стулья расставлены в три ряда. Mitsubishi Xpander имеет бензиновую силовую установку мощностью 104 лошадиных силы. Объем двигателя 1. 5 литров.

Автомобиль разрабатывался специально для продажи на рынках Юго-Восточной Азии, а также в странах третьего мира. Следует признать, что японский автопроизводитель точно рассчитал конъюнктуру, модель пользуется большим спросом в этом регионе. Поэтому организация производства таких машин во Вьетнаме должна быть экономически выгодной.

Весь маршрут нового автобуса составляет 900 метров, машина проезжает его 16 раз в сутки.Дрон работает с 10 до 16 часов, в это время пробок нет.

Тест закончится только 14 октября. А пока в кабине будет один водитель, который при необходимости возьмет на себя управление.

Если испытания дронов пройдут успешно, Sotetsu Bus подготовит целую серию автобусов, которые будут иметь четвертый уровень автономности. Это означает, что для транспортного средства водитель не требуется, даже для подстраховки.

Новая линия автобусов войдет в регулярные маршруты и будет использоваться постоянно, независимо от дорожной ситуации. .. Но проезд на транспорте тоже будет платным.

Автомобиль ВАЗ 2114

— качественная модификация наиболее удачного творения Волжского автозавода ВАЗ 2109. Модель получила название «Самара 2». Его презентация состоялась в 2001 году. Тогда как в серийное производство автомобиль поступил только в 2003 году. Позже на отечественном рынке появился еще более усовершенствованный ВАЗ 2114 16 клапанный. Подробнее об этой модели мы рассмотрим в нашем обзоре.

Отличия ВАЗ 2114 от ВАЗ 2109

Доработки ВАЗ 2114 по сравнению с прототипом оказались более чем серьезными.Затронули как внешний вид, так и техническую часть автомобиля.

В 2114 конструкторы внесли ряд изменений:

• установили новые передний и задний бамперы;
• обновленная версия капота;
• модель получила улучшенную оптику;
• выполнена облицовка радиатора;
• Добавлен пакет молдингов.

Интерьер автомобиля изменился еще больше. Здесь полностью заменили приборную панель и рулевое колесо. Для повышения комфорта пассажиров и водителя инженеры заменили устаревший отопитель. Также 2114 получил новый дизайн переднего дворника.

Двигатель ВАЗ 2114

Наиболее ожидаемые изменения в ВАЗ 2109 касались именно силовой установки … В первом поколении в модели использовался 8-клапанный двигатель 2114. Он имел рабочий объем 1,5 литра. В очередном обновлении ВАЗ 2114, произошедшем в 2007 году, этот двигатель был заменен на улучшенный, объемом 1,6 л.

Установка 16-клапанного двигателя на ВАЗ 2114 стала настоящим прорывом для модели. Данная модернизация проводилась полностью под контролем ЗАО «Супер-Авто», которое входит в состав ОАО «АвтоВАЗ». Самая главная характеристика 16-ти клапанного ВАЗ 2114 — максимальная мощность 89 л.с. Таким образом, машина по технической части вплотную приблизилась к бюджетным автомобилям иностранного производства.

Для сравнения предлагаем вам рассмотреть следующую таблицу динамических показателей:

Дорожные характеристики ВАЗ 2114

Помимо того, что на модели был установлен 16 клапанный двигатель — ВАЗ 2114 был существенно переоборудован. для улучшения дорожных свойств.Коробка передач машины с передаточным числом 3,7 получила новый пакет «закрытых» подшипников, что значительно повысило надежность и производительность системы, в частности крутящий момент автомобиля.

Для тормозной системы 16-ти клапанной ВАЗ 2114 инженеры использовали больший диаметр (до 200), чем в 2109, сцепление тормозных дисков. Кроме того, была улучшена система охлаждения тормозов, что позволило добиться не только безопасности, но и снова надежности.

Конструкторам удалось добиться больших успехов в части устойчивости автомобиля.В основном это стало возможным за счет установки амортизаторов с повышенной энергоемкостью, а также стоек от модели 2107. Этот комплекс процедур привел к увеличению жесткости кузова, устойчивости на дороге, маневренности и долговечности.

Цена на ВАЗ 2114

Безусловно, большинство владельцев отечественных автомобилей выбирают автомобили ВАЗ именно из-за их невысокой стоимости. Цена на 16 клапанный ВАЗ 2114 находится в столь же приемлемом диапазоне, но вы можете рассчитывать не только на экономичность, но и на хорошие характеристики от этого автомобиля.

Цены на 16-клапанную модель сегодня колеблются в районе 300 тысяч рублей.

Заголовок

В настоящее время автомобили отечественного производства стали более популярными, чем в другие годы. Четырнадцатая модель Волжского завода не исключение. ВАЗ 2114 — автомобиль на базе популярной модели ВАЗ 2108. ВАЗ 2114 — переднеприводный, хэтчбек, пятидверный автомобиль. Владельцы этой марки — счастливые люди, ведь это современный автомобиль, выгодно выделяющийся своими аэродинамическими характеристиками и достаточно спортивным, эргономичным дизайном.

Различные опции, предлагаемые производителем, делают вождение комфортным. Ни одной ненужной детали, ни одной лишней функции, просто все, что вам нужно для безопасного и комфортного вождения. Кузов ВАЗ 2114 разработан оригинально. И теперь эта модель имеет новый дизайн фар, решетку радиатора, капот и узкие молдинги, которые являются отличительной чертой. А в салоне ВАЗ 2114 установлены:

1. Новая регулируемая рулевая колонка;
2. Руль от десятого семейства;
3. Подогреватель новой конструкции;
4. Передние стеклоподъемники.

Лада 2114 сразу перешла на новый класс, который стал максимально приближенным к европейским стандартам качества.

Это поистине популярный автомобиль, отвечающий высоким практичным и эстетическим запросам автовладельца. При желании можно провести небольшой тюнинг, и тогда Lada Samara 2114 сможет беспрепятственно обрести статус спортивного автомобиля, отличающегося выразительным обвесом и стремительными линиями. С 2007 года на Лада 2114 начали устанавливать восьмиклапанный двигатель объемом 1,6 л, особенностью которого было наличие функции экологического класса Евро-3.Длина тела — 4006 мм. 330 литров — это объем багажного отделения в нормальном состоянии, и 632 литра при сложенном ряду задних сидений. За все время производства Самара 2114 было предложено множество вариантов улучшения этой модели.

Производители всячески старались угодить вкусам потребителей: установили пластиковые обвесы, поменяли штатную оптику на четыре фары, установили полный силовой агрегат. Благодаря этим апгрейдам производитель смог идеально изучить вкусы потребителей, а работники гаражей смогли более глубоко изучить проблемы этой автомобильной марки.

Из всех проблем, возникающих с ВАЗ 2114, стоит отметить, что при эксплуатации данного автомобиля следует уделять пристальное внимание состоянию масляного фильтра, узлов и деталей системы охлаждения. Износ ШРУСов, поломка сцепления — самые частые причины обращения в ремонтную мастерскую. Автолюбителям, дорожащим своей машиной, стоит помнить, что Лада 2114 требует замены и проверки дисков сцепления каждые 20-30 тысяч километров.

Конструкция кузова Лада Самара 2114

Кузов Самара стоит рассмотреть подробнее.Сама по себе она представляет собой цельнометаллическую, сварную несущую конструкцию. Некоторые элементы корпуса, например, несъемные, соединяются между собой контактной сваркой, а в тех местах, где доступ частично ограничен — электросваркой полуавтомата в атмосфере инертного газа. Такие элементы кузова, как стыки панелей или сварные швы, производитель заделал мастикой. Вообще вопрос защиты (антикоррозии) кузова Лада Самара 2114 должен возникать уже при покупке машины.Да, производитель обеспечивает защиту днища сроком на 5 лет, но автолюбителю не стоит забывать, что не все детали Lada обрабатываются при сборке. В любом случае есть недоступные для защиты места. Влага, пыль, грязь, снег и дорожные химикаты могут нанести вред при контакте с металлом.

Поэтому делать антикоррозийную защиту обязательно. Стоит отметить, что при продаже Самара 2114 обработанный кузов ценится намного дороже.Пассивный и активный — это два типа защиты кузова вашего автомобиля. Пассивный защищает поверхность металла от атмосферных воздействий, а активный создает на металле тонкий антикоррозионный слой. Пассивная мастика часто используется для консервации днища, крыльев, а иногда и ниш амортизаторов. Стоит отметить, что мастику нужно только нанести на чистую сухую поверхность толстым слоем перед началом активной езды.

Причины поломок. Ремонт

Кузов Лада Самара 2114 имеет граненую форму, чем отличается от других моделей ВАЗ. Но такая форма кузова Лады 2114 — основная причина возникновения коррозии деталей автомобиля, передних стоек. Самая распространенная проблема — это загрязнение вентилятора данной формы тела. Впоследствии это может привести к повреждению самого двигателя вентилятора.

Кузов спереди и сзади оснащен пластиковыми бамперами с алюминиевыми балками. Также есть съемные передние крылья. Повреждения кузова Лады разнообразны. Именно по этой причине правила ремонта для каждого случая поломки должны быть индивидуальными.Автомобилистам необходимо помнить, что по возможности следует избегать термического воздействия на металл.

Термическое воздействие пагубно сказывается на заводской сварке и защите кузова от коррозии, о чем говорилось выше. Что касается кузовных панелей, в частности лицевых, снимать их нужно только в крайнем случае. Это необходимо для определения места повреждения кузова, его распрямления или выравнивания. В том случае, если повреждения кузова более значительные, снимите все внутренние и обивочные части кузова. Это упростит вам измерение, контроль и установку гидравлических и винтовых домкратов для устранения повреждений кузова.

Плюсов у корпуса этой модели много. Это и относительно невысокая стоимость запчастей, и то, что она меньше трясется в дороге, и простота ремонта. В случае поломки кузова вы легко справитесь с ремонтом своего автомобиля, не прибегая к услугам автомастерских.

Вагоны ВА3-2113, -2114, -2115 созданы на основе моделей ВА3-2108, -2109, -21099 соответственно.Новая технология переднего освещения, форма капота и передних крыльев, передний и задний бамперы, а также спойлер крыла на крышке багажника (задняя дверь) позволили улучшить внешний вид и аэродинамику кузова. Наружные пластиковые детали защищают панели кузова от повреждений и коррозии. Дополнительный тормозной сигнал, встроенный в спойлер, и новая система заднего освещения BA3-2115 повышают безопасность движения. Измененная форма крышки багажника и задней панели БА3-2115 позволила уменьшить погрузочную высоту. ВА3-2113 — трехдверный хэтчбек, ВА3-2114 — пятидверный хэтчбек, ВА3-2115 — четырехдверный пятиместный легковой автомобиль с кузовом седан.
Кузова несущей конструкции цельнометаллические, сварные. Все автомобили с передним поперечным расположением двигателя, пятиступенчатой ​​коробкой передач и передним приводом. Автомобили оснащаются четырехцилиндровым рядным двигателем. четырехтактные бензиновые двигатели рабочим объемом 1,5 л, с многоточечным впрыском топлива и электронным управлением. Некоторые автомобили оснащены выхлопной системой с нейтрализатором выхлопных газов.Автомобили оснащены современной эргономичной панелью приборов модели 2114. Комбинация приборов с электронным тахометром и спидометром оснащена жидкокристаллическими дисплеями одометра, термометра и часов.

Система питания
Схема подачи топлива двигателя с системой впрыска топлива:

1 — форсунки; 2 — пробка контроля давления топлива; 3 — аппарель форсунок; 4 — кронштейн крепления топливных трубок; 5 — регулятор давления топлива; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — дроссельный узел; 9 — двухходовой клапан; 10 — гравитационный клапан; одиннадцать — предохранительный клапан; 12 — сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливного патрубка; 17 — топливный фильтр; 18 — топливный бак; 19 — бензонасос электрический; 20 — сливной топливопровод; 21 — магистраль подачи топлива
Подача топлива осуществляется из бака, установленного под полом в зоне заднего сиденья. Топливный бак выполнен из стали и состоит из двух сварных штампованных частей. Заливная горловина соединяется с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка запломбирована. Бензонасос электрический, погружной, поворотный, устанавливается в топливном баке. Развиваемое давление — не менее 3,2 бар (320 кПа).

Топливный насос включается по команде контроллера системы впрыска (при включенном зажигании) через реле. Для доступа к электрическому подключению помпы под задним сиденьем имеется люк в днище автомобиля.От насоса по гибкому шлангу топливо под давлением подается в фильтр тонкой очистки, а затем — по стальным топливопроводам и резиновым шлангам — в топливную рампу. Топливный фильтр тонкой очистки неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра есть стрелка, которая должна совпадать с направлением движения топлива.
Топливная рампа служит для подачи топлива к форсункам и крепится к впускному коллектору. С одной стороны у него штуцер для контроля давления топлива, с другой — регулятор давления. Последний изменяет давление в топливной рампе — от 2,8 до 3,2 бар (280-320 кПа) — в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками. Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Клапан закрывается пружиной.
Диафрагма разделяет полость регулятора на две изолированные камеры — «топливную» и «воздушную». «Воздух» подсоединяется вакуумным шлангом к ресиверу, а «топливо» — непосредственно к полости рельса.Когда двигатель работает, разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны, топливо давит на диафрагму, также сжимая пружину. В результате клапан открывается, и часть топлива сливается по сливной магистрали обратно в бак. При нажатии на педаль газа разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины закрывает клапан — давление топлива увеличивается. Если дроссельная заслонка закрыта, разрежение за ней максимальное, диафрагма сильнее тянет клапан — давление топлива падает.Падение давления определяется жесткостью пружины и размером отверстия клапана; регулировке не подлежит. Регулятор давления неразборный; в случае выхода из строя его заменяют.
Форсунки прикреплены к рейке через резиновые уплотнительные кольца. Инжектор представляет собой электромагнитный клапан, который пропускает топливо, когда к нему прикладывается напряжение, и блокируется под действием возвратной пружины, когда он обесточен. На выходе из форсунки находится распылитель, через который топливо впрыскивается во впускной коллектор.Форсунки управляются контроллером системы впрыска. При обрыве или коротком замыкании в обмотке форсунки форсунку необходимо заменить. При засорении форсунок их можно помыть без демонтажа на специальном стенде СТО.
В системе впрыска с обратной связью используется система улавливания паров топлива. Он состоит из адсорбера, установленного в моторном отсеке, сепаратора, клапанов и соединительных шлангов. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак.Остальные пары проходят через гравитационный и двухходовой клапаны. Гравитационный клапан предотвращает утечку топлива из бака при опрокидывании автомобиля, а двухходовой клапан предотвращает чрезмерное повышение или понижение давления в топливном баке. Затем пары топлива попадают в адсорбер, где поглощаются активированным углем. Второе соединение адсорбера соединено шлангом с дроссельным узлом, а третье — с атмосферой. Однако, когда двигатель выключен, третий штуцер закрывается электромагнитным клапаном, так что в этом случае адсорбер не взаимодействует с атмосферой.При запуске двигателя контроллер системы впрыска начинает посылать управляющие импульсы на клапан с частотой 16 Гц.
Клапан сообщает полость адсорбера с атмосферой, и сорбент продувается: пары бензина всасываются по шлангу в ресивер. Чем выше расход воздуха двигателем, тем больше длительность управляющих импульсов и интенсивнее продувка. В системе впрыска с открытым контуром система EVAP состоит из сепаратора с двухходовым обратным клапаном.Трубка, сообщающая резервуар с атмосферой, вынесена в полость заднего правого крыла. Воздушный фильтр установлен в моторном отсеке спереди слева на трех резиновых держателях (опорах). Фильтрующий элемент сделан из бумаги. После фильтра воздух проходит через датчик массового расхода воздуха и попадает во впускной шланг, ведущий к дроссельному узлу.
Узел дроссельной заслонки закреплен на ствольной коробке. Нажимая педаль газа, водитель открывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит и горючей смеси, — ведь подача топлива рассчитывается контроллером в зависимости от расхода воздуха.Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух втягивается через регулятор холостого хода, клапан, управляемый контроллером. Изменяя количество подаваемого воздуха, контроллер поддерживает заданную (в компьютерной программе) скорость холостого хода. Регулятор холостого хода неразборный; в случае выхода из строя его заменяют.

Книга из серии полноцветных иллюстрированных руководств по ремонту автомобилей своими руками. Пособие содержит конструктивные особенности узлов и систем автомобилей ВАЗ-2113, -2114, -2115 с двигателем-2111, оснащенных системой распределенного впрыска топлива.Подробно описаны основные неисправности, их причины и способы устранения. Аннотированные цветные фотографии подробно описывают все операции по техническому обслуживанию и ремонту. Даны рекомендации по тюнингу автомобиля. Приложения содержат смазочные материалы для инструментов и рабочие жидкости, лампы, манжетные уплотнения, подшипники, моменты затяжки для резьбовых соединений, а также электрические схемы. Книга предназначена для водителей, желающих самостоятельно обслуживать и ремонтировать автомобиль, а также для работников СТО.

За время своего существования АвтоВАЗ создал множество моделей автомобилей.До сих пор большой популярностью пользуются «классические» модели отечественного автогиганта. Однако время «классики» все же прошло, и постепенно компания дорабатывала и модернизировала выпускаемые модели.

Одной из таких модификаций является автомобиль ВАЗ 2114, созданный на базе «девятки». Кузов «четырнадцатой» модели имеет пять дверей; в качестве типа был выбран «хэтчбек». Модель входит в серию с кодовым названием «Самара 2».

Устройство автомобиля ВАЗ 2114

В отличие от предшественников устройство автомобиля ВАЗ 2114 дополнено молдингами.Кроме того, производитель изменил форму передней части кузова, добавил новые фары, а также немного изменил капот. В салоне установили так называемую «европанель», которая довольно удобна, а еще есть регулируемая рулевая колонка с рулевым колесом, взятым из «десятого» семейства. Устройство автомобиля ВАЗ 2114 обновлено модернизированным отопителем, благодаря которому салон автомобиля всегда качественно отапливается. Есть передние стеклоподъемники.

Интерьер также претерпел незначительные изменения, при этом интерьер стал намного комфортнее, чем у предшественников модели. Передние сиденья раздельные, при этом их можно регулировать по высоте и наклону спинки, а также можно изменять угол наклона подголовников. В целом сиденья хорошо регулируются, что позволяет добиться максимально комфортного размещения водителя и его пассажира.

Также в салоне есть пепельница с прикуривателем, радиоприемник и небольшие ящики, в которые водитель может складывать мелочи.

На крышу автомобиля производитель установил штатное антикрыло, то есть спойлер, при этом он был оборудован диодным стоп-сигналом.

Изначально, то есть с начала серийного производства, которое пришлось на апрель 2003 года, автомобиль оснащался модернизированным двигателем ВАЗ 2111. Объем двигателя был 1,5 литра, двигатель был с распределенным впрыском топлива.

Поскольку устройство автомобиля ВАЗ 2114 претерпело некоторые модификации, изменились и его аэродинамические характеристики. У «четырнадцатой» модели уменьшились Сх, как и подъемная сила, но заметно улучшилось ее распределение по осям. Таким образом, машина стала лучше себя вести на высоких скоростях по сравнению с «девяткой».

ВАЗ 2114 Модификации автомобиля

В 2007 году устройство автомобиля ВАЗ 2114 было немного изменено — он был оснащен двигателем объемом 1,6 л, соответствующим экологическому классу Евро-3.

Модернизированная модель получила код ВАЗ-21144. Кроме того, в салоне появилась новая панель приборов, также имеющая функции бортового компьютера.

В 2008 году производитель решил заменить молдинги широких дверей на узкие.

Годом позже появилась еще одна рестайлинговая версия этой модели — ВАЗ 211440-24. Одним из главных изменений этой версии модели является то, что производитель оснастил автомобиль 16-клапанным двигателем, объем которого составляет 1,6 литра, а мощность — 89 лошадиных сил. Эта версия модели имеет более высокие динамические характеристики.

А через год был выпущен автомобиль ВАЗ 211440-26 с двигателем 16V, объем которого составлял 1,6 л. Силовой агрегат был взят от Лады Приора.

Плюсы и минусы автомобиля ВАЗ 2114

Одним из важнейших недостатков автомобиля ВАЗ 2114 можно назвать недостаточно комфортные сиденья. Несмотря на хорошую регулируемость, сами сиденья неудобные и практически бесформенные. К тому же для задних пассажиров отведено слишком мало места, однако этим «грешат» все «девятки».

Раздражает постоянный скрип стеклоподъемников на тросике — лучше бы реечный привод, да и надежнее.

В плюс смело можно записать наличие регулируемой и немного укороченной, если сравнивать с «родительской», рулевой колонки. Если в обычной «Самаре» водителю придется практически привыкать к вождению, лежа на руле, то в салоне «Самара 2» водитель сможет удобно устроиться.

Многие водители жалуются на частое возникновение тех или иных неисправностей в автомобиле ВАЗ 2114. Вообще, практически все модели, выпускаемые АвтоВАЗом, довольно часто выходят из строя.С другой стороны, запчасти к этим машинам легко найти, и, как правило, они дешевы. При покупке «четырнадцатой» модели ее обязательно нужно будет переделать под себя, иначе будут регулярно выходить разные надоедливые мелочи.

Шасси автомобиля включает две подвески — переднюю и заднюю. Во время работы машины большая часть нагрузки приходится на шасси. Качество и комфорт езды, а также безопасность водителя и пассажиров зависят от состояния передней и задней подвески.Основная функция каждой подвески — устранять вибрации и смягчать езду. Также в задачи шасси входит уменьшение крена на поворотах, обеспечение плавности хода, обеспечение высокой информативности для водителя в городе и на скоростной трассе.

На дорогах стран СНГ шасси испытывает перегрузки, так как состояние проезжей части оставляет желать лучшего. В результате автомобилисты часто обращаются в автосервис. С ВАЗ 2114 дела обстоят лучше, так как там более современные системы, чем у предыдущих моделей Lada.Многие автомобилисты выбирают самостоятельное решение проблемы. Но чтобы понять, что вышло из строя, нужно знать устройство подвески.

Что входит в заднюю подвеску?

На изображении ниже представлены все основные элементы задней подвески, которые могут выйти из строя.

1. Первая часть — резинометаллический шарнир, являющийся основным креплением к кузову автомобиля.
2. Кронштейн для крепления рычага задней подвески к кузову.
3. Крышка амортизатора.
4. Буфер, воспринимающий нагрузку от такта сжатия.
5. Крышка корпуса.
6. Шайба опорная основная.
7. Амортизирующая подушка.
8. Распорная втулка.
9. Стойка (амортизатор).
10. Укладка изоляции.
11. Цельная пружина.
12. Разъем рычага.
13. Балка рычага.
14. Кронштейн для крепления стоечной конструкции.
15. Фланец.
16. Втулка рычага.

Балочное устройство состоит из соединителя и двух продольных рычагов, эти элементы обозначены на схеме цифрами «12» и «13».Скрепляем детали между собой сваркой. В задней части к рычагам прикреплены фланцы (цифра «15»), кронштейны для крепления стоек (амортизаторов). Оси задней пары колес прикручены к фланцам вместе с тормозными элементами. На передней части рычагов задней подвески установлены сайлентблоки (16). Они застегиваются на резинометаллические петли — цифра «1». Один конец пружины опирается на опору через резиновую прокладку, а другой — на чашку подушки.

Разборка и замена задней подвески: инструкция

Полная разборка задней подвески требуется, если автомобилист решит смазать все детали или поменять их.Чаще всего нужно добраться до определенного элемента и заменить его. Он разбирается следующим образом:

ВАЖНО. Снимать амортизирующую пружину необходимо при помощи специальных стяжек. Если их не использовать, это может привести к серьезным травмам, так как железная пружина находится под большим давлением.

Устройство передней подвески

Основным элементом передней ходовой части ВАЗ 2114 является амортизатор, который обозначается цифрой «9». Крепится к поворотному кулаку двумя болтами.По сравнению с задней системой, передняя подвеска имеет более сложную конструкцию, что можно понять по количеству деталей. Цифра «11» обозначает болт, который проходит через отверстия в кронштейне стойки, он имеет эксцентриковую шайбу и эксцентриковое кольцо. При повороте рулевого механизма поворачивается верхний болт. В результате машина поворачивается. Чаще всего выходят из строя стойки амортизаторов, так как они делают основную работу.

Разборка и замена передней подвески: инструкция

При снятии болтов, которыми шаровой шарнир крепится к поворотному кулаку, необходимо использовать торцевой ключ.В противном случае защитная крышка петли может быть серьезно повреждена, что приведет к дополнительным расходам.

В случае передней подвески сборка выполняется в обратном порядке, за исключением некоторых особенностей. Когда производится установка кронштейна для крепления к кузову ВАЗ 2114, нужно следить за тем, чтобы резьба втулок не была повреждена. Для этого необходимо аккуратно выполнять операции. Также нельзя допускать продольного смещения подушек на штанге.Это может произойти при установке стабилизатора поперечной устойчивости.

Самое интересное

Автомобиль ВАЗ-2109 оснащался тремя силовыми агрегатами объемом 1,1, 1,3 или 1,5 литра. За исключением рабочего объема и, соответственно, высоты моторы «девятки» в остальном не отличаются друг от друга. Изначально все устанавливаемые двигатели были карбюраторными, и только в начале 2000-х производитель начал комплектовать машины инжекторными двигателями. Ниже мы рассмотрим устройство двигателя «девятка» на примере ВАЗ-2111 1.5-литровый инжекторный двигатель, он также устанавливался на ВАЗ-2110 и 2114 первых годов выпуска.

Итак, «сердце» ВАЗ-2109 — четырехтактный четырехцилиндровый восьмиклапанный «атмосферник», работающий на бензине, с верхним распредвалом. В отличие от заднеприводных ВАЗ-2106 и ВАЗ-2103, переднеприводные модели 2109, 2110, 2114 и другие имеют поперечный мотор. Цилиндры нумеруются от шкива коленчатого вала, порядок их работы 1-3-4-2. Электронное управление осуществляется контроллером «Январь», Bosch или GM.

Кривошипно-шатунный механизм двигателя

Устройство блока цилиндров двигателя ВАЗ-2111 идентично блоку 21083. Он отлит из чугуна, диаметр цилиндра 82 мм, при замене поршневой группы может быть увеличен на:

• 0,4 на первый ремонт;
• 0,8 на втором.

Коленчатый вал

Коленчатый вал расположен внизу блока и вращается на пяти коренных подшипниках со съемными крышками, которые прикручены к блоку болтами.Колпачки не взаимозаменяемы и снаружи обозначены рисками … Средняя опора коренного подшипника имеет гнезда, в которые устанавливаются опорные полукольца, исключающие осевое смещение коленчатого вала. Переднее полукольцо выполнено из сплава стали и алюминия, заднее — из металлокерамики. При появлении люфта полукольца коленвала подлежат замене.

Вкладыши подшипников — опора и шатун — тонкостенные, из стали-алюминиевого сплава. Все верхние вкладыши коренных подшипников, за исключением третьего вкладыша подшипника, имеют канавки внутри.

Устройство кривошипа (коленчатого вала двигателя) следующее: он чугунный, имеет четыре шатунных и пять коренных шеек. Вместе с валом отлиты восемь противовесов. Каналы просверливаются внутри вала, закрываются заглушками и имеют двойное назначение:

1. По ним подается масло к шатунным шейкам от коренных;
2. они очищают масло, поскольку все механические примеси, не задержанные фильтром, под действием центробежной силы выбрасываются на пробки.

Последнее обстоятельство нужно учитывать при капремонте двигателя, а при снятии коленвала и особенно при балансировке нужно очистить каналы от скопившихся отложений. После чистки свечи заменяются новыми.

Шкив привода распределительного вала прикреплен к передней части коленчатого вала, и к нему прикреплен шкив привода генератора, который также работает как демпфирующее устройство благодаря упругому элементу между внешней и внутренней частями шкива. К заднему концу шестью болтами прикреплен чугунный маховик. Имеет зубчатое кольцо, предназначенное для запуска двигателя стартером. Кроме того, на его поверхности имеется коническая метка, предназначенная для определения ВМТ после сборки двигателя.

Поршневая группа

Шатуны стальные, имеют двутавровое сечение. Колпачки обрабатываются вместе с шатунами и поэтому не взаимозаменяемы. Номер цилиндра проштампован на них и на шатунах.

Поршневые пальцы представляют собой стальные трубки … Они свободно плавают в бобышках поршня, в которых они закреплены стопорными кольцами.

Конструкция поршня: поршни из алюминиевого сплава, имеют в верхней части три проточки для поршневых колец. Комплект колец для каждого поршня состоит из двух компрессионных колец и одного маслосъемника. Компрессионные кольца предотвращают попадание газов в картер двигателя, а маслосъемник удаляет масло со стенок цилиндра и направляет его к бобышкам для смазки поршневого пальца.

Отверстия под поршневой палец (бобышки) расположены немного ниже. В головке поршня имеется паз, предназначенный для предотвращения перегиба клапанов в случае обрыва ремня ГРМ. В ВАЗ-2109 с объемом двигателя 1,3 литра он плоский, поэтому обрыв ремня неизбежно приводил к выходу из строя всей поршневой группы и газораспределительного механизма, и, как следствие, к дорогостоящему ремонту.

Головка блока и устройство синхронизации

Головка блока (ГБЦ) у всех переднеприводных автомобилей семейства ВАЗ, будь то 2109, 2110 или 2114, одинаковая, общая для всех цилиндров.Крепятся к блоку десятью винтами. Во время установки под ней размещается металлическая прокладка … Эта прокладка предназначена для одноразового использования и не может быть использована повторно. В верхней части головки блока цилиндров находятся пять подшипников распределительного вала.

Распредвал двигателя автомобиля ВАЗ-2109 имеет индекс 21083. Некоторые двигатели комплектуются валами 2110 или 2111, их устройство немного отличается от 21083, что позволяет получить увеличение мощности двигателя. Вал отлит из чугуна, имеет пять опор и восемь кулачков, открывающих клапаны.Приводится зубчатым ремнем от шкива коленчатого вала. Вы можете правильно установить валы относительно друг друга, используя фиксирующую проушину на задней крышке ремня ГРМ и метки на шестернях привода и маховике.

Седла запрессованы в ГБЦ, и такие же направляющие клапана. На внутренней стороне втулок выполнены пазы для подачи смазки, сверху втулки закрыты колпачками маслоотражателя.

Клапаны стальные, напорная головка — жаропрочная.Устанавливаются наискосок в один ряд. Впускной клапан больше выпускного. Зазоры между клапанами и кулачками распредвала регулируются с помощью регулировочных шайб с повышенной износостойкостью.

Толкатели представляют собой металлические чашки, перемещающиеся в отверстиях головки блока цилиндров. Для повышения износостойкости поверхность, контактирующая с торцами стержней клапана, цементируется.

Смазка деталей

Устройство для смазки двигателя автомобиля ВАЗ-2109 (2110) комбинированное. Масло подается в коренные и шатунные подшипники, а также в подшипники распределительного вала, под давлением цилиндры, поршни, пальцы и кольца, кулачки и толкатели распределительных валов смазываются распылением, все остальные сопрягаемые детали смазываются самотеком.

Перед агрегатом установлен шестеренчатый масляный насос с перепускным клапаном. Маслоприемник прикручен ко второй крышке коренного подшипника и корпусу насоса. Масляный фильтр неразборный, имеет перепускной и предохранительный клапаны. Об устройстве системы смазки и других систем двигателя подробно рассказывается в отдельных статьях.

Вентиляция картера принудительная, газы удаляются через маслоотделитель.

Схема подключения и устройство

. Электросхема генераторной системы

Особенности генератора ВАЗ-2107, схема подключения к электросети и система зарядки — это то, что должен знать автомобилист. Если генерация напряжения прекратится, машина не сможет долго работать на одной батарее. Карбюраторные двигатели с бесконтактным зажиганием со средним уровнем заряда смогут продержаться не более одного дня поездки с выключенным светом. Форсунки будут работать без генератора несколько часов, так как двигатель насоса и ЭБУ потребляют большой ток.

Конструкция генераторов

Схема зарядки генератора ВАЗ-2107 практически такая же, как и на всех остальных автомобилях.

Проверенная годами надежная конструкция с минимумом элементов. А это значит, что ломать нечего. Генератор приводится в движение коленчатым валом двигателя с помощью гибкого ремня. Основные части электрической машины:

1. Статор — это неподвижная деталь, на ней расположена обмотка.Изготовлен из толстой медной проволоки.
2. Ротор — подвижная часть генератора, на ней расположена обмотка возбуждения.
3. Крышки алюминиевые. Предназначены для центровки ротора и установки дополнительного оборудования.
4. Реле-регулятор. Позволяет корректировать напряжение на выходе генератора.
5. Ремень. Необходимо передать вращение от коленчатого вала на ротор генератора.
6. Блок полупроводниковых диодов и конденсатора. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
7. Шкив и крыльчатка. Дайте корпусу остыть.

Это конструкция не только генератора ВАЗ-2107. Схема его подключения мало чем отличается от той, что используется на более современных автомобилях иностранного производства. Конструктивно различные модели отличаются большим размером обмоток, габаритами генератора, наличием водяного охлаждения.

Ротор генератора

Схема генератора (инжектора) ВАЗ-2107 немного отличается от схемы, применяемой на устаревших карбюраторных двигателях. Одно отличие состоит в том, что конструкция более современная и способна выдавать больше тока. Ротор включает в себя обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. И это одно из условий работы генераторной установки. Второе условие — движение. Другими словами, если к обмотке возбуждения приложено напряжение, но ротор не вращается, генерации тока не произойдет. Как только ротор начнет двигаться, на обмотке статора сразу появится переменное напряжение.

Статор генератора

Статор — это неподвижная часть установки генератора, которая с помощью кронштейнов фиксируется на блоке двигателя. Обмотка на сердечнике из трансформаторной стали. При работе устройства в обмотке появляется электродвижущая сила. Один небольшой нюанс — на статоре три обмотки статора, следовательно, вырабатывается трехфазное напряжение.С помощью такой схемы можно уменьшить токи пульсаций во время работы. Но это также требует нескольких этапов трансформации, более сложной схемы выпрямителя.

Регулятор напряжения

Карбюраторная схема генератора ВАЗ-2107 с двигателями старого образца состояла из выносного регулятора напряжения.

Отдельно в подкапотном пространстве стояла коробка с устройством. Регуляторы бывают следующих типов:

1. Регулируемые — возможность переключения на «зиму» и «лето».В первом случае напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
2. Нерегулируемый — состоит из схемы на кристалле полупроводника или нескольких элементов. Это также бесконтактный электроприбор.
3. Механический вид состоит из электромагнитных реле и реле сопротивления. Давно не использовался, так как степень надежности крайне низкая.

Использование регулятора напряжения, постоянное питание обмотки возбуждения.Ведь есть одна особенность генераторных установок: при изменении магнитного поля ротора пропорционально изменится напряжение на выходе устройства. Частота и ток останутся прежними. На современных модификациях автомобилей используются реле-регуляторы совмещенные с щеткодержателем. Стоимость такого устройства намного ниже.

Блок диодов и конденсатор

Блок диодов в цепи зарядки аккумуляторной батареи от генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине.Он установлен на задней крышке и позволяет с ее помощью охлаждать диоды. Полупроводники преобразуют трехфазное переменное напряжение в постоянное униполярное.

В некоторых конструкциях используются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

С помощью конденсатора в задней части устройства получается избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно будет небольшая пульсация переменного тока.Конденсатор в схеме замены работает как проводник при протекании переменного тока и как разрыв при постоянном токе. Другими словами, согласно теореме Кирхгофа, вся переменная составляющая будет просто замкнута и дальше не пойдет.

Генератор и разделение АКБ

АКБ и генератор ВАЗ-2107 подключаются по схеме очень просто. От вывода питания генератора идет один толстый провод к положительной клемме аккумулятора. Минус — кожух двигателя и кузов машины.Напряжение на регулятор поступает через блок с лампой и диодом, установленным в панели приборов. При прекращении питания обмотки возбуждения в приборе загорается лампа с красным значком батареи.

Когда двигатель остановлен, все питание осуществляется от аккумулятора. При запуске двигателя включается генератор. И уровня тока достаточно, чтобы удовлетворить потребность как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора можно поддерживать напряжение на одном уровне независимо от частоты вращения ротора.Если бы не реле-регулятор, напряжение колебалось бы в пределах 12-30 вольт.

ВАЗ

---

Сигнализация перегрева охлаждающей жидкости Большинство автомобилей оборудовано датчиком температуры, который измеряет рабочую температуру двигателя. Если сигнализация перегрева (или стрелка …

— Прочитайте больше —

---

Модификации LADA 21120 (ВАЗ-21120): 16-ти клапанный 1. 5-литровый двигатель 21120 в стандартной версии и GLI luxury-версия LADA 21121 (ВАЗ-21121): 8-клапанный 1,6-литровый двигатель 21114 LADA 21122 (ВАЗ-21122): 8-клапанный …

— Прочитайте больше —

---

Багажный отсек — неотъемлемая часть каждого автомобиля, в нем можно перевозить различные грузы, соизмеримые с грузоподъемностью автомобиля. Багажник «Жигулей» седьмой модели изначально не имеет ни того, ни другого…

— Прочитайте больше —

---

Обеспечивает равномерное вращение колеса вокруг собственной оси. Из всех элементов шасси автомобиля он первым встречает и распределяет ударные нагрузки, поэтому основные требования к этой детали — прочность и …

— Прочитайте больше —

---

Электросамокат. В качестве двигателя генератор от форда. Тест-драйв электросамоката своими руками, коллекционер этих вещей Виталий Богачев. В этой поделке интересно то, что человек перебрал заводской бензин …

— Прочитайте больше —

---

Обычно дует легкий ветерок, но моя мини ветряк периодически раскручивается до очень высоких оборотов, пропеллер вращается с такой скоростью, что его практически не видно, хотя на таких скоростях слышно еле слышно…

— Прочитайте больше —

---

5.3.7. Электродвигатель вентилятора отопителя ПРЕДУПРЕЖДЕНИЕ. Автомобили оборудованы системами безопасности (SRS), в которые входят подушки безопасности и преднатяжители ремней безопасности. Перед работой с датчиками …

— Прочитайте больше —

---

Как пользователь может узнать, есть ли проблема с приводным ремнем? На неисправные детали указывают определенные признаки: коды ошибок, посторонние звуки. Узнайте, как можно самостоятельно диагностировать поломку, что …

— Прочитайте больше —

---

5.3.7. Электродвигатель вентилятора отопителя ПРЕДУПРЕЖДЕНИЕ. Автомобили оборудованы системами безопасности (SRS), в которые входят подушки безопасности и преднатяжители ремней безопасности. Перед работой с датчиками …

— Прочитайте больше —

---

Многие владельцы автомобилей отечественного производства от АвтоВАЗа хотели бы поменять свои автомобили на более комфортные и удобные иномарки.Причиной тому в основном различные системы автоматизации, которые …

— Прочитайте больше —

---

Паровозы были установлены и приводили в движение большинство паровозов с начала 1800-х до 1950-х годов. Хочу отметить, что принцип работы этих двигателей всегда оставался …

— Прочитайте больше —

---

Эту радиоуправляемую игрушку мне подарил мой племянник.Дальность хода всего около 15 метров, электронная часть слабая, т.е. передние колеса с трудом поворачиваются и привод очень слабо тянет.

— Прочитайте больше —

---

Не желая портить хорошее к лучшему, немцы решили не вносить существенных изменений в Volkswagen Multivan при создании T6. В результате новое поколение легендарного «автобуса» получилось именно таким, каким они хотели…

— Прочитайте больше —

---

Не прошло и полугода с момента старта продаж знаменитого российского универсала Lada Vesta SW Cross, а в Интернете появилось множество споров и дискуссий вокруг модели. Любое обсуждение вызывает массу позитива и …

— Прочитайте больше —

---

Многих автомобилистов интересовал вопрос: «Когда выйдет новая Kia Rio?» И вот, наконец, совсем недавно состоялась премьера Kia Rio 2017.Среди основных отличий от предшественника следует выделить: небольшие изменения во внешности …

— Прочитайте больше —

Где находится генератор ваз 2114. Лучшие генераторы на ваз

Владельцы автомобиля ВАЗ 2114 явно остались довольны покупкой своей машины. Он относится к тем автомобилистам, которые поддерживают отечественного производителя. Генератор ВАЗ 2114 не очень мощный, поэтому все стараются его заменить.

Генератор играет важную роль в автомобиле, так как он заряжает аккумуляторы. То есть без него машина могла проехать всего от двух до 4 часов. Генераторы есть в каждой машине, поэтому ВАЗ 2114 не исключение. Есть некоторые особенности, которые необходимо учитывать при выборе генератора, а также нужно знать, какие могут быть неисправности, как их правильно исправить и как проверить работу вашего генератора. Все актуальные вопросы, которые касаются генератора, и в частности автомобиля ВАЗ 2114, будут представлены в этой статье.

Правильно подобранный генератор

Каждый владелец ВАЗ 2114 сталкивается с проблемой замены генератора. Все это связано с тем, что генератор, который изначально был встроен в ВАЗ 2114, маломощный, к тому же он может выйти из строя. Поэтому любой владелец этого автомобиля ждет этого или производит замену сразу после покупки ВАЗ 2114. Единственное препятствие — выбор генератора, все владельцы ВАЗ 2114 хотят приобрести более мощный генератор, который подойдет для старый, но крепления какие бы то ни было надо менять.Самым удачным генератором для ВАЗ 2114 будет генератор, входящий в состав Приоры или Калины (в ней есть кондиционер). Это почему? Все очень просто. Генератор, который есть в этих двух моделях, имеет мощность 115 ампер, что на 35 ампер больше заводского генератора ВАЗ 2114.

Его установка не займет много времени и денег, а главное не доставит хлопот. Проблема только в шкиве, его придется заменить, но его замена достаточно проста и стоит до 100 рублей.Есть еще один вариант — это генератор марки Eldix — он имеет такую ​​же мощность 115 ампер. Но, у него есть огромный недостаток — это запчасти. В случае поломки найти их практически невозможно.

Проверка генератора ВАЗ 2114

Каждый автомобилист понимает, что генератор — ключевая фигура в его автомобиле, и если он выйдет из строя, то эксплуатация автомобиля будет практически невозможна, к тому же полностью разрядится аккумулятор, выйдет из строя бортовая сеть автомобиля и Двигатель ВАЗ 2114 остановится именно в тот момент, когда автовладельцу будет неудобно.Поэтому проверка генератора ВАЗ 2114 должна проходить своевременно и желательно в короткие сроки.

Проверить генератор будет невозможно без специального тестера, который проверяет встроенную в автомобиль электронику. Значит нужно пройти 9 баллов:

• Необходимо включить зажигание и на приборной панели увидеть, что светятся и на индикаторе отображается — генератор и аккумулятор.
• Следующий этап — запуск двигателя, в результате чего лампочка должна погаснуть.Если этого не произошло, значит, неисправна цепь генератора.
• Работающий двигатель необходимо прогреть до температуры, при которой он привык работать.
• Необходимо включить все элементы, которые используют ток — противотуманные фары, вентилятор и все остальное.
• Тестер следует установить в режим вольтметра, после чего он подключается к аккумулятору.
• Необходимо, чтобы двигатель набирал обороты — с 3200 до 3500.
• Исправный генератор должен выдавать на вашем тестере 13 вольт, если показатель меньше, значит в цепи генератора есть неисправности, нужно все проверять по очереди.
• Двигатель продолжает работать, но все потребители тока должны быть отключены, после чего напряжение на выводах аккумуляторной батареи должно достигнуть более 14,7 вольт. Если напряжение достигает высокого уровня, то регулятор напряжения необходимо заменить.
• Также может выйти из строя подшипник, что послужит неисправностью генератора и повышенным шумом.

Подводя итоги, стоит отметить, что генератор является важной деталью вашего автомобиля, и его необходимо своевременно проверять.Также на автомобиле ВАЗ 2114 может отсутствовать зарядное напряжение, из-за того, что окислились клеммы АКБ, поэтому за этим тоже нужно следить.

На ВАЗ-2114 генератор представляет собой электрическое трехфазное устройство, работающее на переменном токе. Это устройство оснащено целым блоком выпрямителей, преобразующих переменный ток в постоянный. Основные части этой установки:

1. Алюминиевые крышки (задняя и передняя) со специальными местами для подшипников. На задней крышке можно найти клемму, предназначенную для подключения генератора к аккумулятору. Также имеется разъем для подачи напряжения на обмотку. На той же задней крышке вы можете найти конденсатор, используемый для устранения любых радиопомех.
2. Сердечник статора цилиндра. На указанном выше автомобиле он сделан из специального железа, называемого «трансформатор». Внутри есть пазы, в которых, собственно, и размещается обмотка. Также имеются клеммы для его дальнейшего подключения к выпрямительному блоку.
3. Обмотка возбуждения расположена на валу ротора. Он соединяется с помощью специальных контактных колец из меди. Перед этим валом находится шпоночная канавка, на которой установлен приводной шкив.
4. Щетки в этом генераторе изготовлены из единой детали, которая объединена с электронным реле. Он, в свою очередь, прячется под достаточно прочным металлическим корпусом и крепится к щеткодержателю.
5. К задней крышке прикреплен диодный блок. Он состоит из 9 частей, 3 из которых являются необязательными. Диоды закреплены на специальных металлических пластинах в форме полукруга. В результате полупроводники лучше охлаждаются.

Генератор на ВАЗ-2114. Технические характеристики

Генераторные установки, оснащенные данной моделью автомобиля ВАЗ, отличаются от других следующими характеристиками:

1. Напряжение на обмотке возбуждения колеблется от 13,2 до 14,7 вольт.
2. Сам генератор способен производить ток силой до 80 ампер.
3. Ремень генератора натянут таким образом, что при нагрузке 10 кг его прогиб не должен превышать 8 миллиметров.

Какие поломки могут быть у генератора ВАЗ-2114

Все неисправности связанные с поломкой генератора можно разделить на:

1. Механический.
2. Электрооборудование.

Поломки механические

В случае механической поломки генератора во время его работы появляется сильный шум.Но бывает и так, что это оборудование начинает издавать необычные шумы из-за того, что подшипники слишком изношены. Чаще всего замены требуется подшипник, расположенный на передней крышке. Именно он принимает на себя самые высокие радиальные нагрузки, в связи с чем срок его службы намного короче других.

Кстати, если натянуть приводной ремень слишком сильно, увеличивается нагрузка, а значит, подшипник прослужит намного меньше.

Электрические поломки

Понять, что в генераторе произошел электрический пробой, можно по следующим показателям:

• уменьшилось напряжение заряда;
• напряжение заряда увеличилось;
• генератор вообще перестал заряжаться.

Если мультиметра не оказалось под рукой, его можно определить по следующим параметрам:

• датчик аккумулятора мигает или горит постоянно;
• фары начали слабенько светить даже при работающем двигателе;
Дворники
• работают намного медленнее, чем раньше;
• электролит в АКБ кипит, при этом фары очень яркие.

Следует понимать, что поверхностно проверить работу генератора можно, не снимая его. Но если такая проверка не принесла необходимых результатов, то без демонтажа генератора просто не обойтись.

Самостоятельное снятие генератора на ВАЗ-2114

Генератор поддерживается специальным кронштейном, расположенным на блоке двигателя. Для демонтажа этого устройства вам потребуются следующие инструменты:

• головка 15;
• гаечный ключ рожковый 17х19;
Гаечные ключи
• типоразмеры 10 и 13;
• самое обычное крепление.

Для снятия генератора выполняем следующие действия:

1. Отсоединить клеммы от АКБ.
2. Сначала ослабляем, а потом снимаем ремень.
3. Демонтировать натяжной механизм.
4. Отсоединяем от генератора все провода, которые спрятаны в крышке.
5. Отключаем провод отвечающий за подачу напряжения на обмотку.
6. Генератор крепится гайкой и длинным болтом, который нелегко вытащить. Для этого необходимо сначала открутить все болты, удерживающие кронштейн на блоке, и повернуть это устройство по часовой стрелке.
7. Откручиваем гайку и вытаскиваем с втулкой.

Наиболее частые причины выхода из строя генератора:

1. Проблемы с щеткой в ​​сборе.
2. Проблемы с диодным мостом.

Проблемы при сборке щетки

Эффективность щеточного узла напрямую зависит от электронного регулятора и самих щеток. Кстати, заменить щетки без демонтажа генератора возможно, однако это довольно неудобно.

Для проверки исправности щеточного узла необходимо взять лампочку на 12 вольт и регулируемый блок питания.Подключив лампочку к щетке, а также к регуляторам мощности «+» и «-». Благодаря такому действию лампочка должна сразу загореться. При увеличении входного напряжения до 15 вольт лампочка должна погаснуть. Но в том случае, если он продолжал гореть на 16 Вольт, электронный регулятор следует заменить.

Износ самих щеток можно определить по следующим параметрам:

• полное отсутствие заряда аккумулятора;
• напряжение заряда постоянно скачет;
• напряжение бортовой сети ниже ожидаемого.

Проблемы с диодным постом

Проверить исправность диодного моста достаточно просто. На то, что он неисправен, указывает либо перенапряжение, либо отсутствие заряда. Затягивать с ремонтом не стоит, потому что в результате в электросети автомобиля могут возникнуть серьезные проблемы.

А вот диодный мост может выйти из строя только в случае пробоя силовых диодов. При необходимости их можно заменить. Правда, с этим иногда возникают проблемы.Дело в том, что найти силовые диоды довольно сложно. Возможно, вам придется совершить увлекательное путешествие по разборке ВАЗ-2114, но гораздо быстрее и проще заменить старый диодный мост на новый.

Генератор на ВАЗ-2114, вырабатывающий электричество во время движения автомобиля и тем самым подзаряжающий аккумулятор, в первую очередь является механизмом. Последние, как известно, имеют свойство ломаться. Неисправность электроники автомобиля может быть вызвана именно неисправностью генератора.Благо проверить его на работоспособность, выбрать новую деталь и заменить изношенную, под силу каждому. Но прежде чем приступить к практике, необходимо получить некоторые теоретические знания.

Генератор ВАЗ-2114 и его неисправности

Генератор ВАЗ-2114

Генератор представляет собой трехфазную электрическую машину переменного тока, в которой важным компонентом является специальный блок, преобразующий постоянное переменное напряжение. Общий вид детали следующий:

В процессе работы автомобиля генератор выдает такие параметры как:

Таким образом, получается, что генератор преобразует механическую энергию движения автомобиля в электрическую, направляя ее на подзарядку аккумулятора или снабжая его необходимым агрегатом ВАЗ-2114.

Аварии генератора

делятся на 2 группы: механические и электрические по своей природе. Каждая из них нарушает нормальное функционирование детали, в результате чего она начинает плохо выполнять свою работу или вообще перестает ее выполнять.

Поломки механические

Электрический пробой генераторной установки

Важно! Как правило, неисправность генератора сразу даст о себе знать, например, по его шумной работе или отсутствию подзарядки аккумулятора, поэтому особых проблем с поиском поломки возникнуть не должно.

Проверка генератора и выбор нового

Отказ генератора вызывает некоторые побочные эффекты, которые могут сигнализировать об этом. Основными признаками неисправности узла являются :

Самый простой способ проверить работоспособность генератора — измерить напряжение, приложенное к клеммам аккумулятора, с помощью мультиметра. Если отклоняется от нормы, значит, проблемы явно есть. Более сложные диагностические мероприятия связаны с разборкой детали и проверкой работы каждого компонента в отдельности, с возможностью частичного ремонта детали.Этот вид диагностики и ремонта успешно проводит только профессиональный электрик.

Проверяем мультиметром напряжение на выводах АКБ при работающем двигателе

В случае, если или есть желание выполнить его для других целей, в первую очередь необходимо выбрать новую генераторную установку. По мнению водителей и автоспециалистов, лучшие генераторы на ВАЗ-2114 — это :

• любая генераторная установка от Лад: Приора и Калина, оснащенная кондиционером, ее мощность 115 А;
• идентичная заводская генераторная установка от производителя Eldix;
• от PRAMO, оптимальным вариантом будет выбрать установку мощностью 120 А.

Важно! Слишком дешевые установки часто выходят из строя намного быстрее, чем их более дорогие аналоги, поэтому при покупке лучше не скупиться.

Видео по замене генератора своими руками

Задача генератора — обеспечить работоспособность всей электрической схемы автомобиля. В данном случае речь идет о модели ВАЗ 2114. Система способствует распределению электроэнергии. Его нельзя назвать идеальным и беспроблемным, поэтому иногда могут возникнуть определенные проблемы.

Основные проблемы

Существует несколько основных проблем, связанных с генератором. Если изучить их, то вполне можно будет провести ремонт даже своими силами.

Мы их перечислим, а также расскажем о дополнительных действиях, необходимых для их устранения.

Разрыв	Ваши действия
Перегорел предохранитель	Чтобы устранить эту неисправность, достаточно заменить старый предохранитель новым.Но при этом обязательно определите причину проблемы.
Обрыв цепи питания устройств	В этой ситуации убедитесь, что соединение безопасно. нейтральный провод с другими контактами
Проблемы с замком зажигания	Проверить исправность платы замка зажигания
Контрольная лампа неисправности	Просто замените прибор на новый, если лампа просто перегорела
Щетки вышли из строя	Придется менять сами щетки, а также их держатели.Проверить контакты на окисление. Их можно обработать WD40 или очистить бензином .
Не работает регулятор напряжения	Этот блок необходимо заменить. Ремонт невозможен
Ремень генератора поврежден или вышел из строя	Вы можете попробовать отрегулировать натяжение ремня, если это проблема. В случае повреждения агрегата прибегают к его полной замене
Подшипник вышел из строя	Здесь поможет только его полная замена.

Такие поломки достаточно часты, поэтому их нельзя игнорировать при первых признаках. Разобравшись с устройством генератора, решить проблемы его неисправности становится намного проще.

В некоторых случаях решить проблему путем замены или ремонта отдельных элементов генератора не представляется возможным, поэтому единственно правильное решение — полная замена агрегата.

Где он находится

Перед тем, как снимать генератор, нужно хотя бы разобраться, где находится это устройство.

Этот блок находится в моторном отсеке слева от двигателя. Посмотрите относительно салона в районе передней правой фары.

Здесь находится нужный элемент.

Проверка работоспособности

Если генератор работает некорректно, последствия могут быть самыми непредсказуемыми. При небольшом заряде, идущем от устройства, аккумулятор быстро разрядится и ваш ВАЗ 2114 просто заглохнет.Еще более опасны сильные напряжения, так как они повреждают всю электрическую цепь автомобиля.

Мощность генератора можно измерить с помощью тестера.

1. Включите зажигание и убедитесь, что все лампы на приборной панели горят. Затем запускаем силовой агрегат.
2. Если значок батареи горит на панели или мигает тускло, это означает повреждение цепи генератора.
3. Прогрейте двигатель примерно до 90 градусов, затем включите все энергозависимые устройства.
4. Подключаем тестер напрямую к аккумулятору.Второй человек в этот момент нажмет на педаль газа и удержит обороты в районе 3,2-2,5 тысячи оборотов в минуту.
5. При 13В на тестере генератор исправен.
6. Теперь выключите все источники питания и повторите измерения. Обороты не изменились. При исправном генераторе показания тестера будут 14,7В.
7. Параллельно рекомендуем обратить внимание на звуки, исходящие от генератора. Если есть гул, велика вероятность износа подшипника и его следует заменить.

Низкое напряжение может быть вызвано одной из нескольких причин:

• Недостаточное натяжение ремня ГРМ;
• Цепь генератора повреждена;
• Неисправен регулятор напряжения;
• Щетки изношены;
• Генератор изношен и требует замены.

Почему горит значок батареи на приборной панели?

При повороте ключа зажигания система включает все индикаторы на приборной панели, что позволяет проверить исправность систем.После этого двигатель запускается и все эти лампы гаснут. Но только при условии исправного рабочего состояния автомобиля.

Если одна из ламп продолжает гореть, автомобиль в неисправности.

Что касается значка батареи, то его свечение при работающем двигателе указывает на то, что напряжение, излучаемое генератором, слишком слабое или полностью отсутствует.

Замена щеток

Замена щеток генератора несложная, если возникнет необходимость. Такие работы проводятся в том случае, если возник их естественный износ.

Причин амортизации может быть несколько:

• Аккумулятор не заряжен;
• В темноте фары не светят в темноте;
• Снижает стресс и т. Д.

Обычно на СТО не обращают особого внимания на мелкие неисправности генератора, поэтому часто обнаружение вышедших из строя щеток является полной неожиданностью.

Для замены потребуется разобрать узел вместе с регулятором напряжения.

• Отсоедините отрицательную клемму от аккумуляторной батареи.
• Отсоедините все провода.
• Снимите колпачок с плюсовой проводки, открутите гайку, удерживающую этот жгут, и снимите ее с блока.
• Снимите пластиковую крышку. Для этого сначала отсоедините зажимы.
• Теперь снимите крепеж регулятора.
• При снятии регулятора обязательно отсоедините разъем.
• Замена щеток производится аналогично, но с измененной очередностью.
• Все предметы в разобранном виде возвращаются на свои места.

Замена щеток производится по мере износа. Стержень должен быть менее 0,5 миллиметра в длину, что указывает на необходимость замены. Если длина штока нормальная, причиной проблемы может быть повреждение регулятора.

Проверка регулятора

Регулятор проверяется вместе с щеткодержателями. Это позволит сразу обнаружить повреждения цепи регулятора и щеток, если таковые имеются.

Для проверки вам потребуется:

• Провода;
Лампочка
• 12В;
• пальчиковые батарейки;
• Автомобильный аккумулятор.

1. Если регулятор работает исправно, напряжение будет 14,7В. Если подача превышает предписанную скорость, поступающее на щетки напряжение должно быть прекращено.
2. Если в регуляторе неисправность, лампа горит, скорее всего, устройство повреждено.
3. Если лампа не горит, велика вероятность обрыва контакта, который соединяет щетки с регулятором.Или произошел обрыв цепи.
4. Если напряжение ниже 13В, регулятор необходимо заменить на новый.
5. Работа по снятию и замене регулятора напряжения такая же, как и при замене щеток, так как оба блока снимаются вместе.

Натяжение ремня

Во многом работоспособность генератора зависит от того, насколько правильно натянут ремень ГРМ. Если натяжение будет слишком слабым, возникнут проблемы в бортовой системе.Определить проблему можно по свисту из-под капота и мигающему значку батареи на приборной панели.

Когда натяжение слишком сильное, в этом тоже мало хорошего. Так как срок эксплуатации подшипников значительно сокращается, и они скоро выйдут из строя.

Ремень ГРМ необходимо заменять через каждые 15 тысяч километров пробега. Обязательно периодически проверяйте его состояние на предмет следов шелушения, надрывов. Если вы их обнаружите, обязательно замените узел.

Индекс натяжения зависит от используемой модели ремня ГРМ.

• Модель 37.3701 обеспечивает натяжение с допустимым прогибом 10-15 миллиметров;
• Модель 9402.3701 допускает отклонение на 6-10 миллиметров при толчке в 10 килограммов.

Порядок затяжки напрямую зависит от типа двигателя, используемого на вашем ВАЗ 2114. Поэтому о каждом типе мотора мы расскажем отдельно в нашей таблице.

тип двигателя	Процедура натяжения
1.5 литровый двигатель	— Ослабьте крепления генератора; — Отрегулируйте натяжение регулировочным винтом; — Для увеличения натяжения винт перемещается по часовой стрелке; — Когда напряжение снимается, движемся против часовой стрелки; — После регулировки закрепите генератор и проверьте ремень.
Двигатель 1,6 л	— Аналогично двигателю 1,5 л ослабляем крепления генератора; — С ломом генератор немного смещен от мотора, что позволяет натянуть ремень; — Перемещая генератор по направлению к двигателю, вы снимаете напряжение; — Затяните ремень, закрепите генератор и проверьте правильность работы

Если этот метод не решает проблему, следует поискать другие причины проблемы.

Устройство от Приоры на ВАЗ 2114

Владельцы ВАЗ 2114 нередко задумываются об установке на свой автомобиль более экономичного, мощного генератора.

Мощность агрегатов 115А, тогда как у обычного заводского генератора показатель всего 80А. Как видите, разница существенная.

В этом случае вам обязательно придется поменять шкив на ВАЗ 2114. Задача простая, и это будет стоить небольшие деньги.

Также обратите внимание на генератор Eldix. Его мощность составляет 115А, что идеально подходит для «четырнадцатой» модели. Единственный, но серьезный минус — к нему очень сложно найти запчасти.

Замена

А теперь поговорим непосредственно о том, как можно снять наш злополучный генератор. Рекомендуем изучить соответствующие видео, чтобы лучше разбираться в нюансах демонтажа.

Если следовать инструкции, проблем со снятием и заменой возникнуть не должно.

1. Найдите место, где есть подъемник или яма. То есть обычный гараж может подойти.
2. Снять защиту с силового агрегата.
3. Слегка ослабьте натяжной ролик приводного ремня.
4. Отвинтить верхний болт крепления генератора.
5. По аналогии работаем с застежкой снизу.
6. Далее обязательно отсоедините крепления компрессора кондиционера.
7. Затем снимите приводной ремень.
8. Теперь вы можете снять генератор с места и немного сдвинуть вправо по отношению к батарее.
9. Выверните болт на верхней части компрессора кондиционера. Снимите компрессор и повесьте его. Не волнуйтесь, используемые тубы достаточно надежны, поэтому легко выдерживают вес.
10. Выверните все болты из держателя генератора.
11. При отключении клеммы спокойно потяните генератор за держатели.
12. Обратная установка нового устройства проводится строго в обратной последовательности. В этом случае регулировка приводного ремня просто необходима.

Самостоятельно снять и заменить такой блок несложно. Но от вас потребуются определенные навыки и предварительное изучение инструкции. Используйте только качественные и эффективные сменные детали, чтобы генератор в дальнейшем не доставлял проблем.

Генератор ВАЗ 2114 вышел из строя? Хотите заменить его на более мощный и не знаете, какой из них подходит? Или вас просто интересуют генераторы этой модели и вы хотите знать, какие неисправности могут вас поджидать, и как с ними справиться? Затем отложите все на две минуты и прочтите эту статью.Здесь вы найдете ответы на поставленные вопросы.

Какой выбрать для ВАЗ 2114?

Большинство владельцев хотят поставить генератор посильнее при выходе из строя заводского, либо собираются делать это сразу. Единственное, что их останавливает, это то, что они не знают, какой купить, чтобы не пришлось переделывать крепления. Так сказать, встать как родной.

Единственное, что нужно поменять, это шкив. Сделать это несложно и обойдется примерно в 100 рублей.

Некоторые советуют покупать деталь Eldix — она ​​тоже 115 А. Хороший агрегат. Недостаток только один — запчасти к нему найти практически невозможно.

Какие неисправности могут возникнуть и как от них избавиться?

1. Включите зажигание, а контрольная лампа не загорается, и приборы не работают.

Посмотрите на монтажный блок. Адаптер F16 мог перегореть. Если да, замените его.

Обрыв цепи питания устройств.Полностью просмотреть провод «0».

Обрыв цепи, соединяющей выключатель зажигания с монтажным блоком. Чтобы выяснить это, нужно проверить провода «К» и «Г».

Выключатель зажигания не работает. Заменить нерабочую контактную часть.

2. Включите зажигание, но контрольная лампа не загорается. Запускаем двигатель, она все равно молчит, хотя приборы работают, но аккумулятор разряжен.

Контрольная лампа могла перегореть. Тогда вам нужно его поменять.

Обрыв цепи питания контрольной лампы. Необходимо проверить провода «КБ» и посмотреть, есть ли надежный контакт на выводах патронов лампы с платой комбинации приборов.

Также может быть окисление контактных колец, заклинивание или износ щеток. Чтобы это исправить, нужно поменять щетки и их держатель, протереть кольца тряпочкой, смоченной в бензине.

Так же может случиться при поломке регулятора напряжения. Если да, вставьте новый.

Посмотрите, подключен ли провод к клемме «D +» щеткодержателя.

Короткое замыкание в положительных клапанах. В этом случае необходимо заменить выпрямительный блок.

Возможно, выводы обмотки возбуждения отошли от контактных колец. Выхода два: припаять выводы или поставить новый ротор генератора.

3. Аккумулятор разряжен, а контрольная лампа горит ярко или, наоборот, тускло при работающем двигателе.

Посмотрите ремень генератора ВАЗ 2114.Возможно, это ускользает. При необходимости отрегулируйте натяжение.

Почему генератор низкого напряжения выдает ВАЗ 2114. Инструменты и материалы. Общий вид генераторной установки

Генератор ВАЗ 2114 — основной источник напряжения в автомобиле. Именно он вырабатывает электричество при работающем двигателе. Напомним, что аккумулятор нужен фактически для одной цели — для запуска двигателя. Но, как и любой другой узел, может выйти из строя полностью генератор или один из его элементов. А так провести ремонт нужно, и сделать это можно без особого труда своими руками, не прибегая к помощи специалистов на СТО.

К сожалению, всегда есть мастера, которые, скажем так, «засветились». То есть ремонтом отечественных автомобилей не берутся, хотя в последнее время к ремонту вполне готовы даже мопеды. Что ж, нам лучше — ремонт своими руками будет намного дешевле. Кстати, если генератор совсем «плохой», есть повреждения крышек, обмоток, ротора, то купить и установить новый будет намного проще. А теперь давайте рассмотрим особенности генераторной установки на автомобиль в целом и плавно перейдем к ремонту конкретно на ВАЗ 2114.

Принцип работы генератора на автомобиле

Особенность генератора в том, что он вырабатывает переменный ток. Как ни крути, но при работе этой электрической машины можно получить только переменный ток, и только после этого его можно преобразовать в постоянный. Общая конструкция генератора:

1. Задняя и передняя крышки с запрессованными подшипниками.
2. Ротор с обмоткой возбуждения.
3. Статор с силовыми обмотками — именно с них снимается напряжение.
4. Диодный мост представляет собой трехфазный выпрямитель.
5. Конденсатор электролитический — для избавления от переменной составляющей тока.
6. Регулятор напряжения — необходим для точной настройки напряжения питания обмотки ротора.
7. Угольно-графитовые щетки необходимы для передачи напряжения с реле-регулятора на обмотку ротора.
8. А остальные комплектующие — кронштейны, гайки, болты, ремень.

Для нормальной работы генератора необходимы два компонента:

1. Вращение.
2. Магнитное поле (постоянное).

Достаточно вспомнить школьный курс физики — электрический ток появится в обмотке, только если на нее воздействует движущееся магнитное поле. Причем выходное напряжение будет напрямую зависеть от величины этого самого магнитного поля. Следовательно, обмотка ротора является источником постоянного магнитного поля и питается от регулятора напряжения, поэтому на выходе всегда будет одинаковое напряжение.

С обмотки статора снимается переменное напряжение.Причем обмоток три, они соединены в звезду. Следовательно, на выходе получаем три фазы. Это необходимо в первую очередь для того, чтобы уменьшить пульсации тока в бортовой сети. С помощью диодного моста, в котором расположены шесть полупроводников, выпрямляется ток. Конденсатор отсекает всю переменную составляющую. Согласно закону Кирхгофа, электролитический конденсатор заменяется разрывом при работе в цепи постоянного тока и проводником в цепи переменного тока.

Главный неисправный генератор ВАЗ 2114

Чтобы сделать ремонт своими руками, необходимо знать основные поломки и методы их устранения. Итак, вот весь список:

1. Если предохранитель вышел из строя, после тщательной проверки цепи необходимо установить новый. Необходимо установить точную причину, по которой произошел сбой.
2. При разрыве обрыва убедитесь, что отрицательные провода надежно закреплены.
3. Если есть проблемы в замке зажигания, проверьте его контакты; если устранить невозможно, замените узел полностью.
4. Перегоревшая контрольная лампа, установленная в щитке приборов, необходима для диагностики цепи питания обмотки ротора. В случае перегорания АКБ ВАЗ 2114 не будет заряжаться от АКБ и вы это не сразу увидите.
5. При выходе из строя щеток ВАЗ 2114 меняют только в сборе с регулятором напряжения. Последнему ремонту не подлежит.
6. Если заряд аккумулятора недостаточен, причиной может быть ослабленный ремень.
7. Гудение и треск подшипника (обычно в передней крышке) лечится его заменой.Благо цена его небольшая, только вам придется практически полностью разобрать генератор ВАЗ 2114.

Диагностика генератора

Если зарядка пропала или ее уровень недостаточен, аккумулятор будет получать намного меньше тока, чем необходимо. Следовательно, и одного генератора для питания всей бортовой сети тоже недостаточно, и на помощь придет аккумулятор, который через время разрядится. Но даже чрезмерное напряжение еще хуже — из-за него могут перегореть предохранители, лампы, ЭБУ и так далее.Для диагностики генератора ВАЗ 2114 понадобится мультиметр:

1. Включите зажигание и запустите двигатель.
2. Если есть повреждение в цепи питания ротора, вы заметите, что горит лампа на панели приборов.
3. Двигатель необходимо прогреть до рабочей температуры и включить ближний свет фар, магнитолу.
4. Измерьте напряжение на выводах аккумуляторной батареи. Необходимое условие — частота вращения коленчатого вала должна быть примерно 2500-3000 об / мин.
5. Если генератор в хорошем состоянии, вольтметр покажет около 13 В (погрешность 0,1 В можно не учитывать).
6. Выключите свет и радио, напряжение должно возрасти до 14,7 В. Это максимальное значение.

Проводя диагностику, обязательно обращайте внимание на то, по каким звукам вращается ротор. Очень часто выходит из строя подшипник в передней крышке.

Влияет на максимальную нагрузку от ремня. Несколько причин, почему может упасть напряжение ВАЗ 2114:

1. Ремень генератора ослаблен.
2. Неисправен регулятор напряжения.
3. Изношен узел щетки.
4. Полный износ генератора.

Обратите внимание, что горящая лампа со значком батарейки свидетельствует о неисправности в цепи питания ротора. Следовательно, в обмотках статора не будет генерироваться ток, поскольку нет вращающегося магнитного поля.

Как заменить щетку на ВАЗ 2114

Работа простая, вам понадобится отвертка и немного сноровки.Однако ключ не мешает ни «10», ни плоскогубцам отсоединить клемму от АКБ. Причины замены реле регулятора ВАЗ 2114:

1. Бесплатно.
2. Свет в темноте излучает слишком слабый поток.
3. Снижение стресса.

Последовательность.

В электрической системе современного автомобиля важнейшими компонентами являются источники питания. Генератор на ВАЗ 2114 служит для питания всех потребителей бортовой сети.Как и все генераторы, он выдает трехфазное напряжение. Привод генератора — ременной привод от шкива на коленчатом валу двигателя.

А вот трехфазное напряжение для питания бортовой сети не подходит. Для этого в генераторе ВАЗ 2114 установлен выпрямительный блок. Он служит для преобразования переменного трехфазного напряжения в постоянное. Скачки на выходе генератора довольно большие, поэтому их уменьшают с помощью регулятора напряжения. Регулятор поддерживает выходное напряжение в диапазоне от 13 В.От 2 до 14,7 вольт.

Конструктивно генератор на ВАЗ 2114 выполнен из двух алюминиевых колпачков. Они расположены в сердечнике обмотки статора. В обмотке статора вращается ротор, имеющий обмотку возбуждения. Без подачи напряжения на обмотку ротора генератор не будет вырабатывать энергию. Питание на обмотку ротора подается щеточным механизмом.

Проверка генератора

Проверка генератора на ВАЗ 2114 заключается в диагностике выпрямительного блока, регулятора напряжения, обмоток ротора и статора.Выпрямительный блок можно проверить как тестером, так и щупом. Зонд представляет собой лампу на 12 вольт мощностью до 3 ватт.

Диоды в выпрямительном блоке имеют одностороннюю проводимость. При подаче минуса на анод диода схема работать не будет. Следовательно, лампа зонда не загорится. Если он горит, значит диод в выпрямительном блоке генератора ВАЗ 2114 пробит. Если поломка обнаружена в одном диоде, то его можно заменить. Эту процедуру выполнить довольно сложно, поэтому многие автомобилисты на генераторе просто меняют весь агрегат.

Проверка обмоток генератора заключается в поиске короткого замыкания. Тестер подключается поочередно к каждому выводу обмотки и корпуса. При коротком замыкании полностью меняется статор. Регулятор напряжения можно проверить с помощью источника питания и лампы на 12 В. К щеткам подключается лампа, и на массовый вывод регулятора и вывод «D +» подается напряжение 12 В. При напряжении 12 В лампа должна гореть. При повышении до 15-16 вольт лампа должна погаснуть.Если он горит при любом напряжении, либо не горит совсем, то это свидетельствует о неисправности регулятора. Его необходимо заменить.

Ремонт генератора на ВАЗ 2114

Самая частая неисправность — выход из строя регулятора напряжения. Конструктивно он выполнен как единое целое с щеткодержателем. При износе щеток или выходе из строя регулятора меняется весь блок. Крепится к задней части генератора ВАЗ 2114 двумя болтами. Заменить при отсоединении минусовой клеммы АКБ.Снятие генератора не требуется.

Замена ремня привода генератора на ВАЗ 2114. Сначала откручиваем гайку на регулировочной планке. После переставляем генератор к двигателю и снимаем старый ремень. Надев новую, оттягиваем генератор от двигателя и, проверяя натяжение ремня (при силе 95 Ньютон, провисание должно быть не более восьми миллиметров), фиксируем положение генератора. Для этого затяните гайку на регулировочной планке.

Замена выпрямительного блока или его ремонт проводится при выходе из строя одного или нескольких диодов.Для этой процедуры вам придется полностью снять генератор ВАЗ 2114 и разобрать его. При выходе из строя одного или двух диодов можно припаять новые или заведомо исправные. При проведении работ рекомендуется все делать аккуратно, чтобы не повредить корпус агрегата. После пайки диодов необходимо залить их эпоксидной смолой. А когда он высохнет, можно установить на генератор весь агрегат и собрать узел.

На автомобиле ВАЗ 2114 генератор — это электрическая трехфазная машина, вырабатывающая переменный ток.Внутри него находится блок с выпрямителями, позволяющий преобразовывать ток (три фазы) в постоянный. Чтобы произвести ремонт самостоятельно, необходимо знать устройство генератора и основные поломки, которые могут возникнуть. Поэтому стоит обдумать все по порядку.

Общий вид генераторной установки

• Крышки из алюминиевых сплавов. У них есть специальные гнезда, в которые запрессовываются подшипники. На задней крышке есть клемма для подключения аккумулятора и разъем («папа») для подключения к обмотке возбуждения.Также на обратной стороне крышки установлен конденсатор постоянной емкости. С его помощью подавляются радиопомехи. Щеточный узел установлен в том же корпусе, что и у 2114. Генератор работает за счет того, что в обмотке статора индуцируется ЭДС, индуцированная вращающимся магнитным полем ротора.
• Статор собран из пластин из специальных марок трансформаторной стали. В нем есть специальные пазы, в которые закладываются силовые обмотки. У каждого есть вывод для подключения к выпрямителю. Крышки прикручены к статору.Обмотка возбуждения находится на роторе. Соедините его с кольцами из меди. Они на валу. Ведущий шкив установлен спереди, а на роторе имеется шпоночная канавка.
• Крепление диодного блока производится к задней крышке изнутри. Он состоит из девяти полупроводников — шести основных и трех дополнительных. Для обеспечения качественного охлаждения полупроводников используются пластины из алюминиевого сплава. А с лицевой стороны, рядом с ведущим шкивом, крыльчатка.

Технические характеристики

Краткое описание технических характеристик генератора:

• Мощность обмотки ротора (возбуждение) вырабатывается напряжением, значение которого находится в диапазоне 13.2 — 14,7 Вольт.
• При нагрузке 10 кг провисание ремня (на длинном участке) не превышает 0,8 см.
• Генератор на ВАЗ 2114 (его цена в магазинах порядка 4 000–4 500 руб.) Способен выдавать в сеть ток до 80 А.

Агрегат расположен с левой стороны, привод осуществляется шкивом на коленчатом валу двигателя автомобиля.

Поломка в механике и электрике

Такая неисправность проявляется в повышении уровня шума, издаваемого генераторной установкой.Причина — разрушение одного из подшипников. Как правило, та, что находится в передней крышке — на нее действуют очень большие нагрузки, особенно когда ремень генератора ВАЗ 2114 слишком натянут. По этой причине всегда следует контролировать натяжение приводного ремня генератора.

Что касается электрических пробоев, то они могут проявляться отсутствием зарядного напряжения аккумулятора или его низким (иногда слишком высоким) значением. Для проверки исправности снимать генератор с автомобиля не обязательно.Для этого воспользуйтесь мультиметром. Измерьте напряжение на выводах АКБ ВАЗ 2114. Во время работы генератор должен выдавать около 14 вольт. Если оно 12 вольт и ниже, значит, генератор не выдает необходимое напряжение и требует ремонта. В некоторых случаях неисправность кроется в регуляторе напряжения или изношенных щетках.

Инструменты для снятия генератора

Кронштейн прикреплен к блоку двигателя (примерно посередине). Корпус генератора крепится к кронштейну на агрегате с помощью специальной планки.Благодаря ему можно регулировать натяжение ремня. Для снятия генератора понадобится следующий инструмент:

• (желательно колпачковый и рожковый) с размерами «10», «13», «17», «19».
• На некоторых автомобилях может возникнуть необходимость поставить голову на «15».
• Небольшой монтаж или короткий отрезок трубы.

Разборка генератора с автомобиля

При необходимости замены подшипника генератора ВАЗ 2114 необходимо полностью снять агрегат.Сначала обязательно отключите аккумулятор. Без этого ремонт нельзя начинать — короткое замыкание может вызвать возгорание проводки. Затем с помощью ключа на «17» ослабьте натяжение приводного ремня. Для этого откручиваем гайку в верхней части и перемещаем кузов к блоку двигателя. Немного поработаем с электричеством — откручиваем гайку от болта (пин «31») и отсоединяем провод идущий к обмотке возбуждения.

Внизу крепление генератора выполнено с помощью длинного болта и гайки. На последнем есть пластик.Вверху штанга прикручена к статору одной гайкой, а к блоку двигателя — двумя болтами. Все резьбовые соединения откручиваем, чтобы снять генератор. Если резьба застряла, используйте проникающую смазку — она ​​избавит от грязи и ржавчины. Снял генератор вверх — так проще оказывается. Но можно снять и вытащить: на ВАЗ 2114 генератор снимается двумя способами.

Разборка генератора

Инструмент:

• Ключи на «10» и «19».
• Отвертка крестовая.

Перед тем, как начать, убедитесь, что все детали генератора приобретены. Порядок демонтажа генератора:

• Отсоедините и снимите пластиковую крышку с корпуса.
• Отметьте положение крышек и статора относительно друг друга — это облегчит сборку в дальнейшем.
• С помощью отвертки Phillips открутите два болта, которыми регулятор напряжения крепится к щеточному узлу.
• Выключите контроллер.
• Выверните винты крепления блока. Отсоедините от него обмотки статора и снимите узел. Учтите, что конденсатор также демонтируется вместе с ним. С его помощью напряжение генератора ВАЗ 2114 «очищается» от переменной составляющей.
• Откручиваем четыре болта, затем снимаем заднюю крышку.
• Зажмите ротор в тиски и открутите гайку со стороны шкива.
• Снимите переднюю крышку.
• Визуально оценить состояние агрегатов. Если везде будет сильный износ, придется капитальный ремонт.

Как определить неисправность?

Признаки поломки генератора:

• На панели приборов горит (кратковременно или постоянно) лампа, сигнализирующая об отсутствии заряда — красный аккумулятор.
• Аккумулятор недостаточно или слишком заряжен.
• Фары светят тускло или заметно мигают, дворники работают нестабильно, постоянно меняют обороты.
• В АКБ закипает электролит, ярко светят лампочки, иногда горят лампы.
• Генератор шумит.

Это краткое описание проблем, но для того, чтобы отремонтировать генератор в ВАЗ 2114, необходимо рассмотреть их более подробно. Стоимость полного ремонта составит не более 1200 рублей.

Поломка щеточного механизма

Неисправность можно разделить на два типа: обрывы щеток или регулятора напряжения. Замена щеток и реле-регулятора производится без демонтажа генератора.Также диагностику можно произвести подручными средствами — парой пальчиковых батареек, батареей, лампочкой или тестером. Стоимость щеточного блока довольно низкая, поэтому можно не проверять, а сразу поставить новый и забыть о проблемах. Но если поняли, то диагностика такая:

• Подключите питание к регулятору напряжения.
• Лампа накаливания соединяется с щетками.
• При напряжении 12-14 вольт лампа светится.
• При повышении до 15-16 Вольт гаснет.

Это нормальная работа регулятора. Если при диагностике лампа ведет себя иначе, можно говорить о выходе из строя реле-регулятора. Также стоит отметить признаки износа щеток:

• В бортовой сети наблюдается снижение напряжения.
• На зарядку аккум не доходит.
• Наблюдаются скачки напряжения.

Сняв щетки, визуально оцените их состояние — если длина меньше полсантиметра, то можете смело выбрасывать.Также обратите внимание на то, как движутся щетки генератора ВАЗ 2114 в пазах — если есть заедания, лучше установить новые или капнуть немного чистого масла. Обязательно оцените состояние контактных колец на роторе, иногда их нужно отполировать. После установки новых щеток требуется несколько минут, чтобы они начали нормально работать.

Диодный выпрямитель

Два признака неисправности:

• Нет заряда аккумулятора.
• Зарядка намного выше чем должна быть.

Эта поломка может иметь весьма негативные последствия. Если вы сомневаетесь в своих силах, лучше доверить ремонт генератора человеку, который на этом специализируется. Чаще всего выходят из строя два диода, но заменить их проблематично, так как эти детали для генераторов отдельно не продаются. Будет намного проще купить новый и установить его. Замена производится в следующей последовательности:

• В блоке осуществляется установка контактного болта с втулками и гайками, производится прижим.
• Исправьте и переустановите все выводы обмоток статора, затяните гайки их соединения.
• Замените болты, которыми крепится блок выпрямителя. Затяните их.
• Поставить реле-регулятор и затянуть его болты.
• Установите пластиковую крышку и закрепите защелками.
• Установите генератор на автомобиль, натяните ремень и проверьте работу.

Чем заменить генератор ВАЗ 2114?

ВАЗ 2114 — это автомобиль, который очень часто подвергается доработкам (тюнингу).В первую очередь, конечно, качественную и мощную музыку. Некоторые позаботились о комфорте, сделали установку ксенона, евры, кондиционера. От этого нагрузка на генератор становится выше, «родной» с ней не справиться. Чаще всего ищут замену штатному на ВАЗах новых моделей — «Калина», «Приора». Замена генератора ВАЗ 2114 довольно проста. Сделать это сможет любой автомобилист, если он умеет обращаться с гаечными ключами. Помимо нового генератора вам потребуются:

• Ключи рожковые и заглушки на «10» и «13».
• Ключи на «17» и «19».
• Отвертки.
• Небольшое крепление.
• Другими словами, все инструменты, которые нужны для удаления установки.

Порядок замены генератора

Вне зависимости от того, какой генератор в ВАЗ 2114 вы ставите («Приора» или «Калина»), процесс замены будет одинаковым. Для замены выполните следующие действия:

• Отсоедините отрицательный провод аккумуляторной батареи.
• Снять защиту двигателя.
• Гаечным ключом на «10» открутите гайку от болта генератора (шпилька «31»).
• Отсоедините провод идущий к щеткам.
• Снимите все гайки и болты, которыми картер генератора крепится к натяжной планке и блоку двигателя.
• Вынуть генератор.
• Установить новую в обратном порядке.

Обязательно правильно натяните ремень, иначе подшипник быстро выйдет из строя. На этом работа окончена: после качественно сделанного ремонта в генератор нельзя заглядывать минимум три года (или 50 тысяч километров).

Детали, обеспечивающие электричеством автомобили, называются основными. Генератор ВАЗ 2114 подает питание на всю бортовую сеть автомобиля. Это устройство, как и все генераторы, подает трехфазное напряжение.

Генератор ВАЗ 2114 состоит из пары кожухов из алюминия. Под крышками находится обмотка статора, прикрепленная к сердечнику. Вращает ротор, снабженный обмоткой возбуждения. При отсутствии напряжения на обмотке ротора энергия больше не вырабатывается.Щеточный механизм используется для подачи питания на обмотки возбуждения полюсов ротора.

Проверить состояние и неисправность системы

При выходе из строя предохранителя генератора, такую ​​поломку легко исправить, достаточно установить новую деталь. Однако предохранитель просто так не горит. Осталось установить причину. Вот основные из них.

1. Разрыв цепи, по которой подается питание на приборы. Чтобы узнать причину, нужно проверить, насколько близко контакт нулевого провода.
2. Возникла неисправность в замке зажигания. Проверьте плату зажигания.
3. Контрольная лампа перегорела.
4. Плохая работа щеток. Для ремонта необходимо заменить щетки генератора ВАЗ 2114. Если контакты окислились, их очищают бензином.
5. Неисправен регулятор напряжения.
6. Ремень получил механическое повреждение. В этом случае необходимо заменить ремень генератора ВАЗ 2114.
7. Произошла поломка подшипника генератора.Выход может быть только один — замена подшипника.

При неправильной работе устройства многие детали ВАЗ 2114 могут выйти из строя. Последствия выхода из строя генератора всегда непредсказуемы.

При небольшом заряде АКБ глохнет двигатель. Самое опасное — высокое напряжение. Могу отказаться от регулятора напряжения. Результатом этой поломки станет нарушение работы всей электросистемы ВАЗ 2114. Мощность системы проверяется обычным тестером.При включенном зажигании все лампочки должны гореть на панели приборов. Просто убедившись, что они в хорошем состоянии, можно запустить двигатель.

Если индикатор реле аккумуляторной батареи все еще горит, можно сделать вывод, что произошла электрическая неисправность. Температура двигателя должна достигнуть 90 ° С. Затем нужно отключить все устройства, потребляющие максимальное количество энергии. Тестер подключается к аккумулятору. Если при увеличении газа напряжение достигает 14 В, значит, генератор и реле работают нормально.

Ремонт узлов генератора

Чаще всего выходит из строя регулятор напряжения. Это устройство подключено к щеткодержателю. При большом износе щеток и неработающем регуляторе напряжения заменяется весь блок. Он прикручен к одной из крышек генератора. Замена выполняется при удаленной отрицательной клемме. Отключение генератора ВАЗ в этом случае не производится. Когда ремень вышел из строя, его нужно заменить. Замена ремня генератора ВАЗ производится в такой последовательности.

Схема подключения для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа 12 В, 3 Вт; 3 — вольтметр; 4 — амперметр.

1. Регулировочная пластина откручивается, для чего ослабляется крепежная гайка.
2. Генератор подвигается к двигателю, старый ремень снимается.
3. Устанавливается новый ремень генератора, после чего производится его натяжение. Генератор удаляется от двигателя, ремень перестает провисать. Допускается провисание не более 8 мм.
4. Положение элемента фиксируется затяжкой гайки.

Ремонт выпрямительного блока производится при выходе из строя диодного моста. Для проведения такой операции требуется снятие генератора и его полная разборка. Запаяны новые диоды. Все работы необходимо выполнять с особой осторожностью, так как существует риск повреждения корпуса агрегата. Паяные диоды залиты эпоксидной смолой. После его высыхания блок устанавливается на место и собирается вся сборка.

Снятие и замена агрегата

Как снять генератор? Для работы необходимо иметь набор гаечных ключей и монтировку. Сначала отключается минусовая клемма, затем снимается защита, после чего откручивается пыльник и открывается доступ к болтам крепления генератора. Полностью снимать пыльник не нужно, можно просто опустить вместе с ним защиту. Далее в такой последовательности производится замена генератора ВАЗ.

1. Откручиваем болт генератора натяжения ремня.
2. Устройство движется к двигателю.
3. Снят ремень генератора.

Разборка генератора: 1 — шкив привода генератора; 2 — кронштейн правой опоры подвески двигателя; 3 — регулировочная пластина; 4 — натяжная планка; 5 — генератор; 6 — кронштейн крепления генератора; 7 — ремень привода генератора

1. Снимается планка натяжителя, для чего она откручивается от двигателя.
2. Штекер отключен, клеммы сняты.
3. Генератор закреплен на оси. Фиксирует гайку. Обычно снять такую ​​ось очень сложно. Поэтому крепление генератора лучше освободить вместе с агрегатом.
4. Устройство снимается.
5. Открутить ось. Его нужно аккуратно выбить из сиденья. Для этого можно использовать длинный болт.
6. Товар полностью бесплатный.

Сейчас замена генератора ВАЗ. Соберите и установите в обратном порядке.Натяжение ремня можно осуществлять с помощью обычного крепления. Ее упирают в двигатель и давят на прибор. Он начинает отходить от двигателя и натягивать ремень. Получив необходимое натяжение, затяните гайку крепления ремешка.

Натяжение ремня должно быть в пределах нормы. Если он будет слишком слабым, ремень начнет катиться. При сильном натяжении подшипник развалится. Такая поломка иногда приводит к полной замене устройства. Обычно натяжение измеряется прогибом ремня.Нормальное его значение — 1 см. При таком напряжении реле всегда будет показывать заряд, а аккумулятор получит необходимый заряд.

Обзор сообщений на автофорумах свидетельствует о том, что многие владельцы ВАЗ 2114 после поломки заводского устройства склонны выбирать и устанавливать другой мощный генератор. Однако не все знают, какое устройство нужно приобретать, чтобы не производить никаких дополнительных переделок монтажных кронштейнов.

Профессионалы рекомендуют установить генератор от Припорья, подойдет и генератор Калины, имеющий кондиционер.Эти устройства рассчитаны на 115 А. На заводе этот показатель не превышает 80 А. Следует отметить, что такая замена не влияет на реле.

Проверка генератора на стенде
Проверка на стенде позволяет определить исправность генератора ВАЗ 2113 и соответствие его характеристик номиналу. В испытуемом генераторе щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца должны быть чистыми.

Схема подключения для проверки генератора на стенде: 1 — контрольная лампа 12 В, 3 Вт; 2 — генератор; 3 — вольтметр; 4 — реостат; 5 — амперметр; 6 — переключатель; 7 — аккумулятор

Установите генератор на подставку и выполните соединения, как показано на рис. 7.7. Включите электродвигатель стенда ВАЗ 2113, установите напряжение на выходе генератора 13 В на реостате 4 и доведите частоту вращения ротора до 6000 мин-1. Дайте генератору поработать в этом режиме не менее 10 минут, а затем измерьте ток отдачи.Рабочий генератор должен иметь не менее 80 А.
Если измеренное значение выходного тока значительно меньше, то это указывает на неисправность обмоток статора и ротора или повреждение клапана. В этом случае необходима тщательная проверка обмоток и клапанов для определения места неисправности.
Напряжение на выходе генератора проверяют при частоте вращения ротора 5000 мин-1. С помощью реостата 4 установите выходной ток 15 А и измерьте напряжение на выходе генератора, которое должно быть 13.2–14,7 В при температуре окружающего воздуха и генератора ваз 2114 (25 ± 10) ° С.
Если напряжение не укладывается в заданные пределы, то заменить щеткодержатель с регулятором напряжения на новый, заведомо хорошо, и повторите тест. Если напряжение в норме, значит старый регулятор напряжения поврежден и подлежит замене. И если напряжение все же не попадает в указанные выше пределы, то необходимо проверить обмотки и клапаны генератора.

Проверка генератора электронный осциллограф
Осциллограф позволяет точно и быстро проверить исправность генератора и определить характер повреждений по форме кривой выпрямленного напряжения.

Схема подключения генератора автогенератора: 1 — переключатель; 2 — генератор; 3 — вольтметр; 4 — реостат; 5 — амперметр; 6 — переключатель; 7 — аккумулятор

Для проверки генератора ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 соберите схему. Отсоедините общий выходной провод трех дополнительных диодов от штекера D + регулятора напряжения и примите меры, чтобы конец отключенного провода не замыкался массой генератора. Подключите провод от аккумуляторной батареи через переключатель 1 к штекеру регулятора D +.Таким образом, обмотка возбуждения будет питаться только от аккумулятора.
Включить электродвигатель стенда и установить частоту вращения ротора 1500–2000 мин-1. Выключателем 6 отсоединяем АКБ от вывода В + генератора ваз 2113, ваз 2114, ваз 2115 и реостата 4, выставляем выходной ток 10 А.

Форма кривой выпрямленного напряжения генератора: I — генератор исправен; II — сломан клапан; III — обрыв в клапане (обмотка статора)

Проверьте напряжение осциллографа на выводе B + генератора.При исправных клапанах и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами. При обрыве обмотки статора или обрыве или коротком замыкании клапанов блока выпрямителя форма кривой резко меняется: нарушается однородность зубцов и появляются глубокие впадины.

Схема подключения генераторной системы: 1 — аккумуляторная батарея; 2 — генератор; 3 — монтажный блок; 4 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 — выключатель зажигания

После проверки формы сигнала напряжения на выводе B + генератора и его нормального вида проверьте напряжение на штекере D генератора с отсоединенным проводом от штекера D + регулятора напряжения.Штекер D является общим выходом трех дополнительных диодов, питающих обмотку возбуждения при работе генератора. Кривая напряжения здесь также должна иметь правильную пилообразную форму. Неправильная форма сигнала указывает на повреждение дополнительных диодов.

Проверить обмотку возбуждения ротора
Обмотку возбуждения можно проверить, не снимая генератор с автомобиля, сняв только защитный кожух и регулятор напряжения вместе с щеткодержателем. При необходимости чистка контактных колец омегой или контрольной лампой, при необходимости проверьте, нет ли обрыва обмотки возбуждения и не замыкается ли она на массу.

Проверка статора
Статор проверяется отдельно после снятия выпрямительного блока.
В первую очередь проверить омметром или с помощью контрольной лампы и батареи, нет ли обрывов обмотки статора и замыкания его катушек на массу.
Изоляция проводов обмотки должна быть без следов перегрева, возникающего при коротком замыкании в вентилях выпрямительного блока. Замените статор с такой поврежденной обмоткой.
Наконец, после разборки генератора необходимо специальным дефектоскопом проверить, нет ли короткозамкнутых витков в обмотке статора.

Проверка клапана выпрямителя
Исправный клапан позволяет току течь только в одном направлении. Неисправен — может либо вообще не пропускать ток (обрыв цепи), либо пропускать ток в обоих направлениях (короткое замыкание).
В случае повреждения одного из клапанов выпрямителя необходимо заменить весь выпрямительный блок.

Цепи для проверки клапанов выпрямителя: 1 — аккумуляторная батарея; 2 — контрольная лампа; 3 — генератор; I — проверить одновременно «положительный» и «отрицательный» клапаны; II — проверить «положительные» клапаны; III — проверка на «отрицательные» клапаны

Короткое замыкание клапанов выпрямительного блока можно проверить, не снимая генератор с автомобиля, отсоединив провода от аккумулятора и генератора и сняв крышку с задней крышки генератора.Также отсоединен провод от вывода D + регулятора напряжения. Проверить можно омметром или лампой (1–5 Вт, 12 В) и аккумулятором ВАЗ 2115.

ПРИМЕЧАНИЕ
Для упрощения монтажа деталей выпрямителя три клапана (с красной меткой) создают на корпусе выпрямленное напряжение «плюс». Эти клапаны «положительные» и они запрессованы в одну пластину выпрямительного блока, подключенного к выходу генератора «B +». Остальные три клапана («минус» с черной меткой) имеют на корпусе выпрямленное напряжение «минус».Они запрессованы в другую пластину выпрямительного блока, подключенную к земле.

Сначала проверьте, есть ли закрытие одновременно на «положительном» и «отрицательном» клапанах. Для этого подключите плюс к АКБ через лампу к выводу B + генератора, а минус к корпусу генератора (рис. 7.10, I). Если лампа горит, «отрицательный» и «положительный» клапаны имеют короткое замыкание.
Для проверки короткого замыкания в «плюсовых» клапанах «плюс» аккумуляторной батареи через лампу подключить к выводу B + генератора, а «минус» — к одному из фазных выводов обмотки статора.Горение лампы укажет на короткое замыкание одного или нескольких «положительных» клапанов.
Короткое замыкание «минусовых» клапанов можно проверить, подключив «плюс» аккумуляторной батареи через лампу к одной из фазных клемм обмотки статора, а «минус» — к корпусу генератора (рис. 7.10, рис. III). Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» клапанах. Следует помнить, что в этом случае горение лампы может быть следствием замыкания витков обмотки статора на корпусе генератора.Однако такая неисправность встречается гораздо реже, чем короткое замыкание клапанов.
Обрыв клапанов без разборки генератора можно обнаружить как осциллографом, так и при проверке генератора на стенде по значительному уменьшению (на 20–30%) величины выходного тока по сравнению с номинальным. Если обмотки, дополнительные диоды и регулятор напряжения генератора в исправном состоянии, а в клапанах нет короткого замыкания, то причина снижения выходного тока — обрыв цепи в клапанах.

Проверить дополнительные диоды

Схема проверки дополнительных диодов: 1 — генератор; 2 — контрольная лампа; 3 — аккумулятор

Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме. Так же, как и для проверки клапанов выпрямительного блока ВАЗ 2114, необходимо отсоединить провода от АКБ и генератора, снять защитную крышку генератора и отсоединить провод от клеммы «D +» регулятора напряжения.
Подключить «плюс» АКБ через лампу (1–3 Вт, 12 В) к выходу «D» генератора, а «минус» — к одной из фазных клемм обмотки статора.
Если лампа загорается, значит в некоторых дополнительных диодах короткое замыкание. Найти поврежденный диод можно, только сняв выпрямительный блок и проверив каждый диод отдельно.
Обрыв в дополнительных диодах можно обнаружить с помощью осциллографа по искажению кривой напряжения на штекере «D», а также при низком напряжении (ниже 14 В) на штекере «D» при средней частоте вращения ротора генератора. .

Проверить регулятор напряжения
Работа регулятора напряжения заключается в непрерывном и автоматическом изменении тока возбуждения генератора таким образом, чтобы напряжение генератора ВАЗ 2113 поддерживалось в заданных пределах при частоте вращения и токе нагрузки генератора изменены.

Проверка на автомобилях Лада Самара 2
Для проверки необходимо иметь вольтметр постоянного тока с шкалой до 15-30 класса точности не хуже 1.0.
Через 15 минут работы двигателя на средних оборотах с включенными фарами измерьте напряжение между клеммой «B +» и массой генератора. Напряжение должно быть в пределах 13,2–14,7 В.
В случае систематической недозарядки или перезарядки аккумулятора и регулируемого напряжения, выходящего за указанные пределы, регулятор напряжения необходимо заменить.

Проверить снятый регулятор

Схема проверки регулятора напряжения: 1 — контрольная лампа; 2 — вывод на массу регулятора напряжения; 3 — выход регулятора напряжения «ДФ»; 4 — регулятор напряжения; 5 — вывод «D +» регулятора напряжения; А — к источнику питания

Регулятор в сборе со щеткодержателем, снятым с генератора Лада Самара 2, проверяется по схеме.
Между щетками включить лампу 1–3 Вт, 12 В. К выводам D + и «массе» регулятора подключить сначала источник питания с напряжением 12 В, а затем с напряжением 15–16 В.
Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — погаснуть.
Если лампа горит в обоих случаях, значит в регуляторе пробой, а если в обоих случаях не горит, то либо в регуляторе обрыв, либо нет контакта щеток с напряжением регулятор.Последнее можно проверить, подключив провода от лампы не к щеткам, а непосредственно к выводам D + и DF регулятора напряжения.

Проверка конденсатора
Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для уменьшения радиопомех.
Повреждение конденсатора или ослабление его крепления к генератору (ухудшение контакта с массой) определяется по нарастанию помех радиоприемнику при работающем двигателе.
Приблизительно состояние конденсатора можно проверить мегомметром или тестером (по шкале 1-10 МОм). Если обрыва конденсатора нет, то в момент подключения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.
Емкость конденсатора, измеренная специальным прибором, должна составлять 2,2 мкФ ± 20%.

Генератор ВАЗ 2114, ВАЗ 2115, ВАЗ 2113

• — Характеристики генератора
• — Генераторное устройство
• — Неисправности генератора
• — Проверка генератора
• — Ремонт генераторов

Узлы электрооборудования ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Диагностика электрооборудования Лада 2113.Инструкция по ремонту электрооборудования, стартера, зажигания Лада 2114. Проверка приборов, очиститель, освещение Лада 2115

.

Не работает генератор ВАЗ 2114. Как снять генератор с машины. Признаки неисправности генераторной установки

Довольно часто автомобилисты задаются вопросом, как снять генератор на ВАЗ 2114 и 2115. Ведь это устройство имеет свойство выходить из строя в самый неподходящий момент … Ни для кого не секрет, что с неработающим генератором можно далеко не уедет.Аккумулятор разрядится довольно быстро, что опять же не пойдет ему на пользу. Поэтому при первых признаках неисправности немедленно снимайте этот агрегат. Потом можно поставить новый, либо отремонтировать старый. В большинстве случаев лучшим вариантом будет ремонт генератора, вы можете сделать это своими руками. Вам просто нужно определить причину поломки.

Как снять генератор на ВАЗ 2114 и 2115? Обычно спрашивают люди, у которых есть очевидные проблемы с этой деталью.Обычно на генератор обращают внимание, когда аккумулятор плохо заряжен. Как правило, водитель замечает лампочку на панели. Это позволяет быстро устранить проблему. Но иногда проблема проявляется в неожиданно разряженной батарее. При этом лампа совершенно не реагирует на пониженное напряжение в сети. В этом случае обязательно проверьте работоспособность аккумулятора, возможно, с генератором все в порядке.

Для проверки не стоит экспериментировать с удалением терминала на работающем генераторе.В этом случае произойдет скачок напряжения, который приведет к повреждению электроники автомобиля. Поэтому для проверки вооружитесь обычным мультиметром. Проверка выполняется в режиме измерения напряжения. Двигатель запускается, затем дают ему прогреться в течение нескольких минут. Это позволит напряжению вернуться в норму. После этого доводим до 3000 оборотов двигателя, и включаем все электроприборы: печку, подогрев стекол, дальний свет.

Измерьте в этом состоянии напряжение на выводах аккумуляторной батареи.Прибор не должен показывать ниже 13,2 В. Если показания меньше, то в генераторе однозначно поломка. Хотя иногда причиной неисправности является окисление контактов на аккуме. Проверьте еще раз после очистки. Проверить реле-регулятор можно следующим образом, сначала измерив напряжение под нагрузкой. Потом все устройства выключаются. И еще раз снимаем мерки. С обычным регулятором показания не изменятся, либо будут изменяться в пределах 0,1 В. Если прибор показывает повышение напряжения, то, скорее всего, проблема в реле.

Выплата

Перед работой поставить машину на ручник; подложить под задние колеса колодки. Снимаются они в следующем порядке:

• Клемма снимается с АКБ, это нужно делать при всех работах с электронными системами автомобиля;
• Автомобиль будет домкратом, снято правое колесо;
• Открутить брызговик;
• Снимите разъем D с генератора;
• Затем ключом на 10 откручиваем провод от вывода B ++.Провода удалены;
• Ослаблен регулировочный винт генератора. Ремень снят. Полностью выкрутите винт. Демонтировать натяжную планку;
• Головкой на 17 откручиваем 3 винта крепления кронштейна генератора к блоку цилиндров;
• Генератор снят;
• Снимаем скобу, для этого откручиваем гайку, это делается ключом на 13. Винт снимается.

Демонтаж

После снятия можно переходить к ремонту.Для этого необходимо разобрать генератор, это делается следующим образом:

• Разжать защелки крепления крышки и снять ее;
• Крестовой отверткой открутите 2 винта крепления регулятора напряжения;
• Блок проводов отсоединяется от регулятора и окончательно снимается с генератора;
• Гаечным ключом на 10 скручиваем гайку, фиксирующую провод конденсатора. Далее откручивается винт крепления самого конденсатора;
• Снимаем диодный мост.Для этого отверткой Phillips открутить винт крепления блока. Далее откручиваем несколько винтов, фиксирующих выводы обмотки. На винтах есть изолирующие шайбы;
• Снимаем выводы обмотки и снимаем диодную колодку;
• Удерживая головку от проворачивания газовым ключом, открутить шкив шестигранником;
• С помощью отвертки Phillips открутите 4 винта, удерживающие крышки;
• Размечаем положение крышек относительно друг друга. Отсоедините обе половинки;
• Снимаем статор;
• Зажимаем крышку с ротором в тиски.Выбиваем кулаком;
• Осталось только снять подшипник с помощью съемника.

Современные автомобили имеют много основного и дополнительного оборудования, которое должно работать с электричеством … Источником такого тока в автомобиле является аккумулятор, и установлена ​​генераторная установка для его подзарядки при работающем двигателе.

Что такое генератор

Можно представить как электрическую машину трехфазного переменного тока. Он имеет встроенный выпрямитель, преобразующий переменный ток в постоянный.Устройство состоит из следующих частей:

1. Передняя и задняя крышка из алюминиевого сплава. Каждый из них имеет посадочное место для подшипника. На корпусе задней крышки находится клеммный разъем для подачи напряжения на обмотку возбуждения. Также на задней крышке есть конденсатор, подавляющий радиопомехи, есть место для установки и фиксации щеточного узла;
2. Цилиндр сердечника статора из трансформаторного железа. Внутри него есть пазы для прокладки силовых обмоток генератора.У них есть провода для подключения к выпрямительному блоку. Обе крышки притягиваются к статору четырьмя болтами;
3. Обмотка возбуждения на валу ротора. Он соединяется своими выводами с медными контактными кольцами, которые установлены на том же валу. На передней части вала имеется шпоночная канавка для крепления ведущего шкива;
4. Щетки генератора представляют собой неразборный блок, совмещенный с электронным реле-регулятором. металлический корпус приклепан к щеткодержателю;
5. К задней крышке изнутри прикреплен блок питания и дополнительных диодов.Он содержит шесть силовых и три дополнительных диода. Для охлаждения полупроводниковых приборов они устанавливаются на пластинах из алюминиевого сплава в форме подковы.

Некоторые технические характеристики

Генераторная установка обеспечивает следующие параметры:

• Обмотка возбуждения запитана регулируемым напряжением от 13,2 В до 14,7 В;
• Ток, создаваемый генератором напряжения, составляет 80 А;
• Прогиб ремня не должен превышать 8 мм при нагрузке 10 кг.

Генератор устанавливается на двигателе с левой стороны по направлению движения машины. Вращение ротора — правое, которое он получает с помощью приводного ремня от коленчатого вала двигателя.

Поломка генератора

Условно можно разделить на «механический» и «электрический». Давайте рассмотрим их именно в таком порядке.

Неисправности из категории «механические»

Повышенный шум — косвенное подтверждение наличия такой поломки.генераторная установка во время. В других случаях он может «шуметь», но об этом мы поговорим чуть позже. В большинстве случаев источник повышенного шума — изношенные. В первую очередь это касается подшипника в передней крышке генератора. Он испытывает повышенные радиальные нагрузки, поэтому может быстрее выйти из строя. . Чрезмерное натяжение приводного ремня увеличивает нагрузку на подшипник.

Неисправности из категории «электрика»

Их может быть несколько, это:

• Отсутствие напряжения заряда аккумулятора;
• Генератор выдает низкое напряжение;
• Избыточное напряжение заряда.

Генераторную установку можно проводить, не снимая ее с машины. Для этого нужно иметь такой измерительный прибор, как тестер, мультиметр или вольтметр постоянного тока … Подойдет даже простой китайский тестер. Измерив напряжение на клеммах аккумулятора, можно сделать определенный вывод о работоспособности генератора.

Метод испытания генератора, при котором положительный полюс снимается с аккумулятора, нельзя использовать, чтобы избежать отказа электронного реле-регулятора или другой электроники автомобиля. Более конкретные методы проверки мы рассмотрим чуть позже. А теперь вспомним, как снять генератор ВАЗ 2114 для его дальнейшей проверки.

Как снять генератор с автомобиля

Устанавливается в специальный кронштейн на блоке цилиндров, также есть планка для натяжения ремня генератора. Найдите генератор перед моторным отсеком с правой стороны по ходу движения машины. Для снятия необходимо подготовить следующие инструменты:

1. Ключ на «10»;
2. Тот же ключ на «13»
3. Ключ рожковый 17×19;
4. Головка на «15»
5. Лом.

Снятие производится несколькими способами, где требуется снять защиту двигателя. Они хорошо описаны в различных источниках. Попробуем снять, не снимая защиты. Порядок действий следующий:

1. Первым делом отсоединяем клеммы от АКБ;
2. Ослабляем натяжение ремня, сначала снимаем ремень, а потом весь натяжной механизм;
АКБ
3. , они прикрыты резиновым колпачком, и разъем для подачи напряжения на обмотку возбуждения;
4. Генератор на кронштейне крепится на длинный болт с гайкой.Вытаскивать его не очень удобно, поэтому головкой на «15» откручиваем два болта крепления кронштейна к блоку. Они находятся за генератором, один болт длинный, а другой короче. Теперь генератор можно будет повернуть по часовой стрелке и можно будет снять ось его крепления к кронштейну;
5. Отвинтите гайку с помощью ключа «19» и снимите его вместе с распорной втулкой;

Небольшой перфоратор или что-то подобное выбивает ось из кронштейна.Генератор подтянут. Теперь его можно использовать для ремонта или обслуживания генератора.

Как разобрать генераторы ВАЗ 2114

Для работы понадобится рожковый ключ на «10», «19» и крестовая отвертка.

Демонтаж генератора ВАЗ 2114 осуществляется в следующем порядке:

1. Выдавить три защелки и снять пластиковую защитную крышку на корпусе;
2. Крышки взаимного расположения и статор с флажками для облегчения последующей сборки;
3. Отверткой открутите винты крепления узла щетки, снимите ее с корпуса;
4. Отсоедините провода от выхода регулятора;
5. Открутите четыре винта крепления выпрямительного блока, отсоедините выводы обмотки и снимите ее вместе с шумоподавляющим конденсатором;
6. Отвинтите четыре зажимных винта, которые были затянуты при сборке с большим усилием, и снимите крышку со стороны контактных колец генератора;
7. Вал ротора зажат в тисках, чтобы он не проворачивался, и гайка крепления шкива откручивается.Теперь вы можете снять шкив генератора и упорную шайбу с вала ротора;
8. Снимите крышку с ротора генератора.

После этого можно внимательно осмотреть все детали на предмет износа или повреждений.

Признаки неисправности генераторной установки

Неисправность щеточного узла

В этом узле могут быть проблемы с электронным регулятором и щетками. Замена щеток генератора может производиться, не снимая его с двигателя. Проверить этот блок, не сняв с генератора, невозможно, поэтому, если есть такая возможность, то можно просто поменять кисти.Проверить его работу можно, есть регулируемый блок питания и контрольная лампа. Подключите блок питания к «+» и «-» регулятора, а лампочку — к щетке. Он должен светиться, а при повышении входного напряжения до 15-16 вольт лампочка гаснет. Если этого не произошло, то нужен планшет на замену. Давайте посмотрим на признаки износа кисти. Об этом будет свидетельствовать:

• Низкое бортовое напряжение;
• Отсутствие зарядки аккумулятора;
• Скачки зарядного напряжения.

Кисти в свободном состоянии должны иметь длину не менее 0,5 см. Если они короче, их необходимо полностью заменить. щетки и их свободное движение в пазах. Если есть зависание, его можно удалить, капнув масло в канавки. Проверить контактные кольца, их поверхность на износ. Если он есть, отшлифуйте поверхность колец мелкой наждачной бумагой. При замене щеток генератора ВАЗ 2114 работоспособность восстановится через несколько минут после притирки щеток и контактных колец.

Диодный мост и его проблемы

Признаки неисправности диодного моста генератора могут быть следующими:

1. Полное отсутствие зарядки;
2. Напряжение зарядки намного выше нормального.

Все это может вызвать серьезные негативные последствия для всей электросистемы автомобиля. руками можно, но при наличии опыта и инструментов для работы с электрооборудованием. Например, выявлены признаки пробоя диодного моста, и требуется его ремонт.

Чаще всего в этом случае происходит пробой силовых диодов «подкова». Заменить их не очень сложно, проблема в том, что их нет в запчастях. Вы можете поискать мастеров, которые занимаются ремонтом электрооборудования автомобилей. Проще и дешевле будет приобрести новый блок с диодным мостом и заменить вышедший из строя. Замена диодного моста производится в такой последовательности:

• В блок монтируется контактный болт с изоляционными втулками и гайками;
• Подправить и поставить на место выводы обмоток статора и навернуть гайки в местах их соединения;
• Заменить болты, которыми крепится выпрямительный блок, и затянуть их;
• Установите узел щетки с регулятором на место и закрепите винтами на корпусе задней крышки;
• Устанавливается защитная пластиковая крышка и фиксируется тремя хомутами.

После этого устройство можно установить на место установки, подключить провода, надеть и натянуть приводной ремень, а также проверить его работу.

О замене генераторной установки на автомобиле

Так получилось, что нужна замена генератора ВАЗ. Приобретена необходимая запчасть. Кстати, некоторые автомобилисты заменяют исправные комплектующие на более мощные установки … Причины этого могут быть самые разные.В основном это установка новых, дополнительных потребителей электроэнергии. Мощные аудиосистемы, хороший свет фар, подсветка обвесов и прочие подобные «вещи» требуют увеличения мощности генераторной установки.

В таких случаях обычно приобретается и устанавливается генератор от Приоры или Калины. Его генерируемый ток составляет примерно 115 А, в то время как штатное устройство выдает 80 А. Его крепление аналогично стандартному, только необходимо заменить шкив приводного ремня.Дело не очень сложное, с ним справятся даже неопытные водители.

Необходимый инструмент для замены генераторов:

• Ключи на «10», «13»;
• Ключ рожковый 17×19;
• Набор отверток;
• Лом.

Работы по замене начинаются только после отключения АКБ.

Если работа ведется в гараже со смотровой ямой, то можно порекомендовать следующую процедуру:

1. Отключить защиту двигателя.Его можно освободить только в районе генераторной установки и оставить висеть;
2. Гайка на выступающем контактном болте генератора закручивается ключом на «10» и с нее снимаются провода. Также отсоедините разъем от щеточного узла;
3. Открутить болт натяжителя, болт крепления его к блоку цилиндров и снять с двигателя;
4. Теперь откручиваем гайку оси кронштейна крепления генератора. Это действие выполняется с помощью ключа на «19», снимите гайку с шайбой и распорной выбивают ось из кронштейна.

Генератор можно вынуть из моторного отсека и заменить на новый. Установка производится в обратной последовательности. Подключите ранее отсоединенные провода и разъемы, наденьте ремень привода на место. После этого его можно опробовать в работе. Перед тем, как запустить мотор на испытания, несколько слов о том, как это правильно делать. Этот процесс немного отличается для разных объемов двигателя. При объеме 1,5 л ремень натягивается путем отвода корпуса генератора от блока двигателя монтировкой.При объеме 1,6 литра натяните ремень винтом натяжителя.

Позаботьтесь о своей машине!

Немного предыстории …
Утром встал надо идти, аккум разряжен … Плохо … Спустился и пошел, лампочка батарейки на панели не загорелась вверх, на напряжение не смотрел, а зря. Аккумулятор заряжал минут 40, так поехал по делам, машину не глушил, приехал домой — выключил, больше не заводится, пошел заряжать.Ночью заряжался. Утром сел, завел — поехал по делам. Заряд 11,7 не хватает (очень мало, после ночи на зарядке), 30 минут езды, заряд падает стабильно 11,2 (генератор сосет вместо того, чтобы давать), в дом не пускает — все ясно, диодный мост, ремонт генади.
Сам ремонт.

Снимите сверху натяжную опору генератора (поз. На 10 и 13), ослабьте шарнирный болт снизу (головка 13), снимите ремень, открутите три болта крепления генератора снизу (головка 15).
Вытаскиваем генератор, откручиваем откидной болт крепления к блоку и отделяем генератор от креплений. Снимите крышку генератора. Откручиваем диодный мост (в моем случае сгорел один диод), плитку шоколада (съедена почти до нуля), конденсатор. Смотрим на медные кольца, по которым ездят шоколадные кисточки. Закручиваем якорь (гудит).

Собираюсь в магазин за конфетами
Беру диодный мост, шоколадку и пару подшипников (задний и передний).Выбирать особо не из чего, выбор в наших магазинах скудный, беру то, что есть (водить надо). В дальнейшем возьму генератор Нивовский (130 Ампер), переберу на нормальные запчасти. .
Снимите шкив генератора. Откручиваем головку на 22, вставив в генератор отвертку (по возможности не мнем лепестки).
Я начинаю половину. Ставил на кирпичи по доске, пробовал выбить минут сорок с WD-40, и как только смог, перекосилось и никак.

Посидел и подумал…. Он положил его набок, вставил рожковый ключ боком в разрез половинок, аккуратно забил его молотком и чудо началось. Сначала с одной стороны, потом с другой. Потом еще отверткой (у нее диаметр шире), потом трубочкой еще и еще, пока не разрезали пополам. Кто будет делать то же предостережение , не загоняйте пластины обмотки внутрь! Якорь не крутится! … вдвое.

Нашел в гараже съемник больших подшипников, заточил на наждаке, стал универсальным съемником.

Снял с них небольшой подшипник. В гараже нашел три старых неизвестных подшипника, с их помощью прижал новый маленький.

Большие выпресовые в тисках (Совдеповские) с помощью 30 головок

В качестве рычага пришлось использовать патрубок иначе, боялся, что крышка лопнет от груза, но нет, все кайф выдержала. Прижал назад 32 головкой. Не забудьте закрыть изнутри, забыл — пришлось для этого полностью разобрать ген.
Собираем подшипники на месте в обратном порядке, радуемся тихому гену. Смотрим медные кольца, по которым идут кисточки шоколада, если есть бороздки на производстве, нужно их выровнять наждачной бумагой или напильником (кому как удобно). Без фанатизма! В остальном, как и мне, поход в магазин вам гарантирован. Почему? Потому что у меня выход был большой, я заточил медное кольцо и оно лопнуло (Ахтунг!). Пошел домой спать, 12 ночи, где я его куплю?

Поехал по местным магазинам и слава богу в одном нашел комплект для ремонта колец , советую купить сразу, если у вас износились .
Опять же полный разбор генератора, выдавливание небольшого подшипника. Снимаем пластиковую шайбу, откусываем провода, идущие к контактам колец, снимаем старые кольца. Как я понимаю звонить по какому контакту по какому звонку не надо, т.к. эти два провода как раз два конца одной обмотки и кольцо соответственно в любом случае будет замкнутым (могу ошибаться, если поправите) … меняем кольца — надеваем их на шкив , припаиваем концевые выключатели (изначально запрессованы), контакты смазал литолом, надел защитную шайбу.Собираем генератор. Перед установкой диодного моста накатайте новые кольца напильником или наждачной бумагой (необязательно, но я сделал).

Не перепутайте болты крепления диодного моста! Три из них идут на контакты, с текстолитовыми шайбами! Четвертую поставить на место без шайбы, получится короткое замыкание, что-то сжечь!
Ставим на машину.
Радуемся старому-новому генератору. Лично напряжение бортовой сети первые сутки держалось на уровне 13,6 + -0,2 (при ближнем и включенном радио), на вторые сутки в 13.8 стабильная (изношены щетки). Без света 14-14.2.

Всем удачи в ремонте, на дорогах и в жизни!

Основными источниками электричества в автомобиле являются аккумулятор и генераторная установка. В статье рассматривается генератор ВАЗ 2114: приводятся возможные неисправности устройства, методы их устранения, инструкции по снятию, прилагаются фото- и видеоматериалы.

Как работает генератор?

Генератор на ВАЗ 2114 — трехфазный аппарат.Его задача — преобразовывать переменный ток в постоянный.

Конструкция агрегата состоит из следующих элементов:

1. Передняя и задняя алюминиевые крышки, каждый подшипник. Задняя крышка снабжена клеммой для подключения питания от аккумулятора и разъемом для подачи тока на обмотку возбуждения. Кроме того, на задней крышке установлен конденсатор, предназначенный для подавления радиопомех, а также прикреплен щеточный узел.
2. Статор. Его основной цилиндр представляет собой набор пластин, изготовленных из специальной трансформаторной стали.Силовые обмотки генераторной установки, которые имеют выводы для подключения к диодному мосту, размещаются в пазах статора. Обе крышки крепятся к статору 4 болтами.
3. Ротор. Выводы его обмотки возбуждения, расположенной на валу, соединены с контактными кольцами, расположенными на этом же валу. Перед ротором имеется шпоночная канавка, в которую крепится шкив привода генератора ВАЗ 2114.
4. На ВАЗ 2114 трехступенчатый регулятор напряжения, который совмещен со щеточным узлом, являющимся неразъемным устройством.Реле-регулятор размещено в металлическом корпусе. Щетки передают напряжение с регулятора на обмотку ротора.
5. Изнутри к задней крышке прикреплен диодный блок, в котором находится девять диодов. Из них шесть основных и три дополнительных. Чтобы полупроводники оставались достаточно холодными, их поместили на алюминиевую пластину в форме подковы.

Генератор ВАЗ 2114 — устройство

Работа генераторной установки осуществляется за счет того, что в обмотке статора возникает электродвижущая сила, которая создается вращением магнитного поля ротора.

Технические характеристики генераторной установки:

• для обмотки возбуждения требуется регулируемое напряжение в пределах от 13,2 до 14,7 В;
• генератор вырабатывает ток 80 А;
• при нагрузке 10 кг прогиб приводного ремня не должен превышать 8 мм.

Генераторная установка расположена слева от двигателя. Ротор установлен с правым вращением, которое осуществляется за счет ременной передачи от коленчатого вала двигателя.

Возможные неисправности: симптомы и причины

Генераторная установка представляет собой электромеханическое устройство. Следовательно, возможны два типа неисправностей: механические и электрические.

Признак появления механических неисправностей — повышенный шум при работе генератора. Шум вызван разрушением запрессованного в крышку подшипника. Он постоянно испытывает высокие радиальные нагрузки, поэтому имеет небольшой срок службы.

Чрезмерно растянутый ВАЗ 2114 сокращает срок его службы.Поэтому необходимо следить за его напряжением и состоянием. Генератор не запустится, если ремень порвется.

Признаками неисправности в электрической цепи являются:

• генератор не заряжает аккумулятор;
• напряжение зарядки слишком низкое;
• напряжение зарядки слишком высокое;
• Агрегат нагревается.

Определить неисправность можно с помощью мультиметра. О недостаточном заряде можно судить по слабо горящим фарам и медленно работающим дворникам, а также по контрольной лампе, которая мигает или горит постоянно.Если заряд слишком большой, то в аккумуляторе закипает электролит, а фары светят слишком ярко.

Диагностика узла

Недостаточный заряд генераторной установки приводит к недостаточному напряжению питания для питания всего электрооборудования. В этом случае на помощь приходит аккумулятор. В результате его можно полностью разрядить. Слишком высокое напряжение еще более опасно для бортовой сети, так как может привести к перегоранию предохранителей, а также к перегоранию электрических компонентов.

Зная, какое напряжение должен генерировать генератор ВАЗ 2114, можно провести его диагностику для выявления неисправностей (видео Ильдара Латыпова).

Диагностика выполняется с помощью мультиметра, установленного в режим измерения напряжения.

Проверка генератора ВАЗ 2114 состоит из последовательности действий:

1. Для начала нужно включить зажигание и запустить двигатель.
2. При повреждении цепи обмотки ротора сигнальная лампа на панели приборов будет гореть постоянно.
3. Силовой агрегат следует прогреть примерно до 90 градусов. Частота вращения коленчатого вала должна быть около 2500-3000 об / мин.
4. Затем следует включить ближний свет и магнитолу.
5. Теперь нужно измерить напряжение, которое идет на клеммы аккумулятора. Оно должно быть около 13 В.
6. Выключив магнитолу и выключив ближний свет, снова измеряем напряжение. Оно должно возрасти до 14,7 В.

Во время диагностики следует послушать работу ротора.Если подшипник в передней крышке сломается, будет слышен шум.

Падение напряжения возможно по следующим причинам:

• ослабление натяжения ремня генератора;
• износ щеток;
• неисправность реле-регулятора;
• износ всей генераторной установки.

Если генераторная установка полностью изношена, ее необходимо полностью заменить. Перед тем как сменить генератор на ВАЗ 2114, следует провести его диагностику.В противном случае причиной может быть обрыв ремня.

Руководство по демонтажу узла

Если подшипник разрушен, это необходимо, и для этого вам необходимо его демонтировать. Генераторная установка крепится к блоку двигателя с помощью специального кронштейна. Также есть ремешок для регулировки натяжения ремня.

Для снятия генераторной установки на ВАЗ 2114 необходимо запастись следующими инструментами:

• набор гаечных ключей, желательно как накидных, так и рожковых;
• головка торцевая на «15»;
• крепление, или кусок металлической трубы.

Возможные варианты демонтажа генераторной установки со снятием блока питания защиты и без. Рассмотрим вариант без демонтажа защиты. Перед снятием генераторной установки отключите отрицательную клемму аккумулятора, чтобы избежать короткого замыкания.

Процедура состоит из этапов:

1. Сначала с помощью клавиши «17» нужно ослабить натяжение ремня генератора. Для этого открутите сверху гайку крепления и переместите агрегат к блоку цилиндров.
2. Далее на клеммном болте «31» необходимо открутить гайку и отсоединить питающий провод, идущий к обмотке возбуждения ротора.
3. Генератор крепится снизу гайкой и длинным болтом, их нужно открутить.
4. Чтобы доставить генератор было удобнее, нужно открутить планку, с помощью которой агрегат крепится к блоку двигателя. Для этого нужно открутить два болта.
5. Также следует аккуратно открутить гайку крепления рейки к стартеру.Если крепления застряли, можно использовать проникающую смазку для удаления ржавчины и грязи.
6. Чтобы снять ось крепления генератора к кронштейну, лучше повернуть ее по часовой стрелке.
7. Далее ключом на «19» нужно открутить гайку и снять ее и распорную втулку.
8. Теперь генераторную установку можно вытянуть вверх.

При возможности демонтажа генератора через днище нужно снять защиту.

Как устранить неисправность генератора четырнадцатой модели ВАЗ?

Устранение неисправностей зависит от причин, их вызвавших:

1. Если предохранитель перегорел, его необходимо заменить.Все предохранители в монтажном блоке … Перегоревший предохранитель указывает на неисправность цепи. Его нужно проверить, найти и устранить точную причину.
2. При отсутствии питания проверьте надежность подключения отрицательных проводов.
3. Если есть проблема с замком зажигания, нужно проверить группу контактов. Если замок не подлежит восстановлению, его следует полностью заменить.
4. Контрольная лампа используется для выявления проблем, возникших в цепи питания обмотки ротора.Если он перегорел, его нужно заменить.
5. Замена щеток генератора производится вместе с реле регулятора напряжения. Регулятор отдельно не ремонтируется.
6. Генератор не заряжается из-за обрыва приводного ремня, установлен новый расходник. В этом случае размер ремня должен быть подходящим, чтобы натяжение было достаточным. Замена ремня генератора ВАЗ 2114 с 8 клапанами и 16 клапанами аналогична.
7. Если напряжение бортовой сети низкое из-за слабого натяжения ремня, натяжение необходимо отрегулировать.
8. Если вы слышите гудение и потрескивание в передней крышке генератора, подшипник заменяют, так как чаще всего он является причиной шума.

Фотогалерея

1. Монтаж генераторной установки 2. Разборка блока 3. Диодный мост 4. Щетка в сборе

Вывод

Ремонт генератора ВАЗ 2114 зависит от обнаруженных неисправностей. Зная, как проверить генератор, можно обнаружить его неисправности. Некоторые из них даже не требуют снятия генератора.Например, генератор дает слабый заряд или не дает зарядки — причины слабое натяжение или обрыв приводного ремня.

В случае разрушения подшипников узел придется почти полностью разобрать. При замене диодного моста требуется разборка генератора.

Важно установить точную причину неисправности, чтобы восстановить работоспособность генераторной установки.

В данном видео показано, как демонтировать генераторную установку ВАЗ 2114 без снятия защиты с мотора (видео от fedot580).

.
