Диод	Цветовая маркировка
2Д102А   102Б КД102А   102Б	полярность обозначается желтой точкой со стороны анода полярность обозначается оранжевой точкой со стороны анода полярность обозначается зеленой точкой со стороны анода полярность обозначается синей точкой со стороны анода
2Д103А КД103А   103Б	полярность обозначается белой точкой со стороны анода полярность обозначается синей точкой со стороны анода полярность обозначается желтой точкой со стороны анода
2Д104А КД104А	полярность обозначается белой точкой со стороны анода полярность обозначается красной точкой со стороны анода
КД105Б   105В   105Г	полярность обозначается желтой точкой со стороны анода полярность обозначается зеленой точкой со стороны анода полярность обозначается красной точкой со стороны анода
КД106А	обозначается белой точкой
ГД107А   107Б	полярность обозначается черной точкой со стороны анода полярность обозначается серой точкой со стороны анода
КД109А   109Б   109В	обозначается белой точкой обозначается желтой точкой обозначается зеленой точкой
КДС111А    111Б    111В	маркируется красной точкой у первого вывода маркируется зеленой точкой у первого вывода маркируется желтой точкой у первого вывода
КД116Б1	полярность обозначается красной точкой со стороны анода
2Д118А1	полярность обозначается цветной точкой со стороны анода
КД208А	полярность обозначается зеленой полосой со стороны анода
КД209А   209Б   209В	полярность обозначается красной полосой со стороны анода полярность обозначается зеленой полосой со стороны анода тип обозначается зеленой точкой полярность обозначается красной полосой со стороны анода тип обозначается красной точкой
2Д215А	полярность обозначается красной точкой со стороны анода
2Д216А   216Б	полярность обозначается красной точкой со стороны анода полярность обозначается зеленой точкой со стороны анода
2Д217А   217Б	полярность обозначается белой точкой со стороны анода полярность обозначается красной точкой со стороны анода
2Д218А	маркируются цветной точкой со стороны анода
КД221А   221Б   221В   221Г	маркируются белой полосой со стороны анода маркируются белой полосой со стороны анода и белой точкой маркируются белой полосой со стороны анода и зеленой точкой маркируются белой полосой со стороны анода и красной точкой
КД226А   226Б   226В   226Г   226Д	маркируются оранжевым кольцом со стороны катода маркируются красным кольцом со стороны катода маркируются зеленым кольцом со стороны катода маркируются желтым кольцом со стороны катода маркируются белым кольцом со стороны катода
2Д228А	маркируются цветной точкой со стороны анода
2Д235А   235Б	полярность обозначается белой полосой со стороны анода полярность обозначается красной полосой со стороны анода
2Д236А   236Б	полярность обозначается цветной точкой со стороны анода полярность обозначается двумя цветными точками со стороны анода
2Д237А   237Б	маркируются одной цветной точкой маркируются двумя цветными точками
КД243А   243Б   243В   243Г   243Д   243Е   243Ж	полярность обозначается фиолетовой полосой со стороны катода полярность обозначается оранжевой полосой со стороны катода полярность обозначается красной полосой со стороны катода полярность обозначается зеленой полосой со стороны катода полярность обозначается желтой полосой со стороны катода полярность обозначается белой полосой со стороны катода полярность обозначается голубой полосой со стороны катода
КД247А   247Б   247В   247Г   247Д   247Е	маркируется двумя оранжевыми кольцами со стороны катода маркируется двумя красными кольцами со стороны катода маркируется двумя зелеными кольцами со стороны катода маркируется двумя желтыми кольцами со стороны катода маркируется двумя белыми кольцами со стороны катода маркируется двумя фиолетовыми кольцами со стороны катода
КД409А	маркируется желтой точкой на корпусе
КД410А   410Б	полярность обозначается красной точкой со стороны анода полярность обозначается синей точкой со стороны катода?
2Д413А   413Б КД413А   413Б	полярность обозначается зеленой точкой со стороны анода полярность обозначается зеленой и красной точкой со стороны анода полярность обозначается белой точкой со стороны анода полярность обозначается белой и красной точкой со стороны анода
КД417А	полярность обозначается белой точкой со стороны анода
2Д422А	тип диода обозначается продольной чертой красного цвета и тире у анода
КД424А   424В   424Г	маркируется двумя голубыми кольцами со стороны катода маркируется двумя зелеными кольцами со стороны катода маркируется двумя красными кольцами со стороны катода
КД427А   427Б   427В   427Г   427Д	маркируется красной точкой со стороны положительного вывода маркируется оранжевой точкой со стороны положительного вывода маркируется зеленой точкой со стороны положительного вывода маркируется желтой точкой со стороны положительного вывода маркируется белой точкой со стороны положительного вывода
КД510А 2Д510А	маркируется одной широкой и двумя узкими зелеными полосами со стороны катода маркируется одной широкой и одной узкой зелеными полосами со стороны катода
ГД511А   511Б   511В	маркируется двумя голубыми точками со стороны анода маркируется голубой и желтой точками со стороны анода маркируется голубой и оранжевой точками со стороны анода
КД512А	полярность обозначается красной точкой со стороны анода
КД514А	полярность обозначается желтой точкой со стороны анода
КД519А   519Б	маркируется белой точкой со стороны анода маркируется красной точкой со стороны анода
КД520А	маркируется желтой точкой со стороны анода
КД521А   521Б   521В   521Г   521Д	маркируется одной широкой и двумя узкими синими полосами со стороны анода? маркируется одной широкой и двумя узкими серыми полосами со стороны анода? маркируется одной широкой и двумя узкими желтыми полосами со стороны анода? маркируется одной широкой и двумя узкими белыми полосами со стороны анода маркируется одной широкой и двумя узкими зелеными полосами со стороны анода
КД522А  522Б	маркируется одной широкой и одной узкой черными полосами со стороны анода маркируется одной широкой и двумя узкими черными полосами со стороны анода
2Д706АС9	маркируются буквами ЛС
2Д707АС9	маркируются буквами МС
2Д708А   708Б	маркируется белым кольцом со стороны катода маркируется синим кольцом со стороны катода
2Д803АС9	маркируются буквами НС
2Д806А   806Б	маркируется двумя красными точками маркируется красной и белой точками
КД808А	маркируется белым кольцом со стороны катода
2Д809А   809Б	маркируется голубым кольцом маркируется красным кольцом
2Д906А   906Б   906В	маркируется белой точкой и рельефным знаком у 4-го вывода маркируется красной точкой и рельефным знаком у 4-го вывода маркируется двумя красными точками и рельефным знаком у 4-го вывода
2Д921А   921Б	маркируется белой точкой маркируется зеленой точкой
2Д922А   922Б   922В КД922А   922Б   922В	маркируется белой точкой со стороны анода маркируется зеленой точкой со стороны анода маркируется желтой точкой со стороны анода маркируется красной точкой со стороны анода маркируется синей точкой со стороны анода маркируется оранжевой точкой со стороны анода
КД923А	маркируется зеленым кольцом со стороны анода
2Д924А	маркируется двумя белыми точками
2Д925А   925Б	маркируется двумя черными точками маркируется белой и черной точками
2Д926А	маркируется красной полосой со стороны катода
2Д927А	маркируется синим кольцом со стороны катода
2Ц101А	плюс диода отмечен точкой на торце
КЦ103А	плюс диода отмечен точкой на торце
1Ц104АИ	маркируется цветной точкой со стороны анода
КЦ106А	плюс диода отмечен точкой на торце
КЦ109А	плюс диода отмечен точкой на торце
КЦ111А	плюс диода отмечен точкой на торце
2Ц112А	плюс диода отмечен точкой на торце
2Ц113А1	плюс диода отмечен точкой на торце
КЦ114А	плюс диода отмечен точкой на торце
2Ц116А	плюс диода отмечен точкой на торце
КЦ117А   117Б	маркируется белой полосой со стороны анода маркируется черной полосой со стороны анода
КЦ123А1   123Б1   123В1   123Г1   123Д1   123Е1   123Ж1   123И1   123К1   123Л1   123С1   123Т1   123У1	маркируется со стороны анодного вывода одной полосой маркируется со стороны анодного вывода двумя полосами маркируется со стороны анодного вывода полосой и красной точкой маркируется со стороны анодного вывода полосой и двумя красными точками маркируется со стороны анодного вывода полосой и белой точкой маркируется со стороны анодного вывода полосой и двумя белыми точками маркируется со стороны анодного вывода двумя полосами и красной точкой маркируется со стороны анодного вывода двумя полосами и белой точкой маркируется со стороны анодного вывода полосой и синей точкой маркируется со стороны анодного вывода двумя полосами и синей точкой маркируется со стороны анодного вывода полосой и желтой точкой маркируется со стороны анодного вывода двумя полосами и желтой точкой маркируется со стороны анодного вывода полосой и двумя желтыми точками
2С108А	полярность обозначается белой полосой со стороны анода
2С133А КС133А 2С133Б	маркируется белой полосой со стороны катода и черной полосой со стороны анода маркируется голубой полосой со стороны катода и белой полосой со стороны анода маркируется двумя белыми точками
2С139А КС139А 2С139Б	маркируется зеленой полосой со стороны катода и черной полосой со стороны анода маркируется зеленой полосой со стороны катода и белой полосой со стороны анода маркируется двумя черными точками
2С147А КС147А 2С147Б	маркируется черной полосой со стороны анода маркируется серой полосой со стороны катода и белой полосой со стороны анода маркируется двумя желтыми точками
2С156А КС156А 2С156Б	маркируется оранжевой полосой со стороны катода и черной полосой со стороны анода маркируется оранжевой полосой со стороны катода и белой полосой со стороны анода маркируется двумя зелеными точками
2С168А КС168А 2С168Б	маркируется красной полосой со стороны катода и черной полосой со стороны анода маркируется красной полосой со стороны катода и белой полосой со стороны анода маркируется двумя голубыми точками
2С175Ж КС175Ж 2С175Ц КС175Ц	маркируется белой полосой со стороны катода маркируется серым корпусом и белой полосой со стороны анода маркируется черной полосой со стороны катода и черной полосой со стороны анода маркируется белой полосой со стороны катода и желтой полосой со стороны анода
2С182Ж КС182Ж 2С182Ц	маркируется желтой полосой со стороны катода маркируется серым корпусом и желтой полосой со стороны анода маркируется красной полосой со стороны катода и черной полосой со стороны анода
2С191Ж КС191Ж 2С191Ц	маркируется красной полосой со стороны катода маркируется серым корпусом и красной полосой со стороны анода маркируется голубой полосой со стороны катода и черной полосой со стороны анода
2С210Ж КС210Ж 2С210Ц	маркируется зеленой полосой со стороны катода маркируется серым корпусом и зеленой полосой со стороны анода маркируется зеленой полосой со стороны катода и черной полосой со стороны анода
2С211Ж КС211Ж КС211Ц	маркируется серой полосой со стороны катода маркируется серым корпусом и синей полосой со стороны анода маркируется серой полосой со стороны катода и черной полосой со стороны анода
2С212Ж КС212Ж 2С212Ц	маркируется оранжевой полосой со стороны катода маркируется серым корпусом и черной полосой со стороны анода маркируется оранжевой полосой со стороны катода и черной полосой со стороны анода
2С213Ж КС213Ж	маркируется черной полосой со стороны катода маркируется серым корпусом и голубой полосой со стороны анода
2С215Ж КС215Ж	маркируется белой полосой со стороны катода и черной полосой со стороны анода маркируется черным корпусом и белой полосой со стороны анода
2С216Ж КС216Ж	маркируется желтой полосой со стороны катода и черной полосой со стороны анода маркируется черным корпусом и желтой полосой со стороны анода
2С218Ж КС218Ж	маркируется красной полосой со стороны катода и черной полосой со стороны анода маркируется черным корпусом и красной полосой со стороны анода
2С220Ж КС220Ж	маркируется зеленой полосой со стороны катода и черной полосой со стороны анода маркируется черным корпусом и зеленой полосой со стороны анода
2С222Ж КС222Ж	маркируется серой полосой со стороны катода и черной полосой со стороны анода маркируется черным корпусом и синей полосой со стороны анода
2С224Ж КС224Ж	маркируется оранжевой полосой со стороны катода и черной полосой со стороны анода маркируется черным корпусом и голубой полосой со стороны анода
КС405А	маркируется красной полосой со стороны катода и черной полосой со стороны анода
КС406А КС406Б	маркируется серой полосой со стороны катода и белой полосой со стороны анода маркируется белой полосой со стороны катода и оранжевой полосой со стороны анода
КС407А КС407Б КС407В КС407Г КС407Д	маркируется голубой полосой со стороны катода и черной полосой со стороны анода маркируется голубой полосой со стороны катода и оранжевой полосой со стороны анода маркируется голубой полосой со стороны катода и желтой полосой со стороны анода маркируется голубой полосой со стороны катода и зеленой полосой со стороны анода маркируется голубой полосой со стороны катода и серой полосой со стороны анода
2С411А 2С411Б	маркируется широкой черной полосой маркируется широкой и узкой черными полосами
КС412А	маркируется серой полосой со стороны катода и голубой полосой со стороны анода
КС413Б	маркируется зеленой полосой и желтой меткой со стороны катода
КС415А	маркируется красной полосой со стороны анода
КС417А КС417Б КС417В КС417Г КС417Д КС417Е КС417Ж	маркируется со стороны плюсового вывода полосами серого и белого цвета маркируется со стороны плюсового вывода полосами белого и черного цвета маркируется со стороны плюсового вывода полосами белого и зеленого цвета маркируется со стороны плюсового вывода полосами белого и синего цвета маркируется со стороны плюсового вывода полосами белого и желтого цвета маркируется со стороны плюсового вывода полосами белого и серого цвета маркируется со стороны плюсового вывода полосами черного и белого цвета
КС508А КС508Б КС508В КС508Г КС508Д	маркируется оранжевой полосой со стороны катода и зеленой полосой со стороны анода маркируется желтой полосой со стороны катода и белой полосой со стороны анода маркируется красной полосой со стороны катода и белой полосой со стороны анода маркируется голубой полосой со стороны катода и белой полосой со стороны анода маркируется зеленой полосой со стороны катода и белой полосой со стороны анода
КС509А КС509Б КС509В	маркируется голубой полосой со стороны катода и красной полосой со стороны анода маркируется голубой полосой со стороны катода и желтой полосой со стороны анода маркируется голубой полосой со стороны катода и зеленой полосой со стороны анода
2С516А 2С516Б 2С516Б	маркируется узкой черной полосой маркируется двумя узкими черными полосами маркируется тремя узкими черными полосами
КС528А КС528Б КС528В КС528Г КС528Д КС528Е КС528Ж КС528И КС528К КС528Л КС528М КС528Н КС528П КС528Р КС528С КС528Т КС528У КС528Ф КС528Х КС528Ц	маркируется со стороны плюсового вывода полосами серого и черного цвета маркируется со стороны плюсового вывода полосами черного и зеленого цвета маркируется со стороны плюсового вывода полосами черного и синего цвета маркируется со стороны плюсового вывода полосами черного и желтого цвета маркируется со стороны плюсового вывода полосами черного и серого цвета маркируется со стороны плюсового вывода полосами зеленого и белого цвета маркируется со стороны плюсового вывода полосами зеленого и черного цвета маркируется со стороны плюсового вывода полосами серого и зеленого цвета маркируется со стороны плюсового вывода полосами зеленого и синего цвета маркируется со стороны плюсового вывода полосами зеленого и желтого цвета маркируется со стороны плюсового вывода полосами зеленого и серого цвета маркируется со стороны плюсового вывода полосами синего и белого цвета маркируется со стороны плюсового вывода полосами синего и черного цвета маркируется со стороны плюсового вывода полосами синего и зеленого цвета маркируется со стороны плюсового вывода полосами серого и синего цвета маркируется со стороны плюсового вывода полосами синего и желтого цвета маркируется со стороны плюсового вывода полосами синего и серого цвета маркируется со стороны плюсового вывода полосами желтого и белого цвета маркируется со стороны плюсового вывода полосами желтого и черного цвета маркируется со стороны плюсового вывода полосами желтого и зеленого цвета
КВ101А	полярность обозначается точкой со стороны анода
2В102 КВ102	полярность обозначается желтой точкой со стороны анода полярность обозначается белой точкой со стороны анода
2В104 КВ104А	полярность обозначается белой точкой со стороны анода полярность обозначается оранжевой точкой со стороны анода
КВ109А   109Б   109В	полярность обозначается белой точкой со стороны анода полярность обозначается красной точкой со стороны анода полярность обозначается зеленой точкой со стороны анода
КВС111А    111Б	маркируется белой точкой маркируется оранжевой точкой
2В112Б9	полярность обозначается белой точкой со стороны анода
2В113А   113Б КВ113А   113Б	полярность обозначается белой точкой со стороны анода полярность обозначается оранжевой точкой со стороны анода полярность обозначается желтой точкой со стороны анода полярность обозначается зеленой точкой со стороны анода
КВ121А   121Б	тип обозначается синей точкой или полосой, полярность обозначается выпуклой точкой со стороны катода тип обозначается желтой точкой или полосой, полярность обозначается выпуклой точкой со стороны катода
КВ122А   122Б   122В КВ122А9	маркируется оранжевой точкой, полярность обозначается выпуклой точкой со стороны катода маркируется фиолетовой точкой, полярность обозначается выпуклой точкой со стороны катода маркируется коричневой точкой, полярность обозначается выпуклой точкой со стороны катода тип и полярность обозначаются оранжевой точкой со стороны анода
КВ123А	маркируется белой полосой со стороны анода, полярность обозначается выпуклой точкой со стороны катода
2В124А 124Б 2В124А9	полярность обозначается выпуклой точкой со стороны катода тип обозначается зеленой точкой со стороны анода тип обозначается зеленой точкой со стороны катода тип обозначается зеленой точкой со стороны анода
2В125А	полярность обозначается выпуклой точкой со стороны катода тип обозначается белой точкой со стороны анода
КВ127А   127Б   127В   127Г	тип обозначается белой краской со стороны катода  полярность обозначается выпуклой точкой со стороны катода тип обозначается красной краской со стороны катода  полярность обозначается выпуклой точкой со стороны катода тип обозначается желтой краской со стороны катода  полярность обозначается выпуклой точкой со стороны катода тип обозначается зеленой краской со стороны катода  полярность обозначается выпуклой точкой со стороны катода
КВ128А	тип и полярность обозначаются красной точкой со стороны анода
КВ129А	тип и полярность обозначаются черной точкой со стороны анода
КВ130А КВ130А9	маркируются красной точкой со стороны катода тип и полярность обозначаются оранжевой точкой со стороны анода
КВ131А	тип и полярность обозначаются красной точкой со стороны анода
КВ132А	тип обозначается белой точкой со стороны катода
2В133А	полярность обозначается выпуклой точкой со стороны катода тип обозначается красной точкой со стороны катода
КВ134А КВ134А9	тип обозначается белой (желтой?) точкой со стороны катода  полярность обозначается выпуклой точкой со стороны катода тип и полярность обозначаются желтой точкой со стороны анода
КВ135А	тип и полярность обозначаются белой точкой со стороны анода
КВ138А   138Б	две белые точки две красные точки
КВ142А 142Б	полярность обозначается выпуклой точкой со стороны катода тип обозначается белой точкой со стороны анода полярность обозначается выпуклой точкой со стороны катода тип обозначается красной точкой со стороны анода
2В143А   143Б   143В	маркируется белой точкой со стороны катода маркируется красной точкой со стороны катода маркируется желтой точкой со стороны катода
КВ146А	тип и полярность обозначаются желтым кольцом со стороны катода
КВ149А	тип и полярность обозначаются оранжевым кольцом со стороны катода
КВ149Б	тип и полярность обозначаются двумя оранжевыми кольцами со стороны катода
КВ149В	тип и полярность обозначаются двумя белыми кольцами со стороны катода

Цветовая маркировка диодов в корпусах SOD-123 и SOD-80 — 12 Ноября 2015

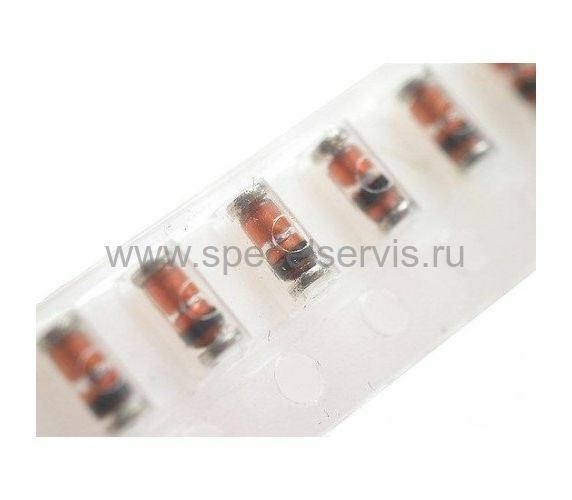

Цветовая маркировка диодов в корпусах SOD-123 Диоды в корпусах SOD-123 кодируются цветными кольцами, расположенными со стороны катода. Соответствующие этим цветам, марки диодов показаны в таблице. Полоса на катоде Прибор Красная (Red) BA620, BB620 Желтая (Yellow) BA619, BB619 Зеленая (Green) BA585 Голубая (Blue) BA582, 583, 584 Белая (White) BA512, 515, BB515, 811   Цветовая маркировка диодов в корпусах SOD-80 Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами. Примеры маркировки диодов. Маркировка 2Y4 к 75Y (E24 серия) BZV49  1W кремниевый стабилитрон (2.4 – 75V) Маркировка C2V4 к C75 (E24 серия) BZV55   500mW кремниевый стабилитрон (2. 4 – 75V) Катодный вывод помечен цветным кольцом. Маркировка приборов цветными кольцами. Вывод катода                                    Прибор                                                                 Черный (Black) BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249 Черный и кочичневый (Black Brown) LL4148, LL914 Черный и оранжевый (Black Orange) LL4150, BB219 Коричневый и зеленый (Brown Green) LL300 Коричневый и черный (Brown Black) LL4448 Красный (Red) BA682 Красный и оранжевый (Red Orange) BA683 Красный и зеленый (Red Green) BA423L Красный и белый (Red White) LL600 Оранжевый и желтый (Orange Yellow) LL3595 Желтый (Yellow) BZV55,BZV80,BZV81 series zeners Зеленый (Green) BAV105, BB240 Зеленый и черный (Green Black) BAV100 Зеленый и кочичневый (Green Brown) BAV101 Зеленый и красный (Green Red) BAV102 Зеленыый и оранжевый (Green Orange) BAV103 Серый (Gray) BAS81, 82, 83, 85, 86 Белый (White) BB219 Белый и зеленый (White Green) BB215               Некоторые SMD-диоды в цилиндрических корпусах MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41) часто маркируются цветными полосками (первая, ближняя к краю полоска расположена у катода) в соответствии с таблицей слева. Тип 1 полоса 2 полоса Эквивалент BA682   нет BA482 BA683     BA483 BAS32   нет 1N4148 BAV100     BAV18 BAV101     BAV19 BAV102     BAV20 BAV103     BAV21 BB215     BB405B BB219   нет BB909

Диоды старых типов: pogorily — LiveJournal

Помещаю свою подборку информации (сделанную еще в 2006 году, впрочем, с тех пор вряд ли что-то могло измениться) с параметрами диодов старых типов.
Размещение ее на интернет-сайтах разрешаю с указанием, что составитель — Погорилый А.И. http://pogorily.livejournal.com/
И желательно с оповещением меня об этом в комментах.

I. Сигнальные диоды старых типов

Самая первая советская система обозначений диодов явно происходит от СВЧ диодов.
Состояла из первой буквы Д, второй Г или К — германий или кремний, третьей — указывающей класс прибора, В — видеодетектор, С — смеситель, И — измерительный (детектор для измерителей СВЧ сигнала), и одна буква Ц означала все не-СВЧ диоды. За буквами — число, порядковый номер типа в классе.

Точечные диоды, обозначенные по этой системе. Материал — германий.
Iпр — прямой ток в миллиамперах (не менее) при прямом напряжении 1 В.
Uобр — обратное напряжение в вольтах, Iобр — обратный ток (мка, не более) при этом напряжении.
Iпрmax и Uобрmax — максимально допустимые прямой(выпрямленный) ток, ма и обратное напряжение, В, при комнатных условиях. При повышенной температуре обычно снижаются.
Емкость закрытого диода для точечных невелика, не более 1 пф, и либо не нормируется, либо не представляет особого интереса. Hу какая разница для практически любых применений, 1 пф, 0,7 пф или 0,5 пф.

Германиевые точечные диоды.
Тип       Iпр     Uобр     Iобр мка   Iпрmax   Uобрmax
ДГ-Ц1     2,5     50     1000           16         50
ДГ-Ц2     4,0     50       500           16         50
ДГ-Ц3     2,5     50       100           16         50
ДГ-Ц4     2,5     75       800           16         75
ДГ-Ц5     1,0     75       250           16         75
ДГ-Ц6     2,5     100     800           16         100
ДГ-Ц7     1,0     100     250           16         100
ДГ-Ц8     10       30       500           25         30
ДГ-Ц9     10       10     100           16         30
ДГ-Ц10   5,0     10         60           16         30
ДГ-Ц12   5,0     10       500           16         10
ДГ-Ц13   1,0     10       250           16         10
ДГ-Ц14   2,0     50     1000           16         50
ДГ-Ц15   1,5   150       800             8       150
ДГ-Ц16   1,5   150       250             8       150
ДГ-Ц17   1,5   200       800             8       150
Первоначально были выпущены диод ДГ-Ц1 — ДГ-Ц-8.
Затем были добавлены ДГ-Ц9 и ДГ-Ц-10.
Затем ДГ-Ц3 перестали выпускать (видимо, слишком мало получалось со столь малым обратным током), и были добавлены ДГ-Ц11 — ДГ-Ц14.
ДГ-Ц15 — ДГ-Ц17 появились прямо перед снятием ДГ-Ц с производства, неизвестно, дошли ли они до серийного выпуска.

Затем система была заменена на новую. Из трех элементов — буква Д, число —
порядковый номер типа и буква — разновидность внутри типа.
Вскоре эта система была модифицирована. Число стало характеризовать не только порядковый номер типа, но и класс диода.
Д1-Д99 — точечные германиевые диоды.
Д101-Д199 — точечные кремниевые диоды.
Д201-Д299 — плоскостные кремниевые диоды.
Д301-Д399 — плоскостные германиевые диоды.
Плоскостными считались сплавные, диффузионные, мезадиффузионные, в общем, любые кроме точечных.
Д401-Д499 — СВЧ смесительные диоды.
Д501-Д599 — СВЧ умножительные (умножение частоты) диоды.
Д601-Д699 — СВЧ детекторные диоды.
Д701-Д749 — СВЧ параметрические германиевые диоды.
Д750-Д799 — СВЧ параметрические кремниевые диоды.
Д801-Д899 — кремниевые стабилитроны. Причем последние две цифры обозначают для первых стабилитронов (Д808-Д813) примерное значение напряжения стабилизации в вольтах. Для более новых — порядковый номер разработки, начиная с Д814.
Д901-Д950 — варикапы
Д951-Д999 — туннельные диоды.
Д1001-Д1099 — выпрямительные столбы (несколько диодов, соединенных последовательно) и блоки (несколько имеющих отдельные выводы диодов или групп последовательно соединенных диодов в одном корпусе).

Тип       Iпр     Uобр     Iобр мка   Iпрmax   Uобрmax
Д1А       2,5       10       250           16         20
Д1Б       1,0       25       250           16         30
Д1В       7,5       25       250           25         30
Д1Г       5,0       50       250           16         50
Д1Д       2,5       75       250           16         75
Д1Е       1,0     100       250           12         100
Д1Ж       5,0     100       250           12         100
Д2А       <50       7       250           50         10
Д2Б       5,0       10       100           16         10
Д2В       9,0       30       250           25         30
Д2Г       2,0       50       250           16         50
Д2Д       4,5       50       250           16         50
Д2Е       4,5       100       250           16         100
Д2Ж       2,0       150       250           8         150
Д2И       2,0       100       250           16         100
Примечание. Д2А вскоре после начала выпуска снят с производства. Видимо, перестали получаться такие, на грани брака.
Видно что диоды ДГ-Ц, Д1 и Д2 — практически одно и то же. Hесколько разные параметры разбраковки, ну и в разных корпусах. Поэтому Д1 были довольно быстро сняты с производства, а Д2 выпускались десятилетиями.

Тип       Iпр     Uобр     Iобр мка   Iпрmax   Uобрmax
Д9А       10       10         250           25         10
Д9Б       90       10         250           40         10
Д9В       10       30         250           20         30
Д9Г       30       30         250           30         30
Д9Д       60       30         250           30         30
Д9Е       30       50         250           20         50
Д9Ж       10     100         250          15         100
Д9И       30       30         120           30         30
Д9К       60       30           60          30         30
Д9Л       30     100         250           15         100
Д9М       60       30         250           30         30
(у Д9М дополнительно нормируется обратный ток при напряжении 1В, не более 2,5 мка).

Д9 — сверхпопулярные в свое время диоды для транзисторной аппаратуры. Как детекторные в приемниках, маломощные выпрямительные и т.д., так и импульсные в логике на сплавных транзисторах.

У диодов Д10 нормируется не прямой ток при 1В, а выпрямленный ток при работе на нулевое сопротивление нагрузки при 1,5В переменного напряжения частотой 70 МГц
Тип       Iвыпр     Uобр     Iобр мка   Iпрmax   Uобрmax
Д10           3           10         100         16         10
Д10А         5           10         200         16         10
Д10Б         8           10         200         16         10

У Д11-Д14А нормируется прямой и обратный ток при двух значениях напряжений, что обозначено индексами 1 и 2.
Тип       Uпр1     Iпр1     Uпр2     Iпр2     Uобр1     Iобр1     Uобр2     Iобр2     Iпрmax     Uобрmax
Д11         0,5         5         1         100         10         100         30         250         20         30
Д12         0,5         2         1           50         10         70           50         250         20         50
Д12А       0,5         5         1         100         10         50           50         250         20         50
Д13         0,5         5         1         100         10         50           75         250         20         75
Д14         0,5         2         1           30         10         70         100         250         20         100
Д14А       0,5         5         1         100         10         70         100         250         20         100

Три типа маломощных точечных диодов поышенного быстродействия.
Trr — время восстановления при выключении.
Тип     Iпр     Uобр     Iобр,мка     Trr,нс     Iпрmax     Uобрmax
МД3         5         15         100         100         12         15
Д18         20         20         50         100         16         20
Д20         20         10           —           100         16         20
Все эти диоды в действительности очень близки и по параметрам, и по внутреннему устройству. МД3 сверхминиатюрный (диаметр 1,2 мм, длина 3 мм), применялся в основном в микромодулях.
МД3 и Д18 — для импульсных и логических схем.
Д20 — для видеодетекторов телевизоров.

Кремниевые точечные диоды.
Тип     Uпр     Iпр     Uобр     Iобр,мка     Trr,нс     Iпрmax     Uобрmax
Д101      2         2         75         10             —             30         75
Д101А   1         1         75         10             —             30         75
Д102       2       2         50         10             —             30         50
Д102А   1         1         50         10             —             30         50
Д103      2         2         30         10             —             30         30
Д103А   1         1         30         10             —             30         30
Д104      2         2       100         10           500           30         100
Д104А   1         1       100         10           500           30         100
Д105      2         2         75         10           500           30         75
Д105А   1         1         75         10           500           30         75
Д106      2         2         30         10           500           30         30
Д106А   1         1         30         10           500           30         30

Импульсные диоды на повышенные токи.
Кремниевые микросплавные Д219-Д220.
С — емкость в пикофарадах при U — обратном напряжении в вольтах.
Тип       Uпр     Iпр     Uобр     Iобр,мка     Trr,нс     C при U     Iпрmax     Uобрmax
Д219А     1       50       70             1           500       15       5         50         70
Д220     1,5       50       50             1           500       15       5         50         50
Д220А   1,5       50       70             1           500       15       5         50         70
Д220Б   1,5       50     100             1           500       15       5         50         100
Германиевые диффузионные Д310, меза-диффузионные Д311-Д312.
Тип       Uпр     Iпр     Uобр     Iобр,мка     Trr,нс     C при U     Iпрmax     Uобрmax
Д310   0,55       500     20             20         300       15       20         500         20
Д311     0,4       10       30           100           50       1,5       5         40         30
Д311А   0,4       10       30           100           50         3         5         80         30
Д311Б   0,5       10       30           100           50         2         5         20         30
Д312     0,5       10     100           100         500         3         5         50         100
Д312А   0,5       10       75           100         500         3         5         50         75
Д312Б   0,5       10     100             10         700         3         5         50         100

II. Выпрямительные диоды старых типов

Все выпрямительные диоды старых типов не рассчтаны на повышенные частоты.
Частотные свойства у них не нормированы. Практически до 400 или 1000 герц
работают.
Iпрmax — максимальный прямой (выпрямленный) ток в амперах
Uобрmax — максимальное обратное напряжение в вольтах.
При Т — при темпрературе, град. Цельсия.

Германиевые сплавные диоды.
Тип         Iпрmax     Uобрmax
ДГ-Ц21       0,3         50
ДГ-Ц22       0,3       100
ДГ-Ц23       0,3       150
ДГ-Ц24       0,3       200
ДГ-Ц25       0,1       300
ДГ-Ц26       0,1       350
ДГ-Ц27       0,1       400
ДГ-Ц21-27 выпускались в недостаточно герметичном паяном корпусе, подобном
корпусу транзисторов П1-П2. В этой связи довольно быстро были заменены на Д7А-Ж
в сварном корпусе, практически однотипные. Отмечу, что обозначение Д7 — по ранней системе, по более новой системе они как сплавные должны были бы быть Д3хх.
                T=+20C                     T=+50C                     T=+70C
Тип     Iпрmax   Uобрmax     Iпрmax   Uобрmax       Iпрmax   Uобрmax
Д7А       0,3           50             0,3         35                 0,2         25
Д7Б       0,3         100             0,3         80                 0,2         50
Д7В       0,3         150             0,3         90                 0,2         50
Д7Г       0,3         200             0,3       150                 0,2         100
Д7Д       0,3         300             0,3       200                 0,2         130
Д7Е       0,3         350             0,3       225                 0,2         140
Д7Ж       0,3         400             0,3       250                 0,2         150
Д302       1           200             1         120                 0,9         50
Д303       3           150             2,5       120                   2         50
Д304       5           100             3         100                 2,5         50
Д305       10           50             6,5         50                   5         50
Д302-Д305 — корпус с винтом, рассчитаны на крепление к радиатору.
В разное время Д7 и Д302-Д305 выпускались по разным ТУ, параметры незначительно
отличаются.

Кремниевые сплавные диоды
Тип     Iпрmax     Uобрmax
Д201А       0,2       25
Д201Б       0,2       50
Д201В       0,4       50
Д201Г       0,2       100
Д201Д       0,4       100
Д201Е       0,2       200
Д201Ж       0,4       200
Д202       0,4       100
Д203       0,4       200
Д204       0,4       300
Д205       0,4       400
Д202-Д205 корпус с винтом, рассчитаны на крепление к радиатору. Заменены на Д229.
Д201А-Ж являются ранним вариантом Д202-Д205 в таком же корпусе с винтом. Выпускались очень недолго, вскоре за счет совершенствования технологии параметры их стали лучше, и они стали выпускаться как Д202-Д205.
Д206       0,1       100
Д207       0,1       200
Д208       0,1       300
Д209       0,1       400
Д210       0,1       500
Д211       0,1       600
Заменены на Д237.

Кремниевые диффузионные диоды.
            T +75C       T +130C
Тип       Iпрmax       Iпрmax       Uобрmax
Д214         10             5               100
Д214А       10           10               100
Д214Б         5             2               100
Д215         10             5               200
Д215А       10           10               200
Д215Б         5             2               200
Корпус с винтом для крепления к радиатору.

T +85C T +100C T +125C
Тип Iпрmax Iпрmax Iпрmax Uобрmax
Д217 0,1 0,075 0,05 800
Д218 0,1 0,075 0,05 1000
Д218А 0,1 0,075 0,05 1200
МД217А 0,1 — — 800
МД218Б 0,1 — — 1000
МД218В 0,1 — — 1200
МД217А, МД218Б, МД218В — аналоги Д217, Д218, Д218А, но в другом, более миниатюрном корпусе (стеклянная бусина диаметром 3,3 мм, в отличие от металлического корпуса Д217-218).
Выпускает Томилинский электронный завод httр://www.nррtez. ru/

Кремниевые сплавные диоды
Тип Iпрmax Uобрmax
Д223 0,05 50
Д223А 0,05 100
Д223Б 0,05 150
Д226 0,3 400
Д226А 0,3 300
Д226Б 0,3 300
Д226В 0,3 200
Д226Г 0,3 100
Д226Д 0,3 50
Д226Е 0,3 200
Д226Ж 0,1 600
Д226, Д226А, Д226Е — для спецприменений.
Д226Б-Д226Д, Д226Ж — для ширпотерба.
Д217, Д218, Д226 выпускались как сплавные, так и диффузионные, с одинаковыми
параметрами, с обозначениями Д2хх сплавные, МД2хх диффузионные, в несколько отличающихся корпусах (ранние в герметизированных контактной сваркой, более поздние — холодной сваркой).

Кремниевые диффузионные диоды.
Тип Iпрmax Uобрmax
Д229А 0,4 200
Д229Б 0,4 400
Д229В 0,4 100
Д229Г 0,4 200
Д229Д 0,4 300
Д229Е 0,4 400
Д229Ж 0,7 100
Д229И 0,7 200
Д229К 0,7 300
Д229Л 0,7 400
Корпус с винтом. Д229А,Б — спецприменения, Д229В-Л — ширпотреб.
Д229 выпущены на замену Д202-Д205.

Д230А 0,3 200
Д230Б 0,3 400
Аналогичны Д229А,Б, но корпус как у Д226, без винта. Выпускались недолго, поскольку зачем еще один вариант Д226?

T +75C T +130C
Тип Iпрmax Iпрmax Uобрmax
Д231 10 5 300
Д231А 10 10 300
Д231Б 5 2 300
Д232 10 5 400
Д232А 10 10 400
Д232Б 5 2 400
Д233 10 5 500
Д233Б 5 2 500
Д234Б 5 2 600
Корпус с винтом. Продолжение Д214-Д215 на бОльшие напряжения.

Тип Iпрmax Uобрmax
Д237А 0,3 200
Д237Б 0,3 400
Д237В 0,1 600
Д237Г 0,1 500
Д237Д 0,3 300
Д237Е 0,4 200
Д237Ж 0,4 400
Д237И 0,3 200
Д237К 0,3 400
Д237Л 0,1 600
Д237М 0,4 200
Д237Н 0,4 400

Д237 — замена Д206-Д211, а также Д226 и Д226А, для спецприменений.
Д237 Г и Д — фактически Д237 В и Б, вариант сверхвысокой надежности, у них предельное обратное напряжение снижено для увеличения надежности.
Д237И-Н — аналоги Д237А-В, Е, Ж, но в другом, более миниатюрном корпусе (стеклянная бусина диаметром 3,3 мм, в отличие от металлического корпуса Д237А-Ж). Производитель http://www.npptez.ru/

T +75C T +125C
Тип Iпрmax Iпрmax Uобрmax
Д242 10 5 100
Д242А 10 10 100
Д242Б 5 2 100
Д243 10 5 200
Д243А 10 10 200
Д243Б 5 2 200
Д244 10 5 50
Д244А 10 10 50
Д244Б 5 2 50
Д245 10 5 300
Д245А 10 10 300
Д245Б 5 2 300
Д246 10 5 400
Д246А 10 10 400
Д246Б 5 2 400
Д247 10 5 500
Д247Б 5 2 500
Д248Б 5 2 600
Корпус с винтом. Д242-Д248Б — ширпотребовские аналоги диодов спецприменения
Д214-Д215Б,Д231-Д234Б.

III. Диоды старых типов — стабилитроны варикапы туннельные

Стабилитрон — кремниевый диод, работающий в режиме пробоя. При этом напряжение
на нем слабо зависит от тока.
У стабилитронов есть вполне заметная зависимость напряжения стабилизации от
температуры. При напряжениях стабилизации менее 5,5 В напряжение с ростом
температуры падает, при 7 В и более растет. Это связано с разными механизмами
пробоя. При малых пробивных напряжениях — туннельный, при больших — лавинная
ионизация. Также туннельный пробой отличается более сильной зависимостью
напряжения стабилизации от тока (т.е. бОльшим дифференциальным сопротивлением),
чем лавинный.
Чтобы сделать стабилитрон, в котором напряжение стабилизации слабо зависит от
температуры, применяют термокомпенсацию — последовательно с обратновключенным
диодом-стабилитроном включают в прямом направлении один или несколько диодов,
все это в одном корпусе, с хорошей тепловой связью. У стабилитрона напряжение с
ростом температуры растет, у прямовключенных диодов — падает. В сумме —
примерно постоянное. Однако теромокомпенсация зависит от тока, наилучшая
достигается при номинальном токе.

Основные параметры стабилитрона.
Uст — напряжение стабилизации, указывается при номинальном токе. Вольты.
Iстном — номинальный ток, миллиамперы.
Rд — дифференциальное сопротивление, характеризующее зависимость напряжения на
стабилитроне от тока через него. Указывается при номинальном токе. Омы.
Imin — минимальный ток стабилизации (при меньших токах характеристика может
стать нестабильной, растет как разброс напряжения, так и временной).
Imax — максимальный ток стабилизации. Ограничивается рассеиваемой мощностью.
Аt — температурный коэффициент напряжения стабилизации, в процентах на градус.
Если не указан знак Аt, то он положительный.

Тип Uст Iстном Rд Imin Imax At
Д808 7,0-8,5 5 6 3 33 0,07
Д809 8,0-9,5 5 10 3 29 0,08
Д810 9,0-10,5 5 12 3 26 0,09
Д811 10,0-12,0 5 15 3 23 0,095
Д813 11,5-14,0 5 18 3 20 0,095
Д814А 7,0-8,5 5 6 3 40 0,07
Д814Б 8,0-9,5 5 10 3 36 0,08
Д814В 9,0-10,5 5 12 3 32 0,09
Д814Г 10,0-12,0 5 15 3 29 0,095
Д814Д 11,5-14,0 5 18 3 24 0,095
Д808-Д813 и Д814А-Д — одно и то же, модернизированный вариант был выпущен как Д814.
Д808-Д813 выпускались в металлическом корпусе. Д814 — как в металлическом корпусе, так и опрессованные пластмассой.

Тип Uст Iстном Rд Imin Imax At
Д815А 5,0-6,2 1000 0,5 50 1400 0,045
Д815Б 6,1-7,5 1000 0,6 50 1150 0,05
Д815В 7,4-9,1 1000 0,8 50 950 0,07
Д815Г 9,0-11,0 500 1,8 25 800 0,08
Д815Д 9,8-13,3 500 2,0 25 650 0,09
Д815Е 13,3-16,4 500 2,5 25 550 0,1
Д815Ж 16,2-19,8 500 3,0 25 450 0,11
Д815И 4,2-5,2 1000 0,8 50 1400 0,14
Д816А 19,6-24,2 150 7,0 10 230 0,12
Д816Б 24,2-29,5 150 8,0 10 180 0,12
Д816В 29,5-36,0 150 10,0 10 150 0,12
Д816Г 35,0-43,0 150 12,0 10 130 0,12
Д816Д 42,5-51,5 150 15,0 10 110 0,12
Д817А 50,5-61,5 50 35,0 5 90 0,14
Д817Б 61-75 50 40,0 5 75 0,14
Д817В 74-90 50 45,0 5 60 0,14
Д817Г 90-110 50 50,0 5 50 0,14
Мощные стабилитроны, корпус с винтом для крепления к теплоотводу.

Тип Uст Iстном Rд Imin Imax At
Д818А 9 -0% +15% 10 18 3 33 +0,02
Д818Б 9 -15% +0% 10 18 3 33 -0,02
Д818В 9 -10% +10% 10 18 3 33 +-0,01
Д818Г 9 -5% +5% 10 18 3 33 +-0,005
Д818Д 9 -5% +5% 10 18 3 33 +-0,002
Д818Е 9 -5% +5% 10 18 3 33 +-0,001
Термокомпенсированные стабилитроны. Чтобы использовать их положительное
качество — термокомпенсацию, надо, чтобы ток не сильно отклонялся от
номинального, 10 миллиампер.
Hапряжение стабилизации указывается номинальное (9 вольт), а также на сколько
процентов оно может отличаться от номинального, в плюс и минус.
Для них гарантируется также, что временной дрейф напряжения стабилизации не
более 0,12%.

Стабисторы.
Стабистор — это диод, предназначенный для стабилизации малого напряжения за счет прямого падения на P-N переходе. Параметры и их обозначения — те же что у стабилитрона.

Тип Uст Iстном Rд Imin Imax At
Д219С <=1 50 — — 50 —
Д220С <=1,5 50 — — 50 —
Д223С <=1 50 — — 50 —

Варикапы. Варикап — кремниевый полупроводниковый диод, предназначенный для
рабооты в качестве переменного конденсатора. У любого диода емкость зависит от
обратного напряжения (падает с ростом обратного напряжения), у варикапов это
свойство используется.
Параметры варикапов.

Cном — емкость при минимальном рабочем напряжении, равном длля приведенных
типов 4 вольтам.

Kc — коэффициент перекрытия по емкости, т.е. во сколько раз емкость падает при
изменении отрицательного напряжения до максимального.

Q — добротность емкости варикапа при U=4В, частоте 50 Мгц, не менее. С ростом
обратного напряжения добротоность растет, так что это минимальная добротность.
С ростом частоты добротность падает.

Umax — максимальное обратное напряжение.

Тип Cном Kc Q Umax
Д901А 22-32 3,6-4,4 25 80
Д901Б 22-32 2,7-3,3 30 45
Д901В 28-38 3,6-4,4 25 80
Д901Г 28-38 2,7-3,3 30 45
Д901Д 34-44 3,6-4,4 25 80
Д901Е 34-44 2,7-3,3 30 45
Д902 6-12 >2,5 30 25
Д902 использовался в селекторах каналов ламповых телевиизоров для подстройки
частоты гетеродина. Это его единственное штатное применение.

Туннельные диоды.
Туннельный диод имеет столь узкий P-N переход, за счет сильного легирования
полупроводника по обе стороны перехода, что туннельный пробой у него происходит
даже при небольших положительных напряжениях.
Поэтому вольтамперная характеристика его имеет следующий вид. При обратно
напряжении он представляет собой малое сопротивление. При прямом — сперва ток
растет, а потом, достигнув максимума, начинает падать. Точка, в которой ток
минимален, называется впадиной. Затем ток растет уже как обычный прямой ток
диода.
Параметры.
Imax — ток максимума, миллиампер
Imax/Imin — отношение токов максимума и впадины
Umax — напряжение максимума, мииливольт.
C — емкость диода, пикофарад.

Германиевые туннельные диоды.
Тип Imax Imax/Imin Umax C
Д951А 1,7-2,3 >4,5 <60 80
Д951Б 4,3-5,8 >4,5 <60 150
Д951В 8,5-11,5 >4,5 <60 180
Д951Г 13-17 >4,5 <60 200
Эти же диоды выпускались в другом корпусе как 1И302А — 1И302Г.

Купить Современный код маркировки диодов для ваших нужд Бесплатный образец сейчас

О продуктах и ​​поставщиках:


 Выбрать.  код маркировки диода  из огромной коллекции на Alibaba.com. Вы можете купить массив.  Код маркировки диодов , включая, помимо прочего, светодиоды, микрофон, выпрямитель, лазер, стабилитрон, триггер, Шоттки, SMD, энергосберегающие диодные лампы. Вы можете выбрать.  код маркировки диода  из широкого набора основных параметров, спецификаций и номиналов для ваших целей.Код маркировки диодов
 на Alibaba.com удобен в установке и использовании. Используемый пластик более высокого качества обеспечивает изоляцию, снижающую нагрев. Они доступны в кремнии и германии.  Код маркировки диодов  используется в различных отраслях промышленности для различных электрических функций и датчиков. Они используются в инверторах, светодиодах, автомобильной электронике, потребительских товарах, USB 2. 0 и USB 3.0, HDMI 1.3 и HDMI 1.4, SIM-карте, мобильной одежде, беспроводной связи, автомобильном генераторе и лазерной эпиляции.Они используются как выпрямитель, датчик света, излучатель света, для рассеивания нагрузки и т. Д. Различная физическая упаковка для. Маркировка диодов  с кодом  предлагается для монтажа на печатной плате, теплоотвода, монтажа на концах проводов и поверхностного монтажа.
 Основные особенности. Маркировка диодов  с кодом  - это толстая медная опорная пластина, низкая утечка, высокие токи, низкое прямое падение напряжения, легирование золотом, низкое сопротивление инкрементному скачку напряжения, отличная зажимная способность, быстрое время отклика и т. Д. Технические характеристики, предлагаемые на.Маркировка диодов  с кодом  включает различные оптические и электрические характеристики, такие как максимальная мощность, напряжение, оптический выход, время обратного восстановления, рабочая температура и т. Д. Маркировка диодов  с кодом  производится в соответствии со стандартными процедурами для поддержания высочайшего качества.  Они соответствуют требованиям RoHS и IEEE 1394.

 Получите лучшее. Маркировочный код диода   предлагает на Alibaba.com различные поставщики и оптовики. Получите высшее качество. Код маркировки диода   для требований вашего проекта.



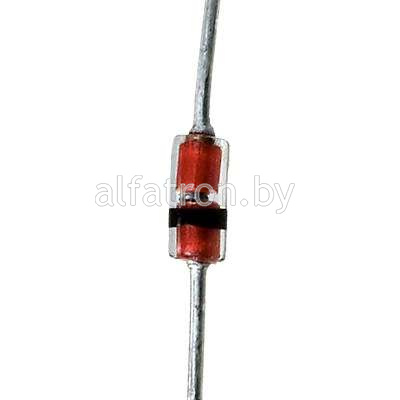

Маркировка полярности стабилитрона

Разместите ваши комментарии?

Основы: Введение в стабилитроны Evil Mad…

4 часа назад Диоды обычно поставляются в стеклянных или пластиковых цилиндрических корпусах, маркированных полосой с одной стороны для обозначения полярности . В идеальном диоде ток течет только в одном направлении, от анода (положительная сторона) к катоду (отрицательная сторона), отмеченному полосой.

Веб-сайт: Evilmadscientist.com

Категория : использовать в предложении

Маркировка полярности диода EEWeb

5 часов назад Диод Маркировка полярности . Автор: Screaming Circuits, суббота, 28 марта 2015 г. Недавнее сообщение на форуме напомнило мне о распространенной проблеме, которую мы видим здесь, в Screaming Circuits, — неоднозначной полярности диода с маркировкой . Начнем с того, что некоторые диоды производят путаницу с нашими головами, когда речь идет о маркировке полярности и . Я встречал почти одинаковые светодиоды от одного и того же

Расчетное время чтения: 1 мин.

Веб-сайт: Eeweb.com

Категория : Используйте слова в предложении

Маркировка полюсов диодов на слое шелкографии Bittele

Just Now Для стабилитронов или барьерных диодов (+) маркировка может быть или не быть катодом составная часть. Кроме того, светодиод обычно имеет (+) анод, но не всегда. Чтобы проверить правильный способ размещения диода на печатной плате, лучше всего использовать «A» для анода или «K» для катода (C используется для маркировки конденсаторов, поэтому во избежание путаницы мы рекомендуем

Веб-сайт: 7шт. com

Категория : Использование в предложении

Зенер

1N4728A 1N4761A Diodes Incorporated

2 часа назад Diodes Incorporated Тема: 1.0W ZENER DIODE Ключевые слова · Корпус: DO-41 · Материал корпуса: Стекло . Классификация UL по воспламеняемости 94V-0 · Клеммы: Покрытие ¾ Sn96.5Ag3.5. Подходит для пайки в соответствии с MIL-STD-202, метод 208 · Полярность : Катодная лента · Маркировка : Типовой номер · Вес: 0,35 грамма (приблизительно) Дата создания: 16.12.2015 15:25:13

Веб-сайт : Диоды.com

Категория : Используйте слова в предложении

Стабилитрон

Стабилитрон Farnell

5 часов назад Характеристики стабилитрона: • Кремниевые плоские стабилитроны • Стандартный допуск по напряжению стабилитрона составляет ± 5%. с суффиксом «B». Другие допуски доступны по запросу. Механические данные: • Корпус: DO-35, стеклянный корпус • Клеммы: под пайку в соответствии с MIL-STD-202, метод 208 • Полярность : катодная лента • Маркировка : номер типа • Прибл.Вес: 0,13 г

Веб-сайт: Farnell.com

Категория : Используйте слова в предложении

Зенера

Параметры, идентификация и применение…

6 часов назад Например, когда VR стабилитрона 2CW58 составляет 1 В, его IR составляет 0,1 мкА. И когда его VR составляет 6 В, ИК становится 10 мкА. III. Идентификация стабилитрона. 3.1 Идентификация положительной и отрицательной полярности . По внешнему виду положительный конец корпуса стабилитрона с металлической упаковкой является плоским, а отрицательный конец корпуса имеет полукруглую форму.

Веб-сайт: Kynixsemiconductor. com

Категория : Используйте и в предложении

Зенер

Техническое описание стабилитрона Номер детали, данные и…

3 часа назад Техническое описание стабилитрона означает немного отличается от маркировкой , артикулом или кодом. Многие инженеры и техники не понимают, как читать номер детали или данные стабилитрона. На его корпусе указано множество типов спецификаций или кодовых номеров.

Веб-сайт: Electronicrepairguide.com

Категория : использовать данные в предложении

Зенера

Правильный способ обозначения полярности диода

2 часа назад Решением является использование стандартного символа, а именно стрелки, нанесенной на слой шелкографии. Когда вы рисуете эту стрелку или символ диода, чтобы указать полярность , вы можете помочь программисту точно узнать, в каком направлении вы хотите, чтобы ток протекал. У вас может быть другая маркировка на упаковке, катоде или контакте 1, но обязательно добавьте эту четко обозначенную стрелку к

Веб-сайт: Myemssolutions.com

Категория : Используйте в предложении

Как читать код стабилитрона…

6 часов назад Время и деньги потеряны из-за того, что мы не знаем, как определить правильное напряжение стабилитрона. Если вы не можете идентифицировать код, не беспокойтесь, поскольку этот информационный бюллетень поможет вам успешно прочитать код стабилитрона. 5.1 = 5.1В стабилитрон. …

Веб-сайт: Streetdirectory.com

Категория : Используйте в предложении

Зенер

Как проверить стабилитрон Изучение электроники

4 часа назад Напряжение должно быть выше номинальное напряжение стабилитрона стабилитрона. В схеме ниже питаем стабилитрон и резистор 1КОм 9 вольт от 9-вольтовой батареи. Стабилитрон рассчитан на 5,1 В, что значительно ниже поставляемых 9 В. При измерении напряжения на стабилитроне он должен измерять напряжение, близкое к его номинальному напряжению стабилитрона.

Веб-сайт: Learningaboutelectronics.com

Категория : Использовать в предложении

Зенер

Маркировка полярности диода Tempo Automation

Just Now Tom’s Circuits — Маркировка полярности Диод .Лучше всего обозначить полярность диода стрелкой, нанесенной на слой шелкографии. Ни точки. Ни полосы. Используйте стрелку. Даже при автоматической сборке неправильная полярность диода является частой проблемой. Диоды могут иметь вводящую в заблуждение маркировку . При программировании подъёмной машины определение правильной ориентации

Расчетное время чтения: 3 минуты

Веб-сайт: Tempoautomation. com

Категория : Используйте слова в предложении

Существуют ли стандарты, регулирующие знаки полярности?

Прямо сейчас Как и в случае, когда вы изучаете сквозные диоды, вы выучите поговорку, что Кэти живет в баре, что означает, что полоса, показанная на диоде, является катодом.При сборке этой детали я всегда делаю катодный штифт одним. Этот вопрос нестандартной или нестандартной маркировки для полярности или расположения контакта 1 не вызвал у нас ничего, кроме головной боли.

Веб-сайт: Circuitinsight.com

Категория : Используйте слова в предложении

Как запомнить полярность диода в символе? (self

2 часа назад Как запомнить полярность диода s , например, анод и катод в символе? Сеть Stack Exchange Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество разработчиков на…

Веб-сайт: Электроника. stackexchange.com

Категория : Использовать в предложении

Как собрать печатную плату: полярность диода (нет, это не очевидно)

5 часов назад И, ради бога, не присылайте замену вашему производителю, если вы не проверили, что маркировка полярности такая же. Некоторые маркируют полярность диода знаком плюс или минус. Это часто (опять же, «часто» не…

Расчетное время чтения: 6 минут

Веб-сайт: Eeweb.com

Категория : использовать в предложении

Группа диодов Маркировка корпуса Vishay Intertechnology

Только сейчас Группа диодов Корпус Маркировка ОСЕВАЯ МАРКИРОВКА Примечание • x — код типа НОМЕР ДЕТАЛИ МАРКИРОВКА КОД ТИП RoHS-СООТВЕТСТВУЮЩИЙ СООТВЕТСТВУЮЩИМ с требованиями RoHS, БЕЗ ГАЛОГЕНОВ MPG06 серия MPG06A-M M06 DO-214AC) МАРКИРОВКА Полярность Катодная лента Типовой код Код даты Логотип YYY XX (Z) Катодная лента Типовой код Код даты Маркировка безгалогенного соединения YYY (V) XX (Z) M Катодная лента Типовой код Типовой код

Веб-сайт : Вишай. com

Категория : Используйте слова в предложении

Как определить маркировку диодов Наши развлечения

Только сейчас Поскольку диоды имеют полярность , на их упаковке нанесена четкая маркировка , которая поможет вам правильно подключить их в схема. Сигнальные диоды. Самые маленькие дискретные диоды рассчитаны на ток около 100 миллиампер. Эти устройства обычно упакованы в крошечные стеклянные цилиндры с соединительными выводами на каждом конце.Полоса на цилиндре

Веб-сайт: Ourpastimes.com

Категория : Используйте в предложении

Маркировка полярности диода. Стрелка шелкографии — это

1 час назад Даже при автоматической сборке неправильная полярность диода является распространенной проблемой. Диоды могут иметь вводящую в заблуждение маркировку . При программировании отмычки…

Расчетное время чтения: 3 минуты

Веб-сайт: Средний.com

Категория : Используйте слова в предложении

[РЕШЕНО] Полярность TVS DIode Forum for Electronics

2 часа назад Диоды -C и -CA двунаправленные, нет полярности маркера. На однонаправленных диодах цветная полоса обычно обозначает катод. Реакции: аривалаган13. А. аривалаган 13. Баллы: 2 Полезный ответ Положительный рейтинг 6 апреля 2015 г .; 7 апреля 2015 г. № 3 O. Orson Cart Продвинутый уровень 3. Зарегистрирован 18 июня 2009 г.

Веб-сайт: Edaboard.com

Категория : Использование в предложении

Что такое стабилитрон и как он работает? …

1 часов назад Стабилитрон — это кремниевый pn-переходник, который позволяет току течь не только в прямом направлении, как в типичных кремниевых или германиевых диодах, но также и в обратном направлении, если напряжение больше известного напряжения пробоя. как напряжение колена Зенера или просто напряжение Зенера, названное в честь Кларенса Мелвина Зенера, открывшего это электрическое свойство.

Веб-сайт: Circuitbread.com

Категория : Используйте в предложении

Зенер

Рекомендации по маркировке светодиодов и диодов для печатных плат и…

9 часов назад Рекомендации по полярности диодов Метка шелкография — символ диода, «K» для катода или «A» для анода или. Чтобы обеспечить наилучшую точность, мы рекомендуем с особой осторожностью наносить маркировку на ваши диоды, чтобы устранить любую двусмысленность. Предпочтительный метод — поместить схематический символ диода на шелкографию.

Веб-сайт: Analogictips.com

Категория : использовать в предложении

Как определить диод и его характеристики,…

2 часа назад SZ — стабилитрон. Если есть какой-либо суффикс, то для этого суффикса всегда проверяйте таблицу, потому что она представляет различные вещи. Например, 2N2222A — это улучшенная версия 2N2222. Он имеет более высокие номиналы усиления, частоты и напряжения. После цифр появится дополнительная буква для стабилитронов.Эта буква обозначает допуск

. Веб-сайт: Circuitspedia.com

Категория : Используйте в предложении

Зенера

Как определить диод, на котором нет маркировки…

8 ч. назад Ответ (1 из 2): Исходный вопрос: «Как определить полярность диода без маркировки ?» Если на диоде нет маркировки , было бы неразумно использовать его для чего-либо, кроме демонстрации того, как определить полярность .Самый простой способ сделать это: t

Веб-сайт: Quora.com

Категория : использовать в предложении

Стабилитрон Объяснение, работа, приложения,…

8 часов назад Стабилитрон Объяснение. Стабилитрон, также известный как пробойный диод, представляет собой сильно легированное полупроводниковое устройство, предназначенное для работы в обратном направлении. Когда напряжение на выводах стабилитрона меняется на противоположное, и потенциал достигает напряжения стабилитрона (напряжения колена), переход выходит из строя, и ток течет в

Веб-сайт: Byjus.com

Категория : Используйте слова в предложении

Стабилитрон

Стабилитрон Википедия

1 час назад Стабилитрон — это особый тип диода, предназначенный для надежного протекания тока «назад», когда достигается определенное заданное обратное напряжение, известное как напряжение Зенера. Стабилитроны производятся с большим разнообразием напряжений Зенера, а некоторые даже могут изменяться. Некоторые стабилитроны имеют острый, сильно легированный p – n переход с низким напряжением стабилитрона, в этом случае имеет место обратная проводимость.

Website: En.wikipedia.org

Категория : Используйте слова в предложении

Зенера

Как проверить полярность диода Quora

2 часа назад Ответ (1 из 3): Мы можем проверить полярность диода с помощью небольшой серебряной полоски на корпусе диода. Сторона, где находится серебряная линия, — это катод или сторона n диода. Другая сторона — это сторона p или анод. Теперь, если серебряная линия почему-то не видна, тогда мы

Website: Quora.com

Категория : Используйте в предложении

Маркировка пещер и печатные платы: Как читать печатную плату

3 часа назад Чтобы усложнить ситуацию, вариации этих схем могут отмечать или не маркировать полярность диодов для поверхностного монтажа. Некоторая путаница возникает из-за разных типов и полярностей диодов. Например, стабилитроны с обратным смещением имеют положительный катод. Выпрямители и светодиоды имеют отрицательные катоды.

Веб-сайт: Resources.altium.com

Категория : Использование и в предложении

Зенер

Руководство по полярности 0402, 0603, 0805, 1206 и больше всего…

6 часов назад Полярность Направляющая для светодиодов 0402, 0603, 0805, 1206 и большинства других светодиодов. Это руководство расскажет вам, как определить полярность (положительный / анодный и отрицательный / катодный) светодиодов. Чаще всего, если вы не видите ни одной из этих отметок , небольшая выемка или точка будут указывать на отрицательную сторону светодиода.

Веб-сайт: Lighthouseleds.com

Категория : Использование в предложении

Что такое стабилитрон? Принцип работы, типы &…

2 часа назад Стабилитрон похож на обычный диод только тем, что в него добавлено резкое пробивное напряжение. Стабилитрон поддерживает стабильное выходное напряжение независимо от входного напряжения, если не превышается максимальный ток стабилитрона. При прямом смещении стабилитрон ведет себя точно так же, как обычный силиконовый диод.

Веб-сайт: Circuitdigest.com

Категория : Используйте слова в предложении

Зенер

Как определить простые диоды: 7 шагов (с изображениями

6 часов назад Диод — простой электронный компонент, который блокирует ток в одном направлении и пропускает его в другом. Они могут быть изготовлены для работы в прямом или обратном направлении, а также с положительным или отрицательным напряжением. Использование диода включает в себя ток

Просмотров: 31K

Веб-сайт : Wikihow.com

Категория : Используйте в предложении

Индикация полярности диода Bittele Electronics

5 часов назад Это просто распространенный пример, который легко объяснить и понять. Другие распространенные примеры включают H-мосты и схемы резервного аккумулятора. В более сложных схемах печатной платы полярность диода гораздо сложнее определить по одним лишь обстоятельствам. Таким образом, важно включить прозрачные светодиоды и диоды Markings на слой шелкографии макета вашей печатной платы.

Веб-сайт: 7pcb.com

Категория : Используйте слова в предложении

ИНФОРМАЦИЯ ОБ УПАКОВКЕ c L A1 Диоды…

4 часа назад Примечание. Для части с маркировкой обратитесь к описанию продукта. Примечание. Чертежи ленты и упаковки не в масштабе и показаны только для ориентации ленты устройства. Характеристики тисненой несущей ленты

Веб-сайт: Diodes.com

Категория : Используйте слова в предложении

Vishay General Semiconductor

2 часа назад SMP (DO-220AA) МАРКИРОВКА MicroSMP (DO- 219AD) МАРКИРОВКА MicroSMF (DO-219AC) МАРКИРОВКА Примечания † Код типа относится к отдельному техническому описанию † «XY» 2 цифры: для выпрямителей и PAR TVS † «XYZ» 3 цифры: для телевизоров TRANSZORB® и регуляторов напряжения питания диоды КОД ДАТЫ Заводское обозначение Месяц с 1 по 9 = с января по сентябрь A = октябрь B

Веб-сайт: Док. rs-online.com

Категория : Используйте слова в предложении

Группа диодов Bodymarking mouser.com

7 часов назад SMP (DO-220AA) MARKING MicroSMP MARKING MicroSMF MARKING Примечания † Код типа относится к отдельному техническому описанию. † «XY» 2 цифры: для выпрямителей и PAR TVS † «XYZ» 3 цифры: для TRANSZORB® TVS и диодов, регулирующих напряжение питания КОД ДАТЫ Заводское обозначение Месяц с 1 по 9 = с января по сентябрь A = Октябрь B = ноябрь C = декабрь Год

Веб-сайт: Mouser.com

Категория : Используйте слова в предложении

Как определить полярность диодов? Ответы

4 часа назад Штатные диоды стандарта с маркировкой — это полоска краски или с маркировкой , обозначающей, что этот конец является катодом диода. Но есть много других…

Веб-сайт: Answers.com

Категория : Используйте do в предложении

Важность стабилитрона и его влияние на…

6 часов назад Стабилитрон — это часто используется в качестве регулятора напряжения, прежде всего потому, что падение напряжения на диоде постоянно.Кроме того, для работы схемы напряжение питания должно превышать напряжение стабилитрона. Таким образом, любой электронный компонент, подключенный параллельно этим диодам, будет иметь одинаковое приложенное напряжение.

Веб-сайт: Resources.pcb.cadence.com

Категория : Использование в предложении

Зенера

Введение в диоды Узнайте об электронике

6 часов назад Введение. Диоды — одни из самых простых, но наиболее полезных из всех полупроводниковых устройств.Многие типы диодов используются в широком спектре приложений. Выпрямительные диоды — жизненно важный компонент в источниках питания, где они используются для преобразования сетевого напряжения переменного тока в постоянное. Стабилитроны используются для стабилизации напряжения, предотвращая появление нежелательного.

Веб-сайт: Learnabout-electronics.org

Категория : использовать в предложении

Зенер

Vishay Diodes Group Маркировка корпуса Mouser…

7 часов назад DO-220AA (SMP) МАРКИРОВКА MicroSMP МАРКИРОВКА MicroSMF МАРКИРОВКА Примечания † Код типа относится к отдельному техническому описанию † «XY» 2 цифры: для выпрямителей и PAR TVS † «XYZ» 3 цифры: для TRANSZORB ® TVS и диоды, регулирующие напряжение питания КОД ДАТЫ Заводское обозначение Месяц с 1 по 9 = с января по сентябрь A = октябрь B = ноябрь C = декабрь Год

Веб-сайт: Mouser. com

Категория : Используйте слова в предложении

Кремниевые выпрямительные диоды

7 часов назад Диод Маркировка полярности . На полимерном корпусе диодов катод обычно обозначается линией вокруг одного конца корпуса диода. Однако существуют альтернативные указания: на некоторых выпрямительных диодах, залитых смолой, закругленный конец на корпусе указывает катод, как показано на рис. 2.1.2.

Сайт: Learnabout-electronics.org

Категория : Используйте слова в предложении

Диод

Прямо сейчас Существуют разные типы диодов, но их основные функции одинаковы. Они указаны ниже вместе с примерами используемых диодов. Самым распространенным типом диодов является «кремниевый диод». Он заключен в стеклянный цилиндр с темной полосой , обозначающей катодный вывод. Эта линия указывает на…

Веб-сайт: Technologystudent. com

Категория : Используйте слова в предложении

Распиновка диода Шоттки SS14, таблицы данных, характеристики

8 часов назад Другие диоды Шоттки: 1N4148, 1N4733A, Краткое примечание по диоду SS14. Катодный вывод можно идентифицировать по цветной полосе. с маркировкой на самом диоде показано ниже. В нашем случае поверх диода будет написано SS14.

Веб-сайт: Components101.com

Категория : Используйте слова в предложении

Polarity learn.sparkfun.com

9 часов назад Основные сведения о разъемах — существует ряд разъемов, имеющих собственную полярность . Обычно это отличный способ убедиться, что вы не подаете питание или какой-либо другой сигнал в обратном направлении. Диоды — наш яркий пример компонента полярности . В этом руководстве подробно рассказывается, как работают диоды и какие типы диодов существуют.

Веб-сайт: Learn.sparkfun.com

Категория : Используйте слова в предложении

% PDF-1.4 % 98 0 объект > эндобдж xref 98 90 0000000016 00000 н. 0000002754 00000 н. 0000002865 00000 н. 0000004542 00000 н. 0000004720 00000 н. 0000005250 00000 н. 0000005861 00000 н. 0000006510 00000 н. 0000007097 00000 п. 0000007575 00000 н. 0000007993 00000 н. 0000008482 00000 н. 0000009154 00000 н. 0000009241 00000 н. 0000009336 00000 н. 0000009942 00000 н. 0000010054 00000 п. 0000010168 00000 п. 0000010283 00000 п. 0000010367 00000 п. 0000011617 00000 п. 0000012276 00000 п. 0000012408 00000 п. 0000013373 00000 п. 0000014661 00000 п. 0000014807 00000 п. 0000015276 00000 п. 0000015818 00000 п. 0000016419 00000 п. 0000017511 00000 п. 0000017879 00000 п. 0000017942 00000 п. 0000019026 00000 п. 0000019400 00000 п. 0000019670 00000 п. 0000020112 00000 п. 0000020292 00000 п. 0000020770 00000 п. 0000021202 00000 п. 0000022232 00000 п. 0000036542 00000 п. 0000037588 00000 п. 0000042790 00000 н. 0000048214 00000 п. 0000051771 00000 п. 0000054936 00000 п. 0000055284 00000 п. 0000055683 00000 п. 0000056141 00000 п. 0000081254 00000 п. 0000081293 00000 п. 0000081661 00000 п. 0000081700 00000 п. 0000084964 00000 п. 0000117109 00000 н. 0000117340 00000 н. 0000117423 00000 н. 0000117478 00000 н. 0000117543 00000 н. 0000117628 00000 н. 0000118236 00000 п. 0000118522 00000 н. 0000118666 00000 н. 0000118693 00000 н. 0000118994 00000 н. 0000119064 00000 н. 0000119149 00000 н. 0000133411 00000 п. 0000133674 00000 н. 0000133837 00000 н. 0000133864 00000 н. 0000134166 00000 н. 0000134885 00000 н. 0000135174 00000 н. 0000155378 00000 н. 0000155417 00000 н. 0000160610 00000 н. 0000160649 00000 н. 0000180853 00000 п. 0000180892 00000 н. 0000202493 00000 н. 0000202532 00000 н. 0000226621 00000 н. 0000226660 00000 н.
