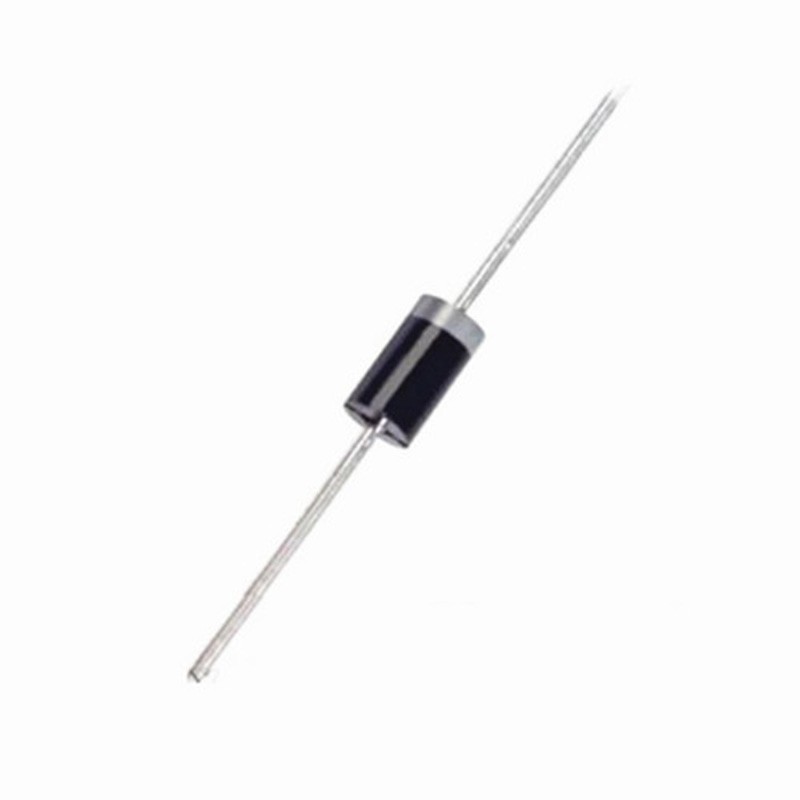

Диод 4001: 1N4001, Диод выпрямительный 1А 50В [DO-41]

Содержание

Диоды 1n4007 — 1n4001 Кремниевые выпрямители

Габариты, электрические параметры, характеристики, маркировка…

Диоды данного типа применяются для выпрямления переменных токов с частотой от 50 до 100 кГц. В диодах используется односторонняя проводимость. Полупроводниковые выпрямительные диоды имеют большой p-n переход, так как они рассчитаны на выпрямление больших токов. На изделие, паспорте, указаны основные параметры, которые соответствуют их
работе в однополупериодном режиме с активной нагрузкой без конденсатора, сглаживающего пульсации.

		1N4001	1N4002	1N4003	1N4004	1N4005	1N4006	1N4007

Максимальное повторяющееся импульсное обратное напряжение	VRRM	50	100	200	400	600	800	1000	V
Максимальное значение напряжения	VRMS	35	70	140	280	420	560	700	V
Максимальное постоянное запирающее напряжение	RMS VR	60	120	240	480	720	1000	1200	V
Максимальный Средний прямой выпрямленный ток	IF(AV)	1. 0	1.0	1.0	1.0	1.0	1.0	1.0	A
Максимальный прямой ток перегрузки, 8,3 мс	IFSM	30	30	30	30	30	30	30	A
Максимальный обратный ток Номинальная VR TA = 25 ℃ TA = 125 ℃	IR	520	520	520	520	520	520	5 20	uA
Максимальная полная нагрузка Обратный ток,	IR(AV)	30	30	30	30	30	30	30	uA

Цоколевка и все необходимые параметры и габариты

и подробные характеристики можете посмотреть в DATASHEET

В чем разница между 1N4001 и 1N4007, кроме максимального обратного напряжения?

Из-за технологических изменений, изготовленные полупроводниковые приборы могут иметь разные характеристики. Многие производители используют стратегию « объединения » для изготовленных деталей: они проверяют детали и делят их на несколько «корзин» в зависимости от производительности устройств. Как только они это сделают, они могут продавать устройства с лучшими характеристиками за больше денег.

Я полностью уверен, что стратегия биннинга используется для 1N400x, но я не могу сказать, сколько пулов было произведено изначально. Я предполагаю, что 2 пула, из которых 7 бинов были получены. Это предположение основано на том факте, что данные для типичной емкости соединения в таблице имеют две области. Даже если я прав насчет этого производителя, количество пулов может зависеть от производителя.

Разница между этими диодами состоит в основном в их обратном напряжении пробоя. Есть много других параметров, которые отличаются; часть различий упомянута в техническом описании (как вышеупомянутая емкость перехода), другие нет. В целом, отношение x20 в напряжениях обратного пробоя (между 1N4001 и 1N4007) отражает существенные различия в свойствах соединений.

Эти свойства должны влиять практически на любые электрические параметры диода.

Производители склонны представлять эти диоды как имеющие точно такие же свойства, потому что очень мелкие различия не важны для основных областей применения этих диодов. Есть приложения, которые требуют большей точности, хотя.

Люди говорят, что есть также приложения, которые используют преимущества обратного пробоя диодов. В этих приложениях вы можете выбрать подходящее напряжение пробоя. Я не знаю специфику, хотя.

Я предполагаю, что несколько лет назад, когда эти диоды были только введены, а полупроводниковые процессы не были зрелыми, различия между различными диодами были более заметными.

Резюме:

Если цена одинакова, и вы используете эти диоды в «стандартных» приложениях (например, низкочастотном выпрямлении), вы можете использовать любой из них, если он удовлетворяет вашим требованиям для напряжения обратного пробоя. Если вы планируете использовать их для чего-то более чувствительного, вы можете протестировать их все, чтобы увидеть, какой из них лучше.

Выпрямительный диод 1 а DO 41 (DO 204AL) Axial 1N4001 1N4002 1N4003 1N4004 1N4005 1N4007 50 в 100 200 400 600 1N IN 1000

Выпрямительный диод 1 а DO 41 (DO 204AL) Axial 1N4001 1N4002 1N4003 1N4004 1N4005 1N4007 50 в 100 200 400 600 1N IN

Более сопутствующие товары:

1N4001

(DO-41)

1N4002

(DO-41)

1N4003

(DO-41)

1N4004

(DO-41)

1N4005

(DO-41)

1N4007

(DO-41)

1N5399

(Не-15)

RL207

(Не-15)

1N5400

(DO-201AD)

1N5401

(DO-201AD)

1N5402

(DO-201AD)

1N5404

(DO-201AD)

1N5406

(DO-201AD)

1N5408

(DO-201AD)

6A4

(R-6)

6A10

(R-6)

10A10

(R-6)

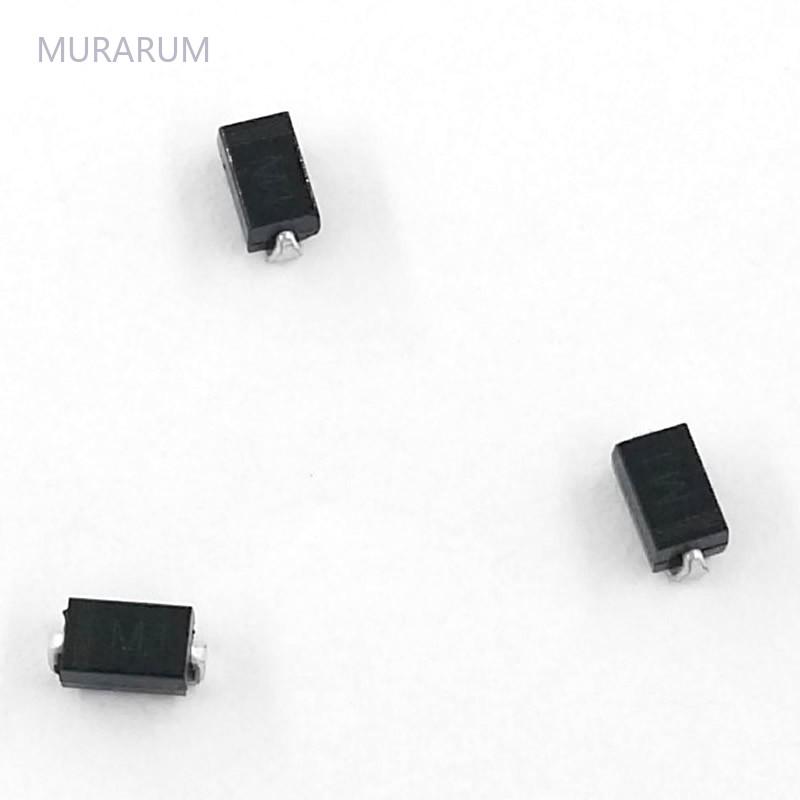

(SMA)

(SMA

)

(SMA)

S1M

(SMA)

S2M

(SMA)

S3M

(SMB)

FR107

(DO-41)

FR157

(Не-15)

FR207

(Не-15

)

FR307

(DO-201AD)

FR607

(R-6)

1N4937

(DO-41)

SF16

(DO-41)

SF18

(DO-41)

SF26

(Не-15)

SF28

(Не-15)

SF36

(DO-201AD)

SF54

(DO-201AD)

SF56

(DO-201AD)

MUR460

(DO-201AD)

UF4004

(DO-41)

UF4005

(DO-41)

UF4007

(DO-41)

UF5402

(DO-201AD)

UF5404

(DO-201AD)

UF5408

(DO-201AD)

ES1D

(SMA)

ES1J

(SMA)

RS1M

(SMA)

US1J

(SMA)

US1M

(SMA)

HER107

(DO-41)

HER108

(DO-41)

HER207

(Не-15)

HER208

(Не-15)

HER303

(DO-201AD)

HER307

(DO-201AD)

HER308

(DO-201AD)

HER508

(DO-201AD)

Если вы хотите купить больше диодов, пожалуйста, перейдите <CHANZON официального магазина Carter’s>.

Характеристики продукта:

Тип продукта:Выпрямительным диодом

Торговая марка:Chanzon

Номер детали:1N4001 1N4002 1N4003 1N4004 1N4005 IN4007

Пакет случая:DO-41

Комплект поставки:100 шт./упак.

В чем разница между 1N4001 и 1N4007, кроме их максимального обратного напряжения?

Из-за технологических изменений изготовленные полупроводниковые приборы могут иметь разные характеристики. Многие производители используют стратегию binning для изготовленных деталей: они тестируют детали и делят их между несколькими «бункерами» на основе устройств ‘ представление. Как только они это сделают, они могут продать более эффективные устройства за больше денег.

Я полностью уверен, что стратегия биннинга используется для 1N400x, но я не могу сказать, сколько пулов было первоначально произведено. Мое предположение — 2 пула, из которых были получены 7 бункеров. Это предположение основано на том факте, что данные для типичной емкости соединения в техническом описании имеют два региона. Даже если я прав в отношении этого производителя, количество пулов может быть специфичным для изготовителя.

Разница между этими диодами в основном заключается в их обратном напряжении пробоя. Есть еще много параметров, которые отличаются; часть различий упоминается в таблице данных (например, вышеупомянутая емкость перехода), другие — нет. В общем случае отношение x20 в напряжениях обратного пробоя (между 1N4001 и 1N4007) отражает значительные различия в свойствах переходов. Эти свойства должны влиять практически на любой электрический параметр диода.

Производители, как правило, представляют эти диоды как имеющие одинаковые свойства, поскольку очень тонкие различия не важны для основных областей применения этих диодов. Существуют приложения , которые требуют большей точности.

Люди говорят, что есть также приложения, которые используют обратную разбивку диодов. В этих приложениях вы можете захотеть выбрать подходящее напряжение пробоя. Однако я не знаю особенностей.

Я предполагаю, что много лет назад, когда эти диоды были введены и полупроводниковые процессы не были зрелыми, различия между разными диодами были более выраженными.

Резюме:

Если цена такая же, и вы используете эти диоды в «стандартных» приложениях (например, выпрямление с низкой частотой), вы можете использовать любой из них, если она удовлетворяет вашим требованиям к обратному напряжению пробоя. Если вы планируете использовать их для чего-то более чувствительного, вы можете протестировать их все, чтобы увидеть, какой из них лучше.

Диод 1N4001

Цена:
от: до:

Название:

Артикул:

Текст:

Выберите категорию:
Все Диоды» Диодные мосты» Тиристоры, симисторы» Индикаторы» Стабилитроны» Оптопара» Выпрямительный» Варикап» Шоттки» Лазер» Фотодиоды» Супрессоры Динамики Инструмент Источники питания Кабельная продукция и аксессуары Коммутационные изделия Конденсаторы КОПИ-центр Микросхемы Пайка. Клей. Химия. Платы макетные Приборы Разъемы Расходные материалы Резисторы Реле Светильники. Фонари Светодиоды Светодиодная лента. Аксессуары Телефония Транзисторы Установочные изделия Устройство защиты Хозяйственные товары Чип конденсаторы Чип резисторы Электролампы Электротехнические изделия Прочее Заказ 1-2.sale

Производитель:
Все1-2.saleA&OABBACPAgelentALFAAMDAMTECHAnarenANENGAnhui Safe Electronics Co., LtdAnsmannAPECapeuronASDATMEGAATMELAttacheAUKAVEAVIORAAVS ELECTRONICSAVXAWSWBAOKEZHEN ELECTRONICBaronsBerlingoBOOMBosi toolsBOURNSBRIDGELUXBrunoViscontiBRUSHTIMECamelionCANNONCapXonCardinallChangCHEMI.CONCHIPSEACNDIYLFCNEIECComchipComtechConnectorConnflyCREECROWNCZTDaewooDC ComponentsDegsonDeltaDigitexDingfengDIOTEC SEMICONDUCTORDPTDPT Diptronics ManufacturingDragon SityDuracellEASTEastpowerEATONEcmaxEcolaEddingEEMBEKFEKF ElectrotechnicaElcoELEMENTElzetEnergizerEnergy Tehnology CoEnlincaEPCOSEPISTARERGOLUXErichKrauseESKAFairchildFANUCFeronFinderFITFOCUSrayFORYARDFSCFujiGalaxyGarinGaussGEGeneralGERMANYGL (New Land Group Co. , LtdGolden PowerGPGTFGuanzhou HohgLi Opto-ElectronicHebeiHelvarHi-WattHITACHAICHITACHIHITANOHoneywellHXSHyelesiontekHyundaiiEKImationInfineonINFINIONIRFJAKEMYJamiconjaZZwayJBJETTJIAJiaweicheng Elctronic CoJieJietong SwitchJl WorldJoyin Co., LTDJWCOKAINAKBPMKBTKECKellerKEMET Electronics CorporationKFKIAKiccKingbrightKlaukeKlebebanderKLSKodakKOH-I-NOORKOMEKomironKomtexKOOCUKRAFTOOLLast oneLDLGLITEONLittle DoktorMactronicMAKELMAKR PLASTMatsushita PanasonicMaxellMCCMCHPMean WellMECHANICMicrochip Tehhology IncMinamotoMirexMoellerMOLYKOTEMONO ElectrikMULTICOMPMurataNavigatorNEOMAXnetkoNEXNonameNSNSCNXPOmronONSOsramOT-LEDPanasonicParkPhilipsPHOENIX LIGHTPHOENIX LIGHTPilaPOWER CUBEPOWERMANPREMIERPROconnectProffProsKitProsKit,PulsarPWRQINGYINGR6RaymaxRenataRenesasREXANTRobitonRubiconRubyconRUiCHiS-LineSafeLineSAFFITSAFTSAIFUSamsungSamwhaSanyoSchneider ElectricSenonAudioSEPSHARPSHESIBASiemensSilan MicroelectronicsSIMCOMSINOTOP TRADING Co. LTDSLSmartBuySOLINSSong Huei ElectricSonySPC TechnoligySTST1StabiloSTANDARTSTAYERSTMicroelectronicsSUNONSunriseSuntanSupertechSUPRASWEKOSwitronicTaizhonTaizhouTALEMATDKTDK Corporation of AmericaTDM ELEKTRICTE ConnectivityTEAPOTexasTexas InTidarTITANTOKERToshibaTRECTTi RelayTTi Relay (Tai Shing Comp)TycoULTRA LIGHTUltraFlashUNEVersalUNI-TUnielUTSVansonVartaVerbatimVetusVishayVitooneVolpeVOLSTENWagoWalsin LihwaWEENWeidyWelsoloWettoWoltaXicon Passive ComponentsXing yuanquanXLSemiYAGEOYBCYCD (Yueqing Chaodao Electrical Conne. ..Yi FengYiHuAYinZhouYJYOUKILOONYREYun-FanZEONZeonZFZhenhuiZhenHui Electronics CoZhongboАЛЗАСАльфаАтлант-ИзобильныйБелая церковьБЭЛЗВекта-21ГаммаГарнизонГлобусДалексЕвро профильЕрмакЗУБР ОВКИнтегралИСКРАИЭККалашниковКЗККитайКонтактКонтакт г.Йошкар-ОлаКопирКосмосКремнийКронаКунцево-ЭлектроКЭЛЗЛисмаЛучМастерМастикс ОООМикроММоментНе определенНева пластик ОООНЗКНОМАКОННТЦОБЛИКОНЛАЙТОтечественныеПайка и монтажПаяльные материалыПромреагентПромТехКЗК (Кузнецкий завод конденсатор)ПротонРадиодетальРадиоТехКомплектРезисторРесурсРЗППРикорРикор-ЭлектрониксРоссияРусАудиоСАВСветСветоприбор г. МинскСеймСигналСинтроникСклад РЭКСледопытСмолТехноХимСпутникСТАРТТРОФИУкркабельФАZАФАЗАФотонХенькель-русЧЭАЗЭверестЭлеком г. ПензаЭлектрик Дом Строй ОООЭлектрическая МануфактураЭЛКОД ЗАОЭраЭРКОН

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

назначение, характеристики данного полупроводникового элемента, достоинства и аналоги

Диод IN4007 является очень мощным полупроводниковым устройством , которое чаще всего используется в блоках питания, а именно в их выпрямительной части, то есть в диодном мосту. Основная задача таких полупроводниковых элементов заключается в том, что они участвуют в преобразовании переменного напряжения в постоянное, так как именно на этом напряжении сейчас работают почти все микроэлектронные компоненты.

Принцип работы такого диода довольно прост и заключается в следующем: он открыт в одном направлении, что позволяет сигналу проходить по нему, но в случае смены полярности диод закрывается, что делает невозможным прохождение через него любого импульса.

Такой диод производится компаниями, которые базируются на Тайване. При производстве задействуют производственные мощности таких компаний, как Rectron Semicondactor и Diodes. Конечно же, можно встретить на рынке диоды, которые были произведены и другими компаниями, но они встречаются уж очень редко.

Характеристики диода IN4007

После того как были замолвлены пару словечек о назначении и о самом предмете, который может быть интересен пользователю, можно перейти непосредственно к самим характеристикам вышеназванного диода. Знание его характеристик поможет любому мастеру грамотнее и продуктивнее использовать диод по его прямому назначению.

Итак, диод IN4007 обладает следующими характеристиками:

вес этого элемента, используемого в блоках питания, составляет всего 0,35 грамма;
250 градусов по Цельсию — такова температура пайки устройства и это при условии, что не будет превышен временной лимит в 10 секунд;
катод на данных элементах обозначается специальным кольцом, которое можно наблюдать на корпусе;
напряжение, максимальное для элемента (также называемое «пиковым»), не может превышать значение более 1000 В;
элемент имеет свой диапазон рабочих температур, который заключается между следующими температурными показателями: от -55 до 125 градусов по Цельсию;
также требуется следить за максимальным значением тока, которое может проходить через данное устройство. Данный показатель не должен превышать 1 А;
при открытом p-n переходе максимальное падение напряжения не может равняться более 1 В при силе тока в 1 А.

При более внимательном рассмотрении приложенных характеристик этого диода, можно заметить, тот факт, что это довольно мощный элемент, который будет способен осуществлять работу с 220 В и с 380 В. Поэтому анализируя именно эти показатели, можно понять, что данные диоды создавались именно для блоков питания. Наиболее часто эту деталь можно встретить в выпрямительной части схемы.

Видео: Диоды IN4007 1.0A 1000V с Aliexpress

Назначение

После рассмотрения основных характеристик этого диода, можно подробнее обозначить назначения данного элемента, чтобы пользователь, ещё не знакомый с ним, смог лучше разобраться, как применять его в будущем.

Основная сфера, в которой применяются указанные устройства — это, конечно же, диодные мосты. Это было указано ещё в начале статьи. Далее, в качестве другой сферы их применения, но уже менее востребованной, можно указать силовую электронику. В данной сфере они используются в качестве различных аналоговых усилителей. В случае внедрения таких диодов в определённое устройство, можно значительно улучшить имеющиеся характеристики.

Также диоды IN4007 отлично себя зарекомендовали в случае их встраивания в регулируемые источники питания. По свидетельству специалистов, именно данные диоды являются наиболее предпочтительным вариантом для устройств такого типа, поэтому рекомендуется использовать именно их.

Серия устройств IN4001-IN4007

Следует помнить, что представленный элемент IN4007 является лишь одним из представителей довольно большого семейства устройств такого класса. Кроме этой модели, существуют и другие, наименования которых варьируются от модели IN4001 до IN4006. Какие ещё модели находятся в представленном диапазоне можно легко догадаться, так как во всей этой серии меняется только последний индекс. По нему, кстати, можно узнать больше и о самом устройстве. Дело в том, что чем меньше последний индекс в названии диода, тем меньше полупроводниковый элемент, использующийся в устройстве.

Представители этого семейства устройств, в процессе их эксплуатации продемонстрировали интересное свойство, которое заключается в том, что они способны изменять свою ёмкость. Данный показатель напрямую зависит от величины обратного напряжения, которое было приложено к устройству. Исходя из этого интересного качества, мастера пришли к выводу, что данные элементы можно применять в качестве временных заменителей варикапов.

Кстати, между прочим, IN4007 может быть использован в качестве заменителя всех предыдущих устройств данной серии, так как является самым мощным из них, что можно определить по самому высокому последнему индексу. Поэтому в случае отсутствия диодов этой серии, но с другим индексом, можно с лёгкостью выйти из ситуации, заменив их диодом IN4007, который является наиболее универсальным.

Аналоги диода IN4007

Можно, кстати, упомянуть и об аналогах, которые существуют на рынке и которые способны заменить данный элемент в случае необходимости, и в случае его отсутствия под рукой.

Если пользователю чужды все иностранные разработки и сердцем он с отечественным производителем, то у него есть повод для радости, так как существует отечественный аналог диоду IN4007, который полностью соответствует ему по всем характеристикам — модель КД258Д. Они ничем не уступает иностранному аналогу, так что в случае приобретения, пользователь не рискует потерять в производительности.

Кроме этого, похожими характеристиками обладают следующие модели различных производителей:

Diotec Semiconductor — модели IN3549, IN2070 и 10D4;
Thomson — BYW27-1000, BY156;
Philips — BYW43;
Motorola — HEPR0056RT.

Тут следует указать тот факт, что это далеко не все существующие аналоги рассматриваемого устройства, но они уж точно являются самыми популярными.

Видео: Питание светодиода от 220 вольт

Выводы

Диод IN4007 очень часто используется для различных версий блоков питания. Этот полупроводниковый элемент можно назвать просто незаменимым, если требуется создание или ремонт таких устройств. К тому же в силу своей универсальности, IN4007 может заменить собой любую модель из своего семейства.

Диод IN4007 зарекомендовал себя устройством весьма надёжным, универсальным, да и стоит он относительно недорого, что делает его довольно доступным для любого пользователя. При учёте всех вышеуказанных достоинств, неудивительно почему данный полупроводниковый элемент столь популярен.

Видео: Диоды 1N4007 из Китая

микроплюс диоды общего применения 1n4001 1n4003 1n4007 1n5408

главная

диоды общего применения.

вид	описание	цена / мин. упаковка	pdf
	диод 1N4007 (1000V, 1A, DO41)	0,57 / 5000
	диод 1N5408 (1000V, 3A, DO201AD)	2,1 / 1000
	диод шотки MBR3045PT(45V, 30A(2×15), TO247AD)	32 / 5

196128 Санкт-Петербург ул.

Кузнецовская д. 21. оф. 124
метро «Парк Победы» факс. (812) 388 21 40

1N4001 Диод: распиновка, детали, аналоги, лист данных

1N4001 Диод

Схема выводов диода 1N4001

нажмите на картинку для увеличения

Штифт Конфигурация

Контактный №	Имя контакта	Описание
1	Анод	Ток всегда проходит через анод
2	Катод	Ток всегда выходит через катод

1N4001 Характеристики диода

Средний прямой ток 1А
Неповторяющийся Пиковый ток 30А
Обратный ток 5uA.
RMS обратное напряжение 35В
Повторяющееся пиковое обратное напряжение 50 В
Доступен в пакете DO-41

Примечание: Полную техническую информацию можно найти в таблице данных 1N4001 в конце этой страницы.

1N4001 Эквивалентные диоды

1N4148, 1N4733A, 1N5408, 1N5822, стабилитроны.

Описание

Диод — это устройство, пропускающее ток только в одном направлении.То есть ток всегда должен течь от анода к катоду. Катодный вывод можно определить по серой полосе, как показано на рисунке выше.

Для диода 1N4001 максимальная допустимая токовая нагрузка составляет 1А, он выдерживает пики до 30А. Следовательно, мы можем использовать это в схемах, рассчитанных на ток менее 1 А. Обратный ток составляет 5 мкА, что незначительно. Он может выдерживать пики обратного напряжения до 50 В.

Применение диода

Может использоваться для предотвращения проблем с обратной полярностью
Полуволновые и полноволновые выпрямители
Используется как устройство защиты
Регуляторы тока

2D-представление (DO-41)

1N4001 Распиновка диода, эквивалент, техническое описание, спецификации и другая полезная информация

В этом посте мы собираемся обсудить распиновку диода 1N4001, эквивалент, техническое описание, технические характеристики, особенности и другую полезную информацию об этом диоде.

Характеристики / технические характеристики:

Тип упаковки: Доступен в пакетах DO-41 и SMD
Тип диода: Кремниевый выпрямитель общего назначения Диод
Максимальное повторяющееся обратное напряжение: 50 В
Средний ток в прямом направлении: 1000 мА
Неповторяющийся макс. Ток вперед: 30A
Макс.рассеиваемая мощность: 3 Вт
Максимальная температура хранения и эксплуатации должна быть: от -55 до +175 градусов по Цельсию

1N4001 Аналог:

1N4001 можно легко заменить на диоды с другими номерами в серии 1N400x.Все характеристики диодов этой серии одинаковы, за исключением максимального повторяющегося резервного напряжения или напряжения, на котором они работают. Вы можете легко заменить диод другим эквивалентным диодом с более высоким повторяющимся обратным напряжением, но вы не можете заменить диод с повторяющимся обратным напряжением ниже, чем ваш реальный диод. Другие возможные эквиваленты: SF11, RL201, RL202, HER201, HER202, HER102, HER101, FR202, FR201, 1N5392, 1N5391.

1N4001 Описание диода / Описание:

1N4001 — диод серии 1N400x, все диоды этой серии широко используются в электронной технике. Эти диоды предназначены для выпрямления и других общих задач в электронных схемах. В основном он используется в блоке питания электронных устройств для преобразования переменного напряжения в постоянное, блокировки напряжения в нужных местах в цепи и т. Д. Этот диод производится с довольно хорошими характеристиками, например, ток 1 А в прямом направлении, рассеиваемая мощность 3 Вт, малые размеры. а низкая цена делает его идеальным для использования в широком спектре электронных приложений.

Где это можно использовать:

Как обсуждалось выше, 1N4001 может использоваться в самых разных электронных устройствах, в основном он используется для выпрямления в источниках питания, зарядных устройствах и во многих электронных устройствах.Но помимо вышеперечисленных применений его также можно использовать для любых общих требований, например, для блокировки тока, скачков напряжения, повышения напряжения и т. Д.

Приложения:

Схемы источников питания

Схемы зарядных устройств

Удвоители напряжения

Цепи адаптеров

Цели исправления

Защита компонентов

Блокировка входящего напряжения, если не требуется

Как безопасно работать в цепи в течение длительного времени:

Для безопасной работы диода не рекомендуется использовать его в цепях выше 50 В.Всегда подключайте анод и катод диода с правильной полярностью, не управляйте нагрузкой более 1000 мА и всегда храните и используйте при температуре ниже -55 по Цельсию и выше +175 по Цельсию.

1N4001 Лист данных:

Чтобы загрузить техническое описание, просто скопируйте и вставьте приведенную ниже ссылку в свой браузер.

http://pdf.datasheetcatalog.com/datasheet/fairchild/1N4001.pdf

Диод общего назначения

(1-ампер) — кремниевый выпрямитель 1N4001, 1N4002, 1N4004, 1N4007

Серия 1N4000 — это семейство популярных 1.0 А (амперы) кремниевые выпрямительные диоды общего назначения, простые, очень распространенные выпрямительные диоды. Часто используется для защиты от обратного напряжения, является основным продуктом для многих источников питания, повышения напряжения постоянного тока и макетных проектов. 1N4001 рассчитан на ток до 1 А / 50 В.

Номинальное обратное напряжение

Диод пропускает электрический ток в одном направлении — от анода к катоду. Следовательно, напряжение на аноде должно быть выше, чем на катоде, чтобы диод проводил электрический ток.

Теоретически, когда напряжение на катоде больше, чем напряжение на аноде, диод не будет проводить электрический ток. Однако на практике в этих условиях диод проводит небольшой ток. Если разность напряжений становится достаточно большой, ток через диод увеличится, и диод выйдет из строя.

Некоторые диоды, такие как 1N4001, выходят из строя при напряжении 50 вольт или меньше. Однако 1N4007 может выдерживать пиковое повторяющееся обратное напряжение 1000 вольт.

Текущий прогноз

Когда напряжение на аноде выше, чем напряжение на катоде, диод называется «смещенным в прямом направлении», поскольку электрический ток «движется вперед». Максимальный ток, который диод может постоянно проводить в прямом смещенном состоянии, составляет 1 ампер.

Максимум, что диод может проводить сразу — 30 ампер. Тем не мение; если требуется, чтобы диод пропускал столько тока за один раз, диод выйдет из строя примерно через 8.3 миллисекунды.

Прямое напряжение и рассеиваемая мощность

Когда через диод протекает максимально допустимая величина постоянного тока, разница напряжений между анодом и катодом составляет 1,1 вольт. В этих условиях диод 1N400x будет рассеивать 3 Вт мощности (примерно половина из которых — отходящее тепло).

Замена 1N4001 на диоды с более высоким током

Замена 1N4001 на диоды с более высоким током — Обмен электротехнического стека

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

0
+0
Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 7 лет, 10 месяцев назад

Просмотрено 11к раз

\ $ \ begingroup \ $

Мы пытаемся построить здесь печатную плату, которая изначально имела несколько диодов 1N4001, но у нас есть только диоды 1N4007 или 1N4008.

Каковы будут последствия такой замены? Диоды 1N4001 более «чувствительны», чем другие? Какая будет разница в его характеристиках?

JYelton

23.9k2929 золотых знаков112112 серебряных знаков220220 бронзовых знаков

Создан 22 июн.

сферики

153 11 золотой знак11 серебряный знак1010 бронзовых знаков

\ $ \ endgroup \ $ 1 \ $ \ begingroup \ $

Диод 1N4001 считается выпрямителем общего назначения.Он входит в семейство, в которое входят диоды с 1N4001 по 1N4007.

Я никогда не слышал (и не могу найти) 1N4008.

Вам следует ознакомиться с описанием этих диодов, чтобы определить, можно ли их безопасно заменить.

Главное отличие в максимальных рейтингах:

Вам нужно будет определить, что является приемлемой заменой, поскольку нам неизвестны характеристики вашего устройства.

Создан 22 июн.

Дж.Йелтон

23.9k2929 золотых знаков112112 серебряных знаков220220 бронзовых знаков

\ $ \ endgroup \ $ 3 \ $ \ begingroup \ $

Вряд ли имеет значение, если вы замените серию 4001 на 4007. Это зависит от обратного напряжения и прямого тока. Если вы замените 4001 на более качественный, схема не изменится. В противном случае это защитит вашу цепь от высокого напряжения.Если есть быстродействующий выпрямительный диод, это создает некоторые проблемы из-за его коммутационных свойств.

Создан 22 июня ’13 в 11: 332013-06-22 11:33

АтомАтом

53933 золотых знака88 серебряных знаков2222 бронзовых знака

\ $ \ endgroup \ $ 13

Не тот ответ, который вы ищете? Просмотрите другие вопросы с метками диоды или задайте свой вопрос.

Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

1N4001. datasheet — Технические характеристики: Тип диода: Стандартный Recovery; Повторяющийся

B508F303-FEC: ДЕРЖАТЕЛЬ, 25WAY Технические характеристики: Серия: -; Тип аксессуара: Устройство снятия напряжения; Для использования с: миниатюрными разъемами IDC D Sub; Нет.должностей: 25; Материал снятия напряжения: —

SPC14922: СРЕДСТВО ОТ ДЕФЕКТА, ГОМПОЛИМЕР ПОЛИПРОПИЛЕНА Технические характеристики: Серия: -; Тип аксессуара: Ботинки для снятия натяжения; Для использования с: RJ-45; Кол-во позиций: -; Материал снятия натяжения: полипропилен

MH-10176: ДЕРЖАТЕЛЬ, 15WAY Технические характеристики: Серия: Mh205; Для использования с: разъемами IDC D Sub серии Mh205; Размер D Sub Shell: DA; Материал снятия напряжения: -; Максимальный диаметр кабеля: —

MC25115: АВТОМОБИЛЬНОЕ РЕЛЕ, SPDT, 12 В постоянного тока, 40 А Технические характеристики: Напряжение катушки постоянного тока Номинальное: 12 В; Максимальный контактный ток: 40А; Контактное напряжение переменного тока номинальное: -; Номинальное контактное напряжение постоянного тока: 14 В; Сопротивление катушки: 90 Ом; Конфигурация контактов: SPDT; Монтаж реле: Вставной; Внешняя высота: 24.6мм; Внешняя ширина: 27,8 мм; Внешняя глубина: 27,6 мм

KTL-RAB: Крышка переключателя Характеристики: Для использования с: Тактильными клавишными переключателями Multicomp; Цвет привода / крышки: Синий

50-003-05: ОБЪЕКТИВ, БЕЛЫЙ, 18X18MM, ДЛЯ D16 Технические характеристики: Диаметр монтажного отверстия: -; Для использования с: 16 сериями; Ширина линз: 18 мм; Цвет линз: белый; Высота линз: 18 мм; Диаметр линз: —

MCLTL-613R: ВЫКЛЮЧАТЕЛЬ, ТАКТИЛЬНЫЙ, SPST, 50 мА, ПАЙКА

SPC20034: КАБЕЛЬ МОНИТОРА, RGB, 10 ФУТОВ, ЧЕРНЫЙ Спецификации: Тип кабельной сборки: Монитор; Тип разъема A: прямой штекер BNC; Тип разъема B: штекер HD-15; Длина кабеля — английская система мер: 10 футов; Длина кабеля — метрическая система: 3.05м; Цвет куртки: черный; Тип штекера: —

SPC21923: Технические характеристики кабельной сборки Ethernet: Тип кабельной сборки: Ethernet; Тип разъема A: Штекер RJ45; Тип разъема B: Штекер RJ45; Длина кабеля — английская система мер: 7 футов; Длина кабеля — метрическая система: 2,13 м; Цвет куртки: Синий

MCV820K05DS: VARISTOR, 135, ДИСК 5 мм Технические характеристики: Серия: -; Тип варистора: Металлооксидный варистор (MOV); Пиковый импульсный ток @ 8 / 20с: 400А; Корпус варистора: 5мм ДИСК; Максимальное напряжение зажима Vc: 135 В; Пиковая энергия (10/1000 мкс): 3Дж; Номинальное напряжение постоянного тока: 66 В; Номинальное напряжение переменного тока: 50 В; Диапазон рабочих температур: — ; MSL: —

SPC21836: Винты, машина

MCTA500 / 35: ТОРОИДАЛЬНЫЙ ТРАНСФОРМАТОР Технические характеристики: Номинальная мощность: 500 ВА; Вторичные напряжения: 1 x 35 В; Номинальный вторичный ток: 7.14А; Монтаж трансформатора: Панель

Выпрямители с аксиально-свинцовым стеклом, пассивированные со стандартным восстановлением

% PDF-1.4 % 1 0 obj > эндобдж 6 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 объект > поток 2020-10-21T09: 44: 35-07: 00BroadVision, Inc.2020-10-21T09: 45: 46-07: 002020-10-21T09: 45: 46-07: 00 Приложение Acrobat Distiller 20.0 (Windows) / pdf

1N4001 — Стандартные восстановительные выпрямители с пассивированными аксиально-свинцовыми стеклами

ON Semiconductor

uuid: 7766410c-ea9b-4210-ae42-830500aff554uuid: f0bf2831-a031-4a7d-8174-fbd236949c3c конечный поток эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > поток HTn0xWc + BHZQH

m% ɶ3vB {I3sLQpB8 (3x ן AEN8 | CQ X7qC

1N4001 Диод: распиновка, аналог, характеристики [Видео]

A 1N4001 — диод серии 1N400x, все диоды этой серии широко используются в электронных устройствах.

Диод 1N4001 изготавливается с хорошими характеристиками, такими как ток на входе 1 А, рассеиваемая мощность 3 Вт, небольшой размер и низкая цена, что делает его идеальным для широкого спектра электронных приложений.

Как использовать диод (пример 1N4001)?

Каталог

1N4001 Распиновка

1N4001 Диод имеет катод (-) и анод (+). На схематическом изображении вершина треугольника с линией наверху является катодом.

Полярность диода Ток может течь только от анода к катоду, но никогда от катода к аноду — диод 1N4001 похож на односторонний клапан.

Контактный №	Имя контакта	Описание
1	Анод	Ток всегда проходит через анод
2	Катод	Ток всегда выходит через катод

1N4001 Модель CAD

1N4001 Обозначение

1N4001 Площадь основания

1N4001 3D Модель

1N4001 Параметры

Средний выпрямленный ток	1A
Марка	ON Semiconductor
Емкость	15 пФ
Конфигурация	Одноместный
Контактное покрытие	Олово, матовое
Текущий рейтинг	1A
Диаметр	2.72 мм
Конфигурация элементов	Одноместный
Форвардный ток	1A
прямое напряжение	1,1 В
Высота	5,2 мм
If — прямой ток	1 А
Ir — обратный ток	10 мкА
Бессвинцовый	Бессвинцовый
Длина	5.2 мм
Производитель	ON Semiconductor
Максимальная рабочая температура	175 ° С
Максимальный обратный ток	5 мкА
Максимальное обратное напряжение (постоянный ток)	50 В
Максимальный импульсный ток	30А
Максимальная рабочая температура	+ 175 К
Крепление	Сквозное отверстие
Количество контактов	2
Выходной ток	1A
Упаковка / ящик	ДО-41-2
Полярность	Стандартный
Рассеиваемая мощность	3 Вт
REACH SVHC	№ SVHC
обратное напряжение	50 В
RoHS	N
Подкатегория	Диоды и выпрямители
Тип завершения	Сквозное отверстие
Тип	Стандартные выпрямители с восстановлением
Масса устройства	0.010935 унция
Vf — прямое напряжение	1,1 В
Номинальное напряжение (постоянный ток)	50 В
Vr — обратное напряжение	50 В
Масса	0.245 г

1N4001 Альтернативы

Производитель	Номер по каталогу производителя
Диоды	1Н4002-Т
Диоды	1N4002G-T
ON Semiconductor	1N4002G
Диоды Zetex	1N4002-Б
Vishay Semiconductors	1N4002E-E3 / 73
Vishay Semiconductors	1N4002-E3 / 54
Vishay Semiconductors	1N4002-E3 / 73
Vishay Semiconductors	1N4002E-E3 / 54
Vishay Semiconductors	1N4002E-E3 / 53
Vishay Semiconductors	1N4002-E3 / 53

1N4001 Преимущество

1N4001 Диод

1N4001 Характеристики

Средний прямой ток 1 А
Неповторяющийся пиковый ток 30А
Обратный ток 5uA.
RMS обратное напряжение 35В
Повторяющееся пиковое обратное напряжение 50 В
Доступен в пакете DO-41

1N4001 Приложение

Может использоваться для предотвращения проблем с обратной полярностью
Полуволновые и полноволновые выпрямители
Используется как устройство защиты
Регуляторы тока

1N4001 Механические характеристики

Корпус: эпоксидный, литой
Вес: 0.4 грамма (приблизительно)
Отделка: все внешние поверхности устойчивы к коррозии, выводы легко паяются
Температура выводов и монтажной поверхности для пайки: 260 ° C Макс. на 10 секунд, 1/16 дюйма от корпуса
Полярность: катод, обозначенный полосой полярности

1N4001 Экологическая и экспортная классификации

Атрибут	Описание
Уровень чувствительности к влаге (MSL)	1 (без ограничений)

1N4001 Данные для монтажа в окружающей среде

Данные, показанные для теплового сопротивления, соединение-окружающая среда (RJA) для показанных креплений, должны использоваться в качестве типичных ориентировочных значений для предварительного проектирования или в случае, если невозможно измерить температуру связующей точки .

1N4001 Упаковка

1N4001 Значение

1N4001 Диоды серии — это выпрямительные диоды общего назначения с током 1 Ампер. 1N — это американский стандартный полупроводник (общее название) с ОДНИМ СОЕДИНЕНИЕМ.

Серия 400X, например с 4001, 4002 по 4007, указывает напряжение, ток и номинальную мощность диодов.

1N = означает одно соединение между типом P и типом N.
400 = означает серийный номер выпрямителя.
1 = Средство Определяет номинальный ток (1 А).

Производитель продукции

ON Semiconductor (Nasdaq: ON) — компания из списка Fortune 500, продвигающая энергоэффективные инновации, позволяющие клиентам сократить глобальное потребление энергии. Компания является ведущим поставщиком решений на основе полупроводников, предлагая полный портфель энергоэффективных устройств управления питанием и сигналами, логических, стандартных и нестандартных устройств.

Разное
