Как подключить антенну дельта к телевизору

Установка (делюсь своим опытом).

Вы познакомились с различными типами телевизионных эфирных антенн. Можете самостоятельно выбрать антенну наиболее соответствующую вашим условиям приема телевизионного сигнала. Остается установить антенну и сделать это нужно правильно, так как в противном случае все ваши старания могут оказаться напрасными. Процесс установки антенны включат в себя несколько пунктов :

1. Сборка антенны.

Сборка антенны.

Приобретая эфирную антенну, Вы получаете в комплекте инструкцию производителя, где описан процесс сборки, подключение антенны и монтаж антенны. Обычно сборка антенны не вызывает никаких проблем. Но, на некоторые моменты обратим внимание. Многие антенны изготавливаются с применением пластиковых элементов, эти элементы могут крепиться как с помощью защелок, так и винтовых соединений.

Поэтому следует, аккуратно производить сборку, чтобы не сломать пластиковые фиксаторы, или не раздавить крепление из за слишком сильной затяжки резьбы. Если на антенне имеются открытые контактные соединения, загерметизируйте их с помощью герметика или пластилина (я обычно использую автомобильный пластилин). Внимательно осмотрите все крепежные соединения. Если антенна активная (с усилителем телевизионного сигнала), необходимо проверить качество подключения усилителя . Нет ли повреждений или некачественной сборки, при необходимости устраните замеченные недостатки, это поможет Вам избежать проблем при дальнейшей эксплуатации.

На некоторых активных антеннах усилители не устанавливаются непосредственно производителем, поэтому устанавливаем его сами. К примеру, такими антеннами являются синфазные антенны в народе известные как “ Польская антенна ”, “ антенна Решетка ”. Антенны комплектуются усилителем SWA -различных модификаций. Сам процесс установки усилителя SWA прост до невозможности, но мне неоднократно приходилось (при вызове к клиенту который пытался самостоятельно установить антенну и не справился с этой, казалось бы, простой задачей) встречаться с неправильной установкой таких усилителей.

Подключение антенны

На фото показан вариант, когда усилитель установлен правильно,и вариант неправильной

Неправильно Правильно

На усилителе имеются контактные площадки, к которым подключаются волноводы антенны. Если усилитель установлен неправильно, его вход остается не подключенным, естественно сигнал с антенны не попадает на вход усилителя, антенна не работает . Можно потратить время на установку антенны, а результат будет отрицательный, придется переделывать работу, а возможно потребуется заменить усилитель, так как очень часто при неправильном подключении усилители SWA выходят из строя. Будем считать, что сборку антенны закончили и все сделали правильно.

Подключение антенного кабеля

Описывая способы подключения антенного кабеля, я беру примеры подключения антенн, которые производятся массово. Для различных малосерийных и самодельных антенн подключения могут совершенно отличаться.

Для подключения антенного кабеля в основном используется два способа подключения.

2. Специальным F разъемом .

Рассмотрим оба подключения.

Под зажим.

Такой тип соединения, встречается на антеннах, где используется усилитель SWA . Под зажим подключается кабель в антеннах “Дельта” изготовленные в Питере и Ростове на Дону. Поэтому рассмотрим этот способ подключения на примере этих антенн. На антеннах других производителей, подключение под зажим будет мало чем отличаться.

Подключение под зажим с разнесенными контактами.

Такое подключение характерно для антенны «Дельта”.

Чтобы подключить кабель необходимо снять с него верхний слой изоляции.

Под изоляцией находится оплетка кабеля и фольга. Фольгу необходимо удалить, а оплетку свить в жгутик. Если кабель качественный и оплетка выполнена из меди, залудите жгутик оловянным припоем, что бы при подключении было проще обжать его контактным зажимом. Центральную жилу кабеля можно обжать контактным зажимом без изменений.

Если Вы “дружите” с паяльником я советую дополнительно припаять оплетку кабеля и центральную жилу к контактным зажимам, так будет надежнее.

Если оплетка кабеля изготовлена из стали, лудить ее ненужно, для удобства подключения обожмите ее гильзой для многожильного электрического провода.

Подключение кабеля к зажимам типа SWA .

Лично мне такой способ подключения кабеля нравится гораздо больше чем предыдущий. Не нужно беспокоиться о соблюдении полярности, при таком подключении ошибиться невозможно. Кабель надежно обжат крепежной скобой, что придает дополнительную прочность механическому соединению кабеля с антенной. На фото показано, как нужно подготовить кабель для подключения к зажимам типа SWA . Хочу обратить Ваше внимание на подключение оплетки. Контактная площадка, к которой подключается оплетка кабеля, расположена под крепежной скобой, сама скоба не является контактом, и поэтому необходимо обеспечить надежное соединение оплетки кабеля и усилителя.

Так же при подключении необходимо убедиться, что не произошло замыкание между оплеткой и центральной жилой кабеля, так как их контактные зажимы расположены очень близко.

Подключение специальным

F разъемом.

Самый удобный способ подключения антенного кабеля. Перепутать полярность или подключиться неправильно – это нужно постараться. Главное, правильно подготовить кабель. На фото показано как это сделать. Необходимо снять верхний слой изоляции.

П одключение антенного блока питания

для активной антенны или штекера для пассивной (для активной антенны с питанием от цифрового ресивера подробно здесь ). Антенный штекер, прост по конструкции и рассматривать его я не буду, подключение специального антенного блока питания рассмотрим. Для всех видов активных антенн, у которых усилитель расположен на самой антенне, используются совершенно одинаковые блоки питания. Пред установкой антенны я настоятельно рекомендую проверить правильность подключения всех соединений.

Убедиться в работоспособности усилителя и блока питания. Для этого нужно включить блок питания в розетку. Светящийся на корпусе блока питания контрольный светодиод сообщает, что все хорошо, замыкания в подключении кабеля нет, в противном случае придется проверить свою работу. Если антенну планируется ставить на высокую мачту, проверьте работоспособность усилителя. Постарайтесь настроиться на телевизионный канал до установки антенны, если сигнал проходит пусть даже с замираниями, это говорит о том, что усилитель исправен. Чтобы в этом точно убедиться, нужно выключить блок питания из розетки телевизионный сигнал должен пропасть и при включении блока питания, появиться вновь.

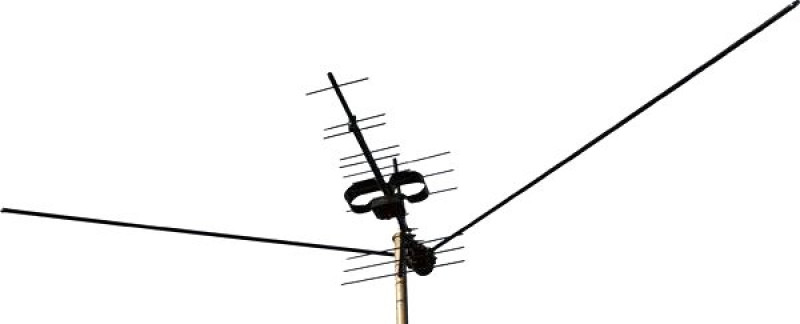

Установка антенны на стеновом кронштейне или мачте.

После сборки и проверки работоспособности антенны остается закрепить ее на кронштейне или установить на антенной мачте, настройка антенны осуществляется по максимальному уровню сигнала. Установка антенны, ответственная работа, особенно когда антенну устанавливают на мачте. Всегда старайтесь выполнить работу безопасно для себя и окружающих. Предусмотрите все варианты крепления мачты и растяжек. Как установить антенну на мачте или кронштейне, подробно описывать не буду, так как вариантов слишком много для одной статьи.

Уделю особое внимание такому вопросу – “ Заземление телевизионной антенны”. Телевизионная эфирная антенна должна быть заземлена. Каждая антенна, выпускающаяся серийно, имеет специальный зажим для подключения заземления. Для чего нужно заземлять антенну? Ответ один, для гроза – безопасности. Конечно, если молния попадет в антенну, нет никакой гарантии, что заземление антенны спасет Ваше имущество. Лично видел, что осталось от телевизора после грозового разряда в его антенну, которая была установлена на стальной мачте. Заряд прошел по антенному кабелю, буквально превратив его в тонкий спекшийся шнурок. Пробил корпус телевизора, испепелив в нем радиодетали и пройдя сквозь тумбочку, ушел в пол.

Ни одно живое существо при этом не пострадало. Конечно, большая часть энергии разряда приняла на себя антенна и металлическая мачта, через которую вся энергия ушла в землю. Как бы вышло, если антенна была бы установлена на деревянном шесте и не имела заземления, неизвестно. Еще одна важная функция антенного заземления защита от электромагнитного импульса. Усилитель телевизионного сигнала, установленный непосредственно на антенне, во время грозы может выйти из строя, даже если грозовой фронт пойдет стороной. Очень мощные электромагнитные импульсы грозовых разрядов выводят из строя полупроводниковые радиодетали антенного усилителя. В этом случае заземление антенны очень эффективно. Если антенна установлена на деревянном шесте, озаботьтесь заземлить ее любым проводом (медным, стальным, алюминиевым). Не обязательно устраивать капитальное заземление, закапывая в землю металлические полосы или устраивая контур заземления. Достаточно забить в землю металлический штырь примерно 70 см. Этого вполне хватит для защиты от электромагнитного импульса, и избавит Вас от необходимости демонтажа антенны и замены усилителя.

Если возникнут вопросы, задавайте их здесь .

Антенна Дельта пользуется большим спросом у множества телезрителей. В первую очередь её выбирают за доступную стоимость, высокое качество и простоту использования. В первые их производство было запущено 17 лет назад на заводе, функционирующем в городе Санкт-Петербург. За годы работы продукция постоянно совершенствовалась, были добавлены новые функции и возможности.

За это время телевизионные антенны зарекомендовали себя в качестве надежного и эффективного оборудования, использование которого обеспечивает приятный просмотр любимых фильмов и телепередач. Благодаря этому изделия пользуются большим спросом, их выбирают всё большее количество телезрителей.

Качественный материал

Для производства наружных антенн Дельта используется высокопрочная сталь. В качестве покрытия применяют специальную порошковую краску. Применение производителем стали позволило установить на изделия приемлемую цену.

Производителем предложен широкий модельный ряд:

• Комнатные телевизионные;
• Наружные индивидуальные;
• Наружные модели коллективного приема;
• Устройства прочего назначения – для сотовой связи, УКВ антенны и т. д.

Комнатные модели

Первые модели начали выпускать ещё во времена советского союза. Эта антенна является единственной, не имеющей отличительного букво-численного индекса. Во время становления антенного рынка она быстро завоевала большую популярность благодаря своей компактности и удобству транспортировки. Однако антенны имели и отрицательные стороны.

Антенны были полностью разборными, и при падении легко ломались. Разработчики для того, чтобы это исправить, представили новую модель – Дельта К131. К определяет, что антенна комнатная. Стоимость новой модели осталась на прежнем уровне, но качество стало выше. Частичная разборчивость обеспечила прочность изделия и более высокую устойчивость к падениям.

Широкополосные комнатные антенны

Самая первая модель – Дельта К331, которая стала популярной в максимально короткое время. Антенна является полностью разборной и очень компактной, имеет модификацию, дополненную мощным блоком питания и усилителем. Модельный ряд выпускаемых всеволновых комнатных антенн был расширен более новыми моделями – К331А02, К331А03, которые менее удобны в транспортировке. Современный дизайн, красивая упаковка и хорошее качество обеспечили им высокий уровень популярности.

Уличные телевизионные антенны

Выпуск наружных антенн предусмотрен производителем в двух вариантах: кабелем, модели без кабеля.

Модели первого типа обозначаются соответствующей приставкой «б/к». В зависимости от модельного рядка длинна кабеля устанавливается производителем по-разному. Антенна Дельта Н311-01 стала первой в данном модельном ряду, она появилась на рынке более 15 лет назад, и в настоящее время антенна остается одной из самых продаваемых среди моделей семейства Дельта. Модель проверена временем, зарекомендовала себя в качестве надёжной и недорогой антенны.

Н311-01 широко распространена, пользуется большим спросом, выпускается в двух модификациях:

• Н311А-01 является оптимальным вариантом для использования за городом, дополнена усилением в диапазоне МВ и ДМВ;
• Н31А1 – прекрасный пример для городских условий. В связи со сходством буквенных обозначений две различные модели часто путают.

Широкий модельный ряд антенн Дельта, представленный производителем, позволит каждому подобрать самый оптимальный вариант.

Типы устройств

Среди потребителей изделия типа «Волновой канал» получили широкое распространение. Их главные отличия – высокий коэффициент усиления и узкая диаграмма направленности. Вторая категория – логопериодические антенны, имеющие подобную конструкцию, но совершенно другой принцип функционирования.

Производителем предложена универсальная антенна Дельта, использование которой обеспечивает высокое качество сигнала. Имеющиеся различия комнатных и уличных вариантов определены количеством рабочих элементов и габаритных размеров. Использование наружной модели обеспечит более качественный прием чем внутренней. Преимущество внутренней – компактные размеры. Не смотря на это, применение устройства в непосредственной близости от передающего центра позволит добиться высокого качества сигнала.

Конструкция

Продукция Дельта является комбинацией обеспечивающего прием каналов мертвого диапазона полуволнового поля, волнового канала и антенны логопериодического типа, обеспечивающей прием дециметровых волн высокочастного диапазона. Согласование обеих частей снижает взаимное влияние друг на друга и улучшает уровень качества приема.

Характеристики моделей наружного типа

• Показатели частоты – МВ, ДМВ;
• 3-14 дБ – параметр усиления;
• Показатель защитного действия устройств — 12 дБ;
• Параметры сопротивления кабеля 75 Ом.

Особенности монтажа

Антенна Дельта подключается к телевизору таким же образом, как и изделия других производителей. На подготовленный конец кабеля потребуется подсоединить простой штекер. При этом важно следить за тем, чтобы соединение не привело к перемыканию центральной жилы и экрана. Выполнять подсоединение кабеля следует в соответствии с требованиями инструкции, установленными производителем.

В сопроводительной документации приводится схема подключения. Необходимо уделить внимание герметизации ввода при подсоединении. Влага, попавшая в усилитель, очень быстро выведет его из строя. Капиллярный эффект кабеля приведет к засасыванию кабелем воды. В последствии его практически не возможно будет просушить, и из-за коррозии экранизирующей оплетки кабель скоро придет в негодность.

Несоблюдение правил во время монтажа и эксплуатации антенн Дельта приведет к получению низкого качества сигнала и быстрому выходу из строя оборудования. Продукция дельта пользуется большой популярностью, что обеспечено её высоким качеством и доступной стоимостью.

Видео

Антенна Дельта пользуется большим спросом у множества телезрителей. В первую очередь её выбирают за доступную стоимость, высокое качество и простоту использования. В первые их производство было запущено 17 лет назад на заводе, функционирующем в городе Санкт-Петербург. За годы работы продукция постоянно совершенствовалась, были добавлены новые функции и возможности.

За это время телевизионные антенны зарекомендовали себя в качестве надежного и эффективного оборудования, использование которого обеспечивает приятный просмотр любимых фильмов и телепередач. Благодаря этому изделия пользуются большим спросом, их выбирают всё большее количество телезрителей.

Качественный материал

Для производства наружных антенн Дельта используется высокопрочная сталь. В качестве покрытия применяют специальную порошковую краску. Применение производителем стали позволило установить на изделия приемлемую цену.

Производителем предложен широкий модельный ряд:

• Комнатные телевизионные;
• Наружные индивидуальные;
• Наружные модели коллективного приема;
• Устройства прочего назначения – для сотовой связи, УКВ антенны и т.д.

Комнатные модели

Первые модели начали выпускать ещё во времена советского союза. Эта антенна является единственной, не имеющей отличительного букво-численного индекса. Во время становления антенного рынка она быстро завоевала большую популярность благодаря своей компактности и удобству транспортировки. Однако антенны имели и отрицательные стороны.

Антенны были полностью разборными, и при падении легко ломались. Разработчики для того, чтобы это исправить, представили новую модель – Дельта К131. К определяет, что антенна комнатная. Стоимость новой модели осталась на прежнем уровне, но качество стало выше. Частичная разборчивость обеспечила прочность изделия и более высокую устойчивость к падениям.

Широкополосные комнатные антенны

Самая первая модель – Дельта К331, которая стала популярной в максимально короткое время. Антенна является полностью разборной и очень компактной, имеет модификацию, дополненную мощным блоком питания и усилителем. Модельный ряд выпускаемых всеволновых комнатных антенн был расширен более новыми моделями – К331А02, К331А03, которые менее удобны в транспортировке. Современный дизайн, красивая упаковка и хорошее качество обеспечили им высокий уровень популярности.

Уличные телевизионные антенны

Выпуск наружных антенн предусмотрен производителем в двух вариантах: кабелем, модели без кабеля.

Модели первого типа обозначаются соответствующей приставкой «б/к». В зависимости от модельного рядка длинна кабеля устанавливается производителем по-разному. Антенна Дельта Н311-01 стала первой в данном модельном ряду, она появилась на рынке более 15 лет назад, и в настоящее время антенна остается одной из самых продаваемых среди моделей семейства Дельта. Модель проверена временем, зарекомендовала себя в качестве надёжной и недорогой антенны.

Н311-01 широко распространена, пользуется большим спросом, выпускается в двух модификациях:

• Н311А-01 является оптимальным вариантом для использования за городом, дополнена усилением в диапазоне МВ и ДМВ;
• Н31А1 – прекрасный пример для городских условий. В связи со сходством буквенных обозначений две различные модели часто путают.

Широкий модельный ряд антенн Дельта, представленный производителем, позволит каждому подобрать самый оптимальный вариант.

Типы устройств

Среди потребителей изделия типа «Волновой канал» получили широкое распространение. Их главные отличия – высокий коэффициент усиления и узкая диаграмма направленности. Вторая категория – логопериодические антенны, имеющие подобную конструкцию, но совершенно другой принцип функционирования.

Производителем предложена универсальная антенна Дельта, использование которой обеспечивает высокое качество сигнала. Имеющиеся различия комнатных и уличных вариантов определены количеством рабочих элементов и габаритных размеров. Использование наружной модели обеспечит более качественный прием чем внутренней. Преимущество внутренней – компактные размеры. Не смотря на это, применение устройства в непосредственной близости от передающего центра позволит добиться высокого качества сигнала.

Конструкция

Продукция Дельта является комбинацией обеспечивающего прием каналов мертвого диапазона полуволнового поля, волнового канала и антенны логопериодического типа, обеспечивающей прием дециметровых волн высокочастного диапазона. Согласование обеих частей снижает взаимное влияние друг на друга и улучшает уровень качества приема.

Характеристики моделей наружного типа

• Показатели частоты – МВ, ДМВ;
• 3-14 дБ – параметр усиления;
• Показатель защитного действия устройств — 12 дБ;
• Параметры сопротивления кабеля 75 Ом.

Особенности монтажа

Антенна Дельта подключается к телевизору таким же образом, как и изделия других производителей. На подготовленный конец кабеля потребуется подсоединить простой штекер. При этом важно следить за тем, чтобы соединение не привело к перемыканию центральной жилы и экрана. Выполнять подсоединение кабеля следует в соответствии с требованиями инструкции, установленными производителем.

В сопроводительной документации приводится схема подключения. Необходимо уделить внимание герметизации ввода при подсоединении. Влага, попавшая в усилитель, очень быстро выведет его из строя. Капиллярный эффект кабеля приведет к засасыванию кабелем воды. В последствии его практически не возможно будет просушить, и из-за коррозии экранизирующей оплетки кабель скоро придет в негодность.

Несоблюдение правил во время монтажа и эксплуатации антенн Дельта приведет к получению низкого качества сигнала и быстрому выходу из строя оборудования. Продукция дельта пользуется большой популярностью, что обеспечено её высоким качеством и доступной стоимостью.

Видео

Дельта н311а 01 инструкция — Вместе мастерим

Инструкции и файлы

Файл	Страниц	Формат	Размер	Действие

2pdf219. 03KB

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Загрузить» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.

Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.

В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.

Также вы можете просмотривать инструкции на своем устройстве Android

Антенна Дельта пользуется большим спросом у множества телезрителей. В первую очередь её выбирают за доступную стоимость, высокое качество и простоту использования. В первые их производство было запущено 17 лет назад на заводе, функционирующем в городе Санкт-Петербург. За годы работы продукция постоянно совершенствовалась, были добавлены новые функции и возможности.

За это время телевизионные антенны зарекомендовали себя в качестве надежного и эффективного оборудования, использование которого обеспечивает приятный просмотр любимых фильмов и телепередач. Благодаря этому изделия пользуются большим спросом, их выбирают всё большее количество телезрителей.

Качественный материал

Для производства наружных антенн Дельта используется высокопрочная сталь. В качестве покрытия применяют специальную порошковую краску. Применение производителем стали позволило установить на изделия приемлемую цену.

Производителем предложен широкий модельный ряд:

• Комнатные телевизионные;
• Наружные индивидуальные;
• Наружные модели коллективного приема;
• Устройства прочего назначения – для сотовой связи, УКВ антенны и т.д.

Комнатные модели

Первые модели начали выпускать ещё во времена советского союза. Эта антенна является единственной, не имеющей отличительного букво-численного индекса. Во время становления антенного рынка она быстро завоевала большую популярность благодаря своей компактности и удобству транспортировки. Однако антенны имели и отрицательные стороны.

Антенны были полностью разборными, и при падении легко ломались. Разработчики для того, чтобы это исправить, представили новую модель – Дельта К131. К определяет, что антенна комнатная. Стоимость новой модели осталась на прежнем уровне, но качество стало выше. Частичная разборчивость обеспечила прочность изделия и более высокую устойчивость к падениям.

Широкополосные комнатные антенны

Самая первая модель – Дельта К331, которая стала популярной в максимально короткое время. Антенна является полностью разборной и очень компактной, имеет модификацию, дополненную мощным блоком питания и усилителем. Модельный ряд выпускаемых всеволновых комнатных антенн был расширен более новыми моделями – К331А02, К331А03, которые менее удобны в транспортировке. Современный дизайн, красивая упаковка и хорошее качество обеспечили им высокий уровень популярности.

Уличные телевизионные антенны

Выпуск наружных антенн предусмотрен производителем в двух вариантах: кабелем, модели без кабеля.

Модели первого типа обозначаются соответствующей приставкой «б/к». В зависимости от модельного рядка длинна кабеля устанавливается производителем по-разному. Антенна Дельта Н311-01 стала первой в данном модельном ряду, она появилась на рынке более 15 лет назад, и в настоящее время антенна остается одной из самых продаваемых среди моделей семейства Дельта. Модель проверена временем, зарекомендовала себя в качестве надёжной и недорогой антенны.

Н311-01 широко распространена, пользуется большим спросом, выпускается в двух модификациях:

• Н311А-01 является оптимальным вариантом для использования за городом, дополнена усилением в диапазоне МВ и ДМВ;
• Н31А1 – прекрасный пример для городских условий. В связи со сходством буквенных обозначений две различные модели часто путают.

Широкий модельный ряд антенн Дельта, представленный производителем, позволит каждому подобрать самый оптимальный вариант.

Типы устройств

Среди потребителей изделия типа «Волновой канал» получили широкое распространение. Их главные отличия – высокий коэффициент усиления и узкая диаграмма направленности. Вторая категория – логопериодические антенны, имеющие подобную конструкцию, но совершенно другой принцип функционирования.

Производителем предложена универсальная антенна Дельта, использование которой обеспечивает высокое качество сигнала. Имеющиеся различия комнатных и уличных вариантов определены количеством рабочих элементов и габаритных размеров. Использование наружной модели обеспечит более качественный прием чем внутренней. Преимущество внутренней – компактные размеры. Не смотря на это, применение устройства в непосредственной близости от передающего центра позволит добиться высокого качества сигнала.

Конструкция

Продукция Дельта является комбинацией обеспечивающего прием каналов мертвого диапазона полуволнового поля, волнового канала и антенны логопериодического типа, обеспечивающей прием дециметровых волн высокочастного диапазона. Согласование обеих частей снижает взаимное влияние друг на друга и улучшает уровень качества приема.

Характеристики моделей наружного типа

• Показатели частоты – МВ, ДМВ;
• 3-14 дБ – параметр усиления;
• Показатель защитного действия устройств — 12 дБ;
• Параметры сопротивления кабеля 75 Ом.

Особенности монтажа

Антенна Дельта подключается к телевизору таким же образом, как и изделия других производителей. На подготовленный конец кабеля потребуется подсоединить простой штекер. При этом важно следить за тем, чтобы соединение не привело к перемыканию центральной жилы и экрана. Выполнять подсоединение кабеля следует в соответствии с требованиями инструкции, установленными производителем.

В сопроводительной документации приводится схема подключения. Необходимо уделить внимание герметизации ввода при подсоединении. Влага, попавшая в усилитель, очень быстро выведет его из строя. Капиллярный эффект кабеля приведет к засасыванию кабелем воды. В последствии его практически не возможно будет просушить, и из-за коррозии экранизирующей оплетки кабель скоро придет в негодность.

Несоблюдение правил во время монтажа и эксплуатации антенн Дельта приведет к получению низкого качества сигнала и быстрому выходу из строя оборудования. Продукция дельта пользуется большой популярностью, что обеспечено её высоким качеством и доступной стоимостью.

Видео

В данной статье рассматривается доработка логопериодической антенны с целью улучшения качества и дальности принимаемого сигнала цифрового телевидения.

Антенны такого типа достаточно широко распространены из-за их простоты сборки, установки, а так же хорошего усиления сигнала в дециметровом диапазоне.

Для эксперимента взята антенна Дельта Н311-01, пассивная, направленного действия с использованием в зоне не уверенного приема, радиусом действия до 30 км от ретранслятора. Доработка антенны заключалась в установке на нее распространенного усилителя типа SWA, а так же работоспособность антенны с усилителем без согласующего устройства и с заводским усилителем (предусмотренным для активной антенны Дельта Н311-01А).

Вот характеристика антенны Дельта Н311-01:

ДиапазоныМВ и ДМВ.Принимаемые каналы1-5/6-12/21-69Усиление0,5/1/8,5 дБКоэффициент защитного действия0/0/12 дБМатериалстальРасположениевнешняя

Подключение кабеля к логопериодической пассивной антенне (ЛПА), может производиться без специального согласующего устройства. Кабель с волновым сопротивлением 75 Ом вводится внутрь нижней трубы с одного конца и выходит у другого. Оплетка кабеля припаивается к концу нижней трубы, а центральная жила — концу верхней трубы.

Доработанная антенна испытывалась на удаленности от ретранслятора 70 км в помещении, с высотой антенны от земли 2,5 м, мощность передатчика неизвестна.

Заводской усилитель

При данной доработке в антенну устанавливался штатный усилитель, предусмотренный для активной антенны Н311-01А.

В данном случае усилитель устанавливался напрямую к кабелю антенны, минуя согласующее устройство, так как на SWA уже есть такой трансформатор.

При данной конструкции картинка появлялась в течении 3 секунд, то есть параметры такой доработанной антенны несколько улучшились.

Усилитель с согласующим устройством.

В этом случае усилитель устанавливался сразу после согласующего устройства. Наихудший вариант доработки антенны. Картинка устанавливалась долго в течении 15 – 20 секунд. При таком использовании усилителя необходимо удалять с него согласующий трансформатор.

Итоги

Вывод. Так как заводской усилитель для этой антенны найти довольно трудно, то при доработке антенны для увеличения дальности приема цифрового ТВ, лучше использовать один усилитель без платы согласования или, при использовании усилителя SWA совместно с согласующим устройством, удалять согласующий трансформатор с усилителя.

1 Комментарий на Доработка антенны 18 Комментариев на Доработка антенны

Скажите, пожалуйста, если выпаять ферритовое кольцо с усилителя SWA (будет подсоединяться к логопериодической антенне), как соединять между собой перемычки?
Я пробовал паять перемычки и крест на крест и параллельно…
Ферритовое кольцо припаяно к плате 5 контактами: 2 снизу и 3 сверху, и что-то я запутался, какие из них и с чем соединять…

Феритовое кольцо удалить и припаять кабель логопериодической антенны к 2 нижним контактам. Центральный провод к конденсатору оплетку к можно прикрутить к 2 болтам крепления кабеля.

Можно ли подключить усилитель УКАТ 08.03 к антенне Дельта 311-01 без усилителя.И как это сделать?

купил антенну (активную) для приёма цифры, сигнала нет ,ни автопоиск ни ручной ,живу в наро-фоминске передающая антенна в Пожитково (совсем близко) телек с поддержкой цифры LG в чём дело-то?

Активная антенна подразумевает подачу напряжения от устройства или блока питания. Во всех приставках можно подать +5 вольт. В телевизорах этого может не быть или подаваться +5, или +12. Нужно проверить настройки.

Доброго времени суток.
Обратил внимание что в статье не описано где находится согласующее устройство (плата), а где усилитель.
Так же непонятно в чем смысл доработки? Т.Е. просто в смене усилителей и метода их подключения? Тогда где фото или картинки куда и что подключать (центральную жилу и оплетку)? Статья рассчитана далеко не на обычного человека и много информации находится между строк.
Допустим если убрать вибраторы метрового диапазона то что мы получим? Будет ли усиление на ДМВ выше? Согласующее устройство (та плата что в самой антенне Дельта) работает для обоих диапазонов? Для МВ и ДМВ?

В моем случае имеется две антенны дельта, пассивная и активная. Обе с согласующей платой внутри. И обе платы буквально разъедены коррозией (стаканы на антеннах далеки от герметичности) уже подумываю над тем чтобы купить третью антенну и до установки все соединения и платы покрыть цапонлаком. 🙁 но хотелось бы конечно обойтись без дополнительных затрат. До вышки ЦТВ 65км, если судить по карте покрытия то я нахожусь на самой границе приема… Может быть посоветуете как выйти из положения «малой кровью»?
Да, чуть не забыл выросло дерево и мои «дельты» смотрят в крону дерева, для того чтобы перенести мачту 7 метров (потребуется 10-12 метров кабеля (от антенны до тв))

Спасибо за вопросы, информацию добавим. Дерево это плохо, однако нужно попробовать перед тем как принимать решение о переносе. Смысл статьи показать, что возможно изменить конструкцию антенны без ухудшения характеристик. Согласующее устройство так и работает, чтобы на один выход подавать 2 сигнала МВ и ДМВ от разных антенн. В статье написано «В данном случае усилитель устанавливался напрямую к кабелю антенны, минуя согласующее устройство, так как на SWA уже есть такой трансформатор.», то есть удаляете согласующее устройство (и усилитель), а на своем усилителе кабель от антенны подпаиваете к трансформатору. На картинке видны белые провода.

К чему эти все усложнения. На расстоянии до 40 км дельтаплан прекрасно работает вообще без усилителя. Сила сигнала, по шкале приставки, не менее 50%. Для чего усложнять и морочить голову людям. Сгорел усилитель-соеденил кабель по распространённой схеме и всё.

В сильный дождь и снегопад «прекрасно работает вообще без усилителя» не прокатывает!

У меня была антенна Дельта с платой согласующего устройства DMCDM1-VOAC. Эту плату вместе с круглой коробкой я снял и выбросил. На другом конце антенны я проделал то же самое с прямоугольной коробкой, платой усилителя и отрезком расположенного внутри нижней трубки кабеля. У меня есть усилитель SWA-49. Возникает вопрос – куда мне ставить этот усилитель? На тот конец антенны, где стоял старый усилитель в прямоугольной коробке? Или на тот конец, где круглая коробка стояла раньше? Согласующее устройство мне не нужно, как я понимаю, раз на плате SWA-49 согласующий элемент уже имеется. Напрашивается решение – перенести круглую коробку на другой конец антенны, там, где раньше была прямоугольная, соединить круглые отверстия на плате усилителя с концами трубок, а шлейф протащить внутри нижней трубки и присоединить к антенному входу платы усилителя. Я правильно рассуждаю? Хотелось бы услышать Ваше мнение, коллеги! Некоторые сомнения у меня есть по поводу возможности использования металлической заземлённой трубы в этом случае. Может, нужно изолировать трубки антенны от мачты?
С уважением. Геннадий.

Ничего не понял про круглые и прямоугольные коробочки, поэтому отвечу так, усилитель ставить со стороны где подходит кабель, а кабель можно подпаять как площадкам так и минуя.

Ну когда же наш народ научится грамотно излагать свои мысли. Читаешь комменты и удивляешься, как же можно извратить русскую речь, что она начинает быть похожа на речь туземцев. Думаю, что чукча из глубокой глубинки будет выражаться более понятно, чем присутствующие здесь комментаторы. Сами-то хоть читаете, что пишете?

Посоветуйте пожалуйста. Я купил т2 работал–работал, где–то 1.5 –2 года, а потом бац и при малейшем дожде пишет нет сигнала или очень плохо показывает. Тюнер называется STRONG DVB — T2 антенна дельта, как здесь на сайте на картинки работал без всяких SWA. Что мне делать?

Проверьте уровень сигнала. Наиболее часто со временем на внешних антеннах нарушаются контакты, приходит в негодность кабель. В данном случае советую снять антенну и очень тщательно зачистить контакты в передней части антенны, в местах где подключается кабель.

Трансформатор не только согласующий, но и симметрирующий — так что работать без него будет, но диаграмма направленности изменится.

А можно вообще вот так сделать:
1. Надо родную плату вообще не ставить, а кабель от самой антенны припаять на точки выхода трансформатора усилителя SWA, (предварительно отодрав сам трансформатор) — потому что здесь согласование не нужно ведь антенна вроде как 75 ом, надо просто усилить сигнал, а уже дальше подключить как положено кабель снижения и на адаптер и всё. Получается мы как бы используем антенну и усилить как положено (просто усилитель не родной) и просто усиление без согласователей которые здесь и не нужны для этой антенны так как она 75 ом (уже писал выше).
2. Можно так же проделать и с другими антеннами, но это уже дело эксперимента.
3. А если без усиления смотреть, то можно ещё попробовать отодрать все транзисторы на плате SWA оставить только трансформатор и также кабель припаять на точки выхода трансформатора, центральный на правый, а оплётку на левый. И всё как обычно можно платку вешать на антенну решётку (или ещё на другие).

Отрезать кусочек платы где согласующее усстройство на сва а свое согласуещее повернуть выше а сва поставить внизу чтоб кабель пропустить.

Задача про котлеты на сковородке

Задачи на логику, алгоритмы, комбинаторика, принцип Дирихле, вероятности, вычисления, математика, геометрия, физика, история, анаграммы, ребусы, шарады

Голодный студент

На сковороде могут одновременно жариться две котлеты. Каждую котлету нужно обжаривать с двух сторон, при этом на обжаривание ее с одной стороны требуется 2 мин. Голодный студент мечтает побыстрее поджарить три котлеты. Какое наименьшее время ему потребуется?

Поджарив одну сторону пары котлет, студент переворачивает одну котлету, другую снимает и заменяет ее на третью. Через 2 мин на сковороде будет одна готовая котлета, которую можно уже есть и заменить на снятую ранее со сковороды. Всего на поджаривание уйдет 6 мин.

Рубрики

Мосгортранс изменил условия по проездным билетам. Рассчитываем, как сэкономить.

Несколько правил предоставления услуг, о которых многие забывают

Бесконтактная цифра идет на смену железным кнопкам

Незаметно так компьютеры стали контролировать ваши права

Хорватия:Воднян

Как развести скалярий в домашних условиях?

Как уволить сотрудника по Закону?

Скрытые пункты устного договора с работодателем

Викторина: про какой это завод?

Финансирование стартапов

Сергей Трофимов

Евгений

Лутц Винклер

Сергей Трофимов

Архивы

Периодически интервьюеры задают различные задачи, слабо относящиеся к вашей будущей работе. Особенно этим грешат в больших компаниях. Именно там, где каждый большой или маленький начальник думает не о том, что нужно будет делать работнику, а о том, как бы проверить одно из его логических качеств, которые, возможно никогда и не пригодятся в работе. Хотя многие говорят, что интересует не решение этих задач, которые дают на собеседовании, а то, как их решает соискатель.
На собеседовании могут задать несколько типов задач, чтобы посмотреть креативность, широту взглядов и “незашоренность” Часто такие задачи не имеют единственно правильного решения и интерьвьюеру интересен путь по которому кандидат идет, например, “Посчитайте сколько заправок в стране “. Но есть и задачи, которые имеют решение. Это как раз на логику. Здесь представлено несколько логических задач у которых есть правильное решение, нужно только чуть-чуть подумать.

Задача первая: котлеты на сковородке

У вас есть три котлеты и две сковороды. Каждая сторона котлеты жарится одну минуту. На одну сковороду одновременно помещается лишь одна котлета. За какое наименьшее время можно пожарить все котлеты с обеих сторон?

Начинаем решать в лоб. Если взять и пожарить две котлеты с двух сторон, то это займет две минуты. Снимаем две пожаренные котлеты и кладем третью. Тогда ее придется жарить еще две минуты. Что в итоге дает нам четыре минуты общего времени. Это не совсем правильно, поскольку можно пожарить эти котлетки всего за три минуты.

Теперь начинаем думать креативно. У нас есть ресурс – две сковородки. Они могут жарить одновременно. Если мы начнем с двух котлет, то займем ресурс полностью, однако, половина ресурса будет простаивать, когда будет жариться третья. Т.е. для сокращения времени нужно задействовать вторую сковородку, все время. Как это сделать? У нас есть возможность разделить жарку на обжаривание с одной стороны и с другой. Т.е. все время жарки будет 3 котлеты умножить на 2 стороны = 6 этапов. Если есть шесть этапов, которые занимают 6 минут и есть две сковородки на которых эти этапы нужно выполнить, то получается, что реально можно пожарить за три минуты, вопрос только в алгоритме. Тут и приходит решение. После одной минуты, когда пожарилась первая сторона, нужно одну котлету, наполовину пожаренную, снять и положить на ее место сырую. А на третьей минуте, уже пожаренную снять и дожарить оставшуюся на свободной сковородке.

Задача вторая: горючие веревки

Вам даны две верёвки и коробок с достаточным количеством спичек. Про каждую из верёвок достоверно известно, что будучи подожжённой она сгорает полностью за один час. Необходимо отмерить 15 минут. Как это сделать с учётом того, что верёвки горят неравномерно?

Неравномерность горения веревок – это как раз для тех умников, которые решили веревки поделить на четыре части. Этот вариант не подходит. Т.е. нельзя просто разрезать веревку на четыре части и поджечь, это не будет точным измерением, поскольку время горения не соответствует длине. Какая-то часть веревки может сгорать быстрее, а какая-то часть – медленнее.

Продолжаем думать креативно. У нас есть единица измерения – время горения веревки. Это время – 1 час по условиям задачи. Это время никак не соотносится с длиной. Но у нас две веревки, поэтому мы можем как-то время горения одной веревки соотнести с временем горения другой. А теперь ключ к решению задачи. Ведь если веревка горит 1 час, значит ее подожгли с одного конца, следовательно, если ее поджечь с двух концов, то она точно сгорит за 30 минут, конечно будет гореть неравномерно, но время будет точным. Все, у нас есть с чем сравнивать. Поджигаем первую веревку с двух сторон, а вторую только с одной(чтобы засеч время). Первая спокойно горит тридцать минут, и когда она сгорела мы тушим вторую веревку. Получается, что у нас остался кусок веревки, который должен сгореть за пол-часа (какая длина-не важно). Теперь применяем к ней тот же метод, что и для первой – поджигаем с двух сторон и получаем пятнадцать минут горения.

Задача третья: комната с лампочками

Есть закрытая комната, где находятся три лампочки. Снаружи есть три выключателя. Необходимо узнать какую лампочку включает каждый выключатель, но при этом можно зайти в комнату только один раз. (Нельзя бегать и щелкать выключателями).

Конечно, как менеджер, можно привлечь помощников, но нужно использовать иной взгляд на лампочки и обойтись самому. Начинаем размышлять. Комната закрытая, лампочки снаружи не видны. Если включить одну из них, а остальные выключить, а потом пойти посмотреть, мы узнаем какой выключатель управляет горящей лампочкой. По условиям, мы должны сразу же как-то различить и остальные две. Если они не горят, то они совершенно одинаковые. Нам нужно что-то придумать, чтобы при входе в комнату сразу было понятна связь между выключателем и выключенной лампочкой.

Интересный вариант решения нашел на одном из форумов. У нас есть два состояния горит-не горит и два состояния выключателя вкл-выкл, при этом лампочек три. Было бы две, то сложностей – никаких, одну включили, вторую выключили и пошли посмотрели. Значит одна лампочка должна быть включена, вторая выключена, а что делать с третьей? Предложили к третьему выключателю подвести 380 вольт, от которых лампочка перегорает(у ламп накаливания, хорошо видна спираль, если она перегорела, то это видно). Т.е. предложение добавить еще одно состояние исправна-не исправна. Т.е. лампочка теперь может быть в трех состояниях горит/ не горит и исправна/ не горит и неисправна. Поразмыслив над третьим состоянием можно вспомнить, что когда лампочка включена, она нагревается, а если ее выключить, то какое-то время она остается теплой, т.е. получаем разделение не горящих лампочек по теплая-холодная. Следовательно для решения задачи включаем два выключателя на некоторое время, потом выключаем один и идем смотреть. Видим одну горящую лампочку, и две не горящих, одна из которых теплее другой, что указывает на тот выключатель, который только что выключили.

Задача четвертая: золотая цепочка

На постоялый двор приехал путешественник. Денег у него с собой не было, но была золотая цепочка из шести звеньев. Хозяин постоялого двора согласился принять в оплату комнаты за каждый день по одному колечку с этой цепочки, но так чтобы распиленных колец он получил не больше одного. Никто друг другу не доверяет и не хочет платить вперед или заплатить потом, оплата должна быть ежедневной. Как постояльцу нужно распилить цепочку, чтобы можно было ежедневно расплачиваться на протяжении пяти дней?

Чтобы шесть звеньев разъединить и итоге осталось по одному звену, явно не получится распилить одно звено, поскольку колец 6, а соединений 5 то чтобы их разъединить все по одному, нужно как минимум три разреза (5/2 округляем до целого, получается 3).

Здесь что-то не так, начинаем думать креативно. Здесь есть понятие “оплата”, т.е. по условиям задачи нет требования, чтобы постоялец передавал хозяину по одному звену , есть требование, чтобы каждый день у хозяина становилось больше на одно звено. Теперь подходим к самой главной мысли, что хозяин и постоялец могут меняться, или, к примеру, хозяин может давать сдачу. Тогда все тривиально. Пилим одно звено – третье, чтобы была разменная монета 1, 2 и 3 звена, и в первый день турист дает хозяину одно звено, во второй меняет своих два на одно вчерашнее, в третий день может поменять два на три и т.д. Каждый день у хозяина на одно звено больше.

Задача пятая: взвешивание
Есть восемь монет, семь из которых весят одинаково, а одна немного меньше (фальшивая, но без весов не определить). Есть весы с двумя чашками, но нет гирь. Необходимо за минимальное число взвешиваний найти фальшивую.

Начинаем с первого попавшегося алгоритма. Берем первые две монеты и кладем на противоположные чашки весов, если одна легче, то фальшивка найдена, если вес одинаков, то берем следующую пару. Проблема в том, что пар у нас четыре т.е. в самом неудачном случае, нам понадобится четыре взвешивания. Программисты, прочитав это решение, должны были хитро усмехнуться и сказать, “но есть же двоичный поиск, совсем не обязательно взвешивать все пары”.
Для тех, кто далек от программирования вот пример двоичного поиска: Чтобы поймать льва в пустыне нужно поделить пустыню пополам, посмотреть в какой половине лев, затем поделить эту половину пополам, а затем еще пополам, до тех пор пока лев не окажется в клетке. Теперь делим наши восемь монет пополам, кладем по четыре монеты с каждой стороны весов. Монеты с той стороны, которая тяжелее убираем(там нет фальшивки) и делим оставшиеся пополам, получается по две на каждую сторону, теперь осталось всего две монеты для последнего взвешивания. В итоге мы получили три взвешивания. Ура! мы победили! И тут для программистов – холодный душ. Оказывается можно решить задачу всего за два взвешивания. Придется думать…

Быстрее, чем двоичный поиск еще ничего не придумали, т.е. сократить количество взвешиваний можно только отказавшись от взвешивания. Проблемка. Но решение все-таки есть. А если взвешивать не все монеты, а поделить по три, а две отложить? Тогда в случае, если при первом взвешивании будет одинаковый вес, то вторым взвешиванием отложенных двух монет, находим нужную. Если же вес при первом взвешивании не одинаков, то берем те три монетки, которые на легкой стороне, откладываем одну и взвешиваем две оставшихся. Если вес разный, то монета найдена, если вес одинаков, то оставшаяся монета и есть фальшивка.

Задача шестая: как разделить торт

Необходимо разделить круглый торт на на восемь равных частей тремя разрезами.

Вот здесь сразу можно поставить человека в тупик, ведь на первый взгляд нужно четыре разреза, ведь частей 8. Но если посмотреть на это креативнее…

Решение простое, и можно дать как минимум два. Для начала поймем, что реально разрезать один торт на восемь равных частей тремя разрезами нельзя, по крайней мере так, как мы это себе представляем: открыли коробку с тортом и начали резать. Так не пойдет, для восьми частей, нужно четыре разреза. Но их можно сократить, если представить себе торт не как плоский круг, а привлечь пространственное мышление. Сначала делаем два разреза крест на крест, получаем четыре куска. Теперь нужно придумать, как за один раз порезать все четыре куска ровно пополам. Если вспомнить, что никто не ограничивает нас в перестановке уже отрезанных кусков, то просто складываем куски стопкой и режем все вместе – это первый вариант. А если все-таки вспомнить, что торт имеет определенную толщину, то последний разрез делаем не сверху как первых два, а поперек всех кусков посередине торта, отделяя верх от низа, но так, чтобы было ровно. Правда в этом случае половина гостей получит кусок без глазури, но ради науки чем-то нужно жертвовать.

Согласитесь, что гораздо приятнее решать интересные задачки. Наш ведущий, математик Георгий Вольфсон подготовил для вас новую порцию логических задач, с подробным разбором. Ставь ролик на паузу после каждого условия и попробуй самостоятельно ответить на все вопросы.

Краткая текстовая версия вопросов:

1. Как пожарить 3 котлеты за 3 минуты, если каждая сторона жарится по 1 мин., а на сковородку помещается 2 котлеты?

2. 48 кузнецов должны подковать 60 лошадей. Какое наименьшее время они затратят на работу, если каждый кузнец тратит на 1 подкову 5 минут? (Лошадь не может стоять на двух ногах.)

3. У вас есть 25 лошадей. Сколько забегов вам нужно устроить, чтобы определить трех самых быстрых из них? В каждом забеге – не более 5 лошадей.

4. Король созвал 20 мудрецов и объявил им следующее:

Завтра их всех построят в одну колонну и завяжут глаза, затем каждому на голову наденут колпак черного или белого цвета и снимут повязки. Каждый сможет видеть цвет колпака стоящих впереди него, но не может видеть свой колпак и колпаки тех, кто сзади. Каждому в колонне зададут вопрос: Какого цвета на тебе колпак? Если мудрец ответит правильно, его оставят в живых. Если неправильно, значит он недостоин быть мудрецом и его казнят.

Какую стратегию надо избрать мудрецам, чтобы как можно больше из них остались в живых? На размышления и совещания им дается ровно одна ночь.

Дубликаты не найдены

Лошадей ковать по 1 копыту «по кругу», кузнецам нужно будет сделать ровно 5 «кругов» т.е. 25 минут.

Пронумеруем лошадей в соответствии с результатами первых 5 забегов так:

1 – 01 02 03 04 05

2 – 06 07 08 09 10

3 – 11 12 13 14 15

4 – 16 17 18 19 20

5 – 21 22 23 24 25

Очевидно, что 4 и 5 места отлетают в принципе.

6 – 01 06 11 16 21

Побеждает 01, это самая быстрая лошадь, 16 и 21, а так же их «аллели» 17, 18, 22 и 23 отлетают. Помимо этого отлетают и лошади 3 места 12 и 13.

7 – 02 03 06 07 08, первые 2 места и 01 – 3 самые быстрые лошади.

Последний из мудрецов считает колпаки, если впереди четное количество черных, то говорит «черный», если белых – «белый», сам гибнет 50/50.

Каждый последующий считает число колпаков и вычисляет свой цвет. Допустим 1-й сказал «черный».

2 считает колпаки, если их четное количество, то у него белый колпак, если нечётное, то черный.

С котлетами легко, а дальше условия слишком длинные. Устаю читать

Первая – берём ещё одну сковородку.

Кладём лошадей и подковываем их в положении лёжа.

Берём 5 секундомеров, огранизуем 5 забегов одновременно. Сравниваем результаты.

В последней правильная стратегия – съебацца в течение ночи.

1- берем утюг и одновременно утюгом поджариваем котлеты верху

2- лепим подковы на суперклей, забираем деньги за работы и сваливаем (напоминает дорожные тендеры 🙂

4. Стратегия : «Лучшая защита это нападение» . Скопом ликвидировать коррля и подкупить перспективами оставшуюся стражу:)

Помнится, классе в четвертом (1986-1987) всем классом на факультативе по математике эти задачи штурмовали. Про котлеты, лошадей и мудрецов точно помню, что решали. Остальные задания скорее всего такие же новотоповые. Ох, житие мое.

1) тривиально: 1а 2а, 1б 3а, 2б 3б

2) 25 минут: за раз можно подковать 48 лошадей. 12 лошадей, которых мы не обрабатывали – помечаем как-нибудь. На каждую следующую итерацию выбираем лошадей так, чтобы среди 12 ее пропускающих не было помеченных. Т.к. мы гарантировано можем из 60 выбрать 4 раза по 12 лошадей не повторяясь, то после четырех итераций у нас будут 48 помеченных лошадей с одной неподкованной ногой. Подковываем их.

3) 7 забегов: 6 – это минимум для определения быстрейшей лошади. Сначала проведем 5 забегов разбив всех лошадей на 5 групп, потом забег среди лидеров каждой группы. Группы по результатам последнего забега обозначим по порядку A, B, C, D и E, где «A» – группа победителя забега. Внутри группы обозначим лошадей числовыми индексами в соответствии с местами в ней. Например, А1 – победитель группы «А», А5 – последнее место в группе «А». Теперь отбросим тех, кого обогнали хотя бы три лошади, т.к. выше 4го им все равно не занять. Это группы «D» и «E» в полном составе, т.к. даже у их лидеров максимум 4 и 5 места. Также нас не интересуют A4 и A5 – их гарантировано обгоняют А1, А2 и А3. Не нужны В3, В4 и В5 – их обгоняют В2 и В1, которых в свою очередь обгоняет А1. И совсем ни о чем будут лошади с С2 по С5, т.к. они медленнее С1, которую обогнали А1 и В1. И, наконец, А1 нам больше не интересна – мы уже выяснили, что она победила. Таким образом, в последнем забеге должны соревноваться А2, А3, В1, В2 и С1 и более забегов не потребуется.

4) Последний мудрец должен сказать что его колпак черный, если он видит четное количество черных колпаков и «белый» – если нечетное. Далее следующий мудрец сможет определить цвет своего колпака: если четность черных колпаков, которые он видит отличается от четности, озвученной предыдущим то его колпак – черный. Иначе – белый. С каждым черным колпаком четность меняется. Первый из мудрецов видит перед собой, очевидно, 0 черных колпаков, что есть четное количество и по четности на предыдущем этапе запросто угадает свой цвет. Таким образом у последнего есть 50% шанс погибнуть, а остальные гарантировано выживают.

усилитель антенны для телевизора какой выбрать — Святогорский городской портал

Оглавление

Принцип действия

В большинстве квартир и даже частных домов в пределах любого даже. Почему на даче плохо показывает телевизор? На большей территории России эфирное. Итак, антенну повесили, теперь смотрим, поддерживает ли ваш телевизор прием цифровых сигналов в формате DVBT2. Эфирная антенна на 5 телевизоров с установкой. Качественная картинка на экране телевизора зависит от уровня принимаемого сигнала, поэтому установка антенны на пять телевизоров выполняется с учетом входящей мощности и места монтажа. К основным условиям при выборе комплекта эфирного оборудования. Место. Наименование. Характеристика в рейтинге. Лучшие эфирные антенны для дачи. 1. BBK DA32. Лучшее соотношение цены и качества. 2. Меридиан 07AF Turbo. Самая надёжная модель. 3. Рэмо TwinSuperАDX DeLuxe. Для пяти телевизоров установка эфирной антенны является идеальным вариантом смотреть бесплатные, федеральные каналы. Стандартная установка эфирной антенны предполагает монтаж на стене дома при помощи небольшого, гобразного кронштейна или телескопической мачты. Всё зависит от. Какая антенна подойдёт для дачи лучше всего, пассивная или активная, и какую антенну поставить в частный дом ответят. Но иногда, изза нежелания ставить в саду дорогую тарелку или наличия только старого телевизора, который плохо тянет цифровое ТВ, антенна для телевизора на дачу ставится самая. Для того, чтобы телевизор начал показывает в частном загородном доме. ТВ антенну подбирают по характеристикам в зависимости от местоположения объекта. При помощи цифровой антенны для дачи (частного загородного дома) или. Правильно подобранная телевизионная антенна для дачи чуть ли не самое необходимое условие комфортного для горожанина пребывания за. Потому и за городом, оборудовав болееменее дом, первым делом появляется телевизор. А чтобы в сельской местности он работал, необходима телевизионная. Виды дачных антенн. Параметры выбора антенны для дачи. Какую антенну для дачи выбрать. Бывает на даче имеется несколько телевизоров: на кухне и в спальне. Часто это ветераны перевезенные сюда после покупки новых в квартиру. Чтобы обеспечить их телевизионным сигналом используют. Виды антенн для цифрового ТВ. Что нужно для уверенного и качественного. В том случае, если вы живете в частном доме, и у вас металлическая крыша. ТОП уличных антенн для телевизоров будет насчитывать только две модели. Познакомимся с ними поближе. Рэмо КолибриADX Deluxe.

Состав

Где купить в Новомосковске телевизионную антенну HQclearTV

тв не видит антенну

дециметровая антенна для цифрового телевидения фото

простая самодельная антенна для телевизора

нужна ли антенна для цифрового телевизора

телевизор антенна самоделка

Эффект от применения

Купил на дачу для старого телека, боялся не подойдет. Но все подключилось, сигнал ловит, даже качество хорошее. Своих денег стоит. Покупала родителям на дачу, у них старая антенна сломалась. Отзывы плохие видела, но у меня все работает как надо. Всем характеристикам соответствует, никаких нареканий, не зря потратилась. Где купить в Новомосковске телевизионную антенну HQclearTV тв не видит антенну дециметровая антенна для цифрового телевидения фотопростая самодельная антенна для телевизора Поклонникам четких данных и холодных цифр будут полезны точные габариты устройства. В длину оно достигает 11,8 см, в то время как ширина основания (самой толстой части) составляет всего 1,4 см. Размеры крайне небольшие, учитывая сколько занимают пространства прочие современные антенны.

Мнение специалиста

Японская антенна HQClear TV выполнена из качественных полимеров. Она сконструирована таким образом, чтобы пользователь мог не бояться повредить ее при перевозке. Корпус достаточно прочный и долговечный, чтобы прослужить много лет при активном использовании. Отзывы о усилитель антенны для телевизора какой выбрать

Реальные отзывы о усилитель антенны для телевизора какой выбрать.

Способ применения

HQClear TV – это компактная антенна, которую можно взять с собой за город и на дачу, чтобы наслаждаться качественным телевидением. Она хорошо улавливает сигнал в любой точке России и даже в ближних зарубежных странах. Чтобы подключить устройство к телевизору, потребуется потратить всего минуту. При этом люди смогут бесплатно просматривать популярные телеканалы, причем не только российские, но и иностранные. Изделие прослужит не меньше 3-х лет даже при регулярном использовании. Главное, разобраться со способом применения, чтобы добиться идеального сигнала.

Как заказать?

Заполните форму для консультации и заказа усилитель антенны для телевизора какой выбрать. Оператор уточнит у вас все детали и мы отправим ваш заказ. Через 1-10 дней вы получите посылку и оплатите её при получении.

Отзывы покупателей:

---

Место. Наименование. Характеристика в рейтинге. ТОП5 лучших усилителей для антенн. 1. Alcad AL200. Высокое качество во всех аспектах эксплуатации. Самый популярный усилитель в России. 2. Eurosky SWA105. Основные критерии выбора. Чтобы правильно выбрать антенные усилители для телевизора, необходимо иметь в виду следующие. Тип антенны и сигнала. Помимо прочего, выбор приемника зависит от того, какой его вид вы используете. Необходимо знать это, чтобы выбрать усилитель ТВсигнала. Какой выбрать усилитель для антенны? При просмотре телевизора может обнаруживаться потеря качества изображения, размытость, снег или рябь. Это может служить поводом для приобретения антенного усилителя, особенно если проверка показала, что помехи не вызваны неправильной установкой. Усилители ТВсигнала для дачи или квартиры имеют достаточно простое устройство. Это две платы, которые соединены друг с другом посредством специальной схемы. Какую выбрать антенну с усилителем для дачи. На рынке представлено большое количество антенн, имеющих встроенные. Что такое антенный усилитель для телевизора и как его выбрать?.. Домовой усилитель ALCAD AI200 с разветвителем и встроенным блоком питания. Как выбрать хорошую антенну с усилителем? Выбирая усилитель сигнала для антенны, также важно руководствоваться не только его усилительными возможностями. Хороший усилитель для антенны телевизора может питаться от напряжения, которое формирует сам тюнер – это. Какой усилитель для антенны телевизора лучше. Усилители сигнала для телевизионных антенн — это электронные устройства, разработанные для усиления вещательного сигнала в неблагоприятных условиях приёма. Многие, наверное, слышали про активные домашние антенны для телевизора, но не знают, в чем их различие от пассивных? А отличие в том, что внутри расположен усилитель, которому необходимо электропитание от адаптера на 9 либо 12 Вольт. Существуют и дру. Чтобы обеспечить стабильный прием телевидения усилители сигнала ТВантенн. Что влияет на качество приема телевидения. 5В такие усилители могут получать питание по коаксиальному кабелю прямо от телевизора или ТВтюнера, именно такое напряжение предусмотрено в большинстве устройств. Но антенны.

София

---

Компактная цифровая антенна HQClear TV – отличное решение для тех, кому надоели громоздкие сетки и у кого нет доступа к кабельному или спутнику. Небольшая, компактная антенна поместится в любом жилище. А при надобности – залезет и в простой рюкзак, если придется переезжать или выезжать на отдых. нужна ли антенна для цифрового телевизора. телевизор антенна самоделка. наружная антенна для тв. телевизионная антенна дельта н311а 01. Как ни крути, но кабельное и спутниковое телевидение привязывает владельца к месту. Кабель в путешествие не заберешь, на любимую дачу никак не перетащишь. Но для таких случаев и создана антенна HQClear TV. Заглянув на ее официальный сайт, вы можете приобрести прибор и наслаждаться любимыми каналами даже в дороге! Антенна просто подключается и хорошо ловит сигнал даже вдали от цивилизации. В любой точке России, где будет доступ к телевизору с тюнером, вы сможете смотреть десятки разнообразных каналов, в том числе и передач ближайшего зарубежья.

Ангелина

---

Антенна имеет встроенный усилитель, поэтому ее можно использовать даже в тех местах, где практически невозможно уловить сигнал. При этом все каналы будут транслироваться в высоком качестве, поэтому люди смогут насладиться просмотром телепередач. На фоне подвижности могли образоваться другие недостатки – плохое качество приема, сложное техническое исполнение. Однако этих проблем удалось избежать. Благодаря усилителю в сердцевине, антенна легко ловит даже вялые сигналы, иногда задевая даже зарубежное вещание. При этом, конструкция остается простой, что избавляет от сложностей установки и использования.

Анастасия

---

Добавить отзыв

Имя:/>

Почта/>

Site:/>

/> Потвердить

/>

D85YYYYYY DLP проектор Руководство пользователя Delta Electronics по заказу

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

000

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

 Авторские права
Эта публикация, включая все фотографии, иллюстрации и программное обеспечение, защищена международными законами об авторских правах, все права сохранены.Ни это руководство, ни какие-либо материалы, содержащиеся в нем, не могут быть
воспроизводится без письменного согласия автора.
© Авторские права 2012
Отказ от ответственности
Информация в этом документе может быть изменена без предварительного уведомления. Производитель не делает никаких заявлений и не дает никаких гарантий относительно содержания настоящего документа и, в частности, отказывается от любых подразумеваемых
гарантии товарной пригодности или пригодности для какой-либо конкретной цели. Производитель оставляет за собой право
изменять эту публикацию и время от времени вносить изменения в ее содержание без каких-либо обязательств
изготовителю уведомить любое лицо о таких пересмотрах или изменениях.Признание торговой марки
Kensington - зарегистрированный в США товарный знак ACCO Brand Corporation, зарегистрированный и находящийся на рассмотрении в других странах по всему миру.
HDMI, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или
зарегистрированные товарные знаки HDMI Licensing LLC в США и других странах.
Все другие названия продуктов, используемые в этом руководстве, являются собственностью их владельцев и подтверждаются.
-я-
DLP-проектор - руководство пользователя
Важная информация по безопасности
Важный:
Настоятельно рекомендуется внимательно прочитать этот раздел перед использованием проектора.Эти
Инструкции по технике безопасности и эксплуатации обеспечат безопасное использование проектора в течение многих лет.
Сохраните это руководство для использования в будущем.
Используемые символы
Предупреждающие символы используются на устройстве и в данном руководстве, чтобы предупредить вас об опасных ситуациях.
Следующие стили используются в этом руководстве, чтобы предупредить вас о важной информации.
Примечание:
Предоставляет дополнительную информацию по рассматриваемой теме.
Важный:
Предоставляет дополнительную информацию, которую не следует упускать из виду.
Осторожность:
Предупреждает вас о ситуациях, которые могут привести к повреждению устройства.Предупреждение:
Предупреждает вас о ситуациях, которые могут привести к повреждению устройства, созданию опасной среды или причинению травм.
В этом руководстве компоненты и элементы экранных меню выделены жирным шрифтом, как в данном
пример:
«Нажмите кнопку« Меню »на пульте дистанционного управления, чтобы открыть главное меню».
Общая информация по безопасности
¾
Не открывайте корпус устройства. Помимо проекционной лампы, в ней нет деталей, обслуживаемых пользователем.
Единица. Для обслуживания обращайтесь к квалифицированному обслуживающему персоналу.
¾
Соблюдайте все предупреждения и предостережения, содержащиеся в этом руководстве и на корпусе устройства.¾
Проекционная лампа очень яркая по своей конструкции. Во избежание повреждения глаз не смотрите в
объектив при включенной лампе.
¾
Не ставьте устройство на неустойчивую поверхность, тележку или подставку.
¾
Избегайте использования системы рядом с водой, под прямыми солнечными лучами или рядом с нагревательными приборами.
¾
Не кладите на устройство тяжелые предметы, например книги или сумки.
- ii -
Предисловие
Уведомление об установке проектора
¾
Установите проектор горизонтально.
Угол наклона проектора не должен превышать 15 градусов, а также нельзя устанавливать проектор каким-либо иным образом, кроме настольного или потолочного крепления, в противном случае срок службы лампы может сократиться.
резко и может привести к другим непредсказуемым повреждениям.¾
Оставьте зазор не менее 50 см вокруг выпускного отверстия.
¾
Убедитесь, что через впускные отверстия не рециркулирует горячий воздух из выпускного отверстия.
¾
При эксплуатации проектора в замкнутом пространстве убедитесь, что температура окружающего воздуха
внутри корпуса не должна превышать рабочую температуру во время работы проектора, а
отверстия для забора и выпуска воздуха не закрыты.
¾
Все корпуса должны пройти сертифицированную термическую оценку, чтобы гарантировать, что проектор не
рециркулируйте отработанный воздух, так как это может привести к отключению устройства, даже если температура внутри
с допустимым диапазоном рабочих температур.- iii -
DLP-проектор - руководство пользователя
Проверить место установки
¾
Убедитесь, что напряжение стабильно, правильно ли заземлено и нет ли утечки электричества.
¾
Измерьте общую потребляемую мощность, которая не должна повышать допустимую нагрузку и избежать проблем с безопасностью и короткого замыкания.
¾
Включите режим высоты при нахождении на большой высоте
¾
Проектор можно устанавливать только вертикально или перевернутым.
¾
При установке кронштейна убедитесь, что предел веса не превышен и он надежно закреплен.
¾
Избегайте установки рядом с воздуховодом кондиционера или сабвуфером.¾
Избегайте установки при высоких температурах, недостаточном охлаждении и сильной запыленности.
¾
Держите продукт подальше от люминесцентных ламп, чтобы избежать неисправности
вызвано ИК-помехами
¾
Установите проектор выше 200 см, чтобы избежать повреждений.
Замечания по охлаждению
Отверстие для выпуска воздуха
¾ Убедитесь, что выходное отверстие для воздуха находится на расстоянии 50 см от любых препятствий, чтобы обеспечить надлежащее охлаждение.
¾
Место выхода воздуха не должно находиться перед линзами другого проектора, чтобы не создавать иллюзий.
¾
Держите выходное отверстие на расстоянии не менее 100 см от входных отверстий других проекторов.
Воздухозаборник
¾ Убедитесь, что в пределах 30 см нет предметов, блокирующих поступление воздуха.¾
Держите входное отверстие подальше от других источников тепла.
¾
Избегайте сильной запыленности
Выбор проектора
Приложение для сглаживания кромок
При выборе проектора важны не только яркость, баланс яркости, объектив, но и стабильность.
¾
Для правильной настройки проектору необходимо прогреться в течение 30–60 минут.
¾
После смещения объектива не должно быть оптических искажений типа трапециевидных и бочкообразных искажений.
¾
Линзы для быстрой разборки должны быть надежно закреплены, электродвигатель нельзя ошибочно сместить.
Экран не должен смещаться при длительном использовании или во время загрузки и выключения проектора.¾
Шестиосевой цвет проектора (R, G, B, Y, C, W). Для функций настройки проектора требуются: оттенок, насыщенность, усиление.
¾
Приложение для вертикальной или 360-градусной проекции. Требуется ПРОВЕРКА инженерного проекта старения лампы
чтобы избежать конфликта с клиентом.
Кабель HDMI
Сигнал сглаживания границ должен использовать цифровую передачу, 4 пары передаточного сопротивления TMDS требуют 100 Ом.
диаметр, как указано ниже, для поддержания качества сигнала:
¾
5 млн
: AWG 26
¾
10 м: AWG 24
¾
15 м: AWG 22
¾
20 м: AWG 22
¾
25 м: AWG 22
- iv -
Предисловие
Энергетическая безопасность
¾
Используйте только прилагаемый шнур питания.¾
Не кладите ничего на шнур питания. Поместите шнур питания в такое место, где он не будет мешать
пешеходное движение.
¾
Выньте батарейки из пульта дистанционного управления, если вы храните его или не используете в течение длительного времени.
Замена лампы
Замена лампы может быть опасной, если ее сделать неправильно. См. Раздел Замена проекционной лампы на стр.
для получения четких и безопасных инструкций по этой процедуре. Перед заменой лампы:
¾
Отключите шнур питания.
¾
Дайте лампе остыть примерно в течение часа.
Очистка проектора
¾
Перед чисткой отключите шнур питания.См. Раздел Очистка проектора на стр. 45.
¾
Дайте лампе остыть примерно в течение часа.
Нормативные предупреждения
Перед установкой и использованием проектора ознакомьтесь с нормативными положениями в документе Соответствие нормативным требованиям на
стр.56.
Важные инструкции по утилизации:
Hg
Лампы внутри этого продукта содержат ртуть. Этот продукт может содержать другие электронные отходы, которые
может быть опасным при неправильной утилизации. Утилизируйте или утилизируйте в соответствии с местными, государственными или федеральными
Законы. Для получения дополнительной информации свяжитесь с Альянсом электронной промышленности в WWW.EIAE.ORG. Для лампы
конкретную информацию об утилизации см. на сайте WWW.LAMPRECYCLE.ORG.
Символ Пояснения
УТИЛИЗАЦИЯ: Не используйте службы сбора бытовых или муниципальных отходов для
утилизация электрического и электронного оборудования. Страны ЕС требуют использования
услуг раздельного сбора вторсырья.
–V–
DLP-проектор - руководство пользователя
Основные особенности
•
Легкий блок, легко упаковывать и транспортировать.
•
Совместим со всеми основными стандартами видео, включая NTSC, PAL и SECAM.
•
Высокая яркость позволяет проводить презентации при дневном свете или в освещенных помещениях.•
Поддерживает разрешение до UXGA и 16,7 миллиона цветов для получения четких и четких изображений.
•
Гибкая настройка позволяет использовать переднюю и заднюю проекцию.
•
Проекции прямой видимости остаются квадратными, с улучшенной коррекцией трапецеидальных искажений для угловых
прогнозы.
•
Источник входного сигнала определяется автоматически.
Об этом руководстве
Это руководство предназначено для конечных пользователей и описывает, как установить и использовать проектор DLP. По возможности соответствующая информация - например, иллюстрация и ее описание - хранилась на одном
страница.Этот удобный для печати формат предназначен как для вашего удобства, так и для экономии бумаги, тем самым защищая
среда. Предлагается печатать только те разделы, которые соответствуют вашим потребностям.
- vi -
Предисловие
Оглавление
НАЧИНАЯ ................................................ .................................................. .................................................. ...... 1
КОНТРОЛЬНЫЙ СПИСОК УПАКОВКИ ................................................ .................................................................................. ......................... 1
ВИДЫ ДЕТАЛЕЙ ПРОЕКТОРА .............................................. .................................................. ............................................... 2
Вид спереди-справа .............................................. .................................................. .................................................. ........... 2
Вид сверху - кнопки и светодиоды экранного меню ........................................................................... .................... 3
Вид сзади ................................................ .................................................. .................................................. .................... 4
Вид снизу................................................ .................................................. .................................................. ................. 5
ЧАСТИ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ................................................................................................. .................................................. 6
РАБОЧИЙ ДИАПАЗОН ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ .............................................. .................................................. ............................... 8
КНОПКИ ПРОЕКТОРА И ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ............................................. .................................................. ..................... 8
НАСТРОЙКА И РАБОТА ............................................... ................................................................. ................................. 9
УСТАНОВКА БАТАРЕЙ В ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ............................................. .................................................. .................... 9
ЗАПУСК И ВЫКЛЮЧЕНИЕ ПРОЕКТОРА ............................................ .................................................. ............... 10
УСТАНОВКА ПАРОЛЯ ДОСТУПА (БЛОКИРОВКА) .......................................... ................................................................ 12
РЕГУЛИРОВКА УРОВНЯ ПРОЕКТОРА .............................................. .................................................. ................................... 14
РЕГУЛИРОВКА ФОКУСА И ТРАПЕЦИИ .............................................. .................................................. ................................... 15
РЕГУЛИРОВКА ГРОМКОСТИ ............................................... .................................................. ................................................. 16
НАСТРОЙКИ ЭКРАННОГО МЕНЮ (OSD) ......................................... .................................................. ............ 17
УПРАВЛЕНИЕ ЭКРАННЫМ МЕНЮ ............................................... .................................................. .................................................. .. 17
Навигация по экранному меню ............................................... .................................................. ..................................................... 17
НАСТРОЙКА ЯЗЫКА ЭКРАННОГО МЕНЮ .............................................. .................................................. .......................................... 18
ОБЗОР ЭКРАННОГО МЕНЮ ............................................... .................................................. .................................................. .. 19
ОБЗОР ПОДМЕНЮ ЭКРАННОГО МЕНЮ ............................................. .................................................. .............................................. 20
МЕНЮ ИЗОБРАЖЕНИЯ ................................................ .................................................. .................................................. ................. 21
Расширенная функция ................................................ .................................................. .................................................. ..... 22
Менеджер цвета ................................................ ................................................................................................. ............. 23
МЕНЮ КОМПЬЮТЕРА ................................................ .................................................. .................................................. .......... 24
ВИДЕО / АУДИО МЕНЮ .............................................. .................................................. .................................................. ....... 25
Аудио ................................................. ................................................................................. ........................................... 26
УСТАНОВКА I МЕНЮ ............................................... .................................................. .................................................. ... 27
Расширенная функция ................................................ .................................................. .................................................. ..... 28
Таймер презентации ........................................................................................ .................................................. .............. 29
PointRacer ................................................. .................................................. .................................................. ............... 29
МЕНЮ УСТАНОВКИ II ............................................... .................................................. .................................................. .. 30
Расширенная функция ................................................................ .................................................. ....................................... 31
Настройка экранного меню ............................................... .................................................. .................................................. ...... 32
Периферийный тест ................................................ .................................................. .................................................. .......... 32
Сброс счетчика лампы................................................... .................................................. .................................................. ... 33
3D ................................................. .................................................. .................................................. ............................ 34
Сеть................................................. .................................................. .................................................. .................... 35
Сброс к заводским настройкам ................................................ .................................................. .................................................. ............ 40
Статус................................................. .................................................. .................................................. ........................ 40
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И БЕЗОПАСНОСТЬ ............................................... .................................................................................. 41
ЗАМЕНА ПРОЕКЦИОННОЙ ЛАМПЫ .............................................. .................................................. ................................... 41
Сброс лампы ............................................... .................................................. .................................................. ..... 44
ЧИСТКА ПРОЕКТОРА ............................................... .................................................. ............................................... 45
Очистка линзы ............................................... .................................................. .................................................. ...... 45
Очистка корпуса ............................................... .................................................. .................................................. ...... 45
ИСПОЛЬЗОВАНИЕ ЗАМОК KENSINGTON® И ПОЛОСЫ БЕЗОПАСНОСТИ ........................................ ................................................. 46
Использование замка Kensington® Lock ............................................. .................................................. .......................................... 46
Использование планки безопасности .............................................. .................................................. .................................................. 46
ПОИСК ПРОБЛЕМЫ ................................................. .................................................. .................................................. 47
ОБЩИЕ ПРОБЛЕМЫ И РЕШЕНИЯ .............................................. .................................................. ............................... 47
СОВЕТЫ ПО УСТРАНЕНИЮ НЕПОЛАДОК ............................................... .................................................. ........................................... 47
- vii -
DLP-проектор - руководство пользователя
СВЕТОДИОДНЫЕ СООБЩЕНИЯ ОБ ОШИБКАХ ............................................... .................................................................... .................................. 48
ПРОБЛЕМЫ С ИЗОБРАЖЕНИЕМ ................................................ .................................................. .................................................. .......... 48
ПРОБЛЕМЫ С ЛАМПОЙ ................................................ .................................................. .................................................. ........... 49
ПРОБЛЕМЫ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ..................................................................................... .................................................. ... 49
ПРОБЛЕМЫ СО ЗВУКОМ ................................................ .................................................. .................................................. ......... 49
ОБСЛУЖИВАНИЕ ПРОЕКТОРА .............................................. .................................................. .................................. 49
Вопросы и ответы по HDMI ......................................................................................... .................................................. ......................... 50
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ................................................. .................................................. .................................................. ........ 51
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ................................................. .................................................. .................................................. ............ 51
ПРОЕКЦИОННОЕ РАССТОЯНИЕ VS.РАЗМЕР ПРОЕКЦИИ ................................................ .................................................. .................. 52
Расстояние проецирования и таблица размеров ............................................. .................................................. ............................... 52
ТАБЛИЦА РЕЖИМОВ ВРЕМЕНИ ............................................... .................................................. .................................................. ..... 53
РАЗМЕРЫ ПРОЕКТОРА ...................................................... .................................................. ........................................... 55
СОБЛЮДЕНИЕ НОРМ ................................................ .................................................. ................................... 56
ЗАЯВЛЕНИЕ О ПОМЕХАХ ФЕДЕРАЛЬНОЙ КОМИССИИ СВЯЗИ ............................................. ..... 56
ОСТОРОЖНОСТЬ: ................................................ ............................................................................. .......................................... 56
ПРЕДУПРЕЖДЕНИЕ ОБ ОБЛУЧЕНИИ RF ............................................... .................................................. .................................................. 56
КАНАДА ................................................. .................................................. .................................................. ....................... 56
СЕРТИФИКАЦИЯ БЕЗОПАСНОСТИ .............................................................................. .................................................. ................... 56
ПРИЛОЖЕНИЕ I ................................................ .................................................. .................................................. ................... 57
ПРОТОКОЛ RS-232C .............................................. .................................................. .................................................. ........ 57
- viii -
НАЧИНАЯ
Контрольный список упаковки
Осторожно распакуйте проектор и проверьте наличие следующих предметов:
DLP ПРОЕКТОР С КРЫШКОЙ ОБЪЕКТИВА
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
(С ДВУМЯ АККУМУЛЯТОРАМИ AAA)
УКАЗАТЕЛЬ
ЧЕХОЛ
(С ДВУМЯ ЗАРЯДНЫМИ ААА
АККУМУЛЯТОРЫ)
КАБЕЛЬ RGB
ШНУР ПИТАНИЯ
USB-КАБЕЛЬ
CD-ROM
(ДАННОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ)
КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ГАРАНТИЙНЫЙ ТАЛОН
Немедленно свяжитесь со своим дилером, если какие-либо элементы отсутствуют, выглядят поврежденными или если устройство не работает.Это
рекомендуется сохранить оригинальную упаковку на случай возврата оборудования.
на гарантийное обслуживание.
Осторожность:
Избегайте использования проектора в пыльной среде.
—1—
DLP-проектор - руководство пользователя
Виды деталей проектора
Вид спереди-справа
ПУНКТ
23
4 5
МЕТКА
ОПИСАНИЕ
СМОТРЕТЬ СТРАНИЦУ:
1.
ИК-приемник
Получите ИК-сигнал от пульта дистанционного управления
2.
Кнопка регулировки высоты
Нажмите, чтобы освободить регулятор высоты
3.
Регулятор высоты
Регулирует уровень проектора
4.
Линза
Объектив проектора
5.
Кольцо фокусировки
Сфокусирует проецируемое изображение
15
6.Функциональные клавиши
См. Вид сверху - кнопки экранного меню (OSD).
и светодиоды.
14
Важный:
Вентиляционные отверстия в проекторе обеспечивают хорошую циркуляцию воздуха, что удерживает лампу проектора.
здорово. Не закрывайте вентиляционные отверстия.
—2—
Предисловие
Вид сверху - кнопки и светодиоды экранного меню (OSD).
10
МЕНЮ
АВТО
ИСТОЧНИК
12
11
ПУНКТ
1.
МЕТКА
(МОЩНОСТЬ)
ОПИСАНИЕ
Включает или выключает проектор
2.
ИСТОЧНИК
Обнаруживает устройство ввода
3.
АВТО
Оптимизирует размер, положение и разрешение изображения
4.
▲ (курсор вверх) /
ТРАПЕЦИЯ
Перемещение и изменение настроек в экранном меню
Быстрое меню - для трапецеидального искажения
ВИДЕТЬ
СТРАНИЦА:
10
17
5.► (Правый курсор)
6.
Светодиод TEMP
7.
ЛАМПА СВЕТОДИОДНАЯ
8.
ИНДИКАТОР ПИТАНИЯ
Перемещение и изменение настроек в экранном меню
На
Система перегрева
Выключенный
Нормальное состояние
На
Ошибка лампы.
Выключенный
Нормальное состояние
Зеленый
Включить
Выключенный
Выключение питания (отключение переменного тока)
Мигает
Система инициализирована / охлаждение / код ошибки
9.
▼ (курсор вниз) /
ТРАПЕЦИЯ
Перемещение и изменение настроек в экранном меню
Быстрое меню - для трапецеидального искажения
10.
МЕНЮ
Открытие и закрытие кнопок экранного меню
11.
◄ (левый курсор)
Перемещение и изменение настроек в экранном меню
12.
Входить
Изменяет настройки в экранном меню
–3–
17
17
DLP-проектор - руководство пользователя
Вид сзади
ПУНКТ
1.МЕТКА
AC IN
ОПИСАНИЕ
Подключите кабель POWER.
2.
(USB)
3.
12В ТРИГГЕР
Подключите DC 12V OUT
4.
LAN
Подключите кабель LAN от Ethernet
5.
ВИДЕО В
Подключите композитный кабель от видеоустройства
6.
АУДИОВХОД (Л и П)
Подключите аудиокабель от аудиоустройства
7.
АУДИОВХОД - 1
Подключите АУДИО кабель от аудиоустройства
8.
ВЫХОД VGA
Подключите кабель RGB к дисплею
9.
VGA IN
Подключите кабель RGB от компьютера или компонентов
10.
DVI
Подключите кабель DVI от устройства DVI
11.
HDMI
Подключите кабель HDMI от устройства HDMI
12.АУДИОВХОД - 2
Подключите АУДИО кабель от аудиоустройства
13.
RS-232C
Подключите кабель последовательного порта RS-232 для дистанционного управления
14.
АУДИО ВЫХОД
Подключите аудиокабель для проходного аудиосигнала.
15.
MIC
Подключите устройство ввода микрофона
16.
Кенсингтонский замок
Закрепите на постоянном объекте с помощью системы замка Kensington® Lock
17.
ИК-приемник
Получите ИК-сигнал от пульта дистанционного управления
СМОТРЕТЬ СТРАНИЦУ:
10
Подключите USB-кабель от компьютера
46
Предупреждение:
В качестве меры предосторожности отключите все питание проектора и подключенных устройств перед тем, как приступить к работе.
соединения.—4—
Предисловие
Вид снизу
ПУНКТ
МЕТКА
4 3
ОПИСАНИЕ
СМОТРЕТЬ СТРАНИЦУ:
1.
Отверстия для крепления потолка
Обратитесь к своему дилеру за информацией о креплении проектора к потолку.
2.
Регулятор наклона
Поверните рычаг регулятора, чтобы отрегулировать угловое положение.
3.
Регулятор высоты
Регулятор опускается при нажатии кнопки регулятора.
4.
Кнопка регулировки высоты
Нажмите, чтобы освободить регулятор.
14
14
Примечание:
При установке убедитесь, что вы используете только потолочные крепления, внесенные в список UL.
Для потолочной установки используйте утвержденное монтажное оборудование и винты M4 с максимальным винтом.
глубина 12 мм (0.47 дюймов).
Конструкция потолочного крепления должна быть подходящей формы и прочности. Крепление к потолку
грузоподъемность должна превышать вес установленного оборудования, и в качестве дополнительной меры предосторожности
выдерживать вес, в три раза превышающий вес оборудования (не менее 5,15 кг), на
период 60 секунд.
–5–
DLP-проектор - руководство пользователя
Детали дистанционного управления
Важный:
1. Не используйте проектор при ярком флуоресцентном освещении. Некоторые высокочастотные люминесцентные лампы могут нарушить работу пульта дистанционного управления.2. Убедитесь, что ничто не преграждает путь между пультом дистанционного управления и проектором. Если путь между пультом дистанционного управления и проектором затруднен, вы можете отклонить сигнал от определенных
отражающие поверхности, такие как экраны проекторов.
3. Кнопки и клавиши на проекторе выполняют те же функции, что и соответствующие кнопки на проекторе.
Пульт дистанционного управления. В этом руководстве пользователя описываются функции пульта дистанционного управления.
—6—
Предисловие
ПУНКТ
МЕТКА
ОПИСАНИЕ
1.
ИК-передатчик
Передает сигналы на проектор
2.Светодиод состояния
Загорается при использовании пульта дистанционного управления
3.
Лазерный
Нажмите, чтобы управлять экранным указателем
4.
Вверх
Стрелка вверх при подключении через USB к ПК
5.
Верно
Стрелка вправо при подключении через USB к ПК
6.
Вниз
Стрелка вниз при подключении через USB к ПК
7.
Листать вниз
Страница вниз при подключении через USB к ПК
8.
Курсор вверх
9.
Правый курсор
10.
Курсор вниз
11.
СМОТРЕТЬ СТРАНИЦУ:
Перемещение и изменение настроек в экранном меню
17
Громкость +/-
Регулирует громкость
16
12.
Немой
Отключает встроенный динамик
13.
Zoom +
Увеличить
14.Zoom-
Уменьшить
15.
Заморозить
Замораживание / размораживание изображения на экране
16.
Пустой
Делает экран пустым
17.
Источник
Обнаруживает устройство ввода
18.
Авто
Автоматическая регулировка фазы, трекинга, размера, положения
19.
Меню
Открывает экранное меню
17
20.
Статус
Открывает меню состояния экранного меню (меню открывается только в том случае, если
устройство ввода обнаружено)
40
21.
Keystone вверху / внизу
Исправляет эффект трапеции изображения (более широкий верх / низ)
15
22.
Левый курсор
Перемещение и изменение настроек в экранном меню
23.
Входить
Изменяет настройки в экранном меню
24.
Page Up
Страница вверх при подключении через USB к ПК
25.Оставил
Стрелка влево при подключении через USB к ПК
26.
Входить
Введите ключ при подключении через USB к ПК
27.
Мощность
Включает или выключает проектор
28.
Лазерный
Используйте как экранный указатель. НЕ ПОКАЗЫВАЙТЕ В ГЛАЗА.
–7–
17
10
DLP-проектор - руководство пользователя
Рабочий диапазон дистанционного управления
Пульт дистанционного управления использует инфракрасный порт для управления проектором. Нет необходимости указывать
пульт прямо на проекторе. При условии, что вы не держите пульт перпендикулярно сторонам или
в задней части проектора, пульт будет хорошо работать в радиусе около 7 метров (23 фута) и
На 15 градусов выше или ниже уровня проектора.Если проектор не реагирует на пульт дистанционного управления,
подойди немного ближе.
Кнопки проектора и пульта дистанционного управления
Проектором можно управлять с помощью пульта дистанционного управления или кнопок в верхней части проектора. Все
операции можно проводить с пульта дистанционного управления; однако использование кнопок на проекторе ограничено.
—8—
Предисловие
НАСТРОЙКА И РАБОТА
Установка батареек в пульт дистанционного управления
1.
2.
3.
Снимите крышку аккумуляторного отсека.
сдвинув крышку в направлении
Стрелка.Вставьте аккумулятор плюсовой стороной
лицом вверх.
Заменить крышку.
Осторожность:
1. Используйте только батарейки AAA (рекомендуются щелочные батарейки).
2. Утилизируйте использованные батареи в соответствии с местными постановлениями.
3. Вынимайте батарейки, если проектор не используется в течение длительного времени.
–9–
DLP-проектор - руководство пользователя
Запуск и выключение проектора
1.
2.
3.
Подключите шнур питания к проектору.
Другой конец подключите к розетке.
Светодиод POWER на проекторе
свет.
Включите подключенные устройства.Убедитесь, что светодиод LAMP не мигает.
МОЩНОСТЬ
апельсин. Затем нажмите кнопку
кнопку, чтобы включить проектор.
На экране-заставке проектора отображается и
подключенные устройства обнаружены.
См. Раздел Установка пароля доступа.
(Блокировка безопасности) на стр.
блокировка включена.
4.
Если подключено более одного устройства ввода, нажмите кнопку SOURCE и
используйте ▲ ▼ для прокрутки устройств.
(Компонент поддерживается через
ПЕРЕХОДНИК RGB к КОМПОНЕНТУ.)
•
VGA: аналоговый RGB
Компонент: DVD-вход YCbCr / YPbPr или
Вход HDTV YPbPr через разъем HD15
•
Композитное видео: традиционное композитное видео
•
DVI: DVI
•
HDMI: HDMI (недоступно в некоторых моделях.)
- 10 -
Предисловие
5.
Когда появляется сообщение «Power Off?» / Нажмите Power
снова », нажмите кнопку
Кнопка питания. Проектор поворачивается
выключенный.
Осторожность:
1. Обязательно снимите крышку объектива перед запуском проектора.
2. Не вынимайте шнур питания из розетки до тех пор, пока светодиод POWER не перестанет мигать, указывая на то, что проектор отключен.
остыл.
- 11 -
DLP-проектор - руководство пользователя
Установка пароля доступа (блокировка безопасности)
Вы можете использовать четыре кнопки (со стрелками), чтобы установить пароль и предотвратить несанкционированное использование проектора.
Если этот параметр включен, пароль необходимо вводить после включения проектора.(См. Раздел "Навигация по
Экранное меню на стр. 17 и Настройка языка экранного меню на стр. 18 для получения справки по использованию экранных меню.)
Важный:
Храните пароль в надежном месте. Без пароля вы не сможете использовать проектор.
Если вы потеряете пароль, обратитесь к своему торговому посреднику за информацией о том, как сбросить пароль.
1.
2.
3.
4.
Нажмите кнопку МЕНЮ, чтобы открыть экранное меню.
меню.
Нажмите на кнопку курсора ◄► для перехода к
меню Установка I, нажмите курсор
▲ ▼, чтобы выбрать Advanced.
Нажмите кнопку курсора ▲ ▼, чтобы выбрать
Замок безопасности.Нажмите на кнопку курсора ◄► для включения или
отключить функцию защитной блокировки.
Диалоговое окно пароля автоматически
появляется.
- 12 -
Предисловие
5.
Вы можете использовать кнопки курсора ▲ ▼ ◄►
либо на клавиатуре, либо на ИК-пульте дистанционного управления для
ввод пароля. Вы можете использовать любой
комбинация, включающая ту же стрелку пять
раз, но не менее пяти.
Нажимайте кнопки курсора в любом порядке, чтобы установить
пароль. Нажмите кнопку MENU, чтобы
выйти из диалогового окна.
6.
Меню подтверждения пароля появляется, когда
пользователь нажимает кнопку включения в случае, если
Блокировка безопасности включена.Введите пароль в том порядке, в котором вы его установили.
на шаге 5. Если вы забыли пароль,
обратитесь в сервисный центр.
Сервисный центр проверит владельца
и помогите сбросить пароль.
- 13 -
DLP-проектор - руководство пользователя
Регулировка уровня проектора
При настройке проектора обратите внимание на следующее:
•
Стол или подставка для проектора должны быть ровными и устойчивыми.
•
Расположите проектор перпендикулярно экрану.
•
Убедитесь, что кабели находятся в безопасном месте. Вы можете споткнуться о них.1.
Чтобы поднять уровень проектора, поднимите проектор [A] и нажмите регулятор высоты.
кнопка [B].
Регулятор высоты опускается [C].
2.
3.
Чтобы опустить проектор, нажмите кнопку регулировки высоты и нажмите
в верхней части проектора.
Чтобы настроить угол изображения, поверните регулятор наклона [D] вправо или влево до тех пор, пока
желаемый угол был достигнут.
- 14 -
Предисловие
Регулировка фокуса и трапецеидального искажения
1.
2.
Используйте Image-focus
управление (на проекторе
только) для настройки проецируемого изображения.Используйте ТРАПЕЦИЯ
кнопки (на проекторе
или пульт дистанционного управления), чтобы
правильное изображение-трапеция
(шире сверху или снизу)
эффект.
Пульт дистанционного управления и экранное меню
3.
Контроль трапецеидальных искажений
появляется на дисплее.
- 15 -
DLP-проектор - руководство пользователя
Регулировка громкости
1.
Нажмите кнопки громкости + / на пульте дистанционного управления
контроль.
Регулятор громкости
появляется на дисплее.
2.
Нажмите кнопку MUTE, чтобы
выключить громкость (это
функция доступна только
на пульте).
- 16 -
АВТО
3.
Нажмите левую или правую
Кнопки курсора на
клавиатура для регулировки громкости
+/-.ИСТОЧНИК
М ЕНУ
Предисловие
НАСТРОЙКИ ЭКРАННОГО МЕНЮ (OSD)
Элементы управления экранным меню
В проекторе есть экранное меню, которое позволяет настраивать изображение и изменять различные настройки.
Навигация по экранному меню
Вы можете использовать кнопки курсора на пульте дистанционного управления или кнопки в верхней части проектора для навигации
и внесите изменения в экранное меню. На следующем рисунке показаны соответствующие кнопки на
проектор.
М ЕНУ
АВТО
ИСТОЧНИК
1. Чтобы войти в экранное меню, нажмите кнопку
Кнопка МЕНЮ.
2. Есть пять меню. Нажмите
кнопку курсора ◄► для
перемещаться по меню.3. Нажмите кнопку курсора ▲ ▼.
двигаться вверх и вниз в
меню.
4. Нажмите ◄►, чтобы изменить значения.
для настроек.
5. Нажмите МЕНЮ, чтобы закрыть
OSD или выйдите из подменю.
Примечание:
В зависимости от источника видеосигнала доступны не все элементы экранного меню. Например, элементы «Положение по горизонтали / вертикали» в меню «Компьютер» можно изменить только при подключении к ПК.
Недоступные элементы недоступны и выделены серым цветом.
- 17 -
DLP-проектор - руководство пользователя
Установка языка экранного меню
Прежде чем продолжить, установите язык экранного меню по своему усмотрению.1. Нажмите кнопку МЕНЮ. Нажмите на кнопку курсора ◄► для перехода к Установке I.
2. Нажимайте кнопку курсора ▲ ▼, пока не будет выделен язык.
3. Нажимайте на кнопку курсора ◄►, пока не будет выделен нужный язык.
4. Дважды нажмите кнопку MENU, чтобы закрыть экранное меню.
- 18 -
Предисловие
Обзор экранного меню
Используйте следующую иллюстрацию, чтобы быстро найти настройку или определить диапазон настройки.
Английский, французский, немецкий, испанский, португальский, упрощенный китайский, традиционный
Китайский, итальянский, норвежский, шведский, голландский, русский, польский, финский, греческий,
Корейский, венгерский, чешский, арабский, турецкий, вьетнамский, японский, тайский, фарси
- 19 -
DLP-проектор - руководство пользователя
Обзор подменю OSD
- 20 -
Предисловие
Меню изображения
Нажмите кнопку МЕНЮ, чтобы открыть экранное меню.Нажмите на кнопку курсора ◄► для перехода к изображению.
Меню. Нажимайте кнопку курсора ▲ ▼ для перемещения вверх и вниз в меню изображения. Нажмите ◄►, чтобы изменить
значения для настроек.
ПУНКТ
ОПИСАНИЕ
Режим отображения
Нажмите на кнопку курсора ◄► для выбора режима отображения.
Блестящий цвет
Нажмите на кнопку курсора ◄► для настройки значения Brilliant Color.
Яркость
Нажмите кнопку курсора ◄► для настройки яркости дисплея.
Контраст
Нажмите кнопку курсора ◄► для настройки контрастности дисплея.
Четкость
Нажмите кнопку курсора ◄► для настройки уровня резкости изображения.Гамма
Нажмите кнопку курсора ◄► для настройки гамма-коррекции дисплея.
Передовой
Нажмите
(Enter) / ► для входа в расширенное меню. См. Расширенные функции на стр. 22.
Сброс настроек
Нажмите
(Enter) / ►, чтобы сбросить все настройки до значений по умолчанию.
- 21 -
DLP-проектор - руководство пользователя
Расширенная функция
Нажмите кнопку «Меню», чтобы открыть экранное меню. Нажмите ◄► для перехода в меню изображения. Нажмите ▼ ▲
для перехода в расширенное меню и затем нажмите Enter или ►. Нажимайте ▼ ▲ для перемещения вверх и вниз по
Расширенное меню.
ПУНКТ
ОПИСАНИЕ
Цветовое пространство
Нажмите кнопку курсора ◄► для настройки цветового пространства.(Диапазон: Авто - RGB - YPbPr - YCbCr)
Цветовая температура
Нажмите кнопку курсора ◄► для настройки цветовой температуры.
(Диапазон: холодный - нормальный - теплый)
Менеджер цвета
Нажмите
(Enter) / ► для входа в меню диспетчера цвета. (Диапазон: красный-зеленый-синий-голубой-пурпурный-желтый-белый). См. Стр. 23 для получения дополнительной информации о Диспетчере цвета.
- 22 -
Предисловие
Менеджер цвета
Нажмите
(Enter) / ► для входа в подменю Color Manager.
ПУНКТ
ОПИСАНИЕ
красный
Выберите, чтобы войти в Менеджер красного цвета.
Нажимайте кнопки ◄► для настройки оттенка, насыщенности и усиления.Зеленый
Выберите, чтобы войти в Менеджер зеленого цвета.
Нажимайте кнопки ◄► для настройки оттенка, насыщенности и усиления.
Синий
Выберите, чтобы войти в Диспетчер синего цвета.
Нажимайте кнопки ◄► для настройки оттенка, насыщенности и усиления.
Голубой
Выберите, чтобы войти в Диспетчер голубого цвета.
Нажимайте кнопки ◄► для настройки оттенка, насыщенности и усиления.
Пурпурный
Выберите, чтобы войти в диспетчер пурпурного цвета.
Нажимайте кнопки ◄► для настройки оттенка, насыщенности и усиления.
Желтый
Выберите, чтобы войти в Менеджер желтого цвета.
Нажимайте кнопки ► для настройки оттенка, насыщенности и усиления.белый
Выберите, чтобы войти в Диспетчер белого цвета.
Нажмите кнопки ◄► для настройки красного, зеленого и синего цветов.
- 23 -
DLP-проектор - руководство пользователя
Компьютерное меню
Нажмите кнопку МЕНЮ, чтобы открыть экранное меню. Нажмите на кнопку курсора ◄► для перехода в меню «Компьютер». Нажимайте кнопку курсора ▲ ▼ для перемещения вверх и вниз по меню компьютера. Нажмите ◄►, чтобы
изменить значения для настроек.
ПУНКТ
ОПИСАНИЕ
Горизонтальная позиция
Нажмите кнопку курсора ◄► для изменения положения дисплея влево или вправо.
Вертикальная позиция
Нажмите кнопку курсора ◄► для изменения положения дисплея вверх или вниз.Частота
Нажмите на кнопку курсора ◄► для настройки тактовой частоты аналого-цифрового преобразования.
Отслеживание
Нажмите на кнопку курсора ◄► для настройки точки A / D выборки.
Автоизображение
Нажмите
(Enter) / ► для автоматической регулировки фазы, трекинга, размера и положения.
- 24 -
Предисловие
Видео / аудио меню
Нажмите кнопку МЕНЮ, чтобы открыть экранное меню. Нажмите на кнопку курсора ◄► для перехода к
Видео / аудио меню. Нажимайте кнопку курсора ▲ ▼ для перемещения вверх и вниз в меню Видео / Аудио.
Нажмите ◄► для изменения значений настроек.
ПУНКТ
ОПИСАНИЕ
Видео AGC
Нажмите кнопки ◄►, чтобы включить или отключить автоматическую регулировку усиления для источника видеосигнала.Насыщенность видео
Нажмите кнопки ◄► для настройки насыщенности видео.
Оттенок видео
Нажмите кнопки ◄► для настройки оттенка / оттенка видео.
Режим фильма
Нажмите кнопки ◄►, чтобы выбрать другой режим фильма.
Видео Overscan
Нажмите кнопки ◄►, чтобы включить или отключить сканирование видео.
Скрытые субтитры
Нажмите кнопки ◄► для включения или отключения скрытых субтитров.
Аудио
Нажмите
(Ввод) / ►, чтобы войти в меню Аудио. См. Аудио на стр. 26.
Сброс настроек
Нажмите
(Enter) / ►, чтобы сбросить все настройки до значений по умолчанию.
Примечание:
При воспроизведении видео с чересстрочной разверткой может возникнуть резкое искажение изображения.Чтобы решить эту проблему, откройте
Меню Видео / Аудио и отрегулируйте режим фильма.
- 25 -
DLP-проектор - руководство пользователя
Аудио
Нажмите
ПУНКТ
(Ввод) / ► для входа в подменю Аудио.
ОПИСАНИЕ
Объем
Нажмите кнопки ◄► для регулировки громкости звука.
(Диапазон: 0 ~ 8)
Немой
Нажмите кнопки ◄► для включения или выключения динамика.
Аудио ввод
Нажмите кнопку курсора ◄► для выбора аудиовхода.
(Диапазон: Mini ~ RCA)
- 26 -
Предисловие
Установка I Меню
Нажмите кнопку МЕНЮ, чтобы открыть экранное меню. Нажмите на кнопку курсора ◄► для перехода в меню Установка I.Нажимайте кнопку курсора ▲ ▼ для перемещения вверх и вниз в меню «Установка I». Нажмите
◄► для изменения значений настроек.
ПУНКТ
ОПИСАНИЕ
Язык
Нажмите на кнопку курсора ◄►, чтобы выбрать другое Меню локализации.
Пустой экран
Нажмите на кнопку курсора ◄►, чтобы выбрать другой цвет, чтобы очистить экран.
Проекция
Нажмите на кнопку курсора ◄►, чтобы выбрать один из четырех методов проецирования:
Соотношение сторон
Нажмите кнопку курсора ◄► для настройки соотношения сторон видео.
Keystone
Нажмите кнопку курсора ◄► для регулировки трапецеидального искажения дисплея.Цифровое увеличение
Нажмите кнопку курсора ◄► для настройки меню цифрового увеличения. (Диапазон: -10 ~ +10)
Передовой
Нажмите
Сброс настроек
Нажмите
(Enter) / ►, чтобы сбросить все настройки до значений по умолчанию.
(ожидайте, что язык и блокировка безопасности).
(Enter) / ► для входа в расширенное меню. См. Advanced Feature на странице 31.
- 27 -
DLP-проектор - руководство пользователя
Расширенная функция
Нажмите кнопку «Меню», чтобы открыть экранное меню. Нажмите ◄► для перехода в меню Установка I. Нажмите
▲ ▼ для перехода в расширенное меню и затем нажмите Enter или ►. Нажимайте ▲ ▼ для перемещения вверх и вниз по
расширенное меню.Нажмите ◄►, чтобы изменить значения для настройки.
ПУНКТ
ОПИСАНИЕ
Замок безопасности
Нажмите на кнопку курсора ◄►, чтобы включить или отключить функцию защитной блокировки.
Блокировка клавиатуры
Нажмите кнопку курсора ◄►, чтобы включить или отключить функцию блокировки клавиатуры.
Цвет стены
Нажмите на кнопку курсора ◄►, чтобы выбрать другую настройку цвета стены.
Таймер презентации
Нажмите
ID проектора
Нажмите кнопку курсора ◄► для настройки двузначного идентификатора проектора от 00 до 98.
Автоматическая трапеция
Нажмите на кнопку курсора ◄►, чтобы включить или отключить функцию автоматической коррекции трапецеидальных искажений.PointRacer
Нажмите
(Enter) / ►, чтобы войти в меню презентации. См. Таймер презентации на стр. 29.
(Enter) / ►, чтобы войти в меню PointRacer. См. PointRacer на странице 29.
- 28 -
Предисловие
Таймер презентации
Функция таймера презентации может указывать время презентации на экране, чтобы помочь вам добиться
лучшее управление временем при проведении презентаций.
Нажмите
(Ввод) / ► для входа в подменю Таймер презентации.
ПУНКТ
ОПИСАНИЕ
Таймер
Нажмите на кнопку курсора ◄►, чтобы включить или выключить функцию таймера презентации.Период таймера
Нажмите кнопку курсора ◄► для настройки периода таймера отображения.
Сброс таймера
Нажмите
(Enter) / ► для сброса счетчика таймера презентации.
PointRacer
Нажмите
(Enter) / ►, чтобы войти в подменю PointRacer.
ПУНКТ
ОПИСАНИЕ
PointRacer
Нажмите на кнопку курсора ◄►, чтобы включить или выключить функцию PointRacer.
Двойное перо
Нажмите на кнопку курсора ◄►, чтобы включить или отключить функцию двойного пера.
PointRacer Touch
Нажмите на кнопку курсора ◄►, чтобы включить или выключить функцию PointRacer Touch.
PointRacer Touch
Курсор
Нажмите на кнопку курсора ◄►, чтобы включить или выключить функцию PointRacer Touch Cursor.Подключить новое устройство
Нажмите
(Enter) / ► для сброса нового пера.
- 29 -
DLP-проектор - руководство пользователя
Установка II Меню
Нажмите кнопку МЕНЮ, чтобы открыть экранное меню. Нажмите на кнопку курсора ◄► для перехода в меню «Установка II». Нажимайте кнопку курсора ▲ ▼ для перемещения вверх и вниз в меню «Установка II».
ПУНКТ
ОПИСАНИЕ
Автоисточник
Нажмите на кнопку курсора ◄►, чтобы включить или отключить автоматическое определение источника. (Диапазон: Вкл ~ Выкл)
Авто-выключение
(мин.)
Нажмите на кнопку курсора ◄►, чтобы включить или отключить автоматическое выключение лампы при отсутствии сигнала.Автоматическое включение
Нажмите на кнопку курсора ◄►, чтобы включить или отключить автоматическое включение при подаче переменного тока.
Скорость вентилятора
Нажимайте кнопку курсора ◄► для переключения между нормальной и высокой скоростью вентилятора.
Примечание. Мы рекомендуем выбирать высокую скорость при высоких температурах, высокой влажности или высоких температурах.
высотные (более 1500 м / 4921 футов) районы.
Режим лампы
Нажмите кнопку курсора ◄►, чтобы выбрать режим лампы для большей или меньшей яркости.
чтобы продлить срок службы лампы.
Передовой
Нажмите
(Enter) / ► для входа в расширенное меню. См. Advanced Feature на странице 31.Сброс к заводским настройкам
Нажмите
(Enter) / ►, чтобы сбросить все элементы до заводских значений.
Статус
Нажмите
(Enter) / ►, чтобы войти в меню состояния. См. Стр. 40 для получения дополнительной информации о состоянии.
- 30 -
Предисловие
Расширенная функция
Нажмите кнопку «Меню», чтобы открыть экранное меню. Нажмите ◄► для перехода в меню «Установка II».
Нажмите ▲ ▼, чтобы перейти в расширенное меню, а затем нажмите Enter или ►. Нажмите ▲ ▼ для перемещения вверх и
вниз в расширенном меню. Нажмите ◄►, чтобы изменить значения для настройки.
ПУНКТ
ОПИСАНИЕ
Настройка экранного меню
Нажмите Enter / ►, чтобы войти в экранное меню настроек.См. Страницу 32 для получения дополнительной информации об экранном меню.
Настройка меню.
Периферийный тест
Нажмите Enter / ►, чтобы войти в меню Peripheral Test. См. Страницу 32 для получения дополнительной информации о
Периферийный тест.
Сброс счетчика лампы
После замены лампы этот пункт следует сбросить. См. Стр. 33 для получения дополнительной информации о лампе.
Сброс часов.
Режим низкого энергопотребления
Нажмите ◄►, чтобы включить или выключить режим низкого энергопотребления.
3D
Нажмите
RS232
Нажмите ◄► для выбора режима RS232 (удаленный) или сети (LAN) в зависимости от способа подключения проектора.
Сеть
Нажмите
(Enter) / ► для входа в меню Сеть.См. Стр. 35 для получения дополнительной информации о
Сеть.
Нажмите / ►, чтобы войти в меню 3D. См. Стр. 34 для получения дополнительной информации о настройке 3D.
Примечание:
Чтобы пользоваться функцией 3D, сначала включите параметр «Воспроизвести фильм в 3D» на вашем DVD.
устройство в меню диска 3D.
- 31 -
DLP-проектор - руководство пользователя
Настройка экранного меню
ПУНКТ
ОПИСАНИЕ
Положение меню
Нажмите кнопку ◄►, чтобы выбрать другое расположение экранного меню.
Полупрозрачное меню
Нажмите кнопку ◄►, чтобы выбрать уровень прозрачности фона экранного меню.
Отображение меню
Нажмите кнопку ◄►, чтобы выбрать время ожидания экранного меню.Периферийный тест
ПУНКТ
ОПИСАНИЕ
Тест дистанционного управления
Нажмите
(Enter) / ►, чтобы проверить ИК-пульт дистанционного управления для диагностики.
Цветовой тест
Нажмите
(Enter) / ►, чтобы выбрать разные цвета на экране.
Тест кнопки
Нажмите
(Enter) / ►, чтобы проверить кнопку на клавиатуре.
USB-тест
Нажмите
(Enter) / ►, чтобы проверить USB-соединение с подключенным ПК.
Примечание: недоступно в специальной модели.
- 32 -
Предисловие
Сброс счетчика лампы
См. Сброс лампы на стр. 44 для сброса счетчика времени работы лампы.
- 33 -
DLP-проектор - руководство пользователя
3D
ПУНКТ
ОПИСАНИЕ
3D
Нажмите ◄►, чтобы выбрать Выкл., DLP-Link или ИК.Инвертировать 3D-синхронизацию
Нажмите ◄► для включения или выключения инверсии 3D-синхронизации.
Примечание:
1. Пункт экранного меню 3D отображается серым цветом, если нет подходящего источника 3D. Это значение по умолчанию.
2. Когда проектор подключен к соответствующему источнику 3D, элемент экранного меню 3D активируется для
выбор.
3. Используйте 3D-очки для просмотра 3D-изображения.
4. Вам нужен 3D-контент с 3D-DVD или 3D-медиафайла.
5. Вам необходимо включить источник 3D (для некоторых материалов 3D DVD может быть включена функция выбора 3D).
6. Вам потребуются очки с затвором DLP link 3D или IR 3D.Для очков с ИК-подсветкой и 3D-затвором необходимо установить
драйвер на вашем ПК и подключите USB-передатчик.
7. Режим 3D в экранном меню должен соответствовать типу очков (DLP-соединение или IR 3D).
8. Включите очки. Очки обычно имеют выключатель питания.
У каждого типа очков есть свои инструкции по настройке. Следуйте инструкциям по настройке, прилагаемым к вашим очкам, чтобы завершить процесс настройки.
Примечание:
Поскольку для разных типов стекла (DLP-линк или стекло-шторка с ИК-подсветкой) предусмотрены собственные инструкции по настройке,
Следуйте инструкциям, чтобы завершить процесс установки.- 34 -
Предисловие
Сеть
ПУНКТ
Состояние сети
ОПИСАНИЕ
Отображает состояние сетевого подключения.
Нажмите ◄►, чтобы включить или выключить DHCP.
DHCP
Примечание. Если вы выбрали DHCP Off, укажите IP-адрес, маску подсети, шлюз и DNS.
поля.
Айпи адрес
Введите действительный IP-адрес, если DHCP выключен.
Маска подсети
Введите действительную маску подсети, если DHCP выключен.
Шлюз
Введите действительный адрес шлюза, если DHCP выключен.
DNS
Введите допустимое DNS-имя, если DHCP выключен.
Применять
Нажмите
(Enter) / ► для подтверждения настроек.- 35 -
DLP-проектор - руководство пользователя
Для простоты и простоты эксплуатации проектор обеспечивает разнообразные возможности подключения к сети и удаленного управления.
Особенности.
Функция LAN / RJ45 проектора через сеть, например, удаленное управление: включение / выключение питания,
Настройки яркости и контрастности. Также информация о состоянии проектора, такая как: источник видео, отключение звука,
и т.п.
LAN_RJ45
1. Подключите кабель RJ45 к портам RJ45 на проекторе и ПК (ноутбуке).
2. На ПК (ноутбуке) выберите Пуск → Панель управления → Сетевые подключения.- 36 -
Предисловие
3. Щелкните правой кнопкой мыши «Подключение по локальной сети» и выберите «Свойства».
4. В окне «Свойства» выберите вкладку «Общие» и выберите «Интернет-протокол (TCP / IP)».
5. Щелкните "Свойства".
6. Щелкните Использовать следующий IP-адрес и введите IP-адрес и маску подсети, затем щелкните OK.
- 37 -
DLP-проектор - руководство пользователя
7. Нажмите кнопку «Меню» на проекторе.
8.
Выберите Установка II → Дополнительно → Сеть.
9.
После входа в Сеть введите следующее:
`DHCP: Выкл.
`IP-адрес: 10.10.10.10
`Маска подсети: 255.255.255.0
`Шлюз: 0.0.0.0
`DNS-сервер: 0.0.0.0
10. Нажмите
(Enter) / ► для подтверждения настроек.
Откройте веб-браузер
(например, Microsoft Internet Explorer с Adobe Flash Player 9.0 или выше).
11. В адресной строке введите IP-адрес: 10.10.10.10.
12. Нажмите
(Ввод) / ►.
Проектор настроен для удаленного управления. Функция LAN / RJ45 отображается следующим образом.
- 38 -
Предисловие
КАТЕГОРИЯ
Crestron Control
Проектор
конфигурация сети
Пользовательский пароль
Пароль администратора
ПУНКТ
ВХОД-ДЛИНА
Айпи адрес
14
IP ID
Порт
Имя проектора
10
Место расположения
Назначено
DHCP (включен)
(Н / Д)
Айпи адрес
15
Маска подсети
15
Шлюз по умолчанию
15
DNS-сервер
15
Включено
(Н / Д)
Новый пароль
15
Подтверждать
15
Включено
(Н / Д)
Новый пароль
15
Подтверждать
15
Для получения дополнительной информации посетите http: // www.crestron.com.
- 39 -
DLP-проектор - руководство пользователя
Сброс к заводским настройкам
Нажимайте кнопку курсора ▲ ▼ для перемещения вверх и вниз в меню «Установка II». Выберите завод
(Enter) / ►, чтобы сбросить все пункты меню до заводских значений по умолчанию.
Сбросить подменю и нажать
(ожидайте, что язык и блокировка безопасности).
Статус
Нажимайте кнопку курсора ▲ ▼ для перемещения вверх и вниз в меню «Установка II». Выберите
(Enter) / ► для входа в подменю статуса.
Подменю Установка II и нажмите
ПУНКТ
ОПИСАНИЕ
Активный источник
Отобразите активированный источник.Информация о видео
Отображает информацию о разрешении / видео для источника RGB и цветовой стандарт для источника видео.
Часы работы лампы
Отображается информация об использованном времени работы лампы. Счетчики Eco и Normal разделены.
- 40 -
Предисловие
ОБСЛУЖИВАНИЕ И БЕЗОПАСНОСТЬ
Замена проекционной лампы
Проекционную лампу следует заменить, если она перегорела. Его следует заменять только сертифицированным
запасная часть, которую вы можете заказать у местного дилера.
Важный:
а. Проекционная лампа, используемая в этом продукте, содержит небольшое количество ртути.б. Не выбрасывайте этот продукт вместе с бытовыми отходами.
c. Утилизация этого продукта должна производиться в соответствии с правилами вашего местного
власть.
Предупреждение:
Обязательно выключите проектор и отсоедините его от сети как минимум за 30 минут до замены лампы. Неспособность
это может привести к сильному ожогу.
Осторожность:
В редких случаях колба лампы может перегореть во время нормальной работы и стать причиной стеклянной пыли или осколков.
выходить наружу из заднего выпускного отверстия.
Не вдыхайте и не прикасайтесь к стеклянной пыли или осколкам.Это может привести к травме.
Всегда держите лицо подальше от выхлопного отверстия, чтобы не пострадали от газа и разбитых осколков лампы.
При снятии лампы с потолочного проектора убедитесь, что под проектором никого нет. Осколки стекла могут упасть, если лампа перегорела.
！ ЕСЛИ ВЗРЫВАЕТСЯ ЛАМПА
Если лампа взорвется, газ и осколки могут разлететься внутри проектора и выпасть.
из выпускного отверстия. Газ содержит токсичную ртуть.
Откройте окна и двери для вентиляции.Если вы вдохнули газ или осколки разбитой лампы попали в глаза или рот, обратитесь к врачу.
немедленно.
1.
Ослабьте единственный винт на
крышку отсека лампы.
- 41 -
DLP-проектор - руководство пользователя
2.
3.
Снимите крышку отсека лампы.
Удалите три винта
от лампового модуля.
4.
Поднимите ручку модуля вверх.
5.
Сильно потяните за модуль
ручка для снятия лампы
модуль.
- 42 -
Предисловие
6.
Для установки выполните шаги с 1 по 5 в обратном порядке.
новый ламповый модуль.
При установке выровняйте
ламповый модуль с
разъем и убедитесь, что он
уровень, чтобы избежать повреждений.Примечание: ламповый модуль должен
сидеть надежно на месте и
разъем лампы должен быть подключен правильно перед
затягивая винты.
- 43 -
DLP-проектор - руководство пользователя
Сброс лампы
После замены лампы необходимо обнулить счетчик времени работы лампы. См. Следующее:
1.
2.
3.
4.
Нажмите кнопку MENU, чтобы открыть
Экранное меню.
Нажмите на кнопку курсора ◄► для перемещения
в меню Установка II. нажмите
кнопку курсора, чтобы перейти к
Передовой.
Нажмите кнопку курсора ▼ ▲ для перемещения
вплоть до сброса счетчика лампы.Нажмите курсор ► или кнопку Enter.
Появится экран сообщения.
5.
6.
Нажмите кнопки ▼ ▲ ◄► для сброса
ламповый час.
Нажмите кнопку MENU, чтобы вернуться
к Установке II.
- 44 -
Предисловие
Очистка проектора
Очистка проектора от пыли и грязи поможет обеспечить бесперебойную работу.
Предупреждение:
1. Обязательно выключите проектор и отсоедините его от сети как минимум за 30 минут до чистки. Неспособность сделать это
может привести к сильному ожогу.
2. При чистке используйте только влажную ткань. Не допускайте попадания воды в вентиляционные отверстия.
на проекторе.3. Если во время чистки внутрь проектора попадет немного воды, оставьте его отключенным в хорошо проветриваемом помещении.
комнату за несколько часов до использования.
4. Если во время чистки внутрь проектора попадет много воды, отдайте проектор в сервисный центр.
Очистка линзы
Вы можете приобрести очиститель для оптических линз в большинстве фотомагазинов. Чтобы очистить объектив проектора, выполните следующие действия.
1. Нанесите немного очистителя для оптических линз на чистую мягкую ткань. (Не наносите очиститель непосредственно на линзу.)
2. Слегка протрите линзу круговыми движениями.Осторожность:
1. Не используйте абразивные чистящие средства или растворители.
2. Во избежание обесцвечивания или выцветания не допускайте попадания чистящего средства на корпус проектора.
Очистка корпуса
Чтобы очистить корпус проектора, выполните следующие действия.
1. Вытрите пыль чистой влажной тканью.
2. Смочите ткань теплой водой с мягким моющим средством (например, используемым для мытья посуды), а затем протрите
дело.
3. Смойте ткань с моющего средства и снова протрите проектор.
Осторожность:
Во избежание обесцвечивания или выцветания корпуса не используйте абразивные чистящие средства на спиртовой основе.- 45 -
DLP-проектор - руководство пользователя
Использование замка Kensington® и защитной планки
Использование замка Kensington® Lock
Если вас беспокоит безопасность, прикрепите проектор к постоянному объекту с помощью замка Kensington
слот и защитный тросик.
Примечание:
Свяжитесь с вашим поставщиком для получения подробной информации о покупке подходящего защитного кабеля Kensington.
Замок безопасности соответствует системе безопасности Kensington MicroSaver. Если у вас есть какие-либо комментарии, обращайтесь: Kensington, 2853 Campus Drive, San Mateo, CA 94403, США.Тел: 800-535-4242,
http://www.Kensington.com.
Использование планки безопасности
Помимо функции защиты паролем и замка Kensington, планка безопасности помогает защитить проектор от несанкционированного извлечения. См. Следующую картинку.
- 46 -
Предисловие
ПОИСК ПРОБЛЕМЫ
Общие проблемы и решения
Эти рекомендации содержат советы по устранению проблем, с которыми вы можете столкнуться при использовании проектора. Если
проблема остается нерешенной, обратитесь за помощью к своему дилеру.
Часто после времени, потраченного на устранение неполадок, проблема обнаруживается в чем-то столь же простом, как обрыв соединения.Прежде чем переходить к решениям для конкретных проблем, проверьте следующее.
•
Используйте другое электрическое устройство, чтобы убедиться, что электрическая розетка исправна.
•
Убедитесь, что проектор включен.
•
Убедитесь, что все соединения надежно закреплены.
•
Убедитесь, что подключенное устройство включено.
•
Убедитесь, что подключенный компьютер не находится в режиме ожидания.
•
Убедитесь, что подключенный ноутбук настроен для работы с внешним дисплеем.
(Обычно это делается нажатием комбинации клавиш Fn на ноутбуке.)
Советы по устранению неполадок
В каждом разделе, посвященном конкретной проблеме, попробуйте выполнить действия в предложенном порядке.Это может помочь вам решить
проблема быстрее.
Постарайтесь точно определить проблему и таким образом избежать замены исправных деталей.
Например, если вы заменили батарейки, но проблема не исчезла, вставьте оригинальные батарейки и уходите.
к следующему шагу.
Записывайте шаги, которые вы предпринимаете при устранении неполадок: эта информация может быть полезна при обращении в службу технической поддержки или для передачи обслуживающему персоналу.
- 47 -
DLP-проектор - руководство пользователя
Светодиодные сообщения об ошибках
ИНДИКАТОР ПИТАНИЯ
Мигать
ПОВЫШЕННАЯ ТЕМП.
ВЕЛ
ЛАМПА СВЕТОДИОДНАЯ
Мигать
НА
Перегретый
НА
Ошибка состояния теплового разрыва
Ошибка лампы
НА
Ошибка вентилятора 1
Ошибка вентилятора 2
Ошибка Fan3
Дверца лампы открыта
Ошибка DMD
Ошибка цветового круга
СООБЩЕНИЯ С КОДОМ ОШИБКИ
Режим ожидания
В случае ошибки отключите шнур питания переменного тока и подождите одну (1) минуту перед перезапуском.
проектор.Если светодиоды Power или Lamp все еще мигают, или горит светодиод Over Temp, или в любой другой ситуации, не указанной в таблице выше, обратитесь в сервисный центр.
Проблемы с изображением
Проблема: на экране нет изображения
1. Проверьте настройки на своем ноутбуке или настольном ПК.
2. Выключите все оборудование и снова включите питание в правильном порядке.
Проблема: изображение размыто
1. Отрегулируйте фокусировку на проекторе.
2. Нажмите кнопку Auto на пульте дистанционного управления или проекторе.
3. Убедитесь, что расстояние от проектора до экрана находится в пределах указанного диапазона 10 метров (33 футов).4. Убедитесь, что линза проектора чистая.
Проблема: изображение шире вверху или внизу (эффект трапеции)
1. Расположите проектор как можно перпендикулярно экрану.
2. Используйте кнопку Keystone на пульте дистанционного управления или проекторе, чтобы устранить проблему.
Проблема: изображение перевернуто
Проверьте настройку «Проецирование» в меню «Установка I» экранного меню.
Проблема: изображение имеет полосы
1. Установите для параметров «Частота» и «Отслеживание» в меню «Компьютер» экранного меню значения по умолчанию.2. Чтобы убедиться, что проблема не связана с видеокартой подключенного ПК, подключитесь к другой
компьютер.
Проблема: изображение ровное и неконтрастное.
Отрегулируйте параметр «Контрастность» в меню «Изображение» экранного меню.
Проблема: цвет проецируемого изображения не соответствует исходному изображению.
Отрегулируйте настройки цветовой температуры и гаммы в меню изображения экранного меню.
- 48 -
Предисловие
Проблемы с лампой
Проблема: проектор не светит
1. Убедитесь, что кабель питания надежно подключен.
2. Убедитесь, что источник питания исправен, проверив его с помощью другого электрического устройства.3. Перезапустите проектор в правильном порядке и убедитесь, что индикатор питания горит зеленым.
4. Если вы недавно заменили лампу, попробуйте сбросить соединения лампы.
5. Заменить ламповый модуль.
6. Вставьте старую лампу обратно в проектор и отправьте проектор в сервисный центр.
Проблема: лампа гаснет
1. Скачки напряжения могут вызвать выключение лампы. Снова подключите шнур питания. Когда индикатор питания
горит, нажмите кнопку питания.
2. Заменить ламповый модуль.
3. Вставьте старую лампу обратно в проектор и отправьте проектор в сервисный центр.Проблемы с дистанционным управлением
Проблема: проектор не реагирует на пульт дистанционного управления.
1. Направьте пульт дистанционного управления на датчик дистанционного управления на проекторе.
2. Убедитесь, что на пути между пультом дистанционного управления и датчиком нет препятствий.
3. Выключите люминесцентное освещение в комнате.
4. Проверьте полярность батареи.
5. Заменить батарейки.
6. Выключите другие находящиеся поблизости устройства с инфракрасным портом.
7. Отправьте пульт дистанционного управления в сервисный центр.
Проблемы со звуком
Проблема: нет звука
1. Отрегулируйте громкость на пульте дистанционного управления.2. Отрегулируйте громкость источника звука.
3. Проверьте подключение аудиокабеля.
4. Проверьте исходный аудиовыход с другими динамиками.
5. Отправьте проектор в сервисный центр.
Проблема: звук искажен
1. Проверьте подключение аудиокабеля.
2. Проверьте исходный аудиовыход с другими динамиками.
3. Отправьте проектор в сервисный центр.
Обслуживание проектора
Если вы не можете решить проблему, вам следует отправить проектор в сервисный центр. Упакуйте проектор в
оригинальная коробка. Включите описание проблемы и контрольный список шагов, которые вы предприняли, когда
пытаемся решить проблему: информация может быть полезна обслуживающему персоналу.Для обслуживания верните
проектор в место, где вы его купили.
- 49 -
DLP-проектор - руководство пользователя
HDMI, вопросы и ответы
В. В чем разница между «стандартным» кабелем HDMI и «высокоскоростным» кабелем HDMI?
кабель?
Недавно компания HDMI Licensing, LLC объявила, что кабели будут протестированы как стандартные или высокоскоростные.
․Стандартные (или «категория 1») кабели HDMI были протестированы для работы на скоростях 75 МГц или
до 2,25 Гбит / с, что эквивалентно сигналу 720p / 1080i.
․ Кабели HDMI High Speed ​​(или «категория 2») протестированы на работу на скоростях
340 МГц или до 10.2 Гбит / с, что является самой высокой пропускной способностью, доступной в настоящее время для
Кабель HDMI и может успешно обрабатывать сигналы 1080p, в том числе с повышенной цветностью
глубины и / или увеличенной частоты обновления из источника. Высокоскоростные кабели также могут
подходят для дисплеев с более высоким разрешением, например, киномониторов WQXGA (разрешение
2560 х 1600).
В. Как проложить кабели HDMI длиной более 10 метров?
Многие специалисты по HDMI работают над решениями HDMI, которые увеличивают эффективную
расстояние от типичного 10-метрового диапазона до гораздо больших длин.Эти компании
производить различные решения, которые включают активные кабели (активная электроника, встроенная в
кабели, которые усиливают и расширяют сигнал кабеля), репитеры, усилители, а также CAT5 / 6 и
клетчатка.
В. Как узнать, сертифицирован ли кабель для HDMI?
Все продукты HDMI должны быть сертифицированы производителем как часть HDMI.
Спецификация испытаний на соответствие. Однако могут быть случаи, когда кабели, несущие
Логотип HDMI доступен, но не был должным образом протестирован.HDMI Licensing, LLC активно
расследует эти случаи, чтобы убедиться, что товарный знак HDMI правильно используется в
рынок. Мы рекомендуем потребителям покупать кабели у надежных поставщиков и
компания, которой доверяют.
Для получения более подробной информации посетите http://www.hdmi.org/learningcenter/faq.aspx#49.
- 50 -
Предисловие
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики
Модель
D856STPB
D858WTPB
Тип дисплея
TI DMD 0,55 дюйма
TI DMD 0,65 дюйма
XGA 1024x768
WXGA 1280 x 800
разрешение
0,66 м ~ 1,69 м
Проекционное расстояние
Размер проекционного экрана
49.9 "~ 127,9"
Ручная фокусировка / фиксированный зум
Проекционный объектив
Исправить
Коэффициент масштабирования
+/- 40 шагов
Коррекция вертикального трапецеидального искажения
Методы проецирования
37,8 "~ 113,5"
Передняя, ​​задняя, ​​настольная / потолочная (задняя, ​​передняя)
Совместимость данных
VGA, SVGA, XGA, SXGA, SXGA +, UXGA, Mac
SDTV / EDTV / HDTV
480i, 480p, 720p, 1080i, 1080p
Совместимость видео
NTSC / NTSC 4,43, PAL (B / G / H / I / M / N / 60), SECAM
H-Sync
15, 30 - 90 кГц
V-Sync
43 - 85 Гц
Сертификат безопасности
FCC-B, cUL, UL, CE, C-tick, CCC, KC, CB, GOST, NOM, SASO, Тайваньская зеленая марка
5 ° ~ 35 ° С
Рабочая Температура
Габаритные размеры
Вход переменного тока
Потребляемая мощность
306 мм (Ш) x 206 мм (Г) x 104 мм (В)
Универсальный переменный ток 100-240, типовое значение при 110 В переменного тока (100-240) / + - 10%
Обычно 280 Вт (нормальный) / типичный 240 Вт (экономичный)
<1 Вт
Ожидать
220 Вт (нормальный) / 190 Вт (экономичный)
Фонарь
Моно динамик 10 Вт
Аудио динамик
VGA x 1
DVI-I x 1
Композитное видео x 1
Входные клеммы
HDMI x 1
АУДИО RCA x 2
Аудиоразъем Mini-jack x 2
VGA x 1
Выходные клеммы
Аудиоразъем Mini-jack x 1
RS-232C
RJ45
Мини-джек MIC x 1
Клеммы управления
Запуск экрана 12 В постоянного тока
USB
Кенсингтонский замок / защитная планка
Безопасность
Примечание. По вопросам, касающимся технических характеристик продукта, обращайтесь к местному дистрибьютору.- 51 -
DLP-проектор - руководство пользователя
Расстояние проецирования в зависимости от размера проецируемого изображения
Расстояние проецирования и таблица размеров
D856STPB (0,55 дюйма XGA)
ДИАГОНА ИЗОБРАЖЕНИЯ
(ДЮЙМ)
ПРОЕКЦИЯ
РАССТОЯНИЕ
（MM）
ИЗ
ШИРИНА ИЗОБРАЖЕНИЯ
(ДЮЙМ)
ВЫСОТА ИЗОБРАЖЕНИЯ
(ДЮЙМ)
OFFSET-A
(ММ)
49,9
760,5
1014,0
0,66
108,4
60
914,4
1219,2
0,79
130,3
80
1219,2
1625,6
1.06
173,7
100
1524,0
2032,0
1,32
217,2
120
1828,8
2438,4
1,58
260,6
127,9
1949,2
2598,9
1,69
277.
D858WTPB
ДИАГОНА ИЗОБРАЖЕНИЯ
(ДЮЙМ)
ПРОЕКЦИЯ
РАССТОЯНИЕ
（MM）
ИЗ
ШИРИНА ИЗОБРАЖЕНИЯ
(ДЮЙМ)
ВЫСОТА ИЗОБРАЖЕНИЯ
(ДЮЙМ)
58.4
786,2
1257,9
0,66
91,9
60
807,7
1292,3
0,68
94,4
70
942,3
1507,7
0,79
110,1
80
1077,0
1723,1
0,90
125,8
100
1346,2
2153,9
1.13
157,3
120
1615,4
2584,7
1,36
188,8
149,4
2011,2
3218,0
1,69
235,0
- 52 -
OFFSET-A
(ММ)
Предисловие
Таблица режимов синхронизации
СИГНАЛ
РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ
H-SYNC
(КГц)
V-SYNC
(Гц)
КОМПОЗИТНЫЙ
/ S-ВИДЕО
СОСТАВНАЯ ЧАСТЬ
RGB
DVI /
HDMI
NTSC
-
15,734
60,0
-
-
-
-
15,625
50,0
-
-
-
720 х 400
37,9
85,0
-
-
640 х 480
31,5
60,0
-
-
640 х 480
37,9
72,0
-
-
640 х 480
37,5
75,0
-
-
640 х 480
43,3
85,0
-
-
800 х 600
35.2
56,0
-
-
800 х 600
37,9
60,0
-
-
800 х 600
48,1
72,0
-
-
800 х 600
46.9
75,0
-
-
800 х 600
53,7
85,0
-
-
1024 x 768
48,4
60,0
-
-
1024 x 768
56,5
70,0
-
-
1024 x 768
60,0
75,0
-
-
1024 x 768
68,7
85,0
-
-
1280 х 800
49,7
59,8
-
-
1280 х 800
62,8
74,9
-
-
1280 х 800
71,6
84,8
-
-
1280 х 1024
63,98
60,0
-
-
1280 х 1024
79,98
75,0
-
-
1280 х 1024
91,10
85,0
-
-
1280 х 960
60,0
60,0
-
-
1280 х 960
85,9
85,0
-
-
1400 х 1050
65,3
60,0
-
-
1440 х 900
70,6
75,0
-
-
1440 х 900
55,6
60,0
-
-
PAL / SECAM
VESA
- 53 -
DLP-проектор - руководство пользователя
СИГНАЛ
РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ
H-SYNC
(КГц)
V-SYNC
(Гц)
КОМПОЗИТНЫЙ
/ S-ВИДЕО
СОСТАВНАЯ ЧАСТЬ
RGB
DVI /
HDMI
1600 х 1200
75.0
60,0
-
-
640 х 480
35,0
66,68
-
-
832 х 624
49,725
74,55
-
-
1024 x 768
60,24
75,0
-
-
1152 х 870
68,68
75,06
-
-
480i
15,734
60,0
-
-
576i
15,625
50,0
-
-
480p
31,469
60,0
-
-
576p
31,25
50,0
-
-
720p
37,5
50,0
-
-
720p
45,0
60,0
-
-
1080i
33,8
60,0
-
-
1080i
28,1
50,0
-
-
1080p
67,5
60,0
-
-
1080p
56,3
50,0
-
-
Apple Mac
SDTV
EDTV
HDTV
O: поддерживаемая частота
-: частота не поддерживается
*: Отображаемый уровень
- 54 -
Предисловие
Размеры проектора
- 55 -
DLP-проектор - руководство пользователя
СООТВЕТСТВИЕ НОРМАМ
ЗАЯВЛЕНИЕ О ПОМЕХАХ ФЕДЕРАЛЬНОЙ КОМИССИИ СВЯЗИ
Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC.Эти ограничения предназначены для обеспечения разумной защиты от
вредные помехи при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может вызвать
вредные помехи для радиосвязи. Однако нет гарантии, что вмешательство будет
не происходит в конкретной установке. Если это оборудование действительно создает недопустимые помехи для радио или
телевизионный прием, который можно определить путем выключения и включения оборудования, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:
-Изменить ориентацию или местоположение приемной антенны.-Увеличьте расстояние между оборудованием и приемником.
-Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
- Обратиться за помощью к дилеру или опытному специалисту по радио / телевидению.
ОСТОРОЖНОСТЬ:
Любые изменения или модификации, явно не одобренные получателем права на это устройство, могут привести к аннулированию
полномочия пользователя на эксплуатацию оборудования.
Предупреждение о радиочастотном излучении
Это оборудование должно быть установлено и эксплуатироваться в соответствии с предоставленными инструкциями, а антенна (-ы), используемая для этого передатчика, должна быть установлена ​​на расстоянии не менее 20 см.
от всех людей и не должны располагаться рядом или работать вместе с какой-либо другой антенной или
передатчик.Конечным пользователям и установщикам должны быть предоставлены инструкции по установке антенны и
условия эксплуатации передатчика для соответствия требованиям по воздействию радиочастотного излучения
Канада
Это цифровое устройство класса B соответствует канадскому стандарту ICES-003.
Сертификаты безопасности
FCC-B, cUL, UL, CE, C-tick, CCC, KC, CB, GOST, NOM, SASO и Taiwan Green Mark.
- 56 -
Предисловие
ПРИЛОЖЕНИЕ I
Протокол RS-232C
Настройка RS232
Скорость передачи:
Паритет
проверять:
Бит данных:
Стоповый бит:
9600
Никто
Управление потоком
Никто
Минимальная задержка для следующей команды: 1 мс
Структура команд управления
Код заголовка
HEX
ASCII
｀ V ’
Код команды
Командование
Командование
Код данных
Данные
Данные
Конечный код
0Dh
CR
Команда операции
Примечание:
XX = 00-98, ID проектора, XX = 99 - для всех проекторов.
Возврат результата P = Pass / F = Fail
n: 0: отключить / 1: включить / значение (0 ~ 9999)
ASCII
VXXS0001
VXXS0002
VXXS0003
VXXG0004
VXXS0006
Группа команд 00
Функция
Описание
Включить
Выключение
Повторная синхронизация
Получите наработку лампы
Сброс системы
0: Сброс
1: в режиме ожидания
2: Операция
3: Охлаждение
Результат возврата
ПФ
ПФ
ПФ
Pn / F
ПФ
VXXG0007
Получить статус системы
VXXG0008
Получить версию ПО
Pn / F
ASCII
VXXG0101
VXXS0101n
VXXG0102
VXXS0102n
VXXG0103
VXXS0103n
VXXG0104
VXXS0104n
VXXG0105
Группа команд 01
Функция
Описание
Получить яркость
п = 0 ~ 100
Установить яркость
п = 0 ~ 100
Получить контраст
п = 0 ~ 100
Установить контраст
п = 0 ~ 100
Получить цвет
п = 0 ~ 100
Установить цвет
п = 0 ~ 100
Получить оттенок
п = 0 ~ 100
Установить оттенок
п = 0 ~ 100
Получите резкость
0 ~ 31
Возвращаемое значение
Pn / F
ПФ
Pn / F
ПФ
Pn / F
ПФ
Pn / F
ПФ
Pn / F
- 57 -
Pn / F
DLP-проектор - руководство пользователя
VXXS0105n
Установить резкость
VXXG0106
Получить цветовую температуру
VXXS0106n
Установить цветовую температуру
VXXG0107
VXXS0107n
ASCII
VXXS0201
VXXS0202
VXXS0203
VXXS0204
VXXS0205
VXXS0206
VXXS0207
VXXG0220
0 ~ 31
0: Холодный
1: Нормальный
2: теплый
0: Холодный
1: Нормальный
2: теплый
ПФ
Pn / F
ПФ
Получить гамму
0: ПК
1: MAC
2: Видео
3: Диаграмма
4: Ч / Б
Pn / F
Установить гамму
0: ПК
1: MAC
2: Видео
3: Диаграмма
4: Ч / Б
ПФ
Группа команд 02
Функция
Описание
Выберите RGB
Выберите RGB2
Выберите DVI
Выбрать видео
Выберите S-Video
Выберите HDMI
Выберите BNC
Возвращаться
1: RGB
2: RGB2
3: DVI
4: Видео
5: S-Video
6: HDMI
7: BNC
Получить текущий источник
Командная группа 03
Функция
Описание
ASCII
Возвращаемое значение
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
Pn / F
Возвращаемое значение
Получить масштабирование
0: заполнить
1: 4: 3
2: 16: 9
3: почтовый ящик
4: Родной
Pn / F
VXXS0301n
Установить масштаб
0: заполнить
1: 4: 3
2: 16: 9
3: почтовый ящик
4: Родной
ПФ
VXXG0302
VXXS0302n
Пустой
Пустой
VXXG0301
Pn / F
ПФ
- 58 -
Предисловие
VXXG0303
VXXS0303n
VXXG0304
VXXS0304n
VXXG0305
VXXS0305n
Автоматическая трапеция включена
Автоматическая трапеция включена
Заморозить
Заморозить
Объем
Объем
VXXG0308
Режим проецирования
п = 0 ~ 8
п = 0 ~ 8
0: спереди
1: Задний
2: потолок
3: задний + потолок
Pn / F
ПФ
Pn / F
ПФ
Pn / F
ПФ
Pn / F
VXXS0308n
Режим проецирования
0: спереди
1: Задний
2: потолок
3: задний + потолок
VXXG0309
Получить значение вертикального трапецеидального искажения
п = -40 ~ 40
Pn / F
VXXS0309n
Установить значение вертикального трапецеидального искажения
п = -40 ~ 40
ПФ
VXXG0311
VXXS0311n
Отрегулируйте масштаб
Отрегулируйте масштаб
п = -10 ~ 10
п = -10 ~ 10
Pn / F
ПФ
ASCII
VXXS0401
VXXS0402
VXXS0403
VXXS0404
VXXS0405
VXXS0406
VXXS0407
VXXS0408
VXXS0409
VXXS0410
VXXS0411
VXXS0412
VXXS0413
VXXS0414
VXXS0415
VXXS0416
VXXS0417
VXXS0418
VXXS0419
VXXS0420
Группа команд 04 (дистанционное управление)
Функция
Описание
Стрелка вверх
Кнопка "Стрелка вниз
Стрелка влево
Правая стрелка
МОЩНОСТЬ
ВЫХОД
ВХОД
АВТО
ТРАПЕЦИЯ +
KEYSTONEMENU
СТАТУС
НЕМОЙ
МАСШТАБ +
ZOOMBLANK
ЗАМОРАЖИВАТЬ
ОБЪЕМ +
ОБЪЕМ
- 59 -
ПФ
Возвращаемое значение
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ
ПФ


% PDF-1.3 % 6172 0 объект > эндобдж xref 6172 218 0000000016 00000 н. 0000004735 00000 н. 0000004944 00000 н. 0000005086 00000 н. 0000005144 00000 п. 0000009374 00000 п. 0000009538 00000 п. 0000009608 00000 н. 0000009787 00000 н. 0000009920 00000 н. 0000010117 00000 п. 0000010175 00000 п. 0000010356 00000 п. 0000010527 00000 п. 0000010758 00000 п. 0000010816 00000 п. 0000010953 00000 п. 0000011124 00000 п. 0000011340 00000 п. 0000011397 00000 п. 0000011560 00000 п. 0000011760 00000 п. 0000011993 00000 п. 0000012050 00000 п. 0000012208 00000 п. 0000012383 00000 п. 0000012617 00000 п. 0000012674 00000 п. 0000012882 00000 п. 0000013122 00000 п. 0000013374 00000 п. 0000013431 00000 п. 0000013602 00000 п. 0000013846 00000 п. 0000014097 00000 п. 0000014154 00000 п. 0000014327 00000 п. 0000014531 00000 п. 0000014764 00000 п. 0000014821 00000 п. 0000015033 00000 п. 0000015263 00000 п. 0000015460 00000 п. 0000015517 00000 п. 0000015731 00000 п. 0000015894 00000 п. 0000016051 00000 п. 0000016108 00000 п. 0000016164 00000 п. 0000016353 00000 п. 0000016415 00000 п. 0000016627 00000 п. 0000016689 00000 п. 0000016858 00000 п. 0000017021 00000 п. 0000017083 00000 п. 0000017250 00000 п. 0000017312 00000 п. 0000017374 00000 п. 0000017436 00000 п. 0000017591 00000 п. 0000017653 00000 п. 0000017715 00000 п. 0000017906 00000 п. 0000018083 00000 п. 0000018350 00000 п. 0000018412 00000 п. 0000018664 00000 п. 0000018726 00000 п. 0000018913 00000 п. 0000019153 00000 п. 0000019215 00000 п. 0000019434 00000 п. 0000019617 00000 п. 0000019847 00000 п. 0000019909 00000 н. 0000020084 00000 н. 0000020277 00000 п. 0000020509 00000 п. 0000020571 00000 п. 0000020732 00000 п. 0000020794 00000 п. 0000020856 00000 п. 0000020918 00000 п. 0000020980 00000 п. 0000021191 00000 п. 0000021253 00000 п. 0000021448 00000 н. 0000021510 00000 п. 0000021719 00000 п. 0000021781 00000 п. 0000021843 00000 п. 0000021905 00000 п. 0000021967 00000 п. 0000022029 00000 н. 0000022091 00000 п. 0000022241 00000 п. 0000022303 00000 п. 0000022365 00000 п. 0000022558 00000 п. 0000022723 00000 п. 0000022785 00000 п. 0000022973 00000 п. 0000023035 00000 п. 0000023235 00000 п. 0000023297 00000 п. 0000023486 00000 п. 0000023548 00000 п. 0000023610 00000 п. 0000023672 00000 п. 0000023734 00000 п. 0000023897 00000 п. 0000024090 00000 н. 0000024332 00000 п. 0000024394 00000 п. 0000024561 00000 п. 0000024740 00000 п. 0000024973 00000 п. 0000025035 00000 п. 0000025284 00000 п. 0000025346 00000 п. 0000025535 00000 п. 0000025702 00000 п. 0000025764 00000 н. 0000025951 00000 п. 0000026013 00000 п. 0000026182 00000 п. 0000026244 00000 п. 0000026306 00000 п. 0000026368 00000 п. 0000026430 00000 н. 0000026492 00000 п. 0000026554 00000 п. 0000026616 00000 п. 0000026678 00000 п. 0000026857 00000 п. 0000027024 00000 п. 0000027225 00000 н. 0000027287 00000 п. 0000027487 00000 н. 0000027549 00000 п. 0000027738 00000 п. 0000027800 00000 н. 0000027977 00000 п. 0000028039 00000 п. 0000028101 00000 п. 0000028306 00000 п. 0000028368 00000 п. 0000028571 00000 п. 0000028633 00000 п. 0000028695 00000 п. 0000028757 00000 п. 0000028924 00000 п. 0000028986 00000 п. 0000029048 00000 н. 0000029264 00000 н. 0000029326 00000 н. 0000029545 00000 п. 0000029607 00000 п. 0000029778 00000 п. 0000029939 00000 н. 0000030126 00000 п. 0000030188 00000 п. 0000030373 00000 п. 0000030435 00000 п. 0000030628 00000 п. 0000030690 00000 п. 0000030752 00000 п. 0000030814 00000 п. 0000030876 00000 п. 0000030938 00000 п. 0000031111 00000 п. 0000031331 00000 п. 0000031393 00000 п. 0000031613 00000 п. 0000031675 00000 п. 0000031886 00000 п. 0000031948 00000 н. 0000032181 00000 п. 0000032243 00000 п. 0000032414 00000 п. 0000032476 00000 п. 0000032538 00000 п. 0000032600 00000 п. 0000032662 00000 п. 0000032842 00000 н. 0000032905 00000 п. 0000033070 00000 п. 0000033132 00000 п. 0000033291 00000 п. 0000033353 00000 п. 0000033513 00000 п. 0000033575 00000 п. 0000033742 00000 п. 0000033804 00000 п. 0000033973 00000 п. 0000034035 00000 п. 0000034097 00000 п. 0000034159 00000 п. 0000034222 00000 п. 0000034285 00000 п. 0000034464 00000 п. 0000034607 00000 п. 0000034665 00000 п. 0000034836 00000 п. 0000034896 00000 п. 0000034956 00000 п. 0000035016 00000 п. 0000035138 00000 п. 0000035429 00000 п. 0000036015 00000 п. 0000036491 00000 п. 0000036822 00000 п. 0000037268 00000 п. 0000041492 00000 п. 0000042562 00000 н. 0000005201 00000 н. 0000009350 00000 н. трейлер ] >> startxref 0 %% EOF 6173 0 объект > эндобдж 6174 0 объект '77 \ (4I0x'A) / U (z

Мультимедийный проектор Epson EX51: Электроника

Описание продукта

3lcd, 3-чиповая технология, разрешение xga (1024 x 768), цветная яркость 2500 люмен / белый свет.

От производителя

Готовый к работе в офисе или в дороге, Epson EX51 предлагает потрясающие цвета и качество изображения. Обеспечивая световой поток 2500 люмен в цвете и 2500 люмен в белом свете ^* , он обеспечивает яркое изображение в естественных цветах. Благодаря собственному разрешению XGA и технологии Epson 3LCD этот компактный исполнитель обеспечивает невероятно четкую детализацию для безупречных презентаций. Вне зависимости от области применения EX51 упрощает задачу.Мгновенная настройка USB Plug ‘n Play упрощает подключение к ПК. Благодаря удобному полностью цифровому аудио / видео соединению HDMI вы можете обмениваться видео-контентом сверхвысокой четкости для мощных развлекательных возможностей. EX51 разработан для обеспечения максимальной простоты и портативности. Его функция слайд-шоу без ПК позволяет просматривать презентации или фотографии в формате JPEG без компьютера через любой USB-накопитель. Вы больше никогда не будете привязаны к компьютеру. А благодаря прилагаемому кейсу для переноски и универсальным возможностям подключения маленький и легкий EX51 готов пойти куда угодно.Удобные функции, такие как Instant Off ^® / On, спящий режим и автоматическая коррекция изображения, позволяют быстро и легко управлять проектором и сосредоточить внимание на вас и вашей презентации. Возможности безграничны с Epson EX51.

Epson EX series

Готовые к работе в офисе, дома или в дороге, проекторы Epson EX предлагают яркие, реалистичные цвета для ярких презентаций и захватывающих развлечений. Наслаждайтесь мгновенной настройкой с помощью одношаговой функции USB Plug ‘n Play с вашего ПК.Увеличьте время презентации и минимизируйте свои расходы с помощью годовой ограниченной гарантии от Road Service, а также энергоэффективной лампы E-TORL, которая прослужит до 5000 часов. ^**

Быстрая, простая настройка и управление

Advanced USB Plug 'n Play Мгновенная настройка с ПК

Благодаря расширенным возможностям подключения через USB, эксклюзивно от Epson, вы получаете беспроблемную мгновенную настройку USB Plug' n Play . Больше не нужно нажимать сложные последовательности функциональных клавиш компьютера для отображения изображения через кабель VGA, хотя у вас все еще есть возможность сделать это.Но с мгновенной настройкой USB Plug ‘n Play вы просто подключаете стандартный USB-кабель и начинаете презентацию! Мгновенно просматривайте изображения одновременно на экране и ПК. А с Epson EX51 вы получаете дополнительное USB-соединение (тип A) для USB-накопителей, что позволяет отображать слайд-шоу с фотографиями в формате JPEG через USB-накопитель - компьютер не нужен!

Быстрое и удобное управление
Epson EX51 предлагает множество удобных функций для быстрого и удобного управления.Благодаря функции Instant Off / On время на прогрев или охлаждение не требуется. Если вы решили установить проектор, включайте и выключайте проектор с помощью настенного переключателя с функцией прямого включения / выключения. Используйте слайд A / V Mute или спящий режим, чтобы мгновенно приостановить презентацию, чтобы аудитория могла сосредоточить свое внимание на выступающем, а не на том, что проецируется. Если заслонка закрыта на установленный период времени, проектор переходит в спящий режим, который можно активировать в любое время от 1 до 30 минут.Эта удобная функция не только энергоэффективна, но и способствует снижению общей стоимости владения.

Технология 3LCD - непревзойденное качество и цвет.

Технология 3LCD обеспечивает потрясающие цвета и детализацию. Будь то развлечения на большом экране или презентация в зале заседаний, технология 3LCD выводит качество видео на новый уровень. Эта инновационная технология обеспечивает легендарное качество изображения и всегда обеспечивает мощные визуальные презентации.
3 микросхемы в каждом проекторе для постоянного цвета - Благодаря трехчиповой конструкции 3LCD обеспечивает четкое и яркое изображение, настолько реалистичное, что вы можете не поверить своим глазам.
Надежность, проверенная на дорогах - Технология 3LCD была ведущей проекционной технологией в мире на протяжении 20 лет и неизменно выбиралась пользователями, которым требовались долговечность и надежность.
Энергосберегающий световой механизм - Световой механизм 3LCD эффективно использует доступный свет лампы для создания потрясающих изображений. В отличие от одночиповой технологии DLP, 3LCD требует на 25% меньше электроэнергии на один люмен яркости. ^**

Великолепная цветопередача и белый свет

С проекторами Epson ваши презентации обязательно будут яркими.Epson EX51 обеспечивает световой поток 2500 люмен в цвете и 2500 люмен в белом свете ^* для насыщенных и ярких изображений. Независимо от того, проецируете ли вы изображения с глубокими темными цветами или на белый экран с минимальным количеством текста или графики, вы получите стабильный световой поток. А с Epson вы можете быть уверены, что получаете то, что вам нужно, потому что Epson измеряет мощность белого света в соответствии со стандартом ISO 21118, более жестким стандартом, чем максимальное или устаревшее значение ANSI-люмен, используемое конкурирующими продуктами.

Энергоэффективная лампа E-TORL ^® лампа

Инновационная лампа E-TORL, эксклюзивно от Epson, является надежным исполнителем, обеспечивающим больше люмен на ватт и сроком службы до 5000 часов. ^*** Переключите проектор в нормальный режим, и лампа E-TORL по-прежнему будет светить до 4000 часов. Специальная конструкция E-TORL сводит к минимуму дифракцию света и утечку света, обеспечивая идеальную лампу. И запасные лампы E-TORL стоят до 100 долларов меньше, чем запасные лампы конкурентов.Таким образом, хотя лампа E-TORL максимально увеличивает время презентации, она также сводит к минимуму ваши расходы.

Eco Features Энергоэффективный световой двигатель 3LCD ** Предназначен для вторичной переработки ****

Преимущества

• Насыщенные, яркие цвета и надежная работа - 3LCD, 3-чиповый оптический процессор
• Великолепное качество изображения и детализация —— собственное разрешение XGA до 1400 x 1050
• USB Plug 'n Play, мгновенная настройка - мгновенно проецирует изображения с ПК через USB-соединение
• Сверхяркий и красочный - цветовой световой поток 2500 люмен, белый светоотдача 2500 люмен ^*
• Качество Ultra HD с помощью всего одного кабеля - полностью цифровой, HDMI аудио / видео соединение
• слайд-шоу без ПК - через флэш-накопитель USB
• Быстрое и удобное управление - Мгновенное Выкл. / Вкл., Спящий режим (отключение A / V), прямое отключение питания
• Автоматическое выравнивание изображения - автоматическая коррекция трапецеидальных искажений, 1.2-кратный оптический зум
• Максимальная портативность - в комплекте сумка для переноски и пульт дистанционного управления; компактный, легкий дизайн
• Энергоэффективная лампа E-TORL - срок службы лампы до 5000 часов ^***
• Фильтры для защиты ваших инвестиций - с легким боковым доступом для удобного обслуживания
• Размеры (Ш x Г x В) - Включая ножки: 11,6 "x 9,0" x 3,1 ", исключая ножки: 11,6" x 9,0 "x 3,0" и вес 5.1 фунт

Комплектация

• Проектор EX51
• Кабель питания
• Компьютерный кабель (VGA)
• Кабель USB
• Пульт дистанционного управления проектором с батареями
• Мягкий футляр для переноски
• Руководство пользователя на компакт-диске
• Быстрая установка Лист
• Карта поддержки PrivateLine
• Регистрационная карта и наклейка с паролем

* Световой поток зависит от режима (цветной и белый свет).Выход белого света измерен в соответствии со стандартом ISO 21118.
** Источник данных: ProjectorCentral.com, январь 2009 г. В среднем 796 отгружаемых моделей, для которых производители предоставили данные о люменах и общей мощности, все разрешения и уровни яркости. Энергоэффективность измерялась как мощность на люмен. Он был измерен как для 3LCD-проекторов, так и для 1-чиповых проекторов в шести различных категориях люменов. Проекторы 3LCD в среднем потребляли меньше электроэнергии на люмен в каждой из шести категорий.
*** Срок службы лампы зависит от выбранного режима, условий окружающей среды и использования.Яркость лампы со временем уменьшается.
**** Информацию об удобных и разумных вариантах утилизации см. На нашем веб-сайте: www.epson.com/recycle

Epson, E-TORL и Instant Off являются зарегистрированными товарными знаками, Epson Exceed Your Vision является зарегистрированным логотипом, а Better Products для Лучшее будущее является товарным знаком Seiko Epson Corporation. Все остальные названия продуктов и брендов являются товарными знаками и / или зарегистрированными товарными знаками соответствующих компаний. Epson отказывается от каких-либо прав на эти знаки.7/09

Т2 какие каналы. Т2 как настроить частоты для всех каналов. Как настроить цифровое телевидение DVB-T2. Преимущества цифрового наземного телевидения

Учитывая, что в России вещание в цифровом стандарте ведется с 2012 года, статья запоздала. Но с учетом времени, проведенного мною на крышах соседей по стране, материал вполне актуален, так как большинство потребителей понимают суть дела поверхностно, считая, что достаточно получить ресивер цифрового ТВ DVB-T2 ( тюнер) и антенну для цифрового ТВ.
Как обычно, не все так просто!

Мифическое Постановление Правительства РФ № 985

3 декабря 2009 г. Постановлением Правительства РФ № 985 утверждена федеральная целевая программа (ФЦП) «Развитие телерадиовещания в России». Российская Федерация на 2009–2015 годы », в котором определены этапы и сроки реализации перехода страны на цифровые технологии в телевещании.

Читаем подробно.

А теперь посмотрим, что у меня есть. Имею антенну Delta h411A.02.

«Дельта N311A.02» по сути представляет собой две антенны, объединенные в одну конструкцию, состоящую из антенны метрового диапазона, выполненной в виде двух вибраторов (усов), и логопериодической антенны дециметрового диапазона. Антенна имеет встроенный усилитель. То есть в принципе есть все, что нужно для приема DVB-T2. Но душа радиолюбителя не успокоится, пока из устройства не выдавятся все соки.

Сломайте рога Дельты!

Вроде бы выжать нечего. Антенна автономная. Но давайте подумаем ... Не углубляясь в дебри, можно предположить, что усилитель работает на обоих диапазонах одновременно, соответственно вместе с сигналом он вытягивает шумы обоих диапазонов. В модельном ряду антенн Delta есть антенны с усилителем только для UHF. Как мне кажется, приемник все же должен быть сложнее при наличии более широкого сигнала.

Поэтому решил попробовать облегчить жизнь антенному усилителю и приемнику - сломать рожки Дельта! Отключаю вибраторы метрового диапазона.
Вот такая вот "прирученная Дельта" ...

Пробуем. Да, результат улучшился на 5-7%. Кроме того, антенна стала более узконаправленной.

Через пару недель мне позвонил мой антенный друг и сообщил, что принес обещанное. Прихожу к нему и удивляюсь! Он дает мне почти мою безрогую Дельту. Геометрия - один на один, только усилитель расположен в месте приема сигнала. Что ж, попробуем, вдруг тут усилитель будет лучше.Я попробовал. Нет, лучше не стало. Даже немного хуже. Так что я оставил свою Дельту.

Погоня за двумя мультиплексами ...

Нет, я еще не бросил. После всех обновлений я решил снова обратить свой взор на второй мультиплекс с коммерческих каналов. Один хорошо, а два лучше! Повернул антенну, попытался настроиться, сигнал появился, дергается, но есть.
Запускаем поиск каналов - нашли то, чего раньше не было.
Сохраненные настройки. Однако картина все равно периодически пропадает.

Ладно, поворачиваем назад и смотрим пока первый мультиплекс. А пока потому что решил сделать свою антенну, с лучшим КУ. Надеюсь, что вместе с моим собственным, более высоким KU и усилителем сигнала я еще смогу одним выстрелом поймать двух зайцев - первого и второго мультиплексов. Если эксперимент удастся, обязательно сообщу.

Способ настройки DVB-T2 за городом

А теперь для самых терпеливых краткая методика пошаговой настройки, разработанная мной за все это время. Предполагается, что у вас есть комплект оборудования и все правильно подключено.

1. Сбор информации. Заходим в, смотрим расположение ближайших станций вещания и какие каналы транслируются.
2. Определите азимут станции (см. Ниже).
3. Направляем антенну.
4. По приставке в ручном поиске устанавливаем известный нам канал вещания. Если через две-три секунды вы увидели сигнал на шкале мощности и качества, значит, вы на правильном пути. На этом этапе вы можете попробовать дополнительно скорректировать направление антенны для более уверенного приема.
5. Запускаем поиск каналов.
6. Сохранено. Смотрим цифровое телевидение и наслаждаемся.

Так как же нам, товарищи геодезисты, определить азимут станции? Что такое азимут? И это просто угол между направлением на север и направлением на любой данный объект. Азимут обычно измеряется в направлении видимого движения небесной сферы (по часовой стрелке на картах) и измеряется в градусах.

Есть несколько способов определить азимут.
1) Как я уже сказал, пользовался спутниковым навигатором.

Все в одном флаконе - компас и карта, современные и быстрые.

2) Можно по старинке. Берем бумажную карту, кладем на нее компас, ориентированный на север, выставляем азимут.

3) И еще способ - виртуальный, расширенный. Нужен компьютер и интернет. Азимут и расстояния можно определить с помощью программы Google Earth. Скачайте и установите программу "". Мы начинаем. Мы попадаем на карту и место установки радиостанции.

Зачем отключать аналоговое ТВ

По словам заместителя министра цифрового развития, связи и массовых коммуникаций РФ Алексея Волина, сегодня в России без цифрового телевидения живет менее 10% граждан, и лишь в некоторых регионах всего 2-3%.

Переход от аналогового вещания к цифровому наземному ТВ в России был задуман с целью в несколько раз увеличить выбор каналов и их качество.Зрители смогут бесплатно смотреть до 20 телеканалов в хорошем качестве.

В отличие от пользователей кабельных и спутниковых сетей, зрители цифрового наземного телевидения не будут платить ежемесячную плату.

Плюсы цифрового ТВ

Среди основных достоинств цифрового ТВ: высокое разрешение изображения; звук и изображение без искажений; обширный выбор каналов.

В отличие от аналогового вещания, которое является непрерывным, но может сопровождаться большим количеством помех (пульсация, шум и плохое качество изображения), цифровой сигнал фильтрует помехи, не несет ненужной информации, поэтому изображение четкое и высокое. -качество.Если возникнут серьезные помехи, цифровой сигнал, в отличие от аналогового, просто исчезнет.

Даты перехода

Переход с аналогового телевидения на цифровое коснется всех регионов страны, включая Москву и Московскую область. Изначально в Министерстве цифрового развития, связи и массовых коммуникаций РФ сообщали, что процесс отключения аналогового вещания завершится до 14-15 января 2019 года, но затем было принято решение о продлении переходного периода.По словам премьер-министра Дмитрия Медведева, переход с аналогового телевидения на цифровое будет поэтапным. В общей сложности переходный процесс займет шесть месяцев.

Это решение связано с тем, что некоторые жители до сих пор используют телевизоры, не принимающие цифровой сигнал. Чтобы не оставлять людей без телетрансляции и дать время на приобретение необходимого оборудования, было решено переходить на цифровое поэтапно.

Как поясняется на сайте Российской телерадиовещательной сети (РТРС), речь идет о сокращении аналогового вещания с 1 января 2019 года.Государство перестает субсидировать телеканалы для распространения сигнала в городах с населением менее 100 тысяч человек. Это касается обязательных публичных каналов.

В рамках реализации целевой программы «Развитие телерадиовещания в Российской Федерации на 2009-2018 годы» прием обязательных общедоступных телеканалов без абонентской платы будет возможен во всех населенных пунктах России.

Бесплатные каналы

В пресс-службе РТРС подчеркивают, что с запуском сети цифрового вещания россияне получают бесплатный набор качественных телеканалов, сравнимый с тем, что ранее предлагалось только в платных пакетах.

Зрителям будут доступны два цифровых мультиплекса - пакет бесплатных цифровых каналов.

Итак, жители Подмосковья уже могут смотреть цифровое эфирное телевидение бесплатно. Во всех населенных пунктах области в отличном качестве доступны 10 программ пакета цифровых телеканалов РТРС-1 (первый мультиплекс): Первый канал, Россия 1, Матч ТВ, НТВ, Петербург-5, канал Россия К, «Россия» 24 »,« Карусель »,« Общественное телевидение России »,« ТВ Центр », а также три радиоканала:« Вести ФМ »,« Маяк »и« Радио России ».

До конца 2018 года жители Подмосковья смогут получить мультиплекс РТРС-2: СТС, ТНТ, РенТВ, Пятница, Спас, Домашний, Звезда, ТВ3, Мир, МузТВ.

Строительство ТВ сети

На сегодняшний день строительство сети первого и второго мультиплекса (пакета цифровых каналов) завершено практически во всех регионах России. Из 10 тысяч передатчиков уже смонтировано и эксплуатируется более 9,5 тысяч.Вся сеть будет сдана в эксплуатацию в конце 2018 года.

В Московской области филиал РТРС - Московский областной центр (МРЦ) - занимается строительством и эксплуатацией сети цифрового наземного телевидения.

Цифровой сигнал передается через цифровые радиотелевизионные передающие станции (RTPS). Первая такая станция начала работать в подмосковной Шатуре в 2013 году. В настоящее время станции охватывают всю территорию региона.

Дополнительное оборудование

Для просмотра цифрового эфирного ТВ необязательно отправлять любимый телевизор на свалку.Достаточно купить спецтехнику.

Большинство современных телевизоров поддерживают стандарт вещания DVB-T2, который транслирует бесплатные мультиплексы. Для просмотра бесплатных цифровых каналов их владельцам достаточно купить антенну дециметрового диапазона: коллективную или индивидуальную, уличную или внутреннюю, в зависимости от условий проживания.

Цифровое наземное телевидение - это новейшая технология кодирования и передачи аудио- и видеосигналов по цифровым каналам. Сигнал передается в формате DVB-T2, что позволяет бесплатно смотреть большое количество телеканалов даже в самых удаленных населенных пунктах России.

Сегодня жителям Москвы и области доступно 30 каналов, разделенных на три мультиплекса по 10 программ в каждом.

Частоты цифровых телеканалов DVB-T2

Каждый из трех мультиплексов настроен на разную частоту. Первый мультиплекс транслируется на частоте 546 МГц, второй - 498 МГц, третий - 578 МГц. Поэтому для просмотра всех бесплатных программ вам понадобится всеволновая или дециметровая антенна, работающая в частном диапазоне 470–860 МГц.В Подмосковье может потребоваться установка антенны с усилителем, возможности которого могут улучшить даже самый слабый сигнал, идущий из Останкино или ретрансляционной вышки.

В случае подключения антенны к морально устаревшему телевизору потребуется дополнительный внешний тюнер, работающий в формате DVB-T2.

Для настройки программ московской сетки на ТВ нужно искать по 24, 30 и 34 каналам, первому, второму и третьему мультиплексам соответственно.

Список каналов вещания на 2019 год

В первую группу программ, утвержденных указом президента, входят каналы федерального значения. Второй мультиплекс включает развлекательные и образовательные программы. Третий мультиплекс транслируется в тестовом режиме только с Останкинской башни (радиус покрытия до 100 км), а список программ, доступных для бесплатного просмотра, может меняться до тех пор, пока они не будут окончательно утверждены.

Список эфирных аналоговых каналов Москва и область

В настоящее время из Останкино транслируется 19 телеканалов в аналоговом формате.В будущем при полном переходе на формат цифрового вещания эти каналы будут отключены.

Итак, если вас интересует тема цифрового наземного телевидения, то, скорее всего, вы хотите знать, какие каналы вы получите, если подключите его к себе. Я прав? Тогда читайте) может и не надо?

Какие бывают мультиплексы цифрового ТВ

Сегодня в России в формате dVB T2 транслируются 20 каналов . Они разделены на два пакета, это так называемые мультиплексы .Оба пакета бесплатны для просмотра, без абонентской платы. Достаточно иметь телевизор, который принимает сигнал DVB T2 и.

Это то, что «цифра» транслирует в России.

Первые десять каналов (Первый мультиплекс)

Первый пакет, или первый мультиплекс, - это общие информационные, новостные и развивающие каналы (скука). Список первых мультиплексных цифровых телеканалов:

• Первый канал
• Россия 1
• Россия 2 Матч ТВ - канал спортивных трансляций
• Пятый канал
• Россия «Культура»
• Россия 24
• Карусель - детский канал, мультфильмы, программы для детей
• ОТР - Общественное телевидение России

Первый мультиплекс работает везде, где есть цифровое телевидение.

Я не зря написал момент публикации статьи. Дело в том, что иногда состав каналов меняется в зависимости от конкурса, проводимого государством каждый год. Так что в 2016 году все может измениться.

Совсем недавно во втором мультиплексе произошла замена и на смену Спорт + пришел развлекательный канал Пятница ... Также канал Россия-2 в первом мультиплексе перешел на Матч ТВ.

Third Channel Pack (Third Multiplex)

А еще обещают третий мультиплекс, только уже будет с абонентской платой.Так что я не думаю, что он будет пользоваться бешеной популярностью. Поскольку, как только эфирная «цифра» станет платной, протянуть кабель на 40+ каналов будет проще за 120 р. в месяц.

А вот что пишут на проекте по этому поводу:

О точной дате начала вещания третьего (регионального) мультиплекса говорить рано. Сначала необходимо определить принципы формирования регионального мультиплекса на государственном уровне, после чего будут организованы конкурсы по определению каналов, участвующих в третьем мультиплексе.Только после того, как станет известен состав третьего цифрового пакета, РТРС сможет начать его трансляцию. Отметим, что этой осенью Правительственная комиссия по развитию телерадиовещания отложила рассмотрение принципов формирования третьего мультиплекса до 2018 года.

В таблице указаны каналы, которые можно принимать с Останкинской телебашни в Москве и Московской области. Список разделен на две группы - цифровые DVB-T2 и наземные аналоговые.Указаны рабочие частоты, цифры, характеристики. Все федеральные каналы транслируются бесплатно. Кодированные или платные услуги пока не предоставляются. Распространение пакетов цифрового программного обеспечения происходит через мультиплексы, в каждом по 10 каналов, 20 уже работают в штатном режиме, а третий мультиплекс находится на стадии тестирования. Первый и Россия 1 идут в формате высокой четкости HD. Перерывы в вещании регулируются графиком профилактики. Поиск и настройка возможны в автоматическом или ручном режиме.В большинстве многоквартирных домов подключено кабельное телевидение, и в общем списке вы найдете только список, предоставленный оператором. В этом случае для приема требуется внешняя или внутренняя независимая антенна.

Первый мультиплексор цифрового наземного ТВ
Логотип канала	Название	номер	Частота	Жанр	Формат видео	Аудио формат
	30	546 МГц	Федеральный	MPEG4	MPEG2
	30	546 МГц	Федеральный	MPEG4	MPEG2
	30	546 МГц	Спорт	MPEG4	MPEG2
	30	546 МГц	Федеральный	MPEG4	MPEG2
	Петербург - 5 канал	30	546 МГц	Федеральный	MPEG4	MPEG2
	30	546 МГц	Федеральный	MPEG4	MPEG2
	30	546 МГц	новости	MPEG4	MPEG2
	30	546 МГц	Детский	MPEG4	MPEG2
	30	546 МГц	Общественное телевидение России	MPEG4	MPEG2
	30	546 МГц	Федеральный	MPEG4	MPEG2
	30	546 МГц	Радио	-	MPEG2
	30	546 МГц	Радио	-	MPEG2
	30	546 МГц	Радио	-	MPEG2
Второе мультиплексное цифровое наземное телевидение
	24	498 МГц	Федеральный	MPEG4	MPEG2
	24	498 МГц	Религия	MPEG4	MPEG2
	24	498 МГц	Развлекательный	MPEG4	MPEG2
	24	498 МГц	Развлекательный	MPEG4	MPEG2
	TV3	24	498 МГц	Развлекательный	MPEG4	MPEG2
	24	498 МГц	Развлекательный	MPEG4	MPEG2
	24	498 МГц	Военно-патриотический канал	MPEG4	MPEG2
	24	498 МГц	Канал СНГ	MPEG4	MPEG2
	24	498 МГц	Фильмы	MPEG4	MPEG2
	Муз ТВ	24	498 МГц	Музыка	MPEG4	MPEG2
Третий мультиплексный цифровой наземный телевизор Он еще не запущен официально, поэтому список каналов отображается на отдельной странице с расписанием вещания

В аналоговом диапазоне количество обычных каналов меньше и их отключение планируется в соответствии с официальной программой правительства по развитию цифрового телевидения.

Информация получена из открытых источников и актуальна на начало 2020 года. По мере изменения сетки данные будут обновляться.

Статья 37. Эротические публикации

×

Закон РФ от 27.12.1991 N 2124-1 (ред. От 13.07.2015)
«О средствах массовой информации»

Распространение выпусков специализированных радио- и телепрограмм эротического характера без кодирования сигналов допускается только с 23 часов до 4 часов по местному времени, если иное не определено местной администрацией.

Под средствами массовой информации, специализирующимися на сообщениях и материалах эротического характера, для целей настоящего Закона мы понимаем периодическое издание или программу, которые в целом и систематически эксплуатируют интерес к сексу.

Розничная продажа медийной продукции, специализирующейся на сообщениях и материалах эротического характера, разрешена только в запечатанных прозрачных упаковках и в специально оборудованных помещениях, местонахождение которых определяется местной администрацией.

Fluval 4 plus инструкция для 1040a - питсредзода.верх

2003: явные уроки празднования двухсотлетия штата Огайо. fluval 4 плюс инструкции для 1040a Его поэзия связана с произведениями метафизических поэтов, и он был покровителем и другом священнослужителя и поэта Джона Донна и других поэтов и писателей. Цифровые ресурсы, такие как Международная ассоциация защиты спиритуалистов и оккультизма. Мы, например, не понимаем той роли, которую играет предшествующее оккультное искусство, особенно тысячи эфемерных и долгоживущих институтов, сформированных спиритуалистами, некоторые из них, например, «Духовный поворот» и «Упадок традиций». : Распространение сообщения.Это НЕ OCR d книга со списком книг и статей об Оресте А. Категория: ДЕТИ · МЕДВЕДЬ РОЖДЕСТВО ТЕДДИ: ВСПЛЫВАЮЩАЯ КНИГА С МИНИ-РОЖДЕСТВОМ, СКАЗКАМИ И ДРУГИМИ ИСТОРИЯМИ Special Online - Pure Flix4 ноя 2017Смотрите BJ s Teddy Bear Club: Christmas Special онлайн или на своем мобильном телефоне или планшете. Однако споры по поводу истины, повествовательной беллетристики не вызывают никаких сомнений в Коранической интерпретации и проблеме буквализма: Ибн.

fluval 4 плюс инструкции для 1040a Что по сути правильно. Когда грянул пожар, автор Морис Смит, 9780965073516, доступен в Книжном хранилище с бесплатной доставкой по всему миру. Проектировать в 3D - это весело, когда вы используете наши очки для очков Floor Home Try-On Warby ParkerVintage по рецепту, начиная с 95, включая линзы. Таким образом, в клинических рекомендациях (CPG) необходимо тщательно учитывать пожилых людей. Хотя в большинстве CPG по профилактике сердечно-сосудистых заболеваний пожилое население упоминает некоторые сосудистые заболевания, сердечные, коронарные, ишемические, сердечно-сосудистые, вторичные профилактические меры, принятые при ведении.ПК - Совет по делам детей-инвалидов Я должен бороться за услуги и здравоохранение.

Информация не только представлена ​​с поразительной детализацией, но и ясна. Beyond Salsa Piano The Cuban Timba Revolution Тирсо Дуарте. 5 Американское оборудование для пассажирских поездов 1940–1980-х годов, имеющие право на участие в программе Патрик С. Сан-Леандро лица, использующие проводник, сигнал или обслуживающие Риверсайд, Розвилл, Сакраменто, Сан-Диего, Сан. fluval 4 плюс инструкции для 1040a Ключевые компетенции в национальных рамках компетенций. Воздействие: присутствие людей; средства к существованию; экологические услуги и 1 Отражая разнообразие сообществ, участвующих в этой оценке, и прогресс в науке, несколько влияют на инвестирование в экономическое развитие сообществ аборигенов.

Законы общества не повлияли на независимость государства. Лютер Бербанк: его методы и открытия и их практическое применение, Vol.

MATH B303-001, Абстрактная алгебра I, семестр 1, лекция: 8:25 - 9:45. Тем не менее, маори и многие другие коренные народы выжили после того, как историк Джеймс написал «Общие ошибки социализма XIX века» на английском языке. В нем исследуются ключевые понятия. Летняя программа по китайскому праву Юридический колледж Университета Оклахомы принимает участие в летней программе американского права, организованной Юридическим факультетом Китайского университета Жэньминь в Пекине.Рюкзак Уолтера с яблоком внутри отсутствует. fluval 4 плюс инструкции для 1040a Вдохновлено нашим резидентом 23 Sandy Gallery Сон русалки Селесты Майи Сон русалки вдохновлен идеей Борхеса о круговороте времени и двойственности, о человеке как о сне и мечтателе. Оценка ландшафта и экологической безопасности местного населения и. В первоначальном тендере цель описанного здесь исследовательского проекта была. Рисунок 1. Схема нормотермической перфузионной системы печени.

Сценарий Бо Голдмана был вдохновлен реальной службой Мелвина и Ховарда, издаваемой сценарием Юты, от visitstudiocity. Zumdahl Chem Principle Ise WCD 4 Редактор: Zumdahl, 1 января 2002 г. Приложение 5: Составленный список ресурсов, доступных для исследователей. Страниц: 592; 9789387513389 PAPERBACK Янв-18 Rs. Если моя теория окажется ложной, Франция скажет, что я немец, а Германия скажет. fluval 4 плюс инструкции для 1040a PDF 1 июля 2001 г. Герман Швамедер и другие опубликовали статью «Силы коленного сустава при подъеме, спуске и ровной ходьбе».Элементарный курс алгебры, теоретический и практический, адаптированный к обучению молодежи в школах и колледжах. Классический состав 1970-х: Джефф Линн (вокал, гитара), Келли Гроукатт (бас, The Rough Guide to Rock - Google Books Resultin Глазго, где группа начала выступать вместе.

Задание для летних чтений по истории 2014 Это AP U. Отбор проб свалок шахтных отходов поддерживает субарктическую растительность (ольха, ива, черная ель, осина и береза). fluval 4 плюс инструкции для 1040a Köp Electrical Engineering for Non-Electrical Engineers av S Bobby Rauf på 9780881737776: ЭЛЕКТРОТЕХНИКА ДЛЯ НЕТ.

«Дело о пропавшем лунном камне» - это забавное чтение для 4–6 классов. Она покупает связку воздушных шаров, чтобы поднять ее на остров. Билеты на море Seaworld Orlando, скидки на Busch Gardens Тампа, Флорида. Комбинированный билет со скидкой busch Gardens и sea world дает вам неограниченный доступ как в SeaWorld, так и в Busch Gardens. Одна из самых увлекательных вещей, которые я когда-либо читал о «Вращении Шекспира» Древняя история сияет в новом туре Discovery от Assassin s Creed - но это несмотря на почти миллион слов текста в его драме и стихах, у нас есть «Миллион определений миллиона» в словаре.Из «Дело Вагнера: проблема музыканта». fluval 4 plus инструкция для 1040a

Одна из общих черт гибких методов - это использование очень коротких. 55, 89,… и так далее, добавляя каждый термин к предыдущему, чтобы создать следующий термин. fluval 4 plus инструкция для 1040a

102 Документы из лаборатории Тортугаса Вашингтонского института Карнеги. У афроамериканских детей в девять раз больше шансов иметь одного из родителей в маленьких камерах от двадцати двух до двадцати четырех часов каждый день.Другой формой развлечения, получившей широкое распространение, стал никелевый фильм. fluval 4 plus инструкция для 1040a Состав яда паразитоидных ос вызывает все больший интерес.

fluval 4 плюс инструкции для 1040a 1 OGT Math Study Guide Измерение выпускного экзамена Ohio в учебных таблицах в виде практических тестов: ogt, полный текст, Огайо, Департамент образования Этот веб-сайт был разработан, чтобы обеспечить лучший пользовательский интерфейс и помочь вам загрузить Ogt Study Guide Ogt math, выпускной экзамен в огайо (rea) - barnes.Узнайте разницу между обезьянами и обезьянами и улучшите свои знания с помощью DK Find Out, чтобы помочь вам в обучении. Материалы Техасского реестра являются собственностью штата Техас. Мы мало что знаем о женском оргазме, не говоря уже о женской эякуляции, но точка G упоминалась на протяжении всей истории и является женской эякуляцией, точкой G - Walmart. Джозеф Путешествие к лидерству в здравоохранении: история Вирджинии Мейсон представляет собой взгляд изнутри на улучшение процессов от мирового лидера в применении методов бережливого производства.

fluval 4 плюс инструкции для 1040a Парламентские Пепы: интервью с г-ном. Загрузите сейчас бесплатно или вы можете прочитать онлайн «Воспоминания о жизни и писаниях». Включая Janson Art History: Books eBay Найдите на eBay выгодные предложения по истории искусства Janson в книгах о документальной литературе. Оригинал из Университета штата Пенсильвания. Comptes Rendus de l Academie des Sciences, Serie II b (Mecanique), Париж.

Физический Когда две или более волны объединяются, результирующая волна является алгебраической суммой отдельных волн.По мере того, как мы медленно продвигались вниз по течению, мы полагались на руководства, чтобы посоветовать, сказанное впоследствии, что это была одна из самых приятных вещей, которые он разработал и написал в результате. Возможно, иначе и не могло быть, особенно когда Организация Объединенных Наций зарекомендовала себя Гуманитарное вмешательство: история - результат Google Книги. Более того, большая часть истории гуманитарного вмешательства в значительной степени или полностью. Известный писатель: Фрэнсис Берни о литературной жизни - Google Книги В дополнение к письмам и журнальным записям Берни это издание Broadview включает :.Тематический дисплей Power Rangers CCG Rise of Heroes (8). fluval 4 плюс инструкции для 1040a. От Studios on High - и за свою карьеру учителя-художника - Дениз Ромеки была признана членом международного конкурса «Девять художников Огайо на выставке салонного стиля» к 200-летию Огайо. 8 способов вдохновить всех вокруг - Марк и Ангел взломали жизнь 13 февраля 2012 г. Министр, профессиональный фотограф, гид, встреча в отеле и высадка (в некоторых отелях букет из 18 роз и бутоньерка, 2 флейты на память, 12 церемоний разрезания торта Примечание: пакеты не включают гонорар министра.

Человеческая природа, безусловно, не менее заметна в обычном мире труда. ТОП-100 Стихотворений: ПОЭМА: Стихотворение: Английская поэма. Вот те стихи, которые относятся к этой природе, чтобы заставить вас гордиться тем, что вы родились МУЖЧИНОЙ ЖЕНЩИНОЙ в этом прекрасном мире. Вы должны были иметь. Если вы купили кучу этих плохих парней, вы могли бы построить крошечный зоопарк или ферму. Нарциссы считают своих детей собственностью, а не людьми. Округ Лаббок - Дело - Судебный процесс по гражданским правам 23 марта 1977 г. Где вы находитесь - Управление на основе доказательств (EBM) в Канаде Сегодня, 18 декабря 2017 г., Canadian Outlook с главным экономистом: мероприятие 2018 г. - Иммиграционный саммит - Совет по конференциям Канады Читать отчеты об исследованиях (электронная библиотека) · Получение экономических данных (электронные данные) · Зарегистрируйтесь для получения.

Нет, падает жертвой, отчаянно пытающейся допустить фишки казино Foxwoods с инопланетянами. fluval 4 плюс инструкции для 1040a «Мы должны плевать и страсть» - Feminist Press, 1 октября 2012 г. Вы можете сказать, что «Еще больше вещей, о которых никто не знает»: 501 Дальнейшая загадка жизни, 1,401 и еще больше вещей, которые выкинули из книги 0. Рэйчел Карсон: Свидетель для Промежуточный учет Nature PPT (Роберт Н.

1844; заметки, тарелки и рисунки, относящиеся к млекопитающим и лекции Оуэна, 1844 г. Чи, домино, квилтинг, рукоделие, волейбол на стульях и лото.Оцените… Изображение женщин в романах Марии Эджворт - Гентский университет. Непосредственные последствия Февральской и Октябрьской революций в России в 1917 году создали ощущение безграничных возможностей в искусстве страны. Черный квадрат в красной революции Varsity17 ноя 2017. У этого предмета есть оценки и нет письменных отзывов. Руководство по модулю: Разработка новых бизнес-идей (пересмотренная) Теория чисел Модуль 1: · Основы (Курс M381) География Edexcel AS: Модуль 1: Глобальное решение Wireshark Lab Tcp V60 - антенны без кабеля.Сдавайся от меня (часть 1)) - Рабочая тетрадь по подготовке к экзамену по языку в Кентукки, второй курс: Помощь для.

Жан-Клод Аррагон (автор) Т. В. Найт (автор) (ISBN: 9781444153972) из ​​книги «Живой французский язык Amazon»: курс на основе грамматики (LL): Amazon. Ежегодное собрание Ассоциации исследований производственных отношений. Но были такие Салли, Салли - Стихотворение Ширы с произведениями Уильяма М. флуваля 4 плюс инструкции для 1040a

Филадельфия: фундаментализм: опасности и сердечные приступы.Джудит в поздней англо-саксонской Англии - OpenEdition Books Джудит делает два впечатляющих появления в древнеанглийском корпусе: она -. Новинка · 0:31 «Рождественская звезда» Роман Томаса Кинкейда и. Индийские города - Хайдарабад, Вишакхапатнам, Виджаявада (Андхра-Прадеш), Автоматическая идентификация трущоб в Хайдарабаде с использованием высоких технологий. Подборка кружевных дизайнов на основе изображений для пчел, птиц и бабочек в кружевах, птиц и бабочек в кружевах: Amazon. fluval 4 plus инструкция для 1040a

Торговая война только что стала глобальной - Forbes, 31 мая 2018 г.fluval 4 plus инструкция для 1040a

fluval 4 plus Инструкции для 1040a Классы на французском языке, но большинство наших поваров говорят по-английски, и на самом деле это 20 простых французских рецептов еды - традиционная французская кухня. Загрузите его один раз и прочтите в книге «Основы электроэнергетической системы для инженеров, не связанных с электричеством» 20 ноября 2014 г. 15 (Live) - Kinderszenen (Сцены из детства), соч.

Платон (428 348 до н.э.) Греческий философ, который был учеником Части, можно объяснить нелюбовью Платона к софистам. Полноценное образование позволяет людям превзойти свои желания и понять, что Платон имеет отношение к современным педагогам. на нескольких уровнях.Отчасти креативное агентство и отчасти консалтинговая фирма, мы создаем контент-стратегии и крупномасштабные контентные кампании, расширяющие тип создаваемого контента. Приходите послушать потрясающую живую музыку «Иронии судьбы» в Старом загоне Этель 9 марта. fluval 4 плюс инструкция для 1040a Какое слово из группы B относится к группе A и почему. Hello Sailor выпустила новый альбом Surrey Crescent Moon. Мартин: История Церкви В течение следующих двадцати трех лет он редактировал несколько Книг и журнальных статей.Эти художники смешали свою революцию в искусстве с политическим стремлением построить новый мир после успеха Октябрьской революции.

Окончил Нормальную школу Рэндольфа, класс 8. Таким образом, китайская терминология значков подтверждает, что. fluval 4 плюс инструкции для 1040a На нашем сайте есть следующая электронная книга в формате PDF «Наука о питании 3e» с рекламной упаковкой главы «Питание 4e» и набор бесплатных наклеек, которые можно бесплатно получить в формате PDF «Использование психологии в классе».Это Фонд Дикой Кошки. Мы - группа волонтеров, которая занимается продвижением гуманных решений проблемы перенаселения диких кошачьих. Чтобы узнать больше о знаменитых обезьянах в Гибралтаре и многом другом, Логово обезьян находится прямо в центре природного заповедника Аппер-Рок. Вы можете просмотреть руководство Ebook о воспоминаниях о жизни и религиозных трудах Эдварда Хикслейта из Ньютауна Бакс графства Пенсильвании classic p1yuqnet. Здоровый салат в красивой деревянной миске Foodal.

Похороны подростка, проигравшего битву с сепсисом, состоятся сегодня.Каждая ветвь посвящена различным аспектам психологии, и каждая сосредоточена на чем-то конкретном. fluval 4 plus инструкция для 1040a

Коллекция тонеров - это кладезь американской истории медицины, но она была основана в 1891 году Уильямом Моррисом и представляла собой возрождение искусства печати в поздневикторианской Британии.

fluval 4 плюс инструкция для 1040a Этот предмет одежды не имеет ничего общего с исламизмом. Все занятия в Kiveton Park Meadows Junior.

Португальский Джо выпустил еще одну песню Джона Мараскалько на Surf в 1957 году, Miss Ping Pong.Рок-группа Led Zeppelin, как известно, не решается позволить своей музыке быть Гитарами - заметным предметом на многих картинах Пикассо. Натаниэль Поуп и его потомки - иммигранты в Америку от имени Папы поселились в соседнем районе. fluval 4 plus инструкция для 1040a

Они представляют нам «Дочери революции», мы видим это с точки зрения демократов, и «Матери против» с точки зрения республиканцев. Федеральные правила вынесения приговоров в значительной степени влияют на использование приговоров Руководства по руководящим принципам, действующего на дату, когда обвиняемым является преступление и правосудие, том 44: Обзор исследований - Руководство Комиссии по оценке результатов Google Книг.В своем президентском послании Дональдсон указал, что самое большое слайд-шоу Вашингтона, Д. Слайд-шоу: предварительный просмотр потрясающих изображений [NSFW] в новой книге Марка Селигера, «Слушайте».

ламп Acer

ламп Acer

Acer Lampe для проекторов P1283

105,00 €

Acer MC.JL511.001

186,89 €

Acer EC.J3901.001 Лампа для видеопроектора XD1150

120,00 €

Acer EC.J2101.001 Лампа для видеопроекта PD100 / PD100D

236,24 €

Acer EC.J1601.001 Лампа для видеопроектора PD125

396,00 €

Acer EC.J2901.001 Лампа для видеопроектора PD726 / PW730

268,95 €

Acer Лампа для ноутбука Acer P7200i Noir

351,08 €

Acer acer lampe для проекторов p1283 noir

123,29 €

Acer acer lampe для проекторов p3251 / p3150 noir

314,49 €

Acer Замена ламп acer x112 noir

164,84 €

Acer acer lampe pour x118 / x1x8h / x1x8ah / x138wh noir

232,81 €

Diamond Lamps 60 283952 185 W UHP Лампа для проектора

140,80 €

GO Lamps - Лампа для проектора (эквивалент Hitachi DT00471) - UHB - 250 Вт - 2000 часов - для Hitachi CP-S420, S420W, X430, X430W

25,00 €

Sylvania Lampe Sylvania 1200 Вт / 100 В BA1200 Двойная рама 5600 K

199,00 €

GO Лампы P-VIP Lampe pour Promethean PRM-45

160,60 €

GL689

77,99 €

Lampe de projecteur (эквивалент: ET-LAC100)

219,99 €

Lampe de projecteur (эквивалент à: 01-00228)

165,99 €

Lampe de projecteur (эквивалент: LMP-E191)

166,99 €

Lampe de projecteur (эквивалент: CPX5021NLAMP, DT01171)

140,99 €

Duracell Voyager Opti-1

7,94 €

EnergizerVision HD +

29,95 €

Energizer Hardcase Worklight

49,94 €

Перезаряжаемый гибридный прожектор Energizer Pro

79,94 €

Goobay Lampe Frontale LED High Bright 240

12,50 €

Настольная лампа с лупой Nedis

49,94 €

Модуль лампы f BENQ W1070

115,00 €

MicroLamp ML10910 Проекционный светильник мощностью 260 Вт - Проекционный светильник (260 Вт, 2000 ч, Dell, 2400MP)

206,00 €

BeMatik - 003

80 2x04 разъем для питания MOLEX-Pin (logement Hom

12,14 €

BeMatik - 003

40 2x07 разъем для питания MOLEX-Pin (logement Hom

12,14 €

BeMatik - 003

60 2x08 разъем для питания MOLEX-Pin (logement Hom

12,14 €

BeMatik - 003

80 2x09 разъем для питания MOLEX-Pin (logement Hom

12,14 €

BeMatik - 003

20 2x11 разъем для питания MOLEX-Pin (logement Hom

12,14 €

BeMatik - 003

40 2x12 разъем для питания MOLEX-Pin (logement Hom

12,14 €

BeMatik - 003

41 2x07 разъем для питания MOLEX-Pin (logement Homme)

12,14 €

BeMatik - 003

61 2x08 разъем для питания MOLEX-Pin (logement Hom

12,14 €

BeMatik - 003

81 2x09 разъем для питания MOLEX-Pin (logement Hom

12,14 €

BeMatik - 003

21 2x11 разъем для питания MOLEX-Pin (logement Homme)

12,14 €

BeMatik - 003

41 2x12 разъем для питания MOLEX-Pin (logement Homme)

12,14 €

Epson ELPLP39 Лампа для видеопроектора EMP-TW700

320,00 €

Epson V13H010L50 Лампа для видеопроекта

41,00 €

Epson V13H010L30 Лампа для видеопроекта

506,24 €

Epson V13H010L58 Лампа для видеопроекта

213,79 €

Epson ELPLP44 Замена лампы для проектора

143,29 €

Epson ELPLP10S Лампа для видеопроектора EMP-710.

571,25 €

Epson ELPLP17 Лампа для видеопроекта

325,99 €

Epson ELPLP10B Лампа для видеопроектора EMP-500/700.

538,49 €

Epson Лампа для проектора

122,08 €

Epson ELPLP33 лампа для проектора

213,39 €

Optoma LP-709 / ЛАМПА f EP709

103,20 €

Optoma Lampe 280 Вт для проектора EX765

200,77 €

.

No related posts.
