Содержание

ЦЭ 6803В Р31 — Трехфазные электронные однотарифные активной энергии — Электросчётчики

Получить прайс на Электросчётчики

Используется счетчик ЦЭ6803В для измерения и учета электроэнергии по одному тарифу.

Класс точности: 1; 2

Соответствует ГОСТ Р 52320-2005 и 52322-2005.
Новый корпус R31 — для крепления на рейке ТН35.
Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.

ТУ 4228-010-04697185-97

Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
  • Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ




Технические характеристики
Показатели Величины
Класс точности 1;2
Число тарифов 1
Частота измерительной сети, Гц 50±2,5 (60±3)
Номинальное фазное напряжение*, В 57,7; 100; 127; 220
Номинальная сила тока*, А: 1; 5; 10
Максимальная сила тока*, А:
— для электросчетчиков непосредственного включения
— для электросчетчиков трансформаторного включения

50; 100
7,5
Стартовый ток, A:**
— для электросчетчиков непосредственного включения, Iб
— для электросчетчиков трансформаторного включения, Iном

0,004; 0,005
0,002; 0,003
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)


6(0,6)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от -40 до 60
Габаритные размеры, мм 110 x 143 x 72,5
Масса, не более, кг 1

* — в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.
** — в зависимости от класса точности

Особенности электросчетчика


Погрешность электросчетчика нормируется от 1% номинального значения тока нагрузки
Высокая чувствительность по току нагрузки
Устойчивость к климатическим, механическим и электромагнитным воздействиям
Малое собственное энергопотребление
Стандартный телеметрический импульсный выход
Световой индикатор работы
Защита от недоучета и хищений электроэнергии


Характеристики надежности


Средняя наработка на отказ — 160000 часов.

Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.



Габаритные размеры


Структура условного обозначения

  ЦЭ6803В/X X X X X X X



Тип корпуса:
Р31 — для установки на щиток и на рейку.

Тип отсчетного устройства:
М7 — электромеханическое семиразрядное;
М6 — электромеханическое шестиразрядное;

Схемы включения:
3ф.4пр. — для трехфазных четырехпроводных счетчиков;
3ф.3пр. — для трехфазных трехпроводных счетчиков
Номинальный (базовый)и максимальный ток:
1 — 1,5 А;
1 — 7,5 А;
5 — 7,5 А;
5 — 50 А;
10 — 100 А
Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных:
57,7 В; 127 В; 220В — для 4-х проводных счетчиков;
100 В — для 3-х проводных счетчиков
Число тарифов:
«1Т» — однотарифный счетчик;

Класс точности по ГОСТ Р 52322-2005
1
2

















Счетчик электроэнергии Энергомера ЦЭ6803В 1 230В 10-100А 3ф.

4пр. М7 Р32 101003001011076 — цена, отзывы, характеристики, фото

Счетчик электроэнергии Энергомера ЦЭ6803В 1 230В 10-100А 3ф. 4пр. М7 Р32 101003001011076 имеет универсальный монтаж. Можно устанавливать на DIN-рейку или в щиток.

Прибор отличается малым собственным потреблением электроэнергии.

Максимальный ток устройства — 100А.

  • Крепление универсальное
  • Класс точности 1
  • Номинальное напряжение, В 3х230/400
  • Номинальный ток, А 10
  • Max ток, А 100
  • Количество тарифов однотарифный
  • Межповерочный интервал, лет 16
  • Число фаз трехфазный
  • Длина, мм 170
  • Ширина, мм 143
  • Высота, мм 52
  • Работа по Wi-Fi нет
  • Показать еще

Этот товар из подборок

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,90

Длина, мм: 70
Ширина, мм: 185
Высота, мм: 150

Преимущества

  • Модификации для прямого, полукосвенного и косвенного включения.
  • Универсальный монтаж на DIN-рейку и на плоскую поверхность.
  • Исполнения с механическим отсчетным устройством или ЖКИ.
  • Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
  • Улучшенные значения стартового тока.
  • Малое собственное энергопотребление.
  • Стандартный телеметрический импульсный выход.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Средняя наработка на отказ — 220000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы счетчика электроэнергии Энергомера ЦЭ6803В 101003001011076 — 30 лет.

Произведено

  • Россия — родина бренда
  • Россия — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если данный товар вышел из строя в течение 6 месяцев с момента покупки.

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 5 лет

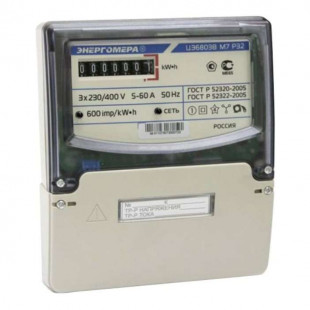

Счетчик электроэнергии трехфазный ЦЭ6803В-Р32, Р31, Ш33

Описание

Используется счетчик ЦЭ6803В для измерения и учета электроэнергии по одному тарифу. Класс точности: 1

Корпус Р32 — для крепления в щиток и на din-рейку.

Корпус Р31 — для крепления на din-рейку.

Корпус Ш33 — для установки в щиток.

Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.

Характеристики надежности

Средняя наработка на отказ — 220000 часов.

Межповерочный интервал — 16 лет.

Средний срок службы — 30 лет.

Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика

Погрешность электросчетчика нормируется от 1% номинального значения тока нагрузки

Высокая чувствительность по току нагрузки

Устойчивость к климатическим, механическим и электромагнитным воздействиям

Малое собственное энергопотребление

Стандартный телеметрический импульсный выход

Световой индикатор работы

Защита от недоучета и хищений электроэнергии

Технические характеристики

Показатели

Величины

Класс точности

1

Число тарифов

1

Частота измерительной сети, Гц

50±2,5 (60±3)

Номинальное напряжение, В

3*230/400

Номинальный (базовый) ток, А:

1; 5; 10

Максимальный ток, А:

7,5; 60; 100

Стартовый ток (чувствительность):

— для электросчетчиков непосредственного включения, мА

10;20

— для электросчетчиков трансформаторного включения, мА

10

Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)

9,0 (1)

Полная потребляемая мощность последовательной цепи, не более, В*А

0,5

Диапазон рабочих температур, °С

от минус 40 до плюс 70

Габаритные размеры, мм

143×113×66,5

Средняя наработка до отказа, ч.

220000

Средний срок службы, лет

30

Электросчетчик Энергомера ЦЭ 6803В/1 1Т 220В 10-100А М7Р32 трехфазный однотарифный

Электросчетчик трехфазный электронный однотарифный Энергомера ЦЭ 6803В/1 1Т 220В 10-100А М7Р32 прямого включения по току и напряжению осуществляет измерение активной электроэнергии в трехфазных трех- и четырехпроводных сетях переменного тока, автономно или в составе информационно-измерительных систем, в качестве датчика приращения энергии и телеизмерения мощности.

Предлагаем один из лучших в своем классе трехфазный  счетчик электроэнергии по минимальным антикризисным ценам!!!

Технические особенности счетчиков ЦЭ 6803В/1 1Т 220В 10-100А М7Р32:

• Технологический запас по классу точности
• Высокая чувствительность по току нагрузки
• Устойчивость к климатическим, механическим и электромагнитным воздействиям
• Малое собственное энергопотребление
• Наличие телеметрического импульсного выхода
• Световой индикатор работы
• Защита от хищения электроэнергии
• Новый корпус R32 — для крепления в щиток и на рейку ТН35

Характеристики надежности электросчетчика Энергомера ЦЭ 6803В/1 1Т 220В 10-100А М7Р32:
• Минимальная наработка на отказ — 160 000 часов.
• Межповерочный интервал — 16 лет.
• Средний срок службы — 24 лет.
• Гарантийный срок — 3 года.

Счетчики электроэнергии

ЦЭ 6803В/1 1Т 220В 10-100А М7Р32 полностью

соответствуют стандартам для размещения на щиток и на рейку ТН35.

Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.
Выпускаются электросчетчики с 2007 года.
Класс точности: 1.
Номинальная (максимальная) сила тока: 100 А


 Технические характеристики счетчика Энергомера ЦЭ 6803В/1 1Т 220В 10-100А М7Р32:

 Счетчик удовлетворяет ГОСТ Р 52320-2005, ГОСТ Р 52322-2005.

Показатели Величины
Класс точности 1,0
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 380
Базовый (максимальный) ток, А 10(100)
Порог чувствительности, А 0,5%·Iном
Полная потребляемая мощность параллельной цепи, не более, В·А 4
Полная потребляемая мощность последовательной цепи, не более, В·А 0,1
Передаточное число импульсного телеметрического выхода, имп. /кВт·ч 800
Диапазон рабочих температур, °С от — 40 до +55
Габаритные размеры, не более, мм 143x170x52
Масса, не более, кг 2,5

 Структура условного обозначения счетчика приведена на рисунке 1, передаточные числа, положение запятой приведены в таблице 1 2.3



Видеоинструкция подключения трехфазного однотарифного счетчика электроэнергии Энергомера ЦЭ6803В:



 Счетчик подключается к трехфазной сети переменного тока и устанавливается в местах, имеющих дополнительную защиту от влияния окружающей среды (помещения, стойки) с рабочими условиями применения:

— температура окружающего воздуха от минус 40 до 60 °С — относительная влажность воздуха до 98 % при 35 °С;

— частота измерительной сети (50 ± 2,5) Гц или (60 ± 3) Гц;

— форма кривой напряжения — синусоидальная с коэффициентом несинусоидальности не более 12 %.

Максимальная сила тока составляет 1,5А, 7,5А, 50А или 100А.

Счетчики изготавливаются класса точности 1 или 2 по ГОСТ Р 52322-2005.

Полная (активная) мощность, потребляемая каждой цепью напряжения счетчика не превышает 6 В•А (0,6 Вт) при номинальном напряжении 220 В, не превышает 4 В•А (0,6 Вт) при номинальном напряжении 100 В, не превышает 2,5 В•А (0,6 Вт) при номинальном напряжении 57,7 В, при нормальной температуре, номинальной частоте.

Полная мощность, потребляемая каждой цепью тока не превышает 0,1 В•А при базовом или номинальном токе, при нормальной температуре и номинальной частоте.

Масса счетчика не более 1 кг.

Счетчик имеет счетный механизм, осуществляющий учет электрической энергии непосредственно в киловатт-часах.

 Проверка без тока нагрузки (самоход). При разомкнутых цепях тока и при напряжениях равных 1,15 номинального значения испытательное выходное устройство счетчиков не создает более одного импульса в течение времени Δt, мин. , вычисленного по формуле:

где k – постоянная счетчика (число импульсов испытательного выходного устройства счетчика на 1кВт•ч), имп/кВт•ч;

m – число измерительных элементов;

Uном – номинальное напряжение, В;

Iмакс – максимальный ток, А;

R – коэффициент, равный 600 для счетчиков класса точности 1, равный 480 для счетчиков класса точности 2.

 Стартовый ток (чувствительность). Счетчики начинают и продолжают регистрировать показания при значениях тока, указанных в таблице 2 и коэффициенте мощности равном 1.

 Предел допускаемых значений основной относительной погрешности δД в процентах соответствует таблице 3.

Пределы допускаемых значений основной относительной погрешности нормируют для информативных значений входного сигнала:

— напряжение – (0,8…1,15) Uном ;

— частота измерительной сети – (50 ± 2,5) Гц или (60 ± 3) Гц.

 При напряжении ниже 0,8 Uном погрешность счетчика находится в пределах от плюс 10 % до минус 100 %.

 Предел допускаемого значения дополнительной погрешности вызванной присутствием постоянной составляющей и четных гармоник в цепях переменного тока для счетчиков непосредственного включения классов точности 1 и 2 не превышает 3δД.

Требование не распространяется на счетчики, работающие с трансформаторами тока.

 Счетчики с непосредственным включением выдерживают кратковременные перегрузки входным током, превышающим в 30 раз Iмакс, в течение одного полупериода при номинальной частоте, а счетчики, включаемые через трансформаторы тока выдерживают в течение 0,5 с перегрузки входным током, превышающим в 20 раз Iмакс, при номинальной частоте. Изменение погрешности после испытания не превышает значений, приведенных в таблице 4.

 Средняя наработка на отказ счетчика не менее 160000 ч.

 Средний срок службы до первого капитального ремонта счетчиков 30 лет.

 Предприятие-изготовитель оставляет за собой право вносить незначительные изменения в конструкцию счетчика, не ухудшающие качества.

Устройство и работа счетчика 2.6.1 Принцип действия счетчика основан на преобразовании активной мощности в частоту импульсов, подсчет которых электромеханическим отсчетным устройством дает величину потребленной электрической энергии.

Конструктивно счетчик выполнен в пластмассовом корпусе.

В корпусе размещены печатные платы, на которых расположена вся схема счетчика.

Зажимы для подсоединения счетчика к сети и контакты испытательного выходного устройства закрываются пластмассовыми крышками.

Купить электросчетчик Энергомера ЦЭ6803В в Украине: Умань, Харьков, Киев, Южно-Украинск, Днепропетровск, Черновцы – интернет-магазин «ЭлМисто».

Габаритные размеры счетчика Энергомера ЦЭ 6803В/1 1Т 220В 10-100А М7Р32:



Данный товар также ищут как счетчик электроэнергии Энергомера ЦЭ6803В, купить счетчик Энергомера ЦЭ 6803В/1 1Т 220В 10-100А М7Р32, электросчетчик Энергомера ЦЭ6803В, цена счетчика Энергомера ЦЭ6803В в Одессе, стоимость Энергомера ЦЭ6803В, лiчильник Энергомера ЦЭ 6803В/1 1Т 220В 10-100А М7Р32

Внимание! Все товары, представленные в магазине ЭлМисто, сертифицированы в Украине, проходят техническую проверку на работоспособность и обеспечиваются гарантийным и послегарантийным обслуживанием согласно действующей редакции Закона Украины «О защите прав потребителей». С момента покупки у нас товара мы оказываем всестороннюю техническую, информационную и сервисную поддержку.
Доставка товара производится во все города Украины транспортными компаниями.

ЭлМисто — самый выгодный интернет-магазин электрооборудования по низкой цене.


Заказывайте электросчетчик Энергомера ЦЭ 6803В/1 1Т 220В 10-100А М7Р32 по выгодной цене в Харькове.

Доставка осуществляется в города:
Борисполь, Александрия, Алчевск, Артемовск, Ахтырка, Белая Церковь, Белгород-Днестровский, Бердичев, Бердянск, Боярка, Бровары, Васильевка, Винница, Виноградов, Вишневое, Владимир-Волынский, Вознесенск, Геническ, Глобино, Глухов, Горловка, Днепродзержинск, Днепропетровск, Днепрорудный, Донецк, Дрогобыч, Дружковка, Дубно, Дунаевцы, Енакиево, Желтые Воды, Житомир, Запорожье, Знаменка, Золотоноша, Ивано-Франковск, Измаил, Изюм, Ильичевск, Калуш, Каменец-Подольский, Каменка-Днепровская, Карловка, Каховка, Киев, Кировоград, Ковель, Коломыя, Комсомольск, Конотоп, Константиновка, Коростень, Коростышев, Котовск, Краматорск, Красноармейск, Красноград, Краснодон, Красноперекопск, Кременчуг, Кривой Рог, Кролевец, Кузнецовск, Лисичанск, Лозовая, Лубны, Луганск, Луцк, Львов, Макеевка, Марганец, Мариуполь, Мелитополь, Мена, Миргород, Могилев — Подольский, Мукачево, Надворная, Нежин, Николаев, Никополь, Новая Каховка, Нововолынск, Новоград-Волынский, Обухов, Одесса, Павлоград, Первомайск, Пологи, Полтава, Пирятин, Прилуки, Рава-Русская, Раздельная, Ровно, Ромны, Свердловск, Светловодск, Северодонецк, Славута, Славянск, Смела, Стаханов, Сторожинец, Стрый, Сумы, Тернополь, Токмак, Торез, Ужгород, Умань, Фастов, Харцызск, Харьков, Херсон, Хмельницкий, Хуст, Червоноград, Черкассы, Чернигов, Черновцы, Энергодар, Южноукраинск.

Вы можете посмотреть технические характеристики электросчетчика Энергомера ЦЭ6803В перед оформлением заказа. Также на сайте представлены описание и фото счетчика Энергомера ЦЭ 6803В/1 1Т 220В 10-100А М7Р32.

Мы доступны, с нами легко связаться. Наш широкий ассортимент удовлетворит каждого. Исчерпывающие профессиональные консультации. Гарантируем качество поставляемого оборудования. Обеспечиваем минимальные сроки поставки. Предоставляем 100% гарантию. Используем гибкую ценовую политику.  Оцените выгоды работы с нами. Звоните сегодня! (057) 712-03-91, (067) 881-63-58, (050) 7-88-3-88-6 или пишите на почту [email protected]

Счетчик электронный ЦЭ 6803 220/380 5-7,5А

Счетчик электронный Энергомера ЦЭ 6803 220/380 5-7,5А

Характеристики надежности
  • Средняя наработка на отказ — 220000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

Особенности электросчетчика
  • Модификации для прямого, полукосвенного и косвенного включения.
  • Универсальный монтаж на DIN-рейку и на плоскую поверхность.
  • Исполнения с механическим отсчетным устройством или ЖКИ.
  • Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
  • Улучшенные значения стартового тока.
  • Малое собственное энергопотребление.
  • Стандартный телеметрический импульсный выход.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Привлекательная цена.
Показатели Величины
Класс точности 1
Число тарифов 1
Частота измерительной сети, Гц 50±2,5; (60±3)
Номинальное напряжение для счетчиков прямого включения, В 3*230/400
Номинальные напряжения для счетчиков трансформаторного включения по напряжению, В
3*100
Базовый — максимальный токи для счетчиков прямого включения, А: 5 — 60; 10 — 100
Стартовый ток (чувствительность) для счетчиков прямого включения, мА 20; 40
Номинальный — максимальный токи для счетчиков трансформаторного включения, А:
1 – 7,5; 5 – 7,5
Стартовый ток (чувствительность) для счетчиков трансформаторного включения, мА
2; 10
Полная (активная) мощность, потребляемая каждой цепью напряжения счетчика, при нормальной температуре, номинальной частоте:
— при номинальном напряжении 230 В (220 В) не более, В•А; (Вт):
— при номинальном напряжении 100 В не более, В•А; (Вт):

8,0; (0,8)
4,0; (0,6)

Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте сети – не более, В•А:

0,05

Диапазон рабочих температур, °С от минус 40 до плюс 70
Габаритные размеры, мм 141 x 170 x 52
Средняя наработка до отказа, ч. 220000
Средний срок службы, лет 30
Степень защиты по ГОСТ 14254-96 IP51

Счетчик электроэнергии ЭНЕРГОМЕРА ЦЭ6803В Р32 универсальный трехфазный

Подробное описание

Артикул № 4301750

Счетчик ЭНЕРГОМЕРА ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32 механический трехфазный однотарифный прибор, который используется для учета активной электроэнергии. Быстро устанавливается, очень удобен в эксплуатации, предоставляет правдивые показатели без погрешностей. Модификации для прямого, полукосвенного и косвенного включения.

Универсальный монтаж на DIN-рейку и на плоскую поверхность. Исполнения с механическим отсчетным устройством. Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки. Улучшенные значения стартового тока. Малое собственное энергопотребление. Стандартный телеметрический импульсный выход. Устойчивость к климатическим, механическим и электромагнитным воздействиям.


Модель:ЦЭ6803В Р32
Тип:Счетчик электроэнергии
Вид прибора:Стационарный
Область применения:Бытовой, промышленный
Вид измеряемого параметра:Ток переменный
Принцип действия:Электронный
Метод измерения:Оценка
Выбор диапазона измерений:Ручной
Количество тарифов:1
Количество фаз:Трехфазный
Класс точности:1
Номинальное напряжение:400 В
Рабочий диапазон напряжений:230 В
Номинальная частота сети:50 Гц
Базовый ток:10 А
Максимальный ток:100 А
Счетный механизм:Электромеханическое отсчетное устройство
Материал:Пластик
Крепление:DIN-рейка
Межповерочный интервал:16 лет
Средняя наработка на отказ:220000 ч
ГОСТ:ГОСТ 31818. 11-2012 ГОСТ 31819.21-2012
Стандарты безопасности:ТУ 4228-010-04697185-97
Глубина:52 мм
Ширина:141
Высота:170 мм
Вес:900 г
Размеры и вес (брутто)
Вес:900 г
Высота:18,5 см
Ширина:15,0 см
Глубина:7,1 см
Дополнительная информация
Страна производства:Россия
Срок службы:30 лет
Гарантийный срок:48 месяцев

Счетчик электроэнергии трехфазный ЦЭ6803В Р31

Описание

ТУ 4228-010-04697185-97
Предназначен для измерения и учета электроэнергии по одному тарифу.
Класс точности: 1.
Корпус Р31 — для крепления на din-рейку.
Соответствует стандарту размещения оборудования на рейку. Обеспечивает размещение в электрощитах наряду с другими видами оборудования.

Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012 (IEC 62058-11-2012)
  • ГОСТ 31819.21-2012 (IEC 62058-21-2012)

Характеристики надежности

  • Средняя наработка на отказ — 220000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Особенности электросчетчика

  • Модификации для прямого и полукосвенного включения.
  • Монтаж в стандартные щитки на DIN-рейку.
  • Исполнения с механическим отсчетным устройством или ЖКИ.
  • Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
  • Улучшенные значения стартового тока.
  • Малое собственное энергопотребление.
  • Стандартный телеметрический импульсный выход.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Привлекательная цена.Технические характеристики

    Технические характеристики

    Показатели Величины
    Класс точности 1
    Номинальное напряжение, В 3×230/400
    Номинальный (базовый) ток, А 1; 5; 10
    Максимальный ток, А 7,5; 60; 100
    Схема включения для трехфазных четырехпроводных счетчиков
    Частота измерительной сети, Гц 50±2,5; 60±3
    Число тарифов 1
    Датчик тока Шунт
    Диапазон рабочих температур, °С от минус 40 до плюс 70
    Габаритные размеры (ВхШхГ), не более, мм 110 х 143 х 72. 5
    Степень защиты по ГОСТ 14254-96 IP51

Указания по интервалам калибровки для измерительного оборудования

Клиенты и сотрудники Fluke часто задают мне вопросы об интервалах калибровки:

  • Как часто следует отправлять устройство на повторную калибровку?
  • Есть ли для этого какие-то «правила»?

Несколько лет назад я написал заметку по применению об установлении интервалов калибровки для продуктов Fluke, но, похоже, в этом вопросе все еще есть некоторая путаница.

Что такое интервал калибровки?

Интервал калибровки — это период времени, установленный для возврата тестового прибора для повторной калибровки.Мы повторно калибруем инструменты, чтобы быть уверенными в том, что они работают так же хорошо или лучше, чем указано в спецификациях производителя.

Разве не было бы замечательно, если бы кто-то мог построить испытательный прибор, который не будет откалиброван и всегда будет соответствовать опубликованным спецификациям производителя? Есть причины, по которым это невозможно. Механические детали изнашиваются, электронные компоненты дрейфуют, поэтому приборы, которые имеют механические детали (например, материал, из которого изготовлены датчики мембранного типа в манометре) или электронные компоненты (как любой цифровой мультиметр), также будут дрейфовать и работать по-разному со временем.

Метролог с многофункциональным калибратором 5730A

Когда Fluke создает продукт, одна из самых важных вещей, о которых мы думаем, — это то, как наши инструменты работают с течением времени. Fluke тщательно выбирает компоненты, которые могут минимизировать этот дрейф или износ, но полностью исключить его невозможно. Для самого точного оборудования, которое мы создаем, Fluke публикует спецификации на периоды времени всего 20 минут, но для большинства пользователей это нецелесообразно и не обязательно выполнять калибровку каждые 20 минут.Как правило, Fluke разрабатывает контрольно-измерительные приборы в соответствии со спецификацией на один год. В некоторых случаях, когда отклонение во времени достаточно мало для приложения, мы создаем продукты в соответствии со спецификацией на два года.

Когда Fluke калибрует продукт, он испытывается в соответствии с опубликованными спецификациями (обычно один год). Спецификация достоверности по умолчанию для Fluke составляет 99%. Это означает, что из каждых 100 инструментов данной модели по крайней мере 99 из них будут по-прежнему работать в соответствии со спецификациями в конце периода времени.Некоторые инструменты указаны с уровнем достоверности 95%, но если в спецификациях не указано конкретно, заказчик может предположить уровень достоверности 99%.

Из-за этого большинство людей устанавливают интервал калибровки таким же, как период времени, описанный в технических характеристиках продукта.

Другие переменные, влияющие на работу прибора

Скорость дрейфа или износа с течением времени существенно зависит от других факторов, таких как:

  • Температура (с предельными значениями от нуля до 100 градусов Цельсия)
  • Влажность (от 0% до 100% относительной влажности)
  • Механическая вибрация (подпрыгивание в автомобиле)
  • Механический удар (падение инструмента)
  • Любая комбинация этих

Fluke проверяет максимальное количество этих факторов при предполагаемом использовании изделия.

Эксперт по калибровке на месте

Если инструмент подвергается воздействию суровых условий, в которых он не был разработан для работы, он может не соответствовать опубликованным спецификациям в течение всего интервала времени. В таком случае интервал калибровки должен быть уменьшен до точки, при которой прибор обычно будет соответствовать техническим характеристикам для всего интервала.

Для продуктов Fluke более вероятно, что прибор будет стабильным, надежным и будет соответствовать опубликованным спецификациям намного дольше указанного периода времени.В этом случае интервал калибровки может быть увеличен до точки, при которой прибор по-прежнему будет надежно соответствовать опубликованным спецификациям.

Кому принадлежит интервал калибровки?

Заказчик (владелец прибора) несет ответственность за определение интервалов калибровки для своих приборов. Только заказчик знает:

  • как используются их инструменты
  • и на каких условиях.

Заказчик также должен иметь всю историю калибровки для каждого прибора, независимо от того, калибруют ли он его самостоятельно или отправляют в стороннюю службу.

Достижение взаимного соглашения

Нет никаких жестких правил относительно того, каким должен быть интервал калибровки. Большинство международных стандартов качества не предписывают, что требуется для интервалов калибровки. С другой стороны, такие организации, как Военные США, могут иметь четко определенные и требуемые интервалы калибровки для каждой модели в своем инвентаре. Ключевым аспектом интервала калибровки является то, что это должен быть период времени, в течение которого вы можете быть достаточно уверены в том, что прибор будет соответствовать опубликованным спецификациям или спецификации, установленной для прибора организацией-владельцем.

Другая причина, по которой заказчик владеет интервалом калибровки, заключается в том, что в прошлом некоторые менее щепетильные поставщики калибровок сокращали интервал калибровки для испытательных приборов только для того, чтобы увеличить свой бизнес. Владельцы инструментов могут оптимизировать свои затраты в соответствии со своими требованиями к качеству.

Поскольку владельцы приборов несут ответственность за свои приборы, у них может возникнуть соблазн сэкономить, увеличив интервалы калибровки.Однако увеличение интервала калибровки сверх того, что может быть разумно оправдано историей калибровки продукта, может привести к ситуациям, когда прибор больше не работает в соответствии со спецификациями. Это может оказаться очень дорогостоящим для владельца, если произведенные изделия, протестированные с помощью прибора, придется выбросить или отозвать.

Джефф Густ не беспокоится о замене масла, но беспокоится об интервалах калибровки

Хорошей аналогией для поддержания надлежащих интервалов калибровки является практика замены масла в автомобиле (если у вас нет электромобиля!).Производитель автомобилей может рекомендовать замену масла каждые 3000 миль; однако в действительности это может быть необходимо только тогда, когда автомобиль эксплуатируется в очень суровых условиях, и автомобилю не причиняет вреда фактическая замена масла каждые 5000 миль. Некоторые люди могут даже пройти 20 000 или 50 000 миль между заменами масла. Это может сэкономить деньги в краткосрочной перспективе, но в долгосрочной перспективе замена двигателя будет стоить намного дороже.

Понимание срока калибровки

Некоторые люди неправильно интерпретируют срок калибровки как дату, к которой калибровочная лаборатория неявно гарантирует, что продукт останется в пределах технических характеристик.Однако срок калибровки — это просто дата, определяемая заказчиком. Из-за этого Fluke обычно оставляет дату калибровки на пустом сертификате калибровки / наклейке и заполняет ее только по запросу клиента. ISO 17025, требование международной системы качества, над которым работает компания Fluke, гласит, что калибровочная лаборатория не может рекомендовать какой-либо интервал калибровки, кроме случаев, когда он согласован с заказчиком.

Некоторые владельцы оборудования не хотят или не нуждаются в реализации процесса, описанного в таких публикациях, как «NCSL International RP-1, Установление и регулировка интервалов калибровки» и «Рекомендации ILAC G24: 2007 по определению интервалов калибровки средств измерений. Самый простой вариант — установить интервал калибровки равным временному интервалу, указанному в технических характеристиках продукта.

Понимание требований и обязанностей в отношении интервалов калибровки важно как для производителей приборов, так и для их клиентов. Я надеюсь, что это сообщение в блоге содержит подробности, которые помогут вам принимать более правильные решения.

Продолжайте учиться

Установка интервалов калибровки для продуктов Fluke

Как часто следует калибровать?

Сопутствующие товары

Калибровочные инструменты

Контрольно-измерительные приборы

Получить помощь

Клиентская и техническая поддержка

Поговорите со специалистом по калибровочным продуктам о потребностях в вашем оборудовании

Отправьте онлайн-запрос на обслуживание или ремонт калибровки (RMA)

См. Список авторизованных сервисных центров Fluke Calibration

ПК116897 4028..4043

% PDF-1. 4 % 153 0 объект > эндобдж 150 0 объект > поток приложение / pdf

  • pc116897 4028..4043
  • 2013-11-16T13: 24: 57 + 05: 30Arbortext Advanced Print Publisher 9.1.510 / W Unicode2021-02-28T23: 07: 07-08: 002021-02-28T23: 07: 07-08: 00 Acrobat Distiller 10.0.0 (Windows) uuid: 3550025b-7899-4b4c-bc8b-ede4961ab3d4uuid: 80b50ab0-1dd2-11b2-0a00-bf0028b1dfff конечный поток эндобдж 145 0 объект > эндобдж 147 0 объект > эндобдж 148 0 объект > эндобдж 149 0 объект > эндобдж 56 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Thumb 139 0 R / Type / Page >> эндобдж 61 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / Thumb 140 0 R / Type / Page >> эндобдж 65 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / Thumb 141 0 R / Type / Page >> эндобдж 86 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / Thumb 142 0 R / Type / Page >> эндобдж 101 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / Thumb 143 0 R / Type / Page >> эндобдж 104 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / Thumb 144 0 R / Type / Page >> эндобдж 207 0 объект > / ProcSet [/ PDF / Text] >> / Type / Page >> эндобдж 214 0 объект [220 0 R 221 0 R 222 0 R 223 0 R 224 0 R 225 0 R] эндобдж 215 0 объект > поток BT / T1_0 1 Тс 12 0 0 12 230. 33807 661,99985 тм (DOI 10.1105 / tpc.113.116897) Tj 2,84749 1 тд (; первоначально опубликовано в Интернете 8 октября 2013 г .;) Tj -8.13899 0 Тд (2013; 25; 4028-4043) Tj / T1_1 1 Тс -4.084 0 Тд (Растительная клетка) Tj / T1_0 1 Тс 7.6955 1.00001 Td (Эдуардо Блюмвальд и Надин Пэрис) Tj -12,24651 1 тд (Александр Мартини \ 350re, Элиас Бассил, Элоди Джублан, Карин Алкон, Мар \ ia Reguera, Herv \ 351 Sentenac,) Tj / T1_2 1 Тс 11.19002 1 тд (Градиент в эндомембранной системе) Tj 17.45951 1 тд (Выявить неожиданный pH) Tj / T1_3 1 Тс -4.89003 0 тд (Арабидопсис) Tj / T1_2 1 Тс -24.05601 0 Тд (Измерения внутриклеточного pH in vivo в табаке и) Tj ET BT / T1_0 1 Тс 10 0 0 10 299,75003 629,99994 тм (\ 240) Tj 12 0 0 12 177,85025 639,99997 тм (Эта информация актуальна на 28 февраля 2021 г.) Tj 10 0 0 10 299,7 5003 652 тм (\ 240) Tj ET 48 480 506 150 рэ 0 0 мес. S BT / T1_2 1 Тс 10 0 0 10 132.94977 613 тм () Tj -8.19498 0 Тд (Дополнительные данные) Tj ET BT / T1_0 1 Тс 10 0 0 10 398.45972 613 тм () Tj 0 0 1 рг / T1_2 1 Тс -21. 94597 0 Тд (/ content / suppl / 2013/09/18 / tpc.113.116897.DC1.html) Tj ET BT 0 г / T1_2 1 Тс 10 0 0 10 51595 тм (Ссылки) Tj ET BT / T1_0 1 Тс 10 0 0 10 336,77972 584,99997 тм () Tj 0 0 1 рг -15.77797 0 Тд (/content/25/10/4028.full.html#ref-list-1)Tj 0 г 0 1 ТД (Эта статья цитирует 73 статьи, 35 из которых доступны бесплатно по адресу:) Tj ET BT / T1_2 1 Тс 10 0 0 10 51569 тм (Разрешения) Tj ET BT / T1_0 1 Тс 10 0 0 10 547,18396 569 тм () Tj 0 0 1 рг 8 0 0 8 179 569 тм (https: //www.copyright.com/ccc/openurl.do? sid = pd_hw1532298X & issn = 1532298X \ & WT.mc_id = pd_hw1532298X) Tj ET BT 0 г / T1_2 1 Тс 10 0 0 10 51 553 тм (eTOCs) Tj ET BT / T1_0 1 Тс 10 0 0 10 346,76996 542,99997 тм () Tj 0 0 1 рг -16.777 0 Тд (http://www.plantcell.org/cgi/alerts/ctmain)Tj 0 г Т * (Подпишитесь на eTOCs по адресу:) Tj ET BT / T1_2 1 Тс 10 0 0 10 51525 тм (Оповещения CiteTrack) Tj ET BT / T1_0 1 Тс 10 0 0 10 346,76996 514,99997 тм () Tj 0 0 1 рг -16.777 0 Тд (http://www.plantcell.org/cgi/alerts/ctmain)Tj 0 г Т * (Подпишитесь на CiteTrack Alerts на:) Tj ET BT / T1_2 1 Тс 10 0 0 10 51 497 тм (Информация о подписке) Tj ET BT / T1_0 1 Тс 10 0 0 10 386. 50018 486.99997 тм () Tj 0 0 1 рг -20.75002 0 Тд (http://www.aspb.org/publications/subscriptions.cfm)Tj 0 г 26.38796 1 тд (доступно по адресу:) Tj / T1_1 1 Тс -6.86099 0 Тд (Физиология растений) Tj / T1_0 1 Тс -1.944 0 Тд (и) Tj / T1_1 1 Тс -5,834 0 Тд (Растительная клетка) Tj / T1_0 1 Тс -11.74897 0 Тд (Информация о подписке для) Tj ET BT / T1_0 1 Тс 10 0 0 10 190.93025 38.99997 тм (РАЗВИТИЕ НАУКИ БИОЛОГИИ РАСТЕНИЙ) Tj 16 0 0 16 186.93025 38.99997 тм (\ 240) Tj -0,82014 1 тд (\ 251 Американское общество биологов растений) Tj ET конечный поток эндобдж 216 0 объект > эндобдж 217 0 объект > эндобдж 218 0 объект > эндобдж 219 0 объект > эндобдж 220 0 объект > эндобдж 221 0 объект > эндобдж 222 0 объект > эндобдж 223 0 объект > эндобдж 224 0 объект > эндобдж 225 0 объект > эндобдж 229 0 объект > эндобдж 228 0 объект > эндобдж 227 0 объект > эндобдж 226 0 объект > эндобдж 213 0 объект > поток HWnI} Wѽp +] U} ؙ dsAYjmI8_

    Как я могу увеличить интервал калибровки для инструментов GM?

    Категория: Контрольно-измерительные приборы — Калибровка приборов (IC)

    На следующий вопрос ответил эксперт в соответствующей области:

    квартал

    Мой партнер использует пробирки GM более десяти лет. Он их калибрует раз в год. Данные калибровки показывают, что его трубки GM остались бы в допустимом диапазоне ошибок, даже если бы он никогда не откалибровал их после первой калибровки. Могу ли я использовать этот опыт эксплуатации для калибровки своих трубок GM (того же производителя, того же типа, той же рабочей среды) через десять лет? Я знаю, что частота калибровки рекомендована производителем и принята конечным пользователем на основе его собственного опыта, поскольку у них могут быть разные рабочие среды.Каков правильный метод определения частоты калибровки без риска для безопасности, а также с учетом экономических соображений? Могу ли я безопасно снизить частоту до 10 лет, исходя из опыта эксплуатации?

    А

    Несмотря на то, что опыт вашего друга может показаться подтверждением увеличения интервала калибровки с одного года до 10 лет, я не считаю это целесообразным. Кроме того, если использование детектора GM регулируется / требуется лицензирующим / регулирующим агентством, таким как Комиссия по ядерному регулированию США (USNRC) или государством-участником соглашения в Соединенных Штатах, я сомневаюсь, что лицензиат получит одобрение на создание такого изменять. Фактически, от таких лицензиатов обычно требуется проводить калибровку через промежутки времени, указанные или утвержденные регулирующим / лицензирующим агентством. Как вы сделали вывод, цель указания конкретного интервала калибровки состоит в том, чтобы выбрать такой, который обеспечивает приемлемый уровень уверенности в том, что при использовании определенного прибора авторизованными пользователями в ожидаемых условиях реакция прибора в обычных условиях использования не изменится. значительно с момента последней калибровки. В некоторых случаях лицензиат может попытаться обосновать изменение частоты калибровки.Мы поговорим об этом немного позже в ходе обсуждения. Конечно, если вы используете прибор просто как частное лицо под вашим собственным руководством без каких-либо обязательств или ответственности перед принятой регулирующей или лицензирующей группой, вы можете делать все, что захотите, в отношении калибровки; однако, если вас беспокоит приемлемая точность ваших измерений, необходимо выполнять калибровку через приемлемые интервалы. Когда такие интервалы становятся чрезмерно длинными, вероятность изменений реакции увеличивается, и я считаю, что обычно применяемый однолетний интервал калибровки был принят и объявлен в качестве такого приемлемого интервала.

    Обоснование типичной ежегодной калибровки состоит в том, чтобы определить, произошли ли какие-либо изменения реакции с момента последней калибровки. В зависимости от того, как часто используется инструмент, кто его использует и условий использования, характеристики инструмента могут измениться в результате случайного (или иногда целенаправленного) повреждения / неправильного использования, частичного или полного отказа компонентов, влияния окружающей среды, и / или нормальный износ. В некоторых учреждениях, в которых прибор используется интенсивно, а иногда и в тяжелых условиях, калибровка может требоваться чаще, чем раз в год.Ежегодная частота кажется наиболее часто согласованной процедурой, которая обеспечивает разумный уровень уверенности в показаниях, когда приборы используются в среднем; например, годовая частота рекомендована NRC для некоторых лицензиатов (например, Нормативное руководство 8. 24 для лицензиатов части 70 и 10 CFR 35.61 (a) для медицинских лицензиатов), Министерство энергетики США (DOE правило 10 CFR 835.401 (c) ). Американский национальный институт стандартов рекомендовал интервал калибровки в один год в своих ядерных стандартах ANSI N323A-1997 и ANSI N323AB-2013, «Проверка и калибровка приборов радиационной защиты, портативные измерительные приборы».«Свод федеральных правил 10 CFR 20.1501 (c) не определяет интервал калибровки, но указывает:« Лицензиат должен гарантировать, что инструменты и оборудование, используемые для количественных измерений излучения (например, мощность дозы и мониторинг стоков), периодически калибруются для измеренного излучения. . «Наиболее распространенное ожидание состоит в том, что интервал калибровки для типичного использования для большинства лицензиатов составляет один год; по крайней мере, для одного конкретного применения, промышленной радиографии, однако NRC устанавливает требование для более короткого периода калибровки портативного прибора в шесть месяцев ( 10 CFR 34. 25 (б) (1)).

    Теоретически лицензиат может предоставить информацию в NRC, или в государство соглашения, или в другую регулирующую / лицензирующую группу в попытке подтвердить более длительный интервал калибровки, хотя я не думаю, что продление намного дольше года будет вероятным. Лицензиаты время от времени обращались к регулирующим / лицензирующим группам с просьбой об увеличении интервалов между калибровками, но, насколько мне известно, частота калибровки уменьшалась с менее чем одного года до одного года, поскольку один год уже был принят. ответственными группами.В любом случае, такие приложения должны содержать достаточно данных, чтобы показать, что более длительный период не приведет к неблагоприятным последствиям, и предпочтительно включать описания тестов / методов, которые обеспечат промежуточную валидацию надлежащей работы прибора. Один из способов продемонстрировать это, по крайней мере частично, — сделать источник проверки более жестким и воспроизводимым. Использование портативного прибора лицензиатом обычно требует, по крайней мере, ежедневного использования соответствующего источника проверки для подтверждения разумной работы. Часто такое использование проверочного источника не очень точное, иногда из-за таких вещей, как неточное позиционирование источника, инверсия источника и даже возможное использование разных источников в разное время. Можно установить более требовательную процедуру для использования проверочного источника, которая обеспечит более высокий уровень точности, гарантирующий, что можно будет с большей вероятностью идентифицировать изменение отклика детектора в интервале между калибровками. Попытка такого улучшения желательна, даже если пониженная частота калибровки не предоставляется.

    Если вы решите продолжить попытку получить разрешение на более длительные интервалы между калибровками от регулирующего органа, желательно подкрепить ваш запрос законными статистическими данными и обоснованием внесения изменений. Вероятно, потребуется предоставить данные, которые у вас есть в настоящее время, а также дополнительную информацию, чтобы убедиться, что условия эксплуатации и поведение пользователя не изменятся таким образом, чтобы отрицательно повлиять на работу прибора. Вы можете найти различные ссылки на изменение интервалов калибровки, в которых используются определенные статистические / тестовые критерии, в Интернете.Несколько ссылок, которые, возможно, стоит рассмотреть, — это документ, подготовленный по контракту с DOE (Simplified Calibration Interval Analysis, Аллен Бэр; Национальная лаборатория Саванна-Ривер), и еще один основополагающий документ, доступный из Национальной конференции лабораторий стандартов, NCSL RP-1 Установление и регулировка интервалов калибровки (к сожалению, я не верю, что вы можете найти эту бесплатную версию).

    Джордж Шабо, PhD, CHP

    «Спросите экспертов» публикует ответы, используя только СИ (Международная система единиц) в соответствии с международной практикой.Чтобы преобразовать их в традиционные единицы, мы подготовили таблицу преобразования. Вы также можете просмотреть диаграмму, которая поможет в перспективе представить информацию о радиации, представленную в этом вопросе и ответе. Пояснения к терминам излучения можно найти здесь.

    Ответ опубликован 2 марта 2020 года. Информация, размещенная на этой веб-странице, предназначена только для общей справочной информации. Конкретные факты и обстоятельства могут повлиять на применимость описанных здесь концепций, материалов и информации.Предоставленная информация не заменяет профессиональную консультацию, и на нее нельзя полагаться в отсутствие такой профессиональной консультации. Насколько нам известно, ответы верны на момент публикации. Имейте в виду, что со временем требования могут измениться, могут появиться новые данные, а ссылки в Интернете могут измениться, что повлияет на правильность ответов. Ответы — это профессиональное мнение эксперта, отвечающего на каждый вопрос; они не обязательно отражают позицию Общества физиков здоровья.

    .
    Разное

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
