Что такое пакетный выключатель: Пакетный выключатель – назначение. Как устроены пакетные выключатели и переключатели серии ПВ

Что такое пакетный выключатель: Пакетный выключатель – назначение. Как устроены пакетные выключатели и переключатели серии ПВ

Содержание

Пакетный выключатель – назначение. Как устроены пакетные выключатели и переключатели серии ПВ

В советские времена на лестничных клетках для распределения электроэнергии ставились пакетные выключатели. Они обеспечивают возможность полного отключения электричества в квартире.

Тем не менее, сам пакетник отключить от сети невозможно. В то время как ряд недостатков, которые имеет его конструкция, приводят к быстрому повреждению даже при небольших нагрузках по току.

Это делает пакетный выключатель самым уязвимым звеном в цепи. На сегодняшний момент столь низкая износостойкость и небольшая пропускная способность тока являются причинами замены их на двухполюсные автоматы, которые ставятся уже не в подъездных щитках жилых домов, а непосредственно в каждой квартире.

Назначение пакетных выключателей

Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В.

Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели.

Пакетный выключатель представляет собой приспособление для коммутации электрического тока в сетях. Он имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами.

Для того чтобы включить или отключить пакетный выключатель необходимо повернуть его рукоятку на 90°. Данная манипуляция фиксирует подвижные контакты в нужном положении с помощью пружинного механизма.

Благодаря наличию фиксирующих выступов, ограничивающих разворот пружинного механизма и вместе с ним подвижных контактов, пакетный выключатель имеет четкую фиксацию положений при повороте рукоятки на 90°.

В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления:

  • 1) открытое;
  • 2) защитное;
  • 3) герметичное.

Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам.

Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.

Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.

Структурное обозначение пакетников

Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.

По виду крепления пакетные выключатели выпускаются в следующих исполнениях:

  1. I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
  2. II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
  3. III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
  4. IV) крепление осуществляется за корпус.

Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.

Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.

Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Пакетные выключатели. Устройство и применение

Автор Alexey На чтение 4 мин. Просмотров 818 Опубликовано

02.01.2016 Обновлено

Пакетные выключатели и переключатели («пакетники») раньше использовались как основные вводные устройства в распределительных щитах и щитах управления. Сейчас в качестве вводных устройств они практически не используются.

некоторые виды «пакетников»

Их заменили более удобные автоматические выключатели. Однако, универсальность и гибкость конструкции пакетников обеспечивает им всё еще достаточную популярность. Они могут применяться для управления электродвигателями, в схемах автоматики и управления, для включения и отключения питающей электросети, переключения и отключения измерительных электроцепей.

Как правило, пакетники выпускаются для использования в сетях переменного тока напряжением до 500 В и постоянного тока напряжением до 220 В. Наиболее распространённые токовые номиналы – 10 А, 16 А и 25 А.

https://youtu.be/Z3iqH8UROmc

Пакетники выпускаются в различных конструктивных исполнениях, возможны различные способы крепления пакетного выключателя (за панелью, внутри шкафа, установка на стене или конструкции), правда, пакетники с креплением на ДИН-рейку пока выпускаются достаточно редко.

Выпускаются закрытые пакетники в пластиковых и силуминовых корпусах (рис. 1). Достаточно широко используются пакетные выключатели во взрывозащищённом исполнении (например, на опасном производстве, на газовых автозаправочных станциях).

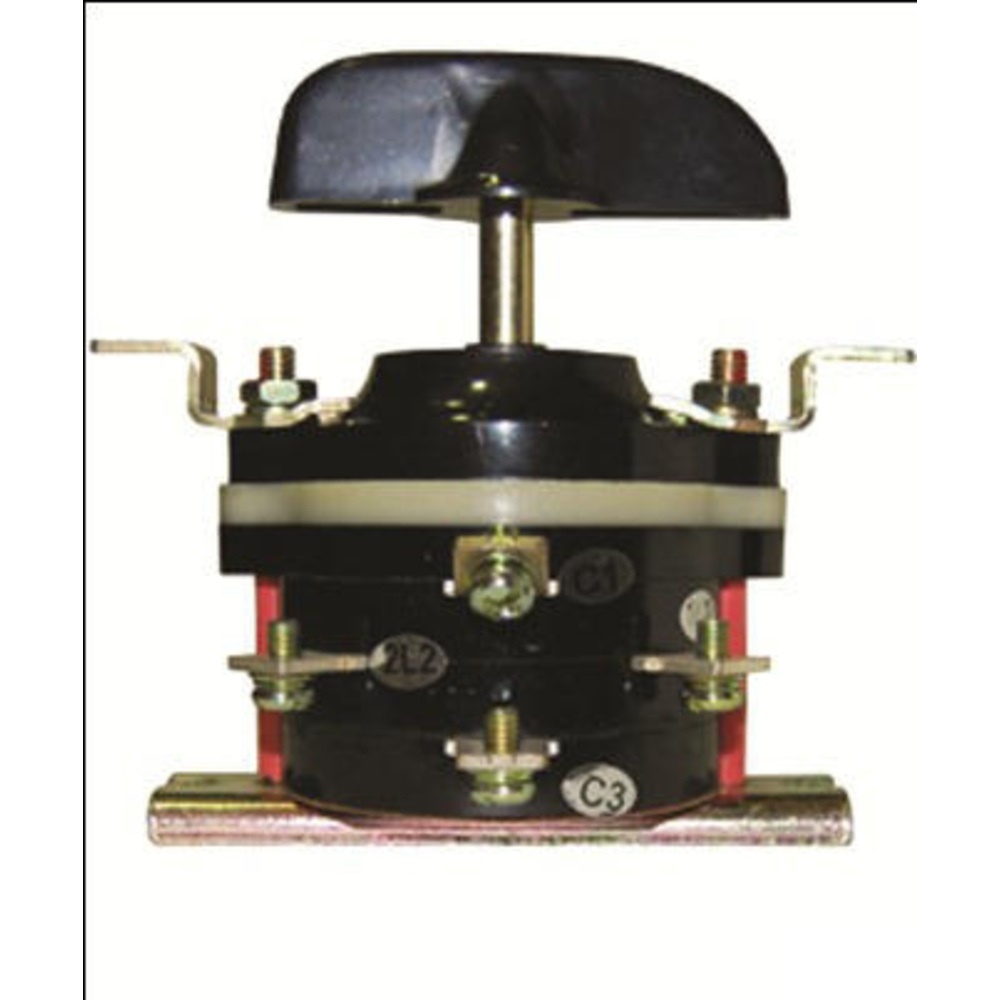

Пакетные выключатели и переключатели имеют в основе конструкции набор пакетов. В зависимости от конструкции пакета переключатели могут быть более традиционное («галетные») выключатели (рис. 2) и так называемые «кулачковые» пакетные выключатели (рис. 3).

Рассмотрим сначала конструкцию галетного выключателя (рис. 4). В этом случае пакет – это пластмассовый изолирующий диск (3), к которому жестко прикреплены неподвижные контактные выводы или ножевые вставки (2). Подвижный контакт или контактный мостик (1) представляет из себя металлическую пластину, жестко связанную с переключающим механизмом (валом).

В промежутке между неподвижными контактами в пакете находятся искрогасительные фибровые шайбы (4). Благодаря этим шайбам, а также двойному разрыву контакта (а, стало быть, и электрической дуги) в каждом полюсе пакетника обеспечивается возможность коммутации значительных токов при малых габаритах аппарата.

Положение подвижных контактов задаётся механическим поворотом вала. Для управления положением вала имеются рукоятка и пружинный механизм. Благодаря пружинному механизму обеспечивается практически мгновенное замыкание и размыкание контактов.

Вал может вращаться на все 360 градусов, но при этом имеется ограниченное количество (обычно 4) фиксированных устойчивых его положений. Каждому такому положению соответствует определённый набор замкнутых или разомкнутых пар неподвижных контактов. Количество таких пар (полюсов) определяет количество пакетов в пакетнике.

Количество пакетов конструктивно, вообще говоря, неограниченно. На рисунке 5 показаны возможные варианты комплектации и схем пакетных выключателей и переключателей. При использовании простейшей схемы – 1-полюсного выключателя используется лишь один пакет.

Такой выключатель имеет два положения – включено или выключено, причем положения вала, отличающиеся на 180 градусов, функционально одинаковы.

Для 4-полюсного переключателя на три направления необходимо 12 пакетов (двенадцать пар контактов). Такой переключатель имеет 4 функционально отличных положения вала (рукоятки), один из которых соответствует положению «выключено». Собирая различные комбинации пакетов можно формировать самые разные коммутационные схемы. На рисунке 6 показана структура обозначения пакетника.

Пример использования пакетного переключателя для подключения трёхфазного электродвигателя с возможностью реверса показан на рис. 7.

Рассмотрим теперь пакетные кулачковые переключатели (рис. 3). Они тоже формируются на базе набора пакетов. Однако в этом случае конструкция самого пакета другая (рис. 8). Здесь также имеются неподвижные контактные пластины, конструктивно связанные с корпусом пакета (4).

На этих пластинах имеются контактный вывод с внешней стороны пакета (1) и неподвижный контакт внутри его (8).

Подвижные контакты выполнены в виде подпружиненного контактного мостика (7). Положением контактного мостика управляет шток (5), перемещающийся под воздействием кулачка (3). Положение кулачка задаётся вращающимся валом (2) с ручкой. Так же, как в случае галетного переключателя, вал имеет ограниченное количество фиксированных положений (от двух до восьми).

Понятно, что при такой конструкции для каждого пакета количество коммутируемых линий уже не одна, поэтому кулачковые пакетники компактней традиционных галетников. Гибкость конструкции кулачковых переключателей очень велика.

Под заказ возможно изготовление переключателей в соответствии с сотнями стандартных и задаваемых заказчиком схем. Например, переключатель ПК16-11Л3015 УХЛ3 ТУ 3424-012-03965790-2010 – это переключатель на 16А, защита – IP00, установка за панелью (способ Л), номер схемы 3015.

https://youtu.be/NGGsS6Rqkps

Пакетные выключатели и переключатели ПВ, ПП в корпусе карболит и силумин

Наименование

Артикул

Пакетный выключатель ПВ2-16 2П 16А 220В, карболитовый корпус, IP30 TDM

SQ0723-0063

Пакетный выключатель ПВ3-16 3П 16А 220В, карболитовый корпус, IP30 TDM

SQ0723-0064

Пакетный выключатель ПВ2-16 2П 16А 220В, силуминовый корпус, IP56 TDM

SQ0723-0065

Пакетный выключатель ПВ2-40 2П 40А 220В, силуминовый корпус, IP56 TDM

SQ0723-0066

Пакетный выключатель ПВ2-63 2П 63А 220В, силуминовый корпус, IP56 TDM

SQ0723-0067

Пакетный выключатель ПВ2-100 2П 100А 220В, силуминовый корпус, IP56 TDM

SQ0723-0068

Пакетный выключатель ПВ3-16 3П 16А 220В, силуминовый корпус, IP56 TDM

SQ0723-0069

Пакетный выключатель ПВ3-40 3П 40А 220В, силуминовый корпус, IP56 TDM

SQ0723-0070

Пакетный выключатель ПВ3-100 3П 100А 220В, силуминовый корпус, IP56 TDM

SQ0723-0072

Пакетный переключатель ПП 2-16/Н2 2П 16А 220В, силуминовый корпус, IP56 TDM

SQ0723-0073

Пакетный переключатель ПП 2-25/Н2 2П 25А 220В, силуминовый корпус, IP56 TDM

SQ0723-0074

Пакетный переключатель ПП 2-40/Н2 2П 40А 220В, силуминовый корпус, IP56 TDM

SQ0723-0075

Пакетный переключатель ПП 2-63/Н2 2П 63А 220В, силуминовый корпус, IP56 TDM

SQ0723-0076

Пакетный переключатель ПП 2-100/Н2 2П 100А 220В, силуминовый корпус, IP56 TDM

SQ0723-0077

Пакетный переключатель ПП 2-16/Н3 2П 16А 220В, силуминовый корпус, IP56 TDM

SQ0723-0078

Пакетный переключатель ПП 3-16/Н2 3П 16А 220В, силуминовый корпус, IP56 TDM

SQ0723-0080

Пакетный переключатель ПП 3-40/Н2 3П 40А 220В, силуминовый корпус, IP56 TDM

SQ0723-0081

Пакетный переключатель ПП 3-100/Н2 3П 100А 220В, силуминовый корпус, IP56 TDM

SQ0723-0083

Пакетный выключатель ПВ2



Обеспечим выгодные цены. Пишите [email protected]

Уточняйте цены по тел. (499) 290-30-16, (495) 973-16-54, 142-85-21

кроме того: белее 20 000 наименований электротехнической продукции и кабеля.





Пакетные выключатели ПВ 2 (ПВ2) предназначены для надежной работы в качестве вводных выключателей, выключателей цепей управления и распределения электрической энергии и для ручного управления асинхронными электродвигателями в электрических цепях напряжением до 440 В переменного тока частотой 50, 60 и 400Гц и до 240В постоянного тока



Исполнения пакетных выключателей ПВ 2 (ПВ2):



  • исполнение I — крепление передней скобой, установка за панелью, толщиной до 4 мм, заднее присоединение внешних проводов;

  • исполнение II — крепление передней скобой, установка за панелью толщиной до 24 мм, заднее присоединение внешних проводов;

  • исполнение III — крепление задней скобой, установка внутри шкафа, переднее присоединение внешних проводов;

  • исполнение IV — крепление за оболочку;





 Технические характеристики и габариты пакетных выключателей ПВ 2 (ПВ2)









Тип выключателя

Исполнение

Размеры, мм

Масса, кг

Н

С

D

d

d1

h

выключатель ПВ2-16

I

72

74

61

5,3

10

8

0,18

II

93

29

III

72

55

10

IV

86,5

—

—

6

—

—

0,31





Вы можете заказать и приобрести в нашей компании весь спектр электротехнической продукции.
Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17



Если Вы не нашли интересующую Вас продукцию —
звоните: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17 или отправьте заявку по электронной почте: [email protected]



ПВ 2-16 М3 исп.3, выключатель пакетный (ЭТ) | Аппаратура управления | Электротехническая продукция

Самара, ул. Санфировой, д. 3 — Пн-Пт 9:00-18:00
Самара, 5 поселок Киркомбината, д. 5 — Пн-Пт 9:00-17:00
Тольятти, Приморский бульвар, д. 2Б, под.3, этаж 3, офис 6 — Пн-Пт 9:00-17:00

Сб Выходной
Вс Выходной

Карточка товара

Ном. ток, In: 16А
Ном. рабочее напряжение, Ue: 220В
Кол-во полюсов: 2
Кол-во положений: 2
Крепление: с помощью нижней монтажной скобы
Исполнение по способу крепления: 3
Степень защиты: IP00
Установочные размеры: 56мм

Пакетные выключатели ПВ, переключатели ПП предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве:
— вводных выключателей и переключателей в цепях управления электроустановок распределения энергии;
— коммутационных аппаратов с ручным приводом для нечастых включений и отключений;
— для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.

Ассортимент, краткие технические характеристики и упаковка

2.1. Выключатели (переключатели) обеспечивают работу в следующих режимах: продолжительном, прерывисто-продолжительном и повторно-кратковременном. Частота переключений не более 120 раз в час.
2.3. Механическая износоустойчивость пакетных выключателей (переключателей) определяется числом переключений.

Пакетные выключатели (переключатели) должны выдерживать при номинальном токе и номинальном напряжении количество переключений, приведенное в таблице:

Где: L – индуктивность цепи, Гн. r – омическое сопротивление, Ом.
2.3. Выключатели рассчитаны для работы при температуре окружающей среды от –40°С до + 45°С и относительной влажности воздуха не более 95+3% при температуре +25+3°С и не более 80+3% при температуре +40+3°С.
2.4. Выпускаются в климатическом исполнении – М.

Электрические схемы и положения рукоятки пакетных переключателей и выключателей

Структура условного обозначения

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP00

Номинальные токи 16А, 40А, 63А.

Номинальные токи, 100А, 160А.

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP56 в корпусе из ударопрочного негорючего пластика2

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP56 в силуминовом корпусе

Габаритные и установочные размеры и масса пакетных выключателей и переключателей со степенью защиты IP30 в карболитовом корпусе

НЕТТО изделия, кг.

БРУТТО изделия, кг.

Кол-во в единичной упаковке, шт.

Кол-во в транспортной упаковке, шт.

Объем транспортной упаковки, куб.м.

БРУТТО транспортной упаковки, кг.
0.11   10 120 0.049 15

Пакетные выключатели, переключатели серии ПВ, ПП

Техническое описание

Пакетные выключатели, переключатели предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве:

  • вводных выключателей и переключателей в цепях управления электроустановок распределения энергии;
  • коммутационных аппаратов с ручным приводом для нечастых включений и отключений;
  • для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.

Расшифровка обозначения

ПХ X-XXX XX XX хххх хххх

ПХ — ПВ — пакетный выключатель; ПП — пакетный переключатель.

X — Число полюсов: 1 — однополюсный; 2 — двухполюсный; 3-трехполюсный; 4 — четырехпалюсный.

— xxx — Обозначение величины номинального тока: 16-16А; 40-40А; 63-63А; 100-100А; 160-160А.

— xx — Обозначение числа направлений при коммутации электрических цепей (для переключателей): Н2-на два направления; НЗ-натри направления; Н4-на четыре направления; Р-для реверса двигателя.

— xx — Обозначение климатического исполнения и категории размещения по ГОСТ 15150

— xxxx — Обозначение степени защиты и материала корпуса: нет знака — IP00 кар.IP30- IP30, карболитовый корпус пл. 56- IP56, корпус из ударопрочного негорючего пластика сил .56 — IP56, силуминовый корпус.

— xxxx — Обозначение способа крепления: исп.1 — Исполнение 1, крепление передней скобой, установка за панелью толщиной до 4 мм.; исп.2 — Исполнение 2, крепление передней скобой, установка за панелью толщиной до 25 мм.; исп.З — Исполнение 3, крепление задней скобой, установка внутри шкафа; нет знака — Исполнение 4, крепление за корпус(для выключателей и переключателей со степенью защиты IP30 и IP56)

На данной странице Вы можете ознакомится с товаром Пакетные выключатели, переключатели серии ПВ, ПП от компании «Электросервис» (или на украинском «Електросервіс») – просмотреть описание, характеристики, габариты, конструкцию и порядок подключения. Если Вы не найдете ответ на свой вопрос по данному товару Пакетные выключатели, переключатели серии ПВ, ПП — звоните к нашим менеджерам, которые проконсультируют по данному электрооборудованию, изложат как купить в Киеве и на территории Украины а самое главное по какой цене будет проводиться продажа данного наименования. У вас есть возможность ознакомится с нашим прайс листом на странице онлайн заявка и произвести заказ оборудования.

Краткое описание пакетных выключателей (переключателей) серии ПВ, ПП:

ПВ3-16 M1- пл 56
Предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; коммутационных аппаратов с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
ПВ1-16 M1- пл 56
Предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; коммутационных аппаратов с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
ПВ2-16 M1- пл 56
Предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; коммутационных аппаратов с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
ПВ4-16 M1- пл 56
Предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; коммутационных аппаратов с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
ПВ4-160
Предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; коммутационных аппаратов с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
ПВ3-100 M1- пл 56
Предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; коммутационных аппаратов с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
ПВ2-40 M1- пл 56
Предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; коммутационных аппаратов с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
ПВ3-160
Предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; коммутационных аппаратов с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
ПВ2-100 M1- пл 56
Предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; коммутационных аппаратов с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
ПВ2-160
Предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; коммутационных аппаратов с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
ПВ4-100
Предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; коммутационных аппаратов с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
ПВ4-40 M1- пл 56
Предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; коммутационных аппаратов с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
ПВ3-40 M1- пл 56
Предназначены для работы в электрических цепях напряжением до 380В переменного тока частотой 50, 60Гц и 400Гц и до 220В постоянного тока в качестве: вводных выключателей и переключателей в цепях управления электроустановок распределения энергии; коммутационных аппаратов с ручным приводом для нечастых включений и отключений; для ручного управления асинхронными электродвигателями в электрических цепях переменного тока.
ПВ 3-63 с наконечниками
ПВ 2-63 М1- пл 56

Ассортимент

Название

Обозначение
серии

Число
полюсов

Номинальный ток А

Число
коммутаций

IP



220В

380В

Пакетные выключатели

ПВ1-16-М3

ПВ

1

16

10

1

IP00



ПВ2-16-М3

ПВ

2

16

10

1

IP00



ПВ3-16-М3

ПВ

3

16

10

1

IP00



ПВ2-40-М3

ПВ

2

40

25

1

IP00



ПВ3-40-М3

ПВ

3

40

25

1

IP00



ПВ4-40-М3

ПВ

4

40

25

1

IP00



ПВ2-100-М3

ПВ

2

100

60

1

IP00



ПВ3-100-М3

ПВ

3

100

60

1

IP00



ПВ4-100-М3

ПВ

4

100

60

1

IP00



ПВ1-16-М1 IP56 пластик

ПВ

1

16

10

1

IP56



ПВ2-16-М1 IP56 пластик

ПВ

2

16

10

1

IP56



ПВ3-16-М1 IP56 пластик

ПВ

3

16

10

1

IP56



ПВ2-40-М1 IP56 пластик

ПВ

2

40

25

1

IP56



ПВ3-40-М1 IP56 пластик

ПВ

3

40

25

1

IP56



ПВ4-40-М1 IP56 пластик

ПВ

4

40

25

1

IP56



ПВ2-100-М1 IP56 пластик

ПВ

2

100

60

1

IP56



ПВ3-100-М1 IP56 пластик

ПВ

3

100

60

1

IP56



ПВ4-100-М1 IP56 пластик

ПВ

4

100

60

1

IP56



Пакетные переключатели

ПП1-16-h3-М3

ПП

1

16

10

2

IP00



ПП2-16-h3-М3

ПП

2

16

10

2

IP00



ПП3-16-h3-М3

ПП

3

16

10

2

IP00



ПП4-16-h3-М3

ПП

4

16

10

2

IP00



ПП2-40-h3-М3

ПП

2

40

25

2

IP00



ПП3-40-h3-М3

ПП

3

40

25

2

IP00



ПП4-40-h3-М3

ПП

4

40

25

2

IP00



ПП2-100-h3-М3

ПП

2

100

60

2

IP00



ПП3-100-h3-М3

ПП

3

100

60

2

IP00



ПП4-100-h3-М3

ПП

4

100

60

2

IP00



ПП2-16-h3-М2 IP56 пластик

ПП

2

16

10

2

IP56



ПП3-16-h3-М2 IP56 пластик

ПП

3

16

10

2

IP56



ПП4-16-h3-М2 IP56 пластик

ПП

4

16

10

2

IP56



ПП2-40-h3-М2 IP56 пластик

ПП

2

40

25

2

IP56



ПП3-40-h3-М2 IP56 пластик

ПП

3

40

25

2

IP56



ПП4-40-h3-М2 IP56 пластик

ПП

4

40

25

2

IP56



ПП2-100-h3-М2 IP56 пластик

ПП

2

100

60

2

IP56



ПП3-100-h3-М2 IP56 пластик

ПП

3

100

60

2

IP56



ПП3-16-h4-М3

ПП

3

16

10

3

IP00



ПП3-40-h4-М3

ПП

3

40

25

3

IP00



ПП4-40-h4-М3

ПП

4

40

25

3

IP00



ПП2-100-h4-М3

ПП

2

100

60

3

IP00



ПП3-100-h4-М3

ПП

3

100

60

3

IP00



ПП4-100-h4-М3

ПП

4

100

60

3

IP00



ПП2-16-h4-М2 IP56 пластик

ПП

2

16

10

3

IP56



ПП3-16-h4-М2 IP56 пластик

ПП

3

16

10

3

IP56



ПП4-16-h4-М2 IP56 пластик

ПП

4

16

10

3

IP56



ПП2-40-h4-М2 IP56 пластик

ПП

2

40

25

3

IP56



ПП3-40-h4-М2 IP56 пластик

ПП

3

40

25

3

IP56



ПП4-40-h4-М2 IP56 пластик

ПП

4

40

25

3

IP56



ПП2-100-h4-М2 IP56 пластик

ПП

2

100

60

3

IP56



ПП3-100-h4-М2 IP56 пластик

ПП

3

100

60

3

IP56



ПП1-16-h5-М3

ПП

1

16

10

4

IP00



ПП2-16-h5-М3

ПП

2

16

10

4

IP00



ПП3-16-h5-М3

ПП

3

16

10

4

IP00



ПП4-16-h5-М3

ПП

4

16

10

4

IP00



ПП2-40-h5-М3

ПП

2

40

25

4

IP00



ПП3-40-h5-М3

ПП

3

40

25

4

IP00



ПП4-40-h5-М3

ПП

4

40

25

4

IP00



ПП2-100-h5-М3

ПП

2

100

60

4

IP00



ПП3-100-h5-М3

ПП

3

100

60

4

IP00



ПП4-100-h5-М3

ПП

4

100

60

4

IP00



ПП2-16-h5-М2 IP56 пластик

ПП

2

16

10

4

IP56



ПП3-16-h5-М2 IP56 пластик

ПП

3

16

10

4

IP56



ПП4-16-h5-М2 IP56 пластик

ПП

4

16

10

4

IP56



ПП2-40-h5-М2 IP56 пластик

ПП

2

40

25

4

IP56



ПП3-40-h5-М2 IP56 пластик

ПП

3

40

25

4

IP56



ПП4-40-h5-М2 IP56 пластик

ПП

4

40

25

4

IP56



ПП2-100-h5-М2 IP56 пластик

ПП

2

100

60

4

IP56



ПП3-100-h5-М2 IP56 пластик

ПП

3

100

60

4

IP56



ПП3-16-P-М3

ПП

3

16

10

Реверсивный

IP00



ПП3-40-P-М3

ПП

3

40

25

Реверсивный

IP00



ПП3-100-P-М3

ПП

3

100

60

Реверсивный

IP00



ПП3-16-P-М2 IP56 пластик

ПП

3

16

10

Реверсивный

IP56



ПП3-40-P-М2 IP56 пластик

ПП

3

16

10

Реверсивный

IP56



ПП3-100-P-М2 IP56 пластик

ПП

3

100

60

Реверсивный

IP56

Купить пакетные выключатели, переключатели серии ПВ, ПП можно позвонив нам по телефонам: +38 (044) 501-37-45 или отправив заявку на e-mail:  Данный адрес e-mail защищен от спам-ботов, Вам необходимо включить Javascript для его просмотра.

< Переключатели крестовые ПК12   Переключатели кулачковые ПКУ-3 >

Похожие товар:

Новые товар:

Предыдущие товар:

Пакетный выключатель: устройство, обозначение, классификация

Пакетный выключатель (ПВ), а также переключатель (ПП) необходим для коммутации токов небольшой мощности. Мы расскажем о том, как устроен и используется пакетный выключатель. Пакетный выключатель (или пакетник) представляет собой автомат, основным назначением которого является коммутация (включение, а также выключение) токов небольшой мощности. Чаще всего такие выключатели устанавливаются в шкафах (в качестве вводных), а также на панелях щитов распределения.
Используется в электрических сетях, которые имеют следующие характеристики:
— постоянный ток – не более 440 В;
— переменный – не более 660 В.

Устройство и параметры выбора.

Пакетники имеют следующие основные узлы:
1. Контактная схема.
2. Механизм переключения.

Количество рабочих полюсов, а соответственно и коммутационных пакетов, может варьироваться в пределах от одного до четырёх.

Включение и выключение осуществляется путём поворота рукоятки на девяносто градусов. Положение контактов изменяется с помощью пружинного механизма. Чёткая фиксация обеспечивается за счёт наличие специальных выступов, которые ограничивают разворот механизма. Подвижные и неподвижные контакты, на которых есть клеммы, изолированы друг от друга и закреплены на плате, которая является переключающим устройством.

Кроме выключателей, применяются и пакетные переключатели. В них три положения соответствуют включённому разными способами состоянию приёмника, одно – выключенному.

Они могут использоваться в качестве:
— коммутационных аппаратов для периодических включений и отключений;
— вводных переключателей в цепях различных электроустановок;
— механизмов ручного управления асинхронными электродвигателями.

Выбирая ту или иную модель выключателя либо переключателя, следует обратить внимание на:
— количество полюсов;
— номинальный ток и напряжение;
— степень защиты.

Эти же факторы влияют и на цену устройства. Следует помнить, что сейчас на смену пакетникам приходят модульные автоматические выключатели. Купить автоматические выключатели по лучшей цене можно в специализированных интернет-магазинах. Именно в них цены будут лучшими, так как отсутствуют большие накладные расходы.

Пакетный выключатель. Структурное обозначение и классификация.

Выключатели обозначаются буквами ПВ, переключатели – ПП. Далее в названии следует цифра, обозначающая количество полюсов, сразу после дефиса — ток, который может отключаться (единица измерения — ампер). Напряжение при этом составляет 220 вольт.

По способу конструктивного исполнения выключатели подразделяются на:
1. Открытые. Могут устанавливаться в помещениях, в которых сухо, отсутствует пыль, исключена возможность возникновения пожара, а также в нишах, ящиках и на щитах (в этих местах невозможно прикоснуться к контактам).
2. Закрытые. Присутствует оболочка из пластмассы. Таким образом обеспечена защита как от прикосновения, так и от попадание различных предметов.
3. Герметичные. Такие пакетники имеют корпус из пластмассы либо алюминия, что делает невозможным попадание внутрь влаги.

Пакетный выключатель может крепиться за корпус. Возможно также крепление передней скобкой, которая находится за панелью, толщина которой — до 4 либо до 24 мм. Провода при этом присоединены сзади. Существуют и пакетники, которые крепятся внутри шкафа при помощи задней скобки. Провода при этом присоединены спереди.

Какие процессы используют коммутацию пакетов? | Small Business

Коммутация пакетов — это метод сетевой передачи, при котором данные передаются небольшими блоками, называемыми пакетами, а не непрерывным потоком. Такая отправка данных помогает повысить надежность и эффективность сетей по сравнению с телефонной технологией коммутации каналов. Знание того, как работает коммутация пакетов и когда она используется, может быть полезно при устранении неполадок в сети вашего предприятия.

Процесс коммутации пакетов

Первым шагом в процессе коммутации пакетов является разбиение передаваемых данных на блоки размером около нескольких сотен байтов.Затем каждому пакету присваивается IP-адрес назначения и он пересылается на маршрутизатор, который находится ближе к этому месту назначения, который пересылает данные на другой маршрутизатор и т. Д. В конце концов, пакеты достигают своего маршрутизатора назначения, где пересылаются нужному клиенту. Затем они повторно собираются в читаемые данные.

Коммутация каналов

Коммутация каналов — основная альтернатива коммутации пакетов. При коммутации каналов два клиента совместно используют выделенную линию до тех пор, пока им необходимо обмениваться данными.Это обеспечивает быструю передачу данных, но делает сети уязвимыми для сбоев, поскольку отключение линии между этими двумя клиентами завершит сеанс передачи. Это также затрудняет расширение сети, поскольку для каждого нового клиента необходимо устанавливать новую выделенную линию. Аналоговая телефонная система является примером технологии коммутации каналов.

Данные

Пакетная коммутация чаще всего встречается в сетях передачи данных, включая LAN, WAN и Интернет. Он хорошо подходит для передачи данных, так как позволяет сетям быстро адаптироваться к меняющимся условиям.Например, если один из маршрутизаторов сети выходит из строя, пакеты могут быть автоматически перенаправлены, чтобы избежать этого устройства. Он также обеспечивает масштабируемость сетей передачи данных, поскольку позволяет множеству пользователей передавать данные одновременно. Это контрастирует с коммутацией каналов, когда только два клиента могут общаться по данной линии одновременно.

Голос

Развитие таких технологий, как передача голоса по Интернет-протоколу (VoIP), означает, что коммутация пакетов теперь может использоваться для передачи голосового трафика, а также данных.Это может иметь большие экономические преимущества для предприятий, поскольку это означает, что им не нужно устанавливать отдельные сети с коммутацией пакетов для своих данных и системы с коммутацией каналов для своих телефонов. Использование технологии коммутации пакетов для голосового трафика также дает многие преимущества надежности и масштабируемости, которые дает трафик данных с коммутацией пакетов в телефонной сети.

Ссылки

Писатель Биография

Энди Уолтон (Andy Walton) с 2009 года занимается технологией и специализируется на сетевых технологиях и мобильной связи.Ранее он был ИТ-специалистом и менеджером по продукту. Уолтон живет в Лестере, Англия, и имеет степень бакалавра информационных систем в Университете Лидса.

Поставщики средств беспроводной связи и ресурсы

О мире беспроводной связи RF

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, оптоволокно, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д. Эти ресурсы основаны на стандартах IEEE и 3GPP. В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

Статьи о системах на основе Интернета вещей

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей.В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Читать дальше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система очистки туалетов самолета. • Система измерения столкновений • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды. • Система Smart Grid • Система умного освещения на базе Zigbee • Интеллектуальная система парковки на базе Zigbee. • Система умной парковки на основе LoRaWAN

RF Статьи о беспроводной связи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. УКАЗАТЕЛЬ СТАТЬИ ДЛЯ ССЫЛКИ >>.

Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤

Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤

Основы и типы замирания : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые замирания и т. Д., Которые используются в беспроводной связи. Читать дальше➤

Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤

Основы помех и типы помех: В этой статье рассматриваются помехи по соседнему каналу, помехи в совмещенном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤

5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP

Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи. Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ Учебников >>

Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G. Частотные диапазоны Учебник по миллиметровым волнам Волновая рама 5G мм Зондирование волнового канала 5G мм 4G против 5G Испытательное оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF

Этот учебник GSM охватывает основы GSM, архитектуру сети, элементы сети, системные спецификации, приложения, Типы пакетов GSM, структура или иерархия кадров GSM, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Подробнее.

LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.

RF Technology Stuff

Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP диапазона 70 МГц в диапазон C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера ➤Конструкция RF-фильтра ➤Система VSAT ➤Типы и основы микрополосковой печати ➤ОсновыWaveguide

Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования DUT на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE. УКАЗАТЕЛЬ испытаний и измерений >>
➤Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест устройства на соответствие WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA

Волоконно-оптическая технология

Волоконно-оптический компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи. Оптические компоненты INDEX >>
➤Учебное пособие по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Каркасная конструкция ➤SONET против SDH

Поставщики, производители радиочастотных беспроводных устройств

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т. д.Производители RF компонентов >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор

MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды


* Общая информация о здравоохранении *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: часто мойте их.
2. КОЛЕНО: Откашляйтесь
3. ЛИЦО: не трогайте его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, чтобы остановить распространение COVID-19, поскольку это заразное заболевание.

RF Беспроводные калькуляторы и преобразователи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения. Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤Калькулятор антенн Яги ➤ Калькулятор времени выборки 5G NR

IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие. Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB



СВЯЗАННЫЕ ЗАПИСИ


RF Wireless Учебники



Различные типы датчиков


Поделиться страницей

Перевести

9 Часто задаваемые вопросы о коммутации пакетов

Для эффективной передачи данных требуется доставка информации от источника к месту назначения с минимальными задержками или сложностями.Лучший способ передачи данных может зависеть от таких факторов, как размер файла и тип используемой сети. Распространенным методом передачи данных является коммутация пакетов. В этой статье мы обсудим, что такое коммутация пакетов, и ответим на некоторые часто задаваемые вопросы об этом методе.

Что такое коммутация пакетов?

Коммутация пакетов — это процесс передачи данных. Устройства сокращают файлы до небольших пакетов перед их передачей на другие устройства, создавая более эффективный процесс передачи данных между сетями.Как только устройство получает пакеты, оно повторно собирает их, чтобы пользователи могли прочитать или получить к ним доступ.

Связано: Что такое система управления базами данных? (С 12 преимуществами)

Каковы преимущества коммутации пакетов?

Коммутация пакетов предлагает ряд преимуществ, таких как:

  • Доступность: Сети с коммутацией пакетов обычно требуют меньше оборудования, чем другие системы или сети передачи данных, что делает их более доступным вариантом.

  • Эффективность: Пакетная коммутация более эффективно использует общую полосу пропускания сети при передаче данных благодаря гибкости, обеспечиваемой маршрутизацией больших файлов как небольших пакетов по общим каналам.

  • Надежность: Коммутация пакетов гарантирует, что пользователи получают все пакеты данных, поскольку компьютеры могут определить отсутствие пакета и запросить исходное устройство для его повторной отправки.

  • Перенаправление: Коммутация пакетов автоматически перенаправляет пакеты, если какой-либо узел выходит из строя во время процесса передачи.

Какие бывают типы коммутации пакетов?

Вот два основных типа коммутации пакетов:

Коммутация пакетов без установления соединения

Коммутация пакетов без установления соединения, также называемая коммутацией дейтаграмм, имеет несколько индивидуально маршрутизируемых пакетов. Каждый пакет содержит полную информацию о маршрутизации и адрес назначения, адрес источника и общее количество пакетов в информации заголовка. Этот метод может привести к нарушению порядка доставки из-за разных путей передачи.Однако, как только пакеты достигают места назначения, устройство правильно их переупорядочивает, чтобы доставить исходное сообщение.

Коммутация пакетов с установлением соединения

Коммутация пакетов с установлением соединения или коммутация виртуальных каналов включает в себя сборку и нумерацию пакетов данных. Пакеты проходят последовательно по заранее определенным маршрутам. Посылка пакетов в последовательном порядке устраняет необходимость в адресной информации.

Связанный: Computer Science vs.Информационные технологии: в чем разница?

Чем коммутация каналов отличается от коммутации пакетов?

Коммутация пакетов и коммутация каналов упрощают подключение к корпоративной сети. Однако коммутация каналов включает создание физического пути от пункта назначения к источнику. И наоборот, коммутация пакетов не требует физического пути и отправляет пакеты по различным маршрутам.

Коммутация каналов всегда требует зарезервированных каналов.Эти каналы используются только при общении пользователей. Коммутация каналов — это общий метод, используемый для систем видеосвязи и голосовых вызовов, поскольку этим системам требуется выделенный канал или канал для пользователей, чтобы соединяться друг с другом.

Чем коммутация ячеек отличается от коммутации пакетов?

Коммутация ячеек и коммутация пакетов передают данные как пакеты. Однако пакеты, созданные с помощью технологии коммутации пакетов, могут различаться по длине. И наоборот, пакеты при коммутации ячеек имеют фиксированную длину, равную 53 байтам, с пятибайтовым заголовком.

Коммутация ячеек, также называемая реле ячеек, использует сети с коммутацией каналов и включает некоторые функции переключения цепей. Он использует виртуальные цепи, а не физические, что устраняет необходимость резервировать ресурсы компьютерной сети. Он может достичь высокой производительности за счет использования аппаратных переключателей и предлагает множество преимуществ, таких как возможность использовать поддержку мультимедиа архитектуры LAN / WAN, динамическую полосу пропускания и масштабируемость.

Связано: Все, что вам нужно знать о компьютерных сетях

Как работает коммутация пакетов?

Коммутация пакетов позволяет пользователям отправлять файлы по сети в виде небольших пакетов данных, а не одного большого файла. Например, процесс разделит файл размером пять мегабайт на пакеты. Каждый пакет содержит:

  • IP-адрес получателя
  • IP-адрес источника
  • Количество пакетов в полном файле данных
  • Порядковый номер

Исходное устройство отправляет все пакеты через сетевой канал. Устройство назначения получает все пакеты и упорядочивает их для воссоздания исходного файла. Это позволяет пользователю получить доступ и открыть файл по мере необходимости.

Что такое сеть с коммутацией пакетов?

Сеть с коммутацией пакетов или сеть без установления соединения — это тип компьютерной сети. Он группирует и отправляет данные в виде небольших пакетов, которые он отправляет между исходным и конечным узлами через сетевой канал, совместно используемый пользователями или приложениями. Однако этот тип сети не создает постоянного соединения между исходным и целевым узлами.

Каковы преимущества использования коммутации пакетов по сравнению с коммутацией каналов?

Вот некоторые преимущества использования коммутации пакетов, а не коммутации каналов:

  • Биллинг: За коммутацию пакетов часто взимается только продолжительность соединения, а за коммутацию каналов — продолжительность соединения и расстояние.

  • Цифровой: Пакетная коммутация передает цифровые данные в пункт назначения с высоким качеством, что делает его хорошим выбором для передачи данных.

  • Эффективность: Пакетная коммутация не требует постоянного резервирования каналов, как это делает коммутация каналов, что повышает эффективность сети и сокращает потери пропускной способности сети.

  • Отказоустойчивость: Коммутация пакетов позволяет перенаправлять пакеты при возникновении сетевых проблем или частичных сбоях.И наоборот, сбой в сети с коммутацией каналов может заблокировать обозначенный путь для пакетов.

  • Скорость: По сравнению с коммутацией каналов, коммутация пакетов обычно обеспечивает минимальную задержку и оптимальную скорость передачи.

Связано: 50 вопросов интервью по хранилищу данных

Есть ли преимущества использования коммутации каналов по сравнению с коммутацией пакетов?

Использование коммутации каналов вместо коммутации пакетов может дать некоторые преимущества, например:

  • Сложность: Протоколы коммутации пакетов могут потребовать больше ОЗУ и вычислительной мощности. Однако протоколы коммутации каналов часто менее сложны.

  • Задержки: При коммутации пакетов может возникнуть больше задержек при передаче, чем при коммутации каналов из-за возможных задержек при перенаправлении.

  • Размер файла: Коммутация пакетов может быть полезна для небольших сообщений, но коммутация каналов может быть лучшим вариантом для более крупных передач. Это происходит из-за возможных задержек при перенаправлении или потенциально потерянных пакетов.

  • Заказ: Коммутация пакетов доставляет пакеты не по порядку, но обеспечивает последовательную информацию для устройства назначения для их правильной организации.И наоборот, коммутация каналов доставляет пакеты в правильном порядке.

  • Надежность: Коммутация пакетов обеспечивает надежность, поскольку устройство назначения может идентифицировать любые пропущенные пакеты. Однако коммутация каналов обеспечивает надежность, поскольку доставка пакетов по одним и тем же маршрутам снижает риск их пропуска.

Что такое пакетная коммутация?

Передача небольших битов данных по разным сетям называется коммутацией пакетов.Эти пакеты данных разбиваются на блоки данных, чтобы передавать их по сетям быстрее и эффективнее. Он разрезается на пакеты данных на одном устройстве, и с этого устройства отправляется другому, чтобы достичь пункта назначения, где все пакеты данных собираются и повторно собираются. Проще говоря, это метод разбиения файлов данных на более мелкие пакеты или части, чтобы лучше отправлять их по разным сетям.

Функциональность

Когда пользователи отправляют файл данных по сети, они часто отправляются не как целые документы, а как небольшие пакеты данных.У человека, отправляющего файл размером 5 МБ, файл будет разделен на пакеты размером 512 байт, которые затем будут отправлены по сети. Каждый пакет содержит заголовок, содержащий 2 сетевых IP-адреса:

  1. Исходный IP-адрес — это IP-адрес, с которого отправляется файл данных. Его также называют передающей стороной передачи данных.
  2. IP-адрес назначения — это IP-адрес, на который должен быть отправлен пакет данных. Другими словами, это относится к принимающей стороне передачи данных.

Помимо этого, заголовок также содержит число, которое определяет количество пакетов, содержащихся в фактическом файле данных целиком. Когда пакеты теряются в сети, они отскакивают. Возврат относится к передаче пакета данных от одного маршрутизатора к другому до тех пор, пока он не сможет достичь конечного IP-адреса назначения. Когда несколько потерянных пакетов данных передаются по сети, это приводит к перегрузке сети и может замедлить работу всей системы. Для решения этой проблемы в заголовок был включен счетчик переходов.Это относится к тому, сколько раз пакет данных может перейти от одного маршрутизатора к другому. Каждому пакету выделяется максимальное количество переходов. Это число переходов уменьшается каждый раз, когда пакет проходит через маршрутизатор. Когда достигается максимальное количество переходов до того, как пакет прибывает в место назначения, он удаляется этим маршрутизатором. Это одна из причин потери пакетов.

Режимы

Два основных режима коммутации пакетов:

Пакетная коммутация без установления соединения

Каждый отдельный пакет в этом типе сети с коммутацией пакетов содержит полную информацию о маршрутизации и индивидуально маршрутизируется в сети к своему адресу назначения.Может быть несколько режимов передачи, которые зависят от различных нагрузок на доступные узлы в сети. В этой системе каждый из пакетов подчиняется инструкциям, предоставленным письменной информацией, предоставленной в заголовке пакета. Сюда входит информация, необходимая для облегчения повторной сборки пакетов данных для создания всего файла данных.

  1. Адрес назначения
  2. Исходный адрес
  3. Общее количество штук
  4. Порядковый номер (seq #), необходимый для облегчения повторной сборки.

Пакетная коммутация, ориентированная на соединение

Этот режим коммутации пакетов также называется коммутацией виртуальных каналов. Отдельные пакеты данных в этом режиме отправляются последовательно по заранее определенному и идентифицированному маршруту. Эти пакеты собираются с помощью уникального порядкового номера и затем по порядку транспортируются по сети на ее конкретный IP-адрес назначения. Для этого режима нет необходимости включать адресную информацию в пакет.

Эффекты

Исторически протокол коммутации каналов обычно использовался с соединением ISDN для телефонных сетей.Его альтернатива — коммутация пакетов. Ниже приведены некоторые из плюсов и минусов коммутации пакетов вместо коммутатора каналов:

Плюсы

  • Это более эффективное использование общей пропускной способности сети из-за его гибкости при маршрутизации меньших пакетов по совместно используемым каналам.
  • Часто их строить дешевле, так как требуется меньше оборудования.
  • Надежнее. Когда пакет не поступает должным образом в место назначения и принимающий компьютер обнаруживает, что один пакет отсутствует, он запрашивает его повторную отправку.
  • Он предлагает автоматическое изменение маршрута в случае сбоя любого узла.
  • Он не имеет связанных линий и может легко обойти сломанные части сети.
  • По мере увеличения количества клиентов, по сравнению с коммутацией каналов, сеть должна расширяться медленно.

Минусы

  • Имеются длительные задержки в получении сообщений из-за времени, необходимого для упаковки и маршрутизации пакетов. Для большинства приложений эти задержки недостаточно велики, чтобы быть значительными, но для высокопроизводительных приложений, таких как видео в реальном времени, часто требуется дополнительная технология качества обслуживания (QoS) для достижения требуемых уровней производительности.
  • Общие физические каналы могут потенциально нарушить безопасность сети. Соответствующие меры безопасности должны соответствовать протоколам и другим связанным элементам в сетях с коммутацией пакетов.
  • Не подходит для небольших пакетов данных — если размер самого пакета данных составляет всего 600 байт, тогда необходимо использовать два пакета по 512 байт с адресной информацией.
  • Непредсказуемая задержка.

История

Коммутация пакетов, как и развитие гипертекста, — это концепция, которую можно приписать Полу Барану в начале 1960-х годов, а затем, независимо, несколько лет спустя, Дональду Дэвису и Леонарду Клейнроку.Исследования Дэвиса и Клейнрока в смежной области цифровой коммутации сообщений помогли Бэрану построить ARPANET или первую сеть с коммутацией пакетов, которая, как впоследствии станет известна многим, будет использоваться многими как Интернет.

«Эта концепция коммутации пакетов была радикальным сдвигом парадигмы от преобладающей модели сетей связи с использованием выделенных аналоговых каналов, в основном построенных для аудиосвязи, и установила новую модель прерывистых цифровых систем, которые разбивают сообщения на отдельные пакеты, которые передаются независимо и затем собраны обратно в исходное сообщение на дальнем конце. ”

Пакетная коммутация — это прорыв, который постоянно развивается с момента его появления. Бесчисленные часы исследований, проведенных блестящими умами, все еще работают над обновлением этой технологии, чтобы сделать ее доступной для всех, что подтверждается достигнутым ранее успехом. На это потребуется много лет и миллиарды денег, но все это того стоит.

Коммутация пакетов

Сети с коммутацией пакетов — это цифровые сети , в которых большие блоки данных, созданные процессами конечного пользователя, могут быть разбиты на более мелкие блоки данных, называемые пакетами , и отправлены из одной сети в другую через маршрутизаторы .Сети, которые работают таким образом, называются сетями с коммутацией пакетов, сетями. Концепция коммутации пакетов была разработана в начале 1960-х годов, и ARPANET была первой в мире сетью с коммутацией пакетов (ранее в сетях связи использовались выделенные аналоговые цепи). В большинстве глобальных сетей сейчас используются технологии коммутации пакетов, такие как X.25 и Frame Relay . В этом типе сети нет выделенного соединения между двумя конечными системами, а наличие разных путей через сеть устраняет зависимость от любого отдельного сетевого канала.Более того, любое соединение в сети может использоваться любым количеством пакетов данных, независимо от их источника и назначения, обеспечивая эффективное использование пропускной способности сети.

Каждый пакет имеет заголовок, который содержит адреса источника и получателя, порядковый номер, который определяет положение пакета в исходном сообщении, длину пакетов в байтах и ​​общее количество пакетов в сообщении. Маршрутизаторы в сети с коммутацией пакетов регулярно обмениваются информацией о топологии сети и текущем состоянии различных сетевых каналов.Эта информация вместе с сетевым адресом назначения, содержащимся в пакете, позволяет маршрутизатору выбрать лучший маршрут для входящего пакета. В месте назначения пакеты снова собираются в исходное сообщение. Вооружившись этой информацией, конечный компьютер может запросить повторную передачу отсутствующих пакетов, поскольку он может определить, какие пакеты не были получены.


Узлы пакетной коммутации соединяют локальные сети в глобальной сети


X.25 стандарт коммутации пакетов

X.25 — широко используемый стандарт протокола ITU-T, который определяет интерфейс между хост-системой и сетью с коммутацией пакетов. Стандарт определяет три уровня функциональности, которые соответствуют трем нижним уровням эталонной модели OSI. Физический уровень связан с физическим интерфейсом между оконечным оборудованием (DTE), таким как главный компьютер, и оконечным оборудованием данных (DCE), таким как модем, через который он подключен к обмен с коммутацией пакетов.


Отношения между устройствами в сети X.25


Физический уровень часто реализуется с использованием стандарта, известного как X.21, но также используются другие стандарты, такие как EIA-232. Канальный уровень обеспечивает надежную передачу данных по физическому каналу путем передачи данных в виде последовательности кадров. Используемый стандарт уровня звена данных — протокол доступа к каналу — сбалансированный (LAP-B).Уровень пакета предоставляет услугу внешнего виртуального канала. Пользовательские данные передаются на уровень 3 X.25, который добавляет управляющую информацию в заголовок, создавая пакет. Затем пакет X.25 передается протоколу LAP-B, который добавляет свою собственную управляющую информацию в виде заголовка и концевика, образуя кадр LAP-B. На приведенных ниже схемах показано, как инкапсулируются данные, а также взаимосвязь между уровнями протокола X. 25 и эталонной моделью OSI.


X.Пакет 25 инкапсулирует пользовательские данные и инкапсулируется кадром LAP-B



Связь между уровнями протокола X.25 и эталонной моделью OSI


Виртуальные каналы X.25

X.25 может работать как по коммутируемым, так и по постоянным виртуальным каналам. В коммутируемом виртуальном канале вызов должен быть явно установлен перед передачей данных и очищен после завершения передачи данных.Передача данных происходит таким же образом по постоянным виртуальным каналам, но установка и разрешение вызова не требуются. Типичная последовательность событий для сеанса X.25 с использованием коммутируемого виртуального канала проиллюстрирована ниже.


Последовательность событий в виртуальном вызове X. 25


В последовательности событий, показанной выше, DTE A запрашивает виртуальный канал к DTE B, отправляя пакет запроса вызова к присоединенному к нему DCE.Пакет включает адреса источника и получателя, а также номер виртуального канала, который будет использоваться для нового виртуального канала. Пакет запроса вызова направляется через сеть с коммутацией пакетов в DCE, подключенный к DTE B, который отправляет пакет входящего вызова в DTE B. Этот пакет имеет тот же формат, что и пакет запроса вызова, но имеет другой номер виртуальной цепи. который выделяется подключенной DCE DTE B. DTE B принимает вызов, отправляя пакет принятого вызова.Затем DTE A и B могут обмениваться данными и пакетами управления, используя соответствующие номера виртуальных каналов.

Формат пакета X.25

Помимо передачи пользовательских данных, X. 25 необходимо передавать управляющую информацию, чтобы устанавливать, поддерживать и завершать виртуальные каналы. Используются различные типы пакетов, но все они имеют (более или менее) одинаковый формат. Каждый пакет имеет 24-битный или 32-битный заголовок, который включает 12-битный номер виртуальной цепи (выраженный 4-битным номером группы и 8-битным номером канала .Некоторые типы пакетов показаны ниже.


Пакет данных с 3-битными порядковыми номерами



Пакет данных с 7-битными порядковыми номерами



Контрольный пакет



Пакеты RR, RNR и REJ с 3-битными порядковыми номерами



Пакеты RR, RNR и REJ с 7-битными порядковыми номерами


Пакет управления будет включать в себя поле типа пакета , которое идентифицирует его функцию управления, вместе с дополнительной информацией управления, относящейся к этой функции. Пакет запроса вызова , например, включает следующие поля дополнений:

  • Длина адреса вызывающего DTE — 4-битное поле, которое определяет длину адреса вызывающего DTE
  • Длина адреса вызываемого DTE — 4-битное поле, которое определяет длину адреса вызываемого DTE
  • Адреса DTE — адреса вызывающего и вызываемого DTE (переменная)
  • Facilty length — длина поля объекта в байтах
  • Услуги — последовательность технических характеристик оборудования, каждая из которых состоит из 8-битного кода услуги и нуля или более кодов параметров

Подробная информация о сертификате X.Ниже приведены 25 пакетов управления.

Настройка и сброс вызовов
DCE to DTE DTE to DCE VC PVC
Входящий вызов Запрос вызова —
вызов принят
Очистить индикацию Запрос на очистку —
Подтверждение очистки DCE Подтверждение очистки DTE —
Перезапуск
DCE к DTE DTE к DCE VC PVC
Индикация перезапуска Запрос на перезапуск
Диагностика
DCE к DTE DTE к DCE VC PVC
Диагностика
Регистрация
DCE to DTE DTE to DCE VC PVC
Подтверждение регистрации Запрос на регистрацию

DTE может отправить пакет прерывания , который обходит процедуры управления потоком для пакетов данных. Пакет прерывания имеет более высокий приоритет в сети, чем пакеты данных. Пакет сброса облегчает устранение ошибок путем повторной инициализации виртуальной цепи, и в этом случае порядковые номера на обоих концах соединения сбрасываются на ноль, и любые передаваемые пакеты данных или прерывания теряются. Сброс может быть вызван такими условиями, как потеря пакетов, ошибки последовательности, перегрузка сети или потеря внутреннего соединения. Более серьезные ошибки, такие как временная потеря доступа к сети, устраняются с помощью пакета restart , который завершает все активные виртуальные каналы.Диагностический пакет предоставляет средства выявления ошибок, которые не требуют повторной инициализации, в то время как пакет регистрации используется для вызова и подтверждения средства X.25.

Мультиплексирование

DTE может установить до 4095 одновременных виртуальных каналов с другими DTE, используя один физический канал DTE-DCE. DTE может назначать эти цепи внутренним приложениям или процессам любым удобным для него способом.Канал между DTE и DCE обеспечивает полнодуплексное мультиплексирование. 12-битный номер виртуального канала в каждом пакете определяет виртуальный канал, который будет использоваться этим пакетом. Номера виртуальных каналов назначаются в соответствии со строгим соглашением, при этом ноль всегда зарезервирован для диагностических пакетов, общих для всех виртуальных каналов. Постоянным виртуальным каналам назначаются номера, начинающиеся с 1. Зарезервированы две другие категории номеров: одна для односторонних входящих виртуальных вызовов (назначается DCE с использованием ранее нераспределенного номера), а другая — для односторонних исходящих виртуальных вызовов (назначается DTE, снова используя нераспределенный номер).Цель разделения номеров таким образом — избежать одновременного выбора одного и того же номера для двух разных виртуальных каналов DTE и DCE. Четвертая (двусторонняя) категория виртуальных вызовов обеспечивает резервную емкость, которая совместно используется DTE и DCE, для покрытия возможной ситуации переполнения в периоды пикового трафика. Эта схема проиллюстрирована ниже.


Назначение номера виртуального канала


Контроль потока и ошибок

Скользящее окно используется для управления потоком.Каждый пакет данных включает в себя порядковый номер отправки P (S) и порядковый номер приема P (R). По умолчанию используются 3-битные порядковые номера, но DTE может дополнительно запросить использование расширенных 7-битных порядковых номеров через механизм пользовательских средств. Для 3-битных порядковых номеров третий и четвертый бит всех пакетов данных и управления равны 0 и 1 соответственно. Для 7-битных порядковых номеров это биты 1 и 0. P (S) каждого нового пакета исходящих данных в виртуальном канале на единицу больше, чем у предыдущего пакета, по модулю 8 или по модулю 128 (в зависимости от того, 3- используются битовые или 7-битные порядковые номера). P (R) устанавливается равным порядковому номеру следующего пакета, ожидаемого от другого конца виртуального канала, что позволяет «подкреплять» подтверждения на исходящих кадрах данных. Если у одной стороны нет данных для отправки, она может подтвердить входящие пакеты либо с помощью управляющего пакета , готового к приему, (RR), либо , не готового к приему (RNR). Размер окна по умолчанию равен 2, но может быть установлен до 7 для 3-битных порядковых номеров или 127 для 7-битных порядковых номеров.

Подтверждение может иметь либо локальное, либо сквозное значение, в зависимости от того, установлен ли D-бит.По умолчанию D = 0, и подтверждение осуществляется между DTE и сетью. Он используется локальной DCE (или сетью) для подтверждения приема пакетов и реализации управления потоком между DTE и сетью. Если D = 1, подтверждение от удаленного DTE. Контроль ошибок основан на механизме контроля ошибок канала передачи данных go-back-N ARQ (автоматический запрос на повторение) , в котором станция назначения отправляет отрицательное подтверждение (NAK), если обнаруживает ошибку в кадре, и отбрасывает кадр и все последующие кадры до тех пор, пока ошибочный кадр не будет получен без ошибок. Станция-источник, получившая отрицательное подтверждение, должна повторно передать ошибочный кадр и любые другие кадры, переданные впоследствии. В X.25 отрицательное подтверждение принимает форму пакета управления отклонением (REJ).


Разница между коммутацией каналов и коммутацией пакетов

Что такое коммутация цепей?

Коммутация каналов была разработана в 1878 году для передачи телефонных звонков по выделенному каналу. Это метод, который используется, когда необходимо установить выделенный канал или канал.

Канал, используемый при коммутации каналов, остается зарезервированным и применяется только тогда, когда двум пользователям необходимо общаться.

Соединения с коммутацией каналов подразделяются на две категории: полудуплексные и полнодуплексные. Для полудуплексной связи можно выделить только один канал, а для полнодуплексных интерфейсов можно назначить два канала.

Что такое коммутация пакетов?

Коммутация пакетов — это метод группировки данных, которые передаются по цифровой сети, в пакеты. Это метод коммутации сети без установления соединения. Он никогда не устанавливает какое-либо физическое соединение до начала передачи. В методе коммутации пакетов перед передачей сообщения оно разделяется на некоторые управляемые части, известные как пакеты.

В этом методе каждый пакет делится на две части: заголовок и полезную нагрузку. Заголовок содержит информацию об адресации пакета. Полезная нагрузка содержит фактическое сообщение.

КЛЮЧЕВЫЕ ОТЛИЧИЯ:

  • Коммутация каналов — это метод, который используется, когда необходимо установить выделенный канал или схему.С другой стороны, коммутация пакетов — это метод группировки данных, которые передаются по цифровой сети, в пакеты.
  • В методе коммутации каналов сообщение принимается в том же порядке, что и отправка от источника, тогда как в методе коммутации пакетов сообщения принимаются не по порядку и собираются в месте назначения.
  • Коммутация каналов требует выделенного пути между источником и местом назначения до начала передачи данных, но для коммутации пакетов не требуется выделенный путь от источника к месту назначения.
  • Метод коммутации каналов реализуется на физическом уровне, а коммутация пакетов реализуется на сетевом уровне.

KEY Сравнительная таблица:

Товар С коммутацией цепи с коммутацией пакетов
Доступная пропускная способность Фиксированный Нет
Выделенный «медный» тракт Да динамический
Когда может возникнуть перегрузка Во время настройки На каждом пакете
Возможно потраченная впустую пропускная способность Да Да
Коробка передач с промежуточным магазином Нет Нет
Каждый пакет следует по одному и тому же маршруту Да Не требуется
Настройка звонка Обязательно Не требуется
Зарядка в минуту В упаковке

Пример переключения цепи:

На данной диаграмме показано, как устанавливается цепь между двумя телефонами, соединенными переключателем цепи. Ящики представляют коммутационные станции и их связь с другой телефонной станцией. Синяя линия представляет собой соединение между обоими офисами.

Каждый раз, когда запрашивается соединение, в коммутационном пункте могут быть установлены каналы, обозначенные кружками. Между сторонами связи установлен выделенный канал. Эти ссылки остаются до тех пор, пока сохраняется связь.

Пример переключения цепи

Пример коммутации пакетов:

Пример пакетной коммутации

Все пакеты отправляются с «адресом заголовка», который сообщает ему, где находится его конечный пункт назначения, поэтому он знает, куда идти.

Адрес заголовка также иллюстрирует последовательность повторной сборки на конечном компьютере, чтобы пакеты были перегруппированы в правильном порядке.

В этом методе один пакет также содержит сведения о том, сколько пакетов должно прибыть, чтобы компьютер-получатель знал, не удалось ли получить какой-либо пакет.

В случае, если пакет не может быть доставлен, компьютер-получатель отправляет сообщение обратно на компьютер отправителя, запрашивая повторную отправку отсутствующего пакета.

Разница между коммутацией каналов и коммутацией пакетов:

Вот основные различия между коммутацией каналов и коммутацией пакетов:

Цепь — переключение Пакет — Коммутация
Коммутация каналов — это метод, который используется, когда необходимо установить выделенный канал или канал. Коммутация пакетов — это метод группировки данных, которые передаются по цифровой сети, в пакеты.
Соединения с коммутацией каналов подразделяются на две категории: полудуплексные и полнодуплексные. Пакетная коммутация — это метод коммутации сети без установления соединения.
Перед началом передачи данных необходимо установить выделенный путь между источником и местом назначения. Нет необходимости устанавливать выделенный путь от источника к месту назначения.
Изначально он был разработан для передачи голоса. Изначально он был разработан для передачи данных.
Реализован на физическом уровне. Реализован на сетевом уровне.
Внутрисхемная коммутация, данные обрабатываются и передаются только в источнике. При коммутации пакетов данные обрабатываются и передаются не только в источнике, но и в месте назначения.
Начальная стоимость невысока. Пакетная коммутация требует высоких затрат на установку.
Протоколы доставки проще. Для доставки требуются сложные протоколы.
Зарядка происходит поминутно. Зарядка происходит за пакет.
Каждый пакет следует по одному и тому же маршруту. Каждый пакет не следует по одному и тому же маршруту.
Не сохраняет и не пересылает передачи. Сохраняет и пересылает передачу.
Изначально разработан для голосовой связи. Изначально разработан для передачи данных.
Это негибкий метод, потому что после того, как путь установлен, все части передачи следуют по одному и тому же пути. Это гибкий метод, поскольку для каждого пакета создается маршрут к месту назначения.
Сообщение получено в том порядке, в котором отправлено от источника. В, сообщение о коммутации пакетов получено не по порядку, которое собирается в месте назначения.
Заранее зарезервируйте всю пропускную способность. Никогда не резервирует пропускную способность.
Вы можете осуществить коммутацию цепей, используя две технологии: 1) время или 2) переключение с пространственным разделением. Пакетная коммутация имеет подход виртуального канала дейтаграммы.

Преимущества коммутации цепей

Вот плюсы / преимущества коммутации цепей:

  • Вы получите полную пропускную способность на время разговора.
  • Уменьшает задержку, которую испытывает пользователь до и во время вызова.
  • Переключение каналов: вызов будет установлен с согласованными каналами, полосой пропускания и постоянной скоростью передачи данных.
  • При коммутации каналов вызов должен обеспечиваться логическими каналами, полосой пропускания и постоянной скоростью передачи данных.
  • Выделенный путь / канал обеспечивает гарантированную доставку данных.

Преимущества пакетной коммутации

Вот плюсы / преимущества метода пакетной коммутации:

  • Этот метод помогает устройствам с разной скоростью обмениваться данными друг с другом.
  • Высокая передача данных.
  • Помогает мгновенно установить соединение.
  • Самостоятельное путешествие
  • Задержка доставки пакетов меньше, поскольку пакеты отправляются, как только становятся доступными.
  • Коммутационные устройства не нуждаются в массивной памяти.
  • Доставка данных может быть продолжена, даже если в некоторых частях сети возникают проблемы со связью.
  • Обеспечивает одновременное использование одного и того же канала несколькими пользователями.

Недостатки коммутации цепей

Вот некоторые минусы / недостатки метода переключения цепей:

  • Настройка контура занимает больше времени.
  • Во время бедствия или кризиса сеть может стать нестабильной или недоступной.
  • Выделение одного канала для одного использования делает его недоступным для других служб.
  • Требуется большая пропускная способность.
  • При таком способе коммутации цепи оба конца должны работать с одинаковой скоростью в течение всего соединения.
  • Предоставляет полный канал для одной службы и один отдельный путь.

Недостатки пакетной коммутации

Вот некоторые минусы / недостатки метода пакетной коммутации:

  • При интенсивной эксплуатации процесс может значительно задерживаться.
  • Коммутация пакетов зависит от ряда сложных протоколов, которыми в значительной степени можно управлять на этапе развертывания.
  • Пакеты данных могут быть повреждены или потеряны.
  • Протоколы необходимы для надежной передачи.
  • Коммутация пакетов обеспечивает только голосовой вызов, который может привести к прерывистому звуку, что затрудняет понимание пользователями друг друга.
  • Это помогает снизить затраты несколькими способами.
История коммутации пакетов

| LivingInternet

Скоро мы будем жить в эпоху, когда мы не можем гарантировать живучесть какой-либо отдельной точки. Однако мы все еще можем проектировать системы, в которых для разрушения системы противник должен заплатить цену за уничтожение n из n станций.Если n сделать достаточно большим, можно показать, что могут быть построены высоконадежные системные конструкции…

— Пол Баран, О распределенных коммуникациях, том I, 1964.

Кто изобрел коммутацию пакетов? Как и разработка гипертекста , пакет переключение , похоже, было идеей, которую хотели обнаружить. Концепция коммутации пакетов была впервые изобретена Полом Бараном в начале 1960-х годов, а затем, независимо, несколько лет спустя, Дональдом Дэвисом . Леонард Кляйнрок провел первые исследования в соответствующей области цифровой коммутации сообщений и помог построить ARPANET , первую в мире сеть с коммутацией пакетов.

Баран изобрел концепцию коммутации пакетов, когда он был молодым инженером-электриком в RAND, когда его попросили провести исследование жизнеспособных сетей связи для ВВС США, построив одну из первых глобальных компьютерных сетей, созданных для радара SAGE . система обороны.Его результаты были впервые представлены ВВС летом 1961 года в виде брифинга B-265, затем в виде документа P-2626, а затем в 1964 году в виде серии из одиннадцати удивительно обстоятельных и всеобъемлющих статей под названием «О распределенных коммуникациях».

Документы

Барана 1964 года выходят далеко за рамки документирования революционной концепции коммутации пакетов и описывают детальную архитектуру крупномасштабной распределенной, отказоустойчивой коммуникационной сети, спроектированной так, чтобы выдерживать практически любую степень разрушения отдельных компонентов без потери сквозной связи. .Баран также предполагал, что любой канал сети может выйти из строя в любой момент, и поэтому сеть была спроектирована без централизованного управления или администрирования.

Новаторская работа

Бэрана помогла военным США убедить в том, что глобальные цифровые компьютерные сети являются многообещающей технологией. Баран также поговорил с Бобом Тейлором и J.C.R. Licklider на IPTO о концепции, поскольку они также работали над построением глобальной сети связи. Затем документы Барана повлияли на внедрение технологии Roberts и Kleinrock , когда они присоединились к IPTO для разработки ARPANET , заложив основу, которая привела к его включению в сетевой протокол TCP / IP , используемый на . Интернет сегодня.

В одной из многих интересных таких синхронностей в истории науки работа Барана по коммутации пакетов была поразительно похожа на работу, выполненную независимо несколько лет спустя Дональдом Дэвисом в Национальной физической лаборатории , включая общие детали, такие как размер пакета 1024 биты. Сам термин «коммутация пакетов» был взят из работы Дэвиса, поскольку Баран назвал эту концепцию менее улавливающей «распределенной адаптивной коммутацией блоков сообщений».

В начале 1960-х существующие сети связи состояли из выделенных аналоговых цепей, которые в основном использовались для голосовых телефонных соединений, которые всегда были активированы после активации.Коммутация пакетов полностью изменила эту перспективу, рассматривая сети как дискретные цифровые системы, которые передают данные небольшими пакетами только при необходимости. На первый взгляд кажется, что в дизайне есть два компромисса:

  • Обрыв . Это лишает вас преимущества постоянного, непрерывного соединения.
  • Конверсии . Аналоговые коммуникации, такие как голос, должны пройти аналого-цифровое кодирование, чтобы попасть в сеть, а затем цифро-аналоговое декодирование в месте назначения для считывания — дополнительная работа.

Однако, как всегда, детали имеют значение, и оказывается, что коммутация пакетов дает четыре практических преимущества, которые намного перевешивают любые гипотетические недостатки:

  • Цифровой . Он превращает связь в цифровую , а это значит, что в ней нет ошибок. Это также означает, что обмен данными с цифровыми компьютерами не имеет накладных расходов на преобразование или ошибок преобразования.
  • Обработка . Он перемещает компьютер в сеть, размещая программные системы на каждом узле, которые затем можно обновлять и улучшать, чтобы сеть постоянно улучшалась.
  • Резервирование . Это устраняет зависимость от какого-либо одного канала связи, позволяя сети выдерживать значительные повреждения.
  • Эффективность . Это позволяет нескольким коммуникациям одновременно использовать данную ссылку, значительно увеличивая общее количество коммуникаций, которые сеть может поддерживать одновременно.

Установившиеся системы связи — в первую очередь телекоммуникационные компании — сначала скептически отнеслись к этой идее, но вскоре было показано, что сеть с коммутацией пакетов обычно работает лучше, быстрее и дешевле, чем сеть с выделенными каналами. Поскольку сеть совместно использовала всю доступную полосу пропускания на пакетной основе, многие коммуникации могли происходить одновременно. Это было крупное открытие и ключевая концепция, сделавшая глобальные коммуникационные сети и сам Интернет рентабельными и возможными.

Интересно, что коммутация пакетов появилась всего через несколько десятилетий после развития квантовой механики в физике, которая началась, когда Альберт Эйнштейн показал, что волны света также можно описать как потоки отдельных фотонов.Несмотря на это, Баран говорит, что его непосредственным вдохновением была машина Клода Шеннона, на которой он обучал механическую мышь находить путь через лабиринт в качестве доказательства существования. Это побудило Барана развить идею и выдвинуть гипотезу о том, что сообщение может быть разбито на отдельные пакеты информации, которые затем могут найти свой собственный путь к месту назначения через сеть.

Ресурсы . На следующей странице представлена ​​обширная информация о сетях с коммутацией пакетов в 1970-е годы:

.

No related posts.

Разное

Похожие записи

Распайка интернет кабеля 8 жил: Распиновка сетевого кабеля 8 жил

09.09.2021

Напольный электрический водонагреватель: Напольные электрические накопительные водонагреватели купить по низкой цене в магазине

08.09.2021

Распред коробки внутренние: Внутренние распределительные коробки скрытой установки

06.09.2021

Монтаж щитов: Монтаж щитов, пультов и комплектных объемных устройств | Подстанции

05.09.2021

Узо марки: Выбор узо для квартиры и для частного дома, расчет номинала, выбор марки

05.09.2021

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

+7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected]
Карта сайта
