Цифровые амперметры и вольтметры
Приборы применяются для работы в закрытых помещениях, в электрощитовом оборудовании, в электроустановках промышленных предприятий , жилых и общественных зданий и сооружений.
Амперметры и вольтметры могут быть как прямого, так и трансформаторного подключения. Диапазон измерений приборов трансформаторного подключения зависит только от номинала подключаемого измерительного трансформатора тока.
Преимущества цифровых амперметров и вольтметров
- Высокая точность и надежность.
- Помехоустойчивость.
- Длительная работа без калибровки.
- Легкий монтаж.
- Возможность настройки под любой трансформатор тока.
- Корпус изготовлен из не поддерживающей горения пластмассы.
| Изображение | Наименование | Класс точности | Размер передней | Артикул |
|---|---|---|---|---|
| Амперметр AM-D721 цифровой на панель 72х72 (квадратный вырез) однофазный 9999А трансформаторное подключение EKF | 0.5 | 72×72 | am-d721 | |
| Амперметр AM-D961 цифровой на панель 96х96 (квадратный вырез) однофазный 9999А трансформаторное подключение EKF | 0.5 | 96×96 | am-d961 |
| Изображение | Наименование | Класс точности | Способ подключения | Размер передней | Артикул |
|---|---|---|---|---|---|
| Вольтметр VM-D721 цифровой на панель 72х72 (квадратный вырез) однофазный 600В прямое подключение EKF | 0. 5 | прямое | 72×72 | vm-d721 | |
| Вольтметр VM-D961 цифровой на панель 96х96 (квадратный вырез) однофазный 600В прямое подключение EKF | 0.5 | прямое | 96×96 | vm-d961 | |
| Амперметр AM-D723 цифровой на панель 72х72 (квадратный вырез) трехфазный 3200А трансформаторное подключение EKF | 0.5 | трансформаторное | 72×72 | am-d723 | |
| Амперметр AM-D963 цифровой на панель 96х96 (квадратный вырез) трехфазный 3200А трансформаторное подключение EKF | 0.5 | трансформаторное | 96×96 | am-d963 | |
| Вольтметр VM-D723 цифровой на панель 72х72 (квадратный вырез) трехфазный 500В прямое подключение EKF | 0.5 | прямое | 72×72 | vm-d723 | |
| Вольтметр VM-D963 цифровой на панель 96х96 (квадратный вырез) трехфазный 500В прямое подключение EKF | 0.5 | прямое | 96×96 | vm-d963 |
1.
Конструкция.Приборы имеют в своем составе: вход, аналого-цифровой преобразователь (АЦП), микроконтроллер, обрабатывающий входной сигнал,один или три четырехразрядных светодиодных цифровых индикатора и источник питания.
Конструктивно выполнены в пластмассовом корпусе, предназначенном для щитового крепления.
2. Монтаж.
Монтаж, подключение и пуск в эксплуатацию должен осуществлять только квалифицированный электротехнический персонал.
Приборы устанавливаются в окно лицевой панели квадратной формы на специальных защелках без использования инструмента.
Амперметры подключаются в сеть последовательно, вольтметры параллельно.
Перед установкой необходимо подготовить окно необходимого сечения (WxH) в панели щита.
Программные функции:
AM-D721:
• Установка нулевого значения.
• Установка коэффициента трансформации для трансформаторов тока (ТТ).
VM-D961:
• Установка разрядности вывода значений (количество знаков после запятой).
• Установка верхнего предела диапазона измерения.
AM-D723:
• Установка коэффициента трансформации для трансформаторов тока (ТТ).
• Установка коэффициента фильтрации (времени отклика прибора).
VM-D963:
• Установка коэффициента трансформации для трансформаторов напряжения (ТН).
• Установка коэффициента фильтрации (времени отклика прибора).
Если Вам необходима трансформаторная подстанция — опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный рассчет в течение 1 дня.
Оставить заявку
Амперметры и вольтметры — Энциклопедия по машиностроению XXL
На панели управления размещаются выключатель автоматический с тепловым расцепителем для включения силовой сети станка, два светосигнальных устройства, сигнализирующих о включении в работу дозатора и готовности к работе станка, амперметр и вольтметр, контролирующие процесс сварки. [c.
293]Определение коэффициента теплопроводности теплоизоляционных материалов методом трубы. Метод трубы основан на законе теплопроводности цилиндрической стенки. Схема прибора представлена на рис. 32-1. На медную трубу 2 с наружным диаметром di и длиной I накладывается цилиндрический слой исследуемого материала с диаметром d.2, внутри трубы заложен электрический нагреватель 3, создающий равномерный ее обогрев. Равномерность обогрева изоляции 1 обеспечивается] хорошей теплопроводное медной трубы. Сила тока в нагревателе регулируется реостатом. Теплота Q, выделяемая нагревателем 3, определяется по мощности тока, измеряемой амперметром и вольтметром. [c.519]
Мощность теплового потока Q вычисляется по мощности электронагревателя, определяемой по показаниям амперметра и вольтметра [c.529]
Питание ваттметра генератора (основного прибора контроля режима нагрева) от тех же измерительных трансформаторов, что и для амперметра и вольтметра, формально оправданное по соображениям унификации и комплектации, невыгодно с точки зрения точности контроля.
Комплектование указанными выше приборами наиболее распространенных установок мощностью 100 и 200 кВт предопределяет шкалу ваттметра 200 и 400 кВт, т. е. показания только в пределах первой половины шкалы. Так как номенклатура закаливаемых деталей бывает различной и мощность, отдаваемая генератором, не всегда близка к номинальной, то фактическая, наиболее вероятная область отсчета но ваттметру, находится где-то в первой трети или даже в первой четверти его шкалы, имеющей в соответствии с классом точности (2,5) всего 20 делений. Нз них, следовательно, используются всего первые 5—7 делений. Применение для питания ваттметра измерительного напряжения с пределом измерений, соответствующим номинальному напряжению генератора и промежуточного многопредельного трансформатора тока, позволило бы вести контроль режима нагрева с необходимой точностью и, тем самым, реализовать полностью пока еще скрытый резерв повышения качества закалки.
[c.48]
Измерение сопротивлений. Метод амперметра и вольтметра.
Измеряемое сопротивление (фиг. 16) включается последовательно с подходящим источником энергии (батарея, аккумулятор) и амперметром. С помощью амперметра определяют силу тока I в цепи, а вольтметром—напряжение U на зажи-
[c.524]
Измерение мощности. Измерение мощности в цепи постоянного тока производится с помощью амперметра и вольтметра [c.526]
К головке придаются пульт управления и аппаратный щит, смонтированные в одном ящике. Контроль за режимом сварки ведётся по амперметру и вольтметру. [c.339]
Амперметр и вольтметр устанавливаются у рабочего места сварщика так. чтобы последний в процессе сварки мог следить за показаниями приборов. [c.345]
При применении регистрирующих амперметров и вольтметров возможно изучать одновременно протекание процесса во времени, а также характер и размеры потребляемой мощности. [c.425]
Преимущества магнитоэлектрических приборов были столь очевидны, что отказаться от них было невозможно, поэтому стали весьма успешно предпринимать попытки приспособить их для работы в цепях переменного тока.
Это достигалось предварительным выпрямлением измеряемого переменного тока. Первые попытки применения выпрямителей относятся к схемам амперметров и вольтметров. Наибольшее распространение получила схема двухполупериодного выпрямителя, предложенная Л. Грет-цем в 1897 г. [18].
[c.358]
Источники питания сварочным током для автоматической сварки должны быть снабжены амперметрами и вольтметрами, а для ручной — амперметрами или иными надежными устройствами для контроля за режимом сварочного тока. [c.571]
Для постоянного и переменного тока У амперметра и вольтметра началь ная часть шкалы неравномерная у ваттметра шкала обычно равно мерная. Применяются для точных измерений на переменном токе Устойчивость к перегрузкам мала У неэкранированных приборов на точность показаний сильно влияют внешние. магнитные поля. Обычно приборы выполняются на ток 5 а для работы с трансформаторами тока [c.371]
При постоянном токе мощность, потребляемая нагрузкой R.
простейшим способом может быть измерена при помощи амперметра и вольтметра (фиг. 69). Она равна произведению показаний обоих приборов и будет выражена в ваттах. Однако этот способ не совсем точен. При соединении приборов по схеме фиг. 69, а замеряется мощность
[c.373]
Измерения сопротивления обмоток производятся обычно способом амперметра и вольтметра, причем электродвигатель должен находиться в холодном состоянии. [c.982]
Во время сбора конденсата через каждые 2 мин производить запись показаний амперметра и вольтметра калориметрического нагревателя, показаний термопар,
[c.
233]
Рабочий ток к шинам подводился через трансформатор СТЭ-34, регулирование силы тока осуществлялось дросселем. Сила тока и падение напряжения на рабочем участке измерялись амперметром и вольтметром класса 0,5. [c.67]
Измерение температурного поля производилось с помощью автоматического электронного потенциометра ЭПП-09-ЗЛ1 класса точности 0,5. Расчетный тепловой поток определялся с помощью астатических амперметра и вольтметра классов точности соответственно 0,2 п 0,5. Питание нагревателя сферической формы осуществлялось предварительно стабилизированным электрическим тОком. [c.134]
На ш,ите смонтированы контрольно-измерительные приборы ваттметр, счетчик, амперметр и вольтметр. Для безопасного обслуживания выполняется необходимая блокировка по технике безопасности. Установка имеет ограждение высотой 1,7 м. Напряжение на установку можно подать только после закрытия входа за ограждения на специальный замок, когда ключ от него вставлен в автомат.
Электротали, служащие для подъема и опускания элементов, можно включить только после снятия напряжения с установки.
[c.96]
Во втором случае результат получен путем расчета — решения уравнения R = Ujl, что характеризует это измерение как косвенное. Измерялись две разноименные величины — измерение совместное. Заметим, что данные для расчета получены методом непосредственной оценки по показаниям амперметра и вольтметра — в результате прямых измерений. [c.43]
Методом амперметра и вольтметра (рис. 21) измеряют сопротивление резистора Rx. Амперметр показал / = 3 А, вольтметр V = 7,5 В. Внесите поправку в определение Rx с учетом сопротивления амперметра, равного 0,2 Ом. [c.67]
При отсутствии фазометра можно измерить ox[c.71]
При поверке амперметров и вольтметров в последнее время все чаше используется метод прямых измерений — поверка этих приборов осуществляется с помощью калибраторов тока и напряжения.
Приведенную погрешность, %, поверяемого прибора в этом случае вычисляют по формуле
[c.94]В технических условиях на амперметры и вольтметры типа Э80.27 указано, что минимальное значение вероятности безотказной работы равно 0,96 за 2000 ч. [c.102]
На рис. 56 приведены две схемы (а и б) для измерения сопротивлений с помощью амперметра и вольтметра. [c.133]
Что нужно знать для расширения в два раза диапазонов измерений амперметра и вольтметра постоянного тока [c.139]
Метод амперметра и вольтметра. Метод позволяет измерять величину сопротивления. Метод прост и позволяет проводить измерения сопротивления в рабочем режиме при постоянном и переменном токе (рис. 17.31). Когда Рх> >Ра используется схема а, когда — [c.296]
Электрические свойства, методы измерения амперметра и вольтметра 296 в переменных электрических полях 298 мостовые двойные 297 [c.
351]Амперметры и вольтметры, включая вторичные приборы для датчиков с выходным сигналом постоянного тока [c.110]
Полупроводниковые преобразователи Счетчик активной энергии, амперметр переменного тока, амперметр и вольтметр постоянного тока [c.113]
Чтобы получить достаточно высокую точность измерения электрических величин, нужно выбрать амперметр и вольтметр не только высокого класса точности, но и с такими пределами измерения, чтобы измеряемые в опыте величины были близки к пределу прибора. Наиболее высокая точность измерений может быть получена в случае применения потенциометрического метода с четырехпроводной схемой. Электрическая схема в этом случае аналогична схеме измерения сопротивления термометра сопротивления (см. рис. 3.14) с тем лишь отличием, что дополнительно используется делитель напряжения, так как падение напряжения на нагревателе составляет обычно несколько вольт и не может быть измерено на потенциометре.
Большое внимание должно быть уделено обеспечению стабильности напряжения во время опыта, так как его колебания увеличивают случайную погрешность измерений. Поэтому при точных измерениях теплоемкости для питания калориметрического нагревателя применяют батарею аккумуляторов большой емкости.
[c.105]
При всех электрических измерениях применяют амперметры и вольтметры с двумя подсоединительными клеммами. Измеряемые объекты тоже имеют по две подсоединительные клеммы, которые либо соединяют оба измерительных вывода, например с объектом и электродом сравнения, либо с двумя концами отдельной токовой цепи. Каждый измерительный прибор и каждый объект измерений являются двухполюсниками, которые описываются своими характеристиками 1(H). [c.81]
Мощность нагревателей испарителя и паропере-превателя регулируется регуляторами напряжения РНО-2 0-20 и контролируется по показаниям щитовых амперметров. Калориметрический нагреватель питается от сети постоянного тока и мощность его регулируется при помощи реостатов 10.
Для измерения мощности калориметрического нагревателя применены амперметр и вольтметр класса точности 0,2.
[c.229]
Четыре первых члена этой формулы характеризуют влияние погрешностей электрических величин, необходимых для вычисления количества тепла, выделяемого электрическим током. Ясно, что для уменьшения этих погрешностей надо использовать амперметр и вольтметр высокой точности, причем сопротивление обмотки вольтметра должно быть большим. Однако для проведения наиболее точных экспериментов следует вообще отказаться от схемы, использующей амперметр и вольтметр, и применить метод компенсации. При этом калориметрический нагреватель включается по четырехпроводной системе и вся измерительная схема выглядит аналогично схеме для измерения сопротивления термометра сопротивления (рис. 3-11). только в случае необходимости к потенциометру добавляется делитель напряжения. Применение метода компенсации позволяет существенно уменьшить ошибки измерения напряжения и силы тока нагревателя, а ошибка, зависящая от сопротивлений вольтметра и нагревателя, выпадает совсем.
[c.271]
Прибор имеет настольное оформление. Внутри его корпуса, на двух выдвижных панелях, смонтированы узлы электроизмерительной схемы, регулятор напряжения питания нагревателя и распределительная система водяного охлаждения. На лицевую панель прибора вынесены рукоятки управления, кнопки включения и выключения прибора, тумблер включения нагревателя, переключатели масштаба записи сигналов термопар и режима работы, контрольный манометр системы охлаждения и контрольные амперметр и вольтметр нагревательной цепи. В комплект прибора входит шеститочечный электронный потенциометр типа ЭПП-09. [c.63]
Измерения теплового потока 7 проводились с помощью амперметра и вольтметра, показывавшего падение напряжения на измерительном участке нагревателя 2 длиной 200 мм, на котором поле температур и было равномерным. Эти измерения начинались после выхода установки на стационарный режим и уравнивания с помощью регуляторов напряжения РНО-250-5 температур на корпусе печи 1 и трубе охранного нагревателя 4 (Тп = То)-Величина q отнесена к диаметру трубы 6 (d = О.
мм), а величина q — к среднему диаметру стенки печи й = = 78 мм). Измеретия толщины отложений 63 проводились на микроскопе УИМ-21 по методике, изложенной в 2-3.
[c.79]
Значение теплового потока через поверхность контакта уотанзЕЛИЕветоя по показаниям ваттметра 7 измерительного комплекта К-50. Дублированный отсчет мощности ведется по поназвни-ям амперметре и вольтметра, включенных в ту же электрическую сеть, что и ваттметр. [c.9]
Предложите схемы поверки ЭИП — шитовых амперметров и вольтметров — на месте эксплуатации методом сличения с образцовыми приборами без нарушения работоспосоОности объекта измерений. [c.148]
Вольтметр/амперметр постоянного тока 0-100В и 0-100А с шунтом.
Добрый день. Несколько слов про вольтметр, который вы видите на фото.
Честно говоря, до сих пор не пойму, почему не купил мультиметр… Наверное, понравился компактный размер и цветное табло, хороший диапазон измерений (от 0 до 100В и от 0 до 100А), однако, как показала практика, следовало посоветоваться с электриком).
Сам-то я с электроникой на «пошел ты на фиг», хотя ток иногда померить где-нибудь, скажем, на тестах тех же китайских блоков питания, было бы интересно…
В общем заказал. Вольтметр пришел в ПЭ пакетике с шунтом.
Инструкции не было, поэтому полез искать схему подключения. Нашел.
Решил померить ток в блоке питания своего телефона, для чего разобрал хаб, разрезал проводки и на скрутках (не паять же)) по-быстрому собрал.
Цифры зажглись.) Вольтаж еще, если и похож на правду, то вместо силы тока вольтметр показал какую-то ересь.
При подключении нагрузки — шнура телефона к USB хабу, тот вообще отказался заряжаться.
В общем, после нескольких дней колдований, я все-таки решил занести его на работу и отдать человеку с нехилыми радиотехническими знаниями.
Эксперт исследовал его, и даже нашел типовую схему в интернете.
Типовая схема. (сопротиления нет, встроенного шунта нет)
Оказалось, что данные вольтметры являются с одной стороны универсальными, а с другой — могут сильно отличаться друг от друга.
Например, данная модель вольтметра вообще не может мерить силу тока без подключения шунта.
В описании на сайте написано, что можно подключать вольтметр напрямую при измерении токов до 10А, неправда, в этом вольтметре нет встроенного шунта, значит подключать придется по-любому через внешний шунт. Схема которую я нашел не подходит, электронщик нарисовал мне свою, как следует подключать этот вольтметр.
Как только я подключил по его схеме, телефон начал заряжаться, а вольтметр стал показывать вольтаж точно, но силу тока опять показывал в районе 50А.)
Без нагрузки
С нагрузкой
Причем реагировал на касание к корпусу и проводам на шунте.
Кстати, позже оказалось, что прибор чувствителен к собственному питанию. Хоть и написано, что его можно питать от 4,5В до 30В, на обычном китайском блоке питания 5В для телефона, показывал странные показания, при подключении 12В блока питания стал работать стабильно.
Электрик высказал мнение, что, вероятнее всего, данная модель не подходит для измерения маленьких токов.
Также имеет значение сечение проводов, провода в моей «схеме» тонкие и неплотно прикручены к шунту.
В общем, эти вольтметры в какой-то мере универсальные, как я понял, их можно встроить в любой прибор или панель, скажем, в зарядное для авто аккумулятора, или даже в саму машину, чтобы отслеживать ток и напряжение на аккумуляторе, но для моих целей (измерять малые токи) эта модель не подходит.

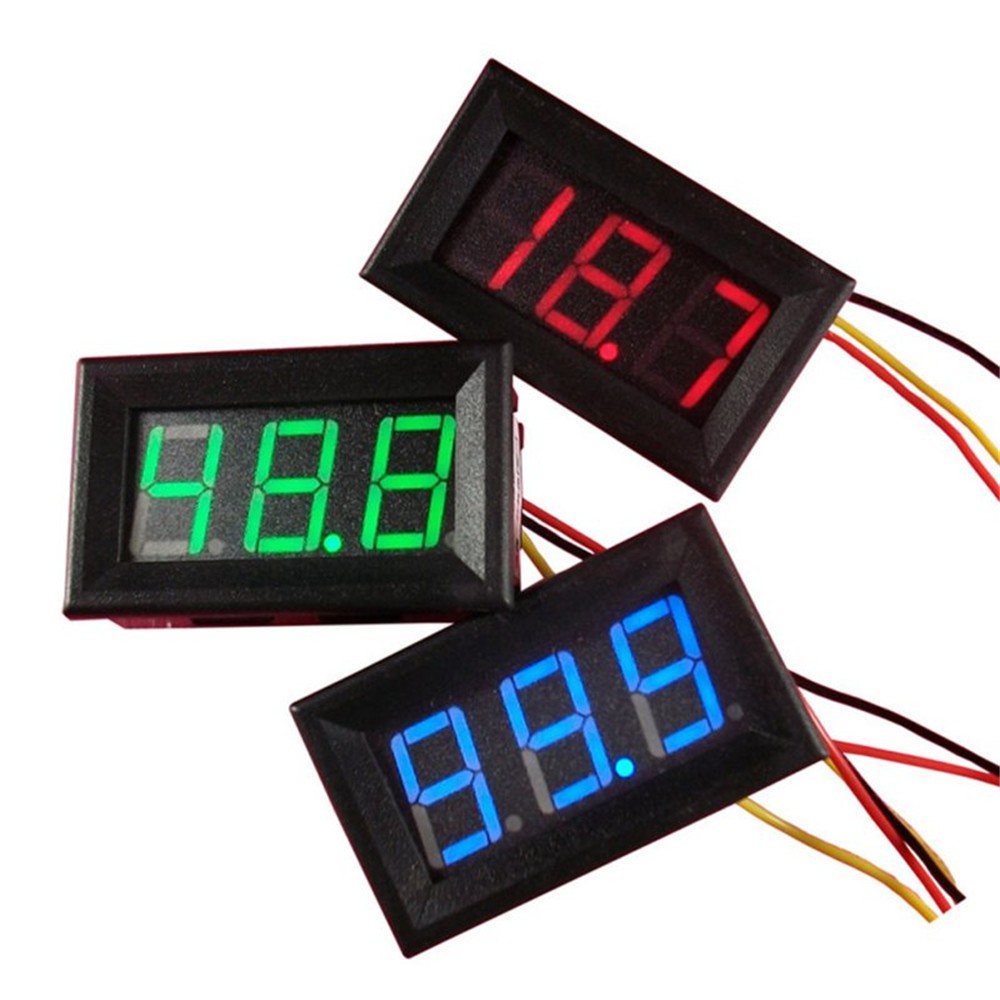

Следовало прикупить подешевле и попроще, с диапазоном измерений до нескольких Ампер, например такой. У таких вольтметров и чувствительность была бы побольше и показания точнее для малых токов…
Электрик прибор похвалил, в нем есть калибровка показаний вольтажа и силы тока, но, поскольку машины у меня нет, вероятнее всего продам я его, и куплю попроще. А может и правда — лучше мультметр).
Всем спасибо за внимание, удачи в покупках.
65249-16: EQ48/72/96/144 Амперметры и вольтметры аналоговые
Назначение
Амперметры и вольтметры аналоговые EQ48/72/96/144 (далее по тексту -амперметры и вольтметры EQ) предназначены для измерения силы и напряжения переменного тока в однофазных электрических цепях.
Описание
Амперметры и вольтметры EQ относятся к аналоговым показывающим электроизмерительным приборам непосредственного или трансформаторного включения.
Амперметры и вольтметры EQ являются приборами электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через неподвижную катушку. Измеренные показания соответствуют действующему значению тока или напряжения.
Амперметры и вольтметры EQ имеют отсчётное устройство в виде неравномерной квадрантной шкалы с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°). Корректор нуля — механический.
Амперметры EQ могут включаться в цепь непосредственно (сила тока до 5 А) и через трансформаторы тока с вторичными токами 1 и 5 А. Вольтметры EQ могут включаться в цепь непосредственно и через трансформаторы напряжения с вторичными напряжениями 100 и 110 В.
Конструктивно амперметры и вольтметры EQ выполнены в диэлектрических пластиковых корпусах. Шкалы амперметров и вольтметров EQ являются сменными и имеют различный диапазон измерений. Амперметры и вольтметры EQ щитового крепления.
Технические характеристики
Обозначение модификаций и основные метрологические и технические характеристики амперметров и вольтметров EQ приведены в таблицах 1 и 2.
Таблица 1 — Метрологические и технические характеристики амперметров и вольтметров EQ
|
Характеристика |
Значение |
|
Диапазоны измерений силы переменного тока амперметров EQ | |
|
в диапазоне частот от 45 до 65 Гц, А: | |
|
— непосредственного включения |
От 0 до 0,1 |
|
От 0 до 0,15 | |
|
От 0 до 0,25 | |
|
От 0 до 0,4 | |
|
От 0 до 0,6 | |
|
От 0 до 1 | |
|
От 0 до 1,5 | |
|
От 0 до 2,5 | |
|
От 0 до 4 | |
|
От 0 до 5 | |
|
— трансформаторного включения с номинальным значением |
От 0 до 6 |
|
тока вторичной обмотки 1 и 5 А |
От 0 до 10 |
|
От 0 до 15 | |
|
От 0 до 25 | |
|
От 0 до 40 | |
|
От 0 до 50 | |
|
ОТ 0 до 60 | |
|
От 0 до 100 | |
|
От 0 до 200 | |
|
От 0 до 250 | |
|
Диапазоны измерений напряжения переменного тока вольтметров EQ в диапазоне частот от 45 до 65 Гц, В: |
От 0 до 6 От 0 до 10 От 0 до 15 От 0 до 25 От 0 до 40 От 0 до 60 От 0 до 100 От 0 до 120 От 0 до 132 От 0 до 150 От 0 до 200 От 0 до 250 От 0 до 300 От 0 до 400 От 0 до 500 От 0 до 600 От 0 до 750 (кроме EQ48) |
|
Класс точности |
1,5 |
|
Номинальное рабочее напряжение при измерении силы и напряжения переменного тока, В: — для EQ48 — для EQ72, EQ96, EQ144 |
300 600 |
|
Пределы допускаемой дополнительной приведенной к верхней границе диапазона измерения погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % |
±0,75 |
|
Остаточное отклонение указателя приборов от нулевой отметки шкалы, мм, не более |
1,5 |
|
Время успокоения, с, не более |
6 |
|
Потребляемая мощность, не более, ВА: — вольтметры EQ — амперметры EQ с диапазоном до 15 А включительно — амперметры EQ с диапазоном более 15 А |
,5 ,5 ,8 ^ о» о» |
|
Допустимая длительная перегрузка (не более 2 ч) |
120 % от конечного значения диапазона измерений |
|
Сопротивление изоляции, МОм, не менее |
40 |
|
Группа механического исполнения по ГОСТ 22261-94 |
5 |
|
Средняя наработка на отказ, ч |
65 000 |
|
Средний срок службы, лет, не менее |
20 |
|
Нормальные условия: — температура окружающего воздуха, °С — относительная влажность воздуха, % |
23±2 От 30 до 80 |
|
Рабочие условия: — температура окружающего воздуха, °С — относительная влажность воздуха при 25 °С, % |
От — 10 до + 55 85 |
|
Степень защиты по ГОСТ 14254-96: — для корпуса — для клемм |
IP50, IP52 или IP54 IP20 |
Примечание — Пределы допускаемой дополнительной приведенной к верхней границе диапазона измерения погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий составляет ±0,75 %.
_
Таблица 2
|
Модификации |
EQ48 |
EQ72 |
EQ96 |
EQ144 |
|
Длина шкалы, мм |
41 |
63 |
97 |
146 |
|
Г абаритные размеры (длина х высота х ширина) , мм, не более |
48x48x81 |
72x72x75 |
96x96x75 |
144x144x75 |
|
Масса, кг, не более |
0,10 |
0,16 |
0,20 |
0,40 |
Знак утверждения типа
Знак утверждения типа наносится на корпус (шильдик) амперметров и вольтметров EQ в виде наклейки и типографским способом титульный лист руководства по эксплуатации.
Комплектность
Комплектность амперметров и вольтметров EQ представлена в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Амперметр или вольтметр аналоговый EQ48/72/96/144 |
1 шт. |
|
Руководство по эксплуатации 4223-001-7ВВ-2016 РЭ |
1 экз. |
|
Паспорт 4223 -001-7ВВ-2016 ПС |
1 экз. |
|
Упаковочная коробка |
1 шт. |
Поверка
осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основное оборудование, необходимое для поверки:
— Калибратор универсальный 9100Е (Госреестр № 25985-09)
Сведения о методах измерений
Сведения отсутствуют.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним.
Часть 1. Определения и основные требования, общие для всех частей
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
Документация фирмы-изготовителя.
Разница между амперметром и вольтметром
Амперметр и вольтметр — оба устройства используются в электрической цепи для измерения различных аспектов электричества. Среди них амперметр позволяет измерить ток, а вольтметр помогает рассчитать напряжение или разность потенциалов между двумя точками в электрической цепи.
Что такое амперметр и вольтметр?
Амперметр — это прибор, который используется для измерения тока в электрической цепи. Он получил свое название от Ампера, который является единицей измерения электрического тока.
Вольтметр — Этот прибор измеряет напряжение между двумя точками в электрической цепи.
Он присутствует как в цифровой, так и в аналоговой форме.
В чем разница между амперметром и вольтметром?
Есть два способа измерения электричества
Использование тока
Использование напряжения
Амперметр и вольтметр используются для измерения потока тока и измерения напряжения соответственно. Существенная разница между этими двумя устройствами заключается в их использовании.Кроме того, посмотрите на таблицу ниже, чтобы понять разницу между амперметром и вольтметром.
| | Амперметр | Вольтметр |
Использование | С помощью этого прибора измеряется протекание тока. | С помощью этого устройства измеряется напряжение или потенциал между двумя точками в электрической цепи. |
Подключение | Элемент электрической цепи последовательно соединен с амперметром. | Элемент электрической цепи подключен параллельно с вольтметром. |
С точки зрения сопротивления | Сопротивление амперметра низкое, поэтому оно не влияет на протекание тока в цепи. | Поскольку он используется для измерения разности потенциалов между двумя точками, вольтметры имеют высокое сопротивление. |
Точность амперметра и вольтметра | Точно измеряет ток. | Он менее точен при измерении. |
Диапазон амперметра и вольтметра | Диапазон амперметра уменьшить нельзя. Однако его можно увеличить, подключив шунт (или низкое сопротивление) параллельно с амперметром. | Максимальный диапазон вольтметра может составлять 0-20 В. |
Идеальный случай | Идеальный амперметр должен иметь нулевое сопротивление, хотя это практически невозможно. | В идеальном вольтметре ток равен нулю, а сопротивление бесконечно. Идеальное сопротивление вольтметра и амперметра равно бесконечности и нулю соответственно. |
Изображение | «A» обозначает амперметр. | «V» используется для обозначения вольтметра. |
Его диапазон можно увеличить, подключив резисторы последовательно, и его можно уменьшить, подключив резисторы параллельно. Выше упомянуты несколько существенных различий между амперметром и вольтметром. Оба инструмента представлены в аналоговой и цифровой формах. Аналоговые измерители имеют указатель, который отображает измерение, тогда как цифровые устройства отображают значение тока или напряжения на экране.
Вопросы с несколькими вариантами ответов
1. Ток измеряется с использованием _______ путем соединения его в _______ с электрической цепью.
Вольтметр, серия
Вольтметр, параллельный
Амперметр, серия
Амперметр, параллельный
Ответ: c
2.Цифровые счетчики предпочтительнее аналоговых.
Верно
Ложно
Ответ:
3. Идеальный вольтметр можно рассматривать как _________ цепь.
Power
Infinite
Short
Open
Ответ: d
4.
Идеальный амперметр можно рассматривать как __________ цепь.
Открытый
Короткий
Бесконечный
Мощность
Ответ: b
Впоследствии необходимо изучить различные концепции физики, чтобы вы могли определять амперметр и вольтметр и другие подобные инструменты, а также их правильное использование.Чтобы облегчить ваше обучение, Vedantu предоставляет качественные учебные материалы, подготовленные экспертами и профессиональными преподавателями. Вы можете обратиться к нашим учебным материалам и быстро получить подробные знания по теме.
Теперь, изучив разницу между амперметром и вольтметром с помощью наших подробных заметок по исследованию, вы можете получить более высокие оценки в учебе. Вы также можете скачать приложение Vedantu прямо сейчас, чтобы сразу же начать учиться!
Амперметр против вольтметра: что лучше?
Вольтметр и амперметр для электрической системы то же самое, что манометр и расходомер для системы давления масла: вольтметр измеряет электрическое давление в вольтах; амперметр измеряет электрический поток в амперах.
«Давление» или вольты — гораздо более полезный показатель, чем «расход» или амперы.
В недавнем разговоре с M.A.D. Мастер по электротехнике, Марк Гамильтон, касающийся надлежащего ухода и питания амперметров, установленных в классических маслкарах, отметил, что, когда старые автомобили все еще использовали старомодные генераторы для зарядки аккумулятора, амперметры довольно хорошо справлялись с мониторингом электрической системы. С их ограниченным рабочим циклом генераторы старой школы не могли выдержать злоупотребления длительной подзарядкой батарей в течение длительного периода времени.Тяжелые обмотки генератора были припаяны к сегментам коммутатора якоря, где щетки забирали мощность и отправляли ее с вывода якоря. Генераторы, вынужденные вырабатывать большую мощность в течение длительного периода времени, постоянно заряжая слабую батарею, перегреваются, расплавляя паяные соединения вращающегося якоря. Центробежная сила вращающегося якоря «выбрасывала припой» из якоря, что приводило к отказу генератора.
С установленным на приборной панели амперметром водитель мог бы видеть постоянную высокую скорость перезарядки аккумулятора и знать, что генератор не сможет долго терпеть это состояние.
Регулятор той старой системы генератора также имел ограничитель напряжения, ограничитель тока и реле отключения, которое отключало генератор от аккумуляторной системы при отключении. Если ограничитель тока неисправен и допускает слишком высокую выходную скорость, якорь генератора снова перегревается и выпадает припой. Если реле выключения заело при выключении двигателя, амперметр сильно разряжен (лучше отключить эту батарею до того, как начнется пожар). В этом типе системы амперметр, установленный на приборной панели, может легко определить постоянный уровень заряда батареи или сценарий надвигающегося катастрофического отказа.
По сравнению с генератором, по словам Гамильтона, генератор имеет гораздо большую охлаждающую способность, а его тяжелые неподвижные обмотки статора позволяют ему работать намного тяжелее в течение длительного периода времени.
Большое количество воздуха всасывается вентилятором генератора и циркулирует по этим обмоткам, плюс (поскольку статор не вращается) отсутствует центробежная сила, которая бросает припой, даже если кольцевые клеммы были обжаты и припаяны к концам обмотки статора. где он подключается к шпилькам выпрямителя.Из-за этих конструктивных особенностей генераторы переменного тока не используют ограничитель тока для управления величиной выходного тока. Вместо этого регулятор для генератора переменного тока исключительно управляет выходной мощностью, ограничивая максимальное напряжение в системе, так как вольтметр логически предоставляет гораздо более полезную информацию о характеристиках системы генератора по сравнению с амперметром.
Автопроизводители продолжали устанавливать амперметры в приборной панели в течение нескольких лет после перехода на генераторы переменного тока, потому что покупатели автомобилей привыкли видеть амперметр на приборной панели.Если вы восстанавливаете старый маслкар и хотите получить улучшенные возможности мониторинга и дополнительный запас прочности, обеспечиваемые современным вольтметром, сохраняя при этом оригинальный внешний вид вашей классической приборной панели, обратитесь в мастерские по ремонту и восстановлению датчиков, такие как Williamson’s Instrument Service (www.
williamsons.com) и Redline Gauge Works (www.redlinegaugeworks.com) могут превратить старый амперметр в вольтметр без изменения его первоначального внешнего вида. Shiftworks (www.shiftworks.com) также предлагает заменяемые на болты панели приборов для Novas и Chevelles, которые имеют функциональный вольтметр с таким же внешним видом, как и оригинальный амперметр.Если вы добавляете к своему маслкару много постоянно высокопроизводительных аксессуаров, таких как электрические вентиляторы, электрический топливный насос или стереосистема с высоким усилителем, общая схема жгута проводов GM будет иметь серьезные проблемы с эффективным обеспечением транспортных средств. повышенные потребности в электричестве; в этом случае вы можете рассмотреть обновленную улучшенную компоновку электрической системы, как подробно описано в M.A.D. «Новая система» описана на ее веб-сайте www.madelectrical.com.
Вольтметры и амперметры
Вольтметры и амперметры измеряют соответственно напряжение и ток в цепи.
Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами.
Вольтметры
Вольтметр — это прибор, который измеряет разность электрических потенциалов между двумя точками в электрической цепи. Аналоговый вольтметр перемещает указатель по шкале пропорционально напряжению в цепи; цифровой вольтметр обеспечивает числовой дисплей. Любое измерение, которое можно преобразовать в напряжение, можно отобразить на правильно откалиброванном измерителе; такие измерения включают давление, температуру и расход.
Вольтметр
Вольтметр демонстрационный из класса физики
Чтобы вольтметр мог измерять напряжение устройства, он должен быть подключен параллельно этому устройству. Это необходимо, потому что параллельные объекты испытывают одинаковую разность потенциалов.
Вольтметр параллельно
(a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещают параллельно источнику напряжения или одному из резисторов.
Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр напрямую к ЭДС без учета его внутреннего сопротивления r. (b) Используемый цифровой вольтметр
Амперметры
Амперметр измеряет электрический ток в цепи. Название происходит от названия единицы измерения электрического тока в системе СИ, ампер (А).
Чтобы амперметр мог измерять ток устройства, он должен быть последовательно подключен к этому устройству.Это необходимо, поскольку последовательно соединенные объекты испытывают одинаковый ток. Их нельзя подключать к источнику напряжения — амперметры предназначены для работы с минимальной нагрузкой (которая относится к падению напряжения на амперметре, обычно составляющему небольшую долю вольта).
Амперметр серии
Амперметр (A) включен последовательно для измерения тока. Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такие же показания, если он расположен между точками d и e или между точками f и a, как и в показанном положении.
(Обратите внимание, что заглавная буква E обозначает ЭДС, а r обозначает внутреннее сопротивление источника разности потенциалов.)
Гальванометры (аналоговые счетчики)
Аналоговые счетчики имеют иглы, которые поворачиваются, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков, которые имеют числовые показания. Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром, обозначенное цифрой G. . Ток через гальванометр I G вызывает пропорциональное движение или отклонение стрелки.
Двумя важнейшими характеристиками любого гальванометра являются его сопротивление и чувствительность по току. Чувствительность по току — это ток, который дает полное отклонение стрелки гальванометра, другими словами, максимальный ток, который может измерить прибор.
Например, гальванометр с токовой чувствительностью 50 мкА имеет максимальное отклонение стрелки при протекании через него 50 мкА, находится на полпути шкалы, когда через него протекает 25 мкА, и так далее.
Если такой гальванометр имеет сопротивление 25 Ом, то напряжение всего В = IR = (50 мкА) (25 Ом) = 1.25 мВ дает показания полной шкалы. Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр для измерения широкого диапазона напряжений или токов.
Гальванометры как вольтметры
Гальванометр может работать как вольтметр, если он подключен последовательно с большим сопротивлением R . Значение R определяется максимальным измеряемым напряжением.
Предположим, вам нужно 10 В для полного отклонения вольтметра, содержащего гальванометр с сопротивлением 25 Ом и чувствительностью 50 мкА.Тогда приложенное к измерителю напряжение 10 В должно давать ток 50 мкА. Общее сопротивление должно быть:
$ R_ {tot} = R + r = \ frac {V} {I} = \ frac {10V} {50 \ mu A} = 200 k \ Omega, $
или:
$ R = R_ {tot} — r = 200 k \ Omega — 25 \ Omega \ приблизительно 200 k \ Omega. $
(R настолько велико, что сопротивление гальванометра r почти ничтожно.) Обратите внимание, что приложено 5 В. Этот вольтметр производит отклонение на половину шкалы, пропуская через измеритель ток 25 мкА, и поэтому показания вольтметра пропорциональны напряжению, если это необходимо.Этот вольтметр не годится для напряжений менее примерно половины вольта, потому что отклонение измерителя будет слишком маленьким для точного считывания. Для других диапазонов напряжения другие сопротивления устанавливаются последовательно с гальванометром. Многие измерители позволяют выбирать шкалы, которые включают последовательное включение соответствующего сопротивления с гальванометром.
Гальванометры как амперметры
Тот же гальванометр может также работать как амперметр, если он размещен параллельно с небольшим сопротивлением R , часто называемым шунтирующим сопротивлением.Поскольку сопротивление шунта невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного превышающие те, которые вызывают полное отклонение гальванометра.
Предположим, например, что нам нужен амперметр, который дает полное отклонение для 1,0 А и который содержит тот же гальванометр 25 Ом с чувствительностью 50 мкА. Поскольку R и R параллельны, напряжение на них одинаковое.
Эти ИК-капли: IR = I G r
, так что: $ IR = \ frac {I_G} {I} = \ frac {R} {r}.
{-3} \ Omega. $
21,4 Вольтметры и амперметры постоянного тока — Физика колледжа, главы 1-17
Резюме
- Объясните, почему вольтметр необходимо подключать параллельно цепи.
- Нарисуйте схему, показывающую правильно подключенный амперметр в цепь.
- Опишите, как гальванометр можно использовать как вольтметр или амперметр.
- Найдите сопротивление, которое необходимо подключить последовательно с гальванометром, чтобы его можно было использовать в качестве вольтметра с заданными показаниями.
- Объясните, почему измерение напряжения или тока в цепи никогда не может быть точным.
Вольтметры измеряют напряжение, а амперметры измеряют ток. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами. (См. Рис. 1.) Внутренняя конструкция простейшего из этих счетчиков и то, как они подключены к системе, которую они контролируют, позволяют лучше понять применение последовательного и параллельного подключения.
Вольтметры подключаются параллельно к любому устройству, которое необходимо измерить. Параллельное соединение используется потому, что параллельные объекты испытывают одинаковую разность потенциалов.(См. Рисунок 2, где вольтметр обозначен символом V.)
Амперметры подключаются последовательно к любому измеряемому устройству. Последовательное соединение используется потому, что последовательно соединенные объекты имеют одинаковый ток, проходящий через них. (См. Рисунок 3, где амперметр обозначен символом A.)
Рис. 2. (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещается параллельно источнику напряжения или одному из резисторов.
Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр напрямую к ЭДС без учета его внутреннего сопротивления, r . (b) Используемый цифровой вольтметр. (предоставлено Messtechniker, Wikimedia Commons) Рис. 3. Амперметр (A) включен последовательно для измерения тока. Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такие же показания, если он расположен между точками d и e или между точками f и a, как и в показанном положении.(Обратите внимание, что заглавная буква E обозначает ЭДС, а r обозначает внутреннее сопротивление источника разности потенциалов.) Аналоговые счетчики имеют стрелку, которая поворачивается, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков , которые имеют числовые показания, подобные портативному калькулятору. Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром , обозначенное буквой G.
Ток, протекающий через гальванометр, [латекс] \ boldsymbol {I _ {\ textbf {G}}} [/ latex], производит пропорциональное отклонение стрелки. .(Это отклонение происходит из-за силы магнитного поля на провод с током.)
Двумя важнейшими характеристиками данного гальванометра являются его сопротивление и чувствительность по току. Чувствительность по току — это ток, который дает полного отклонения стрелки гальванометра на , максимальный ток, который может измерить прибор. Например, гальванометр с текущей чувствительностью [латекс] \ boldsymbol {50 \; \ mu \ textbf {A}} [/ latex] имеет максимальное отклонение стрелки, когда [латекс] \ boldsymbol {50 \; \ mu \ textbf {A}} [/ latex] проходит через него, считывает половину шкалы, когда [latex] \ boldsymbol {25 \; \ mu \ textbf {A}} [/ latex] проходит через него, и так далее.
Если такой гальванометр имеет сопротивление [латекс] \ boldsymbol {25 — \; \ Omega} [/ latex], то напряжение только [латекс] \ boldsymbol {V = IR = (50 \; \ mu \ textbf { A}) (25 \; \ Omega) = 1,25 \; \ textbf {mV}} [/ latex] производит показание полной шкалы.
Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр, который может измерять широкий диапазон напряжений или токов.
Гальванометр как вольтметр
На рисунке 4 показано, как гальванометр можно использовать в качестве вольтметра, подключив его последовательно с большим сопротивлением, [латекс] \ boldsymbol {R} [/ латекс].Значение сопротивления [латекс] \ boldsymbol {R} [/ латекс] определяется максимальным измеряемым напряжением. Предположим, вам нужно 10 В для полного отклонения вольтметра, содержащего [латексный] \ boldsymbol {25 — \; \ Omega} [/ latex] гальванометр с [латексным] \ boldsymbol {50 — \; \ mu \ textbf {A}} [/ latex] чувствительность. Затем 10 В, приложенное к измерителю, должно производить ток [латекс] \ boldsymbol {50 \; \ mu \ textbf {A}} [/ latex]. Общее сопротивление должно быть
.[латекс] \ boldsymbol {R _ {\ textbf {tot}} = R + r =} [/ latex] [latex] \ boldsymbol {\ frac {V} {I}} [/ latex] [latex] \ boldsymbol { =} [/ latex] [латекс] \ boldsymbol {\ frac {10 \; \ textbf {V}} {50 \; \ mu \ textbf {A}}} [/ latex] [латекс] \ boldsymbol {= 200 \ ; \ textbf {k} \ Omega \; \ textbf {или}} [/ latex]
[латекс] \ boldsymbol {R = R _ {\ textbf {tot}} — r = 200 \; \ textbf {k} \ Omega — 25 \; \ Omega \ приблизительно 200 \; \ textbf {k} \ Omega} [ / латекс]
([латекс] \ boldsymbol {R} [/ latex] настолько велик, что сопротивление гальванометра, [латекс] \ boldsymbol {r} [/ latex], почти ничтожно.
) Обратите внимание, что 5 В, приложенное к этому вольтметру, вызывает отклонение в половину шкалы, создавая ток [латекс] \ boldsymbol {25 — \; \ mu \ textbf {A}} [/ latex] через измеритель, и поэтому показания вольтметра пропорционально напряжению по желанию.
Этот вольтметр не годится для напряжений ниже примерно половины вольта, потому что отклонение измерителя будет небольшим и его трудно будет точно прочитать. Для других диапазонов напряжения другие сопротивления устанавливаются последовательно с гальванометром. У многих метров есть выбор шкалы.Этот выбор включает последовательное включение соответствующего сопротивления с гальванометром.
Рисунок 4. Большое сопротивление R , включенное последовательно с гальванометром G, дает вольтметр, отклонение которого на полную шкалу зависит от выбора R . Чем больше измеряемое напряжение, тем больше должно быть R . (Обратите внимание, что r представляет собой внутреннее сопротивление гальванометра.
)Гальванометр как амперметр
Тот же гальванометр можно превратить в амперметр, разместив его параллельно небольшому сопротивлению [латекс] \ boldsymbol {R} [/ latex], которое часто называют шунтирующим сопротивлением , как показано на рисунке 5. Поскольку шунт сопротивление невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного превышающие те, которые вызывают полное отклонение гальванометра.
Предположим, например, что необходим амперметр, который дает полное отклонение на 1.0 A, и содержит такой же гальванометр [latex] \ boldsymbol {25 — \; \ Omega} [/ latex] с его чувствительностью [latex] \ boldsymbol {50 — \; \ mu \ textbf {A}} [/ latex] . Поскольку [латекс] \ boldsymbol {R} [/ latex] и [latex] \ boldsymbol {r} [/ latex] параллельны, напряжение на них одинаковое.
Эти [латекс] \ boldsymbol {IR} [/ latex] капли — это [latex] \ boldsymbol {IR = I_Gr} [/ latex], так что [latex] \ boldsymbol {IR = \ frac {I_G} {I} = \ frac {R} {r}} [/ latex].
Решая для [latex] \ boldsymbol {R} [/ latex] и отмечая, что [latex] \ boldsymbol {I_G} [/ latex] — это [latex] \ boldsymbol {50 \; \ mu \ textbf {A}} [/ latex] и [latex] \ boldsymbol {I} [/ latex] равно 0.{-3} \; \ Omega}. [/ Латекс]
Когда вы используете вольтметр или амперметр, вы подключаете другой резистор к существующей цепи и, таким образом, изменяете схему.В идеале вольтметры и амперметры не оказывают заметного влияния на схему, но полезно изучить обстоятельства, при которых они влияют или не влияют.
Сначала рассмотрим вольтметр, который всегда размещается параллельно с измеряемым устройством. Через вольтметр протекает очень небольшой ток, если его сопротивление на несколько порядков больше, чем сопротивление устройства, и поэтому на цепь это не оказывает заметного влияния. (См. Рис. 6 (а).) (Большое сопротивление, параллельное малому, имеет суммарное сопротивление, по существу равное малому.) Если, однако, сопротивление вольтметра сопоставимо с сопротивлением измеряемого устройства, то два параллельно подключенных устройства имеют меньшее сопротивление, что существенно влияет на цепь. (См. Рис. 6 (b).) Напряжение на устройстве не такое, как при отключении вольтметра от цепи.
Рис.
6. (a) Вольтметр, имеющий сопротивление намного больше, чем устройство ( R Voltmeter >> R ), с которым он подключен параллельно, создает параллельное сопротивление, по существу такое же, как у устройства, и не оказывает заметного влияния измеряемая цепь.(b) Здесь вольтметр имеет такое же сопротивление, что и устройство ( R, Voltmeter, ≅ R ), так что параллельное сопротивление составляет половину от того, которое есть, когда вольтметр не подключен. Это пример значительного изменения схемы, которого следует избегать. Амперметр подключается последовательно к ветви измеряемой цепи, так что его сопротивление добавляется к этой ветви. Обычно сопротивление амперметра очень мало по сравнению с сопротивлениями устройств в цепи, поэтому дополнительное сопротивление незначительно.(См. Рисунок 7 (a).) Однако, если задействованы очень малые сопротивления нагрузки или если сопротивление амперметра не такое низкое, как должно быть, то общее последовательное сопротивление значительно больше, а ток в ветви измеряется уменьшается.
(См. Рисунок 7 (b).)
Практическая проблема может возникнуть, если амперметр подключен неправильно. Если его подключить параллельно с резистором для измерения тока в нем, вы можете повредить счетчик; низкое сопротивление амперметра позволит большей части тока в цепи проходить через гальванометр, и этот ток будет больше, поскольку эффективное сопротивление меньше.
Рис. 7. (a) Амперметр обычно имеет такое маленькое сопротивление, что общее последовательное сопротивление в измеряемой ветви существенно не увеличивается. Схема практически не изменилась по сравнению с отсутствием амперметра. (b) Здесь сопротивление амперметра такое же, как сопротивление ветви, так что общее сопротивление удваивается, а ток вдвое меньше, чем без амперметра. Этого существенного изменения схемы следует избегать. Одним из решений проблемы вольтметров и амперметров, мешающих измеряемым цепям, является использование гальванометров с большей чувствительностью.Это позволяет создавать вольтметры с большим сопротивлением и амперметры с меньшим сопротивлением, чем при использовании менее чувствительных гальванометров.
Существуют практические пределы чувствительности гальванометра, но можно получить аналоговые измерители, которые делают измерения с точностью до нескольких процентов. Обратите внимание, что неточность возникает из-за изменения схемы, а не из-за неисправности измерителя.
Связи: границы знаний
Выполнение измерения изменяет измеряемую систему таким образом, что приводит к неопределенности в измерении.Для макроскопических систем, таких как схемы, обсуждаемые в этом модуле, изменение обычно можно сделать пренебрежимо малым, но полностью исключить его нельзя. Для субмикроскопических систем, таких как атомы, ядра и более мелкие частицы, измерение изменяет систему таким образом, что невозможно сделать сколь угодно малым. Это фактически ограничивает знания о системе — даже ограничивает то, что природа может знать о самой себе. Мы увидим глубокие последствия этого, когда принцип неопределенности Гейзенберга будет обсуждаться в модулях по квантовой механике.6} [/ латекс].
Проверьте свое понимание
1: Цифровые измерители способны обнаруживать меньшие токи, чем аналоговые измерители, использующие гальванометры. Как это объясняет их способность измерять напряжение и ток более точно, чем аналоговые измерители?
Исследования PhET: комплект для конструирования цепей (только для постоянного тока), виртуальная лаборатория
Стимулируйте нейрон и наблюдайте за происходящим. Сделайте паузу, перемотайте назад и двигайтесь вперед во времени, чтобы наблюдать за перемещением ионов через мембрану нейрона.
Рис. 8. Комплект для конструирования цепей (только для постоянного тока), виртуальная лаборатория- Вольтметры измеряют напряжение, а амперметры измеряют ток.
- Вольтметр помещается параллельно источнику напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь.
- Амперметр подключается последовательно, чтобы получить полный ток, протекающий через ответвление, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.
- Оба могут быть основаны на комбинации резистора и гальванометра, устройства, которое дает аналоговые показания тока.
- Стандартные вольтметры и амперметры изменяют измеряемую цепь и, таким образом, имеют ограниченную точность.
Концептуальные вопросы
1: Почему не следует подключать амперметр непосредственно к источнику напряжения, как показано на рисунке 9? (Обратите внимание, что скрипт E на рисунке означает ЭДС.)
Рис. 9.2: Предположим, вы используете мультиметр (предназначенный для измерения диапазона напряжений, токов и сопротивлений) для измерения тока в цепи, и вы случайно оставляете его в режиме вольтметра.Как измеритель повлияет на схему? Что бы произошло, если бы вы измеряли напряжение, но случайно перевели измеритель в режим амперметра?
3: Укажите точки, к которым можно подключить вольтметр для измерения следующих разностей потенциалов на Рисунке 10: (a) разность потенциалов источника напряжения; (b) разность потенциалов на [латексе] \ boldsymbol {R_1} [/ latex]; (c) через [латекс] \ boldsymbol {R_2} [/ latex]; (г) поперек [латекса] \ boldsymbol {R_3} [/ latex]; (e) через [латекс] \ boldsymbol {R_2} [/ latex] и [латекс] \ boldsymbol {R_3} [/ latex].
Обратите внимание, что на каждую часть может быть несколько ответов.
4: Для измерения токов на рис. 10 вы замените провод между двумя точками на амперметр. Укажите точки, между которыми вы разместите амперметр, чтобы измерить следующее: (a) общий ток; (б) ток, протекающий через [латекс] \ boldsymbol {R_1} [/ latex]; (c) через [латекс] \ boldsymbol {R_2} [/ latex]; (г) через [латекс] \ boldsymbol {R_3} [/ латекс]. Обратите внимание, что на каждую часть может быть несколько ответов.
Проблемные упражнения
1: Какова чувствительность гальванометра (то есть, какой ток дает полное отклонение) внутри вольтметра, имеющего [латексный] \ boldsymbol {1,00 — \; \ textbf {M} \ Omega} [ / латекс] по шкале 30,0 В?
2: Какова чувствительность гальванометра (то есть, какой ток дает полное отклонение) внутри вольтметра, имеющего [латексный] \ boldsymbol {25.
0 — \; \ textbf {k} \ Omega} [ / латекс] по шкале 100 В?
3: Найдите сопротивление, которое необходимо подключить последовательно с \ boldsymbol [латексом] {25.0 — \; \ Omega} [/ latex] гальванометр с чувствительностью [latex] \ boldsymbol {50.0 — \; \ mu \ textbf {A}} [/ latex] (такой же, как тот, который обсуждается в тексте), чтобы позволить его следует использовать как вольтметр с показаниями полной шкалы 0,100 В.
4: Найдите сопротивление, которое необходимо подключить последовательно с [латексным] \ boldsymbol {25.0 — \; \ Omega} [/ latex] гальванометром с [латексным] \ boldsymbol {50.0 — \; \ mu \ textbf {A}} [/ latex] чувствительность (такая же, как та, что обсуждается в тексте), позволяющая использовать его в качестве вольтметра с показаниями полной шкалы 3000 В.Включите принципиальную схему в свое решение.
5: Найдите сопротивление, которое необходимо разместить параллельно [латексному] \ boldsymbol {25.
0 — \; \ Omega} [/ latex] гальванометру с [латексным] \ boldsymbol {50.0 — \; \ textbf {A }} [/ latex] чувствительность (такая же, как та, что обсуждается в тексте), позволяющая использовать его в качестве амперметра с показаниями полной шкалы 10,0 A. Включите принципиальную схему в свое решение.
6: Найдите сопротивление, которое необходимо разместить параллельно символу [латекса] \ bold {25.0 — \; \ Omega} [/ latex] гальванометр с чувствительностью [latex] \ boldsymbol {50.0 — \; \ mu \ textbf {A}} [/ latex] (такой же, как тот, который обсуждается в тексте), чтобы позволить его следует использовать как амперметр с показаниями полной шкалы 300 мА.
7: Найдите сопротивление, которое необходимо подключить последовательно с [латексным] \ boldsymbol {10.0 — \; \ Omega} [/ latex] гальванометром с [латексным] \ boldsymbol {100 — \; \ mu \ textbf {A}} [/ latex] чувствительность, позволяющая использовать его в качестве вольтметра при: (а) полномасштабном показании 300 В и (б) 0.
Полномасштабное показание 300 В.
8: Найдите сопротивление, которое необходимо разместить параллельно [латексному] \ boldsymbol {10.0 — \; \ Omega} [/ latex] гальванометру с [латексным] \ boldsymbol {100 — \; \ mu \ textbf {A}} [/ latex] чувствительность, позволяющая использовать его в качестве амперметра с: (a) показанием полной шкалы 20,0 A и b) показанием полной шкалы 100 мА.
9: Предположим, вы измеряете напряжение на клеммах щелочного элемента на 1,585 В, имеющего внутреннее сопротивление [латекс] \ boldsymbol {0.100 \; \ Omega} [/ latex], поместив вольтметр [latex] \ boldsymbol {1.00 — \; \ textbf {k} \ Omega} [/ latex] на его клеммы. (См. Рис. 11.) (а) Какой ток течет? (b) Найдите напряжение на клеммах. (c) Чтобы увидеть, насколько близко измеренное напряжение на клеммах к ЭДС, рассчитайте их отношение.
Рис. 11. 10: Предположим, вы измеряете напряжение на клеммах литиевого элемента на 3.
200 В, имеющего внутреннее сопротивление [латекс] \ boldsymbol {5.00 \; \ Omega} [/ латекс], помещая [латекс] \ boldsymbol {1.{-5} \; \ Omega} [/ latex] по шкале 3,00 A и содержит гальванометр [латекс] \ boldsymbol {10.0 — \; \ Omega} [/ latex]. Какая чувствительность у гальванометра?
12: Вольтметр [латекс] \ boldsymbol {1.00 — \; \ textbf {M} \ Omega} [/ latex] устанавливается параллельно [латексному] \ boldsymbol {75.0 — \; \ textbf {k} \ Omega} [/ latex] резистор в цепи. (а) Нарисуйте принципиальную схему подключения. б) Каково сопротивление комбинации? (c) Если напряжение на комбинации остается таким же, как на [латексе] \ boldsymbol {75.0 — \; \ textbf {k} \ Omega} [/ latex] только резистор, каков процент увеличения тока? (d) Если ток через комбинацию остается таким же, как через резистор [latex] \ boldsymbol {75.0 — \; \ textbf {k} \ Omega} [/ latex], каково процентное снижение напряжения ? (e) Являются ли изменения, обнаруженные в частях (c) и (d), значительными? Обсуждать.
13: Амперметр [latex] \ boldsymbol {0,0200 — \; \ Omega} [/ latex] последовательно с резистором [latex] \ boldsymbol {10.00 — \; \ Omega} [/ latex] в цепи схема.(а) Нарисуйте принципиальную схему подключения. (b) Рассчитайте сопротивление комбинации. (c) Если напряжение в комбинации остается таким же, каким оно было через резистор [latex] \ boldsymbol {10.00 — \; \ Omega} [/ latex], каков процент уменьшения тока? (d) Если ток остается таким же, как через резистор [latex] \ boldsymbol {10.00 — \; \ Omega} [/ latex], то каков процент увеличения напряжения? (e) Являются ли изменения, обнаруженные в частях (c) и (d), значительными? Обсуждать.
14: Необоснованные результаты
Предположим, у вас есть гальванометр [latex] \ boldsymbol {40.0 — \; \ Omega} [/ latex] с чувствительностью [latex] \ boldsymbol {25.0 — \; \ mu \ textbf {A}} [/ latex]. (a) Какое сопротивление вы бы включили последовательно, чтобы его можно было использовать в качестве вольтметра с полным отклонением на 0,500 мВ? б) Что неразумного в этом результате? (c) Какие допущения ответственны?
15: Необоснованные результаты
(a) Какое сопротивление вы бы приложили параллельно с символом [латекса] \ bold {40.
0 — \; \ Omega} [/ latex] гальванометр с чувствительностью
[латекс] \ boldsymbol {25.0 — \; \ mu \ textbf {A}} [/ latex], позволяющий использовать его в качестве амперметра с полное отклонение для [латекса] \ boldsymbol {10.0 — \; \ mu \ textbf {A}} [/ latex]? б) Что неразумного в этом результате? (c) Какие допущения ответственны?
Глоссарий
- вольтметр
- прибор для измерения напряжения
- амперметр
- прибор для измерения силы тока
- аналоговый счетчик
- Измерительный прибор, дающий показания в виде движения стрелки над отмеченным датчиком
- цифровой счетчик
- Измерительный прибор, дающий показания в цифровой форме
- гальванометр
- аналоговое измерительное устройство, обозначенное буквой G, которое измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на токопроводящий провод
- чувствительность по току
- максимальный ток, который может считывать гальванометр
- полное отклонение
- максимальное отклонение стрелки гальванометра, также известное как чувствительность по току; гальванометр с полным отклонением [латекс] \ boldsymbol {50 \; \ mu \ textbf {A}} [/ latex] имеет максимальное отклонение стрелки, когда [латекс] \ boldsymbol {50 \; \ mu \ textbf {A}} [/ latex] проходит через него
- шунтирующее сопротивление
- небольшое сопротивление [латекс] \ boldsymbol {R} [/ latex], помещенное параллельно гальванометру G для получения амперметра; чем больше измеряемый ток, тем меньше должен быть [латекс] \ boldsymbol {R} [/ latex]; большая часть тока, протекающего через счетчик, шунтируется через [латекс] \ boldsymbol {R} [/ latex] для защиты гальванометра
Решения
Проверьте свое понимание
1: Поскольку цифровые счетчики требуют меньшего тока, чем аналоговые счетчики, они изменяют схему меньше, чем аналоговые счетчики.
{-4} \; \ Omega} [/ латекс]
7: (a) [латекс] \ boldsymbol {3.00 \; \ textbf {M} \ Omega} [/ latex]
(b) [латекс] \ boldsymbol {2.99 \; \ textbf {k} \ Omega} [/ latex]
9: (a) 1,58 мА
(b) 1,5848 В (необходимо четыре цифры, чтобы увидеть разницу)
(c) 0,99990 (нужно пять цифр, чтобы увидеть разницу от единицы)
11: [латекс] \ boldsymbol {15.0 \; \ mu \ textbf {A}} [/ латекс]
13: (а)
Рисунок 12.{-1}} [/ latex] процент увеличения(e) Не имеет значения.
15: (a) [латекс] \ boldsymbol {-66.7 \; \ Omega} [/ latex]
(б) У вас не может быть отрицательного сопротивления.
(c) Неразумно, что [latex] \ boldsymbol {I_G} [/ latex] больше, чем [latex] \ boldsymbol {I _ {\ textbf {tot}}} [/ latex] (см. Рисунок 5). Вы не можете добиться полного отклонения, используя ток, меньший, чем чувствительность гальванометра.

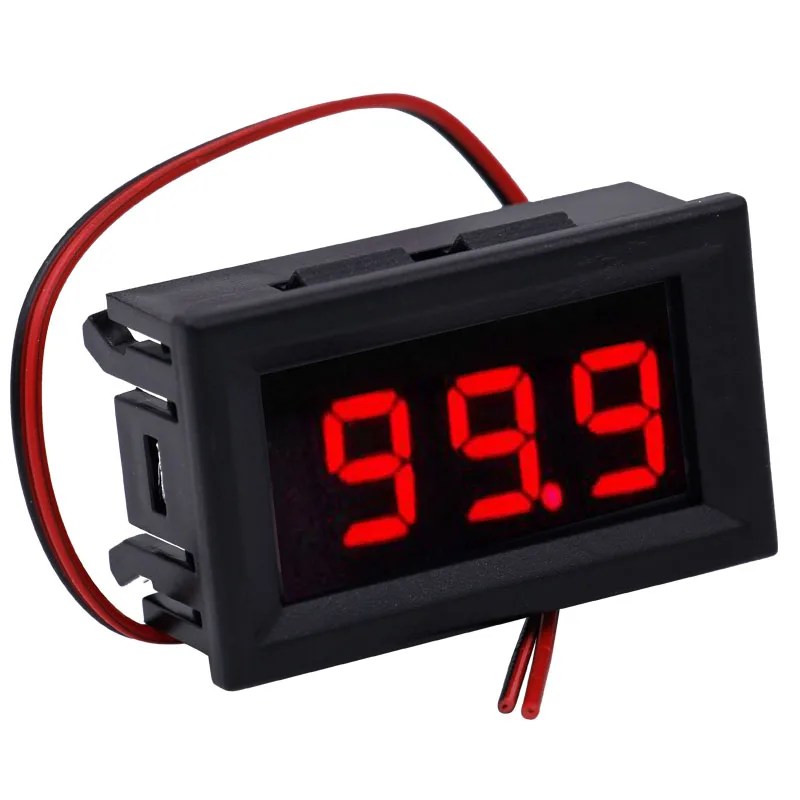

Что лучше для контроля электрической системы автомобиля — вольтметр или амперметр?
Краткий ответ: Вольтметр, безусловно.
Гуру электротехники Марк Гамильтон из M.A.D. Enterprises указывает, что сила тока является мерой протекания тока, поэтому амперметр на самом деле является «расходомером», который предназначен для измерения тока, протекающего в батарее (при нормальных условиях) или разряда батареи (в случае отказа системы генератора). . В обычном расходомере весь выходной сигнал должен проходить через устройство для получения точных показаний. В случае амперметра это означает, что весь выход генератора, используемый для подзарядки батареи, сначала должен быть пропущен через амперметр под приборной панелью.Для этого требуется кабель большого сечения и существует опасность возгорания. А сам амперметр должен выдерживать весь этот ток, поэтому он должен иметь более высокий номинальный ток, чем максимальная номинальная выходная мощность генератора.
Все это могло стоить хлопот, если бы амперметр давал достоверную информацию. Но амперметр может измерять только величину тока, подаваемого на батарею для подзарядки: когда генератор перезаряжает «разряженную» батарею, амперметр показывает высокую скорость заряда; при полностью заряженной батарее регулятор напряжения снижает выходную мощность генератора, а амперметр должен показывать очень низкий уровень заряда.Но как вы действительно можете сказать, что регулятор снизил выходную мощность генератора, потому что аккумулятор полностью заряжен? Может быть, вышел из строя диод в выпрямителе генератора, или ремень генератора соскользнул после его нагрева, как если бы аккумулятор был полностью заряжен. Или, может быть, измеритель большую часть времени показывает средний уровень заряда — так ли это нужно батарее или может регулятор напряжения перезаряжает батарею?
С другой стороны, вольтметр работает как датчик давления топлива, но вместо измерения жидкости в фунтах на квадратный дюйм вольтметр измеряет давление в электрической системе в вольтах.
Так же, как манометр топлива, вольтметру нужно только включить цепь; все топливо (или электричество) не должно проходить через сам датчик. Установка вольтметра проста, быстра и безопасна: он подключается к источнику «выключено / включено» с предохранителем, с выключенным зажиганием и не требует каких-либо изменений схемы, используемой для подзарядки батареи или какой-либо части системы генератора / регулятора. Короче говоря, вольтметр, установленный на приборной панели, будет отдельной схемой.
Вольтметр непосредственно измеряет результат работы системы зарядки.При нормальной работе генератора / регулятора напряжения напряжение аккумуляторной батареи поддерживается на уровне от 14,0 до 14,5 вольт, и это отображается непосредственно вольтметром. В случае отказа системы генератора напряжение будет низким и продолжит падать по мере разряда батареи. В случае «перезарядки» вольтметр поднимется выше своей нормальной зоны. Таким образом, нет никаких шансов неверно интерпретировать показания вольтметра, как это может случиться с амперметром.
Вольтметр против амперметра?
AutoMeter предлагает и то, и другое, но для большинства приложений вольтметр обеспечивает более безопасную установку и дает более полезную информацию о состоянии системы зарядки.
4.10: Амперметры и вольтметры — Physics LibreTexts
Для целей этого раздела не имеет значения, как на самом деле работает амперметр. Достаточно сказать, что через амперметр протекает ток, и стрелка перемещается по шкале, чтобы указать ток, или же ток отображается в виде чисел на цифровом дисплее. Чтобы измерить ток через какой-либо элемент цепи, амперметр, конечно же, помещается в серию с этим элементом. Обычно амперметр имеет довольно низкое сопротивление.
Недорогой вольтметр на самом деле просто амперметр, имеющий довольно высокое сопротивление. Если вы хотите измерить разность потенциалов на каком-то элементе схемы, вы помещаете вольтметр, конечно, на этот элемент (то есть параллельно с ним).
Небольшая часть тока через элемент отводится через счетчик; измеритель измеряет этот ток, и, исходя из известного сопротивления измерителя, можно вычислить разность потенциалов — хотя на практике никто не делает никаких вычислений — шкала отмечена в вольтах.Размещение измерителя на элементе схемы фактически немного уменьшает разность потенциалов на элементе, то есть уменьшает то, что вы хотите измерить. Но поскольку вольтметр обычно имеет высокое сопротивление, этот эффект невелик. Существуют, конечно, современные (и более дорогие) вольтметры совершенно другой конструкции, которые вообще не потребляют ток и действительно измеряют разность потенциалов, но в этом разделе нас интересует часто встречающийся вольтметр с амперметром, повернутым на ток.Можно заметить, что потенциометр, описанный в предыдущем разделе, не принимает ток от интересующего элемента схемы и, следовательно, является настоящим вольтметром.
Существуют счетчики, известные как «мультиметры» или «авометры» (для ампер, вольт и омов), которые можно использовать как амперметры или вольтметры, и именно они рассматриваются в данном разделе.
Типичный недорогой амперметр дает полную шкалу отклонения (FSD), когда через него протекает ток 15 мА = 0,015 А. Его можно приспособить для измерения более высоких токов, подключив к нему небольшое сопротивление (известное как «шунт») .
Предположим, например, что у нас есть измеритель, который показывает FSD, когда через него протекает ток 0,015 А, и что сопротивление измерителя составляет 10 \ (\ Omega \). Мы хотели бы использовать измеритель для измерения токов до 0,15 А. Какое значение сопротивления шунта мы должны приложить к измерителю? Что ж, когда общий ток составляет 0,15 А, мы хотим, чтобы 0,015 А протекала через измеритель (который затем показывает FSD), а оставшаяся часть, 0,135 А, протекала через шунт. С током 0.015 A, протекающий через измеритель 10 \ (\ Omega \), разность потенциалов на нем составляет 0,15 В. Это также разность потенциалов на шунте, и, поскольку ток через шунт равен 0,135 А, сопротивление шунта должно быть 1.11 \ (\ Omega \).
Также можно использовать счетчик как вольтметр.
Предположим, например, что мы хотим измерить напряжение (ужасное слово!) До 1,5 В. разность потенциалов к измеренной.Общее сопротивление измерителя плюс последовательное сопротивление составляет (10 + R ), и он будет отображать FSD, когда ток через него составляет 0,015 А. Мы хотим, чтобы это происходило, когда разность потенциалов на нем составляет 1,5 вольт. Это 1,5 = 0,015 × (10 + R ), поэтому R = 90 \ (\ Omega \).
Разница между амперметром и вольтметром
Ключевое отличие: Амперметр — это прибор, который используется для измерения токов в цепи.Вольтметр — это прибор, который используется для измерения напряжения между двумя точками в цепи.Есть два разных способа измерения электричества; токи и напряжения. Такие устройства, как амперметры и вольтметры, основанные на гальванометре, устройстве, используемом для обнаружения малых токов, используются для измерения электричества. В то время как амперметры используются для измерения токов, вольтметр используется для измерения напряжения. Оба устройства различаются функциональностью и схемотехникой.
Амперметр — это прибор, который используется для измерения токов в цепи. Токи измеряются в амперах (А). Инструменты, используемые для измерения малых токов в миллиамперном или микроамперном диапазоне, обозначаются как миллиамперметры или микроамперметры. Первые амперметры должны были быть согласованы с магнитным полем Земли для правильной работы, хотя новые амперметры могут быть установлены в любой цепи для измерения тока. Чтобы получить показания амперметра, цепь должна быть отключена от сети, чтобы присоединить амперметр к цепи.Для приложений, где отключение цепи является проблемой, доступен альтернативный тип амперметра, известный как бесконтактный амперметр.
Для того, чтобы амперметр мог измерять ток, ток должен проходить через амперметр и, следовательно, он должен быть включен в цепь в последовательном режиме. Полярности должны совпадать, положительная и отрицательная полярности должны совпадать с положительной и отрицательной полярностью в цепи. Хотя в идеале амперметры должны иметь нулевое сопротивление, на самом деле они имеют относительно низкое сопротивление по сравнению с вольтметрами.Если сопротивление слишком высокое, это может заблокировать слишком большой ток, повлиять на токи в цепи и изменить показания. Если амперметр случайно подключен параллельно источнику напряжения, это может вызвать короткое замыкание и привести к перегоранию предохранителя. Показания амперметра не всегда могут быть точными, так как многие факторы, такие как выход из строя диода в выпрямителе генератора или проскальзывание ремня генератора, могут изменить показания.
Вольтметр — это прибор, который используется для измерения напряжения между двумя точками в цепи.Первые вольтметры были основаны на гальванометрах с подвижной катушкой и создавались путем включения резистора последовательно с прибором. В нем используется небольшая катушка из тонкой проволоки, подвешенная в сильном магнитном поле. При подаче электрического тока индикатор гальванометра вращается и сжимает небольшую пружину. Также добавляется последовательное сопротивление, так что угловое вращение становится пропорциональным приложенному напряжению. Цифровые вольтметры были изобретены Эндрю Каем из компании Non-Linear Systems в 1954 году. В отличие от амперметров, цепь не нужно отключать от сети, чтобы подключить вольтметр.
Для того, чтобы вольтметр мог измерять напряжения, через него не требуется пропускать ток. Он размещается параллельно цепям, которые они должны измерять. Также ожидается соблюдение полярности при размещении вольтметров. В идеале вольтметры должны иметь бесконечный импеданс, но с настоящим вольтметром дело обстоит иначе; они имеют конечное значение сопротивления. Хотя вольтметры не должны потреблять ток из цепи, им требуются токи для создания отталкивающего магнитного поля.Токи, потребляемые в цепи, можно минимизировать, используя усилители для более точного считывания. Если внутреннее сопротивление вольтметра слишком мало, он не будет блокировать достаточный ток и давать неверные показания. На точность вольтметра влияет множество факторов, включая колебания температуры и напряжения питания. Вольтметры легко и намного безопаснее устанавливать, а также обеспечивают более точные показания по сравнению с амперметрами.
Мультиметры также можно использовать вместо амперметров и вольтметров.Мультиметр — это прибор, который можно использовать для измерения как тока, так и напряжения. Он также может работать как омметр, устройство, используемое для измерения сопротивления. Мультиметры доступны в аналоговом или цифровом формате.
Амперметр | Вольтметр | |
Подключение | Подключается последовательно | Подключается параллельно |
Сопротивление | Имеет сравнительно низкое сопротивление | Обладает повышенным сопротивлением |
использует | Используется для определения силы тока, протекающего в цепи | Используется для нахождения разности потенциалов в цепи |
Схема | Цепь должна быть отключена для подключения амперметра | Цепь отключать не нужно |
Точность | Считается менее точным | Считается более точным по сравнению с амперметром |
