Для чего нужны цветные полоски на резисторах. Раскрываю детали. | Робототехника
Приветствую всех. Итак, раньше помню были времена, глаз зоркий да надписи понятные(хотя они сейчас еще попадаются) на резисторах — 10к, или 330 или1к1 и так далее. А сейчас несколько цветных полосок и всё.
На самом деле маркировка резисторов полосками даже удобнее, правда чтобы её использовать нужен справочник или хорошая память.
Теперь чтобы научиться читать эту кодировку полосками, вспомним какими характеристиками обладает обычный резистор.
1. Номинал сопротивления — это его основная задача, оказывать сопротивление. Измеряется в Омах.
2. Мощность, этот параметр показывает какую допустимую мощность может рассеивать в тепло резистор при нормальных условиях.
3.Допуск или Точность. Этот параметр на схеме используется редко, только если в сопроводительной записке, но как вы знаете технология изготовления резисторов такова, что номинал по сопротивлению создается приблизительно — с заданной точностью.
Точность имеет следующие значения 20%, 10%, 5%,1%,0.5%, 0.25%,0.1%.
4. ТКС(температурный коэффициент сопротивления) — есть такой параметр и он очень важен в измерительной технике, в усилительных входных каскадах, Это свойство изменять свое сопротивление в зависимости от температуры.
5. Есть еще параметр надежность — это процент отказов на 1000 часов работы, но он нам пока не так важен.
Маркировка бывает тремя и более полосами.
Три полосы используется крайне редко и только на резисторах с 20% допуском. Первые две полоски — это цифровое значение, третья полоска — это порядок или 10 в степени.
Далее идут резисторы с четырьмя полосками. Сюда входят подходят допуски с 5 и 10 %.
Первые три полоски — это как и в предыдущем случае, а вот 4-ая серебристая или золотая показывает допуск.
Если полосок 5, значит допуск меньше 5 % и тогда на номинальное значение выделяется 3 полоски, одна полоска на умножение 10 и пятая полоска допуск.
Вот пара примеров.
Теперь вернемся к ТКС, При необходимости всегда можно подсчитать значение:
Единственный вопрос, который у меня всегда возникает- откуда начинать смотреть цветовую маркировку.
Хочу Вас обрадовать вариантов всего два 🌞. Как правило путаница возникает когда 5 или 6 полосок, при 3 или 4 мне всегда было понятно.
В одних источниках пишут, что последняя полоса всегда широкая и находится ближе к краю, На фотографиях опять же показано, что ближе к краю начинается обозначение номинала.

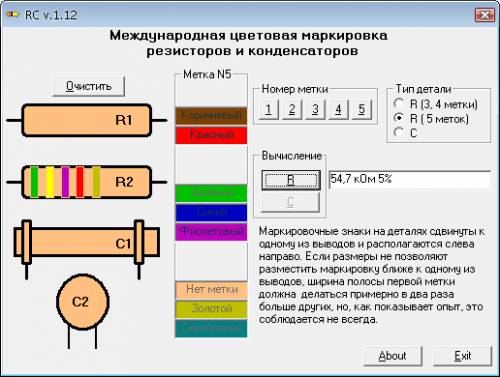

Я лично пользуюсь калькулятором От магазина ChipDip
При желании его можете создать самостоятельно, даже в екселе.
Если честно, то к полоскам прибегаю редко, когда нет под руками мультиметра, а так по привычке всегда доверяю своим инструментам.
Надеюсь Вам понравилось.
————————————————————————————————-
Кроме того Вам могут быть полезны статьи:
🔹 Гид по электронике.
🔹 Словарь терминов электроники.
Если информация оказалось знакомой, то можешь пройти Небольшой тест на знание азов электроники.
Почему перегорает резистор. Технология проверки резистора в домашних условиях
Ремонт электроники, а также ее реверс-инжиниринг представляют собой хоть и интересные, но все же довольно непростые занятия. Одной из сложностей такого времяпрепровождения является попытка распознавания номиналов сгоревших компонентов. Когда под рукой нет схемы устройства, это распознавание становится чуть ли не загадкой века. Резисторы в силу их большего распространения на печатных платах и большей склонности к выгоранию являются желанными объектами в плане выяснения их номиналов при практически полностью обугленных корпусах.
Несмотря на кажущуюся невозможность определения сопротивления сгоревшего резистора, его номинал все же можно узнать. При этом существуют три метода определения сопротивления.
Первый метод. Сначала уберите внешнее покрытие, которое, скорее всего, уже находится в обугленном виде. Очистите обгоревшую секцию резистора, где какая-либо проводимость уже исчезает. Измерьте сопротивление от одного конца резистора до поврежденного участка. Затем измерьте сопротивление от поврежденного участка до другого конца резистора. Сложите эти два измеренных сопротивления. Это будет приблизительное значение сожженного резистора. Для немного более точного значения итогового сопротивления можно добавить к этой сумме небольшое значение сопротивления сожженного участка. Предположим, что значение сожженного резистора было 1 КОм, но вы получили 970 Ом. Так что просто добавьте 30 Ом, и у вас будет 1 КОм.
Второй метод. Этот метод также может быть использован для определения значения резистора, а также он может применяться на подключенных резисторах в цепи в случае, если вы не знаете о цветовом кодировании резисторов, то есть что означают полоски на резисторе.
Третий метод. Этот метод можно использовать лучше, если вы знаете ожидаемое выходное напряжение схемы, и у вас есть набор резисторов с той же мощностью, что и сгоревший резистор. Начните с высокого значения сопротивления и временно подключите такой резистор вместо сгоревшего резистора. Измерьте ожидаемое выходное напряжение цепи. Если вы получили то же напряжение, что и ожидаемое напряжение, то вы нашли искомое сопротивление. Если же нет, то продолжайте уменьшать значение резистора, пока не удовлетворитесь работой схемы.
.
   Если Вы хотите, чтобы интересные и полезные материалы выходили чаще, и было меньше рекламы,
   Вы можее поддержать наш проект, пожертвовав любую сумму на его развитие.
Резистор или постоянное сопротивление – это одновременно самый простой и распространённый элемент в электрических схемах, его устанавливают во всех устройствах. Но, несмотря на свою простоту, при нарушении режимов работы или тепловых условий он может сгореть. Отсюда возникает вопрос, как проверить резистор на работоспособность мультиметром. Технология проверки исправности в домашних условиях будет изложена в этой статье.
Алгоритм поиска неисправности
Визуальный осмотр
Любой ремонт начинается с внешнего осмотра платы. Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.
Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.
Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:
- Обрыв.
- Несоответствие номиналу.
Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:
Проверка резистора на обрыв
Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.
Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной.
Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.
Проверка короткого замыкания
Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.
Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:
- Измерить омметром, прозвонкой или другим прибором участок цепи.
- Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
- Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
- Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
- Проверить результаты работы на наличие КЗ.
Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:
Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.
На видео ниже наглядно показывается, как проверить резистор мультиметром:
Определяем номинал резистора
У советских сопротивлений номинал был указан буквенно-цифровым способом.
У современных выводных резисторах номинал зашифрован цветовыми полосами. Чтобы заменить сопротивление после проверки на исправность, нужно расшифровать маркировку сгоревшего.
Для определения маркировки по цветным полоскам есть масса бесплатных приложений на андроид. Раньше использовались таблицы и специальные приспособления.
Можно сделать вот такую шпаргалку для проверки:
Вырезаете цветные круги, прокалываете их по центру и соединяете, самый большой назад, маленький – спереди. Совмещая круги, вы определяете сопротивление элемента.
Кстати на современных керамических резисторах тоже используется явная маркировка с указанием сопротивления и мощности элемента.
Если вести речь об SMD элементах – здесь всё достаточно просто. Допустим маркировка «123»:
12 * 10 3 = 12000 Ом = 12 кОм
Встречаются и другие маркировки из 1, 2, 3 и 4 символов.
Если деталь сгорела так, что маркировку вообще не видно, стоит попробовать потереть её пальцем или ластиком, если это не помогло – у нас есть три варианта:
- Искать на схеме электрической принципиальной.
- В некоторых схемах есть несколько одинаковых цепей, в таком случае можно проверить номинал детали на соседнем каскаде. Пример: подтягивающие резисторы на кнопках у микроконтроллеров, ограничительные сопротивления индикаторов.
- Замерить сопротивление уцелевшего участка.
О первых двух способах добавить нечего, давайте узнаем, как проверить сопротивление сгоревшего резистора.
Начнем с того, что нужно очистить покрытие детали. После этого включите на мультиметре режим измерения сопротивления, он обычно подписан «Ohm» или «Ω».
Если вам повезло, и отгорел участок непосредственно возле вывода, просто замерьте сопротивление на концах резистивного слоя.
В примере как на фото можно замерить сопротивление резистивного слоя или определить по цвету маркировочных полос, здесь они не покрыты копотью – удачное стечение обстоятельств.
Ну а если вам не повезло и часть резистивного слоя выгорела – остаётся замерить небольшой участок и умножить результат на количество таких участков по всей длине сопротивления. Т.е. на картинке вы видите, что щупы подключаются к кусочку равному 1/5 от общей длины:
Тогда полное сопротивление равно:
R измеренное *5=R номинальное
Такая проверка позволяет получить результат близкий к реальному номиналу сгоревшего элемента. Этот метод подробно описан в видео:
Как проверить переменный резистор и потенциометр
Чтобы понять, в чем заключается проверка потенциометра, давайте рассмотрим его структуру. Переменный резистор от потенциометра отличается тем, что первый регулируется отверткой, а второй рукояткой.
Потенциометр – это деталь с тремя ножками. Он состоит из ползунка и резистивного слоя. Ползунок скользит по резистивному слою. Крайние ножки – это концы резистивного слоя, а средняя соединена с ползунком.
Чтобы узнать полное сопротивление потенциометра, нужно замерить сопротивление между крайними ножками. А если проверить сопротивление между одной из крайних ножек и центральной – вы узнаете текущее сопротивление на движке относительно одного из краёв.
Но самая частая неисправность такого резистора — это не отгорание концов, а износ резистивного слоя. Из-за этого сопротивление изменяется неправильно, возможна потеря контакта в определенных участках, тогда сопротивление подскакивает до бесконечности (разрыв цепи). Когда движок занимает то положение, в котором контакт ползунка с покрытием вновь появляется – сопротивление вновь становится «правильным». Эту проблему вы могли замечать, когда регулировали громкость на старых колонках или усилителе. Проявляется проблема в том, что при вращении ручки периодически в колонках раздаются щелчки или громкие стуки.
Вообще проверку плавности хода потенциометра нагляднее проводить аналоговым мультиметром со стрелкой, т.к. на цифровом экране вы просто можете не заметить дефекта.
Потенциометры могут быть сдвоенными, иногда их называют «стерео потенциометры», тогда у них 6 выводов, логика проверки такая же.
На видео ниже наглядно показывается, как проверить потенциометр мультиметром:
Методы проверки резисторов просты, но для получения нормального результата проверки нужен мультиметр или омметр с несколькими пределами измерений. С его помощью вы сможете померить еще и напряжение, ток, емкость, частоту и другие величины в зависимости от модели вашего прибора. Это основной инструмент мастера по ремонту электроники. Сопротивления иногда выходят из строя при внешней целостности, иногда уходят от номинального значения сопротивления. Проверка нужна для определения соответствия деталей номиналам, а также чтобы убедится рабочий или нет элемент. На практике способы проверки могут отличаться от описанных, хотя принцип тот же, всё зависит от ситуации.
Полезное
Чаще всего встречаются неисправности резисторов, связанные с выгоранием токопроводящего слоя или нарушением контакта между ним и хомутиком. Для всех случаев дефектов существует простой тест. Разберемся, как проверить резистор мультиметром.
Типы мультиметров
Прибор бывает стрелочным или цифровым. Для первого не требуется источник питания. Он работает как микроамперметр с переключением шунтов и делителей напряжения в заданные режимы измерений.
Цифровой мультиметр показывает на экране результаты сравнения разницы между эталонными и измеряемыми параметрами. Для него нужен влияющий на точность измерений по мере разрядки. С его помощью производится тестирование радиодеталей.
Виды неисправностей
Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления. Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.
Неисправный резистор часто имеет полностью обгоревшую поверхность или частично — в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.
Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.
Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:
- полупроводниковые детали и конденсаторы исправны;
- на печатных платах нет сгоревших дорожек;
- отсутствуют обрывы в соединительных проводах;
- соединения разъемов надежны.
Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.
Характеристики резисторов
Величины сопротивлений стандартизованы в ряды и не могут принимать любые значения. Для них задаются допустимые отклонения от номинала, зависимые от точности изготовления, температуры среды и других факторов. Чем дешевле резистор, тем больше допуск. Если при измерении величина сопротивления выходит за его пределы, элемент считается неисправным.
Еще одним важным параметром является мощность резистора. Одной из причин преждевременного выхода детали из строя является ее неправильный выбор по этому параметру. Мощность измеряется в ваттах. Ее выбирают такой, на которую он рассчитан. На схеме условного обозначения мощность резистора определяется по знакам:
- 0,125 Вт — двойная косая черта;
- 0,5 Вт — прямая продольная черта;
- римская цифра — величина мощности, Вт.
Резистор для замены выбирается по тем же параметрам, что и неисправный.
Проверка резисторов на соответствие номиналам
Для проверки необходимо найти значения сопротивлений. Их можно увидеть по порядковому номеру элемента на схеме или в спецификации.
Измерение сопротивления является самым распространенным способом проверки резистора. В данном случае определяется соответствие номиналу и допуску.
Величина сопротивления должна быть в пределах диапазона, который на мультиметре устанавливается переключателем. Щупы подключаются к гнездам COM и VΩmA. Перед тем как проверить резистор тестером, сначала определяется исправность его проводов. Их замыкают между собой, и прибор должен показать величину сопротивления, равную нулю или немного больше. При измерениях малых сопротивлений эта величина вычитается из показаний прибора.
Если энергии элементов питания недостаточно, обычно получается сопротивление, отличное от нуля. В этом случае следует заменить батарейки, поскольку точность измерений будет низкой.
Новички, не зная, как проверить резистор на работоспособность мультиметром, часто касаются руками щупов прибора. Когда измеряются величины в килоомах, это недопустимо, поскольку получаются искаженные результаты. Здесь следует знать, что тело также имеет определенное сопротивление.
При фиксации прибором величины сопротивления, равной бесконечности, это является показателем наличия обрыва (на экране горит «1»). Редко встречается наличие пробоя резистора, когда его сопротивление равно нулю.
После измерения полученное значение сравнивается с номиналом. При этом учитывается допуск. Если данные совпадают, резистор исправен.
Когда появляются сомнения в правильности показаний прибора, следует замерить величину сопротивления исправного резистора с тем же номиналом и сравнить показания.
Как измерить сопротивление, когда номинал неизвестен?
Установка максимального порога при измерении сопротивления не обязательна. В режиме омметра можно установить любой диапазон. Мультиметр из-за этого не выйдет из строя. Если прибор покажет «1», что означает бесконечность, порог следует увеличивать, пока на экране не появится результат.
Функция прозвонки
А еще как проверить резистор мультиметром на исправность? Распространенным способом является прозвонка. Положение переключателя для данного режима обозначается значком диода с сигналом. Знак сигнала может быть отдельно, верхняя граница срабатывания его не превышает 50-70 Ом. Поэтому резисторы, номиналы которых превышают порог, прозванивать не имеет смысла. Сигнал будет слабым, и его можно не услышать.
При значениях сопротивления цепи ниже граничного значения прибор издает писк через встроенный динамик. Прозвонка делается путем создания напряжения между точками схемы, выбранными с помощью щупов. Чтобы данный режим работал, нужны подходящие источники питания.
Проверка исправности резистора на плате
Сопротивление замеряют, когда элемент не подключен к остальным в схеме. Для этого нужно освободить одну из ножек. Как проверить резистор мультиметром, не выпаивая из схемы? Это делается только в особых случаях. Здесь необходимо проанализировать схему подключений на наличие шунтирующих цепей. Особенно на показания прибора влияют полупроводниковые детали.
Заключение
Решая вопрос, как проверить резистор мультиметром, необходимо разобраться, как измеряется электрическое сопротивление и какие пределы устанавливаются. Прибор предназначен для ручного применения и следует запомнить все приемы использования щупов и переключателя.
маркировка резисторов из 5 полос
Yvovnutri.ru all right reserved.
Особый случай использования цветовой маркировки резисторов перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру.
Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три на более узком керамическом теле резистора).
Допустим, на резисторе имеются четыре полосы: коричневая, чёрная, красная и золотая. Первые две полоски дают 1 0, третья 100, четвёртая даёт точность 5 %, итого резистор сопротивлением 10g100 Ом = 1 кОм, с точностью a5 %.
Иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья множитель, четвёртая точность, а пятая температурный коэффициент.
Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на двузначное число, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая десятичный множитель, пятая точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)
Цветовая маркировка резисторов
Цветовая маркировка резисторов
EMT Laboratories — Открытые образовательные ресурсы
Как рассчитать номинал резистора, используя цветные полосы на резисторе?
Шаг 1) Для четырехполосной схемы полосы всегда считываются с конца, к которому ближе всего расположена полоса, что означает поворот резистора так, чтобы золотая или серебряная полоса находилась на правом конце резистора.
Шаг 2) Посмотрите на цвет первых двух полосок на левом конце. Они соответствуют первым двум цифрам номинала резистора.Используйте приведенную ниже таблицу, чтобы определить первые две цифры.
Шаг 3) Посмотрите на третью полосу слева. Это соответствует значению умножения. Найдите значение, используя приведенную ниже таблицу.
Шаг 4) Умножьте двузначное число из шага 2) на число из шага 3). Это номинал резистора n Ом. Четвертая полоса указывает допуск (= точность) резистора. Например, золотая полоса означает, что значение резистора может отличаться на 5% от значения, указанного на полосах.
Цветовые коды резисторов (с золотой или серебряной полосой на правом конце)
Примечание. Для номиналов резисторов следует использовать инженерные обозначения, как показано ниже.
Инженерное обозначение
| Значения | Префикс | Символ |
| 10 12 | тера | т |
| 10 9 | гига | G |
| 10 6 | мега | M |
| 10 3 | кг | к |
| 10 -3 | милли | м |
| 10 -6 | микро | мкм |
| 10 -9 | нано | n |
| 10 -12 | пик | с. |
Пример 1: Вам дан резистор, полосы которого окрашены слева направо, как показано ниже.Найдите номинал резистора.
коричневый, черный, оранжевый, золотой.
Шаг 1) Золотая полоса справа, переходите к Шагу 2).
Шаг 2) Первая полоса коричневая, имеющая значение 1. Вторая полоса черная, имеющая значение 0. Следовательно, первые две цифры значения сопротивления равны 10.
Шаг 3) Третья полоса оранжевая, что означает x 1000.
Шаг 4) Значение сопротивления определяется как 10 x 1000 = 10 000 Ом = 10 кОм.
Золотая полоса означает, что фактическое значение сопротивления резистора варьируется на 5%, что означает, что фактическое значение будет где-то между 9 500 Ом и 10 500 Ом.
Теги: Запрос / Анализ, Широта знаний
Какой цвет соответствует 7 в цветовом коде резистора?
Какой цвет соответствует 7 в цветовом коде резистора?
Фиолетовый
Резистор, конденсатор и индуктор
| Цвет | Значимые цифры | Допуск |
|---|---|---|
| Желтый | 4 | – |
| зеленый | 5 | ± 0.5% |
| Синий | 6 | ± 0,25% |
| фиолетовый | 7 | ± 0,1% |
Что такое метод цветового кодирования?
В информатике и теории графов термин цветовое кодирование относится к алгоритмической технике, которая полезна при обнаружении сетевых мотивов. Например, его можно использовать для обнаружения простого пути длиной k в заданном графе.
Что означают цвета на резисторе?
Большинство резисторов имеют четыре цветных полосы.Первые три полосы указывают значение сопротивления, а четвертая полоса указывает допуск. Некоторые резисторы имеют пять цветных полосок, четыре из которых представляют значение сопротивления, а последняя — допуск.
Как определить цвет резисторов?
Прочтите цветные полосы слева направо.
- Черный: 0 значащая цифра, множитель 1.
- Коричневый: 1 значащая цифра, множитель 10.
- Красный: 2 значащие цифры, множитель 100.
- Оранжевый: 3 значащие цифры, множитель 1000 (кг)
- Желтый: 4 значащих цифры, множитель 10,000 (10 кг)
Какой цветовой код?
Цветовой код или цветовой код — это система отображения информации с использованием разных цветов. Их часто трудно интерпретировать дальтоникам и слепым людям, и даже для людей с нормальным цветовым зрением использование многих цветов для кодирования многих переменных может привести к использованию до степени смешения похожих цветов.
Какие бывают 4 типа резисторов?
Типы резисторов
- Резисторы с фиксированным значением.Это преобладающий тип конфигурации резисторов, и, как следует из названия, они имеют фиксированное значение сопротивления.
- Переменные резисторы.
- Резисторные сети.
- Углеродистые пленочные резисторы.
- Металлопленочные резисторы.
- Резисторы с проволочной обмоткой.
- Металлооксидные резисторы.
- Металлические полосковые резисторы.
Как определить цветовой код?
Считывание и определение номинала резистора Держите резистор золотой или серебряной полосой вправо и считайте цветовые коды слева направо.Выберите цветовую кодировку из полос на резисторе. Прочтите цвета слева направо. Теперь отображается значение сопротивления на основе предоставленного цветового кода.
Какого цвета резистор на 330 Ом?
Лента Значение 2-й Оранжевый 3 3-й коричневый 10 4-е золото + -5% Погрешность 330 Ом: + -5% Какого цвета резистор на 100 Ом?
Цветовой код четырехполосного резистора 100 Ом — коричневый, черный, коричневый, золотой.Цветовой код 4-полосного резистора 100 Ом рассчитывается следующим образом: 1-я полоса = Коричневый = 1 (1-я цифра) 2-я полоса = Черный = 0 (2-я цифра)
Является стандартом для цветовой кодировки?
Компании должны ознакомиться с ANSI / ASME A13. Стандарт цветового кода 1 трубы, который является общепринятым отраслевым стандартом для маркировки труб. Этот стандарт определяет цвет этикеток и их значение.
Что такое таблица кодов цветов?
Таблица цветов RGB
Название цвета Шестнадцатеричный код #RRGGBB Десятичный код R, G, B оливковый # 808000 (128,128,0) желтый # FFFF00 (255,255,0) желто-зеленый # 9ACD32 (154,205,50) темно-оливково-зеленый # 556B2F (85,107,47) Что означает цветовой код на резисторе?
Что такое цветовой код резистора? Резисторы обычно очень маленькие, и напечатать на них значения сопротивления сложно.Итак, на них напечатаны цветные полосы, отображающие электрическое сопротивление. Эти цветные полосы известны как цветовой код резистора. Цветовой код резистора был изобретен в 1920-х годах Ассоциацией производителей радиооборудования (RMA).
Сколько цветов в трехполосном резисторе?
Резисторы из углеродного состава имеют от 3 до 6 цветовых полос резисторов. Трехполосный резистор трех цветов с множителем и без допуска. Чтобы узнать номинал резистора, можно выбрать три диапазона. Принимая во внимание, что 4-полосные, 5-полосные и 6-полосные резисторы имеют дополнительную полосу, известную как допуск.
Какого цвета резистор Blue Point?
© Copyright 2006 Blue Point Engineering. Все права защищены. Сопротивление Резистор Цветовой код Диапазон 1 Диапазон 2 Диапазон 3,22 Ом R22 Красный Красный Серебристый 0,27 Ом R27 Красный Фиолетовый Серебристый 0,33 Ом R33 Оранжевый Оранжевый Серебристый 0,39 Ом R39 Оранжевый Белый Серебристый 0,47 ohm R47 Желтый Фиолетовый Серебро Обозначение Допуск
Какой резистор имеет допуск 5%?
Например, резистор на 100 Ом или резистор на 1 кОм с допуском 5%.Метод цветового кодирования упрощает печать значений (на основе цветовых кодов) на небольших компонентах, таких как резисторы, и способствует экономичному производству. Что такое цветовое кодирование? «Цветовое кодирование» используется в электронике для идентификации различных компонентов.
Какие есть цветовые коды резисторов?
коричневый 560 Ом ± 1%
- золото 22000 Ом ± 5%
- золото 470 Ом ± 5%
- золото 68 Ом ± 5%
Какого цвета резистор на 10 кОм?
Резистор 10 кОм имеет коричневые, черные и оранжевые полосы в указанном порядке.Последняя полоса представляет собой допуск. Золото означает ± 5%. Купите эти резисторы на Amazon, Adafruit и Newark.
Какой цветовой код у резистора 10 Ом?
Для углеродного резистора на 10 Ом цветовой код будет коричневый, черный и черный с коричневым и черным, указывающим значение 10, а третий черный означает, что 10 нужно умножить на 10 в степени 0.
Какой цветовой код сопротивления?
Попробуйте наш Калькулятор цветовой маркировки резисторов в разделе «Инструменты».Компоненты и провода имеют цветовую маркировку для обозначения их значения и функции. Коричневый, красный, зеленый, синий и фиолетовый цвета используются как коды допусков только для 5-полосных резисторов. Для всех 5-полосных резисторов используется цветная полоса допуска.
Что обозначают цвета в резисторе? — dengenchronicles.com
Что обозначают цвета в резисторе?
Большинство резисторов имеют четыре цветных полосы. Первые три полосы указывают значение сопротивления, а четвертая полоса указывает допуск.Некоторые резисторы имеют пять цветных полосок, четыре из которых представляют значение сопротивления, а последняя — допуск.
Почему у резисторов есть цветовой код?
Компоненты и провода имеют цветовую маркировку для обозначения их значения и функции. Цветовая кодировка резистора использует цветные полосы для быстрого определения значения сопротивления резистора и его процентного отклонения от физического размера резистора, указывающего его номинальную мощность.
Что означает первая цветная полоса резистора?
коричневая полоса
Расчет цветовых кодов резисторов Первая полоса — это коричневая полоса, ближайшая к краю.Мы просматриваем нашу таблицу цветовых кодов резисторов и обнаруживаем, что коричневый имеет первое значащее значение 1, а черный имеет второе значащее значение 0. Третья полоса коричневая, что означает, что множитель равен 1.
Для чего нужен резистор?
Резистор — это пассивный двухконтактный электрический компонент, который реализует электрическое сопротивление как элемент схемы. В электронных схемах резисторы используются, среди прочего, для уменьшения протекания тока, регулировки уровней сигналов, разделения напряжений, смещения активных элементов и завершения линий передачи.
Какая цифра представлена черной полосой на резисторе?
0
Таблица цифр, множителей и диапазонов допусков
| Название цвета | Диапазон цифр | Лента умножителя |
|---|---|---|
| Черный | 0 | 1 |
| Коричневый | 1 | 10 |
| Красный | 2 | 100 |
| оранжевый | 3 | 1000 |
Как работает цветовой код резистора?
Цветовой код дается несколькими полосами.Вместе они определяют значение сопротивления, допуск, а иногда и надежность или интенсивность отказов. Количество полос варьируется от трех до шести. Как минимум, две полосы указывают значение сопротивления, а одна полоса служит множителем.
Что такое безопасное цветовое кодирование?
Color coding — это система визуального напоминания, предназначенная для предупреждения, информирования и руководства сотрудниками. OSHA придает определенное значение определенным цветам; поэтому цвета могут быть предупреждением об особой опасности или давать информацию или указания.
Какой цветовой код?
Основные шестнадцатеричные коды цветов
| Название цвета | Код цвета |
|---|---|
| Красный | # FF0000 |
| Голубой | # 00FFFF |
| Синий | # 0000FF |
| Темно-синий | # 00008B |
Для чего нужен резистор?
Что такое резистор простыми словами?
Что означает допуск в резисторе?
Допуск — это процент погрешности в сопротивлении резистора, или насколько больше или меньше вы можете ожидать, что фактическое измеренное сопротивление резистора будет отличаться от его заявленного сопротивления.Полоса допуска для золота составляет 5%, серебро — 10%, а отсутствие полосы вообще означает допуск 20%.
Что такое 1 кОм?
Значение сопротивления выражается в количестве Ом (символ Ω используется для обозначения «Ом»). Итак, резистор 1 кОм имеет значение 1000 Ом, а число, которое мы закодируем, равно 1000. Есть три шага для кодирования резистора 1 кОм.
Какой цвет для безопасности?
Этикетки и лента с безопасным цветным кодированием
| ЦВЕТ | ЗНАЧЕНИЕ |
|---|---|
| Флуоресцентный оранжевый, оранжево-красный | Биобезопасность |
| Желтый | Осторожно |
| оранжевый | Предупреждение |
| зеленый | Безопасность |
Какие 9 безопасных цветов?
Цвет безопасности
- Красный: Противопожарное оборудование.Опасность, высокий риск травмы или смерти.
- Оранжевый: средний риск травмы. Охранные устройства.
- Желтый: Предупреждения. Незначительный риск травмы.
- Зеленый: защитное оборудование или информация.
- Синий: Нет непосредственной опасности.
- Красный — горючие материалы. Желтый — окислители.
Какой цветовой код у черного?
# 000000
Таблица цветов RGBИмя HTML / CSS Шестнадцатеричный код #RRGGBB Десятичный код (R, G, B) Черный # 000000 (0,0,0) Белый #FFFFFF (255 255 255) Красный # FF0000 (255,0,0) лайм # 00FF00 (0,255,0)
Как рассчитать значение сопротивления по цвету полосы резистора
Резистор — это электронный компонент, который используется для регулировки электрического тока в цепи.Его форма похожа на небольшой цилиндр, который немного тоньше посередине. Обычно на них встроено несколько цветных полос, обычно четыре, но также может быть от пяти до шести полос.
Вот таблица каждого значения, которое представляют цвета:
Цвет | Представленное число | 0 | Температурный коэффициент ( ppm / o C ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Черный | | | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
02 | Оранжевый | | | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | | | | | | | | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | | | | | | | | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | | | | 90 659 ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | | | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | | | | | | | цвет обычно кажется блестящим.
Как рассчитать
Четырехполосный резистор1-я полоса: 1-я цифра 2-я полоса: 2-я цифра 3-я полоса: множитель 4-я полоса: допуск Пример:
1-я полоса: красная = 2 2-я полоса: черная = 0 3-я полоса: оранжевая = 10 3 4-я полоса: без цветов = ± 20% , поэтому ее сопротивление составляет 20 x 10 3 ± 20% Ω или 20000 ± 20% Ом или 20 ± 20% кОм или 20 ± 4 кОм или 16 ~ 24 кОм Примечание:
1-я полоса: зеленая = 5 2-я полоса: синяя = 6 3-я полоса: красная = 10 2 4-я полоса: серебристая = ± 10% , поэтому ее сопротивление составляет 56 x 10 2 ± 10% Ω или 5600 ± 10% Ом или 5.6 ± 10% кОм или 5,6 ± 0,56 кОм или 5,04 ~ 6,16 кОм Примечание:
1-я полоса: красная = 2 2-я полоса: фиолетовая = 7 3-я полоса: желтая = 10 4 4-я полоса: золотая = ± 5% , поэтому ее сопротивление составляет 27 x 10 4 ± 5% Ω или 270000 ± 5% Ом или 270 ± 5% кОм или 270 ± 13.5 кОм или 256,5 ~ 283,5 кОм Примечание:
Резистор с пятью полосами
1-я полоса: 1-я цифра 2-я полоса: 2-я цифра 3-я полоса: 3-я цифра 4-я полоса: множитель 5-я полоса: допуск Пример:
2-я полоса: желтая = 4 3-я полоса: оранжевая = 3 4-я полоса: коричневая = 10 1 5-я полоса: фиолетовая = ± 0.1% , поэтому его сопротивление составляет 943 x 10 1 ± 0,1% Ом или 9430 ± 0,1% Ом или 9,43 ± 0,1% кОм или 9,43 ± 0,943 кОм или 8,487 ~ 10,373 кОм Примечание:
1-я полоса: желтая = 4 2-я полоса: синяя = 5 3-я полоса: серая = 8 4-я полоса: коричневая = 10 1 5-я полоса: коричневая = ± 1% , поэтому ее сопротивление составляет 458 x 10 1 ± 1% Ом или 4580 ± 1% Ом или 4.58 ± 1% кОм или 4,58 ± 0,458 кОм или 4,022 ~ 5,038 кОм Примечание:
1-я полоса: красная = 2 2-я полоса: красная = 2 3-я полоса: фиолетовая = 7 4-я полоса: золотая = 10 -1 5-я полоса: зеленая = ± 0.5% , поэтому его сопротивление составляет 227 x 10 -1 ± 0,5% Ом или 22,7 ± 0,5% Ом или 22,7 ± 0,1135 Ом или 22,5865 ~ 22,8135 Ом Примечание:
Резистор с шестью полосами
1-я полоса: 1-я цифра 2-я полоса: 2-я цифра 3-я полоса: 3-я цифра 4-я полоса: множитель 5-я полоса: допуск 6-я полоса: температурный коэффициент Пример:
1-я полоса: синяя = 6 2-я полоса: черная = 0 3-я полоса: серая = 8 4-я полоса: серебристая = 10 -2 5-я полоса: красная = ± 2% 6-я полоса: желтая = 25 ppm / o C , поэтому его сопротивление составляет 608 x 10 -2 ± 2% при 25 ppm / o C Ом или 6.08 ± 2% при 25 ppm / o C Ω или 6,08 ± 0,1216 при 25 ppm / o C Ω или 5,9584 ~ 6.2016 при 25 ppm / o C Ω или 5,9584 ~ 6.2016 Ω с не более чем 25 x 10 -6 x (5,9584 ~ 6.2016) Ω изменение значения при изменении температуры 1 o C по сравнению с комнатной температурой (25 o C) или 5,9584 ~ 6.2016 ± ( {0.00014896 ~ 0.00015504} / o C) Ω Примечание:
2-я полоса: желтая = 4 3-я полоса: зеленая = 5 4-я полоса: оранжевая = 10 3 5-я полоса: синяя = ± 0,25% 6-я полоса: красная = 50 ppm / o C поэтому его сопротивление составляет 245 x 10 3 ± 0.25% при 50 ppm / o C Ω или 245000 ± 0,25% при 50 ppm / o C Ω или 245 ± 0,25% при 50 ppm / o C кОм или 245 ± 0,6125 при 50 ppm / o C кОм или 244,3875 ~ 245,6125 при 50 ppm / o C кОм или 244,3875 ~ 245,6125 кОм при не более 50 x 10 -6 x (244,3875 ~ 245,6125) кОм изменение значения при изменении температуры 1 o C по сравнению с комнатной температурой (25 o C) или 244.3875 ~ 245,6125 ± ({0,012219375 ~ 0,012280625} / o C) кОм Примечание:
2-я полоса: черная = 0 3-я полоса: серая = 8 4-я полоса: желтая = 10 4 5-я полоса: золотая = ± 5% 6-я полоса: оранжевая = 15 ppm / o C поэтому его сопротивление составляет 908 x 10 4 ± 5% при 15 ppm / o C Ω или | 00 ± 5% при 15 ppm / o C Ω||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код цвета | Значение |
|---|---|
| ЧЕРНЫЙ | 0 |
| КОРИЧНЕВЫЙ | 1 |
| КРАСНЫЙ | 2 |
| ОРАНЖЕВЫЙ | 3 |
| ЖЕЛТЫЙ | 4 |
| ЗЕЛЕНЫЙ | 5 |
| СИНИЙ | 6 |
| ФИОЛЕТОВЫЙ | 7 |
| СЕРЫЙ | 8 |
| БЕЛЫЙ | 9 |
На резисторе справа видны четыре полосы.Слева направо они зеленые, коричневые, черные и золотые. Для этого резистора первые три полосы указывают значение сопротивления. Первые две тройки представляют собой первые две первые цифры значения согласно таблице слева. Третья полоса представляет количество нулей после первых двух чисел в соответствии с той же таблицей. Этот резистор имеет номинальное значение 51 Ом. Зеленый представляет 5. Коричневый представляет 1. Черный означает, что после 51 0 нулей. Последняя полоса указывает нам допуск.Коричневый = + -1%, Красный = + -2%, Золотой = + -5% и Серебряный = + -10%. Этот резистор имеет допуск + -5%, на что указывает золотая полоса.
Одно предупреждение. Хорошая идея — всегда измерять номинал резистора мультиметром, чтобы убедиться, что резистор находится в пределах допуска, и вы не приняли оранжевый, красный или синий цвет за фиолетовый. Иногда бывает трудно разглядеть цвета.
Выбор правильного типа и стоимости для работы:
Существует множество факторов, которые могут повлиять на то, какой номинал резистора должен быть.Мы узнаем об этом по мере продвижения по другим темам.
Учебная серия по электричеству и электронике ВМС (NEETS), модуль 1-1
[Перейти к оглавлению]
Модуль 1 — Введение в материю, энергию и постоянный токСтраницы i, 1−1, 1-11, 1−21, 1−31, 1−41, 1−51, 1−61, 2−1, 2-11, 2−21, 3−1, 3-11, 3−21, 3−31, 3−41, 3−51, 3−61, 3−71, 3−81, 3−91, 3−101, г. 3−111, г. 3−121, Приложение Я, II, III, IV, V, Индекс
……………… Рисунок 1-29. — Типы резисторы.Q56. Что такое схематическое обозначение резистора?
Составные резисторы
Одним из наиболее распространенных типов резисторов является литой состав, обычно называемый как угольный резистор. Эти резисторы производятся различных размеров и формы. Химический состав резистора определяет его омическое сопротивление и равен точно контролируется производителем в процессе разработки.Они сделаны в омических значениях в диапазоне от одного Ом до миллионов Ом. Физический размер резистор связан с его номинальной мощностью, которая представляет собой способность резистора рассеивать тепло, вызванное сопротивлением.
Углеродные резисторы, как вы могли догадаться, имеют в качестве основного ингредиента элемент углерода. В изготовителе добавляются угольные резисторы, наполнители или связующие. к углю для получения различных номиналов резистора. Примеры таких наполнителей — глина, бакелит, резина и тальк.Эти наполнители являются допингами и вызывают общий характеристики проводимости измениться.
Углеродные резисторы являются наиболее распространенными резисторами, поскольку их легко производителя, недорогой, с допуском, достаточным для большинства электрических и электронные приложения. Их главный недостаток в том, что они менять ценность по мере старения. Еще один недостаток углеродных резисторов — их ограниченная грузоподъемность.
Недостаток угольных резисторов можно преодолеть за счет использования резисторов WireWOUND. (Инжир.1-29 (B) и (C)). Резисторы с проволочной обмоткой имеют очень точные значения и обладают более высокая пропускная способность по сравнению с угольными резисторами. Материал, который часто используется для изготовления резисторов с проволочной обмоткой
1-41
— это немецкое серебро, состоящее из меди, никеля и цинка. Качества и количества этих элементов, присутствующих в проводе, определяют удельное сопротивление провода. (Удельное сопротивление провода — это мера или способность провода сопротивляться току.Обычно удельное сопротивление определяется процентным содержанием никеля в проволоке.) Один недостаток резистор с проволочной обмоткой состоит в том, что для изготовления резистора требуется большое количество проволоки. высокое омическое значение, что увеличивает стоимость. вариация проволочного резистора обеспечивает открытую поверхность для резистивного провода с одной стороны. Регулируемый кран прикреплен к этой стороне. Такие резисторы, иногда с двумя и более регулируемыми ответвители используются в качестве делителей напряжения в источниках питания и других приложениях, где требуется «отвод» определенного напряжения f.
Q57. На что указывает номинальная мощность резистора?
Q58. Каковы два недостатка резисторов угольного типа?
Q59. Резистор какого типа следует использовать, чтобы преодолеть недостатки угольный резистор?
Постоянные и переменные резисторы
Существует два вида резисторов: ФИКСИРОВАННЫЕ и ПЕРЕМЕННЫЕ. Постоянный резистор будет иметь одно значение и никогда не изменится (кроме температуры, возраста и т. д.). В Резисторы, показанные на рис. 1-29 A и B, классифицируются как постоянные резисторы. Нарезанный резистор, показанный на B, имеет несколько фиксированных отводов и создает более одного сопротивления доступное значение. Резистор со скользящим контактом, показанный на C, имеет регулируемую манжету. который может быть перемещен для отвода любого сопротивления в пределах диапазона омических значений резистора.
Есть два типа переменных резисторов, один называется ПОТЕНЦИОМЕТРОМ, а другой РЕОСТАТ (см. виды D и E рис.1-29.) Примером потенциометра является громкость. на вашем радио, и например, реостат является регулятором яркости для фары приборной панели в автомобиле. Между ними есть небольшая разница. Реостаты обычно имеют два соединения, одно фиксированное, а другое подвижное. Любой переменный резистор по праву можно назвать реостатом. Потенциометр всегда имеет три контакта, два фиксированных и один подвижный. Как правило, реостат имеет ограниченный диапазон значений и способность выдерживать высокие токи.Потенциометр имеет широкий диапазон значений, но он обычно имеет ограниченную способность выдерживать ток. Потенциометры всегда подключены как делители напряжения. (Делители напряжения обсуждаются в главе 3.)
Q60. Опишите различия между соединениями реостата и теми потенциометр. В61. Переменный резистор какого типа выбрать для управления током большого количества? Номинальная мощность при прохождении тока через резистор внутри резистора выделяется тепло.Резистор должен быть способны рассеивать это тепло в окружающий воздух; в противном случае температура резистор поднимается, вызывая изменение сопротивления или, возможно, вызывая резистор выгореть.
Способность резистора рассеивать тепло зависит от конструкции резистора. сам. Эта способность рассеивать тепло зависит от площади поверхности, которая подвергается воздействию воздуха. резистор, предназначенный для отвода большого количества тепла, должен поэтому имеют большой физический размер.Теплоотдача резистора измеряется в Ваттах (эта единица будет объяснена позже в главе 3). Некоторые более распространенные номинальные мощности углеродных резисторов: одна восьмая ватт, одна четвертая ватт, пол-ватта, один ватт и два ватта. В некоторых более новых современных схемах сегодня используются резисторы гораздо меньшей мощности. Как правило, тип, который вы будете уметь физически работать с данными значениями. Чем выше номинальная мощность резистор тем больше физический размер.Резисторы с очень большим рассеиванием Суммы мощности (ватты) обычно представляют собой резисторы с проволочной обмоткой. Резисторы с проволочной обмоткой номинальная мощность до 50
1-42
Вт — не редкость. На рис. 1-30 показаны резисторы с разными характеристиками. номинальные мощности. Обратите внимание на относительные размеры резисторов.
Рисунок 1-30. — Резисторы разной мощности.
Стандартная система цветового кода
В стандартной системе цветовой кодировки на резисторе нарисованы четыре полосы, так как показано на рисунке 1-31.
Рисунок 1-31. — Цветовые коды резисторов.
1-43
Примеры цветовой кодировки резисторов.
Цвет первой полосы указывает значение первой значащей цифры. В Цвет второй полосы указывает значение второй значащей цифры. Третий цветная полоса представляет собой десятичный множитель, на который должны быть равны первые две цифры. умножить, чтобы получить значение сопротивления резистора.Цвета полос и их соответствующие значения показаны в Таблице 1-1.
Таблица 1-1. Стандартный цветовой код резисторов
Используйте образцы цветов, показанные на рисунке 1-31. Так как красный — это цвет первой полосы, первая значащая цифра — 2. Вторая полоса фиолетового цвета, поэтому вторая значащая цифра — 7. Третья полоса оранжевого цвета, что означает, что число Образовавшееся в результате чтения первых двух бэндов умножается на 1000.В этом случае 27 x 1000 = 27000 Ом. Последняя полоса на резисторе указывает допуск; то есть допустимое омическое отклонение изготовителя выше и ниже числового значения. значение, указанное цветовым кодом резистора. В этом примере серебристый цвет указывает допуск 10 процентов. Другими словами,1-44
фактическое значение резистора может упасть где-то на 10 процентов выше и На 10 процентов ниже значения, указанного цветовым кодом.Этот резистор имеет обозначенную значение 27000 Ом. Его допуск составляет 10 процентов x 27 000 Ом, или 2700 Ом. Следовательно, Фактическое значение резистора находится в диапазоне от 24 300 Ом до 29 700 Ом.
При измерении резисторов вы обнаружите ситуации, в которых может быть очень большим, и полученное число с использованием основной единицы измерения, ом, может оказаться слишком громоздким. Поэтому префикс метрической системы обычно прикреплен к основной единице измерения, чтобы обеспечить более управляемую единицу.Два наиболее часто используемые префиксы — это кило и мега. Кило — это префикс, используемый для обозначения тысяча и сокращенно k. Мега — это префикс, используемый для обозначения миллиона и сокращенно М.
В приведенном выше примере резистор на 27000 Ом можно было бы записать как 27 кОм или 7 кОм. Другие примеры: 1000 Ом = 1 кОм; 10000 Ом = 10 кОм; 100000 Ом = 100 кОм. Точно так же записывается 1000000 Ом как 1 счетчик табуляции: 1 «> и 10 000 000 Ом = 10 М.
Q62. Угольный резистор имеет сопротивление 50 Ом и допуск 5 процентов. Что цвета полосы один, два, три и четыре соответственно?
УПРОЩЕНИЕ ЦВЕТА Код . — Резисторы самые обычные компоненты, используемые в электронике. Технический специалист должен идентифицировать, выбирать, проверять, удалять, и замените резисторы. Резисторы и резистивные цепи обычно являются самыми простыми ответвлениями электроника разбираться.
Цветовой код резистора иногда вызывает проблемы у техника.Это реально не следует, потому что как только цветовой код резистора известен, вы должны помнить это на всю оставшуюся жизнь.
Черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый — это цвета порядка, которые вы должны знать автоматически. Есть вспомогательное средство памяти, которое поможет вам запомнить код в его правильном порядке. Каждое слово начинается с первого буквы цветов. Если вы сопоставите его с цветовым кодом, вы не забудете код.
Плохие парни пробегают желтые гардении за стенами Сада Победы,
или:
Черный
–
Плохо
Коричневый
–
Мальчики
Красный
–
Бег
Оранжевый
–
Более
Желтый
–
Желтый
Зеленый
–
Гардении
Синий
–
За
фиолетовый
–
Победа
Серый
–
Сад
Белый
–
Стены
Есть много других предложений, помогающих запоминать, о которых вы, возможно, захотите спросить. опытные техники.Возможно, вам будет легче запомнить одно другое предложение.
Есть еще большая вероятность, что вы ошибетесь с цветом резистора. группа. Большинство технических специалистов в то или иное время это делают. Если вы ошиблись с первого раза два значимых цвета, обычно не слишком
1-45
серьезный. Если вы ошиблись с третьим диапазоном, у вас будут проблемы, потому что значение будет как минимум в 10 раз больше или меньше.Некоторые важные моменты вспомнить о третьей полосе:
Когда третья полоса. . . .
Черный, сопротивление резистора меньше 100 Ом. Коричневый, номинал резистора находится в сотнях Ом. Красный: сопротивление резистора выражено в тысячах Ом.
Оранжевый, номинал резистора — десятки тысяч Ом. Желтый, резистор значение в сотнях тысяч Ом. Зеленый: сопротивление резистора выражено в МОмах.
Синий, сопротивление резистора измеряется десятками МОм и более.
Хотя в третьей полосе вы можете найти любые цвета, указанные выше: красный, оранжевый и желтые — самые распространенные. В некоторых случаях третья полоса будет серебряной или золотой. Вы умножаете первые две полосы на 0,01, если это серебро, и на 0,1, если это золото.
Четвертая полоса, которая является полем допуска, обычно не слишком велика. проблема. Если нет четвертой полосы, резистор имеет допуск 20%; четвертая серебряная полоса указывает на допуск в 10 процентов; а четвертая золотая полоса указывает 5-процентный допуск.Резисторы, соответствующие военным спецификациям, имеют пятая полоса. Пятая полоса показывает уровень надежности на 1000 часов работы. следующим образом:
Цвет пятой полосы
Уровень
Коричневый
1,0%
Красный
0,1%
Оранжевый
0.01%
Желтый
0,001%
Для резистора, пятая полоса которого имеет коричневый цвет, шанс резистора отказ не превышает 1 процента на каждые 1000 часов работы.
В таком оборудовании, как сложные компьютеры ВМФ, уровень надежности очень высок. существенный. Например, в штучном оборудовании, содержащем 10 000 оранжевых пятой полосы резисторов, за 1000 часов работы выйдет из строя не более одного резистора.Этот очень хорошая надежность. Более подробная информация о резисторах содержится в модуле NEETS. 19.
Q63. Углеродный резистор имеет следующие цветные полосы: Первая полоса желтый, затем фиолетовый, желтый и серебристый. Какое омическое сопротивление резистора?
Q64. Тот же резистор, который упоминался в вопросе 63, имеет желтую пятую полосу. Что это значит?
Q65. Вам передается резистор для идентификации со следующими цветовой код: первая полоса синяя, за ней следуют серый, зеленый, золотой и коричневый.Какие номинал резистора?
1-46
Некоторые резисторы, как проволочные, так и составные, не используют цвет резистора код. Эти резисторы будут иметь омическое сопротивление и допуск, нанесенные на резистор. сам.
Сводка
Завершив эту главу, вы получили необходимую информацию. что является основой для дальнейшего изучения электричества. Ниже приводится краткое изложение важные части в главе.
При описании композиционного материала для вас важны следующие термины запомнить:
МАТЕРИЯ определяется как все, что занимает пространство и имеет вес.
ЭЛЕМЕНТ — это вещество, которое нельзя свести к более простому вещество химическим путем.
A СОЕДИНЕНИЕ представляет собой химическую комбинацию элементов, которые могут быть разделены химическими средствами, а не физическими.Он создается путем химического соединения два или более элемента.
A СМЕСЬ представляет собой комбинацию элементов или соединений, которые могут быть разделены физическими средствами.
A МОЛЕКУЛА — химическая комбинация двух или более атомов. В соединение, молекула — самая маленькая частица, которая имеет все характеристики соединение.
ATOM — самая маленькая частица, элемент, который сохраняет характеристики этого элемента.Атом состоит из электронов, протонов и нейтронов. Количество и расположение этих субатомных частиц определяют вид элемента.
ELECTRON считается электричеством с отрицательным зарядом.
PROTON считается электричеством с положительным зарядом.
A NEUTRON — нейтральная частица, поскольку она не имеет электрического плата.
ЭНЕРГИЯ в электроне бывает двух типов — кинетическая (энергия движения) и потенциал (энергетическая позиция).
1-47
УРОВНИ ЭНЕРГИИ электрон существует, потому что электрон имеет массу и движение. Движение дает ему кинетическую энергию, а его положение дает ему потенциал. энергия. Энергетический баланс удерживает электрон на орбите, и если он набирает энергию, он займет орбиту дальше от центра атома. Он останется на этом уровне всего лишь на долю секунды, прежде чем он излучает избыточную энергию и уходит обратно на более низкую орбиту.
ОБОЛОЧКИ и ПОДРАЗДЕЛЕНИЯ электронов — это орбиты электронов. в атоме. Каждая оболочка содержит максимум вдвое больше, чем квадрат электронов. Оболочки обозначены буквами от K до Q, начиная с K, ближайшего к ядру. Оболочку можно разделить на 4 подоболочки с метками s, p, d и f, которые могут содержать 2, 6, 10 и 14 электронов соответственно.
ЗНАЧЕНИЕ АТОМА определяется количеством электронов в внешняя оболочка.Оболочка называется валентной, а электроны внутри него находятся валентные электроны. Атому с небольшим количеством валентных электронов требуется мало энергия для освобождения валентных электронов.
ИОНИЗАЦИЯ относится к электронам, содержащимся в атоме. An атом с положительным зарядом потерял часть своих электронов и называется положительным ион. отрицательно заряженный атом — отрицательный ион.
1-48
ПРОВОДНИКИ, ПОЛУПРОВОДНИКИ и ИЗОЛЯТОРЫ классифицируются как таковых по количеству валентных электронов в их атомах.У кондуктора обычно есть 3 или менее валентных электрона и мало противодействует потоку электронов (электрическому Текущий). Изолятор содержит 5 или более валентных электронов и имеет высокое сопротивление. к электронному потоку. Полупроводник обычно имеет проводимость с четырьмя валентными электронами. и находится в среднем диапазоне. Лучшими проводниками по порядку проводимости являются серебро, медь, золото и алюминий.
ЗАРЯЖЕННЫЕ ТЕЛА влияют друг на друга следующим образом: Когда два тела имея неравные заряды, приближены друг к другу, они будут иметь тенденцию привлекать друг друга в попытке уравнять свои обвинения.Когда два тела, оба имеют положительный или отрицательный заряд, сближены, они имеют тенденцию отталкиваться друг от друга, поскольку не может произойти выравнивания. Когда заряд на одном теле достаточно высок по отношению к заряду на соседнем теле, уравнивающий ток будет течь между телами независимо от проводимости материала, содержащего тела.
НЕЙТРАЛЬНОЕ ТЕЛО может быть привлечено как положительно, так и отрицательно. заряженное тело из-за относительной разницы в их соответствующих зарядах.
ЗАРЯЖЕННЫЕ ТЕЛА будут притягивать или отталкивать друг друга с силой что прямо пропорционально произведению их индивидуальных затрат и обратно пропорционально квадрату расстояния между телами.
1-49
ЭЛЕКТРОСТАТИЧЕСКИЕ ЛИНИИ force — графическое изображение поля вокруг заряженного тела. Эти линии мнимые. Линии от положительно заряженного тело обозначено как вытекающее из тела, а линии от отрицательно заряженного тело обозначено как впадающее в тело.
МАГНИТИСМ — это то свойство материала, которое позволяет ему притягивать железки. материал с таким свойством называется магнитом. Любой материал, который притягивается к магниту, можно превратить в магнит.
ФЕРРОМАГНИТНЫЕ МАТЕРИАЛЫ — это материалы, которые легко намагничиваются; например, железо, сталь и кобальт.
ПРИРОДНЫЕ МАГНИТЫ , называемые магнетитом, магнетитами или ведущими камнями, были первыми изученными магнитами.Большинство используемых на практике магнитов — искусственные. или искусственные магниты, и делаются либо электрическими средствами, либо движением магнитного материал с магнитом.
ИЗБИРАТЕЛЬНОСТЬ определяется как противопоставление материального бытия намагниченный.
ПРОНИЦАЕМОСТЬ определяется как легкость, с которой материал принимает магнетизм. материал, который легко намагничивается, не очень хорошо сохраняет свой магнетизм долго, и наоборот.
УСТОЙЧИВОСТЬ определяется как способность материала сохранять магнетизм.
Магнитный полюс расположен на каждом конце магнита. Большинство магнитная сила сосредоточена на этих полюсах и примерно равна на оба полюса.
1-50
| – | Материя, Энергия, и постоянного тока |
| – | Переменный ток и трансформаторы |
| – | Защита, управление и измерение цепей |
| – | Электропроводники, техника электромонтажа, и схематическое чтение |
| – | Генераторы и двигатели |
| – | Электронные излучатели, лампы и источники питания |
| – | Твердотельные устройства и блоки питания |
| – | Усилители |
| – | Цепи генерации и формирования волн |
| – | Распространение волн, линии передачи и Антенны |
| – | Принципы СВЧ |
| – | Принципы модуляции |
| – | Введение в системы счисления и логические схемы |
| – | — Введение в микроэлектронику |
| – | Принципы синхронизаторов, сервоприводов и гироскопов |
| – | Знакомство с испытательным оборудованием |
| – | Принципы радиочастотной связи |
| – | Принципы работы радаров |
| – | Справочник техника, Главный глоссарий |
| – | Методы и практика испытаний |
| – | Введение в цифровые компьютеры |
| – | Магнитная запись |
| – | Введение в волоконную оптику |
| Примечание: Обучение электричеству и электронике военно-морского флота Содержимое серии (NEETS) — U.С. Собственность ВМФ в свободном доступе. | |
Цвет резистора
4 цветных полосы
Значения резисторов можно прочитать в Ом в следующей таблице: kultainen / hopeinen vriraita laitetaan oikeanpuolimmaiseksi ja luetaan vrit vasemmalta oikealle.
Цвет 1. 2. 3. 4. -------------------------------------------------- - Черный | 0 | 0 | - | Коричневый | 1 | 1 | 0 | Красный | 2 | 2 | 00 | Апельсин | 3 | 3 | 000 | Желтый | 4 | 4 | 0 000 | Зеленый | 5 | 5 | 00 000 | Синий | 6 | 6 | 000 000 | Пурпурный | 7 | 7 | | Серый | 8 | 8 | | Белый | 9 | 9 | | Золото | | | х 0.1 | 5% Серебро | | | х 0,01 | 10% -------------------------------------------------- -Инструкции по чтению: положите золотой или серебряный стержень вправо, а начните читать цвета слева направо.
5 цветных полос
Более точные резисторы имеют 5 цветных полос. Прочитать их значение в омах используйте следующую таблицу:
Цвет 1. 2. 3. 4. 5. -------------------------------------------------- - Черный | 0 | 0 | 0 | - | Коричневый | 1 | 1 | 1 | 0 | 1% Красный | 2 | 2 | 2 | 00 | 2% Апельсин | 3 | 3 | 3 | 000 | Желтый | 4 | 4 | 4 | 0 000 | Зеленый | 5 | 5 | 5 | 00 000 | Синий | 6 | 6 | 6 | 000 000 | Пурпурный | 7 | 7 | 7 | | Серый | 8 | 8 | 8 | | Белый | 9 | 9 | 9 | | Золото | | | | х 0.1 | Серебро | | | | х 0,01 | -------------------------------------------------- -Совет по чтению: поместите шкалу цвета точности (коричневую или красную) вправо. а затем начните читать слева направо.
Значение цвета корпуса резистора
Цветовая маркировка корпуса резистора обычно не имеет большого количества смыслы. Иногда говорят о температуре резистора коэффициенты, которые мало используются для нормальной электроники эксперименты.
Но есть два цвета корпуса резистора, о которых вы должны знать. что им нужно, если вы ремонтируете какую-то схему электроники.Используются цвета корпуса резистора белый и синий для маркировки негорючих резисторов и плавких резисторов. Если вы встретите в цепи резистор такого типа, не замените его на нормальный резистор, потому что это вызовет пожарная опасность — что-то выкручивается в цепи. Разработаны негорючие резисторы и плавкие резисторы. чтобы они не загорелись при перегреве. Когда плавкий резистор перегревается, он отсекает ток, протекающий как предохранитель.
Резисторы для поверхностного монтажа
У резистора для поверхностного монтажа есть три числа: первые два цифры умножаются на третьи.Третья цифра показывает, как много нулей после первых двух. Например резистор для поверхностного монтажа с кодом 1-0-5 будет означать, что первые две цифры (1-0) будут умножить на 5 нулей. Чтобы дать значение 10 00000 Ом или 1 МОм.
Такая же кодировка используется и в конденсаторах для поверхностного монтажа. Конденсатор аналогичен указанному выше, но его базовое число — пФ или пико фарады. например, конденсатор с маркировкой 2-2-3 имеет значение 22 000 пФ.
Томи Энгдал <[email protected]> . Разное
