Схема АВР на 2 ввода

В этой статье речь пойдет о схеме АВР на 2 ввода выполненной на контакторах. Схема АВР представленная на рис.1 применима на токи до 500 А.

Рис.1 – Принципиальная электрическая схема АВР на 2 ввода

Принцип работы АВР

Включение Ввода 1 – рабочий ввод

наличие напряжения на Вводе 1;
включен автоматический выключатель SF1;
включен автоматический выключатель 1QF.

В нормальном режиме, питание осуществляется через Ввод 1 (рабочий ввод), Ввод 2 в это время отключен и контакты контактора КМ2 и реле времени КТ2 находятся в замкнутом положении, тем самым подготавливается цепь на включение контактора КМ1.

При подаче питания через выключатель 1QF на реле контроля фаз (РКФ) KV1 подается 3-х фазное симметричное напряжение, если не будет никаких нарушений с напряжением (перекос фаз, правильного чередования и отсутствия слипания фаз и т.д.) должно сработать реле KV1 и его контакт в цепи включения контактора КМ1 замкнется, а в цепи контактора КМ2 разомкнется.

Тем самым подастся электрический сигнал на контактор КМ1, силовые контакты контактора КМ1 замыкаются и подается напряжение потребителям.

При срабатывании контактора КМ1, срабатывает реле времени КТ1, его контакты в цепи включения контактора КМ2 мгновенно разомкнутся.

Используя контакт KV1 в цепи контактора КМ2 мы тем самым создаем приоритет Ввода 1.

Лампа HL1 сигнализирует о срабатывании контактора КМ1 рабочего ввода.

Включение Ввода 2 – резервный ввод

наличие напряжения на Вводе 2;
включен автоматический выключатель SF2;

включен автоматический выключатель 2QF.

При нарушении питания на Вводе 1, контакт реле контроля фаз KV1 разрывает цепь питания контактора КМ1, в это время контакт КМ1 и контакт KV1 в цепи контактора КМ2 находятся в замкнутом положении, тем самым подготавливается цепь на включение контактора КМ2.

Контакт контактора КМ1 снимает напряжение с катушки реле времени КТ1 и реле срабатывает с выдержкой времени на возврат, то есть контакт КТ1 замкнется через определенное время (вернется в исходное положение).

Подается электрический сигнал на включение контактора КМ2, при условии что на Вводе 2 присутствует напряжение и реле контроля фаз KV2 сработало и его контакт замкнут в цепи включения КМ2.

После выполнения всех условий контактор КМ2 срабатывает и через свои силовые контакты подается напряжение потребителям.

Лампа HL2 сигнализирует о срабатывании контактора КМ2 резервного ввода.

Восстановление питания на рабочем вводе

Когда на Вводе 1 восстановится питания, срабатывает реле KV1 и своим контактом отключает Ввод 2.

С помощью реле времени КТ2 через определенную выдержку времени происходит переключение питания с Ввода 2 на Ввод 1.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Поделиться в социальных сетях

Схема подключения АВР на контакторах. Реле контроля фаз. Часть 2.

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем знакомиться с работой системы автоматического ввода резерва (АВР). В первой части статьи мы рассмотрели две схемы АВР на одном контакторе, предназначенные для работы в однофазной сети, и которые можно установить в домашнюю электрическую сеть.
В этой части мы разберем схему для трехфазной электрической сети, выполненную на двух контакторах, где в качестве управляющего элемента применено реле контроля фаз (реле контроля трехфазного напряжения).

3. Реле контроля фаз.

В схемах

АВР трехфазной сети реле контроля фаз обеспечивает постоянный контроль за питающим напряжением основного ввода. В случае снижения или повышения напряжения на основном вводе, неисправности или обрыва любой из фаз реле производит переключение потребителя на резервный ввод, тем самым, обеспечивая защиту электрооборудования от аварийных режимов электрической сети.

Реле также контролирует порядок чередования фаз (фазировка), что позволяет определить корректность питающего напряжения, приходящего к потребителю. Если чередование фаз питающего ввода дома будет нарушена, например, АСВ вместо АВС, то реле не перейдет в рабочий режим пока ошибка не будет устранена. К тому же эти реле работают в комплекте с электрооборудованием, для которого неправильное чередование фаз может привести к поломке или неправильной работе.

Отечественной промышленностью выпускается достаточное количество различных типов реле для трехфазной и однофазной сети, однако наибольшее применение получили реле серии ЕЛ – ЕЛ11Е, ЕЛ-12Е, ЕЛ-13Е, которые были разработаны для работы в наших электрических сетях, и где каждый тип реле этой серии имеет свою область применения.

Так реле типа ЕЛ-11Е предназначено для контроля уровня напряжения и используется для защиты источников питания, генераторов, а также в качестве приборов контроля в системах АВР.

ЕЛ-12Е служит для контроля порядка чередования фаз и асимметрии напряжения (перекоса фаз) и применяется для защиты мощных асинхронных электродвигателей мощностью до 100 кВт, работающих в нереверсивном режиме.

ЕЛ-13Е контролирует только асимметрию напряжения (перекос фаз) и используется для защиты трехфазных крановых асинхронных электродвигателей мощностью до 75 кВт, работающих в реверсивном режиме.

Реле серии ЕЛ выпускаются с разным временем срабатывания — 0,1; 0,15; 0,5 секунд, а также с регулировкой задержки от 0,1 до 10 секунд, что позволяет избежать ложных срабатываний при наличии кратковременных возмущений в электрической сети.

Практически все реле контроля фаз имеют одинаковое устройство: индикация нормального и аварийного состояния сети, измерительная и силовая часть.

Измерительная часть, как правило, имеет регулируемую уставку нижнего и верхнего порогов напряжения, регулировку задержки срабатывания реле.
Силовая часть представляет собой обычное электромагнитное реле, контакты которого задействуют в схемах управления систем АВР.

4. Схема АВР с применением реле контроля фаз ЕЛ-11Е.

Подключение реле серии ЕЛ очень простое и не представляет особых затруднений: к клеммам L1, L2, L3

подключаются фазы А, В, С соответственно, а через контакты 15-16 и 25-28 напряжение подается в цепь управления катушек контакторов, где в зависимости от состояния электрической сети реле управляет работой контакторов замыканием или размыканием этих контактов.

На рисунке ниже изображена схема АВР, обеспечивающая бесперебойное снабжение трехфазным питающим напряжением потребителей. Схема собрана на двух контакторах КМ1 и КМ2, реле контроля фаз KV1, трехполюсных автоматических выключателей QF1, QF2 и SF1, однополюсного автоматического выключателя SF2 и двух ламп накаливания HL1 и HL2, обеспечивающих индикацию работы АВР.

Рассмотрим работу схемы.
Первым в работу запускаем основной ввод включением автоматических выключателей QF1 и SF1, после чего трехфазное напряжение основного ввода подается на входные клеммы реле L1, L2, L3. Если напряжение основного ввода в норме, то контакт реле KV1.1 замыкается и через него фаза А поступает на левый по схеме вывод катушки контактора КМ1, контактор срабатывает, его силовые контакты КМ1 замыкаются и через них трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.

Одновременно с этим нормально-замкнутые контакты реле

KV1.2 и контактора КМ1.1 размыкаются и разрывают цепь питания катушки КМ2, а нормально-разомкнутый контакт КМ1.2 замыкается и включает лампу HL1, сигнализирующую о работе основного ввода.

Теперь включаем автоматы QF2 и SF2 и запускаем резервный ввод.
Напряжение резервного ввода А2, В2, С2 поступает на верхние клеммы силовых контактов контактора КМ2 и остается там дежурить. Фаза А2 через автомат SF2 поступает на левые по схеме клеммы контактов КМ1.1 и КМ2.2 и также остается на них дежурить. При этом никаких изменений в работе АВР не происходит, так как в данный момент работает основной ввод.

При возникновении аварийной ситуации на основном вводе реле KV1 переключает потребителя на резервный ввод: контакт реле KV1.1 (25-28) размыкается и прекращает подачу питания на катушку контактора КМ1, отчего контактор обесточивается, его силовые контакты КМ1 размыкаются и напряжение основного ввода перестает поступать к потребителю. Об этом также сигнализирует лампа HL1, которая гаснет при размыкании контакта КМ1.2.

Одновременно с этим нормально-замкнутые контакты реле KV1.2 (15-16) и контактора КМ1.1 становятся замкнутыми и через них фаза

А2 поступает на катушку контактора КМ2, контактор срабатывает и теперь через его силовые контакты КМ2 трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.

Также нормально-замкнутый контакт КМ2.1 размыкается и разрывает цепь питания катушки контактора КМ1, а контакт КМ2. 2 замыкается и включает лампу HL2, которая сигнализирует о работе резервного ввода.

При восстановлении параметров сетевого напряжения на основном вводе реле контроля фаз автоматически переключит потребителя с резервного ввода на основной.

В рамках этой части статьи мы рассмотрели стандартную схему АВР, реализованную на реле серии ЕЛ. Как уже было сказано выше, отечественной промышленностью выпускается достаточное количество различных типов реле контроля фаз, но принцип построения схем и работа автоматического ввода резерва с использованием подобных реле остается неизменным – будь то трех или четырехпроводная электрическая сеть. Главное надо понимать, что для каждого конкретного случая выбирается конкретный тип реле контроля фаз.

Выражаю благодарность за предоставленную аппаратуру для написания данной статьи интернет-магазину «Электрик-Сантехник» находящемуся по адресу г. Астрахань ул. Адмиралтейская, 53м.

На этом хочу закончить статью о простых системах АВР, выполненных с применением контакторов и реле контроля фаз.
Удачи!

Литература:
Паспорт: реле контроля трехфазного напряжения ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е. ТУ 3425-007-49874443-07.

Как подключить автоматический ввод резерва (АВР)

Установка автоматического ввода резерва (АВР), необходима в случае наличия нескольких независимых линий электроснабжения.

Она осуществляет контроль и быстрое переключение на резервную систему, в случае сбоя параметров и внезапного отключения основного ввода. Предназначена для 3-фазных 4-х проводных сетей с частотой переменного тока 50 Гц и рассчитана на напряжение 380-400 В. Способна обеспечить бесперебойную поставку электроэнергии и стабильную работу электрооборудования. Отличается:

Малым весом и габаритами
Двухпозиционной регулировкой напряжения
Малым временным промежутком отключения и включения
Возможностью реагирования на фазную асимметрию

Состав и главные компоненты автоматического ввода резерва

В основе схемы АВР, лежит многофункциональный программатор. Он настраивается на индивидуальный алгоритм работы. При его сбое, поступает сигнал для запуска генератора и автоматического включения силового нагрузочного аппарата. В зависимости от количества питающих линий и нагрузки, различают несколько модификаций изделия. На их лицевую панель, выведены регулирующие узлы, детали световой и цифровой индикации режимов работы.

Выборы монтажа АВР

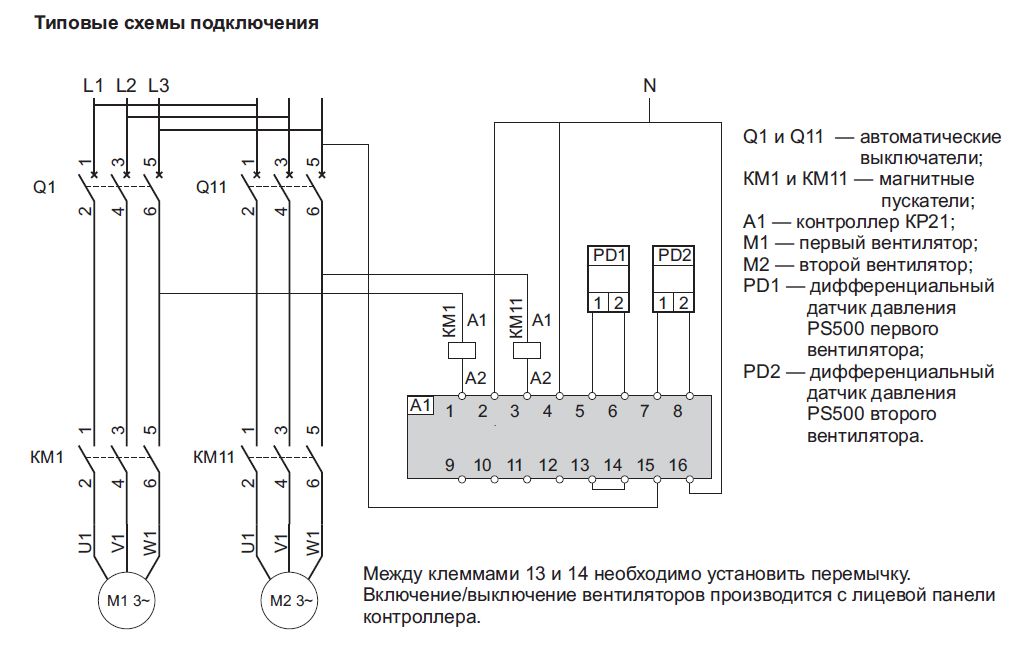

Предусмотрен набор типовых схем подключения устройства управления АВР к силовым исполнительным механизмам. Для случая с взводным моторным приводом, 2-мя вводами и нагрузочными элементами. Вариантами соединения с контакторами(пускателями) на:

2-а ввода, 2-е нагрузки и генератор
Нагрузку, ввод и генератор
2-а ввода, нагрузка и генератор
2-а ввода и 2-е нагрузки
2-а ввода и попарно переключающие 2-е нагрузки, отходящие в 4-х направлениях
2-а ввода и нагрузку

Порядок монтажа ввода резерва

Для подключения автомата резервного ввода, необходимо:

Определиться с числом вводов и выходных нагрузок
Осмотреть устройство на предмет выявления видимых дефектов
Отключить питающую линию и убедиться в отсутствии напряжения
Снять изоляцию с проводов
Подсоединить все очищенные концы, согласно выбранной схеме
Не забыть о подключении нейтрали (заземления)
Подать сетевое напряжение, путем включения автоматического выключателя, предохранителей, или рубильника
Начать выполнять настроечные действия с выставления кода доступа
Установить и подтвердить всех контролируемые параметры, кнопкой “ОК”
Не забыть также о подтверждении рабочей схемы и выдаче сигнала аварии

Более подробная инструкция на контроллер автоматического ввода резервного питания, прилагается в комплекте с изделием.

Схема авр с реле напряжения

Схема подключения АВР на контакторах. Реле контроля фаз. Часть 2.

22 Сен 2015г | Раздел: Электрика

3. Реле контроля фаз.

В схемах АВР трехфазной сети реле контроля фаз обеспечивает постоянный контроль за питающим напряжением основного ввода. В случае снижения или повышения напряжения на основном вводе, неисправности или обрыва любой из фаз реле производит переключение потребителя на резервный ввод, тем самым, обеспечивая защиту электрооборудования от аварийных режимов электрической сети.

4. Схема АВР с применением реле контроля фаз ЕЛ-11Е.

Подключение реле серии ЕЛ очень простое и не представляет особых затруднений: к клеммам L1, L2, L3 подключаются фазы А, В, С соответственно, а через контакты 15-16 и 25-28 напряжение подается в цепь управления катушек контакторов, где в зависимости от состояния электрической сети реле управляет работой контакторов замыканием или размыканием этих контактов.

Одновременно с этим нормально-замкнутые контакты реле KV1.2 и контактора КМ1.1 размыкаются и разрывают цепь питания катушки КМ2, а нормально-разомкнутый контакт КМ1.2 замыкается и включает лампу HL1, сигнализирующую о работе основного ввода.

Одновременно с этим нормально-замкнутые контакты реле KV1.2 (15-16) и контактора КМ1.1 становятся замкнутыми и через них фаза А2 поступает на катушку контактора КМ2, контактор срабатывает и теперь через его силовые контакты КМ2 трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.

Также нормально-замкнутый контакт КМ2.1 размыкается и разрывает цепь питания катушки контактора КМ1, а контакт КМ2.2 замыкается и включает лампу HL2, которая сигнализирует о работе резервного ввода.

Литература:
Паспорт: реле контроля трехфазного напряжения ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е. ТУ 3425-007-49874443-07.

3 схемы автоматического ввода резерва для дома. Ввод 1 — Ввод 2 — Генератор.

При сборке схемы автоматического ввода резерва можно выбрать три варианта. Два более простых и один посложнее.

Рассмотрим каждый из вариантов схемы поподробнее.

Простейшая схема АВР для двух однофазных вводов собирается всего лишь на одном магнитном пускателе. Для этого понадобится контактор с двумя парами контактов:

нормально разомкнутым

нормально замкнутым

Если таковых в вашем контакторе не оказалось, можно использовать специальную приставку.

Только учтите, что контакты у большинства из них не рассчитаны на большие токи. А если вы решите подключать через АВР нагрузку всего дома, то уж точно не стоит этого делать, используя блок контакты расположенные по бокам стандартных пускателей.

Вот самая простая схема АВР:

Катушка магнитного пускателя подключается на один из вводов. В нормальном режиме напряжение поступает на катушку, она замыкает контакт КМ1-1, а контакт КМ1-2 размыкается.

SF1 и SF2 в схеме – это однополюсные автоматические выключатели.

Напряжение через контактор поступает к потребителю. Дополнительно в схеме могут быть подключены сигнальные лампы. Они визуально будут показывать какой из вводов в данный момент подключен. Немного измененная схемка с лампочками:

Если напряжение на первом вводе исчезло, контактор отпадает. Его контакты КМ1-1 размыкаются, а КМ2-1 замыкаются. Напряжение начинает поступать к потребителю с ввода №2.

Если вам в нормальном режиме просто нужно проверить работоспособность схемы, то выключите автомат SF1 и смотрите как реагирует сборка. Все ли работает исправно.

Самое главное здесь изначально проконтролировать на какой ток рассчитаны эти самые нормально замкнутые и разомкнутые контакты.

При этом обратите внимание, что эту простейшую схему можно собрать двумя способами:

без разрыва ноля

с разрывом нулевого провода

Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.

Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.

Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.

За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.

Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.

Трехфазная схема практически аналогична однофазной.

Только особо следите за правильной фазировкой АВС. Она должна совпадать на вводе-1 с вводом-2. Иначе 3-х фазные двигатели после переключения будут крутиться в обратную сторону.

Вторая схема немного посложнее. В ней используется уже два магнитных пускателя.

Допустим, у вас есть два трехфазных ввода и один потребитель. В схеме применены магнитные пускатели с 4-мя контактами:

3 нормально разомкнутые

1 нормально замкнутый КМ1Катушка пускателя КМ1 подключается через фазу L3 от первого ввода и через нормально замкнутый контакт КМ2.

Таким образом, когда вы подаете питание на ввод №1, катушка первого пускателя замыкается и вся нагрузка подключается к источнику напряжения №1.

Второй контактор при этом отключен, так как нормально замкнутый разъем КМ1, будет в этот момент размокнут, и питание на катушку второго пускателя поступать не будет. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор-2. Потребитель остается со светом.

Самый главный плюс этих схем – их простота. А минусом является то, что подобные сборки называть схемами автоматизации можно с очень большой натяжкой.

Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.

Можно конечно усовершенствовать всю систему, выбрав катушку контактора не на 220В, а на 380В. В этом случае будет осуществлен контроль уже по двум фазам.

Но на 100% вы все равно себя не обезопасите. А если учесть момент возможного залипания контактов, то тем более.

Кроме того, вы никак не будете защищены от слишком низкого напряжения. Пускатель №1 может отключиться, только если U на входе будет ниже 110В. Во всех остальных случаях, ваше оборудование будет продолжать получать не качественную электроэнергию, хотя казалось бы, рядом и есть второй исправный ввод.

Чтобы повысить надежность, придется усложнять схему и включать в нее дополнительные элементы:

реле напряжения

реле контроля фаз и т.п.

Поэтому в последнее время, для сборки схем АВР, все чаще стали применяться специальные реле или контроллеры — ”мозги” всего устройства. Они могут быть разных производителей и выполнять функцию не только включения резервного питания от одного источника.

Вдруг перед вами стоит более сложная задача. Например, нужно чтобы схема управляла сразу двумя вводами и вдобавок еще генератором. Причем генератор должен запускаться автоматически.

Алгоритм работы здесь следующий:

1.При неисправном вводе №1 происходит автоматическое переключение на ввод №2.
2.При отсутствии напряжения на обоих вводах осуществляется запуск генератора и переключение всей нагрузки на него.

Как и на чем реализовать подобный ввод резерва? Здесь можно применить схему АВР на базе AVR-02 от компании ФиФ Евроавтоматика.

В принципе есть смысл один раз потратиться и защитить себя и свое оборудование раз и навсегда.

Данное устройство является многофункциональным и с помощью него можно построить 8 разных схем АВР. Чаще всего применяются три из них:

Типовые схемы подключения АВР – определение, принцип работы

Когда электричество исчезает даже на несколько минут, предприятия могут понести колоссальные убытки. А для больниц такая ситуация просто опасна. В большинстве объектах необходимо обеспечивать бесперебойное электроснабжение. Для этого его следует подключить к нескольким источникам электроэнергии. Специалисты при таком подходе используют АВР.

Что такое АВР и его назначение

Автоматический ввод резерва или АВР – это система, относящаяся к электрощитовым вводно-коммутационным распределительным устройствам. Основной целью АВР является быстрое подключение нагрузки на резервное оборудование. Такое подключение необходимо, когда появляются проблемы с подачей электричества от главного источника электроэнергии. Система следит за напряжением и током нагрузки и таким образом обеспечивает автоматическое переключение на функционирование в аварийном режиме.

АВР необходимо, если имеется запасной источник питания (дополнительная линия или еще один трансформатор). Если при аварийной ситуации будет отключен первый источник, вся работа перейдет на запасной. Использование АВР позволит избежать неприятностей, вызванных перебоями подачи электроэнергии.

Требования к АВР

Основные требования к системам АВР заключаются в следующем:

Она должна иметь высокую скорость восстановления подачи электроэнергии.
В случае, когда основная линия перестает работать, установка должна обеспечить подачу электроэнергии потребителю от запасного источника.
Действие осуществляется один раз. Нельзя допускать несколько включений и отключений нагрузки, например, из-за короткого замыкания.
Выключатель основного питания должен включаться с помощью автоматики системы автоматического ввода резерва. До тех пор, пока не будет подано запасное электропитание.
Система АВР должна производить контроль корректного функционирования цепи управления резервным оборудованием.

Принцип работы автоматического ввода резерва

Основой работы АВР является контроль напряжения в цепи. Контроль может осуществляться как при помощи любых реле, так и при помощи микропроцессорных блоков управления.

Справка! Реле контроля напряжения (также называют вольт контроллер) отслеживает состояние электрического потенциала. В случае перенапряжения в сети вольт контроллер мгновенно обесточит сеть.

Контактная группа, контролирующая наличие электроэнергии, играет основную роль в системе АВР. В нашем случае это реле. Когда напряжение пропадает, управляющий механизм получает сигнал и переключается на питание генератора. Когда основная сеть начинает работать штатно, этот же механизм переключает питание обратно.

Основные варианты логики функционирования АВР

Система АВР с приоритетом первого ввода

Суть работы системы АВР этого типа заключается в том, что нагрузка изначально подключается к источнику электроэнергии № 1. Когда случается перегрузка, короткое замыкание, обрыв фазы или другая аварийная ситуация, нагрузка переходит на запасной источник. Когда подача электричества на первом восстановлена до нормальных параметров, нагрузка автоматически переключается обратно.

Система АВР с приоритетом второго ввода

Логика работы та же, что и у предыдущего типа системы. Разница в том, что нагрузку подключают к вводу 2. В случае аварии напряжение переходит на ввод 1. После того, как напряжение на втором источнике будет восстановлено, напряжение автоматом переключится на него.

Система АВР с ручным выбором приоритета

Схема системы АВР с ручным выбором приоритета является более сложной, чем рассмотренные выше. В этом случае на системе АВР будет установлен переключатель, с помощью которого можно регулировать выбор приоритета АВР.

Система АВР без приоритета

Эта АВР функционирует от любого источника питания. В случае, когда напряжение идет на ввод 1, а на нём происходит аварийная ситуация, нагрузка переходит на ввод 2. После стабилизации работы первого ввода механизм продолжает работать на вводе 2. Когда произойдет авария на втором, напряжение автоматом переключится на первый.

Основные типы шкафов и щитов АВР

Щит АВР на два ввода на контакторах (пускателях)

Установка шкафа АВР на пускателях – это самый простой способ создать резервное питание. Этот шкаф – наиболее бюджетный вариант установки АВР. Как правило, в шкафах АВР на 2 ввода используют автоматические выключатели. Они нужны для того, чтобы защитить систему от перегрузок и замыканий. Защиту от перекоса фаз и скачков напряжения осуществляет реле напряжения. Кроме этого, реле становятся «мозгом» всей системы автоматического ввода резерва.

Шкаф АВР с двумя контакторами работает по следующему принципу. Два контактора подключены к первому и второму источнику соответственно. Первый контактор замкнут, а у второго цепь разомкнута. Электричество идет через ввод № 1.

Внимание! В случае, когда у АВР логика приоритета второго ввода, ситуация будет обратной: цепь второго контактора замкнута, а первого – разомкнута.

Если подача тока на первом вводе пропадет, а на втором будет нормальной, то контакты второго пускателя замкнутся, и механизм переключится на него. Как только на первом вводе напряжение восстановится – схема перейдет в первоначальное состояние.

При помощи реле здесь можно отрегулировать время задержки, с которой будет осуществляться переключение с одного источника на другой. Оптимальная задержка – от 5 до 10 секунд, она позволит обезопасить систему от ложного срабатывания АВР. Ложное срабатывание может произойти, например, в случае просадки напряжения.

Справка! Для того чтобы оба контактора не могли включиться одновременно, в щитах АВР используют дополнительные механические блокировки.

Щит АВР на 2 ввода на автоматах с моторным приводом

Они лучше всего подходят для использования при номинальных токах 250-6300А. Когда ток на основном вводе пропадает, специальные электромоторы получают сигнал и взводят пружины запасного выключателя, переключая нагрузку на другой ввод.

Основные плюсы шкафов АВР на моторе:

Ресурс по перезагрузкам намного больше, чем у АВР с пускателями;
Подключить шины к такому автомату проще;
Щит АВР на автоматах может работать также и в ручном режиме. В таком случае включить или отключить автомат можно с помощью специальных кнопок.

Суть функционирования этого щита заключается в следующем. Если на основном вводе случилась авария, автоматика проверяет, готов ли ввод 2 для подачи тока. Если все в порядке, то пружина автомата второго ввода взводится, и подается электроэнергия. Когда ввод № 1 снова может работать в штатном режиме, весь процесс идет в обратном порядке, подавая электроэнергию на основной ввод.

На щитах с моторным приводом, как правило, устанавливается лицевая панель, на которой можно отслеживать все изменения в АВР. А для предотвращения одновременного срабатывания двух автоматических выключателей нередко используют электрические блокировки.

Щит АВР на 3 ввода

Эти шкафы являются одними из самых надежных источников питания. Все потому, что в АВР на 3 ввода есть две запасных линии, что обеспечивает максимально низкую возможность отключения питания на объекте. Обычно такие шкафы АВР используют при взаимодействии с потребителями первой категории надежности электроснабжения. К ним относятся такие объекты, обесточивание которых влечет за собой угрозу для жизни людей или безопасности государства, а также может причинить большой материальный ущерб.

Щиты АВР на 3 ввода работают по двум наиболее распространенным схемам.

Первая – это когда одна секция потребителей питается от трех независимых линий. Тогда можно установить приоритет для одного из вводов, а можно работать без приоритета. Нагрузка будет подключена туда, где нормализовано напряжение.

Вторая схема функционирования щита АВР на 3 ввода состоит в том, что две секции потребителей работают от двух линий, которые независимы друг от друга. Третий ввод подключается к запасному источнику питания. В случае аварийной ситуации он подключается к одной из секций.

Справка! Подобные щиты могут быть оснащены и механической блокировкой, и автоматами с электроприводами.

Вводно-распределительное устройство с АВР

Устройство используется для приема и учета электричества, а также для защиты зданий от короткого замыкания или перегрузки. Шкафы ВРУ с АВР используют в сетях переменного тока с напряжением 380/220В с частотой 50Гц.

Шкафы ВРУ с автоматическим вводом резерва представляют собой отдельную панель, где функционирует как автоматическое, так и ручное переключение, а также происходит учет электроэнергии, которая потребляется на каждой линии.

Шкафы ВРУ состоят из:

Блока введения и вывода кабеля.
Блока автоматического ввода резерва.
Блока, где происходит учет потребляемого электричества.

Также они могут быть многопанельными. Тогда дополнительно в них будут установлены противопожарные панели, распределительные панели и другие, в зависимости от требований к электроустановке.

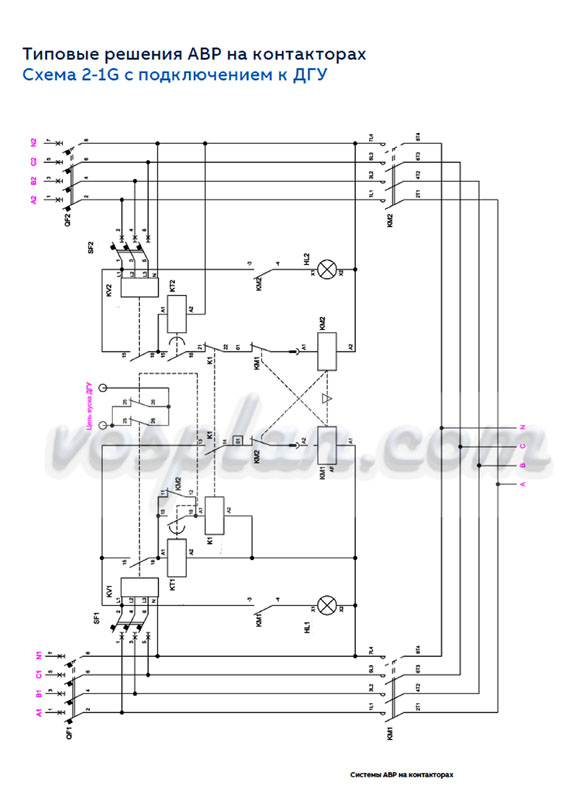

Щит АВР для запуска генератора

Дополнительное питание от генератора электроэнергии позволяет почти полностью избежать полного обесточивания. Это один из самых надежных способов создать бесперебойную подачу электричества. Шкаф АВР в этом случае необходим, чтобы обеспечить автоматическое функционирование генератора по заданному алгоритму.

Шкаф АВР для генератора может работать и в автоматическом, и в ручном режиме. Изначально в нём установлен автоматический режим, но вы можете его легко изменить.

Важно! Для корректной работы связки АВР-генератор последний должен иметь возможность запускаться автоматически.

Когда на вводе 1 прекращается подача электричества, система АВР отправит сигнал для запуска генератора. После того, как генератор начнет нормально функционировать, и напряжение на втором вводе достигнет нужного уровня, механизм переключится на резервный источник. Благодаря установленному реле времени второй ввод не будет подключен к генератору, пока он не начнет работать в штатном режиме. Как только на основном (первом) источнике будет восстановлена подача электроэнергии, генератор будет отключен, а питание переключится на ввод 1.

В ручном режиме работы включение и отключение генератора происходит за счет нажатия специальных кнопок.

БУАВР

Блок управления автоматического включения резерва работает в составе устройств АВР и осуществляет переключение с одного источника на другой. Также он контролирует состояние линий, управляет контакторами и магнитными пускателями, моторами и запускает электрогенератор.

БУАВР в течение определенного периода измеряет напряжение в фазах и обрабатывает результаты в реальном времени. Благодаря этому он может определять среднее значение напряжения в каждой фазе. БУАВР имеет повышенную устойчивость к перенапряжению.

АВР Zelio Logic

Система автоматического ввода резерва с релейной логикой переключения между источниками. Используется программируемое реле Zelio Logic. Одним из основных преимуществ выбора такого реле является европейское качество при относительно низкой стоимости. Также реле Zelio Logic отличается довольно простым программированием. Для корректного использования достаточно базовых знаний. Также реле имеет графический интерфейс, что серьезно упрощает взаимодействие.

АВР ATS

АВР ATS – это шкафы АВР с интеллектуальными микропроцессорными блоками. На данный момент такой вариант шкафа АВР является самым дорогостоящим на рынке. Наиболее востребованы они на промышленных предприятиях, где важно обеспечить надежную бесперебойную работу сети и максимально быстрое переключение на альтернативный источник питания. Некоторые АВР ATS переключаются с одного ввода на другой буквально за две секунды. Также таким блокам не нужно дополнительное питание. Они работают при 480В. Можно выбрать наиболее удобный алгоритм, а также автоматический или ручной режим.

АВР Автоматический ввод резерва: что такое и как работает…

Бесперебойность в работе энергосистемы не всегда носит постоянный характер. Природные или техногенные внешние факторы способны внести свои коррективы в ее функциональность. С учетом этого токоприемники (первой и второй категории надежности) подключаются к более, чем двум источникам питания. Нагрузка при переключениях к основным и резервным источникам питания увеличивается, поэтому для надежности используют систему АВР (автоматический ввод резерва).

Содержание:

Предназначение и что представляет собой АВР

Система АВР – электрощитовое вводно-коммутационное распредустройство – оперативно переключает нагрузку на резервный источник, если возникнут проблемы энергетического плана на основной линии. Перед автоматическим переключением в режим аварийной работы система выявляет проблемы с напряжением в цепи вводов и проблемы с нагрузками.

Что скрывается под аббревиатурой

Есть немало способов усовершенствования работы системы энергоснабжения зданий и жилых домов. Среди них – АВР имеет особое значение. Название АВР – автоматический ввод резерва – объясняет назначение системы. Иногда «ввод» заменяют на «включение», что не совсем корректно. Включение резерва подразумевает запуск резервного генератора в определенных случаях.

Типовой щит АВР

Класификация АВР

Принип классификации работы рабочей системы позволяет выявить наиболее сложные участки цепи подачи напряжения. АВР блоки или шкафы принято классифицировать по определенным параметрам:

Классификация служит наглядным примером работы системы энегообеспечения с контролем переключений от исновного источника к резервному. АВР ускоряет и защищает автоматические переключения.

Какие требования предъявляется к АВР

Для восстановления электроснабжения в случаях аварийных ситуаций используется система АВР, соответствующая определенным требованиям.

Обеспечение бесперебойного энергоснабжения от резервного ввода в случае проблем на основной линии.

Возможность восстановить работу системы электрообеспечения в максимально краткие сроки.

Однократное подключение и отключение нагрузки (по любым причинам).

Процесс перевода с основного источника питания на резервный блок контролируется системой АВР до подключения к резерву.

Системой АВР контролируется исправность управления резервным оборудованием.

Как устроен АВР

Есть два вида системы, которые отличаются по типу ввода:

АВР одностороннего типа, где есть один рабочий ввод, используемый, пока не исчезнут проблемы с основной линией. В системе есть второй – резервный – ввод, который подключается в случаях крайней необходимости.

АВР двустороннего типа не имеет разделения по рабочему и резервному принципу, так как оба ввода в приоритете.

Для первого типа характерно наличие функции, которая дает возможность переключаться на рабочий режим, как только основной режим восстановится. У двустороннего типа АВР свои преимущества, поэтому такой функции там не предусмотрено. И во втором случае нет принципиальной разницы, от какого источника идет нагрузка.

Можно посмотреть примеры как односторонней, так и двусторонней работы системы АВР.

По какому принципу происходит автоматический ввод резерва

Независимо от типа подключения по одностороннему или двустороннему принципу, в системе заложена функция отслеживания параметров сети. Для этих целей служит реле контроля напряжения, а также управляющие микропроцессорные блоки, что не сказывается на работе системы в целом. Например, можно рассмотреть принцип действия АВР, чтобы обеспечить бесперебойное энергоснабжение для однофазного потребителя.

Простая схема однофазной АВР

Обозначения:

N – Ноль.
A – Рабочая линия.
B – Резервное питание.
L – Лампа, играющая роль индикатора напряжения.
К1 – Катушка реле.
К1.1 – Контактная группа.

При штатном режиме подача напряжения производится на индикаторную лампу с катушкой реле К1. Таким образом положение нормально-замкнутого (и нормально-разомкнутого) контакта меняется. Нагрузка поступает с основного источника линия А. Напряжение В пропадает на входе А, гаснет лампа, прекращается насыщение катушки реле, что, соответственно, приводит к возврату контактов в начальное положение. Таким образом нагрузка включается на входе В.

Когда на основном вводе напряжение восстанавливается, то в реле производится перекоммутация на источник А, что соответствует принципу работу источника с односторонним исполнением.

Это упрощенная схема, иллюстрирующая происходящие процессы в системе АВР, которую обычно берут в пример для объяснения.

Какие схемы работы АВР существуют

Рабочие примеры показывают успешность применения щита автозапуска для бесперебойного электроснабжения дома.

Простые схемы

Один из вариантов схемы АВР показывает переключение электроэнергии на генератор с основной линии. Здесь присутствует принцип защиты от короткого замыкания. В данном АВР предусмотрены электрическая и механическая блокировка, которая не дает запуститься одновременно двум вводам.

Схема АВР для дома

Обозначения:

AB1 и AB2 – двухполюсные автоматические выключатели на основном и резервном вводе.
К1 и К2 – катушки контакторов.
К3 – контактор в роли реле напряжения.
K1.1, K2.1 и K3.1 – нормально-замкнутые контакты контакторов.
К1.2, К2.2, К3.2 и К2.3 – нормально-разомкнутые контакты.

При автоматическом переключении АВ1 и АВ2 работа системы АВР выглядит следующим образом:

Питание от основной линии в штатном режиме. При насыщении катушки К3 происходит срабатывание реле напряжения, что приводит к замыканию К2.2 и К2.3 и размыканию К1.

Энергообеспечение при аварийном режиме. При проблемах напряжения на основной линии К3 не насыщается, напряжение падает ниже допустимого, контакты приходят к исходному положению. Таким образом напряжение поступает на катушку К1, из-за чего меняется положение контактов К1.1 (имеющаяся роль электрической защиты) и К1.2 (которая снимает блокировку подачи питания на нагрузку).

Срабатывание механической блокировки. В этом случае используется реверсивный пускатель (если есть на конструкции электромеханического прибора).

Пример работы двух простых АВР для трехфазного напряжения, где, в одном случае энергообеспечение производится по односторонней схеме, а в другом – по двустороннему принципу.

Пример односторонней (В) и двусторонней (А) реализации простого трехфазного АВР

Обозначения:

AB1 и AB2 – трехполюсные автоматы защиты;
МП1 и МП2 – магнитные пускатели;
РН – реле напряжения;
мп1. 1 и мп2.1 – групповые нормально-разомкнутые контакты;
мп1.2 и мп2.2 – нормально-замкнутые контакты;
рн1 и рн2 – контакты РН.

Схема А имеет два равноправных ввода, чтобы не произошло одновременного переключения линий. Здесь используется принцип взаимный блокировки, как на контакторах МП1 и МП2. Благодаря очередности автоматического включения АВ1 и АВ2, будет зависеть от какой линии пойдет нагрузка. Если первым сработает АВ1, то задействуется пускатель МП1, а контакт МП1.2 разрывается, что приводит к блокировке напряжения на катушку МП2. Если отключается источник 1, то пускатель МП1 переходит н свое исходное положение. И в действие вступает ПМ2, который блокирует первый пускатель и переводит подачу нагрузки от источника 2. Переключать источники можно и в ручном режиме с помощью АВ1 и АВ2.

Для одностороннего принципа работы используется схема В. Основное ее отличие в том, что в цепи подключения добавляется реле напряжения (РН) и при восстановлении работы оно возвращает подключение на источник 1. Но при этом размыкается РН2, который отключает пускатель МП2 и замыкает РН1, что позволяет подключить МП1.

Принцип работы промышленных систем

Основные принципы здесь неизменны. В качестве примера можно взять схему АВР в виде типового шкафа. Здесь используется реле с контролем состояния каждой фазы. При проблемах на одной из них с перекосом напряжения, всегда можно переключить нагрузку на оставшуюся линию. Это восстановит исходный режим энергообеспечения, когда проблемы с основным источником исчезнут.

Схема типового промышленного шкафа АВР

Обозначения:

AB1, АВ2 – трехполюсные устройства защиты;
S1, S2 – выключатели для ручного режима;
КМ1, КМ2 – контакторы;
РКФ – реле контроля фаз;
L1, L2 – сигнальные лампы для индикации режима;
км1.1, км2.1 км1.2, км2.2 и ркф1 – нормально-разомкнутые контакты.
км1.3, км2.3 и ркф2 – нормально-замкнутые контакты.

Высоковольтные цепи с АВР

Действие АВР в высоковольтных сетях класса 1кВ имеет более сложную схему, хотя со схожим принципом работы, как было указано выше. Все механизмы запуска здесь не меняется. Но в данной схеме нет резервных трансформаторов и каждая шина (Ш1 и Ш2) подключается к основному для себя питающему трансформатору (Т1 и Т2). Последние могут в определенных обстоятельствах стать резервными источниками с дополнительной нагрузкой. При штатном режиме выключатель СВ10 разомкнут и АВР производит контроль ТП по ТН1 Ш и ТН2 Ш.

При блокировке питания на Ш1 происходит отключение В10Т1 и включается СВ10. Обе секции или блоки начинают работать от одного и того же трансформатора. Как только источник восстанавливаает свою работу, АВР перекоммутирует систему в свое исходное положение.

Упрощенная схема ТП 110/10 кВ

Как работают микропроцессорные бесконтактные системы

АВР данного типа имеют микропроцессорные блоки управления. В работе устройства подключение производится через полупроводниковые коммутаторы, отличающиеся большей надежностью.

Электронный блок АВР

У бесконтакторных АВР немало своих преимуществ:

Нет необходимости в механическом контакте и нет проблем, которые могут с ним возникнуть (пригорание или залипание и т.д.).
Нет необходимости в блокировке по механическому принципу.
Есть расширенный диапазон управления всеми параметрами переключений.

К недостаткам стоит причислить сложности при ремонте АВР электронного типа. Реализовать такую схему устройств самостоятельно – будет проблематично. Без специальных знаний электроники и знаний в области программирования здесь не обойтись.

С водом АВР значительна уменьшается нагрузка на работу всей системы, блокировки проихоят меньше, зато проще контролировать процессы переключений электроэнергии от основного источника к резервному и — наоборот. Схемы подключений всегна можно найти в сети интернет или в инструкциях.

на 2 и 3 ввода, для однофазной и трехфазной сети, на контакторах, магнитных пускателях и с реле контроля напряжения

Чтобы обеспечить бесперебойное поступление напряжения, может использоваться система раздельного питания несколькими независимыми источниками энергии. Один из этих компонентов считается основным, а другой — резервным. Для правильного подключения элементов используется АВР схема.

Содержание

Открытьполное содержание

[ Скрыть]

Описание и назначение АВР

Электрический щит либо шкаф АВР представляет собой устройство, использующееся для запуска резервного питания в ручном режиме или автомате при падении напряжения. Если основное оборудование электроснабжения выходит из строя, это становится причиной обесточивания потребителей. Поэтому система резервирования энергии с автозапуском для генератора или щита позволит предотвратить нарушение работы технологического процесса. Схема АВР может использоваться для активации дополнительного оборудования при отключении основных устройств.

Сами шкафы и оборудование изготовляются для одностороннего обслуживания и применяются с целью установки на объекты первой и второй категории. Время срабатывания системы автоматического ввода резерва может быть разным в зависимости от типа оборудования. На устройство выполняется подача напряжения, для этого используется два или три независимых источника. Оборудование должно подключаться к сети заблаговременно, чтобы потребитель мог заранее осуществить управление и настройку. Появление сбоев в нагрузке возможно при переключении на дополнительный блок питания.

О принципе работы системы автоматического резерва рассказал канал TheMIKLLLE.

Требования

К системам ввода резерва предъявляются такие требования:

Включение щита на 40 А, 100 А или с другими параметрами должно выполняться при пропадании нагрузки в шинах оборудования, независимо от причины. Это происходит при аварийном, случайном либо произвольном выключении переключателей функционирующего источника питания. Также активация оборудования АВР должна производиться при пропадании напряжения в шинах, которые питаются от основного источника, при появлении короткого замыкания на шинах оборудования.
Активация резервного оборудования выполняется сразу при отключении основного устройства питания. Это позволит снизить длительность перерыва в питании щитов.
Работа системы ввода резерва должна быть однократной.
Активация АВР не должна выполняться до момента отключения выключателя функционирующего источника. Благодаря этому параллельная работа нескольких источников будет предотвращена.
В современных щитах производители предусматривают защиту дополнительного источника после активации системы резервирования.

Простая схема АВР на 2 ввода на магнитных пускателях

Схема на магнитных пускательных устройствах

Принципиальная схема соединений на пускательных устройствах используется для однофазных цепей, трехфазным этот вариант не подходит. Электросхема простая, поскольку в ней применяется минимум элементов, но это не снижает ее эффективности. Для активации по очереди включаются SA1 и SA2. При наличии напряжения, использующегося для питания нагрузки, на первом вводе второй выход останется свободным, то есть резервным.

Если на первом контакте напряжение пропадает, то питание автоматически переключится на второй ввод. Если на первом опять появится нагрузка, то до ее исчезновения на втором вводе ничего не случится. Возврат в изначальное, отключенное состояние обесточенного устройства приведет к срабатыванию разомкнутого контактного элемента. Последний установлен в электроцепи запитки катушки.

Несмотря на простоту эта электросхема надежна, хотя в ней не используется механизм блокировки пускательных устройств, но его внедрение не повредит. Переключаться подача питания на другие выходы может посредством кратковременного отключения электролинии первого или второго автомата. Величина напряжения, питающего главный и дополнительный ввод, составляет 380 В. Но параметр тока катушек на пускательных устройствах составляет 220 вольт.

Схемы АВР на контакторах

При необходимости своими руками собрать схему с секционированием надо определиться с типом сети, в которой она будет использоваться. Сеть может быть однофазной или трехфазной.

Для однофазной сети

Схема для сети с одной фазой может быть построена на одном контакторе. Один из вариантов представлен с разрывающейся фазой и нулевым контактом, а другой — без этого.

На одном контакторе

Основным компонентом схемы является контактор, имеющий маркировку КМ1, а также два автоматических переключателя. Эти элементы однополюсные и маркируются как SF1 и SF2. QF — двухполосное переключательное устройство. При первичном срабатывании схемы в работу по очереди включаются автоматические элементы SF1 и SF2. Функционируя в рабочем режиме, нагрузка от главного входа подается на катушку основного контактора. Это приводит к его срабатыванию, в результате чего выполняется замыкание разомкнутого компонента КМ 1.1 и размыкание замкнутого КМ 1.1.

Посредством SF1, а также контактного элемента КМ 1.1 прохождение фазы осуществляется на ввод переключательного устройства QF1. N — ноль, он не разрывается. При активации схемы система будет подключать его на второй вход QF1. Активация последнего приводит к замыканию контактных элементов, в результате чего подача напряжения с главного входа происходит на потребитель.

Электросхема на одном контакторе

При функционировании в аварийном режиме на главном входе не будет напряжения, катушка КМ1 обесточена. Происходит размыкание элемента КМ. 1.1, при этом компонент КМ 1.2 замыкается. В итоге от дополнительного входа подача фазы А2 выполняется посредством переключательных устройств SF2 и QF1 на потребителя энергии. В случае возобновления питания на главном входе катушки КМ1 появляется нагрузка, что приводит к активации контактора. Выполняется замыкание КМ 1.1 и размыкание КМ 1.2, а на потребитель энергии подается нагрузка с основного входа.

Иногда требуется перевести питание с главного входа на запасной, чтобы сделать это, надо выключить переключатель SF1. Указанная электросхема является классической и доказала эффективность своей работы. Но при ее реализации нужно учесть величину коммутирующей мощности контактных элементов. Если последние рассчитаны для работы с конкретным током, к примеру, 20 ампер, то параметр нагрузки схемы резервного питания должен быть не выше 20 А.

При такой нагрузке потребитель сможет использовать электрическое оборудование в доме, позволяющее обеспечить нормальную деятельность. В указанном варианте применение схемы возможно в зданиях, где допускается подключить к подстанции две энергонезависимые линии.

Сергей Сощенко поделился двумя вариантами электросхемы АВР, которые собираются на одном контакторе.

На одном контакторе, с разрывающимися фазой и нулем

Данный вариант более актуален для жилых зданий. В этом случае происходит коммутация и фазного, и нулевого контакта. Благодаря чему допускается применение автономных источников напряжения, а при аварии из сети может быть исключен нефункционирующий вход. Последний должен быть подсоединен к сети после счетчика. Это позволит не учитывать прибором электроэнергию, которая была выработана резервным входом.

Для реализации схемы допускается использование:

генераторных устройств, работающих на топливе;
собственных мини-электростанций;
источников автономного напряжения, можно подключить питание сразу от нескольких батарей.

При первичной активации схемы по очереди включаются устройства SF1 и SF2. Функционируя в рабочем режиме, нагрузка с главного входа подается на катушку устройства КМ1. Выполняется активация контактора, что приводит к подключению бытовой сети на главных вход посредством включения компонентов КМ 1.1 и КМ 1.2.

На схеме КМ 1.3, а также КМ 1.4 являются замкнутыми контактными элементами, но когда они размыкаются, выполняется отключение запасного входа от бытовой сети. Если напряжение на главном входе контактора пропадает, то происходит размыкание компонентов КМ 1.1 и КМ 1.2. Фазный, а также нулевой контакт от главного входа отключается, а элементы КМ 1. 3 и КМ 1.4 замыкаются. Через эти компоненты подача напряжения выполняется на бытовую сеть.

В этом варианте электросхемы допускается использование модульных устройств ESB-63-22, МК-103 и подобных. Их внедрение обеспечивает возможность работы схемы в условиях нагрузки до 63 А. Если при восстановлении нагрузки на главном входе автоматическое переключение на него не требуется, то надо внести коррективы в схему. В нее добавляется кнопка, соответственно, процедура переключения будет выполняться только после клика по ней. Реализация этого варианта без счетного прибора электроэнергии часто применяется в автоматическом оборудовании КИПиА.

Схема на контакторе с разорванной фазой и нулем

Аналогичная схема с кнопкой для активации основного ввода

Как видно по схеме, кнопка отмечена маркировкой SB1 и ее подсоединение выполнено параллельно КМ 1.1. Последний установлен в электроцепи питания катушки основного контактора. Это позволяет предотвратить автоматическую активацию КМ1, когда на главный вход поступает напряжение. Для запитки контактора пользователю надо кликнуть по клавише SB1, это приведет к подаче нагрузки на катушку. КМ1 активируется, а элементы КМ 1.1 и КМ 1.2 замкнутся, главный вход будет подключен к бытовой сети. Компоненты КМ 1.3 и КМ 1.4 разомкнутся, что приведет к выключению резервного питания.

Для активации батареи или другого источника напряжения в электросхему устанавливается промежуточное реле. Его контактные элементы при срабатывании будут запускать пусковое устройство системы питания. Но внедрение реле требуется после анализа конкретной ситуации, их использование не всегда целесообразно.

Для трехфазной сети

Электросхема для трехфазной сети с применением одного контактора практически идентична однофазной. Единственное отличие заключается в том, что в качестве источника напряжения используется трехфазная сеть. Автоматические устройства на главном и запасном входе применяются трехполосные.

В схеме подключения генератора для трехфазной сети важно сделать правильное чередование фаз главного и запасного источников питания.

Это связано с тем, что некоторые трехфазные потребители, переключаясь на запасную батарею, могут изменять свое вращение в обратную сторону. Если на фазе А исчезла нагрузка, то из-за расположения КМ на фазе С не произойдет перехода схемы на запасной вход. Все потребители, подключенные к фазе А, будут без нагрузки.

Схема для трехфазной сети

Схема АВР с реле контроля напряжения

Основным минусом описанных электросхем считается то, что в них отсутствует приоритетность питания. Если нагрузки в сети нет, то потребитель электроэнергии будет автоматически отключен от главного и подключен к дополнительному входу. Но когда на электролинии появится нагрузка, то процедура переключения должна быть выполнена вручную.

Для этого потребуется выключить питание либо обесточить генераторную установку. Чтобы задать приоритет, пользователь должен добавить в электросхему реле контроля напряжения, этот компонент маркируется как KSV. Если в сети появляется напряжение, то электроцепь катушки КМ2 автоматически размыкается. Реле контролирует отключение устройства и активацию КМ2, когда требуется переключение оборудования на питание от основной сети.

Схема для трехфазной сети

Схемы АВР на 3 ввода

На такой электросхеме подача нагрузки выполняется от двух источников питания основной сети, они маркируются — Ввод 1 и 2. Также система питается от автономного устройства, оно маркируется как Ввод 3. Если напряжение есть на двух вводах, то питание производится посредством рубильников с приводом. QS — рубильник, который выключает часть напряжения. Если параметр напряжения на обоих вводах нормальный, устройства АВР передают команду на активацию элементов 4QS-7QS.

С первого входа питание подается через рубильник 1QS, а также выключательное устройство 1QF. Затем нагрузка передается через контактные элементы рубильников 4QS и 6QS. Нагрузка со второго ввода подается аналогично, только посредством рубильника 2QS и выключательного устройства 2QF. Затем она поступает по контактным элементам приборов 5QS и 7QS. Второй выход питается напряжением, подающимся с первого входа. Первое устройство АВР передает команду на переключатель 5QS, в результате чего устройство активируется.

Питание проходит по такой цепи:

первый вход;
рубильник 1QS;
устройство 1QF;
реверсивный элемент 5QS;
выход 1.

Если на первом и втором входе отсутствует напряжение, то команда на пуск генераторного устройства будет подаваться через определенный временной интервал. Когда на третьем входе появляется нормальное напряжение, то спустя время происходит активация второго АВР. В результате этого все нагрузки на потребители энергии будут отправляться от третьего входа. Срабатывают рубильники 6QS и 7QS. Третий вход будет питать электрическую сеть до момента, пока на первый и второй вход не поступит нормальная нагрузка.

Схема на три ввода

Основное достоинство схемы подключения генератора на трех вводах заключается в использовании блокировки между входами.

Схемы АВР с секционным переключателем

Основным признаком этих схем является то, что в них нагрузка разделена на две и больше питающих электролиний, работающих независимо. Если один из выходов ломается, то нагрузка, которая приходилась на него, передается на исправный элемент. Эта схема оптимально подходит для выполнения ремонтных или профилактических работ на электрооборудовании. Поскольку оба входа функционируют, пропадает необходимость мониторинга системы за тем, когда резервная ее составляющая будет готова к принятию напряжения.

В результате установки переключателя схема с секционником будет более сложной. Независимо от этого, электросхема с двумя секциями сегодня считается одной из распространенных в системах повышенного или низкого напряжения. В качестве автоматов используются элементы SA1 и SA2, они предназначены для защиты своих электролиний. Роль контакторов исполняют компоненты К1-К3, вместо них могут применяться переключатели с возможностью удаленного управления. Для качественной работы контакторы К1-К3 функционируют по конкретному алгоритму.

Двухсекционная схема АВР

Несмотря на простоту системы с секционным выключателем универсального варианта схемы управления нет, она разрабатывается под конкретное электрооборудование. На фото приведена простейшая двухсекционная схема, обладающая минимальным числом компонентов и характеризующаяся простой логикой. Основные элементы — контакторы. При наличии нагрузки в режиме работы на двух входах питание каждой отдельной секции производится от конкретного входа.

Если напряжение в сети пропадает, то на одном из вводных элементов выполняется отключение контактора — первого либо второго. Отключение секции производится от конкретного ввода, а ее подключение выполняется к работающему входу. Когда на линии восстанавливается напряжение, происходит активация контактора, в результате чего схема начинает работать в изначальном состоянии.

Используя эту схему на практике, следует помнить, что нельзя допускать замыкание электроцепи уже замкнутым контактным элементом, а размыкание — разомкнутым устройством. При реализации схемы пользователь должен правильно подойти к покупке контакторов. Специалисты рекомендуют зафазировать входы на схеме, чтобы в случае приваривания контактных элементов последствия были менее серьезными.

Загрузка …

Видео «Реализация АВР схемы без контакторов»

Канал Заметки Электрика рассказал, как можно реализовать электрическую схему АВР с реле контроля, но без контакторов на практике.

Схема АВР на 2 ввода с секционированием

2021-01-09 Промышленное

Схема АВР на два ввода от трансформаторных подстанций с секционированием построена на базе автоматических выключателей с мотор-приводами, обеспечивающими автоматическое переключение вводов. В качестве логического устройства, управляющего работой схемы, используется программируемое реле EKF PRO-Relay.

Помимо данных устройств, в работе схемы задействованы реле контроля фаз для контроля фазных напряжений, симметрии и последовательности чередования фаз, автоматы питания цепей управления схемы АВР и мотор-приводов, промежуточное реле, через которое происходит переключение питания цепей управления либо с первого, либо со второго ввода, в зависимости от наличия напряжения на одном из них.

Автоматические выключатели оснащаются контактами состояния для сигнализации положения и контактами аварийного срабатывания.

Также в схеме задействованы переключатель выбора режимов работы ручной/автоматический, кнопка сброса ошибки АВР, лампы для индикации работы схемы.

Программируемое реле EKF PRO-Relay

Основное управление логикой работы осуществляется программируемым реле EKF PRO-Relay. Это позволяет добиться более гибкой реализации основных функций системы управления.

В данной схеме программируемое реле контролирует положение автоматических выключателей, обеспечивает включение-выключение вводов, с помощью него задаются и изменяются временные задержки на срабатывание выключателей, выполняются функции диагностики.

Кроме того, в случае необходимости, можно без лишних затрат изменить алгоритм работы схемы АВР, выводить необходимую информацию о работе АВР на верхний уровень по Modbus, правда для этого необходим дополнительный интерфейсный модуль.

В качестве программного обеспечения для PRO-Relay используется PRO-Design. Программу можно бесплатно скачать с официального сайта EKF.

Также для загрузки программы понадобится кабель ILR-ULINK, который необходимо будет приобретать отдельно.

Алгоритм работы схемы АВР

Вводной автомат QF1 питает секцию 1, QF2 питает секцию 2. В нормальном режиме работы каждый из подключенных к АВР потребителей получает питание от своей секции, при этом секционный выключатель находится в выключенном состоянии.

При пропаже питания на первом вводе, второй ввод запитывает, через секционный выключатель, секцию 1 и секцию 2 и соответственно наоборот, при пропаже питания на втором вводе, первый ввод, через секционный выключатель, обеспечивает питание секций 1 и 2.

АВР осуществляет свою работу в автоматическом режиме после подачи питания на программируемое реле согласно заложенному алгоритму, с 5 сек задержкой включения и отключения при пропаже и появления напряжения на одном из вводов и включение и отключение секционного выключателя.

При исчезновении напряжения на вводе 1 контакты реле KSV1 размыкаются, с 5 сек. задержкой подается команда на отключение автоматического выключателя QF1. Через определенный промежуток времени, включается секционный выключатель, при условии что:

Отключен вводной автомат QF1
Есть напряжение на вводе 2 (контакты реле KSV2 замкнуты)
Отсутствует сигнал Блокировка АВР
Переключатель выбора режимов работы SA1 в положении авто

При срабатывании выдается световая индикация на двери щита QF1 (Ввод1) – выкл. QF2 (Ввод2) – вкл. QF3 (Секционный) – вкл. Если напряжение на вводе 1 появится раньше, чем истечет время задержки 5 сек, то команда на включение секционного выключателя не подается.

При восстановлении питания на первом вводе подается команда, с задержкой, на отключение секционного выключателя QF3. Затем приходит команда на включение вводного автомата первого ввода.

При восстановлении ввода выдается световая индикация на двери щита QF1 (Ввод1) – вкл. QF2 (Ввод2) – вкл. QF3 (Секционный) – выкл.

При исчезновении напряжения на вводе 2 контакты реле KSV2 размыкаются, подается команда на отключение автоматического выключателя QF2. Весь процесс повторяется аналогично первому вводу.

При пропаже напряжения на обоих вводах контроллер отключается.

Блокировка работы АВР происходит при переключении мотор-приводов автоматических выключателей в ручной режим, при отключении QF1, QF2, QF3 по срабатыванию защиты по сигналу от контакта аварийного состояния, при неисправности блока управления АВР. При этом есть возможность перейти в ручной режим управления.

Сброс (квитирование) аварии осуществляется оператором методом отключения и включения питания контроллера, либо кнопкой на лицевой панели шкафа.

Задействованные входа-выхода программируемого реле

Входы DI

I1 – NO контакт реле контроля фаз KSV1
I2 – NO контакт реле контроля фаз KSV2
I3 – Переключатель SA1 (Ручной- Авто)
I4 – Кнопка SB1 Сброс ошибки (блокировки) АВР
I5 – Контакт состояния включено-выключено (Обозначение на схеме OF) QF1
I6 – Контакт аварийного срабатывания (Обозначение на схеме SY) QF1
I7 – Контакт состояния включено-выключено (Обозначение на схеме OF) QF2
I8 – Контакт аварийного срабатывания (Обозначение на схеме SY) QF2
I9 – Контакт состояния включено-выключено (Обозначение на схеме OF) QF3
IA — Контакт аварийного срабатывания (Обозначение на схеме SY) QF3

Выходы DO

Q1 – Индикация Работа АВР в автоматическом режиме
Q2 — Индикация Работа АВР в ручном режиме
Q3 — Индикация Ошибка работы АВР
Q4 – Отключить мотор привод автоматического выключателя QF1
Q5 – Включить мотор привод автоматического выключателя QF1
Q6 – Отключить мотор привод автоматического выключателя QF2
Q7 – Включить мотор привод автоматического выключателя QF2
Q8 – Отключить мотор привод автоматического выключателя QF3
Q9 – Включить мотор привод автоматического выключателя QF3

Схема АВР — Скачать

Программа — Скачать

SEC.

gov | Превышен порог скорости запросов

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.

Укажите свой трафик, обновив свой пользовательский агент, включив в него информацию о компании.

Для лучших практик по эффективной загрузке информации из SEC.gov, включая последние документы EDGAR, посетите sec.gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценариям. Для получения дополнительной информации обращайтесь по адресу opendata@sec. gov.

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.

Идентификатор ссылки: 0.67fd733e.1628000351.22990134

Дополнительная информация

Политика безопасности в Интернете

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и обеспечения того, чтобы общедоступная услуга оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.

Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 U.S.C. §§ 1001 и 1030).

Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC.gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других лиц к контенту SEC.gov. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период.Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.gov. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC. gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

http://www.worldwidetelescope.org/wwtweb/thumbnail.aspx?name=SolarSystemThe Галилейские луны http://www.worldwidetelescope.org/wwtweb/thumbnail.aspx? Name = SolarSystem С тех пор, как Галилей открыл их, четыре крупнейшие спутники Юпитера стали известных как «Галилейские луны». http://www.worldwidetelescope.org/wwtweb/thumbnail.aspx? name = SolarSystem Это Кеплер предложил им быть назван в честь мифологических существ связан с Юпитером. http://www.worldwidetelescope.org / wwtweb / thumbnail.aspx? name = SolarSystem Судя по внешнему виду, они имеют очень разные свойства …. http: //www.worldwidetelescope.org/wwtweb/thumbnail.aspx? name = SolarSystem Большинство прекрасных изображений, которые у нас есть были сняты космическим кораблем «Галилео».

который посетил каждый во время с С 1995 по 2003 год. Http://www.worldwidetelescope.org/wwtweb/thumbnail.aspx? Name = SolarSystemhttp: //www.worldwidetelescope.org/wwtweb/thumbnail.aspx? Name = SolarSystemIo: Самое вулканическое место Солнечной системы.worldtelescope.org/wwtweb/thumbnail.aspx?name=SolarSystemhttp://www.worldwidetelescope.org/wwtweb/thumbnail.aspx?name=SolarSystemEuropa: Ледяная луна Под ее ледяной поверхностью лежит океан — возможно, самое многообещающее место для жизнь существует вне Земли. http://www.worldwidetelescope.org/wwtweb/thumbnail.aspx? name = SolarSystemhttp: //www.worldwidetelescope.org/wwtweb/thumbnail.aspx? name = SolarSystemCalliso: Приливно запертый и сильно засеянный кратерами. Http://www.worldwidetelescope.org / wwtweb / thumbnail.aspx? name = SolarSystemhttp: //www.worldwidetelescope.org/wwtweb/thumbnail.aspx? name = SolarSystemGanymede: Только луна в солнечной системе имеют сильное магнитное поле. Как луны образовались так по-другому? Что вызывает особенности поверхности Ганимеда? Может ли жизнь существовать в ледяных океанах Европы? PNG КПП

| Галерея ноутбуков jupyter

 0 Канада
YUY YUX YUL XBE YUB YUD YRT YUT HZP LAK ZFN YBX YBR YBS YBT YBV YBK YBL YBL YBB YBC YLL YBF YBG ZGR XKS ZGI AKV YIF YIO YIK YIV XTL ZMT YFA YFB YFJ YP YP YP YPO YPL YPM ZNA XQU YMT YMX QBC YMM YMO YMN ZAC SUR YSK YSJ YSO YSM YSG XLB YSY YSU YPW YZP YZR YZS YZS YZT YZU YZV YZZ YZD YZF YZF YZG YHL YTZ YTZY YHY YHR YHP YHU ZRJ YAY YAX YAZ YAU YAT YAM YAH YAG YAA YAC YAB ZEL ZEM KEW KES ZST YWP KIF YWG YWB YWL YWK YWJ ZSJ YWH XGR YLW YLE YLC ZFM YLH YK YK YK YK YK YK YK YK YK ZBM ZTM YRL YRA YRB YRG YRQ YRS YRV YYU YYT YYT YYQ YYR YYY YYZ YYE YYD YYF YYC YYB YYL YYH YYJ MSA YOJ YOH ZKE YOC YOA YOW YDN YDL YVO YDF YVB YQV YQV YVB YVT YVB YVT YVT YVT YVT YVB YVT YVB YVT YQV YDVYYD YCY YCS YCR YCW YCK YCH YCO YCN YCL YCB YCG YCD YQM YQL YQI YQK YQD YQG YQF YQC YQB YQY YQX YQZ YQU YQT YQW YQQ ZUM YXX YXY YXS YXPX YXN YXN YXP YXN YXP YXN YXN YXN YXP YXNYST YGB YGO YGL YGK YGH YGW YGV YGT YGR YGP YGZ YGX
1 Ливийская Арабская Джамахирия
GHT SEB BEN TIP MJI AKF TOB LAQ MRA
2 Туркменистан
CRZ ASB KRW TAZ MYP
3 Литва
VNO KUN PLQ
4 БЮР Македонии
ОХД СКП
5 Камбоджа
ПНХ РЭП СВР КОС
6 Дем. Республика Конго
KND BZV KMN KMK LIQ BUX KWZ BKY KRZ FKI MDK MJM GMA FMI FIH GOM KEE PNR KGA FBM KGN
7 Эфиопия
AXU DIR AMH SZE LLI MQX ASO AWA GDE GMB JIM JIJ ДОБАВИТЬ DSE GDQ HUE BJR DEM
8 Аруба
AUA
9 Шри-Ланка
CMB GIU HRI
10 Свазиленд  11 Гвинея-Бисау
OXB
12 Аргентина
PRA UAQ NQN EQS SFN RHD AEP RGA CRD RGL ROS IGR AFA FTE PSS LUQ COR RES REL CTC PMY MDZ MDQ FMA TUC BRC RCU USH SDE VDM CNQ IRJ EZE SLA BHI RSA JUJ
13 Боливия
CIJ GYA BYC VVI RIB TJA SRE POI RBQ LPB CBB ORU TDD
14 Камерун
NGE DLA NSI MVR GOU BFX
15 Буркина-Фасо
МАЛЬЧИК OUA
16 Гана
ACC TML TKD KMS
17 Саудовская Аравия
DWD DMM YNB TIF RAE ELQ SHW RAH AQI HOF EJH MED WAE GIZ EWD ABT JED HAS URY AJF AHB BHH RUH TUU TUI
18 Кабо-Верде
SNE VXE SFL RAI BVC MMO SID
19 Словения
LJU
20 Гватемала
ГУА ПБР ФРС
21 Босния и Герцеговина
SJJ BNX OMO TZL
22 Кувейт
KWI
23 Российская Федерация
DKS URS CKH NAL EGO NYM NYA NNM OHO OHH IWA MQF KHV VVO KYZ THX JOK SVO OVS MRV IAA URJ LPK BQS SVX ZIA MJZ TYD KVK OVB PYJ REN PK KVX GRV AERKS DME KSK CEK KUT REN PKX GRV AERKS DME KSK CEK KUF N CSH KPW VKT YKS CSY HTG KXK HTA KCK NOZ INA BTK NOJ PEX PEZ PES PEE NJC NUX IKT ASF NBC KJA KRR VOZ VOG KRO LED KEJ GDX UFA GDZ UUS OMS MMK SWY KZN UKX TJM TBK BAX AAQ EYK ABA KLF ULY SLY GOJ ULV STW VKO ESL KGP OGZ PWE KGD MCX ARH IJK
24 Иордания
AMM AQJ
25 Доминика
DCF DOM
26 Либерия
ROB
27 Мальдивы
IFU FVM KDO TMF KDM VAM DRV GAN GKK MLE HAQ
28 Пакистан
GWD LHE RYK SKZ DEA ISB LYP BDN KHI PZH UET MJD PEW CJL SKT DDU MUX RZS KDU GIL KCF DBA TUK PJG BHV
29 Оман
SLL KHS MCT
30 Танзания
DOD MUZ LKY ZNZ MFA SEU MBI TGT MYW PMA DAR MWZ BKZ SGX TKQ IRI JRO TBO ARK
31 Гренландия
AGM KUS QGQ UMD JHS NAQ JFR CNP JQA JSU UAK JUV GOH JAV THU JEG OBY SFJ
32 Габон
OYE KOU LBV POG MVB
33 Ниуэ
IUE
34 Монако
MCM
35 Новая Зеландия
TIU ZQN WRE PCN AKL WSZ WLG NSN KBZ OHA WHK HKK PPQ ROT TEU CHC GIS WAG TUO DUD CHT TRG NPL HLZ IVC NPE BHE PMR KAT KKE
36 Йемен
SAH RIY SCT TAI ADE GXF
37 Джерси
JER
38 Ямайка
OCJ MBJ KIN
39 Албания
TIA
40 Самоа
APW
41 Объединенные Арабские Эмираты
RKT AAN DWC AUH SHJ DXB
42 Косово
PRN
43 Индия
PAT NAG CCU TIR BOM AGX RAJ SXR VNS IXJ IXI IXL IXM IXB IXC IXA IXG IXD IXE IXZ JAI IXR IXS KNU IXU HJR MAA HBX JDH CCJ DEL DMU DED BUP TCR AMD CDP CJB JGA VGA BLR TRZ BDR KL GW JGA ID ATQ COK BKB TEZ UDR RDP BBI IMF VTZ JRH RUP HYD DIB DIU RPR GAY GAU PGH DHM GOI KLH STV AJL GOP BHJ BHO PNQ RJA BHU
44 Азербайджан
KVD GYD GBB NAJ LLK
45 Лесото
МГУ
46 Сент-Винсент и Гренадины
СВД УНИ
47 Кения
NYK ILU LOY UKA ASV UAS MBA NBO LOK WJR MYD KTL MRE KIS WIL EDL KEY LAU
48 Таджикистан
DYU TJU LBD KQT
49 Турция
SZF KSY MSR ERZ IST NAV DIY USQ ERC BAL CKZ ASR AOE KFS TZX KYA MQM ISE VAS TEQ SXZ SAW KZR GNY VAN OGU DLM ADF AJI IGD ADB ESB ADA AYT MLX DNZ YEI ONQ KCM NOP GJP GJP GJP GJP HTJ
50 Афганистан
CCN TII BIN KDH KBL BST FAH HEA JAA ZAJ MZR FBD
51 Бангладеш
ЦАП SPD CXB JSR CGP BZL ZYL RJH
52 Мавритания
OUZ NDB NKC
53 Соломоновы Острова
ATD MUA EGM IRA HIR NNB SCZ BNY VAO FRE RBV CHY GZO RNL RNA KGE RUS
54 острова Теркс и Кайкос
GDT SLX PLS XSC
55 Сент-Люсия
SLU UVF
56 Венгрия
BUD DEB
57 Монголия
COQ ULZ ULN LTI ULG HVD
58 Франция
LIG LIL AGF EGC CCF BOD FNI SXB DCM LYS TLN UIP PIS LPY MRS LAI BVA SNR BVE CMF BES LDE DLE CSF LRH MPL LRT RNS FSC BZR DOL ETZ BSL TLS LTQ RDZ AUR CLY DNR CDG ORY PUF NTE B BIQ MLH AJA CFR CFE EBU NCE
59 Сирийская Арабская Республика
KAC DAM
60 Бермуды
BDA
61 Словакия
TAT PZY BTS KSC
62 Сомали
BBO GLK BIB KMU MGQ BSA HGA
63 Перу
ATA LIM PEM PCL ILQ CIX AQP JUL TCQ HUU IQT TGI PIU TYL CJA JAU CUZ TPP TRU AYP TBP ANS
64 Вануату
SWJ LOD CCV ULB TOH VLI EAE NUS SON LNE TGH AWD TAH LNB MTV ZGU FTA LPM SLH DLY VLS PBJ WLH IPA SSR
65 Науру
INU
66 Сейшелы
ПРИ ОЭЗ
67 Норвегия
KSU LKN AES FDE SVG VAW EVE RET BGO BOO SKN OSY HOV LYR RVK VRY SOJ MQN OSL LKL KRS RRS MJF SVJ HAA SSJ FRO HFT BDU SRP BNN TRF HAU TOS BJF VDS SOG TRD ALF NVK MEH HVG
68 Малави
CMK BLZ ZZU LLW CEH DWA LIX
69 Острова Кука
AIU AIT RAR
70 Бенин
Главный операционный директор
71 Куба
BCA CMW CCC GER CYO NBW GAO VRA SCU HOG BYM VTU MOA HAV CFG SNU MZO
72 Черногория
TIV TGD
73 Сент-Китс и Невис
НЕВ СКБ
74 Того
LFW
75 Китай
CKG ZQZ KRL JIQ NAO MIG ZYI WDS XIY DIG NAY AOG NNG HSN LYG LYA KHN DCY TAO LYI KHG HZG HAK JIC CHG WEH HZH LHW WNZ DQA LPF HRB WUS TYN WUZ WUX HMN SYM WUA HD FUG YIH JDZ FUO ZUH TCZ YZY WNH JMU SZX HMI JUZ LLB LLF HUZ DLC JGN YTY ENH YKH JGD LJG DSN SHA CSX DLU FOC ENY JGS DDG LZY CZX SHG WUH KCA CGO ZG HTD LZY CZX SHG WUH KCA CGO ZHL DOY PEK HNY ACX HFE LUM XNN YNJ TEN XFN NBS HPG XUZ CGD TVS PVG CGQ HET TLQ KRY NNY YIC JZH YIN DNH NDG BSD YIW UYN MXZ GMQ HEK ZHA RLK JJN IQN NTG BAVG A CANI CIFN IQN NTG BAVG A CANI CIFN JT BPX KOW WEF TXN KWE FYJ URC FYN KWL XIC DAT HIA AQG GYS DYG DAX TGO YCU HXD XIL SJW JXA TNA HGH WXN NZH GOQ TNH KGT NKG BHY INC
76 Армения
LWN EVN
77 Тимор-Лешти
DIL
78 Доминиканская Республика
JBQ PUJ LRM POP STI AZS SDQ
79 Украина
SIP VIN LWO IFO ODS KBP KHE KRQ DNK IEV HRK CWC OZH
80 Бахрейн
BAH
81 Тонга
VAV TBU EUA NTT
82 Финляндия
JYV TMP KOK KUO VAA OUL RVN TKU JOE SVL ENF KTT HEL MHQ KEM IVL KAJ KAO
83 Западная Сахара
EUN VIL
84 Индонезия
RTI NAH SOQ LSW BWX LUW TRK LBJ PLW WMX SRG NTX KNG DJB DJJ LAH TIM TIM TMC KAZ SQG BEJ FLZ JOG AEG UOL TKG RTG PKU PKY BUW TTE BMU AMQ MNA PKN KBU ENE UPG BDTH BDJ NBX WGP PSJ BDJ NBX WGP PS SXK SUB LUV DOB SMQ GLX CGK KTG KDI MDC BKS DUM OTI SRI TLI LKA PSU BJW MEQ SBG PLM KEQ GNS DPS MWK KOE BPN MKW LOP SWQ BXB SOC BIK PGK PDG MLG MTW FKQ GTO TNJ MKQ NRE MOJ
85 Маврикий
RRG MRU
86 Швеция
LPI AGH HFS UME KSD NYO VBY BMA GEV HMV LYC LLA JKG OSD VXO TYF AJR HAD THN KRN KLR BLE GOT EVG KRF NRK VHM KVB MMX MXX OER SFT PJA RNB SDL ORB VST ARN
87 Вьетнам
DIN CAH VDH DAD PQC UIH HUI PXU BMV SGN VCA HAN DLI VCL HPH VCS VKG CXR TBB
88 Британских Виргинских островов
NGD EIS VIJ
89 Мали
BKO
90 Болгария
SOF PDV VAR BOJ
91 США
AGN AGC AGS PKB SPZ SPS SPI BWD BWG BWI BYI JNU SNA PQI SNK SNS SNP MAF YUM SNY BEH EVM BED BET LSE VLD TTN GRR GRB OXR GRK GRI HLN KKH ENW CTB CTH HYI EDC EDF EDE ORP ON CFA ON CFA SAN PRC SAC SAF SAD PVC CHA MRY JAX CHO CHS MRK JAE JAC MRB MRC APN DBQ APC APA APF ISN TKF HMT TKJ GCC DLG GCK DLH DLS AFW BTT BTV BTP BTR BTY SSI BTM BTL BTI LNY LNS PD LNN EU BBW BBW BBW TUP TUS TUL CYS EVV FYU POB FKL VCT CWA HUM CKB PAE PAH DCA AWM MQT MQY DCU FWA OME AET BUR BUF BLV PSK PSM MOR PSF PSG MOU MOT MOB PSP JLN MOD KMO BCE HNM HNL BCI UFIN TV POC TM ADS ADQ DET DNV GMU MWC BRY BRW BRO BRL BRD TWF MWH EAA RKD EAR EAU EAT ESW KLG HOB HOM ESD ESN VSF GOL SCF CVN VAK VAD PTV CMI CMH CMX UVA ORF DSM DSI AKS INT RWI RWL OK INL OKC BNAP INDAKK AKN AKB DOV GLV AUG AUO AUS AUZ SBP MMU MMT SBY PUB MML MMH PUW SBN SBO SBM ERV UKI KOA KOY ERI AVL VPS VPZ STC STL STK STP STS JXN NCN KLW FNT LIH LIT FNL PGV WTK TPA OJC ENA ENV RFD OXD OXC ATL ISP ATK ATW ISO ATS ISM ATY PVU SEG PVD SEA SEM CLL CLM FRG FRD CLD CLE PDK IMT CLT FRY CLP PNS SWO SWF BPT GYR DNL GYY MLB MLJ MLS ADS MLU MLY NRB HSB RIV RIV HSV RIF RIE RIC KNK HAO KNW HAR LXV JRA VQQ SYR EMK LDM LJN FOX YKM FOD FOE VGT TCL FOK WWT WWD SAA COS COU ILN FSM ILI WAA SAV SAT RUT MKG MKE MKC DIK MKO MKL JHM A JHW SDY SDF PWA PWM PWK MRI HBG BOS BOI HBR SXY LYH ILM BQK PEQ JVL RKH GXY COD FLL FLO FLG HON ALS WVI TRI TRM TRX HTO HTH HOU HTS ESC UES RDU HSP ELD ELD RDD RDG US ELY AZ LEDB RA SGY SGR SGU SGF CNY FPR CNM ICT SIT SIY SIK TAL GIF AHN NPT GUC GUS GUP HUL HUT HCR BLI BLH KPN LZU EKO EKA OUN LFI LFK FCA FCM FMY MKK FMN VEE YIP VEL AIN AIK CAK CAE PGD PGA PDD OGS OGSJFK MIA AOO NQX SDP AOS SOW SFZ IPL SFO SFM IPT SFB NGU KSM HDN BMG BMI SHR SHV SHX SHD SHH MGE MGM MGW LAR TBN LUR VJI LUK GTF ECP VTN GTR TLH GCN HVR ILG UCA EUF RBY OAO RBD LG LGB TM LG LGB OTZ AXS AXV AXN IWD IAN IAH OFK IAG IAB PHO PHN PHL HVN PHF PHX SKF SKK MFE MFR TCM GEG GEG GED MHK GKT DDC MHT MHR ANC ANI ANW GWO TMB IGM NJK HWD WSD HES BJC BJA HW OW HES FAI LVS VKS LVM SVA LVK OAK OAJ CCR PIH PIA PIB MYR MYU PIE MYV MYL PIP PIR PIT CYF ZPH WMO WMC KVL GJT MWA DEN DEC AMA AMW GGW GNV VCV ACK NEA XNA KUK ACV ACT BJK HFD BGE GDV MEM MEO MEI PSC LWS YNG LWT LWM LWB LWC TXK SMF TNP GVL TNC GVT HHR JEF HHH WLK CPR CPS WRG WRB WRI LAL LAN LAF FFT LAA FFM LAX LAW LAS DTN DTL UOX SMW SM CBA CBA DTW MDH JST GGG MDW MDT MVW MVY DFW MVL ALN ALO ALM ALB ALW NTD TOP TOI TOL TOC TOA TOG KFP NHK KOT HIB HIF IAD ABE ABI ABL KTS ABQ ABR ABY BHM BHB EGE LBB LBE RAP LBF LBL BFF BFI EFDVIS HIO TYQ TYR TYS OCH IFP OCF CEF CEC CEM PKA CEZ HGR CSG CSV KTN FSD MUT JBR MUE MUO AST NUW NUQ ASE AEX ASN ASL DUJ UNU DMA DUA UNK DUT ITO SL DUJ UNU DMA DUA UNK DUT ITO SLI OMA ITH ELI BLC BIF KWN MCN MCK MCI MCG MCE MCC GFK GFL MCW FHU BGE BGM BGM BGR LQK VNC VNY GPZ GPT CRP CRW FDK CRG WNA GLD EFD RNO LCQ OPF LCK LCH DVL DVN DVT OLF OLF OLM IKB OLS OLV IKO CDB CDC CDV G CDA G CDR GAI SOV MBS MTJ MTH MTN JCI ART ARG GSP GST TIW GSH GSO HKS GKY HNH KVC BVU BVY BVY BVO EEN ROA ROC OSU ROG OSH OSC ROW EWN EWB BDR EWR LRD IDA CGI VRB CGF CUB CIC MSSI CP CUB CIC MSY CP MSS DAG DAB DAL DAN DAY DWH OOK
92 Румыния
BCM SCV SUJ CLJ ARW SBZ OMR CND CRA OTP TSR IAS
93 Ангола
SZA MSZ CAB VHC LUO SPP VPE SVP SDD CBT LAD NOV
94 Каймановы острова
CYB GCM LYB
95 Южная Африка
SIS CPT MQP PRY PZB BFN JNB KIM PHW HDS NGL SZK PTG LDZ PBZ GRJ MGH HLA PZL ELS DUR NTY PLZ KOF RCB MBD ULX UTN UTT
96 Кипр
ECN PFO LCA
97 Бруней-Даруссалам
BWN
98 Катар
DOH
99 Малайзия
JHB LKH BBN MKM TWU KUL KUD LWY KUA MYY LBU SZB BKM BKI MKZ MUR AOR LDU KBR TGG ODN KTE BLG BTU LGK MZV SBW LGL IPH KCH LMN PEN SDK
100 Австрия
LNZ VIE GRZ SZG KLU INN
101 Мозамбик
MPM VPY BEW POL TET MNC VNX APL UEL VXC INH
102 Уганда
EBB JIN RUA KBG PAF
103 Япония
AXT AXJ HSG IWO IWK IWJ MYJ HKD HAC KIX OIM SYO KIJ OIR UBJ TSJ NGO NGS FUJ FUK TKN TTJ TKS TRA UEO SHB SHM RNJ OIT KKX TJH OKA OKE OKD KKJ OKI OKJ KCZ HNA ISG ASJ IKI OBO DNA ITM MMY NTQ MMJ MMD TAK MMB KOJ YGJ MSJ IBR UKB ONJ MBE GAJ HIJ IZO TNE KTD FKS WKJ NKM OGN SDJ NRT
104 Нигер
AJY NIM ZND
105 Бразилия
MII OAL URG CPV PAV RVD BVH IOS PET JOI RIA OPS XAP GIG BYO LAJ IPN BVB MAB THE UBA CXJ JDO CKS BEL CMG VDC FLN LDB ROO SDU PNZ TJL AFL IGU GRU RBR SLZ DIQ VIX SS MAJO TBD UT CZS ATM REC DOU CGH PMW TXF CGB JTC PVH CGR BSB FEC FEN CAW PFB AUX CLV TFF PLU LEC BRA BPG BPS CAC AAX FOR PPB GYN SJP POA IZA STM AJU VAL CNF MOC GVR CWB ARU IMP JPA VAG CFB MMC PHB
106 Гвинея
CKY
107 Панама
CTD PAC BOC DAV PTY RIH CHX BLB PUE
108 Rep. Молдовы
KIV
109 Коста-Рика
TMU LIO GLF LIR XQP TNO TTQ PMZ FON PJM NOB SYQ SJO
110 Люксембург
ЛЮКС
111 Багамы
AXP RCY CCZ NAS SML ZSA GHB NET CRI GGT BIM TCB MYG TZN ELH RSD MHH FPO IGA CAT SAQ TYM LGI TBI
112 Чад
NDJ
113 Гибралтар
GIB
114 Ирландия
CFN NOC SNN KIR DUB ORK
115 Палау
ROR
116 Нигерия
AKR LOS ILR SKO MIU QOW IBA QRW ABB YOL BNI JOS ENU ABV KAD PHC KAN CBQ QUO
117 Эквадор
LOH GYE UIO SCY GPS OCC CUE ESM SNC MEC LGQ
118 Чешская Республика
PRG OSR BRQ KLV
119 Австралия
WLP CPD BWT FIZ PKE BYP MJK ALH MNE PQQ CMA TSV EDR LST LSY WGA CBI CBR CTL CTN GLT AUU PUG MMM NTL NTN MMG SYD DPO HIS ONG KFE HID MKY OAG ONS ABM KTR ABYT HGD KTA BHQ BNHS CFM DBO OCM CED BME MGB WUN WYA ISA ASP DGE LNO RMA JCK CMD GTE GTS HVB PMK GYL KWM NRA GFN MCY MCV GFF LDH MQL HBA WEI BNK KNX BNE NIF PHE WIN PHQ EMD DMD КУПИТЬ ПОЛУЧИТЬ BUC OLED MHC PUC CVQ MKR CVC ZNE LVO IRG ARM NAA EPR DRW TIS CCL TMW RVT MYA BQB BQL WME FLS ROK CAZ MNG TRO BDB CJF PBO LRE AVV HTI GOV TEF BKQ CUQ DNM ELC ADL LEA MEB MEL XTO LER SGO CNS OOL KJ CNG
120 Иран
OMH AEU AZD MRX GBT XBJ HDM GSM IFN DEF BUZ AWZ LFM KSH IKA PGU ZBR TBZ IIL KHD RAS ADU ABD MHD BDH SYZ AJK RZR AFZ SRY BND YEH BJB ZAH NSH THR SDG KIH LRR KER
121 Алжир
AAE TMR TMX GJL GHA TID AZR TGR VVZ TEE BMW BSK HME IAM ELG LOO DJG BLJ TLM ELU MZW INZ BJA ALG CBH OGX TIN ORN CZL QSF
122 Сальвадор
SAL
123 Тувалу
ВЕСЕЛЬЕ
124 Маршалловы острова
KWA MAJ
125 Чили
CPO IQQ CCP SCL LSC WPU WPR CJC ZAL BBA ZOS IPC ANF ZCO PNT PMC ARI PUQ
126 Пуэрто-Рико
CPX МАЗ BQN VQS PSE SIG SJU
127 Бельгия
KNO KJK BRU LGG ANR OST CRL
128 Кирибати
CXI TRW
129 Гаити
PAP CAP
130 Белиз
SPR BZE
131 Гонконг
HKG
132 Сьерра-Леоне
SRK FNA KBS
133 Грузия
АВТОБУС ТБС КУТ
134 Гамбия
BJL
135 Филиппины
SUG TAG DVO VRC BCD PAG BXU USU TWT CRK DPL CRM GES PPS CYP CGM CEB CYU CYZ CGY WNP BSO MNL DGT ILO MBT TDG ZAM KLO RXS OMC LAO OZC CBO MPH TBH SJI TAC LGP TUG
136 Французская Гвиана
CAY
137 Марокко
CMN GLN AGA ERH RAK TTU OUD TTA ESU AHU TNG NDR FEZ RBA OZG OZZ
138 Намибия
ERS WDH LUD OND WVB NDU MPA KAS OMD
139 Гернси
GCI ACI
140 Таиланд
LOE NAK USM DMK HDY NAW KOP TST ROI PRH CEI BKK KDT NNT NST CJM UTH LPT THS CNX HGN UTP BFV HKT UNN MAQ URT HHQ UBP KBV TDX SNO PHS KKC
141 Швейцария
ACH GVA BRN LUG ZRH
142 Гренада
GND
143 Остров Мэн
МОМ
144 Португалия
BGC CVU FLW FNC LIS SMA PRM PIX PXO FAO TER VRL SJZ GRW PDL VSE HOR OPO
145 Эстония
KDL URE TAY TLL
146 Уругвай
МВД РЧ НДП
147 Мексика
PAZ CPE TIJ AGU OAX CUL TAP TAM MID JAL TPQ ZIH MZT MAM GUB CME CEN HMO NLD HUX UPN TRC BLM PBC CJS LAP MXL LZC ACA CTM PVR DGO ZLO CUU VER PDS CZM TLC CUA CUN LTEXM CLJ GD Тренажерный зал QRO PXM MTY REX SLW SLP MTT MLM ZCL VSA
148 Ливан
BEY
149 Узбекистан
FEG BHK KSQ AZN TAS UGC NCU SKD NMA TMJ NVI
150 Тунис
TOE DJE TUN GAF GAE MIR NBE SFA
151 Джибути
JIB
152 Руанда
KME KGL GYI
153 Антигуа и Барбуда
ANU
154 Испания
VLL BCN ACE ILD REU IBZ FUE VDE TFS AGP BIO VGO VLC VIT SPC SCQ PMI MAD OZP MLN GRX GMZ MJV XRY GRO EAS LPA SVQ TFN SDR LEI ALC LEN CDT LCG ZAZ OVD PNA MAH RJL BJZ
155 Колумбия
BGA EOH AXM UIB RVE NQU PDA GPI EYP LQM IPI APO MZL PEI VUP PCR CRC FLA TCO BUN PTX BOG VGZ PSO CZU NVA SMR ACR CTG TME COG MDE BSC MVP AUC CLO TLU ADZ CUC SJE VVC LET PUQN
156 Бурунди
БЖМ
157 Тайвань
SMT TSA RMQ HUN MFK TTT KHH CYI TPE KNH TNN MZG LZN
158 Фиджи
НАН Внедорожник LBS RTA TVU KDV ICI BFJ SVU LKB KXF VBV
159 Барбадос
BGI
160 Мадагаскар
DIE TMM SMS TNR MJN SVB WMN TLE FTU MOQ NOS
161 Италия
SUF FLR CIA TSF VBS NAP CTA BGY CIY PEG CAG REG OLB TAR TRN AOI PMF GOA VCE PMO LIN PNL BLQ CUF TPS BDS TRS RMI EBA LMP PSA AHO MXP VRN BRI PSR FCO
162 Бутан
PBH
163 Судан
KST PZU EGN ELF СОБАКА KRT UYL EBD MWE KSL RSS
164 палестинские территории  165 Непал
LUA SIF TMI PKR JKR BWA JMO BIR DHI KTM BDP BHR KEP
166 Сан-Томе и Принсипи
PCP TMS
167 Мальта
ГНД
168 Нидерланды
GRQ MST RTM AMS EIN
169 Суринам
PBM
170 Ангилья
AXA
171 Венесуэла
CCS MUN VLN SOM PZO LSP LFR STD BNS PMV CUM BLA MAR VIG CBL PYH BRM LRV SFD CZE
172 Микронезия (Федеративные Штаты)
ПНИ КСА ТКК ЯП
173 Израиль
TLV SDV VDA HFA ETH
174 Мьянма (Бирма)
AKY MNU KMV LIW BPE RGN TVY MDL BMO LSH KHM KYP PBU THL NYU HEH HOX SNW KAW MGU MGZ KET MOG MYT
175 Исландия
AEY GJR HFN IFJ RKV EGS SUY BIU VPN HZK GRY THO VEY KEF
176 Замбия
KAA KLB LVI MNR NLA MFU SLI ZKP LUN
177 Сенегал
ДКР ЦСК КДА ЗИГ
178 Папуа-Новая Гвинея
VAI LAE MAG GUR MXH MDU HGU PNP RAB MAS TBG LNV RMN POM UNG BUL BUA GKA WWK KMA HKN WBM TIZ KVG KCJ DAU
179 Кот-д'Ивуар
BGG SPY MJC ABJ OFI HGO BYK KEO
180 Лаосский народный дем. Rep.
NEU ODY PKZ ZVK XKH VTE LPQ LXG
181 Зимбабве
BUQ VFA HRE
182 Германия
DRS AGB BGN PAD SXF LBC HAJ HAM RLG DTM FDH HDF KSF SCN MHG XFW RBM GWT MUC RMS CGN NUE FRA FMO DUS NRN LEJ BRE ERF TXL FKB STR FMM HHN
183 Дания
CPH AAL AAR RKE SGD KRP BLL RNN EBJ
184 Казахстан
DMB AKX TSE DZN GUW CIT ALA KOV SCO KSN PPK URA PWQ PLX KGF UKK KZO
185 Польша
SZZ RZE POZ LUZ KTW BZG KRK WMI SZY IEG WRO WAW RDO LCJ GDN
186 Cent Африканская Республика
BGF BEM
187 Эритрея
КАК М
188 Кыргызстан
OSS FRU
189 Ирак
ISU NJF EBL BSR SDA BGW
190 Монтсеррат
MNI
191 Андорра  192 Тринидад и Тобаго
ВКЛАДКА POS
193 Латвия
RIX
194 Корейская Народная Республика
FNJ
195 Южный Судан
JUB
196 Гайана
OGL GEO
197 Беларусь
MSQ
198 Гондурас
RTB UII PEU SAP XPL TGU LCE
199 Экваториальная Гвинея
SSG BSG
200 Египет
HBE CAI ASW ATZ RMF HMB ABS HRG LXR SSH
201 Никарагуа
BZA SIU NCR BEF MGA WSP PUZ
202 Сингапур
ГРЕХ
203 Сербия
INI BEG KID
204 Ботсвана
GBE BBK MUB FRW
205 Соединенное Королевство
EOI BOH EXT PIK NQY LYX LBA GLA SOU WRY BFS SOY LPL LHR GXH NWI SYY MAN EMA BEB LKZ CEG НО LSI VLY LDY HUY TRE CSA BLK OXF DSA CBG BR INV LCY KOI GLO BZZ ISC COL ILY BRIC SEN DND N MME OBN CVT CAL PPW STN CWL ABZ NRL BHD BHX NCL LGW
206 Конго
KND BZV KMN KMK LIQ BUX KWZ BKY KRZ FKI MDK MJM GMA FMI FIH GOM KEE PNR KGA FBM KGN
207 Греция
Артикул PAS SMI JSH ATH SKG AXD KSO KSJ AOK JSI JKL JMK JKH PVK JSY IOA JTY ZTH HER JIK MLO MJT CHQ EFL JTR KLX KZS KGS KZI LXS KVA JNX GPA KIT LRS RHO CFU
208 Парагвай
АГУ АГТ
209 Хорватия
ЗАД СПУ OSI PUY ZAG BWK RJK DBV
210 Rep.No related posts.

Разное
