Как подключить блок питания к компьютеру: подробная инструкция подключения проводов

Блок питания можно назвать «сердцем компьютера», ведь без него даже самое навороченное «железо» не будет работать. От него питается материнская плата, видеокарта, процессор, жесткий диск и все другие комплектующие. Отличаются блоки питания друг от друга мощностью, и при планомерном обновлении «железа» компьютера может потребоваться заменить блок питания. Сделать это несложно, но многих пользователей пугает обилие проводов, которые идут непосредственно от самого блока питания. В них нет ничего сложного, и ниже мы подробно рассмотрим, как снять старый блок питания, установить на его место новый и какой из проводов для чего служит.

Как отключить блок питания

Перед установкой нового блока питания нужно отключить старое устройство с его места. Делается это очень просто. Сам блок питания расположение в верхней части корпуса системного блока, чаще в его конце. Если снять крышку с корпуса, можно видеть, что к блоку питания идет множество проводов.

Снять блок питания можно следующим образом:

1. Сначала обязательно отключите блок питания от сети, вынув из него провод. Рекомендуем также подождать после этого 3-4 минуты, чтобы накопившееся электричество рассеялось и не навредило комплектующим компьютера при отключении блока питания;
2. Далее необходимо отключить все провода, которые идут от блока питания к компонентам компьютера. Здесь важно отметить, что из самого блока питания никакие провода доставать не нужно. При этом обратите внимание, что провода могут идти не только непосредственно к материнской плате, видеокарте, дискам и так далее, но и к переходникам;
3. Заключительный шаг при демонтаже блока питания – это снятие его с креплений. Открутите винты, расположенные на задней части корпуса, которые удерживают блок питания, после чего вытащите его. Рекомендуем проделывать данную операцию, положив системный блок на бок. Это нужно сделать для того, чтобы блок питания при ослаблении винтов не упал на видеокарту и другие комплектующие, закрепленные на материнской плате.

На этом можно считать отключение блока питания завершенным.

Как подключить блок питания к компьютеру

Подключение блока питания к компьютеру происходит практически так же, как и отключение, но в обратном порядке. Важно здесь правильно подключить все провода, идущие от блока питания, в необходимые разъемы.

Рассмотрим последовательно подключение блока питания:

1. Первым делом его необходимо аккуратно поместить в корпус системного блока на место старого блока питания. Здесь крайне важно не уронить блок питания на материнскую плату и другие комплектующие. Лучше положите компьютер на бок и аккуратно установите блок;
2. Далее прикрутите блок питания к обратной части корпуса компьютера при помощи винтов, надежно его зафиксировав;
3. Следом переходите к подключению проводов в соответствующие разъемы . Рассмотрим провода, которые имеются практически в каждом блоке питания:

Когда все разъемы будут подключены, можно включать компьютер. Убедитесь, что на самом блоке питания переключатель стоит в положении On. Если все разъемы подключены правильно, компьютер должен запуститься. Если этого не происходит, проверьте правильность подключения разъемов и убедитесь, что все они надежно закреплены.

Загрузка…

Подключение блока питания к материнской плате: 3 шага

Почти всем частям аппаратной начинки ПК нужно питание, которое им обеспечивает специальное устройство. Оно ставится на материнку, а затем провода от него подключаются к другим девайсам. Как подсоединить такой элемент к плате правильно — в статье.

Какие функции выполняет блок питания

Этот компонент — источник электроэнергии, который:

• превращает ток из переменного в постоянный для обеспечения энергией начинки компьютера;
• стабилизирует электроэнергию, защищая комплектующие системы от сгорания при перепадах напряжения в сети;
• помогает поддерживать оптимальную температуру, поскольку оснащен вентилятором.

Примечание

: если система собрана в корпусе с расположенным вверху БП, то его кулер почти не охлаждает другие элементы, но если он размещен снизу — воздух циркулирует лучше, охватывая большее количество компьютерных деталей.

Как подключить блок питания к материнской плате

Делается это в три коротких этапа. Лучше сфотографировать подключенный БП, который нужно менять, перед тем, как снять его с материнской панели. Это поможет не забыть, какой кабель куда нужно воткнуть.

Читайте также: Какие разъемы есть на материнской плате и какие у них названия: ликбез в 4 разделах

Отключаем старый блок питания

Если пользователь не собирает новый системник, и задача состоит только в том, чтобы поменять БП, то сперва нужно демонтировать ранее поставленный девайс.

Как делать:

1. Перед извлечением устройства необходимо полностью обесточить системный блок, после чего вынуть сетевой кабель непосредственно из БП. Рекомендуется подождать 3-5 минут, пока накопленная электроэнергия рассеется, а также надеть электростатический браслет — все это обеспечит безопасный демонтаж.

2. Вынимать блок питания лучше, положив корпус ПК на бок. Тогда при ослаблении фиксаторов БП не упадет на другие элементы.

3. Открыть корпус и все провода, которые идут от питающего устройства к комплектующим, переходникам, отсоединить.

Примечание: из самого блока никакие провода доставать не нужно.

4. Выкрутить фиксирующие винтики, которые располагаются на тыльной части корпуса, и вынуть девайс.

Узнайте: Какой процессор лучше для игр, AMD или INTEL — выбираем из 2 производителей

Монтаж нового блока питания

Схема БП практически идентична процессу демонтажа, только все делается в обратном порядке:

• Поместить устройство в корпус.
• Прикрутить крепежные винты.

• Подключить все кабели в нужные разъемы на материнке и не забыть подсоединить провода к девайсам, которые требуют подпитки: процессору, видеоадаптеру.

Полезно: Совместимость процессора и материнской платы — как подобрать комплектующие: гайд в 3 разделах

Подключение

Для всех блоков питания есть стандартный набор кабелей. Что и для чего предназначено — в таблице.

Провод	Назначение
6 или 8 пинов	Для дискретной видеокарты.
	Используется не всегда, так как графические девайсы малой мощности не нуждаются в дополнительном питании. Часто оно необходимо топовым игровым моделям, выпущенным ASUS, GIGABYTE и другими ведущими производителями.
4 или 6 пинов	Служит для питания центрального процессора.
20 пинов	Питает материнскую плату. Иногда в одной связке с ним может идти четырехконтактный коннектор.
коннектор SATA	Для подключения накопителей.
FDD	Интерфейс, питающий кардридер.

Примечание: MOLEX — устаревший разъем,. который раньше использовали для подключения винчестеров с PATA. Его редко, но можно встретить на современных моделях БП.

Инструкция: Установка процессора на материнскую плату: 3 шага

Что делать, если компьютер не включается

Если компьютер не реагирует на попытки включения после замены БП — возможно, что-то сделано неверно: не до конца подсоединен кабель или же к блоку питания подключены не все комплектующие.

Важно проверить корректность соединения всех элементов сборки, а также обратить внимание на положение кнопки на самом БП: она должна быть включенной.

Нужно посмотреть, есть ли напряжение в сети, подключив любой другой электроприбор. В моделях с усиленной защитой от перепадов напряжения, например, Proton 850W, может сработать блокировка при сильно заниженном или завышенном вольтаже.

Стоит открыть корпус и осмотреть визуально «внутренности», проверить надежность и корректность подключения составляющих системы. Можно попробовать отключить все периферийные девайсы и запустить комп повторно.

Совет: не лишней будет регулярная чистка ПК от пыли, которая может привести к нестабильной работе, поскольку мешает охлаждению. Бывает, что она просто засоряет контактную часть, из-за чего БП не сможет взаимодействовать с материнкой.

В тему: Как проверить блок питания для компьютера: правильная проверка БП 4 способами

Как видно, присоединить блок к «матери» и другим внутренним составляющим PC нетрудно. Главное — действовать аккуратно и помнить, для чего предназначен каждый кабель.

Распиновка разъемов питания компьютера | 2 Схемы

Приводим справочные данные на цветовую маркировку и расположение проводов в гнёздах и штекерах ПК. Распиновка и подключение проводов блока питания и других основных модулей компьютера должно быть проведено аккуратно и безошибочно, чтоб не допустить замыкания при работе. Выясним, какое напряжение подается и на какие провода. Если нужны остальные гнёзда — читайте полный справочник по ПК разъёмам

Цветовая маркировка

В обычных БП ПК используется 9 цветов, обозначающих роль проводов:

• Черный — общий провод, он же заземление или GND
• Белый — напряжение -5V
• Синий — напряжение -12V
• Желтый — подает +12V
• Красный — подает +5V
• Оранжевый — подает +3.3V
• Зеленый — отвечает за включение (PS-ON)
• Серый — POWER-OK (POWERGOOD)
• Фиолетовый — дежурное питание 5VSB

Все разъёмы компьютера — название и фото

Всего при работе БП используется 8 типов разъемов, их вид и названия представлены на фото. Чтобы включился блок питания AT-ATX — надо замкнуть GND и PWR SW коннекторы. Он будет работать до тех пор, пока они замкнуты.Если используете его отдельно — ставьте на эти контакты кнопку.

Распиновка проводов разъема блока питания

Распиновка на разъем питания жесткого диска sata и esata

Схема распиновки контактов питания видеокарты

Как получить другое напряжение с БП

ПОЛОЖИТЕЛЬНОЕ	НОЛЬ	РАЗНОСТЬ
+12		+12
+5	-5	+10
+12	+3.3	+8.7
+3.3	-5	+8.3
+12	+5	+7
+5		+5
+3.3		+3.3
+5	+3.3	+1.7

Встречаются ситуации, когда подключаемое устройство требует для своей работы такого напряжения, которое БП выдавать не способен. В этих случаях приходится извращаться. Допустим, наше дополнительное устройство (пусть это будет освещение) работает от напряжения 8.7 вольт. Его мы можем получить комбинацией проводов, которые выдают +12V и +3.3V. Для удобства, все возможные комбинации приведены в таблице.

Блок питания для светодиодной ленты: схемы, подбор

Диоды являются самым простым современным способом организовать дешевое освещение. Предлагаем рассмотреть, как сделать и подключить своими руками блок питания для светодиодной ленты, а также расчет мощности и подбор устройства.

Назначение блока питания

Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.

Фото — Блок питания для светодиодной ленты

Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища. Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам. Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах). Рассмотрим, как правильно выбрать блок питания:

1. Определите нужное напряжение.

Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.

2. Определите ​​общую длину ленты освещения.

После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.

3. Подобрать мощность бока питания.

Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы. Очень важно не экономить на приспособлении с нужной мощностью.

4. Расчет прибора.

Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.

5. Монтаж блока.

Теперь осталось только собрать блок питания и ленту в одну рабочую систему. Если Вы не используете компьютерный трансформатор, то Вам нужно:

Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.

Фото — Подключение блока питания

Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.

Фото — Компактный блок питания для светодиодной ленты

После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.

Видео: подключение светодиодной ленты к блокам питания

Как сделать блок питания

Самостоятельно сделать блок питания для светодиодов достаточно просто. Для ленты на 20 ячеек Вам понадобится:

1. Трансформатор на 12 Вольт, который может передавать ток на 1 А;
2. Диодный мост с конденсатором;
3. Микросхема КР142ЕН8Б (или 7812), которая будет необходима для радиатора (ели блок питания гудит, то это проблема именно данной детали).

Соединяем все приспособления по стандартной схеме и подключаем самодельный проводник к ленте. Собрать блок можно в старый корпус от обычного мини-трансформатора, в нем же и скрыт провод. Для удобства ниже представлена схема цепи блока питания для светодиодной ленты:

Фото — Схема цепи блока питания для светодиодной лентыФото — Схема светодиодной ленты с блокомФото — Подключение светодиодной ленты к сети

Обзор цен

Правильно соединить все части схемы не каждому под силу, поэтому часто более выгодно приобрести уже готовый трансформатор. Купить компактный и герметичный блок питания можно в любом магазине электрических товаров.

Город	Цена блока питания на SLG-BP-50-24
Барнаул	350
Брянск	300
Воронеж	320
Красноярск	300
Одесса	350
Саранск	300
Тверь	300
Уфа	320
Харьков	350

Стоимость приборов может варьироваться в зависимости от производителя (Китай будет дешевле), или дополнительного функционала (с дистанционным управлением, датчиками движения и т. д.). При необходимости вполне возможна самостоятельная переделка прибора под свой вкус и потребности.

Почему компьютер выключается сразу после включения

Эта проблема с компьютером достаточно распространена. Как только он включается, так сразу же и выключается. А ведь прошли считанные секунды.

Как правило, картина такова. Нажимаешь на кнопку включения. Начинается процесс включения. Уже заводятся все вентиляторы. А потом, спустя некоторый короткий период времени, компьютер полностью выключается. Причем достаточно часто происходи и такое, когда при втором нажатии кнопки включения компьютер вообще не включается.

Может быть и по-другому. Скажем, компьютер выключается сразу после того, как его включили. Однако при повторном включении все начинает работать нормально.

Давайте рассмотрим ситуацию, если компьютер все-таки включается на несколько секунд, а потом отключается. Что нужно делать? Как определить, в чем причина поломки?

Первым делом нужно сказать следующее: компьютер (системный блок) сразу через пару секунд после старта отключается почти всегда потому, что в цепи питания происходит короткое замыкание.

Если есть такая поломка, то ремонт компьютера предусматривает, что вы найдете модуль, который стал причиной сбоя. Эту деталь потом нужно будет отремонтировать в мастерской. Либо придется ее заменить на новую деталь.

ВАЖНО! Подчеркнем при этом: прежде, чем приступать к делу, нужно обратить внимание на такой нюанс. Проверьте, не залипает ли на системном блоке кнопка включения-выключения? Это часто является причиной рассматриваемой проблемы.

Когда проблема появляется после чистки или сборки ПК

Представим, что проблема с выключением компьютера обозначилась сразу, как только вы включили компьютер, который был только-только собран. Или тогда, когда произвели замену определенных компонентов, но при этом при включении не отображается экран POST. На экране нет отображения ни логотипа БИОС, ни каких-либо иных данных. В таких ситуациях первым делом, нужно убедиться, что питание процессора подключено.

Как правило, питание от блока питания к материнской плате осуществляется по паре шлейфов. Один шлейф широкий. Второй — узкий. Они могут быть 4- или 8-контактными. Могут быть помечены как ATX_12V. Именно благодаря последнему и обеспечивается питание процессора.

Если он не подключен, то может быть и такая ситуация, когда компьютер выключается сразу после включения, а экран монитора черный. Если разъем 8-контактный, то от блока питания к нему может подключаться пара 4-контактных коннекторов. Они «собираются» в один 8-контактный разъем.

Возможен и такой вариант. Замыкание корпуса и материнской платы. Оно возникает по самым разным причинам. И вам, прежде всего, необходимо убедиться, что материнская плата прикреплена к корпусу с использованием монтажных стоек. И эти стойки точно прикреплены к монтажным отверстиям, что в материнской плате. А контакты для заземления платы металлизированы.

Проблема может появиться и после того, когда вы почистили компьютер, удалили пыль, поменяли термопасту или кулер. При первом включении монитор что-то показывает. Значит, это еще один симптом. Ведь после первого включения компьютер не выключается дольше, чем при включениях последующих. Это означает, что вы что-то сделали не так. Это очень напоминает резкий перегрев.

ВАЖНО! Причиной тому может стать воздушный зазор, который образовался между радиатором и крышкой процессора, толстым слоем термопасты. А иногда можно увидеть и вовсе такую ситуацию: на радиаторе – заводская наклейка из полиэтилена или бумаги, и он вместе с ней помещается на процессор.

Здесь нужно подчеркнуть, что есть такие термопасты, которые проводят электричество. И когда их неправильно наносят, то они могут замкнуть контакты на процессоре. В данной ситуации нередко возникают проблемы с включением компьютера.

Что еще следует подвергнуть проверке

— Проверьте, хорошо ли произведена установка видеокарты. В некоторых случаях требуется приложить усилие. Проверьте, подключено ли к видеокарте дополнительное питание.

— Проверяли ли вы включение с одной планкой оперативной памяти в первом слоте? Правильно ли установлена оперативная память?

— Правильно ли установлен процессор? Не изогнуты ли на нем ножки?

— Подключен ли кулер процессора к питанию?

— Правильно ли подключена передняя панель системного блока?

— После смены CPU или материнской платы нужно установить, поддерживает ли материнская плата и ревизия БИОС установленный процессор?

— В том случае, когда вы производили установку новых SATA-устройств, будь то приводы или диски, нужно проверить, осталась ли проблема, когда их отключают.

ПК выключается, даже если не было работ внутри него

Компьютер функционировал нормально, но вдруг начал выключаться при включении, хотя каких-либо действий внутри корпуса нет. В том случае, когда не выполнялись работы, при выполнении которых нужно было вскрыть корпуса, а также отключить или подключить оборудование, проблема может быть вызвана такими причинами.

— Компьютер старый. Проблемы создают пыль, замыкания, контакты.

— Вышел из строя блок питания. Признаком того, что дело именно в этом может стать следующее. Ранее компьютер включался не с первого раза, а со второго-третьего и т.д. Нет сигналов БИОС о проблемах, если они присутствуют.

— Проблемы с оперативной памятью, контактами на ней.

— Проблемы БИОС. Особенно в том случае, когда он обновлялся. Есть смысл сбросить БИОС материнской платы.

Реже встречаются проблемы с самой материнской платой или с видеокартой. Если вдруг появились проблемы с видеокартой, то, когда есть интегрированный видеочип, рекомендуем снять дискретную видеокарту и подключить монитор к встроенному выходу.

Есть и такой дополнительный вариант. Отключаем все оборудование за исключением кулера и процессора. То есть извлекаем оперативную память, дискретную видеокарту и отключаем диски. А потом пытаемся включить компьютер.

Когда он включается и не выключается, а, допустим, пищит, то в конкретном случае это нормально. И потому затем уже можно производить установку компонентов по одному. Обращаем внимание на то, что каждый раз перед этим необходимо обесточивать компьютер. Тогда можно будет установить, какой из элементов дает сбой.

ВАЖНО! Если у вас блок питания проблемный, то метод, о котором мы только что рассказали, может не подойти. Тогда, если есть такая возможность, попробуйте включить компьютер с другим блоком питания, который будет гарантированно рабочим.

Из-за чего происходит короткое замыкание в компьютере?

Перечислим причины, из-за которых чаще всего бывает замыкание:

— Установка модулей компьютера произведена неправильно. Допустим, вы приобрели планку памяти или процессор и неправильно их вставили. Тогда компьютер после старта включится на пару минут и выключится.

— В компьютере нарушен контакт в разъемах. Есть нарушения полярности подключения. Возможно, есть разрушения изоляции в проводке. Такое бывает при частом подключении-отключении жесткого диска, блока питания, а также тогда, когда пользователь играет с кулерами.

— При чистке ноутбука или компьютера были нарушены правила. На процессорный сокет или контактную площадку попала токопроводящая термопаста, и в результате нет возможности завести компьютер.

— Материнская плата компьютера вышла из строя, поскольку она плохо охлаждалась, а также были нарушены правила эксплуатации. При этом очень часто выходит из строя обвязка центрального процессора. После этого на материнской плате возникает короткое замыкание.

— Блок питания не соответствует по мощности и/или не качественный. Этот источник питания, если постоянно испытывает чрезмерную нагрузку, выходит из строя быстро. Компьютер включается, однако не с первой попытки. Он зависает, когда играешь или смотришь видео.

ВАЖНО! Чтобы лучше понять проблему, связанную со спонтанными выключениями компьютера в течение нескольких секунд после того, как его включают, нужно иметь представление, как действуют современные стационарные компьютеры.

Причины обесточивания ПК в первые несколько секунд

Именно блок питания отключает компьютер, если испытывает большие нагрузки или происходит замыкание. Поскольку существует системы обратной связи, то он с ее помощью осуществляет контроль напряжения во всех цепях стационарного компьютера, а также реагирует, если увеличивается нагрузка или возникло короткое замыкание.

Каждый девайс, у которого есть современный импульсный блок питания ATX , обладает этой функцией, которая работает одинаковым образом:

1. Блок питания включается, как только нажимаешь на кнопку включения компьютера, и проводит самодиагностику.
2. Блоком питания подается на материнскую плату напряжение 5 вольт.
3. Получает сигнал PG «Питание в норме» (англ. Power Good)).
4. Продолжает работу.

ВАЖНО! При любом сбое на каком-нибудь из этих этапов компьютер не будет запускаться.

Как локализуется проблема?

Если есть проблема с питанием, то возможны такие последствия:

— Не будет реакции на кнопку включения компьютера (блока питания). Короткое замыкание, или у блока питания аппаратный сбой.
— Кулер на блоке питания делает несколько вращений. Короткое замыкание или сбой блока питания, материнской платы.
— Кулер на центральном процессоре начинает вращаться и выключаться через секунду-две. Короткое замыкание, сбой на материнской плате или другом модуле.

Распространенные поломки, при которых ПК отключается сразу после включения

Выключение компьютера — это только следствие. Причиной же может быть:

— Проблема в самом блоке питания. Он запылился. Конденсаторы вздулись. Транзисторы разрушены. Разбираем — проверяем — производим замену.

— Проблема в нарушении контакта разъемов и штекеров ноутбука, компьютера. Провода окислились, штекеры расшатались, пайка плохая. Все это может быть основанием для проблем с включением.

Идет включение на несколько секунд, срабатывает защита с последующим выключением. Данный процесс получается циклический. Это значит, что, когда вы обесточите устройство, а потом опять его включите, то случится то же самое — включение, 3 секунды, защита, выключение.

— Проблема в питаемых устройствах и модулях — материнская плата компьютера, схема питания ноутбука и пр. Оцените все визуально и первым делом — обвязку центрального процессора. Проведите диагностику. Прозвоните цепи.

Где проблемы возникают чаще всего?

В каких модулях компьютера чаще происходят подобные поломки? Где нужно искать проблему?

1. Чаще всего выходят из строя в стационарных компьютерах ШИМ питания центрального процессора. Расположен он на материнской плате. Рядом с кулером центрального процессора.

Ищем там, где осуществляется подключение 4-6-8 пинового 12v коннектора. Схема необходима для того, чтобы питать центральный процессор, улучшать качественные характеристики напряжения на входе.

В некоторых случаях поломку определяют по конденсаторам, которые вздулись, и по мосфетам на плате, которые выгорели.

2. Проблемы с видеокартой. Нередко выходит из строя цепь дополнительного питания мощной видеокарты, из-за чего происходит короткое замыкание.

3. Цепи на материнской плате — питание чипсета, оперативной памяти. В данном случае обычно выгорают мосфеты. Могут также «вспучиваться» от перегрева электролитические конденсаторы. Они теряют много емкости или «коротят».

4. К выключению компьютера также приводят испорченные USB порты при механическом повреждении.

5. Любое другое устройство, которое подключено к блоку питания, становится источником проблемы: жесткий диск, DVD, PCI устройства,

ВАЖНО! Если компьютер, ноутбук включается и выключается сразу или же через пару секунд, то нужно провести диагностику. Она сводится к тому, чтобы установить тот компонент, который дал сбой, а потом его заменить. Можно также отремонтировать модуль.

Бесплатную диагностику ноутбука или компьютера обычно проводят в сервисном центре. Есть и другой вариант. Нужно вызвать специалиста, который ремонтирует компьютеры, домой. Он проведет диагностику и устранит причины. Учтите, что диагностировать причину выключений компьютера в некоторых случаях становится непростым делом.

Сборка и разборка системного блока компьютера

Правила и примерный порядок сборка системного блока или разборки системного блока компьютера. Фото. Последовательность разборки системного блока ПК

Для разборки системного блока компьютера необходимо

1. обесточить блок питания
2. отключить все внешние кабели
3. снятие боковых панелей
4. достать блока питания
5. отключить HDD, SSD накопители CD, DVD устройства
6. видеокарта и доп. платы (Lan, USB)
7. демонтаж системы охлаждения
8. изъятие процессора
9. оперативная память
10. материнская плата

Важно! Соблюдайте технику безопасности!

Отключение системного блока от питания 220В

1. Нажать на кружочек, как на картинке
2. Достать вилку из розетки 220В
3. Отключить кабели (кабель монитора в том числе)

Правильное выключение блока битания. Нажимаем на кружочек

Отключаем все внешние кабели

Откручиваем винты крепления крышки

Снимаем крышку системного блока компьютера (обратите внимание, крышка держится на защелках, когда будете собирать обратно, сначала нужно плотно прижать всю панель к системнику, затем сдвинуть в бок, чтоб все защелки сели в пазы, а только потом прикручивать винты)

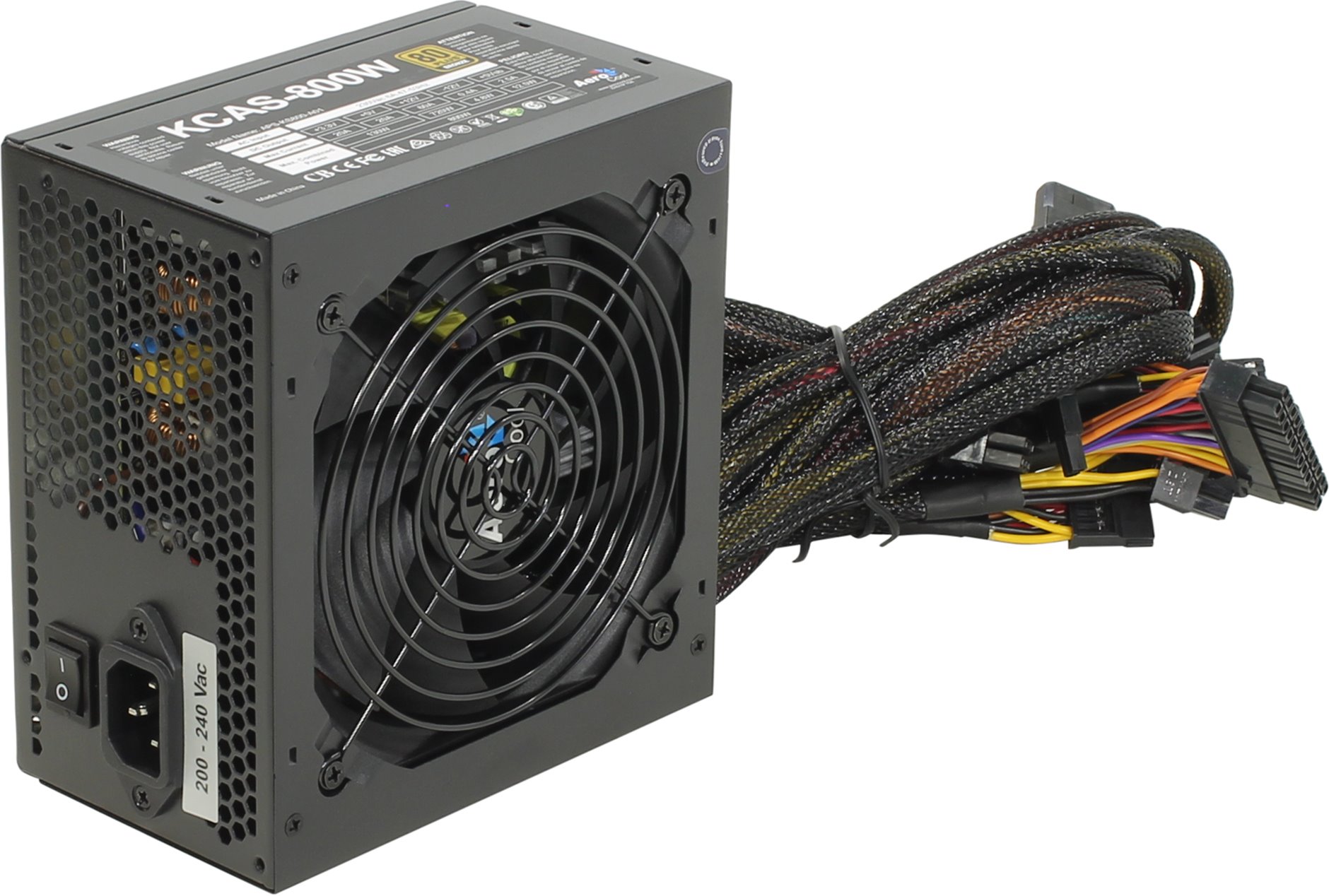

Как отключить и достать блок питания

1. Отключите шлеей питания процессора
2. Шлейф питания материнской платы
3. Шлейф питания видеокарты
4. Питание HDD SSD CD DVD
5. Открутите 4 винта крепления

Отключите шлеей питания процессора (так же бывает на 8 контактов, отключается по тому же принципы)

Шлейф питания материнской платы (аккуратно, придерживайте материнскую плату)

Шлейф питания видеокарты, отключаем — принцип тот же

Отключаем носители данных HDD, SSD и устройства приема и обработки CD, DVD

В 2020 году самый распространненый типо подключения — SATA. Далее на фото.

Отключаем все устройства. разъемы имеют Г-образные ключи, не перепутайте их верх ногами!

Г-образные ключи SATA

Все, теперь откручивае винты и достаем блок питания

Достаем видеокарту

Чтобы достать видеокарту, нужно

1. Отключить питание
2. Открутить винты крепления
3. Нажать на защелку и изъять карту

Откллючам питание и откручиваем винты

Нажимаем на защелку и изымаем видео-карту

Как достать, установить, заменить процессор

1. Снимаем охлаждение
2. Достаем процессор

Снимаем охлаждение, поворачиваем заглушки

Охлаждение крепится либо пластиковыми заглушками, либо простыви винтами. Винты открувиваются отверткой, заглушки руками

Обратите внимание, когда будете устанавливать вентилятор — пластиковые заглушки нужно вставить плотно и до упора, и только потом поворачивать!

Достаем процессор

Процессоры бывают разных моделей и производителей, главное знать, что они установлены в соответствии с ключами(пазлами)

Достаем, вставляем, меняем оперативную память

Обратите внимание, у оперативной памяти есть установочный вырез. Не перепутайте!

Схемы блоков питания и не только.

Утилиты и справочники.

cables.zip — Разводка кабелей — Справочник в формате .chm. Автор данного файла — Кучерявенко Павел Андреевич. Большинство исходных документов были взяты с сайта pinouts.ru — краткие описания и распиновки более 1000 коннекторов, кабелей, адаптеров. Описания шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио, фото и видео аппаратура, игровые приставки и др. техника.

Конденсатор 1.0 — Программа предназначена для определения ёмкости конденсатора по цветовой маркировке (12 типов конденсаторов).

Transistors.rar — База данных по транзисторам в формате Access.

Блоки питания.

Разводка для разъемов блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов:

Таблица контактов 24-контактного разъема блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов

Конт	Обозн		Цвет	Описание
1	3. 3V		Оранжевый	+3.3 VDC
2	3.3V		Оранжевый	+3.3 VDC
3	COM		Черный	Земля
4	5V		Красный	+5 VDC
5	COM		Черный	Земля
6	5V		Красный	+5 VDC
7	COM		Черный	Земля
8	PWR_OK		Серый	Power Ok — Все напряжения в пределах нормы. Это сигнал формируется при включении БП и используется для сброса системной платы.
9	5VSB		Фиолетовый	+5 VDC Дежурное напряжение
10	12V		Желтый	+12 VDC
11	12V		Желтый	+12 VDC
12	3.3V		Оранжевый	+3.3 VDC
13	3.3V		Оранжевый	+3. 3 VDC
14	-12V		Синий	-12 VDC
15	COM		Черный	Земля
16	/PS_ON		Зеленый	Power Supply On. Для включения блока питания нужно закоротить этот контакт на землю ( с проводом черного цвета).
17	COM		Черный	Земля
18	COM		Черный	Земля
19	COM		Черный	Земля
20	-5V		Белый	-5 VDC  (это напряжение используется очень редко, в основном, для питания старых плат расширения. )
21	+5V		Красный	+5 VDC
22	+5V		Красный	+5 VDC
23	+5V		Красный	+5 VDC
24	COM		Черный	Земля

typical-450.gif — типовая схема блока питания на 450W с реализацией active power factor correction (PFC) современных компьютеров.

ATX 300w .png — типовая схема блока питания на 300W с пометками о функциональном назначении отдельных частей схемы.

ATX-450P-DNSS.zip — Схема блока питания API3PCD2-Y01 450w производства ACBEL ELECTRONIC (DONGGUAN) CO. LTD.

AcBel_400w.zip — Схема блока питания API4PC01-000 400w производства Acbel Politech Ink.

Alim ATX 250W (.png) — Схема блока питания Alim ATX 250Watt SMEV J.M. 2002.

atx-300p4-pfc.png — Схема блока питания ATX-300P4-PFC ( ATX-310T 2.03 ).

ATX-P6.gif — Схема блока питания ATX-P6.

ATXPower.rar — Схемы блоков питания ATX 250 SG6105, IW-P300A2, и 2 схемы неизвестного происхождения.

GPS-350EB-101A.pdf — Схема БП CHIEFTEC TECHNOLOGY 350W GPS-350EB-101A.

GPS-350FB-101A.pdf — Схема БП CHIEFTEC TECHNOLOGY 350W GPS-350FB-101A.

ctg-350-500.png — Chieftec CTG-350-80P, CTG-400-80P, CTG-450-80P и CTG-500-80P

ctg-350-500.pdf — Chieftec CTG-350-80P, CTG-400-80P, CTG-450-80P и CTG-500-80P

cft-370_430_460. pdf — Схема блоков питания Chieftec CFT-370-P12S, CFT-430-P12S, CFT-460-P12S

gpa-400.png — Схема блоков питания Chieftec 400W iArena GPA-400S8

GPS-500AB-A.pdf — Схема БП Chieftec 500W GPS-500AB-A.

GPA500S.pdf — Схема БП CHIEFTEC TECHNOLOGY GPA500S 500W Model GPAxY-ZZ SERIES.

cft500-cft560-cft620.pdf — Схема блоков питания Chieftec CFT-500A-12S, CFT-560A-12S, CFT-620A-12S

aps-550s.png — Схема блоков питания Chieftec 550W APS-550S

gps-650_cft-650.pdf — Схема блоков питания Chieftec 650W GPS-650AB-A и Chieftec 650W CFT-650A-12B

ctb-650.pdf — Схема блоков питания Chieftec 650W CTB-650S

ctb-650_no720.pdf — Схема блоков питания Chieftec 650W CTB-650S Маркировка платы: NO-720A REV-A1

aps-750.pdf — Схема блоков питания Chieftec 750W APS-750C

ctg-750.pdf — Схема блоков питания Chieftec 750W CTG-750C

cft-600_850. pdf — Схема блоков питания Chieftec CFT-600-14CS, CFT-650-14CS, CFT-700-14CS, CFT-750-14CS

cft-850g.pdf — Схема блока питания Chieftec 850W CFT-850G-DF

cft-1000_cft-1200.pdf — Схема блоков питания Chieftec 1000W CFT-1000G-DF и Chieftec 1200W CFT-1200G-DF

colors_it_330u_sg6105.gif — Схема БП NUITEK (COLORS iT) 330U (sg6105).

330U (.png) — Схема БП NUITEK (COLORS iT) 330U на микросхеме SG6105 .

350U.pdf — Схема БП NUITEK (COLORS iT) 350U SCH .

350T.pdf — Схема БП NUITEK (COLORS iT) 350T .

400U.pdf — Схема БП NUITEK (COLORS iT) 400U .

500T.pdf — Схема БП NUITEK (COLORS iT) 500T .

600T.pdf — Схема БП NUITEK (COLORS iT) ATX12V-13 600T (COLORS-IT — 600T — PSU, 720W, SILENT, ATX)

codegen_250.djvu — Схема БП Codegen 250w mod. 200XA1 mod. 250XA1.

codegen_300x.gif — Схема БП Codegen 300w mod. 300X.

PUh500W.pdf — Схема БП CWT Model PUh500W .

Dell-145W-SA145-3436.png — Схема блока питания Dell 145W SA145-3436

Dell-160W-PS-5161-7DS.pdf — Схема блока питания Dell 160W PS-5161-7DS

Dell_PS-5231-2DS-LF.pdf — Схема блока питания Dell 230W PS-5231-2DS-LF (Liteon Electronics L230N-00)

Dell_PS-5251-2DFS.pdf — Схема блока питания Dell 250W PS-5251-2DFS

Dell_PS-5281-5DF-LF.pdf — Схема блока питания Dell 280W PS-5281-5DF-LF модель L280P-01

Dell_PS-6311-2DF2-LF.pdf — Схема блока питания Dell 305W PS-6311-2DF2-LF модель L305-00

Dell_L350P-00.pdf — Схема блока питания Dell 350W PS-6351-1DFS модель L350P-00

Dell_L350P-00_Parts_List.pdf — Перечень деталей блока питания Dell 350W PS-6351-1DFS модель L350P-00

deltadps260.ARJ — Схема БП Delta Electronics Inc. модель DPS-260-2A.

delta-450AA-101A.pdf — Схема блока питания Delta 450W GPS-450AA-101A

delta500w. zip — Схема блока питания Delta DPS-470 AB A 500W

DTK-PTP-1358.pdf — Схема блока питания DTK PTP-1358.

DTK-PTP-1503.pdf — Схема блока питания DTK PTP-1503 150W

DTK-PTP-1508.pdf — Схема блока питания DTK PTP-1508 150W

DTK-PTP-1568.pdf — Схема БП DTK PTP-1568 .

DTK-PTP-2001.pdf — Схема БП DTK PTP-2001 200W.

DTK-PTP-2005.pdf — Схема БП DTK PTP-2005 200W.

DTK PTP-2007 .png — Схема БП DTK Computer модель PTP-2007 (она же – MACRON Power Co. модель ATX 9912)

DTK-PTP-2007.pdf — Схема БП DTK PTP-2007 200W.

DTK-PTP-2008.pdf — Схема БП DTK PTP-2008 200W.

DTK-PTP-2028.pdf — Схема БП DTK PTP-2028 230W.

DTK_PTP_2038.gif — Схема БП DTK PTP-2038 200W.

DTK-PTP-2068.pdf — Схема блока питания DTK PTP-2068 200W

DTK-PTP-3518.pdf — Схема БП DTK Computer model 3518 200W.

DTK-PTP-3018. pdf — Схема БП DTK DTK PTP-3018 230W.

DTK-PTP-2538.pdf — Схема блока питания DTK PTP-2538 250W

DTK-PTP-2518.pdf — Схема блока питания DTK PTP-2518 250W

DTK-PTP-2508.pdf — Схема блока питания DTK PTP-2508 250W

DTK-PTP-2505.pdf — Схема блока питания DTK PTP-2505 250W

EC mod 200x (.png) — Схема БП EC model 200X.

FSP145-60SP.GIF — Схема БП FSP Group Inc. модель FSP145-60SP.

fsp_atx-300gtf_dezhurka.gif — Схема источника дежурного питания БП FSP Group Inc. модель ATX-300GTF.

fsp_600_epsilon_fx600gln_dezhurka.png — Схема источника дежурного питания БП FSP Group Inc. модель FSP Epsilon FX 600 GLN.

green_tech_300.gif — Схема БП Green Tech. модель MAV-300W-P4.

HIPER_HPU-4K580.zip — Схемы блока питания HIPER HPU-4K580 . В архиве — файл в формате SPL (для программы sPlan) и 3 файла в формате GIF — упрощенные принципиальные схемы: Power Factor Corrector, ШИМ и силовой цепи, автогенератора. Если у вас нечем просматривать файлы .spl , используйте схемы в виде рисунков в формате .gif — они одинаковые.

iwp300a2.gif — Схемы блока питания INWIN IW-P300A2-0 R1.2.

IW-ISP300AX.gif — Схемы блока питания INWIN IW-P300A3-1 Powerman.
Наиболее распространенная неисправность блоков питания Inwin, схемы которых приведены выше — выход из строя схемы формирования дежурного напряжения +5VSB ( дежурки ). Как правило, требуется замена электролитического конденсатора C34 10мкФ x 50В и защитного стабилитрона D14 (6-6.3 V ). В худшем случае, к неисправным элементам добавляются R54, R9, R37, микросхема U3 ( SG6105 или IW1688 (полный аналог SG6105) ) Для эксперимента, пробовал ставить C34 емкостью 22-47 мкФ — возможно, это повысит надежность работы дежурки.

IP-P550DJ2-0.pdf — схема блока питания Powerman IP-P550DJ2-0 (плата IP-DJ Rev:1.51). Имеющаяся в документе схема формирования дежурного напряжения используется во многих других моделях блоков питания Power Man (для многих блоков питания мощностью 350W и 550W отличия только в номиналах элементов ).

JNC_LC-B250ATX.gif — JNC Computer Co. LTD LC-B250ATX

JNC_SY-300ATX.pdf — JNC Computer Co. LTD. Схема блока питания SY-300ATX

JNC_SY-300ATX.rar — предположительно производитель JNC Computer Co. LTD. Блок питания SY-300ATX. Схема нарисована от руки, комментарии и рекомендации по усовершенствованию.

KME_pm-230.GIF — Схемы блока питания Key Mouse Electroniks Co Ltd модель PM-230W

L & C A250ATX (.png) — Схемы блока питания L & C Technology Co. модель LC-A250ATX

LiteOn_PE-5161-1.pdf — Схема блоков питания LiteOn PE-5161-1 135W.

LiteOn-PA-1201-1.pdf — Схема блоков питания LiteOn PA-1201-1 200W (полный комплект документации к БП)

LiteOn_model_PS-5281-7VW.pdf — Схема блоков питания LiteOn PS-5281-7VW 280W (полный комплект документации к БП)

LiteOn_model_PS-5281-7VR1.pdf — Схема блоков питания LiteOn PS-5281-7VR1 280W (полный комплект документации к БП)

LiteOn_model_PS-5281-7VR. pdf — Схема блоков питания LiteOn PS-5281-7VR 280W (полный комплект документации к БП)

LWT2005 (.png) — Схемы блока питания LWT2005 на микросхеме KA7500B и LM339N

M-tech SG6105 (.png) — Схема БП M-tech KOB AP4450XA.

Macrom Power ATX 9912 .png — Схема БП MACRON Power Co. модель ATX 9912 (она же – DTK Computer модель PTP-2007)

Maxpower 230W (.png) — Схема БП Maxpower PX-300W

MaxpowerPX-300W.GIF — Схема БП Maxpower PC ATX SMPS PX-230W ver.2.03

PowerLink LP-J2-18 (.png) — Схемы блока питания PowerLink модель LP-J2-18 300W.

Power_Master_LP-8_AP5E.gif — Схемы блока питания Power Master модель LP-8 ver 2.03 230W (AP-5-E v1.1).

Power_Master_FA_5_2_v3-2.gif — Схемы блока питания Power Master модель FA-5-2 ver 3.2 250W.

microlab350w.pdf — Схема БП Microlab 350W

microlab_400w.pdf — Схема БП Microlab 400W

linkworld_LPJ2-18. GIF — Схема БП Powerlink LPJ2-18 300W

Linkword_LPK_LPQ.gif — Схема БП Powerlink LPK, LPQ

PE-050187 — Схема БП Power Efficiency Electronic Co LTD модель PE-050187

ATX-230.pdf — Схема БП Rolsen ATX-230

SevenTeam_ST-200HRK.gif — Схема БП SevenTeam ST-200HRK

SevenTeam_ST-230WHF (.png) — Схема БП SevenTeam ST-230WHF 230Watt

SevenTeam ATX2 V2 на TL494 (.png) — Схема БП SevenTeam ATX2 V2

hpc-360-302.zip — Схема БП SIRTEC INTERNATIONAL CO. LTD. HPC-360-302 DF REV:C0 заархивированный документ в формате .PDF

hpc-420-302.pdf — Схема блока питания Sirtec HighPower HPC-420-302 420W

HP-500-G14C.pdf — Схема БП Sirtec HighPower HP-500-G14C 500W

cft-850g-df_141.pdf — Схема БП SIRTEC INTERNATIONAL CO. LTD. NO-672S. 850W. Блоки питания линейки Sirtec HighPower RockSolid продавались под маркой CHIEFTEC CFT-850G-DF.

SHIDO_ATX-250.gif — Схемы блока питания SHIDO модель LP-6100 250W.

SUNNY_ATX-230.png — Схема БП SUNNY TECHNOLOGIES CO. LTD ATX-230

s_atx06f.png — Схема блока питания Utiek ATX12V-13 600T

Wintech 235w (.png) — Схема блока питания Wintech PC ATX SMPS модель Win-235PE ver.2.03

Схемы блоков питания для ноутбуков.

EWAD70W_LD7552.png — Схема универсального блока питания 70W для ноутбуков 12-24V, модель SCAC2004, плата EWAD70W на микросхеме LD7552.

KM60-8M_UC3843.png — Схема блока питания 60W 19V 3.42A для ноутбуков, плата KM60-8M на микросхеме UC3843.

ADP-36EH_DAP6A_DAS001.png — Схема блока питания Delta ADP-36EH для ноутбуков 12V 3A на микросхеме DAP6A и DAS001.

LSE0202A2090_L6561_NCP1203_TSM101.png — Схема блока питания Li Shin LSE0202A2090 90W для ноутбуков 20V 4.5A на микросхеме NCP1203 и TSM101, АККМ на L6561.

ADP-30JH_DAP018B_TL431.png — Схема блока питания ADP-30JH 30W для ноутбуков 19V 1. 58A на микросхеме DAP018B и TL431.

ADP-40PH_2PIN.jpg — Схема блока питания Delta ADP-40PH ABW

Delta-ADP-40MH-BDA-OUT-20V-2A.pdf — Ещё один вариант схемы блока питания Delta ADP-40MH BDA на чипах DAS01A и DAP8A.

PPP009H-DC359A_3842_358_431.png — Схема блока питания HP Compaq CM-0K065B13-LF 65W для ноутбуков 18.5V 3.5A, модель PPP009H-DC359A на микросхемах UC3842 и LM358.

NB-90B19-AAA.jpg — Схема блока питания NB-90B19-AAA 90W для ноутбуков 19V 4.74A на TEA1750.

PA-1121-04.jpg — Схема блока питания LiteOn PA-1121-04CP на микросхеме LTA702.

Delta_ADP-40MH_BDA.jpg — Схема блока питания Delta ADP-40MH BDA (Part No:S93-0408120-D04) на микросхеме DAS01A, DAP008ADR2G.

LiteOn_LTA301P_Acer.jpg — Схема блока питания LiteOn 19V 4.74A на LTA301P, 103AI, PFC на микросхемах TDA4863G/FAN7530/L6561D/L6562D.

ADP-90SB_BB_230512_v3.jpg — Схема блока питания Delta ADP-90SB BB AC:110-240v DC:19V 4.7A на микросхеме DAP6A, DSA001 или TSM103A

Delta-ADP-90FB-EK-rev. 01.pdf — Схема блоков питания Delta ADP-90FB AC:100-240v DC:19V 4.74A на микросхеме L6561D013TR, DAP002TR и DAS01A.

PA-1211-1.pdf — Схема блока питания LiteOn PA-1211-1 на LM339N, L6561, UC3845BN, LM358N.

Li-Shin-LSE0202A2090.pdf — Схема блоков питания Li Shin LSE0202A2090 AC:100-240v DC:20V 4.5A 90W на микросхемах L6561, NCP1203-60 и TSM101.

GEMBIRD-model-NPA-AC1.pdf — Схема универсального блока питания Gembird NPA-AC1 AC:100-240v DC:15V/16V/18V/19V/19.5V/20V 4.5A 90W на микросхеме LD7575 и полевом транзисторе MDF9N60.

ADP-60DP-19V-3.16A.pdf — Схема блоков питания Delta ADP-60DP AC:100-240v DC:19V 3.16A на микросхеме TSM103W (он же M103A) и I6561D.

Delta-ADP-40PH-BB-19V-2.1A.jpg — Схема блоков питания Delta ADP-40PH BB AC:100-240v DC:19V 2.1A на микросхеме DAP018ADR2G и полевом транзисторе STP6NK60ZFP.

Asus_SADP-65KB_B.jpg — Схема блоков питания Asus SADP-65KB B AC:100-240v DC:19V 3.42A на микросхеме DAP006 (DAP6A или NCP1200) и DAS001 (TSM103AI).

Asus_PA-1900-36_19V_4. 74A.jpg — Схема блоков питания Asus PA-1900-36 AC:100-240v DC:19V 4.74A на микросхеме LTA804N и LTA806N.

Asus_ADP-90CD_DB.jpg — Схема блоков питания Asus ADP-90CD DB AC:100-240v DC:19V 4.74A на микросхеме DAP013D и полевике 11N65C3.

PA-1211-1.pdf — Схема блоков питания Asus ADP-90SB BB AC:100-240v DC:19V 4.74A на микросхеме DAP006 (она же DAP6A) и DAS001 (она же TSM103AI).

LiteOn-PA-1900-05.pdf — Схема блока питания LiteOn PA-1900/05 AC:100-240v DC:19V 4.74A на LTA301P и 103AI, транзистор PFC 2SK3561, транзистор силовой 2SK3569.

LiteOn-PA-1121-04.pdf — Схема блока питания LiteOn PA-1121-04 AC:100-240v DC:19V 6.3A на LTA702, транзистор PFC 2SK3934, транзистор силовой SPA11N65C3.

Прочее оборудование.

monpsu1.gif — типовая схема блоков питания мониторов SVGA с диагональю 14-15 дюймов.

sch_A10x.pdf — Схема планшетного компьютера («планшетника») Acer Iconia Tab A100 (A101).

HDD SAMSUNG.rar — архив с обширной подборкой документации к HDD Samsung

HDD SAMSUNG M40S — документация к HDD Samsung серии M40S на английскомязыке.

sonyps3.jpg — схема блока питания к Sony Playstation 3.

APC_Smart-UPS_450-1500_Back-UPS_250-600.pdf — инструкции по ремонту источников бесперебойного питания производства APC на русском языке. Принципиальные схемы многих моделей Smart и Back UPS.

Silcon_DP300E.zip — эксплуатационная документация на UPS Silcon DP300E производства компании APC

symmetra-re.pdf — руководство по эксплуатации UPS Symmetra RM компании APC.

symmetrar.pdf — общие сведения и руководство по монтажу UPS Symmetra RM компании APC (на русском языке).

manuals_symmetra80.pdf — эксплуатационная документация на Symmetra RM UPS 80KW, высокоэффективную систему бесперебойного питания блочной конфигурации, конструкция которой обеспечивает питание серверов высокой готовности и другого ответственного электронного оборудования.

APC-Symmetra.zip — архив с эксплуатационной документацией на Symmetra Power Array компании APC

Smart Power Pro 2000. pdf — схема ИБП Smart Power Pro 2000.

BNT-400A500A600A.pdf — Схема UPS Powercom BNT-400A/500A/600A.

ml-1630.zip — Документация к принтеру Samsung ML-1630

splitter.arj — 2 принципиальные схемы ADSL — сплиттеров.

KS3A.djvu — Документация и схемы для 29″ телевизоров на шасси KS3A.

Если вы желаете поделиться ссылкой на эту страницу в своей социальной сети, пользуйтесь кнопкой «Поделиться»

В начало страницы &nbsp &nbsp | &nbsp &nbsp На главную страницу

Анатомия блока питания (БП)

Каждый настольный ПК, консоль или ноутбук имеет один из них. Он не увеличивает частоту кадров и не приводит к выбросу криптовалюты; в нем нет миллиардов транзисторов, и он сделан без использования новейших полупроводниковых технологических узлов. Звучит скучно, правда? Не за что! Это очень важно, потому что без него наши компьютеры ничего бы не сделали.

Блоки питания

не бросаются в заголовки, как новейшие процессоры, но они представляют собой потрясающие технологии.Итак, давайте наденем халаты, маски и перчатки и откроем скромный блок питания, разбив его различные части и посмотрим, что делает каждый из них.

Анатомия компьютерного оборудования TechSpot Series

У вас может быть настольный компьютер на работе, в школе или дома. Вы можете использовать его для составления налоговых деклараций или для игры в новейшие игры; вы даже можете собирать и настраивать компьютеры. Но насколько хорошо вы знаете компоненты, из которых состоит ПК?

Как называется игра?

У многих компонентов компьютера есть названия, требующие некоторых технических знаний, чтобы понять, что именно он делает (например,г. твердотельный накопитель), но в случае с блоком питания это довольно очевидно. Это единица. Он подает питание!

Поскольку мы не можем просто отряхнуть руки и гордо сказать «статья сделана» с таким заявлением, нам лучше начать с одного. Мы используем Cooler Master G650M — это довольно общий дизайн со спецификациями, которые можно найти в десятках подобных, но он обладает одной особенностью, которая есть не у каждого блока питания.

Этот блок питания стандартного размера, что означает, что он соответствует требованиям стандарта ATX 12V v2.31 форм-фактора, поэтому он умещается во многих компьютерных корпусах.

Но есть и другие форм-факторы: для небольших корпусов или уникальные для конкретных производителей. Не каждый блок соответствует точным размерам, установленным стандартными форм-факторами, они могут быть одинаковой ширины и высоты, но могут быть длиннее или короче.

Блок питания модели Cisco — специально разработан для серверов в стойке

Они также обычно обозначаются максимальной мощностью, которую они могут предоставить; в случае Cooler Master он может обеспечить до 650 Вт электроэнергии.Мы увидим, что это на самом деле означает, в этой статье, но вы можете получить блоки питания, которые вырабатывают лишь небольшое количество ватт, поскольку не все, что связано с компьютером, требует для работы сотни ватт. Однако большинство настольных ПК нормально работают в диапазоне от 400 до 600 Вт.

блоков питания, подобных этому, помещаются в металлический корпус, обычно черный или металлический, поэтому они могут быть тяжелыми. У ноутбуков почти всегда есть блок питания, который находится снаружи компьютера и почти всегда пластиковый, но внутренняя часть очень похожа на то, что мы увидим в этом.

Большинство блоков питания для настольных ПК поставляются с переключателем для отключения электропитания и вентилятором, чтобы все было хорошо и прохладно, но не все (или должны). Не у всех из них будет металлический корпус с дырками — они редко бывают у серверов.

Но, как вы можете видеть на картинке выше, мы уже использовали отвертку для нашего примера, поэтому давайте снимем крышку и прыгнем внутрь.

Я снова в черном

Прежде чем мы начнем копаться во внутренностях блока питания, давайте задумаемся, зачем он вообще нужен.Почему мы не можем подключить компьютер напрямую к розетке? Ответ заключается в том, что современные компьютерные компоненты ожидают, что электрическая энергия будет подаваться в совершенно иной форме, чем та, что предоставляется розеткой.

На приведенном ниже графике показано, каким должно быть электричество в сети (США = синие и зеленые линии; Великобритания = красная линия). Ось x показывает время в миллисекундах, а ось y показывает напряжение в вольт . Лучший способ думать о напряжении — это мера разницы энергий между двумя точками.

Если напряжение приложено к проводящему материалу (например, к отрезку металлической проволоки), разница в энергии заставит электроны в материале перетекать с более высокого уровня энергии на более низкий. Это один из строительных блоков атомов, из которых состоит материал, а у металлов есть партия и электронов, которые могут свободно перемещаться. Этот поток электронов называется током и измеряется в амперах .

Хорошая аналогия для техно-говорящих: электричество можно представить себе как воду в шланге: напряжение сродни давлению, которое вы используете, скорость потока воды — это ток, и любые ограничения в трубе действует так же, как электрическое сопротивление.

Мы можем видеть, что электрическая сеть меняется со временем, и это известно как источник напряжения переменного тока — или просто переменного тока, для краткости. В США сетевое напряжение меняется 60 раз в секунду, достигая пика в 340 или 170 В, в зависимости от местоположения и источника питания. Великобритания достигает немного более низкого пика и тоже меняется немного медленнее. Почти во всех странах мира есть такие напряжения в розетках, и лишь в некоторых из них пиковое напряжение ниже или выше.

Потребность в блоке питания заключается в том, что компьютеры не работают с переменным током: им нужно постоянное напряжение, которое никогда не меняется, и оно также должно быть на намного ниже уровня. При тех же масштабах графика это выглядит примерно так:

Он настолько ниже, что его едва видно, но требования современного компьютера не к одному постоянному напряжению, а к четыре , а именно +12 В, -12 В, +5 В и +3,3 В. И поскольку эти значения постоянны, их называют постоянный ток, или сокращенно DC.Итак, большая часть того, что делает блок питания, — это преобразование переменного тока в постоянный (например, гитары …). Пора открыть прибор и посмотреть, как он это делает!

… большая часть того, что делает блок питания, преобразует переменный ток в постоянный (подскажите гитары …). Пора открыть прибор и посмотреть, как он это делает!

На этом этапе мы должны предупредить вас о , а не о , попробуйте это, если вы не знаете, что делаете. Возиться с внутренностями блока питания может быть очень опасно. Внутри каждого блока есть компоненты, которые хранят электрическую энергию, а некоторые хранят и .

Компоновка этого блока питания похожа на многие другие, и хотя производитель и модель различных деталей, используемых внутри, будут отличаться, в основном они делают то же самое.

Подключение сетевой розетки к блоку питания находится в верхнем левом углу рисунка, а источник питания, по существу, движется по часовой стрелке по изображению, пока не достигнет выхода блока питания (большой пучок цветных проводов, нижний левый угол).

Если мы перевернем печатную плату, мы увидим, что по сравнению с соединениями на материнской плате они широкие и глубокие — они предназначены для протекания через них большого тока.Что-то еще, что сразу бросается в глаза, — это большая пропасть, идущая посередине, как река, пересекающая путь в поле.

Это подчеркивает тот факт, что все блоки питания имеют две четко определенные секции: первичный и вторичный . Первый заключается в настройке входного напряжения так, чтобы его можно было эффективно изменить от уровня сети; во втором — все об этом изменении и последующих процессах.

Он плавный оператор

Самое первое, что блок питания делает с электросетью, — это не переключение его с переменного на постоянное или падение напряжения — вместо этого все сводится к сглаживанию входного напряжения.Поскольку у нас есть много электрических устройств в наших домах, офисах и на работе, которые включаются и выключаются, а также излучают электромагнитные сигналы, переменный переменный ток часто бывает неровным и со случайными всплесками (длина колебаний также не постоянна. ). Это не только затрудняет настройку блока питания в сети, но также может повредить некоторые компоненты внутри него.

Этот блок питания имеет два каскада так называемых переходных фильтров , первый из которых подключается непосредственно к входному разъему с использованием 3 компонентов, называемых конденсаторами , для выполнения этой работы.Думайте об этом как о «лежачем полицейском» при резких изменениях входного напряжения.

Второй этап фильтрации в этом БП более сложен, но по сути делает то же самое.

Желтые блоки — это скорее конденсаторы, а зеленые кольца, обернутые медным проводом, — это катушки индуктивности (хотя при таком использовании их обычно называют дросселями и ). Катушки индуктивности хранят электрическую энергию в магнитном поле, но это поле также «отталкивает» напряжение, поставляющее энергию, поэтому внезапный всплеск напряжения приводит к внезапному откату от магнитного поля, чтобы подавить его.

Два маленьких синих диска — это еще больше конденсаторов, а прямо под ними (спрятанный под черной пластиковой крышкой) находится металлооксидный варистор (MOV). Они также используются для противодействия скачкам и скачкам входного напряжения; вы можете прочитать больше о различных типах схем переходных фильтров здесь.

Эта секция блока питания часто является первым признаком того, где были сокращены расходы, чтобы обеспечить соответствие модели определенному бюджету. Более дешевые будут иметь меньшую фильтрацию, а самые дешевые вообще не будут иметь никакой фильтрации (а это не то, что вам нужно!).

Теперь, когда мы все расслабились и расслабились, давайте продолжим повседневную работу блока питания: изменение напряжения.

Рок вниз к электрическому проспекту

Помните, что блоку питания необходимо изменить напряжение переменного тока, которое может составлять в среднем 120 вольт (технически это среднеквадратичное значение, равное 120 вольт, но это точно не сошло с языка) и взломать его до постоянного напряжения 12, 5, и 3,3 вольт.

Первое, что делается, — это преобразование переменного тока в постоянный, и этот блок питания использует компонент, называемый мостовым выпрямителем .На рисунке ниже это плоский черный объект, приклеенный к куску металла (который действует как радиатор).

Опять же, это еще одна область, где производитель блоков питания может сократить расходы, поскольку более дешевые компоненты хуже справляются с преобразованием переменного тока в постоянный (например, выделяют больше тепла). Теперь, если входное напряжение достигает пика 170 вольт (что имеет место для сети 120 В), то мостовой выпрямитель будет выдавать 170 вольт постоянного тока.

Он передается на следующий этап блока питания, и в том, который мы рассматриваем, он называется активной коррекцией коэффициента мощности преобразователем (APFC).Эта схема регулирует ток в устройстве с учетом того, что он заполнен компонентами, которые накапливают и выделяют энергию сложным образом; это может привести к тому, что фактическая выходная мощность устройства будет меньше той, которую вы должны получить.

В других блоках питания используются пассивные преобразователи , которые выполняют ту же работу. Они менее эффективны, но подходят для блоков с низким энергопотреблением — они также дешевле, поэтому вы можете догадаться, в каких блоках питания они есть, а в действительности их не должно быть!

APFC можно увидеть на изображении выше — эти большие цилиндры слева являются конденсаторами и хранят отрегулированный ток перед отправкой их на следующий этап в цепочке процессов блока питания.

Эта секция, спрятанная за APFC, называется схемой с широтно-импульсной модуляцией (сокращенно ШИМ). Его задача — принимать постоянное напряжение и использовать несколько полевых транзисторов для включения и выключения напряжения с очень высокой скоростью — по сути, он преобразует постоянное напряжение обратно в переменное. Это происходит потому, что часть блока питания, которая понижает напряжение сети до 12 вольт, является трансформатором . В этих устройствах используется электромагнитная индукция и набор из двух катушек провода (одна имеет больше витков в катушке, чем другая) для снижения на напряжения; однако трансформаторы работают только с переменным напряжением.

Частота переменного напряжения (скорость, с которой оно изменяется, измеряется в герцах, Гц) значительно влияет на эффективность трансформатора — чем выше, тем лучше — вот почему питание от сети 50/60 Гц меняется на тот, который меняется примерно на 50/60 тыс. Гц. Чем эффективнее трансформатор, тем он может быть меньше. Это сверхбыстрое переключение постоянного напряжения является источником названия для этого типа устройств: импульсный источник питания (SMPS).

На картинке ниже вы можете увидеть 3 трансформатора — самый большой генерирует только 12 вольт; в других БП большой трансформатор может обеспечивать все напряжения. Следующий, более крупный, создает один выход 5 В, о котором мы поговорим немного, а самый маленький действует как изолятор для схемы ШИМ, предохраняя его от повреждений, а также не позволяя создавать помехи другим напряжениям. в БП.

Различные блоки питания имеют разные способы создания необходимых напряжений, изоляции цепи ШИМ и т. Д.Все будет зависеть от бюджетных ограничений и от того, сколько мощности должно предложить устройство. Тем не менее, всем им нужно будет снять выходной сигнал с трансформатора и вернуть его обратно в постоянный ток.

На изображении ниже большой кусок металла — это радиатор для мостовых выпрямителей, выполняющих это преобразование. Мы также можем видеть в этом конкретном блоке питания, печатная плата в середине изображения соответствует кластеру из модулей регулирования напряжения (VRM), которые образуют 5 и 3.Выходы 3 вольта.

На данном этапе стоит поговорить о том, что называется пульсации .

В идеальном мире с идеальными блоками питания переменное напряжение переменного тока преобразуется в постоянное, никогда не меняющееся напряжение постоянного тока. На самом деле, это не на 100% точно, и напряжения постоянного тока действительно немного различаются.

Этот вариант называется пульсационным напряжением , и для блока питания вы хотите, чтобы оно было как можно меньше. Cooler Master не указывает размер пульсаций напряжения в спецификациях для этой модели блока питания, поэтому мы обратились к подробному обзору, чтобы их найти.Один из таких анализов был проведен JonnyGuru.com, и они обнаружили, что линия +12 В в их тестах имела пик напряжения пульсации на уровне 0,042 вольт (42 милливольта).

На изображении ниже показано, как это соотносится с тем, что требуется. Красная линия — это заданная постоянная +12 В постоянного тока, переменная синяя линия — это то, что мы на самом деле получаем (хотя сама пульсация не постоянна).

Качество конденсаторов, используемых в блоке питания, играет важную роль. Чем меньше и дешевле, тем больше пульсация, а это не то, что нам нужно.Если он слишком большой, тогда сложная электронная схема в остальной части компьютера может работать нестабильно. К счастью, в нашем примере 40 с лишним милливольт — это нормально: неплохо, но неплохо.

Независимо от того, что используется для создания выходных напряжений и обеспечения их формы постоянного тока, необходимо еще несколько элементов схемы, прежде чем мы начнем размахивать кабелями. Все это связано с управлением выходами блока питания, гарантируя, что, если на одном конкретном напряжении наблюдается высокий спрос на мощность, то другие не будут преуменьшены в процессе.

Чип, который вы видите здесь, называется супервизором и контролирует выходы, проверяя, не выдают ли они слишком много или слишком мало напряжения и тока. Однако это не очень сложно, поскольку все, что он делает, это отключение блока питания, если возникает какая-либо из этих проблем.

Более дорогие блоки питания используют цифровые сигнальные процессоры (DSP) для отслеживания происходящего, и они также могут регулировать напряжения, если это необходимо, а также отправлять сведения о состоянии блока питания на компьютер, используя его.Не очень полезно для обычного пользователя ПК, но для компьютеров, используемых в качестве серверов, вычислительных машин и т. Д., Это часто желательная функция.

Детские розетки

Все блоки питания идут с длинными пучками проводов, выходящими из их спины. Количество комплектов и то, как они подключаются к основному блоку, будут отличаться в зависимости от широкого спектра доступных моделей, но все они будут обеспечивать некоторые стандартные подключения.

Поскольку напряжение является мерой разности , для данного выхода должно быть два провода: один для указанного напряжения (например,г. положительный 12 В или +12 В для краткости) и эталонный провод, относительно которого измеряется разница. Этот провод известен как земля или общая линия , и два образуют петлю: от блока питания к устройству, нуждающемуся в питании, а затем обратно в блок.

Поток тока проходит по этим проводам контура, но, поскольку в некоторых контурах протекает только небольшое количество тока, несколько проводов заземления могут использоваться разными контурами.

Первый из них — обязательный 24-контактный ATX12V версии 2. 4 подключения — он предлагает несколько проводов для разных напряжений, а также несколько конкретных.

Важным является провод + 5V standby — пока БП включен и подключен, этот провод всегда под напряжением. Это потому, что компьютер на самом деле не выключается, когда вы приказываете операционной системе выключиться. Материнская плата потребляет энергию, необходимую для работы в режиме ожидания.

Также будет еще один 8-контактный разъем для материнской платы, который обеспечивает два набора проводов +12 В и заземления, и большинство блоков питания также будут иметь как минимум один 6- или 8-контактный разъем питания PCI Express.

Видеокарты

могут потреблять максимум 75 Вт от слота PCI Express материнской платы, поэтому этот разъем обеспечивает дополнительную мощность для сегодняшних чудовищных графических процессоров.

Этот конкретный блок питания фактически подключает два разъема питания PCI Express к одним и тем же проводам из соображений стоимости, поэтому, если у вас есть действительно мощная видеокарта в компьютере, было бы лучше использовать отдельный пучок проводов.

Разница между 6- и 8-контактным разъемом PCI Express заключается в дополнительных двух проводах заземления.Это позволяет более высокому уровню тока течь по проводам +12 В, помогая питать более голодные графические процессоры.

За последние несколько лет мы стали свидетелями увеличения числа блоков питания, которые гордо носят в своем описании ярлык «модульный». Все это означает, что некоторые разъемы питания подключены к другому разъему, который вставляется непосредственно в блок питания. Таким образом, вместо того, чтобы иметь массу кабелей и разъемов, забивающих внутреннюю часть корпуса компьютера, вы можете удалить то, что не нужно для экономии места.

В этой модели Cooler Master, как и во многих других, используется довольно простая система подключения модульных кабелей.

Каждый разъем обеспечивает по одному проводу + 12В, + 5В и + 3,3В, а также два провода заземления, и в зависимости от того, к какому устройству будет подключен кабель, разъем на другом конце кабеля будет либо используйте ту же схему подключения или что-нибудь попроще.

Разъем Serial ATA (SATA), указанный выше, используется для питания жестких дисков, твердотельных накопителей и периферийных устройств, таких как записывающие устройства DVD.

Эта знакомая форма получила название разъема питания AMP MATE-N-LOK 1-480424-0. Что ж, большинство людей называют его соединителем Molex , но на самом деле это название компании, которая его разработала. Он обеспечивает один + 12В, один + 5В и два провода заземления.

Кабельная разводка выходного источника питания блока питания — еще одна область, в которой можно сэкономить или уложить более высокий бюджет, чтобы улучшить внешний вид или гибкость проводов. Толщина (или калибр ) металлической проволоки, используемой в кабелях, также играет роль, поскольку более толстые провода имеют меньшее электрическое сопротивление, чем более тонкие, что приводит к меньшему тепловыделению при протекании через них тока.

(Что-то внутри) Такой сильный

В начале этой статьи мы сказали, что большинство блоков питания названы в честь максимальной мощности, которую они могут предложить. На простейшем уровне электрическая мощность просто умножается на напряжение, умноженное на ток (например, 12 вольт x 20 ампер = 240 ватт), и хотя такое утверждение заставит многих инженеров постараться исправить это замечание, оно работает достаточно хорошо для наших целей.

Как и большинство фирменных или универсальных моделей, наш блок питания снабжен этикеткой, на которой представлены различные фрагменты информации о том, сколько мощности может обеспечить каждая линия напряжения.

Здесь мы видим, что общая мощность, доступная по всем линиям +12 В, вместе взятые, достигает пикового значения 624 Вт; Добавьте все остальные, указанные на этикетке, и мы получим в сумме 760 Вт, что же дает? Дело в том, что нормальные линии + 5V и + 3.3V создаются с помощью VRM на выходе + 12V блока питания.

И, конечно же, все выходные напряжения поступают из одного источника: сетевой розетки. Таким образом, мощность 650 Вт — это максимум, который блок питания может обеспечить в сумме по всем линиям. Так что, если вы использовали 600 Вт на выходе +12 В, на все остальное у вас останется только 50 Вт. К счастью, большая часть оборудования в современном ПК в любом случае потребляет большую часть своего питания от линий 12 В, поэтому это редко является проблемой, если вы выбрали правильную модель блока питания для своих нужд.

Рядом со спецификациями мощности есть этикетка с надписью « 80 Plus Bronze. ». Это рейтинг эффективности, который используется в отрасли на добровольной основе (т. Е. Существуют законодательные требования к производителям блоков питания по соблюдению системы рейтингов).Эффективность также зависит от того, какой размер нагрузки пытается обслуживать блок питания (т. Е. Сколько тока проходит по различным линиям).

Если мы возьмем наш Cooler Master, работающий так, что он обеспечивает мощность 325 Вт (50% от его максимальной мощности), то мы можем ожидать, что он будет иметь эффективность от 80 до 85%, в зависимости от напряжения питания.

Это приведет к тому, что устройство потребляет от 382 до 406 Вт из стенной розетки. Более высокий рейтинг 80 PLUS не означает, что блок питания дает вам больше энергии, он просто меньше расходует впустую на всех этапах фильтрации, выпрямления, переключения и преобразования.

Также обратите внимание, что пиковая эффективность находится где-то между 50 и 100% нагрузкой; некоторые производители предоставляют диаграммы, показывающие, как можно ожидать, что устройство будет работать при различных нагрузках и напряжениях питания.

Диаграмма эффективности от Cooler Master для их блока питания V1300 Platinum

Иногда стоит обращать внимание на эту информацию, особенно если вы соблазняетесь выложить пачку баксов на БП мощностью 1000 Вт. Если ваш компьютер будет использовать мощность, близкую к этому уровню, то его эффективность будет немного ниже.

Вы можете увидеть некоторые блоки питания, утверждающие, что они однорельсовые или многорельсовые (или предлагают переключатель для переключения между ними). Термин «шина» — это просто другое слово для обозначения определенного напряжения, которое генерирует блок питания. В нашем примере Cooler Master есть одна шина 12 В и все различные разъемы питания, которые обеспечивают отвод тока +12 В от этой шины, если они используются. Многорельсовый блок питания будет иметь две или более систем, обеспечивающих 12 вольт, однако есть большая разница в том, как это реализовано.

Блоки питания

для приложений центра обработки данных или вычислительных серверов будут иметь несколько шин для обеспечения отказоустойчивости, поэтому отказ одного из них не повлияет на другие.Настольный компьютер с многорельсовым блоком питания может иметь такую ​​установку, но они, скорее всего, просто возьмут основной выход 12 В и разделят его на два или три. Например, наш пример обеспечивает до 52 ампер тока на линии +12 В, что соответствует 624 ваттам электроэнергии. Дешевая многорельсовая версия того же устройства может иметь две линии +12 В, указанные в спецификации, но каждая из них будет обеспечивать ток только 26 ампер (или 312 Вт).

Хорошо спроектированный блок питания для настольного компьютера с использованием качественных компонентов не требует многорельсовой системы +12 В, так что не беспокойтесь об этом!

Деньги даром?

Блоки питания

бывают во всевозможных ценниках.Быстрый просмотр списков на Amazon для того же формата размера дает их всего от 15 долларов за стандартный блок мощностью 400 Вт и вплоть до 180-240 долларов за полностью модульную атомную электростанцию ​​мощностью 1000 Вт от EVGA или Seasonic. . Что вы получаете за свои деньги? Какие вещи стоят больше 200 долларов?

Способность обеспечивать большую мощность очевидна, но это , как эта мощность передается. Ультра дешевая модель допускает ток до 25 А по линиям +12 В, тогда как сокрушитель кошельков обеспечивает более чем в 3 раза больше — 83 А.Сегодняшние процессоры и видеокарты используют линии +12 В почти для всех своих требований к питанию, но разве 25А достаточно?

Учитывая, что теперь вы можете купить «настольный» процессор с 32 ядрами и соединить его с такой же титанической видеокартой, оба с аппетитом на 300 Вт при полной нагрузке, дешевый блок питания совершенно не будет соответствовать спросу; с другой стороны, самый дорогой из них будет иметь достаточно места, чтобы справиться. А поскольку совокупная цена такого процессора и графического процессора может легко превысить 3500 долларов или больше, возможно, выделение нескольких дополнительных сотен не станет большим шоком для некоторых клиентов.

Но на самом деле вы платите за качество компонентов, используемых внутри блока питания. Вернитесь к началу этой статьи и посмотрите на внутренности блока Cooler Master, который мы разбирали. Здесь нет большого количества деталей, и, поскольку практически каждый бит имеет решающее значение для работы устройства, нетрудно понять, почему дополнительные расходы не всегда являются деньгами напрасно.

И на этом мы завершаем рассечение блока питания (и оставляем след битов по всему полу).Это увлекательная часть набора, и уровень инженерии, задействованный в разработке и производстве хорошего, на удивление сложен. Если у вас есть какие-либо вопросы о блоках питания или о блоке питания, который в настоящее время находится в вашем компьютере и спокойно выполняет свою работу, как обычно, задайте их нам в разделе комментариев ниже. Следите за новостями, чтобы узнать больше об анатомических сериях.

Ярлыки покупок

(Выбор от сотрудников TechSpot, от наименее к более дорогим):

• Thermaltake Smart 600 Вт на Amazon
• EVGA 600 BR на Amazon
• Cooler Master MasterWatt 750 Вт на Amazon
• Corsair RM750 750 Вт на Amazon
• SilverStone Strider ST80F 800 Вт на Amazon
• Seasonic Prime PX-1000 W на Amazon

Что такое БП? Что такое блок питания ATX?

Блок питания — это аппаратное обеспечение, которое преобразует мощность, подаваемую из розетки, в полезную мощность для многих частей внутри корпуса компьютера.

Он преобразует переменный ток из розетки в постоянную форму мощности, называемую постоянным током, которая требуется компонентам компьютера. Он также регулирует перегрев, контролируя напряжение, которое может изменяться автоматически или вручную в зависимости от источника питания.

Блок питания — важная часть, потому что без него остальное внутреннее оборудование не может работать. Материнские платы, корпуса и блоки питания бывают разных размеров, называемых форм-факторами.Все три должны быть совместимы, чтобы правильно работать вместе.

CoolMax, CORSAIR и Ultra — самые популярные производители блоков питания, но большинство из них входят в комплект поставки компьютера, поэтому при замене блока питания вы имеете дело только с производителями.

Блок питания обычно не обслуживается пользователем. Для вашей безопасности никогда не открывайте блок питания.

Описание блока питания

Блок питания Corsair Enthusiast TX650 V2 ATX12V EPS12V. © Corsair

Блок питания монтируется прямо в задней части корпуса.Если вы проследите за кабелем питания компьютера, вы обнаружите, что он присоединяется к задней части блока питания. Это задняя сторона, как правило, единственная часть блока питания, которую когда-либо увидит большинство людей.

Также на задней панели блока питания есть отверстие для вентилятора, через которое воздух выходит из задней части корпуса компьютера.

Сторона блока питания, обращенная за пределы корпуса, имеет трехконтактный штекерный порт, к которому подключается кабель питания, подключенный к источнику питания. Также часто есть переключатель питания и переключатель напряжения источника питания.

С противоположной стороны блока питания в компьютер выходят большие пучки цветных проводов. Разъемы на противоположных концах проводов подключаются к различным компонентам внутри компьютера для подачи на них питания. Некоторые специально предназначены для подключения к материнской плате, в то время как другие имеют разъемы, которые подходят для вентиляторов, дисководов гибких дисков, жестких дисков, оптических приводов и даже некоторых мощных видеокарт.

Блоки питания имеют номинальную мощность, чтобы показать, какую мощность они могут обеспечить компьютеру.Поскольку для правильной работы каждой части компьютера требуется определенное количество энергии, важно иметь блок питания, который может обеспечить нужное количество. Очень удобный калькулятор Cooler Master Supply Calculator поможет вам определить, сколько вам нужно.

ATX против блоков питания ATX12V

ATX и ATX12V — это спецификации конфигурации, которые важно различать при работе с источниками питания. Для большинства людей заметные различия просто связаны с физическим разъемом на материнской плате.Выбор одного из них зависит от типа используемой материнской платы.

Новейший стандарт ATX12V v2.4 используется с 2013 года. Материнские платы, использующие ATX12V 2.x, используют 24-контактный разъем. Материнские платы ATX используют 20-контактный разъем.

Одна из ситуаций, когда в игру вступает количество контактов, — это когда вы решаете, работает ли конкретный источник питания с вашей системой. Блоки питания, совместимые с ATX12V, хотя и имеют 24 контакта, на самом деле могут использоваться на материнской плате ATX с 20-контактным разъемом.Оставшиеся неиспользуемые четыре контакта просто отсоединятся от разъема. Если в корпусе вашего компьютера есть место, это вполне выполнимая установка.

Однако это не работает наоборот. Если у вас есть блок питания ATX с 20-контактным разъемом, он не будет работать с новой материнской платой, требующей подключения всех 24 контактов. Дополнительные четыре контакта были добавлены в эту спецификацию для подачи дополнительного питания через шины 12 В, поэтому 20-контактный блок питания не может обеспечить достаточную мощность для работы такой материнской платы.

Еще кое-что, что отличает блоки питания ATX12V и ATX, — это разъемы питания, которые они предоставляют. Стандарт ATX12V (начиная с версии 2.0) требует 15-контактного разъема питания SATA. Если вам нужно использовать устройство SATA, но у блока питания нет разъема питания SATA, вам понадобится адаптер Molex с 4 контактами на 15 контактов SATA (например, этот).

Еще одно различие между ATX и ATX12V — это рейтинг энергоэффективности, который определяет, сколько энергии снимается со стены по сравнению с выходной мощностью компьютера.Некоторые старые блоки питания ATX имеют рейтинг эффективности ниже 70 процентов, тогда как стандарт ATX12V требует минимального рейтинга 80 процентов.

Другие виды блоков питания

Описанные выше блоки питания — это те, которые находятся внутри настольного компьютера. Другой тип — внешний источник питания.

Например, на некоторых игровых консолях блок питания подключен к кабелю питания, который должен проходить между консолью и стеной. Вот пример блока питания Xbox One, который выполняет ту же функцию, что и блок питания для настольного компьютера, но является внешним и, следовательно, полностью подвижным, и его гораздо проще заменить, чем блок питания для настольного компьютера:

Блок питания Xbox One.

Другие похожи, например, блок питания, встроенный в некоторые внешние жесткие диски, которые необходимы, если устройство не может потреблять достаточно энергии от компьютера через USB.

Внешние источники питания выгодны, потому что они позволяют устройству быть меньше и привлекательнее. Однако некоторые из этих типов блоков питания прикрепляются к кабелю питания и, поскольку они обычно довольно большие, иногда затрудняют размещение устройства у стены.

Источник бесперебойного питания (ИБП) — еще один тип источника питания.Они похожи на резервные источники питания, которые обеспечивают питание, когда основной блок питания отключен от обычного источника питания. Поскольку блоки питания часто становятся жертвами скачков напряжения и скачков напряжения из-за того, что устройство получает электроэнергию, вы можете подключить устройство к ИБП (или к сетевому фильтру).

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно деталей Трудно понять

Китайский производитель миниатюрных автоматических выключателей-MCB-DC, автоматический выключатель остаточного тока-RCCB, электронный комбинированный RCCB и MCB-устройство-RCBO поставщик

Импульсный источник питания постоянного тока

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Видео

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Видео

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Видео

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Видео

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Фотоэлектрический датчик-переключатель датчика

Видео

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Автоматические выключатели постоянного тока и перенапряжения постоянного тока

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Цена FOB: 1-3 доллара США / Кусок

Мин.Порядок: 1 кусок

Связаться сейчас

Профиль компании

{{util.each (imageUrls, function (imageUrl) {}} {{})}} {{if (imageUrls.длина> 1) {}} {{}}}

WenZhou Funelec Electrical Co., Ltd., специализирующаяся на производстве серийных выключателей, является научным предприятием, занимающимся научными исследованиями, производством, переработкой и торговлей. В нем работает 300 сотрудников с площадью более 3000 квадратных метров.

Основными продуктами нашей компании являются миниатюрный автоматический выключатель, автоматический выключатель остаточного тока, изолятор.Он состоит из 9 серий продукции, более 60 наименований. Наши продукты применяются на рынке высокого класса в мире. С сейфом …

Powerwerx Настольный блок питания постоянного тока 30 А с разъемами Powerpole

Импульсный блок питания Powerwerx модели SS-30DV предназначен для непрерывного питания 25 А и импульсного тока 30 А (до 5 минут) при 14,1 В постоянного тока. Нагрузки можно подключать либо к задним крепежным стойкам, либо к передним разъемам Powerpole. Любой выход может обеспечивать до 30 ампер индивидуально, а общий выход ограничен 30 ампер.

Характеристики

• Переднее соединение: 2 комплекта соединителей Powerpole
• Заднее соединение: 1/4 дюйма зажимные стойки, которые также подходят для банановых вилок, 1/4 дюйма кольцевых зажимов или компрессионных соединений
• Переключатель питания с подсветкой

Технические характеристики
Электрические характеристики:

• Диапазон входного сигнала: 100–120 В переменного тока или 200–240 В переменного тока, 50/60 Гц (переключаемый) Новинка!
• Выходное напряжение: 14.1 В постоянного тока фиксированный
• Выходной ток: 25 непрерывный, 30 скачков напряжения
• Внутренняя защита: термическая, перегрузка по току
• Внутренний входной предохранитель: 6,3 А при 115 В переменного тока
• Пиковая амплитуда пульсации макс. <100 мВ между пиками
• Размах шума Макс. <100 мВpp
• Диапазон рабочих температур: 0-50 ° C
• Температура хранения: -20-85 ° C

Физические размеры и материалы:

• Вес: 3,0 фунта. (48 унций)
• Габаритные размеры: 6.1 x 5 x 2,5 дюйма (длина 154 мм, ширина 127 мм, высота 63 мм)
• Вентилятор: Тихий внутренний вентилятор охлаждения
• Обработанная передняя панель металлического корпуса

Сертификаты

• Соответствует требованиям FCC CFR Title 47 Part 15 Subpart B: Класс B, CISPR: 2005 ANSI C63.4: 2003
• Соответствует стандарту CE / LVD (Директива по низковольтному оборудованию 2006/95 / EC)
• Соответствует EMC: EN 55022: 206 + A1: 2007, 2010, EN 61000-3 -2: 2006

Конфигурация Powerpole
Разъемы Powerpole, установленные на передней панели, соответствуют стандартной ориентации RACES / ARES.

Выбор входного напряжения
Источник питания настроен на вход 230 В переменного тока при поставке с завода. Для приложений 115 В переменного тока установите утопленный переключатель выбора входа 115/230, расположенный на задней панели источника питания, в правильное положение. Положения указаны на переключателе. Используйте небольшую отвертку, чтобы установить переключатель в нужное положение. Для входа 50 или 60 Гц регулировка не требуется.

Приложения

• Базовые станции наземной мобильной радиосвязи
• Системы связи
• Системы безопасности
• Автомобильные и морские системы
• OEM-приложения
• Испытательное оборудование
• Электронные дисплеи
• 12-вольтные системы освещения
• GPS-приемники
• Компьютеры постоянного тока

Комплект поставки

• Блок питания
• Шнур питания переменного тока, 4 фута.

Инструкции по установке

1. Отключите блок питания от розетки.
2. Выберите правильное входное напряжение (см. Выбор входного напряжения).
3. Подключите положительный (красный) провод кабеля питания к положительной клемме, а отрицательный (черный) провод — к отрицательной клемме на задней панели источника питания или используйте разъемы Powerpole, установленные на передней панели.
4. Вставьте шнур питания в розетку на задней панели радиоприемника.
5. Подключите блок питания к сетевой розетке.

Включение источника питания
Включите источник питания, переведя выключатель питания в положение «ON».

Отключение источника питания
Перед тем, как выключить источник питания, выключите радиостанцию, как описано в пользовательской документации радиостанции. Затем выключите источник питания, переведя выключатель питания в положение «ВЫКЛ».

Охлаждение
Блок питания SS-30DV охлаждается конвекцией и принудительным воздушным охлаждением (нормальный воздушный поток вокруг источника питания в сочетании с вентилятором с регулируемой температурой для улучшения охлаждения при более высоких уровнях использования).Вентилятор активируется датчиком, когда температура поднимается выше 70 ° C.

Гарантия
Политика поддержки Powerwerx проста: мы хотим, чтобы вы были счастливы! Если у вас возникла проблема, свяжитесь с нами, и мы сделаем все возможное, чтобы вы начали работать как можно скорее.

На SS-30DV распространяется трехлетняя ограниченная гарантия . Мы отремонтируем или заменим (по нашему усмотрению) ваш SS-30DV, если у вас возникнут какие-либо проблемы в течение трех лет с даты покупки.Мы оставляем за собой право взимать разумную плату за ремонт устройств с повреждениями, нанесенными пользователем. Вы несете ответственность за отправку неисправного устройства обратно в Powerwerx. Мы оплатим вам обратную доставку. Мы оставляем за собой право модернизировать ваше оборудование до эквивалентной или лучшей модели

Заказать аксессуары | Электрическая картина

Запасные настенные адаптеры для старых картин Electric Art:

он же «шнур питания» — только для использования в США и Канаде

Стоимость настенных адаптеров составляет 25 долларов США плюс 15 долларов США за доставку.Заметка; адаптеры, которые мы предоставляем с новыми изображениями, не будут работать с нашими старыми изображениями !!!!

Сетевой адаптер переменного тока — это источник питания для вашей картины Electric Art. Один конец шнура питания адаптера подключается к задней части изображения. Другой конец подключается к розетке на 110 В переменного тока.

Сначала убедитесь, что ваша фотография сделана Electric Art, и ПРОЧИТАЙТЕ следующее …

1) Предлагаемые нами сменные настенные адаптеры не работают с изображениями, сделанными другими компаниями, даже если изображения на лице могут быть такими же.Ищите наше название «Electric Art» на лицевой или оборотной стороне картины.

2) Есть вероятность, что адаптеры, которые мы предлагаем сегодня, могут не работать с вашим изображением, даже если оно было сделано Electric Art. Внимательно посмотрите, где шнур подключается к вашей картине Electric Art. Если гнездо для вилки находится в центре рамки (в черной части рамки), то наш новый адаптер НЕ будет работать. Это точно НЕ сработает. На этих фотографиях использовалась вилка другого стиля, которая больше не доступна.

3) Сменные адаптеры, которые мы предлагаем сегодня, работают только с более новыми версиями нашего продукта (выпущенными после 2005 года). Снова внимательно посмотрите, где шнур подключается к вашей картинке Electric Art. Наши большие изображения (больше 12 дюймов x 18 дюймов) имеют небольшой серебряный поднос на обратной (нижней) стороне изображения. Если гнездо для штепсельной вилки находится внутри этого небольшого серебряного лотка на обратной стороне рисунка, то сменные адаптеры, описанные ниже, БУДУТ работать. Если размер вашего изображения 12 «x 18», обратите внимание на следующее: a) Если фоторамка пластиковая и наше имя выбито на задней стороне, то адаптер № 1 БУДЕТ работать.Если вы видите небольшой серебряный поднос на обратной стороне рисунка, где находится домкрат, то адаптер №1 БУДЕТ работать.

После того, как вы прочитали выше и определили, что у вас есть совместимое изображение, правильный адаптер выбирается из списка ниже в зависимости от РАЗМЕРА и ТИПА вашего изображения Electric Art. Выберите нужный адаптер из списка ниже. Опять же, внимательно прочтите. Использование неправильного адаптера может повредить светодиодные индикаторы на вашей картинке Electric Art. Наши настенные адаптеры предназначены для использования только в Северной Америке.

ДОБАВИТЬ В КОРЗИНУ: Адаптер №1 — Только для изображений Electric Art размером 12 x 18 дюймов или 18 x 24 дюймов (с миниатюрной вилкой нестандартного размера).
ДОБАВИТЬ В КОРЗИНУ: Адаптер № 2 — Для картин в стиле Electric Art размером более 18 x 24 дюймов (без Neon).
ДОБАВИТЬ В КОРЗИНУ: Адаптер №3 — Для любого изображения Electric Art, которое включает НЕОН в качестве светового эффекта.

Нет причин заказывать не тот адаптер. У нас есть плата за пополнение запасов в размере 10 долларов США, и мы не предлагаем возмещение стоимости доставки в любом направлении.

Запасные лампочки для электрических картин:

Указанная ниже цена плюс стоимость доставки. Примечание. Лампы ввинчиваются для изображений Electric Art. Лампочку с 2 штырями не носим.

Выберите кол-во: КУПИТЬ 1 ЛАМПОЧКУ за 10 долларов | КУПИТЬ 2 ЛАМПОЧКИ по 10 шт. КУПИТЬ 3 ЛАМПЫ по $ 8ea | КУПИТЬ 4 ЛАМПОЧКИ @ 7ea | КУПИТЬ 6 ЛАМПОЧЕК по $ 6 шт.

Ода моему блоку питания + установочный снимок

В жизни любого мужчины наступает момент, когда он входит в его рабочую комнату, о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-что-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о-о «детях-детях» и от чего-то странно пахнет.

Пахнет металлом. Жжение. Мои носки в огне? Нет…. Что это? Пахнущий к источнику, я обнаружил, что это мой компьютер. Точнее, вентилятор моего четырехлетнего блока питания решил умереть на мне. Умирающий вентилятор означает, что компьютер нагревается, а это значит, что синие экраны смерти появятся в любую секунду.

Я быстро пошел в ближайший компьютерный магазин и купил себе новый блок с двумя вентиляторами. Я подумал, что если один умрет, другой останется.Общая стоимость — 65 долларов. Определенно того стоит.

Незадолго до того, как я бросил маленького человечка в маленькую мусорную корзину в небе, я хотел сказать «хорошая покупка» подходящим и приятным образом. В конце концов, это дало мне власть на четыре года.

Из-за потери источника питания я подумал, что мне нужно более качественное резервное копирование фотографий, чем внешний жесткий диск, который я использую сейчас. Ведь мои фотографии хранятся на моем персональном компьютере. Если у вас есть идея, опубликуйте ее в разделе комментариев.Я также пошел перечитать некоторые из замечательных вещей, которые Брайан сказал о резервных копиях фотографий.

Так что, помимо оды, есть также сетап и некоторые объяснения после прыжка.

Основная модель — мой дохлый блок питания. ИТ послужили мне источником питания и основной моделью продукта.

Основной проблемой было хорошо осветить все стороны блока питания. Поэтому перед тем, как сделать этот снимок, я перечитал 6-ю главу «Металл» в лучшей книге по освещению.

Для установки я использовал стол в гостиной с черной доской из Бристоля и куском стекла. Это стекло будет отражать источник питания. Я использовал это стекло, так как оно было здесь по всему дому, но теперь я ищу более портативные решения. Продолжайте отслеживать. Я использовал черный муслин для фона и установил свет. (Щелкните изображение, чтобы просмотреть примечания по настройке, или прочтите полное описание здесь).

Моим основным источником света была Nikon SB 800 за съемкой через зонтик.Я установил примерно 1/4 мощности. Было важно настроить его так, чтобы он охватил все семейство углов для правой стороны источника питания. Как мне это сделать? Есть много способов решить эту проблему, я использовал мысленный эксперимент . Мне нравятся мысленные эксперименты, поскольку они помогают мне выработать интуицию о том, как подойти к подобной проблеме в следующий раз.

Итак, вот что пришло мне в голову: Проклятье этот поставщик энергии — должен был умереть на мне как раз тогда, когда он мне нужен больше всего .Ударьте это. Что, если бы мой блок питания был сделан из зеркала, а не из металла? А что, если объектив моей камеры излучает свет подобно вспышке ? Свет исходил от моей камеры в форме конуса и попадал в сторону зеркала (блок питания AKA). Затем он будет распространяться в другом конусе в этом направлении. Теперь все, что мне нужно сделать, чтобы осветить семью под углами, — это разместить источник света, достаточно большой, чтобы покрыть конус. Используя эту технику, я могу гарантировать, что свет, помещенный в воображаемое место конуса, заполнит всю поверхность коробки, как это видно в камере.Я закончил с правой стороной. Насчет левой стороны.

Для левой стороны эксперимент такой же. Направьте конус света из камеры в сторону коробки, отразите его и узнайте, где будет свет. Чтобы решить проблему с источником света на левой стороне, я использовал отражатель, а не вторую вспышку. Я балансировал кусок пенопласта на любимой моей жене импровизированной подставке для обеденного стула. Из пенопласта получаются отличные отражатели. Чтобы обеспечить хороший свет, я немного отодвинул зонт, чтобы уменьшить падение света и более равномерное освещение с обеих сторон блока питания.

Последним беспокоиться было о вершине. Эксперимент был таким же экспериментом, но у меня не было возможности расположить свет над коробкой. Чтобы решить эту проблему, я поместил камеру на штатив и настроил ее на дистанционное включение. Это действие освободило мою руку, чтобы держать вторую доску из пенопласта над блоком питания, чтобы закрыть углы, отражающие ее верх.

Для контрового света я использую аналогичный «трюк», который я использовал для обзора сетки. Только на этот раз я пролил свет на черный кисей.Он был установлен на 1/2 мощности.

Проблемы с источником питания TiVo — разрывные конденсаторы

Во многих моделях TiVo при выходе из строя источника питания один или несколько конденсаторов показывают признаки отказа. Неисправный конденсатор будет выпирать вверху и может обесцветиться там. Если у вас лопнувшие конденсаторы, у вас наверняка плохой источник питания. У нас есть страница замены источника питания TiVo. Если ваши конденсаторы выглядят нормально, возможно, у вас плохой источник питания.Единственный способ узнать на этом этапе — заменить деталь на заведомо исправную и посмотреть, затронуты ли проблемы. Примечания к конкретным моделям: Модели TiVo Series2, начиная с 240 сервисных номеров : Блок питания в этой модели в наши дни довольно часто выходит из строя из-за возраста устройства, но эта модель редко показывает лопнувшие конденсаторы. Модели TiVo Series3 (все): Это наиболее вероятные модели TiVo с неисправными блоками питания. Если вы еще не меняли блок питания, вероятно, вам нужно.Подавляющее большинство продаваемых нами блоков питания предназначены для этих моделей. Смотрите фото ниже. У нас также есть видеоролики, показывающие, как их заменить. TiVo Premiere Series4: Ранние версии линейки Premiere (модели 746 и 748) имеют блоки питания, которые часто выходят из строя. Более поздние модели (750 и 758) выходят из строя редко.

TiVo Series3 отказал источник питания TiVo HD Failed Power Supply (не все модели TiVo HD имеют блок питания, который выглядит так) TiVo Premiere Series4 Неисправный блок питания См. Неисправные блоки питания TiVo от более старых моделей ниже В цветных частях рисунков ниже вы увидите неисправные конденсаторы. No related posts. Разное Похожие записи Как правильно промывать нос при насморке: эффективные методы и растворы 18.11.2024 Питание кормящей мамы: что можно есть при грудном вскармливании 17.11.2024 Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели 16.11.2024 Детская комната для новорожденного: оформление, дизайн и планировка 15.11.2024 Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей 14.11.2024 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
