Обращаем внимание! В некоторых блоках питания для удержания платы используются специальные фиксаторы, что облегчает процесс разборки БП.

Проверка диодов и стабилизаторов

Для оценки работоспособности блока следует осуществить проверку диодов (D1-D4).

Важно учитывать! Показатели сопротивления исправных диодов соответствуют таким цифрам – 450-650 Ом, в противном случае – до бесконечности.

Проверка стабилизатора подразумевает наличие работоспособности у микросхемы. Для этого к точкам входа осуществляется подключение щупов тестера. Нормальные показатели величины напряжения, питающего микросхему стабилизатора, должны быть в пределе 21 В. Далее производится проверка напряжения на выходе (как правило, в этом случае норма – нулевые показатели). Возникновение скачков (изменение показателей от 0 до 18 В) говорит о неисправности стабилизатора.

Демонтаж и замена схемы стабилизатора

Если такой элемент конструкции БП, как стабилизатор напряжения, неисправен, следует выполнить его правильный демонтаж (выпаивание микросхемы с маркировкой 78L12). Взамен вышедшего из строя элемента нужно подобрать аналогичный, выполнить корректные соединения и припаять. После проведения всех манипуляций выполняется проверка напряжения БП на выходе: нормальные показатели – 12,1 В. По сути, на этом ремонт блока питания антенны заканчивается.

Другие способы подключения блока питания

Используя блок питания, можно решить вопрос о том, как подключить антенный кабель к кабельному телевидению через уже входящий в квартиру провод. Обычно для разветвления используется краб. Но довольно часто при слабом изначальном сигнале применение краба приводит к тому, что качество изображения сильно падает, или телевизор начинает ловить меньше каналов, чем раньше.

Схема простого антенного усилителя на 2 телевизора

Решить эту проблему можно, если подключаться не просто по кабелю, а с использованием усилителя сигнала и блока питания. Используя эту схему, можно подсоединить блок питания и сделать прием телевизионного сигнала более устойчивым.

Видео

Как подключить блок питания к антенне телевизора

Спутниковое ТВ

   Для того чтобы заработал антенный усилитель, установленный в корпусе антенны типа «Польская решетка» необходимо его подключить к источнику питания. Питание усилителя производится по коаксиальному кабелю, идущему от антенны к телевизору. Значит нам необходимо подсоединить блок питания к этому кабелю. Многие пользователи затрудняются это сделать. Рассмотрим простой вариант подключения.

   Вначале необходимо разделать конец телевизионного кабеля (более подробно о разделке кабеля). Отступаем от конца кабеля 1,5 см. и аккуратно удаляем внешнюю изоляцию, стараясь не повредить экран и изоляцию центральной жилы. Снимаем отрезанную по кругу внешнюю оболочку. Затем смещаем волоски экрана и фольгу назад. Далее отступаем от отодвинутой оплетки 0,5 см. и срезаем по кругу внутреннею изоляцию с центральной жилы. Кабель готов к подключению.

    Аккуратно помещаем разделанный кабель в специальный крепеж на плате сепаратора блока питания. Необходимо чтобы оплетка кабеля плотно касалась нижней контактной площадки, а центральная жила была вставлена в винтовой фиксатор.

Зажимаем винты до полной фиксации контактов кабеля.

   При правильном подключении телевизор начнет показывать каналы при их сканировании и настройке. Если же отключить блок питания, то изображение может ухудшиться или вовсе исчезнуть.

Удачного подключения!

17,176 просмотров всего, 7 просмотров сегодня

Пожалуйста, дайте нам ваши ценные комментарии

digitsattv.ru

Как подключить антенный кабель к блоку питания

Главная » Статьи » Как подключить антенный кабель к блоку питания

Written by Administrator on 19 января 2016. Posted in Cделай Cам

Рейтинг:  4 / 5

Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе  антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

снять прорезанный по кругу кусок внешнего изолятора. Затем  сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

ВАЖНО!!! металлическая оплетка должна касаться нижней залуженной площадки штекера БП, иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти. Не допускайте замыкания оплетки и центральной жилы. При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло.

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.

Печать E-mail

www.imsprice.ru

Усилитель для тв антенны своими руками

В местах с плохим телевизионным сигналом, чтобы при просмотре телевизора была четкая картинка, приходится устанавливать антенну на улице, при этом к ней необходимо подключать специальный усилитель. Это устройство позволяет предоставить качественное изображение на экране при расположение вышки до 100 км.

Такие антенные усилители существуют для разных диапазонов каналов и различаются по коэффициенту усиления. Для работы им требуется непрерывное питание с напряжением в 12 В. На сегодняшний день существует возможность запитывать антенные усилители через телевизионный провод. Для этого продаются специальные адаптеры и переходники, которые воплощают это в жизнь.

Подключение не составляет большого руда. В такой блок подсоединяется кабель, подходящий из антенны, а из адаптера идет коаксиальный провод в телевизор. Неправильное подключение исключено, так как выходные разъемы абсолютно разные.

Адаптер усилителя

В каждом блоке питания усилителя находится две пары диодов, два накопителя, трансформатор, стабилизатор напряжения. Все они вмонтированы в печатную плату.

Минусы блока питания

К отрицательным моментам можно такого адаптера отнести присутствие небольшой части центральной жилы без экрана. Он находится в месте припаивания его к печатной плате. Такая конструкция может передавать помехи на изображение от работающих рядом бытовых приборов. Этого можно избежать добавив в места пайки еще один экран.

Создание адаптера своими руками

Изготовить такой блок питания можно собственноручно, при этом увеличить его технические характеристики. Для этого понадобится обычный антенный разветвитель. При желании подключить несколько телевизоров и подвести питание к адаптеру, нужно добавить в блок несколько деталей.

Устройство разветвителя

Антенный тройник состоит из металлической коробки с разъемами. Внутри нее находятся трансформаторы, которые припаяны к выводам. Они имею форму кольца или трубки, которые состоят из феррита. На них намотано около 10 витков провода с сечением 0,3 мм.

Как сделать адаптер самостоятельно

Чтобы соорудить адаптер питания для усилителя антенны, в тройник можно не монтировать еще один разъем, а воспользоваться имеющимся. При этом нужно будет удалить один трансформатор, тем самым подключение уменьшится до двух телевизоров. После чего нужно припаять LC-фильтр и адаптером можно пользоваться. Из-за того, что корпус разветвителя дюралюминиевый, соединение конденсатора нужно выполнять через латунную клемму. Ее можно прикрутить гайкой с шайбой.

Также в цепь необходимо добавить пару конденсаторов и дроссель. Также следует внедрить резистор на 150 Ом, что положительно скажется на работе адаптера. Монтаж этого блока можно выполнять в любом месте. Его можно разместить у телевизора или при входе кабеля в дом. При подсоединении одного телевизора, имеющийся трансформатор можно удалить, а контакт конденсатора подсоединить к разъему, к которому будет подключаться телевизор.

Подсоединение адаптера к блоку питания

Если подсоединение проходит через один из выходов, тогда необходимо смастерить переходник с проводов блока питания на телевизионный кабель. Для чего потребуется кусок коаксиального провода размером 5 см. На один конец установить F-накрутку, а ко второму подсоединить провода от блока питания, не перепутав полярность. Положительный провод должен прикрепляется к центральной жиле.

Ели нет желания проводить такую процедуру, можно в разветвитель вмонтировать специальный разъем, предназначенный для блоков питания. Он будет снабжать напряжением усилитель через самодельный адаптер.

www.vsedelkin.ru

Подключение антенны с усилителем при наличии разветвителя

Имея загородный дом или дачу, каждый, рано или поздно, задумывается о том, как и где разместить телевизионную антенну и кабель, вечно мешающийся при уборке. После того как решение было принято встают другие задачи. Какую антенну выбрать, с усилителем или обычную? Будут ли ещё телевизоры в доме, нужен разветвитель? Заложить провод в плинтус или просверлить стену или оконную раму и прочие. Хорошо если Вы определились с первыми двумя вопросами, выбрали антенну с усилителем  и решили предусмотреть несколько точек для подключения телевизора.

Установка антенны

Наш выбор пал на антенну серии Дельта с усилителем. Расстояние до города 60км и качество изображения далеко от идеального. Для работы усилителя необходим блок питания на 12 вольт и специальная схема подключения с питанием по антенному кабелю. Всем этим производитель антенны снабдит каждого покупателя. А вот если Вы скажете, что хотите добавить разветвитель, то скорее всего вам будет предложен разветвитель с возможностью подключения к Вашей антенне, но стоить он будет в разы дороже. Да и не каждый знает заранее что обычный разветвитель не подойдёт :).

Сам крепление антенны индивидуально и зависит от формы и высоты крыши. Крепление антенны в нашем решении выполнено на длинной трубе. Трубка крепится в трёх точках к стене дома. Труба составная и разобрать её при необходимости не составит труда.

После присоединения провода в целях безопасности рекомендую обмотать сам коаксиальный кабель куском тонкого резинового шланга, в месте соприкосновения с краями отверстия или на изгибе при заходе на чердак или в комнату.

Это защитит его от излома или перетирания в месте сгиба.

Установка разветвителя

Выберите место установки разветвителя в жилом помещении или на чердаке, главное чтобы рядом была розетка. Если схема проводки позволяет вам провести розетку с выключателем на чердак, то я считаю это лучший вариант. Можно и без выключателя, но я предпочитаю отключать антенну на время отъезда. Всё же антенна не холодильник, пусть лучше не тратит электроэнергию. Да и о безопасности не стоит забывать.

К выходам разветвителя подключаются кабели идущие к телевизорам Вашего дома. На вход разветвителя можно попробовать подключить антенный кабель, но в моём случае без усилителя ничего не получилось, телевизор показывал лишь рябь.

Подключение блока питания усилителя

Если оставить схему когда блок питания подключается непосредственно перед телевизором то ничего не выйдет через разветвитель в обратном направлении ток для питания усилителя антенны не пройдёт. Поэтому необходимо сделать переходник или купить, если вы задумались об этом заранее, до приезда в удалённый населённый пункт.

Для создания переходника я использовал кусок коаксиального кабеля старого образца, он толще и паять его проще. Штекер для подключение к разветвителю и разъём от старого телевизора.

Сборка и наслаждение

Соберём все детали в одном месте. Вот список всех используемых компонент схемы:

1. Антенна со встроенным усилителем;
2. Антенный кабель до штекера блока питания усилителя;
3. Переходник с антенного разъёма на штекер разветвителя;
4. Разветвитель, самый обычный;
5. Коаксиальный кабель и штекеры для подключения к телевизорам.

Вариант подключения изображённый справа позволяет подключить несколько телевизоров используя один блок питания, самый обычный разветвитель и антенну с усилителем.

deepcoding.ru

el-cab.ru

Блок питания для антенны

Главная > Антенны > Блок питания для антенны

Подавляющее большинство антенн для приема телевизионных программ имеет в своем составе усилитель сигнала. Как и любое электронное устройство, он требует подачи питания. Главная особенность – использование антенного кабеля для одновременной передачи полезного сигнала и напряжения питания. Такой принцип организации питания антенного усилителя давно принят как стандарт де-факто большинством производителей антенн и усилителей к ним. Это связано с тем, что расстояние от усилителя до источника питания велико, но при этом не требуется дополнительный кабель к блоку питания.

Антенна с усилителем

Уверенный прием программ для просмотра каналов по эфирному телевидению при помощи обычной антенны возможен только при небольшом расстоянии от передающего центра. Во всех иных случаях активную антенну дополняют усилителем приема. В качестве примера можно привести польские антенны, получившие широчайшее распространение, и антенны типа Дельта.

Польская антенна

Антенна Дельта

Основная функция телевизионного антенного усилителя:

• увеличение уровня полезного сигнала до приемлемых значений;
• снижение уровня помех.

Данные качества перечислены потому, что на качество приема влияет не только величина полезного сигнала, но и его отношение к уровню помех. Исходя из этого соображения, антенный усилитель находится в непосредственной близости от антенны, зачастую входя непосредственно в ее конструкцию.

Напряжение питания антенного усилителя поступает по антенному кабелю. Для выделения полезного сигнала антенна, как Дельта, так любая другая,  подключается к телевизору через адаптер. Некоторые модели телевизоров или тюнеров имеют антенное гнездо, в котором уже присутствует напряжение. Таким образом, необходимость в блоке питания и адаптере отпадает, хотя и не исключает возможность их использования. Для этого в меню настроек ТВ обязательно есть пункт, позволяющий отключить питание антенны через антенный вход.

Важно! Не допускается одновременная подача питания с антенного гнезда и внешнего блока питания, поскольку это может привести к выходу одного или нескольких устройств из строя. В лучшем случае пострадает качество приема.

Параметры блока питания

Для антенного усилителя необходим блок питания со следующими параметрами:

• постоянное напряжение питания от 9 до 12 вольт;
• величина тока не более 100 мА.

Как результат, мощность устройства питания для ТВ составляет единицы Ватт, поэтому оно может иметь совсем малые габариты.

Блок питания усилителя с адаптером

Устройство блока питания

В подавляющем большинстве случаев блок питания для телевизионной антенны состоит из понижающего трансформатора с мостовым выпрямителем, конденсатора фильтра и интегрального стабилизатора напряжения.

Схема блока питания

Выходное напряжение трансформатора составляет порядка 12-18 В, желательно ближе к максимальному значению. Почему так, будет рассмотрено ниже. В качестве стабилизатора используется интегральная микросхема типа 7812. Она получила очень широкое распространение благодаря удачным параметрам и выпускается с различной допустимой мощностью. В рассматриваемом блоке питания можно использовать микросхему с минимальной мощностью (более мощную вполне допустимо, критерием здесь выступают ее габариты). Отечественный аналог 7805 – К142ЕН8Б (сокращенное наименование – КР ЕН8Б). Для нормальной работы схемы необходимо, чтобы напряжение на ее входе превышало выходное как минимум на два вольта, а поскольку после выпрямления и сглаживания конденсатором переменное напряжение увеличивается примерно в 1.4 раза, то и получается минимальное напряжение на выходе трансформатора около 10 В. Указанный выше предел в 12 В выбран с учетом возможного снижения напряжения сети.

Емкость конденсатора фильтра должна обеспечивать сглаживание пульсаций напряжения. В данном случае 220 мкФ вполне достаточно. Рабочее напряжение конденсатора должно быть в несколько раз выше выпрямленного напряжения, поэтому лучше брать конденсатор, рассчитанный на 35 В и выше. Светодиод служит для индикации работы блока.

Очень часто антенна может принимать как сигналы от дальнего телецентра, так и от близкорасположенного. В таком случае возможно, что антенный усилитель начинает самовозбуждаться, то есть генерировать собственные колебания. Подобным недостатком обладают в большей мере широкополосные антенны, к которым также относится и антенна Дельта. Качество приема при этом сильно ухудшается. Для выхода из подобной ситуации снижают коэффициент усиления усилителя. Это можно сделать, уменьшив значение напряжения питания. Данный вариант предоставлен на рисунке ниже.

Регулируемый блок питания

Видно, что в цепь общего вывода (2) микросхемы включен переменный резистор. При этом сама микросхема имеет иной тип – 7805 (отечественный аналог – К142ЕН5). При минимальном значении сопротивления резистора напряжение стабилизации равняется паспортному значению микросхемы – 5 В. Увеличивая смещение на общем выводе, можно регулировать выходное напряжение вплоть до значения входного.

Качественные регулируемые источники питания антенны содержат стабилизатор, построенный с применением регулируемого интегрального стабилизатора типа LM317 (аналог – К142ЕН12). Данная разновидность встречается часто, хотя упрощенная схема неплохо себя зарекомендовала и имеет более низкую стоимость.

Иногда можно встретить регулируемый блок питания, в котором резистор просто включен в разрыв выходного проводника. Данное решение не выдерживает никакой критики и свойственно только дешевым китайским устройствам.

Подключение

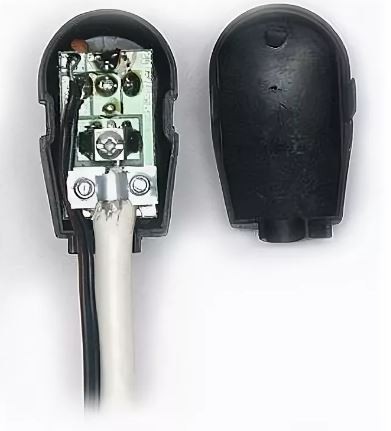

Промышленный адаптер для подключения к телевизору соединен с блоком питания двухжильным проводом и имеет две клеммы для подключения антенного кабеля. Чтобы подключить кабель, требуется его правильно разделать. Кабель, который будет подключаться к антенне, состоит из центральной жилы, заключенной в пластиковую изоляцию, и экранирующей оплетки, которая, в свою очередь, заключена в изоляцию.

Для того чтобы подсоединить кабель к адаптеру, нужно сначала аккуратно подрезать внешнюю изоляцию острым ножом на расстоянии 2-х см от края, стараясь не подрезать экранирующие проводники. Далее изоляцию стягивают с кабеля. Отступив 15 мм от края, срезают экран. Остается центральный провод с изоляцией. Теперь отступив от экрана на 1 мм, очень аккуратно подрезают центральную изоляцию на глубину несколько миллиметров. Несколько раз изогнув кабель в месте надреза, нужно добиться, чтобы изоляция лопнула по кругу. Теперь ее нужно снять с жилы.

Важно! Нельзя подрезать изоляцию на всю глубину, поскольку центральная жила в месте надреза сломается.

Разделка кабеля

Разделанный кабель заводят под клеммы адаптера таким образом, чтобы жила попала под крепежную гайку в центральной клемме, а экранирующая оплетка легла под широкую клемму. Теперь можно затягивать винты клемм. Подключение готово.

Обратите внимание! Нельзя допускать, чтобы хотя бы одна из жилок экранирующей оплетки соприкасалась с центральной клеммой. Блок питания из строя не выйдет (микросхемы имеют защиту от короткого замыкания), но напряжение питания на антенный усилитель поступать не будет.

Перед тем, как подключить антенный кабель, желательно проверить выходное напряжение блока. Его значения должны быть в пределах указанной нормы и ни в коем случае не больше.

Основные неисправности

Блоки питания усилителей довольно редко выходят из строя так, что их невозможно отремонтировать. Наиболее часто наблюдается потеря емкости конденсатора фильтра. Данная неисправность проявляет себя в виде волнообразных искажений изображения из-за проникновения пульсаций напряжения на усилитель и антенный вход телевизора. Причина обычно заключается в низком качестве конденсатора. Внешне он будет иметь выпуклый торец (должен быть плоским). Для ремонта достаточно установить аналогичный с емкостью 220-500 мкФ на напряжение 35-50 В.

Отсутствие выходного напряжения при наличии на входе микросхемы стабилизатора говорит о неисправности последнего. Для замены можно установить любую аналогичную микросхему (аналоги были указаны выше).

В случаях скачков напряжения сети выходит из строя понижающий трансформатор. К сожалению, для его ремонта потребуется перемотка обмоток, что в домашних условиях трудноосуществимо. Но если обмотки трансформатора выполнены на раздельных катушках, то есть возможность не прибегать к перемотке. Обычно в цепь первичной обмотки встроен предохранитель. Чтобы до него добраться, необходимо аккуратно, стараясь не повредить проводники, срезать внешнюю изоляцию первичной обмотки, которая намотана тонким проводом и имеет большое количество витков, а поэтому значительно больше вторичной. Предохранитель внешне похож на резистор и в случае перегорания имеет бесконечное сопротивление (у исправного предохранителя сопротивление равно нулю). Неисправный предохранитель перемыкается тонким проводом диаметром 0.05-0.07 мм.

Диодный мост выполнен на выпрямительных диодах с большим запасом по напряжению и допустимому току, поэтому практически никогда не выходит из строя.

Гораздо чаще разбалтывается место соединения кабеля и адаптера, в результате чего теряется контакт центральной жилы, или происходит ее замыкание с экранирующей оплеткой. В данном случае нужно качественно и надежно подключить антенный кабель.

Подводя итог, можно сказать, что большинство потребителей не должно видеть проблему в том, как правильно подключить блок питания и даже его отремонтировать самостоятельно. Важнее всего при этом внимательность, аккуратность и желание.

Видео

elquanta.ru

Питание антенного усилителя по коаксиальному кабелю

Главная » Статьи » Питание антенного усилителя по коаксиальному кабелю

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Установка дополнительно усилителя обеспечивает качественную картинку в телевизоре при удалении телевизионной передающей вышки до 100 км.

Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Они выпускаются на разный диапазон каналов и разным коэффициентом усиления, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фотографии усилитель типа SWA-555/LUX.

Антенный усилитель телевизионного сигнала SWA необходимо запитать постоянным напряжением 12 В. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA.

Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне.

В продаже имеются специальные блоки питания — адаптеры с переходниками, позволяющие подать питание на антенный усилитель. На фотографии один из них.Подключить такой адаптер просто, в один коаксиальный провод вставляется кабель, идущий от антенны, во второй – кабель, идущий к телевизору. Сам адаптер вилкой вставляется в розетку. Попутать провода при подключении невозможно, на выходящих из адаптера коаксиальных проводах надеты разные разъемы, исключающие ошибочное подключение.

Блок питания – адаптер для антенного усилителя

Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.

Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.

Представленный выше на фотографии блок питания — адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.

Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.

При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.

Самостоятельное изготовление адаптера для подачи питающего напряжения на антенный усилитель

Переходник-адаптер, с более широкими техническими возможностям можно сделать своими руками из любого антенного краба-разветвителя. Если необходимо запитать телевизионный усилитель и одновременно подключить к антенне несколько телевизоров, то это несложно сделать, дополнив схему краба всего тремя деталями, которые будут выполнять функцию развязки.

Устройство и схема краба

Телевизионный краб представляет собой металлическую коробку с F-разъемами. Внутри, на центральных выводах разъемов распаяны детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор представляет собой по форме кольцо или трубку из феррита с магнитной проницаемостью 600-2000, на которые намотаны от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм равномерно расположенные по всей окружности.

На фотографии краба, с которого снята задняя крышка, хорошо видно как распаяны ферритовые трансформаторы для подключения трех телевизоров. Этот краб собран по ниже приведенной Электрической принципиальной схеме.

Все выпускаемые крабы собраны по приведенной электрической принципиальной схеме, могут быть незначительные отклонения – установлены дополнительно разделительные и фильтрующие конденсаторы, дросселя, согласующие резисторы.

При изготовлении адаптера для подачи питающего напряжения на антенный усилитель с развязкой, я решил не устанавливать дополнительный разъем для подключения блока питания, а использовать один из разъемов для подключения F-штекера. Для этого пришлось удалить один из трансформаторов, ограничив возможность краба подключением только двух телевизоров.

В результате переделки к крабу можно будет подключать только два телевизора, и его схема изменилась.

Осталось установить в крабе LC-фильтр и адаптер будет готов для применения. Так как корпус краба выполнен из дюралюминия, то соединить вывод конденсатора к нему пришлось через дополнительно установленную латунную клемму, прикрученную к корпусу адаптера с помощью винта и гайки с фасонной шайбой.

В результате доработки, электрическая принципиальная схема краба приобрела следующий вид. Как видно из схемы, трансформатор Т1 остался родной, а добавились дроссель и два конденсатора.

Для лучшего согласования схемы можно между выходными выводами XW2 и XW3 припаять резистор величиной 150 Ом. Устанавливать адаптер можно в любом удобном месте, непосредственно у одного из телевизоров, или например, у входа кабеля в квартиру. Если нужно подключить только одни телевизор, то трансформатор Т1 можно удалить, а правый вывод конденсатора С1 припаять непосредственно к центральному выводу одного из разъемов XW2 или XW3, к которому и подключать кабель, идущий к телевизору.

Подключение блока питания к адаптеру

Так как я решил подключить блок питания к крабу через один из его F-разъемов, то для реализации этой идеи пришлось сделать переходник с обыкновенного двойного провода идущего с блока питания на коаксиальный кабель.

Для этого нужно взять отрезок антенного кабеля длиной 5 см, разделать его одни конец и надеть F-накрутку. Ко второму концу, как показано на фотографиях, припаять со сдвигом провода, идущие от блока питания. Положительный вывод припаивается к центральной жиле антенного кабеля.

Если не хочется возиться, то можно установить в корпусе краба стандартный разъем для подключения блоков питания и через него подавать напряжение на антенный усилитель через сделанный своими руками адаптер.

ydoma.info

Как антенный телевизионный усилитель подключить к блоку питания, инструкция

Существуют места, в которые телевизионный сигнал поступает в очень низком качестве. В таких случаях приходится пользоваться внешней антенной, на вибраторе которой расположен антенный усилитель. Он позволяет усилить сигнал даже на расстоянии 100 км от вышки.

Широко используемыми усилителями являются SWA усилители. Они имеют низкую цену и обеспечивают достаточную надежность. Они имеют различный коэффициент усиления и рассчитаны на разный диапазон каналов. В дециметровом диапазоне коэффициент усиления равен 34-43 дБ и 10-15 дБ в метровом. На фото ниже можно увидеть усилитель модели SWA-555/LUX.

Усилитель сигнала SWA работает от постоянного источника питания 12 В. Существует схема, позволяющая подавать напряжение на усилитель по коаксиальному кабелю вместе с сигналом. На рынке можно найти адаптер, одновременно являющийся блоком питания, который позволяет решить проблему. Он показан на фото ниже.

Подключение адаптера не требует навыков. В один коаксиальный кабель вставляем провод, который идет к телевизору, в другой – провод антенны. Адаптер устанавливается в розетку. Перепутать провода не возможно, так как на их концах расположены различные разъемы.

Блок питания – адаптер для антенного усилителя

Открыв блок питания с адаптером, можно обнаружить силовой трансформатор, простой и электролитический конденсаторы, 4 диода, дроссель, микросхему, выступающую в роли стабилизатора напряжения.

Все, кроме трансформатора, расположено на печатной плате.

Электрическая принципиальная схема блока питания с адаптером

Показанный на фото выше адаптер собирается по классической схеме. Переменное напряжение сети 220 В поступает на Т1 (трансформатор), который в свою очередь снижает его до 12 В – 15В. VD1-VD4 (диодный мост) выполнят функцию выпрямителя напряжения. Для сглаживания пульсаций применен конденсатор С1. После чего получается постоянное напряжение, значение которого около 16 В. Затем оно поступает на DA1 (интегральный стабилизатор).

На элементах C3, L1 выполнен LC-фильтр. Он установлен на входе приемника. Он исключает пропадание постоянного напряжения и потерю видеосигнала.

L1 (дроссель) предотвращает протекание высокочастотного сигнала на схему блока питания. При этом, постоянный ток свободно поступает на центральную жилу кабеля телевизора, который идет от усилителя. C3 (конденсатор) не дает протекать постоянному току от источника питания к входу телевизора. Потерь сигнала в этом случае нет.

Для самостоятельного изготовления блока питания, можно применять детали различного типа. Трансформатор можно применить любой с напряжением на выходе 15-18 В. Это обусловлено тем, что антенный усилитель не превышает потребление тока более 2 Вт и 150 мА. В качестве дросселя можно использовать отрезок диэлектрика, например текстолита, ширина которого 5 мм. На него наматывается от 25 до 30 витков медного эмалированного провода.

Недостатки представленной конструкции блока питания с адаптером

Из недостатков можно отметить наличие участка, не имеющего экран на центральной жиле телевизионного кабеля. Этот участок расположен в месте пайки с печатной платой. При работе техники, такой как пылесос, это может привести к наводке помех на видеосигнал. Этого можно избежать, установив дополнительный экран.

Самостоятельное изготовление адаптерадля подачи питающего напряжения на антенный усилитель

Если вам потребуется переходник – адаптер, имеющий широкие технические возможности, его можно изготовить в домашних условиях из краба — разветвителя антенны. Чтобы запитать усилитель и дополнительно подключить несколько телевизоров к антенне, схему краба придется дополнить 3 деталями.

Устройство и схема краба

Телевизионный краб – это металлический корпус, имеющий F – разъемы. Внутри него распаяны высокочастотные трансформаторы разветвителя теле сигнала. Они находятся на центральных выводах. На вид высокочастотный трансформатор – трубка либо кольцо, выполненное из феррита. Он имеет магнитную проницаемость 600-2000. Сверху намотаны витки эмалированного провода, диаметр которого 0,2мм–0,3 мм. Они располагаются равномерно по всей окружности. Число таких витков может достигать от 1 до 10.

На фото краб. Задняя крышка снята. Как видно, ферритовые трансформаторы распаяны для того, чтоб подключать 3 телевизора. Он был изготовлен по принципиальной электрической схеме, которая приведена ниже.

Все крабы изготавливаются по этой схеме. Она может иметь некоторые отклонения – установленные дросселя, резисторы, фильтрующие, разделительные конденсаторы.

Как самому сделать адаптерадля подачи питающего напряжения на антенный усилитель

Чтоб изготовить адаптер, предназначенный для подачи напряжения на усилитель антенны, я не стал устанавливать разъем под блок питания. Решил использовать один разъем для подключения F – штекера. Чтоб это сделать, необходимо было удалить один трансформатор. Число подключаемых телевизоров снизилось до двух.

В итоге принципиальная схема потерпела изменений.

Схема краба на два телевизора.

Прежде чем использовать адаптер по назначению, следует установить LC – фильтр в краб. Корпус краба изготовлен из дюралюминия, поэтому мною была изготовлена латунная клемма. К корпусу она была закреплена при помощи винта и фасонной гайки.

В результате чего схема слегка изменилась. Трансформатор Т1 остался на своем месте, были добавлены 2 конденсатора и дроссель.

Чтоб провести согласование схемы, желательно установить резистор на 150 Ом между выходными выводами XW3 и XW2. Адаптер можно установить в любом удобном месте. Как на входе кабеля в квартиру, так и вблизи телевизора.

Если вы будете пользоваться только одним телевизором, Т1 можно убрать из схемы. Правый вывод С1 (конденсатор) припаять к центральному выводу разъема XW3 либо XW2. Кабель будет подключаться к разъему, к которому будет припаян конденсатор.

Подключение блока питания к адаптеру

Я ранее писал, что хочу подключать кабель через F – разъем. Поэтому, из двойного провода, который шел с блока питания, мною был сделан переходник на коаксиальный кабель.

Для реализации этой идеи понадобится взять антенный кабель, длинной около 5 см. Затем произвести его разделку, чтоб получился один конец и надеть F – накрутку. На фото показаны дальнейшие действия. Берем провода, которые выходят из блока питания, и со сдвигом припаиваем ко второму концу кабеля. «+» необходимо припаивать к центральной жиле кабеля антенны.

Если нет желания проделывать эти операции, в корпус краба можно установить разъем, к которому будет подключаться блок питания. И уже через него напряжение будет подаваться на усилитель антенны через адаптер, который мы изготовили.

По материалам сайта: ydoma.info

www.proterem.ru

Спутниковое ТВ

   Для того чтобы заработал антенный усилитель, установленный в корпусе антенны типа «Польская решетка» необходимо его подключить к источнику питания. Питание усилителя производится по коаксиальному кабелю, идущему от антенны к телевизору. Значит нам необходимо подсоединить блок питания к этому кабелю. Многие пользователи затрудняются это сделать. Рассмотрим простой вариант подключения.

Блок питания – это преобразователь высокого напряжения бытовой электросети в низкое. Это напряжение используется для обеспечения узлов электрической схемы электропитанием. А также он служит для стабилизации и защиты питающего напряжения.

   Вначале необходимо разделать конец телевизионного кабеля (более подробно о разделке кабеля). Отступаем от конца кабеля 1,5 см. и аккуратно удаляем внешнюю изоляцию, стараясь не повредить экран и изоляцию центральной жилы. Снимаем отрезанную по кругу внешнюю оболочку. Затем смещаем волоски экрана и фольгу назад. Далее отступаем от отодвинутой оплетки 0,5 см. и срезаем по кругу внутреннею изоляцию с центральной жилы. Кабель готов к подключению.

    Аккуратно помещаем разделанный кабель в специальный крепеж на плате сепаратора блока питания. Необходимо чтобы оплетка кабеля плотно касалась нижней контактной площадки, а центральная жила была вставлена в винтовой фиксатор.

Зажимаем винты до полной фиксации контактов кабеля.

   При правильном подключении телевизор начнет показывать каналы при их сканировании и настройке. Если же отключить блок питания, то изображение может ухудшиться или вовсе исчезнуть.

Удачного подключения!

9,987 просмотров всего, 24 просмотров сегодня

Пожалуйста, дайте нам ваши ценные комментарии

digitsattv.ru

Как подключить антенный кабель к блоку питания

Written by Administrator on 19 января 2016. Posted in Cделай Cам

Рейтинг:  4 / 5

Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе  антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

снять прорезанный по кругу кусок внешнего изолятора. Затем  сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

ВАЖНО!!! металлическая оплетка должна касаться нижней залуженной площадки штекера БП, иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти. Не допускайте замыкания оплетки и центральной жилы. При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло.

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.

Печать E-mail

www.imsprice.ru

el-cab.ru

Блок питания для антенны

Подавляющее большинство антенн для приема телевизионных программ имеет в своем составе усилитель сигнала. Как и любое электронное устройство, он требует подачи питания. Главная особенность – использование антенного кабеля для одновременной передачи полезного сигнала и напряжения питания. Такой принцип организации питания антенного усилителя давно принят как стандарт де-факто большинством производителей антенн и усилителей к ним. Это связано с тем, что расстояние от усилителя до источника питания велико, но при этом не требуется дополнительный кабель к блоку питания.

Антенна с усилителем

Назначение усилителя

Уверенный прием программ для просмотра каналов по эфирному телевидению при помощи обычной антенны возможен только при небольшом расстоянии от передающего центра. Во всех иных случаях активную антенну дополняют усилителем приема. В качестве примера можно привести польские антенны, получившие широчайшее распространение, и антенны типа Дельта.

Польская антенна

Антенна Дельта

Основная функция телевизионного антенного усилителя:

• увеличение уровня полезного сигнала до приемлемых значений;
• снижение уровня помех.

Данные качества перечислены потому, что на качество приема влияет не только величина полезного сигнала, но и его отношение к уровню помех. Исходя из этого соображения, антенный усилитель находится в непосредственной близости от антенны, зачастую входя непосредственно в ее конструкцию.

Напряжение питания антенного усилителя поступает по антенному кабелю. Для выделения полезного сигнала антенна, как Дельта, так любая другая,  подключается к телевизору через адаптер. Некоторые модели телевизоров или тюнеров имеют антенное гнездо, в котором уже присутствует напряжение. Таким образом, необходимость в блоке питания и адаптере отпадает, хотя и не исключает возможность их использования. Для этого в меню настроек ТВ обязательно есть пункт, позволяющий отключить питание антенны через антенный вход.

Важно! Не допускается одновременная подача питания с антенного гнезда и внешнего блока питания, поскольку это может привести к выходу одного или нескольких устройств из строя. В лучшем случае пострадает качество приема.

Параметры блока питания

Для антенного усилителя необходим блок питания со следующими параметрами:

• постоянное напряжение питания от 9 до 12 вольт;
• величина тока не более 100 мА.

Как результат, мощность устройства питания для ТВ составляет единицы Ватт, поэтому оно может иметь совсем малые габариты.

Блок питания усилителя с адаптером

Устройство блока питания

В подавляющем большинстве случаев блок питания для телевизионной антенны состоит из понижающего трансформатора с мостовым выпрямителем, конденсатора фильтра и интегрального стабилизатора напряжения.

Схема блока питания

Выходное напряжение трансформатора составляет порядка 12-18 В, желательно ближе к максимальному значению. Почему так, будет рассмотрено ниже. В качестве стабилизатора используется интегральная микросхема типа 7812. Она получила очень широкое распространение благодаря удачным параметрам и выпускается с различной допустимой мощностью. В рассматриваемом блоке питания можно использовать микросхему с минимальной мощностью (более мощную вполне допустимо, критерием здесь выступают ее габариты). Отечественный аналог 7805 – К142ЕН8Б (сокращенное наименование – КР ЕН8Б). Для нормальной работы схемы необходимо, чтобы напряжение на ее входе превышало выходное как минимум на два вольта, а поскольку после выпрямления и сглаживания конденсатором переменное напряжение увеличивается примерно в 1.4 раза, то и получается минимальное напряжение на выходе трансформатора около 10 В. Указанный выше предел в 12 В выбран с учетом возможного снижения напряжения сети.

Емкость конденсатора фильтра должна обеспечивать сглаживание пульсаций напряжения. В данном случае 220 мкФ вполне достаточно. Рабочее напряжение конденсатора должно быть в несколько раз выше выпрямленного напряжения, поэтому лучше брать конденсатор, рассчитанный на 35 В и выше. Светодиод служит для индикации работы блока.

Очень часто антенна может принимать как сигналы от дальнего телецентра, так и от близкорасположенного. В таком случае возможно, что антенный усилитель начинает самовозбуждаться, то есть генерировать собственные колебания. Подобным недостатком обладают в большей мере широкополосные антенны, к которым также относится и антенна Дельта. Качество приема при этом сильно ухудшается. Для выхода из подобной ситуации снижают коэффициент усиления усилителя. Это можно сделать, уменьшив значение напряжения питания. Данный вариант предоставлен на рисунке ниже.

Регулируемый блок питания

Видно, что в цепь общего вывода (2) микросхемы включен переменный резистор. При этом сама микросхема имеет иной тип – 7805 (отечественный аналог – К142ЕН5). При минимальном значении сопротивления резистора напряжение стабилизации равняется паспортному значению микросхемы – 5 В. Увеличивая смещение на общем выводе, можно регулировать выходное напряжение вплоть до значения входного.

Качественные регулируемые источники питания антенны содержат стабилизатор, построенный с применением регулируемого интегрального стабилизатора типа LM317 (аналог – К142ЕН12). Данная разновидность встречается часто, хотя упрощенная схема неплохо себя зарекомендовала и имеет более низкую стоимость.

Иногда можно встретить регулируемый блок питания, в котором резистор просто включен в разрыв выходного проводника. Данное решение не выдерживает никакой критики и свойственно только дешевым китайским устройствам.

Подключение

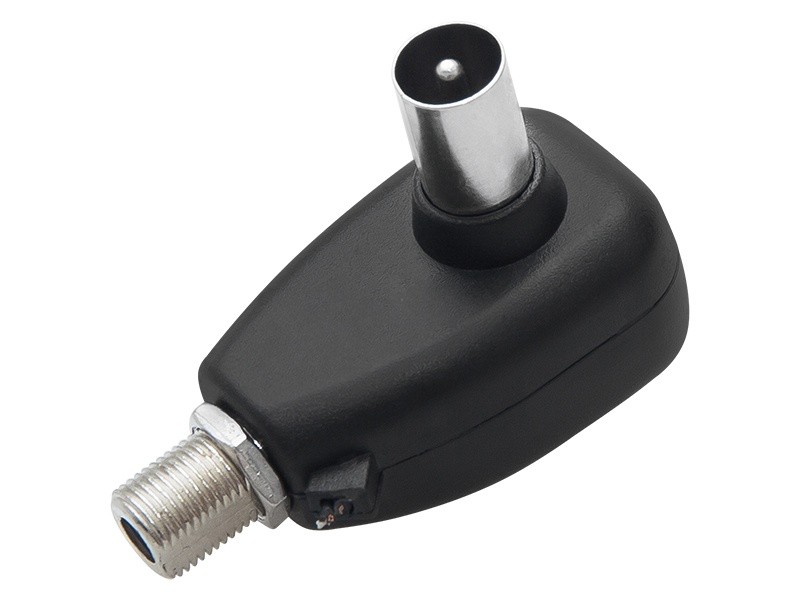

Промышленный адаптер для подключения к телевизору соединен с блоком питания двухжильным проводом и имеет две клеммы для подключения антенного кабеля. Чтобы подключить кабель, требуется его правильно разделать. Кабель, который будет подключаться к антенне, состоит из центральной жилы, заключенной в пластиковую изоляцию, и экранирующей оплетки, которая, в свою очередь, заключена в изоляцию.

Для того чтобы подсоединить кабель к адаптеру, нужно сначала аккуратно подрезать внешнюю изоляцию острым ножом на расстоянии 2-х см от края, стараясь не подрезать экранирующие проводники. Далее изоляцию стягивают с кабеля. Отступив 15 мм от края, срезают экран. Остается центральный провод с изоляцией. Теперь отступив от экрана на 1 мм, очень аккуратно подрезают центральную изоляцию на глубину несколько миллиметров. Несколько раз изогнув кабель в месте надреза, нужно добиться, чтобы изоляция лопнула по кругу. Теперь ее нужно снять с жилы.

Важно! Нельзя подрезать изоляцию на всю глубину, поскольку центральная жила в месте надреза сломается.

Разделка кабеля

Разделанный кабель заводят под клеммы адаптера таким образом, чтобы жила попала под крепежную гайку в центральной клемме, а экранирующая оплетка легла под широкую клемму. Теперь можно затягивать винты клемм. Подключение готово.

Обратите внимание! Нельзя допускать, чтобы хотя бы одна из жилок экранирующей оплетки соприкасалась с центральной клеммой. Блок питания из строя не выйдет (микросхемы имеют защиту от короткого замыкания), но напряжение питания на антенный усилитель поступать не будет.

Перед тем, как подключить антенный кабель, желательно проверить выходное напряжение блока. Его значения должны быть в пределах указанной нормы и ни в коем случае не больше.

Основные неисправности

Блоки питания усилителей довольно редко выходят из строя так, что их невозможно отремонтировать. Наиболее часто наблюдается потеря емкости конденсатора фильтра. Данная неисправность проявляет себя в виде волнообразных искажений изображения из-за проникновения пульсаций напряжения на усилитель и антенный вход телевизора. Причина обычно заключается в низком качестве конденсатора. Внешне он будет иметь выпуклый торец (должен быть плоским). Для ремонта достаточно установить аналогичный с емкостью 220-500 мкФ на напряжение 35-50 В.

Отсутствие выходного напряжения при наличии на входе микросхемы стабилизатора говорит о неисправности последнего. Для замены можно установить любую аналогичную микросхему (аналоги были указаны выше).

В случаях скачков напряжения сети выходит из строя понижающий трансформатор. К сожалению, для его ремонта потребуется перемотка обмоток, что в домашних условиях трудноосуществимо. Но если обмотки трансформатора выполнены на раздельных катушках, то есть возможность не прибегать к перемотке. Обычно в цепь первичной обмотки встроен предохранитель. Чтобы до него добраться, необходимо аккуратно, стараясь не повредить проводники, срезать внешнюю изоляцию первичной обмотки, которая намотана тонким проводом и имеет большое количество витков, а поэтому значительно больше вторичной. Предохранитель внешне похож на резистор и в случае перегорания имеет бесконечное сопротивление (у исправного предохранителя сопротивление равно нулю). Неисправный предохранитель перемыкается тонким проводом диаметром 0.05-0.07 мм.

Диодный мост выполнен на выпрямительных диодах с большим запасом по напряжению и допустимому току, поэтому практически никогда не выходит из строя.

Гораздо чаще разбалтывается место соединения кабеля и адаптера, в результате чего теряется контакт центральной жилы, или происходит ее замыкание с экранирующей оплеткой. В данном случае нужно качественно и надежно подключить антенный кабель.

Подводя итог, можно сказать, что большинство потребителей не должно видеть проблему в том, как правильно подключить блок питания и даже его отремонтировать самостоятельно. Важнее всего при этом внимательность, аккуратность и желание.

Видео

Какой способ питания антенны выбрать?!

Какой способ питания антенны выбрать?!

Наверняка, вы задавались данным вопросом!


 И так, рассмотрим, что влияет на выбор!

1.Подключение антенны
— к телевизору с поддержкой DVB-T2
— к DVB-T2 приставке

Если у вас стоит телевизор с поддержкой DVB-T2, то вам антенну достаточно будет подключить в антенный разъем на панели телевизора. Если антенна активная, то ее необходимо запитать, чаще всего 5 или 12 вольтами.
При подключении к телевизору можно использовать антенну 12вольтовую, у нее в комплекте идет блок питания, который соединяется с антенным кабелем и подключается к телевизору.

Если выбор пал на 5вольтовую антенну, то вам понадобится инжектор питания.

Инжектор питания – это устройство, которое подключается с одной стороны в USB –разъем, с другой стороны имеет антенный вход и выход для подключения кабеля от антенны. Если на вашем телевизоре есть свободные разъемы USB, то инжектор можно подключить в него (есть одна особенность: usb должен питаться постоянно, чаще всего на таких разъемах написано «5v»; если данной надписи нет, то возможно на разъем подается питание, только при запросе к нему, например: выбор флешки или установка драйверов устройства, в таком случае вам понадобится отдельный 5вольтовый блок питания для инжектора (можно использовать любой 5v зарядный блок от телефона)).

Если подключение антенны осуществляется через DVB-T2 приставку, то проще всего взять 5вольтовую антенну. Во всех приставках, которые представлены на нашем сайте, имеется функция «питание антенны».
Для того, чтобы проверить есть ли данная функция в вашей приставке заходим в меню:
Меню → поиск каналов → питание антенны → вкл
Подключаем антенну к приставке, вкл питание и антенна работает. Никакие лишние соединения и провода вам не понадобятся.

2.Удобство и эстетика

Подключение 12вольтового блока и инжектора через блок питания нужно учитывать, что вам понадобится дополнительная свободная розетка возле телевизора. Если это вызывает затруднение, то подумайте о приставке или возможности подключения инжектора к телевизору.

Если у вас остались вопросы по выбору исполнения антенны, то позвоните нам и получите подробную консультацию по всем вопросам. Мы поможем вам разобраться в настройках при необходимости. Доставим курьером, почтой России или любой транспортной компании.

Блок питания с сепаратором для активных наружных антенн Sowar 12V-100mA

Цена:
от: до:

Название:

Артикул:

Выберите категорию:
Все Аксессуары для электроники» Аккумуляторы»» Аккумуляторы свинцово кислотные»»» Аккумуляторы для источников бесперебойного питания»»»» Аккумуляторные батареи Delta DTM»»»» Аккумуляторные батареи Delta DTM I»»»» Аккумуляторные батареи Delta DTM L»»»» Аккумуляторные батареи Delta HR»»»» Аккумуляторные батареи Delta HRL-X»»»» Аккумуляторные батареи Delta HR-W»»»» Аккумуляторные батареи Yuasa»»»»» Аккумуляторы Yuasa NP (NPH, NPW)»»»»» Аккумуляторы Yuasa RE (REW)»»»»» Аккумуляторы Yuasa SWL (SW)»»»»» Аккумуляторы Yuasa EN»»»»» Аккумуляторы Yuasa ENL»»»»» Аккумуляторы Yuasa NPL»»»» Аккумуляторы ВОСТОК»»»»» Аккумуляторные батареи Восток СК»»»»» Аккумуляторные батареи Восток СX»»»»» Аккумуляторные батареи Восток ТС»»» Аккумуляторы для систем сигнализации»»»» Аккумуляторные батареи Delta DT»»»» Аккумуляторные батареи Security Force»»»» Аккумуляторные батареи Optimus»»» Аккумуляторы для мототехники»»»» Аккумуляторные батареи Delta CT»»»» Аккумуляторные батареи Red Energy»»»» Аккумуляторные батареи Delta EPS»»» Аккумуляторы гелевые»»»» Аккумуляторные батареи Delta GEL»»»» Аккумуляторные батареи Delta GX»»» Аккумуляторы для детских электромобилей»»» Аккумуляторы для эхолотов»» Аккумуляторы литий-ионные»»» Аккумуляторы 10440»»» Аккумуляторы 14500»»» Аккумуляторы 16340»»» Аккумуляторы 18650»»» Аккумуляторы 26650»» Аккумуляторы для мобильных телефонов»»» Аккумуляторы для мобильных телефонов ASUS»»» Аккумуляторы для мобильных телефонов SAMSUNG»»» Аккумуляторы для мобильных телефонов Sony Ericsson»»» Аккумуляторы для мобильных телефонов LG»»» Аккумуляторы для мобильных телефонов HTC»»» Аккумуляторы для мобильных телефонов NOKIA»» Аккумуляторы для радиотелефонов»» Аккумуляторы AA / AAA / С / D / 6F22»»» Аккумуляторы AA»»» Аккумуляторы AAA»»» Аккумуляторы C / R14»»» Аккумуляторы D / R20»»» Аккумуляторы 6F22»» Аккумуляторы промышленные»»» Аккумуляторы литий-полимерные»»» Аккумуляторы для шуруповертов»»» Аккумуляторы дисковые»»» Аккумуляторы с плоским положительным контактом»»» Аккумуляторы для роботов пылесосов»» Универсальные внешние аккумуляторы»» Аккумуляторы для фото-видеотехники»» Аккумуляторы для ноутбуков» Батарейки»» Батарейки литиевые»» Батарейки дисковые литиевые»» Батарейки R03 / AAA»» Батарейки R6 / AA»» Батарейки R10 / 332»» Батарейки R14 / C»» Батарейки R20 / D»» Батарейки 6F22 / 6LR61»» Батарейки 3R12»» Батарейки для сигнализации»» Батарейки для часов»» Батарейки для слуховых аппаратов»» Боксы для зарядки батареек и аккумуляторов» Адаптеры и блоки питания»» Блоки питания для светодиодных лент»»» Блоки питания для светодиодных лент 12 Вольт»»» Блоки питания для светодиодных лент 24 Вольта»»» Влагозащищенные, герметичные блоки питания 12V IP65, IP67»»» Влагозащищенные, герметичные блоки питания 24V IP65, IP67»»» Драйверы и блоки питания для светодиодных лент и светильников на 220 Вольт»» Блоки питания AC/DC»»» Блоки питания 1,5V»»» Блоки питания 3V»»» Блоки питания 5V»»» Блоки питания 6V»»» Блоки питания 9V»»» Блоки питания 12V»»» Блоки питания 13,5V»»» Блоки питания 15V»»» Блоки питания 15,6V»»» Блоки питания 16V»»» Блоки питания 18V»»» Блоки питания 18,5V»»» Блоки питания 19V»»» Блоки питания 19,5V»»» Блоки питания 20V»»» Блоки питания 24V»» Блоки питания универсальные»» Блоки питания для ноутбуков»» Блок питания для автомагнитолы»» Блоки питания Professional»» Преобразователи напряжения»»» Преобразователи 220 — 110»»» Преобразователи 12 в 220 автомобильные» Зарядные устройства»» Зарядные устройства для свинцово-кислотных аккумуляторов»» Пуско-зарядные устройства для автомобиля»» Зарядные устройства USB»» Автомобильные зарядки USB»» Автомобильные разветвители прикуривателя»» Зарядные устройства для мобильных телефонов»» Универсальные зарядные устройства» Пульты дистанционного управления»» Пульты Acer»» Пульты Aiwa»» Пульты Akado»» Пульты Akai»» Пульты Akira»» Пульты Auto»» Пульты Avest»» Пульты BBK»» Пульты BEKO»» Пульты BigSat»» Пульты Bimatek»» Пульты Bork»» Пульты Bravis»» Пульты Cameron»» Пульты Casio»» Пульты Changhong»» Пульты Chunghop»» Пульты Cisco»» Пульты Coby»» Пульты Continent»» Пульты D-Color»» Пульты Daewoo»» Пульты Denon»» Пульты Delta Systems»» Пульты Dexp»» Пульты Distar»» Пульты DNS»» Пульты Electron»» Пульты Elenberg»» Пульты Erisson»» Пульты Foston»» Пульты Funai»» Пульты Fusion»» Пульты Galaxy Innovations»» Пульты General Satellite»» Пульты Globo»» Пульты Golden Interstar»» Пульты Goldstar»» Пульты Grundig»» Пульты Haier»» Пульты Harper»» Пульты Helix»» Пульты Hisense»» Пульты Hitachi»» Пульты Homecast»» Пульты Horizont»» Пульты Humax»» Пульты Hyundai»» Пульты Izumi»» Пульты JVC»» Пульты Kaon»» Пульты Lentel»» Пульты LG»»» Пульты для телевизоров LG»»» Пульты для домашних кинотеатров LG»»» Пульты для DVD LG»» Пульты Loewe»» Пульты Lumax»» Пульты Marantz»» Пульты Mitsubishi»» Пульты Mustek»» Пульты Mystery»» Пульты Nash»» Пульты Nec»» Пульты Nokia»» Пульты Novex»» Пульты Odeon»» Пульты Oniks»» Пульты Onlime»» Пульты Onwa»» Пульты Openbox»» Пульты Opentech»» Пульты Opticum»» Пульты Oriel»» Пульты Orion»» Пульты Panasonic»» Пульты Patriot»» Пульты Philips»» Пульты Pioneer»» Пульты Polar»» Пульты Prima»» Пульты Raduga»» Пульты Record»» Пульты Reflect»» Пульты Rolsen»» Пульты Rubin»» Пульты Sagemcom»» Пульты Samsung»»» Пульты для телевизоров Samsung»»» Пульты для домашних кинотеатров Samsung»»» Пульты для DVD Samsung»» Пульты Sansui»» Пульты Sanyo»» Пульты Saturn»» Пульты Selenga»» Пульты Sharp»» Пульты Shivaki»» Пульты Sitronics»» Пульты Skyway»» Пульты Smart»» Пульты Sokol»» Пульты Sony»» Пульты Starsat»» Пульты Start»» Пульты Supra»» Пульты TCL»» Пульты Techno»» Пульты Telefunken»» Пульты Television»» Пульты Thomson»» Пульты Topfield»» Пульты Toshiba»» Пульты Tricolor»» Пульты Trony»» Пульты United»» Пульты Vestel»» Пульты Vitek»» Пульты Vityaz»» Пульты VR»» Пульты Weston»» Пульты World Vision»» Пульты Xoro»» Пульты Авангард»» Пульты Билайн ТВ»» Пульты Дом ру»» Пульты МТС-ТВ»» Пульты НТВ+»» Пульты Ростелеком»» Пульты Садко»» Пульты Телекарта»» Пульты для ворот и шлагбаумов» Индикация и подсветка»» Лампочки для рождественских горок»» Лампы для фонарей»» Индикаторные лампы 12 V»» Индикаторные лампы 24 V»» Индикаторные неоновые лампы 220 V»» Лампы автомобильные»» Светодиоды» Разъемы и переходники для радиоэлектронной аппаратуры»» Разъемы и переходники питания АС»»» Разъемы питания AC»»» Переходники питания AC»» Разъемы и переходники питания DС»»» Разъемы питания DC штырьковые»»» Переходники питания DC»»»» Переходники для адаптеров гнездо 5. 5 х 2.1 на штекер»»»» Переходники для адаптеров гнездо 5.5 х 2.5 на штекер»»»» Переходники питания нестандартные»» Разъемы питания влагозащищенные»» Разъемы автомобильные»»» Штекера и гнезда автоприкуривателя»»» Разъемы автомагнитол»»» Переходники антенные для автомагнитол»»» Разъемы питания DC автомобильные»» Разъемы MICROPHONE»» Разъемы и переходники SMA»»» Разъемы SMA»»» Разъемы RP-SMA»»» Переходники SMA»» Разъемы и переходники micro USB, mini USB, USB»»» Разъемы USB»»» Переходники USB»»» Разъемы и переходники mini USB»»»» Разъемы mini USB»»»» Переходники mini USB»»» Разъемы и переходники micro USB»»»» Разъемы micro USB»»»» Переходники micro USB»» Разъемы и переходники N»»» Разъемы N»»» Переходники N»» Разъемы и переходники UHF»»» Разъемы UHF»»» Переходники UHF»» Разъемы и переходники mini UHF»»» Разъемы mini UHF»»» Переходники mini UHF»» Разъемы и переходники BNC»»» Разъемы BNC»»» Переходники BNC»» Разъемы и переходники TNC»»» Разъемы TNC»»» Переходники TNC»» Разъемы и переходники FME»»» Разъемы FME»»» Переходники FME»» Разъемы и переходники F»»» Штекеры F»»» Переходники F»» Разъемы и переходники D-SUB»»» Разъемы D-SUB на кабель»»» Разъемы D-SUB на кабель высокой плотности»»» Разъемы D-SUB на шлейф»»» Разъемы D-SUB на плату»»» Переходники D-SUB»»» Корпуса и крепеж D-SUB»» Разъемы и переходники 2,5 мм»»» Разъемы 2,5 мм моно»»» Разъемы 2,5 мм стерео»»» Разъемы 2,5 мм TRRS, 4pin»»» Переходники 2,5 мм»» Разъемы и переходники 3,5 мм»»» Разъемы 3,5 мм моно»»» Разъемы 3,5 мм стерео»»» Разъемы 3,5 мм TRRS, 4pin»»» Переходники 3,5 мм»» Разъемы и переходники 6,3 мм»»» Разъемы 6,3 мм моно»»» Разъемы 6,3 мм стерео»»» Переходники 6,3 мм»» Разъемы и переходники HDMI»»» Разъемы HDMI»»» Переходники HDMI»»» Разъемы и переходники mini HDMI»»»» Разъемы mini HDMI»»»» Переходники mini HDMI»»» Разъемы и переходники micro HDMI»»»» Разъемы micro HDMI»»»» Переходники micro HDMI»» Разъемы и переходники DVI»» Разъемы и переходники DIN»» Разъемы и переходники mini DIN»»» Разъемы mini DIN»»» Переходники mini DIN»» Разъемы и переходники 2 pin DIN»»» Разъемы 2 pin DIN»»» Переходники 2 pin DIN»» Разъемы и терминалы BANANA»»» Разъемы BANANA»»» Терминалы BANANA»»» Клеммы BANANA»» Разъемы и переходники RCA»»» Разъемы RCA»»» Переходники RCA»» Разъемы Крокодил»» Разъемы и переходники RJ»»» Разъемы и переходники RJ10 (4p4c)»»»» Разъемы RJ10 (4p4c)»»»» Переходники RJ10 (4p4c)»»» Разъемы и переходники RJ11 (6p4c)»»»» Разъемы RJ11 (6p4c)»»»» Розетки RJ11 (6p4c)»»»» Переходники RJ11 (6p4c)»»» Разъемы и переходники RJ12 (6p6c)»»»» Разъемы RJ12 (6p6c)»»»» Переходники RJ12 (6p6c)»»» Разъемы и переходники RJ45 (8p8c)»»»» Разъемы RJ45 (8p8c)»»»» Переходники RJ45 (8p8c)»»»» Розетки RJ45 (8p8c)»» Разъемы XLR»» Разъемы и переходники IEEE»» Разъемы и переходники SCART»»» Разъемы SCART»»» Переходники SCART»» Штыри и гнезда 2,54 мм»»» BH вилки IDC на плату, 2. 54 мм»»» BLS гнезда на кабель, 2.54 мм»»» DIP панели 2.54 мм»»» DIP панели цанговые, 2.54 мм»»» IDC розетки на шлейф»»» PBS, PBD гнезда на плату, 2.54 мм»»» PLS, PLD линейки штыревые, 2.54 мм»»» SIP линейки цанговые, 2.54 мм»»» Джамперы»» Клеммники»»» Клеммники винтовые х 2»»» Клеммники винтовые х 3»»» Клеммники винтовые х 12»» Панели для колонок»» Разъемы и переходники телевизионные»»» Штекеры антенные для телевизора»»» Гнезда антенные телевизионные»»» Переходники антенные телевизионные»» Разветвители ТВ сигнала» Клеммы и соединители»» Клеммы ножевые 2,8/4,8/6,3 неизолированные»» Изоляция для кабельных клемм»» Клеммы ножевые 2,8/4,8/6,3 изолированные»» Клеммы тип "О" неизолированные»» Клеммы тип "О" изолированные»» Клеммы тип "U" неизолированные»» Клеммы тип "U" изолированные»» Клеммы ножевые, винтовые на плату»» Наконечники на кабель»» Клеммы тип "b" неизолированные»» Клеммы тип "b" изолированные»» Соединители проводов» Кнопки выключатели переключатели тумблеры»» Кнопки антивандальные»»» Разъемы для антивандальных кнопок 12, 16, 19, 22, 25, 30 мм»»» Кнопки антивандальные с подсветкой»»»» Кнопки антивандальные с подсветкой без фиксации»»»» Кнопки антивандальные с подсветкой с фиксацией»»» Кнопки антивандальные без подсветки»»»» Кнопки антивандальные без подсветки без фиксации»»»» Кнопки антивандальные без подсветки c фиксациией»»» Переключатели антивандальные»» Кнопки OFF ON»»» Кнопки OFF-(ON) без фиксации»»» Кнопки OFF ON с фиксацией»» Кнопки ON OFF»» Кнопки OFF ON с подсветкой»»» Кнопки OFF-(ON) с подсветкой без фиксации»»» Кнопки OFF ON с подсветкой с фиксацией»» Кнопки ON ON на переключение с подсветкой»»» Кнопки ON-(ON) с подсветкой без фиксации»»» Кнопки ON ON с подсветкой с фиксацией»» Кнопки ON-(ON) на переключение без фиксации»» Выключатели клавишные рокерные»»» Выключатели рокерные OFF ON»»» Выключатели рокерные OFF ON с подсветкой 12V»»» Выключатели рокерные OFF ON с подсветкой 220V»» Переключатели клавишные рокерные»»» Переключатели рокерные ON OFF ON»»» Переключатели рокерные ON OFF ON с подсветкой 220V»»» Переключатели рокерные ON ON»»» Переключатели рокерные ON ON с подсветкой 220V»» Кнопки тактовые»»» Кнопки тактовые 6×6»»» Кнопки тактовые 12×12»»» Кнопки тактовые SMD на плату»» Колпачки защитные»» Микропереключатели»» Переключатели Switch»» Тумблеры»» Тумблеры с подсветкой 12V»» Выключатели с ключом» Термоусадочная трубка»» Термоусадочная трубка с клеевым слоем»» Термоусадочная трубка 2 мм»» Термоусадочная трубка 3 мм»» Термоусадочная трубка 4 мм»» Термоусадочная трубка 5 мм»» Термоусадочная трубка 6 мм»» Термоусадочная трубка 8 мм»» Термоусадочная трубка 10 мм»» Термоусадочная трубка 12 мм»» Термоусадочная трубка 16 мм»» Термоусадочная трубка 20 мм»» Термоусадочная трубка 25 мм»» Термоусадочная трубка 30 мм»» Термоусадочная трубка 40 мм»» Термоусадочная трубка 50 мм»» Термоусадочная трубка 80 мм»» Термоусадочная трубка 90 мм»» Термоусадочная трубка 100 мм»» Термоусадочная трубка 120 мм» Шнуры и кабели соединительные для бытовой электроники»» Кабели и шнуры питания 220V»» Кабель электрический»» Кабель плоский, ленточные шлейфы»» Кабель Патч-корд»» Кабель RCA RCA»» Кабель mini Din — RCA»» Кабель jack 3. 5мм — RCA»» Кабель TRRS (jack) 3,5 мм — USB-AM»» Кабель TRRS (jack) 3,5 мм — mini USB-BM»» Кабель Jack 3.5мм»»» Кабель plug 3.5мм — jack 3.5мм»»» Кабель AUX»» Кабель Jack 6.3мм»» Кабель USB»»» Кабель USB папа-мама (USB AM — USB AF)»»» Кабель USB папа-папа (USB AM — USB AM)»»» Кабель USB для принтера (USB AM — USB BM)»»» Кабель USB-AM — TRRS(jack) 3,5 мм»»» Кабель mini USB-BM — TRRS (jack) 3,5 мм»»» Кабель USB A — IEEE 1394 Fire Wire»»» Кабель mini USB»»» Кабель micro USB»»» MHL адаптер для смартфонов micro USB — HDMI»»» Bluetooth адаптер для компьютера»»» Кабель OTG для планшетов и смартфонов»»» Кабель питания USB — DC 5V»» Аксессуары для iPhone, iPad, iPod»» Кабель VGA — VGA»» Кабель VGA — RCA»» Кабель VGA-HDMI»» Кабель HDMI-HDMI»» Кабель HDMI — mini HDMI»» Кабель HDMI-DVI»» Кабель HDMI — RCA»» Кабель DVI — DVI»» Кабель акустический»» Кабель сигнальный многожильный»» Кабель антенный»» Кабель Scart — RCA»» Кабель Scart — Scart»» Кабель IEEE 1394»» Кабель оптический»» Кабель SATA интерфейсный»» Кабель питания Molex — Power Sata»» Кабель mini Din — mini Din»» Шнуры ВЧ — 50 Ом»» Шнуры ВЧ — 75 Ом»» Шнуры телефонные» Инструменты для пайки и обжима проводов»» Паяльники»» Пасты смазки и флюсы для ремонта электроники»» Аксессуары для пайки»» Инструмент для обжима» Установочные изделия»» Держатели батареек и аккумуляторов»» Держатели светодиодов»» Держатели плоских предохранителей»» Держатели предохранителей 5 х 20 мм»» Держатели предохранителей 6 х 30 мм»» Кабельные вводы» Стяжка и изоляция»» Стяжка кабеля»» Клейкая лента, изолента»» Скотч» Вентиляторы»» Вентиляторы AC»» Вентиляторы DC»»» Вентиляторы DC 12V»»» Вентиляторы DC 24V»» Решетки для вентиляторов» Предохранители»» Предохранители стеклянные 3. 6 х 10 мм с выводами»» Предохранители стеклянные 5 х 20 мм»» Предохранители стеклянные 6 х 30 мм»» Предохранители автомобильные»» Предохранители автоматические» Измерительные приборы»» Мультиметры»» Аксессуары для мультиметров»» Измерители физических параметров» Динамики, зуммеры, микрофоны»» Динамики и громкоговорители»» Зуммеры»» Микрофоны электретные» Клея» Солнечные панели»» Солнечные модули экстра-класса DELTA серии BST»» Солнечные модули стандарт-класса DELTA серии SM» Кронштейны для бытовой техники»» Кронштейны для ТВ»»» Кронштейны фиксированные»»» Кронштейны наклонные»»» Кронштейны наклонно-поворотные»»» Кронштейны потолочные»» Кронштейны потолочные для проекторов»» Кронштейны для СВЧ»» Полки для видеоаппаратуры настенные»» Полки для бытовой техники на кухне» Аксессуары для пылесосов»» Пылесборники бумажные»» Пылесборники синтетические»» Пылесборники микроволокно 5 слоёв (HOLTZ) Германия»» Пылесборники многоразовые текстиль»» HEPA-фильтры для пылесосов»» Моторные фильтры для пылесосов»» Насадки для пылесосов универсальные»» Турбощетки для пылесосов» Экшн-камеры»» Экшн-камеры ThiEYE»» Экшн-камеры ХRide» Источники бесперебойного питания» Носители информации»» Карты флэш-памяти»» Флешки USB»»» Флешки USB 4Gb»»» Флешки USB 8Gb»»» Флешки USB 16Gb»»» Флешки USB 32Gb»»» Флешки USB 64Gb»»» Флешки USB 128Gb»»» Флешки USB 256Gb»» Диски оптические»» Фотопленка» Запчасти для микроволновых печей» Аксессуары для мясорубок» Товары для автомобиля» Антивирусы Электротовары» Электроустановочные изделия»» Розетки электрические»» Выключатели электрические»» Регуляторы света и диммеры»» Вилки электрические»» Звонки электрические»» Патроны электрические»» Колодки розеточные»» Датчики движения и освещенности» Кабели силовые и слаботочные»» Информационный кабель»» Кабель для видеонаблюдения с питанием»» Кабель сечением менее 4 квадратов»» Кабель сечением более 4 квадратов» Защита и управление электропитания»» Стабилизаторы напряжения»» Сетевые фильтры для бытовой техники»» Таймеры и датчики включения-отключения электропитания» Сетевые переходники, тройники, удлинители»» Удлинители электрические 220В»» Тройники электрические»» Электрокипятильники Освещение» Освещение LED»» Светодиодные лампы»» Светодиодные ленты и комплектующие»» Аксессуары для светодиодных лент»» Светодиодные прожекторы»» Светодиодные светильники»» Светодиодные панели»» Светодиодные фонари»» Светодиодные гирлянды» Лампы накаливания» Лампы люминесцентные» Стартёры для люминесцентных ламп» Трансформаторы для галогенных ламп 12 Вольт» Галогеновые лампы»» Галогеновые лампы 12 Вольт»» Галогеновые лампы 220 Вольт Радиотехника» Диктофоны профессиональные» Радиоточки и трехпрограммники»» Абонентские громкоговорители»» Трехпрограммные приемники»» Радиорозетки» Радиоприёмники Российского производства»» СИГНАЛ»» ЛИРА»» GLOBUS» Радиоприемники»» ETON»» GRUNDIG»» TECSUN»» SANGEAN»» PerfectPro»» PANASONIC»» PERFEO»» SONY»» DEGEN»» ETON American Red Cross»» VITEK»» Professional КВ radio»» ATLANFA» Интернет радиоприемники»» Интернет радиоприемники SANGEAN»» Интернет радиоприемники PerfectPro» Рации»» Рации Motorola»» Рации Icom»» Рации Yaesu» Радиостанции»» Клипсы»» Преобразователи 24/12»» Программаторы»» Гарнитуры»» Блок питания»» Автомобильные антенны»» Антенны»» Си-Би радиостанции» Приставки для цифрового телевидения»» Приставки для цифрового телевидения DVB-T2»» Автомобильные DVB-T2 тюнеры»» Антенны DVB-T2» Антенны КВ, TV, Радиолюбительские, DVB-T2»» Антенны КВ радиолюбительские MW/FM»» Антенны телевизионные»» Антенны для цифрового ТВ» Аудиотехника GSM системы» Усилители сигнала сотовой связи» Системы охранной сигнализации»» GSM системы охраны и сигнализации»» Датчики охранной сигнализации»» Аксессуары охранной сигнализации» Комплекты усиления сотовой связи» Репитеры GSM» GSM антенны» GSM системы управления» Смартфоны, мобильные телефоны»» Мобильные телефоны»»» Мобильные телефоны Maxvi Роботы-пылесосы Panda Игровые приставки и аксессуары» Игровые приставки»» Игровые приставки New Game»» Игровые приставки SEGA»» Игровые приставки Sony PlayStation»» Игровые приставки XBOX 360»» Игровые приставки портативные»» Игровые приставки планшеты» Планшетные компьютеры» Игровые аксессуары»» Игровые джойстики New Game»» Игровые джойстики SEGA»» Игровые джойстики PS»» Игровые джойстики Xbox 360»» Игровые джойстики PC»» Адаптеры Sony Pro Duo-micro SD»» Игровые картриджи для New Game»» Игровые картриджи для SEGA»» Аксессуары для приставок New Game»» Аксессуары для приставок SEGA»» Аксессуары для приставок Sony PlayStation»» Аксессуары для приставок Xbox 360»» Игровые аксессуары для компьютера»» Диски CD-R, CD-RW, DVD-R, DVD-RW»» Игровые диски»»» Игровые диски для Xbox 360»» Ремонт игровых приставок Бытовая техника» Товары для красоты и здоровья»» Массажные кресла»» Домашний фитнес»» Электропростыни и электроодеяла» Техника для дома»» Вентиляторы бытовые»» Проводные телефоны для дома и офиса»» Факсы на термобумаге»» Барометры» Техника для кухни»» Зажигалки для газовых плит»» Термопоты»» Ножеточки электрические»» Наборы ножей»» Весы кухонные»» Измельчители»» Пароварки»» Кофемолки»» Термосы»»» Термосы универсальные для еды и напитков»»» Термосы с узким горлом»»» Термосы с широким горлом»»» Термосы со стеклянной колбой»»» Термокружки»»» Бутылки и фляжки спортивные»» Овощерезки электрические»» Посуда»»» Кастрюли из нержавеющей стали»»» Сковороды»»» Кухонные аксессуары» Техника для красоты и здоровья»» Фены для волос»» Наборы для укладки волос»» Электробритвы»» Массажеры электрические

Производитель:
ВсеA123 SYSTEMSACERAIOAIRSONICAIWAAKAIAKIRAALCATELALINCOANSMANNAORAPOLLO JOLLYARBACOMASDASUSATLANFAATLANTAAUTOAVESTBBKBEKOBELEZZABIMATEKBIOSTALBORKBOSCHBOULLEBRAUNBRAVISCABLETECHCAMELIONCASIOCHANGHONGCHUNGHOPCISCOCOBYCOMMRADIOCONTINENTD-COLORDAEWOODAYREXDEGENDEKOKDELTA BATTERYDELTA SYSTEMSDEXPDIAMOND ANTENNA CORPORATIONDISTARDNSDURACELLDVTechECOLAEcoSapiensELECTROLUXELECTRONELENBERGENERGIZERENERGYENERGY TECHNOLOGYEQUATIONERISSONETONEVEREADYEXEQEXPLAYFILTEROFINN-LUMORFLEXFLYFOCUSrayFOSTONFUNAIFUSIONGALAXYGARINGAUSSGENERAL ELECTRICGENERAL SATELLITEGESSGLOBOGLOBUSGOLDEN INTERSTARGOLDSTARGPGRAHNGRUNDIGHAIERHAMAHELIXHILPHITACHIHOLDERHOLTZHOMECASTHORIZONTHTCHUMAXHYUNDAIICOMIQUIRITIZUMIJVCKAONKINGSTONKIPOKODAKL-PROLAMARKLEEFLEMANSOLENTELLEXOLGLINEABLELOEWELUMAXMAKELMARANTZMASONMASTECHMASTER PROFESSIONALMAXELLMAXVIMEDIAWAVEMETALTEXMFJMINAMOTOMIREXMITSUBISHIMOMENTMOTOROLAMOULINEXMUSTEKMYSTERYNASHNAVIGATORNECNEOLUXNET’n’JOYNOKIANOVEXODEONOKLICKOLYMPUSOnamanoONIKSONLIMEONWAOPENBOXOPENTECHOPTICUMOPTIMUSORIELORIONPANASONICPANDAPATRIOTPERFECTPerfectProPERFEOPGP AIOPHILIPSPILAPIONEERPLEOMAXPOLARPOWER CUBEPRIMAPRO LEGENDPROLOGYPROVOLTZQUMORADUGARAYOVACRECORDRED ENERGYREFLECTREGENTREGENT INOXRENATARestArtREVOLTERRNetROBITONROLSENROWENTARUBINSAFTSAGEMCOMSAKURASAMSUNGSANGEANSANSUISANYOSATURNSCARLETTSECURITY FORCESEGASELENGASHARPSHIVAKISIEMENSSILICON POWERSIMBA’SSITRONICSSKYWAYSMAKFESTSMARTSMARTBUYSOKOLSONYSOWARSTAR TRADINGSTARSATSTARTSTRIIVSUPRATALLERTCLTDM ELECTRICTECHNOTECSUNTEFALTELEFUNKENTELEVISIONTES — LAMPTEXETThiEYETHOMSONTIEBERTOKERTonus ElastTOPFIELDTOSHIBATRANSCENDTRICOLORTRONYULTRAFLASHUNI-TRENDUNIELUNITEDVARTAVERBATIMVERTEXVESTELVICONTEVITEKVITESSEVITYAZVITZROCELLVOLTZVRWInnerWINRADIOWOLKINZXOROXRIDEYAESUYGYYUASAZEIDANZELMERАВАНГАРДАГИДЕЛЬБИЛАЙН ТВВОСТОКДОБРЫНЯДОМ РУИПРоИСКРАКОСМОСЛИРАМАЯКМИКМАМТСМТС-ТВНЕЙВАНТВ+ОБЛИКООО "Новая игра" (New Game):ОСТРОСИНКАРОССИЯРОСТЕЛЕКОМСИГНАЛСОНАРСТАРТТайваньТЕЛЕКАРТАТЕЛЕМЕТРИКАФОТОНХRIDEХАРЬКОВЭКОНОМКАЭРА

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Блок питания для антенны «ЭКСТРА» L330.

Типовые неисправности блоков питания для эфирных антенн,  ремонт, замена, советы по настройке и эксплуатации.

Не маловажную роль,  на качество и надежность работы антенны в целом,  оказывает блок питания ее усилителя.  Все блоки питания для подобных антенн выполнены по одному типу и отличаются только наличием или отсутствием переменного резистора для регулировки выходного напряжения.

Цена подобных устройств не большая, а соответственно и качество оставляет желать лучшего…  Благодаря тому, что деталей в блоке не много, то и типовых  дефектов наберется не более 4 — 5.  Это значительно упрощает поиск неисправностей и их устранение.

Рассмотрим подробнее типовые дефекты блока питания и способы их обнаружения и устранения.

Первое место в списке типовых неисправностей занимает  потеря емкости  эл.конденсатором  на 100мкФ 25в. При таком дефекте на экране телевизора просматриваются две темные или светлые горизонтальные полосы. Иногда они могут очень сильно мешать просмотру картинки. Возможен так же гул или рокот из динамиков телевизора. Конденсатор при этом может быть немного вздут или под ним на плате заметен черный или серый налет. Заменить его лучше на конденсатор с большей емкостью (470 – 1000мкФ) и с рабочим напряжением не менее 25в!

Вторым в списке типовых дефектов идет  плата фильтра питания (сепаратора (плата с креплениями для кабеля, кондерами, индуктивностью и штекером)). В некоторых моделях блоков питания на этой плате индуктивность выполнена по типу резистора (тонкая спираль намотана на керамический корпус и маркированная цветными полосами). Очень часто эта индуктивность обрывается. А так, как через нее поступает на кабель и далее на усилитель, напряжение +12в, то вывод понятен! Обратите внимание – эта индуктивность величиной в пол спичечной головки и находится с нижней стороны платы!  Ели на выводах блока питания,  подпаянных к этой плате напряжение есть, но на кабель оно не поступает (на центральной жиле кабеля прикрученной винтом к плате фильтра его нет), то 100% индуктивность в обрыве!  Можно просто закоротить ее выводы или заменить любым малогабаритным дросселем.

На этой же плате может проявить себя еще один типовой дефект – это не качественно выполненная контактная площадка, к которой прижимается хомутиком «экран» (оплетка) кабеля.  Заключается этот дефект в следующем: площадь контакта настолько мала, что при не внимательном монтаже оплетка кабеля может вообще не касаться токопроводящей поверхности платы! Или же периодически смещаться во время эксплуатации.  Что приведет  либо к полному отсутствию сигнала, либо к периодическому его отсутствию.

Чтобы этого  не происходило, необходимо зачистить от лака контактную площадку на большей площади!

И так, с типовыми дефектами мы разобрались. Но что же делать, если блок поврежден безнадежно, например когда первичная обмотка трансформатора оказалась по тем, или иным причинам в обрыве???!

Конечно можно купить новый. Но существуют и другие варианты…

Например, если нет под рукой подходящего блока питания, его можно заменить обычным зарядным устройством от старого мобильного телефона.   Для этой цели подойдет ЗУ практически с любым  постоянным напряжением на выходе. Усилитель работает в диапазоне напряжений от 4 до 18в. Хотя и меняет при этом свои характеристики (коэффициент шума, усиление и т.д.). Но это не страшно и большой разницы вы не заметите.

Чтобы воспользоваться этим вариантом, сделайте следующее: отпаяйте провода неисправного блока питания от платы фильтра (сепаратора). На их место нужно подпаять провода от зарядного устройства в соответствии с полярностью.  Не переживайте если не уверены в правильной полярности. Включите кратковременно ЗУ в сеть и если изображения на экране не будет, тот нужно поменять местами подпаянные провода. Если на изображение будут видны две полосы, значит необходимо добавить в зарядное устройство эл.конденсатор емкостью не менее 100мкФ и рабочим напряжением  16 – 25 вольт. Его можно подпаять непосредственно к выходу выпрямителя ЗУ или на плату фильтра к точкам подпайки проводов. Конденсатор паяют строго в соответствующей полярности!

Во втором варианте, отдельный блок питания вообще не нужен. Усилитель будет питаться от телевизора. Этот вариант имеет массу преимуществ перед всеми другими, в том числе и стандартным, вариантами!  Самым основным преимуществом является то, что когда телевизор выключен (или находится в дежурном режиме), то и усилитель не работает.  Получается что с помощью телевизионного пульта выключается не только телевизор но и антенна! А это не маловажно для продления срока службы усилителя. Кроме того есть еще один плюс кроме экономии на усилителях и блоках питания.  Достаточно выставить таймер на телевизоре и можно смотреть любимую программу   не боясь уснуть – таймер выключит и телевизор и антенну!

Для использования такого варианта нужно вскрыть телевизор и найти в его блоке питания источник постоянного напряжения от 9 до 18 вольт. Нужно подпаять провод к ПЛЮСУ такого источника и вывести его через крышку телевизора.  Минус (масса) нам не нужен, он будет поступать через корпус тюнера при подключенном антенном штекере.

Теперь остается только собрать телевизор и подключить выведенный провод к плюсовому контакту на плате антенного фильтра.   При этом рекомендую в разрыв  выведенного  провода вставить микролампочку от китайской гирлянды. Или подобную ей на рабочее напряжение около 12 вольт и ток около 100Ма. Это делается для того, чтобы обезопасить цепи телевизора от возможных  КЗ в кабеле или усилителе.  При возникновении подобных ситуаций эта лампочка погасит на себе черезмерный ток КЗ и ярко загорится, тем самым просигнализировав о неполадках в антенном комплекте.

В заключении хочу рассказать о возможности диагностики некоторых неполадок в антенном комплекте при помощи сигнального диода в блоке питания.

Если отсутствует прием телеканалов и при этом светодиод не горит, попробуйте отсоединить кабель от платы фильтра.  Если диод все так же не будет гореть, то причина в блоке питания и его надо заменить (ремонтировать).  Если же после отсоединения диод загорится – причина или в кабеле или усилителе. Порой это очень важный момент! Ведь не имеет смысла снимать рабочую антенну,  когда причина в блоке питания.

Так же при монтаже заведомо исправных деталей антенного комплекта , еще до установки антенны на рабочее место, обязательно включите блок питания в сеть! Если свечение диода отсутствует, то обязательно проверьте места подключения кабеля к усилителю и плате фильтра. Скорее всего пережат диэлектрик или  коротят экран с центральным проводником кабеля. Если ничего такого нет, то меняйте усилитель – он «пробит»!

Надеюсь, что материал будет полезен.

Автор: А. Бутенко. Курская область.

Читать далее — Широкополосная антенна с усилителем

Популярные схемы антенн:

Простая ДМВ антенна

Антенна ДМВ с большим усилением

ТВ-антенны и аксессуары | Newegg

Правильные телевизионные антенны и аксессуары облегчают доступ от 50 до 100 бесплатных телевизионных станций и каналов вещания для определенных типов телевидения и мест. Если вы хотите смотреть спорт, популярные шоу, новости или прямые трансляции, все, что вам нужно, — это телевизор и подходящая антенна для доступа как к основным сетям, так и к другим эфирным (OTA) трансляциям. Важные факторы, которые следует учитывать при покупке телевизионных антенн и аксессуаров, включают тип антенны — спутниковую или наземную, местоположение — внутреннюю или внешнюю, а также коэффициент усиления и частотное покрытие.

Внешние антенны принимают сигналы с наименьшими помехами

Внешняя антенна принимает сигналы, которые не прерываются зданиями, стенами и отражениями от предметов, обеспечивая более яркое изображение и звук. Высокопроизводительные водонепроницаемые антенны имеют более длинные кабели для удобной установки на открытом воздухе, а некоторые из них включают подавление помех для прозрачных и доступных для просмотра каналов.

Комнатные антенны просты и легки в установке и подключении

Комнатные антенны — это телевизионные аксессуары, которые обычно небольшие, легкие и, как правило, плоские, поэтому вы можете легко установить их в удобном положении перед передатчиком.Они больше всего подходят для защищенных местных каналов. Тем не менее, вы можете выбрать установку на чердаке с усилителями сигнала и креплениями для антенн для телевизора, чтобы усилить прием.

Антенны цифрового телевидения, передающие в диапазонах частот VHF и UHF

Антенны цифрового телевидения — это модели высокого диапазона, которые обеспечивают четкое вещание 1080p и 4K в диапазонах VHF (очень высокие частоты) и UHF (сверхвысокие частоты), гарантируя качественный прием в области с большим количеством препятствий сигналу. Найдите модель с устойчивой к атмосферным воздействиям монтажной базой для безопасного и надежного крепления на открытом воздухе, а также с моторизованным ротором, который позволяет выполнять регулировку, не слишком пачкаясь.Большинство цифровых телевизионных антенн соответствуют стандартам ATSC 3.0, что означает, что вы можете масштабировать трансляции, спутниковые и кабельные каналы до качества пикселей экрана телевизора 4K Ultra HD. Некоторые телевизоры высокой четкости имеют многофункциональные блоки цифрового преобразователя или отдельные телевизионные приставки для настройки и преобразования сигналов вещания из аналогового в цифровой. Выберите антенну HDTV с большой площадью поверхности для более надежного сигнала и большего усиления.

Многонаправленные антенны могут принимать сигналы с разных направлений

Многонаправленные цифровые телевизионные антенны принимают и передают лучший сигнал из антенн, собранных с разных направлений.Вы также можете использовать направленные антенны высокой четкости с ротором, чтобы вы могли принимать сигналы с разных направлений, без искажений и шума из-за многолучевого распространения. Направленные антенны цифрового телевидения эффективно передают сигналы на большие расстояния благодаря своей однонаправленной фокусировке.

Телевизионный антенный усилитель помогает усилить получаемый сигнал

Телевизионный антенный усилитель усиливает телевизионный сигнал, получаемый вашей антенной, для более четкого изображения, преодолевая недостатки высоты и размера. Эксперты рекомендуют использовать бустерный разветвитель, чтобы усилить сигнал выше исходного, чтобы качество вещания не ухудшилось. Антенный усилитель имеет обычный кабельный порт и провода питания, но внешние усилители имеют водонепроницаемый корпус, способный выдерживать суровые погодные условия и окружающую среду.

6 лучших телевизионных антенн 2021 года

Наши редакторы самостоятельно исследуют, тестируют и рекомендуют лучшие продукты; вы можете узнать больше о наших процесс обзора здесь. Мы можем получать комиссию за покупки, сделанные по выбранным нами ссылкам.

Лучшие телевизионные антенны — отличный способ для ножниц не потерять доступ к локальным сетям.Учитывая, что мы находимся на переходном этапе, когда некоторые сети по-прежнему не предлагают прямые трансляции своего контента в Интернете или скрывают их за платной стеной / требуют входа в систему по подписке по кабелю, антенна может гарантировать, что вы никогда не пропустите прямую трансляцию. спортивные передачи, местные новости или другие телепередачи, которые часто доступны только в основных сетях.

За относительно низкую стоимость многие современные антенны предоставляют набор довольно продвинутых функций. Многие из них совместимы с ATSC 3.0, что означает, что они готовы к 4K и охватывают как VHF, так и UHF спектры.Некоторые из них могут улавливать сигналы на расстоянии до 60 миль и даже предлагать фильтры и изоляцию, чтобы обеспечить максимально четкий результат. И, поскольку сейчас многие антенны строятся для использования внутри дома, эстетика значительно улучшилась, поэтому они больше не являются массивными бельмами на глазу прошлого.

Ознакомьтесь с нашим списком лучших телевизионных антенн ниже.

Если вам нужна лучшая общая антенна, ClearStream 2V — это простой и очевидный выбор с ее отличным диапазоном, ценностью и готовностью к 4K.Если же, с другой стороны, вам нужен супер дешевый и смехотворно простой в настройке, AmazonBasics Ultra-Thin предлагает удивительное качество по такой цене.

Как мы тестировали

Наши эксперты-обозреватели и редакторы оценивают антенны по конструкции, дальности действия, характеристикам и характеристикам. Мы тестируем прием и анализируем их эффективный диапазон, а также набор включенных функций каждой антенны и насколько хорошо эти функции реализованы. Мы также рассматриваем процесс настройки и каждую антенну как ценностное предложение — независимо от того, оправдывает ли продукт свою цену и как он сравнивается с продуктами конкурентов.Все антенны, которые мы рассмотрели, были куплены Lifewire; ни один из образцов для обзора не был предоставлен ни производителем, ни продавцом.

О наших надежных экспертах

Квентин Кеннемер — опытный технический журналист-фрилансер, основавший собственный игровой блог и освещающий широкий спектр тем, продуктов и устройств. Он специализируется на телевизорах и телевизионных аксессуарах, что делает его идеальным выбором, чтобы возглавить наш обзор лучших домашних антенн.

The Ultimate TV Antenna Руководство по покупке

Уши кролика в основном остались в прошлом, но телевизионные антенны все еще живы и здоровы.В наши дни они принимают цифровые сигналы, а не аналоговые, и часто бывают очень разного дизайна — часто это плоский сверхтонкий лист пластика, который можно спрятать за телевизором или прикрепить к стене возле окна.

Зачем вам антенна в эпоху потоковых сервисов и разрешения 4K? Что ж, для людей, которые перерезали шнур и отказались от дорогостоящих счетов за кабельное или спутниковое телевидение, цифровая антенна обеспечивает доступный способ доступа к местным каналам без постоянного счета, и это простой способ дополнить ваши предпочтительные подписки на потоковую передачу.Сигналы эфирного телевидения абсолютно бесплатны и не требуют какого-либо членства или плана. И сегодня качество может быть довольно хорошим, в зависимости от приема: все основные сети транслируются в HD, и вскоре мы начнем видеть трансляции в 4K.

Существует множество вариантов антенн: внутренние или внешние, ближнего или дальнего действия, с усилителем или без него, и они бывают самых разных дизайнов и стилей. Однако даже цифровые антенны могут быть непостоянными при приеме, и выбор антенны не всегда так прост, как исходя из технических характеристик.Вот что вам нужно знать, если вы планируете покупать цифровую антенну.

Основные соображения

Выбирая цифровую антенну для дома, следует помнить о нескольких вещах, в том числе:

В помещении или на улице

По правде говоря, эта категория и следующие две или три довольно хорошо взаимосвязаны, но хорошо, что вы знаете, что все означает, прежде чем рассматривать свои варианты. В конечном итоге вам нужно выбрать, хотите ли вы внутреннюю или внешнюю антенну, и между ними есть довольно серьезная разница.

Комнатную антенну невероятно легко настроить. Вы просто подключаете шнур к коаксиальному входу на задней панели телевизора и, возможно, также подключаете шнур к розетке (в зависимости от антенны), находите место для его установки или крепления, а затем запускаете сканирование каналов на ТЕЛЕВИДЕНИЕ. С наружной антенной вам придется добавить дополнительный шаг по установке антенны снаружи вашего дома, что может оказаться для вас непростым или желательным вариантом. Им также требуется длинный шнур, идущий к телевизору, так что имейте это в виду.

Положительным моментом является то, что без стен, мебели и другой электроники между антенной и источником меньше помех, но потенциально это требует гораздо больше работы и затрат. В конце концов, более дешевые и прочные комнатные антенны не должны быть такими же прочными и устойчивыми к погодным условиям, как те, которые предназначены для наружного монтажа.

Некоторые наружные антенны также рекламируются как «чердачные», что существенно сокращает разницу: они не могут избежать всех потенциальных проблем с внутренними помехами, но они все же расположены выше и не должны быть такими сложными в установке, как наружная антенна.

Диапазон

Как далеко вы находитесь от крупного города? Не забывайте об этом, покупая антенны, так как расстояние от радиовещательной вышки будет влиять на качество приема, который вы можете получить. Конечно, не все передатчики расположены в больших городах, но обычно там сигналы происходят. В Antennas Direct есть удобная карта, которая позволяет выполнять поиск по почтовому индексу, а затем видеть, как далеко находятся различные источники каналов.

Большинство антенн сегодня рекламируют диапазон от 30 до 65 миль, хотя мы видели, что они поднимаются до 80 миль.Однако речь идет о крышке из-за кривизны Земли. Авторитетные производители антенн обычно не обещают больше 80 миль, но нередко можно увидеть, что антенны на Amazon обещают расстояние до 150 миль. Это вряд ли будет точным. Однако физическое расстояние — не единственная переменная, поскольку стены, деревья, мебель и электрические помехи могут потенциально повлиять на качество приема.

Усиление

Антенны нижнего диапазона часто представляют собой модели plug-and-play с подключенным только коаксиальным кабелем.Однако варианты с большим радиусом действия обычно «усиливаются», что означает, что для увеличения диапазона им требуется источник питания. Некоторые антенны с усилителем имеют постоянный кабель с вилкой на конце, в то время как у других есть USB-кабель, который можно подключить к совместимому телевизору или вставить в розетку.

Дизайн

Современные антенны бывают самых разных конструкций. Многие комнатные антенны используют упомянутый выше подход из плоского пластика, в то время как другие имеют форму восьмерки или напоминают звуковую панель.Есть такие, которые выглядят так же, как интернет-маршрутизатор, и дизайн с заячьими ушками не полностью исчез: есть одна особенно компактная цифровая антенна с откидными телескопическими антеннами. Между тем наружные антенны спроектированы таким образом, чтобы выдерживать воздействие элементов и, как правило, представляют собой более крупные и тяжелые модели с толстым пластиковым корпусом, металлической конструкцией или монтажной мачтой.

При выборе антенны необходимо учитывать эстетический элемент, и некоторые компании выходят на этот рынок с другими вариантами цвета и дизайна или уникальными материалами.Однако многие люди ставят антенну за телевизором или в незаметном месте, предполагая, что выбранное место не влияет на прием. Скорее всего, вам просто нужно что-то, что работает, а большинство современных антенн не выглядят стильными или визуально не привлекательными.

Однако, когда дело касается приема, дизайн имеет значение. Плоские антенны обычно всенаправленные, а это значит, что они могут принимать сигнал с любого направления. Это идеальный вариант для монтажа, но помехи все еще могут вызвать уродливую голову: вы все равно можете найти лучший прием возле окна или с антенной на стене, обращенной в направлении источника вещания.Другие антенны являются направленными и должны быть направлены определенным образом для получения наилучшего сигнала.

Цена

Хотя не всегда существует прямая зависимость между ценой и качеством сигнала с антеннами, обычно существует связь между ценой и дальностью действия, что означает мощность сигнала. Если вы живете очень близко к большому городу, вам вполне подойдет дешевая антенна начального уровня без усиления, например звездная модель AmazonBasics от Amazon, которая продается всего за 21 доллар.

Если вы находитесь дальше или у вас есть проблемы с помехами, вам, вероятно, придется потратить больше на усиленную комнатную антенну большего радиуса действия или, возможно, даже на внешнюю антенну. Если вы не уверены в радиусе действия, вам, вероятно, лучше всего приобрести антенну с большим пробегом. Комнатная антенна с большим радиусом действия может стоить от 25 до 55 долларов и более, в то время как мощные наружные антенны могут стоить более 100 долларов и более.

UHF и VHF

UHF и VHF — это диапазоны частот, используемые для телевещания, и они сродни AM и FM на радио.Некоторые каналы доступны только на VHF, но большинство основных каналов сейчас вещают на UHF. Многие антенны предназначены для приема обеих частот, и это будет указано на упаковке. Некоторые могут принимать только сигналы УВЧ, которые покрывают подавляющее большинство каналов, доступных в США и Канаде, но установите флажок или на веб-сайте антенны, если вы не уверены.

Каналы ОВЧ охватывают 2–13 каналов, а каналы УВЧ — 14–51. Однако это реальный номер канала, который может не совпадать с тем, который отображается на вашем телевизоре.Смущенный? Перейдите к этому инструменту на TV Fool, введите свой адрес и почтовый индекс и откройте список доступных каналов. Например, канал NBC в Чикаго отображается на вашем телевизоре как канал 5, но реальный канал вещания — 29. Вам не нужно знать эту информацию при использовании антенны, но это может быть полезно для определения необходимости антенна UHF / VHF или просто UHF.

Готовы к 4K?

На момент написания этой статьи ни одна антенна в Северной Америке не будет принимать сигнал 4K от вещательной вышки: в лучшем случае вы получите сигнал высокой четкости 720p или 1080i.Тем не менее, многие современные антенны утверждают, что поддерживают разрешение 4K. Производители не лгут — они просто заботятся о будущем.

Комитет по передовым телевизионным системам уже некоторое время работает над своим стандартом ATSC 3.0, и теперь он распространяется под брендом «NEXTGEN TV». По сути, это позволяет совместимым антеннам принимать сигналы 4K Ultra HD от тех вещательных вышек, которые их выкачивают, позволяя 4K-совместимым телевизорам принимать прямые каналы, которые могут максимально использовать эти высококачественные телевизоры. Вы должны получить что-то готовое для перехода на 4K, даже если у вас нет телевизора 4K прямо сейчас.

Марки / Производители

В Интернете можно найти множество недорогих антенн, но велика вероятность, что вы никогда не слышали о компаниях, которые их производят. К счастью, есть несколько уважаемых производителей антенн. Вот несколько примеров:

Antennas Direct: Antennas Direct в последнее время стал одним из ведущих производителей благодаря изобретательной конструкции в форме восьмерки, которая, по мнению компании, может повысить качество сигнала.Их комнатные антенны находятся на верхнем уровне ценовой категории, но хорошо изучены и рекламируют возможности дальнего действия. Компания также производит наружные антенны с аналогичной конструкцией сердечника, но рассчитанные на устойчивость к стихиям.

Amazon: Вот имя, которое вы наверняка знаете. На момент написания этой статьи Amazon производит только одну антенну: комнатную плоскую телевизионную антенну AmazonBasics, которая не имеет усиления и обеспечивает дальность действия до 35 миль. Если вы находитесь рядом с источником вещания, это может быть все, что вам нужно, а цена в 21 доллар ниже, чем у большинства известных брендов.Однако он не совместим с ATSC 3.0 для будущих сигналов 4K.

Winegard: Winegard FlatWave Amped антенна является нашей фаворитом на момент написания этой статьи, обеспечивая хороший прием, двухдиапазонную совместимость и совместимость с 4K в будущем, а также большую дальность действия 50 миль. Компания также производит ряд других антенн, в том числе меньшие, более дешевые модели с меньшим радиусом действия, а также наружные модели.

Mohu: Mohu предлагает один из самых широких вариантов конструкции антенн, включая модели, которые являются тонкими и плоскими, изогнутыми или похожими на звуковую панель.Есть также антенны, которые по внешнему виду считаются «дизайнерскими», и даже модели, сделанные из переработанных материалов. В конце концов, вам решать, заботитесь ли вы о дизайне и хотите ли потенциально потратить больше на что-то уникальное. Однако недавно Mohu была приобретена Antennas Direct, поэтому неясно, будет ли бренд продолжать выпускать новые продукты в будущем или будет продавать только через свои существующие запасы.

Terk: Комнатная антенна Terk Trinity имеет уникальный крючок, очень похожий на интернет-маршрутизатор, с небольшими антеннами, направленными вверх.Интересно, что у Terk также есть модель под названием Trinity Xtend, которая сочетает такой дизайн с функциональностью расширителя Wi-Fi, чтобы помочь распространить ваш беспроводной интернет-сигнал дальше по всему дому. Это дороже, но такой подход «два в одном» может сэкономить вам немного лишнего пластика в другом месте дома.

1byone: Мы поклонники внутренней антенны 1byone с цифровым усилением, которая обеспечивает радиус действия 50 миль, но не слишком дорогая. Эта марка предлагает ряд других доступных вариантов антенн, в том числе различные наружные антенны и более дешевые внутренние антенны без усиления.

Заключение

Если вы не хотите платить за кабельную или спутниковую подписку сегодня или вам просто нужен простой способ доступа к местным каналам, цифровая антенна — это доступный способ перенести это в свой дом. Есть множество различных вариантов на выбор, будь то крытый или открытый, а также самые разные дизайны и стили.

Радиус действия обычно является самым важным фактором, так как вам понадобится антенна, которая сможет улавливать ближайшие широковещательные сигналы, преодолевая любые помехи или физические препятствия на пути.При установке комнатной антенны обязательно попробуйте несколько мест вокруг телевизора: даже всенаправленные антенны в одних положениях будут работать лучше, чем в других. И не забудьте повторно сканировать каналы после каждого изменения положения, так как в процессе вы можете обнаружить новые.

Лучшая телевизионная антенна 4K в 2021 году: бесплатное вещание и отрезанный кабель для хорошего

Представленные продукты выбираются нашей редакционной группой независимо, и мы можем получать комиссию за покупки, сделанные по нашим ссылкам; розничный торговец может также получать определенные данные для аудита для целей бухгалтерского учета.

Сейчас, когда все движется к потоковым сервисам, прямые телетрансляции могут показаться устаревшими. Но пока не забывайте об этом — все еще есть программы, такие как спортивные мероприятия и награды, — которые нелегко найти или даже доступны в Интернете, а первые показы в прайм-тайм по-прежнему транслируются по радиоволнам, прежде чем они появятся. на любые потоковые платформы.

Вот где пригодится хорошая телевизионная антенна. В наши дни лучшие цифровые телевизионные антенны могут принимать все основные сети в высоком разрешении и качестве 4K.Это больше, чем просто три основные сети, поскольку лучшие антенны 4K могут принимать более 50 каналов. Больше никаких кроличьих ушей, доходящих до потолка, или плечиков для пальто, фольги или каких-либо других уловок старой школы, которые вы использовали, чтобы уловить что-то, напоминающее сигнал. Эти антенны обеспечивают четкое и ясное изображение и поддерживают HD и 4K.

Что делает хорошую антенну 4K?

Easy Install : Новейшие антенны 4K также просты в установке, даже те, которые выглядят большими и неуклюжими.Подключите его к коаксиальному разъему вашего телевизора или иногда к USB, прикрепите устройство к окну (или спрячьте его на консоли) и начните просмотр.

Усилитель : Хотя все они выполняют одну и ту же базовую функцию, некоторые цифровые антенны лучше других и предлагают дополнительные преимущества. Устройство с усилителем, вероятно, будет стоить немного дороже, но если вы живете в сельской местности, это может иметь огромное значение. Также, если у вас есть усилитель, мы рекомендуем использовать переключатель включения / выключения, поскольку постоянная работа усилителя может фактически испортить сигнал, если он находится на небольшом расстоянии.

Уровень сигнала : имейте в виду, что такие параметры, как мощность и четкость сигнала, могут варьироваться в зависимости от того, где вы находитесь и как далеко вы находитесь от ближайшей радиовещательной вышки. Даже если антенна сообщает, что разрешение 4K, это все равно зависит от сигнала, который транслируется, а не от самой антенны. Что касается каналов, антенна, которая может похвастаться высоким числом, например 60+, может быть технически правильной, но многие из них будут повторяться, радиостанции или просто недоступны для просмотра.

Доступно множество хороших антенн 4K, а также разные модели, если вы не хотите, чтобы большая черная штука закрывала окно.Мы выбрали здесь несколько вариантов, чтобы вы могли смотреть телепередачи в прямом эфире, не привязываясь к гигантским кабельным компаниям.

1. НЕОБХОДИМО ИМЕТЬ цифровую ТВ-антенну высокой четкости с усилением

Иногда название говорит само за себя: если вы ищете быструю, простую и доступную антенну, то эта антенна просто необходима.

Плоская антенна оснащена мощным усилителем сигнала с технологией Crystal Clear Filter Technology для приема сигналов в широком диапазоне — до 200 миль.Он также отфильтровывает сотовые и FM-сигналы, что означает более четкое изображение, низкий уровень шума и обычно около 50 каналов.

Он поддерживает 4K и 1080p, а также более старые телевизоры (хотя вам может понадобиться конвертер). Установка проста, а 18-футовый кабель должен обеспечивать достаточную слабину, чтобы пройти к окну.

Amazon

2. ТВ-антенна с усилением Ванского

Внешне он может выглядеть почти идентично многим своим конкурентам. Но цифровая HDTV-антенна Ванского превосходит по своим характеристикам множество других подобных антенн.Количество каналов довольно велико, 57, а качество изображения до 1080p чистое и без сбоев.

Он поставляется с усилителем-усилителем, который можно отсоединить, когда он вам не нужен, но он очень помогает с максимальным радиусом действия 120 миль, когда он включен. Он также устойчив к погодным условиям, защищен от молнии и всего, что мешает передаче сигналов. Настройка также проста, и с 16,5-дюймовым кабелем добраться до окна не составит труда.

Amazon

3. Комнатная цифровая HD-антенна WeGuard с усилением

Если вы живете где-нибудь с естественными препятствиями, такими как горы, или рядом с другой часто используемой электроникой, такой как микроволновая печь, подумайте об этой мощной маленькой антенне.

WeGuard, внешне напоминающее скат, включает в себя встроенный смарт-чип, а также технологию CleanPeak Filter для фильтрации сотовых и FM-сигналов для получения более чистого изображения с низким уровнем шума.

Усилитель хорошо улавливает сигналы и обеспечивает высокое качество с диапазоном 90-120 миль, высоким коэффициентом усиления и малой ошибкой, а также примерно 48-60 каналами.

Amazon

4. Телевизионная антенна HD с усилением GE

Есть несколько простых, но действительно удобных альтернативных вариантов настройки.Обычно эти устройства необходимо устанавливать в окно, которое может вызывать раздражение и блокировать солнечный свет. Но продуманное решение GE дает вам возможность положить его на плоскую поверхность вместе с подставкой, чтобы установить его на подоконник.

Что касается приема радиопередач, есть полезный светодиодный измеритель света Signal Finder, который показывает, насколько сильный сигнал он получает в каждую секунду, что особенно удобно при поиске лучшего места в вашем доме.

Наибольшее количество каналов, о которых сообщил любой пользователь, было 65, что немного больше, чем у других здесь.Но при гораздо более высокой цене, чем у конкурентов, качество изображения не улучшилось — настоящая звезда этого шоу — это светодиодный искатель сигналов.

Amazon

Заземление ТВ антенны

Национальный электрический кодекс (NEC) требует, чтобы каждая установка телевизионной антенны была заземлена.Также во многих областях имеются местные коды заземления антенн. Убедитесь, что вы знакомы со всеми правилами заземления и другими требованиями к телевизионным антеннам в вашем регионе. Заземлить телевизионную антенну — это не просто закон, это здравый смысл. Поскольку антенна обычно является самой высокой точкой в ​​доме, она очень чувствительна к ударам молнии.

Согласно требованиям NEC антенная мачта и крепление должны быть заземлены напрямую. Не допускаются стыки или соединения в заземляющем проводе между мачтой и заземляющим стержнем.Сначала прикрепите один конец медного или алюминиевого заземляющего провода № 8 или № 10 к мачте телевизионной антенны. Один из болтов на креплении можно использовать как точку крепления. Окрашенные или покрытые мачты должны соскабливать покрытие вокруг области контакта с опорой. Это обеспечит электрическое соединение между мачтой и креплением. Очень важно получить хорошую, прочную связь. (После того, как мачта прикреплена к креплению, любую обнаженную соскобленную часть следует повторно покрыть краской или другим герметиком.) Затем проложите провод заземления как можно напрямую. Стандартные скобы для заземления можно использовать для закрепления заземляющего провода у стены дома. Избегайте поворотов на 90 ° или более резких поворотов заземляющего провода. Заряд молнии с трудом совершает такой поворот и поэтому может разрядиться в дом. Изгибы заземляющего провода должны быть как можно более плавными и плавными. Заземляющий провод должен быть подключен к заземляющему стержню. Водопроводные трубы или сантехника недопустимы. Требуется хороший стальной заземляющий стержень с медным покрытием, вбитый как минимум на 3 фута в землю.Следует использовать специальные зажимы, обеспечивающие надежное соединение заземляющего провода и заземляющего стержня.

Не только высота телевизионной антенны делает ее уязвимой для ударов молнии. Телевизионные антенны и линии передачи могут накапливать статические электрические заряды, которые также увеличивают вероятность удара молнии в установку. Чтобы должным образом «снять» это статическое электричество, в установку должно быть включено небольшое устройство, известное как антенный разрядник.Разрядный блок телевизионной антенны (также называемый «грозовым разрядником») подключается к линии передачи в точке, близкой к тому месту, где линия передачи входит в дом. Один конец заземляющего провода присоединяется к разрядному устройству. Другой конец провода подключается непосредственно к заземляющему стержню. Установка разрядного блока телевизионной антенны очень проста, и к каждому блоку прилагается подробная инструкция. Установка телевизионной антенны не имеет надлежащего заземления, если только мачтовое заземление и антенный разрядник не установлены правильно.

* Согласно правилам NEC, антенна может быть заземлена на водопроводную трубу, но водопроводная труба должна входить в землю в пределах 5 футов от места заземления на трубе. Тогда эта труба должна быть под землей не менее чем на 3 фута, чтобы быть эффективной. Водопроводная труба не может быть пластиковой.

Просмотреть аксессуары для заземления>

Подробнее о заземлении ТВ антенны. См .: Раздел 4 Руководства по установке телевизионной антенны>.

Глава шестая Выбор и установка растяжек телевизионной антенны>

Указатель руководства по установке>

Denny’s TV Antenna Service

«Помогая Америке смотреть бесплатные телепередачи с 1988 года»

10 лучших наружных телевизионных антенн в 2021 году [4K и UHD]

С распространением услуг кабельного, спутникового и потокового видео у потребителей появляется больше возможностей, чем когда-либо прежде, для получения высококачественных программ, но цены могут быть устрашающими. некоторые люди.

Однако, когда дело доходит до получения новостей и развлечений, существует множество бесплатных видеопрограмм, доступных в эфире.

Не все потребители заинтересованы в предложениях, доступных через кабельное и спутниковое телевидение или потоковые услуги через Интернет (все из которых обычно требуют внесения ежемесячной абонентской платы).

Крупные вещательные компании, такие как ABC, CBS NBC и PBS, предлагают бесплатное телевидение каждый день в году без необходимости платить кабельной компании за доступ к этим шоу.

Поскольку так много вещательных компаний предлагают бесплатное (поддерживаемое рекламодателем) телевидение, имеет смысл получать свои передачи с антенной, а не подписываться на услугу, которая заставляет вас платить за то, что любой, у кого есть телевизор, может получить без комиссии.

К сожалению, мощность сигнала вещательного телевидения не всегда одинакова. Если вы живете в районе, где телевизионные антенны посылают довольно слабые сигналы или где естественные и искусственные особенности вызывают помехи, вы можете разочароваться, пытаясь настроиться на свои любимые шоу или когда вы хотите поймать последние местные новости. .

Вот почему вам может понадобиться наружная телевизионная антенна или комнатная телевизионная антенна. Ниже приводится обзор лучших телевизионных антенн, ранжированных по цене, чтобы помочь вам принять решение о покупке.

Примечание : Самые выдающиеся наружные телевизионные антенны будут принимать слабые сигналы от удаленных вещательных антенн, сохраняя при этом отличное качество звука и изображения

1.Безопасность прежде всего!

При установке новой наружной телевизионной антенны убедитесь, что вы можете безопасно подняться по лестнице, чтобы закрепить ее на крыше.

2. Не стесняйтесь просить о помощи

Лучше иметь другого человека, чтобы он помогал, например, оставался на земле и надежно держал лестницу за вас. Если у вас есть какие-либо сомнения относительно вашей способности установить его самостоятельно, вы всегда можете попросить местного специалиста позаботиться об этой задаче за вас.

3. Люди, которые спешат

Люди захотят рассмотреть внешние антенны, которые предназначены для быстрой установки — ищите модель, инструкции которой ясны.

4. Ваша новая наружная антенна предоставит вам часы бесплатного программирования каждый день

Прежде чем вы это узнаете, вы сможете сесть на диван в гостиной и начать наслаждаться бесплатными телевизионными программами через новую уличную антенну. антенна.

5.Теперь вы можете отрезать шнур

Если вы подписывались на кабельную службу для доступа в Интернет, а также для просмотра телевидения, узнайте, как сохранить доступ в Интернет и отказаться от платного телевидения, если оно вам больше не нужно.

Выбор редакции: RCA Compact Outdoor Yagi HDTV Antenna

Вы должны восхищаться этой компактной наружной Yagi HDTV антенной RCA с диапазоном 70 миль. Для любителей телевидения, которым не терпится начать просмотр своих любимых программ, это устройство станет идеальным выбором, поскольку его легко и быстро установить благодаря заранее собранным элементам дизайна.

Обладая поддержкой видео высокой четкости до 1080i HDTV и довольно сильным приемом сигнала, это наружная антенна, подходящая для всех, кто ищет более качественный звук и изображения по разумной цене.

Характеристики

• Разрешение: 4K, 8K, 1080 HDTV
• Диапазон 70 миль
• Приложение RCA Signal Finder
• Всепогодное приложение

Проверить цену на Amazon Непосредственно Добавить в корзину на Amazon Телевизионные антенны до 30 долларов США

1.1byone 4K двухпанельная HDTV-антенна

Уличная двухпанельная HDTV-антенна 1byone 4K, идеальный выбор для людей с ограниченным бюджетом, позволит с легкостью подключать все местные каналы HDTV. После того, как вы подключите антенну к телевизору с помощью коаксиального кабеля, он начнет поиск всех доступных станций в вашем районе.

Коаксиальный кабель RG6U длиной 26 футов обеспечивает превосходное разрешение в формате Ultra HD 4K и Full HD (1080p). У антенны толщиной с бумагу есть две панели, чтобы улавливать больше сигнала.Он водонепроницаем и устойчив к солнечному свету.

Одна особенность этой антенны, которую следует отметить, — усилитель сигнала для приема сигналов на расстоянии до 200 миль. Поскольку она была разработана, чтобы противостоять стихиям даже в суровую погоду, вы можете рассчитывать на эту наружную антенну, которая прослужит вам долгие годы.

Характеристики

• Разрешение: Ultra-HD 4K и Full HD (1080p)
• Дальность действия 200 миль
• Кабель длиной 26 футов
• Водонепроницаемый и устойчивый к солнечному свету

Проверить цену прямо на Amazon Добавить в Корзина на Amazon

2.Наружная цифровая телевизионная антенна Sobetter

Изготовленная из материалов премиум-класса, наружная цифровая телевизионная антенна Sobetter Amplified Outdoor 150 миль с диапазоном частот принимает сигналы УКВ в диапазоне от 40 до 300 МГц и сигналы УВЧ в диапазоне от 470 до 890 МГц.

Имеется полная поддержка HDTV (для шоу, которые обеспечивают программирование с более высоким разрешением), для приема передач, транслируемых в 720p, 1080i и 1080p. Эта антенна поставляется с удобным беспроводным пультом дистанционного управления, которого нет в менее дорогих антеннах.

Если вы живете в отдаленном или сельском районе, где мощность сигнала телешоу была проблемой для вас и вашей семьи, вы оцените, что эта наружная антенна Sobetter с усилением способна принимать сигналы на расстоянии 150 миль. Этого диапазона должно хватить для большинства людей, даже для тех, кто живет в глуши.

Характеристики

• Разрешение: 720p, 1080i и 1080p
• Диапазон 150 миль
• Кабель длиной 32,8 фута
• Беспроводной пульт дистанционного управления

Проверить цену прямо на Amazon Добавить в корзину на Amazon

3.RCA Compact Outdoor Yagi HDTV Antenna

Одна вещь, которая мне очень нравится в этой наружной антенне, сделанной RCA, — это то, насколько легко ее установить. Его предварительно собранная конструкция включает элементы, которые просто защелкиваются на месте, чтобы зафиксировать антенну, а отражатель УВЧ (чтобы дать вам более сильный сигнал для программ сверхвысоких частот) легко разворачивается, а также блокируется во время установки.

Вы захотите рассмотреть модель RCA, потому что она предлагает поддержку программирования с разрешением до 1080i HDTV.

Это обеспечивает наилучшее качество изображения и звука с бесплатными шоу, транслируемыми по воздуху, а прием сигнала должен быть хорошим для приема передач на расстоянии до 70 миль от телебашен программиста. Он поставляется с монтажным оборудованием, мачтой и трансформатором (75 Ом) для размещения на открытом воздухе на крыше вашего дома.

Мне нравится, что RCA разрабатывает и производит все свои наружные антенны здесь, в США. Антенны, произведенные RCA, будут соответствовать или превосходить стандарты производительности и качества, установленные Ассоциацией потребительской электроники.Действительно, антенна обеспечивает отличное качество изображения и звука на всех каналах, которые я пробовал до сих пор.

Характеристики

• Разрешение: 4K, 8K, 1080 HDTV
• Диапазон 70 миль
• Приложение RCA Signal Finder
• Всепогодное приложение

Проверить цену на Amazon напрямую Добавить в корзину на Amazon

4. GE Уличная телевизионная антенна Pro

Если в ваши привычки при просмотре телевизора входят шоу в диапазоне УВЧ, стоит подумать об этой антенне.Он принимает все станции в диапазонах VHF и UHF с превосходным приемом в разрешениях 1080p и 4K. Длина этой бюджетной антенны составляет 20,5 дюйма. Имейте в виду, что при установке его на крыше дома вам понадобится собственный кабель.

Наружная телевизионная антенна GE Pro может обнаруживать телевизионные сигналы вещания на расстоянии 70 миль (конечно, сила сигнала всегда зависит от местных факторов окружающей среды и погоды). К сожалению, сигнал может мешать горному хребту или даже группе небоскребов.

Тем не менее, вы должны иметь возможность четко принимать сигналы, даже если они находятся на большом расстоянии, потому что вы можете направить антенну, чтобы точно настроить, с какой части неба она получает телевизионные сигналы.

Характеристики

• Разрешение: 1080p, 4K
• Диапазон 70 миль
• Приложение RCA Signal Finder
• Всепогодное приложение

Проверить цену прямо на Amazon Добавить в корзину на Amazon

5. Winegard FlatWave Air Наружная антенна

Для более качественного просмотра ТВ, Winegard FlatWave Air FL6550A может быть именно тем, что вы искали от наружной антенны по умеренной цене, потому что в ней реализованы новейшие технологии и сверхмалошумящий цифровой усилитель с разделенным диапазоном. доставляет сигнал, чтобы конкурировать с кабельным телевидением.

Это оборудование было разработано как компактная альтернатива более громоздким наружным телевизионным антеннам, имеющимся сегодня на рынке. Разработанная дизайнерами и сборщиками в США, вы можете почувствовать гордость за покупку системы, созданной местными рабочими, а не далекими иностранцами, мало связанными с американскими потребителями.

Антенна FlatWave дает вам доступ к ряду бесплатных программ телевидения высокой четкости со станций, передающих сигналы в УВЧ и УКВ диапазонах на расстояние до 60 миль от вашего дома. Помимо новостей, погоды, прямых трансляций спортивных событий, ситкомов и сериалов, вы сможете смотреть фильмы с помощью каналов с многоадресной передачей, которые теперь транслируются в бесплатных частотных диапазонах.

При подключенной силовой антенне вы можете рассчитывать на лучший диапазон. Но даже если вы не подключите этот компонент, зрители могут рассчитывать на получение сигналов с расстояния примерно 35 миль.

Эта антенна, изготовленная компанией Winegard, весит 2,92 фунта, что указывает на ее небольшой размер, который не будет выглядеть навязчиво при установке на крыше. USB-подключение не требуется. Вы можете подключить его к телевизору с помощью стандартного коаксиального кабеля, точно так же, как вы бы использовали для получения стандартных сигналов кабельного телевидения, когда вы платили за эту услугу.

Характеристики

• Разрешение: 1080p, 4K, 8K
• Диапазон 60 миль
• Система гибкого крепления
• Всепогодная

Проверить цену прямо на Amazon Добавить в корзину на Amazon

6. Tree New Bee Наружная телевизионная антенна

Людям, живущим в действительно удаленных районах или в местах, где просто сложнее принимать телевизионные сигналы вещания в диапазонах UHF и VHF, требуется максимальная мощность приема.Именно здесь может пригодиться уличная УКВ-антенна HDTV с дистанционным управлением Tree New Bee.

Он способен принимать сигналы на расстоянии до 150 миль. Tree New Bee проектирует свои антенны с использованием технологии, которую она называет «чистой вершиной», которая защищает ваши телеканалы от помех, создаваемых другими устройствами в вашем доме, такими как кухонная техника, сигналы сотовых телефонов и FM-радиосигналы.

Эта наружная антенна имеет 40-футовый кабель RG6, и вы можете прикрепить ее к крыше, оставив достаточно места для удлинения кабеля для удобного подключения к телевизору.

Если вы вспомните первые дни создания антенн на крыше, когда вам приходилось забираться на крышу, чтобы изменить ориентацию антенны, вы будете рады узнать, что этот современный, ультрасовременный уличная камера работает с дистанционным управлением.

Ею можно манипулировать для полного моторизованного вращения на 360 градусов, гарантируя, что вы всегда сможете направить антенну Tree New Bee в лучшую зону видимости для приема сигналов вещания даже с очень большого расстояния.

Характеристики

• Разрешение: 720p, 1080i, 1080p
• Диапазон 150 миль
• Инфракрасный пульт дистанционного управления
• Всепогодный

Проверить цену прямо на Amazon Добавить в корзину на Amazon

Лучшие наружные телевизионные антенны 75 долларов США

7.Channel Master METROtenna 40

Наружная HD-антенна CM-4228HD с 8 отсеками от Channel Master принимает стандартные сигналы UHF и VHF, а также FM-радио. Несмотря на то, что она весит 10 фунтов, я был поражен тем, насколько маленькая и тонкая эта антенна с радиусом поворота в два фута.

Он имеет размер 41 на 5,5 на 33 дюйма и поставляется в сером цвете, что означает, что он не будет выделяться среди ваших соседей, когда вы прикрепите его в незаметном месте на крыше вашего дома. Те, кто не хочет платить ежемесячную плату за кабель, но все же хочет быть уверенным в том, что они получают отличное изображение и звук, захотят попробовать эту антенну.

PBS, Weather Channel, программы приготовления еды, шоу для детей, спорт, документальные фильмы и ряд ежедневных ситкомов и драм будут бесплатно появляться на вашем телевизоре после установки этой простой в использовании наружной антенны.

Характеристики

• Разрешение: 1080i
• Диапазон 80 миль
• Встроенное крепление штанги
• Всепогодный

Проверить цену прямо на Amazon Добавить в корзину на Amazon

Лучшие наружные телевизионные антенны до 8 150 долларов США

Высокое качество конструкции, деталей и производственного процесса, задействованных при создании наружной антенны ClearStream 4V, должно стоить той цены, которую приобретает этот устанавливаемый на крыше блок от Antennas Direct.

При весе всего 6 фунтов и размерах 21,4 дюйма на 5,1 дюйма на 12,2 дюйма он поставляется со специальными элементами UHF и VHF (в том числе разнонаправленными) для системы, которая должна обеспечить наилучшую возможную производительность даже в местах с удовлетворительным приемом. низкое качество.

Вот почему антенна ClearStream 4V поставляется с пожизненной гарантией на ее детали. Объявляя успех своей антенны, основанной на запатентованной технологии, ClearStream должен иметь возможность принимать сигналы для вашего телевизора с радиовещательных вышек на расстоянии до 70 миль от вашего жилища.

Патент имеет отношение к конструкции петли ClearStream для его антенны. Форма петли помогает антенне улавливать больший диапазон частот телевещания, а угол луча, который она может принимать, означает, что вам не нужно поворачивать антенну для настройки на разных вещателей.

Кроме того, включенный в комплект рефлектор увеличивает мощность антенны и увеличивает дальность действия. Независимо от того, живете ли вы в пригороде или в сельской местности, эта антенна поможет вам видеть сигналы вещания, даже когда препятствия, такие как густая листва или даже плотные кровельные материалы, могут препятствовать оптимальному приему сигнала.

Характеристики

• Разрешение: 1080p, 4K
• Диапазон 70 миль
• Кабель длиной 12 футов
• Всепогодный

Проверить цену прямо на Amazon Добавить в корзину на Amazon

Лучшие наружные телевизионные антенны Менее 200 долларов США

10.8 Element Bowtie HDTV Antenna

Мне пришлось проверить 8 Element Bowtie HDTV Antenna от Antennas Direct, потому что производитель отмечает, что это самая мощная антенна в своем классе, способная принимать сигналы с расстояния 70 миль. По сути, это 4 антенны в одной.

Форма антенны-бабочки обеспечивает разнонаправленность элементов для приема более качественного сигнала, даже если он исходит от удаленной антенны телевещания, что является обычным явлением в сельской местности и отдаленных районах и даже в некоторых пригородных районах.

Это антенна высотой 30 дюймов и диаметром 1,6 дюйма в стальной трубке с порошковым покрытием. Его основание сконфигурировано так, чтобы быть очень универсальным, что позволяет ему поворачиваться для вертикального, плоского или углового использования, в зависимости от того, какое расположение лучше всего подходит для вашего местоположения. В дополнение к антенне DB8e, состоящей из 4 частей, вы получите монтажное оборудование и регулируемую застежку мачты, которая может противостоять всем типам плохих погодных условий, что снижает общую стоимость владения, поскольку она не подвергается воздействию элементов.

Также производитель по-прежнему предоставляет пожизненную гарантию на все детали.Крепление антенны имеет 90-дневную гарантию на его детали и поставляется с болтами с защитой от погодных условий и уплотнительной лентой, что упрощает установку. Вы можете послать сигнал от этой наружной антенны на все телевизоры в вашем доме, при этом сигнал будет маршрутизироваться через стандартный коаксиальный кабель.

Характеристики

• Разрешение: 1080p, 4K
• Диапазон 70 миль
• Пожизненная гарантия на детали
• Всепогодная

Проверить цену прямо на Amazon Добавить в корзину на Amazon

Лучшие наружные телевизионные антенны до 300 долларов США

10.Наружная телевизионная антенна Mohu Sky 60

Теперь, когда вы можете отрезать шнур от поставщика кабельного или спутникового телевидения, вам больше не придется платить за телевещание, благодаря антенне Mohu Sky 60, предназначенной для установки вне дома. Инженеры Mohu протестировали антенну Sky 60 и показали, что она может принимать телевизионные сигналы с расстояния до 75 миль.

Mohu использует то, что он называет технологией CleanPeak Filter, для устранения помех и шумов от сигналов смартфонов и трансляции FM-радиостанций, чтобы обеспечить максимально чистый сигнал.Телевещание в формате 1080HD будет выглядеть безупречно на вашем телевизоре, если вы снимете его с неба с помощью этой антенны Mohu Sky.

Он весит всего 3 фунта, поэтому вы не устанете, просто таща его по лестнице, когда прикрепляете к крыше. В отличие от других брендов, которые требуют некоторой регулировки положения антенны для получения сигнала высочайшего качества, Mohu Sky 60 имеет разнонаправленную антенну.

Конечно, если вы живете в районе с географическими особенностями, которые мешают сигналам телевещания, например, в горах, вам все равно может потребоваться внести некоторые небольшие изменения в то, где вы размещаете антенну в первый раз.Но после этого ваша семья сможет наслаждаться четким видео и кристально чистым звуком во всем доме благодаря антенне Mohu.

Характеристики

• Разрешение: 1080p
• Диапазон 75 миль
• Кабель длиной 30 футов
• Всепогодный

Проверить цену прямо на Amazon Добавить в корзину на Amazon

Заключение

Понятно, что Вы можете сэкономить много денег, если откажетесь от кабельного или спутникового телевидения и вместо этого положитесь на свою новую наружную телевизионную антенну, которая будет принимать все бесплатные сигналы, которые вещательные компании предоставляют каждый день.

Хотя вы не сможете принимать участие в платных программах или специальных мероприятиях с оплатой за просмотр, используя только антенну, вы получите удовлетворение от осознания того, что не тратите деньги на то, что доступно бесплатно. , если у вас есть необходимое оборудование.

Лучшие наружные телевизионные антенны для развлечений

Фото: depositphotos.com

Несмотря на то, что в последние годы наблюдается тенденция расставания отрезателей шнура со своими кабельными компаниями, эти же люди, как правило, пользуются множеством потоковых сервисов на которые они подписываются каждый месяц.Хотя каждая услуга стоит копейки на доллар по сравнению с полным счетом за кабельное телевидение, две или три подписки могут сложиться.

Вместо подписки на потоковые сервисы вы можете смотреть бесплатные телеканалы из радиоволн вокруг вашего дома. Лучшие наружные телевизионные антенны требуют лишь небольших вложений времени и денег, поэтому за короткое время вы можете сэкономить на кабельных услугах и услугах подписки, просматривая свои любимые каналы в качестве HD.

Хотя вы можете относиться к этому скептически, уличные телевизионные антенны действительно работают и являются отличной альтернативой для ваших развлечений.Они могут подключиться к ряду каналов, включая местные, национальные и общественные. Их также относительно легко установить, заручившись помощью разнорабочего или сделав это самостоятельно — при условии, что вы не боитесь высоты.

1. НАИЛУЧШИЕ В ЦЕЛОМ: Channel Master EXTREMEtenna CM-4228HD
2. НАИЛУЧШЕЕ ЗНАЧЕНИЕ: PBD Outdoor Digital Amplified Yagi HDTV Antenna
3. UPGRADE PICK: Channel Master Digital Advantage Antenna28 9035 Антенны Прямая телевизионная антенна Clearstream 4 В C4-V-CJM
4. НАИЛУЧШИЙ ДЛИННЫЙ ДИАПАЗОН: Пятизвездочная наружная цифровая усиленная антенна HDTV
5. НАИЛУЧШЕЕ МОТОРИЗОВАННОЕ: PBD Цифровая наружная телевизионная антенна
6. НАИЛУЧШИЕ ПРЕДНАЗНАЧЕНИЯ: Наружная телевизионная антенна, 29884
7. ПОДДЕРЖКА ЛУЧШЕГО ПРИЛОЖЕНИЯ: Наружная HD-антенна RCA Yagi, 4K 1080P

Фото: amazon.com
