Таблица автоматов по мощности и току. Выбор автомата по сечению кабеля таблица

Друзья приветствую всех на сайте «Электрик в доме». Мне на почту часто приходят письма с просьбой разъяснить правильно ли выбран автомат. Я понял, что для вас этот вопрос актуален, поэтому в данной статье будет таблица автоматов по мощности и току, по которой Вы с легкостью сможете выбрать автоматический выключатель под свою нагрузку и сечение кабеля.

Главной функцией автомата является защита электропроводки от перегрузки, которая приводит к разрушению изоляции электрического кабеля, короткому замыканию и пожару. Для того чтобы избежать проблем с электропроводкой в обязательном порядке устанавливают автоматические выключатели.

Конструктивно такой аппарат состоит из теплового и электромагнитного механизмов отключения (расцепителей).

Главной задачей электромонтажника является грамотный расчет характеристик автомата для его долговечной, стабильной работы и выполнения тех функций, которые на него возложены.

Ремонтные работы вследствие выхода из строя электропроводки – сложное и очень дорогое дело. Более того, от правильного выбора защитных устройств зависит жизнь и здоровье человека, поэтому важно подойти к этому вопросу очень ответственно.

В этой статье будет представлен правильный алгоритм выбора автоматических выключателей в зависимости от номинала и других характеристик.

Шкала номинальных токов автоматических выключателей

На корпусе автоматических выключателей производителем всегда указываются главные характеристики устройства, его модель, серийный номер и бренд.

Главной и самой важной характеристикой автомата является значение номинального тока. Она показывает максимально допустимый ток, который может долго проходить через автоматический выключатель без его нагрева и отключения. Значение тока измеряется и указывается в Амперах (А). Если номинальный ток, протекающий через устройство, будет превышен, то защитный автомат отключится и разомкнет цепь.

Модели автоматов имеют стандарт значений номинального тока и бывают 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А.

Бывают и более мощные приборы, но в быту они не используются и предназначены только для специальных задач в промышленности.

Согласно нормативно-технической документации номинальный ток для любого автоматического выключателя указывается для работы прибора при температуре окружающей среды +30 градусов Цельсия.

Устанавливают автоматы в электрощитах на дин-рейку по несколько штук в зависимости от количества защищаемых линий. При одновременном расположении нескольких устройств вплотную друг к другу они «подогревают» друг друга, это приводит к уменьшению значения тока, который они могут пропустить без отключения. В связи с этим в каталогах и инструкциях к приборам защиты производители часто указывают поправочные коэффициенты для размещения групп выключателей.

Важность время-токовой характеристики

Некоторые электрические приборы имеют высокий пусковой ток при включении. Его значение бывает выше номинального тока автомата, но действует он краткое время. Для электрического кабеля такой ток не представляет опасности (если его величина в разумных пределах соотносится с типом кабеля), но автомат может срабатывать при пусковом токе, воспринимая это как перегрузку.

Для того чтобы не происходило постоянных отключений из-за запуска устройств с высокими пусковыми токами, автоматы имеют разделение на типы по время-токовой характеристике.

Конструктивно автоматический выключатель состоит из двух расцепителей: электромагнитного и теплового.

Электромагнитный расцепитель предназначен для отключения устройства при коротком замыкании. Для работы такого механизма отключения в автомате используется электромагнитная катушка и соленоид. При многократном превышении значения электрического тока появляется магнитное поле в катушке, та задействует соленоид и он отключает автомат.

Автоматические выключатели имеют характеристику по току короткого замыкания (предельный ток отключения), которая по номиналу бывает в 3, 4,5, 6 и 10кА. Для бытовых целей при устройстве защиты в квартире или доме чаще всего применяют автоматы с номиналом тока КЗ 6кА.

Тепловой расцепитель – это пластина, состоящая из двух различных металлов. При длительной нагрузке, превышающей номинальный ток, эта пластина нагревается, выгибается, воздействует на рычаг расцепителя и устройство отключается. Главная задача такого механизма – защищать линию от долговременных перегрузок выше номинального тока автомата.

Чтобы не думать о том, какую нагрузку включить в розетку, не рассчитывать постоянно суммарную мощность приборов и не думать о пусковых токах была придумана характеристика по времени-току.

Данная характеристика показывает время и ток, которые влияют на отключение аппарата. На автоматах она указывается буквой В, С или D.

Автоматические выключатели с одинаковыми номиналами и различной время–токовой характеристикой будут отключаться в разное время и с разным током превышения.

Такое разделение автоматов является очень удобным и позволяет уменьшить количество ложных отключений.

В соответствии с ГОСТ Р 50345-2010 существует три стандарта время-токовых характеристик:

  1. B – превышение в 3 — 5 раз от номинального тока, самые чувствительные автоматы имеют такую характеристику и применяются в сетях с приборами не имеющими больших пусковых токов.
  2. C – превышение в 5 — 10 раз от номинального тока, самая популярные автоматы с такой характеристикой, они используются в квартирах и частных домах.
  3. D – превышение в 10 — 20 раз от номинального тока, используется для защиты сетей с оборудованием имеющим высокие пусковые токи и кратковременные перегрузки.

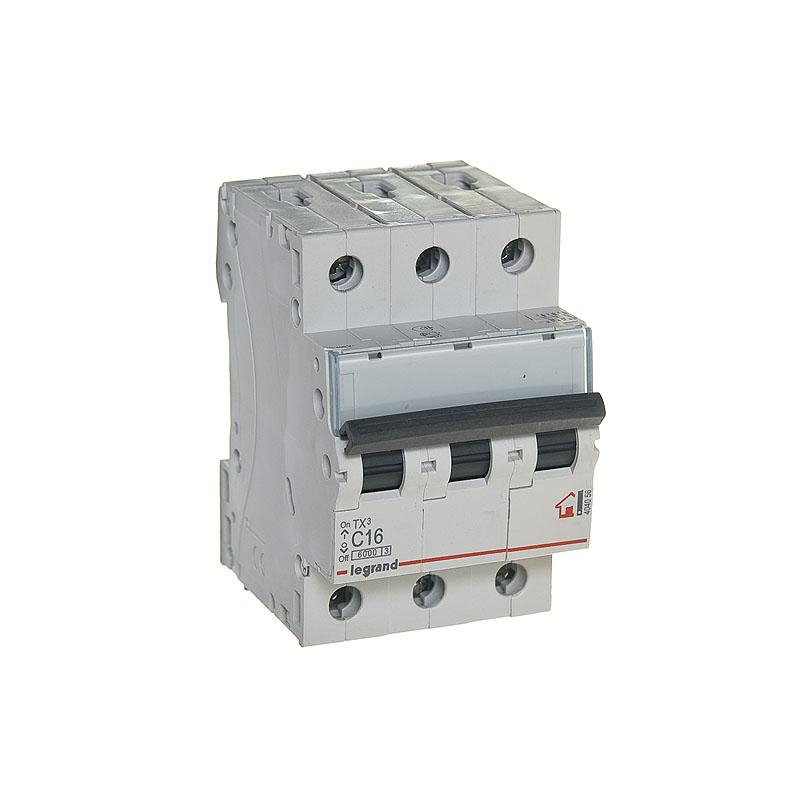

Почему автомат С16 не отключится при токе 16 Ампер?

Теперь давайте попробуем понять, почему при сечении электрического кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А.

Все дело в тепловом расцепителе, который нагревается со временем при воздействии нагрузки и защищает от длительного превышения тока. Длительность этого времени может занимать и 10 минут и 1 час.

Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п. 8.6.2). Эта характеристика означает, что автомат не отключится при этом значении тока в течение часа.

Например, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу теплового расцепителя устройства.

Еще одной характеристикой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, например, 36,25А автомат на 25А обязательно отключится в течение часа. Это правило действует только при условии, что изначально автоматы были холодными.

Поэтому нужно иметь в виду, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и дольше, поэтому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля.

Номиналы автоматов по току таблица

Для того, чтобы защитить линию от перегрузки и короткого замыкания нужно тщательно и правильно выбрать номинал автомат по току. Вот, например, если вы защищаете линию с кабелем 2,5 кв.мм. автоматом на 25А и одновременно включили несколько мощных бытовых приборов, то ток может превысить номинал автомата, но при значении меньше 1,45 автомат может работать около часа.

Если тока будет 28 А, то изоляция кабеля начнет плавиться (так как допустимый ток только 25А), это приведет к выходу из строя, пожару и другим печальным последствиям.

Поэтому таблица автоматов по мощности и току выглядит следующим образом:

Сечение медных жил кабеля, кв.мм Допустимый длительный ток, А Номинальный ток автомата, А Максимальная мощность (220 В) Применение
1,5 19  10  4,1  Освещение
2,5 25 16 5,5 Розетки
4 35 25 7,7 Водонагреватели, духовки
6 42 32 9,24 Электроплиты
10 55 40 12,1 Вводы в квартиру

ВАЖНО! Обязательно следуйте значениям таблицы и указаниям нормативной электротехнической документации!

Какой автомат выбрать для кабеля 2.

5 мм2?

Для потребителей, суммарная мощность которых не будет превышать 3,5 кВт рекомендуем использовать медный кабель сечением 2,5кв.мм и защищать эти линии автоматом на 16А.

Для медного кабеля сечением 2,5 кв.мм согласно таблице 1.3.6 ПУЭ длительный допустимый ток 27А. Исходя из этого, можно подумать, что к такому кабелю подойдет автомат на 25А. Но это не так. Кстати кто не знает где искать публикую данную таблицу:

Согласно ПУЭ, п. 1.3.10 значение тока 25А разогреет кабель 2,5 кв.мм до 65 градусов Цельсия. Это достаточно высокая температура для постоянных режимов работы.

Еще важно понимать, что не все производители изготавливают кабель согласно ГОСТ и его сечение может быть ниже заявленного. Так что сечение может быть 2,0 кв.мм вместо 2,5 кв.мм. Качество меди у разных заводов тоже отличается и вы не сможете гарантировано точно сказать о том, какое качество кабеля имеете.

Поэтому очень важен запас в защите кабеля для избегания проблем в процессе эксплуатации электропроводки. Выбор автомата по сечению кабеля осуществляют следующим образом:

  • кабель 1,5 кв.мм применяю при монтаже сигнализации и освещения, ему соответствует автомат 10А;
  • кабель 2,5 кв.мм часто используется для отдельных розеток и розеточных групп, где суммарная мощность потребителей не будет превышать 3,5 кВт. Ему соответствует номиналы автоматов по току 16А;
  • кабель 4 кв.мм используют в быту для подключения духовых шкафов, стиральных и посудомоечных машин, обогревателей и водонагревателей, к нему покупают автомат номиналом 25А;
  • кабель 6 кв.мм нужен для подключения серьезных мощных потребителей: электрических плит, электрических котлов отопления. Номинал автомата 32А;
  • кабель 10 кв.мм обычно максимальное сечение используемое в быту, предназначено для ввода питания в квартиры и частные дома к электрощитам. Автомат на 40А.

Для расчета электрической сети у себя дома смело и строго руководствуйтесь предоставленной выше таблицей и руководством. При правильном расчете силовых линий и защитных устройств всё будет работать долговечно и не принесет вам неудобств и проблем.

Выбор автомата по сечению кабеля таблица для 220 В и 380 Вольт

Многие путают и думают, что автоматические выключатели защищают электрические приборы. Это ошибка.

Автоматический выключатель всегда защищает только силовую линию — кабель! Автомат защищает не нагрузку, не розетку, а питающий кабель и только его. Это нужно запомнить!

Задача автомата – уберечь кабель от повреждения, перегрева и последствий. Поэтому выбирать автомат нужно руководствуясь следующими советами:

1. Сначала вычисляем максимальную нагрузку на каждую линию (суммируем максимальную мощность потребителей), по закону Ома I=P/U вычисляем максимальный ток.

Например, имея на кухне чайник 1кВт, холодильник 0,5 кВт, мультиварку 0,8 кВт и микроволновую печь 1,2 кВт суммируем их максимальные мощности:

1+0,5+1,2+0,8 = 3,5 кВт;

вычисляем силу тока:

I=3500/220=15,9А

2. Исходя из мощности и тока, рассчитываем сечение кабеля или выбираем его из таблицы. Для дома обычно выбирают 1,5 – 10 кв.мм. в зависимости от нагрузки.

Для нашего примера выбираем кабель с жилами 2,5кв.мм.

3. Далее выбираем номинал автоматического выключателя, опять же по таблице в соответствии с выбранным сечение кабеля. Автомат должен отключаться раньше, чем перегреется кабель. В нашем случае это автомат номиналом 16А.

4. Подключаем все в правильной последовательности и пользуемся.

Если электрическую проводку вы будете использовать старую, то учитывайте состояние кабеля и его сечение и подбирайте автомат под него, но номиналом не более 16А! Лучшим решением при ремонте является полная замена всей проводки и защитных устройств.

Автоматические выключатели лучше всего выбирать известных производителей, тогда вы будете уверены в надежности и долговечности их работы.

Самыми распространенными и качественными импортными устройствами на данный момент считают: ABB, Legrand, Shneider Electric, hager.

Единственный их минус – высокая цена, но, конечно, она соответствует качеству продукции. Отечественные приборы фирм IEK и КЭАЗ уступают по качеству, но имеют доступную цену. Желательно покупать автоматические выключатели в электрический щиток одного производителя, чтобы система работала однородно и не было несоответствий в характеристиках защитных устройств.

Важно! Выбирайте электрические компоненты и защитные устройства в специализированных магазинах и проверяйте сертификаты на продукцию!

Монтаж и разводка электропроводки в доме – это сложный и ответственный процесс, в котором важны все тонкости и нюансы, и которые требуют правильного расчета всех составляющих. Именно поэтому если вы не уверены в том, что вам такая работу будет по плечу, то лучше наймите профессионального электрика.

На этом все друзья, надеюсь данная статья помогла вам с решением такой проблемы как выбрать автомат по сечению кабеля, если остались вопросы задавайте в их в комментариях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Дифференциальный автомат.

Виды и работа. Устройство

Рассмотрим один из видов защиты – автомат дифференциального тока, или дифференциальный автомат. Это устройство включает в себя функции устройства защитного отключения и автоматического выключателя. Оно обеспечивает защиту контролируемой цепи от токов короткого замыкания и перегрузочных токов, работая в качестве автоматического выключателя. Также дифференциальный автомат защищает человека от возможного удара электрическим током в результате токов утечки, не допускает пожара вследствие повреждения изоляции токоведущих элементов электроустановки, выполняя при этом функции УЗО.

Дифференциальный автомат

Разделение дифавтоматов на виды осуществляется по их характеристикам.

Тип электрической сети

Все устройства защиты выбирают по числу фаз электрической сети. Существуют дифференциальные автоматы для эксплуатации в однофазной сети 220 вольт, для трехфазной сети 380 вольт. На корпусе устройства есть соответствующее обозначение. Трехфазные модели оснащены нулевым полюсом и тремя полюсами фаз. Его размеры значительно больше, в отличие от однофазной модели, на которой имеется полюс фазы и ноля. На первой картинке слева – однофазный автомат, справа – трехфазный.

Параметры тока

Номинальный ток обозначается буквой «С» рядом с числом нагрузки тока в амперах.

В быту популярными стали дифавтоматы С16. Остальные виды используются реже. Ток утечки обозначается символом Δ, а справа от этого символа указывается ток в миллиамперах. В цепях освещения чаще всего используются дифавтоматы с номинальным значением тока утечки 10-30 мА. Из них для одиночных сетей применяют автоматы на 10 мА, а в групповых сетях на 30 мА. Защита с номинальным током утечки 100-300 мА применяется для входных дифавтоматов.

Многие потребители в момент запуска расходуют намного больше энергии, чем при дальнейшей работе. Такие токи называют пусковыми. Они во много раз могут превосходить эксплуатационные токи.

Для того, чтобы не прекращалась подача электроэнергии при запуске мощного электродвигателя, дифференциальный автомат работает так, что отключение выполняется только при значительном превышении его номинального тока.

По параметру тока, при котором срабатывает защита при запуске мощных потребителей, дифференциальные автоматы делятся на типы:
  • В – выдерживает перегрузку от 3 до 5 раз.
  • С – перегрузка от 5 до 10 раз.
  • D – отключение питания происходит при возрастании тока от 10 до 20 раз.

Если к сети питания подключено малое количество устройств с небольшой мощностью, то лучше всего подходит тип В. В городских квартирах и домах рекомендуется подключать дифференциальные автоматы типа С. На промышленных производствах, оснащенных силовым оборудованием, устанавливают защиту типа D. Тип защиты обозначается рядом с током номинала на корпусе автомата.

Класс защиты

Этот параметр означает, на какие виды токов реагирует дифференциальный автомат.

AC — Для синусоидального переменного тока
A  — Для синусоидального переменного и пульсирующего постоянного
B  — Для переменного, импульсного, постоянного и сглаженного постоянного
S  — Выдержка времени отключения 200-300 мс
G  — Выдержка времени отключения 60-80 мс

В квартирах и собственных домах чаще всего применяются типы защит АС и А. Из них наиболее распространена защита А-класса, так как основная часть устройств потребителей оснащена электронным управлением. Например, светодиодная подсветка и некоторые виды люстр управляются с помощью электроники. АС-класс устанавливают в загородных дачах и домах, не имеющих электронных устройств.

Класс ограничения тока и отключающей способности

Дифференциальный автомат имеет класс токоограничения, по которому можно определить быстродействие обесточивания линии питания при появлении критических значений тока.

Класс токоограничения имеет цифровое обозначение:
  • 1 – медленный.
  • 2 – средний.
  • 3 – быстрый.

С повышением класса возрастает и стоимость дифавтомата. В прямоугольнике изображена отключающая способность, а класс токоограничения под ней в квадратике.

Условия эксплуатации

Основная часть дифавтоматов эксплуатируется в теплых отапливаемых помещениях, и рассчитана на работу в диапазоне -5 +35 градусов. Если дифференциальный автомат необходимо установить вне помещения, то применяют другой тип автоматов, так как в зимнее время температура может опуститься до более низких значений. Для таких случаев существуют морозоустойчивые автоматы, способные работать при более низких температурах.

На корпусе таких автоматов имеется специальный значок снежинки.

При всех аналогичных характеристиках морозоусточивые модели имеют стоимость выше, по сравнению с другими моделями.

Внутреннее устройство

Конструкция дифавтомата может быть электронной или электромеханической. Электронные модели получают питание от фазного провода. При отсутствии электроэнергии такие дифавтоматы не способны выполнять свои функции. Поэтому наиболее надежными считаются электромеханические автоматы, которые для работы не нуждаются в отдельном источнике электроэнергии, и могут работать в любой ситуации.

Чтобы самостоятельно проверить тип дифавтомата, понадобится простая батарейка и два куска провода. Один отрезок провода необходимо подключить к одному полюсу батарейки, а второй проводник ко второму полюсу.

Далее, включаем автомат и оголенными концами проводников касаемся контактов автомата вверху и внизу, создавая эффект замыкания и утечки тока. Если защита сработала, то дифавтомат является электромеханическим, так как он способен функционировать и выполнять свои задачи без внешнего питания.

Устройство и принцип работы

Дифференциальный автомат состоит из защитной и рабочей части. Защитная часть автомата представляет собой модуль дифзащиты, который отвечает за ток утечки на землю (дифференциальный ток). Также, в модуле происходит преобразование электрического тока в механическое воздействие на специальную рейку, которая выключает питание. Этот механизм и является рабочей частью дифавтомата.

Модуль защиты обеспечивается питанием путем последовательного подключения с автоматическим выключателем. Модуль защиты оснащен вспомогательными устройствами, такими как электронный усилитель, с обмоткой электромагнитного сброса, а также дифференциальный трансформатор, который выявляет остаточный ток.

Чтобы проверить работоспособность модуля защиты, корпус дифавтомата оснащен кнопкой «Тест». Если нажать на эту кнопку, то происходит имитация тока утечки, и при исправном автомате питание должно отключиться.

В дифавтомате в качестве датчика дифференциального тока используется специальный трансформатор, так же как и в устройстве защитного отключения. Действие этого трансформатора заключается в преобразовании тока утечки в проводах, которые подают электроэнергию на устройство защиты.

Если нет неисправностей изоляции проводов, либо к токоведущим элементам никто не прикоснулся, то тока утечки нет. При этом в проводниках фазы и ноля протекают одинаковые токи.

Такими токами наводятся одинаковые магнитные потоки, направленные навстречу друг другу, в магнитопроводе трансформатора. В итоге во вторичной обмотке ток равен нулю, а магнитоэлектрическая защелка, являющаяся чувствительным элементом, не срабатывает.

При появлении утечки тока, например, если кто-то прикоснулся к проводу фазы, либо повредилась изоляция, нарушается баланс магнитных потоков и тока.

В это время во вторичной обмотке появляется электрический ток, приводящий в движение магнитоэлектрическую защелку, которая действует на расцепляющий механизм автомата и систему контактов.
