Содержание

Силовой кабель АВБбШв

Кабель в ПВХ изоляции и защитным слоем типа БбШв на напряжение 60 В, 1000 В
ГОСТ 16442-80, ТУ 3500-002-46600751-2003

Конструкция

Кабель силовой АВБбШв состоит из алюминиевого электрического проводника. Аналог кабеля с маркировкой ВБбШв содержит медные проводники. Силовой элемент кабеля с сечением жилы от 16 мм2 имеет многопроволочное исполнение, в виде двух трех или четырех скрученных между собой алюминиевых жил круглой или секторной формы. Трех и четырех жильные кабели изготавливаются из проводников одного сечения или с содержанием одной нулевой жилой более мелкого сечения. Для изоляции проводников, жилы покрыты оболочкой из поливинилхлорид. Конструкция из объеденных проводников помещается в изоляцию из термостойкого ПВХ пластиката. Проводники в многожильном кабели, для того чтобы отличить их друг от друга, окрашены в различные цвета. Заземляющая жилка кабеля имеет двухцветную окраску, желто-зеленого цвета, а нулевая жила голубого цвета. Кабель обматывается слоем поясной изоляции состоящей из прессованного поливинилхлорида.

Защитной слой брони бронированного кабеля АВБбШв создают две стальные оцинкованные ленты. Вся конструкция кабеля снаружи покрыта шлангом из ПВХ пластиката.

Назначение

Бронированный силовой кабель АВББШв используется на промышленных и гражданских объектов для передачи электроэнергии в электросетях с частотой 50 герц и напряжением 1кв 6кв и 10кв. Кабель АБбШв предназначен для проведения кабельных работ на открытом воздухе и в помещения внутри зданий, в туннелях метро, в земляных траншеях и по ЛЭП. Кабель АВБбШв походит для условий с механическим воздействием, но при эксплуатации его подвергать растягивающим усилиям.

В тех случаях когда кабель прокладывают через огнеопасные объекты , то используют специальный негорючий силовой кабель АВБбШвнг-LS. Кабель АВБбШвнг-LS обладает низким уровнем дымовыделения.

Своим клиентам компания МРСК предлагает большой выбор кабеля марки АВБбШв различных сечений по низким ценам.

Технические характеристики

Климатическое исполнение УХЛ и Т, 1 и 5 категория размещения.

Номинальное напряжение 0,66, 1 и 6 кВ
Минимальная температура прокладки кабеля без предварительного подогрева -15 оС
Минимальная температура прокладки кабеля без предварительного подогрева -15 оС
Максимальная температура нагрева жил при коротком замыкании 160 °С (4 сек.)
Относительная влажность воздуха при температуре до +35оС до 98%
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70оС
Строительная длина кабелей для номин. сечений основных жил:
до 16 мм²
25 – 70 мм²
95 мм² и выше
450 м
300 м
200 м
Прокладка и монтаж кабелей без предварительного подогрева не ниже -15оС
Минимальный радиус изгиба при прокладке:
— кабелей одножильных
— кабелей многожильных
10 наружных диаметров
7,5 наружных диаметров
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Срок службы 30 лет
Количество жил х сечение, мм2 Наружный диаметр, мм Масса кабеля без упаковки, кг/км Строительная длина
Кабель АВБбШв до 1 кВ
авббшв 4х16 23,8 855,4 не менее 450 м
авббшв 4х25 27,8 1155,5 не менее 300 м
авббшв 4х35 30,1 1369,2
авббшв 4х50 33,1 1566,0
авббшв 4х70 37,0 1961,8
авббшв 4х95 41,0 2418,1 не менее 200 м
авббшв 4х120
43,5
2780,1
авббшв 4х150 47,7 3330,6
авббшв 4х185 52,3 3973,6
авббшв 4х240 58,3 4942,6
авббшв 5х10 23,1 792,1 не менее 450 м
авббшв 5х16 26,0 1004,3
авббшв 5х25
30,0 1336,4 не менее 300 м
авббшв 5х35 32,6 1598,7
авббшв 5х50 37,9 1965,1
авббшв 5х70 41,8 2415,9
авббшв 5х95 46,1 2948,0 не менее 200 м
авббшв 5х120
50,0 3529,7
авббшв 5х150 54,4 4161,4
авббшв 5х185 59,2 4939,1
авббшв 5х240 65,6 6092,8

Основные технические характеристики кабеля АВБбШв

— кабель общего назначения с алюминиевыми жилами в ПВХ изоляции, без оболочки. Силовые кабели с пластмассовой изоляцией предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение с неограниченной разностью уровней и в сетях постоянного напряжения при температуре окружающей среды от -50 до +50°C при относительной влажности до 98% (при температуре до +35°C). Длительно допустимая температура нагрева жил кабелей не должна превышать 70o. Максимально допустимая температура жил кабелей с изоляцией из ПВХ пластиката не должна превышать +80°C.

Двух и трехжильные кабели изготавляют с основными жилами одинакового сечения, и они могут иметь жилу заземления меньшего сечения. Четырехжильные кабели изготовляют с максимальным сечением жил 185 мм2, их выпускают с жилами одинакового сечения или с одной нулевой жилой меньшего сечения.

На скрученные изолированные токопроводящие жилы накладывают изоляцию из ПВХ пластиката толщиной 0,6-1,3 мм для напряжений 0,66 кВ и 0,8-1,9 мм для напряжений 1,0 кВ с перекрытием не менее 20%.

Предельно допустимое отклонение от толщины изоляции 10%. Поверх изоляции накладывают экструзией электропроводящий экран толщиной не менее 0,2 мм из электропроводящей прорезиненной ткани толщиной 0,3 мм. Поверх электропроводящего экрана накладывают металлический экран из двух медных лент или медной фольги толщиной не менее 0,06 мм.

Жила — круглая из мягкой алюминиевой проволоки. При сечении от 25 мм2 выполняется многопроволочной

Изоляция — изоляционный ПВХ пластикат

Сердечник — скрученный из 2, 3 или 4 жил. Для трех- и четырехжильных кабелей выполняется со всеми жилами одного сечения или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 16 мм2 — с нулевой или заземляющей жилой

Оболочка — светотермостойкий ПВХ пластикат

Поясная изоляция — выпрессованная из ПВХ пластиката

Броня — броня из двух спиральных оцинкованных лент

Наружный покров — шланг их ПВХ пластиката

Назначение:

  передача и распределение электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 или 1,0 кВ частотой 50 Гц.

Условия эксплуатации и монтажа:

  прокладка — в кабельной канализации, тоннелях, помещениях, по стенам зданий и сооружений и на открытом воздухе при температуре не ниже -15 °С;
  монтажные радиусы изгиба при прокладке — не менее 10 и 7,5 наружных диаметров соответственно для одножильных и многожильных кабелей;
  рабочая температура эксплуатации — от -50 до +50°С;

  длительно допустимая температура нагрева жил при эксплуатации — 70°С;
  допустимый нагрев жил в аварийном режиме — 80°С при длительности не более 8 часов в сутки и 1000 часов за весь срок службы;
  срок службы в нормальных условиях эксплуатации не менее 30 лет.

Электрические характеристики:

  электрическое сопротивление изоляции жил при температуре 20°С, МОм/км, не менее:
    при сечении до 1,5 мм2 — 12;
    при сечении 2,5–4,0 мм2 — 10;
    при сечении 6,0 мм2 — 9;
    при сечении 10–240 мм2 — 7;
  сопротивление изоляции при длительно допустимой температуре нагрева жил, МОм/км, не менее — 50;
  максимальное рабочее напряжение электрической сети, кВ:
    для кабелей 0,66 кВ — 0,72;
    для кабелей 1 кВ — 1,2.

Марка,число жил, сечение (мм
2)
Строительная длина (м) Наружный диаметр кабеля (мм) Расчетная масса кабеля (кг/км)
3х10 450 19,70 539,0
3х16 -»- 21,72 651,2
3х25 300 25,48 872,6
3х35 -»- 25,21 973,5
3х50 -»- 27,59 1177,6
3х70 (ож) -»- 30,33 1452,3
3х95 (ож) 200 33,92 1827,4
3х95 -»- 35,52 1984,1
3х120 -»- 38,53 2253,8
3х150 -»- 41,55 2652,4
3х185 -»- 44,79 3103,9
3х240 -»- 52,32 40,40,7
3х10+1х6 450 21,13 607,9
3х16+1х10 -»- 23,39 740,0
3х25+1х16 300 27,55 993,5
3х35+1х16 -»- 26,97 1092,3
3х50+1х25 -»- 30,15 1358,0
3х70 (ож)+1х35 -»- 33,16 1656,7
3х95+1х50 200 39,12 2318,8
3х120+1х70 (ож) -»- 41,57 2600,6
3х150+1х70 (ож) -»- 46,47 3059,4
3х185+1х95 (ож) -»- 49,85 3613,7
4×4 16,2 375
4×6 18,4 480
4х10 450 21,13 621,0
4х16 -»- 23,39 759,7
4х25 300 27,55 1029,5
4х35 -»- 27,33 1165,4
4х50 -»- 30,47 1444,1
4х70 (ож) -»- 33,45 1741,1
4х95 200 39,43 2497,0
4х120 -»- 42,69 2797,3
4х150 -»- 47,71 3366,4
4х185 -»- 49,72 3933,5
4×240 66,4 5070

Силовой кабель авббшв 4х50, авббшв 4х70, авббшв 4х35, 4х95, 4х185, авббшв 1

Краткая характеристика

Силовой кабель АВБбШв, бронированный двумя стальными оцинкованными лентами, предназначен для передачи и распределения электроэнергии в стационарных установках на рабочем напряжении 660 и 1000 В с частотой 50 Гц. Он используется для прокладки в земле (траншеях) с низкой коррозионной активностью, в помещениях, туннелях, каналах, шахтах, а также на открытом воздухе. Кабель АВБбШв может эксплуатироваться в условиях, где он не подвергается значительным растягивающим усилиям, но при этом существует опасность механических повреждений.

Конструкция

Кабель АВБбШв выпускается одножильным или многожильным. Токопроводящие жилы выполнены из алюминиевой или мягкой медной проволоки. Они могут быть однопроволочными и многопроволочными, что соответствует классу 1 и 2. Жилы изолируются ПВХ-пластикатом. В качестве защитного покрова используется слой из двух лент ПЭТФ пленки и двух лент ПВХ пленки, две стальные оцинкованные ленты или покрытые битумом и лентами ПЭТФ пленки. Оболочка изготовлена из ПВХ-пластиката.

Двух- и трехжильный кабель изготавливают с основными жилами одинакового сечения. Жила заземления может быть меньшего сечения. Четырехжильное исполнение изготовляют с максимальным сечением жил 185 мм2, при этом все жилы одинакового сечения, а нулевая может быть меньшего сечения.

Изоляция одножильных кабелей АВБбШВ может быть любого цвета. Изоляция нулевой жилы должна быть голубого или светло-синего цвета, изоляция жил заземления — двухцветная (зелено-желтой расцветки). Провода АВБбШв могут маркироваться не только цветом, но и цифрами, начиная с 0. Скрученные изолированные жилы имеют заполнение промежутков между ними. Заполнение из ПВХ-пластиката накладывается одновременно с оболочкой и должно отделяться от изоляции и оболочки без повреждений. Кабели АВБбШв с жилами сечением до 25 мм включительно могут быть без заполнения.

Технические и эксплуатационные характеристики

Силовой кабель АВБбШВ предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 90% (при температуре до 35° С).

Предельная длительно допустимая температура нагрева жил в рабочем режиме + 70° С. Предельно допустимая температура нагрева жил в аварийном режиме или в режиме перегрузки + 80° С при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С.

Кабели АВБбШв в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для кабелей с рабочим напряжением 660 В и 1000 В соответственно.
Прокладка и монтаж провода без предварительного подогрева производится при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке одножильных кабелей марки АВБбШв — 10 Dн, многожильных — 7,5 Dн (Dн — наружный диаметр кабеля).

Строительная длина кабелей для сечений основных жил:
16 — 70 мм2 — 450 м;
95 — 120 мм2 — 400 м;
150 мм2 и выше — 350 м.

Электрическое сопротивление изоляции, пересчитанное на 1 км длины при температуре 20°С, для жил сечением 2,5 — 4,0 мм2 — не менее 10 МОм, 6 мм2 — не менее 9 МОм, 10 — 240 мм2 — не менее 7 МОм.

Гарантийный срок эксплуатации кабеля АВБбШв — 5 лет, срок службы – 30 лет.

Сфера применения

Силовой кабель АВБбШв с номинальным напряжением 0,66кВ и 1 кВ применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах при наличии опасности механических повреждений в процессе эксплуатации, а также в земле, туннелях, каналах, шахтах, на открытом воздухе. Силовые кабели предназначены для вертикальных, наклонных и горизонтальных трасс и могут использоваться в местах, подверженных вибрации. Кабели АВБбШв не распространяют горение при одиночной прокладке.

17 августа 2009

МТД «Энергорегионкомплект»

Энергорегионкомплект

Все статьи

Кабель АВБбШв. Расшифровка и характеристика

Бронированный алюминиевый кабель авббшв находит применение в самых различных областях. Чтобы предоставить как можно более подробное описание авббшв, необходима расшифровка данной аббревиатуры. Что означают эти буквы?

Наличие буквы А в маркировке кабеля означает, что в нем присутствует алюминиевая жила. Буква В обозначает внутреннюю оболочку из поливинилхлорида, буквы Бб обозначают наличие брони из двух оцинкованных или не оцинкованных стальных лент. Последние две буквы Шв обозначают наружный покров кабеля из поливинилхлоридового шланга.

Предназначением АвБбШв является передача и распределение электроэнергии в стационарных установках на номинальное напряжение 0.66, частотой 1кВ до 50Hz или постоянное напряжение до 1кВ — для прокладки в траншеях, туннелях, шахтах, на открытом воздухе, при условии, что кабель не будет подвергаться существенной растяжке, но при наличии опасности повреждения при эксплуатации.

Исходя из расшифровки АВБбШв, можно сделать вывод о конструктивных особенностях этого кабеля – в нем присутствует алюминиевая жила первого или второго класса, изоляция из ПВХ-пластиката, стальная броня из двух лент.

Стоит отметить отличительную расцветку кабельных жил – на нулевых жилах она имеет голубой цвет, а жилы заземления имеют желто-зеленую изоляцию.

Условия эксплуатации АвБбШв производители указывают следующие:
Рекомендуется использование в стационарном состоянии при t от -50 до +50 С, влажности воздуха до 98%, прокладка в земле и на воздухе возможна. Этот кабель не распространяет горение (при одиночной прокладке).

Монтаж и прокладка АвБбШв:
– При температуре, не ниже минус 15°С;
– Минимальный радиус изгиба одножильных марок АВБбШв при этом – десять наружных диаметров, а многожильного кабеля – 7,5;
– Номинальная частота – 50Hz;
– Допустимая температура нагрева кабельных жил при эксплуатации: плюс 70°С.[/fusion_builder_column][/fusion_builder_row][/fusion_builder_container]

Читайте также:

Закладка Постоянная ссылка.

Кабель АВБбШв: технические характеристики, обзор, производители

Кабель АВБбШв уже давно зарекомендовал себя как один из самых прочных, долговечных и недорогих проводников. Основное его преимущество – это доступная стоимость и возможность использовать в различных условиях. В этой статье подробно поговорим про его технические характеристики, область применения, вспомним производителя и дадим несколько советов по выбору.

Расшифровка

Аббревиатура кабеля АВБбШв выглядит вот так:

  • Ф – означает, что все жилы выполнены из алюминия.
  • В – проводник имеет ПВХ изоляцию.
  • Б – кабель бронированный и имеет две стальные ленты.
  • Ю – нет защитной подушки между жилами и бронью.
  • Шв – внешняя оболочка выполнена из поливинилхлорида.

Конструкция

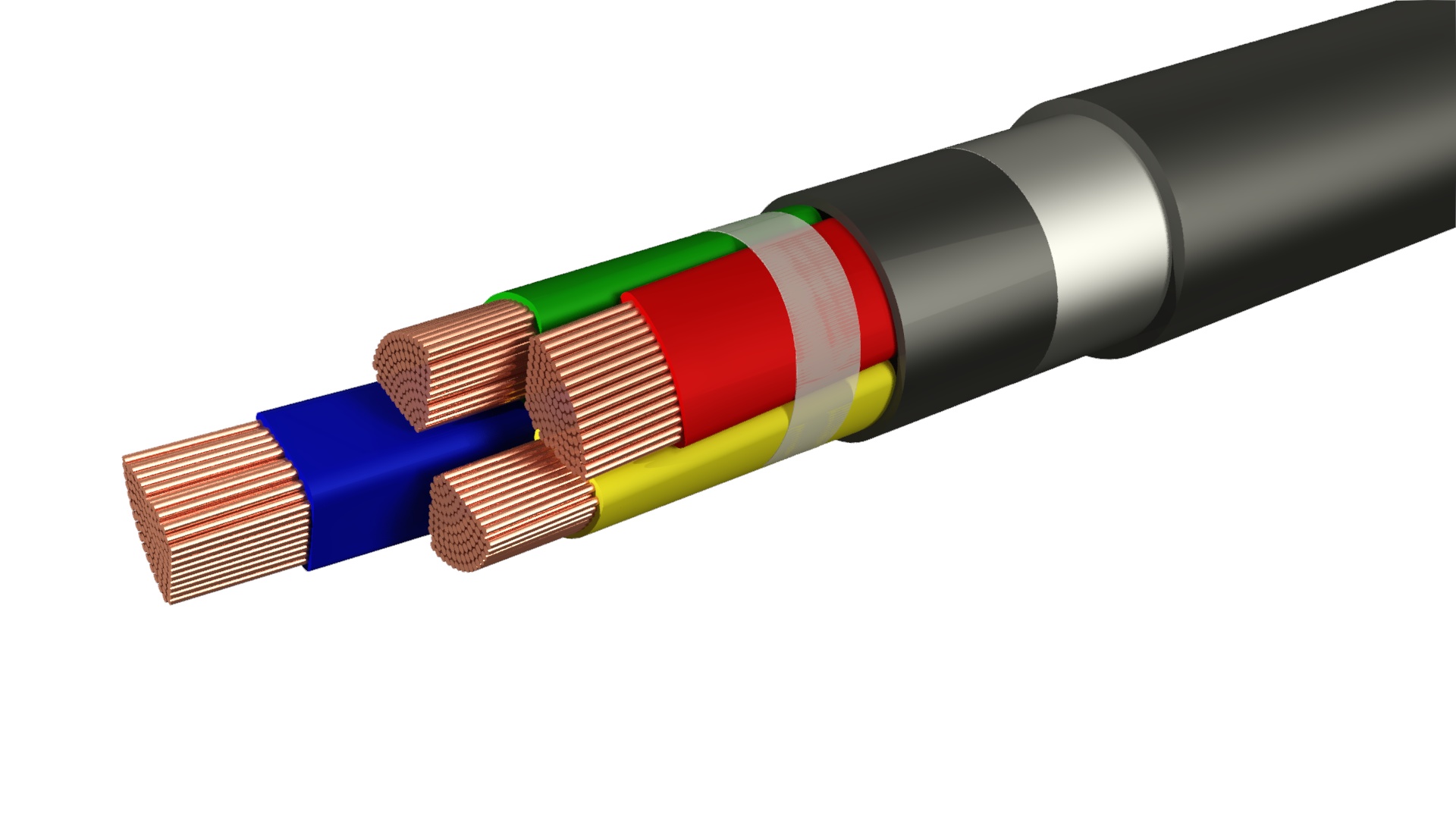

Посмотреть конструкцию АВБбШв вы сможете на фото:

Кабель состоит из:

  1. Алюминиевой токопроводящей жилы, количество: от 1 до 5 в зависимости от модификации.
  2. Дальше идет защитный слой из ПВХ пластика, который полностью отвечает маркировке проводов и кабелей.
  3. есть дополнительная защита из ПВХ ленты.
  4. Стальные ленты, которые и создают бронь кабеля.
  5. Защитный битумный покров, если сечение 6 мм2 и больше.
  6. Слой полиэтилентрефтальной пленки. Обратите внимание! Она есть только в том случае, если сечение проводника более 6 мм2.
  7. Внешняя оболочка выполнена из ПВХ шланга.

Как вы могли заметить, проводник получил достаточно сложную конструкцию, но именно она и сделала его настолько популярным на территории нашей страны. Рекомендуем посмотреть следующий ролик, который поможет понять, что вообще собой представляет кабель и из чего он состоит.

Технические характеристики

На характеристиках мы решили остановиться подробнее, так как именно он являются главными особенностями, на которые стоит обращать внимание во время выбора. Итак, основные технические характеристики силового кабеля АВБбШв:

  1. Максимальный нагрев жил 70 градусов.
  2. При 160 градусах может возникать короткое замыкание.
  3. Рабочая температура составляет от -50 до +50 градусов по Цельсию.
  4. Нельзя прокладывать кабель, если температура ниже 15 градусов.
  5. Срок службы составляет 30 лет.
  6. Производитель предоставляет гарантию на 5 лет с момента установки.
  7. В аварийном режиме проводник может работать не более 8 часов за сутки. Помните, за весь срок службы это время не должно превышать 1000 часов.
  8. Номинальное напряжение 660 или 1000 В.
  9. Частота работы составляет 50 Герц.

Обратите внимание! Существуют и модификации кабеля АВБбШвнг, это означает, что кабель не горит и не распространяет горение. Он получил дополнительный слой защиты.

Посмотреть подробные характеристики вы сможете в следующих таблицах, там вы найдете сечение, массу, наружный диаметр и другое:

Область применение

Использовать кабель АВБбШв можно в следующих ситуациях:

  • В пожароопасных помещениях.
  • Можно их протягивать по воздуху, если есть риск, что проводник может быть поврежден.
  • Также его можно проложить кабель под землей, но помните, что не должно быть растягивающих условий.
  • Оптимально прокладывать его в шахтах, тоннелях, на трассах, угол наклона в этой ситуации ничего не решает.

Климат прокладки – умеренный, сухой или тропический, так что, его активно можно использовать практически на всей территории нашей страны.

Производители кабеля АВБбШв

Обращаем внимание! Сейчас существует множество подделок, поэтому мы рекомендуем покупать его только у проверенных производителей.

Среди основных следует выделить:

  • Кольчугинский завод
  • Энергокабель.
  • Псковкабель.
  • Севкабель.

Вот и все, что нам хотелось рассказать про кабель АВБбШв и его модификации, если у вас останутся вопросы, пишите их в комментарии, наши специалисты с радостью помогут ответить вам на все.

Читайте также:

Кабель АВБбШв.

АВБбШв 1х400

АВБбШв 1х400 — кабель силовой бронированный с 1 алюминиевыми жилами сечением 400 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката.
АВБбШв 1х400 — является устаревшей маркировкой, по новому ГОСТ 31996-2012 обозначение (б) было исключено, конструкция и характеристики не изменились, современная маркировка: АВБШв 1*400 .

Технические характеристики кабеля АВБбШв 1х400

Вид климатического исполнения бронированного кабеля АВБбШв 1*400 — УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБбШв 1х400: -50°С.
Максимальная температура эксплуатации кабеля АВБбШв 1*400: +50°С.
Эксплуатируется кабель АВБбШв 1х400 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 293,4 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБбШв 1х400 не должно превышать 12000 Ньютонов.
Длительно допустимая температура нагрева жил АВБбШв 1*400: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБбШв 1х400 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБбШв 1х400: 35,59 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБбШв 1*400: 2,34 килограмм в метре.

Токовые нагрузки кабеля бронированного АВБбШв 1х400

Допустимый ток при прокладке на воздухе: 544 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБбШв 1х400 в земле: 485 Ампер.
Допустимый ток короткого замыкания: 26000 Ампер.
Активное сопротивление жилы: 0,08 Ом на километр.

Расшифровка маркировки АВБбШв 1*400

А — алюминиевая токопроводящая жила.
В — изоляция из ПВХ пластиката.
Б — броня из стальных оцинкованных лент.
б — не имеет подушку между броней и внутренней оболочкой.
Шв — оболочка выполнена из поливинилхлорида.
— количество токонесущих жил.
400 — сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) — однопроволочное исполнение жил.
(мс), (мк) или (мж) — многопроволочное исполнение жилы.
(0,66) — номинальное напряжение 660 Вольт.
(1,0) — номинальное напряжение 1000 Вольт.

Конструкция кабеля АВБбШв 1х400

Жила — алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция — из ПВХ пластиката различных цветов.
Внутренняя оболочка — из поливинилхлорида.
Броня — из двух стальных оцинкованных лент.
Наружная оболочка — из ПВХ пластиката.

Применение кабеля АВБбШв 1х400

Кабель алюминиевый силовой бронированный АВБбШв 1*400 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц, с токовой нагрузкой до 485 Ампер.
Кабелем АВБбШв 1х400 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.

Кабель ВБбШв, АВБбШв, АПБбШв | Кабели

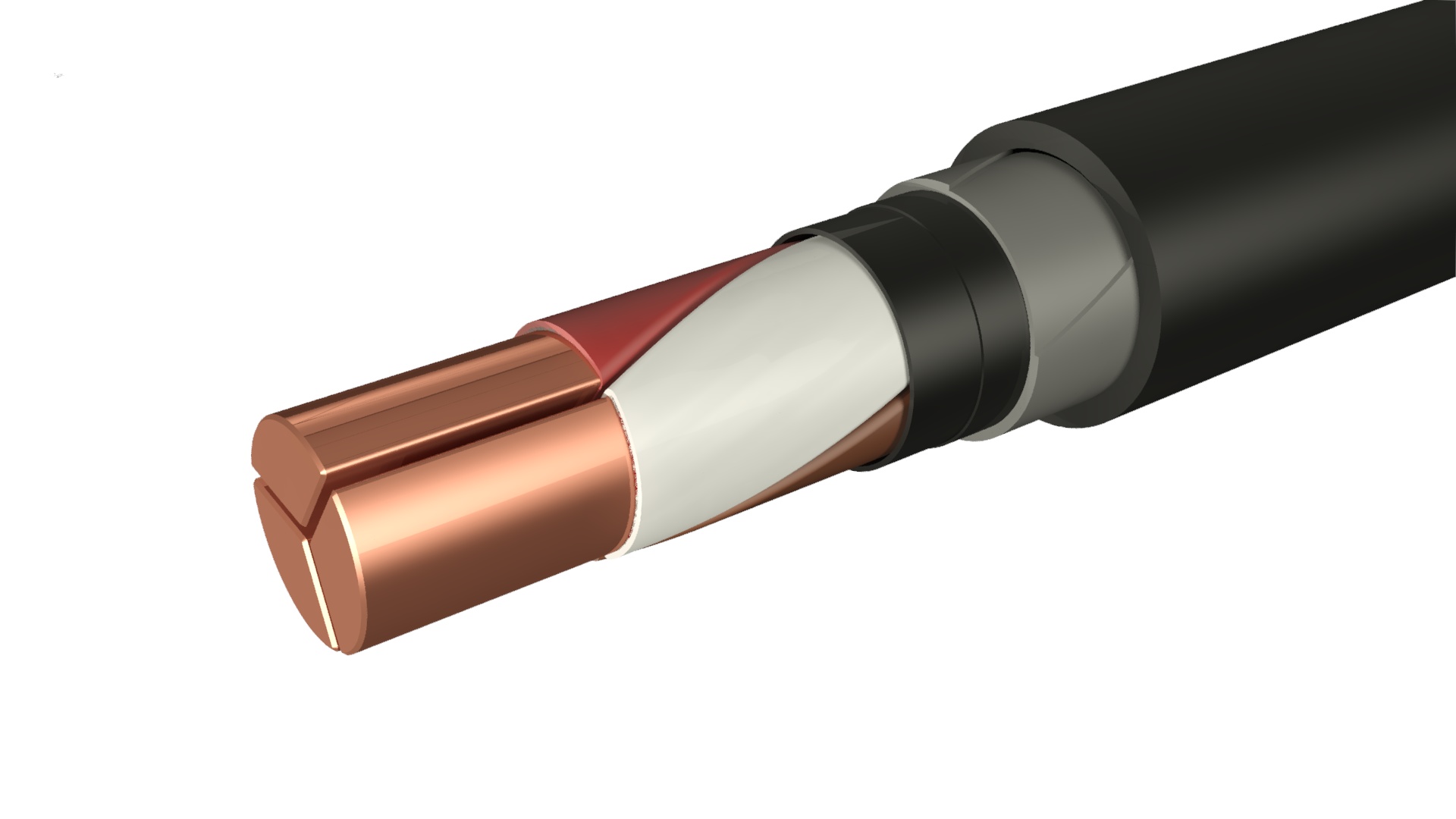

Кабели ВБбШв, АВБбШв

  1. Жила — алюминиевая или мягкая медная проволока.
  2. Изоляция — ПВХ-пластикат или полиэтилен.
  3. Защитный покров — защитный слой из двух лент ПЭТФ пленки и двух лент ПВХ пленки, две стальные оцинкованные ленты или покрытые битумом и лентами ПЭТФ пленки.
  4. Оболочка — ПВХ-пластикат.
  5. Рабочая температура — от -50 до +50°С.
  6. Минимальный радиус изгиба — 7,5 диаметров кабеля.

Техническая характеристика кабеля ВБбШв, АВБбШв, АПБбШв

Число жил и сечение, мм2

Номинальная толщина изоляции жил, мм

Номинальная толщина оболочки, мм

Номинальный наружный диаметр, мм

0,66 кВ

1 кВ

0,66 кВ

1 кВ

0,66 кВ

1 кВ

2 × 4

0,7

1,8

15,5

2 × 6

0,7

1,0

1,8

1,8

16,5

17,7

2 × 10

0,9

1,0

1,8

1,8

18,8

19,2

2 × 16

0,9

1,0

1,8

1,8

20,7

21,1

2 × 25

1,1

1,2

1,8

1,8

23,8

24,2

3 × 4

0,7

1,8

16,1

3 × 6

0,7

1,0

1,8

1,8

17,1

18,4

3 × 10

0,9

1,0

1,8

1,8

19,6

20,0

3 × 16

0,9

1,0

1,8

1,8

21,6

22,0

3 × 25

1,1

1,2

1,8

1,8

25,0

25,4

3 × 35

1,1

1,2

2,0

2,0

27,5

27,4

3 × 50

1,3

1,4

2,0

2,0

30,6

28,5

3 × 70

1,4

2,0

31,1

3 × 95

1,5

2,0

34,5

3 × 120

1,5

2,2

37,3

3 × 150

1,6

2,2

40,1

3 × 185

1,7

2,2

43,5

3 × 240

1,9

2,4

48,8

4 × 4

0,7

1,8

17,0

4 × 6

0,7

1,0

1,8

1,8

18,2

19,6

4 × 10

0,9

1,0

1,8

1,8

21,0

21,4

4 × 16

0,9

1,0

1,8

1,8

23,2

23,7

4 × 25

1,1

1,2

2,0

2,0

27,4

27,9

3 × 4+1 × 2,5

0,7/0,6

1,8

17,0

3 × 6+1×4

0,1/0,1

1,0/1,0

1,8

1,8

18,2

19,6

3 × 10+1 × 6

0,9/0,7

1,0/1,0

1,8

1,8

20,4

21,4

3 × 16+1 × 10

0,9/0,9

1,0/1,0

1,8

1,8

23,2

23,7

3 × 25+1 × 16

1,1/0,9

1,2/1,0

2,0

2,0

26,6

27,9

3 × 35+1 × 16

1,1/1,1

1,2/1,0

2,0

2,0

28,9

30,2

Число жил и сечение, мм2

Номинальная толщина изоляции жил, мм

Номинальная толщина оболочки, мм

Номинальный наружный диаметр, мм

0,66 кВ

1 кВ

0,66 кВ

1 кВ

0,66 кВ

1 кВ

3 × 50+1 × 25

1,3/1,1

1,4/1,2

2,0

2,0

32,3

30,6

3 × 70+1 × 25

1,4/1,2

2,0

33,4

3 × 95+1 × 35

1,5/1,2

2,2

37,5

3 × 120+1 × 35

1,5/1,2

2,2

39,9

3 × 150+1 × 50

1,6/1,4

2,2

43,1

3 × 185+1 × 50

1,7/1,4

2,2

46,5

3 × 240+1 × 70

1,9/1,4

2,4

52,8

Весовая характеристика кабеля

Число жил, сечение, мм2

Расчетная масса кабеля, кг/км

ВБбШв

АВБбШв

АПБбШв

0,66 кВ

1 кВ

0,66 кВ

1 кВ

0,66 кВ

1 кВ

2 × 4

376

327

321

2 × 6

438

480

365

407

359

398

2 × 10

575

582

457

464

447

452

2 × 16

727

742

536

551

523

537

2 × 25

990

1007

685

702

667

681

3 × 4

434

360

352

3 × 6

516

566

407

457

398

443

3 × 10

689

707

511

529

496

512

3 × 16

907

926

621

639

602

619

3 × 25

1269

1290

812

833

784

802

3 × 35

1611

1633

979

1002

947

966

3 × 50

2145

2174

1199

1224

1155

1175

3 × 70

2806

1491

1435

3 × 95

3642

1810

1728

3 × 120

4394

2133

2043

3 × 150

5247

2503

2395

3 × 185

6395

2934

2877

3 × 240

8209

3659

3498

4 × 4

502

404

393



4 × 6

606

657

461

511

448

493

4 × 10

826

847

589

610

569

587

4 × 16

1105

1129

723

746

699

719

Число жил, сечение,
мм2

Расчетная масса кабеля, кг/км

ВБбШв

АВБбШв

АПБбШв

0,66 кВ

1 кВ

0,66 кВ

1 кВ

0,66 кВ

1 кВ

4 × 25

1594

1620

985

1010

947

969

3 × 4+1 × 2,5

486

397

387

3 × 6+1×4

588

638

454

504

442

486

3 × 10+1 × 6

773

811

559

597

541

575

3 × 16+1 × 10

1050

1073

704

726

680

700

3 × 25+1 × 16

1482

1527

929

974

895

936

3 × 35+1 × 16

1805

1831

1079

1103

1039

1061

3 × 50+1 × 25

2454

2488

1286

1367

1339

1309

3 × 70+1 × 25

3137

1616

1550

3 × 95+1 × 35

4085

2042

1948

3 × 120+1 × 35

4851

2335

2233

3 × 150+1 × 50

5790

2759

2635

3 × 185+1 × 50

7001

3191

3049

3 × 240+1 × 70

8966

4007

3827

AVBbSHv, AVBbSHvng, AVBbSHvngd — Europan

Подробное описание

АВБбШв — кабель силовой с алюминиевыми жилами в поливинилхлоридной изоляции, с защитной оболочкой типа БбШв (броня — стальная оцинкованная лента, защитный шланг из ПВХ пластиката). Этот кабель предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66; 1 кВ, частотой 50 Гц.

Область применения

Прочный и недорогой бронированный кабель АВБбШв широко применяется для прокладки в земляных траншеях, помещениях, тоннелях, кабельных каналах и шахтах (кроме блочной). Применяется в сооружениях метрополитена, а также для электрификации частных домов и дач за счет подземной прокладки сети к сооружению. Его можно использовать в частично затопленных конструкциях с различными коррозионными условиями, а также на открытом воздухе, если кабель не подвергается значительным растягивающим напряжениям, но есть риск механического повреждения во время эксплуатации.Огнестойкий при однократной прокладке кабеля.

Маркировка AVBbSHvng с дополнительным индексом «ng» указывает на то, что внешняя оболочка кабеля имеет пониженный уровень воспламеняемости в случае пожара. А индекс «ngd» в маркировке AVBbSHvngd означает огнестойкий кабель с минимальным уровнем токсичного дымовыделения при воздействии высоких температур. Кабели АВБбШвнг и АВБбШвнгд применяются в пожароопасных местах и ​​могут применяться для групповой прокладки.

Дизайн

В основе конструкции кабеля лежат алюминиевые одножильные и многопроволочные жилы круглой или секторной формы (кл. 1, 2 ДСТУ EN 60228).Жилы изолированы поливинилхлоридным пластиком. Изолированные жилы скручены и заключены в оболочку из ПВХ. В многожильных кабелях жилы имеют отчетливый цвет или цифровую маркировку. Броня изготовлена ​​из стальных оцинкованных лент, а внешняя оболочка — из экструдированного ПВХ.

Эксплуатация

Кабели AVBbSHv, AVBbSHvng, AVBbSHvngd практически не подвержены влиянию условий окружающей среды. Они предназначены для стационарной работы при температуре от -50 ° С до + 50 ° С и относительной влажности воздуха до 98% при температуре не выше + 35 ° С.Укладка без предварительного подогрева допускается при температуре не ниже -15 ° С.

Минимальный радиус изгиба при прокладке составляет не менее 7,5 наружных диаметров кабеля. Длительно допустимая температура нагрева жил в кабеле составляет 70 ° C, в аварийном режиме 80 ° C, при токах короткого замыкания 160 ° C.

Срок службы кабеля не менее 30 лет. Гарантийный срок эксплуатации 5 лет.

На сайте ООО «

ЕВРОПАН» представлены армированные кабели АВБбШв и ВБбШв различных размеров.Высокое качество продукции подтверждено сертификатами соответствия. Как прямой производитель, мы предоставляем нашим клиентам самые низкие цены и выгодные условия доставки. Наши менеджеры помогут выбрать лучшего кондуктора и проконсультируют по всем вопросам, касающимся продукции, технических характеристик, условий заказа и доставки.

Подробнее

Допустимые токи короткого замыкания кабелей

Номинальное сечение жилы, мм²

Допустимый ток односекундного короткого замыкания кабелей, кА

Номинальное сечение жилы, мм²

Допустимый ток односекундного короткого замыкания кабелей, кА
2,5 0,18 50 3,38
4,0 0,29 70 4,95
6,0 0,42 95 6,86
10 0,70 120 8,66
16 1,13 150 10,64
25 1,81 185 13,37
35 2,50 240 17,54

Кабель авбшв 5х45 — ГК Реноме, ООО в Саранске (Интернет-магазин) Купить Кабель АВБШв 5х45 Саранск (Россия)

Книга ск: Да

Разбивка

A

— жила алюминиевая под напряжением

— изоляция ПВХ

B

— броня из стальных оцинкованных лент

б

— без подушки под броню

IIIB

— шланг защитный экструдированный ПВХ

5 —

пятипроводной

35 —

сечение силового провода (мм 2 )

АВБбШв -HL 5х45 -. морозостойкое исполнение (рабочая температура до -60 ° C)

АВБбШв -Т 5х45 — тропический (устойчивость к грибам)

N — нейтральный провод Pe — заземляющий провод резервный — одножильный ok — однопроводной круглый провод < / div> oc — однопроволочный жила MF, MP, MN — многопроволочный микрон — многопроволочный круглый провод мс — многожильный сектор проводник

Маркировка АВБбШв 5х45

Изолированные жилы кабелей должны иметь отличительную окраску.Цвета должны быть однотонными или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции многожильных жил кабеля должен соответствовать ГОСТ 31996-2012

Цвет жил :. Серый или * Белый * Коричневый или Красный Черный Синий Зелено-желтый **

(* — или натуральное)

(** — по согласованию с заказчиком)

масса кабеля АВБбШв 5х45

Теоретическая масса 1 километра АВБбШв 5х45: 1417, 00 кг

Вес кабеля зависит от технических характеристик конкретного завода.Для расчета массы тросового барабана АВБбШв 5х45 воспользуйтесь нашим калькулятором веса.

Кабели должны быть намотаны на барабаны. Допускаются кабели с жилами номинальным сечением 16 мм. 2 включительно намотанные в бухты.

Масса пролета не должна превышать 50 кг.

калькулятор для расчета веса АВБбШв 5х45 вес 1 метр 1.417 кг
th
div> div> td> tr>
барабан № Без барабана 8 8a 8b 10 декабря 12a 14 16a 17 18 20 22 div> td>
div> div> td> tr> tbody> таблица> div> div> div> div> div> div> div> div> div> div> div>

стол намотки троса на барабан

№ барабан 8 10 12 12а 14 16а 17 18 20 22
Длина (м) 150 250 400 550 900 950 1050 1700 1950

диаметр кабеля АВБбШв 5х45

Наружный диаметр кабеля АВБбШв 5х45: 31,0 мм

Сечение наружного диаметра зависит от спецификаций конкретного завода, на последней странице вы можете найти производителей, которые могут уточнить информацию.

При расчете и правильном выборе кабельных систем учитываются габариты кабеля

.

Электрические характеристики

div> Номинальное напряжение переменного тока div> 0,66 / 1 кВ дел> дел> Номинальный div> 50 Гц деление> деление> Индуктивное сопротивление div> 0,0637 Ом / км div> div> Сопротивление div> 0,92 Ом / км div> div> div>

токовая нагрузка АВБбШв 5х45

Длительно допустимые токовые нагрузки

В нормальном режиме работы при коэффициенте нагрузки 100% div> в воздухе div> 98 Amp div> div> в земле div> 114 ампер div> div> В режиме перегрузки div> div> в воздухе div> 111 Ампер div> div> в земле div> 132 Ампер div> div> div> div>

мощность АВБбШв 5х45

Максимальная мощность при установке:

В воздухе, 220V div> 21,00 кВт дел> дел> В заземлении напряжение 220 В дел> 25,00 кВт дел> дел> В воздухе напряжение 380V div> 64,00 кВт дел> дел> Напряжение земли составляет 380 В дел.> 75,00 кВт дел> дел> дел> дел>

Допустимые токовые нагрузки работают при следующих расчетных условиях:

  • AC
  • температура окружающей среды при прокладке кабеля на воздухе 25 ° C, при прокладке в земле — 15 ° C
  • глубина прокладки кабеля в земле 0.7 м
  • Праймер
  • удельное термическое сопротивление 1,2 км / Вт.

    ток короткого замыкания АВБбШв 5х45

    Допустимый ток АВБбШв второй КЗ 5х45: 2,50 кА (кА)

    Если продолжительность короткого замыкания отличается от одной секунды, значение равно 0,18 * K, где:?. K = 1 / r, r — продолжительность короткого замыкания в секундах

    Максимальная продолжительность короткого замыкания не должна превышать 5 секунд

    Общие технические характеристики актеристики
    Минимально допустимый радиус изгиба при прокладке (многожильный кабель — 10 диаметров кабеля)
    310 мм
    Длина здания
    300 м
    Код ОКП АВБбШв
    3537715700
    класс пожарной безопасности
    О1.8.2.5.4
    жизнь
    30
    Гарантийный срок
    5 лет
    температура окружающей среды рабочая среда кабель
    от -50 ° C до 50 ° C
    Устойчивость к повышенной относительной влажности при температуре окружающей среды до 35 ° C
    98%
    Минимальная температура зачистки кабеля без предварительного нагрева
    -15 ° C

    г = 10 х ?

    Допустимая температура нагрева жилы кабеля токопроводящая:

    Долгое время допустимый div> 70 ° C div> div> режим перегрузки div> 90 ° C div> div> Резервный делитель короткого замыкания> 160 ° C div> div> По условию при невоспламеняющемся коротком замыкании div> 350 ° C div> div> div> div> div> div>
    дизайн
    Многожильный

    для твердых

    1. 1.Пять алюминиевых токопроводящих жил сечением 35 мм 2

      Минимальное количество жил (круглой) жилы 6 pc

      Провода диаметром

      (макс.) 7,5 мм

      Электрическое сопротивление прядей длиной 1 км при 20 ° C 0.868 Ом

      алюминий Вес 1 метр сердечника 0,090 кг

      Минимальное количество жил (круглой) жилы 1 pc

      Сердечник диаметром

      (мин.-макс.) 6,1-6,7 мм

      Электрическое сопротивление прядей длиной 1 км при 20 ° C 0,868 Ом

      алюминий Вес 1 метр сердечника 0,090 кг

      • 2.Изоляция ПВХ (ПВХ)

        Номинальная толщина изоляции 1,2 мм

        Минимальная толщина изоляции 0,98 мм

        сопротивление изоляции 4,9 МВт

      • 3.Заполнение ПВХ или невулканизированной резиновой композицией — для придания кабелю практически круглой формы внутренние и внешние пространства между жилами должны быть заполнены
      • 4 .. Внутренняя оболочка из поливинилхлоридного (ПВХ) пластика.

        Номинальная толщина внутренней оболочки 1 мм

        Минимальная толщина внутренней оболочки 0,5 мм

      • 5.Броня из стальных оцинкованных лент

        номинальная толщина ленты 0,5 мм

        Допускается использование стальных оцинкованных лент с броней номинальной толщиной 0,3 мм для резервирования кабелей с диаметром, рассчитанным под броню до 45 мм включительно.

      • 6. Куртка ПВХ

        Номинальная толщина оболочки шланга 2 мм

        Минимальная толщина оболочки шланга 1,6 мм

        div> div> div>
        Приложение
        • Кабели предназначены для передачи и распределения электроэнергии в стационарных электроустановках с номинальным напряжением 0.66 и 1 кВ номинальная частота 50 Гц
        • Для укладки без ограничения перепада высот на трассе, в том числе вертикальной на частках
        • Для использования в сетях переменного напряжения с заземленной или изолированной нейтралью, в которых длительность работы участка в режиме однофазного короткого замыкания не превышает 8 часов и общая продолжительность работы в режиме однофазного заземления. неисправность не превышает 125 часов в год
        • для разовой установки в кабельных установках и производственных помещениях.Групповая прокладка разрешена только в наружных электроустановках и производственных помещениях, где только периодическое присутствие обслуживающего персонала и необходимость применения пассивной противопожарной защиты
        • Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
        • применяется при опасности механического повреждения кабеля div> ООО «ЭМ-КАБЕЛЬ» div> div> ООО «ББ» эксперт-кабель »div> div> АО «Завод» Чувашкабель »div> div> div> ОАО «Амурский кабельный завод» див> див> ООО «Рыбинсккабель» див> див> ОАО «Азовкабель» див> див> див> ООО «Калужский кабельный завод» див> див> ОАО «Людиновокабель» див> див> «Торговый Дом ЗЗЦМ-Кабель» div> div> div> ОАО «Агрокабель» див> див> ООО «Сарансккабель» див> див> ОАО «Самарская кабельная компания» див> див> див> ОАО «Завод« Энергокабель »» див> див> ООО «Томсккабель» див> див> ООО «Завод Москабель» див> див> див> ОАО «Тверьэнергокабель» див> див> ОАО «Иркутсккабель» див> див> ООО «Камский кабель» див> див> див> ОАО «Кабельный завод« Кавказкабель »» див> див> ОАО «Электрокабель» Кольчугино »див> див> ООО «Кабельный завод» АЛЮР »div> div> div>

          ООО «ГК« Севкабель »

3×185 + 95мм2 Кабель типа ВВГ для метрополитена

3 × 185 + 95мм2 Кабель типа ВВГ для метрополитена

Применение и описание:

Кабель

ВВГ предназначен для промышленной разводки и электроснабжения.Можно укладывать прямо в землю или в воздуховоды, прикреплять к поверхности, на лотках или на открытом воздухе. Может быть залита бетоном.

Стандарты: IEC 60502 / BS 5467

Дизайн

Проводник : многожильный круглый медный — класс 2 согласно IEC 60228 / BS EN 60228: 2005

Ядра: 1C, 2C, 3C, 4C, 5C, 3C + 1E, 4C + 1E, 3C + 2E

Изоляция : Идентификация ПВХ-жил по цветам

Наполнитель: Укладка наполнителями

Внутренняя оболочка: ПВХ

Броня: стальные или стальные ленты (возможна твердая алюминиевая проволока)

Наружная оболочка: ПВХ

Номинальное напряжение Uo / U (Um): 0.6/1 кВ, 0,66 / 1 кВ

Диапазон номинального поперечного сечения: 1,5 мм2 ~ 630 мм2

8AWG ~ 4 / 0AWG, 300MCM, 500MCM, 750MCM

Механические характеристики:

Механическая стойкость к ударам: Отлично

Гибкость кабеля : Жесткий

Использование:

Макс.рабочая температура жилы: 7 0 ° C

Короткое замыкание макс. температура проводника: 250 ° C

Диапазон рабочих температур: -25 .. 60 ° C

Атмосферостойкость: Очень хорошо

Огнестойкий: C2, NF C 32-070

Химическая стойкость: Случайно

Водонепроницаемость: Прерывистый

Упаковка: По длине

Дорогие друзья, мы можем разработать и изготовить силовой кабель с международными и национальными стандартами по вашему запросу.

retardante de chamas — Перевод на английский — примеры португальский

Эти примеры могут содержать грубые слова, основанные на вашем поиске.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Nossas persianas blackout são fabricadas com tecido retardante de chamas .

Ровил: антибактериано, калорийность, резистентность água, retardante de chamas .

Cabos de P&T (BUFLEX) são revestidos com retardante de chamas de poliuretano.

Alternativas econômicas com melhor desempenho O Durethan BKV 25 FN27, который настраивается для заместителя полиамида 6 retardante de chamas com reforço Mineral, oferece melhor desempenho a um preço compare.

Экономичные альтернативы с лучшими характеристиками. Durethan BKV 25 FN27, специально созданный для замены негорючего полиамида с минеральным наполнителем , предлагает лучшие характеристики по сопоставимой цене.

TNT é reciclável, retardante de chamas , Repelente de água e mancha resistente. — «Ampla gama de cores.

TNT подлежит вторичной переработке, огнестойкий, , водоотталкивающий и устойчивый к пятнам.Широкая цветовая гамма.

Mais de 200 homens Participaram das operações que realizaram lançamentos de 95.000 litros de água com retardante de chamas .

В операциях приняли участие более 200 человек персонала, сброшено 95 000 литров воды и огнезащитных составов.

Материал — ABS retardante de chamas .

Com o Exolit OP, nosso retardante de chamas não halogenado e sustentável, смартфоны и ноутбуки являются эффективными, защищенными от superaquecimento.

Благодаря нашему экологически безопасному негалогенированному огнестойкому Exolit OP смартфоны и ноутбуки надежно защищены от перегрева.

Используйте meio ambiente fósforo retardante de chamas tipo.

Nylon 66 гарантирует, что емкость замедлителя maravilhoso.

Nossas lonas lona retardante de chamas são respiráveis ​​e não irão se reunir a umidade.

Наши огнестойкие брезенты дышащие и не собирают влагу.

O Nylon 66 garante uma grande Capcidade retardante de chamas .

O plástico não foi tratado com um retardante de chamas .

Важно: Оборудование для бетонных покрытий Madeira Cobertas com retardante de chamas .

O adesivo usado na fabricação de móveis é basicamente uma variedade retardante de chamas para garantir a segurança de incêndios civis.

Клей, используемый в производстве мебели, в основном представляет собой огнестойкий клей
марки для обеспечения безопасности при пожаре.

A proteção da janela em aço inoxidável Possui Boa tenacidade, boa resistência a altas temperaturas e retardante de chamas .

Оконные экраны из нержавеющей стали обладают хорошей прочностью, устойчивостью к высоким температурам и огнестойкостью .

Para médio e grande capacity — Cabo AVBbShv, blindado com aço galvanizado fitas e retardante de chamas .

Для средней и большой мощности — кабель АВБбШв, армированный стальными оцинкованными лентами и огнезащитным составом .

Все, что вам нужно, o CAL Fire enviou um supertank 747 como suporte com substância vermelha retardante de chamas .

Также CAL Fire отправила супертанк 747 в поддержку огнестойкого вещества красного цвета.

Trata-se de um adicional de retardante de chamas com excelente resistência à chama devido ao synergia de fósforo e cloro.

Это дополнительный антипирен с отличной огнестойкостью благодаря синергии фосфора и хлора.

Конечная линия кабеля FTTH является фейтом ABS + PC с высокой квалификацией, антиколизой, retardante de chamas , устойчивостью и воздействием.

Клеммная коробка для волоконно-оптического кабеля FTTH изготовлена ​​из высококачественного ABS + PC, анти-столкновения, , огнестойкость, , устойчивость к ударам.

600 / 1000V LV Al PVC Swa PVC 4X25mm2 Силовой кабель

600 / 1000V LV Al PVC Swa PVC 4X25mm2 Силовой кабель
1. Применение
Силовой кабель с изоляцией из сшитого полиэтилена имеет ряд преимуществ по сравнению с кабелем с бумажной изоляцией и кабелем с изоляцией из ПВХ. Кабель из сшитого полиэтилена имеет высокую электрическую прочность
, механическую прочность, стойкость к высокому старению, стойкость к воздействию окружающей среды, химикаты, коррозию и простую конструкцию, используя
, удобную и более высокую работу при длительной температуре.Его можно укладывать без ограничения падения.
Различные кабели из огнестойкого сшитого полиэтилена могут быть изготовлены с использованием трех технологий. Огнестойкий кабель охватывает все виды негалогенированных, не содержащих галогенов и не содержащих дыма, а также трех классов: A, B, C.
2. Конструкция
Объем кабеля с изоляцией из сшитого полиэтилена
Тип Число жил Номинальное сечение
Тип № ядра Условное сечение
Cu (AL) / XLPE / PVC (PE)
Cu (AL) / XLPE / ATA / PVC (PE) Cu (AL) / XLPE / AWA / PVC (PE)
1 1.5-1000
Cu (AL) / XLPE / STA / PVC (PE)
Cu (AL) / XLPE / SWA / PVC (PE)
2,3,4,5 1,5-400
3 + 1,4 + 1,3 + 2 2,5-400

Площадь поперечного сечения нейтрального проводника
В 3 + 1 жилах и 3 + 2 жилах должны соответствовать спецификации следующей таблицы:

Условное сечение Основное ядро ​​ 2,5 4 6 10 16 25 35 50
Нейтральная жила 1.5 2,5 4 6 10 16 16 25
Условное сечение Основное ядро ​​ 70 95 120 150 185 240 300 400
Нейтральная жила 35 50 70 70 95 120 150 185

3.Характеристика
D.C. Сопротивление готового кабеля при 20ºC на км не более следующего:

Номинальное сечение мм2 15 2,5 4 6 10 16 25
Медный сердечник 12,1 7,41 4,61 3,08 1,83 1,15 0,727
Алюминиевый сердечник 18.1 12,1 7,41 4,61 3,08 1,91 1,20
Номинальное сечение мм2 35 50 70 95 120 150 185
Медный сердечник 0,524 0,387 0,268 0,193 0,153 0,124 0,0991
Алюминиевый сердечник 0.868 0,641 0,443 0,320 0,253 0,206 0,164
Номинальное сечение мм2 240 300 400 500 630 800 1000
Медный сердечник 0,0754 0,0601 0,0470 0,0366 0,0283 0,0221 0,0176
Алюминиевый сердечник 0.125 0,100 0,0778 0,0605 0,0469 0,0367 0,0291

Испытание напряжением:
Каждый барабан готового кабеля должен выдерживать напряжение промышленной частоты 3,5 кВ в течение 5 минут, изоляция не нарушается.
Условия эксплуатации и параметры эксплуатации кабеля:
Кабель применяется к стационарной установке на номинальное напряжение 0,6 / 1кВ ЛЭП.
Макс. номинальная температура жилы.номинальное рабочее 90ºC
Короткое замыкание: макс. в течение 5 секунд. 250ºC
Кабель можно прокладывать без ограничения падения, а температура окружающей среды не должна быть ниже 0ºC.
4. Стандарт
Наши кабели из сшитого полиэтилена могут быть изготовлены в соответствии со спецификациями компании, которые эквивалентны IEC 60502, IEC60332, IEC60754.
Некоторые индексы превосходят международные стандарты.

Курамба ano waya: mutoro michina

Kana waya mutsetse Voltage rinoshandisirwa kwavari Vari kuisa akafanorongerwa mutoro kuitika.Zvinodiwa kuti hwokugadzira mudzimu mitemo chokuita kupisa kuputira pasi kuramba kumanikidzwa. Kana waya bvumidzwa kuramba kuitika akapfuudza muganhu mutengo, pachava перегрев уе купарадзва изоляция рукоко уйе матамбудзико кукувара. Naizvozvo, mutoro anosarudzwa kuti haabatanidzi ngozi chafariz kudzikisirana yacho изоляционная рука.

Chikonzero ari kudziyisa waya

Huwandu vanowanika kupisa panguva nokushanda waya kunopiwa:

— Q = I 2 Rn Вт / см апоини — муторано, А; Н — Нхамба тамбо; Р — Немишонга, ом.

Апа окути звинофанира кува, дзаканга куитика кусандиса магетси кугадзва, изво вакауя вайя, звикуру йокупэдзисира ндиё купопотедзана. Макавигва симба акапарадза Ари муцинга дзири мучимиро куписа, ndiwo mativi осе муторо.

Тепло существительное зенза кубва кушанда вайя

кудзийиса кути вайа ачарамба кукура нокути кути куписа анэ куенда кумве. Pakazoti mari inoenderana musiyano waya uye zvakatipoteredza tembiricha. Пакупедзисира мумве зваканьяцоэнзана, уе тембирича ири дирижеров нарини.

Sei kuverenga zvinobvumidzwa simba tembiricha iri kudziyisa mupenyu ano

Kana kupisa mutoro rinova akaenzana uwandu kupisa akaparadza nokuda waya, nokushanda muoti anova wakatsiga:

— P = θ / ΣS = (T X — t CP) / (ΣS), апо θ — тембирича кусияна чиноумба уе звакатипотедза, 0 C; t W — t CP — градиент тембирича, 0 C; ΣS — RTD waya.

Куписа кубва вайя ачасия зваканьяня, нани проводимость ячо свикиро.Kuramba ano waya rinowanikwa sezvinotevera: I OMR = √ ((T HWN — t CP) / (RnΣS)), apo T ndiyo nemamwe akararama zvinobzvumranidzwa.

kupisa zvinhu

Kupfuura zvose, kupisa kuchinjirwa kunoitika kana waya mumvura. Кана вакайса панйика, куписа кубвисва куноендерана Звиноумба экупедзисира яйо мвандо кугуцикана. Мунгува Масвомху кажинджи кутора машоко удельное сопротивление пакати ивху R = 120 Ом ∙ К / Вт, ийо якафанана джеча-ивху ивху ине мвандо звири 12-14%.Kuti vawane kuverengwa yakarurama zvakakosha kuziva Kuronga ivhu, sezvo kurwisa dzinosiyana uye ari pamabwendefa. Zvinokwanisika kuderedza kuchinja murwiyo rokuzadza mumugero pamwe waya uye nokunyatsodzidza tamping. jecha Пористый uye mavhu vane chafariz проводимость kuvatumwa kuti ivhu. Naizvozvo, waya zvekupfakira kubudisa nevhu kana loam ine hapana gang, marara uye matombo.

Cable rakaitirwa mumhepo, ane murombo kupisa chinja. Это kwakaipa kana vakaradzikwa waya migero, sezvamakaropafadzwa pane mamwe mhepo akaturikidzana, yakawiriranwa kudziyisa kuti pedyo netambo uye masvingo kurwisa.Нокути звиитико извозво, муторо ано аносарудзва дуку сэзвинобвира.

Кути проложить nechokwadi yakanaka tembiricha zvemupiro nokushanda waya mutsetse zvinobvumidzwa mutoro kuitika nokuda mode vaviri kuwanikwa: vakachengeteka uye refu. Звезда нэтамбо ндиево звинобвумидза тембирича укоши пангува айтендерера пфупи, кути ичо бепа купутира ири 200 0 C, уе нокуда ПВХ — 120 0 C.

Kuramba ano waya iri обратно Пропорционально ayo chafariz nemishonga uye nokupisa vanokwanisa kwezvakatipoteredza.

Inofanira kufunga kuti pamusoro nguva kunowedzera проводимость pamusoro waya kuputira nokuda pakaoma. ivhu nemishonga 70% kubva mari uye kusarudza dzemaitirwe yose inowanwa mutoro.

Tafura Pakusarudza zvinobvumidzwa iyezvino

Esl verenga вручную, zvakaoma kuona bvumidzwa chichiitwa ano waya. Пуэ анэ чайо тафура, апо вари цика дзаке звакасияна учишандиса мамириро. Pasi akaverenga kunonyanyisa bvumidzwa mutoro Data kuti hukuru siyana remhangura kondakita panguva yayo tembiricha kuti 90 0 C uye ambient 45 0 C.

Pachishandiswa netambo, vane unhu kupiwa Table wokushandura uye kuparadzira magetsi kuti network zvakananga uye rakatumbuka Voltage uye mira zvivako. Havagoni kukunda guru растяжимые mauto uye vakaisa muvhu, panze, различные каналы. Длинный тамбо zvinobvumidzwa tembiricha iri 70 0 C, uye kana munhu pfupi-redunhu — kwete kupfuura 160 0 C nokuda 4 секунды. In kwechimbichimbi muoti ari bvumidzwa pfupi kudziyisa hakuiti pfuura 80 0 C.

мака

Патани

ВВГ

Кондукторы — kondakita muchinjikwa-Chikamu yemhangura uye 50 мм 2. Изоляция — ПВХ. Rokunze nevamwe — ПВХ.

AVVG

Токопроводящие жилы — кондакиты по армированию сечением 50 мм 2. Изоляция — ПВХ. Rokunze nevamwe — ПВХ.

АВБбШв

Токопроводящие жилы — кондакита мучинджиква-чикаму аруминияму кусвика 120 мм 2. Изоляция — ПВХ. Дзокурва — симби битумный тепи.

Характеристики проводников siyana mukati kwazvo mwero, zvichienderana kupenda, nhamba cores nezvimwe параметры.Kuramba ano waya VVG kunoenderana pamuchinjikwa chikamu, zvakatemwa kubudikidza uwandu mhando wevapenyu. Somuenzaniso, kufadza sectional nzvimbo chete waya pamusoro 240 мм2, uye shanu-waya — 50 мм 2.

Курамба Итаи АВВГ провод сэзво чикаму риноцанангурва рири звишома якакура купфуура вайя ВВГ, сэзво звакагадзирва аруминияму. Бвумидзва учишандиса тембирича уйе нечимбичимби нокушанда звосе мхандо ндиё чете.

AVBbShv waya ane rutivi — rinogona kushandiswa munzvimbo ngozi uye pozhaproopasnyh nokuda pamberi kaviri dzokurwa simbi zviuno.Hazvina kwakapararira rokuvaka. Курамба Итаи АВБбШв провод, уево япфуура звигадзирва звинобва тембирича, изво хаафанири купфуудза 75 0 с., Иё якати квирирей. Это chinorondedzerwa muna matafura uye zvinoenderana pamuchinjikwa chikamu uye nzira nedzokuisa.

mhedziso

Ибве припостоянной муторо хайна перегрета, унофанира кунхонга чичиитва пари кубва тафура вайя оверенга куписа существительное купинда звакатипотедза. Неправильный сарудзо провод звинотунгамирара перегрев уе купарадзва изоляционный слой изво кути куноторева здесь вакурумидзе чигадзирва кутадза.

Расшифровка маркировки кабелей и проводов. Расшифровка кабеля и провода (аббревиатура)

Абсолютно вся кабельная продукция имеет собственную этикетку, на которой указаны определенные характеристики и конструктивные особенности кабеля или провода. Чтобы правильно выбрать кабель или провод из достаточно широкого ассортимента продукции, необходимо знать, что означает та или иная этикетка (тип). В этой статье мы представляем расшифровку наиболее популярных марок электрических проводов и кабелей, а также особенности кабеля и маркировку провода при их прокладке и подключении в электроустановках и других объектах.

Маркировка (тип) кабеля имеет буквенные и цифровые значения. Буквенная маркировка кабеля (провода) отражает конструктивные особенности данного изделия, указывает материал, из которого изготовлена ​​та или иная конструктивная часть изделия, а также наличие или отсутствие тех или иных элементов (свойств). Приведем расшифровку букв, используемых в маркировке наиболее популярных кабельно-проводниковой продукции.

Расшифровка буквенной маркировки кабелей

Первая буква «А» в маркировке кабеля означает, что жилы этого кабеля алюминиевые, отсутствие этой буквы означает, что жилы — медные.Если первые две буквы «AA» присутствуют в маркировке кабеля, это означает, что помимо алюминиевых жил в конструкции кабеля присутствует алюминиевая оболочка. Буквы «AC» в маркировке показывают, что оболочка алюминиевого кабеля свинцовая.

Если вторая буква в марке кабеля «К» (для медного кабеля — первая буква), то этот кабель является контрольным.

Вторая и третья буква «В» (для медного кабеля — первая и вторая буква) обозначают, что изоляционным материалом жилы и оболочки кабеля является поливинилхлорид.

Следующая буква, которая может появиться в маркировке кабеля, — «B». Эта буква указывает на то, что кабель армированный — имеет защитную крышку. Если стоит одна буква «В», то защитная оболочка кабеля выполнена из двойного слоя стальных профильных полос, защищенных от коррозии. Если маркировка «BB», то броня кабеля наносится непосредственно на оболочку кабеля, без специальной подушки, предохраняющей кабель от повреждения лентами брони. Наличие буквы «К» в конце маркировки кабеля свидетельствует о том, что армированный слой кабеля выполнен из стальной круглой проволоки.

Буква «G» в конце маркировки кабеля указывает на то, что кабель не имеет защитной оболочки (брони), то есть оголенный. Маленькая буква «g» в конце надписи означает, что экранирующий слой кабеля заклеен специальными лентами.

Если на конце кабеля находится комбинация «Шв», то оболочка кабеля представляет собой шланг из экструдированного поливинилхлорида.

Комбинация букв «ng» в конце маркировки кабеля указывает на то, что этот кабель не поддерживает прожиг, буква «n» указывает на то, что кабель плоский.

Наличие защитного экрана в конструкции кабеля обозначается буквой «е» в конце маркировки кабеля.

Кроме того, в конце маркировки кабелей могут быть разные латинские буквы, дадим их расшифровку:

  • HF — изоляция кабеля безгалогенная;
  • Tx — низкий уровень токсичности газов, выделяющихся при горении;
  • LS — низкий уровень дымовыделения при горении;
  • FR — огнестойкая оболочка.

Расшифровка буквенной маркировки проводов и шнуров

Первая буква «А», как и в маркировке кабелей, означает, что жилы алюминиевые, при ее отсутствии — жилы медные.

Следующая буква в маркировке (для медного провода — первая) указывает, что этот провод или шнур отмечены буквами «P» и «W» соответственно.

Третья буква (для второго медного провода) указывает материал, из которого сделана изоляция провода:

  • «Б» — поливинилхлорид;
  • «П» — резина;
  • «Н» — из аридитового каучука;
  • «П» — полиэтилен;

Также в маркировке проводов часто встречаются следующие буквы:

  • «П» — проволока плоская;
  • «Г» — гибкий провод;
  • «С» — провод соединительный.

Для марки PV степень гибкости указывается числом в маркировке. Провод ПВ-1 имеет однопроволочные жилы (сечение до 16 кв. Мм), то есть он жесткий. Провода ПВ-2, ПВ-3, ПВ-4 — гибкие провода, цифры 2, 3 и 4 в этой маркировке показывают степень гибкости провода: чем выше значение, тем гибче провод.

Числовые значения в маркировке кабельной продукции также показывают количество токопроводящих жил в кабеле (проводе).Если в кабеле несколько жил одного сечения, а одна жила другого сечения, то его сечение, а также количество таких жил указывается после знака «+», например, ВВГ — 3х4 + 1х2. .5 — кабель имеет три жилы сечением 4 кв. Мм и одну жилу сечением 2,5 кв. мм

Примеры расшифровки маркировки кабелей и проводов

АВВГнг-3х2,5 — кабель трехжильный с алюминиевыми жилами сечением 2.5 квадратных метров. мм, изоляция его жил и верхней оболочки из поливинилхлорида, кабель оголенный, то есть не имеет защитного покрытия, не распространяет горение.

Вббшв-3х5 — кабель трехжильный с медными жилами сечением 4 кв. мм, изоляционная оболочка из поливинилхлорида, имеет защитную броню в виде двух стальных профилированных лент, между броней и защитным кожухом кабеля отсутствует защитная подушка, кабель имеет внешнюю защитную оболочку из экструдированного ПВХ-шланга.

ASB 3×16 — кабель трехжильный с алюминиевыми жилами сечением 16 кв. мм, имеет свинцовую оболочку и защитную броню из профилированных стальных лент с антикоррозийными лентами; Между броней и крышкой кабеля имеется прокладка, защищающая его от повреждения броней.

ПВ-3 — провод гибкий (многожильный) с ПВХ изоляцией.

ППВ — провод плоский монолитный с однослойной ПВХ изоляцией.

Есть также некоторые типы проводов, которые имеют специальные сокращения, например:

СИП — провод самонесущий изолированный.

ПВС — провод соединительный медный гибкий в ПВХ изоляции и оболочке.

ПУНП — проволока универсальная плоская. ПУГНП — гибкий провод, универсальный плоский.

Цветовая маркировка кабелей и проводов

Имеется общая цветовая маркировка проводов и кабелей , обеспечивающая удобство монтажа и дальнейшей эксплуатации смонтированных кабельно-проводниковых линий.

Согласно ПУЭ в трехфазной электрической сети Фазовые жилы кабеля маркируются желтым, зеленым и красным цветами — фазы «А», «В» и «С» соответственно.Нулевая (нейтральная) жила обычно синего цвета. Защитная (заземляющая) жила зелено-желтого цвета, иногда (по старым стандартам) бывает черный цвет.

Сегодня ассортимент токопроводящих кабелей невероятно велик. Для того, чтобы потребитель мог легко выбирать продукцию, а электрики и ремонтники быстро выясняли, какой кабель перед ними, существует стандартизированная система маркировки проводов. Об основных правилах и требованиях к маркировке электрических кабелей — читайте ниже.

Маркировка проводов и кабелей при монтаже: ГОСТ

.

Требования к маркировке кабелей при установке электрощитов регламентированы ГОСТ 23594-79 от 01.07.1980. Согласно стандарту, каждый токопроводящий кабель или провод должен иметь маркер, представленный в виде ПВХ-бирки или ленты.

Дополнительно к маркировке кабелей выдвигаются следующие требования:

  • Для маркировки используйте буквы русского и латинского алфавитов, арабские цифры.
  • Надписи на маркировке должны быть прописными буквами, заглавными буквами, быть разборчивыми (не содержать засечек, иметь достаточный межбуквенный интервал). В конце числового обозначения справа от последней цифры следует поставить точку.
  • Длина этикетки или этикетки не должна быть меньше 2,5 см.
  • Норма расхода этикеток должна составлять один маркер на каждые 3 метра кабеля.
  • Маркировка наносится на кабель на расстоянии 5-7 см от соединительных элементов.

Однако каждая линия электропередачи должна иметь числовое или буквенное обозначение. Для линий, состоящих из нескольких параллельных проводов, обозначение должно быть двойным. Итак, каждый из проводников необходимо обозначить одним и тем же номером с добавлением буквы (например, A, B, C и т. Д.).

Бирки для маркировки кабелей: основные требования

Согласно СНиП «Электротехнические устройства» от 1986 года все кабельные вводы и кабели, проложенные открыто, должны иметь бирки. При этом в помещениях с низкой влажностью бирки могут быть как из пластика, так и из стали.В помещениях с повышенной влажностью бирки должны быть только из пластика, чтобы коррозия не разрушила коды знаков.

Кроме того, маркировочные таблички на токопроводящих кабелях должны соответствовать следующим требованиям:

  • Метки для кабелей, прокладываемых в тоннелях, каналах, блоках, камерах, эстакадах, каналах, перекрытиях, шахтах, двойных этажах, галереях, колодцах и других кабельных сооружениях следует размещать на расстоянии 50 м.
  • В местах изменения направления трассы, прокладки кабелей по межэтажным и межкомнатным этажам бирки необходимо устанавливать с обеих сторон перегородки: на вводе (выводе) в кабельную конструкцию.
  • Метки должны быть установлены на всех кабельных соединениях с электрическим оборудованием.

Дополнительно бирки необходимо прикреплять к кабелям нейлоновой нитью, стальной оцинкованной проволокой диаметром 0,1-0,2 см, пластиковой монтажной лентой с кнопкой. Для кабелей, прокладываемых в помещениях с повышенной влажностью, монтаж на бирке должен быть покрыт битумом.

Какой должна быть маркировка на кабельных бирках согласно ПУЭ

Изготовление меток регламентируется ТУ 36-1440-82.При этом форма (тип) бирки зависит от характеристик ЛЭП. Какие бирки вешать на электрические кабели? Таким образом, квадратными метками следует маркировать линии с напряжением до 1000 В. Линии электропередач с большей нагрузкой должны быть маркированы круглыми метками, а контрольные кабели — треугольными.

Маркировка на электрических бирках согласно ПУЭ должна наноситься с двух сторон.

Итак, на лицевой стороне бирки указываются обозначения, значение напряжения в линии, направление линии (откуда и куда идет).Информация о марке и длине провода или кабеля, количестве жил и сечении жилы написана на обратной стороне маркировки. На муфтах указывают номер элемента и подробную дату его установки.

На сегодняшний день существуют такие способы маркировки на бирках:

  • С штамповкой, выжиганием или просверливанием. Такие надписи используются для маркировки электропроводки, проложенной под землей или в помещениях с агрессивными парами, газами, жидкостями, высокой вероятностью образования отложений или плесени.
  • Использование устойчивой к истиранию краски для кабелей, проложенных в некоррозионных условиях.
  • Использование ICD для маркировки алюминиевых, пластиковых и свинцовых бирок.

Также при монтаже электрических панелей используется специальный принтер для печати бирок и этикеток. Такой прибор достаточно компактен, имеет интуитивно понятное управление. Самоламинирующийся винил обычно используется для печати. Итак, готовый образец устойчив к влаге, химическому воздействию.

Цветовая маркировка проводов и кабелей

Цветовая маркировка изоляции проводов — важный аспект, влияющий на правильность исполнения.электромонтажные работы. Окрашивание проводов в разные стандартизованные цвета позволяет быстро и точно определить характеристики проводов, произвести монтаж и ремонт электропроводки. Регулирует Правила цветовой маркировки кабелей для электроустановок и ГОСТ Р 50462.

Маркировка токопроводящих кабелей для сетей переменного тока (однофазные, трехфазные) и постоянного тока разная.

Кабель может быть окрашен не только в один, но и в несколько цветов. Цветовая маркировка также может производиться с помощью цветной термоусадочной ленты, изоленты.При этом цвета фазных проводов не должны совпадать с цветами нуля.

В трехфазных переменных сетях высоковольтные вводы и шины маркируются следующим образом:

  • Фаза «А» соответствует желтому цвету;
  • Фаза «В» — зеленый;
  • Фаза «С» — красный.

В сетях постоянного тока есть две маркировки для положительного и отрицательного зарядных проводов. Итак, положительный провод окрашен в красный цвет, а отрицательный — в синий. Фазный и нейтральный провода здесь отсутствуют, а средний обозначен синим цветом.

В электроустановках с напряжением до 1000 В и глухозаземленной нейтралью провода маркируются следующим образом:

  • Рабочий нулевой провод отмечен синим цветом;
  • Защитный нейтральный провод — желто-зеленые полосы;
  • Совмещенный нейтральный проводник выполняется желто-зеленого цвета с синими отметками или синего с желто-зеленым;
  • Фазовые жилы могут быть красного, черного, фиолетового, коричневого, серого, розового, оранжевого, бирюзового и белого цветов. Обычно для маркировки проводов в осветительных приборах используют красный цвет, в розетках — коричневый.

Эта маркировка соответствует практически любой электропроводке в офисных зданиях.

Что такое кабельные бирки (видео)

Маркировка электромонтажных кабелей регламентируется СНиП, соответствующими ГОСТами и ПУЭ. Маркировка проводов может производиться с помощью цветовой маркировки, символов, ярлыков и этикеток. Зная расшифровку маркировки кабелей, вы легко сможете провести самостоятельное обслуживание электропроводки (например, заменить старые пробки автоматами).

Доброго времени суток, уважаемые гости сайта «Записки электрика».

В сегодняшней статье я расскажу, как правильно выбрать марку кабелей и проводов для дачи и других нужд. Ведь от правильного выбора зависит электрическая и пожарная безопасность вашего очага.

Итак, по порядку.

Прежде чем приступить к выбору марки кабелей и проводов, необходимо сначала рассчитать общую мощность электроприемников (потребителей), питающих эту кабельную линию или провода.Как это сделать, читайте в статье про. Там же приводится подробный пример расчета в зависимости от условий прокладки кабеля.

Думаю, не стоит напоминать, что лучше использовать медные провода и кабели, т.к. у алюминия есть несколько недостатков:

  • более низкая электропроводность
  • быстро окисляется на воздухе
  • обрыв местами перегибы

Кроме того, согласно п. 7.1.34 ПУЭ, в жилых помещениях алюминиевые кабели сечением до 16 кв.Мм запрещены.

Также можно определить сечение жилы и кабеля с помощью. Я записал для вас специальный видеоролик о том, как пользоваться этой программой.

А теперь можете переходить к выбору марки кабелей и проводов.

Как выбрать марку кабеля и провода

Чтобы не мучить себя изучением информации из вышеперечисленных источников, я решил сделать для вас специальную подборку в виде наглядной таблицы (нажмите на изображение, чтобы увеличить).


Выберите в таблице строку с вашим назначением и вы наоборот найдете рекомендованную марку кабелей и проводов. Эти рекомендации даны с учетом условий окружающей среды и типа помещения, а также с учетом современных ГОСТ Р 53769-2010, ГОСТ Р 53768-2010 и ГОСТ Р 52373-2005.

Хочу напомнить, что использование запрещено. Не забывай об этом.

В марке кабеля и провода зашифрованы все его свойства и характеристики.Расшифровку самых распространенных кабелей и проводов я вам приведу в следующей статье. Подпишитесь на уведомления о получении новых статей на почту.

П.С. Думаю, что после прочтения материала этой статьи у вас не возникнет вопросов по выбору марки кабелей и проводов. А если да, то форма комментариев всегда к вашим услугам. И на десерт видео про … а в целом смотрите.

Расшифровка (маркировка) обозначений кабелей и проводов

Расшифровка (маркировка) Кабели и провода российского производства

Расшифровка (маркировка) сокращений, используемых для обозначений кабелей силовых с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442- 80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — жила алюминиевая (первая буква), если буквы нет, то жила медная.
AC — Алюминиевый сердечник и свинцовая оболочка.
AA — Алюминиевый сердечник и алюминиевый корпус.
Б — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б — Без подушки.
Б — (первая (при отсутствии А) буква) изоляция ПВХ.
Б — (вторая (при отсутствии А) буква) оболочка ПВХ.
D — В начале обозначения кабель для горных выработок, в конце обозначения нет защитного слоя поверх брони или оболочки («голый»).
г — Ленты гидроизоляционные герметизирующие металлический экран (в конце обозначения).
2г — Алюмополимерная лента поверх герметичного экрана.
Шв — Защитный слой в виде экструдированного ПВХ шланга (оболочки).
Шп — Защитный слой в виде экструдированного рукава (оболочки) из полиэтилена.
Шпс — Защитный слой экструдированного рукава из самозатухающего полиэтилена.
K — Броня из стальной оцинкованной круглой проволоки, поверх которой нанесен защитный слой. Если он стоит в начале обозначения — кабель управления.
C — Свинцовая оболочка.
O — Отдельные оболочки поверх каждой фазы.
R — Резиновая изоляция.
NR — Резиновая изоляция и негорючий резиновый кожух.
P — Изоляция или оболочка из термопластичного полиэтилена.
ПС — Изоляция или оболочка из самозатухающего негорючего полиэтилена.
Pv — Изоляция из вулканизированного полиэтилена.
BBG — Броневая профильная стальная лента.
нг — Негорючие.
LS — Low Smoke — низкий уровень дыма и газовыделения.
KG — Кабель гибкий.

Кабель с БПИ — пропитанной бумажной изоляцией (ГОСТ 18410-73):

А — (первая буква) алюминиевый провод, при его отсутствии — медный провод по умолчанию. Если в середине обозначения после обозначения материала сердечника, то оболочка алюминиевая.
Б — Броня из плоских стальных лент (после обозначения материала оболочки).
AB — Алюминиевая броня.
SB — (первая или вторая (после А) буква) свинцовая броня.
C — Свинцовый материал оболочки.
О — Отдельно выводная жила.
П — Броня из плоской стальной оцинкованной проволоки.
К — Броня из стальной оцинкованной круглой проволоки.
B — Бумажная изоляция с обедненной пропиткой (в конце обозначения) через тире.
б — Без подушки.
л — В составе подушки 1 дополнительная полиэфирная лента.
2н — В составе подушки дополнительная двойная полиэфирная лента.
n — Наружный слой негорючий. Ставится после символа брони.
SW — Наружный слой в виде экструдированного шланга из поливинилхлорида (кожуха).
Шп — Наружный слой в виде экструдированного шланга (оболочки) из полиэтилена.
Швпг — Наружный слой шланга из прессованного поливинилхлорида пониженной горючести.
(Ex) — Кабели с однопроволочными жилами (в конце обозначения).
Y — Бумажная изоляция с высокой температурой нагрева (в конце обозначения).
C — Бумажная изоляция, пропитанная нетекучим составом. Ставить перед обозначениями.

Кабель контрольный (по ГОСТ 1508-78):

А — (первая буква) алюминиевый провод, при его отсутствии — медный провод по умолчанию.
Б — (вторая (при отсутствии А) буква) изоляция ПВХ.
Б — (третья (при отсутствии А) буква) оболочка ПВХ.
П — Изоляция полиэтиленовая.
Ps — Утеплитель из самозатухающего полиэтилена.
G — Отсутствие защитного слоя («голый»).
R — Резиновая изоляция.
К — (первая или вторая (после А) буква) — трос управления.
Кроме КГ — гибкий кабель.
F — Изоляция из PTFE.
E — В начале обозначения — силовой кабель для особо шахтных условий, в середине или в конце обозначения — кабель экранированный.

Подвешенные провода:

A — Алюминиевый неизолированный провод.
AC — Алюминиево-стальной (часто используется слово «сталь-алюминий») неизолированный провод.
CIP — Самонесущий изолированный провод.
нг — Негорючие.

Силовые, установочные провода и шнуры подключения:

A — Алюминий, отсутствие буквы A в марке провода означает, что проводник был медным.
П (или Ш) — вторая буква, обозначает провод (или шнур).
R — Резиновая изоляция.
Б — изоляция ПВХ.
П — Полиэтиленовая изоляция.
H — Изоляция из резины и резины.
Количество жил и сечение указывается следующим образом: прочерк; запишите количество жилок; сделайте знак умножения; Запишите поперечное сечение проводника.
В марках проводов и шнуров могут быть другие буквы, характеризующие другие элементы конструкции:
D — Проволока двойная.
O — Тесьма.
T — Для прокладки в трубы.
П — Плоский с разделительным основанием.
G — гибкий.

Монтажные провода:

M — Монтажный провод (ставится в начале обозначения).
G — Многожильный провод (отсутствие буквы говорит о том, что он был однопроволочным).
W — Утеплитель из полиамидного шелка.
C — Изоляционная пленка.
B — Изоляция ПВХ.
K — нейлоновая изоляция.
L — Лакированный.
C — Обмотка и плетение из стекловолокна.
D — Двойная тесьма.
O — Тесьма из полиамидного шелка.
E — экранированный.
ME — Эмалированный.

Расшифровка (маркировка) некоторых специфических сокращений:

Кабели CSVR для систем передачи в виниловой оболочке.
KPSVV — Кабели пожарной сигнализации с виниловой изоляцией и виниловой оболочкой.
KPSVEV — Кабели пожарной сигнализации, с виниловой изоляцией, с экраном, в виниловой оболочке.
ПНСВ — Проволока нагревательная, Жила стальная, Виниловая оболочка.
ПВ-1, ПВ-3 — провод с виниловой изоляцией. 1, 3 — класс гибкости сердечника.
PVA — Провод в виниловой оболочке Соединительный.
ШВВП — шнур с виниловой изоляцией, в виниловой оболочке, плоский.
ПУНП — Проволока универсальная плоская.
ПУГНП — Проволока универсальная плоская гибкая.

R интерпретация (Маркировка) Кабели и провода иностранного производства

Силовой кабель:
N — означает, что кабель изготовлен в соответствии с немецким стандартом VDE (Verband Deutscher Elektrotechniker — Союз инженеров-электриков Германии).
Y — ПВХ изоляция.
H — Отсутствие в ПВХ изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C — Наличие медного экрана.
RG — Наличие брони.

FROR — кабель итальянского производства, имеет специальные обозначения по итальянскому стандарту CEI UNEL 35011:

F — corda flessibile — гибкий сердечник.
R — поливинилхлорудо — ПВХ — изоляция из ПВХ
O — аниме riunite per cavo rotondo — круглый, а не плоский кабель.
R — поливинилхлорудо — ПВХ — оболочка из ПВХ.

Кабель управления:

Y — изоляция из ПВХ.
SL — трос управления.
Li — Многожильный провод выполнен в соответствии с немецким стандартом VDE (см. Выше).

Безгалогенный огнестойкий кабель:

N — Изготовлен в соответствии с немецким стандартом VDE (см. Выше).
HX — Прошитая резиновая изоляция.
C — Медный экран.
FE 180 — В случае пожара целостность изоляции при использовании кабеля без системы крепления сохраняется в течение 180 минут.
E 90 — В случае пожара характеристики кабеля при установке с помощью системы крепления сохраняются в течение 90 минут.

Монтажные провода:

H — Гармонизированный провод (допуск HAR).
N — Соответствие национальному стандарту.
05 — Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
В — ПВХ изоляция.
K — Гибкий сердечник для стационарной установки.

Кабели с изоляцией из сшитого полиэтилена:

N — Изготовлены в соответствии с немецким стандартом VDE (см. Выше).
Y — ПВХ изоляция.
2Y — Изоляция полиэтиленовая.
2X — Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольное уплотнение.
(FL) — Продольное и поперечное уплотнение.
E — Трехжильный кабель.
R — Броня из стальной круглой проволоки.

Как узнать марку кабеля?

Возьмем для примера очень распространенный кабель: AVVG (exp) -0,66 кВ 4×35 и проанализируем его маркировку.

4х35 — этот кабель 4 жильный, 35 кв.М. каждый Количество проживающих в большинстве групп кабелей от 1 до 5. А вот контрольный, например, от 4 до 37. Каждая жила имеет сечение. Кабель имеет диапазон сечений от 1,5 до 800 кв. мм для кабеля низкого напряжения.

0,66 кВ — напряжение. В этом кабеле оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), средними (6-35 кВ) и высокими (110-500 кВ) напряжениями.

(ож) — исполнение — одноядерное. Это значит, что жила монолитная, бесшовная. Если в отметке отсутствует «режим ожидания», то по умолчанию это означает, что производительность многопроволочная (мегапиксельная) или многопроволочная (множитель).

G — гибкие или небронированные.

In — Винил. Оболочка из поливинилхлорида (ПВХ).

In — Винил. Поливинилхлоридная (ПВХ) пластиковая изоляция.

А — алюминий. Алюминиевый проводник.

Все буквенные обозначения начинаются с сердечника. Если стоит буква А, то проводник алюминиевый. Если буква А отсутствует, значит, проводник медный.

В зависимости от группы использования в маркировке кабелей могут появляться следующие символы:

AVVG-P.Плоские изолированные жилы прокладываются параллельно в одной плоскости.

АВВГз. С наполнением, наполнением резиновой смесью.

АВВГнг-LS. нг — негорючий пластикат ПВХ пониженной горючести. LS — «Low Tux» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

АВББШВ.

B — стальная ленточная броня

W-защитный шланг из ПВХ.

дюйм — винил. Поливинилхлоридная (ПВХ) пластиковая изоляция.

ASB2lG, ASKL, CSB.

C — свинцовая оболочка.

2н — две майларовые ленты

G — голые.Защитный чехол из двух стальных оцинкованных лент.

К — защитный кожух из стальной оцинкованной круглой проволоки.

С — бумажная изоляция, пропитанная нетекучим составом.

К — контроль

Е — экран общий из алюминиевой фольги поверх витых жил

Апвббшп.

П — изоляция из силанольного сшитого полиэтилена.

р — наружная оболочка из полиэтилена.

APvPu2g.

— армированная полиэтиленовая оболочка

2г — «двойное уплотнение», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметичного экрана.

КГ — гибкий кабель.

Расшифровка маркировки проводов.

А теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода, как и кабели, маркируются буквами, после чего цифрами записывается количество и площадь поперечного сечения токопроводящих проводов. При маркировке провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод выполнен из алюминиевых жил; если буквы А нет, то проводник медный.

После буквы P следует буква, характеризующая материал, из которого изолирован провод:

P — резиновая изоляция,

B — изоляция ПВХ (поливинилхлорид)

P — полиэтиленовая изоляция

Если провод имеет изоляцию тесьма из хлопчатобумажной пряжи, покрытая лаком, обозначается буквой L, а если пряжа пропитана антигнилостным составом, буква в марке проволоки опускается. Буква L ставится на последнем месте в обозначении марки провода.

Провода для электроустановок марки

PV имеют цифровые индексы 1; 2; 3 и 4. Эти цифры показывают степень гибкости проводов. Чем выше, тем гибче проволока.

Провода для воздушных линий электропередачи трактуются следующим образом:

СИП — провод самонесущий изолированный. Утеплитель из светостабилизированного сшитого полиэтилена.

СИП-1 — с неизолированной нейтралью

СИП-2 — с изолированной нейтралью

СИП-4 — с одинаковыми по сечению изолированными проводниками.

А — неизолированный провод, скрученный из алюминиевых проводов

АС — неизолированный провод, состоящий из стальной жилы и алюминиевых проводов

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
