Делаем антенну

В виду низкой активности и множества вопросов на тему УКВ, решил описать азы, с которых желательно начинать осваивать УКВ просторы.

На первый взгляд, как может показаться, УКВ – это маленькие антенны, простая аппаратура и тихий эфир, со связью в пределах города или если повезет в пределах области. На самом деле все далеко не так. Попытаюсь изложить свой путь в УКВ.

Изрядно насытившись связью на КВ, решил попробовать себя и на УКВ (до этого мнение об УКВ было на уровне «болтушка по городу» или «ничего серьезного»).

С чего начинать, тоже не знал, и поэтому начал с малого – сделал укв антенну 3+5, по этой ссылке (тут, кстати, огромный выбор чертежей антенн! Рабочих антенн! Читайте и изучайте!) Поставил эту антенну на даче на высоте – 13м от поверхности земли.

И стал слушать… Решив, что антенна должна быть вертикальной, то и слушал в основном FM участок. Это была самая первая моя ошибка! Ах, как много я потерял от того, что не заглядывал в участок с горизонтальной поляризацией.

И вот, однажды изрядно потрудившись на даче в субботний вечер, добрался наконец-то до аппарата… Меня осенило…

Решил покрутить ручку валкодера ниже по частоте (в этот день как раз проходили соревнования ПФО). Каково же было мое удивление, когда я услышал Чебоксары. Позвал, и мне ответили. Потом позвал оператора из Йошкар-Олы, и он мне тоже ответил.

Обратите внимание

Возбужденный происходящим, просидел часов до двух ночи, и в итоге самая дальняя связь была с радиолюбителем из подмосковной Коломны. Лег спать переполненный впечатлений и эмоций. Долго не мог заснуть – осмысливал происходящее.

На утро я проснулся только с одной мыслью – мне нужна хорошая и эффективная антенна! Прочитав много литературы, я остановился на конструкциях антенн от Владимира, RA6FOO.

Могу с уверенностью сказать, что конструкции его антенн 100% рабочие, имеют отличную повторяемость и широкополосность, что дает возможность на небольшие недочеты и погрешности при изготовлении. По крайней мере при измерении рулеткой все получается. Следует особо отметить, что антенну надо делать одной и той же рулеткой.

Вот ссылка на сайт Владимира, RA6FOO. Большое спасибо Владимиру за его подробнейшие инструкции! Решил, что антенна должна быть обязательно легкой и крепкой, и в то же время дешевой. Выбрал модель, которая мне подходила, а именно это 11 элементов на шестиметровой траверсе. После этого купил в строительном магазине деревянные двухметровые рейки 17х17мм в сечении в количестве 5ти штук.

Рейки соединил соответствующим образом для получения однородного полотна длинной 6м. Провел разметку элементов (да, самое главное – элементы купил в ОБИ: алюминиевый пруток 6мм).

В деревянной траверсе на месте отметки делал пропил круглым напильником, дабы «притопить» в прорезь элемент. В самом элементе по центру делал отверстие 3мм, чтобы через шайбу маленьким саморезом прикрутить элемент к траверсе.

Вибратор изготовил из медного провода диаметром 4мм (другого просто не оказалось под руками).

После этого озадачился вопросом, а как сделать симметрирующее устройство. Ответ на свой вопрос нашел на сайте Владимира, RA6FOO. Заготовка на фото.

Важно

Подпаиваем кабель и измеряем КСВ (кабель должен быть хорошего качества и с малыми потерями! Кабель типа RG-8X точно не подойдет!).

 Для того что бы померять КСВ достаточно антенны направить вертикально в небо . Если все сделано, как говорится, «плюс-минус» 1мм, то должно заработать сразу.

Лично у меня так и получилось: ксв=1 на частоте 144.600 МГц. Устанавливаю на десятиметровую самодельную мачту.

И вот настает этот трепетный момент! Включаю трансивер передаю: «CQ CQ CQ DE RU3T RU3T PSE k». За час работы провел 5 QSO с Москвой. Сигналы были достаточно уверенные. Покрутил, проверил диаграмму направленности, все в порядке! И пошли бессонные ночи у трансивера на УКВ.

Убедившись, что 2м диаппазоне антенна работает, и я не выгляжу «белой вороной», взялся за 70см диаппазон. Долго не раздумывал, сразу же обратился к сайту Владимира, RA6FOO.

Выбрал себе антенну 20 элементов на четырехметровой траверсе.

Антенна была выполнена аналогичным образом – на брусках 17х17мм. Однако, крепления элементов решил изменить. Отверстия в траверсе сделал сверлом чуть меньшего диаметра, чем элементы.

После чего в отверстие при помощи молоточка вставлял элемент и фиксировал термоусадкой (так на всякий случай).

Вибратор закреплен и запитан так, как ниже на фото:

Не забываем про симметрируещее устройство!!! Антенну сделал за 3 часа. Вот, как получилась:

Совет

Все траверсы были полностью покрыты «Пенотексом» в три слоя. Фидеры тщательно герметизированы от влаги.

Теперь маленький отчет о работе на эти антенны. На 2м самая дальняя связь была с городом Пермь, это 870 км, На 70см – с Москвой.

Для полноты картины замечу, что первое время антенны не вращались каким-либо поворотным устройством (только подкручивались и устанавливались в определенном направлении), а работа в УКВ эфире велась исключительно по выходным на трансивер YAESU FT-857D.

Несколько слов хочу уделить частотам, на которых необходимо работать. В дни, когда не проходят соревнования, вызывная частота в горизонтальной поляризации 144.300 МГц (SSB и CW). В соревнованиях – 144,050 МГц (CW) и 144,300 МГц (SSB).

Много народа работает цифровыми видах связи, например:

• JT-65 работают на частоте 144,176 МГц;
• FSK-441 (Метеоры MS) на частотах от 144,360 МГц до 144,370 МГц;
• «Лунники» работают на частотах от 144,100 МГц до -144,150 МГц;
• Для любителей FM-связей вызывная частота – 145,500 Мгц (однако, поляризация антенны должна быть вертикальной).

Про возможности УКВ диапазонов можно почитать на сайте. Этот сайт является основным для любителей УКВ связи. Как правило на форумах этого сайта общаются люди, которые понимают, что пишут, и всегда готовые помочь!

Внимательно изучите этот умнейший сайт. Там есть ответы на многие вопросы, например, что такое Аврора, и как в ней работать; что за MS, EME и.

т.д. Тщательно изучив публикации с этого сайта, вы поймете, что УКВ-движение живет и двигается в перед. И каждый будет рад новому корреспонденту.

Если у кого возникнут вопросы, рад буду помочь, хотя сам только учусь. Пишите на адрес моей электронной почты: [email protected] или звоните по телефону: 89200654481 (в разумное время). В дальнейшем, если будет интерес к моим публикациям, опишу следующий этап моего пребывания на УКВ.

Замечу ,что статья расчитанна на начинающего любителя укв связи. Тот кто чувствует силы и возможности можно сделать и посерьезнее антенны например DK7ZB ,DJ9BV, RA3AQ , RA3LE и.т.д.(тут с рулеткой надо быть поосторожнее)

Огромное спасибо хочу выразить редактору моей статьи Алексею RA3TOE

Всем желаю добра и здоровья до встречи на УКВ диапазонах 73 DE RU3T.

Источник: https://r3t.ru/ru/vhf/47-vhf2

Походная УКВ антенна

В преддверии скорого весеннего сплава на байдарках по реке Хопёр было решено изготовить максимально компактную направленную антенну для проведения радио связей через спутники и с местными радиолюбителями Пензы и Саратова.

Главным требованием была многодиапазонность и минимальный размер, занимаемый в походном снаряжении.

Было решено изготовить антенну типа кросс-яги с круговой поляризацией на основе телескопических антенн от приёмников, что обеспечит свободное изменение длинн элементов.

Походный УКВ-трансивер будет представлен в виде Baofeng UV-B5.

Первым делом изготавливается трансформатор и линия задержки по следующей схеме:

Обратите внимание

Длинны считаем относительно длинны волны и коэффициента укорочения кабеля (для 75ом и 50ом) отдельно.

Берём кусок кабеля РК-75-3-32, обладающего минимальным диаметром.

Отрезаем 2 куска равной длинны.

Отрезаем замедляющую линию из 50ом кабеля (RG-58) и спаиваем воедино по схеме. К концам припаиваем клеммники.

Берём отрезок ПВХ трубы диаметром 20мм и длинной соответствующей конструкции антенны (я считал в mmana).

Отмечаем расстояния под элементы и просверливаем. Отмечать необходимо максимально соосно.

Сверху я отступил расстояние, чтобы прикрепить заглушку на трубу.

Далее выпиливаем из текстолита 2 прямоугольника, шириной соответствующей диаметру используемых телескопических антенн, а длинной чуть больше трубы (~25мм).

Припаиваем к трансформатору питающий 50ом фидер (чтобы оставался «хвост» из трубы) и проталкиваем в траверсу.

ВАЖНО! на этом этапе необходимо прозвонить кабель, чтобы подключения элементов соответствовали схеме. Иначе получится не корректная поляризация (левосторонняя, а нужна правосторонняя).

Крепим телескопические антенны (я использовал AST-18) к текстолиту, проталкиваем в траверсу, крепим клеммники.

Элементы директоров и рефлектора крепим непосредственно друг к другу, для удобства я просверлил отверстие, через которое затягивался винт.

Собираем оставшиеся элементы и заливаем служебные отверстия термоклеем.

Нагреваем паяльным феном и вдавливаем на трубу заглушку со стороны директора.

Подпаиваем антенный разъём (в моём случае SMA, но подойдёт и BNC, PL)

Заливаем трубку термоклеем и плотно вставляем разъём.

Из 2-х опор для трубы, 2-х болтов с гайками и штативной гайки делаем крепление.

Важно

Закрепляем антенну на штативе, раздвигаем элементы и по линейке выставляем для них длину.

Подключаем КСВ-метр, идём на балкон (а лучше в лес, где нет ничего металлического) и изменяя длины элементов подгоняем антенну в резонанс на требуемую частоту.

После настройки антенны делаем отметки надфилем, до которых мы будем раздвигать телескопические элементы в походе (несколько если диапазон не один).

Итак, получилась очень миниатюрная антенна, которую можно носить с собой в рюкзаке или сумке (нижнюю часть антенны можно ещё сократить, я не стал т.к. удобней держать в руках).

Источник: https://ua3reo.ru/poxodnaya-ukv-antenna/

Антенны УКВ – Каталог статей – RA1OHX-Cайт радиолюбителя

Антенна диапазона 145 МГц на подоконнике Предлагаемая двухэлементная антенна Уда-Яги с расстоянием между элементами менее 0,1 длины волны (рис. 1) интересна тем, что при малых габаритах и простоте конструкции её коэффициент усиления достигает 7 dB относительно изотропного излучателя. Благодаря взаимному влиянию активного вибратора и рефлектора ток в активном вибраторе возрос примерно в четыре раза по сравнению с одиночным вибратором, в результате чего его входное сопротивление уменьшилось во столько же раз.

Если вы слышите на свою радиостанцию в области ретранслятор Дивизиона «9FM» на LPD, но передача не удаётся, или вас слышно с шумами и очень плохо, или хотели бы на большом удалении от города попытаться его услышать, то этот пост для вас!

Поворотное устройство УКВ антенны В теплое время года я работаю через спутник Saudisat SO-50 с помощью портативки Baofeng UV-5R и двухдиапазонной антенны 3+5 от RZ9CJ. Лепота! Ориентация на спутник с вытянутой руки, уже отточено до автоматизма как антенну подвернуть, чтобы корреспондента слышно было хорошо.

Yagi на диапазон 2 м для новичка Надо сказать, что на данный момент я являюсь начинающим радиолюбителем с небольшим стажем. Еще в конце 80-х годов зачитывал до дыр отцовские журналы “Радио”. Первые страницы были посвящены радиолюбительской теме. Тогда, конечно, еще было мало понятно, но вот прошло много лет, и клиент, так сказать, дозрел – получил категорию.

Коммутатор антенн на 3 трансивера Предлагаю вашему внимаю схему коммутатора антенн на три трансивера. Хочу сразу обратить ваше внимание, что неиспользуемые антенны не заземляются! Я пошел немного другим путем, заземляются по входу не используемые трансиверы…

4 элемента рамки. УКВ антенна UT7EW Часто возникает вопрос. Как сделать хорошую антенну быстро, и из…”ничего”? И чтоб вес и размеры были маленькими, и чтоб усиление было большим. И чтоб финансовые расходы на кабель были минимальные. “Да никак,” – ответит любой радиолюбитель. А если посмотреть на давно известные вещи немного по-другому? С этого все и началось.

Высота установки УКВ антенны над крышей Наверное каждому радиолюбителю при установки антенны приходилось выбирать высоту мачты. Конечно, совершенно очевидно, что чем выше мачта – тем лучше. Но высокая мачта – это дополнительные материалы, оттяжки и трудности в установке.

2E0RHM’S Moxon Antenna for 433Mhz or 70cm Band My 70cm antenna HB9CV was damaged beyond repair in heavy winds when it was smashed into several pieces. The best of intentions to replace it before a forthcoming contest went by the wayside and the sudden realisation that the contest was less than 24 hours away came as a shock. Despite several panic telephone calls I was left without an antenna for a 433Mhz contest which was due to take place.

Способы заделки кабеля в ВЧ разъемы У радиолюбителей часто возникает ситуация, когда нужно смонтировать на коаксиальном кабеле высокочастотный разъем. Хорошо, если разъем распространенного вида, но иногда попадаются “хитрые” разъемы, и как заделать в них кабель неизвестно. В этой статье рассмотрены способы заделки кабеля в некоторые разъемы.

Самодельный изолятор для антенны Орешковый фарфоровый изолятор при разрушении не дает разъединиться присоединенным к нему проводам. Этот принцип целесообразно использовать и при изготовлении самодельных изоляторов. Конструкция такого изолятора ясна из рисунка.

Самодельный эквивалент антенны нагрузка 50 Ом В интересной статье приводится идея создания и описание конструкции самодельного эквивалента антенны 50 ом. В пустой банке собирается требуемое по мощности количество резисторов и затем она заполняется маслом или речным песком. Внизу приводятся фотографии эквивалентов найденных на просторах интернет форумов радиолюбителей.

УКВ Моксон антенна 50 – 435 Mhz The Moxon Antenna is a simple two element parasitic array antenna. It is popular with Amateur radio enthusiasts for its simplicity of construction and great performance. The design is rectangular, with less than half of the rectangle being the driven element and the other half being the reflector.

Антенна за один вечер для полевого дня В преддверии Полевого дня хочу рассказать об одном способе изготовления антенны. Последнюю антенну (10 эл. DK7ZB ) я собрал за один вечер. Сначала просчитал ее на ММANA под имеющиеся трубки (8мм), напилил их по размерам, просверлил по центру отверстия 4 мм для крепления (можно и не сверлить, особенно если диаметр элементов меньше). Для крепления к траверсе нужны опоры для пластиковых труб (на фото)…

Сконструированную антенну необходимо настроить перед тем как подключать ее к передатчику. Антенна настраивается на заданный диапазон волн. Ее волновое сопротивление согласуется с волновым сопротивлением линии передачи, а линия передачи согласуется с выходом трансивера.

J-антенна на 430 – 440 МГЦ Предлагаю вашему вниманию, мой вариант хорошо известной J-антенны. Идея была создать простую в повторении антенну для проведения местных QSO и пакетной связи в диапазоне 435мгц. Антенна может быть установлена на крыше или использоваться в мобильном и портативном варианте. J-антенна имеет прижатый к горизонту лепесток излучения и компенсирует потери к кабеле за чёт небольшого усиления.

Выбор материала для растяжек антенны Многие при изготовлении антенн задаются вопросом – чем растянуть элементы антенн или укрепить мачту? Металлические оттяжки с разбивкой изоляторами на расстоянии менее четверти длины волны на самом высокочастотном диапазоне, на котором будет работать антенна – конечно, самое оптимальное решение. Но не всегда этот вариант устраивает радиолюбителя, в походных условиях, а также для растяжки активных элементов антенн…

УКВ антенна типа YAGI на 144 МГц От Бориса, OH5ZZ (UA1DJ) удалось узнать о конструкции простой УКВ антенны. По его словам, антенна типа YAGI легка в изготовлении, имеет хорошую повторяемость и проста в настройке. Автор этой антенны – OH5YW. Он опубликовал ее конструкцию в 1976 году. Антенна может содержать от 3 до 7 элементов и имеет максимальное усиление 8-10 дБ.

Изготовление УКВ – антенны YAGI Любой радиолюбитель, особенно начинающий, приступая к изготовлению антенны “волновой канал”, сразу сталкивается с проблемой, как наиболее точно воплотить в металле все размеры. Точность изготовления должна быть довольно высока для диапазона 144 МГц- ±1,5 мм, для диапазона 432 МГц – ±0,5 мм

Самодельная антенна LPD диапазона Практически все LPD радиостанции, получившие широкое распространение в последнее время комплектуются укороченными антеннами, эффективность работы с которыми часто оставляет желать лучшего. Часть радиостанций этого диапазона выполнена конструктивно с возможностью работы с другой антенной (имеет в своем составе антенный разъем). Использование внешней более эффективной антенны позволяет при работе таких радиостанций повысить устойчивость приема и дальность радиосвязи по сравнению с работой на штатные антенны.

Коаксиальный кабель для аппаратуры радиосвязи Коаксиальный кабель, изобретенный в начале столетия для прокладки трансатлантической подводной телеграфной линии связи, был модифицирован в начале тридцатых годов для использования в области радио. В настоящее время ассортимент выпускаемого кабеля насчитывает сотни различных марок.

Магнитные рамки стали применять в радиосвязи ещё в 1950-е годы. Они отлично оправдывают себя на КВ диапазонах при отсутствии возможности развернуть полноразмерную антенну. Узкая полоса пропускания антенны требует применения некоторой системы управления конденсатором переменной ёмкости и индикации положения его ротора.

В виду низкой активности и множества вопросов на тему УКВ, решил описать азы, с которых желательно начинать осваивать УКВ просторы. На первый взгляд, как может показаться, УКВ – это маленькие антенны, простая аппаратура и тихий эфир, со связью в пределах города или если повезет в пределах области. На самом деле все далеко не так. Попытаюсь изложить свой путь в УКВ.

Вот она, легендарная и скандальная «бутылочная» антенна! Была изготовлена в 2000 году для работы через Новгородский репитер в радио экспедиции «Победа 55» при экспедиции «Долина» За основу взята конструкция 5/8 из Ротхаммеля издания 1969 года. Только по совету Виктора Ярцева были изменены параметры катушки. Ноу-хау состояло в использовании пластиковой бутылки для защиты от атмосферных осадков. Надежно закрывает от дождя и снега, а влажность от воздуха быстро выдувается.

«Антенный конструктор» из … аксессуаров сантехники Удобными высокочастотными (ВЧ) соединителями, разветвителями и «переходниками» сегодня никого не удивить (рис. 1). Более того, странно, что появились они для массового применения радиолюбителями сравнительно недавно, хотя в профессиональной деятельности используются десятки лет, особенно в радиоизмерениях.

Нужен-ли тюнер на 144 мгц. ?Представьте такую ситуацию.На улице зима, а КСВ в антенне стал великоват неизвестно почему, то-ли антенна обмерзла то-ли еще что, трансивер сбросил мощность и что делать? Вот в такой ситуации и был испытан предлагаемый тюнер.

Практическая конструкция YAGI антенн Думаю, у каждого после мысли: ” А не сделать ли мне антенну на диапазон….. по образцу…….” – возникает куча вопросов по материалам, размерам, технологии изготовления, подъема, вращения, согласования и т.п. Это касается всех без исключения антенн и порой, отсутствие информации здорово тормозит или даже делает невозможной реализацию идеи. Так случилось, что возникла мысль о хороших УКВ антеннах на 2 м, 70 и 23 см. Начитавшись книжек, полазив по интернету и послушав советы «бывалых» остановился на классике – конструкциях DJ9BV на 70 см и DK7ZB на 2 метра. Антенны разные по конструкции, но обладают хорошими показателями и используются большим количеством радиолюбителей как для обычных связей так и при работе в Полевых днях и через Луну. Антенны на 2 метра были уже сделаны когда возникла идея написать эту статью, чтобы поделиться с коллегами и новичками процессом воплощения идеи в практику….

На УКВ диапазонах мощность передатчиков невелика и, чтобы связь была надежной, необходимо излучаемую мощность направить на нужного корреспондента. Эту задачу позволяют решить направленные антенны с высоким коэффициентом усиления…

Часто в эфире можно услышать полемику на тему”А какую антену выбрать начинающему укависту, Яги,но какую,два или три элемента, четыре или более? А почему бы не поставить вертикальную антенну, популярную сейчас коллинеарную 2-5/8, 3-5/8 ? Не смотря на споры в данной статье речь пойдет о 2-элементной ЯГИ

Антенна представляет собой гибрид “Волнового канала” и “Квадрата“.Входное сопротивление составляет 50 Ом,кабель подсоединяется в разрыв рамки вибратора без согласующих устройств. По мнению авторва данной антенны,радиолюбителя K6YNB,дополнительные потери в симетрирующем устройстве часто превышают выигрыш от семитрирования питаюей линии.

Антенное поворотное устройство Рассказывать о достоинствах направленных антенн нет необходимости – радиолюбители об этом и так знают. А вот о сервисных устройствах для подобных антенн поговорить стоит. К сожалению, многие самодельные направленные антенны не имеют даже примитивных устройств, позволяющих осуществлять точную ориентацию, не отрываясь от работы в эфире. Для этой цели и предназначено описываемое ниже устройство. Ввиду того что большинство радиолюбительских разработок по конструктивным особенностям достаточно уникальны, автор ограничился рассмотрением схемотехники устройства, в надежде что остальные детали конструкции радиолюбители смогут без труда реализовать самостоятельно. К сожалению, большинство радиолюбителей воспринимают рекомендации авторов статей (даже самые общие) как что-то незыблемое, и сознательно ограничивают себя в поисках оптимального варианта.

Поворотное устройство для антенны Неотъемлемым условием, определяющим «дальнобойность» радиостанции, является наличие остронаправленной вращающейся антенны. Предлагаемая схема устройства автоматического поворота антенны (см. рисунок) позволяет оператору работать, не отвлекаясь на переключатель «Право-Стоп-Лево» это не сомненно повышает оперативность работы.

Ручной антенный коммутатор Продолжительные новогодние каникулы позволили нам с Сергеем RW3ACQ провести неделю на даче в Истринском районе, где эфир чистый и установлено несколько антенн: IV на 20, 40, 80 м, GP на 10 м, Spiderbeam на 10, 15, 20 м с ротатором, диполь на и 4 квадрата на 2 м с ротатором. Чтобы не запутаться в кабелях от всех этих антенн, пришлось перед Новым Годом изготовить ручной антенный коммутатор, который в перспективе можно было бы сделать автоматическим, управляемым от трансивера.

Источник: http://ra1ohx.ru/publ/antenny_ukv/8

Укв антенны валерия цыганкова ra3le

Радиолюбительство для RA3LE было и остается главной составляющей той части жизни, которая отводится мужчине в семье для его любимых увлечений или занятий.

А началось оно в 1956 году, с первого сложного приемника. Началось раз и навсегда. Уже в 1958 г.

была построена первая радиостанция на диапазон 38—40 МГц, годом позже получен позывной РАЗЛАГ, а вскоре и первый диплом за 4-е место в республиканских соревнованиях.

После окончания в 1965 году Харьковского «политеха «по специальности «инженер-радиотехник» я, пропустив смену диапазона на 28—30 МГц, не задумываясь, перешел на УКВ. С новым позывным UA3LBO к Всесоюзным соревнованиям 1966 года изготовил хорошую аппаратуру на лампах 6С17КВ, ГС4В/ГС6В и антенны собственной конструкции.

Итог — 3-е место на 144 МГц в личном зачете, а в 1968 году — 2-е место в командном зачете, что позволило получить звание мастера спорта. Далее был перерыв на время службы офицером в Ляховичах.

Семидесятые годы прошлого века — чудесное время конструирования качественной аппаратуры и антенн, начало активной работа через «Тропо» и «метеоры» (MS), первые победы в «Полевых днях» и других соревнованиях по радиосвязи на УКВ. Каждые три года я изготавливал новый трансивер и антенную систему.

К1981 году «наверху» стояли 8×13 элементов на 144 МГц и 16×25 элементов на 432 МГц с МШУ на транзисторе BFT66; «внизу» — усилители мощности на ГИ7Б и ГС31Б соответственно. На 1296 МГц — 4×37 элементов, МШУ и усилитель мощности на ГИ41Б. Все эти конструкции были собственной разработки, но, разумеется, при конструировании учитывался опыт зарубежных радиолюбителей.

Все эти годы моими главными и постоянными «эфирными» спутниками были Георгий, UC2AAB (ныне EU1AB), и Виктор, RA3YCR. На УКВ в то время на «востоке» были активны туляки, а на «юге» — днепропетровцы. Честь им и хвала. Москвичи, как и сейчас, слышны были нечасто.

Совет

К этому времени на моем счету были рекорды дальности УКВ радиосвязи в Европе и СССР, в течение длительного времени — первые места в «табели о рангах» на всех диапазонах в СССР и на 432 МГЦ в европейском ТОР-листе.

Первым в России я начал работать на 432 МГц с отражением сигналов от Луны (ЕМЕ), a QSO через «Аврору» в этом диапазоне стали для меня такими же привычными, как и на 144 МГц.

С 1985 года я начал упрощать антенные системы, уменьшая количество антенн, но улучшая их качество, т.к. постепенно накапливался опыт создания таких систем. Антенных систем за это время сменилось семь.

При расчетах и конструировании антенн придерживаюсь правила — проектировать высокоэффективные антенны, имеющие максимальное усиление при наилучшем соотношении «усиление/полоса» (G/T). Запас по полосе пропускания должен обеспечивать компенсацию влияния метеоусловий в месте проживания.

Мои антенны меня никогда не подводили. Возможно, один из немногих, я работаю на трансиверах собственной конструкции, сделанных своими руками.

В отдельные периоды были и спады активности с моей стороны, вызванные обстоятельствами, некоторым «пресыщением» и малым количеством новых корреспондентов в новых квадратах. К тому же, с 1983 года я перестал работать по «скедам» MS и ЕМЕ — мне стало просто неинтересно.

Многие же, наоборот стали работать исключительно по «скедам». Кому что нравится. Ведь нравится многим радиолюбителям работать со слабой аппаратурой внутри области или даже ЕМЕ (за чужой счет). Полная зависимость работы в эфире от Интернета и телефона — тоже не для меня.

С 2004 года я вновь стал активно работать в российских соревнованиях. Опыт, качественная аппаратура и антенны позволили мне не раз побеждать или занимать призовые места. Очень ценны для меня два Кубка России. Самыми интересными для меня были и остаются связи через «Тропо» и «Аврору». Жаль, что в последние годы «Аврора» в средних широтах стала редкостью.

Обратите внимание

Каждый идет своей дорогой, зависящей от знаний, возможностей и условий. Но все-таки настоящее удовлетворение от занятия нашим любимым делом можно получить только имея хорошую аппаратуру и антенны, к чему нужно постоянно стремиться.

Предлагаем вашему вниманию антенны на диапазоны 144, 432 и 1296 МГц — они просты, имеют высокие параметры и хорошую повторяемость. Однако подробно описывать конструкцию антенн не имеет смысла, т. к.

лишь у одного из десяти радиолюбителей найдутся точно такие же материалы и инструменты для их изготовления.

Достаточно описать требования к изготовлению антенн, а радиолюбитель сам подберет под эти требования все необходимое, иначе начнутся бесконечные вопросы: «А что, если….?».

Основные параметры описываемых антенн приведены в табл.1, а все необходимые физические размеры антенн на диапазоны 144, 432 и 1296 МГц приведены соответственно в табл. 2—4.

Параметры антенн

Программа MM AN А — удобный инструмент для конструктора антенн, но необходима теоретическая подготовка. При расчете моделей их необходимо проверять и корректировать — для достижения наилучшего значения G/T— в других программах, например, в YA354.

Многочисленные эксперименты и измерения на профессиональной аппаратуре позволяют сделать вывод, что при выбранных диаметрах элементов расчетные частоты в MMANA соответствуют следующим фактическим частотам: 144,6 МГц — 144,3 МГц, 435,0 МГц — 432,0 МГц, 1307,0 — 1296,0 МГц.

Антенна на диапазон 144Мгц

Все элементы антенны диапазона 144 МГц изготовлены из трубок диаметром 6 мм. Активный вибратор — петлевой. Его длина составляет 940 мм, ширина — 73 мм, а общий периметр — 2026 мм.

Антенна на диапазон 432Мгц

Антенна на диапазон 1296Мгц

В антеннах диапазонов 432 МГц и 1296 МГц используются простые «разрезные» активные вибраторы соответственно диаметром 6 и 2,5 мм.

Важно

Остальные элементы антенны диапазона 432МГц изготовлены из трубок (прутков) диаметром 5 мм, а элементы антенны на 1296 МГц — 2,5 мм.

Отклонение по величинам диаметров и длин элементов для антенн диапазона 144МГц не должно превышать ±0,5 мм, 432 МГц — ±0,2 мм, 1296 МГц — ±0,1 мм.

В антенне диапазона 1296 МГц применяется рефлектор, два элемента которого разнесены по вертикали вверх и вниз на 29,5 мм относительно плоскости активного вибратора и директоров.

Элементы крепятся к металлической траверсе на расстоянии не менее 0,6 от диаметра траверсы. Для крепления годятся самодельные или покупные сантехнические «клипсы».

Металлические части крепления элементов к ним (хомутики, скобки, «саморезы») не должны быть массивными, т.е. значительно увеличивающими диаметр самих элементов.

На «клипсах» наметьте центр и сделайте канавку для укладки элемента. При применении диэлектрических (деревянных) траверс допустим любой способ крепления элементов (в том числе, сквозь траверсу).

Деревянные траверсы после сборки антенны необходимо покрасить белой краской ПФ115.

Рекомендуемый диаметр (сечение) траверс для антенн диапазона 144 МГц — 25—30 мм, 432 МГц — 18—20*мм, 1296 МГц — 10—15 мм. Лучший материал—Д16Тит.п. При применении деревянных траверс таких размеров должно иметь место крепления элементов.

Совет

В антеннах на 432 МГц и 1296 МГц активные вибраторы должны располагаться точно в плоскости остальных элементов, иначе появится вертикальный угол излучения. В антенне на 144 МГц активный вибратор должен быть симметричен плоскости вибраторов.

Вибраторы желательно изготовить из меди — это позволит припаять к ним коаксиальный кабель по кратчайшему пути, без дополнительных лепестков, винтов, гаек и т.д. Если радиолюбитель умеет паять алюминий, то в антеннах диапазонов 144 и 432 МГц активные вибраторы можно изготовить из алюминия.

Место паек следует покрасить краской ПФ115. Размеры активных вибраторов, указанные в таблицах, — это их размеры в готовом виде!

В антеннах диапазонов 144 и 432 МГц для изготовления директоров можно использовать медь, Д16, АД, алюминий, биметалл, а в антеннах на 1296 МГц — провод ПЭВ или алюминиевый (мягкий!) провод от бытовой электропроводки. Избегайте поперечных царапин элементов.

В антеннах диапазонов 144 МГц и 432 МГц способ крепления активных вибраторов не отличается от крепления директоров. Между половинками активных вибраторов антенн диапазонов 144 МГц и 432 МГц зазор составляет около 10 мм при подключении кабеля диаметром не более 11 мм по наружной изоляции.

Для улучшения жесткости активного вибратора в месте его разреза можно установить прутик из капролона или от удочки. В антенне диапазона 1296 МГц зазор между половинками активного вибратора должен быть не более 6 мм.
В авторском варианте активный вибратор антенны на 1296 МГц крепится так: половинки вставляются с боков в прямоугольник из пенополиэтилена.

Переходная длина центральной жилы кабеля составляет 1 мм, вторая половинка вибратора паяется встык к оплетке кабеля, срезанного под углом 45°.

Рекомендую применять в любых УКВ антеннах переходные кабели. Они позволят точно измерить/подстроить входное сопротивление и являются одновременно симметрирующим устройством типа стакан (чулок).

Обратите внимание

Длина переходного кабеля от конца оплетки у активного вибратора до корпуса запаянного на другом конце кабеля разъема равна 1/2 волны.

Почти от конца оплетки у активного вибратора на внешнюю полиэтиленовую изоляцию кабеля надет экран от такого же кабеля длиной четверть волны с учетом укорочения кабеля, т. е.

длина натянутой дополнительной оплетки для диапазона 144 МГц составляет 344 мм, 432 МГц — 114 мм, 1296 МГц — 38 мм. Конец оплетки у активного вибратора изолирован от всего, а другой ее конец следует соединить (спаять) с основной оплеткой переходного кабеля. Получившуюся конструкцию следует поместить в термоусадочную трубку или тщательно обмотать изолентой.

На одной траверсе можно разместить антенны двух поляризаций, сдвинув элементы каждой антенны на 50—70 мм друг от друга. Антенны коммутируются с помощью реле, установленного прямо на антенне.

Если антенны на диапазоны 144, 432 и 1296 МГц . будут установлены на одной мачте, а высота мачты — не более 6—8 м от проводящей поверхности, то верхней должна быть антенна диапазона 144 МГц, ниже на 1,5 м — антенна на 432 МГц, ниже на 1 м — 1296 МГц.

При проверке и настройке входного сопротивления достаточно установить антенну вертикально на столе на высоте 1—1,5 м от земли.

В заключение рекомендую перед изготовлением антенн изучить другие источники по этой тематике. В них можно найти подходящие советы и рекомендации, которыми можно воспользоваться, если они не противоречат приведенным в настоящей статье сведениям.

Скачать файл описанных антенн, для программы MMANA, можно здесь

Источник: https://www.ruqrz.com/ukv-antenny-valeriya-tsygankova-ra3le/

Двухдиапазонная коллинеарная УКВ антенна (Аналог Diamond X200)

Продолжая рубрику мастерская, появилась возможность дополнить ее самодельной двухдиапазонной коллинеарной УКВ антенной, аналог известной антенны Diamond-X200

Двухдиапазонная коллинеарная УКВ антенна Diamond X200, технические характеристики:

Diamond X200

Электрическая длина: VHF 2×5/8, UHF 4×5/8
Импеданс: 50 Ом
Диапазон частот: 144/430 МГц
Поляризация: Вертикальная
Макс.

мощность: 200 Вт
Усиление: 6.0 dB/8.0 dB
Ветровая нагрузка: 50 м/сек
Длина: 2. 5 м
Вес: 1.

2 кг
Длина противовесов: 0.52 м

Описание сборки антенны, любезно предоставлена группой наших радиолюбителей RA9YUH и R9YAF.

Часть 1. Предисловие

Итак: конструкция элементов в основном взята отсюда http://www.antentop.org/003/files/x200.003.pdf
Конструкция согласующей катушки L4 (по сути хитрый антенный тюнер) измерена на оригинальном даймонде.

Вот только в отличие от схемы уважаемого UA9CR, необходим конденсатор С2 м-у началом и концом катушки L4 без него настроить антенну одновременно в 2м и 70см не получится !

Часть 2. Конструкция

Итак элементы в моем исполнении:

Катушка L1

Катушка L2

Катушка L3

Элементы и катушки L1, L3 сделаны из медного провода диаметром 2,5 мм
Катушка L2 из медного провода диаметром 1,5 мм на стеклопластиковом каркасе.

Каркас сохраняет длинну катушки и прочность конструкции. Катушка мотается на другом каркасе.

На концы катушки L2 припаяны к латунным втулкам.

Во втулках фиксируются винтами элементы и есть некоторая свобода подстройки элементов по длинне.

L4 она же “краеугольный камень” всей конструкции мотается на каркасе диаметром 10 мм 6-6,2 витка.
Катушку нужно мотать свободно (чтобы ее можно было закручивать и раскручивать в процессе настройки).

Важно

Катушка намотана медным проводом диаметром 1,5 мм.
Каркас катушки выполнен из капролона (середина) и из латуни. Капролон запрессован в латунные втулки.

В нижнюю латунную втулку вкручивается антенный разъем.

Центральная жила из разъема проходит сквозь капролоновую часть каркаса и выходит через отверстие.

Катушка L4

Корпусом антенны является китайская стеклопластиковая удочка

Удочка отпилена по размеру а ее секции склеены.

Нужно обратить внимание на то чтобы металлические кольца удочки не попадали на те места где расположены катушки!
Основание антенны выточено из сплава Д16Т.

В него вклеивается удочка, к нему прикручиваются противовесы 4 шт длинной 52 см (в моем случае из латунного прутка), вставляются все “потроха” антенны и втулка с разъемом фиксируется прижимным винтом.

Противовесы расположены под углом 115 градусов к оси антенны.
Само основание вставляется в четверть волновой стакан из нержавеющей трубы и фиксируется винтом.

Стакан крепится к мачте. К сожалению антенну на крыше не зафотал, лень было тащить туда фотик и был сильно ограничен во времени.

Колпачок антенны тоже выточен из “авиационного” сплава Д16Т

Еще немного фотографий

Custom Gallery: изображения не найдены

Часть 3. Настройка

Некоторые радиолюбители пишут что настроить самому двухдиапазонную антенну очень сложно и практически невозможно. Так вот это все полная ерунда! Все возможно если соблюсти 2 условия:

1. Точность и качество изготовления.
Сделать такую антенну из гуано и соломы на коленке не получится! В настройках и так много переменных и если там еще будет разброд и шатание из-за качества изготовления, то шансы получить рабочее изделие стремятся к 0.

2. Не лениться настраивать.

К настройке нужно подойти тщательно, не лениться писать параметры на бумажку, сравнивать, выявлять зависимости.

Те радиолюбители, которые говорят “не мучийся и купи готовое” просто ленивые и не хотят вникать.

Итак поехали!

Для настройки вместо конденсатора С1 впаиваем мелкий переменник такой чтобы поставить его на штатное место и чтобы он входил в корпус со всеми потрохами.

С2 делается из кусочка 2х стороннего текстолита и его емкость может меняться от 1 до 0,2 пФ. Делать его надо так, чтоб можно было подпиливать во время настройки.

Отводы от конденсаторов нужно располагать строго вдоль оси антенны.

Настройку антенны надо производить на открытой площадке чтобы в радиусе 5-10 м не было мешающих предметов.
Антенну расположить вертикально на высоте 1-2м.

В помещении настраивать антенну БЕСПОЛЕЗНО можно даже не терять время.

Проверять настройки только в полностью собранном виде т.к потроха катушки L4 образуют паразитные емкости с основанием антенны!
По этой же причине внутренности не должны болтаться в металлическом основании антенны.

Теперь что куда крутить.

Емкостью С1 сдвигаем всю антенну вверх или вниз по частоте в обоих диапазонах. С1 крутим очень чутко!
Если при разной емкости С1 получается настроить антенну на верхнем и нижнем диапазоне, то надо перепаять отвод от 2го витка в сторону.

Если при настройке в диапазон на 2м на 70 см мы попадаем по частоте ниже нужного диапазона, то сдвигаем отвод ближе к верху катушки L4. Если попадаем выше, то наоборот сдвигаем ближе к низу катушки. Двигаем не на много на 1/6-1/8 витка.

Потом снова крутим С1 и пытаемся попасть в оба диапазона.

Совет

Если на одном из диапазонов настройка никак не получается (высокий КСВ), то меняем емкость С2.
Из-за паразитной емкости с основанием антенны, емкость С2 будет меньше чем 1пФ.
Подбираем опытным путем.

Замеряем КСВ не разных частотах в обоих диапазонах, смотрим где минимум, записываем, сравниваем результат, делаем вывод куда что подвигать, двигаем и снова замер.

Через несколько итераций можно добиться результата не хуже чем у заводских антенн. А если настроить очень тонко, то можно их и сильно превзойти.

Если настроить никак не получается, значит что-то не так в конструкции, например элементы не той длинны или фазосдвигающие катушки м-у элементами сделаны не правильно.

Если при разных настройках L4, C1, C2 получается настроить КСВ на том и другом диапазонах близким к 1, значит с элементами все нормально и крутим дальше настройки.

После настройки “переменник” С1 надо заменить на “постоянник”. Берем керамический конденсатор (например трубочку как на фото) и подпиливаем до нужной емкости. Место подпила потом замазываем лаком. Конденсатор надо на 500в! или около того.

Иначе дунем 100вт и к нему придет пушистый зверек

У меня получилась примерно такая настройка:
На 2м во всем диапазоне КСВ не хуже 1,2. В наиболее “интересном” мне участке (145,2-145,8) КСВ = 1,05-1,07

На 70см 432-435 КСВ 1,05-1,1.

На 70см у меня дмапазон немного сдвинут вверх чтобы захватить LPD.

В общем полученный результат не хуже заявленных характеристик аналогичных фирменных антенн.

Можно еще покрутить диаграмму направленности путем изменения длинн элементов и индуктивности фазосдвигающих катушек.
Но для этого надо радиочастотную “глухую комнату”.

У меня доступа к таковой нет, по этому сделал максимально близко к фирме и не трогаю
Если КСВ настраивается, значит сильно не накосячил

В общем желаю всем успехов в изготовлении!

Обратите внимание

Обсуждение и основной материал расположен на форуме http://forum. 22dx.ru/viewtopic.php?f=16&t=87

Двухдиапазонная коллинеарная УКВ антенна (Аналог Diamond X200)

Продолжая рубрику мастерская, появилась возможность дополнить ее самодельной двухдиапазонной коллинеарной УКВ антенной, аналог известной антенны Diamond-X200 Двухдиапазонная коллинеарная УКВ антенна Diamond X200, технические характеристики:   Электрическая длина: VHF 2×5/8, UHF 4×5/8 Импеданс: 50 Ом Диапазон частот: 144/430 МГц Поляризация: Вертикальная Макс.мощность: 200 Вт Усиление: 6.0 dB/8.0 dB Ветровая нагрузка: 50 м/сек Длина: 2.5 м Вес: 1.2 кг Длина противовесов: 0.52 м       Описание сборки антенны, любезно предоставлена группой наших радиолюбителей RA9YUH и R9YAF. Часть 1. Предисловие Итак: конструкция элементов в основном взята отсюда http://www.antentop.org/003/files/x200.003.pdf Конструкция согласующей катушки L4 (по сути хитрый антенный тюнер)…

Источник: http://22dx.ru/dvuhdiapazonnaya-ukv-antenna-analog-diamond-x200/

Укв диапазон антенна – самоделки – своими руками

Укв диапазон

В СССР под УКВ понимался диапазон достаточно большого размаха. Вы слышали, конечно, что сегодня у нас имеется радио УКВ и FM, но это деление очень условно. Мы просто позаимствовали у Европы диапазон вещания в районе 100 МГц (87,5 – 108 МГц) и вот его назвали FM, а под УКВ стали понимать все, что лежит ниже 87,5 МГц.

Реальное значение этого термина становится понятно, если обратить внимание на ГОСТ 24375, который гласит, что к УКВ следует относить диапазон, начиная МВ включительно и заканчивая децимиллиметровыми волнами, которые прилегают к СВЧ. А это ни много ни мало, как разброс от 30 до 3000 МГц.

Сюда входит всё современное радиовещание на FM, а также любые телевизионные каналы, спутниковые и часть Wi-Fi. Вот такой неслабый диапазон.

Мы говорили, что волны в нем распространяются линейно, а значит, идеальны для передачи на дальние расстояния при условии прямой видимости. Спутник видно отовсюду, и проблем не возникает, если не считать домов и деревьев. На крыше в любом случае что-нибудь будет.

Совсем иначе дело обстоит с УКВ на поверхности планеты. Земля-то круглая, поэтому вышка может находиться за горизонтом, и приема не будет. Вот поэтому и приходится нам подымать самодельные ТВ антенны повыше. Иначе ловить они не будут. Если вокруг нет гор и долов, то формула приема выглядит следующим образом: (См.

также: Антенна для телевизора своими руками)

Где: H – высота над землей передающей антенны, h – высота над землей приемной антенны. Очевидно, что первый параметр мы не всегда можем узнать точно, поэтому, посетив свой домик в деревне, будем вынуждены на ощупь искать нужную высоту подвеса.

А в общем действует принцип, чем выше, тем лучше. Однако здесь на горизонте появляется второй момент. Он называется кабелем снижения. Этот тот коаксиал на 75 Ом, который донесет сигнал от самодельной антенны до телевизора. Чем длиннее кабель снижения, тем больше в нем потерь.

В результате сигнал может и вообще затухнуть.

Важно

Самодельные антенны для ТВ обычно не дают большого коэффициента усиления при широкополосном приеме, но если настроить их параметры на одну выбранную частоту, например, первый мультиплекс (в Москве это 559,25 МГц), то можно добиться замечательных результатов. Однако с кабелем тоже нужно что-то делать.

Если сигнал не ловится хорошей самодельной телевизионной антенной, то понадобится усилитель. Он подключается прямо там, на мачте, поэтому должен быть рассчитан на уличные условия работы. Можно купить в магазине прибор, а можно собрать самостоятельно. Часто можно раздобыть микросхемы, которые уже являются готовыми усилителями.

К такому остается лишь подсоединить самодельную телевизионную антенну.

Самодельный усилитель для телевизионной антенны

Если уж соберемся делать такую штуковину сами, то логично ее настроить на нашу резонансную частоту. Например, 559,25 МГц. В этом случае положительный эффект даст даже обычный малошумящий каскад на транзисторе. Примерный рисунок каскада представлен ниже.

Это каскодная схема, и хотя авторы не потрудились сообщить, на какую длину волны, она рассчитана, мы установили, что граничная частота биполярного транзистора 2N5179 составляет минимум 900 МГц.

То есть полоса вещания телевидения вполне укладывается в этот промежуток.

По нашему разумению последний каскад должен выполнять согласующие функции. Он очень похож на эмиттерный повторитель, на который как раз и возлагаются такие обязанности. Преимущества в том, что у каскодной схемы хороший коэффициент усиления, до которого расти и расти прочим. В то же время схема не отличается сложностью.

За нас на рисунке уже выбрали рабочие точки, осталось настроить резонансный контур так, чтобы он попал на частоту 559,25 МГц. Самодельные антенны для ТВ, оснащенные таким устройством, должны принимать гораздо лучше. Обратите внимание, что питающих напряжений два.

На +10 В можно найти на барахолке старенький адаптер, а вот получить из него +20 В придется уже самостоятельно (и без нас).

Вход сигнала идет через развязывающий конденсатор емкостью 0,01 мкФ, который убережет аппаратуру от действия тока высоты (как известно, любая точка, поднятая над землей, обладает электрическим потенциалом). В общем это гальваническая развязка (по току), которая общепринята в радиосхемах.

Резисторы 39 и 100 кОм задают рабочую точку полевого транзистора, конденсаторы на 0,1 мкФ является фильтрами по цепи питания. Резистор на входе в 100 кОм определяет входное сопротивление схемы, которое должно быть по возможности больше, а 1 кОм – выходное.

Совет

Центральным элементом является колебательный контур из емкости и индуктивности, который должен быть настроен на резонансную частоту.

Давайте подумаем, как это сделать. Усиление у нас определяется добротностью параллельного резонансного контура. Резонансная частота его находится по формуле:

Где: П = 3,14, число Пи, L – индуктивность катушки, С — емкость конденсатора.

Если взять емкость из стандартного ряда 10 пФ, то величина индуктивности получится порядка 8 нГн. Такую катушку придется мотать самостоятельно, а в контур включить подстроечный конденсатор. Это будет что-нибудь наподобие тайваньского CTC 038-30RA с пределами от 4 до 30 пФ.

По уровню сигнала или качеству картинки необходимо добиться наилучшего приема. Мы сами не конструировали схему, поэтому не может гарантировать, что здесь выбраны именно малошумящие транзисторы. В частности, автор утверждает, что подача сигнала на один из затворов полевого транзистора устраняет эффект Миллера.

А сама схема выглядит подходящей для наших целей. (См. также: Антенна для телевизора с усилителем)

В итоге мы бы рекомендовали сначала попробовать прием без усилителя, при необходимости уже начинать что-то конструировать. В конце концов самодельная телевизионная антенна может работать и без усилителя. Чтобы намотать катушку правильно, мы рекомендуем посетить сайт coli32.narod.

ru. Там имеется также онлайн калькулятор индуктивностей. Можете выбрать модель на любой вкус и цвет. Учтите, что для этого понадобится проволока диаметром порядка 0,2 мм, а также штангенциркуль, чтобы измерить некоторые размеры с большой точностью. Лучше взять медную проволоку.

На этом с усилителями мы считаем вопрос закрытым. В итоге заметим, что перед сборкой нужно убедиться, что типы транзисторов малошумящие, иначе труд пропадет даром. Как это узнать? Проще всего спросить на форуме, где радиолюбители ответят.

Обратите внимание

Что делать, если транзисторы вовсе не малошумящие? Необходимо достать их характеристики, посчитать рабочие точки согласно резистивным делителям на рисунке, затем подобрать малошумящие аналоги, на которых точки выбрать аналогичным образом.

Мы не рассматриваем случай переусиления, но для примерного расчета замерьте напряжение на выходе самодельной телевизионной антенны (если имеется профессиональный вольтметр).

Это будет действующее значение, поделите его на 0,7 для получения размаха и по входной характеристике смотрите, чтобы не было режима отсечки сигнала.

Вот как это делается. У любого транзистора имеется входная характеристика, где приведена зависимость тока от напряжения. Мы задаем по горизонтали вольтаж и снимаем размах выходного тока. Почти весь он передается на выход.

Поэтому мы берем выходную характеристику и смотрим, чтобы весь размах тока пришелся на линейный участок. Симметрирование рабочего участка входной характеристики осуществляется правильным подбором резисторов 39 и 100 кОм.

Что касается биполярного транзистора, то его входная характеристика уже подтянута к середине путем выбора питающих напряжений. С ним проблем не должно возникнуть.

Согласование самодельной телевизионной антенны

Самодельная антенна для цифрового телевидения может иметь невесть какое волновое сопротивление. Обычно конструкции из литературы рассчитываются на 75 Ом, но не всегда это можно сделать. Скажем больше, 75 Ом – это типичное сопротивление полуволнового вибратора. Если собрано нечто другое, то оно не будет иметь такие характеристики.

Самодельная комнатная антенна для телевизора не нуждается в согласовании, потому что потери не очень велики на коротком отрезке кабеля. Никогда не оставляйте лишнюю бухту, делайте фидер минимальной длины.

Из сказанного должно быть понятно, что самодельная антенна для цифрового ТВ должна быть настроена на середину мультиплекса, а усилитель – иметь достаточную полосу пропускания, чтобы пропустить канал.

Важно

Многие задают вопрос, как сделать тарелку для спутникового телевидения. Мы считаем, что в домашних условиях никак. Нужно с большой точностью воспроизвести очертания параболоида, и с этим рядовой радиолюбитель не справится. Другое дело – поляризацию поменять или облучатели расположить нужным образом.

Но это уже будет не самодельная спутниковая антенна для телевизора. Данные действия относятся к пусконаладочным работам.

Если будет желание, отпишитесь в комментариях по сборке усилителя, схема простейшая, стоимость тоже не высока, но нам не с руки этим заниматься, потому что нет времени просто! До встречи в следующих обзорах.

Источник http://vashtehnik.ru/radioapparatura/samodelnaya-antenna-dlya-televizora.html

Источник: http://samodelki.ucoz.net/news/ukv_diapazon_antenna/2014-09-29-12

Как сделать антенну для радио FM своими руками дома ?

Несмотря на широкое распространение телевидения и интернета, прослушивание радиостанций не теряет популярности. Но часто качество приема радиостанций оставляет желать лучшего. Для того чтобы это исправить, необходимо разобраться, что влияет на качество приема, и как улучшить ситуацию?

Антенна для приема радио своими руками

Немного теории

Для нормальной работы любого радиоприемного устройства: телевизора, сотового телефона, радиоприемника, необходимо обеспечить на его входе минимальный уровень сигнала, превышающий определенный порог.

Этот порог называется чувствительностью. Если уровень сигнала выше порога чувствительности, то устройство работает нормально, в ином случае прием пропадает полностью или резко ухудшается его качество.

Такие условия могут возникать не только из-за удаленности от радиостанции, но и в условиях города. Чаще всего они бывают в радиоприемниках на диапазонах УКВ и FM, это связано с особенностями распространения этого сигнала.

Частота этих сигналов 66-108 мГц. Радиоволны этого диапазона распространяются в пределах прямой видимости и очень плохо огибают возвышенности рельефа местности, а в городе – высокие здания.

Расстояние прямой видимости можно вычислить по следующей формуле, км:

r = 3,57 (√h2 + √h3), где

r – расстояние прямой видимости;

h2 – высота передающей антенны;

h3 – высота приемной антенны.

Типы антенн

Назначение приемных антенн состоит в том, чтобы принять сигнал, усилить его и передать на вход приемника. В зависимости от диапазона антенны имеют различную конструкцию и габариты.

Типов антенн существует несколько десятков, некоторые из них представляют собой сложнейшие инженерные сооружения, весом сотни тонн и размерами тысячи квадратных метров.

В простейшем случае приемной антенной может быть проводник, подвешенный на изоляторах над землей. Электромагнитные волны, пересекая его, наводят в нем, согласно законам физики, переменное напряжение высокой частоты и по фидеру передают его на вход радиоприемного устройства, где принятый сигнал усиливается, из него выделяется низкочастотная составляющая, и человеческое ухо слышит звук.

Антенны можно разделить на два типа: направленные и ненаправленные. Есть классификация по назначению: стационарные и мобильные. Несмотря на разницу в типах и видах, существуют общие законы, по которым они работают.

Антенны своими руками

Проволочная

Улучшить радиоприем можно, соорудив простую антенну своими руками. В зависимости от того, для какого диапазона она предназначена, ее размеры необходимо будет корректировать.

Самые малоразмерные антенны получаются для FM диапазона, так как частота радиостанций этого диапазона лежит в пределах 88-108 мГц, значит, длина волны L – от 3,4 до 2,8 метра.

Длину волны любой радиостанции можно найти по формуле:

L = 300000/f, где

L – длина волны в м.

f – частота радиосигнала в Гц.

Конструкция проволочной антенны

Проволочная антенна – самая простая конструкция для FM диапазона, ее можно использовать в домах из любого материала, кроме армированного железобетона. Также ее можно разместить на улице, натянув между двумя мачтами или строениями. Высота подвеса играет большую роль: с увеличением высоты эффективность возрастает. Также играет роль ориентация антенны – ее направленность в горизонтальной плоскости имеет вид восьмерки.

Так как большинство радиостанций FM диапазона используют вертикальную поляризацию, то эту антенну можно подвесить вертикально, особенно полезным это может быть на границе уверенного приема, где сигнал очень слабый. Эта антенна использоваться на любом диапазоне СВ, КВ или УКВ, необходимо только пересчитать размеры.

Штыревая

Самый простой вид штыревой антенны – это вертикальный проводник, закрепленный на изоляторе и одним концом соединенный с приемником. Длина штыря должна быть подобрана в соответствии с диапазоном принимаемых волн. Дело в том, что согласно многочисленным опытам и расчетам, длина такой антенны должна быть равной четверти длины волны, при этом к.п.д. антенны максимальный в любом другом случае уменьшается.

Штырь хорошо принимает сигнал как горизонтальной, так и вертикальной поляризации, кроме того этот вид легко реализуется как в станционарном варианте, так и в мобильном, например, в качестве автомобильной антенны.

Конструкция штыревой зонтичной антенны

Для улучшения приема в этой конструкции добавлены 4 вибратора, улучшающие прием сигнала и расширяющие полосу приема. Эта антенна ненаправленного приема, т. е. она одинаково хорошо принимает сигнал с любого направления. Высота подъема, также как и в предыдущем случае, значительно влияет на дальность приема. Такую конструкцию целесообразно использовать на даче или в сельской местности, где меньше индустриальных помех.

Конструкции для города

В условиях города лучшим вариантом для приема будет применение телевизионной антенны типа волновой канал. Ее преимущества в том, что она является остронаправленной. Это свойство в условиях города очень важно, так как позволяет выбрать направление с наименьшим уровнем помех.

Самодельная антенна волновой канал состоит из стрелы с закрепленными на ней элементами: 2 пассивных директора, петлевой вибратор и рефлектор. Размеры зависят от диапазона приема. Эта конструкция обеспечивает высококачественный прием на удаленности до 50 и более км, что для диапазона FM очень приличный результат.

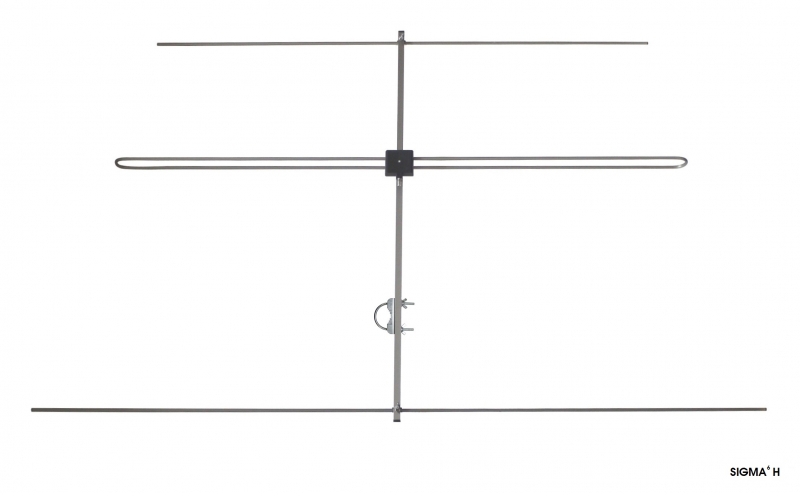

Антенна волновой канал для диапазона FM

Эта антенна имеет выходное сопротивление 75 Ом, поэтому кабель вполне допустимо подключить напрямую к согласующей коробке. Можно также использовать телевизионные антенны метрового диапазона с 3-5 каналами, которые сейчас зачастую остались без дела, так как телевизионное вещание «переместилось» с этих каналов на дециметровый диапазон, на спутник или в интернет.

Делаем сами. Видео

Как сделать FM антенну для радио из старой ТВ антенны, можно узнать из видео ниже.

Вариантов самодельных антенн очень много: от самых простых до профессиональных. Следует только учитывать особенности распространения радиоволн в УКВ и FM диапазонах.

При этом нужно запомнить:

1. Уверенный прием возможен только в пределах прямой видимости.
2. В ночное и вечернее время дальний прием практически отсутствует.
3. Осадки ослабляют или вовсе прерывают прием сигнала.

Но если прием есть, все эти недостатки компенсируются высоким качеством сигнала.

ФМ антенна для музыкального центра делается своими руками абсолютно аналогично антенне для ФМ радио, т.к. у этих радиоприёмников абсолютно аналогичная схема приёма сигнала.

Оцените статью:

Простые антенны диапазона 144МГц

Григоров Игорь Николаевич, а/я 68, 308015, Белгород РОССИЯ Включите javascript, чтобы увидеть email Email rk3zk (at) antennex.com

  Еще небольшое время назад для работы на диапазоне 144-145 МГц использовалась в основном самодельная аппаратура. Среди радиолюбителей были популярны УКВ — трансвертеры, многие из которых своими размерами были сравнимы с самим используемым с ним трансивером. Радиолюбители переделывали списанные промышленные УКВ-радиостанции типа «Пальма» на любительский УКВ диапазон 145 МГц, получая радиостанцию, работающую на нескольких каналах. Потом радиолюбителям стали доступны «Виолы», а позже и «Маяки», работающие на сорока каналах. Эти радиостанции тогда выглядели просто фантастически по своим возможностям!

В настоящее время можно сравнительно недорого приобрести многоканальные переносные УКВ трансиверы всемирно известных фирм – «YAESU», «KENWOOD», «ALINCO», которые по своим параметрам и удобству работы значительно превосходят как самодельную аппаратуру диапазона 145 МГц, так и переделанную промышленную – «Пальмы», «Маяки», «Виолы».

Но для работы через репитер из дома, офиса, во время движения при работе из автомобиля, необходима антенна более эффектная, чем используемая совместно с переносной радиостанцией «резинка». При использовании стационарной «фирменной» УКВ станции часто бывает целесообразно использовать с ней самодельную УКВ- антенну, так как приличная «фирменная» наружная антенна диапазона 145 Мгц стоит недешево.

Изготовлению простых самодельных антенн, пригодных к использованию со стационарными и переносными УКВ — радиостанциями и посвящен этот материал.

Особенности антенн диапазона 145 МГц

Ввиду того, что для изготовления антенн диапазона 145 Мгц обычно используют толстый провод – диаметром от 1 до 10 мм (иногда применяют и более толстые вибраторы, особенно в коммерческих антеннах), то антенны диапазона 145 Мгц широкополосны. Это часто позволяет при выполнении антенны точно по указанным размерам обойтись без ее дополнительной настройки на диапазон 145 МГц.

Для настройки антенн диапазона 145 Мгц необходимо иметь КСВ — метр. Это может быть как самодельный прибор, так и промышленного изготовления. На диапазоне 145 МГц радиолюбители практически не используют мостовые измерители сопротивления антенн, из-за кажущейся сложности их корректного изготовления. Хотя при аккуратном изготовлении мостового измерителя и, следовательно, корректной его работы на этом диапазоне, можно точно определить входное сопротивление УКВ антенн. Но даже используя только КСВ — метр проходного типа, вполне возможно настраивать самодельные УКВ-антенны. Мощности 0,5 Вт, которую обеспечивают импортные переносные радиостанции в режиме «LOW» и отечественные носимые радиостанции УКВ диапазона типа «Днепр», «Виола», «ВЭБР», вполне достаточно для работы многих типов КСВ метров. Режим «LOW» позволяет производить настройку антенн не опасаясь выхода из строя выходного каскада радиостанции при любом входном сопротивлении антенны.

Перед началом настройки УКВ антенны желательно убедиться в правильности показаний КСВ -метра. Неплохо иметь два КСВ -метра, рассчитанных для работы в трактах передачи 50 и 75 Ом. При настройке УКВ антенн желательно иметь контрольную антенну, в качестве которой может быть или «резинка» от переносной радиостанции или самодельный четвертьволновый штырь. При настройке антенны измеряют уровень напряженности поля создаваемый настраиваемой антенной относительно контрольной. Это дает возможность судить о сравнительной эффективности работы настраиваемой антенны. Конечно, если при измерениях использовать стандартный калиброванный измеритель напряженности поля, то можно получить точную оценку эффективности работы антенны. При использовании калиброванного измерителя поля несложно снять и диаграмму направленности антенны. Но даже используя при измерениях самодельные измерители напряженности поля и получив только качественную картину распределения напряженности электромагнитного поля, можно вполне сделать заключение об эффективности работы настраиваемой антенны и приближенно оценить ее диаграмму направленности. Рассмотрим практические конструкции УКВ-антенн.

Простые антенны

Наиболее простую наружную УКВ антенну (рис. 1) можно выполнить с использованием антенны, работающей совместно с переносной радиостанцией. На раме окна с наружной (рис. 2) или с внутренней стороны на удлиняющем деревянном бруске крепится металлический уголок, в центре которого установлено гнездо для подключения этой антенны. Необходимо стремиться к тому, чтобы коаксиальный кабель идущий до антенны был минимально необходимой длины. По краям уголка крепятся 4 противовеса длиной по 50 см. Необходимо обеспечить хороший электрический контакт противовесов, антенного разъема с металлическим уголком. Укороченная витая антенна радиостанции имеет входное сопротивление в пределах 30-40 Ом, так что для ее питания можно использовать коаксиальный кабель волновым сопротивлением 50 Ом. С помощью угла наклона противовесов можно в некоторых пределах менять входное сопротивление антенны, и, следовательно, провести согласование антенны с коаксиальным кабелем. Вместо фирменной «резинки» временно можно использовать антенну из медного провода диаметром 1-2 мм длиной 48 см, который вставляется в антенное гнездо своим остро заточенным концом.

Рисунок 1. Простая наружная УКВ антенна Рисунок 2. Конструкция простой наружной УКВ антенны

Надежно работает УКВ антенна, выполненная из коаксиального кабеля со снятой внешней оплеткой. Кабель заделывается в ВЧ -разъем аналогичный разъему «фирменной» антенны (рис. 3). Длина коаксиального кабеля, используемого для изготовления антенны, равна 48 см. Такую антенну можно использовать совместно с переносной радиостанцией взамен поломанной или утерянной штатной антенны.

Рисунок 3. Простая самодельная УКВ антенна

Для быстрого изготовления выносной УКВ антенны можно использовать соединительный коаксиальный кабель длиной 2-3 метра, который оконечен разъемами, соответствующим антенному гнезду радиостанции и антенны. Антенну к такому куску кабеля можно подключить с помощью высокочастотного тройника (рис. 4). В этом случае с одного конца тройника подключается антенна- «резинка», а с другого конца тройника накручиваются противовесы длиной по 50 см или через разъем подключается другой тип радиотехнической «земли» для УКВ антенны.

Рисунок 4. Простая выносная УКВ антенна Самодельные антенны переносной радиостанции

При утере или поломке штатной антенны переносной радиостанции можно выполнить самодельную витую УКВ антенну. Для этого используют основу – полиэтиленовую изоляцию коаксиального кабеля, диаметром 7-12 мм и длиной 10-15 см, на который намотано первоначально 50 см медного провода диаметром 1-1,5 мм. Для настройки витой антенны очень удобно использовать измеритель частотных характеристик, но можно использовать и обыкновенный КСВ — метр. Первоначально определяют резонансную частоту собранной антенны, затем, откусывая часть витков, сдвигая, раздвигая витки антенны, настраивают витую антенну в резонанс на 145 МГц.

Процедура эта не очень сложная, и, настроив 2-3 витые антенны, радиолюбитель может производить настройку новых витых антенн буквально за 5-10 минут, конечно, при наличии вышеуказанных приборов. После настройки антенны необходимо зафиксировать витки или с помощью изоленты, или с помощью кембрика, размоченного в ацетоне, либо с помощью термоусаживающей трубки. После закрепления витков необходимо еще раз проконтролировать частоту антенны и, если это необходимо, подстроить ее с помощью верхних витков.

Следует обратить внимание, на то, что в «фирменных» укороченных витых антеннах используют термоусаживающие трубки для фиксации проводника антенны.

Полуволновая полевая антенна

Для эффективной работы антенн длиной четверть волны необходимо использовать несколько четвертьволновых противовесов. Это усложняет конструкцию для полевой четвертьволновой антенны, которая должна быть вынесена в пространстве относительно УКВ трансивера. В этом случае можно использовать УКВ антенну электрической длиной L/2, которая не требует для своей работы противовесов, и обеспечивает прижатую к земле диаграмму направленности и простоту установки. Для антенны электрической длиной L/2 стоит проблема согласования ее высокого входного сопротивления с низким волновым сопротивлением коаксиального кабеля. Антенна длиной L/2 и диаметром 1 мм будет иметь входное сопротивление на диапазоне 145 МГц около 1000 Ом. Согласование с помощью четвертьволнового резонатора, оптимальное в этом случае, не всегда удобно практически, так как требует подбора точек подключения коаксиального кабеля к резонатору для своей эффективной работы и точной настройки штыря антенны в резонанс. Также относительно велики и размеры резонатора для диапазона 145 МГц. Дестабилизирующие факторы на антенну при ее согласовании при помощи резонатора будут проявляться особенно сильно.

Однако при небольших мощностях, подводимых к антенне, вполне удовлетворительное согласование можно достигнуть при помощи П — контура, аналогично как это описано в литературе [1]. Схема полуволновой антенны и ее согласующего устройства показана на рис. 5. Длина штыря антенны выбирается немного короче или длиннее длины L/2. Это необходимо для того, что уже при небольшом отличии электрической длины антенны от L/2 активное сопротивление импеданса антенны заметно понижается, а реактивная его часть на начальном этапе возрастает незначительно. Вследствие этого возможно согласование с помощью П — контура такой укороченной антенны с большей эффективностью, чем согласование антенны длиной ровно L/2. Предпочтительно использовать антенну длиной немного большей чем L/2.

Рисунок 5. Согласование УКВ антенны с помощью П – контура

В согласующем устройстве были использованы воздушные подстроечные конденсаторы типа КПВМ-1. Катушка L1 содержит 5 витков посеребренного провода диаметром 1 мм, намотанного на оправке диаметром 6 мм и шагом 2 мм.

Настройка антенны не сложна. Включив в тракт кабеля антенны КСВ — метр и одновременно измеряя уровень напряженности поля, создаваемого антенной, с помощью изменения емкости переменных конденсаторов С1 и С2, сжатия-растяжения витков катушки L1 добиваются минимальных показаний КСВ -метра и соответственно максимальных показаний измерителя напряженности поля. Если эти два максимума не будут совпадать, необходимо немного изменить длину антенны, и снова повторить ее настройку.

Согласующее устройство было размещено в корпусе, спаянном из фольгированного стеклотекстолита размерами 50*30*20 мм. При работе из стационарного рабочего места радиолюбителя антенна может быть размещена в проеме окна. При работе в полевых условиях антенна может быть подвешена за верхний конец на дерево с помощью лески, как это показано на рис. 6. Для питания антенны можно использовать 50-oмный коаксиальный кабель. Использование 75-oмного коаксиального кабеля несколько увеличит КПД согласующего устройства антенны, но в то же время потребует настройки выходного каскада радиостанции для работы на нагрузку 75 Ом.

Рисунок 6. Установка антенна для работы в полевых условиях Оконные антенны на основе фольги

На основе клеящейся фольги, используемой в системах охранной сигнализации можно построить очень простые конструкции оконных УКВ антенн. Такую фольгу можно приобрести уже с клеевой основой. Тогда освободив одну сторону фольги от защитного слоя, ее достаточно просто прижать к стеклу и фольга моментально надежно приклеивается. Фольгу без клеевой основы можно приклеить к стеклу при помощи лака или клея типа «Момент». Но для этого необходимо иметь некоторый навык. Фольгу можно даже закрепить на окне при помощи липкой ленты.

При соответствующей тренировке вполне возможно осуществить качественное паяное соединение центральной жилы и оплетки коаксиального кабеля с алюминиевой фольгой. Исходя из личного опыта, каждый тип такой фольги требует для пайки своего флюса. Некоторые типы фольги хорошо паяются даже с использованием только канифоли, некоторые удается паять с помощью паяльного жира, другие типы фольги требуют использования активных флюсов. Флюс необходимо испытывать на конкретном типе фольги, используемом для изготовления антенны, заблаговременно до ее установки.

Хорошие результаты дает использование подложки из фольгированного стеклотекстолита для пайки и крепления фольги, как это показано на рис. 7. Кусочек фольгированного стеклотекстолита с помощью клея «Момент» приклеивается к стеклу, к краям фольги припаивается фольга антенны, жилы коаксиального кабеля припаиваются к медной фольге стеклотекстолита на небольшом удалении от фольги. После пайки соединение необходимо защитить при помощи влагостойкого лака или клея. В противном случае возможна коррозия этого соединения.

Рисунок 7. Подключение фольги антенны к коаксиальному кабелю

Разберем практические конструкции оконных антенн построенных на основе фольги.

Вертикальная оконная дипольная антенна

Схема вертикальной дипольной оконной УКВ антенны на основе фольги показана на рис. 8.

Рисунок 8. Оконная вертикальная дипольная УКВ антенна

Четвертьволновый штырь и противовес расположены под углом 135 градусов для того, чтобы входное сопротивление антенной системы приближалось к 50 Ом. Это дает возможность использовать для питания антенны коаксиальный кабель волновым сопротивлением 50 Ом и использовать антенну совместно с переносными радиостанциями, выходной каскад которых имеет такое входное сопротивление. Коаксиальный кабель должен идти перпендикулярно антенне по стеклу так долго, как это возможно.

Рамочная оконная антенна на основе фольги

Эффективнее дипольной вертикальной антенны будет работать рамочная оконная УКВ антенна, показанная на рис. 9. При питании антенны с бокового угла максимум излучаемой поляризации расположен в вертикальной плоскости, при питании антенны в нижнем угле максимум излучаемой поляризации находится в горизонтальной плоскости. Но при любом положении точек питания антенна излучает радиоволну, с комбинированной поляризацией, как с вертикальной, так и с горизонтальной. Это обстоятельство весьма благоприятно для связи с переносными и передвижными радиостанциями, положение антенн которых во время движения будет меняться.

Рисунок 9. Рамочная оконная УКВ антенна

Входное сопротивление оконной рамочной антенны составляет 110 Ом. Для согласования этого сопротивления с коаксиальным кабелем волновым сопротивлением 50 Ом используется четвертьволновая секция из коаксиального кабеля волновым сопротивлением 75 Ом. Кабель должен идти перпендикулярно оси антенны так долго, как это возможно. Рамочная антенна имеет усиление примерно на 2 дБ выше относительно дипольной оконной антенной.

При выполнении оконных антенн из фольги шириной 6-20 мм, они не требуют настройки и работают в диапазоне частот значительно более широком, чем любительский диапазон 145 МГц. Если полученная резонансная частота антенн оказалась ниже требуемой, то диполь можно настроить, отрезая симметрично фольгу с его концов. Рамочную антенну можно настроить, используя перемычку из той же фольги, что была использована для изготовления антенны. Фольга замыкает полотно антенны в углу, напротив точек питания. После настройки, контакт перемычки с антенной может быть обеспечен или при помощи пайки или при помощи клейкой липкой ленты. Такая липкая лента должна достаточно сильно прижать перемычку к полотну антенны для того чтобы обеспечить надежный электрический контакт с ней.

К антеннам, выполненным из фольги, можно подводить значительные уровни мощности – до 100 и более ватт.

Наружная вертикальная антенна

При размещении антенны снаружи помещения всегда встает вопрос о защите раскрыва коаксиального кабеля от атмосферных воздействий, об использовании качественного антенного опорного изолятора, влагостойкого провода для антенн и т. д. Эти проблемы можно решить, выполнив защищенную наружную УКВ антенну. Конструкция такой антенны показана на рис. 10.

Рисунок 10. Защищенная наружная УКВ антенна

В центре пластиковой водопроводной трубы длиной 1 метр проделывается отверстие, в которое может туго войти коаксиальный кабель. Затем кабель туда продевается, высовывается из трубы, оголяется на расстоянии 48 см, экран кабеля скручивается и опаивается на длине 48 см. Кабель с антенной заводится обратно в трубу. Сверху и снизу на трубу одеваются стандартные заглушки. Влагоизолировать отверстие, куда входит коаксиальный кабель не представляет особого труда. Это можно сделать с помощью автомобильного силиконового герметика или быстро твердеющей автомобильной эпоксидки. В результате получаем красивую, влагоизолированную защищенную антенну, которая многие годы может работать под действием атмосферных воздействий.

Для фиксации вибратора и противовеса антенны внутри можно использовать 1-2 картонные или пластиковые шайбы, плотно надетые на вибраторы антенны. Трубу с антенной можно установить на оконную раму, на неметаллическую мачту, или разместить в другом удобном месте.

Простая коаксиальная коллинеарная антенна

Простая коллинеарная коаксиальная УКВ антенна может быть выполнена из коаксиального кабеля. Для защиты этой антенны от атмосферных воздействий может быть использован отрезок водопроводной трубы, как это было описано в предыдущем параграфе. Конструкция коллинеарная коаксиальная УКВ антенны показана на рис. 11.

Рисунок 11. Простая коллинеарная УКВ антенна

Антенна обеспечивает теоретическое усиление не менее чем на 3 дБ большее по сравнению с четвертьволновым вертикалом. Она не нуждается в противовесах для своей работы ( хотя их наличие улучшает работу антенны ) и обеспечивает прижатую диаграмму направленности к горизонту. Описание такой антенны неоднократно появлялось на страницах отечественной и зарубежной радиолюбительской литературы, но наиболее удачное описание было представлено в литературе [2].

Размеры антенны на рис. 11 указаны в сантиметрах для коаксиального кабеля с коэффициентом укорочения равным 0,66. Такой коэффициент укорочения имеют большинство коаксиальных кабелей с полиэтиленовой изоляцией. Размеры согласующей петли показаны на рис. 12. Без использования этой петли КСВ антенной системы может превышать 1,7. Если антенна оказалась настроенной ниже диапазона 145 МГц необходимо немного укоротить верхнюю секцию, если выше, то удлинить ее. Конечно, оптимальная настройка возможная пропорциональным укорочением-удлинением всех частей антенны, но это сложно проделать в радиолюбительских условиях.

Рисунок 12. Размеры согласующей петли

Несмотря на большие размеры пластиковой трубы, необходимой для защиты этой антенны от атмосферных воздействий, использование коллинеарной антенны такой конструкции вполне целесообразно. Антенна может быть вынесена в сторону от здания с помощью деревянных реек, как это показано на рис. 13. Антенна может выдержать значительные подводимые к ней мощности до 100 и более ватт и может быть использована совместно как со стационарными так и с переносными УКВ -радиостанциями. Использование такой антенной совместно с маломощными носимыми радиостанциями даст наибольший эффект.

Рисунок 13. Установка коллинеарной антенны

Простая коллинеарная антенна

Эта антенна была собрана мной подобно конструкции автомобильной выносной антенны используемой в сотовом радиотелефоне. Для переделки ее на любительский диапазон 145 МГц мной были изменены пропорционально все размеры «телефонной» антенны. В результате этого получилась антенна, схема которой показана на рис. 14. Антенна обеспечивает прижатую к горизонту диаграмму направленности и теоретическое усиление не менее 2 дБ над простым четвертьволновым штырем. Для питания антенны использовался коаксиальный кабель волновым сопротивлением 50 Ом.

Рисунок 14. Простая коллинеарная антенна

Практическая конструкция антенны показана на рис. 15. Антенна была выполнена из целого отрезка медного провода диаметром 1мм. Катушка L1 содержала 1 метр этого провода, намотанного на оправке диаметром 18 мм, расстояние между витками было равно 3 мм. При выполнении конструкции точно по размерам антенна практически не требует наладки. Возможно, понадобится небольшая подстройка антенны сжатием-растяжением витков катушки для достижения минимального КСВ. Антенна была размещена в пластиковый водопроводной трубе. Внутри трубы антенный провод был зафиксирован с помощью кусочков пенопласта. На нижнем конце трубы были установлены четыре четвертьволновых противовеса. На них была нарезана резьба, и они с помощью гаек были закреплены на пластиковой трубе. Противовесы могут быть диаметром 2-4 мм в зависимости от возможности нарезать на них резьбу. Для их изготовления можно применить медный, латунный, или бронзовый провод.

Рисунок 15. Конструкция простой коллинеарной антенны

Антенна может быть установлена на деревянных рейках на балконе (как это показано на рис. 13). Эта антенна может выдержать значительные уровни подводимой к ней мощности.

Эту антенну можно рассматривать как укороченную антенну КВ диапазона с центральной удлиняющей катушкой. Действительно, измеренный с помощью мостового измерителя сопротивления резонанс антенны в диапазоне КВ оказался лежащим в районе частоты 27,5 МГц. Очевидно, что варьируя диаметром катушки и ее длиной, но сохранив при этом длину провода ее намотки можно добиться того, чтобы антенна работала как в УКВ диапазоне 145 МГц, так и в одном из КВ диапазонов – 12 или 10 метров. Для работы на КВ диапазонах к антенне необходимо подключить четыре противовеса длиной L/4 для выбранного КВ диапазона. Такое двойное использование антенны сделает ее еще более универсальной.

Экспериментальная 5/8-волновая антенна

При проведении экспериментов с радиостанциями диапазона 145 МГц часто бывает необходимо подключить к ее выходному каскаду испытываемую антенну, чтобы проверить работу тракта приема радиостанции или настроить выходной каскад передатчика. Для этих целей мной долгое время используется простая 5/8 – волновая УКВ антенна, описание которой было приведено в литературе [3].

Эта антенна состоит из секции медного провода диаметром 3 мм, который одним концом соединен с удлиняющей катушкой, а другой с настроечной секцией. На конце провода соединенном с катушкой нарезана резьба, а на другом конце припаяна настроечная секция из медного провода диаметром 1 мм. Согласуется антенна с коаксиальным кабелем волновым сопротивлением 50 или 75 Ом путем подключения к разным виткам катушки, и может быть небольшим укорочением настроечной секции. Схема антенны показана на рис. 16. конструкция антенны показана на рис. 17.

Рисунок 16. Схема простой 5/8 – волновой УКВ антенны Рисунок 17. Конструкция простой 5/8 – волновой УКВ антенны

Катушка выполнена на плексигласовом цилиндре диаметром 19 мм и длиной 95 мм. В торцах цилиндра сделана резьба, в которую с одной стороны ввинчивается вибратор антенны, а с другой стороны она прикручивается к куску фольгированного стеклотекстолита размерами 20*30 см, который служит «землей» антенны. С задней стороны к нему был приклеен магнит от старого динамика, в результате чего антенна может крепиться к подоконнику, к батарее отопления, к другим железным предметам.

Катушка содержит 10,5 витка провода диаметром 1 мм. Провод катушки равномерно размещен по каркасу. Отвод к коаксиальному кабелю осуществлен от четвертого витка от заземленного конца. Вибратор антенны ввинчивается в катушку, под него вставляется контактная ламель, к которой припаивается «горячий» конец удлиняющей катушки. Нижний конец катушки припаивается к фольге «земли» антенны. Антенна обеспечивает КСВ в кабеле не хуже чем 1:1,3. Настройка антенны осуществляется путем укорочения с помощью кусачек ее верхней части, которая первоначально выполняется чуть длиннее, чем необходимо.

Мной были проведены эксперименты по установке этой антенны на оконном стекле. В этом случае вибратор первоначальной длиной 125 сантиметров из алюминиевой фольги был приклеен по центру окна. Удлиняющая катушка использовалась та же, и была установлена на раме окна. Противовесы были выполнены из фольги. Концы антенны и противовесов были немного загнуты, чтобы поместиться на оконном стекле. Вид оконной 5/8 – волновая УКВ антенна показан на рис. 18. Антенна легко настраивается в резонанс постепенным укорочением фольги вибратора с помощью лезвия, и постепенным переключением витков катушки по минимуму КСВ. Оконная антенна не портит интерьера комнаты и может использоваться в качестве постоянной антенна для работы на диапазоне 145 МГц из дома или офиса.

Рисунок 18. Оконная 5/8 – волновая УКВ антенна

Эффективная антенна переносной радиостанции

В том случае, когда связь с использованием стандартной «резинки» невозможна, можно использовать полуволновую антенну. Она не требует для своей работы «земли» и при работе на большие расстояния дает выигрыш по сравнению со стандартной «резинкой» до 10 дБ. Это вполне реальные цифры, учитывая, что физическая длина полуволновой антенны почти в 10 раз длиннее «резинки».

Полуволновая антенна питается напряжением и имеет высокое входное сопротивление, которое может достигать 1000 Ом. Следовательно, эта антенна требует согласующего устройства при использовании совместно с радиостанцией имеющей 50-омный выход. Один из вариантов согласующего устройства на основе П- контура уже был описан в этой главе. Поэтому, для разнообразия, для этой антенны мы рассмотрим использование другого согласующего устройства, выполненного на параллельном контуре. По эффективности своей работы эти согласующие устройства примерно равны. Схема полуволновой УКВ антенны совместно с согласующим устройством на параллельном контуре показана на рис. 19.

Рисунок 19. Полуволновая УКВ антенна с согласующим устройством

Катушка контура содержит 5 витков медного посеребренного провода диаметром 0,8 мм, намотанных на оправке диаметром 7 мм по длине 8 мм. Настройка согласующего устройства заключается в настройке с помощью переменного конденсатора С1 контура L1С1 в резонанс, с помощью переменного конденсатора С2 регулируется связь контура с выходом передатчика. Первоначально конденсатор подключается в третьему витку катушки от ее заземленного конца. Переменные конденсаторы С1 и С2 должны быть с воздушным диэлектриком.

Для вибратора антенны целесообразно использовать телескопическую антенну. Это даст возможность переносить полуволновую антенну в компактном сложенном состоянии. Также это упрощает настройку антенны совместно с реальным трансивером. При первоначальной настройке антенны ее длина составляет 100 см. В процессе настройки эта длина может быть немного скорректирована по лучшей работе антенны. Желательно сделать соответствующие отметки на антенне, чтобы впоследствии со свернутого ее положения устанавливать антенну сразу на резонансную длину. Коробка, где расположено согласующее устройство, должна быть выполнена из пластика, чтобы уменьшить емкость катушки на «землю», может быть выполнена из фольгированного стеклотекстолита. Это зависит от реальных эксплуатационных условий антенны.

Настройка антенны производится с помощью индикатора напряженности поля. С помощью КСВ — метра настройка антенны целесообразна лишь в случае ее работы не на корпусе радиостанции, а при использовании совместно с ней удлиняющего коаксиального кабеля.

При двойной работе антенны на корпусе радиостанции и с использованием удлиняющего коаксиального кабеля на штыре антенны делают две отметки, соответствующие одна – максимальному уровню напряженности поля, при работе антенны на корпусе радиостанции, а другая риска соответствует минимальному КСВ при использовании совместно с антенной удлиняющего коаксиального кабеля. Обычно эти две отметки немного не совпадают.

Вертикальные неразрывные антенны с гамма согласованием

Вертикальные антенны выполненные из целого вибратора ветроустойчивы, легки в установке, и занимают мало места. Для их выполнения можно использовать медные трубки, алюминиевый силовой электрический провод диаметром 6-20 мм. Эти антенны достаточно просто можно согласовать с коаксиальным кабелем волновым сопротивлением как 50 так и 75 Ом.

Очень простая в выполнении и легкая в настройке является неразрывная полуволновая УКВ антенна , конструкция которой показана рис. 20. Для ее питания через коаксиальный кабель используется гамма согласование. Материал, из которого выполнен вибратор антенны и гамма согласование должен быть один и тот же например, медь или алюминий. Из-за взаимной электрохимической коррозии многих пар материалов недопустимо использовать разные металлы для выполнения антенны и гамма согласования.

Рисунок 20. Неразрывная полуволновая УКВ антенна

Если для выполнения антенны использована медная голая трубка, то настраивать гамма согласование антенны целесообразно с помощью замыкающей перемычки как это показано на рис. 21. В этом случае поверхность штыря и проводника гамма согласования тщательно зачищается и с помощью хомута из голой проволоки как это показано на рис. 21а добиваются минимального КСВ в коаксиальном кабеле питания антенны. Затем в этом месте провод гамма согласования немного расплющивается, просверливается и соединяется винтом с полотном антенны , как это показано на рис. 21б. Возможно также использовать пайку.

Рисунок 21. Настройка гамма — согласования медной антенны

Если для антенны использован алюминиевый провод из силового электрического кабеля в пластиковой изоляции, то целесообразно эту изоляцию оставить для предотвращения коррозии алюминиевого провода кислотными дождями, которые неизбежны в городских условиях. В этом случае гамма согласование антенны подстраивается с помощью переменного конденсатора , как это показано на рис. 22. Этот переменный конденсатор необходимо тщательно защитить от влаги. Если не удается достичь КСВ в кабеле меньше 1,5, то длину гамма согласования необходимо уменьшить и повторить настройку еще раз.

Рисунок 22. Настройка гамма – согласования алюминиево-медной антенны

При наличии достаточного места и материалов можно установить неразрывную вертикальную волновую УКВ антенну. Волновая антенна работает эффективнее полуволновой антенны, показанной на рис. 20. Волновая антенна обеспечивает более прижатую к горизонту диаграмму направленности чем полуволновая антенна. Согласовать волновую антенну можно с помощью способов, показанных на рис. 21 и 22. Конструкция волновой антенны показана на рис. 23.

Рисунок 23. Неразрывная вертикальная волновая УКВ антенна

При выполнении этих антенн желательно чтобы коаксиальный кабель питания был перпендикулярен антенне хотя бы 2 метра. Использование симметрирующего устройства совместно с неразрывной антенной увеличит эффективность ее работы. При использовании симметрирующего устройства необходимо использовать симметричное гамма согласование. Подключение симметрирующего устройства показано на рис. 24.

Рисунок 24. Подключение симметрирующего устройства к неразрывной антенне

В качестве симметрирующего устройства антенны также можно использовать и любое другое известное симметрирующее устройство. При размещении антенны около проводящих предметов возможно придется несколько уменьшить длину антенны из-за влияния на нее этих предметов.

Круглая УКВ антенна

Если размещение в пространстве вертикальных антенн, показанных на рис. 20 и рис. 23 в их традиционном вертикальном положении затруднено, то можно их разместить, свернув полотно антенны в круг. Положение полуволновой антенны показанной на рис. 20 в «круглом» варианте показано на рис. 25, а волновой антенны показанной на рис. 23 на рис. 26. В таком положении антенна обеспечивает комбинированную поляризацию вертикальную и горизонтальную, что благоприятно для проведения связей с передвижными и носимыми радиостанциями. Хотя, теоретически уровень вертикальной поляризации будет выше при боковом питании круглых УКВ антенн, но на практике это различие не сильно заметно, а боковое питание антенны усложняет ее установку. Боковое питание круглой антенны показано на рис. 27.

Рисунок 25. Неразрывная круглая вертикальная полуволновая УКВ антенна Рисунок 26. Неразрывная круглая вертикальная волновая УКВ антенна Рисунок 27. Боковое питание круглых УКВ антенн

Круглая УКВ антенна может быть размещена внутри помещения, например, между рамами окна, или вне помещения, на балконе или на крыше. При размещении круглой антенны в горизонтальной плоскости получим круговую диаграмму направленности в горизонтальной плоскости и работу антенны с горизонтальной поляризацией. Это может быть необходимо в некоторых случаях при проведении радиолюбительских связей.

Пассивный «усилитель» переносной станции

При испытании переносных радиостанций или работе с ними порой не хватает еще «чуть-чуть» мощности для надежной связи. Мной был выполнен пассивный «усилитель» для переносных УКВ станций. Пассивный «усилитель» может добавить до 2-3 дБ к сигналу радиостанции в эфире. Этого часто достаточно чтобы надежно открыть шумоподавитель станции корреспондента и обеспечить уверенную работу. Конструкция пассивного «усилителя» показана на рис. 28.

Рисунок 28. Пассивный «усилитель»

Пассивный «усилитель» представляет собой луженую жестяную банку из-под кофе достаточно больших размеров (чем больше, тем лучше). В дно банки вставлен разъем, аналогичный антенному разъему радиостанции, а в крышку банки запаян разъем для соединения с антенным гнездом. К банке припаяны 4 противовеса длиной 48 см. При работе с радиостанцией этот «усилитель» включается между штатной антенной и радиостанцией. За счет более эффективной «земли» и происходит увеличение в месте приема силы излучаемого сигнала. Совместно с этим «усилителем» можно использовать и другие антенны, например, L/4 штырь из медной проволоки, просто вставленный в антенное гнездо.

Широкополосная обзорная антенна

Многие импортные переносные радиостанции обеспечивают работу на прием не только в любительском диапазоне 145 МГц, но и в обзорных диапазонах 130-150 МГц или 140-160 МГц. В этом случае для успешного приема в обзорных диапазонах, на которых витая антенна, настроенная на 145 МГц, работает неэффективно можно использовать широкополосную УКВ антенну. Схема антенны приведена на рис. 29 а размеры для разных диапазонов работы даны в табл. 1.

Рисунок 29. Широкополосный УКВ вибратор

Диапазон, МГц	130-150	140-160
Размер А, см	26	24
Размер Б, см	54	47

Таблица 1. Размеры широкополосной УКВ антенны

Для работы с антенной можно использовать коаксиальный кабель волновым сопротивлением 50 Ом. Полотно антенны может быть выполнено из фольги, и наклеено на окно. Можно выполнить полотно антенны из алюминиевого листа, или печатным способом на куске фольгированного стеклотекстолита подходящих размеров. Эта антенна может работать на прием и на передачу в указанных диапазонах частот с высокой эффективностью.

Зигзагообразная антенна

В некоторых служебные УКВ радиостанциях дальней связи используются антенные решетки состоящие из зигзагообразных антенн. Радиолюбители тоже могут попробовать использовать элементы такой антенной системы для своей работы. Вид элементарной зигзагообразной антенны, входящей в конструкцию сложной УКВ антенны показан на рис. 30.

Рисунок 30. Элементарная зигзагообразная антенна

Зигзагообразная элементарная антенна состоит из полуволновой дипольной антенны, которая питает напряжением полуволновые вибраторы. В реальных антеннах используется до пяти таких полуволновых вибратора. Такая антенна имеет узкую прижатую к горизонту диаграмму направленности. Вид поляризации излучаемый антенной комбинированный – вертикальный и горизонтальный. Для работы антенны желательно использовать симметрирующее устройство.

В антеннах используемых в служебных станциях связи за элементарными зигзагообразными антеннами обычно помещают рефлектор, выполненный из металлической сетки. Рефлектор обеспечивает одностороннюю направленность антенны. В зависимости от числа вибраторов, включенных в антенну и количества включенных вместе зигзагообразных антенн можно получить необходимый коэффициент усиления антенны.

Радиолюбители практически не используют такие антенны, хотя их несложно выполнить для любительских УКВ диапазонов 145 и 430 МГц. Для изготовления полотна антенны можно использовать алюминиевый провод диаметром 4-12 мм от силового электрического кабеля. В отечественной литературе описание подобной антенны, для полотна которой был использован жесткий коаксиальный кабель, было приведено в литературе [4].

Антенна Харченко в диапазоне 145 МГц

Антенна Харченко широко используется в России для приема телевидения и в служебной радиосвязи. Но радиолюбители ее используют для работы на диапазоне 145 МГц. Эта антенна является одной из немногих, которая работает весьма эффективно, и практически не требует настройки. Схема антенны Харченко показана на рис. 31.

Рисунок 31. Антенна Харченко

Для работы антенны можно использовать как 50, так и 75-Омный коаксиальный кабель. Антенна широкополосная, работает в полосе частот не менее 10 МГц на диапазоне 145 МГц. Для создания односторонней диаграммы направленности используют сзади антенны металлическую сетку, расположенную на расстоянии (0,17-0,22)L.

Антенна Харченко обеспечивает ширину лепестка диаграммы направленности в вертикальной и горизонтальной плоскости близкую к 60 градусов. Для еще большего сужения диаграммы направленности используют пассивные элементы в виде вибраторов длиной 0,45L, расположенных на расстоянии 0,2L от диагонали квадрата рамок. Для создания узкой диаграммы направленности и увеличения коэффициента усиления антенной системы используют несколько объединенных антенн.

Рамочные направленные антенны диапазона 145 МГц

Одними из наиболее популярных направленных антенн для работы в диапазоне 145 МГц являются рамочные антенны. Наиболее распространены на диапазоне 145 МГц двухэлементные рамочные антенны. В этом случае получается оптимальное соотношение «затраты/качество». Схема двухэлементной рамочной антенны а также размеры периметра рефлектора и активного элемента показаны на рис. 32.

Рисунок 32. Рамочная УКВ антенна

Элементы антенны могут быть выполнены не только в виде квадрата но и в виде круга, дельты. Для увеличения излучения вертикальной составляющей антенна может быть запитана сбоку. Входное сопротивление двухэлементной антенны близко к 60 Ом, и для работы с ней подходит как 50-Омный, так и 75-Омный коаксиальный кабель. Коэффициент усиления двухэлементной рамочной УКВ антенны составляет не менее 5 дБ (над диполем) и отношение излучения в прямом и обратном направлении может достигать 20 дБ. При работе с этой антенной полезно использовать симметрирующее устройство.

Рамочная антенна с круговой поляризацией

Интересная конструкция рамочной антенны с круговой поляризацией была предложена в литературе [5]. Антенны, имеющую круговую поляризацию используют для связи через ИСЗ. Двойное питание рамочной антенны со сдвигом фаз 90 градусов позволяет синтезировать радиоволну, имеющую круговую поляризацию. Схема питания рамочной антенны показана на рис. 33. При конструировании антенны необходимо учитывать, что длина L может быть любой разумной, а длина L/4 должна соответствовать длине волны в кабеле.

Рисунок 33. Рамочная антенна с круговой поляризацией

Для увеличения коэффициента усиления эту антенну можно использовать совместно с рамочными рефлектором и директором. Рамку необходимо питать только через симметрирующее устройство. Простейшее симметрирующее устройство показано на рис. 34.

Рисунок 34. Простейшее симметрирующее устройство

Промышленные антенны диапазона 145 МГц

В настоящее время в продаже можно найти большой выбор фирменных антенн для диапазона 145 МГц. При наличии денег, конечно, можно покупать любую из этих антенн. Следует учесть, что желательно приобретать цельные антенны, уже настроенные на диапазон 145 МГц. Антенна должна иметь защитное покрытие предохраняющее ее от коррозии кислотными дождями, которые могут выпадать в современном городе. Телескопические антенны в условиях эксплуатации города ненадежны и со временем могут выйти из строя.

При сборке антенн необходимо строго соблюдать все указания в инструкции по сборке, и не жалеть силиконовую смазку для гидроизоляции разъемов, телескопических соединений и винтовых соединений в согласующих устройствах.

Литература

1. И. Григоров (RK3ZK). Согласующие устройства диапазона 144 МГц//Радиолюбитель. КВ и УКВ.-1997.-№ 12.-С.29.
2. Barry Bootle. (W9YCW) Hairpin Match for the Collinear – Coaxial Arrau//QST.-1984.-October.-P.39.
3. Doug DeMaw (W1FB) Build Your Own 5/8-Wave Antenna for 146 MHz//QST.-1979.-June.-P.15-16.
4. С. Бунин. Антенна для связи через ИСЗ // Радио.- 1985.- № 12.-С. 20.
5. D.S.Robertson ,VK5RN The “Quadraquad” – Circular Polarization the Easy Way //QST.-April.-1984.-pages16-18.

Статья была опубликована: Радиоконструктор, №12, 2001, Радиоконструктор №1, №2, 2002.

как сделать FM-антенну для радиоприемника по чертежам? Схема антенны дальнего приема

Радио уже давно остается одним из способов связи с внешним миром для людей различного возраста. Особенно ценным оно будет в каких-то труднодоступных местах, где нет телевидения и уж тем более такой вещи, как интернет. Для работы любого радиоприемника нужна такая вещь, как антенна. Ее не всегда есть возможность приобрести, но зато можно сделать самому в домашних условиях. Существует немало случаев, когда простая самодельная антенна где-то на даче работает существенно лучше, чем купленная в магазине. Рассмотрим в этой статье, как сделать антенну для радио своими руками и из каких материалов.

Общие принципы изготовления

Прежде чем разобраться, из чего и как делается антенна для радио своими руками, следует немного сказать о том, какими должны быть принципы ее изготовления и конструкции, чтобы ее эффективность была максимальной. Для начала следует понять, что если радиоприемник не работает качественно на антенне, что у него имеется, что имеет место довольно часто, то самодельная FM-антенна, что усиливает сигнал – единственный выход. Кроме того, ее нужно расположить максимально правильно и на правильной высоте, чтобы помех для качественной работы было минимальное количество. Важный момент, который требуется принимать в расчет перед началом созданий такого устройства – поляризация.

Хорошая антенна для дальнего приема должна располагаться исключительно вертикально, по типу самой волны.

Кроме того, следует понимать, что любое устройство, что принимает радиоволны, обладает определенным порогом чувствительности. Если сигнал будет ниже него, то качество приема будет низким. Радиоволны слабеют обычно при огромном расстоянии между приемником и станцией передачи радиоволн. Еще одним фактором этого могут быть плохие погодные условия. Данные моменты тоже нужно учитывать при выборе конструкции и типа антенны. Обычно они бывают по направленности следующими:

• направленные;
• ненаправленные.

А по мобильности они могут быть следующими:

• мобильные;
• стационарные.

Важно! Ненаправленные модели работают по принципу соединения точки с точкой или точки с множеством других в радиусе 50–100 метров. А вот ненаправленные могут работать во всей площади вокруг себя.

Кроме того, перед изготовлением какой-либо модели следует знать, что они бывают следующими:

• стержневые или штыревые – этот тип таких устройств представлен в виде простого стержня или закругленной формы; штыревая представляет собой самый простой типа конструкции, любая комнатная антенна обычно штыревая;
• проволковые – такие модели сделаны из одноименного материала и изогнуты в различных положениях;
• телескопические представляют собой конструкции, что складываются; они обычно выполнены из металлических стержней, что похожи на телескопы;
• выдвижные модели есть почти в каждой машине; преимуществом такой конструкции является то, что ее можно установить в любом месте.

Важно! Вне зависимости от конструкции антенны принципы работы везде будут одинаковые.

Инструменты и материалы

Следует сказать, что вариантов создания антенн существует огромное количество. Они делаются и из медной проволоки, и из трубки конденсаторов, и из провода и даже из телевизионного кабеля. И это не полный список материалов, из которых вообще можно сделать антенну. Если говорить о материалах, то для создания антенны потребуется иметь под рукой следующие элементы:

• термоусадочная трубка;
• обмоточный кабель типа ПЭВ-2 0,2–0,5 мм;
• высоковольтный провод либо кабель коаксиального типа;
• линейка;
• гнездо;
• штангенциркуль;
• клей для пластика.

Это приблизительный список материалов, который может варьироваться в зависимости от материалов, что есть под рукой. Кроме того, не будет лишним, если перед этим будет разработана схема устройства, которое вы будете делать. Чертежи устройства позволяют не только определить, какие размеры нужны для приема того или иного диапазона волн, но и дадут возможность правильно рассчитать необходимые параметры самого устройства – тип, длину, ширину, какие-то конструкционные особенности. Кроме того, можно сразу примерно будет определить место, куда припаять гнездо, если в этом будет необходимость.

Пошаговая инструкция

Приведем несколько инструкций по созданию антенн, каждая из которых поможет сделать действительно качественный FM-модуль для приема радиоволн. Итак, чтобы сделать такое приспособление, следует придерживаться определённого алгоритма действий.

1. Взять любой высокочастотный коаксиальный кабель. Демонтируем его оплетку и снимаем наружную изоляцию. Можно также использовать высоковольтные провода от одноименных трансформаторов, что применяются в мониторах и телевизорах, оснащенных электронно-лучевой трубкой. Они имеют большую жесткость и для антенн приемников будут отличным вариантом.
2. Теперь необходимо отрезать от подготовленного провода кусок размером 72 или 74 миллиметра. Причем точность должна быть соблюдена до миллиметра. При помощи паяльника припаиваем к кабелю небольшой кусок провода, из которого будет в дальнейшем намотана катушка из подходящего отрезка пластика. Провода нужно будет намотать где-то 45 витков. В данном случае будет использовать кусок внутренней изоляции с длиной 1,8 сантиметра. При желании можно осуществить перерасчет катушки под другой диаметр. Но потребуется соблюсти 2 момента:
   • длина катушки будет 18 миллиметров;
   • индуктивность должна быть на уровне 1,3–1,4 мкГн.
3. Теперь производим осторожное наматывание 45 витков. Как это будет выполнено, можно увидеть с ее торцевых сторон зазоры. В них нужно будет залить немного клея для того, чтобы конструкция стала крепче.
4. На следующем этапе сборки антенны требуется одеть на полученную конструкцию термоусадочную трубку. Ее следует нагреть каким-то удобным методом. Но лучше всего это сделать при помощи закрытого огня либо можно воспользоваться строительным феном.
5. Если вам требуется рамочная антенна, то ее особенностью является наличие алюминиевого обруча. Его диаметр составляет 77 сантиметров, а внутренний диаметр должен иметь размер 17 миллиметров. Найти такой элемент легко в любом спортивном магазине. А также под рукой должна быть медная трубка. Если требуется такая антенна, то центральную жилу, оплетку, а также небольшой кусок провода коаксиального типа следует припаять к контактам конденсатора переменной емкости. Второй конец провода, центральную жилу и оплетку припаиваем к вышеупомянутому обручу из алюминия. При это можно использовать и автомобильные хомуты, которые предварительно хорошо следует зачистить. Их диаметр должен быть от 1,6 до 2,6 сантиметров. А также следует провести хорошую зачистку места контакта.
6. Соотношение длины окружности рамки к длине окружности петли связи должно равняться 1: 5. Кроме того, с кончика кабеля и с центральной жилы должен быть удален 1 сантиметр изоляции. А также от середины кабеля для FM-антенны следует отметить по 5 миллиметров в обе стороны и убрать внешнюю изоляцию. После этого удаляем оплетку кабеля, чтобы разорвать ее.
7. Теперь следует проверить диапазонность антенны и сделать так, чтобы рамка имело резонанс в диапазоне 5–22 МГц. Если емкость конденсатора иная, то можно изменить данные параметры. Если нужны низкочастотные диапазоны, то лучше брать рамку большего диаметра – один или полтора метра. Если же речь идет о высокочастотных, то достаточно будет рамки 0,7 метра. На этом создание рамочной антенны закончено.

Довольно интересным вариантом будет трубная или магнитная антенна. Кстати, она может быть не только внутренняя, но и наружная.

Главной несущей частью такого приспособления будет труба отопления или водопроводная труба. Чтобы сделать антенну такого типа, потребуется иметь под рукой такие элементы, как:

• использованный трансформаторный сердечник, который можно снять от какого-то старого телевизора;
• изолента;
• клей;
• скотч;
• фольга, сделанная из тонкой латуни или меди;
• около 150 сантиметров медной проволоки с диаметром четверть квадратного миллиметра;
• штифты для соединения.

Сначала для обматывания первым слоем осуществляется укладка сердечника, выполненного из феррита, а сверху 2 слоя изоленты, после чего одинарный слой фольги. Теперь на эту экранную заготовку следует намотать 25 витков кабеля с 1-сантиметровым перекрытием, чтобы изоляция контактов была наилучшей. А также не следует забывать о том, что нужно сделать обязательные отводы на 7-ом, 12-ом и 25-ом витках. Контур следует соединить с другими частями, а кончики проволоки следует вставить в штифты. Отвод с седьмого витка следует ввести в гнездо заземления, а другие 2 нужно подсоединить к клеммам антенн.

Финальный этап работ будет заключаться в настройке приема радиосигнала. В данном случае он будет производиться обычным подбором обмоточного подключения к связному контуру.

Еще один довольно распространенный и простой вариант создания антенны такого типа – приспособление из фольги. Для ее создания потребуется иметь следующие материалы:

• кусачки либо плоскогубцы;
• нож;
• моток фольги или медной проволоки;
• сухая дощечка в виде квадрата, что имеет сторону размером 15 сантиметров.

Ничего сложного в создании такого приспособления нет. Чтобы его изготовить, потребуется придерживаться нескольких этапов.

1. Сначала следует вырезать из фольги квадрат. Он должен иметь размер 13 сантиметров по внешней стороне, а ширина полоски фольги должна составлять 1,5 сантиметра. В нижней части в центре следует вырезать 3-миллиметровый прямоугольник, что позволит произвести размыкание рамки.
2. Вырезанный кусок фольги следует приклеить к дощечке. Теперь к квадрату из фольги необходимо припаять внутренний стержень экранированного провода справа и оплетку слева. Делать это необходимо чуть со сдвигом вправо от центральной прорезки – где-то на 2,5 миллиметра. Кстати расстояние между экранированным проводом и оплеткой должно быть таким же. Тут нужно сказать, что если антенну будут использовать для работы в УКВ-диапазоне, то размер квадрата следует увеличить до 15 сантиметров, а ширина фольгированной полоски в таком случае будет составлять где-то 18 миллиметров.

Важно! Если требуется усилить сигнал для такого типа антенны, то ее можно обмотать куском проволоки, выполненной из меди. Ее свободный конец должен быть выведен в форточку.

Кроме того, есть очень простой вариант создания простенькой радиоантенны. Нам потребуется иметь под рукой такие материалы и инструменты:

• паяльник;
• штекер, чтобы присоединить антенну к радиоприемнику;
• роликовые блоки, что позволяют зафиксировать антенну в нужном положении;
• стальная проволока;
• медная проволока;
• рубильник;
• керамические изоляторы.

Тут все будет крайне просто – достаточно просто соединить между собой при помощи паяльника провода, штекер и ролики. А стыки необходимо будет замотать изолентой для усиления конструкции и сохранения ее целостности. Кроме того, чтобы такая антенна смотрелась максимально эстетично, ее можно установить на специальную подставку, предварительно сделанную из дерева. Как можно убедиться, существует немалое количество моделей антенн, каждая из которых может обеспечить качественный радиосигнал в различных условиях.

Рекомендации

Если говорить о рекомендациях по созданию и использованию таких антенн, то в первую очередь следует отметить несколько.

• Рядом с подобным приспособлением не должно быть каких-либо металлических посторонних предметов. В противном случае они могут стать помехой для улавливания сигнала или отражать его, что также негативно скажется на качестве его приема.
• Следует позаботиться о защите антенны от воздействия природных факторов. В противном случае ее части могут проржаветь и рано или поздно устройство попросту выйдет из строя.
• В большинстве случаев обязательно следует сделать перед началом работ чертежи, где нужно подробно прописать габариты и размеры устройства, его тип, а также алгоритм действий для его создания. Это даст возможность быстро и точно реализовать тот или иной замысел и получить качественно работающую антенну для приема устойчивого FM-сигнала.

Как сделать радиоантену своими руками за 15 минут, смотрите далее.

Автомобильная радио УКВ (FM) антенна своими руками

Наличие в автомобиле радиостанции для личной связи ставит особые требования к приемо-передающей антенне Так как она в первую очере ь является передающей, то должна быть согласованной и иметь высокий (насколько это вообще возможно для укороченной антенны) КПД. Ее характеристики должны быть не подвержены влиянию близко расположенного корпуса машины и иных близко расположенных проводящих и заземленных предметов, а расположение ее должно исключать вмешательство в конструкцию автомобиля во избежание проблем с ГАИ. Кроме того, редкий автомобилист для установки антенны отважится сзерлить кузов своей «легковушки» Вместе с тем крайне желательно расположение антенны внутри салона, чтобы исключить возможность случайного или намеренного повреждения и влияние на нее атмосферных воздействий.

Простейшая штыревая антенна, расположенная над кузовом, не удовлетворяет ни одному из перечисленных требований. Она имеет малый КПД, ее резононсная частота (а следовательно и степень согласования) сильно зависят от расположения заземленных предметов. Еще хуже ведет себя штыревая антенна при расположении штыря внутри салона, например, вдоль середины заднего стекла. Из-за того что она окружена металлом кузова, еще более падает ее действующая высота и КПД.
Намного лучшие результаты получаются при использовании рамочных антенн которые значительно менее критичны к проводимости земли и ее близкому расположению, а также имеют более высокий КПД. Хорошие результаты дает рамочная антенна ОБКН, имеющая диаметр рамки 685 мм при высоте над проводящей поверхностью 76 мм (для 28 МГц), которую удобно расположить над крышей автомобиля вместо рамы багажника. Но, к сожалению, ее конструкция не удовлетворяет требованиям ГАИ и, кроме того, исключает возможность установки багажной рамы.
Была исследована возможность использования для указанных целей антенны типа укороченный «квадрат».

Антенна представляет собой рамку с коэффициентом укорочения около 0,3. Электрическое удлинение достигается дополнительными шлейфами w1, w2 и конденсатором С1, включенным в точки антенны, соответствующие максимальным противофазным напряжениям, что эквивалентно увеличению концевой емкости элементов. Следует отметить, что такая антенна имеет больший КПД, чем антенна в которой используются удлиняющие катушки индуктивности, например, любая автомобильная штыревая антенна. Дело в том, что в этом варианте выбрасываются части элемента, вносящие малый вклад в общее излучение, по которым протекает ток с небольшой амплитудой. Использование двух видов удлинения позволяет с одной стороны получить приемлемые размеры шлейфов, а с другой — входное сопротивление на резонансе, близкое к 50 Ом.
Антенна выполнена из изолированного провода МГТФ 0,5. Из этого же провода выполнены шлейфы w1,w2, проводники которых расположены вплотную друг к другу и не скручены между собой. Конструктивно петля размещена под резинкой уплотнителя заднего стекла в салоне автомобиля Шлейфы w1, w2 сложены втрое по длине и вместе с конденсатором С1 размещены в пластмассовой-трубке подходящего диаметра, располагаемой вертикально посередине заднего стекла. Концы трубки сплющены и на трении также вставлены под уплотнитель. Поскольку укорачивающий конденсатор включен между узлами токов, то даже при мощности передатчика 0,5-1 Вт амплитуда напряжения на С1 достигает нескольких десятков вольт. При указанной мощности в качестве О можно использовать конденсаторы КМ4-21 Настройка антенны по минимуму КСВ производится С1. При указанных размерах (соответствующих заднему стеклу ВАЗ 2106) резонансная частота антенны перестраивается О от 20 до 36 МГц. Такой запас по частоте позволяет считать приведенные размеры петли ориентировочными и на практике выполнять петлю в соответствии с имеющимися формой и периметром заднего стекла. Экспериментально снятые характеристики приведенные на рис.3 соответствуют антенне с размерами, указанными на рис., и установленной под уплотнителем заднего стекла ВАЗ 2106. В диапазоне 27-28 МГц антенна является узхополоенбй, как, впрочем, все укороченные антенны. Эксперименты показали, что имеется н второй резонанс, соответствующий вещательному диапазону УКВ (65 МГц прн настройке антенны на основную частоту 27,0 МГц или 68 МГц при настройке на 28,2 МГц). В этом диапазоне полоса пропускания составляет несколько МГц, что позволяет использовать антенну для радиовещательного УКВ приемника.

УКВ-антенна сделать самому своими руками: самодельная конструкция

УКВ-антенна — это устройство, которое предназначено для приема излучений. Данные модификации способны работать только с коротковолновыми сигналами. Модели между собой отличаются по частотности. Антенна для УКВ-радиоприемника своими руками собирается по инструкции. В данном случае важно учитывать тип приемника. Дополнительно надо отметить, что существуют различные виды антенн, которые отличаются по конструкции и параметрам.

Модель для простого приемника

Складывается антенна для УКВ-приемника своими руками чаще всего на вертикальной стойке. При этом противовесы целесообразнее использовать небольшой длины. Для фиксации опор применяется сварочный инвертор. В первую очередь заготавливается мачта, на которой будут держаться опоры. Диаметр ее должен составлять не менее 1.2 см. Для усиления приема сигнала используются рефлекторы. Во многих модификациях стойки устанавливаются под небольшим углом.

Основание у антенн должно быть сделано с накладкой. При этом противовесы разрешается фиксировать на изоленте. Специалисты говорят о том, что стальные трубки для этого подойдут хорошо. Для моделей с отрицательной направленностью применяется рефлектор. Указанный элемент устанавливается на краю мачты.

Устройство с одной стойкой

Антенна для УКВ-радиоприемника своими руками делается с разной частотой. Модели между собой отличаются по проводимости и величине усиления. При сборке устройства важно заготовить прочную мачту. Эксперты советуют применять пустотелые стойки с малым весов. Диаметр у нее должен быть не менее 2.2 см. Если рассматривать модели для приемников низкой частоты, то противовесы можно подбирать из нержавейки. При этом не обязательно устанавливать накладки.

Рефлекторы под антенны используются разной частоты. На рынке часто встречаются модификации с лепестками. У них высоких коэффициент усиления. Однако надо отметить, что их сложно изготовить самостоятельно. Передние упоры можно напаивать при помощи сварочного инвертора. Края антенны надо тщательно зашлифовать. Стойки должны использоваться диаметром от 0.3 см. Для борьбы с резонансными помехами применяются специальные импульсные рефлекторы с высокой проводимостью. Модели с горизонтальными упорами производятся только с одной мачтой.

Модель с двумя стойками

С двумя стойками УКВ-антенна своими руками собирается на широкой мачте. Модели данного типа подходят для приемников разной серии. Как правило, у моделей высокий параметр сопротивления, они способны работать при частоте выше 300 МГц. У многих устройств применяется несколько рефлекторов. Во время сборки модели нужно заняться центральной мачтой. Как правило, специалисты используют трубки небольшого диаметра с заточенными концами. Также надо отметить, что есть модели с наконечниками. При этом противовесы могут устанавливаться под разными углами. Длина стойки у простой антенны равняется 22 см.

Для повышения коэффициента усиления применяются стальные трубки. Также есть лепестковые модификации. Они работают при частоте 200 МГц. Направленность действия у антенн может отличаться. Нижняя часть стойки устройства изолируется. Рефлектор должен хорошо фиксироваться. Противовес можно устанавливать в горизонтальном положении.

Также надо отметить, что для преодоления фазовых помех стоит использовать удлиненные рефлекторы. Мачта должна выдерживать большие перегрузки. Антенны данного типа замечательно справляются с отрицательной поляризацией. Однако в данном случае надо учитывать тип приемника и его предельную частоту.

Горизонтальные антенны

Горизонтальные антенны можно собирать с противовесами разной формы. Простые модификации производятся на прямых мачтах. Также есть множество устройств высокой частоты, которые производятся с линейным рефлектором, который устанавливается у основания стойки. Горизонтальные антенны обладают высоким коэффициентом импеданса. Они способны работать при частоте 200 МГц.

Многие модели оснащаются двойными противовесами. При этом мачты используются диаметром от 1.2 см. Некоторые устройства подходят для работы с отечественными приемниками. У них высокий коэффициент стоячей волны. Стойки чаще всего устанавливаются под прямым углом. Противовесы находятся только в передней части устройства.

Вертикальные модификации

Вертикальные антенны способны работать на разных частотах. Модификации данного типа обладают высоким коэффициентом усиления. Делается вертикальная УКВ-антенна для радио своими руками довольно просто. В первую очередь надо подобрать хорошие стойки, заранее подготовить сварочный инвертор. Для решения проблем с отрицательной поляризацией рекомендуется использовать импульсные рефлекторы. При этом противовесы нужно устанавливать большой длины, а диаметр у них не должен быть меньше 0.3 см. Для усиления направленности применяются фильтры. Передние стойки разрешается монтировать под углом 45 градусов. Однако надо заранее рассчитать прочность мачты.

Для увеличения стабильности конструкции основание можно сделать с упорами. Собирается УКВ-антенна для радио своими руками только с короткими стойками, которые надо устанавливать на небольшой высоте. Противовесы разрешается накручивать на стойку. При этом надо позаботиться о накладках. Отдельное внимание уделяется боковым опросам, которые фиксируются на мачте. Для увеличения площади рассеивания рекомендуется применять стойки длиною от 25 см.

Устройство на 144 МГц

УКВ-антенна на 144 МГц своими руками делается с прямой или изогнутой стойкой. Мачта в данном случае применяется с косыми упорами. В некоторых случаях используются импульсные рефлекторы. Собирается УКВ-антенна 144 своими руками с боковыми стойками. Оптимальная длина опор равняется 15 см. Для повышения коэффициента усиления используются передние держатели. Как правило, они монтируются с накладками. УКВ-антенна на 144 МГц своими руками делается с одной или двумя упорами.

Модификация на 145 МГц

УКВ-антенны 145 МГц своими руками делается с короткой мачтой. Наиболее распространенными считаются модификации с тремя стойками. Коэффициент усиления у моделей довольно высокий. Направляющие у антенн применяются с импульсными рефлекторами. Передние опоры можно устанавливать только при помощи сварочного инвертора. У моделей высокий коэффициент направленности. Специалисты говорят о том, что антенны разрешается делать с изогнутыми мачтами.

Модель с медной мачтой

Складывается антенна для УКВ-диапазона своими руками с рефлекторами разной частоты. Передние стойки разрешается устанавливать с накладками и без них. Некоторые модификации делаются на боковых стойках. Антенны изготавливаются с высоким коэффициентом рассеивания. В первую очередь монтируется мачта. Противовесы можно монтировать под небольшим углом.

Оптимальный диаметр стоек составляет 1.2 см. При этом мачту целесообразнее использовать с прочным основанием. Если говорить про рефлектор, то его нужно использовать импульсного или проводного типа. Чтобы сделать простую модель, применяется четыре противовеса. Накладки напаиваются при помощи сварочного инвертора. Далее чтобы сделать устройство своими руками, устанавливаются перегородки под мачту. Усиления площади рассеивания можно достигнуть при помощи боковых стоек.

Устройства со стальной мачтой

На стальной мачте УКВ-антенна своими руками изготавливается с косыми удерживателями. Противовесы устанавливаются, как правило, с одной стороны. Некоторые специалисты рекомендуют использовать короткие стойки диаметром от 2.2 см. Для усиления направленности устройства применяется импульсный рефлектор, который монтируется у основания антенны. Для подключения модели используется проводник от мачты. Также стоит отметить, что существуют устройства с боковыми лепестками. У них высокая проводимость.

Устройства для приемников низкой чувствительности

Для приемников низкой чувствительности УКВ-антенна своими руками собирается довольно просто. Первым шагом заготавливается мачта, к которой крепятся боковые стойки. Противовесы часто используются с косыми направляющими. Матча устанавливается с прочным основанием. У моделей данного типа должен использоваться проводной рефлектор. Противовесы разрешается устанавливать в горизонтальном положении. Для усиления коэффициента усиления разрешается монтировать длинные стойки диаметром от 2.2 см.

Модели для приемников высокой чувствительности

Для данных приемников УКВ-антенна на 430 МГц руками делается со стальной мачтой. Некоторые специалисты настоятельно рекомендуют применять только изогнутые стойки. При этом противовесы должны крепиться у основания рамы. Обычная УКВ-антенна своими руками делается с рефлекторами разного типа.

Начинать сборку модификации целесообразнее с закрепления мачты и отвода провода для подключения. Далее, чтобы сделать устройство своими руками, потребуется нарезать четыре стойки диметром от 2.2 см. Для модели на 200 МГц надо три боковых стойки. Противовесы разрешается устанавливать под углом 45 градусов. Передние стойки монтируются в нижней части мачты.

УКВ антенны





144 мГц

1. Антенна длиной 3.15 м — 4100 р

2. Антенна длиной 3.9 м — 4750 р.

3. Суперантенна длиной 4.35 м — 5100 р.

4. Модифицированная модель «Сибирский вариант» 11 элементов длиной 5.8 м — 5500р

5. Суперантенна длиной 7 м — 6250 р

6. Суперантенна длиной 8 м — 6500 р



Скачать фото узлов УКВ антенн .

Дипольная антенна для диапазона 144 — 146 МГц может устанавливаться как в горизонтальной так и вертикальной плоскостях (для работы с вертикальной поляризацией и с диаграммой направленности близкой к круговой). Длина антенны 1 м. КСВ антенны в рабочем диапазоне менее 1.5 Максимальная мощность — 500 Вт Разъём SO239 Антенна комплектуется диэлектрическим выносом длиной 30 см для возможности крепления к металлической мачте . Плечи антенны изготовлены из квадратного профиля 20 х 20 мм что обеспечивает её высокую широкополосность . Многолетняя эксплуатация показала высокую эффективность и отличную надёжность антенны. Стоимость антенны 1400 р.

НОВИНКА

Коаксиальный переход 50 — 75 Ом для диапазонов 144 и 432 мГц.

Цена 1300 р.















73 м»>





















73 м»>









Вариант удачного взаимного расположения стеков антенн на  144 мГц и 432 мГц. Узкая диаграмма  в горизнтальной плоскости на 144 мГц полезна для сужения сектора источников помех.

Антенны в FD 2011.







Создайте свою простую телевизионную антенну

Прием сигналов с местного на региональный

Компромиссная конструкция широкополосной антенны

Вещание телевидения в Северной Америке занимает три радиостанции. диапазоны частот: УКВ низкие от 54 до 88 (каналы 2-6), VHF high от 174 до 216 МГц (каналы 7-13), и УВЧ от 470 до 698 МГц (каналы 14-51, каналы 52-69 или 698-806 МГц остались в ограниченном использовании некоторыми станциями малой мощности). Диапазон от 54 до 698 МГц охватывает от три и четыре октавы. Любая общая «телевизионная антенна», даже огромная логопериодический пучок, будет компромиссом.

До перехода на цифровые технологии телеканал был просто цифровое обозначение его широкого диапазона частот 6 МГц. Сигнал цифрового вещания — это поток данных, который включает метаданные, такие как номер виртуального канала или другая идентификация.

WLFI, местный телеканал, где я живу, вещает на канале UHF 18 с 1957 г. до перехода к цифровым технологиям в июне 2009 г.Люди привыкли быть «18 каналом». Сейчас он вещает на частотах 198-204 МГц, физический канал 11, но он идентифицируется как канал 18. «ВЛФИ, ТВ-18»

Новая маломощная станция WPBI начал вещание в конце 2016 года, как на физическом, так и на виртуальном канале 16, на частотах 482–488 МГц.

Создание антенны для 11-го канала УКВ и 16-й канал УВЧ

Антенна Грей-Ховермана с одним отсеком определенно компромисс, размер торговли против производительность, чтобы получить небольшой размер, который можно легко использоваться в помещении или на чердаке. На нескольких веб-страницах есть планы SBGH, хорошим примером является здесь.

Это сработало так хорошо, как и можно было ожидать от такой компромисс. Я живу в каменном доме со стальной арматурой, это эффективный щит, не пропускающий радиосигналы. Раздвижная стеклянная дверь на мой балкон смотрит в сторону около 20 °, поместив оба передатчика около 90 ° справа и защищен зданием. Антенне SBGH пришлось сидеть на балконе, чтобы принимать две станции, где он в основном улавливает сигналы разбросаны из близлежащих зданий.

Затем я построил пару сложенных диполей размером две центральные частоты 201 и 485 МГц. Я использовал тот же изолированный домашний провод №12, что и раньше. для SBGH.

Одиночный свернутый диполь имеет импеданс около 300 Ом. Что касается двух из них, я надеялся, что сопротивление изменится. быть достаточно близким к 300 Ом на каждом диполе резонансная частота. Я использовал балун 300 Ом: 75 Ом в точке питания, подключение к отрезку RG-59 с F-соединителями.

Антенна Single Bay Grey Hoverman (или SBGH).

Двойная сложенная дипольная телевизионная антенна.

Я использовал 1-дюймовую трубу из ПВХ для каркаса, просверливал и завинчивал в небольших шурупах для листового металла, которые служат точкой питания и торцевые опоры диполя.

Длина волны в метрах делится на 300, деленную на частоту в МГц:

λ _м = 300 / f _МГц

Северная
Американская
телевидение
частоты

Диполь — это λ / 2, и я использовал 95% этого, чтобы учесть для диэлектрического эффекта воздуха плюс изоляция.Плюс ближайшая труба из ПВХ, плюс любые другие приближения может быть уместным в этом грубом дизайне. Это соответствует длине диполя 70,9 и 29,4 см. для североамериканских каналов 11 и 16.

Результат?

Мой двойной сложенный диполь превзошел Одноблочная антенна Грея-Ховермана. Учитывая полный прием цифрового ТВ-сигнала, Я не могу провести сколько-нибудь значимое сравнение. Но, сидя на том же месте на столе у ​​окна, он принимает обе станции, то есть три цифровых канала с каждого.

Я проверил импеданс в зависимости от частоты? Измеряли и сравнивали уровни принимаемого сигнала? Нет.

Пара свернутых диполей принимает обе станции, а конструкция Single-Bay Grey-Hoverman — нет.

На страницу радио KC9RG Другие технические проекты

---

Размер области просмотра: ×
Протокол: HTTP / 1.1
Крипто: TLSv1.2 / ECDHE-ECDSA-AES256-GCM-SHA384

© автор: Боб Кромвель Февраль 2021 г.Создано с vim и ImageMagick, размещен на FreeBSD с Nginx.
Как партнер Amazon, я зарабатываю на соответствующих покупках.
Связаться | Политика конфиденциальности | Пароль root

Постройте антенну дальнего действия за 20 долларов — DIY

Несколько лет назад некоторые мои друзья отказались от городской жизни ради деревни и сбежали на небольшой участок земли в горах. Они были в восторге от чистого воздуха и места для локтей, но изоляция взяла свое, так сказать, неожиданно: поскольку их участок лежал в дупле, теле- и радиоприемник практически отсутствовал.

Тот факт, что их дом был окружен холмистой местностью, а также находился в 70–120 милях от большинства местных передатчиков, диктовал необходимость в антенне с большим усилением и дальним радиусом действия, способной принимать сигналы на таком расстоянии. Однако цена в 100 долларов, которую они назвали за коммерческую единицу, остановила их. Поэтому они пришли ко мне (я инженер-электрик) и спросили, могут ли они из построить антенну , которая служила бы той же цели.

После некоторых исследований и последующего вычисления чисел я обнаружил, что они не только могут повторить по производительности высоконагруженной буровой установки, но и — используя обычное оборудование и некоторые участки бамбука, которые росли поблизости — они, вероятно, могут итак примерно за 20 долларов! К этому времени я был достаточно взволнован, чтобы прыгнуть и протянуть им руку помощи, поэтому я составил план, и мы построили антенну — дважды! Понимаете, первая модель была разрушена во время шторма, поэтому я воспользовался возможностью, чтобы опробовать некоторые новые идеи на второй версии — модели кабелепровода и пластиковой трубы. Тот, который я собираюсь описать, объединяет в себе лучшие черты обоих этих прототипов.

Любая антенна — ТВ, радио или что-то еще — состоит из трех частей: решетки элементов, каркаса и мачты. С точки зрения производительности массив элементов является наиболее важным, потому что он улавливает сигналы, но на самом деле это не что иное, как металлический узор правильного размера и формы, подходящий для конкретной цели. В этой конструкции используется логопериодический шаблон с расширением Яги, что, проще говоря, означает, что он имеет широкополосную возможность и, таким образом, может охватывать очень высокие частоты (VHF, каналы 2-13), сверхвысокие частоты (UHF, каналы 14-83). ) и радиовещательные диапазоны с частотной модуляцией (FM).

Коммерческие элементы обычно изготавливаются из алюминиевого прутка, иногда анодированного для защиты от коррозии. Однако мы обошлись без оголенного медного многожильного «радио» провода и некоторого изолированного провода звонка, оставшегося от другого проекта.

Каркас почти так же важен, как и массив элементов, потому что он поддерживает этот шаблон и удерживает его в форме. Наш бамбук ничего не стоил, был прочным и легким; детали для ПВХ-трубы и каркаса кабелепровода пришлось закупить, но собрать его было немного проще, чем у «тростниковой» версии.На самом деле, все легкое и жесткое должно работать, но было бы лучше выбрать непроводящий материал, чтобы не мешать рисунку.

Наконец, мачта удерживает весь антенный узел над крышей параллельно земле. Для выполнения этой работы мы использовали 10-футовый канал длиной 1 дюйм (электрические металлические трубки, или сокращенно EMT), но также подойдут любые тонкостенные механические трубки.

Часто, в зависимости от географического положения, четвертый компонент — ротор — может оказаться очень полезным для наведения антенны непосредственно на разные передающие станции.Купленные в магазине модели с моторным приводом стоят от 50 до 60 долларов, но мы разработали простую ручную версию с дистанционным управлением, не превышающую стоимости кабеля и нескольких аппаратных средств.

Звучит достаточно просто, не правда ли? Потерпите меня, и я шаг за шагом проведу вас через процедуру строительства.

Экономное обрамление

Для начала вам нужно набросать структуру. Для этого потребуется одна трубка EMT диаметром 3/4 дюйма и 10 футов, вторая часть диаметром 1/2 дюйма длиной около 6 футов и третий сегмент 1/2 дюйма на 40 дюймов.Вам также понадобятся две 10-дюймовые секции трубы из ПВХ диаметром 3/4 дюйма, длиной 8 футов, одна часть и две 6-дюймовые трубы. (Если у вас есть доступ к бамбуку, не стесняйтесь его использовать, но не забудьте высушить и покрыть лаком примерно , вдвое, больше стеблей, чем вы думаете, что вам нужно, потому что он хрупкий и склонен к раскалыванию при резке или сверлении. )

Идея состоит в том, чтобы сделать решетку, подобную той, которая показана на нашей схеме антенн. Используя машинные болты 1/4 дюйма, начните с «точки» (которую я назову передней частью рамы) и «защипните» концы трех 10-дюймовых секций между двумя 6-дюймовыми пластиковыми заглушками, оставив около дюйма между наконечниками (водовод должен быть по центру). Затем переместитесь к противоположному концу столбов и прикрутите их болтами к 8-футовой секции ПВХ, сохраняя расстояние между наконечниками одинаковым.

Затем отмерьте 42 дюйма от передней части рамы и отметьте место установки 40-дюймовой детали EMT, затем отмерьте 43 дюйма от этой точки и сделайте то же самое для оставшейся 6-дюймовой секции. При необходимости обрежьте части кабелепровода, просверлите и установите их на раму с той же стороны, что и крестовина 8 футов.

Наконец, закрепите 12-дюймовую вертикальную пластиковую штангу перпендикулярно задней 8-футовой секции (половина вверху и половина внизу).Поднимите всю раму за центральный полюс, чтобы установить точку баланса, отметьте это место, и вы будете готовы нанизывать провода элементов, которые образуют узор.

Это элементарно!

Возможно, будет легче представить себе узор из элементов, если вы представите скелет рыбы с позвоночником и ребрами. Сначала подключите магистраль, используя толстый неизолированный медный провод. Установите клеммы спереди, затянув винт № 10 x 1/2 «для листового металла через каждую 6-дюймовую заглушку спереди, параллельно 10-футовым секциям рамы.После этого установите аналогичные крепления на каждом конце вертикальной стойки, на заднем конце центральной стойки и на одном плече задней поперечины в точке на полпути между двумя стойками.

Начните спереди и проложите один непрерывный отрезок провода от одной клеммы до винта на вертикальном стержне, сверху и вниз до головки на задней поперечине, до другого крепежа на стержне и обратно к оставшейся клемме на перед. По мере продвижения затягивайте каждую секцию, а затем оберните провод один раз вокруг каждого винта.

Затем вам нужно сделать «отражатель» — еще один отрезок того же провода, натянутого между болтами в задних углах рамы и винтом на конце центральной стойки. (Лучше всего изолировать этот провод от головки винта лентой или трубкой, чтобы изолировать его от металлической опоры.)

Ребра рыбы, называемые в терминологии резонансными диполями, представляют собой парные короткие отрезки провода, которые выполняют большую часть работы по сбору сигналов. Они выходят из пролетов магистрали под углами, примерно параллельными углу отражателя.

Для их изготовления возьмите сантиметровую ленту и смазочный карандаш и, начиная с передней части, отметьте следующие расстояния на верхнем и нижнем магистральных проводах и на внешней стороне двух пластиковых боковых столбов:

7 1/2 «… 8-3 / 8» … 9 1/2 «… 10 5/8» … 11 7/8 «… 13 3/8» … 15 «… 16 7/8» … 18 7/8 «… 21 1/4» … 23 7/8 «… 26 3/4» … 30 «… 33 5/8 «… 37 3/4» … 42 3/8 «… 47 5/8» … 53 1/2 «… 60″ … 67 3/8 » … 75 5/8 «… 85» … 95 1/4 «… 106 7/8».

Теперь у вас должно получиться четыре набора по 24 метки в каждом, причем метки расположены близко друг к другу в передней части рамы и дальше друг от друга к задней части.Просверлите пилотные отверстия 9/64 дюйма в местах, указанных на схеме антенн, в обеих трубах из ПВХ и частично навинтите 48 винтов для листового металла 10 x 1/2 дюйма.

Теперь установите раму ровно так, чтобы передняя часть была направлена ​​от вас, а три длинных шеста были наверху поперечин. Начиная с задней отметки на верхней опорной проволоки, твист и припой конце вашего тяжелого провода к нему, а затем запустить его на задний винт на правой полюсной секции и вытащить его достаточно просто взять слабину. Затяните винт и обрежьте оставшуюся часть провода.

После этого протяните еще один кусок толстой проволоки от следующей отметки на опоре ко второму винту на левой стойке рамы и закрепите его с обоих концов, как раньше. Сделайте это еще четыре раза, чередуя левый и правый, пропуская все винты с каждой стороны.

На этом этапе вы можете использовать более легкий провод, если он у вас есть. Просто продолжайте описанную мною процедуру, пока не дойдете до последней отметки на верхнем магистральном проводе. Затем переверните всю раму и проделайте то же самое с нижней прядью позвоночника, прикрепив провода ко всем винтам, которые вы оставили свободными при установке верхнего.(Не забудьте использовать более тяжелый провод для задних пяти или шести дипольных ребер. )

Пока рама находится в перевернутом положении, измерьте и отметьте нижнюю часть каждой боковой стойки на следующих расстояниях от передней части рамы: 3 3/4 дюйма… 4 1/4 дюйма… 4 3/4 дюйма… 5 3 / 8 «… 6» и 6 3/4 «. Просверлите пилотные отверстия на этих отметках и вставьте еще двенадцать винтов для листового металла. Протяните толстый провод (если он у вас есть) между противоположными парами винтов, чтобы создать «директора», которые улучшат прием на каналах УВЧ с более высокими номерами.

Наконец, установите двухпроводные клеммы, затянув еще два винта для листового металла в нижней 6-дюймовой трубе спереди, по центру и на расстоянии примерно 1 дюйм друг от друга. Отрежьте два провода длиной 4 дюйма и подключите каждый из них между магистралью и клеммным винтом, скручивая и припаявая сращивания проводов, чтобы обеспечить хорошее соединение. После того, как антенна будет постоянно установлена, вы можете подключить двухжильный провод на 300 Ом. который будет передавать сигнал в ваш дом.

Два пива перед мачтой?

Антенная мачта крепится к центральной стойке рамы с помощью U-образного болта 1 1/4 «x 3» и некоторых коротких секций из железа или алюминия 1/2 «x 1».Отрежьте канал примерно до 4 дюймов в длину. Затем, используя U-образный болт в качестве шаблона, просверлите соответствующие отверстия диаметром 1/4 дюйма в центре каждого стержня. Две части швеллера подходят вокруг центрального полюса в ранее отмеченной точке баланса; третий прижимается к мачте перпендикулярно своей плоской задней частью к одной из других секций канала. Поместите раму примерно на фут ниже одного конца тонкостенного канала длиной 1 дюйм x 10 футов и зафиксируйте ее на месте с помощью U-образного болта. Убедитесь, что ни один из проводов медных элементов не касается мачты или мачты. П-образный болт.

Перед установкой антенны подумайте о молниезащите. Если у вас уже есть высокий громоотвод, прикрепленный к крыше или дымоходу, запланируйте установку антенны на несколько футов ниже этого уровня. В противном случае вы можете добавить удлинитель мачты, который в большинстве случаев будет обеспечивать «конус защиты» для рамы антенны. Для этой рамы шириной 10 футов достаточно удлинения 5 футов … и вы можете легко выполнить задачу, вставив кусок EMT размером 1/2 x 5 футов примерно 9 дюймов в верхнюю часть трубы мачты, прикрутите его поперечным болтом с помощью винта с головкой под ключ 1/4 «x 1 1/2» и гайки, и запечатайте соединение и открытый конец силиконовыми наконечниками для мебели.(Я расскажу о фактическом заземлении мачты в ближайшее время.)

Как я упоминал ранее, какое-то роторное устройство действительно может улучшить мощность сигнала, поэтому я собираюсь описать, как вы можете построить опору мачты, ротор и наземный столб — все в одном. (Если вам не нужна возможность «прицеливания», просто прикрепите мачту к дымоходу или дому с помощью местного монтажного оборудования, но обязательно заземлите ее, пропустив отрезок провода 6-го калибра или аналогичный прямо между зажимом на дно трубы и металлический столб или труба, вбитая в землю на 4 фута рядом с фундаментом. )

Для начала изучите свесы крыши возле окна, через которое вы планируете пропустить двойной провод. Если они обычной длины (около 16 дюймов), вам повезло, но не рассчитывайте размещать антенну где-нибудь рядом с линиями обслуживания или высокими соснами. Первые могут представлять реальную опасность поражения электрическим током, а вторые могут действительно мешает приему! (Попробуйте также установить раму над коньком крыши; в противном случае эффективность антенны может снизиться.)

Вам, вероятно, придется добавить еще одну 1-дюймовую ЕМТ полной длины к нижней части мачты для достижения вашей цели.Если это так, соедините две секции с помощью центрального стержня из трубы Schedule 40 диаметром 3/4 дюйма длиной не менее полфута с резьбой на обоих концах. Убедитесь, что она проходит на равное расстояние в обе трубы, затем просверлите каждую половину и установите Стопорные болты 1/4 «x 1 1/2» для скрепления соединения.

Теперь поднимите мачту и с помощью друга держите ее в вертикальном положении примерно в дюйме от края крыши, желоба или чего-то еще. Отметьте место на земле, где стоит мачта, затем осторожно отложите мачту в сторону и удалите в этом месте ядро ​​земли глубиной не менее двух футов, используя землеройный экскаватор.Закройте крышкой железную трубу 1 1/4 дюйма длиной 4 фута и плотно забейте ею — сначала заглушкой — в центр этого отверстия. Утрамбуйте землю вокруг трубы, затем вставьте мачту кабелепровода в железное отверстие.

Еще раз выпрямите мачту и отметьте места для двух опор: одна на потолке или рядом с ним, а другая на уровне талии. Вы можете использовать две 18-дюймовые или 20-дюймовые длины 1 x 4 с отверстиями 1 1/4 дюйма, просверленными в их концах, чтобы удерживать мачту, и 6-дюймовые кронштейны для полок и винты с растяжкой для крепления опор, в зависимости от вашей ситуации.На самом деле не устанавливайте опоры, пока они не будут находиться вокруг кабелепровода … и вы можете усилить края досок, обрезав их прибитой полосой из листового металла. (При желании можно использовать вырезанный теннисный мяч, чтобы закрыть нижнее отверстие шарнирного крепления. )

Теперь ваша антенна будет поворачиваться, но для этого вам понадобится внутреннее устройство управления. Просто согните кусок стального стержня 1/2 «x 20» в форму кривошипа и вставьте вал в отверстие 9/16 «, просверленное по толщине прорези 1 x 6 по ширине вашего подоконника штифтовой фиксатор с каждой стороны дерева не даст шатуну «ходить»).

Закройте окно на плате кривошипа, затем ввинтите несколько резьбонарезных винтов в открытый металлический вал на расстоянии примерно 6 дюймов друг от друга. Сделайте то же самое на антенной мачте (на уровне рукоятки) и установите пару 1 / Блоки шкивов 8 «x 1» на обшивке дома вдоль трубы.

Наконец, прикрепите проволочный кабель диаметром 3/32 дюйма к одному из винтов на мачте и протяните его вокруг столба примерно пять раз. Сделайте то же самое с другим винтом, но оберните его в противоположном направлении, не разматывая первую группу кабелей. катушки.Повторите эту процедуру для коленчатого вала, убедившись, что тросы пропущены через блоки шкивов и достаточно туго натянуты.

Эта установка брашпиля должна быть большим подспорьем в точной настройке приема; тем не менее, он также может обеспечить альтернативный путь для электричества, если при прямом ударе молнии следует выбрать путь по кабелю управления, а не поиск более непосредственного заземления. Секция «изолятора» пластиковой трубы размером 1/2 x 16 дюймов, вставленная в каждый кабель, должна прерывать этот проводящий путь.

Прямая передача сигналов

К этому моменту сильная смесь ТВ и FM сигналов должна стремиться проникнуть в вашу гостиную. Все, что осталось сделать, это подключить двойной провод соответствующей длины 300 Ом к клеммам на передней панели антенны и направить этот провод вниз до уровня окна, используя стойки для антенных проводов (обязательно оставьте достаточно ослабьте в этом месте, чтобы обеспечить один полный оборот шеста) и пропустите провод под оконной створкой.

Как только он окажется внутри, вы можете использовать разветвитель сигнала стоимостью 4 доллара для подключения второго телевизора или FM-приемника — но помните, что чем больше оборудования вы добавите, тем слабее будет сигнал, который каждый получит. И еще одно: несмотря на меры предосторожности, которые вы предприняли при заземлении мачты, электрический заряд — от накопления статического электричества или в виде периферийной энергии от удара молнии — все еще может проникнуть в ваш телевизор. Вы можете довольно эффективно защититься от этого, установив недорогой блок статического разряда (иногда называемый оптимистами молниеотводом) на подводящей линии.Эта часть должна быть подключена к заземляющей трубе отдельным проводом.

Вот и все. Поверьте, это сложнее объяснить, чем выполнить на самом деле, поэтому не бойтесь сразу же приступить к делу. Если вам придется покупать каждый компонент новым, я уверен, что вы в конечном итоге потратите больше, чем 20 долларов, которые мы потратили, но некоторые серьезные поиски, вероятно, поставят вас прямо в парк мячей, даже если вы купите пластиковую трубу и кабелепровод. Важно то, что вы будете улавливать поданные вам сигналы.И вы будете делать это с помощью примерно очень базовой воздушной анатомии.

Антенны Прямые | Комбинирование сигналов антенны UHF-VHF

Ваше бесплатное местное эфирное телевидение осуществляется посредством сигналов, отправляемых с ваших местных телевизионных вышек, а в некоторых случаях они передают с использованием частот как UHF, так и VHF. В то время как большинство филиалов местных сетей транслируют свои программы в диапазоне частот УВЧ, существует ряд телеканалов, которые передают с использованием частот ОВЧ диапазона низких частот (каналы 2-6) и частот диапазона высоких частот (каналы 7-13).Если вам нужно объединить сигналы от двух телевизионных антенн для приема всех бесплатных местных каналов вещания, продолжайте читать, пока мы расскажем вам необходимую информацию и шаги, которые необходимо выполнить для этой конкретной настройки.

Здесь стоит отметить, что в ближайшие пару лет некоторые каналы будут переведены на другую частоту. Зайдите на tvanswers.org и введите свой почтовый индекс, чтобы получить дополнительную информацию о том, когда ваши станции могут переходить на другую частоту.

Как всегда, ваше местоположение будет определять, какие каналы вещания вы будете принимать.При любой установке телевизионной антенны это будет зависеть от передающих вышек в вашем районе и от того, какая телевизионная антенна вам понадобится для их приема, что, в свою очередь, будет зависеть от таких факторов, как рельеф местности и препятствия между вашим домом и вещательными вышками. .

Узнайте, какие полосы частот используются в вашем районе

Если вы еще не сделали этого, вам нужно будет определить частоту передачи ваших местных телевизионных станций. Перейдите на сайт www.antennapoint.com и введите свой почтовый индекс или загрузите бесплатное приложение Antenna Point на свой смартфон или планшет, чтобы найти вышки вещания в вашем районе. Столбец виртуального канала представляет канал, отображаемый на экране телевизора. Столбец канала DTV представляет фактическую частоту передачи.

Если вы живете в районе, где передаются как диапазоны частот UHF, так и VHF, вы часто можете использовать только одну антенну, например одну из наших антенн ClearStream MAX. Как правило, наши антенны-бабочки могут принимать передачи в диапазоне высоких частот VHF.Однако, если сигналы VHF в вашем районе слабые или передаются с вышки, расположенной более чем в 20 милях от вашего дома, может потребоваться антенна VHF большего радиуса действия для обеспечения приема всех ваших доступных местных станций. Щелкните здесь, чтобы узнать, как объединить две телевизионные антенны, антенну VHF и антенну UHF для оптимального приема всех ваших местных каналов.

Объединение нескольких ТВ-антенн — УВЧ и УКВ

ClearStream 5 — это антенна дальнего действия с высокой УКВ-антенной, которая будет использоваться в примере ниже.Следует также отметить, что, хотя ClearStream 5 можно комбинировать с вашей новой или существующей антенной УВЧ, многие из наших клиентов сообщают, что они успешно принимают согласованные сигналы УВЧ, а также свои местные высокочастотные каналы только с помощью ClearStream 5.

Обычно UHF-антенна (пример показан с 4-элементной антенной Bowtie DB4e и антенным сумматором UHF / VHF) устанавливается в верхней части мачты. Если сигналы VHF, которые вы пытаетесь принять, намного слабее, чем сигналы UHF, установка антенны ClearStream 5 или VHF наверху мачты обычно дает лучшие результаты.

Вам понадобится:

— Коаксиальный кабель

— 1 антенный сумматор (в примере имеется регулируемое крепежное оборудование для любой мачты)

— 1 мачта — для установки обеих антенн и достижения нужной высоты для оптимального приема

— Застежки-молнии — или что-то подобное для фиксации коаксиальных кабелей

Дополнительно:

— A Предварительный усилитель: объединение сигналов от двух антенн может привести к помехам сигнала и длинным кабелям, и вам может потребоваться усилить сигналы, передаваемые на ваш телевизор.

Если вам нужна помощь в принятии решения о том, какие типы материалов вам могут понадобиться, или у вас есть вопросы по установке, свяжитесь с нашей командой подключения, доступной 7 дней в неделю.

Перед тем, как прикрепить антенну к любой поверхности, ПРОВЕРЬТЕ прием в этой зоне. Подключите коаксиальный кабель к F-разъему на антенне. Подключите противоположный конец коаксиального кабеля к телевизору или конвертеру и выполните полное сканирование каналов. Перед прикреплением мачты к любой поверхности важно проверить прием в том месте, где вы собираетесь установить антенну.

Мощная современная самодельная антенна HDTV: 7 шагов (с изображениями)

Телевизионные антенны существуют уже много лет — и люди пробовали всевозможные неприглядные вещи, чтобы «исправить» их или улучшить их работу — от прикрепления металла одежда ангар из алюминиевой фольги! Я понял, что это не работает, и я не хочу тратить свои деньги на новые неисправные антенны. Иногда лучший способ что-то исправить — это Сделай сам !!!

Много месяцев назад я решил отказаться от кабельного телевидения.Моя местная кабельная компания убедила меня платить 10 долларов в месяц за местные каналы — это казалось нормальным. Антенны, казалось, остались в прошлом — даже не думал о том, чтобы попробовать их использовать. Итак, прошло несколько месяцев, и прекрасная кабельная компания подняла стоимость моего местного канала до 35 долларов в месяц; смешно для нескольких каналов. Я избавился от него и купил антенну. У первого почти не было канала — и его принимали ужасно. Зря потратил деньги на вторую, которую использовал некоторое время. Но, если бы мой кот подошел к окну, каналы не работали бы.Мне пришлось бы постоянно двигать эту вещь, чтобы попытаться получить прием — даже тогда она бы погасла много раз. Я покрыл его алюминиевой фольгой, и это выглядело безумно и ужасно — и это не помогло. Очень хотелось посмотреть Masterchef!

Итак, я исследовал всю сеть и нашел информацию о том, как сделать современную антенну HDTV из картона и алюминиевой фольги. Я сказал об этом своему отцу, и он сначала рассмеялся, но после того, как он услышал о моем, он хочет, чтобы я сделал его одним из них! Я прочитал массу комментариев от людей, которые сделали этот тип антенны, и они были в восторге от того, что она лучше, чем их дорогая антенна за 70 долларов! Итак, я должен поблагодарить парня, создавшего этот дизайн здесь, — большое спасибо за то, что поделились этим с миром! Вы также можете получить шаблон там. Инструкции были отличными, но я плохо разбираюсь в электронике, и то, что я смог это сделать, означает, что это просто! Я надеюсь, что мой путеводитель и фотографии помогут тем, кто похож на меня, и которым нужно еще больше разобраться. Я старался делать много четких снимков.

Прежде чем мы начнем, я просто хочу сказать, что после подключения этого устройства, даже не помещая его высоко или в каком-либо определенном направлении или особом месте — у меня появилось больше каналов, чем я когда-либо принимал на этом телевизоре. У меня больше каналов, чем было, когда я заплатил за них кабельной компании! Все они кристально чистые — мне это нравится! Кроме того, не забудьте повторно сканировать каналы после подключения — это также увеличило количество каналов, которые я получил.

Как построить суперантенну за 20 долларов для повышения мощности сигнала и большего количества бесплатных телеканалов «MacGyverisms :: WonderHowTo

» Если вы недавно пополнили ряды постоянно растущих производителей кабельных резаков, вы далеко не одиноки. Все больше и больше людей (включая меня) устают от устаревших моделей подписки и абсурдных цен поставщиков услуг и отказываются от своих услуг.

А почему бы и нет?

Легальных альтернатив больше, чем когда-либо, и если вы готовы немного подождать, чтобы посмотреть свои любимые шоу, вы можете сэкономить кучу денег.

Изображение с wordpress.com

Помимо онлайн-сервисов, таких как Netflix, Hulu и Crackle, вы все еще можете бесплатно смотреть некоторые эфирные каналы, такие как ABC, NBC, FOX и PBS, но вы должны уметь их забрать. Вы можете купить множество антенн, чтобы повысить мощность сигнала, но немногие из них так же эффективны, как антенна Грея-Ховермана.

Устройство, изобретенное и впервые запатентованное инженером Дойтом Р. Ховерманом в 1959 году, называется «суперантенна», потому что оно значительно увеличивает диапазон и количество каналов, которые вы можете принимать.Пользователи обычно могут настроиться на радиостанции, вещающие на расстоянии 30-40 миль, а иногда и больше.

С тех пор истек срок действия обоих двух патентов на устройство, что упрощает создание собственного дома. Существует ряд руководств с использованием различных материалов, но один из самых простых — от технического блоггера Джона Биггса, который использует пенопласт и медную ленту для легкой и недорогой антенны, которую можно установить в помещении.

Изображение взято с blogspot.com

Как собрать суперантенну Грея-Ховермана

Собрать все вместе очень просто.В дополнение к пенопласту и медной ленте вам также понадобится действительно дешевый симметричный трансформатор (который вы можете купить в любом магазине электроники), два шурупа для дерева (или припой), чтобы прикрепить его, и коаксиальный кабель для его подключения. к.

Джон создал диаграмму ниже и с помощью линейки и транспортира нарисовал ее на доске перед тем, как положить ленту. Важно уделять пристальное внимание измерениям и быть максимально точными, поскольку ваши результаты будут зависеть от их точности.

Изображение с blogspot.com

Когда вы начинаете наклеивать ленту, важно складывать ленту по углам, а не разрезать ее, чтобы каждая сторона была одним сплошным отрезком. Верхняя и нижняя части (показаны черным на схеме) должны быть ровно на 6 мм от сторон (показаны синим).

Изображение предоставлено blogspot.com

Зазор в центре между двумя сторонами (показан красным) должен составлять 81 мм после того, как вы закончили приклеивание ленты, и именно здесь будет прикреплен балун. Вы можете либо припаять его, либо использовать два шурупа для дерева, чтобы прикрепить его к медной ленте.

Установка и поиск станций

Антенна может быть установлена ​​практически в любом месте, но вам нужно убедиться, что она направлена ​​в правильном направлении, чтобы принимать любые станции. Модель, которую использовал Джон (GH0n), должна иметь возможность принимать цифровые каналы HDTV, которые находятся в пределах вашего диапазона, и лучше работает с UHF или сверхвысокочастотными каналами (каналы 14-51), чем VHF или очень высокочастотными (каналы 2-13).

Чтобы узнать, какие станции будет принимать ваша антенна, вы можете использовать онлайн-инструмент FCC или другой, например TV Fool, чтобы найти станции в вашем районе, которые транслируют бесплатно.Инструмент также сообщит вам, с какого направления они транслируются, чтобы вы знали, как расположить антенну.

После того, как вы разместили его правильно, просто подключите коаксиальный кабель и запустите сканирование на вашем телевизоре, чтобы найти каналы. Настройки отличаются для каждой марки, но вы сможете найти опцию автоматического сканирования в меню в разделе «Кабель» или «Антенна».

Дополнительную информацию и технические характеристики антенны Грея-Ховермана можно найти здесь, а дополнительные сведения о создании собственной антенны можно найти в блоге Джона.

Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.

Купить сейчас (97% скидка)>

Другие выгодные предложения, которые стоит проверить:

Фотография на обложке: CrEST

Дешевая и удобная ТВ антенна

Сложенный диполь — это эффективная телевизионная антенна, которую легко построить.Так и будет не конкурировать с хорошей направленной антенной с высоким коэффициентом усиления, но она определенно превосходит кроличью уши.

Эта антенна оптимизирована для работы с одним каналом, но часто работает приемлемо. на других. Разработайте его для сигнала, который доставляет вам больше всего проблем, и возможно, это подойдет для остальных. Если нет, создайте еще один для следующего канала — они дешевые.

Строительство

Антенна изготовлена ​​из «двухжильных проводов на 300 Ом» коричневого или черного ленточного типа. Линия телевидения, которую мы все использовали до появления кабельного телевидения.Есть два проводники, идущие по краям ленты. Вам нужно знать частоту станции, которую вы можете узнать, позвонив на станцию ​​или выполнив поиск в Интернете. Если вам известен реальный номер канала , вы можете использовать соответствующую формулу ниже. Однако имейте в виду, что номер канала, который рекламирует станция, вполне может быть «виртуальным каналом», выбранным по историческим причинам, а не фактическим каналом вещания.

Для каналов 2–4 частота задается как

.

f (в ​​МГц) = (6 x channel_number) + 45.

Для каналов 5 и 6 частота

f (в ​​МГц) = (6 x channel_number) + 49.

Для каналов 7-13 частота

f (в ​​МГц) = (6 x channel_number) + 135.

Для каналов 14 и выше

f (в ​​МГц) = (6 x channel_number) + 389.

Отрежьте кусок сдвоенного вывода на половину длины волны, где

длина волны на сдвоенном проводе (в метрах) = 0,95 x 300 / f (в ​​МГц).

(Коэффициент 0,95 — предполагаемая скорость коэффициент синфазного сигнала на сдвоенном проводе.)

(Пример: для канала 2 частота равна (6 x 2) + 45 = 57 МГц, Таким образом, длина волны на сдвоенном проводе составляет 0,95 x 300/57 = 5,00 метров, а антенна должно быть 5,00 метров / 2 = 2,5 метра.)

Снимите изоляцию с каждого конца, чтобы можно было скрутите жилы вместе и припаяйте. Это «свернутый диполь» антенна .

Затем вам нужно подключить его к длинной секции сдвоенного провода, чтобы подайте сигнал на свой телевизор.Длинная часть, ведущая к вашему телевизору, — это передача . строка .

Отрежьте ОДИН из двух проводов антенны посередине, и снимите примерно полдюйма изоляции с каждого куска. Ленточная изоляция от полдюйма изоляции от проводников длинного куска сдвоенного вести. Присоедините провода от линии передачи к проводам в средней точке. проводника, как показано выше. Припой.

Присоедините противоположный конец линии передачи к 300 Ом. вход вашего телевизора.Если ваш телевизор имеет только входы коаксиального кабеля 75 Ом, вы необходимо купить трансформатор от 300 Ом до 75 Ом в Radio Shack или другую электронику хранить.

Крепление

Антенна должна быть установлена ​​поперек интересующей станции. Чем выше он установлен, тем лучше он будет работать. Не устанавливайте антенну рядом с металлом и не прокладывайте линию передачи очень близко к металлическим предметам. Не оставляйте лишнюю линию передачи в катушке: обрезайте ее до желаемого длина.

Установки на чердаке работают хорошо. Если вы находитесь в комнате общежития или в квартире, вы можете прикрепить антенну клейкой лентой или кнопкой к стене или потолку, хотя проводка может снизить производительность. Переместите его для лучшего приема.

Дальнейшие улучшения

Уровень сигнала и подавление фантомных сигналов можно значительно улучшить добавив отражатель и, возможно, директор. Для шагами ниже, используйте формулу для длины волны в воздухе, а не для длины волны в сдвоенных отведениях:

Длина волны в воздухе (в метрах) = 300 / f (в ​​МГц)

Отражатель

Отрежьте кусок проволоки примерно на 5% длиннее вашей антенны.Не используйте для этого провода сдвоенный вывод; использовать один неизолированный провод. Установите его параллельно антенне, примерно на 0,2 длины волны (в воздух) на стороне напротив телеканала. Нет электрического соединения между этим проводом и антенной.

Директор

Для дополнительного улучшения приема отрежьте аналогичный кусок провода примерно на 5% короче антенны, и установите его параллельно антенне со стороны станции, примерно на 0,15 длины волн (в воздухе) от антенны.

---

Комментарии присылайте по адресу [email protected].

Достаточно безумно, чтобы построить свою собственную ТВ-антенну?

В этом месяце я еще раз взгляну на приемные антенны для DTV. Моя статья «Антенны для приема DTV» в рубрике «Антенны для приема DTV» от 6 марта 2002 года была опубликована почти четыре года назад, но не проходит и недели, чтобы я не получаю запрос на рис. 1, на котором показаны размеры для ромбической антенны ДМВ ТВ своими руками. Статья доступна на сайте www.tvtechnology.com в разделе Doug Lung о РФ. Я перепечатал Рис. 1 здесь. Обратитесь к исходной статье для получения информации о том, как работают телевизионные антенны, и предложений по созданию собственных антенн.

(щелкнуть по миниатюре) Рис. 1. Размеры ромбической ТВ-антенны ДМВ своими руками. Хотя я получил много запросов на рис. 1, я не получил столько отчетов о том, как работает антенна. Я предполагаю, что некоторые читатели посчитали, что размер элементов усложнял конструкцию, чем они думали, или они построили антенну и остались недовольны ее работой.Как отмечалось в статье, ромбик с пятью длинами волн на стороне (около 100 дюймов на частоте 600 МГц) обеспечит прогнозируемое усиление примерно на 12 дБ. Позже вы увидите, что коммерческие телевизионные антенны меньшего размера обеспечивают усиление, близкое к этому или большее.

РОМБИЧЕСКИЕ АНТЕННЫ

Если вы хотите построить огромную ТВ-антенну УКВ, вам может быть полезна статья Ричарда Дж. Бучана 1951 года (см. Http://members.fortunecity.com/wtfdamem/Rhombic1.html) . Описанные антенны намного больше той, о которой я говорил.Бьюкен описывает, как можно построить ромбику с тремя пролетами с усилением более 100 (20 дБ). Он отмечает, что даже несмотря на то, что ромбические антенны являются широкополосными, для низких и высоких УКВ потребуются отдельные антенны, хотя ромбические антенны высокого диапазона могут быть натянуты внутри ромбических антенн низкого диапазона с использованием тех же опор.

В статье приведены подробные сведения о конструкции, в том числе список деталей, рекомендации по конструкции мачты, размеры и чертежи для однопролетных и двухъядерных антенн. Если вам нужен дальний прием УКВ-ТВ в одном направлении и есть недвижимость — зацените!

Антенна «Dual Rhomboid», разработанная Эдмундом Лапортом из RCA, была смоделирована Л. Б. Чебик и определил, что коэффициент усиления составляет от 15 до 16 дБ на частоте 1296 МГц. Этот дизайн должен иметь возможность масштабирования для использования на телевизионных частотах (см. Http://www.cebik.com/vhf/rh.html). Изучая эту статью, я обнаружил, что должно быть идеальной ромбической антенной УВЧ, если она работает так, как заявлено. На веб-сайте Sveriges DX-FŸrbund (http://www.sdxf.org/alfa/dxinfo/Antenna%20Articles.pdf) есть 60-страничная статья об антеннах. На стр. 35 приводится описание антенны DHR (двойная шестигранная ромбическая), предназначенная для диапазона 430 МГц.Он должен хорошо работать на частотах УВЧ. Расчетное усиление ромбовидной антенны 2×6 составляет 33 дБ! К сожалению, автор Уэйн Сарози сказал, что подробности будут предоставлены в будущих публикациях, но мне не удалось их найти. Если кто-нибудь может предоставить подробную информацию об антенне DHR, напишите мне, и я поделюсь информацией.

Инженер по радиовещанию Джереми Лансман из KYES на Аляске создал отличную веб-страницу под названием «О ТВ и FM-антеннах» по адресу http://kyes. info/antenna/antennadex.html.На странице есть ссылки на статьи о том, как работают телевизионные антенны, распространенные типы ТВ- и FM-антенн, а также, имеющий отношение к этой статье, раздел, посвященный созданию собственной ТВ- или FM-антенны.

PRO PERFORMANCE

В моем отчете о радиочастотах от 14 декабря я сообщил, что в отчете FCC конгрессу о стандартах напряженности поля DTV и процедурах тестирования для Закона о расширении и повторной авторизации спутникового домашнего просмотра от 2005 года комиссия не обнаружила необходимы конкретные изменения в стандартах напряженности поля DTV и / или факторах планирования.

Комментарии, представленные дочерними ассоциациями ABC, CBS и NBC, включали выставку, сделанную инженером-консультантом Жюлем Коэном с обзором имеющихся телевизионных приемных антенн и усилителей. В отчете FCC процитировал этот опрос, чтобы показать, что в настоящее время доступны антенны, которые соответствуют критериям фактора планирования или превосходят их. Это должно быть полезно, если вы решили купить антенну, а не строить ее сами. Документы партнерских ассоциаций можно скачать по адресу http: // gullfoss2.fcc.gov/prod/ecfs/comsrch_v2.cgi. Введите 05-182 в поле «Продолжение» и пролистайте списки.

Коэффициенты планирования FCC DTV основаны на коэффициентах усиления антенны 4 дБ, 6 дБ и 10 дБ для низких частот ОВЧ (каналы 2–6), высоких частот ОВЧ (7–13) и УВЧ (14–69) соответственно. Керри Козад из компании Dielectric измерил UHF-антенну Channel Master Model 4228 с восемью отсеками и экраном и измерял коэффициенты усиления примерно 3 дБ, 9 дБ и 15 дБ для низких, высоких и высоких частот. Эта антенна, предназначенная только для УВЧ-диапазона, превышает коэффициент усиления коэффициента планирования как в диапазоне высоких частот, так и в диапазоне УВЧ!

Для приема только на УКВ модель Antennacraft CS1100 заявляет среднее усиление на УКВ, равное 6.9 дБ и среднее усиление в диапазоне высоких частот 9,6 дБ. Модель Channel Master 3610 не так хорошо работает на низких частотах VHF со средним усилением 5,8, но обеспечивает заявленное среднее усиление 11,4 дБ на высоких частотах каналов VHF. В то время как комбинированные антенны UHF и VHF обычно не работают так же хорошо, как отдельные антенны, характеристики Winegard Model HD7084P показывают усиление от 6,2 до 7,6 дБ на низкой VHF, от 10,8 до 12,0 на высокой VHF и 14,6 дБ в диапазоне UHF.

В таблице на своей выставке Жюль Коэн показывает, что если на антенне используется малошумящий усилитель, снижающий коэффициент шума системы до 4 дБ, интенсивность поля, ограничивающего шум среды, для приема DTV падает до 19.8 дБµ на низкой ОВЧ, 25,8 дБµ на высокой ОВЧ и 34,2 дБµ на УВЧ, исходя из коэффициентов усиления приемной антенны 6 дБ на низкой ОВЧ, 10 дБ на высокой ОВЧ и 12 дБ на УВЧ.

Кроме того, CEA имеет отличный веб-сайт AntennaWeb.org, который позволяет вам увидеть, какие телестанции доступны по определенному адресу и какой размер антенны требуется для их приема.

Приветствую ваши вопросы и комментарии. Отправьте их мне на [email protected].

.
