Важно! Подобная система управления является совокупностью из репитера (усилителя) и антенны.

Улучшить сигнал 4G сети можно при помощи антенны.

Похожие статьи

Как сделать и подключить внешнюю антенну к мобильному телефону

Сейчас невозможно себе представить жизнь без мобильного телефона, но в некоторых случаях он становится бесполезен. Нет связи или очень слабый сигнал бывает в подвальных помещениях, в автомобилях, в местности, далеко расположенной от ретрансляционной антенны или в городе, где много высотных зданий, гасящих сигнал. В этих случаях можно воспользоваться готовым дополнительным устройством или узнать, как сделать и подключить антенну к мобильному телефону своими руками.

Что такое сотовый телефон

Прежде чем заняться поиском и реконструкцией внешних антенн для мобильного устройства необходимо понять, как устроен современный сотовый аппарат. А он представляет собой маленькую радиостанцию, работающую на разных частотах, определяемых сотовым оператором. Так, в соотношении «передача — приём»: базовая станция (BS) — телефон (MS) работает на 935,2–959,8 МГц, а телефон (MS) — базовая станция (BS) — на 890,2–914,8 МГц. Отношение канала от BS к MS называется Down Link, а MS к BS — Up Link.

Любые провайдеры ограничивают дальность связи мобильного телефона от базовой станции на расстоянии до 35 км. При этой конфигурации количество разговорных каналов достигает 8 и является стандартным режимом, используемым в городской зоне. Тогда как GSM предусматривает нестандартную конфигурацию с дальностью связи 70–100 км (Extended Cell), но при этом каналов становится меньше — максимум 3. Последний режим обычно используется в прибрежной зоне покрытия.

Какая внешняя антенна подходит для смартфона

На качество связи и силу сигнала также оказывают влияние местоположение, рельеф местности, погодные условия и время года, чувствительность и мощность сотового телефона и главной антенны. Автомобильная или стандартная устанавливается на улице, желательно на крыше здания или автомобиля. Как и телевизионную, её необходимо направить в сторону ближайшей базовой станции. Для этого устройство следует двигать и поворачивать, пока не усилится сигнал.

1. Волновая содержит траверсу с перпендикулярно расположенными рефлекторами. Их размеры зависят от частоты, прямо пропорциональной длине волны. Имеет явное преимущество усиления сигнала при довольно небольших габаритах. Недостатком является необходимость точного наведения на станцию.
2. Параболическая состоит из отражателя и облучателя. Такая конструкция достаточно сильно усиливает сигнал, но при этом установка требует определённых навыков. Минусом этой антенны является нулевая эффективность при неточной настройке.
3. Плоская панель представляет собой плоский небольшой квадрат с облучателем внутри рефлектора. Преимуществом устройства служит широкий спектр направленности, что не требует точной наводки, но при этом даёт средние показатели усиления сигнала.
4. Штыревая конструкция — это небольшой вертикальный стержень, одновременно являющийся и облучателем, и рефлектором. Плюсом антенны выступает круговая направленность, которая не требует точной установки на базовый распределитель провайдера. Но есть нюанс, размещать такую антенну следует так, чтобы между ней и базой не было экранизирующих конструкций. Она устанавливается там, где не требуется особого усиления сигнала.

Как подключить внешнюю антенну к мобильному телефону

Обычно сотовые телефоны настроены на высокие частоты. Поэтому для эффективности работы внешней конструкции огромное значение имеет качество кабеля и его соединения. Лучше всего использовать коаксиальный провод (RG-6 от известных производителей) и высокочастотный разъём. Если нет гнезда для крепления внешней антенны, можно использовать устройство громкой связи. В этом случае антенный провод присоединяется к устройству громкой связи, а мобильник вставляется в гнездо этого устройства. Также можно центральной жилой кабеля сделать 3–4 витка вокруг мобильника, вблизи встроенной антенны.

Конечно же, такой способ использования телефона не совсем удобен и ограничивается длиной провода. Но этих неудобств можно избежать, сделав мобильное устройство стационарным.

• Для голосовых сообщений устанавливается репитер, принимающий и передающий сигналы с антенны, усиливая их непосредственно в зоне установки.

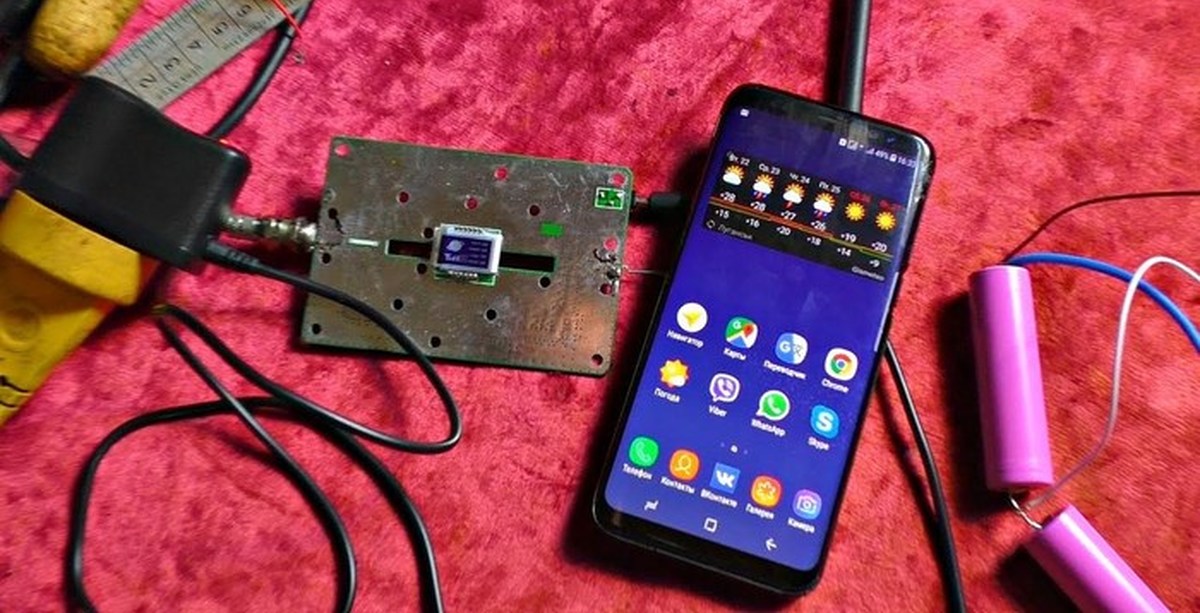

  Репитер для мобильной связи

• Для передачи данных следует приобрести модем, подсоединить к антенне и подключить к роутеру с поддержкой мобильной сети, который будет раздавать wi-fi. Можно обойтись без модема, если имеется роутер с разъёмом для GSM — антенны.

Как самому сделать антенну к сотовому телефону

Антенну «на скорую руку» можно сделать из того, что есть в доме

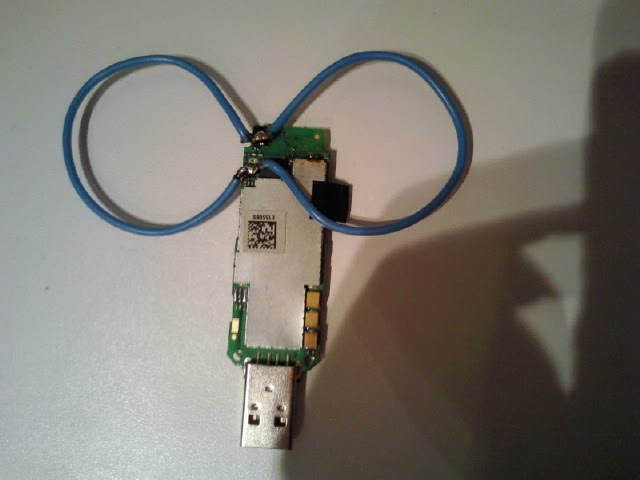

1. Взять медную проволоку и согнуть её в ромбовидную «восьмёрку» со стороной 8 см. Кабелем соединить антенну с телефоном, предварительно зачистив его концы. В горизонтальном положении прикрепить к потолку, где есть более сильный сигнал.
2. Использовать кулинарную фольгу, сделав из неё большой «кулёк» и вложив него мобильный телефон.
3. Можно использовать железный тазик подходящего размера, использовав его как параболическую антенну с мобильником в фокусе.

Ромбовидная антенна своими руками

Домашняя антенна, которая подходит в основном для усиления сигнала. Для этого понадобятся: плоскогубцы, клещи или нож, коаксиальный кабель, паяльное оборудование, медный провод (8 см) и переходник для мобильного устройства (можно китайский).

1. Зачистить один конец высокочастотного кабеля так, чтобы не повредить центральную жилу, он будет подключён к антенне. Другой конец подсоединяется к телефону.
2. Медный провод припаять к сердечнику кабеля так, чтобы конструкция была крепкой и располагалась вертикально вверх. Такой же провод припаять к оплётке кабеля вертикально вниз.
3. Оба медных провода закрепить на небольшой деревянной доске, заизолировав в припаянных местах.
4. Закрепить эту конструкцию на крыше как можно выше, а другой конец антенного кабеля подсоединить к телефону с помощью адаптера.

ВАЖНО. Следует строго соблюдать вертикальное и горизонтальное соединение медного провода с кабелем.

Переносная антенна подходит даже в том случае, если сети, вообще, нет.

Это довольно простое приспособление, но довольно эффективное. Таким устройством можно пользоваться везде. Для этого потребуется: радиоантенна от старого магнитофона, тоненький провод (0,5 м), отвёртка, паяльник и маленькая шайба.

1. Радиоантенну разобрать у основания.
2. К шайбочке припаять проводок.
3. Собрать основание антенны, прикрепив шайбу с проводом.
4. Снять крышку с телефона и найти разъём для подключения дополнительной антенны.
5. Зачистить другой конец провода на 1–2 мм (не больше) и вставить в дырочку в центре этого разъёма.
6. Зафиксировать провод по телефону и посмотреть на шкалу сети. Индикатор должен показать 6 из 6 палочек.
7. Крышку от мобильного устройства можно не устанавливать.

Помимо самодельных антенн можно использовать покупные репитеры, позволяющие сделать устойчивую связь в любых помещениях и отдалённых местностях. Но стоимость такого оборудования довольно высока и сопоставима с ценой хорошего мобильного телефона, а более продвинутые решения достигают и 2–3 тысяч долларов. Поэтому в домашних условиях всегда можно воспользоваться более дешёвыми и подручными средствами усиления сигнала.

Антенна GSM своими руками | Усиление мобильной связи

Мобильный телефон представляет собой дуплексную радиостанцию, ведущую радиообмен на разных частотах. Всего в стандарте GSM 900 124 частоты. Телефон, как и

Мобильный телефон передает, а базовая станция 890,2 — 914,8 МГц. Канал от BS к MS называется Down Link, от MS к BS — Up Link. Большинство операторов используют ограничение дальности работы мобильного телефона от базовой станции — 35 км, что обусловлено особенностями стандарта.

 Поясним, что в сети стандартной конфигурации в одном частотном канале формируется 8 временных интервалов (тайм-слотов): один служебный, а семь — разговорные. Именно в этом случае максимальная дальность связи на каждом канале составляет 35 км. Однако в GSM предусмотрена также нестандартная конфигурация соты, при которой дальность связи увеличивается на 70 — 100 км (конфигурация Extended Cell).

К сожалению, при такой конфигурации количество разговорных каналов уменьшается до 2 — 3, что уменьшает емкость сети. Использовать такой режим в городе и около оператору не выгодно. Иногда этот режим используется на морском побережье для создания прибрежной зоны покрытия. Таким образом, если у вас телефон стандарта GSM 900, не пытайтесь установить связь, удалившись от ближайшей базовой станции больше чем на 35 км. Максимальная дальность связи, достигнутая мной, — 34 км.

Воля Господа Бога (опытные связисты шутят, что это — главное). Обычно базовые станции имеют мощность 20 — 30 Вт. Антенны применяются либо штыревые, либо направленные. Чувствительность базовых станций составляет -100 дБ — 115 дБ. Изменить или повлиять на все эти параметры пользователь, конечно, не может. Выходная мощность телефона составляет 0,3 — 2 Вт, чувствительность — 90 — 105 дБ.


Хорошей чувствительностью отличаются трубки SAGEM, Alcatel, Motorola. А по мощности проходят все старые телефоны, особенно Motorola. Все телефоны фазы 2 имеют примерно одинаковую мощность. Что же касается рельефа, то на ровной местности и по реке волны распространяются лучше. Чем выше вы находитесь (в разумных пределах), тем лучше сигнал. Лес порой «гасит» волны сильнее, чем городская застройка.

Если же собеседник время от времени пропадает, необходимо «усиливать» нисходящее направление от базовой станции к вашему телефону. Возможно, стоит поискать телефон с лучшей чувствительностью. Но если плохо слышно вас, следует усиливать направление от вашего телефона до базовой станции.

Такие частоты создают взаимные помехи, мешающие связи, а при определенных уровнях сигналов связь становится и вовсе невозможной. Если на экране телефона фиксируется сильный сигнал от базовой станции, а установить соединение не удается или удается, но речь все время пропадает, значит, вы столкнулись с «чужаками». «Заставить» телефон выбрать другую частоту получается далеко не всегда, однако специальная функция телефонов Nokia — Netmonitor — это сделать позволяет.

Однако при ограниченном частотном ресурсе даже частотное перепланирование сети выручает далеко не всегда. Тем не менее, если в вашем телефоне отсутствует Netmonitor, можно использовать внешнюю направленную антенну с хорошей диаграммой направленности. Остается только сделать правильный выбор. Выбор антенны Как уже говорилось, увеличить дальность и качество связи позволяют именно внешние антенны.

В СНГ и Восточной Европе направленные антенны изготавливаются кустарным способом. Кроме того, есть не- большие заводики в Чехии, Польше и Прибалтике. Простая автомобильная магнитная антенна имеет усиление 1 — 3 дБ (1 — 2 кубика по шкале телефона), волновой канал — 7 — 15 дБ (в зависимости от количества элементов, качества сборки и настройки антенны), что составляет уже 2 — 3 кубика по шкале, а логопериодическая антенна — 7 — 12 дБ.

Автомобильная антенна представляет собой вертикальный штырь в 3/4, 1/2 или 5/8 длины волны. Даже простая автомобильная антенна, поднятая повыше, может поправить ситуацию с неуверенной связью. Дело в том, что при разговоре по телефону около 10 — 20% энергии поглощается телом пользователя, поэтому, поднимая штыревую антенну вверх, вы уменьшаете влияние на нее окружающих предметов. Я сам наблюдал, как самодельные, полуволновые и вертикальные диполя, поднятые на 5 м, решали проблему связи. Поясним, как такой диполь изготавливается.

Другой конец кабеля подключаем через переходник к телефону. Будьте внимательны и не замкните центральную жилу с оплеткой, иначе телефон может сгореть. Ну вот, за 5 минут мы соорудили примитивную антенну, не уступающую по параметрам китайским автомобильным.

Приведу историю из жизни. Приехав прошлым летом на отдых в Крым, я обнаружил, что на базе обещанного оператором уверенного покрытия нет. Это означало, что я пропущу очень важный звонок. Уверенный сигнал обнаружился на крыше коттеджа, но перспектива просидеть там две недели меня не вдохновила. За 5 минут я нашел кусок нужного провода (вместо медного использовал алюминиевый).

Еще 10 минут ушло на то, чтобы отыскать у соседей 5-метровый кусок телевизионного кабеля. Nokia 7110 имеет механический коммутатор для внешней антенны, поэтому я просто воткнул центральный проводник кабеля прямо в разъем телефона, а оплетку кабеля соединил с металлическим ободком внешнего разъема телефона.

Укрепил антенну на крыше домика и уже через 10 минут на радость семье и на зависть соседям свободно общался по телефону. Как говорится, вернемся к нашим баранам. Сначала воспользуемся автомобильной штыревой антенной ($5 — 10). Здесь главное — не нарваться на слишком скверное качество. Имея Netmonitor, проверить антенну гораздо легче. При подключенной к телефону автомобильной антенне уровень сигнала должен увеличиться на 1 — 3 дБ (например, с -60 дБ до -57 дБ).

В крайнем случае, сигнал должен остаться прежним. Если при подключении антенны сигнал уменьшится на 5 дБ и больше, лучше отказаться от покупки. Хочу заметить, что хорошая фирменная автомобильная антенна стоит от $40 и выше. Впрочем, и среди азиатских 10-долларовых изделий иногда встречаются неплохие вещицы. Установленная на крышу вашего «домика в деревне», автомобильная антенна способна решить проблему со связью. Если усиления автомобильной антенны не хватает, можно обратиться к другим — например, к распространенной направленной антенне — волновому каналу.

Он выглядит, как обычная телевизионная антенна, установленная на крыше дома. Волновой канал позволяет получить реальное усиление до 7 — 15 дБ с оптимальной диаграммой направленности. Но у него есть недостаток — узкополосность. Разница между частотой приема и частотой передачи в GSM 900 составляет 45 МГц, а весь рабочий диапазон — 890 — 960 МГц (полоса в 70 МГц). Добиться линейной или близкой к линейной характеристики в таком широком диапазоне затруднительно.

Поэтому желательно изготавливать волновой канал в зависимости от частоты оператора и конкретного места и в зависимости от ситуации сдвигать резонанс к частоте восходящего или нисходящего направлений. Для большей широкополосности следует использовать только петлевой вибратор, согласовывая его с кабелем — например, с симметрирующей петлей; также следует ограничиться небольшим количеством элементов, скажем, 3 — 12, так как если их будет больше, настроить антенну без оборудования будет трудно, кроме того, рабочий диапазон антенны сужается. Мне приходилось иметь дело с множеством волновых каналов, изготовленных кустарно.

Констатирую: в большинстве антенн коэффициент усиления составлял менее 7 дБ, некоторые имели резонанс на частотах 700 — 800 МГц вместо GSM-диапазона и коэффициент стоячей волны больше 3 (при передаче это может легко вывести из строя выходной каскад телефона). Профессионально изготовленные и настроенные самодельные антенны встречались редко. Теперь на очереди — логопериодические антенны (их тоже можно отыскать на радиорынке).

По сравнению с волновым каналом они имеют более широкий рабочий диапазон. Поэтому такие антенны менее критичны к точности изготовления и настройки. Реальный коэффициент усиления здесь достигает 10 — 14 дБ. Теоретически при необходимости можно соединить 2 волновых канала, один — настроенный на частоту приема, другой — на частоту передачи, но это уже слишком сложная система. Кабель и антенные переходники В диапазоне 900 МГц вопрос выбора кабеля приобретает первостепенную роль.

Отечественные телевизионные коаксиальные кабели можно использовать только ограниченно (затухание более 30 дБ на 100 м слишком велико). Из доступных импортных образцов подойдет RG6 — коаксиальный кабель с двойной оплеткой. Его вы найдете в любом магазине. Затухание составляет 20 — 24 дБ на 100 м (проверял экспериментально). Промышленные штыревые автомобильные антенны обычно включают в себя кабель RG59 с затуханием 28 дБ на 100 м.

Антенна типа волновой канал с коэффициентом усиления 12 дБ и 10 м кабеля RG6U дают общее усиление 9,6 дБ, а при 20 м — 7 дБ. На большинстве телефонов есть разъем для внешней антенны. Кроме того, для каждого типа телефона существует так называемый антенный переходник (около $5), он подключается к указанному разъему и представляет собой короткий кусок кабеля, с одной стороны которого находится специфический телефонный высокочастотный разъем, а с другой — стандартный ВЧ-разъем. Обычно затухание в антенном переходнике не превышает 1 дБ.

Покупая антенный переходник, убедитесь в его дееспособности. При включении переходника в телефон встроенная в телефон антенна отключается и выходной каскад переключается на переходник. Иными словами, если вы просто подключаете переходник к телефону, сигнал на шкале телефона должен немного упасть. Потом вы подключаете внешнюю антенну к переходнику, и сигнал увеличивается. Если все идет именно так, значит, переходник работает.

В большинстве других телефонов можно ввести специальный код и открыть служебное меню, которое позволяет увидеть приемный уровень 6 — 8 частот, принимаемых телефоном в порядке убывания, номера частот, расстояние до базовой станции, процент ошибок в канале и др. Если Netmonitor есть, будем ориентироваться по уровню сигнала в децибелах (напоминаем, что сигнал сильнее, когда значение уровня в децибелах меньше). Если он отсутствует, будем настраиваться по стандартной шкале сигнала.

Так как антенны базовых станций GSM 900 имеют вертикальную поляризацию, волновой канал следует размещать вертикально. При юстировке антенн обратите внимание на то, что приемный уровень сигнала, отображаемый в телефоне, изменяется с задержкой до нескольких секунд, поэтому антенну следует поворачивать медленно и дискретно. Если вам известно направление на ближайший город, начните с него. Медленно поворачивайте антенну по горизонту. Если сигнал найден, ваша задача найти направление, откуда сигнал приходит с максимальным уровнем.

Если сигнала нет, медленно поворачивайте антенну по горизонту, пока он не появится. Помните, что каждый метр высоты установки антенны может оказаться решающим. Если сигнал не найден, попробуйте переместиться на несколько метров в сторону и поискать снова. Может быть, вам повезет. Нежелательно использовать кабель между антенной и телефоном длиной более 30 м: в этом случаи практически весь сигнал теряется в кабеле. Напоследок приведем размеры самодельной логопериодической антенны для диапазона 850 — 950 МГц (рис. 2) Параметры: коэффициент усиления — 8,3 дБ, волновое сопротивление — 60 Ом.

 Прочитать статью на тему: Где используют секторные антенны

Самодельная антенна для приема радиоканалов с FM модуляцией — на смартфон. — Аксессуары — Mi Community

Самодельная антенна для приема радиоканалов с FMмодуляцией — на смартфон.

Итак моя первая тема.

Многие сталкивались с тем ,что телефоны со встроенным приемником,отказываются принимать радиоканалы — без подключенной гарнитуры или наушников, зачастую режим радиоприемника -даже не включается , ну а если и включается — то все все равно не ловит ни одну станцию(или ловит очень плохо).Многим это кажется очень неудобным— а меня так вообще раздражает —необходимость подключать наушники к телефону ,даже в том случае — если я хочу послушать радио на встроенный динамик телефона. Да и вообще думаю тема придется по вкусу таким как я , и людям которым просто не нравится длинный провод наушников -торчащий из телефона=))).На просторах интернета встречаются предложения — намотать фольгу на спичку — и воткнуть это -вместо наушников — на мой взгляд- это варварство — которое вполне может привести к выходу из строя внутреннего усилителя телефона. Я предлагаю другой выход.( Этот способ подходит -естественно только для смартфонов и телефонов имееющих разъем джек 3.5)

Переходим собственно к изготовлению антенны —для подключения вместо наушников.

Берем вот такой разборный джек:

Можно также использовать джек например от неисправных наушников — срезав лишний провод и пластик.

Находим(выпаиваем из старой радиоаппаратуры или покупаем) пару резисторов сопротивлением примерноот 15- до 50 Ом -резисторы желательно одинаковые -я одинаковые не нашел(поленился долго искать) и взял один 22 Ома а другой 47 Ом.Резисторы желательно взять поменьше размером — чтобы можно было их разместить внутри джека -так отлично подойдут резисторы мощностью 0.125 Вт, но если таких не найдется можно использовать и 0.25 Вт.

Припаиваем эти два резистора к джеку — как показано на картинке.

Эти резисторы нужны — чтобы нагрузить внутренний усилитель телефона — так, как будто к нему подключены наушники.

Это еще не всё, Теперь нам нужен провод —который собственно и будет играть роль антенны. Длина провода — должна соотвествовать длине волны(половине длины волны или четверти длинны волны)- радиоканала ,который мы хотим принимать. Стандартный  Диапазон используемый в большинстве современных радиоприемников(с фазовой модуляцией -FM как принято ее теперь называть) примерно от 87 до 108 Мегагерц. При этом большинство радио станций распологается от 100 до 108. Я взял частоту 100 Мегагерц -вы можете взять другую-например частоту радиостанции — которую вам хочется слушать — но  ее сигнал слабее чем у других (хотя думаю большой разницы в данном случае не будет).

Расчитывается длинна волны по формуле L=C/F где L –длинна волны в метрах,C-скорость света в метрах в секунду(здесь применяется скорость света — потому как принято считать, что скорость распространения радиоволны — равна скорости света ) F-частота в герцах.

Итак в моем случае получилось L примерно равно 3 метра.

Выбираем какую длину мы хотим использовать- полную длину волны половину или ее четверть- нужно сказать что наилучшие результаты приема должны быть -на длине равной полной длине волны- но в большинстве случаев — достаточно даже четверти, я взял провод -длиной 75 см (четверть длины волны).

Припаеваем выбранный провод — к общему выводу джека.(смотрим на рисунок выше).

Возможно у вас — антенна должна припаиваться не к общему проводу а к одному из каналов-все зависит от конкретного схемного решения — примененного в вашем телефоне— тут стоит поэксперементировать —посмотреть при подсоединении к какой из трех точек(Левый канал,правый канал,общий) -будут лучшие результаты приема— у меня такой точкой получился -общий.

Получается— что то подобное:

Собираем разборный джек , и аккуратно наматываем наш торчащий провод- на хвост джека или полностью на весь корпус джека — от того насколько аккуратно вы это сделаете —в принципе будет зависеть размер и внешний вид полученного — так сказать устройства=)))Можете взять например спичку и намотать на нее или что нибудь еще.

Получается как то так=)

После чего желательно использовать термоусадочную трубку. У меня такой не оказалось в наличии. Можете просто замотать изолентой, скотчем или оставить как есть — если вам не важен внеший вид.

Ну вот и самый ответственый момент —подключаем наше чудо устройство ктелефону=)))

Вставляем до упора — на телефоне должен появиться значок подключенных наушников(если этого не произошло значит ваши резисторы не соответствуют номиналу ,вы их плохо припаяли -и в момент сборки пайка отлетела, и т.д)

Включаем радио , в настройках выставляем —использовать динамик(включить динамик)

Ловим радиостанцию, слушаем и радуемся=).

P.S Данный девайс опробован на трех различных смартфонах -разных моделей и производителей — с одинаково хорошим результатом.

P.P.S Если у вас что либо не получится-или в силу каких либо причин или обстоятельств —ваш телефон выйдет из строя , я за это -ответственности не несу- вы делаете все на свой страх и риск. Ну а для тех кто не хочет рисковать или чтото самостоятельно делать (ну или и то и другое) также есть выход — вот такие вот -готовые телескопические антенны для телефонов -на алиэкспрессе например.

Антенна GSM своими руками: особенности, стандарты и виды

Стандарт GSM придуман Европой в 1982 году, наравне с несколькими, касающимися связи посредством радиотелефонов. Направление антенн было проблемным, передатчики находились близ головы человека. Вред заметили быстро, широко известно: работники предприятий, задействованные связью, получают надбавки заработной платы. Недолго думая, комитет по стандарту ввел новый вид модуляции, позволяющий понизить мощности. Антенны сперва изготавливали выдвижными, позже приобрели вид пеньков, выступавших из корпуса аппарата. Начинка стремительно уменьшалась в размерах вместе с блоками питания, направление малогабаритных антенн гигагерцового диапазона относительно молодое. Первые наработки касаются 50-х годов прошлого века. Антенна GSM своими руками: как сделать, где установить. Поговорим подробнее.

Развитие стандарта GSM, антенн GSM

Потрудившиеся заглянуть внутрь мобильного телефона, другого гаджета, бессильны увидеть конструкции, напоминающие привычную глазу антенну. Продуманный производитель конструирует, больше руководствуясь опытными соображениями, стройной теории лишены. Нет смысла думать, что обзором будут вскрыты корпоративные секреты компании. Начиная 3G, стандарты цифровые, постоянно идет борьба, чтобы вместить побольше информации, задействовав поменьше ресурсов. Упоминали вред, внутри сотового телефона излучатель расположен в области задней стенки, от пользователя отделен экраном-землей. Микрополосковая технология известна давно. Книга 80-х годов Веселова описывает третьей частью концепцию.

Эффективность антенны GSM сотового телефона низкая, достигает 40%. Обычные телевизионные иногда зашкаливают за 90. Однако людям безразлично, здоровью вред минимальный. Каждый болотный кулик нахваливает сотовый, отлично слышит собеседника, при обрыве связи у оппонента исчезает звук… Значит, сотовый плохой. Диаграмма направленности GSM антенны сотового телефона однобокая — не светит в сторону говорящего — сильно искажается. Пользователь рукой меняет расстановку сил, чего говорить о препятствиях! Антенна GSM своими руками изготавливается для улучшения приема стационарными объектами. Мобильность ограничивается применением автомастерскими.

GSM антенны передающих станций прекрасно обустроены, отлично излучают. Слышим собеседника (если не совершает резких передвижений), оппонент будет терять пакеты, на пробежке, в транспорте. Телефон принимает на пятерочку, передает гораздо хуже. Входящие пакеты с голосом оппонента исправно приходят, исходящие дают сбои.

Теперь читатели знают: самостоятельно сделать GSM антенну на микрополосках в домашних условиях не представляется возможным. Именитые фирмы бьются, решая проблему. На сборку, проектировку функционала времени уходит минимум, производство дешевое. Компоновка внутренностей (антенну нелегко уместить на скромном пространстве) много сложнее.

На территории РФ ходят следующие стандарты:

1. GSM 900: частота передачи 890 – 915 МГц, частота приема 935 – 960 МГц.
2. GSM 1800: частота передачи 1710 – 1785 МГц, частота приема 1805 – 1880 МГц.

Микрополосковая антенна состоит из излучателя, диэлектрической подложки, проводящего экрана. С ростом толщины излучателя повышается рабочий диапазон, десятая часть длины волны. Толщина диэлектрика меньше указанной величины. Рассказываем неспроста. В диапазоне Wi-Fi микрополоски объединяются решетками, запечатываются пластиковым корпусом, снабжаются единым экраном, действуют единой командой, позволяя получить хорошее усиление, следовательно, ловить более удаленный сигнал. Вышки неподвижные, находятся в прямой видимости. Если справедливо сказанное конкретной ситуации – решение пригодное.

Приводим рисунок (сайта http://www.carookee.net/) антенны 2,4 ГГц. Чтобы начала работать на частоте 1800 МГц, необходимо размеры увеличить пропорционально в отношении 4 к 3. Обратите внимание, касается всех линий, включая соединительные. Попробуйте вначале функционирование одного квадратика до низведения платы гетинакса в жертву нуждам мобильной связи. Масштаб портала ошибочен – смотрите рисунок, снабженный размерами, стрелками показаны. Изображение взято с сайта http://www.zero13wireless.net/. Цифры указаны в миллиметрах. Пропорционально снимите чертеж номер один, определите размеры. Площадки квадратные, если искажены, исправьте графическим редактором, подойдет даже Paint, входящий по-умолчанию в состав Windows.

Для других частот, смело экстраполируйте чертеж на все случаи жизни пропорционально отношению длин волн. Делите 2400 МГц на стандартный GSM-диапазон. Выше брали отношение 2400/1800. Действуя таким образом, читатели выберут нужное устройство GSM антенны. Содержащая квадраты 4х4 дает меньшее усиление (усиление сигнала GSM антенны), проще наводится. Прием размытый, непонятно, откуда приходит сигнал, конструкция к месту. В случае далекой вышки, отчетливо видимой на горизонте, уместными станут 9 квадратов. Учтите, фидер до телефона (другого приемного устройства) не должен быть длинным, сигнал затухнет по пути сюда, в кабеле. Хочется поместить устройство на крыше… соберите усилитель на микрополосках, купите готовый в магазине для нужной частоты. Нужную цифру узнавайте у сотового оператора. Создана государственная служба по частотам, испросите чиновников пообщаться с частниками.

Изготовление GSM антенны

Большинство читателей уловило, как самодельная GSM антенна может быть изготовлена. Поделка потребует платы гетинакса подходящего размера двухстороннего фольгирования. Медь нанесена с одного бока – необходимо будет добавить конструкции рефлектор из листа стали, другого металла, площадью превышающего излучатель. Затем медь расчерчивается будущим контуром антенны. Делают тщательнее, используя линейку и уголок. Затем:

• Площадь под антенну покрывается лаком, подойдет женский для ногтей. Состав не должен попасть на поверхность в других местах, на стыки, можно закрасить крупные островки, затем отдерете ножиком (для увеличения скорости обработки).
• Травление плат ведется медным купоросом. Фольгирование двухстороннее – тыл полностью закрашивается лаком. В противном случае экран не будет растворен! Просто травление не закончится за мыслимый срок. Медного купороса недостаточно. Вторая сторона не нужна – отдирают ножиком. Для сохранения экрана нужно покрасить лаком.
• Травление ведется, пока смоются ненужные участки меди, готовая GSM антенна промывается водой, сушится, ножиком зачищаются проблемные места.
• Изделие помещается внутрь герметичного пластикового корпуса, подходящего размерами на стойках, не затрагивающих металлическую часть. Экран нужно заземлить. Попробуйте посадить на оплетку коаксиального кабеля. Напоминаем: для WiFi используется провод волновым сопротивлением 50 Ом. Сколько взять для сотовой связи: 50 смотрится уместно потому, что телевидение 900 МГц заканчивается.

Разновидности GSM антенн

Много писали об антеннах для WiFi, читатели догадались: диапазоны очень похожи… просто берите чертежи, переносите на другие частоты, везде указаны размеры применительно к длине волны. Транспонируйте эскизы пропорционально. Порядок действий указан выше. В сети легко найти так называемую антенну Харченко (биквадрат), представляющую собой пару рамок с одной общей точкой. Приводили более продвинутые варианты решения, отличающиеся большим усилением.

У читателей появится выбор того, какая выносная GSM антенна будет изготовлена. Биквадратная конструкция Харченко выполняется радиолюбителями из полосок шириной 10 мм, стороной квадрата по центру 80 мм. Не проверяли размеры, габариты определены длиной волны, используемой стандартом GSM. Для 900, 1800 МГц разница составит два раза. Скрупулезно проверяйте размеры чертежей. Рамка должна быть пропорциональна четверти длины волны. Формула известна из курса физики, приводить четыре рисунка, отличающихся мелкими деталями, нет смысла. Нужно понять: внешняя GSM антенна сходна строением с WiFi, полагаем, любую из раздела можно перенести сюда. Разница ограничена частотой, модуляцией. Первая не влияет на прием, вторая определяет размеры GSM антенны.

При использовании удлинителя старайтесь разместить усилитель поближе к точке монтажа. Шумы провода сильно снижают чувствительность устройства.

Самостоятельное изготовление антенн для мобильной связи

Не ловит телефон? Собери антенну сам!

В статье мы расскажем, как самостоятельно рассчитать, спроектировать и изготовить логопериодическую антенну для дачного приема на диапазон GSM 900, которую можно выполнить из подручных материалов, не покупая дорогих трубок, без применения сварки и тому подобного. Такую антенну можно будет установить как на даче, так в городе, например, за окном.

Логопериодические антенны достаточно компактны и широкодиапазонные, и при достаточном количестве вибраторов коэффициент усиления может приближаться к антенне типа «волновой канал». В среднем, коэффициент усиления антенны составляет 6…7 дБ, а уровень побочных лепестков диаграммы направленности от -12 до -14 дБ, КБВ (коэффициент бегущей волны) – более 0,5.

Антенна состоит из двух рядов горизонтальных вибраторов, расположенных на рядах в шахматном порядке на траверсах. Длина вибраторов и расстояние между ними убывают в геометрической прогрессии в направление к точкам подключения кабеля. Позади самого длинного вибратора устанавливается короткозамкнутая перемычка, улучшающая согласование антенны с кабелем снижения и обеспечивающая необходимое симметрирование антенны.

Подчёркиваем, что представленный ниже расчет построен на эмпирических формулах.

1. Частота сигнала в стандарте GSM 900 по каналам передачи UpLink составляет 890…915 МГц (мобильный телефон – передатчик, базовая станция – приемник), а по каналам передачи DownLink — 935…960 МГц (мобильный телефон – приёмник, базовая станция – передатчик).
Следовательно, частота приема антенны будет от 890…960 МГц. Выбранный диапазон частот необходимо округлить, тем самым сделав его более широким, чем необходимо, для компенсации погрешностей расчета, построений и изготовления.

Принимаем диапазон шире на 20 МГц: f_min=870 МГц до f_max=980 МГц.

2. Определяем диапазон длин принимаемых волн λ=c/f, где с=3*10^8 м/с: λ_max≈0,345м=345мм и λ_min≈0,306м=306мм.

3. Основными геометрическими параметрами логопериодической антенны являются два параметра:
а) знаменатель геометрической прогрессии τ=0,8…0,9, характеризующего скорость убывания длин вибраторов. Примем τ=0,85.
б) угол α=10…30° при вершине треугольника, образованного краями вибраторов.В теории, чем ближе τ к 1 (lim τ=1) и чем меньше φ (lim φ=0), тем больше коэффициент усиления антенны, но при этом на практике возрастают габариты и масса антенны.

4. Также вводится параметр σ – относительный интервал, который объединяет в себе параметры α и τ: σ=d_n/(4*L_n)=0,25*(1- τ)*ctg(α/2), где L_n и d_n – длина любого вибратора и расстояние от предыдущего.
Экспериментальным путем определено, что оптимальным при заданном τ будет σ=0,243* τ -0,051=0,243*0,85-0,051≈0,15.

5. Определяем ctg(α/2)=4*σ/(1-τ)=4*0,15/(1-0,85)=4.

6. Определяем длину первого (самого длинного) вибратора l₁=(0,5…0,55)*λ_max=0,5*345≈173 мм.

7. Определяем длину второго вибратора l₂=τ*l₁=0,85*173≈147 мм.

8. Определяем расстояние от первого вибратора до второго: d₂=(l₁-l₂)*ctg(α/2)/2=(173-147)*4/2=52 мм.

9. Для остальных вибраторов проводим расчет аналогичный п.7 и п.8, согласно формулам:l_n= τ*l_n-1 и d_n=(l_n-l_n-1)*ctg(α/2)/2.

10. Результаты расчетов по п.9:

11. Графически строим равнобедренный треугольник с длиной основания l₁=173 мм и углом при вершине φ=27° (ctg(α/2)=4).

12. Расстояние от первого вибратора до короткозамкнутой перемычки d₀=(0,125…0,18)*λ_max=0,125*345≈43 мм.

13. Расстояние между траверсами определяется из геометрии применяемых трубок и волнового сопротивления.

14. Коэффициент усиления антенны G_a=8,6…8,9 дБ определяем из таблицы по известным σ и τ:

В качестве траверс, к примеру, можно использовать, старые алюминиевые лыжные палки. А в качестве вибраторов использовать алюминиевый провод от старой электропроводки, как можно большего диаметра, который удастся найти, для обеспечения прочности и жесткости антенны. В трубке сверлятся отверстия, отрезки провода вставляются в отверстия трубки и запаиваются. Для пайки алюминия рекомендуем использовать специальный флюс, например, Ф61А.

Кабель снижения необходимо провести внутри верхней траверсы, а на выходе оплетку кабеля припаять к верхней траверсе, а центральную жилу к нижней. Допустимо кабель не проводить внутри траверсы, а прикрепить его пластиковыми стяжками (хомутами) к ней.

Как построить сам

Мы участвуем в партнерской программе Amazon Services LLC Associates Program, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и связанные с ней сайты.

Вы, несомненно, меньше чем взволнованы ежемесячными расходами, связанными с владением сотовым телефоном, но просто попробуйте обойтись без него. Когда ваш телефон работает без сбоев и у вас есть четкий и сильный сигнал, кажется, что затраты окупаются.Но когда вы изо всех сил пытаетесь получить достаточно сигнала, чтобы сделать простой звонок, это может привести в ярость. При путешествии на расстояние между городами может быть понятно, что у вас будет слабый или даже отсутствующий сигнал. Однако удивительно большое количество пользователей сотовых телефонов жалуются, что они часто не могут получить сигнал даже в своем доме или со своего рабочего места. Без сомнения, вы время от времени сами играли в прятки с сигналом, стоя на стуле, ползая под столом, высовываясь из окна, или даже занимая какую-то позу йоги.

Вы, вероятно, знаете, что усилители сигнала сотового телефона доступны в продаже, но их стоимость может быть значительной. Усилители, ретрансляторы, антенны и даже мини-вышки доступны, но определенно не доступны по цене. Кроме того, большинство из них нельзя переносить, поэтому они могут быть полезны только дома. Знаете ли вы, однако, что вы можете создать усилитель сигнала сотового телефона самостоятельно, используя недорогие предметы из местного магазина бытовой техники или электроники, или даже из собственного гаража? Есть много вариантов способов построить усилитель сигнала сотового телефона своими руками; некоторые из них требуют простой замены одного или двух расходных материалов.Давайте взглянем на некоторые из них.

Усилитель сигнала из жестяной банки

1 — Соберите припасы:

Две банки для кофе емкостью 13 унций, металлическая канистра для печенья или аналогичный предмет (размер суповой банки слишком мал).

Антенный разъем

Проволока медная толстостенная

Разъем Pigtail для модели вашего мобильного телефона

Паяльный пистолет

Припой

Сотовый телефон

2 — Тщательно вымойте и просушите банки. Удалите с внешней стороны бумажную обертку или этикетки.Не трогайте один конец одной из банок с кофе. Отрежьте оба конца второй банки, чтобы получилась трубочка.

Используя нагретый паяльник, осторожно спаяйте открытые концы обеих банок вместе, чтобы получилась одна банка повыше. Не забудьте на мгновение нагреть область пайки кончиком пистолета перед добавлением припоя. В качестве альтернативы вы можете использовать медную ленту с липкой основой (металлическую, а не бумажную) для этого шага, охватывая стык между ними и прикрепляя ленту к металлу с каждой стороны как можно плотнее.

Затем с помощью универсального ножа или ножниц прорежьте круглое отверстие на расстоянии 3,75 дюйма от закрытого дна. Измерьте шейку антенного разъема, чтобы определить, насколько большим должно быть отверстие.

3 — Прикрепите 3-дюймовый толстый медный провод к антенному разъему, плотно вставив его в конец. Припаяйте медную проволоку на место, так как клейкая лента или клейкая лента смягчит эффект. Это формирует антенну.

Протолкните готовый антенный разъем с медным проводом через отверстие на внешней стороне банки до тех пор, пока край антенного разъема не достигнет внутренней части банки.Протяните руку внутрь, наденьте гайку на плечи антенного разъема и затяните на месте. Если вы сделали отверстие слишком большим, возможно, вам придется добавить шайбы для завершения этой части.

4 — Теперь, когда антенная решетка готова изнутри, прикрутите соединитель гибкого провода к концу соединителя антенны, который остается снаружи банки.

Вставьте другой конец шнура гибкого кабеля в порт антенны мобильного телефона. Другой конец коннектора для пигтейла должен войти в порт зарядки вашего телефона.Подключите устройство к телефону, и он готов к использованию. Просто направьте открытый конец банки в любом направлении, пока не получите достаточно сильный сигнал для звонка.

Усилитель сигнала Twist Tie

Простой и эффективный способ усилить сигнал вашего телефона — это использовать завязки (просто снимите их с мешка с хлебом — лучше всего подойдут более длинные). Это работает для сотовых телефонов с антенной заглушкой и занимает буквально около 30 секунд. Начиная с нижнего конца заглушки, пару раз оберните вокруг нее завязку, оставив пару дюймов длины, выступающей за конец заглушки.Это существенно удлиняет антенну, увеличивая силу и стабильность сигнала. Закрепите завернутый конец скотчем.

Внешняя мини-антенна

Вы также можете использовать любую тонкую металлическую трубку, например, корпус ручки или металлическую соломинку для питья, чтобы сформировать внешнюю антенну. Приклейте один конец скотчем к верхней части мобильного телефона, чтобы трубка выходила вверх от телефона. Подключите мобильный телефон к зарядному устройству USB и оберните шнуром металлическую трубку. Закрепите конец металлическим пружинным зажимом. Вы должны увидеть увеличение мощности сигнала на одну или две полосы.

Внутренний антенный удлинитель

Для этого самодельного усилителя сигнала сотового телефона начните со скольжения задней панели телефона. Доступ к внутреннему порту антенны. Используя изолированный магнитный провод, удалите примерно ½ дюйма изоляции с одного конца, используя пилку для ногтей или наждачную бумагу, и аккуратно вставьте зачищенный конец в порт антенны. Отрежьте провод до длины 6,3 дюйма (1/4 длины волны), не считая того, что вставлено в порт. Согните провод и закрепите липкой лентой на задней панели телефона.Протяните провод к верхней части телефона и вытяните его как антенну. Замените заднюю часть, оставив провод на месте.

LauC2 Антенна

Этот последний метод немного сложнее, но он не влияет на ваш телефон. Большинство принадлежностей можно получить дома или в хозяйственном магазине. Что вам понадобится:

Две проволочные плечики (обязательно железные)

Два блока кабельных соединителей на 20 А

Коаксиальный или ТВ-кабель

Кусачки

Плоскогубцы

Отвертка с крестообразным шлицем

Отвертка с плоской головкой

1 — Начните с распрямления плечиков и обрезки до длины 42 см.С помощью наждачной бумаги удалите краску или покрытие с концов на 4 см вверх. Теперь вы собираетесь сделать квадрат с одним открытым углом. Согните под углом 90º в центральной точке. Отмерьте 9 см от центра с каждой стороны и сделайте изгиб на 90 ° на каждой отметке (помня, что вы изгибаетесь в квадрат). Отмерьте по 8 см с каждой стороны и согните под углом 45 ° к центру квадрата. Согните оставшиеся 4 см с каждого конца в центр квадрата параллельно друг другу. Вставьте в отверстия на одной из соединительных колодок.

2 — Далее вам понадобится коаксиальный кабель. Удалите 20 см изоляции и плетеный металлический экран, чтобы обнажить оголенный провод. Сохраните металлический щит. Оберните конец оголенного провода чуть выше неповрежденного участка кабеля вокруг карандаша на пять полных витков, чтобы образовалась катушка. Вставьте другой конец в открытый конец соединительного блока и затяните на месте. Плотно скрутите зарезервированную металлическую катушку, чтобы сформировать еще один провод. Вставьте один конец в один порт на блоке разъемов. Вставьте другой конец в другой порт.

3 — Повторите весь процесс для завершения второго блока, используя другой конец коаксиального кабеля для соединения двух блоков. На этот раз оберните карандаш оголенной проволокой на семь полных кругов. У вас должно быть два блока с квадратными проводами с соединительными блоками и катушками в центре, соединенных коаксиальным кабелем. Теперь у вас есть готовая антенна LauC2.

4 — Разместите один блок на открытом воздухе на высоком открытом месте, например, на крыше, и пропустите кабель через окно, избегая оконных сеток или металлических накладок.Разместите в любом удобном месте. Это должно увеличить ваш сотовый сигнал на 2 Гбит / с или более. Возможно, вам придется переместить его несколько раз, чтобы найти оптимальное место.

Теперь вы видите, что создание собственного усилителя сигнала сотового телефона может быть простым и недорогим способом увеличить и стабилизировать сигнал вашего мобильного телефона, когда вы находитесь в зонах с низким уровнем сигнала.

Банкноты

Важно, чтобы ваш телефон был как можно более заряженным, поскольку слабый аккумулятор может не так легко улавливать сотовые сигналы.Кроме того, при использовании усилителя сигнала, будь то коммерческий или самодельный усилитель сигнала сотового телефона, заряд батареи разряжается быстрее. Если после того, как вы завершили свой собственный усилитель сигнала сотового телефона, вы по-прежнему не видите достаточного усиления, отправляйтесь на возвышенность или на поляну или даже рядом с перекрестком, где деревья и здания не будут ослаблять сигнал.

Не все из этих методов работают со всеми сотовыми телефонами. Эти изменения производите на свой страх и риск. Возможно повреждение вашего мобильного телефона или аннулирование гарантии из-за модификации вашего устройства. Не рекомендуется пытаться использовать какие-либо методы, требующие вставки чего-либо в телефон, за исключением чрезвычайной ситуации.

Креативный импровизированный усилитель GSM — Самодельный усилитель

Вы можете попробовать построить свой собственный специальный механизм для усиления сотового сигнала в домашних условиях. Для усиления сигнала сотового телефона вам потребуются: кусок железного провода (35-40 см), 2 блока разъемов, небольшой болт и гайка, 10 м коаксиального кабеля, кусок водопровода и пластиковый контейнер.

Для изготовления антенны распрямите провод плоскогубцами и аккуратно согните его по центру под углом 90 градусов. Отмерьте по 9 см с обеих сторон от центра и загните проволоку внутрь под углом 90 градусов. Края проволоки также необходимо загнуть внутрь на 90 градусов — расстояние от последнего загиба должно быть 8 см.

Установите соединительную колодку на концы провода и закрепите ее отверткой.

Распилите одну сторону трубы пополам и проделайте отверстие в центре на другой стороне.Отверстие должно быть такого размера, чтобы болт мог пройти. Вставив болт в отверстие, закрепите антенну сверху и закрепите гайкой.

Далее нужно подключить коаксиальный кабель. Для этого зачистите конец кабеля и отделите внутренний и внешний провода. Подключите внутренний провод к одной стороне небольшого блока, а внешний провод — к другому.

Поместите самодельную GSM-антенну на ТВ-антенну в том же направлении и протяните кабель в дом.

Зачистите другой конец коаксиального кабеля и снова разделите провода внутри него. На этом этапе вам нужно обрезать внешние провода, так как они вам не понадобятся. Возьмите кусок пластика и вырежьте его любой желаемой формы. Сделайте небольшое отверстие с одной стороны и протяните через него внутренний провод коаксиального кабеля. Можно укрепить эту конструкцию скотчем. Что ж, теперь вы можете положить модем на этот кусок пластика или прикрепить пластик к задней части телефона — и ваш сигнал увеличится!

Взято из http: // my-homemade-diy.blogspot.com/2012/07/diy-cell-phone-gsm-3g-signal-booster.html

Вы можете заметить, что такой усилитель сигнала GSM / 3G / 4g можно сделать дома своими руками. Однако для этого требуются определенные материалы, минимум навыков и, что немаловажно, достаточное количество свободного времени. Также следует помнить, что работа с неизолированными проводами всегда опасна, оправдан ли такой риск? Если вы хотите получить лучший эффект усиления сотового сигнала и дорожите своим временем, вам будет разумно обратиться к профессионалам и купить качественный GSM-усилитель заводского производства.Наши усилители прошли тщательные испытания и получили сертификаты CE и RoHS. Чтобы выбрать подходящий репитер GSM, воспользуйтесь нашим Helper . Возможно, отзывы наших клиентов также помогут вам сделать правильный выбор.

Описанный способ изготовления усилителя сигнала мобильной связи не единственный существующий. Если вам не удалось справиться с проблемами сигнала после установки этого ручного устройства, пожалуйста, читайте дальше о том, как вы можете сделать усилитель сигнала своими средствами.

3 способа сделать ретранслятор сотового телефона

Телекоммуникационный рынок предлагает множество способов улучшить прием мобильного сигнала на вашем сотовом телефоне — от специальных чехлов для мобильных телефонов до мобильных приложений, но эта статья предназначена для тех, кто предпочитает полагаться на себя. Если вы технически подкованы и любите создавать что-то своими руками, мы советуем вам создать самодельный ретранслятор для сотового телефона. Чувствовать возбуждение? Итак, приступим к некоторым интересным рецептам:

Увеличьте сигнал сотового телефона — сделайте пассивный ретранслятор

Увеличьте сигнал сотового телефона — сделайте самодельный ретранслятор сотового телефона

Увеличьте мобильный сигнал — используйте активный ретранслятор мобильного сигнала
