Сравнение и отличия светодиодов SMD 3528 и 5050

Вот простое для понимания сравнение этих двух LED чипов (номера в названии обозначают только размеры чипа)

сравнение светодиодов SMD5050 и SMD3528

Сравнение LED SMD 3528 и 5050

Светодиодная лента может производиться с множеством LED чипов. Номера, такие как 3528 и 5050, относятся к размеру чипа. Светодиодные ленты, которые вы видите выше, были популярны ранее, а сейчас есть намного более эффективные и маленькие светодиоды с размерами 2835, 3014, 5630 и 3020

Так какая разница между светодиодами СМД 5050 и 3528?

____________________________________________________________________________

SMD 5050 светодиодная лента

Просто посмотрите на этот светодиод, называемый так по причине размера чипа 5.0мм x 5.0мм, и увидите следующее. На SMD 5050 три светодиода в одном блоке и они значительно ярче SMD 3528, где только один светодиод.

применение smd5050

Такие светодиоды используются, когда требуется интенсивная иллюминация, особенно в формате RGB для создания разноцветного света. Теоретически SMD 5050 могут выдавать в три раза более интенсивный световой поток, чем 3528 и, таким образом, 5050 LED более приспособлены для освещения рассеянным светом. Однако, поскольку светодиоды SMD 5050 больше по размеру, их применение может быть ограничено размером печатной платы. Несмотря на то, что они производят больше тепла, чем меньшие по размеру светодиоды, выделятся тепловой энергии существенно меньше, чем от других источников света. Эти светодиоды требуют более тонкой печатной платы для отведения тепла.

SMD 5050 отличаются от SMD 3528 тем, что могут сочетать три разноцветных светодиода (RGB) для создания миллионов цветовых вариаций. Хотя СМД 5050 могут использоваться и для одноцветного применения, их наиболее целесообразно применять в формате RGB, а 3528 более подходят для подсветки одним цветом.

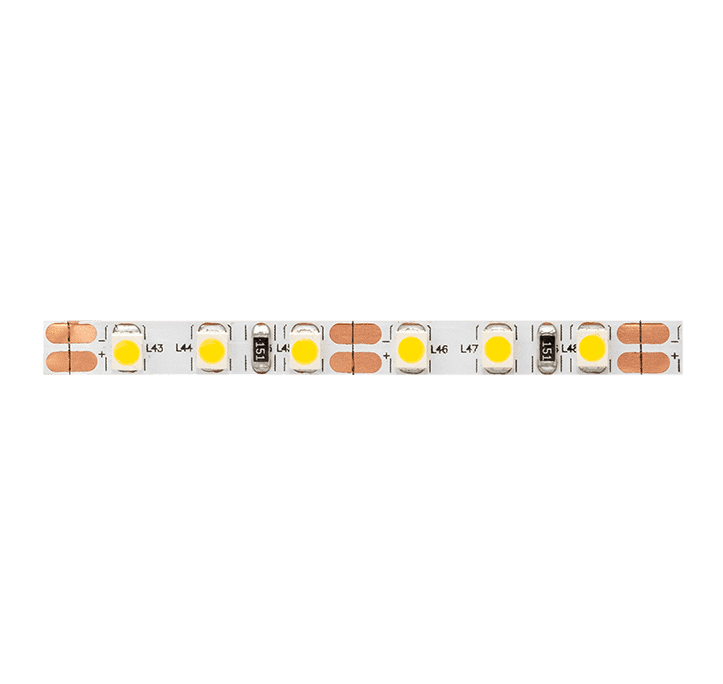

SMD 3528 LED светодиодная лента

Светодиоды SMD3528 названы так по причине размера чипа 3. 5мм * 2.8мм. Эти светодиодные чипы (один светодиод на чип)достаточно яркие, но не такие яркие как 5050.

Эти светодиоды идеально подходят для декоративной подсветки телевизора, акцентного освещения, освещения потолочного молдинга и картин, подсветки столов, баров и т.д.

SMD 3528 LEDs могут быть более привлекательны по цене, но проигрывают 5050 в яркости. При покупке световой ленты с SMD светодиодами необходимо сравнить сколько светодиодов расположено на метр и принимать решение исходя из сравнения реальной яркости всех светодиодов вместе на определенном отрезке и цены.

Варианты применения светодиодов SMD 3528:

применение smd 3528

вариант применения светодиодной ленты 3528

_____________________________________________________________________________

Какие же выбрать светодиоды 5050, 3528, 3020, 3014, или какие-либо другие?
Необходимо исходить из размера светодиода и нужного количества светодиодов в зависимости от целей проекта.

Мы рекомендуем проанализировать ваш проект и ответить на следующие вопросы:

1. необходимо ли акцентное освещение, основное освещение, многоцветное освещение со сменой цветов?

2. диммируемое освещение или нет?

3. какой цвет необходим?

4. нужен ли высокий индекс цетопередачи (CRI index, этот индекс определяет, насколько будут естественно выглядеть цвета в помещении)?

5. какая яркость необходима?

При приобретении светодиодов обратите внимание на следующее:

1. сколько светодиодов на бобине и сколько совокупно люменов выдает светодиодная лента?

2. обратите внимание на индекс цветопередачи — он должен быть не менее 80 (хороший уровень, более 90 считается очень хорошим уровнем)?

3. сколько ватт потребляет лента?

Если продавец не располагает соответствующей информацией, попробуйте найти ее в спецификациях производителя.

Размеры, характеристики и различия светодиодных кристаллов (чипов) 3528, 5050, 2835, 5630, 5730

Диод КМВ • Информация • Размеры, характеристики и различия светодиодных кристаллов (чипов) 3528, 5050, 2835, 5630, 5730

Основной элемент светодиодного модуля (кластера) — светодиод.

Основу светодиода составляет светодиодный чип (кристалл). Создание светодиодного чипа — это сложный технологический процесс, состоящий из следующих этапов: выращивание кристалла, создание чипа («планарная обработка пленок»), биннирование (сортировка чипов на группы — бины), создание непосредственно светодиода.

По своей конструкции чипы делятся на планарные и вертикальные. Конструкция вертикальных чипов обеспечивает лучший отвод тепла. Планарные чипы более распространены из-за относительной простоты процесса производства. По излучению чипы подразделяются на инфракрасные, красные, оранжевые, желтые, зеленые, синие, фиолетовые и ультрафиолетовые в зависимости от свойств материалов, из которых они изготовлены.

Для получения источников белого цвета используются нитридные, алюминатные и силикатные люминофоры. Выбор типа люминофора для получения белого света зависит от назначения светодиода. Светодиодные кристаллы бывают квадратной, прямоугольной, треугольной и шестиугольной формы. Габаритные размеры светодиодного чипа измеряются в микрометрах (мкм), в миллиметрах (мм) и mil (мил=1/1000 дюйма = 25,4мкм). Размер сторон поперечного сечения чипа составляет от 200 мкм до 7мм, толщина достигает 100 мкм. В светодиодных модулях и светодиодных лентах используются планарные чипы.

Типоразмеры светодиодного чипа SMD идентифицируются по четырехзначному числу, которое обозначает размер кристалла.

Основные типоразмеры и характеристики светодиодных чипов:

• SMD 3528 — разработан давно и поэтому уступает по энергоэффективности современным кристаллам, но в связи с отлаженным процессом производства является самым дешевым и доступным. LED SMD 3528 прямоугольной формы с размерами сторон 3,5 х 2,8мм и высотой 1,4мм. На коротких сторонах имеются два контакта. На углу корпуса со стороны катода есть срез (ключ) для визуального определения полярности.

• SMD 5050 — представляет собой матрицу из трех кристаллов 3528. Общий размер 5,0 х 5,0мм. Световой поток кристалла 5050 в три раза больше, чем у 3528. Каждый из трех кристаллов может управляться отдельно. В SMD 5050 RGB собрано три светодиодных кристалла зеленого, красного и синего цвета. Светодиоды с маркировкой 5054, 5055, 5060 аналогичны чипу 5050, но в их обозначении указана длина выводов.

• SMD 2835 — это современный эффективный кристалл, пришедший на смену чипам 5050 и 3528. Он производит на 20% больше света, чем 5050, что позволяет уменьшить энергопотребление. Габаритные размеры кристалла 2,8 Х 3,5мм, высота до 0,8мм. У чипа 2835 увеличены контактные площади анода и катода, что обеспечивает качественный теплоотвод. Люминофором покрыта вся излучающая часть, что увеличивает площадь излучения. Благодаря всем этим улучшениям, у 2835 больший срок службы.

• SMD 5630 — изготовлен с применением новым материалов. Корпус имеет размеры 5,6 х 3,0мм. Характеризуется большей мощностью и светоотдачей. Имеет четыре вывода с ключом, из которых пока задействовано только два.

• SMD 5730 — кристалл имеет незначительные отличия от 5630. Размер самого чипа 4,8 х 3,0мм, размер чипа с выводами 5,7 х 3,0мм. Вместо четырех имеет два вывода. Кристалл выше на 0,5мм. SMD 5730 имеет два варианта исполнения 5730-05 и 5730-1.

• Еще существуют светодиоды с типоразмерами 3014, 3030, и редкие у нас 7020, 8520. Последние два используются в светодиодных алюминиевых линейках. Постоянное совершенствование характеристик светодиодов, увеличение их эффективности и энергосберегающих свойств, производство эффективных оптических систем способствует появлению все новых и новых современных высокотехнологичных светодиодных источников света. Светодиоды появились на рынке относительно недавно, но благодаря своим отличным качествам потеснили все другие источники света.

Чем отличаются светодиодные ленты — 3 характеристики — smd 3528, 5050, 2835, 5630

Обзор светодиода SMD 2835 — характеристики и отличие от 5050, 3528

В статье пойдет речь о светодиодах SMD 2835, чем они отличаются от других и какие имеют преимущества, а также области их применения.

Применение

SMD Светодиоды в форм — факторе 2835 получили широкое применение в светодиодных лентах, лампочках и светильниках благодаря своей миниатюрности и эффективности. Светодиоды SMD 2835 используют и в освещении, и в декоративной подсветке. Это отличная замена «светящихся» вывесок на неоновых трубках и галогеновым прожекторам для подсветки архитектурных сооружений. Ленты на базе таких светодиодов служат ярким и надёжным решением для применения на улице и в ландшафтном дизайне.

Светодиод может использоваться как в ленте, так и в дискретном виде или смонтированном в комплексе на печатных платах, а также скомпонован с источником питания, заключенном в герметичном корпусе, что позволяет использовать такие конструкции даже под водой, для освещения прудов или аквариумов.

Характеристики

Основные характеристики SMD 2835 изображены на фото ниже в виде таблицы. Из нее видно, что индекс 2835 означает габариты 2,8 мм., на 3,5 мм.

Мощность в сравнении с «конкурентами » существенно выше, что также видно из таблицы характеристик.

Угол излучения у LED SMD 2835 хороший – 120 градусов, он обеспечивает хорошее рассеивание света, т.к. в крайней зоне уровень яркости достигает 50% и более.

Только качественные светодиоды, известных производителей Philips, Osram и подобные им, могут обеспечить соответствие указанным параметрам. Китайская продукция зачастую совершенно далека от заявленных мощностей, световых потоков, и цветовых характеристик!

Выпускаемые светодиоды SMD 2835 имеют разную мощность: 0,2, 0,5, 1 Вт. Стоит отметить, что чем выше мощность, тем больше он излучает тепла. Без охлаждения это приведёт к перегреву кристалла LED и его быстрой деградации (уменьшению яркости свечения) или полному выходу из строя.

Также имеет место быть и тот фактор, что номинальный ток – это рабочий ток при температурах порядка 30 о С, при росте температуры ток должен снижаться, иначе неизбежен лавинообразный процесс роста тока и температуры, что в конечном итоге приведёт к выходу из строя светоизлучающего диода.

Во избежание подобных казусов, нужно обеспечить светодиоду эффективный отвод тепла, путём введения системы охлаждения — радиатора.

Рекомендуется применять на 1 Вт мощности светодиода, алюминиевый радиатор площадью 20-40 кв. см. При расчетах следует учесть температуру окружающей среды, чем выше температура эксплуатации, тем больше делаем площадь радиатора. Щадящий режим работы – ниже номинального тока, также продлит срок службы светодиода SMD 2835.

Коэффициент цветопередачи у LED SMD 2835 должен составлять не менее 75%. Эта величина отвечает за правильность восприятия цветов, человеком, освещенных предметов, данным светодиодом.

Отличия и сравнение LED SMD 3528, 2835, 5050

Светодиод 2835 был выпущен позже, чем 3528 и 5050, поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.

Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод. В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.

Светоизлучающие диоды типа SMD отдают тепло в первую очередь через контактные площадки.

У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.

Отличие LED 2835 от 5050. Светодиод типа SMD 5050 – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности. Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.

Чтобы лучше понимать, как светоизлучающие диоды отличаются между собой, посмотрите фото, и сразу все станет понятно. На фото, в сравнении, изображены характеристики.

Для закрепления полученной информации и лучшего понимания, рекомендуем посмотреть видео, автор которого проводит сравнительную оценку выше рассмотренных светодиодов.

Разновидности

Как известно получение светодиодов белого цвета – это трудная технология. Один из вариантов, это применение кристалла синего свечения, с последующим покрытием его люминофором, который собственно и даёт необходимый оттенок белого цвета. В зависимости от потребностей вы можете купить светоизлучающие диоды тёплого, нейтрального или холодного свечения. Различная цветовая температура предоставляет возможность выбора и позволяет достигнуть желаемого результата.

В продаже встречаются цветные светодиоды SMD 2835: красные, синие, зеленые и другие.

Недостатки

Как таковых недостатков у них нет. Единственное – в продаже не встретишь многоцветные LED SMD 2835 RGB, только одноцветные.

В RGB исполнении отлично зарекомендовали себя SMD 5050 в силу своих конструктивных особенностей (как писали выше – состоят из 3 кристаллов).

Итоги

Светодиоды SMD 2835 отличаются малыми габаритами, хорошей теплоотдачей и высоким световым потоком. Благодаря увеличенной светящейся поверхности получается более широкий угол излучения света. На сегодняшний день SMD 2835 являются самыми совершенными почти по всем параметрам, и пришли на смену классическим 5050 и 3528. Выбирая, в первую очередь стоит обратить внимание на данный тип.

Отличия дешевой и дорогой светодиодной ленты. Технические характеристики SMD 3528, 5050.

Светодиодная лента это одна из разновидностей светодиодного светильника, выполненного в виде гибкой пластиковой основы с клеящим слоем на обратной стороне и расположенными на ней светодиодами. Она используется для декоративной подсветки интерьера, а также как альтернатива основному источнику освещения. Поставляется в пластиковых катушках.

Длина в катушке — 5 метров. Лента представляет из себя единую медную плату, на которой расположены резисторы и светодиоды. Эти пять метров состоят из отдельных сегментов по 5 см каждый.

Например у ленты SMD3528 на таком сегменте располагается 1 резистор и 3 светодиода. У ленты SMD5050 для каждого светодиода установлен свой резистор. По краям сегмента расположены линии разреза и места под пайку. Таким образом при необходимости ленту можно укоротить только на длину кратную длине сегмента.

Медное основание светодиодной ленты — это фактически те же самые провода, только в плоском исполнении. По сечению они рассчитаны на ток, способный запитать участок не более 5м. Самостоятельное удлинение ленты может привести к ее выходу из строя.

Светодиодные ленты бывают нескольких типов:

одноцветные или монохромные

цветные или RGB=Red-Green-Blue (красный-синий-зеленый)

Отличить одноцветную от RGB можно по количеству припаянных проводков. На монохромной их всего два, а на цветной четыре.

При этом для подключения одноцветной нужен только блок питания, а для RGB ленты еще обязателен контролер.

защищенные от влаги

Также они делятся по размеру светодиодов и способу их применения. Самые распространенные это:

Менее популярны:

Что такое SMD и как оно расшифровывается? SMD от английского Surface Mounted Device – устройство поверхностного монтажа. То есть светодиод припаянный на подложку сверху.

Цифры после SMD обозначают размер светодиода в миллиметрах – его длина и ширина.

Данный вид имеет светодиоды небольшого размера 3,5мм * 2,8мм. Яркость такого диода всего 4-6 люмен. Ширина ленты 8мм. Такой тип используется исключительно для декоративной подсветки.

Она не слепит глаза и по причине маломощности позволяет сэкономить на покупке мощных блоков питания.

SMD3528 выпускается монохромных цветов и не способна менять свою расцветку при работе.

SMD5050 имеет светодиоды размером 5мм на 5мм. Такие светодиоды уже могут заменить основное освещение, так как мощность всего одного элемента здесь 11-25 люмен.

Это будет давать световой поток равный 60 ваттной лампочке накаливания. Собственно потребление SMD5050 всего 15 Вт. Ширина ленты – 10мм.

Она примерно в 3 раза ярче чем SMD3528. Одно из главных ее преимуществ – способность менять цвета под управлением RGB контроллера.

SMD2835 выдает около 50 люмен на один чип. Отличается высокой ценой. Ширина – 8мм.

Высокая светоотдача имеет и обратную негативную сторону – нагрев поверхности. Без хорошего теплоотвода применять такую ленту запрещено.

В качестве него используйте алюминиевый профиль, желательно с матовым экраном. Он будет рассеивать свет, сглаживая слепящий эффект.

Светодиоды 2835 и 3528 очень похожи друг на друга, как их быстро различить? Дешевый чип 3528 имеет большую высоту, а дорогой и яркий SMD 2835 – имеет низкий профиль для лучшего охлаждения и отдачи тепла.

Самый мощный чип 5630 (5730). У него светоотдача – 60 люмен.

Он еще больше требователен к охлаждению. Применяется в основном для подсветки дорогих интерьеров и в витринах не дешевых магазинов и бутиках.

Сравнение технических характеристик светодиодных лент SMD3528, 5050, 5630, 5730 сведенные в одну таблицу:

Одно из отличий светодиодных лент между собой – это количество светодиодов. Когда вам в магазине говорят SMD 5050 на 60 диодов это означает, что в 1 метре ленты расположено 60 диодов. Бывают изделия на 30-60-72-90-120-180-240 диодов.

Тут все просто, чем больше смонтировано на ленте светодиодов и чем они больше по размеру, тем больше ее мощность. Самая маломощная – это SMD 3528 на 60 диодов. Ее мощность всего 4,8Вт.

Яркость светодиодной ленты пропорциональная ее мощности. Чем она мощнее, тем ярче будет светить. Только не путайте здесь зависимость от количества, и всегда обращайте внимание на размеры самих светодиодов.

Лента с 30-ью элементами может светить гораздо ярче, чем с 60-ью.

Степень защиты ленты обозначается двумя латинскими буквами – “IP” и двумя цифрами после них.

ленты без защиты – IP20

Она не защищена от влаги, брызг и очень слабо защищена от механических воздействий. Открыты места пайки, контакты и т.д. Некоторые производители прописывают в документах IP33, но это также можно отнести к изделиям без защиты.

При попадании влаги на такую ленту может произойти замыкание и она перегорит.

ленты с защитой IP65 или IP54

На нее с верхней стороны нанесен защитный состав. Среди специалистов ее называют – лента в силиконе. На самом деле это не силикон, а эпоксидное покрытие.

Эта светодиодная лента боится морозов, потому что ее защита при отрицательных температурах просто дубеет и становится жесткой и хрупкой.

ленты с защитой IP67

Это уже вполне герметичное изделие. Такую ленту можно монтировать даже на улице. Она помещена в силиконовый чехол и не боится влаги и дождя.

максимальная защита IP68

Такая лента укладывается в П-образный силиконовый профиль и сверху заливается эпоксидным составом. Она способна выдержать даже помещение в воду. Часто применяется для подсветки в фонтанах или в ванной.

Ознакомившись со всеми характеристиками при следующем походе в магазин на вопрос продавца: “Какую вам светодиодную ленту нужно?” вы должны смело и со знанием дела ответить:

“Мне нужна светодиодная лента SMD 5050 на 60 диодов, со степенью защиты IP65 и чтобы ее световой поток был хотя бы на 1200 люмен”.

Что обозначают сокращения и аббревиатуры из цифр и букв в полном названии марок светодиодных лент:

Самая “размытая” характеристика, но самая важная для вас – это класс качества ленты. Почему одни и те же экземпляры с одинаковым количеством светодиодов, мощностью, одной степени влагозащиты стоят совершенно разных денег?

Как отличить хорошую ленту от не качественной и в чем разница? Чтобы это понять нужно знать из чего состоит светодиодная лента.

Три ее главных компонента:

подложка или гибкая печатная плата

сами светодиоды

Несмотря на похожесть, у лент стандартного класса и у премиум лент отличается все, начиная от подложки. В премиум варианте в ее состав входит гораздо больше меди. Такая лента попросту толще.

Ее токопроводящая способность за счет этого гораздо выше, плюс она быстрее отводит тепло. К сожалению руками этого не ощутить, зато электронный штангенциркуль или микрометр помогут определить разницу толщины дешевой и дорогой ленты.

Сам светодиод состоит из корпуса, в который помещены излучающие кристаллы-чипы. Все это сверху залито компаундом. Чипы в дешевых и дорогих лентах разные.

В недорогих лентах они меньшего размера и соответственно выдают меньший световой поток.

материал токопроводящих нитей

У качественных лент они золотые. В стандартных вариантах сделаны из сплавов. Со временем под воздействие люминофора или компаунда, нити из сплавов разрушаются. Поэтому и срок службы самого светодиода меньше

качество заливки люминофора

У элит класса он меньше воздействует на сами чипы и их контакт не сказывается на сроках службы светодиода.

разница в чипах

Так называемая биновка. Это когда соседние светодиоды из-за разных кристаллов могут светить разным потоком и оттенками.

Как все это увидеть наглядно в магазине? К сожалению без подачи напряжения визуально этого не сделать. Но включив ленты параллельно одна возле другой можно увидеть разницу.

Будет казаться что премиум светодиод чуть-чуть большего размера. На самом деле это не так. И там и там могут быть SMD3528, но в качественном варианте просто чип большего размера. Из-за этого создается такое впечатление.

Но лучше всего смотреть не на сами светодиоды, а на освещенную ими поверхность. Светодиоды разных фирм могут иметь отличающиеся углы рассеивания (по стандарту должно быть – 120 градусов). Чип с меньшим углом (90-100 градусов) визуально вам покажется гораздо ярче, хотя по факту это будет не так.

У всех лент сзади подложки есть клейкое основание. У премиум это Scotch 3М. Причем там должна быть не только одна надпись 3М, но еще и маркировка в виде отдельных цифр.

Однако каким бы он качественным не был, но со временем и этот скотч отклеивается. А представьте если у вас все это дело спрятано за подвесным потолком?

Поэтому профессионалы советуют использовать для клейки светодиодных лент теплопроводящий клей или дополнительно поддерживать ее в нескольких точках маленькими хомутами-стяжками.

Также отличается и влагозащищенное покрытие. Например эпоксидная защита у дешевых экземпляров со временем желтеет. Соответственно тускнеет световой поток.

Кроме того, в таких изделиях происходит окисление контактов.

В конечном итоге на что это отражается?

на стандарт лентах срок службы в разы меньше

Светодиоды на недорогой ленте будут исправно служить примерно 1 год или полтора. Это если соблюдать все условия ее подключения.

Ленты элит класса работают без перебоев от 5 лет и выше. Главное создать ей хорошие условия для теплоотдачи.

В чем разница между smd 3528 и smd 5050. Какие из них лучше?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

В одной из статей мы рассматривали технические различия светодиодов SMD 3528 и SMD 5050. Найти вы можете ее здесь. Далее мы будем рассматривать исключительно удобство и рациональность применения одного из типов светодиодов.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Тип матрицы	Размер, мм	Мощность, Вт	Мощность, Вт/кв.м
SMD 3528	3,5 x 2,8	0.1	100
SMD 5050	5,0 x 5,0	0.3	120
SMD 2835	2,8 x 3,5	0.3	300
SMD 5730-1	5,7 x 3,0	1	560

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

CMD 3528
CMD 5050

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Отличия SMD 5050, 2835 и 3528

Внешний вид матриц
SMD 5050	SMD 5630	SMD 3528	SMD 2835

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Сравнение характеристик SMD светодиодов 3528 5050 5630 5730 3014 2835

Разнообразие SMD светодиодов расширяется с каждым днем. SMD светодиоды 3528, 2835, 5050, 3014, 5630 и 5730 – лишь основные типоразмеры, которые уже обрели всемирную популярность. Параллельно с ними под знаком «Made in China» штампуют планарные светодиоды самых разных размеров с непредсказуемыми параметрами.

Если проверенные временем характеристики светодиодов SMD 3528 и SMD 5050, в большинстве своем, соответствуют заявленным параметрам, то к светоизлучающим диодам нового форм-фактора много вопросов. Китайцы лихо научились подделывать всё-то, что востребовано на потребительском рынке, включая LED-продукцию. Учитывая, что светодиодные лампы и ленты именитых европейских компаний тоже собираются в Китае, какое качество в них заложено?

Чтобы внести ясность и увидеть отличия среди наиболее применяемых ныне светодиодных чипов для поверхностного монтажа, предлагаем сравнить их электрические, оптические и конструкционные параметры. Но сначала несколько фраз о сфере их применения.

Область применения

SMD LED используют везде, где нужно что-то осветить, подсветить или попросту украсить. Они стали базовым элементом в лампочках общего освещения, в индикаторных панелях и ЖК-телевизорах, в системах аварийного освещения. Самым популярным товаром, собранным на SMD светодиодах по-прежнему остаётся светодиодная лента, а также её модификации в виде линеек и модулей.

В новой вариации многоцветные ленты конструируют на группах, которые состоят из четырёх мощных светодиодов разного цвета «R+G+B+W». В сумме их светоотдача намного больше, чем у привычных светодиодов SMD 5050, а наличие независимого white LED расширяет световые оттенки.

Краткие технические характеристики

Теперь рассмотрим каждый наиболее популярный типоразмер в индивидуальном порядке. С помощью цифр мы постараемся дать объективную оценку каждому виду, раскрыть сильные и слабые стороны.

Компания-изготовитель имеет право изменять опто-электрические показатели SMD светодиодов, указывая об этом в паспортных данных. Например, SMD 5730 от Samsung и Sanan будут немного отличаться световым потоком.

SMD 3528

Планарные светоизлучающие диоды этого типа можно смело назвать первопроходцами, благодаря им технология поверхностного монтажа достигла нынешних высот и продолжает прогрессировать. LED SMD 3528 имеет прямоугольную форму с соотношением сторон 3,5 на 2,8 мм и высотой 1,4 мм. С каждой из противоположных сторон меньшей длины видно по два контакта. На корпусе со стороны катода виден срез (ключ). Рабочая поверхность имеет круглую форму, покрытую люминофором.

Падение напряжения при номинальном токе 20 мА зависит от цвета излучения. Для белых LED оно может быть в пределе 2,8-3,4В, а световой поток 7,0-7,5 лм. Яркость SMD 3528 сильно зависит от температуры и при 80°C она снижается на 25%.

SMD 5050

Этот тип светодиода можно назвать усовершенствованной версией SMD 3528. Конструкция SMD 5050 позволила реализовать многоцветные светодиоды на базе синего, красного и зелёного кристаллов с возможностью раздельного управления каждым цветом. Внутри корпуса 5,0 на 5,0 мм расположено три кристалла с техническими параметрами идентичными SMD 3528.

Соответственно производитель не рекомендует превышать значение рабочего тока более чем 60 мА. При этом прямое напряжение составит 3,3В, а световой поток 18 лм. Суммарное энергопотребление одного SMD 5050 равняется 200 мВт в диапазоне рабочих температур -40/+65°C.

SMD 5630

Со светодиодами SMD 5630 осветительные приборы шагнули на новую ступень развития. В корпусе размером 5,6 на 3,0 мм ученые сделали не только новый форм-фактор, но ещё и полупроводниковый прибор с некоторыми конструктивными особенностями, изготовленный с применением новых материалов. В отличие от предшественников, SMD 5630 характеризуется большей мощностью и светоотдачей.

Световой поток может достигать 58 лм, измеренный при прямом токе 150 мА. Через фирменные SMD 5630 разрешается пропускать до 200 мА постоянного и до 400 мА импульсного тока с коэффициентом заполнения 25%. Величина прямого напряжения зависит от оттенка белого света и может составлять от 3,0 до 3,6В.

Светодиод SMD 5630 имеет 4 вывода с ключом около первого контакта. Из них задействовано всего два вывода: 2 – катод (-) и 4- анод (+). Как и во многих современных LED SMD чипах снизу есть подложка, способствующая улучшению отвода тепла.

SMD 5730

Светоизлучающие диоды этой модификации появились почти одновременно с корпусом 5630 и являются их аналогами. В свою очередь они подразделяются на два вида: SMD 5730-05 и SMD 5730-1 с мощностью потребления 0,5 и 1,0 Вт соответственно. Оба вида относятся к разряду высокоэффективных светодиодов с тепловым сопротивлением всего 4°C/Вт. В отличие от SMD 5630 светодиоды 5,7 на 3,0 мм визуально выше (на 0,5 мм) и, вместо четырёх, имеют два контакта.

SMD 5730-05 выдерживает ток до 180 мА, рассеивая при этом 0,5 Вт активной мощности. Также он прекрасно работает в импульсном режиме с амплитудой импульса до 400 мА, длительность которого не более 10% от периода. Работая на номинальном постоянном токе, SMD 5730-05 обеспечивает яркость до 45 лм.

SMD 5730-1 можно эксплуатировать на постоянном токе до 350 мА и импульсном токе с коэффициентом заполнения не более 10% до 800 мА. Типовое падение напряжение в рабочем положении – 3,2В с мощностью до 1,1 Вт. Кристалл выдерживает температуру p-n-перехода в 130°C и нормально функционирует в пределах от -40 до +65°C. В сравнении с SMD 5050 он обладает меньшим тепловым сопротивлением и в 6 раз большим световым потоком, который в фирменном исполнении достигает 110 лм.

SMD 3014

SMD 3014 – относительно новый типоразмер, относящийся к классу слаботочных светодиодов. Максимальный прямой ток кристалла не должен превышать 30 мА. Зона прямого напряжения 3,0–3,6В. У белых светодиодов теплых оттенков светоотдача минимальна (8 лм), а у холодных – максимальна (13 лм). Размеры SMD 3014 составляют 3,0х1,4х0,75 мм. Выводы анода и катода не ограничиваются пайкой с торцов. Они уходят на нижнюю часть корпуса, что должно учитываться во время изготовления печатной платы. Увеличенный размер контактных площадок улучшает отвод тепла и крепление светодиода. Вывод анода в 2 раза длиннее катода.

SMD 2835

Разработчики SMD 2835 снабдили его самыми лучшими качествами, которые были у предшественников. Типоразмер 28 на 35 мм повторяет форму SMD 3528. Но у нового SMD 2835 гораздо больше эффективная площадь излучения, которая имеет прямоугольную форму покрытую люминофором. Высота элемента не более 0,8 мм. Несмотря на столь малые размеры, заявленный световой поток может достигать 50 лм.

По остальным электрическим характеристикам SMD 2835 очень схож с SMD 5730-05. В свою очередь, конструктив элемента идентичен светодиоду SMD 3014, когда выводы анода и катода выполняют функцию теплоотводящей подложки.

Особенности

По мере исследования китайских SMD LED нового формата этот раздел можно расширять бесконечно. Пока больше всего вопросов к мощности потребления. Приобретая, к примеру, несколько SMD 5730 для сборки светильника своими руками или линейку на SMD 3014 пользователь рассчитывает получить световой поток, приведенный в data sheet. Однако нередко простой замер тока нагрузки и несложные вычисления показывают, что реальная мощность одного светодиода ниже в 3–4 раза. Почему так?

Потому что размер 5,7 на 3,0 мм не означает, что внутри смонтирован соответствующий кристалл. Таким искусным способом китайцы вводят покупателей в заблуждение. Самое интересное то, что у покупателя практически нет выбора. Найти фирменный товар с правильно подобранными параметрами сложно.

При проектировании источника питания своими руками, нужно стремиться к тому, чтобы реальный ток в нагрузке составлял примерно 95% от указанного в технических характеристиках. Немного недогружая светодиод, можно добиться увеличения рабочего ресурса даже в случае с некачественными китайскими светодиодами.

У всех моделей светодиодов значения светового потока указаны для цветовой температуры 5000–5500°K. Более тёплые тона будут иметь светоотдачу меньше на 10%, а более холодные – больше на 10%. Кроме этого стоит помнить о погрешности во время тестирования, которая может достигать 7%. Так что не удивляйтесь, если вместо заявленных 50 люмен чип выдаст не больше 43 лм.

Перед первым включением всегда проверяйте светодиод мультиметром, так как цоколёвка, в случае с подделкой, может не совпадать. Возле ключа может быть как анод, так и катод чипа.

В дешёвых монохроматических светодиодных лентах SMD 5050 можно увидеть, как все три чипа одного светодиода включены в параллель и запитаны от одного резистора. Такой подход упрощает разводку токоведущих дорожек гибкой печатной платы, уменьшает количество используемых резисторов, а значит, снижает затраты на производство. Конечно, срок службы такой ленты тоже снижается.

Китайские умельцы научились создавать SMD светодиоды любой произвольной формы, в чём можно легко убедиться. Достаточно снять защитный рассеиватель с нескольких лампочек разных фирм (цоколь Е14, Е27) и прочесть тип установленного светодиода на плате. Кажется, разнообразию нет предела. Технические характеристики подобных чипов предугадать невозможно.

Размеры, характеристики и различия светодиодных кристаллов (чипов) 3528, 5050, 2835, 5630, 5730

Основной элемент светодиодного модуля (кластера) – светодиод. Основу светодиода составляет светодиодный чип (кристалл). Создание светодиодного чипа — это сложный технологический процесс, состоящий из следующих этапов: выращивание кристалла, создание чипа («планарная обработка пленок»), биннирование (сортировка чипов на группы – бины), создание непосредственно светодиода.

Основные типоразмеры и характеристики светодиодных чипов:

Доставка

Доставка в любой регион России транспортными компаниями «ПЭК», «Деловые линии», «Байкал Сервис» и другими.

Возможна оперативная доставка курьерскими службами и доставка по региону маршрутным транспортом.

Отличие светодиодов 3528 и 2835

SMD 2835 и 3528 имеют разные характеристики, хоть и кажутся если не одинаковыми, то очень похожими чипами. На деле они представляют собой два совершенно разных вида светодиодов.

Surface Mounted Device (сокращенно SMD) переводится с английского языка как «устройство поверхностного монтажа», размер которого обозначается соседним числом. У СМД 2835 ширина составляет 2,8 мм, а длина достигает 3,5 мм. У СМД 3528 — 3,5 и 2,8 мм соответственно.

Хотя SMD 3528 производители обычно называют классическим светодиодом, чуть ли не все современные потребители считают его устаревшим и малоэффективным. Зато радует цена готовых изделий на базе SMD 3528. Лампы, ленты, светильники с таким светодиодом в основе используются обычно для точечного освещения.

Показатели эффективности SMD 2835 в разы превосходят предшественника. Модель считается гораздо более технологичной. Приборы, которые комплектуются SMD 2835, удачно дополняют домашний и офисный интерьер. Они применяются на больших открытых пространствах (например, для подсветки ландшафтных инсталляций, фасадов зданий или даже целых улиц) и составляют достойную конкуренцию неоновым вывескам и галогеновым фонарям, которые постепенно уходят в прошлое из-за своей неэкономичности.

Удобный форм-фактор позволяет компоновать диод SMD 2835 с источниками питания в герметичных корпусах, за счет чего некоторые конструкции могут работать в воде. Это особенно оценят те, кто ищет вариант для оформления пруда, аквариума, бассейна.

Иногда светодиоды SMD 2835 выпускают в дискретном виде или встраивают в печатные платы. Как видно из примеров, область применения SMD 2835 намного шире, чем у SMD 3528. На картинке показано, чем отличаются светодиоды 2835, 3528, 5050 и 5630.

Если Вы дочитали статью до этого абзаца, значит пришло время сделать Вам приятный презент: промокод на скидку 10% !

Введите кодовое слово ” Bpearl ” в корзине при оформлении заказа и получите:

выгоду – 10% , доставку по СПб – бесплатно , и самый короткий срок исполнения заказа !

Характеристики

Основные показатели SMD 2835 и SMD 3528 вы найдете в таблице ниже.

Разница заметна даже невооруженным глазом.

Производителям удалось повысить показатели светового потока, номинальной мощности и светоотдачи люменов на 1 Вт у СМД 2835 несколькими путями:

увеличился размер кристалла и излучающей площадки;.
улучшился корпус изделия (за основу взят материал с большей теплопроводностью) и уменьшилась его высота;.
практически всю излучающую поверхность начали покрывать слоем люминофора;.
совокупность действий позволила вдобавок удлинить срок службы светодиода. .

Качественного рассеивания света у SMD 2835 достигли благодаря углу излучения в 120º.

Уровень яркости в крайней зоне — 50% и больше

Разновидности светодиодов

Как отличить SMD 2835 от SMD 3528? Светодиоды принято разделять по разным факторам:

оттенкам цветовой температуры — теплым, нейтральным, холодным;
цветовому диапазону.

Диоды могут быть одно-, двух- и многоцветными. Для последних используют RGB-сборку. От цвета SMD диода напрямую зависит цена. Самыми недорогими считаются одноцветные, за ними следуют двухцветные. Многоцветные среди этой тройки выходят по дороговизне на первое место, так как требуют существенных финансовых вложений на этапе изготовления:

мощности;
яркости;
способу установки SMD диода.

Люди делают выбор в пользу определенных моделей, исходя из личных предпочтений или конкретных потребностей.

Если речь идет о покупке светодиодной ленты, можно сравнивать изделия по количеству диодов в 1 м. Обычно их бывает 60 либо 120.

Итоги

В статье представлена наиболее актуальная информация для покупателя, который планирует приобрести осветительный прибор, но не знает, какая модель лучше. 3528 или 2835 — разница действительно есть. Из текста и таблиц видно, что у обоих светодиодов имеются сильные и слабые стороны.

Если вам нужен бюджетный вариант для декоративной подсветки, оптимально подойдет SMD 3528. Диод отлично справится с задачей и не пробьет дыру в бюджете.

Если же подыскиваете более мощное и эффективное световое оборудование, стоит присмотреться к SMD 2835 — диоду, который считается одним из самых технологичных на рынке. Показатели превосходят в несколько раз те, которые демонстрируют предыдущие версии. А это значит, что техника обещает служить вам исправно и долго, а главное, дарить равномерный, яркий свет без навязчивого мерцания.

Остались вопросы? Всегда можно обратиться к консультантам и получить компетентные ответы, а заодно оформить розничный/оптовый заказ светодиодной продукции.

Итак, Вы дочитали статью до конца, значит точно можете воспользоваться приятным презентом: промокод на скидку 10% !

Введите кодовое слово ” Bpearl ” в корзине при оформлении заказа и получите:

выгоду – 10% , доставку по СПб – бесплатно , и самый короткий срок исполнения заказа !

Светодиодная лента SMD 2835 — 2 вида, характеристики, сравнение, белая и rgb

Очень многие путают светодиодную ленту SMD 2835 с другим видом SMD 3528, считая что это практически равнозначные изделия.

На самом деле это далеко не так. Это два абсолютно разных светодиода.

Отличия и характеристики

Данная модель появилась не так давно и уже для многих даже вытеснила другой популярный вид SMD 5050. И это не спроста.

Характеристики у них не только похожи, но и в некоторых моментах превосходят ленту 5050. При этом цена на четверть меньше.

Связано это с меньшим размером светодиодов. Одно дело сделать большой 3-х кристальный светодиод.

И совсем другое – маленький на один кристалл. Материала во втором случае у вас уйдет значительно меньше.

Название SMD 2835 расшифровывается как Surface Mounted Device — устройство поверхностного монтажа. Цифры означают размер светодиодов. Ширина – 2,8мм, длина – 3,5мм.

Срез в уголку показывает на расположение катода.

С одной стороны вроде бы странно, ленты 3528 имеют такие же размеры как и 2835, почему же они обладают совершенно другими характеристиками?

Объясняется это тем, что при изготовлении здесь применяются абсолютно другие чипы или кристаллы. Хотя светодиод и одинакового размера, но внутри него находится другая конструкция, с гораздо большим источником света.

Качественный светодиод СМД 2835 имеет световой поток равный 20-22 люмен (при токе 60мА). Это такой же световой поток, как и у 5050.

Потребляемая мощность 1 метра – 14,4Вт. Это соответствует моделям SMD5050 на 60 диодов в метре.

Однако не забывайте, что это относится к качественным моделям премиум класса.

Стандарт варианты ничем не отличаются от дешевых SMD 3528 и их мощность всего 4,8Вт/м при световом потоке до 360 Лм/м.

Индекс цветопередачи у премиум лент 2835 доходит до 94%, что больше чем в диодах 5050. Там показатель не больше 80%.

Индекс цветопередачи это характеристика, которая показывает насколько искажаются реальные цвета тем или иным источником света. То есть, насколько зеленый свет будет действительно зеленым, красный – красным и т.д.

Например, если ночью встать под ртутную лампу ДРЛ, которая светит желтым светом, вы будете не мало удивлены как визуально поменяются цвета вашей одежды.

Для тех, кто хочет приобрести разноцветную ленту 2835, имейте в виду, что RGB в ней реализовано следующим образом:

первый светодиод – красного цвета

второй – зеленого

третий – синего

Далее в следующем модуле все повторяется. То есть, полнофункциональной поддержки, когда один светодиод светится разными цветами, здесь нет.

Такое возможно реализовать только в трех кристальных SMD5050. Поэтому если вы купили RGB вариант и думали, что вся подсветка будет светиться сплошным красным цветом, затем зеленым и т.д. – это не так.

У вас обязательно будут большие темные полосы от незадействованных элементов – участок яркий, участок тусклый и т.д.

Зато с помощью такой RGB ленты можно легко и с любым контролером реализовать эффект “бегущей волны”. Во многих других видах, для этого необходимо приобретать либо специальные модели, либо другой контроллер с такой функцией.

Разновидности

Наиболее распространены варианты данной ленты на 60 и 120 диодов в одном метре.

У первого в одном модуле находится 3 светодиода. Длина модуля 5см.

Минимальный отрезок на который можно разрезать ленту равен длине модуля, т.е. 5см.

В чем главное внешнее отличие 2835 от более распространенного варианта 3528 и как их не перепутать между собой ?

У 2835 практически весь светодиод залит люминофором. То есть весь прямоугольничек покрыт желтым цветом и его поверхность используется для излучения света по максимуму.

У модели 3528 на светодиоде излучающая часть круглой формы. Она не целиком занимает всю поверхность. Соответственно и световой поток здесь меньше.

Еще одним преимуществом у данного вида является лучшая теплоотдача с поверхности диода. Этого добились увеличением площади контактных площадок.

Теоретически за счет этого он меньше нагревается, а соответственно и срок службы его должен быть большим.

Однако, многое конечно зависит от условий эксплуатации. Производители заявляют гарантию от 3-х лет и более.

Лента SMD 2835 обязательно наклеивается на алюминиевый профиль, поскольку мощность в 14,4Вт/м может существенно ее перегреть.
У модели на 120 диодов в 1 метре, напряжение питания может быть как 12В так и 24 Вольт.
Мощность одного метра — 23Вт. По своим световым характеристикам она немного уступает SMD 5050/120 led.
Зато ширина ее остается все те же 10мм, против 20мм у 5050. Световой поток – 2400 люмен на метр.
Применение профиля обязательно – так как подсветка здесь греется очень сильно.
Фактически продукцию на 120 диодов можно использовать не просто для подсветки, а для полноценного освещения комнаты. Она легко заменит и обычные лампы накаливания и люминесцентные.
Разницу почувствуете сразу. Свет будет равномерным, ярким, без раздражающего мерцания.
Режется лента на 120 диодов точно также, как и 60, то есть по 5см. Однако здесь уже в 5 см будет 6 светодиодов.
При покупке и выборе данной модели всегда обращайте внимание на класс изделия. Потому что все вышеприведенные здесь и фактические характеристики, напрямую зависят от ее качества.
Если это премиум класс, то действительно SMD-2835 это прямой конкурент для SMD 5050. А вот если вы купите ленту стандарт или эконом, то световой поток, мощность у нее будут не более чем у обычной SMD 3528.
Чем отличаются светодиоды 3528 от 5050
В числе самых популярных модификаций светодиодов — 3528 и 5050. Что они собой представляют?
Что представляют собой светодиоды 3528?
Наименование данных электронных компонентов отражает их размер: 3,5 на 2,8 мм. В структуре 1 светодиода рассматриваемого типа присутствует 1,2 или 3 полупроводниковых кристалла. В результате с помощью соответствующих электронных компонентов можно обеспечивать освещение помещений при использовании 3 цветов. Распространены вместе с тем и монохромные светодиоды 3528 — они способны светиться белым, синим, красным, зеленым, желтым цветом.
От конкретного цвета электронного компонента зависит уровень освещенности, обеспечиваемый светодиодом. Так, самый высокий показатель имеют белые устройства. Их освещенность может достигать 5,5 люмен. Существенно скромнее освещенность у синих светодиодов — она обычно не превышает 0,85 люмен.
Светодиоды 3528 чаще всего используются как элемент конструкции осветительных лент, различных бытовых приборов.
Основные характеристики рассматриваемых электронных компонентов таковы:
световой поток — в пределах 5,5 люмен;
мощность — порядка 0,1 Вт;
рабочая температура — от минус 40 до 85 градусов;
номинальный ток — 25 мА;
напряжение — порядка 3,2 В;
угол свечения — порядка 120 градусов.
к содержанию ↑
Что представляют собой светодиоды 5050?
Наименование рассматриваемых светодиодов, как и в случае с электронными компонентами типа 3528, отражает их величину — 5 на 5 мм. Прежде всего следует отметить, что структура светодиода 5050 фактически представлена тремя электронными компонентами типа 3528, смонтированными в одном корпусе. Поэтому по основным технологическим свойствам они будут довольно схожи со светодиодами 3528. Но между рассматриваемыми электронными компонентами существенны различия в части характеристик:
световой поток светодиодов 5050 может достигать 18 люмен;
мощность данных электронных компонентов составляет порядка 0,21 Вт;
номинальный ток светодиодов 5050 — 60 мА;
напряжение — около 3,3 В;
угол свечения — порядка 125 градусов.
Конкретный показатель производительности светодиода (к слову, так же как и в случае с электронным компонентом 3528) зависит от фирмы-производителя, от уровня располагаемой ей инфраструктуры выпуска светодиодов.
к содержанию ↑
Сравнение
Главная особенность светодиодов 3528 и 5050 в том, что первые входят в структуру вторых, образуя, по сути, новое устройство. В связи с этим обнаруживается не одно отличие светодиодов 3528 от 5050 — выше, рассматривая их характеристики, мы убедились в данном факте. Но с технологической точки зрения оба электронных компонента работают по схожим принципам.
Изучив, в чем разница между светодиодами 3528 и 5050, зафиксируем выводы в таблице.
к содержанию ↑
Таблица
Светодиоды 3528 Светодиоды 5050
Что общего между ними?
Светодиоды технологически схожи, в структуре элемента 5050 присутствуют 3 светодиода 3528
В чем разница между ними?
Размер — 3,5 на 2,8 мм Размер — 5 на 5 мм
Световой поток — до 5,5 люмен Световой поток — до 18 люмен
Мощность — порядка 0,1 Вт Мощность — порядка 0,21 Вт
Номинальный ток — 25 мА Номинальный ток — 60 мА
Угол свечения — 120 градусов Угол свечения — 125 градусов
Светодиодные ленты: виды, характеристики, отличия
Содержание статьи
1. Понятия, комментарии
БП — сокращённое название блока питания.
СД — заглавные буквы означают светодиод, проецирующий излучение.
Люминофор — материал, поглощая энергию, превращает её в яркий светящийся поток.
Подложка — эластичная подкладка с полупроводниковыми элементами.
Клеящаяся основа — материал, закрепляющий ленту на поверхности.
RGB контроллер – электронный прибор, регулирующий режим свечения. Укомплектован пультом с радио, управляемыми или инфракрасными функциями.
Samsung, Philips, LG, Epstar — брендовые поставщики электронных приборов.
SMD 3528 — прочитывается как полупроводниковое излучающее устройство, монтируемое на плоскости. Цифры показывают размер корпуса диода в мм.
Люмен — световой поток, сокращённо обозначают лм.
СДЛ — светодиодная гибкая лента, с расположенными на ней диодами, резисторами, информационными знаками (напряжения, линиями разреза).
Чип — микросхема в виде полупроводникового кристалла.
СП — световой поток пропорциональный излучению.
2. Характерные отличия светодиодов
В некоторых конструкциях применяют одно или трёх кристальные светодиоды, размещённые на метре ленты. Отличаются цветом свечения, яркостью, влагозащитными свойствами, классом исполнения, электрическими параметрами, потреблением энергии.
2.1 Диоды
Цвет сечения светодиодной ленты
Применяют следующие типы небольшой мощности: SMD 3528, 2835. А также более внушительные, такие как SMD 5050, потом SMD 5630, и наконец SMD 5730. Буквы расшифровки указаны выше. Цифры обозначают длину 3,5 и 5, ширину СД — 2,8 и 5 мм. Габариты корпуса зависят от количества встроенных излучающих кристаллов. В первом помещён всего один со световым потоком 3—6 люмен. Второй размер корпуса содержит 3 кристалла. Его яркость находится в пределах 13—19 лм.
Свечение светодиодной ленты может быть монохромным, или разноцветным, обозначенным аббревиатурой RGB.
Буквы в порядке очерёдности маркируют: красный, зелёный, синий.
Управляет каждым кристаллом контроллер, регулирующий формирование нужного цвета свечение.
Вид и размеры светодиодов SMD 3528, 2835, 5050, 5630 и SMD 5730
3. Характеристика излучателей
3.1 Лента SMD 3528, состоящей из 60 светодиодов
В этой конструкции используют светодиоды, с указанными выше размерами. Лента, менее яркая не слепящая глаза.
Подходит для контурной подсветки и создания романтической атмосферы. Выделяют элемент интерьера, нишу, освещения потолка по периметру, полки в шкафу, баре. Подчёркивая только контур.
Поток излучения составляет 420—450 люмен. Ей достаточно 4,8 Вт/м. По мощности приравнивают к лампе накаливания в 30 Вт.
Но необходимо учитывать одну особенность.
Световой поток СД имеет угол распространения 120 градусов, в то время как лампа накаливания освещает пространство вокруг себя на 360 градусов.
Такая светодиодная лента практически не греется, поэтому алюминиевый радиатор или профиль для охлаждения ей не нужен. Модуль 5 см, то есть режется по метке с припаянными к ней 3 светодиодами. Приклеивают на чистую поверхность и подключают к блоку питания.
Освещения потолка по периметру лентой SMD 3528
3.2 SMD 3528, состоящей из 120 светодиодов
Рассчитана под напряжение 12 в. Мощность указана в таблице. Излучение в диапазоне 850—900 люмен. Размер модуля 2,5 см, состоящего из трёх СД. При подборе длины ленту разрезают по отметке. В стандартном варианте светодиоды расположены без чёткого соблюдения расстояния между ними.
Её преимущество — небольшая мощность и с высоким показателем светового потока(СП).
Применяют для устройства освещения, оформления контурных форм. Стандартная на 120 элементов имеет световой поток такой же, как и премиум класса на 60 диодов.
Цвета горения бывают разными.
При монтаже ленту размещают недалеко от потолка на стыке со стеной.
Оформление контурных форм SMD 3528
3.3 SMD 3528, состоящей из 240 светодиодов
Рассчитана под напряжение 24 в. Поток излучения 1200 люмен (на один 7-9 лм). Размер модуля 25 мм, состоящего из шести элементов. Мощность приведена в таблице.
Светодиоды припаяны на минимальном расстоянии. Покрытие люминофора имеет круглую форму. Ленту применяют при отсутствии основного освещения, наклейкой на алюминиевый профиль.
Значительное количество светодиодов и высокая яркость обеспечивают любителям солнечный загар. Небольшой мощности используют для контурного выделения предметов, концертных декораций, в театральных костюмах. Для подсветки приборных панелей и салонов автомобилей.
Светодиодная лента SMD 3528 из 240 светодиодов
3.4 Таблица 1. SMD 3528
Класс качества Количество СД
(штук на метр) Мощь
(Вт/метр) Питание
(В) Производитель
Страна
Средний (норма)
В силиконе
Высший (Elite)
В силиконе
Герметичный 60
оптимум 4,8
Оптимальная 12
Оптимальное Китай
Estar
Средний (норма)
В силиконе
Высший (Elite)
В силиконе 120 9,6 12 Тот же
Высший (Elite) 240 19,2 24 Estar
3.5 SMD 2835
Её характеристики близки к типу ленты 5050, а в некоторых случаях даже выше и, кроме того, она дешевле. Основным элементом ленты являются диоды, покрытые люминофором. Применена иная технология и другие чипы.
В корпус такого габарита вмонтирован мощный источник излучения. Его световой поток достигает 20—22 лм. Хотя он одинакового размера с типом SMD 3528, а отличается по яркости в 3 раза. По сравнению с 5050 у неё лучшая теплоотдача, она меньше нагревается при монтаже (наклейке) на алюминиевый профиль. Это увеличивает срок работы.
Светодиод SMD 2835
Производители обещают выпускать такой тип ленты на протяжении будущих 10 лет. Уровень цветопередачи выше. Эта характеристика света показывает в какой степени искажается действительный цвет предмета. Например, красный будет по-настоящему приближен к такому же, зелёный — к своему и т. д.
В светодиоде SMD 2835 показатель цветопередачи более 94, а в SMD 5050 около 80. Таким образом, разница в искажении заметна. Модуль 5-сантиметровый в каждом закреплено по 3 элемента. Лента дешевле SMD 5050 за счёт меньшего расхода материала на изготовление светодиода. Например, разная ширина подложки.
3.6 SMD 5050
Популярная и универсальная лента, изготовлена с применением 3-кристальных светодиодов. В корпусе размещены 3 источника, и он ярче в 3 раза. Например, в 3028 всего один кристалл. Такая конструкция даёт возможность получать от разных излучателей многоцветное свечение — RGB-лента. Рассматривая элитный или премиум класс, имеются в виду их отличные технические характеристики по сравнению с более дешёвым стандартным вариантом. SMD 5050 может быть собрана из 30 до 120 светодиодов.
3.7 SMD 5050, состоящая из 30 СД (в одном метре)
Световое излучение диодом 20—22 лм. Общий поток рассчитывают, если: 30 х 20 = 600 лм. При мощности 7,2 Вт. Условно сравнить по этому показателю можно с ЛН в 40 Вт. Однако, ЛН освещает пространство вокруг себя, светодиод — под ограниченным углом. Ленту применяют для дополнения основного и декоративного освещения. Устанавливая её по большому периметру в 20 м необходимо подключить БП на 200 Вт. Если взять на 60 светодиодов, тогда необходим БП на 400 Вт либо два по 200. Лента состоит из сегментов длиной 10 см, разделённых местами разрезки. Они обозначены горизонтальными четырьмя полосками. Их называют модулями.
Вырезанный и подключённый к блоку питания, он работает самостоятельно. Каждая лента обладает своим размером модуля. Так, на 60 СД имеет такой сегмент в 5 см, включающий 3 излучающих элемента. Разрезают по обозначенных местах. Лента на 72 светодиода в модуле имеет один и отсекают его, сохраняя при этом работоспособность.
3.8 Лента 60 СД
Яркую применяют дополнительно к освещению обычной люстры, используемой на люминесцентных и лампах накаливания. Она подходит для подсветки на кухне (14,4 Вт/м). Обеспечивает поток излучения 1200 люмен. По этому показателю приравнивают к ЛН 80—90 Вт. Укрепляют её на алюминиевой профиль — радиатор, необходимый для отвода тепла и гарантирующий оптимальный срок эксплуатации. Элементы расположены часто. Если на ленте с 30 СД расстояние между диодами установлено 3 см, то с 60 — около 1 см. При включении она имеет вид сплошной полосы.
3.9 Лента 72 СД
Она уникальна только в премиум классе. Каждый модуль — это рабочая часть, включающая один светодиод. Их можно вырезать, комбинировать или складывать любые слова. Применяют как освещение или размещают узоры на автомобилях. Напряжение 12 в. с установленной 17,2 Вт мощностью. Это более чем в ленте на 60 СД. Яркий поток света достигает 1400 люмен.
3.10 SMD 5050 (120 СД в одном метре)
Используют при недостаточном свечении предыдущей ленты на 72 диода. Она яркая, обеспечит любителям южный загар.
СД расположены в два ряда. Ширина подложки под ними — 15 мм. Большой запас (28,8 Вт) мощности и потоком света 2400 лм.
Необходим блок питания 24 в, а также монтаж для охлаждения, выполненным на широком алюминиевом профиле.
3.11 Лента RGB
Отличается разноцветным свечением, вызывающим восторг и праздничное настроение. Применяется для декоративной подсветки и творческим желанием. На ней закреплено 30 или 60 СД. Кратность (модуль) резки 5 см. Кристаллы залиты прозрачным компаундом, но не покрыты люминофором. Для подключения необходимо иметь комплектующие приборы: пульт управления контроллер, усилитель. Лента излучает красный, зелёный, синий, фиолетовый, жёлтый свет, а также белый с оттенком. Так как он образуется от смешения трёх цветов. А в монохромной, белый будет ярче, потому что излучение проходит через люминофор.
4. Характерные отличия, разница светодиодных лент
4.1 Таблица 2.
Параметры Тип smd 3528 Тип smd 5050
Диод (лм) 5 18
Набор (штук/метр) 60 или 120. для повышенной яркости 240. 30 или 60. повышенная яркость — 120.
Световой поток ленты (люмен/метр.) 300 или 600 540 или 1080
Мощность (Вт/метр.) оптимальная: 4,8 / 9,6 19,2
Светодиоды
Для сравнения, ЛН 75 Вт излучает поток 850 люмен. Освещение на 360 ?, а светодиоды имеют направленный пучок распространения в пределах 120 градусов. Данные, приведены в таблице.
4.2 СД ленты отличают по качеству комплектующих элементов
При выборе обращают внимание на соотношение цены и свойств продукта. И поэтому ленты делятся: на профессиональные и эконом класса. Первые собраны на тщательно проверенных светодиодах и резисторах. Во втором случае используют более дешёвые комплектующие с меньшими требованиями к качеству и продолжительности службы.
4.3 СД ленты отличаются степенью защиты
Буквенно-числовое обозначение классифицирует надёжность оболочки от проникновения влаги, пыли. Например, буквы IP расшифровывают как Ingress Protection (степень защиты). Первая цифра — ограждение устройства от попадания твёрдых включений, вторая — от просачивания влаги.
Таблица 3.
Уровень защиты Характеристика конструкции
IP-20 Открытая
IP-65 Частично защищённая
IP-67 Сохранена в силиконе
IP-68 Устройство залито компаундом
4.4 Различие СД лент по цветовой температуре
Таблица 4.
Тип свечения Наименование прибора
Монохромное 3528 а также 5050
Многоцветное, любой оттенок 5050 при наличии RGB контроллера
Каждый диод излучает свечение, имеющее определённую цветовую температуру. Она бывает белого, тёплого, холодного, жёлтого, а также основных: красного, зелёного, синего.
4.5 СД ленты различаются окраской гибкой платы (подложки)
Она бывает жёлтой, белой, реже чёрной. Цвет на электрические параметры влияния не имеет.
5. Самые мощные и яркие СД ленты
Наименование Поток света (лм) Количество
(шт./м.) Мощность
(Вт) Напряжение
(В) Примечание
SMD 2835 20—22 на сд
2400 на ленту 120 23,0 24 Поток света одного метра ленты равен такому же, как и ЛН 180 Вт. При монтаже наклеивают на алюминиевый радиатор, в противном случае она перегорит, деградирует.
SMD 3528 1800 на ленту 240 19,2 24 Подсветка сливается в одну полосу из-за частого расположения диодов.
SMD 5050 22 на сд 120 28,8 24 Самая мощная лента. СД расположены в два ряда. Её можно сравнить с SMD 2835, собранной на 120 диодах.
6. Различие ленты элит от стандартной
Хотя они разные по цене и качеству, но состоят из одинаковых наименований компонентов. Светодиод — источник излучения. Подложка — эластичная печатная плата с припаянными СД. Резистора — регулирующего работу в оптимальном режиме. Основание (клеящееся) — для крепления и фиксации на поверхности.
Но разница заключается в следующем. В конструкцию СД входит чип (кристалл). В элитной ленте он применён с золотой нитью, имеющей лучшие данные и в том числе, длительный срок эксплуатации. В другом случае применяемые нити изготовлены из сплавов материалов, ухудшающие качество потока и сокращают долговечность устройства. Габариты полупроводника побольше, излучение ярче, чем используемый в стандартном классе.
Светодиод
Качество люминофора и заполнителя ниже. Это проявляется на одноцветности излучения. Основание в элитном варианте толще и с увеличенным содержанием меди (double face), обеспечивая одинаковое питание диодов. А также дополнительно охлаждение, влияющее на эксплуатационный срок. В классе стандарт заложена тонкая подложка с небольшим содержанием вкраплений меди (single face).
Резисторы в эконом классе устанавливают меньшего сопротивления. Достигая этим яркого свечения, но зато они часто выходят из строя. Для клеящейся поверхности применяют материал марки 3М, который прочно фиксирует ленту на плоскости. В стандартном варианте клей со временем теряет качества, пересыхает.
Иногда внешне похожие ленты, часто проявляют неодинаковые свойства как по световому потоку, так и по сроку эксплуатации.
7. Разница в стоимости между дорогой и дешёвой лентой
Надёжный, продукт изготавливается на брендовых предприятиях, имеющих для покупателя свой интернет-сайт с контактной информацией. Он выпускается под собственной маркой Samsung, Philips, LG, Epstar. Фирмы осуществляют контроль на всех стадиях изготовления с проверкой качества комплектующих деталей. Их затраты на оборудование, технологию, дорогие материалы влияют на окончательную стоимость изделий.
Дешёвую ленту изготавливают на малых фирмах, где некоторые прогрессивные технологии заменены ручной работой. Комплектующие элементы выбирают недорогими. Полный качественный контроль отсутствует. Поэтому цена их ниже, долговечность ограничена.
8. Некоторые рекомендации
Сначала надо определиться: для какой цели приобретается светодиодная лента. А также место её монтажа. Будет ли это контурная подсветка потолка, интерьера помещений, отдельных элементов дизайна, улучшение освещения, или других вещий и предметов. Подробную консультацию получают у продавца.
Для частичной или полной замены освещения выбирают ленту малой или средней яркости, небольшой мощности. Потому что увеличение предусматривает устройство охладительного радиатора, изготовленного из профиля, уголка, швеллера алюминиевого сплава.
Устройство СД ленты планируют во время ремонта помещения, а не после его окончания. Заранее легче определить возможное место закрепления (установки) светодиодной ленты, поиска ниши, нужного порожка и других особенностей.
Блок питания выбирают в зависимости от длины ленты, для которого определяют подходящее место. Мощный блок питания требует дополнительного охлаждения вентилятором, шум которого напоминает работу стационарного компьютера. Или берут несколько БП. Это разрабатывают на уровне проекта. Необходимо учесть, что многоцветную ленту поставляют в комплекте с контроллером, усилителем и пультом, для которых желательно предусмотреть подходящее место.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Понравилась статья?
Поделиться с друзьями:
Подпишитесь на новые
Сравнивение LED 2835 и 3528

Популярные диоды SMD 3528 и 2835 часто используются в LED-лентах, а порой и в светильниках. Числа в маркировке обозначают размеры диодов. То есть у SMD 3528 ширина источника света – 3,5 мм, а длина – 2,8 мм. У SMD 2835, наоборот, ширина – 2,8 мм, а длина – 3,5 мм.
Поскольку маркировка похожа, многим покупателям эти диоды кажутся если не совершенно одинаковыми, то схожими, но в действительности они имеют разные показатели. Это несколько сбивает с толку при покупке. Какой вид светодиодов лучше и в чем отличия 2835 и 3528? Мы подробно рассмотрим это в нашей статье.
1. Как появились диоды 3528 и 2835?
Первыми в продаже появились диоды 3528. Их использовали преимущественно в LED-лентах для декоративного или вспомогательного освещения. Светодиоды 2835 стали более поздней модификацией SMD 3528. И сегодня в продаже встречаются оба вида диодов.
Компания Arlight стала одним из первых брендов использовать диоды 2835 в своих лентах. Эти источники света сразу стали позиционироваться как более яркие и эффективные. Однако разновидностей LED-лент со светодиодами 2835 меньше, чем моделей с SMD 3528. Это объясняется следующими факторами:
Диоды 3528 появились раньше, поэтому за все годы создано больше видов лент с этими источниками света.

Ленты с SMD 2835 выпускали только на 24 В, а на 12 В вариантов не было.

Со временем светодиоды 2835 начали ассоциироваться у покупателей с ярким и энергоэффективным источником света, поэтому стали востребованы. Производители расширили модельный ряд LED-лент с такими диодами: появились варианты с разными цветами, температурой свечения и т. п. Есть подсветка с диодами 2835, которая имеет герметичный корпус и может работать в воде, поэтому подходит для оформления бассейна, декоративного пруда, аквариума.
2. Основные отличия 3528 и 2835
Итак, отличие светодиодов 2835 и 3528 не только в маркировке и времени выпуска. Основная разница заключается в технологии сборки, индексе цветопередачи, показателях светового потока, яркости, энергоэффективности.
В светодиодах 3528 кристалл установлен на «дно» пластикового корпуса, а сверху залит слоем люминофора. Цвет и температура свечения зависят от толщины этого слоя.
В свою очередь светодиоды 2835 собираются по новой технологии под названием COB Led, что обусловливает следующие особенности:
Используется более крупный кристалл, который устанавливается на подложку с высокими показателями теплопроводности.

Сверху наносится слой люминофора меньшей толщины, чем в SMD 3528. Это повышает световой поток. При этом высота корпуса получается меньше – около 1,1 мм, в то время как высота диодов 3528 – примерно 1,6 мм.

Контактная площадь значительно увеличена, что улучшает теплоотвод и продлевает срок службы диодов. Это также позволяет им работать с повышенными значениями номинальных токов (до 60 мА) и при этом получать улучшенные показатели излучаемого светового потока и эффективности.

Площадь светоизлучаемой поверхности у светодиодов 2835 составляет 6,9 кв. мм, а у SMD 2835 – 4,5 кв. мм. Этот параметр означает, что у диодов нового поколения выше эффективность светоотдачи.

Улучшенные характеристики позволяют использовать ультраяркие диоды 2835 не только для декоративной или вспомогательной подсветки, но и в качестве основных источников света.
К слову, специалисты интернет-магазина LedRus проводили эксперимент, при котором снимали показатели и записывали отличия светодиодных лент 3528 и 2835. Вы можете подробно прочитать об этом в еще одной нашей статье.
3. Откуда столько подделок SMD 2835?
В последние несколько лет появились дешевые ленты с SMD 2835. У многих покупателей возникает закономерный вопрос: почему эффективный светодиод используется в LED-лентах низкого качества и по основным показателям часто уступает подсветке с SMD 3528? Дело в том, что на рынке появились подделки. В данном случае качественные и яркие диоды стали жертвой своей популярности. Их подделать относительно просто и выгодно, а покупатели часто готовы заказывать продукт даже по подозрительно сниженной цене.
К сожалению, контрафакт от качественного яркого диода 2835 без опыта не определить. Разницу замечают только специалисты, которые работали с разными моделями.
4. Как отличить яркий диод 2835 от подделки?
В первую очередь необходимо обратить внимание на яркость 1 метра ленты с диодом 2835. Для этого нужно рассчитать энергоэффективность светодиодов – это величина яркости, которую способна обеспечить лента с 1 Вт. Чтобы ее вычислить, нужно поделить удельную яркость на удельное потребление.
Средняя энергоэффективность одного настоящего светодиода 2835 – 100 люмен\ватт. У поддельных диодов этот показатель в 2-3 раза ниже.
Однако производители контрафакта порой идут на хитрость, указывая завышенные характеристики. Тогда проверить диоды без оборудования невозможно. Но вы можете обратить внимание на удельное потребление LED-ленты. Этот параметр обычно указывают верно, так как его учитывают при подборе источника питания.
Для сравнения приведем показатели популярных моделей с диодом 3528:
3528 60 лед — потребление 4.8 Ватт\м

2835 60 лед — потреблени 7,8 Ватт\м

3528 120 лед — потребление 9.6 Ватт\м

2835 120 лед — потребление 14,4 Ватт\м

Как видите, потребление яркой ленты 2835 значительно выше, чем у ленты 3528 – это стандартный показатель. А если у ленты с диодами 2835 потребление такое же, как у подсветки с SMD 3528 — значит это дешевая подделка, а не ультраяркая лента.
5. Что лучше: 2835 или 3528?
Раньше производители обычно использовали светодиоды 3528, поэтому порой их называют классическими. Однако теперь они относят к устаревшим и малоэффективным. Покупатели все чаще предпочитают светодиоды 2835, но это не значит, что эти диоды однозначно можно считать лучшими. Все зависит от задач подсветки. Разница светодиодов 3528 и 2835 обуславливает их эффективное использование для различных целей.
Если вам необходима вспомогательная или декоративная точечная подсветка, можно смело покупать светильники и ленты с SMD 3528. Это эффективное и экономичное решение, если не требуется максимальная яркость освещения.
Но если нужно организовать основное освещение или сделать яркий светильник, лучшим выбором будут мощные модели со светодиодами диодами 2835. Приборы с такими светодиодами подходят как для домашнего, так и для офисного интерьера. Их также используют на открытых пространствах как качественную альтернативу неоновым и галогеновым лампам, которые сейчас постепенно устаревают из-за многих недостатков.
3528 LED против 5050 LED: Ultimate LED Light Strip Showdown
Светодиодные ленты
на сегодняшний день являются наиболее удобным и эффективным способом освещения ваших домов, офисов, фабрик и т. Д. Они компактны по размеру, достаточно гибки, чтобы поместиться в ограниченном пространстве, и не требуют такого количества энергии, как традиционные источники освещения. Светодиодные полосы оставляют меньший углеродный след, потому что они не излучают тепло так же, как традиционные лампы. Они также не выделяют вредных газов или химикатов.
Короче говоря, светодиодные ленты — это настоящее и будущее освещения.Но как выбрать, какая светодиодная лента вам подходит? Во-первых, вы можете просмотреть наше руководство по покупке светодиодных лент. Затем вы можете посмотреть характеристики некоторых популярных светодиодных лент, чтобы определить, какая из них подходит для ваших проектов.
5050 и 3528, вероятно, самые популярные светодиодные ленты на рынке прямо сейчас. Фактически вы можете осветить весь свой проект, используя одну или обе эти полоски. Но как выбрать между ними? Ответ зависит от ряда факторов.Читайте дальше, чтобы узнать, что это за факторы и как вы можете использовать их, чтобы выбрать лучшую светодиодную ленту для вашего проекта освещения.
Что на самом деле означают названия светодиодных лент?
Это вопрос, который беспокоит большинство людей, которые только переходят на светодиодное освещение. Что означают цифры? Являются ли они случайным набором чисел или представляют собой серию? Ответ довольно прост. Эти числа фактически обозначают размер SMD (поверхностных диодов) на светодиодной ленте.
Например, светодиодная лента 2835 — это в основном лента, на которой установлены светодиодные чипы размером 28 мм × 35 мм.Вот изображение светодиодной ленты 2835 и 5050:
Все светодиодные полосы распознаются по одинаковым 4-значным номерам, которые говорят вам размер установленных на них светодиодов. Это облегчит вам поиск светодиода, который подходит для вашего проекта или помещения.
Значит, чем больше число, тем ярче светодиодная лента, не так ли? Не обязательно. Это подводит нас к следующему вопросу.
Как название светодиодной ленты связано с ее яркостью?
SMD большего размера излучает больше света, чем меньший.Однако при оценке яркости светодиодной ленты также действуют другие факторы. Например, плотность светодиодной ленты. Это обозначает количество SMD на одной полосе. Это означает, что светодиодная лента 2835 с более высокой плотностью светодиода может производить такое же количество света, что и светодиодная лента 5050 с более низкой плотностью.
Еще одним фактором, влияющим на яркость, является размещение SMD на светодиодных лентах. Если SMD разместить ближе друг к другу, полоса будет давать более концентрированный свет. Если их расположить далеко друг от друга, свет будет рассеянным.Таким образом, световая полоса LED 2216 с расположенными ближе друг к другу SMD будет выглядеть ярче, чем светодиодная полоса 3014 с SMD, размещенными с большими интервалами.
Наконец, длина самой полосы также влияет на яркость. Более короткая полоса может не вместить многие SMD, особенно большие. Это сделает ее менее яркой, чем более длинная полоса, даже если она будет установлена на SMD меньшего размера.
Это действительно делает покупку правильной светодиодной ленты немного менее простой.Однако профессиональные производители светодиодов размещают эту информацию на своих веб-сайтах, поэтому вам будет проще принять обоснованное решение о покупке.
3528 Светодиодная лента: особенности и функции
3528 — одна из самых известных светодиодных лент. Это потому, что он предлагает правильную яркость для использования в различных проектах. Как обсуждалось выше, на этой световой полосе установлены SMD размером 35 мм × 28 мм. Эти SMD могут производить от 360 до 720 люмен света на метр световой полосы, в зависимости от плотности светодиода.
Это делает эти полоски очень универсальными. Полосы с более низкой плотностью 3528 могут использоваться для освещения таких элементов, как плинтусы и навесные светильники, в домах, барах, ресторанах, отелях и других местах. Полосы более высокой плотности 3528 можно использовать в местах, где требуется большое количество окружающего света, например в офисах, школах, фабриках и т. Д.
Огромным преимуществом 3528 является то, что, несмотря на то, что он обладает большой мощностью, фактический размер светодиодной ленты действительно компактный. Это означает, что если вы купите 3528 LED в Интернете, вы можете легко осветить ограниченные пространства и использовать большее количество полос, не беспокоясь о том, что это займет слишком много места.Эта полоса также доступна в нескольких цветах. Наша светодиодная лента 3528 также полностью регулируется, и вы можете купить ленты с большей плотностью, чтобы обеспечить необходимое количество света для вашего помещения.
Еще одним преимуществом светодиодных лент 3528 меньшего размера является то, что они не выделяют много тепла и даже безопасны для прикосновения. Это также означает, что вам не понадобится отдельный алюминиевый профиль, чтобы улучшить теплоотвод полосы. На изображении ниже вы можете увидеть, как мы предлагаем двухрядные светодиодные ленты 3528.
Светодиодная лента 5050: особенности и функции
Что касается другой наиболее популярной светодиодной ленты, 5050 является одной из первых светодиодных лент, в которых размещаются более крупные SMD, которые фактически представляют собой «трехчиповые». Это означает, что каждый SMD содержит три отдельных чипа. Таким образом, 5050 может одновременно излучать свет трех разных цветов.
Каждый SMD имеет размер 50 мм × 50 мм, и он может давать в три раза больше света, производимого меньшими SMD, такими как 3528. Эта световая полоса может производить до 1000 люмен на метр света.Это делает его идеальным для освещения больших пространств, таких как аэропорты, больницы, склады, фабрики и т. Д.
Светодиодная лента 5050 толще и шире, чем большинство светодиодных лент. Это потому, что в нем должны быть размещены более крупные SMD. Этот размер отлично подходит для легкого покрытия больших площадей. Эти светодиодные ленты обычно выделяют немного больше тепла, чем ленты меньшего размера. Вот почему рекомендуется использовать алюминиевый канал для светодиодных лент, чтобы защитить полосы и помочь им в их теплоотводе.
Светодиодные ленты 5050 действительно сияют в приложениях RGB. 5050 — одна из первых полос, которые помогают создавать разные цвета света с помощью одной и той же полосы, и она широко используется для освещения мероприятий, сцен, стадионов и т. Д. Вы можете использовать контроллеры светодиодных лент, чтобы легко изменять цвет, цветовую температуру и яркость этих полос.
3528 vs 5050: The Showdown
Давайте посмотрим, как эти две полосы сравниваются друг с другом, чтобы вы могли выбрать лучшую для своего проекта.
3528 5050
Размер SMD 35 мм × 28 мм 50 мм × 50 мм
Кол-во микросхем Одиночный чип Tri- Чип
Яркость от 360 до 720 люмен (на метр) 1000 люмен и выше (на метр)
Цвета Красный, зеленый, синий, желтый, белый, теплый белый Красный, Зеленый, Синий, Желтый, Белый, Тепло-белый, RGB
Рассеивание тепла Радиатор не требуется Требуется радиатор (предпочтительно алюминиевый профиль)
Control Полностью регулируемая , CCT Control с полной регулировкой яркости, CCT Control, RGB Control
Угол луча 120 градусов 120 градусов es
Рекомендуемое приложение Освещение функций, Рабочее освещение, Яркое окружающее освещение, Подсветка, Акцентное освещение, Под столом / Освещение шкафа Рабочее освещение, Подсветка RBG, Яркое окружающее освещение, Освещение настроения, Освещение событий, Косвенное Освещение, вывески
Если вы сравните светодиодную ленту 3528 со светодиодной лентой 5050 того же размера и плотности, то 5050 будет производить в три раза больше света, чем 3528.Однако 5050 больше по размеру и требует для работы внешнего радиатора, поэтому вам также нужно будет учесть это при принятии решения. В конечном счете, лучшая светодиодная лента для вашего проекта будет той, которая соответствует вашему пространству и бюджету.
Заключение
Светодиодные ленты сделали освещение вашего пространства проще и безопаснее. Кроме того, они представляют собой гораздо более эффективный способ освещения вашего пространства, который также является экологически чистым. Вам остается только найти лучшую светодиодную ленту для вашего проекта.Вот где мы можем вам помочь. Просмотрите наш ассортимент светодиодных светильников и выберите тот, который соответствует вашим потребностям. Не можете найти то, что ищете? Не волнуйтесь, мы изготовим для вас светодиодные ленты в точном соответствии с вашими требованиями. Мы также обеспечиваем лучшую работу в одном окне, заказываем светодиодные ленты оптом и легко освещаем весь ваш проект.
В чем разница между типами светодиодных корпусов, такими как 3528, 5050 и 2835?

При поиске светодиодной продукции вы можете встретить различные 4-значные обозначения типов светодиодов.Когда вы впервые столкнетесь с этими кодами, вы можете очень запутаться в том, что они означают! Прочтите, чтобы узнать о различиях между распространенными типами светодиодов и о том, на что обращать внимание.
Прежде всего, что такое светодиодный корпус?
Светодиодная лампа обычно состоит из нескольких светодиодов, установленных на печатной плате, обычно указываются определенные значения плотности, такие как 60 на метр для светодиодных лент. Однако каждый из этих светодиодов бывает разных типов, называемых корпусами светодиодов.
Светодиодный корпус представляет собой пластиковый корпус, в котором находится светодиодный чип и люминофор.Светодиодный чип — это полупроводниковый материал, излучающий свет (синий свет), а люминофор преобразует часть этого света в зеленые и красные волны. Эта смесь приводит к белому свету, который излучается светодиодным корпусом.
Различные типы светодиодных корпусов
Типы светодиодных корпусов обозначаются четырехзначными кодами, такими как 3528, 5050, 3030 и 2835. Первые две цифры обозначают ширину упаковки, а последние две цифры — ее длину. , в десятых долях миллиметра.Так, например, светодиодный корпус 3528 имеет ширину 3,5 мм и длину 2,8 мм.
Вообще говоря, более крупный корпус может выдерживать большую мощность. Это потому, что у него большая площадь поверхности для рассеивания тепла. Однако имейте в виду, что это не всегда жесткое правило. Корпус 2835, например, имеет те же размеры площади поверхности, что и 3528, но представляет собой более новый дизайн корпуса, который обеспечивает гораздо более высокие уровни мощности. Материал корпуса (например, PPA против PCT против керамики) и тепловая конструкция также влияют на мощность.
Светодиоды 1-го поколения: 3528 и 5050
Светодиоды первого поколения для поверхностного монтажа выпускаются в размерах 3528 и 5050. 3528 обычно содержит одну светодиодную микросхему 20 мА (примерно 0,06 Вт), а 5050 обычно содержит три светодиодных микросхемы 20 мА (примерно 0,2 Вт). Таким образом, один светодиодный корпус 5050 может вместить 3x 3528 светодиодов.
Помимо большей емкости, поскольку в корпусе 5050 обычно достаточно места для трех различных светодиодных чипов, это популярный метод упаковки светодиодов RGB, для которых требуется несколько цветов.Конечно, они также могут использоваться для упаковки одноцветных белых светодиодов, в которых будут использоваться три синих светодиодных чипа.
Есть около 3528 светодиодов RGB, но они обычно содержат только один цвет на светодиод. Это может вызвать дополнительные проблемы, когда вы можете увидеть некоторое затенение или изменение цвета из-за неравномерного интервала. Поскольку светодиодные микросхемы RGB расположены в одном корпусе для светодиода 5050, одноточечный источник, как правило, работает лучше.
Поколение 2: 2835 и 5730
Во втором поколении светодиодов увеличилась удельная мощность.На каждый светодиод 2835 подается ток 60 мА (0,2 Вт), а на светодиод 5730 — 150 мА каждый (0,5 Вт). Благодаря усовершенствованиям в технологии светодиодных чипов и улучшения теплового дизайна корпуса, уровни мощности на уровне светодиодов значительно увеличились. В действительности, некоторые из уровней мощности этих светодиодов будут превышать общую теплоемкость системы светодиодных лент, поскольку тепловыделение светодиодной ленты ограничено из-за материала и отсутствия теплоотвода.
Светодиоды 2835 и 5730 второго поколения также имеют более низкий профиль.Если вам нужно разместить светодиодные ленты в месте с ограниченным вертикальным пространством, это может быть преимуществом, и, кроме того, такая конструкция упаковки создает меньше проблем с пожелтением бахромы.
Другие типы упаковки
3014 могут быть другим типом светодиодной упаковки, с которой вы столкнетесь. Эти светодиоды имеют малую мощность (примерно 20 мА каждый) и обычно используются в системах подсветки ЖК-дисплеев, где для единообразия требуется большое количество светодиодов. Точно так же существуют светодиодные ленты, в которых эти светодиоды расположены по диагонали с высокой плотностью, чтобы создать однородный линейный источник света.
3030 светодиодов также используются в светодиодных лентах. Многие из этих продуктов используют преимущества симметричной круглой светоизлучающей поверхности, поскольку их можно использовать в паре с вторичной оптикой и линзированием. Светодиоды 3030 обычно рассчитаны на работу при 300 мА или более (до 1,0 Вт), но из-за проблем с температурой обычно не работают на полную мощность на светодиодных лентах.
Итог
При выборе светодиодной ленты тип светодиода может быть одним из наиболее важных аспектов ее характеристик.Обязательно учитывайте качество и производительность на уровне отдельных светодиодов в дополнение к общему количеству, так как это может повлиять на общую производительность.
Цифры
и светодиоды: что означает 2835, 3528 и 5050?
Все эти цифры! Что происходит?
Вы когда-нибудь искали световые полосы LED и встречали числа 2835, 3825 или 5050?
Эти числа менее загадочны, чем вы думаете.
Во-первых, вы могли видеть буквы «SMD», предшествующие этим загадочным числам. Аббревиатура SMD означает «устройство поверхностного монтажа». Это означает, что это светодиодный чип (устройство), установленный непосредственно на световой полосе, без использования проводов. Эта технология поверхностного монтажа действительно делает возможными светодиодные ленты. Цифры после SMD просто относятся к физическому размеру светодиодного чипа. Возьмем, к примеру, SMD 3528, они имеют ширину 3,5 мм и длину 2,8 мм. Обратите внимание, что размер не пропорционален мощности или производительности, и это не единственное различие между типами светодиодных чипов.
SMD 3528 Чипы, пожалуй, самые распространенные из всех чипов светодиодных лент. Они наименее яркие и наименее энергоемкие из трех микросхем, которые мы используем в HitLights, и чаще всего используются для акцентного освещения, например, над кухонными шкафами и вокруг карниза под потолком.

3528 чипов раньше использовались в наших полосах Luma5, но теперь они в основном используют чипы 2835 с более низким выходом, которые предлагают такую же яркость, как 3528 чипов, но со значительно улучшенной эффективностью и сроком службы.Вы можете купить наш ассортимент полосок Luma5 здесь.
Чипы
SMD 5050 едва ли уступают по популярности чипам 3528. Эти чипы имеют размер 5,0 мм x 5,0 мм. 5050 чипов обычно в 3 раза ярче, чем 3528 чипов. Поскольку они более яркие, полосы с чипами 5050 обычно используются для того, что мы называем «рабочим освещением», и обычно используются под кухонными шкафами, где этот свет поможет вам увидеть, над чем вы работаете. Полоски 5050 также часто доступны в стилях изменения цвета, что означает, что вы можете выбрать любой цвет с помощью пульта дистанционного управления или контроллера.

5050 чипов представлены в наших полосах Luma10, как в одноцветной, так и в многоцветной версиях. Вы можете купить наш ассортимент полосок Luma10 здесь.
Микросхемы SMD 2835 очень похожи на микросхемы 3528, но они используют более новую технологию и, как правило, намного более эффективны. Это означает, что при эквивалентной мощности они могут быть намного ярче. Они меньше, чем микросхемы 5050 (2,8 мм x 3,5 мм). Они идеально подходят для рабочего и даже рабочего освещения. В наших полосах Luma20 используются 2835 микросхем высокой мощности, которые являются самыми яркими (и наиболее эффективными) полосами, которые мы продаем.Вы можете купить наш ассортимент полосок Luma20 здесь.
Примечание редактора: В заключение, хотя обозначения Luma изначально были связаны с определенными типами микросхем (Luma5 было 3528, Luma10 было 5050 и Luma20 было 2835) с улучшениями в светодиодной технологии, эти обозначения быстро стали недействительными. Вместо этого наши обозначения Luma всегда должны относиться к количеству люмен на чип — около 5 люмен на чип для Luma5, около 10 люмен на чип для Luma10 и около 20 люмен на чип для Luma20.

Теперь вы должны знать разницу между разными типами светодиодных чипов на наших лентах. Тип микросхемы — это всего лишь один маленький фактор при выборе правильной светодиодной ленты для вашего проекта — свяжитесь с нами, чтобы получить поддержку по освещению любого проекта:
Открыть чат

Расскажите нам о своем проекте, мы будем рады ответить на любые другие вопросы, которые могут у вас возникнуть.
В чем разница между светодиодными чипами SMD 3528 и SMD 5050?
Вы не первый, кто спрашивает! Поскольку это два наших самых популярных варианта светодиодного освещения, клиенты часто интересуются сходствами и различиями между светодиодными лентами 3528 и 5050.В этой статье вы найдете некоторые базовые знания, которые помогут сделать правильный выбор при выборе полосы для вашего проекта. Следует отметить, что эти технологии постоянно меняются, при этом неуклонно растет эффективность и яркость. Значения мощности, яркости и т. Д. В этой статье являются приблизительными для текущих светодиодных лент, продаваемых HitLights.
Светодиодные чипы SMD 3528:
Светодиодные чипы
SMD 3528 включают 1 диод и доступны в одном цвете.
3528 Светодиодные ленты названы в честь размеров каждой микросхемы: 3,5×2,8 мм. Небольшой размер микросхем 3528 важен, поскольку он позволяет размещать микросхемы очень близко друг к другу на светодиодных лентах для создания более плавного светового эффекта по сравнению со светодиодной лентой 5050. Каждый чип содержит один светодиод и потребляет около 0,08 Вт для получения примерно 4 люменов. Лампы 3528 отлично подходят для акцентного освещения и украшения, но обычно не используются в качестве основного источника света.Они обычно используются в домашних условиях, таких как лестничное освещение, освещение под шкафами, мультимедийное освещение и многое другое! Поскольку каждый чип содержит только 1 светодиод, 3528 являются одноцветными световыми полосами. Наши светодиодные полосы 3528 доступны в холодном белом, теплом белом, красном, зеленом и синем цветах.
Больше окупаемости: светодиоды 3528 — это наше самое доступное решение для светодиодных лент, которое по-прежнему обеспечивает профессиональное качество освещения для любого проекта, бизнеса или дома!
Светодиодные чипы SMD 5050:
Микросхемы
SMD 5050 включают 3 диода и доступны как в одноцветных, так и в разноцветных полосках.
Светодиодные ленты
5050 также названы в честь размеров каждой микросхемы: 5,0×5,0 мм. Более крупный размер микросхемы 5050 означает, что они расположены дальше друг от друга, чем микросхемы 3528, но на самом деле они производят больше света на один кристалл. Каждый чип содержит 3 светодиода и потребляет примерно 0,24 Вт для получения примерно 12 люменов. Поскольку 5050 содержат 3 светодиода, они могут быть одноцветными или многоцветными. Одноцветный чип 5050 включает 3 диода одного цвета, чтобы дать больше света, чем сопоставимая полоса 3528.В качестве альтернативы разноцветная микросхема 5050 включает в себя 1 красный, 1 синий и 1 зеленый диод. Затем яркость отдельных диодов на одном кристалле можно отрегулировать для получения любого цвета в спектре! Для разноцветных светодиодных лент 5050 требуется контроллер светодиодов RGB; тогда как одноцветные светодиодные фонари могут быть подключены непосредственно к источнику постоянного тока. В качестве наших более ярких светодиодных лент 5050 отлично подходят для более яркого акцентного освещения, рабочего освещения, освещения вывесок, а в некоторых случаях могут даже использоваться в качестве основного источника света.
Show Stoppers: Светодиодные полосы 5050 — это наше самое яркое решение для светодиодных лент, обеспечивающее чрезвычайно гибкие возможности изменения цвета! 5050 отлично подходят для привлечения внимания к бизнесу, освещения места для вечеринок, освещения вашего автомобиля или мотоцикла и многого другого!
Надеюсь, этот пост сделал ваш выбор между 3528 и 5050 ясным выбором, так что вы можете перейти к тому, что имеет значение: к вашему светодиодному проекту! Хотите вдохновиться? Посетите нашу доску Pinterest и сообщения в блогах HitLights Customer Projects, чтобы узнать, как наши клиенты используют различные технологии светодиодных чипов SMD! Если вам нужна дополнительная информация о конкретных полосах, помощь по проекту или общие сведения о светодиодах, напишите нам по адресу customerservice @ hitlights.com за бесплатную техническую помощь!
Светодиодные ленты
SMD 3528 vs 5050 сравнение
Гибкие светодиодные ленты SMD — сравнение 3528 и 5050
Большинство гибких светодиодных лент SMD, которые предлагаются сегодня на рынке, относятся к типу 3528 или 5050 SMD LED , и очень важно убедиться, что вы понимаете их различия.
3528 Светодиодная лента SMD (вверху)
5050 Светодиодная лента SMD (вверху)
Прежде чем мы углубимся в различные особенности и преимущества светодиодных лент 3528 и 5050 , давайте сначала объясним значение так называемого светодиода SMD, широко используемого названия гибких светодиодных лент:
SMD означает устройства для поверхностного монтажа, и это в основном очень маленькие и легкие светодиодные чипы, окруженные эпоксидной смолой.Технология поверхностного монтажа (SMT) — это широко используемый метод проектирования и изготовления схем, в которых компоненты устанавливаются непосредственно на поверхность печатной платы или печатной платы. Вы можете узнать больше об этой важной части современной микроэлектроники в статье Википедии о технологии поверхностного монтажа.
Этот гибкий светодиод SMD потребляет очень мало энергии, но обеспечивает мощный яркий свет, а в идеальных условиях оптимальной температуры, тока и напряжения средний срок службы гибких светодиодных лент SMD может достигать удивительных 100.000 часов.
Сравнение 3528 и 5050
Теперь давайте подробнее рассмотрим различия между гибкой светодиодной лентой 3528 и ее более мощным собратом, светодиодной лентой SMD типа 5050, и сравним их характеристики:
По сути, гибкие светодиодные ленты SMD 3528 состоят только из светодиодного светоизлучающего чипа на источник освещения, тогда как гораздо более мощный SMD 5050 имеет 3 чипа в одном корпусе, и из-за этого их иногда также называют трехчиповыми или тройными. -жильные светодиодные ленты.
Светодиодные осветительные ленты
SMD 3528 получили это название, потому что размер одного чипа составляет 3,5 мм x 2,8 мм, и они часто используются в помещениях, таких как бары и рестораны, украшения гостиной и более простые проекты освещения с меньшей яркостью. или моноцвета, особенно когда важен контроль затрат и для экономии энергии.
Подводя итог, можно сказать, что микросхемы SMD 3528 более энергосберегающие и экономичные, но не такие яркие, как SMD 5050.
Гибкие светодиодные осветительные ленты SMD 5050 отличаются высокой производительностью, яркостью и имеют более широкий набор опций, таких как их доступность в одном цвете, а также в качестве типа RGB с возможностью изменения цвета. Версия SMD 5050 RGB требует дополнительного блока управления, но имеет очень гибкий многоцветный режим и может легко настраиваться на различные цвета и цветовые комбинации. SMD 5050 примерно в 3 раза ярче, чем тип SMD 3528, и часто используется там, где требуется более высокий уровень освещенности, и может использоваться в качестве замены традиционных люминесцентных ламп.
И SMD 3528, и более мощная версия SMD 5050 обычно поставляются в 5-метровых барабанах, при этом средняя потребляемая мощность SMD 3528 составляет 4,8 Вт на метр, в то время как SMD 5050 потребляет больше энергии 7,2 Вт на метр, хотя иногда производители светодиодов может также предложить сверхмощные ультрабелые светодиодные ленты SMD 5050, которые могут излучать до 720 лм на метр при потребляемой мощности до 14,5 Вт на метр.
Вопрос стоимости LED 3528 vs 5050 другой. Более мощные светодиодные ленты SMD 5050 стоят дороже, и для настроек освещения, требующих высокой яркости, в основном выбирают SMD 5050, потому что стоимость люмена ниже, чем у SMD 3528.
Мы в Future House Store рекомендуем использование гибких светодиодных лент SMD 3528 для обычных жилых помещений с требованиями к средней мощности и когда экономия является ключевым фактором, в то время как светодиодные ленты SMD 5050 лучше подходят для настроек цвета RGB и когда Требования к светимости выше и требовательнее. Еще есть SMD 2835, который стоит рассмотреть, если говорить о качестве и яркости, но о нем мы напишем в будущем.
В нашем предложении вы также найдете светодиодные ленты USB и светодиодные ленты 5730 белого цвета.
, 3528, 5050, 5630, светодиодные SMD-диоды
Ответ очень прост. Эти числа относятся к площади поверхности SMD (диода для поверхностного монтажа). Но, конечно, это еще не все. В этой статье вы найдете следующее:
Технические характеристики светодиодов 3528, 5050 и 5630, включая люмены, потребляемую мощность / мощность и размер диода.
Фото реальных световых характеристик каждого типа диода
Вывод, который отвечает, какой тип диода подходит для разных целей и проектов
Epistar LED Технические характеристики (3528 против 5050 против 5630)
Светодиод Размеры Площадь поверхности стружки Световой поток Потребляемая мощность
3528 Светодиод 3.5 мм x 2,8 мм 9,8 мм² 6-8 люмен 20-30 мА при 2,8-3,4 В
5050 Светодиод 5,0 мм x 5,0 мм 25 мм² 16-22 люмен 60 мА при 2,8-3,4 В
5630 Светодиод 5,6 мм x 3,0 мм 16,8 мм² 45-50 люмен 150 мА при 2,8-3,4 В
Банкноты
Люмен : Единица, равная количеству света, излучаемого в секунду
Потребляемая мощность : на каждый светодиод.Большинство светодиодных лент, таких как те, которые мы предлагаем, группируют светодиоды в 3 группы, обеспечивая рабочее напряжение 12
Диод и микросхема : Используется взаимозаменяемо для обозначения полупроводникового устройства с двумя выводами. Этот термин несколько условен, когда мы говорим об электрических платах в целом, но в данном контексте мы используем его для обозначения светодиодных чипов, предназначенных для поверхностного монтажа.
Светодиоды 5630 ярче, чем светодиоды 5050 и 3528? Какой тип светодиода самый яркий?
Да, как видно из приведенной выше таблицы, светодиоды 5630 на сегодняшний день являются самыми яркими, но это происходит не просто из-за большей освещающей поверхности.Есть и другие факторы, влияющие на мощность светодиодного диода (измеряемую в световом потоке / люменах). Причины связаны с конструкцией микросхемы и потребляемой мощностью.
Мы можем говорить о технических характеристиках целый день, но в данном случае, увидев, можно поверить. Чтобы дополнительно продемонстрировать разницу в световом потоке между тремя диодами, мы провели тест на наших объектах, и, как вы можете видеть, между тремя размерами есть огромные различия.
Сравнение анимированных GIF-изображений светодиодов 3528, 5050 и 5630
Как проводился этот тест?
3 светодиода использовались для каждого размера диода и устанавливались на твердую поверхность.Каждый был помещен перед белой панелью. Один и тот же источник питания использовался для всех трех размеров светодиодов. Камера и панель освещения не двигались и не подвергались изменениям во время этих испытаний, которые проводились в течение 5 минут. Единственное отличие от одной фотографии к другой — это использованный набор диодов. Короче говоря, были предприняты все попытки создать 100% согласованную и контролируемую среду для точной демонстрации яркости светодиодов.
Камера Режим Затвор Диафрагма ISO
Nikon D5100 Ручная 1 «Второй Ф / 22 100
** Все настройки были согласованы и не менялись на протяжении тестов
Итак, какой вывод? Что вы должны использовать для своего проекта?

Результаты этих тестов довольно просты.Если вам нужна максимально возможная яркость, 5630 — это то, что вам нужно. Одно из самых больших преимуществ светодиодов 5630, которые мы используем, — их адаптируемость. Если у вас есть проект, который не требует полной мощности 5630, вы можете просто уменьшить их яркость до нужного уровня, используя один из наших встроенных диммеров. Даже если этот новый уровень близок к выходным люменам 5050 или 3528, светодиоды 5630 будут работать значительно ниже их максимальных настроек, что значительно продлит их срок службы.
Что касается светодиодов 5630, мы используем исключительно оригинальные светодиоды Epistar.Качество, надежность, производительность и стоимость выше, чем у других производителей микросхем, поэтому мы с уверенностью предлагаем двухлетнюю гарантию на все наши продукты. Если вы ищете светодиоды 5630, осмотрите наш магазин и напишите нам, если вам понадобится помощь, мы будем рады дать совет.
разница между светодиодом 3528, светодиодом 5050 и светодиодным чипом 5730?
Для начала давайте поговорим о том, что означают эти 3 числовых кода применительно к типам светодиодных чипов.
3528 LED 5050 LED и 5630 (5730) LED — 3 наиболее часто используемых диода для поверхностного монтажа для освещения гибких лент. Они традиционно используются в моно-лампах или гибких светодиодных лентах RGB. (Привязка) По мере развития светодиодных технологий эти 3 типа светодиодных чипов теперь используются для домашнего и коммерческого освещения взамен компактных люминесцентных и других ламп накаливания.

Увидев 3 типа диодов, можно легко сказать, что светодиод 3528 меньше по размеру, чем светодиод 5050.Но большинство людей не знают, что светодиод 5050 на самом деле содержит 3 набора светодиодных чипов 3528 внутри. Таким образом, светодиод 5050 представляет собой комбинацию из 3х 3528 микросхем в 1.
.
Светодиод 5630 (5730) по сути представляет собой вытянутый светодиод 5050 с гораздо более широким углом обзора. Светодиод 5630 (5730) является самым ярким из всех трех с самым низким энергопотреблением на ватт. Более широкий угол позволяет легко излучать более яркий свет при той же мощности.
Светодиод 3528 будет иметь яркость, эквивалентную примерно
6 люменов
Светодиодный индикатор 5050 будет освещать яркость, эквивалентную примерно 18 люменов
A 5630 (5730) Светодиодный диод будет включать яркость, эквивалентную примерно 50 Люмен
То же самое касается энергопотребления каждого чипа, светодиод 3528 потребляет примерно 0.06 Вт, тогда как светодиод 5050 потребляет примерно 0,18 Вт мощности, а светодиод 5630 (5730) — около 0,5 Вт.
Светодиод Размеры Площадь поверхности стружки Световой поток Энергопотребление
3528 Светодиод 3,5 мм x 2,8 мм 9,8 мм² 6-8 люмен 20-30 мА при 2,8-3,4 В
5050 Светодиод 5,0 мм x 5,0 мм 25 мм² 16-22 люмен 60 мА при 2.8-3,4 В
5630 (5730) Светодиод 5,6 мм x 3,0 мм 16,8 мм² 45-50 люмен 150 мА при 2,8-3,4 В
Имейте в виду, что разные диоды из разных стран дают разные результаты. Приведенные выше данные приведены только для справки.
Вот некоторые из различных вариаций каждого из 3 (3528, 5050, 5630/5730) типов светодиодов в действии.Вариации бесконечны.

3528 Светодиодный кластер в башне G4 Замена галогенных ламп JC — широкий диапазон напряжений от 10 до 30 вольт, что делает их оптимальными для систем с колеблющимся диапазоном напряжения. 5050 Светодиодный кластер байонет BC B22, поворотный и фиксирующий — широкий диапазон напряжений от 12 В до 18 В, подходит для автономных аккумуляторных батарей солнечных панелей и морских лодочных систем.
No related posts.

Светодиод	Размеры	Площадь поверхности стружки	Световой поток	Потребляемая мощность
3528 Светодиод	3.5 мм x 2,8 мм	9,8 мм²	6-8 люмен	20-30 мА при 2,8-3,4 В
5050 Светодиод	5,0 мм x 5,0 мм	25 мм²	16-22 люмен	60 мА при 2,8-3,4 В
5630 Светодиод	5,6 мм x 3,0 мм	16,8 мм²	45-50 люмен	150 мА при 2,8-3,4 В

Камера	Режим	Затвор	Диафрагма	ISO
Nikon D5100	Ручная	1 «Второй	Ф / 22	100

Светодиод	Размеры	Площадь поверхности стружки	Световой поток	Энергопотребление
3528 Светодиод	3,5 мм x 2,8 мм	9,8 мм²	6-8 люмен	20-30 мА при 2,8-3,4 В
5050 Светодиод	5,0 мм x 5,0 мм	25 мм²	16-22 люмен	60 мА при 2.8-3,4 В
5630 (5730) Светодиод	5,6 мм x 3,0 мм	16,8 мм²	45-50 люмен	150 мА при 2,8-3,4 В

Разное

Светодиоды 3528	Светодиоды 5050
Что общего между ними?
Светодиоды технологически схожи, в структуре элемента 5050 присутствуют 3 светодиода 3528
В чем разница между ними?
Размер — 3,5 на 2,8 мм	Размер — 5 на 5 мм
Световой поток — до 5,5 люмен	Световой поток — до 18 люмен
Мощность — порядка 0,1 Вт	Мощность — порядка 0,21 Вт
Номинальный ток — 25 мА	Номинальный ток — 60 мА
Угол свечения — 120 градусов	Угол свечения — 125 градусов

Класс качества	Количество СД (штук на метр)	Мощь (Вт/метр)	Питание (В)	Производитель Страна
Средний (норма) В силиконе Высший (Elite) В силиконе Герметичный	60 оптимум	4,8 Оптимальная	12 Оптимальное	Китай Estar
Средний (норма) В силиконе Высший (Elite) В силиконе	120	9,6	12	Тот же
Высший (Elite)	240	19,2	24	Estar

Параметры	Тип smd 3528	Тип smd 5050
Диод (лм)	5	18
Набор (штук/метр)	60 или 120. для повышенной яркости 240.	30 или 60. повышенная яркость — 120.
Световой поток ленты (люмен/метр.)	300 или 600	540 или 1080
Мощность (Вт/метр.)	оптимальная: 4,8 / 9,6	19,2

Уровень защиты	Характеристика конструкции
IP-20	Открытая
IP-65	Частично защищённая
IP-67	Сохранена в силиконе
IP-68	Устройство залито компаундом

Тип свечения	Наименование прибора
Монохромное	3528 а также 5050
Многоцветное, любой оттенок	5050 при наличии RGB контроллера

Наименование	Поток света (лм)	Количество (шт./м.)	Мощность (Вт)	Напряжение (В)	Примечание
SMD 2835	20—22 на сд 2400 на ленту	120	23,0	24	Поток света одного метра ленты равен такому же, как и ЛН 180 Вт. При монтаже наклеивают на алюминиевый радиатор, в противном случае она перегорит, деградирует.
SMD 3528	1800 на ленту	240	19,2	24	Подсветка сливается в одну полосу из-за частого расположения диодов.
SMD 5050	22 на сд	120	28,8	24	Самая мощная лента. СД расположены в два ряда. Её можно сравнить с SMD 2835, собранной на 120 диодах.

	3528	5050
Размер SMD	35 мм × 28 мм	50 мм × 50 мм
Кол-во микросхем	Одиночный чип	Tri- Чип
Яркость	от 360 до 720 люмен (на метр)	1000 люмен и выше (на метр)
Цвета	Красный, зеленый, синий, желтый, белый, теплый белый	Красный, Зеленый, Синий, Желтый, Белый, Тепло-белый, RGB
Рассеивание тепла	Радиатор не требуется	Требуется радиатор (предпочтительно алюминиевый профиль)
Control	Полностью регулируемая , CCT Control	с полной регулировкой яркости, CCT Control, RGB Control
Угол луча	120 градусов	120 градусов es
Рекомендуемое приложение	Освещение функций, Рабочее освещение, Яркое окружающее освещение, Подсветка, Акцентное освещение, Под столом / Освещение шкафа	Рабочее освещение, Подсветка RBG, Яркое окружающее освещение, Освещение настроения, Освещение событий, Косвенное Освещение, вывески
