Зарядное устройство для одного аккумулятора 18650. Зарядные устройства

Цель этой статьи — научиться использовать обычные лабораторные блоки питания для зарядки литий-ионных аккумуляторных батарей, когда нет специального зарядного устройства. Такие АКБ очень распространены, вот только купить ЗУ для его грамотной зарядки может (или хочет) не каждый, часто заряжая их обычными регулируемыми БП. Давайте рассмотрим как это нужно делать.

Возьмём для примера литий-ионный аккумулятор от Panasonic ncr18650b на 3.6 V 3400 mah. Сразу предупредим, что зарядка этого типа аккумуляторов является довольно опасной, если сделать это неправильно. Некоторые образцы издевательства выдерживают, а некоторые китайские «сверхэкономные» не обладают защитами и могут взорваться.

АКБ с протекцией

Защищенный аккумулятор должен иметь следующие элементы защиты:

• PTC , защита от перегрева и, косвенно, по току.
• CID , клапан давления, отключит ячейку, если давление высокое внутри, что может возникнуть из-за слишком мощной зарядки.
• PCB , плата защиты от чрезмерной разрядки, сброс выполняется автоматически или при помещении в зарядное устройство.

На приведенном выше рисунке показано, как устроена защита банки. Эта конструкция используется для любого типа современных защищённых литий-ионных батарей. PTC и клапан давления не будет видно, так как он является частью оригинальной батареи, но все остальные части защиты можно разглядеть. Ниже показаны варианты исполнения электронных защитных модулей, которые встречаются в стандартных круглых Li-Ion АКБ наиболее часто.

Зарядка лития

Вы можете найти типовую схему и принцип зарядки на ncr18650b батареи в даташите. Согласно документации, ток зарядки 1600 мA и напряжение 4.2 вольт.

Сам процесс состоит из двух этапов, первый — это постоянный ток, где необходимо задать значение в 1600 мA постоянного тока, а когда напряжение батареи достигает 4.20 V, начнется вторая стадия — постоянное напряжение. На этой стадии ток будет немного падать, и от ЗУ будет поступать около 10% от зарядного тока — это около 170 мА. Данное руководство относится ко всем литий-ионным и литий-полимерным аккумуляторам не только 18650 типа.

Вручную трудно выставлять и поддерживать на обычном блоке питания указанные выше режимы, поэтому лучше всё-таки использовать специальные микросхемы, предназначенные для автоматизации процесса заряда (схемы смотрите в этом разделе). Как крайний случай, можно заряжать стабильным током в 30-40% полной (паспортной) ёмкости АКБ, пропустив второй этап, но это несколько уменьшит ресурс элемента.

Схемы зарядных устройств

elwo.ru

Схемы индикаторов разряда li-ion аккумуляторов для определения уровня заряда литиевой батареи (например, 18650)

Что может быть печальнее, чем внезапно севший аккумулятор в квадрокоптере во время полета или отключившийся металлоискатель на перспективной поляне? Вот если бы можно было бы заранее узнать, насколько сильно заряжен аккумулятор! Тогда мы могли бы подключить зарядку или поставить новый комплект батарей, не дожидаясь грустных последствий.

И вот тут как раз рождается идея сделать какой-нибудь индикатор, который заранее подаст сигнал о том, что батарейка скоро сядет. Над реализацией этой задачи пыхтели радиолюбители всего мира и сегодня существует целый вагон и маленькая тележка различных схемотехнических решений — от схем на одном транзисторе до навороченных устройств на микроконтроллерах.

Внимание! Приведенные в статье схемы только лишь сигнализируют о низком напряжении на аккумуляторе. Для предупреждения глубокого разряда необходимо вручную отключить нагрузку либо использовать контроллеры разряда.

Вариант №1

Начнем, пожалуй, с простенькой схемки на стабилитроне и транзисторе:

Разберем, как она работает.

Пока напряжение выше определенного порога (2.0 Вольта), стабилитрон находится в пробое, соответственно, транзистор закрыт и весь ток течет через зеленый светодиод. Как только напряжение на аккумуляторе начинает падать и достигает значения порядка 2.0В + 1.2В (падение напряжение на переходе база-эмиттер транзистора VT1), транзистор начинает открываться и ток начинает перераспределяться между обоими светодиодами.

Если взять двухцветный светодиод, то мы получим плавный переход от зеленого к красному, включая всю промежуточную гамму цветов.

Типовое различие прямого напряжения в двухцветных светодиодах составляет 0.25 Вольта (красный зажигается при более низком напряжении). Именно этой разницей определяется область полного перехода между зеленым и красным цветом.

Таким образом, не смотря на свою простоту, схема позволяет заранее узнать, что батарейка начала подходить к концу. Пока напряжение на аккумуляторе составляет 3.25В или более, горит зеленый светодиод. В промежутке между 3.00 и 3.25V к зеленому начинает подмешиваться красный — чем ближе к 3.00 Вольтам, тем больше красного. И, наконец, при 3V горит только чисто красный цвет.

Недостаток схемы в сложности подбора стабилитронов для получения необходимого порога срабатывания, а также в постоянном потреблении тока порядка 1 мА. Ну и, не исключено, что дальтоники не оценят эту задумку с меняющимися цветами.

Кстати, если в эту схему поставить транзистор другого типа, ее можно заставить работать противоположным образом — переход от зеленого к красному будет происходить, наоборот, в случае повышения входного напряжения.

Вариант №2

В следующей схеме использована микросхема TL431, представляющая собой прецизионный стабилизатор напряжения.

Порог срабатывания определяется делителем напряжения R2-R3. При указанных в схеме номиналах он составляет 3.2 Вольта. При снижении напряжения на аккумуляторе до этого значения, микросхема перестает шунтировать светодиод и он зажигается. Это будет сигналом к тому, что полный разряд батареи совсем близок (минимально допустимое напряжение на одной банке li-ion равно 3.0 В).

Если для питания устройства применяется батарея из нескольких последовательно включенных банок литий-ионного аккумулятора, то приведенную выше схему необходимо подключить к каждой банке отдельно. Вот таким образом:

Для настройки схемы подключаем вместо батарей регулируемый блок питания и подбором резистора R2 (R4) добиваемся зажигания светодиода в нужный нам момент.

Вариант №3

А вот простая схема индикатора разрядки li-ion аккумулятора на двух транзисторах:
Порог срабатывания задается резисторами R2, R3.

Вариант №4

Схема на двух полевых транзисторах, потребляющая в ждущем режиме буквально микротоки.

При подключении схемы к источнику питания, положительное напряжение на затворе транзистора VT1 формируется с помощью делителя R1-R2. Если напряжение выше напряжение отсечки полевого транзистора, он открывается и притягивает затвор VT2 на землю, тем самым закрывая его.

В определенный момент, по мере разряда аккумулятора, напряжение, снимаемое с делителя становится недостаточным для отпирания VT1 и он закрывается. Следовательно, на затворе второго полевика появляется напряжение, близкое к напряжению питания. Он открывается и зажигает светодиод. Свечение светодиода сигнализирует нам о необходимости подзаряда аккумулятора.

Транзисторы подойдут любые n-канальные с низким напряжением отсечки (чем меньше — тем лучше). Работоспособность 2N7000 в этой схеме не проверялась.

Вариант №5

На трех транзисторах:

Думаю, схема не нуждается в пояснениях. Благодаря большому коэфф. усиления трех транзисторных каскадов, схема срабатывает очень четко — между горящим и не горящим светодиодом достаточно разницы в 1 сотую долю вольта. Потребляемый ток при включенной индикации — 3 мА, при выключенном светодиоде — 0.3 мА.

Не смотря на громоздкий вид схемы, готовая плата имеет достаточно скромные габариты:

С коллектора VT2 можно брать сигнал, разрешающий подключение нагрузки: 1 — разрешено, 0 — запрещено.

Транзисторы BC848 и BC856 можно заменить на ВС546 и ВС556 соответственно.

Вариант №6

Эта схема мне нравится тем, что она не только включает индикацию, но и отрубает нагрузку.

Жаль только, что сама схема от аккумулятора не отключается, продолжая потреблять энергию. А жрет она, благодаря постоянно горящему светодиоду, немало.

Зеленый светодиод в данном случае выступает в роли источника опорного напряжения, потребляя ток порядка 15-20 мА. Чтобы избавиться от такого прожорливого элемента, вместо источника образцового напряжения можно применить ту же TL431, включив ее по такой схеме*:

*катод TL431 подключить ко 2-ому выводу LM393.

Вариант №7

Схема с применением так называемых мониторов напряжения. Их еще называют супервизорами и детекторами напряжения (voltdetector’ами). Это специализированные микросхемы, разработанные специально для контроля за напряжением.

Вот, например, схема, поджигающая светодиод при снижении напряжения на аккумуляторе до 3.1V. Собрана на BD4731.

Согласитесь, проще некуда! BD47xx имеет открытый коллектор на выходе, а также самостоятельно ограничивает выходной ток на уровне 12 мА. Это позволяет подключать к ней светодиод напрямую, без ограничительных резисторов.

Аналогичным образом можно применить любой другой супервизор на любое другое напряжение.

Вот еще несколько вариантов на выбор:

• на 3.08V: TS809CXD, TCM809TENB713, MCP103T-315E/TT, CAT809TTBI-G;
• на 2. 93V: MCP102T-300E/TT, TPS3809K33DBVRG4, TPS3825-33DBVT, CAT811STBI-T3;
• серия MN1380 (или 1381, 1382 — они отличаются только корпусами). Для наших целей лучше всего подходит вариант с открытым стоком, о чем свидетельствует дополнительная циферка «1» в обозначении микросхемы — MN13801, MN13811, MN13821. Напряжение срабатывания определяется буквенным индексом: MN13811-L как раз на 3,0 Вольта.

Также можно взять советский аналог — КР1171СПхх:

В зависимости от цифрового обозначения, напряжение детекции будет разным:

Сетка напряжений не очень-то подходит для контроля за li-ion аккумуляторами, но совсем сбрасывать эту микросхему со счетов, думаю, не стоит.

Неоспоримые достоинства схем на мониторах напряжения — чрезвычайно низкое энергопотребление в выключенном состоянии (единицы и даже доли микроампер), а также ее крайняя простота. Зачастую вся схема умещается прямо на выводах светодиода:

Чтобы сделать индикацию разряда еще более заметной, выход детектора напряжения можно нагрузить на мигающий светодиод (например, серии L-314). Или самому собрать простейшую «моргалку» на двух биполярных транзисторах.

Пример готовой схемы, оповещающей о севшей батарейке с помощью вспыхивающего светодиода приведен ниже:

Еще одна схема с моргающим светодиодом будет рассмотрена ниже.

Вариант №8

Крутая схема, запускающая моргание светодиода, если напряжение на литиевом аккумуляторе упадет до 3.0 Вольта:

Эта схема заставляет вспыхивать сверхяркий светодиод с коэффициентом заполнения 2.5% (т.е. длительная пауза — коротка вспышка — опять пауза). Это позволяет снизить потребляемый ток до смешных значений — в выключенном состоянии схема потребляет 50 нА (нано!), а в режиме моргания светодиодом — всего 35 мкА. Сможете предложить что-нибудь более экономичное? Вряд ли.

Как можно было заметить, работа большинства схем контроля за разрядом сводится к сравнению некоего образцового напряжения с контролируемым напряжением. В дальнейшем эта разница усиливается и включает/отключает светодиод.

Обычно в качестве усилителя разницы между опорным напряжением и напряжением на литиевом аккумуляторе используют каскад на транзисторе или операционный усилитель, включенный по схеме компаратора.

Но есть и другое решение. В качестве усилителя можно применить логические элементы — инверторы. Да, это нестандартное использование логики, но это работает. Подобная схема приведена в следующем варианте.

Вариант №9

Схема на 74HC04.

Рабочее напряжение стабилитрона должно быть ниже напряжение срабатывания схемы. Например, можно взять стабилитроны на 2.0 — 2.7 Вольта. Точная подстройка порога срабатывания задается резистором R2.

Схема потребляет от батареи около 2 мА, так что ее тоже надо включать после выключателя питания.

Вариант №10

Это даже не индикатор разряда, а, скорее, целый светодиодный вольтметр! Линейная шкала из 10 светодиодов дает наглядное представление о состоянии аккумулятора. Весь функционал реализован всего на одной-единственной микросхеме LM3914:

Делитель R3-R4-R5 задает нижнее (DIV_LO) и верхнее (DIV_HI) пороговые напряжения. При указанных на схеме значениях свечению верхнего светодиода соответствует напряжение 4. 2 Вольта, а при снижении напряжения ниже 3х вольт, погаснет последний (нижний) светодиод.

Подключив 9-ый вывод микросхемы на «землю», можно перевести ее в режим «точка». В этом режиме всегда светится только один светодиод, соответствующий напряжению питания. Если оставить как на схеме, то будет светиться целая шкала из светодиодов, что нерационально с точки зрения экономичности.

В качестве светодиодов нужно брать только светодиоды красного свечения , т.к. они обладают самым малым прямым напряжением при работе. Если, например, взять синие светодиоды, то при севшем до 3х вольт аккумуляторе, они, скорее всего, вообще не загорятся.

Сама микросхема потребляет около 2.5 мА, плюс 5 мА на каждый зажженный светодиод.

Недостатком схемы можно считать невозможность индивидуальной настройки порога зажигания каждого светодиода. Можно задать только начальное и конечное значение, а встроенный в микросхему делитель разобьет этот интервал на равные 9 отрезков. Но, как известно, ближе к концу разряда, напряжение на аккумуляторе начинает очень стремительно падать. Разница между аккумуляторами, разряженными на 10% и 20% может составлять десятые доли вольта, а если сравнить эти же аккумуляторы, только разряженненные на 90% и 100%, то можно увидеть разницу в целый вольт!

Типичный график разряда Li-ion аккумулятора, приведенный ниже, наглядно демонстрирует данное обстоятельство:

Таким образом, использование линейной шкалы для индикации степени разряда аккумулятора представляется не слишком целесообразным. Нужна схема, позволяющая задать точные значения напряжений, при которых будет загораться тот или иной светодиод.

Полный контроль над моментами включения светодиодов дает схема, представленная ниже.

Вариант №11

Данная схема является 4-разрядным индикатором напряжения на аккумуляторе/батарейке. Реализована на четырех ОУ, входящих в состав микросхемы LM339.

Схема работоспособна вплоть до напряжения 2 Вольта, потребляет меньше миллиампера (не считая светодиода).

Разумеется, для отражения реального значения израсходованной и оставшейся емкости аккумулятора, необходимо при настройке схемы учесть кривую разряда используемого аккумулятора (с учетом тока нагрузки). Это позволит задать точные значения напряжения, соответствующие, например, 5%-25%-50%-100% остаточной емкости.

Вариант №12

Ну и, конечно, широчайший простор открывается при использовании микроконтроллеров со встроенным источником опорного напряжения и имеющих вход АЦП. Тут функционал ограничивается только вашей фантазией и умением программировать.

Как пример приведем простейшую схему на контроллере ATMega328.

Хотя тут, для уменьшения габаритов платы, лучше было бы взять 8-миногую ATTiny13 в корпусе SOP8. Тогда было бы вообще шикарно. Но пусть это будет вашим домашним заданием.

Светодиод взят трехцветный (от светодиодной ленты), но задействованы только красный и зеленый.

Готовую программу (скетч) можно скачать по этой ссылке.

Программа работает следующим образом: каждые 10 секунд опрашивается напряжение питания. Исходя из результатов измерений МК управляет светодиодами с помощью ШИМ, что позволяет получать различные оттенки свечения смешением красного и зеленого цветов.

Свежезаряженный аккумулятор выдает порядка 4.1В — светится зеленый индикатор. Во время зарядки на АКБ присутствует напряжение 4.2В, при этом будет моргать зеленый светодиод. Как только напряжение упадет ниже 3.5В, начнет мигать красный светодиод. Это будет сигналом к тому, что аккумулятор почти сел и его пора заряжать. В остальном диапазоне напряжений индикатор будет менять цвет от зеленого к красному (в зависимости от напряжения).

Вариант №13

Ну и на закуску предлагаю вариант переделки стандартной платы защиты (их еще называют контроллерами заряда-разряда), превращающий ее в индикатор севшего аккумулятора.

Эти платы (PCB-модули) добываются из старых батарей мобильных телефонов чуть ли не в промышленных масштабах. Просто подбираете на улице выброшенный аккумулятор от мобилы, потрошите его и плата у вас в руках. Все остальное утилизируете как положено.

Внимание!!! Попадаются платы, включающие защиту от переразряда при недопустимо низком напряжении (2.5В и ниже). Поэтому из всех имеющихся у вас плат необходимо отобрать только те экземпляры, которые срабатывают при правильном напряжении (3.0-3.2V).

Чаще всего PCB-плата представляет собой вот такую схемку:

Микросборка 8205 — это два миллиомных полевика, собранных в одном корпусе.

Внеся в схему некоторые изменения (показаны красным цветом), мы получим прекрасный индикатор разряда li-ion аккумулятора, практически не потребляющий ток в выключенном состоянии.

Так как транзистор VT1.2 отвечает за отключение зарядного устройства от банки аккумулятора от при перезаряде, то он в нашей схеме лишний. Поэтому мы полностью исключили этот транзистор из работы, разорвав цепь стока.

Резистор R3 ограничивает ток через светодиод. Его сопротивление необходимо подобрать таким образом, чтобы свечение светодиода было уже заметным, но потребляемый ток еще не был слишком велик.

Кстати, можно сохранить все функции модуля защиты, а индикацию сделать с помощью отдельного транзистор, управляющий светодиодом. То есть индикатор будет загораться одновременно с отключением аккумулятора в момент разряда.

Вместо 2N3906 подойдет любой имеющийся под рукой маломощный p-n-p транзистор. Просто подпаять светодиод напрямую не получится, т.к. выходной ток микросхемы, управляющий ключами, слишком мал и требует усиления.

Пожалуйста, учитывайте тот факт, что схемы индикаторов разряда сами потребляют энергию аккумулятора! Во избежание недопустимого разряда, подключайте схемы индикаторов после выключателя питания или используйте схемы защиты, предотвращающие глубокий разряд.

Как, наверное, не сложно догадаться, схемы могут быть использованы и наоборот — в качестве индикатора заряда.

electro-shema.ru

Li-ion и Li-polymer аккумуляторы в наших конструкциях

Прогресс идет вперед, и на смену традиционно используемым NiCd (никель-кадмиевым) и NiMh (никель-металлогидридным) всё чаще приходят литиевые аккумуляторы.
При сравнимом весе одного элемента, литий имеет большую ёмкость, кроме того, напряжение элемента у них в три раза выше — 3,6 V на элемент, вместо 1,2 V.
Стоимость литиевых аккумуляторов стала приближаться к обычным щелочным батареям, вес и размер намного меньше, да к тому же их можно и нужно заряжать. Производитель говорит, 300-600 циклов выдерживают.
Размеры есть разные и подобрать нужный не составляет труда.
Саморазряд настолько низкий, что лежат годами и остаются заряженными, т.е. устройство остается рабочим когда оно нужно.

Основные характеристики литиевых аккумуляторов

Есть два основных типа литиевых аккумуляторов: Li-ion и Li-polymer.
Li-ion — литий-ионная батарея, Li-polymer — литий-полимерная батарея.
Отличие их в технологии изготовления. Li-ion имеют жидкий или гелевый электролит, а Li-polymer — твердый.
Это отличие повлияло на диапазон рабочих температур, немного на напряжение и на форму корпуса, которую можно придать готовому изделию. Ещё — на внутреннее сопротивление, но тут много зависит от качества изготовления.
Li-ion: -20 … +60°C; 3,6 V
LI-polymer: 0 .. +50°С; 3,7 V
Для начала надо разобраться, что это за вольты такие.
Производитель пишет нам 3,6 V, но это среднее напряжение. Обычно в даташитах пишут диапазон рабочих напряжений 2,5 V … 4,2 V.
Когда я первый раз столкнулся с литиевыми аккумуляторами, то долго изучал даташиты.
Ниже представлены их графики разряда при разных условиях.

Рис. 1. При температуре +20°C

Рис. 2. При разных температурах эксплуатации

Из графиков становится понятно, что рабочее напряжение при разряде 0,2С и температуре +20°C составляет 3,7 V … 4,2 V. Безусловно, батареи можно соединить последовательно и получить нужное нам напряжение.
На мой взгляд очень удобный диапазон напряжений, который подходит под многие конструкции, где используется 4,5V — они прекрасно работают. Да и соединив их 2 шт. получим 8,4 V, а это почти 9 V. Я их ставлю во все конструкции, где идёт батарейное питание и уже забыл, когда последний раз покупал батарейки.

Есть у литиевых аккумуляторов нюанс: их нельзя заряжать выше 4,2 V и разряжать ниже 2,5 V. Если разрядить ниже 2,5 V, восстановить не всегда удается, а выкидывать жалко. Значит, нужна защита от сверхразряда. Во многих батареях она уже встроена в виде мелкой платы, и её просто не видно в корпусе.

Схема защиты аккумулятора от сверхразряда

Бывает, попадаются аккумуляторы без защиты, тогда приходится собирать самому. Сложности это не представляет. Во-первых есть ассортимент специализированных микросхем. Во-вторых, кажется есть собранные модули у китайцев.

А в-третьих, мы рассмотрим, что можно собрать по теме из подножных материалов. Ведь не у всех есть в наличии современные чипы или привычка отовариваться на АлиЭкспресс.
Я пользуюсь вот такой суперпростой схемой многие годы и ни разу аккумулятор не вышел из строя!

Рис. 3.
Конденсатор можно не ставить, если нагрузка не импульсная и стабильно потребляющая. Диоды любые маломощные, их количество надо подобрать по напряжению отключения транзистора.
Транзисторы я применяю разные, в зависимости от наличия и тока потребления устройства, главное чтоб напряжение отсечки было ниже 2,5 V, т. е. чтоб он открылся от напряжения аккумулятора.

Настраивать схему лучше на монтажке. Берём транзистор и подавая на затвор напряжение через резистор сопротивлением 100 Ом … 10 К, проверяем напряжение отсечки. Если оно не более 2,5 V, то экземпляр годен, далее подбираем диоды (количество и иногда тип), чтобы транзистор начинал закрываться при напряжении примерно 3 V.
Теперь подаем напряжение от БП и проверяем чтобы схема срабатывала при напряжении примерно 2,8 — 3 V.
Иными словами, если напряжение на аккумуляторе опустится ниже порогового, которые мы установили, то транзистор закроется и отключит нагрузку от питания, предотвратив тем самым вредный глубокий разряд.

Особенности процесса зарядки литиевого аккумулятора

Что ж, наш аккумулятор разрядился, теперь пора его безопасно зарядить.
Как и с разрядкой, с зарядкой тоже не всё так просто. Максимальное напряжение на банке должно быть не более 4,2 V ±0.05 V! При превышении этого значения литий переходит в металлическое состояние и может произойти перегрев, возгорание и даже взрыв аккумулятора.

Заряд аккумуляторов осуществляется по достаточно простому алгоритму: заряд от источника постоянного напряжения 4.20 Вольт на элемент, с ограничением тока в 1С.
Заряд считается завершенным, когда ток упадет до 0.1-0.2С. После перехода в режим стабилизации напряжения при токе в 1С, аккумулятор набирает примерно 70-80% емкости. Для полной зарядки необходимо время около 2-х часов.
К зарядному устройству предъявляются достаточно жесткие требования по точности поддержания напряжения в конце заряда, не хуже ±0.01 Вольт на банку.

Обычно схема ЗУ имеет обратную связь — автоматически подбирается такое напряжение, чтобы ток, проходящий через аккумулятор, был равен необходимому. Как только это напряжение становится равно 4.2 Вольтам (для описываемого аккумулятора), больше поддерживать ток в 1С нельзя — далее напряжение на аккумуляторе возрастёт слишком быстро и сильно.

В этот момент аккумулятор заряжен обычно на 60%-80%, и для зарядки остальных 40%-20% без взрывов ток требуется снизить. Проще всего это сделать, поддерживая постоянное напряжение на аккумуляторе, и он сам возьмет такой ток, который ему необходим.
При снижении этого тока до 30-10 мА аккумулятор считается заряженным.

Для иллюстрации всего вышеописанного привожу график заряда, снятый с подопытного аккумулятора:

Рис. 4.
В левой части графика, подсвеченной синим, мы видим постоянный ток 0.7 А, в то время как напряжение постепенно поднимается с 3.8 В до 4.2 В.
Также видно, что за первую половину заряда аккумулятор достигает 70% своей емкости, в то время как за оставшееся время — всего 30%.

«С» значит Capacity

Часто встречается обозначение вида «xC». Это просто удобное обозначения тока заряда или разряда аккумулятора с долях его ёмкости. Образовано от английского слова «Capacity» (вместимость, ёмкость).
Когда говорят о зарядке током 2С, или 0.1С, обычно имеют в виду, что ток должен составлять (2 Ч емкость аккумулятора)/h или (0.1 Ч емкость аккумулятора)/h соответственно.

Например, аккумулятор емкостью 720 mAh, для которого ток заряда составляет 0.5С, надо заряжать током 0.5 Ч 720mAh/h = 360 мА, это относится и к разряду.

Зарядные устройства для литиевых аккумуляторов

У китайцев можно заказать по почте с бесплатной доставкой модули зарядных устройств. Модули контроллера зарядки TP4056 с гнездом мини-USB и защитой можно взять очень недорого.

А можно сделать самому простое или не очень простое зарядное устройство, в зависимости от вашего опыта и возможностей.

Схема простого зарядного устройства на LM317

Рис. 5.
Схема с применением LM317 обеспечивает достаточно точную стабилизацию напряжения, которое устанавливается потенциометром R2.
Стабилизация тока не столь критична, как стабилизация напряжения, поэтому достаточно стабилизировать ток с помощью шунтирующего резистора Rx и NPN-транзистора (VT1).

Необходимый ток зарядки для конкретного литий-ионного (Li-Ion) и литий-полимерного (Li-Pol) аккумулятора выбирается путём изменения сопротивления Rx.
Сопротивление Rx приблизительно соответствует следующему отношению: 0,95/Imax.
Указанное на схеме значение резистора Rx соответствует току в 200 мА, это примерное значение, зависит так же от транзистора.

LM317 надо снабдить радиатором в зависимости от тока заряда и входного напряжения.
Входное напряжение должно быть выше напряжения аккумулятора минимум на 3 Вольта для нормальной работы стабилизатора, что для одной банки составляет?7-9 V.

Схема простого зарядного устройства на LTC4054

Рис. 6.
Можно выпаять контролер заряда LTC4054 из старого сотового телефона, к примеру, Samsung (C100, С110, Х100, E700, E800, E820, P100, P510).

Рис. 7. У этого мелкого 5-ногого чипа маркировка «LTH7» или «LTADY»

Вдаваться в мельчайшие подробности работы с микросхемой я не буду, всё есть в даташите. Опишу только самые необходимые особенности.
Ток заряда до 800 мА.
Оптимальное напряжение питания от 4,3 до 6 Вольт.
Индикация заряда.
Защита от КЗ на выходе.
Защита от перегрева (снижение тока заряда при температуре больше 120°).
Не заряжает аккумулятор при напряжении на нём ниже 2,9 V.

Ток заряда задается резистором между пятым выводом микросхемы и землей по формуле

I=1000/R,
где I — ток заряда в Амперах, R — сопротивление резистора в Омах.

Индикатор разрядки литиевого аккумулятора

Вот простая схема, которая зажигает светодиод, когда батарея разряжена и её остаточное напряжение близко к критическому.

Рис. 8.
Транзисторы любые маломощные. Напряжение зажигания светодиода подбирается делителем из резисторов R2 и R3. Схему лучше подключать после блока защиты, чтоб светодиод не разрядил аккумулятор совсем.

Нюанс долговечности

Производитель обычно заявляет 300 циклов, но если заряжать литий всего на 0,1 Вольта меньше, до 4.10 В, то количество циклов возрастает до 600 и даже более.

Эксплуатация и меры предосторожности

Можно с уверенностью сказать, что литий-полимерные аккумуляторы самые «нежные» аккумуляторы из существующих, то есть требуют обязательного соблюдения нескольких несложных, но обязательных правил, из-за несоблюдения которых случаются неприятности.
1. Не доспускается заряд до напряжения, превышающего 4.20 Вольт на банку.
2. Не доспускается короткое замыкание аккумулятора.
3. Не доспускается разряд токами, превышающими нагрузочную способность или нагревающими аккумулятор выше 60°С. 4. Вреден разряд ниже напряжения 3.00 Вольта на банку.
5. Вреден нагрев аккумулятора выше 60°С. 6. Вредна разгерметизация аккумулятора.
7. Вредно хранение в разряженном состоянии.

Невыполнение первых трех пунктов приводит к пожару, остальных — к полной или частичной потере ёмкости.

Из практики многолетнего использования могу сказать, что ёмкость аккумуляторов изменяется мало, но увеличивается внутреннее сопротивление и ак

datagor.ru

Плата защиты Li-ion вместо зарядного устройства?

На форумах частенько советуют использовать плату защиты от какого-либо литиевого аккумулятора (или, как ее еще называют, PCB-модуль) в качестве ограничителя заряда. То есть сделать зарядное устройство для литий-ионного аккумулятора из платы защиты.

Логика такова: по мере заряда напряжение на Li-ion аккумуляторе возрастает и как только оно достигнет определенного уровня, плата защиты сработает и прекратит зарядку.

Этот принцип, например, применен в схеме зарядки для фонарика, которая то и дело всплывает в интернетах:

На первый взгляд данное решение выглядит вполне логично, не так ли? Но если копнуть немного глубже, то оказывается минусов гораздо больше, чем плюсов.

Мы не будем заострять внимание на том, что в качестве источника зачем-то выбран 8-вольтовый блок питания. Уверен, это сделано для того, чтобы на R1 рассеивалось целых 10 Вт мощности. Резистор будет греть вашу квартиру долгими зимними вечерами.

Вместо этого присмотримся к значению порогового напряжения, при котором срабатывает защита от перезаряда. Элементом, задающим этот порог, является специализированная микросхема.

Первый минус

В платах защиты применяют микросхемы разных типов (подробнее об этом читайте в этой статье), наиболее распространенные из них представлены в таблице:

Нормальным значением, до которого заряжают литий-ионный аккумулятор является 4. 2 Вольта. Однако, как можно видеть из таблицы, большинство микросхем заточены под несколько… эээ… завышенное напряжение.

Это объясняется тем, что платы защиты рассчитаны на срабатывание при возникновении аварийной ситуации для предотвращения закритических режимов работы аккумулятора. Таких ситуаций при нормальной эксплуатации батарей вообще быть не должно.

Редкие перезаряды литиевого аккумулятора до напряжения, например, 4.35В (микросхема SA57608D), наверное, не приведут к каким-либо фатальным последствиям, но это не означает, что так будет всегда. Кто знает, в какой момент это приведет к выделению металлического лития из гелевого электролита, ведущего к неизбежному замыканию электродов и выходу аккумулятора из строя?

Уже одного этого обстоятельства достаточно чтобы отказаться от использования плат защиты в качестве контроллера зарядного устройства. Но если вам этого мало, читайте дальше.

Второй минус

Второй момент, на который обычно мало кто обращает внимание — это кривая заряда Li-ion аккумуляторов. Давайте освежим ее в памяти. На графике ниже показан классический профиль заряда CC/CV, что расшифровывается как Constant Current / Constant Voltage (постоянный ток/постоянное напряжение). Такой способ заряда уже стал стандартом и большинство нормальных зарядных устройств старается его обеспечивать.

Если внимательно посмотреть на график, то можно заметить, что при напряжении на аккумуляторе в 4.2В, он еще не набрал свою полную емкость.

В нашем примере, максимальная емкость аккумулятора равна 2.1А/ч. В тот момент, когда напряжение на нем станет равным 4.2 Вольта, он оказывается заряжен всего лишь до 1.82 А/ч, что составляет 87% от своей макс. емкости.

И именно в этот момент плата защиты сработает и прекратит зарядку.

Даже если ваша плата сработывает при 4.35V (предположим, она собрана на микросхеме 628-8242BACT), это не изменит ситуацию коренным образом. Из-за того, что ближе к окончанию зарядки напряжение на аккумуляторе начинает возрастать очень быстро, разница в набранной емкости при 4. 2В и 4.35В едва ли составит более нескольких процентов. А при использовании такой платы вы еще и сокращаете срок службы аккумулятора.

Выводы

Итак, резюмируя все вышесказанное, можно смело утверждать, что применять платы защиты (PCM-модули) вместо зарядки для литиевых аккумуляторов крайне нежелательно.

Во-первых, это приводит к постоянному превышению пределельно допустимого напряжения на аккумуляторе и, соответственно, снижению срока его службы.

Во-вторых, из-за особенностей процесса зарядки li-ion, применение платы защиты в качестве контроллера заряда не позволит использовать полную емкость литий-ионного аккумулятора. Заплатив за аккумуляторы емкостью 3400 мА/ч, вы сможете использовать не более 2950 мА/ч.

Для полноценной и безопасной зарядки литиевых аккумуляторов лучше всего применять специализированные микросхемы. Наиболее популярной на сегодняшний день является TP4056. Но с этой микросхемой нужно быть осторожным, она не имеет защиты от дурака переполюсовки.

Схема зарядного устройства на микросхеме TP4056, а также другие проверенные схемы зарядников для Li-ion аккумуляторов мы рассматривали в этой статье.

Пользуйтесь литиевыми аккумуляторами правильно, не нарушайте рекомендованные производителем режимы заряда и они выдержат не менее 800 циклов заряд/разряд.

Помните, что даже при самой идеальной эксплуатации, литий-ионные аккумуляторы подвержены деградации (необратимой потери емкости). Также они имеют довольно большой саморазряд, равный примерно 10% в месяц.

electro-shema.ru

Схемы контроллеров заряда-разряда Li-ion аккумуляторов и микросхемы модулей защиты литиевых батарей

Для начала нужно определиться с терминологией.

Как таковых контроллеров разряда-заряда не существует . Это нонсенс. Нет никакого смысла управлять разрядом. Ток разряда зависит от нагрузки — сколько ей надо, столько она и возьмет. Единственное, что нужно делать при разряде — это следить за напряжением на аккумуляторе, чтобы не допустить его переразряда. Для этого применяют защиту от глубокого разряда.

При этом, отдельно контроллеры заряда не только существуют, но и совершенно необходимы для осуществления процесса зарядки li-ion аккумуляторов. Именно они задают нужный ток, определяют момент окончания заряда, следят за температурой и т.п. Контроллер заряда является неотъемлемой частью любого зарядного устройства для литиевого аккумулятора.

Исходя из своего опыта могу сказать, что под контроллером заряда/разряда на самом деле понимают схему защиты аккумулятора от слишком глубокого разряда и, наоборот, перезаряда.

Другими словами, когда говорят о контроллере заряда/разряда, речь идет о встроенной почти во все литий-ионные аккумуляторы защите (PCB- или PCM-модулях). Вот она:

И вот тоже они:

Очевидно, что платы защиты представлены в различных форм-факторах и собраны с применением различных электронных компонентов. В этой статье мы как раз и рассмотрим варианты схем защиты Li-ion аккумуляторов (или, если хотите, контроллеров разряда/заряда).

Контроллеры заряда-разряда

Раз уж это название так хорошо укрепилось в обществе, мы тоже будем его использовать. Начнем, пожалуй, с наиболее распространенного варианта на микросхеме DW01 (Plus).

DW01-Plus

Такая защитная плата для аккумуляторов li-ion встречается в каждом втором аккумуляторе от мобильника. Чтобы до нее добраться, достаточно просто оторвать самоклейку с надписями, которой обклеен аккумулятор.

Сама микросхема DW01 — шестиногая, а два полевых транзистора конструктивно выполнены в одном корпусе в виде 8-ногой сборки.

Вывод 1 и 3 — это управление ключами защиты от разряда (FET1) и перезаряда (FET2) соответственно. Пороговые напряжения: 2.4 и 4.25 Вольта. Вывод 2 — датчик, измеряющий падение напряжения на полевых транзисторах, благодаря чему реализована защита от перегрузки по току. Переходное сопротивление транзисторов выступает в роли измерительного шунта, поэтому порог срабатывания имеет очень большой разброс от изделия к изделию.

Вся схема выглядит примерно вот так:

Правая микросхема с маркировкой 8205А — это и есть полевые транзисторы, выполняющие в схеме роль ключей.

S-8241 Series

Фирма SEIKO разработала специализированные микросхемы для защиты литий-ионных и литий-полимерных аккумуляторов от переразряда/перезаряда. Для защиты одной банки применяются интегральные схемы серии S-8241.

Ключи защиты от переразряда и перезаряда срабатывают соответственно при 2.3В и 4.35В. Защита по току включается при падении напряжения на FET1-FET2 равном 200 мВ.

AAT8660 Series

Решение от Advanced Analog Technology — AAT8660 Series.

Пороговые напряжения составляют 2.5 и 4.32 Вольта. Потребление в заблокированном состоянии не превышает 100 нА. Микросхема выпускается в корпусе SOT26 (3х2 мм, 6 выводов).

FS326 Series

Очередная микросхема, используемая в платах защиты одной банки литий-ионного и полимерного аккумулятора — FS326.

В зависимости от буквенного индекса напряжение включения защиты от переразряда составляет от 2. 3 до 2.5 Вольт. А верхнее пороговое напряжение, соответственно, — от 4.3 до 4.35В. Подробности смотрите в даташите.

LV51140T

Аналогичная схема протекции литиевых однобаночных аккумуляторов с защитой от переразряда, перезаряда, превышения токов заряда и разряда. Реализована с применением микросхемы LV51140T.

Пороговые напряжения: 2.5 и 4.25 Вольта. Вторая ножка микросхемы — вход детектора перегрузки по току (предельные значения: 0.2В при разряде и -0.7В при зарядке). Вывод 4 не задействован.

R5421N Series

Схемотехническое решение аналогично предыдущим. В рабочем режиме микросхема потребляет около 3 мкА, в режиме блокировки — порядка 0.3 мкА (буква С в обозначении) и 1 мкА (буква F в обозначении).

Серия R5421N содержит несколько модификаций, отличающихся величиной напряжения срабатывания при перезарядке. Подробности приведены в таблице:

SA57608

Очередной вариант контроллера заряда/разряда, только уже на микросхеме SA57608.

Напряжения, при которых микросхема отключает банку от внешних цепей, зависят от буквенного индекса. Подробности см. в таблице:

SA57608 потребляет достаточно большой ток в спящем режиме — порядка 300 мкА, что отличает ее от вышеперечисленных аналогов в худшую сторону (там потребляемые токи порядка долей микроампера).

LC05111CMT

Ну и напоследок предлагаем интересное решение от одного из мировых лидеров по производству электронных компонентов On Semiconductor — контроллер заряда-разряда на микросхеме LC05111CMT.

Решение интересно тем, что ключевые MOSFET’ы встроены в саму микросхему, поэтому из навесных элементов остались только пару резисторов да один конденсатор.

Переходное сопротивление встроенных транзисторов составляет ~11 миллиом (0.011 Ом). Максимальный ток заряда/разряда — 10А. Максимальное напряжение между выводами S1 и S2 — 24 Вольта (это важно при объединении аккумуляторов в батареи).

Микросхема выпускается в корпусе WDFN6 2. 6×4.0, 0.65P, Dual Flag.

Схема, как и ожидалось, обеспечивает защиту от перезаряда/разряда, от превышения тока в нагрузке и от чрезмерного зарядного тока.

Контроллеры заряда и схемы защиты — в чем разница?

Важно понимать, что модуль защиты и контроллеры заряда — это не одно и то же. Да, их функции в некоторой степени пересекаются, но называть встроенный в аккумулятор модуль защиты контроллером заряда было бы ошибкой. Сейчас поясню в чем разница.

Важнейшая роль любого контроллера заряда заключается в реализации правильного профиля заряда (как правило, это CC/CV — постоянный ток/постоянное напряжение). То есть контроллер заряда должен уметь ограничивать ток зарядки на заданном уровне, тем самым контролируя количество «заливаемой» в батарею энергии в единицу времени. Избыток энергии выделяется в виде тепла, поэтому любой контроллер заряда в процессе работы достаточно сильно разогревается.

По этой причине контроллеры заряда никогда не встраивают в аккумулятор (в отличие от плат защиты). Контроллеры просто являются частью правильного зарядного устройства и не более.

Схемы правильных зарядок для литиевых аккумуляторов приведены в этой статье.

Кроме того, ни одна плата защиты (или модуль защиты, называйте как хотите) не способен ограничивать ток заряда. Плата всего лишь контролирует напряжение на самой банке и в случае выхода его за заранее установленные пределы, размыкает выходные ключи, отключая тем самым банку от внешнего мира. Кстати, защита от КЗ тоже работает по такому же принципу — при коротком замыкании напряжение на банке резко просаживается и срабатывает схема защиты от глубокого разряда.

Путаница между схемами защиты литиевых аккумуляторов и контроллеров заряда возникла из-за схожести порога срабатывания (~4.2В). Только в случае с модулем защиты происходит полное отключение банки от внешних клемм, а в случае с контроллером заряда происходит переключение в режим стабилизации напряжения и постепенного снижения зарядного тока.

electro-shema. ru

Литиевые аккумуляторы 18650 — особенности эксплуатации, напряжение и методы зарядки

Сложно найти область, где нет приборов, работающих на электрической энергии. Мобильные источники представляют аккумуляторы и одноразовые батарейки, питающие потребителя за счет превращения химической энергии в электрическую. Литий-ионные аккумуляторы представляют электронные пары с активными компонентами, содержащими соли лития. По форме аккумулятор напоминает одноразовую пальчиковую батарейку, но несколько большего размера, имеет сотни циклов зарядки, относится Li-ion аккумуляторам 18650.

Устройство li-ion аккумулятора 18650

Производство литий-ионных аккумуляторов основано на площадках компаний Sanyo, Sony, Panasonic, LG Chem, Samsung SDI, Skme, Moli, BAK, Lishen, ATL, HYB . Другие фирмы покупают элементы, переупаковывают их, выдавая за собственную продукцию. Они еще и пишут на термоусадочной пленке недостоверную информацию об изделии. В настоящий момент нет литий-ионных аккумуляторов 18650 емкостью выше 3600 мА-ч.

Основное отличие аккумуляторов от батарей в возможности многократной перезарядки. Все батарейки рассчитаны на напряжение 1,5 В, у изделия li-ion на выходе 3,7 В. Форм фактор 18650 означает, литиевый аккумулятор длиной 65 мм, диаметром 18 мм.

Характеристики рабочего режима литиевого аккумулятора 18650:

• Максимальное напряжение 4,2 В, причем даже незначительная перезарядка значительно сокращает срок службы.
• Минимальное напряжение 2,75 В. При достижении 2,5 В требуются особые условия восстановления емкости, При напряжении на клеммах2,0 В заряд не восстанавливается.
• Минимальная рабочая температура -20 0 С. Зарядка при минусовой температуре не возможна.
• Максимальная температура +60 0 С. При более высокой температуре можно ожидать взрыва или загорания.
• Емкость измеряется Ампер/часах. Полностью заряженный аккумулятор емкостью 1 А/ч может выдать 1А тока в течение часа, 2 А продолжительностью 30 минут или 15 А на протяжении 4 минут.

Контроллер заряда li-ion аккумулятора 18650

Основные производители выпускают стандартные литиевые аккумуляторы 18650 без защитной платы. Этот контроллер, выполненный в виде электронной схемы, устанавливают сверху на корпус, несколько удлиняя его. Плата располагается перед отрицательной клеммой, защищает АКБ от КЗ, перезаряда, переразряда. Собирается защита в Китае. Есть приборы хорошего качества, встречается откровенное надувательство – недостоверная информация, емкость 9 000А/ч. После установки защиты корпус помещается в термоусадочную пленку с надписями. За счет дополнительной конструкции корпус становится длиннее и толще, может не поместиться в предназначенное гнездо. Типоразмер его может быть 18700, увеличиться за счет дополнительных действий. Если аккумулятор 18650 используется для создания батареи в 12 В, в которой предусмотрен общий контроллер заряда, прерыватели на отдельных Li -ion элементах не нужны.

Целью защиты является обеспечение работы источника энергии в заданных параметрах. При зарядке простым ЗУ защита не допустит перезаряда и вовремя отключит питание, если литиевый аккумулятор 18650 сел до напряжения 2,7 В.

Маркировка литиевых аккумуляторов18650

На поверхности корпуса аккумулятора нанесена маркировка. Здесь можно найти полную информацию о технических свойствах. Кроме даты изготовления, срока годности и бренда производителя, зашифровано устройство литиевых аккумуляторов 18650, и связанные с этим аспектом потребительские качества.

1. ICR – катод литий-кобальтовый. Аккумулятор обладает высокой емкостью, но рассчитан на небольшие токи потребления. Используют в ноутбуках, видеокамерах и подобной длительно работающей технике с небольшим потреблением энергии.
2. IMR – катод литий-марганцевый. Обладает способностью выдавать большие токи, выдерживает разрядку до 2,5 а/ч.
3. INR – катод из никелатов. Обеспечивает высокие токи, выдерживают разряд до 2,5 В.
4. NCR – специфическая маркировка компании Panasonic. По свойствам аккумулятор идентичен IMR. Используются никелаты, соли кобальта, окись алюминия.

Позиции 2,3,4 называют «высокотоковыми», их используют для фонарей, биноклей, фотоаппаратов.

Литий-феррофосфатные аккумуляторы обладают способностью работать при глубоком минусе, восстанавливаются при глубоком разряде. Недооценены на рынке.

По маркировке можно определить, это литиевый заряжаемый аккумулятор буквы — I R. Если есть буквы C/M/F – известен материал катода. Будет указана емкость, обозначенная mA/h. Дата выпуска и срок годности расположены в разных местах.

Следует знать, нет у производителей литиевых многозарядных батарей изделий емкостью больше 3 600 мА/ч. Для того чтобы отремонтировать батарею ноутбука или собрать новую нужно приобретать аккумуляторы без защиты. Для использования в единичном экземпляре нужно покупать элементы с защитой.

Как проверить литиевый аккумулятор 18650

Если покупая дорогой прибор, вы сомневаетесь в правдивости информации на корпусе, есть способы проверки. Кроме специальных измерителей можно использовать подручные средства.

• У вас есть зарядное устройство, можно засечь время полной зарядки определенной силой тока. Произведение времени на силу тока выявит приблизительную емкость li-ion аккумулятора.
• Вам поможет интеллектуальное зарядное устройство. Оно покажет и напряжение, и емкость, но стоит прибор дорого.
• Подключите фонарик, замерьте силу тока, и ждите, когда светоч потухнет. Произведение времени на силу тока дает емкость тока в А/ч.

Определить мощность аккумулятора можно по весу: литиевый аккумулятор 18650 емкостью 2000мА/ч должен весить 40 г. Чем выше емкость, тем больше вес. Но бракоделы научились подсыпать песок в корпус, для тяжести.

Зарядное устройство для литиевых аккумуляторов 18650

Литиевые аккумуляторы требовательны к параметрам напряжения на клеммах. Предельное напряжение 4,2 В, минимальное – 2,7 В. поэтому зарядное устройство работает как стабилизатор напряжения, создавая на выходе 5 В.

Определяющими показателями является ток зарядки и количество элементов в батарее, выставляемые своими руками. Каждый элемент (банка) должен получить полный заряд. Распределяется энергия с использованием схемы балансира для литиевых аккумуляторов 18650. Балансир может быть встроенным или контроль ведется вручную. Хорошее ЗУ стоит дорого. Сделать зарядку своими руками для li-ion может каждый, кто разбирается в электрических схемах и умеет паять.

Предлагаемая схема зарядного устройства, выполненного своими руками для литиевых аккумуляторов 18650, проста, будет отключать потребителя после зарядки самостоятельно. Стоимость комплектующих около 4 долларов, не дефицит. Приспособление надежное, не перегреется и не загорится.

Схема зарядного устройства для литиевых аккумуляторов 18650

В зарядном, сделанном своими руками, ток в цепи регулируется резистором R4. Сопротивление подбирают таким, чтобы первоначальный ток зависит от емкости литиевого аккумулятора 18650.Каким током заряжать li-ion аккумулятор, если его емкость 2 000 мА/ч? 0,5 – 1,0 С составит 1-2 ампера. Это и есть ток зарядки.

Каким током заряжать li-ion аккумулятор 18650

Есть порядок восстановления работоспособности литиевого аккумулятора 18650 после падения напряжения до рабочего. Мы восстанавливаем емкость, измеряемую в ампер-часах. Поэтому вначале подключаем Li-ion аккумулятор форм-фактор 18650 к ЗУ, потом своими руками устанавливаем ток зарядки. Напряжение изменяется по времени, начальное 0,5 В. Как стабилизатор, ЗУ рассчитан на 5 В. Для сохранения работоспособности, благоприятными считают параметры 40-80 % от емкости.

Схема зарядки li-ion аккумулятора 18650 предполагает 2 этапа. Вначале нужно поднять напряжение на полюсах до 4,2 В, далее постепенным снижением силы тока стабилизировать емкость. Заряд считается полным, если сила тока снизилась до значения 5-7 мА, когда питание отключится. Весь цикл зарядки не должен превышать 3 часа.

Самая простая одногнездная китайская зарядка для li-ion аккумуляторов 18650 рассчитана на зарядный ток в 1 А. Но следить за процессом придется самостоятельно, переключать своими руками. Универсальные зарядные устройства дороги, но имеют дисплей и самостоятельно ведут процесс.

Как правильно зарядить Li-ion аккумулятор 18650 в ноутбуке? Подключение комплекта источников энергии в гаджете через Pover Bank. Батарея может заряжаться от сети, но важно отключать питание, как только блок набрал емкость.

Восстановление li-ion аккумулятора 18650

Если АКБ отказывается работать, это может проявиться так:

• Источник энергии быстро разряжается.
• Аккумулятор сел и не заряжается вообще.

Быстро разрядиться может любой источник, если емкость пропала. Именно этим страшен перезаряд и глубокий разряд, от которых ставится защита. Но нет спасения от естественного старения, когда хранение на складе ежегодно снижает емкость банок. Способов регенерации нет, только замена.

Что делать, если аккумулятор не заряжается после глубокого разряда? Как восстановить li-ion 18650? После отключения аккумулятора контроллером, в нем еще есть запас энергии, способный выдать 2.8-2.4 В напряжения на полюсах. Но зарядное устройство не распознает заряд до 3,0В, ему все, что ниже, то и ноль. Можно ли разбудить аккумулятор, запустить химическую реакцию вновь? Что нужно сделать, чтобы поднять заряд li-ion 18650 до 3,1 -3,3В? Нужно использовать способ «толкнуть» аккумулятор, дать ему необходимый заряд.

Не вдаваясь в расчеты, используйте предложенную схему, смонтировав ее с резистором 62 Ом (0,5Вт). Здесь использован блок питания на 5 В.

Если резистор греется, на литиевом аккумуляторе ноль, значит, есть КЗ или неисправен модуль защиты.

Как восстановить литиевый аккумулятор 18650, используя универсальное ЗУ? Выставить ток заряда 10 мА, и выполнить предзарядку, как написано в инструкции к прибору. После поднятия напряжения до 3,1 В зарядить в 2 этапа по схеме SONY.

Какие литиевые аккумуляторы 18650 лучше на Али Экспресс

Если для вас важна стоимость и качество литиевого аккумулятора 18650, воспользуйтесь ресурсом AliExpress. Здесь много товара, от разных производителей. Искомый аккумулятор пользуется спросом, его любят подделывать. Поэтому необходимо знать основные отличия хорошей модели от реплики.

Критично отнеситесь к указанной емкости. Только лучшие производители добились 3 600 А/ч, средние имеют показатель 3000-3200 А/ч. Защищенный аккумулятор больше на 2-3 мм в длину и чуть толще незащищенного. Но если вы собираете батарею, защита не нужна, не переплачивайте.

Добротные изделия и здесь стоят дороже. Учтите, что Ultrafire обещает 9000 мА/ч, но на деле оказывается в 5-10 раз ниже. Лучше использовать товар от проверенного производителя, стараться покупать всегда одну и ту же марку аккумулятора.

Предлагаем посмотреть порядок восстановления литиевого аккумулятора 18650

batts.pro

Простая зарядка Li-ion аккумуляторов — IT-блог

Привет. Есть у меня замечательный китайский фонарик с линзой. Светит отлично. Работает на одном Li-ion аккумуляторе форм-фактора 18650. Не так давно досталось мне несколько таких же живых аккумуляторов 18650 от сдохшей ноутбучной батареи. Так как аккумов стало много, надо было что-то делать с зарядкой этого хозяйства. Штатная зарядка от фонарика показалась мне очень подозрительной и неудобной. Откидная вилка для включения в сеть 220 короткая и не в каждую розетку подойдет, да еще и постоянно выпадает из настенной розетки. Шлак короче. В связи с тем что в последнее время руки чешутся что-то попаять, то очень захотелось мне намутить зарядку собственную.
Чуть погуглил и нашел дешевенький китайский контроллер заряда Li-ion аккумуляторов с минимумом обвеса.
В общем взят был за основу QX4054 в корпусе SOT-23-5. Даташит на китайском внизу поста. Есть похожие контроллеры от Linear Technology LT4054 , но ценник на них мне показался не гуманным да и где купить их в Украине я не нашел.(

Что умеет. Судя из того что удалось выяснить из даташита, умеет заряжать аккумуляторы током до 800mA и путем гашения подцепленого к нему светодиода отображать окончание зарядки. Заканчивает процесс заряда аккумулятора при достижении напряжения 4.2Вольт либо есть зарядниый ток опустился до 25mA.

Такая вот букашенция. Привожу примерное описания выводов контроллера:

VCC — Понятно. Питание 4,5 — 6,5 Вольт.
GND — Общий вывод. То есть «земля».
PROG — Вывод для программирования тока заряда.
CHRG — Индикация окончания заряда.
BAT — Поключение плюсового вывода батареи.

Скажу стразу, что в процессе работы QX4054 греется достаточно сильно. Поэтому при расчете тока заряда, я выбрал значение 500mA. Номинал резистора при этом составляет 2кОм.
Формула для расчета очень простая и есть в даташите, но приведу ее и здесь.
I bat = (V prog /R prog )*1000

Где:
I bat — ток заряда в Амперах.
V prog — Берется из даташита и равно 1В
R prog — Сопротивление резистора в Омах.

Подставляем наши 0.5 Ампера: R prog = (V prog /0.5)*1000.
Итого 2000 Ом. Меня это устраивает.
К сожалению этот контроллер не имеет защиты от неправильного включения аккумулятора, и если в рабочем состоянии перепутать полярность подключаемого аккумулятора, то QX4054 за секунду превращается в дым. Поэтому пришлось чуть доработать типовую схему включения. От идеи защитного диода пришлось отказаться, так как я побоялся что падение напряжения на диоде в 0.5 вольта приведет к перезаряду или же каким-то другим последствиям. Поэтому пошел путем включения защитного диода и самовосстанавливающегося предохранителя.
Не знаю насколько такой вариант технически правилен, но он спасает контроллер от выгорания. Плюс есть индикация ошибки подключения. Собственно схема ниже.

Печатку разводил под свой отсек для батарей 18650. Так что для заряда батарей в других форматах, перерисовывайте для себя. Печатная плата в diptrace без заливки:

С заливкой:

Вид сверху:

Травим платку, любым удобным для вас способом. Я, как обычно, делаю печатки при помощи пленочного фоторезиста.

Собираем.Вид почти готовой зарядки без корпуса. В наладке зарядка не нуждается. Правильно собранное устройство работает сразу. Подключаем источник питания 5В, вставляем разряженый аккумулятор и наблюдаем процесс зарядки.

При ошибочном подключении аккумулятора, загорается красный светодиод ошибки.

Осталось подыскать или склеить корпус для зарядки, и можно спокойно эксплуатировать. В качестве корпуса планирую использовать пластик из сгоревшего ноутбучного блока питания.
Если не полениться и добавить в схему линейный стабилизатор типа LM7805, то получится более универсальная зарядка с возможностью использовать различные блоки питания от 6 до 15 вольт. Если придется делать себе еще одну то пожалуй сделаю с LM7805.

Для зарядки литий-ионных аккумуляторных батарей, когда нет специального зарядного устройства. Такие АКБ очень распространены, вот только купить ЗУ для его грамотной зарядки может (или хочет) не каждый, часто заряжая их обычными регулируемыми БП. Давайте рассмотрим как это нужно делать.

Возьмём для примера литий-ионный аккумулятор от Panasonic ncr18650b на 3.6 V 3400 mah. Сразу предупредим, что зарядка этого типа аккумуляторов является довольно опасной, если сделать это неправильно. Некоторые образцы издевательства выдерживают, а некоторые китайские «сверхэкономные» не обладают защитами и могут взорваться.

АКБ с протекцией

Защищенный аккумулятор должен иметь следующие элементы защиты:

• PTC , защита от перегрева и, косвенно, по току.
• CID , клапан давления, отключит ячейку, если давление высокое внутри, что может возникнуть из-за слишком мощной зарядки.
• PCB , плата защиты от чрезмерной разрядки, сброс выполняется автоматически или при помещении в зарядное устройство.

На приведенном выше рисунке показано, как устроена защита банки. Эта конструкция используется для любого типа современных защищённых литий-ионных батарей. PTC и клапан давления не будет видно, так как он является частью оригинальной батареи, но все остальные части защиты можно разглядеть. Ниже показаны варианты исполнения электронных защитных модулей, которые встречаются в стандартных круглых Li-Ion АКБ наиболее часто.

Зарядка лития

Вы можете найти типовую схему и принцип зарядки на ncr18650b батареи в даташите . Согласно документации, ток зарядки 1600 мA и напряжение 4. 2 вольт.

Сам процесс состоит из двух этапов, первый — это постоянный ток, где необходимо задать значение в 1600 мA постоянного тока, а когда напряжение батареи достигает 4.20 V, начнется вторая стадия — постоянное напряжение. На этой стадии ток будет немного падать, и от ЗУ будет поступать около 10% от зарядного тока — это около 170 мА. Данное руководство относится ко всем литий-ионным и литий-полимерным аккумуляторам не только 18650 типа.

Аккумуляторы 18650 используются в качестве основных источников питания во многих портативных электронных устройствах. Преимущество перезаряжаемых изделий заключается в том, что одно устройство может работать в течение нескольких лет.

К сожалению, такие батарейки не лишены недостатков. Наиболее заметными минусами таких изделий является высокая стоимость и зависимость от зарядных приборов, которые также стоят немалых денег.

Содрежание

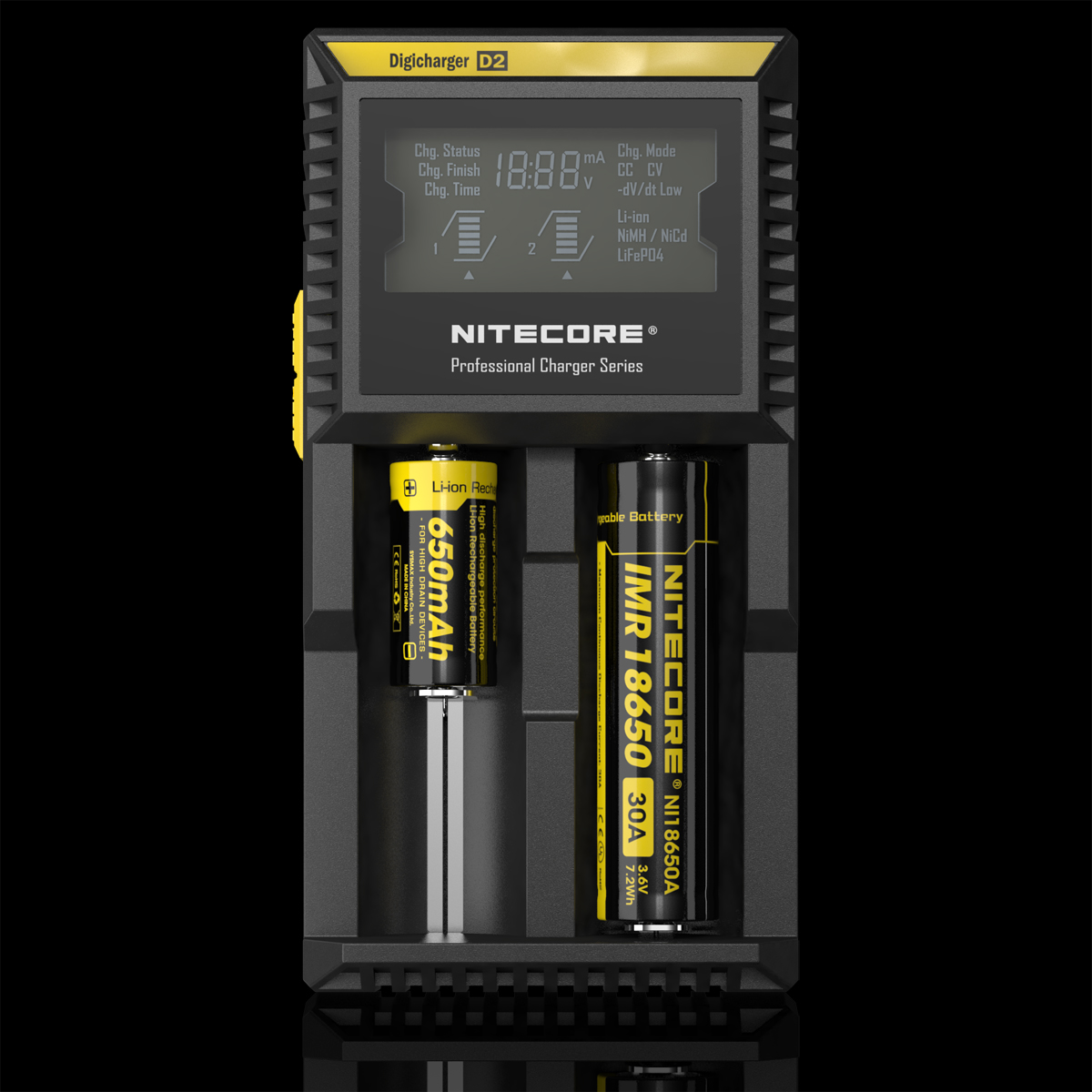

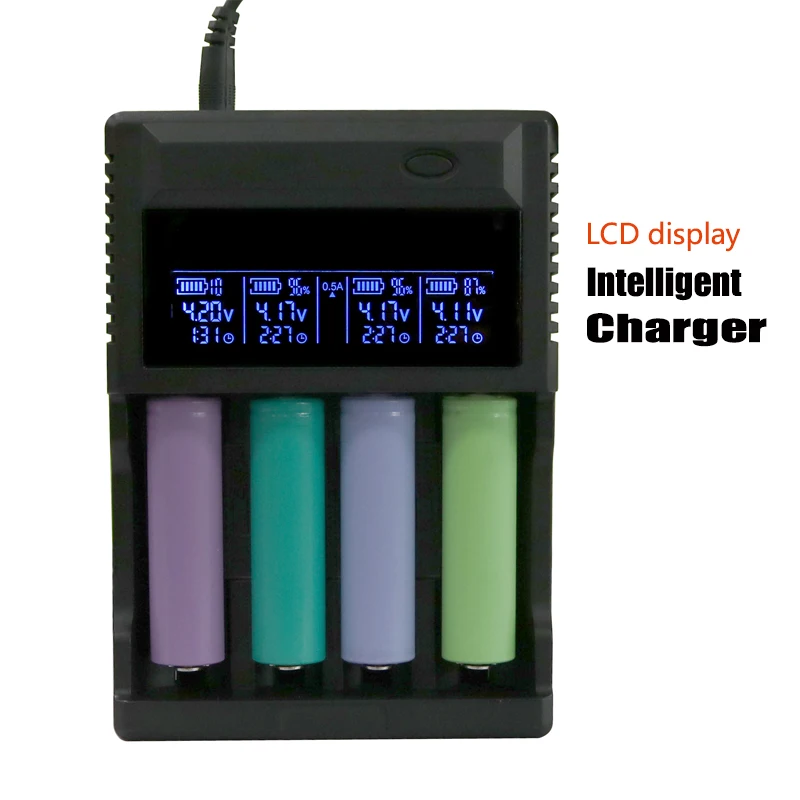

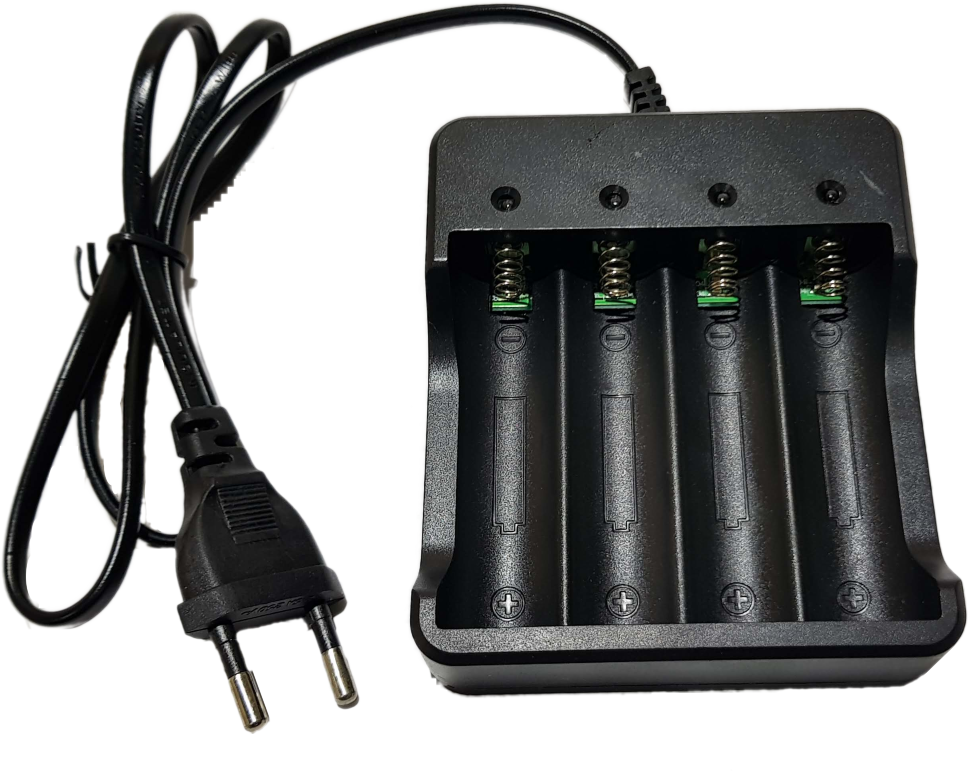

Зарядное устройство 18650 на 2 — 4 аккумулятора

Приобрести зарядное устройство для аккумулятора 18650 не составит большого труда. Главное на что следует обратить внимание при выборе такого устройства – это количество отсеков для размещения батарей.

Как правило, такие приборы позволяют одновременно заряжать от 2 до 4 цилиндрических аккумуляторов. Самые недорогие устройства могут быть рассчитаны только на 1 изделие.

Питание зарядного устройства осуществляется от электрической сети 220 В, при этом на выходные контакты прибора подаётся напряжения около 5 В с силой тока от 0,5 до 2,0 А.

Все изделия имеют прочный пластмассовый корпус, с одной стороны которого располагаются отсеки для установки аккумуляторов.

Одним из самых недорогих устройств для зарядки аккумуляторов 18650 является ЗУ Fikida. Такое изделие оснащается 4 слотами, которые расположены в компактном пластиковом корпусе. Низкая стоимость изделия обусловлена снижением издержек при изготовлении.

В отличие от классических ЗУ, питание которых осуществляется от электрической сети 220 В, Fikida позволяет эффективно осуществлять восстановление батарей от usb разъёма. Благодаря такой технической особенности также удалось максимально снизить габариты и вес устройства.

Существенно увеличен и эксплуатационный срок работы ЗУ. Прибор может работать от универсального usb адаптера, а также от соответствующего вывода компьютера или ноутбука.

Универсальные зарядные устройства

Универсальными устройствами можно заряжать различные li ion батареи. Многие приборы этого класса имеют корпуса на 6 слотов, что позволяет одновременно установить большое количество аккумуляторов.

Такие устройства стоят дороже обычных изделий, но благодаря интеллектуальной схеме, не требуется дополнительно осуществлять настройку таких приборов. Достаточно установить батареи в слоты и умное изделие самостоятельно подберёт режим восстановления аккумулятора.

Приобрести универсальные устройства можно в магазинах, где продаются АКБ и зарядные устройства для них, а также на торговых площадках в интернете. При выборе следует обращать внимание на отсутствие механических повреждений корпуса и упаковки таких изделий.

Отдавать предпочтение следует продукции европейского производства. Несмотря на более высокую цену, такие изделия могут оснащаться дополнительными функциями, способными продлить срок службы аккумуляторных батареек. Например, приборы с функцией разряда снижают напряжение на выводах батареи до 0,9 вольт, что позволяет эффективно бороться с таким негативным явлением, как эффект памяти.

Полупрофессиональные зарядные станции

Если зарядное устройство для аккумулятора 18650 необходимо для ежедневного применения, то для того чтобы обеспечить максимальный уровень качества восстановления перезаряжаемых источников питания, рекомендуется приобрести полупрофессиональную зарядную станцию. Практически все модели приборов этого класса имеют интеллектуальное управление и рассчитаны на одновременную зарядку до 8 аккумуляторных батареек.

Одним из таких зарядных устройств для литиевых аккумуляторов является Polo P10. Зарядник этой модели рассчитан на одновременную установку 8 аккумуляторов типа 18650. Прибор позволяет в автоматическом режиме осуществлять зарядку батарей различных марок.

После того как аккумулятор будет восстановлен на 100% подача электричества полностью прекратится. Отсутствие перезаряда и перегрева батареек положительно сказывается на их эксплуатации. Несмотря на наличие большого количества слотов и интеллектуальной системы, прибор стоит относительно недорого, а единственным недостатком Polo P10 можно назвать только отсутствие дисплея.

Зарядное устройство Golisi S4 также относится к категории полупрофессиональных приборов, но в отличие от Polo P10 такое изделие имеет всего 4 слота для зарядки батарей. По остальным параметрам ЗУ этой модели не уступает вышеописанному заряднику. К несомненным плюсам Golisi S4 можно отнести:

• Наличие цифрового дисплея.
• Максимальный зарядный ток в слоте – 2 А (при зарядке 1 аккумулятора).
• Универсальность.
• Можно осуществлять зарядку от источника тока напряжением 12 Вольт.

Недостатком такого устройства можно назвать только относительно высокую стоимость, например, Polo P10 обойдётся в 3 раза дешевле.

В общем, обзор таких изделий может занимать не одну страницу, но даже среди перечисленных приборов можно сделать достойный выбор.

Самодельные зарядные устройства

При наличии минимальных навыков обращения с паяльником и радиодеталями, а также необходимых компонентов и свободного времени, можно самостоятельно изготовить зарядное устройство для аккумуляторов 18650. Такое изделие по своим характеристикам не будет уступать заводским образцам.

Простейшая схема самодельного ЗУ состоит из трансформатора на 6 вольт и диодного моста. Для индикации включения также может быть добавлен светодиод, который подключается к выходному каскаду через резистор.

Приветствую всех муськовчан. Ранее литиево-ионные аккумуляторы я заряжал с помощью платы микрозарядки TP4057(TP4056) и ЛБП. Конечно хотелось иметь больше функций по оценке состояния аккумуляторов. Постепенно обзавелся достаточным количеством аккумуляторов типоразмера 18650, возникло желание иметь умное зарядное устройство.
Чтобы можно было тестировать реальную емкость, визуально отслеживать процесс зарядки, да и просто чтобы не убивать аккумуляторы зарядками сомнительного качества. Проштудировав в сети различные обзоры, тесты и сравнения, я решил остановить свой выбор на зарядном устройстве для литий-ионных аккумуляторов LiitoKala Lii-260.

Технические характеристики:
Рабочее напряжение 12В DC
Электрический адаптер:
Вход: 100~240В, 50/60Гц
Выход: 12В DC, 1,5A
Ток заряда: 500, 1000мA
Ток разряда: 500мA
Максимальная длина
используемых аккумуляторов: 68мм
Напряжение: 4,2В
Размеры: 130*65*30mm
Вес:103г
Комплектация:
Зарядное устройство,
Блок питания 220В\12В,
Автомобильный адаптер для подключения к автомобильной сети 12В.
Шесть основных функций зарядного устройства LiitoKala Lii-260: двойная независимая зарядка, измерение емкости аккумулятора, измерение внутреннего сопротивления аккумулятора, защита от переполюсовки, защита от короткого замыкания, защита от перегрузки по току.
Это зарядное устройство дает возможность заряжать, определять внутреннее сопротивление и реальную емкость одного или двух цилиндрических литий — ионных аккумуляторов формата:14500/14650/16340/17500/17670/18350/18500/18650/22650/25500/26650.
Зарядное устройство LiitoKala Lii-260 представляет собой пластиковый корпус с двумя зарядными отсеками, LCD-экраном и двумя кнопками переключения режимов. Разъем для подключения сетевого адаптера находится слева. Качество корпуса прибора хорошее, ничего не люфтит и не скрипит. Два независимых канала позволяют одновременно выполнять разные задания с собственными настройками. Адаптер для питания ЗУ на 12вольт, 1,5А.

Для каждого канала предусмотрен свой отдельный участок дисплея для отображения различной технической информации.

Клеммы зарядного устройства подпружиненные, что позволяет заряжать аккумуляторы разного типоразмера. Жесткость пружины вполне достаточна, чтобы плотно удерживать аккумуляторы в процессе работы.

На нижней части корпуса напечатаны краткие характеристики устройства и его название. Небольшие ножки и отверстия для вентиляции помогают охлаждать зарядку в процессе работы. В процессе зарядки или тестирования аккумуляторов особого нагрева корпуса LiitoKala Engineer Lii-260 замечено не было-теплый на ощупь.

Специально кому интересно — внутреннее устройство зарядки.

LCD-экран оснащен мягкой подсветкой, которая включается при нажатии на любую из кнопок «Mode». Качество дисплея неплохое, отображаемую информацию хорошо видно с разных углов.

Процесс измерения реальной емкости аккумулятора состоит в том, что сначала аккумулятор полностью заряжается, потом разряжается, и тестовой емкостью является число mAh измеренное в процессе разряда. После окончания замеров аккумулятор опять полностью заряжается. Для перевода LiitoKala Engineer Lii-260 в режим тестирования, нажмите и удерживайте несколько секунд кнопку «Mode», пока на экране не появится надпись «DisCharge», а устройство перейдет в режим выбора тока работы. Если в отсек помещен неисправный аккумулятор, то вместо его характеристик на экране показывается «null». Так как оба канала работают независимо, то на зарядке можно одновременно заряжать разными токами разные аккумуляторы, в том числе разного типоразмера, или, например, в одном отсеке заряжать аккумулятор, а в другом тестировать емкость.

Кнопкой «Mode» можно в режиме зарядки или тестирования аккумуляторов просмотреть текущий вольтаж, время зарядки и внутреннее сопротивление аккумулятора, количество залитых в него миллиамперчасов при зарядке, реальная емкость аккумулятора после тестирования. Значения внутреннего сопротивления аккумулятора (mR — мОм) можно использовать косвенно только для оценочного сравнения двух разных аккумуляторов. После окончании зарядки на экране отображается «Full» и «Charge End». После теста аккумулятора на экране надпись «DisCharge End ».

Для зарядки аккумуляторов (например от сотового и тд.) сделал на скорую руку переходник из неисправного аккумулятора от шуруповерта и батарейки от часов. Посадил на клей через пластиковую пластинку (для изоляции между собой).

Подробнее работу ЗУ можно глянуть в видео
Из плюсов данного устройства я бы выделил -двойная независимая зарядка, измерение емкости аккумулятора, измерение внутреннего сопротивления аккумулятора, защита от переполюсовки, защита от короткого замыкания, защита от перегрузки по току, выбор тока заряда (500мА или 1000мА).
Из минусов- хотелось иметь 4 порта для аккумуляторов(на всякий случай), но это уже другая ценовая категория.
В общем «умная» смарт зарядка и она мне пришлась как говорится ко двору.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Сложно найти область, где нет приборов, работающих на электрической энергии. Мобильные источники представляют аккумуляторы и одноразовые батарейки, питающие потребителя за счет превращения химической энергии в электрическую. Литий-ионные аккумуляторы представляют электронные пары с активными компонентами, содержащими соли лития. По форме аккумулятор напоминает одноразовую пальчиковую батарейку, но несколько большего размера, имеет сотни циклов зарядки, относится Li-ion аккумуляторам 18650.

Производство литий-ионных аккумуляторов основано на площадках компаний Sanyo, Sony, Panasonic, LG Chem, Samsung SDI, Skme, Moli, BAK, Lishen, ATL, HYB . Другие фирмы покупают элементы, переупаковывают их, выдавая за собственную продукцию. Они еще и пишут на термоусадочной пленке недостоверную информацию об изделии. В настоящий момент нет литий-ионных аккумуляторов 18650 емкостью выше 3600 мА-ч.

Основное отличие аккумуляторов от батарей в возможности многократной перезарядки. Все батарейки рассчитаны на напряжение 1,5 В, у изделия li-ion на выходе 3,7 В. Форм фактор 18650 означает, литиевый аккумулятор длиной 65 мм, диаметром 18 мм.

Характеристики рабочего режима литиевого аккумулятора 18650:

• Максимальное напряжение 4,2 В, причем даже незначительная перезарядка значительно сокращает срок службы.
• Минимальное напряжение 2,75 В. При достижении 2,5 В требуются особые условия восстановления емкости, При напряжении на клеммах2,0 В заряд не восстанавливается.
• Минимальная рабочая температура -20 0 С. Зарядка при минусовой температуре не возможна.
• Максимальная температура +60 0 С. При более высокой температуре можно ожидать взрыва или загорания.
• Емкость измеряется Ампер/часах. Полностью заряженный аккумулятор емкостью 1 А/ч может выдать 1А тока в течение часа, 2 А продолжительностью 30 минут или 15 А на протяжении 4 минут.

Контроллер заряда li-ion аккумулятора 18650

Основные производители выпускают стандартные литиевые аккумуляторы 18650 без защитной платы. Этот контроллер, выполненный в виде электронной схемы, устанавливают сверху на корпус, несколько удлиняя его. Плата располагается перед отрицательной клеммой, защищает АКБ от КЗ, перезаряда, переразряда. Собирается защита в Китае. Есть приборы хорошего качества, встречается откровенное надувательство – недостоверная информация, емкость 9 000А/ч. После установки защиты корпус помещается в термоусадочную пленку с надписями. За счет дополнительной конструкции корпус становится длиннее и толще, может не поместиться в предназначенное гнездо. Типоразмер его может быть 18700, увеличиться за счет дополнительных действий. Если аккумулятор 18650 используется для создания батареи в 12 В, в которой предусмотрен общий контроллер заряда, прерыватели на отдельных Li -ion элементах не нужны.

Целью защиты является обеспечение работы источника энергии в заданных параметрах. При зарядке простым ЗУ защита не допустит перезаряда и вовремя отключит питание, если литиевый аккумулятор 18650 сел до напряжения 2,7 В.

Маркировка литиевых аккумуляторов18650

На поверхности корпуса аккумулятора нанесена маркировка. Здесь можно найти полную информацию о технических свойствах. Кроме даты изготовления, срока годности и бренда производителя, зашифровано устройство литиевых аккумуляторов 18650, и связанные с этим аспектом потребительские качества.

1. ICR – катод литий-кобальтовый. Аккумулятор обладает высокой емкостью, но рассчитан на небольшие токи потребления. Используют в ноутбуках, видеокамерах и подобной длительно работающей технике с небольшим потреблением энергии.
2. IMR – катод литий-марганцевый. Обладает способностью выдавать большие токи, выдерживает разрядку до 2,5 а/ч.
3. INR – катод из никелатов. Обеспечивает высокие токи, выдерживают разряд до 2,5 В.
4. NCR – специфическая маркировка компании Panasonic. По свойствам аккумулятор идентичен IMR. Используются никелаты, соли кобальта, окись алюминия.

Позиции 2,3,4 называют «высокотоковыми», их используют для фонарей, биноклей, фотоаппаратов.

Литий-феррофосфатные аккумуляторы обладают способностью работать при глубоком минусе, восстанавливаются при глубоком разряде. Недооценены на рынке.

По маркировке можно определить, это литиевый заряжаемый аккумулятор буквы — I R. Если есть буквы C/M/F – известен материал катода. Будет указана емкость, обозначенная mA/h. Дата выпуска и срок годности расположены в разных местах.

Следует знать, нет у производителей литиевых многозарядных батарей изделий емкостью больше 3 600 мА/ч. Для того чтобы отремонтировать батарею ноутбука или собрать новую нужно приобретать аккумуляторы без защиты. Для использования в единичном экземпляре нужно покупать элементы с защитой.

Как проверить литиевый аккумулятор 18650

Если покупая дорогой прибор, вы сомневаетесь в правдивости информации на корпусе, есть способы проверки. Кроме специальных измерителей можно использовать подручные средства.

• У вас есть зарядное устройство, можно засечь время полной зарядки определенной силой тока. Произведение времени на силу тока выявит приблизительную емкость li-ion аккумулятора.
• Вам поможет интеллектуальное зарядное устройство. Оно покажет и напряжение, и емкость, но стоит прибор дорого.
• Подключите фонарик, замерьте силу тока, и ждите, когда светоч потухнет. Произведение времени на силу тока дает емкость тока в А/ч.

Определить мощность аккумулятора можно по весу: литиевый аккумулятор 18650 емкостью 2000мА/ч должен весить 40 г. Чем выше емкость, тем больше вес. Но бракоделы научились подсыпать песок в корпус, для тяжести.

Зарядное устройство для литиевых аккумуляторов 18650

Литиевые аккумуляторы требовательны к параметрам напряжения на клеммах. Предельное напряжение 4,2 В, минимальное – 2,7 В. поэтому зарядное устройство работает как стабилизатор напряжения, создавая на выходе 5 В.

Определяющими показателями является ток зарядки и количество элементов в батарее, выставляемые своими руками. Каждый элемент (банка) должен получить полный заряд. Распределяется энергия с использованием схемы балансира для литиевых аккумуляторов 18650. Балансир может быть встроенным или контроль ведется вручную. Хорошее ЗУ стоит дорого. Сделать зарядку своими руками для li-ion может каждый, кто разбирается в электрических схемах и умеет паять.

Предлагаемая схема зарядного устройства, выполненного своими руками для литиевых аккумуляторов 18650, проста, будет отключать потребителя после зарядки самостоятельно. Стоимость комплектующих около 4 долларов, не дефицит. Приспособление надежное, не перегреется и не загорится.

Схема зарядного устройства для литиевых аккумуляторов 18650

В зарядном, сделанном своими руками, ток в цепи регулируется резистором R4. Сопротивление подбирают таким, чтобы первоначальный ток зависит от емкости литиевого аккумулятора 18650.Каким током заряжать li-ion аккумулятор, если его емкость 2 000 мА/ч? 0,5 – 1,0 С составит 1-2 ампера. Это и есть ток зарядки.

Каким током заряжать li-ion аккумулятор 18650

Есть порядок восстановления работоспособности литиевого аккумулятора 18650 после падения напряжения до рабочего. Мы восстанавливаем емкость, измеряемую в ампер-часах. Поэтому вначале подключаем Li-ion аккумулятор форм-фактор 18650 к ЗУ, потом своими руками устанавливаем ток зарядки. Напряжение изменяется по времени, начальное 0,5 В. Как стабилизатор, ЗУ рассчитан на 5 В. Для сохранения работоспособности, благоприятными считают параметры 40-80 % от емкости.

Схема зарядки li-ion аккумулятора 18650 предполагает 2 этапа. Вначале нужно поднять напряжение на полюсах до 4,2 В, далее постепенным снижением силы тока стабилизировать емкость. Заряд считается полным, если сила тока снизилась до значения 5-7 мА, когда питание отключится. Весь цикл зарядки не должен превышать 3 часа.

Самая простая одногнездная китайская зарядка для li-ion аккумуляторов 18650 рассчитана на зарядный ток в 1 А. Но следить за процессом придется самостоятельно, переключать своими руками. Универсальные зарядные устройства дороги, но имеют дисплей и самостоятельно ведут процесс.

Как правильно зарядить Li-ion аккумулятор 18650 в ноутбуке? Подключение комплекта источников энергии в гаджете через Pover Bank. Батарея может заряжаться от сети, но важно отключать питание, как только блок набрал емкость.

Восстановление li-ion аккумулятора 18650

Если АКБ отказывается работать, это может проявиться так:

• Источник энергии быстро разряжается.
• Аккумулятор сел и не заряжается вообще.

Быстро разрядиться может любой источник, если емкость пропала. Именно этим страшен перезаряд и глубокий разряд, от которых ставится защита. Но нет спасения от естественного старения, когда хранение на складе ежегодно снижает емкость банок. Способов регенерации нет, только замена.

Что делать, если аккумулятор не заряжается после глубокого разряда? Как восстановить li-ion 18650? После отключения аккумулятора контроллером, в нем еще есть запас энергии, способный выдать 2.8-2.4 В напряжения на полюсах. Но зарядное устройство не распознает заряд до 3,0В, ему все, что ниже, то и ноль. Можно ли разбудить аккумулятор, запустить химическую реакцию вновь? Что нужно сделать, чтобы поднять заряд li-ion 18650 до 3,1 -3,3В? Нужно использовать способ «толкнуть» аккумулятор, дать ему необходимый заряд.

Не вдаваясь в расчеты, используйте предложенную схему, смонтировав ее с резистором 62 Ом (0,5Вт). Здесь использован блок питания на 5 В.

Если резистор греется, на литиевом аккумуляторе ноль, значит, есть КЗ или неисправен модуль защиты.

Как восстановить литиевый аккумулятор 18650, используя универсальное ЗУ? Выставить ток заряда 10 мА, и выполнить предзарядку, как написано в инструкции к прибору. После поднятия напряжения до 3,1 В зарядить в 2 этапа по схеме SONY.

Какие литиевые аккумуляторы 18650 лучше на Али Экспресс

Если для вас важна стоимость и качество литиевого аккумулятора 18650, воспользуйтесь ресурсом AliExpress. Здесь много товара, от разных производителей. Искомый аккумулятор пользуется спросом, его любят подделывать. Поэтому необходимо знать основные отличия хорошей модели от реплики.

Критично отнеситесь к указанной емкости. Только лучшие производители добились 3 600 А/ч, средние имеют показатель 3000-3200 А/ч. Защищенный аккумулятор больше на 2-3 мм в длину и чуть толще незащищенного. Но если вы собираете батарею, защита не нужна, не переплачивайте.

Добротные изделия и здесь стоят дороже. Учтите, что Ultrafire обещает 9000 мА/ч, но на деле оказывается в 5-10 раз ниже. Лучше использовать товар от проверенного производителя, стараться покупать всегда одну и ту же марку аккумулятора.

Предлагаем посмотреть порядок восстановления литиевого аккумулятора 18650

Зарядное Устройство для Аккумулятора 18650

Аккумуляторы 18650 используются в качестве основных источников питания во многих портативных электронных устройствах. Преимущество перезаряжаемых изделий заключается в том, что одно устройство может работать в течение нескольких лет.

К сожалению, такие батарейки не лишены недостатков. Наиболее заметными минусами таких изделий является высокая стоимость и зависимость от зарядных приборов, которые также стоят немалых денег.

Зарядное устройство 18650 на 2 — 4 аккумулятора

Приобрести зарядное устройство для аккумулятора 18650 не составит большого труда. Главное на что следует обратить внимание при выборе такого устройства – это количество отсеков для размещения батарей.

Как правило, такие приборы позволяют одновременно заряжать от 2 до 4 цилиндрических аккумуляторов. Самые недорогие устройства могут быть рассчитаны только на 1 изделие.

Питание зарядного устройства осуществляется от электрической сети 220 В, при этом на выходные контакты прибора подаётся напряжения около 5 В с силой тока от 0,5 до 2,0 А.

Все изделия имеют прочный пластмассовый корпус, с одной стороны которого располагаются отсеки для установки аккумуляторов.

Одним из самых недорогих устройств для зарядки аккумуляторов 18650 является ЗУ Fikida. Такое изделие оснащается 4 слотами, которые расположены в компактном пластиковом корпусе. Низкая стоимость изделия обусловлена снижением издержек при изготовлении.

В отличие от классических ЗУ, питание которых осуществляется от электрической сети 220 В, Fikida позволяет эффективно осуществлять восстановление батарей от usb разъёма. Благодаря такой технической особенности также удалось максимально снизить габариты и вес устройства.

Существенно увеличен и эксплуатационный срок работы ЗУ. Прибор может работать от универсального usb адаптера, а также от соответствующего вывода компьютера или ноутбука.

Универсальные зарядные устройства

Универсальными устройствами можно заряжать различные li ion батареи. Многие приборы этого класса имеют корпуса на 6 слотов, что позволяет одновременно установить большое количество аккумуляторов.

Такие устройства стоят дороже обычных изделий, но благодаря интеллектуальной схеме, не требуется дополнительно осуществлять настройку таких приборов. Достаточно установить батареи в слоты и умное изделие самостоятельно подберёт режим восстановления аккумулятора.

Приобрести универсальные устройства можно в магазинах, где продаются АКБ и зарядные устройства для них, а также на торговых площадках в интернете. При выборе следует обращать внимание на отсутствие механических повреждений корпуса и упаковки таких изделий.

Отдавать предпочтение следует продукции европейского производства. Несмотря на более высокую цену, такие изделия могут оснащаться дополнительными функциями, способными продлить срок службы аккумуляторных батареек. Например, приборы с функцией разряда снижают напряжение на выводах батареи до 0,9 вольт, что позволяет эффективно бороться с таким негативным явлением, как эффект памяти.

Полупрофессиональные зарядные станции

 Если зарядное устройство для аккумулятора 18650 необходимо для ежедневного применения, то для того чтобы обеспечить максимальный уровень качества восстановления перезаряжаемых источников питания, рекомендуется приобрести полупрофессиональную зарядную станцию. Практически все модели приборов этого класса имеют интеллектуальное управление и рассчитаны на одновременную зарядку до 8 аккумуляторных батареек.

Одним из таких зарядных устройств для литиевых аккумуляторов является Polo P10. Зарядник этой модели рассчитан на одновременную установку 8 аккумуляторов типа 18650. Прибор позволяет в автоматическом режиме осуществлять зарядку батарей различных марок.

После того как аккумулятор будет восстановлен на 100% подача электричества полностью прекратится. Отсутствие перезаряда и перегрева батареек положительно сказывается на их эксплуатации. Несмотря на наличие большого количества слотов и интеллектуальной системы, прибор стоит относительно недорого, а единственным недостатком Polo P10 можно назвать только отсутствие дисплея.

Зарядное устройство Golisi S4 также относится к категории полупрофессиональных приборов, но в отличие от Polo P10 такое изделие имеет всего 4 слота для зарядки батарей. По остальным параметрам ЗУ этой модели не уступает вышеописанному заряднику. К несомненным плюсам Golisi S4 можно отнести:

• Наличие цифрового дисплея.
• Максимальный зарядный ток в слоте – 2 А (при зарядке 1 аккумулятора).
• Универсальность.
• Можно осуществлять зарядку от источника тока напряжением 12 Вольт.

Недостатком такого устройства можно назвать только относительно высокую стоимость, например, Polo P10 обойдётся в 3 раза дешевле.

В общем, обзор таких изделий может занимать не одну страницу, но даже среди перечисленных приборов можно сделать достойный выбор.

Самодельные зарядные устройства

 При наличии минимальных навыков обращения с паяльником и радиодеталями, а также необходимых компонентов и свободного времени, можно самостоятельно изготовить зарядное устройство для аккумуляторов 18650. Такое изделие по своим характеристикам не будет уступать заводским образцам.

Простейшая схема самодельного ЗУ состоит из трансформатора на 6 вольт и диодного моста. Для индикации включения также может быть добавлен светодиод, который подключается к выходному каскаду через резистор.

Для высокотоковых изделий можно использовать несколько слотов подключённых последовательно, например, к двенадцативольтовому трансформатору. Недостатком такого изделия будет являеться невозможность зарядки одной батарейки, ведь для того, чтобы выходная цепь была замкнута потребуется одновременно установить все элементы на зарядку.

Лучшее самодельное устройство для зарядки батарей типа 18650 представляет собой слот подключённый к usb выходу компьютера или другой техники имеющей соответствующий разъём. Преимущество такого способа заключается в том, что для его реализации потребуется минимальное количество деталей.

При изготовлении любого самодельного ЗУ для пальчиковых батарей необходимо соблюдать полярность при подключении проводников. Тесты таких изделий показали, что ещё одной проблемой является сильный перезаряд аккумуляторов, в случае длительной зарядки.

Это происходит по причине отсутствия автоматической системы отключения тока. Учитывая такие особенности эксплуатации, не следует оставлять изделия включёнными на длительное время, ведь отсутствие защиты может привести к взрыву или возгоранию заряжаемых элементов.

NITECORE F4 18650 на 4*АКБ (арт. 18388)

Описание

Совместимо с Li-ion/IMR 18650
Входное напряжение питания: 5 В 2 А постоянного тока
Выходное напряжение: 4. 2 В +- 1% (БАТАРЕЯ), 5 В +-5% (USB)
Выходной ток: USB 2*A, Батарея: 1*1А 4*0.5А

Зарядное устройство F4 имеет фунции зарядки и разрядки. При подключении к внешнему источнику питания, зарядное устройство F4 способно заряжать 18650 литий-ионные аккумуляторы, а также внешние USD устройства, если достаточно входной мощности. При отключении от внешнего источника питания, зарядное устройство F4 может быть использовано в качестве портативного зарядного устройства для зарядки внешних USD устройств с 18650 литий-ионными аккумуляторами.

Зарядка батарей
Вставьте аккумулятор.
В зарядном устройстве F4 имеются 4 независимо контролируемых слота зарядки. Откройте батарейный отсек, сдвинув его, вставьте от 1 до 4 батарей в слот(-ы) в соответствии с полярностью показанной на гнезде и закройте батарейный отсек, как это изображено на рисунке. После того как вставлены все батареи (без ввода или вывода), на экране будет отображено напряжение батареи текущего слота, уровень заряда батареи и иконка USB. Нажмите на Кнопку питания для просмотра информации о разных слотах.

Подключение к источнику питания:
Для начала зарядки подсоедините зарядное устройство F4 к внешнему источнику питания (USB адаптер или зарядное устройство USB с выходным током 2А) через зарядный кабель USD.

Дисплей с информацией о зарядке:
При процессе зарядки, на экране будет отображаться напряжение аккумулятора, зарядный ток, уровень заряда текущего слота с мигающим уровнем батареи, которая показывает, что идет процесс зарядки. Когда батарея будет полностью заряжена, зарядное устройство F4 завершит процесс зарядки автоматически, на экране появится сообщение «Готово» и значок батареи перестанет мигать. Нажмите на Кнопку питания для просмотра информации о различных слотах. (Если уровень зарядки достаточный, зарядное устройство F4 может заряжать батареи и внешние USB устройства одновременно. На экране будет отображаться только информация об уровне заряда.)

Подключение к внешнему источнику питания:
После того как вставлена батарея, подсоедините зарядное устройство F4 к внешнему устройству USB через кабель зарядки USB для начала зарядки.

Дисплей с информацией о разарядке:
Во время процесса вывода в качестве портативного зарядного устройства, на экране будет отображаться напряжение аккумулятора, зарядный ток, уровень заряда, выходной ток и выходная громкость и иконка USB. Нажмите на Кнопку питания для просмотра информации о разных слотах. При использовании обоих портов USB, нажмите и удерживайте Кнопку питания в течение 3 секунд для просмотра информации на обоих портах.

Примечание:
Когда оба USB порта вывода выдают ток 2А, то нагрузка аккумуляторов существенно возрастает. Некоторое защищенные аккумуляторы активируют внешнюю защиту для прекращения процесса вывода. Таким образом, рекомендуется использовать высокопроизводительные литий-ионные аккумуляторы NITECORE.

Функция экономии электроэнергии
Если в течение 10 минут не будет произведено никаких операций, не включая вывода или ввода или не будет длительного нажатия кнопки питания в течение прим. 10 секунд, зарядное устройство F4 автоматически активирует функцию экономии электроэнергии, при этом экран гаснет. Нажмите на Кнопку питания для подсветки экрана.

Защита от короткого замыкания и обратной полярности
Если батарея вставлена с обратной полярностью или короткозамкнута, зарядное устройство F4 не будет заряжать ее или отображать информацию о ней.

Функция разрядки аккумулятора
При использовании портативного зарядного устройства с 4 полностью заряженными батареями, зарядное устройство F4 активирует Функцию групповой разрядки аккумуляторов. Первыми будут разряжены аккумуляторы в Слоте 1 и Слоте 2. Таким образом, аккумуляторы в Слоте 3 и Слоте 4 могут полностью использоваться для других целей.

Активация чрезмерно разряженных литий-ионных аккумуляторов
Зарядной устройство F4 способно активировать полностью разряженные литийионные аккумуляторы с защитной схемой. После установки аккумулятора зарядное устройство F4 перед зарядкой проверит аккумулятор и активирует его. Если оно не моежт быть активировано или обнаруживатеся его повреждение, на экране отображается соответствующая информация.

Примечание:
Просьба НЕ ЗАРЯЖАТЬ незащищенные литий-ионные чрезмерно разряженные аккумуляторы, это может привести к возгоранию или даже ко взрыву аккумулятора!

Топ 5 зарядок для аккумуляторов типа 18650

Лучшие зарядки 18650

• Nitecore Digicharger D4 — зарядка с помощью данного устойства проходит, практически, автономно. Подходит для зарядки сразу нескольких типов аккумуляторов. Простой и понятный интерфейс, профиль для IMR. Устройство самостоятельно контролирует окончание зарядки и отключается, к томуже на зарядке расположин удобный экранчик — индикатор.
• Nitecore i2 — данное устройство является одним из лидеров современности. Оно поддерживает зарядку всех аккумуляторов литий-ионного и никель-кадмиевого типа. Вы сможете использовать это зарядное устройство «из упаковки» — оно простое и понятное в использовании. Является универсальным помощником и позволит быстро зарядить ваши аккумуляторы.
• Basen B21 — еще один отличный «универсал» среди зарядных устройств. Поддерживает огромное количество различных видов аккумуляторов. Это первая зарядка для аккумуляторов с. Имеет функцию контроля с помощью операционных систем смартфонов. Рассчитано на зарядку одновременно шести аккумуляторов. Удобный интерфейс дисплея позволяет без труда контролировать всю работу.
• SKLC 1000 — устройство с четырьмя независимыми слотами, в которых есть возможность заряжать, практически, любой тип аккумуляторов. Устройство работает с высокой производительностью. Быстро заряжает аккумуляторы типа 18650, которые используются для вейпов.
• Nitcore i2 — обладающее отличным интеллектом. Работает со всеми типами аккумуляторов. Перегрев этого устройства не возможен, благодаря отлично реализованной системе обдува кулером. Позволяет не только заряжать, но и восстанавливать, тестировать и разряжать аккумуляторы. Имеет удобный жидкокристаллический дисплей, на котором легко отследить весь процесс работы.

Литий ионные аккумуляторы модели 18650. Зарядка при помощи лабораторного блока питания

(форм фактора) 18650 имеют свои плюсы и минусы. Поэтому говорить о том, какие аккумуляторы 18650 лучше, сложно. Это, скорее, дело личных предпочтений и требований, которые вы предъявляете к элементу питания. Технические характеристики и особенности аккумулятора зависят от типа используемой химии (электролита).

Защищенные и незащищенные литий-ионные аккумуляторы

Для начала рассмотрим, в чем разница между защищенными и незащищенными аккумуляторами 18650. Какие лучше из данных двух видов, станет ясно после разбора этих терминов. Защищенные (Protected) аккумуляторы — это аккумуляторы с «вшитой» в корпус маленькой платой (контроллером заряда), имеющей при себе три самые необходимые функции: защита от короткого замыкания, защита от глубокого разряда и превышение допустимой силы тока при зарядке. Наряду с защищенными существуют и незащищенные (Unprotected) аккумуляторы без внутренней платы. С такими нужно вести себя очень осторожно, в особенности заставляя их работать с очень низким сопротивлением.

В зависимости от того, какой химический состав имеет незащищенный аккумулятор, он может или навсегда испортиться или просто взорваться. Узнать о том, защищена ли батарейка, можно, почитав мелкие надписи на ее корпусе. Короткое замыкание в переводе на английский будет Short-circuit, защита — Protection. Если вы встретили эти два слова, стоящими в одной строке, то можно быть уверенным в наличии защиты. Также и отдельные слова Protection или Protected будут говорить о том же. К сожалению, отнюдь не на всех аккумуляторах пишут о присутствии в нем маленькой спасительницы. В качестве альтернативы можно воспользоваться поиском информации о батарейке у продавцов или в интернете. Если поставить безопасность работы во главу угла при выборе элемента питания, то ответ на вопрос, какой аккумулятор 18650 лучше, становится очевидным.

Механическая защита литий-ионных аккумуляторов

Помимо электронной внутренней защиты аккумулятора существует также и система механической защиты без использования платы. Смысл такой защиты сводится к механическому разрыву цепи (срабатыванию механического выключателя) внутри аккумулятора в результате превышения определенного порога внутреннего давления, который, собственно, и приводит к взрыву. Это обесточивает аккумулятор. Если же давление все равно продолжает расти, то происходит автоматическое вскрытие специального клапана, который извлекает электролит наружу. Механический выключатель сам по себе довольно широко распространен как дополнительная мера безопасности во многих аккумуляторах, встраиваемая совместно с контроллером заряда (платой) или без оного. При этом наличие механической защиты может не упоминаться вообще нигде, ни на корпусе, ни в описании технических характеристик в магазине. В данном случае нужно просто понимать, что батарейки с нестабильным химическим составом хороший производитель никогда не оставит без защиты. Даже если официально такой источник питания считается незащищенным, в нем в любом случае будет хоть какая-нибудь механика.

Емкость литий-ионных аккумуляторов

Емкость аккумулятора выражается в миллиамперах в час (mAh или mA*h) и также помогает определить, какой аккумулятор 18650 лучше подойдет для использования на нужном приборе. Чем выше данное значение, тем дольше проработает аккумулятор до полного разряда. Миллиампер в час — это производная величина от «ампер в час» (1 Ah = 1000 mAh), применяемая для аккумуляторов небольшого размера. Не углубляясь в физику, эта величина характеризует потенциальную силу тока аккумулятора, который он должен выдавать в течение одного часа для того, чтобы полностью разрядиться. Разумеется, такой сильный ток он может и не выдать, но по данной величине можно легко судить о его емкости. При помощи нехитрых вычислений можно узнать какой ток будет выдавать элемент питания в течение нескольких часов работы, исходя из равенства — количество ампер в один час. Чем больше значение ампер, тем дольше сможет проработать аккумулятор с одной и той же силой.

Токоотдача литий-ионных аккумуляторов

Токоотдача — это еще один параметр, характеризующий элемент питания. На корпусе аккумулятора токоотдача маркируется силой тока — ампером (A). Чем амперы больше, тем сильнее будет «жарить» аккумулятор. Батарейки с высокими амперами считаются высокотоковыми (High drain). Именно число ампер определяет то, какой высокотоковый аккумулятор 18650 лучше. Однако такие батарейки имеют сравнительно небольшую емкость. Чем ниже сопротивление, с которым должен работать аккумулятор, тем больше тока ему придется отдавать. И предел этой отдачи зависит от описываемого значения.

Емкость аккумулятора определяет силу тока в разрезе времени, а токоотдача показывает этот предел. Исходя из двух этих параметров, можно вычислить максимальное время работы элемента питания с максимально возможной для него силой. Важно понимать, что если ток, необходимый для какого-то конкретного прибора будет больше, чем максимальная отдача тока того аккумулятора, с которым этот прибор работает, то для элемента питания это будет перегрузкой. Рабочий ресурс аккумулятора при постоянной работе в большую нагрузку сильно снижается.

Закон Ома как метод узнать, какие аккумуляторы 18650 по техническим характеристикам лучше

Зная номинальное напряжение источника питания и сопротивление прибора можно вычислить необходимую токоотдачу, воспользовавшись законом Ома:

I = U/R, где I — сила тока в амперах (A), U — напряжение в вольтах (V), R — сопротивление в омах (Ohm).

То есть нужно разделить напряжение аккумулятора на сопротивление конечного прибора. Используя формулу, можно обезопасить аккумулятор от возможного перегруза в работе, и уж точно от короткого замыкания. Для измерения сопротивления используют омметры. Умение проводить такие несложные вычисления поможет определить, какой аккумулятор 18650 лучше подойдет под использование на конкретном приборе.

Все аккумуляторы форм фактора 18650 имеют номинальное напряжение в 3,7 вольт. Но это значение в большинстве случаев вариабельно и зависит от уровня разряда аккумулятора. Чем больше он разряжен, тем меньше вольт он выдает.

Виды литий-ионных аккумуляторов

Какой аккумулятор 18650 выбрать, и какой лучше — зависит от конкретной ситуации. Знание особенностей различных видов химии поможет разобраться в данном вопросе. Ниже представлены наиболее популярные типы химии аккумуляторов 18650:

• Литий-кобальтовые — ICR, NCR, LiCoO 2 (Lithium Cobalt Oxide).
• Литий-марганцевые — IMR, INR, NMC, LiMnO 2 , LiMn 2 O 4 , LiNiMnCoO 2 (Lithium Manganese Oxide).
• Литий-железо-фосфатные (феррофосфатные) — LFP, IFR, LiFePO 4 (Lithium Iron Phosphate).

Перечисленные виды аккумуляторов являются разновидностями литий-ионных аккумуляторов, то есть сделанных по литий-ионной технологии.

Данная ниже информация с описаниями типов химии поможет определить, какой литий-ионный аккумулятор 18650 лучше.

Старение, хранение и диапазон рабочих температур литий-ионных аккумуляторов

Всем литий-ионным источникам питания свойственно старение. При этом неважно, используются ли они вообще. Считается, что после нескольких лет от даты производства при любом раскладе их можно смело выбрасывать. Каждый год батарейка теряет примерно 10 % от номинальной емкости, поэтому рекомендуется перед покупкой узнавать дату ее производства. Наряду со старением, у литиевых аккумуляторов есть еще один небольшой минус — их нельзя долго хранить в разряженном состоянии, это может их испортить. На батарейки также влияет и температура окружающей среды. У литий-ионных элементов диапазон рабочих температур сравнительно низкий — от -20 градусов до +20 градусов Цельсия. Это значит, что использование или зарядка их в условиях, близких к обозначенным границам, будет отрицательно сказываться на электролите.

Литий-кобальтовые аккумуляторы

Литий-кобальтовые аккумуляторы характеризуются самыми высокими показателями в емкости. Литий-кобальтовая химия очень нестабильна, поэтому использовать ее нужно осторожно. Нельзя допускать возможности быстрой зарядки при использовании метода ускоренного или дельта V заряда. При такой зарядке более стабильный аккумулятор может полностью зарядиться в течение одного часа. Литий-кобальтовый же заряжать таким способом опасно. Также нельзя использовать литий-кобальтовый аккумулятор с такой нагрузкой, при которой он может разрядиться меньше, чем за 30 минут. Для батарейки с данной химией без защиты и то и другое приведет к воспламенению электролита.

Химия на основе литий-кобальтовой технологии сыскала большую популярность среди аккумуляторов 18650 для электронных сигарет. Какого лучше производителя аккумуляторов данной категории выбрать, рекомендуется смотреть в отзывах. Ввиду определенной нестабильности такие аккумуляторы надо выбирать осторожно.

Пороговым значением на заряд литий-кобальтового аккумулятора является граница в 4,2 вольта. Выскакивание напряжения аккумулятора выше данной границы будет означать перезаряд, допускать который крайне не рекомендуется. Использование слишком мощных зарядных устройств пагубно влияет на литий-кобальтовую химию. Это портит батарейку и одновременно повышает риск воспламенения и взрыва электролита. Лучше всего использовать продвинутые зарядные устройства с возможностью регулировки подаваемой силы тока и применения разных настроек для зарядки. Наилучшим методом зарядки здесь будет алгоритм CC/CV — постоянный ток, постоянное напряжение voltage).

На кобальтовые батарейки плохо сказывается не только перезаряд, но и переразряд. Пиковым порогом на разряд является граница в 3 вольта. Если продолжать работать на кобальте после достижения такого напряжения батарейки, то это будет портить ее, увеличивая риск воспламенения. В идеале нужно прекращать работу на кобальте после 3,5 вольт. Отношение к литий-кобальтовой химии должно быть наиболее бережным. Перезаряд, переразряд, излишне низкий ом на разрядке, физические повреждения будут способствовать ухудшению химии, которое в конечном итоге приведет к взрыву. В случаях с очень высоким током на заряд и очень низким сопротивлением он может произойти сразу. Никель-кобальтовая химия очень токсична. При возгорании она выделяет очень вредные для здоровья газы, вдыхание которых может привести к летальному исходу.

Литий-марганцевые аккумуляторы

Литий-марганцевые аккумуляторы являются наиболее популярными, в первую очередь за счет стабильности своей химии при практически аналогичных кобальтовым аккумуляторам свойствам. Поэтому на многие марганцевые батарейки не ставится контроллер заряда и при этом производители гордо вешают на них флажок «безопасные».

Марганцевые аккумуляторы способны долго и спокойно работать в нагрузку (с очень низким омом). Это, конечно, в любом случае не хорошо, но в отличие от кобальтовых элементов, марганцевые прослужат в этом случае гораздо дольше. Марганцевые элементы имеют хороший баланс емкости и силы, однако проигрывают кобальтовым в емкости. Предосторожности при зарядке IMR аккумуляторов почти такие же, как и у кобальтовых. Максимальная граница — 4,2 вольта. Использование больших токов на заряд не взорвет электролит, но сильно его подпортит. И это, конечно же, зависит от силы подаваемого тока. Чем он сильнее, тем быстрее произойдет зарядка, но тем хуже будет для химии. Рекомендуемый метод зарядки — CC/CV. Еще один плюс марганцевых элементов в том, что они способны выдержать глубокий разряд в 2,5 вольт. Как бы там ни было, не стоит часто доводить марганцевый аккумулятор до такого состояния.

Данный тип электролита также характеризуется отсутствием взрывного эффекта. Это связано с использованием графита в качестве материала для анода. При критическом нарушении условий эксплуатации (очень низкое сопротивление или очень высокий ток на заряд) даже на аккумуляторе без защиты будет выделяться газ, но воспламенения или взрыва не произойдет.

В целом за счет своих усредненных показателей литий-марганцевые аккумуляторы 18650 по характеристикам лучше. Какие именно аккумуляторы данной категории выбрать, следует смотреть в отзывах отдельно по каждой из фирм изготовителей.

Литий-железо-фосфатные аккумуляторы

Литий-железо-фосфатные (феррофосфатные) являются самыми безопасными из семейства Это их основное отличие. Стабильность химии LFP батареек даже лучше, чем у марганцевых. Это связано с использованием железо-фосфатного катода, который обладает отличной термоустойчивостью и отсутствием токсичности. Почти все железо-фосфатные батарейки не оснащаются контроллером заряда, а чтобы довести их до взрыва или возгорания без физических повреждений, нужно сильно постараться. Они хорошо переносят разные злоупотребления в работе, например, очень низкое сопротивление.

Феррофосфатные элементы имеют самый высокий срок службы (2000 циклов заряд-разряд) среди литий-ионных. Из минусов — низкая емкость, примерно на 50 % ниже, чем у кобальтовых, и примерно на 15 % ниже, чем у марганцевых аккумуляторов. Еще одна особенность этих батареек — стабильность напряжения при использовании, которое колеблется возле границы в 3,2 вольта вплоть до разряда. Это свойство дает феррофосфатным батарейкам больше преимуществ для использовании их в последовательном соединении (если аккумуляторы собираются в цепь, то есть в аккумуляторную батарею). Железо-фосфатные аккумуляторы имеют токоотдачу ниже, чем у своих собратьев по химии, однако среди них можно встретить и высотоковые. Железо-фосфатные аккумуляторы стареют чуть медленнее, чем другие литий-ионные батарейки, но, как и вышеописанные, их нельзя хранить разряженными.

В поисках информации о том, какой аккумулятор 18650 лучше для фонаря или радиоуправляемой модели, рекомендуют остановить свой выбор именно на аккумуляторах с данной химией. Ввиду вышеописанных свойств они отлично подойдут для применения их в батареях данных приборов.

Химия данных источников питания позволяет спокойно заряжать их при помощи ускоренного метода. Феррофосфатные батарейки очень устойчивы к перезаряду. Что же касается разряда, то его максимально допустимая граница равна 2 вольтам. Ближе к концу работы устойчивое напряжение аккумулятора будет резко снижаться. Частый разряд ниже этой границы будет быстро портить батарейку.

В завершение

На этом описание маркировок аккумуляторов, тхнических характеристик 18650, какие лучше из них, и разных типов химии мы закончим. Надеемся, что данная информация поможет определить, какой аккумулятор подходит для конкретного прибора. Данные здесь рекомендации и характеристика даны в весьма сжатой форме. Аккумуляторам посвящены целые форумы, сайты и даже книги. Наиболее полную информацию о них не уложить в одну статью. Мы уже не говорим о том, что для их изучения необходимо знать множество специальных терминов и электрохимию в целом.

Типоразмер: 18650
Производитель: DLG (Китай) .
Официальный datasheet DLG NCM18650-220

Китай (Шанхай)

И во многих других областях.

специальных плат защиты (PCM)
