Калькулятор перевода силы тока в мощность (амперы в киловатты)

Мощность — энергия, потребляемая нагрузкой от источника в единицу времени (скорость потребления, измеряется в Ватт). Сила тока — количество энергии, прошедшей за величину времени (скорость прохождения, измеряется в амперах).

Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения.

Чтобы перевести Ватты в Амперы, понадобится формула: I = P / U, где I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтах.

Если сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз. Корень из трех приблизительно равен 1,73. Чтобы перевести ток в мощность (узнать, сколько в 1 ампере ватт), надо применить формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

Таблица перевода Ампер – Ватт:

	220 В	380 В
100 Ватт	0,45	0,15	Ампер
200 Ватт	0,91	0,3	Ампер
300 Ватт	1,36	0,46	Ампер
400 Ватт	1,82	0,6	Ампер
500 Ватт	2,27	0,76	Ампер
600 Ватт	2,73	0,91	Ампер
700 Ватт	3,18	1,06	Ампер
800 Ватт	3,64	1,22	Ампер
900 Ватт	4,09	1,37	Ампер
1000 Ватт	4,55	1,52	Ампер

Допустим, что вы живете в квартире со старым электросчетчиком, и у вас установлена автоматическая пробка на 16 Ампер. Чтобы определить, какую мощность «потянет» пробка, нужно перевести Амперы в киловатты. Для удобства расчетов принимаем cosФ за единицу. Напряжение нам известно – 220 В, ток тоже, давайте переведем: 220*16*1=3520 Ватт или 3,5 киловатта – ровно столько вы можете подключить единовременно.

Сложнее дело обстоит с электродвигателями, у них есть такой показатель как коэффициент мощности. Если полная мощность двигателя 5,5 киловатт, то потребляемая активная мощность 5,5*0,87= 4,7 киловатта.  Стоит отметить, что при выборе автомата и кабеля для электродвигателя нужно учитывать полную мощность, поэтому нужно брать ток нагрузки, который указан в паспорте к двигателю. И также важно учитывать пусковые токи, так как они значительно превышают рабочий ток двигателя.

киловольт-ампер [кВ·А] в ватт [Вт] • Конвертер мощности • Популярные конвертеры единиц • Компактный калькулятор • Онлайн-конвертеры единиц измерения

Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер площадиКонвертер объема и единиц измерения в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления. Конвертер единиц измерения количества информацииКурсы валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыКонвертер вращающего моментаКонвертер удельной теплоты сгорания (по массе)Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему)Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер плотности потока массыКонвертер молярной концентрацииКонвертер массовой концентрации в раствореКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер паропроницаемостиКонвертер плотности потока водяного параКонвертер уровня звукаКонвертер чувствительности микрофоновКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с возможностью выбора опорного давленияКонвертер яркостиКонвертер силы светаКонвертер освещённостиКонвертер разрешения в компьютерной графикеКонвертер частоты и длины волныОптическая сила в диоптриях и фокусное расстояниеОптическая сила в диоптриях и увеличение линзы (×)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряжённости электрического поляКонвертер электростатического потенциала и напряженияКонвертер электрического сопротивленияКонвертер удельного электрического сопротивленияКонвертер электрической проводимостиКонвертер удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер Американского калибра проводовУровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения объема лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева

Мощность этого локомотива GO Train MP40PH-3C (Канада) равна 4000 лошадиных сил или 3000 киловатт. Он способен тянуть поезд из 12 вагонов с 1800 пассажирами

Общие сведения

В физике мощность — это отношение работы ко времени, в течении которого она выполняется. Механическая работа — это количественная характеристика действия силы F на тело, в результате которого оно перемещается на расстояние s. Мощность можно также определить как скорость передачи энергии. Другими словами, мощность — показатель работоспособности машины. Измерив мощность, можно понять в каком количестве и с какой скоростью выполняется работа.

2 лошадиные силы или 1,5 киловатта и 20 пассажиров

Единицы мощности

Мощность измеряют в джоулях в секунду, или ваттах. Наряду с ваттами используются также лошадиные силы. До изобретения паровой машины мощность двигателей не измеряли, и, соответственно, не было общепринятых единиц мощности. Когда паровую машину начали использовать в шахтах, инженер и изобретатель Джеймс Уатт занялся ее усовершенствованием. Для того чтобы доказать, что его усовершенствования сделали паровую машину более производительной, он сравнил ее мощность с работоспособностью лошадей, так как лошади использовались людьми на протяжении долгих лет, и многие легко могли представить, сколько работы может выполнить лошадь за определенное количество времени. К тому же, не во всех шахтах применялись паровые машины. На тех, где их использовали, Уатт сравнивал мощность старой и новой моделей паровой машины с мощностью одной лошади, то есть, с одной лошадиной силой. Уатт определил эту величину экспериментально, наблюдая за работой тягловых лошадей на мельнице. Согласно его измерениям одна лошадиная сила — 746 ватт. Сейчас считается, что эта цифра преувеличена, и лошадь не может долго работать в таком режиме, но единицу изменять не стали. Мощность можно использовать как показатель производительности, так как при увеличении мощности увеличивается количество выполненной работы за единицу времени. Многие поняли, что удобно иметь стандартизированную единицу мощности, поэтому лошадиная сила стала очень популярна. Ее начали использовать и при измерении мощности других устройств, особенно транспорта. Несмотря на то, что ватты используются почти также долго, как лошадиные силы, в автомобильной промышленности чаще применяются лошадиные силы, и многим покупателям понятнее, когда именно в этих единицах указана мощность автомобильного двигателя.

Лампа накаливания мощностью 60 ватт

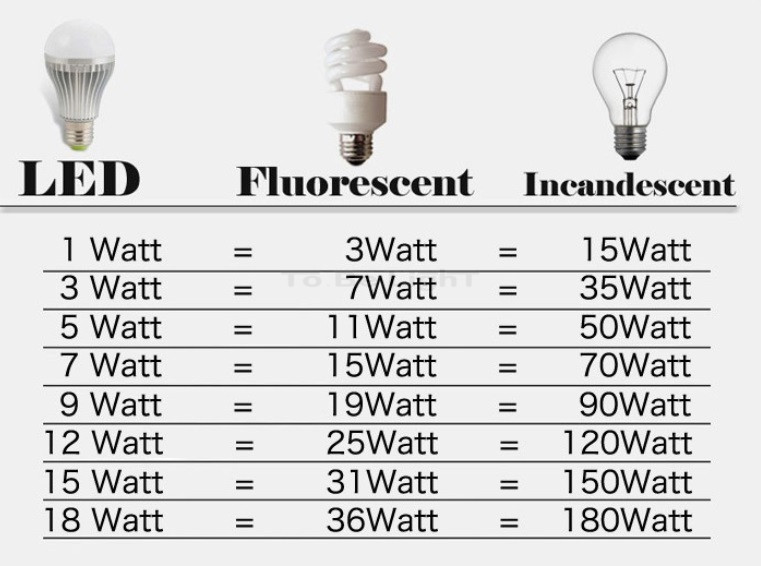

Мощность бытовых электроприборов

На бытовых электроприборах обычно указана мощность. Некоторые светильники ограничивают мощность лампочек, которые в них можно использовать, например не более 60 ватт. Это сделано потому, что лампы более высокой мощности выделяют много тепла и светильник с патроном могут быть повреждены. Да и сама лампа при высокой температуре в светильнике прослужит недолго. В основном это проблема с лампами накаливания. Светодиодные, люминесцентные и другие лампы обычно работают с меньшей мощностью при одинаковой яркости и, если они используются в светильниках, предназначенных для ламп накаливания, проблем с мощностью не возникает.

Чем больше мощность электроприбора, тем выше потребление энергии, и стоимости использования прибора. Поэтому производители постоянно улучшают электроприборы и лампы. Световой поток ламп, измеряемый в люменах, зависит от мощности, но также и от вида ламп. Чем больше световой поток лампы, тем ярче выглядит ее свет. Для людей важна именно высокая яркость, а не потребляемая ламой мощность, поэтому в последнее время альтернативы лампам накаливания пользуются все большей популярностью. Ниже приведены примеры видов ламп, их мощности и создаваемый ими световой поток.

• 450 люменов:
• Лампа накаливания: 40 ватт
• Компактная люминесцентная лампа: 9–13 ватт
• Светодиодная лампа: 4–9 ватт
• 800 люменов:

Люминесцентные лампы мощностью 12 и 7 Вт

• Лампа накаливания: 60 ватт
• Компактная люминесцентная лампа: 13–15 ватт
• Светодиодная лампа: 10–15 ватт
• 1600 люменов:
• Лампа накаливания: 100 ватт
• Компактная люминесцентная лампа: 23–30 ватт
• Светодиодная лампа: 16–20 ватт

Из этих примеров очевидно, что при одном и том же создаваемом световом потоке светодиодные лампы потребляют меньше всего электроэнергии и более экономны, по сравнению с лампами накаливания. На момент написания этой статьи (2013 год) цена светодиодных ламп во много раз превышает цену ламп накаливания. Несмотря на это, в некоторых странах запретили или собираются запретить продажу ламп накаливания из-за их высокой мощности.

Мощность бытовых электроприборов может отличаться в зависимости от производителя, и не всегда одинакова во время работы прибора. Внизу приведены примерные мощности некоторых бытовых приборов.

Матрица светодиодов 5050. Мощность одного такого светодиода примерно равна 200 миливаттам

• Бытовые кондиционеры для охлаждения жилого дома, сплит-система: 20–40 киловатт
• Моноблочные оконные кондиционеры: 1–2 киловатта
• Духовые шкафы: 2.1–3.6 киловатта
• Стиральные машины и сушки: 2–3.5 киловатта
• Посудомоечные машины:1.8–2.3 киловатта
• Электрические чайники: 1–2 киловатта
• Микроволновые печи:0.65–1.2 киловатта
• Холодильники: 0.25–1 киловатт
• Тостеры: 0.7–0.9 киловатта



Мощность в спорте

Оценивать работу с помощью мощности можно не только для машин, но и для людей и животных. Например, мощность, с которой баскетболистка бросает мяч, вычисляется с помощью измерения силы, которую она прикладывает к мячу, расстояния которое пролетел мяч, и времени, в течение которого эта сила была применена. Существуют сайты, позволяющие вычислить работу и мощность во время физических упражнений. Пользователь выбирает вид упражнений, вводит рост, вес, длительность упражнений, после чего программа рассчитывает мощность. Например, согласно одному из таких калькуляторов, мощность человека ростом 170 сантиметров и весом в 70 килограмм, который сделал 50 отжиманий за 10 минут, равна 39.5 ватта. Спортсмены иногда используют устройства для определения мощности, с которой работают мышцы во время физической нагрузки. Такая информация помогает определить, насколько эффективна выбранная ими программа упражнений.

Динамометры

Для измерения мощности используют специальные устройства — динамометры. Ими также можно измерять вращающий момент и силу. Динамометры используют в разных отраслях промышленности, от техники до медицины. К примеру, с их помощью можно определить мощность автомобильного двигателя. Для измерения мощности автомобилей используется несколько основных видов динамометров. Для того, чтобы определить мощность двигателя с помощью одних динамометров, необходимо извлечь двигатель из машины и присоединить его к динамометру. В других динамометрах усилие для измерения передается непосредственно с колеса автомобиля. В этом случае двигатель автомобиля через трансмиссию приводит в движение колеса, которые, в свою очередь, вращают валики динамометра, измеряющего мощность двигателя при различных дорожных условиях.

Этот динамометр измеряет крутящий момент, а также мощность силового агрегата автомобиля

Динамометры также используют в спорте и в медицине. Самый распространенный вид динамометров для этих целей — изокинетический. Обычно это спортивный тренажер с датчиками, подключенный к компьютеру. Эти датчики измеряют силу и мощность всего тела или отдельных групп мышц. Динамометр можно запрограммировать выдавать сигналы и предупреждения если мощность превысила определенное значение. Это особенно важно людям с травмами во время реабилитационного периода, когда необходимо не перегружать организм.

Согласно некоторым положениям теории спорта, наибольшее спортивное развитие происходит при определенной нагрузке, индивидуальной для каждого спортсмена. Если нагрузка недостаточно тяжелая, спортсмен привыкает к ней и не развивает свои способности. Если, наоборот, она слишком тяжелая, то результаты ухудшаются из-за перегрузки организма. Физическая нагрузка во время некоторых упражнений, таких как велосипедный спорт или плавание, зависит от многих факторов окружающей среды, таких как состояние дороги или ветер. Такую нагрузку трудно измерить, однако можно выяснить с какой мощностью организм противодействует этой нагрузке, после чего изменять схему упражнений, в зависимости от желаемой нагрузки.

Литература

Автор статьи: Kateryna Yuri

Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

80 Ампер сколько киловатт при 3 фазе

При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.

Сечения проводов измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум – только 4 ампера, а медный провода 10 ампер тока. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.

Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.

Медные жилы проводов и кабелей

Алюминиевые жилы проводов и кабелей

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами к примеру кабель МКЭШВнг

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной,
найритовой или резиновой оболочке, бронированных и небронированных

* Токи относятся к кабелям и проводам с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сечение токопроводящей жилы, мм.	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6
Сечение токопроводящей жилы, мм.	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0
Сечение токопроводящей жилы, мм.	Открыто	Ток, А, для проводов проложенных в одной трубе
		Двух одножильных	Трех одножильных	Четырех одножильных	Одного двухжильного	Одного трехжильного
0,5	11	–	–	–	–	–
0,75	15	–	–	–	–	–
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	–	–	–
185	510	–	–	–	–	–
240	605	–	–	–	–	–
300	695	–	–	–	–	–
400	830	–	–	–	–	–
Сечение токопроводящей жилы, мм.	Открыто	Ток, А, для проводов проложенных в одной трубе
		Двух одножильных	Трех одножильных	Четырех одножильных	Одного двухжильного	Одного трехжильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	–	–	–
185	390	–	–	–	–	–
240	465	–	–	–	–	–
300	535	–	–	–	–	–
400	645	–	–	–	–	–
Сечение токопроводящей жилы, мм.	Ток*, А, для проводов и кабелей
	одножильных		двухжильных			трехжильных
	при прокладке
	в воздухе	в воздухе		в земле	в воздухе		в земле
1,5	23	19		33	19		27
2,5	30	27		44	25		38
4	41	38		55	35		49
6	50	50		70	42		60
10	80	70		105	55		90
16	100	90		135	75		115
25	140	115		175	95		150
35	170	140		210	120		180
50	215	175		265	145		225
70	270	215		320	180		275
95	325	260		385	220		330
120	385	300		445	260		385
150	440	350		505	305		435
185	510	405		570	350		500
240	605	–		–	–		–
Сечение токопроводящей жилы, мм.	Ток, А, для проводов и кабелей
	одножильных		двухжильных			трехжильных
	при прокладке
	в воздухе	в воздухе		в земле	в воздухе		в земле
2,5	23	21		34	19		29
4	31	29		42	27		38
6	38	38		55	32		46
10	60	55		80	42		70
16	75	70		105	60		90
25	105	90		135	75		115
35	130	105		160	90		140
50	165	135		205	110		175
70	210	165		245	140		210
95	250	200		295	170		255
120	295	230		340	200		295
150	340	270		390	235		335
185	390	310		440	270		385
240	465	–		–	–		–

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки
Сечение медных жил проводов и кабелей, кв.мм	Допустимый длительный ток нагрузки для проводов и кабелей, А	Номинальный ток автомата защиты, А	Предельный ток автомата защиты, А	Максимальная мощность однофазной нагрузки при U=220 B	Характеристика примерной однофазной бытовой нагрузки
1,5	19	10	16	4,1	группа освещения и сигнализации
2,5	27	16	20	5,9	розеточные группы и электрические полы
4	38	25	32	8,3	водонагреватели и кондиционеры
6	46	32	40	10,1	электрические плиты и духовые шкафы
10	70	50	63	15,4	вводные питающие линии

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях
Наименование линий	Наименьшее сечение кабелей и проводов с медными жилами, кв.мм
Линии групповых сетей	1,5
Линии от этажных до квартирных щитков и к расчетному счетчику	2,5
Линии распределительной сети (стояки) для питания квартир	4

Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.

Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.

Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее». Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего. В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.

Защита слабого звена электроцепи

Итак, мы убедились, что расчет автоматического выключателя должен производиться, исходя не только из суммарной мощности включенных в цепь устройств (независимо от их количества), но и из сечения проводов. Если этот показатель неодинаков на протяжении электрической линии, то выбираем участок с наименьшим сечением и производим расчет автомата, исходя из этого значения.

Требования ПУЭ гласят, что выбранный автоматический выключатель должен обеспечивать защиту наиболее слабого участка электроцепи, или иметь номинал тока, который будет соответствовать аналогичному параметру включенных в сеть установок. Это также означает, что для подключения должны использоваться провода, поперечное сечение которых позволит выдержать суммарную мощность подключенных устройств.

Как выполняется выбор сечения провода и номинала автоматического выключателя – на следующем видео:

Если нерадивый хозяин проигнорирует это правило, то в случае аварийной ситуации, возникшей из-за недостаточной защиты наиболее слабого участка проводки, ему не стоит винить выбранное устройство и ругать производителя – виновником сложившейся ситуации будет только он сам.

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.

Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Наглядно про подбор автоматических выключателей на видео:

Заключение

В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.

При выборе автоматов постоянно допускается одна и та же ошибка — не учитывается температура окружающей среды. Номинальный ток автомата назначается по ПУЭ при температуре в + 30 градусов Цельсия,а номинальный ток кабеля или провода назначается по ПУЭ при температуре в + 25 ,а эксплуатироваться автомат и кабель будут при комнатной температуре,допустим в + 18 градусов Цельсия.Если номинальный ток двухжильного или трехжильного, с защитным проводником, кабель — провода сечением 2.5 миллиметра квадратного по меди в однофазной сети равно 25 ампер ( 27 ампер это для кабелей с дополнительной изоляцией в виде ПЭТ ленты или композитного стекломиканита или стеклоленты,заполнением пространства под общей оболочкой мелованной резиной и т. д.),то при + 18 градусов Цельсия это уже номинальный ток в 27 ампер,а номинальный ток автомата на 16 ампер уже фактически равен 18.3 ампера,если учесть что при токах в 1.13 номинального тока автомат не отключается гарантированного в течении более одного часа,то реальный предельный рабочий ток провода уже 20.7 амер,то есть автомат на 16 ампер превращается уже в автомат на 20 ампер,при этом ,согласно DIN стандарту на модульные автоматы ,изготовленные по этому стандарту,номинальный ток кабеля или провода должен быть в полтора раза больше номинального тока автомата или 20. 2.

Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт [Вт или W]. Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах [А или Am]. А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.

Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.

Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты). А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт. Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.

Сколько Ватт в 1 Ампере и ампер в вате?

Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:

I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.

Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

Таблица перевода Ампер – Ватт:

Еще больше полезных советов в удобном формате

Автомат c13 a — характеристики, маркировка, производитель, цена

Автоматический выключатель – автомат c13 a служит для защиты электрической линии от короткого замыкания и токов перегрузки. Вдобавок ко всему прочему, он является коммутационным аппаратом, то-есть им можно включать и отключать нагрузку

Как правило, цена на автомат c13 складывается из его характеристик, количества полюсов и “раскручености” бренда. Как можно увидеть, цены на автоматы C13 одного бренда и с одинаковым количеством полюсов различаются. Безусловно, в основном цена зависит от величины коммутационной отключающей способности автомата.



Модульный автомат C13

В этой статье рассматривается модульный автомат C13а. Автомат называется  модульным из-за того, что каждый его полюс представляет собой отдельный стандартный модуль.  По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. То есть, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. То есть из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.

Общие характеристики автоматического выключателя c13, их маркировка

При любом количестве полюсов автомат с13 имеет общие характеристики. То есть номинальный ток, коммутационная способность, класс токоограничения. Значения этих характеристик промаркированы на автоматическом выключателе.

Номинальный ток автомата c13

Номинальный ток In автомата c13 равен 13 амперам. То есть, автомат может длительное время не отключаясь  пропускать через себя ток силой 13 ампер, или меньше, при средней температуре 30°C. Однако, стоит учитывать температурные изменения. С одной стороны, при снижении температуры номинальный ток будет увеличиваться. С другой стороны, в случае увеличения температуры номинальный ток будет снижаться.

Коммутационная или отключающая способность автомата с13

Коммутационная или номинальная отключающая способность  Icn – это возможность автомата отключатся при токе короткого замыкания (КЗ) определенной силы. Автоматический выключатель должен при отключении остаться работоспособным. Как правило, маркировка силы тока указана в прямоугольной рамке на корпусе автомата. Бытовые модульные автоматы обычно имеют коммутационную способность 4500A (4,5 kA), 6000A (6 kA). На промышленных сериях может указываться без рамки. Чем коммутационная способность больше, тем автомат качественней и дороже. Про отключающую способность более подробно.

Класс токоограничения автомата c13

Класс токоограничения автоматического выключателя показывает, за какое время происходит гашение дуги. Соответственно, существует три класса токоограничения автоматических выключателей. Третий класс токоограничения означает, что дуга гасится за 3-5 миллисекунд (0,003-0,005 секунды). В свою очередь, при втором классе гашение дуги происходит за 5-10 миллисекунд (0,005-0,01 секунды). На первый класс ограничение не установлены и гашение происходит за 10 миллисекунд и более.

Маркировка класса токоограничения нанесена на автомат в виде квадратной  рамки с цифрами 3 или 2. По обыкновению, она расположена под прямоугольной рамкой коммутационной способности или рядом с ней. В частности, если маркировки нет, то это автомат с первым классом токоограничения. Про токоограничение более подробно.

Времятоковые характеристики срабатывания электромагнитного и теплового расцепителей  автомата C13

Каждый автомат имеет два расцепителя – тепловой (биметаллическая пластина) и электромагнитный (реле максимального тока). По сути, при помощи этих расцепителей происходит автоматическое отключение. По замыслу, тепловой расцепитель отключает автомат при длительном превышении мощности на участке сети, защищенного этим автоматом. С другой стороны, электромагнитный расцепитель отключает автомат при коротком замыкании. Однако, может быть и наоборот. Такое может произойти при установке автомата, с неверно подобранными характеристиками. Параметры силы тока, при котором происходит отключение, и времени, за которое отключение происходит, называются времятоковыми характеристиками автомата.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата C13 промаркированы на автомате в виде буквы C. Соответственно, эта буква изображена перед числом, обозначающим  номинальный ток. Например, в данном случае перед числом 13.

Времятоковые характеристики отключения теплового расцепителя для автомата c13

Несомненно, чем больше мощность нагрузки подключенной к автомату, тем больше сила тока проходящая через автомат. Разумеется слишком большая сила тока способна повредить кабель, идущий от автомата к  электроприбору. Значит, задача автомата отключить ток до того, как его сила достигнет величин, способных повредить кабель.

Времятоковые характеристики теплового расцепителя для автомата c13 составляют интервал от 1,13 In до 1,45 In. Строго говоря, при прохождении через тепловой расцепитель автомата C13 тока, равному 1,13 от номинального, он выключится за время, равное или более часа. Во время прохождения тока 1,45 от номинального выключится менее, чем за час.

Так или иначе, автомат c13 выключится тепловым расцепителем в течении часа или более при токе 14,69 Ампер (1,13×16A=14,69A). И выключится за время менее часа при токе 18,85 Ампер (1,45×16A=18,85A).

При повышении силы тока более 18,85 Ампер время отключения автомата будет уменьшаться. Наконец, если сила тока достигнет значений  достаточных для отключения электромагнитного расцепителя, то отключать автомат будет уже этот расцепитель.

Времятоковые характеристики срабатывания электромагнитного расцепителя автомата C13

Автомат C13 будет отключаться электромагнитным расцепителем, когда сила тока, протекающая через автомат, станет в 5 (пять) раз больше номинального тока автомата. Время отключения составит более 0,1 секунды. При токе, превышающий номинальный в 10 (десять) раз, автомат отключится за 0,1 секунды или менее.

При силе тока (13×5=65) 65 Ампер автомат c13 отключится за время более 0,1 секунды. Когда сила тока достигнет (13×10=130) 130 Ампер – за 0,1 секунды или еще быстрее.

Сечение кабеля для автомата c13a

Сечение кабеля для автомата c13 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c13 более, чем час времени может протекать ток 14,69 Ампер. Потому сечение проводника, подключаемого после автомата, должно быть не менее 1,5 мм² меди. Кабель с медными жилами сечением 1,5 мм², в не лучших для себя условиях, может длительно выдерживать протекание тока силой около 19 Ампер. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля.

С другой стороны, через автомат c13, примерно, в течении часа может протекать ток 18,85 Ампер. Бесспорно, что такой ток при неблагоприятных обстоятельствах уже приближается к опасному для медного проводника сечением 1,5 мм² максимуму. Бесспорно, это не полезно для кабеля. Однако, кратковременно такой ток проводник выдержать сможет. Само собой разумеется, что такое повышение тока не должно быть частым явлением. Следовательно, не надо перегружать автомат и кабель подключением слишком большой нагрузки. Иначе, от постоянного перегрева кабель быстро выйдет из строя.

Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. До и после автомата c13 сечение его должно составлять 2,5 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Поэтому требует частого осмотра и обслуживания.  Единственное исключение провод СИП от опоры до ввода в дом.

Другие характеристики для одно-1p(п) двух-2p(п) трех-3p(п) и четырехполюсного 4p(п) автомата c13a

Некоторые характеристики автомата c13 изменяются в зависимости от количества фаз сети, в которой используется автомат. Точнее, изменяется номинальная напряжение и мощность подключаемой к автомату нагрузки.

Безусловно, для однофазной сети, где используются однополюсные или двухполюсные автоматы C13,  характеристики будут иметь свои определенные значения. Для трехфазной сети, где используются трехполюсные или четырехполюсные автоматы C13, эти характеристики будут другими. Разумеется, изменяется также схема подключения автомата.

Итак, однополюсные и двухполюсные автоматы применяются в однофазной сети. Трехполюсные и четырехполюсные используются в трехфазной сети.

Бывает, что двухполюсные автоматы используются в двухфазной сети. Однако, в быту двухфазные сети обычно отсутствуют. Исключением могут быть признаны не заземленные выходы однофазного генератора и разделительного трансформатора.

Однополюсные и трехполюсные автоматы отключают фазные проводники, а нулевой оставляют не разомкнутым. С другой стороны, двухполюсные и четырехполюсные автоматы размыкают и фазные и нулевой проводник одновременно.

По сути, существуют две разновидности двухполюсных автоматов – 2п и 1п+n. Двухполюсные 2п автоматы состоят из двух одинаковых однополюсных автоматов, соединенных механически. Стало быть, в этом случае оба полюса имеют защиту.

Двухполюсные 1п+n состоят из однополюсного автомата и однополюсного рубильника, также механически соединенных. Иначе говоря, полюс размыкающий нулевой проводник не содержит автоматических расцепителей, а только механизм, размыкающий контакты.  Контакты размыкаются с помощью механического привода при отключении автомата, размыкающего фазный проводник. Короче говоря, полюс n защиты не имеет.

Соответственно, четырехполюсные автоматы 4п состоят из четырех полноценных однофазных автоматов, а автоматы 3п+n из трех однополюсных автоматов и однополюсного рубильника.

Автомат c13 – номинальное напряжение

Во-первых, для автомата C13 на корпусе промаркировано Ue номинальное напряжение. Иначе говоря, такое напряжение при котором автомат длительно может пропускать через себя номинальный ток. Итак, для однополюсных и двухполюсных автоматов оно обычно составляет 230 – 400 вольт. В свою очередь, для трехполюсных и четырехполюсных 400 вольт. Во-вторых, может быть промаркировано максимальное Umax и минимальное Umin напряжение при котором автомат сохраняет работоспособность. В-третьих, Ui номинальное напряжение изоляции. Другими словами, напряжение не достаточное для того чтобы пробить сопротивление материала из которого изготовлен автомат, во время прикасания к нему человека.

Маркировка на автомате в виде волнистой линии ∼ или ≈ означает, что он предназначен для использования в цепи переменного тока. Нанесена маркировка обычно перед обозначением номинального напряжения. С другой стороны, для цепей постоянного тока применяются автоматы с немного другим устройством и маркировкой в виде прямой линии – .

Иногда на автомате указывается номинальное импульсное выдерживаемое напряжение Uimp в КилоВольтах. То есть, пиковое значение импульсного (чрезвычайно кратковременного) напряжения заданной формы и полярности, которое может выдержать аппарат без повреждений при определенных условиях.

Мощность нагрузки (На сколько киловатт автомат C13a)

Итак, мощность нагрузки автоматического выключателя c13 зависит от количества фаз сети. Очевидно, что в трехфазной сети к автомату можно подключить нагрузку большей мощности чем в однофазной.

Как полагается, однополюсный и двухполюсные автоматы c13а предназначены для однофазной сети. Напряжение в бытовой однофазной сети составляет 220-230 вольт. Соответственно, пользуясь простой формулой P=U×I, можно определить мощность нагрузки, которую можно подключить к автомату. P=220×13=2860 Ватт. P=230×13=2990 Ватт.

Мощность нагрузки для однополюсного и двухполюсного автоматов c13 равна 2860-2990 Ватт. Безусловно, лучше ограничить мощность подключенного к автомату c13 электроприбора в однофазной сети до 2,8 КилоВатт. Это позволит не перегревать кабель и не вызывать частое отключение автомата. Тем более, что ни говори, напряжение в сети обычно понижено. По новому госту напряжение однофазной сети должно быть 230 вольт ± 10%. Соответственно, в трехфазной сети 400 вольт ± 10%. Но обычно оно минус  10% или ниже и  намного реже плюс.

Трехполюсные и четырехполюсные автоматы предназначены для трехфазной сети. Напряжение бытовой трехфазной сети составляет 380-400 вольт. По формуле P=U×I, таким образом, выясняем что мощность нагрузки для трех- и четырехполюсных автоматов c13а 4940 – 5200 Ватт. Определенно, как и для однофазной сети лучше взять нижний предел. Соответственно, ограничить мощность электроприемника, подключенного к автомату C13 в трехфазной сети, до 5 КилоВатт.

Где применяется автомат c13

Однополюсные и двухполюсные автоматы c13 могут быть применены как автоматы на отдельный электроприбор мощностью около 2,8 килоВатт. Безусловно, для соблюдения селективности будет правильно если вводной автомат выше по номинальному току.

Трехполюсные и четырехполюсные автоматы c13 также могут применяться для отдельного электроприемника мощностью 5 КилоВатт.

Строго говоря, автомат c13 может применяться и для активной и для индуктивной нагрузки, а также и для других видов нагрузки. То есть, он может применяться как для защиты освещения и нагревательных приборов, так и для защиты двигателей, трансформаторов, а также различных электронных электроприборов. Однако, настоящее его применение – это сеть со смешанной нагрузкой.

По сути, автомат с обозначением буквы C имеет усредненные характеристики и предназначен для установки в сеть, к которой подключены разные виды нагрузок.  С другой стороны, для более корректной защиты двигателя часто приходится применить автомат с характеристиками D, а для защиты нагревательного элемента с характеристиками B.

Схема подключения автомата c13

Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контакту автомата. Обычно, это означает подключение сверху. Но могут быть и исключения. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.

Так, цифра 1 на схеме показывает, куда подключается вход первого фазного проводника. Цифра 2 показывает выход первого фазного проводника. Соответственно, 3 – вход, 4 – выход у двухполюсного автомата. Цифры 5 – вход, 6 – выход у трехполюсного; 7 – вход, 8 – выход у четырехполюсного.

В случае, если кроме цифр на схеме и (или) на контактах есть обозначение буквы N, то на эти контакты подключается нулевой проводник. Когда обозначения буквы N нет, то нулевой проводник подключается на контакты, обозначенные наибольшими цифрами. Если фазные проводники подключаются сверху, то и нулевой проводник подключается сверху же. С другой стороны, если фазные проводники подключаются снизу, то нулевой, соответственно, снизу.

На данной схеме показано применение автомата c13 для отдельной цепи. Стоит обратить внимание, что вводной автомат должен быть минимум на два номинала больше нижестоящего автомата, для селективности по тепловой нагрузке.

Бренд – Компания производитель. Купить автоматический выключатель C13. Автомата c13 – цена

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Как водится, модульные автоматы отечественных компаний сделаны в Китае. К слову, это не признак их ненадежности.  Грубо говоря, по качеству они лишь немного хуже бытовых серий зарубежных компаний. Мало того, стоить они могут дешевле. И кроме того, тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Среди отечественных  производителей выделяется КЭАЗ. Факт, они действительно сами производят в России автоматы в литом корпусе. Модульные автоматы, как и все, заказывают в Китае. Но заказать производство товара и проконтролировать его качество тоже можно по разному. Их познание в практическом производстве автоматов дает надежду на более высокий уровень в этом плане.

УЗО и дополнительные приспособления для автомата C13

Выбирая автоматичекий выключатель, не стоит рассматривать его отдельно от других компонентов электрощита. Стоит отметить, что покупая автомат, надо иметь в виду то, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. Во всяком случае, при этом можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.

Главное, с автоматом C13 нужно применять УЗО на номинальный ток не менее 13 ампер. Если вы не уверены в качестве применяемого вами УЗО, лучше применить повышенный номинал на 16 ампер.

Применяя зарубежные автоматические выключатели промышленных серий, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К огорчению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен. По чести говоря, бытовые серии зарубежных брендов тоже не предназначены для совместного использования с дополнительными устройствами.

Автомат c13 Выбор производителя

Безусловно, среди зарубежных брендов рекомендовать к применению стоит компанию ABB. Как водится, все бренды стараются по возможности сэкономить и удешевить свою продукцию. Само собой, ABB не исключение. Однако, за выбор именно этой компании говорит то, что они наименее подвержены этой тенденции. Например, в сериях их продукции вообще нет электронных УЗО. А как известно, электромеханическое УЗО лучше электронного тем, что защищает от удара током даже при обрыве нуля и пониженном напряжении. Несомненно, автоматы и сопутствующие им аксессуары этой фирмы удобны для монтажа и отличаются разнообразием. Также у них неплохо развита логистика. Другими словами, если чего то нет на местном складе в данный момент, всегда можно заказать с другого склада.

Без всякого сомнения, Schneider Electric и Legrand тоже имеют в ассортименте аппараты не уступающие по качеству ABB. Причем, многим людям удобнее использовать в монтаже продукцию этих компаний. Бесспорно, это дело личных предпочтений и привычки.

К сожалению, такие компании как Siemens, Hager, GE, часто не представлены на отечественном рынке в своем полном ассортименте. Вероятно, можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.

Без сомнения, речь идет только о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. В сущности, бытовые серии разных зарубежных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.

Автомат C13 – цена и где купить

Как правило, цена автомата c13 складывается из его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C13 одного бренда и с одинаковым количеством полюсов различаются, в зависимости от коммутационной отключающей способности автомата.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn   Читать далее…



Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат  разрывает контакты и соответственно, отключается. Бесспорно, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Разумеется из-за данного обстоятельства автомат может выйти из строя. Безусловно, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры   Читать далее…



Характеристики автоматических выключателей – обозначения на корпусе

 Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае. Потому автомат необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на их корпусе   Читать далее…



Ваш Удобный дом

Что такое ампер часы в аккумуляторе — как измерить время работы?

Аккумулятор – это хранилище энергии. Способность накапливать и отдавать энергию – совершаемая работа. Измеряется накопленная энергия единицами емкости ампер-часами(А*ч) или миллиампер-часами (мА*ч). Каждая батарея обладает емкостью – способностью поддерживать работу на одном заряде с постоянной силой тока в течение определенного периода. Эта же величина влияет на количество энергии, принятое от зарядного устройства. Способность накапливать энергию зависит от типа аккумуляторов и их размеров. Чем больше активная масса, тем большая мощность у аккумулятора.

Почему емкость аккумулятора измеряется в ампер часах

Единицы ампер-час нет в системе СИ, она используется только для обозначения энергии в батареях и аккумуляторах. Обозначает величина, энергию, полученную при пропускании тока в 1ампер в течение 60 минут через проводник.  По стандарту ГОСТ 2008 г  ампер-час определяется, как  способность аккумулятора выдавать ток в 200 А при t -18⁰ C за измеренный промежуток времени.

Если на аккумуляторе написано 60 ампер часов, что это значит? Аккумулятор работает в границах рабочего напряжения, например от 14,6 до 10,8 В. Он может передать 50 % тока на пуск двигателя 30 А за 1 минут, силой тока 30 А. За это время мотор заведется и генератор пополнит АКБ энергией, а напряжение упадет до 13 В.

Как перевести показатель ампер в ампер-час, спрашивают в сетях. Никак. Ампер – сила тока. Амперчас – количество энергии, емкость. По другому – бак энергии, из которого отбирается ток в амперах. Чем больше отбирается, тем быстрее закончится запас в баке.

Как долго будет освещать салон автомобиля лампочка в 60 Вт. Чтобы определить, насколько хватит емкости аккумулятора, нужно узнать, сколько ватт в ампер-часе.

1 Вт*ч = 1 В х 1 А*ч, где Вт*ч – энергия Е.

Е = q x U

Это значит, в аккумуляторе запасено энергии 14,6 х 60 = 876 Вт*ч.

Разрядив батарею до 10,8 В оставим неизрасходованной энергию 10,8 х 60 = 648 Вт*ч.

Всего на освещение можно потратить 876 – 648 = 228 вт*ч.

Сколько времени будет освещаться салон от полностью заряженного аккумулятора автомобиля? 228 : 60 = 3 часа 40 минут.

Это наглядный пример, почему забытые потребители в салоне автомобиля садят емкость аккумулятора на ноль за ночь.

Сколько ампер часов в аккумуляторе автомобиля

Емкость батареи — величина переменная, зависит от индивидуальных особенностей аккумулятора. Обычно аккумулятор собирают последовательно, а это значит, емкость измеряется по самой слабой банке. Напряжение суммируется.

Известно, что жидкие кислотные аккумуляторы имеют 6 банок, каждая из них несет напряжение 2,1 – 2,15 В. Емкость – количество энергии в ампер-часах, запасенное в аккумуляторе. Этот показатель – характеристика паспортная.

Найти фактическую емкость можно, измеряя отдачу энергии от полного заряда до минимально возможного разряда при постоянном токе и сопротивлении. Засекается время и сила тока. Их произведение определяет емкость аккумулятора в ампер-часах. Показатель будет отличаться от паспортного, так как емкость аккумулятора постоянно снижается из-за дополнительных химических реакций.

Видео

Что представляет ампер-час, рассказывает видео специалист.

Сколько ампер в розетке 220В ?

Чтобы узнать сколько ампер в обычной домашней розетке 220В, в первую очередь вспомним, что в Амперах измеряется сила тока:

Сила тока «I» – это физическая величина, которая равна отношению заряда «q», проходящего через проводник, ко времени (t), в течении которого он протекал.

Главное, что нам в этом определении важно – это то, что сила тока возникает лишь когда электричество проходит через проводник, а пока к розетке ничего не подключено и электрическая цепь разорвана, движения электронов нет, соответственно и ампер в такой розетке тоже нет.

В розетке, к которой не подключена нагрузка, ампер нет, сила тока равно нулю.



Теперь рассмотрим случай, когда в розетку подключен какой-то электроприбор и мы можем посчитать величину силы тока.



Если бы нашу электропроводку не защищала автоматика, установленная в электрощите, и максимальная подключаемая мощность оборудования (как и сила тока), ничем бы не контролировались, то количество ампер в бытовой розетке 220В могло быть каким угодно. Сила тока росла бы до тех пор, пока бы от высокой температуры не разрушились механизм розетки или провода.

При протекании высокого тока, проводники или места соединений, не рассчитанные на него, начинают нагреваться и разрушаются.   В качестве примера можно взять спираль обычной лампы накаливания, которая, при прохождении электрического тока, раскаляется, но т.к. вольфрам, из которого она сделана – тугоплавкий металл, он не разрушается, чего нельзя ждать от контактов механизма розетки.

Чтобы рассчитать сколько ампер будет в розетке, при подключении того или иного прибора или оборудования, если под рукой нет амперметра, можно воспользоваться следующей формулой:



Формула расчета силы тока в розетке



I=P/(U*cos ф)  , где I – Сила тока (ампер), P – мощность подключенного оборудования (Вт), U – напряжение в сети (Вольт), cos ф – коэффициент мощности (если этого показателя нет в характеристиках оборудования, принимать 0,95)

Пример расчета:

Давайте рассчитаем по этой формуле сколько ампер сила тока в обычной домашней розетке с напряжением (U) 220В при подключении к ней утюга мощностью 2000 Вт (2кВт), cos ф у утюга близок к 1.

I=2000/(220*1)=9.1 Ампер

Значит, при включении и нагреве утюга мощностью 2кВт, в сила тока в розетке будет около 9,1 Ампер.

При одновременном включении нескольких устройств в одну розетку, ток в ней будет равен сумме токов этого оборудования.

Какая максимальная величина силы тока для розеток

Чаще всего, современные домашние розетки 220В рассчитаны на максимальный ток 10  или 16 Ампер. Некоторые производители заявляют, что их розетки выдерживают и 25 Ампер, но таких моделей крайне мало.

Старые, советские розетки, которые еще встречаются в наших квартирах, вообще рассчитаны всего на 6 Ампер.

Максимум, что вы сможете встретить в стандартной типовой квартире, это силовую розетку для электроплиты или варочной панели, которая способна выдерживать силу тока до 32 Ампер.

Это гарантированные производителем показатели силы тока, который выдержит розетка и не разрушится. Эти характеристики обязательно указаны или на корпусе розетки или на её механизме.

При выборе электроустановочных изделий имейте ввиду, что, например, розетка на 16 Ампер выдержит около 3,5 киловатт мощности, а на 10 Ампер уже всего 2,2 Киловатт.
Ниже представлена таблица, максимальной мощности подключаемого оборудования для розеток, в зависимости от количества ампер, на которые они рассчитаны.

ТАБЛИЦА МАКСИМАЛЬНОЙ МОЩНОСТИ ОБОРУДОВАНИЯ ДЛЯ РОЗЕТОК, РАССЧИТАННЫХ НА ТОК 6, 10, 16, 32 Ампер

Чаще всего, всё бытовое электрооборудование, которое включается в стандартные розетки 220В, не превышает по мощности 3,5кВт, более мощные приборы имеют уже иные разъемы для подключения или поставляются без электрической вилки, в расчете на подключение к клеммам или к электрическим вилкам для силовых розеток.

Я советую всегда выбирать розетки рассчитанные на силу тока 16 Ампер или больше – они надежнее. Ведь чаще всего электропроводку в квартирах прокладывают медным кабелем с сечением жил 2,5 мм.кв. и ставят автомат на розетки на 16 Ампер. Поэтому, если вы выберете розетку, рассчитанную на 10 Ампер и подключите к ней большую нагрузку, то защитная автоматика не сработает, и розетка начнет греться, плавится, это может стать причиной пожара.

Если же у вас остались вопросы о характеристиках розеток или их выборе, обязательно пишите, постараюсь помочь. Кроме того, приветствуется любая критика, дополнения, мнения – пишите.

БЛОК ПИТАНИЯ НА 13,8 ВОЛЬТ 30 АМПЕР

Неизвестно на сколько ватт может потребоваться источник питания, поэтому лучше всегда делать с запасом. В этой самодельной конструкции выходное напряжение стандартное для питания приёмо-передающей аппаратуры — 13,8 В, ток 25 А (хотя конечно регулируется, при необходимости), его сборка на базе имеющегося трансформатора — для более «чистого» выходного напряжения и тока. Схема старенькая, но без всяких дорогих микросхем стабилизаторов, поэтому заслуживает внимания.

Схема мощного простого БП на транзисторах

Транзистор BUV21 может рассеивать до 40 ампер, а мощность 250 Вт. Они позволяют блоку питания выдерживать требуемую мощность в течение долгого времени. Их можно заменить на 2N5886, 2N5686, 2N5302 или даже 2N3771. Следует отметить, что они немного слабее.

Детали в блоке питания

• R 1 2,2 к
• R 2 2,2 Ом — 2 W
• R 3 47 к
• R 4 2,7 к
• R 5 820 Ом
• R 6 56 Ом — 5 W
• R 7 0,05 Ом — 5 W
• R 8 0,05 Ом — 5 W
• R 9 220 Ом — 2 W
• R 10 120 Ом
• C 1 10 nF
• C 2 10 nF
• C 3 10 nF
• C 4 4700 µF/25 В
• C 5 4700 µF/25 В
• C 6 4700 µF/16 В
• C 7 47 nF
• C 8 10 nF
• D 1 1N5402
• D 2 1N5402
• D 3 1N4007
• D 4 стабилитрон 9,1 В
• Подстроечный здесь многооборотный 500 Ом
• T1 2SC945, T2 TIP-32.

Трансформатор на 500 ВА защищен предохранителем. Расчет его номинала выглядит следующим образом:

Выходное напряжение трансформатора 16,5 В переменного тока, входное напряжение 220 В переменного тока, значит 16,5 / 220 = 0,075. Предполагая, что 30 ампер это максимум, 30 х 0,075 = 2,25 А, то есть можно использовать сетевой предохранитель со значением от 3 до 4 А.

Схема узла защиты

Силовые транзисторы BUV21 обдуваются вентилятором. Кроме того, есть защита по перенапряжению на тиристоре: если выходное напряжение превышает 15 вольт, оно будет управлять стабилитроном (проходить через него). Когда тиристор включен, он закорачивает входное напряжение источника питания и выбивает предохранитель 25 А.

Дорогой и труднодоступный конденсатор емкостью 60 000 мкФ легко заменяется конденсаторной батареей емкостью по 10 000 мкФ, установленной на печатной плате.

Диодный мост должен выдерживать минимум 35 ампер, лучше 50. Для шунтирующих конденсаторов диодного моста используйте только керамику 10 нФ / 400 вольт.

Транзистор 2SC945 был выбран не случайно. Производитель указывает, что он защищен множеством способов (ток, тепловой перегруз и так далее). Его также можно заменить на BC237 или BC546, но это будет хуже. Для эмиттерных резисторов 0,05 Ом предпочтительно использовать 2 резистора по 0,1 Ом и спаять их параллельно, по одному на каждой стороне печатной платы.

Вентилятор 12 В от старого блока питания ПК стоит с последовательно включенным резистором 120 Ом, чтобы он вращался как можно медленнее, поскольку для надлежащего охлаждения силовых транзисторов требуется мало воздуха, а лишний шум никому не нужен.

   Форум по БП

   Форум по обсуждению материала БЛОК ПИТАНИЯ НА 13,8 ВОЛЬТ 30 АМПЕР

Калькулятор перевода силы тока мощность (амперы в киловатты)

Мощность — энергия, потребляемая нагрузка от источника в единицу времени (скорость потребления измеряется в Ватт). Сила — количество энергии, прошедшей тока за время (скорость прохождения, измеряется в амперах).

Мощность численно равна произведению тока, протекающего через нагрузку и приложенного к ней напряжения.

Чтобы перевести Ватты в Амперы, понадобится формула: I = P / U, где I — это сила тока в амперах; P — мощность в ваттах; U — напряжение у вольтах.

Если сеть трехфазная, то I = P / (√3xU), поскольку нужно учесть напряжение в каждой из фаз. Корень из трех равных 1,73. Чтобы перевести ток в мощность (узнать, сколько в 1 ампере ватт), надо применить формулу:

P = I * U или P = √3 * I * U, если расчеты сети поддерживаются в 3-х фазной 380 В.

Таблица перевода Ампер — Ватт:

	220 В	380 В
100 Ватт	0,45	0,15	Ампер
200 Ватт	0,91	0,3	Ампер
300 Ватт	1,36	0,46	Ампер
400 Ватт	1,82	0,6	Ампер
500 Ватт	2,27	0,76	Ампер
600 Ватт	2,73	0,91	Ампер
700 Ватт	3,18	1,06	Ампер
800 Ватт	3,64	1,22	Ампер
900 Ватт	4,09	1,37	Ампер
1000 Ватт	4,55	1,52	Ампер

Допустим, что вы живете в квартире со старым электросчетчиком, и у вас установлена ​​автоматическая пробка на 16 Ампер. Чтобы определить, какую мощность «потянет» пробка, нужно перевести Амперы в киловатты. Для расчетов принимаем cosФ за единицу. Напряжение нам известно — 220 В, ток тоже, давайте переведем: 220 * 16 * 1 = 3520 Ватт или 3,5 киловатта — ровно столько вы можете подключить единовременно.

Сложнее дело обстоит с электродвигателями, у них есть такой показатель как коэффициент мощности. Если полная двигателя 5,5 киловатт, то потребляемая активная мощность мощность 5,5 * 0,87 = 4,7 киловатта.Стоит отметить, что при выборе автомата и кабеля для электродвигателя нужно учитывать полную мощность, поэтому нужно брать ток нагрузки, который указан в паспорте к двигателю. И также важны пусковые токи, так как они значительно превышают рабочий ток двигателя.

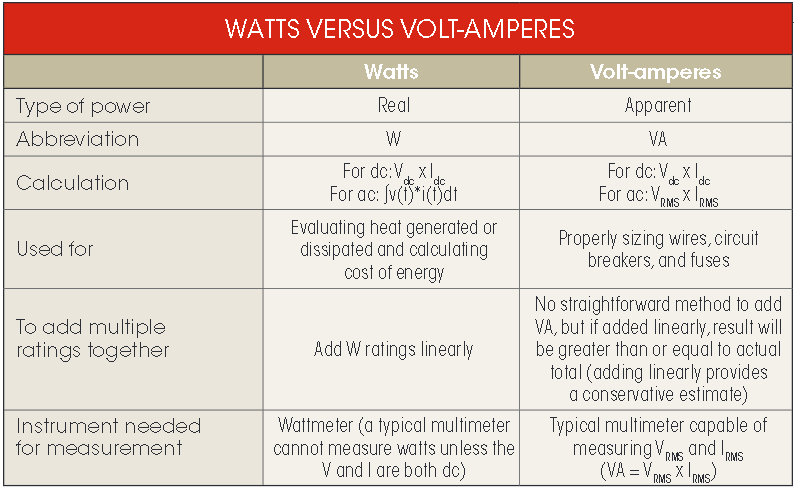

киловольт-ампер [кВ · А] в ватт [Вт] • Конвертер мощности • Популярные конвертеры единиц • Компактный калькулятор • Онлайн-конвертеры единиц измерения

Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер мер объема в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления. Конвертер единиц измерения количества информацииКурсы валютРазмеры мужской одежды и обуви Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер плотности теплового сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер теплового потокаКонвертер коэффициента теплового расширения р кинематической вязкости конвертер электрического заряда р удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер Американского калибра проводовУровни в дБм (дБм или дБмВт), дБВ (дБВ), ваттах и ​​др.единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева

Мощность этого локомотива GO Train MP40PH-3C (Канада) равна 4000 лошадиных сил или 3000 киловатт. Он способен тянуть поезд из 12 вагонов с 1800 пассажирами

Общие сведения

В физике мощность — это отношение работы ко времени, в течении которого она выполняется. Механическая работа — это количественное свойство действия силы F на тело, в результате которого оно перемещается на расстояние s . Мощность можно также определить как скорость передачи энергии.Другими словами, мощность — показатель работоспособности машины. Измерив мощность, можно понять в каком количестве и с какой скоростью выполняется работа.

2 лошадиные силы или 1,5 киловатта и 20 пассажиров

Единицы мощности

Мощность измеряется в джоулях в секунду, или ваттах. Наряду с ваттами используются также лошадиные силы. До изобретения паровой машины мощность двигателей не измеряли и, соответственно, не было общепринятых единиц мощности. Когда паровую машину начали использовать в шахтах, инженер и изобретатель Джеймс Уатт занялся ее усовершенствованием. Чтобы доказать, что его усовершенствования сделали паровую машину более производительной, он сравнил ее мощность с работоспособностью лошадей, так как лошади использовались на протяжении долгих лет, и многие могли представить, сколько работы может выполнить лошадь за определенное количество времени. К тому же, не во всех шахтах применялись паровые машины. На тех, где их использовали, Уатт сравнивал мощность старой и новой моделей паровой машины с мощностью одной лошади, то есть, с одной лошадиной силой.Уатт определил это экспериментально, наблюдая за работой тягловых лошадей на мельнице. Согласно его измерениям одна лошадиная сила — 746 ватт. Сейчас считается, что эта цифра преувеличена, и лошадь не может долго работать в таком режиме. Мощность можно использовать как показатель производительности, так как при увеличении мощности увеличивается количество выполненной работы за единицу времени. Многие поняли, что удобно иметь стандартизированную единицу мощности, поэтому лошадиная сила стала очень популярна. Ее начали использовать и при измерении мощности других устройств, особенно транспорта. Несмотря на то, что ватты используются почти так же долго, как лошадиные силы, в автомобильной промышленности чаще используются лошадиные силы, и многим покупателям понятнее, когда именно в этих единицах указана мощность автомобильного двигателя.

Лампа накаливания мощностью 60 ватт

Мощность бытовых электроприборов

Мощность бытовых электроприборов обычно указана мощность. Некоторые светильники ограничивают мощность лампочек, которые в них можно использовать, например не более 60 ватт.Это сделано потому, что лампы более высокой мощности выделяют много тепла и светильник с патроном могут быть повреждены. Да и сама лампа при высокой температуре в светильнике прослужит недолго. В основном это проблема с лампами накаливания. Светодиодные, люминесцентные и другие лампы обычно работают с большой мощностью при одинаковой яркости и, если они используются в светильниках, предназначенных для ламп накаливания, проблем с мощностью не возникает.

Чем больше мощность электропривода, тем выше потребление энергии, и использования прибора.Поэтому производители постоянно улучшают электроприборы и лампы. Световой поток ламп, измеряемый в люменах, зависит от вида мощности, но также и от ламп. Чем больше световой поток лампы, тем ярче выглядит ее свет. Для людей важна именно высокая яркость, а не потребляемая ламой мощность, поэтому в последнее время альтернативы лампам накаливания пользуются все большей популярностью. Ниже приведены примеры видов ламп, их мощности и создаваемый ими световой поток.

• 450 люменов:
• Лампа накаливания: 40 ватт
• Компактная люминесцентная лампа: 9–13 ватт
• Светодиодная лампа: 4–9 ватт
• 800 люменов:

и 12минесцентные люминесцентные лампы 7

• Лампа накаливания: 60 ватт
• Компактная люминесцентная лампа: 13–15 ватт
• Светодиодная лампа: 10–15 ватт

1600 люменов:

• Лампа накаливания: 100 ватт
• Лампа накаливания: 100 ватт
• Компактная
• люминес
• Светодиодная лампа: 16–20 ватт

Из этих примеров очевидно, что при одном и том же создаваемом световом потоке светодиодные лампы потребляют меньше всего электроэнергии и более экономны, по сравнению с лампами накаливания. На момент написания этой статьи (2013 год) цена светодиодных ламп во много раз больше цены ламп накаливания. Несмотря на это, в некоторых странах запретили или собираются запретить продажу ламп накаливания из-за их высокой мощности.

Мощность бытовых электроприборов может отличаться в зависимости от производителя, и не всегда одинакова во время работы прибора. Внизу приведены примерные мощности некоторых бытовых приборов.

Матрица светодиодов 5050. Мощность одного такого светодиода примерно 200 миливаттам

• Бытовые кондиционеры для жилого дома, сплит-система: 20–40 киловатт
• Моноблочные оконные кондиционеры: 1–2 киловатта
• Духовыефы: 2.1–3.6 киловатта
• Стиральные машины и сушки: 2–3.5 киловатта
• Посудомоечные машины: 1.8–2.3 киловатта
• Электрические чайники: 1–2 киловатта
• Микроволновые печи: 0.65–1.2 киловатта Холодильники
• Тостеры: 0.7–0.9 киловатта

Мощность в спорте

Оценивать работу с помощью мощности можно не только для машин, но и для людей и животных. Например, мощность, которую использует баскетболистка бросает мяч, вычисляется с помощью силы, которую она применяет к мячу, расстояние которое пролетел мяч, и времени, в течение которого эта сила была применена.Существуют сайты, позволяющие вычислить работу и мощность во время физических упражнений. Пользователь выбирает вид упражнений, вводит рост, вес, длительность упражнений, после чего программа рассчитывает мощность. Например, согласно одному из таких калькуляторов, мощность человека ростом 170 сантиметров и весом в 70 килограмм, который сделал 50 отжиманий за 10 минут, равна 39,5 ватта. Спортсмены иногда используют устройства для определения мощности, с которой работают мышцы во время физической нагрузки.Такая информация помогает определить, насколько эффективна выбранная программа ими упражнений.

Динамометры

Для измерения мощности используют специальные устройства — динамометры. Ими также можно измерять вращающий момент и силу. Динамометры используют в разных отраслях, от техники до медицины. К примеру, с их помощью можно определить мощность автомобильного двигателя. Для измерения мощности автомобилей используется несколько основных видов динамометров. Для того, чтобы определить мощность двигателя с помощью одних динамометров, необходимо извлечь двигатель из машины и присоединить его к динамометру.В других динамометрах усилие для измерения передается непосредственно с колеса автомобиля. В этом случае двигатель автомобиля через трансмиссию приводит условия в движении колеса, которые, в свою очередь, вращают валики динамометра, измеряющего мощность двигателя при различных дорожных.

Этот динамометр измеряет крутящий момент, а также мощность силового агрегата автомобиля

Динамометры также используют в спорте и в медицине. Самый распространенный вид динамометров для этих целей — изокинетический.Обычно это спортивный тренажер с датчиками, подключенный к компьютеру. Эти датчики измеряют силу и мощность всего тела или отдельных групп мышц. Динамометр можно запрограммировать выдавать сигналы и предупреждения, если мощность превысила определенное значение. Это особенно важно людям с травмами во время реабилитационного периода, когда необходимо не перегружать организм.

Согласно некоторым положениям теории спорта, наибольшее спортивное развитие происходит при определенной нагрузке, индивидуальной для каждого спортсмена.Если нагрузка недостаточно тяжелая, спортсмены привыкает к ней и не развивает свои способности. Если, наоборот, она слишком тяжелая, то плохие результаты из-за перегрузки организма. Физическая нагрузка во время некоторых упражнений, таких как велосипедный спорт или плавание, зависит от многих факторов окружающей среды, таких как состояние дороги или ветер. Такую нагрузку измерить трудноть, однако можно выяснить какой способ устойчивости противодействует нагрузке, после чего предлагает эту схему в зависимости от желаемой нагрузки.

Литература

Автор статьи: Катерина Юрий

Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

Автомат c13 a — характеристики, маркировка, производитель, цена

Автоматический выключатель — автомат c13 служит для защиты электрической линии от короткого замыкания и токов перегрузки. Вдобавок ко всему прочему, он является коммутационным аппаратом, что-есть им можно включить и отключить нагрузку

Как правило, цена на автомат c13 складывается из его характеристик, количества полюсов и «раскручености» бренда.Как можно увидеть, цены на автоматы C13 одного бренда и с одинаковым количеством полюсов различаются. Безусловно, в основном цена зависит от величины коммутационной отключающей способностиата.

Модульный автомат C13

В этой статье рассматривается модульный автомат C13а. Автомат называется модульным из-за того, что каждый его полюс представляет собой отдельный стандартный модуль. По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. То есть, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. То есть из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.

Общие характеристики автоматического выключателя c13, их маркировка

При любом количестве полюсов автомат с13 имеет общие характеристики. То есть номинальный ток, коммутационная способность, класс токоограничения.Значения этих характеристик промаркированы на автоматическом выключателе.

Номинальный ток автомата c13

Номинальный ток В автомата c13 равенство 13 амперам. То есть, автомат может длительное время не пропускать через себя ток силой 13 ампер, или меньше, при средней температуре 30 ° C. Однако, стоит учитывать температурные изменения. С одной стороны, при снижении температуры номинальный ток будет увеличиваться. С другой стороны, в случае увеличения температуры номинальный ток будет снижаться.

Коммутационная или отключающая способность автомата с13

Коммутационная или номинальная отключающая способность Icn — это возможность автомата отключатся при токе короткого замыкания (КЗ) определенной силы. Автоматический выключатель должен при отключении остаться работоспособным. Как правило, маркировка силы указана в прямоугольной рамке на корпусе автомата. Бытовые модульные автоматы обычно имеют коммутационную способность 4500A (4,5 кА), 6000A (6 кА). На сериях может указываться без промышленных рамок.Чем коммутационная способность больше, тем автомат качественней и дороже. Про отключающую способность более подробно.

Класс токоограничения автомата c13

Класс токоограничения автоматического выключателя показывает, за какое время происходит гашение дуги. Соответственно, существует три класса токоограничения автоматических выключателей. Третий класс токоограничения означает, что дуга гасится за 3-5 миллисекунд (0,003-0,005 секунды). В свою очередь, при втором классе гашение дуги происходит за 5-10 миллисекунд (0,005-0,01 секунды). На первый класс ограничение не установлено и гашение происходит за 10 миллисекунд и более.

Маркировка класса токоограничения нанесена на автомат в виде квадратной рамки с цифрами 3 или 2. По обыкновению, она установлена ​​под прямоугольной рамкой коммутационной способности или с ней. В частности, если маркировки нет, это автомат с первым классом токоограничения. Про токоограничение более подробно.

Времятоковые характеристики срабатывания электромагнитного и теплового расцепителей имеет автомата C13

Каждый автомат два расцепителя — тепловой (биметаллическая пластина) и электромагнитный (реле максимального тока).По сути, при помощи этих расцепителей происходит автоматическое отключение. По замыслу тепловой расцепитель отключает автомат при длительном превышении мощности на участке сети, защищенного автоматом. С другой стороны, электромагнитный расцепитель отключает автомат при коротком замыкании. Однако, может быть и наоборот. Такое может произойти при установке автомата, с неверно подобранными характеристиками. Параметры силы тока, при котором происходит отключение, и время, которое происходит, называются времятоковыми характеристиками автомата .

Времятоковые характеристики электромагнитного и теплового расцепителей автомата C13 промаркированы на автомате в виде буквы C . Соответственно, эта буква изображена перед числом, обозначающим номинальный ток. Например, в данном случае перед числом 13.

Времятоковые характеристики отключения теплового расцепителя для автомата c13

Несомненно, чем больше мощность нагрузки подключенной к автомату, тем больше сила тока проходящая через автомат. Разумеется слишком большая сила тока способна повредить кабель, идущий от автомата к электроприбору.Значит, задача автомата отключить ток до того, как его сила достигнет величин, способных повредить кабель.

Времятоковые характеристики теплового расцепителя для автомата c13 составляют интервал от 1,13 In до 1,45 In. Строго говоря, при прохождении через тепловой расцепитель автомата C13 тока, равному 1,13 от номинального, он выключится за время, равное более часа. Во время прохождения тока 1,45 от номинального выключится менее, чем за час.

Так или иначе, автомат c13 выключится тепловым расцепителем в течении часа или более при токе 14,69 Ампер (1,13 × 16A = 14,69A).И выключится за время менее часа при токе 18,85 Ампер (1,45 × 16А = 18,85А).

При повышении силы тока более 18,85 Ампер время отключения автомата будет уменьшаться. Наконец, если сила тока достигнет достаточных для отключения электромагнитного расцепителя, то отключать автомат будет уже этот расцепитель.

Времятоковые характеристики срабатывания электромагнитного расцепителя автомата C13

Автомат C13 будет отключаться электромагнитным расцепителем, когда сила тока, протекающая через автомат, станет в 5 (пять) раз больше номинального тока автомата.Время отключения составит более 0,1 секунды. При токе, превышающем номинальный в 10 (десять) раз, автомат отключится за 0,1 секунды или менее.

При силе тока (13 × 5 = 65) 65 Ампер автомат c13 отключится за время более 0,1 секунды. Когда сила тока достигнет (13 × 10 = 130) 130 Ампер — за 0,1 секунды или еще быстрее.

Сечение кабеля для автомата c13a

Сечение кабеля для автомата c13 вызвано времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c13 более, чем час времени может протекать ток 14,69 Ампер.Потому что сечение проводника, подключаемого после автомата, должно быть не менее 1,5 мм² меди. Кабель с медными жилами сечением 1,5 мм², в не лучших для себя условиях, может длительно выдерживать протекание тока силой около 19 Ампер. Понятное дело, что это зависит от количества, материала изоляции и условий прокладки жилого кабеля.

С другой стороны, через автомат c13, примерно, в течение часа может протекать ток 18,85 Ампер. Бесспорно, что такой ток при неблагоприятных обстоятельствах уже приближается к опасному для медного проводника сечением 1,5 мм² максимуму.Бесспорно, это не полезно для кабеля. Однако, кратковременно такой ток проводник выдержать выдерживает. Само собой разумеется, что такое повышение тока не должно быть частым явлением. Следовательно, не надо перегружать автомат и кабель подключением слишком большой нагрузки. Иначе, от постоянного перегрева кабель быстро выйдет из строя.

Несомненно, при применении алюминиевого сечения должно быть увеличено. До и после автомата c13 сечение его должно составлять 2,5 мм². Но применять в быту кабели с алюминиевыми жилами не нужно.Алюминий большой текучестью. Поэтому требует частого осмотра и обслуживания. Единственное исключение провод СИП от опоры до ввода в дом.

Другие характеристики одно-1p (п) двух-2p (п) трех-3p (п) и четырехполюсного 4p (п) автомата c13a

Некоторые характеристики автомата c13 изменяются в зависимости от количества фаз сети, в которой используется автомат. Точнее, изменяется номинальная мощность и мощность подключаемой к автомату нагрузки.

Безусловно, для однофазной сети, где используются однополюсные или двухполюсные автоматы C13, характеристики будут иметь свои высокие значения. Для трехфазной сети, где используются трехполюсные или четырехполюсные автоматы C13, эти характеристики будут другими. Разумеется, изменена также схема подключения автомата.

Итак, однополюсные и двухполюсные автоматы применяются в однофазной сети. Трехполюсные и четырехполюсные используются в трехфазной сети.

Бывает, что двухполюсные автоматы используются в двухфазной сети. Однако в быту двухфазные сети обычно отсутствуют. Исключением могут быть признаны не заземленные выходы однофазного генератора и разделительный трансформатора.

Однополюсные и трехполюсные автоматы отключают фазные проводники, а нулевую оставляют не разомкнутым. С другой стороны, двухполюсные и четырехполюсные автоматы размыкают и фазные и нулевой проводник одновременно.

По сути, существуют разновидности двухполюсных автоматов — 2п и 1п + н. Двухполюсные 2п автоматы состоят из двух одинаковых однополюсных автоматов, соединенных механически. Стало быть, в этом случае оба полюса защиту имеют.

Двухполюсные 1п + n состоят из однополюсного автомата и однополюсного рубильника, также механически соединенных.Иначе говоря, размыкающий нулевой проводник не содержит автоматических расцепителей, а только механизм, размыкающий контакты. Контакты размыка создаются с помощью механического привода при отключении автомата, размыкающего фазного проводника. Короче говоря, полюс n защиты не имеет.

Соответственно, четырехполюсные автоматы 4п состоят из четырех полноценных однофазных автоматов, а автоматы 3п + n из трех однополюсных автоматов и однополюсного рубильника.

Автомат c13 — номинальное напряжение

Во-первых, для автомата C13 на корпусе промаркировано Ue номинальное напряжение.Иначе говоря, такое напряжение, которое при автомате длительно может пропускать через себя номинальный ток. Итак, для однополюсных и двухполюсных автоматов оно обычно составляет 230 — 400 вольт. В свою очередь, для трехполюсных и четырехполюсных 400 вольт. Во-вторых, может быть промаркировано максимальное Umax и минимальное Umin напряжение при котором автомат сохраняет работоспособность. В-третьих, Ui номинальное напряжение изоляции. Другими словами, напряжение не достаточное для того, чтобы пробить сопротивление материала из которого изготовлен автомат, во время прикасания к нему человека.

Маркировка на автомате в виде волнистой линии ∼ или ≈ означает, что он предназначен для использования в цепи переменного тока. Нанесена маркировка обычно перед обозначением номинального напряжения. С другой стороны, для цепей постоянного тока автоматы с немного другим и маркировкой в ​​виде прямой линии -.

Иногда на автомате указывается номинальное импульсное выдерживаемое напряжение Uimp в КилоВольтах. То есть, пиковое значение импульсного (кратковременного) напряжения заданной формы и полярности, которое может выдержать аппарат без повреждений при определенных условиях.

Мощность нагрузки (На сколько киловатт автомат C13a)

Итак, мощность нагрузки автоматического выключателя c13 зависит от количества сети фаз. Очевидно, что в трехфазной сети к автомату можно подключить нагрузку большей мощности, чем в однофазной.

Как полагается, однополюсный и двухполюсный автоматы c13а предназначены для однофазной сети. Напряжение в бытовой однофазной сети составляет 220-230 вольт. Соответственно, пользуясь простой формулой P = U × I, можно определить мощность, которую можно подключить к автомату.P = 220 × 13 = 2860 Ватт. P = 230 × 13 = 2990 Ватт.

Мощность нагрузки для однополюсного и двухполюсного автоматов c13 равна 2860-2990 Ватт. Безусловно, лучше ограничить мощность подключенного к автомату c13 электроприбора в однофазной сети до 2,8 КилоВатт. Это не перегревать кабель и не позволит вызвать частое отключение автомата. Тем более, что ни говори, напряжение в сети обычно понижено. По новому госту напряжение однофазной сети быть 230 вольт ± 10%. Соответственно, в трехфазной сети 400 вольт ± 10%.Но обычно оно минус 10% или ниже и намного реже плюс.

Трехполюсные и четырехполюсные автоматы предназначены для трехфазной сети. Напряжение бытовой трехфазной сети составляет 380-400 вольт. По формуле P = U × I, таким образом, уменьшаем мощность нагрузки для трех- и четырехполюсных автоматов c13а 4940 — 5200 Ватт. Определенно, как и для однофазной сети лучше взять нижний предел. Соответственно, ограничить мощность электроприемника, подключенного к автомату C13 в трехфазной сети, до 5 КилоВатт.

Где использовать автомат c13

Однополюсные и двухполюсные автоматы c13 могут быть применены как автоматы на отдельный электроприбор мощностью около 2,8 килоВатт. Безусловно, для соблюдения селективности будет правильно если вводной автомат по номинальному току.

Трехполюсные и четырехполюсные автоматы c13 также положения для отдельного электроприемника мощностью 5 КилоВатт.

Строго говоря, автомат c13 может работать и для индуктивной нагрузки, а также для других видов нагрузки.То есть, он может быть как для защиты освещения и нагревательных приборов, так и для защиты двигателей, трансформаторов, а также различных электронных электроприборов. Однако настоящее его применение — это сеть со смешанной нагрузкой.

По сути, автомат с обозначением буквы C имеет усредненные характеристики и предназначенные для установки в сети, к которой подключены разные виды нагрузок. С другой стороны, для более корректной защиты двигателя используется автомат с характеристиками D , а для нагревательного устройства с характеристиками B .

Схема подключения автомата c13

Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контактуата. Обычно это означает подключение сверху. Но могут быть и исключение. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.

Так, цифра 1 на схеме показывает, куда подключается вход первого фазного проводника. Цифра 2 показывает выход первого фазного проводника. Соответственно, 3 — вход, 4 — выход у двухполюсного автомата.Цифры 5 — вход, 6 — выход у трехполюсного; 7 — вход, 8 — выход у четырехполюсного.

В случае, если кроме цифр на схеме и контактах есть обозначение буквы N , то на эти контакты подключается нулевой проводник. Когда обозначения буквы N нет, то нулевой проводник подключается на контакты, обозначенные наибольшими цифрами. Если фазные проводники подключаются сверху, то и нулевой проводник подключается сверху же. С другой стороны, если фазные проводники подключаются снизу, то нулевой, соответственно, снизу.

На данной схеме показано применение автомата c13 для отдельной цепи. Стоит обратить внимание, что вводной автомат должен быть минимум на два номинала больше нижестоящего автомата, для селективности по тепловой нагрузке.

Бренд — Компания производитель. Купить автоматический выключатель C13. Автомата c13 — цена

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, ИЭК, ЭКФ.

Безусловно, модульный автомат зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Как водится, модульные автоматы отечественных компаний в Китае. К слову, это не признак их ненадежности. Грубо говоря, по качеству они лишь немного хуже бытовых серий зарубежных компаний. Мало того, стоить они могут дешевле. И кроме того, тоже удовлетворяют нормам для бытовых автоматов.Жаль, но они обычно не имеют серий, похожих на промышленных зарубежных брендов.

Среди отечественных производителей уровня КЭАЗ. Факт, они действительно сами производят в России автоматы в литом корпусе. Модульные автоматы, как и все, заказывают в Китае. Но заказать производство товара и проконтролировать его качество тоже можно по разному. Их познание в практическом производстве дает надежду на более высокий уровень в этом плане.

УЗО и дополнительные приспособления для автомата C13

Выбирая автоматичекий выключатель, не стоит рассматривать его отдельно от других компонентов электрощита. Стоит отметить, что покупая автомат, надо иметь в виду то, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но из одной серии с ним. Во всяком случае, при этом можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, они часто не имеют серии электромеханических УЗО и имеют гораздо меньшее разнообразие в характеристиках.

Главное, с автоматом C13 нужно применять УЗО на номинальный ток не менее 13 ампер. Если вы не уверены в применяемом вами УЗО, лучше используйте повышенный номинал на 16 ампер.

Применяя зарубежные автоматические выключатели промышленных серий, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К огорчению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен. Использование дополнительных устройств для использования с дополнительными устройствами.

Автомат c13 Выбор производителя

Безусловно, среди зарубежных брендов рекомендовать к применению стоит компанию ABB. Как водится, все бренды стараются по возможности сэкономить и удешевить свою продукцию. Само собой, ABB не исключение. Однако, по этой компании, они относятся к этой тенденции. Например, в сериях их продукции вообще нет электронных УЗО.Известно, механическое УЗО лучше электронного тем, защищает от удара током даже при обрыве нуля и пониженном напряжении. Несомненно, автоматы фирмы и сопутствующие им аксессуары этой удобны для монтажа и разнообразием. Также у них неплохо развита логистика. Другими словами, если чего то нет на местном складе в данный момент, всегда можно заказать с другого склада.

Без всяких сомнений, Schneider Electric и Legrand тоже имеют в ассортименте аппараты не уступающие по качеству ABB.Причем, многим людям удобнее использовать в использовании продукцию этих компаний. Бесспорно, это дело личных предпочтений и привычки.

К сожалению, такие компании как Siemens, Hager, GE, часто не представлены на отечественном рынке в своем полном ассортименте. Вероятно, можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о других устройствах.

Без сомнения, речь идет только о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер.В сущности, бытовые серии разных зарубежных производителей.

Автомат C13 — цена и где купить

Как правило, цена автомата c13 складывается из его характеристик, количества полюсов и «раскручености» бренда. Цены на автоматы C13 бренда и с одинаковым полюсом различаются, в зависимости от коммутационной отключающей способности автомата.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата отключена определенное количество раз, при токе короткого замыкания (КЗ) большой силы. Бытовые автоматы маркируются по стандарту IEC 23-3 / EN 60898. Международный стандарт- «Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения». Натурально, по правилам этого стандарта на автоматическом выключателе указывающая номинальная наибольшая отключающая способность Icn Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяет скорость гашения электрического дуги, соответствующую при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Бесспорно, сила тока при коротком замыкании может достигать нескольких тысяч ампер. Понятное дело, между размыкающими контактами образует электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Разумеется из-за данного обстоятельства автомат может выйти из строя. Безусловно, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры…

Характеристики автоматических выключателей — обозначения на корпусе

Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.Потому что автоматом необходимо выбрать характеристик автоматических выключателей , обозначения которых нанесены на их корпусе Читать далее…

Ваш удобный дом

Информация | Световой

Основное преимущество светодиодных источников света — существенная экономия энергоресурсов. Получить ощутимые и желаемые результаты можно, используя продукцию интернет-магазина «Световой».

Ставшие уже привычными многим энергосберегающие люминесцентные лампы постепенно уходят в прошлое.На смену приходит осветительное оборудование принципиально нового типа, с иными световыми и качественными характеристиками. Современные светодиодные источники света обладают целым комплексом преимуществ над своими предшественниками. Это касается светоотдачи, энергопотребления, срока службы экологичности, пожарной и механической безопасности. К «минусам» затрудняющим их внедрение, можно отнести более высокую стоимость и консерватизм некоторой части населения.

Чтобы преодолеть сомнения, достаточно обратиться к таблице мощностей ламп индикаторов источников света предыдущего поколения.

Таблица сравнения характеристик ламп: накаливания, галогеновых, энергосберегающих люминисцентных и энергосберегающих светодиодных ламп

Наименование	Лампа накаливания	Галогенная лампа	Люминесцентная лампа	Светодиодная (LED) лампа
Нагрев	Сильно	Сильно	Средне	Практически не греется
Антивандальность	Очень хрупкая	Хрупкая	Хрупкая	Практически не разбивается
Мощность (Вт)	75	45	15	10
Световой поток (Лм)	около 700	700	около 700	800
Срок службы (час)	1000	2000-2500	8000	50000
Плата за электроэнергию в год (руб) при наличии 20 ламп в квартире (из расчета 4 руб / Квт, 5 часов в день)	10950 руб.	6570 руб.	2190 руб.	1460 руб.

Таблица соответствия световой отдачи энергосберегающих (люминесцентных) ламп и ламп накаливания соответствует

6 Вт

7 Вт

8 Вт

9 Вт

10 Вт

11 Вт

12 Вт

13 Вт

15 Вт

16 Вт

18 Вт

20 Вт

23 Вт

24 Вт

26 Вт

36 Вт

55 Вт

30 Вт

35 Вт

40 Вт

45 Вт

50 Вт

55 Вт

60 Вт

65 Вт

75 Вт

80 Вт

90 Вт

100 Вт

115 Вт

120 Вт

130 Вт

180 Вт

275 Вт

Светодиодные и накаливания

6 Вт

7 Вт

8 Вт

9 Вт

10 Вт

11 Вт

12 Вт

13 Вт

15 Вт

16 Вт

18 Вт

20 Вт

23 Вт

24 Вт

26 Вт

36 Вт

55 Вт

50вт

60вт

65вт

75вт

80вт

90вт

100вт

105вт

125вт

145вт

160вт

Необходимо отметить, что табличные цифры являются усреднёнными и могут отличаться для конкретных изделий. Тем не менее, выводы однозначны. Традиционные, но морально устаревшие, неэкономичные лампочки значительно проигрывают. Приведённая таблица мощностей светодиодных ламп даже с учётом неизбежной погрешности убедительно доказывает преимущества систем нового поколения. Причиненный конструктивными их особенностями обусловленный быструю и неоднократную окупаемость. Анализ табличных данных, несложные расчёты показывают: настоящее и будущее — за светодиодами!

Сколько ампер в розетке 220В?

узнать сколько ампер в обычной домашней розетке 220В, в первую очередь вспомним, что в Амперах измеряется сила тока :

Сила тока « I » — это физическая величина, которая относится к заряду «q», проходящего через проводник, ко времени (t), в течении которого он протекал.

Главное, что нам в этом определении важно — это то, что сила тока возникает, когда электричество проходит через проводник, а пока к розетке не подключено и электрическая цепь разорвана, движения электронов нет, соответственно и ничего не ампер в такой розетке тоже нет.

В розетке, к которой не подключена нагрузка, ампер нет, сила тока равно нулю.

Теперь рассмотрим случай, когда в розетку подключен какой-то электроприбор и мы можем посчитать силу тока.

Если бы наша электропроводка не защищала автоматика, установленная в электрощите, максимальная подключаемая мощность оборудования (как и сила тока), ничем бы не контролировались, то количество ампер в бытовой розетке 220В могло быть каким угодно . Сила тока росла бы до тех пор, пока бы от высокой температуры не разрушились механизм розетки или провода.

При протекании высокого тока, проводники или соединения, начинают нагреваться на него.В качестве примера можно взять спираль обычной лампы накаливания, которая, при прохождении электрического тока, раскаляется, но т.к. вольфрам, из которого она сделана — тугоплавкий металл, он не разрушается, чего нельзя ждать от контактов механизма розетки.

рассчитать сколько ампер будет в розетке, при подключении того или иного прибора или оборудования, если под рукой нет амперметра, можно использовать следующую формулой:

Формула расчета силы тока в розетке

I = P / (U * cos ф) , где I — Сила тока (ампер), P — мощность подключенного оборудования (Вт), U — напряжение в сети (Вольт), cos ф — коэффициент мощности (если этого показателя нет в характеристиках оборудования, принимать 0,95)

Пример расчета:

Давайте рассчитаем по этой формуле сколько ампер сила тока в обычной домашней розетке с напряжением (U) 220В при подключении к ней утюга мощностью 2000 Вт (2кВт), cos ф у утюга близок к 1.

I = 2000 / (220 * 1) = 9,1 Ампер

Значит, при включении и нагреве утюга мощностью 2кВт, в сила тока в розетке будет около 9,1 Ампер.

При одновременном включении нескольких устройств в одну розетку, ток в ней будет равен сумме токов этого оборудования.

Какая максимальная величина силы тока для розеток

Чаще всего, современные домашние розетки 220В рассчитаны на максимальный ток 10 или 16 Ампер . Некоторые производители заявляют, что их розетки выдерживают и 25 Ампер .

Старые, советские розетки, которые еще встречаются в наших квартирах, вообще рассчитаны всего на 6 Ампер.

Максимум, что вы сможете встретить в стандартной стандартной квартире, это силовую розетку для электроплиты или варочной панели, которая способна выдерживать силу тока до 32 Ампер.

Это гарантированные показатели силы тока, который выдержит розетка и не разрушится. Эти характеристики обязательно указаны или на корпусе розетки или на её механизме.

При выборе электроустановочных изделий имейте ввиду, например, розетка на 16 Ампер выдержит около 3,5 киловатт мощности, а на 10 Ампер уже всего 2,2 Киловатт.
Представлена ​​таблица максимальной мощности подключаемого оборудования для розеток, в зависимости от амплитуды, на которые они рассчитаны.

ТАБЛИЦА МАКСИМАЛЬНОЙ МОЩНОСТИ ОБОРУДОВАНИЯ ДЛЯ РОЗЕТОК, РАССЧИТАННЫХ НА ТОК 6, 10, 16, 32 Ампер

Все бытовое электрооборудование, включаемое в стандартные розетки 220В, не более мощные 3,5кВт, более мощные приборы уже имеют разъемы для подключения или поставки без электрической вилки, в расчете на подключение к клеммам или к электрическому вилке для силовых розеток.

Я советую всегда выбирать розетки рассчитанные на силу тока 16 Ампер или больше — они надежнее. Ведь чаще всего электропроводку в квартирах прокладывают медным кабелем с сечением 2,5 мм.кв. и ставят автомат на розетки на 16 Ампер. Поэтому, если вы выберете розетку, рассчитанную на 10 Ампер и подключите к ней большую нагрузку, то защитная автоматика не сработает, и розетка начнет греться, плавится, это может стать причиной пожара.

Если же у вас остались вопросы о характеристиках розеток или их выборе, обязательно пишите, постараюсь помочь.Кроме того, приветствуется любая критика, дополнения, мнения — пишите.

Расход электроэнергии, как его рассчитать

Электроэнергия — физический термин, широко распространенный в электрической сети или получаемой из сети потребителем.

За электроэнергию нужно платить, так же как и за другие ресурсы и услуги. Чтобы не дать себя обмануть при оплате, нужно научиться рассчитывать ее расход.Для этого есть специальные приборы, например, индивидуальный счётчик, который установлен в каждом доме или квартире. Однако он показывает общее потребление, а как рассчитать расход электричества прибором мы расскажем в этой статье.

Мощность, напряжение и ток

Основными характеристиками электроприборов являются напряжение, ток и мощность. При этом на корпусе либо в паспорте прибора могут указываться либо все три варианта, либо в избирательном порядке. В России и ближнем зарубежье используются электроприборы, рассчитанные под напряжение электросети 220В переменного тока, в Америке для сравнения, может быть напряжение 110 или 120В.

Напомним:

Ток измеряется в Амперах (А), напряжение в Вольтах (В), мощность в Ваттах (Вт). Если прибор маломощный — скорее всего мощность будет указана в Ваттах, для мощных потребителей, типа стиральной машины или кухонной электроплиты, указать обычно в киловаттах (кВт). 1кВт = 1000Вт.

В паспорте прибора, в зависимости от конкретного случая, в явном виде мощность вообще может не указываться, а указываться потребление электроэнергии за какой-то период, например в кВт год или в день или за другой промежуток времени.

Итак, вы оплачиваете счета за электроэнергию согласно потребленным кВт / ч. Давайте более подробно рассмотрим, что такое киловатт часы и как их рассчитать.

Электросчетчик

Сейчас в каждой квартире установлен прибор учета электроэнергии или, говоря простыми словами, электросчетчик. На современных моделях есть дисплей, на котором указано количество кВт / ч, которое вы потребили с момента его установки.

На старых моделях это указывается на механическом дисплее-индикаторе из вращающихся барабанчиков с нанесенными на них цифрами.

Вы можете получить потребление электроэнергии с помощью счетчика, если отключите все пользователи и оставите тот, который вас интересует, например, на 1 час, тогда вы сможете узнать, сколько Вт / ч или кВт / ч он потребляет.Но такой метод не всегда удобен и возможен.

Обратите внимание:

На большинстве счетчиков крайняя правая цифра обычно либо отделяется запятой, либо другим способом. Это десятая часть киловатта, при снятии показаний для оплаты она не учитывается.

Также стоит отметить, что далеко не все электрооборудование потребляет указанную в документации мощность в течение всего времени работы. Это связано с режимом работы. Например, стиральная машина потребляет ток в зависимости от того, включен ли нагрев, работает ли насос, с какой скоростью вращается двигатель и так далее.

Немного позже мы рассмотрим простой способ определения реальный расход такого оборудования.

Расход электроэнергии по мощности

Если вам известна электрическая мощность прибора, то для расчетов расхода электричества нужно умножить мощность на количество часов. Приведем пример, допустим, у нас есть 2 лампочки — 100 и 60Вт и электрочайник мощностью 2,1 кВт. В день лампочки светят около 6 часов, а чайник закипает 5 минут, пьете чай вы 4 раза в день, значит, всего он работает 20 минут в день.

Рассчитаем расход электроэнергии все этим оборудованием.

Две лампочки:

100Вт * 6ч = 600Вт / ч

60Вт * 6ч = 360Вт / ч

Электрочайник работает 20 минут в день, так как нам нужно перевести в часы, то это 1/3 часа, тогда:

2100Вт * (1/3) ч = 700Вт / ч

Итого:

600 + 360 + 700 = 1660Вт / ч

Переведем в кВт / ч:

1660/1000 = 1,66кВт / ч

В день этот набор электрооборудования расходует 1. 66 кВт / ч.

Как перевести амперы в киловатты?

В случаях, когда в параметрах электроприбора указано только напряжение и ток типа:

220В 1А

Нужно перед расчетом вычислить мощность, для этого воспользуемся формулой: P = U * I

Например:

220В * 1А = 220Вт

Если не вдаваться в подробности — это верно для нагрузки с cosF равным единице, собственно и для большей части бытового электрооборудования.Дальнейшие расчёты аналогны предыдущим.

Как узнать реальное потребление электроэнергии прибором?

Расчёты не покажут реальные значения, чтобы их узнать, просто произвести измерение. Наиболее верным способом использовать счётчик электроэнергии. Самым демонстрационным использованием специального счётчика для розетки.

Их ещё называют энергометром или ваттметром, возможно, это поможет вам найти прибор в продаже.

Что может энергометр? Это универсальный измерительный прибор, обладающий следующим набором функций:

— Измерение мощности потребляемой в данный момент.

— Измерение потребления за промежуток времени.

— Измерение ток и напряжения.

— Расчёт расходов при заданных тарифах.

То есть вам нужно просто вставить его в розетку, а прибор, который нужно определить, подключить в розетку на энергометре.После этого вы можете наблюдать, как изменяется потребляемая мощность в процессе работы и сколько потребляется за один рабочий цикл.

Пример использования розеточного счетчика для определения расхода электроэнергии, изображен на видео.

Заключение

Расчёт расхода электроэнергии может потребоваться в результате, например для использования мощных потребителей с соседей для равной оплаты.Лучшим способом является установка индивидуального счетчика на прибор или его розеточную версию, как было описано выше.

Ранее ЭлектроВести писали, что в рамках налоговой реформы Австрии Великобритания отменить налог на электроэнергию собственного производства для потребления в размере 1,5 евроцента за кВтчас.

По материалам: electrik.info.

Что такое ампер-часы в аккумуляторе

Время автономной работы мобильного телефона, портативного инструмента или способность отдавать ток стартёру при пуске двигателя автомобиля — все это зависит от таких характеристик АКБ, как ёмкость.Она измеряется в ампер-часах или в миллиампер-часах. По величине емкости можно судить о том, сколько времени аккумулятор будет питать электрической энергией то или устройство. От нее зависит, как время разряда и заряда аккумулятора. При выборе аккумуляторной батареи для того или иного устройства полезно знать, что обозначает эту величину в ампер-часах. Поэтому сегодняшний материал будет посвящён такой характеристике, как ёмкость и её размерности в ампер-часах.

Содержание статьи

О ёмкости аккумулятора и почему ампер часы?

Вообще, ампер-час представляет собой внесистемную единицу электрического заряда.Её основное использование — это выражение ёмкости аккумуляторов.

Один ампер-час представляет собой электрический заряд, проходящий за 1 час через поперечное сечение проводника при пропускании тока 1 ампер. Можно встретить значения в миллиампер-часах.

Как правило, такое обозначение использования аккумуляторов в телефонах, планшетах и ​​других мобильных гаджетах. Давайте посмотрим, что значит ампер-час на реальных примерах.

Ёмкость автомобильного аккумулятора

На фото выше можно видеть обозначение ёмкости в ампер-часах.Это автомобильный аккумулятор 62 Ач. О чём нам это говорит? Из этой величины мы можем узнать, силу тока, с которой можно равномерный разряжать батарею до конечного напряжения. Для автомобильной АКБ конечное напряжение составляет 10,8 вольта. Стандартные циклы разряда обычно продолжаются 10 или 20 часов.

Исходя из вышесказанного, 62 Ач говорит нам о том, что этот аккумуляторная батарея способна на протяжении 20 часов отдавать ток 3,1 ампера. При этом напряжении на выводх батареи не опустится ниже 10,8 вольта.

Ёмкость аккумулятора ноутбука

На фото выше красным цветом подчёркнута ёмкость аккумулятора ноутбука — 4,3 ампер-часа. Хотя при таких величинах значение обычно выражается, как 4300 миллиампер-час (мАч).

Нужно ещё добавить, что системной единицы электрический заряд кулон. Кулон связан с ампер-часами следующим образом. Один кулон в секунду равен 1 ампер. Следовательно, если перевести секунды в часы получится, что 1 ампер-час равен 3600 кулон.
Вернуться к содержанию

Как связаны ёмкость аккумулятора (ампер-час) и его энергия (ватт-час)?

Многие производители на своих аккумуляторах не указывают ёмкость в ампер-часах, а вместо этого ставят значение запаса энергии в ватт-часах.Такой пример показан на фотографии ниже. Это аккумулятор смартфона Samsung Galaxy Nexus.

Запасаемая энергия аккумулятора в ватт-часах

Прошу прощения за фото с мелким шрифтом. Запасаемая энергия составляет 6,48 ватт-часа. Запасаемую энергию можно рассчитать по следующей формуле:
1 ватт-час = 1 вольт * 1 ампер-час.

Тогда для аккумулятора Galaxy Nexus получаем:

6,48 ватт-часа / 3,7 вольта = 1,75 ампер-часа или 1750 миллиампер-час.

Вот так можно определить номинальную ёмкость аккумулятора по запасаемой энергии и напряжению. Читайте также о том, как проверить емкость аккумулятора телефона.

Вернуться к содержанию

Какие ещё есть разновидности ёмкости аккумулятора

Существует такое понятие, как энергетическая ёмкость аккумулятора. Она показывает способность АКБ разряжаться периодный интервал с постоянной мощностью. интервал в автомобильных аккумуляторных батарейках обычно устанавливают 15 минут.Энергетическую ёмкость стали измерять в Северной Америке, но к этой подключились производители АКБ в других странах. Её значение можно получить в ампер-часах по следующей формуле:

Е (Ач) = W (Вт / эл) / 4, где

Е — энергетическая ёмкость в ампер-часах;

Вт — мощность при 15 минутном разряде.

Есть и ещё одна разновидность, которая пришла к нам из США, это резервная ёмкость. Она показывает способность АКБ питать бортовую движущуюся машины при неработающем генераторе.Проще говоря, можно узнать, сколько аккумулятор даст вам проехать на машине, если генератор выйдет из строя. Рассчитать это в ампер-часах можно по формуле:

Е (ампер-часы) = T (минуты) / 2.

Важно отметить следующий момент. Величина ёмкости, наносимая на аккумуляторы, вычисляется при установленных условиях. Чаще всего это разряд в течение 10 и 20 часов. То есть, 55 Ач означает, что АКБ можно 10 часов разряжать током 5,5 ампера. Это вовсе не означает, что батарею можно 1 час разряжать током 55 ампер.Если увеличивать разрядный ток, то время разряда снижается в соответствии со степенной зависимостью. Подробнее об этом мы писали в статье о ёмкости автомобильного аккумулятора.

Здесь можно ещё добавить, что при параллельном соединении АКБ их ёмкость суммируется. При последовательном соединении значение ёмкости не меняется.
Вернуться к содержанию

Как узнать, сколько реально ампер-часов в вашем аккумуляторе?

Рассмотрим процесс проверки ёмкости на автомобильном аккумуляторе.Но такой разряд под контролем можно сделать для любой батареи. Будут отличаться только измеряемые величины.

Для того, чтобы проверить реальные ампер-часы своего аккумулятора, нужно полностью его зарядить. Степень заряженности проконтролируйте по плотности электролита. Полностью заряженная АКБ должна иметь плотность электролита 1,27─1,29 гр. / См ³ . Затем нужно собрать схему, показанную на следующем рисунке.

Схема для контрольного разряда аккумулятора

Вам нужно выяснить, для какого режима разряда указана ёмкость вашего аккумулятора (10 или 20 часов).И поставить аккумулятор на разряд силой тока, вычисленной по формуле ниже.

I = E / T, где

E — номинальная ёмкость батареи,

Т — 10 или 20 часов.

Этот процесс требует постоянного контроля напряжения на выводах АКБ. Как только напряжение упадёт до 10,8 вольта (1,8 на банке), разряд нужно остановить. Время, за аккумулятор разрядился, вы умножаете на ток разряда. Получается реальная ёмкость батареи в ампер-часах.

Если у вас нет резистора, то можно использовать автомобильные лампочки (12 вольт) подходящей ёмкости.Мощность лампочки подбираете в зависимости от того, какой разрядный ток вам нужен. То есть, если нужен ток разряда 2 ампера, то мощность будет 12 вольт умножить на 2 ампера. Итого 24 ватта.

Разрядка аккумулятора автомобильными лампочками

Важно! После разряда аккумулятор сразу ставьте на зарядку, чтобы он не находился в таком разряженном состоянии. Для необслуживаемых аккумуляторов такой разряд лучше не делать вообще. При таком глубоком разряде они потерять часть своей ёмкости.
Вернуться к содержанию

Как выбрать ёмкость аккумулятора?

Для автомобилей аккумулятор можно подобрать по объёму двигателя. В таблице ниже можно посмотреть соответствие объёма двигателя ёмкости аккумулятора.

Ёмкость аккумулятора, А-ч	Транспортное средство	Объем двигателя, л
55	легковые автомобили	1 — 1,6
60	легковые автомобили	1,3 — 1,9
66	легковые автомобили (кроссоверы, внедорожники)	1,4 — 2,3
77	грузовые автомобили малой грузоподъемности	1,6 — 3,2
90	грузовые автомобили средней грузоподъемности	1,9 — 4,5
140	грузовые автомобили	3,8 — 10,9
190	спецтехника (экскаваторы, бульдозеры)	7,2 — 12
200	грузовые автомобили (фуры, автопоезда)	7,5 — 17
Ёмкость аккумулятора, А-ч	Транспортное средство	Объем двигателя, л

Для легкового автомобиля класс седан или хэтчбек вполне хватит аккумуляторов ёмкости 50─65 ампер-часов.Для внедорожников и крупных кроссоверов подойдут АКБ 70─95 ампер-часов. Если у вас автомобиль с дизельным двигателем и (или) большим числом потребителей тока в бортовой сети, то стоит взять аккумулятор с номинальной емкостью на 10─15 ампер-часов больше вышеназванных цифр.

Небольшой запас своей пригодности и в зимнее время, когда из-за снижения температуры АКБ теряет часть ёмкости. Есть эмпирическая зависимость, согласно которой при снижении температуры ОС от 20 С на один градус аккумулятор теряет 1 ампер-час.

Излишняя ёмкость тоже ни к чему. Ведь бортовая сеть того или иного авто рассчитана на определенные характеристики АКБ. К примеру, генератор малолитражки просто не справится с зарядом АКБ для дизельного внедорожника. В результате батарея будет постоянно не заряжена до конца. При этом никаких преимуществ более ёмкого аккумулятора вы не получите, а только переплатите лишнего за ненужные ампер-часы. Советуем также прочитать статью о ремонте аккумулятора автомобиля.
