Содержание

Таблица маркировки конденсаторов

Емкость конденсаторов может измеряться в микрофарадах (uF), нанофарадах (nF), пикофарадах (pF) и обозначаеться специальным кодом. Данная таблица поможет вам разобраться в маркировке обозначений при различных измерительных номиналах и подобрать нужные аналоги для замены. Существует универсальный измерительный прибор для радиокомпонентов. Может измерять индуктивности, ESR и потери электролитических конденсаторов. Проверяет и транзисторы (включая MOSFET), диоды, стабилитроны, кварцы. Тип деталей определяется автоматически и выводит значения на дисплей. В этом обзоре ESR тестер я описывал этот прибор.

uF (мкФ)	nF (нФ)	pF (пФ)	Code (Код)
1uF	1000nF	1000000pF	105
0. 82uF	820nF	820000pF	824
0.8uF	800nF	800000pF	804
0.7uF	700nF	700000pF	704
0.68uF	680nF	680000pF	624
0.6uF	600nF	600000pF	604
0.56uF	560nF	560000pF	564
0.5uF	500nF	500000pF	504
0.47uF	470nF	470000pF	474
0.4uF	400nF	400000pF	404
0.39uF	390nF	390000pF	394
0.33uF	330nF	330000pF	334
0.3uF	300nF	300000pF	304
0. 27uF	270nF	270000pF	274
0.25uF	250nF	250000pF	254
0.22uF	220nF	220000pF	224
0.2uF	200nF	200000pF	204
0.18uF	180nF	180000pF	184
0.15uF	150nF	150000pF	154
0.12uF	120nF	120000pF	124
0.1uF	100nF	100000pF	104
0.082uF	82nF	82000pF	823
0.08uF	80nF	80000pF	803
0.07uF	70nF	70000pF	703
0.068uF	68nF	68000pF	683
0. 06uF	60nF	60000pF	603
0.056uF	56nF	56000pF	563
0.05uF	50nF	50000pF	503
0.047uF	47nF	47000pF	473
0.04uF	40nF	40000pF	403
0.039uF	39nF	39000pF	393
0.033uF	33nF	33000pF	333
0.03uF	30nF	30000pF	303
0.027uF	27nF	27000pF	273
0.025uF	25nF	25000pF	253
0.022uF	22nF	22000pF	223
0.02uF	20nF	20000pF	203
0. 018uF	18nF	18000pF	183
0.015uF	15nF	15000pF	153
0.012uF	12nF	12000pF	123
0.01uF	10nF	10000pF	103
0.0082uF	8.2nF	8200pF	822
0.008uF	8nF	8000pF	802
0.007uF	7nF	7000pF	702
0.0068uF	6.8nF	6800pF	682
0.006uF	6nF	6000pF	602
0.0056uF	5.6nF	5600pF	562
0.005uF	5nF	5000pF	502
0.0047uF	4. 7nF	4700pF	472
0.004uF	4nF	4000pF	402
0.0039uF	3.9nF	3900pF	392
0.0033uF	3.3nF	3300pF	332
0.003uF	3nF	3000pF	302
0.0027uF	2.7nF	2700pF	272
0.0025uF	2.5nF	2500pF	252
0.0022uF	2.2nF	2200pF	222
0.002uF	2nF	2000pF	202
0.0018uF	1.8nF	1800pF	182
0.0015uF	1.5nF	1500pF	152
0.0012uF	1.2nF	1200pF	122
0. 001uF	1nF	1000pF	102
0.00082uF	0.82nF	820pF	821
0.0008uF	0.8nF	800pF	801
0.0007uF	0.7nF	700pF	701
0.00068uF	0.68nF	680pF	681
0.0006uF	0.6nF	600pF	621
0.00056uF	0.56nF	560pF	561
0.0005uF	0.5nF	500pF	52
0.00047uF	0.47nF	470pF	471
0.0004uF	0.4nF	400pF	401
0.00039uF	0.39nF	390pF	391
0.00033uF	0. 33nF	330pF	331
0.0003uF	0.3nF	300pF	301
0.00027uF	0.27nF	270pF	271
0.00025uF	0.25nF	250pF	251
0.00022uF	0.22nF	220pF	221
0.0002uF	0.2nF	200pF	201
0.00018uF	0.18nF	180pF	181
0.00015uF	0.15nF	150pF	151
0.00012uF	0.12nF	120pF	121
0.0001uF	0.1nF	100pF	101
0.000082uF	0.082nF	82pF	820
0.00008uF	0. 08nF	80pF	800
0.00007uF	0.07nF	70pF	700
0.000068uF	0.068nF	68pF	680
0.00006uF	0.06nF	60pF	600
0.000056uF	0.056nF	56pF	560
0.00005uF	0.05nF	50pF	500
0.000047uF	0.047nF	47pF	470
0.00004uF	0.04nF	40pF	400
0.000039uF	0.039nF	39pF	390
0.000033uF	0.033nF	33pF	330
0.00003uF	0.03nF	30pF	300
0.000027uF	0. 027nF	27pF	270
0.000025uF	0.025nF	25pF	250
0.000022uF	0.022nF	22pF	220
0.00002uF	0.02nF	20pF	200
0.000018uF	0.018nF	18pF	180
0.000015uF	0.015nF	15pF	150
0.000012uF	0.012nF	12pF	120
0.00001uF	0.01nF	10pF	100
0.000008uF	0.008nF	8pF	080
0.000007uF	0.007nF	7pF	070
0.000006uF	0.006nF	6pF	060
0.000005uF	0. 005nF	5pF	050
0.000004uF	0.004nF	4pF	040
0.000003uF	0.003nF	3pF	030
0.000002uF	0.002nF	2pF	020
0.000001uF	0.001nF	1pF	010

Очень часто для проведения ремонтных работ в электронных устройствах, необходимо иметь в запасе конденсаторы различных номиналов. Так как в магазине зачастую на все случаи жизни приобрести нет возможности, поэтому в большинстве случаев заказываю у китайских товарищей на площадке Aliexpress. В продаже имеются также в большем асортименте электролитические конденсаторы. Можно приобрести набором по 10-20 различных номиналов.

Конденсаторы на Aliexpress

Автор: silver от 14-04-2017, посмотрело: 92258

Категория: Ремонт

Комментарии: 0

Оставить комментарии к этой записи

Конденсатор 10n это сколько — Морской флот

Очень важно знать емкость того или иного конденсатора, а под рукой не всегда оказываются измерительные приборы с помощью которых можно эту емкость узнать. Специально для этих случаев были придуманы кодовые маркировки. Существую 4 основных способа маркировки конденсаторов:

Кодовая маркировка 3 цифрами;
Кодовая маркировка 4 цифрами;
Буквенно цифровая маркировка;
Специальная маркировка для планарных конденсаторов.

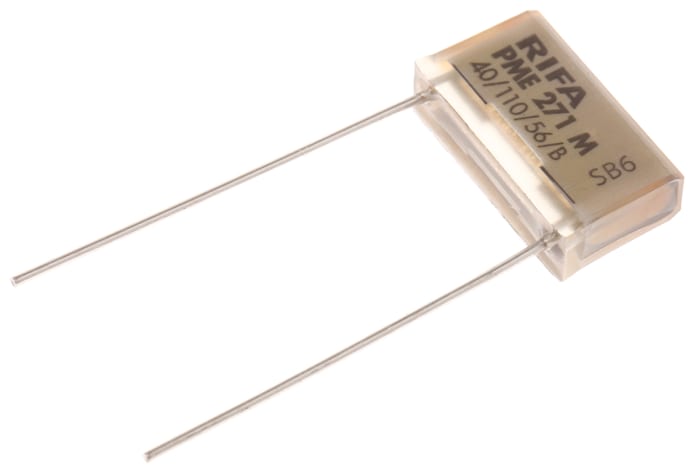

Кодовая маркировка конденсаторов 3 цифрами

К примеру конденсатор с обозначением 153 означает что его емкость составляет 15000 пФ.

Код	Пикофарады, пФ, pF	Нанофарады, нФ, nF	Микрофарады, мкФ, μF
109	1.0 пФ	0.0010нф
159	1.5 пФ	0.0015нф
229	2.2 пФ	0.0022нф
339	3.3 пФ	0.0033нф
479	4. 7 пФ	0.0048нф
689	6.8 пФ	0.0068нФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0. 33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0. 015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0. 33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

Кодовая маркировка конденсаторов 4 цифрами

При маркировки конденсаторов этим способом важно запомнить что полученное значение будет измеряться в пикоФарадах. К примеру маркировка конденсатора 1002 будет расшифровываться следующим образом: 1002 = 100*10 2 пФ = 10000 пФ = 10.0 нФ. Последняя цифра это показатель степени по основанию 10. А первые три это число которое необходимо умножить на 10 возведенную в определенную степень.

Буквенно-цифровая маркировка

В данном случае вместо запятой ставится соответсвующая единица измерения (пФ, нФ, мкФ).

Пример: 10п или 10p = 10 пФ, 4n7 или 4н7 = 4,7 нФ, μ22 = 0.22 мкФ.

Вожно запомнить что буква «п» очень похожа на «n» и не нужно их путать. Что довольно часто делают начинающие радиолюбители.

Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме. Для правильного подбора параметров электрической сети необходимо четко владеть знаниями маркировки конденсаторов, которые имеют ключевое значение. Сложность возникает из-за того, что она разнится в большом количестве случаев – на нее влияет производитель, страна-экспортер, вид и параметры самого конденсатора, и даже его размеры.

В данной статье рассмотрим основные параметры конденсаторов, которые влияют на их маркировку, а также научимся правильно читать значения, нанесенные производителем даже на самые крохотные изделия.

Параметры конденсаторов

Эти устройства предназначены для накопления электрического заряда. Емкость измеряется в специальных единицах, именуемых фарадами (Ф, или F). Однако 1 фарад – колоссальная величина, которая не используется в радиотехнике. Для конденсаторов применяется микрофарад (мкФ, µF) – фарад, разделенный на миллион. Единица обозначается как мкФ практически на всех типах конденсаторов. В теоретических расчетах иногда можно увидеть миллифарад (мФ, mF), что равняется фараду, деленному на тысячу. В маленьких конденсаторах применяется нанофарад (нФ, nF) и пикофарад (пФ, pF), что соответственно равняется 10 -9 и 10 -12 фарад. Это обозначение очень важно, так как используется в маркировке либо напрямую, либо с помощью заменяемых значений.

Типы маркировок

На данный момент производителями используется несколько типов, которые могут располагаться на корпусе как по отдельности, так и взаимозаменяемыми значениями. Все значения ниже будут исключительно теоретическими, предоставленными для наглядного примера.

Самый простой тип маркировки – никаких шифров и табличных замещений, емкость напрямую пишется на корпусе, что без лишних движений сразу предоставляет конечному пользователю реальные параметры. И такой способ использовался бы везде, если бы не его громоздкость – полностью написать емкость получится только на довольно больших изделиях, иначе рассмотреть надпись будет невозможно даже с помощью лупы. Например: запись 100 µF±6% означает, что данный конденсатор имеет емкость 100 микрофарад с амортизацией в 6% от общей емкости, что равно значению 94–106 микрофарад. Также допускается использование маркировки вида 100 µF +8%/-10%, что означает неравнозначную амортизацию, равную 90–108 микрофарад. Это самый простой и понятный способ, однако такая маркировка очень громоздкая, поэтому применяется на больших и очень емких конденсаторах.

Цифровая маркировка конденсаторов (а также численно-буквенная) используется в тех случаях, когда маленькая площадь изделия не позволяет поместить подробную запись о емкости. Поэтому определенные значения заменяются обычными цифрами и латинскими буквами, которые поочередно расшифровываются для получения полной информации.

Все очень просто – если используются только цифры (а на подобных изделиях их обычно три штуки), то расшифровывать нужно следующим образом:

первые две цифры обозначают первые две цифры емкости;
третья цифра обозначает количество нулей, которое необходимо дописать после первых двух цифр;
такие конденсаторы всегда измеряются в пикофарадах.

Возьмем для примера первый вариант с картинки выше с записью 104. Первые две цифры так и оставляем – 10. К ним приписываем количество нулей, обозначенных третьей цифрой, то есть 4. Получаем значение в 100 000 пикофарад. Возвращаемся к таблице в начале статьи, уменьшаем количество нулей и получаем приемлемое значение в 100 микрофарад.

Если используется одна или две цифры, они так и остаются. Например, обозначения 5 и 15 обозначают 5 и 15 пикофарад соответственно. Маркировка .55 равна 0.55 микрофарад.

Интересная запись выполняется с использованием букв либо вместо точки, либо как другой величины. Например, 8n2 обозначает 8.2 нанофарад, когда как n82 означает 0.82 нанофарад. Для определенного класса конденсаторов в конце может дописываться дополнительная кодовая маркировка, например, 100V.

Маркировка керамических конденсаторов численно-буквенным способом является стандартом для этих изделий. Здесь используются точно такие же алгоритмы шифрования, а сами надписи физически наносятся производителем на керамическую поверхность.

Устаревшим, однако все еще используемым вариантом, считается цветовая индикация. Она применялась в советском производстве для упрощения считывания маркировки даже на очень маленьких изделиях. Минус в том, что запомнить сходу такую таблицу достаточно проблематично, поэтому желательно иметь ее под рукой, по крайней мере, поначалу. Цвета наносятся на конденсаторы, где маркировка выполняется в виде монотонных полосок. Считываются следующим образом:

первые два цвета означают емкость в пикофарадах;
третий цвет показывает количество нулей, которые необходимо дописать;
четвертый и пятый цвета соответственно показывают возможный допуск и номинал подаваемого напряжения на изделие.

Цвет	Значение
Черный
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Голубой	6
Фиолетовый	7
Серый	8
Белый	9

Маркировка импортных конденсаторов выполняется аналогичными способами, только вместо кириллицы может использоваться латиница. Например, на отечественных вариантах может встречаться 5мк1, что означает 5.1 микрофарад. Тогда как на импортных это значение будет выглядеть как 5µ Если запись совершенно непонятна, то можно обратиться к официальному производителю за разъяснениями, скорее всего на сайте есть таблицы или программа, которые расшифровывают его маркировку. Однако это встречается только в исключительных случаях и редко попадается.

Заключение

Чем меньше конденсатор, тем более компактной записи он требует. Однако современное производство способно нанести на корпус достаточно маленькие значения, расшифровка которых выполняется вышеописанными способами. Внимательно проверяйте полученные значения во избежание поломки собранной электрической цепи.

Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC (табл. 2.5, 2.6).

При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра — количество нулей. При обозначении емкостей менее 10 пФ последней цифрой может быть «9» (109 = 1 пФ), при обозначении емкостей 1 пФ и менее первой цифрой будет «0» (010 = 1 пФ). В качестве разделительной запятой используется буква R (0 R 5 = 0,5 пФ).

При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, 100 — 100 мкФ. В случае необходимости маркировки дробных значений емкости в качестве разделительной запятой используется буква R : R 1 — 0,1 мкФ, R 22 — 0,22 мкФ, 3 R 3 — 3,3 мкФ (при обозначении емкости в мкФ перед буквой R цифра 0 не ставится, а она ставится только при обозначении емкостей менее 1 пФ).

После обозначения емкости может быть нанесен буквенный символ, обозначаю щий допустимое отклонение емкости конденсатора в соответствии с табл. 2.4.

Таблица 2.5. Кодировка номинальной емкости конденсаторов тремя цифрами

Пикофарады ( пФ ; pF)

Нанофарады ( нФ ; nF)

КОД

Емкость

Пикофарады ( пф ; pF)

Нанофарады ( нФ ; nF)

Микрофарады ( мкФ ; mF)

Код

Емкость

Пикофарады ( пФ ; pF)

Нанофарады ( нФ ; nF)

Микрофарады ( мкФ

ТКЕ (температурный коэффициент емкости) — параметр конденсатора, который характеризует относительное изменение емкости от номинального значения при изменении температуры окружающей среды. Этот параметр принято выражать в миллионных долях емкости конденсатора на градус
(10/-6 / °С). ТКЕ может быть положительным (обозначается буквой «П» или «Р»), отрицательным
(«М» или « N »), близким к нулю («МП») или ненормированным («Н»).

Конденсаторы изготавливаются с различными по ТКЕ типами диэлектриков: группы NPO , X 7 R , Z 5 U , Y 5 V и другие. Диэлектрик группы NPO ( COG ) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовлен ные с применением этого диэлектрика, наиболее дорогостоящие. Диэлектрик группы X 7 R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность.

Диэлектрики групп Z 5 U и Y 5 V имеют очень высокую диэлектрическую проница емость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющие значительный разброс параметров. SMD конденсаторы с диэлектриками групп X 7 R и Z 5 U используются в цепях общего назначения.

Радиодетали, приборы, диски, литература почтой.

Скачать бесплатно схемы,электронные книги (ebook) по радиоэлектронике, схемы для начинающих, радиотехника для начинающих схемы ТВ бесплатно, схемы управления, радиоустройств
блоков питания, схемы усилителей мощности.
Справочники радиолюбителя, справочники микросхемы
справочники электронных компонентов – диоды, тиристоры, транзисторы, конденсаторы, datasheet электронных компонентов.

Справочники и учебный материал (бесплатно)

Введение в электронику. Конденсаторы

Серия статей известного автора множества радиолюбительских публикаций Дригалкина В.В. для начинающих радиолюбителей

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “Радиолюбитель“

Конденсаторы

Надо сказать, что конденсатор, как и резистор, можно увидеть во многих устройствах. Как правило, простейший конденсатор – это две металлических пластинки и воздух между ними. Вместо воздуха может быть фарфор, слюда или другой материал, который не проводит ток. Если резистор пропускает постоянный ток, то через конденсатор он не проходит. А переменный ток через конденсатор проходит. Благодаря такому свойству конденсатор ставят там, где надо отделить постоянный ток от переменного.

Конденсаторы бывают постоянные, подстроечные, переменные и электролитические. Кроме этого, они отличаются материалом между пластинами и внешней конструкцией. Существуют конденсаторы воздушные, слюдяные, керамические, пленочные и т.п. Применение тех или иных видов конденсаторов обычно описано в сопровождающей документации к принципиальной схеме. Некоторые конденсаторы постоянной емкости и их обозначение на принципиальной схеме показаны на Рис.1.

Основной параметр конденсатора – емкость. Она измеряется в микро-, нано— и пикофарадах. На схемах Вы встретите все три единицы измерения. Обозначаются они следующим образом: микрофарады – мКф или мF, нанофарады – нф, Н или п, пикофарады – пф или pf. Чаще буквенное обозначение пикофарад не указывают ни на схемах, ни на самой радиодетали, т.е. обозначение 27, 510 подразумевают 27 пф, 510 пф. Чтобы проще разбираться в емкости, запомните следующее: 0,001 мкф = 1 нф, или 1000 пф.

В отечественной электронике применяется буквенно-цифровая маркировка конденсаторов. Если емкость выражают целым числом, то буквенное обозначение емкости ставят после этого числа, например: 12П (12 пф) , 15Н (15 нф = 15 000 пф, или 0,015 мкф), ЮМ (10 мкф). Чтобы выразить номинальную емкость десятичной дробью, буквенное обозначение единицы емкости размещают перед числом: Н15 (0,15 нф = 150 пф) , М22 (0,22 мкф). Для выражения емкости конденсатора целым числом с десятичной дробью буквенное обозначение единицы ставят между целым числом и десятичной дробью, заменяя ее запятой, например: 1П2 (1,2 пф) , 4Н7 (4,7 нф = 4700 пф), 1М5 (1,5 мкф).
Буквенно-цифровая маркировка конденсаторов используется и в зарубежной электронике. Она нашла широкое применение на конденсаторах большой емкости. Например, надпись 0,47 |iF = 0,47 мкф. Не забыли разработчики и о цветовой маркировке, которая может содержать полосы, кольца или точки. Маркируемые параметры: номинальная емкость; множитель; допускаемое отклонение напряжения; температурный коэффициент емкости (ТКЕ) и (или) номинальное напряжение. Определить емкость можно при помощи следующей таблицы.

Некоторые примеры цветовой маркировки постоянных конденсаторов показаны на Рис. 2.

Кроме буквенно-цифровой и цветовой маркировки применяется способ цифровой маркировки конденсаторов тремя или четырьмя цифрами (международный стандарт). В случае трехзначной маркировки первые две цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра – количество нулей (здесь обращаю ваше внимание на маркировку конденсаторов емкостью менее 10 пикофарад: последней цифрой в этом случае может быть девятка):

(в таблице ошибка, должно быть: 100 – 10 пикофарад – 0,01 нанофарада — 0,00001 мкф(!))

При кодировании четырехзначным числом последняя цифра так же указывает количество нулей, а первые три — емкость в пикофарадах (pF):

Некоторые примеры цифровой маркировки конденсаторов представлены на Рис. 3.

Среди большого разнообразия конденсаторов постоянной емкости особое место занимают электролитические конденсаторы. Сегодня чаще всего можно услышать название оксидные конденсаторы, т.к. в них используется оксидный диэлектрик. Такие конденсаторы выпускают большой емкости – от 0,5 до 10000 мкф. Оксидные конденсаторы полярны, поэтому на принципиальных схемах для них указывают не только емкость, но и знак ” + ” (плюс), а на самом конденсаторе: в зарубежном варианте нанесен знак “-“, в отечественном устаревшем – ” + ” . Кроме этого, на принципиальных схемах указывают и максимальное напряжение, на котором их можно использовать. Например, надпись 5,0×10 В означает, что конденсатор емкостью 5 мкф надо взять на напряжение не ниже 10 В.

Многие начинающие бояться применять конденсаторы на большее напряжение, чем указанное в схемах. А зря! Возьмем, к примеру, устройство с питанием 9В. Здесь необходимо использовать конденсатор на напряжение не ниже 10В, но лучше – 16В. Дело в том, что “питание” не застраховано от скачков. А для конденсаторов резкие перепады в сторону увеличения приравниваются к смерти. Поэтому, если Вы примените электролит на напряжение 50В, 160В или еще большее, хуже работать устройство не будет! Разве что размеры увеличатся: чем больше напряжение конденсатора, тем больше его размеры.

Оксидные конденсаторы обладают неприятным свойством терять емкость – “высыхать” , что является одной из основных причин отказов радиоаппаратуры, находящейся в длительной эксплуатации. Такой неприятной особенностью в частности обладают отечественные электролиты, особенно старые. Поэтому старайтесь ставить зарубежные новые конденсаторы.
Выпускают производители и неполярные оксидные конденсаторы, хотя применяются они довольно редко. Существую еще и танталовые конденсаторы, которые отличаются долговечностью, высокой стабильностью рабочих характеристик, устойчивостью к повышению температуры. При небольшом внешнем виде они могут обладать достаточно большой емкостью.
Линия, нанесенная на корпусе танталового конденсатора, означает плюсовой вывод, а не минус, как многие думают.
Некоторые разновидности оксидных конденсаторов показаны на Рис. 4.

Особенностью подстроечных и переменных конденсаторов есть изменение емкости при обращении оси, которая выступает наружу. Раньше они широко применялись радиоприемниках. Именно конденсатор переменной емкости крутили Ваши родители для настройки на нужную радиостанцию. Некоторые подстроечные и переменный конденсаторы показаны на Рис. 5.

Для подстроечных или переменных конденсаторов на схеме указывают крайние значения емкости, которые создаются, если вращать ось конденсатора от одного крайнего положения к другому или вертеть по кругу (как у подстроечных конденсаторов). Например, надпись 5-180 свидетельствует о том, что в одном крайнем положении оси емкость конденсатора составляет 5 пф, а в другом – 180 пф. При плавном возвращении с одного положения в другое емкость конденсатора также плавно будет изменяться от 5 до 180 пф или от 180 до 5 пф. Сегодня не используют конденсаторы переменной емкости, так как их вытеснили варикапы – полупроводниковый элемент, емкость которого зависит от приложенного напряжения.

Перейти к следующей статье: Диоды

Конденсатор 100n это сколько

Конденсатор можно сравнить с небольшим аккумулятором, он умеет быстро накапливать электрическую энергию и так же быстро ее отдавать. Основной параметр конденсатора – это его емкость (C). Важным свойством конденсатора, является то, что он оказывает переменному току сопротивление, чем больше частота переменного тока, тем меньше сопротивление. Постоянный ток конденсатор не пропускает.

Как и резисторы, конденсаторы бывают постоянной емкости и переменной емкости. Применение конденсаторы находят в колебательных контурах, различных фильтрах, для разделения цепей постоянного и переменного токов и в качестве блокировочных элементов.

Основная единица измерения емкости – фарад (Ф) – это очень большая величина, которая на практике не применяется. В электронике используют конденсаторы емкостью от долей пикофарада (пФ) до десятков тысяч микрофарад (мкФ). 1 мкФ равен одной миллионной доле фарада, а 1 пФ – одной миллионной доле микрофарада.

Обозначение конденсатора на схеме

На электрических принципиальных схемах конденсатор отображается в виде двух параллельных линий символизирующих его основные части: две обкладки и диэлектрик между ними. Возле обозначения конденсатора обычно указывают его номинальную емкость, а иногда его номинальное напряжение.

Номинальное напряжение – значение напряжения указанное на корпусе конденсатора, при котором гарантируется нормальная работа в течение всего срока службы конденсатора. Если напряжение в цепи будет превышать номинальное напряжение конденсатора, то он быстро выйдет из строя, может даже взорваться. Рекомендуется ставить конденсаторы с запасом по напряжению, например: в цепи напряжение 9 вольт – нужно ставить конденсатор с номинальным напряжением 16 вольт или больше.

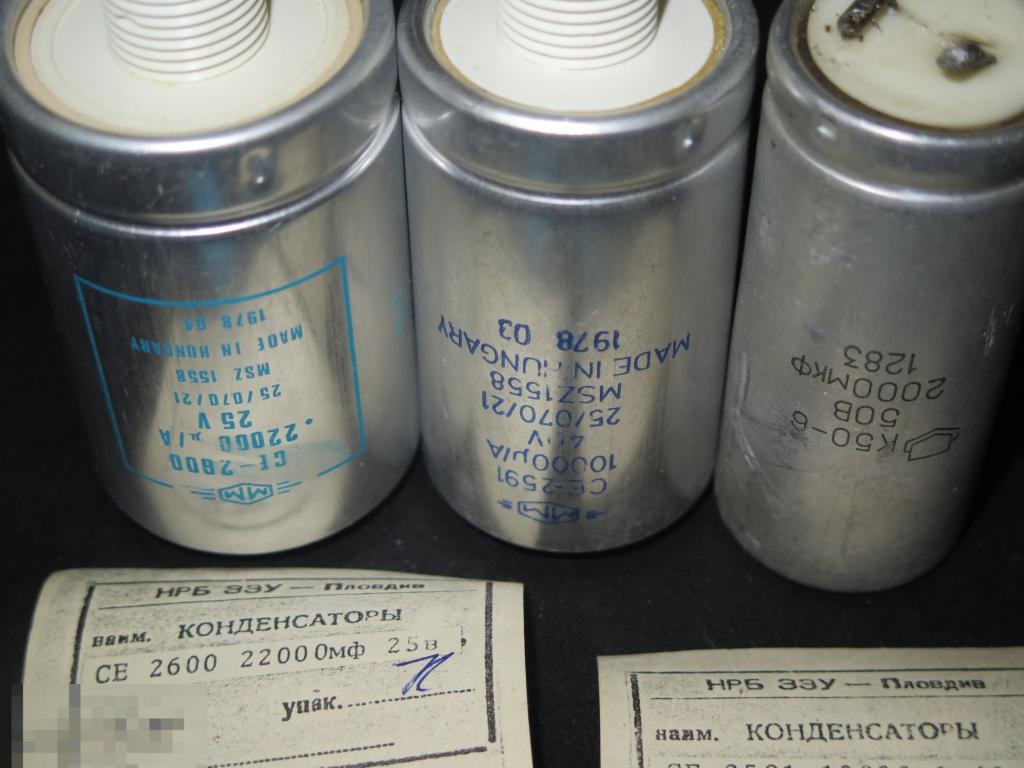

Электролитические конденсаторы

Для работы в диапазоне звуковых частот, а так же для фильтрации выпрямленных напряжений питания, необходимы конденсаторы большой емкости. Называются такие конденсаторы – электролитическими. В отличие от других типов электролитические конденсаторы полярны, это значит, что их можно включать только в цепи постоянного или пульсирующего напряжения и только в той полярности, которая указана на корпусе конденсатора. Не выполнение этого условия приводит к выходу конденсатора из строя, что часто сопровождается взрывом.

Температурный коэффициент емкости конденсатора (ТКЕ)

ТКЕ показывает относительное изменение емкости при изменении температуры на один градус. ТКЕ может быть положительным и отрицательным. По значению и знаку этого параметра конденсаторы разделяются на группы, которым присвоены соответствующие буквенные обозначения на корпусе.

Маркировка конденсаторов

Емкость от 0 до 9999 пФ может быть указана без обозначения единицы измерения:

22 = 22p = 22П = 22пФ

Если емкость меньше 10пФ, то обозначение может быть таким:

Так же конденсаторы маркируют в нанофарадах (нФ), 1 нанофарад равен 1000пФ и микрофарадах (мкФ):

10n = 10Н = 10нФ = 0,01мкФ = 10000пФ

Н18 = 0,18нФ = 180пФ

1n0 = 1Н0 = 1нФ = 1000пФ

330Н = 330n = М33 = m33 = 330нФ = 0,33мкФ = 330000пФ

100Н = 100n = М10 = m10 = 100нФ = 0,1мкФ = 100000пФ

1Н5 = 1n5 = 1,5нФ = 1500пФ

4n7 = 4Н7 = 0,0047мкФ = 4700пФ

Цифровая маркировка конденсаторов

Если код трехзначный, то первые две цифры обозначают значение, третья – количество нулей, результат в пикофарадах.

Например: код 104, к первым двум цифрам приписываем четыре нуля, получаем 100000пФ = 100нФ = 0,1мкФ.

Если код четырехзначный, то первые три цифры обозначают значение, четвертая – количество нулей, результат тоже в пикофарадах.

4722 = 47200пФ = 47,2нФ

Параллельное соединение конденсаторов

Емкость конденсаторов при параллельном соединении складывается.

Последовательное соединение конденсаторов

Общая емкость конденсаторов при последовательном соединении рассчитывается по формуле:

Если последовательно соединены два конденсатора:

Если последовательно соединены два одинаковых конденсатора, то общая емкость равна половине емкости одного из них.

1. Маркировка тремя цифрами.

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1. 0пФ).

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1.5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0. 1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0. 015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0. 68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

2. Маркировка четырьмя цифрами.

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.

3. Буквенно-цифровая маркировка.

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы.

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1.0	J	2.2	S	4. 7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8. 2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

5. Планарные электролитические конденсаторы.

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

, по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

буква	e	G	J	A	C	D	E	V	H (T для танталовых)
напряжение	2,5 В	4 В	6,3 В	10 В	16 В	20 В	25 В	35 В	50 В

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Код	Емкость [мкФ]
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Код	Емкость
p10	0,1 пФ
Ip5	1,5 пФ
332p	332 пФ
1НО или 1nО	1,0 нФ
15Н или 15n	15 нФ
33h3 или 33n2	33,2 нФ
590H или 590n	590 нФ
m15	0,15мкФ
1m5	1,5 мкФ
33m2	33,2 мкФ
330m	330 мкФ
1mO	1 мФ или 1000 мкФ
10m	10 мФ

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC (табл. 2.5, 2.6).

Таблица 2.5. Кодировка номинальной емкости конденсаторов тремя цифрами

Пикофарады ( пФ ; pF)

Нанофарады ( нФ ; nF)

КОД

Емкость

Пикофарады ( пф ; pF)

Нанофарады ( нФ ; nF)

Микрофарады ( мкФ ; mF)

Код

Емкость

Пикофарады ( пФ ; pF)

Нанофарады ( нФ ; nF)

Микрофарады ( мкФ

ТКЕ (температурный коэффициент емкости) — параметр конденсатора, который характеризует относительное изменение емкости от номинального значения при изменении температуры окружающей среды. Этот параметр принято выражать в миллионных долях емкости конденсатора на градус
(10/-6 / °С). ТКЕ может быть положительным (обозначается буквой «П» или «Р»), отрицательным
(«М» или « N »), близким к нулю («МП») или ненормированным («Н»).

Радиодетали, приборы, диски, литература почтой.

Справочники и учебный материал (бесплатно)

Маркировка конденсаторов. Кодовая и цветовая маркировака конденсаторов

Маркировка тремя цифрами.

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF	код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
	1. 0 пФ				1000 пФ	1 нФ
	1.5 пФ				1500 пФ	1.5 нФ
	2.2 пФ				2200 пФ	2.2 нФ
	3.3 пФ				3300 пФ	3.3 нФ
	4.7 пФ				4700 пФ	4.7 нФ
	6.8 пФ				6800 пФ	6.8 нФ
	10 пФ	0.01 нФ			10000 пФ	10 нФ	0.01 мкФ
	15 пФ	0.015 нФ			15000 пФ	15 нФ	0.015 мкФ
	22 пФ	0. 022 нФ			22000 пФ	22 нФ	0.022 мкФ
	33 пФ	0.033 нФ			33000 пФ	33 нФ	0.033 мкФ
	47 пФ	0.047 нФ			47000 пФ	47 нФ	0.047 мкФ
	68 пФ	0.068 нФ			68000 пФ	68 нФ	0.068 мкФ
	100 пФ	0.1 нФ			100000 пФ	100 нФ	0.1 мкФ
	150 пФ	0.15 нФ			150000 пФ	150 нФ	0.15 мкФ
	220 пФ	0.22 нФ			220000 пФ	220 нФ	0.22 мкФ
	330 пФ	0.33 нФ			330000 пФ	330 нФ	0. 33 мкФ
	470 пФ	0.47 нФ			470000 пФ	470 нФ	0.47 мкФ
	680 пФ	0.68 нФ			680000 пФ	680 нФ	0.68 мкФ
	1000000 пФ	1000 нФ	1 мкФ

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1.0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2. 7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

· Допуски

· Кодовая маркировка

· Допуски

· Конденсаторы с линейной зависимостью от температуры

· Конденсаторы с нелинейной зависимостью от температуры

· Кодовая маркировка

· Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

Допуски

Таблица 1

*-Для конденсаторов емкостью

Δ=(δхС/100%)[Ф]

Пример:

Конденсаторы с ненормируемым ТКЕ

Таблица 2

Конденсаторы с линейной зависимостью от температуры

Таблица 3

Обозначение ГОСТ	Обозначение международное	ТКЕ *	Буквенный код	Цвет**
П100	P100	100 (+130…-49)	A	красный+фиолетовый
П33			N	серый
МПО	NPO	0(+30. .-75)	С	черный
М33	N030	-33(+30…-80]	Н	коричневый
М75	N080	-75(+30…-80)	L	красный
M150	N150	-150(+30…-105)	Р	оранжевый
М220	N220	-220(+30…-120)	R	желтый
М330	N330	-330(+60…-180)	S	зеленый
М470	N470	-470(+60…-210)	Т	голубой
М750	N750	-750(+120…-330)	U	фиолетовый
М1500	N1500	-500(-250…-670)	V	оранжевый+оранжевый
М2200	N2200	-2200	К	желтый+оранжевый

* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55. ..+85 ° С.

** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Кодовая маркировка

А. Маркировка 3 цифрами

Таблица 10

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
	1,0	0,001	0,000001
	1,5	0,0015	0,000001
	2,2	0,0022	0,000001
	3,3	0,0033	0,000001
	4,7	0,0047	0,000001
	6,8	0,0068	0,000001
100*		0,01	0,00001
		0,015	0,000015
		0,022	0,000022
		0,033	0,000033
		0,047	0,000047
		0,068	0,000068
		0,1	0,0001
		0,15	0,00015
		0,22	0,00022
		0,33	0,00033
		0,47	0,00047
		0,68	0,00068
		1,0	0,001
		1,5	0,0015
		2,2	0,0022
		3,3	0,0033
		4,7	0,0047
		6,8	0,0068
			0,01
			0,015
			0,022
			0,033
			0,047
			0,068
			0,1
			0,15
			0,22
			0,33
			0,47
			0,68
			1,0

В. Маркировка 4 цифрами

Таблица 11

В. Маркировка 4 символами

С. Маркировка в две строки

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

http://www.radioradar.net/hand_book/hand_books/conder.html

Кодовая маркировка

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

Кодировка тремя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пФ.

Таблица 1

* Иногда последний ноль не указывают.

Кодировка четырьмя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

Таблица 2

Цветовая маркировка

На практике для цветового кодирования постоянных конденсаторов используются несколько методик цветовой маркировки

* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

** Цвет корпуса указывает на значение рабочего напряжения.

Вывод «+» может иметь больший диаметр.

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек:

Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

Маркировка допусков

В соответствии с требованиями Публикаций 62 и 115-2 IEC (МЭК) для конденсаторов установлены следующие допуски и их кодировка:

Маркировка ТКЕ

Маркировка тремя цифрами.

Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF	код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
	1. 0 пФ				1000 пФ	1 нФ
	1.5 пФ				1500 пФ	1.5 нФ
	2.2 пФ				2200 пФ	2.2 нФ
	3.3 пФ				3300 пФ	3.3 нФ
	4.7 пФ				4700 пФ	4.7 нФ
	6.8 пФ				6800 пФ	6.8 нФ
	10 пФ	0.01 нФ			10000 пФ	10 нФ	0.01 мкФ
	15 пФ	0.015 нФ			15000 пФ	15 нФ	0.015 мкФ
	22 пФ	0. 022 нФ			22000 пФ	22 нФ	0.022 мкФ
	33 пФ	0.033 нФ			33000 пФ	33 нФ	0.033 мкФ
	47 пФ	0.047 нФ			47000 пФ	47 нФ	0.047 мкФ
	68 пФ	0.068 нФ			68000 пФ	68 нФ	0.068 мкФ
	100 пФ	0.1 нФ			100000 пФ	100 нФ	0.1 мкФ
	150 пФ	0.15 нФ			150000 пФ	150 нФ	0.15 мкФ
	220 пФ	0.22 нФ			220000 пФ	220 нФ	0.22 мкФ
	330 пФ	0.33 нФ			330000 пФ	330 нФ	0. 33 мкФ
	470 пФ	0.47 нФ			470000 пФ	470 нФ	0.47 мкФ
	680 пФ	0.68 нФ			680000 пФ	680 нФ	0.68 мкФ
	1000000 пФ	1000 нФ	1 мкФ

2. Маркировка четырьмя цифрами.

1622 = 162*102 пФ = 16200 пФ = 16.2 нФ.

3. Буквенно-цифровая маркировка.

15п = 15 пФ, 22p = 22 пФ, 2н2 = 2. 2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы.

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*101пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*103пФ = 4700пФ = 4,7нФ

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1. 0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

5. Планарные электролитические конденсаторы.

Кодовая и цветовая маркировака конденсаторов

«Справочник» — справочная информация по различным электронным компонентам : транзисторам , микросхемам , трансформаторам ,конденсаторам , светодиодам и т.д. Вся справочная информация содержит все, необходимые для подбора электронных компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию электронных компонентов .

· Допуски

· Конденсаторы с линейной зависимостью от температуры

· Конденсаторы с нелинейной зависимостью от температуры

· Кодовая маркировка

· Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

· Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

· Допуски

· Температурный коэффициент емкости (ТКЕ)
Конденсаторы с ненормируемым ТКЕ

· Конденсаторы с линейной зависимостью от температуры

· Конденсаторы с нелинейной зависимостью от температуры

· Кодовая маркировка

· Кодовая маркировка электролитических конденсаторов для поверхностного монтажа

· Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

Допуски

В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:

Таблица 1

*-Для конденсаторов емкостью

Перерасчет допуска из % (δ) в фарады (Δ):

Δ=(δхС/100%)[Ф]

Пример:

Реальное значение конденсатора с маркировкой 221J (0. 22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10 -9 [Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.

Температурный коэффициент емкости (ТКЕ)
Конденсаторы с ненормируемым ТКЕ

Таблица 2

* Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC (табл. 2.5, 2.6).
При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра — количество нулей. При обозначении емкостей менее 10 пФ последней цифрой может быть «9» (109 = 1 пФ), при обозначении емкостей 1 пФ и менее первой цифрой будет «0» (010 = 1 пФ). В качестве разделительной запятой используется буква R (0 R 5 = 0,5 пФ).
При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, 100 — 100 мкФ. В случае необходимости маркировки дробных значений емкости в качестве разделительной запятой используется буква R: R 1 — 0,1 мкФ, R 22 — 0,22 мкФ, 3 R 3 — 3,3 мкФ (при обозначении емкости в мкФ перед буквой R цифра 0 не ставится, а она ставится только при обозначении емкостей менее 1 пФ).
После обозначения емкости может быть нанесен буквенный символ, обозначаю щий допустимое отклонение емкости конденсатора в соответствии с табл. 2.4.

Таблица 2.5. Кодировка номинальной емкости конденсаторов тремя цифрами
Пикофарады (пФ; pF)
Нанофарады (нФ; nF)
Микрофарады (мкФ)
Емкость
Пикофарады ( пф ; pF)
Нанофарады ( нФ ; nF)
Микрофарады ( мкФ ; mF)
Таблица 2. 6. Кодировка номинальной емкости конденсаторов четырьмя цифрами
Емкость
Пикофарады (пФ; pF)
Нанофарады (нФ; nF)
Микрофарады (мкФ
ТКЕ (температурный коэффициент емкости) — параметр конденсатора, который характеризует относительное изменение емкости от номинального значения при изменении температуры окружающей среды. Этот параметр принято выражать в миллионных долях емкости конденсатора на градус
(10/-6 / °С). ТКЕ может быть положительным (обозначается буквой «П» или «Р»), отрицательным
(«М» или « N »), близким к нулю («МП») или ненормированным («Н»).
Конденсаторы изготавливаются с различными по ТКЕ типами диэлектриков: группы NPO , X 7 R , Z 5 U , Y 5 V и другие. Диэлектрик группы NPO (COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовлен ные с применением этого диэлектрика, наиболее дорогостоящие. Диэлектрик группы X 7 R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность.
Диэлектрики групп Z 5 U и Y 5 V имеют очень высокую диэлектрическую проница емость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющие значительный разброс параметров. SMD конденсаторы с диэлектриками групп X 7 R и Z 5 U используются в цепях общего назначения.

Кодовая маркировка 3 цифрами;
Кодовая маркировка 4 цифрами;
Буквенно цифровая маркировка;
Специальная маркировка для планарных конденсаторов.

Кодовая маркировка конденсаторов 3 цифрами

К примеру конденсатор с обозначением 153 означает что его емкость составляет 15000 пФ.

Код	Пикофарады, пФ, pF	Нанофарады, нФ, nF	Микрофарады, мкФ, μF
109	1.0 пФ	0.0010нф
159	1.5 пФ	0.0015нф
229	2.2 пФ	0.0022нф
339	3. 3 пФ	0.0033нф
479	4.7 пФ	0.0048нф
689	6.8 пФ	0.0068нФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0. 068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1. 5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

Кодовая маркировка конденсаторов 4 цифрами

При маркировки конденсаторов этим способом важно запомнить что полученное значение будет измеряться в пикоФарадах. К примеру маркировка конденсатора 1002 будет расшифровываться следующим образом: 1002 = 100*10 2 пФ = 10000 пФ = 10.0 нФ . Последняя цифра это показатель степени по основанию 10. А первые три это число которое необходимо умножить на 10 возведенную в определенную степень.

Буквенно-цифровая маркировка

В данном случае вместо запятой ставится соответсвующая единица измерения (пФ, нФ, мкФ).

Пример: 10п или 10p = 10 пФ, 4n7 или 4н7 = 4,7 нФ, μ 22 = 0.22 мкФ.

Иногда вместо мкФ используют букву R.

Например: 6R8 = 6,8 мкФ

Маркировка планарных керамических конденсаторов

Такие конденсаторы маркируются двумя буквами, первая это производитель конденсатора, а вторая это значение в пикофарадах в соответствии с таблицей, приведенной ниже.

параметры и маркировка, перевод величин емкости

Конденсатором обычно называют устройство, которое обладает способностью накапливать электрический заряд. Конструктивно конденсатор представляет собой два проводника, разделенных диэлектриком.

Единицей электрической емкости конденсатора в системе СИ является Фарада. Сокращенно обозначается буквой Ф. Названа в честь английского физика Майкла Фарадея.

В радиоэлектронике используется емкость конденсатора, выраженная через дробные единицы фарад: пикофарад, нанофарад, микрофарад.

1мкФ=10^-6 Ф;
1 нФ = 10^-9 Ф;
1 пФ = 10^-12 Ф;
1 мкФ = 10³ нФ = 10⁶ пФ.

В старой радиотехнической литературе использовалась единица емкости — сантиметр: 1 см = 1,11 * 10^-12 Ф = 1,11 * 10^-6 мкФ = 1,11 пФ.

Конденсаторы, как и резисторы бывают постоянные и переменные (КПЕ — конденсатор переменной емкости). Переменные конденсаторы бывают в виде нескольких блоков и подстроечные.

В зависимости от материала диэлектриков современные конденсаторы делятся на следующие типы:

бумажные;
вакуумные;
воздушные;
керамические;
лакопленочные;
металлобумажные;
оксидные;
пленочные;
слюдяные;
электролитические.

Основные параметры

Основными параметрами конденсаторов являются:

номинальная емкость (Сном), которая обычно указывается на корпусе конденсатора,
температурный коэффициент емкости (ТКЕ)
номинальное напряжение (Uном).

Номинальное напряжение — это максимальное допустимое постоянное напряжение, при котором конденсатор способен работать длительное время, сохраняя параметры неизменными при всех установленных для него температурах. На конденсаторах, в основном, указано номинальное рабочее напряжение при постоянном токе.

При работе конденсатора в схемах переменного тока его номинальное напряжение, указанное на корпусе, должно в 1,5…2 раза превышать предельно допустимое действующее переменное напряжение цепи.

На корпусе конденсатора обычно указывают его тип, напряжение, номинальную емкость, допустимое отклонение емкости, ТКЕ и дату изготовления.

Маркировка конденсаторов

Маркируют конденсаторы как и резисторы буквенно-цифровым кодом, который обозначает номинальную емкость, единицу измерения, допустимое отклонение емкости и ТКЕ.

Например, маркировка на конденсаторе 62 pJL расшифровывается так: номинальная емкость 62 пФ с допустимым отклонением ±5%, ТКЕ группы М75 (75 * 10^-6/1 градус С). Буквенные коды единиц измерения номинальных емкостей приведены в табл. 1.

Таблица 1. Обозначение номинальной величины емкости на корпусах конденсаторов.

Полное обозначение			Сокращенное обозначение на корпусе
Обозначение единиц измерения		Примеры обозначения	Обозначение единиц измерения		Примеры обозначения
Обозначение единиц измерения		Примеры обозначения	Старое	Новое	Старое	Новое
Пикофарады 0…999 пФ	пФ	0,82 пФ 5,1 пФ 36 пФ	П	Р	5П1 36П	р82 5р1 36р
Нанофарады 100…999999 нФ	нФ, 1 нФ = 1000 пФ	120 пФ 3300 пФ 68000 пФ	Н	n	3h4 68Н	n12 ЗnЗ 68n
Микрофарады 1…999 мкФ	мкФ	0,022 мкФ 0,15 мкФ 2,2 мкФ 10 мкФ	М	μ	22Н М15 2М2 10М	22 n μ15 2 μ2 10 μ

Цветовой код маркировки конденсаторов

Конденсаторы как и резисторы маркируют с помощью цветового кода (рис. 2). Цветовой код состоит из колец или точек. Каждому цвету соответствует определенное цифровое значение.

Знаки маркировки на конденсаторе сдвинуты к одному из выводов и располагаются слева направо. Номинальная емкость (в пикофарадах) представляет число, состоящее из цифр, соответствующих одной, двум и трем или одной и двум (для конденсаторов с допуском ±20%) полосам, умноженное на множитель, который определен по цвету полосы.

Последняя полоса маркировки в два раза шире других и соответствует ТКЕ. Конденсаторы с допуском ±0,1… 10% имеют шесть цветовых полос. Первая, вторая и третья полосы — величина емкости в пикофарадах, четыре — множитель, пять — допуск, шесть (последняя) — ТКЕ.

Конденсаторы с допуском ±20% имеют пять цветовых полос, на них нет цветового кода допуска. Иногда этот тип конденсаторов маркируют четырьмя цветовыми кольцами. При такой маркировке первая и вторая полосы отводятся для обозначения величины, третья полоса — для множителя, четвертая — для ТКЕ.

Цветовой код танталовых конденсаторов приведен на рис. 3. Следует обратить внимание на то, что у этих конденсаторов положительный вывод в два раза толще другого, и отсчет колец начинается от головки конденсатора.9 — — Нет цвета — — — — ±20 —

Рис. 2. Цветовой код отечественных конденсаторов широкого применения.

Цвет маркировки	Номинальная емкость			Допуск, %
Цвет маркировки	Первый элемент	Второй элемент	Третий элемент (множитель)	Четвертый элемент
Серебристый	—	—	10^-2	±10
Золотистый	—	—	10^-1	±5
Черный	—	0	1	—
Коричневый	1	1	10	±1
Красный	2	2	10²	±2
Оранжевый	3	3	10³	—
Желтый	4	4	10⁴	—
Зеленый	5	5	10⁵	±0,5
Синий	6	6	10⁶	±0,25
Фиолетовый	7	7	10⁷	±0,1
Серый	8	8	10⁸	±0,05
Белый	9	9	10⁹	—

Рис. 3. Цветовой код для маркировки танталовых конденсаторов.

Цвет маркировки	1 и 2 цифры	Множитель	Допуск, %	класс	ТКС
Черный	0	1	20		0
Коричневый	1	10	1	1	-33
Красный	2	10²	2		-75
Оранжевый	3	10³		2	-150
Желтый	4	10⁴			-220
Зеленый	5			3	-330
Синий	6				-470
Фиолетовый	7				-750
Серый	8		0,5
Белый	9			4
Золотистый			5		+100
Серебряный			10

Рис. 4. Цветовая маркировка зарубежных конденсаторов широкого использования.

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

пикофарад в микрофарад преобразование (пФ в мкФ)

Введите ниже емкость в пикофарадах, чтобы преобразовать значение в микрофарады.

Как преобразовать пикофарады в микрофарады

Чтобы преобразовать измерение пикофарад в измерение микрофарад, разделите емкость на коэффициент преобразования.

Поскольку один микрофарад равен 1000000 пикофарад, вы можете использовать эту простую формулу для преобразования:

микрофарады = пикофарады ÷ 1000000

Емкость в микрофарадах равна пикофарадам, разделенным на 1000000.

Например, вот как преобразовать 5 000 000 пикофарад в микрофарады, используя формулу выше.

5 000 000 пФ = (5 000 000 ÷ 1 000 000) = 5 мкФ

Пикофарады и микрофарады — это единицы, используемые для измерения емкости. Продолжайте читать, чтобы узнать больше о каждой единице измерения.

Пикофарад составляет 1/1000000000000 фарада, что представляет собой емкость конденсатора с разностью потенциалов в один вольт, когда он заряжается одним кулоном электричества.

Пикофарад — это величина, кратная фараду, которая является производной единицей измерения емкости в системе СИ. В метрической системе «пико» является префиксом для 10 ^-12. Пикофарады могут быть сокращены как пФ ; например, 1 пикофарад можно записать как 1 пФ.

Микрофарад составляет 1/1 000 000 фарад, что представляет собой емкость конденсатора с разностью потенциалов в один вольт, когда он заряжается одним кулоном электричества.

Микрофарад — это величина, кратная фараду, которая является производной единицей измерения емкости в системе СИ. В метрической системе «микро» является префиксом для 10 ^-6. Микрофарады можно обозначить как мкФ ; например, 1 мкФ можно записать как 1 мкФ.

Перевести пикофарады в микрофарады — Перевод единиц измерения

›› Перевести пикофарады в микрофарады

Пожалуйста, включите Javascript для использования конвертер величин.
Обратите внимание, что вы можете отключить большинство объявлений здесь:
https://www.convertunits.com/contact/remove-some-ads.php

›› Дополнительная информация в конвертере величин

Сколько пикофарад в 1 микрофараде? Ответ — 1000000.
Мы предполагаем, что вы конвертируете между пикофарад и микрофарад .
Вы можете просмотреть более подробную информацию о каждой единице измерения:
пикофарад или микрофарад
Производная единица СИ для емкости — фарад.
1 фарад равен 1000000000000 пикофарад, или 1000000 мкФ.
Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.
Используйте эту страницу, чтобы узнать, как преобразовать пикофарады в микрофарады.
Введите свои числа в форму для преобразования единиц!

›› Хотите другие юниты?

Вы можете произвести обратное преобразование единиц измерения из микрофарады в пикофарады, или введите любые две единицы ниже:

›› Преобразование общей емкости

пикофарад в декафарад
пикофарад в терафарад
пикофарад в банку
пикофарад в ампер-секунду / вольт
пикофарад в кулон / вольт
пикофарад в миллифарад
пикофарад в статфарад
пикофарад в децифарад
пикофарад в децифарад
пикофарад в децифарад
пикофарад в децифарад в
пикофарад в децифарад

›› Определение: Пикофарад

Префикс SI «pico» представляет коэффициент 10 ^-12, или в экспоненциальной записи 1E-12.

Итак, 1 пикофарад = 10 ^-12 фарад.

›› Определение: микрофарад

Префикс SI «micro» представляет собой коэффициент 10 ^-6, или в экспоненциальной записи 1E-6.

Итак, 1 микрофарад = 10 ^-6 фарад.

›› Метрические преобразования и др.

ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения. Вы также можете найти метрические таблицы преобразования для единиц СИ. в виде английских единиц, валюты и других данных.Введите единицу символы, сокращения или полные названия единиц длины, площадь, масса, давление и другие типы. Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоун 4, кубический см, метры в квадрате, граммы, моль, футы в секунду и многое другое!

Таблица преобразования конденсаторов

»Электроника

Значения конденсаторов могут быть выражены в мкФ, нФ и пФ, и часто требуется преобразование значений между ними, нФ в мкФ, нФ в пФ и наоборот.

Емкостное руководство Учебное пособие включает:
Емкость Формулы конденсаторов Емкостное реактивное сопротивление Параллельные и последовательные конденсаторы Диэлектрическая проницаемость и относительная диэлектрическая проницаемость Коэффициент рассеяния, тангенс угла потерь, СОЭ Таблица преобразования конденсаторов

Конденсаторы — это очень распространенная форма электронных компонентов, и номиналы конденсаторов обычно выражаются в микрофарадах, мкФ (иногда мкФ, когда микроконтроллер недоступен), нанофарадах, нФ и пикофарадах, пФ.

Часто эти множители перекрываются. Например, 0,1 мкФ также можно выразить как 100 нФ, и есть еще много примеров такого рода путаницы в обозначениях.

Также в некоторых областях использование нанофарад, нФ, менее распространено, и значения выражаются в долях мкФ и большим кратным пикофарадам, пФ. В этих обстоятельствах может потребоваться преобразование в нанофарады, нФ, когда доступны компоненты, отмеченные в нанофарадах.

Иногда может сбивать с толку, когда на принципиальной схеме или в списке электронных компонентов может указываться значение в пикофарадах, например, а в списках дистрибьютора электронных компонентов в магазине электронных компонентов может упоминаться это в другом.

Также при проектировании электронной схемы необходимо убедиться, что значения электронных компонентов указаны в текущем кратном десяти. Быть вне игры в десять раз может быть катастрофой!

Таблица преобразования конденсаторов ниже показывает эквиваленты между & microF, nF и pF в удобном табличном формате. Часто при покупке у дистрибьютора электронных компонентов или в магазине электронных компонентов в маркировке спецификаций могут использоваться другие обозначения, и может потребоваться их преобразование.

Значения конденсаторов могут быть в диапазоне 10 ⁹ и даже больше, поскольку в настоящее время используются суперконденсаторы. Чтобы избежать путаницы с большим количеством нулей, прикрепленных к номиналам различных конденсаторов, широко используются общие префиксы pico (10 ^-12), nano (10 ^-9) и micro (10 ^-6). При преобразовании между ними иногда полезно иметь таблицу преобразования конденсаторов или таблицу преобразования конденсаторов для различных номиналов конденсаторов.

Еще одним требованием для преобразования емкости является то, что для некоторых схем маркировки конденсаторов фактическое значение емкости указывается в пикофарадах, а затем требуется преобразование значения в более обычные нанофарады или микрофарады.

Также другие формы электронных компонентов используют те же формы умножителя. Резисторы, как правило, не подходят, поскольку их значения измеряются в Ом и более высоких кратных, таких как кОм или & МОм, но индукторы измеряются в Генри, а значения намного меньше.Поэтому милли-Генри и микро-Генри широко используются, и поэтому могут потребоваться аналогичные преобразования.

Калькулятор преобразования емкости

Калькулятор преобразования значений емкости, представленный ниже, позволяет легко преобразовывать значения, выраженные в микрофарадах: мкФ, нанофарадах: нФ и пикофарадах: пФ. Просто введите значение и то, в чем оно выражается, и значение будет отображаться в мкФ, нФ и пФ, а также значение в фарадах!

Калькулятор преобразования емкости

Преобразовать электростатическую емкость.

Конденсатор Таблица преобразования

Диаграмма или таблица, доказывающая простой перевод между микрофарадами, мкФ; нанофарады, нФ, и пикофарады, пФ приведены ниже. Это помогает уменьшить путаницу, которая может возникнуть при переключении между разными множителями значений.

Таблица преобразования значений емкости конденсатора пФ в нФ, µ в нФ и т. Д. .
микрофарад (мкФ)	нанофарад (нФ)	Пикофарады (пФ)
0.000001	0,001	1
0,00001	0,01	10
0,0001	0,1	100
0,001	1	1000
0,01	10	10000
0,1	100	100000
1	1000	1000000
10	10000	10000000
100	100000	100000000

Эта таблица преобразования конденсаторов или таблица преобразования конденсаторов позволяет быстро и легко найти различные значения, указанные для конденсаторов, и преобразовать их между пикофарадами, нанофарадами и микрофарадами.

Преобразование обычных конденсаторов
100 пФ = 0,1 нФ
1000pf = 1 нФ
100 нФ = 0.1 мкФ

Таблица коэффициентов преобразования для преобразования между мкФ, нФ и пФ
от пФ до нФ	1 x 10 ^-3
пФ до мкФ	1 х 10 ^-6
нФ до пФ	1 х 10 ³
от нФ до мкФ	1 x 10 ^-3
мкФ до пФ	1 х 10 ⁶
мкФ до нФ	1 х 10 ³

Номенклатура преобразования конденсаторов

Хотя большинство современных схем и описаний компонентов используют номенклатуру мкФ, нФ и пФ для детализации значений конденсаторов, часто в старых схемах цепей, описаниях схем и даже самих компонентах может использоваться множество нестандартных сокращений, и это не всегда может быть понятно именно то, что они означают.

Основные варианты для различных подкратных значений емкости приведены ниже:

Микрофарад, мкФ: Значения для конденсаторов большей емкости, таких как электролитические конденсаторы, танталовые конденсаторы и даже некоторых бумажных конденсаторов, измеренные в микрофарадах, могли быть обозначены в мкФ, мфд, МФД, МФ или мкФ. Все они относятся к величине, измеренной в мкФ. Эта терминология обычно связана с электролитическими конденсаторами и танталовыми конденсаторами.
Нано-Фарад, нФ: Терминология нФ или нано-Фарад не использовалась широко до стандартизации терминологии, и поэтому это подмножество не имело множества сокращений. Термин нанофарад стал гораздо более использоваться в последние годы, хотя в некоторых странах его использование не так широко, поскольку значения выражаются в большом количестве пикофарад, например 1000 пФ на 1 нФ или доли микрофарады, например 0,001 мкФ, опять же для нанофарада.Эта терминология обычно ассоциируется с керамическими конденсаторами, металлизированными пленочными конденсаторами, включая многослойные керамические конденсаторы для поверхностного монтажа, и даже с некоторыми современными конденсаторами из серебряной слюды.
Пико-Фарад, пФ: Снова использовали различные сокращения для обозначения значения в пикофарадах, пФ. Используемые термины включали: микроромикрофарады, mmfd, MMFD, uff, мкФ. Все они относятся к значениям в пФ. Значения конденсаторов, измеряемые в пикофарадах, часто используются в радиочастотных, РЧ-цепях и оборудовании.Соответственно, эта терминология используется в основном для керамических конденсаторов, но она также используется для серебряных слюдяных конденсаторов и некоторых пленочных конденсаторов.

Стандартизация терминологии помогла в преобразовании значений из одного подмножества в другое. Это означает, что здесь значительно меньше места для недоразумений. Проще преобразовать из мкФ в нФ и пФ. Это часто бывает полезно, когда на принципиальной схеме может упоминаться номинал конденсатора, упомянутый одним способом, а в списках дистрибьюторов электронных компонентов — другим.

Таблица преобразования емкости очень полезна, потому что разные производители электронных компонентов могут маркировать компоненты по-разному, иногда маркируя их как несколько нанофарад, тогда как другие производители могут маркировать свои эквивалентные конденсаторы как доли микрофарад и так далее. Очевидно, что дистрибьюторы электронных компонентов и магазины электронных компонентов будут стремиться использовать номенклатуру производителей.

Подобным образом на принципиальных схемах компоненты могут быть помечены по-разному, часто для сохранения общности и т. Д.Соответственно, это помогает иметь возможность конвертировать пикофарады в нанофарады и микрофарады и наоборот. Это может помочь идентифицировать компоненты, отмеченные значениями, выраженными в нанофарадах, когда в спецификации или списке деталей для схемы могут быть значения, выраженные в микрофарадах, мкФ и пикофарадах, пФ.

Часто бывает полезно иметь возможность использовать калькулятор преобразования емкости, подобный приведенному выше, но часто вы знакомы с преобразованиями, и популярные эквиваленты, такие как 1000 пФ — это нанофарад, а 100 нФ — 0.1 мкФ.

При использовании электронных компонентов и проектировании электронных схем эти преобразования быстро становятся второй натурой, но даже в этом случае таблицы преобразования емкости и калькуляторы часто могут быть очень полезными. Эти преобразования, очевидно, полезны для конденсаторов, а также других электронных компонентов, таких как катушки индуктивности.

Другие основные концепции электроники:
Напряжение Текущий Мощность Сопротивление Емкость Индуктивность Трансформеры Децибел, дБ Законы Кирхгофа Q, добротность Радиочастотный шум
Вернуться в меню «Основные понятия электроники».. .

Таблица преобразования конденсаторов

— AI Synthesis

В конце концов, в своем путешествии по созданию синтезатора DIY вы столкнетесь с ситуацией, когда вам придется конвертировать между мкФ, нФ и пФ.
Бумажные и электролитические конденсаторы обычно выражаются в мкФ (микрофарадах). Слюдяные конденсаторы обычно выражаются в пФ (пикофарадах). Между пФ и мкФ находится нФ, которая составляет одну-одну тысячу мкФ. Преобразование назад и вперед между мкФ, нФ
и пФ сбивает с толку, поэтому ниже приведена таблица преобразования конденсаторов.

Конденсатор

Таблица преобразования

мкФ	нФ	пФ
1 мкФ	1000 нФ	1000000пФ
0,82 мкФ	820нФ	820000пФ
0,8 мкФ	800 нФ	800000пФ
0,7 мкФ	700 нФ	700000пФ
0,68 мкФ	680нФ	680000pF
0.6 мкФ	600 нФ	600000пФ
0,56 мкФ	560нФ	560000pF
0,5 мкФ	500 нФ	500000пФ
0,47 мкФ	470нФ	470000pF
0,4 мкФ	400 нФ	400000пФ
0,39 мкФ	390нФ	3 pF
0,33 мкФ	330нФ	330000pF
0.3 мкФ	300 нФ	300000пФ
0,27 мкФ	270нФ	270000pF
0,25 мкФ	250 нФ	250000пФ
0,22 мкФ	220 нФ	220000pF
0,2 мкФ	200 нФ	200000пФ
0,18 мкФ	180 нФ	180000pF
0,15 мкФ	150 нФ	150000пФ
0.12 мкФ	120 нФ	120000пФ
0,1 мкФ	100 нФ	100000пФ
0,082 мкФ	82нФ	82000пФ
0,08 мкФ	80 нФ	80000пФ
0,07 мкФ	70 нФ	70000пФ
0,068 мкФ	68нФ	68000пФ
0,06 мкФ	60 нФ	60000пФ
0.056 мкФ	56нФ	56000пФ
0,05 мкФ	50 нФ	50000пФ
0,047 мкФ	47нФ	47000pF
0,04 мкФ	40 нФ	40000пФ
0,039 мкФ	39нФ	39000пФ
0,033 мкФ	33нФ	33000пФ
0,03 мкФ	30нФ	30000пФ
0.027 мкФ	27нФ	27000пФ
0,025 мкФ	25нФ	25000пФ
0,022 мкФ	22нФ	22000пФ
0,02 мкФ	20 нФ	20000пФ
0,018 мкФ	18нФ	18000пФ
0,015 мкФ	15 нФ	15000пФ
0,012 мкФ	12 нФ	12000пФ
0.01 мкФ	10 нФ	10000 пФ
0,0082 мкФ	8,2 нФ	8200пФ
0,008 мкФ	8нФ	8000пФ
0,007 мкФ	7нФ	7000пФ
0,0068 мкФ	6,8 нФ	6800пФ
0,006 мкФ	6нФ	6000 пФ
0,0056 мкФ	5,6 нФ	5600пФ
0.005 мкФ	5нФ	5000 пФ
0,0047 мкФ	4,7 нФ	4700пФ
0,004 мкФ	4нФ	4000 пФ
0,0039 мкФ	3,9 нФ	3900пФ
0,0033 мкФ	3,3 нФ	3300пФ
0,003 мкФ	3нФ	3000 пФ
0,0027 мкФ	2,7 нФ	2700пФ
0.0025 мкФ	2,5 нФ	2500пФ
0,0022 мкФ	2,2 нФ	2200пФ
0,002 мкФ	2нФ	2000пФ
0,0018 мкФ	1,8 нФ	1800 пФ
0,0015 мкФ	1,5 нФ	1500 пФ
0,0012 мкФ	1,2 нФ	1200 пФ
0,001 мкФ	1 нФ	1000 пФ
0.00082 мкФ	0,82 нФ	820пФ
0,0008 мкФ	0,8 нФ	800 пФ
0,0007 мкФ	0,7 нФ	700пФ
0,00068 мкФ	0,68 нФ	680пФ
0,0006 мкФ	0,6 нФ	600 пФ
0,00056 мкФ	0,56 нФ	560пФ
0,0005 мкФ	0.5нФ	500 пФ
0,00047 мкФ	0,47 нФ	470pF
0,0004 мкФ	0,4 нФ	400 пФ
0,00039 мкФ	0,39 нФ	390пФ
0,00033 мкФ	0,33 нФ	330пФ
0,0003 мкФ	0,3 нФ	300 пФ
0,00027 мкФ	0,27 нФ	270пФ
0.00025 мкФ	0,25 нФ	250пФ
0,00022 мкФ	0,22 нФ	220 пФ
0,0002 мкФ	0,2 нФ	200пФ
0,00018 мкФ	0,18 нФ	180пФ
0,00015 мкФ	0,15 нФ	150 пФ
0,00012 мкФ	0,12 нФ	120 пФ
0,0001 мкФ	0.1нФ	100пФ
0,000082 мкФ	0,082 нФ	82пФ
0,00008 мкФ	0,08 нФ	80 пФ
0,00007 мкФ	0,07 нФ	70пФ
0,000068 мкФ	0,068 нФ	68pF
0,00006 мкФ	0,06 нФ	60 пФ
0,000056 мкФ	0,056 нФ	56пФ
0.00005 мкФ	0,05 нФ	50 пФ
0,000047 мкФ	0,047 нФ	47пФ
0,00004 мкФ	0,04 нФ	40пФ
0,000039 мкФ	0,039 нФ	39пФ
0,000033 мкФ	0,033 нФ	33пФ
0,00003 мкФ	0,03 нФ	30пФ
0,000027 мкФ	0.027nF	27пФ
0,000025 мкФ	0,025 нФ	25пФ
0,000022 мкФ	0,022 нФ	22пФ
0,00002 мкФ	0,02 нФ	20пФ
0,000018 мкФ	0,018 нФ	18пФ
0,000015 мкФ	0,015 нФ	15пФ
0,000012 мкФ	0,012 нФ	12пФ
0.00001 мкФ	0,01 нФ	10пФ
0,0000082 мкФ	0,0082 нФ	8,2 пФ
0,000008 мкФ	0,008 нФ	8пФ
0,000007 мкФ	0,007 нФ	7пФ
0,0000068 мкФ / MFD 0,0068 нФ	6,8 пФ
0,000006 мкФ	0,006 нФ	6пФ
0,0000056 мкФ	0.0056nF	5,6 пФ
0,000005 мкФ	0,005 нФ	5пФ
0,0000047 мкФ	0,0047 нФ	4,7 пФ
0,000004 мкФ	0,004 нФ	4пФ
0,0000039 мкФ	0,0039 нФ	3,9 пФ
0,0000033 мкФ	0,0033 нФ	3,3 пФ
0,000003 мкФ	0,003 нФ	3пФ
0.0000027 мкФ	0,0027 нФ	2,7 пФ
0,0000025 мкФ	0,0025 нФ	2,5 пФ
0,0000022 мкФ	0,0022 нФ	2,2 пФ
0,000002 мкФ	0,002 нФ	2пФ
0,0000018 мкФ	0,0018 нФ	1,8 пФ
0,0000015 мкФ	0,0015 нФ	1,5 пФ
0.0000012 мкФ	0,0012 нФ	1,2 пФ
0,000001 мкФ	0,001 нФ	1пФ

Преобразователь единиц емкости

— Преобразование измерений A-I

Наиболее часто используемое преобразование единиц измерения

Фарад в микрофарады (Ф в мкФ) преобразование: 1 Фарад (Ф) равен 1000000 микрофарад (мкФ) используйте этот преобразователь

Конвертация из микрофарад в фарады (мкФ в Ф): 1 Микрофарад (мкФ) равен 1.0E-6 Farad (F) используйте этот преобразователь

Конверсия микрофарад в пикофарады (мкФ в пФ): 1 микрофарад (мкФ) равно 1000000 пикофарад (пФ) используйте этот преобразователь

Пикофарады в микрофарады (пФ в мкФ) преобразование: 1 пикофарад (пФ) равен 1.0E-6 микрофарад (мкФ) используйте этот преобразователь

Определение

Емкость — количество электрических зарядов, которые может удерживать изолированный проводник.Единица СИ, используемая для описания емкости, — фарад, символ — C.

Формула емкости:

Где:
q — заряды на пластинах V — напряжение между пластинами

Единицы измерения

Абфарад (abF), Аттофарад (aF), Сентифарад (cF), Кулон на вольт, Декафарад (daF), Децифарад (dF), Экзафарад (EF), Фарад (F), Фемтофарад (fF), Гигафарад (GF), Гектофарад (hF), Килофарад (kF), Мегафарад (MF), Микрофарад (µF), Миллифарад (mF), Нанофарад (nF), Петафарад (PF), Пикофарад (pF), Статфарад (statF), Терафарад (TF), Йоктофарад (yF), Йоттафарад (YF), Зептофарад (zF), Зеттафарад (ZF)

Об инструменте «Конвертер единиц емкости».

Мы используем округление в unit-conversion.info. Это означает, что некоторые результаты будут округлены, чтобы числа не становились слишком длинными. Хотя часто округление работает до определенного десятичного знака, мы решили, что ограничение длины результата 13 цифрами будет более благоприятным для сохранения согласованности результатов. Конвертеры принимают научную нотацию и немедленно преобразуют.

Конденсатор

мкФ — нФ — пФ Преобразователь помогает выполнять преобразование обратно и обратно с конденсаторов мкФ нФ и пФ.

Конденсатор (первоначально известный как конденсатор) — это пассивный электрический компонент, используемый для хранят энергию электростатически в электрическом поле. Общие типы конденсаторов: Алюминий Электролитический , Керамический , Пленка , Бумага , Слюда и Тантал .Конденсаторы выражаются в фарадах. Общие сокращения: мкФ, ( мкФ, фарад), нФ, ( нано, фарад) и пФ, ( пико фарад или микромикро фарад). Менее распространенные сокращения для конденсаторов включают mfd, MFD, mf, MF, MMFD, MMF, uuF, UF , NF и PF .

Ниже приведен преобразователь мкФ — нФ — пФ , упрощающий преобразование туда и обратно.

Создаете ли вы прототип на макете, ремонтируете печатную плату, читаете схемы, покупка конденсаторов, или вы занимаетесь какой-либо другой сферой работы или хобби, связанной с электричеством, вам часто может потребоваться преобразование между конденсаторами мкФ, нФ и пФ. Поскольку преобразование От мкФ до нФ, от мкФ до пФ, от нФ до мкФ, от нФ до пФ, от пФ до нФ и от пФ до мкФ может потребоваться много времени, Воспользуйтесь нашей удобной таблицей преобразования, чтобы упростить преобразование туда и обратно.У нас даже есть бесплатная версия для печати, которую вы можете распечатывать и использовать снова и снова. Также обязательно ознакомьтесь с нашим калькулятором делителя напряжения, который поможет вам выбрать подходящие резисторы для вашего следующего проекта.

Конденсатор мкФ — нФ — пФ Таблица преобразования

В приведенной ниже таблице преобразования показаны популярные значения конденсаторов и их преобразование обратно и обратно из мкФ, нФ, и пФ

Версия для печати

мкФ / МФД	нФ	пФ / MMFD
1000 мкФ / MFD	1000000нФ	1000000000pF / MMFD
680 мкФ / MFD	680000nF	680000000pF / MMFD
470 мкФ / MFD	470000nF	470000000pF / MMFD
240 мкФ / MFD	240000нФ	240000000pF / MMFD
220 мкФ / MFD	220000нФ	220000000pF / MMFD
150 мкФ / MFD	150000 нФ	150000000pF / MMFD
100 мкФ / MFD	100000нФ	100000000pF / MMFD
88 мкФ / MFD	88000нФ	88000000pF / MMFD
85 мкФ / MFD	85000нФ	85000000pF / MMFD
82 мкФ / MFD	82000нФ	82000000pF / MMFD
80 мкФ / MFD	80000нФ	80000000pF / MMFD
75 мкФ / MFD	75000нФ	75000000pF / MMFD
72 мкФ / MFD	72000нФ	72000000pF / MMFD
70 мкФ / MFD	70000нФ	70000000pF / MMFD
68 мкФ / MFD	68000нФ	68000000pF / MMFD
65 мкФ / MFD	65000 нФ	65000000pF / MMFD
64 мкФ / MFD	64000нФ	64000000pF / MMFD
60 мкФ / MFD	60000нФ	60000000pF / MMFD
56 мкФ / MFD	56000нФ	56000000pF / MMFD
53 мкФ / MFD	53000нФ	53000000pF / MMFD
50 мкФ / MFD	50000нФ	50000000pF / MMFD
47 мкФ / MFD	47000нФ	47000000pF / MMFD
45 мкФ / MFD	45000нФ	45000000pF / MMFD
43 мкФ / MFD	43000 нФ	43000000pF / MMFD
40 мкФ / MFD	40000 нФ	40000000pF / MMFD
39 мкФ / MFD	39000нФ	3 00pF / MMFD
36 мкФ / MFD	36000 нФ	36000000pF / MMFD
35 мкФ / MFD	35000нФ	35000000pF / MMFD
33 мкФ / MFD	33000нФ	33000000pF / MMFD
30 мкФ / MFD	30000 нФ	30000000pF / MMFD
27.5 мкФ / MFD	27500нФ	27500000pF / MMFD
27 мкФ / MFD	27000нФ	27000000pF / MMFD
25 мкФ / MFD	25000 нФ	25000000pF / MMFD
24 мкФ / MFD	24000 нФ	24000000pF / MMFD
22 мкФ / MFD	22000 нФ	22000000pF / MMFD
21 мкФ / MFD	21000нФ	21000000pF / MMFD
20 мкФ / MFD	20000нФ	20000000пФ / MMFD
19 мкФ / MFD	19000нФ	1 00pF / MMFD
18 мкФ / MFD	18000нФ	18000000pF / MMFD
16 мкФ / MFD	16000нФ	16000000pF / MMFD
15 мкФ / MFD	15000 нФ	15000000pF / MMFD
12 мкФ / MFD	12000 нФ	12000000pF / MMFD
10 мкФ / MFD	10000 нФ	10000000pF / MMFD
8.2 мкФ / МФД	8200нФ	8200000pF / MMFD

Следует иметь в виду, что каждый конденсатор имеет собственное максимальное напряжение и нормальное Рабочая Температура. Хорошая идея — знать точные электрические требования данной цепи перед тем, как выбор конденсатора для этой схемы.

Примечание: В конструкциях схем всегда допускайте запас прочности 50% или лучше для максимального напряжения конденсаторов.Например, если напряжение вашей цепи составляет 5 вольт, то ваши конденсаторы должны быть рассчитаны как минимум на 10 вольт.

Конденсаторы можно использовать отдельно, параллельно или последовательно. Щелкните здесь для получения дополнительной информации о конденсаторах, подключенных последовательно и параллельно.

Конденсаторы

работают с переменным и постоянным током по-разному. Когда переменный ток (AC) подается на конденсатор, похоже, что ток проходит через конденсатор с небольшим сопротивлением или без него. Это потому, что конденсатор будет заряжаться и разряд при колебаниях тока.При постоянном токе (DC) конденсатор будет действовать как разрыв цепи, когда он полностью зарядится. По этой причине конденсаторы в цепях переменного тока имеют другое применение, чем в цепях постоянного тока.

Конденсатор мкФ — нФ — пФ (продолжение таблицы преобразования) (8,0 мкФ и ниже)

Версия для печати

мкФ / МФД	нФ	пФ / MMFD
8.0 мкФ / MFD	8000 нФ	8000000pF / MMFD
7,5 мкФ / MFD	7500нФ	7500000pF / MMFD
6,8 мкФ / MFD	6800нФ	6800000pF / MMFD
5,6 мкФ / MFD	5600нФ	5600000pF / MMFD
5,0 мкФ / MFD	5000 нФ	5000000pF / MMFD
4.7 мкФ / МФД	4700нФ	4700000pF / MMFD
4,0 мкФ / MFD	4000 нФ	4000000pF / MMFD
3,9 мкФ / MFD	3900нФ	3 0pF / MMFD
3,3 мкФ / MFD	3300нФ	3300000pF / MMFD
3 мкФ / MFD	3000 нФ	3000000pF / MMFD
2.7 мкФ / МФД	2700нФ	2700000pF / MMFD
2,2 мкФ / MFD	2200нФ	2200000pF / MMFD
2 мкФ / MFD	2000 нФ	2000000pF / MMFD
1,8 мкФ / MFD	1800 нФ	1800000pF / MMFD
1,5 мкФ / MFD	1500 нФ	1500000pF / MMFD
1.2 мкФ / МФД	1200 нФ	1200000pF / MMFD
1.0 мкФ / MFD	1000 нФ	1000000pF / MMFD
.82 мкФ / MFD	820нФ	820000pF / MMFD
0,68 мкФ / MFD	680нФ	680000pF / MMFD
.47 мкФ / MFD	470нФ	470000pF / MMFD
.33 мкФ / MFD	330нФ	330000pF / MMFD
0,22 мкФ / MFD	220 нФ	220000pF / MMFD
,2 мкФ / MFD	200 нФ	200000 пФ / MMFD
.1 мкФ / MFD	100 нФ	100000 пФ / MMFD
0,01 мкФ / MFD	10 нФ	10000 пФ / MMFD
.0068 мкФ / MFD	6.8нФ	6800pF / MMFD
.0047 мкФ / MFD	4,7 нФ	4700pF / MMFD
0,0033 мкФ / MFD	3,3 нФ	3300pF / MMFD
.0022 мкФ / MFD	2,2 нФ	2200pF / MMFD
0,0015 мкФ / MFD	1,5 нФ	1500 пФ / MMFD
0,001 мкФ / MFD	1 нФ	1000 пФ / MMFD
.00068 мкФ / MFD	0,68 нФ	680pF / MMFD
.00047 мкФ / MFD	.47нФ	470pF / MMFD
.00033 мкФ / MFD	.33нФ	330 пФ / MMFD
.00022 мкФ / MFD	.22нФ	220 пФ / MMFD
.00015 мкФ / MFD	.15нФ	150 пФ / MMFD
.0001 мкФ / MFD	.1нФ	100 пФ / MMFD
.000068 мкФ / MFD	.068нФ	68pF / MMFD
.000047 мкФ / MFD	.047нФ	47pF / MMFD
.000033 мкФ / MFD	.033нФ	33pF / MMFD
.000022 мкФ / MFD	.022нФ	22pF / MMFD
.000015 мкФ / MFD	.015нФ	15 пФ / MMFD
.00001 мкФ / MFD	.01nF	10 пФ / MMFD
.0000068 мкФ / MFD	.0068нФ	6,8 пФ / MMFD
.0000047 мкФ / MFD	.0047нФ	4,7 пФ / MMFD
.0000033 мкФ / MFD	.0033нФ	3,3 пФ / MMFD
.0000022 мкФ / MFD	.0022нФ	2,2 пФ / MMFD
.0000015 мкФ / MFD	.0015нФ	1,5 пФ / MMFD
.000001 мкФ / MFD	.001нФ	1 пФ / MMFD

Микрофарад — обзор | Темы ScienceDirect

1.4.2 Конденсаторы

Конденсатор — это механическая конфигурация, которая накапливает заряд q при приложении напряжения ν и удерживает этот заряд при снятии напряжения.Константа пропорциональности между зарядом и напряжением — это емкость C , то есть

(1,15) q = Cυ

Многие конденсаторы имеют геометрию, которая состоит из двух проводящих параллельных пластин, разделенных небольшим зазором. C такой структуры определяется как C = ɛ A / ℓ , где ɛ — диэлектрическая проницаемость среды между пластинами, A — площадь, а ℓ — это диэлектрическая проницаемость. разделение пластин.На рисунке 1.1 показан такой конденсатор с параллельными пластинами (обратите внимание, что показанный большой зазор приведет к небольшой емкости; на практике конденсаторы имеют небольшой зазор, обычно менее 1 мм).

Емкость измеряется в фарад (Ф), что является довольно большой емкостью. Наиболее распространенные конденсаторы имеют значения в диапазоне микрофарад (мкФ = 10 ^{— 6} Ф) или даже пикофарад ( p, Ф = 10 ^{— 12} Ф), при этом большинство практических конденсаторов находится в диапазоне от 0.001 мкФ и 10 F. Чтобы получить большую емкость, мы можем либо увеличить площадь , уменьшить расстояние ℓ , либо использовать диэлектрическую среду с большей диэлектрической проницаемостью ɛ . Например, слюда и бумага имеют диэлектрическую проницаемость ⁷, равную 6 и 2 соответственно. Следовательно, конденсатор с параллельными пластинами, показанный на рис. 1.1, со слюдой, заполняющей пространство между пластинами, будет иметь емкость в шесть раз больше, чем конденсатор свободного пространства. Большинство трубчатых конденсаторов состоит из двух полос алюминиевой фольги, разделенных изолирующим диэлектрическим материалом, например, бумагой или пластиком, и свернутых в бревна.Заманчиво продолжать уменьшать расстояние между пластинами для достижения высокой емкости. Однако существует предел, обусловленный прочностью диэлектрического пробоя изоляционного материала между пластинами. Когда это превышено, между пластинами будет проскакивать искра, обычно разрушая конденсатор, оставляя проводящую дорожку в изоляционном материале, где прошла искра. Следовательно, зная напряженность электрического поля пробоя диэлектрического материала (для воздуха 3 · 10 ⁴ В / см, для бумаги 2 · 10 ⁵ В / см, для слюды 6 · 10 ⁶ В / см. м) и используя уравнение.(1.3), которое дает электрическое поле, когда заданы напряжение и расстояние между пластинами, мы можем вычислить напряжение, которое безопасно приложить (то, которое не вызовет дуги) к конденсатору с заданным расстоянием между пластинами. Таким образом, на практическом конденсаторе указывается не только емкость, но и напряжение. Например, отметка 50 В _DC означает, что на конденсаторе не должно превышать 50 В постоянного тока.

Чтобы определить, как ток проходит через конденсатор, мы используем формулу. (1.15), q = C · υ , продифференцируем обе части уравнения относительно времени и заметим, что i = dq / dt ; это приводит к

(1,16) i = Cdυdt

для тока конденсатора, где мы использовали строчные буквы q , i и ν , чтобы обозначить, что заряд, ток и напряжение могут изменяться во времени. а емкость C, — постоянная. Это выражение показывает, что постоянное напряжение на конденсаторе не вызывает тока через конденсатор ( dυ / dt = 0).Конечно, во время фазы зарядки конденсатора напряжение изменяется и течет ток. ⁸ Если теперь приложить синусоидальное напряжение к простой конденсаторной схеме на рис. 1.5a, мы увидим, что результирующий ток опережает приложенное напряжение на 90 °, или ν отстает от и на 90 °, как показано на Рис. 1.5b. Это легко увидеть, используя уравнение. (1.16): если ν = В _p sin t , то

Рисунок 1.5. (а) Конденсатор (изображен двойной линией) с приложенным напряжением ν, (б) Синусоидальное напряжение и ток в C .(c) Набросаны мгновенная мощность и энергия, а также средняя энергия. ( Примечание: амплитуд p и w _C не в масштабе.)

i = VpCcost = Ipcost = Ipsint + π / 2

Угол π /2 также упоминается как сдвиг фазы на 90 ° градусов .

Мгновенная мощность в C определяется как

(1,17) p = υi = Cυdυdt = CVp22sin2t

, где sin 2 t = 2 sin t cost t Использовалось .Уравнение (1.17) схематически изображено на рис. 1.5c. Положительные и отрицательные значения p означают, что мощность течет вперед и назад, сначала от источника к конденсатору, а затем от конденсатора к источнику со средней мощностью P _ave = 0. Возвратно-поступательные скачки мощности при удвоенная частота приложенного напряжения, обозначена пунктирными стрелками для p . Таким образом, кажется, что конденсатор, в отличие от резистора, не потребляет энергию от источника, а просто накапливает энергию в течение четверти периода, а затем в течение следующей четверти периода возвращает эту энергию источнику.Таким образом, C принципиально отличается от R , поскольку R рассеивает электрическую энергию, преобразуя ее в тепло. C , с другой стороны, сохраняет только электрическую энергию (в виде заряда, который откладывается на пластинах). Чтобы узнать больше о емкости, давайте рассмотрим энергию, запасенную в C , которая составляет

(1,18) wC = ∫pdt = 12Cυ2 = CVp22sin2t = CVp241 − cos2t

В общем, энергия, запасенная в конденсаторе, определяется как C υ ²/2 член.Для конкретного случая приложенного напряжения, которое является синусоидальным, энергия представлена последним выражением в формуле. (1.18). Когда набросок этого выражения добавлен к рис. 1.5c, мы видим, что средняя энергия, CV _p ²/4, не увеличивается со временем. То есть энергия только пульсирует по мере нарастания и снова уменьшается до нуля. Если сравнить это с соответствующим эскизом для резистора, рис. 1.4c, можно увидеть, что для устройства преобразования энергии, которым является R , энергия неуклонно увеличивается со временем, поскольку R продолжает поглощать энергию из источника и преобразовать его в тепло.

Пример 1.1

Первоначально незаряженный конденсатор емкостью 1 мкФ имеет ток, показанный на рис. 1.6, протекающий через него. Определите и нанесите на график напряжение на конденсаторе, создаваемое этим током.

Рисунок 1.6. Пунктирная линия — ток конденсатора. Результирующее напряжение показано сплошной линией.

Интегрируя выражение i = C dυ / dt , получаем для напряжения

υ = 1C∫ − ∞tidt = 1C∫0tidt + V0

, где V ₀ — начальное напряжение на конденсатор из-за первоначального заряда.Для 0 t 3 мс ток, представленный прямой линией, равен i = 0,01 — 5 t , а поскольку V ₀ = 0, получаем

υ = 1041−250tt

, что является уравнением параболы. При t = 2, 3 мс, напряжение ν = 10, 7,5 В. Для 3 t 5 мс i = — 5 мА, что дает

υ = 1C∫3tidt + V0 = −5t −3 + 7,5

, который отображается как прямая линия. Для t > 5 мс i = 0 и напряжение остается постоянным, ν = — 2.5 В.

Теперь мы можем суммировать характеристики конденсаторов:

•: Только напряжение, которое изменяется со временем, вызывает ток через конденсатор. Следовательно, конденсатор представляет собой разомкнутую цепь для постоянного тока (DC).
•: Поскольку энергия не может изменяться мгновенно (это непрерывная функция времени) и поскольку энергия, запасенная в конденсаторе, выражается в виде напряжения как 12Cυ2, мы заключаем, что напряжение на конденсаторе не может изменяться мгновенно ( если мы не хотим развлекаться бесконечными токами, что непрактично).
No related posts.

Разное


Пикофарады (пФ; pF)	Нанофарады (нФ; nF)	Микрофарады (мкФ)

Таблица коэффициентов преобразования для преобразования между мкФ, нФ и пФ
Преобразовать	Умножить на:
от пФ до нФ	1 x 10 ^-3
пФ до мкФ	1 х 10 ^-6
нФ до пФ	1 х 10 ³
от нФ до мкФ	1 x 10 ^-3
мкФ до пФ	1 х 10 ⁶
мкФ до нФ	1 х 10 ³
