Содержание

параметры и маркировка, перевод величин емкости

Конденсатором обычно называют устройство, которое обладает способностью накапливать электрический заряд. Конструктивно конденсатор представляет собой два проводника, разделенных диэлектриком.

Единицей электрической емкости конденсатора в системе СИ является Фарада. Сокращенно обозначается буквой Ф. Названа в честь английского физика Майкла Фарадея.

В радиоэлектронике используется емкость конденсатора, выраженная через дробные единицы фарад: пикофарад, нанофарад, микрофарад.

  • 1мкФ=10-6 Ф;
  • 1 нФ = 10-9 Ф;
  • 1 пФ = 10-12 Ф;
  • 1 мкФ = 103 нФ = 106 пФ.

В старой радиотехнической литературе использовалась единица емкости — сантиметр: 1 см = 1,11 * 10-12 Ф = 1,11 * 10-6 мкФ = 1,11 пФ.

Конденсаторы, как и резисторы бывают постоянные и переменные (КПЕ — конденсатор переменной емкости). Переменные конденсаторы бывают в виде нескольких блоков и подстроечные.

В зависимости от материала диэлектриков современные конденсаторы делятся на следующие типы:

  • бумажные;
  • вакуумные;
  • воздушные;
  • керамические;
  • лакопленочные;
  • металлобумажные;
  • оксидные;
  • пленочные;
  • слюдяные;
  • электролитические.

Основные параметры

Основными параметрами конденсаторов являются:

  • номинальная емкость (Сном), которая обычно указывается на корпусе конденсатора,
  • температурный коэффициент емкости (ТКЕ)
  • номинальное напряжение (Uном).

Номинальное напряжение — это максимальное допустимое постоянное напряжение, при котором конденсатор способен работать длительное время, сохраняя параметры неизменными при всех установленных для него температурах. На конденсаторах, в основном, указано номинальное рабочее напряжение при постоянном токе.

При работе конденсатора в схемах переменного тока его номинальное напряжение, указанное на корпусе, должно в 1,5…2 раза превышать предельно допустимое действующее переменное напряжение цепи.

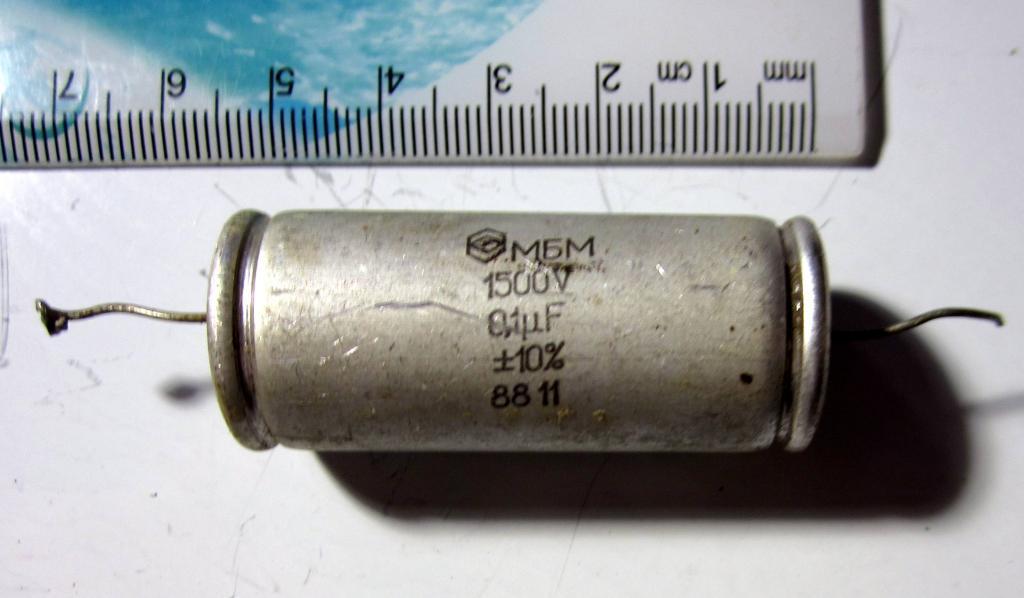

На корпусе конденсатора обычно указывают его тип, напряжение, номинальную емкость, допустимое отклонение емкости, ТКЕ и дату изготовления.

Маркировка конденсаторов

Маркируют конденсаторы как и резисторы буквенно-цифровым кодом, который обозначает номинальную емкость, единицу измерения, допустимое отклонение емкости и ТКЕ.

Например, маркировка на конденсаторе 62 pJL расшифровывается так: номинальная емкость 62 пФ с допустимым отклонением ±5%, ТКЕ группы М75 (75 * 10

-6/1 градус С). Буквенные коды единиц измерения номинальных емкостей приведены в табл. 1.

Таблица 1. Обозначение номинальной величины емкости на корпусах конденсаторов.

Полное обозначение Сокращенное обозначение
на корпусе
Обозначение единиц
измерения
Примеры
обозначения
Обозначение
единиц
измерения
Примеры
обозначения
Старое Новое Старое Новое

Пикофарады
0.

..999 пФ

пФ 0,82 пФ
5,1 пФ
36 пФ
П Р 5П1
36П
р82
5р1
36р
Нанофарады
100…999999 нФ
нФ,
1 нФ = 1000 пФ
120 пФ
3300 пФ
68000 пФ
Н n 3h4
68Н
n12
ЗnЗ
68n
Микрофарады
1…999 мкФ
мкФ 0,022 мкФ
0,15 мкФ
2,2 мкФ
10 мкФ
М μ 22Н
М15
2М2
10М
22 n
μ15
2 μ2
10 μ

Цветовой код маркировки конденсаторов

Конденсаторы как и резисторы маркируют с помощью цветового кода (рис. 2). Цветовой код состоит из колец или точек. Каждому цвету соответствует определенное цифровое значение.

Знаки маркировки на конденсаторе сдвинуты к одному из выводов и располагаются слева направо. Номинальная емкость (в пикофарадах) представляет число, состоящее из цифр, соответствующих одной, двум и трем или одной и двум (для конденсаторов с допуском ±20%) полосам, умноженное на множитель, который определен по цвету полосы.

Последняя полоса маркировки в два раза шире других и соответствует ТКЕ. Конденсаторы с допуском ±0,1… 10% имеют шесть цветовых полос. Первая, вторая и третья полосы — величина емкости в пикофарадах, четыре — множитель, пять — допуск, шесть (последняя) — ТКЕ.

Конденсаторы с допуском ±20% имеют пять цветовых полос, на них нет цветового кода допуска. Иногда этот тип конденсаторов маркируют четырьмя цветовыми кольцами. При такой маркировке первая и вторая полосы отводятся для обозначения величины, третья полоса — для множителя, четвертая — для ТКЕ.

Цветовой код танталовых конденсаторов приведен на рис. 3. Следует обратить внимание на то, что у этих конденсаторов положительный вывод в два раза толще другого, и отсчет колец начинается от головки конденсатора. 9 — — Нет цвета — — — — ±20 —

Рис. 2. Цветовой код отечественных конденсаторов широкого применения.

Цвет
маркировки
Номинальная емкость Допуск, %
Первый
элемент
Второй
элемент
Третий
элемент
(множитель)
Четвертый
элемент
Серебристый 10-2 ±10
Золотистый 10-1 ±5
Черный 0 1
Коричневый 1 1 10 ±1
Красный 2 2 102 ±2
Оранжевый 3 3 103
Желтый 4 4 104
Зеленый 5 5 105 ±0,5
Синий 6 6 106 ±0,25
Фиолетовый 7 7 107 ±0,1
Серый 8 8 108 ±0,05
Белый 9 9 109

Рис. 3. Цветовой код для маркировки танталовых конденсаторов.

Цвет маркировки 1 и 2
цифры
Множитель Допуск, % класс ТКС
Черный 0 1 20   0
Коричневый 1 10 1 1 -33
Красный 2 102 2   -75
Оранжевый 3 103   2 -150
Желтый 4 104     -220
Зеленый 5     3
-330
Синий 6       -470
Фиолетовый 7       -750
Серый 8   0,5
Белый 9     4
Золотистый     5   +100
Серебряный     10

Рис. 4. Цветовая маркировка зарубежных конденсаторов широкого использования.

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Обозначение микрофарад на конденсаторах — Строительство домов и бань

Маркировка конденсаторов

Правила маркировки конденсаторов постоянной ёмкости

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

Естественно, перед вторичным использованием необходимо проверить конденсаторы, особенно электролитические, которые сильнее подвержены старению.

При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

Первое, это номинальная ёмкость конденсатора. Измеряется в долях Фарады.

Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

Третье, что указывается в маркировке, это допустимое рабочее напряжение. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

Итак, разберёмся в том, как маркируют конденсаторы.

Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.


Конденсаторы серии К73 и их маркировка

Правила маркировки.

Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n.

Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) — 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

Можно встретить маркировку вида 47HC. Данная запись соответствует 47nK и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте здесь.

Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C — 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M, m вместо десятичной запятой, незначащий ноль опускается.

Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.


Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах. Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов.

Буквенный код отклонения ёмкости (допуск).

Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK, 220nM, 470nJ.

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

Допуск в % Буквенное обозначение
лат.рус.
± 0,05pA
± 0,1pBЖ
± 0,25pCУ
± 0,5pDД
± 1,0FР
± 2,0GЛ
± 2,5H
± 5,0JИ
± 10KС
± 15L
± 20MВ
± 30NФ
-0. +100P
-10. +30Q
± 22S
-0. +50T
-0. +75UЭ
-10. +100WЮ
-20. +5YБ
-20. +80ZА

Маркировка конденсаторов по рабочему напряжению.

Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Номинальное рабочее напряжение, B Буквенный код
1,0I
1,6R
2,5M
3,2A
4,0C
6,3B
10D
16E
20F
25G
32H
40S
50J
63K
80L
100N
125P
160Q
200Z
250W
315X
350T
400Y
450U
500V

Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

Маркировка конденсаторов

1. Маркировка тремя цифрами.

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

кодпикофарады, пФ, pFнанофарады, нФ, nFмикрофарады, мкФ, μF
1091.0 пФ
1591.5 пФ
2292.2 пФ
3393.3 пФ
4794.7 пФ
6896.8 пФ
10010 пФ0.01 нФ
15015 пФ0. 015 нФ
22022 пФ0.022 нФ
33033 пФ0.033 нФ
47047 пФ0.047 нФ
68068 пФ0.068 нФ
101100 пФ0.1 нФ
151150 пФ0.15 нФ
221220 пФ0.22 нФ
331330 пФ0.33 нФ
471470 пФ0.47 нФ
681680 пФ0.68 нФ
1021000 пФ1 нФ
1521500 пФ1.5 нФ
2222200 пФ2.2 нФ
3323300 пФ3. 3 нФ
4724700 пФ4.7 нФ
6826800 пФ6.8 нФ
10310000 пФ10 нФ0.01 мкФ
153 15000 пФ15 нФ0.015 мкФ
223 22000 пФ22 нФ0.022 мкФ
333 33000 пФ33 нФ0.033 мкФ
473 47000 пФ47 нФ0.047 мкФ
683 68000 пФ68 нФ0.068 мкФ
104100000 пФ100 нФ0.1 мкФ
154150000 пФ150 нФ0.15 мкФ
224220000 пФ220 нФ0. 22 мкФ
334330000 пФ330 нФ0.33 мкФ
474470000 пФ470 нФ0.47 мкФ
684680000 пФ680 нФ0.68 мкФ
1051000000 пФ1000 нФ1 мкФ

2. Маркировка четырьмя цифрами.

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.

3. Буквенно-цифровая маркировка.

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы.

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировказначениемаркировказначениемаркировказначениемаркировказначение
A1. 0J2.2S4.7a2.5
B1.1K2.4T5.1b3.5
C1.2L2.7U5.6d4.0
D1.3M3.0V6.2e4.5
E1.5N3.3W6.8f5.0
F1.6P3.6X7.5m6.0
G1.8Q3.9Y8.2n7. 0
H2.0R4.3Z9.1t8.0

5. Планарные электролитические конденсаторы.

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

, по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

Маркировка конденсаторов

Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с резисторами, она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.

При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.

Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

Расшифровка маркировки конденсаторов

Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

Обозначение цифр

Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 10 3 = 45000.

Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы – керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10 -12 . Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10 -6 . Единицы измерения могут обозначаться буквами: р – пикофарад, u– микрофарад, n – нанофарад.

Обозначение букв

После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

Маркировка керамических конденсаторов

Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

Смешанная буквенно-цифровая маркировка

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -30 0 C, X = -55 0 C. Второй цифровой символ – это максимальная температура.

Цифры соответствуют следующим показателям: 2 – 45 0 С, 4 – 65 0 С, 5 – 85 0 С, 6 – 105 0 С, 7 – 125 0 С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным – «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

Прочие маркировки

Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.

В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 – от 10 до 99 вольт, 2 – от 100 до 999 В и так далее, по такому же принципу.

Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.

Как расшифровать маркировку конденсатора и узнать его ёмкость?

Основные сведения о характеристиках конденсаторов, являющихся составными частями практически всех электронных схем, принято размещать на их корпусах. В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду.

С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор.

Зачем нужна маркировка?

Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:

  • данные о ёмкости конденсатора – главной характеристике элемента;
  • сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
  • данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
  • процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
  • дату выпуска.

Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.

Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.

Маркировка отечественных конденсаторов

Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.

Ёмкость

Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».

Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.

  • 1 миллифарад равен 10 -3 фарад и обозначается 1мФ или 1mF.
  • 1 микрофарад равен 10 -6 фарад и обозначается 1мкФ или 1F.
  • 1 нанофарад равен 10 -9 фарад и обозначается 1нФ или 1nF.
  • 1 пикофарад равен 10 -12 фарад и обозначается 1пФ или 1pF.

Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.

В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.

Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.

Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.

Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.

Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.

Номинальное напряжение

Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.

Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.

Дата выпуска

Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.

“4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц — двумя цифрами. Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).

4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет.”

Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.

ГодКод
1990A
1991B
1992C
1993D
1994E
1995F
1996H
1997I
1998K
1999L
2000M
2001N
2002P
2003R
2004S
2005T
2006U
2007V
2008W
2009X
2010A
2011B
2012C
2013D
2014E
2015F
2016H
2017I
2018K
2019L

Расположение маркировки на корпусе

Маркировка отыгрывает важную роль на любой продукции. Зачастую она наносится на первую строку на корпусе и имеет значение емкости. Та же строка предполагает размещение на ней так называемого значения допуска. Если же на этой строке не помещаются оба нанесения, то это может сделать на следующей.

По аналогичной системе осуществляется нанесение конденсатов пленочного типа. Расположение элементов должно располагаться по определенному регламенту, который произведен ГОСТ или ТУ на элемент индивидуального типа.

Цветовая маркировка отечественных радиоэлементов

При производстве линий с так называемыми автоматическими видами монтажа появилось и цветное нанесение, а также его непосредственное значение во всей системе.

На сегодняшний день больше всего используют нанесение с помощью четырех цветов. В данном случае прибегли к применению четырех полос. Итак, первая полоска вместе со второй представляют собой значение емкости в так называемых пикофарадах. Третья полоса означает отклонение, которое можно позволить. А четвертая полоса в свою очередь означает напряжение номинального типа.

Приводим для вас пример как обозначается тот или иной элемент — емкость – 23*106 пикофарад (24 F), допустимое отклонение от номинала – ±5%, номинальное напряжение – 57 В.

Маркировка конденсаторов импортного производства

На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.

Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.

Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.

Цветовая маркировка импортных конденсаторов

Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.

Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну.

Маркировка smd компонентов

Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.

Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.

Как обозначаются конденсаторы на схеме?

Конденсаторы необходимы для накопления в себе энергии, с целью дальнейшей ее передачи далее по схеме в определенное время. Самый элементарный конденсатор состоит из пластин, сделанных из металла. Они называются обкладки. Также обязательно должен присутствовать диэлектрик, расположенный между ними. Каждый конденсатор имеет свою маркировку, которая наносится на него во время производства.

Любой человек, который занимается составлением схем и увлекается пайкой, должен понимать ее и уметь читать. В маркировке содержится вся информация о технических характеристиках данного конденсатора. Если к нему подключить питание, на обкладках конденсатора возникнет разнополярное напряжение и тем самым возникнет поле, которое будет притягивать их друг другу. Этот заряд накапливается между этими пластинами.

Основная единица измерения – фарады. Она зависит от размера пластин и расстояния между ними и величины проницаемости. В данной статье подробно рассмотрены все тонкости маркировки конденсаторов. Также статья содержит видеоролик и подробный файл с материалом по данной тематике.

Единицы измерения

e – это величина электрической проницаемости диэлектрика, расположенного между обкладками.

  • S – площадь одной из обкладок(в метрах).
  • d – расстояние между обкладками(в метрах).
  • C – величина емкости вфарадах.

Что такое фарада? У конденсатора емкостью в одну фараду, напряжение между обкладками поднимается на один вольт, при получении электрической энергии количеством в один кулон. Такое количество энергии протекает через проводник в течении одной секунды, при токе в 1 ампер. Свое название фарада получила в честь знаменитого английского физика – М. Фарадея.

1 Фарада – это очень большая емкость. В обыденной практике используют конденсаторы гораздо меньшей емкости и для обозначения применяются производные от фарады:

  • 1 Микрофарада – одна миллионная часть фарады. 10 -6
  • 1 нанофарада – одна миллиардная часть фарады. 10 -9
  • 1 пикофарада -10 -12 фарады.
кодпикофарады, пФ, pFнанофарады, нФ, nFмикрофарады, мкФ, μF
1091.0 пФ
1591.5 пФ
2292.2 пФ
3393.3 пФ
4794.7 пФ
6896.8 пФ
10010 пФ0.01 нФ
15015 пФ0.015 нФ
22022 пФ0.022 нФ
33033 пФ0.033 нФ
47047 пФ0.047 нФ
68068 пФ0.068 нФ
101100 пФ0.1 нФ
151150 пФ0. 15 нФ
221220 пФ0.22 нФ
331330 пФ0.33 нФ
471470 пФ0.47 нФ
681680 пФ0.68 нФ
1021000 пФ1 нФ
1521500 пФ1.5 нФ
2222200 пФ2.2 нФ
3323300 пФ3.3 нФ
4724700 пФ4.7 нФ
6826800 пФ6.8 нФ
10310000 пФ10 нФ0.01 мкФ
15315000 пФ15 нФ0.015 мкФ
22322000 пФ22 нФ0.022 мкФ
33333000 пФ33 нФ0. 033 мкФ
47347000 пФ47 нФ0.047 мкФ
68368000 пФ68 нФ0.068 мкФ
104100000 пФ100 нФ0.1 мкФ
154150000 пФ150 нФ0.15 мкФ
224220000 пФ220 нФ0.22 мкФ
334330000 пФ330 нФ0.33 мкФ
474470000 пФ470 нФ0.47 мкФ
684680000 пФ680 нФ0.68 мкФ
1051000000 пФ1000 нФ1 мкФ

Маркировка четырьмя цифрами

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например, 1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.

Буквенно-цифровая маркировка

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n». Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например: 0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ.

Планарные керамические конденсаторы

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой.

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Планарные электролитические конденсаторы

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах.

Полоска на таких конденсаторах указывает положительный вывод. Пример: по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

Маркировка конденсаторов, перевод величин и обозначения (пФ, нФ, мкФ)

Полезная информация начинающим радиолюбителям по маркировке конденсаторов, обозначениям и переводу величин – пикофарад, нанофарад, микрофарад и других. Пожалуй, трудно найти электронное устройство, в котором бы вообще не былоконденсаторов. Поэтому важно уметь по маркировке конденсатора определять его основные параметры, хотя бы основные -номинальную емкость и максимальное рабочее напряжение.

Несмотря на присутствие определенной стандартизации, существует несколько способов маркировки конденсаторов. Однако, существуют конденсаторы и без маркировки, – в этом случае емкость можно определить только измерив её измерителем емкости, что же касается максимального напряжения., здесь, как говорится, медицина бессильна.

Цифро-буквенное обозначение

Если вы разбираете старую советскую аппаратуру, то там все будет довольно просто, – на корпусах так и написано «22пФ», что значит 22 пикофарад, или «1000 мкФ», что значит 1000 микрофарад. Старые советские конденсаторы обычно были достаточного размера чтобы на них можно было писать такие «длинные тексты».

Общемировая, если можно так сказать, цифро-буквенная маркировка предполагает использование букв латинского алфавита:

  • p – пикофарады,
  • n – нанофарады
  • m – микрофарады.

При этом полезно помнить, что если за единицу емкости условно принять пикофарад (хотя, это и не совсем правильно), то буквой «p» будут обозначаться единицы, буквой «n» – тысячи, буквой «m» – миллионы. При этом, букву будут использовать как децимальную точку. Вот наглядный пример, конденсатор емкостью 2200 пФ, по такой системе будет обозначен 2n2, что буквально значит «2,2 нанофарад». Или конденсатор емкостью 0,47 мкФ будет обозначен m47, то есть «0,47 микрофарад».

Причем у конденсаторов отечественного производства встречается аналогичная маркировка в кириллице, то есть, пикофарады обозначают буквой «П», нанофарады – буквой «Н», микрофарады -буквой «М». А принцип тот же: 2Н2 – это 2,2 нанофарад, М47 – это 0,47 микрофарад. У некоторых типов миниатюрных конденсаторов «мкФ» обозначается буквой R, которая тоже используется как децимальная точка, например:

Небольшие замечания и советы по работе с конденсаторами

Необходимо помнить, что следует выбирать конденсаторы с повышенным номинальным напряжением при возрастании температуры окружающей среды,создавая больший запас по напряжению, для обеспечения высокой надежности. Если задано максимальное постоянное рабочее напряжение конденсатора, то это относится к максимальной температуре (при отсутствии дополнительных оговорок). Поэтому, конденсаторы всегда работают с определенным запасом надежности. И все-же, желательно обеспечивать их реальное рабочее напряжение на уровне 0,5—0,6 номинального.

Если для конденсатора оговорено предельное значение переменного напряжения, то это относится к частоте (50-60) Гц. Для более высоких частот или в случае импульсных сигналов следует дополнительно снижать рабочие напряжения во избежание перегрева приборов из-за потерь в диэлектрике. Конденсаторы большой емкости с малыми токами утечки способны долго сохранять накопленный заряд после выключения аппаратуры. Что бы обеспечить более быстрый их разряд, для большей безопасности, следует подключить параллельно конденсатору резистор сопротивлением 1 МОм (0,5 Вт).

Заключение

В высоковольтных цепях нередко применяют последовательное включение конденсаторов. Для выравнивания напряжений на них, необходимо параллельно каждому конденсатору дополнительно подключить резистор сопротивлением от 220 к0м до 1 МОм. 2 PF) конденсатор от фирмы Kemet.

Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.

В общем случае керамические конденсаторы на

основе диэлектрика с высокой проницаемостью обозначаются

согласно EIA тремя символами, первые два из которых указывают

на нижнюю и верхнюю границы рабочего диапазона температур, а

третий – допустимое изменение емкости в этом диапазоне. 6pF = 4. 7mF

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах (пф), а последняя цифра — количество нулей.

Возможны 2 варианта кодировки емкости:

а) первые две цифры указывают номинал в пФ, третья — количество нулей;

б) емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.

Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может

указываться непосредственно в микрофарадах (мкФ) или 8 пикофарадах (пф) с указанием количества нулей. Например, первая строка — 15, вторая строка — 35V означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Маркировка Танталовых SMD конденсаторов.

Маркировка танталовых конденсаторов состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:

За ним следует трехзначный код номинала емкости в pF, в которомпоследняя цифра обозначает количество нулей в номинале. Например, маркировка E105 обозначает конденсатор емкостью 1 000 000pF = 1.0uF с рабочим напряжением 25V.

Емкость и рабочее напряжение танталовых SMD-конденсаторов

обозначаются их прямой записью, например 47 6V – 47uF 6V.

ЗЫ: Взял где взял, обобщил и добавил немного.

(Простите за плохое поведение.) — водка — зло.

Электроёмкость конденсатора — Физика — Презентации

Электроемкость. Электроемкость конденсатора. Энергия конденсатора.

Тема : Электроёмкость.

Конденсаторы.

Цель: Сформировать представление об

электроёмкости конденсатора, ввести единицу измерения электроёмкости, рассмотреть зависимость ёмкости конденсатора от его геометрической конструкции.

Электроемкость уединенного проводника.

  • Любое тело способно накапливать электрический заряд.
  • Характеристикой тела, описывающая его возможность накапливать электрический заряд является электроемкость тела C : отношение заряда тела к его потенциалу

Электрическая емкость (электроемкость) –физическая величина, численно равная отношению заряда q , сообщенного проводнику, к потенциалу φ , который этот заряд создает на поверхности проводника;

С [Ф] фарад

1Ф = 1Кл/1В

Единицы измерения

1 фарад – электроемкость проводника, у которого изменение заряда на 1 Кл вызывает изменение потенциала на 1В.

Один фарад очень большая емкость, поэтому используются дольные единицы:

  • 1 мкФ = 10 -6 Ф
  • 1 пФ = 10 -12 Ф

Электроемкостью двух проводников называют отношение заряда одного из проводников к разности потенциалов между этим проводником и соседним

Электроемкость определяется:

-геометрическими размерами проводников;

-формой проводников и их взаимным расположением;

— электрическими свойствами окружающей среды (диэлектрической проницаемостью)

Конденсаторы

  • Конденсатор – это устройство, специально предназначенное для накопления электрических зарядов.
  • Конденсатор – это система из двух проводников (обкладок), разделенных слоем диэлектрика, толщина которого мала по сравнению с линейными размерами проводников.

Конденсаторы

  • Обкладки конденсатора имеют равные и противоположные по знаку заряды, причем конфигурация проводников такова, что поле, ими создаваемое, сосредоточено в основном между проводниками.

Электроемкость конденсатора

  • Электроемкостью конденсатора С называется физическая величина, равная отношению модуля заряда q одной из его обкладок к разности потенциалов (напряжению) U между обкладками:

Электроемкость конденсатора зависит от:

  • размеров проводников;
  • формы проводников;
  • расстояния между ними;
  • электрических свойств диэлектрика ( ε ).

Электроемкость конденсатора не зависит от:

  • величины заряда;
  • напряжения;
  • материала проводников.

Правила

  • Если конденсатор зарядили и отключили от источника, то q = const.
  • Если конденсатор подключен к источнику тока, то U = const.

Включение конденсаторов в электрическую цепь

параллельное

последовательное

Последовательное соединение конденсаторов

С 2

С 1

q = q 1 = q 2

U = U 1 + U 2

Параллельное соединение конденсаторов

C 1

C 2

U = U 1 = U 2

q = q 1 + q 2

C = C 1 + C 2

Плоский конденсатор

  • Плоский конденсатор представляет собой систему из двух близко расположенных плоских пластин с разноименными равными по модулю зарядами.

Электроемкость плоского конденсатора равна

где S – площадь каждой из обкладок,

d – расстояние между ними, ε – диэлектрическая проницаемость вещества между обкладками. При этом предполагается, что геометрические размеры пластин велики по сравнению с расстоянием между ними.

Электроемкость плоского конденсатора

εε 0 S

C =

d

ε – диэлектрическая проницаемость диэлектрика, заполняющего конденсатор

ε 0 электрическая постоянная,

S – площадь одной из пластин,

d – расстояние между пластинами.

Энергия заряженного конденсатора

Энергия электрического поля

  • Вся энергия заряженного конденсатора распределена в пространстве, где сосредоточено электрическое поле конденсатора.

Большой электроемкостью обладают системы из двух проводников, называемые конденсаторами

Конденсатор представляет собой два проводника, разделенные слоем диэлектрика. Проводники в этом случае называются обкладками конденсатора .

d

-q

1. Электрическое поле сосредоточено внутри конденсатора.

+ q

S

2. У сферического конденсатора, состоящего из двух концентрических сфер, все поле сосредоточено между ними.

S

3. Под зарядом конденсатора понимают абсолютное значение заряда одной из обкладок.

Плоский конденсатор

С = ε ε 0 S /d –емкость плоского конденсатора

  • Виды конденсаторов : 1 . по виду диэлектрика : воздушные, слюдяные, керамические, электролитические 2 . по форме обкладок : плоские, сферические. 3. по величине емкости : постоянные, переменные (подстроечные).

Конденсатор переменной емкости

Конденсатор постоянной емкости

  • Электроемкость плоского конденсатора

Обозначение на электрических схемах:

Электроемкость плоского конденсатора

ε o = 8,85 * 10-¹² Кл²/н*м²

εводы = 81

εстекла = 7

εвоздуха = 1

ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ КОНДЕНСАТОРОВ применяют если необходимо увеличить общую емкость конденсаторов

  • Соединенные параллельно конденсаторы находятся под одним и тем же напряжением, равным U
  • Каждый конденсатор получает заряд q 1 , q 2 , q 3,  и т. д. Следовательно,

                    q общ  = q 1  + q 2  + q •••

3. Так как заряды

q = С 1 U; q = С 2 U; q = С 3 U…….

4. Общий заряд : q общ  общ  U

5. Получаем: С общ  U= С 1 U + С 2 U + С 3 U.





6. Разделив левую и правую части этого равенства на равную для всех конденсаторов величину U получаем

С общ  = С 1  + С 2  + С 3





ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ КОНДЕНСАТОРОВ применяют тогда, когда рабочее напряжение установки превышает напряжение, на которое рассчитана цепь, общая емкость конденсаторов при таком соединении уменьшается

  • Общее напряжение на конденсаторах

U общ =  U 1  +U 2 + U 3

2. Заряд q общ  = q 1  = q 2  = q

3. Учитывая , что общее напряжение

4. Получаем:





5. Разделив левую и правую части этого равенства на равную для всех конденсаторов величину q получаем





Емкость соединения конденсаторов

Емкость соединения конденсаторов

Соединение конденсаторов

Последовательное

Схемы соединения конденсаторов

ЭНЕРГИЯ ЭАРЯЖЕННОГО КОНДЕНСАТОРА

Энергия конденсатора равна работе, которую совершит электрическое поле при сближении пластин конденсатора вплотную, или равна работе по разделению положительных и отрицательных зарядов , необходимой при зарядке конденсатора.

Задача 7

  • В импульсной фотовспышке лампа питается от конденсатора емкостью 800 мкФ, заряженного до напряжения 300 В. Найти энергию вспышки и среднюю мощность, если продолжительность разрядки 2,4 мс.

Задача 8:

  • Во сколько раз изменится энергия конденсатора при увеличении напряжения на нем в 4 раза?

Задача 9:

  • Конденсатору емкостью 10 мкФ сообщили заряд 4 мкКл. Какова энергия заряженного конденсатора?

ФОТОВСПЫШКИ

В КЛАВИАТУРЕ

КОМПЬЮТЕРА

Расстояние между пластинами квадратного плоского конденсатора со стороной 10 см равно 1мм. Какова разность потенциалов между пластинами, если заряд конденсатора 1нКл.

Дано:

d=1мм=1·10 -3 м

a=в=10см=0,1м

q=1нКл=1·10 -9 Кл

U-?

U=

А самостоятельно?

При изготовлении конденсатора ёмкостью 200 пФ на пропарафиненную бумагу толщиной 0,2 мм наклеивают с обеих сторон по кружку алюминиевой фольги. Каким должен быть диаметр кружков? Диэлектрическая проницаемость парафина 2,1.

Дано:

С=200пФ=2·10 -10 Ф

d=0,2мм=2·10 -4 м

ε=2,1

D-?

5,2·10 -2 м=5,2 см

=

Задача 3

  • Определить электроемкость C плоского слюдяного конденсатора, площадь S пластин которого равна 100 см2, а расстояние между ними равно 0,1 мм.

Решение задачи:

Задача 4

  • Конденсаторы соединены так, как это показано на рис. 17.1. Электроемкости конденсаторов: C1=0,2 мкФ, C2=0,1 мкФ, C3=0,3 мкФ, С4=0,4 мкФ. Определить электроемкость C батареи конденсаторов.

Решение задачи:

Задача 5

  • Конденсаторы электроемкостями C1=10 нФ, С2=40 нФ, C3=2 нФ и C4=30 нФ соединены так, как это показано на рис. 17.3. Определить электроемкость C соединения конденсаторов.

Решение задачи:

Задача 6

  • Конденсаторы электроемкостями C1=2 мкФ, C2=2 мкФ, С3=3 мкФ, C4=1 мкФ соединены так, как указано на рис. 17.4. Разность потенциалов на обкладках четвертого конденсатора U4=100 В. Найти заряды и разности потенциалов на обкладках каждого конденсатора, а также общий заряд и разность потенциалов батареи конденсаторов.

Решение задачи:

Домашнее задание:

§ 99, 100

Упр. 18 ( задача №1, задача №2 по желанию)

Алюминиевые Электролитические Конденсаторы 50V4700UF 450V22UF 168 шт./лот 1 мкФ Ф 4700 мкФ, 24 значения, 50 в, смешанный набор и коробка для хранения

Проще говоря, я чрезвычайно радостно возложил руки на Алюминиевые Электролитические Конденсаторы 50V4700UF 450V22UF 168 шт./лот 1 мкФ Ф 4700 мкФ, 24 значения, 50 в, смешанный набор и коробка для хранения. Это не то, что несложно приобрести подходящий кусок такого рода даже в магазине окрестности, поэтому я хвалю дело продавца предлагая нам пункт действительно отличное качество на такой заманчивой цене.

Корпоративная ответственность является то, что я с учетом в производственной компании, и все мои решения о покупке в значительной степени зависит от производителя репутацию. Поэтому до размещения моего заказа я взял на себя, чтобы найти производителя и кодекса этики корпорации. В самом деле, я был доволен, чтобы узнать, что персонал компании работает в безопасной рабочей среде и что не нарушаются права человека в процессе производства. Мне грустно говорить о том, что чаще всего это не так вообще, и я, например, отвергаю идею поддержки производителя, который использует неправомерные и незаконные выгоды для работников.

Я считаю, вы также найдете полезным, чтобы узнать, что этот пункт был создан в результате этических источников сырья, а также с использованием экологически безопасных методов. Насколько я могу сказать, это хорошая причина, чтобы сделать покупку, особенно учитывая, что пункт не вызывает аллергии или каких-либо нежелательных условий здоровья благодаря высокое качество сырья.

Когда мой заказ был, наконец, доставлен, я получил возможность наблюдать большое качество Алюминиевые Электролитические Конденсаторы 50V4700UF 450V22UF 168 шт./лот 1 мкФ Ф 4700 мкФ, 24 значения, 50 в, смешанный набор и коробка для хранения один. Я попытался это уже, и я енаурмаусли доволен производительностью, так что можно с уверенностью сказать, продукт действительно заслуживает положительного отзыва.

100 шт., 100нф, 0,1 мкФ Ф, 10%, 5,08 мм, 104, 50 в, многослойный монолитный керамический конденсатор 0805|Конденсаторы|

информация о продукте

Характеристики товара

  • Название бренда: SISJQRR
  • Происхождение: Китай
  • Применение: Реле общего назначения
  • Тип упаковки: Сквозное отверстие
  • Номинальное напряжение: Standard
  • Индивидуальное изготовление: Да
  • Номер модели: 100NF
  • Структура: Постоянный конденсатор
  • Тип: Монолитный керамический конденсатор
  • Цвет: Желтый
  • Рабочая температура: Standard

описание продукта

отзывах покупателей ()

Нет обратной связи

Проклова о грязных домогательствах кота Матроскина


Высылка то ли наших дипломатов, то ли наших разведчиков отовсюду, ответная высылка чужих то ли дипломатов, то ли разведчиков; митинг за голодающего Навального – то ли огромный, то ли скромненький; встреча-невстреча Путина и Зеленского – все это меркнет по сравнению с откровениями Елены Прокловой, обвинившей Олега Табакова в том, что он ее грязно домогался, когда ей было 15 лет.
Что же, давайте и мы отвлечемся от непонятной ситуации и обсудим наших похотливых актеров-ветеранов.

Первым фильмом, в котором снялась Лена Проклова, был фильм «Звонят, откройте дверь» 1965 года (Кстати, в этом году родилась 2-я жена Олега Табакова, Марина Зудина). Тогда об этом фильме очень много писали и говорили, и почти убедили меня, что фильм – гениальный. А ведь я сама тогда училась в 1-ом классе. Наверное, я посмотрела его позже, и, естественно, прочла о нем позже, но так как фильм считался каким-то шедевром, его обсуждали и многие годы после премьеры. Возможно, этому способствовало то, что картина получила большой приз «Лев святого Марка» на международном кинофестивале детских фильмов в Венеции на XVIII МКФ в 1966 году.
Фильм был черно-белым, его режиссером был Митта, а сценаристом Володин. Как и все Володинские вещи, он был немного нудноватым, но почему-то долго помнился.
Митта за этот фильм получил признание и любит о нем вспоминать. Многие годы он рассказывал, что его ассистенты пересмотрели тысячи девочек в московских школах, но все не могли найти нужную главную героиню. А потом – сюрприз!_- его второй режиссер привел на пробы свою внучку Леночку, и она -сюрприз! – оказалась той самой! У Леночки Прокловой не только дедушка работал в кино, но еще и прабабушка была актрисой, друзья семьи тоже были из артистической среды.

Митта вспоминал, что Проклова в этом возрасте была совершенно гениальной, и он даже жалел, что не бросил все свои проекты и не снимал только одну Проклову.

Фильм был о школе, о первой любви и о первом разочаровании, том, что героем может быть тот, кто им совсем не кажется. Пятиклассница влюбилась в вожатого. Желая понравиться, она берет на себя общественное поручение – найти кого-нибудь из первых пионеров. В своих поисках девочка знакомится с семьей одного мальчика, где странноватый глава семьи (Ролан Быков) пытается ей помочь. В итоге ничего не получается, и девочка решает представить вместо первопионера героя Быкова, но вожатый его отвергает. Тут девочка понимает, что вожатый – формалист, показушник и вообще нехороший человек, тем более, что она ранее увидела его на катке с взрослой девушкой. Тем не менее герою Быкова удается выступить перед детьми с трогательной речью, рассказать о своем погибшем друге-пионере и сыграть на горне. Все чуть ли не рыдали.

Быков, конечно, был отличный актер, но и маленькая Проклова ему не уступала. Вдвоем они сделали этот фильм удачным.
Тогда мне не приходило в голову, а сейчас я думаю: а к чему был тот сюжетный ход, что 12-летняя девочка влюбилась во взрослого вожатого? Зачем был этот мотив в детском фильме? Разве она не могла выполнять общественное поручение из сознательности, а не из-за любви?

А Проклова в 12 лет была именно той, которых называют нимфетками: смесь невинности и бессознательного женского кокетства, пухлые губы, искрящиеся глаза, но вдруг – взрослый взгляд.



Ну, ведь здорово? Такая органичность!

А вот она через год, когда на съемках «Снежной королевы» (1966 г.) ее зажимал в углу второй режиссер фильма. Здесь ей 13 лет.

В 1969 году вышел второй фильм Митты с Прокловой «Гори, гори, моя звезда». Ее партнерами по фильму были Олег Табаков, Олег Ефремов, Евгений Леонов. Фильм – совершенно прелестный, полный восхищения перед первоначальным революционной энергией, которую олицетворяет герой фильма Искремас (Искусство — революционным массам).
К молодому энтузиасту, путешествующему по деревням с целью приобщения крестьян к Шекспиру, прибивается девочка Крыся, которая в него влюбляется. Хотя ей самой лет 16, она намного практичнее и мудрее мужчины, а он считает ее еще ребенком. Опять в героине Прокловой перемешано детское и женское. Похоже, что это тогда была любимая тема Александра Митты: даже маленькая девочка — уже женщина, даже взрослый мужчина — еще мальчишка.

Но гражданская война не дает развиться чувствам главных героев. Искремас умирает, спасая Крысю, которая, оказывается, была ему дороже жизни и даже искусства. В фильме также прекрасная роль немого гениального художника исполнил Олег Ефремов. Ему почему-то удивительно удавались немногословные роди или даже роли без слов, т.к. он умел все выразить одними взглядами. Ну, и Леонов в роли хитрована не подвел.

Вот, кстати, ответ тем, что считает Табакова старым козлом — какой же он старый? Очень обаятельный, и она в него была влюблена.

Последний раз талант Прокловой блеснул в фильме «Единственная». Ей тогда было 23 года. Это фильм о любви, об измене из жалости и о несчастье разведенных супругов.


Мне в фильме больше всего нравился финал. Там главный герой на день возвращается в родной город (уехал после развода на Север, женился), приходит к кафе, где работает его бывшая жена, чтобы тайком посмотреть на нее. И он видит, как она изменилась. Женщина выходит покурить (раньше не курила), и видно, какая она одинокая, несчастная, ожесточенная. И он несчастлив.

А потом что-то в актрисе пропало, она перестала искриться, хотя она еще много снималась.

Проклова трижды выходила замуж. Ее первым мужем стал Виталий Мелик-Карамов, режиссёр-документалист. Брак продлился четыре года, с 1971 по 1975 год. Она вышла за него в 18 лет, родила дочь. Муж был старше на 5 лет.
Второй раз Проклова вышла замуж в 1977 году, брак продлился 3 года. В 1984 году актриса опять вышла замуж, и с этим мужем прожила 30 лет, до 2015 года. Потом супруги развелись, потом сошлись и т.д. От этого брака тоже есть дочь.
Третий муж актрисы – состоятельный человек. Проклова перестала часто сниматься в кино, посвятила себя дому. В 90-х, впрочем, мало кто снимался.

Она опять возникла на горизонте в нулевые годы, но теперь уже больше участвовала в различных теле-шоу и много рассказывала о своей жизни. Проклова оказалась весьма откровенной. Публика узнала про ее роды и аборты, про ее пластические операции и про ее любовников. В этом женском варианте донжуанского списка актрисы числятся Андрей Миронов и Олег Янковский, Михаил Волонтир и Лев Прыгунов другие, менее публичные люди. Любопытно, что она об этом рассказывала уже после смерти бывших любовников, чем бесила их вдов, вынужденных публично заявлять, что ничего такого не было, что Проклова, может, и хотела, но мужья устояли…

Не раз в этих откровениях заходила речь и об Олеге Табакове. Проклова каждый раз рассказывала о нем по-разному. То это была первая любовь, то она была как бы Лолитой из романа Набокова, которым тогда оказывается, все увлекались (это в 1969 году), то — обоюдная страсть, но она была вынуждена выйти замуж за другого, чтобы не разбивать семью Табакова. Она сообщила, что когда ей было 20 лет, они на какое-то время стали любовниками, хотя на этот раз уже оба состояли в браках, но это было уже не то, что прежде, и отношения закончились.

И вот теперь Проклова вдруг начинает с рыданиями рассказывать подробности своих отношений с Табаковым, которые возникли на съемках фильма «Гори, гори, моя Звезда». Теперь выясняется, что Табаков, которому тогда было от 33 до 35 лет, не давал ей проходу, преследовал, принуждал к развратным действиям, но традиционного секса между ними не было. Он был одержим ею, просил у родителей ее руки, обещал развестись, но не развелся, а она была влюблена и послушна, но одновременно ей было противно то, что он делал. А ей было от 15 с чем-то лет, когда все это началось, до 18 лет, когда она сбежала от него замуж.

Все это нанесло ей такую душевную травму, что потом секс с многочисленными любовниками не приносил ей удовольствия.

Как-то это неожиданно, потому что раньше она представляла себя женщиной-вамп.

Мне думается что это – переосмысление событий прошлого с позиции уже пожилой женщины («Ах, какой он был подлец, а я, дура малолетняя, и не понимала»). Возможно, что тогда она все воспринимала по-другому, а иначе как объяснить их тайные встречи на протяжении 2-х лет и последующий роман через 2 года? Все же 16-17 лет – это не такой уж беспомощный возраст. Мнение, что она делала это ради поступления в вуз, мне кажутся неверным: ее взяли бы в любое театральное училище без вопросов: и родня из артистов и фильмография уже была солидная, и известность.

Можно ли переживать травмирующие события, произошедшие 50 лет назад, так остро, чтобы рыдать? Все люди разные. Я бы, например, не смогла. С годами притупляется любая боль. Да и не выглядела Проклова несчастной все эти годы, а если и рассказывала о несчастьях, то о других – о мертворожденных близнецах, смерти еще одного младенца.

Не думаю, что и для Табакова это прошло легко. Не зря он повторил точь-в-точь эти отношения с Мариной Зудиной, и они завершились браком.

Теперь смотреть «Гори, гори моя звезда» было бы неприятно. Когда видишь на экране, что Искремас, конечно же, растаял под чарами юной хуторянки Крыси, но ему и в голову не пришло даже дотронуться до нее, и он погиб за нее, потому что дети — это наше будущее, а на деле исполняющий роль революционного романтика актер Табаков очень даже дотрагивался до юной актрисы Прокловой, и тебе сообщили об этом в самых неаппетитных подробностях, то переживать за героев не хочется.
Испортила она хороший фильм.

В верхнее тематическое оглавление
Тематическое оглавление (Рецензии и ругань)

Конвертировать uf в f — Перевод единиц измерения

›› Перевести микрофарады в фарады [стандарт СИ]

Пожалуйста, включите Javascript для использования конвертер величин.
Обратите внимание, что вы можете отключить большинство объявлений здесь:
https://www.convertunits.com/contact/remove-some-ads.php



›› Дополнительная информация в конвертере величин

Сколько мкф в 1 ф? Ответ — 1000000.
Мы предполагаем, что вы конвертируете между микрофарад и фарад [стандарт СИ] .
Вы можете просмотреть более подробную информацию о каждой единице измерения:
мкФ или f
Производная единица СИ для емкости — фарад.
1 мкф равно 1.0E-6 фарад.
Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.
Используйте эту страницу, чтобы узнать, как конвертировать микрофарады в фарады.
Введите свои числа в форму для преобразования единиц!



›› Хотите другие единицы?

Вы можете произвести обратное преобразование единиц измерения из от f до uf или введите любые две единицы ниже:

›› Преобразование общей емкости

мкФ в гаусс
мкФ в кулон / вольт
мкФ в пикофарад
мкФ в килофарад
мкФ в абфарад
мкФ в гектофарад
мкФ в миллифарад
мкФ в мегафарад
мкФ в 5 0007 мкФ в секунду / вольт

›› Определение: микрофарад

Префикс SI «micro» представляет коэффициент 10 -6 , или в экспоненциальной записи 1E-6.

Итак, 1 микрофарад = 10 -6 фарад.


›› Определение: Фарад

Фарад (символ F) — единица измерения емкости в системе СИ (названная в честь Майкла Фарадея). Конденсатор имеет значение в один фарад, когда один кулон заряда вызывает на нем разность потенциалов в один вольт. Его эквивалентные выражения в других единицах СИ: Поскольку фарад — очень большая единица, значения конденсаторов обычно выражаются в микрофарадах (? Ф), нанофарадах (нФ) или пикофарадах (пФ).Пикофарад в лабораторных условиях комично называют «затяжкой».


›› Метрические преобразования и др.

ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения. Вы также можете найти метрические таблицы преобразования для единиц СИ. в виде английских единиц, валюты и других данных. Введите единицу символы, сокращения или полные названия единиц длины, площадь, масса, давление и другие типы. Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоун 4, кубический см, метры в квадрате, граммы, моль, футы в секунду и многое другое!

Перевести микрофарады [мкФ, мкФ] в фарады [Ф] • Конвертер емкости • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц

Конвертер длины и расстояния Конвертер массы Сухой объем и общие измерения при приготовлении пищи Конвертер площади Конвертер объема и общих измерений при приготовлении пищи Конвертер температуры Конвертер давления, напряжения, модуля Юнга Конвертер энергии и работыПреобразователь мощностиПреобразователь силыКонвертер времениЛинейный преобразователь скорости и скоростиКонвертер углаКонвертер топливной экономичности, расхода топлива и экономии топливаКонвертер чиселПреобразователь единиц информации и хранения данныхКурсы обмена валютЖенская одежда и размеры обувиКонвертер мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер удельного ускорения преобразователя инерции Преобразователь момента силы Преобразователь крутящего момента Конвертер удельной энергии, теплоты сгорания (на массу) Конвертер удельной энергии, теплоты сгорания (на объем) Конвертер температурного интервала Конвертер температурного расширения Конвертер теплового сопротивления Конвертер теплопроводности Конвертер удельной теплоемкости Конвертер вязкостиПреобразователь кинематической вязкостиПреобразователь поверхностного натяженияПроницаемость, проницаемость, проницаемость водяного параКонвертер скорости передачи водяных паровКонвертер уровня звукаКонвертер чувствительности микрофонаКонвертер уровня звукового давления (SPL) Конвертер уровня звукового давления с выбираемым эталонным давлениемКонвертер яркостиКонвертер световой интенсивностиПреобразователь яркости в цифровое преобразование разрешения световых волн Конвертер длины: оптическая сила (диоптрия) в увеличение (X) преобразовательПреобразователь электрического зарядаЛинейный преобразователь плотности зарядаПреобразователь поверхностной плотности зарядаПреобразователь уровня объёмного зарядаПреобразователь электрического токаЛинейный преобразователь плотности токаПреобразователь плотности поверхностного токаПреобразователь напряженности электрического поляПреобразователь электрического потенциала и напряженияПреобразователь электрического сопротивленияПреобразователь электрического сопротивленияПреобразователь электрической проводимостиПреобразователь электрической проводимости в дБм, дБВ, ваттах и ​​других единицах Преобразователь магнитодвижущей силыПреобразователь напряженности магнитного поляКонвертер магнитного потокаПреобразователь плотности магнитного потокаМощность поглощенной дозы излучения, Конвертер мощности суммарной дозы ионизирующего излученияРадиоактивность.Конвертер радиоактивного распада Конвертер радиоактивного облученияРадиация. Конвертер поглощенной дозы Конвертер метрических префиксов Конвертер передачи данных Конвертер единиц типографии и цифровой обработки , используя осциллограф мультиметра.

Емкость — это физическая величина, которая представляет способность проводника накапливать заряд.Он находится путем деления величины электрического заряда на разность потенциалов между проводниками:

C = Q / ∆φ

Здесь Q — электрический заряд, который измеряется в кулонах (Кл), а ∆φ — разность потенциалов, измеряемая в вольтах (В).

Емкость измеряется в фарадах (Ф) в СИ. Этот блок назван в честь британского физика Майкла Фарадея.

Один фарад представляет собой чрезвычайно большую емкость для изолированного проводника.Например, изолированный металлический шар с радиусом в 13 раз больше, чем у Солнца, будет иметь емкость в одну фарад, а емкость металлического шара с радиусом Земли будет около 710 микрофарад (мкФ).

Поскольку один фарад является такой большой величиной, используются меньшие единицы, такие как микрофарад (мкФ), что равно одной миллионной фарада, нанофарад (нФ), равный одной миллиардной фарада, и пикофарад (пФ). , что составляет одну триллионную фарада.

В расширенной CGS для электромагнитных устройств основная единица емкости описывается в сантиметрах (см).Один сантиметр электромагнитной емкости представляет собой емкость шара в вакууме с радиусом 1 см. Система CGS расшифровывается как система сантиметр-грамм-секунда — она ​​использует сантиметры, граммы и секунды в качестве основных единиц длины, массы и времени. Расширения CGS также устанавливают одну или несколько констант на 1, что позволяет упростить определенные формулы и вычисления.

Использование емкости

Конденсаторы — электронные компоненты для накопления электрических зарядов

Электронные символы

Емкость — это величина, имеющая значение не только для электрических проводников, но и для конденсаторов (первоначально называемых конденсаторами).Конденсаторы состоят из двух проводников, разделенных диэлектриком или вакуумом. Самый простой вариант конденсатора имеет две пластины, которые действуют как электроды. Конденсатор (от латинского condender — конденсировать) — это двухслойный электронный компонент, используемый для хранения электрического заряда и энергии электромагнитного поля. Самый простой конденсатор состоит из двух электрических проводников, между которыми находится диэлектрик. Энтузиасты радиоэлектроники, как известно, делают подстроечные конденсаторы для своих схем с эмалированными проводами разного диаметра.Более тонкая проволока наматывается на более толстую. Схема RLC настраивается на желаемую частоту путем изменения количества витков провода. На изображении есть несколько примеров того, как конденсатор может быть представлен на принципиальной схеме.

Параллельная RLC-цепь: резистор, катушка индуктивности и конденсатор

Немного истории

Ученые смогли изготавливать конденсаторы еще 275 лет назад. В 1745 году в Лейдене немецкий физик Эвальд Георг фон Клейст и физик из Нидерландов Питер ван Мушенбрук создали первое конденсаторное устройство, получившее название «лейденская банка».Стенки сосуда служили диэлектриком, а вода в кувшине и рука экспериментатора — проводящими пластинами. В такой банке может накапливаться заряд порядка одного микрокулона (мкКл). В то время были популярны эксперименты и демонстрации с лейденскими кувшинами. В них банку заряжали статическим электричеством за счет трения. Затем участник эксперимента касался банки и подвергался поражению электрическим током. Однажды 700 монахов в Париже провели Лейденский эксперимент. Они взялись за руки, и один из них прикоснулся к банке.В этот момент все 700 человек воскликнули от ужаса, почувствовав толчок.

«Лейденская банка» попала в Россию благодаря русскому царю Петру Великому. Он встретился с Питером ван Мушенбруком во время своего путешествия по Европе и познакомился с его творчеством. Когда Петр Великий основал Российскую академию наук, он поручил Мушенбруку изготовить для Академии различное оборудование.

Со временем конденсаторы были усовершенствованы, и их размер уменьшался по мере увеличения емкости.Сегодня конденсаторы широко используются в электронике. Например, конденсатор и катушка индуктивности образуют цепь резистора, катушки индуктивности и конденсатора, также известную как цепь RLC, LCR или CRL. Эта схема используется для установки частоты приема на радио.

Существует несколько типов конденсаторов, различающихся постоянной или переменной емкостью, а также типом используемого диэлектрического материала.

Примеры конденсаторов

Электролитические конденсаторы в блоке питания.

Сегодня существует множество различных типов конденсаторов для различных целей, но их основная классификация основана на их емкости и номинальном напряжении.

Обычно емкость конденсаторов находится в диапазоне от нескольких пикофарад до нескольких сотен микрофарад. Исключением являются суперконденсаторы, потому что их емкость формируется иначе, чем у других конденсаторов — это, по сути, двухслойная емкость. Это похоже на принцип действия электрохимических ячеек.Суперконденсаторы, построенные из углеродных нанотрубок, имеют повышенную емкость из-за большей поверхности электродов. Емкость суперконденсаторов составляет десятки фарад, и иногда они могут заменить электрохимические ячейки в качестве источника электрического тока.

Вторым по важности свойством конденсатора является его номинальное напряжение . Превышение этого значения может сделать конденсатор непригодным для использования. Вот почему при построении цепей обычно используются конденсаторы со значением номинального напряжения, которое вдвое превышает напряжение, приложенное к ним в цепи.Таким образом, даже если напряжение в цепи немного превышает норму, с конденсатором все будет в порядке, если увеличение не станет вдвое больше нормы.

Конденсаторы могут быть объединены в батареи для увеличения общего номинального напряжения или емкости системы. При последовательном подключении двух конденсаторов одного типа номинальное напряжение увеличивается вдвое, а общая емкость уменьшается вдвое. При параллельном подключении конденсаторов общая емкость удваивается, а номинальное напряжение остается прежним.

Третьим по важности свойством конденсаторов является их температурный коэффициент емкости . Он отражает взаимосвязь между емкостью и температурой.

В зависимости от назначения конденсаторы подразделяются на конденсаторы общего назначения, которые не должны соответствовать требованиям высокого уровня, и специальные конденсаторы. К последней группе относятся высоковольтные конденсаторы, прецизионные конденсаторы и конденсаторы с различным температурным коэффициентом емкости.

Маркировка конденсаторов

Подобно резисторам, конденсаторы маркируются в соответствии с их емкостью и другими свойствами. Маркировка может включать информацию о номинальной емкости, степени отклонения от номинального значения и номинальном напряжении. Малогабаритные конденсаторы маркируются трех- или четырехзначным или буквенно-цифровым кодом, а также могут иметь цветовую маркировку.

Таблицы с кодами и соответствующими им значениями номинального напряжения, номинальной емкости и температурного коэффициента емкости доступны в Интернете, но самый надежный способ проверить емкость и выяснить, правильно ли работает конденсатор, — это удалить конденсатор из цепи. и проводить измерения с помощью мультиметра.

Конденсатор электролитический в разобранном виде. Он изготовлен из двух алюминиевых фольг. Один из них покрыт изолирующим оксидным слоем и действует как анод. Бумага, пропитанная электролитом, вместе с другой фольгой действует как катод. Алюминиевая фольга протравливается для увеличения площади поверхности.

Предупреждение: конденсаторы могут хранить очень большой заряд при очень высоком напряжении. Во избежание поражения электрическим током перед выполнением измерений необходимо принять меры предосторожности.В частности, важно разряжать конденсаторы, закорачивая их выводы с помощью провода, изолированного из высокопрочного материала. В этой ситуации хорошо подойдут обычные провода измерительного прибора.

Электролитические конденсаторы: эти конденсаторы имеют большой объемный КПД. Это означает, что они имеют большую емкость для данной единицы веса конденсатора. Одна из пластин такого конденсатора обычно представляет собой алюминиевую ленту, покрытую тонким слоем оксида алюминия.Электролитическая жидкость действует как вторая пластина. Эта жидкость имеет электрическую полярность, поэтому крайне важно обеспечить правильное добавление такого конденсатора в схему в соответствии с его полярностью.

Полимерные конденсаторы: в конденсаторах этих типов в качестве второй пластины используется полупроводник или органический полимер, проводящий электричество, а не электролитическая жидкость. Их анод обычно изготавливается из металла, такого как алюминий или тантал.

3-секционный воздушный конденсатор переменной емкости

Переменные конденсаторы: емкость этих конденсаторов можно изменять механически, регулируя электрическое напряжение или изменяя температуру.

Пленочные конденсаторы: их емкость может составлять от 5 пФ до 100 мкФ.

Есть и другие типы конденсаторов.

Суперконденсаторы

Суперконденсаторы в наши дни становятся популярными. Суперконденсатор — это гибрид конденсатора и химического источника питания. Заряд сохраняется на границе, где встречаются две среды, электрод и электролит. Первый электрический компонент, который был предшественником суперконденсатора, был запатентован в 1957 году.Это был конденсатор с двойным электрическим слоем и пористым материалом, который помог увеличить емкость из-за увеличенной площади поверхности. Этот подход известен теперь как двухслойная емкость. Электроды пористые, угольные. С тех пор конструкция постоянно улучшалась, и первые суперконденсаторы появились на рынке в начале 1980-х годов.

Суперконденсаторы используются в электрических цепях как источник электрической энергии. У них много преимуществ перед традиционными батареями, включая их долговечность, небольшой вес и быструю зарядку.Вполне вероятно, что благодаря этим преимуществам суперконденсаторы в будущем заменят батареи. Основным недостатком использования суперконденсаторов является то, что они производят меньшее количество удельной энергии (энергии на единицу веса), а также имеют низкое номинальное напряжение и большой саморазряд.

В гонках Формулы 1 суперконденсаторы используются в системах рекуперации энергии. Энергия вырабатывается, когда автомобиль замедляется. Он хранится в маховике, батарее или суперконденсаторах для дальнейшего использования.

Электромобиль A2B производства Университета Торонто. Общий вид

В бытовой электронике суперконденсаторы используются для обеспечения стабильного электрического тока или в качестве резервного источника питания. Они часто обеспечивают питание во время пиков потребления энергии в устройствах, которые используют питание от батареи и имеют переменную потребность в электроэнергии, например MP3-плееры, фонарики, автоматические счетчики электроэнергии и другие устройства.

Суперконденсаторы также используются в общественном транспорте, особенно в троллейбусах, поскольку они обеспечивают более высокую маневренность и автономное движение при проблемах с внешним источником питания.Суперконденсаторы также используются в некоторых автобусах и электромобилях.

Электромобиль A2B производства Университета Торонто. Под капотом

В наши дни многие компании производят электромобили, в том числе General Motors, Nissan, Tesla Motors и Toronto Electric. Исследовательская группа Университета Торонто совместно с компанией Toronto Electric, занимающейся дистрибьюцией электродвигателей, разработала канадскую модель электромобиля A2B. В нем используются как химические источники энергии, так и суперконденсаторы — такой способ хранения энергии называется гибридным накопителем электроэнергии.Двигатели этого электромобиля питаются от аккумуляторов массой 380 кг. Солнечные батареи также используются за дополнительную плату — они устанавливаются на крыше автомобиля.

Емкостные сенсорные экраны

В современных устройствах все чаще используются сенсорные экраны, которые управляют устройствами с помощью сенсорных панелей или экранов. Существуют различные типы сенсорных экранов, включая емкостные и резистивные, а также многие другие. Некоторые могут реагировать только на одно прикосновение, а другие реагируют на несколько прикосновений.Принцип работы емкостных экранов основан на том, что большое тело проводит электричество. Это большое тело в нашем случае и есть человеческое тело.

Поверхностные емкостные сенсорные экраны

Сенсорный экран для iPhone сделан с использованием технологии проецируемой емкости.

Поверхностный емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. Как правило, этот материал отличается высокой прозрачностью и низким поверхностным сопротивлением. Часто используется сплав оксида индия и оксида олова.Электроды в углах экрана подают на резистивный материал низкое колебательное напряжение. Когда палец касается этого экрана, возникает небольшая утечка электрического заряда. Эта утечка обнаруживается датчиками в четырех углах, и информация отправляется контроллеру, который определяет координаты касания.

Преимущество этих экранов в их долговечности. Они могут выдерживать прикосновения с частотой до одного раза в секунду в течение 6,5 лет. Это составляет около 200 миллионов касаний.Эти экраны имеют высокий уровень прозрачности — до 90%. Из-за своих преимуществ емкостные сенсорные экраны заменяют резистивные сенсорные экраны на рынке с 2009 года.

Недостатки емкостных экранов заключаются в том, что они плохо работают при минусовых температурах и их трудно использовать в перчатках, потому что перчатки действовать как изолятор. Сенсорный экран чувствителен к воздействию элементов, поэтому, если он расположен на внешней панели устройства, он используется только в устройствах, защищающих экран от воздействия.

Проекционные емкостные сенсорные экраны

Помимо поверхностных емкостных экранов, существуют также проекционные емкостные сенсорные экраны. Они отличаются тем, что на внутренней стороне экрана находится сетка электродов. Когда пользователь касается электрода, тело и электрод работают вместе как конденсатор. Благодаря сетке электродов легко получить координаты той области экрана, к которой прикоснулись. Этот тип экрана реагирует на прикосновения даже в тонких перчатках.

Проецируемые емкостные сенсорные экраны также обладают высокой прозрачностью до 90%. Они прочные и долговечные, что делает их популярными не только в личных электронных устройствах, но и в устройствах, предназначенных для общественного использования, таких как торговые автоматы, электронные платежные системы и другие.

Эту статью написали Сергей Акишкин, Татьяна Кондратьева

У вас возникли трудности с переводом единицы измерения на другой язык? Помощь доступна! Задайте свой вопрос в TCTerms , и вы получите ответ от опытных технических переводчиков в считанные минуты.

Таблица преобразования конденсаторов

Таблица преобразования конденсаторов

Конденсатор мкФ — нФ — пФ Таблица преобразования



Чтобы использовать эту таблицу, просто прочтите ее. Например, 1 мкФ соответствует 1000 нФ или 1000000 пФ.

мкФ / МФД нФ пФ / MMFD мкФ / MFD нФ пФ / MMFD
1 мкФ / MFD 1000 нФ 1000000pF (MMFD) 0.001 мкФ / MFD 1 нФ 1000 пФ (MMFD)
0,82 мкФ / MFD 820нФ 820000пФ (MMFD) 0,00082 мкФ / MFD 0,82 нФ 820пФ (MMFD)
0,8 мкФ / MFD 800 нФ 800000pF (MMFD) 0,0008 мкФ / MFD 0.8нФ 800 пФ (MMFD)
0,7 мкФ / MFD 700 нФ 700000pF (MMFD) 0,0007 мкФ / MFD 0,7 нФ 700 пФ (MMFD)
0,68 мкФ / MFD 680нФ 680000pF (MMFD) 0,00068 мкФ / MFD 0,68 нФ 680pF (MMFD)
0.6 мкФ / MFD 600 нФ 600000pF (MMFD) 0,0006 мкФ / MFD 0,6 нФ 600 пФ (MMFD)
0,56 мкФ / MFD 560нФ 560000pF (MMFD) 0,00056 мкФ / MFD 0,56 нФ 560pF (MMFD)
0,5 мкФ / MFD 500 нФ 500000пФ (MMFD) 0.0005 мкФ / MFD 0,5 нФ 500 пФ (MMFD)
0,47 мкФ / MFD 470нФ 470000pF (MMFD) 0,00047 мкФ / MFD 0,47 нФ 470pF (MMFD)
0,4 мкФ / MFD 400 нФ 400000 пФ (MMFD) 0,0004 мкФ / MFD 0.4нФ 400 пФ (MMFD)
0,39 мкФ / MFD 390нФ 3

pF (MMFD)

0,00039 мкФ / MFD 0,39 нФ 390pF (MMFD)
0,33 мкФ / MFD 330нФ 330000pF (MMFD) 0,00033 мкФ / MFD 0,33 нФ 330 пФ (MMFD)
0.3 мкФ / МФД 300 нФ 300000 пФ (MMFD) 0,0003 мкФ / MFD 0,3 нФ 300 пФ (MMFD)
0,27 мкФ / MFD 270нФ 270000pF (MMFD) 0,00027 мкФ / MFD 0,27 нФ 270 пФ (MMFD)
0,25 мкФ / MFD 250 нФ 250000пФ (MMFD) 0.00025 мкФ / MFD 0,25 нФ 250 пФ (MMFD)
0,22 мкФ / MFD 220 нФ 220000pF (MMFD) 0,00022 мкФ / MFD 0,22 нФ 220 пФ (MMFD)
0,2 мкФ / MFD 200 нФ 200000пФ (MMFD) 0,0002 мкФ / MFD 0.2нФ 200 пФ (MMFD)
0,18 мкФ / MFD 180 нФ 180000pF (MMFD) 0,00018 мкФ / MFD 0,18 нФ 180пФ (MMFD)
0,15 мкФ / MFD 150 нФ 150000пФ (MMFD) 0,00015 мкФ / MFD 0,15 нФ 150 пФ (MMFD)
0.12 мкФ / MFD 120 нФ 120000 пФ (MMFD) 0,00012 мкФ / MFD 0,12 нФ 120 пФ (MMFD)
0,1 мкФ / MFD 100 нФ 100000пФ (MMFD) 0,0001 мкФ / MFD 0,1 нФ 100пФ (MMFD)
0,082 мкФ / MFD 82нФ 82000пФ (MMFD) 0.000082 мкФ / MFD 0,082 нФ 82пФ (MMFD)
0,08 мкФ / MFD 80 нФ 80000пФ (MMFD) 0,00008 мкФ / MFD 0,08 нФ 80 пФ (MMFD)
0,07 мкФ / MFD 70 нФ 70000пФ (MMFD) 0,00007 мкФ / MFD 0.07nF 70пФ (MMFD)
0,068 мкФ / MFD 68нФ 68000pF (MMFD) 0,000068 мкФ / MFD 0,068 нФ 68pF (MMFD)
0,06 мкФ / MFD 60 нФ 60000pF (MMFD) 0,00006 мкФ / MFD 0,06 нФ 60 пФ (MMFD)
0.056 мкФ / MFD 56нФ 56000пФ (MMFD) 0,000056 мкФ / MFD 0,056 нФ 56пФ (MMFD)
0,05 мкФ / MFD 50 нФ 50000пФ (MMFD) 0,00005 мкФ / MFD 0,05 нФ 50 пФ (MMFD)
0,047 мкФ / MFD 47нФ 47000pF (MMFD) 0.000047 мкФ / MFD 0,047 нФ 47пФ (MMFD)
0,04 мкФ / MFD 40 нФ 40000 пФ (MMFD) 0,00004 мкФ / MFD 0,04 нФ 40пФ (MMFD)
0,039 мкФ / MFD 39 нФ 39000pF (MMFD) 0,000039 мкФ / MFD 0.039nF 39пФ (MMFD)
0,033 мкФ / MFD 33нФ 33000пФ (MMFD) 0,000033 мкФ / MFD 0,033 нФ 33pF (MMFD)
0,03 мкФ / MFD 30 нФ 30000 пФ (MMFD) 0,00003 мкФ / MFD 0,03 нФ 30 пФ (MMFD)
0.027 мкФ / MFD 27нФ 27000pF (MMFD) 0,000027 мкФ / MFD 0,027 нФ 27пФ (MMFD)
0,025 мкФ / MFD 25 нФ 25000 пФ (MMFD) 0,000025 мкФ / MFD 0,025 нФ 25пФ (MMFD)
0,022 мкФ / MFD 22нФ 22000 пФ (MMFD) 0.000022 мкФ / MFD 0,022 нФ 22пФ (MMFD)
0,02 мкФ / MFD 20 нФ 20000 пФ (MMFD) 0,00002 мкФ / MFD 0,02 нФ 20 пФ (MMFD)
0,018 мкФ / MFD 18нФ 18000пФ (MMFD) 0,000018 мкФ / MFD 0.018nF 18пФ (MMFD)
0,015 мкФ / MFD 15 нФ 15000 пФ (MMFD) 0,000015 мкФ / MFD 0,015 нФ 15пФ (MMFD)
0,012 мкФ / MFD 12 нФ 12000 пФ (MMFD) 0,000012 мкФ / MFD 0,012 нФ 12 пФ (MMFD)
0.01 мкФ / MFD 10 нФ 10000 пФ (MMFD) 0,00001 мкФ / MFD 0,01 нФ 10пФ (MMFD)
0,0082 мкФ / MFD 8,2 нФ 8200пФ (MMFD) 0,0000082 мкФ / MFD 0,0082 нФ 8,2 пФ (MMFD)
0,008 мкФ / MFD 8нФ 8000 пФ (MMFD) 0.000008 мкФ / MFD 0,008 нФ 8 пФ (MMFD)
0,007 мкФ / MFD 7нФ 7000пФ (MMFD) 0,000007 мкФ / MFD 0,007 нФ 7пФ (MMFD)
0,0068 мкФ / MFD 6,8 нФ 6800pF (MMFD) 0,0000068 мкФ / MFD 0.0068nF 6,8 пФ (MMFD)
0,006 мкФ / MFD 6нФ 6000 пФ (MMFD) 0,000006 мкФ / MFD 0,006 нФ 6 ​​пФ (MMFD)
0,0056 мкФ / MFD 5,6 нФ 5600пФ (MMFD) 0,0000056 мкФ / MFD 0,0056 нФ 5.6пФ (MMFD)
0,005 мкФ / MFD 5нФ 5000 пФ (MMFD) 0,000005 мкФ / MFD 0,005 нФ 5пФ (MMFD)
0,0047 мкФ / MFD 4,7 нФ 4700pF (MMFD) 0,0000047 мкФ / MFD 0,0047 нФ 4,7 пФ (MMFD)
0.004 мкФ / MFD 4нФ 4000 пФ (MMFD) 0,000004 мкФ / MFD 0,004 нФ 4pF (MMFD)
0,0039 мкФ / MFD 3,9 нФ 3900pF (MMFD) 0,0000039 мкФ / MFD 0,0039 нФ 3,9 пФ (MMFD)
0,0033 мкФ / MFD 3.3нФ 3300pF (MMFD) 0,0000033 мкФ / MFD 0,0033 нФ 3,3 пФ (MMFD)
0,003 мкФ / MFD 3нФ 3000 пФ (MMFD) 0,000003 мкФ / MFD 0,003 нФ 3пФ (MMFD)
0,0027 мкФ / MFD 2,7 нФ 2700pF (MMFD) 0.0000027 мкФ / MFD 0,0027 нФ 2,7 пФ (MMFD)
0,0025 мкФ / MFD 2,5 нФ 2500 пФ (MMFD) 0,0000025 мкФ / MFD 0,0025 нФ 2,5 пФ (MMFD)
0,0022 мкФ / MFD 2,2 нФ 2200 пФ (MMFD) 0,0000022 мкФ / MFD 0.0022nF 2,2 пФ (MMFD)
0,002 мкФ / MFD 2нФ 2000pF (MMFD) 0,000002 мкФ / MFD 0,002 нФ 2пФ (MMFD)
0,0018 мкФ / MFD 1,8 нФ 1800 пФ (MMFD) 0,0000018 мкФ / MFD 0,0018 нФ 1.8пФ (MMFD)
0,0015 мкФ / MFD 1,5 нФ 1500 пФ (MMFD) 0,0000015 мкФ / MFD 0,0015 нФ 1,5 пФ (MMFD)
0,0012 мкФ / MFD 1,2 нФ 1200 пФ (MMFD) 0,0000012 мкФ / MFD 0,0012 нФ 1,2 пФ (MMFD)
0.001 мкФ / MFD 1 нФ 1000 пФ (MMFD) . 0,000001 мкФ / MFD 0,001 нФ 1пФ (MMFD)

При чтении схем, ремонте радиоприемников и покупке конденсаторы, вам часто приходится преобразовывать между мкФ, нФ и пФ.
Бумажные и электролитические конденсаторы обычно выражаются в единицах мкФ, ( мкФ, фарад). Краткие формы для микрофарад включают
мкФ , mfd, MFD, MF и UF.Слюдяные конденсаторы обычно выражаются в терминах пФ ( микромикрофарад, фарад) (пикофарад).
Краткие формы для микрофарад включают пФ, , mmfd, MMFD, MMF, uuF и PF. ПФ составляет одну миллионную мкФ. В
Между пФ и мкФ находится нФ, которая составляет одну-одну тысячу мкФ. Преобразование вперед и назад между мкФ, нФ
и pF может сбивать с толку из-за всех этих чертовых десятичных знаков, о которых нужно беспокоиться. Ниже это таблица преобразования мкФ — нФ- пФ.
Просто распечатайте копию и прикрепите ее к рабочему столу …. она пригодится. Удачи ДЕЛАТЬ

Тантал Цветовые коды конденсаторов
Графики Цвет Цвет 1-й рисунок 2-й рисунок Множитель Напряжение
Черный
0 1 10
коричневый 1 1 10
Красный 2 2 100
оранжевый 3 3

Расчет параллельной емкости:
C T = C 1 + С 2 + С 3 Расчет емкости серии
:
1 / C T = 1 / К 1 + 1 / К 2 + 1 / К 3
желтый 4 4
6.3
зеленый 5 5
16
Синий 6 6
20

фиолетовый 7 7
серый 8 8 0.01 25
Белый 9 9 0,1 3
розовый

35

Конденсатор слюды Значения
Графики Значение Множитель Письмо Допуск
0 1 B 0.1пФ
1 10 С 0,25 пФ
2 100 D 0,5 пФ
3 1 000 F 1%
4 10 000 г 2%
5 100 000 H 3%
Параллельно Расчет емкости:
C T = C 1 + С 2 + С 3 Расчет емкости серии
:
1 / C T = 1 / К 1 + 1 / К 2 + 1 / К 3


Дж 5%
8 0.01 К 10%
9 0,1 млн 20%
 ЗНАЧЕНИЕ ТИП КОД ЗНАЧЕНИЕ ТИП КОД
1,5 пФ Керамика 1000 пФ / 0,001 мкФ Керамика / майлар 102
3,3 пФ Керамика 1500 пФ / 0,0015 мкФ Керамика / майлар 152
10 пФ Керамический 2,000 пФ /.002uF Керамика / Майлар 202
15 пФ Керамика 2200 пФ / 0,0022 мкФ Керамика / майлар 222
20 пФ Керамика 4700 пФ / 0,0047 мкФ Керамика / майлар 472
30 пФ Керамика 5,000 пФ / 0,005 мкФ Керамика / майлар 502
33 пФ Керамика 5600 пФ / 0,0056 мкФ Керамика / майлар 562
47 пФ Керамика 6800 пФ / 0,0068 мкФ Керамика / майлар 682
56pF Керамика .01 Керамика / Майлар 103
68pF Керамика.015 Майлар
75 пФ Керамика .02 Майлар 203
82pF Керамика .022 Майлар 223
91pF Керамика .033 Майлар 333
100 пФ Керамика 101 .047 Майлар 473
120 пФ Керамика 121 .05 Майлар 503
130 пФ Керамика 131.056 Майлар 563
150 пФ Керамика 151 .068 Майлар 683
180 пФ Керамика 181 .1 Майлар 104
220 пФ Керамика 221,2 Майлар 204
330 пФ Керамика 331 .22 Майлар 224
470pF Керамика 471 .33 Майлар 334
560pF Керамика 561.47 Майлар 474
680pF Керамика 681 .56 Майлар 564
750 пФ Керамика 751 1 Майлар 105
820pF Керамика 821 2 Майлар 205


Обычно первые две цифры кода представляют часть значения; в третья цифра соответствует количеству нулей, добавляемых к первым двум цифры. Это значение в пф.

Таблицы автоматических выключателей с кодами общей емкости

пикофарад
(пФ)

нанофарад
(нФ)

мкФ
(мФ, мкФ или мфд)

емкость
код

1000 1 или 1н 0.001 102
1500 1.5 или 1n5 0,0015 152
2200 2.2 или 2н2 0,0022 222
3300 3.3 или 3n3 0,0033 332
4700 4.7 или 4n7 0.0047 472
6800 6,8 или 6н8 0,0068 682
10000 10 или 10н 0,01 103
15000 15 или 15н 0,015 153
22000 22 или 22n 0.022 223
33000 33 или 33n 0,033 333
47000 47 или 47n 0,047 473
68000 68 или 68n 0,068 683
100000 100 или 100n 0.1 104
150000 150 или 150n 0,15 154
220000 220 или 220n 0,22 224
330000 330 или 330n 0,33 334
470000 470 или 470n 0.47 474
Конденсатор

мкФ — нФ — пФ Преобразователь позволяет выполнять преобразование обратно и обратно с конденсаторов мкФ нФ и пФ.

Конденсатор (первоначально известный как конденсатор) — это пассивный электрический компонент, используемый для хранят энергию электростатически в электрическом поле. Общие типы конденсаторов: Алюминий Электролитический , Керамический , Пленка , Бумага , Слюда и Тантал .Конденсаторы выражаются в фарадах. Общие сокращения: мкФ, ( мкФ, фарад), нФ, ( нано, фарад) и пФ, ( пико фарад или микромикро фарад). Менее распространенные сокращения для конденсаторов включают mfd, MFD, mf, MF, MMFD, MMF, uuF, UF , NF и PF .

Ниже приведен преобразователь мкФ — нФ — пФ , который упрощает преобразование назад и вперед.


Если вы создаете прототип на макете, ремонтируете печатную плату, читаете схемы, покупка конденсаторов, или вы занимаетесь какой-либо другой сферой работы или хобби, связанной с электричеством, вам часто может потребоваться преобразование между конденсаторами мкФ, нФ и пФ. Поскольку преобразование От мкФ до нФ, от мкФ до пФ, от нФ до мкФ, от нФ до пФ, от пФ до нФ и от пФ до мкФ может потребоваться много времени, воспользуйтесь нашей удобной таблицей преобразования, чтобы упростить преобразование туда и обратно.У нас даже есть бесплатная версия для печати, которую вы можете распечатывать и использовать снова и снова. Также обязательно ознакомьтесь с нашим калькулятором делителя напряжения, который поможет вам выбрать подходящие резисторы для вашего следующего проекта.

Конденсатор мкФ — нФ — пФ Таблица преобразования

В приведенной ниже таблице преобразования показаны популярные значения конденсаторов и их преобразование обратно и обратно из мкФ, нФ, и пФ

Версия для печати


мкФ / МФД нФ пФ / MMFD
1000 мкФ / MFD 1000000нФ 1000000000pF / MMFD
680 мкФ / MFD 680000nF 680000000pF / MMFD
470 мкФ / MFD 470000nF 470000000pF / MMFD
240 мкФ / MFD 240000нФ 240000000pF / MMFD
220 мкФ / MFD 220000нФ 220000000pF / MMFD
150 мкФ / MFD 150000нФ 150000000pF / MMFD
100 мкФ / MFD 100000нФ 100000000пФ / MMFD
88 мкФ / MFD 88000нФ 88000000pF / MMFD
85 мкФ / MFD 85000нФ 85000000pF / MMFD
82 мкФ / MFD 82000нФ 82000000pF / MMFD
80 мкФ / MFD 80000нФ 80000000pF / MMFD
75 мкФ / MFD 75000нФ 75000000pF / MMFD
72 мкФ / MFD 72000нФ 72000000pF / MMFD
70 мкФ / MFD 70000нФ 70000000pF / MMFD
68 мкФ / MFD 68000нФ 68000000pF / MMFD
65 мкФ / MFD 65000 нФ 65000000pF / MMFD
64 мкФ / MFD 64000нФ 64000000pF / MMFD
60 мкФ / MFD 60000нФ 60000000pF / MMFD
56 мкФ / MFD 56000нФ 56000000pF / MMFD
53 мкФ / MFD 53000нФ 53000000pF / MMFD
50 мкФ / MFD 50000нФ 50000000pF / MMFD
47 мкФ / MFD 47000нФ 47000000pF / MMFD
45 мкФ / MFD 45000нФ 45000000пФ / MMFD
43 мкФ / MFD 43000нФ 43000000pF / MMFD
40 мкФ / MFD 40000 нФ 40000000pF / MMFD
39 мкФ / MFD 39000нФ 3

00pF / MMFD

36 мкФ / MFD 36000нФ 36000000pF / MMFD
35 мкФ / MFD 35000нФ 35000000pF / MMFD
33 мкФ / MFD 33000нФ 33000000pF / MMFD
30 мкФ / MFD 30000нФ 30000000pF / MMFD
27.5 мкФ / MFD 27500нФ 27500000pF / MMFD
27 мкФ / MFD 27000нФ 27000000pF / MMFD
25 мкФ / MFD 25000 нФ 25000000pF / MMFD
24 мкФ / MFD 24000нФ 24000000pF / MMFD
22 мкФ / MFD 22000нФ 22000000pF / MMFD
21 мкФ / MFD 21000нФ 21000000pF / MMFD
20 мкФ / MFD 20000нФ 20000000пФ / MMFD
19 мкФ / MFD 19000нФ 1

00pF / MMFD

18 мкФ / MFD 18000нФ 18000000pF / MMFD
16 мкФ / MFD 16000нФ 16000000pF / MMFD
15 мкФ / MFD 15000нФ 15000000pF / MMFD
12 мкФ / MFD 12000 нФ 12000000pF / MMFD
10 мкФ / MFD 10000 нФ 10000000pF / MMFD
8.2 мкФ / МФД 8200нФ 8200000pF / MMFD

Следует иметь в виду, что каждый конденсатор имеет собственное номинальное максимальное напряжение и нормальный Рабочая Температура. Хорошая идея — знать точные электрические требования данной цепи перед тем, как выбор конденсатора для этой схемы.

Примечание: В конструкциях схем всегда допускайте запас прочности 50% или лучше для максимального напряжения конденсаторов.Например, если напряжение вашей цепи составляет 5 вольт, то ваши конденсаторы должны быть рассчитаны как минимум на 10 вольт.

Конденсаторы можно использовать отдельно, параллельно или последовательно. Щелкните здесь для получения дополнительной информации о конденсаторах, подключенных последовательно и параллельно.

Конденсаторы

работают с переменным и постоянным током по-разному. Когда переменный ток (AC) подается на конденсатор, похоже, что ток проходит через конденсатор с небольшим сопротивлением или без него. Это потому, что конденсатор будет заряжаться и разряд при колебаниях тока.При постоянном токе (DC) конденсатор будет действовать как разрыв цепи, когда он полностью зарядится. По этой причине конденсаторы в цепях переменного тока имеют другое применение, чем в цепях постоянного тока.

Конденсатор мкФ — нФ — пФ (продолжение таблицы преобразования) (8,0 мкФ и ниже)

Версия для печати


мкФ / МФД нФ пФ / MMFD
8.0 мкФ / MFD 8000нФ 8000000pF / MMFD
7,5 мкФ / MFD 7500нФ 7500000pF / MMFD
6,8 мкФ / MFD 6800нФ 6800000pF / MMFD
5,6 мкФ / MFD 5600нФ 5600000pF / MMFD
5,0 мкФ / MFD 5000 нФ 5000000pF / MMFD
4.7 мкФ / MFD 4700нФ 4700000pF / MMFD
4,0 мкФ / MFD 4000 нФ 4000000pF / MMFD
3,9 мкФ / MFD 3900нФ 3

0pF / MMFD

3,3 мкФ / MFD 3300нФ 3300000pF / MMFD
3 мкФ / MFD 3000 нФ 3000000pF / MMFD
2.7 мкФ / MFD 2700нФ 2700000pF / MMFD
2,2 мкФ / MFD 2200нФ 2200000pF / MMFD
2 мкФ / MFD 2000 нФ 2000000pF / MMFD
1,8 мкФ / MFD 1800 нФ 1800000pF / MMFD
1,5 мкФ / MFD 1500 нФ 1500000pF / MMFD
1.2 мкФ / МФД 1200 нФ 1200000pF / MMFD
1.0 мкФ / MFD 1000 нФ 1000000pF / MMFD
0,82 мкФ / MFD 820нФ 820000pF / MMFD
0,68 мкФ / MFD 680нФ 680000pF / MMFD
.47 мкФ / MFD 470нФ 470000pF / MMFD
.33 мкФ / MFD 330нФ 330000pF / MMFD
0,22 мкФ / MFD 220 нФ 220000pF / MMFD
,2 мкФ / MFD 200 нФ 200000пФ / MMFD
.1 мкФ / MFD 100 нФ 100000пФ / MMFD
0,01 мкФ / MFD 10 нФ 10000 пФ / MMFD
0,0068 мкФ / MFD 6.8нФ 6800pF / MMFD
0,0047 мкФ / MFD 4,7 нФ 4700pF / MMFD
0,0033 мкФ / MFD 3,3 нФ 3300pF / MMFD
0,0022 мкФ / MFD 2,2 нФ 2200pF / MMFD
0,0015 мкФ / MFD 1,5 нФ 1500 пФ / MMFD
0,001 мкФ / MFD 1 нФ 1000 пФ / MMFD
.00068 мкФ / MFD 0,68 нФ 680pF / MMFD
.00047 мкФ / MFD .47нФ 470pF / MMFD
.00033 мкФ / MFD .33nF 330 пФ / MMFD
.00022 мкФ / MFD .22нФ 220 пФ / MMFD
.00015 мкФ / MFD 0,15 нФ 150 пФ / MMFD
.0001 мкФ / MFD .1нФ 100 пФ / MMFD
.000068 мкФ / MFD .068nF 68pF / MMFD
.000047 мкФ / MFD .047нФ 47pF / MMFD
.000033 мкФ / MFD .033nF 33pF / MMFD
.000022 мкФ / MFD .022nF 22pF / MMFD
.000015 мкФ / MFD .015нФ 15 пФ / MMFD
.00001 мкФ / MFD 0,01 нФ 10 пФ / MMFD
0,0000068 мкФ / MFD .0068нФ 6,8 пФ / MMFD
.0000047 мкФ / MFD .0047нФ 4,7 пФ / MMFD
0,0000033 мкФ / MFD .0033нФ 3,3 пФ / MMFD
.0000022 мкФ / MFD .0022нФ 2.2pF / MMFD
.0000015 мкФ / MFD .0015нФ 1,5 пФ / MMFD
.000001 мкФ / MFD .001нФ 1 пФ / MMFD
Конденсатор

Calculator

Конденсатор Calculator
микрофарад , нанофарад , пикофарад Конденсатор рассчитывается с помощью Capacitor Calculation Tool .

Расчет конденсатора

Инструмент для расчета конденсаторов:

Формулы конденсатора и эквиваленты его кодов мкФ, нФ, пФ, мФ:

Код конденсатора мкФ / MFD (микрофарад) нФ (нанофарад) пФ / MMFD (пикофарад)
105 1 мФ 1000 нФ 1000000pF
824 0.8 мФ 820 нФ 820000 пФ
804 0,8 мФ 800 нФ 800000 пФ
704 0,7 мФ 700 нФ 700000pF
684 0,68 мФ 680 нФ 680000pF
604 0,6 мФ 600 нФ 600000 пФ
564 0,56 мФ 560 нФ 560000pF
504 0.5 мФ 500 нФ 500000 пФ
474 0,47 мФ 470 нФ 470000pF
404 0,4 мФ 400 нФ 400000 пФ
394 0,39 мФ 390 нФ 3

pF

334 0,33 мФ 330 нФ 330000pF
304 0,3 мФ 300 нФ 300000 пФ
274 0,27 мФ 270 нФ 270000pF
254 0,25 мФ 250 нФ 250000 пФ
224 0,22 мФ 220 нФ 220000pF
204 0,2 мФ 200 нФ 200000 пФ
184 0,18 мФ 180 нФ 180000pF
154 0,15 мФ 150 нФ 150000 пФ
124 0.12 мФ 120 нФ 120000 пФ
104 0,1 мФ 100 нФ 100000 пФ
823 0,082 мФ 82 нФ 82000 пФ
803 0,08 мФ 80 нФ 80000 пФ
703 0,07 мФ 70 нФ 70000 пФ
683 0,068 мФ 68 нФ 68000 пФ
603 0.06 мФ 60 нФ 60000 пФ
563 0,056 мФ 56 нФ 56000 пФ
503 0,05 мФ 50 нФ 50000 пФ
473 0,047 мФ 47 нФ 47000 пФ
403 0,04 мФ 40 нФ 40000 пФ
393 0,039 мФ 39 нФ 39000 пФ
333 0.033мФ 33нФ 33000пФ
303 0,03 мФ 30 нФ 30000 пФ
273 0,027 мФ 27 нФ 27000 пФ
253 0,025 мФ 25 нФ 25000 пФ
223 0,022 мФ 22 нФ 22000 пФ
203 0,02 мФ 20 нФ 20000 пФ
183 0.018 мФ 18 нФ 18000 пФ
153 0,015 мФ 15 нФ 15000 пФ
123 0,012 мФ 12 нФ 12000 пФ
103 0,01 мФ 10 нФ 10000 пФ
822 0,0082 мФ 8,2 нФ 8200 пФ
802 0,008 мФ 8 нФ 8000 пФ
702 0.07mF 7nF 7000pF
682 0,0068 мФ 6,8 нФ 6800 пФ
602 0,006 мФ 6 нФ 6000 пФ
562 0,56 мФ 5,6 нФ 5600 пФ
502 0,005 мФ 5 нФ 5000 пФ
472 0,0047 мФ 4,7 нФ 4700 пФ
402 0.004mF 4nF 4000pF
392 0,0039 мФ 3,9 нФ 3900 пФ
332 0,0033 мФ 3,3 нФ 3300 пФ
302 0,003 мФ 3 нФ 3000 пФ
272 0,0027 мФ 2,7 нФ 2700 пФ
252 0,0025 мФ 2,5 нФ 2500 пФ
222 0.0022mF 2.2nF 2200pF
202 0,002 мФ 2 нФ 2000 пФ
182 0,0018 мФ 1,8 нФ 1800 пФ
152 0,0015 мФ 1,5 нФ 1500 пФ
122 0,0012 мФ 1,2 нФ 1200 пФ
102 0,001 мФ 1 нФ 1000 пФ
821 0.00082 мФ 0,82 нФ 820 пФ
801 0,0008 мФ 0,8 нФ 800 пФ
701 0,0007 мФ 0,7 нФ 700 пФ
681 0,00068 мФ 0,68 нФ 680pf
601 0,0006 мФ 0,6 нФ 600 пФ
561 0,00056 мФ 0,56 нФ 560 пФ
501 0.0005 мФ 0,5 нФ 500 пФ
471 0,00047 мФ 0,47 нФ 470 пФ
401 0,0004 мФ 0,4 нФ 400 пФ
391 0,00039 мФ 0,39 нФ 390 пФ
331 0,00033 мФ 0,33 нФ 330 пФ
301 0,0003 мФ 0,3 нФ 300 пФ
271 0.00027 мФ 0,27 нФ 270 пФ
251 0,00025 мФ 0,25 нФ 250 пФ
221 0,00022 мФ 0,22 нФ 220 пФ
201 0,0002 мФ 0,2 нФ 200 пФ
181 0,00018 мФ 0,18 нФ 180 пФ
151 0,00015 мФ 0,15 нФ 150 пФ
121 0.00012 мФ 0,12 нФ 120 пФ
101 0,0001 мФ 0,1 нФ 100 пФ
820 0,000082 мФ 0,082 нФ 82 пФ
800 0,00008 мФ 0,08 нФ 80 пФ
700 0,00007 мФ 0,07 нФ 70 пФ
680 0,000068 мФ 0,068 нФ 68 пФ
600 0.00006 мФ 0,06 нФ 60 пФ
560 0,000056 мФ 0,056 нФ 56 пФ
500 0,00005 мФ 0,05 нФ 50 пФ
470 0,000047 мФ 0,047 нФ 47 пФ
400 0,00004 мФ 0,04 нФ 40 пФ
390 0,000039 мФ 0,039 нФ 39 пФ
330 0.000033mF 0,033nF 33pF
300 0,00003 мФ 0,03 нФ 30 пФ
270 0,000027 мФ 0,027 нФ 27 пФ
250 0,000025 мФ 0,025 нФ 25 пФ
220 0,000022 мФ 0,022 нФ 22 пФ
200 0,00002mF 0.02нФ 20пФ
180 0,000018 мФ 0,018 нФ 18 пФ
150 0,000015 мФ 0,015 нФ 15 пФ
120 0,000012 мФ 0,012 нФ 12 пФ
100 0,00001 мФ 0,01 нФ 10 пФ
0,0000082 мФ 0,0082 нФ 8,2 пФ
0.000008 мФ 0,008 нФ 8 пФ
0,000007 мФ 0,007 нФ 7 пФ
0,0000068 мФ 0,0068 нФ 6,8 пФ
0,000006 мФ 0,006 нФ 6 пФ
0,0000056 мФ 0,0056 нФ 5,6 пФ
0,000005 мФ 0,005 нФ 5 пФ
0.0000047 мФ 0,0047 нФ 4,7 пФ
0,000004 мФ 0,004 нФ 4 пФ
0,000039 мФ 0,0039 нФ 3,9 пФ
0,0000033 мФ 0,0033 нФ 3,3 пФ
0,000003 мФ 0,003 нФ 3 пФ
0,0000027 мФ 0,0027 нФ 2,7 пФ
0.0000025 мФ 0,0025 нФ 2,5 пФ
0,0000022 мФ 0,0022 нФ 2,2 пФ
0,000002 мФ 0,002 нФ 2 пФ
0,0000018 мФ 0,0018 нФ 1,8 пФ
0,0000015 мФ 0,0015 нФ 1,5 пФ
0,0000012 мФ 0,0012 нФ 1,2 пФ
0.000001 мФ 0,001 нФ 1 пФ

Вы показываете Калькулятор конденсаторов . Хотите взглянуть на Калькулятор резисторов?

GenRad / Allgemeines Radio 1417 1 мкФ

Der GenRad 1417 Vier-Klemmen-Kapazitätsstandard best aus einem 1-μF-Standardkondensator and zwei präzisen индуктивен Spannungsteilern, mit denen der Wert des Wert des 1-μF-Kondensator канн.Diese Anordnung bietet Genauigkeit und Stabilität, die mit sehr hochwertigen Kondensatoren nicht erreichbar ist.

Zusätzlich zu den sieben direktablesbaren Kapazitätswerten auf dem GenRad 1417 kann eine unendliche Anzahl von Zwischen- oder höheren Kapazitätswerten erhalten werden, indem externe Kondensatoren verdendet. Ein externer Kondensator wird einfach entweder direkt oder parallel mit einem internen Standard von 1 мкФ и внешняя среда Standardanschlüsse des 1417 angeschlossen, и результаты Kapazität wird durch die индуктивная Spannungsteiler 1417 skaliert.

Die direkte Ablesegenauigkeit des 1417 ist ± 0,25% плюс Verhältnisgenauigkeit bei Testfrequenzen von 100, 120 или 1000 Гц. Da die Skalierungsverhältnisse 1417 präzise und wiederholbar sind, kann eine bessere Genauigkeit erhalten werden, indem der tatsächliche Wert des internen 1-μF-Standards или eines externen Standards vor der Skalierung gemessen wird.

Das GenRad 1417 dient auch als Standard des Verlustfaktors (D). Der Verlustfaktor des 1417 wird absichtlich bei Testfrequenzen von 100, 120 and 1000 Hz auf 0,01 gesetzt.Die grundlegende D-Genauigkeit bei diesen Frequenzen Beträgt ± 0,001.

Der 1417 kann auch als ein Kapazitätsstandard mit zwei Anschlüssen verwendet werden, wenn höhere D-Werte толерьет верден кённен. В einer Konfiguration mit zwei Anschlüssen ist D kleiner als 1 für Kapazitätswerte до 1000 мкФ при частоте до 150 Гц. Mit dieser Funktion kann der 1417 zur Kalibrierung der höheren Kapazitätsbereiche gängiger LCR-Messgeräte или RLC-Brücken verwendet werden.

Ein zusätzliches Merkmal von Bedeutung ist, dass all Parameter des 1417 messbar sind (ohne Demontage), so dass seine letztendliche Genauigkeit tatsächlich von der Genauigkeit der externen Messausrüstung abhängt.

мкФ — нФ — пФ Umrechnungstabelle — wolf-u.li

Nachdem ich es nun immer wieder gebraucht habe, habe ich mir hier nun mal eine Umrechnungstabelle für Kondensatoren zusammen gestellt. Typischerweise werden Kondensatoren mit uF (Микро-Фарад), manchmal aber auch als mfd, MFD, MF или UF angegeben. Ein Tausendstel eines uF wird mit nF (Nano-Farad) bezeichnet. Hingegen Wird Ein Milliontel Eines UF MIT PF (Piko-Farad) (или также MMFD, MMFD, MMF или UUF) без использования.

Также einfach:
1 мкФ (Микро-Фарад, MFD) = 1000 нФ (Нано-Фарад) = 1000000 пФ (Пико-Фарад, MMFD)

Werbung

Hier die gebräuchlichsten Werte und die Entsprechungen:

мкФ (MFD) нФ пФ (MMFD)
1 мкФ (MFD) 1000 нФ 1000000пФ (MMFD)
0.82 мкФ (MFD) 820нФ 820000пФ (MMFD)
0,8 мкФ (MFD) 800 нФ 800000пФ (MMFD)
0,7 мкФ (MFD) 700 нФ 700000пФ (MMFD)
0,68 мкФ (MFD) 680нФ 680000pF (MMFD)
0,6 мкФ (MFD) 600 нФ 600000пФ (MMFD)
0,56 мкФ (MFD) 560нФ 560000pF (MMFD)
0.5 мкФ (MFD) 500 нФ 500000пФ (MMFD)
0,47 мкФ (MFD) 470нФ 470000pF (MMFD)
0,4 мкФ (MFD) 400 нФ 400000 пФ (MMFD)
0,39 мкФ (MFD) 390нФ 3

pF (MMFD)

0,33 мкФ (MFD) 330нФ 330000pF (MMFD)
0,3 мкФ (MFD) 300 нФ 300000 пФ (MMFD)
0.27 мкФ (MFD) 270нФ 270000pF (MMFD)
0,25 мкФ (MFD) 250 нФ 250000пФ (MMFD)
0,22 мкФ (MFD) 220 нФ 220000pF (MMFD)
0,2 мкФ (MFD) 200 нФ 200000пФ (MMFD)
0,18 мкФ (MFD) 180 нФ 180000pF (MMFD)
0,15 мкФ (MFD) 150 нФ 150000пФ (MMFD)
0.12 мкФ (MFD) 120 нФ 120000пФ (MMFD)
0,1 мкФ (MFD) 100 нФ 100000пФ (MMFD)
0,082 мкФ (MFD) 82нФ 82000пФ (MMFD)
0,08 мкФ (MFD) 80 нФ 80000пФ (MMFD)
0,07 мкФ (MFD) 70 нФ 70000пФ (MMFD)
0,068 мкФ (MFD) 68нФ 68000пФ (MMFD)
0.06 мкФ (MFD) 60 нФ 60000pF (MMFD)
0,056 мкФ (MFD) 56нФ 56000пФ (MMFD)
0,05 мкФ (MFD) 50 нФ 50000пФ (MMFD)
0,047 мкФ (MFD) 47нФ 47000pF (MMFD)
0,04 мкФ (MFD) 40 нФ 40000 пФ (MMFD)
0,039 мкФ (MFD) 39нФ 39000пФ (MMFD)
0.033 мкФ (MFD) 33нФ 33000пФ (MMFD)
0,03 мкФ (MFD) 30 нФ 30000 пФ (MMFD)
0,027 мкФ (MFD) 27нФ 27000pF (MMFD)
0,025 мкФ (MFD) 25 нФ 25000 пФ (MMFD)
0,022 мкФ (MFD) 22нФ 22000 пФ (MMFD)
0,02 мкФ (MFD) 20 нФ 20000пФ (MMFD)
0.018 мкФ (MFD) 18нФ 18000пФ (MMFD)
0,015 мкФ (MFD) 15 нФ 15000 пФ (MMFD)
0,012 мкФ (MFD) 12 нФ 12000 пФ (MMFD)
0,01 мкФ (MFD) 10 нФ 10000 пФ (MMFD)
0,0082 мкФ (MFD) 8,2 нФ 8200пФ (MMFD)
0,008 мкФ (MFD) 8нФ 8000пФ (MMFD)
0.007 мкФ (MFD) 7нФ 7000пФ (MMFD)
0,0068 мкФ (MFD) 6,8 нФ 6800pF (MMFD)
0,006 мкФ (MFD) 6нФ 6000 пФ (MMFD)
0,0056 мкФ (MFD) 5,6 нФ 5600пФ (MMFD)
0,005 мкФ (MFD) 5нФ 5000 пФ (MMFD)
0,0047 мкФ (MFD) 4,7 нФ 4700pF (MMFD)
0.004 мкФ (MFD) 4нФ 4000 пФ (MMFD)
0,0039 мкФ (MFD) 3,9 нФ 3900pF (MMFD)
0,0033 мкФ (MFD) 3,3 нФ 3300pF (MMFD)
0,003 мкФ (MFD) 3нФ 3000 пФ (MMFD)
0,0027 мкФ (MFD) 2,7 нФ 2700пФ (MMFD)
0,0025 мкФ (MFD) 2,5 нФ 2500pF (MMFD)
0.0022 мкФ (MFD) 2,2 нФ 2200пФ (MMFD)
0,002 мкФ (MFD) 2нФ 2000pF (MMFD)
0,0018 мкФ (MFD) 1,8 нФ 1800 пФ (MMFD)
0,0015 мкФ (MFD) 1,5 нФ 1500 пФ (MMFD)
0,0012 мкФ (MFD) 1,2 нФ 1200 пФ (MMFD)
0,001 мкФ (MFD) 1 нФ 1000 пФ (MMFD)
0.001 мкФ (MFD) 1 нФ 1000 пФ (MMFD)
0,00082 мкФ (MFD) 0,82 нФ 820пФ (MMFD)
0,0008 мкФ (MFD) 0,8 нФ 800 пФ (MMFD)
0,0007 мкФ (MFD) 0,7 нФ 700 пФ (MMFD)
0,00068 мкФ (MFD) 0,68 нФ 680пФ (MMFD)
0,0006 мкФ (MFD) 0,6 нФ 600 пФ (MMFD)
0.00056 мкФ (MFD) 0,56 нФ 560пФ (MMFD)
0,0005 мкФ (MFD) 0,5 нФ 500 пФ (MMFD)
0,00047 мкФ (MFD) 0,47 нФ 470пФ (MMFD)
0,0004 мкФ (MFD) 0,4 нФ 400 пФ (MMFD)
0,00039 мкФ (MFD) 0,39 нФ 390пФ (MMFD)
0,00033 мкФ (MFD) 0,33 нФ 330 пФ (MMFD)
0.0003 мкФ (MFD) 0,3 нФ 300 пФ (MMFD)
0,00027 мкФ (MFD) 0,27 нФ 270pF (MMFD)
0,00025 мкФ (MFD) 0,25 нФ 250 пФ (MMFD)
0,00022 мкФ (MFD) 0,22 нФ 220 пФ (MMFD)
0,0002 мкФ (MFD) 0,2 нФ 200пФ (MMFD)
0,00018 мкФ (MFD) 0,18 нФ 180пФ (MMFD)
0.00015 мкФ (MFD) 0,15 нФ 150 пФ (MMFD)
0,00012 мкФ (MFD) 0,12 нФ 120 пФ (MMFD)
0,0001 мкФ (MFD) 0,1 нФ 100пФ (MMFD)
0,000082 мкФ (MFD) 0,082 нФ 82пФ (MMFD)
0,00008 мкФ (MFD) 0,08 нФ 80 пФ (MMFD)
0,00007 мкФ (MFD) 0,07 нФ 70 пФ (MMFD)
0.000068 мкФ (MFD) 0,068 нФ 68pF (MMFD)
0,00006 мкФ (MFD) 0,06 нФ 60 пФ (MMFD)
0,000056 мкФ (MFD) 0,056 нФ 56пФ (MMFD)
0,00005 мкФ (MFD) 0,05 нФ 50 пФ (MMFD)
0,000047 мкФ (MFD) 0,047 нФ 47пФ (MMFD)
0,00004 мкФ (MFD) 0,04 нФ 40 пФ (MMFD)
0.000039 мкФ (MFD) 0,039 нФ 39пФ (MMFD)
0,000033 мкФ (MFD) 0,033 нФ 33pF (MMFD)
0,00003 мкФ (MFD) 0,03 нФ 30 пФ (MMFD)
0,000027 мкФ (MFD) 0,027 нФ 27пФ (MMFD)
0,000025 мкФ (MFD) 0,025 нФ 25пФ (MMFD)
0,000022 мкФ (MFD) 0,022 нФ 22пФ (MMFD)
0.00002 мкФ (MFD) 0,02 нФ 20 пФ (MMFD)
0,000018 мкФ (MFD) 0,018 нФ 18пФ (MMFD)
0,000015 мкФ (MFD) 0,015 нФ 15пФ (MMFD)
0,000012 мкФ (MFD) 0,012 нФ 12 пФ (MMFD)
0,00001 мкФ (MFD) 0,01 нФ 10пФ (MMFD)
0,0000082 мкФ (MFD) 0,0082 нФ 8.2пФ (MMFD)
0,000008 мкФ (MFD) 0,008 нФ 8 пФ (MMFD)
0,000007 мкФ (MFD) 0,007 нФ 7пФ (MMFD)
0,0000068 мкФ (MFD) 0,0068 нФ 6,8 пФ (MMFD)
0,000006 мкФ (MFD) 0,006 нФ 6пФ (MMFD)
0,0000056 мкФ (MFD) 0,0056 нФ 5,6 пФ (MMFD)
0.000005 мкФ (MFD) 0,005 нФ 5пФ (MMFD)
0,0000047 мкФ (MFD) 0,0047 нФ 4,7 пФ (MMFD)
0,000004 мкФ (MFD) 0,004 нФ 4pF (MMFD)
0,0000039 мкФ (MFD) 0,0039 нФ 3,9 пФ (MMFD)
0,0000033 мкФ (MFD) 0,0033 нФ 3,3 пФ (MMFD)
0,000003 мкФ (MFD) 0. Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
