Содержание

разновидности конструкции для соединения электрических проводников, их плюсы и минусы

Соединение проводов с помощью зажимов — весьма распространенный способ, одобренный ПУЭ и другими нормативными документами.

Под термином «зажимы» скрывается целая группа разнообразных изделий, у каждого из которых имеются как достоинства, так и недостатки.

Рассмотрим каждый из них поподробнее.

Применение в цепях клеммных колодок

Клеммники — это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов. Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.


Виды клем для соединения проводов

При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для монтажа большинства приборов, выключателей и розеток. Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен. Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.


Соединение провода винтовым зажимом

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Иногда сами клеммники продают в не надлежащем качестве исполнения, что грозит поломкой их при монтаже. Возможность соединения не более двух кабелей одного сечения в одно гнездо. Обязательно прочитайте как правильно соединить провода по цвету.

Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода.

Но в целом достойный метод.

Что это такое

Такие изделия отличаются многообразием конструкций и форм, однако во многих ситуациях они предполагают соединители «орешки». Устройство предусматривает 2 зажимные пластинки, изготавливаемые из высококачественной анодированной стали. Каждая обладает спецвыемками для провода. Когда он находится меж пластинок, их крепко сжимают с помощью закручивания 4 винтов.


Ответвительный сжим

Клеммники располагаются внутри прочного корпуса, который изготавливается из специального пластика. Как и зажим, корпус включает в себя 2 обособленные части. Пластинки размещены в середине: обе прикреплены к половинкам корпуса с помощью пружины. Каждое соединение спрятано внутри. «Орех» для подключения кабеля выступает как соединительное и защитное приспособление.

Важно! Главным преимущество технического компонента станет возможность надежного и безопасного соединения проводов из меди и кабеля. Чтобы осуществить подобную коммутацию, нет понадобится разрезание магистральной линии. Нужно очистить небольшой участок кабеля, помещаемого в плашку. Ответвление закрепляют к перпендикулярному желобу.

«Орешки» выпускают различных параметров с аналогичными техпоказателями. Размеры определенной модели подбирают согласно сечению жилы проводников. Согласно ГОСТу для главных магистралей выбираются зажимы 4-150, для ответвлений — 1,5-120 кв. мм.


Как выглядит ответвительный сжим


Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.

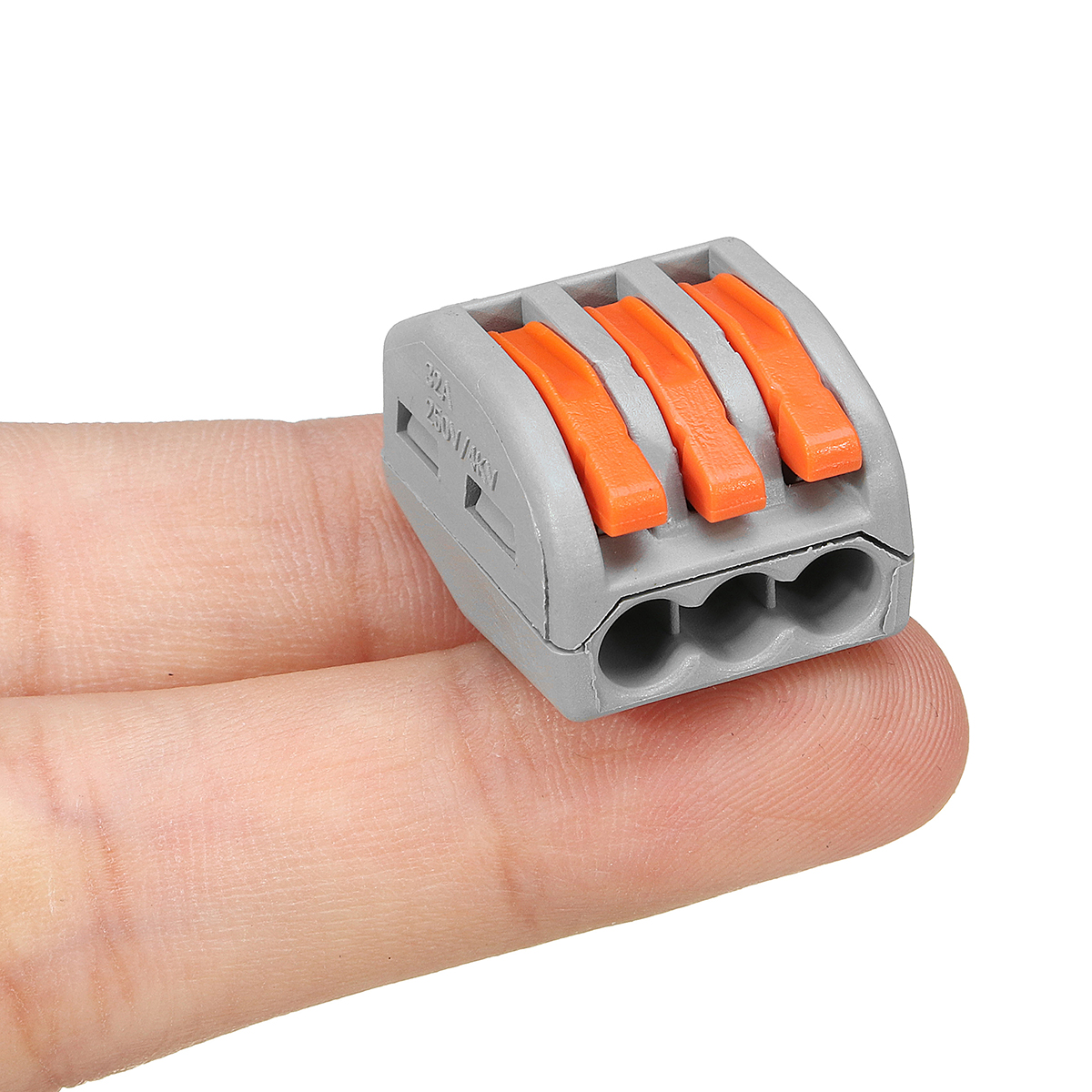

Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

  1. В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
  2. Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно рассчитать нагрузку на провода калькулятором онлайн.

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников.

Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.


Клеммы wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является — немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.



Как правильно использовать сжим ответвительный

Сжим выбирают в соответствии с сечением соединяемых кабелей. Чем больше толщина провода, тем больше габариты самого ореха, плашка. Потому предварительно измеряется длина желобков на пластинках и переносится на провода с незначительным припуском 0,3-0,4 см.

Далее такие места оголяются, снимается изоляция с помощью острого ножа. Необходимо учесть, что изоляция срезается под наклоном, чтобы не причинить вред металлической жиле. Кроме того, следует помнить о таких правилах:

  • Оголенные части проводки зачищаются наждаком до блеска. В этих целях провод заранее обрабатывается с помощью кварцевазелиновой пасты.
  • Затем открытый провод протирается чистой тряпкой и вновь наносится кистью паста.
  • Далее нужно приготовить зажимную плашку. Она разбирается, чистятся контактные плоскости с помощью ацетона.
  • В обязательном порядке проверяются все компоненты «орешка» на наличие исправности. В частности подобное относится к резьбовым соединениям винтиков.
  • Далее устанавливаются 2 зажимных винтика напротив ответвления. Их следует попросту наживить.

Начальная часть монтажа завершена, возможно заняться самим подключением. Плашка надевается на оголенную магистраль. Далее вставляется кабель ответвительной линии внутрь ответвления, монтируют 2 винта.

Далее 4 крепежа зажимают на каждых 2-3 оборотах. Затем требуется проверить монтаж каждого провода (их нужно подергать руками). В завершении удаляются остатки пасты тряпкой.

Останется лишь монтировать 2 части корпуса зажима на плашку и закрепить их друг с другом подпружиненными кольцами, стянув их пластмассовой резьбой.


Правила использования


Изоляция с помощью колпачков СИЗ

Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой обыкновенные капроновые или пластмассовые колпачки, имеющие внутренний фиксатор.


Соединение колпачками СИЗ

Самый простой вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки часто применяют для соединения проводов в распределительных коробках, для маркировки соединений нужным цветом.

Оценка использования таких изделий: Довольно низкая себестоимость СИЗ. Применение безопасного материала исключает воспламенение электропроводки. Лёгкий монтаж, надели на скрутку из проводов и всё готово. Такие колпачки имеют большую цветовую гамму, что удобно. Конечно, если провода не обозначены цветом, у цветных СИЗов есть возможность определить или попросту отметить, ноль, фазу и другие необходимые трассы электросетей.

Есть и недостатки: Недостаточный уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

Как правильно выбрать клеммы для проводов

Перед покупкой соединительных клемм для проводов необходимо изучить силовой кабель. Понадобится следующая информация:

  • сечение;
  • количество жил;
  • материал проводника.

Важный критерий – номинальный ток. Эта характеристика указывается производителем. Если она будет недостаточной, соединитель начнет греться и плавиться. Имеет значение материал корпуса. Для бытовых приборов, розеток и выключателей подойдут изделия из полипропилена и полиамида. В силовых шинах рекомендуется устанавливать устройства из керамики. Последний критерий размер клеммы. Она должна быть компактной, чтобы поместиться в ограниченном пространстве.

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Способы коммутации проводов

Соединение проводников можно проводить различными способами. Некоторые из них:

  1. Использование клеммников — такой метод довольно прочный и надежный.
  2. Опрессовка при помощи гильз. В этом случае необходимо знание азов технологии. Коммутация получается прочной, однако требуется использование специального инструмента.
  3. Болтовое соединение — с ним может легко справиться даже начинающий мастер. Подобный метод применяется в сложных ситуациях, например, когда нужно перейти от алюминиевого проводника к медному.
  4. Сварка — самый надежный способ. С его помощью обеспечивается прочность соединения, но требуются определенные навыки и присутствие сварочного аппарата.
  5. Пайка — подобный метод актуально использовать, если проводники будут нагреваться до температуры не более 65 градусов.
  6. Различные пружинные зажимы — простые в монтаже, обеспечивают надежную коммутацию при соблюдении эксплуатационных условий.

При выборе конкретного способа соединения нужно учитывать ряд факторов — материал, из которого изготовлен проводник, тип изоляционной оболочки, условия эксплуатации, сечение провода, количество его жил и так далее.

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.


Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

  • Плоскопружинные.
  • Cage Clamp.
  • Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

  • Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
  • Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади. Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

  • 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.

  • 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Метод скрутки контактов

Не новый, можно сказать «дедовский» метод, он состоит из спирального скручивания жил между собой. Суть всех работ состоит в том, чтобы зачищенные проводники скрутить с помощью пассатижей, а место скрутки покрыть изоляцией. Вот, пожалуй, и все способы скрутки проводов.


Надежные способы скрутки проводов

Оценка этого способа соединения. Высокая скорость всех монтажных работ. Затратная часть минимальна.

Недостаток. Запрещается соединять вместе скрутки разные по составу, медные и алюминиевые провода, неизбежно окисление. Согласно нормативной базе скрепление проводов скрутками в распределительной коробке, не рекомендуется использовать в помещениях с горючими материалами, повышенной влажностью, подвалах, а также в любом доме, построенном из дерева. Более подробно о способе скрутки электрических проводов. Обязательно рекомендую посмотреть видео о том что лучше скрутка или клеммники Ваго.

Преимущества и недостатки коммутации клеммами


При помощи клемм можно соединять медные с алюминиевыми проводами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

  • конструктивное разнообразие соединителей;
  • возможность демонтажа и ремонта;
  • простота, скорость и доступность установки;
  • электробезопасность, корпус из диэлектрика предохраняет от поражения током;
  • устойчивость к механической нагрузке и вибрации;
  • возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

  • выделение дополнительного места в щитках и распределительных коробках;
  • высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Зажимное устройство для проводов «орех»

Такое устройство представляет собой просто зажим для кабеля, имеющий внутри две пластины и несколько винтов для утяжки, обычно по углам. Достаточно провода прикрутить к самой пластине. После чего сверху надеть оболочку из карболита.


Зажим под названием Орех

Оценка. Отличный вариант как соединить любые электрическиепровода в распределительной коробке, большого и среднего размера. Определённо, эти виды изделий достаточно удобны и имеют высокую степень защиты. Дает возможность быстро подсоединить провод к колее толстому по сечению и при этом не разрывая его.

Недостатки. Габариты позволяют проводить монтаж только в просторных распределительных коробках, щитах. Со временем расслабляются винты.

Совет: Выбирая фурнитуру и метод, помните следующее:

  • Работать необходимо только изолированным инструментом, применять защитные средства.
  • На щитке отключения или счётчике обязательно вывесить предупреждающую табличку, «не включать».
  • Подключение электроприборов проводить согласно приложенным инструкциям.

Рассмотрев основные виды соединения проводов, вы без проблем подберёте нужный вариант. А имея под рукой нехитрый инструмент и схему, самостоятельно сможете её смонтировать. Более подробно как произвести монтаж электрического щитка правильно.

Основные требования к клеммникам для соединения проводов


Различные виды клемм

Электроустановочные изделия изготавливаются по специальным стандартам и нормам. К клеммным соединителям предъявляется несколько требований:

  • Устойчивость к высокой температуре и горению. Для корпуса используются материалы, самозатухающие при возгорании. Рекомендуется полиамид, его применяют компании WAGO и Legrand.
  • Надежная и быстрая фиксация контактов. Рекомендуется оставлять достаточную длину кабеля для коммуникации, чтобы не возникало натяжение.
  • Свойства зажимов не должны изменяться на протяжении периода эксплуатации.
  • Размер контактных пластин должен предотвращать соприкосновение жил из разных материалов. Для обеспечения низкого сопротивления медные и латунные части покрываются специальной пастой.
  • Информация об основных характеристиках устройства наносится на корпус изделия.

Одно из существенных требований – защита от случайного доступа.

Популярные виды электрических зажимов

На практике монтажа электрических схем применяются специальные технические аксессуары – зажимы самого разного исполнения. Конкретное применение обусловлено многими критериями, начиная от назначения сети и заканчивая технико-эксплуатационными параметрами соединений.

Вид #1 – простые клеммы с винтами

Чем примечателен такой вариант разновидности аксессуаров – клемма позволяет выполнять надёжное соединение без явного нарушения структуры проводников. При этом допустимо выполнять сочленение проводников на основе разных металлов, например, медного и алюминиевого.

Широко распространенными в бытовой практике считаются одноходовые клеммы на полипропиленовой (полиэтиленовой) основе.

Конструкция представляет собой металлический, обычно латунный или бронзовый, короткий канал малого диаметра, оснащенный двумя отверстиями с резьбой под винты-фиксаторы.


Простейшая конструкция винтового зажима на базе полипропиленовой основы. Под корпусом из полиэтилена «спрятана» металлическая втулка с винтами-фиксаторами, поджимающими концы проводов, вставленные внутрь втулки

Такой металлический канал внедрён внутрь полиэтиленовой оболочки, обладающей хорошими свойствами изолятора. Для того, чтобы сочленить два отдельных проводника, концевые части этих проводников помещаются в канал с двух сторон, после чего надежно фиксируются (прижимаются) винтами.

Существует разная конфигурация канальных клемм-зажимов, исходя из таких параметров монтажа, как:

  • диаметр проводников,
  • токовые характеристики,
  • класс изоляции,
  • число контактных точек.

Фактически, подбор таких аксессуаров возможен под любые технические условия, особенно те, что актуальны для бытового сектора.

Вид #2 – зажимы самоподтягивающие и рычажные

Эта разновидность соединительных аксессуаров характерна увеличенным удобством для пользователя. К примеру, если воспользоваться самоподтягивающими зажимами одноразового применения, достаточно зачищенную конечную часть провода вставить до упора внутрь отверстия зажима.


Конструкция пластинчатого типа самоустанавливающаяся в положение «зажима». При монтаже достаточно приподнять пластину лезвием отвертки и вставить конец провода или просто вставить, в случае с одной жилой, без помощи отвертки

Внутри конструкции есть пружинистая пластина, которая установлена режущей частью в «противоход» проводнику. Когда провод вводится внутрь канала до упора, пластина поджимается металлической жилой и врезается «противоходной» частью в тело провода.

Для освобождения проводника требуется отжать пластину отвёрткой через отверстие второго ряда. Такого вида зажимы не поддерживают многократного использования. Их хватает на 3-4 раза повторных соединений.


Удобная конфигурация, где используются специальные рычаги вместо традиционных винтов. Этот конструктивный вариант поджимает провод пластиной, которая фиксируется рычагом

Многочисленную повторяемость соединений поддерживают похожие конструкции, но дополненные пресс рычагом. Применение на практике подобных аксессуаров простое.

Достаточно поднять рычаг перпендикулярно каналу, вставить зачищенный проводник и опустить рычаг до щелчка. Провод будет надежно закреплен. Соответственно, обратная операция выполняется в случае высвобождения провода из канала.

Вид #3 – соединительные изолирующие зажимы

Аксессуары подобного рода обеспечивают соединение проводников, относительно небольших по диаметру. Фактически, соединительные изолирующие зажимы (техническая аббревиатура – СИЗ) представляют некий ручной инструмент той же скрутки.

Два или несколько предварительно зачищенных концов проводников формируются в группу и «накрываются» соединительным изолирующим колпачком до упора. Затем колпачок несколько раз проворачивают.

Внутри такой системы внедрена пружинная спираль, имеющая коническую форму. По мере накручивания колпачка спираль обхватывает группу концов проводников и плотно стягивает в единый узел, зажимая их внутри.


Колпачковый тип элементов, при помощи которых организуется вполне надежное соединение проводников относительно небольшого сечения. Как правило, используются подобные элементы на электрических сетях с напряжением 110-220 вольт

Колпачковые соединители применяются, как правило, на электропроводке относительно небольшой мощности. Очень часто этот вид зажимов выбирают при монтаже бытовых внутридомовых электросетей.

Существуют две разновидности исполнения колпачков:

  • конусообразная прямая форма без упорных выступов;
  • конусообразная прямая форма с наличием упорных выступов.

Вторая конфигурация, как правило, отличается несколько увеличенным диаметром и предназначена для скрепки проводников большего диаметра.

Вид #4 – прокалывающий зажимной элемент

На электрических линиях мощностью до 1 кВ часто используются зажимы прокалывающего типа. Такого типа аксессуары допускают работу с проводниками сечением 1,5 – 10 мм2 на линиях-ответвлениях или работу с проводниками 16 – 95 мм2 на основных магистральных линиях.

Конструкция представляет собой металлический пластинчатый обхват, покрытый изоляцией, который сжимается силой давления от упорного болта.

Обхватывающие проводник пластины оснащены острыми металлическими зубцами, которые под силой давления прокалывают изоляцию провода и впиваются непосредственно в тело проводника.


Зажимающая конструкция, принцип действия которой основан на прокалывании изоляции проводника с последующим плотным контактом к металлической жиле. Используются обычно такие изделия на высоковольтных сетях

Преимущества таких конструкций очевидны. Работа с ними позволяет отказаться от трудоёмких операций съёма изоляции. Кроме того, конструкция прокалывающих зажимов выполнена таким образом, что позволяет выполнять работы без отключения подачи электричества в линию.

Зажимы прокалывающего типа обеспечивают высокую степень герметизации по отношению к атмосферному влиянию.

Изоляция полимерная, устойчивая к воздействию ультрафиолета, для усиления прочности армирована стекловолокном. Имеется изолирующий резиновый колпачок для наконечника.

Вид #5 – зажим между болтом и гайкой

Нередко на силовых сетях монтажниками используется простой, но вполне надёжный способ скрепки через обычный болтовой зажим.

Для организации соединения подобного рода необходимы всегда доступные детали:

  • болт подходящего диаметра;
  • гайка к болту;
  • две шайбы по размеру;
  • контргайка.

Подобным способом допустимо соединять разнородные электрические проводники, например, медь и алюминий.


Пример создания соединения разных по структуре металла проводников при помощи обычного болтового зажима. Задача разделения непосредственной связи «медь-алюминий» решается простым добавлением лишней шайбы

Однако теоретически такое сочетание не рекомендуется в электрической практике по причине разных химических свойств металлов.

Что такое цанговый зажим и как он работает?

Эта модель зажима позволяет избежать разрушения стыка проводов во время даже продолжительного использования. В основе конструкции корпус, две цанги и столько же гаек. Особенность корпуса — шестигранный упор в средней части с цилиндрическими концами для монтажа гаек.

Такой вариант зажима подходит для соединения многопроволочных проводов цангового типа. Минусом его является невозможность контролировать положение проводов в цанге, а также отсутствие крепления элементов лепестков цанг между собой, что провоцирует снижение уровня растягивающей нагрузки на стыке проводов.

Монтажные зажимы для проводов

Переходим ко второму типу зажимов, которые необходимы при монтаже электрический сетей. Если рассмотренные ранее варианты используются для коммутации проводников, то все, что будет представлено в этой главе, применяется для фиксации проводов.


Линейный зажим для проводов натяжной

Все зажимы, которые используются для закрепления тросов и проводов подразделяют на поддерживающие (их подвешивают на промежуточных опорах) и натяжные, которые удерживаются на опорах анкерного типа.

Разделение зажимов производится и по прочности:


Зажимы для линейных проводов глухие

  • Глухие – прочность заделки этих приспособлений варьируется от 30 до 90% прочности алюминиевых проводов или 10-15% стальных тросов. При обрыве на одном из пролетов провод не выскакивает из зажима, а натяжение от него передается на опору. Этот тип является самым распространенным при монтаже воздушных линий электропередач.
  • Выпадающие или выпускающие – выбрасывают лодочку с проводом при отклонении гирлянды поддержки на угол около 40 градусов, что обеспечивает отсутствие дополнительного давления на опору и уменьшение ее массы. Сегодня не применяются из-за частых случаев самопроизвольного выбрасывания.
  • Многороликовые – по сути, это не совсем зажим, так как провод внутри них перекатывается по роликам, в зависимости от силы натяжения в соседних пролетах.
  • Прессуемые зажимы натяжного типа – Представляет собой стальной анкер, в котором опрессовывается провод.


Зажим для провода на столбе

  • Клиновидный зажим – состоит из трех металлических деталей: основания, клина и прижимной пластины. При натяжении провода его удержание происходит за счет высокой силы трения. Детали расклиниваются друг в друге.

В частности, последний вариант зажима можно установить своими руками. Вариант, показанный на фото сверху, применяется для крепления низковольтных проводов и оптических кабелей связи.

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

  • Проще монтировать, не требуют наличия опыта и специальных знаний.
  • Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
  • Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
  • Не требует дополнительной изоляции от влаги и воздуха.
  • Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

  • Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
  • Выдерживает серьезные нагрузки.
  • Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

Для чего нужна распределительная коробка


Одной из задач распределительной коробки является систематизация проводников

Провода и кабели, отходящие от электропроводки, должны распределяться по разным помещениям в квартире. В каждой комнате может быть несколько точек питания. Чтобы состыковать все проводники, используется специальное устройство, которое называется распределительной коробкой (также называют распаечной или разветвительной). В них укладываются все проводники от потребляющих устройств в соответствии со строгими правилами ПУЭ.

Распределительные коробки делятся на внутренние и наружные. Внутренние монтируются в специальную нишу в стене, на одном уровне с отделкой остается только крышка коробки. На стену крепятся внешние распредкоробки.

Встречаются круглые и прямоугольные коробки. Число выводов – 4, но могут делаться дополнительные. Для крепления на каждом выводе есть резьба.

К преимуществам распределительной коробки относят:

  • Улучшение ремонтопригодности системы. Необслуживаемый контакт несет потенциальную угрозу.
  • Систематизированность коммутации.
  • Простота профилактического осмотра.
  • Повышение степени пожарной безопасности. Особенно актуально в деревянных домах, где малейшая искра может вызвать возгорание.
  • Экономия при прокладке кабелей.

По определенным правилам проводится соединение проводников в коробке.

Как выбрать зажимы крокодил для проводов прикуривания

Смотрите также обзоры и статьи:

На что обратить внимание при выборе

Если в вашем автомобиле есть провода прикуривания, то вы ответственный водитель с очень хорошей привычкой. Ведь неизвестно что приключится с машиной. Иногда возникают неожиданные просьбы от других водителей «прикурить», потому что иногда она просто не заводится. Это случается из-за того, что по некоторым причинам разряжается аккумулятор, например, в очень крепкие холода, или когда водитель ушел и оставил фары включенными.

Лучше иметь в багажнике набор таких проводов, чтобы и самому не оказаться в непростой ситуации, и иметь возможность помочь другому. Основная задача проводов для прикуривания – помочь двигателю автомобиля запуститься даже при критически низком заряде аккумулятора.

Такие провода можно купить, а можно сделать самостоятельно. Но для начала нужно понимать что это, из чего они состоят и как работают. Итак, провода для прикуривания состоят из:

  • непосредственно самих проводов
  • зажимов «крокодилов»
  • соединений

Все эти составляющие должны быть качественными, ведь от этого зависит качество полученного устройства. Оно должно сделать так, чтобы номинальный ток стартера прошел с минимальным падением напряжения за такое время, которое нужно для того, чтобы запустить автомобиль. Кроме того, изоляция проводов должна быть гибкой, ведь при низких температурах изоляция, например, из поливинилхлорида, просто каменеет и запросто может потрескаться. Поэтому лучше использовать другие материалы, к примеру, резину или силикон. Производители часто экономят и просто в изоляцию из поливинилхлорида добавляют дополнительные вещества, однако, на практике эти провода трескаются даже при средних морозах, и пользоваться ими становится просто опасно.

Самой подходящей маркой провода является КГ. Его изоляция как раз выполнена из резины, она не будет замерзать на холоде и трескаться. Примерная длина должна быть около 8-9 метров, с учетом соединения крокодилов с самими проводами.

Крокодилы тоже должны быть не абы какие. К их выбору нужно подходить обдуманно. Если изготавливать всё самостоятельно и отдельно покупать зажимы, то нужно смотреть на их качество. Зажимы можно купить и за 10 гривен, но навряд ли они подойдут для столь серьезного мероприятия. Самый минимум для них по цене  — это начиная от 20 гривен. Конечно, с увеличением стоимости будут улучшаться и характеристики, это нужно учитывать и, возможно, не экономить.

Зажимы крокодилы должны иметь тугой зажим, который будет обеспечиваться благодаря пружине. На губках желательно наличие не стальной пластины, а медной. Так, например, можно купить действительно хорошие крокодилы для проводов за 100-150 гривен. Там будет все по списку: и хорошая пружина, и прочное основание из латуни – возможно, они прослужат сначала вам, потом вашим детям, а потом и внукам.

Купить зажимы крокодил для проводов прикуривания можно в магазинах электрики, строительных магазинах, и, конечно же, онлайн. Их нужно четыре штуки, а где брать – личное дело каждого. Если вы выберете средний вариант, гривен так за 50, имейте в виду, что скорее для более хорошего контакта нужно будет немного поправить губки для захвата.

Следующий немаловажный элемент – наконечники. Именно они служат для того, чтобы прикрепить провода к крокодилам. Наконечники подбираются в зависимости от сечения проводов и стоимость их составляет около 5 гривен за одну штуку. В идеальном раскладе наконечников нужно двенадцать штук, из которых четыре нужны для соединения основных проводов с крокодилами, а восемь – для соединения контактов губок с обеих сторон. Можно зажимы купить не простые, а сварочные, но тогда их нужно будет четыре, так как соединение контакта губок требоваться не будет, потому что это соединение уже обеспечено внутри самих захватов.

Изготовление своими руками

Сборка приобретенных по отдельности элементов не должна вызвать каких-либо проблем. Провод делится пополам, затем каждый край кабеля зачищается на 1,5-2 см., и обжимается в наконечнике. Если в наличии есть специальное для этого гидравлическое устройство, то соединение будет намного надежнее. Но в любом случае, нужно выполнить эту процедуру как можно лучше.

Затем обжатые провода нужно посредством болтового соединения прикрепить к крокодилам. При необходимости нужно выполнить изоляцию, чтобы оголенные провода ни в коем случае по неосторожности не коснулись каких-либо частей автомобиля.

Можно прийти в магазин и рассмотреть предлагаемый ассортимент проводов для прикуривания. Визуально они все примерно выглядят одинаково. Например, вот так.

Здесь видно, что крокодилы сделаны из жести и имеют медное покрытие. Провод достаточно тонкий, при этом изоляция пытается показать, что провод толще, чем есть на самом деле. То есть производитель пытается показать большее сечение и вводит покупателя, таким образом, в заблуждение. Провода прикреплены к зажимам скобами, и все это находится под изоляцией ручек. Кроме того, подобные провода заявлены под номинальный ток от 400 до 1000 Ампер, но об этом здесь нет речи. Такие прикуриватели могут справиться лишь с аккумулятором, который немного подсел.

Если получше рассмотреть именно зажимы, то они ненадежны и это видно. Материал – жесть с медным покрытием, площадь контакта чрезвычайно мала, то есть контакт клеммы аккумулятора и поверхности зажима очень поверхностный, касание обеспечивается тонкой границей. Приобретение таких проводов весьма нежелательно, качество плохое и прослужат они совсем недолго, а кроме того, попросту не справятся с поставленной задачей.

Чтобы выбрать хорошие зажимы или сделать такие провода своими руками, то начать нужно с определения величины номинального тока. Это значение можно увидеть на аккумуляторе. Все компоненты должны будут подбираться под это значение. В том случае, если ассортимент не будет позволять сделать выбор, то можно опираться на меньшее значение тока. Если выбор всех элементов будет разумным, то это не приведет ни к чему плохому.

Один из лучших материалов, из которого делают крокодилы – латунь. Важно, что конструкция должна обеспечивать достаточную площадь контакта. В рукоятках должны быть по два отверстия под винты для закрепления проводов, в одном из отверстий на каждом зажиме — резьба. Если отверстия недостаточного размера, то их нужно будет досверлить, а потом нарезать резьбу.

Да, при самостоятельном изготовлении будут затрачены время, средства, нервы. Однако, такие провода никогда не напомнят о себе с плохой стороны, а из всего обслуживания, которое сможет им понадобиться – это подтягивание болтов. А это не так уж и страшно.

Зажимы крокодил, провода, наконечники и многое другое вы можете приобрести в нашем магазине electronoff.ua.

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Клеммник или скрутка. Что лучше для соединения

скрутка или клемма

Как лучше соединить провода?

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.

что лучше выбрать клеммник или скрутку

Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Объекты, подлежащие пожарной инспекции, строго контролируется на наличии соединения проводов и всякие скрутки быстро пресекаются. Иначе говоря, большинство пожаров возникают по причине не качественных соединений, другими словами – скручивают все, что попадется под руку, а именно: скрутки, состоящие из меди и алюминия, мягкий провод с жестким и т.п. В итоге, скрутки плохо обжатые, из-за которых возникают большие беды.

скрутка

Клеммы Wago исключают подобные провокации, но, в тоже самое время не являются панацеей абсолютной гарантией безупречной защиты. Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду. Если клемма плавится, значит, в целом, на проводку идет перегрузка и проблема кроется не совсем грамотно подобранном автоматическом выключателе, который должен защищать от подобных негативных проявлений. Проблема с оплавлением клемм в основном происходит в старых домах, где нет должного контроля над проводкой и соединением проводников.

соединение проводов с помощью клемм wago

В современных новостройках в основном используются клеммы Wago и жалоб от жителей не поступает. Дело в том, что для таких потребителей как: бойлер, стиральная машина, посудомоечная машина прокладываются отдельные силовые линии без каких либо соединений, а для освещения и розеточных групп используются клеммы, которые не подвергаются большим перегрузкам сети.

В других новостройка используется скрутка без пайки и сварки, но с применением клемм СИЗ, которые зарекомендовали себя как достаточно надежные клеммы. Единственный недостаток клемм СИЗ большие трудозатраты в отличии клемм Wago, которые легко и быстро соединяют провода, а это дает огромное преимущество на больших объектах, где скорость и время диктуют свои правила.

клеммы СИЗ

Обязательно прочитайте подробные статьи про соединение проводов:

Типы соединений проводов

Первый тип — самозажимные клемники. Рассмотрим этот тип соединения более подробно. Довольно часто при монтаже электропроводки приходится выполнять соединение алюминиевых и медных проводов с различным сечением, жесткостью и количеством жил. Но техника безопасности строго запрещает делать скрутки из материалов алюминия и меди.
Еще совсем недавно самыми надежными считались соединения при помощи винтов, пока не появились более удобные пружинные клеммы Wago.

На сегодняшний день наибольшее распространение получили два типа пружинных соединений этой марки:

  • универсальные, снабженные натяжной пружиной;
универсальный зажим
  • специализированные плоско-пружинные клеммы.
плоско-пружинный зажим

Первый тип разработан для многожильных (мягких) проводов, а второй тип предназначен только для одножильных (жестких) проводов.

Достоинства соеденительных клемм Wago

достоинство пружинных клеммных соединений

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

  1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
  2. Возможность довольно быстрого подключения без использования специализированного инструмента.
  3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
  4. Высочайшая надежность контактов.
  5. Возможность внесения изменений в проводку, не нарушая соединения.
  6. Наличие отдельного гнезда для каждого провода.
  7. Высокая виброустойчивость и ударопрочность.
  8. Автоматическое регулирование усилия зажима на провод.
  9. Отсутствие необходимости в уходе и специальном обслуживании.
  10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
  11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
  12. Прекрасное соотношение качества и цены.
зажим провода

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

надежный зажим провода

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:

  • 1. Серия 773 специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.
wago серия 773
  • 2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.
wago серии 273
  • 3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.
wago серии 224

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия.
Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты.
При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

материал клемм wago

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

хромоникелевая сталь пластин вагонадежный зажим пружиной проводник

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента.
На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

 Винтовые клеммные соединения

винтовые клемники

Соединительные изолирующие зажимы (СИЗ)

Скрутка проводников

Из-за переноса электрической плиты на кухне, не всегда возможно проложить новый силовой кабель, поэтому приходится наращивать старый. Некоторые плиты могут потреблять до 7 кВт электроэнергии и вот тут-то обычной скруткой не обойтись, а спаять или сварить проводники трудоемко. В таком случае для соединения проводников лучше использовать клеммную колодку рассчитанную на номинальный ток 60А.

Клеммная колодка

клеммная колодка

Силовой провод для электроплиты

клемная колодка для электроплиты

Пайка и сварка проводников

скрутка, пайка, сварка проводников

Оцените качество статьи:

Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы

  При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

Соединение проводов в машине на зажимном разъёме

 Технология соединения проводов очень проста. Так в разъем, приведенный на рисунке, вставляется провод к которому необходимо произвести подсоединение и присоединяемый провод. В какой последовательности не важно.

Провода можно завести через боковую прорезь в корпусе разъема. Также провода могут вкладываться в контакт.



Обратите внимание на то, чтобы провода в разъеме попали между зубчиков контактной гребенки, она присутствуют в любом из исполнений.  Изоляция с проводов не снимается, в последствии она перережится гребенкой и через нее будет образован контакт. Вам необходимо лишь надавить пассатижами, чтобы прорезать изоляцию и обеспечить контакт с токопроводящей частью кабеля и гребенки в зажиме.

 Далее закрывается крышка, и защелкивается на корпусе. При при таком соединении,через образовавшийся контакты (провод — гребенка) от провода к проводу через гребенку, теперь может протекать электрический ток. Монтируется такое соединение быстро и как всегда имеет свои плюсы и минусы.

Плюсы и минусы подключений с помощью специализированных разъемов (клипс)

 Такие контакты смотрятся эстетично, компакты и легко монтируются. Обеспечивая относительно, здесь важно отметить еще раз слово относительно, надежное соединение проводов.
 К минусам можно отнести то, что контакты могут окислиться, в итоге контакт пропадет. Для предотвращения этого, при обжимке таких «клипс» используйте консистентную смазку, например литол или специализированную для контактов смазку, которую можно приобрести в специализированных магазинах электротоваров. Такая смазка применяется в том числе и для разъемов идущих для соединения проводки в квартире (типа Wago).
Также из-за малой площади контакта не стоит применять такие разъемы для силовых цепей. Такой способ соединения подходит больше для управляющих сигналов. Для силовых цепей все же лучше использовать банальную скрутку, а если вы ее еще хорошо пропаяете, то это идеальный вариант. Именно о вариациях скруток мы и поговорим далее…

Скрутка двух проводов (кабелей) как продолжение один другого

Несмотря на весь кажущийся анахронизм, скрутка проводов в машине является вполне достойным и качественным соединением, особенно если ее пропаять и хорошо заизолировать. Одним из вариантов скуртки может быть удлинение провода, когда один провод продолжает другой. Выполнить скрутку в этом случае можно следующим образом.



Как видите, провода вначале распускаются, а затем скручиваются между собой. Именно такая стратегия обеспечивает наиболее большую площадь контакта и надежность соединения. Конечно, потом скрутку – соединения необходимо заизолировать. Для этого подойдет термотрубка, которую необходимо установить на один из проводов еще до скручивания, либо изолента.

Скрутка двух проводов (кабелей) как ответвление один другого

Соединением с помощью скрутки можно не только удлинить провод в проводке, но и сделать от него ответвление. При этом процесс ответвления провода одного от другого выполняем по следующему алгоритму. Зачищаем отрезок кабеля до проводников…

…и разводим их, разделив пополам в стороны.

Продеваем в получившееся кольцо второй кабель и скуручиваем между собой.

Также как и в предыдущем случае все необходимо пропаять и заизолировать.

Это будет гарантом надежного контакта.

После того как заизолировали соединения, можно соеденить провода между собой пластиковым хомутиком, для уменьшения усилий на электрическое соединение, в случае если за провод потянут.

Преимущества и недостатки скрутки для соединения проводов (кабелей) в машине

Здесь необходимо и уже можно резюмировать информацию о скрутках. Скрутка хотя и выглядит как многие говорят по колхозному, но является самым лучшим соединением, с условием если она пропаяна. Это самый надежный, безопасный и крепкий контакт.
 Ну, а недостатком такого соединения является то что он может быть для кого-то будет не столь аккуратным, а также потребует значимых усилий, в виде аккуратного скручивания и пайки. Также и изоленту необходимо брать мягкую, хорошо облегающую, с клеящим слоем обладающим высокой адгезией, а кроме того, лучше изолировать скрутку в тепле, или хотя бы подогревая ее место.

Электротехническая продукция в Уфе

ФОТО-КАТАЛОГ
  • Лампы, световые устройства, комплектующие светильников
    • Лампы накаливания (ЛН)
    • Лампы накаливания галогенные (ГЛ)
    • Лампы люминесцентные (линейные (ЛЛ), компактные (КЛЛ))
      • Линейные люминесцентные лампы
      • Компактные лампы Osram (цоколь 2G7, 2G11, G23, G24, GX24, E14, E27 и др.)
      • Компактные лампы Philips (цоколь GX24, E14, E27 и др.)
      • Компактные лампы Selecta (цоколь G23, G24, GX53, GX70, E14, E27 и др.)
      • Компактные лампы Ecola (цоколь GU5.3, GU10, GX24, GX40, GX53, GX70, R7s, E14. E27 и др.)
      • Компактные лампы Maysun (цоколь Е14, Е27 и др.)
      • Компактные лампы Uniel (цоколь R7s, Е14, Е27 и др.)
      • Компактные лампы Compak (цоколь 2G7, 2G11, Gx10q и др.)
      • Распродажа компактных ламп различных брендов
      • КЛЛ TDM с колбой типа свеча, шар и пр.
      • КЛЛ TDM с трубкой дугообразной (3U, 4U)
      • КЛЛ TDM с трубкой спиралевидной полной (FS)
      • КЛЛ TDM с трубкой малого диаметра (FST2)
      • КЛЛ TDM неинтегрированные (без ПРА)
      • КЛЛ TDM промышленные (мощные)
    • Лампы газоразрядные
    • Светодиодные (LED) лампы и модули
    • Лампы бактерицидные, облучатели
    • Фитолампы и световые устройства для растений
    • Декоративная иллюминация
    • Светодиодные (LED) ленты, контроллеры и аксессуары
    • Пускорегулирующая и светотехническая арматура
  • Светильники наружного освещения и универсального применения
    • Прожекторы (опции — переносной, с датчиком движения, RGB) IP44, 54, 65
      • Прожекторы светодиодные брендовые (ASD, JazzWay, GeniLED, General и др.)
      • Прожекторы светодиодные Народные СДО
      • Прожекторы светодиодные Народные СДО-04
      • Прожекторы светодиодные Народные СДО-3 Компакт
      • Прожекторы цокольные R7s под галогенные лампы брендовые (+ опции)
      • Прожекторы цокольные R7s под галогенные лампы TDM (+ опции)
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНаТ, ДРЛ и пр.) брендовые
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНат, ДРЛ и пр.) TDM
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы брендовые
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы TDM
      • Прожекторы на штативе, штативы
    • Светильники садово-парковые комбинированные брендовые
    • Светильники консольные на трубу (+ опции) брендовые
    • Светильники настенно-потолочные (накладные, подвесные и пр.)
      • Светильники под цокольные лампы Е27, Е40
      • Светильники под цокольные лампы G5.3, GU5.3, GU10, GX53, GX70
      • Накладные люминесцентные светильники типа ЛСП под цокольные лампы G13
      • Накладные светильники типа НПП, НПБ, НБП, НББ под цокольные лампы Е27, Е40
      • Светильники подвесные (на трос, профиль, трубу) светодиодные и цокольные Е27, Е40
      • Светильники вертикально-подвесные типа НСП под цокольные лампы Е27, Е40
    • Фонари, светильники переносные/с аккумулятором и аксессуары
    • Светильники садово-парковые (с/п) TDM и комплектующие к ним
    • Светильники взрывозащищенные
  • Светильники внутреннего освещения
    • Встраиваемые светильники общего и дополнительного освещения
    • Светильники накладные люминесцентные (под лампы с цоколем G5, G13, G23, GR10q и пр.) IP20, 23, 40
    • Светильники настенно-потолочные цокольные Е14, Е27, G10 и пр. под лампы ЛН, КЛЛ, LED
    • Светильники светодиодные настенно-потолочные
    • Светильники подвесные (на шнур, трос, трубу и пр.)
      • Светильники подвесные светодиодные
      • Светильники подвесные типа НСО, НСБ цокольные Е27, G9 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники подвесные (люстры) CITILUX цокольные Е14, Е27 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 (под лампы ДРЛ, ДНаТ, ДРИ (МГЛ))
    • Светильники накладные специальные — с датчиками (фото-, шума, движения и пр.), антивандальные
    • Светильники аварийные/с аккумулятором и световые указатели
    • Светильники точечные (опции — поворотные, с рефлектором, с декоративным элементом)
      • Встраиваемые светодиодные светильники
      • Встраиваемые светильники с цоколем E14, E27
      • Встраиваемые светильники с цоколем G4, GU4, G9, GU9, GU10
      • Встраиваемые светильники с цоколем G5.3, GU5.3
      • Встраиваемые светильники с цоколем GX40, GX53, GX70
      • Встраиваемые декоративные потолочные светильники E14, G4, G9, G5.3, GU5.3, GU10
      • Накладные светильники с цоколем GX53
    • Светильники локального и акцентного освещения
  • Электроустановочные изделия (ЭУИ)
  • Кабельные разъемы, удлинители, фильтры сети
    • Бытовые электрические вилки, розетки
    • Колодки (посты) розеточные, разветвители
      • Колодки бытовые белые (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые черные (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО сосна (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО бук (IP20, 2P б/заземления, 2P+E)
      • Розеточные посты каучуковые IP44, 55
      • Разветвители (двойники, тройники и пр.)
      • Разветвители с гнездами под плоскую вилку
    • Удлинители офисно-бытовые IP20
    • Удлинители производственные IP20, 44
    • Удлинители-переноски под лампу
    • Разъемы, переходники, шнуры соединительные для сетевого оборудования
    • Силовые вилки, розетки (разъемы)
  • Автоматические выключатели и устройства защиты
    • Автоматические выключатели силовые
    • Автоматические выключатели модульные
    • Дифференциальные автоматические выключатели
    • Устройства защиты от перенапряжений
    • Предохранители (типа ПАР, плавкие вставки, держатели и пр.)
      • Предохранители ПАР (автоматические резьбовые)
      • Плавкие вставки ВПБ, Н520Б (быстрого действия), ВПТ, Н520Т (замедленного действия), держатели ДПВ 5х20
      • Плавкие вставки цилиндрические ПВЦ, держатели ДПВ 10х38, 14х51, 22х58
      • Предохранители плавкие серии ППНН, держатели, аксессуары
      • Предохранители плавкие вставки ПН-2, контакты-основания и пр.
      • Патроны ПТ высоковольтных предохранителей ПКТ
    • Устройства защитного отключения
    • Реле (блоки) контроля и защиты
    • Устройства заземления (комплекты и пр.)
  • Электрокоммутационная аппаратура
    • Устройства модульные
    • Устройства в оболочке, с функцией доп/оболочки и без нее
      • Выключатели кнопочные IP40
      • Выключатели путевые, концевые IP54, 55, 67
      • Рубильники кулачковые IP40, 44
      • Посты кнопочные IP40, 54, оболочки для кнопок
      • Посты кнопочные тельферные IP30, 54
      • Переключатели кулачковые IP20, 40, 54
      • Пакетные выключатели/переключатели IP00, 30, 56
      • Контакторы в оболочке IP54
    • Арматура ручного управления
    • Выключатели-разъединители
    • Устройства электромагнитные для частых коммутаций
    • Контакторы малогабаритные КМН, катушки и пр.
    • Контакторы промышленные КТН, катушки и пр.
    • Контакторы электромагнитные КТ серии 6600
    • Пускатели ПМ12 Вольтмик, реле и аксессуары
    • Пускатели ПМ-12 TDM electric, реле и аксессуары
    • Пускатели ПМЛ
  • Корпуса и устройства для сборки щитов, электрощиты в сборе
    • Щиты распределительные встраиваемые (типа ЩРВ) пластиковые, металлические IP31, 40, 41
    • Щиты распределительные навесные (типа ЩРН) пластиковые, металлические IP20, 30, 31, 40, 41
      • Щиты (боксы) навесные пластиковые ABB, Schneider Electric IP40
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 белый
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 ЭКО сосна, бук
      • Щиты (боксы) навесные пластиковые Tekfor IP41
      • Щиты (боксы) навесные пластиковые Vi-ko, U-plast, Legrand Nedbox IP30, 40
      • Щиты (боксы) навесные пластиковые ТУСО IP40
      • Щиты (боксы) навесные пластиковые IEK, СЩит IP30,31
      • Щиты (боксы) навесные металлические Узола IP31
      • Щиты (боксы) навесные металлические TDM IP31
      • Щиты (боксы) навесные металлические СЩит, ЭРА, RUCELF IP31
    • Щиты учетные и учетно-распределительные IP30, 31
      • Щиты учета и распределения встраиваемые (ЩУРВ, ЩРУВ, ЩРУ-В и др.) IP31
      • Щиты учета и распределения навесные (ЩУН, ЩУРН, ЩРУН, ЩРУ и др.) IP31
      • Щиты квартирные (ЩК, ЩКВ, ЩКН, оболочки, корпуса, панели и др.) IP30, 31
    • Щиты с монтажной панелью IP31, 54, 55, 66
      • Щиты ЩМП, ЩРН-М металлические IP31 TDM
      • Щиты ЩМП, ЩРН-М металлические IP31 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические IP66 TDM
      • Щиты ЩМП, ЩРН-М металлические IP54, 55, 65 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические напольные IP31, 66 TDM и аксессуары
      • Щиты антивандальные ЩПМП пластиковые
      • Щиты ЩМП пластиковые IP65 TDM
    • Щиты учета и распределения герметичные IP54, 55, 66
    • Каркасы и аксессуары (панели, рамы и пр.) для сборки щитов
      • Каркасы TDM серии ВРУ-1 (цельносварные, сборно-разборные) IP31
      • Каркасы TDM серии ВРУ-2, ВРУ-3 (цельносварные, сборно-разборные) IP31
      • Панели, рамы и аксессуары для каркасов ВРУ TDM (-1,-2,-3)
      • Каркасы TDM серии ВРУ-1 IP54
      • Корпуса TDM ШРС, ВРУ-моноблочный IP31, 54
      • Корпуса TDM для сборки НКУ (ШРС, ВРУ, ГРЩ, ЩО-70, Щиты автоматики и пр.) серия КСРМ сборно-разборные IP31
      • Корпуса TDM щитов этажных ЩЭ IP30
    • Средства обеспечения микроклимата
    • Электрические счетчики, приборы измерительные
    • Электрощитовые сборки
  • Аксессуары для щитов и шкафов
  • Устройства трансформации, питания и стабилизации
    • Трансформаторы и комплектные устройства
    • Авто- и мотосвязанные устройства
    • Аккумуляторы, батарейки и источники (системы) бесперебойного питания
      • Аккумуляторные батарейки AAA (R03 10,5мм), AA (R06 D14,5мм), C (R14 D26,2мм), D (R20 D34,2мм) и др., зарядные устройства
      • Батарейки цилиндрические 1,5В (AAA, AA, C, D), дисковые 1,5; 3,0В) и др.
      • ИБП (плюс реле напряжения, стабилизатор, аккумулятор)
    • Устройства питания пониженным напряжением
    • Стабилизаторы напряжения для однофазной сети
    • Стабилизаторы напряжения для трехфазной сети
  • Аксессуары управления электрической нагрузкой
  • Кабель, провод
    • Силовой для стационарной прокладки
    • Силовой для подвижных соединений
    • Установочные (монтажные) и соединительные провода
      • Провод ПуВ, ПВ-1
      • Провод ПуВ, ПВ-1 бухтами (TDM)
      • Провод ПуГВ, ПВ-3
      • Провод ПуГВ, ПВ-3 бухтами (TDM)
      • Провод АПВ
      • Провод ПВС, кабель гибкий КГ-ВВ
      • Провод ПВС бухтами (TDM)
      • Провод плоский гибкий ШВВП, ШВП-2, ПУБГ-П, ПГВВ-П
      • Провод монтажный НВ, МПО, МГШВ, БПВЛ
    • Для вторичных сетей контроля, управления, связи, сигнализации и блокировки
    • Кабель информационный и речевой
    • Ретро-провод витой
    • Специальный провод (водопогружной, термо- и жаростойкий и пр.)
    • Греющий кабель (саморегулирующийся и резистивный)
  • Кабеленесущие изделия и системы
  • Изделия монтажные соединением с кабельной жилой
  • Изделия для изоляции и защиты соединений
  • Изделия крепежные и смежные
  • Электрический инструмент для работы и измерений, расходники
    • Электроинструмент для электромонтажных и общестроительных работ
    • Расходные материалы для электроинструмента
    • Расходные материалы для электроинструмента (продолжение)
      • Круги отрезные по металлу и др.
      • Круги отрезные по бетону, кирпичу и пр.
      • Круги зачистные, обдирочные, заточные
      • Штроберы, зубила плоские, пики для перфораторов
      • Паяльные материалы (припои, канифоль и пр.), клеевые стержни
      • Щетки-крацовки
      • Шкурка шлифовальная, лента абразивная, паста полировальная, насадки
      • Метчики, плашки, клуппы, фрезы, резцы машинные и машинно-ручные, держатели (воротки)
    • Сварочные аппараты и аксессуары
    • Средства обеспечения электромонтажных и общестроительных работ
  • Ручной инструмент, расходники
    • Ручной электромонтажный инструмент и приспособления
    • Ручной общестроительный инструмент и аксессуары
      • Бокорезы, пассатижи, длинногубцы слесарные
      • Ключи разводные, раздвижные (трубные), клещи переставные
      • Отвертки слесарные и аксессуары (биты, переходники и пр.), наборы
      • Ключи слесарные (рожковые, накидные, комбинированные, имбусовые и пр.), наборы
      • Ключи головочного типа (торцевые), головки и державки (трещетки, воротки), наборы
      • Ножовки по дереву, гипсокартону и пр., стусла
      • Ножи, ножницы, болто- и тросорезы, лезвия и пр.
    • Ручной общестроительный инструмент (продолжение), приспособления и аксессуары
      • Кисти для покраски
      • Ролики и аксессуары для покраски
      • Шпатели, мастерки, кельмы, правило, миксеры и др.
      • Напильники, надфили, рашпили, щетки (обдирочные, зачистные)
      • Ударный инструмент (молотки, кувалды, топоры, киянки, аксессуары)
      • Мерительный инструмент (рулетки, угольники и пр.)
      • Уровни (пузырьковые, лазерные), нивелиры, отвесы и др.
      • Специнструмент (стамески, стекло- и плиткорезы и др.)
    • Расходные материалы и ручной инструмент (приспособления) их использования
      • Полотна ножовочные по металлу, державки полотен
      • Баллоны цанговые заполненные для газовых горелок, горелки, лампы паяльные
      • Тубовая пена монтажная и очистители, распределители (пистолеты)
      • Герметики в тубах и тюбиках, распределители (пистолеты)
      • Заклепки, заклепочники
      • Скобы, степлеры
      • Бруски, шкурка (сетка) абразивные (шлифовальные), оправки (державки)
      • Захваты колец, подшипников (съемники), крюки монтажные и пр.
    • Приспособления и легкая техника для производства работ
  • Электрические водо- и воздухонагреватели (прямые и косвенные)
  • Электронасосные агрегаты
  • Электродвигатели, частотные преобразователи
  • Электротовары для хозяйства, аналоги и хозинвентарь
  • Инженерная сантехника для дома
    • Вентили, краны, смесители
    • Резьбовые фитинги, коллекторы/разделители, радиаторы
    • Арматура и устройства безопасности, управления и учета
    • Трубы, фитинги, аксессуары для монтажа систем водоснабжения, отопления и канализации
    • Сантехнические монтажные аксессуары и запчасти
      • Хомуты трубные, червячные, ремонтные и пр.
      • Лента-фум, лен, паста, нить для герметизации резьбы
      • Арматура запорная (картриджи, кран-буксы, клапаны и пр.)
      • Теплоизоляция (трубки, рулоны и аксессуары)
      • Трос сантехнический
      • Теплоносители (антифриз)
      • Аэраторы, лейки и пр.
      • Прокладки, манжеты, кольца и пр.
      • Запчасти (мембраны, фланцы) к гидроаккумуляторам (бакам), крепления
      • Дюбеля для крепления сантехники
    • Гибкая подводка, труба/фитинги из нержавеющей стали и пр.
    • Элементы магистральной очистки воды

Торговая сеть ATOM electric работает на рынке электротехнической продукции с 2003 года и предлагает своим клиентам товары оптимального соотношения цена-качество.

Магазины Атом electric работают 22 и 23 февраля по субботнему графику (с 10-00 до 16-00)


Лампы, световые устройства, комплектующие светильников

Светильники наружного освещения

Светильники внутреннего освещения

Электроустановочные изделия

Кабельные разъемы, удлинители, фильтры сети

Автоматические выключатели и устройства защиты

Электрокоммутационная аппаратура

Корпуса и комплектующие для сборки щитов, электрощиты в сборе

Аксессуары для щитов и шкафов

Устройства трансформации, питания и стабилизации

Аксессуары управления электрической нагрузкой

Кабель, провод

Кабеленесущие системы

Изделия монтажные соединением с кабельной жилой

Изделия для изоляции и защиты соединений

Изделия крепежные и смежные

Электрический инструмент для работы и измерений, расходники

Ручной инструмент для электромонтажных и общестроительных работ, расходники

Электрические водо- и воздухонагреватели (прямые и косвенные)

Электронасосные агрегаты

Электродвигатели, частотные преобразователи

Электротовары для хозяйства и хозинвентарь

Инженерная сантехника























Кабельные зажимы, зажимы и крепления

На главную> Кабельные зажимы, зажимы и крепления

Продукты 1-6 из 6

Сортировать по … БрендуНазвание продуктаНовейшие продуктыЦена от низкой к высокойЦена от высокой к низкойЛучшие продавцы

Показать 48 на странице 96 на странице 144 на странице 192 на странице 240 на странице

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 4600-ZZZ — Кабельные зажимы

JT&T с нейлоновой изоляцией изготовлены из стандартного нейлона 6/6 UL94 V-2 (предлагается в натуральном и черном цвете), они отлиты под давлением, чтобы обеспечить стабильную производительность и точную подгонку.Предназначен для надежной прокладки кабелей. жгуты &; шланги. Закругленные кромки защищают от истирания изоляции и резки шлангов. Быстрое выравнивание достигается с помощью нижнего монтажного отверстия. Размер монтажного отверстия от 1/8 дюйма до 3/8 дюйма I.D. зажимы 11/64 «/0,17». Размер монтажного отверстия от 1/2 до 1 1/8 дюйма с внутренним диаметром. зажимы …

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Хомуты с резиновой изоляцией

JT&T изготовлены из холоднокатаной стали и имеют монтажное отверстие 1/4 дюйма.Атрибуты включают мягкость на ощупь, долговечность, устойчивость к теплу и различным жидкостям. Резина является отличным изолятором для электромонтажа и обеспечивает постоянную толщину во всем. ⚠ ВНИМАНИЕ: рак и вред репродуктивной системе — www.p65warnings.ca.gov

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Кабельные зажимы

JT&T с нейлоновой изоляцией изготовлены из стандартного нейлона 6/6 UL94 V-2 (предлагается в натуральном и черном цвете), они отлиты под давлением, чтобы обеспечить стабильную производительность и точную подгонку.Предназначен для надежной прокладки кабелей. жгуты &; шланги. Закругленные кромки защищают от истирания изоляции и резки шлангов. Быстрое выравнивание достигается с помощью нижнего монтажного отверстия. Размер монтажного отверстия от 1/8 дюйма до 3/8 дюйма I.D. зажимы 11/64 «/0,17». Размер монтажного отверстия от 1/2 до 1 1/8 дюйма с внутренним диаметром. зажимы …

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Рама / зажимы для проводов из пружинной стали

JT&T идеально подходят для закрепления проводки внутри автомобильного шасси.Удерживает провода к таким конструкциям, как рамы грузовиков или прицепов; Крепление на защелках. Большой и Средний примерно одинакового размера для крепления проволоки, но большой имеет более глубокую область зажима для использования на более толстых рамах.

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T

.Крепления 75 дюймов имеют прочность на разрыв 40 фунтов, крепления 1 дюйм — прочность на разрыв 75 фунтов. Крепления для кабельных стяжек JT&T имеют клейкую основу — просто снимите бумажную основу и примените. В дополнение к клейкой основе и / или вместо нее можно использовать винт №6 (для креплений 1 дюйм) и винт №4 (для креплений 0,75 дюйма), чтобы закрепить крепление на поверхности. Крепления для кабельных стяжек изготовлены из стандартного нейлона 6/6 UL94 V-2 (натурального или черного цвета), они отлиты под давлением, чтобы обеспечить стабильную производительность и…

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Поворотные замки

JT&T можно использовать для фиксации пучков проводов.Легко использовать и использовать повторно. Поворотные замки изготовлены из стандартного нейлона 6/6 UL94 V-2, они отлиты под давлением, чтобы обеспечить стабильную производительность и точную посадку. Постоянные меры контроля качества гарантируют, что вы получите продукцию, на которую вы можете рассчитывать в самых сложных условиях. Наши процессы и производственная практика соответствуют строгим международным стандартам ISO 9002, а также превышают военные спецификации MIL-S-23190 для MS3367 ….

П-образные зажимы для крепления проводов, кабелей, шлангов, труб

P-Clamp с храповым механизмом упростит управление кабелями

Металлические и пластиковые р-образные хомуты эволюционировали.Взгляните на Хомут с трещоткой!

В HellermannTyton мы стремимся к принятию установленных дизайнерских соглашений для крепления деталей и их усовершенствованию. Поэтому, когда мы получили запрос на более универсальный способ крепления и зажима кабелей и шлангов на строительной технике, мы приняли вызов.

Мы применили наши обширные ноу-хау в области проектирования кабельных стяжек, чтобы устранить все механические ограничения обычного p-образного зажима , о которых нам рассказывали наши клиенты.

Результатом стал P-Clamp с трещоткой. Это самый удобный, универсальный и прочный p-образный зажим для крепления и фиксации кабелей, проводов, труб и шлангов на рынке. Как и клип, вы также можете повторно открыть и повторно использовать сотни раз.

Дизайн имеет значение: преимущества нашего зажима P-Clamp с трещоткой

Как следует из названия, мы добавили храповой механизм к p-образному зажиму. Это дает пользователям возможность закрепить зажим отдельно от стадии крепления.Отличной дополнительной функцией является то, что вы можете отпустить храповой механизм, снова открыть зажим и использовать его повторно.

Мы согласовали характеристики зажима P-Clamp с храповым механизмом со следующими требованиями к удобству использования :

  • Свобода выбора: отдельные этапы предварительной и окончательной сборки.
  • Простая установка: закрытие одной рукой.
  • Устранение защемления: нарезы центрируют пучок автоматически.
  • Повторное открытие, повторное использование: легко снимается с помощью отвертки с плоским жалом.
  • Уменьшение запаса деталей: четыре гибких размера (диаметр от 6,2 мм до 51 мм).
  • Гибкая конфигурация: доступны монтажные панели разных размеров.
  • Максимальная долговечность: упрочненный, устойчивый к УФ-излучению PA66 и нержавеющая сталь.
  • Дополнительные опции: мягкие вставки и натяжной язычок для повторяемости.

Преимущества


Преимущество 1: вы можете предварительно установить p-образный зажим, прежде чем закрывать его

С помощью зажима P-Clamp с храповым механизмом вы можете определить желаемый маршрут для ваших кабелей, шлангов или труб еще до того, как кабели, трубы или шланги будут доставлены!

Эта двухэтапная операция также дает вам возможность разделить крепление и задачу крепления по времени или между разными установщиками или подрядчиками.Вы даже можете прикрепить зажимы к обвязке перед ее установкой.

P-Clamp с храповым механизмом можно легко закрыть одной рукой до оптимального диаметра . Слышимый щелчок храповика гарантирует пользователю, что зажим надежно закрыт. Посмотрите, как легко с этим работать, в нашем видеоролике.

Зажим с храповым механизмом также отвечает требованиям инженеров-технологов по обеспечению качества. Дополнительный язычок натяжения и пистолет для кабельных стяжек HellermannTyton серии EVO позволяют установщикам каждый раз закрывать р-хомут с одинаковым натяжением.

Преимущество 2: вы можете повторно открыть зажим в любое время для обслуживания

В отличие от пластиковых омега-защелок, вставных зажимов или двухкомпонентных фиксирующих зажимов, мы разработали P-образный зажим с храповым механизмом таким образом, чтобы его можно было просто снова открыть без необходимости демонтировать связку из точек крепления.

Это огромное преимущество для инженеров по техническому обслуживанию, особенно, когда жгуты проводов необходимо адаптировать или модифицировать для соответствия новым точкам подключения.

Просто вставьте отвертку с плоской головкой в ​​прорезь и вытащите защелку с храповым механизмом.Пластиковый материал особенно упрочнен, так что вы можете снова и снова открывать и использовать зажим.

Преимущество 3: уменьшите количество зажимов и зажимов в вашем инвентаре

Хомут с храповым механизмом доступен в четырех размерах , каждый из которых регулируется.

Запасы деталей могут быть значительно сокращены. и установщикам больше не нужно носить с собой широкий ассортимент зажимов различных фиксированных диаметров.

Всего с четырьмя P-образными зажимами с храповым механизмом и опциональными мягкими вставками вы можете обойтись без десятков алюминиевых зажимов и металлических или пластиковых p-образных зажимов.

Конфигурации

Все четыре P-образных зажима с храповым механизмом (для пучков диаметром от 6,2 мм до 51 мм ) легко комбинируются в одной точке крепления .

Оцинкованные монтажные пластины из нержавеющей стали доступны разной длины и с четырьмя различными размерами монтажных отверстий (M6, M8, M10 и M12).

Прочные монтажные пластины из нержавеющей стали также поставляются с четырьмя разными углами (со смещением 180 ° и 90 ° или поднятым на 30 ° и 15 °).Это дает возможность объединить несколько зажимов в одной точке крепления путем штабелирования монтажных пластин. Простота установки кабельного зажима не может быть проще.

Разнообразие углов, длин и размеров монтажных пластин P-Clamp с трещоткой делает возможным бесконечное количество регулировок и конфигураций. Вот некоторые из самых популярных конфигураций , которые используют наши клиенты:


Два зажима, закрепленных лицом к лицу в одной точке крепления, и два зажима с опорой на одну точку крепления.


Различные углы для обхода препятствий и двух зажимов, установленных на одном болте с использованием проставки.

Мягкие силиконовые вставки также доступны для дополнительной защиты чувствительной изоляции кабеля. Просто вставьте их в стенки зажима перед закрытием. Мягкие вставки накладываются намного проще, чем резиновые втулки на алюминиевые хомуты.

Наши дизайнеры тоже придумали что-то поверх, то есть буквально на высоте!
Седло на верхней части p-образного зажима позволяет легко прикреплять шланги или провода с помощью обычных кабельных стяжек.Таким образом, прокладывать несколько пучков кабелей параллельно или рядом с трубами и шлангами теперь просто.

Вы можете увидеть эту интересную функцию в этом вводном видео:

Где используются Хомуты с трещоткой?

НОВИНКА: Версия P-Clamp с храповым механизмом, изготовленная из полиамида PA66V0, доступна для наших клиентов, строящих рельсовый транспорт. Этот материал соответствует требованиям пожарной безопасности Европейского железнодорожного стандарта EN 45545-2.Монтажная пластина из нержавеющей стали устойчива к коррозии. Пожалуйста, свяжитесь с нами для получения дополнительной информации

Возобновляемые источники энергии, цифровые информационные системы и лежащая в их основе электроника продолжают развиваться во всех аспектах нашей жизни. Как следствие, возрастает сложность схем подключения.

P-Clamp с храповым механизмом используется нашими клиентами в фотоэлектрических установках и мачтах ветряных турбин, в поездах, на кораблях и на всех типах тяжелых транспортных средств, таких как мобильные краны или сельскохозяйственная техника.
Ознакомьтесь с нашей историей в блоге , чтобы узнать больше о , как клиенты используют храповой зажим в своих установках.

Зажим прочный, многоразовый и не подведет — даже в самых сложных условиях или при температуре от -40 ° C до +105 ° C.


Руководство по выбору

Как выбрать правильный P-образный зажим с трещоткой для вашей установки

С храповым зажимом P-Clamp компания HellermannTyton дает вам максимальную свободу в настройке прокладки кабелей и шлангов именно так, как вам нужно.Нет необходимости идти на компромисс.
Вот руководство, которое поможет вам, , выбрать подходящий храповой зажим для вашего применения.

1: Какой у вас диаметр пучка?


Вы можете выбрать четыре размера: от маленького (A) до большого (D):

2. Какие углы вам нужны для обхода трассы?


Хомуты с трещоткой HellermannTyton доступны в вариантах с прямым углом 180 °, 15 °, 30 ° или 90 °.

3. Какая длина монтажной пластины вам подходит?


На выбор короткие, средние или длинные монтажные пластины из нержавеющей стали.
Обратите внимание, что отверстия всегда находятся на одинаковом расстоянии от центра зажима, но некоторые варианты углов доступны не для всех трех длин.

4. Какой размер отверстия вам нужен для точки крепления?

Поскольку P-образные зажимы с храповым механизмом предназначены для тяжелых условий эксплуатации, мы предлагаем отверстия четырех различных размеров для использования со стандартными размерами болтов.Вы можете выбирать между:

  • M6 (6 мм)
  • M8 (8 мм)
  • M10 (10 мм)
  • M12 (12 мм)

Все наши клипы

Полный ассортимент кабельных зажимов и зажимов

Кабельные зажимы — недорогое средство для крепления пучков кабелей — часто параллельно шлангам или трубам. Обычные р-хомуты представляют собой цельные зажимы , изготовленные из металла или пластмассы , которые механически закрепляют электрические кабели, гидравлические шланги или трубы вдоль их пути.

Независимо от того, изготовлен ли он из стали, алюминия или нейлона (полиамид 6.6), все эти монтажные зажимы имеют одну общую черту: они выглядят как буква «P» со стороны в закрытом состоянии, так они и получили свое название. .

Что такое р-хомут или р-хомут? Как это работает?

P-образные зажимы фиксируют кабели и шланги на месте и помогают обеспечить бесперебойную работу машин, транспортных средств и оборудования. Они скрепляют вместе провода, кабели или шланги механически и надежно прикрепляются к анкерной точке — обычно винтом или болтом.

Инженеры по продукции HellermannTyton решили, что пришло время усовершенствовать конструкцию р-образного зажима — особенно для клиентов с тяжелыми условиями эксплуатации. Неотъемлемые конструктивные ограничения традиционного p-образного зажима включают следующее:

  • Зажим закрыт ненадежно, пока не затянут фиксирующий винт или болт.
  • Диаметр
  • P-образных зажимов негибкий, поэтому вам придется носить с собой много размеров.
  • Повреждение проводов может быть вызвано неправильной установкой или перекосом зажимов.
  • Традиционные р-образные зажимы можно открыть повторно, только разобрав весь узел.

Наше решение, отвечающее требованиям промышленных заказчиков к прочному зажиму , который адаптируется к разным диаметрам связки, — это P-зажим с храповым механизмом.

Традиционные р-образные зажимы по-прежнему востребованы

Мы понимаем, что когда дело доходит до выбора зажимов и зажимов, это часто напоминает выбор между простым шнурком или сложной пряжкой на лыжных ботинках.Оба отлично справляются с тем, для чего они предназначены.

Пластиковые кабельные зажимы | Заказ малых кабельных зажимов и пластиковых зажимов для проводов

Несмотря на то, что большое внимание уделяется приспособлению и лампочке, эффективная система освещения состоит из нескольких более мелких компонентов, работающих вместе как единое целое для достижения конечного результата. Как известно любому специалисту по установке освещения, кабельные зажимы — один из самых маленьких компонентов. Эти зажимы для проводов, используемые для различных целей, включая строительство, техническое обслуживание и OEM-оборудование, являются отличным преимуществом, позволяющим держать кабели в порядке и содержать их по мере необходимости.

Мы предлагаем широкий выбор кабельных зажимов, которые легко и по доступной цене удовлетворят ваши потребности. С акцентом на долговечность и простоту использования, эти высококачественные решения изготовлены из пластиковых материалов, которые легко установить, защелкнув зажим, чтобы открыть его, но при этом они достаточно прочные, чтобы работать без повреждений или поломок. Эти зажимы для проводов с гладкими и чистыми краями никогда не заедут и не станут проблемой в будущем. Эти надежные решения поставляются в упаковках по нескольку раз, чтобы обеспечить дополнительную ценность, чтобы убедиться, что у вас есть именно то, что вам нужно для легкой установки или обновления системы освещения.Их можно использовать в диапазоне температур от -40F до 185F, что делает их пригодными для использования в помещениях, в том числе на открытом воздухе с интенсивным климатом и во всех видах внутреннего применения. Хотя мы предлагаем стандартные зажимы, мы также предлагаем несколько вариантов с различными различиями, чтобы вы сделали правильный выбор. Например, наши регулируемые опции отлично подходят, когда вам нужно больше контролировать толщину проводки, в то время как клеящие зажимы идеально подходят для работы с проводами, прикрепленными к стене.Мы также предлагаем вариант регулируемых зажимов с фиксирующим ремнем для дополнительной фиксации и контроля. Независимо от того, какой вариант подходит для вашего проекта, мы предлагаем доступные варианты, изготовленные с соблюдением высоких стандартов, по цене, которую вы можете выбрать. Добавьте этот важный аксессуар в свой комплект уже сегодня.

Монтаж и прокладка электропроводки (часть вторая)

Защита от высоких температур

Электропроводку следует прокладывать вдали от высокотемпературного оборудования и линий, чтобы предотвратить ухудшение изоляции.Провода должны быть рассчитаны таким образом, чтобы температура проводника оставалась в пределах максимальной спецификации провода, если принять во внимание температуру окружающей среды и нагрев, связанный с допустимой нагрузкой по току. Также следует учитывать остаточный нагрев, вызванный воздействием солнечного света при длительной стоянке самолетов. Провода, такие как те, которые используются в системах обнаружения пожара, пожаротушения, отключения подачи топлива и дистанционного управления полетом, которые должны работать во время и после пожара, должны быть выбраны из типов, которые соответствуют требованиям для обеспечения целостности цепи после воздействия огня. на указанный период.Изоляция проводов быстро разрушается при воздействии высоких температур.

Отделите провода от высокотемпературного оборудования, такого как резисторы, выхлопные трубы, нагревательные каналы, во избежание пробоя изоляции. Изолируйте провода, которые должны проходить через горячие участки, с помощью высокотемпературного изоляционного материала, такого как стекловолокно или PTFE. Избегайте высокотемпературных зон при использовании кабелей с мягкой пластиковой изоляцией, например полиэтиленом, поскольку эти материалы подвержены износу и деформации при повышенных температурах.Многие коаксиальные кабели имеют такую ​​изоляцию.

Защита от растворителей и жидкостей

Дуговое замыкание между электрическим проводом и металлической линией горючей жидкости может пробить линию и привести к пожару. Необходимо приложить все усилия, чтобы избежать этой опасности, физически отделив провод от линий и оборудования, содержащих кислород, масло, топливо, гидравлическую жидкость или спирт. Электропроводку необходимо прокладывать над этими линиями и оборудованием с минимальным расстоянием 6 дюймов или более, когда это возможно.Когда такое расположение нецелесообразно, проводку необходимо проложить так, чтобы она не проходила параллельно жидкостным линиям. Расстояние между проводкой и такими линиями и оборудованием должно быть не менее 2 дюймов, за исключением случаев, когда проводка жестко зажата, чтобы поддерживать расстояние не менее 1⁄2 дюйма, или когда она должна быть подключена непосредственно к оборудованию, транспортирующему жидкость. Установите зажимы, как показано на Рисунке 9-133. Эти зажимы не следует использовать как средство поддержки пучка проводов. Дополнительные зажимы должны быть установлены для поддержки пучка проводов и зажимов, прикрепленных к той же конструкции, которая используется для поддержки линии (линий) жидкости, чтобы предотвратить относительное движение.

Рисунок 9-133. Положительное разделение проводов и линий жидкости и зажимов для проводов.

Провода или группы проводов должны входить в распределительную коробку или заканчиваться на части оборудования в восходящем направлении, где это практически возможно. Убедитесь, что имеется ловушка или капельная петля для предотвращения попадания жидкостей или конденсата на концы проводов или кабелей, которые наклонены вниз к соединителю, клеммной колодке, панели или соединительному блоку. Капельная петля — это область, в которой провод (-ы) перемещается вниз, а затем вверх к соединителю.[Рисунок 9-134] Жидкости и влага будут течь по проводам к нижней части контура и собираться там, чтобы капать или испаряться, не влияя на электрическую проводимость в проводе, соединении или подключенном устройстве.

Рисунок 9-134. Капельная петля.

Если провода должны быть проложены вниз к распределительной коробке или электрическому блоку и образование капельной петли невозможно, вход должен быть герметизирован в соответствии со спецификациями производителя, чтобы предотвратить попадание влаги в коробку / блок. Провода и кабели, проложенные в трюмах и других местах, где собираются жидкости, должны прокладываться как можно дальше от самой нижней точки или иным образом иметь влагонепроницаемое покрытие.

Защита проводов в области колесных арок

Провода, расположенные на шасси и в области колесных арок, при отсутствии соответствующей защиты могут подвергаться воздействию многих опасных условий. Там, где пучки проводов проходят через точки изгиба, не должно быть никаких напряжений в креплениях или чрезмерного провисания при полном выдвижении или втягивании деталей. Проводку и защитные трубки необходимо часто проверять и заменять при первых признаках износа.

Провода должны быть проложены так, чтобы жидкость вытекала из разъемов.Когда это невозможно, разъемы необходимо заделать. Электропроводка, которая должна быть проложена в колесных арках или других внешних зонах, должна иметь дополнительную защиту в виде оболочки ремня безопасности и разгрузки от натяжения разъема. Трубопроводы или гибкие рукава, используемые для защиты проводки, должны быть оборудованы дренажными отверстиями для предотвращения попадания влаги.

Во время проверок техник должен проверить, что провода и кабели должным образом защищены в колесных арках и других местах, где они могут быть повреждены от ударов камней, льда, грязи и т. Д.(Если изменение прокладки проводов или кабелей нецелесообразно, можно установить защитную оболочку). Этот тип установки должен быть сведен к минимуму.

Рисунок 9-135. Зажимы для проволоки.

Установка зажима

Провода и пучки проводов должны поддерживаться зажимами или пластиковыми кабельными хомутами. [Рис. 9-135] Зажимы и другие основные опорные устройства должны быть изготовлены из материалов, совместимых с их установкой и окружающей средой с точки зрения температуры, сопротивления жидкости, воздействия ультрафиолетового (УФ) света и механических нагрузок на пучки проводов.Расстояние между ними не должно превышать 24 дюйма. Зажимы на пучках проводов должны быть выбраны так, чтобы они плотно прилегали без защемления проводов [Рисунки с 9-136 по 9-138] Рисунок 9-136. Безопасный уголок для кабельных зажимов.

Внимание! Использование металлических зажимов на коаксиальных РЧ-кабелях может вызвать проблемы, если зажимная посадка такова, что исходное поперечное сечение РЧ-кабеля искажено.

Рисунок 9-137. Типовое крепление для кабельных зажимов MS-21919. [щелкните изображение, чтобы увеличить]

Зажимы на пучках проводов не должны позволять пучку перемещаться через зажим при приложении небольшого осевого усилия.Зажимы на ВЧ-кабелях должны подходить без защемления и должны быть достаточно плотными, чтобы кабель не мог свободно перемещаться через зажим, но может позволить кабелю проскользнуть через зажим при приложении небольшого осевого усилия. Кабель или жгут проводов можно обернуть одним или несколькими витками изоленты, если это необходимо для достижения такой посадки. Пластиковые зажимы или кабельные стяжки нельзя использовать там, где их выход из строя может привести к помехам в работе подвижных органов управления, контакту жгута проводов с подвижным оборудованием или истиранию основной или незащищенной проводки.Их нельзя использовать на вертикальных участках, где непреднамеренное смещение провисания может привести к истиранию или другим повреждениям. Зажимы должны устанавливаться так, чтобы их крепежные детали располагались над ними, где это возможно, так, чтобы они не поворачивались в результате веса пучка проводов или натирания пучка проводов. [Рисунок 9-136] Рисунок 9-138. Установка кабельного зажима на конструкцию. [щелкните изображение, чтобы увеличить] Для поддержки пучка проводов вдоль участка следует использовать зажимы, футерованные неметаллическим материалом. Между зажимами можно использовать стяжку, но ее не следует рассматривать как замену адекватному зажиму.Клейкие ленты подвержены старению и поэтому неприемлемы в качестве зажимного средства. [Рисунок 9-137]

Задняя часть зажима, когда это возможно, должна опираться на конструктивный элемент. [Рисунок 9-138] Следует использовать стойки для поддержания зазора между проводами и конструкцией. Зажимы должны быть установлены таким образом, чтобы электрические провода не соприкасались с другими частями летательного аппарата при воздействии вибрации. Между последним зажимом и электрооборудованием должен быть достаточный зазор, чтобы предотвратить деформацию клемм и свести к минимуму неблагоприятные воздействия на ударно установленное оборудование.Если провода или пучки проводов проходят через переборки или другие конструктивные элементы, необходимо предусмотреть втулку или подходящий зажим для предотвращения истирания.

Рисунок 9-139. Зажим в отверстии в переборке. [щелкните изображение, чтобы увеличить] Когда жгут проводов зажат в нужном положении, если между вырезом в перегородке и жгутом проводов имеется зазор менее 3⁄8 дюйма, необходимо установить подходящую втулку, как показано на Рисунке 9-139. Втулку можно разрезать под углом 45 ° для облегчения установки при условии, что она зацементирована на месте, а прорезь расположена в верхней части выреза.

Бортовой механик рекомендует

Организация проводов, зажимы с храповым механизмом, пластиковые зажимы, разъемные трубки и многое другое

  • Зажимы для кабельных зажимов

    Зажимы кабельного зажима. Мы также предлагаем втулки, разъемные ткацкие станки (раздельные трубки), спиральную обмотку и другие продукты для защиты проводов, а также зажимы с храповым механизмом, поворотные замки и другие специализированные кабельные зажимы и зажимы для конкретных приложений связывания и крепления.

  • Поворотные замки — нейлон, многоразовые

    Нейлоновые и многоразовые поворотные замки. Мы также предлагаем втулки, разъемные ткацкие станки (раздельные трубки), спиральную обмотку и другие продукты для защиты проводов, а также зажимы с храповым механизмом, поворотные замки и другие специализированные кабельные зажимы и зажимы для конкретных приложений связывания и крепления.

  • Раздельная трубка

    Разъемные трубки, втулки, разъемные ткацкие станки (разъемные трубки), спиральная обертка и другие продукты для защиты проводов, а также зажимы с храповым механизмом, поворотные замки и другие специализированные кабельные зажимы и зажимы для конкретных приложений связывания и крепления.

  • Кабельный зажим Rachet Snap Clips

    Хомуты с храповым механизмом для кабельных зажимов. Мы также предлагаем втулки, разъемные ткацкие станки (раздельные трубки), спиральную обмотку и другие продукты для защиты проводов, а также зажимы с храповым механизмом, поворотные замки и другие специализированные кабельные зажимы и зажимы для конкретных приложений связывания и крепления.

  • Спиральная пленка

    Спиральная пленка — купите спиральную пленку прямого среза в компании Electrical Basics. Магазин предлагает тысячи готовых к отправке товаров. Посетите магазин и наслаждайтесь покупками в Интернете.

  • Отверстия втулки

    Втулки с отверстиями, разъемные ткацкие станки (раздельные трубки), спиральная обертка и другие продукты для защиты проводов, а также зажимы с храповым механизмом, поворотные замки и другие специализированные кабельные зажимы и зажимы для конкретных приложений связывания и крепления.

  • Как установить кабельный зажим в электрическую панель или коробку выключателя

    Старт >>

    [См. Инструменты и материалы] [Добавьте свой комментарии под статьей]

    Посмотрите практически на любую электрическую панель, и вы увидите кабель зажимы. Эти маленькие металлические устройства необходимы для правильного и безопасного электромонтажные работы. Видно, многие этого не понимают… как есть слишком много электроустановок, где кабельные зажимы опущено. У зажимов есть как минимум два назначения.

    1. Для удержания провода. Если кто-то дергает за кабель, соединения внутри электрической коробки не будут растягиваться или каким-либо образом пострадал.

    2. Зажим предотвращает трение проводов о острые края металлической распределительной коробки. В противном случае острый край в конечном итоге приведет к износу изоляции и короткому замыканию цепи, или, если коробка не была заземлена должным образом, металлическая коробка может возбудиться и вызвать у кого-то шок, возможно Смертельный шок .Есть ли еще необходимость подчеркивать важность использования кабельных зажимов в металлических ящиках ?!

    Я отверткой и молотком открутил один из множества пробитых отверстий наверху панели выключателя.

    Изнутри использовал пару Channel-Lock плоскогубцы, чтобы открутить металлическую пробку. Он удерживается небольшой вкладка из стали.

    Обратите внимание на то, что панели выключателя имеют выбивку различных размеров, подходит для кабелей и кабелепроводов различных размеров.

    Некоторые мысли по выбору размеров:

    1. Размер кабеля определяется электрическим током необходимо для проекта. Этот корпус представляет собой простую схему спальни, с использованием 14-2G ( 14 калибра проводов, 2 пучков вместе, плюс круглый провод G ) неметаллический провод (NM-B), который имеет мощность 15 ампер.
    2. Размер кабельного зажима зависит от диаметра кабеля. В этом я использовал зажим 3/8 дюйма, который, вероятно, является наиболее распространенным размер.Типичная панель бытового выключателя имеет много зажимов этот размер.
    3. Следующий по величине размер кабельного зажима — 3/4 дюйма, то есть достаточно большой для кабеля 6-3G. 6-3G может нести 50 ампер и часто используется для подачи питания на электроплиту или на 50 ампер подпанель.
    4. Размер используемой выбивки зависит от размера зажима.

    Зажим (при снятой контргайке) проскальзывает в отверстие в панели.

    Снизу устанавливается контргайка и затянуть, ударив по нему отверткой и молотком.Этот имеет тенденцию слегка поворачивать зажим.

    Затем я использовал плоскогубцы Channel-Lock, чтобы повернуть зажмите обратно на место. Это затягивает примерку, потому что У контргайки есть зубцы, которые впиваются в листовой металл.

    Потом пропустил кабель через зажим, оставляя много длины.

    Зажимные винты затянул аккумулятором дрель-шуруповерт (установлен на очень низкий крутящий момент).В кабель нужно держать крепко, , не разрезать пополам!

    Самые популярные электрические статьи:

    Внимание:

    Самые популярные страницы HammerZone:

    Хомуты для мотоциклов | Продажа нестандартных кабельных зажимов руля — Lowbrow Customs

    Мотоциклетные кабельные зажимы важны Прокладка мотоциклетных кабелей на байке может полностью повлиять на то, как выглядит передняя часть мотоцикла.Неправильная прокладка кабелей не только плохо выглядит, но и может быть опасна. Прокладка кабелей …

    Подробнее

    Мотоциклетные кабельные зажимы важны

    Прокладка мотоциклетных кабелей на байке может существенно повлиять на внешний вид передней части мотоцикла. Неправильная прокладка кабелей не только плохо выглядит, но и может быть опасна. Если вы едете по дороге, кабели будут развеваться на ветру — это определенно не лучший выбор.

    Держите контроль с помощью зажимов для троса руля мотоцикла

    Ваши кабели могут легко запутаться, если они зацепятся за что-нибудь, что сделает невозможным управление мотоциклом.Тормозные магистрали могут быть защемлены или порваны, что повлияет на вашу способность останавливаться при необходимости, а изогнутые тросики дроссельной заслонки могут привести к тому, что дроссельная заслонка будет зависать в открытом положении, отправляя вас в панике по дороге. Ни один из этих сценариев не подходит для вашей безопасности или для людей, с которыми вы едете.

    Lowbrow Customs предлагает набор зажимов для мотоциклетных тросов, которые помогут вам избежать всех этих проблем. Наши зажимы созданы, чтобы хорошо выглядеть и правильно работать. Мы знаем, потому что это те же зажимы для троса руля мотоцикла, которые мы используем на наших велосипедах.

    Хомуты для мотоциклов на заказ

    Используйте наш ассортимент зажимов для тросов сцепления для мотоциклов, чтобы убедиться, что кабели проложены правильно. Наши высококачественные кабельные зажимы изготовлены из сплава 6061 T-6 с резьбовыми вставками и крепежом из нержавеющей стали.

    Да. Стальные вставки помогают избежать снятия зажимов при установке и регулировке их в правильном положении на вашем велосипеде. Эти мотоциклетные кабельные зажимы доступны в черном или хромированном исполнении с гальваническим покрытием и имеют закругленную кромку, которая позволяет им плавно перемещаться по раме.

    Эти зажимы намного лучше, чем некоторые из дешевых прямоугольных зажимов, которые продаются сегодня на рынке. Эти зажимы для кабеля мотоцикла доступны в размерах 1-1 / 8 и 1-1 / 4 в зависимости от диаметра трубы рамы. Эти зажимы надежно удерживают кабели диаметром 3/8 дюйма.

    Читать меньше

    .
    Провод

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
