Зажимы прокалывающие, ответвительные

Предназначены для соединения всех видов проводников СИП до 1 кВ, а также для присоединения проводов абонентов и освещения. Зажимы имеют болт со срывной головкой. Особенности зажимов:   — болт изолирован от контактных пластин, что позволяет осуществлять монтаж на СИП, находя..

142.37 р. 132.20 р.
Без НДС: 110.17 р.

Предназначены для соединения проводов освещения и абонентов (без изоляции). Контактные пластины изготовлены из луженой меди или алюминия. Зажимы имеют болт со срывной головкой. Тип: СИП-голый Сечение магистрали (мм2): 10-95 Сечение  ответвления (мм2):1,5-10 ..

76.27 р.
Без НДС: 63.56 р.

Предназначены для соединения проводов освещения и абонентов (без изоляции).  Контактные пластины изготовлены из луженой меди или алюминия. Зажимы имеют болт со срывной головкой. Тип: СИП-голый Сечение магистрали (мм2): 10-95 Сечение  ответвления (мм2):1,5-10 ..

90.00 р.
Без НДС: 75.00 р.

Предназначены для соединения всех видов проводников СИП до 1 кВ, а также для присоединения проводов абонентов и освещения. Контактные пластины изготовлены из луженой меди или алюминия. Зажимы имеют болт со срывной головкой.   Тип: СИП-СИП Сечение магистрали (мм2): 25-95 Сечен..

203.39 р.
Без НДС: 169.49 р.

Зажим прокалывающий PC 16-95(P95) применяется для подсоединенй к магистральным  проводам СИП других проводников СИП до 1кВ, абонентских и осветительных ответвлений.

Тип: СИП-СИП Сечение магистрали (мм2): 16-95(120) Сечение  ответвления (мм2): 16-95(120) ..

177.97 р.
Без НДС: 148.31 р.

Предназначены для соединения всех видов проводников СИП до 1 кВ, а также для присоединения проводов абонентов и освещения.    Тип: СИП-СИП Сечение магистрали (мм2): 16-95 Сечение  ответвления (мм2): 4-35   ..

По запросу
Без НДС: По запросу

Зажим служит для подключений изолированных проводов марки СИП к неизолированным магистральным проводам ВЛ.   Тип: СИП-ГОЛЫЙ Сечение неизолированной магистрали (мм2): 6-95 Сечение СИП ответвления (мм2): 2,5-35 . .

213.56 р.
Без НДС: 177.97 р.

Зажим используется для ответвления изолированного провода СИП от неизолированной магистрали ВЛ. Тип: СИП-ГОЛЫЙ Сечение неизолированной магистрали (мм2): 35-95 Сечение СИП ответвления (мм2): 6-35 ..

203.39 р.
Без НДС: 169.49 р.

Зажим служит для соединения проводников СИП с неизолированными проводами воздушных линий. Тип: СИП-ГОЛЫЙ Сечение неизолированной магистрали (мм2): 25-150 Сечение СИП ответвления (мм2): 25-150 ..

246.10 р.
Без НДС: 205.08 р.

Влагозащищенный ответвительный зажим изготовлен из алюминиевого сплава в комплекте с защитным кожухом. Конструкция зажима позволяет производить раздельную затяжку болта магистрали (с прокалыванием изоляции) и затяжку болта ответвления (для СИП требуется снятие изоляции). Предназначен для подключен..

162.71 р.

Без НДС: 135.59 р.

Влагозащищенный ответвительный зажим изготовлен из алюминиевого сплава в комплекте с защитным кожухом.Конструкция зажима позволяет производить раздельную затяжку болта магистрали (с прокалыванием изоляции) и затяжку болта ответвления (для СИП требуется снятие изоляции). Предназначен для подключен..

172.88 р.
Без НДС: 144.07 р.

Зажимы АСИП EKF

Арматура для СИП EKF предназначена для использованиях на воздушных линиях напряжением до 1 кВ.
Арматура СИП EKF произведена в соответствии с европейскими стандартами CENELEC CS EN 504 83, NF-C33020, NF-C33021, NFC33040, NF-C33041.
Арматура СИП EKF сертифицирована в России, полностью адаптирована для использования на территории РФ, прошла испытания в соответствии с ГОСТом Р 51177-98 «Арматура линейная. Общие технические условия» и ГОСТом 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности».

Полностью совместима с российскими проводами типа СИП-2 изготовленными по ГОСТу Р 52373-2005.

Соответствует Требованиям Технической политики холдинга МРСК.

Преимущества

1. Соответствует требованиям технической политики холдинга МРСК.
2. Специальная смазка и изолированные контактные пластины исключают попадание воды и воздуха в пятно контакта, что гарантирует долгий срок службы прокалывающих зажимов.
3. Легкий удобный монтаж.
4. Кронштейны выполнены из алюминиевого сплава с высокой устойчивостью к механическому и климатическому воздействию.
5. Крюки выполнены из сплавов повышенной прочности с высокой устойчивостью к коррозии.

Зажимы прокалывающие, ответвительные серии P1X-95, P2X-95, P3X-95

Назначение

Зажимы прокалывающие, ответвительные предназначены для герметичного соединения и ответвления изолированных абонентских проводов и проводов освещения. При затягивании болта со срывной головкой зубцы контактных пластин прорезают изоляцию и входят в зацепление с проводником, образуя надежное соединение с минимальным переходным сопротивлением. Контактные пластины – из алюминиевого сплава. Контактные зубцы покрыты силиконовой смазкой и закрыты резиновым уплотнением. Болты стальные, горячей оцинковки.
Испытано с напряжением 6 кВ в воде на глубине 1 м в течение минуты.
Конструкция из стеклонаполненного погодои ультрафиолетостойкого полиамида. Отсутствие потенциала на болтах позволяет производить монтаж на линиях СИП, находящихся под напряжением.
Зажим ответвительный влагозащищенный обеспечивает соединение электрического контакта методом прокалывания изоляции провода на магистральной линии и зачистки на ответвлении. Влагозащищенный кожух в комплекте. Зажим ответвительный, плашечный предназначен для соединения неизолированных проводов типа А и АС, а также для повторного заземления нулевой жилы при монтаже СИП.

Характеристики

Параметры	Значения
	P1X-95	P2X-95	P3X-95	P4X-150	P5X-150	P6X-95
Номинальное напряжение, кВ	До 1
Структура СИП	СИП-2, СИП-4
Токопроводимость зажима, А:	70	165	260	180	239	200
Диапазон эксплуатационных температур, °С	От -60 до +60
Диапазон температуры монтажа, °С	От — 20 до +50

Габаритные и установочные размеры

Параметры	Значения
	A	B	C	M
Зажим ответвительный плашечный SL14. 2 50-240/50-240 EKF	44	40	50	13
Зажим ответвительный плашечный SL37.27 10-95/10-95 EKF	55	48	55	17
Зажим ответвительный плашечный SL4.26 25-120/25-120 EKF	55	61	70	17

Особенности эксплуатации и монтажа

1. Зажимы данного типа допускают выполнение работ на линии под напряжением.
2. Демонтаж зажимов прокалывающих возможен (вторичный монтаж не допускается).
3. Для монтажа/демонтажа зажимов используются трещоточные ключи с головками на 10, 13, 17. Для монтажа под напряжением ключи должны быть изолированными и выдерживать напряжение 1000 В.

Зажим анкерный клиновой серий PA1000, PA1500

Назначение

Зажим анкерный клиновой PA1000, PA1500 предназначен для фиксации провода СИП на магистрали и ответвлениях. Обеспечивает необходимое тяжение провода в анкерном пролете линии. Проверенная конструкция корпуса изготовлена из алюминиевого сплава с высокой устойчивостью к механическому и климатическому воздействию. Клинья зажима изготовлены из погодо- и ультрафиолетостойкого стеклонаполненного полиамида. Специальный рельеф поверхности клиньев надежно фиксирует проводник, не повреждая при этом изоляцию.

Характеристики

Параметры	Значения
Номинальное напряжение, кВ	До 1
Структура СИП	СИП-2
Диапазон эксплуатационных температур, °С	От -60 до +60
Диапазон температуры монтажа, °С	От — 20 до +50

Габаритные и установочные размеры

Особенности эксплуатации и монтажа

1. Максимальный угол отклонения 50° для одинарного анкерного крепления.
2. Максимальный угол отклонения 100° для двойного анкерного крепления.

3. Рекомендован к использованию совместно с кронштейном анкерным CА 1500, CА 2000.

Зажим анкерный клиновой серии PA25 x 100, поддерживающий серии PAS216/435

и зажим анкерный серии SO-157, SO-158

Назначение

Зажим анкерный клиновой PA25x100 предназначен для крепления абонентской линии из 2-х или 4-х проводов. Специальный рельеф поверхности клиньев надежно фиксирует проводник, не повреждая при этом изоляцию. Легкий монтаж без использования инструмента. Увеличенная до 350 кгс разрушающая нагрузка, позволяет монтировать пролеты до 40 м.
Зажим анкерный поддерживающий PAS216/435 предназначен для крепления абонентской линии из 2-х или 4-х проводов. Пластины из стали горячего цинкования устойчивы к коррозии. Полимерные вставки – из стеклонаполненного полиамида. Легко превращается в промежуточный зажим поворотом пластиковых частей на 90° при ослаблении стягивающего болта.
Зажим анкерный SO-157 предназначен для фиксации и крепления двухжильного СИП на стенах зданий или опорах ЛЭП с помощью крюков и кронштейнов. Конструкция корпуса SO-157 выполнена из алюминиевого сплава, клинья зажима изготовлены из нержавеющей стали, что максимально защищает зажим от коррозии. Разрушающая нагрузка варьируется в зависимости от диапазона сечения проводников.
Зажим анкерный SO-158 предназначен для фиксации и крепления 4-х жильного СИП.

Характеристики

Параметры	Значения
Номинальное напряжение, кВ	До 1
Структура СИП	СИП-4
Диапазон эксплуатационных температур, °С	От -60 до +60
Диапазон температуры монтажа, °С	От -10 до +30

Габаритные и установочные размеры

Особенности эксплуатации и монтажа

1. Монтаж зажима PA25x100 проводится без использования инструмента.
2. Зажим анкерный поддерживающий PAS216/435 может быть использован в качестве промежуточного, поворотом фиксирующей части на 90°.

Зажим промежуточный серий PS1500, PS95

Назначение

Зажим промежуточный PS1500, PS95 предназначен для крепления несущей нейтрали на промежуточных опорах. Провод фиксируется самозажимной защелкой. Конструкция из стеклонаполненного погодо- и ультрафиолетостойкого полиамида имеет подвижный шарнир для обеспечения продольной подвижности зафиксированного провода.

Характеристики

Параметры	Значения
Номинальное напряжение, кВ	До 1
Структура СИП	СИП-2
Диапазон эксплуатационных температур, °С	От -60 до +60
Диапазон температуры монтажа, °С	От -20 до +50

Габаритные и установочные размеры

Особенности эксплуатации и монтажа

Провод укладывается в канавку зажима и зажимается фиксатором.

Зажим промежуточный серии PS450, SO130, SO270, SO239

Назначение

Зажим промежуточный PS450 EKF используется для крепления 2-х или 4-х проводов и обеспечивает подвеску на промежуточных опорах с углом поворота до 30°. Зажим снабжен гайкой-барашком.
Зажим промежуточный SO130 EKF используется для крепления проводника и подвески на промежуточных и угловых опорах с углом поворота до 30°/60°.
Зажим промежуточный SO270 EKF предназначен для установки и присоединения 3-х жильных проводов на промежуточных и угловых опорах сечением до 15/30° сечением от 2 х (25- 35)до 4 х (16-120) мм2.
Зажим промежуточный SO239 EKF используется для крепления 2-х или 4-х проводов и обеспечивает подвеску на промежуточных опорах с углом поворота до 30°. Зажим снабжен гайкой-барашком.

Характеристики

Параметры	Значения
Номинальное напряжение, кВ	До 1
Структура СИП	СИП-2, СИП-4
Диапазон эксплуатационных температур, °С	От -40 до +70
Диапазон температуры монтажа, °С	От -60 до +60

Габаритные и установочные размеры

MOT170GC Клиновой зажим «лягушка» для алюминиевого провода 22,8-32 мм

Монтажный клиновой зажим «лягушка» MOT 170 GC предназначен для алюминиевого провода диаметром 23-32мм и используется для временной анкеровки голого провода АС при строительстве линий электропередачи.

Монтажный зажим «лягушка» накидывается на провод и заклинивается на нем при натяжении. Специальная обработка обеспечивает защиту от окисления и надежный захват троса.

Самая интересная характеристика зажима со сменными вкладышами является возможность использования одного и того же зажима как с проводами, так и с кабелем или ОКГТ, имеющими разные диаметры, благодаря замене вкладышей. Кроме этого, применение сменных вкладышей сокращает расходы так как один и тот же зажим применяется для различных диаметров троса, провода, кабеля. Особая характеристика зажимов Tesmec, состоит в том, что большая гамма диаметров тросов и проводов покрыта минимальным количеством вкладышей или моделей.

Клиновой зажим MOT170GC должен быть укомплектован соответствующими вкладышами согласно диаметру провода АС.



Сменные вкладыши для зажимов MOT

Модель	Тип	Диаметр [мм]	Применение
MOT 170 GC	GTX 226 GTX 229 GTX 232	22,8 ÷ 26  26 ÷ 29  29 ÷ 32	алюминиевый провод алюминиевый провод алюминиевый провод

Предупреждение: использование вкладышей, произведенных другим производителем или другого происхождения, строго запрещается. Использование вкладышей других производителей/другого происхождения может повлечь за собой отклонения в работе этих изделии.

Прокалывающий ответвительный зажим для СИП. Как применять прокалывающие зажимы?

Область применения прокалывавших зажимов и их характеристики

Данные устройства позволяют оперативно выполнить подключение к магистральной линии, обеспечив при этом необходимые условия соединения. Характерная особенность таких зажимов заключается в том, что в процессе монтажа не требуется снимать с СИП изоляцию, что существенно ускоряет процесс и делает его максимально безопасным.

Соединение с использованием влагозащищенного зажима проводов СИП

Основная область применения данных устройств – подвод электропитания к распределительному щиту потребителя, например, подключение дома или гаража к основной магистральной линии. Корпус зажима изготовлен из прочного пластика, устойчивого к ультрафиолетовому излучению и другим пагубным воздействиям внешней среды. Само место контакта надежно защищено от влаги.

Относительно невысокая стоимость, легкий монтаж и демонтаж и полное соответствие нормативным требованиям, сделало данный способ подключения практически стандартным. Варварский вариант соединения с магистралью — «скрутка» сейчас уже практически не встречается.

Скрутка не только ненадежный, но и небезопасный способ подключения

Принцип работы

Прокалывающий зажим для СИП — это специальное устройство, которым соединяются два параллельно идущих провода. Оно позволяет обеспечить как параллельное, так и последовательное соединение — в первом случае с помощью сжима (как его еще называют) организовывается отводка от основного провода, во втором зажимом соединяют, вставляя их в разные (обязательно!) гнезда, два отрезка провода, а на оголенные их концы надевают защитные диэлектрические колпачки.

Электрическое соединение осуществляется путем прокола внешней изоляции самонесущего провода зубцами пирамидальной формы, которые при проколе надежно «запечатывают» то место, где вгрызлись в провод, не допускания попадания туда влаги.

Герметичные и влагозащищенные прокалывающие зажимы

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне. Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз. Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу. Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Поэтому по технологии, везде где есть прокалывающие зубья, все эти зажимы считаются одноразовыми!

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки. Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП.

Герметичные зажимы Sicam
Герметичные зажимы Niled

Прокалывающие зажимы КВТ
Прокалывающие зажимы IEK

Классификация прокалывающих зажимов

Проколы для СИП бывают двух основных типов. Первый – ЗОИ (зажим ответвительный изолированный). Он, как правило, используется для соединения воздушных линий с самонесущими проводами при напряжении до 1000 В. Его принцип действия достаточно простой. Устройство надевается на нужный провод и крепится с помощью болта, который затягивается до состояния, пока не будет сорвана головка.

Такой способ крепления позволяет обеспечить необходимый уровень контакта пластин с проводом без его повреждения. В результате возникнет стабильный контакт между магистралью и ответвлением. При необходимости зажим можно легко снять, открутив нижнюю головку болта, которая используется для демонтажа.

Второй тип называется ЗОЗРБ IEK. Он применяется, если необходимо организовать ответвление от воздушной линии двух проводов.

Обратите внимание! Данный тип прокалывающих зажимов имеет определенные ограничения при эксплуатации. Его следует устанавливать в местах, где нет большой влажности, чтобы исключить попадание воды внутрь. Следовательно, применять его можно только в помещениях.

Основное отличие второго вида изделий заключается в том, что зубцы для прокола имеются у него только для установки на магистральный провод, с проводника для ответвления придется снимать изоляцию, чтобы обеспечить надежное соединение. Вместе с тем, такой соединительный механизм позволяет в качестве ответвляющего использовать любой тип проводника, например, ВВГ (небронированный кабель с виниловой изоляцией).

Перечень основных характеристик

Характеристики зажимов данного типа определяются следующими параметрами:

• Числом ответвительных СИП, которые подключаются к магистральной жиле (как правило, от одного до четырех).
• Сечением жилы магистрали (мм2).
• Сечением СИП (мм2).
• Максимальной токовой нагрузкой (А).
• Весом изделия (г).

В качестве примера приведем таблицу характеристик соединительной арматуры НИЛЕД.

Характеристики соединительных зажимов НИЛЕД

Конструктивные особенности зажимов

В основе конструкции прокалывающего зажима находятся две контактные пластины, соединенные между собой. К ним прикреплены зубцы, с помощью которых происходит прокол изоляции кабеля СИП. При этом зубцы с алюминиевыми или медными проводами создают надежный контакт.

Все конструкция облачена в полимерный корпус, усиленный стекловолокном. В нем есть два углубления, точно подогнанные под диаметр самого кабеля СИП. В каждом углублении расположены контактные пластины. Проколы изоляции производятся под действием давления на корпус болтовым соединением, у которого вторая функция – это крепеж самого кабеля СИП в зажиме.

Соединение и крепление двух самонесущих изолированных проводов обеспечивают именно зажимные болты, которые применяются с так называемой срывной головкой. Она обеспечивает гарантию того, что пережима контактов не будет, корпус не треснет, резьба не сорвется.

Внимание! Зажимы для проводов СИП могут быть использованы для подключения участка к действующей магистрали без предварительного ее отключения. То есть, все работы можно производить под напряжением.

Так как самонесущий изолированный провод часто используется для прокладки воздушных электрических линий, то зажимы для них – это герметичное устройство, обеспечивающее устойчивость ко всем видам атмосферных осадков. Для создания полной герметичности дополнительно к устройству прилагаются резиновые колпачки, которые закрывают свободные концы кабеля СИП, торчащих из зажим

Зажимы для соединения СИП с голыми проводами

Если вам необходимо сделать ответвление проводом СИП от не изолированных голых проводов, сечением от А-16 до 70 или АС-16-70 и более, или наоборот подключить к ним СИП, используются зажимы другой конструкции.

У них со стороны магистрали идет привычная всем плашка, которая ставится на голый провод, а со стороны ответвления – прокалывающая пластина. Вот их марки, характеристики и технические параметры:

Sicam TND и NTD

КВТ ЗПГО Если нет в наличии подобных переходных проколов многие электрики поступают по старинке – конец провода СИП, который подключается к голой магистрали попросту зачищается на 20-30см, и делается обыкновенная скрутка-бандаж.

Делать так нельзя из-за конструкции проводов СИП. Так как жила в нем многопроволочная, то постепенно между проволоками будет проникать влага. Со временем на все большую длину от места скрутки, ухудшая при этом сопротивление изоляции всей линии.

В крайнем случае при отсутствии переходных герметичных проколов можно воспользоваться плашечными зажимами с защитным кожухом. Снимаете изоляцию с СИП на 5см и соединяете его с голой ВЛ через плашку. После чего сверху одеваете герметичный кожух.

Прокалывающие зажимы для проводов сип: принцип действия

Чтобы описать, как работает данное устройство, приведем пример его конструкции.

Конструкция прокалывающего зажима для СИП

Обозначения:

• А – затягивающий болт.
• В – герметичный корпус.
• С – проушина под СИП.
• D – проушина под магистральную жилу.
• Е – колпачок, надевается на конец СИП для обеспечения изоляции.
• F – контактная площадка для магистральной жилы.
• G – контакты зубчатой формы под СИП.

В процессе подключения затягивается болт, под его давлением ножи зубчатого контакта (G) прорезают изоляцию СИП и обеспечивают надежный контакт. В это же время контактная площадка (F) обеспечивает сцепление с магистральной жилой. Обратим внимание, что конструкция затягивающего механизма устроена таким образом, чтобы не допустить разрывного воздействия. То есть, болт «срывается» при достижении порогового усилия.

Как правильно установить

Как уже было сказано выше, когда устанавливается данная электромонтажная арматура, то нет необходимости расшивать сам кабель. К примеру, к действующей линии нужно подключить ответвление. Как можно провести такое соединение двух проводов (по сути, это будет и крепление начала отводящего участка)?

• Ответвительный зажим надевается на действующую линию.
• Во второй желоб вставляется конец провода для участка ответвления.
• Вручную закручивается головка болта до упора.
• Затем накидным гаечным ключом болт докручивается до такой степени, чтобы его головка просто отвалилась. Это говорит о том, что зубцы устройства дошли до металлических жил провода СИП.

Весь процесс проделывается только в диэлектрических перчатках. Монтаж является достаточно простым, но проводить его, если вы не электрик, не стоит. Есть определенные ограничения и требования, касающиеся допуска к проведению данного типа работ. Особенно это касается участков, находящихся под напряжением.

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья).
   Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.

3. Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
4. Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
5. Не допускается повторно пользоваться зажимами. На это есть несколько причин:

• Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
• зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
• Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.

6. На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
7. Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.

Накидные диэлектрические ключи

Разобравшись с нюансами, перейдем к порядку действий:

1. Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
2. Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
3. Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
4. Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .

Соединение проводов СИП между собой

Соединять или наращивать провода СИП прокалывающими зажимами нельзя. Даже если это короткий участок до 25м, например ввод в дом. Потому то они и называются ответвительными зажимами, а не соединительными.

Для стыковки проводов необходимо использовать соединительные гильзы под опрессовку. Очень подробно обо всех нюансах и ошибках работы с ними, можно прочесть в статье ”Как соединить провода СИП между собой”.

Более того, не рекомендуется подобными проколами соединять магистральный СИП на анкерной опоре, даже если там нет никакого натяжения. Так как площадь контакта в таком зажиме несоизмерима с сечением основного провода. И полную длительную нагрузку в 100 и более Ампер, такой зажим без последствий для себя и соединяемых проводов может и не пропустить, не говоря уже о токе короткого замыкания.

Проколы с раздельной затяжкой болтов также имеют срывную головку. Она играет роль своеобразного “предохранителя”. Так как провод СИП находится в натянутом состоянии и каждая жила подвергается продольной механической нагрузке, необходимо прокалывать провод и погружаться зубьями в саму жилу ровно настолько, чтобы не снижать механическую прочность линии более чем на 20%.

Не нужно после срыва, вручную дотягивать вторую гайку, если вам показалось что контакт не достаточно хорош. Тем самым вы только повредите несущий провод.

Отдельные марки зажимов, например у Sicam имеют так называемую опцию Турбо. Она облегчает и упрощает процесс монтажа.

Весь монтаж разделяется на два этапа:

• отдельный монтаж на линию. Берете раскрученный зажим, вставляете в магистральный провод и одной рукой закручиваете гайки, чтобы зажим зафиксировался.

• при этом второй конец остается по-прежнему разведенным. Спокойно устанавливаете в него ответвление и заканчиваете процесс монтажа.

Как демонтировать прокалывающий зажим для СИП?

В большинстве конструкций не предполагается возможность демонтажа. Если отвод не планируется использовать в дальнейшем, его откусывают, оставляя зажим на месте.

В тех конструкциях, где имеется разблокирующий болт, отсоединение производится путем его вращения (направление указано на корпусе). Следует учитывать, что в места «прокуса» изоляции будет проникать влага, поэтому необходима их герметизация.

Защитные колпачки

При любом ответвлении появляются срезы провода, которые также должны быть надежно герметизированы. Для герметизации таких оконцеваний, обычно используются защитные колпачки.

Колпачок на зажиме может быть встроенным, либо съемным. Лучше выбирайте проколы со встроенными. Так как, находясь на высоте, на опоре не всегда удобно доставать этот колпачок из сумки или кармана, а зачастую он и вовсе теряется.

Технические характеристики и номенклатура изолирующих колпачков:

КВТ КИ
IEK КИ

Данный колпачок обязателен к применению.

Если его не использовать, то СИП со временем будет ”всасывать” в себя столько влаги, что в вашем шкафу учета может образоваться небольшая лужица!

Вот наглядный пример отсутствия герметизации СИП на вводе в дом и его последствия:

Зажим для «голых» проводов

Существует 2 основных конструктивных разновидностей таких зажимов — предназначенные  для заизолированных и «голых», то есть лишенных изоляции кабелей. Последние, как правило, применяются в магистральных линиях электропередач.

Если необходимо сделать ответвление от магистрали, то необходимость в зубцах для прокола изоляции отпадает. В этом случае целесообразно применять специализированный зажим, в котором для магистральной стороны предназначена лишенная зубцов плашка, тогда как для стороны ответвления — типовая конструкция с зубцами. Монтировать такую систему, не обесточивая линию, конечно же, нельзя.

Подключение двух проводов на одном проколе

Еще один важный момент при использовании проколов – запрещается применять подключение более одного ответвления на одном герметичном прокалывающем зажиме, если это не предусмотрено его конструкцией.

Казалось бы, у вас есть два отходящих кабеля сечением по 6мм2. Если их скрутить вместе или даже без скрутки вставить внутрь зажима, то ничего не мешает затянуть контакт таким способом. Зачастую такой прием используют при подключении нескольких светильников через один прокалывающий зажим.

Однако, как раз таки контакт по всей площади отходящей жилы здесь уже не будет достаточным. Более того, изолирующая резиновая прокладка в этом случае не сможет обжать провод со всех сторон. А соответственно ни о какой герметичности речь уже не идет. Влага будет спокойно проникать внутрь прокола, стекая по поверхности изоляции двух жил.

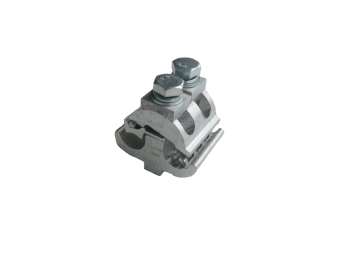

Многоразовый прокалывающий зажим

Еще одним часто применяемым проколом является зажим с функцией раздельной затяжки болтов. Благодаря этому, данный зажим считается многоразовым, но только с точки зрения подключения ответвлений.

Если вам зачастую приходится подключать-отключать ввод в дом или временные объекты от СИП (сварочные посты, переносные электроустановки), то данный девайс единственный способ сделать это безболезненно для самой линии.

Так как с проколом на СИП в этом случае ничего не происходит, а откручивается только болт поджимающий отходящий кабель, который к тому же не имеет никаких зубьев.

При этом изоляцию с жилы ответвления необходимо снимать на 1-2см. Еще одним преимуществом таких зажимов является их универсальность. Через них можно подключать не только ввод в дом и уличное освещение, но и заземляющие спуски нулевой жилы.

Вот их основные производители, технические данные и характеристики:

Sicam TT1D-4D



КВТ ЗПК

Преимущества ответвительных сжимов

В работе применение такой техники дает ряд неоспоримых преимуществ, в частности:

1. Возможность работать под напряжением. С помощью зажима можно делать отводку от магистрального СИП, не обесточивая линию.
2. Возможность соединять провода из разных металлов (медь и алюминий), при условии, что они одножильные.
3. Контроль затяжки — с помощью срывной головки (в частности, в ответвительном зажиме Р95 она алюминиевая) или с помощью динамометра. В первом случае срыв головки означает достижение необходимого давления.
4. Удобный способ демонтажа с помощью второго винта.
5. Герметичность корпуса у соответствующих моделей. Испытания на герметичность проводятся в воде током повышенного напряжения.
6. Компенсация температурных расширений.
7. Скорость монтажных работ.
8. Широкий диапазон калибров проводов, которые можно подключить таким способом.

Производители

Чаще всего используются прокалывающие зажимы, произведенные компаниями Ensto и Niled. Первый производитель известен тем, что изготавливает арматуру для любых видов кабелей СИП. В ассортименте компании имеются, как облегченные модели, которые изготовлены из пластика, так и максимально прочные устройства, материалом для производства которых являются различные сплавы.

• Особенностью зажимов от Ensto является пирамидальный вид прокалывающих зубьев, который позволяет увеличить площадь контакта и снижает воздействие на провод, не допуская его повреждений.
• Наиболее популярные зажимы Niled отличается тем, что адаптирует свои изделия под особенности местного рынка. Например, для России разработаны специальные устройства для кабелей с малыми сечениями.

Итак, прокалывающие зажимы используются для обеспечения устойчивого соединения между магистральными линиями электропередач и их ответвлений. Благодаря особенностям конструкции, они практически не повреждают провод и соответствуют всем требованиям безопасности, необходимо только соблюдать технологию монтажа соединительных устройств.

Внимание

Недопустимо использовать ответвительные зажимы для стыковки проводов внутри конструкции. В этом случае не достигается требуемый уровень герметичности, что может привести к попаданию внутрь влаги, а в конечном итоге — к аварии. Стандартный зажим для самонесущего изолированного провода, в зависимости от производителя и назначения, может выдерживать напряжение в 35 000 В переменного тока и ток до 100 А.

Источники

• https://www.asutpp.ru/prokalyvajushhie-zazhimy-dlja-sip.html
• https://ProFazu.ru/provodka/montazh/prokalyvayushhij-zazhim-dlya-sip.html
• https://domikelectrica.ru/prokalyvayushhie-zazhimy-dlya-provoda-sip/
• https://amperof.ru/elektromontazh/electroprivodka/prokoly-dlya-sip.html
• https://onlineelektrik.ru/eprovodka/cabeli/prokoly-dlya-kabelya-sip-konstrukciya-i-pravila-ustanovki.html

Страница ошибки | Rexel USA

{{еще}} {{if false &&! empty projectsData.worksites && projectsData.status eq ‘success’}}

 Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} Вы можете выбрать до {{: projectsData.maxWorksites}} сайтов. {{/если}}

Отображение {{: projectsData.worksites.length}} Рабочие сайты

Отображение рабочие места

Расширить все | Свернуть все

{{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData.worksites}} {{для проектов}} {{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое название}}

Истекает: {{:истекает}} {{if expiresIn> 1}} Дней {{/если}} {{if expiresIn == 1}} День {{/если}}

Расход:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/за}}

---

{{/за}}

Необходимо выбрать хотя бы одну учетную запись клиента

Сохранять

{{/если}} {{если true &&! empty projectsData.result && projectsData.status eq ‘success’}} {{если ложь}}

Выберите счет клиента

{{/если}} {{для projectsData.result}} {{/за}}

Необходимо выбрать хотя бы одну учетную запись клиента

Сохранять {{/если}} {{/если}}

Зажимы заземления — неизолированный провод

{{product.description}}

Звоните, чтобы узнать о доступности На складе в вашем отделении: {{product.количество }} В наличии по всей компании: {{product.companyQty}}

Звоните, чтобы узнать о доступности На складе: {{product.companyQty}}

Цена: {{checkForQtyBreaks (продукт) | currency}} {{getUnitOfMeasure (product.per)}}

Количество перерывов
· Более чем {{brk.qty-1}}: {{brk.price | currency}} {{getUnitOfMeasure (product.per)}}

Позвоните, чтобы узнать цену
(800) 442-8045

Снижение затрат: {{getCutCharge (продукт) | валюта }}

Этот товар необходимо заказывать в количестве {{product.standardPackaging}}

Как правильно выбрать зажим для троса

Автор: Бет Смит, 14.12.2017 в Как…

Ниже представлено видео, в котором объясняются различные зажимы для троса и различные условия, в которых каждый зажим для троса подходит лучше всего.

Если вы предпочитаете текстовое и графическое объяснение видео, продолжайте прокрутку.

Если вам нужна информация о правильной установке зажимов для троса, посетите нашу страницу зажима для троса, наш канал YouTube или прямую ссылку на видео в конце этой статьи.= «https:> =» view_category.asp? cat = 84 «>

Хотите получить дополнительную информацию? Свяжитесь с нашей командой, используя ссылку, приведенную в конце этой статьи. Мы будем рады помочь вам с любым вопросов по монтажу.

Зажимы для троса также могут называться зажимами для троса, зажимами для троса, зажимами для троса, зажимами для троса, U-образными болтами или другими местными терминами. Как правило, все они относятся к одной и той же группе продуктов. Зажимы используются для образования проушины, несущей нагрузку, на конце троса / кабеля и для соединения двух кабелей вместе с помощью соединения внахлест.

E-Rigging предлагает широкий выбор зажимов для троса из различных материалов, стилей и типов покрытий. Эти зажимы для троса подходят не для постоянного использования. Их можно закрепить с помощью обычных ручных инструментов, и они являются экономичной альтернативой обжимным втулкам, если вам нужно сделать всего несколько сборок.

Существует 3 типа материалов зажимов для троса: нержавеющая сталь 316, горячеоцинкованная и ковкая оцинковка.

• Наиболее устойчивы к коррозии
• Лучше всего подходят для наружного применения, поскольку они обладают высокой устойчивостью к коррозии, особенно в морской среде или вблизи нее.

• Более низкая стоимость, чем нержавеющая сталь
• Подходит для использования вне помещений.
• Не такой устойчивый к коррозии, как зажимы для троса из нержавеющей стали.

• Можно использовать на открытом воздухе, но на поверхности могут появиться признаки ржавчины быстрее, чем на зажимах для тросов, оцинкованных горячим способом; особенно при использовании под дождем, снегом, соленым воздухом или соленой водой.

Стили зажимов для троса: традиционные, кулачковые, кованые, литые, гибкие, кабельные зажимы с одинарной штамповкой и кабельные зажимы с двойной штамповкой

Состоит из трех разных частей: седла, U-образного болта и гаек.

Состоит только из седел и гаек. Седла на зажимах этого типа зеркальны, поэтому нет необходимости в U-образном болте, что дает уникальные преимущества при установке.

Поковка

Поковка — это процесс нагрева стали и придания ей желаемой формы. Это позволяет структуре зерна стали быть последовательной и соответствовать форме кованого изделия. Литые и гибкие зажимы для стальных канатов могут сломаться при интенсивном использовании из-за случайной зернистой структуры стали, созданной во время производства.

Зажимы для тросов традиционного стиля и кулачкового захвата E-Rigging являются самым прочным и долговечным типом зажимов, которые мы предлагаем.

Эти зажимы — лучший выбор для критически важных приложений для подвешивания, оттяжки и крепления.

Лучше всего использовать в приложениях, которые не требуют приостановки и не являются критическими.

Экономичная альтернатива кованым зажимам для троса.

Немного меньшая надежность, чем кованые зажимы для троса, из-за различий в производственных процессах.

Эти кабельные зажимы также известны как симплексные и дуплексные кабельные зажимы / зажимы и состоят из седла, верхней пластины и болтов.

В некоторых приложениях они могут использоваться как альтернатива зажимам для троса.

Самый экономичный вариант из нержавеющей стали.

Подходит для легких условий эксплуатации.

Двойные зажимы способны выдерживать немного большую нагрузку, чем одинарные.

Отличается эстетичным дизайном, который некоторые клиенты используют как решающий фактор при выборе между зажимом для троса или зажимом для кабеля.

Как подобрать размер зажимов для троса и кабельных зажимов к тросу / кабелю

Важным аспектом покупки и сборки этих элементов для вашего проекта является правильный подбор зажимов для троса по отношению к кабелю. Это поможет обеспечить безопасную и надежную сборку.

Размер зажима должен соответствовать размеру используемого кабеля.

Если вы используете ¼-дюймовый кабель, используйте-дюймовый зажим.

ВАЖНО: Предел рабочей нагрузки кабельной сборки уменьшится, если виниловое покрытие не будет снято с кабеля.Это происходит из-за того, что седло и U-образный болт контактируют с мягким и податливым виниловым покрытием, а не с тросом, что может вызвать проскальзывание узла и привести к поломке. Также важно отметить, что размеры кабелей с виниловым покрытием у разных компаний различаются. E-Rigging перечисляет кабели с виниловым покрытием по диаметру без покрытия. Виниловое покрытие придает кабелю небольшую толщину. У нас есть готовый / окончательный диаметр кабеля с покрытием, указанный на нашем сайте.

Размер зажима должен соответствовать диаметру винилового покрытия используемого кабеля.

Если вы используете кабель 3/16 дюйма с покрытием до конечного диаметра ¼ дюйма, используйте зажим дюйма.

Или, чтобы обеспечить более безопасную сборку, вы можете снять виниловое покрытие и следовать приведенным ниже правилам определения размеров.

Размер

Те же правила, что и при использовании обычного кабеля без покрытия.

Если вы используете ¼-дюймовый кабель, используйте-дюймовый зажим. Мы надеемся, что эта информация была для вас полезной. Если вам нужна дополнительная информация , пожалуйста, свяжитесь с нашей командой, нажав здесь.Позвольте нам помочь вам в заказе подходящих монтажных принадлежностей для начала вашего следующего проекта. .
