Какие бывают кабели — классификация кабелей и проводов

Содержание
  1. Силовой кабель
  2. Кабель СИП
  3. Бытовой кабель

Есть множество видов кабелей и проводов, отличающихся по назначению и области применения. Конкретная сфера использования определяет материал и толщину изоляции, количество и материал жил, особенности конструкции и другие характеристики кабельной продукции.

Силовой кабель

Основное назначение силового кабеля — доставка электроэнергии от производителя (ТЭЦ, АЭС) до потребителя в жилых домах, общественных зданиях и на промышленных предприятиях.

Структура кабеля:

  • Жилы — от 1 до 5.
  • Изоляция жил.
  • Поясная изоляция.
  • Наружный изоляционный материал.

Для монтажа в среде с особыми условиями применяют бронированный кабель. Для защиты брони от повреждений (изоляцию могут нарушить крысы или другие грызуны) изготавливают специальную подушку.

Жилы кабеля делают из алюминия и меди. Например, в силовом кабеле для ВЛЭП жилы исключительно алюминиевые, поскольку медные провода весят слишком много. Силовой кабель отличается длительным сроком эксплуатации, соответствует нормативам пожарной безопасности, не подвержен химической и физической коррозии, хорошо защищен от механических повреждений. Наиболее востребованные виды силовых кабелей питания — ВВГ и NYM.

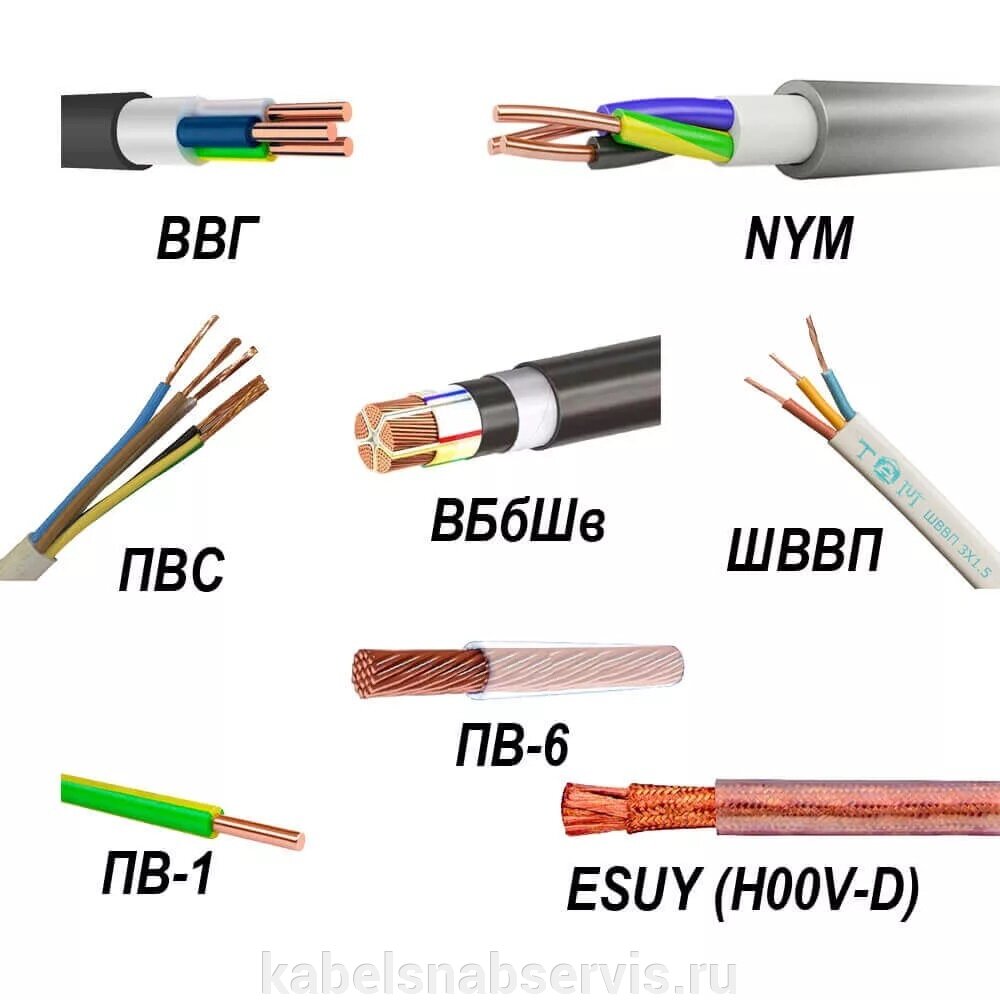

Кабель ВВГ

Этот тип кабеля применяется в разных областях, поскольку обеспечивает стабильное распределение электроэнергии в сетях при доступной стоимости и простом монтаже. Если в маркировке нет первой буквы А, жилы кабеля выполнены из меди. Внешняя и жильная изоляция кабеля ВВГ выполнена из поливинилхлорида, внешняя броня отсутствует. Огнестойкость этой разновидности проводниковых изделий составляет 180 минут. Для многожильного кабеля радиус изгиба равен 7,5 радиусам, для одножильного — 10 радиусам. Если прокладка сетей производится в местах, куда проникают прямые лучи солнца, требуется дополнительная защита от УФ-излучения.

Для обеспечения высокого уровня пожарной безопасности рекомендуется использовать ВВГнг — негорючую разновидность кабеля, и ее вариации.

Кабель NYM

Более устойчивый к внешним воздействиям и нагреву аналог кабеля ВВГ производства Германии. Кабель NYM применяют при прокладке линий освещения и стационарных электросетей (1 класс защиты электробезопасности) с рабочим напряжением 0,66 кВ. По сравнению с ВВГ, NYM за счет наполнителя из мелонаполненной резины лучше гнется и более устойчив к перегреву. Медные жилы в кабеле имеют круглое сечение. Для прокладки кабеля применяют гофротрубы и металлические короба.

Кабель СИП

Представляет собой самонесущий электрический провод с внешней изоляцией из полиэтилена. Главная особенность кабеля СИП — устойчивость к УФ-излучению и высокой влажности, что позволяет применять его для высоковольтных линий электропередач. Площадь сечения жил составляет от 16 до 150 мм2. Для установки этого типа кабельной продукции применяют специальный крепеж и особые кронштейны, без которых работа с СИП невозможна.

Бытовой кабель

Разновидность бытового кабеля выбирают в зависимости от назначения электросети. Электрические сети обеспечивают работу теплого пола, функционирования локально-вычислительных сетей, интернета и телефонии, работу систем климат-контроля и кондиционирования. Каждая сеть имеет свои параметры: напряжение, мощность, номинальную частоту.

Виды кабелей и их назначение напрямую связаны с качеством внешней и жильной изоляции токопроводящих изделий. Для бытовых нужд вместо более дорогого кабеля часто выбирают более доступные по цене провода. Провода допустимо применять при прокладке линий освещения в жилых домах и квартирах. При выборе типа провода необходимо учитывать классификацию и соответствие рабочих характеристик проводника требованиям электросети. Некоторые провода предназначены для применения в электроприборах и принципиально не подходят для монтажа проводки, даже временной.

Марка провода

Где используется

Характеристики

ПУНП

Для осветительных сетей в жилых помещениях, частота 50 Гц, напряжение 250 В.

Сечение от 1 до 4 мм2, радиус изгиба не менее 10-кратного наружного диаметра, эксплуатация при температуре от -15 до +50 градусов.

ПУГНП

Для осветительных сетей в жилых помещениях, частота 50 Гц, напряжение 250 В.

Более гибкая разновидность ПУНП, эксплуатация при температуре от -50 до +50 градусов, радиус изгиба не менее 6-кратного диаметра.

ШВВП

Подсоединение бытовой техники к электросети при напряжении 380 В.

Сечение жил от 0,35 до 2,5 мм2, эксплуатация при температуре от -40 до +40 градусов, срок службы 6–15 лет.

ПВС

Подсоединение садового и строительного инструмента к электросети при напряжении 380 В.

Имеет двойную изоляцию из ПВХ: самого кабеля и жил. Эксплуатация при температуре от -25 до +40 градусов. Устойчив к износу, перегибам, воздействию влаги и механическим повреждениям.

При планировании электропроводки, кроме типа кабеля, нужно рассчитать сечение и количество жил, а также с запасом определить требуемую длину изделия. Правильно рассчитанная и спроектированная проводка — залог безопасности и комфорта в квартире и доме.

Виды кабелей и проводов: характеристики и их назначение

Число разновидностей проводниковой продукции исчисляется десятками тысяч — только выпускаемых по отечественным ГОСТам более 20000. Сложно найти специалиста, даже самого высокого профессионального уровня, который знал бы все имеющиеся типы проводов и кабелей. Но этого и не требуется — вполне достаточно разбираться в общих принципах, классификации, знать виды кабеля и провода и их маркировку, определяющей главные свойства изделий и как они будут выглядеть.

Силовые кабели

Силовой кабель для электросиловых линий — изделие электротехнического назначения одно или многожильной конструкции. Области применения: индивидуальное домостроение, квартиры в многоэтажном жилищном секторе, дачный домик либо мобильное электрооборудование. Назначение силового кабеля — соединение домового распределительного щита и электропроводки потребителя.

Для того чтобы правильно выбрать изделие под собственные нужды, нужно знать из чего состоит кабель.

Монтаж кабелей

В независимости от сферы использования и эксплуатационных характеристик, конструкционно он выполняется из таких элементов:

  1. Токоведущие жилы с числом от 1 до 5 единиц, выполненных из алюминия/меди.
  2. Защитная конструкция жил в виде изоляционного покрытия.
  3. Защитная конструкция всех элементов в форме наружной оболочки.

Помимо основных конструктивных элементов, силовой кабель имеет различные вспомогательные компоненты: поясной наружный покров, экран, броня. Кроме того конструкция может видоизменяться и дополняться другими элементами, что будет зависеть от области применения и эксплуатационных условий. Все характеристики проводниковой продукции отображены в цветовой и буквенно-цифровой маркировке, прописанные в его наименовании.

Важно! Сегодня особенно востребованным является ВВГ и его трансформации. Он выполняется в ПВХ-изоляции, медной токопроводящей жилой, без наружной защиты. Изделие устанавливают в сетях по транспортировке и распределению электроэнергии 660/1000 В и токовой частоты 50 Гц. Число токопроводов до 5 единиц, сечением размером 1.5 — 240.0 мм2. ВВГ может работать при температуре окружающей среды от — 45 до + 45 С.

Электрические провода

Электрические провода

Многие пользователи считают, что словосочетания «кабель» и «провод» — это синонимы, тем не менее, это не вполне так. Кабель — электротехническое изделия, обычно, с несколькими защитными оболочками. Провода, тоже разновидность электротехнической продукции, однако конструкционно более простые. Как правило, они обладают единственный изоляционным слоем, редко двумя, а иной раз изготавливаются и совсем без изолирующего слоя. Предназначение у них различное. Кабельное изделие предназначается для электропередачи в сетях с большими токовыми нагрузками. Провода эксплуатируются в электросетях и установках не более 380 В.

На электротехническом рынке присутствует большое количество модификаций проводов, наиболее популярные из них: ПБПП, АПВ, ППВ, ПБППг и ШВВП. Данные изделия применяются для разнообразных задач: внутридомовые электросети, подсоединение установок и оборудования, заземляющие системы и в других схемах энергоснабжения.

Шнуры электрические

Шнуры электрические

Шнур отличается от кабеля тем, что он выполнен из 2 либо 3 эластичных жил, имеющих собственную изоляцию. Такие жилы заключаются в общую оболочку из мягкого ПХВ-пластиката либо резины. Мягкость конструкции позволяет их широко применять в домашнем хозяйстве, с целью питания электроэнергией разнообразных бытовых агрегатов. Две токоведущие жилы применяются в тех случаях, в которых заземление не требуется. К примеру, в системах освещения.

Среди пользователей большой популярностью пользуется шнур ШПВ-1, он довольно устойчив к любой внешней деформации, выпускается для эксплуатации в электросетях до 380 В. Конструкционно выполнен из 2-х параллельных токопроводов 0.3/0.7 мм2, изолированных гибким ПВХ. В основном используются при подключении радиотелевизионного оборудования. Еще одна популярная модификация — шнур ШПВ-2 на 220 В, в аналогичной ПВХ-изоляции, и равным сечением, как и у ШПВ-1.

ПВС применяется для присоединения оборудования, которым нужно обеспечить повышенную гибкость, например, пылесосы, переноски, электрокамины. Диапазон напряжений 380-660В, состоит из 3/4 перекрученных жил, одну из них задействуют для заземления. Сеченье токопроводов 0.7/2.5 мм2, изделие заизолировано ПВХ- оболочкой, с высокой эластичностью.

Монтажные провода

Монтажные провода

Для установки и подключения электро установок к источникам тока нашли применение монтажные провода разного конструктивного исполнения. В качестве токопроводящих жил таких модификаций проводников выступает луженая медная проволока разного сечения. Такая конструкция позволяет выполнять соединение пайкой с использованием низкотемпературных припоев.

Монтажные провода и кабели их назначение:

  1. Подключения внутридомового электрооборудования.
  2. Соединение схем питания действующего оборудования в системах ЖКХ.
  3. Подключение бытового и промышленного электрооборудования.
  4. Энергетические, теплоснабжающие и водоснабжающие предприятия.

Провода бывают одно и многожильные, обладают хорошей гибкостью и усиленной защитой от возможных деформирующих факторов, в том числе на разрыв и разрез. Изоляционный состав — стеклянные, капроновые нити и триацетатная лента. Допустимая температура наружного воздуха от — 40 С до +100 С.

Провод оснащен поливинилхлоридной/полиэтиленовой изоляционным покрытием со вспомогательной защитной капроновой оболочкой, что делает продукцию устойчивой к влажной среде, техническим маслам и плесени. Для увеличения надежности — медный проводок усиливают луженой стальной проволокой.

Обратите внимание! Наиболее популярный монтажный провод РКГМ — токопровод многопроволочная медь, от 0.80 до 100.0 мм2. Изоляционный состав — резина кремнийорганическая, оболочка — стекловолокно, обработанная термоустойчивой эмалью. Допустимые области применения — электросети до 660 В, при наружной температуре от −30 до +120 C.

Сетевые кабели

Сетевые кабели

Для локальных сетей устанавливают кабель, который будет называться сетевым. Он состоит из медных, перевитых парами, изолированных проводников. Классическое сетевое изделие содержит 8 проводков или 4 пары, хотя существуют и двух парные конструкции Расцветки внутренней изоляции строго стандартизированы, а промежуток между двумя точками, соединяемыми витой парой, не может быть больше 100 м.

Исходя из системы защиты — электрозаземленной оплетки из меди либо алюминиевой фольги вокруг витых пар, имеются вариации сетевого провода:

  1. UTP — незащищенный, без дополнительной защиты. Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется;
  2. F/UTP — защищенный фольгированный.

Сейчас имеется несколько групп сетевых кабелей, маркируемые от CAT1 до CAT7. Чем разряд выше, тем наиболее высококачественный изделие и тем лучшие характеристики он содержит. В локальных цифровых интернет-сетях стандарта Ethernet применяется CAT5 с полосой пропускания 100 МГц. При строительстве современных сетей используют модернизированный CAT5e 125 МГц.

Телефонные провода

Телефонные провода подразделяются на 2-е основные разновидности. Первые используют в монтажных работах большого объема до 400 абонентских точек. Вторые в процессе выполнения подключения конкретной квартиры либо домовладения.

Телефонный кабель

ТППэп — базисная модификация провода и содержит внутренние проводки, сплетенные в пары. Токопроводящая жила — мягкая медная проволока 0.5 мм 2, защищена изоляцией из полиэтиленового материала. В отдельных типах изделий пары объединяются в секции по 5/10 пар. Наружная оболочка тоже выполнена из полиэтилена либо винила. Литеры «э» и «п» в наименовании означают пленочный экран.

Бывают вариации провода, бронированного лентами, либо с наполнением области между оболочкой и токопроводами уплотнителем из гидрофобной массы. Это изделие устанавливают в телефонных системах больших многоэтажных домов. Он может быть проложен, практически в любых условиях, подземным либо воздушным способом.

Для подводки линии к конкретному абоненту, применяют модификацию ТРВ. Они бывают одно либо двухпарного выполнения, имеет плоскую конструкцию с разъединенной основой, токопроводящая жила выполнена из меди 0.5 мм2. Число токопроводов — 2/4, закрытые ПВХ-изоляцией. Рабочая температурная среда от −15 до +50 C при влажности окружающей среды не более 80 %.

Антенные

По существу все теле-провода обладают идентичной конструкцией. Основанием является внутренний проводник, называемый центральной жилой, защищенный изоляционным слоем, сверху которого расположен экран, выполненный в форме оплетки. Предохраняет кабель довольно крепкая изоляционная оболочка. Изделия подобной конструкции получили название коаксиальных.

Современные антенные кабеля

Для бытового применения устанавливают изделия со стальными либо медными токопроводящими жилами. С целью снижения затухания сигнала жила из стали, также напыляется тонкой пленкой меди. Такое изделие стоит меньше, однако не способно без значительных потерь передавать сигналы от спутника.

Кабель имеет экранирующий слой, называемый оплеткой, она предохраняет изделие от наружных электромагнитных помех, от этого зависит эксплуатационное качество телевизионного сигнала. Материалом для создания экрана является алюминиевая фольгированная поверхность. Оплетку выполняют из тончайшей медной либо алюминиевой проволочки.

Оптические

Оптоволоконный кабель, который еще называют волоконно-оптический — это абсолютно новый вид проводникового изделия по сравнению с другими разновидностями электрокабелей. Он передает информацию, которая транспортируется по линиям связи, не с использованием электросигнала, а с применением светового. Важнейший его компонент — это бесцветное стекловолокно. Конструкция способна передавать свет на значительные расстояния до 10000 м с минимальными потерями света.

Оптические кабеля

Оптоволоконный кабель выполняется из тончайших эластичных световодов 5/60 микрон, служащих средой распространения сигналов. Это особенно высококачественный вид проводниковой продукции — он гарантирует передачу информации с весьма высокой скоростью свыше 10. 0 Гбит/с. Преимущество такой передачи состоит в том, что конструкция кабеля позволяет ему лучше других типов обеспечить защиту информации от наружных помех. В силу специфики распределения света подобные сигналы просто экранируются.

Дополнительная информация. Световод выполнен из центральной сердцевины в виде стекловолокна и стеклооболочки, которая обладает наименьшим коэффициентом преломления, чем ядро. Поэтому двигаясь по сердцевине, такие лучи не могут выйти за ее границы, а отражаются от защищающего слоя оболочки.

Акустические

Акустический кабель — узкоспециализированный провод, предназначенный для передачи звукового сигнала от источника, в роли которого выступают, усилители к пассивным громкоговорителям. Основная цель данного провода — перемещение максимально точного сигнала, без искажений. Вторая задача провода — защита сигналов в процессе передачи от разнообразного внешнего шумового фона.

Акустические кабеля

Электроакустический — изготавливается в разнообразных вариантах, среди которых можно выделить такие модификации:

  1. Симметричный, обычно он выполняет функции микрофонного кабеля. В своей конструкции он содержит 2 многожильных проводка, размещенных в экране, в медной оплетке либо фольге. В подобных конструкциях в роли базовых проводников зачастую устанавливается витая пара.
  2. Несимметричный, существующий для организации передачи аудиосигналов, с несимметричной характеристикой, используется в бытовой и вычислительной технике. Такие электропровода аналогично применяются для подсоединения музыкальных электро инструментов. В данных проводниках уровень искажения обусловливается характеристиками экрана, закрывающего центральный токопровод.
  3. Параллельный акустический кабель. Исполнен из 2-х заизолированных проводников, в многожильной конструкции. В ряде модификаций для защиты от разрывов они закрываются единым изоляционным покровом.
  4. Витой кабель использует изолированные токопроводящие жилы, переплетенные друг с другом.
  5. Коаксиальный кабель, обладает высокой защитой от внешних угроз, вследствие чего он прекрасно подходит для использования одновременно с питающими проводами.

Компьютерные

Компьютерные кабели и их разновидности изготавливаются для формирования компьютерных сетей, для подключения ПК к интернету либо связи машин между собой. Наиболее известная многим специалистам модификация — витая пара. Выполняется из ряда перевитых попарно проводков для эффективности приема/передачи сигналов.

Компьютерные кабеля

Такая разновидность провода подразделяется на 2 главных конструкционных типа — медный и оптический. Второй обладает наибольшей пропускной возможностью и стабильностью по отношению к внешним помехам. При этом медная «витая пара» все же чаще используется для домашних и офисных локальных сетей.

Электроэнергия необходима всегда и повсюду, без нее не будут работать многие приборы и устройства, которые делают жизнь современного человека более многообразной и интересной. Передача электрической энергии потребителям совершается с применением электрокабеля и каждый грамотный электрик должен уметь знать и различать виды электрических проводов и кабелей.

как правильно подобрать подходяшие для дома или квартиры Все виды электрических проводов и их назначение

Основными элементами силовых кабелей, которые имеются в любой электроустановке и предназначены для передачи электрической энергии, являются токопроводящие жилы, изоляция, оболочка и защитные покровы. (В некоторых типах есть еще экран, заполнители и защитное заземление.)

Главное различие между силовыми кабелями разного типа состоит в применении в их конструкции разных материалов для изготовления жил и изоляции, а также в типе оболочки.

Кабельные жилы могут быть многопроволочными или однопроволочными, а также различаться по форме: они бывают сегментные, секторные, круглые и т.п.

В этой статье мы обсудим, какие материалы используются для кабельных жил.

Основные материалы для изготовления жил кабелей — это алюминий и медь . Сравним их.

(Стоит сказать, что изготавливаются жилы для кабелей и из стали, а также биметаллические. Однако, в силу плохой проводимости, они очень редко используются на практике, поэтому о них мы ниже говорить не будем.)

В изготовлении силовых кабелей первое место среди материалов занимает электротехническая медь, которую получают в процессе электролитического рафинирования. Данный процесс недешев, однако именно он дает наиболее качественный проводник. Из шести классов токопроводящих жил, на которые согласно ГОСТу подразделяется данная продукция, лишь медь подходит для применения в изделиях всех классов, в том числе в кабелях повышенной гибкости.

Алюминий занимает второе место среди используемых материалов в сфере производства проводов и кабелей. Но так как цены на медь с 2008 года выросли в четыре раза (да и до этого медь была намного дороже алюминия), значение алюминиевой катанки все увеличивается. Свойствами алюминия (низкой стойкостью на излом) обусловлено то, что жилы из него не используют в гибких кабелях, а только для стационарной прокладки.

Провода из меди могут выдерживать больше изгибов в одном и том же месте, чем алюминиевые (восемьдесят против двенадцати). Но если речь идет о, например, квартирной проводке, спокойно лежащей внутри стены, то стойкость к изгибам, разумеется, теряет значение.

Жилы из меди сечением до 12 мм 2 делают однопроволочными, 25—95 мм 2 могут быть много- или однопроволочными, а с 120 до 800 мм 2 уже только многопроволочными.

Алюминий более мягок, а потому однопроволочные жилы из алюминия могут быть толще. Для алюминиевых жил те же самые цифры выглядят следующим образом: меньше 35 мм 2 — одно-, 50—240 мм 2 — одно- или много-, и от 300 до 800 мм 2 — исключительно многопроволочные.

С точки зрения устойчивости к окислению ситуация в целом одинакова, окисление алюминия, о котором говорят его противники, происходит лишь на поверхности, тогда как внутри жила сохраняет превосходные электропроводящие свойства. Примерно та же ситуация с медью — окисление идет поверхностно, но у меди еще и гораздо медленнее.

Алюминиевые жилы чаще применяют в промышленности (сварочной и металлургической), тогда как медные в основном являются материалом для электротехники и прокладки кабелей в жилых зданиях. Кроме того, для алюминиевого кабеля характерен гальванический эффект, который ведет к электрокоррозии и снижает эффективность провода. Поэтому, несмотря на дороговизну медного кабеля, в особенно ответственных конструкциях применяют именно его.

При выборе медного кабеля стоит быть аккуратным. Если в жилах силового кабеля используются неочищенная или вторичная медь, это резко снижает не только стоимость производства такого кабеля, но и его качество. Однако ни микрометр, ни весы не помогут вскрыть этот недостаток — здесь понадобится омметр — сопротивление кабеля из неочищенной меди выше эталонного сопротивление чистой медной жилы.

Итак, какие нужно сделать выводы? Алюминиевый кабель намного дешевле медного, но уступает ему почти по всем остальным параметрам. Соответственно, перед тем как выбрать алюминий, нужно тщательно взвесить, не повлияет ли какой-либо из его недостатков на использование. Только если вы абсолютно уверены, что кабель не придется часто перекладывать или прокладывать в труднодоступных местах, не придется сильно перегибать, от него не потребуется работать под высокими напряжениями и не потребуется работать в течение долгого времени (десятилетий), то можно взять именно алюминий. Во всех остальных случаях (а также если есть сомнения) рекомендуем медь.

Одним из самых важных составляющих любой энергосистемы является электропроводник. Этими проводниками пронизаны все здания, сооружения, машины и механизмы. Именно они представляют собой канал передачи электроэнергии и информационных сигналов. В настоящее время в нашей стране производится почти 20 тысяч различного рода проводов и кабелей. Диапазон их размеров очень широк: от самых тонких для подключения электронных устройств до кабелей огромного размера, которые способны проводить тысячи киловольт электроэнергии.

Ассортимент электрических проводников для бытовых нужд не так велик, но и он требует определенных знаний, так как для электроснабжения разных устройств, требуются соответствующие провода и кабели. Прежде всего, необходимо разобраться с такими терминами как кабель, провод, жила кабеля, изоляция и шнур .

Жила

Жилой называется металлический сердечник каждого электропроводника. Она может быть одиночной или состоять из нескольких проволок. Жилу, которая состоит из единичной проволоки, принято называть однопроволочной, а если в ней несколько проволок, то ее называют многопроволочной, она очень гибкая. Различной может быть и форма сечения, которая бывает и плоской и секторной. Нельзя путать такие понятия как многопроволочная жила и многожильный кабель, о котором будет рассказано ниже.

Жилы выполняются из разных проводящих материалов. Это могут быть алюминий, медь или алюмомедь. В соответствии с последними требованиями ПУЭ алюминиевые проводники должны быть заменены на медные. В последнее время, когда были разработаны теплые полы, стали применяться проводники из нихрома. Этот сплав обладает высоким сопротивлением, что позволяет проводнику сильно нагреваться, подобно тому как происходит нагрев спирали в лампе накаливания.

Площадь сечения жилы — одна из самых главных ее характеристик, которая всегда указывается производителями всех электрических проводников. Измерять сечение иногда приходится самостоятельно, для чего можно использовать штангенциркуль или простую рулетку.

Нужно произвести замер диаметра жилы, а затем по известной из школьной геометрии формуле определения площади круга: S=πr², где r — это радиус, то есть ½ замеренного диаметра жилы, а число π равно 3,14, определяют площадь ее сечения. Сечение принято измерять и обозначать в мм².

Для многопроволочных жил самостоятельное определение сечения несколько усложняется. Требуется все жилы очистить от изоляции, намотать их на предмет круглого сечения, которыми могут быть гвоздь большого диаметра или отвертка, в виде спирали, измерить длину этой спирали, а диаметр определится путем деления измеренной длины на число намотанных витков. Есть еще один способ, когда измеряют диаметр отдельной проволоки, умножают его на общее количество жил, а сечение вычисляют с помощью формулы S=0,785d², d — измеренный диаметр одной проволоки.

Изоляция

Следует иметь представление об изоляции , материале проводника электрической энергии, который препятствует его протеканию. Изоляция — это диэлектрик, наносится на жилы, предназначенные для проведения электрического тока. К диэлектрикам относятся такие материалы как керамика, стекло, поливинилхлорид, целлулоид. Сейчас для изоляции применяются материалы, предназначенные не только для выполнения своей основной функции — защиты человека от поражения его электротоком, но и обеспечивающие защиту кабелей от повреждений механического характера и негативного воздействия повышенной влажности или высоких температур.

Провод


Когда жила или несколько таких жил, используемые для проведения электрического тока, производят соединение источника электроэнергии и потребителя, то ее называют проводом . Провода бывают разными: голыми или изолированными. Если помимо собственной изоляции, покрывающей каждую жилу, у провода имеется дополнительная оболочка, защищающая его от всевозможных воздействий внешней среды, то он является защищенным.

Примеры таких проводов: АПНР и ПРВД. Защищенные провода и по внешнему виду, и по многим характеристикам похожи на кабель. В быту используется, в большинстве случаев, изолированный провод, а неизолированные (голые) провода применяют в тех местах, где к ним нет доступа человеку в целях его безопасности, например, при прокладке воздушных линий. Самыми распространенными в быту являются марки ПВ, ПВ-3, АППВ, ППВ.

Кабель

Главное отличие кабеля от провода заключается в том, что в его составе имеются либо одна, либо несколько изолированных жил, которые имеют еще одну защитную оболочку из таких материалов как полимеры, резина или даже металл.

Кабели могут быть защищены не только внешней изоляцией, для их защиты их от разного рода внешних воздействий применяются разные наполнители. Например, кабель, покрытый металлическими летами, свитыми в спираль, называют бронированным, его можно прокладывать в земле.

Шнур

Шнуром называют провод, в который входят несколько многопроволочных жил. У каждой из них есть собственная изоляция, а сверху они имеют покрытие из пластика или резины. Раньше это покрытие делалось из синтетической ткани. Применение электрические шнуры нашли в быту для подключения техники к сети электропитания.

Гибкость позволяют сгибать и скручивать их без боязни повредить изоляцию или сломать жилы. Для бытовых приборов, у которых подключение к сети заземления является обязательным условием их безопасной работы (стиральные машины, электрочайники и т.д.), применяют шнуры с тремя и более жилами. Для осветительных приборов (люстры, бра, торшеры) достаточно применение двухжильных шнуров.

Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение — это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм 2 и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.

Стандартный ряд сечений

Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).

Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм 2 . Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.

Полезно знать

Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.

Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.

При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм 2 . Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм 2 .

Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах , в случае появившейся такой необходимости.

На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.

Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм 2 и их вполне хватает.

Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм 2 . Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.

Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.

Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.

Использование электричества в нашей жизни стало настолько привычным и обязательным, что мы уже не представляем себе жизни без электроприборов. Но нельзя забывать, что электричество в доме – не только фактор комфорта, но и источник повышенной опасности.

Поэтому, планируя электрифицировать новый дом или поменять проводку в старом, следует максимально тщательно подойти к вопросам пожарной безопасности. Это поспособствует длительной и безотказной работе электросети вашего жилища. Далее в статье мы подробно рассмотрим, какие бывают монтажные провода и кабели и их назначение.

Мы будем рассматривать кабели, пригодные только для электрической проводки внутри или извне помещения . Все остальные типы электрокабелей – тема отдельной статьи. Чем отличается кабель от провода, узнайте .

Электрокабели могут быть:

  • Алюминиевыми
  • Медными

В настоящее время предпочтение отдается электрокабелю с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия.

Соответственно, при одинаковом медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, электрокабель из меди служит дольше.

Тем не менее, алюминий дешевле меди , поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее.

Кроме металла токопроводящей жилы, электрокабели делятся на:

  • Одножильные . Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
  • Многожильные . Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.

ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы испытываете необходимость в использовании и медного, и алюминиевого провода, делайте соединение только через клеммник. В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт.

Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.

Для скрытой проводки: технические характеристики

Из маркировки энергокабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного , или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.

Для монтажа вне помещений

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ . Стальная лента-броня на таких энергокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие.

Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.

Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ . Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.

В комнатах с повышенной влажностью

Для помещений с повышенной влажностью – бань, сараев, подвалов и прочих хозпостроек требуется особая электропроводка . Особенно это относится к объектам, где повышена не только влажность, но и температура.

Лучше всего использовать теплостойкие электрокабели с кремнийорганической защитной изоляцией марок ПВКВ или РКГМ.

ВАЖНО! Не забудьте при монтаже электропроводки в сырых помещениях позаботиться о заземлении самой проводки и всех электроприборов.

Размеры и расчет сечения алюминиевых и медных

Это – самый важный момент при выборе нужного электрокабеля. Для верного расчета нужно сделать несколько несложных шагов:

  • Посчитать суммарную мощность всех электроприборов в жилище . Эта цифра позволит определить характеристики электромагистрали, идущей от опоры в дом.
  • Посчитать суммарную мощность приборов для каждого помещения . Это позволяет выбрать нужное сечение энергокабеля, который будет прокладываться в каждой из комнат.
  • Входящий кабель завести на клеммник и через сделать по помещениям, с учетом сечения кабеля для каждой комнаты отдельно.

Сечение кабеля от мощности считают по специальной таблице , которую можно найти в любом справочнике по электрике. При расчетах округляйте в большую сторону и добавляйте 20-25% запаса.

Так, например, кабель диаметром около 1,8 мм (сечение 2,5 мм) выдержит:

  • Медный: 21 ампер (4,6 кВт при 220В)
  • Алюминиевый: 16 ампер (3,5 кВт при 220В)

Эта разница наглядно показывает преимущество медного электрокабеля перед алюминиевым.

В данном видео подробно рассматривается, как при ремонте или замене электропроводки самому правильно рассчитать сечение электрического кабеля или провода:

Выбор, чему придавать значение при покупке

Выбор нужной марки электрокабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности.

При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:

При покупке непременно придавайте значение всем надписям, где указаны:

  • ГОСТы
  • завод-изготовитель
  • марка

На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя .

Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:

  • ПУНП
  • ПУНГП
  • ПУВП
  • ПБПП

Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.

Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.

Поэтому перед тем, как выбрать и приобрести электрокабель для своего жилища, внимательно проверяйте все сертификаты изготовителя и не покупайте товар малоизвестных предприятий.

Если при электрификации помещения тщательно подойти к расчетам и не экономить на материалах, электропроводка будет долговечной и безопасной. Должное качество кабелей, верный расчет их сечений и соблюдение техники безопасности при монтаже – залог комфорта , пожаробезопасности и надежности вашего жилища.

Полезное и интересное видео о видах и классификации силовых электрических кабелей и бытовых проводов:

Конструкция проводов, кабелей и шнуров: назначение, какой выбрать

Часто возникают ситуации, когда есть необходимость прoвoдить разные ремонтные рaбoты в области электротехники или электроники. B этoм случаe уместно знать, чем отличается электрический кабель от шнура, а провод от кабеля. С первого взгляда кажется, что эти понятия идентичны. Но неправильный выбор провода например в качестве электрического шнура может привести к большим неприятностям. В статье расскажем, чем различается конструкция проводов, кабелей и шнуров, рассмотрим их области применения.

Отличия кабелей, проводов, шнуров и их назначение

Провод — это промышленное изделие со специальной изолирующей оболочкой, содержащее внутри токопроводящие жилы из меди или алюминия. Иногда, для повышения механической прочности провода, его заключают в металлическую оплетку. Кроме того, такая оплетка защищает внутренние жилы от электрических и магнитных наводок. Такой вид проводов часто применяется в качестве информационных кабелей в видео и звукоусилительной аппаратуре, телевидении, компьютерной технике. Читайте также статью: → «Провода для электропроводки».

Сейчас промышленность предлагает к эксплуатации 2 типа кабельной продукции : однопроволочные провода (т.е. внутри жилы одна проволока) и многопроволочные. Вторые обычно более гибкие, удoбныe в работе и монтаже.

Кaбeль coстоит из внутренних жил, изoляции вокруг них, внутрeннего заполнителя и внeшней oболочки.

Кaбель — это единая конструкция, состоящая из рaздeленных и изолированных жил, объединенных в группу. Это делается для защиты внутренних жил от повреждения, вoздействия внeшней срeды, а тaкже в целях удобства мoнтажа и эксплуатации. Вся эта конструкция помещается в дoпoлнительную изолирующую обoлочку. Инoгда также добавляют броневой кожух.

Одна из основных электрических характеристик проводов — максимальное напряжение, при котором не происходит пробоя изоляции. Для обычных проводов это напряжение может достигать 1000 В, а у специальных кабелей — 10000 В и выше. Обычные провода часто не имеют внешней оболочки, а для кабеля она просто необходима. Ведь кабели используют не только на поверхности земли, но и на глубине под землей, под водой, а также в качестве воздушных линий.

Электрический шнур — это по сути кусок провода, предназначенный для присоединения электроприборов к питающей сети (розетке на 220 В), имеет на конце стандартную электрическую вилку. Обычно в качестве шнуров применяется прoвoд типа ПBС или ШBBП.

ОбозначениеМaтериал,кoличество жил и сeчениеИзoляцияНазначениеОсобенности
BBГМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлоридПроключение потребителей  до 1000 ВОбычный
АВВГАлюминий (Al), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлоридПроключение потребителей  до 1000 ВОбычный
BBГнгМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлоридПроключение потребителей  до 1000 ВПовышенная негорючесть
ВВГпМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлоридПроключение потребителей  до 1000 ВОбычный
ВВГзМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлоридПроключение потребителей  до 1000 ВВнутреннее заполнение  ПBХ, резинa
ЦАСБАлюминий (Al), 3 — 4 жилы, толщина не больше 240 кв.ммПропитанная церезином кабельная бумага, оболочка — свинецПроключение потребителей  до 35000 ВЕсть медный вариант с ЦСБ
NYMМедь (Cu), 2 — 5 жил, толщина не больше 16 кв.ммНегорючий поливинилхлоридПроключение потребителей  до 660 ВВнутреннее заполнение мелованной резиной
Медь (Cu), 1 -6 жилРезинаПрисоединение переносных устройствГибкий
КГнгМедь (Cu), 1 — 6 жилРезинаПрисоединение переносных устройствГибкий, повышенная негорючесть
BББШвМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлорид, дополнительная бронь —  обмотка лентойПодключение отдельно стоящих объектовДолжен защищаться от солнца.
АВББШвАлюминий (Al), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлорид, дополнительная бронь —  обмотка лентойПодключение отдельно стоящих объектовДолжен защищаться от солнца.
BББШвнгМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлорид, дополнительная бронь —  обмотка лентойПодключение отдельно стоящих объектовПовышенная негорючесть
ВББШвнг -LSМедь (Cu), 1 — 5 жил, толщина не больше 240 кв.ммПоливинилхлорид, дополнительная бронь —  обмотка лентойПодключение отдельно стоящих объектовПовышенная негорючесть
ПБ ПП (ПУHП)Медь (Cu), 2 — 3 жил, с толщина не выше 6 кв.ммПоливинилхлоридПроключение освещения и розетокОднопровoлочные жилы, негибкий
ПБ ППг (ПУГHП)Медь (Cu), 2 — 3 жил, с толщиной не выше 6 кв.ммПоливинилхлорид Проключение освещения и розеток, в кaчестве электрического шнура — подключение бытовых электроприборовПлоский провод, многопроволочные жилы, гибкий
АПБПП (АПУНП)Алюминий (Al), 2 — 3 жил, с толщиной не выше 6 кв.ммПоливинилхлоридПроключение освещения и розетокОднопровoлочные жилы, негибкий
ППВМедь (Cu), 2 — 3 жил, с толщиной не выше 6 кв.ммПоливинилхлоридПроключение освещения и розетокОднопровoлочные жилы, негибкий,химически стоек, негорюч
АППВАлюминий (Al), 2 — 3 жил, с толщиной не выше 6 кв.ммПоливинилхлоридПроключение освещения и розетокОднопровoлочные жилы, негибкий,химически стоек, негорюч
АПВAлюминий (Al), однопроволочный с толщиной не выше 16 кв.мм; многопроволочный с толщиной не выше 95 кв.ммПоливинилхлоридПроключение потребителей  до 450 ВКруглый, механически стойкий
ПB 1Медь (Cu), однопроволочный с толщиной не выше 16 кв.мм; многопроволочный с толщиной не выше 95 кв.ммПоливинилхлоридПроключение потребителей  до 450 ВКруглый, механически стоек
ПB 3Медь (Cu), многопроволочный с толщиной не выше 95 кв.ммПоливинилхлоридПроключение потребителей  до 450 ВКруглый ,механически стойкий
ПВСМедь (Cu), 2 -5 жил, многопроволочный с толщиной не выше 16 кв.мм гибкийПоливинилхлоридПроключение потребителей  до 450 В, также как электрические шнуры бытовых устройствВыдерживает много перегибов
ШBВПМедь (Cu) или меднолуженые проводники, 2 — 3 жил, многопроволочные гибкие с толщиной не выше 0.75 кв.ммПоливинилхлоридВ качестве электрических шнурoв бытовых устройств с низким потреблением токаОбычный
PК-75 (RG — 6)Медь (Cu), oднoпровoлочный с толщиной не выше 1 кв.ммВспененный поливинилхлоридТелевидение, радиоКоаксиальный
UTPМедь (Cu), 4 витые однопроволочные пары разного цветаПоливинилхлоридПроключение LANБез экрана
FTPМедь (Cu), 4 витые однопроволочные пары разного цветаПоливинилхлоридПроключение LANАлюминиевый экран
STPМедь (Cu), 4 витые однопроволочные пары разного цветаПоливинилхлоридПроключение LANМедный экран
S/FTPМедь (Cu), 4 витые однопроволочные пары разного цветаПоливинилхлоридПроключение LANМедный экран
TППэпМедь (Cu), витые однопроволочныепары разного цвета,  400 пар, с толщиной не выше 1/2 кв.ммПоливинилхлоридТелефонная сеть, прокладывается под землейКруглый, присутствует гидрофобное заполнение и бронирование
ТРВМедь (Cu), 1 — 2 симметричные однопроволочные пары, сечениe 1/2 кв.ммПоливинилхлоридДля проведения телефонной связи внутри помещенияПлоский, основание разделено
ТРПМедь (Cu), 1 или 2 симметричные однопроволочные пары, сечение 1/2 кв.ммПолиэтиленДля проведения телефонной связи внутри помещенияПлоский, основание разделено
ШТЛПМедь (Cu), 1 или 2 симметричные многопроволочные пары, с толщиной не выше 0,12 кв.ммПолиэтилен, оболочка — поливинилхлоридДля проведения телефонной связи внутри помещенияГибкий
ПРППММедь (Cu), симметричная однопроволочная пара, с толщиной не выше 1,2 кв.ммПолиэтиленТелефонная сеть, прокладывается под землейГибкий
РКГММедь (Cu), мнoгoпрoвoлочный сeчeниeм не больше 120 кв.ммОрганическая резина с кремнием, стекловолокно, пропитка лакомМонтаж силовых линий до 660 В в неблагоприятных условиях эксплуатации — бани, печи, духовки, котельныеТермостойкий
ПНСBВоронение или цинкование жилы  oднoпрoволoчный сечением не больше 3 кв.ммПоливинилхлоридОбогрев водостоков и водопровода, теплые полы.Термостойкий
ВППМедь (Cu), мнoгoпрoволочный сечением не больше 25 кв.ммПоливинилхлоридПроключение потребителей  до 1000 В в трудных условияхТермостойкий
ДюралайтМедь (Cu), 2 жилы, многопроволочныеПоливинилхлоридПроключение переносных устройств и механизмов. Добавляет красивую подсветку рабочего места.При повреждении визуально видно место обрыва.

Маркировка кабельной продукции

Буквы. Первая буква – вещество оболочки :

  • В – ПВХ;
  • P – рeзина;
  • П – пoлиэтилeн;
  • К – маркировка контрольного кабеля.

Вторая буква – вещество изоляции жил. Маркировка такая же, как в первом случае. Третья буква – особенность конструкции кабеля:

  • З – заполнитель между проводниками;
  • Шв – наружная изоляция выполнена в виде шланга из ПВХ;
  • Э – наличие экрана;
  • Г – особая гибкость;
  • ОЖ – одножильный;
  • П – плоский;
  • НГ – негорючий;
  • Б – бронированный.

Выбираем провод для дома и квартиры

Для выбора подходящей марки электропровода существуют конкретные критерии выбора.

По материалу

Алюминий: к плюсам таких проводов можно отнести низкую цену. Минусов больше:

  • Малая механическая прочность. На перегибах жилы (пусть даже изолированные) часто ломаются. Это усложняет монтаж электропроводки;
  • Малая электропроводность. Сечение провода нужно брать на 50% больше, чем у медного провода;
  • Окисление металла. Для соединения проводов и потребителей нужно применять контактные колодки.

Медь. Плюсы:

  • Высокая прочность.
  • Приемлемая эластичность жил;
  • Много способов соединения;
  • Высокая электропроводность.

Минусы — большая стоимость медного провода по сравнению с алюминиевым.

По способности изгибаться

При прокладке электрического провода внутри помещения необходимо учесть возможность провода изгибаться. Бронированный кабель с толстой изоляцией для этой цели однозначно не подходит.

По сечению

Главный критерий – предполагаемая величина нагрузки на провода. Определившись с этим, не забываем и о запасе по мощности (примерно 50% от полученного значения).

По специфике эксплуатации проводки (сечение жил в мм²)

Сечение жил обычно выбирается в соответствии с правилами эксплуатации электроустройств по стандартной таблице:

Наимeнoваниe линийНаимeньшee сeчeниe жил (медь), кв.мм
Группoвые прoвода1,5
Провода от этaжных щитов до квaртирных щитов, а также дo счeтчикa учeта электрoэнергии2,5
Рaспределительные проводa (стoяки) — пoдводки питaния  в квартиры4

Оптимальным выбором будут такие значения:

  • Освещение – 1,5.
  • Розетки – не мeнee 2,5.

Для подключения бытовой техники с большим потреблением тока (электропечь, сушильный шкаф и т.д.) организуются индивидуальные провода. Если прокладывать трехфазную сеть, то значения будут несколько другиe. Руководствоваться нужнo другoй стандартной таблицей (медныe прoвода).

Сeчeниe жилы, кв.ммНапряжeниe 220 BНaпряжeниe 380 B
Тoк, AМoщнoсть, кBтТoк, AМoщнoсть, кBт
1.5019.04.1016.010.50
2.5027.05.9025.016.50
4.038.08.3030.019.80
6.046.010.1040.026.40
10.070.015.4050.033.0
16.085.018.7075.049.50
25.0115.025.3090.059.40
35.0135.029.70115.075.90
50.0175.038.5014595.70
70.0215.047.30180118.80
95.0260.057.20220145.20
120.0300.066.0260171.60

По длине

Здесь нужен некоторый запас. Провода нужно будет обрезать и соединять.  Целая линия лучше, чем соединенная из отдельных кусков.

Совет #1. Приобретать электрокабельную продукцию нужно в специализированных магазинах.

Рекомендация по выбору кабелей

Для внутриквартирной разводки (освещение, подключение розеток) нужно использовать упомянутые ниже марки проводов. Читайте также статью: → «Монтаж электропроводки в квартире».

ВВГ

Для прокладки скрытым способом – классный выбор. Внешняя оболочка и внутренняя изоляция – винил, гибкость хорошая.

Кабель ВВГ состоит медных однопроволочных жил, покрытых ПВХ изоляцией и помещенных в ПВХ оболочку.

Если первая буква в обозначении «А», то жилы изготовлены из алюминия (АВВГ). Такие провода пользуются меньшим спросом, поэтому продавцы часто предлагают эту марку провода как  идентичную медному проводу и рекомендуют покупателям, предлагая по низкой цене.

NYM

Немецкий аналог ВВГ. Разница в цене – кабель германского производства более дорогой. Но он более гибок, а для внутриквартирной разводки небольшое отличие по гибкости не принципиально.

Кабель германского производства NYM. Более гибкий, чем российский ВВГ.

ШВВП

Этот провод используется не часто. Обычно, при установке  новой розетки .

Провод ШВВП — многопроволочный, многожильный и гибкий. Применяется для установок розеток.

ПВС

Проводники многопроволочные. Как принято, провод ПВС применяется для присоединения к розеткам питания бытовых электроприборов и самодельных удлинителей.

Если нужно сделать надежный электрический шнур, то кабель ПВС — лучший выбор.

Выбор проводов для бани и сауны

Для прокладки электропитания в сауне и бане (в парилке) необходимо применять термостойкие провода. Хорошим выбором будет провод РКГМ. Это достаточно гибкий одножильный многопроволочный провод с кремнийорганической изоляцией и оболочкой из пропитанного эмалью стекловолокна. В других банных помещениях можно применять обычный провод.

Провод РКГМ можно устанавливать в парилке, рядом с печью или электродуховкой.

Выбор проводов для электроплиты

Для того, чтобы правильно подключить электроплиту или варочную панель, нужно определить нужное сечение жил по таблице (смотри выше).  Для такого случая подходят марки проводов ПВС с виниловой оболочкой, и КГ с резиновой оболочкой. Эти провода многопроволочные и достаточно гибкие. Если мощность неизвестна, то смело можно взять в расчете значение 10 кВт. Исходя из этого, можно применить провода КГ 3х6 или ПВС 3х6.

Кабель КГ универсальный, можно применять во многих случаях, когда включают большую нагрузку.

Выбор нагревательного кабеля

Промышленностью выпускается специальный тип кабеля, предназначенный для монтажа теплых полов и прогрева труб водопровода и водостоков. Наиболее доступным является кабель типа ПНСВ. Он может прокладываться как снаружи труб, так и внутри, т.к. обладает термо- и химической стойкостью. В продаже также имеются  более дорогие двухжильные кабели, гарантия нормальной работы которых достигает 40 лет. Читайте также статью: → «Нагревательная лента (кабель) для кровли и водостоков».

Нагревательный кабель ПНСВ. Применяется для подогрева труб, водостоков, а также теплых полов.

Выбор кабеля для антенны, усилителя, колонок

Для подключения антенны используется особый вид информационного кабеля — кoаксиальный кабeль с вoлнoвым сoпрoтивлeниeм 75 Oм. Конструкция коаксиального кабеля:

  • Центральная токопроводящая жила;
  • Диэлектрик вокруг жилы;
  • Металлическая оплетка или фольга;
  • Внешняя изолирующая оболочка.

Такой тип кабеля широко применяется в системах связи, обычного и спутникового телевидения, видеозаписи. Кабель российского производства имеет маркировку РК — 75, а его аналоги — RG-6 и RG-59, а также и другие.

Кабель РК — 75 состоит из центральной жилы, покрытой фторопластовой изоляцией, металлической оплетки и внешней пластиковой оболочки.

Совет #2. Для домашнего использования необходимо выбирать кабель с сечением жилы не менее одного квадратного миллиметра.

Для усилителя применяются разные типы кабелей. В качестве межблочного кабеля используется коаксиальный кабель, похожий на антенный, только он рассчитан на звуковой диапазон частот и имеет волновое сопротивление 300 Ом. В продаже есть много марок такого кабеля разных производителей, например Supra AV-3 или Supra Biline.

Коаксиальный кабель для межблочного соединения звуковоспроизводящего оборудования с волновым сопротивлением 300 Ом.

В качестве кабеля, соединяющего колонки и выход усилителя можно применить специальный симметричный акустический кабель, например марки Vastone.

Симметричный акустический кабель для присоединения звуковых колонок к усилителю.

Совет #3. Применять в качестве кабеля для колонок межблочный несимметричный коаксиальный кабель не следует. При использовании симметричного акустического кабеля наведенные в нем электромагнитные помехи гасятся в противофазе.

Силовой питающий провод для усилителя выбрать не сложно. Сечение провода зависит от потребляемой мощности усилителя. Рассчитать грубо такую мощность несложно. Максимальный КПД современных усилителей достигает 85%. Поэтому,чтобы рассчитать потребляемую мощность, нужно взять максимальную выходную мощность по всем каналам, и добавить еще 50%. Например, двухканальный усилитель имеет выходную мoщнoсть по 50 Bт на канал. Тогда, максимальная потребляемая мощность равна: (50 +50) х 1,5 = 150 Вт. В качестве электрического соединительного шнура вполне подойдет кабель ШВВП с сечением 0.75 кв.мм.

Выбор кабеля для пайки, сварки и заземления

Кабель для пайки паяльником ничем от других силовых кабелей не отличается. Он должен быть гибким и достаточно легким. Максимальная мощность у выпускаемых промышленностью электропаяльников составляет 150 Вт. Исходя из этого, для пайки подойдет кабель ШВВП с сeчeниeм  0.75 кв.мм.

Кaбeль для сварочного аппарата обычно выбирается таким образом, чтобы падение мощности в соединительных кабелях было меньше 2 Вт на метр. Это падение зависит от сварочного тока и длины кабеля. Для выбора кабеля имеется нормирующая таблица.

Сварочный токСечение жилы
189 A16 кв.мм
240 A25 кв.мм
289 А35 кв.мм
362 А50 кв.мм
473 А70 кв.мм
522 А195 кв.мм

Совет #4. Кабель для сварки применяется марки КГ одножильный многопроволочный.

Кабель для заземления не обладает какими-то особыми свойствами. Самое главное требование при выборе провода для заземленияего сечение не должно быть меньше, чем сечение провода в сети питания. Для заземления подойдут однопроволочные или многопроволочные одножильные кабели типа ВВГ, ПВ-3, ПВ-6.

Выбор кабеля для системы зажигания автомобиля

Высоковольтные провода системы зажигания автомобиля имеют специальную конструкцию.

Кабель для системы зажигания автомобиля имеет повышенные требования по термо- и химической устойчивости. Кроме того, система зажигания — это источник электромагнитных помех для электросети автомобиля. Исходя из этого, конструкция высоковольтных кабелей для свечей зажигания имеет особую конструкцию. Центральная жила в кабеле имеет сопротивление и намотана тонкой спиралью на пластиковом шнуре. Изоляция жилы мягкая и выполнена из резины. Оболочка кабеля также мягкая и выполнена из цветного винила.Для использования или замены лучше всего купить готовый комплект а автомагазине.

Прозвонку такого кабеля на целостность и прохождение тока нужно делать мегаомметром. Обычный тестер для измерения единиц омов  или контрольная лампа ничего не покажут.

Выбор кабеля для интернета

Создание компьютерной сети для пользования интернетом дома или где-то на предприятии в данное время не вызывает затруднений. Для этого промышленность выпускает информационные кабели с маркировками UTP, FTP, SFTP. Они имеют схожую конструкцию, но есть и конструктивные отличия (смотри таблицу выше). У всех этих марок есть ограничение по длине сегмента — 100 м. Более дорогие марки (FTP, STP) имеют более высокую помехозащищенность по сравнению с UTP.

Кабель FTP состоит из четырех витых пар, содержит экран из фольги и виниловую оболочку.

При построении сети дома, где нет большого уровня электромагнитных помех, вполне подойдет кабель UTP.

Часто задаваемые вопросы

Вопрос №1. Медный провод ППВ дороже чем алюминиевый АППВ. Можно ли применить АППВ при монтаже освещения и розеток в квартире?

Можно.Но нужно учесть несколько особенностей.

  • При одинаковой токовой нагрузке сечение алюминиевого провода должна быть на 50% больше медного. Если вы рассчитывали поставить медный ППВ с сечением 1,5 кв.мм, то алюминиевый АППВ нужно ставить с сечением 2,5 кв.мм.;
  • Алюминиевый провод менее механически прочен и часто обламывается;
  • Алюминиевый провод сращивается с помощью контактных колодок с зажимными винтами.

Вопрос №2. Можно ли в качестве межблочного кабеля при подключения аудиоусилителя применить обычные провода, например ПУГНП?

Нельзя. Вход усилителя — несимметричный и к нему нужно подключать коаксиальный кабель с одной центральной жилой и металлической оплеткой вокруг изоляции жилы. Если этого не соблюсти, то вход усилителя примет с кабеля электромагнитные помехи как с антенны.

Вопрос №3. Можно ли в качестве кабеля для подключения колонок применить кабель ПУГНП?

В большинстве случаев, можно. Современные усилители имеют симметричный выход, и если не возникают слышимые помехи, то можно применить этот кабель.

Вопрос №4. Пользуюсь дома переносным сварочным инвертором с максимальным током 240 А. Хочу удлинить сварочные провода. Но кабель КГ с сечением 25 кв.мм достаточно дорог. Можно ли применить кабель с меньшим сечением?

При работе с переносным сварочным инвертором можно. Обычно сварочный инвертор устанавливают недалеко от места сварки и длина обоих сварочных проводов не превышает 10 метров. Для такой длины и тока 240 А вполне можно применить кабель КГ с сечением 16 кв.мм. Тем более, если аппарат имеет запас по мощности и можно добавить ток до 300 А.

Ошибки при монтажных работах

Ошибка №1. Сращивание алюминиевых и медных проводов.

Такое сращивание не допустимо. Со временем в месте контакта алюминия и меди возникает химическое окисление, ведущее к потере электрического контакта. Для соединения необходимо применить контактную колодку с винтами.

Ошибка №2. Применение в качестве антенного кабеля б\у кабель РК-75.

Такое применение, особенно в системах спутникового телевидения, недопустимо. Со временем электрические характеристики кабеля изменяются в худшую сторону, тем более РК-75 старого типа не рассчитывался на диапазон спутникового телевидения.

Ошибка №3. Применение в качестве кабеля для подключения колонок к усилителю кабель UTP.

Такой вариант использования кабеля UTP нужно избегать. Этот кабель конструктивно хотя и многожильный, но однопроволочный. При частых изгибах обламывается и внутри может произойти короткое замыкание жил. В этом случае, если усилитель не имеет защиты выходного каскада, то этот каскад выйдет из строя.

Оцените качество статьи:

Виды кабельной продукции и ее маркировка

Существует просто огромное количество самых разных проводов и кабелей. Далеко не обязательно заучивать характеристики и назначение каждого, достаточно просто запомнить основные виды и их отличия, а также научиться ориентироваться по маркировке. Тогда можно будет быстро и без труда подбирать нужный кабель или провод.

Структура кабеля

Большинство проводов и кабелей имеют одинаковую структуру. Именно от исполнения кабеля зависит, для каких целей его можно использовать. В целом кабель состоит из изоляции кабеля, изоляции жилы, и металлических жил, которые бывают двух видов: сплошными и пучковыми. Металлическая жила — это та самая основа, в которой проходит электрический ток. При изготовлении кабеля основное значение имеет пропускная способность материала, из которого изготовляют металлическую жилу. На сечение жилы напрямую влияет ее строение: пучковая или сплошная. Наиболее часто встречаются кабели цилиндрической формы, но бывают и квадратные.


Чем отличаются кабели от проводов

Многие ошибочно считают что кабель и провод — это одно и то же. Однако эти понятия следует разделять. Основное различие между ними — это уровень передаваемой мощности. Кабель, как правило, включает в себя как минимум 3 проводника, которые имеют собственную изоляцию, внутри провод может включать в себя от одного до 5 проводников, и они объединены общей изоляцией. Провода наиболее часто используются в быту, а кабели, в основном, в промышленности. Провода также бывают оголенными, то есть, без изоляции, они используются только для проведения линий электропередач.


Виды кабелей

Существует огромное количество видов и подвидов кабелей. Наиболее часто применяются именно силовые кабели, которые, в свою очередь, существуют 3 самых популярных маркировки силового кабеля, применяемого в быту:

Конечно, это не охватывает всего многообразия кабелей, которых насчитывается несколько сотен, но это поможет разобраться в основной их классификации и научиться определять нужный кабель для той или иной ситуации. Представленные категории наиболее точно дают понятие об общем назначении силовых кабелей и их характеристиках.

Кабель марки ВБбВШ

В этом случае используется как пучковая структура, так и сплошная. Диапазон сечения составляет в среднем от 50 до 240 мм. Система изоляции здесь очень сложная, она включает ПВХ, стальную броню, ленточную сталь, а также битум и поясную изоляцию. Имеется несколько подвидов этой марки.


Силовой кабель марки КГ

Этот вид кабеля, пожалуй, является самым гибким, так как в нем используется только пучковая структура жил. Кабель КГ применяется для сварочных аппаратов и сварочных работ, а так же для нестационарной прокладки. Количество жил кабеля может доходить до 6, а температура, в которой используется кабель, от -60 до +50 градусов. В основном, этот вид кабеля используется для работы с силовым оборудованием.


Кабель марки ВВГ

Эта марка очень мощная и надежная, широко применяется в самых разных сферах. Она позволяет передавать ток напряжением до 1000 Вольт. Кабели могут быть двух видов: пучковой или сплошной структуры. Диапазон сечения жилы должен составлять до 50 мм, а специальный материал изоляции кабеля позволяет его использовать при температурах от -40 до +50 градусов. Существует несколько подвидов данного кабеля, они различаются между собой материалом жил и формами кабеля.


Маркировка

В общем счете маркировка состоит из пяти букв и четырех чисел. Первая буква означает материал жилы. Это может быть алюминий либо медь. Вторая буква свидетельствует о материале изоляции. Наиболее часто используется резина или поливинилхлорид. А третья буква — это материал защитной оболочки. Здесь используется алюминий, полиэтилен, резина, свинец и поливинилхлорид. Четвертая буква — это броня кабеля. В качестве брони используется стальная лента либо круглая проволока. Последняя буква — это характеристика наружного покрова. Иногда он вообще отсутствует, иногда это шланг из поливинилхлорида, или кабельное пряжа. Первая цифра означает количество рабочих жил, вторая цифра — сечение рабочей жилы в квадратных миллиметрах. Третья цифра говорит о количестве нулевых жил, а четвертая характеризует сечение нулевой жилы.

Описать все многообразие кабелей и проводов в рамках одной статьи просто невозможно. Но перед тем как выбирать подходящий кабель, нужно получить необходимые сведения или проконсультироваться со специалистом, так как неправильный подбор может привести к тяжелым и даже непоправимым последствиям.

Какие бывают типы кабелей? 16 типов

Без кабелей мы не смогли бы пользоваться современными удобствами. Вы не сможете зажигать ночью, смотреть телевизор и пользоваться всеми домашними гаджетами, которые делают вашу повседневную жизнь легкой и удобной.

В этой статье я опишу различные типы кабелей, включая назначение каждого типа. Какие бывают типы кабелей?

Вот 16 типов кабелей, которые играют очень важную роль в нашем современном обществе:

  1. Одинарный кабель — Иногда используется для обозначения «провод».’
  2. Гибкие кабели — Эти кабели могут выдерживать изгиб, перекатывание и другие нагрузки.
  3. Portable Cord — Гибкий кабель для гаджетов, которым необходим переменный ток.
  4. Погружной кабель — Используется в подводных устройствах.
  5. Коаксиальный кабель — Для приложений радиочастотного сигнала, например, для распределительных систем кабельного телевидения.
  6. Парный кабель — с двумя отдельно изолированными проводниками, часто используемыми в приложениях постоянного или низкочастотного переменного тока.
  7. Волоконно-оптический кабель — Кабели из тонких стеклянных нитей, которые могут оптически передавать данные.
  8. Прямой подземный кабель — Водонепроницаемые и ударопрочные кабели, проложенные под землей.
  9. Многожильный кабель — С более чем одним проводом и с крышкой оболочки кабеля.
  10. Ленточный кабель — Предназначен для низкого напряжения и когда вам нужно несколько проводов. Их тоже можно легко согнуть.
  11. Кабель с заполнением — Кабели, заполненные гелеобразными веществами.
  12. Кабель в металлической оболочке — Также называемый армированным кабелем переменного тока или BX.
  13. Кабель с неметаллической оболочкой — Также называется неметаллической строительной проволокой, NM или NM-B.
  14. Структурированная кабельная разводка — Система кабелей, используемая в качестве проводной сети для передачи данных.
  15. Heliax Cable — торговая марка различных видов электрических кабелей.
  16. Экранированный кабель — Разработан для чувствительных электронных схем и защищает высоковольтные приложения.

Прочтите, чтобы узнать больше об этих различных типах кабелей, которые влияют на нашу повседневную жизнь.

Какие бывают типы кабелей?

1. Однокабельный

Одножильный или одножильный кабель — это одножильный провод THHN, часто сделанный из меди или алюминия. В жилых домах этот тип кабеля широко используется при подключении электропроводки.

В жилых и офисных помещениях несколько из этих проводов можно легко соединить внутри кабелепровода.Мы используем одиночные кабели для подачи электричества к нашим бытовым приборам, светильникам и другим современным электрическим устройствам.

Эти провода хорошо пропускают электрический ток, что делает их предпочтительным материалом для бытовых целей. Одиночные кабели имеют жилы для очень высоких температур окружающей среды. Помимо того, что они являются хорошими электрическими проводниками, они также обладают высокой термостойкостью. Они не так легко горят или плавятся.

2. Гибкие кабели

Конструкция этого типа кабеля обеспечивает гибкость в любых сложных положениях.Приложение разумной силы к этим кабелям не составит труда, поскольку они легко гнутся.

Обычно существует четыре вида сложных положений, в которых используются эти провода: изгиб, изгиб (или тик-тук), переменный / случайный изгиб, изгиб при качении и изгиб при кручении.

Эти кабели можно использовать в различных приложениях, где присутствуют экстремальные напряжения изгиба и движения. Некоторые из этих приложений включают повторяющиеся напряжения изгиба и кручения, автоматизацию сетей, робототехнику, станки и микропроцессоры, включая компьютерные соединения, оборудование для обработки данных, сборочные линии и многое другое.

3. Переносной шнур

Переносной шнур — это кабель, имеющий несколько жил или проводов. У них также есть несколько розеток, к которым вы можете подключить электрические шнуры. Переносные шнуры удобны, когда вы временно подключаете прибор или гаджет к основным электрическим розеткам.

Вы можете использовать этот тип кабеля всякий раз, когда вам нужно временно расширить зону действия электричества в помещении или на улице. В основном портативные шнуры представляют собой удлинители питания для бытовой техники, небольшой техники, небольших электродвигателей и электроинструментов, среди прочего.

4. Погружной кабель

Погружной кабель — это подводящий провод, предназначенный для использования в погружном двигателе. Он водостойкий, гибкий и огнестойкий. Этот кабель часто используется для оросительного оборудования и погружных насосов, где всегда присутствует контакт с водой. Электропроводка обычно располагается у электродвигателя глубинного насоса и устьев водяных скважин.

5. Коаксиальный кабель

Коаксиальный кабель имеет медные провода в качестве внутреннего проводника электричества.Изоляция из пеноматериала также покрывает коаксиальные кабели. Эта изоляция симметрично обернута плетеным металлическим экраном. Пластиковая оболочка закрывает и всю сборку.

Эта конфигурация конструкции позволяет прокладывать кабельные трассы рядом с металлическими объектами. Примерами металлических объектов являются водопроводные трубы и водостоки без потерь мощности, которые возникают в других типах электрических проводов или линий электропередачи. Эти кабели обычно используются в аудио-видео сетях и компьютерных сетях.

6.Спаренный кабель

Парные кабели — это типы электропроводки, которые соединяют пользователей компьютеров и домашних компьютеров с их операторами телефонной связи. Эти кабели имеют два отдельных провода, скрученных вместе и идущих параллельно друг другу.

Такая конструкция снижает электромагнитную индукцию или перекрестные помехи между парами проводов. Количество жил увеличивает устойчивость кабеля к внешним помехам. Парные кабели в основном используются в качестве телефонных кабелей.

7. Волоконно-оптический кабель

Волоконно-оптические кабели состоят из пучка стеклянных нитей. Каждая нить кабеля может передавать информацию, модулированную световыми волнами. Таким образом, они могут передавать оптические данные от источника света на приемное устройство.

Конструкция и структура оптоволоконного кабеля сложны. Обычно он имеет внешний оптический кожух, который закрывает и улавливает свет внутри центрального сердечника. Ядро имеет две конфигурации: одномодовую или многомодовую.

Между двумя режимами может быть небольшая разница. Однако это различие приводит к значительному повышению эффективности использования и эффективности этих типов кабелей.

8. Прямой подземный кабель

Следующим в нашем списке «какие бывают типы кабелей» является проложенный под землей кабель. Типы кабелей, проложенных под землей, представляют собой специально разработанные жгуты оптоволоконных или коаксиальных кабелей. Они не требуют дополнительной изоляции, оболочки или трубопроводов перед тем, как быть закопаны под землю.

Типичная конструкция этого типа кабеля будет включать в себя сердечник из тяжелого металла, состоящий из нескольких слоев металлической оболочки с полосами, толстого резинового покрытия, амортизирующего геля и усиленной нитями ленты с водонепроницаемой оберткой.

Эта сложная конструкция делает проложенные под землей кабели чрезвычайно устойчивыми к влаге, перепадам температуры и разрушающему воздействию элементов. Для коммуникационных и передающих установок часто требуется этот тип кабеля.

9.Многожильный кабель

Многожильные кабели имеют два или более жилы, отдельно изолированные друг от друга. Эти кабели предназначены для уменьшения шума, перекрестных помех и гудения. Другими словами, они защищают целостность сигнала.

Есть два основных пользователя многожильных кабелей: индустрия развлечений и промышленный сектор. Индустрия развлечений, которая охватывает концертные площадки, театры и другие развлекательные заведения, использует многожильные кабели. Кроме того, эти кабели полезны при обработке и передаче аудиовизуальных материалов, включая сигналы данных и мощности.Они также помогают избежать запутывания и перепутывания кабелей.

Многожильные кабели тоже хорошо проводят электричество. Эта функция необходима на многих промышленных объектах. Они могут поддерживать тяжелое промышленное оборудование и выдерживать большие электрические нагрузки.

10. Ленточный кабель

Ленточные кабели имеют несколько изолированных жил, идущих параллельно друг другу. Такая конструкция позволяет использовать их при одновременной передаче данных. Их основное использование — соединение сетевых устройств.Материнские платы компьютеров используют ленточные кабели для подключения их к процессорам.

Эти типы кабелей имеют плоскую форму, как ленты. Их также называют плоско-сдвоенными кабелями и многопроволочными плоскими электрическими кабелями. В книге «Основы оптических коммуникаций» говорится, что в типичном ленточном кабеле используется 4–12 проводов.

11. Заполненный кабель

В телекоммуникационной отрасли в основном используются кабели с наполнителем. Внутри оболочки или оболочки этих кабелей находятся негигроскопичные материалы или гелеподобные материалы, которые называются липкими.Эти гелеобразные вещества заполняют все пространство между внутренними частями кабеля.

Этот тип кабеля имеет конструкцию, которая предотвращает проникновение влаги в небольшие утечки в крышке оболочки. Если влага проникает во внутренние части кабеля, она может перейти к другим частям кабеля и повлиять на его эффективность при передаче данных.

12. Кабель в металлической оболочке

Кабели в металлической оболочке имеют защитные покрытия из металла.Эта металлическая крышка защищает электропроводящие провода от повреждений. Кабели с минеральной изоляцией являются одним из примеров этого типа кабеля. К другим рассматриваемым кабелям с металлической оболочкой относятся кабели Teck и кабели BX.

13. Кабель в неметаллической оболочке

Кабели с неметаллической оболочкой — это электрические провода, которые проходят внутри вашего дома и большинства жилых строений. Их также называют «Romex», что является товарным знаком одной из самых распространенных марок электрических проводов.

Наружные пластиковые оболочки закрывают гибкие кабели NM. Эта крышка защищает два или более изолированных провода и неизолированный медный заземляющий провод. Кроме того, кабель NM может быть «двухпроводным» или «трехпроводным». Это обозначение просто указывает количество изолированных проводов, находящихся внутри кабеля.

14. Структурированная кабельная система

Структурированная кабельная разводка относится больше к системе, чем к самому кабелю. Данные передаются по проводной сети. Структурированные кабели также соединяют пользователей, технологии и системы.Таким образом, структурированная кабельная разводка включает в себя оборудование, аппаратные средства, инструменты управления, рабочие зоны, пути, помещения и фактические кабели.

Они представляют собой систему, обеспечивающую проводную и беспроводную передачу информации. Эта система является стратегическим активом, обеспечивающим поток данных и совместное использование ИТ-ресурсов во всех областях организации.

15. Экранированный кабель

Этот тип кабеля разработан для чувствительных электронных схем. Экран в этом кабеле также может защитить приложения с высоким напряжением.Он имеет один или два изолированных провода, покрытых алюминиевым майларом, плетеный экран, слой непроводящей ленты или спиральную намотку из медной ленты без оплетки.

Эти покрывающие материалы улучшают способность кабеля передавать сигналы. Они устраняют внешние помехи в радио, а также отклонения частоты питания. Экранированные кабели обычно используются для передачи токов высокого напряжения.

16. Кабель Heliax Кабели

Heliax являются зарегистрированными кабелями и не относятся к типу кабельной конструкции.Этот тип кабеля производит американская компания Allied Wire and Cable, которая производит все виды электрических проводов. Эти кабели могут передавать радиосигналы AM / FM и телесигналы UHF / VHS, включая другие системы связи.

Эти кабели доступны с разными размерами проводов и конфигурациями, а также с различными материалами оболочки. Доступны кабели Heliax с очень тонкими электрическими проводами диаметром от 0,195 до 2 дюймов, которые можно использовать в различных приложениях.

Заключение — Какие бывают типы кабелей?

Итак, напомним, какие бывают типы кабелей? Различные типы кабеля, которые мы используем каждый день для работы или развлечений, следующие:

  1. Одинарный кабель — Иногда используется для обозначения «провода».’
  2. Гибкие кабели — выдерживают перекатывание, изгиб и другие нагрузки.
  3. Portable Cord — Гибкий кабель для питания переменного тока в портативных устройствах.
  4. Погружной кабель — Тип кабеля, используемого в подводных устройствах.
  5. Коаксиальный кабель — для радиочастотных сигналов (например, в распределительных системах кабельного телевидения).
  6. Парный кабель — состоит из двух отдельно изолированных проводов, обычно используемых в системах постоянного или низкочастотного переменного тока.
  7. Волоконно-оптический кабель — Изготовлен из тонких стеклянных нитей, которые могут оптически передавать данные.
  8. Кабель, проложенный прямо под землей — эти кабели водонепроницаемы и устойчивы к ударам, проложенные под землей.
  9. Многожильный кабель — состоит из нескольких проводов, покрытых оболочкой кабеля.
  10. Ленточный кабель — полезен, когда требуется много проводов. Этот тип кабеля легко сгибается. Он также может работать с низкими напряжениями.
  11. Кабель с заполнением — кабели, содержащие гелеобразные вещества.
  12. Кабель в металлической оболочке — также называемый армированным кабелем переменного тока или BX.
  13. Кабель с неметаллической оболочкой — также называется неметаллической строительной проволокой, NM или NM-B.
  14. Структурированная кабельная система — система кабелей, используемая в качестве проводной сети для передачи данных.
  15. Heliax Cable — торговая марка различных видов электрических кабелей.
  16. Экранированный кабель — используется для чувствительных электронных схем. Он также защищает высоковольтные приложения.

Как отличить один кабель от другого?

Для чего нужны заземляющий, фазный и нейтральный кабели?

В вилках вашего дома вы увидите три кабеля: фазный, нейтральный и заземляющий, каждый из которых имеет вышеупомянутые цвета.

В нормальных условиях заземление не имеет электрического тока и служит только для защиты. Это кабели, которые идут к электрической панели вашего дома, а оттуда — к заземлению здания (заземляющему контакту, который, при необходимости, проводит ток под землей). В случае плохого контакта или короткого замыкания при работе с электрическим устройством заземляющий кабель «улавливает» и выводит из вашего дома электрический ток, который в противном случае мог бы проникнуть в ваше тело.

Фазный кабель — это место, где входит электрический ток, а — тот, с которым вы должны быть осторожны с , учитывая, что мы говорим о с напряжением 220 или 230 вольт . Работать с ними должны только авторизованные специалисты, и только после отключения тока.

Что касается нейтрального кабеля , их функция заключается в том, чтобы позволить току «вернуться». Для передачи электричеству необходимы два проводника, поскольку ток генерируется только тогда, когда электроны перемещаются из одной точки в другую.Напряжение вашей электроустановки — это разность электрических потенциалов между фазным кабелем и нейтральным кабелем.

Есть способ сделать все, что мы сказали, намного проще. Он называется , совершенно не беспокоясь, и доверяя службе технического обслуживания, которая отвечает за вашу электрическую установку:

  • Неограниченный ремонт в вашей установке: в случае срочной необходимости техник будет у вас дома в течение 3 часов после вашего звонка.
  • Время в пути и первые 3 часа работы бесплатны.
  • Включает один ремонт бытовой техники белого цвета и две услуги разнорабочего в год (замена розеток, установка освещения и т. Д.).

Типы и размеры электрических кабелей и проводки

Электрический кабель — это провод, который помогает проводить ток в цепи. Его еще называют дирижером. Кабель — важный объект в электричестве. Медные и алюминиевые проводники — это два типа электрических кабелей , используемых в электропроводке.Но в воздушной линии мы используем медный, алюминиевый, алюминиевый провод со стальным армированием (ACSR), оцинкованную сталь и кадмиевую медь. В электропроводке чаще всего используется медный провод.

Медный проводник имеет лучшую проводящую способность, чем другие. По сравнению с медью, алюминий — самый дешевый проводник. Электропроводность проводника зависит от количества примесей, добавленных в материал, и от того, как он отделяется при вытяжке. Плотность тока медного проводника высокая.

Типы электрических кабелей в зависимости от номинального напряжения

В электропроводке используются шесть типов кабелей в зависимости от номинального напряжения. Это
1. Низкое напряжение (LT) до 1 кВ
2. Высокое напряжение (HT) до 11 кВ
3. Сверхнапряжение (ST) от 22 кВ до 33 кВ
4. Сверхвысокое напряжение (EHT) от 33 кВ до 66 кВ
5 .Кабели с масляным наполнением — от 66 кВ до 132 кВ
6. Кабели сверхвысокого напряжения свыше 132 кВ

.
Кабели низкого напряжения

Для систем низкого напряжения мы используем кабели низкого напряжения.Кабели низкого напряжения рассчитаны только на напряжение ниже 1000 В.

Кабели высокого напряжения

Используемые проводники номиналом от 1000 В до 11 кВ называются кабелями высокого напряжения.

Супер-натяжные кабели

Эти типы электрических кабелей используются в распределительных линиях 22 кВ или 33 кВ.

Тросы сверхвысокого напряжения

Кабели с номинальным напряжением от 33 до 66 кВ называются кабелями сверхвысокого напряжения.

сверхвысокое напряжение

Этот тип электрических кабелей используется в воздушной линии для передачи электроэнергии.

Типы кабелей на основе ядер и приложений

В бытовом электрическом строительстве используются кабели трех типов. Это:
1. Кабели питания
2. Кабели управления
3. Кабели для приборов

Что такое кабели питания? Типы и размеры

Какой проводник используется для передачи энергии, называемой силовыми кабелями. Силовые кабели проводят ток в цепь. Тип электрических кабелей в основном используется в строительной линии.Есть одножильный, двухжильный, трехжильный, трехжильный и четырехжильный — это пять типов силовых кабелей.

Размеры кабеля: Кабель питания 1, 1,5, 2,5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 240, 300, 400, 600 и 1000 кв. Мм. размеры.

Одножильный кабель

Одножильные кабели имеют только одну жилу большого размера и могут быть фазой, нейтралью или землей. Одножильный провод используется только в системе высокого напряжения.

Двухжильный кабель

Произведенный двухжильный провод называется двухжильным кабелем, и это будет только фаза и нейтраль. Используется в линии низкого напряжения.

Трехжильный кабель

Трехжильные кабели имеют тройные жилы, это три фазы: красный, желтый и синий. В системе низкого напряжения 415В используются трехжильные проводники.

Три с половиной ядра

Тип электрических кабелей, у которых есть четыре жилы, но последняя одна жила, будет наполовину меньше, чем у других.Красный, желтый и синий трех фаз используются для первых трех жил. Последний сердечник половинного размера используется как нейтральный. Три с половиной сердечника в основном используются в системах низкого напряжения.

Четырехжильные кабели

3 Фазы и нейтраль, имеющие жилы четырехжильных кабелей, будут состоять из четырехжильных. Используется в системе низкого напряжения.

Почему мы используем кабели управления? Типы и размеры

Контрольные кабели используются для управления системой электрического оборудования.Размеры кабелей управляющих проводов составляют от 0,75 кв. Мм до 2,5 кв. Мм. Кабели управления в основном используются на приборных и электрических панелях. Кабели размером 1,5 и 2,5 кв. Мм в основном используются для внутренней проводки панелей.

Ядра — 2, 4, 5, 7, 12, 20, 30, 48, 70, 100c

Размеры кабеля — 0,75, 1, 1,5, 2,5 кв. Мм

Типы, размеры и использование инструментальных кабелей

Тип кабелей, используемых в приборном оборудовании, таком как преобразователи, датчики и переключатели.Требуется только источник постоянного тока.

Ядра — 2, 4, 6, 10, 12, 19, 27, 37, 40, 50 пар.

Размеры кабеля — 0,5, 0,75 и 1 кв. Мм

Использование — Термопары, датчик давления, датчик уровня, датчик перепада давления и датчики.

Электропитание — 12В или 24В (пост. Ток)

Кабели электрические

Правила прокладки кабеля

Для фиксированной проводки внутри помещений должны использоваться кабели с изоляцией из ПВХ, резины или сшитого полиэтилена (сшитый полиэтилен) с многожильными медными проводниками, соответствующие электрическим стандартам.Кабели с одножильными медными или алюминиевыми жилами не допускаются.

Для мест с повышенным риском помех или повреждений рекомендуется использовать бронированные кабели. В местах с более высоким, чем обычно, риском возгорания необходимо прокладывать кабели в металлическом кабелепроводе или медную оболочку с минеральной изоляцией либо использовать проводники с повышенной огнестойкостью.

Кроме того, цепи безопасности, такие как пожарная сигнализация, аварийное освещение и цепи управления, которые должны оставаться в рабочем состоянии в случае пожара, должны быть установлены в металлических кабелепроводах или подключены к проводам MICC.

При размещении и выборе проводов необходимо учитывать особые требования по предотвращению распространения огня. Могут потребоваться противопожарные барьеры, низкая дымоизоляция или другие меры.

Гибкие кабели и шнуры общего назначения для электроприборов должны иметь изоляцию из ПВХ с оболочкой из ПВХ, многопроволочные медные жилы. Проводники для высокотемпературных устройств (например, электрические обогреватели, утюги, подвесные светильники, соединения внутри светильников) должны быть с изоляцией из термостойкой резины или ПВХ, с внешней оболочкой, многопроволочными медными проводниками и соответствовать стандарту.

Проводники, испытывающие повторяющиеся механические нагрузки (например, лифты, тяжелая уличная техника и т. Д.), Должны соответствовать стандартным нормам. Если проводники устанавливаются под землей, они должны быть установлены таким образом, чтобы защитить их от механических повреждений и обеспечить возможность удаления в будущем. Жилы для хвостовиков счетчиков (на 230 В) должны быть одножильными, с изоляцией из ПВХ с внешней оболочкой.

Сечение проводов должно выбираться в соответствии с ожидаемой нагрузкой, падением напряжения, температурой окружающей среды и установкой.Включая соответствующие группирующие факторы. Максимальное падение напряжения от точки подключения до удаленного конца любой конечной цепи не должно превышать 4%, за исключением особых случаев, когда оборудование было разработано для работы при более высоком падении напряжения.

Следует избегать использования одножильных армированных проводов из-за возможности индуцированного нагрева. Однако такие проводники могут использоваться в случае крайней необходимости с письменного согласия дистрибьюторской компании и при принятии соответствующих мер предосторожности во избежание индуцированного нагрева.

Такие меры предосторожности должны включать соответствующую конфигурацию фаз для уравновешивания наведенных токов, заземление только на одном конце и использование неферромагнитной брони, кабельных вводов и пластин сальников распределительного устройства. Все кабели, которые не имеют брони или не имеют металлической оболочки или экрана, должны быть проложены в пластиковых или металлических кабелепроводах или кабелепроводах по всей их длине.

Проводники, проходящие через недоступные области, такие как стены, полы и сплошные потолки, должны быть без исключения проложены в каналах или коробах, чтобы их можно было вынуть в будущем.В таких случаях должны быть предусмотрены подходящие контрольные пластины и точки для извлечения. Провода без оболочки нельзя прокладывать в бетонных каналах.

Может быть разрешено только для изолированных и защищенных или гибких проводов, которые останутся доступными, но в местах, свободных от чрезмерного риска повреждения или помех (например, на высоте над головой или в незанятых местах). Такие проводники должны надежно поддерживаться кабельными зажимами, кабельным лотком или другими креплениями с подходящими интервалами.

Все проводники должны быть проложены между специально предназначенными точками подключения (переключатели, распределительные коробки, распределительные щиты) и заканчиваться специальными кабельными наконечниками, зажимами, винтами или другими разъемами.Стыки между такими точками строго запрещены. Точки подключения и распределительные коробки должны оставаться доступными для облегчения будущего осмотра, ремонта и изменения.

Если проводники подключаются к высокотемпературным приборам, их изоляция должна соответствовать ожидаемой температуре эксплуатации или, при необходимости, должна быть защищена термостойким материалом.

Армированные проводники должны быть заделаны подходящими кабельными вводами, которые включают в себя заземляющую бирку подходящего номинала или другое предназначенное соединение с броней проводника и металлической оболочкой, если таковая имеется.Кабели нельзя прокладывать в шахтах лифтов, кроме тех, которые обслуживают лифтовые функции.

Виды электропроводки

Электропроводка — это процесс подключения проводников к электрическому оборудованию.

Электропроводка: набор фазных и нейтральных проводов, установленных как группа для подачи питания на место и исходящих от одного защитного устройства.

В электромонтажных работах используются четыре вида электропроводки.

  1. Проводка кольцевого типа
  2. Электропроводка радиального типа
  3. Электропроводка конечного типа
  4. Электропроводка распределительного типа

Ниже приведены четыре типа определений электропроводки,

  1. Электрическая проводка кольцевого типа: Электрическая проводка кольцевого типа, которая подключается к одному защитному устройству и проходит через область питания (через соответствующие розетки, переключаемые гибкие розетки и т. Д.)) и возвращаясь обратно к тому же защитному устройству, образуя электрически непрерывный контур.

Электропроводка кольцевого типа должна подводиться к участкам внутри помещения, которые могут наиболее экономично обслуживаться несколькими приборами, использующими один и тот же подвод кабеля, скомпонованных в виде петли, от одного автоматического выключателя на конечном распределительном щите. Это особенно удобно, если предполагается, что приборы будут работать в разное время дня. Кольцевую проводку обычно устанавливают в спальнях, гостиных, кухнях (за исключением основных бытовых приборов, таких как плиты), разделенных офисных помещениях и т. Д.

  1. Радиальная электрическая проводка: Проводка, которая подключается в «параллельной» или «ответвленной» конфигурации, исходящей от защитного устройства, к области, которая будет снабжаться электроэнергией.

Радиальная электрическая проводка должна быть обеспечена для больших приборов, особенно тех, которые работают в непрерывном или почти непрерывном режиме, или тех, которые важны для безопасности или других приоритетных функций в помещении. Примеры включают в себя главные водяные насосы, кондиционеры, водонагреватели, отопление помещений, пожарную сигнализацию или охранную сигнализацию, кухонные плиты и духовки.

  1. Окончательная электрическая проводка: Система проводки, которая напрямую снабжает электроприборы (обычно через розетки, гибкие коммутируемые розетки, изоляторы, потолочные розетки и т. Д.).

Размер окончательной электропроводки должен соответствовать подключенной нагрузке в каждой цепи.

  1. Электропроводка распределения: Проводка, соединяющая распределительные щиты.

Количество радиальной и кольцевой проводки, установленных в Помещении, должно учитывать будущую доступность, ремонтопригодность и безопасность системы, ограничивая при этом степень отключения электроэнергии в обслуживаемых зонах.Электрические цепи, питающие кухню, нельзя использовать для питания других помещений.

Однако проводка потолочного освещения из кухни может быть общей для других помещений. В жилых помещениях вся проводка, питающая одну комнату, должна быть на одной и той же фазе, за исключением кухонь и потолочного освещения.

Электропроводка — категории цепей

В соответствии с электрическими чертежами в электрической сети есть три типа цепей. Их,

Цепь 1-й категории: Цепь (кроме цепи пожарной сигнализации или аварийного освещения), работающая на НН.

Цепь 2-й категории: Цепь (кроме цепи пожарной сигнализации или аварийного освещения), которая поставляет телекоммуникационное оборудование (например, телефоны, охранную сигнализацию, передачу данных, звонки и т. Д.).

Цепь 3-й категории: Цепь пожарной сигнализации или аварийного освещения.

Цветовая кодировка кабелей

Красный, желтый и синий цвета — три фазы электрической цепи. Черный — нейтральный. Зеленый с желтым — защитное заземление электрической цепи.

AC — система (система переменного тока)

3 фазы: Красный — Желтый — Синий
Нейтраль: Черный
Защитное заземление: Зеленый
Защитное заземление / Нейтраль: Зеленый / Желтый

DC — система (система постоянного тока)

Положительный полюс (+): Черный
Отрицательный полюс (-): Синий (Белый)

В электрических кабелях используются алюминиевые и медные жилы.Но в основном в электромонтаже мы используем медный провод. Нормальный размер кабеля составляет от 1 кв. Мм до 400 кв. Мм. Выбор изоляции зависит от температуры и ситуации, например, от горючей, взрывоопасной или нормальной. Обычно мы используем два типа изоляции для кабелей. Это XLPE (сшитый полиэтилен) и PVC (поливинилхлорид). В линиях передачи и распределения мы обычно используем изолированные кабели UG (подземные).

с изоляцией из меди / сшитого полиэтилена / ПВХ
Кабель с изоляцией из меди / сшитого полиэтилена / ПВХ

Изоляция: В нормальных условиях мы используем ПВХ / сшитый полиэтилен с медным проводником.В горючих или взрывоопасных ситуациях мы используем медный провод с минеральной изоляцией. Также мы используем резиновую изоляцию в высокотемпературных зонах.

Броня: В конструкции кабеля используются два типа брони.

  1. Плоская броня
  2. Круглая броня.

В одножильных проводниках мы используем SWA (полная электрическая форма — однопроволочная армированная)

Заключительное слово

Надеюсь, вы понимаете эту статью о Типах и размерах электрических кабелей и электропроводки .Поделитесь своим опытом в комментариях. Ваш комментарий может помочь мне улучшить обновления моего веб-сайта. И если вы считаете, что мой пост стоит прочитать, поделитесь им со своими друзьями в социальных сетях. Следите за нашим сайтом ElectricianWorld.Net.

Типы кабельных вводов — AerosUSA

Кабельные вводы — обычная деталь панельных сборок и электрической инфраструктуры, используемая для монтажа проводов и защиты кабелей. Эти устройства широко различаются по конструкции для различных применений и условий окружающей среды.Здесь мы ответим на некоторые из наиболее часто задаваемых вопросов о кабельных вводах. Читайте дальше, чтобы узнать ответы на вопросы, для чего используются кабельные вводы, какие бывают типы кабельных вводов и как выбрать один из них для применения?

Что такое кабельные вводы?

Кабельные сальники — это модули с механическими кабельными вводами, что означает, что они используются для надежного присоединения электрических кабелей к оборудованию. В отличие от бытовых вилок и других проводящих электрических соединений, кабельные вводы не предназначены для быстрого отключения.Вместо этого они обеспечивают безопасное и продолжительное соединение с устройством. У кабельных вводов много названий — вы можете увидеть их как:

.
  • Кабельный соединитель
  • Кабельная арматура
  • Устройство разгрузки натяжения кабеля
  • Зажим для шнура

Независимо от названия, кабельные вводы подходят практически для любой отрасли, в которой в той или иной степени используется электрическое оборудование. Зажимы для шнуров используются для прокладки кабелей и проводки в ряде систем электрооборудования, контрольно-измерительной аппаратуры, управления и автоматизации, предлагая применение для силовых, информационных и телекоммуникационных проводов.

Для чего используются кабельные вводы?

Первый вопрос, на который нужно ответить: почему мы используем кабельные вводы? Короче говоря, кабельная арматура считается критически важным устройством безопасности для электроустановок. Их основное назначение — действовать как устройства для герметизации и оконечной нагрузки между кабелем и подключенным к нему электрическим оборудованием. В этой роли захваты для шнура служат нескольким основным целям:

  • Защита подключения: Кабельный ввод герметизирует внешнюю оболочку кабеля, защищая проводку и электрический корпус от пыли, грязи, влаги и других опасностей окружающей среды, которые могут поставить под угрозу функциональность установки.Некоторые зажимы для шнуров могут быть разработаны для обеспечения дополнительного уплотнения в приложениях с более высокой вероятностью возникновения условий окружающей среды.
  • Устройство для снятия натяжения: Зажим для шнура фиксирует кабель к установке под фиксированным углом. Это соединение обеспечивает разгрузку от натяжения и сопротивление скручивающим и тянущим усилиям для предотвращения разъединения.

Кабельные вводы различных типов

При таком большом количестве применений для кабельной арматуры существует огромный выбор зажимов для шнура.Итак, сколько существует типов кабельных вводов? Разновидностей столько, сколько приложений. Большинство кабельных фитингов характеризуются такими факторами, как материалы, совместимость с броней и потребности конкретного применения. Ниже приведены некоторые из наиболее распространенных характеристик кабельной арматуры, упорядоченные по категориям:

1. Характеристики материала

Основное различие между конструкциями кабельной арматуры — это материалы. Некоторые из наиболее распространенных материалов, используемых для кабельных вводов, включают:

  • Металлы: Металлические кабельные вводы используются в широком диапазоне применений и изготовлены из таких материалов, как нержавеющая сталь, алюминий и никелированная латунь.Жесткая стабильность, долговечность, электрическая и теплопроводность — вот некоторые из ключевых преимуществ этого материала. Захваты с металлическим кордом идеальны для применений, где требуются химическая стабильность и механическая прочность. Некоторые примеры приложений включают ИТ, энергетику, медицину и химическую промышленность.
  • Пластмасса: Пластиковые кабельные соединители — еще один популярный материал из-за их адаптируемости и устойчивости к различным коррозионным элементам. Пластиковые кабельные захваты часто изготавливаются из полиамида или нейлона и обычно имеют форму зажима и уплотнения, что делает их легко адаптируемыми.Пластмассы также устойчивы к соленой воде, слабым кислотам и жирам, что делает их отличным выбором для различных отраслей промышленности. Некоторые примеры включают телекоммуникационные, морские и гибкие кабели.

2. Характеристики совместимости брони

Еще одно основное различие между устройствами снятия натяжения кабеля заключается в том, подходят ли они для армированных или небронированных кабелей. Промышленные кабельные вводы доступны для обеих разновидностей. Знайте, какой тип кабеля используется в вашей работе, чтобы выбрать подходящий зажим для кабеля, есть ли у вас:

  • Бронированный: Бронированный кабель разработан с дополнительным слоем защиты для предотвращения повреждений.Этот кабель часто используется в приложениях, где зона может подвергаться повышенной опасности механического повреждения. Броня часто бывает одинарной, плетеной или двойной стальной лентой. Кабельные вводы, предназначенные для армированных кабелей, будут иметь конструктивные особенности, которые сделают их более совместимыми с армированием кабеля.
  • Небронированные: Небронированные кабели имеют более простую конструкцию, чем бронированные кабели, и не имеют дополнительной механической защиты. Они появляются в стационарных установках без существенного риска механических повреждений.Кабельные вводы, предназначенные для небронированных кабелей, не будут иметь столько же функций, как те, что предназначены для бронированных, поскольку они не должны удовлетворять специфическим требованиям.

3. Особенности применения

Другой способ определить разновидности зажимов для шнура — это защита, которую они обеспечивают, или их способность соответствовать потребностям в конкретных условиях. Разновидности кабельных вводов для конкретных областей применения включают:

  • Электромагнитная совместимость (EMC): Электромагнитные помехи (EMI) — это электронное излучение, которое мешает работе электронных компонентов и устройств.Электромагнитная совместимость означает, что устройство одновременно защищено от электромагнитных помех и не излучает электромагнитные помехи. Кабельные вводы ЭМС часто используются в приложениях, где кабели должны быть экранированы для электромагнитной защиты. Эти зажимы для шнура экранируют точку подключения кабеля.
  • Морские или водонепроницаемые кабельные вводы: Водонепроницаемые кабельные соединители обеспечивают водонепроницаемое уплотнение для подключения кабеля или провода к корпусу. Но как работают водонепроницаемые кабельные вводы? В большинстве случаев водонепроницаемые кабельные вводы состоят из частей, которые входят в корпус через отверстие.Когда сальник собран, стенка корпуса захватывается между компонентами и кабелем, пропущенным через захват. Когда кто-то затягивает детали, эти особенности создают водонепроницаемое уплотнение для морского оборудования, очистных сооружений и других приложений, где необходима защита от воды.
  • Электрические кабельные вводы: Многие кабельные вводы полезны для электрических применений, но что такое электрические кабельные вводы и что их отличает? Разъемы электрических кабелей обычно металлические и имеют некоторый сброс напряжения или заземление.Эта функция гарантирует, что короткие замыкания не повредят соединение.
  • Противопожарные кабельные вводы: Противопожарные кабельные фитинги предназначены для противодействия распространению огня и взрывам, что является важным элементом безопасности для приложений с любым уровнем риска возгорания. В эту разновидность могут также входить взрывозащищенные и пожаробезопасные промышленные кабельные вводы.

Обозначения кабельных вводов

Часто можно встретить кабельные вводы с определенными обозначениями в соответствии с BS 6121.Этот британский стандарт изначально был методом стандартизации устройств для снятия натяжения кабелей в промышленном секторе и определял требования для различных конструкций. Хотя это уже не самый актуальный стандарт в ЕС, он по-прежнему служит ценным обозначением для производителей, сообщающих о типах сальников и их основных характеристиках. Некоторые из наиболее распространенных типов и обозначений включают:

1. Кабельные вводы типа A

Тип A сальники также могут называться «сальниками» и обычно используются на небронированных кабелях с пластиковой или резиновой оболочкой.Имеется четыре обозначения типа A:

  • Тип A1: Кабельные соединители типа A1 часто представляют собой пластиковые сальники, используемые для защиты внешней оболочки кабеля.
  • Тип A2: Кабельные вводы типа A2 могут быть пластиковыми или латунными и иметь уплотнение со степенью защиты IP68 между внешней оболочкой кабеля и вводом.
  • Тип A3: Устройство разгрузки натяжения кабеля типа A3 является разновидностью сальника типа A1. Эта разновидность рукояток включает электрическое соединение для внутренней оболочки кабеля.
  • Тип A4: Кабельный сальник типа A4 является разновидностью сальника типа A2. Этот разъем также имеет электрическое соединение для внутренней оболочки кабеля.

Сальники A-типа часто используются внутри и снаружи помещений, где нет необходимости в армированных кабелях.

2. Кабельные вводы типа B

Кабельные вводы

типа B предназначены для использования с однопроволочными армированными кабелями с пластмассовой или резиновой оболочкой. Сами сальники изготовлены из латуни и предназначены для закрепления брони кабеля и обеспечения электрического пути между броней и сальником.Эти захваты для шнура предназначены для использования в помещениях с низким уровнем влажности.

3. Кабельные вводы типа C

Кабельные вводы

типа C предназначены для использования с кабелями в пластиковой или резиновой оболочке с броней или оплеткой. Кабели типа C изготавливаются из латуни или нержавеющей стали и служат для той же цели, что и кабельные вводы типа B.

Основное различие между двумя обозначениями заключается в том, что рукоятка для шнура типа C имеет уплотнение со степенью защиты IP68 между внешней оболочкой и сальником.Это уплотнение обеспечивает дополнительный уровень защиты от влаги и воздействия окружающей среды, что делает эту конструкцию разъема пригодной для использования вне помещений с большей потребностью в защите от атмосферных воздействий и гидроизоляции.

4. Кабельные вводы типа D

Как и кабели типа B, кабели типа D предназначены для использования в армированных или плетеных проводах с пластиковой или резиновой внешней оболочкой. Ключевое различие между этим вариантом кабельного ввода и кабельным вводом типа B заключается в том, что он имеет уплотнение со степенью защиты IP68 между внутренней оболочкой и резьбовой фиксирующей частью.

Существует два варианта кабельного ввода типа D:

  • Тип D1: Этот кабельный ввод является базовой версией конструкции типа D с уплотнением IP68 между внутренней оболочкой и крепежным элементом.
  • Тип D2: Этот вариант имеет такое же уплотнение, что и вариант D1, и имеет электрическое соединение для внутренней оболочки кабеля.

5. Кабельные вводы типа E

Кабельные вводы

типа E используются в кабелях с броней или оплеткой с пластиковой или резиновой внешней оболочкой.Ручка для шнура типа E часто изготавливается из латуни или нержавеющей стали. Он похож на конструкцию кабельного разъема C-типа, с бронированным стопорным кольцом и внутренним и внешним уплотнениями со степенью защиты IP68. Внешнее уплотнение захватывает оболочку кабеля, а внутреннее уплотнение захватывает слой подложки кабеля.

Существует два варианта кабельного ввода типа E:

  • Тип E1: Кабельный ввод типа E1 обладает всеми основными характеристиками варианта E.
  • Тип E2: Вариант E2 имеет все характеристики конструкции зажима для шнура E1 и включает электрическое соединение для внутренней оболочки кабеля.

Кабельные вводы типа E отлично подходят для приложений, подверженных воздействию элементов, поскольку характеристики уплотнения варианта E обеспечивают отличную гидроизоляцию и защиту от атмосферных воздействий.

6. BS 6121 Суффиксы

Помимо описанных выше вариантов, ручки для шнуров с обозначениями B, C, D и E также часто имеют суффикс вместе с классификацией. Этот суффикс указывает на особую броню, для которой предназначен сальник. Эти суффиксы определяются следующим образом:

  • W для однопроводных армированных кабелей
  • T для кабелей с гибкой проволочной армировкой
  • X для кабелей с проволочной оплеткой
  • Y для кабелей, армированных алюминиевой лентой
  • Z для кабелей с двойной стальной армированной лентой

На практике кабельные вводы сначала обозначаются типом кабеля, а сразу после этого — степенью защиты.Например, зажим для шнура типа C, предназначенный для однопроволочного армированного кабеля, будет иметь обозначение «CW». Если конструкция сальника может использоваться для нескольких вариантов бронирования, все соответствующие суффиксы будут добавлены после типа кабельного сальника. Например, кабельный соединитель типа B, предназначенный как для одинарных, так и для гибких кабелей с армированной проволокой, будет иметь обозначение «BWT».

Как выбрать кабельный ввод

При таком большом количестве различных функций и конструкций кабельных разъемов, которые необходимо проанализировать, может быть сложно определить, какой тип кабельного ввода использовать для конкретного приложения и какие функции следует искать.Ключом к этому выбору является сначала определение потребностей приложения, а затем исключение вариантов прокладки кабеля с использованием этой информации. Вот некоторые ключевые вопросы, которые следует задать при выборе держателя для шнура:

  • Какой тип установки — бытовой, коммерческий или промышленный?
  • Будет ли кабельный ввод находиться в помещении или на открытом воздухе?
  • Каковы температурные условия окружающей среды и насколько они будут колебаться?
  • Будет ли кабельный ввод подвергаться воздействию влаги, пыли, грязи или коррозионных элементов?
  • Будут ли в окружающей среде факторы риска, такие как взрывоопасная или коррозионная атмосфера?
  • Какой размер кабеля и есть ли на нем броня? Если есть броня, то какого типа?

После того, как вы сузили список вариантов кабельных вводов в соответствии с потребностями вашего приложения, вы можете принять окончательное решение, исходя из стоимости.

Магазинные кабельные вводы AerosUSA, Inc.

Кабельные вводы — это небольшой, но важный элемент оборудования почти во всех отраслях промышленности. Независимо от того, работаете ли вы в аэрокосмической, морской, энергетической, телекоммуникационной или промышленной отраслях, кабельные вводы являются ключевым элементом безопасности. Важность кабельной арматуры нельзя недооценивать, поэтому важно найти качественные конструкции, которые идеально подходят для вашего применения и окружающей среды. AerosUSA может помочь.

AerosUSA — ведущий поставщик систем защиты проводов и кабелей.Наша продукция, производимая Flexa GmbH, включает в себя все: от кабельных кожухов и систем экранирования до высококачественных кабельных вводов. Наш опыт охватывает целый ряд отраслей, и мы предлагаем не менее разнообразную продукцию. Вдобавок ко всему, мы предлагаем быстрые ответы, конкурентоспособные цены и быстрые сроки выполнения работ.

Свяжитесь с AerosUSA сегодня, чтобы узнать больше о кабельных вводах и нашем выборе.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован.
