Содержание

Клещи для обжима наконечников проводов

Тем, кто до сих пор занимается обжиманием проводов с помощью обстукивания их молотком или зажимания пассатижами, пора задуматься о том, что прогресс движется вперед и в мире уже давно появился высокопрофессиональный инструмент, подобный клещам для обжимания проводов. После их применения провод «сядет» в наконечник как влитой и будет находиться там долгие годы. Для этого необходимо только правильно подобрать вариант, наиболее подходящий для этой работы.

Существует несколько видов клещей для обжимания проводов и различные варианты наконечников и гильз. Ниже будут рассмотрены основные из них.

Основные виды клещей

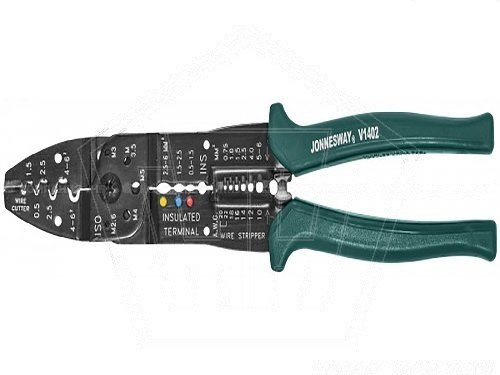

С губками овальной формы и с разноцветными точечными метками

К этим клещам относятся СТВ-1 и аналогичные со специальными выемками, позволяющими использовать 3 типоразмера с определенным сечением и цветной изоляцией:

  • 0.5—1.5 мм² с красной;
  • 1.
    5—2.5 мм² с синей;
  • 4—6 мм² с желтой.

С трапециевидными губками

Этот вариант СТВ-02 предназначен для обжима штырьковых наконечников, которые используются в процессе опрессовки многожильных проводов.

СТВ-03 предназначены для того, чтобы обжимать «толстые» кабели до 25 мм² включительно.

Для обжима аккумуляторных клемм

При обжимании аккумуляторных клемм без изоляции применяются известные многим автовладельцам клещи СТВ-04, имеющие сложнопрофильные губки. С их помощью за один подход автоклеммы опрессовываются сразу в двух местах: в срединной части и с краю для лучшего закрепления провода.

С усиленными губками, дающими точечный обжим

Этот вариант предназначается для обжимания усиленных гильз с толстыми стенками.

При необходимости обжатия жестких жил ВВГ приходится использовать усиленные наконечники. Их обжимают спецклещами СТВ-05 с усиленными губками, осуществляющими точечное вдавливание стенок.

В качестве менее дорогой замены указанных клещей служат опрессовочные ПК-16.

#P[42971]#

С круговой обжимкой

Эти клещи серии ПКВ предназначаются для обжимания втулочных наконечников. Они применяются при обжимании тонкостенных наконечников, надеваемых на гибкие провода. Обжимные клещи ПКВ изготавливаются под различное сечение и с количеством граней от 4 до 6.

#P[34919,42314,42315,42316]#

Они обладают способностью автоматического обжатия провода разнообразных сечений из выбранного диапазона. Также эти клещи отличаются лучшим качеством обжатия по сравнению с СТВ-02 с трапециевидными губками. Недостатком этого варианта является усложненный механизм, более склонный к поломкам.

Процесс работы с инструментом

Обжим провода вряд ли можно назвать слишком сложным процессом. Здесь наконечник сначала насаживают на провод. Затем к нему подводят губки клещей. После этого их ручки с усилием сжимают — и контакт готов.

Начинающему электрику приходится сначала потренироваться в обращении с этим инструментом, так как первые обжимки обычно получаются не очень эстетичными либо с плохой проводимостью. Однако здесь все приходит с опытом: чем больше обжимаешь, тем лучше получается!

Заключение

Согласно тому, что «всякой работе — свой инструмент», выбор обжимных клещей весьма непрост. Ведь при отсутствии особого желания постоянно регулировать пружину для каждого кабельного типоразмера придется приобретать отдельный инструмент. Исходя из этого надо выбирать наиболее подходящую разновидность клещей.

Например, для прокладки и починки электропроводки хорошо подойдут ПК-16, которые применимы и в других случаях при работе с проводами. Однако общие знания о различных видах клещей и наконечников вряд ли окажутся бесполезными в работе электрика!

Обжимной инструмент — разновидности и использование

Отредактировано: 05. 08.2019

  Развитие локальных сетей привело к появлению различных видов кабелей. Это является результатом требований стандартов, ужесточающихся буквально с каждым годом. Одни изделия уже изжили себя и на смену им приходят новые проводники, обеспечивающие высокие скорости передачи данных.

  При возникновении необходимости наладить связь между компьютерами, находящимися в одном здании, придется создать небольшую локальную сеть. Преимущества такого объединения компьютеров очевидны: обмен файлами, сетевые игры, совместный доступ в интернет. Для этого необходимо знать, что же представляет собой процесс обжима кабеля.

  Обжим представляет собой метод соединения контакта и провода, вытеснивший пайку. Посредством него формируется сплошное неразъемное соединение между кабелем и соединительным элементом. Надежность и безопасность подобного электрического соединения может быть гарантирована только при использовании высококачественного прецизионного инструмента.

  Широкий ассортимент механического обжимного инструмента предлагает компания Cabeus. Выполнение работ с использованием устройств данной торговой марки обеспечит оптимальное качество обработки. Результат – обжимные соединения, соответствующие действующим нормам и предписаниям.

  Обжимка RJ 45 и BNC с соответствующим кабелем производится только после снятия изоляции, и для этого используется разный инструмент.



Разновидности инструментов

  В процессе обжима кабеля понадобится не только провод и коннектор, но и стриппер (приспособление для снятия изоляции), кримпер (обжимное устройство) и инструмент для заделки кабеля.

  Обжимные клещи различают в зависимости от типа кабеля:

  • для витой пары – наиболее распространенная разновидность, чаще всего используемая для построения локальной сети. Кабель состоит из восьми проводников, попарно перевитых между собой. Для работы с ним предусмотрен джек (разъем) RJ-45 типа 8P8C;
  • инструмент для обжима коаксиального кабеля – данные проводники одни из первых стали применяться для создания сетей. С точки зрения конструкционного исполнения он представляет собой центральный провод, заключенный в толстый слой изоляционных материалов, металлическую оплетку и внешнюю оболочку. При работе с ним необходим коннектор BNC. Впрочем, сейчас коаксиал используется не в компьютерных сетях, а в кабельном телевидении и видеонаблюдении;
  • для оптоволоконных линий – данные кабели являются современной и высокоскоростной средой для передачи данных. Они состоят из гибких световодов, выполненных из стекла и изолированных пластиком. При этом они не подвержены возникновению помех. Расстояние между подобными системами может достигать сотен километров.

Можно ли без инструментов выполнить работы?

  Многие владельцы компьютеров могли сталкиваться с проблемой, когда сетевой кабель в результате неаккуратного действия мог просто отсоединиться от коннектора. В этом случае не у всех получается дождаться мастера, который имеет специализированный инструмент для возобновления целостности системы.

  Обойтись можно и подручными средствами – отверткой и заточенным ножом. Однако нет никаких гарантий, что такая работа будет отличаться высоким качеством и долговечностью. Даже опыт в проведении подобных работ в лучшем случае обеспечит временную отладку системы, но создавать целую локальную сеть, не имея при этом ни специального оборудования, ни инструментов – неудачная затея.

Если стоит выбор, где купить клещи для обжима, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Кримпер. Виды и устройство. Как работать и особенности.Применение

Кримпер – это ручной монтажный опрессовочный инструмент, используемый для соединения проводов между собой или установки на них наконечников. Его применение позволяет отказаться от сварки и пайки. Инструмент также называют пресс-клещами.

Сфера применения кримпера

Инструмент проводит равномерную опрессовку провода наконечником, обеспечивая качественный контакт, исключающий окисление. При этом место соединения имеет достаточную площадь контакта, поэтому не нагревается под нагрузкой, пропуская большие токи, на которые рассчитан опрессованный кабель.

Опрессовка кримпером практически приравнивается к сварке и пайке, при этом проводится в разы быстрее и не требует подключения к электрической сети.

С помощью пресс-клещей выполняется опрессовка:

Обжимные клещи позволяют наращивать провода, опрессовывая их концы, давая практически неразрывное соединение. Кроме этого ими можно делать разветвление проводов, сводя их в один наконечник.

Как устроен кримпер

Инструмент имеет схожую конструкцию с плоскогубцами или клещами. При этом он отличается особым устройством губок. Они имеют матрицу в виде углублений под разные типы обжимных втулок и коннекторов. При сведении ручек инструмента его губки сжимаются, сдавливая при этом расположенную между ними втулку. Та в свою очередь, попадая в проточку на инструменте, деформируется под заданную форму, обжимая тем самым провод.

Маркировка инструмента

Для каждого вида кабеля требуется специальный инструмент для обжима. Почти каждый кримпер в свою очередь имеет совместимость сразу с несколькими типами проводов. Это обеспечивается благодаря разному типу выточенных гнезд на губках. В среднем их количество составляет 4-6 штук. Чтобы определить, какое гнездо для какого кабеля или наконечника подходит, применяется маркировка.

К примеру, наличие надписи на матрице губок 6Р обозначает, что инструмент может работать с телефонным кабелем 6Р. Если имеется клеймо 8Р, то это значит, что в кримпере имеется гнездо для обжима провода 8Р8С.

Обычно инструмент может работать как минимум с несколькими видами кабеля. В таком случае каждое гнездо его матрицы имеет соответствующую маркировку, указывающую на совместимый тип провода. Но бывают и исключения. В продаже можно встретить узкоспециализированный инструмент, к примеру, предназначенный только для работы с коаксиальным кабелем.

Многие производители гильз и прочих наконечников для проводов также выпускают свои фирменные кримперы. Для удобства работы они применяют цветовую маркировку вместо буквенной. Таким образом, используя гильзу с цветной юбкой можно сразу определить в каком гнезде на матрице инструмента ее зажимать.

Нужно учитывать, что нет единой системы цветовой маркировки. Поэтому гильзы одного производителя при обжатии гнездом такого же цвета, клещами другого бренда, после опрессовки может выпасть. Лучше ориентироваться на буквенную маркировку, или использовать наконечники и инструмент одного производителя.

Виды кримперов

В связи с огромным разнообразием типов проводов, которые соединяются обжимом, сделать все одним инструментом невозможно.

Кримперы разделяются на виды по назначению и устройству:
  • Ножничные.
  • Выдвижные.
  • Цанговые.

Ножничный кримпер представляет собой конструкцию напоминающую клещи. Они очень удобны в работе, быстро сжимаются, но лучше всего подходят для проводов небольшого сечения. В первую очередь это инструмент для монтажа бытовых сетей. Кримперы ножничного типа нередко имеют съемные матрицы. Они продаются в виде наборов со сменными шаблонами, зажимаемыми на губках. Таким образом можно, поставив матрицу нужных параметров, работать одним инструментом практически с любым типом проводов.

Выдвижные кримперы тяжелее и массивней ножничных. У них губки сдвигаются и раздвигаются параллельно, поэтому обеспечивается очень равномерное сжатие. В результате соединение таким инструментом получается более качественным. При этом работать выдвижным кримпером не так удобно, а каждый обжим занимает больше времени.

Цанговые или диафрагменные пресс-клещи в отличие от предыдущих видов являются наиболее универсальными. У них нет матрицы, а имеется одна диафрагма, сжимающаяся из 4-х или 6-ти сторон. Это позволяет сделать качественное обжатие на проводах разного диаметра. Но данный инструмент несовместим с целым рядом популярных наконечников, которые используются очень часто в электромонтажных работах, при прокладке интернет линий и телефонного кабеля.

Самый главный недостаток цанговых обжимных клещей в том, что они не могут применяться для наращивания длинных проводов. Дело в том, что головка инструмента замкнута и после обжатия кримпер не получится вывести из проводов, если те уже заложены в коммуникации. Ножничные и выдвижные такого недостатка не имеют.

Привод кримпера

Наиболее широкое распространение имеют кримперы с ручным приводом. Такие инструменты используются при монтажных работах с кабелем небольшого сечения, чаще всего до 6-10 мм².  Ручной инструмент, несмотря на кажущуюся простоту, тоже может иметь различные усовершенствующие его работу модификации. Очень удобно работать кримперами, у которых имеется механизм фиксации. То есть, при сжатии рукояток те не возвращаются обратно, пока не дойдут до конца. Это позволяет сжимать гильзу в 2-3 подхода, что удобно, когда силы рук не хватает.

Для снижения нагрузки на руки, шарнирный механизм инструмента может оснащаться дополнительным рычагом. Двойной рычаг позволяет уменьшить уровень прикладываемого давления на рукоятки. Такой инструмент стоит дороже, но с ним меньше устают руки, что важно, если выполняется большой объем монтажных работ.

Для соединения магистральных линий, где встречаются провода с большим сечением, ручной инструмент бессилен. В таком случае применяется гидравлический кримпер. Он оснащается гидравлическим цилиндром, который при покачивании рукоятки сжимает губки инструмента с большим усилием, чем это возможно мускульной силой человека.

Скорость работы гидравлическим обжимом невысока, поэтому его применение целесообразно только на кабеле больших диаметров. Более производительными являются гидравлические устройства под компрессор. Они очень удобны в работе, но только на объектах со значительным объемом однотипной монтажной работы. Такой инструмент в связи с громоздкостью компрессора сложно переносить.

Как работать кримпером

Инструмент с ручным и гидравлическим приводом очень простой в работе. Перед обжатием любого провода его изоляцию необходимо зачистить на длину применяемого наконечника. В наконечник или гильзу заводятся очищенные жилы провода, после чего он располагается в соответствующем ему гнезде на матрице инструмента. Далее губки кримпера сводятся, обжимая тем самым жилу гильзой.

Работая с многопроволочным кабелем нужно учитывать, что его жилу нельзя перекручивать перед обжатием. Гильзу лучше продевать сразу после очистки изоляции, пока многопроволочная жила не распушилась. Если же для уменьшения ее объема сделать скрутку, то наконечник может неправильно прижаться и потом обломиться при эксплуатации.

Практически каждый кримпер профессионального класса имеет механизм регулировки давления. Это очень важная функция, которая исключает чрезмерное сдавливание гильз, от чего на тех появляется продольная трещина. Регулировка давления реализована через храповый механизм. Подкручивая фиксатор можно менять момент блокировки дальнейшего сдавливания. Обычно регулятор имеет отметки «+» и «-». Вращая его в соответствующую сторону, можно увеличить ход рычага, тем самым добавив давление на гильзу или уменьшить сдавливание.

Положение регулятора нужно менять в зависимости от типа наконечников, которые применяются. Если механизма настройки нет, то нельзя давить на всю силу, поскольку в таком случае с высокой вероятностью соединение окажется испорченным.

Дополнительные функции

При работе с проводами помимо кримпера требуется еще ряд инструментов. Это в первую очередь кусачки и стриппер для зачистки изоляции. Для удобства, обжимные клещи для работы с электрическими и телефонными проводами часто имеют дополнительные элементы, позволяющие выполнять задачи прочего монтажного инструмента.

Очень часто кримпер может перекусывать провода. Для этого у него предусматривается 2 лезвия, работающие как ножницы. Откусывать провода кримпером так же удобно, как и кусачками.

На губках инструмента, но чаще всего на рукоятях, часто можно встретить проточку под снятие изоляции. Она рассчитывается как на обычный кабель, так и витую пару или плоский телефонный провод. В последних двух случаях инструмент снимает только первичную изоляцию, оставляя цветную изоляцию на жилах.

Если кусачки кримпера работают практически идеально, то функция снятия изоляции реализована хуже, чем на стриппере. Дело в том, что инструмент просто сжимается, прорезает первичную изоляцию, но не срывает ее автоматически. Чтобы ее отделить, нужно потянуть кримпер в сторону, придерживая при этом второй конец провода. Это неудобно, поэтому скорей всего таким способом инструмент использоваться не будет, поэтому переплачивать при покупке за данную функцию не стоит.

Похожие темы:

Клещи для опрессовки проводов — Работа с наконечниками и клеммами

Исторический ракурс

Изначально, как инструмент, клещи предназначались для извлечения раскаленных металлических заготовок и тиглей расплавленного металла из горнов. А также применялись кузнецами для удерживания при ковке разнообразных заготовок. Археологи доказывают, что прообраз клещей – щипцы, у которых имелся стержень -ось, – был изобретен еще в эпоху неолита. Тогда этот инструмент делали из обожженного дерева.

Первое изображение инструментов ручных клещей относятся к VI-V векам до нашей эры. В бронзовом веке кузнецы использовали примитивные клещи в качестве зажимов. Они в данное время обнаруживаются в захоронениях кузнецов в качестве инвентаря погребений, указывая на то, что умерший имел особый и достаточно высокий социальный статус.

С давних времен клещи – это две клещевины, которые соединены заклепкой, выполняющей роль оси. Этот инструмент с давних времен свидетельствовал о специализированном кузнечном мастерстве. Вместе с наковальней и молотом клещи были атрибутом многочисленных древнегреческих и древнеримских богов-кузнецов и повелителей грома (Тор, Вулкан, Гефест и т. п.).

Гораздо позже клещи стали применять при строительных работах, в сантехнической деятельности, широко использовать в электромонтажных работах и т. п. В зависимости от специализации и принципа устройства разнообразные клещи называют бокорезами, плоскогубцами, кусачками, пассатижами и т. д.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.
Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем. Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений. После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник. При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

И поэтому их фактическое сечение может быть меньше заявленного в номенклатуре. Соответственно из-за этого образуется слабина в прессуемой части наконечника, хотя как вам казалось вы и подобрали все по таблицам и вроде бы нигде не допустили ошибок.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент.
Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов. Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь – выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Почему нельзя скручивать проводки?

Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу. Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой.

А когда вы их скрутите, то при обжиме, в тех местах где жилки пересекаются, они могут быть передавлены друг дружкой.

Материал наконечника

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Плюсы обжатия проводов наконечниками

  • обжатый наконечником конец провода считается воздухонепроницаемым
  • гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
  • луженная поверхность наконечника – надежная защита от воздействия окружающей среды

ГОСТ

Для самих кримперов ГОСТ не разработан, при этом буквально все типы наконечников, с которыми работает данный инструмент, стандартизированы.

Это значит, что матрицы кримперов также изготавливают в соответствие со стандартами наконечников.

Так наиболее «ходовыми» считаются следующие ГОСТы:

  • Для кабельных наконечников это ГОСТ 23981-80 и 9581-80;
  • Для кабельных гильз это ГОСТ 23469.0-81, 23469.2-79 и 23469.3-79;
  • Для кабельных штифтовых наконечников это ГОСТ 23598-79 и 22002.5-76;
  • Для кабельных кольцевых наконечников разработан ГОСТ 9688-82.

Клещи, плоскогубцы, круглогубцы, пассатижи и кусачки

Основные типы клещей

Клещи обжимные подразделяют на два типа. Самый распространённый вид – это конструкция, работающая как пассатижи. То есть гильза сжимается с двух сторон. Другие клещи – это диафрагменные кримперы. Клещи обжимные.

Пассатижные

Наконечник обжимают так, как плоскогубцы захватывают какую-либо деталь. Рабочая поверхность матриц имеет вырезы, в которые продевают хвостовик наконечника. Такая конструкция годится для тех креплений, которые не нуждаются в особой надёжности.

Для увеличения силы обжатия были изобретены гидравлические обжимные инструменты для наконечников. Благодаря этому усовершенствованию, клещи стали обладать большей эффективностью применения. В конструкции использованы цилиндры с поршнями, заполненные маслом, что создаёт большое давление матриц на гильзу наконечника.

Клещи со съёмными матрицами

Некоторые кримперы комплектуются несколькими видами съёмных матриц. Универсальность инструмента устраняет потребность в клещах под каждый размер сечения проводников.

Диафрагменные клещи

Оригинальность конструкции диафрагменных обжимников заключается во всестороннем охвате хвостовика наконечника. Принцип действия схож с движением лепестков диафрагмы фотообъективов. Единственным недостатком таких устройств является невозможность заведения клещей в соединение двух концов проводов.

Диафрагменный инструмент используют как пресс для металлических наконечников штыревой или плоской формы. Всесторонний зажим намного эффективнее пассатижного типа охвата концевиков проводной продукции.

Конструктивные особенности переставных клещей

Поскольку переставные клещи являются наиболее универсальным инструментом, стоит более подробно познакомиться с их конструктивными особенностями. По типам используемого механизма клещи переставные подразделяются на инструменты двух категорий.

Переставной механизм может состоять из оси, закрепленной на подвижной губке инструмента, и паза на неподвижном зажимном элементе, который представляет собой ряд совмещенных окружностей. На оси, чтобы ее можно было перемещать по пазу и тем самым регулировать степень разжимания губок, специально вырезан сектор. Работает данный переставной механизм следующим образом: ось для перемещения по пазу поворачивается таким образом, чтобы ее скос располагался параллельно боковой стороне выреза. Расположив ось таким образом, переставные клещи выставляют на требуемый размер разжимания губок.

Клещи с пазами на неподвижной части.

Более распространенными являются переставные клещи, механизм разжимания губок которых выполнен по так называемой американской системе. На неподвижной губке таких клещей имеется ряд круговых проточек, по которым перемещается «прилив», выполненный на подвижной рукоятке инструмента.

Клещи с круговыми проточками.

Чтобы отрегулировать степень разжимания клещей, необходимо совершить следующие действия:

  1. Вывести «прилив» из его зацепления с боковыми стенками проточек.
  2. Развести губки клещей на максимальное расстояние друг относительно друга.
  3. Выставить рукоятки инструмента в требуемом положении и снова свести их.

Клещи переставные, оснащенные механизмом второго типа, считаются более надежными и простыми в использовании.

Многие специалисты при сравнении клещей переставных сантехнических с обычными разводными ключами подчеркивают, что первые более просты в использовании, требуемая степень разжимания их рабочих губок осуществляется более оперативно. Как правило, разводные клещи, оснащенные переставными механизмами как первого, так и второго типа, имеют порядка семи фиксированных положений зажимных губок.

Плоскогубцы

Плоскогубцы – это разновидность клещей, у которых плоская рабочая поверхность. Зачастую она снабжена мелкими насечками. Они предназначены для захвата и удержания сравнительно небольших деталей. Для удобства работы с деталями иногда применяют сразу два таких инструмента. Они могут иметь разнообразные формы рабочих поверхностей, вследствие чего у них и появилось свое название: длинногубцы, утконосы, узкогубцы. Зачастую плоскогубцы снабжают режущими кромками, предназначенными для перекусывания проволоки.

Плоскогубцы комбинированные называют и пассатижами. Такие инструменты включают в себя плоскогубцы, снабженные режущей кромкой для перекусывания гвоздей и проволоки, зубчатые выемки, предназначенные для удержания трубок, гаек и иных цилиндрических деталей.

Круглогубцы

Отличие круглогубцев от плоскогубцев – круглое сечение сужающихся к концу губок (конусовидная форма губок). Круглогубцы предназначены для фигурного сгибания проволоки, конусная форма губок дает возможность делать изгиб с разным радиусом, они являются важным инструментом ювелиров. Круглогубцы могут иметь губки разных размеров, как по длине, так и по толщине, причем есть модели, у которых в одном инструменте губки разной формы, бывают круглогубцы с изогнутыми губками.

Есть модели с насечками на губках и без насечек. Так же как и плоскогубцы, круглогубцы могут иметь режущие кромки для перекусывания проволоки.

Пассатижи

Если исходить от французского происхождения названия этого инструмента – pinces-a-tige, pince – зажим и tige – стержень, то пассатижи – это инструмент для захвата труб и других цилиндрических деталей. То есть главное в пассатижах, что определяет их название – это выемка с зубцами. Старинные пассатижи с двумя зубчатыми выемками,
для больших и маленьких диаметров.

Современные пассатижи, вместо нескольких выемок, имеют переставной шарнир для труб разного размера. Пассатижи с переставным шарниром (Task Force). Судя по всему, пассатижи отличаются от сантехнических клещей меньшим размером, либо между ними можно смело ставить знак равенства.

То, что многие привыкли называть пассатижами, согласно ГОСТу 5547-93 – это комбинированные плоскогубцы. И получается, что с одной стороны этот инструмент можно определить как плоскогубцы имеющие пассатижи, а с другой стороны – пассатижи имеющие плоскогубцы.

Кусачки

Кусачки – это клещи имеющие режущую рабочую поверхность, используемые для перекусывания проводов, гвоздей, арматуры. В зависимости от положения режущих кромок на губках выделяют пять основных видов кусачек: кусачки боковые (бокорезы, диагональные кусачки), кусачки торцевые (поперечные), кусачки кабельные, кусачки зачистные (они же клещи для снятия изоляции, см. выше) и кусачки концевые. Чаще используют боковые кусачки, или бокорезы.




Покупая кусачки, обращайте внимание, для перекусывания какого материла они предназначены, так кусачки для медной проволоки могут не справиться с гвоздями, при этом повредятся режущие кромки.

Кусачки для перекусывания кабелей, тросов, арматуры, болтов имеют особо прочную конструкцию, повышенную твердость режущих кромок, часто несколько шарнирных узлов для обеспечения повышенной силы сжатию. Арматурные кусачки (RIDGID). При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Область применения

А теперь рассмотрим основные сферы использования пресс-клещей для оконцовки проводов. В зависимости от конкретной ситуации выбирают инструмент нужной формы и конструкции.

Многожильные провода и тонкостенные наконечники

Тонкостенные наконечники применяют для проводов малого сечения – от 0,5 до 3,5 мм2. Элементы имеют маркировку НШВИ. Аббревиатура расшифровывается следующим образом:

  • Н – наконечник;
  • Ш – штыревой;
  • В – втулочный;
  • И – изолированный.

НШВИ наконечники применяются для опрессовки медных многожильных проводов с последующей вставкой в гнёзда различных электронных приборов. Рукоятки кримперов сжимают до тех пор, пока не сработает пружинный механизм устройства.

Обратите внимание! Многоступенчатые матрицы клещей позволяют работать одновременно с проводами сечением в диапазоне, указанным выше. Этим исключается потребность в большом количестве скобообжимных ручных инструментов.

Пресс клещи создают крепкое и надёжное обжатие наконечников. Без них пришлось бы скручивать многожильные сердечники или заниматься пайкой клемм распределительных устройств. Применение отпрессованных концевиков полностью устраняет проблемы, связанные с ломкой тонких жилок, обрывом проводов, риском короткого замыкания.

Многожильные провода и толстостенные наконечники

Толстостенные хвостовики используются для опрессовки многожильных силовых кабелей. Их предельное сечение достигает 16 мм². Пресс клещи ПК-16 применяют только для многожильных проводов. Инструмент может обжать гильзу настолько сильно, что легко переломит одиночную жилу.

Процесс опрессовки кабеля происходит в несколько этапов:

  1. На конце провода отмечают длину гильзы.
  2. Специальными кусачками удаляют изоляцию с отмеченного участка.
  3. Одевают отрезок термоусадочной трубки так, чтобы она не заходила на оголённый провод.
  4. Очищенный конец кабеля заводят внутрь гильзы. Вхождение провода должно быть плотным, но без усилия.
  5. Клещами делают обжим наконечника.
  6. Торчащие жилки обкусывают.
  7. Феном греют термоусадочную трубку, пока она плотно ни обхватит кабель.

Если в маркировке инструмента указана литера «У», то это означает расположение храпового механизма внутри рукояток, чем создаётся большое усилие на губках кримпера. Клещи ПК-16-У легче сжимаются во время опрессовки кабеля.

Клещи ПК-16-У

Для кабеля большого сечения

В случае с силовым проводом крупного сечения вместо пресс-клещей следует использовать большой гидравлический пресс. Такой обжимник появился намного раньше кримперов, но, как и в случае с ними, от его габаритов зависит то, какой высоковольтный кабель можно обжать. В бытовой сфере инструмент не применяют, поскольку обжимаемые втулки, наконечники и гильзы имеют немалые габариты. Такой вариант, к примеру, подходит при прокладке и коммутации силовых проводов в электрических щитах в подъездах домов и т. д.

Для сжатия матрицы нужно приложить большое усилие на рычаг. Если клапан немного приоткрыт, то шток начинает медленно отдаляться. Полностью открытый клапан обеспечивает быстрое удаление штока до самого упора. Во время полного сжатия матриц происходит блокировка. При этом нет вероятности образования избыточного давления, которое могло бы повредить механизм.

Поскольку матрицы подбирают в зависимости от габаритных размеров, то гидравлический пресс выпускают вместе с кассетой из нескольких матриц. Верхняя часть намагничена, поэтому автоматически возвращается в исходное положение. Меняется только нижний элемент пресса. Независимо от положения оборудования части не вылетают. На инструменте имеется прорезиненная рукоятка, повышающая электрическую безопасность.

Обжим двух проводов при помощи двусторонней втулки необходим в тех случаях, когда демонтируют электрический щит с последующим переносом в другое место. Возникает необходимость наращивания медных проводов сечением 6-12 кв. мм.

Последовательное обжатие проводов

Такой способ применяется при соединении отрезков проводов в единое целое. Особенно это важно для последовательного обжатия проводников с жилами из разных металлов. Например, когда нужно сделать смычку алюминиевого и медного провода, используют обжимную втулку.

Дело в том, что скрутка из разноимённых металлов будет вызывать разрушительные процессы от их непосредственного контакта между собой. Соединительная гильза становится своеобразным мостиком между алюминием и медью.

Оголённые провода вставляют с двух сторон в гильзу. После этого втулку сдавливают клещами. Сжатая гильза не допускает попадания воздуха внутрь соединения, что препятствует возникновению окислительных процессов в металле проводов.

Для обжимки компьютерных кабелей

Кримперы для обжима витой пары, используемой в качестве компьютерного LAN-кабеля, относятся к отдельной категории. Они работают аналогично клещам с двумя губками: вместо металлической втулки применяют матрицу специальной формы, позволяющую устанавливать на компьютерный или телефонный провод штекер RJ 45. Вместо обжима такой инструмент смещает контакты, прорезая изоляцию на отдельных проводках и плотно прижимая к жилам.

Наконечники и электрический кабель большого сечения

Обжимка для наконечников электрического кабеля большого сечения производится ручным гидравлическим прессом. Изначально клапан устройства приоткрыт, и шток медленно сдвигается в исходное положение. В начале хода поршня клапан открывается полностью, что обеспечивает сжатие матриц с большим усилием.

Во внутридомовом оборудовании кабели большого сечения мало встречаются. В основном гидравлические клещи используются для установки наконечников на высоковольтных кабелях для крепления их в щитах промышленных объектов. Обжимные гидравлические клещи для габаритных наконечников также применяются при прокладке и коммутации силовых кабелей в энергощитах подъездов жилых домов, административных сооружений и зданий гражданского назначения.

Гидравлический пресс комплектуется кассетами со сменными матрицами. Верхний рычаг оснащён магнитом, который после обжатия возвращает рукоятку в исходное положение. Рычаги оснащены прорезиненными оболочками, которые обеспечивают электрическую безопасность работы устройства. Обжим двух кабелей двусторонней гильзой производят при переносе электрического щита. Данные клещи для одновременного обжима двух проводов применяются также при наращивании медных жил диаметром 6-12 мм2.

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами.

В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится. Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Цветовая маркировка гильз и матриц

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей. Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.

Видеообзор

Источники

  • https://FB.ru/article/446298/instrument-kleschi-harakteristiki-i-foto
  • https://domikelectrica.ru/rabota-s-izolirovannymi-kolcevymi-nakonechnikami-i-klemmami/
  • https://instrumentn.ru/obshhij-razdel/krimper-chto-eto-naznachenie-vidy-i-vybor
  • https://tpspribor.ru/oborudovanie/obzhimnye-kleschi-chto-eto-takoe-ih-raznovidnosti-i-primenenie.html
  • http://met-all.org/oborudovanie/prochee/instrument-kleshhi.html
  • https://tool-land.ru/pliers.php
  • https://220.guru/electroprovodka/instrumenty/kleshhi-dlya-obzhima-nakonechnikov-provodov.html
  • https://amperof.ru/instrument/obzhimnye-kleshhi-opressovki-nakonechnikov-provodov.html

Профессиональный инструмент для работы с кабелем

Инструменты для зачистки, резки, обжимки и проверки кабеля

В данном разделе сайта представлен профессиональные инструменты для монтажных работ.
Интернет-магазин «Электрика-шоп» представляет инструменты только проверенных производителей, специализирующих производством качественных инструментов для самых разных областей промышленности, включая области с повышенными требованиями.
Инструменты для работы с кабелем предлагаемые купить в этом разделе, будут интересны для профессиональных электриков, монтажников, сборщиков щитового оборудования, для всех тех, кто пытается сделать свою работу качественно, проще и обеспечить ее эффективность и надежность.

Исполняя монтаж профессиональными инструментами, вы повышаете производительность и качество монтажа.

Инструмент для зачистки и резки

Инструмент для резки медного и алюминиевых кабелей должен обладать целым рядом преимуществ. Клещи или резак для кабеля обязательно должны быть удобные и иметь эргономичные ручки, так как при постоянной работе от неудобных инструментов быстро устают руки. Простое и максимально безопасное раскрытие инструмента даже в процессе резки кабеля.
Рабочая поверхность режущего лезвия должны обеспечивать ровную и прямую резку без деформации проводов, на протяжении многократного цикла работы.
Ассортимент продукции этого раздела включает режущие инструменты для кабелей малого сечения (с прямой передачей силы) и кабелей больших диаметров. Удобный и простой инструмент для резки кабеля обеспечивает быструю, гладкую, прямую резку без деформации проводов.

Инструмент для снятия изоляции с кабелей – стрипперы

После резки провод готовят к следующему этапу, это зачистка от изоляции или к обжиму. Для качественного снятия изоляции с кабеля (провода), во избежание повреждения проводника применяются специальные инструменты — стрипперы.
Стриппер – электромонтажный инструмент, предназначенный для удаления изоляции с концов электропровода.
Зачистка – качественное снятие изоляции провода необходимой длинны с отсутствием остатков изоляции и повреждений в проводе. Как правило, в любом монтаже проводов, необходимо снять с провода изоляцию определенной длины.
Длина изоляции подлежащей снятию с провода зависит от точки зажима клеммы или процедуры обжима.

Профессиональный инструмент для снятия изоляции с проводов гарантирует отличные результаты благодаря точной настройке инструмента для соответствующей изоляции и сечения провода.
Инструмент для снятия изоляции для профессионалов – это надежная зачистка, неповрежденный проводник и легкий, качественный, безошибочный монтаж.
Современные инструменты зачистки провода от изоляции автоматически подстраиваются под соответствующее сечение провода, защищают жилу от повреждения и экономят время монтажа избавив от постоянных настроек устройств зачистки.

Ножи инструментов изготовлены из качественных специальных сплавов и без трудностей справляются даже со специальными типами изоляции, таких как тефлон, силикон и кэптон.
Используйте профессиональный инструмент для снятия изоляции – это позволит выполнять зачистку провода безопасно, качественно и быстро.

Инструмент для обжима кабельных наконечников

Обжим кабеля специальными наконечниками (втулками) обеспечивает надежное соединение между проводом и контактом.
Надежный обжим кабеля наконечником обеспечивается посредством использования высококачественных профессиональных обжимных инструментов.
В современном мире электрораспределения множество модификаций проводов и обжимного материала. Важно, отнестись ответственно к подбору обжимного инструмента и материала для обжима. Не позволительно сочетать любой тип провода с любым наконечником, это приведет к сокращению срока работы инструмента и не гарантирует качественный результат. Всегда четко определяйте материал обжима, а также проверяйте результат. Осмотрите полученное соединение, очень часто не качественный контакт можно определить визуально. Интернет-магазин качественной электрики «Электрика–Шоп» предлагает вам купить надежный обжимной инструмент для кабеля, для любых типов наконечников: (обжимные контакты, изолированные втулочные наконечники коаксиальные разъемы).

Инструмент для опрессовки кабельных наконечников большого сечения

Надежный, качественный инструмент для опрессовки кабельных наконечников и соблюдение инструкций монтажа гарантирует безопасную и комфортную работу.
Специальная технология обжима предполагает большую силу прессования при небольших физических усилиях.

Обжимной инструмент для коннекторов RJ

Опрессовочные инструменты (обжимки) для коннекторов RJ11, RJ12, RJ45 (модульных штекерных соединителей системы WE (Western Electric и DEC). Высокоточный храповый механизм обжимки сделает обжим контактов правильным, надежным и долговечным за одну операцию

Инструмент для вставки проводов типа «витая пара»

Для подключения сигнального провода типа «витая пара» (компьютерный провод) к клеммным зажимам с помощью контактов IDC, например, в основных и поэтажных распределителях, в модульных настенных клеммных коробках, в компьютерных розетках и на других этапах построения структурированных кабельных систем зданий.

Инструмент для полимерного оптоволокна

Профессиональный обжимной инструмент для качественной обжимки контактов «полимерного оптоволокна» (POF) благодаря которому стал легче, без потери качества, монтаж разъемов SC-RJ . Точная обрезка волокна у наконечника, профессиональным инструментом, исключает необходимость полировки кабеля после его обрезки.

Инструменты для кабельных стяжек

Специальный профессиональный инструмент для работы с пластиковыми, кабельными стяжками различной ширины и толщины, позволяет натягивать и обрезать кабельную стяжку за один прием.

Инструмент для работы с кабелем

Отвертки, пассатижи, клещи, кусачки, плоскогубцы, круглогубцы, бокорезы – это специальные инструменты предназначенные для профессиональной работы с кабелем. Мы предлагаем купить полный ассортимент отверток, пассатижей и клещей, которые соответствуют самым высоким мировым стандартам качества и безопасности. Все инструменты изготовлены только из качественных материалов и прошли испытания согласно DIN EN 60900. Эргономичная конструкция профессионального инструмента позволяет удобно держать его в руке, что обеспечивает быструю работу и не вызывает усталости работающей руки.

Индикаторы напряжения

Цифровые мультиметры, индикаторы напряжения и бесконтактные тестеры магнитного поля и напряжения – это инструменты для проверки и настройки правильной работоспособности сети при установке, обслуживании и ремонте распределительных агрегатов. Профессиональные высокоточные тестеры и индикаторы напряжения обеспечат точность выполняемых настроек и проверок электросети.

Наборы для профессионального электрика

В постоянной продаже имеются профессиональные комплекты инструментов для обжима наконечников.

Производители профессиональных инструментов для работы с кабелем

— Wago™,
— Conta-Clip™,
— Weidmueller™. Автор описания – Сергей Ярошик, любое копирование без ссылки на сайт запрещено!

Инструмент обжимник коннектора rj45: технология соединения проводов

Инструмент для обжима коннекторов RJ 45 используется для фиксации разъёмов 8Р8С на проводах витой пары для соединения компьютерных сетей. Клещи носят второе название – кримпер для обжима RJ 45. Английское слово «crimper» означает захват, обжим и т.п.

Как выглядит кримпер

Когда может пригодиться обжим RJ 45

У владельцев компьютерной техники бывают такие ситуации, когда нужно восстановить некачественно выполненное соединение интернет кабеля с коннектором или подсоединить роутер к операционному блоку ПК.

Здесь понадобится кримпер RJ 45 для обжима. Сама фиксация разъёма на конце витой пары предусматривает несложную процедуру. Хотя техника обжима требует наработки особых навыков обращения с кримпером.

Материалы и инструменты для работы

В создании коннекторного соединения участвуют три компонента:

  • интернет кабель – витая пара;
  • коннектор;
  • обжимной инструмент.

Интернет кабель – витая пара

Проводная продукция представляет собой четыре пары изолированных проводков, скрученных между собой, заключённых в ПВХ оболочку. Свивание проводов нужно для увеличения связи между ними и уменьшения влияния внешних электромагнитных полей.

8-ми жильную витую пару применяют в компьютерных линиях связи для передачи информационных сигналов. Кабель витой пары подключают к устройствам ПК с помощью разъёмов 8Р8С, которые ещё называют RJ 45.

Помимо восьми жил, в оболочке есть полимерная нить, которая удерживает проводники от расползания под внешней оболочкой. При подготовке к обжиму концов витой пары ПВХ корд срезают.

Коннектор и его устройство

Разъём представляет собой прозрачный или цветной пластиковый бокс, в торцах которого есть два проёма. Один из них оснащён 8-мью ножевыми контактами. Во второй проход вставляют подготовленные концы проводов. Ножевые контакты сделаны таким образом, что, когда проводки вдавливаются внутрь контактора, ножи срезают с них часть изоляции.

Обжимной инструмент для витой пары

В отличие от обыкновенных клещей, инструмент для обжима RJ 45 оснащён посадочными местами, которые в сомкнутом состоянии образуют проём, по размерам чуть меньше поперечного сечения коннектора. За счёт этого обжимное устройство сдавливает корпус разъёма настолько мягко, что не наносит повреждений.

Важно! Удобно пользоваться обжимником с ножом для обрезки верхней оболочки витой пары. Это избавляет от риска излишней срезки ПВХ слоя, что может привести к нарушению целостности жил.

Схемы для опрессовки витой пары

Существует три варианта обжимки коннекторов:

  1. Прямое подключение Straight;
  2. Перекрёстное подключение Cross Over;
  3. Обжим четырёхжильного кабеля.

Прямое подключение Straight

Прямой обжим используют для подсоединения сетевой карты ПК к различному совместимому оборудованию: свитчу, хабу и маршрутизатору.

Схема «ПК – маршрутизатор» заключается в том, что порядок расположения проводников в коннекторах формируется в зеркальном отражении. Если в исходном разъёме зелёно-белый провод располагается справа, то на выходном коннекторе он занимает крайне левое положение. Так же меняют свой порядок очерёдности остальные проводники.

Такой обжим выполняется по двум стандартам: EIA/TIA-568A и EIA/TIA-568В.

Прямой порядок обжима

Перекрёстное подключение Cross Over

Такой вид подключения витой пары применяют для соединения двух сетевых карт напрямую. Расположение проводников в двух коннекторах отличается переменой мест пар проводов между собой.

Схему Cross Over применяют при соединении ПК – ПК, свитч – свитч, хаб – хаб, маршрутизатор – маршрутизатор. Контакты на входном и выходном разъёмах меняются местами крест-накрест. Это видно на рисунке по положению контактов № 1 и № 8.

Перекрёстный обжим

Обжим четырёхжильного кабеля

Если планируется установить разъём для четырёхжильного кабеля, то из витой пары выделяют 4 проводника. Их обжимают точно так же, как и 8 жил витой пары. На нижнем рисунке представлены варианты распиновки 4-х жил витой пары.

Распиновка Патч Корда, 4 провода

Где используются обжимные клещи

Кримпер в основном – это профессиональный инструмент. В последнее время такие инструменты стали «обитателями» многих домашних мастерских. Обжимные клещи для коннекторов RJ 45 приобретают любители самостоятельно монтировать линии высокочастотной связи.

Технология соединения проводов опрессовкой

Чтобы закрепить разъём на конце кабеля витой пары, производят действия в следующем порядке:

  1. От конца кабеля отступают 10-12 мм и делают круговой обрез внешней оболочки с помощью кримпера или стриппера.
  2. Свободные концы проводов расплетают, распрямляют и располагают в порядке очерёдности, как указано на вышеприведённых схемах.
  3. Провода вводят внутрь разъёма таким образом, чтобы торцы проводников упёрлись в переднюю часть коннектора. При этом нужно следить за тем, чтобы оболочка кабеля тоже была охвачена корпусом разъёма на расстоянии 5-7 мм.
  4. Коннектор вводят в проём инструмента для обжима RJ 45.
  5. Чтобы правильно обжать разъём, ручки инструмента сжимают рукой до появления характерного щелчка. На этом весь процесс обжима завершается.

Обратите внимание! Не все модели оснащены сигнальным устройством. Поэтому при выборе кримпера стоит обращать внимание на наличие храповика.

Типы кримперов

Обжимник RJ 45 различают по характеру движения посадочных мест инструмента. Для компьютерной сети применяют три типа кримперов:

  • ножничный;
  • выдвижной;
  • автоматический.

Ножничные

Это самый распространённый вид инструмента для обжима коннекторов RJ 45. Им удобно пользоваться, но есть один недостаток. Прилагаемое усилие на корпус разъёма не может равномерно распределяться по всей площади обжима.

Ножничный обжимник

Выдвижные

У этого вида инструмента рабочие поверхности посадочных мест движутся одновременно параллельно друг другу. За счёт этого создаётся равномерное распределение усилия прессовки.

Выдвижной кримпер

Автоматические

К этому типу кримперов относится высокопроизводительное заводское оборудование. Автоматы и полуавтоматы выполняют зачистку кабелей, устанавливают коннектор и производят обжим за один раз. Такие устройства работают на фабриках по изготовлению готовой кабельной продукции.

Ручной сопутствующий инструмент

К таким устройствам относятся тестеры RJ 45 (LAN tester) и кабельные стрипперы.

LAN tester

Сетевой тестер RJ45 предназначен для диагностирования кабельных сетей, соединяющих ПК и компьютерное оборудование. Тестер витой пары имеет два USB входа. Проверяют состояние кабеля таким образом:

  • в проёмы прибора вставляют коннекторы обоих концов кабеля;
  • светодиодные цепочки двух дорожек начинают загораться, проверяя все жилы витой пары;
  • если происходит синхронное мигание окошек, то это означает исправное состояние кабеля;
  • в противном случае сбой порядка ритмичного горения индикаторов говорит о том, что в каких-то жилах произошёл обрыв.

Дополнительная информация. При больших длинах кабелей витой пары используют две части тестера. Их разносят по концам провода и подключают коннекторы. На головной части прибора будет отражаться достоверная информация о состоянии всей витой пары.

LAN tester

Кабельные стрипперы

Это довольно нехитрые приспособления для снятия оболочки с конца витой пары. Как правило, это разъёмный цилиндр с серповидным лезвием внутри. Устройством охватывают кабель и делают круговое движение. В результате требуемый отрезок оболочки срезается, не повредив изоляцию жил витых проводников.

Работа с инструментом

При обжиме коннекторов надо строго контролировать усилие руки, сжимающей рычаги кримпера. При чрезмерном давлении матриц корпус разъёма разрушится. Надо следить за сохранностью рабочей поверхности посадочных мест, содержать её в чистоте.

Советы по выбору

  • нужно приобретать инструмент известных производителей;
  • выбирать пресс клещи надо с такими характеристиками, которые будут максимально использованы в процессе эксплуатации;
  • желательно покупать кримпер в комплекте с «родными» матрицами.

Не стоит экономить на приобретении профессионального инструмента для обжима коннекторов RJ 45. Не нужно пытаться обжать разъём подручными приспособлениями, это позволит избежать создания некачественных соединений компьютерной техники.

Видео

Щипцы для обжима проволоки | Summit Racing

Хорошие, чистые обжимные клеммы для проводов — краеугольный камень любой электрической установки транспортного средства. И мы предполагаем, что именно поэтому вы здесь. Независимо от того, нужен ли вам инструмент для обжима провода свечи зажигания, чтобы завершить вашу систему зажигания, или устройство для обжима провода с храповым механизмом, чтобы завершить установку, скажем, набора противотуманных фар или активного сабвуфера, вы найдете здесь, на Summit, высококачественные автомобильные устройства для обжима проводов. Гонки.

Но, имея более 100 различных устройств для обжима электрических проводов, как выбрать лучший инструмент для обжима автомобильных проводов для своего проекта? Для начала вы можете определить, с какими калибрами проводов вы будете работать.В большинстве типичных проектов автомобильной электротехники используются провода от 18 до 10 AWG, но нередко в системах зажигания и проводах свечей зажигания используются провода большего диаметра. Для этих целей вам может понадобиться что-то более надежное, например, устройство для обжима проводов 4-го калибра.

Понимание калибра проводов может быть непростым делом, особенно если вы новичок во всем этом и покупаете свой первый автомобильный инструмент для обжима электрических проводов. Если вы запутались, не беспокойтесь, просто помните, что когда дело доходит до калибра провода, чем меньше число, тем больше размер провода.(Проволока свечи зажигания часто измеряется по внешнему диаметру провода, а не по калибру, поэтому вы можете сортировать обжимные инструменты также по диаметру проволоки.)

Вам также может понадобиться инструмент для обжима проволоки с храповым механизмом. Щипцы для обжима проволоки с храповым механизмом могут быть полезны по нескольким причинам. Во-первых, обжимной аппарат с храповым механизмом может обеспечить более надежный обжим за счет более равномерного давления на провод и электрический разъем. Обжимные клещи с храповым механизмом также могут обеспечить более повторяемый и равномерный обжим ваших автомобильных электрических разъемов.Итак, если вы выполняете много электромонтажных работ и устанавливаете тонну разъемов, то, возможно, инструмент для обжима электрических проводов с храповым механизмом может оказаться лучшим выбором для ваших нужд.

Ознакомьтесь с интуитивно понятными фильтрами поиска, которые помогут вам уточнить результаты поиска инструмента для обжима проводов, чтобы вы могли точно определить, какие инструменты для обжима лучше всего подходят для вашей работы. Ознакомьтесь со всеми вариантами инструментов для обжима автомобильных проводов прямо сейчас на Summit Racing.

Показывай меньше Обзор

Best Wire Crimpers

От присоединения соединителя для проводов или совместного соединения двух разных металлов эксперты всегда будут искать устройство для обжима проводов, чтобы выполнить свою работу.Мало того, что вам, как электрику, может потребоваться зачистить или разрезать кабели, с помощью лучшего устройства для обжима проводов вы всегда сможете выполнить эти задачи в нужной форме и размере.

Эти инструменты просты в использовании и гибки. Но чтобы получить лучший результат, вы всегда должны проводить самые лучшие исследования. Нет времени? Не волнуйтесь, мы делаем то же самое для вас. Здесь вы получите всю информацию об этих продуктах с нашим лучшим предложением для вас.

В этом посте мы рассмотрим:

Руководство по покупке обжима проволоки

Эксклюзивные функции не всегда являются обязательными для ручного инструмента, эксперты также обращают внимание на безопасность, долговечность и надежность.Вот несколько важных факторов, на которые вы должны обратить внимание при выборе этих продуктов.

Конструкция: инструмент должен быть изготовлен из прочного и твердого металла, скорее всего, из закаленной стали, которая сделает инструмент способным оказывать большое давление, а также долговечным.

Эксплуатация: операция должна быть легкой и без стресса. Там может быть спусковой крючок, а также самонастройка, которая уменьшит ваши усилия.

Размер обжима: инструменты должны позволять обжимать провода разных размеров, по крайней мере, стандартных размеров.

Рукоятки: обе ручки должны иметь идеальную форму, чтобы подходить для любой руки. Также должно быть пластиковое или резиновое покрытие, чтобы обеспечить хороший захват и комфорт.

Храповая система: храповая система должна быть точной и точной, мы рекомендуем храповую систему полного цикла для этих критериев. Он должен правильно и правильно обжимать провода. Лучше проверьте их, прежде чем принимать окончательное решение.

Обзор лучших устройств для обжима проволоки

Вот наш лучший выбор лучших устройств для обжима проволоки для вас, они наверняка порадуют вас производительностью и комфортом.

1. Инструмент для зачистки проводов IRWIN VISE-GRIP

Скорее всего, вы предпочтете носить с собой один инструмент вместо трех для того же объема работы. Эти устройства для обжима проводов Irwin Vise-Grip делают это возможным благодаря своей универсальной функции с отличное выступление. Это тяжелый, сильный и мощный инструмент, позволяющий делать все, что вам нужно.

Давайте разберемся с идеей, этот инструмент можно использовать как резак, плоскогубцы, а также он имеет секцию для обжима, благодаря чему вы можете выполнять все этапы работы с помощью всего одного инструмента.

Мало того, что этот инструмент изготовлен из закаленной стали, режущие кромки с индукционной закалкой обеспечивают чистый срез, а также навсегда сохраняют остроту кромок.

Секция обжима предназначена как для изолированного, так и для неизолированного зажима, что дает вам полную гибкость при работе с ним. Независимо от того, в каком состоянии находится провод, просто вставьте его в инструмент и идеально обожмите.

С другой стороны, болторез срезает болты до точного размера, учитывая ходовую резьбу? Это также оставляет их, обеспечивая идеальный размер и состояние.

Кроме того, носик в виде плоскогубцев спереди поможет вам использовать инструменты для зачистки проводов, чтобы натянуть провода или сделать петлю из них. В конце концов, это полный пакет, который вы всегда хотели иметь.

Обратной стороной является то, что вам будет трудно получить надлежащий захват, особенно из-за его маленькой ручки, которая может быть огромной проблемой, если ваша рука скользкая.

Проверить на Amazon

2. Titan Tools 11477 Инструмент для обжима проводов с храповым механизмом

Каждому нужен инструмент, который обеспечит максимальную производительность с минимальными проблемами. Эти устройства для обжима проводов от Titan — идеальное решение для всех.Это прочный, простой в использовании и высококачественный инструмент для всех категорий пользователей как дома, так и в мастерской.

Начнем с его характерной особенности, он имеет храповой механизм с регулируемой силой зажима. Эта особая конструкция позволит вам лучше контролировать точную опрессовку, а также повторяемую опрессовку. Это также гарантирует, что вам понадобится всего один обжим для выполнения работы.

В то же время уникальный дизайн и высокое качество сборки — это сочетание делает его намного лучше, чем у любого другого конкурента.Конструкция со сложным действием позволяет увеличивать силу обжима каждый раз, когда вы пробуете это сделать.

С другой стороны, быстросъемный рычаг автоматически освобождает губки обжимного пресса в любом положении, это большое избавление от дополнительных усилий. Кроме того, прочная стальная губка и удобная ручка сделают процесс более эффективным, точным и быстрым.

Проблема в том, что вес инструмента велик по сравнению с его размером, что затрудняет его использование на небольших или удаленных работах.Однако не рекомендуется использовать этот инструмент для обжима проводов с термоусадочными соединителями.

Проверьте на Amazon

3. Channellock 909 Инструмент для обжима проволоки 9,5 дюймов

Если вы ищете такой инструмент, который легко и удобно лежит в руке, то этот ответ для вас. Этот инструмент для обжима проводов от Channellock сверхлегкий, поэтому вы не почувствуете, что у вас в руке мощный инструмент.

Давайте поговорим о других функциях. Название говорит само за себя, этот инструмент для обжима проводов не только обжимает, но и режет провода в пределах определенного диапазона размеров, несомненно, это добавит дополнительную ценность инструменту, поскольку вам не понадобится другой инструмент одновременно для выполнения работы.

Однако эти обжимные устройства обжимают как изолированные, так и неизолированные провода. Почему бы и нет, лезвие с термообработкой делает его таким острым и точным.

С другой стороны, корпус изготовлен из высокоуглеродистой стали, что гарантирует отсутствие сомнений в долговечности. Электронное покрытие на поверхности защищает ее от ржавчины и коррозии.

Кроме того, есть хитрость, они выкрасили корпус в элегантный голубой цвет, который помогает легко найти его даже в условиях низкой освещенности.

Но проблема в том, что через пластиковое покрытие удобно и приятно видеть, скользко. Это означает, что есть большая вероятность непреднамеренного падения во время работы, что не только мешает, но и опасно.

Проверить на Amazon

4. Инструменты для обжима IWISS

Что вы будете искать в устройстве для обжима проволоки: хорошее и точное исполнение с гибкостью и комфортом? Этот инструмент для обжима проволоки от IWISS оправдает все ваши ожидания. Этот наверняка будет стоить каждой копейки, которую вы заплатите.

Давайте начнем обсуждение с того, что делает этот инструмент уникальным. Он обладает отличной способностью к обжиму, что позволяет использовать инструмент для разных размеров проводов. Кроме того, он имеет широкий диапазон возможностей обжима, что означает, что его можно легко использовать для различных типов разъемов.

Вы должны поблагодарить «ступеньки», которые без усилий поместят ваш провод, они автоматически выровняют провод в нужном месте, так что процент идеального обжатия будет увеличиваться в большом масштабе.

С другой стороны, качество сборки инструмента потрясающее, он сделан из прочного металла, что делает его прочным и долговечным.

В то же время широкая режущая сторона электрода гарантирует высокую точность обжима при каждом использовании инструмента.

В конце концов, автоматический спусковой крючок, а также храповой механизм гарантируют, что вам потребуется гораздо меньше усилий при каждом использовании этого обжимного устройства.

Но дело в том, что вы должны быть очень осторожны при использовании инструмента, прилагая слишком большое усилие к рукоятке, так как в этом случае инструмент может быть поврежден.

Проверьте на Amazon

5. Профессиональные клеммы с изолированным проводом Hilitchi

Профессиональное прикосновение к инструменту предпочтительнее для инженеров или профессионалов, чем внешний вид или цена. Этот инструмент для обжима от Hilitchi является чем-то вроде этого, это также профессиональные и саморегулирующиеся щипцы и плоскогубцы. Это надежный, сильный и мощный инструмент, который делает его отличным выбором.

Имеет встроенный замок с храповым механизмом с саморегулировкой, что делает работу в целом такой простой и гибкой.Независимо от того, какой вид проволоки вы собираетесь обжимать, этот инструмент для обжима автоматически отрегулирует ее в соответствии с размером проволоки.

В то же время эта функция обеспечивает идеальную и чистую обжимку, избавляя вас от необходимости запоминать калибр проводов.

С другой стороны, челюсти и ручки изготовлены из специальной стали, которая обеспечивает длительный срок службы, а также специально разработана с учетом человеческого фактора. Пластиковое покрытие на ручке делает его очень удобным в использовании.

Кроме того, этот инструмент подходит как для полуизолированных, так и для изолированных клеммных соединителей, для этого не требуется никаких дополнительных инструментов.

Неутешительный факт заключается в том, что на губках нет ямки, что означает, что обжим вообще не закрепится.

Более того, когда вы собираетесь обжимать провод меньшего диаметра, у вас возникнут проблемы, хотя он отлично подходит для больших проводов.

Проверьте на Amazon

6. Gardner Bender GS-388 Электрические плоскогубцы

Эти щипцы для обжима проводов или электрические плоскогубцы от Gardner Bender — это инструмент среднего размера, который является удобным и гибким, а также делает его одним из лучших конкурентов для вашей компании. ящик для инструментов.

Этот ручной инструмент обеспечивает превосходную производительность благодаря своим эксклюзивным функциям и возможностям. Благодаря рукоятке с высоким рычагом он легко поместится в любой руке, а это значит, что для выполнения работы потребуется меньше усилий.

В то же время, с хорошей отделкой и идеальными размерами, он обеспечивает комфортную работу с комфортом. Кроме того, улучшенные и превосходные характеристики захвата помогут вам хорошо контролировать инструмент, что также предотвратит любое напряжение рук из-за многократного использования.

Во всяком случае, уникальность формы носа. Конический нос может достигать узких и труднодоступных мест. Это также позволяет обжимать как изолированные, так и неизолированные клеммы электрических проводов в качестве обжима Pex.

Тем не менее, если говорить о долговечности, то этот продукт изготовлен из штампованной закаленной стали из высокоуглеродистого сплава, что делает его прочным и мощным. Независимо от того, какую проволоку вы собираетесь использовать, ее лезвие обязательно перережет их, приложив надлежащую силу и давление.

С другой стороны, проблема в том, что в некоторых случаях челюсти немного смещены, что существенно влияет на производительность инструмента.

Проверить на Amazon

7. Gardner Bender GS-389 Cutter / Crimp

Название говорит само за себя, этот ручной инструмент от Gardner Bender — это не только инструмент для обжима проволоки, но и коаксиальный резак. Он прочный и мощный, идеально подходит для дома и небольших работ.

Сначала давайте обсудим перспективы, этот инструмент имеет очень простой вид со всеми важными функциями, скорее всего, традиционный. Но он по-прежнему долговечен и обладает достаточной прочностью благодаря прочной и твердой стали, которая позволяет разрезать любые коаксиальные кабели и провода.

Кроме того, губки изготовлены из закаленных стальных сплавов, которые делают корпус жестким и способны создавать большое количество силы и давления. В то же время обработанное черное лезвие просто отлично и чисто выполняет свою задачу.

С другой стороны, ручки имеют идеальную форму и имеют пластиковую подушку по всей поверхности, которая улучшает характеристики захвата, а также делает работу с ними удобной.

Однако он может обжимать и обрезать провода другого типа, что позволяет использовать инструмент для выполнения работы только с этим.В целом, этот инструмент — отличный инструмент для средних и домашних пользователей.

Отрицательные стороны: обработка наконечника не настолько идеальна, что становится огромной болью, когда вы ожидаете точной резки и опрессовки.

Проверьте на Amazon

8. Инструмент для зачистки проводов, саморегулирующийся инструмент для резки кабеля ZOTO

Представьте, что вы можете обжать провод, обрезать изолятор или зачистить и разрезать кабель с помощью того же инструмента, тогда вы больше никогда не будете искать ничего другого. Этот саморегулирующийся ручной инструмент от ZOTO — особенный инструмент для профессиональных рабочих и профессионалов.

Удивительной особенностью является его способность к саморегулировке, челюсти сами регулируются в соответствии с размером проводов, что означает, что вам нужно гораздо меньше усилий, а также улучшается производительность.

В то же время, если вам приходится иметь дело с проводами меньшего диаметра, поворотная ручка с микрорегулировкой сделает всю работу за вас, делая весь процесс простым и эффективным.

Тем не менее, губки изготовлены из легированной стали, твердость и прочность делают изделие долговечным и способным оказывать достаточное давление.Режущая кромка также острая, что обеспечивает чистый срез.

Знаете что, уникальность до сих пор не раскрыта. Вы также можете настроить мощность снятия изоляции и резки, что даст больший контроль над инструментом, а также позволит использовать его для различных работ.

С другой стороны, удобное пластиковое покрытие улучшает захват и помогает снизить нагрузку.

Но все же есть и недостатки, например, после многократного использования стриппер не удерживает изоляцию должным образом.Даже если затянуть регулировочный винт, головка может заклинить.

Проверить на Amazon

9. Инструмент для обжима кабельных наконечников аккумулятора IWISS

Наш последний продукт в списке, этот ручной инструмент от IWISS также отличается своими эксклюзивными функциями и удобством в эксплуатации. В отличие от предыдущего, от тех же производителей, этот инструмент немного длиннее и имеет другую форму.

Однако ручка длиннее, что позволяет дотянуться до узких пространств, а также дает преимущества рычага.Дело в том, что резиновое покрытие на ручках не скользит, они более удобны и хорошо держатся.

Прочность этого инструмента никогда не будет проблемой, поскольку он сделан из закаленной стали, этот инструмент обеспечит вам долгий срок службы. Кроме того, они утолщают и укрепляют металлическую пластину на обжимной головке, что значительно улучшает общие характеристики.

С другой стороны, этот инструмент имеет очень точные губки, которые всегда гарантируют, что у вас всегда будет плотное соединение после обжима с большим количеством сотрудников.

В конце концов, работать с инструментом очень просто, и он может стать идеальным инструментом, независимо от того, что вы хотите использовать дома или на работе.

К сожалению, у вас могут возникнуть проблемы с загрузкой кольцевого терминала, если вы полностью не откроете инструмент, что требует дополнительных усилий и времени.

Проверить на Amazon

Что такое устройство для обжима проводов?

Инструмент для обжима проводов — это простой ручной инструмент, который используется для надежного обжима или сборки кабельного разъема. Они также используются для соединения различных металлов вместе в желаемой форме и положении.

Они прочные и твердые, способны оказывать большое давление. Ручки у них среднего или длинного размера, удобные благодаря покрытию. Головка имеет разную конструкцию для разных размеров проводов или кабелей, что позволяет гибко использовать инструмент.

Часто задаваемые вопросы (FAQ)

Есть сомнения? Вот все ответы о лучших инструментах для обжима проволоки.

Как выбрать обжимной инструмент?

Калибр проволоки и профиль обжима

Калибр провода является главным соображением, поскольку размеры обжимных инструментов соответствуют калибру проводов, который они могут принять, с использованием американского калибра проводов (AWG).Столь же важен обжим клеммы, так как каждый тип клеммы имеет определенный профиль обжима, требующий определенной матрицы.

Завитые волосы в стиле 2020?

Поднимите руку, если в начале 90-х вы раскачивали завитые волосы. По словам Рашиды Пэррис-Рассел (Mane Assassin), гофрированные волны — это еще один ретро-стиль, который вернется в 2020 году, но на этот раз это скорее тонкая волна, чем тугие изгибы из вашего детства.

Как я могу подстригать волосы без щипцов?

Плотно заплетите волосы в несколько небольших прядей, чтобы в итоге получилось около десяти косичек вокруг головы.Вы можете работать с большими секциями, чтобы получить более широкий обжим, если хотите. Прогладьте каждую косу гладью и дайте им остыть. Когда вы закончите, расплетите косы и пошевелите пальцами по волосам.

Какие бывают 3 типа разъемов?

В основных способах прокладки кабелей используются кабельные соединители трех типов: соединители для витой пары, соединители для коаксиального кабеля и соединители для оптоволокна. Обычно кабельные соединители имеют штыревой компонент и гнездовой компонент, за исключением гермафродитных соединителей, таких как соединитель данных IBM.

Что лучше обжимать или паять?

Обжимные соединения, выполненные правильно, могут быть лучше паяных. … Хорошее обжимное соединение является газонепроницаемым и не пропускает фитиль: его иногда называют «холодной сваркой». Как и метод пайки, он может использоваться с одножильными или многопроволочными проводниками и обеспечивает хорошее механическое и электрическое соединение.

Гайка какого цвета нужна для проводов 3 №12?

Красный
Красная барашковая гайка Обычно используется для подключения от 3 до 4 проводов № 14, № 12 или 3 № 10.

Могу ли я использовать плоскогубцы вместо щипцов?

Не нужно особого инструмента, обжимы очень мягкие, можно использовать плоскогубцы.

Q: Мне нужно много усилий для использования инструмента?

Ответ: Нет, просто не нужно много усилий, так как он имеет подпружиненный, а также автоматический самораспускающийся триггер.

Q: Можно ли их носить в дорожной сумке?

Ответ: Они легкие и среднего размера, поэтому их легко носить в дорожной сумке.Но поскольку у них есть острые лезвия, вам нужно быть очень осторожными, прежде чем делать это.

Заключение

В целом все они являются одними из лучших конкурентов на вашем арсенале. Если вам нужно точное предложение, я упомяну Titan Tools, особенно за его эксклюзивные функции и превосходное качество. Вы также можете выбрать Channellock, если хотите производительность в среднем диапазоне.

В конце концов, это лучший инструмент для обжима проволоки с легкостью и множеством функций. Но вы всегда должны быть осторожны с безопасностью, поскольку они острые и мощные.

Щипцы для обжима проволоки McGee. Ваш магазин

Выберите вариант: ———— 3 ммЗамыкание и обжим, правое замыкание и обжим, левое

Рег.Цена: $ 569,00

В продаже: 155,00 долл. США

Рег.Цена: $ 569,00

В продаже: 155,00 долл. США

Рег.Цена: 576,00 долл. США

В продаже: 319,00 долл. США

Рег.Цена: $ 596,00

В продаже: 319,00 долл. США

  • Используется во время процедур стапедэктомии
  • Предназначен для опрессовки и фиксации проволочного протеза к наковальне
  • Проволока для скоб входит в канавку на конце щипца
  • Нежный
  • Общий размер 3 1/2 дюйма
  • Доступные варианты:
    • 3 мм (4861-15E)
    • Замкнутое и обжимное, правое (4861-16E)
    • Закрывание и обжим, левое (4861-17E)
.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
