Наконечники для проводов под опрессовку и пресс-клещи для их обжима

Опрессовка – это способ соединения проводов посредством обжатия их концов специальными гильзами или наконечниками при помощи обжимных клещей либо пресса.

Опрессовка проводов позволяет повысить надежность и безопасность их соединения. Неопрессованный многожильный провод при зажиме его оголенного конца клеммой расплющится и распушится. При этом некоторые жилы могут повредиться и уже не будут участвовать в работе проводника. Впоследствии это может привести к нагреву, а также обгоранию места соединения.

Кроме того, опрессовка защищает провод от внешних воздействий – доступа влаги и кислорода – вследствие которых происходит окисление токоведущих жил, которое также негативно сказывается на качестве коммутации.

Опрессовочные наконечники и гильзы

В зависимости от типа предполагаемого соединения для опрессовки могут использоваться наконечники или гильзы.

• Гильзы для опрессовки проводов представляют собой металлические трубочки. С их помощью можно соединить несколько проводников, вставив их внутрь гильзы, а после обжав клещами. Таким образом вы получите неразрывное соединение – разомкнуть его можно только посредством обрезания проводов.
• Наконечник с одной стороны представляет собой трубку для вставки и обжимки проводника. Другой его конец имеет форму клеммы для болтового соединения. Существуют также штыревые наконечники, которыми можно пользоваться для подготовки провода к такому способу соединения, как клемники ваги.

Гильзы и наконечники изготавливаются из меди или алюминия – для медных или алюминиевых проводов соответственно.

Гильза для опрессовки

Важно! Не следует применять в соединении разные виды металлов, поскольку в таком случае оно будет сильно подвержено коррозии.

В случае необходимости соединения медного и алюминиевого проводников можно использовать комбинированные гильзы, один конец которых изготовлен из меди, а другой – из алюминия.

Кроме того, гильзы и наконечники могут быть изолированными или неизолированными, т.е. покрытыми слоем изоляции или без нее.

Весьма важно подбирать гильзы или наконечники в соответствии с диаметром сечения проводника. Провод должен свободно заходить внутрь, но не болтаться там. Наконечники или гильзы большего размера не смогут обеспечить надежного контакта.

Инструменты для обжима наконечников проводов

Для качественного обжима наконечников или гильз проводов необходим специальный обжимочный инструмент, который способен создавать соответствующее усилие, — пресс-клещи. По конструкции пресс-клещи подразделяют на:

• двухгубочные;
• четырехгубочные;
• шестигубочные.

Двухгубочные клещи для обжима наконечников проводов по своему принципу действия похожи на плоскогубцы, только их «губки» имеют рельефную форму и называются матрицами. Двухгубочные клещи могут комплектоваться съемными матрицами разных форм. Данный инструмент применим для работы как с наконечниками, так и с гильзами.

Четырехгубочные и шестигубочные обжимные устройства имеют соответственно по четыре или шесть «губок», которые формируют круглый захват. При сжатии ручек таких клещей образуется давление с четырех (шести) сторон, а обжимаемая гильза выходит четырехгранной (шестигранной). Для обжима наконечников такие пресс-клещи не применяются.

Ручные пресс-клещи могут быть гидравлическими. Такие модели способны с легкостью обжимать провода большого сечения.

Опрессовочные клещи

В промышленности для обжима проводов с еще большим диаметром применяют прессы, которые бывают с ручным или ножным приводом,а также могут быть гидравлически усилены.

Как обжимать провода наконечниками и гильзами

Процесс обжима проводов наконечниками представляет собой несложную последовательность этапов.

1. Подготавливаем провод. Для этого с его конца, планируемого к опрессовке, снимается слой изоляции. Делать это нужно предельно аккуратно, чтобы не повредить жилы проводника. Ширина снимаемого слоя изоляции должна четко соответствовать размеру наконечника.
2. Вставляем провод в отверстие наконечника (в так называемую юбку) и удерживаем внутри рукой.
3. Наконечник с проводом внутри вставляем в пазы пресс-клещей, имеющих подходящую матрицу.
4. Сжимаем ручки пресс-клещей до щелчка.
5. Отпускаем ручки пресс-клещей и вынимаем обжатый проводник из пазов их матрицы.

Опрессовка проводников гильзами производится по аналогичному принципу. Предварительно необходимо определиться с тем, каким образом будут вставляться провода в гильзу – встык (навстречу друг другу) либо с одной стороны гильзы. Контакты, обжатые неизолированными гильзами, следует заизолировать специальными термоусадочными трубками для проводов.

Изоляция проводов термоусадкой

Термоусадочные трубки изготавливаются из полимерного материала, сжимающегося при воздействии на него высокой температуры. После усадки такая трубка плотно облегает изолируемый проводник, образуя надежное покрытие.

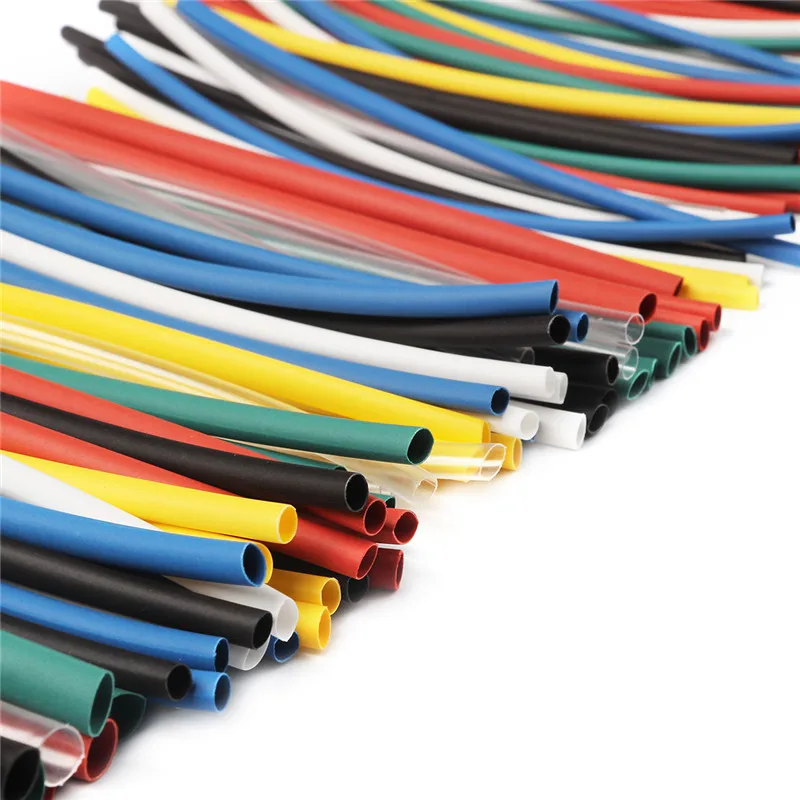

Термоусадочная трубка

Достоинства термоусадки в сравнении с другими способами для изоляции проводов:

• простота монтажа;
• исключение возможности смещения изоляционного слоя;
• обеспечение дополнительной механической прочности, а также защиты для проводника;
• долгий срок службы;
• герметичность покрытия.

Размеры термоусадочных трубок

Основным параметром размера термоусадки для проводов является внутренний диаметр трубки до усадки. Иногда маркировка термоусадочных трубок предполагает обозначение через дробь диаметра после усадки либо коэффициента, по которому определяется этот диаметр.

Важно! Наиболее распространенным является коэффициент усадки 2:1, обозначающий, что после температурного воздействия термоусадочная трубка сожмется в 2 раза. Однако встречаются и термоусадочные трубки с коэффициентом усадкидо 6:1.

Термоусадочные трубки для проводов европейского производства выпускаются типовыми диаметрами в пересчете на метрическую систему (в оригинале диаметры измеряются в дюймах) 1,6 мм, 2,4 мм, 3,2 мм, 4,8 мм, 6,4 мм и т.д.

Российские, а также азиатские производители выпускают изделия с шагом диаметра 0,5 мм и 1 мм.

По толщине стенок после усадки различают тонкостенные и толстостенные трубки.

Толщина стенок первых после воздействия высокой температуры составляет не более 1 мм. Обычно коэффициент усадки у таких трубок составляет от 2:1 до 4:1.Клеевого слоя, обеспечивающего повышенную герметичность изоляции, они не имеют.

Толстостенные термоусадочные трубки имеют послеусадочную толщину стенок от 1,5 мм до 4,5 мм, их коэффициент усадки может достигать 6:1, а внутренний слой зачатую является клеевым.

Термоусадочные трубки продаются нарезкой по 1 м либо мотками с длиной намотки кратной 25 м.

Как работать с термоусадкой

Для того, чтобы изолировать проводник методом термоусадки, не требуется каких-либо специальных навыков или приспособлений. По сути, вам понадобится только острый нож либо ножницы, а также источник теплоты, например, обычная зажигалка. Диаметр термоусадочный трубки подбирается таким образом, чтобы в трубку до усадки можно было свободно продеть проводник. Диаметр после усадки должен быть меньше диаметра сечения проводника.

Алгоритм изоляции провода термоусадкой.

1. Отрезаем кусок трубки необходимой для покрытия оголенной части проводника длины с учетом коэффициента продольной усадки, который обычно составляет 5-10%. На срезах не должно быть зазубрин или неровностей – это может негативно сказаться на качестве изоляционного слоя.
2. Отрезок трубки надевается на провод до того, как осуществляется соединение, которое он будет изолировать.
3. После монтажа соединения отрезок термоусадочной трубки помещается в предназначаемое для него место.
4. Нагрев изоляции осуществляется предельно равномерно от середины трубки к ее краям (на небольших отрезках возможен нагрев от одного края к другому), это позволит избежать чересчур большой продольной усадки, а также убережет от возникновения пузырьков воздуха под слоем изоляции.

Термоусадка

Как обжать наконечники для проводов без инструмента

Напоследок немножечко вредных советов. Если вы задумываетесь над вопросом, как обжать наконечники для проводов без специализированного инструмента, то для этого существует ряд способов. Однако имейте в виду, что не один из них не гарантирует надежного соединения,а ответственность за последствия таких работ будете нести только вы сами.

Можно попробовать «обжать» провод наконечником при помощи кернера – стержня круглого сечения, один конец которого заточен под конус. В крайнем случае, вместо него можно использовать гвоздь большого размера. Наконечник со вставленным в него проводником укладывается на плоскую жесткую поверхность, а кернером посредством аккуратных равномерных ударов молотка в нем делаются точечные вмятины с двух сторон.

Кроме того, вы можете соединить конец провода с наконечником посредством пайки. Данный способ нельзя назвать обжатием, однако он относительно прост и надежен в своем исполнении. Конец провода и внутреннюю поверхность наконечника следует предварительно залудить, а в верхней части последнего необходимо просверлить небольшое отверстие. Далее конец кабеля заводится внутрь наконечника, а получившаяся конструкция обматывается слоем стекловолоконной ленты.

После этого необходимо осуществить подогрев соединения газовой горелкой, иначинать заливать внутрь через проделанное отверстие расплавленное олово. При равномерном прогреве оно будет беспрепятственно протекать внутрь и проникать между жилами проводника и стенками наконечника, а слой стекловолокна не даст олову вытечь наружу.

Гильзы для опрессовки проводов

Надежное соединение электрических проводов обеспечивает бесперебойную подачу электроэнергии. Иногда на электропроводке можно встретить скрученные соединения. Скрутки двух концов проводки со временем окисляются и сильно греются от большой нагрузки. К тому же соединить скруткой алюминиевую и медную жилу вообще невозможно из-за электрохимических свойств металла. Самое надежное соединение обеспечивает опрессовка гильзами.

Что такое опрессовка гильзами и когда она нужна?

Опрессовка – это процесс соединения проводов специальными гильзами. Суть его заключается в применении металлических трубок, как соединительного механизма. Внутрь гильзы с обеих сторон заводят предназначенные для соединения жилы проводов. Обжимая трубку с проводами, получают прочное соединение. Обжим в бытовых условиях иногда делают пассатижами, но лучше использовать специализированный инструмент – пресс клещи.

Гильзу сжимают в двух или трех местах, а место опрессовки обязательно изолируют термоусадочной трубкой или изоляционной ПВХ лентой. Иногда для соединения проводов используют изолированные соединительные гильзы. Тогда необходимость изолирования соединения отпадает.

Опрессовку провода гильзами целесообразно выполнять в следующих случаях:

• для соединения проводов в линиях с высокой нагрузкой;
• если надо соединить провода большого сечения;
• при невозможности применения другого типа соединения. Например, монтаж проводов внутри распределительной коробки, где невозможно разместить клеммную колодку или на большой высоте при плохой видимости.

Процесс опрессовки имеет свои достоинства:

• для сжатия трубки используют обжимные пресс клещи. Этот ручной инструмент не требует подключения к электросети, в отличие аналогов, предназначенных для сварки или пайки. При отсутствии электричества опрессовка является единственным способом качественного соединения проводов;
• чтобы сделать сварку или пайку, потребуются некоторые навыки. Сделать опрессовку трубкой может каждый человек после первого пробного соединения. Главное, иметь под рукой расходный материал и пресс клещи, на худой конец – пассатижи;
• обжимной инструмент имеет удобную рабочую зону. Это позволяет работать в ограниченном пространстве, таком как подрозетники или распределительные коробки. Обжим контактов внутри подрозетника позволяет укорачивать до минимума провода, повышая тем самым плотность монтажа.

Кроме этих достоинств, опрессовка позволяет соединять провода из разнородных металлов, например, медь и алюминий. Сварка или пайка такой возможности не дает.

Различие соединительных трубок по материалу

Для опрессовки требуется расходный материал, которым являются соединительные гильзы. Они отличаются по виду металла, используемого для их изготовления. Применение разнородных гильз обусловлено электрохимическими свойствами металла. Если материал провода, например,  алюминий, не соответствует материалу гильзы, например, медь, то такое соединение вскоре окислится и электропроводимости не будет.

Медные гильзы

Буквенное обозначение ГМ указывает, что это гильза, и она изготовлена из меди. Применяется ГМ для соединения только медного провода. На ГМ отсутствует защитное покрытие, поэтому ее применяют в условиях неагрессивной среды.

Луженые гильзы

Соединение медных проводов, работающих в агрессивной среде, выполняют лужеными гильзами. Это те же медные гильзы, только их поверхность покрыта защитным слоем белого цвета. Они имеют свое обозначение – ГМЛ.

Процесс лужения избавляет от электрохимической коррозии, но использовать ГМЛ для алюминиевого провода нельзя. Во время сжатия гильзы защитный слой частично разрушается, что приведет к контакту меди с алюминием.

Трубки для соединения жил из разнородных металлов

Монтаж электрических линий не обходится без соединения жил из разнородных металлов. Для этих целей применяются комбинированные гильзы ГАМ. Их конструкция состоит из двух сваренных трубок, причем одна из них медная, а другая – алюминиевая. Посередине, в месте соединения, имеется ограничитель. Он необходим для равного входа жил с обеих сторон.

Комбинированные гильзы отличаются формой. Дело в том, что сопротивление алюминия больше чем у меди, а поперечное сечение проводника при одинаковом напряжении должно быть больше. Поэтому алюминиевая часть трубки увеличена в диаметре.

Опрессовка ГАМ происходит аналогичным способом, только с каждой стороны вставляют жилы из соответствующего металла.

Изолированные трубки

Существует особая конструкция соединительных гильз, покрытых изоляцией. Их применение избавляет от дополнительной изоляции соединения термоусадочной трубкой. Изолированные гильзы – это те же ГМЛ, только сверху покрыты диэлектрическим ПВХ слоем. Верхнее покрытие довольно прочное и обладает пластичными свойствами. При опрессовке ПВХ слой сжимается одновременно с металлом, но не разрушается.

Различие по диаметру

Электрические сети состоят из многожильных и одножильных проводов разного диаметра. Естественно, для их опрессовки понадобятся соединительные гильзы соответствующего размера. Узнать такие параметры можно из таблицы данных на примере ГМ или ГМЛ.

По указанному сечению видно, что соединять можно как одножильные, так и многожильные провода.

Качественная опрессовка получается только при соблюдении всех параметров. Если жилы будут толще диаметра трубки, то они просто не войдут внутрь. Завышенный диаметр соединительных трубок тоже нежелателен.

После сжатия жилы будут иметь плохой контакт.

Размер соединительных трубок должен быть таким, чтобы вставленные внутрь жилы, не болтаясь, плотно сидели. При отсутствии гильзы соответствующего размера, тонкие жилы можно соединить толстой трубкой. Для этого свободное место между стенкой трубки и вставленной жилой забивают кусками жил из аналогичного металла, после чего делают обжим.

Инструмент для опрессовки

Раньше для опрессовки некоторые изобретатели использовали традиционный инструмент – молоток, зубило или пассатижи. Это противоречит всем правилам, но такое действие часто выручало. Сегодня предлагается инструмент разных модификаций, предназначенный для профессионального и бытового использования:

• гидравлические, монтажные и обжимные пресс клещи разных модификаций;
• гидравлический и механический пресс. Они могут быть ручные или работающие от электропривода.

Опрессовочный инструмент имеет матрицу. Это фигурный элемент, который под давлением сжимает гильзу. Давление на матрицу оказывает подвижный механизм – пуансон. Чтобы контакт соединения был надежным, надо правильно выбрать сменную матрицу инструмента и сделать обжим под определенным давлением.

Проведение большого объема электромонтажных работ с разным сечением провода требует частой смены пуансона и матрицы. Носить с собой большое количество сменных элементов электромонтеру неудобно и тяжело. Для таких целей существует более удобный инструмент с одним сменным пуансоном или поворотными матрицами разного размера. Чтобы сделать настройки для определенных соединительных трубок, матрицу просто проворачивают на другую сторону и делают необходимое количество оборотов винтом пуансона.

Существует другой, более простой, инструмент для обжима без матрицы и пуансона. Они сжимают соединительную трубку фигурными скобами.

Пресс клещи

Самый распространенный инструмент для обжима, используемый даже в быту, это пресс клещи. Их применяют для обжима контактов простых кабелей, нестандартных коннекторов и других различных клемм.

В зависимости от назначения, обжимные пресс клещи делятся на два вида:

• для снятия изоляции с жилы;
• для обжима гильз.

Касаться снятия изоляции не будем, а рассмотрим инструмент для обжима гильз. Обжимная конструкция пресс клещей имеет несколько видов, отличающихся гнездами. Форма гнезда может быть квадратной или трапециевидной. Такой же формы получается и сам обжим гильзы. Еще гнезда различают по наличию или отсутствию пластиковых фланцев. Ими делают качественный обжим многожильного провода. Чтобы получить качественный обжим соединения, пресс клещи должны соответствовать диаметру, на что указывает цветная маркировка.

Обжимные пресс клещи бывают:

• инструмент для изолированных гильз имеет три овальные формы пресса матрицы. Каждая из них обозначена желтым, красным и синим цветом. Изолированные трубки производят аналогичных цветов, чтобы удобно было подбирать соответствующий пресс. Работая с такими клещами надо следить, чтобы во время обжима кромка стыка находилась посередине верхнего профиля инструмента. Кромка с боковым размещением говорит о плохом контакте и негерметичной фиксации провода в гильзе;
• инструмент для неизолированных гильз имеет стержень, который во время обжима должен находиться на разделительном стыке. Обжим самой трубки происходит по центру.

Выбор типа инструмента, соответствующего сечению и материалу выполняемого соединения, можно найти в таблице.

Опрессовка является неразъемным соединением. Чтобы избежать ошибок монтажа, при которых придется резать провод и выбрасывать использованную трубку, надо под рукой иметь схему электропроводки.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Луженная медная трубка с контрольным окном для кабеля сечением 6мм.кв.

Технические характеристики Луженной медной трубки 6 кв.мм (ГМЛО) ДКС(DKC) 2C20

Материал — Медь.
Ширина, мм — 3.6.
Длина, мм — 22.
Сечение провода, мм2 — 6

• Материал Медь
• Модель/исполнение Стандартное исполнение
• Ширина 0.005 м.
• Высота 0.005 м.
• Глубина 0.03 м.
• Защитное покрытие поверхности Лужёный (-ая)
• Тип соединения Стыковый соединитель
• Вес 0.0031 кг.
• Тип подключения Ударный соединительный элемент
• Номин. поперечное сечение (диапазон) 6 мм²
• Форма гильзы/муфты Длинная
• Количество ответвлений 1
• Исполнение Стандартное
• Тип изделия Гильза
• Материал изделия Медь
• Сечение жилы 6 мм2
• Поверхность Луженая оловом
• Номинальное поперечное сечение с 6 кв.мм
• Номинальное поперечное сечение по 6 кв. мм

Сертификаты товара

• Декларация о соответствии
• Отказное письмо

Как соединить провода между собой без пайки

Увидел на Алиэкспресс и, ради эксперимента, решил прикупить данное чудо. Термоусадочная трубка с припоем (или термоусадочная гильза) призвана помочь быстро соединить провода с помощью одной лишь зажигалки, либо термофена. Помимо быстрого соединения, данная муфта обеспечивает защиту от попадания влаги на образовавшийся электрический контакт. Это одна из тех вещей, которую нужно кинуть в бардачок машины, на всякий случай. Да, добрая старая изолента и скрутка безусловно быстрей, но они в паре не способны защитить место контакта проводов от разрыва и окисления.

Внешний вид

Термотрубки в количестве 10 штук приходят в обычном зип пакете.

Гильза представляет собой термоусадочную трубку с термоклеем, внутри которой находится низкотемпературный припой.


Красные кольца – это утолщённая термоусадка с клеем, которая сжимается и приклеивается к изоляции провода в процессе нагрева. Тем самым обеспечивается защита от проникновения влаги и дополнительная прочность на разрыв.

Посередине – припой с флюсом, который плавится при относительно низкой температуре.

Размеры.
Концы трубки слегка разнятся в диаметре. Цветовая маркировка на трубке зависит от ее диаметра, необходима для быстрого подбора гильзы к проводнику.



Таблица идентификации гильз.

Разрез гильзы.


Температура плавления припоя ≈ 120 градусов.

Применение

Продеваем трубку, зачищаем два провода ( ШВВП 2х0.75), распушиваем концы и стыкуем.

Устанавливаем трубку так, чтобы кольцо припоя было прямо на месте контакта.

Включаем фен и хорошенько прогреваем получившуюся конструкцию. Минимальная температура для обеспечения качественного соединения – 175 градусов. Можно использовать обычную зажигалку, но я пользовался феном, т. к все закоптится и ничего не будет видно. В процессе усадки весь лишний воздух вышел.

Соединение получилось достаточно крепким, вручную порвать не удалось.

Кольца сильно обжали изоляцию кабеля, поэтому вероятности попадания влаги нет.

Разрезаем трубку и смотрим качество соединения проводов.

Припой растекся довольно неплохо, но при частых изгибах такое соединение долго не проживет.

По просьбе товарища из комментариев провел эксперимент с зажигалкой. Термотрубка была на грани, но припой растекся явно получше — еле раскусил соединение.

Итог:

Данное приспособление явно имеет шансы на жизнь, т.к с помощью него можно быстро и надёжно (?) соединить порванные провода, обладая при этом минимальным количеством инструмента. Единственное, цена слегка высоковата, поэтому часто таким чудом не попользуешься.

Обжимные наконечники для проводов с доставкой

При проведении электромонтажных работ в проводах используются специальные обжимные наконечники для проводов, они обеспечивают скоростное соединение. В них предусмотрена особая гильза, в которую определяется провод, а затем, обжимается. После нагрева трубка принимает его форму, а клеевая основа заливает все полости.

Установка обжимного наконечника для проводов на конец кабеля является частой операцией при подключении проводов. Он позволяет упростить и ускорить этот процесс. Кроме того, повышает прочность и жесткость оконечной части и защищает кабель от повреждений.

Обжимные наконечники для проводов имеют неодинаковые конструкцию и форму. Материалом изготовления чаще всего выступает медь или алюминий. Каждый отдельный вид наконечника зависит от провода, с которым он применяется. Чтобы выбрать правильный тип, нужно учитывать такие параметры, как диаметр, форма, интенсивность отключений, размеры и материалы. Также важно не забывать о методе опрессовки и обжима.

Обжимные наконечники для проводов соединяют с помощью пайки или механической фиксацией. Последний метод подразделяется на опрессовку (точечную и гексагональную), винтовое соединение и зажим по периметру. Пайку применяют в основном для подключения кабелей невысокой мощности.

Таким образом, обжимные наконечники для проводов позволяют создавать быстрое и удобное соединение. Это свойство ценят все специалисты электромонтажа и обязательно используют в своей работе.

Виды обжимных наконечников

Классификация обжимных наконечников для проводов:

По способу монтажа:

• Опрессовка.
• Пайка.
• Срывные болты.
• Сварка.

Первый способ монтажа является наиболее эффективным, он не нуждается в применении энергии электричества или особого оборудования. Наконечник обжимается клещами, поверхность жилы тщательно зачищается.

Для второго способа нужно очистить обжимной наконечник для проводов от окисла за счет специального флюса. Пайку осуществляют тигелем с расплавленным оловом. Газовая сварка предоставляет хорошую связь гильзы и жилы, однако нуждается в особом оборудовании. Точечная — дает хорошую жесткость и постоянность контактов, но требует наличия электроэнергии. Для термитной сварки условия более просты.

Срывные болты осуществляют соединение жил с разнообразным материалом и сечением. Они защищены от окисления, обеспечивают механическую фиксацию электросоединения.

По материалу:

• Алюминиевый наконечник;
• Медный;
• Комбинированный.

Чаще всего используются комбинированные обжимные наконечники для проводов. Независимо от вида, все они имеют следующие обозначения: Марка-А(сечение проводника под обжим)-Б(диаметр отверстия под обжимной болт для монтажа).

Зная эту маркировку, можно подбирать качественные обжимные наконечники для проводов, соответствующие различным проводам. Чтобы сделать правильный выбор, звоните по номеру, указанному на сайте, и получите профессиональную помощь консультантов.

Все товары, представленные в данном разделе каталога, имеют необходимые гарантийные талоны и сертификаты качества. Перед поступлением в продажу они проходят обязательные строгие испытания. Поэтому в компании «Мир ISO» предлагаются только качественные обжимные наконечники для проводов от известных мировых производителей. Устанавливаются минимально низкие цены, продажа осуществляется оптом и на выгодных условиях. Предоставляются услуги доставки.

назначение, виды, выбор, как использовать

Места соединений проводов требуют дополнительной механической защиты, и хорошей изоляции. Иногда для этих целей используют изоляционную ленту, но такая защита не очень надёжная. Липкий слой со временем теряет свои свойства, поэтому возможно сползание изоленты с места изоляции. Изоляционные трубки или кембрики для проводов гораздо надёжнее в этом плане.

Это нехитрое изделие очень часто используют в электротехнике и для других целей. Но чтобы понять какие задачи можно решать с помощью обычных кембриков, выясним для начала, что они собой представляют и как они устроены.

Что такое кембрик?

Конструкция самого простого кембрика представляет собой трубку ПВХ, которую надевают на провод в месте соединения или там, где повреждена изоляция. Поливинилхлорид имеет отличные изоляционные свойства, у него приемлемая гибкость, он устойчив к воздействию внешней среды. Этот материал достаточно прочный для того, чтобы его можно было использовать в качестве механической защиты проводов в местах их соединения.

Несмотря на все достоинства кембриков из ПВХ, у них есть небольшой недостаток – слабая растяжимость материала. Поэтому приходится очень точно подгонять поливинилхлоридные изделия под диаметры проводов. Правда, такая подгонка требуется не всегда. Так как кембрики используются не только с целью изоляции, то в некоторых случаях даже полезно, чтобы трубка свободно скользила по проводу. На рисунке 1 изображены изделия ПВХ разных цветов и диаметров.

Рис. 1. Кембрики ПВХ

ПВХ не единственный материал, который используют для изготовления кембриков для проводов. В зависимости от тех целей и задач, которые возлагаются на термоусаживаемые трубки, в их производстве используют стекловолокно, полимеры и другие материалы. Об этом речь пойдёт ниже.

Напоследок заметим, что с помощью кембриков обеспечивают:

• защиту клемм от влаги;
• дополнительную изоляцию отдельных проводов и жил кабеля;
• надёжную фиксацию соединений;
• защиту от случайных касаний токоведущих частей монтажных схем электроприборов;
• эстетичность монтажа проводки.

Существует несколько видов этих изделий, которые используют для решения конкретных задач в электротехнике, электронной промышленности и даже в быту.

Виды

Свойства кембриков зависят от электроизоляционных материалов, из которых они изготовлены. Самыми простыми и наиболее распространёнными являются трубки на основе ПВХ. Они дешёвые и в ряде случаев удобные в применении. Их можно использовать повторно.

В зависимости от того, какие материалы используют для изготовления изделий, различают следующие виды кембриков:

• термостойкие;
• термоусаживаемые;
• трубки, на основе хлопчатобамажной ткани.

Термостойкая изоляция

Для изготовления термостойкого кембрика используют стекловолоконные материалы. Стекловолокно устойчиво к высоким температурам. Оно не горит, не подвержено коррозии, сохраняет форму даже при умеренных физических нагрузках. Это вещество, пропитанное смолами или полимерами, имеет отличные изоляционные свойства. Пределы рабочей температуры таких трубок довольно широкие: от –60 до +530 ºC. Структура стекловолокна сохраняется при низких температурах.

К разновидности термостойких кембриков относятся трубки с припоем внутри. (см. Рисунок 2). Стенки изделия сделаны из термостойкого пластика, а внутри его есть кольцо из припоя, который плавится при нагревании термостойкой трубки и обволакивает медные жилы в местах скруток. Разумеется, их надо перед скручиванием залудить.

Рис. 2. Термостойкая трубка с припоем

Обратите внимание на красные кольца. Эти приспособления удерживают кембрик от произвольных перемещений.

Термоусадочные кембрики

С изобретением термоусаживаемых кембриков упростился монтаж проводов. У изделий данного вида есть одно замечательное свойство: при воздействии температуры уменьшается внутренний диаметр трубки в местах нагревания. Такое свойство позволяет использовать кембрики с некоторым запасом по размеру диаметра. Они свободно заходят на провода, клеммы, спайки, а потом, при достижении температуры усадки, принимают форму и размеры защищаемого узла.

На рисунке 3 показано как выглядит изоляция места соединения трёх проводов.

Рис. 3. Изоляция соединений с помощью термоусадочного кембрика

Для изготовления термоусадочных трубок используют полиэтилен и некоторые полимеры, например, PET, PVDF, PTFE. Делают такие изделия также из силиконовой резины и из определённых видов ПВХ. Все эти материалы объединяет то, что при нагревании они растягиваются, а потом сокращаются, плотно облегая электрическую изоляцию провода или контактную пластину.

Бывают кембрики проклеенные изнутри. Такие термоусадочные трубки склеиваются с изоляционным материалом, надежно герметизируя места спаек проводов.

Диаметр термоусадочной трубки может превосходить диаметр кабеля в 1,8 и более раз. Это избавляет монтажника от необходимости точного подбора размеров, как в случае с поливинилхлоридными или с термоустойчивыми трубками. Температура размягчения распространённых недорогих трубок колеблется в приделах 60 – 130 ºC, поэтому для разогрева удобно использовать струю горячего воздуха.

Преимущества термоусадочных кембриков:

• удобный монтаж;
• устойчивость к коррозии;
• длительный срок службы;
• привлекательный внешний вид.

Недостатком термоусадочных кембриков можно считать сравнительно низкую температуру плавления (зависит от типа материала). Уже при 200 градусах большинство термоусадочных трубок начинает расползаться, а отметка в 220 ºC является критичной практически для всех кембриков этого типа. Исключением являются термоусадочные трубки на основе PTFE (тефлона) или фторопласта. Они выдерживают рабочую температуру до +270 ºC. Но эти специальные изделия дорогие и применяются лишь в том случае, когда невозможно использовать более дешевые изделия.

Назначение

Чаще всего кембрики применяются в электротехнике для восстановления целостности изоляционной оболочки проводов. С их помощью изолируются кабельные наконечники и клемники, что обеспечивает дополнительную защиту от электрического тока.

Кембрики используются:

• в защите электрических шин, имеющих разные формы и сечение;
• с целью предохранения болтовых и других соединений от коррозии;
• для повышения защитных качеств деталей в распределительных устройствах;
• в качестве дополнительной изоляции в элементах оборудования электроподстанций.

Термостойкие кембрики применяют для защиты кабеля или нагревательного провода в различных тепловыделяющих устройствах.

Кембрики часто применяют для маркировки проводов, которые обозначают с помощью цветовой окраски изделий или делают надписи на трубках.

На рисунке 4 изображены разноцветные трубки разных диаметров, которые можно использовать для маркировки.

Рис. 4. Цветовая палитра кембриков

С помощью усадочных трубок можно предотвратить заломы проводов от зарядных устройств и других часто употребляемых шнуров. Пример решения таких проблем см. на рис. 5.

Рис. 5. Решение проблем с заломом провода

У кембриков для проводов есть ещё много других применений, не связанных с электротехникой: фиксация различных приспособлений, ремонт рыболовецких снастей и т.п.

Критерии выбора

При выборе следует обращать внимание на внутренний диаметр изделий. Он не должен превышать полутора – двух диаметров провода (жилы). Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель). Важно чтобы после усадки диаметр трубки уменьшался до размеров, которые меньше диаметра изоляционного слоя провода (жилы вместе с изоляцией).

Некоторые производители указывают диаметр и коэффициент усадки при маркировке своих продуктов. Например: 20 мм: 1,5:1. Здесь 20 мм – первоначальный диаметр, а 1,5:1 – указывает на диапазон сокращения полимера (в данном случае в полтора раза).

 Размеры могут указываться в дюймах.

Представим основные характеристики наиболее распространённых термоусадочных кембриков в виде таблицы:

Таблица 1. Основные характеристики термоусадочных трубок(ТУТ)

Наименование изделия	Даметр трубки, мм		Толщина стенки в мм после усадки	Диапазон усадки, мм	Максимальное уменьшение длины,в процентах
	До усадки	После усадки
ТУТнг-2/1	2.0	1.0	1.8 – 1.2	1.8 – 1.2	5
ТУТнг-3/15	3.0	1.5	2.7 – 1.8	2.7 – 1.8	5
ТУТнг-4/2	4.0	2.0	3.6 – 2.4	3.6 – 2.4	5
ТУТнг-5/2,5	5.0	2.5	4.5 – 3.0	4.5 – 3.0	5
ТУТнг-6/3	6.0	3.0	5.4 – 3.6	5.4 – 3.6	5
ТУТнг-8/4	8.0	4.0	7.2 – 4.8	7.2 – 4.8	5
ТУТнг-10/5	10.0	5.0	9.0 – 6.0	9.0 – 6.0	5
ТУТнг-12/6	12.0	6.0	10.8 – 7.2	10.8 – 7.2	5
ТУТнг-16/8	16.0	8.0	14.4 – 9.6	14.4 – 9.6	5
ТУТнг-20/10	20.0	10.0	18.0 – 12.0	18.0 – 12.0	5
ТУТнг-25/12,5	25.0	12.5	22.5 – 15.0	22.5 – 15.0	5
ТУТнг-30/15	30.0	15.0	27.0 – 18.0	27.0 – 18.0	10
ТУТнг-40/20	40.0	20.0	36.0 – 24.0	36.0 – 24.0	15
ТУТнг-50/25	50.0	25.0	45.0 – 30.0	45.0 – 30.0	15
ТУТнг-60/30	60.0	30.0	54.0 – 36.0	54.0 – 36.0	15
ТУТнг-80/40	80.0	40.0	72.0 – 48.0	72.0 – 48.0	15
ТУТнг-100/50	100.0	50.0	90.0 – 60.0	90.0 – 60.0	15
ТУТнг-120/60	120.0	60.0	108.0 – 72.0	108.0 – 72.0	15

Обратите внимание на то, что в таблице диаметры до и после усадки повторяют дробные числа в наименовании изделия.

В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода.

Как использовать?

Кембрик надевают на провод, перед тем как его подсоединять. Если это термоусадочная трубка, то после соединения провода её нагревают с помощью фена или используя другой источник тепла. Нагревать следует только концы трубки, не задевая центральную её часть. При остывании прогретые участки плотно обхватят изоляцию провода и клемму, либо другую деталь, зафиксировав их в нужном положении.

Рис. 6. Нагрев феном

Несмотря на то, что для усадки кембрика идеально подходит струя горячего воздуха. Её можно нагреть и от открытого пламени (но осторожно!). Некоторые умельцы умудряются усаживать трубки с помощью паяльника, хотя достичь таким методом требуемого результата довольно трудно. Идея с паяльником не самая лучшая, и воплощать её можно только в крайнем случае.

Обычные кембрики надевают на изоляцию с небольшим усилием, не прибегая к разогреву.

Видео в тему

Информация по обслуживанию



Информация по обслуживанию

Сращивание медного провода с помощью обжимных соединителей

Специальный инструмент

•	EL-38125-10 Обжимной инструмент для соединения втулки внахлестку

•	J-38125-5A Специальный инструмент Ultra Torch

•	J-38125-8 Обжимной инструмент для соединения втулки внахлестку

•	Соединители DuraSeal для ремонта электропроводки системы SIR/SRS

Эквивалентные местные инструменты см. Специальный инструмент .

Примечание: Использовать только соединители DuraSeal. Соединители других типов могут не обеспечивать защиту сращения от влаги и хороший электрический контакт.

Использовать соединители DuraSeal для создания сращений «один с одним» для всех типов изоляции, кроме полимерной изоляции Tefzel и коаксиальной. Трубки для сращивания проводов DuraSeal следует использовать, если имеются особые требования по влагостойкой герметизации. Для выполнения сращивания медных проводов с использованием соединителей DuraSeal см. инструкции ниже.

Цвет втулки для сращивания проводов	Цвет гнезда инструмента для обжима		Сечение провода мм²/(AWG)
	Вставки с 3 гнездами	Вставки с 4 гнездами
Сомон (желто-розовый) 19168446	Красный (1) или красно/зеленый (1)	Красный (2)	0.5-0.8/(18-20)
Синий 19168447	Синий (2)	Синий (3)	1.0-2.0/(14-16)
Желтый 19168448	Желтый (3)	Желтый (4)	3.0-5.0/(10-12)

Примечание: Указанные ниже процедуры следует выполнять в порядке их перечисления. Процедуру следует повторить, если повреждены какие-либо жилы многожильного провода. Следует обеспечить аккуратную зачистку изоляции провода, чтобы все жилы сохранялись целыми.

1. Вскрыть жгут проводов, для этого снять имеющуюся обмотанную вокруг жгута ленту:

•	Используя резак для швейных швов, имеющийся в продаже, разрезать жгут проводов, чтобы не повредить изоляцию проводов.

•	Используйте соединители DuraSeal для всех типов изоляции, кроме полимерной изоляции Tefzel и коаксиальной.

•	Не применяйте обжатие и соединители DuraSeal для сращивания более чем 2 проводов.

2. Следует по возможности взрезать жгут проводов на минимальную длину. Возможно, потребуется увеличенная длина провода для изменения положения места сращивания.

Отрегулировать места сращивания проводов так, чтобы каждое место сращивания располагалось на расстоянии не менее 40 мм (1,5 дюйма) от другого места сращивания, от отвода жгута или разъема.

3. Снятие изоляции:

•	При добавлении провода к существующему жгуту следует использовать провод того же сечения, что и использованный первоначально провод.

•	Чтобы определить надлежащее сечение провода, необходимо выполнить одно из следующих действий:

—	Найти провод на чертеже и перевести его размер в местный.

—	Если нет уверенности в правильности выбора сечения провода, следует начать с максимального отверстия в инструменте для снятия изоляции с провода и уменьшать размер отверстия до чистого снятия изоляции с провода.

•	Снять изоляцию с каждого провода, подлежащего сращиванию, на длину примерно 5,0 мм (0,20 дюйма).

•	Запрещается наносить повреждения или порезы на любые зачищенные жилы провода. Проверить отсутствие повреждений или порезов на зачищенных жилах провода.

•	Если провод повреждается, повторить процедуру зачистки после отрезания поврежденного участка.

4. Для высокотемпературной проводки надеть отрезок высокотемпературной термоусадочной трубки SCT1 на провод на длину провода, который подлежит сращиванию. Проверить, что термоусадочная трубка не мешает процедуре сращивания проводов.
5. Выбрать надлежащую втулку для сращивания проводов DuraSeal по сечению провода. Обратиться к вышеуказанной таблице в начале процедуры ремонта, чтобы определить цветовые коды втулок для сращивания проводов DuraSeal и гнезд инструмента для обжима.



6. Приспособление для обжимки проводов EL-38125-10 имеет четыре вставки. Самое большое обжимное гнездо (4) используется для обжимки проводов типоразмера 10 и 12. Второе по размеру обжимное гнездо (3) используется для обжимки проводов типоразмера 14 и 16. Третье по размеру обжимное гнездо (2) используется для обжимки проводов типоразмера 18 и 20. Самое маленькое обжимное гнездо (1) используется для обжимки проводов типоразмера 22 и 26. Обжимные гнезда перечислены в таблице (см. выше) под заголовком «Цвет гнезда инструмента для обжима».



7. Приспособление для обжимки проводов J-38125-8 имеет три вставки. Самое большое обжимное гнездо (3) используется для обжимки проводов типоразмера 10 и 12. Второе по размеру обжимное гнездо (2) используется для обжимки проводов типоразмера 14 и 16. Самое маленькое обжимное гнездо (1) используется для обжимки проводов типоразмера 18 и 20. Обжимные гнезда перечислены в таблице (см. выше) под заголовком «Цвет гнезда инструмента для обжима».
8. Использовать обжимной инструмент, чтобы установить втулку для сращивания проводов DuraSeal в гнездо надлежащего цвета обжимного инструмента. Для обжимного инструмента с четырьмя вставками используйте три самые большие вставки для обжимки муфт сращивания. Для обжимного инструмента с тремя вставками используйте все три вставки для обжимания муфт сращивания. Используйте схемы обжимного инструмента с тремя и четырьмя насадками (смотри выше) и таблицу (еще выше) для подбора необходимой обжимной вставки по размеру муфты сращивания. Номера в схеме обжимного инструмента совпадают с номерами в таблице (по цвету вставки обжимного инструмента).



9. Поместить втулку для сращивания проводов DuraSeal в гнездо. Проверить, что место обжима располагается посередине между торцом цилиндрической части втулки и упором. Втулка имеет упор (3) в средней цилиндрической части (2) для предотвращения вставки провода (1) глубже. Слегка сжать ручки обжимного инструмента, чтобы плотно удерживать втулку для сращивания проводов DuraSeal в надлежащем гнезде.



10. Вставить провод в цилиндрическую часть втулки для сращивания проводов так, чтобы провод достиг упора цилиндрической части втулки.
11. Плотно сжать ручки обжимного инструмента до момента раскрывания ручек при их освобождении.

Ручки обжимного инструмента не раскроются до тех пор, пока не будет приложено надлежащее давление к втулке для сращивания проводов DuraSeal. Повторить операции 4 и 6 для противоположного конца места сращивания проводов.




12. С помощью горелки прогреть зону обжима цилиндрической части втулки.
13. Начинайте с середины и постепенно продвигайте нагревательную втулку к торцам трубки:

•	Полная усадка трубки произойдет, когда будет прогрета по длине вся изоляция.

•	Небольшое количество герметика выйдет из торца трубки, когда будет достигнута достаточная термоусадка.

Ремонт электропроводки, предназначенной для работы при высоких температурах

Выполнить следующие процедуры, чтобы отремонтировать высокотемпературную проводку:

1. Отцентрировать высокотемпературную термоусадочную трубку SCT1 поверх втулки для сращивания проводов DuraSeal.
2. С помощью горелки прогреть зону высокотемпературной термоусадочной трубки.
3. Постепенно сместить место прогрева от середины к открытому торцу трубки:

•	Полная усадка трубки произойдет, когда будет прогрета по длине вся изоляция.

•	Небольшое количество герметика выйдет из торца трубки, когда будет достигнута достаточная термоусадка.

4. Заменить любые теплоотражающие ленты и зажимы, снятые во время ремонта.

© Все права принадлежат Chevrolet. Все права защищены

Очень важно правильно выбрать размер обжима. для вашей бисерной проволоки. На сегодняшнем уроке бисероплетения мы объясним различие между обжимными бусинами и обжимными трубками, и покажем вам, как выберите подходящий размер для вашей бисерной проволоки.

Обжим бусины круглые и похожи на крошечные бисеринки. Обжимные трубки имеют цилиндрическую форму. Решение использовать обжимные бусины вместо трубок — это в первую очередь личное дело каждого. предпочтение. Используйте обжимные бусины, когда важно иметь меньшую общий вид, как при удерживании бусинок на иллюзионном дизайне.Обжимные трубки могут лучше контактировать с поверхностью проволоки, поэтому используйте их, когда вам нужна дополнительная прочность, например, при застегивании застежки. В обжимные бусины и трубки лучшего качества бесшовные, что не позволяет им взламывание при сжатии обжимным инструментом.

Обжимные бусины и трубки бывают разных размеров, которые продаются. отдельно или в разнообразной упаковке. Выбирайте размер исходя из размера провод, который вы используете.Имейте в виду, что вам часто придется дважды пропустите провод через обжим. Выберите обжим, который будет заполнен проволокой, потому что это помогает предотвратить поломку. Если ты возникли проблемы с разрывом обжима, возможно, потребуется использовать больший размер проволоки или сменить обжим на меньший.

Гофры имеют внутренний и внешний диаметр. Внутренний диаметр (ID) определяет, какой размер проволоки будет проходить, и внешний диаметр. (OD) определяет, сколько места обжим заполнит ювелирный дизайн.

Например, Проволока 0,012 дюйма лучше всего подходит для обжимных бусинок №0 (внутренний диаметр 0,8 мм / внешний диаметр 1,3 мм) и Обжимные трубки №1 (внутренний диаметр 1,3 мм / внешний диаметр 1,8 мм), тогда как провод 0,030 дюйма лучше всего подходит для Обжимные бусины №3 (внутренний диаметр 1,8 мм / внешний диаметр 3 мм) и обжимные трубки №4 (внутренний диаметр 2 мм / внешний диаметр 2,5 мм). Вы также можете использовать эти обжимные бусины и трубки большего размера для обжима несколько прядей вместе. Информация о размерах обычно печатается на обжимные пакеты и катушки с проволокой, чтобы помочь вам подобрать правильный размер продукции.

Для обжима разных размеров требуются обжимные инструменты разных размеров. Используйте обжимной инструмент для обжима с обжимными шариками №0 и обжимными трубками №1. Использовать стандартный обжимной инструмент с обжимными бортами № 1 и 2 и обжимными кромками № 2 и 3 трубки. Используйте мощный обжимной инструмент с обжимными бортами №3 и обжимными трубками №4. Ищите эту информацию, напечатанную на упаковках обжима и инструмента, чтобы помочь ты.

При обжиме убедитесь, что провода параллельны внутри кромки обжима. или трубка.Поместите обжим во внешние губки обжимного инструмента и сожмите аккуратно, чтобы завиток сформировался и приобрел овальную форму. Поместите его во внутренние челюсти обжимной инструмент и сильно сожмите его, чтобы он приобрел форму полумесяца. Перемена обожмите на 90 градусов и поместите его во внешние губки. Слегка сожмите, чтобы сложите и скруглите обжим.

Crimps– Goody Beads

Crimps– Goody Beads

Ассортимент обжимных трубок 2 мм — A012857

5 долларов.79

Ассортимент обжимных трубок 2 мм. Используйте либо эластичный шнур, либо проволоку для бисера. Работает также со всеми видами клещей для опрессовки! Включает в себя покрытие из черной оксидной пленки, медь, золото и …

Обжимные крышки с серебряной пластиной 4 мм — A007104

1,29 доллара США

Крышки для обжима с серебряной пластиной, 4 мм. Используйте их поверх обжимных бусин для профессионального завершения или используйте узлы, чтобы закончить концы. Продается по 20 обжимных крышек в упаковке.

2.Посеребренные обжимные трубки 5 мм — A004829

1,49 $

Обжимные трубки 2,5×2,5 мм, посеребренные. Экономичная альтернатива использованию эластичного шнура или бисерной проволоки. Внутренний диаметр 1,5 мм, толщина стенки трубы больше, чем у других. Работает со всеми …

2 мм позолоченные обжимные трубки — A004833

1,69 доллара США

Обжимные трубки 2×2 мм, позолоченные. Экономичная альтернатива использованию эластичного шнура или бисерной проволоки.Внутренний диаметр 1,5 мм. Работает также со всеми видами клещей для опрессовки! Продано …

Серебряные обжимные трубки 1,0 мм для обеспечения эластичности — A021650

2,99 доллара США

Серебряные обжимные трубки 1,0 мм для обеспечения эластичности. Внутренний диаметр 2,0 мм. Внешний диаметр 2,5 мм. Длина 6,0 мм. Продается по 40 штук в упаковке. Обжимные трубки для стрейч-корда — это более длинные обжимы, изготовленные специально для …

Ассортимент обжимных трубок 1,5 мм — A012856

3 доллара.99

Ассортимент обжимных трубок 1,5 мм. Используйте либо эластичный шнур, либо проволоку для бисера. Работает также со всеми видами клещей для опрессовки! Включает в себя покрытие из черной оксидной пленки, медь, золото и …

Обжимные крышки с позолотой 4 мм — A007106

1,59 доллара США

Обжимные крышки с позолотой 4 мм. Используйте их поверх обжимных бусин для профессионального завершения или используйте узлы, чтобы закончить концы. Продается по 20 обжимных крышек в упаковке.

0.Серебряные обжимные трубки 5 мм для обеспечения эластичности — A021646

2,99 доллара США

Серебряные обжимные трубки 0,5 мм для обеспечения эластичности. Внутренний диаметр 1,3 мм. Внешний диаметр 1,8 мм. Длина 4,0 мм. Продается по 80 штук в упаковке. Обжимные трубки для стрейч-корда — это более длинные обжимы, изготовленные специально для …

Посеребренные обжимные трубки 1,5 мм — A004831

1,49 $

Обжимные трубки размером 1,5×1,5 мм, покрытые серебром. Экономичная альтернатива использованию эластичного шнура или бисерной проволоки.Внутренний диаметр 0,8 мм. Работает также со всеми видами клещей для опрессовки! Продано …

Обжимные трубки 2 мм с медным покрытием — A004836

1,49 $

Обжимные трубки 2×2 мм, покрытые медью. Экономичная альтернатива использованию эластичного шнура или бисерной проволоки. Внутренний диаметр 1,5 мм. Работает также со всеми видами клещей для опрессовки! Продано …

Позолоченные обжимные трубки 2,5 мм — A004832

1 доллар.49

Обжимные трубки размером 2,5×2,5 мм, позолоченные. Экономичная альтернатива использованию эластичного шнура или бисерной проволоки. Внутренний диаметр 1,5 мм, толщина стенки трубы больше, чем у других. Работает со всеми …

Золотые обжимные трубки 1,0 мм для обеспечения эластичности — A021649

2,99 доллара США

Золотые обжимные трубки 1,0 мм для обеспечения эластичности. Внутренний диаметр 2,0 мм. Внешний диаметр 2,5 мм. Длина 6,0 мм. Продается по 40 штук в упаковке. Трубки для обжима стрейч-корда — это более длинные обжимы, сделанные специально для этого…

Обжимные трубки 2,5 мм с медным покрытием — A004835

1,49 $

Обжимные трубки 2,5×2,5 мм, покрытые медью. Экономичная альтернатива использованию эластичного шнура или бисерной проволоки. Внутренний диаметр 1,5 мм, толщина стенки трубы больше, чем у других. Работает со всеми …

Обжимные трубки из черного оксида 2 мм — A009842

1,49 $

Обжимные трубки 2×2 мм с черным оксидным покрытием. Экономичная альтернатива использованию эластичного шнура или бисерной проволоки.Внутренний диаметр 1,5 мм. Работает также со всеми видами клещей для опрессовки! …

Обжимные трубки 2,5 мм с черным оксидным покрытием — A009843

1,49 $

Обжимные трубки 2,5×2,5 мм, покрытые черной оксидной пленкой. Экономичная альтернатива использованию эластичного шнура или бисерной проволоки. Внутренний диаметр 1,5 мм, толщина стенки трубы больше, чем у других. Работает с …

Позолоченные обжимные трубки 1,5 мм — A004834

1 доллар.49

Обжимные трубки 1,5×1,5 мм, позолоченные. Экономичная альтернатива использованию эластичного шнура или бисерной проволоки. Внутренний диаметр 0,8 мм. Работает также со всеми видами клещей для опрессовки! Продано …

3-миллиметровые медные колпачки для обжимных бортов — Z008686

5,49 $

Крышка для медного обжимного борта 3 мм. Крышки для обжима с зажимом используются для закрытия обжимов или узлов. Подходит для обжимов более 2 мм или меньше. Продается 144 штуки в пакете.

Воскресенье, Понедельник, Вторник, Среда, Четверг, Пятница, Суббота

Январь, Февраль, Март, Апрель, Май, Июнь, Июль, Август, Сентябрь, Октябрь, Ноябрь, Декабрь

Недостаточно товаров.Осталось только [макс].

Просмотреть список желанийУдалить список желаний

Основы изготовления ювелирных изделий — Обжимной шарик

Этот пост может содержать партнерские ссылки — я могу получать комиссию с любых покупок.

Есть много ярких элементов, которые используются при изготовлении украшений с бусинами спереди и по центру. Застежки могут быть изысканной и красивой формы, а цепочка может что-то добавить к образу. Но все было бы так хорошо, если бы не небольшая находка, которая скрепляет все вместе — обжимной шарик.

Что такое обжимной борт?

Обжимной валик — это крошечный металлический валик с тонкими стенками, который не предназначен для того, чтобы хорошо сидеть рядом с другими валиками, а предназначен для того, чтобы его можно было сжимать с помощью специальных плоскогубцев. Почему? Просто, чтобы не дать отрезку нити для бусинок расстегнуться, и высвободите все его бусинки.

Обжимные бусины известны как «строительный элемент» в ювелирном деле и являются одним из важнейших элементов при создании множества стилей, в первую очередь с использованием проволоки, шнура или нити для бисероплетения.Они представляют собой фиксатор, который останавливает нить, освобождающую бусинки, и бывают разных форм и размеров для разных задач. Они также являются неотъемлемой частью использования обжимных цепей, но об этом позже.

Стили опрессовки борта

Существует два основных типа обжимных валиков. Самым распространенным является обжимной шарик или круглый, часто известный как обжимной валик. Затем есть трубка для обжима. Первые представляют собой маленькие округлые бусинки, похожие на маленькие разделительные бусинки или крошечные пончики.И, как следует из их названия, обжимные трубки — это маленькие бусинки, которые, как правило, больше, чем круглые бусины, и имеют немного более толстые стенки, поэтому идеально подходят для более толстых стилей проволоки или ниток и для использования с более тяжелыми бусинами.

Получение правого обжимного борта

Теперь может показаться простой задачей взять бусинку или трубочку, чтобы закончить украшение. Но хитрость в том, что эти бусины бывают разных размеров, и эти размеры предназначены для работы с разной шириной или толщиной проволоки для бисера.Если вы выберете обжим, который слишком мал для провода, он может не пройти или не захватить провод. С другой стороны, если обжим слишком большой, он не будет зажиматься после обжима и не будет выполнять свою работу.

Например, при использовании обжима и проволоки Beadalon в качестве примера рекомендуемый размер буртика для проволоки от 0,010 до 0,013 дюйма — это обжимной валик нулевого размера. В популярной проволоке 0,015 дюйма и 0,018 дюйма рекомендуется использовать либо обжимной валик размером 1, либо размер обжимной трубки 2. Один из самых больших размеров проволоки — 0.036 ”, и это рекомендуется для бусинок размера 3 или трубки размера 4.

Клещи для обжима

Чтобы завершить процесс и обжать буртик, большинство производителей рекомендуют использовать клещи для обжима. Сначала они сжимают бусину, а затем вторая часть плоскогубцев формирует из нее шарик. Честно говоря, я обычно просто сглаживаю свою обычными плоскогубцами, так как я обнаружил, что они держатся так же хорошо, но если вы хотите закончить их таким образом, вам понадобятся плоскогубцы подходящего размера для разных обжимных бусинок.

По SoftFlex вам нужно:

• Плоскогубцы — бусины 1×1 мм
• Обычные плоскогубцы — бусины 2 × 2, 3×3 мм
• Mighty Pliers — бусины 3×3 мм, трубки 3×4 мм 3×5 мм

Базовая опрессовка

Когда у вас есть оборудование, вы можете приступать к обжиму. Идея довольно проста. Вы продеваете обжимную бусину после декоративных бусинок и перед любой застежкой (или в нашем случае мы используем разрезное кольцо на конце каждой нити, а затем прикрепляем застежки).

Затем вы продвигаете нить обратно через обжим и обычно через пару или более бусинок. Туго натяните провод. Возьмите клещи для обжима и обожмите буртик, чтобы закрепить провод на месте, или прижмите кромку обжима, если так работает.

Если хотите, вы можете добавить сверху крышку обжимного буртика, чтобы скрыть обжимной борт. Обжимные крышки делают обжимной борт более похожим на обычный борт.

Изготовление украшений с обжимной цепочкой

В одном из моих любимых на данный момент взглядов используется то, что называется обжимной цепью.По сути, это тонкая змеиная цепочка, за которую могут цепляться бусины. Это означает, что вы можете добавить на него бусинки и разложить их, а затем использовать обжимные бусины, чтобы удерживать их на месте. Это создает очень изящный и нежный вид и отлично сочетается с бусинами, такими как кристаллы Сваровски, поскольку они почти не отвлекают от них взгляд. Кроме того, вы можете добавить красивый кулон, чтобы создать эффектный образ!

5 Чего НИКОГДА не следует делать при изготовлении украшений!

Видео в прямом эфире Beadalon в Facebook на этой неделе посвящено возвращению к основам — как делать профессиональные, качественные украшения, которые прослужат долго.На веб-сайте Beadalon есть отличная графика с 5 важными напоминаниями о вещах, которые нельзя делать при изготовлении украшений. Для меня это был отличный сеанс, потому что я иногда принимаю основы как должное, но это самое важное, что нужно запомнить!

Я продемонстрировал все, что НЕЛЬЗЯ делать, и показал, как превратить ювелирное изделие НЕЛЬЗЯ в ювелирное изделие ДЕЛАТЬ. И, конечно же, как только я начинаю говорить, я начинаю говорить, поэтому я дал еще несколько дополнительных бонусов, которые нельзя и нельзя делать! Это отличное видео для просмотра как если вы только начинаете, так и если вам нужно освежить свои навыки обжима.

Самый важный вывод: правильная проволока для бисера + правильный обжимной борт / трубка + правильный обжимной инструмент = лучшие украшения!

1. Не используйте цепные или плоскогубцы для разглаживания обжима. Вместо этого всегда используйте обжимной инструмент.

Когда вы расплющиваете провода в обжиме, не только велика вероятность того, что они пересекаются, но и когда вы разбиваете обжим, он ломает провода, что приводит к ослаблению и обрыву проводов. Когда вы используете обжимной инструмент, провода уложены отдельно с каждой стороны обжима.Провода не подвергаются дополнительной нагрузке, поэтому вероятность их поломки значительно снижается.

2. Не добавляйте застежку, не оставляя места для маневра на нити бус. Бусинам нужно пространство, чтобы двигаться после застежки.

В видео я сначала говорил о том, что между обжимом и застежкой есть пространство для маневра, и о добавлении Wire Guardian. В конце я снова обошла круг, чтобы поговорить о том, почему так важно иметь место для маневра в нити бус. Вам нужно пространство для маневра в обоих местах, чтобы не натягивать проволоку и дать бусинам возможность дышать.Бамперы из бисера — отличный способ добавить пространство для маневра в вышитый бисером дизайн.

3. Не гадайте по размеру обжимных бусинок и трубок. Проверьте этикетку на проволоке для бисера Beadalon, чтобы узнать, какой размер использовать.

На всех катушках проволоки для бисера указан размер обжима. Дважды сверьтесь с упаковками обжимов, чтобы убедиться, что вы используете правильный размер.

4. Не используйте один обжимной инструмент для всех проектов. Обжимные устройства Micro, Standard и Mighty Crimper работают специально для определенных размеров обжимных бусинок / трубок.

Эта удобная таблица — отличное напоминание о том, какой инструмент подходит для каждого размера.

5. Не используйте проволоку одного размера для всех дизайнов. Выберите самый большой диаметр, который будет соответствовать самому маленькому отверстию для борта, используемому в вашем дизайне.

Это очень важный совет, позволяющий свести к минимуму вероятность поломки. Я использую проволоку 0,024 49 Strand Wire почти для всех своих дизайнов, так как в основном я нанизываю бусины из кристаллов Swarovski и драгоценные камни. И снова у нас есть удобная таблица, в которой показаны рекомендуемые проволоки для разных бусинок.Я уже говорил об этом раньше и буду повторять снова и снова — выбирайте проволоку для бисера, которая максимально заполнит отверстия ваших бусинок, чтобы минимизировать трение.

Уф! Это очень много информации для такой, казалось бы, простой части вышивки бисером. Но это действительно самая важная часть ювелирного дизайна. Если вы потратите немного больше времени на технику отделки, это будет иметь большое значение для создания долговечных и долговечных дизайнов ювелирных изделий!

Увидимся в следующий раз из Тусона!
Счастливого бисероплетения!
Meredith

Как использовать обжимные бусины

Этот пост спонсируется Beadalon.Все мнения мои собственные. А вот украшения я занимаюсь с шестого класса. Я напишу этот пост вне зависимости от того, спонсируют они меня или нет. Когда они зажигают, это просто помогает держать свет включенным. Beadalon предоставил мне материалы для изготовления этого руководства по обжиму бусин (обжимных трубок).

Иногда самое лучшее — просто. Очень просто. Как этот браслет из бусин с драгоценными камнями, красивыми застежками и звеньями.

Это тоже не займет много времени. Я использую бусины диаметром 6 мм от Dakota Stones.Выберите свой камень силы и приступайте к натяжке. Вы также можете добавить бусину wild card во время нанизывания — видите граненый жемчуг или бусину из гематита грубой огранки? Дикие карты, такие как эти бусинки, создают интересный дизайн.

ПРИМЕЧАНИЕ : Я буду использовать термины обжимные валики и обжимные трубки, взаимозаменяемые по всей стойке. Они служат той же цели, но выглядят немного иначе.
Нанижите обжимную бусину (обжимную трубку) на конец нанизанных бусинок. Если вы не уверены насчет обжимных бусинок / трубок или проволоки для бисера — прочтите мой пост «Что в проволоке».Так как я использую проволоку для бусин 0,018, 49, мне нужны обжимные трубки размера 2. Теперь протяните один конец перемычки и конец проволоки обратно через обжимную трубку, оставив примерно полдюйма на другой стороне. обжимная трубка. Другими словами, достаточно, чтобы держаться за…
Сначала вставьте обжимную трубку в отверстие, ближайшее к ручкам. Это похоже на U-образную форму. Удерживая провода, закрепляя обжимную трубку в отверстии, прижмите. Обжимная трубка должна иметь U-образную форму.Поверните обжимную трубку на девяносто градусов и вставьте во внешнее отверстие обжимных клещей — она ​​имеет форму глаза. Сожмите ручки вниз до тех пор, пока не сможете больше нажимать. Обжим должен быть надежным.
Обрежьте дополнительный конец проволоки примерно на 1/4 дюйма.

Одно из моих самых больших сожалений в моем классе Ремесла было то, что я не использовал обжимные крышки. ВСЕ спрашивали, почему.

У меня нет хорошего ответа.

Идем дальше.

Обжимные крышки — это маленькие бусины в форме пакмана, которые можно прикрепить прямо поверх обжимной трубки.Это отличный способ скрыть изгибы и использовать дополнительное пространство на гофрированной нити бусинок.

Их можно прикрепить плоскогубцами.
Нравится.

Они бывают разных размеров — это ассортиментная упаковка от Beadalon выше, и они бывают в золоте или серебре.
Нанижите другую обжимную трубку на противоположную сторону бусинок, а затем на вторую сторону застежки. Проденьте конец провода через трубку для обжима, устраните провисание и обожмите. Затем установите еще одну обжимную крышку.

Что такое обжимной рукав?

Существует несколько методов соединения проводов, как для поддержания электрического потока, так и для обеспечения постоянно подключенного соединения проводов, такого как косичка. Одним из наиболее эффективных является обжимная гильза, также известная как соединитель с обжимной гильзой. Обжимные гильзы могут использоваться для соединения проволоки одинакового или разного калибра или диаметра; они могут быть изолированными или неизолированными, и они могут быть предназначены для различных типов проводки, из меди, алюминия и т. д.

По сути, обжимная гильза представляет собой цилиндрическую металлическую деталь, напоминающую гильзу, открытую с обоих концов.Неизолированные неизолированные провода того же или другого калибра вставляются в развальцованный конец и обжимаются вместе. Обжатие приводит к быстрому соединению, которое нелегко разорвать. Если проводка предназначена для косички, ее часто скручивают вместе, хотя часто это не рекомендуется.

Самый простой способ обжать втулку — использовать обжимной инструмент.Эти инструменты напоминают плоскогубцы, но имеют размер для конкретной гильзы и часто содержат элементы для снятия изоляции и обрезки проволоки. Как правило, обжимные инструменты значительно прочнее, чем обычные плоскогубцы, и, поскольку обжимные гильзы часто бывают большими и их трудно сжать, они рассчитаны на максимальное усилие.

Обжимные гильзы иногда используются для облегчения подключения к клеммам проводки и обеспечения непрерывности электрического тока.Материал, из которого состоит обжимная гильза, является проводящим, что обеспечивает необходимую непрерывность протекания электрического тока. Такое усиление часто необходимо при подключении проводов разного калибра.

Некоторые типы обжимных гильз имеют изоляцию, в большинстве случаев с использованием нейлона или винила, чтобы обеспечить определенную устойчивость к коррозии, влаге и теплу.Очень часто изолированные обжимные гильзы используются на открытом воздухе, где могут возникнуть проблемы с факторами окружающей среды. Во многих случаях соединители с обжимными муфтами используются для подключения проводки в электрифицированных ограждениях, например, в ограждениях, используемых для содержания домашнего скота. Его также можно использовать для соединения жил неэлектрифицированной колючей проволоки. Обжимная гильза предназначена для постоянного подключения проводов, поэтому любые изменения в проводке потребуют обрезки провода на обжимной втулке.

Обжимные гильзы немного отличаются от стыковых соединителей, концевых соединителей или концевых соединителей, хотя каждая из них представляет собой гофрированный соединитель.Как правило, эти последние соединители не так долговечны, как обжимные гильзы, и не требуют специального обжимного инструмента. Простые плоскогубцы могут эффективно обжать эти более мелкие и более тонкие разъемы.

Как, зачем и когда использовать кабельные обжимные гильзы

Среда, 11 ноября 2020 г.

Обжим относится к процессу использования станка или инструмента для приложения силы к металлической втулке, эффективно прижимая ее к механическому кабелю.Процесс обжатия кабельных муфт на трос — одна из самых распространенных операций по сборке кабеля. Обжим используется либо для соединения отдельных кабелей вместе, либо для создания петли в кабеле либо на концах, либо даже в любом месте между концами. Поскольку желаемый результат представляет собой петлю в тросе, гильзы для обжима кабеля также часто называют петлевыми гильзами.

Обжимные кабельные муфты обычно доступны в виде стопорных или петлевых муфт. Стопорные втулки могут использоваться на концах механических кабельных сборок для обеспечения точки нагрузки.Однако петельные гильзы используются для образования петли на конце кабеля, как упоминалось выше, для соединения кабелей вместе или создания петель в центре сборки. Гильзы для обжима кабеля бывают разных форм: восьмерка из алюминия и меди или овальная из нержавеющей стали. В первом случае цифра 8 создается из экструдированного профиля, который затем разрезается на готовую длину. С алюминиевыми и медными обжимными втулками намного проще работать в полевых условиях, поскольку они податливы ручным инструментом и представляют собой экономичное решение.С другой стороны, обжимные гильзы из нержавеющей стали требуют значительно большего усилия для обжатия и стоят дороже, чем их более мягкие аналоги. В Carl Stahl Sava Industries мы предлагаем высококачественные алюминиевые гильзы для обжима кабелей, а также альтернативы из меди и нержавеющей стали для любого применения.

Использование обжима

Перед обжимом алюминиевых кабельных муфт на механический кабель, трос необходимо разрезать либо механически, либо электрически, чтобы гарантировать отсутствие износа на концах.Это упрощает установку обжимных гильз на кабель.

Гильзы для обжима кабеля обычно имеют удлинение из-за сжатия гильзы прессом или ручным инструментом, используемым для установки фитинга.

Для обеспечения максимальной прочности на растяжение инженеры-механики продлевают кабель через обжимную гильзу, оставляя короткий хвост, как правило, 0,062 дюйма или меньше. Эта простая, но важная операция является неотъемлемой частью достижения полной прочности на разрыв кабельной сборки. Всегда следите за тем, чтобы губки обжимного пресса находились под прямым углом.Втулка всегда должна быть выровнена вертикально с канавкой кулачка.

После этого инженер полностью закроет ручки обжимного устройства. Чтобы указать на полное закрытие, ручки обжимного устройства должны защелкнуться. Всегда следите за тем, чтобы втулка была сжата правильное количество раз. Хорошо сжатая втулка должна легко входить и выходить из прорези калибра.

Количество обжимных муфт для каждой алюминиевой кабельной муфты зависит от ее размера. Например, файл.Для 125-дюймовой муфты потребуется три обжимки, а для четверти-дюймовой муфты — четыре обжимки. Если вы хотите сделать несколько обжимок одновременно, вы должны соблюдать правильную последовательность для каждого рукава и его размера. Правильно обжатый кабель должен иметь минимальную прочность на разрыв 90%.

На вынос

• Обжим — это процесс использования станка или инструмента для приложения силы к муфте, чтобы прижать ее к кабелю.

• Чтобы обеспечить максимальное удержание при обжиме, дайте кабелю пройти через фитинг после того, как он был сжат.

• Кабельные гильзы для обжима используются в самых разных областях, в том числе во многих отраслях промышленности, в такелажных работах, ограждениях, вывесках.

Свяжитесь с нами

Если вы ищете высококачественные алюминиевые кабельные муфты, вы можете связаться с нами, чтобы получить ценовое предложение на любой из наших продуктов. В Sava мы стремимся предоставлять первоклассные материалы по доступным ценам. Наша команда инженеров ответит на любые вопросы, которые могут у вас возникнуть относительно алюминиевых кабельных муфт и любых других продуктов из нашего каталога.Позвоните нам, и мы поможем вам получить лучшие материалы на рынке.

.

No related posts.
