Самонесущий изолированный провод или кабель СИП – как правильно называть?

Довольно распространенная ошибка многих – называть СИП кабелем. Если посмотреть внимательно, то на поверхности в самой аббревиатуре электротехнического изделия – самонесущий изолированный провод, указано, что это именно провод. Но, почему же многие путают провод с кабелем, далее разберемся в основных особенностях данных элементов.


Довольно распространенная ошибка многих – называть СИП кабелем. Если посмотреть внимательно, то на поверхности в самой аббревиатуре электротехнического изделия – самонесущий изолированный провод, указано, что это именно провод. Но, почему же многие путают провод с кабелем, далее разберемся в основных особенностях данных элементов.

Основные элементы конструкции

Все электрические проводники состоят из определенных конструктивных элементов. В составе проводника могут насчитываться далеко не все следующие части сразу, а только несколько:

  • Токопроводящие жилы.
    Отвечают за проведение тока при наименьшем риске нагрева. Данный элемент обязательно должен быть гибким, проявлять стойкость к образованию на нем ржавчины, отличаться высокой электропроводимостью и быть довольно недорогим.
  • Изоляционный слой. За счет изоляции обеспечивается максимальное сопротивление проводимому по жиле току. Изоляция должна отличаться максимальными диэлектрическими характеристиками в максимальном диапазоне температур. Также изоляционный слой должен легко сгибаться.
  • Поясная изоляция. Она необходима, чтобы обеспечить дополнительную защиту проводника от пробоев.
  • Экран. Защищает токопроводящую жилу от различных электромагнитных помех извне. Экранирующий слой должен на 100% покрывать изоляционный слой при изгибах.
  • Защитный слой. Это дополнительный слой оболочки, который необходим в случае эксплуатации кабельно-проводниковой продукции в тяжелых ситуациях.
  • Оболочка. Данный элемент отвечает за защиту проводника от повреждений, атмосферного воздействия и влияния влаги.

Далее перейдем к разбору основных отличий провода и кабеля по отдельности.

Из чего состоит провод?

Провода – это представители электротехнических изделий, состоящие из одной или нескольких жил, скрученных в жгут между собой. Жилы бывают:

  • изолированные;
  • неизолированные.

Во втором варианте несколько неизолированных жил являются одной многопроволочной жилой. В то же время данный провод может защищаться неметаллической оболочкой – чаще всего берется специальный полиэтилен. Но кроме того может присутствовать оплетка/обмотка из волокнистых материалов, проволок.

Также есть совершенно голые провода. Но данные изделия почти не эксплуатируются в быту – их зачастую применяют с целью передачи электричества по воздушной линии и на прочих участках, куда человек не имеет прямого доступа. Но также для воздушных линий электропередач используется самонесущий провод с изоляцией – СИП.

Изолированные провода могут применяться в домашних сетях – АППВ, ППВ, ПВ и прочие. Отдельный момент – провода не предназначены для подземной прокладки или эксплуатации в воде. В сравнении с кабелем, в данном случае жилы защищены не настолько мощно.

Конструкция кабеля

Кабель можно назвать «тяжеловесом» в нише проводниковой продукции. Как и у проводов, у него есть жилы, идентично – одна или несколько в изоляции. Но основное отличие от провода заключается в том, что у кабеля по стандарту жилы должны быть непременно в изоляции, а также с оболочкой. Сверху есть защитный покров. Подобные качества позволяют изделию называться кабелем и дает ему «повышенную проходимость». Кабель может применяться для прокладки в агрессивной среде – в водоеме, под землей. Также сверху жил бывают заполнители, например, гидрофобные.

Кабели можно поделить на пару разновидностей (для какого вольтажа подходит изоляционный слой):

  • высоковольтные;
  • низковольтные.

В сфере связи также используются кабели – они приспособлены для трансляции сигнала с максимальной частотой. Кабелем можно назвать нежную «витую пару» или массивный коаксиальный фидер – это только в сфере связи. Что касается электротехники, то кабель отличается многими защитными слоями и «высокой проходимостью».

Итог: основные отличия

Отдельное и самостоятельное изделие это провод – изолированный или неизолированный. Определенное количество изолированных проводов в одном пучке, которые скручены между собой – это многожильный провод. Если подобные изделия сверху еще имеют дополнительный слой изоляционного материала – защищенные провода.

Когда между жилами защищенных проводов также присутствуют дополнительные конструктивные элементы в виде армирующих нитей, мелования или часть внешней оболочки «утапливается» между жилами – это кабель. Также выделим еще один момент: гибкий провод, используемый для подсоединения к сети бытовой техники – шнур.

Провода самонесущие изолированные для воздушных линий электропередач (СИП)

Главная » Каталог » Каталог продукции » Провода самонесущие изолированные для воздушных линий электропередач (СИП)

Провода самонесущие изолированные для воздушных линий электропередач (СИП)

СИП — самонесущий изолированный провод, предназначен для передачи электроэнергии в воздушных электрических сетях.

Эта технология призвана существенно повысить надежность электроснабжения.

Преимущества СИП

  • Исключено вороство проводов, так как они с трудом подлежат вторичной переработке;
  • Снижение падения напряжения благодаря значительно меньшему реактивному сопротивлению;
  • Уменьшение затрат на монтаж ЛЭП (ВЛИ)
  • Упрощение процесса прокладки новой линии СИП;
  • Уменьшение безопасных расстояний до зданий и инженерных сооружений при прокладке СИП;
  • Возможность установки дополнительных проводов СИП параллельно существующим для удвоения мощности сети;
  • Возможность совместной прокладки проводов СИП на одних и тех же опорах с неизолированными или защищенными проводами высоковольтных воздушных линий 6-35 кВ;
  • Возможность одновременного монтажа на одних и тех же опорах телефонных линий;
  • Резкое снижение (до 80%) эксплутационных затрат при эксплуатации линии СИП;
  • Простота монтажных работ на линии СИП, возможность подключения новых абонентов под напряжением;
  • Высокая безопастность обслуживания проводов линии СИП;
  • Провода защищены от схлестывания;
  • Снижение риска возникновения пожаров при падении провода СИП на землю;
  • Бесперебойное электроснабжение в случвае срыва СИП с опор;
  • Повышенная надежность линий СИП в зонах интенсивного гололедообразования, уменьшение гололедно-ветровых нагрузок на опоры.

Марки

Загрузить каталог «Провода самонесущие изолированные для воздушных линий электропередач (СИП)»

По вопросам получения каталога в печатном виде или же получения его по электронной почте обращайтесь в группу отдела реализации:

МаркаНормативный документКод ОКПООписание
СИП-1 ГОСТ 31946-2012; ТУ 16-705.500-2006 35 5332 Провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена (ПЭ), с нулевой несущей неизолированной жилой из алюминиевого сплава
СИП-2 ГОСТ 31946-2012; ТУ 16-705.500-2006 35 5332
Провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена (ПЭ), с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым ПЭ
СИП-3 ГОСТ 31946-2012; ТУ 16-705. 500-2006 35 5332 Провод самонесущий защищенный с токопроводящей жилой из алюминиевого сплава, с защитной изоляцией из светостабилизированного сшитого ПЭ
СИП-4 ГОСТ 31946-2012; ТУ 16-705.500-2006 35 5332 Провод самонесущий изолированный без несущей жилы, с алюминиевыми токопроводяящими жилами, с изоляцией из светостабилизированного сшитого ПЭ

Конструкция

Новейшие разработки

Технические характеристики





Заинтересовала наша продукция?
Оставьте заявку и мы свяжемся с вами!

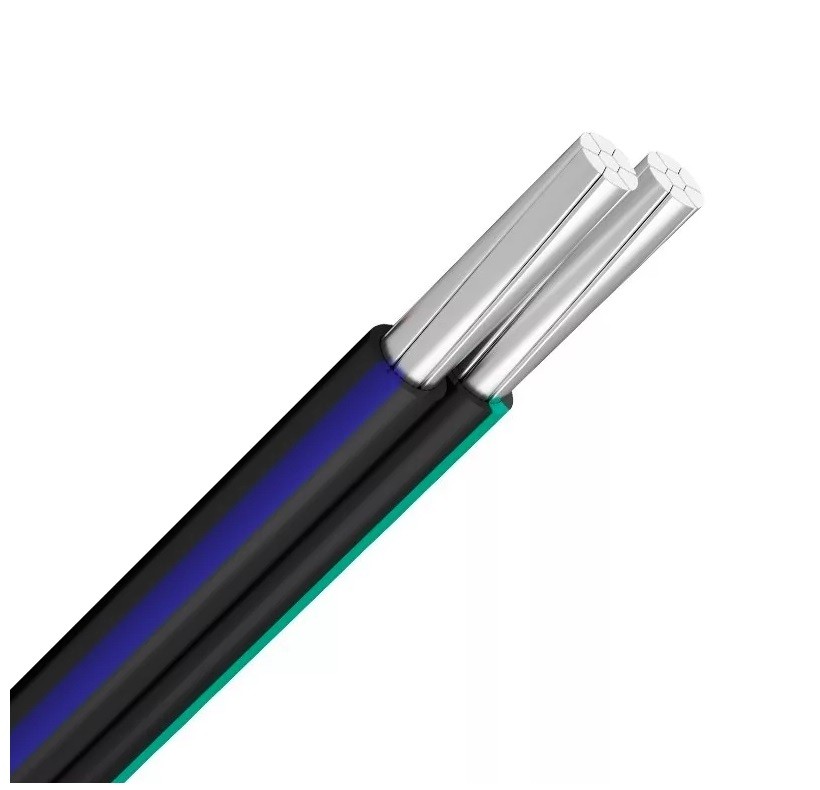

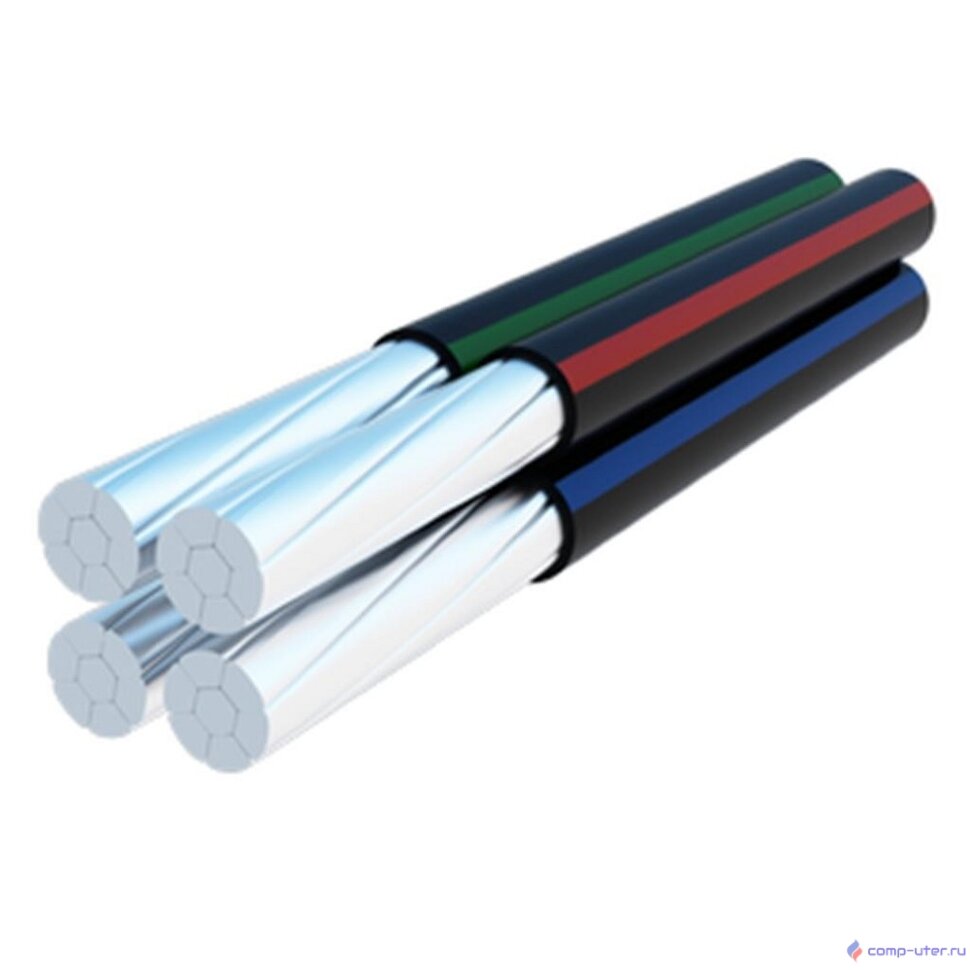

Самонесущий изолированный провод СИП-4 2х10-0,6/1 СИП-4 2х10-0,6/1 Неустановленный

Маркоразмер кабельного изделия СИП-4 2х10-0,6/1
Марка кабельного изделия (без категории пож. опасности)
СИП-4
Показатель пожарной опасности (кабельная маркировка) без маркировки
Количество основных жил 2
Сечение основных жил 10мм²
Количество вспомогательных жил
Сечение вспомогательных жил
Сечение нулевой несущей жилы
Материал токопроводящих жил алюминий
Наличие и материал сердечника
Сечение сердечника жил
Материал изоляции жил сшитый полиэтилен
Диаметр кабеля, мм (точн. знач.)
Диаметр кабеля, мм (округлен.знач.)
Номинальное переменное напряжение U₀/U 0,6/1кВ
Номинальная частота 50Гц
Номинальное постоянное напряжение
Конструктивная особенность
Тип присоединения
Особенности области применения
Тип прокладки воздушные линии
Применение во взрывоопасных зонах нет
Класс пожарной опасности нет
Климатическое исполнение В
Диапазон температур эксплуатации от -60°C до 50°C
Температура монтажа кабельного изделия не ниже -20°C
Срок службы кабельного изделия 40 лет
Тип определяющего документа
Номер определяющего документа
Примечание
Альтернативные названия СИП4 СИП 4 2х10 2×10 2 10
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com FN15.182.1.184
Статус компонента у производителя

Самонесущий изолированный провод СИП: полное описание

Провод СИП (самонесущий изолированный провод) используется при монтаже электрических сетей для подачи напряжения на такие объекты, как квартира, дом, производственное помещение и другие постройки. Как и кабели других типов, используемых в этих целях, СИП имеет характерные преимущества и недостатки, а также особенности монтажа. В данной статье рассказывается о них, а также о том, как правильно выбрать кабель для подключения дома к сети.

Почему СИП лучше?

Раньше практически во всех частях нашей страны для проведения высоковольтных линий электропередачи использовались неизолированные многопроволочные кабели из алюминия. Применение такого материала объяснялось отсутствием достаточного количества надежных изоляционных материалов, которые могли бы длительное время работать в уличных условиях – под физической и температурной нагрузкой. Для монтажа таких линий приходилось использовать опорные изоляторы и, с целью обеспечения безопасности, размещать провода на некотором удалении друг от друга. Поэтому такие ВЛ занимали много места. Несмотря на это под воздействием ветра провода все равно иногда перехлестывались, что приводило к проблемам: обрывы, короткие замыкания и т.д.

Приход на смену устаревшим технологиям СИП позволил решить большинство этих проблем, так как эти провода могли спокойно располагаться в непосредственной близости, что, в свою очередь, позволило уменьшить требуемое для прокладки линий пространство. Кабель имеет изоляционную оболочку из полиэтилена, устойчивого к воздействию дождя, снега, солнечного света, мороза. Расчетный срок службы этого материала составляет 25 лет.

Структура и технические характеристики

Провод СИП по структуре представляет скрутку из нескольких изолированных друг от друга алюминиевых жил и одной несущей жилы (отсутствует в некоторых кабелях). Чаще всего выпускаются кабели с 3-4 основными жилами. Их делают из алюминия с уплотнителем, но встречаются и медные варианты. Каждая жила имеет изоляционную оболочку из полиэтилена высокой плотности. Для прокладывания питания на осветительные сети, как правило, выбирают СИП с несущей жилой и площадь поперечного сечения от 16 мм2 до 25 мм2.

На схемах подключения основные жилы обозначаются латинской буквой N, а несущие – PE. В процессе их изготовления скручиваются несколько алюминиевых проводов, обеспечивая сверхпрочное сплетение, способное выдержать силу до 295 Н/мм2.

Технические характеристики СИП указаны в ГОСТП 52737-2005. В этом документе прописано, что самонесущие изолированные провода применяются для прокладывания линий электропередачи с рабочим напряжением от 600 В до 1 кВ по воздуху. Кроме того, ГОСТом регламентированы и другие характеристики:

  • самонесущий изолированный провод может включать от 1 до 4 основных жил;
  • сечение несущей жилы может составлять от 25 до 92 мм2, а основных – от 16 до 240 мм2;
  • если в кабель не входит нулевая жила, сечение должно составлять 16 или 25мм2;
  • рядом с несущей жилой могут находиться 1-3 дополнительные с сечением от 16 до 35 мм2 для наружных осветительных сетей, и от 1,5 до 4 мм2 – для цепей контроля;
  • номинальное напряжение защищенного СИП провода может составлять 10-30 кВт.

Буква «Г» в маркировке СИП провода означает, что он изготовлен из влагоизолирующего материала. Чаще всего это сшитый светостабилизированный полиэтилен. В случае нарушения его целостности и разгерметизации влага распространяется на длину до 3 м.

Эксплуатационные характеристики СИП проводов представлены в следующей таблице:

Параметр Величина
Температура окружающей среды -60˚C — +50˚C
Напряжение (номинал) 0,6-1 кВт
Предельная длительная температура работы 90˚C
Минимальная температура прокладки без прогрева -20˚C
Предельная температура при перегрузке 130˚C
Минимальный радиус прокладки 10 внешних диаметров кабеля
Предельная температура жил при коротком замыкании 250˚C
Срок эксплуатации от 40 лет

Марки

В зависимости от принципа сборки и используемого материала СИП кабели делят на следующие виды:

  1. Провода СИП 1 и СИП-1А. Токопроводящие фазные жилы изготавливаются из алюминия и покрываются сверху полиэтиленовой термопластичной оболочкой. Её преимущество в устойчивости к ультрафиолетовому излучению. Помимо трех фазных в провод включена одна несущая нулевая жила, изолированная светостабилизированным полиэтиленом в проводах СИП-1А. Провода данного типа широко используются для проведения ответвления от высоковольтных магистралей до дома или хозяйственных построек. Не вызывает затруднений их безопасное крепление на стене или столбе.
  2. Технические параметры проводов марки СИП-2 и СИП-2А практически полностью соответствуют предыдущему типу. Однако данный кабель имеет более прочную изоляцию, которая из сшитого светостабилизированного полиэтилена. Эти кабели находят применение при прокладывании ВЛ с напряжением до 1кВ, подвергаемых сильному воздействию внешних факторов (погода, температура и т.п.) – магистральных линий, питающих веток местного потребления в холодной или умеренной климатической зоне. Небольшое отличие есть и в максимальной длительной температуре кабеля. Для основных жил СИП-1 она составляет 70˚C, а для СИП-2 – 90˚C.
  3. Провода с маркировкой СИП-3 конструктивно отличаются от двух представленных выше вариантов. Этот кабель состоит из одной изолированной жилы со стальным сердечником, вокруг которого располагаются скрученные проволоки из AlMgSi сплава. Для изготовления оболочки используется устойчивый к ультрафиолету полиэтилен. СИП-3 подойдет для монтажа ВЛ электропередачи с напряжением до 20 кВ и подведения ветки от магистрали до дома в районах с тропическим, холодным и умеренным климатом.Рабочая длительная температура проводов СИП-3 равна 70˚C, а предельный диапазон от -20˚C до +90˚C.
  4. Провода марки СИП-4 и СИП-4н скручиваются из двух или четырех изолированных токопроводящих жил и не имеют нулевой жилы. Буква «Н» в маркировке говорит о том, что в качестве проводника используется алюминиевый сплав, а не алюминий, как в обычном СИП-4. Изоляционная оболочка проводов данного типа изготавливается из ПВХ, не подверженного влиянию ультрафиолета.
  5. Кабель СИП-5 состоит из пары токопроводящих жил из алюминия, но отличается от предыдущего типа материалом изоляции – здесь для этого используется так называемый сшитый полиэтилен. Он позволяет увеличить пределы допустимой рабочей температуры приблизительно на 30% относительно СИП-4.

Преимущества СИП проводов

  • Монтаж. Крепление СИП проводов производится очень легко. Для этого используют специальную арматуру, исключающую установку на опоры высоковольтной линии изоляторов и траверса. Это позволяет значительно ускорить работу. Разрешается также прокладывать СИП провод по стене дома или другого здания.
  • Обслуживание. СИП провода требуют значительно меньших затрат на ремонт и обслуживание, поскольку имеют более долговечную конструкцию и высокие рабочие характеристики. Они практически полностью исключают возможность возникновения короткого замыкания при перехлестывании и очень прочны на разрыв.
  • Низкие потери. На высоковольтной линии, проведенной по воздуху с помощью самонесущих изолированных проводов, наблюдаются очень низкие потери. Это обусловлено тем, что кабель имеет изолированный проводник, чье реактивное сопротивление почти в 3 раза ниже, чем у неизолированных.
  • Подключение к ВЛ из СИП может осуществляться без необходимости снятия с электроустановки напряжения.
  • Срок эксплуатации СИП провода не меньше 25 лет. Такая прочность объясняется использованием сшитого полиэтилена, устойчивого к ультрафиолету.
  • Кабель из самонесущего изолированного провода существенно уменьшает риск воровства электроэнергии, так как к нему гораздо сложнее незаметно подключиться.
  • Для СИП проводов не опасно нахождение в непосредственной близости от растительности – вам не потребуется вырубать или обрезать деревья возле дома, если те дорастут до высоты расположения магистрали.

Монтаж

Первое, что нужно сделать перед тем, как приступить к монтажу силового ввода, это узнать технические условия в ответственном за участок подразделении Энергосбыта. Кто-то может сказать, что это необязательно и можно действовать без разрешения, однако лучше все-таки потратить на это время – так вы избавите себя от риска возникновения разногласий с тамошними электриками непосредственно во время монтажа, которые, не дай бог, еще и потребуют все переделывать.

Для прокладки ввода для дома лучше всего выбрать кабель типа СИП-4 без несущей жилы. Токопроводящие жилы должны иметь одинаковую толщину и суммарное сечение 16 мм2. Можно, конечно, выбрать и более толстый СИП провод, однако это имеет смысл лишь на некоторых объектах с высокой нагрузкой. Для бытового применения 16 мм2 вполне достаточно.

Даже если по расчету для питания подходит кабель с меньшей площадью сечения, мы не можем его использовать – правилами электротехнических установок запрещено использовать в электрических сетях алюминиевые провода с сечением меньше 16 мм2.

Чтобы выбрать провод с подходящим количеством жил следует ориентироваться на тип сети. В однофазной применяются двухжильные самонесущие изолированные провода, в трехфазной – четырехжильные.

Крепление ответвляющего провода к магистрали легко осуществляется с помощью специальных прокалывающих зажимов.

Неоспоримым плюсом данного метода подключения является отсутствие необходимости зачищать магистральный провод от изоляции. Если расстояние от дома до столба превышает 25 метров, между ними необходимо поставить опору, а на ней – натяжитель и поддерживающий крепеж. Впрочем, на практике такая необходимость редко возникает при электрификации частных домов, поскольку расположение ВЛ учитывается еще до его постройки.

В месте подвода кабеля к стене устанавливается анкерный зажим на кронштейне, который будет осуществлять крепление и натяжение СИП. Он также относится к числу штатных СИП арматур и проблем с тем, как правильно его установить, не возникает.

Теперь, если дом построен из негорючего материала, можно прокладывать кабель открытым способом по стене. Правда, в некоторых случаях толстый провод черного цвета сильно выделяется на фоне фасада, однако это вопрос красоты и стиля, который тоже можно решить. Поэтому считается, что правильно – укладывать СИП провод в электрическую гофру или кабель-канал.

Если дом построен из дерева, то требование спрятать провод в изолирующий короб является обязательным – правила ПЭУ запрещают прокладывать силовые кабели по стене или поверхности, сделанной из горючего материала.

Как проложить внутрь?

После того, как силовой провод СИП был подведен к месту ввода в дом, следует определиться с тем, как организовать его дальнейшую прокладку: завести внутрь или подсоединить к кабелю другого типа, предназначенному для использования внутри жилых помещений, например, ВВГнг на 6-10 мм2.

В данном вопросе есть несколько точек зрения, способных повлиять на решение. С одной стороны, среди профессиональных электриков считается, что правильно использовать самонесущие изолированные только на улице. Они советуют на месте ввода в дом соединить СИП с ВВГнг кабелем. Для этого можно воспользоваться уже упомянутыми прокалывающими зажимами или ответвительными сжимами («орешками»). Да и изготавливаются токопроводящие жилы из алюминия, который не рекомендован для прокладки проводов внутри помещений.

Однако Энергосбыт отрицательно относится к любым разрывам вводного кабеля, считая, что они создают дополнительные возможности для хищения электричества. Дополнительным аргументом выступает прочность СИП – едва ли кабель, рассчитанный на уличные условия, будет менее безопасным при эксплуатации внутри зданий. Да и всевозможные соединительные устройства вроде «орешков» и зажимов создают дополнительную уязвимость.

Некоторые  компании при строительстве и разводке сети в современных домах подводят кабель СИП непосредственно в распределительный щиток. И такая схема не вызывает противоречий со стороны контролирующих организаций.

Однако оптимальным способом прокладывания вводного кабеля внутрь зданий считается установка автоматического защитного устройства (2- или 4-полюсного – для однофазных и трехфазных сетей соответственно). В таком случае к его входным клеммам подключается СИП, а к выходным – ВВГнг кабель, помещенный в электрогофру. Целесообразно для конструкции подобрать крепкий корпус для наружной установки. Заранее рассчитайте номинал этого автомата, он должен быть выше того, который установлен в силовом щитке дальше по цепи. Иначе придется каждый раз при отключении света из-за перегрузки выходить наружу.

Пожалуй, использование такой схемы наиболее правильно, поскольку удовлетворяет всем требованиям – на улице и в помещении используются провода соответствующего типа, отсутствуют разрывы, улучшена пожарная и электротехническая безопасность дома.

Для армирования вводного отверстия необходимо применять стальную (с заземление) или пластиковую трубу. Электрическая гофра в данной ситуации не подойдет из-за недостаточной прочности. Механические и диэлектрические характеристики резиновых шлангов постепенно ухудшаются, поэтому использовать их тоже нельзя.

Провод СИП — самонесущий изолированный провод

Основным назначением провода СИП (самонесущий изолированный провод) является передача и распределение электроэнергии переменного тока в сетях освещения и силовых сетях напряжением 0. 4-1 кВ.

Провод СИП получил широкое применение при строительстве магистральных воздушных линий электропередач и различных ответвлений к вводам во всевозможные жилые помещения и хозяйские постройки.

Он представляет собой жгут скрученный из изолированных фазных жил, сделанных из алюминия и нулевой несущей жилы. Фазные жилы оснащены изоляцией, сделанной из светостабилизированного полиэтилена повышенного давления окрашенного в черный цвет, который обладает устойчивостью к ультрафиолетовым излучениям. В центре нулевой жилы находится стальной сердечник, скрученный вокруг алюминиевыми проволоками.

Основные марки СИПов

В зависимости от того, какую конструкцию имеет самонесущий изолированный провод и, какие применяются материалы для несущей части, его можно разделить не следующие виды:

#1.Тип СИП-1, СИП-1А

Провода с обозначением СИП-1 и СИП-1А. Состоят из алюминиевых токопроводящих фазных жил, покрытых термопластичной полиэтиленовой изоляцией, устойчивой к воздействию ультрафиолета. Также конструкция включает в себя несущую нулевую жилу, которая может быть как голой, так и изолированной, в зависимости от марки. Буква «А» в конце маркировки указывает на то, что нулевая жила изолированная.

#2. Тип СИП-2

Провода с маркировкой СИП-2 и СИП-2А имеют аналогичную с предыдущими марками конструкцию, за исключением изоляции, которая состоит из «сшитого» полиэтилена. Подобные марки получили применение в монтаже линий электропередач напряжением до 1000 В, которые подвержены воздействиям атмосферных факторов.

Данный провод СИП используют для изготовления магистральных линий и ответвлений к местным пунктам потребления в районах, где преобладает умеренный и холодный климат.

Токоведущие жилы самонесущих проводов обозначений СИП-1 и СИП 1А могут выдерживать длительный нагрев до 70°С, а для токоведущих жил проводов с маркировкой СИП-2, СИП-2А этот показатель составляет до 90 °С. В процессе монтажа необходимо обращать внимание на то, чтобы бы было выполнено соблюдение необходимого (минимально допустимого) радиусного изгиба, который должен составлять не менее чем десять наружных диаметров провода.

#3. Тип СИП-3

Марка СИП-3 состоит из одной жилы со стальным сердечником, обвитым проволоками из алюминиевого сплава марки AlMgSi. Изоляция этого провода представляет собой «сшитый полиэтилен», обладающий хорошей устойчивостью к воздействию ультрафиолетовых излучений.

Самонесущий изолированный провод такой конструкции используется при строительстве воздушных линий передач электрической энергии напряжением около 20 кВ в местностях, где преобладает умеренный, холодный и тропический климат.

Рабочая температура проводов данной марки составляет около 70 °С, длительно допустимая — находится пределах от минус 20 °С до плюс 90 °С.

#4. Тип СИП-4

Следующие марки проводов СИП-4 и СИП-4н состоят из парных токопроводящих жил, при этом несущая нулевая жила у них отсутствует. Буквенное обозначение «н» в конце маркировки указывает на то, что для изготовления провода использовался алюминиевый сплав, если буквы нет – алюминий. Изоляция сделана из устойчивого к ультрафиолетовым излучениям термопластичного ПВХ.

#5. Тип СИП-5

Провода с маркировкой СИП-5, СИП-5н имеют аналогичную конструкцию, единое отличие – это изоляция, которая «сшита из полиэтилена». Это дает возможность на 30 процентов повышает длительность допустимой температуры эксплуатации.

Применяются такие марки проводов для сооружения ЛЭП, напряжением до 2.5 кВ, подключения электричества к жилим строениям, для сетей освещения. Провода выполнены в климатическом исполнении УХЛ (умеренный и холодный климат).

Таблица 1. Краткая техническая характеристика проводов СИП
Марка провода СИП-1 СИП-2 СИП-3 СИП-4 СИП-5
Количество токо-
проводящих жил, шт
1 ÷ 4 1 ÷ 4 1 2 — 4 2 — 4
Сечение жил, мм2 16 ÷ 120 16 ÷ 120 35 ÷ 240 16 ÷ 120 16 ÷ 120
Нулевая жила, несущая сплав алюминия (со стальным сердечников)   сплав алюминия (со стальным сердечников) отсутствует отсутствует отсутствует
Токо-
проводящая жила
алюминиевая алюминиевая сплав алюминия (со стальным сердечников) алюминиевая алюминиевая
Класс напряжения, кВ 0. 4 ÷ 1 0.4 ÷ 1 10 ÷ 35 0.4 ÷ 1 0.4 ÷ 1
Тип изоляции жил термопластичный полиэтилен светостабилизир. полиэтилен светостабилизир. полиэтилен термопластичный полиэтилен светостабилизир. полиэтилен
Температура эксплуатации -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС
Допустимый нагрев жил при эксплуатации  +70оС  +90оС  +70оС  +90оС +90оС
min радиус изгиба провода  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø
 Срок службы  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет
Применение — ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройки;

— прокладка по стенам зданий и сооружений.

 — — для монтажа ВЛ напряжением 10-35 кВ — ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройки;

— прокладка по стенам зданий и сооружений.

—

Преимущество в использовании самонесущих проводов

Провода СИП обладают большими преимуществами при эксплуатации по сравнению с голыми проводами, применяемыми для таких же задач электроснабжения.

В последнее время значительно расширилась и сфера применения таких проводов, к тому же их прокладка обходится значительно дешевле.

Изоляция между жилами проводов предотвращает короткое замыкание в процессе эксплуатации провода среди ветвей деревьев, существенно упрощает монтаж на стенах различных сооружений, дает возможность использовать при монтаже персонал любой квалификации и значительно снижает расходы, так как такие конструкции не нуждаются в изоляторах и применении специальных опорных сооружений.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Самонесущий изолированный провод СИП — технические характеристики, конструкция жил, применение, эксплуатация

Краткая характеристика

Самонесущий изолированный провод (СИП), рассчитанный на номинальное напряжение 660 и 1000 В частотой до 50 Гц, служит для передачи электроэнергии в воздушных линиях электропередачи и ответвлений ко вводам в жилые дома и хозяйственные постройки.

Конструкция кабеля

Вокруг нулевой несущей жилы, выполненной из алюминиевого сплава, скручены изолированные фазные токопроводящие жилы из алюминиевого или сталеалюминиевого сплава. Жилы многопроволочные, уплотнённые.

Изоляция изготовлена из термопластичного светостабилизированного сшитого полиэтилена.

Технические и эксплуатационные характеристики

СИП предназначен для эксплуатации при температуре от -50°С до +50°С и относительной влажности воздуха до 98% (при температуре +35°С). Предельная длительно допустимая температура нагрева жил кабеля в рабочем режиме составляет + 90°С, в аварийном режиме или в режиме перегрузки + 130°С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил 250°С.

Изолированные жилы проводов выдерживают испытание переменным напряжением 3,5 кВ частотой 50 Гц на проход. После выдержки в воде при температуре 10-30°С проводаменее 10 мин должны выдерживать испытание переменным напряжением 2,5 кВ (для марок СИП-1 и СИП-1А) и 4 кВ (для марок СИП-2 и СИП-2А). Провода СИП выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 1 часа.

Прокладка и монтаж кабелей СИП без предварительного нагрева может производиться при температуре не ниже -20°С. Минимальный радиус изгиба при прокладке — 7,5 Dн (Dн — наружный диаметр кабеля). Провод обладает стойкостью к солнечной радиации.

Строительная длина СИП согласовывается при заказе.

Гарантийный срок эксплуатации кабеля – 3 года, срок службы — 40 лет.

Преимущества

Провода СИП обеспечивают бесперебойную подачу электроэнергии, обладают высокой прочностью, стойкостью к механическим повреждениям, работают даже в сложных климатических и агрессивных химических условиях. Кабели предполагают монтаж без отключения линии, возможность совместной подвески на опорах проводов с разным уровнем напряжения и с телефонными линиями, возможность монтажа ЛЭП по фасадам зданий – без установки лишних опор, загромождающих тротуары города.

Благодаря небольшому реактивному сопротивлению, кабели СИП позволяют значительно снизить потери энергии. Важными преимуществами являются высокая безопасность обслуживания и отсутствие риска поражения при касании фазных проводов, находящихся под напряжением, а также безопасность работ в непосредственной близости от ЛЭП.

Сфера применения

СИП активно применяются при создании ответвлений ко вводам зданий и построек жилого и хозяйственного назначения, а также проведении магистральных  воздушных линий электропередач. При прокладке проводов СИП в пожароопасных зонах на изоляцию наносят специальное покрытие, придающее кабелям огнестойкость и являющееся дополнительной защитой от пожара.

09 ноября 2009

МТД «Энергорегионкомплект»

Энергорегионкомплект

Все статьи

Самонесущий изолированный провод — это… Что такое Самонесущий изолированный провод?

СИП (cамонесущий изолированный провод) — предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).

Самонесущие изолированные провода, в отличие от проводов неизолированных, имеют изолирующее полиэтиленовое покрытие на фазных проводах и, в зависимости от модификации, имеют или не имеют подобное покрытие на несущем нейтральном проводе. Кроме того, есть разновидность СИП без несущего провода, у которой все четыре провода изолированы. Все три системы СИП на сегодняшний день являются равноправными, поскольку они одинаково широко получили распространение в десятках стран.

Конструкция:

СИПТ-1(СИП-1)* все жилы, за исключением нулевой несущей жилы, имеют изоляционный покров из термопластичного светостабилизированного полиэтилена

СИПТ-2 (СИП-1А) — все жилы, в том числе нулевая несущая жила изолированы.

СИП-1(СИП-2) — жилы, за исключением нулевой несущей жилы, имеют изоляционный покров из сшитого светостабилизированного полиэтилена

СИП-2(СИП-2А) — все жилы, в том числе нулевая несущая жила, изолированы.

СИП-3 одножильный провод, в котором токопроводящая жила выполнена из уплотненного сплава или уплотненной сталеалюминевой конструкции проволок и имеет изоляционный покров из сшитого светостабилизированного полиэтилена

СИП-4 — все жилы имеют изоляционный покров из термопластичного светостабилизированного полиэтилена (отдельная несущая жила отсутствует)

Технические характеристики:

Номинальное напряжение СИП-1; СИП-2; СИП -4 0,66/1 кВ

СИП – 3 – до 20 кВ

t эксплуатации — 50 + 50 С;

Монтаж при t не ниже — 20 С

Срок службы для кабеля – не менее 45 лет.

Гарантий срок – 5 лет.


Применение: Предназначены для передачи и распределения электроэнергии в воздушных линиях электропередачи и ответвлений к вводам в жилые дома и хозяйственные постройки в районах с умеренным климатом.


Преимущества СИП — обеспечивают работу линий даже при схлестывании проводов или падения на них деревьев, на проводах не происходит ледообразования, уменьшается ширина просеки. Применение СИП снижает эксплуатационные расходы до 80 %

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 1 декабря 2012.

Самонесущие капельные провода с ПВХ изоляцией по RUS (REA) PE-7

Приложение

Ответвительные провода предназначены для протягивания пары распределительных кабелей от опоры или кабельного наконечника до помещения абонента. Кабели подходят для установки на антенну.

Стандарты

• RUS (REA) PE-7

Строительство

Проводники

Твердая отожженная неизолированная медь 0,64 мм или 0,9 мм согласно ASTM B-3 / класс 1 IEC 60228

Стальная несущая проволока

Проволока стальная оцинкованная сплошная

Изоляция

Черный ПВХ высокой плотности, который можно сделать устойчивым к ультрафиолетовому излучению путем добавления технического углерода

Электрические характеристики

Номинальный диаметр проводника

мм

0.64

0,9

Калибр проводника

AWG

22

19

Размер проводника

мм2

0,332

0,636

Максимальное сопротивление проводника при 20 ° C

Ом / км / Ом / миля

57. 1 / 91,8

28 / 44,9

Минимальное сопротивление изоляции при 500 В постоянного тока

МОм.км / МОм · миля

400/249

400/249

Максимальная прочность на разрыв

кг

155

155

Диэлектрическая прочность 1 мин

В RMS

1500

1500

Номинальная толщина изоляции

мм / дюйм

1.0 / 0,039

1,05 / 0,041

Номинальный диаметр изолированного проводника

мм / дюйм

2,65 / 0,104

3,05 / 0,12

Номинальный диаметр сердечника из стальной проволоки

мм / дюйм

3,2 / 0,126

3.35 / 0,132

Механические и термические свойства

Диапазон температур во время работы (фиксированное состояние): -30 ° C — + 70 ° C
Диапазон температур во время установки (мобильное состояние): -20 ° C — + 50 ° C
Минимальный радиус изгиба: 7,5 x общий диаметр

Размеры и вес

Код кабеля

Количество и диаметр
проводов в проводнике

Диаметр поддерживающей проволоки

Номинальная толщина изоляции

Номинальный диаметр изоляции

Габаритные номинальные
Габаритные размеры

Номинал
Масса

Проводник

Поддерживающий
Провод

А

Б

№/ мм

мм / дюйм

мм / дюйм

мм / дюйм

мм / дюйм

мм / дюйм

мм / дюйм

кг / км / фунт / кВт

TP7-Y-1P064-SS

2 × 0,64

1,2 / 0,047

1. 00 / 0,039

2,65 / 0,104

3,20 / 0,125

6,1 / 0,24

6,1 / 0,24

43 / 28,89

TP7-Y-1P09-SS

2 × 0,90 1,2 / 0,047 1,05 / 0,041 3,05 / 0,120 3,35 / 0,132 8,1 / 0,32 6.8 / 0,27

52 / 34,94

Материал проводника изолированного кабеля системы самоподдержки собственной личности

надземным алюминиевым

Описание продукта

Антенна в пучке Самонесущая система Кабель ABC с изоляцией из сшитого полиэтилена

Краткие сведения

Место происхождения: КИТАЙ

Фирменное наименование: Zhenglan

Номер модели: антенный пучок кабеля

Тип: низковольтный воздушный кабель abc

Приложение: накладные

Материал проводника: алюминий

Изоляционный материал: XLPE

Название продукта: 0. Алюминиевый антенный кабель 6 / 1кВ

Стандарт: NFC IEC

Упаковка: БАРАБАН

Сертификат: ISO9001 / ISO14001 / OHSAS18001 / CCC

Проводник: AAC AAAC

Оболочка: XLPE PE

Возможность поставки: 100000 метров в месяц

Антенна в пучке кабелей Самонесущая система Кабель ABC с изоляцией из сшитого полиэтилена Конструкция:

1. Проводник: Алюминий 1350, класс 2.

2. Изоляция: сшитый полиэтилен XLPE.

3. Обозначение сердечника: маркировка на ребрах

Антенна в пучке Самонесущая система Кабель ABC с изоляцией из сшитого полиэтилена СТАНДАРТЫ

МЭК 60228; IEC 60811-201; IEC 60811-401; IEC 60811-402; МЭК 60811-501; МЭК 60811-502; IEC 60811-507; IEC 60811-511; ASTM B 231; ICEA S-76-474;

НТП 370,254; NTP 370.258; NTP-IEC 60228; NFC 33-209

Артикул:

(Кол-во ядер x Раздел) + (Кол-во. проводники x секция уличного освещения) + NA (секция нейтрального вестника) — Год — Последовательная длина.

Антенна в пучке кабелей Самонесущая система Кабель ABC с изоляцией из сшитого полиэтилена Применение:

Этот кабель обычно используется для городских и сельских вторичных распределительных сетей с напряжением до 1000 В. Они позволяют использовать более длинные пролеты, более низкий монтаж, минимальную поддержку и упрощенный монтаж, особенно среди деревьев или в густонаселенных районах. Он также обеспечивает максимальную безопасность персонала и защиту от простоев.Устойчивость к истиранию, изгибу и воздействию тепла, влаги, солнечного света и холода гарантирует высокую надежность в течение долгих лет эксплуатации.

Антенный пучок кабеля LT Воздушный кабель с изоляцией из сшитого полиэтилена AC 1 кВ Кабель ABC Технические характеристики

Размер кабеля Текущий рейтинг (Примечание 1) Рейтинг короткого замыкания (Примечание 2) Сопротивление проводника при 20 ° C Сопротивление проводника (перем. Ток) при 80 ° C Самонесущая система Поддержка базовой системы
Индукционное реактивное сопротивление при 50 Гц Полное сопротивление
(z) при 50 Гц при 80 ° C
Поддерживающий размер сердечника Индукционное реактивное сопротивление при 50 Гц Полное сопротивление
(z) при 50 Гц при 80 ° C
мм² (А) кА (/ км) (/ км) (/ км) (/ км) мм² (/ км) (/ км)
25 105 2.3 1 200 1,490 0,096 1.493 54,6 0,101 1.493
35 144 3,2 0,868 1.078 0,096 1,082 54,6 0,097 1,082
50 183 4,6 0,641 0. 796 0,090 0,801 54,6 0,089 0,801
70 228 6,4 0,443 0,550 0,089 0,557 54,6 0,086 0,557
95 277 8,5 0,320 0,397 0,086 0.406 54,6 0,081 0,405
120 322 11,0 0,253 0,314 0,084 0,325 70 0,079 0,324
150 350 13,8 0,206 0,256 0,082 0,269 95 0.079 0,268

О нас

Zhenglan Cable Technology CO. , Ltd., ранее известная как HENAN Zhengzhou Cable Co., Ltd., является одним из крупных магистральных предприятий в проводной и кабельной промышленности Китая. Уставный капитал компании составляет около 4 миллионов 6 тысяч юаней, а ее штаб-квартира расположена на 49 этаже южной башни Гренландского центра высокой железнодорожной станции Чжэнчжоу (башни-близнецы Петронас). Завод расположен в промышленном парке науки и технологий Чжэнчжоу в промышленной зоне Учжи.Это современный индустриальный парк, сочетающий передовые технологии исследований и разработок и производственные технологии.

Основными продуктами компании являются 9 основных категорий, 10 серий продукции и 60 разновидностей, включая все виды неизолированных проводов, силовые кабели (сшитые кабели, пластиковые кабели и т. Д.), Специальные кабели (огнестойкие, огнестойкие, кабели без дыма и галогенов), контрольные кабели, воздушные изолированные кабели, ткань и провода, tec. Ведущие продукты компании включают кабели с изоляцией из сшитого полиэтилена 1 кВ, 10-35 кВ, пластиковые кабели, облученные кабели, специальные кабели, воздушные провода и т. Д.

Филиал ОАО «МОЭСК» — Восточные электрические сети прокладывает самонесущие изолированные провода во внутренних районах Московской области

Начало календарного лета в селе Негомож Коломенского района ознаменовалось важным событием: филиалом ОАО «МОЭСК» — Восточные электрические сети (ВЭС) завершена реконструкция воздушной линии электропередачи 0,4 кВ. И вот теперь по всем улицам населенного пункта появились новые железобетонные опоры, на которых установлен самонесущий изолированный провод (СИП).


Негомож — один из самых дальних населенных пунктов Подмосковья с частичной газификацией, где возникло множество проблем, связанных с качеством электроснабжения. Жалобы жителей были вполне обоснованными, так как мощность существующей подстанции не могла удовлетворить возросшие потребности села.


В рамках Инвестиционной программы 2010 года проектные работы и работы по реконструкции линии проводились подрядчиком ООО «ФАБИ» — партнером филиала МОЭСК. Технический надзор и приемка выполненных работ производились специалистами Восточных электрических сетей.


Проведена реконструкция старой линии протяженностью 1,8 км с полной заменой устаревших проводов на СИП-2, построена новая трансформаторная подстанция 160 кВА с подходом 10 кВ протяженностью 0,7 км с использованием СИП-3, из которых новая проложена линия 0,4 кВ протяженностью 2,9 км, также с использованием СИП-2.
Ввод в эксплуатацию реконструированной линии позволит энергетикам Коломенского района электрических сетей, в зону ответственности которого входит г. Негомож, существенно повысить надежность электроснабжения как социально значимых объектов, так и хозяйственного сектора.
По словам главного инженера Коломенского района электрических сетей Олега Козлова, опыт реконструкции ВЛ 0,4 кВ в сельских населенных пунктах района показывает, что использование СИП устраняет проблемы аварийных отключений, существенно сокращает временные затраты на ремонт и техническое обслуживание. Есть такие поселки в Коломенском районе, где с момента установки СИП прошло более года, и за это время не было вызовов служб экстренной помощи.

В ближайших планах, сформированных в рамках Инвестиционной программы Восточных электрических сетей, — реконструкция линий в большом количестве сельских населенных пунктов. А это значит, что проблемы с качеством электроснабжения может решить другая часть жителей востока Подмосковья.

Часто задаваемые вопросы по магнитному проводу


Видео

Общая информация

Что такое магнитный провод?

Магнитный провод или эмалированный провод — это медный или алюминиевый провод, покрытый очень тонким слоем изоляции.

Приложения: для чего он используется?

Магнитный провод используется в конструкции трансформаторов, индукторов, двигателей, динамиков, приводов головок жестких дисков, потенциометров, электромагнитов и других приложений, требующих плотных катушек провода.

В чем разница между медным и алюминиевым магнитным проводом?

Алюминий имеет более низкую проводимость, чем медь, поэтому для компенсации алюминиевой проволоки требуется большее поперечное сечение. По этой причине медный провод более энергоэффективен.


Изоляция

Изоляция: что это такое и для чего она нужна?

Утеплитель может быть как тонким лаком, так и эмалью; пряжа из полиэстера или стекловолокна; или оба.

Если бы провод был оголенным, витки провода не могли бы не касаться друг друга, так как они могли бы закоротить, в то время как изолированный провод можно намотать так, чтобы провода соприкасались. Для провода с сотнями или тысячами витков изоляция абсолютно необходима.

Типы изоляции

: Какие типы обычно используются в магнитных проводах?

Различные типы изоляции для магнитных проводов, которые будут иметь разную теплоемкость, диаметр (который может быть измерен в миллиметрах или дюймах), размер провода AWG и применение.

Вот несколько распространенных типов изоляции и их характеристики:

Тип изоляции Температурный класс Диаметр (мм) Диаметр (дюйм.) AWG Диапазон размеров провода Приложения
Полиуретан 120 ° C, 130 ° C или 155 ° C от 0,08 до 1,00 от 0,0031 до 0,0394 20-18 Трансформаторы, счетчики и устройства связи.
Полиэстер > 155 ° С от 0,08 до 1,6 от 0,031 до 0,063 20-14 Двигатели в бытовой технике.
Полиэфир-имид 180 ° С от 0,1 до 1,00 от 0,0039 до 0,0394 38-18 Двигатели большой мощности.
Полиамидимид 220 ° С от 0,1 до 1,6 от 0,0394 до 0,063 38-14 Малые двигатели и трансформаторы.
Самоклеящийся полиуретан 130 ° С 0.08 по 1,2 от 0,0031 до 0,0472 20–16 Аппараты связи и малые двигатели.
Самоклеящийся полиэфир-имид 180 ° С> от 0,1 до 0,8 от 0,0039 до 0,031 38-20 Используется в магнитных катушках и отклоняющих ярмах.
Полиуретан с покрытием из полиамида 130 ° C или 155 ° C 0.08 до 1,6 от 0,0031 до 0,063 20-14 Малые двигатели и трансформаторы.
Полиэстер с покрытием из полиамида > 155 ° C или 180 ° C от 0,1 до 1,6 от 0,0039 до 0,063 38-14 Используется в небольших двигателях.
Полиэфир-имид с покрытием из полиамид-имида 200 ° С от 0,1 до 1,6 0.039 до 0,063 38-14 Трансформаторы для микроволновых печей и двигатели для кондиционеров.

Что такое толщина изоляции?

Толщина изоляции или толщина изоляции — это размер эмали, которая была добавлена ​​к окружности провода. Его можно определить, взяв вместе общий диаметр проволоки и эмали, а затем вычтя диаметр только проволоки из общего диаметра.

Изоляция

может быть одинарной, тяжелой, тройной или четверной, наиболее распространенными являются одинарная и тяжелая изоляция.Толщина одиночной изоляции для провода калибра 24 может составлять 0,0010 дюйма и 0,0019 дюйма для тяжелой конструкции. Для провода калибра 40 размер одиночной сборки может составлять 0,0002 дюйма и 0,0006 дюйма для тяжелой конструкции.

Изоляция большего размера используется, чтобы сделать провод более прочным или обеспечить большую защиту.


Калибр

Что такое американский калибр проводов (AWG)?

Американский калибр проволоки (AWG) используется в США и Канаде для обозначения диаметра сплошной круглой проволоки.

Как диаметр провода влияет на калибр?

По мере уменьшения диаметра магнитной проволоки число AWG увеличивается. Например, проволока диаметром 4,621 миллиметра будет иметь размер AWG 5, а проволока диаметром 0,255 миллиметра будет иметь размер AWG 30.

Существует 44 стандартных размера проводов: 0000-40. Провода любого диаметра, превышающего эти калибры, будут настолько малы, что их придется измерять в омах.

Как определить вес проволоки?

Как и диаметр, вес проволоки основан на стандартах AWG.Вес каждого калибра стандартизирован. Чем больше калибр, тем меньше вес проволоки.

Самый большой вес провода составляет 640,5005 фунтов на 1000 футов, с калибром 0000. Для провода калибра 40 вес составляет 0,0299 фунта на 1000 футов.


Температура

Какой температурный рейтинг / тепловой класс?

Термический класс или номинальная температура — это максимальная температура, которой может подвергаться магнитный провод.

Температурный класс измеряется в градусах Цельсия.130 °, 155 °, 180 ° и 200 ° — это некоторые общие температуры, встречающиеся в различных типах изоляции. Максимальный тепловой класс — 250 ° по Цельсию.


Форма и внешний вид провода

В чем разница между круглым и квадратным магнитным проводом?

Квадратный магнитный провод будет иметь меньше пространства между проводами, когда он сформирован в виде катушки. По этой причине квадратный провод используется в ограниченном пространстве.

Номиналы

AWG применимы только к круглому проводу.

Solid vs.Многожильный провод

Твердый магнитный провод — это одинарная жила изолированного провода. Они не сгибаются легко и используются там, где их нечасто перемещают.

Многожильный магнитный провод — это несколько проводов, сплетенных вместе. Эти типы проводов гибки и просты в установке.

Что означает цвет магнитной проволоки?

Магнитный провод может быть разных цветов, включая красный, зеленый и янтарный. Однако это чисто эстетично и никак не влияет на работу провода или его изоляционные свойства.

Если требуется провод определенного цвета, некоторые производители предоставят покупателям провод этого цвета.


Склеивание

Что такое соединяемый магнитный провод?

Связываемый магнитный провод имеет дополнительную клейкую пленку поверх обычной изоляции. Когда клей активируется, он склеивает витки, превращая обмотки в самонесущую катушку.

Что такое магнитная проволока, склеиваемая растворителем?

Этот вид связующего покрытия будет наноситься либо во время наматывания проволоки, либо намотанная проволока будет погружена в растворитель после того, как она уже намотана.Затем змеевик необходимо снова нагреть, чтобы завершить склеивание и высушить весь дополнительный растворитель.

Связываемый магнитный провод не всегда может выдерживать номинальные температуры некоторых изоляционных материалов.

Что такое склеивание в духовке?

После того, как проволока намотана, катушка помещается в печь, которая позволяет связующему слою скрепить проволоку вместе. Склеивание в печи может занять от 10 до 30 минут, в зависимости от размера спиральной проволоки.

Что такое резистивное соединение?

Соединение сопротивлением очень похоже на нагрев в духовке, но в этом случае для нагрева катушки используется электрический ток.Для резистивного склеивания нет равномерного времени нагрева; напряжение и время зависят от размера провода и конструкции катушки. Этот метод обычно используется для проволоки калибра 34 или выше.

Есть ли срок хранения у магнитного провода?

Если срок годности магнитного провода соблюден, его можно использовать в течение многих лет.

Связываемый провод не следует хранить при температуре выше 100 ° F.

самонесущий кабель abc с изоляцией из полиэтилена или полиэтилена для передачи электроэнергии низкого напряжения

самонесущий кабель abc с изоляцией из полиэтилена или полиэтилена с изоляцией из полиэтилена и полиэтилена для передачи электроэнергии низкого напряжения

Описание продукта

1. Заявка

Воздушный изолированный кабель соответствует стандартам NFC-33-209, который в основном используется для воздушных линий связи, таких как уличное освещение, наружное освещение и временное обслуживание в строительстве. Предназначен для использования при межфазном напряжении 600 В или ниже и при температуре проводников не выше 90 ℃. Проводники с изоляцией из сшитого полиэтилена (XLPE).


2. Строительство

Фазовый провод: круглый многожильный алюминий или AAAC, ACSR

Нейтральный провод: круглый многожильный алюминий или AAAC, ACSR

Осветительный провод: круглый многопроволочный из алюминия или AAAC, ACSR

Изоляция: ПВД.HDPE. XLPE.PVC

3. стандарт

IEC60502, NFC33209, BS7870, ANSI / ICEA S-76-474 AS / NZS 3560 и т. Д.

Кабель

«SANHE» также может быть спроектирован и изготовлен для специальных требований применения.

4.Технические характеристики

5.Фотографии

Информация о компании

Zhengzhou Sanhe Cable Co ltd, основанная в 2008 году, с отличным опытом экспорта.

Продукция компании популярна более чем в 20 странах и регионах

, включая Ближний Восток, Африку, Южную Америку и Юго-Восточную Азию. Мы завоевали большую популярность и одобрение иностранных импортеров кабеля. SANHE придерживается принципа «честности и хорошего качества», хорошее качество означает для нас самое важное.

Упаковка и доставка

Несколько способов упаковки на ваш выбор!

Контактная информация

Пожалуйста, обращайтесь к нам!

Сопутствующие товары

Другие основные продукты для справки!

‘Щелкните здесь для получения дополнительной информации’

Самоклеющийся изолированный провод Катушка электродвигателя Самоподдерживающаяся катушка Катушка с полым сердечником Мультикатушка Миниатюрная катушка индуктивности

1

Тип

Электромагнитная катушка с воздушным сердечником Катушка двигателя

2

Диаметр проволоки

0. 65 мм

3

Внутренний диаметр

20,5 +/- 0,2 мм

4

Внешний диаметр

29,2 мм макс. 5

Индуктивность при 120 кГц / 1 В

0,65 мГн +/- 10% мкГн

6

Сопротивление

0.91 +/- 10% Ом

7

Толщина катушки с электромагнитным воздушным сердечником

25 +/- 1 мм макс.

8

Поворот

210 ts fix

9

Выводной провод

30 ± 2 мм

10

Припой

1 мм без припоя

900

Срок изготовления образца

3-5 рабочих дней

12

Время выполнения серийного производства

зависит от количества ty

13

Сертификат

ISO9001: 2015 и ROHS

Примечание. диаметр, внутренний диам., наружный диаметр, толщина, индуктивность, сопротивление).

Наш продукт включает в себя: катушку с воздушным сердечником, РЧ катушку, катушку приемника, катушку беспроводного заряда, катушку передатчика, катушку датчика, электромагнитную катушку, миниатюрную катушку индуктивности и т. Д.

Любой запрос катушек, пожалуйста, свяжитесь со мной: [email protected]


Самоклеящийся изолированный провод Катушка электродвигателя Самоподдерживающаяся катушка Катушка с полым сердечником Мультикатушка Миниатюрная катушка индуктивности Изображения

Термостойкие обмоточные провода класса F с тройной изоляцией | Продукция | Totoku Electric Co.

, ООО

Провода с усиленной изоляцией, покрытые ленточной обмоткой, отвечающие требованиям к термическому сопротивлению класса F (155 ° C).

Помимо ленточных покрытий, также доступны изделия с экструдированными покрытиями. Эти продукты идеально подходят для уменьшения размеров трансформаторов, используемых в оборудовании электропитания. Самосплавляющиеся типы не имеют шпулек и могут поддерживать автоматизацию намотки катушек.

Это придуманное слово, сочетающее в себе аббревиатуру «тройной индукционный провод» и «ТОТОКУ».

Характеристики

  • Изделие готово с небольшим внешним диаметром.
  • Может быть обеспечена изоляция между первичной и вторичной сторонами трансформаторов.
  • Барьеры, межслойная лента и изолента не требуются.
  • Прочность покрытия выдерживает скоростную намотку проволоки.
  • Экструдированные типы обладают превосходной стойкостью к коронному разряду.

Приложение

Экструдированные изделия используются в импульсных источниках питания и адаптерах переменного тока, которые обычно используются в промышленном оборудовании и бытовой технике, а также подходят для использования в автомобильных и медицинских источниках питания.

  • Зарядные устройства для мобильных телефонов
  • Автомобильные преобразователи
  • Импульсные источники питания для медицинских приборов

Структура

Их конструкция с тройной изоляцией позволяет рассматривать их как изолированные провода с улучшенной изоляцией с точки зрения стандартов безопасности.

Конфигурация проводов
  • Одиночные провода
  • Литц-провода
  • Провода сжатые многопроволочные
  • Многожильные провода для высокочастотных приложений

Запрос продукта обмоточный провод с тройной изоляцией

Начало страницы

.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
