Рассчитать сечение провода по току: Калькулятор расчета сечения кабеля

Содержание

115 фото, видео инструкции и таблицы соответствия

Расчет по мощности электроприборов

Для каждого кабеля есть определенная величина тока (мощности), которую он способен выдержать при работе электроприборов. Если ток (мощность), потребляемый всеми приборами, будет превышать допустимую величину для токопроводящей жилы, то в скором времени аварии не избежать.

Чтобы самостоятельно рассчитать мощность электроприборов в доме, необходимо на лист бумаги выписать характеристики каждого прибора отдельно (плиты, телевизора, светильников, пылесоса и т.д.). После этого все значения суммируются, и готовое число используется для выбора кабеля с жилами с оптимальной площадью поперечного сечения.

Формула расчета имеет вид:

Pобщ = (P1+P2+P3+…+Pn)*0.8,

Где: P1..Pn–мощность каждого прибора, кВт

Обращаем Ваше внимание на то, что получившееся число необходимо умножить на поправочный коэффициент – 0,8. Этот коэффициент обозначает, что из всех электроприборов одновременно работать будет только 80%.

Такой расчет более логичный, потому что, к примеру, пылесосом либо феном Вы точно не будете пользоваться в течение длительного времени без перерыва.

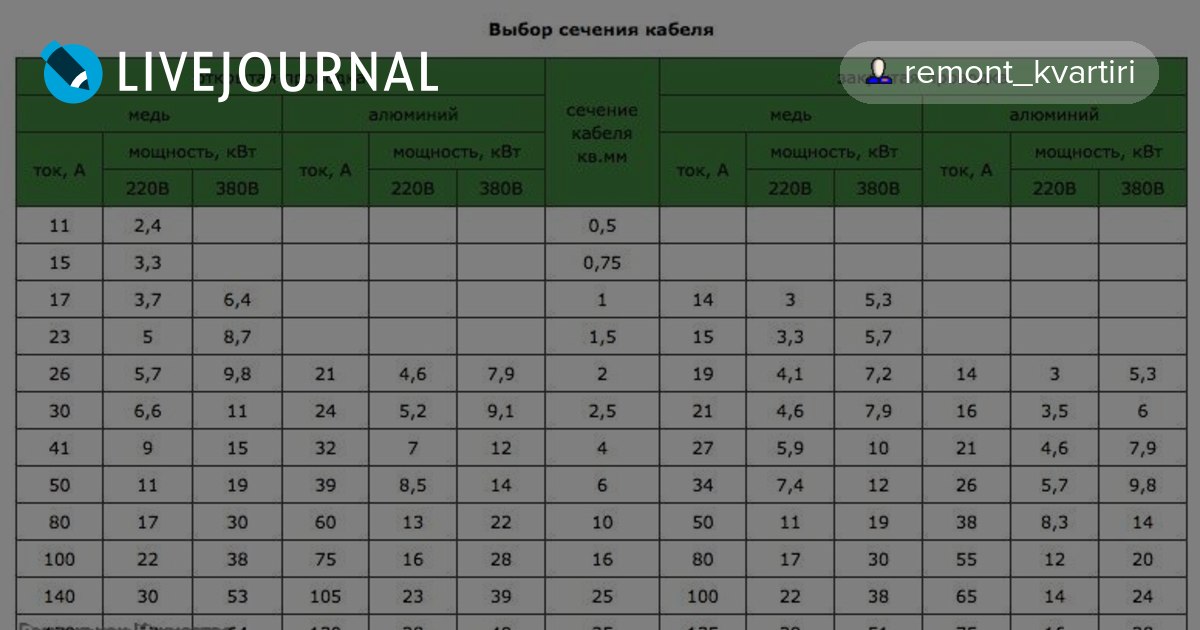

Таблицы выбора сечения кабеля по мощности:

Это приведенные и упрощенные таблицы, более точные значения вы можете найти в ПУЭ п.1.3.10-1.3.11.

Как вы видите, для каждого определенного вида кабеля табличные значения имеют свои данные. Все что Вам нужно, это найти ближайшее значение мощности и посмотреть соответствующее сечение жил.

Чтобы Вы наглядно поняли, как правильно рассчитать кабель по мощности, приведем простой пример:

Мы подсчитали, что суммарная мощность всех электроприборов в квартире составляет 13 кВт. Данное значение необходимо умножить на коэффициент 0,8, что в результате даст 10,4 кВт действительной нагрузки. Далее в таблице ищем подходящее значение в колонке. Нас устраивает цифра «10,1» при однофазной сети (напряжение 220В) и «10,5», если сеть трехфазная.

Это значит, что нужно выбрать такое сечение жил кабеля, который будет питать все расчётные приборы – в квартире, комнате или каком-либо другом помещении. То есть такой расчёт нужно проводить для каждой розеточной группы, запитанной от одного кабеля, или для каждого прибора, если он запитан напрямую от щитка. В примере выше, мы привели расчет площади поперечного сечения жил вводного кабеля на весь дом или квартиру.

Итого, выбор сечения останавливаем на 6-миллиметровом проводнике при однофазной сети либо 1,5-миллиметровом при трехфазной сети. Как вы видите, все довольно просто и даже электрик-новичок справится с таким заданием самостоятельно!

Вид электрического тока

Вид тока зависит от системы электроснабжения и подключаемого оборудования.

Выберите вид тока:

Зачем нужно рассчитывать сечение кабеля

Возможно кто-то возразит: зачем делать расчеты? Ведь подобрать электропровод можно, оценив потребление электроэнергии примерно.

Необходимо делать расчет сечения кабеля по мощности, потому что:

Если использовать проводники меньшего сечения, они перегреются. Изоляция начнёт плавиться и произойдёт возгорание. Пожар ― это трагедия.
При использовании проводников с большим диаметром, пожароопасная ситуация исключена. Но их стоимость больше и они неудобны в эксплуатации. Затраты окажутся неоправданными.

Поэтому лучше сделать необходимые расчёты. Для этого нужны элементарные знания. Поговорим о типах проводов.

Что влияет на нагрев проводов

Количество жил и их тип у кабеля ВВГ

В процессе использования бытовой техники очень часто греется проводка. Перегревание происходит по причине нескольких факторов:

Неправильный выбор площади сечения проводников. Чем толще жилы имеет кабель, тем больший ток он передает без перегрева. Узнать нужные параметры можно по маркировке изделия или после замеров штангенциркулем.
Несоответствие материалов изготовления. Медный провод качественнее передает напряжение, отличается небольшим сопротивлением. Жилы из алюминия при высоком сопротивлении сильнее греются.
Количество жил. Одножильный проводник с толстым стержнем отличается высокой силой токопередачи. Многожильные модификации – гибкие, но имеют меньшую предельную силу передачи тока.

Специфика монтажа. При плотной укладке в трубе кабели нагреваются сильнее, чем при открытой проводке.
Особенности изоляции. Недорогие материалы с некачественной изоляцией неустойчивы к деформациям и температурным воздействиям.

Низкая электропроводимость алюминиевых проводов предусматривает большее, в сравнении с медными, сечение.

Как рассчитать сечение кабеля по току

Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Выбираем по мощности

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.

Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами

Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами

Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:

высокая прочность;
упругость;
стойкость к окислению;
электропроводность больше, чем у алюминия.

Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.

Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.

Устройство кабеля

Для лучшего понимания процесса расчета проводника по сечению в зависимости от мощности потребляемого тока, необходимо понимать суть процесса передачи электричества. Для наглядности лучше представить несколько тонких водопроводных труб, которые необходимо располагать по окружности параллельно друг другу.

Чем шире эта окружность, тем большее количество таких труб поместится при плотном расположении. Напор на выходе крупной систем будет гораздо больше, чем у маленькой. С электричеством также, в силу того, что ток течет по поверхности проводника, толстые кабели смогут поддерживать большие нагрузки.

Неправильное вычисление сечения по мощности выполняется, когда:

Токоведущая жила слишком широкая. Затраты на проводку возрастают существенно, нерационально используется ресурс кабеля.
Ширина токоведущего канала меньше необходимой. Плотность тока возрастает, нагревая проводник и изоляцию, что приводит к утечке электричества и образованию «слабых мест» на кабеле, повышая пожароопасность проводки.

В первом случае для жизни опасности нет, но неоправданно высокие затраты на материал.

Расчёт сечения кабеля или провода

У провода две характеристики: диаметр и площадь поперечного сечения.

Зная марку кабеля (провода), можно найти параметры в справочнике.

Как самостоятельно произвести расчёт? Надо измерить диаметр провода, используя микрометр (штангенциркуль). Применить формулу для расчёта:

S = ℼ × d² / 4 ≈ 3,14 × d² / 4 ≈ 0,785 × d² (площадь круга).

Так будет найдено сечение однопроволочного провода.

Если у провода многопроволочная жила, то её надо распушить, посчитать проволочки в косе и измерить у одной проволоки её диаметр.

Тогда в формулу добавляется число N проволок, упакованных в кабеле.

S = N× ℼ × d² / 4 ≈ N× 3,14 × d² / 4 ≈ 0,785 × N× d²

Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.

Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.

Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

Основы сортировки

Единственный способ качественно подобрать в квартиру или дом провод по сечению токоведущей жилы – знать какой мощности к нему будут подключаться приборы. Еще такой метод называют «по нагрузке», так как в электрических схемах все подключенные приборы рассматриваются как нагрузка или сопротивление.

Сначала необходимо определить мощность приборов. Это можно сделать несколькими способами:

найти в техническом паспорте устройства информацию о ней;
мощность указывается на самих приборах – обычно ее указывают на пластинах или стикерах из металла, хотя могут и просто нанести маркировку на корпус.
замерить силу тока при работе и высчитать мощность – экзотический способ, который применяется в исключительных случаях, когда нужны точные результаты.

Если прибор сделан в России, Украине или Беларуси мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если изделие европейского, азиатского или американского производства, буквой – W. Используемая нагрузка на таких устройствах обозначают как “ТОТ” или “ТОТ МАХ”.

Если не удалось точно установить мощность прибора, можно взять для расчета среднестатистические данные.

При этом следует помнить, что параметры в них указаны в большом диапазоне, а это значит, что выбранный по меньшему значению кабель может не соответствовать требованиям.

Это значит, что в таком случае надо учитывать максимально возможную мощность приборов и подобрать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреваться в процессе эксплуатации, вплоть до возгорания изоляции.

Определение нагрузочной способности электропроводки 220 В

выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Расчет сечения кабеля в жилых помещениях

В инструкции для расчета сечения кабеля приводятся следующие рекомендации: разводка на освещение берется от 1,5 кв. мм, на простые розетки до 16 А – не менее 2,5 кв. мм.

Примером расчета служит кухня частного строения, где находятся 6-ти киловатная плита, нагревательный котел мощностью 2,5 кВт и стиральная машина на 1,6 кВт.

Сумма этих мощностей составит 10. 1 кВт, что соответствует в таблице для правильного расчета сечений проводов медному кабелю на 6 кв. мм.

Однако, это сочетается с максимальной нагрузкой на кабель. Поэтому выбираем сечение провода с запасом, т.е. на 10 кв. мм.

Алюминиевый кабель с такими характеристиками потребует сечения в 16 кв. мм.

Применение кабеля такой толщины непрактично. Запрещается соединять алюминиевые и медные провода, т.к. место их стыковки нагревается и приводит к короткому замыканию.

Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.

Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Особенности расчета мощности скрытой проводки

При расчете мощности скрытой проводки к полученному показателю прибавляют 20-30%

Когда в проекте указана возможность прокладки скрытой проводки, диаметр и параметры сечения кабеля нужно приобретать с запасом. К полученному после вычисления показателю прибавляют 20-30 %. Такие расчеты исключают нагрев проводника в условиях закрытого пространства с минимальным доступом воздуха.

Если в закрытые каналы производится укладка нескольких проводников, толщина каждого увеличивается на 40%. Каждое изделие для дополнительной защиты от перегрева укладывается в индивидуальной гофрированной трубе.

Факторы, которые влияют на расчет

Из-за важности расчетов при определении требуемого сечения для проводов нужно учитывать ряд параметров:

обязательно следует учитывать общее количество электроприборов, которые будут размещены в пределах конкретной квартиры;

Электротехника в помещении

общая потребляемая нагрузка приборов. При этом в расчетах данный параметр должен браться с небольшим запасом;
суммарная мощность электроприборов, функционирующих в доме;
выбор способа, с помощью которого будет происходить расчет сечения проводов.

При этом каждый из перечисленных пунктов играет важную роль и в расчетах без них не обойтись. Также следует отметить, что поскольку это математические вычисления, то конечная цифра должна быть проверена несколько раз для исключения ошибки.
Конечно, каждый математический расчет обладает определенной долей погрешности, так как оперирует не стандартизированными значениями. Поэтому иногда необходимо проводить округления в большую или меньшую сторону, чтобы отыскать кабель требуемого сечения.
Если подойти к расчету халатно, то можно навлечь на себя неприятности, которые как минимум проявятся в сгоревшей технике или проводке, а как максимум – приведут к пожару.

Падение напряжения на кабеле

Проводники обладают сопротивлением, которое необходимо учитывать. Особенно это важно для большой длины кабеля или при его малом сечении. Установлены нормы ПЭУ, по которым падение напряжения на кабеле не должно превышать 5 %. Расчет делается следующим образом.

Определяется сопротивление проводника: R = 2×(ρ×L)/S.
Находится падение напряжения: Uпад. = I×R. По отношению к линейному в процентах оно составит: U% = (Uпад./Uлин.)×100.

В формулах приняты обозначения:

ρ – удельное сопротивление, Ом×мм²/м;
S – площадь поперечного сечения, мм².

Коэффициент 2 показывает, что ток течет по двум жилам.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью. На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25А до 1 минуты. После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах

Расчет сечения кабеля в производственных зданиях

Кабели, используемые для подключения силовых установок, требуют гораздо большей пропускной способности.

Но их сечение в однофазной сети напряжением 220 В будет несоразмерно большим. Исходя из этого, при больших нагрузках имеет смысл подключать их к трехфазной сети напряжением 380 В.

Как самостоятельно сделать и подключить терморегулятор: принцип работы, инструкция, схема + фото лучших самодельных терморегуляторов
Для чего нужные диэлектрические перчатки — подробный обзор лучших вариантов
Как работает датчик температуры для теплого пола: инструкция, схема, виды, общий обзор от мастера + фото

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

закрытая;
открытая.

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Видео по данной тематике

По кабелю невозможно пропустить больше определенного количества тока. Проектируя и монтируя электропроводку в квартире или доме, подбирайте правильное сечение проводника. Это позволит в дальнейшем избежать перегрева проводов, короткого замыкания и незапланированного ремонта.

Фото советы как рассчитать сечение кабеля по току и мощности

Вам понравилась статья? Поделитесь 😉

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

С начала дачного сезона привел ко мне новый сосед своего знакомого Андрея. У того просьба: помочь решить вопрос с пониженным напряжением на его участке. Особенно его беспокоит низкий уровень в гараже, где он разместил свою мастерскую с электрическими станками.

Поехали смотреть и проверять. Напряжение подается на вводной щит частного дома. Мой карманный мультиметр показал 203 вольта, что в принципе приемлемо для сельской местности.

А вот дальше начались чудеса. На его большой территории размещено несколько хозяйственных построек. Они подключены последовательной цепочкой: одно к другому. Гараж находится в самом конце.

Общая длина магистрали превышает сотню метров. Подключение выполнено тем, что было под рукой: медный провод 1,5 мм кв, а отдельные участки между строениями запитаны даже скрутками из алюминия 2,5 квадрата.

Этот участок обладает повышенным сопротивлением. Оно создает падение напряжения на входе в гараж до 185 вольт. А этого уже недостаточно для нормальной работы электродвигателей различных станков.

У Андрея на участке от дома до мастерской потери составили 18 вольт. Он собирался приобрести стабилизатор напряжения для гаража, а я ему объяснил, что так делать нельзя по следующим причинам:

стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
от этого дополнительно увеличится нагрузка на проводку.

В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:

его отключение от защит;
или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.

Ненужные потери напряжения можно устранить только правильным подбором сечения кабеля питания с учетом транслируемой мощности и его надежным монтажом.

Выбор сечения провода по количеству потребителей

При расчетах сечениях для электрического кабеля в квартире для начала рекомендуется отобразить проводку схематически. На рисунке должны быть указаны все приборы, потребляющие электроэнергию. Схема делится на разные комнаты, поскольку для каждой может быть использовать провод разного сечения.

Схема электропроводки по потребителям

Электрическая сеть делится на несколько цепей. Каждой цепи соответствуют лишь те электроприборы, которые к ней подключаются. Для выбора кабеля, подключающего все цепи, нужно рассчитать общую суммарную мощность. Это главный критерий выбора сечения. Каждое последующее разветвление (ответвление) приведет к снижению суммарной мощности и соответственно — уменьшению требуемого сечения.

Особенности сечения электропроводки из разных материалов

Проводка из алюминия, использовавшаяся еще в советское время, сейчас запрещена для монтажа внутренней электропроводки, но все еще применяется как самый бюджетный вариант, несмотря на сравнительно низкий срок эксплуатации и общую надежность. При перегревах она начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность – это значит, что при одинаковом сечении проводов, медный способен пропустить через себя большее количество тока, чем алюминиевый.

Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому если приходится менять всю проводку, то настоятельно рекомендуется использовать медную, тем более, что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знать подходящие значения сечения провода по мощности при его использовании будет существенной экономией для сметы.

При прокладывании скрытой проводки в домашних условиях лучше выбрать однопроволочный кабель, так как он проще в монтаже и не требует дополнительных действий.

Изначально рассчитанный на множественные изгибы многопроволочный имеет больший срок эксплуатации, но при подключении к нему розеток концы жил нужно будет залудить, так как со временем проволочки в жиле «утрясутся» и контакт ухудшится.

Чаще всего такие провода применяют для подключения к сети нестационарных приборов: фен, утюг, бритва и прочие.

Для стандартной проводки квартир, домов, коттеджей существует общий расчет. Согласно ему при продолжительной нагрузке в 25А применяют сечения провода по току (медный) 4,0 мм² и диаметром – 2,26 мм. В соответствии с этими расчетами, на линию устанавливается автоматический выключатель (автомат) который обычно монтируется во вводном щитке в месте ввода проводов в квартиру или дом.

Калькулятор расчета сечения провода по мощности и току

Расчет минимального сечения провода, необходимого для безопасной эксплуатации электропроводки. Калькулятор расчета сечения провода по мощности и току.

Введите мощность:	кВт

Выберите номинальное напряжение:

Укажите число фаз:

Выберите материал жилы:

Введите длину кабельной линии:	м

Укажите тип линии:

Результаты вычисления
Расчетное сечение жилы мм2 :
Рекомендуемое сечение мм2 :

Видео: как правильно выбрать сечение провода

Источники

https://www. boncom.by/papers/raschet-secheniya-kabelya
https://www.calc.ru/Secheniye-Kabelya-Po-Moshchnosti.html
http://remontnichok.ru/elektrichestvo/raschet-secheniya-kabelya-po-moshchnosti-prakticheskie-sovety-ot-professionalov
https://amperof.ru/teoriya/tokovaya-nagruzka-po-secheniyu-kabelya.html
https://220-help.su/cable-sechenie/
https://220.guru/electroprovodka/provoda-kabeli/dlitelno-dopustimyj-tok.html
https://www.calc.ru/raschet-secheniya-kabelya-kalkulyator.html
https://viva-el.by/stati/kak-rasschitat-nagruzku-na-kabel

Ток кабеля по сечению. Как рассчитать необходимое сечение провода по мощности нагрузки

Таблица мощности провода требуется чтобы правильно произвести расчет сечения провода, если мощность оборудования большая, а сечение провода маленькое, то будет происходить его нагревание, что приведет к разрушению изоляции и потере его свойств.

Для передачи и распределения электрического тока основным средством являются провода, они обеспечивают нормальную работу всего, что связано с электрическим током и насколько качественной будет эта работа, зависит от правильного выбора сечения провода по мощности . Удобная таблица поможет сделать необходимый подбор:

Сечение токо- проводящих жил. мм
	Напряжение 220В		Напряжение 380В
	Ток. А	Мощность. кВТ	Ток. А	Мощность кВТ

Сечение Tоко- проводящих жил. мм	Алюминиевых жилы кабелей и проводов
	Напряжение 220В		Напряжение 380В
	Ток. А	Мощность. кВТ	Ток. А	Мощность кВТ

Но чтобы пользоваться таблицей, необходимо рассчитать общую потребляемую мощность приборов и оборудования, которые используются в доме, квартире или другом месте, куда будет проведен провод.

Пример расчета мощности.

Допустим, выполняется в доме монтаж закрытой электропроводки проводов ВВ. На лист бумаги необходимо переписать список используемого оборудования.

Но как теперь узнать мощность ? Найти ее можно на самом оборудовании, где обычно есть бирка с записанными основными характеристиками.

Измеряется мощность в Ваттах (Вт, W) либо Киловаттах (кВт, KW). Теперь нужно записать данные, а затем их сложить.

Полученное число составляет, например, 20 000 Вт, это будет 20 кВт. Эта цифра показывает, сколько все электроприемники вместе потребляют энергии. Далее следует обдумать, какое количество приборов в течении длительного периода времени будет использоваться одновременно. Допустим получилось 80 %, в таком случае, коэффициент одновременности будет равен 0,8. Производим по мощности расчет сечения провода:

20 х 0,8 = 16 (кВт)

Для выбора сечения понадобится таблица мощности провода:

Сечение токо- проводящих жил. мм	Медные жилы кабелей и проводов
	Напряжение 220В		Напряжение 380В
	Ток. А	Мощность. кВТ	Ток. А	Мощность кВТ




10		15.4

Если трехфазная цепь 380 Вольт, то таблица будет выглядеть следующим образом:

Сечение токо- проводящих жил. мм	Медные жилы кабелей и проводов
	Напряжение 220В		Напряжение 380В
	Ток. А	Мощность. кВТ	Ток. А	Мощность кВТ

				16.5


10		15.4

Данные расчеты не составляют особой сложности, но рекомендуется выбирать провод или кабель наибольшего сечения жил, ведь может быть так, что будет необходимо подключить какой-нибудь прибор еще.

Дополнительная таблица мощности провода.

Грамотный подбор кабеля для восстановления или прокладки электропроводки гарантирует безупречную работу системы. Приборы будут получать питание в полноценном объеме. Не случится перегрева изоляции с последующими разрушительными последствиями. Разумный расчет сечения провода по мощности избавит и от угроз воспламенения, и от лишних затрат на покупку недешевого провода. Давайте разберемся в алгоритме расчетов.

Упрощенно кабель можно сравнить с трубопроводом, транспортирующим газ или воду. Точно так же по его жиле перемещается поток, параметры которого ограничены размером данного токоведущего канала. Следствием неверного подбора его сечения являются два распространенных ошибочных варианта:

Слишком узкий токоведущий канал, из-за которого в разы возрастает плотность тока. Рост плотности тока влечет за собой перегрев изоляции, затем ее оплавление. В результате оплавления по минимуму появятся «слабые» места для регулярных утечек, по максимуму пожар.
Излишне широкая жила, что, в сущности, совсем неплохо. Причем, наличие простора для транспортировки электро-потока весьма положительно отражается на функционале и эксплуатационных сроках проводки. Однако карман владельца облегчится на сумму, примерно вдвое превышающую по факту требующиеся деньги.

Первый из ошибочных вариантов представляет собой откровенную опасность, в лучшем случае повлечет увеличение оплаты за электроэнергию. Второй вариант не опасен, но крайне нежелателен.

«Протоптанные» пути вычислений

Все существующие расчетные способы опираются на выведенный Омом закон, согласно которому сила тока, помноженная на напряжение, равняется мощности. Бытовое напряжение – величина постоянная, равная в однофазной сети стандартным 220 В. Значит, в легендарной формуле остаются лишь две переменные: это ток с мощностью. «Плясать» в расчетах можно и нужно от одной из них. Через расчетные значения тока и предполагаемой нагрузки в таблицах ПУЭ найдем требующийся размер сечения.

Обратите внимание, что сечение кабеля рассчитывают для силовых линий, т.е. для проводов к розеткам. Линии освещения априори прокладывают кабелем с традиционной величиной площади сечения 1,5 мм².

Если в обустраиваемом помещении нет мощного диско-прожектора или люстры, требующей питания в 3,3кВт и больше, то увеличивать площадь сечения жилы осветительного кабеля не имеет смысла. А вот розеточный вопрос – дело сугубо индивидуальное, т.к. подключать к одной линии могут такие неравнозначные тандемы, как фен с водонагревателем или электрочайник с микроволновкой.

Тем, кто планирует нагрузить силовую линию электрической варочной поверхностью, бойлером, стиральной машиной и подобной «прожорливой» техникой, желательно распределить всю нагрузку на несколько розеточных групп.

Если технической возможности разбить нагрузку на группы нет, бывалые электрики рекомендуют без затей прокладывать кабель с медной жилой сечением 4-6 мм². Почему с медной токоведущей сердцевиной? Потому что строгим кодексом ПУЭ прокладка кабеля с алюминиевой «начинкой» в жилье и в активно используемых бытовых помещениях запрещена. Сопротивление у электротехнической меди гораздо меньше, тока она пропускает больше и не греется при этом, как алюминий. Алюминиевые провода используются при устройстве наружных воздушных сетей, кое-где они еще остались в старых домах.

Обратите внимание! Площадь сечения и диаметр жилы кабеля – вещи разные. Первая обозначается в квадратных мм, второй просто в мм. Главное не перепутать!

Для поиска табличных значений мощности и допустимой силы тока можно пользоваться обоими показателями. Если в таблице указан размер площади сечения в мм², а нам известен только диаметр в мм, площадь нужно найти по следующей формуле:

Расчет размера сечения по нагрузке

Простейший способ подбора кабеля с нужным размером — расчет сечения провода по суммарной мощности всех подключаемых к линии агрегатов.

Алгоритм расчетных действий следующий:

для начала определимся с агрегатами, которые предположительно могут использоваться нами одновременно. Например, в период работы бойлера нам вдруг захочется включить кофемолку, фен и стиралку;
затем согласно данным техпаспортов или согласно приблизительным сведениям из приведенной ниже таблицы банально суммируем мощность одновременно работающих по нашим планам бытовых агрегатов;
предположим, что в сумме у нас вышло 9,2 кВт, но конкретно этого значения в таблицах ПУЭ нет. Значит, придется округлить в безопасную большую сторону – т.е. взять ближайшее значение с некоторым превышением мощности. Это будет 10,1 кВт и соответствующее ему значение сечения 6 мм².

Все округления «направляем» в сторону увеличения. В принципе суммировать можно и силу тока, указанную в техпаспортах. Расчеты и округления по току производятся аналогичным образом.

Как рассчитать сечение по току?

Табличные значения не могут учесть индивидуальных особенностей устройства и эксплуатации сети. Специфика у таблиц среднестатистическая. Не приведены в них параметры максимально допустимых для конкретного кабеля токов, а ведь они отличаются у продукции с разными марками. Весьма поверхностно затронут в таблицах тип прокладки. Дотошным мастерам, отвергающим легкий путь поиска по таблицам, лучше воспользоваться способом расчетаразмера сечения провода по току. Точнее по его плотности.

Допустимая и рабочая плотность тока

Начнем с освоения азов: запомним на практике выведенный интервал 6 — 10. Это значения, полученные электриками многолетним «опытным путем». В указанных пределах варьирует сила тока, протекающего по 1 мм² медной жилы. Т.е. кабель с медной сердцевиной сечением 1 мм² без перегрева и оплавления изоляции предоставляет возможность току от 6 до 10 А спокойно достигать ожидающего его агрегата-потребителя. Разберемся, откуда взялась и что означает обозначенная интервальная вилка.

Согласно кодексу электрических законов ПУЭ 40% отводится кабелю на неопасный для его оболочки перегрев, значит:

6 А, распределенные на 1 мм² токоведущей сердцевины, являются нормальной рабочей плотностью тока. В данных условиях проводник работать может бесконечно долго без каких-либо ограничений по времени;
10 А, распределенные на 1 мм² медной жилы, протекать по проводнику могут краткосрочно. Например, при включении прибора.

Потоку энергии 12 А в медном миллиметровом канале будет изначально «тесно». От тесноты и толкучки электронов увеличится плотность тока. Следом повысится температура медной составляющей, что неизменно отразиться на состоянии изоляционной оболочки.

Обратите внимание, что для кабеля с алюминиевой токоведущей жилой плотность тока отображает интервал 4 – 6 Ампер, приходящийся на 1 мм² проводника.

Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А. Следовательно:

кабель с жилой сечением 2,5 мм² сможет транспортировать ток в 25 А всего лишь несколько десятых секунды во время включения техники;
он же бесконечно долго сможет передавать ток в 15А.

Приведенные выше значения плотности тока действительны для открытой проводки. Если кабель прокладывается в стене, в металлической гильзе или , указанную величину плотности тока нужно помножить на поправочный коэффициент 0,8. Запомните и еще одну тонкость в организации открытого типа проводки. Из соображений механической прочности кабель с сечением меньше 4 мм² в открытых схемах не используют.

Изучение схемы расчета

Суперсложных вычислений снова не будет, расчет провода по предстоящей нагрузке предельно прост.

Сначала найдем предельно допустимую нагрузку. Для этого суммируем мощность приборов, которые предполагаем одновременно подключать к линии. Сложим, например, мощность стиральной машины 2000 Вт, фена 1000 Вт и произвольно какого-либо обогревателя 1500 Вт. Получили мы 4500 Вт или 4,5 кВт.
Затем делим наш результат на стандартную величину напряжения бытовой сети 220 В. Мы получили 20,45…А, округляем до целого числа, как положено, в большую сторону.
Далее вводим поправочный коэффициент, если в нем есть необходимость. Значение с коэффициентом будет равно 16,8, округленно 17 А, без коэффициента 21 А.
Вспоминаем о том, что рассчитывали рабочие параметры мощности, а нужно еще учесть предельно допустимое значение. Для этого вычисленную нами силу тока умножаем на 1,4, ведь поправка на тепловое воздействие 40%. Получили: 23,8 А и 29,4 А соответственно.
Значит, в нашем примере для безопасной работы открытой проводки потребуется кабель с сечением более 3 мм², а для скрытого варианта 2,5 мм².

Не забудем о том, что в силу разнообразных обстоятельств порой включаем одновременно больше агрегатов, чем рассчитывали. Что есть еще лампочки и прочие приборы, незначительно потребляющие энергию. Запасемся некоторым резервом сечения на случай увеличения парка бытовой техники и с расчетами отправимся за важной покупкой.

Видео-руководство для точных расчетов

Какой кабель лучше купить?

Следуя жестким рекомендациям ПУЭ, покупать для обустройства личной собственности будем кабельную продукцию с «литерными группами» NYM и ВВГ в маркировке. Именно они не вызывают нареканий и придирок со стороны электриков и пожарников. Вариант NYM – аналог отечественных изделий ВВГ.

Лучше всего, если отечественный кабель будет сопровождать индекс НГ, это означает, что проводка будет пожароустойчивой. Если предполагается прокладывать линию за перегородкой, между лагами или над подвесным потолком, купите изделия с низким дымовыделением. У них будет индекс LS.

Вот таким нехитрым способом рассчитывается сечение токопроводящей жилы кабеля. Сведения о принципах вычислений помогут рационально подобрать данный важный элемент электросети. Необходимый и достаточный размер токоведущей сердцевины обеспечит питанием домашнюю технику и не станет причиной возгорания проводки.

Когда в доме или квартире планируется ремонт, то замена проводки – это одна из наиболее ответственных работ. Именно от правильности выбора сечения провода зависит не только долговечность электропроводки, но и ее функциональность. Правильный расчет сечения кабеля по мощности, может провести квалифицированный электрик, который сможет не только подобрать подходящий кабель, но и произвести монтаж. Если провода подобрать неправильно, то они будут нагреваться, а при высоких нагрузках могут привести к негативным последствиям.

Как известно, при перегреве провода, у него снижается проводимость, что в результате приводит к еще большему перегреву. Когда провод перегревается, то его изоляция может повредиться, и привести к пожару. Чтобы после монтажа новой электропроводки не беспокоиться о своем жилье, изначально следует выполнить правильный расчет мощности кабеля и уделить этому вопросу особое значение, а также внимание.

Зачем проводить расчеты кабеля по току нагрузки?

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки. Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Неправильно подобранное сечение кабеля приведет к перегреву провода и в результате уже через короткое время придется вызывать мастера по устранению неполадок с электропроводкой. Вызов специалиста сегодня стоит немало, поэтому с целью экономии нужно изначально все делать правильно, в таком случае можно будет не только сэкономить, но и уберечь свой дом.

Важно помнить, что от правильности выбора сечения кабеля зависит электро и пожаробезопасность помещения и тех, кто в нем находится или живет.

Безопасная эксплуатация заключается в том, что если вы выберете сечение не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что влияет на расчет сечения провода или кабеля

Существует много факторов влияющих на , которые полностью описаны в пункте 1.3 ПУЭ. Этот пункт предусматривает расчет сечения для всех видов проводников.

В данной статье дорогие читатели сайта «Электрик в доме» будет рассмотрен расчет сечения провода по потребляемой мощности для медных проводников в ПВХ и резиновой изоляции. Сегодня в основном такие провода используются в домах и квартирах для монтажа электропроводки.

Основным фактором для расчета сечения кабеля считается нагрузка, используемая в сети или ток. Зная мощность электрооборудования, номинальный ток мы получим в результате несложного расчета, используя нижеприведенные формулы. Исходя из этого, выходит, что сечение проводов напрямую связано с расчетной мощностью электроустановки.

Немаловажным при расчете сечения кабеля является и выбор материала проводника. Пожалуй, каждый человек знает из уроков физики в школе, что у меди проводимость намного выше, нежели у такого же провода сделанного из алюминия. Если сравнивать медный и алюминиевый провод одинакового сечения, то первый будет иметь более высокие показатели.

Также немаловажным при расчете сечения кабеля является и количество жил в проводе. Большое количество жилок нагревается намного выше, нежели одножильный провод.

Большое значение при выборе сечения является и способ укладки проводов. Как известно земля считается хорошим теплопроводником, в отличие от воздуха. Исходя из этого выходит, что кабель проложенный под поверхностью земли может выдержать большую электрическую нагрузку, в отличие от тех, которые находятся в воздухе.

Не стоит забывать при расчете сечения также тот момент, что когда провода находятся в пучке и уложены в специальные лотки, то они могут нагреваться друг о друга. Поэтому достаточно важно учитывать этот момент при произведении расчетов, и при необходимости вносить соответствующие коррективы. Если в коробе или лотке находится более четырех кабелей, то когда производится расчет сечения провода, важно внести поправочный коэффициент.

Как правило, на правильный выбор сечения провода влияет и то, при какой температуре воздуха он будет эксплуатироваться. В большинстве случаев расчет производится от средней температуры среды + 25 градусов Цельсия. Если температурный режим не соответствует вашим требованиям, то в таблице 1.3.3 ПУЭ имеются поправочные коэффициенты, которые необходимо учесть.

На расчет сечения кабеля также влияет и падение напряжения. Если в протяженной кабельной линии предполагается падение напряжения свыше 5%, то эти показатели обязательно должны быть учтены при расчетах.

Расчет сечения провода по потребляемой мощности

Каждый кабель имеет свою номинальную мощность, какую он способен выдерживать, когда подключен электроприбор.

В том случае, когда мощность приборов в доме превышают нагрузочную способность провода, то в этом случае аварийной ситуации не избежать и рано или поздно проблема проводки даст о себе знать.

Чтобы провести самостоятельный расчет потребляемой мощности приборов, необходимо на листе бумаге вписать мощность всех имеющихся электроприборов, которые могут быть подключены одновременно (электрочайник, телевизор, пылесос, варочная панель, компьютер и т.д.).

После того как мощность каждого прибора будет известна все значения необходимо просуммировать чтобы понять общее потребление.

Где K o — коэффициент одновременности.

Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры. Перечень необходимых приборов и их примерная мощность указана в таблице.

Исходя из полученного значения, можно продолжать расчеты с выбором сечение провода.

Если в доме имеются мощные электроприборы, нагрузка которых составляет 1.5 кВт и более для их подключения целесообразно использовать отдельную линию. При самостоятельном расчете важно не забыть учесть и мощность осветительного оборудования, которое подключено к сети.

Когда правильно произведен , то на каждую комнату будет примерно выходить порядка 3 кВт, однако не стоит бояться этих цифр, так как все приборы одновременно не будут использоваться, а, следовательно, такое значение имеет определенный запас.

При подсчете суммарной мощности потребляемой в квартире получился результат 15.39 кВт , теперь этот показатель следует умножить на 0.8, что в результате даст 12.31 кВт фактической нагрузки . Исходя из полученного показателя мощности, можно по простой формуле рассчитать силу тока.

Расчет сечения кабеля по току

Основным показателем, по которому рассчитывают провод, является его длительно . Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Зная токовую нагрузку можно получить более точные расчеты сечения кабеля. К тому же все таблицы выбора сечения в ГОСТах и нормативных документах построены на токовых величинах.

Смысл подсчета имеет аналогичное сходство с мощностным, но только в этом случае необходимо рассчитать токовую нагрузку. Для проведения расчета сечения кабеля по току необходимо провести следующие этапы:

— выбрать мощность всех приборов;
— рассчитать ток, который проходит по проводнику;
— по таблице подобрать наиболее подходящее сечение кабеля.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Что мы с Вами друзья уже сделали в предыдущем разделе.

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В :

— P — суммарная мощность всех электроприборов, Вт;
— U — напряжение сети, В;
— для бытовых электроприборов cos (φ) = 1.

2) Формула для расчета силы тока в трехфазной сети 380 В :

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2 (для медного многожильного провода прокладываемого по воздуху).

Представляю вашему вниманию таблицы допустимых токовых нагрузок кабелей с медными и алюминиевыми жилами с изоляцией из поливинилхлоридного пластика.

Все данные взяты не из головы, а из нормативного документа ГОСТ 31996-2012 «КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ».

Например у Вас трехфазная нагрузка мощностью Р=15 кВ. Необходимо выбрать медный кабель (прокладка по воздуху). Как рассчитать сечение ? Сперва необходимо рассчитать токовую нагрузку исходя из данной мощности, для этого применяем формулу для трехфазной сети: I = P / √3 · 380 = 22.8 ≈ 23 А.

По таблице токовых нагрузок выбираем сечение 2.5 мм2 (для него допустимый ток 27А). Но так как кабель у Вас четырехжильный (или пяти- тут уже особой разницы нет) согласно указаний ГОСТ 31996-2012 выбранное значение тока нужно умножить на коэффициент 0.93. I = 0.93 * 27 = 25 А. Что допустимо для нашей нагрузки (расчетного тока).

Хотя в виду того что многие производители выпускают кабели с заниженным сечением в данном случае я бы советовал взять кабель с запасом, с сечением на порядок выше — 4 мм2.

Какой провод лучше использовать медный или алюминиевый?

На сегодняшний день для монтажа как открытой электропроводки так и скрытой, конечно же большой популярностью пользуются медные провода. Медь, по сравнению с алюминием, более эффективна:

1) она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;

2) меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке , места скрутки со временем окисляются, это приводит к потере контакта;

3) проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Что касается материала проводника, то в данной статье рассмотрению подлежит только медный провод, так как в большинстве случаев используют именно его в качестве электропроводки в домах и квартирах. Среди преимуществ этого материала следует выделить долговечность, простоту монтажа и возможность использовать меньшее сечение по сравнению с алюминиевым, при одинаковом токе. Если сечение провода достаточно большое, то его стоимость превышает все преимущества и оптимальным вариантом будет использование алюминиевого кабеля, а не медного.

Так например если нагрузка составляет более 50 А то в целях экономии целесообразно использовать кабели с алюминиевой жилой. Обычно это участки на вводе электричества в дом, где расстояние превышает несколько десятков метров.

Пример расчета сечения кабеля для квартиры

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне, в жилых комнатах и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

1. Водной кабель

Сечение вводного кабеля (участок от щита на площадке до распределительного щита квартиры) выбирается исходя из суммарной мощности всей квартиры, которую мы получили в таблице.

Сперва находим номинальный ток на этом участке относительно данной нагрузки:

Ток составляет 56 Ампера. По таблице находим сечение соответствующее данной токовой нагрузке. Выбираем ближайшее большее значение — 63 А, что соответствует сечению 10 мм2 .

2. Комната №1

Здесь основной нагрузкой на розеточную группу будет такая техника как телевизор, компьютер, утюг, пылесос. Нагрузка на участок проводки от квартирного щитка до распредкоробки в данной комнате 2990 Вт(округлим до 3000 Вт). Находим по формуле номинальный ток:

По таблице находим сечение, которое соответствует 1.5 мм2 и допустимым током – 21 Ампер. Конечно можно взять данный кабель но розеточную группу рекомендуется прокладывать кабелем сечением НЕ МЕНЕЕ 2.5 мм2. Это также связано с номиналом автоматического выключателя, который будет защищать данный кабель. Вряд ли вы запитаете этот участок от автомата 10 А? И скорее всего установите автомат на 16 А. Поэтому лучше взять с запасом.

Друзья как я уже сказал розеточную группу запитываем кабелем сечением 2.5 мм2, поэтому для разводки непосредственно от коробки к розеткам выбираем его.

3. Комната №2

Здесь к розеткам будет подключаться такая техника как компьютер, пылесос, утюг, возможно фен для волос.

Нагрузка при этом составляет 4050 Вт. По формуле находим ток:

Для данной токовой нагрузки нам подходит провод сечением 1.5 мм2, но здесь аналогично с предыдущим случаем берем с запасом и принимаем 2.5 мм2. Подключение розеток выполняем им же.

4. Кухня

На кухне розеточная группа запитывает электрочайник, холодильник, микроволновку, электродуховку, электроплиту и другую технику. Возможно, здесь будут подключать пылесос.

Суммарная мощность потребителей кухни составляет 6850 Вт, ток при этом составляет:

Для такой нагрузки по таблице выбираем ближайшее большее сечение кабеля — 4 мм2 , с допустимым током 36 А.

Друзья выше я оговаривал, что мощных потребителей целесообразно подключать отдельной независимой линией (своей). Электроплита как раз такой и является, для нее расчет сечения кабеля выполняется отдельно. При монтаже электропроводки для таких потребителей прокладывается независимая линия от щита до места подключения. Но наше статья о том, как правильно рассчитать сечение и на фото я специально этого не делал для лучшего усваивания материала.

5. Ванна

Основными потребителями электроэнергии в данном помещении являются ст. машина, водонагреватель, фен для волос, пылесос. Мощность этих приборов составляет 6350 Вт.

По формуле находим ток:

По таблице выбираем ближайшее большее значение тока – 36 А что соответствует сечению кабеля 4 мм2. Здесь опять же друзья по-хорошему целесообразно мощных потребителей запитывать отдельной линией.

6. Прихожая

В данном помещении обычно пользуются переносной техникой, например, феном для волос, пылесосом и т.п. Особо мощных потребителей здесь не предвидится поэтому но розеточную группу также принимаем провод сечением 2.5 мм2.

7. Освещение

По подсчетам в таблице нам известно, что мощность всего освещение в квартире составляет 500 Вт. Номинальный ток для такой нагрузки составляет 2.3 А.

В этом случае питание всей осветительной нагрузки можно выполнить проводом сечением 1.5 мм2.

Необходимо понимать что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 6 – 10 мм2.

В настоящее время для монтажа электропроводки предпочтительно использовать кабели марок: ВВГнг, ВВГ, NYM. Показатель «нг», гласит о том, что изоляция не подвергается горению – «негорючий». Использовать такие марки проводов можно как внутри, так и снаружи помещения. Диапазон рабочей температуры у этих проводов варьирует от «+/-» 50 градусов Цельсия. Гарантийный период эксплуатации составляет 30 лет, однако срок использования может быть и больше.

Если уметь правильно рассчитывать сечение проводника по току, то можно без лишних проблем произвести монтаж электропроводки в доме. При соблюдении всех требований гарантия безопасности и сохранности вашего дома будет максимально высокой. Правильно подобрав сечение проводника, вы убережете свой дом от короткого замыкания и пожара.

Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер (на такую силу тока выбирается и автоматический выключатель , который устанавливается на вводе проводов в квартиру) выполняется медным проводом сечением 4,0 мм 2 , что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт .

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм 2 , что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка .

Выбор сечения

медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А » и измеряется в Амперах . При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока
Максимальный ток, А	1,0	2,0	3,0	4,0	5,0	6,0	10,0	16,0	20,0	25,0	32,0	40,0	50,0	63,0
Стандартное сечение, мм 2	0,35	0,35	0,50	0,75	1,0	1,2	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0
Диаметр, мм	0,67	0,67	0,80	0,98	1,1	1,2	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если не известен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Определение нагрузочной способности электропроводки 220 В

выполненной из алюминиевого провода

Расчет сечения провода электропроводки

по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра .

Таблица потребляемой мощности и силы тока бытовыми электроприборами

при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности и силы тока бытовыми электроприборами
Бытовой электроприбор	Потребляемая мощность, кВт (кBA)	Потребляемая сила тока, А	Режим потребления тока
Лампочка накаливания	0,06 – 0,25	0,3 – 1,2	Постоянно
Электрочайник	1,0 – 2,0	5 – 9	До 5 минут
Электроплита	1,0 – 6,0	5 – 60	Зависит от режима работы
Микроволновая печь	1,5 – 2,2	7 – 10	Периодически
Электромясорубка	1,5 – 2,2	7 – 10	Зависит от режима работы
Тостер	0,5 – 1,5	2 – 7	Постоянно
Гриль	1,2 – 2,0	7 – 9	Постоянно
Кофемолка	0,5 – 1,5	2 – 8	Зависит от режима работы
Кофеварка	0,5 – 1,5	2 – 8	Постоянно
Электродуховка	1,0 – 2,0	5 – 9	Зависит от режима работы
Посудомоечная машина	1,0 – 2,0	5 – 9
Стиральная машина	1,2 – 2,0	6 – 9	Максимальный с момента включения до нагрева воды
Сушильная машина	2,0 – 3,0	9 – 13	Постоянно
Утюг	1,2 – 2,0	6 – 9	Периодически
Пылесос	0,8 – 2,0	4 – 9	Зависит от режима работы
Обогреватель	0,5 – 3,0	2 – 13	Зависит от режима работы
Фен для волос	0,5 – 1,5	2 – 8	Зависит от режима работы
Кондиционер	1,0 – 3,0	5 – 13	Зависит от режима работы
Стационарный компьютер	0,3 – 0,8	1 – 3	Зависит от режима работы
Электроинструмент (дрель, лобзик и т.п.)	0,5 – 2,5	2 – 13	Зависит от режима работы

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться ниже приведенной таблицей.

для сети 220 В
Мощность электроприбора, кВт (кBA)	0,1	0,3	0,5	0,7	0,9	1,0	1,2	1,5	1,8	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0
Стандартное сечение, мм 2	0,35	0,35	0,35	0,5	0,75	0,75	1,0	1,2	1,5	1,5	2,0	2,5	2,5	3,0	4,0	4,0	5,0
Диаметр, мм	0,67	0,67	0,67	0,5	0,98	0,98	1,13	1,24	1,38	1,38	1,6	1,78	1,78	1,95	2,26	2,26	2,52

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности

для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Таблица выбора сечения и диаметра медного провода по мощности для бортовой сети автомобиля 12 В
Мощность электроприбора, ватт (BA)	10	30	50	80	100	200	300	400	500	600	700	800	900	1000	1100	1200
Стандартное сечение, мм 2	0,35	0,5	0,75	1,2	1,5	3,0	4,0	6,0	8,0	8,0	10	10	10	16	16	16
Диаметр, мм	0,67	0,5	0,8	1,24	1,38	1,95	2,26	2,76	3,19	3,19	3,57	3,57	3,57	4,51	4,51	4,51

Выбор сечения провода для подключения электроприборов

к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание , при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм 2 , с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм 2 . Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм 2 .

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм 2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм 2 при подключении по схеме «звезда».

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм 2 . Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог — кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм 2 .

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм 2 , а нужен по расчетам 10 мм 2 . Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Онлайн калькуляторы для вычисления сечения и диаметра провода

С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.

Как вычислить сечение многожильного провода

Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.

Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм 2 , после округления получим 0,2 мм 2 . Так как у нас в проводе 15 проволочек, то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм 2 ×15=3 мм 2 . Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.

Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.

Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм 2 . По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.

Правильный подбор электрического кабеля важен для того чтобы обеспечить достаточный уровень безопасности, экономически эффективно использовать кабель и полноценно применить все возможности кабеля. Грамотно рассчитанное сечение должно быть способно постоянно работать под полной нагрузкой, без повреждений, выдерживать короткие замыкания в сети, обеспечивать нагрузку с соответствующим напряжением тока (без чрезмерного падения напряжения тока) и обеспечивать работоспособность защитных приспособлений во время недостатка заземления. Именно поэтому производится скрупулёзный и точный расчёт сечения кабеля по мощности, что сегодня можно сделать при помощи нашего онлайн-калькулятора достаточно быстро.

Вычисления делаются индивидуально по формуле расчёта сечения кабеля отдельно для каждого силового кабеля, для которого нужно подобрать определённое сечение, или для группы кабелей со схожими характеристиками. Все методы определения размеров кабеля в той или иной степени следуют основным 6 пунктам:

Сбор данных о кабеле, условиях его установки, нагрузки, которую он будет нести, и т. д
Определение минимального размера кабеля на основе расчёта силы тока
Определение минимального размера кабеля основанные на рассмотрении падения напряжения тока
Определение минимального размера кабеля на основе повышении температуры короткого замыкания
Определение минимального размера кабеля на основе импеданса петли при недостатке заземления
Выбор кабеля самых больших размеров на основе расчётов пунктов 2, 3, 4 и 5

Онлайн калькулятор расчета сечения кабеля по мощности

Чтобы применить онлайн калькулятор расчёта сечения кабеля необходимо произвести сбор информации, необходимой для выполнения расчёта размеров. Как правило, необходимо получить следующие данные:

Детальную характеристику нагрузки, которую будет поставлять кабель
Назначение кабеля: для трёхфазного, однофазного или постоянного тока
Напряжение тока системы и (или) источника
Полный ток нагрузки в кВт
Полный коэффициент мощности нагрузки
Пусковой коэффициент мощности
Длина кабеля от источника к нагрузке
Конструкция кабеля
Метод прокладки кабеля

Таблицы сечения медного и алюминиевого кабеля

Таблица сечения медного кабеля
Таблица сечения алюминиевого кабеля

При определении большинства параметров расчётов пригодится таблица расчёта сечения кабеля, представленная на нашем сайте. Так как основные параметры рассчитываются на основании потребности потребителя тока все исходные могут быть достаточно легко посчитаны. Однако так же важную роль влияет марка кабеля и провода, а также понимание конструкции кабеля.

Основными характеристиками конструкции кабеля являются:

Материал-проводника
Форма проводника
Тип проводника
Покрытие поверхности проводника
Тип изоляции
Количество жил

Ток, протекающий через кабель создаёт тепло за счёт потерь в проводниках, потерь в диэлектрике за счёт теплоизоляции и резистивных потерь от тока. Именно поэтому самым основным является расчёт нагрузки, который учитывает все особенности подвода силового кабеля, в том числе и тепловые. Части, которые составляют кабель (например, проводники, изоляция, оболочка, броня и т. д.), должны быть способны выдержать повышение температуры и тепло, исходящее от кабеля.

Пропускная способность кабеля — это максимальный ток, который может непрерывно протекать через кабель без повреждения изоляции кабеля и других компонентов. Именно этот параметр и является результатом при расчёте нагрузки, для определения общего сечения.

Кабели с более большими зонами поперечного сечения проводника имеют более низкие потери сопротивления и могут рассеять тепло лучше, чем более тонкие кабели. Поэтому кабель с 16 мм2 сечения будет иметь большую пропускную способность тока, чем 4 мм2 кабель.

Однако такая разница в сечении — это огромная разница в стоимости, особенно когда дело касается медной проводки. Именно поэтому следует произвести очень точный расчёт сечения провода по мощности, чтобы его подвод был экономически целесообразным.

Для систем переменного тока обычно используется метод расчёта перепадов напряжения на основе коэффициента мощности нагрузки. Как правило, используются полные токи нагрузки, но если нагрузка была высокой при запуске (например, двигателя), то падение напряжения на основе пускового тока (мощность и коэффициент мощности, если это применимо), должны также быть просчитаны и учтены, так как низкое напряжение так же является причиной выхода из строя дорогостоящего оборудования, несмотря на современные уровни его защиты.

Видео-обзоры по выбору сечения кабеля

Воспользуйтесь другими онлайн калькуляторами.

Как рассчитать сечение кабеля по току

Расчет сечения кабеля по току, как правило, встречается на порядок реже, чем тот же расчет сечения кабеля по мощности или такой метод, как расчет сечения кабеля по планируемой нагрузке. Несмотря на это, стоит уделить особое внимание данному методу, так как иногда появляются ситуации, когда осуществить расчет сечения кабеля по току – это единственная возможность избежать проблем, которые могут возникнуть с электропроводкой в будущем. Итак, какие могут возникнуть ситуации?

Например, есть электроприбор, но нет соответствующей документации, а также нет специальной таблички по мощности или она не читается. Кроме того, очень часто бывает ситуация, когда среди большого количества цифр, которые стерлись, хорошо видно только показатель тока. Вот именно тут и придет на помощь данный метод расчета.

Еще одной ситуацией, когда может потребоваться подобный метод, является случай, когда нет ничего, кроме такого устройства, как предохранитель, расположенный в специальном гнезде. Как правило, около него есть надпись значения номинального или максимального тока. Также значение силы тока можно прочитать на самом предохранителе. Возможны и иные, не менее сложные ситуации, когда из всех требуемых для вычисления показателей имеется только сила тока и параметры мощности прибора. Что можно сделать в каждой из ситуаций, будет написано ниже.

При выяснении точных показателей силы тока, достаточно просто следовать таблице выбора кабеля по сечению. При этом стоит опираться на ближайшее подходящее значение алюминиевого или медного кабеля. В случае, если известны показатели мощности, но нет больше ничего, прежде чем произвести вычисление по формуле, требуется удостовериться в точности показателей этого значения или потребляемого тока. Для осуществления расчетов следует пользоваться формулой I = P/U·cosφ. Здесь под буквенными значения подразумеваются такие показатели, как P — это общая суммарная мощность, (Вт), I — сила тока, (А), cosφ – представляет собой коэффициент, который равен 1, то только если сети относятся к бытовым. И последний параметр U – показывает напряжение в сети, (В).

Подводя итог, можно отметить, что для включения особого однофазного двигателя с показателями мощности в 2 кВт, потребуется подобрать кабель или провод, которые в состоянии долгое время, при этом без перегрева поддерживать нагрузку в 2000 Вт / 220 В = 9,1 А. Как правило, это может быть медный кабель из качественной меди, с сечением от 1 мм. или алюминиевый кабель, у которого сечение составляет 1,5 мм.

Данный метод считается упрощенной схемой расчета, так как в обязательном порядке должна быть учтена длина линии и иные многочисленные факторы, которые более-менее подробно описаны в специальном разделе «Выбор сечения кабеля». Кроме того, очень часто проведение расчета требуется проводить не для одного только прибора, но для целой определенной группы. Именно по этой причине, прежде чем сделать выбор в том или ином отдельном случае, необходимо учесть все требования ПУЭ, то есть установленные на международном уровне прокладки и коммутации проводов и кабелей, а также не мене важно учесть возможность наращивания показателей нагрузки.

Как рассчитать, выбрать сечение кабеля по мощности тока

Вопрос о том, как рассчитать сечение кабеля, неизменно возникает при планировании электромонтажных работ. Чтобы проводник АВБбШв 4х120 или изделия других типоразмеров работали долго и надежно, следует учитывать эксплуатационные нагрузки, которые определяют выбор в пользу того или иного решения. От правильного выбора проводов зависит и качество работы электрооборудования.

Задумываясь над тем, как выбрать сечение кабеля правильно, некоторые специалисты ориентируются исключительно на собственный опыт. Иногда выбранное сечение жил является подходящим, но в ряде случаев могут возникать ошибки, которые приводят к негативным последствиям. К примеру, если вместо проводника АВБбШв 4х240 вы выбрали неподходящий размер, то есть диаметр будет меньше или больше требуемого, это может представлять угрозу в плане безопасности подключения или стать причиной необоснованных финансовых затрат на материалы.

На какие параметры нужно обратить внимание при выборе сечения проводника?

Сечение ВБбШв 4х50 может существенно отличаться от аналогичного показателя других проводников. По этой причине, прежде чем сделать окончательный выбор, необходимо учесть все факторы. В их числе:

Величина, длительность и мощность нагрузки на сеть;
Номинальная сила тока;
Пороговые показатели напряжения.

Нужно знать не только, как подобрать сечение кабеля, но и учитывать другие характеристики проводника. Он должен быть устойчивым к высоким температурам, чтобы избежать возгорания из-за перегрева или коротких замыканий. Проводник ВБбШв 4х120 и другие модели также должны обладать высокой устойчивостью к механическим повреждениям, вызванным случайным или намеренным воздействием.

Как правильно подобрать кабель по сечению жил, зависит и от условий проведения электромонтажа, поскольку в разных случаях степень влияния внешней среды на проводник может различаться.

Уменьшенное сечение кабеля

Планируя, как рассчитать сечение кабеля по мощности, важно избегать намеренного уменьшения диаметра. Такой подход позволит исключить риски возникновения опасной для здоровья и жизни людей ситуации. Если сечение занижено, происходит постоянный перегрев проводника из-за высокой плотности тока.

В подобных случаях слой изоляции провода ВБбШв 4х70 либо проводника другого типоразмера быстро разрушается, что приводит к короткому замыканию. Это может привести к выходу из строя дорогостоящего оборудования, возгоранию, электротравмам обслуживающего персонала. Если для ВБбШв 4х240 установлено устройство автоотключения, оно будет регулярно срабатывать по причине перегрузки, что создаст определенные неудобства в работе.

Увеличенное сечение кабеля

Цены на кабельно-проводниковую продукцию существенно отличаются в зависимости от характеристик модели, и сечение играет не последнюю роль. Зная, как подобрать кабель по мощности, можно избежать чрезмерных расходов. У моделей с большим сечением жил цена выше, поэтому при обустройстве проводки в квартире или других объектах следует объективно оценивать свои текущие и потенциальные потребности.

В ряде случаев, если возникает вопрос, как выбрать сечение кабеля по мощности, целесообразно проводить монтаж проводки с определенным запасом. Это обойдется дороже, но зато при увеличении нагрузки на сеть вы не будете испытывать проблем.

При использовании проводника большего сечения, если установить автоматическое отключение, произойдет перегрузка следующих линий и не сработает свой автовыключатель.

Проведение расчетов

Перед началом монтажных работ необходимо ознакомиться, как рассчитать сечение кабеля по нагрузке, чтобы выбрать проводник с определенной мощностью. Ее значение не должно быть меньше, чем у подключаемого к сети оборудования. Существует три основных метода проведения расчета:

Расчет по мощности

Проще всего выяснить, как подобрать сечение кабеля по мощности. В этом случае нас интересует суммарная нагрузка на вводный кабель. Для начала необходимо определить и суммировать показатели мощности токопотребляющих устройств. Эта информация указана на корпусе прибора или в техпаспорте к нему.

После суммирования общую мощность умножают на 0,75. Этот коэффициент применяется, поскольку все существующие на объекте устройства обычно не подключаются к сети одновременно. Также при расчетах необходимо сделать поправку на потери напряжения в питающей сети. Сделать окончательный выбор в пользу АСБл-10 3х240 или другого типоразмера вам поможет специальная таблица, где указаны расчеты сечения кабелей с разным количеством жил при прокладке по воздуху или в земле.

Расчет диаметра по току

Многих мастеров интересует, как рассчитать сечение кабеля по току. Этот метод дает более точные результаты, чем предыдущий. Расчет диаметра по токовой нагрузке учитывает проходящий через проводник ток.

Для однофазной сети используют формулу: I = P/(U ∙cosφ)
P — мощность нагрузки, U — напряжение сети (220 В).

Также необходимо учесть условия электромонтажа, прибавить к активной токовой нагрузке 5 А, чтобы исключить возможную перегрузку при включении дополнительных приборов. Если вы не уверены, что расчет вручную проведен верно, стоит воспользоваться специальным онлайн-калькулятором для определения сечения кабеля.

При расчете по току также учитывается температура нагрева проводника при прохождении тока. У ВВГнг-LS 3х1.5 и проводов других типоразмеров имеется предельно допустимая температура разогрева жил, которая зависит от типа провода, материала изготовления изоляции, способа монтажа. Как правило, температура при нормальной работе составляет 70 °С, в аварийном режиме – 80 °С, при коротком замыкании – 120 °С.

При нагревании кабеля происходит отвод тепла наружу, чтобы исключить перегрев. В этом отношении многое зависит от окружающей среды, ее состава и влажности. При прокладке по воздуху и в грунте показатели будут существенно различаться.

Например, при подземной прокладке сети для увеличения тепловой проводимости грунта траншею засыпают глиной. Если провода проложены по воздуху, его теплопроводность низкая, поэтому нагрузку по току следует уменьшить.

Еще один важный нюанс – ухудшение свойств изоляции кабеля ВВГнг-LS 3х2.5 и других типов, что обусловлено постепенным высыханием изоляционного слоя.

Расчет по длине

Вопрос о том, как рассчитать сечение кабеля по длине, также очень важен. Это обусловлено падением напряжения в сети, поскольку часть энергии тратится на нагрев. Из-за тепловых потерь к потребителю ее попадает меньше, чем было в начале линии.

Таким образом, проводник нужно выбирать не только по сечению жил, но и с учетом расстояния, на которое планируется передавать напряжение. Чем больше активные нагрузки, тем больше тока протекает через кабель, но и теплопотери также возрастут.

Если напряжение снижается, это сразу сказывается на работе токопотребляющих приборов, расположенных дальше остальных. Например, если речь идет об осветительных устройствах, то сразу станет заметно, что лампочки, расположенные далеко от блока питания, горят тускло, что в целом ухудшает качество освещенности объекта.

Избежать подобных проблем поможет грамотный расчет сечения проводов по длине. В первую очередь необходимо учесть потребности в энергии потребителя, находящегося на самом удаленном участке, который в формуле обозначается буквой L.

Необходимо рассчитать, каковы потери напряжения на участке L. Расчет выполняют по следующей формуле:
∆U = (Pr + Qx)L/U,
где P и Q — активная и реактивная мощность, r и x — активное и реактивное сопротивление участка L, а U — номинальная величина напряжения, при котором достигается нормальная работа оборудования.

Допустимые значения ∆U для нормальной работы силовых цепей и систем освещения жилых помещений не должны быть больше ±5 %. Для освещения промышленных сооружений и общественных зданий этот показатель составляет от +5 % до -2,5 %.

Подключение оборудования

При обустройстве силовой сети потребители могут подключаться к ней разными способами. Можно равномерно распределить нагрузки по линии или создать подключение в конце сети. Также может использоваться такой вариант, как обустройство двух линий, одна из которых обладает равномерно распределенными нагрузками и подключается к другой.

Расчёт сечения провода по потребляемой мощности таблица

Введите мощность, кВт:

Выберите напряжение:

Укажите число фаз:

Выберите материал жилы:

Длина кабельной линии, м:

Укажите тип линии:

Расчетное сечение жилы мм 2 :

Рекомендуемое сечение мм 2 :

Онлайн калькулятор считает сечение провода по току и мощности, так же по длине. Считает как алюминиевую проводку, так и силовые медные проводники. Делает подбор сечения (диаметра жилы) в зависимости от нагрузки. Не считает для 12в. Чтобы рассчитать, заполните все поля и сделайте выбор нужных параметров во всех выпадающих списках. Важно! Обращаем ваше внимание — расчеты данной программы по подбору кабелей, не являются прямым руководством к применению электрических проводников, с рассчитанной тут величиной площади сечения. Они являются лишь предварительным ориентиром к выбору сечения. Окончательный точный расчет по подбору сечения должен делать квалифицированный специалист, который сделает правильный выбор в каждом конкретном случае. Помните, при правильных расчетах вы получите результат для минимального сечения силовых кабелей. Превышать этот результат для расчетной электрической проводки, допускается.

ПУЭ таблица расчета сечения кабеля по мощности и току

Позволяет выбрать сечение по максимальному току и максимальной нагрузке.

для медных проводов:

для алюминиевых проводов:

Формула расчета сечения кабеля по мощности

Позволяет подобрать сечение по потребляемой мощности и напряжению.

Для однофазных электрических сетей (220 В):

I = (P × K и ) / (U × cos(φ) )

cos(φ) — для бытовых приборов, равняется 1
U — фазовое напряжение, может колебаться в пределах от 210 V до 240 V
I — сила тока
P — суммарная мощность всех электрических приборов
K и — коэффициент одновременности, для расчетов принимается значение 0,75

Для 380 в трехфазных сетях:

I = P / (√3 × U × cos(φ))

Cos φ — угол сдвига фаз
P — сумма мощности всех электроприборов
I — сила тока, по которой выбирается площадь сечения провода
U — фазное напряжение, 220V

Расчет автомата по мощности и току

В таблице ниже указаны токи автомата по способу подключения в зависимости от напряжения.

В современном технологическом мире электричество практически стало на один уровень по значимости с водой и воздухом. Применяется оно в практически любой сфере человеческой деятельности. Появилось такое понятие, как электричество еще в далеком 1600 году, до этого мы знали об электричестве не больше древних греков. Но со временем оно начало более широко распространяться, и только в 1920 году оно начало вытеснять керосиновые лампы с освещения улиц. С тех пор электрический ток начал стремительно распространяться, и сейчас он есть даже в самой глухой деревушке как минимум освещая дом и для коммуникаций по телефону.

Само электричество представляет из себя поток направленных зарядов, движущихся по проводнику. Проводником является вещество способное пропускать через себя эти сами электрические заряды, но у каждого проводника есть сопротивление (кроме так называемых сверхпроводников, сопротивление у сверхпроводников равняется нулю, такое состояние достижимо за счет понижения температуры до -273,4 градуса по Цельсию).

Но в быту сверхпроводников, конечно же, еще нету, да и появиться в промышленных масштабах еще нескоро. В повседневности, как правило, ток пропускается через провода, а в качестве жилы используется в основном медные или алюминиевые провода. Медь и алюминий популярны прежде всего, за счет своих свойств проводимости, которая обратно электрическому сопротивлению, а также из-за дешевизны, по сравнению, например, с золотом или серебром.

Как разобраться в сечениях медных и алюминиевых кабелей, для прокладки проводки?

Данная статья предназначена научить вас как рассчитать сечение провода. Это как чем больше воды вы хотите подать, тем большего диаметра труба вам нужна. Так и здесь, чем больше потребление электрического тока, тем больше должно быть сечение кабелей и проводов. Вкратце опишу что это такое: если вы перекусите кабель или провод, и посмотреть на него с торца, то вы как раз и увидите его сечение, то есть толщину провода, которая определяет мощность которую данный провод способен пропустить, разогреваясь до допустимой температуры.

Для того чтобы правильно подобрать сечение силового провода нам нужно учитывать максимальную величину потребляемой нагрузки тока. Определить значения токов можно, зная паспортную мощность потребителя, определяется по такой формуле: I=P/220, где P — это мощность потребителя тока, а 220 — это количество вольт в вашей розетке. Соответственно если розетка на 110 или 380 вольт, то подставляем данное значение.

Важно знать, что расчет значения для однофазных, и трехфазных сетей различается. Для того чтобы узнать на сколько фаз сеть вам нужно, требуется подсчитать общую сумму потребления тока в вашем жилище. Приведем пример среднестатистического набора техники, которая может быть у вас дома.

Простой пример расчета сечения кабеля по потребляемому току, сейчас мы вычислим сумму мощностей подключаемых электроприборов. Основными потребителями в среднестатистической квартире являются такие приборы:

Телевизор — 160 Вт
Холодильник — 300 Вт
Освещение — 500 Вт
Персональный компьютер — 550 Вт
Пылесос — 600 Вт
СВЧ-печь — 700 Вт
Электрочайник — 1150 Вт
Утюг — 1750 Вт
Бойлер (водонагреватель) — 1950 Вт
Стиральная машина — 2650 Вт
Всего 10310 Вт = 10,3 кВт.

Когда мы узнали общее потребление электричества, мы можем по формуле рассчитать сечение провода, для нормального функционирования проводки. Важно помнить что для однофазных и трехфазных сетей формулы будут разные.

Расчет сечения провода для сети с одной фазой (однофазной)

Расчет сечения провода осуществляется с помощью следующей формулы:

I — сила тока;

P — мощность всех потребителей энергии в сумме

K и — коэффициент одновременности, как правило, для расчетов принимается общепринятое значение 0,75

U — фазное напряжение, которое составляет 220V но может колебаться в пределах от 210V до 240V.

cos(φ) — для бытовых однофазных приборов эта величина сталая, и равняется 1.

Если есть необходимость рассчитать ток быстрее, то можно опустить значение cos(φ) и значение K и . Результат в таком случае отличается в меньшую сторону на 15%, если мы применим формулу:

Когда мы нашли мощность потребления тока по формуле, можно начать выбирать кабель, который подходит нам по мощности. Вернее, его площади сечения. Ниже приведена специальная таблица в которой предоставлены данные, где сопоставляется величина тока, сечение кабеля и потребляемая мощность.

Данные могут различаться для проводов изготовленных из разных металлов. Сегодня для применения в жилых помещениях, как правило, используется медный, жесткий кабель. Алюминиевый кабель практически не применяется. Но все же во многих старых домах, алюминиевый кабель все еще присутствует.

Таблица расчетной мощности кабеля по току. Выбор сечения медного кабеля, производится по следующим параметрам:

Также приведем таблицу для расчета потребляемого тока алюминиевого кабеля:

Если значение мощности получилось среднее между двумя показателями, то необходимо выбрать значение сечения провода в большую сторону. Так как запас мощности должен присутствовать.

Расчет сечения провода сети с тремя фазами (трехфазной)

А теперь разберем формулу подсчета сечения провода для трехфазных сетей.

Для рассчета сечения питающего кабеля воспользуемся следующей формулой:

I — сила тока, по которой выбирается площадь сечения кабеля
U — фазовое напряжение, 220V
Cos φ — угол сдвига фаз
P — показывает общее потребление всех электроприборов

Cos φ — в приведенной формуле крайне важен, так как самолично влияет на силу тока. Он различается для разного оборудования, с этим параметром чаще всего можно ознакомиться в технической документации, или соответствующей маркировкой на корпусе.

Общая мощность находится очень просто, мы суммируем значение всех показателей мощности, и используем получившееся число в расчетах.

Отличительной особенностью в трехфазной сети, является то, что более тонкий провод способен выдержать большую нагрузку. Подбирается необходимое нам сечение провода, по нижеприведенной таблице.

Расчет сечения провода по потребляемому току применяемый в трехфазной сети, используется с применением такой величины как √3. Это значение нужно для упрощения внешнего вида самой формулы:

U линейное = √3 × U фазное

Данным образом при возникновении необходимости заменяется произведение корня и фазного напряжения на линейное напряжение. Эта величина равняется 380V (U линейное = 380V).

Понятие длительного тока

Также один не менее важный момент при выборе кабеля для трехфазной и однофазной сети состоит в том, что необходимо учитывать такое понятие, которое звучит как допустимый длительный ток. Этот параметр показывает нам силу тока в кабеле, которую может выдержать провод в течение неограниченного количества времени. Определить эго можно в специальной таблице. Также для алюминиевых и медных проводников они существенно различаются.

В случае когда данный параметр превышает допустимые значения, начинается перегрев проводника. Температура нагрева является обратно пропорциональной силе тока.

Температура на некоторых участках может увеличиваться не только из-за неверно подобранного сечения провода, а и при плохом контакте. К примеру, в месте скрутки проводов. Такое довольно часто происходит в месте контакта медных кабелей и алюминиевых. В связи с этим поверхность металлов подвергается окислению, покрываясь оксидной пленкой, что весьма сильно ухудшает контакт. В таком месте кабель будет нагреваться выше допустимой температуры.

Когда мы провели все расчеты, и сверились с данными из таблиц, можно смело идти в специализированный магазин и покупать необходимые Вам кабели для прокладки сети у себя дома или на даче. Главное ваше преимущество перед, например, вашим соседом будет в том что вы полностью разобрались в данном вопросе с помощью нашей статьи, и сэкономите кучу денег, не переплачивая за то, что вам хотел продать магазин. Да и знать о том, как рассчитать сечение тока для медных или алюминиевых проводов никогда не будет лишним, и мы уверены что знания полученные у нас, неоднократно пригодятся на вашем жизненном пути.

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2	Диаметр проводника, мм	Медный провод			Алюминиевый провод
		Ток, А	Мощность, кВт		Ток, А	Мощность, кВт
		Ток, А	220 В	380 В	Ток, А	220 В	380 В
0,5 мм2	0,80 мм	6 А	1,3 кВт	2,3 кВт
0,75 мм2	0,98 мм	10 А	2,2 кВт	3,8 кВт
1,0 мм2	1,13 мм	14 А	3,1 кВт	5,3 кВт
1,5 мм2	1,38 мм	15 А	3,3 кВт	5,7 кВт	10 А	2,2 кВт	3,8 кВт
2,0 мм2	1,60 мм	19 А	4,2 кВт	7,2 кВт	14 А	3,1 кВт	5,3 кВт
2,5 мм2	1,78 мм	21 А	4,6 кВт	8,0 кВт	16 А	3,5 кВт	6,1 кВт
4,0 мм2	2,26 мм	27 А	5,9 кВт	10,3 кВт	21 А	4,6 кВт	8,0 кВт
6,0 мм2	2,76 мм	34 А	7,5 кВт	12,9 кВт	26 А	5,7 кВт	9,9 кВт
10,0 мм2	3,57 мм	50 А	11,0 кВт	19,0 кВт	38 А	8,4 кВт	14,4 кВт
16,0 мм2	4,51 мм	80 А	17,6 кВт	30,4 кВт	55 А	12,1 кВт	20,9 кВт
25,0 мм2	5,64 мм	100 А	22,0 кВт	38,0 кВт	65 А	14,3 кВт	24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм 2 . Это и будет минимальное значение сечения кабеля для данного случая.

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

“>

Как рассчитать сечение кабеля по току, мощности, длине | samelectrik.ru

В настоящий момент рынок кабельной продукции предлагает громадную номенклатуру всевозможных проводников, сферы широкого применения. Как сориентироваться в таком разнообразии марок и сечений попытаемся разобраться. При выборе кабеля, для любых нужд, необходимо ориентироваться на главное свойство проводника, его пропускную способность, то есть сечение токопроводящей жилы провода. Именно эта величина составляет большую часть цены электрического провода.
И часто, не сведущие люди, допускают ошибки при выборе кабеля для замены проводки в доме или квартире. Далее мы расскажем, как рассчитать сечение кабеля по току, мощности и длине линии.

Что может произойти при неправильном выборе сечения кабеля:

При недостаточном сечении проводника, будет происходить перегрев жилы и расплавление изоляции кабеля. В итоге это приведет к короткому замыканию или возгоранию участка цепи.
Неоправданно большой перерасход бюджета из-за завышенного сечения провода.

Необходимо ответственно подойти к выбору сечения проводов, что бы не остаться в проигрыше. Рассмотрим несколько методик выбора кабеля:

По току в цепи.
По мощности потребителей.
По длине кабеля.

Каждый проводник имеет свой предел пропускной способности по току. При превышении этой величины, происходит неизбежная деградация кристаллической решетки металла проводника, а также разогрев и увеличение внутреннего сопротивления проводника. Что бы не допустить такое развитие событий, есть формулы и таблицы для расчета и выбора желаемого сечения кабеля.

Первая методика выбора сечения кабеля — по току электрических приборов, подключенных к данной цепи. Данный расчет более точный по сравнению с другими методиками. В паспорте или на корпусе электроприбора, заводом производителем указывается ток потребления данного устройства. Переписываем указанные значения на листок и производим их сложение.

Следуя определенной логике, что не все электроприборы будут работать одновременно, можно на 20 % уменьшить суммарный ток всех потребителей. По специальной таблице, где уже прописаны стандартные сечения готовых проводников, выбираем ближайший с большей стороны кабель с нужным сечением.

Пример: в результате расчетов получилось 30 ампер тока. И по таблице нам необходимо выбрать ближайшее большее значение, и для меди это 38 ампер 4 мм сечение.

Расчет по мощности. В большинстве расчетов похожий на предыдущий пункт. Переписываем мощность электроприборов, скидываем 20 процентов.

Можно выбирать необходимый провод, руководствуясь таблицей выше, или рассчитать ток самостоятельно по специальным формулам. Для однофазной сети формула расчета тока будет иметь такой вид:

I=P/(U*cosФи)

Формула для расчета тока в трех фазной сети:

где:

Р — мощность электроприбора.
U — напряжение сети, 220 или 380 вольт.
cos Фи — коэффициент мощности 1.4142 для двухфазной сети, 1.732 для трех фазной сети.
I – ток потребителя.

Далее выбор сечения не отличается от ранее описанного способа.

Выбор сечения кабеля по длине. Внутреннее сопротивление проводника на протяженных участках электрической сети может достигать значительных размеров. В таких случаях можно столкнуться с большим падением напряжения на дальнем участке и значительный расход мощности. Инструмент не выходит на свою мощность, а бытовая техника надрывно воет или отказывается нормально работать.

В этом случае необходимо произвести расчет тока потребления на выбранном участке сети, руководствуясь методиками описанными ранее.

Расчет сопротивления электрической линии выполняется по формуле:

R провода=(p*L)/S

R – сопротивление в Ом.
L – длина провода метр. Берется две длины провода.
S – площадь проводника. S=3.14*D2 (в квадрате)/ 4.
p – коэффициент из таблицы удельных сопротивлений.

Дальше рассчитывается падение напряжения на этом участке.

U потерь= I нагрузки*R провода

ПОТЕРИ = (U потерь / U ном) *100%

· I нагрузки – ток нагрузки на участке сети.

· R провода — сопротивление провода.

· U потери – падение напряжения.

· U номинальное напряжение, 220 или 380 вольт.

Если расчетное напряжение потерь превышает 5 % от U ном, следует выбрать большее сечение.

Расчет сечения кабеля по мощности, току

Расчет сечения кабеля

Как известно, кабели отличаются между собой количеством жил, материалом изготовления, а также размером сечения. Часто, особенно перед новичками в этом деле, встает вопрос о том, какой кабель выбрать, чтоб одновременно обеспечить стабильную и безопасную работу электроприборов в доме, и не заплатить при этом лишних денег. Ответ прост – требуется выполнить расчет сечения кабеля. Расчет этот проводится, когда известна мощность домашней техники и ток, который будет проходить по этому кабелю. Нужны и некоторые дополнительные сведения о проводах.

Кабель ААШвЭ-110

Кабель ААШвЭ-110 разработан для передачи электрической энергии к электрофильтрам (механизмам пылеулавливания). Подходит для использования в местах с умеренным и холодным климатами. Может устанавливаться внутри любых помещений. Успешно функционирует в тоннелях и каналах при условии отсутствия растягивающих нагрузок.

Заказать

Что нужно помнить в первую очередь

В процессе прокладывания электросетей в гараже, квартире или частном доме чаще всего используются кабели с изоляционной оплеткой из резины или поливинилхлорида, который рассчитан на уровень напряжения, не превышающий одного киловольта. Есть марки, которые допустимо использовать на воздухе, в помещении и в стенах. Обычно это кабели АВВГ либо ВВГ с разной площадью сечения и числом жил. Дополнительно используются ПВС и ШВВП для подсоединения электроприборов.

После выполнения расчета избирается максимальное значение сечения из перечня марок кабеля. В «Правилах устройства электроустановок» во всех подробностях описаны рекомендации касательно выбора сечения провода, правила укладки, установки защиты и прочие важные детали.

За нарушение этих правил предусмотрено наказание в виде административных штрафов. Но основная проблема не в этом. Нарушение правил приводит к поломке электрических приборов и может закончиться даже возгоранием.

Почему так важно выбрать правильное сечение

Для того чтоб дать более четкий ответ на этот вопрос, придется обратиться к школьному курсу физики. Ток идет по проводам и нагревает их. Чем выше уровень мощности, тем сильнее нагрев. Активную мощность тока можно определить, руководствуясь формулой:

P=UI cos =I2*R
Где R – это активное сопротивление.

Уровень мощности зависим от силы тока и сопротивления. Чем выше степень сопротивления, тем сильнее нагреваются провода. Это же актуально и для тока. Чем он больше, тем сильнее нагревается проводник.

Сопротивление же зависит от материала, из которого изготовлен кабель, длины, а также площади сечения. Если взглянуть на формулу:

R=*l/S
Где:
– это удельное сопротивление;
l – длина проводника;
S – площадь поперечного сечения.

Кабель МРШНМнг(A)-HF

Кабель МРШНМнг(A)-HF используется для создания линий трансляции сигналов на водных транспортных средствах, плавучих и прибрежных сооружениях. Поддерживается монтаж внутри помещений, а также на палубе при защищенности от ультрафиолетового излучения.

Заказать

Становится понятно, что сопротивление тем выше, чем меньше площадь. А с повышением сопротивления растет и нагрев проводника. Если вы выбрали провод для покупки и измеряете диаметр, помните о том, что площадь вычисляется так:

S=*d2/4
Где d – это диаметр.

Не стоит сбрасывать со счетов и удельное сопротивление. Его уровень напрямую зависит от материала, из которого изготовлен провод. К примеру, у алюминия оно больше, чем у меди. Значит при одном и том же значении площади, алюминий будет нагреваться сильнее. Это дает понять причину, почему алюминиевые провода советуют приобретать с большим сечением, чем у медных.

Для удобства пользователей, которым не досуг каждый раз проводить расчет провода, были созданы таблицы норм выбора сечения проводов.

Как рассчитать сечение кабеля по мощности и току

При расчете сечения кабеля следует обратить внимание на общую мощность, которую потребляют электроприборы в доме. Можно выполнить индивидуальный расчет мощности или же взять приблизительные параметры.

Для более точного расчета составляется структурная схема, на которой изображаются электроприборы. Узнать уровень мощности каждого из них легко, обратив внимание на специальную наклейку или же в инструкции к прибору. Наибольшим уровнем мощности обладают бойлеры, кондиционеры и электроплиты. Общая цифра должна получиться примерно в районе от 5-ти до 15-ти киловатт.

Уже зная уровень мощности, номинальную силу тока можно вычислить по такой формуле:

I=(PK)/(Ucos)
Где:
P – это мощность в ваттах
U=220 Вольт
K=0,75 – коэффициент одновременного включения;
cos =1 для бытовых электроприборов;

Но есть небольшое отличие. Если сеть трехфазная, то воспользоваться необходимо такой формулой:

I=P/(U√3cos)
Где U=380 Вольт

Кабель ВБбШнг-ХЛ

Кабель ВБбШнг-ХЛ разработан для распределения электроэнергии. Эксплуатируется в сухих и сырых местах. Подходит для кабельных эстакад и блоков. Может устанавливаться на улице. Благодаря морозостойкой оболочке, изделие активно используется в районах Крайнего Севера. Работаетет в умеренном, холодном и тропическом климатах.

Заказать

Выполнив расчет тока, можно заглянуть в таблицы, которые отпечатаны в «Правилах устройства электроустановок», чтоб определить сечение провода. В этих таблицах обозначены допустимые значения длительного тока для проводов из алюминия и меди с различной изоляционной оплеткой. Округлять получившееся значение лучше в большую сторону, для запаса. Дополнительно можно заглянуть в таблицу расчета сечения кабеля по мощности.

Онлайн-калькулятор для расчета необходимого сечения кабеля и учета потерь

Как правильно и точно сделать сечение кабеля расчета потери напряжения? Очень часто при проектировании сетей электроснабжения требуется грамотный расчет потерь в кабеле. Точный результат важен для выбора материала с необходимой площадью сечения проводника. Если кабель не подключен должным образом, это повлечет за собой многочисленные материальные затраты, потому что система быстро выйдет из строя и перестанет работать.Благодаря сайтам-помощникам, где есть готовая программа для расчета сечения кабеля и проезд по нему, это можно сделать легко и быстро.

Как пользоваться калькулятором онлайн?

В готовую таблицу внесите информацию по выбранному материалу кабеля, нагрузке энергосистемы, напряжению сети, температуре кабеля и способу его прокладки. После нажатия кнопки «рассчитать» и готов к результату.
Такой расчет падения напряжения в линии можно смело использовать, если не учитывать сопротивление кабельной линии при определенных условиях:

Направляющий коэффициент мощности cos phi равен единице.
Линия сети постоянного тока.
Электропитание переменного тока частотой 50 Гц, жилы сечением 25,0-95,0.

Полученные результаты необходимо использовать в каждом отдельном случае, учитывая все погрешности кабелей и проводов.

Обязательно заполните все значения!

Расчет потерь мощности в кабеле по школьной формуле

Получить необходимые данные можно следующим образом:, используя индикаторы последовательности подсчета: ΔU = I · RL (потеря сетевого напряжения = ток * сопротивление кабельного ввода).

Зачем нужно делать расчет потерь напряжения в кабеле?

Излишнее рассеивание энергии в кабеле может привести к значительным потерям мощности, чрезмерному нагреву и повреждению изоляции кабеля. Это опасно для людей и животных. При большой протяженности линии это сказывается на стоимости света, что также отрицательно сказывается на материальном состоянии помещения собственника.

Кроме того, неконтролируемое пропадание напряжения в кабеле может стать причиной выхода из строя многих приборов, а также их полного разрушения.Очень часто жильцы используют кабель с сечением меньше необходимого (в целях экономии), что вскоре вызывает короткое замыкание. А будущие затраты на замену или ремонт проводки не оплачивают кошельки «экономные» пользователи. Именно поэтому так важно правильно подобрать кабели сечения проложенных проводов. Любая разводка в жилых домах инициируется только после тщательного расчета потерь в кабеле. Важно помнить, что электричество — не дает второго шанса, а потому все, что нужно сделать изначально правильно и аккуратно.

Способы снижения потерь мощности в кабеле

Потери можно уменьшить несколькими способами:

увеличить площадь сечения кабеля;
уменьшение длины материала;
падение нагрузки.

Часто с двумя последними пунктами бывает сложнее, и поэтому приходится делать это за счет увеличения площади поперечного сечения жилы электрического кабеля. Это поможет снизить сопротивление. У такого варианта есть несколько дорогостоящих моментов. Во-первых, стоимость использования такого материала для многокилометровых систем очень ощутима, и поэтому необходимо правильно выбирать сечение кабеля, чтобы снизить потери мощности в пороге кабеля.

Онлайн-расчет потерь напряжения позволяет сделать это за несколько секунд со всеми дополнительными характеристиками. Для тех, кто желает перепроверить результаты вручную, существует физико-математическая формула для расчета потерь напряжения в кабеле. Безусловно, это идеальный компаньон для каждого проектировщика электросетей.

Таблица для расчета сечения провода силового

Сечение кабеля, мм ²	разомкнутая проводка						Прокладка в каналах
	медь			алюминий			медь			алюминий
	текущий	Мощность, кВт		текущий	Мощность, кВт		текущий	Мощность, кВт		текущий	Мощность, кВт
	А	220АТ	380АТ	А	220АТ	380АТ	А	220АТ	380АТ	А	220АТ	380АТ
0,5	11	2,4	–	–	–		–	–	–	–	–	–
0,75	15	3,3	–	–	–		–	–	–	–	–	–
1,0	17	3,7	6,4	–	–		14	3,0	5,3	–	–	–
1,5	23	5,0	8,7	–	–		15	3,3	5,7	–	–	–
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14,0	3,0	5,3
2,5	30	6,6	11,0	24	5,2	9,1	21	4,6	7,9	16,0	3,5	6,0
4,0	41	9,0	15,0	32	7,0	12,0	27	5,9	10,0	21,0	4,6	7,9
6,0	50	11,0	19,0	39	8,5	14,0	34	7,4	12,0	26,0	5,7	9,8
10,0	80	17,0	30,0	60	13,0	22,0	50	11,0	19,0	38,0	8,3	14,0
16,0	100	22,0	38,0	75	16,0	28,0	80	17,0	30,0	55,0	12,0	20,0
25,0	140	30,0	53,0	105	23,0	39,0	100	22,0	38,0	65,0	14,0	24,0
35,0	170	37,0	64,0	130	28,0	49,0	135	29,0	51,0	75,0	16,0	28,0

Видео о правильном выборе калибра провода и типичных ошибках

Калькулятор сопротивления круглого провода

Логотип Chemandy Electronics Логотип Chemandy Electronics CHEMANDY ELECTRONICSПоставщики навигации UnusualShow Скрыть навигацию

Рассчитывает сопротивление постоянному току одиночного круглого провода из обычных проводящих материалов, используя уравнение 2 ниже.

Примечание. Чтобы использовать другие значения для удельного сопротивления, выберите «Ввести данные» в текстовом поле выбора материала проводника, а затем введите необходимое значение удельного сопротивления (ρ) в поле, выделенное желтым цветом.

Этот калькулятор использует JavaScript и будет работать в большинстве современных браузеров. Для получения дополнительной информации см. О наших калькуляторах

Сопротивление проводника постоянному току рассчитывается с использованием удельного сопротивления и площади поперечного сечения: —

Уравнение 1.

Где:

ρ — удельное сопротивление проводника, Ом · м

l Длина в метрах

А — площадь поперечного сечения в метрах

Круглый провод обычно определяется диаметром, а сопротивление постоянному току, зависящее от диаметра, составляет: —

Уравнение 2.

Где:

ρ — удельное сопротивление проводника, Ом · м

l Длина в метрах

d — диаметр круглого проводника в метрах

Значения ρ взяты из CRC Handbook of Chemistry and Physics 1st Student Edition 1998 page F-88 и относятся к элементам высокой чистоты при 20 ° C.

Таблица «контрольных» измерений, выполненных в нашей лаборатории с использованием эмалированного медного провода

				Измерялся	Вычислено
Диаметр	Длина	Напряжение	Текущий	Сопротивление	Сопротивление
(мм)	(мм)	(В)	(А)	(Ом)	(Ом)
1.0	410	0,0091	1.031	0,008826	0,0087596
0,5	410	0,0359	1.031	0,03482	0,0350385
0,2	410	0,24	1.032	0,2326	0,2189908

Этот калькулятор предоставляется Chemandy Electronics бесплатно для продвижения FLEXI-BOX

Вернуться к списку калькулятора

Калькулятор падения напряжения

Калькулятор падения напряжения в проводе / кабеле и способ его расчета.

Калькулятор падения напряжения

* при 68 ° F или 20 ° C

** Результаты могут отличаться для реальных проволок: различное удельное сопротивление материала и количество жил в проволоке.

*** Для провода длиной 2×10 футов длина провода должна составлять 10 футов.

Калькулятор калибра провода ►

Расчет падения напряжения

DC / однофазный расчет

Падение напряжения V в вольтах (В) равно току провода I в амперах (А), умноженному на 2 умноженной на длину одностороннего провода L в футах (футах), умноженного на сопротивление провода на 1000 футов R в омах (Ом / kft), деленное на 1000:

V _{падение (V)} = I _{провод (A)} × R _{провод (Ω)}

= I _{провод (A)} × (2 × L _(фут) × R _{провод (Ω / kft)}/1000 _{(ft / kft)})

Падение напряжения V в вольтах (В) равно току провода I в амперах (А), умноженному на 2. длина одностороннего провода L в метрах (м), умноженная на сопротивление провода на 1000 метров R в омах (Ом / км), деленное на 1000:

V _{падение (V)} = I _{провод (A)} × R _{провод (Ω)}

= I _{провод (A)} × (2 × L _(м) × R _{провод (Ом / км)}/1000 _{(м / км)})

Трехфазный расчет

Падение межфазного напряжения V в вольтах (В) равно квадратному корню из 3-кратного значения тока провода I в амперах (A), умноженного на односторонняя длина провода L в футах (футах), умноженная на сопротивление провода на 1000 футов R в омах (Ω / kft), деленное на 1000:

V _{drop (V)} = √3 × I _{провод (A)} × R _{провод (Ом)}

= 1.732 × I _{провод (A)} × ( L _(фут) × R _{провод (Ом / кВт)}/1000 _{(фут / кВт)})

Падение межфазного напряжения V в вольтах (В) равно квадратному корню из 3-кратного значения тока провода I в амперах (A), умноженного на длина одностороннего провода L в метрах (м), умноженная на сопротивление провода на 1000 метры R в омах (Ом / км) разделить на 1000:

V _{drop (V)} = √3 × I _{провод (A)} × R _{провод (Ом)}

= 1.732 × I _{провод (A)} × ( L _(м) × R _{провод (Ом / км)}/1000 _{(м / км)})

Расчет диаметра проволоки

Диаметр проволоки n калибра d _n дюймов (дюймов) равен 0,005 дюйма, умноженному на 92 в степени 36 минус калибр n, деленное на 39:

d _n _(дюйм) = 0,005 дюйма × 92 ^{(36- n ) / 39}

Диаметр проволоки n калибра d _n в миллиметрах (мм) равен 0.127 мм умножить на 92 в степени 36 минус число n, разделенное на 39:

d _n _(мм) = 0,127 мм × 92 ^{(36- n ) / 39}

Расчет площади поперечного сечения провода

Площадь поперечного сечения провода калибра n A _n в килокруглых милах (kcmil) равна 1000 диаметрам квадратного провода d в дюймах (дюймах):

A _n _(kcmil) = 1000 × d _n ² = 0.025 дюйм ² × 92 ^{(36- n ) / 19,5}

Площадь поперечного сечения провода калибра n A _n в квадратных дюймах (в дюймах ²) равно пи, деленному на 4 диаметра квадратной проволоки d в дюймах (дюймах):

A _n _(в 2 ₎ = (π / 4) × d _n ² = 0,000019635 дюйм ² × 92 ^{(36- n ) / 19,5}

Площадь поперечного сечения провода калибра n A _n в квадратных миллиметрах (мм ²) равно pi, деленному на 4, умноженное на диаметр квадратной проволоки d в миллиметрах (мм):

A _n _(мм 2 ₎ = (π / 4) × d _n ² = 0.012668 мм ² × 92 ^{(36- n ) /19,5}

Расчет сопротивления проводов

Сопротивление провода калибра n R в Ом на килофит (Ом / кфут) равно 0,3048 × 1000000000 удельному сопротивлению провода ρ дюйм Ом-метры (Ом · м), разделенные на 25,4 ², умноженные на площадь поперечного сечения A _n в квадратных дюймах (в ²):

R _{n (Ом / kft)} = 0,3048 × 10 ⁹ × ρ _{(Ом · м)} / (25.4 ² × A _n _(в 2 ₎)

Сопротивление провода калибра n R в омах на километр (Ом / км) равно 1000000000 удельному сопротивлению провода ρ дюйм ом-метры (Ом · м), разделенные на площадь поперечного сечения A _n в квадратных миллиметрах (мм ²):

R _{n (Ом / км)} = 10 ⁹ × ρ _{(Ом · м)}/ A _n _(мм 2 ₎

AWG диаграмма

AWG #	Диаметр (дюйм)	Диаметр (мм)	Площадь (тыс. Км)	Площадь (мм ²)
0000 (4/0)	0.4600	11,6840	211.6000	107.2193
000 (3/0)	0,4096	10,4049	167.8064	85.0288
00 (2/0)	0,3648	9,2658	133.0765	67.4309
0 (1/0)	0,3249	8,2515	105,5345	53,4751
1	0,2893	7.3481	83,6927	42,4077
2	0,2576	6.5437	66,3713	33,6308
3	0,2294	5,8273	52,6348	26.6705
4	0,2043	5,1894	41,7413	21.1506
5	0,1819	4,6213	33.1024	16.7732
6	0,1620	4,1154	26,2514	13,3018
7	0,1443	3,6649	20,8183	10,5488
8	0,1285	3,2636	16,5097	8,3656
9	0,1144	2,9064	13,0927	6,6342
10	0.1019	2,5882	10,3830	5,2612
11	0,0907	2.3048	8,2341	4,1723
12	0,0808	2,0525	6.5299	3,3088
13	0,0720	1,8278	5,1785	2.6240
14	0,0641	1,6277	4.1067	2,0809
15	0,0571	1.4495	3,2568	1,6502
16	0,0508	1,2908	2,5827	1,3087
17	0,0453	1,1495	2,0482	1.0378
18	0,0403	1.0237	1,6243	0,8230
19	0.0359	0,9116	1,2881	0,6527
20	0,0320	0,8118	1.0215	0,5176
21	0,0285	0,7229	0,8101	0,4105
22	0,0253	0,6438	0,6424	0,3255
23	0,0226	0,5733	0.5095	0,2582
24	0,0201	0,5106	0,4040	0,2047
25	0,0179	0,4547	0,3204	0,1624
26	0,0159	0,4049	0,2541	0,128
27	0,0142	0,3606	0.2015	0,1021
28	0.0126	0,3211	0,1598	0,0810
29	0,0113	0,2859	0,1267	0,0642
30	0,0100	0,2546	0,1005	0,0509
31	0,0089	0,2268	0,0797	0,0404
32	0,0080	0,2019	0.0632	0,0320
33	0,0071	0,1798	0,0501	0,0254
34	0,0063	0,1601	0,0398	0,0201
35	0,0056	0,1426	0,0315	0,0160
36	0,0050	0,1270	0,0250	0,0127
37	0.0045	0,1131	0,0198	0,0100
38	0,0040	0,1007	0,0157	0,0080
39	0,0035	0,0897	0,0125	0,0063
40	0,0031	0,0799	0,0099	0,0050

См. Также

Страница не найдена | MIT

Перейти к содержанию ↓

Образование
Исследовать
Инновации
Прием + помощь
Студенческая жизнь
Новости
Выпускников
О MIT
Подробнее ↓
- Прием + помощь
- Студенческая жизнь
- Новости
- Выпускников
- О MIT

Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Как рассчитать объем в проволоке

Обновлено 5 декабря 2020 г.

Крис Дезил

Несмотря на то, что вы можете сгибать и скручивать ее в различные формы, проволока в основном представляет собой цилиндр.2 L} {4}

Сохраняйте единицы согласованными

В большинстве случаев диаметр провода на несколько порядков меньше его длины. Возможно, вы захотите измерить диаметр в дюймах или сантиметрах, а длину — в футах или метрах. Не забудьте преобразовать единицы перед вычислением объема, иначе расчет будет бессмысленным. Обычно лучше преобразовать длину в единицы измерения диаметра, чем наоборот. Это дает большое число для длины, но с ним легче работать, чем с чрезвычайно маленьким числом, которое вы получите для диаметра, если преобразовать его в метры или футы.3

1. У электрика осталось 5 кубических сантиметров свободного места в электрическом ящике. Сможет ли он поместить в коробку провод 4-го калибра длиной 1 фут?

Диаметр проволоки 4-го калибра 5,19 миллиметра. 2 L = \ pi (0.3

Электрику не хватает места в коробке для прокладки провода. Ему нужно использовать либо провод меньшего размера, если позволяют коды, либо коробку большего размера.

Справочный центр — Справочная таблица калибра проводов (AWG)

Все размеры калибра на этом веб-сайте относятся к американскому калибру проводов (AWG). Имеющиеся манометры выделены жирным шрифтом ниже. Информация о диаметре в таблице относится только к сплошной проволоке. Сечения многожильных проводов следует измерять путем расчета эквивалентной площади поперечного сечения меди.Во-первых, измерьте чистый диаметр одной пряди и найдите значение круговых милов в строке, которая соответствует вашему измерению. Во-вторых, умножьте круглые милы на количество жил кабеля. Наконец, найдите в таблице строку с круговым числом милов, которое наиболее точно соответствует вашему расчету.

Американский калибр проводов (AWG) — это система числовых размеров проводов, которые начинаются с наименьших цифр (6/0) для наибольших размеров. Размеры датчиков разнесены на 26% в зависимости от площади поперечного сечения.AWG также известен как Brown & Sharpe Gage.

SWG = Standard or Sterling Wire Gauge, британская система измерения проволоки.

BWG = Birmingham Wire Gauge, старая британская система измерения проволоки, которая широко использовалась во всем мире.

Cir Mils или CMA = Круглая миловая площадь, равная 1/1000 (0,001) дюйма в диаметре или 0,000507 мм.

8G6060 9004 900 900 900,6960

900 9009,34999 900

мм 9007 900

4 900,490 900,4

15,5 AWG5 0,037,

900 900,539 0,03,5 AWG48 9009 0,09,5848 9002 900 ММ 900

0 0,089 0,089 0,089

89 900 ММ570089 0,0790 мм9

889 0,0315 мм 30 900,9 34 39,6 900

900,0

0

900 —889 39,5 0,003300 900 —89 .071 MM3 51,5 AWG 900

AWG / SWG / BWG / MM	Открытый диам. (Дюймы)	Диаметр без оболочки. (ММ)	AWG	SWG	BWG	Круглые станы
6/0 AWG	0.580000	14,73200	6/0	— —	— —	336,390,338592
5/0 AWG	0,516500	13,11910	5/0	7/0	— —	266,764,588301
7/0 SWG	0,500000	12,70000	5/0	7/0	— —	249,992,820000
6/0 SWG	0,464000	11.78560	4 / 0	6/0	4/0	215 289.816699
4/0 AWG	0,460000	11,68400	4/0	4/0	4/0	211,593,
4/0 BWG	0,454000	11,53160	4 / 0	4/0	4/0	206,110.080348
5/0 SWG	0,432000	10.97280	4/0	5/0	3/0	186,618.640159
3/0 BWG	0.425000	10,79500	3/0	3/0	3/0	180,619,812450
3/0 AWG	0,409600	10,40384	3/0	3/0	3 / 0	167,767,341584
4/0 SWG	0,400000	10,16000	4/0	4/0	4/0	159,995,404800
2/0 BWG	0,380000	9,65200	2/0	2/0	2/0	144 395.852832
3/0 SWG	0,372000	9,44880	3/0	3/0	3/0	138,380,025612
2/0 AWG	0,364800	9.26592	2 / 0	2/0	2/0	133,075,217970
2/0 SWG	0,348000	8,83920	2/0	2/0	2/0	121,100,521893
0 BWG	0.340000	8,63600	0	0	0	115,596,679968
0 AWG	0,324900	8,25246	0	0	0	105,556.978317
105,556.978317
8,22960	0	0	0	104,972,985089
1 SWG	0,300000	7,62000	1	1	1	89,997.415200
1 BWG	0,300000	7,62000	1	1	1	89,997,415200
1 AWG	0,289300	7,34822	1	60 1	1	60
2 BWG	0,283000	7,18820	2	2	2	80,086,699844
2 SWG	0,276000	7.01040	2	2	2	76,173,812225
1,5 AWG	0,273003	6,
1,5	2	2	74,528.497489
3 BWG	2	3	3	67,079,073434
2 AWG	0,258000	6,55320	2	2	3	66,562.088282
3 SWG	0,252000	6.40080	2	3	3	63,502,176165
2,5 AWG	0,243116	6,17515	2,5	3
4 BWG	0,238000	6,04520	3	4	4	56,642,373184
4 SWG	0.232000	5,89280	3	4	4	53,822.454175
3 AWG	0,229000	5,81660	3	4	5	52,439.4
5,58800	3	5	5	48,398.609952
3,5 AWG	0,216501	5,49913	3,5	4	6	46 871.336818
5 SWG	0,212000	5,38480	4	5	5	44,942,709208
4 AWG	0,204000	5,18160	4	60 5
6 BWG	0,203000	5,15620	4	6	6	41,207,816478
4,5 AWG	0.1	4,89712	4,5	6	7	37,170,772425
5 AWG	0,182000	4,62280	5	7	7	33,123,048679
4,54660	5	8	7	32,040,079782
5,5 AWG	0,171693	4,36100	5,5	7	8	29,477.639627
8 BWG	0,164000	4,16560	6	8	8	26,895,227547
6 AWG	0,162023	4,11538	6	60 7	2650,69
6,5 AWG	0,152897	3,88358	6,5	9	9	23,376,821207
9 BWG	0.147000	3,73380	7	9	9	21,608,379390
7 AWG	0,144285	3,66484	7	9	9	20,817,563327
3.65760	7	9	9	20,735,404462
7,5 AWG	0,136459	3,46606	7,5	9	10	18,620.523884
10 BWG	0,134000	3,40360	8	10	10	17,955,484304
3,35 ММ	0,131890	3,34999	8	960	8	960
8 AWG	0,128500	3,26390	8	10	10	16,511,775768
10 SWG	0.128000	3,25120	8	10	10	16,383,529452
3,15 мм	0,124016	3,14999	8	10	11	15,379.402531
8,5	3,07983	8,5	10	11	14,701,867759
11 BWG	0,120000	3,04800	9	11	11	14,399.586432
3 мм	0,118110	2,99999	9	10	11	13,949,571457
11 SWG	0,116000	2,	9	11
9 AWG	0,114400	2,	9	11	11	13,086,984131
2,8 MM	0.110236	2,79999	9	11	12	12,151,626691
12 BWG	0,109000	2,76860	10	12	12	11,880.658778
	AW7	2,74267	9,5	11	12	11,659,129581
2,65 мм	0,104331	2,64999	10	11	12	10,884.540617
12 SWG	0.104000	2.64160	10	12	12	10,815.689364
10 AWG	0,101900	2,58826	10	1260
2,5 мм	0,098425	2,50000	10	12	13	9,687,202401
10,5 AWG	0.0	2.44241	10,5	12	13	9,246.0
13 BWG	0,0	2,41300	11	13	13	9,024.740802	2,36000	11	12	13	8,632,614798
13 SWG	0,0	2,33680	11	13	13	8,463.756914
11 AWG	0,0
2.30378	11	13	13	8,226,253735
2,24 мм	0,088189	2,24000	11	13	14
11,5 AWG	0,085800	2,17932	11,5	13	14	7,361,428574
2,12 мм	0.083464	2,12000	12	14	14	6,966,105995
14 BWG	0,083000	2,10820	12	14	14	6,888.802148	14	6,888.802148	0,069G	2,05232	12	14	14	6,528,452497
14 SWG	0,080000	2,03200	12	14	14	6,399.816192
2 мм	0,078740	2,00000	12	14	15	6,199.809536
12,5 AWG	0,076400	1,	12,5	14609
1,9 мм	0,074803	1,	13	15	15	5,595,328107
13 AWG	0.072000	1,82880	13	15	15	5,183,851116
15 SWG	0,072000	1,82880	13	15	15	5,183,851116
1,82880	13	15	15	5,183,851116
1,8 ММ	0,070866	1,80000	13	15	16	5,021.845724
13,5 AWG	0,068100	1,72974	13,5	15	16	4,637,476808
1,7 мм	0,066929	1,70000	14	16
16 BWG	0,065000	1,65100	14	16	16	4,224,878658
14 AWG	0.064100	1,62814	14	16	16	4,108,6
16 SWG	0,064000	1,62560	14	16	16	4,095,882363
1,60000	14	16	17	3,967,878103
14,5 AWG	0,060500	1,53670	14,5	16	17	3,660.144878
1,5 мм	0,059055	1,50000	15	17	17	3,487,3
17 BWG	0,058000	1,47320	15	90 17	3		,90
15 AWG	0,057100	1,45034	15	17	17	3,260,316361
17 SWG	0.056000	1,42240	15	17	17	3,135.4
1,4 мм	0,055118	1,40000	15	17	18	3,037,	3
3
1,36906	15,5	16	18	2,905,126562
1,32 мм	0,051968	1,32000	16	17	18	2700.637034
1,3 мм	0,051200	1,30048	16	18	18	2,621,364712
16 AWG	0,050800	1,29032	16	18
1,25 мм	0,049213	1,25000	16	18	18	2,421.800600
18 BWG	0.049000	1,24460	16	18	18	2,400,
18 SWG	0,048000	1,21920	16	18	18	2,303,
1,21920	16,5	17	19	2,303,
1,2 мм	0,047200	1,19888	17	18	19	2,227.776016
1,18 мм	0,046457	1,18000	17	18	19	2,158,153700
17 AWG	0,045300	1,15062	17	18
1,15 мм	0,045275	1,14999	17	18	19	2,049,766754
1,12 мм	0.044094	1,12000	17	19	19	1,944,260271
1,1 мм	0,043300	1,09982	17	19	20	1,874,836153
1,08458	17,5	18	20	1,823,237635
19 BWG	0,042000	1,06680	18	19	19	1,763.	8
1,06 ММ	0,041732	1,06000	18	19	20	1,741,526499
18 AWG	0,040300	1,02362	18	19	20 1,69
19 SWG	0,040000	1,01600	18	19	19	1,599,
1 мм	0.039370	1,00000	18	20	20	1,549,
18,5 AWG	0,038000	0,	18,5	19	21	1,443.
0,	19	20	21	1,398,832027
20 SWG	0,036000	0,	19	20	20	1,295.	9
19 AWG	0,035900	0,	19	20	21	1,288,772985
,9 ММ	0,035433	0,	19	20	216
20 BWG	0,035000	0,88900	19	20	20	1,224, 8
19,5 AWG	0.033900	0,86106	19,5	20	22	1,149,176995
,85 мм	0,033465	0,85000	20	21	21	1119.840598	0,81280	20	21	21	1,023,970591
21 SWG	0,032000	0,81280	20	21	21	1,023.970591
,8 ММ	0,031496	0,80000	20	21	22	991,969526
21 BWG	0,031000	0,78740	20	21	60 9
20,5 AWG	0,030200	0,76708	20,5	21	22	912,013806
,75 мм	0.029528	0,75000	21	22	22	871,848216
21 AWG	0,028500	0,72390	21	22	22	812.226672
22	812,226672
22	0,71120	21	22	22	783,977484
22 BWG	0,028000	0,71120	21	22	22	783.977484
,71 мм	0,027953	0,71000	21	22	22	781,330997
,7 мм	0,027600	0,70104	21	22	23	22	761.738122
21,5 AWG	0,026900	0,68326	21,5	22	23	723,589218
0,65 мм	0.025600	0,65024	22	23	23	655,341178
22 AWG	0,025300	0,64262	22	23	23	640,071617
23 0,025 0,9 900	0,63500	22	23	23	624,982050
,63 ММ	0,024803	0,63000	22	23	23	615.176101
23 SWG	0,024000	0,60960	22	23	23	575.983457
22,5 AWG	0,023900	0,60706	22,5	23
,6 мм	0,023622	0,60000	23	23	24	557,982858
24 BWG	0.023000	0,58420	23	24	24	528.984807
23 AWG	0,022600	0,57404	23	24	24	510,745331
0,056 мм	0,56134	23	24	24	488,3
24 SWG	0,022000	0,55880	23	24	24	483.986100
.55 ММ	0,021700	0,55118	24	25	25	470,876476
23,5 AWG	0,021300	0,54102	23,5	2460
24 AWG	0,020100	0,51054	24	25	25	403,998397
25 SWG	0.020000	0,50800	24	25	25	399,988512
25 BWG	0,020000	0,50800	24	25	25	399,988512
.5 0,0198	0,50000	24	25	25	387,488096
24,5 AWG	0,019000	0,48260	24,5	25	26	360.989632
26 SWG	0,018000	0,45720	25	26	26	323.9
26 BWG	0,018000	0,45720	6 21	22	2690
25 AWG	0,017900	0,45466	25	26	26	320,400798
.45 MM	0.017717	0,45000	25	26	27	313,865358
25,5 AWG	0,016900	0,42926	25,5	26	27	285.601797	0,42500	26	27	27	279,
27 SWG	0,016400	0,41656	26	27	27	268.	5
27 BWG	0,016000	0,40640	26	27	27	255,9
26 AWG	0,015900	0,40386	26	27	2780
,4 мм	0,015748	0,40000	26	27	28	247,9
26,5 AWG	0.015000	0,38100	26,5	27	28	224,9
28 SWG	0,014800	0,37592	27	28	28	219,033709
27 0,033709	27 0,03	0,36068	27	28	28	201,634209
.355 ММ	0,013976	0,35500	27	28	29	195.332749
29 SWG	0,013600	0,34544	27	29	29	184.
28 BWG	0,013500	0,34290	28	28	0,34290	7 28	28	2 900,2 900,2 900,2
27,5 AWG	0,013400	0,34036	27,5	29	29	179,554843
29 BWG	0.013000	0,33020	28	29	29	168.9
28 AWG	0,012600	0,32004	28	30	29	158,755440
0,31500	28	30	30	153,7
30 SWG	0,012400	0,31496	28	30	30	153.755584
30 BWG	0,012000	0,30480	29	30	30	143,9
28,5 AWG	0,011900	0,30226	28,5
,31 мм	0,011800	0,29972	29	31	31	139,236001
31 SWG	0.011600	0,29464	29	31	31	134,556135
29 AWG	0,011300	0,28702	29	31	30	127,686333
.2810 900 ММ	0,28000	29	32	32	121,516267
32 SWG	0,010800	0,27432	29	32	32	116.636650
29,5 AWG	0,010600	0,26924	29,5	32	31	112,356773
30 AWG	0,010000	0,25400	30	33	3197
33 SWG	0,010000	0,25400	30	33	33	99,997128
31 BWG	0.010000	0,25400	30	33	31	99,997128
,25 мм	0,009843	0,25000	30	33	32	96,872024
30,5 AWG00	0,24130	30,5	33	32	90,247408
34 SWG	0,009200	0,23368	31	34	34	84.637569
32 BWG	0,009000	0,22860	31	31	32	80,997674
31 AWG	0,008900	0,22606	31	34	3225
.224 MM	0,008819	0,22400	31	35	33	77.770411
35 SWG	0.008400	0,21336	32	35	35	70,557974
31,5 AWG	0,008400	0,21336	31,5	34	33	70,557974
32 AWG	0,20320	32	35	33	63,998162
33 BWG	0,008000	0,20320	32	35	33	63.998162
,2 мм	0,007874	0.20000	32	36	34	61,998095
36 SWG	0,007600	0,19304	32	36	36
32,5 AWG	0,007500	0,19050	32,5	35	34	56,248385
33 AWG	0.007100	0,18034	33	36	34	50,408552
,18 мм	0,007087	0,18000	33	36	35	50,218457
34 BWG	0,17780	33	36	35	48,998593
37 SWG	0,006800	0,17272	33	37	34	46.238672
33,5 AWG	0,006700	0,17018	33,5	36	34	44,888711
34 AWG	0,006300	0,16002	34	60 37	34
,16 мм	0,006299	0,16000	34	37	36	39,678781
38 SWG	0.006000	0,15240	34	38	36	35,998966
34,5 AWG	0,005900	0,14986	34,5	37	35	34,809000
35 AWG	0,14224	35	38	35	31,359099
,14 ММ	0,005512	0,14000	35	38	35	30.379067
35,5 AWG	0,005300	0,13462	35,5	38	35	28,089193
39 SWG	0,005200	0,13208	36	39
36 AWG	0,005000	0,12700	36	39	35	24,999282
35 BWG	0.005000	0,12700	36	39	35	24,999282
.125 мм	0,004921	0,12500	36	39	35	24,218006
40 SWG00 900	0,12192	36	40	35	23,039338
36,5 AWG	0,004700	0,11938	36,5	39	35	22.089366
37 AWG	0,004500	0,11430	37	40	35	20,249418
,112 MM	0,004409	0,11200	37	40	36
41 SWG	0,004400	0,11176	37	41	36	19,359444
37,5 AWG	0.004200	0,10668	37,5	41	36	17,639493
38 AWG	0,004000	0,10160	38	42	36	15.999540
0,10160	38	42	36	15,999540
36 BWG	0,004000	0,10160	38	40	36	15.999540
,1 мм	0,003937	0,10000	38	42	— —	15,499524
38,5 AWG	0,003700	0,09398	38,5	42	13,689607
43 SWG	0,003600	0,09144	39	43	— —	12,
.09 MM	0.003543	0,09000	39	43	— —	12,554614
39 AWG	0,003500	0,08890	39	43	— —	12,249648
0,08382	39,5	43	— —	10,889687
44 SWG	0,003200	0,08128	40	44	— —	10.239706
0,08 мм	0,003150	0,08000	40	44	— —	9, 5
40 AWG	0,003100	0,07874	40	44	9,609724
40,5 AWG	0,003000	0,07620	40,5	44	— —	8,999742
41 AWG	0.002800	0,07112	41	45	— —	7,839775
45 SWG	0,002800	0,07112	41	45	— —	7,839775
0,002795	0,07100	41	45	— —	7,813310
41,5 AWG	0,002600	0,06604	41,5	45	— —	6.759806
42 AWG	0,002500	0,06350	42	46	— —	6,249821
0,063 ММ	0,002480	0,06300	42	46	— — 900	6,151761
46 SWG	0,002400	0,06096	42	46	— —	5,759835
42,5 AWG	0.002400	0,06096	42,5	46	— —	5,759835
43 AWG	0,002200	0,05588	43	46	— —	4,839861
43,5 0,002100	0,05334	43,5	47	— —	4,409873
44 AWG	0,002000	0,05080	44	47	— —	3.999885
47 SWG	0,002000	0,05080	44	47	— —	3,999885
0,05 мм	0,001969	0,05000	44	47	— — — —	3,874881
44,5 AWG	0,001866	0,04740	44,5	47	— —	3,481856
45 AWG	0.001761	0,04473	45	47	— —	3,101032
45,5 AWG	0,001662	0,04221	45,5	48	— —	2,762165
48G 0,001600	0,04064	45,5	48	— —	2,559926
46 AWG	0,001568	0,03983	46	48	— —	2.458553
46,5 AWG	0,001480	0,03759	46,5	48	— —	2,1
47 AWG	0,001397	0,03548	47	48	— 1.
47,5 AWG	0,001318	0,03348	47,5	48	— —	1,737074
48 AWG	0.001244	0,03160	48	49	— —	1,547492
49 SWG	0,001200	0,03048	48	49	— —	1,439959
48,5 AWG 0,001174	0,02982	48,5	49	— —	1,378236
49 AWG	0,001108	0,02814	49	49	— —	1.227629
49,5 AWG	0,001045	0,02654	49,5	49	— —	1,0
50 SWG	0,001000	0,02540	49	50	— — — 0,999971
50 AWG	0,000986	0,02505	50	50	— —	0,972760
50,5 AWG	0.000931	0,02364	50,5	50	— —	0,866364
51 AWG	0,000878	0,02231	51	— —	— —	0,771389
0,000829	0,02105	51,5	— —	— —	0,687055
52 AWG	0,000782	0,01987	52	— —	— —	0.611819
52,5 AWG	0,000738	0,01875	52,5	— —	— —	0,544776
53 AWG	0,000697	0,01769	53	— —	0,485238
53,5 AWG	0,000657	0,01670	53,5	— —	— —	0,432031
54 AWG	0.000620	0,01576	54	— —	— —	0,384761
54,5 AWG	0,000585	0,01487	54,5	— —	— —	0,342683
0,000552	0,01403	55	— —	— —	0,305137
55,5 AWG	0,000521	0,01324	55,5	— —	— —	0.271746
56 AWG	0,000492	0,01249	56	— —	— —	0,241959
56,5 AWG	0,000464	0,01179	56,5	— —	0,215475
57 AWG	0,000438	0,01113	57	— —	— —	0,1
57,5 AWG	0.000413	0,01050	57,5	— —	— —	0,170895
58 AWG	0,000390	0,00991	58	— —	— —	0,152174
	0,000368	0,00935	58,5	— —	— —	0,135494
59 AWG	0,000347	0,00882	59	— —	— —	0.120683
59,5 AWG	0,000328	0,00833	59,5	— —	— —	0,107450
60 AWG	0,000309	0,00786	60	— —	0,0

Расчет падения напряжения — Практические инструкции

Как рассчитать падение напряжения в медном проводе

Для расчета падения напряжения в медном проводе используйте следующую формулу:

Вольт = Длина x Ток x 0.017
Площадь

Вольт = Падение напряжения.
Длина = Общая длина провода в метрах (включая любой провод заземления).
Ток = Ток (в амперах) через провод.
Площадь = Площадь поперечного сечения меди в квадратных миллиметрах.

Банкноты

• Эта формула применима только к меди при 25 ° C, падение напряжения увеличивается с увеличением температуры провода, примерно при 0.4% на ° C.
• 0,017- Эта цифра применима только к меди.
• Площадь указана в квадратных миллиметрах меди, может возникнуть путаница в том, как рассчитан размер кабеля, поскольку некоторые производители указывают диаметр провода, а не площадь, некоторые даже включают изоляцию. Объяснение этого можно увидеть по адресу , здесь .

Пример

У прицепа 50 м проводов сечением 4 мм, так сколько же падения напряжения при 20 А?

50 х 20 х 0.017 = 17 . Разделите это на 4 (площадь поперечного сечения провода): 17/4 = 4,25 В .

В этом примере падение составляет 4,25 В. Это означало бы, что если бы в передней части прицепа было 12 В, то сзади было бы только 7,75 В — свет был бы очень тусклым.

Это когда температура провода составляет 25 ° C, если температура провода составляет 35 ° C, будет падение 4,42 В, то есть только 7,37 В в задней части прицепа.

Не забывайте, что ток, протекающий через провод, нагревает его, поэтому даже при температуре 25ºC провод будет более горячим, что приведет к увеличению падения напряжения.

Это значение будет увеличиваться до тех пор, пока охлаждающее воздействие окружающего воздуха на провод не уравновесит нагревательное воздействие тока.

Это демонстрирует, почему при подключении прицепа важно не экономить на размере провода.

Провод
