Проводка в бане: Проводка в бане и парилке: правила и рекомендации

Содержание

Проводка в бане. Разводка и подводка. Установки и особенности

Без всяких сомнений, собственная баня является заветной мечтой многих людей. В этом нет ничего удивительного, ведь оборудовав ее на своей территории, например, возле загородного дома или дачи, вы всегда можете хорошо проводить в ней время со своими родными, близкими и друзьями. Отдых в бане полезен для человека во всех отношениях, не только, с точки зрения физиологии, но в качестве отличного способа успокоения нервов и борьбы со стрессом.

Но, как и любое современное строительное сооружение, баня нуждается в проведении электрической проводки, установке приборов освещения и дополнительного электротехнического оборудования. Это нужно для того, чтобы сделать ее использование максимально комфортным и удобным для вас. При этом нужно помнить, что обладая определенными навыками и умениями, провести электричество в баню можно и самому без помощи специалистов в этой области. Но уделить этому вопросу придется максимум внимания и все работы проводить очень осторожно, ведь баня, изготовленная из дерева, относится к пожароопасным объектам.

Что нужно знать о безопасности, когда устанавливается проводка в бане

Нужно помнить о том, что проводка в бане должна проводиться с учетом самых строгих требований безопасности. Это очень важно, ведь при ее строительстве используются легко воспламеняемые материалы, в первую очередь дерево. Кроме того, в парильной комнате очень часто наблюдается высокий уровень влажности, существенно поднимается температура воздуха. Неправильно проведенная проводка, а также ее некачественная изоляция могут привести к возникновению пожара или даже поражению людей, отдыхающих в бане, электрическим током.

Для того чтобы избежать этого, следует максимально внимательно отнестись к вопросу подбора материалов и оборудования, а также пользоваться советами специалистов. Если вы опытный в этом деле человек, то соблюдая общие рекомендации безопасности, вы сможете все сделать своими руками.

Как подвести электричество к бане

Проводка в бане своими руками начинается с процесса подведения кабеля к зданию. Пустить электрический силовой кабель можно несколькими способами, а именно по воздуху или же под землей. В первом случае вам придется установить специальные электрические столбы, если длина провода будет превышать двадцать пять метров. Согласно требованиям безопасности, висящий в воздухе силовой кабель должен быть на высоте минимум трех метров над поверхностью земли.

Тем не менее многие специалисты рекомендуют использовать для проведения кабеля к бане подземный способ. В этом случае следует использовать кабель с прочной стальной оплеткой, что позволит защитить его от негативного влияния подземных представителей фауны (грызунов и кротов). Кроме того, такой провод не повредится даже при смещении грунта.

А вот от прокладки в трубах из металла лучше отказаться, так как они собирают в себе влагу, что негативно сказывается на эксплуатационном сроке проводки. Трубы из металла нужно использовать для защиты провода, когда он выходит из земли и поднимается по стене (или же когда входит в землю и опускается по столбу). Глубина залегания кабеля под поверхностью грунта должна быть не менее семидесяти пяти сантиметров.

Для обоих случаев необходимо приобрести качественный медный кабель с сечением не менее шести квадратных миллиметров. Он вводится в здание через отверстие в стене, защищенное металлической втулкой и подводится к щитку.

Как установить щиток

Щиток может быть установлен и своими руками, при условии, что соблюдены все правила безопасности. В первую очередь нужно подобрать оптимальное место для щитка. Помещение должно быть сухим и хорошо проветриваемым. Кроме того, сам щиток нельзя ни в коем случае загромождать предметами мебели или другими вещами, так как проход к нему должен всегда быть свободным. Также позаботьтесь о наличии нормального освещения, чтобы вы могли работать со счетчиком в условиях хорошей видимости.

Щиток должен быть оборудован автоматами и УЗО, подобранными в зависимости от того, какая проводка используется, а также какая нагрузка на нее подается (как правило, это автоматы 25 Ампер на розетки 10 Ампер на освещение). Установив щиток на высоте не менее полтора метра от пола можно переходить к следующему этапу электрификации бани своими руками, а именно обустройству внутренней проводки.

Каким образом должна подбираться проводка в бане

Если вы собираетесь провести проводку в бане своими руками, то сначала необходимо хотя бы приблизительно рассчитать уровень планируемой мощности. Для этого следует проанализировать, какое количество электрических приборов и какой мощности вы собираетесь использовать.

Здесь все очень индивидуально, ведь если для одних людей вполне достаточно нескольких осветительных приборов (в этом случае будет достаточно и двух киловатт), то другие предпочитают подключать к сети различные виды бытовой и прочей техники, например, стиральную машину, фен для волос, телевизор или холодильник в комнате отдыха и многое другое. Обычно для всех потребностей достаточно порядка пяти–шести киловатт электроэнергии. Но если планируется установка электропечи своими руками, то требуемая мощность может быть больше.

Проводка в бане должна иметь двойную термостойкую изоляцию и три медных жилы. Сечение провода подбирается в зависимости от назначения, к примеру(NYM), для приборов освещения не менее одного с половиной квадратного миллиметра, а для розеток – два с половиной миллиметра квадратных. Такое сечение подойдет для всех стандартных бытовых приборов, будь то стиральная машина или что-либо другое. Тем не менее, если прокладывается проводка в бане своими руками для более мощных устройств, например, бойлера или электрической печи, то следует брать медный кабель с большим сечением.

Как должна осуществляться проводка кабеля внутри бани своими руками

Для безопасного проведения электрического кабеля внутри бани нельзя использовать трубы из поливинилхлорида или металла. Для этой цели необходимо будет приобрести специальные закрытые коробы с индексом защиты IP-44 и выше. Такие коробы должны иметь повышенную защиту от влаги и брызг воды. Вести кабель нужно через короб, установленный на поверхностях, из материалов, не подающихся горению. Чтобы внутри короба не появился конденсат, провод следует заводить в него снизу, используя специально сделанный для этой цели вырез.

Кроме того, следует использовать общие рекомендации при обустройстве электрической проводки в строительном сооружении, а именно:

Избегать скручивания или перегиба проводов;
Кабель должен проходить исключительно в вертикальном или горизонтальном положении;
Электрический провод должен быть цельным, с как можно меньшим количеством соединений;
Соединение проводов следует проводить при помощи клемника, но только не при помощи метода скрутки.

Также стоит помнить о том, что нельзя устанавливать монтажные коробки, розетки и выключатели в помещениях с высоким уровнем влажности, например, парной. В других же помещениях розетки должны быть оборудованы специальными крышками и защищены от влаги. Выбирайте светильники с классом защищенности IP-44 и более, приспособленные для установки в местах с повышенным уровнем влажности. В источниках света лучше всего устанавливать электрические лампочки с минимальным потреблением.

Электропроводка в бане:выбор марки кабеля и способа прокладки

Электропроводка в бане всегда была достаточно спорной темой для обсуждения,потому что нормативные требования разрабатывались давно и с учетом старых электротехнических материалов.

Содержание:

В последнее издание ПУЭ были внесены изменения,касающиеся бань и саун.

Начнем с того,что в ПУЭ указано:

7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей.
В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.

Скрытая проводка рекомендуется для того,чтобы уберечь кабель от высоких температур. Обратите внимание на то,что оговаривается только назначение помещений. Без учета материалов стен.

Да, в кирпичных,панельных зданиях скрытая в штукатурке проводка-самый наилучший вариант.

А вот предложение о допустимости открытой прокладки кабелей ,как раз,касается деревянных строений,типа бань.

Запрет на металл понятен:

при высоких температурах очень быстро нагревается
в мокрых помещениях очень быстро начинает коррозировать

В последнем ПУЭ разрешен монтаж скрытой проводки в деревянных домах. Но,для бани,все же, лучше выбрать открытую прокладку:

открытый доступ для постоянного контроля за ее состоянием
в случае короткого замыкания есть шанс увидеть,предотвратить,во время принять меры…

Способы прокладки проводов и кабелей в бане

Существуют следующие способы открытой прокладки проводов и кабелей:

в металлической трубе
в гофре
в кабель-канале
на изоляторах

Поскольку в металлической трубе нельзя,то остается только три способа. Прокладка кабеля в гофре или кабель-канале вполне приемлема для всех помещений,кроме парной.

Наиболее популярен монтаж кабеля в гофре открыто по стене,что соответствует требованиям ПУЭ.

Открытая прокладка кабеля в гофртрубе

Но и открытая проводка на изоляторах в стиле ретро в последнее время также высоко востребована в деревянных частных домах. Ее тоже можно монтировать в бане,если использовать специальный кабель.

Помещение парной-это особый случай. В ней присутствует и высокая температура и повышенная влажность. Поэтому всю проводку нужно сделать так,чтобы в парной ее просто не было. Например,для освещения,сделать минимальный ввод кабеля через стену с соблюдением всех противопожарных требований(через металлическую гильзу) и, тут же подключить к светильнику,не выводя кабель на стену.

И все же, в парной допустимо делать прокладку кабеля при условии использования специальной термо и влагоустойчивой марки кабеля.

Выбор марки кабеля для бани

Выбор марки кабеля зависит от назначения помещения и приборов подключения. Во всех помещениях,кроме парной нужно использовать кабель с пониженным выделением дыма и не поддерживающий горение: ВВГнг LS 3х2,5мм2 для подключения розеток, а ВВГнг LS 3х1,5мм2 -для приборов освещения.

В парной,если вы хотите, все-таки,проложить кабель по стене, нужно использовать термостойкие марки кабеля,такие как:

до 180 градусов выдерживают многопроволочные медные провода РКГМ, ПРКА, ПРКС, ПВКВ. Изоляция у них из органической резины повышенной твердости на основе кремния.
до 200 градусов выдерживает провод ПМТК-

Работает в пределах температур от -60 до +200 0С. Выпускается одножильный и двужильный с медной многопроволочной жилой. Применяется для монтажа электрооборудования и приборов с номинальным напряжением до 660В переменного тока частотой 50Гц и постоянном напряжении 1000В в цепях электрических устройств общепромышленного применения, внутреннего монтажа электропроводки бань, саун, подключения различных нагревательных установок, электропечей, термошкафов, сушилок, электроплит и других устройств, подверженных воздействию повышенных температур и повышенной влажности.

Термостойкие провода могут понадобиться для подключения электро каменки. В остальных случаях, лучше всего избегать каких-то критических решений при монтаже электропроводки в бане.

Для электрической банной каменки обязательно устройство заземления.

Электропроводка в бане своими руками: пошаговая инструкция

Баня — прекрасное место, где каждый желающий может очистить свой организм, снять стресс и набраться сил. В деревянном помещении бани находиться печь, которая превращает её в источник повышенной пожароопасности. Кроме печи, в бане присутствует электропроводка, которая только увеличивает риск возгорания. Зачастую от качества проводов и их монтажа зависит безопасность отдыхающих людей.

Подведение силового кабеля

Перед тем как делать проводку в бане и парилке, нужно правильно подвести силовой кабель. Это можно сделать подземным или воздушным способом. Последний более быстрый и выгодный, с экономической точки зрения. Для проведения силового кабеля под землёй вам понадобится больше времени и средств.

Воздушный способ установки

Если вы выбрали воздушный способ, то нужно учитывать жёсткие требования, касающиеся

высоты расположения кабеля. Среди них выделяют следующие:

Расстояние от кабеля до пешеходной части должно быть более 3,5 м.
Кабель должен располагаться на высоте не менее шести метров над проезжей частью.
Расстояние между опорами, на которых крепится кабель не должно превышать 25 м. В противном случае следует установить дополнительную опору.
Вход силового кабеля в баню нужно делать на высоте не менее 2,75 м.

При воздушном способе подведения следует использовать СИП 4 (самонесущий изолирующий провод) без несущего троса. Следите, чтобы сечение жил из алюминия было равно шестнадцати квадратным миллиметрам.

В зависимости от выбранного вами ввода (двухфазного или трёхфазного), будет меняться количество жил в кабеле.

Крепление подводимого кабеля можно осуществлять к внешней стороне здания бани. Перед этим следует поместить его в пластиковый короб или гофротрубу. На месте ввода кабеля в здание устанавливается бокс с размещённым в нём выключателем-автоматом. Это делается из-за того, что правилами запрещено вводить СИП в помещение бани.

Используют четырёх или двухполосный вылючатель-автомат. Этот выбор зависит от количества фаз. Непосредственно к выключателю подводят СИП, а из него будет выходить кабель, который в дальнейшем будет использован для разводки в здании бани. Отверстие в стене, к которому будет выполняться подвод кабеля, должно быть армировано металлической трубкой с заземлением. Использовать другие трубки (например, резиновые) небезопасно, так как с течением времени они станут хрупкими и потеряют свои изолирующие свойства.

Силовой кабель можно подвести к зданию бани с использованием трубы из стали:

Для предотвращения попадания влаги, верхня часть трубы должна быть изогнута полукольцом.

Нижний конец крепят с небольшим уклоном. Достаточно будет отклонить его в сторону улицы на десять градусов.
Труба красится и в её низу просверливают отверстие для вытекания скопившегося конденсата.
Верх трубы крепят с помощью сквозных болтов, а всю остальную часть — хомутами к зданию бани.
Силовой кабель будет крепиться проволокой к штырям с изоляторами, которые обязательно должны быть на трубе. Выбирают алюминиевую проволоку для кабеля СИП.
Провода, с помощью которых будет делаться разводка внутри бани, должны быть разрешены ПУЭ.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:300px;height:600px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4908081011"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Описание подземного варианта

Такой способ подвода более дорогой, чем воздушный. Однако, проложенная под землёй линия надёжно защищена от повреждений и прослужит дольше воздушной. При подводе подземным способом следует использовать более дорогой кабель ВБбШв (бронированный с жилками из меди). Он гораздо прочнее, чем СИП, из-за расположенной между двумя оболочками, металлической оплётки.

Для прокладывания подземной части кабеля, нужно вырыть траншею глубиной не менее 70 см. Дно траншеи заполняется десятью сантиметрами песка, на который кладут кабель. Сверху засыпают песком и кладут ряд кирпичей. Их используют для более надёжной защиты кабеля.

Для вертикального опускания кабеля применяют уголки и металлические трубки. Ввод в здание осуществляют так же, как и при воздушном подключении.

Проект электропроводки

Первым делом нужно составить схему электрики в бане. Если вы не на сто процентов уверены в успехе, то доверьте это дело профессионалу, имеющему опыт подобной работы. Нет двух абсолютно одинаковых бань, поэтому проект разводки и установки электроприборов индивидуален для каждой.

Перед составлением схемы нужно чётко определиться, каким будет подключение (однофазным или трёхфазным). Чаще всего используют однофазную сеть, но если в бане планируется использование мощных нагревательных приборов, то лучше отдать предпочтение трёхфазной. Однофазная выдержит нагрузку до 14кВт, а трёхфазная — до 42 кВт.

На стадии чертежа стоит хорошенько обдумать и взвесить все плюсы и минусы будущего проекта. Важно чётко определиться с количеством электроприборов, которые будут подключены к сети, и их наименованием. Всё это поможет более точно определить количество необходимого провода, предохранительных устройств и их параметров.

Проект электропроводки должен включать в себя автоматические выключатели и устройства защитного отключения. На схеме должен быть виден принцип, по которому будет осуществляться соединение всех деталей цепи. На этом этапе важно избежать ошибок. Если это удаётся, то никаких проблем с проводкой у вас не будет.

Советы по выбору материалов

Перед тем как приступить к выбору электрооборудования и провода, важно учесть, что все они будут эксплуатироваться в условиях высокой влажности и температуры. Целесообразно будет применять материалы и оборудование, имеющие класс защиты не менее IP24.

Жёсткие требования предъявляют и к кабелю в бане. Особенно это касается проводки в парилке и моечной. Для них следует выбирать провод, который способен выдержать температуру до 180 градусов. Также проводка в парной должна переносить высокую влажность.

Исходя из нагрузок на отдельные линии и всю сеть в целом, выбирают устройства автоматического отключения питания. Все эти параметры должны быть отображены в схеме проекта. Каждое из выбранных устройств отключения питания должно срабатывать при определённых условиях.

При выборе розеток и приборов освещения следует учитывать:

Степень безопасности по ГОСТ (IP-44/IP-65).
Наличие резиновых уплотнений.
Лампы должны быть защищены от попаданий воды.
Основание светильника должно быть сделано из стойких к коррозии материалов.
Лампа светильника должна обладать высокопрочным жаростойким стеклом.
Не использовать лампы дневного света.

Для моечной лучше всего подойдут светодиодные лампы. Они хорошо светят и позволяют сэкономить на электроэнергии.

Монтаж: пошаговая инструкция

После того как закуплены все материалы и разработан проект, можно приступать к монтажу электропроводки. Работа эта ответственная и требующая повышенного внимания.

Необходимо следовать следующей пошаговой инструкции и правилам монтажа электропроводки в бане:

Монтаж лучше всего выполнять открытым способом. На практике доказано, что это удобное и очень безопасное решение. Единственным помещением, где можно использовать скрытый способ, является парилка. Открытая разводка легко доступна и, при необходимости можно без труда сделать её ремонт. Для большей безопасности и долговечности провод пропускают через гофрированную трубу или плинтусы.
В разделительном щитке монтируются все предохранительные устройства. Он должен быть хорошо защищён от влаги и сделан из специальных материалов. Электрощит размещают максимально близко к выходу, так как у двери наблюдается наименьшая температура и влажность. Все провода, которые проходят через разделительную коробку должны быть пропущены через гофрированную трубу. Все крепления проводов должны быть надёжными, чтобы избежать их нагревания, щит — хорошо заземлён.

Ни в коем случае нельзя использовать розетки и выключатели в парной. Достаточно будет разместить их в комнате отдыха и предбаннике. Каждый из них должен иметь защитные крышки.
Все кабеля должны быть минимального размера. Важно правильно и надёжно заземлить каждый используемый электроприбор.
Все провода должны быть соединены с помощью клемм или пайки. Прокладывать кабель стоит только в горизонтальном и вертикальном направлении, а в месте перехода следует выдержать прямой угол.

Баня — замечательное место для отдыха и оздоровления. Для получения максимального удовольствия от пребывания в ней, нужно не только выдержать все нюансы строительства, но и правильно провести проводку. Только в этом случае вы в полной мере насладитесь атмосферой и зарядитесь энергией на несколько дней вперёд.

Надежная и безопасная электропроводка в бане по советам мастеров

Ввод кабеля или откуда берется ток

Поскольку передавать электричество на расстоянии не получатся как у Тесла, придется тратить деньги на кабель. Он должен идти до помещения от распределительного щита, именно туда мы и отправляемся. Подключаем кабель СИП (самонесущий) к автомату и протягиваем по воздуху к фронтальной стенке нашей приемной комнаты.

Если вы хотите баню, а не камеру для пыток партизан, то вход кабеля надо обязательно делать в изолированной трубе, иначе он будет «пробивать» на массу и может неслабо щипать за ноги, когда концентрация влаги будет очень высокая. Можно прокладывать под землей, только придется рыть траншею штыково й лопатой на глубину около 50 см и укладывать дорогой кабель ВБбШв 3×2,5. Тогда изолятор не требуется на входе, поскольку завести можно уже за стенкой.

Нет смысла покупать дорогой и мощный автомат. Максимум для поддержки 500-900 Вт, поскольку там не предвидятся большие электронагрузки.

Установка щитка

Его надо установить в хорошо проветриваемом, прохладном месте, желательно с естественным освещением, чтобы можно было добираться до него без осветительных приборов. Идеальный вариант – в тамбуре. Подводим туда трехжильный кабель с серой фазой (по новым СНиП), проверяем, чтобы вход был на высоте не менее 130 сантиметров.

Суммарная мощность автомата должна быть не более 1.2 кВт – больше не стоит, поскольку мощных приборов у вас там не будет, только зря деньги тратите на приобретение достаточно дорогого предмета. Автомат на 20 А будет то, что надо. Дешево и практично. При подключении проводов стоит обратить внимание на их плотность крепления, так как, при малейшем люфте, они не будут долго служить и замыкания не избежать.

Важно: все работы, от начала до конца, проводите только при выключенном питании на автомате здания, поскольку никто не застрахован от несчастных случаев. Даже, если погода сухая, а вы в резиновых перчатках, лучше перестраховаться, ведь можно просто упасть с подключенным кабелем в лужу или запутаться в проводах при подключении.

Разводка кабеля

https://www.youtube.com/watch?v=TJlWbhBmMlU

Самое главное правило при монтаже разводки: провода должны быть цельными, без соединений. Желательно даже без поворотов (максимум 1), чтобы сохранить их проводимость на протяжении многих лет. Обязательно использовать провода с медными жилами (алюминиевые уже не предусматриваются по СНиП, они становятся ломкими и опасными со временем).

В кирпичном здании разводка делается под штукатуркой как в обычной квартире, если стены деревянные – устанавливаются специальные гофры или делаются штробы под укладку. Провода должны быть в водостойкой и толстой оплетке. Никогда не делайте скрутки и не устанавливайте распределительные коробки в помещениях с высокой влажностью. В парилку должен заходить только осветительный прибор и минимальное количество кабеля питания.

Если у вас есть ноль (отвод тока в бане), тогда его надо обязательно подключить, чтобы избежать возможного поражения током – береженного… ток не бьет. Если нет – берем шт ыковую лопату и идем его делать. Запрещается использовать кабель с металлической оболочкой, которая может нагреваться и плавить внутри оплетку жил. Нельзя проводить линии над самой печкой, где есть риск повреждения оплеток высокой температурой.

Как правильно подключать светильники

Сделанная проводка в бане своими руками подходит к своему кульминационному моменту. Осталось сделать самое интересное – подключить светильники. Первое правило – максимальная защита элементов питания от влаги. Класс защиты осветительных приборов должен быть соответствующий типу помещения – IP-44. Корпус делается металлический, а плафоны из стекла, которое выдерживает огромные температуры и не пропускает влагу.

Между плафоном и металлическим корпусом устанавливается резиновая или полиуретановая прокладка, которая повышает герметичность данного изделия. Только при использовании хорошо защищенных плафонов вы сможете избежать постоянных замен элементов питания, которые не прослужат и пару недель в таких условиях работы. Пластиковые корпуса использовать нельзя, поскольку китайские изделия намного слабее русского организма и сразу же деформируются после подачи парка. Лампочки можно брать разные. Если вы хотите хорошую освещенность в помещении, тогда надо установить 100 Вт, если нужна «интимная» и ненавязчивая обстановка, тогда идеально подойдут лампочки на 60 или даже 45 Вт, все зависит от плафона. Чем темнее плафон, тем сильнее берется лампочка.

Розетки в баню!

Иногда требуется подключить в ванной электрическую бритву или даже какое-то медиа устройство. В любом случае, розетка лишней не будет. Но, как ее подключить, если в помещении огромное количество влаги?

В парилках и помещения для мытья их располагать нельзя по СНиП, поэтому сразу ориентируемся на предбанник – телевизор выносим туда. Тем более, это даже практично, ведь пар будет мешать смотреть футбол. Высота размещения розетки в предбанник составляет не менее 90 сантиметров, чем выше, тем лучше. Подключаем их сразу к слабому автомату с высокой чувствительностью защиты (на всякий случай).

Класс защиты снова IP-44 – меньше не рекомендуется. Очень желательно использовать розетки с крышками, поскольку влага не сможет прямо проникать на контакты, и они будут защищены. Теперь можно считать, что баня оборудована всем необходимым. Далее можно будет увеличить число розеток, плафонов.

Электропроводка в бане – способы монтажа и подключения + Видео

Электричество можно провести в баню и своими руками. Необходимо, чтобы электропроводка в бане монтировалась еще до начала отделочных работ, что позволит лишний раз предохранить ее от контакта с водой. Больше полезных знаний – ниже в статье.

Какие виды проводки можно использовать?

Сегодня очень распространено строительство деревянных бань, как целиком из бруса или сруба, так и с применением многих отделочных материалов все из той же древесины. Дерево в бане никогда не будет обыденным – не каждый же день мы паримся в такой обстановке. Но именно дерево является наиболее пожароопасным материалом, поэтому электропроводка в деревянной бане должна быть открытой.

Такой способ позволяет значительно упростить обслуживание коммуникаций и сделать ремонтные работы более удобными. Для монтажа проводов используют кабель-каналы, которые изготавливаются из пожаробезопасных материалов. Чтобы обезопаситься от перегревания коммуникаций, нельзя допускать заполнения кабель-каналов на 100 %. В противном случае исключается возможность отведения тепла, которое образовывается от нагревания проводов, а это очень часто становится причиной коротких замыканий. Идеально, если кабель-каналы заполнены лишь на 60 %.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

Перед тем, как производить монтаж электропроводки в бане, нужно составить полную электрическую схему всего сооружения. Кабель должен прокладываться только по горизонтали либо по вертикали. Нельзя допускать перекручиваний и перегибов. Чтобы не портить внешний вид сооружения, все провода стараются разместить незаметно, но при этом нужно помнить, что коммуникации не должны проходить ближе, чем на 50 см от металлических труб и батарей.

Допустимо использовать метод скрытого монтажа проводов, однако он применяется намного реже. Кабели прячут либо в металлических трубах, либо за подвесными потолками. Наиболее уязвимым местом проводки в данном случае являются стыки кабелей, поэтому их изоляции нужно уделить особое внимание.

Способы прокладки силового кабеля с улицы – воздушный путь

Осуществить прокладку электрического кабеля можно двумя способами: воздушным или подземным путем. Как правило, главным фактором выбора того или иного варианта прокладки является расстояние между баней и распределительным щитком. Этот момент должен быть заранее предусмотрен проектом бани. Каждый метод обладает определенными «плюсами» и «минусами», которые необходимо рассмотреть более подробно.

Монтаж кабеля воздушным путем – вариант более экономичный, так как протяжка кабеля осуществляется по воздуху. В случае, если расстояние от распределительного щитка до бани превышает 25 м, то необходимо установить промежуточную опору. Воздушная прокладка кабеля должна осуществляться или на фарфоровых изоляторах, или на растяжках. Также нужно соблюдать высоту прохождения электрического кабеля.

К примеру, над пешеходными дорожками он должен протягиваться на высоте 3,5 м над землей. Если речь идет о проезжей части, то минимальная высота должна составлять 6 м. Непосредственно к бане кабель крепится на уровне 2,75 м над землей. Для воздушной прокладки принято использовать провода СИП (самонесущий изолированный провод). Они покрыты специальным защитным слоем из высококачественного полиэтилена, а также оснащены особыми несущими элементами, которые не боятся сильных перегрузок.

Гарантийный срок таких изделий составляет 25 лет. Однако подключать его к автомату защиты достаточно неудобно, что, несомненно, является недостатком.

Используется кабель с минимальным сечением 16 мм². Он способен пропускать до 63 ампер: в случае однофазного подключения мощность будет составлять 14 кВт, при трехфазном – 42 кВт. Для такого сооружения, как баня, таких значений вполне достаточно. Нужно помнить один момент: СИП – это провода, изготовленные из алюминия, поэтому их прокладка по чердачным помещениям запрещена. В баню уже вводится кабель типа ВВГ, НГ либо NYM с сечением 10 мм². Важно, чтобы для перехода применялись герметичные соединители «медь-алюминий».

Если вы думаете о том, как сделать электропроводку в бане более безопасной, следует придерживаться определенных правил. Сооружая парильную комнату, помните, что в ней нельзя размещать переключатели и розетки. Их наличие допустимо лишь в предбаннике или комнате отдыха, причем используются устройства с классом защиты IP-44 и выше. На розетках обязательно должны быть крышечки, защищающие от прямого попадания капель воды. Класс защиты у светильников должен быть не менее IP-54. Нельзя производить монтаж проводки непосредственно над печкой.

Монтаж кабеля путем подземной прокладки

Этот способ требует дополнительных затрат, поскольку подразумевает вырывание траншеи глубиной до одного метра. При этом используется более дорогой кабель с медными жилами и дополнительным бронированием – ВБбШв. Благодаря стальной оплетке, которая расположена между внутренней и внешней пластиковой оболочкой, кабель не смогут повредить мыши или кроты. Также ему не страшна усадка земли.

При подземной прокладке нельзя использовать металлические трубопроводы, поскольку в них образуется конденсат. Однако можно использовать трубу (либо уголок), высотой не менее 1,8 м, в местах, где кабель спускается в грунт. Так же, как и при монтаже воздушным способом, ввод провода в баню осуществляется через металлическую втулку, которая отлично защищает его от повреждений, возникающих при усадке стены.

Чтобы проложить электрический кабель под землей, нужно вырыть траншею не менее 0,7 м глубиной. Для создания «подушки» на дно засыпается слой песка около 10 см, после чего протягивается кабель. На этом этапе очень важно не допустить натяжения кабеля, которое может возникнуть по причине смещения почвы или при перепадах температуры воздуха. Для этого он укладывается в траншее не по прямой линии, а волнообразно. После этого провод опять засыпается слоем песка и землей.

Электропроводка в бане и монтаж внутреннего щитка

Щиток, как правило, устанавливается в предбаннике, но возможно его расположение и в комнате отдыха или даже на мансардном этаже, если таковой имеется. Непосредственно в щиток монтируется автомат и устройство защитного отключения (УЗО), которые предусматриваются схемой электропроводки. Такая защита нужна в целях пожарной безопасности – в случае возникновения короткого замыкания система автоматически отключит питание.

Электропроводка проводится через дифавтоматы или простые УЗО. Для таких помещений, как моечная и парилка, желательно использовать более низкое напряжение: от 12 до 36 В. Однако это подразумевает использование дорогостоящих трансформаторов. УЗО необходимо проверять на исправность ежемесячно. Лучше всего, если проводка выполнена из провода двойной изоляции, а в парилке желательно использовать термостойкий провод, который имеет силиконовую изоляцию – он способен выдержать температуру до 180 °С.

Таким образом производится электропроводка в бане своими руками. Но в целях безопасности нельзя забывать о периодических проверках оборудования и проводки на работоспособность. В случае проведения ремонтных работ нужно отключать электропитание в обязательном порядке.

Оцените статью: Поделитесь с друзьями!

Электропроводка в Бане — Как Правильно Сделать Проводку в Бане

Электропроводка в бане – требования к проводке в деревянной бане аналогичны электропроводке в деревянном доме

Основные моменты

В деревянной бане разводка должна осуществляться открытым способом;
В бане из негорючих материалов можно делать скрытую проводку;
В парилке прокладывается кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используется РКГМ. Фактически в парилке устанавливаются только светильники, подводка кабеля производится из смежного помещения;
В предбаннике и в душевой (моечной) используется кабель ВВГнг-LS или его аналоги;
Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА;
Установка розеток и выключателей в моечной или парилке не допускается. Разместите их в предбаннике;
Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44;
Класс защиты светильников для парилки и моечной должен быть не меньше, чем IP-54
Прокладка кабеля над печью не допускается;
Для помещения нужно обязательно сделать заземление

Электропроводка в бане. Пример исполнения

Прокладка кабеля производится в смежном помещении, в данном случае по чердаку в металлическом коробе

Кабель к потолочным и настенным светильникам подводится из смежного помещения, чердака в данном случае

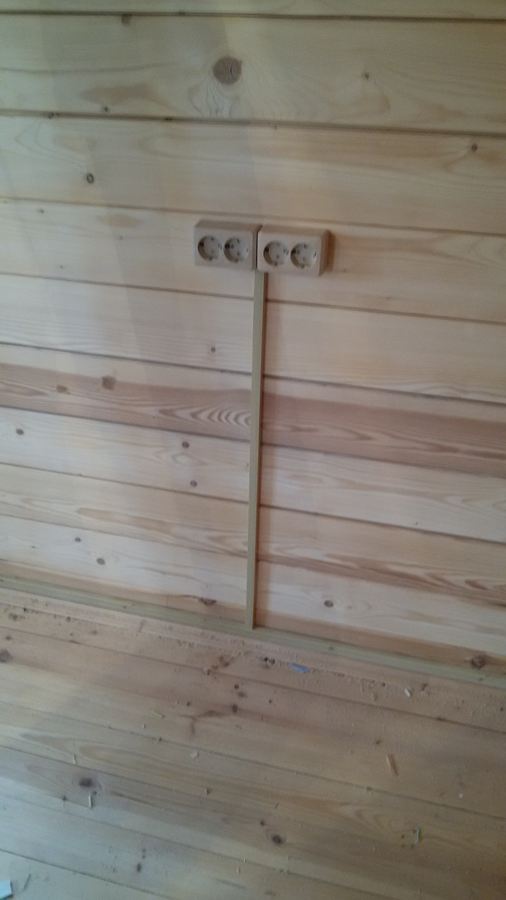

Розетки и выключатели устанавливаются в других помещениях, например в предбаннике

Монтаж электропроводки в бане

От грамотного монтажа электропроводки в прямой зависимости находится ваша безопасность и сохранность вашей бани

Если вам нужен качественно выполненный монтаж электропроводки по доступным ценам, предлагаем помощь наших специалистов

Мы даем гарантию на монтажные работы 2 года

Стаж наших мастеров от 5 лет. Все они имеют среднее/высшее электротехническое образование и действующую группу электробезопасности

Соблюдаем все нормы ГОСТ и ПУЭ

Выполняем электромонтаж с 2010 года

Звоните прямо сейчас! +7 (910) 007-74-38 Выполним монтаж электропроводки в вашей бане с соблюдением ПУЭ и норм пожарной безопасности

Если возникли вопросы, связанные с технологическим присоединением, звоните +7 (910) 007-74-38, постараемся ответить

Электропроводка в бане своими руками

Обычно на загородных участках устанавливают современные, деревянные или кирпичные бани. Для постройки необходимо провести электричество и установить розетки. Вы можете попробовать монтировать проводку своими руками, узнав несколько основных правил по установке и посмотрев обучающее видео.

Чтобы провести монтаж электрической проводки, нужно выполнить ряд действий:

изучить основы электромонтажа
подготовить все инструменты и материалы (паяльник, клеммные колодки и провода с кабелями)
изучить инструкции по установке электропроводки

Монтаж электрической проводки в бане своими руками — сложный процесс, который требует определенных знаний и навыков. В первую очередь, следует учитывать особенности помещения с высокой температурой и влажностью. Сначала нужно провести кабель из главного дома в баню, по нему будет проходить электроэнергия от распределительного щитка.

Монтаж силового кабеля

Провести кабель в баню от основного щитка своими руками можно двумя способами:

воздушный метод
земляной метод

Каждый из них имеет свои особенности. Если вы решили использовать воздушный метод, следует учесть несколько правил:

если расстояние больше 25 метров, нужна опора для кабеля
следует использовать специальную растяжку или фарфоровые изоляторы
над участком, где проезжает автотранспорт, кабель нужно проводить на высоте не менее шести метров, над пешеходной зоной — 3,5 метра

Земляной способ проводки кабеля включает рытье траншеи глубиной до одного метра. Это более затратный метод, так как для прокладки требуются особые виды проводов, зато кабель не будет подвержен атмосферным влияниям и прослужит долго.

Как установить электропроводку в бане своими руками

Обычно процесс монтажа происходит в несколько шагов:

монтаж самого щитка
разводка
присоединение розеток и ламп

Важно правильно подобрать место для щитка в бане. Он должен состоять из отходящего и вводного автоматов, а также устройства защитного отключения (УЗО). Этот механизм в щитке в бане необходим, чтобы защитить проводку от короткого замыкания.

Однофазная электрическая проводка в бане, которую обычно применяют, должна иметь питающий кабель с тремя жилами:

жила фазы, которую помещают на верхней клемме вводного автомата
нулевая жила
жила защиты

Сечение кабеля

Чтобы правильно выбрать сечение кабеля, необходимо рассчитать предполагаемую нагрузку в бане. Есть таблицы, которые помогают выбрать сечение. Также на электрических приборах указывают мощность их потребления. Не забудьте повесить рядом со щитком подробную схему электрической проводки.

Разводка кабеля от щитка своими руками

Сначала начертите подробную схему всей электропроводки в бане. Она вам пригодится и при монтажных работах и при эксплуатации щитка. При разработке схемы своими руками нужно учитывать ряд факторов:

разводку следует делать одним куском
в бане из дерева вы можете сделать открытую электропроводку и провести ее поверх стен. Нельзя использовать трубы ПВХ
для кирпичных стен делают закрытую проводку, которую прячут под штукатуркой
монтаж кабелей происходит как вертикально, так и горизонтально
розетки с выключателями запрещено устанавливать в парилке. Это обусловлено температурным режимом и высоким содержанием влаги. Следует разместить их в предбаннике. То же самое можно сказать о монтажной коробке
детали проводов нужно присоединять методом пайки или сварки для надежности
примените защитное зануление
провода лучше сделать как можно менее заметными. Их не следует вешать над горячими элементами бани

Если вы будете учитывать все эти правила при разработке схемы, а также ориентироваться на обучающее видео, проблем с электрической проводкой возникнуть не должно. Также помните, что нужно надежно изолировать все провода после их соединения.

Как подключить светильники и розетки

После того, как вы провели установку электрической проводки и щитка, можно заняться подключением прочих элементов. Следует выбирать специальные светильники для бани и парилки.

Они имеют стеклянные плафоны и металлический корпус, отличаются влагостойкостью и термостойкостью. В парилке нельзя размещать лампы дневного света. Также не следует вешать предметы освещения на потолок, так как жар и пар уходят наверх.

Розетки можно подключать только в комнате отдыха и в предбаннике на расстоянии 90 см от пола. Следует закупить розетки с крышками, чтобы дополнительно защитить их от попадания влаги. Тщательно рассчитайте нагрузку, чтобы подобрать соответствующее количество розеток.

Перед началом работ

Монтаж электропроводки в бане — достаточно сложный процесс, поэтому внимательно изучите все инструкции, просмотрите соответствующее видео. Если вы сомневаетесь в возможности провести монтаж проводки своими руками, следует заказать услуги у профессионала. От вашего умения общаться с электрооборудованием будет зависеть здоровье ваших друзей и родственников.

При проведении установки распределительного щитка в таких помещениях, как баня, нужно изучить вопрос техники безопасности. Ведь если вы что-то сделаете неправильно, есть большая вероятность короткого замыкания и, как следствие, возгорания.

Если вы все сделаете по инструкции, то сможете наслаждаться полезным отдыхом в бане.

Добавление освещения и электропроводки в вашу ванную комнату — RSB Electrical

Сочетание воды и электричества смертельно опасно. Поэтому с точки зрения электробезопасности ванная может оказаться самым опасным и небезопасным помещением в доме. В ванных комнатах используется электричество, и в них влажная среда, поэтому для них требуется особая проводка. Независимо от того, проектируете ли вы ванную комнату для нового дома или реконструируете существующий, электропроводка потребует тщательного планирования.

Важно принять необходимые меры предосторожности, чтобы предотвратить любые повреждения, вызванные проблемами с электричеством и проводкой в ванной комнате.Правильная планировка имеет решающее значение для системы электропроводки в ванной при установке освещения, вентиляции, обогревателей, сушилок и других электроприборов. Вот несколько соображений по освещению и подключению, чтобы обеспечить безопасность электрической системы в ванной комнате для пользователей:

Вентиляция

Непроветриваемая ванная комната вызывает скопление влаги и влажности внутри. Слишком большая влажность приводит к росту вредной плесени и грибка. В некоторых ванных комнатах есть окна, но держать их открытыми не во всех климатических условиях.Вентилятор в ванной комнате более эффективно удаляет влажный и несущий запах застоявшийся воздух, чем окна. Он также предотвращает накопление влаги внутри ванной комнаты. Многие модели вентиляторов оснащены обогревателем. Электропроводка вытяжного вентилятора аналогична потолочному. он просто легче по весу.

Освещение

Ванная комната требует достаточного освещения как для безопасности, так и для эстетики. Хорошо освещенная ванная комната нуждается как в общем, так и в функциональном освещении. Общее освещение помогает ориентироваться в ванной.Выбор автоматического освещения с датчиками обеспечит дополнительный комфорт. Избегайте установки подвесных светильников и используйте вместо них закрытые потолочные светильники. Используйте рабочее освещение, чтобы осветить зеркала, шкафы и туалетные столики. Светильники для ванных комнат и душевых должны быть либо во влажном, либо во влажном месте. Услуги профессионального электрика помогут вам найти идеальное решение для освещения вашей ванной комнаты.

Обогреватели

Установите обогреватель на безопасном расстоянии от ванны или душа.В нем нужна постоянная разводка, а переключатель управления обогревателем должен находиться за пределами ванной комнаты.

Электрические схемы

Перед планированием электропроводки в ванной комнате важно знать местные строительные нормы и правила. Требования местного строительного управления могут различаться в зависимости от района. Некоторые коды требуют, чтобы свет и вентилятор были в одной цепи, в то время как некоторые требуют, чтобы они были в разных цепях от розеток. Большинство строительных норм и правил требуют, чтобы проводка была защищена GFCI, чтобы свести к минимуму электрические аварии, связанные с водой и электропроводкой.Как правило, в ванных комнатах есть цепь с защитой от GFCI на 20 А для розетки и цепь общего освещения на 15 А для вытяжного вентилятора, осветительных приборов и выключателей.

Выключатели

Установите брызгозащищенные выключатели в ванной, чтобы избежать риска поражения электрическим током и короткого замыкания, даже если вы дотронетесь до них мокрыми руками. Они предотвращают попадание воды на систему электропроводки.

Розетки

Все розетки в ванных комнатах должны быть защищены GFCI во избежание поражения электрическим током.Вы можете установить розетки GFCI на розетку.

Ванная комната должна быть хорошо освещена и тщательно оборудована. Наем профессионального электрика, который позаботится о проводке вашей ванной комнаты, — лучший способ устранить любые инциденты, связанные с электричеством.

Если вам нужен быстрый и недорогой электрик для дома или офиса, позвоните в RSB Electrical по телефону 480-485-4284.

Электромонтаж в ванной — хорошее домостроение

Синопсис: Прокладка электрического кабеля, установка коробок для розеток и выключателей, а также подготовка коробок — это процесс, известный электрикам как грубая проводка.Это необходимый компонент любого нового строительства или пристройки, и с небольшим указанием, с которым могут справиться даже домовладельцы с ограниченным бюджетом. Электрик Клифф Попеджой выбрал типичную ванную комнату, чтобы проиллюстрировать тонкости грубой проводки в соответствии с правилами. Он обсуждает необходимость спланировать расположение розеток, выключателей и приспособлений. На рисунке показано, как с помощью нескольких дополнений, выходящих за рамки минимальных требований кода, можно улучшить комфорт и функциональность ванны. После краткого обзора различных типов электрических коробок он демонстрирует установку и размещение коммутационных и розеточных коробок, комбинации вентилятора / света и встроенного светильника.Он показывает свои методы прокладки кабеля, объясняет разницу между калибрами кабеля и требования к нормам для крепления кабеля. Наконец, он показывает, как подключить три коммутационных блока к домашнему каналу с панели. Советы включают рекомендуемые сверла, снятие изоляции с кабельных оболочек, умную маркировку проводов и способы расчета нагрузок в цепи. Дополнительно к видео: Как подключить ванную комнату

Если вы хотите вложить немного денег в дом или пристройку, которую вы строите, вы можете подумать о том, чтобы заняться черновой разводкой: установить коробки, проложить кабель и подготовить коробки перед тем, как повесить гипсокартон.Если стены открыты, это несложная работа, и большинство строительных отделов позволяют домовладельцам самостоятельно проводить электромонтаж. Задача по установке главной сервисной панели является сложной, и ее лучше всего доверить профессиональному электрику, но вы сэкономите деньги, выполнив остальную работу самостоятельно. И нет лучшего места для начала, чем ванная комната, пространство, в котором достаточно электричества, но не слишком сложно. Недавно я установил проводку в маленькой ванной, которая была частью нового дома Habitat for Humanity в Сакраменто, Калифорния.Детали работы демонстрируют необходимые шаги для крепления коробок, прокладки проводов и выполнения предварительных соединений.

Схемотехника и требования кодов

Как и во всех хороших строительных проектах, вы должны начинать с плана. В плане, который обычно создается архитектором или дизайнером, указывается, где должны быть расположены светильники, розетки, выключатели и другие приспособления. Это также лучшее место, чтобы проверить соответствие пространства нормам.

Национальный электротехнический кодекс (NEC) и местные нормативы, основанные на NEC, позволяют снабжать свет, вентилятор и розетки в одной ванной от одной цепи на 20 ампер или для всех розеток в ванных комнатах в доме. по 20-амперной схеме.В последнем случае освещение и вентиляторы в ванной подключены к 15-амперным цепям общего назначения. любой вариант не идеален.

Один ручной фен может сам по себе приблизиться к перегрузке 20-амперной цепи, поэтому я всегда подключаю каждую дуплексную розетку к отдельной 20-амперной цепи, а вентиляционный вентилятор и освещение — к одной отдельной 15-амперной цепи. . Если вы сомневаетесь в пропускной способности цепи, произведите расчеты нагрузки, чтобы убедиться, что вы не перегружаете ее.

Все розетки в ванных комнатах должны иметь защиту GFCI (прерыватель цепи замыкания на землю).Большинство инспекторов хотят видеть выходы на уровне счетчика или выше, хотя в коде не указана высота. Код действительно требует наличия дуплексной розетки в пределах 36 дюймов от края каждой раковины. Если стоит двойная мойка, поставьте между ними розетку. Подумайте об установке пары дуплексных розеток возле каждой раковины, если, например, в утренние часы входит фен или щипцы для завивки. Я настоятельно рекомендую использовать отдельную схему на 20 А для каждой розетки или даже схему на 20 А для каждой дуплексной розетки.Здесь я установил две розетки, каждая по своей 20-амперной цепи.

от Fine Homebuilding # 249

Чтобы увидеть больше фотографий, чертежей и подробностей, нажмите кнопку Просмотреть PDF ниже.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Посмотреть PDF

Электропроводка в ванной

Резюме: Полностью объясненные фотографии и электрические схемы для электропроводки в ванных комнатах с требованиями кодов для большинства новых или реконструируемых проектов *.

Как установить электропроводку в ванной

Электропроводка Видео:
Советы по электромонтажу для проектов домашней электропроводки
?
Помогаем правильно подключить!
См. Еще видео по домашнему электроснабжению
Проверьте мой канал на YouTube и подпишитесь!
См. Видео по электрическому оборудованию ниже:
Требования кодов и спецификации энергоэффективности теперь включают в себя энергосберегающую конструкцию вместе с функциями безопасности, которые помогают защитить вас и вашу семью, наслаждаясь недавно завершенным проектом ванной комнаты.
На что следует обратить внимание:
Красивые дополнения и обновления вашей ванной комнаты могут повысить стоимость вашего дома, а также предоставить вам налоговые льготы. Налоговые льготы могут быть предоставлены вашей местной электроэнергетической компанией.
Некоторые местные нормы и правила требуют установки люминесцентных светильников во время нового строительства и реконструкции.
Для получения дополнительной информации обратитесь к местному поставщику электроэнергии или в агентстве *.
style = «clear: left»>

Электрическое видео

Справочное руководство по домашнему электрическому подключению Daves

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу.
Отлично подходит для любого проекта домашней электропроводки.

Идеально подходит для домовладельцев, студентов,
Разнорабочих, разнорабочих и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки 120 и 240 В
Проводка Выключатели освещения
Электропроводка 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Способы подключения для модернизации Электропроводка
Коды NEC для домашней электропроводки
….и многое другое.

План ванной комнаты и схема электропроводки

Домашняя электропроводка для ванных комнат — план Дизайн: Хайди Аглер

Требования кодов и спецификации энергоэффективности теперь включают следующие методы в проект новой или реконструированной ванной комнаты.

Требования к электрическому кодексу для ванной комнаты
	Домашняя электропроводка для освещения ванных комнат должна быть либо: на диммерных переключателях, обеспечить «ручное включение»). датчик присутствия », или все лампы дневного света.
	Ванная розетки должны питаться как минимум от одной ответвленной цепи на 20 ампер. В этом контуре не должно быть других розеток, кроме розеток в ванной. Розетки в ванной должны быть защищены устройством GFCI. Подробнее об устройствах GFCI.
	Все вытяжные вентиляторы для ванной должны обеспечивать как минимум 5 замен воздуха. в час. Подробнее о вытяжных вентиляторах для ванн.
	Hydro массажные ванны и связанные с ними электрические компоненты должны иметь GFCI — прерыватель цепи замыкания на землю. Все электродвигатели должны быть легко доступны для обслуживания.

Наслаждайтесь своей ванной с этими идеями по улучшению

Безопасность, комфорт и практичность — Варианты проекта большой ванной комнаты

Дополнительные варианты электропроводки для ванной комнаты

Домашняя электропроводка для ванных комнат
Обрыв цепи замыкания на землю — защищенные розетки

Вентиляция

Вытяжной вентилятор
Вытяжной вентилятор и светильник с энергосберегающими люминесцентными лампами **
Вытяжной вентилятор и нагревательная лампа
Вытяжной вентилятор, свет и тепло с вытяжным вентилятором
Потолочный вентилятор
Сиденье для унитаза с вентиляцией — отличная идея!

Освещение

Освещение тщеславия с регулятором яркости
Душевая кабина — свет заподлицо

Салон красоты

Зеркало для макияжа с подсветкой

Комфорт и отдых

Джакузи
Биде
Паровой душ

Экономия энергии

Датчик присутствия — идеален при использовании с вытяжными вентиляторами

Вопросы по электропроводке в ванных комнатах

Вопрос от Джо, домовладельца из Марипосы, Калифорния:
Свет и вентилятор в ванной не работают при включении, в чем может быть проблема?

Возраст нашего дома 30 лет, и есть проблема в гостевой ванной, где свет и вентилятор не работают при включении.У каждого есть свой отдельный переключатель. В ванной установлена одна розетка GFCI. GFCI имеет две пары проводов; одна пара (горячая) подключается к разъемам LINE на разъеме GFCI. Второй набор проводов подключается к секции НАГРУЗКИ. GFCI вроде в порядке.

Кроме того, в соседней спальне есть две розетки, на которые не подается электричество.

Автоматические выключатели в электрической панели вроде исправны, на выходной стороне 115 В переменного тока. Все провода на выходной стороне, ведущие в дом, затянуты.

Спасибо за любые предложения по поиску проблемы.

Ответ Дейва:
Устранение неполадок в электрической цепи в ванной комнате

Джо, я подозреваю, что затронутый контур ванной комнаты потерял связь либо с нейтралью, либо с проводом питания. Электропроводку следует проверять, начиная с последнего работающего устройства. Часто мы обнаруживаем неисправное соединение провода с розеткой розетки или перегоревшее соединение провода в соединении проводов.Удаление затронутых компонентов схемы и их замена компонентами с такими же характеристиками обычно решает проблему и восстанавливает питание схемы.

Выделенный контур для розеток в ванных комнатах

Можно ли использовать схему GFCI в ванной для других электрических розеток? Розетки GFCI для ванных комнат по выделенному контуру.

Как я могу получить выключатель света, у которого есть свет в выключателе?

У меня в ванной есть потолочный светильник с двумя трехпозиционными переключателями.Я хочу добавить какой-то свет или выключатель с подсветкой, который будет включаться, когда свет в ванной комнате, как я могу это подключить?

Отдельное включение вентилятора и света в ванной

Как подключить вашу ванную комнату таким образом, чтобы освещение и вентилятор находились на отдельных переключателях — Ключевым фактором является понимание того, где источник питания входит в цепь — Источник питания входит либо в распределительную коробку, либо на осветительную арматуру или вытяжной вентилятор .

Получение разрешения ADA для ванной комнаты

Как определить требования и определения ADA для ванных комнат для утверждения ADA

Установка вытяжного вентилятора ванны

Как заменить потолочный светильник на вытяжной вентилятор для ванны

Устранение неисправностей электрических цепей в ванной комнате

Замена розетки GFI приводит к искрам: я заменял розетку GFCI, я случайно столкнул путешественников вместе отверткой с плоской головкой, так что провода искрились, и теперь вся моя ванная комната и спальня не работают как никогда

Подробнее о проводке в ванных комнатах

НЕТ ПИТАНИЯ НА РОЗЕТКИ И ВЫКЛЮЧАТЕЛЬ В ВАННОЙ

Ответ Дэйва:
Роберт, меня не может не интересовать добавление контура сауны и то, как он был установлен. Когда происходит что-то подобное, я всегда работаю над проблемой в обратном направлении, начиная с самой последней работы, которая была сделана, и начинаю проверку того, что именно было сделано и кем, и, конечно же, было ли это сделано в соответствии с кодом и проверено с помощью GFCI. для сауны тестируемой. После проверки правильности установки контура сауны квалифицированный электрик должен начать процесс тестирования и осмотра, начиная с электрической панели, чтобы точно установить причину.

Присоединяйтесь к обсуждению!

Задайте Дэйву свой электрический вопрос

Электрический вопрос

Дэвид из Нью-Джерси спрашивает:
Ванная, 20-амперный контур

Достаточно ли 20-амперной схемы в новой полной ванне для выхода GFCI, вытяжного вентилятора, освещения тщеславия и двух нижних ламп? Освещение будет светодиодным, так что нагрузки там не будет.

Ответ Дэйва:
Контур для одной ванной комнаты

Да. Типовая схема для одиночной ванной комнаты составляет 20 ампер и может использоваться для устройств, которые вы планируете установить.

Руководство по установке гидромассажных ванн и джакузи

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

Система Whirlpool Jacuzzi Spa, которую вы собираетесь установить, была тщательно собрана и полностью проверена водой на нашем заводе.Перед установкой проверьте трубопровод или компоненты на предмет повреждений при транспортировке.

НЕ ПОДНИМАЙТЕ ВАННУ И НЕ ОСТАВЛЯЙТЕ ВАННУ НА ТРУБОПРОВОД. — Перед отправкой этот продукт прошел испытания на воду.

Расположение насоса и трубопроводов задано.

Убедитесь, что трубка от пневматического переключателя включения / выключения к воздушному переключателю насоса (расположенному в блоке управления) находится на месте.

Теперь система установлена, и после подключения источника питания ее необходимо протестировать.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Все электрические соединения ДОЛЖНЫ выполняться квалифицированным электриком, а электрическая проводка и вспомогательное оборудование должны соответствовать британским стандартам и CE.

Источник питания может работать от 2 источников:

Источник 1: от главной печатной платы проложите двойной и заземляющий кабель правильного сечения к автоматическому выключателю остаточного тока (RCCB), расположенному за пределами ванной комнаты. Проденьте кабель в ванную и подключите к помпе.(ВДТ можно приобрести у нас: спецификация 25 А, 240 В переменного тока, 30 мА, отключение).

Источник 2: от кольцевой розетки (13 А) проложите двойной кабель и кабель заземления правильного размера к выключателю остаточного тока (RCCB), расположенному за пределами ванной комнаты. Проденьте кабель в ванную, как указано выше. Убедитесь, что предохранитель в ответвлении с предохранителем составляет 13 ампер для всех гидромассажных систем с насосом. Если у вас есть система только с воздушным спа, тогда будет достаточно 5 ампер.

Если вы выбрали двойную систему с воздушной гидромассажной ванной, прилагаемый вентилятор расположен в удобном месте на полу, а шланг вентилятора и пневматическая трубка присоединены.Затем нагнетатель можно подключить к тому же ответвлению с предохранителем на 13 А, что и насос.

Для наших электронных систем с предварительно установленной сенсорной панелью все устройства (насос, воздуходувка, свет и т. Д.) Были предварительно подключены и протестированы на заводе перед отправкой. Сетевой кабель (предварительно установленный) должен быть подключен к ответвлению с предохранителем на 13 А.

Освещение для хромотерапии может быть подключено к цепи освещения, если это удобно, или для света должен быть предусмотрен отдельный ответвитель с предохранителем на 3 А.

Зафиксируйте ванну в обычном положении.

ЭКСПЛУАТАЦИЯ

Мягкое нажатие кнопки в центре регулятора направляет движение воздуха к пневматическому воздушному переключателю, расположенному в блоке управления насосом. Это запускает и останавливает гидромассажную систему. Когда насос запускается, он всасывает воду через всасывающий патрубок и рециркулирует ее обратно через форсунки, расположенные сбоку от ванны. У этих форсунок есть глазное яблоко, которое можно отрегулировать так, чтобы вода могла направляться к различным частям тела. Действие гидромассажной ванны можно отрегулировать, открыв регулятор подачи воздуха, который увеличивает или уменьшает количество воздуха в турбулентности и регулирует массаж от мягкого до бодрящего.

Обратите внимание, что система не должна работать всухую, так как это может привести к отказу насоса. Чтобы система не работала, когда ванна пуста, после использования выключите автоматический выключатель.

ДРУГОЕ

Если вам нужен совет о том, как очистить гидромассажную ванну, посетите наше Руководство по очистке гидромассажной ванны.

Если вам нужен совет о том, какие продукты можно использовать в гидромассажной ванне или джакузи, пожалуйста, посетите наше Основное руководство здесь.

Электропроводка для кухни и ванной | Округ Монтгомери

Для освещения большинства кухонь и ванных комнат требуется специальная проводка. Вот почему помощь механиков Accent ’Electric в установке или ремонте существующих осветительных приборов в вашем доме — ваш лучший вариант получить самый выдающийся сервис по самым разумным ценам. Наши опытные механики учитывают все аспекты вашего пространства — от размера до количества естественного света, — поэтому вам не придется чувствовать себя перегруженным.Если вам нужно обновить внешний вид с новым кухонным островным освещением или вы хотите добавить элегантности своему дому с помощью светодиодного освещения шкафа, Accent ’Electric выполнит свою работу, предоставив высококачественное обслуживание для вашего проекта от начала до конца.

Обширное кухонное освещение может создать атмосферу в одной из самых важных частей вашего дома. Сначала вы захотите определить действия, которые происходят на вашей кухне — вы будете строго готовить? Вы будете развлекаться? Работающий? Благоприятное освещение на вашей кухне может обеспечить оптимальный обзор для важных задач, создавая при этом гостеприимную атмосферу для всех.

Услуги по освещению кухни, которые мы предлагаем:

Ремонт существующих кухонь
Довести старую проводку до кода
Установить встраиваемое освещение
Установить кухонное островное освещение, а также скрытое и подвесное освещение
Мощности хватит на всю кухонную технику
Светодиодное освещение шкафов и освещение под шкафами

Благоприятное освещение ванной комнаты может создать мягкое настроение для расслабляющего спа-ощущения или обеспечить яркий дневной свет, который идеально подходит для ухода за волосами, например, для нанесения макияжа или бритья.

Услуги по освещению ванных комнат, которые мы предлагаем:

Ремонт существующих ванных комнат
Установить вытяжную вентиляцию
Установить полотенцесушители
Установка питания электрического теплого пола
Установить освещение в душевых

Кроме того, мы также предоставим сметы по вашим спецификациям на:

Защита AFCI
Защита GFCI
Встраиваемый светильник
Настенные розетки
Телефонная проводка
Кабельная разводка
Наружное освещение
Установка системы Умный дом

В Accent ’Electric мы можем разработать и спланировать план освещения, чтобы помочь вам определить правильные осветительные приборы и электромонтажные работы, необходимые для вашего помещения.Мы являемся подрядчиком в области электротехники с полным спектром услуг, который предлагает качественное выполнение работ по разумной цене. Наши механики идут в ногу с новейшими технологиями, продолжая свое обучение и осваивая постоянно меняющиеся электрические спецификации, установленные национальным электрическим кодексом. Никакая работа не является слишком большой или слишком маленькой — мы не только предлагаем освещение для ванных комнат и кухонь, мы также можем проверить ваш дом или бизнес на предмет электрических проблем или нарушений, а также установить резервные генераторы, устранить общие проблемы с электричеством и установить умную домашнюю автоматизацию. систему в ваше пространство.Независимо от того, какой у вас проект, мы всегда готовы помочь! Свяжитесь с нами сегодня по всем вопросам, связанным с освещением кухни и ванной комнаты.

Воздушная баня BubbleMassage ™ с проводкой Bask ™ для 240 В — KOHLER

Несоответствие в проводке некоторых моделей на 240 В

В период с конца 2013 г. по начало 2014 г. некоторые ванны BubbleMassage с нагревателем Bask поставлялись с неправильной разводкой для установки на 240 В.
Блок питания Bask для этих ванн оснащен распределительной коробкой и шнуром питания на 110 В с вилкой.
Для подключения к сети 240 В источник питания Bask должен быть отключен от распределительной коробки Bask и подключен непосредственно к распределительной коробке вентилятора.
В инструкциях по установке, прилагаемых к продукту, могут отсутствовать электрические соединения для установки на 240 В.

Важная информация перед повторным подключением для обслуживания 240 В

ВНИМАНИЕ: Опасность поражения электрическим током. Квалифицированный электрик должен выполнить или отремонтировать электрическое обслуживание ванны BubbleMassage.

ВНИМАНИЕ: Опасность поражения электрическим током. Отключите питание перед обслуживанием.

ПРИМЕЧАНИЕ: Перед заменой компонентов или отправкой авторизованного сервисного представителя Kohler Co.:

Необходимо проверить номер модели и электрические характеристики. Они указаны на этикетке, расположенной рядом с вентилятором.
Должна присутствовать панель доступа для обслуживания компонентов нагнетателя и нагревателя. Панель должна быть минимум 20 дюймов (508 мм) в ширину и 15 дюймов (381 мм) в высоту.
Выделенная электрическая сеть 240 В должна быть правильно подключена к распределительной коробке вентилятора. Распределительная коробка расположена рядом с вентилятором и установлена на плате над контроллером.

Ремонт для обслуживания 240 В

Отключите питание.
Отсоедините шнур питания Bask (верхний шнур) и разгрузку от натяжения из распределительной коробки шнура питания Bask, отсоединив провода от клеммных разъемов внутри коробки.
Вставьте шнур питания Bask в распределительную коробку вентилятора.Обратитесь к схеме подключения, чтобы подключить провода источника питания к соответствующим клеммам внутри коробки.
Убедитесь, что компенсатор натяжения прикреплен к шнуру в том месте, где он входит в распределительную коробку.
Убедитесь, что электрическая установка была правильно завершена, убедившись, что ванна BubbleMassage с Bask работает, как описано в Руководстве по установке и уходу.

Щелкните здесь для обслуживания и запасных частей

Монтаж проводки вентилятора для ванны — The Hull Truth

22.12.2020, 18:33 Спонсор THT Спонсор THT

Автор темы

Дата регистрации: Mar 2007

Расположение: Висконсин и Марафон, Флорида

Сообщений: 9,333

Электропроводка вентилятора ванны

Делаем ремонт подвала.Я проложил все провода и установил крепления и электрические коробки для электрика, вот и все. Обычно вентилятор для ванны и свет были бы легкой задачей. Но у этого кроме основного света есть ночник. Я никогда не видел такого. Мой вопрос в том, что, похоже, на этом этапе мне придется заменить коробку и добавить еще один переключатель только для ночника и отдельный переключатель для вентилятора и основного света. Я правильно это читаю.

Мне нужны два отдельных переключателя, один 14-2 с заземлением на блок вентиляторов и только один 14-2 с заземлением от распределительного блока, который будет охватывать оба переключателя, идущих обратно к блоку вентиляторов? Похоже, я мог бы также подключить его к одному переключателю, который включил бы свет и вентилятор, или исключил бы ночник.Я хотел бы, чтобы все фонари работали независимо и были подключены правильные провода, когда электрик все это подключит.

22.12.2020, 18:37 Старший член

Дата регистрации: Mar 2002

Расположение: в основном Косумель и Дентон, Техас

Сообщений: 4,106

12-3

22.12.2020, 18:38 Старший член

Дата регистрации: май 2005 г.

Расположение: Южная Флорида

Сообщений: 9,772

Если вы хотите, чтобы вентилятор управлялся независимо от любого из двух источников света, то, похоже, разумным шагом было бы установить двойной переключатель для освещения и один переключатель для вентилятора.Таким образом, вы избежите проблемы с распределительной коробкой на 2 группы, но никто никогда не вспомнит, какой переключатель и что делает.

В качестве альтернативы вы можете подключить ночник или основной свет к переключателю вентилятора. Зависит от того, как вы на самом деле представляете себе использование этого материала.

22.12.2020, 18:40 Старший член

Регистрация: Jul 2011

Расположение: Бока-Ратон,

Сообщений: 2,877

Недавно было то же самое в ванной.В этом случае он должен продолжить работу с основным. Вентилятор, однако, требует новой коробки, чтобы пульт и настенный блок могли управлять им. Пита но ж / д. Удачи.

22.12.2020, 18:41

Старший член

Регистрация: Jul 2011

Сообщений: 5,219

Вы можете перейти на 2 переключателя, если вы подключите основной свет и обдуваете отдельный переключатель на ночник.

вентилятор и основной свет загораются вместе.

22.12.2020, 18:44

Старший член

Регистрация: Jul 2011

Сообщений: 5,219

Если вам все равно, и у вас только один выключатель, вы можете подключить ночник, основной свет и вентилятор к одному выключателю.Все включатся, или вы можете отключить любого из них. Это решать тебе.

22.12.2020, 18:44

Старший член

Дата регистрации: ноя 2014

Сообщений: 247

Нравится: 0

Для фонарей вы можете получить двойной выключатель, который помещается в единый блок.

22.12.2020, 18:45 Старший член

Дата регистрации: Mar 2003

Адрес: ул. Августина, эт.

Сообщений: 8,676

Нравится: 0

14-4, голая земля, нейтраль, черный вентилятор, красный свет, синий ночник

22.12.2020, 18:51 Старший член

Регистрация: Jul 2006

Место нахождения: RI

Сообщений: 7,180

Мы подключили night lite к main lite.Не видел причин использовать киоск как ночную жизнь.

22.12.2020, 19:13 Спонсор THT Спонсор THT

Автор темы

Дата регистрации: Mar 2007

Расположение: Висконсин и Марафон, Флорида

Сообщений: 9,333

Спасибо, ребята, сейчас у меня нет гипсокартона, поэтому я могу делать что угодно, как заметил Флот, никто не вспомнит о маленьком двойном переключателе.Я думал, что хотел бы, чтобы и вентилятор, и основной свет включались вместе, а ночник — отдельно, но чем больше я думаю об этом, может быть, провод, чтобы все три включались одним переключателем, и просто подключите небольшой светодиод. ночник в розетку вплотную к полу. Может быть, самое простое решение. LOL Я единственный, кто думает, что у этого фаната Охотника дрянные инструкции?

23.12.2020, 04:46

Старший член

Регистрация: Jun 2014

Расположение: Вирджиния

Сообщений: 2,228

Если вы подаете питание от выключателя непосредственно к месту расположения вентиляторного блока, то все, что вам нужно, — это переключить ножки с вентилятора на переключатели.Спасает вам провод. Если вы широко открыты, это должно быть возможным. С нейтральным и горячим там он также может включать ночник на фотоэлементе или инфракрасном датчике или датчике движения без необходимости в переключателе на стене.

23.12.2020, 04:54

Старший член

Регистрация: Jun 2016

Сообщений: 106

Цитата:

Сообщение от 1blueheron

против кода, который требует нейтрали в распределительной коробке 23.12.2020, 04:55

Старший член

Регистрация: Jun 2016

Сообщений: 106

В любом случае, какова роль электрика в этой работе?

23.12.2020, 05:29

Старший член

Регистрация: Jun 2014

Расположение: Вирджиния

Сообщений: 2,228

Цитата:

Сообщение от AsurfAholic

против кода, который требует наличия нейтрали в распределительной коробке

Может быть, зависит от того, какой кодекс принял ваш LAHJ.Не было правилом NEC до 2011 года. Если разрешение было отозвано и работа будет проверяться, вам может понадобиться нейтраль на распределительной коробке, чтобы соответствовать нормам. Есть два исключения. Вы можете проложить кабелепровод от переключателя к месту расположения вентилятора / приспособления, и если он достаточно большой, чтобы разместить нейтраль в будущем, все в порядке. Вы также были бы в порядке, если бы верхняя, нижняя или задняя часть стены были открыты и позволяли в будущем доступ к распределительной коробке для добавления нейтрали. Суть в том, что для функциональности и безопасности нейтраль не требуется, если один из ваших переключателей не имеет электронной платы, которая требует нейтрали (это относится к некоторым диммерам и контроллерам типа радиосигналов, ни один из которых вы не заявили, что вы не являетесь планируется использовать, и в любом случае потребуется другая проводка.

Есть другой способ сделать это, но он вызовет аргумент, который захватит поток, а я не хочу этого делать.

23.12.2020, 05:33

Старший член

Дата регистрации: Mar 2013

Расположение: прибрежная tx

Сообщений: 758

Нравится: 0

выключите ночник от горячего, чтобы он всегда был включен, а затем запустите вентилятор и выключите один выключатель
или даже не включай ночник

23.12.2020, 05:33 Старший член

Дата регистрации: май 2005 г.

Расположение: Южная Флорида

Сообщений: 9,772

Если вы не хотите подключать каждый из трех по отдельности, вы можете просто подключить к коммутатору 14/3 romex.Это даст вам ДВА переключателя (а не 3), и теперь вы можете угадать, какие комбинации вы хотите (вентилятор плюс свет / ночник, вентилятор / ночник плюс свет и т. Д.) И изменить в будущем на конце проводки вентилятора, если он доступен .

Если вам нужна полная гибкость, да, вам понадобится всего 5 проводов.

Ночник здесь единственный действительно глупый. Только вы будете знать, полезно ли это в вашем приложении или вы хотите, чтобы вентилятор и свет работали отдельно. В моем собственном доме я подключаю их по отдельности и включаю вентилятор по таймеру.В арендованных домах я соединяю их вместе, так что всякий раз, когда горит свет, включен вентилятор.

Можно многое сказать о простоте. Также помните, что через 20 лет кто-то собирается заменить выключатель, и это будет похоже на сумасшедший город в этой коробке, так что обозначьте, что вы делаете.

23.12.2020, 05:36 Клуб Адмиралов

Дата регистрации: ноя 2009

Расположение: Tarpon Springs, FL

Сообщений: 8,938

Цитата:

Сообщение от mikeloew

Спасибо, ребята, сейчас у меня нет гипсокартона, так что я могу делать что угодно, как заметил Флот, никто не вспомнит маленький двойной переключатель.Я думал, что хотел бы, чтобы и вентилятор, и основной свет включались вместе, а ночник — отдельно, но чем больше я думаю об этом, может быть, провод, чтобы все три включались одним переключателем, и просто подключите небольшой светодиод. ночник в розетку вплотную к полу. Может быть, самое простое решение. LOL Я единственный, кто думает, что у этого фаната Охотника дрянные инструкции?

На самом деле схема подключения очень проста, вентилятор включается со светом, а ночник находится на отдельном переключателе.Но у вас есть возможность использовать 1, 2 или 3 переключателя, чтобы получить желаемую комбинацию. 23.12.2020, 07:31

Старший член

Регистрация: Jul 2020

Место нахождения: SWFL

Сообщений: 392

3 переключателя в одной группе, если вы хотите включить ночник.
https://www.homedepot.com/p/3-Functi…0-W7/206424894

Но я бы пошел с двойной группой и установил таймер для вентилятора и выключатель для света. Подключите ночник, как всегда.

23.12.2020, 11:23

Старший член

Регистрация: Aug 2011

Расположение: Кингстон, Массачусетс

Сообщений: 2,033

Цитата:

Сообщение от mikeloew

Нет, я думаю, вы, вероятно, слишком много думаете об этом ИЛИ не можете принять решение. Я говорю об этом с величайшим уважением, но как электрик я считаю, что домовладельцы склонны делать это.

Вам либо нужны три проводника / кабеля, размер зависит от размера автоматического выключателя, и три переключателя, либо вам нужно объединить или исключить одну из функций, обычно ночник.

23.12.2020, 11:38 Спонсор THT Спонсор THT

Автор темы

Дата регистрации: Mar 2007

Расположение: Висконсин и Марафон, Флорида

Сообщений: 9,333

Цитата:

Сообщение от burtonboards32 Нет, я думаю, вы, вероятно, слишком много думаете об этом ИЛИ не можете принять решение.Я говорю об этом с величайшим уважением, но как электрик я считаю, что домовладельцы склонны делать это.

Спасибо, ребята, мой друг — лицензированный электрик и собирается все подключить, когда вернется в город. Я делаю черновую работу, но я хотел убедиться, что все для него на месте.Хорошо, вот что я сделал сегодня. Я заменил коробку с 3 группами на 4 группы. Я собираюсь запустить 14-3 с заземлением на все переключатели. Я согласен с тем, что использование переключателей 2 или 3 в одном затруднит запоминание. У меня также есть выделенная линия на 20 ампер, идущая к розеткам, использующая только 12-2 с землей. Честно говоря, я забыл о замене NEC 2011 года, что у вас должен быть нейтральный провод в коробке, даже если вы им не пользуетесь. Однажды войдя, у меня не будет доступа в будущем. Еще раз спасибо за советы, ребята.

Провод
