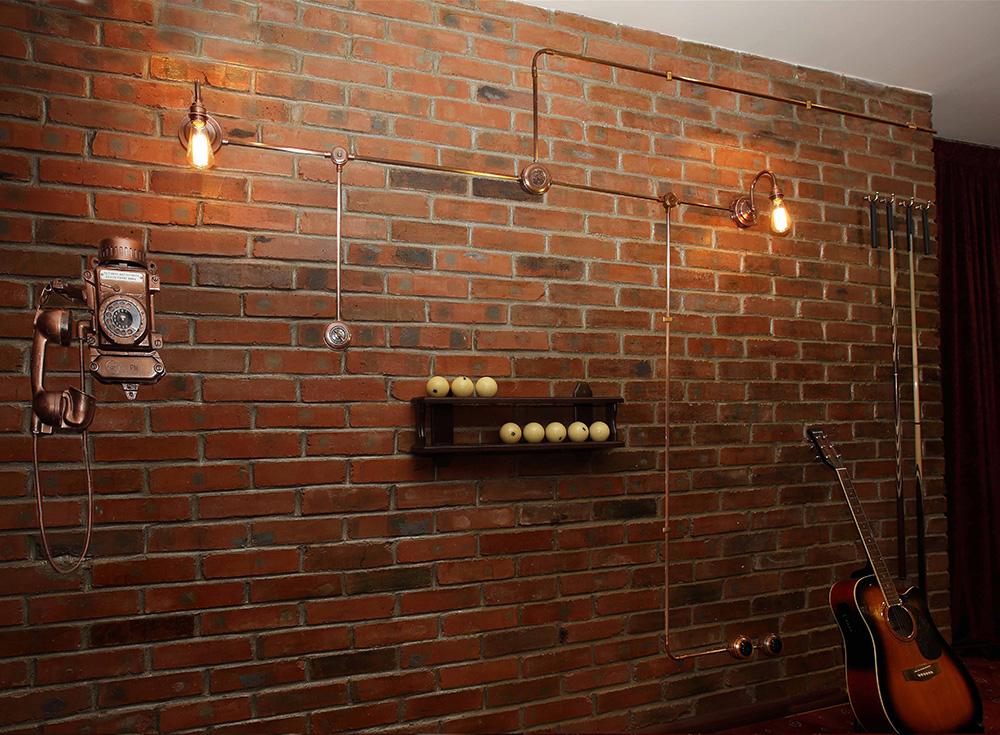

Ретро-проводка в ТРУБАХ

Как правило трубную продукцию из металла применяют для разных целей, в т.ч. для проведения электромонтажа. Ретро-проводка в мет. трубах надежно защищена от механических повреждений и химически агрессивной среды.

При прокладке трубы следует соблюдать технологию выполнения монтажа и противопожарные требования.



МАТЕРИАЛ ИЗГОТОВЛЕНИЯ:

— медь

— латунь

— сталь

— алюминий

— пластик



И ВСЕ ЭТИ ВИДЫ ТРУБ ВЫ МОЖЕТЕ ПРИОБРЕСТИ У НАС!



Труба стальная для электропроводки имеет более тяжелую массу, чем обычная проводка, при этом она относится к высокопрочным материалам. Эту продукцию рекомендуют использовать при прокладке каналов в постройках из дерева, древесины.

Поскольку сталь относится к проводникам, в целях обеспечения безопасности эту проводку требуется заземлять.



Перед тем, как начинать монтаж трубной трассы, с тонкостенной

металлической трубой для электропроводки, необходимо применить слудеющие правила.

1. Максимальный угол изгиба канала трубы нельзя делать менее 90 градусов.

2. Концы трубки следует предварительно очистить от заусенцев, подвергнуть раззенковке.

3. Следует также придерживаться опреденных длин отрезков:

— прямая труба — не более 10 метров, а при наличии двух изгибов — не более 5 метров.

4. При выполнении изгиба, необходимо следить за соблюдением целостности и невредимости поперечного сечения трубной продукции в местах соединения.

5. И наконец, кабельный канал ставят как часть системы, уравнивающей потенциалы (сокр. СУП).



Если вдруг невозможно соблюсти условия относительно выбора длины в соответствии с данными правилами, то производят монтаж протяжной коробки, при этом делаю это без дополнительных стыков на отрезке.



Рады предложить проводку в ретро-трубах из пластика. Проводка в трубах это не новое изобретение, а давно забытое старое. Первоначально проводка в трубах делалась только из металла, поскольку пластик даже не применялся, когда появилась такая проводка.
В нашей компании можно приобрести также и металлические трубы, для электропроводки,  сделанные из алюминия, стали и меди, но именно трубы из пластика отличаются невысокой ценой и при этом создают такой же непревзойдённый стиль ЛОФТ.
В данном случае,  приобретая такие трубы из далека вы не поймете, что они сделаны из пластика, только при ближайшем рассмотрении можно понять, что это не металл. Можно понять, что они из пластика, только за счет переходников, тройников и соединителей.  Сама труба выглядит как металлическая. При изготовлении данной продукции, используется только материал наивысшего качества. Работа по покраске ручная и имеет неповторимую фактуру. В данном случае, на фотографии мы видим цвет бронзы, так же есть и другие цвета которые мы вам покажем в других выпусках (старая сталь и старая медь).





И все эти виды труб и нашу другую продукцию, вы можете приобрести у нас на сайте РетроРоссия.рф или позвонив по телефону: 8-800-700-70-71.
   Мы всегда Вам рады!
#ретростиль  #ретропроводка  #ретролебедев #retrorussia #ретро #ретророзетка @retro_provodka  #лофт



Открытая ретро проводка

Сейчас в моде дизайн жилья «под старину». Ретро проводка – ударный элемент такого дизайна. При этом выполняется она из новодела – современных кабелей и установочных элементов, оформленных «под старину». Но общий вид такой проводки придаёт особый шарм помещению, в котором она выполнена. Что же такое

ретро проводка, как её правильно прокладывать, на какие нюансы обратить внимание во время проведенья работ – расскажем в этой статье.

Скажем сразу, что ретро выключатели — это не старинные изделия, которым дают вторую жизнь. Винтажные выключатели только внешне имитируют ретро модель. Внутри каждого такого изделия находится современный механизм, который надёжен в эксплуатации и, что самое главное, абсолютно безопасен.

Открытая ретро проводка

Содержание статьи:

  1. Открытая ретро проводка
    1. Комплектующие элементы для открытой ретро проводки.
    2. Что такое открытая ретро проводка.
    3. Инструменты и приспособления.
    4. Планирование работы.
    5. Электромонтаж открытой ретро проводки.
    6. Открытая ретро проводка по каменным стенам.
    7. Сколько стоит монтаж открытой ретро проводки.
  2. Ретро выключатель медный
    1. Какую модель медного ретро выключателя выбрать.
    2. Способы переключения света.
    3. Напряжение и сила тока в ретро выключателе из меди.
    4. Материал ретро выключателей.
  3. Ретро розетка медная
    1. Особенности ретро розеток из меди.
    2. Выбор ретро розеток из меди.
    3. Монтаж ретро розеток из меди.

Комплектующие элементы для открытой ретро проводки

Сначала немного теории. У профессиональных электриков существует термин, определяющий положение электропроводки по отношению к другим элементам конструкции строения. Проводка бывает скрытая и открытая. Кстати, если говорить о линиях электропередач, а это тоже проводка, хоть и грандиозных размеров, то и они бывают скрытые и открытые. На улице открытые линии электропередачи протягивают по столбам или высоким металлическим мачтам (высоковольтные линии), а скрытые – в выкопанных траншеях или по дну водоемов. Например, так подавали электроэнергию из России в Крым.

В жилом доме и в современной городской квартире задачу, по прокладке скрытой проводки, решают несколько иным способом. В панельных, блочных, кирпичных домах в стенах в нужных местах проложены кабельные каналы. Система этих каналов идёт от главного ввода электричества в квартиру и затем разветвляется по всем помещениям, упираясь в розетки, выключатели и нагрузки.

При необходимости каких-либо изменений в электросхеме, приходится делать штробы (дополнительные каналы) в стене или на потолке, а затем шпатлевать их

В случае прокладки открытой проводки в жилой дом вводится общий кабель, с сечением рассчитанным под максимально расчетную нагрузку. Далее по комнатам провода разветвляются, уходя в предназначенные им места. Но при этом они остаются на виду, своеобразно разлиновывая стены и потолок. Такое решение придаёт винтажный вид электропроводке.

Любая электропроводка требует определённого комплекта установочных изделий и электроприборов. Это и сами осветительные приборы, и коммутационная арматура

Что такое открытая ретро проводка

Открытую ретро проводку можно сделать в деревянных домах, построенных из бревна, из бруса или каркасных, а также в кирпичных, из шлакоблоков, из бетона.

Ретро проводка выполняется специальным многожильным медным проводом

Ретро проводка монтируется в лофт интерьерах, и выполняется специальным многожильным медным проводом, который покрыт поливинилхлоридной изоляцией и негорючим синтетическим материалом. Провод бывает витой из двух или из трёх жил. Сечение жил от 1,5 мм3 до 3,5 мм3. Наружная изоляция провода бывает разного цвета. В продаже имеется большой выбор различных марок.

Витой провод можно скрутить самостоятельно из отдельных жил с помощью ручной дрели, шуруповёрта или электрической дрели на малых оборотах

Комплектующие изделия открытой проводки (расходная фурнитура) тоже выполнены в ретростиле. Они обеспечивают крепление провода к стене или потолку и коммутацию электросхемы. Это пластмассовые или керамические ролики, накладки на круглую поверхность бревна, проходные гильзы для проведения проводки сквозь стену, распаячные коробки различных цветов и размеров, выключатели и переключатели, розетки силовые и слаботочные, с заземлением и без него, деревянные или фарфоровые установочные рамки разных цветов.

Цвет и материал фурнитуры можно выбрать самостоятельно

Инструменты и приспособления

У профессионалов всегда есть специализированный инструмент для выполнения каждой технологической операции. При прокладывании открытой ретро проводки, необходимо иметь в наличии специальные кусачки для зачистки изоляции, обычные плоскогубцы, набор разнообразных отвёрток, рулетки, уровень, свёрла для просверливания сквозных отверстий в стенах, электродрель, шуруповёрт, стремянка.

Планирование работы

Начинать работу следует со стадии проекта, это может быть обычный чертеж или настоящее техническое задание. В плане рисуем места размещения электрических нагрузок, розеток, выключателей, распаячных коробок. Внимательно рассмотрев план, следует на него нанести трассировку кабелей, обозначив марки и сечения жил кабеля. На трассировке намечаются места установки изоляторов.

На плане также намечается место установки распределительного щита. Все трассы сходятся к этому щиту

По плану можно подсчитать необходимый метраж кабеля, количество изоляторов и установочных изделий. Хорошо, если к результатам подсчёта добавить 10–15% резерва на непредвиденные ситуации.

Обычно при прокладке открытой ретро проводки

выполняются работы по монтажу фурнитуры для подключения антенны телевидения, телефона. При выполнении трассировки рекомендуется разделять кабельные линии по функциональному признаку. Отдельно вести розеточные линии, к осветительным приборам, для телевидения и телефона.

Электромонтаж открытой ретро проводки

Монтаж открытой ретро проводки начинают с установки розеток и выключателей, в них подключают кабели, которые другим концом цепляются к распаячной коробке. После неё размечаются места установки изоляторов по трассе прокладки кабеля. Первый изолятор ставится не далее 5 см от распаячной коробки. Далее, расстояние между изоляторами на рядом идущих линиях должно быть одинаковым и не более 40 см.

При прокладке кабеля необходимо следить за выполнением прямых углов и параллельностью рядом идущих линий

Сквозь стены кабель проводится через металлические трубки диаметром 20 мм и длинной, равной толщине стен. В медных распаячных коробках провода соединяются между собой либо сваркой, либо опрессовкой, либо клеммниками. Сварка является самым надёжным способом, но её может выполнять только аттестованный сварщик. Для опрессовки требуются умелые руки и специальные клещи. На клеммниках собирать монтаж проще всего, но и надёжность при этом значительно ниже.

Распределительный щит компонуется по функциональному принципу. Для группы осветительных приборов ставятся десятиамперные автоматические выключатели, для розеточной группы применяют шестнадцатиамперные дифференциальные автоматы.

Открытая ретро проводка по каменным стенам

Самое существенное отличие прокладки открытой ретро проводки по каменным стенам, от работы в деревянном доме в том, что все установки надо вести по твёрдой поверхности. В дерево легко забить гвоздь и завинтить шуруп. В случае с каменной (бетонной или кирпичной) стеной, приходится применять более трудоёмкие операции.

Все шурупы необходимо завинчивать в деревянные или пластмассовые дюбели

Под каждый дюбель в стене необходимо высверлить отвертсие, диаметром чуть меньше, чем диаметр дюбеля. Отверстия сверлятся перфоратором с победитовым сверлом по бетону. Потом в это отверстие забивается дюбель, а уж в него ввинчивается саморез. Эту операцию необходимо проделывать для установки каждого изолятора, а для элементов фурнитуры требуется по два шурупа.

Как проводится монтаж открытой ретро проводки в доме с каменными стенами, смотрите в этом видео.

Сколько стоит монтаж открытой ретро проводки – обзор цен за работу

В среде профессионалов считается, что монтаж электропроводки открытым способом требует не только знаний и умений электрика, но и определённого художественного вкуса. Если проводку делают в деревянном бревенчатом доме, то надо чувствовать дерево, согласовывать общий рисунок монтажа и размещение электротехнических изделий с ритмом расположения досок и брёвен. В современной городской квартире необходимо чувствовать стиль дизайна, и открытая проводка не должна ему противоречить.

Повышенные требования к мастерству электромонтажников являются предпосылкой к повышенным запросам на оплату их труда. Ценник определяется брендом монтажной компании и, не в малой степени, брендом компании-производителя кабеля и установочных изделий. Поэтому разброс цен довольно широкий.

Прокладка витого кабеля зависит от количества жил в нём и от сечения жилы.

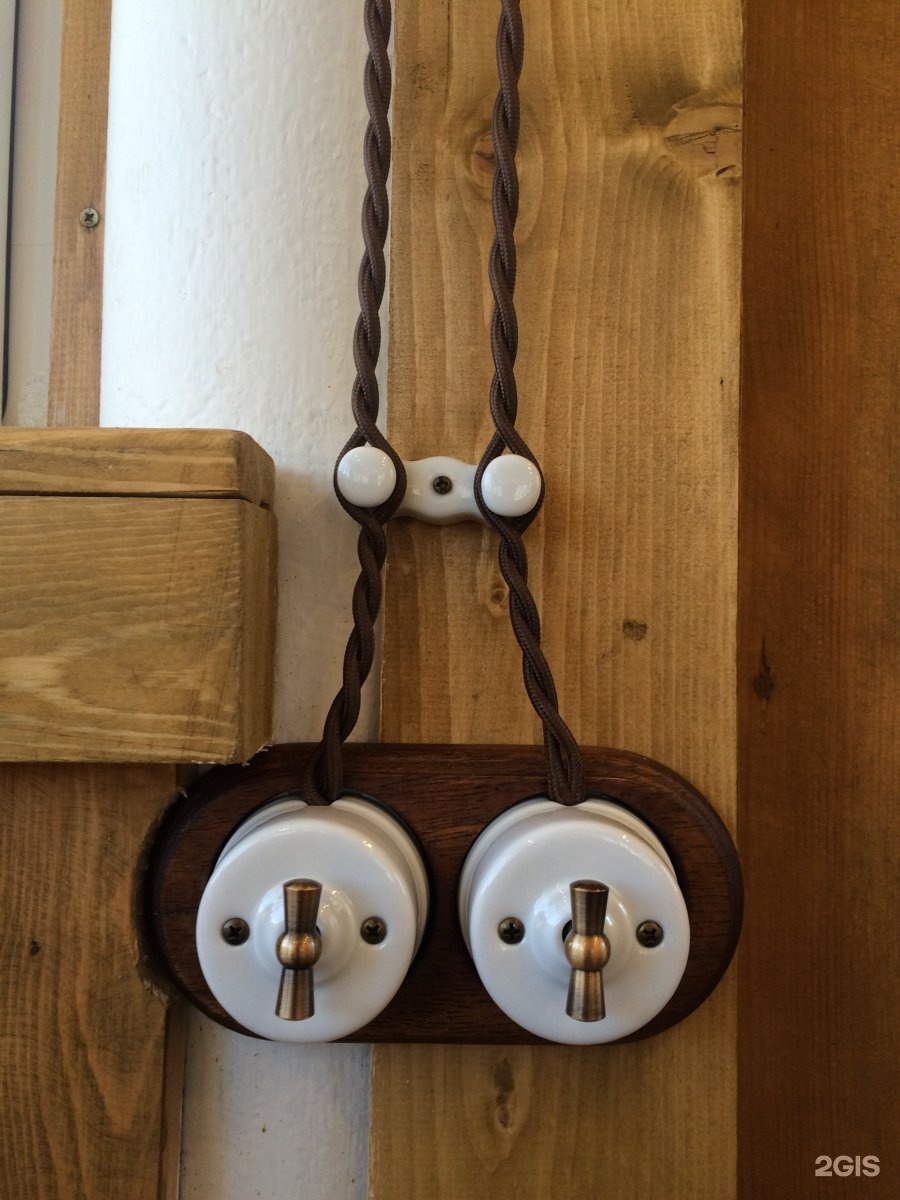

Какую модель медного ретро выключателя выбрать

Прежде чем приступать к монтажу выключателя, не забудьте рассчитать сколько и каких приборов освещения он будет включать и выключать. В зависимости от функционала медного ретро выключателя выбор делается в пользу обычной модели или же диммера.

Обычный медный ретро выключатель управляет источником света с одной точки. Данная модель может либо включить, либо отключить освещение. Это самый распространённый вариант который используется в лофт интерьерах.

Cветорегулятор ретро способен не только включать или отключать освещение, но и регулировать его яркость за счёт понижения напряжения сети. Диммеры, в зависимости от особенностей строения, могут управлять одним или несколькими приборами одновременно.

Проходные медные ретро выключатели позволяют управлять светом с нескольких точек: не только отключают освещение, но и переключают цепь с одного выключателя на другой. Часто используют в спальнях или коридорах.

Если же Вам необходимо контролировать источник света более чем с трёх точек, тогда используют перекрёстные выключатели или промежуточные. Эти изделия наиболее востребованы в спальнях или на лестничных маршах. В зависимости от количества источников света, за которые отвечает выключатели, их подразделяют на одноклавишные, двухклавишные, трёхклавишные и т. д. Соответственно первые могут управлять только одним светильником, вторые — двумя, а последние регулируют работу трёх приборов освещения.

Перекрёстные или промежуточные ретро выключатели из меди

Способы переключения света

Медные ретро выключатели имеют различные типы механизмов: поворотные, нажимные и тумблерные, что непосредственно влияет на способ переключения света.

Оба перечисленных винтажных выключателей могут быть проходными переключателями

Поворотные или роторные модели. Управление осуществляется переводом ручки-бантика в одно положение (цепь замыкается, и включается свет) или в другое (цепь размыкается, источник света выключается).

Нажимные ретро выключатели объединяют модели с клавишами и кнопками. Первые изделия включают прибор освещения в верхнем положении клавиши, а выключают — в нижнем. Иногда встречаются модели с обратной ориентацией механизма.

Кнопочные модели замыкают цепь при нажатии. Бывают выключатели типа ключ, которые замыкают и размыкают цепь поочередно при каждом нажатии.

Тумблерные или рычажные ретро выключатели вместо клавиши имеют рычажок управления, который в верхнем положении включает свет, а в нижнем — выключает.

Напряжение и сила тока в ретро выключателе из меди

Важными параметрами, по которым выбирают выключатели, считается напряжение и сила тока. Обратите внимание на два этих показателя, ведь от них напрямую зависит Ваша безопасность. Производитель указывает максимальные значения, при которых выключатели могут выполнять свои функции и не выйдут из строя.

Материал ретро выключателей

Стоит рассмотреть подробнее и материал исполнения корпуса винтажных выключателей.

Самым популярным материалом, является медь или латунь. Это не только дань уважения традициям. Данные материалы выглядит одинаково хорошо в любом интерьере, прекрасно справляется с высокими перепадами температур, устойчивы к коррозии, имеют большой срок службы.

Стоит отметить, что некоторые производители используют пластик или керамику. Они создают целые коллекции из этих материала. Современные виды пластика имеют отличные характеристики и сравнимы с керамикой по таким показателям, как низкая проводимость тока и термостойкость. В свою очередь пластик отличается, небольшим весом и низкой стоимостью.

Выбирайте медные выключатели от официальных производителей и проверенных брендов, чтобы избежать подделок и обезопасить свою жизнь. Электротовары из некачественных материалов могут привести к возгоранию.

Наиболее дорогие бренды изготавливают ретро выключателей из металла: латунь, медь и алюминия. Латунь имеет низкую проводимость тока и устойчива к воздействию коррозии. Данный материал весьма прочен. Металлические выключатели обычно используют в дорогих лофт интерьерах.

Такие характеристики как цвет и дизайн изделия не относятся к важным, а выбираются исключительно по вкусовым предпочтениям.

Подбирая выключатели для своего дома, помните, что помимо безопасности и надежности, наши выключатели придадут интерьеру неповторимый стиль.

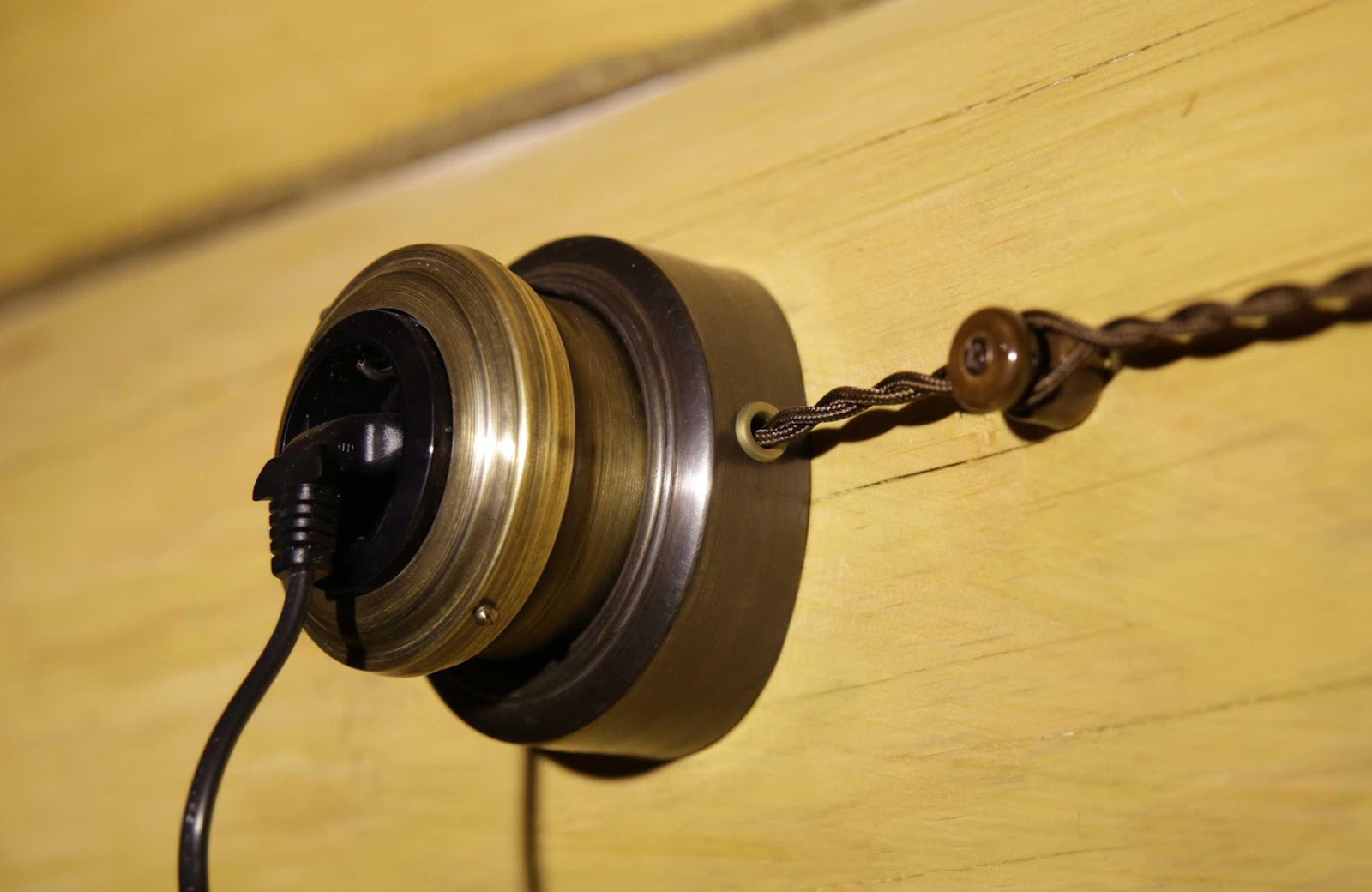

Особенности ретро розеток из меди

Далеко не все стремятся использовать в интерьере, только современные разработки в области дизайна и качества строительных материалов. Любители глубокой, и не очень, старины, предпочитают устанавливать элементы декора и антикварную мебель, которые пользовались популярностью в прошлом. Особым спросом пользуются электрические приборы, которые использовались для организации электроснабжения частных домов и квартир в середине прошлого века.

Поскольку оригинальных изделий, которые бы можно было бы использовать для организации электроснабжения в доме практически не осталось, промышленностью налажен выпуск таких изделий в большом ассортименте. Особенно стоит отметить ретро розетки, особенность установки и эксплуатации, которых должен знать каждый человек, который решил обустроить своё жилище в ретро-стиле.

Выбор ретро розеток из меди для загородного дома или квартиры — это лишь часть комплексного процесса монтажа электропроводки в стиле ретро. И если вам захотелось придать комнате изюминку, заменив стандартную современную розетку на стильную винтажную, процесс может оказаться достаточно сложным, а результат — вовсе не таким красивым, как вам казалось.

Важно понимать, что ретро розетки из меди в основной массе предназначены для наружного монтажа в лофт интерьере, а значит — и вся проводка в помещении должна быть наружной. И стиль компонентов электроарматуры (распределительных коробок, выключателей, проводов) должен быть соответствующим.

И снова подчеркнем, что ретро розетка — это составная часть электропроводки в стиле ретро. Поэтому выбор розетки должен сопровождаться выбором соответствующего провода и электрофурнитуры. С точки зрения эстетики выбор винтажных розеток чрезвычайно широк. Какая бы цветовая гамма ни превалировала в помещении, всегда можно выбрать изделие с подходящей расцветкой, узором, имитацией рисунка натурального камня или древесины.

Выбор ретро розеток из меди

Для того чтобы выбрать подходящую розетку следует заранее сделать разметку на стене, где будут устанавливаться элементы открытой проводки. Для подключения таких изделий понадобится установить специальную наружную электропроводку, которая внешним видом, должна полностью соответствовать изделиям, которые использовались в прошлом столетии.

Особенность эксплуатации ретророзеток заключается в том, что к ним не рекомендуется подключать потребителей электроэнергии мощностью выше 3,5 Квт. Несоблюдение этого правила может привести к трагическим последствиям, при подключении мощных приборов значительно увеличивается вероятность возникновения пожара, особенно при монтаже накладных ретро-розеток в деревянном доме. Все современные изделия изготовленные в ретро-стиле, соответствуют правилам пожарной и электрической безопасности, но для того чтобы данный элемент прослужил как можно дольше следует выбирать изделия изготовленные из керамики. Пластмассовые детали, при сильном нагреве, оплавляются при этом существенно возрастает вероятность возникновения пожара или поражения электрическим током.

В случае необходимости можно установить розетки с заземлением

Когда количество устанавливаемых элементов открытой проводки будет известно, необходимо выбрать электрокабель для открытой проводки. Применяемые в прошлом изделия из алюминия в настоящее время не используются, качество изоляции древних кабелей, также не будет подходить под современные требования безопасности, поэтому, лучше всего, проводку помещать в медную трубу.

Монтаж ретро розеток из меди

При выборе винтажных розеток следует также учитывать особенности их монтажа. В первую очередь, классический вариант предполагает наружную проводку и, соответственно, внешний монтаж розетки. Электрическая проводка, стилизованная под старину, предусматривает соблюдение ряда требований по установке розеток. Они должны находиться на высоте не менее 90 сантиметров над уровнем пола. Такое расположение обеспечит доступность розетки для комфортной эксплуатации и для выполнения стилеобразующей функции.

Внешние розетки в стиле ретро достаточно просто монтировать. Для них не нужно делать отверстия в стенах, проделывать штробы для проводов. Вся проводка проходит по поверхности стен, и для нее потребуется только закреплять электрофурнитуру с помощью саморезов или других крепежных элементов в зависимости от типа стены.

Главное условие для монтажа ретро розеток — полное обесточивание всей проводки путем отключения автоматов или выкручивания пробок на электрощитке. С помощью карандаша или маркера намечается место крепления розетки и просверливаются отверстия для дюбелей. Сначала на стене фиксируется внутренняя часть розетки, в которой закрепляются медные жилы электропровода. После этого монтируются внешние элементы розетки.

Работа по установке розетки в ретро-стиле осуществляется в такой последовательности:

  1. Вся электропроводка в доме полностью обесточивается. Для это следует выкрутить пробки или отключить автоматические предохранители на электрощитке. Чтобы удостовериться в отсутствии опасного напряжения, можно использовать отвёртку-индикатор, в которой, при наличие фазного тока, будет светиться специальное окошко.
  2. По всей длине прокладки внешней электропроводки необходимо установить ролики-изоляторы, которые должны располагаться на равном расстоянии друг от друга.
  3. Изделие разбирается и прикладывается к стене в месте установки. С помощью маркера размечаются отверстия крепежа розетки. По отмеченным точкам выполняется сверление материала на глубину, которой будет достаточно для установления дюбелей.
  4. Электрический кабель подключается к розетке. Для выполнения этой операции следует завести медные провода в специальные зажимы и надёжно затянуть резьбовое соединение.
  5. Внутренняя часть розетки крепится к стене. Для выполнения этой операции, крепёжные отверстия изделия совмещают с отверстиями в стене и производят крепление розетки с помощью дюбель-болтов.
  6. Затем к внутренней части с помощью болта, который закручивается посередине, устанавливается внешний корпус накладной розетки.

Ретро проводка. Ретро электрика стремительно набирает популярность не только из-за красоты ,но главное это безопасность и функционал .

Электропроводка в стиле ретро

Электрика в ретро-стиле обладает рядом преимуществ по сравнению с обычной электропроводкой. Она экологична, изготовлена из самых лучших материалов, качественна, безопасна. Ретро-проводка имеет стильный дизайн, необычную форму исполнения, привлекает внимание разнообразием цветовой гаммы. По техническим данным витой кабель проложеный на изоляторах лучше чем скрытая проводка

Современные дизайнеры уделяют ее особое место в интерьере: проводка в ретро-стиле привносит гармонию, уют в помещение любого типа.

Особенности установки ретро-проводки

Останавливая свой выбор на открытой проводке в Вашем доме, Вы можете быть спокойны – она вас никогда не подведет( конечно при правильном монтаже) , вне зависимости от типа дома – кирпичного, деревянного.

Чем так необычна ретро-проводка? Прокладка электропровода открытым путем при помощи специализированных роликов. Последние обычно выполнены из пожароустойчивой керамики самых необычных расцветок, поэтому у Вас не возникнет сложности при подборе этих незаменимых аксессуаров под стать интерьеру комнат.

Первоначально Вам может показаться, что открытая проводка может испортить Ваш интерьер, сделать его более грубым, простым. Фирма «Милор» обеспечит Вас необычными витыми проводами с роликами из фарфора.


Именно витой провод придаст Вашему жилищу тот волшебный, теплый налет старины, о котором Вы так долго мечтали! А открытое пространство между проводкой и стеной в деревянном доме увеличит и без того несомненную высокую степень пожарной безопасности.

Монтаж ретро-проводки в трубе

Из-за высокой стоимости витого провода, Вы можете хорошо сэкономить, используя в некоторых местах Вашего дома обычную проводку, спрятанную в трубу. На случай, если труба никак не соответствует дизайну помещения, ее можно провести за стеной. Проводка в трубах может быть самой разнообразной: вместе с основным электропроводом могут соседствовать кабели электрической плиты, водонагревательного котла. В процессе установки самое главное – неукоснительное следование правилам монтажа и проведения электропроводки.

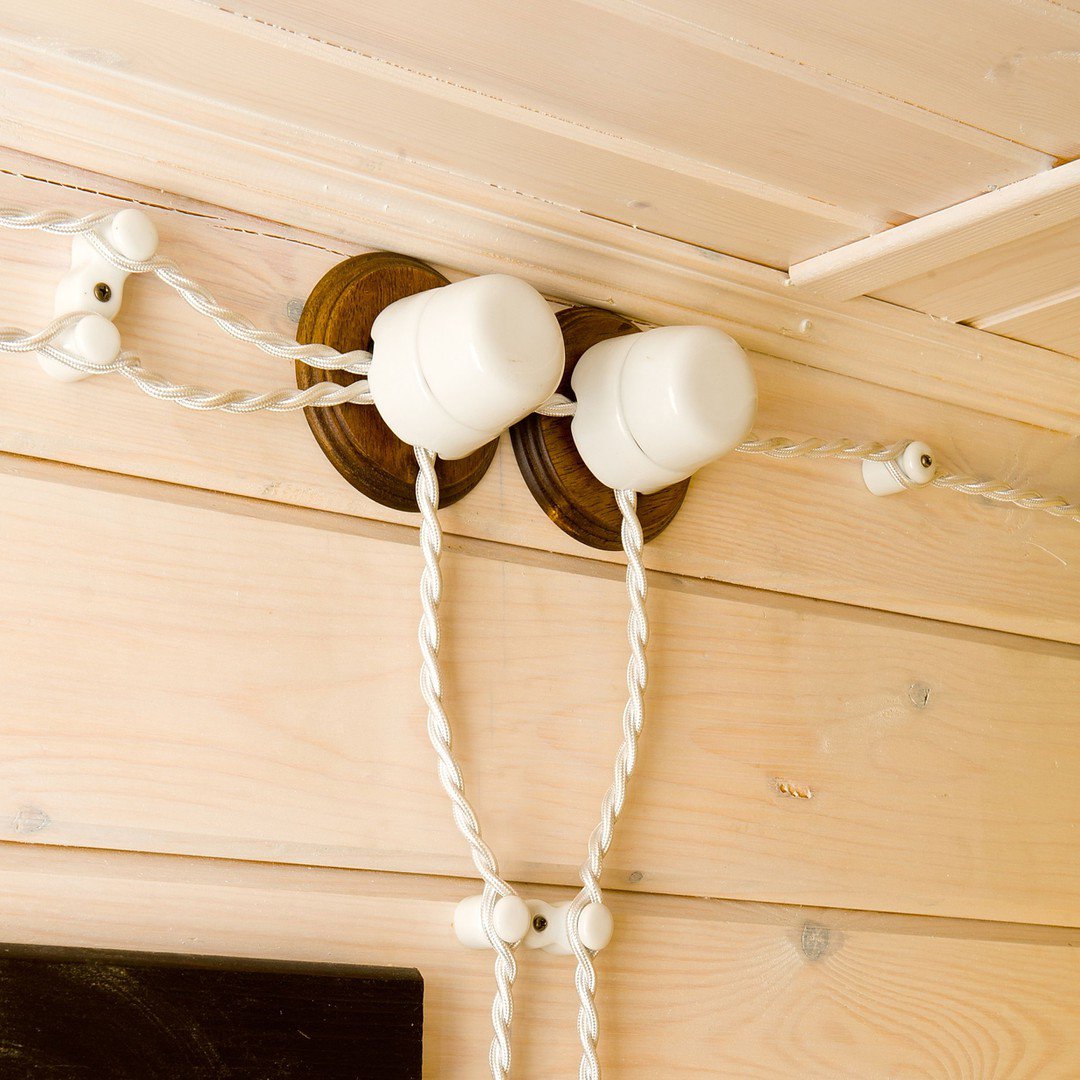

Ретро проводка в деревянном доме – функциональные особенности, а также секреты ее создания



В деревянном доме электрическая проводка может прокладываться различными способами. Так, часто люди устанавливают ретро проводку.

Ретро проводка в деревянном доме является не только способом организации домашней электросети, но и идеальным инструментом оформления такого стиля интерьера как «Ретро». Почему же многие люди хотят организовать эту электропроводку в своем доме?

Особенности

Причины этого желания являются разными, и они объясняются, глядя на ее особенности. Этот тип электропроводки представляет собой открытый монтаж электрических кабелей внутри дома. При этом жилы электрокабелей скручиваются и закрепляются на фарфоровых роликах.

В конечном результате вся внутренняя электросеть является видимой и выступает не только способом передачи тока, но и отличным декоративным элементом.

Кроме этого владелец дома получает безопасную электрическую сеть, поскольку провод не касается дерева. По сути дела между деревянной стеной и проводкой находится воздух.

Использование фарфоровых роликов позволяет не только устранить вероятность любого контакта электрокабеля с деревом, но и дает возможность устранить те проблемы, которые возникают при монтаже открытой проводки в лотках или с помощью скоб.

Так, установка лотков имеет некоторые проблемы, поскольку их практически невозможно подогнать к неровным поверхностям деревянных стен (особенно, если стены сделаны из цилиндрического бруса). Иными словами лотки искажают внутренний дизайн.

Что касается скоб, то они просто запрещены. Их использование приведет к появлению прямого контакта электропровода с деревом.
Конечно, есть еще вариант использования гофротрубы, однако ее вид точно не сделает внутренний декор лучшим.

Стоить сказать, что благодаря использованию фарфоровых роликов и скрученного провода ретро проводка в деревянном доме монтируется очень легко. Еще одна ее особенность заключается в том, что замена любого провода – это легкая процедура, ведь он не скрывается в трубах или за плитами гипсокартона.

Выше было упомянуто, что ретро проводка в деревянном доме может выступать отличным декоративным элементом. Стоит отметить, что для такой проводки используются электрокабели, которые сверху покрыты искусственным шелком. Он, конечно, не горит. Он может иметь разный цвет и узор.

Однако не только электропровода могут создавать красоту. Как мы знаем, ретро проводка состоит из фарфоровых роликов, а также из:

    • розеток;
    • поворотных выключателей;
    • распределительных коробок;
    • блоков, в которых выключатель и розетка размещаются на одной основе.

Конечно, каждый из этих элементов является фарфоровым и выглядит по-старинному.

Элементы ретро проводки на стенде

Их цвет и вид также могут быть разными, и они подбираются в зависимости от дизайнерской идеи. Здесь стоит сказать о том, что все эти элементы в отличие от элементов, с помощью которых создавалась проводка в 20-30-х годах прошлого века, сделаны таким образом, что учитывают все нормы пожарной безопасности.

При этом розетки характеризуются наличием заземляющего контакта. Как видите, каждый элемент ретро проводки, фото которой можно увидеть ниже, сделан таким образом, чтобы конечная проводка в деревянном доме отвечала всем требованиям ПУЭ.

Кабели для ретро проводки



Создание такой проводки имеет много нюансов. Первый заключается в том, что кабели, используемые для ее создания, не могут похвастаться большим сечением. Так, сечение может колебаться от 0,75 до 2,5 кв. миллиметров.

Это означает то, что такой провод можно использовать только в качестве отдельной ветви, которая будет отходить от распределительного щитка. О нюансах организации мы расскажем ниже.

Сами электропровода для этой проводки являются двух- или трехжильными. Каждая жила сделана из меди и состоит из большого количества проволок. Также каждая жила имеет двойную оболочку, которую изготавливают из ПВХ-пластиката. Конечно, ПВХ-оболочка каждой жилы имеет свой цвет. Этими цветами являются:

  1. Желто-зеленый.
  2. Коричневый.
  3. Голубой.

Стоит сказать, что такой провод выпускается только на одном российском предприятии, а также в Италии. В результате он стоит больших денег. Также дорого оцениваются и все другие фарфоровые элементы. По сути дела ретро проводка, которая может быть создана в деревянном доме с помощью своих рук, является дорогим удовольствием.

Особенности монтажа и использования

Монтаж открытой проводки на стену

Что касается монтажа, то он является достаточно простым. Согласно составленной схеме размещаются фарфоровые ролики, распределительные коробки, основы для розеток и выключателей.

После этого монтируют сам провод и соединяют его в распределительных коробках. Для соединения используют клеммники. Далее провода подключают к розеткам, выключателям и светильникам, а также к распределительному щитку.

Поскольку максимальное сечение ретро кабеля равняется 2,5 кв. миллиметрам, то его нельзя использовать в качестве вводного и в качестве ветвей, к которым будут подключаться мощные приборы (электроплита и др.).

В некоторых случаях для деревянного дома вводный электрокабель должен иметь сечение, равное 10-ти кв. миллиметрам. Соответственно, нужно использовать кабель ВВГнг. Также для питания мощных потребителей нужно установить кабель ВВГнг с сечением 4 кв. миллиметра и более.

Полезный совет: так, как эти электрокабели никак не впишутся в старинный стиль, их следует монтировать в трубах, которые прячут в перекрытиях или за отделкой.

В некоторых случаях есть необходимость соединения ретро кабеля и ВВГ. Для этого необходимо использовать клеммники.
В результате получается так, что ретро проводка состоит из тех кабелей, которые подходят к выключателям и осветительных приборам, а также к розеткам.

Видео. Ретро проводка в интерьере:



Ввод бронированного кабеля в дом – задача для профессионалов Правильная замена проводки в квартире панельного дома — что надо знать и уметь Замена электропроводки в квартире, список необходимых инструментов и материалов Перфорированный кабель-канал для организации проводки в электрошкафах

Ретро-проводка в деревянном доме — Электрик Ярославль. Услуги профессионального электрика

Ретро-проводка появилось на этапе, когда электричество только стали проводить, и случилось это в начале 20 века. Тогда большинство людей проживали в деревянных строениях, и никакой альтернативы для ее монтажа в то время не предполагалось. Если обычная проводка располагается внутри стен, то монтаж ретро- проводки выполняется на их поверхности.

Ретро проводка в деревянном доме

Сегодня ретро провод – это многожильное изделие, которое изготавливается из меди, и сверху покрывается ПВХ оболочкой различного цвета. Ретро проводка в доме, чаще всего встречается в постройках из дерева, которые имеют внутренний интерьер в стиле лофт или прованс.

Нельзя не отметить, что ретро проводка смотрится колоритно и интересно, и дополняет направление выбранного интерьера в деревянных строениях. Сразу скажем, что сейчас не все заводы изготовители производят ретро –проводку для компьютеров и телевизоров, и ее придется поискать.

Деревянные постройки, как правило, имеют интерьер, который максимально приближен к природе, и нужно понимать, что внешняя проводка – это не только эстетическая необходимость в таких стилях как лофт или прованс, но и реальная необходимость.

Первое – коробки никто не будет монтировать на бревнах, и второе – монтаж электропроводки внутри деревянных конструкций – это сложное занятие, которой нельзя выполнять без облицовки.

Сейчас ретро проводка – это одно из распространенных дизайнерских решений в стиле «Лофт» и «Прованс», которое позволяет добиться заводской эстетики, при этом внешняя проводка будет смотреться максимально естественно и красиво.

Если вы планируете выполнять прокладку декоративной проводки в квартире, то вам придется вначале выполнить монтаж скрытого провода для ТВ и ПК, и только потом заниматься прокладкой внешней проводки, которая будет идеально дополнять интерьер по цветовому решению и стилю.

Ретро проводка: минусы и плюсы

Если рассматривать достоинства и недостатки внешней проводки, то начинать нужно с рассмотрения плюсов, так как их не мало. Итак, плюсы ретро проводки – это:

  • Безопасность;
  • Простота монтажа;
  • Возможность выполнить прокладку в различных дизайнерских решениях;
  • Внешняя эстетичность.

Минусов как таковых, у внешней проводки нет, есть, скорее, сложности, о которых нельзя не упомянуть:

  • Такая проводка подходит не для всех приборов, и часто вместо нее устанавливают обычную;
  • Такая проводка – это, скорее, дань моде;
  • Монтировать наружную проводку должны только опытные специалисты;

Также нужно указать, что наружная проводка стоит немало, на порядок дороже обычной.

Какие комплектующие у наружной проводки?

Для прокладки ретро проводки требуются дополнительные материалы, а именно:

  • Кабели;
  • Изоляторы;
  • Розетки;
  • Выключатели.

Важно понимать, что кабель – это главное. Для монтажа внешней проводки подходит трехжильный кабель 1,5 и 2,5, для установки розеток используется только кабель – 2,5.

Важно, чтобы купленный материал соответствовал нормам и стандартам, всю важную информацию, включая способность провода к возгоранию, нужно узнавать у продавца кабеля.

Ретро проводка или скрытая — что выбрать?

Цены на внешнюю проводку будут зависеть от сложности и объемов планируемых работ, а также от завода – изготовителя ретро проводки. Цены на внешнюю проводку дороже, но учитывая способ ее прокладки в деревянном доме – они будут ниже, если смотреть на расходы в общем.

Я же рекомендуем Вам найти свой компромисс между практичностью и внешней эстетикой и выбрать смешанный тип проводки – это будет оптимальное решение.

Вначале рекомендую Вам провести монтаж скрытой проводки в перекрытиях, и уже затем выполнить установку декоративной.

Несколько советов по монтажу ретро-проводки
  • При монтаже декоративной проводки нужно строго соблюдать вертикальные и горизонтальные углы под 90 градусов.
  • Изоляторы нужно размещать параллельно линиям троссовки.
  • Для розеток нужно использовать трехжильные кабеля.
  • Чтобы проводка не провисала рекомендуем использовать стяжки.

Если Вам требуется ретро проводка в Ярославле – обращайтесь в нашу компанию, мы всегда готовы помочь!

Доверяйте профессионалам!

Ретро электропроводка на роликах, изоляторах

Автор: Кургузов А.В, инженер по электроснабжению

Если электропроводка в Вашем доме предполагается к выполнению открытым способом, то альтернативой проводке в коробе или трубе может служить электропроводка на изоляторах или, как ее еще называют – ретро электропроводка.

В настоящее время, данный вид проводки пользуется достаточно большой популярностью среди Заказчиков. Это вызвано высокими эстетическими свойствами, которыми обладает данный вид проводки.

Как правило, электропроводка в стиле ретро применяется в коттеджах, материалом изготовления которых является дерево, но может быть использована и в строениях, построенных из других материалов.

Чаще всего Заказчики отдают свое предпочтение данному виду проводки в тех случаях, когда проложить проводку скрыто, в силу ряда причин, не представляется возможным, а стандартная открытая прокладка, например, в коробе, может значительно испортить общие эстетические параметры помещения.

Что представляет собой ретро электропроводка

Ретро электропроводка представляет собой скрученные одножильные провода, которые прокладываются открытым способом на изоляторах-роликах, закрепленных на стенах и потолках.При этом, расстояние от провода до поверхности должно быть не менее 1 см.

Данное расстояние необходимо выдерживать в целях минимизации возможности соприкосновения провода с деревом, что необходимо по правилам пожарной безопасности.

Электропроводка ретро выполняется с использованием витого провода в двойной изоляции. Первый слой – виниловая изоляция. Второй (верхний) слой представляет собой либо оплетку из хлопчатобумажной ткани, которая пропитана негорючим лаком, либо сделан из стекловолокна. Элитные кабели имеют верхний слой изоляции из шелка.

Чаще всего, ретро электропроводка выполняется медным кабелем сечением – 1,5 мм (линии освещения) и 2,5 мм (розеточные линии). На силовые розетки, от которых происходит питание энергоемких потребителей (электрические плиты, электрические котлы и др.) используются кабели, имеющие сечения больших диаметров.

Важно! Обозначенные выше сечения кабелей – ориентировочные и чаще всего используемые. Но каждый Объект индивидуален в разрезе используемого на нем электрооборудования. Сечение кабелей не рекомендуется выбирать «на глазок» без предварительного расчета нагрузок. Поэтому, перед тем, как определиться с сечением кабельных линий рекомендуется выполнить проект или произвести расчет нагрузок.

Установка ретро электропроводки

Установка ретро электропроводки осуществляется с использованием распаечных коробок, выключателей и розеток накладного типа.

Материалами изготовления оконечных устройств чаще всего являются:

  • Фарфор. Это более дорогостоящий вариант. По отношению к пластику, фарфор обладает большим сроком эксплуатации и большей нагрузочной способностью. Необходимо принимать во внимание, что наряду со своими преимуществами, фарфор – хрупкий материал, а фарфоровые изоляторы и оконечные устройства по сравнению с пластиковыми более хрупкие. Поэтому, при установке фарфоровых изоляторов и электротехнических изделий необходимо контролировать момент затяжки крепежных шурупов
  • Пластик. Менее дорогостоящий вариант. Теоретический срок эксплуатации пластика меньше чем фарфора, а также пластиковые оконечные устройства рассчитаны на меньшую нагрузку по сравнению с фарфоровыми электротехническими изделиями. Основной причиной, по которой Заказчики отдают свое предпочтение при выборе электропроводки на роликах – цена

Установка ретро электропроводки производится по чистовой отделке, поверх обоев, различных панелей, краски, лака и т. д.

На сегодняшний день существует огромное количество составных элементов для ретро электропроводки  различных цветов и оттенков, которые могут удовлетворить даже самого искушенного Заказчика. При выборе оттенков и цветов необходимо учитывать, что стоимость одних и тех же элементов разных цветов может значительно отличаться. Например, кабель темно-коричневого цвета по цене отличается от кабеля золотистого цвета на 30%-40% (золотистый дороже).

При выборе комплектующих для электропроводки на роликах необходимо помнить, что на первом этапе подбираются изоляторы, а только потом производится подбор крепежных элементов. Это необходимо для того, чтобы крепежные элементы сочетались, как с цветом роликов, так и с их длиной. Длина саморезов должна быть достаточной для надежного крепления изоляторов к поверхности.

Этапы монтажа

  • Определение места установки электроустановочных изделий и светильников. Места установки оконечных устройств необходимо выбирать на высоте, достаточной для обеспечения снижения возможности механических повреждений подводящей проводки. Не рекомендуется опускать розетки низко, так как это увеличивает риск ненамеренных механических повреждений. При выборе места установки оконечных устройств, наряду с безопасностью, необходимо обеспечить комфорт и удобство при эксплуатации
  • Определение и выбор схемы подключения оконечных устройств. От схемы подключения зависит количество используемых проводов и надежность функционирования системы. При использовании оптимизированной схемы подключения появляется возможность значительно снизить стоимость системы электроснабжения в целом, так как при данном виде проводки цена кабеля достаточно высокая
  • Разметка трасс. Наиболее простой и удобный способ разметки – трассировка с использованием лазерного уровня или нивелира. При разметке трасс необходимо оптимизировать пути прохождения трасс, как с технической стороны, так и с эстетической
  • Крепление роликов по размеченной трассе
  • Установка распаечных и монтажных коробок
  • Подключение оконечных устройств и распайка проводов. При соединениях проводов необходимо исключить скрутки
  • Проведение испытаний, замер сопротивления изоляции, комплексное опробование

Как говорилось ранее, электропроводка ретро обладает основным преимуществом – эстетикой. Использование данного вида проводки и ее лаконичное обыгрывание в интерьере, может подчеркнуть изысканный вкус хозяина и будет являться его гордостью. Потребительский спрос настоящего времени говорят о том, что электропроводка на изоляторах считается модной.

Также, хотелось бы обратить внимание на тот факт, что на одном и том же Объекте, стоимость электропроводки в стиле ретро будет выше, чем цена практически любого другого вида проводки, а надежность – ниже.

Более низкая надежность в основном объясняется возможностью механических повреждений. Так что если Вы решили украсить свой дом электропроводкой на изоляторах, будьте внимательны и аккуратны.

И самое важное, если в Вашем коттедже установлена электропроводка на роликах, рекомендуем уделить особое внимание объяснению детям основ электробезопасности.

Читайте другие статьи по данной тематике
Услуги по данной тематике

Ретро проводка — дизайн электрики для деревянного дома

Ретро стиль в дизайне воспроизводит интерьеры 50-80-хх годов прошлого века.

Сегодня дизайнеры умело сочетают винтажные вещи с практичностью, оставляя их уникальный внешний вид нетронутым, но, позволяя вещи быть функциональной, выполнять свои прямые обязанность.

Ретро электрика является новым веянием в современном интерьере. Выключатели, розетки и даже провода в этом стиле прекрасно дополняют дизайн любой комнаты, но наиболее гармонично они смотрятся в деревянных домах без внутренней отделки (штукатурки).

Особенность домов из сруба дерева заключается в их внутренней отделке. Оставить бревна нетронутыми, в их первозданном виде – это один из принципов строительства этих шедевральных построек. Единственной обработкой, которой поддаются стены из оцилиндрованного бревна, является нанесение слоя лака.

Пазы между бревнами не позволяют укладывать на ее поверхности пластиковый кабель-канал либо гофротрубу. Ретро проводка на роликах – это наиболее правильный и эстетичный вариант.

ОСОБЕННОСТИ ЭЛЕКТРОИЗДЕЛИЙ В СТИЛЕ РЕТРО

В 20-х годах прошлого столетия проводка представляла собой спираль из двух одножильных многопроволочных проводов. Они крепились на опорных изоляторах из фарфора.

Об ответвительных коробках тогда еще не шло речи, и провода соединялись методом скручивания. Благо, изоляция у проводов была одинарная: они были достаточно гибкие и эластичные, что позволяло скрутить их без усилий, а концы подогнуть и спрятать.

Современная ретро проводка должна быть не только функциональной, но и отвечать требованиям безопасности. Украсить свой деревянный дом таким чудом можно, приобретя фарфоровые изоляторы и одножильные провода, которые свивают в общий жгут. Жгут одевается на изоляторы, расположенные на равном расстоянии друг от друга.

Закрепить жгут на изоляторе нужно с помощью термоусаживаемой трубки подобранной под цвет провода. Важно помнить, что провод должен быть негорючим и с низким уровнем дымовыделения.

На сегодняшний день в некоторых странах налажено производство специального ретро провода, который отвечает требованиям безопасности и изысканному вкусу дизайнеров.

Широкий ассортимент, предлагаемый производителями, позволяет подобрать провода разного сечения (от 0,75 до 2,5 мм.кв.) и цвета. Ретро провод состоит из нескольких медных жил, покрытых двойной оболочкой из ПВХ. Наружный слой – негорючий искусственный шелк.

Учитывая, что дань старине отдает все больше людей, за рубежом уже давно налажено серийное производство выключателей и розеток в стиле ретро.

Важно, что в производстве используются высококачественные материалы:

  • фарфор, керамика;
  • натуральное дерево;
  • пластик;
  • латунь, и даже серебро.

Такое сочетание позволяет изготавливать небольшие шедевры, покрытые налетом истории.

Помимо того, что такие розетки и выключатели отличаются надежностью и долговечностью, они выполняют эстетическую функцию, прекрасно дополняя дизайн комнаты.

Ретро проводка – это не только красиво. Для деревянного дома – это один из наиболее практичных и безопасных методов проведения электричества.

Дерево – это легко воспламеняющийся материал и скрытая проводка представляет для него опасность. Выбирая такую проводку для своего жилья, вы выбираете безопасность в сочетании с изысканным и утонченным стилем.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Открытая проводка из медных труб в стиле ретро

Открытая медная проводка

Хотя медь в интерьере становится невероятно популярной, ее применение в открытой проводке из медных труб по-прежнему выглядит очень необычно и удивительно. Он сочетает в себе функциональность с эстетическим видом и очевидным предназначением. Медные трубы придают винтажный вид кухне и ванной, спальне и гостиной. Они подходят к любому материалу стен и потолка — бетону, плитке, кирпичу и дереву.

Аксессуары в стиле лофт в последнее время стали центром внимания дизайнеров интерьеров. Открытая медная проводка. — неизменный атрибут стиля лофт. Он прекрасно вписывается в ретро-стиль и имеет изысканный внешний вид, что, помимо своей основной функции, делает его элементом декора.

Правильный выбор каждой детали открытой медной проводки — сложная задача, поскольку требует ответственного подхода к расчету производительности и выбору методов обработки.

Монтаж ретро-проводки в медных трубах

Электропроводка из медных труб отлично защищена от механических повреждений, а все ее элементы надежно соединены между собой. Дополнительный блок заземления прилагается к проводке при изготовлении.

Открытая электропроводка из медных труб имеет долгий срок службы. Его элементы монтируются по проекту профессиональных электриков. Варианты расположения могут быть разными, как и способы крепления. Медная проводка идеально подходит для монтажа в деревянных интерьерах.

Изготавливаем и обрабатываем элементы открытой медной проводки в любом количестве и только самого высокого качества. Чаще всего для производства используются медь и латунь. Естественный цвет этих металлов сочетается с разными материалами: деревом, бетоном, кирпичом и камнем.

Медь имеет тенденцию темнеть при контакте с воздухом, поэтому, если вы хотите избежать этого эффекта, вам необходимо время от времени очищать ее, чтобы сохранить блеск, или покрывать специальным лаком.С другой стороны, это открывает новые невероятные возможности — со временем вы можете изменить внешний вид предметов интерьера.

Медная фурнитура Дмитрия Тихоненко

Область применения открытой медной проводки

Многие люди предпочитают надежно спрятанную в стенах проводку, но мы считаем, что открытая проводка также является способом самовыражения. Оригинальный вид искусственно состаренной медной проводки с элементами придает помещению особый шарм и неповторимый стиль.Благодаря механическим свойствам медных трубок, в которых проложена электропроводка, значительно повышается надежность всей конструкции.

Это причины, по которым открытую проводку из медных труб можно использовать в разных помещениях.

Открытая медная проводка в отеле KarakoyRooms (Стамбул, Турция)

Крепление оголенных медных труб к стенам и потолку создает неповторимый стиль, обеспечивающий не только безопасность, но и уютную атмосферу в доме.

Винтажная проводка в зоне кухни

Однако для хорошего восприятия открытой медной проводки все составляющие ее элементы должны быть одного стиля. Мы изготовим для вас все необходимые элементы в едином стиле, которые украсят любой интерьер.

Конструктивные особенности разводки медных труб с открытой защитой

Медная фурнитура, Художественная студия металла Дмитрия Тихоненко

Поскольку мы обрабатываем и производим все элементы открытой медной разводки ретро и имеем значительный опыт в этой сфере, мы легко можем изготовить ее по вашему проекту, выбрать толщину медных труб или нанести любой логотип.

На сегодняшний день существует большой выбор промышленной электропроводки в трубах с высоким уровнем защиты (до 450 ° C). Однако его применение в частных домах или квартирах невозможно из-за дороговизны и непривлекательного внешнего вида. Винтажная открытая проводка из медных труб имеет достаточный уровень защиты для жилых помещений и в то же время выглядит привлекательно.

Мы поможем вам найти все элементы такой электропроводки для оформления интерьера в вашем доме.Необычный внешний вид привлечет внимание ваших гостей и не оставит их равнодушными, а высокий уровень безопасности позволит вам чувствовать себя по-настоящему комфортно.

Открытые медные трубы

Медный светильник Loft как элемент ретро

Читая нашу статью, у вас может возникнуть вопрос: как совместить нарядные медные трубы с существующим дизайном интерьера? Напомним, 21 век характеризуется нашествием стиля фьюжн, главный закон которого — смешение элементов нескольких стилей в одном интерьере. Тем более, что нет необходимости переделывать весь декор. Например, вы можете использовать медную проводку и освещение из меди и латуни, и этого будет достаточно, чтобы добавить пикантности в дизайн вашего дома. В итоге, с минимальными изменениями и затратами, настенные или потолочные светильники медные привнесут в дом стиль, уют и красоту.

Инструкции по установке комплекта для модернизации комплекта сигнализации

— Ring Help

Содержание

1. Введение
2. Прежде чем начать
3.Инструменты и расходные материалы, которые могут понадобиться для установки
4. Подготовка к установке
5. Инструкции по установке
6. Подключение проводов зоны

1. Введение

Благодарим вас за выбор комплекта кольцевой модификации сигнализации. Перед началом установки прочтите все следующие инструкции.

Это продвинутый проект DIY. Мы рекомендуем вам проконсультироваться со специалистом перед установкой комплекта для модернизации.

Профессиональные установщики сигнализаций и лицензированные электрики имеют опыт работы с проектами электропроводки, знакомы с использованием таких инструментов, как мультиметры, для проверки электропроводки, а также могут читать и интерпретировать электрические схемы.Мы советуем вам не устанавливать это самостоятельно, если у вас нет опыта в любой из этих областей.

Если вы используете проводные датчики дыма, CO, тепла или другие устройства, обеспечивающие безопасность жизни, мы настоятельно рекомендуем вам обратиться к лицензированному профессионалу для выполнения любых работ с проводной панелью сигнализации. Отключение питания приведет к отключению ваших проводных устройств для обеспечения безопасности жизни. Не пытайтесь самостоятельно установить комплект кольцевой дооснащенной сигнализации.

Примечание. Эти инструкции предназначены только для информационных целей.

Работа с электричеством может быть опасной, если не будут приняты надлежащие меры безопасности. Если вы не знакомы с процессами и инструментами, описанными в этих инструкциях, или не имеете опыта их использования, мы рекомендуем вам нанять лицензированного электрика или профессионального установщика сигнализаций.

Вы несете ответственность за то, чтобы у вас не было никаких существующих договорных обязательств в отношении вашей существующей системы сигнализации. Вы также несете ответственность за любые изменения или повреждение вашей существующей системы сигнализации.

Это устройство разработано для работы в определенном регионе и не предназначено для использования или распространения за пределами этого региона.

2. Прежде чем начать

Мы рекомендуем, чтобы перед тем, как вы начнете устанавливать комплект для модернизации, вы потратите несколько минут, чтобы ознакомиться с этими основными сведениями о панели сигнализации и определить схему вашей собственной проводной панели сигнализации.

Щелкните здесь, чтобы изучить анатомию проводной панели сигнализации и понять поддерживаемые типы датчиков.

Щелкните здесь, чтобы узнать о технических характеристиках совместимых зон.

Вы также должны знать следующее:

Требуется звонок будильника. Перед добавлением комплекта для модернизации и подключением его к зонам проводных контактных датчиков необходимо установить базовую станцию ​​вызывной сигнализации в вашем регионе. Если вы приобрели комплект дооснащения сигнализации в комплекте, сначала настройте базовую станцию ​​вызывной сигнализации перед началом этой установки.

Примечание. Базовая станция системы вызывной сигнализации должна быть подключена к Интернету через Wi-Fi или Ethernet, и она не может быть подключена к резервной сотовой сети во время установки комплекта для модернизации.

Совместимость. Чтобы увидеть, будет ли комплект кольцевой дооснащенной сигнализации работать с зонами контактных датчиков, подключенными к вашей панели сигнализации, вам необходимо проверить сопротивление в ваших зонах. Проверьте свою сигнальную панель и документацию, чтобы подтвердить совместимость.

Конструкция комплекта кольцевой дооснащенной сигнализации поддерживает максимальное сопротивление до 5200 Ом при любых условиях температуры, батареи и т. Д., С оконечными резисторами или без них.Он предназначен для работы с оконечными резисторами 4,7 кОм, 1 кОм или 2 кОм, которые обычно встречаются в проводных системах.

Добавляйте до 8 зон за раз. Вы можете подключить до 8 зон с помощью одного комплекта для модернизации. Если у вас более 8 зон, вы можете добавить дополнительные устройства из комплекта дооснащения сигнализации к одному и тому же сигналу вызова.

Все документы. Если вам нужна помощь со стороны Ring Support, наличие документации в виде фотографий и заметок поможет им быстрее выявить любые проблемы и поможет вам их решить.

Загрузите и распечатайте нашу памятку по подключению зон.

Комплект дооснащения сигнализации разработан для использования в жилых помещениях. Он не предназначен для работы с крупными коммерческими системами безопасности.

3. Инструменты и расходные материалы, которые могут потребоваться для установки

Необходимые расходные материалы:

  • Комплект кольцевой дооснащенной сигнализации с крестовой отверткой №1 в комплекте
  • Отвертка, которая подходит к имеющимся клеммам проводной панели сигнализации
  • Тестер целостности или мультиметр

Могут понадобиться дополнительные расходные материалы:

  • Инструмент для зачистки проводов
  • Провод Extra 20 или 22 калибра
  • Закрутите гайки или соединители проводов
  • Ткань или спирт для очистки стены перед использованием прилагаемой монтажной ленты
  • Если вы предпочитаете крепить это устройство, используя винты, два винта и анкеры для крепления комплекта сигнализации для модернизации на стене рядом с проводной панелью сигнализации, а также сверло
  • Малярная лента и ручка или другой способ маркировки проводов
  • Если вы планируете подключить комплект дооснащенной сигнализации через отверстие в металлической коробке сигнализации, убедитесь, что вокруг отверстия есть резиновая втулка для защиты проводов от повреждений. Если она отсутствует, мы рекомендуем приобрести запасную резиновую втулку в местном магазине товаров для дома.

4. Подготовка к установке

Найдите свою проводную панель сигнализации внутри дома и ознакомьтесь с ее компонентами. Это может быть в подвале или в туалете.

1. Откройте проводную панель сигнализации. Если он заперт, ключ часто находится прямо на верхней части коробки панели или где-то поблизости.

2.Сделайте фотографии, чтобы задокументировать текущую настройку:

  • Панель сигнализации открытая
  • Электрические схемы или схемы
  • Что еще вы можете узнать о вашей системе охранной сигнализации

3. Найдите любые письменные надписи, списки зон или описания, которые помогут вам сопоставить зоны с определенными датчиками. Проверьте под крышкой панели охранной сигнализации или под крышкой проводной клавиатуры сигнализации. Если найдете информацию, сфотографируйте ее. Воспользуйтесь нашей памяткой по подключению зон, чтобы упростить задачу.

4. Пометьте провода для каждой зоны с помощью этикеток или клейкой ленты, чтобы отслеживать их во время процесса подключения.

5. Осмотрите проводку и убедитесь, что она не повреждена или не порезана. Проверьте наличие коррозии, потертости проводки, видимых трещин в корпусе и любых повреждений самой панели сигнализации. Если вы обнаружите признаки повреждения или износа, зоны могут не работать с комплектом сигнализации для модернизации.

6. Определите другие важные части панели сигнализации, включая трансформатор или источник питания и резервную батарею.Когда вы будете готовы приступить к электромонтажу комплекта дооснащения сигнализации, вам необходимо убедиться, что вы правильно отключили питание от панели сигнализации.

.

7. Подумайте, где вы хотите установить комплект для модернизации. Убедитесь, что на стене рядом есть место. Он не может быть установлен внутри проводной коробки панели сигнализации, так как это может заблокировать передачу сигналов к кольцевой сигнализации.

8. Убедитесь, что ваша проводная сигнализация не находится под активным профессиональным контролем.Если ваша существующая проводная система сигнализации активно контролирует ваш дом, позвоните в центр мониторинга и попросите их перевести вашу систему в «тестовый режим». Если вы пропустите этот шаг, вы можете включить сигнализацию во время процесса установки комплекта сигнализации.

5. Инструкции по установке

Чтобы добавить Retrofit Alarm Kit в приложение Ring, вам сначала потребуется учетная запись Ring с системой Ring Alarm, настроенной в вашем регионе. После этого вы можете настроить и использовать комплект для модернизации.

Добавьте комплект дооснащения сигнализации в приложение Ring:

1. Откройте приложение Ring.

2. Нажмите Menu (три строки в верхнем левом углу) и выберите Set Up a Device .

3. Нажмите Устройства безопасности .

4. Нажмите Модернизация комплекта сигнализации .

5. Нажмите Retrofit Alarm Kit еще раз.

6. Нажмите Готово .

7. Приложение Ring пошагово проведет вас через процесс добавления устройства.

  • Сначала откройте переднюю крышку. Приложение предложит отсканировать QR-код на обложке или на карте, находящейся внутри коробки.
  • Затем потяните за язычок аккумулятора, чтобы включить комплект дооснащенной сигнализации. Он включится и начнет общаться с вашим сигналом тревоги.
  • Приложение Ring предложит вам настроить устройство. Вы можете дать ему имя и добавить его в комнату.

8. Переместите комплект для дооснащения сигнализацией на место, где он будет установлен, рядом с проводной панелью сигнализации.Это может быть в подвале или туалете. Пока не устанавливайте его на стену.

9. Запустите тест связи в приложении, чтобы убедиться, что комплект для модернизации может отправлять сигнал на базовую станцию ​​вызывной сигнализации.

— Если вы видите, что индикатор мигает зеленым цветом , тест пройден.

— Если вы видите, что индикатор мигает красным цветом , тест не пройден.

— Если проверка связи не удалась, необходимо повторить проверку. Если он по-прежнему выходит из строя, вы можете добавить расширитель диапазона между комплектом сигнализации для модернизации и базовой станцией, чтобы усилить сигнал Z-Wave.Вы также можете попробовать переместить базовую станцию ​​вызывной сигнализации ближе к панели сигнализации.

Если у вас возникли проблемы с прохождением этого теста связи, нажмите здесь, чтобы получить помощь по устранению неполадок.

10. Когда проверка связи пройдет успешно, приложение Ring покажет все зоны как Доступно или Готово к тестированию , и вы готовы двигаться дальше.

6. Подключение проводов к комплекту дооснащения сигнализации

1. Отключите питание панели охранной сигнализации.

Отключите блок питания переменного тока. У трансформатора может быть предохранительный винт, который нужно будет открутить, прежде чем вы сможете его отсоединить.

В целях безопасности отсоедините резервный аккумулятор. Отсоедините красный и черный провода от клемм аккумулятора.

Если вы не можете отключить питание переменного тока, мы рекомендуем вам выключить прерыватель на блоке предохранителей. После успешного отключения питания панели сигнализации вы можете снова включить выключатель, чтобы обеспечить освещение во время работы.

2. Выберите место для установки комплекта аварийной сигнализации.

Комплект дооснащения сигнализации должен быть установлен рядом с проводной коробкой панели сигнализации, но не внутри нее. Рекомендуем установить его на стене рядом с проводной панелью сигнализации. Не устанавливайте рядом с горючими или легковоспламеняющимися поверхностями.

3. Установите комплект аварийной сигнализации.

Мы рекомендуем вам использовать прилагаемый двусторонний скотч, расположенный на задней стороне комплекта для модернизации. Вы также можете использовать винты и анкеры (не входят в комплект) для того типа стены, к которой вы собираетесь крепить его.

4. Проверьте свои проводные зоны.

Проверка целостности зон проводного контактного датчика гарантирует, что зоны могут быть подключены к комплекту для модернизации. Зоны проводных контактных датчиков должны образовывать полный замкнутый контур для правильной работы с комплектом для модернизации.

Перед тем, как начать этот шаг, убедитесь, что все двери и окна закрыты. Чтобы проверить зону контактного датчика с помощью тестера целостности или мультиметра:

A. Определите, какие зоны являются зонами контактных датчиков, используя диаграмму сигналов тревоги.

B. Удалите одну контактную зону (2 провода) из проводной панели сигнализации.

C. Включите мультиметр и настройте его на измерение сопротивления.

D. Оберните один конец оголенного провода зоны вокруг одного из измерительных щупов.

E. Оберните провод другой зоны вокруг другого датчика. (Будьте осторожны, не касайтесь щупов.)

Если проверка зоны прошла успешно , мультиметр покажет число.Это число будет отличаться в зависимости от вашей системы. Если число находится в диапазоне от 0 до 5200 Ом, поздравляю! Эта зона может быть успешно подключена к набору аварийной сигнализации.

Если значение больше 5200 Ом, сопротивление слишком велико для работы с комплектом сигнализации дооснащения.

Если тест не пройден , тест зоны покажет буквы OL или Open Loop. Это означает, что зона открыта. Убедитесь, что все двери и окна в вашем доме закрыты. Если все закрыто, нет видимых повреждений проводки или датчиков, а тестер по-прежнему показывает OL, значит, в этой зоне есть проблема, которую необходимо диагностировать и устранить. Если не отремонтировать, эта зона не может быть добавлена ​​в комплект для модернизации.

Если какая-либо из ваших зон не прошла проверку целостности, мы рекомендуем вам нанять профессионального установщика сигнализации для ремонта зоны. Сбои бывает сложно диагностировать и могут иметь множество причин, в том числе:

— Оборудование контактного датчика повреждено.

— Провод больше не подключен к датчику.

— Проводка внутри стены сломана или отсоединена.

Комплект дооснащения сигнализации не будет работать с проводными зонами, не прошедшими проверку целостности. Если вы не можете отремонтировать проводку в зоне, вместо этого можно использовать беспроводные контактные датчики сигнала вызова для защиты дверей и окон в этой зоне.

5. Затем убедитесь, что провода достаточно длинные.

Если в ваших проводных зонах сигнализации есть короткие провода, вам необходимо удлинить провода, чтобы добраться до комплекта дооснащения сигнализации, используя провода дополнительной длины и гайки / соединители.

6.Держите зоны закрытыми.

Убедитесь, что все двери и окна в пределах проводных зон закрыты, прежде чем вы начнете их заменять.

7. Начните подключение зон по одной.

A. Выберите зону приложения для проводов зоны. Для каждой 2-проводной зоны вы разместите один провод в пронумерованной клемме и одну «общую» клемму с пометкой « C » в комплекте для модернизации. Каждый терминал C может иметь до двух проводов.

Используйте эту таблицу и иллюстрацию ниже, чтобы сопоставить зону с правильными клеммами.Каждый терминал C может иметь несколько проводов.

B. Добавьте провода в комплект для модернизации. Затяните винт на каждой клемме (с помощью прилагаемой отвертки) ровно настолько, чтобы провода не выпали.

C. Если вы правильно выполнили шаги 1 и 2, проверьте приложение Ring. Зона 1 в приложении Ring должна теперь сказать Ready to Test .

Примечание: Если в вашей зоне по-прежнему указано Доступно , возможно, вам придется открыть и закрыть дверь или окно, чтобы разбудить его.

D. Коснитесь зоны, чтобы начать тест настройки зоны.

Завершите тест, открыв и закрыв дверь или окно в этой зоне. Возьмите свой смартфон и откройте приложение Ring, чтобы вы могли наблюдать за успешным завершением теста, открывая и закрывая дверь.

Примечание: Иногда зоны неправильно помечены. Если тест настройки зоны не завершится успешно, следуйте инструкциям на следующем шаге.

Если ваши зоны не промаркированы или промаркированы неправильно, вам нужно будет идентифицировать их методом проб и ошибок.Посмотрите на приложение Ring, открывая и закрывая каждую дверь и окно вокруг своей собственности, чтобы определить, какие контактные датчики находятся в зоне.

Запишите, какие двери и окна запускают эту зону, чтобы вы могли понять, как ваши зоны сигнализации связаны друг с другом.

8. После успешного завершения теста настройки зоны вы можете настроить параметры зоны с помощью приложения Ring.

A. Выберите имя для зоны.

B. Назначьте зону комнате или области, чтобы вы могли помнить, где находится зона.

C. Настройте параметры размещения в приложении Ring.

— Если в зоне есть дверь, через которую вы часто входите и выходите, выберите Главная дверь . Опция Main Door позволяет вам настроить задержки на вход и выход.

— Если у вас есть проводные контактные датчики на межкомнатных дверях, вы можете выбрать Secondary Door.

— Если зона состоит только из окон или дверей, которые никогда не используются, выберите Окно .

Примечание: Если в вашей зоне есть двери и окна, мы рекомендуем выбрать Main Door в качестве варианта размещения, чтобы уменьшить количество ложных срабатываний.

9. Повторяйте эти шаги до тех пор, пока все зоны не будут добавлены в комплект дооснащения сигнализации.

После завершения настройки зоны вы можете продолжить настройку следующей зоны или нажать Я готово.

10. Когда вы закончите, сдвиньте крышку на комплект для модернизации.

Нажмите здесь, чтобы узнать, как использовать комплект дооснащения сигнализации с помощью звонка.

<< Вернуться в Центр поддержки комплекта сигнализации для модернизации

Скачать распечатанное руководство для комплекта аварийной сигнализации >>

Модернизация алюминиевого провода

| Определенный электрический

Алюминиевая проводка в жилой недвижимости

Алюминий — это тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным. Уровень опасности высок, так как алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

По данным Комиссии по безопасности потребительских товаров (CPSC), дом с алюминиевой проводкой более подвержен возгоранию. Следующая информация поможет вам и вашему электрику принять окончательное решение о приоритетности ремонта. Следующая информация взята из публикации Комиссии по безопасности потребительских товаров (CPSC) об алюминиевой проволоке.

Комиссия по безопасности потребительских товаров США считает, что вероятность того, что соединение достигнет пожароопасного состояния в доме с алюминиевой проводкой по «старой технологии» (изготовленной до 1972 года), в 40-50 раз больше, чем в доме с медной проводкой. В таком доме действительно повышен риск возгорания, и домовладелец должен внести изменения в систему электропроводки дома, чтобы уменьшить этот риск.

Количество пострадавших домов

По оценкам, в США насчитывается около 2+ миллионов домов. S., которые имеют «алюминиевую проволоку». Это преимущественно дома, построенные в урочище, построенные в период с 1965 по 1972 год.

Типы проводки

Проводка, которая вызывает беспокойство, — это проводка НИЖНЕГО ОТВЕТА, которая распределяет питание на розетки, выключатели и лампы, вилки на кухонной столешнице и второстепенные приборы, такие как измельчитель, посудомоечная машина, печь и стиральная машина. Это одножильный провод и цельный алюминий.(Эта проводка отличается от алюминиевой, плакированной медью, и всех других.)

Существуют разные поколения алюминиевых одножильных проводов, но все сплошные алюминиевые провода считаются одними и теми же, повышая риск. В большинстве современных домов используется алюминиевая проводка. Входные кабели с улицы и через счетчик к распределительным панелям чаще всего бывают алюминиевыми, как и более тяжелые цепи на 240 В, которые питают основные бытовые приборы в домах. Дом с «алюминиевой проводкой» отличается наличием одножильного сплошного алюминиевого общего освещения и вспомогательной электропроводки.

Особенности проблемы

Проблема не в самом проводе, а в прерывистых горячих соединениях, когда провода соединяются вместе или подключаются к устройствам. Причины этого не совсем известны, но, похоже, основаны на следующих факторах:

1. Алюминиевая проволока имеет более высокий коэффициент расширения, чем медная, и больше расширяется при прохождении через нее тока. Это может способствовать ослаблению соединений.
2. Алюминиевый провод должен быть немного толще, чем медный, чтобы выдерживать одинаковые нагрузки, и эта разница в размерах могла способствовать ослаблению соединений на ранних этапах применения.
3. Металлы в кислородной атмосфере окисляются. Окисляющаяся медь образует проводник, а оксид алюминия — резистор. Сопротивление в соединениях вызывает нагревание.
4. В отличие от металлов, которые соединяются, они также могут вызвать образование оксида, и это могло вызвать повышенные трудности при соединении алюминиевого провода с устройствами, предназначенными для медного провода. Оксид добавил сопротивление.
5. Проблема, кажется, со временем только усугубляется. Казалось бы, это связано с повышенным разрыхлением и образованием оксидов.

Сигналы опасности

Вот некоторые признаки того, что у вас может быть алюминиевая проводка в вашем доме или что у вашей алюминиевой проводки могут быть проблемы с подключением.

1. Мерцающие огни.
2. Необычные помехи по радио или телевидению.
3. Уменьшен размер ТВ-изображения.
4. Искры или искры, исходящие от выключателей или розеток.
5. Накладки на выключатели или вилки горячие / теплые на ощупь.
6. Неработающие вилки и лампы. Мертвые цепи.
7. Автоматические выключатели, срабатывающие без видимой причины.
8. Звуки дуги в главных распределительных щитах.
9. Оплавленная изоляция проводов возле соединений.
10. Запах горелого пластика возле вилок, выключателей или освещения.
11. Дым от выключателей, вилок или распределительных коробок.
12. Лампочки, которые быстро перегорают или светят необычно ярко.

Повышение безопасности алюминиевой проводки

На протяжении многих лет применялись различные модификации, но только метод «COPALUM» считается приемлемым для U.S. Комиссия по безопасности потребительских товаров.
1. IDEAL 65 Purple Twister — это более дешевое «исправление», но не такое безопасное или тщательное, как метод COPALUM. Соединители IDEAL 65 Purple Twister для соединения алюминия с медью содержат коррозионно-стойкий состав, который проникает в коррозионные накопления на алюминиевых проводниках для обеспечения проводимости и охлаждения соединений.

2. Обжимное соединение с разъемами AMP COPALUM. Алюминиевая проволока прикрепляется к короткому отрезку медной проволоки, и цилиндрическое устройство помещается поверх проволоки, а затем измельчается для холодной сварки проводов вместе.. И алюминиевые, и медные провода сначала очищаются одобренным антиоксидантным составом. Этот метод принят CPSC США и считается самым доступным методом снижения риска. Поскольку это требует больше времени и оборудования, это дороже. Метод соединителя TYCO COPALUM описан в разделе «Пигтейл» с использованием соединителей AMP COPALUM. Обычно этот подход стоит примерно вдвое меньше, чем полная переустановка дома медью.

Предупреждение. Работать с алюминиевой проволокой старого образца труднее, чем с медной.Модификации безопасности алюминиевой проводки лучше доверить специалистам.

Самая выгодная домашняя ретро-проводка — Отличные предложения на домашнюю ретро-проводку от мировых продавцов домашней ретро-проводки

Отличные новости !!! Вы попали в нужное место для домашней ретро-проводки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая домашняя ретро-проводка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили домашнюю ретро-проводку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в домашней ретро-проводке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести home retro wiring по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

CPR Электропроводка

1. Установите дооснащение блока катушек в сухом месте рядом с ЭБУ.
2. Отсоедините провод ICM (DIST) от разъема ECU (OBDI A22, OBDII-A A20, OBDII-B B13). Вставьте провод ICM для модернизации блока катушек (оранжевый) в гнездо разъема в том же месте.

Вставка контакта ICM в разъем ECU

3. Отсоедините провод ALTC от разъема ECU (OBDI A16, OBDII-A A19, OBDII-B C2).Вставьте провод SYNC для модернизации Coil Pack (белый / коричневый или фиолетовый) в гнездо разъема в том же месте.
4. Припаяйте к ЭБУ провода питания (OBDI A25, OBDII-A A11, OBDII-B B1) и заземления (OBDI A23, OBDII-A A10, OBDII-B B2). источник питания рядом с разъемами ЭБУ. Используйте паяные соединения — не используйте тройники или зажимы. Не подключайте провод заземления Coil Pack Retrofit к шасси или корпусу ECU.

CPR подключен к блоку питания ECU

5. Пропустите соединители блока катушек через брандмауэр к распределителю.
6. Подсоедините сигнальный провод TACH модуля Coil Pack Retrofit к выходу TACH распределителя (фиолетовый провод (вариант жгута A) или зеленый провод (вариант жгута B)).
7. Снимите провод ICM с катушки.
8. Подключите заземление катушки (черный с кольцевым выводом) к месту заземления на корпусе термостата.

Место заземления

9. Подсоедините провода питания дооснащения блока катушек (провод с черной / белой полосой (вариант жгута А) или желтый провод (вариант жгута В)) к проводу питания стандартной катушки (обычно черный с желтой полосой).

Модернизация со структурированной проводкой | Pro Remodeler

Благодаря структурированной проводке в одной розетке можно разместить телефон, кабельное телевидение и широкополосный доступ в Интернет.

Структурированные корпуса мультимедиа, такие как 140A интегрированной системы Leviton, создают одну доступную точку консолидации для голосовых, данных, аудио и видео услуг, предоставляемых через структурированную проводку.

За новыми технологиями для дома часто следует технология для существующих домов. Согласно исследованию, проведенному Ассоциацией бытовой электроники и Исследовательским центром NAHB, более 42 процентов новых домов, построенных в 2002 году, включали структурированную проводку, что делает ее наиболее широко применяемой технологией в новых домах.

А почему бы и нет? Структурированная проводка, включающая кабели RG6 и провод категории 5, является наиболее эффективной электронной основой для поддержки высокоскоростных соединений для передачи голоса, видео и данных. Для домовладельцев, желающих получить комплексную систему домашней автоматизации с одним ПК, координирующим системы отопления, вентиляции и кондиционирования, освещения, связи, развлечений и безопасности, структурированная проводка может оказаться необходимостью.

Тем не менее, то же исследование показало, что менее 5 процентов существующих домохозяйств имеют структурированные системы электропроводки, поэтому существует незадействованный рынок из более чем 110 миллионов существующих домов.Поскольку структурированная проводка может увеличить стоимость дома, это обновление рассмотрит все большее число домовладельцев. Реконструкторы, которые могут обучить домовладельцев структурированной проводке и предлагаемой функциональности, способствуют увеличению текущих продаж и внедрению идеи для дополнительных проектов в будущем. И это не только для клиентов, планирующих реконструкцию всего дома.

«Это действительно зависит от того, чем они хотят заниматься. При реконструкции основная цель структурированной проводки — развлечение и общение. Поэтому не всегда необходимо строить целый дом, что было бы серьезным мероприятием при модернизации », — говорит Марк Серасуоло, директор по развитию бренда Leviton Integrated Networks в Ботелле, штат Вашингтон.

Как это работает

Структурированная проводка передает различные сигналы данных на домашнюю электронику, такую ​​как кабельное телевидение, телефоны и компьютерные сети Ethernet. Структурированная система проводки спроектирована так, что кабели, идущие от каждой комнаты в доме, возвращаются в центральную распределительную коробку.

В структурированной разводке для видеосигналов обычно используется кабель RG6, а не предыдущий стандарт RJ59, который не может передавать цифровые изображения. Для передачи голоса и данных в системе используется провод категории 5, который представляет собой четыре пары скрученных, неэкранированных, сплошных медных проводов. Проводка категории 5 обеспечивает гораздо более высокую скорость передачи данных — равную ширине полосы — по сравнению с телефонными системами.

В 2002 году Федеральная комиссия по связи начала требовать установки новой проводки и модификаций для использования как минимум проводов категории 3 для передачи голоса и данных.Провода категории 3 аналогичны проводам категории 5, за исключением того, что в нем две пары проводов вместо четырех, что снижает пропускную способность.

При большей пропускной способности провод категории 5 стоит дороже и стоит примерно 65 долларов за 1000 футов, по сравнению с примерно 40 долларами за 1000 футов для провода категории 3 и примерно 25 долларов за 1000 футов для стандартного телефонного провода. Общая стоимость установки структурированной системы электропроводки зависит от размера дома, количества требуемых технологий, а также количества и типов устройств, соединяющих систему всего дома с каждой технологией.

Помимо улучшенных сетевых возможностей, проводка категории 5 может также стать основой для обширных систем домашней автоматизации, включая системы безопасности, средства контроля энергопотребления и многое другое.

Когда проводить дооснащение

Модернизация структурированной проводки — не всегда простой процесс, в зависимости от дома и от того, что домовладелец хочет, чтобы система делала. По словам Серасуоло, если вы просто добавляете выделенные кабельные линии связи и передачи данных, структурированная система проводки всего дома может не понадобиться.Многие функции системы домашней автоматизации могут использовать уже имеющиеся в доме линии электропередач или могут быть улучшены с помощью беспроводной технологии. Структурированная проводка играет важную роль, когда домовладельцы пользуются большим спросом на развлечения, которые часто необходимы только в нескольких комнатах в доме.

«Я думаю, вы увидите больше, так это переоборудование одной или двух комнат со структурированными проводами там, где могут возникнуть потребности в выделенных линиях, например, в офисе или на кухне», — говорит Серасуоло.

Джей Макклеллан, президент компании Home Automation Inc. , разработчика интегрированных систем безопасности и автоматизации в Новом Орлеане, советует специалистам по ремоделированию полностью понять потребности потребителя перед началом установки. Он говорит, что для тех, кто хочет, чтобы вся их электроника была подключена к Интернету, лучше всего подойдет структурированная проводка.

По иронии судьбы, это может быть проще в домах, построенных до 1950 года (в зависимости от региона), которые часто имеют полости за полом, потолком и стенами.Это означает сверление меньшего количества отверстий во время установки.

В новых домах с бетонными плитами перекрытия, минимальным пространством внутри стеновых полостей и более сложной конструкцией установка требует удаления облицовки стен. Это означает больший беспорядок и дополнительные расходы.

Иногда можно проложить проводку вдоль полов и стен за полыми карнизами, но Cerasulo предупреждает, что этот вариант является лучшим выбором для телефонных и других проводов с низким номиналом, чем для структурированной проводки. Местные нормы могут не допускать полых дорожек качения / молдингов.Вы также должны учитывать рейтинг пожарной опасности. Наконец, кабель с высокими характеристиками — Cat 5 и 5e — не будет работать должным образом, если он сильно изгибается (например, за углы) или если кабель защемлен литьем, слишком маленьким по площади.

Самый простой момент для установки структурированной проводки — это когда большая работа по модернизации, требующая новой силовой проводки, уже выполняется. Макклеллан сообщает, что установить довольно простую систему, закрывающую окна, двери и освещение, довольно просто. В этих случаях «установить структурированную систему электропроводки не сложнее, чем установить систему сигнализации, которая является обычным вариантом модернизации существующих домов», — говорит Макклеллан.

Для получения дополнительной информации посетите www.toolbase.org.

Схема подключения басового звукоснимателя и предусилителя

Схема подключения — это визуальное представление электрической цепи или системы. На этой странице можно скачать схемы для множества различных звукоснимателей и предусилителей. Выберите производителя, диаграммы которого вы хотите просмотреть, или просто прокрутите вниз.

Если вы хотите предоставить электрическую схему для современных или старинных установок , мы будем более чем счастливы принять ее, так как она принесет большую пользу многим разработчикам басов.Отправьте свою схему по адресу [email protected], указав в строке темы Схема подключения . Ваши изображения могут быть настоящими фотографиями или иллюстрациями, либо тем и другим. Принятие взносов будет дано надлежащим образом.

Вы только что создали бас и хотели бы, чтобы его заметили? Мы можем вам помочь. Отправьте свой законченный бас с помощью нашей простой формы заявки «Бас недели» и представьте свою работу многим тысячам зрителей!

Выберите производителя, у которого вы хотите просмотреть схемы для загрузки для , или просто прокрутите вниз.

ACG

Смотрите последние новости от ACG прямо здесь

Aguilar

Обязательно ознакомьтесь с последними предложениями звукоснимателей Aguilar, а также с последними предусилителями Aguilar.

  • Aguilar Устранение общих неисправностей и поддержка
  • Громкость активного / пассивного P / P на любом предусилителе Aguilar
  • Предусилитель OBP-1
  • Предусилитель OBP-2
    • Общая схема подключения
      • 1-пикап 2 ручки
      • 1 звукосниматель, 3 ручки
      • 1 звукосниматель, 3 ручки, 1 переключатель
      • 2 датчика, 2 ручки
      • 2 датчика, 3 ручки
      • 2 датчика, 3 ручки, 1 переключатель
      • 2- Звукосниматель с 4 ручками
      • 2 звукоснимателя с 4 ручками 1 переключатель
  • Предусилитель OBP-3
    • Общая электрическая схема
      • 1 звукосниматель с 3 ручками
      • 1 звукосниматель с 1 ручкой Переключатель
      • 1 звукосниматель 3 ручки 2 переключателя
      • 1 датчик 4 ручки
      • 1 датчик 4 ручки 1 переключатель
      • 1 звукосниматель 4 ручки 2 переключателя
      • 2 датчика 3 ручки
      • 2 звукоснимателя 3 ручки 1 переключатель
      • 2 датчика 3 ручки 2 переключателя
      • 2 датчика 4 ручки
      • 2 датчика 4 ручки 1 переключатель
      • 2 ручки пикап 4 ручки 2 переключателя
      • 2 датчика 5 ручки
      • 2 датчика 5 ручки 1 переключатель
      • 2 датчика 5 ручки 2 переключателя
      • 2 звукоснимателя 6 ручки 2 переключателя
      • Активный / пассивный переключатель для предусилителей Aguilar OBP-2 и OBP-3

Bartolini

Не забудьте проверить новейшие звукосниматели Bartolini и предусилители Bartolini

Delano

Посмотрите последние новости от Delano здесь

DiMarzio

DiMarzio — один из самых уважаемых производителей звукоснимателей в своем бизнесе. Ознакомьтесь с последними предложениями DiMarzio прямо здесь.

  • 1 Humbucker, 1 Volume, 1 Tone
  • 1 Humbucker, 1 Volume, 1 Tone, 1 DPDT (Dual Sound)
  • 2 Humbucker Bass Set (параллельный), 2 Volume, 1 Tone
  • 2 Humbucker Bass Set ( Звукосниматели, подключенные параллельно), 2 тома, мастер-тон
  • 2 набора басов хамбакера, 1 громкость грифа Push-Pull (шейка Dual Sound), 1 громкость бриджа, основной тон, 1 DPDT (шейка переключателя фаз)
  • 2 набора басов хамбакера , 1 громкость грифа Push-Pull (гриф и мост в серии), 1 громкость бриджа, основной тон
  • 2 набора басов хамбакера, 1 громкость Push-Pull (двойной звук для грифа), громкость Pan Pot, 1 тон Push-Pull (двойной Sound Bridge)
  • 2 набора басов хамбакера, 1 громкость, громкость Pan Pot, 2 тона Push-Pull (двойной звук)
  • 2 набора Humbucker Bass, 2 громкости Push-Pull (двойной звук), 1 тона Push-Pull (гриф И бридж в серии)
  • 2 набора басов хамбакера, 2 громкости Push-Pull (двойной звук), 1 тембр Push-Pull (мост с фазовым сдвигом)
  • 2 набора Humbucker Bass, 2 набора Push-Pull Vo lumes (Dual Sound), Master Tone
  • 2 Humbucker Bass Set, 2 Push-Pull Volumes (Dual Sound), Master Tone, 1 DPDT (Phase Shift Neck)
  • 2 Humbucker Bass Set, 2 Volume, 1 Push-Pull тон (Бридж и гриф в серии)
  • 2 набора басов хамбакера, 2 тома, 1 тона Push-Pull (Dual Sound Bridge)
  • 2 набора басов хамбакера, 2 тома, 1 тон
  • 2 набора басов хамбакера, 2 тома, 1 Тембр, 1 DPDT (мостик и гриф в серии, басовый режим бриджа)
  • 2 басовых набора хамбакера, 2 тома, 1 тон, 1 DPDT (мостик и гриф в серии, отключение громкости грифа)
  • 2 комплекта басов хамбакера, 2 тома , 1 тон, 1 DPDT (двойная звуковая шейка), 1 DPDT (фазовый переключатель)
  • 2 хамбакерных басовых набора, 2 тома, основной тон
  • 2 хамбакерных басовых набора, 2 тома, основной тон, 1 DPDT (фазовый переключатель)
  • 2 бас-набора хамбакера, 2 тома, мастер-тон, 2 DPDT (двойной звук)
  • 2 бас-набора хамбакера, 2 тома, мастер-тон, 5-полосный EP1112; Серия грифа, параллель грифа, гриф и мост, гриф и мост в фазе, серия бриджа
  • 2 бас-набора хамбакера, 2 тома, громкость Pan Pot, 2 тона
  • 2 набора Humbucker Bass, Master Volume, громкость Pan Pot, 1 Тон
  • 2 набора басов хамбакера, Master Volume, громкость Pan Pot, 2 тона
  • 2 набора Humbucker Bass, Master Volume, Pan Pot Volume, без тона
  • 2 набора Humbucker Bass, громкость шеи, громкость моста
  • 2 Humbucker Bass Набор, громкость грифа, громкость бриджа, мастер-громкость
  • 2 набора басов хамбакера, громкость панорамирования, мастер-громкость, мастер-тон, 2 DPDT (двойной звук)
  • 2 набора басов хамбакера, громкость панорамирования, мастер-громкость, без тона, 2 DPDT (двойной звук)
  • 2 басовых набора хамбакера, громкость грифа Push-Pull (гриф и мост в серии), громкость моста, 1 тональный сигнал Push-Pull (мост переключения фаз)
  • Ultra Jazz Bass Set, 2 тома, 2 Тоны
  • Will Power Neck & Middle, 2 тома, основной тон
  • 2 сингла, объем грифа, B Громкость гребня, составной тон, 2 выходных разъема, 1 DPDT (стерео / моно)
  • 3 набора басов хамбакера, 1 громкость, 1 тембр, 3-позиционный переключатель (шейка и мост), 1 DPDT On / On / On (+ средний )
  • 3 Humbucker Bass Set, Громкость грифа, Средняя Громкость, Громкость моста, Основной тон

EMG

При покупке EMG в Best Bass Gear вы получаете обслуживание до и после продажи. Если вам нужна помощь в понимании этой документации после покупки, свяжитесь с нами.

Glockenklang

Ознакомьтесь с последними предложениями от Glockenklang прямо здесь

  • 3-полосные предусилители
    • 2 пикапа с 5 ручками
    • 2 пикапа с 4 ручками
    • 4 ручки для захвата

      John East

      Смотрите последние предложения от John East прямо здесь.

      Michael Pope

      Noll

      Ознакомьтесь с последними предложениями от Noll прямо здесь

      Nordstrand

      Ознакомьтесь с последними предложениями от Nordstrand прямо здесь

      • Пикапы
      • Pre
      • 79 2-диапазонный
        • 2B-3a 1 звукосниматель, 3 ручки (Pull-Passive Vol, Treb и Bass)
        • 2B-3b 2 звукоснимателя, 3 ручки (Pull-Passive Vol, Blend, Treb / ​​Bass Stack)
        • 2B-4b 2 звукоснимателя, 4 регулятора (Pull-Passive Vol, Blend, Treb, Bass)
        • 2B-4a 2 звукоснимателя, 4 ручки (Pull-Passive Vol, Vol, Treb, Bass)
        • 2B- 4c 2 звукоснимателя, 4 регулятора (Pull-Passive Vol, Blend, Passive Tone, Treb / ​​Bass Stack)
        • 2B-MM MusicMan
      • 3-полосный
        • 3B-3 1 звукосниматель, 3 регулятора (Pull- Пассивный объем, частота вытягивания. Sel. Mid, Treb / ​​Bass Stack)
        • 3B-4a 2 звукоснимателя, 4 регулятора (Vol / Vol Stack, Pull-Passive / Passive Tone, Pull Freq. Sel.Mid, Treb / ​​Bass Stack)
        • 3B-4b 2- Звукосниматели, 4 регулятора (Vol / Passive Tone Stack, Blend, Pull Freq. Sel. Mid, Treb / ​​Bass Stack)
        • 3B-5a 2 звукоснимателя, 5 регуляторов (Pull-Passive Vol., Blend, Treb., Pull Freq . Sel. Mid, Bass)
        • 3B-5b 2 звукоснимателя, 5 регуляторов (Pull-Passive Vol., Blend, Passive Tone, Pull Freq. Sel. Mid, Treb / ​​Bass Stack)

    Seymour Дункан

    Смотрите последние и лучшие работы Сеймура Дункана прямо здесь

    • 1 пассивный режим Music Man, 1 объем, 1 тон
    • 1 пассивный режим Music Man, 2 уровня громкости, 1 тон
    • 1 Music Man, 1 P-Bass с STC -3P
    • 1 Music Man, 1 P-Bass, 2 Volume, 1 Tone
    • 2 Активные Soapbar с STC-3A
    • Подключение 2-полосных тоновых цепей
    • 2 Пассивные Soapbar с STC-3P
    • 2 Пассивные Soapbar , 2 тома, 1 тон
    • 2 пассивное мыло тактов, 2 уровня, предусилитель STC-BO
    • Трехполосный контур с 2 уровнями громкости
    • Active Jazz Bass
    • Active Jazz Bass с предусилителем STC-2A
    • Active P-Bass
    • Active PJ Bass
    • Активные мыльницы, 2 Громкости, 1 тон
    • Затемнения для баса, 2 громкости и предусилитель STC-BO
    • Затемнения для баса, 2 громкости, 1 тон
    • Jazz Bass 2 стека, 2 громкости, 1 тон
    • Джаз-бас с STC-2P или STC -3P
    • Jazz Bass со схемой тонов STC-BO
    • Jazz Bass, 1 Volume, 1 Blend, 1 Tone
    • Jazz Bass, 2 параллельных серии Push / Pull, 1 тон
    • P-Bass Single Coil, 1 Volume , 1 тон
    • P-Bass, 1 контур громкости и STC-BO Tone Circuit
    • P-Bass, 1 последовательный / параллельный объем, 1 тон
    • P-Bass, 1 громкость, 1 тон, 2-полосный мини- переключить последовательно / параллельно
    • PJ Bass со стеком Jazz Bass
    • PJ Bass со схемой тона STC-BO
    • PJ Bass, 1 Volume, 1 B lend, 1 Tone
    • Standard Jazz Bass
    • Standard Music Man
    • Standard P-Bass
    • Standard PJ Bass
    • Standard Rickenbacker
    • Tone Circuit Basic Wiring

    Stellartone последнее предложение от Stellartone

    здесь

    Справочная документация по Best Bass Gear

    Дополнительную документацию см.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
